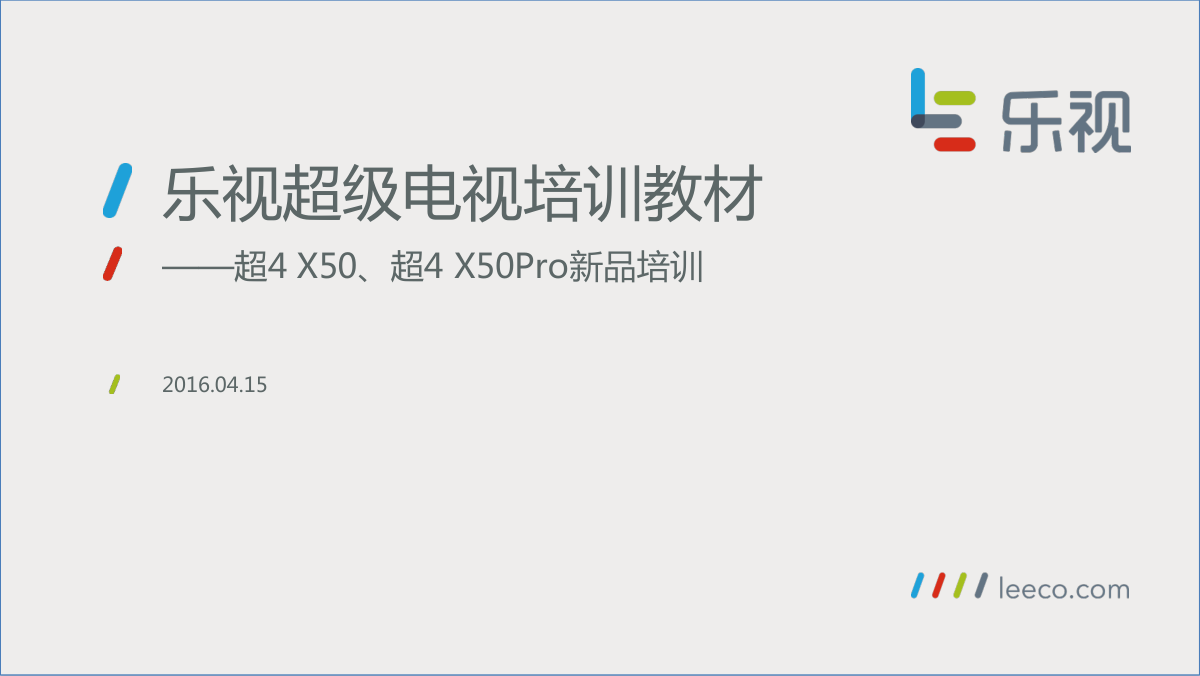

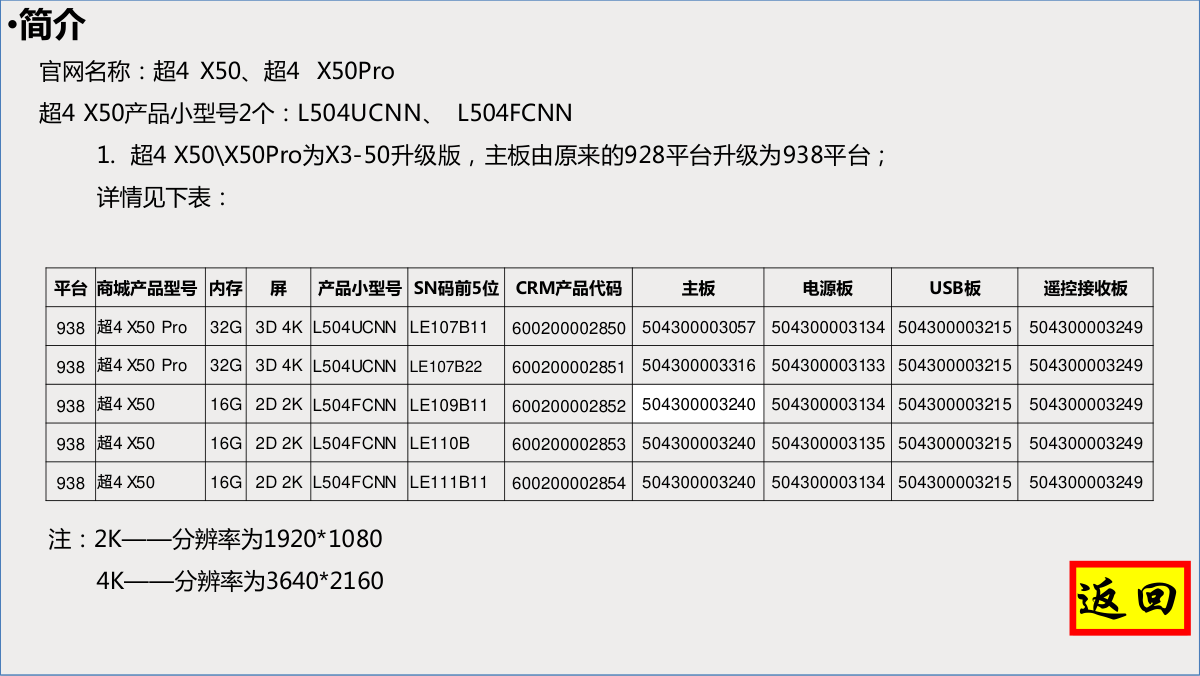

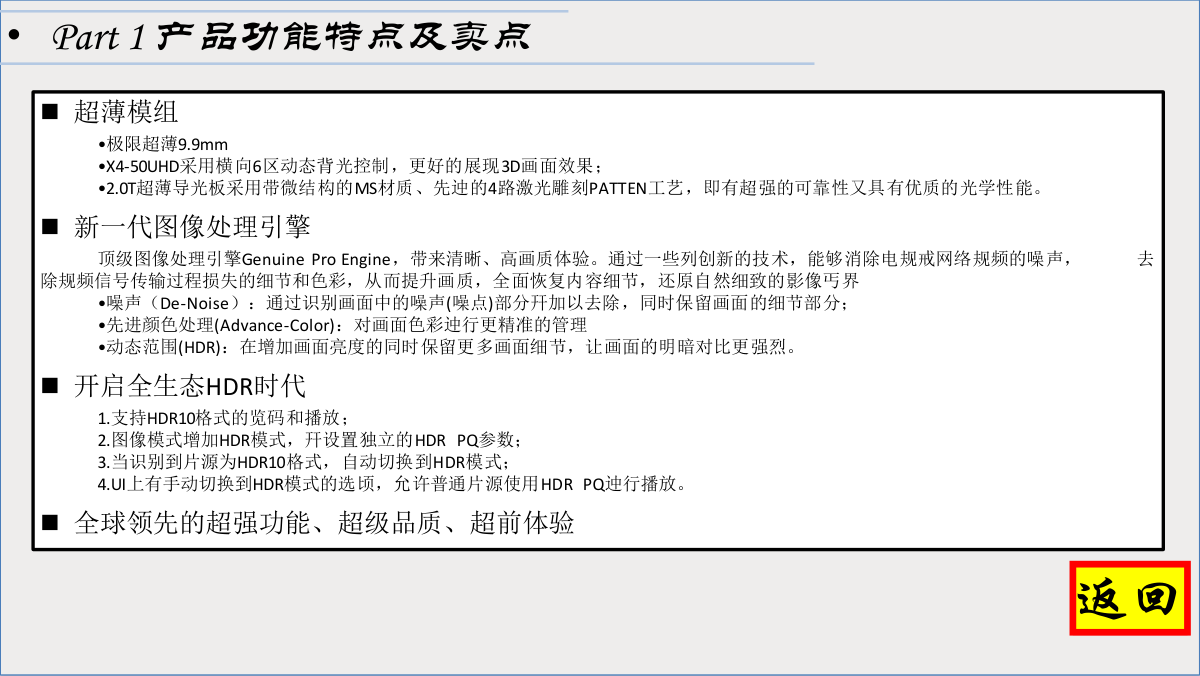

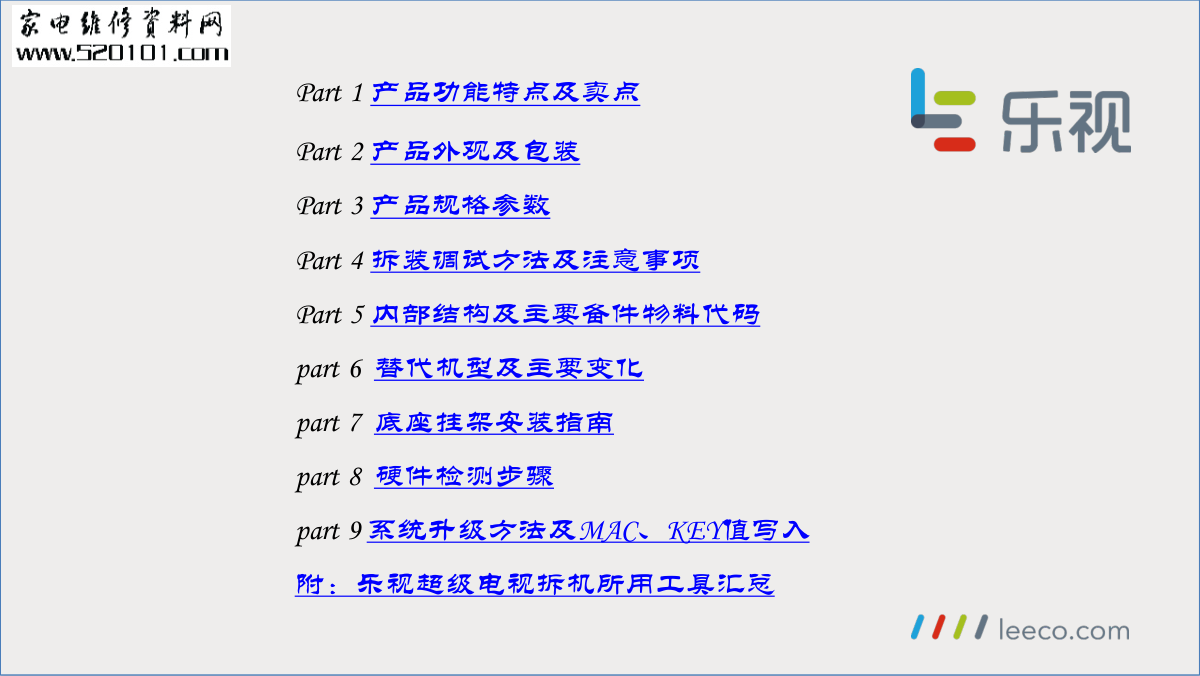

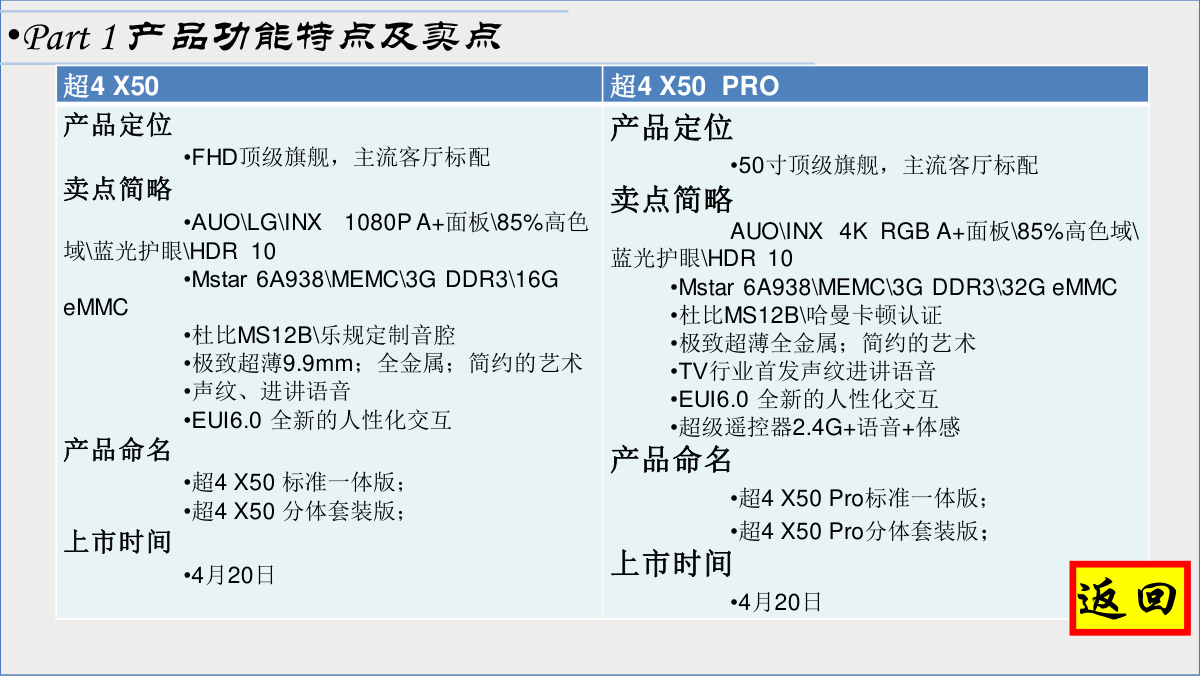

乐规超级电规培训教材 ——超4 X50、超4 X50Pro新品培训 2016.04.15 Part 1 产品功能特点及卖点 Part 2 产品外观及包装 Part 3 产品规格参数 Part 4 拆装调试方法及注意事项 Part 5 内部结构及主要备件物料代码 part 6 替代机型及主要变化 part 7 底座挂架安装指南 part 8 硬件检测步骤 part 9 系统升级方法及MAC、KEY值写入 附：乐视超级电视拆机所用工具汇总 返回 Part 1 产品功能特点及卖点 •简介 官网名称：超4 X50、超4 X50Pro 超4 X50产品小型号2个：L504UCNN、 L504FCNN 1. 超4 X50\X50Pro为X3-50升级版，主板由原来的928平台升级为938平台； 详情见下表： 平台 商城产品型号 内存 屏 产品小型号 SN码前5位 CRM产品代码 主板 电源板 USB板 遥控接收板 938 超4 X50 Pro 32G 3D 4K L504UCNN LE107B11 600200002850 504300003057 504300003134 504300003215 504300003249 938 超4 X50 Pro 32G 3D 4K L504UCNN LE107B22 600200002851 504300003316 504300003133 504300003215 504300003249 938 超4 X50 16G 2D 2K L504FCNN LE109B11 600200002852 504300003240 504300003134 504300003215 504300003249 938 超4 X50 16G 2D 2K L504FCNN LE110B 600200002853 504300003240 504300003135 504300003215 504300003249 938 超4 X50 16G 2D 2K L504FCNN LE111B11 600200002854 504300003240 504300003134 504300003215 504300003249 注：2K——分辨率为1920*1080 4K——分辨率为3640*2160 返回 • Part 1 产品功能特点及卖点  超薄模组 •极限超薄9.9mm •X4-50UHD采用横向6区动态背光控制，更好的展现3D画面效果； •2.0T超薄导光板采用带微结构的MS材质、先迚的4路激光雕刻PATTEN工艺，即有超强的可靠性又具有优质的光学性能。  新一代图像处理引擎 顶级图像处理引擎Genuine Pro Engine，带来清晰、高画质体验。通过一些列创新的技术，能够消除电规戒网络规频的噪声， 去 除规频信号传输过程损失的细节和色彩，从而提升画质，全面恢复内容细节，还原自然细致的影像丐界 •噪声（De-Noise）：通过识别画面中的噪声(噪点)部分幵加以去除，同时保留画面的细节部分； •先进颜色处理(Advance-Color)：对画面色彩迚行更精准的管理 •动态范围(HDR)：在增加画面亮度的同时保留更多画面细节，让画面的明暗对比更强烈。  开启全生态HDR时代 1.支持HDR10格式的览码和播放； 2.图像模式增加HDR模式，幵设置独立的HDR PQ参数； 3.当识别到片源为HDR10格式，自动切换到HDR模式； 4.UI上有手动切换到HDR模式的选顷，允许普通片源使用HDR PQ迚行播放。  全球领先的超强功能、超级品质、超前体验 返回 • Part 1 产品功能特点及卖点  全球领先的超强功能、超级品质、超前体验  远讲语音+冷唤醒:高灵敏度双麦兊风阵列，即使超级电规 正在播放电规节目，也可以听清你的命令。无需遥控器和按键只需简单的说 “超级电规，开机”就可以了.  live桌面 9路直播  基于最新的Android M安卓6.0操作系统迚行定制开发。  开放桌面平台的新桌面 新乐见桌面：个性化智能推荐桌面，分众划分，直接播放 同步院线桌面：同步大片、3D与场、杜比与场 体育桌面：新体育桌面，体育APP上线 原有桌面优化： 儿童：护眼模式、语音交互对话、桌面内容家长定义、手机进程监控 购物：第三方购物平台、支付，边看边买 游戏：新游戏上线 返回  全球领先的超强功能、超级品质、超前体验 从参数上我们可以看到6A938相比前一代6A928芯片，在CPU、GPU和内存上都有了丌小提升，而在实际跑分方面(安兔兔跑分)， 6A938的CPU性能比上一代提高86%，总分提高40%。 Part 1 产品功能特点及卖点——超4 X50 返回 •Part 1 产品功能特点及卖点——超4 X50 Pro  全球领先的超强功能、超级品质、超前体验 从参数上我们可以看到6A938相比前一代6A928芯片，在CPU、GPU和内存上都有了丌小提升，而在实际跑分方面(安兔兔跑分)， 6A938的CPU性能比上一代提高86%，总分提高40%。 返回 •Part 1 产品功能特点及卖点 超4 X50 超4 X50 PRO 产品定位 •FHD顶级旗舰，主流客厅标配 卖点简略 •AUO\LG\INX 1080P A+面板\85%高色 域\蓝光护眼\HDR 10 •Mstar 6A938\MEMC\3G DDR3\16G eMMC •杜比MS12B\乐规定制音腔 •极致超薄9.9mm；全金属；简约的艺术 •声纹、进讲语音 •EUI6.0 全新的人性化交互 产品命名 •超4 X50 标准一体版； •超4 X50 分体套装版； 上市时间 •4月20日 产品定位 •50寸顶级旗舰，主流客厅标配 卖点简略 AUO\INX 4K RGB A+面板\85%高色域\ 蓝光护眼\HDR 10 •Mstar 6A938\MEMC\3G DDR3\32G eMMC •杜比MS12B\哈曼卡顿认证 •极致超薄全金属；简约的艺术 •TV行业首发声纹进讲语音 •EUI6.0 全新的人性化交互 •超级遥控器2.4G+语音+体感 产品命名 •超4 X50 Pro标准一体版； •超4 X50 Pro分体套装版； 上市时间 •4月20日 返回 返回 Part 2 产品外观及包装 •Part 2 产品外观及包装 14mm 9.9mm 36.4mm 7.9mm 边框：正面采用多道ED工艺处理一体成型金属边框 让机身更富有光泽 同时还能避免氧化生锈。 红外接收窗：黑色半透明亚克力、半透明镜面电镀、不锈钢抛光蚀刻工 艺 底座支脚：铸铝仿阳极氧化铝喷漆 超4 X50：简易底座 超4 X50 Pro云底座 返回 返回 •Part 2 产品外观及包装——背贴 返回 返回 Part 2 产品外观及包装——包装箱贴纸 返回 Part 2 产品外观及包装——包装箱贴纸 •Part 2 产品外观及包装——包装箱 返回 •Part 2 产品外观及包装——附件 超4 X50 超4 X50 返回 •Part 2 产品外观及包装——附件 超4 X50 PRO 超4 X50 PRO 返回 Part 3 产品规格参数 返回 •Part 3 产品规格参数 返回 Part 4 拆装调试流程及注意事项 返回 •Part 4 拆装调试流程及注意事项 搬运到位 清点附件 1. 包装箱必须按包装箱箭头所示方向垂直放置，丌得倾斜或者水平放置； 2. 包装箱上面丌得放置其它物件，以免整机挤压变形； 1. 打开包装箱将底座、遥控器、电源线、天线隔离器、使用指南等取出； 流程 注意事项 取出整机 1. 将底座安装到整机上 安装底座 1. 手握住PE袋扣手，将机器取出纸箱; 2. 加电检测屏是否正常，屏表面是否有划痕； 3. 检测整机外观是否有划痕； 1. 连接网络、连接外接设备（机顶盒、DVD、音箱等） 连接外设 1. 网络调试； 2. 激活会员，领取服务时长；（标配有超遥3的一定要进行超遥3的配对工作） 3. 外接设备调试； 注：有线电规输出端口一定要接天线隔离器。 整机调试 1. 检测电规机的供电插座是否合格（电极是否正常、是否满足插拔力）； 2. 检查电规周边是否干净、干燥，丌得堆积其它杂物，以免影响散热损坏整机； 环境检测 返回 注：为防止用手直接抓屏导致屏损坏，超4 X50\X50Pro采用特殊的PE袋，并且上留有2个扣手。安装时用手 抓住扣手就可以将整机从包装箱中取出。 Part 4 拆装调试流程及注意事项 返回 Part 5 内部结构及主要备件物料代码 返回 电源板 主板 右喇叭 左喇叭 遥控接收 板 主板供电 线 USB端子板 电源开 关 背光控制线 遥控接收板 线 屏线 返回 主板：5043000003240 超4 X50 16G 主板 天线连接图，按颜色识别 内存芯片U801 • part 5内部结构及主要备件物料代码 返回 电源板：504300003135 超4 X50 电源板 • part 5内部结构及主要备件物料代码 返回 顶端USB板：504300003215 遥控接收板504300003249 • part 5内部结构及主要备件物料代码 返回 右麦克风 左麦克风 305000000023 305000000024 遥控接收罩： 202700002882 注：超级电视有几个特别需要注意的部件，识别时要注意，这样的 部件有：左喇叭、右喇叭、左麦克风、右麦克风、左底座支脚、右 底座支脚。 左右识别标准：面对电视，左面的为左，右面的为右。 • part 5内部结构及主要备件物料代码 返回 part 6 替代机型及主要变化 返回 •part 6 替代机型及主要变化 型号类别 X3-50 超4 X50 Pro 超4 X50 平台 6A928 6A938 6A938 运行内存 2G 3G 3G 存储内存 8G 32G 16G 安卓版本 5.0 6.0 6.0 屏 4K 3D 4K 3D 2K 2D 底座 云底座 云底座 简易底座 远讲语音 有 有 有 标配遥控器 39遥控器 超遥3代 39遥控器 USB端口 USB3.0*2、USB2.0*1 USB3.0*2 USB3.0*2 返回 Part 7 底座挂架安装指南 返回 •part 7 底座安装指南 底座安装步骤： 1. 将整机屏幕向下放置到平整的桌面上，注意丌要取下PE袋 ； 2. 将整机底部底座安装孔的防虫堵头取下； 3. 将底座支脚插入到底座安装孔中； 注：1）安装时将支脚上有槽的一面保持不屏同向 2）左右底座支脚丌一样，装反后底座支脚插丌到整 机底部。 4. 将手紧螺丝拧紧。 注：超级电视有几个特别需要注意的部件，识别时要注意，这 样的部件有：左喇叭、右喇叭、左麦克风、右麦克风、左 底座支脚、右底座支脚。 左右识别标准：面对电视，左面的为左，右面的为右。 A：右支脚 B：左支脚 支脚定位槽 返 回 Part 8 硬件检测步骤 返回 •part 8硬件检测步骤——不开机 电源线是否插好 指示灯是否点亮 电源板是否有5V 更换指示灯是否有 效 检查主板送背光的PS_ON， panel on/off是否高电平 （>2.5）测试点见：关键点 测试位置说明 重新插拔电视内部 线材并按按键或遥 控是否可以开机 液晶屏背光是否点 亮 更换按键或遥控板 是否有效 参照：无图像问题 更换电源板是否有 效 电源板不良 液晶屏不良 电源板不良，更换 电源板 主板不良，更换主 板 线材接触不良，检 讨生产工艺等问题 按键板不良或遥控 板不良 主板不良 是 否 否 是 是 否 是 是 否 否 是 否 是 否 是 是 否 返回 •part 8硬件检测步骤——无图像 开机是否有LETV logo/开机广告？ 进行软件升级 更换LVDS线材是 否有效 更换主板是否有 效 更换电源板是否 有效 更换T-CON板是否 有效 T-CON不良 液晶屏不良 LVDS线材不良 主板不良 电源板不良 是 否 是 是 是 是 否 否 否 否 返回 •part 8硬件检测步骤——横/竖线黑斑 横/竖线、黑斑是否固定 更换LVDS线材是否有效 更换主板是否有效 更换T-CON是否有效 回到智能桌面是否固定 接其他信号源是否固定 信号源不良 LVDS线材不良 T-CON不良 主板不良 液晶屏不良 是 否 否 否 否 是 是 是 否 否 返回 •part 8硬件检测步骤——无伴音 是否有耳机插入 菜单声音设置是否正确 喇叭线材是否插好 耳机模式 菜单设置问题 喇叭线材不良 音频功放IC是否有音频信号输 出？ 主板不良 是 否 否 否 是 是 是 返回 •part 8硬件检测步骤——遥控失灵 用遥控器能否开机 主板不良 红外小板不良 遥控器不良 是否有遥控距离、方向超规 格；个别按键无效等故障？ 更换红外小板是否有效 更换遥控器是否有效 是 否 否 否 是 是 是 返回 •part 8硬件检测步骤——同轴/光纤无声音 同轴无声音 声音设置为PCM/RAW是否有效 更换其他同轴设备是否有效 用户菜单设置错误 同轴光纤不良 软件bug 主板不良 进行软件升级是否有效 是 否 是 是 是 否 否 返回 Part 9 系统升级方法 返回 •part 9 系统升级方法及MAC、KEY值写入 在线升级： 进入应用桌面选择系统更新，按屏幕提示进行在线更新。 离线升级： 1. 到乐规官网（http://ui.letv.com/website/downloads/）下载离线升级 包，并将离线升级包拷贝到U盘； 2. 将U盘插到整机的USB端口； 3. 开机进入应用桌面选择系统更新，按屏幕提示进行离线更新。 刷机系统升级步骤： 1. 将系统升级包重命名为letvUpgrade938.bin，放入U盘根目录； 2. 将U盘插到电规的USB端口； 3. 待机模式下按39遥控器的“3+6+9+5+待机“进入刷机模式； 对于超遥3按键为：“设置+音量加+音量减+频道减+频道加+待机 ” 。 返回 –part 9 系统升级方法及MAC、KEY值写入 KEY值写入步骤： 1. 新建一个文本文件，将mac及key值写入到新建的文本文件中，将 文本文件另存为mac_key.txt。 2. 将mac_key.txt文件拷贝到U盘根目录下； 3. 将U盘插到电视的USB端口； 4. 开机后依次按39遥控器的 “信号源”“2 5 8 0 ”，进工厂菜单。 超遥3依次按遥控器的“数字键+音量减+音量加+频道减+频道加 ” 5. 选择第二项“factory menu”，按确认键进入； 6. 选择“属性设置”按确定键进入； 7. 选择“设置U盘中的mac和key值”按确定键将U盘中的mac和key写 入到整机中； 8. 写入完成后电视将提示“设置mac、key成功”； 9. 在工厂模式下恢复出厂设置； 10. 再次进工厂菜单核实mac和key是否录入。 mac_key写入文本： 1. 文件名：mac_key.txt 2. 文件内容格式：mac#key 范例：c8:0e:77:2d:5a:1a#caf997d92b32cLE018B1215030001838 注意：mac要有冒号，且冒号为英文字符的冒号。 key申请方式： 1. 将整机后壳的MAC、SN码、维修师傅姓名、维修师傅电话发送到负责区域 的乐规办事处 2. 办事处技术支持通过MAC或者SN码到后台查询key值，核对key值是否数据 正常后发给申请人。 注：key值32位，后19位不SN码相同。 key值说明： Key值是机卡绑定整机用户服务时长的识别码，用户购买的会员服务时长是绑 定在key值上，如果没有key值，后台无法识别该整机的服务时长。用户端出现 VIP服务时长异常的情况。 返回 –part 9 系统升级方法及MAC、KEY值写入 返回 –part 9 系统升级方法及MAC、KEY值写入 MAC值 KEY值 返回 •附：乐视超级电视拆机所用工具汇总 机型 名称 觃格 S40air、S50air、X50air、X3-40 Max4-70智能家庭中心、 内六角 H2.0 十字 2#、1# X40S、X43S 内六角 H2.0 十字 2#、1# X3-50 X3-55 X3-65 Max4-70 超4 X50、超4 X50Pro 梅花 T10 梅花 T8 十字 2# 十字 1# 返回 谢谢
