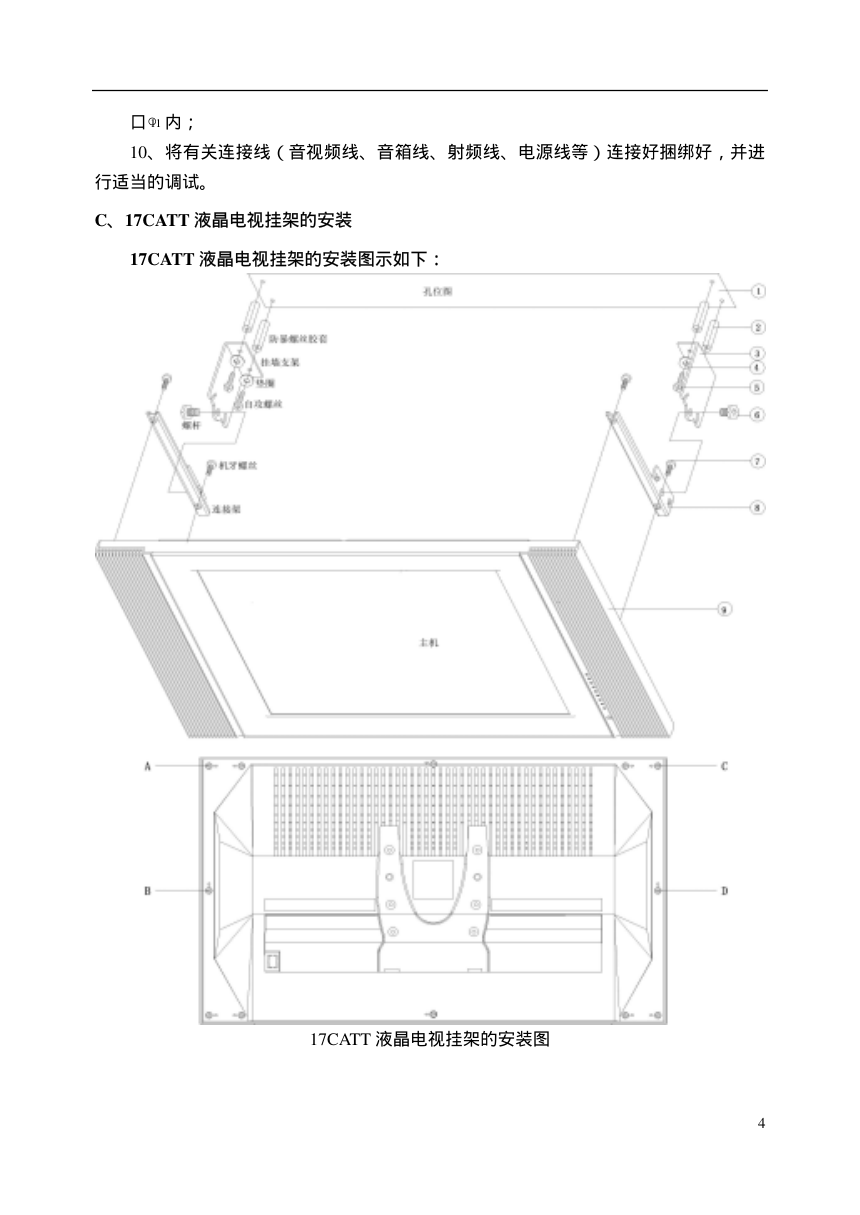

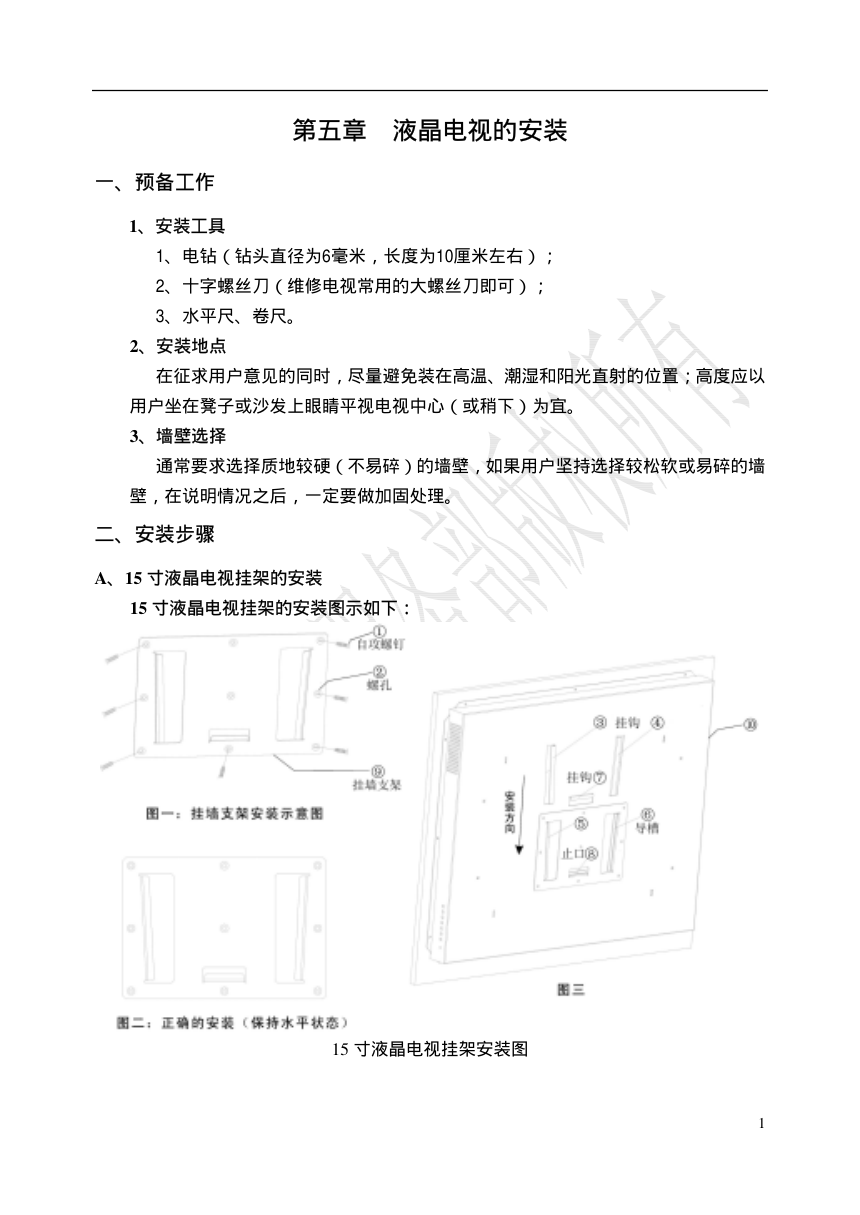

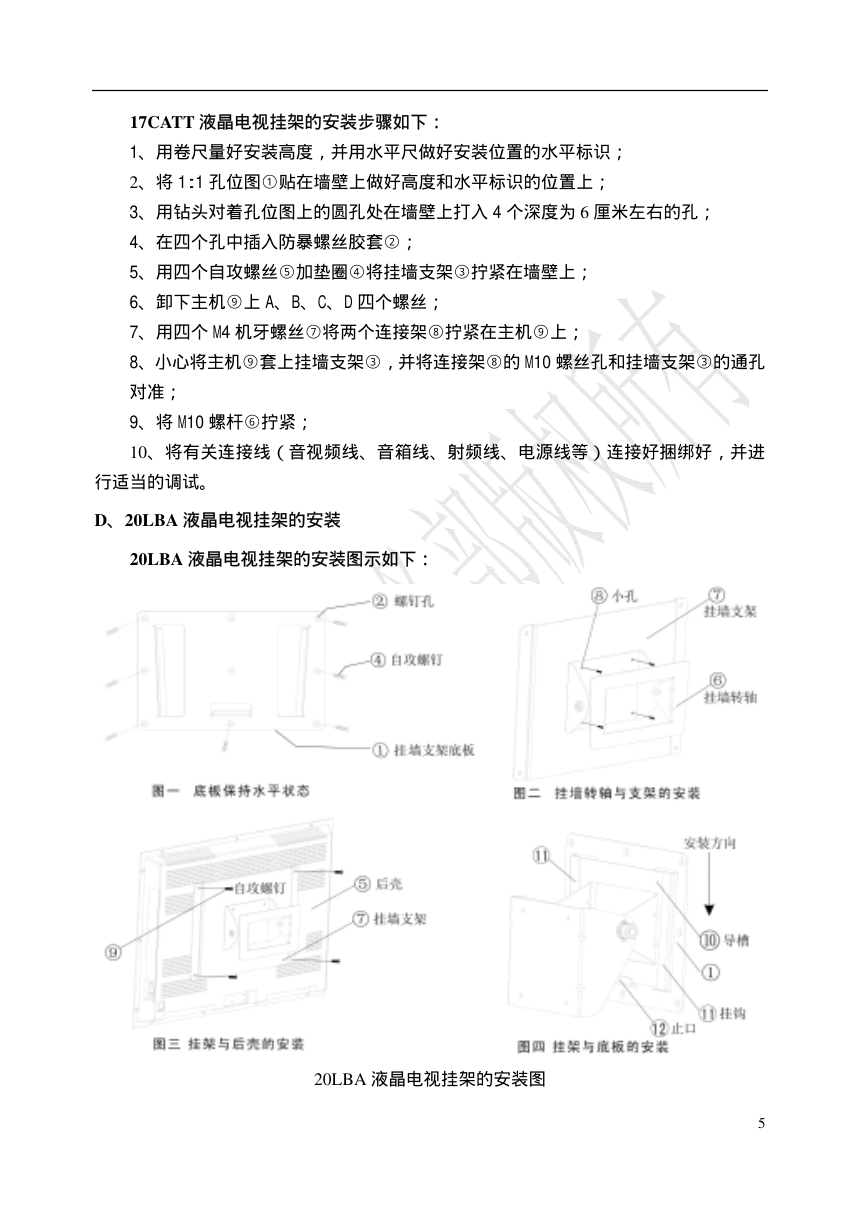

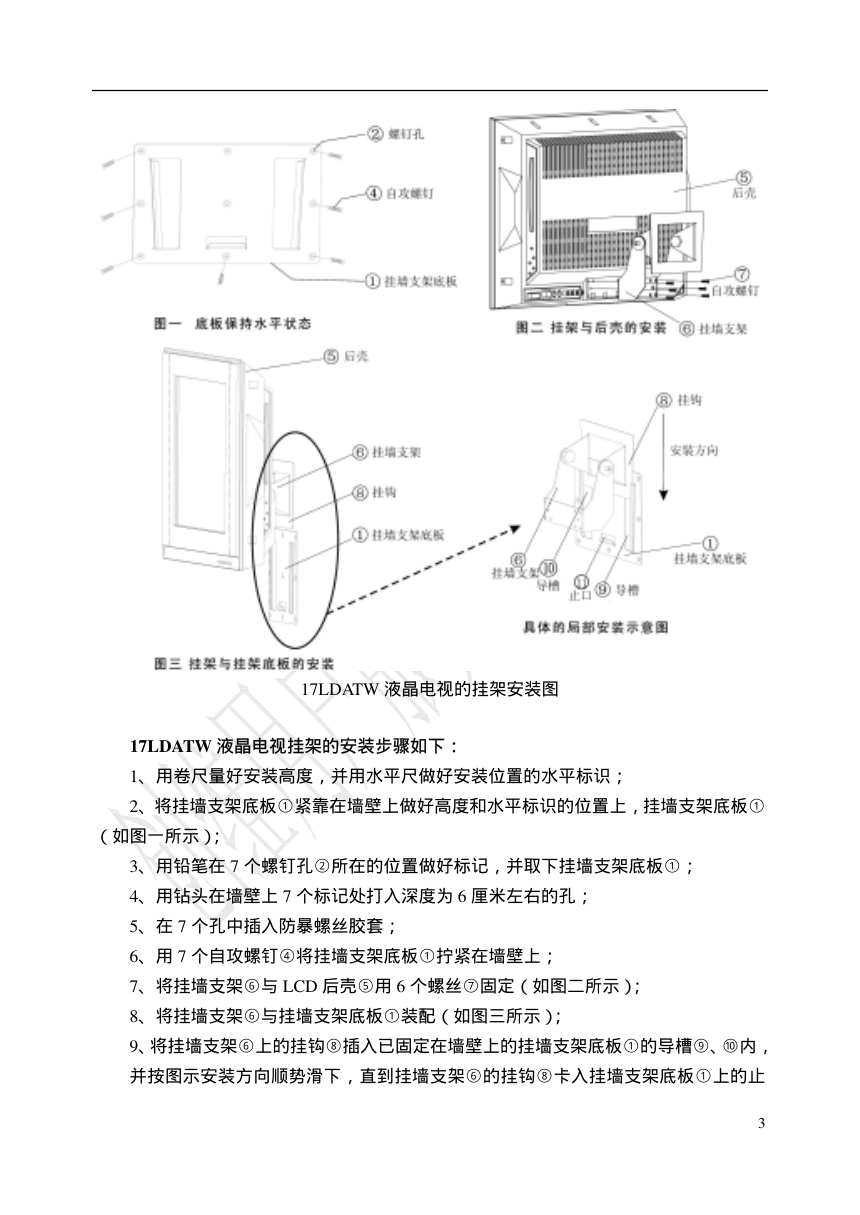

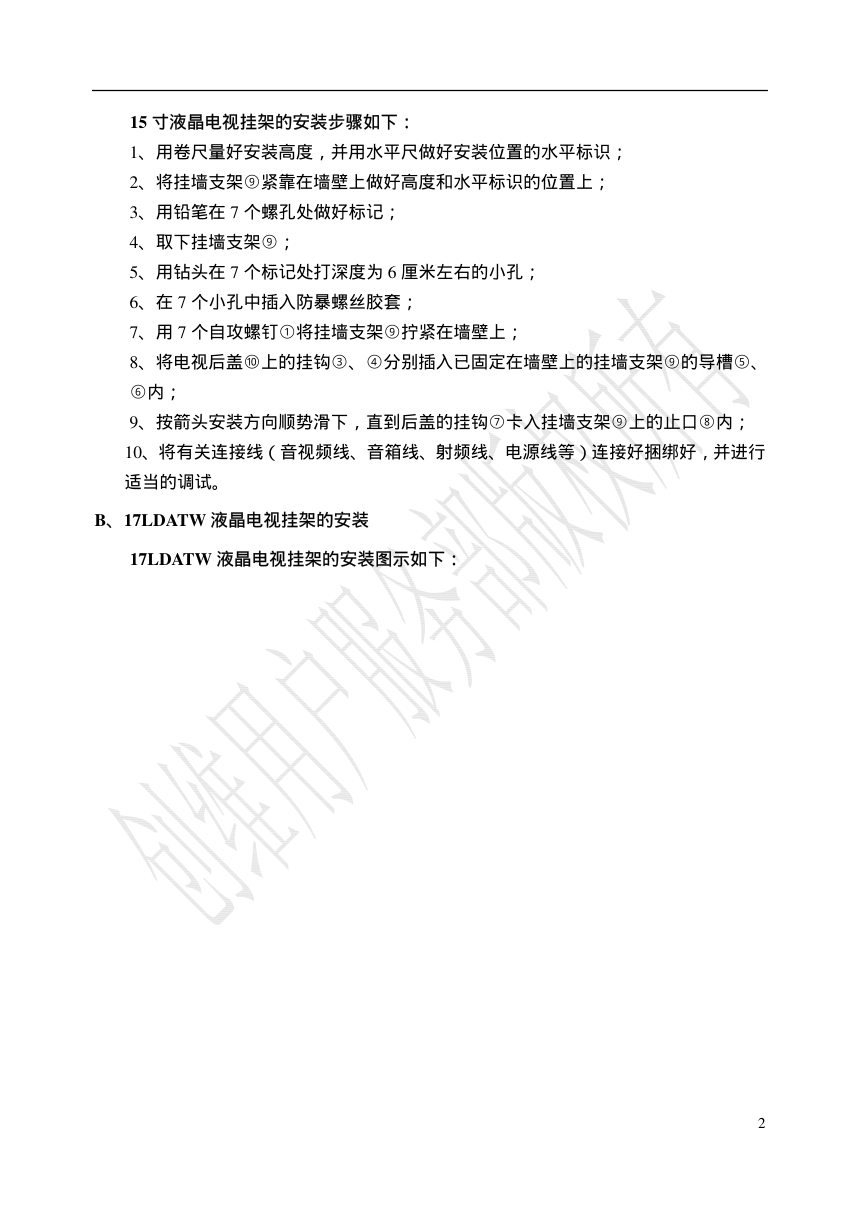

第五章 液晶电视的安装 一、预备工作 1、安装工具 1、电钻（钻头直径为6毫米，长度为10厘米左右）； 2、十字螺丝刀（维修电视常用的大螺丝刀即可）； 3、水平尺、卷尺。 2、安装地点 在征求用户意见的同时，尽量避免装在高温、潮湿和阳光直射的位置；高度应以 用户坐在凳子或沙发上眼睛平视电视中心（或稍下）为宜。 3、墙壁选择 通常要求选择质地较硬（不易碎）的墙壁，如果用户坚持选择较松软或易碎的墙 壁，在说明情况之后，一定要做加固处理。 二、安装步骤 A、15 寸液晶电视挂架的安装 15 寸液晶电视挂架的安装图示如下： 15 寸液晶电视挂架安装图 1 15 寸液晶电视挂架的安装步骤如下： 1、用卷尺量好安装高度，并用水平尺做好安装位置的水平标识； 2、将挂墙支架⑨紧靠在墙壁上做好高度和水平标识的位置上； 3、用铅笔在 7 个螺孔处做好标记； 4、取下挂墙支架⑨； 5、用钻头在 7 个标记处打深度为 6 厘米左右的小孔； 6、在 7 个小孔中插入防暴螺丝胶套； 7、用 7 个自攻螺钉①将挂墙支架⑨拧紧在墙壁上； 8、将电视后盖⑩上的挂钩③、④分别插入已固定在墙壁上的挂墙支架⑨的导槽⑤、 ⑥内； 9、按箭头安装方向顺势滑下，直到后盖的挂钩⑦卡入挂墙支架⑨上的止口⑧内； 10、将有关连接线（音视频线、音箱线、射频线、电源线等）连接好捆绑好，并进行 适当的调试。 B、17LDATW 液晶电视挂架的安装 17LDATW 液晶电视挂架的安装图示如下： 2 17LDATW 液晶电视的挂架安装图 17LDATW 液晶电视挂架的安装步骤如下： 1、用卷尺量好安装高度，并用水平尺做好安装位置的水平标识； 2、将挂墙支架底板①紧靠在墙壁上做好高度和水平标识的位置上，挂墙支架底板① （如图一所示）； 3、用铅笔在 7 个螺钉孔②所在的位置做好标记，并取下挂墙支架底板①； 4、用钻头在墙壁上 7 个标记处打入深度为 6 厘米左右的孔； 5、在 7 个孔中插入防暴螺丝胶套； 6、用 7 个自攻螺钉④将挂墙支架底板①拧紧在墙壁上； 7、将挂墙支架⑥与 LCD 后壳⑤用 6 个螺丝⑦固定（如图二所示）； 8、将挂墙支架⑥与挂墙支架底板①装配（如图三所示）； 9、将挂墙支架⑥上的挂钩⑧插入已固定在墙壁上的挂墙支架底板①的导槽⑨、⑩内， 并按图示安装方向顺势滑下，直到挂墙支架⑥的挂钩⑧卡入挂墙支架底板①上的止 3 口○11 内； 10、将有关连接线（音视频线、音箱线、射频线、电源线等）连接好捆绑好，并进 行适当的调试。 C、17CATT 液晶电视挂架的安装 17CATT 液晶电视挂架的安装图示如下： 17CATT 液晶电视挂架的安装图 4 17CATT 液晶电视挂架的安装步骤如下： 1、用卷尺量好安装高度，并用水平尺做好安装位置的水平标识； 2、将 1:1 孔位图①贴在墙壁上做好高度和水平标识的位置上； 3、用钻头对着孔位图上的圆孔处在墙壁上打入 4 个深度为 6 厘米左右的孔； 4、在四个孔中插入防暴螺丝胶套②； 5、用四个自攻螺丝⑤加垫圈④将挂墙支架③拧紧在墙壁上； 6、卸下主机⑨上 A、B、C、D 四个螺丝； 7、用四个 M4 机牙螺丝⑦将两个连接架⑧拧紧在主机⑨上； 8、小心将主机⑨套上挂墙支架③，并将连接架⑧的 M10 螺丝孔和挂墙支架③的通孔 对准； 9、将 M10 螺杆⑥拧紧； 10、将有关连接线（音视频线、音箱线、射频线、电源线等）连接好捆绑好，并进 行适当的调试。 D、20LBA 液晶电视挂架的安装 20LBA 液晶电视挂架的安装图示如下： 20LBA 液晶电视挂架的安装图 5 20LBA 液晶电视挂架的安装步骤如下： 1、用卷尺量好安装高度，并用水平尺做好安装位置的水平标识； 2、将挂墙支架底板①紧靠在墙壁上做好高度和水平标识的位置上，在 7 个螺丝孔② 所在的位置做好标记（挂墙支架底板①如图一所示）； 3、用钻头在 7 个标记处打孔，并在 7 个孔中插入防暴螺丝胶套③； 4、用 7 个自攻螺钉④将挂墙支架底板①拧紧在墙壁上； 5、将挂墙转轴⑥和挂墙支架⑦用 4 个螺丝⑧固定（如图二所示）； 6、将挂墙转轴⑥和挂墙支架⑦用 4 个 M5 螺丝⑨固定在 LCD 后壳⑤上（如图三所示）； 7、将挂墙转轴⑥与挂墙支架底板①装配（如图四所示）； 8、将挂墙转轴⑥上的挂钩插入已固定在墙壁上的挂墙支架底板①的导槽⑩内，并按 图示安装方向顺势滑下，直到挂墙支架⑥的挂钩○11 卡入挂墙支架底板①上的止口○12 内； 9、将有关连接线（音视频线、音箱线、射频线、电源线等）连接好捆绑好，并进行 适当的调试。 E、30 寸以上 LBA 系列液晶电视挂架的安装 30 寸以上 LBA 系列液晶电视安装步骤如下： 1、用卷尺量好安装高度，并用水平尺做好安装位置的水平标识； 2、将 1：1 的孔位图①粘贴在墙壁上做好高度和水平标识的位置上； 3、根据孔位图， 用直径为 8 毫米的钻头打 6 个深度为 8～10 厘米左右的小孔，并将 6 个防暴螺丝胶套②分别插入墙壁上所打的 6 个小孔； 4、用 6 颗带垫圈④的自攻螺丝⑤将挂墙支架③拧紧在墙壁上； 5、用 4 颗 M8 的机牙螺丝⑥连同 4 个铜套⑦拧紧在 LCD 主机上； 6、小心地将 LCD 主机⑧抬起，使机牙螺丝⑥套入挂墙支架③的大孔； 7、将各机牙螺丝的槽与小孔壁对齐，利用 LCD 主机的自身重量卡入小孔； 8、将有关连接线（音视频线、音箱线、射频线、电源线等）连接好捆绑好，并进行 适当的调试。 30 寸以上液晶电视挂架通常采用等离子电视类似的挂架，其安装方法类似。30 寸以 上 LBA 系列液晶电视的安装图示如下： 6 30 寸以上 LBA 系列液晶电视安装图 四、注意事项 1、要特别注意墙壁质地的检查，以确保液晶电视的安全； 2、在液晶电视安装完后，一定要帮助用户将相关连接线都连接好，并确保连接牢固， 美观大方； 3、在安装完和连好线后，要请用户看看对安装是否满意，确保用户没有抱怨； 4、在用户确认安装好后，要注意及时收拾安装工具，并打扫干净。 五、平板电视的安装经验及技巧 1、安装所需工具 冲击钻、玻璃钻、钻头（含金钢钻头、白钢钻头）、钻头的大小可分为 6MM 和 8MM， 12 寸活动扳手一把，卷尺，水平尺，铅笔，螺丝刀，美工刀，小剪刀，尖嘴钳子，斜口 钳子。 2、不同类型墙壁的安装 用户墙壁的类型可分为砖墙、木板墙、装饰墙、玻璃墙、大理石墙。 在安装之前可向用户或装修工人询问墙内电线的走向，并征求用户的需求，选定最 7 佳挂位。在选择挂位时应注意用户客厅的大小而决定悬挂电视的高度。如果用户墙壁有 装饰物或音箱线时，尽量做到协调、美感。 普通砖墙：安装时不需要特殊的工具和工艺，只需用冲击钻在墙壁打出六个孔，上 螺钉、挂电视即可。 板墙：分实心木板和石膏板墙壁。实心木板只要有 2CM 厚，用自攻螺丝直接垫填圈 打。而如果是石膏板墙壁，则需在选好定位点后，先用美工刀把挂定点的中心位置割一 个自己手能够放进去的孔，然后在挂架的上孔处放一个长 2CM 厚的长木板条，使自攻螺 丝在自攻时穿过石膏板而进入木板条，使之受力面积加大。 大理石墙壁：大理石墙壁又分为整体大理石和有花纹的大理石板。对于整体大理石 板，可选用玻璃钻。在使用玻璃钻时，必须是一边钻，一边在玻璃钻头处浇水，否则玻 璃钻头会马上烧坏。如果好钻可一直用玻璃钻把大理石钻穿；不好钻，钻到一半时可改 用冲击钻，但冲击钻必须放在电钻档，不能放在冲击档,否则会把大理石打裂。用冲击钻 冲击墙壁，孔打好后，上膨胀螺丝时，必须把膨胀螺丝放到大理石里面，这样用扳手上 螺丝时，可以用力大一点。而有花纹的大理石，打之前千万要注意，必须用玻璃钻一边 浇水一边轻轻打。因为有花纹的大理石本身就有纹路在上面，振动力稍微大一点就会造 成裂纹扩大。轻轻打穿后，然后用冲击钻打里面的墙壁，在用冲击钻打墙壁时，千万不 要让钻头碰到花纹大理石，防止震动到花纹大理石而造成裂纹扩大。在上膨胀螺丝时， 膨胀螺丝也必须放在花纹大理石以内。上螺丝时，要用力均匀，轻轻上螺丝，直到上紧 为止。 玻璃墙：玻璃墙的后面有砖墙和板墙。玻璃墙后是砖墙的，在选定位置后，先用玻 璃钻一边钻一边浇水，所选玻璃钻头必须比打砖墙的冲击钻头大，玻璃孔打好后，用冲 击钻钻里面的砖墙。为了防止上螺丝时，把玻璃压破，最好是选用膨胀管大的螺丝作为 填圈。填圈的厚度可选为比玻璃稍厚一点为宜。然后可以上紧螺丝。这样用力不是在玻 璃上，而是在填圈上。如果不用填圈也可以。但在上紧螺丝时，一般不能用力，只是轻 轻带紧即可。不然玻璃就会破裂。玻璃后面是木板墙的，只需用玻璃钻钻出玻璃孔，玻 璃孔要稍微大一点，可以放进填圈。钻好孔后，可以用上述方法，用比玻璃稍厚的填圈 填着，然后用自攻螺丝自攻。这样用力又不在玻璃上，而是在填圈上。如果不用填圈， 用自攻螺丝时，用力不能过猛，要轻轻上。这时所选用的螺丝必须要比较长，可以选用 玻璃的厚度+木板的厚度还长一点的自攻螺丝。 平板电视的安装高度，一般可选为电视的中心点离地为 1.3M 左右。因为作为 43 寸 等离子而言，43 寸等离子的高度为 66CM，那么等离子的下边离地为 97CM 左右，等离 子的上面高度则为 1.63CM 左右，用户做在沙发上看是最佳位置。 卧室电视的安装，同客厅大同小异，卧室只有砖墙和木板墙，只是安装的高度同客 8 厅不一样，一定要征求用户的意见而定。因为有的用户是做着看，而有的用户是躺着看， 因人而异。 9
