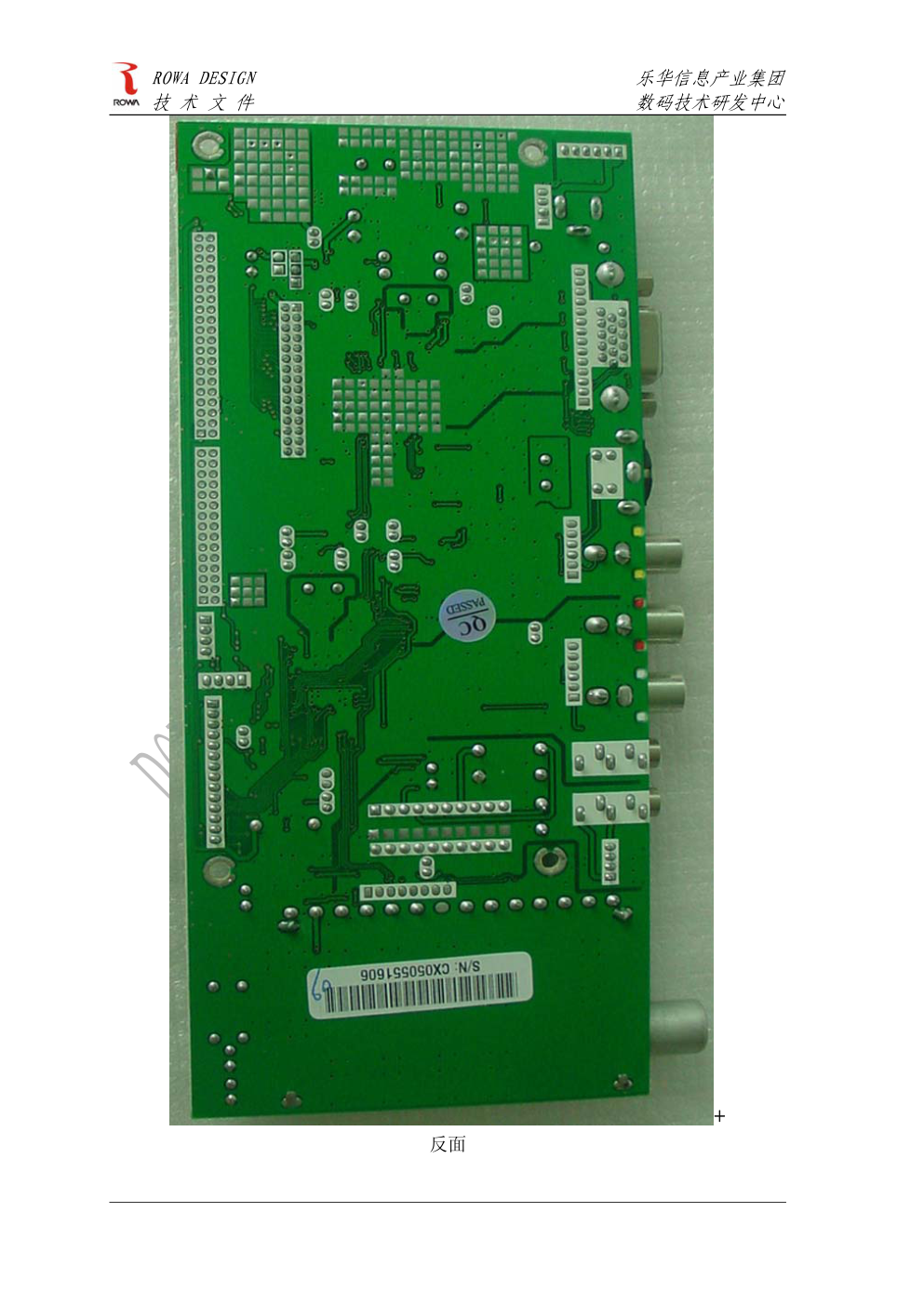

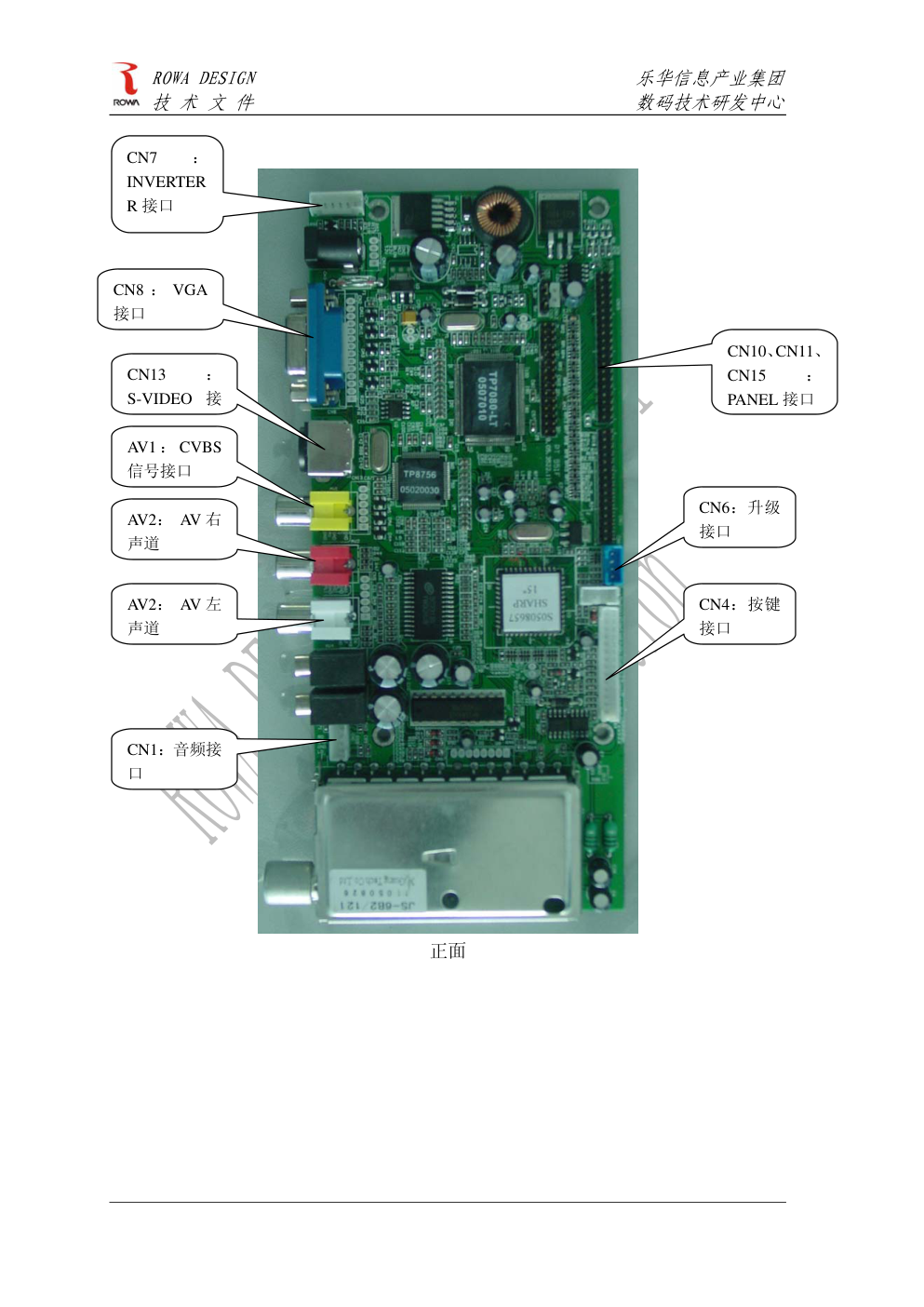

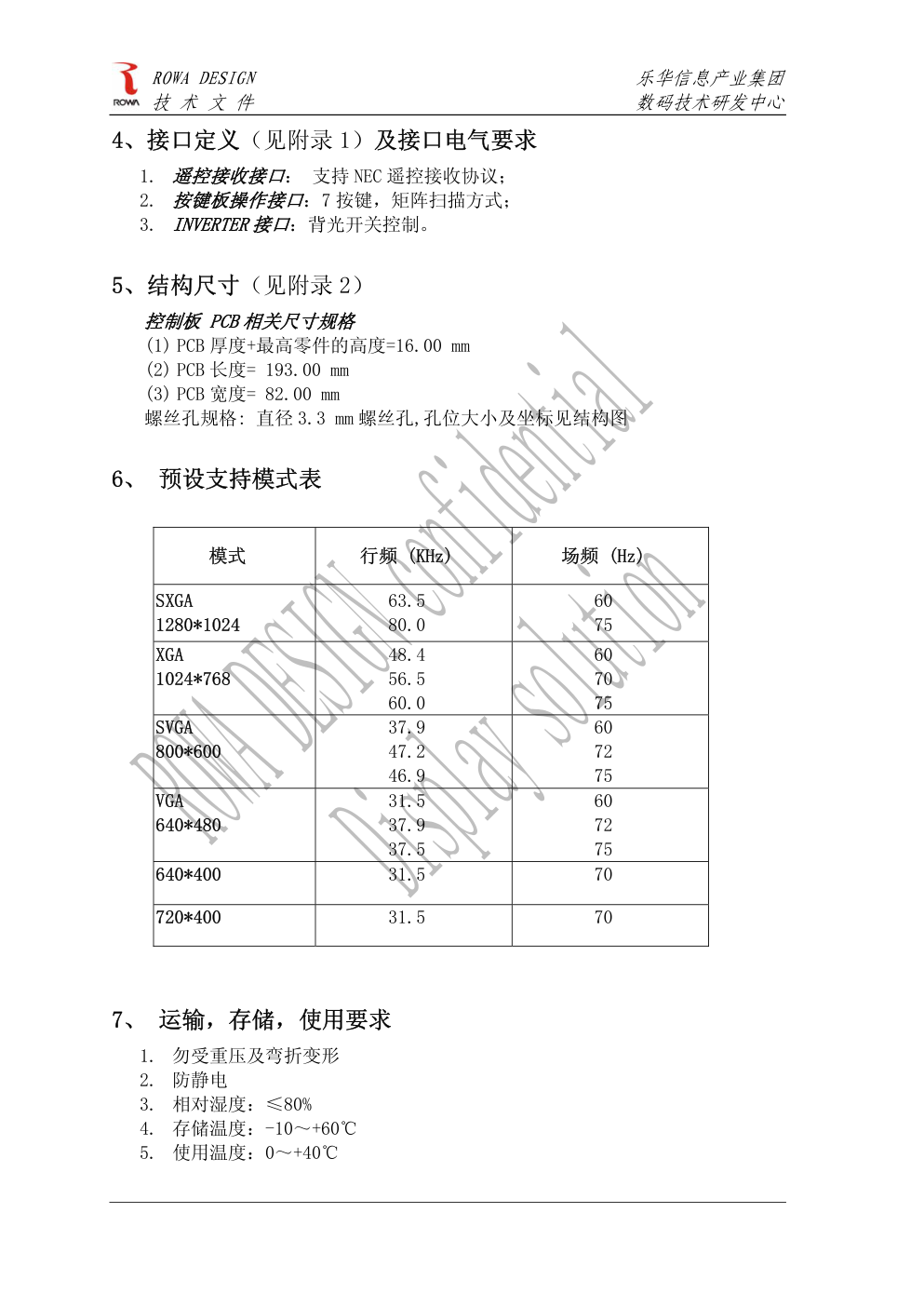

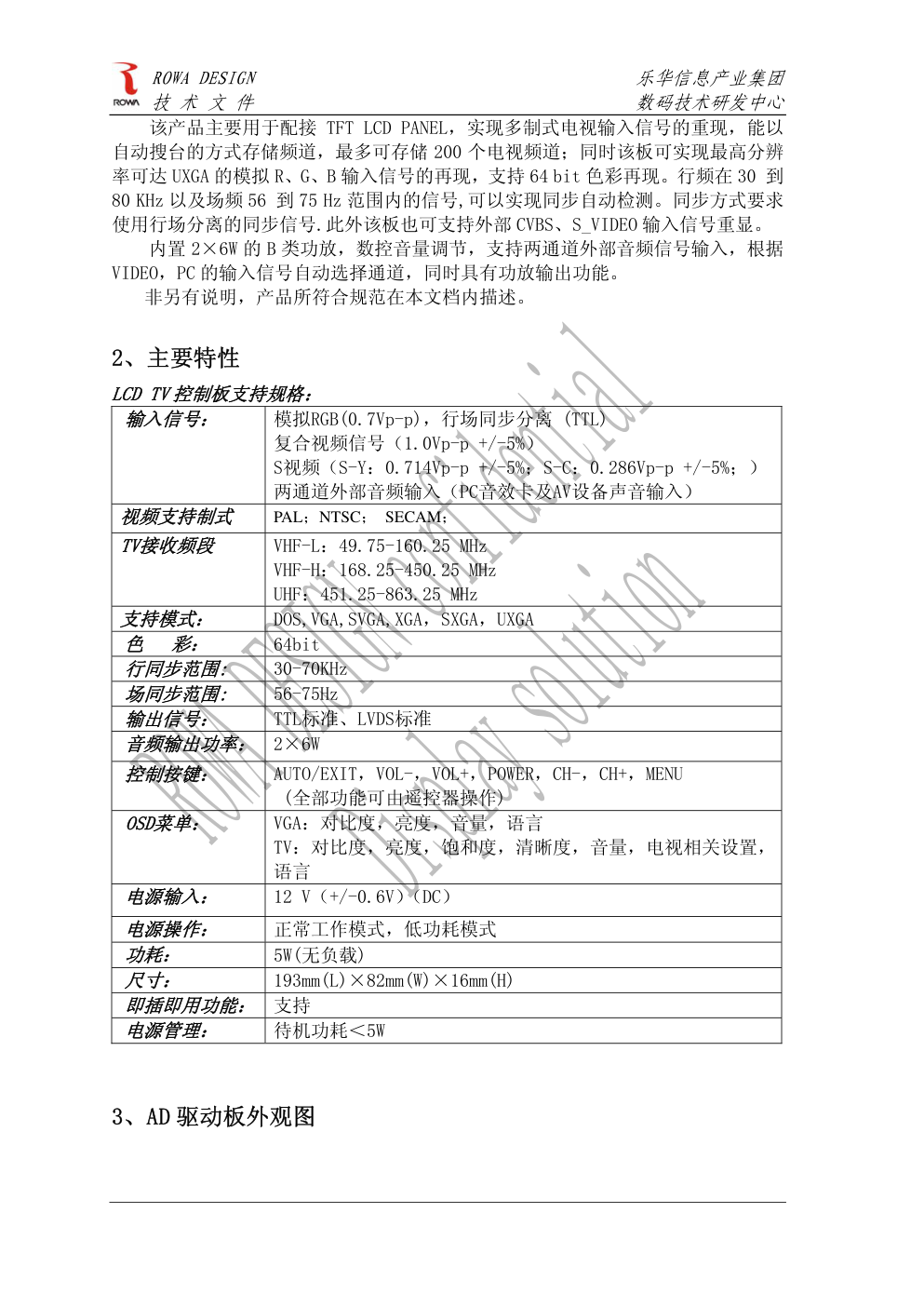

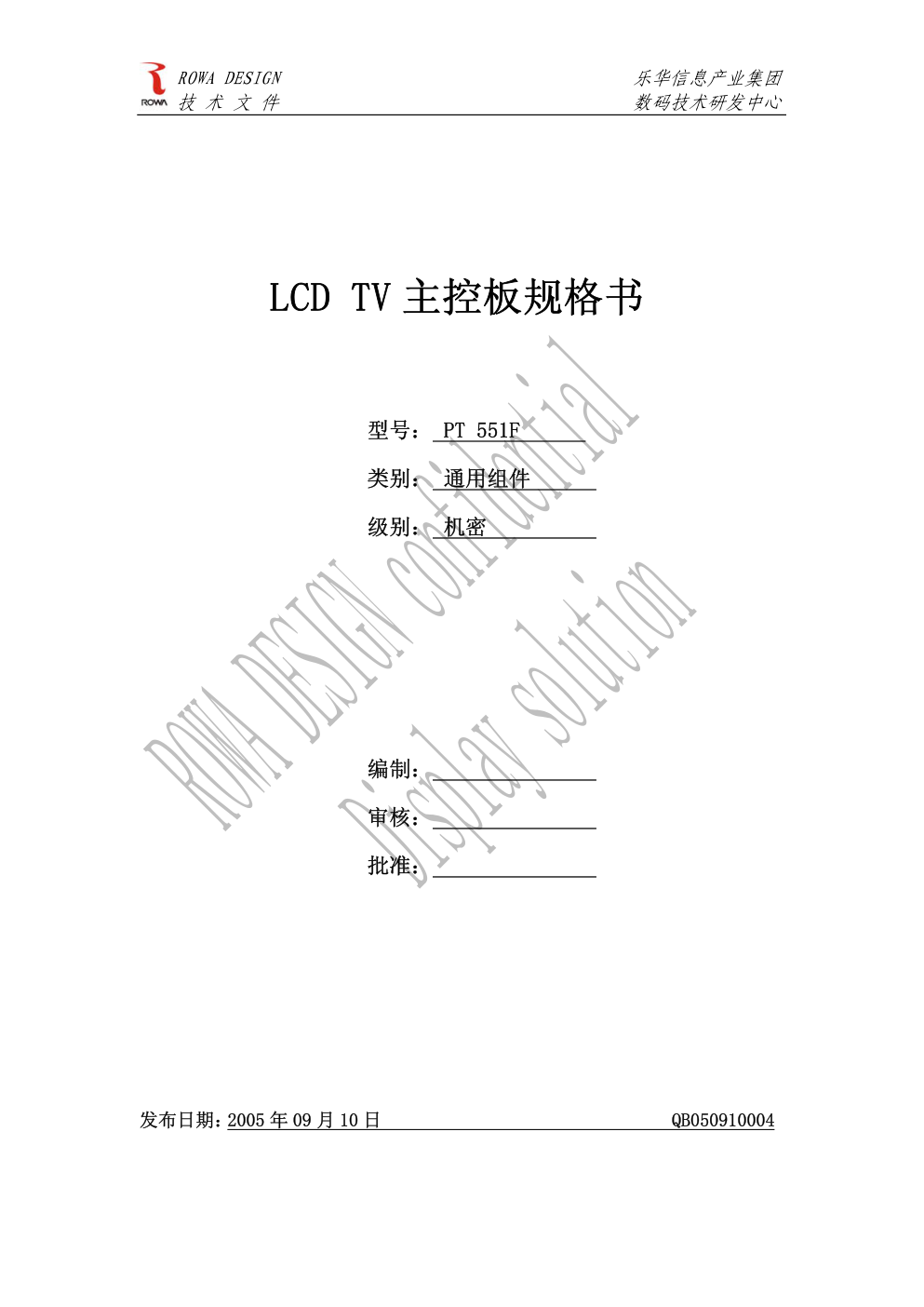

ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 LCD TV 主控板规格书 型号： PT 551F 类别： 通用组件 级别： 机密 编制： 审核： 批准： 发布日期：2005 年 09 月 10 日 QB050910004 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 目录 1、概述 2、主要特性 3、AD 驱动板外观图 4、接口定义及接口电气要求 5、结构尺寸 6、预设支持模式表 7、运输，存储，使用要求 8、附录 1、概述 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 该产品主要用于配接 TFT LCD PANEL，实现多制式电视输入信号的重现，能以 自动搜台的方式存储频道，最多可存储 200 个电视频道；同时该板可实现最高分辨 率可达 UXGA 的模拟 R、G、B 输入信号的再现，支持 64 bit 色彩再现。行频在 30 到 80 KHz 以及场频 56 到 75 Hz 范围内的信号,可以实现同步自动检测。同步方式要求 使用行场分离的同步信号.此外该板也可支持外部 CVBS、S_VIDEO 输入信号重显。 内置 2×6W 的 B 类功放，数控音量调节，支持两通道外部音频信号输入，根据 VIDEO，PC 的输入信号自动选择通道，同时具有功放输出功能。 非另有说明，产品所符合规范在本文档内描述。 2、主要特性 LCD TV 控制板支持规格： 输入信号： 模拟RGB(0.7Vp-p)，行场同步分离 (TTL) 复合视频信号（1.0Vp-p +/-5%） S视频（S-Y：0.714Vp-p +/-5%；S-C：0.286Vp-p +/-5%；） 两通道外部音频输入（PC音效卡及AV设备声音输入） 视频支持制式 PAL；NTSC； SECAM； TV接收频段 VHF-L：49.75-160.25 MHz VHF-H：168.25-450.25 MHz UHF：451.25-863.25 MHz 支持模式： DOS,VGA,SVGA,XGA，SXGA，UXGA 色 彩： 64bit 行同步范围: 30-70KHz 场同步范围: 56-75Hz 输出信号： TTL标准、LVDS标准 音频输出功率： 2×6W 控制按键： AUTO/EXIT，VOL-，VOL+，POWER，CH-，CH+，MENU (全部功能可由遥控器操作) OSD菜单： VGA：对比度，亮度，音量，语言 TV：对比度，亮度，饱和度，清晰度，音量，电视相关设置， 语言 电源输入： 12 V（+/-0.6V）（DC） 电源操作： 正常工作模式，低功耗模式 功耗： 5W(无负载) 尺寸： 193mm(L)×82mm(W)×16mm(H) 即插即用功能： 支持 电源管理： 待机功耗＜5W 3、AD 驱动板外观图 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 正面 CN1：音频接 口 CN13 ： S-VIDEO 接 CN8 ： VGA 接口 AV2： AV 右 声道 AV1 ： CVBS 信号接口 CN10、CN11、 CN15 ： PANEL 接口 AV2： AV 左 声道 CN4：按键 接口 CN6：升级 接口 CN7 ： INVERTER R 接口 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 + 反面 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 4、接口定义（见附录 1）及接口电气要求 1. 遥控接收接口： 支持 NEC 遥控接收协议； 2. 按键板操作接口：7 按键，矩阵扫描方式； 3. INVERTER 接口：背光开关控制。 5、结构尺寸（见附录 2） 控制板 PCB 相关尺寸规格 (1) PCB 厚度+最高零件的高度=16.00 mm (2) PCB 长度= 193.00 mm (3) PCB 宽度= 82.00 mm 螺丝孔规格: 直径 3.3 mm 螺丝孔,孔位大小及坐标见结构图 6、 预设支持模式表 模式 行频 (KHz) 场频 (Hz) SXGA 1280*1024 63.5 80.0 60 75 XGA 1024*768 48.4 56.5 60.0 60 70 75 SVGA 800*600 37.9 47.2 46.9 60 72 75 VGA 640*480 31.5 37.9 37.5 60 72 75 640*400 31.5 70 720*400 31.5 70 7、 运输，存储，使用要求 1. 勿受重压及弯折变形 2. 防静电 3. 相对湿度：≤80% 4. 存储温度：-10～+60℃ 5. 使用温度：0～+40℃ ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 8、附录 附录 1：接口定义表 CN7(6PIN/2.0)：INVERTER 接口 脚序号 定义 描述 1 12V INVERTER 电源 2 12V INVERTER 电源 3 BL_ON INVERTER 开关控制（高电平有效） 4 ADJ 亮度调节（预置接地） 5 GND 地 6 GND 地 CN8 （信号输入） DB15 端子 脚序号 定义 描述 1 RED 红色分量信号输入 2 GREEN 绿色分量信号输入 3 BLUE 蓝色分量信号输入 4 GND 地 5 GND 地 6 GND 地 7 GND 地 8 GND 地 9 5V 5V 电源输入 10 GND 地 11 NC 空 12 DDC_SDA DDC 数据 13 HSYNC 行同步 14 VSYNC 场同步 15 DDC_SCL DDC 时钟 CN1 (4PIN/2.0)：音频输出接口 脚序号 定义 描述 1 LSPK 左声道输出 2 GND 地 3 GND 地 4 RSPK 右声道输出 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 CN4 (14PIN/2.0)：遥控按键接口 脚序号 定义 描述 1 +5V 5V 电源 2 IR 遥控接收 3 GND 地 4 K0 按键接口 0 5 LED-R 红色指示灯 6 LED-G 绿色指示灯 7 GND 地 8 K1 按键接口 1 9 K2 按键接口 2 10 K3 按键接口 3 11 K4 按键接口 4 12 K5 按键接口 5 13 K6 按键接口 6 14 K7 按键接口 7 CN15、CN11：（PANEL 接口预留） 金针插座接口引脚定义如下: (1) CN15 40PIN/2.0 (2) CN11 30PIN/2.0 (1) CN15 40PIN/2.0 脚序号 定义 类型 描述 1 LVDS-VDD Power Power for LVDS (+3.3V) 2 LCD-VDD Power Power for Panel (+3.3V) 3 LCD-VDD Power Power for Panel (+3.3V) 4 LCD-VDD Power Power for Panel (+3.3V) 5 GND Ground --- 6 GND Ground --- 7 D-VSYNC O Display Vertical Sync for Panel 8 GND Ground --- 9 D-HSYNC O Display Horizontal Sync for Panel 10 GND Ground --- 11 D-DE O Display Data Enable for Panel 12 GND Ground --- 13 RA0 O Display Port A Red Output Bit 0 14 RA1 O Display Port A Red Output Bit 1 15 RA2 O Display Port A Red Output Bit 2 ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 16 RA3 O Display Port A Red Output Bit 3 17 RA4 O Display Port A Red Output Bit 4 18 RA5 O Display Port A Red Output Bit 5 19 RA6 O Display Port A Red Output Bit 6 20 RA7 O Display Port A Red Output Bit 7 21 GND Ground --- 22 GA0 O Display Port A Green Output Bit 0 23 GA1 O Display Port A Green Output Bit 1 24 GA2 O Display Port A Green Output Bit 2 25 GA3 O Display Port A Green Output Bit 3 26 GA4 O Display Port A Green Output Bit 4 27 GA5 O Display Port A Green Output Bit 5 28 GA6 O Display Port A Green Output Bit 6 29 GA7 O Display Port A Green Output Bit 7 30 GND Ground --- 31 GA0 O Display Port A Green Output Bit 0 32 GA1 O Display Port A Green Output Bit 1 33 GA2 O Display Port A Green Output Bit 2 34 GA3 O Display Port A Green Output Bit 3 35 GA4 O Display Port A Green Output Bit 4 36 GA5 O Display Port A Green Output Bit 5 37 GA6 O Display Port A Green Output Bit 6 38 GA7 O Display Port A Green Output Bit 7 39 GND Ground --- 40 D-SHCLK O Display Clock for Panel (2) CN11 30PIN/2.0 脚序号 定义 类型 描述 1 GND Ground --- 2 GND Ground --- 3 D-SHCLK O Display Clock for Panel 4 GND Ground --- 5 RB0 O Display Port B Red Output Bit 0 6 RB1 O Display Port B Red Output Bit 1 7 RB2 O Display Port B Red Output Bit 2 8 RB3 O Display Port B Red Output Bit 3 9 RB4 O Display Port B Red Output Bit 4 10 RB5 O Display Port B Red Output Bit 5 11 RB6 O Display Port B Red Output Bit 6 12 RB7 O Display Port B Red Output Bit 7 13 GND Ground --- ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 14 GB0 O Display Port B Green Output Bit 0 15 GB1 O Display Port B Green Output Bit 1 16 GB2 O Display Port B Green Output Bit 2 17 GB3 O Display Port B Green Output Bit 3 18 GB4 O Display Port B Green Output Bit 4 19 GB5 O Display Port B Green Output Bit 5 20 GB6 O Display Port B Green Output Bit 6 21 GB7 O Display Port B Green Output Bit 7 22 GND Ground --- 23 GB0 O Display Port B Green Output Bit 0 24 GB1 O Display Port B Green Output Bit 1 25 GB2 O Display Port B Green Output Bit 2 26 GB3 O Display Port B Green Output Bit 3 27 GB4 O Display Port B Green Output Bit 4 28 GB5 O Display Port B Green Output Bit 5 29 GB6 O Display Port B Green Output Bit 6 30 GB7 O Display Port B Green Output Bit 7 CN10（30PIN/2.0） PANEL 接口 脚序号 定义 类型 描述 1 LCD-VDD Power Power for Panel 2 LCD-VDD Power Power for Panel 3 LCD-VDD Power Power for Panel 4 GND Ground --- 5 GND Ground --- 6 GND Ground --- 7 RXO0- O LVDS ODD 0 - Signal 8 RXO0+ 0 LVDS ODD 0 + Signal 9 RXO1- O LVDS ODD 1 - Signal 10 RXO1+ 0 LVDS ODD 1 + Signal 11 RXO2- O LVDS ODD 2 - Signal 12 RXO2+ 0 LVDS ODD 2 + Signal 13 GND Ground --- 14 GND Ground --- 15 RXOC- O LVDS ODD Clock - Signal 16 RXOC+ 0 LVDS ODD Clock + Signal 17 RXO3- O LVDS EVEN 3 - Signal 18 RXO3+ 0 LVDS EVEN 3 + Signal 19 RXE0- O LVDS EVEN 0 - Signal ROWA DESIGN 乐华信息产业集团 技 术 文 件 数码技术研发中心 20 RXE0+ 0 LVDS EVEN 0 + Signal 21 RXE1- O LVDS EVEN 1 - Signal 22 RXE1+ 0 LVDS EVEN 1 + Signal 23 RXE2- O LVDS EVEN 2 - Signal 24 RXE2+ 0 LVDS EVEN 2 + Signal 25 GND Ground --- 26 GND Ground --- 27 RXEC- O LVDS EVEN Clock - Signal 28 RXEC+ 0 LVDS EVEN Clock + Signal 29 RXE3- O LVDS EVEN 3 - Signal 30 RXE3+ 0 LVDS EVEN 3 + Signal 附录 2：结构尺寸图
