JCT 969-2005 墙板挤压机技术条件

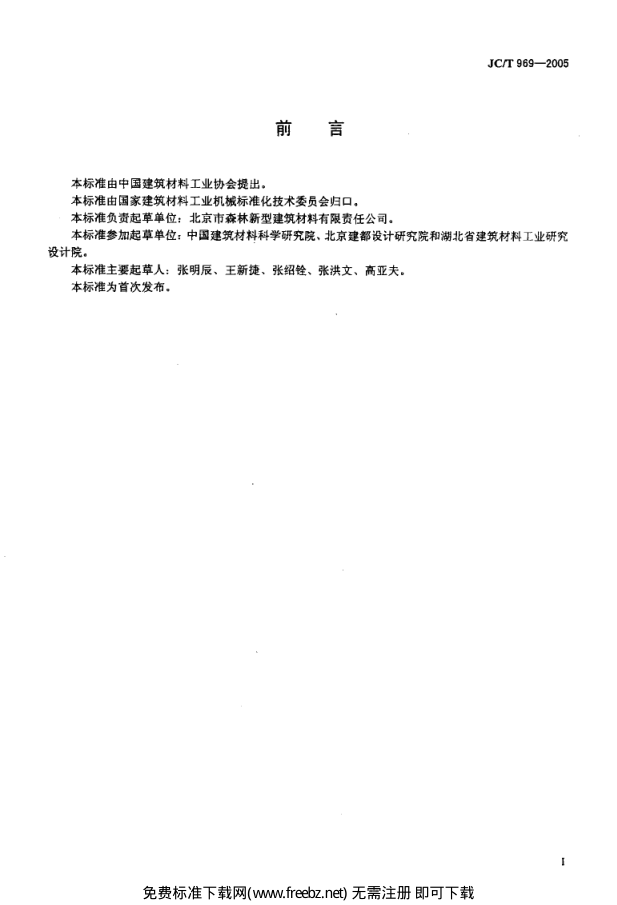

IC S 9 1. Q 91 备 案 号 : 110 152 39 - 20 0 5 i c 中 华 人 民 共 和 国 建 材 行 」尘标 准 J C /T 969- 2005 墙板挤压机技术条件 W a l l- boa r d e xtr uder t echni ca l condi tion 2005-02- 14 发布 2005- 07- 01 实施 中华 人 民 共 和 国 国家 发展 和 改 革 委 员 会 发布 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 9 6 9- 20 05 HI) 吕 本标准由中国建筑材料工业协会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位: 北京市森林新型建筑材料有限责任公司。 本标准参加起草单位: 中国建筑材料科学研究院、北京建都设计研究院和湖北省建筑材料工业研究 设计院。 本标准主要起草人: 张明辰、王新捷、张绍锉、张洪文、高亚夫。 本标准为首次发布。 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 96 9- 20 05 墙板挤压机技术条件 范 围 本标准规定了建材工业用墙板挤压机的术语和定义、产品分类、技术要求、试验方法、检验规则和 标志、包装、运输、贮存。 本标准适用于建材工业用墙板挤压机，其它类似产品可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的 修改单(不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准. GB/T 699- 1999 优质碳素结构钢 GB/T 1184- 1996 形状和位置公差 未注公差值 GB/T 1804- 2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 3768 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 GB 5083 生产设备安全卫生设计总则 GB/ T 5226. 1 工业机械电气设备 第 1部分: 通用技术条件(MOD IEC 204- 1) GB/ T 13306 标牌 JC/T 355- 2001 水泥机械产品型号编制方法 JC/T 401. 1 建材机械用高锰钢铸件技术条件 JC/T 401.2 建材机械用碳钢和低合金钢铸件技术条件 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 J C 532 建材机械钢焊接件通用技术条件 3 术语和定义 下列术语和定义适用于本标准。 3 . 1 墙板挤压机 wall-board extruder 以螺旋、振动器对物料施以挤压和振动制成墙板的机器。 3 . 2 主参数 main paramenters 在产品的各项参数中起主导作用并且是最稳定的参数。 [J C/ T 355- 2001中附录A3. 11 4 . 1 产品分类 墙板机械产品分类、命名和主参数表示方法见表1, 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 9 69- 2 00 5 表1 墙板机械产品分类、命名和主参数表示方法 大 类 小 类 组 型 特 征代号 产 品 主 参 数 系列代号 名 称 名 称 单 位 墙板机械 墙 板挤压机 Q 主机 IzbY- 事$-#1 D QYD 墙板挤 压机 制板 厚度 口团 单电机 QY 4. 2 产品型号由系列代号和主参数两部分组成，其间不加任何符号，表示如下: 改进代号 主 参 数 系 列 代 号 4. 3 产品型号中的系列代号，采用产品名称中有代表性的汉语拼音字头(表 1中有“ 。” 符号的汉字即 为字母含义者)表示。 4. 4 主参数采用阿拉伯数字表示。 4.5 当产品有重大改进时，其改进代号应在原产品型号的尾部，按改进次数分别用大写汉语拼音字母 A. B. C-· 一 (字母 ， . 11, 、 " 0” 和 “ X” 不允许采用) 表示。 4.6 产品型号中的字母和数字的字号须一致，不得使用罗马数字和脚注。 4.7 型号示例如下: 示例 : 制板厚度 90 mm移动式 多电机墙板挤 压机标记如下 : QYD 90 墙板 挤压机 5 技术要求 5. 1 签本要求 5. 1. 1 墙板挤压机应符合本标准的规定，并按照经规定程序批准的设计图样和技术文件制造。 5. 1.2 图样上尺寸未注公差的极限偏差，切削加工部位. 应符合GB/T 1804- 2000 表I 中的m级要求， 非切削加工部位，应符合GB/T 1804- 2000表 1中的V 级要求。 5.2 整机要求 5.2. 1 整机第一次大修前工作时间不低于15 000 h. 5. 2. 2 制板速度不低于 1. 5 m/min. 5. 2. 3 螺旋的传动装置宜采用无级调速方式。 5. 2. 4 应有用于增强产品强度的装置。 5.2.5 安全防护装置应符合GB 5083 的规定。 5.2.6 电气设备及其系统应符合GB/T 5226. 1的规定。 5.2.7 空负荷试车时的噪声值不应大于75 dB (A) 。 5.3 主要零部件要求 5.3. 1 螺旋材料的力学性能应不低于JC/T 401. 1中ZGMn13Ci 2的规定. 5.3.2 边模、振动板和抹平板材料的力学性能应不低于GB/T 699- 1999 中45号钢的规定. 5.3.3 螺旋的一次使用寿命应不低于30 000 5.3.4 焊接件应符合JC/T 532的规定. 5.3.5 外购件应不低于相关的国家或行业标准，并具有合格证. 免费标准下载网(www.freebz.net) 无需注册 即可下载 J C /T 969- 2005 5. 4 外观要求 5. 4. 1 产品外表面应进平整光洁，不应有凹凸和粗糙现象; 各接合面边缘应整齐匀称，其错边量不大 于 1 mm: 加工面不应有划伤和锈蚀。 5. 4. 2 外露紧固件的突出部分不应过长或参差不齐，其螺栓尾端应突出螺母之外 2- 4 倍的螺距。 5. 4. 3 涂漆防锈应符合J C/ T 402 的规定。 试 验 方 法 6. 1 外观质量及防护装置的检验用目测。 6. 2 制板速度可用秒表测试，应符合 5. 2. 2 的规定。 6. 3 材料的力学性能，以理化试验报告为准，应符合 5. 3. 1 和 5. 3. 2 的规定. 6.4 空负荷试车检查以下项目: a) 各运动部位运转应灵活、可靠、无异常响声; b) 按GB/T 3768 规定测量噪声值，应符合 5. 2. 7 的规定。 6.5 负荷试车制板50 m，板材应符合相应标准的规定. 7 检验规则 7. 1 检验分为出厂检验和型式检验。 7. 2 出厂检验应按 5. 1, 5. 2. 2^-5. 2. 7, 5. 3. 1, 5. 3. 2, 5. 3. 4, 5. 3. 5 . 5. 4 和 8. 1- 8. 4 的规定进行 检验，检验合格后签发产品合格证。 7.3 有下列情况之一时，应进行型式检验: a) 新产品试制; b) 老产品转厂生产; c) 产品结构、材料、工艺有较大改进，可能影响产品性能时: d) 停产半年以上恢复生产时: e) 国家质量技术监督检验机构提出型式检验时。 7.4 型式检验项目，按本标准规定的全部项目进行检验. 型式检验应在出厂检验合格的产品中抽取一 台进行检验。检验中若不合格，则判该批产品为不合格产品。 8 标志、包装、运翰、贮存 8. 1 标牌应固定在产品醒目的部位，其型式和规格应符合GB/T 13306 的规定; 条目、内容和排列应按 下列规定: a) 商标、产品名称: b) 产品型号、标准编号; c) 制造编号、制造日期: d) 制造商名称。 8. 2 包装应符合J C/T 406 的规定: 机文件应包括产品合格证、产品说明书和装箱单。 8. 3 包装中对产品的外露加工表面，应采取防锈措施，其有效期应符合J C/T 402中第3章的规定。 8. 4 包装应能满足运输部门的要求. 8.5 在安装使用前，应对产品妥善贮存，防止锈蚀、变形和损坏。 免费标准下载网(www.freebz.net) 无需注册 即可下载
