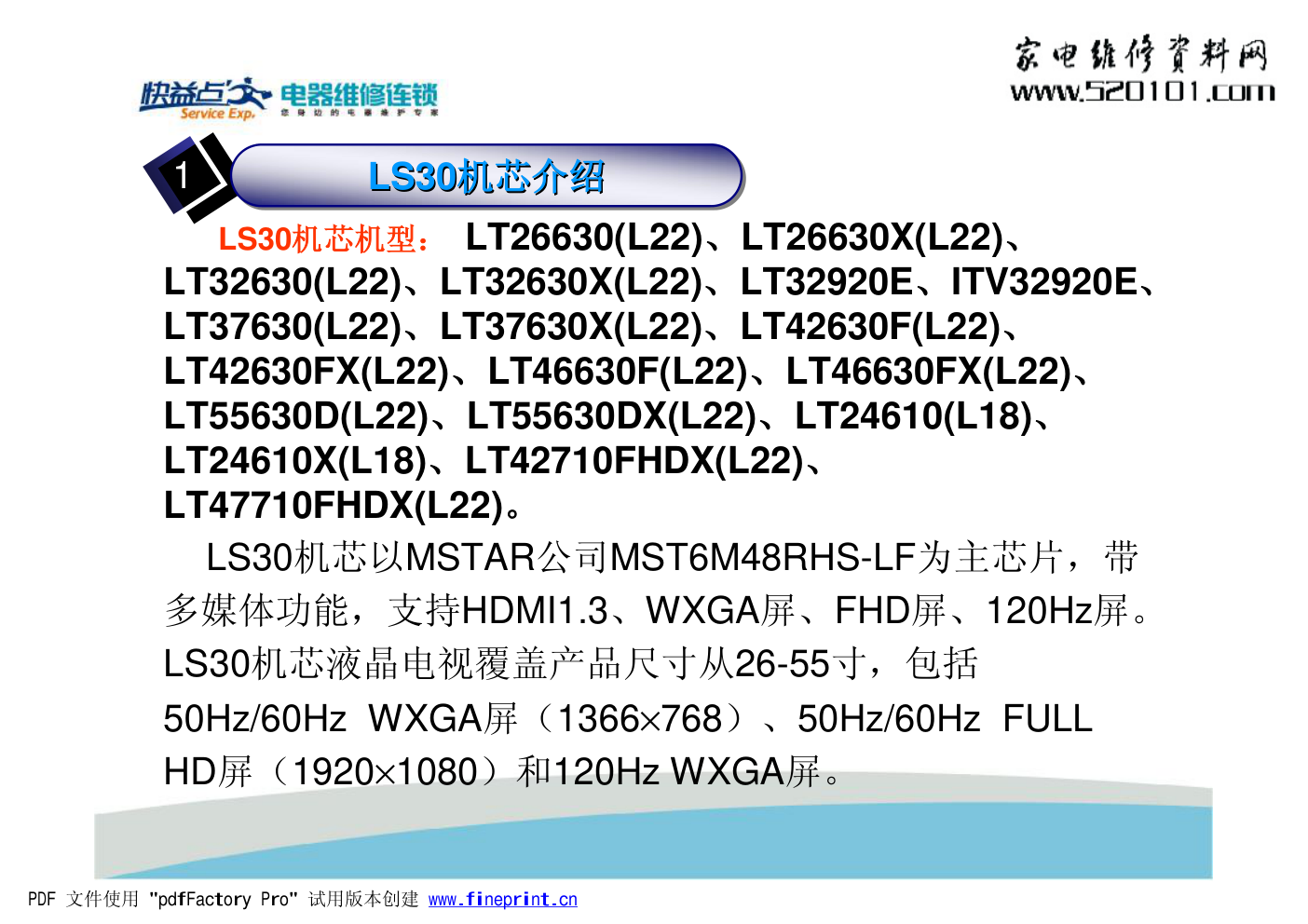

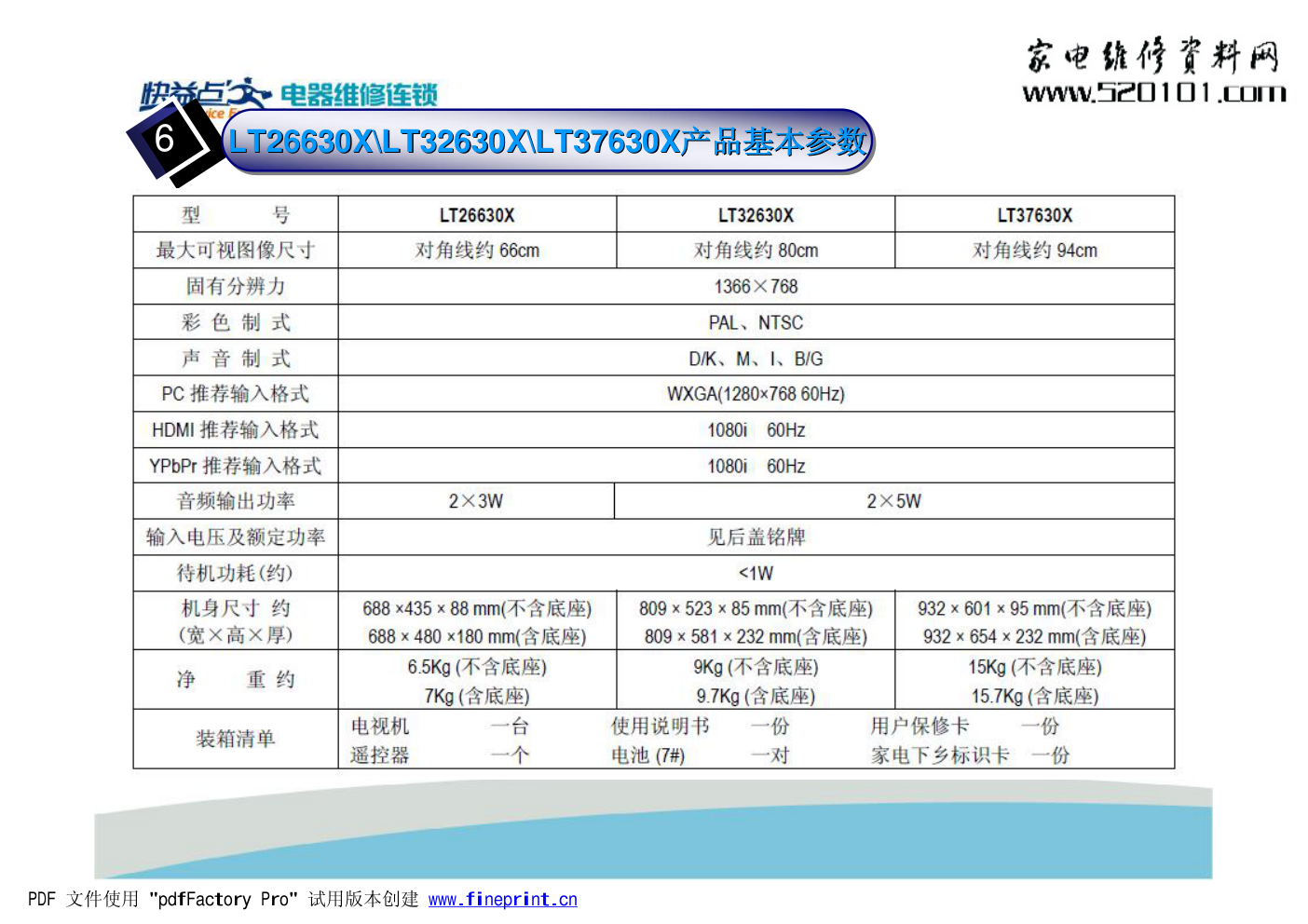

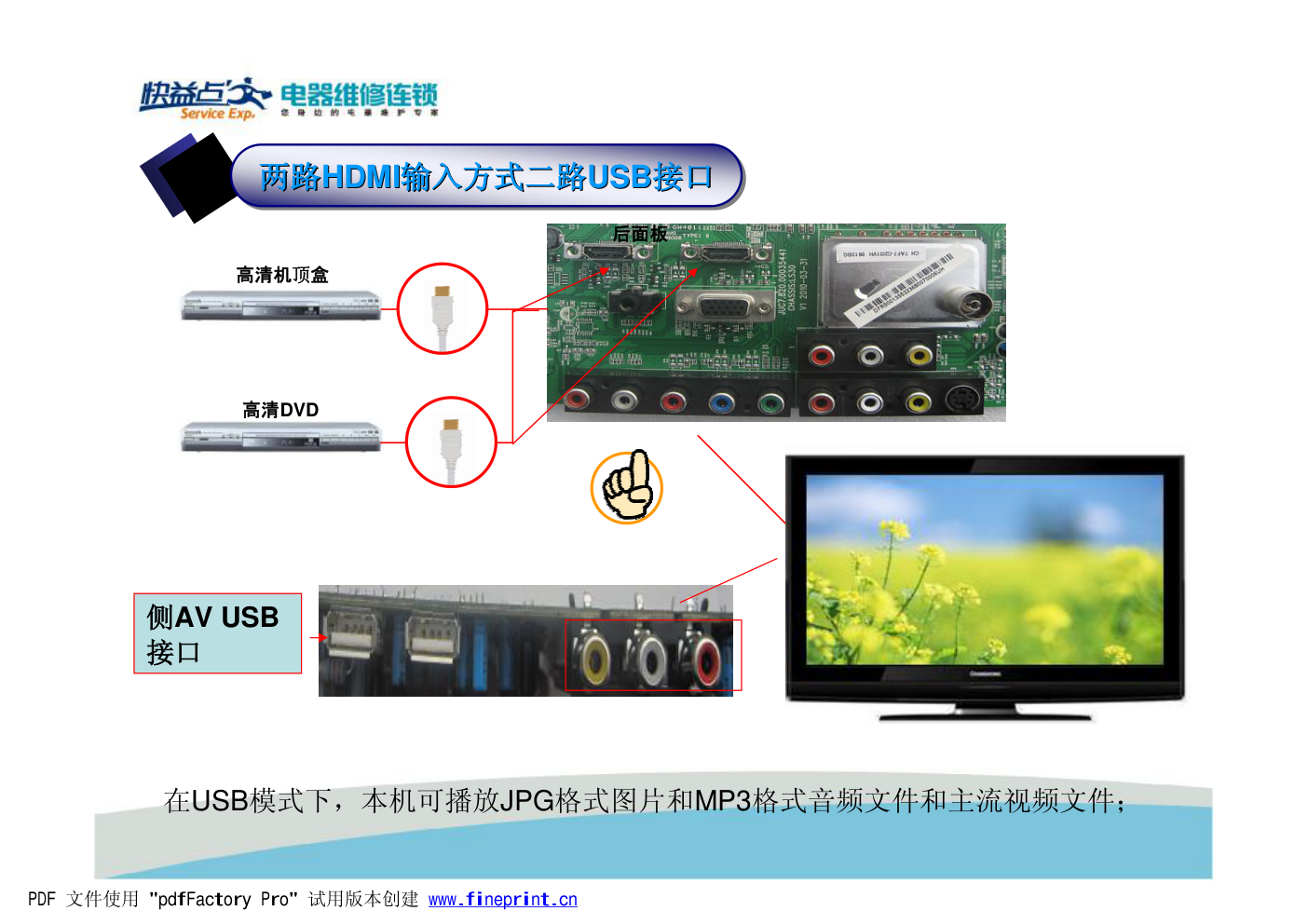

LS30机芯新品技术培训 技术支持处 郑晓伟 时间：2010年12月 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS30机芯机型： LT26630(L22)、LT26630X(L22)、 LT32630(L22)、LT32630X(L22)、LT32920E、ITV32920E、 LT37630(L22)、LT37630X(L22)、LT42630F(L22)、 LT42630FX(L22)、LT46630F(L22)、LT46630FX(L22)、 LT55630D(L22)、LT55630DX(L22)、LT24610(L18)、 LT24610X(L18)、LT42710FHDX(L22)、 LT47710FHDX(L22)。 LS30机芯以MSTAR公司MST6M48RHS-LF为主芯片，带 多媒体功能，支持HDMI1.3、WXGA屏、FHD屏、120Hz屏。 LS30机芯液晶电视覆盖产品尺寸从26-55寸，包括 50Hz/60Hz WXGA屏（1366×768）、50Hz/60Hz FULL HD屏（1920×1080）和120Hz WXGA屏。 1 LS30机芯介绍 LS30 LS30机芯介绍 机芯介绍 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn YPbPr Input HDMI Input PC Input S Input AV Input x2 YpbPr 格式 480i、480P、576i、576P、 720P(50Hz/60Hz)、1080i(50Hz/60Hz)、 HDMI 格式 640×480、800×600、1024×768、 1280×768、1280×1024@60Hz、 720P(50Hz/60Hz)、1080i(50Hz/60Hz)、 480i、480P、576i、576P VGA 格式 640×480、800×600、1024×768、 1280×768@60Hz 2 LS30机芯系统主要规格 LS30 LS30机芯系统主要规格 机芯系统主要规格 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 后面板 高清DVD 高清机顶盒 3 两路HDMI输入方式二路USB接口 两路 两路HDMI HDMI输入方式二路 输入方式二路USB USB接口 接口 侧AV USB 接口 在USB模式下，本机可播放JPG格式图片和MP3格式音频文件和主流视频文件； PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 配备了一组PC (RGB) 信号输入终端, 能连接个人电脑，并且作为大画面的显 示设备用以上网冲浪。15针的RGB终端能够十分方便的连接于笔记本电脑上。 4 VGA输入方式 VGA VGA输入方式 输入方式 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 产品基本接口配置 产品基本接口配置 5 功能和接口配置： 基本功能包含RF、2路AV输入、1路S- VIDEO输入、1路YPBPR输入、1路VGA 输入、2路USB输入、2路HDMI输入和1 路AV输出。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 6 LT26630X\LT32630X\LT37630X产品基本参数 LT26630X LT26630X\\LT32630X LT32630X\\LT37630X LT37630X产品基本参数 产品基本参数 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 7 LS30机芯产品基本参数 LS30机芯产品基本参数 类 别 要 求 TV信号 制式 彩色 PAL 伴音 D/K B/G I M/N 射频频率范围 48.25MHz－863.25MHz 预设频道数量 256套 视频信号制式 PAL、NTSC 输入接口类型 1路RF；2路AV，1路S-VIDEO；1路YpbPr；2路HDMI；2路侧置USB；1路 VGA（带音频耳机输入）； 输出接口类型 1路AV输出 YpbPr格式 480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz) HDMI格式 640×480、800×600、1024×768、1280×768、1280×1024@60Hz、 720P(50Hz/60Hz)、1080i(50Hz/60Hz)、480i、480P、576i、576P、 VGA格式 640×480、800×600、1024×768、1280×768、1280×1024 USB格式 支持JPEG、MP3媒体格式和主流视屏文件格式 其它 其它如亮度、对比度、响应时间、视角、分辨率、整机功耗等视液晶屏而定 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 8 LS30机芯整机组件功能介绍（LT32630） LS30 LS30机芯整机组件功能介绍（ 机芯整机组件功能介绍（LT32630 LT32630） ） 二合一电 源组件 LVDS信 号转接板 主板组件 扬声器 按键、遥 控组件 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 9 LS30机芯主板识别 LS30 LS30机芯主板识别 机芯主板识别 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn U39 MST6M48R HS-LF USB VGA HDMI1 HDMI2 YPbPr S-video Y C AV1 AV2 6143 AV OUT 声表 高频头 IF VIF SIF AV1 R/L AV2 L/R PC L/R HD L/R KEY IR S flash DDR AMP AV OUT L/R 10 LS30机芯整机框图 LS30机芯整机框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS30机芯主板各接口功能 LS30 LS30机芯主板各接口功能 机芯主板各接口功能 U39 MST6M48 RHS-LF JP6 CON46 JP27 CON44 CON27 CON28 J903 J912 J908 J901 8 11 JP27 JP27 JP27 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 序号 位号 连接对象 功能描述 1 CON28 扬声器 3芯，右扬声器伴音功率放大输出 2 CON27 扬声器 2芯，左扬声器伴音功率放大输出 3 J908 逆变器 PWM-SEL(5脚)；BL-ON/OFF（4脚）；GND（3脚）；BL-ADJUST（2脚）； INV-STUSUS（1） 4 J912 电源板 5V_ITV(5\6脚)；12V-ITV(1\2脚）其余为GND 5 J916 电源板 24V_INV(7，8脚)；24V_AUDIO（1，2脚）；其余为GND 6 CON14 调试工装 5Vstb（1脚）；GND（2脚）；RXD（3脚）；TXD（4脚） 7 CON17 K板 KEY0（1脚）；KEY1（3脚）；GND（1） 8 J903 遥控板 5Vstb（1脚）；LED-R（2脚）；LED-B（3脚）；IR（4脚）；GND（5脚） 9 J901 电源板 STB(1脚)；GND(3,7,8脚)；5V_4A（4，5脚）；5Vstb（6脚）；+24V_1A （9，10脚） 10 CON33 KEY写入工装 WP（1脚）；SDA（2脚）；SCL（3脚）；GND（4脚）；5V（5脚） 11 CON8 ITV模块 网络模块的CVBS和YPBPR信号输入 12 JP6 屏插座 FULL HD屏、120Hz屏插座、普通屏插座！ LS30机芯主板组件各插座功能 LS30 LS30机芯 机芯主板组件各插座功能 12 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 13 LS30机芯主板主要IC功能 LS30 LS30机芯主板主要 机芯主板主要IC IC功能 功能 U10 MST6M48RH S-LF 图像 处理主芯片 U17 K415116动态 帧存储器 U48 FMS6143CS X视频运放 U101 R2A15112 FP数字伴 音功放 U12 HY5DU281 622ETP-4 U27 EN25B32- 100HCP存储整机 控制程序 U6 MP1482 1.2V芯片内 核供电电源 U47 AZ358M- E1/LM358D T音频运放 U8 WP1584EN DC-DC电源 转换器 U2 屏供电控制IC PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 主 板 序号 位号 型 号 主 要 功 能 1 U10 MST6M48RHS-LF 主处理芯片，对各接口信号进行如ADC、Video Decoder、Scaler、Audio ADC、Audio DSP、3D梳状 滤波、多媒体解码、LVDS TX等处理后送到屏和伴音 功放。主芯片也包括了OSD显示、MCU控制功能。 2 U17 H5PS5162FFR-G7 DDR，存储图像处理的中间数据、OSD数据 3 U27 EN25B32-100HIP Flash，存储整机控制程序 4 U36 TAF7-C2I21VH TUNER，RF接收解调输出模拟中频伴音和图像信号 5 U101 R2A15112FP SQFP48 伴音功放 6 U47 AZ358M-E1/LM358DT 音频运放，AV输出的音频放大 7 U48 FMS6143CSX 视频运放，AV输出的视频放大 8 U6 MP1482 DC-DC，主芯片核心供电1.25V 14 LS30机芯主板主要IC功能 LS30 LS30机芯主板主要 机芯主板主要IC IC功能 功能 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 11 LS30机芯整机供电系统 LS30 LS30机芯整机供电系统 机芯整机供电系统 15 三、整机供电系统 从电源板共有5路电压输出，+24V_1A、+5Vstb、+5V_4A、 24V_Audio、24V_INV（部分整机采用的二合一电源，如 LT32630(L22)配AUO屏，则没有24V_INV，直接输出点灯高 压到屏背光组件）。其中+24V_INV供LCD屏的逆变器使用， 24V_Audio供伴音功放使用， +24V_1A通过DC-DC转换器(如 LM2596) 变成+12.0V，+5V_4A通过LDO转换器(如LM1117、 LM1084等)变成+3.3V、+2.5V、+1.25V等供相关功能电路和 IC使用，同时+5V_4A还给相关电路直接供电，+5Vstb主要提 供给MST6M48RHS、K板、红外接收器等电路。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 脚 号 符号 功能 1 STB-POW stb-sw(开待机控制） 高电平开 2 GND 接地 3 GND 接地 4 5V-4A 5V-4A（数字电路） 5 5V-4A 5V-4A （数字电路） 6 5V VSB 待机电压（5V) 7 GND 接地 8 GND 接地 9 24V-IN 24V供电 10 24V-IN 24V供电 16 LS30机芯整机开待机控制电路 LS30 LS30机芯整机开待机控制电路 机芯整机开待机控制电路 开机时，从主芯片的212脚输出的开待机控制信号， Q42导通、Q30截止，在C 极得到约5V的高电平通过CON10的1脚输往电源板，电源板正常工作。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 脚 号 符号 功能 1 INV- STATUS 状态检测脚 2 BL- ADJUST 亮度控制 3 GND 接地 4 BL- ON/OFF 背灯开关控制 5 PWM-SEL PWM调光方式控制 脚 Q3 背灯开 关控制 Q4背灯亮 度控制 正常工作电压： （1）脚2.7V （2）脚3.51V （3）脚接地 （4）脚5.12V （5）脚未用 17 LS30机芯整机背灯开关和背灯亮度控制 LS30 LS30机芯整机背灯开关和背灯亮度控制 机芯整机背灯开关和背灯亮度控制 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn Q1、 Q2 待机状态：+5V-4A和VPANEL-IN为 0V上屏无供电 开机状态： +5V-4A和VPANEL-IN 为5V和12V，ON-PANEL为高电平 Q2导通，经R3和R5分压后0.7V电 压将Q1导通；经R2和R4分压得到 6V电压加在U2双MOS的G极后导 通，上屏供电正常 18 LS30机芯整机上屏供电控制电路 LS30 LS30机芯整机上屏供电控制电路 机芯整机上屏供电控制电路 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn JP6为全高清屏（FHD)上屏插座和普通高清（1366X768）上屏插座 19 LS30机芯整机上屏插座区分 LS30 LS30机芯整机上屏插座区分 机芯整机上屏插座区分 JP6 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn R376 R378 20 LS30机芯屏状态调整电路 LS30 LS30机芯屏状态调整电路 机芯屏状态调整电路 当屏幕状态为60hz高清屏（1920x1080）时R378装入，当屏幕状态为120hz 高清屏（1920x1080）时R378和R376均装入，当屏幕状态为60hz高清屏 （1366x768）时R376装入。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 用户存储器U33 21 LS30机芯用户存储器部份电路 LS30 LS30机芯用户存储器部份电路 机芯用户存储器部份电路 LS30机芯用户存储器在实际电路中没有装入，用户存储器所存储器的相关信息及 功能均由U27程序存储器完成，此处更改需注意与前期机芯的变化！ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 22 LS30机芯DDR动态帧存储器部份电路 LS30 LS30机芯 机芯DDR DDR动态帧存储器部份电路 动态帧存储器部份电路 U17 动态帧存储器 LS30机芯采用DDR2，容量为512M，传输速率为1066MHZ，DDR2处理和传输 数据能力较DDR1有很大提升！ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS30机芯常见故障的处理 LS30 LS30机芯常见故障的处理 机芯常见故障的处理 23 1、故障现象：部分机器开关机 时，扬声器异响 。 原因及处理：增加电阻 R233=8.2K（注意电阻尺寸是： 0402）。 说明：R233与R145控制U8的通断时间 ,使U8输出供电12V-3A在开关机状态 的供电与断电在正常范围内！ R233 R233 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 24 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式设置及注意事项 1、进入工厂菜单 在TV模式下通过遥控器和本机按键，通过如下方法进入工厂模式菜单： 方法一：首先将电视音量打到0，然后按住遥控器上“静音”键不放，持续三 秒后按本机按键“菜单”键即进入工厂模式菜单； 方法二：在开机状态下将音量调整为0，按遥控器上“静音”键使整机进入静 音状态，然后按遥控器上“菜单”键进入主菜单，再顺序输入数字键0-9-1-2 即进入工厂模式菜单； 2、工厂菜单及其设置 注意通过工厂模式的第11项进入设计模式后，操作人员按P+/P-键可以选择 设置的项目，按OK键进入下一级选项，通过V+/V-键调节每个调节项目的 参数；进入第11项后，按菜单键退出当前调整项目返回上一级选项： PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 25 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 OK 进入设计模式 设计模式 11 V+/V- 恢复出厂设置 出厂设置 10 V+/V- 初始化数据 初始化数据 9 V+/V- 音量调节 音量 8 V+/V- 环绕声开关 环绕声 7 V+/V- 声音平衡调节 平衡 6 V+/V- 开机模式选择 开机模式 5 V+/V- 开机LOGO开关 LOGO功能 4 V+/V- 机型系列选择 系列选择 3 V+/V- 屏参选择 屏参选择 2 YPBPR / VGA下需要 校正 V+/V- ADC校正 ADC校正 1 V+/V- 暂未使用 无 0 备注 操作键 项目含义 项目名称 索引 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 26 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 OK 调试工具设置 调试 7 OK 声音均衡设置 PEQ设置 6 OK 图像画质调整 QMAP设置 5 OK TV中放参数调整 VIF设置 4 OK 图像色温调整 白平衡 3 OK 展频参数调整 SSC设置 2 OK 图像、声音非线性 曲线调整 非线性曲线 1 按11项操作，进入设计模式后，下一级选项如下： 注意：第9项初始化数据调整时会清空存储的数据，若非必须请不要调整； PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 27 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 注意：M 模式下第11 项调整时会清空存储的数据，因此，若非必须请不要调动 第11项为设计参数，无设计说明时，请不要调整. 7.3 工厂菜单的调节方法 7.3.1 选择调节项目 通过V+/V-切换索引号,然后通过P+/P-选择索引下的调节项目。 7.3.2 调整方法 调整时按上述操作键说明进行调节。 7.4 工厂调试项目 7.4.1 选择屏参 进入工厂模式， 在索引号2下，通过P+/P-选择到“屏参”， 再通过 V+/V-选择 正确的屏参。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 28 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 注意：有的机型在开机后会出现黑屏现象，可能是因为缺省屏参与此款机 型的调光方式刚好相反造成的，此时只需在工厂模式下切换内外调光模式 即可出现画面；或者用整机遥控器在TV源下，按遥控器上“静音”键使整机 进入静音状态，然后按遥控器上“菜单”键进入主菜单，再顺序输入数字键 0912672也可切换内外调光模式，出现画面；然后选择正确的屏参即可。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 28 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn LS30机芯在线升级方法及步骤 第1步，将升级程序拷贝到U盘根目录，文件名必须采用设计提供 的名称（MERGE.BIN)； 第2步，开启主机，将信源切换到TV源，将U盘插入USB1接口； 第3步，在TV源下，按如下顺序输入：菜单—数字键6—数字键 1—数字键4—数字键8进入升级界面；或则通过工装遥控器（GZ21C） 上“工厂模式”键直接进入工厂模式菜单，再通过“画质”键直接进入升 级界面； 第4步，在升级界面下，用遥控器V+/V-键选择“确定”图标，按遥控 器OK键，屏幕上出现“NOTICE”字样，进入自动升级状态； 第5步，系统升级完成后将自动重启进入工厂模式； 第6步，选择相应的屏参与系列； 第7步，遥控待机退出工厂模式。 29 LS30机芯USB升级方法及步骤 LS30机芯USB升级方法及步骤 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 30 LS30机芯USB升级方法及步骤 LS30机芯USB升级方法及步骤 在菜单下输入6148显示“正在搜索升级文件”，机器进入搜索升级文件状态！ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 31 LS30机芯USB升级方法及步骤 LS30机芯USB升级方法及步骤 如果没有升级文件或升级文件名称错误！将出现“未找到USB设备” PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 32 LS30机芯USB升级方法及步骤 LS30机芯USB升级方法及步骤 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 33 LS30机芯USB升级方法及步骤 LS30机芯USB升级方法及步骤 在USB设备里面搜索升级程序 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 34 软件升级方法及要求（工装升级方法） 软件升级方法及要求（工装升级方法） 软件升级方法及要求（工装升级方法） 如果FLASH是空白，没有程序，则无法使用USB升级， 必须采用工装升级，升级方法与LS20A机芯相同。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
