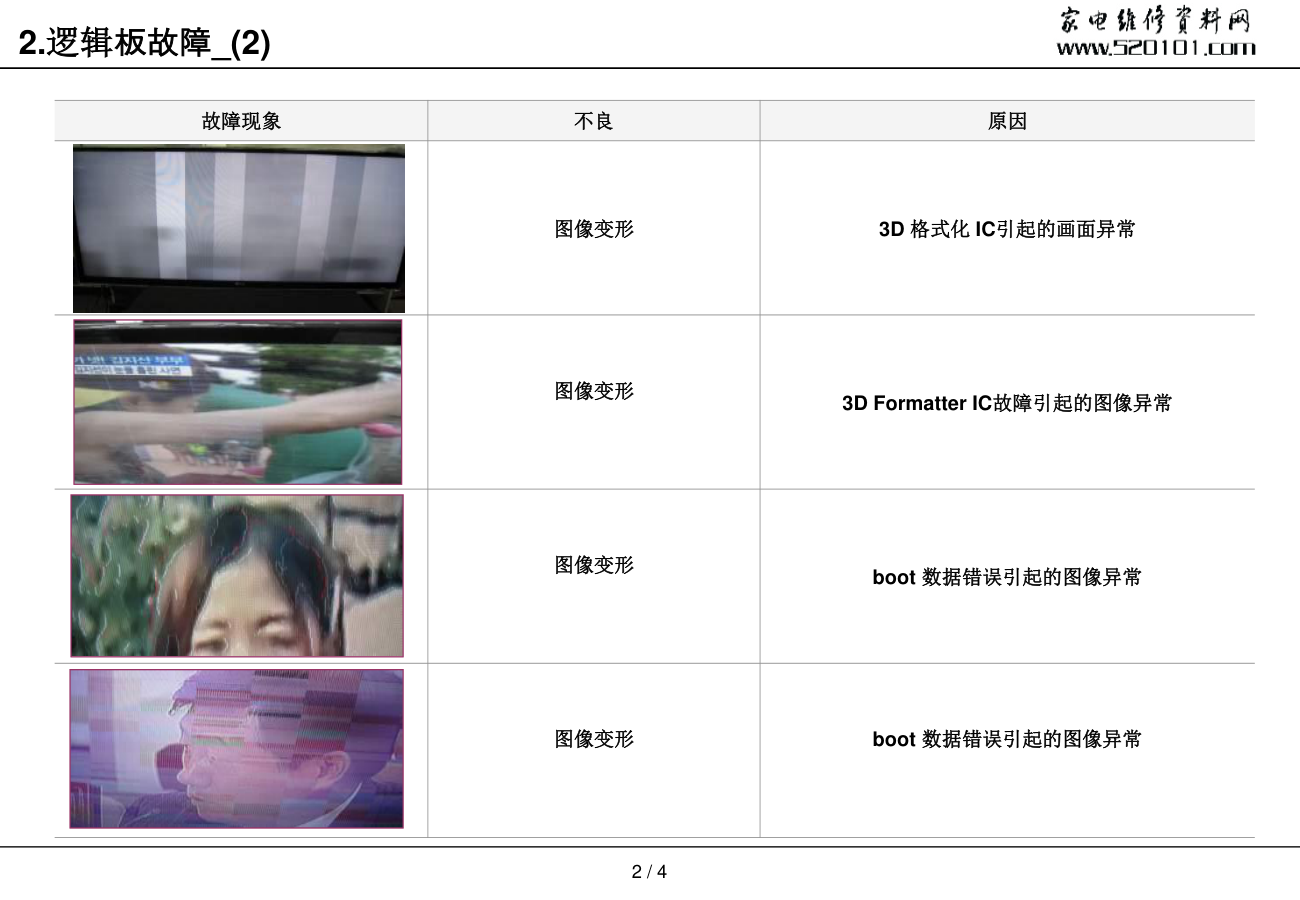

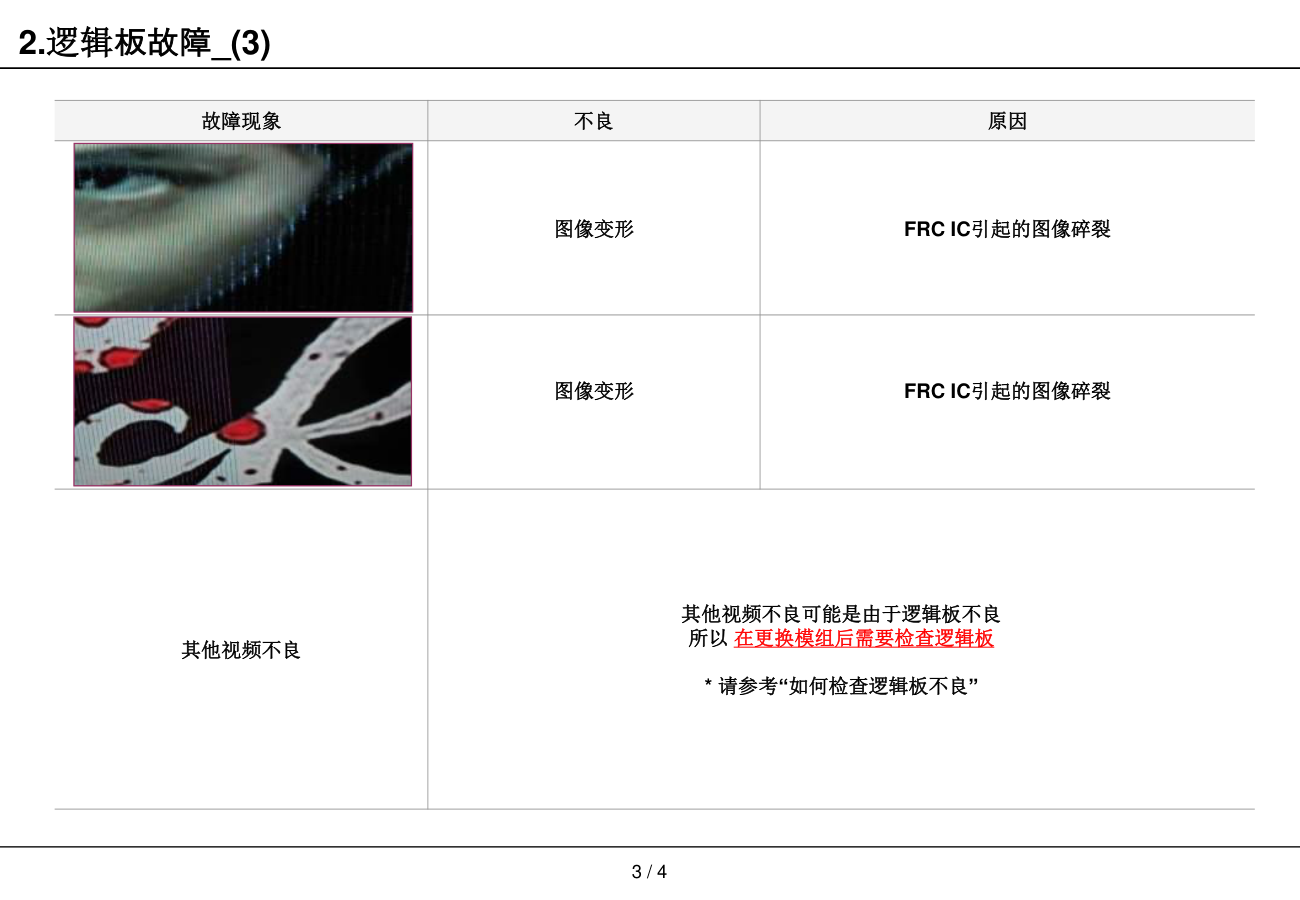

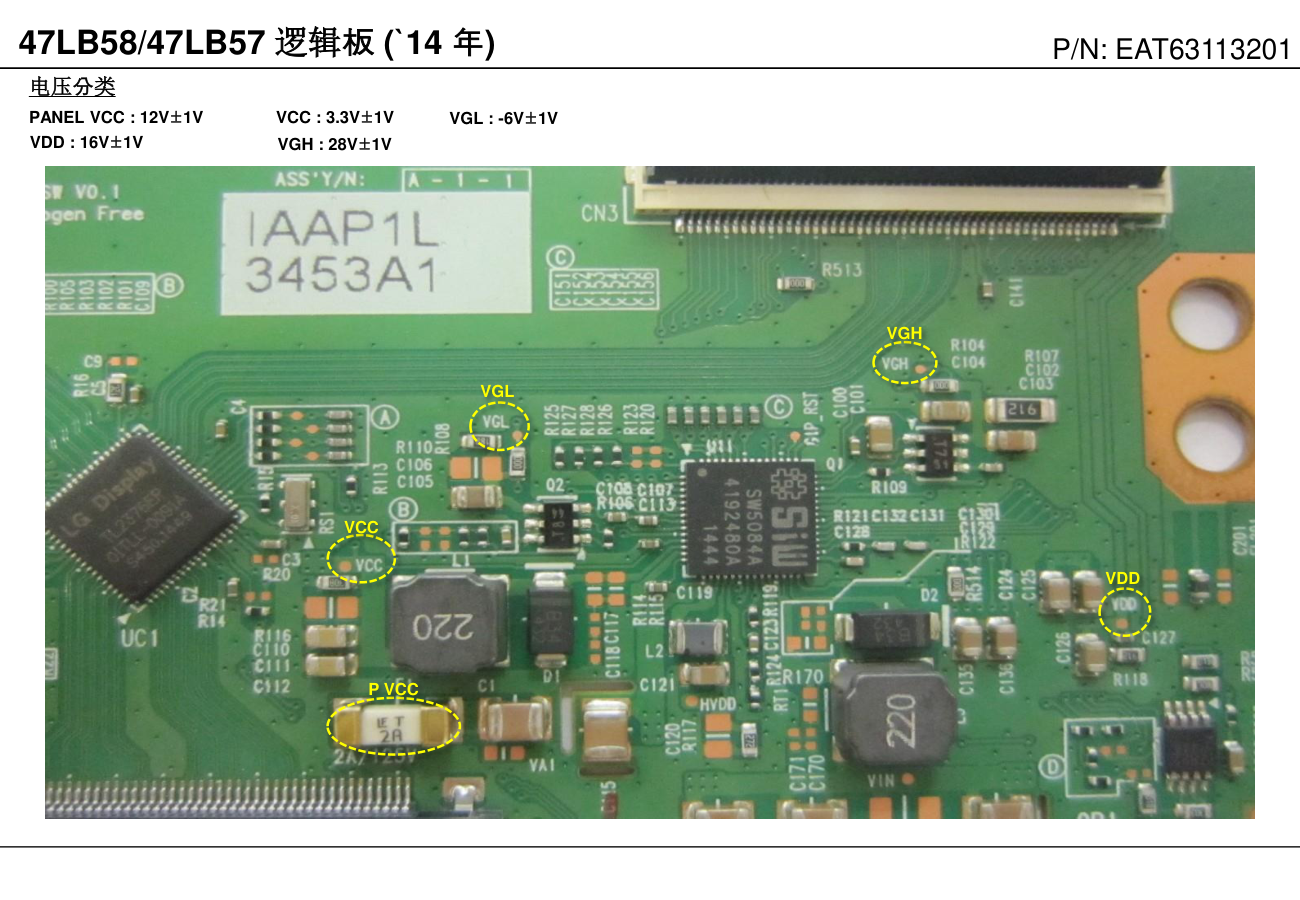

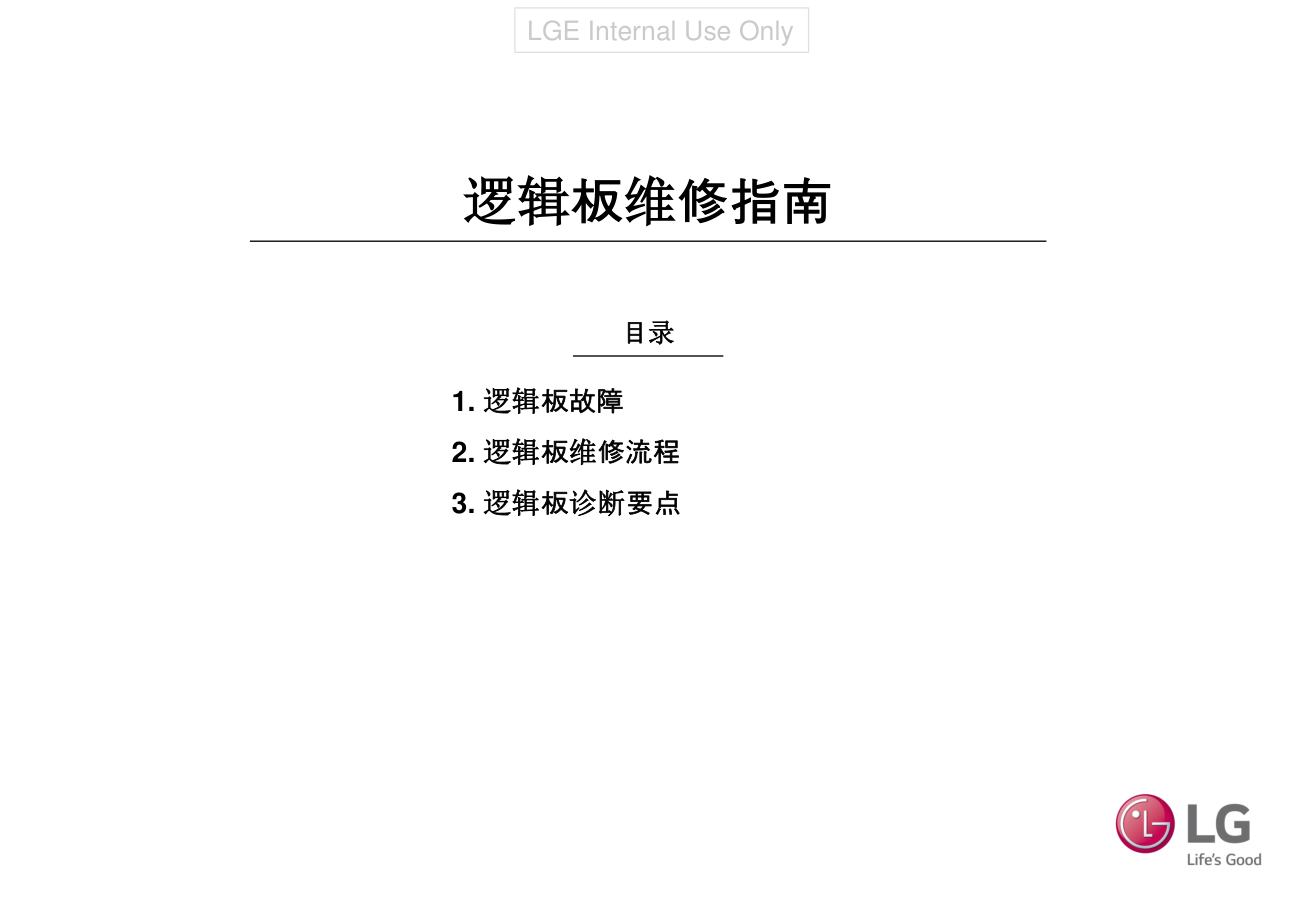

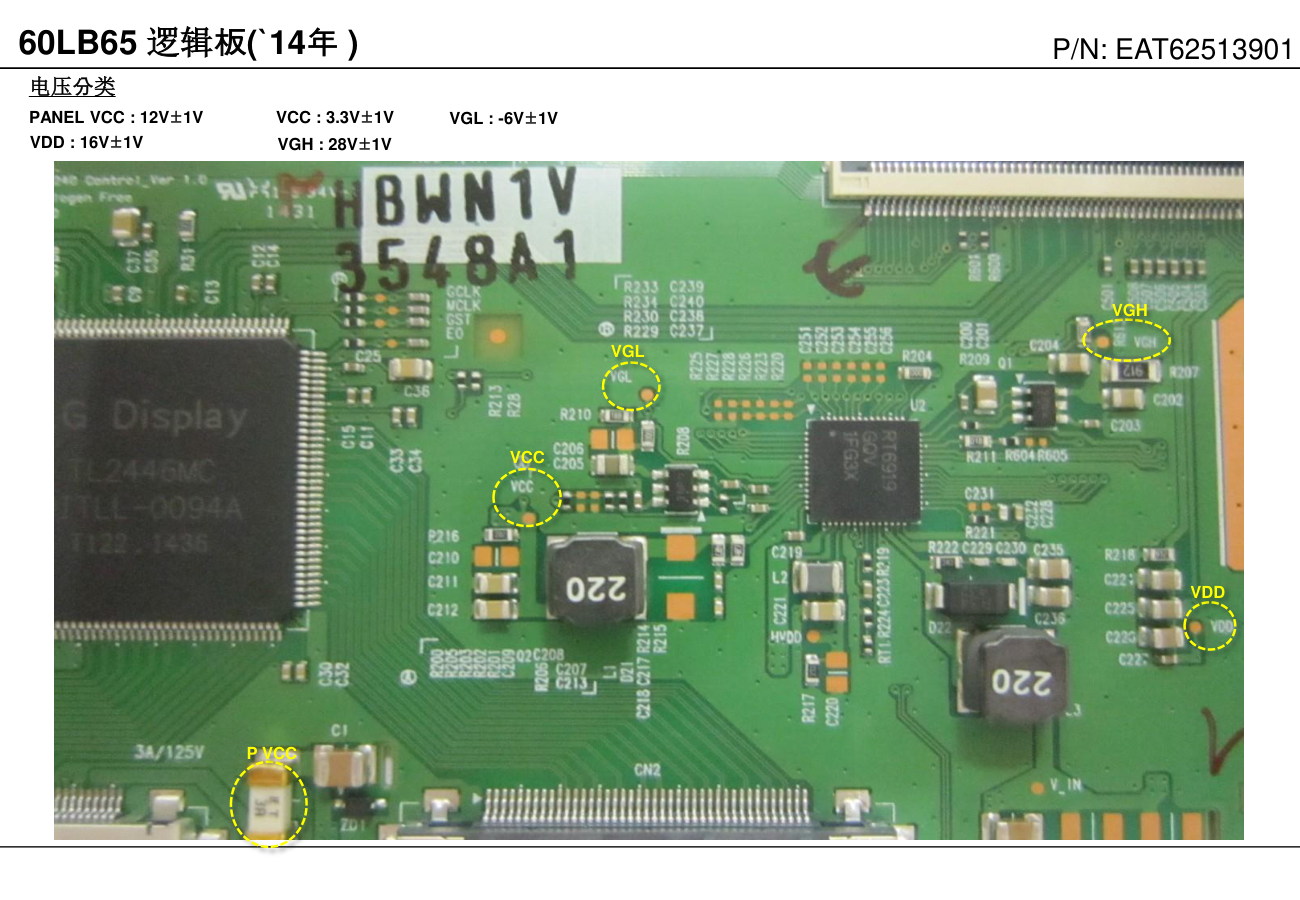

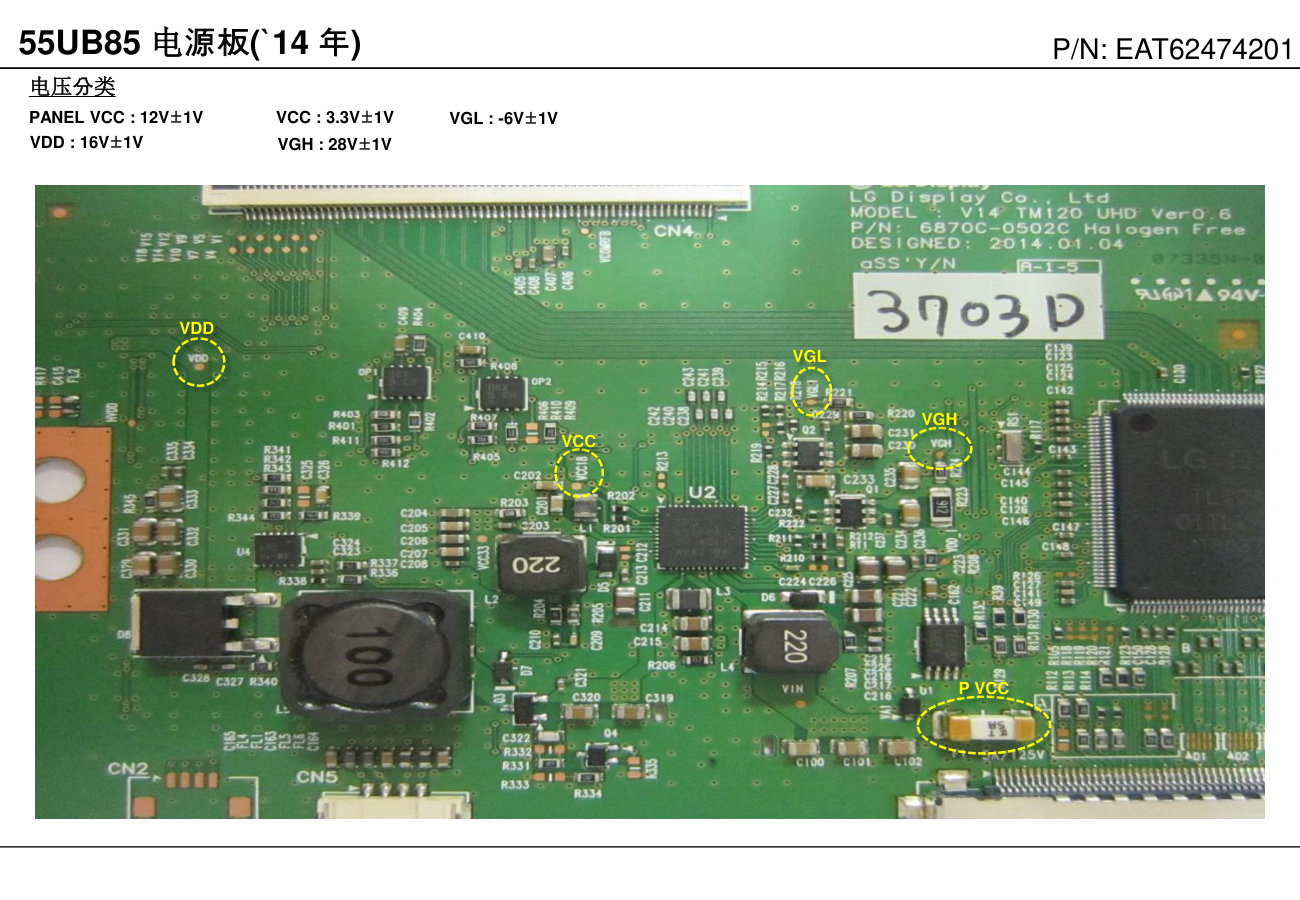

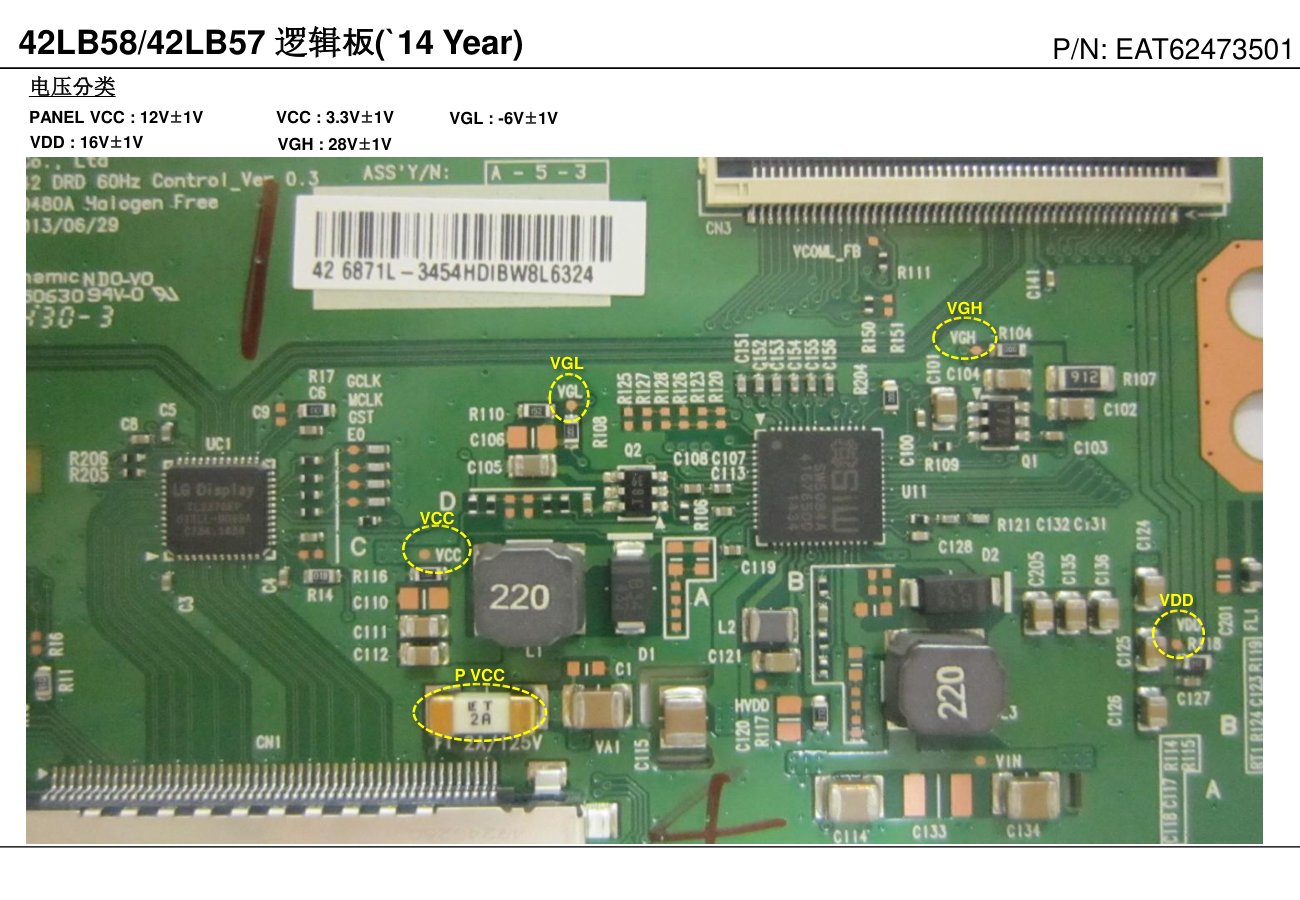

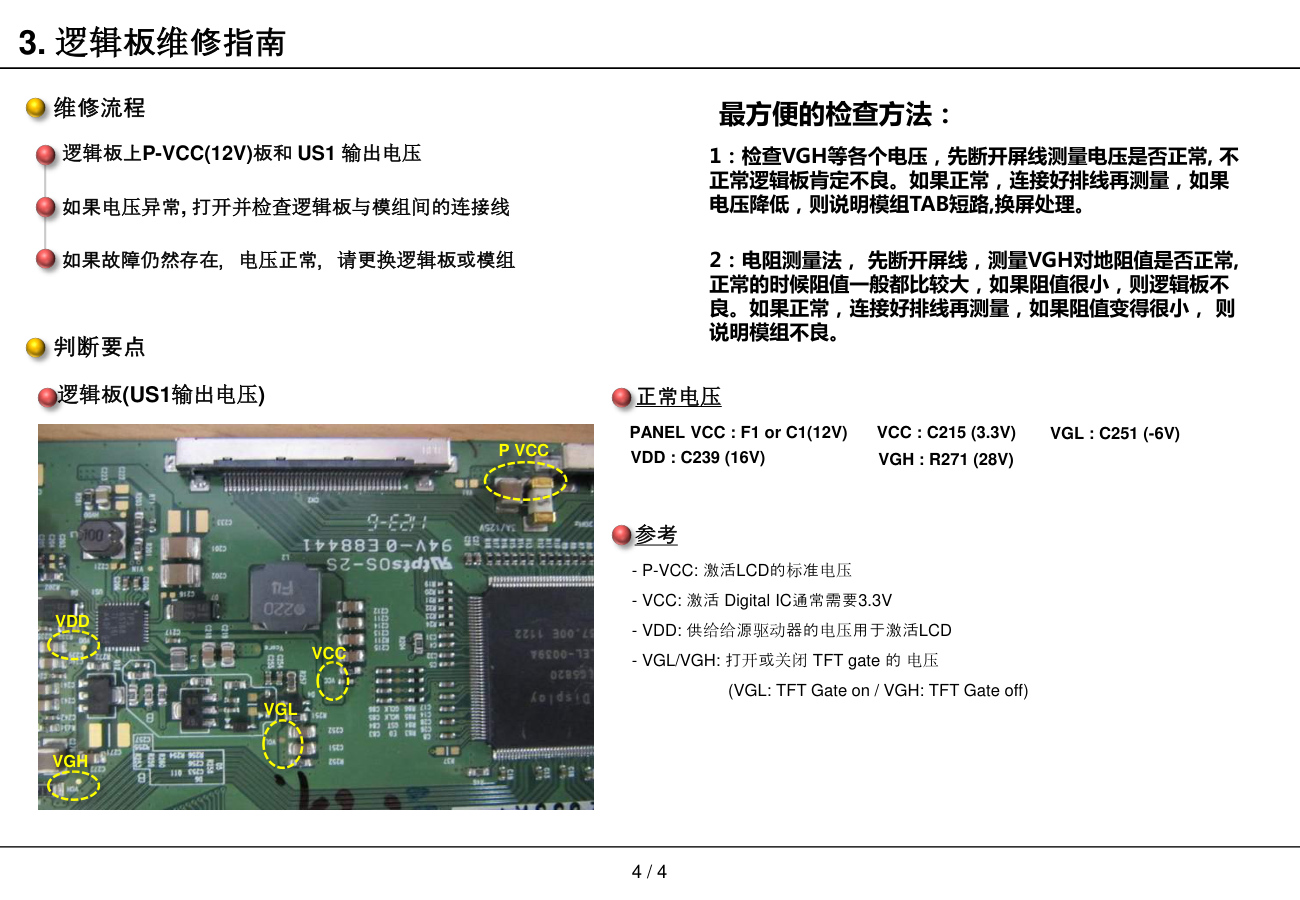

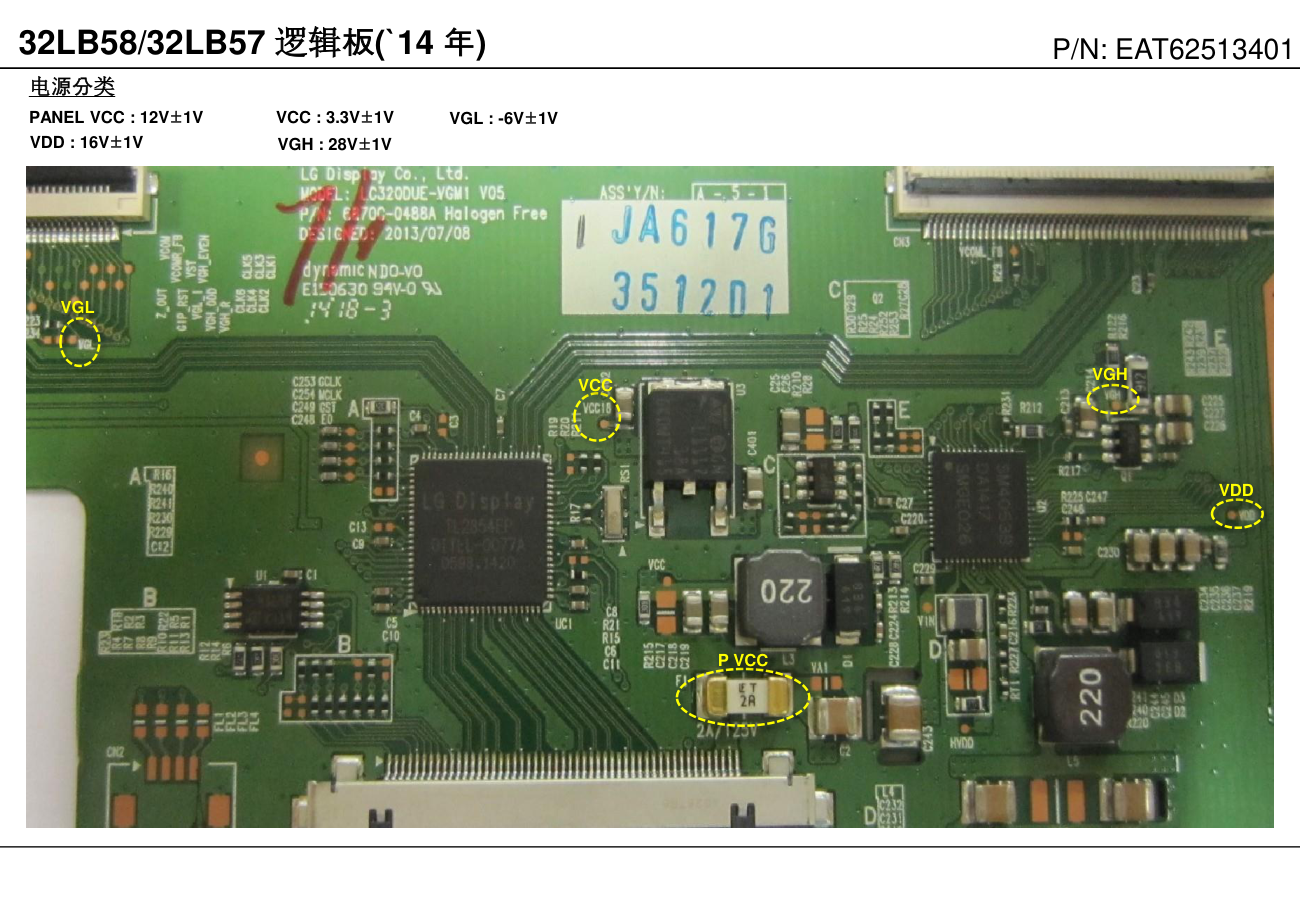

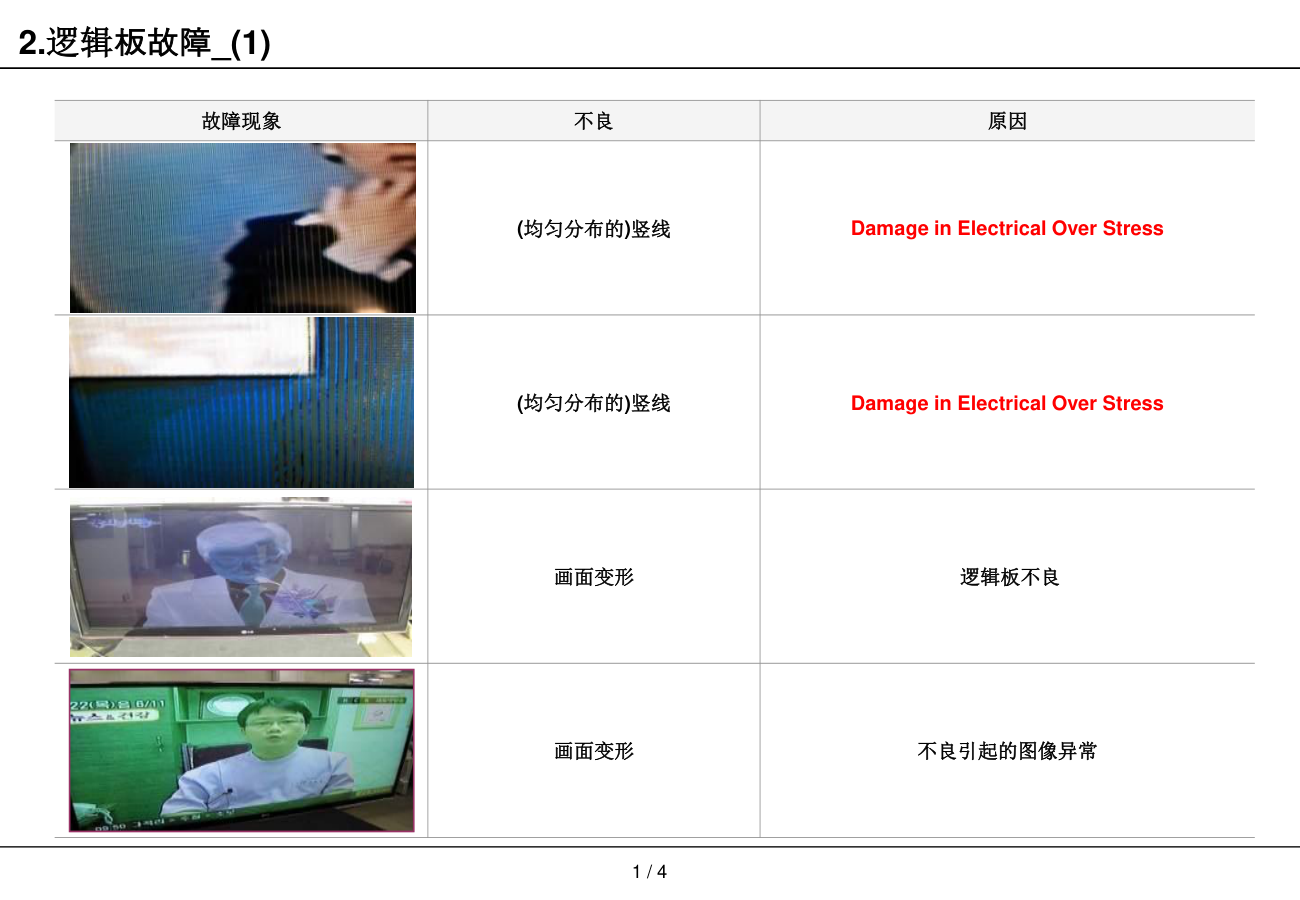

逻辑板维修指南 目录 1. 逻辑板故障 2. 逻辑板维修流程 3. 逻辑板诊断要点 LGE Internal Use Only 2.逻辑板故障_(1) 故障现象 不良 原因 T-Con (均匀分布的)竖线 Damage in Electrical Over Stress T-Con (均匀分布的)竖线 Damage in Electrical Over Stress T-Con 画面变形 逻辑板不良 T-Con 画面变形 不良引起的图像异常 1 / 4 2.逻辑板故障_(2) 故障现象 不良 原因 T-Con 图像变形 3D 格式化 IC引起的画面异常 T-Con 图像变形 3D Formatter IC故障引起的图像异常 T-Con 图像变形 boot 数据错误引起的图像异常 T-Con 图像变形 boot 数据错误引起的图像异常 2 / 4 2.逻辑板故障_(3) 故障现象 不良 原因 T-Con 图像变形 FRC IC引起的图像碎裂 T-Con 图像变形 FRC IC引起的图像碎裂 其他视频不良 其他视频不良可能是由于逻辑板不良 所以 在更换模组后需要检查逻辑板 * 请参考“如何检查逻辑板不良” 3 / 4 3. 逻辑板维修指南 PANEL VCC : F1 or C1(12V) VGL : C251 (-6V) VCC : C215 (3.3V) VGH : R271 (28V) VDD : C239 (16V) P VCC VGH VCC VGL VDD - P-VCC: 激活LCD的标准电压 - VCC: 激活 Digital IC通常需要3.3V - VDD: 供给给源驱动器的电压用于激活LCD - VGL/VGH: 打开或关闭 TFT gate 的 电压 (VGL: TFT Gate on / VGH: TFT Gate off) 如果电压异常, 打开并检查逻辑板与模组间的连接线 如果故障仍然存在，电压正常，请更换逻辑板或模组 逻辑板(US1输出电压) 正常电压 参考 维修流程 判断要点 4 / 4 逻辑板上P-VCC(12V)板和 US1 输出电压 最方便的检查方法： 1：检查VGH等各个电压，先断开屏线测量电压是否正常, 不 正常逻辑板肯定不良。如果正常，连接好排线再测量，如果 电压降低，则说明模组TAB短路,换屏处理。 2：电阻测量法， 先断开屏线，测量VGH对地阻值是否正常, 正常的时候阻值一般都比较大，如果阻值很小，则逻辑板不 良。如果正常，连接好排线再测量，如果阻值变得很小， 则 说明模组不良。 电源分类 32LB58/32LB57 逻辑板(`14 年) P/N: EAT62513401 P VCC VDD VCC VGH VGL PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V 42LB58/42LB57 逻辑板(`14 Year) P/N: EAT62473501 P VCC VDD VCC VGH VGL PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V 电压分类 47LB58/47LB57 逻辑板 (`14 年) P/N: EAT63113201 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V 电压分类 P VCC VDD VCC VGH VGL 60LB65 逻辑板(`14年 ) P/N: EAT62513901 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V 电压分类 P VCC VDD VCC VGH VGL 55UB85 电源板(`14 年) P/N: EAT62474201 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V 电压分类 P VCC VDD VCC VGH VGL 55UB95 T-CON Board (`14 Year) P/N: EAT62793301 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V P VCC VDD VCC VGH VGL 电压分类 55LF63逻辑板(`15年) P/N: EAT63114901 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V Voltage Spec P VCC VDD VCC VGH VGL 42LF580逻辑板(`15年) P/N: EAT63115801 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V Voltage Spec P VCC VDD VCC VGH VGL 49UF77逻辑板(`15年) P/N: EAT63115701 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V Voltage Spec P VCC VDD VCC VGH VGL 55UF85 逻辑板(`15年) P/N: EAT63115201 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V Voltage Spec P VCC VDD VCC VGH VGL 55UF95 逻辑板(`15年) P/N: EAT63115001 PANEL VCC : 12V±1V VGL : -6V±1V VCC : 3.3V±1V VGH : 28V±1V VDD : 16V±1V Voltage Spec P VCC VDD VCC VGH VGL 这些型号需要white uniformity compensation白均匀性补偿 这些补偿数据存储于存储器 IC. 如果您不更换 IC, TV 均匀性会比较差 <更换存储器IC后> <更换存储器IC前> LA系列： 逻辑板集成 在主板上。这4个二极 管就是整流2极管， C7755 C7757就是 VGH滤波电容，直接 检测它的电压， 就是 VGH电压。 LA系列： 逻辑电路集成在主板上 GB系列： 逻辑电路集成在主板上 GB系列： 逻辑板集成 在主板上。这4个二极 管就是整流2极管， C7755 C7757就是 VGH滤波电容，直接 检测它的电压， 就是 VGH电压。
