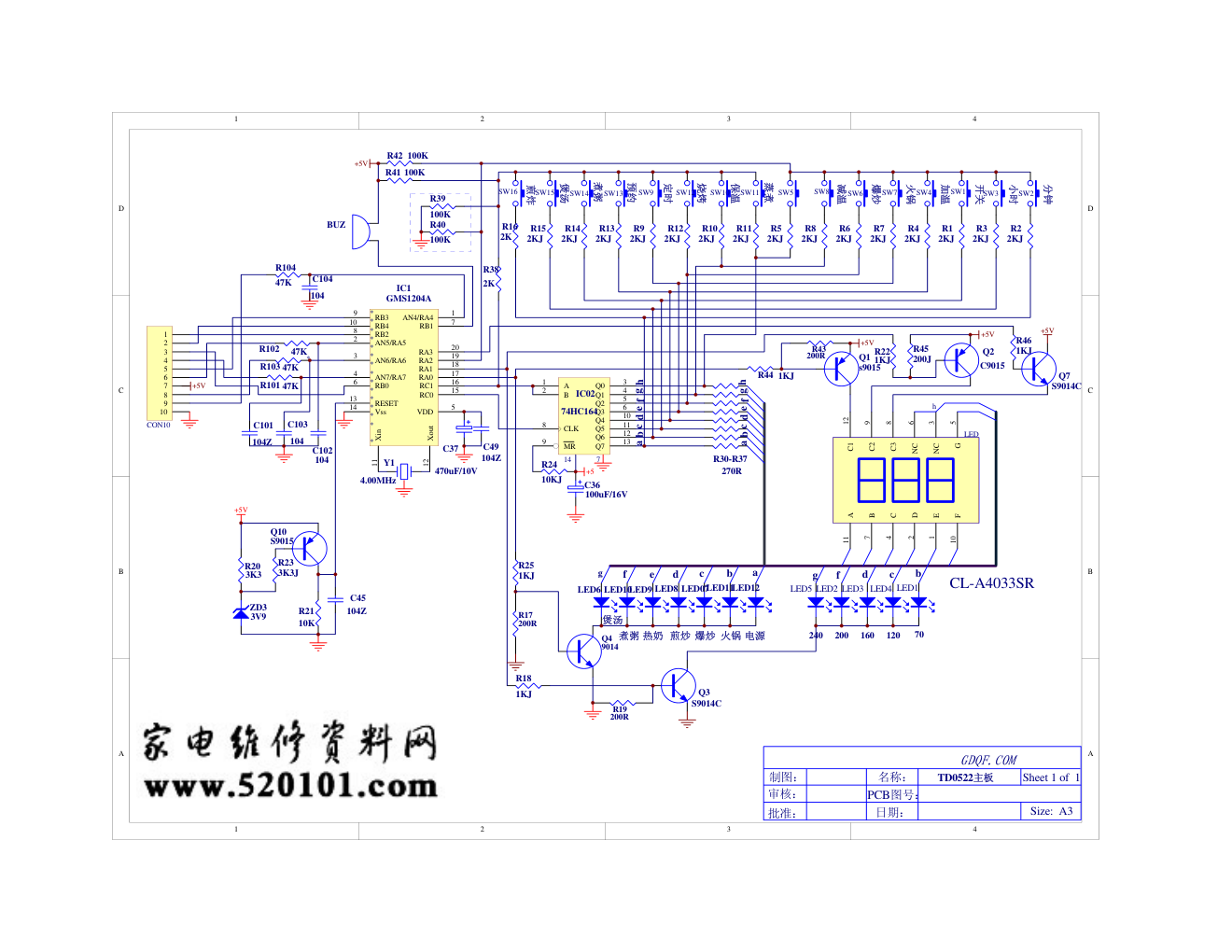

苏泊尔电磁炉TD0522灯板（前锋板）电路图
1 2 3 4 A B C D 4 3 2 1 D C B A BUZ TD0522主板 名称： PCB图号： Size: A3 批准： 日期： 制图： 审核： GDQF.COM Sheet 1 of 1 LED2 200 爆炒 LED07 LED3 160 A 1 B 2 Q0 3 Q1 4 Q2 5 Q3 6 Q4 10 Q5 11 Q6 12 Q7 13 CLK 8 MR 9 IC02 74HC164 R24 10KJ +5 a b c 煎炒 LED8 热奶 LED9 火锅 LED11 f e d 电源 LED5 LED4 C36 100uF/16V Q3 S9014C R18 1KJ LED12 240 70 R16 2K 保温 蒸煮 减温 g 煮粥 LED10 煲汤 LED6 120 LED1 14 7 R30-R37 Q2 C9015 预约 煮粥 煲汤 煎炸 定时 烧烤 R15 2KJ R14 2KJ R13 2KJ R8 2KJ R5 2KJ R11 2KJ R10 2KJ R12 2KJ R9 2KJ R42 100K R41 100K +5V R22 1KJ R44 1KJ +5V +5V R25 1KJ a b c d e f g b c d g f a b c d e f g +5V C45 104Z +5V Y1 4.00MHz C37 470uF/10V C49 104Z R20 3K3 R21 10K Xout 12 Xin 11 RA0 17 RA1 18 RA2 19 RA3 20 AN4/RA4 1 AN5/RA5 2 AN6/RA6 3 AN7/RA7 4 RB0 6 RB1 7 RB2 8 RB3 9 RB4 10 RC0 15 RC1 16 VDD 5 Vss 14 RESET 13 IC1 GMS1204A * * * * * * * * * * * * * * * * ZD3 3V9 R23 3K3J Q10 S9015 1 2 3 4 5 6 7 8 9 10 CON10 R103 47K C101 104Z R101 47K R104 47K R102 47K C103 104 C102 104 C104 104 270R Q4 9014 R43 200R R17 200R R19 200R R38 2K R39 100K h 爆炒 火锅 R7 2KJ R6 2KJ 加温 开关 R1 2KJ R4 2KJ 小时 分钟 R2 2KJ R3 2KJ C1 12 C2 9 C3 8 NC 6 NC 3 G 5 A 11 B 7 C 4 D 2 E 1 F 10 LED CL-A4033SR Q1 s9015 R45 200J R46 1KJ Q7 S9014C +5V h h R40 100K SW16 SW15 SW14 SW13 SW9 SW12 SW10 SW11 SW5 SW8 SW6 SW7 SW4 SW1 SW3 SW2
