创维液晶电视主板(数字板)维修宝典
)
)
)
)
)
)
)
)
)
)

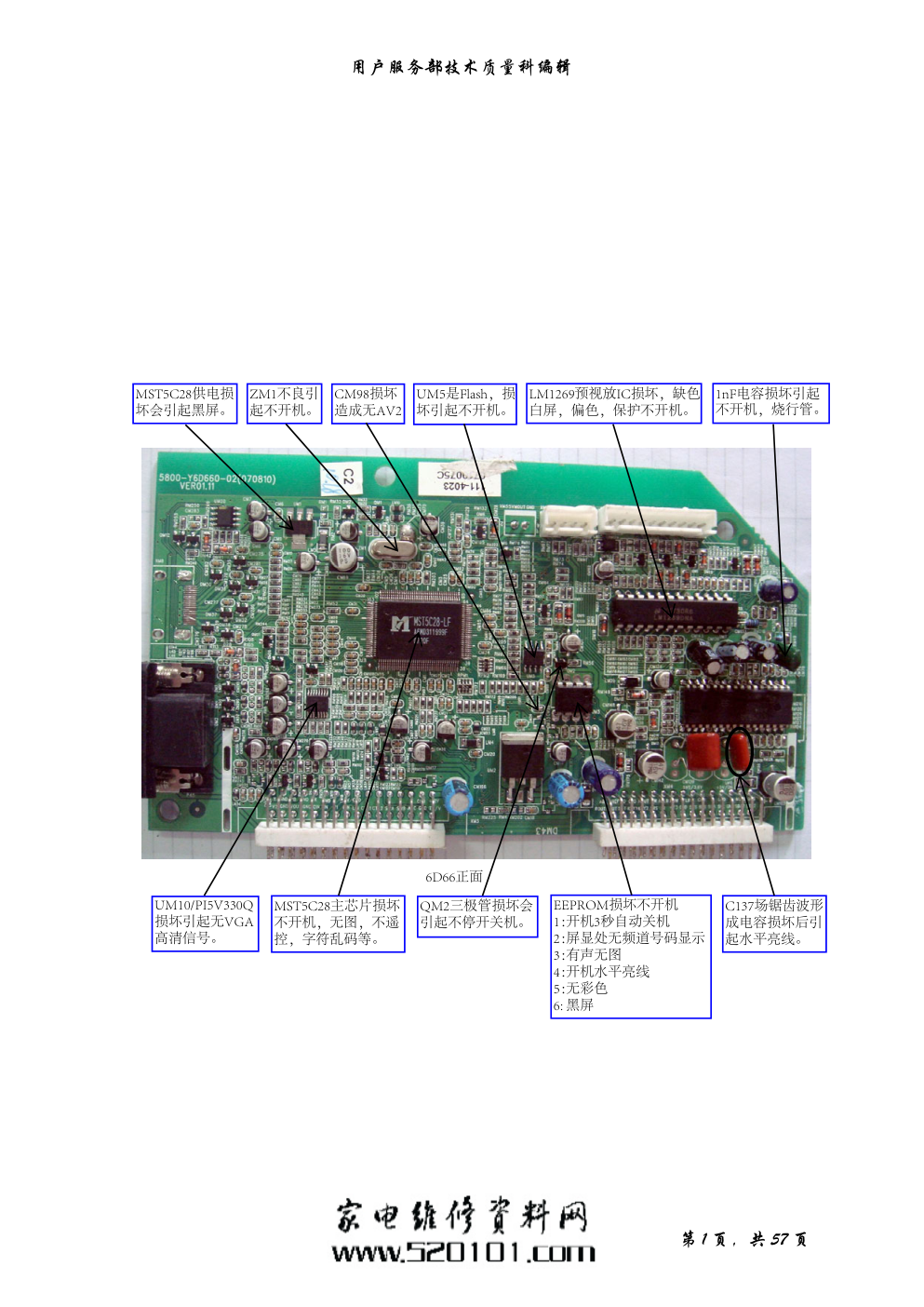

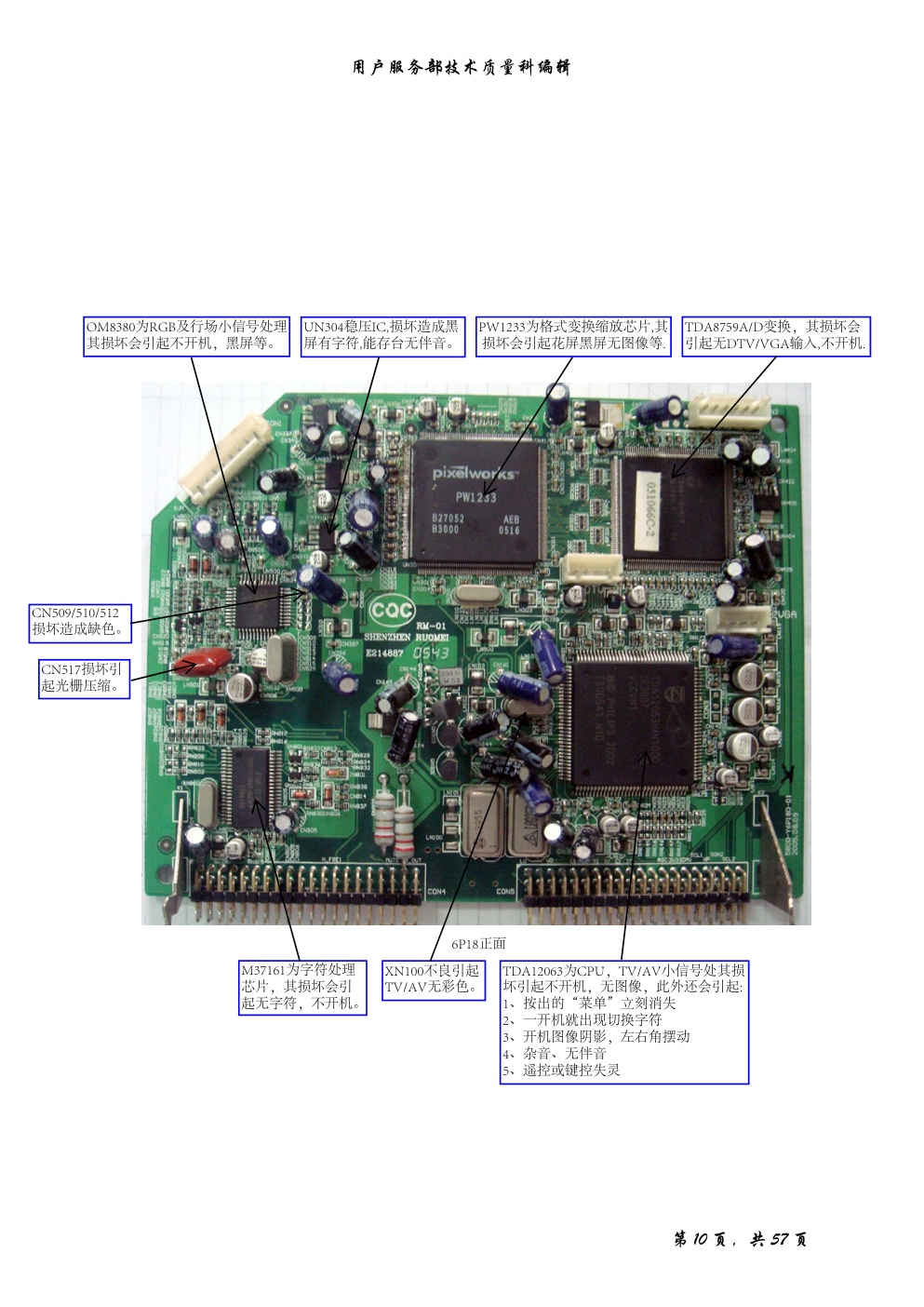

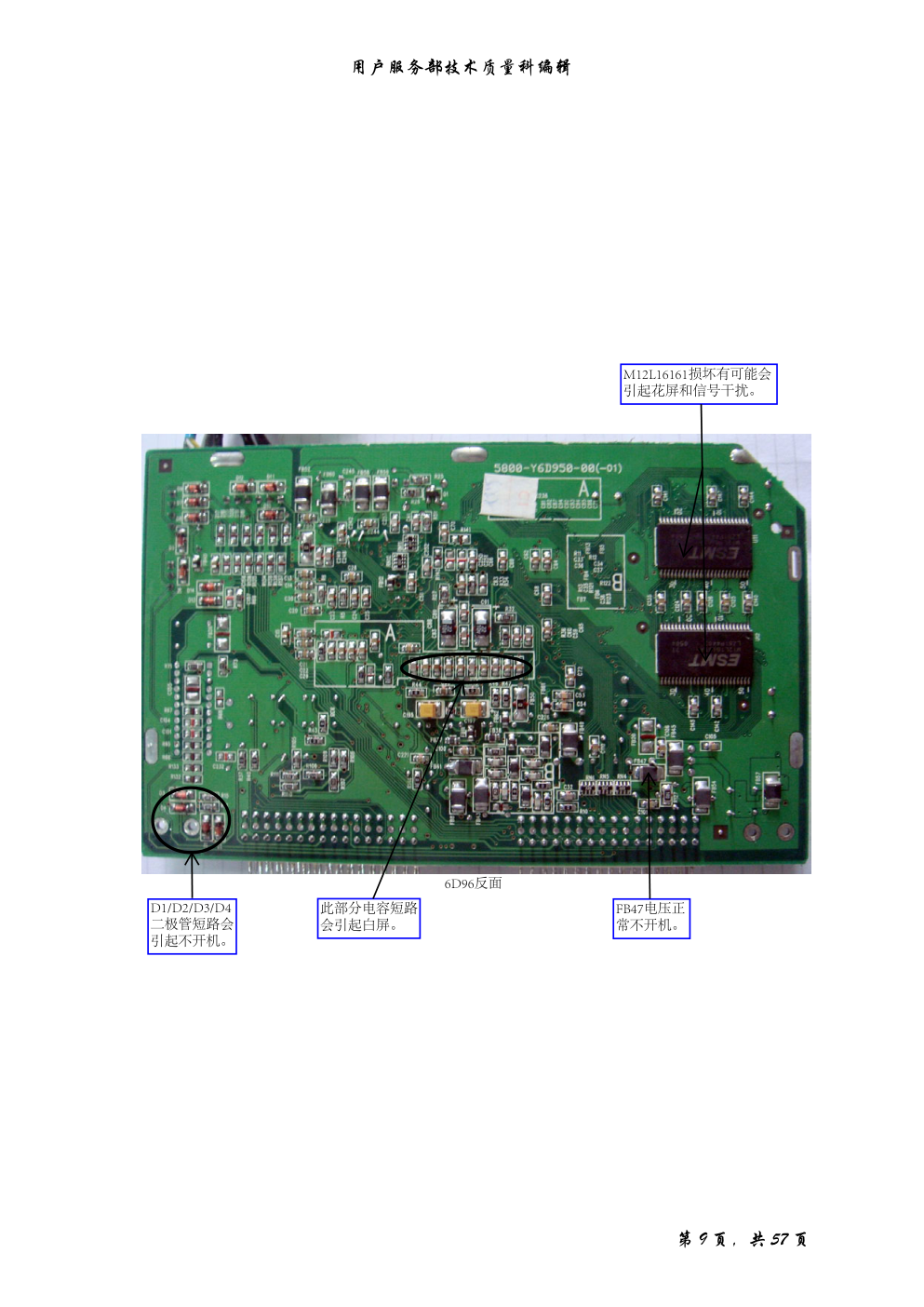

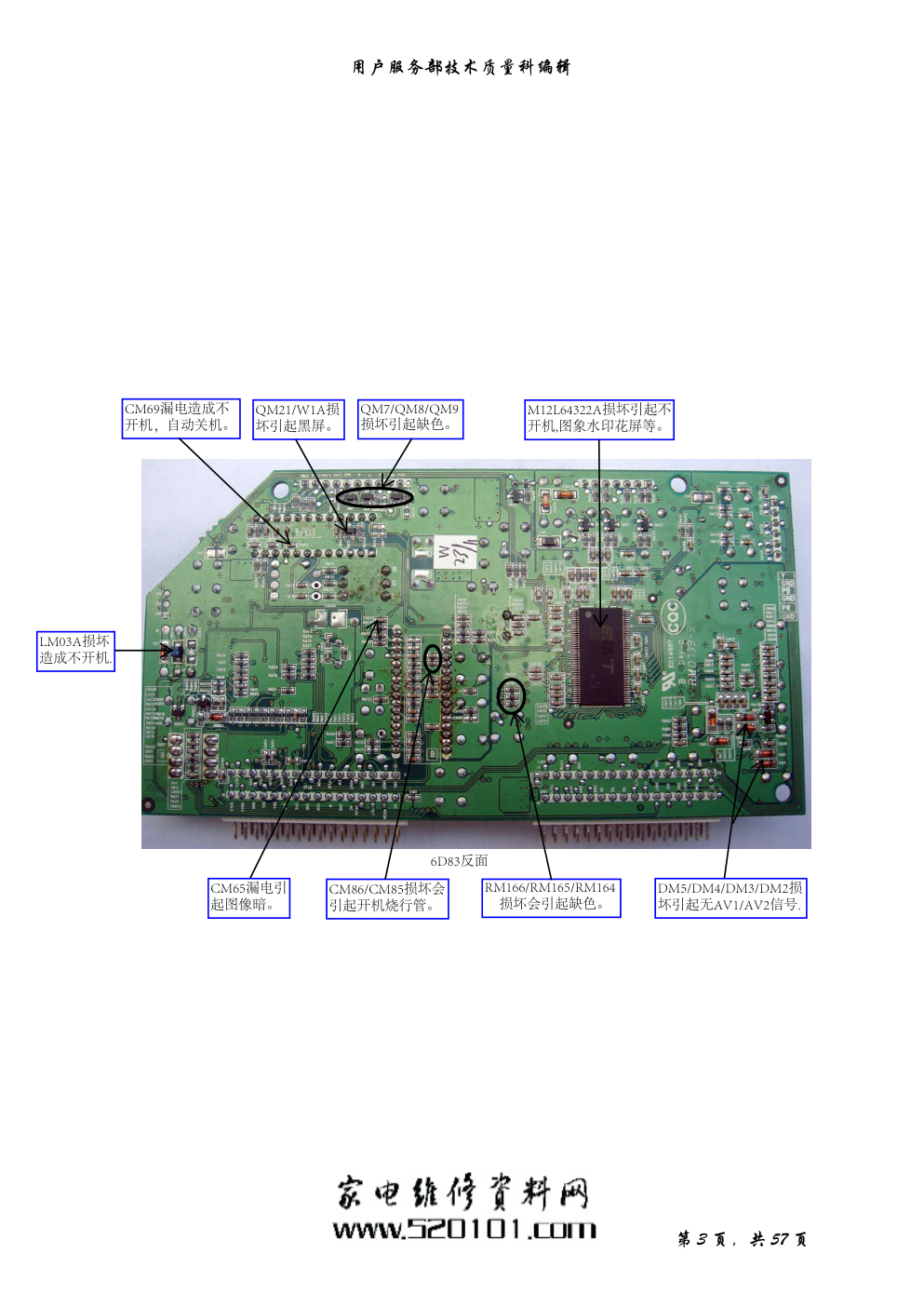

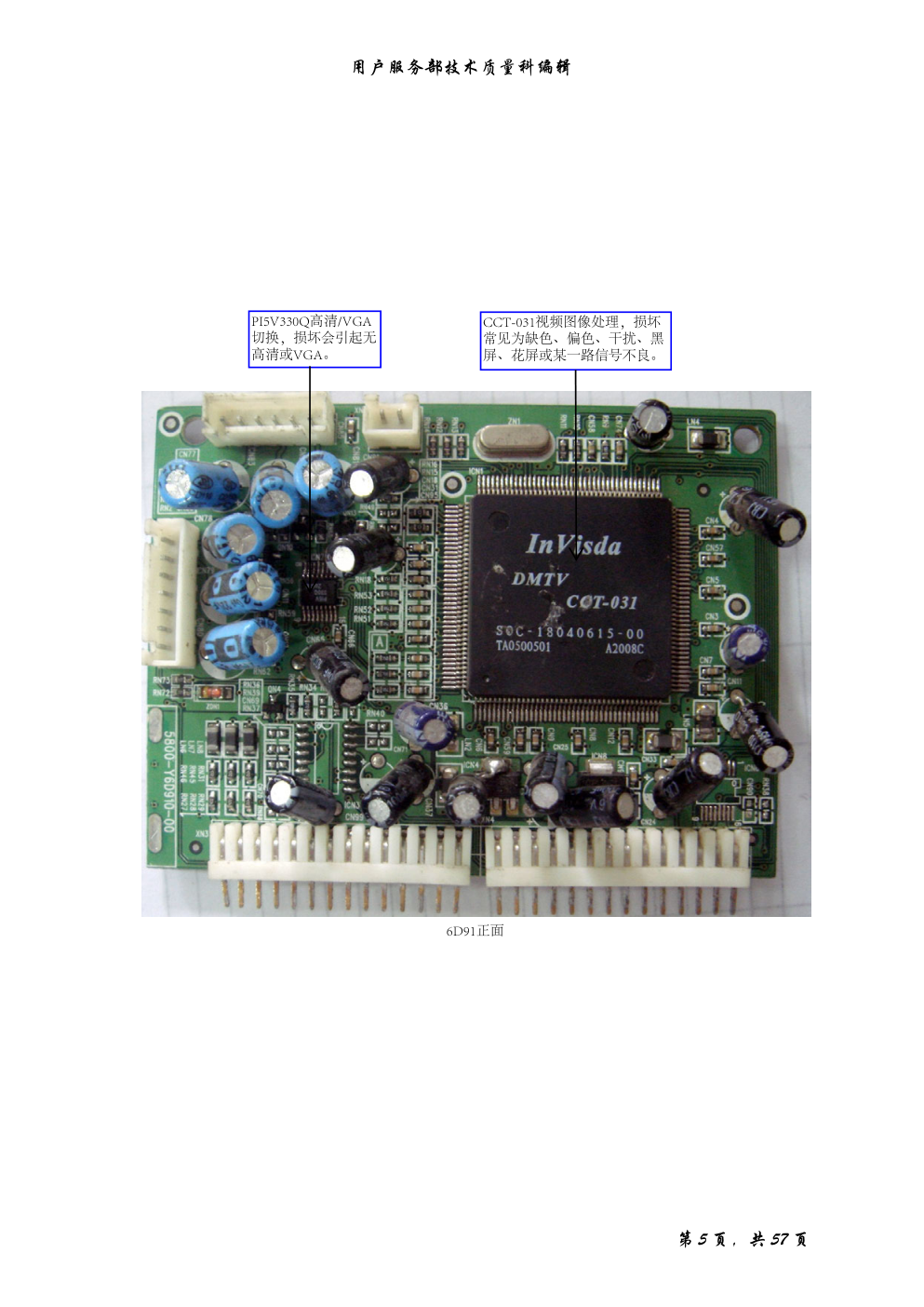

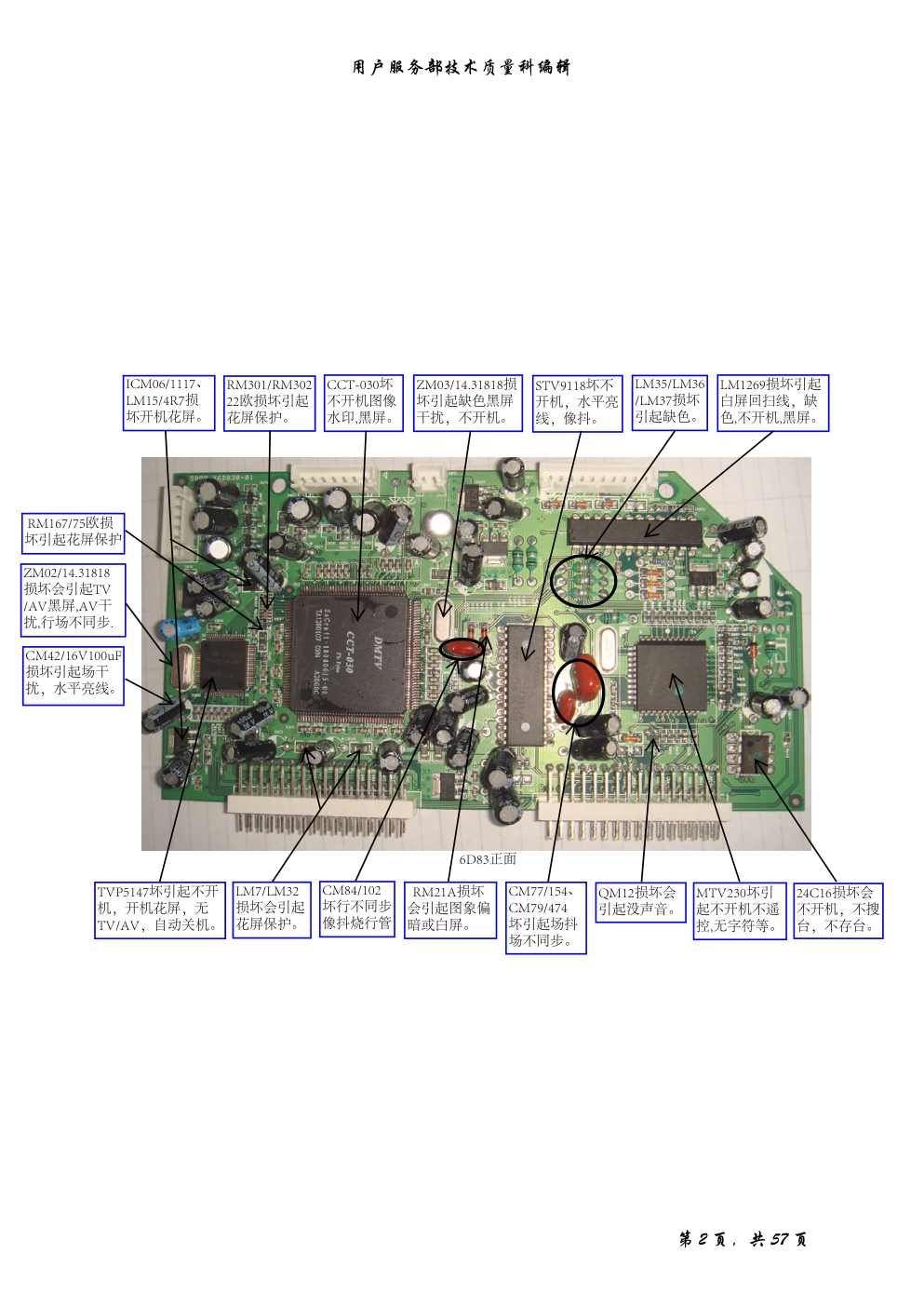

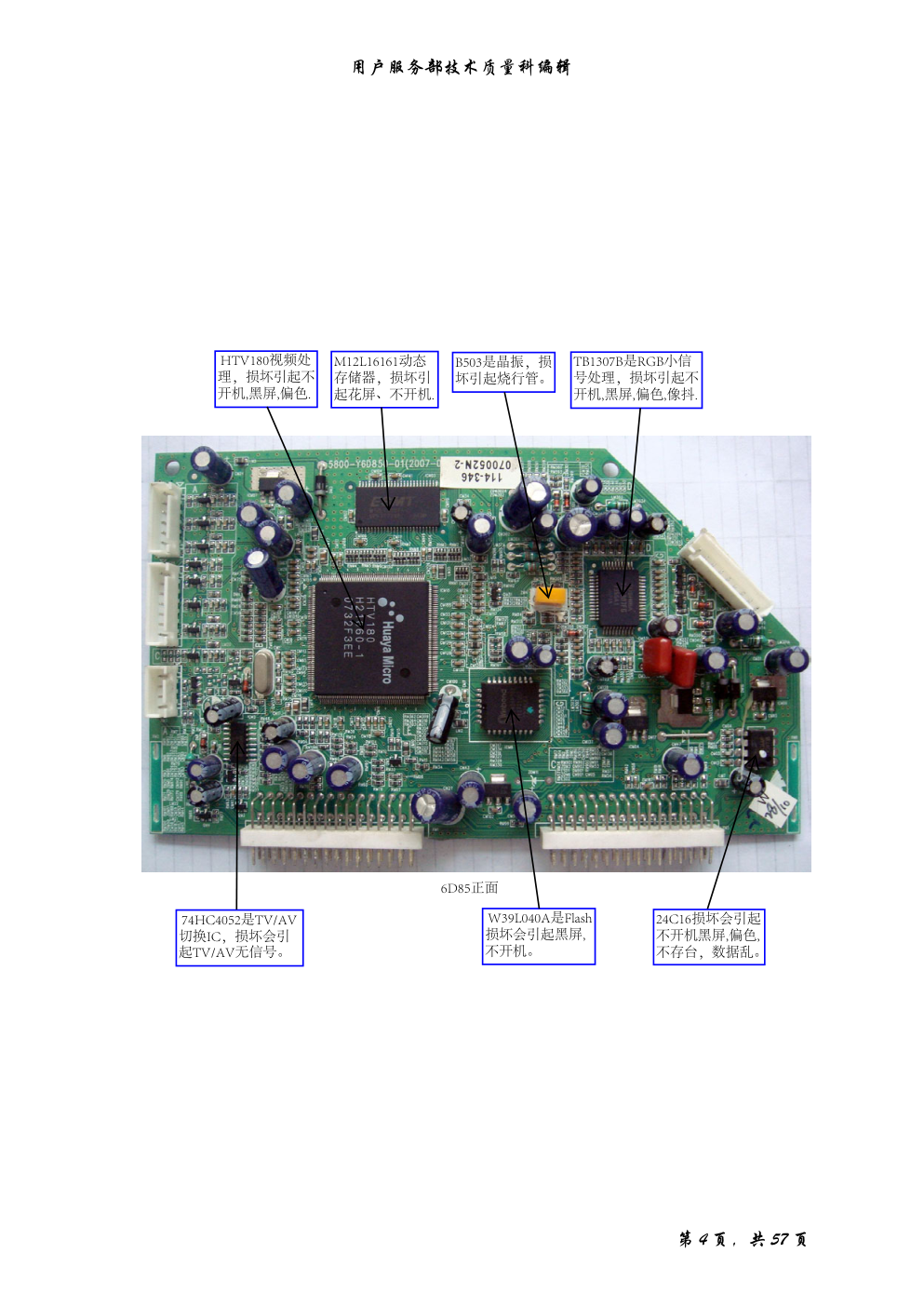

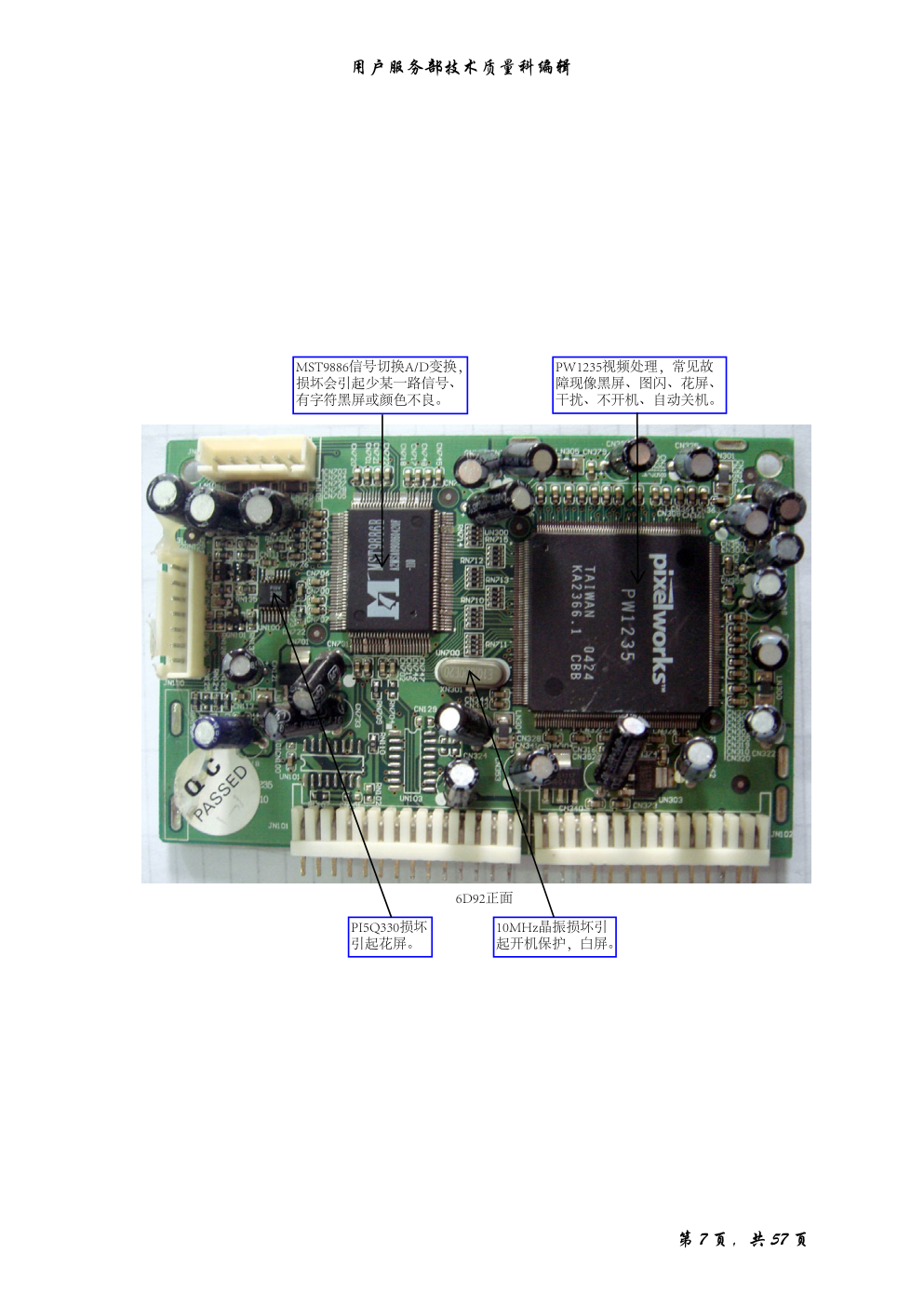

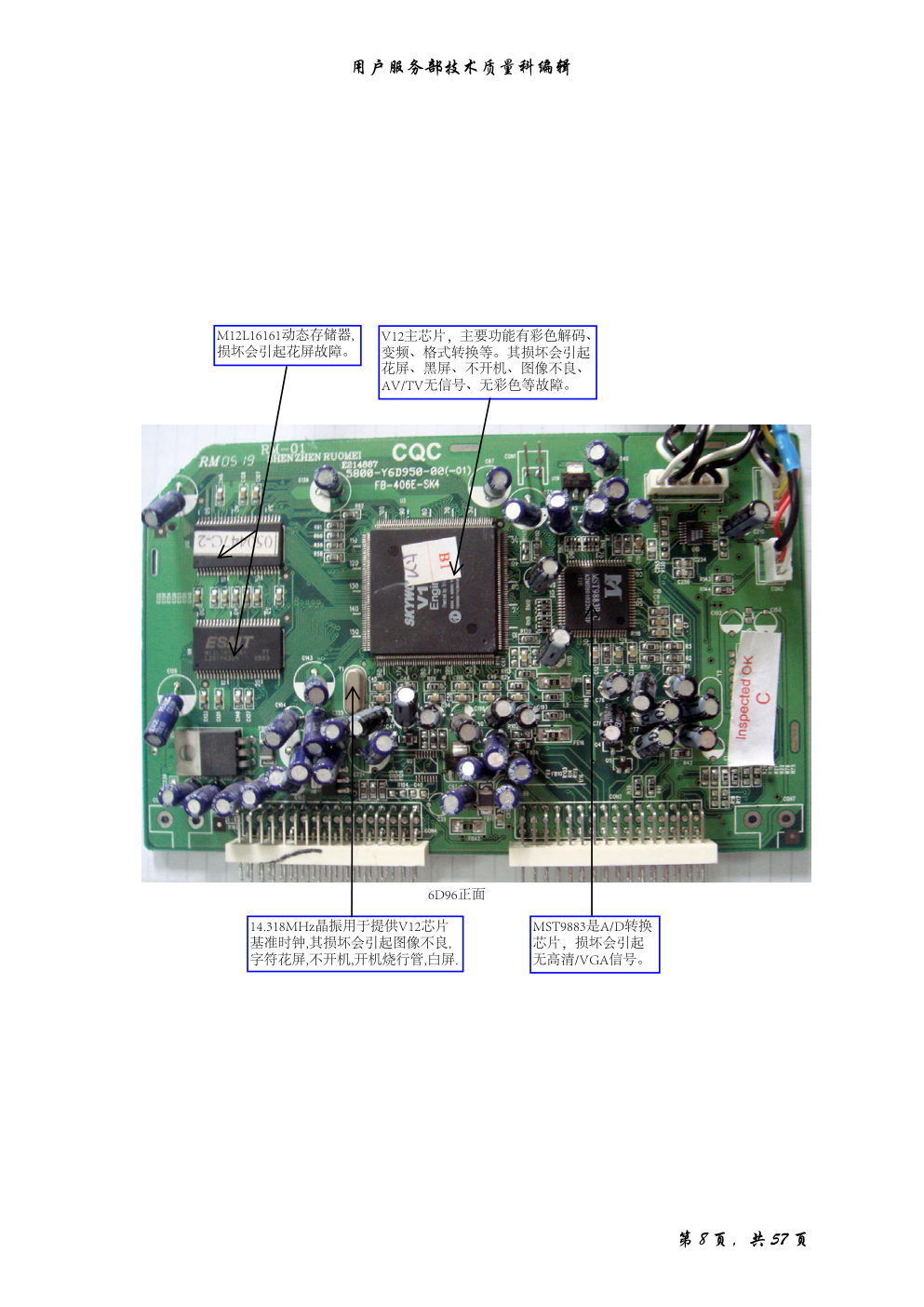

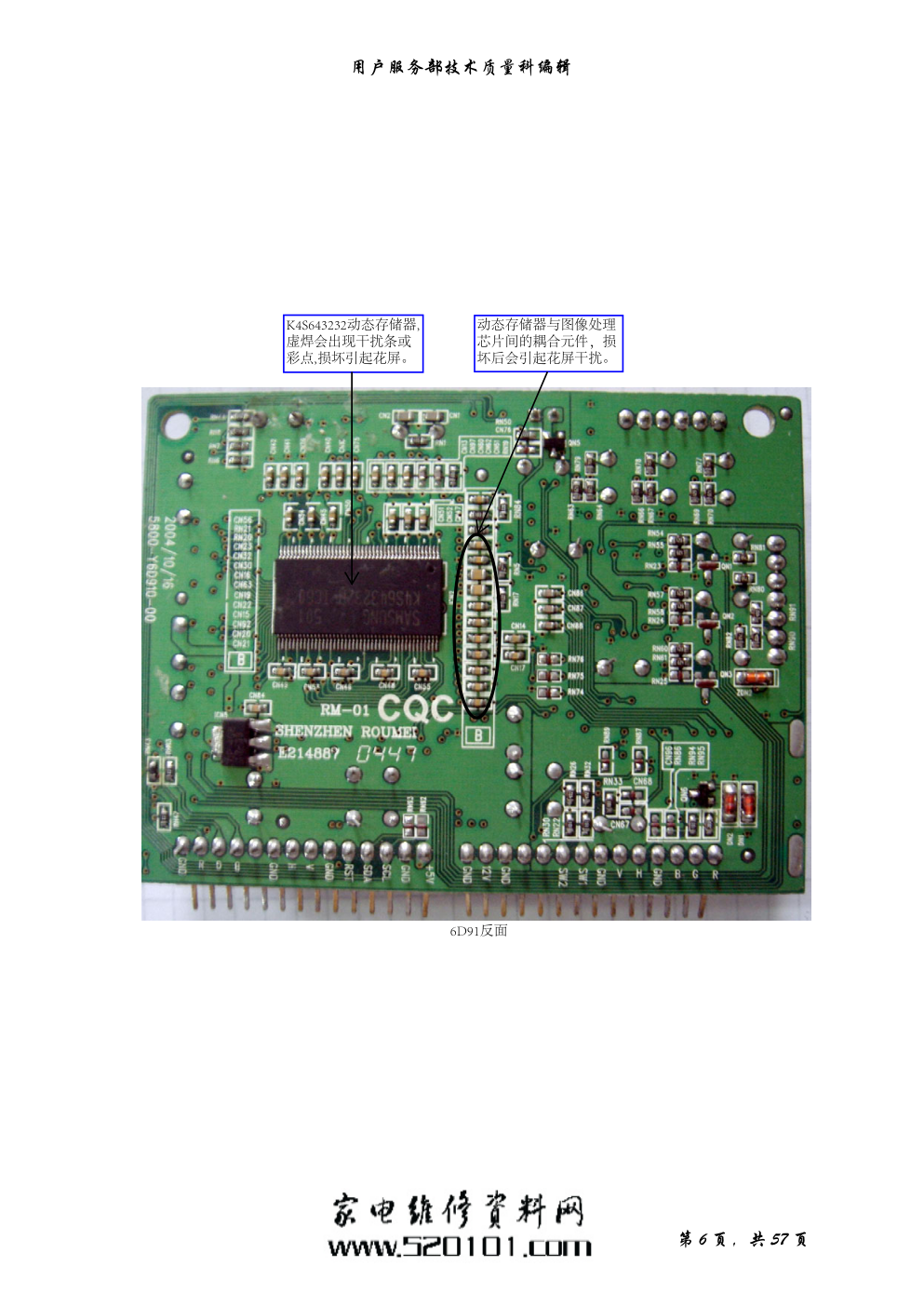

������������ ������������ 6D66正面 MST5C28供电损 坏会引起黑屏。 LM1269预视放IC损坏,缺色 白屏,偏色,保护不开机。 MST5C28主芯片损坏 不开机,无图,不遥 控,字符乱码等。 EEPROM损坏不开机 1: 开机3秒自动关机 2: 屏显处无频道号码显示 3: 有声无图 4: 开机水平亮线 5: 无彩色 6: 黑屏 C137场锯齿波形 成电容损坏后引 起水平亮线。 CM98损坏 造成无AV2 UM10/PI5V330Q 损坏引起无VGA 高清信号。 ZM1不良引 起不开机。 UM5是Flash,损 坏引起不开机。 1nF电容损坏引起 不开机,烧行管。 QM2三极管损坏会 引起不停开关机。 ������������ ������������ 6D83正面 ICM06/1117、 LM15/4R7损 坏开机花屏。 LM1269损坏引起 白屏回扫线,缺 色,不开机,黑屏。 MTV230坏引 起不开机不遥 控,无字符等。 24C16损坏会 不开机,不搜 台,不存台。 CM77/154、 CM79/474 坏引起场抖 场不同步。 STV9118坏不 开机,水平亮 线,像抖。 CM84/102 坏行不同步 像抖烧行管 CCT-030坏 不开机图像 水印,黑屏。 TVP5147坏引起不开 机,开机花屏,无 TV/AV,自动关机。 LM35/LM36 /LM37损坏 引起缺色。 RM301/RM302 22欧损坏引起 花屏保护。 ZM03/14.31818损 坏引起缺色黑屏 干扰,不开机。 ZM02/14.31818 损坏会引起TV /AV黑屏,AV干 扰,行场不同步. RM167/75欧损 坏引起花屏保护 CM42/16V100uF 损坏引起场干 扰,水平亮线。 LM7/LM32 损坏会引起 花屏保护。 RM21A损坏 会引起图象偏 暗或白屏。 QM12损坏会 引起没声音。 ������������ ������������ 6D83反面 QM7/QM8/QM9 损坏引起缺色。 QM21/W1A损 坏引起黑屏。 M12L64322A损坏引起不 开机,图象水印花屏等。 CM86/CM85损坏会 引起开机烧行管。 RM166/RM165/RM164 损坏会引起缺色。 CM69漏电造成不 开机,自动关机。 LM03A损坏 造成不开机. CM65漏电引 起图像暗。 DM5/DM4/DM3/DM2损 坏引起无AV1/AV2信号. ������������ ������������ 6D85正面 W39L040A是Flash 损坏会引起黑屏, 不开机。 74HC4052是TV/AV 切换IC,损坏会引 起TV/AV无信号。 24C16损坏会引起 不开机黑屏,偏色, 不存台,数据乱。 HTV180视频处 理,损坏引起不 开机,黑屏,偏色. M12L16161动态 存储器,损坏引 起花屏、不开机. B503是晶振,损 坏引起烧行管。 TB1307B是RGB小信 号处理,损坏引起不 开机,黑屏,偏色,像抖. ������������ ������������ 6D91正面 PI5V330Q高清/VGA 切换,损坏会引起无 高清或VGA。 CCT-031视频图像处理,损坏 常见为缺色、偏色、干扰、黑 屏、花屏或某一路信号不良。 ������������ ������������ 6D91反面 K4S643232动态存储器, 虚焊会出现干扰条或 彩点,损坏引起花屏。 动态存储器与图像处理 芯片间的耦合元件,损 坏后会引起花屏干扰。 ������������ ������������ 6D92正面 MST9886信号切换A/D变换, 损坏会引起少某一路信号、 有字符黑屏或颜色不良。 PW1235视频处理,常见故 障现像黑屏、图闪、花屏、 干扰、不开机、自动关机。 PI5Q330损坏 引起花屏。 10MHz晶振损坏引 起开机保护,白屏。 ������������ ������������ 6D96正面 V12主芯片,主要功能有彩色解码、 变频、格式转换等。其损坏会引起 花屏、黑屏、不开机、图像不良、 AV/TV无信号、无彩色等故障。 M12L16161动态存储器, 损坏会引起花屏故障。 14.318MHz晶振用于提供V12芯片 基准时钟,其损坏会引起图像不良, 字符花屏,不开机,开机烧行管,白屏. MST9883是A/D转换 芯片,损坏会引起 无高清/VGA信号。 ������������ ������������ 6D96反面 M12L16161损坏有可能会 引起花屏和信号干扰。 D1/D2/D3/D4 二极管短路会 引起不开机。 此部分电容短路 会引起白屏。 FB47电压正 常不开机。 ������������ ������������� 6P18正面 PW1233为格式变换缩放芯片,其 损坏会引起花屏黑屏无图像等. TDA8759A/D变换,其损坏会 引起无DTV/VGA输入,不开机. TDA12063为CPU,TV/AV小信号处其损 坏引起不开机,无图像,此外还会引起: 1、按出的“菜单”立刻消失 2、一开机就出现切换字符 3、开机图像阴影,左右角摆动 4、杂音、无伴音 5、遥控或键控失灵 OM8380为RGB及行场小信号处理 其损坏会引起不开机,黑屏等。 M37161为字符处理 芯片,其损坏会引 起无字符,不开机。 XN100不良引起 TV/AV无彩色。 CN517损坏引 起光栅压缩。 CN509/510/512 损坏造成缺色。 UN304稳压IC,损坏造成黑 屏有字符,能存台无伴音。 ������������ ������������� 6P20正面 OM8380损坏不 开机,缺色,偏色 PW1233损坏图像 不良,花屏,黑屏。 M37161损坏造成 无字符,不开机。 TDA12063损坏会引起不开机, 不遥控,伴音不良,无台, TV/AV缺色/无色,TV不良.。 24C02/29LV160/MT8302 损坏都会造成不读USB. TDA8759损坏造成花 屏,VGA正常,无USB ������������ ������������� 6P28正面 OM8380行场及RGB 小信号处理损坏引起 不开机,黑屏的问题。 SAA49101数字图像处理,损 坏引起黑屏,不开机等问题. TDA12063TV/AV/S-V/中放/CPU等功 能,其损坏会引起无图像,黑屏,不开机, 偏色,花屏,红绿灯都不亮等问题。 24.576MHz晶振 损坏引起不开机, 花屏无彩色。 24C16损坏引起不开机, 不存台,黑屏,偏色, 功能乱等故障。 E133P/12MHz 晶振损坏会引 起不开机。 ������������ ������������� 6P28反面 TDA12063输出RGB 耦合元件,开路会引 起TV/AV缺色。 RN230/RN229同步 信号耦合电阻,开路 会引起行场不同步. ������������ ������������� 6P30正面 AT49F040A是Flash, 损坏会引起不开机。 EEPROM损坏 1: 不开机 2: 无彩色 3: 开机起振,但黑屏 OM8380RGB及行场小 信号处理IC,损坏引起 图像黑屏,不开机,上半 部分有图象等故障。 FLI8120是CPU兼图像 处理,损坏引起不开 机,少某一路信号等。 U206/17-18L、U205/1117S、 U305/17-18L、U304/1117S 供电IC,损坏引起不开机。 FLI2300损坏 引起黑屏。 ������������ ������������� 6P30反面 L302/L303/L305 供电电感,损 坏引起不开机。 D201/D301供电 隔离二极管,损 坏引起不开机。 Q205/Q206/Q207信号 输入耦合电路,损坏 引起缺少某一路信号. C421此电容没 焊好会引起图 像上下跳动。 ������������ ������������� 6P50正面 TDA12063/TV、AV、S-V视 频处理缩放,损坏引起不开 机,黑屏,花屏,偏色问题。 ������������ ������������� 6P50反面 DN209/DN210/DN211( A7 ) 高清信号缓冲器,其损坏引 起高清信号无图像或缺色。 ������������ ������������� 6M20正面 W27C02是Flash损坏引起 不开机,绿屏或蓝屏。 DPTV3D-6730主芯片损坏会 引起黑屏,偏色或不开机。 S3P8454是CPU损坏引 起不遥控,不开机等。 24C64损坏会引起不开 机,图暗或有声无图。 EM6363270动态存储器,损 坏引起花屏或水印干扰。 ������������ ������������� 6M23正面 W27C02是Flash, 损坏引起不开机, 彩色不良,偏色。 V12-6930主芯片损坏 引起白屏,黑屏,花 屏不开机,无图像。 24C64/EEPROM损坏 引起不开机,图暗。 EM6363270动态存储器损 坏引起花屏,不开机。 S3P8454损坏 引起不开机。 ������������ ������������� 6M23反面 RN2/RN3主芯片与动态 存储器耦合排阻,虚焊 会引起图像彩点干扰。 C127-----C132是 RGB耦合元件,损 坏引起图像缺色. U4A/1117S 主芯片供电 损坏后黑屏. 74HC221切 换开关,损 坏引起黑屏. R71开路 引起黑屏。 C178损坏易 引起不开机。 ������������ ������������� 6M31正面 LM1269损坏引起黑屏, 缺色,灰屏无字符,字 符错乱,不开机等故障。 MTV230损坏会引起不开机某 项功能(静音、旋转、消磁) 无效及字符缺色等故障。 24C16会引起不 开机,功能错乱 不存台等故障。 STV9118及外围出现问 题会引起不开机,行场 不同步,烧行管等故障. TVP5147损坏会引起 花屏不开机,搜不到 台,缺某路信号等。 CCT-02损坏会引 起不开机图像干 扰白屏等故障。 J-L003损坏会引起 魔画功能失效,图 像干扰以及缺色。 25128损坏会引 起魔画功能失效 图像扭曲故障。 ZM02坏引起 自动开关机。 PW9101损坏 引起黑屏。 CM79损坏引 起水平亮线。 ������������ ������������� 6M31反面 M12L64322A动态存储 器,损坏会引起图像干 扰,水印等图像问题。 ������������ ������������� 6M50正面 3.3V主芯片电, 损坏不开机。 SVP-EX42主芯片常见故障有 开机红绿灯交替闪,黑屏,花屏, 不开机,少一路信号,颜色不良. LM1269预视放IC,损 坏常见故障为缺色, 开机保护,黑屏等。 M30300是CPU,损 坏引起不遥控,不开 机,不搜台,不存台. STV9118行场扫描处理, 损坏引起不开机,水平亮 线,开机保护等故障。 24C64是EEPROM 损坏引起不开机,图 暗,黑屏,水印故障。 W39L040是Flash, 损坏会引起不开 机或图像异常。 损坏会造成无AV 或AV有声无图。 CM783损坏引起 不开机,烧行管。 ������������ ������������� 6M50反面 FB55/FB56/FB57 是RGB耦合元件, 损坏引起缺色。 HY57V6432是动态存储 器,损坏引起花屏干扰。 CM711短路后造成开 机几秒后自动关机。 QM9/QM10/QM11(W1A) 性能不良造成RGB电压升 高或偏低,形成偏色或缺色. ������������ ������������� 6D72正面 PW1235数字视频处理 会引起粉红屏,花屏. VPC3230图像彩色解码损坏会 引起花屏,黑屏,TV无图象。 MST9883A/D转换芯片,损坏 会引起VGA/高清无信号。 TDA9332行场小信号及 RGB处理,损坏会引起不 开机,黑屏,行场不同步。 TA342A是VGA/高清切换,损坏 会引起VGA/高清无图或缺色. PI5V330Q电子切换开关,损 坏会引起VGA和高清无信号. 排阻损坏引 起花屏水印. ������������ ������������� 6D72反面 RD77/RD78/CD130/CD132 是VGA同步信号耦合输入, 损坏会引起VGA无图。 LD31/LD32/LD34是 RGB信号输出耦合, 损坏引起图像缺色。 HY57V641620是动 态存储器,损坏引 起图像花屏,干扰. ������������ ������������� 6D75正面 TDA9332行场小信号处理和三基色放大, 损坏会引起不开机,黑屏,行场不同步。 PW1235数字视频处理,损 坏会引起粉红屏,花屏,黑屏. MST9886是高清信号/VGA信 号的A/D转换芯片,其损坏会 引起高清/VGA无图,花屏等. D64011图像解码, 损坏引起TV/AV 无图,粉红屏等。 PI5V331Q电子切换开关,损 坏会引起无TV/AV信号。 排阻损坏引 起花屏干扰。 ������������ ������������� 6D75反面 M12L16161动态存 储器,损坏会引起 白点干扰和花屏。 HY57V641620动态 存储器,损坏会引 起粉红屏,干扰。 ������������ ������������� 6D78正面 TDA9332H是RGB小 信号处理,损坏引起 不开机,黑屏,偏色. V12-6930芯片,TV/AV视频 处理,损坏引起不开机,黑 屏,AV/TV串信号,花屏, 负像,无亮度信号,不同步. MST9883是VGA/YUV 模数转换芯片,损坏 引起无图像。 M12L16161动态存储器,损坏 引起偏色,花屏,不开机等。 3.3V稳压损 坏不开机。 PI5V330Q损 坏无DTV。 L9阻值变大,造成 行幅小,不可调整. ������������ ������������� 6D79正面 M12L16161动态存储器, 损坏引起花屏.图像干扰 DPTVSVP-6930数字视频 解码,损坏后引起黑屏, 花屏,不开机,干扰。 MST3388B/HDMI解码, 损坏引起无HDMI。 D11开路引起 行不起振。 L10开路引 起不开机。 TDA9332坏 引起不开机. ������������ ������������� 6T18正面 24C16存储器 引起不开机. X801/24.576M晶 振引起不开机。 IC811/HTV115其损坏引 起缺色,黑屏,屏水印, 白屏回扫线等。 M16L1616图不良, 花屏水印横纹干扰. MST9883损坏引起不 开机,黑屏,缺色,花屏 C943/Q826引起不开 机,CPU无法升级。 HM602引起字符 不同步,不开机。 IC815/74HC14, 引起行场不同步 IC810/74HC4053引起 TV/AV/S端子无图象. IC800/PI5V330引 起无VGA/DTV。 IC801/PI5V330 引起缺色无信号 L809引起 无字符。 RP2开路 有时不开 机不存台. �� ���� ���� �� �� ���� ����� ����� ����� ���� �� ����������� ����������� ���� ��� ������������� ����������� ���� ��� ����� ����� ���� ��� ����� ����� ���� �� ����� ����� ���� ��� �� ���� ���� ��� ����� ����� ���� ����������� ����� ����� ���� ���� ����� ����� ���� ����� ����� ����� ���� ���� ����� ����� ���������� ������������ ������������� ������������ ������������� 6T19正面 24C16存储器损坏引 起不开机,开机保护. TB1307FG是三基色放大、行场 小信号处理,损坏会引起行场不 同步,烧行管,不开机,缺色。 HTV125视频处理芯片,损 坏引起黑屏、花屏、水印. M12L16161动态存储 器,损坏引起花屏。 HM602是本机的CPU 损坏会引起不开机。 12.000MHz是晶 振,损坏不开机 27.000的晶振损坏引 起TV/AV无信号。 ADV7401是A/D转换解码,损坏 引起无台,花屏,AV/TV无信号 . HC14损坏引起 自动开关机。 ������������ ������������� 6T19USB板 MT8302是USB主芯片,损 坏常见无USB,不读USB. M12L16161动态存储器, 损坏后USB图像花屏。 AT47BV163A是USB的Flash 程序存储器,损坏无USB。 ������������ ������������� 8M10 24C64.损坏黑 屏,不开机。 4953DC/DC变 换,损坏不搜台 MST9U19主芯片,损坏出 现不开机,花屏,无信号, 七彩屏,黑屏某一路信 源无信号,无声或杂音。 PI5V330电子切换开 关,损坏无高清信号 4953伴音电源控制芯 片,损坏出现无伴音. 25X40为本机Flash 损坏后不开机。 5221-389651-11为本机高频头, 损坏后常引起无台,TV无声。 TDA2616为本机伴 音功放,损坏后引 起无伴音或异响。 D74静音控制设计不良 引起断音,有时无声。 14.318MHz晶振引 起不开机,七彩屏。 �� ���� ���� �� �� ���� ������� ������ �� ���� ���� �������� ����� ���� ��� ���� ���� ���� ��� ����� �� ���� ��� ����� ��� ���� ��� ���� ����� ���� ��� ����� U�� ���� �� ������ ������ ���� �� ���� U� ���� ���� ������ �� ���� ��� ���� ���� ���� ��������� ������ �� ���� ��� ���� �� ���� �� ������ �� ���� ������� ������������� ��� ���� ��� ������ �� ���� ��� ��� ���� ���� ��� ������ ��� ���� ��� �� ���� ���� �� ���� ��� ���� ��� ������ ������ ���� ���� ����� ����� ���� ������ ������ ��� ���� ���� ���� ��� ���� ���� ���� ��� ���� ���� ������ �� 8M10������ ������������ ������������� ������������ ������������� 9G10 FLI8541是视频处理兼CPU, 损坏后常引起不开机,无某 一路信号,黑屏,马赛克等。 BD3888为音效处理, 损坏常见引起无声, 杂音或某一路无声。 51-05是高频头,损坏 后引起TV搜不到台 或TV无图,不开机. HY5DV561622为动态 存储器,损坏后常引 起花屏马赛克。 26DF08是FLASH 芯片,损坏不会 开机红灯亮。 D46/D47/D48/D49 二极管损坏会引起 红灯亮不开机。 24C32损坏引起 绿灯亮不开机。 PI5V330损坏会引 起无VGA/YUV。 ������������ ������������� 8TT6 W79E632是CPU兼Flash, 损坏后通常会引起不开 机,按键或遥控失灵,花屏 TSU66A为A/D变换,图像缩 放等,损坏通常引起黑屏马 赛克无某路信号,花屏,水印 THC63LVDF84是 LVDS发射器,损坏 后通常会引起黑屏 4435用于控制5V供电,与 AP1501组成DC/DC变换 供电,损坏后造成不开机 AP1501是电源DC/DC 变换,损坏后通常不 开机。 24C32是程序存储器, 损坏后通常是不开 机,黑屏,偏色等。 TVP5147是彩色解码,损 坏通常引起不开机,黑屏 无图象,马赛克等现象。 14.318MHz晶振, 损坏后引起TV/ AV无图。 4435是屏供电 控制IC,损 坏引起黑屏。 33欧排阻损坏 引起TV/AV 图像不同步。 �� ���� ���� �� �� ���� ���� ��� �� ���� ������� ������� �� ���� �������� ������� �� ���� ���� ����� �� ������ ���� ���� ������� ��� ���� �� ������� ���� ���� ��� ������� �� ���� ��� ����� U� ���� ������ ������� �� ���� ��� ��� �� ���� �� ���� U��� ���� �� ������� �� ���� ��� ���� U��� ���� ���� ���� U��� ���� ���� ������� �� 8TT6������ ������������ ������������� ������������ ������������� 8M01 12.000MHz晶振, 损坏引起不开机 24C32损坏引起 不开机,偏色。 25X20是FLASH,损 坏引起黑屏不开机。 R2S15900是音效处理,损 坏引起声音失真,音小。 651-32是本机高频 头,损坏引起无台. P06B03是DC/ DC转换,损 坏造成白屏。 P06B03是DC/ DC转换,损坏 造成黑屏,白屏。 MST718图像处 理及CPU损坏 引起不开机。 4MHz晶 振损坏搜 不到台。 TDA9885中放 芯片,损坏导致 无台,搜不到台 CM1671图像缩 放处理,损坏造 成白屏或黑屏. LA4210本机功 放,损坏无声, 单声道。 Q30是一升压 电路,损坏引起 无台或少台。 �� ���� ���� �� �� ���� ��� �������� �� ���� ��������� ����� �� ���� ���� ����� �� ���� ������ ����� �� ���� ����� ����� �� ���� ������� ����� ���� ���� �� ����� �� ���� ��� ��������������� ���� �������������� ����� �� ���� ��� ���� ����� ���� ��� ����� ������ ���� ��� ����� �� ���� ��� ����� ��� ���� ���� ���� ��� ���� �� ������ ��� 8M01������ ������������ ������������� ������������ ������������� 8G20 HY5DV561622 动态存储器, 会引起花屏。 AML7228酷K处 理芯片,损坏引 起无USB和酷K. 24C08存储器, 一般损坏引起 无USB和酷K. M8738是声音处理 器一般引起USB和 酷K无声或杂音。 24C32存储器 一般引起不 开机和黑屏。 29LV160CB 是Flash损坏 引起不开机. FLI30336是图像处理器 和CPU,一般损坏引起 不开机黑屏和花屏。 29LV160C是Flash 损坏一般引起无 USB和酷K 。 AP1513DC/DC 转换,损坏引 起不开机。 遥控控制芯 片,损坏引 起遥控失灵. 19.6608MHz 晶振,损坏不 开机,黑屏。 U14是VGA同步 处理,损坏引起 VGA无信号。 PI5V330电子切换开关, 损坏引起酷K/酷影/VGA /YUV无信号或缺色。 ������������ ������������� 8H01 74HC4052为音频切 换开关,损坏为某一 路信号无声,杂音. TDA9885中放芯片, 损坏后引起TV无图, TV无声,蓝屏,图 像信号差,杂音。 5200-380651-32为高频 头,损坏后引起TV搜不 到台,TV无声,不少台 到台信号差,开机等。 M12L1616动态存 储器,损坏后引起 花屏,不开机。 HTV255视频处理 芯片,损坏引起不开 机,花屏,不搜台。 ENME0509为CPU 兼FLASH,损坏后 引起不开机,少台. TPA1517为功 放,损坏引起 无声,杂音。 24C16损坏会引 起背光亮黑屏, 搜台不存台。 1533/DC-DC变换 损坏引起不开机, 自动开关机。 F3955损坏引 起图像信号 差,少台。 FB9352损坏引 起TV杂音。 D100/D101/D102/ D104损坏引起自 动关机、黑屏。 �� ���� ���� �� �� ���� ��� ������ ���� ���� ��� ������ ���� ���� ������ ����� ���� ����� ������ ����� ���� �� ���� ���� ���� ��� ���� ���� ���� �� ���� ���� ���� �������� ������ ��� ���� �� ���� ���� ���� �� ���� ��� ���� ���� �������� ���� ���� �������� ����� ����� ���� ���� ��������� ���� ���� ��� ���� ���� ���� ��� ������ ��� ���� ������� ������� ������� ���� ���� ��� ���� ���� ���� ���� ����� ���� ���� ����� ����� ���� ��������� �������� ����� ���� ��� �������� ����� ���� ���� ����� ����� ���� ���� ������� ���� ���� ��� �������� ����� ���� �� ������ ���� ���������� ������������ ������������� ������������ ������������� 8DA2 SVPAX32CPU, 损坏不开机。 HY5DU561622是动态存 储器,损坏引起水印,花屏. 25X80是FLASH,损坏 引起不开机指示灯不亮 24C64是存储器,损坏 引起不开机,花屏,水印. VT搜台电压形成电路, 损坏会无台、少台。 TDA7266伴音功 放坏引起无声音。 U17/U18是HDM的ESD元件, 损坏会引起无HDMI信号。 PI5V330高清切换,损坏 引起无高清信号输入. TDA98885/X2损坏 造成无图象无伴音. �� ���� ���� �� �� ���� ���� �� ���� ���� ��� ���� �� ���� ������������ ���� �� ���� ���� ������� ����� ���� ��������� ���� �� ���� �������� ���� �� ���� �� ��������� �� ���� ��� ���� �� ���� ��� ����� �� ���� ���� ����� �� ���� ��� ����� �� ���� �������� ������� �� ���� �� ���� ���� ����������� ������� �� ���� ���� ���� ���� �� ���� �� ���� ���� ���� �� ���� �� ���� �� ���� ����������� ���������� ����� ���� ��������� ���� �� ���� ������� ���� �� ���� ���� ���� �� ���� ���� ���� �� ���� ��� ����� ��� ���� ������ ���� �� ���� ����������� ���� �� ���� ��������� ���� �� ���� ���� ������� �� ���� �������� ���� �� ���� �������������� ������ �� ���� ����������� ��� ���� ���������� ���� �� ���� ������ ���� �� ���������� ������������ ������������� ���� ������ ���� �� ���� ��� ���� �� ���� ��������� �� ���� ���� �� ���� �� ���� ������ ���� �� ���� ���� ���� �� ���� ������ ���� �� ���� ����� ������� �� ���� �� ���� �� ���� ������ ���� �� ���� ����� ������� �� ���� ������������� ������ ��� ���� ���� ������� �� ���� ������� ����� �� ���� ��� ���� �� ���� �� ������� �� ���� ������� ������� �� ���� ������������ ������� �� ���� ������ ���� �� ���� ������� �� ���� ���� ������ ���� �� ���� �� ���� �� ���� �� ������� �� ���� ����� ���� �� ������������ ������������� ������������ ������������� 8DA8 U40/R2S15900 音效处理,损 坏无伴音。 U4/T5BS4-9999 是CPU,损坏不 开机键控错乱等. U45/39VF040是 Flash,损坏不开 机,指示灯不亮。 K4S643232动态存储器, 损坏出现水印与花屏。 CX32是图像处理,损 坏出现花屏,无信号。 U7/EE6CL 坏引起有 时不开机. U6/74HC573、U16/P2003 损坏引起不开机,黑屏。 24C16存储器损 坏引起不开机, 红绿灯闪。 �� ���� ���� �� �� ���� ����� ���� �� ���� �������� ���� �� ���� ����� ������� �� ���� ��� ���������� �� ���� ���� ���� ���� �� ������ ��� ���� ��� ���������� ���� ��� ���� ��� ���� ��� ��� ���� ��� ���� �� ���� ��� ���� ���� ���� ��� ���������� ������ ���� ��� ���� �� ���� ��� ������� �� ���� ���� ���� �� ���� ��� ����� �� ���� �� ���� �� ���� ����������������� ���� �� ���� ����� ���� �� ���� ���� ���� �� ���� ������� ���� �� ���� ������ ���� �� ���� ��������� ���� �� ���� �� �������� ��� ���� ���� ������ �� ���� ��� ���� �� ���� ��������� ���� �� ���� �� ������� �� ���� ��� �������� ��� ���� ���� ������� ��� ���� ����� ������ �� ���� ����� ����� �� ���� ������ ���� �� ���� ������ ���� �� ���������� ������������ ������������� ������������ ������������� 8TR1 U705/TDA7442 音效处理芯片, 损坏后无伴音. U12/W79E632A是 CPU,损坏后不开 机,指示灯不亮. U9/RTD2620图像 处理芯片,损坏 后花屏,无图象. U10/K4D26328、U27/ W9816动态存储器,损 坏后引起水印与花屏. U26/RTD2613图像 处理芯片,损坏后引 起花屏,无图像。 X2/40MHz晶振不 良引起不开机。 U11/24C16坏引起不开机, 无声图暗无亮度信号等。 ������������ ������������� 8DA6 SVPUX68是彩色解码和格式转换芯片, 损坏引起不开机,花屏或无图像等。 39VF088是FLASH,损坏 不开机,指示灯不良。 M30300S是CPU, 损坏会不开机。 1140是伴音处理, 损坏后无伴音。 74LVC14是VGA同步处理 IC,损坏引起VGA无信号。 U6/7809损坏引起 不开机灯不亮。 �� ���� ���� �� �� ���� ������ ���� �� ���� ��� ���� �� ���� ��� ���� �� ���� ��� �� ���� ���� ��������� ���� �� ���� �� �������� ���� ���������� ���� �� ���� ��� ���� �� ���� �� ������������ ������ ���� ������� ���� �� ���� ��� ������� ��� ���� ������ ���� �� ���� ��� ���� ��� ���� �� ���� �� ���� ���� ������� ��� ���� ����� ������������� ������ ���� �� 5200-��������� ��� ���� ���� ������� ��� ���� ��� ��������� ����� ���� ��� ������������ ������ ���� ������������� ������� ��� ���� ����� ����������� ���� ���� ���� �� ���� ���� ���� �� ���� ������� ���� �� ���� �� ���� �� ���� ����� ������� ��� ���� ��� ����� �� ���� �� ������� ��� ���� ����������� ������� ��� ���� ��� ���� ���� �� ������ �� 8DA6������ ������������ ������������� ���� ��� ������ �� ���� ������� ������� �� ���� ������������� �� �� ���� �� ������ �� ���� ����������� ���� �� ���� ����� ���� �� ���� ��� ����������� ����� ���� ��� ���� �� ���� ���������� ���� �� ���� ������������ ���� �� ���� ���� ��������� ��������� ���� ��� ����� �� ���� ������� ������ ��������� ���� ���� ���� �� ���� ���� ���� �� ������������ ������������� ������������ ������������� 8R01 5200-389651-05本机 芯高频头,损坏引起 无台,搜不到台。 74HC4052是一个电 子切换开关,损坏引 起声音失真或无声 27.000MHz晶振, 损坏会引起TV 花屏及不同步。 RTD2613是A/D转换及 解码芯片,损坏引起搜 不到台,不存台及花屏。 W9816G6CH-6 损坏引起花屏. RTD2527D是缩放处 理芯片,损坏引起 黑屏,VGA无信号。 PI5V330Q是VGA和 色差信号切换,损 坏引起无图或缺色. 24C16损坏 引起不开机 24.000MHz 晶振损坏 引起黑屏。 TDA7266SA是 本机芯功放, 损坏引起无声. R2S15900是本机的 音效处理,损坏引起 声音失真,无声等。 W79E632是 CPU损坏引 起不开机。 24.00晶振损坏 造成不开机。 AX3102是主 板5V供电,损 坏引起白屏. ������������ ������������� 8DD1PVR板正面 IP101A是以太网适配器, 损坏后不可上网或与其 他电脑连接无反应。 TMS320DM6446为PVR板微处理 器,损坏后引起多媒体黑屏,在TV 模式下时移,可录功能失效等。 ������������ ������������� 8DD1PVR板反面 K9F1208V0B为PVR板上的 FLASH,损坏后引起无多媒体 AVC16T245为数据缓冲 器,坏后引起多媒体黑屏. ������������ ������������� 8DD1主板 51-11为高频头,损坏 引起搜不到台,TV无 图,无声,不开机。 RS15102为D类功 放,损坏引起无声. 8357为音效处理芯片,损 坏后常引起无声,或某一 路信号无声或杂音。 M3030为整机CPU, 损坏后引起不开机, 键控或遥控失灵。 M29LV800BE是Flash, 损坏后引起不开机。 内U1/WX68为本机的主芯片,为视频解码图 像缩放格式变换。损坏后引起不开机、花 屏、马赛克、某一路信源无信号、黑屏、竖 线干扰字符不良、不定时黑屏、有时不开机. U19/AP1510 为主芯片1.2V 供电芯片,损 坏后不开机。 2832为DDR缓 冲器,损坏后 引起花屏。 C169损坏字 符有毛刺。
