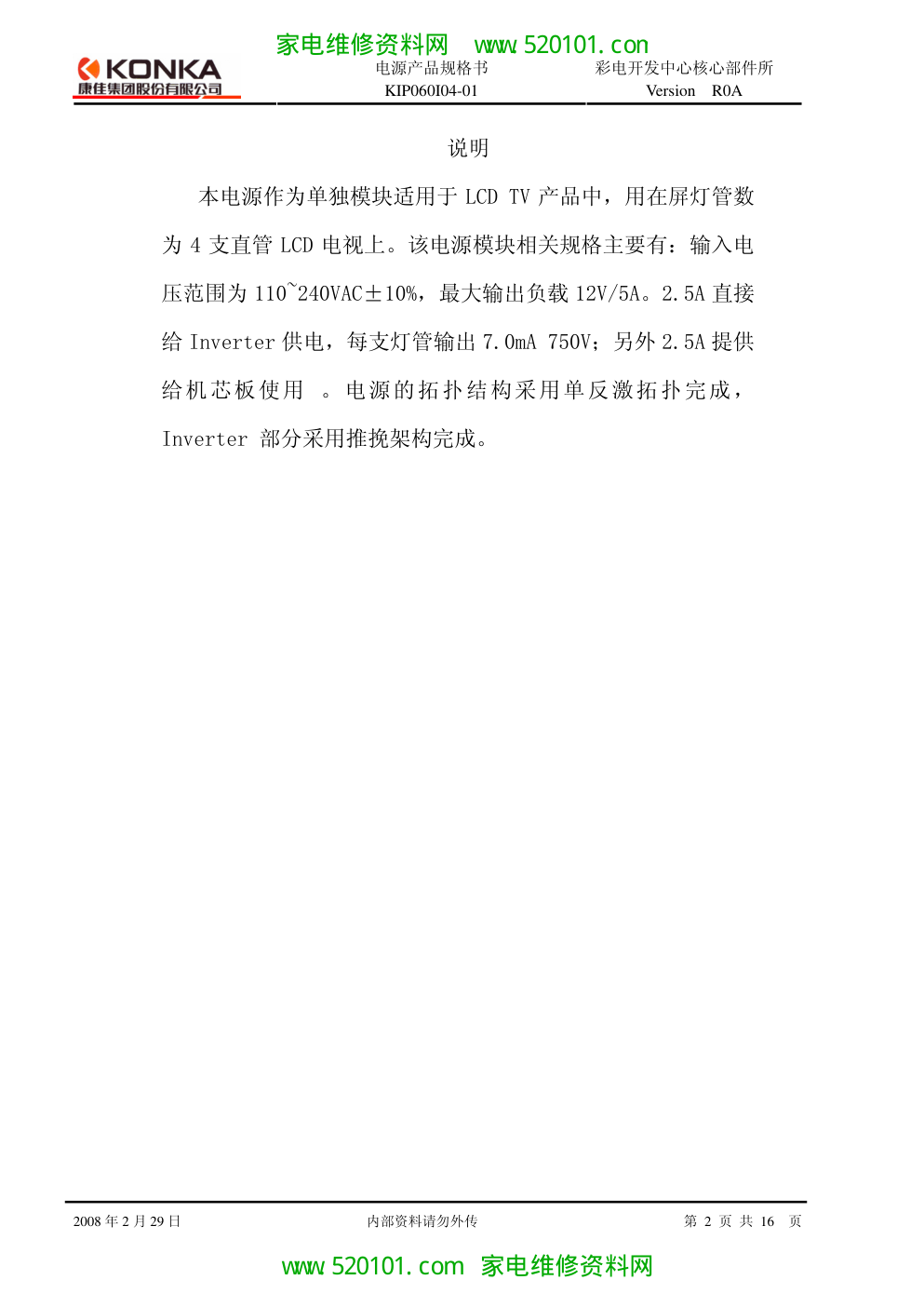

文件编号:xxxxxx Version R0A 产品规格书 名称：二合一电源 型号：KIP060I04-01 拟制： 日期： 审核： 日期： 批准： 日期： 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 2 页 共 16 页 说明 本电源作为单独模块适用于 LCD TV 产品中，用在屏灯管数 为 4 支直管 LCD 电视上。该电源模块相关规格主要有：输入电 压范围为 110~240VAC±10%，最大输出负载 12V/5A。2.5A 直接 给 Inverter 供电，每支灯管输出 7.0mA 750V；另外 2.5A 提供 给机芯板使用 。电源的拓扑结构采用单反激拓扑完成， Inverter 部分采用推挽架构完成。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 3 页 共 16 页 修改记录 日期 版本 页数 修改内容 修改人 2008.01.09 R0A 2-14 首版 黄国生 宋贵奇 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 4 页 共 16 页 目录 1.0 原理方框图 ...........................................................................................................................................5 2.0 输入........................................................................................................................................................5 2.1 输入电压.............................................................................................................................................5 2.2 AC 输入电源频率范围.......................................................................................................................5 2.3 输入电流.............................................................................................................................................6 2.4 冲击电流.............................................................................................................................................6 2.5 电源效率.............................................................................................................................................6 3.0 输出 .......................................................................................................................................................6 3.1 输出电压及电流.................................................................................................................................6 3.2 待机功率 ............................................................................................................................................7 3.3 空载运行.............................................................................................................................................7 3.4 动态负载特性 (STEP LOAD)...............................................................................................................7 3.5 开关机时序 ........................................................................................................................................7 3.5.1 关机保持时间..............................................................................................................................8 3.5.2 AC 开机时间 ................................................................................................................................8 4.0 保护 .......................................................................................................................................................8 4.1 过压保护.............................................................................................................................................8 4.2 短路保护.............................................................................................................................................8 4.3 过流保护.............................................................................................................................................9 5.0 背光电气特性 .......................................................................................................................................9 6.0 插座引脚定义 .....................................................................................................................................10 7.0 环境 .....................................................................................................................................................11 7.1 散热方式...........................................................................................................................................11 7.2 运行环境温度...................................................................................................................................11 7.3 运行环境湿度 ..................................................................................................................................11 7.4 存储温度...........................................................................................................................................11 7.5 存储湿度...........................................................................................................................................11 7.6 振动...................................................................................................................................................11 8.0 EMC 和安规要求 ................................................................................................................................12 9.0 平均无故障时间 .................................................................................................................................12 10.0 机构尺寸...........................................................................................................................................13 11.0 原理图 .............................................................................................................................................14 12.0 PCB 图...........................................................................................................................................14 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 5 页 共 16 页 1.0 原理方框图 2.0 输入 2.1 输入电压 下面表格为整机电源的输入电压范围： 2.2 AC 输入电源频率范围 最 小 47 Hz 额 定 50/60 Hz 最 大 63 Hz 输入电压范围 最小 90 Vac 额定 110~240 Vac 最大 264 Vac AC 输 FSCM0765 反激拓扑 EER28 +12V/5A 输出 OZ9939 推挽拓扑 EEL19 变压器 *2 750V/7.0 mA 4 灯 机芯和功放 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 6 页 共 16 页 2.3 输入电流 最大的连续输入电流要小于 1.5 A。 2.4 冲击电流 输入电压 冲击电流 条件 110V AC 35A 220V AC 70A 25℃ 冷启动 2.5 电源效率 输入电压范围 输出负载 效率 f 110～240VAC 额定值 ≧78% 3.0 输出 3.1 输出电压及电流 在特定的输入电压及温度范围条件下，下面表格详细描述该电源模块各组输出的电流、电压 范围值,及输出纹波＆噪音的最大值。除 inverter 部分外的输出如下： 项目 12V（XS701） 输出电压 12V 最大电流 2.5A 额定电流 2.0A 最小电流 0.02A 电压调整率 +/- 5% 纹波 120mV 纹波及噪音 120mV 注意：在测试纹波及噪音的时候，要把测试的示波器打在 20MHz 的频率下，并且示波的探头 测试点要并联 0.1uF 陶瓷电容和 47uF 电解电容。测试条件是在正常的输入电压范围和 温度范围。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 7 页 共 16 页 3.2 待机功率 待机状态，当输入电压 220VAC，+12V 输出电流为 0A 时，电源的输入功率不能超过 0.6W。 当负载功率为 12V/25mA，输入功率不大于 1W。 3.3 空载运行 整机所有输出在空载条件下还能正常工作，并且不能出现如下现状： -电源在空载条件下启动，电源没有出现类似 hiccup 或不能启动现象。 -电源在空载条件下启动，输出的电压过冲不能超过总输出的 10%。 3.4 动态负载特性 (Step load) 在设定各组输出电流变化的范围，变化的时间和速率，然后再测试各组在电流变化过程中电压值 是否超额定范围。 负载变化 负载变化占 空比 负载变化速率 周期 动态电压范围 10%－90％ 50% 0.1 A/µsec. 10ms +/-10% 90%－10％ 50% 0.1 A/µsec. 10ms +/-10% 注意： 在测试动态纹波及噪音的时候，要把测试的示波器打在 20MHz 的频率下，并且示波器的探头测试 点要并联 0.1uF 陶瓷电容和 47uF 电解电容。测试条件在正常的输入电压范围和温度范围。 3.5 开关机时序 t1 t2 AC INPUT +12V OUTPUT 其中t1是开机时间，t2是关机时间。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 8 页 共 16 页 3.5.1 关机保持时间 电源的正常运行时，输出负载在额定条件，然后电源断电，断电后各组输出电压必须最小保 持如下的时间 。 输出电压 时间范围(t2) +12V ≧10ms 3.5.2 AC 开机时间 在正常的输入及温度条件下，电源开机启动，各组输出电压必须在规定的时间范围内建立到正 常范围值。 输出电压 时间范围（t1） +12V ≦2s 4.0 保护 当各保护发生时，它们的保护模式为： 电压值 短路保护 过压保护 过流保护 过功率保护 xs701（+12V） Auto restart Auto restart Auto restart Auto restart 4.1 过压保护 电压值 保护范围 Xs701（+12V） 13~18V 4.2 短路保护 电压值 保护模式 Xs701（+12V） Auto restart 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 9 页 共 16 页 4.3 过流保护 电压值 保护范围 xs701（+12V） 3~5A (正常开机时) 5.5～7.5A(正常待机时) 5.0 背光电气特性 该逆变器设计用于奇美 V190C1-L01 或中华映管 CLAA220AW01 的 4 CCFL 面板或同规格的其它方案。 Station 位号 Item 项目 Symbol 符号 Test Conditions Min 最小值 Type 规格值 Max 最大值 Unit 单位 Output Current of inverter 背光板输出电流 Imax Vin=12V Von=2.0~5.0V Vbrit=0.0V 6.0 7.0 8.0 mA Output Voltage 背光板输出电压 Vworking Vin=12V Von=2.0~5.0V Vbrit=0.0V 700 V Striking Voltage 启动电压 Vstr （Vrms） 1750 V Output Frequency 输出频率 Fpwm 40 45 60 KHz Striking Frequency 启动频率 Fstr 50 65 75 KHz XS750 ~ XS753 Protection time 开路保护 T Vin=12V Von=2.0~5.0V Vbrit=0V T0=0℃ 1 S Inverter output Efficiency 背光输出效率 EFF 效率 Vin=13.2V Von=2.0~5.0V Vbrit=0V T0=25℃ 75 % PWM Dimming frequency PWM 调制频率 Fpwm 120 130 150 Hz 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 10 页 共 16 页 6.0 插座引脚定义 控制信号连接器: XS701 PIN 引脚 Symbol 符号 Description 描述 Parameter 参数 1.2 12V Voltage output / 输出电压 +12V（11.0 ~13.2V）/ 2.5A 3 En 使能控制电平 Inverter operation / off 逆变器开关控制 On = 2.0~5.0V Off = 0~0.8V 4 Dim 亮度调节电压 Dimming Control Voltage 亮度控制 5V=Brightness Min 0V= Brightness Max 5.6 GND/ 地 Ground / 接地回路 0V 背光输出连接器:XS750,XS751,XS752,XS753 PIN 引脚 Symbol 符号 Description 描述 Parameter 参数 1 H-V/高压 High Voltage 2 L-V/低压 Low Voltage 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 11 页 共 16 页 7.0 环境 7.1 散热方式 空气对流散热方式。 7.2 运行环境温度 输入电压 输出负载 温度范围 110-240VAC 额定负载 0-40°C 7.3 运行环境湿度 输入电压 输出负载 湿度范围 110-240VAC 额定负载 20%-85% 7.4 存储温度 -20°C to +85°C 7.5 存储湿度 5% to 95% 7.6 振动 Swept Sine 5-500-5 Hz 10 min. 2.4 Gpk 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 12 页 共 16 页 8.0 EMC 和安规要求 Test item 测试项目 Test specification 测试规格 Test Standard 测试标准 EMI 电磁干扰 Conducted & Radiation Limits: Class B 传导和辐射限值依据：Class B GB13837 ESD 静电抗扰 Air 15 KV, Contact 8KV，Criteria B 隔空 15kV, 接触 8kV，标准 B IEC-61000-4-2 Safety 安规 Safety Distance, Safety Mark, Failure mode test, etc 安全间距，安全标示，故障试验等 GB8898：2001, IEC60065：1998 Hi Pot Test 抗电强度测试 Primary to secondary/ 初级到次级: 3000 Vac /50Hz or 4242 Vdc 1 min. Trip current <10mA Primary to 机壳地/ 初级到安全地: 1500 Vac or 2121Vdc, 1 min. Trip current <10mA GB8898：2001, IEC60065：1998 Insulation: 绝缘性能 Input to output resistance ≥ 4M ohm, room temperature 室温环境下输入到输出绝缘阻抗要大于 4M ohm GB8898：2001, IEC60065：1998 9.0 平均无故障时间 MTBF 计算方法： TBD 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 13 页 共 16 页 10.0 MECHANICAL DIMENSION/ 机构尺寸 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 14 页 共 16 页 11.0 原理图 R956 NA L902 2.3mH 4 2 1 3 DW904 FR104 RW908 330k CW911 100n/50V LW902 FB Vbus RW907 NA CW909 NA CW910 NA LW901 FB R953 18.7K R904 330K/1206 t RT901 NTC5.1 R902 330K/1206 C902 470p/400Vac C903 470p/400Vac L901 L1619 4 3 1 2 CW903 2700p/1K6V - + BD901 GBU4J 3 1 2 4 C953 1000u/25V C952 1500u/25V C951 1500u/25V C954 0.1u/50V R955 1K R951 1.8K R954 4.75K R908 330K/1206 C955 1nF DW903 FR104 R906 330K/1206 R907 330K/1206 R952 10K N D951 MBR20100 1 3 2 CW905 47u/25V CW907 0.1u/50V ZDW901 1/2W/3.9V TW902 EER28L 1 6 4 2 11 8 10 12 9 7 C904 0.1u/275Vac R903 330K/1206 C957 1000p/500V D950 MBR20100 1 3 2 12V/2.5A CW906 47n/50V NW901 FSCW0765 Drain 1 VCC 3 l-limit 6 NC 5 GND 2 FB 4 DW901 HER107 F901 T2AL/250Vac N950 PC817 1 2 4 3 RW901 56K/2W 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名 日期 分区 单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA KIP060I04-01 2 1 RW903 220K/1206 C956 47nF DW902 1N4007 VCC_Inv erter RW902 220K/1206 R950 8.2M/1W XS904 1 2 3 C901 0.33u/275Vac N951 KA431 3 2 1 CW901 120u/400V CW904 220p/2KV Vbus RW906 18.7K C950 2200P/400Vac CW908 1u/160V RW905 10R/1206 L950 3uH R957 18/1206 C714 1u/25V C751 5p,3kv ZD702 9.1v 5% 1 2 R715 33 C707 1n R714 33 R721 10K R711 15 C706 1n C752 470p VIN R763 360 1% R750 91k VIN R751 12k D750 BAV70/SOT23 3 2 1 ENA: 2V~5V, Disable; 0V~2V, Enable. C705 1u/25V C709 0.047u C712 10n XS701 6 PIN VIN 1 VIN 2 ON/OFF 3 DIM 4 GND 6 GND 5 C704 1000u/25V C708 330P R713 1M C701 1u/10V C757 0.068/50V VDD ISEN3 Q702 AP9971M 2 1 4 3 5 6 7 8 R725 33 XS751 H L R702 470k R701 10K ENA R726 10K R761 470 R762 NA L701 3uH DIM_IN R705 100K VDD R720 1K VCC_Inv erter 12V/2.5A DIM_IN Q705 2N3904 3 2 1 C718 0.1u/10V XS752 H L ENA T703 BCK1916 8 1 3 7 6 4 2 5 C717 110P ISEN1 D701 BAW56/SOT 3 1 2 ISEN1 D752 BAV99/SOT XS750 H L ISEN2 VDD D702 BAW56/SOT 3 1 2 ISEN2 XS753 H L C756 0.068/50V R759 750 C702 10n ISEN3 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名 日期 分区 单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA KIP060I04-01 2 2 R758 470 R764 470 VIN R719 1M R703 3.3M OZ9939 N701 PGND 16 VDDA 2 DRV1 1 TIMER 3 DIM 4 CT 13 SSTCMP 12 LCT 11 VSEN 6 ISEN 5 GNDA 14 OVPT 7 ENA 10 DRV2 15 NC1 8 NC 9 T701 BCK1916 7 1 3 8 6 4 2 5 C716 0.033/50V DRV1 DRV2 R706 10k C703 2.2u/10V R710 15 R716 33 C715 1n R717 33 C713 1n R760 470 Q703 AP9971M 2 1 4 3 5 6 7 8 VIN: 12+/- 10% R718 100K R709 47K DRV2 DRV1 R752 3.9k R753 3.3M, 3kv R708 3.3M DIM: 5.0V~0V; 0V:Max B; 5V:Min B. C750 10p,3kv C710 4.7n R712 open D753 BAV99/SOT ON/OFF R756 3.9k R757 3.3M, 3kv Q704 2N3904 3 2 1 ZD701 5.6v 5% 1 2 R704 5.1k C753 10p,3kv VIN C754 5p,3kv C755 470p R754 91k R755 12k D751 BAV70/SOT23 Q701 2N3904 3 2 1 VDD C711 1n 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP060I04-01 Version R0A 2008 年 2 月 29 日 内部资料请勿外传 第 15 页 共 16 页 12.0 PCB 图 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网
