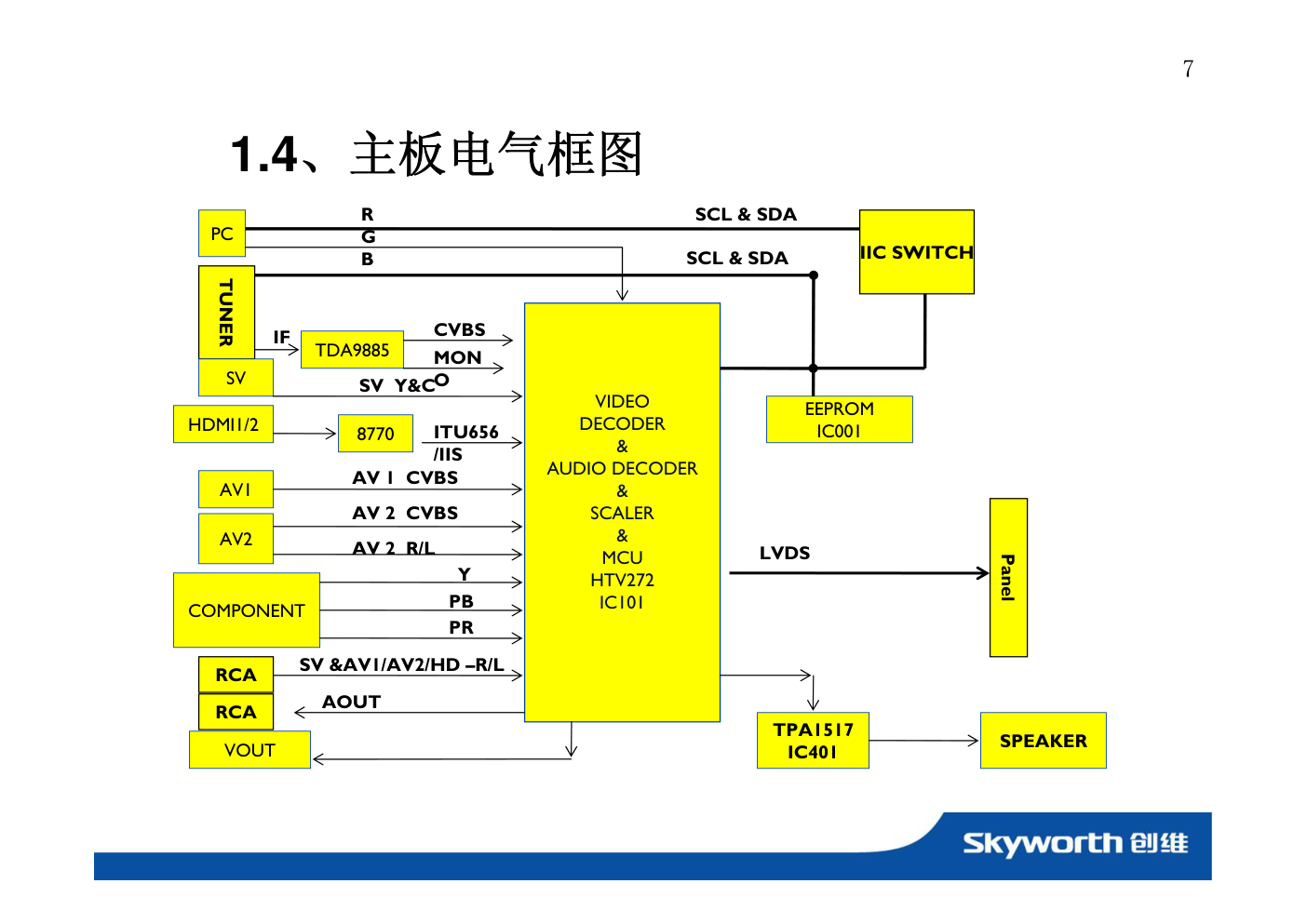

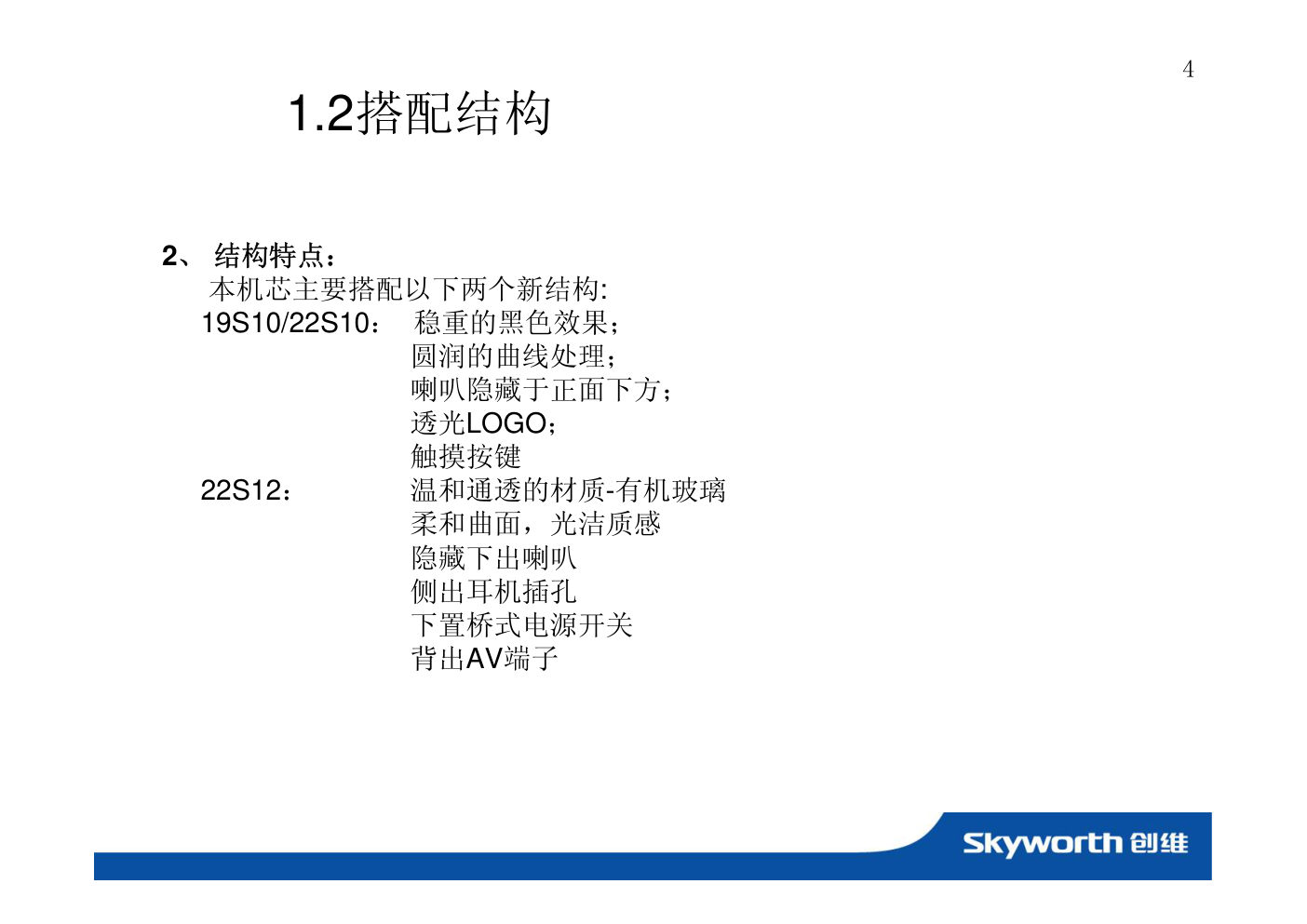

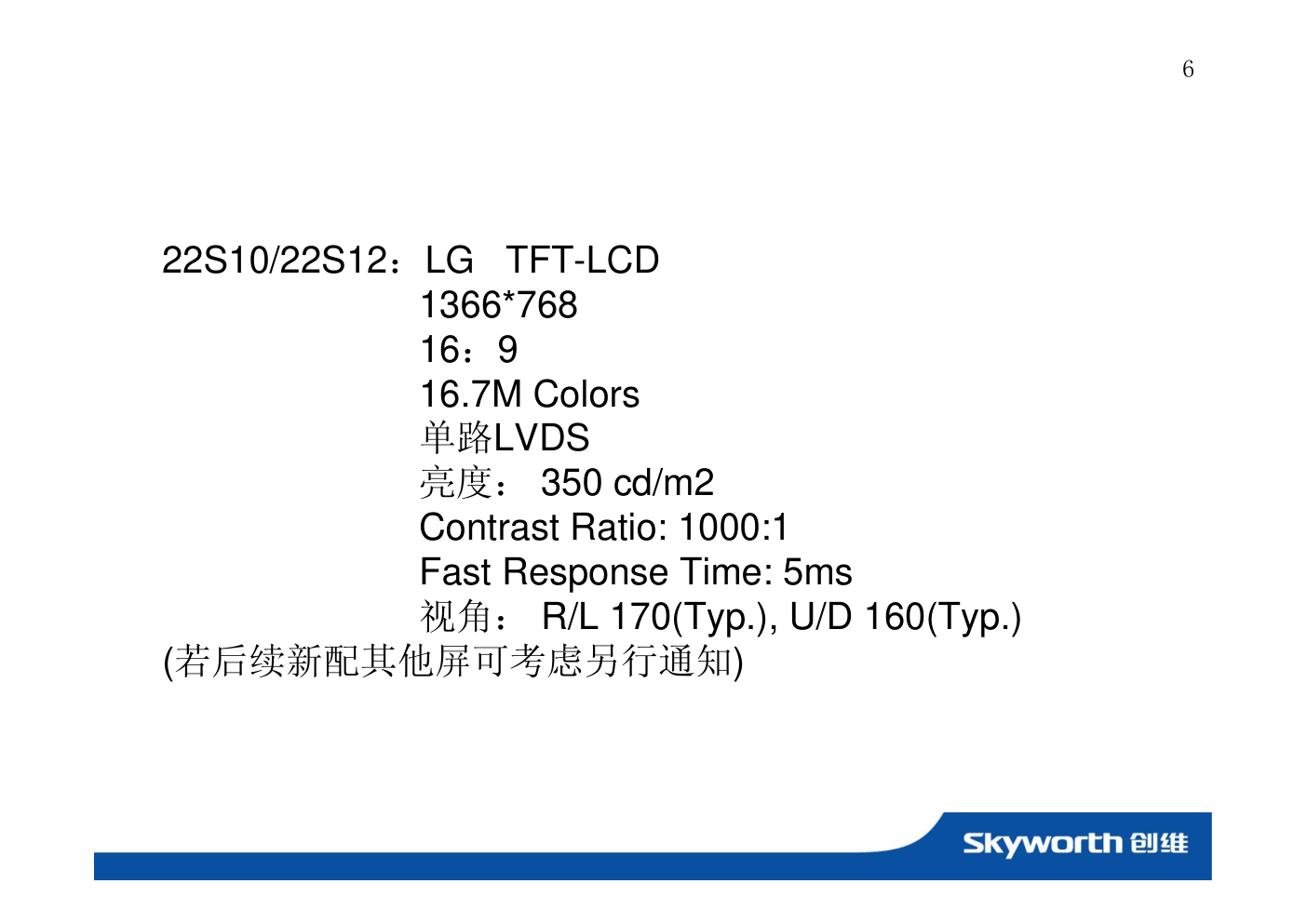

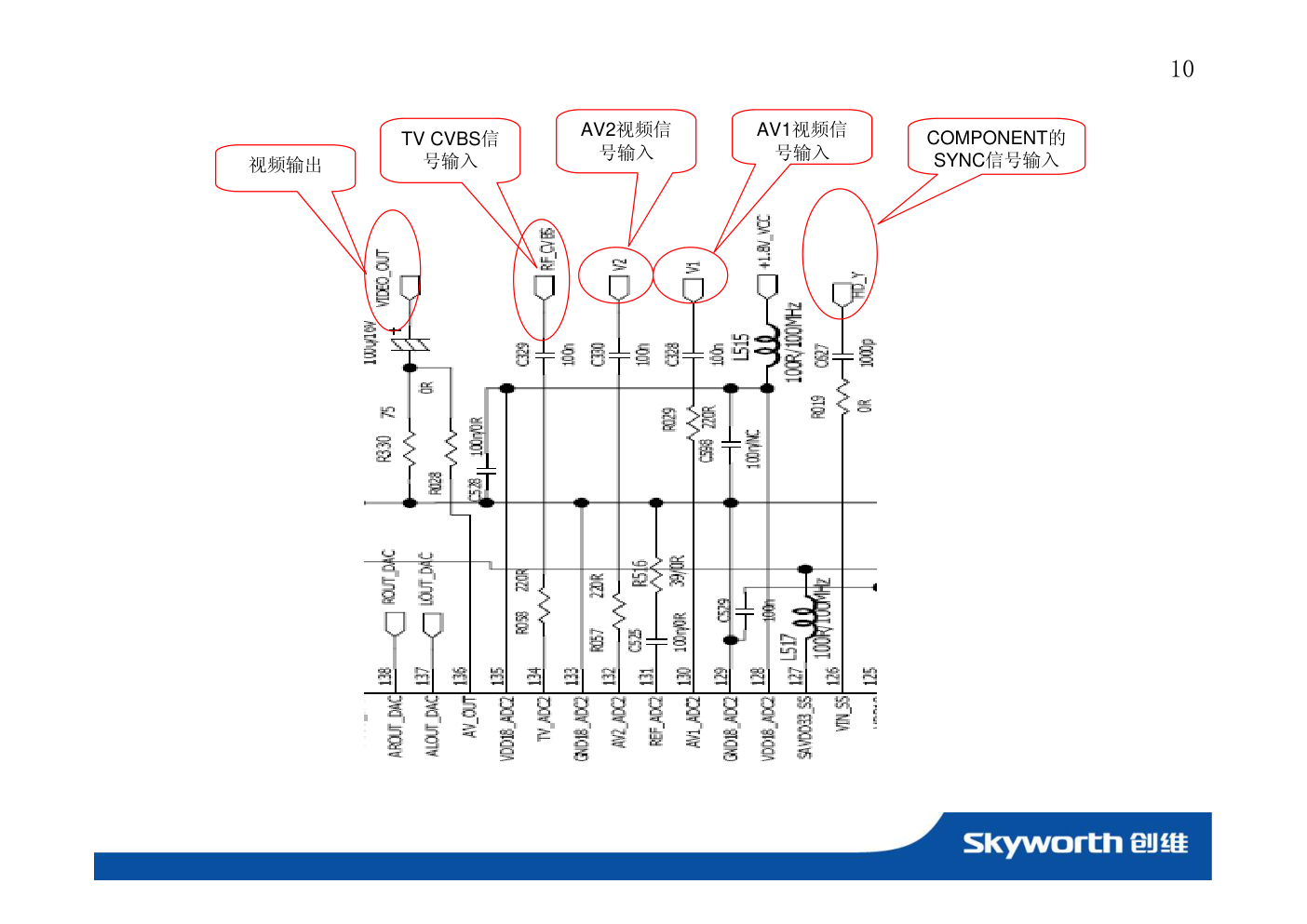

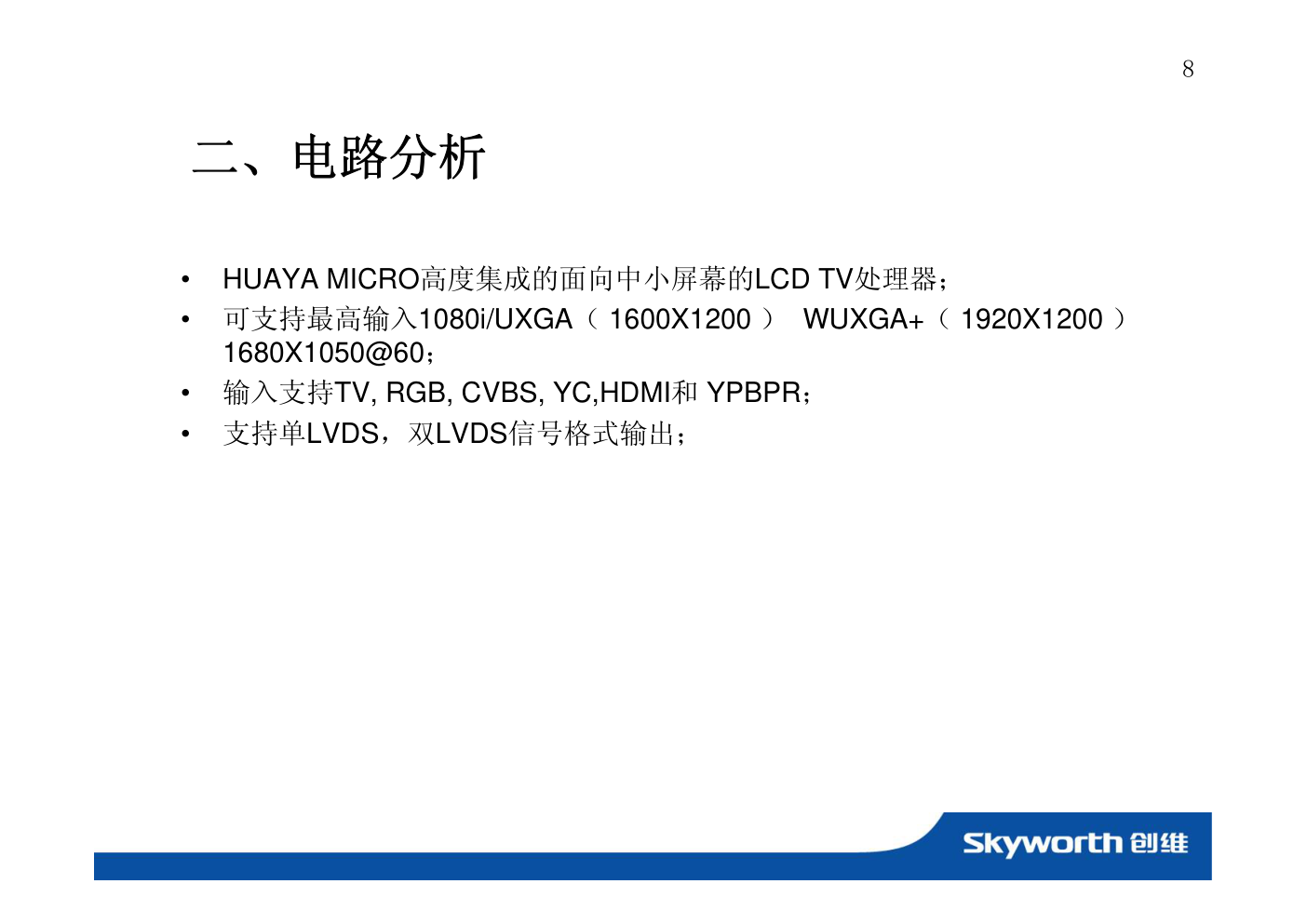

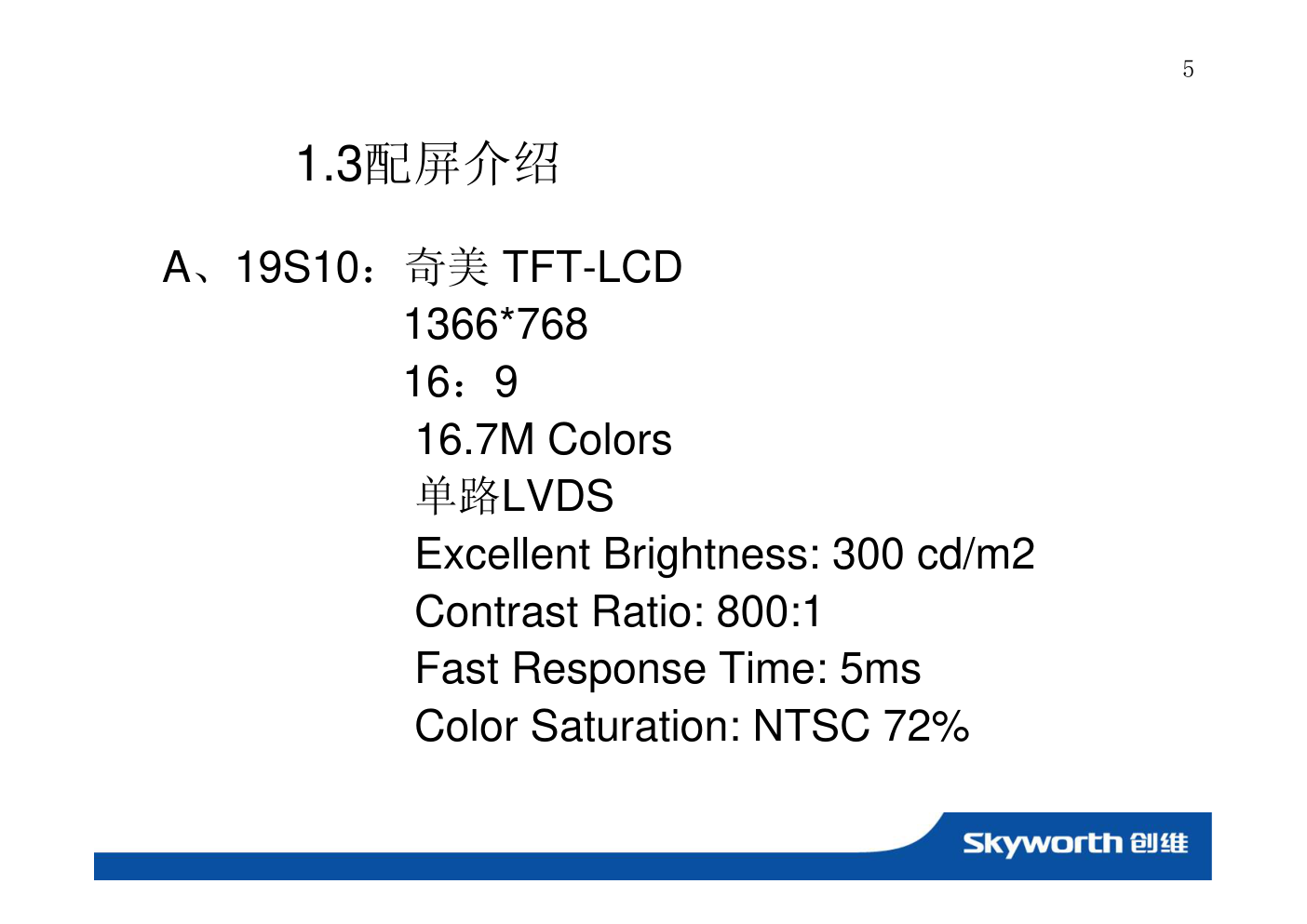

创维用户服务部版权所有 8H11技术参考 1 创维用户服务部版权所有 目录 一、项目概况 二、主板电路分析 三、维修流程 四、工厂模式调整说明 五、 ISP烧录 2 创维用户服务部版权所有 1.1机芯特点 8H11机芯采用华亚高性能图像处理芯片HTV272搭建，外加 analogix HDMI reciver及switch芯片anx8770。支持一路射频/两 路视频/一路YPbPr/一路VGA/两路HDMI1.3，同时预留ABS-S接 口。本机芯具有以下特点： – 机芯成本低，整机性价比优良之特点。外置的HDMI处理模块也 可在无需使用此功能之市场有效将成本降至极致； – 预留之ABS-S接口能较好的满足部分农村市场需要。 – 整机待机功耗小于1W； – Philips tda9885中放具有良好的信号适应性； 3 创维用户服务部版权所有 1.2搭配结构 2、 结构特点： 本机芯主要搭配以下两个新结构: 19S10/22S10： 稳重的黑色效果； 圆润的曲线处理； 喇叭隐藏于正面下方； 透光LOGO； 触摸按键 22S12： 温和通透的材质-有机玻璃 柔和曲面，光洁质感 隐藏下出喇叭 侧出耳机插孔 下置桥式电源开关 背出AV端子 4 创维用户服务部版权所有 1.3配屏介绍 A、19S10：奇美 TFT-LCD 1366*768 16：9 16.7M Colors 单路LVDS Excellent Brightness: 300 cd/m2 Contrast Ratio: 800:1 Fast Response Time: 5ms Color Saturation: NTSC 72% 5 创维用户服务部版权所有 22S10/22S12：LG TFT-LCD 1366*768 16：9 16.7M Colors 单路LVDS 亮度： 350 cd/m2 Contrast Ratio: 1000:1 Fast Response Time: 5ms 视角： R/L 170(Typ.), U/D 160(Typ.) (若后续新配其他屏可考虑另行通知) 6 创维用户服务部版权所有 1.4、主板电气框图 VIDEO DECODER & AUDIO DECODER & SCALER & MCU HTV272 IC101 PC TUNER COMPONENT SV AV1 AV2 RCA EEPROM IC001 CVBS MON O SV &AV1/AV2/HD –R/L SV Y&C AV 1 CVBS AV 2 CVBS AV 2 R/L Y PB PR R G B SCL & SDA SCL & SDA IIC SWITCH TPA1517 IC401 Panel SPEAKER VOUT RCA AOUT TDA9885 IF HDMI1/2 8770 ITU656 /IIS LVDS 7 创维用户服务部版权所有 二、电路分析 • HUAYA MICRO高度集成的面向中小屏幕的LCD TV处理器； • 可支持最高输入1080i/UXGA（ 1600X1200 ） WUXGA+（ 1920X1200 ） 1680X1050@60； • 输入支持TV, RGB, CVBS, YC,HDMI和 YPBPR； • 支持单LVDS，双LVDS信号格式输出； 8 创维用户服务部版权所有 2.1信号输入模块 VGA视频信号输入 S-video信号输入 COMPONENT 信号输入 9 创维用户服务部版权所有 AV2视频信 号输入 视频输出 AV1视频信 号输入 TV CVBS信 号输入 COMPONENT的 SYNC信号输入 10 创维用户服务部版权所有 HDMI输入数字信号 HDMI信号通过ANX8770转换为数字输入HTV272数字通道如图： 11 创维用户服务部版权所有 2. 2音频输入模块 到扬声器声音 信号输出 TV单声道信号 AV1/COMPONENT/PC声音信 号 声音信号输出 声音信号输出 12 创维用户服务部版权所有 HTV272有4路模拟通道声音输入，通过内部开关切换，再经过内部的 平衡处理，高低音处理，送往外部的功放TPA1517。 另有一路从ANX8770数字通道IIS输出，从HTV272的IIS数字声音输 入。通过内部的DAC转换，同样经过内部音效处理，送往外部功放。 耳机输出电路部分(仅新标准主板备有耳机输出端口) 将HTV272音频输出送至4558运放，经运放放大处理后送往耳机。静音 则通过耳机插入形成高低电平差异，再由电路自动将功放MUTE静音。 13 创维用户服务部版权所有 耳机电路部分（新标准主板,AV背出 22S12）： 14 创维用户服务部版权所有 I/O口差异表：由于排板及功能定义不同的原因,8H11新标准主板和旧主 板I/O定义存在一些差异. 背出结构(S12新标准主板)和下出结构(S10) ： 2. 3控制模块 引脚 背出板：功能 直板：功能 Pin123 P1_0:MUTE P1_0:MUTE pin69 P1_3: HDMI_RST HDMI_ON/OFF pin109 P1_4:EE_P EE_P Pin62 P1_7:HDMI_HPD2 pannel_power_sw pin59 P3_5: HDMI_HPD1 NC pin61 P3_4: ABS_SW NC pin60 P5_5: BL_SW PWM (FOR 33V) PIN122 P5_7:PWM_33V DEBUG-CTR-(FOR ISP) pin108 P5_0: STBY_ON/OFF STBY_ON/OFF pin107 P5_1: PANNEL_POWE_SW ABS_SW PIN63 P5_4: BL_BRIGHT BL_BRIGHT Pin24 P5_2: NC BL_SW PIN23 P5_3: NC HDMI_RST PIN40 P6_0:NC HDMI1_HPD1 PIN41 P6_1: NC HDMI2_HPD2 HDMI_ON/OFF 由STBY控制 TDA9885: OP2: SYS_SW NC OP1: DEBUG-CTR SYS_SW: (NC) 15 创维用户服务部版权所有 以22S10主板为例 静音控制口 IIC通讯口 待机控制口 IIS数字声音 信号输入 16 创维用户服务部版权所有 屏驱动电源控制口 TUNER 33V电源 PWM控制口 HDMI电源控制口 17 创维用户服务部版权所有 键控板接口 18 创维用户服务部版权所有 2. 4 SDA波形图 SDA Standby 波形 SDA Power on 波形 19 创维用户服务部版权所有 2. 5 SCL波形图 SCL Standby 波形 SCL Power on 波形 20 创维用户服务部版权所有 S-SCL波形 M-SDA波形 正常工作时SDA 、SCL呈规则的周期波形， SDA 电压5V， S _ SCL 电压5V。搜台或切换频道时才会产生以下所示不规则波形。 21 创维用户服务部版权所有 CVBS波形(行周期) 22 创维用户服务部版权所有 2.6 双通道输入音频功放TPA1517 音频输出 音频输入 供电12V 23 创维用户服务部版权所有 2.7 静音处理 整机的静音及开关机静音动作都由MCU控制。。 静音高电平 正常低电平 24 创维用户服务部版权所有 声音功放采用具有很高性价比的TPA1517，立体声输出，功率可达 到2x7W，外围电路简单，非常适合中小屏幕应用。其静音电路通过I/O 控制和电源泄放电路共同控制。正常播放采用HTV272内部静音和I/O控 制MUTE控制TPA1517静音，交流开关机因电源泄放快，I/O口反应慢， 则通过电源泄放电路，控制TAP1517的MUTE来实施静音，来消除关机 冲击声。 25 创维用户服务部版权所有 2.8 高频头 5V供电 IF信号输出 I2C与HX6203 通信 33V供电 26 创维用户服务部版权所有 2.9 供电电路 主电源 5V,12V PWM升压33V 电源1.8V IC905, IC907, IC908 电源3.3V IC906 电源9V Q900 功放 TPA1517 预中放电 路，VOUT电 路 主芯片272 flash PANEL 5V Q907开关 TB1350,高 频头 PANNEL 27 创维用户服务部版权所有 复位电路采用较简单的RC电路，成熟稳定，简单可靠。 2.10复位电路 28 创维用户服务部版权所有 2.11触摸感应按键介绍 本机芯配S10结构时采用触摸感应按键，采用infinitrue触摸感应芯片 IT2418来实现。IT2418 采用独特的电容数字转换（CDC）技术，依次测 量8 个感应通路（S0～S7）上的电容值并将电容量转换为数字量，然后送 到内嵌DSP 进行数字信号处理，判断是否有按键。 由于电容性触摸检测对象是电容变化量，而非电容本身的大小。所以 允许不同通道之间无按键时的固有电容存在较大差异。每个通道的采样速 率为500～4000 次/秒，采样得到12 比特的数据。 IT2418特性: 8路感应通道，每路灵敏度可单独调节 触摸响应时间：18～20ms @正常模式，120ms @省电模式 电容检测范围：0～80pF，检测分辨率典型值为0.02pF，且分辨率可 调 工作电压范围为2.8V～5.5V 感应输出接口：I2C/SPI/GPIO 29 创维用户服务部版权所有 － 与标准I2C 兼容的2 线总线协议 － 3/4 线SPI 总线 － 可扩展的GPIO，支持开漏输出模式 支持中断输出，低有效 内建振荡器、上电复位系统和高PSRR 的LDO 相邻感应通道抑制功能(ASS) 支持两种背光模式：全背光和指示背光 内嵌滑动判断算法，可输出滑动状态 支持蜂鸣输出 专用感应判断算法能自适应环境变化 0.35um 工艺，QFN-32 封装 引脚号 引脚名 类型 功能说明 1~3 S4~S6 A 感应按键4~6 4 AVSS G 模拟地 5 CREF A 外接电容作为电容数字转换的参考起始点; 6 IADJ A 外接电阻用于调整电容分辨率 30 创维用户服务部版权所有 7 S7 A 感应按键7 8 BP A 接电容作为LDO 滤波电容，典型应用接1uF 9 IFMD/OD I 作为IFMD 串口模式选择. 10 PD I 掉电控制，高有效。 11 ENC I 使能编码输出模式。 12 INTN/ACT/BZO O 背光输出或者蜂鸣输出。 13 GPIO5/BZMD1 IO HWMD 引脚接低时，作为通用GPIO5。 14 GPIO4/BZMD0 IO HWMD 引脚接低时，作为通用输入输出接口4。 15 ~18 GPIO3~0 IO 通用输入输出接口~0 19 SDA/SDO/MOT0 IO HWMD 引脚接低时：当IFMD 引脚接高，则作为 SDO(SPI 数据输出总线)；当IFMD 引脚接低，则 作为SDA(IIC 数据总线)。HWMD 引脚接高时，作 为输入，设置触摸有效时间长度。 20 SCL/SCLK/MOT1 I HWMD 引脚接低时：当IFMD 引脚接高，则作为 SCLK(SPI 时钟总线)；当IFMD 引脚接低，则作为 SCL(IIC 时钟总线)。HWMD 引脚接高时，作为输 入，设置触摸有效时间长度。 21 DVDD P 数字电源，外接1μF 电容连接到DVSS 31 创维用户服务部版权所有 22 DVSS G 数字地 23 ADD0/CSN/SEN1 I HWMD 引脚接低时：当IFMD 引脚接高，则作为 CSN(SPI 传输使能控制总线)；当IFMD 引脚接 低，则作为ADD0(IIC 器件地址选择引脚)：HWMD 引脚接高时，作为SEN1 调整基准电容控制。 24 ADD1/SDI/SEN0 I HWMD 引脚接低时：当IFMD 引脚接高，则作为 SDI(SPI 数据输入总线)；当IFMD 引脚接低，则作 为ADD1(IIC 器件地址选择引脚)。HWMD 引脚接高 时，SEN0调整基准电容控制。 25~26 GPIO6~7 IO 通用输入输出接口6~7 27 ASS I 相邻按键抑制（ASS）使能，高有效 28 HWMD I 芯片配置模式选择。接高为硬件配置模式，接低为 软件配置模式。 29~32 S0~S3 A 感应按键0~3 32 创维用户服务部版权所有 触摸按键电路图 图中S0~S6为触摸按键输入端 33 创维用户服务部版权所有 1、 黑屏 三、维修流程 换按键板/遥控板 检查 IC101 更换IC101 检查 I2C 总线 检查 按键板/遥控板 换 I2C 通信元件 无画 NG OK OK NG NG 检查电源是否接通 NG 接通电源 34 创维用户服务部版权所有 2、无显示 检测24V供电 检测Panel NG 更换Panel 检测有无背光 OK 检测LVDS接口和线材 OK 检测IC801 NG 更换IC801 OK 检测IC101 NG 更换IC101 NG NG OK 检测BL-ON/OFF信号 检测PS信号 OK OK 检测电源板 NG NG NG 检测Q911 更换Q911 35 创维用户服务部版权所有 3、画异 检查 TV 制 式 检查 信号源 重接信号源 检查 信号滤波电路 换 滤波电容，电阻 TV 信号 检查 IC201 AV, S-video, Comp，PC，HDMI信号 检查 LVDS/HDMI 线 检查 输入 换 LVDS/HDMI线 检查 panel 换 panel 画异 NG OK NG OK OK NG 更换 IC201 NG 重调制式 OK 检查IC101,IC501 OK NG OK NG 更换IC101,IC501 NG 36 创维用户服务部版权所有 4 、无声 检测信号源 重接信号源 NG OK 检测输入信号 TV SIF 检测TV制式 重调TV制式 NG 检测IC201 NG 更换IC201 检测IC101 OK OK 更换IC101 NG 检测IC401 OK NG 更换IC401 检测喇叭 NG 更换喇叭 检测是否被静音 关闭静音功能 NG 37 创维用户服务部版权所有 四、工厂模式调整说明 图1 图2 4.1 进入工厂模式 按住本机按键的“菜单”键不放，再依次按遥控器的“9”、“7”、“8”三个数字键，就会进入 工厂模式，屏幕左下方出现软件和EEPROM信息（如图1所示）。 放开本机按键的“菜单”键，按遥控器的“菜单”键，出现图像菜单，再按“频道+”(▲) 键，进入工厂菜单，如图2所示： 38 创维用户服务部版权所有 4.2 工厂模式各项说明 4.2.1 工厂模式主菜单项目 White 暗平衡/白平衡调整 Panel 显示屏及背光控制菜单 Tuner 高频头控制菜单 Hotel 宾馆模式菜单 Design 设计菜单 Shipment 退出工厂模式 4.2.2 暗平衡/白平衡菜单项目 C.Temp 色温(STD标准/Warm暖色/Cold冷色) RC 暗平衡红色 GC 暗平衡绿色 BC 暗平衡蓝色 RD 白平衡红色 GD 白平衡绿色 BD 白平衡蓝色 4.2.3 显示屏及背光控制菜单项目 Panel 显示屏格式控制 Min.BKL 背光最小亮度 Max.BKL 背光最大亮度 39 创维用户服务部版权所有 4.2.4 高频头控制菜单项目 CTRL 高频头控制(高频头总线传输时紧跟在分频比后面的数据) VH 高频头VH段起始频率 UHF 高频头UHF段起始频率 4.2.5 宾馆模式菜单项目 Hotel 宾馆模式开关 4.2.6 设计菜单项目 BUS Edit 总线数据调整(EEPROM数据和芯片寄存器数据调整) 进入该项目后用左右键移动红色光标，用上下键调整。 如果要将修改的数据写入芯片，要将光标移到最右边。 Num Key 特殊功能，在此项目上按特定的数字组合键启动特殊功能 851 ：通过串口输出EEPROM数据信息 854 ：通过串口输出HTV272芯片的所有寄存器数据 748 ：用缺省值初始化EEPROM Bus Off 进入总线关闭状态(同时也是在线升级状态) 40 创维用户服务部版权所有 五、ISP在线软件升级 5.1 ISP接口小板连接（连接请参照下图） USB接口连接到PC 4-Pin-VH2.0mm接口连接 到电视机VGA接口 41 创维用户服务部版权所有 1、将接口小板的USB接口接入PC 出现向导窗口，选择“否，暂时不” 2、选择“从列表或指定位置安装” 5.2 USB驱动程序安装 42 创维用户服务部版权所有 3、选择驱动文件所在的目录 4、选择“仍然继续” 43 创维用户服务部版权所有 5、等待直到安装完成 44 创维用户服务部版权所有 5.3.1 启动在线升级软件FlashPro.exe 5.3 ISP在线升级软件使用 45 创维用户服务部版权所有 PORT ：输入USB-ISP并回车 DEV ：选择HTV76x/HV209 Flash ：根据机芯上实际安装的Flash型号进行选择 Scl ：速度调节 5.3.2 更改设置 46 创维用户服务部版权所有 点击右边的文件夹图标选择要升级到电视机的软件。 5.3.3 选择升级的电视机软件 47 创维用户服务部版权所有 5.3.4 启动电视机的在线升级模式 方法1：在工厂模式状态，按住遥控器的“屏显”键不放，3秒后屏 幕左上方出现“BUS-FREE”显示，就进入了在线升级模式。 方法2：在打开电视机交流电源的瞬间（1秒钟内），默认处于在 线升级模式，立即执行后续的步骤(5.3.5步骤) 48 创维用户服务部版权所有 5.3.5 点击升级软件窗口左下方的Auto图 标开始在线升级 49 创维用户服务部版权所有 如果升级成功，信息框内没有错误信息（结果都是OK，没有NG），点击 Wackup按钮可以使电视机软件重新启动。 点击这里重新启动 50 创维用户服务部版权所有 5.3.6.1 点击Auto按钮后出现如下图的错误，可能原因： a. 接口小板硬件连接错误 b. 电视机没有处于在线升级状态 c. 电视机没有打开 5.3.6 可能的升级错误及排除 51 创维用户服务部版权所有 5.3.6.2 点击Auto按钮后出现如下图的错误，可能原因： a. 速度选择太快，请将Scl设置降低后再按Auto按钮 b. Flash型号选择错误。 c. 不明原因，再次点击Auto按钮尝试（冷开机时有可能出现该问题）。 52 创维用户服务部版权所有 53
