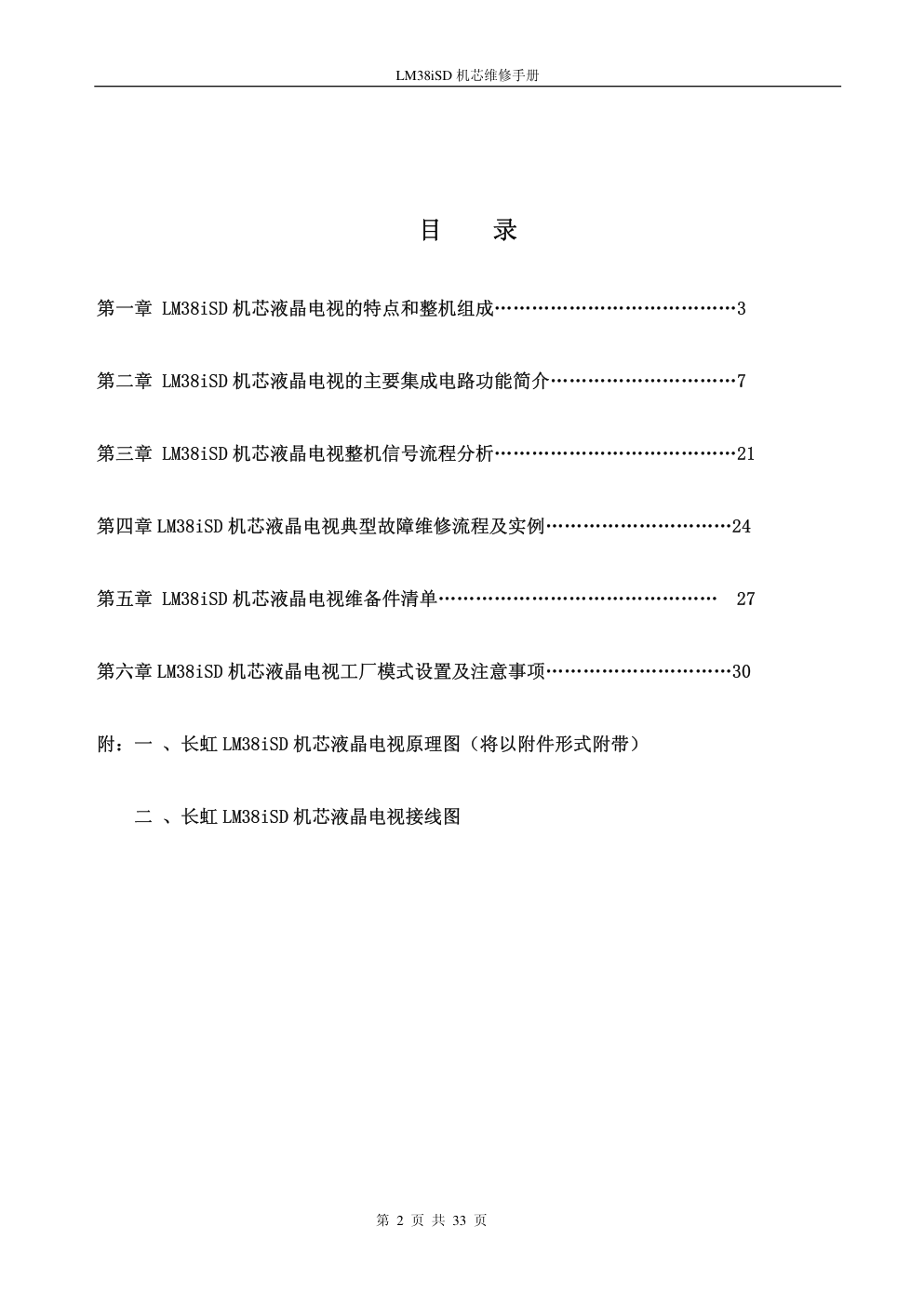

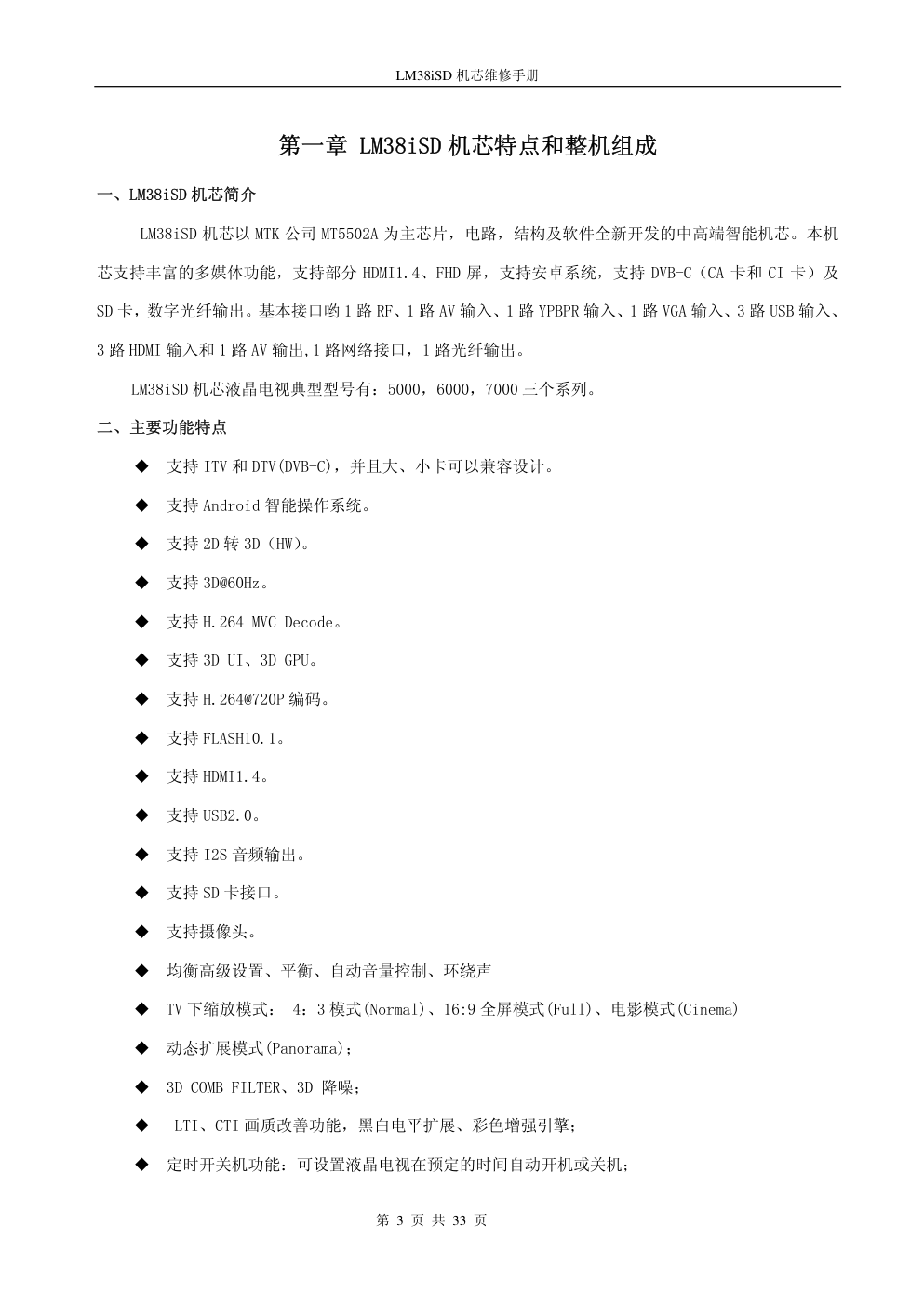

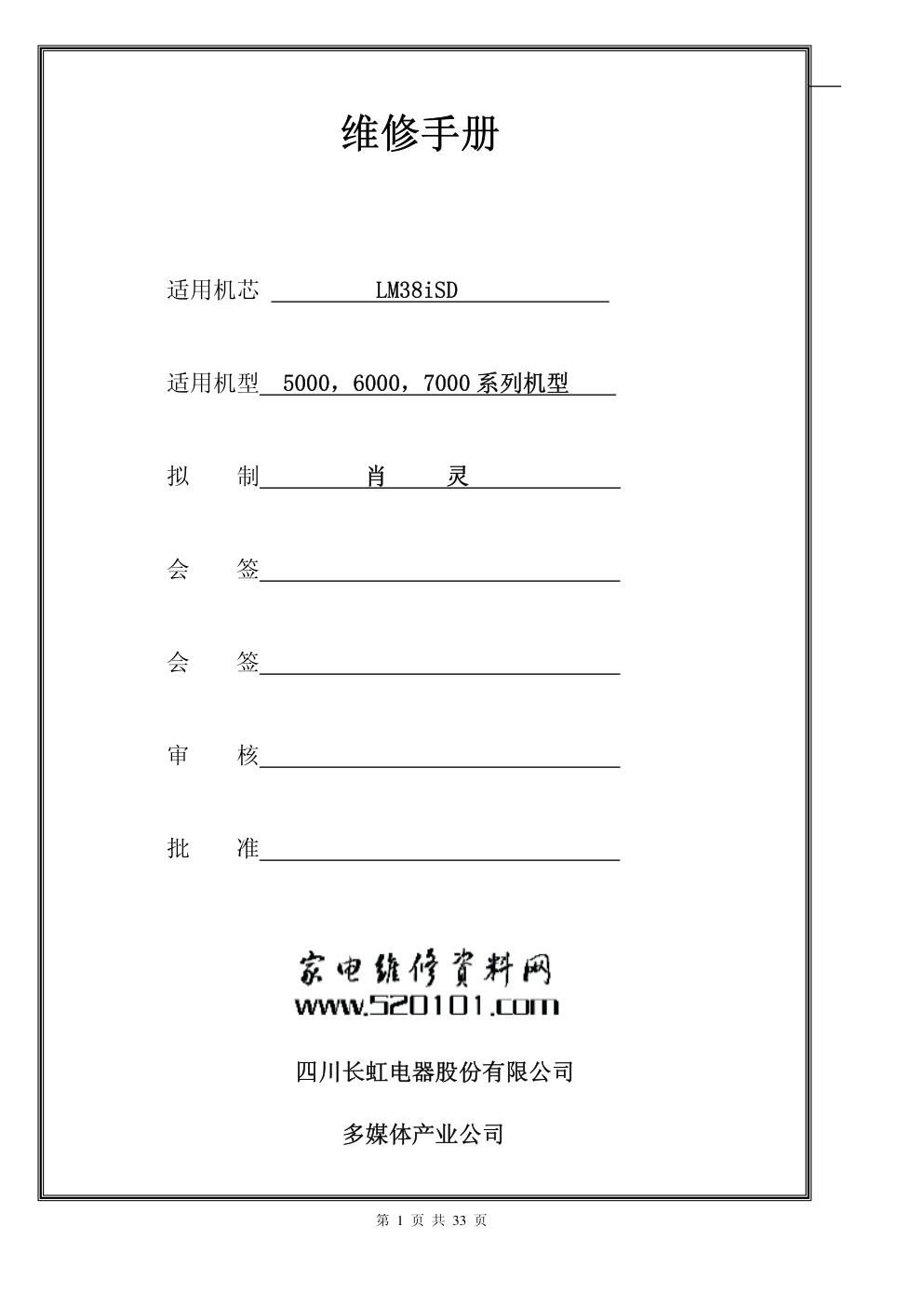

LM38iSD 机芯维修手册 维修手册 适用机芯 LM38iSD 适用机型 5000，6000，7000 系列机型 拟 制 肖 灵 会 签 会 签 审 核 批 准 四川长虹电器股份有限公司 多媒体产业公司 第 1 页 共 33 页 LM38iSD 机芯维修手册 第 2 页 共 33 页 目 录 第一章 LM38iSD 机芯液晶电视的特点和整机组成…………………………………3 第二章 LM38iSD 机芯液晶电视的主要集成电路功能简介…………………………7 第三章 LM38iSD 机芯液晶电视整机信号流程分析…………………………………21 第四章 LM38iSD 机芯液晶电视典型故障维修流程及实例…………………………24 第五章 LM38iSD 机芯液晶电视维备件清单……………………………………… 27 第六章 LM38iSD 机芯液晶电视工厂模式设置及注意事项…………………………30 附：一 、长虹 LM38iSD 机芯液晶电视原理图（将以附件形式附带） 二 、长虹 LM38iSD 机芯液晶电视接线图 LM38iSD 机芯维修手册 第 3 页 共 33 页 第一章 LM38iSD 机芯特点和整机组成 一、LM38iSD 机芯简介 LM38iSD 机芯以 MTK 公司 MT5502A 为主芯片，电路，结构及软件全新开发的中高端智能机芯。本机 芯支持丰富的多媒体功能，支持部分 HDMI1.4、FHD 屏，支持安卓系统，支持 DVB-C（CA 卡和 CI 卡）及 SD 卡，数字光纤输出。基本接口哟 1 路 RF、1 路 AV 输入、1 路 YPBPR 输入、1 路 VGA 输入、3 路 USB 输入、 3 路 HDMI 输入和 1 路 AV 输出,1 路网络接口，1 路光纤输出。 LM38iSD 机芯液晶电视典型型号有：5000，6000，7000 三个系列。 二、主要功能特点 � 支持 ITV 和 DTV(DVB-C)，并且大、小卡可以兼容设计。 � 支持 Android 智能操作系统。 � 支持 2D 转 3D（HW）。 � 支持 3D@60Hz。 � 支持 H.264 MVC Decode。 � 支持 3D UI、3D GPU。 � 支持 H.264@720P 编码。 � 支持 FLASH10.1。 � 支持 HDMI1.4。 � 支持 USB2.0。 � 支持 I2S 音频输出。 � 支持 SD 卡接口。 � 支持摄像头。 � 均衡高级设置、平衡、自动音量控制、环绕声 � TV 下缩放模式： 4：3 模式(Normal)、16:9 全屏模式(Full)、电影模式(Cinema) � 动态扩展模式(Panorama)； � 3D COMB FILTER、3D 降噪； � LTI、CTI 画质改善功能，黑白电平扩展、彩色增强引擎； � 定时开关机功能：可设置液晶电视在预定的时间自动开机或关机； LM38iSD 机芯维修手册 第 4 页 共 33 页 � 无信号自动关机：TV 状态下，无信号约 15 分钟后自动关机，进入待机状态； � 即插即用：作为电脑终端显示设备，无须单独配备安装软件，作到真正的即插即用； � 方便快速的在线升级程序，可选以下方式之一： � （1）、从 VGA 接口通过专用工装，烧写 uboot；从 USB 接口，不需要专用工装，采用普通 U 盘直 接插入即可； � （2）、网上在线升级。 � 机电源范围 150～240V（50Hz），待机功耗小于 0.5W； � 平均无故障时间 MTBF≥15000 小时； � 符合国标和企标的要求； � 系统主要规格如表 1 所示： 表 1 LM38iSD 机芯系统主要规格表 类 别 要 求 射频频率范围 49.75 MHz-863.25MHz ATV 视频信号制式 PAL、SECAM、NTSC，ATV 支持自动搜台的同时自动捕获台标，节目管理（开关、交换、 捕获台标）。 DTV DTV 支持 DVB-C，支持 CI/智能卡热插拔，智能卡管理，邮件管理，运营商选择，快速 搜台、全频段搜台、手动搜台，7 天电子节目指南，节目管理（节目跳过、交换、预 约），支持逻辑频道号 LCN。 输入接口类型 1 路 RF(ATV、DTV 共用)、2 路 AV、1 路 YpbPr、3 路 HDMI、1 路 VGA、2 路 USB、1 路 LAN、1 路 SD 卡。 输出接口类型 1 路 AV 输出、1 路 SPDIF YpbPr 格式 480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、1080P(50Hz/60Hz)、 1080P/24HZ/30HZ HDMI 格式 800×600、1024×768、1280×768、1360×768、1280×1024@60Hz、1366×768、480i、 480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、1080P(24HZ/30HZ/50Hz/60Hz) VGA 格式 800×600、1024×768、1280×768、1360×768、1280×1024@60Hz LM38iSD 机芯维修手册 第 5 页 共 33 页 、1366×768@60Hz USB 格式 图片：JPEG、BMP、PNG； 音频：MP3、WMA； 视频：H.264、MPEG1/2/4、RM/RMVB 等； 文本：TXT 3D 模式 支持：左右（SidebySide）、上下（TopBottom）、行交织（LinebyLine）、列交织 （VerticalTripe）、棋盘格（CheckerBoard）、帧序列（Frame Sequential）、帧封装 （frame packing）、2D 转 3D、3D 转 2D 屏幕显示语言 中文 缩放模式 4:3、全屏、动态扩展、电影模式、全景模式 伴音输出功率 最大不失真功率 2×6W（按具体任务书要求进行设计） 输入电源 AC100-240Vac，47Hz-63Hz（具体参数以屏电源规格为准） 生产及软件管理 支持在线升级。 网络 支 持 有 线 、 无 线 连 接 ， 支 持 网 线 及 usb 无 线 热 插 拔 ， 支 持 AR9271,RT3070,RTL8712_8188_8191_8192SU，RTL8192CU 系列的芯片的无线网卡；允 许后期添加更多芯片的支持（.ko） 三、整机电路组成： 长虹 LM38iSD 机芯液晶电视主要由电源电路、射频电路、音视频处理电路、模拟和数字音视频输入输 出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电路组成，整机电路组成框 图如图 1 所示： LM38iSD 机芯维修手册 第 6 页 共 33 页 LM38iSD 机芯维修手册 四、整机主要组件介绍 1：RL78A 遥控器使用说明 序号 按键 功能说明 1 第 共 7 页 33 页 电源 电源开关键 2 广播 数字电视源下，数字电视/广播切换(与红色 键为复用键) 3 彩色键 根据菜单提示，与菜单等其他界面配合使用 4 3D 进入 3D 模式选择或 3D 设置菜单 5 信息 在节目源通道、媒体播放时按此键显示相关 信息 6 节目源 进入/退出节目源选择菜单 7 放大 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 1 放大图片或页面； 主场景九宫格页面时，按此键切换到环状页 面 8 菜单 打开/关闭当前场景的选项菜单 9 ▲/▼ 有菜单显示时为菜单上/下键； 媒体播放无菜单时，执行功能定义的功能 10 左滑 向左慢滑动；向左翻页； 在图片播放时，执行上一个图片的快速切换 11 节目∧/节目 ∨ 节目号增大/减小 12 0～9 数字(字符)键 13 输入法 切换输入法 14 遥 控 器 发 射 窗 发射遥控信号 15 音轨 播放数字电视节目或视频文件(若有多个音 频信号/音轨)时，按此键切换音频信号/音 轨(与绿色键为复用键) 16 声道 播放数字电视节目或视频文件(若有多个声 道)时，按此键选择声道(与黄色键为复用 键) 17 帮助 打开当前场景的实时帮助 18 指南 在数字电视源下且非菜单模式下进入节目 指南菜单 19 静音 静音开/关 20 应用 打开“我的应用”菜单 21 缩小 缩小图片或页面； 主场景环状页面时，按此键切换到九宫格页 面 22 主场景 按一下此键进入主场景界面； 长按此键调出任务管理器 23 返回 返回前一观看的节目/信号源；返回上级菜 单； 媒体播放界面无菜单时，按此键返回进入播 放前的文件浏览页面 24 ◄/► 有菜单显示时为菜单左/右键； 媒体播放无菜单时，执行功能定义的功能 25 确定 1.选择当前项目或者进入下级菜单等功能； 2.在影视、图片播放时,按此键调出播放控 制菜单； 3.节目源下无菜单显示（不包括常显菜单） 时，进入快速设置菜单 26 右滑 向右慢滑动；向右翻页； 在图片播放时，执行下一个图片的快速切换 27 音量+ /音量- 音量增大/减小 28 删除 输入法中删除光标前一个字符； 删除节目列表项/已安装应用等功能 2 3 4 5 6 7 8 9 10 11 12 13 LM38iSD 机芯维修手册 2：机芯各组件介绍 长虹 LM38ISD 机芯液晶电视主要由主板、遥控接收板、按键板、电源板，指示灯板，3D 发射板，摄像头 转接板等组成： 序号 组件名称 功 能 描 述 主板组件是液晶电视中对各种信号进行处理的核心部分。在系统控制电路的作 用下承担着将外部输入的信号转换为统一的液晶显示屏所能识别的数字信号 的任务。 从高频头、AV/S 端子输入的 CVBS 信号、VGA 输入的 RGB 信号、HDMI 输入的数 字视频信号、HDTV（YPbPr）输入的分量信号、USB 输入的多媒体数字信号在 MT5502A,经过格式变换处理产生 LVDS 信号直接给屏显示。 1 主板组件 2 遥控接收板组件 用户通过该组件使用遥控器可以对液晶电视方便地进行操作。 3 按键板组件 按键板组件有 7 个功能按键。用户通过该组件可以对液晶电视方便地进行操 作。 4 电源板组件 内置电源板可为整机信号处理过程供电，为逆变器供电，点亮液晶屏模块的背 灯单元，使用户可以看到液晶显示屏上的图像。 5 3D 发射板组件 发射 3D 同步信号 6 指示灯板组件 通过该组件知道电视目前所处的工作状态。 7 摄像头转接组件 通过该组件连接长虹专用摄像头。 第 8 页 共 33 页 LM38iSD 机芯维修手册 3、主板印制板布局及主要元器件位置示意如图 3 所示： 4、遥控接收板、按键板与以前液晶电视基本一致，主要是根据结构要求进行外形更改。 第 9 页 共 33 页 LM38iSD 机芯维修手册 第 10 页 共 33 页 第二章 长虹液晶电视 LM38ISD 机芯的主要集成电路功能简介 一、 长虹液晶电视 LM38iSD 机芯主要集成电路及其功能如表 3 表 3 LM38iSD 机芯主要 IC 型号及功能简介 主 板 序号 位号 型 号 主 要 功 能 1 UM1 MT5502A 主处理芯片，对各接口信号进行如 ADC、Video Decoder、Scaler、Audio ADC、Audio DSP、 3D 梳状滤波、多媒体解码、De-interlace、 LVDS TX 等处理后送到屏和伴音功放。主芯片 也包括了 OSD 显示、MCU 控制功能。 2 UD1,UD2 K4B1G0846G-HCH9 DDR3，存储图像处理的中间数据、OSD 数据和 从 Flash 中调入的需要运行的程序 3 UM3 TC58NVG2S3ETA00 Flash，存储整机控制程序 4 UM5 AT24C32CN-SH-T EEPROM，存储用户操作等数据和 HDMI 的 key 5 U19 TDTK-C942D TUNER，RF 接收解调输出模拟音频和视频信号 6 UA4 TAS5711PHPR I2S 输入数字伴音功放 7 U23 SN74CBTLV3245APWR CA/CI 卡切换 二、长虹液晶电视 LM38ISD 机芯集成电路功能介绍 1.一体化高频头(TDTK-C942D)管脚简介 表 4 TDTK-C942D 管脚功能简介 管脚 管脚定义 管 脚 功 能 描 述 1 NC 不用 2 NC 不用 3 NC 不用 4 RF AGC 自动增益控制（ATV 用，DTV 不用） 5 5V 电源+5V，为高频头内部电路工作供电 6 SDA 总线（数据） 7 SCL 总线（时钟） 8 NC 不用 9 NC 不用 10 DIF+ 图像中频输出 11 DIF- 图像中频输出 备注：调谐电压 33V 高频头内部产生。 2、 数字伴音功放 TAS5711PHPR TAS5711PHPR 是数字 I2S 输入类音频功率放大器，供电电压范围：8V-26V；封装为 48 管脚的 HTQFP。 其主要特点如下： � 支持2.1模式和2.0模式； � 具有低噪声和低失真的特性； � 待机和静音模式； � 过热保护； � 过流保护； � 低压保护 LM38iSD 机芯维修手册 TAS5711PHPR内部处理框图如下： TAS5711PHPR管脚示意如下图： 表6 TAS5711PHPR主要管脚功能说明 第 11 页 共 33 页 LM38iSD 机芯维修手册 序号 引脚号 引脚名称 引脚说明 1 13 AVDD 3.3V 模拟供电输入 2 27 DVDD 3.3V 数字供电输入 3 4、5、6、7 SUB 散热端子，接地 4 20 LRCLK 左右声道切换 5 15 MCLK 主时钟 7 1 OUTA OUT 功率输出端子 8 46 OUTB OUT 功率输出端子 9 39 OUTC OUT 功率输出端子 10 36 OUTD OUT 功率输出端子 11 2.3 PVDD-A A 路供电 12 44.45 PVDD-B B 路供电 13 40.41 PVDD-C C 路供电 14 34.35 PVDD-D D 路供电 15 25 RESET 复位脚，低电平有效 16 24 SCL 时钟 17 21 SCLK I2S 输入信号 18 23 SDA 数据 表6 R2A15112FP管脚功能说明 3、电源集成电路AOZ1036PI（U7）介绍 AOZ1036PI为AOS生产的大电流，高效率DC-DC器件，最大电流5A，宽电压输入范围：4.5V到18V 内部软启动，Cycle-by-cycle电流限制，过流保护等 3.1内部框图： 3.2 引脚介绍 第 12 页 共 33 页 LM38iSD 机芯维修手册 序号 引脚名 功能 备注 1 PGND 电源地 2 VIN 电源输入脚 3 AGND 内部控制地 4 FB 反馈脚 0.8V 5 COMP 补偿脚 6 EN 使能脚 高电平，直接接输入电压 7 LX 输出脚 8 LX 输出脚 3.3 具体使用原理图： 3.4 使用注意点： � 4 脚电压 0.8V，无电压输出或者输出不正常时，重点检查该脚电压，R121，R114 参数在维修时不 能轻易更改或者使用同规格的电阻 � 5 脚的补偿网络，参数不能轻易更改，该网络可保证 IC 在负载，温度等变化时间，IC 工作稳定。 � 6 脚使能脚，高电平有效，一般直接和输入电压连接。 � L103 的参数及负载电容的大小影响 IC 带负载的能力，替换时须使用同规格的电感。 � 2 脚电压输入脚，范围 4.5V-18V。 4：电源集成电路 MP1584EN-LF-Z 介绍（U6，U11） 4.1 内部框图： 第 13 页 共 33 页 LM38iSD 机芯维修手册 4.2 封装图： 4.3 引脚定义 序 号 引脚名 功能 备注 1 SW 输出脚 2 EN 使能脚 3 COMP 补偿脚 4 FB 反馈脚 0.8V 5 GND 接地脚 6 FREQ 开关频率选择脚 与外接电阻一起调节开关频率 7 VIN 输入脚 8 BST 自举 与 SW 通过电容连接 4.4 使用原理图： 4.5 使用注意点： � 4 脚电压 0.8V，无电压输出或者输出不正常时，重点检查该脚电压，R129，R130 参数在维修时不 能轻易更改或者使用同规格的电阻。 � 3 脚的补偿网络，参数不能轻易更改，该网络可保证 IC 在负载，温度等变化时间，IC 工作稳定。 � 2 脚使能脚，高电平有效，一般直接和输入电压连接。 � L101 的参数及负载电容的大小影响 IC 带负载的能力，替换时须使用同规格的电感。 � D101 的续流二极管必须接的且规格不能轻易更换，位置靠近电源 IC。 � 7 脚电压输入脚，范围 4.5V-28V。 � 6 脚外接电阻 R131 可以调整开关频率，为保证整机 EMC 性能，不能轻易更改该电阻。 第 14 页 共 33 页 LM38iSD 机芯维修手册 第三章 整机信号流程分析及关键点测量数据 本章主要介绍长虹液晶电视(LM38iSD 机芯)的图像信号的接收及处理、声音信号的接收及处理、整机 系统控制过程和整机供电系统。 一、图像信号流程 高频头输出的 TV 信号、AV 信号、YPbPr 信号以及 VGA 输入的 RGB 信号，直接送入主芯片 MT5502 进行 视频解码、A/D 变换、格式变换等，最后将不同格式的输入信号变成统一的 LVDS 信号输出。 HDMI 和 USB 输入的数字信号，网络信号进入 MT5301CBMU，经过视频解码等处理后形成统一的 LVDS 上屏信号。 二、 伴音信号流程 AV1、AV2、YPbPr 和 VGA 输入的音频信号，高频头输出的 TV IF 信号、HDMI 和 USB 输出的数字音频信 号直接进入主芯片进行 DSP 处理，MT5502 进行 ADC、DSP 等处理后输出 I2S 信号送伴音功放（TAS5711PHPR） 经功率放大后输出到扬声器。 三、整机供电系统 从电源板共有 4 路电压输出，+5VSB、+5V_3A、+24V_AUDIO、+24V。其中+24V 供 LCD 屏的逆变器使用， +24V_AUDIO 供伴音功放使用，+5VSB 和+5V_3A 通过 DC-DC 转换器、LDO 转换器变成 1.1V、1.2V、1.5V、 3.3V 等供相关功能电路和 IC 使用，同时+5V_3A 还给相关电路直接供电。 整机电源组成与分布图： 第 15 页 共 33 页 LM38iSD 机芯维修手册 四、主板上各主要插座定义 序号 位号 连接对象 功能描述 1 J7 电源板 24V (1，2 脚)；GND(3，4 脚)；5VSTB（5 脚）；5V（6，7 脚）； GND（8，9 脚）；STB（10 脚）；SEL（11 脚）；ON（12 脚）； ADJ（13 脚）；GND（14 脚） 2 J903 3D 发射板 3D 发射信号（1 脚）；GND(2，5 脚)；5V（3 脚）；12V（4 脚） 3 CON4 按键板 KEY1（1 脚）：CH+，CH-，VOL+ KEY0（3 脚）： VOL- SOURCE MENU POWER 其余为 GND 4 J26 扬声器 2 芯，左扬声器伴音功率放大输出 5 J28 扬声器 3 芯，右扬声器伴音功率放大输出 6 XSU18 调试工装 WP（1 脚）；OSDA0（2 脚）；OSCL0（3 脚）；GND（4 脚） 5V（5 脚）：不需要给整机通电即可！ 7 CON7 遥控板 IR（1 脚）；GND（2 脚）；VCC（3 脚）；5V（4 脚）；LED-R（5 脚）；LED-G（6 脚） 8 CON4 K 板 ADIN3（1 脚）；GND（2 脚）；ADIN4（3 脚）；GND（4 脚） 9 CON18 WXGA 屏插座 WXGA 屏插座 10 CON19 CON20 CON18 屏插座 FULL HD 屏插座 五、关键点波形图（图 6-图 15） 1、YPbPr 输入全彩条信号，在进入主芯片的耦合电容 CV10 之后（YPbPr--Y 部分）的波形如图 9 所示： 2：全彩条信号，在进入主芯片的耦合电容 CV12 之后（YPbPr--Pb 部分）的波形如图所示： 第 16 页 共 33 页 LM38iSD 机芯维修手册 3、YPbPr 端子输入全彩条信号，在进入主芯片的耦合电容 CV31 之后（YPbPr--Pr 部分）的波形如图 11 所示： 4、射频输入全彩条信号，I²C 总线时钟信号 SCL,UM5 的第 6 脚处波形如图 14 所示： 6、射频输入全彩条信号，I²C 总线时钟信号 SDA,UM5 的第 5 脚处波形如图 15 所示： 第 17 页 共 33 页 LM38iSD 机芯维修手册 8、晶体震荡器 Y1 产生 27MHZ 正弦波。不准确的震荡频率会导致不能正常进行信号解调，产生图象失色等 现象，波形如下图所示： 9、24V-12V 的 DC/DC 电路 U6 的 1 脚输出，波形如下图所示： 第 18 页 共 33 页 LM38iSD 机芯维修手册 第 19 页 共 33 页 六、 关键点的测试电压(供参考) 序号 网络名称 电压值（V） 电压纹波（mV） 测试点 1 +5VSTB 5.119 71 C152 处 2 +3.3V_Stand by 3.28 8.1 C120 处 3 +5V 5.084 126 CA14 处 1.223 近端 39（近端） C149 处 4 VCCK 1.217 远端 43(远端) C138 处 5 DVDD3V3 3.285 23．8 C103 处 6 AVDD3V3 3.281 24．7 CEM4 处 7 DAC_3V3 3.271 27.8 CM25 处 8 AVDD33_DAC 3.270 26.9 CM25 处 9 AVDD1V2 1.201 11．9 C115 处 10 +1.5V_DDR 1.499 47 C151 处 11 OPAV120 9.65 11．9 C423 处 12 +5V_Tuner 4.984 15.7 C919 处 13 LVDSVDD 11.97 110 CA10 前 14 VPA 23.79 610 RA16 后 七：关键信号输入输出状态测试(供参考) 序号 输入通道 信号名称 信号状态 信号幅度 测试点 AV1-V 灰阶信号 1.0pp R217 前 AV1-L 1KHZ 音频信号 0.576rms R229 后 1 AV1 AV1-R 1KHZ 音频信号 0.571rms R228 后 YUV -Y 灰阶信号 0.74pp CV10 YUV -U 灰阶信号 0.398 CV12 YUV -V 灰阶信号 0.400 CV31 YUV -R 1KHZ 音频信号 0.577rms R261 2 YUV YUV -L 1KHZ 音频信号 0.571rms R330 VGA -R 彩条信号 0.73pp C147 VGA -G 彩条信号 0.73pp C135 VGA -B 彩条信号 0.73pp C145 VGA -H 彩条信号 3.12pp R302 VGA -V 彩条信号 3.12pp R293 VGA -R 1KHZ 音频信号 0.552rms R420 3 VGA VGA -L 1KHZ 音频信号 0.553rms R422 LM38iSD 机芯维修手册 AV-OUT-V 灰阶信号 1.02pp RV37 前 AV-OUT-L 1KHZ 音频信号 0.78rms RA101 4 AV-OUT AV-OUT-R 1KHZ 音频信号 0.77rms RA99 八、主板上主要测试点的电压 电压名称 测试位置 测试点 测试值 +24V CON1的 PIN1、2 TP10 +24V±1V 5V CON1的 PIN6、7 TP13 +5V±0.2V 5Vstb CON1的 PIN5 TP12 +5V±0.2V +12V C119的正极 TP19 +12V±0.5V VCC_PANEL CA10上端 TP91 +12V±0.5V VCCK C146的正端 TP20 +1.20V±0.05V +1.5V_DDR3 C150的正极 TP182 +1.5V±0.1V 3.3V U02输出端 TP08 +3.3V±0.2V 3.3VSTB U2输出端 TP07 +3.3V±0.2V 5V-TUNER C919的上端 TP61 +5V±0.2V 第 20 页 共 33 页 LM38iSD 机芯维修手册 第四章 常见问题及处理 一、典型故障分析流程 1、正常通电开机三无(包含无开机画面、无指示灯、无背光)检查维修流程： 2、正常通电开机有图像，无声音检查维修流程： 第 21 页 共 33 页 LM38iSD 机芯维修手册 3：电视正常工作，但 3D 无效果检查流程： 二：维修实例 1. 故障现象： HDMI 模式下，某些 DVD 的 HDMI 信号，无法识别。 原因及处理：没有写入 Key 和 Key 写入不正确；重新写入 Key。 2. 故障现象： 有声音无图像，开机也不出 LOGO，背光亮，上电过程指示灯正常闪烁后熄灭。 原因及处理：检查上屏的连接线没接好；接好上屏线。 3. 故障现象： 通电后各电压正常，但不开机。 原因及处理：重新焊接 DDR 后，还不开机，又重新写入程序后可正常开机。 4． 故障现象： 通电后图像正常，无声音 原因及处理：检查功放 19 脚电平为 0，系静音状态，再测试 QA11 的 B 极为 0.7V,三极管一直处于导 通状态，更换三极管后恢复正常。 5． 故障现象： 通电后图像正常，无声音 原因及处理：检查功放的 MUTE 和 STB 脚电平正常，功电正常，测试功放 22 脚无 SCLK 输入，其他 2 组 I2S 信号正常，检查电阻 RA51 变质，更换该电阻后伴音恢复正常。 第 22 页 共 33 页 LM38iSD 机芯维修手册 第 23 页 共 33 页 6． 故障现象： 电视能正常开机，有蓝背景，搜不到台。 原因及处理：问题应出在高频头处，检查高频头 5V 功电正常，最后检查为 C911 连焊，造成 I2C 地址 不正常，搜不到台。 7． 故障现象： 电视无视频输出 原因及处理：U49 视频处理 IC 供电不正常，LV2 漏装，装上该元件后恢复正常。 8． 故障现象： 有声音无图像，开机也不出 LOGO，背光亮。 原因及处理：该问题应该判断为上屏问题，检查上屏线连接可靠，再次检查 U21 的输入端有 12V 电压， 但无 12V 输出电压，U21 的 2，4 脚为高电压，MOS 管被关断，CA06 电路，造成三极管 QA03 一直处于截止状态。 9．故障现象： 电视其他源正常，VGA 下图像时有时无 原因及分析：应判断为 VGA 下同步信号时有时无造成，检查电阻 R302 虚焊，重新焊接后恢复正常。 LM38iSD 机芯维修手册 第 24 页 共 33 页 第五章 维备件、易损件清单 下表的维修备件清单仅供参考，准确型号或规格请以公司最新资料为准。 系列 型号 屏型号 厂家 电源模块型号 备用电源 3D32A5000i 3D32A5000iV V315H3-LS2（C7） CMI HS130S-4MF01 FSP130S-4MF01 3D42A5000i 3D42A5000iV V420H2-LS2（C7） CMI 3D46A5000i 3D46A5000iV V460H1-LS2（C7） CMI HS180S-4MF01 FSP180S-4MF01 3D55A5000i 5000 系列 3D55A5000iV V546HK3-LS5(C3) CMI HS255S-3SF01 JC255S-3SF02 3D39A6000i 3D39A6000iV V390HK1-LS5(C7) CMI HS130S-4MF01 FSP130S-4MF01 3D42A6000i 3D42A6000iV V420HK1-LS5(C3) CMI 3D46A6000i 3D46A6000iV V460HK2-LS5(C3) CMI HS180S-4MF01 JC180S-4MF01 3D50A6000i V500HK1-LS5(C3) CMI 6000 系列 3D55A6000i V546HK3-LS5(C3) CMI HS255S-3SF01 JC255S-3SF02 3D32A7000i 3D32A7000iV LC320EXN-FEP1 LGD 3D37A7000i LC370EXN-FEP1 LGD HS130S-4MF01 JC130S-4MF01 3D42A7000i LC420EUN-FEF1 LGD 3D47A7000i LC470EUN-FEF1 LGD 7000 系列 3D55A7000i LC550EUN-FEF1 LGD HS180S-4MF01 JC180S-4MF01 组件名称 印制板号 组件图号 主板组件 JUC6.690.00057648 主板机贴机插组件 JUC7.820.00055577 V3 JUC6.790.00057651 3D 发射板组件 JUC6.697.00055831 3D 发射板机贴机插组件 JUC7.820.00055837 V2 JUC6.797.00055836 按键板组件 JUC6.694.00055821 按键板机插机贴组件 JUC7.820.00055818 V3 JUC6.794.00055823 指示板组件 JUC6.695.00055825 5 0 0 0 系 列 指示板机贴机插组件 JUC7.820.00055824 V2 JUC6.795.00055827 LM38iSD 机芯维修手册 第 25 页 共 33 页 遥控接收板组件 JUC6.695.00055810 遥控接收机贴机插组件 JUC7.820.00055816 V1 JUC6.795.00055813 摄像头转接板 JUC6.697.00057968 摄像头转接机插机贴组件 JUC7.820.00057397 V2 JUC6.797.00057969 主板组件 JUC6.690.00058117 主板机插机贴组件 JUC7.820.00055577 V3 JUC6.790.00058116 3D 发射板组件 JUC6.697.00055831 3D 发射板机贴组件 JUC7.820.00055837 V2 JUC6.797.00055836 遥控板组件 JUC6.695.00058113 遥控板机插机贴组件 JUC7.820.00056868 V2 JUC6.795.00058112 按键板组件 JUC6.694.00055821 按键板机插机贴组件 JUC7.820.00055818 V3 JUC6.794.00055823 摄像头转接板 JUC6.697.00057968 6 0 0 0 系 列 摄像头转接机插机贴组件 JUC7.820.00057397 V2 JUC6.797.00057969 JUC6.790.00058787 主板组件 JUC6.790.00059809 JUC6.690.00059788 主板机插机贴组件 JUC7.820.00055577 V3 JUC6.690.00059810 遥控板组件 JUC6.695.00059796 遥控板机插机贴组件 JUC7.820.00057652 JUC6.795.00059795 按键板组件 JUC6.794.00055823 按键板机插机贴组件 JUC7.820.00055818 V3 JUC6.694.00055821 摄像头转接板 JUC6.697.00057968 7 0 0 0 系 列 摄像头转接机插机贴组件 JUC7.820.00057397 V2 JUC6.797.00057969 LM38iSD 机芯维修手册 第 26 页 共 33 页 第六章 工厂模式设置及注意事项 一、进入工厂菜单 1.进工厂模式方法有两种： （1）使用工装遥控器 GZ61A，按“M”进入 M 模式。 （2）按“菜单”键后，在菜单消失前，依次按数字键“0816”，也可进入工厂菜单。 工厂菜单及其设置 M：表示工厂模式 LM38iSD-V0.050-5000-MF32-LS2-1.00-X 表示软件版本，软件版本跟机器型号和屏参变化，请对 应好软件确认的软件版本。 索引 1：工厂选择 产品型号及屏参：整机仅进行确认，不作更改。 索引 2：系统信息 检查 MAC 地址，设备 ID，条码信息。IP 地址（网络连接）等有数据显示。 索引 3：调谐设置 预设频道：按预先写好的频点载入节目 索引 4：声音设置 音量和平衡选择 索引 5：设计模式 设计模式中的选择项不能更改。 索引 6：SSC DDR 和 LVDS 扩频。 索引 7：出厂设置 最后的调试工序，所有参数设置为出厂状态 索引 8：DTV 索引 9：背光亮度 索引 10：能效检测 二、该机芯采用I 2C数据总线控制，程序存储在LANDFLASH存储器（位号U09）中，电视机的工作状态 数据（包括预存搜台数据）和HDMI的KEY存储在EEPROM存储器 24LC32A（位号U11）中。注意：在 进行贴装和调试之前，要将主程序写入FLASH中，HDMI的KEY数据利用工装写入到 24LC32A中。 LM34I机芯DDC数据已经放入机芯主程序,无需单独写入。24LC32A的主要数据在程序初始化时自 动完成，参数以软件调试样机的最佳状态为参考（与M模式出厂参数一致）。 三、设计数据和用户数据的写入 1、 使用生产厂通用 HDMI KEY 写入工装(JUSTG134)，将并口和 USB 工装供电接口和电脑对应接 口连接，将工装中的 5V I2C 总线 E2PROM 编程 5 芯线连接到待写入主板的 E2PROM 写入接口 LM38iSD 机芯维修手册 中(XSU18)。 2、 使用的 HDMI KEY 数据文件，设备 ID 数据文件，MAC 地址段在技术管理部门领用。 3、 使用 LM38iSD 机芯的专用写入工具，打开后，选择待写入的 HDMI KEY 数据文件，设备 ID 数 据文件，输入起始 MAC 地址，选择待写入主板的屏参和产品型号。 4、 将自动生产 MAC 前面的选框选中。 5、 按“全部写入”按钮全部一次性写入全部数据（HDCPKEY, 设备 ID, MAC 地址， 屏参选择， 产品型号）。 三、 软件升级 整机 U 盘升级部分 一． 升级说明 第一批出厂电视至今已有一段时间，期间电视软件有所更新，在安装过程中需要将软件升级至最新 版本。请安装人员按以下步骤完成。 二． 升级需求 1.名为 chandroid_update.zip 的升级包，请确保升级包完整，文件名和包内文件均不能改动。 2.含有升级文件，分区格式为 FAT32 的 U 盘。将升级文件放在 U 盘根目录下。 三． 升级步骤 1. 进入 U 盘升级界面方式： a) 在正常开机完成后，将 U 盘插入 USB 端口，电视上会显示如上图所示提示框，提示框会停留 10 秒， 再此过程中，选择“软件升级”，即可进入软件升级界面。 第 27 页 共 33 页 LM38iSD 机芯维修手册 b) 如没能用以上方式进入，请按以下步骤进入软件升级界面： 1) 按“菜单”键进入选择菜单，并选择进入“整机设置”，如下图所示： 2) 在“整机设置”菜单中，选择进入“系统设置”。如下图所示： 第 28 页 共 33 页 LM38iSD 机芯维修手册 3) 在“系统设置”菜单中，选择进入“软件版本和升级”菜单，如下图所示： 4) 在“软件版本和升级”菜单中，选择进入“手动升级”，即可进入升级界面。如下图所示： 2. 引导升级 步骤 1 完成后，电视上会显示如下提示框，点击下一步： 第 29 页 共 33 页 LM38iSD 机芯维修手册 1) 如检测到软件升级包和软件版本号，如下图所示，请点击升级。 2) 如出现以下界面，请检查： a) U 盘是否插在 USB 端口，U 盘是否损坏，USB 端口是否正常 b) U 盘中根目录下是否存在唯一的文件名为 chandroid_update.zip 的文件。 3) 如出现以下界面，请确认升级文件是否正确，完整，有没有损坏。 第 30 页 共 33 页 LM38iSD 机芯维修手册 4) 如出现以下界面，请确认您得到的是正确的当前版本升级包。 3. 进入升级状态 步骤 2 正常完成后，即进入升级状态，在此过程中，请不要拔掉 U 盘，如果升级过程中断电，只需在 重新启动过程中插入 U 盘即可。 4. 升级完成后，电视会自动重启。开机可正常使用，升级成功。 四.注意事项 1.在升级过程中请不要反复的拔插 U 盘。 2．若在升级过程中拔掉 U 盘，或者升级过程中断电重启后，没有找到 U 盘，系统会自动进入升级模式。 请选择重启电视，重新升级即可。 3.如升级后有任何异常，请及时反馈(jun1.tan@changhong.com)。 第 31 页 共 33 页 LM38iSD 机芯维修手册 附件 1：LM38ISD 机芯各型号的接线图 第 32 页 共 33 页 LM38iSD 机芯维修手册 第 33 页 共 33 页
