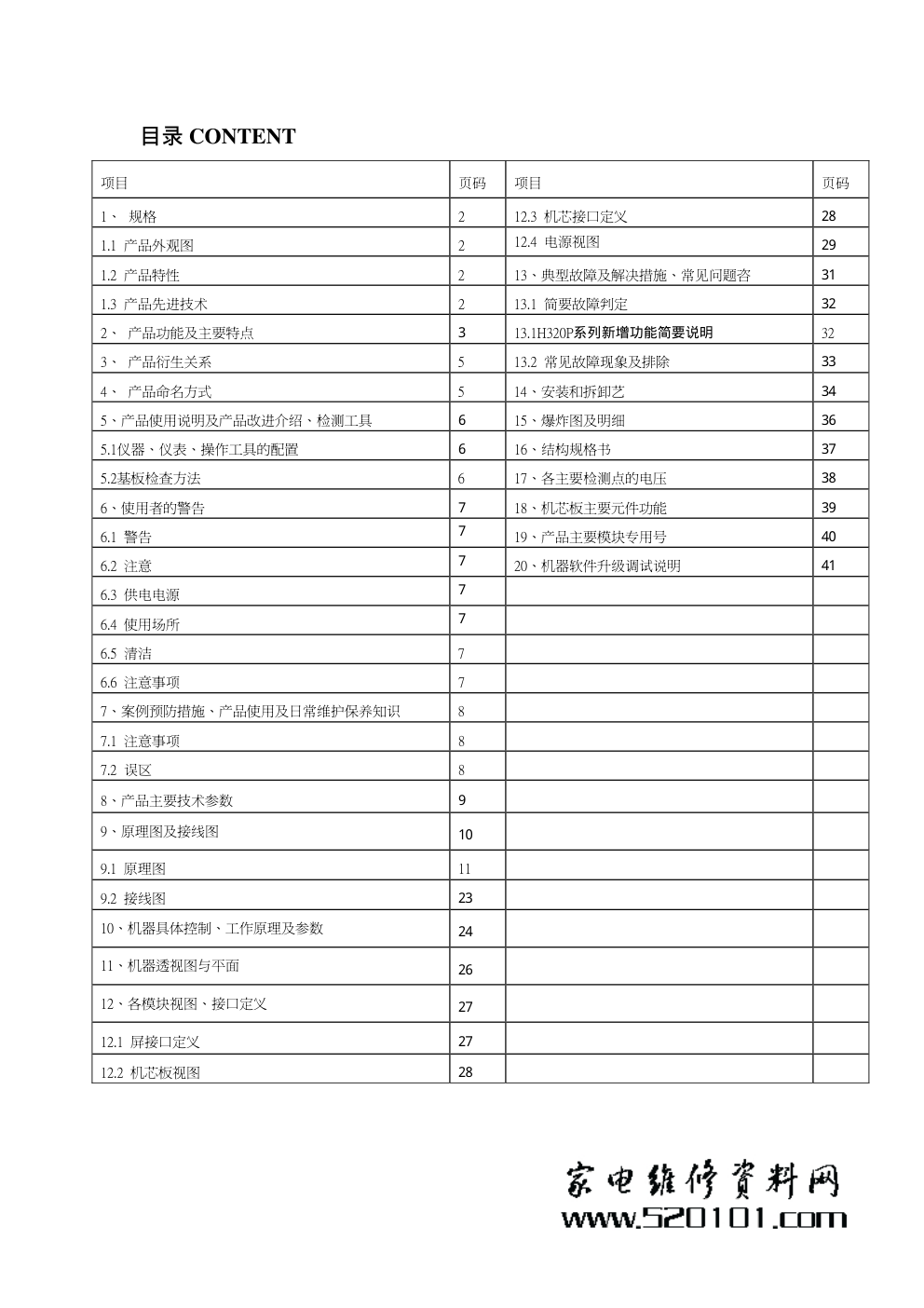

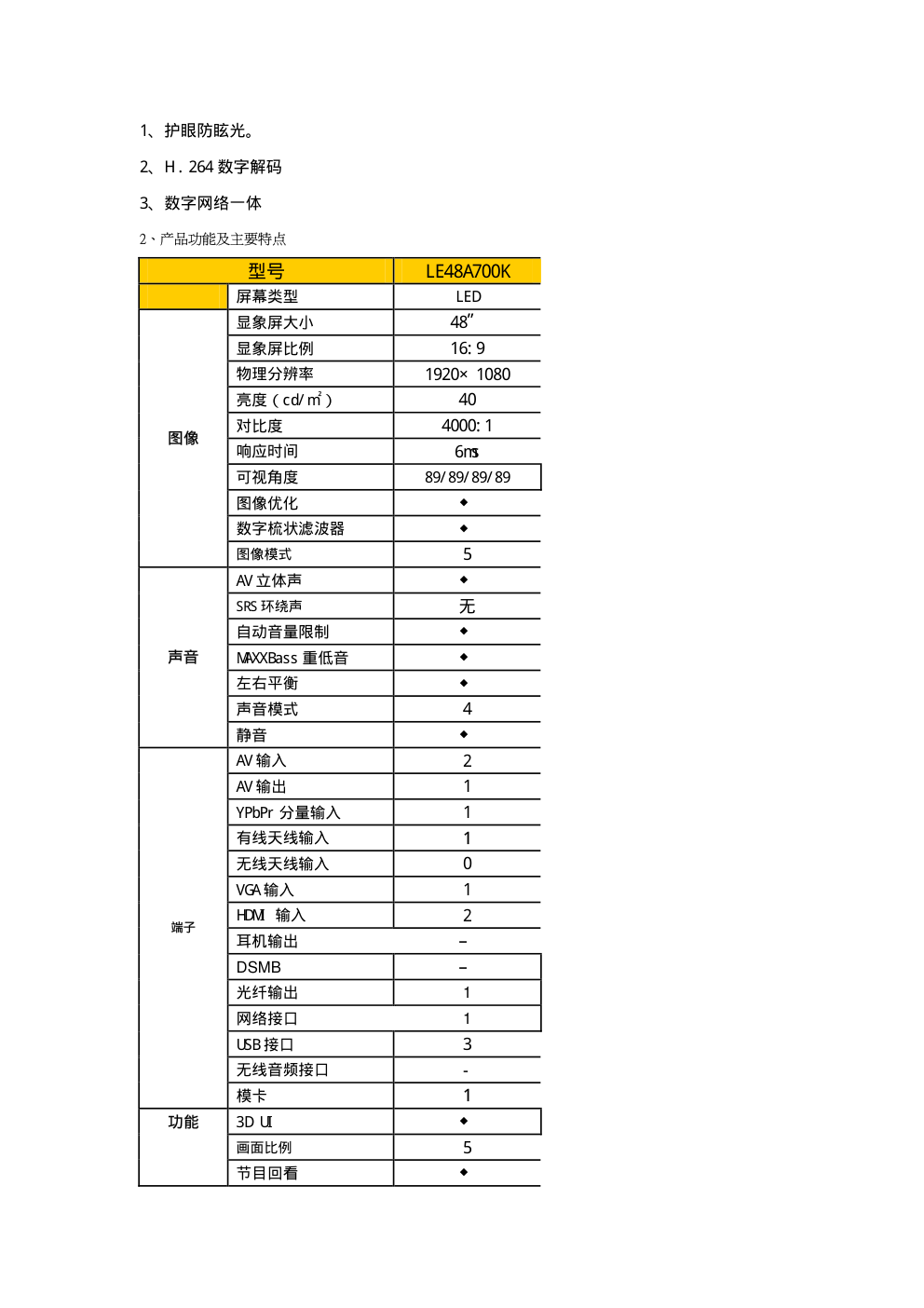

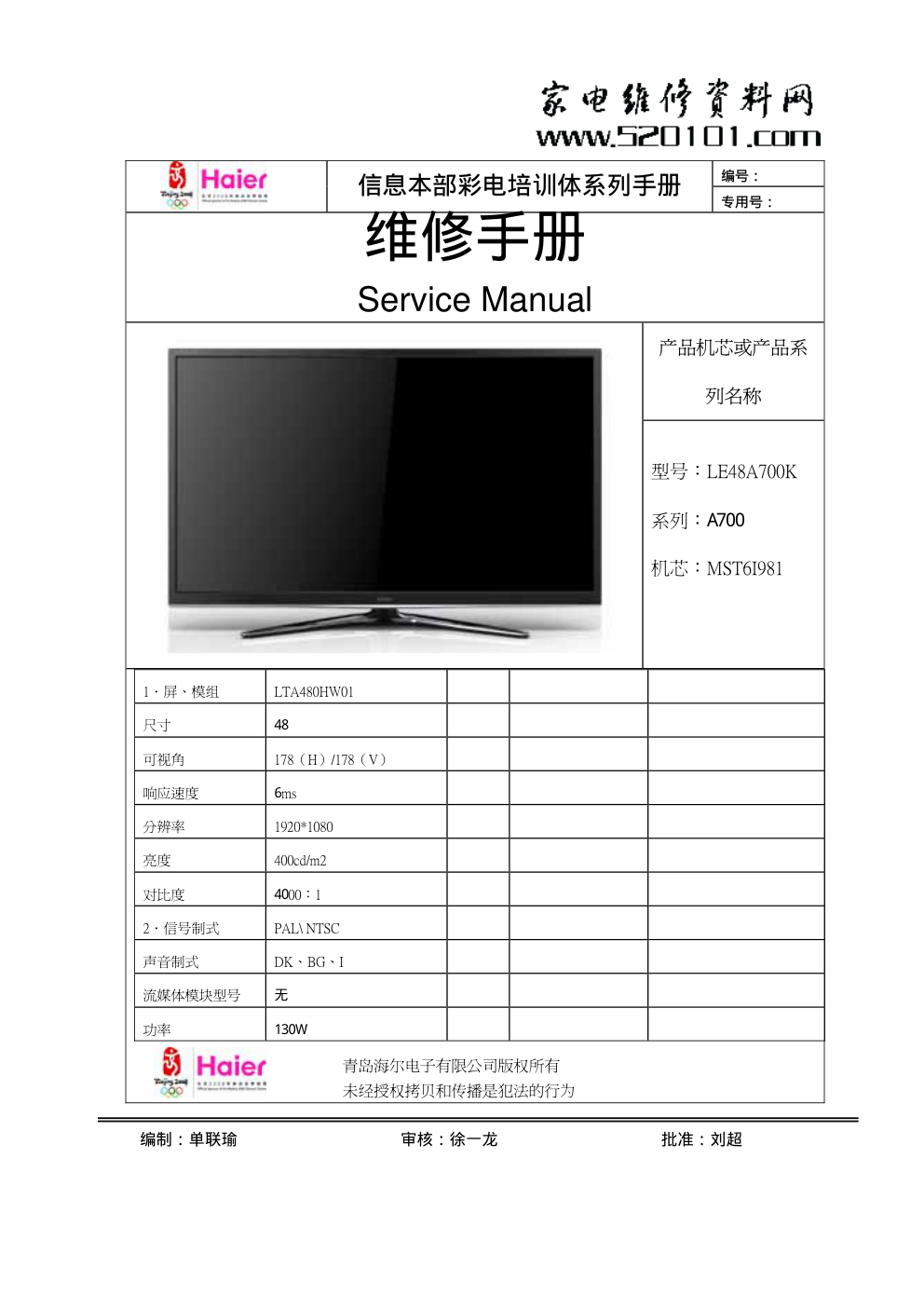

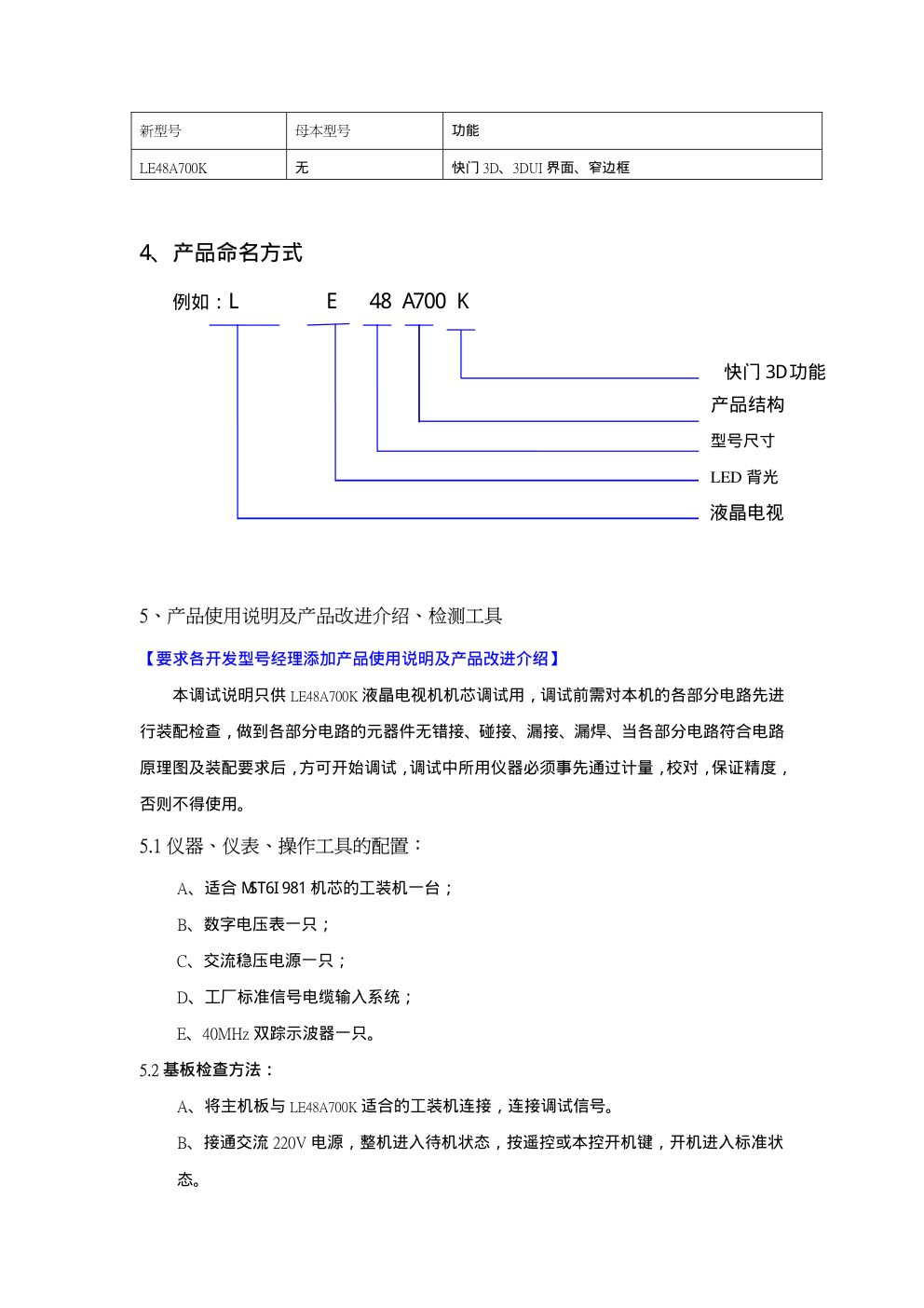

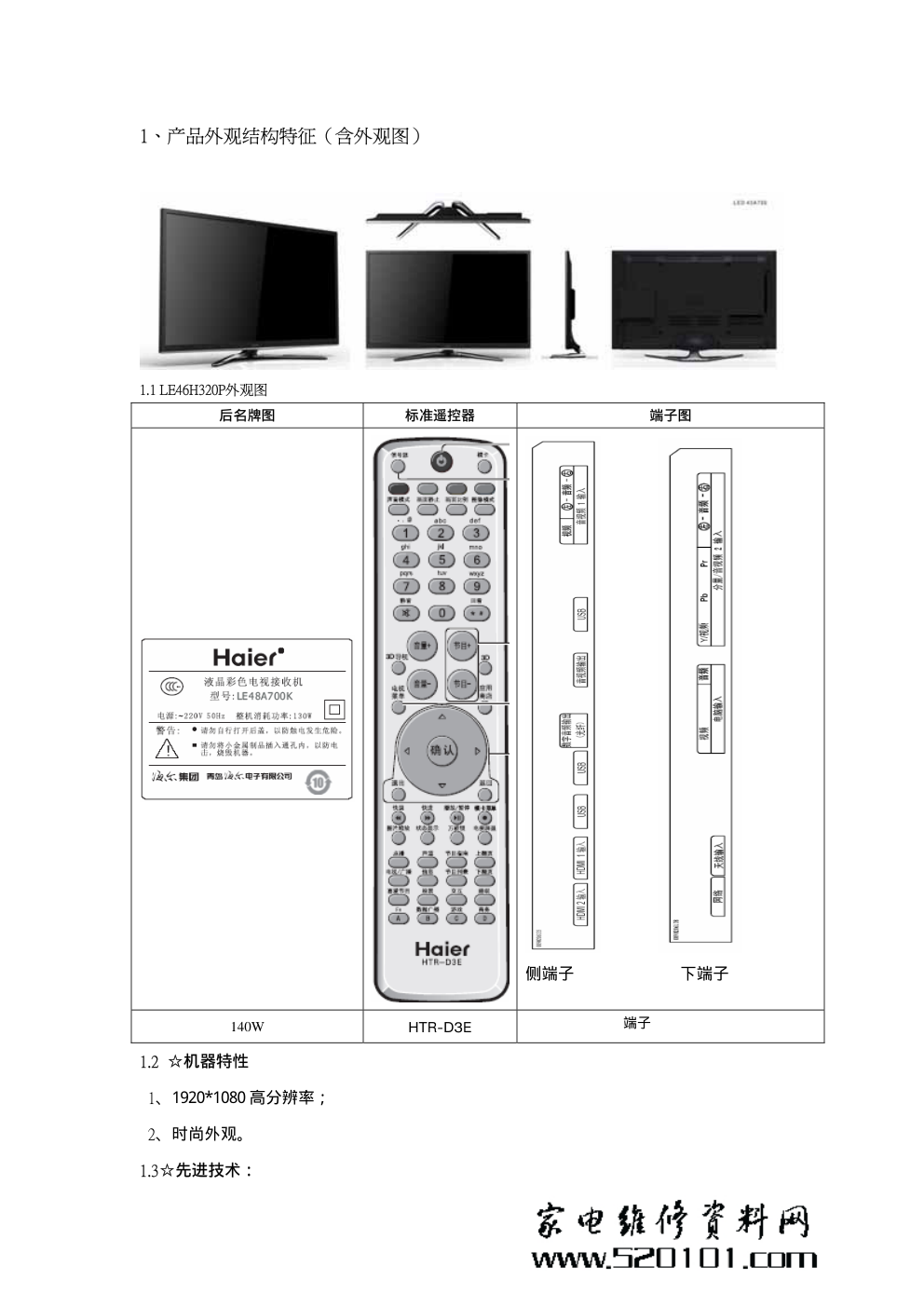

编号： 信息本部彩电培训体系列手册 专用号： 维修手册 Service Manual 产品机芯或产品系 列名称 型号：LE48A700K 系列：A700 机芯：MST6I981 1．屏、模组 LTA480HW01 尺寸 48 可视角 178（H）/178（V） 响应速度 6ms 分辨率 1920*1080 亮度 400cd/m2 对比度 4000：1 2．信号制式 PAL\ NTSC 声音制式 DK、BG、I 流媒体模块型号 无 功率 130W 青岛海尔电子有限公司版权所有 未经授权拷贝和传播是犯法的行为 编制：单联瑜 审核：徐一龙 批准：刘超 目录 CONTENT 项目 页码 项目 页码 1、 规格 2 12.3 机芯接口定义 28 1.1 产品外观图 2 12.4 电源视图 29 1.2 产品特性 2 13、典型故障及解决措施、常见问题咨 31 1.3 产品先进技术 2 13.1 简要故障判定 32 2、 产品功能及主要特点 3 13.1H320P系列新增功能简要说明 32 3、 产品衍生关系 5 13.2 常见故障现象及排除 33 4、 产品命名方式 5 14、安装和拆卸艺 34 5、产品使用说明及产品改进介绍、检测工具 6 15、爆炸图及明细 36 5.1仪器、仪表、操作工具的配置 6 16、结构规格书 37 5.2基板检查方法 6 17、各主要检测点的电压 38 6、使用者的警告 7 18、机芯板主要元件功能 39 6.1 警告 7 19、产品主要模块专用号 40 6.2 注意 7 20、机器软件升级调试说明 41 6.3 供电电源 7 6.4 使用场所 7 6.5 清洁 7 6.6 注意事项 7 7、案例预防措施、产品使用及日常维护保养知识 8 7.1 注意事项 8 7.2 误区 8 8、产品主要技术参数 9 9、原理图及接线图 10 9.1 原理图 11 9.2 接线图 23 10、机器具体控制、工作原理及参数 24 11、机器透视图与平面 26 12、各模块视图、接口定义 27 12.1 屏接口定义 27 12.2 机芯板视图 28 1、产品外观结构特征（含外观图） 1.1 LE46H320P外观图 后名牌图 标准遥控器 端子图 侧端子 下端子 140W HTR-D3E 端子 1.2 ☆机器特性 1、1920*1080 高分辨率； 2、时尚外观。 1.3☆先进技术： 1、护眼防眩光。 2、H．264 数字解码 3、数字网络一体 2、产品功能及主要特点 型号 LE48A700K 屏幕类型 LED 显象屏大小 48〞 显象屏比例 16: 9 物理分辨率 1920× 1080 亮度（cd/㎡） 40 对比度 4000: 1 响应时间 6ms 可视角度 89/89/89/89 图像优化 ◆ 数字梳状滤波器 ◆ 图像 图像模式 5 AV 立体声 ◆ SRS 环绕声 无 自动音量限制 ◆ MAXXBass 重低音 ◆ 左右平衡 ◆ 声音模式 4 声音 静音 ◆ AV 输入 2 AV 输出 1 YPbPr 分量输入 1 有线天线输入 1 无线天线输入 0 VGA输入 1 HDMI 输入 2 耳机输出 – DSMB – 光纤输出 1 网络接口 1 USB接口 3 无线音频接口 - 端子 模卡 1 3D UI ◆ 画面比例 5 功能 节目回看 ◆ 定时开关机 ◆ LED九段色域延伸 ◆ 画面静止 ◆ 护眼模式 ◆ DSM睿驰引擎 ◆ LED 3D多维背光 ◆ 频道预约 ◆ VGA自动调整 ◆ 频道跳跃 ◆ 斜线补偿 ◆ 色彩增强 ◆ 数字降噪 ◆ 智能省电 ◆ 240HZ ◆ 网络拨号 ◆ 无线网络支持 ◆ 在线剧场 ◆ 网络下载 ◆ 互动空间 ◆ 文件分享 ◆ 收件箱 ◆ 好友信息 ◆ 三网融合 功能 下载 ◆ 内置扬声器个数 2 外置功放输出 – 内部伴音输出功率 2× 8W 外部伴音输出功率 – 额定功率 130W 电压范围 100- 240V 电器 参数 电源频率 50/60Hz 净重（不带底座） 19 净重（带底座） 20 净尺寸（不带底座） 1098×652×66 净尺寸（带底座） 1098×706×258 结构 参数 包装尺寸 1370×170×830 条目 备 注 3、产品衍生关系 新型号 母本型号 功能 LE48A700K 无 快门 3D、3DUI 界面、窄边框 4、产品命名方式 例如：L E 48 A700 K 5、产品使用说明及产品改进介绍、检测工具 【要求各开发型号经理添加产品使用说明及产品改进介绍】 本调试说明只供 LE48A700K 液晶电视机机芯调试用，调试前需对本机的各部分电路先进 行装配检查，做到各部分电路的元器件无错接、碰接、漏接、漏焊、当各部分电路符合电路 原理图及装配要求后，方可开始调试，调试中所用仪器必须事先通过计量，校对，保证精度， 否则不得使用。 5.1 仪器、仪表、操作工具的配置： A、适合 MST6I 981 机芯的工装机一台； B、数字电压表一只； C、交流稳压电源一只； D、工厂标准信号电缆输入系统； E、40MHz 双踪示波器一只。 5.2 基板检查方法： A、将主机板与 LE48A700K 适合的工装机连接，连接调试信号。 B、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状 态。 LED 背光 型号尺寸 产品结构 液晶电视 快门 3D功能 C、按遥控器“ 节目+”“ 节目– ” 键检查各节目号的图像和伴音信号，应有彩卡、方格、 竖卡、彩条、数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如 有漏台，请用自动搜索或手动搜索补齐此信号； D、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度 控制，声音、画面应有变化。 D、电视制式检查：接收 PAL-D/K 制式的图像和伴音信号，在搜台时可以自动识别图 像制式和声音制式， 检查识别的图像和声音制式是否正确。 F、外端子输入输出检查：按“ 电视/视频” 键，工装机上显示“ 信号源” 菜单，包括： TV、AV、YPbPr/YCbCr、VGA，示波器上应可观察到相应的音、视频输入输出信号， 工装机上图像和伴音信号应正常。同时还需要检测 AV 输出信号是否正常。 6、使用者的警告 ！ Warning 6. 1 警告： 为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造 成刮伤、毁坏的硬物体磨擦或敲击显示屏。 6.2 注意： 禁止在未经授权的情况下以任何方式私自更改本产品。 6.3 供电电源： 本产品直接用交流电供电，供电电压值见电视后盖标牌上的说明。将交流电源线一端按 照电视后端子标牌标注位置插入电源端口，另一端接在电源插座即可完成电源连接。 在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不允许有任何其 它东西帖靠或缠绕在上面，也不要将电源线置于可能受到毁坏的地方。 6.4 使用场所： 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将 电视置于过湿、过热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在 后盖的通风口上。 6.5 清洁： 在清洁电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏 需要特别的清洗，请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有 机液体或气雾状清洁剂。请不要用力过大以致损坏屏幕。 6.6 注意事项： 显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死 像素，这是正常现象，不属于不良品。 A、显示屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使 用不当造成的。 B、电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些 显卡可能不匹配，而且本机只识别刷新率为 60HZ。 C、由于本机使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件 问题，如果重新启动能恢复正常，就不属于故障。 7、案例预防措施、产品使用及日常维护保养知识. 7. 1 液晶屏材质：液晶屏幕的表面看似一片坚固的黑色屏幕，其实在这层屏幕上厂商 都会加上一层特殊的涂层。这层特殊涂层的主要功能就在于防止使用者在使用时所受到其它 光源的反光以及炫光，同时加强液晶屏幕本身的色彩对比效果。不过因为各厂商所使用的这 层镀膜材料也不尽相同，当然它的耐久程度也会因此有所差异。因此使用者在清洁时，千万 不可随意用任何碱性溶液或化学溶液擦拭屏幕表面。液晶面板的污迹大体分为两种，一种是 因为日积月累所粘留的空气中的灰尘，一种是使用者在不经意中留下的指纹和油污。 7. 2 由于液晶面板本身复杂的物理结构设计，所以在擦拭液晶面板的时候，千万不要 用不知名的清洁液，更不能使用清水和酒精溶液。这里误区有三： 误区1、用软布（眼镜布）或纸巾来擦拭液晶屏幕，建议使用专用的液晶擦拭布 千万 不能用眼镜布和纸巾来擦拭液晶屏幕，很容易划伤“娇气＂的液晶屏幕。对于第一类灰尘， 我们可以使用专用的液晶擦拭布如supermax2020在液晶面板上轻轻擦拭，一般来说指纹和油 污并非如前者那样容易清除，但是如果使用专用的液晶擦拭布，这就不是一个难题了，因为 专用的液晶擦拭布采用的是特殊纤维，具有比一般高档眼镜布要好的多的擦拭效果，而且柔 软不会擦伤屏幕，同时还具有消散静电的独特功能； 特别提醒： 一般的布和纸巾是液晶面 板的杀手！ 误区2、用清水清洁液晶屏幕。 使用清水，液体极易滴入液晶显示器和设备内部，这样会造成设备电路短路，从而烧 坏昂贵的电子设备。对于指纹和油污，清水照样无能为力。 误区3、用酒精和其它一些化学溶剂清洁液晶屏幕。 一般来说，酒精是一种常用的有机溶剂，可以溶解一些不容易擦去的污垢，如果只是 用来清洁显示器外壳，也没什么不良影响。但一定不要用酒精来清洁液晶屏幕，因为现在的 液晶屏幕，都在屏幕上涂有特殊的涂层，使屏幕具有更好的显示效果，一旦使用酒精擦拭显 示器屏幕，就会溶解这层特殊的涂层， 对显示效果造成不良影响。 用化学溶剂就更不可取， 这种化学制剂对“骄气＂的液晶面板简直就是毁灭性的打击。 如果您的屏幕不小心沾上了果汁、口水或者咖啡等不易清楚的污渍，千万不要用纸巾或 者眼镜布之类的来使劲擦拭，因为这样很容易在擦掉污渍的同时也擦伤液晶屏幕；您可以用 液晶专用擦拭布如supermax2020喷加适量无离子水，使supermax2020略具潮湿感，然后再去 擦拭，就可以既让污渍无踪迹也不会擦伤您的液晶屏幕。 8、产品主要技术参数（含所用机芯、屏、电源的规格） 1、液晶屏：AUO 规格： LTA480HW01 2、电源：220V/50Hz/60Hz PS215W170×271C 3、机芯板：MST6I 981 4、遥控器：HTR- D3E 8、原理图 9.接线图 5 5 4 4 3 3 2 2 1 1 D D C C B B A A XTALI XTALO System-RST RST_EN ON_RST-LOW RST_E AUVAG AUVRM RST_C UART-RX UART-TX I2C-SDA I2C-SCL 24C64_I2C-SDA 24C64_I2C-SCL NAND_REZ NAND_CEZ NAND_CLE NAND_ALE NAND_WEZ NAND_WPZ PCM_PF-AD7 PCM_PF-AD6 PCM_PF-AD5 PCM_PF-AD4 PCM_PF-AD3 PCM_PF-AD2 PCM_PF-AD1 PCM_PF-AD0 PW_CTL AUVRP LED_G CFG-PWM1 CFG-PWM0 PWM_PM I2S_SCLK EEPROM-WP I2S_MCLK LED_B LED_R KEY0-in KEY1-in IRIN KEY0-in KEY1-in KEY0 KEY1 IR LED_B SPI_Flash-SCK SPI_Flash-SDI FLASH_WPN SPI_Flash-SDO FLASH1_WPN AUOUTR2 AUOUTL2 SC1-R SC1-L HDMI-CEC I2S-OUT_WS HDMI2-RX2N HDMI2-RX1P HDMI2-SCL HDMI2-CLKP HDMI2-RX1N HDMI2-SDA HDMI2-RX0P HDMI2-CLKN HDMI2-RX2P HDMI2-RX0N HDMI2-RX2N HDMI2-RX1P HDMI2-SCL HDMI2-CLKP HDMI2-RX1N HDMI2-SDA HDMI2-RX0P HDMI2-CLKN HDMI2-RX2P HDMI2-RX0N HDMI2-HPDIN HDMI1-RX1P HDMI1-CLKP HDMI1-RX1N HDMI1-RX0P HDMI1-CLKN HDMI1-RX2P HDMI1-SCL HDMI1-RX0N HDMI1-HPDIN HDMI1-RX2N HDMI1-SDA HDMI2-HPDIN AUVRP AUVAG AUVRM LINE_IN_2R LINE_IN_2L LINE_IN_1L LINE_IN_0L LINE_IN_1R LINE_IN_0R HDMI1-RX1P HDMI1-CLKP HDMI1-RX1N HDMI1-RX0P HDMI-CEC HDMI1-CLKN HDMI1-RX2P HDMI1-SCL HDMI1-RX0N HDMI1-HPDIN HDMI1-RX2N HDMI1-SDA HDMI-ARC I2S-OUT_MCK I2S-OUT_SD I2S_SD0 I2S-OUT_BCK HDMI-ARC UART-RX2 System-RST 3D_FLAG XTALO XTALI IRIN UART-TX2 AUOUTL2 AUOUTR2 I2S_MCLK I2S_LRCLK I2S_SCLK VGA_VSYNC VGA_HSYNC MDI_RP MDI_RN MDI_TP MDI_TN BIN2M BIN0M RIN0 GIN0P BIN0 RIN2 GIN2P BIN2 SOGIN2 GIN0M GIN2M SOGIN0 RIN2M RIN0M RGB0_Pb- RGB0_Pb+ RGB0_Y+ RGB0_Y- RGB0_Pr+ RGB0_Pr- RGB0_Y-SOG YPBPR2_RIN+ RGB2_Pr+ RGB2_Pb- RGB2_Y-SOG RGB2_Y+ RGB2_Y- RGB2_Pb+ YPBPR2_BIN+ RGB2_Pr- YPBPR2_GIN+ SC_CVBS_OUT CVBS1_RCA AV1_CVBS0P CVBS1P CVBS0_RCA AV2_CVBS0P CVBS4_RCA SV_Y1 CVBS_VCOM Y1_CVBS4P CVBS0P VCOM0 NAND_REZ PCM_PF-AD1 NAND_WEZ NAND_RBZ TUNER_SDA PCM_PF-AD5 NAND_CEZ PCM_PF-AD2 PCM_PF-AD3 PCM_PF-AD4 PCM_PF-AD0 NAND_WPZ NAND_ALE PCM_PF-AD6 NAND_CLE TUNER_SCL PCM_PF-AD7 NAND_RBZ RF_AGC TAGC PW_CTL KEY1 ADJ-PWM2 VBL_CTRL PWM_PM LED AMP-MUTE KEY0 EEPROM-WP CFG-PWM1 panel_s2 CFG-PWM0 panel_s1 I2C-SCL I2C-SDA ON_PBACK ON_PANEL PANEL_ON/OFF FLASH_WPN RXE0- G3_RXE0- RXE4- B1_RXE4- RXEC+ B4_RXEC+ RXE3- B3_RXE3- RXE1+ G0_RXE1+ RXE2+ B6_RXE2+ RXEC- B5_RXEC- RXE1- G1_RXE1- RXE2- B7_RXE2- RXE0+ G2_RXE0+ RXE4+ B0_RXE4+ RXE3+ B2_RXE3+ R0_RXOC+ RXOC+ R3_RXO2- RXO2- G4_RXO4+ RXO4+ G6_RXO3+ RXO3+ R1_RXOC- RXOC- G7_RXO3- RXO3- R2_RXO2+ RXO2+ R5_RXO1- RXO1- R6_RXO0+ RXO0+ R7_RXO0- RXO0- R4_RXO1+ RXO1+ G5_RXO4- RXO4- UART-RX UART-TX SPI_CSZ0 SPI-SDI SPI_Flash-SDI SPI-SDO SPI_Flash-SDO SPI-SCK SPI_Flash-SCK SPI_CSZ0 RST_AMP PGA_VCOM VSENSE_VSS PGA_VCOM USB0_DP USB0_DM USB1_DP USB1_DM LINE_IN_0R LINE_IN_0L HDMI3-RX2N HDMI3-RX1P HDMI3-SCL HDMI3-CLKP HDMI3-RX1N HDMI3-SDA HDMI3-RX0P HDMI3-CLKN HDMI3-RX2P HDMI3-RX0N HDMI3-RX2N HDMI3-RX1P HDMI3-SCL HDMI3-CLKP HDMI3-RX1N HDMI3-SDA HDMI3-RX0P HDMI3-CLKN HDMI3-RX2P HDMI3-RX0N HDMI3-HPDIN HDMI3-HPDIN DSMB_WAKEUP DSMB_STATUS DSMB-D-LINE-ON VIDEO-TYPE2 VIDEO-TYPE1 DSMB_GPO GPIO_IR DSMB_WAKEUP BIN1M RIN1 GIN1P BIN1 SOGIN1 GIN1M RIN1M YPBPR1_GIN+ YPBPR1_RIN+ RGB1_Pr+ RGB1_Pb- RGB1_Y-SOG RGB1_Y+ RGB1_Y- RGB1_Pb+ YPBPR1_BIN+ RGB1_Pr- DSMB_VS DSMB_HS UART-RX2 UART-TX2 BODY I2C-SDA I2C-SCL BODY BODY DSMB-D-LINE-ON DSMB_GPO DSMB_STATUS VIDEO-TYPE2 VIDEO-TYPE1 AV1-Rin AV1-Lin LINE_IN_1L LINE_IN_1R COMP1_AUL1 COMP1_AUR1 HD2_LIN-IC HD2_RIN-IC SPDIF_OUT SPDIF_OUT VGA-RIN-IC VGA-LIN-IC LINE_IN_3R LINE_IN_3L LED LED_R LEDB LEDB LEDB 3D_FLAG GPIO_IR 5Vstb 5Vstb 33V_Normal 33V_Normal NAND_FLASH_PWR-3.3V NAND_FLASH_PWR-3.3V 33V_Normal NAND_FLASH_PWR-3.3V 3.3Vstb 33V_Normal 33V_Normal 5Vstb 5Vstb 5Vstb 3.3Vstb 3.3Vstb 3.3Vstb 3.3Vstb 5V_TUNER AVDD_MPLL VDDP AVDD_LAN AVDD_ADC25 AVDD25_PGA AVDD_DMPLL VDDP VDDIO_1 AVDD_DVI AVDD_ALIVE AVDD_AU AVDD_MPLL AVDD_EAR AVDD_LPLL VDDC1.20V AVDD_REF25 AVDD_LAN AVDD_MOD AVDDL_MOD AVDD11_ETH AVDD1P1_ADC AVDDLV_USB +3.3V_Normal +3.3V_Standby +2.5V_Normal DVDD_NODIE AVDD11_ETH DVDD AVDDL_MOD AVDD1P1_ADC AVDDLV_USB DVDD VDDC AVDD_DMPLL VDDIO_0 VDDIO_0 AVDD25_PGA AVDD_ALIVE VDDC +1.5V_DDR AVDD_AU AVDD_ADC25 AVDD_LPLL VDDIO_1 AVDD_DVI AVDD_MOD AVDD_REF25 AVDD_EAR 3.3Vstb 2.5V_Normal 33V_Normal 5Vstb 33V_Normal +5V_USB 33V_Normal 3.3Vstb 5Vstb PW_CTL 1 ADJ-PWM2 1 AMP-MUTE 9 panel_s1 9 panel_s2 9 SC1-L 9 SC1-R 9 HDMI-CEC HDMI1-CLKP HDMI1-RX1N HDMI1-RX0P HDMI1-CLKN HDMI1-RX2P HDMI1-SCL HDMI1-RX0N HDMI1-RX2N HDMI1-SDA HDMI1-HPDIN HDMI2-RX2N HDMI2-RX1P HDMI2-SCL HDMI2-CLKP HDMI2-RX1N HDMI2-SDA HDMI2-RX0P HDMI2-CLKN HDMI2-RX2P HDMI2-RX0N HDMI2-HPDIN HDMI1-RX1P HDMI-ARC I2S_MCLK 2 I2S_SCLK 2 I2S_LRCLK 2 I2S_SD0 2 MDI_RP 21 MDI_TP 21 MDI_TN 21 MDI_RN 21 VGA_VSYNC 5 VGA_HSYNC 5 VGA_RIN+ 5 VGA_GIN+ 5 VGA_BIN+ 5 YPBPR2_RIN+ 5 YPBPR2_GIN+ 5 YPBPR2_BIN+ 5 SC_CVBS_OUT 7 CVBS1_RCA 6 CVBS0_RCA 6 CVBS4_RCA 7 VIFP VIFM TUNER_SDA TUNER_SCL RF_AGC 7 UART-RX 5 UART-TX 5 I2C-SCL 9,11 I2C-SDA 9,11 RST_AMP 11 VCC_VSENSE 2 ON_PBACK 1 ON_PANEL 1 R0_RXOC+ 11 G4_RXO4+ 11 R5_RXO1- 11 G6_RXO3+ 11 R7_RXO0- 11 R4_RXO1+ 11 G7_RXO3- 11 G5_RXO4- 11 R6_RXO0+ 11 R3_RXO2- 11 R2_RXO2+ 11 R1_RXOC- 11 G3_RXE0- 11 B2_RXE3+ 11 B7_RXE2- 11 G2_RXE0+ 11 B1_RXE4- 11 B6_RXE2+ 11 B0_RXE4+ 11 G1_RXE1- 11 B3_RXE3- 11 G0_RXE1+ 11 B5_RXEC- 11 B4_RXEC+ 11 HDMI3-RX2N HDMI3-RX1P HDMI3-SCL HDMI3-CLKP HDMI3-RX1N HDMI3-SDA HDMI3-RX0P HDMI3-CLKN HDMI3-RX2P HDMI3-RX0N HDMI3-HPDIN DSMB_STATUS 5 DSMB-D-LINE-ON 5 VIDEO-TYPE2 5 VIDEO-TYPE1 5 DSMB_GPO 5 GPIO_IR 5 DSMB_WAKEUP 6 YPBPR1_RIN+ 5 YPBPR1_GIN+ 5 YPBPR1_BIN+ 5 DSMB_VS 5 DSMB_HS 5 UART-RX2 5 UART-TX2 5 3D_SYNC_OUT 12 USB1_DM 21 USB1_DP 21 USB0_DM 21 USB0_DP 21 IR-in 5 AV1-Rin AV1-Lin COMP1_AUR1 COMP1_AUL1 HD2_RIN-IC HD2_LIN-IC VGA-RIN-IC 2 VGA-LIN-IC 2 3D_FLAG 1 Close to IC with width trace EEPROM I2C address at A0. RESET CIRCUIT NAND Flash Mode Selection 改为24C32或者24C16 IR Key FLASH Close to MST IC 靠近主IC 2.INT pad has internal 100Kohm pull up as a reset default value. Put external 10Kohm pull down as default, SAR口耐压只能到3.3V!!!!! 1.Ball G7, Ball G8, Ball F7, Ball D6, Ball E7 ONLY SOCKET BOARD HAVE,两层板 不建议使用，会割地 Close to AVDD_DVI Normal Power 3.3V 2.5V Standby Power 3.3V DDR3 POWER Power interface Close to MST IC R246 100K R246 100K C224 0.1uF C224 0.1uF R168 NC/10K R168 NC/10K R125 47 R125 47 R202 8.2K R202 8.2K R5 4.7K R5 4.7K C228 0.1uF C228 0.1uF R129 47 R129 47 R252 49.9R/1% R252 49.9R/1% C130 47nF C130 47nF C292 0.1uF C292 0.1uF C238 2.2uF C238 2.2uF R257 22R R257 22R R242 1K R242 1K R186 4.7K R186 4.7K C154 47nF C154 47nF C170 2.2uF C170 2.2uF C314 22nF C314 22nF R238 33R R238 33R R559 1K R559 1K R409 10K R409 10K U7 NC/24C32 U7 NC/24C32 A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 R1046 0R R1046 0R C168 2.2uF C168 2.2uF R243 0 R243 0 C180 0.1uF C180 0.1uF R123 0 R123 0 C172 0.1uF C172 0.1uF R560 10K R560 10K R154 22K R154 22K C206 0.1uF C206 0.1uF TP13 TP13 1 R197 NC/0R R197 NC/0R R93 0 R93 0 R250 49.9R/1% R250 49.9R/1% C199 1nF C199 1nF Q3 3906 Q3 3906 1 3 2 Y1 24MHz Y1 24MHz L117 FB L117 FB CN29 IR_LED CN29 IR_LED 1 2 3 4 5 6 C198 1nF C198 1nF R210 470 R210 470 R537 10K R537 10K C142 47nF C142 47nF U30 MX25L1605D U30 MX25L1605D CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 C295 0.1uF C295 0.1uF CN18 Key CN18 Key 1 2 3 4 R145 100K R145 100K CN1 Debug CN1 Debug 1 2 3 4 C128 47nF C128 47nF R734 10K R734 10K C133 47nF C133 47nF L21 FB/2A L21 FB/2A C191 0.1uF C191 0.1uF R204 100 R204 100 R211 NC R211 NC C143 47nF C143 47nF R534 10K R534 10K C227 2.2uF C227 2.2uF R136 47 R136 47 R733 10K R733 10K R258 33R R258 33R R254 22R R254 22R R684 100R R684 100R C231 2.2uF C231 2.2uF U21 NAND FLASH_TSOP48 U21 NAND FLASH_TSOP48 R/B 7 RE 8 CE 9 NC6/CE2 10 NC7 11 VCC 12 VSS 13 NC8 14 NC9 15 CLE 16 ALE 17 WE 18 WP 19 NC28 48 NC27 47 NC26 46 NC25 45 D7 44 D6 43 D5 42 D4 41 VCC 37 VSS 36 NC21 35 NC20 34 NC19 33 D3 32 D2 31 D1 30 D0 29 NC0/WPZ 1 NC1 2 NC2 3 NC3 4 NC4 5 NC5 6 NC10 20 NC11 21 NC12 22 NC13 23 NC14 24 NC15 25 NC16 26 NC17 27 NC18 28 NC22 38 NC23 39 NC24 40 C144 1nF C144 1nF C215 0.1uF C215 0.1uF C145 47nF C145 47nF R153 100 R153 100 R200 4.7K R200 4.7K C132 47nF C132 47nF C181 4.7uF C181 4.7uF C234 0.1uF C234 0.1uF R198 NC R198 NC C163 47nF C163 47nF R723 10K R723 10K C173 2.2uF C173 2.2uF U100B MSD6i982BX U100B MSD6i982BX TS1_D0 AC12 TS1_D1 AD13 TS1_D2 AD12 TS1_D3 AC11 TS1_D4 AD11 TS1_D5 AA10 TS1_D6 AB14 TS1_D7 AA12 TS1_CLK Y13 TS1_VLD AC13 TS1_SYNC AE11 TS0_D0 AB13 TS0_D1 Y14 TS0_D2 AA11 TS0_D3 AB11 TS0_D4 AA13 TS0_D5 Y9 TS0_D6 AB10 TS0_D7 AE13 TS0_CLK Y10 TS0_VLD Y12 TS0_SYNC Y11 IP AD5 IM AC6 VIFP AC5 VIFM AE5 IFAGC AE4 RF_TAGC AD4 TGPIO0/UPGAIN AD2 TGPIO2/ I2C_CLK AD6 TGPIO3/ I2C_SDA AC7 PCM_D0 AA20 PCM_D1 AC19 PCM_D2 AA21 PCM_D3 AC18 PCM_D4 AC16 PCM_D5 AD16 PCM_D6 AD17 PCM_D7 AC17 PCM_A0 AA19 PCM_A1 AB20 PCM_A2 Y20 PCM_A3 Y17 PCM_A4 Y19 PCM_A5 AD18 PCM_A6 AC20 PCM_WAIT_N AC21 PCM_A8 AB17 PCM_A9 Y16 PCM_IOWR_N AA17 PCM_A11 AB16 PCM_A7 AE20 PCM_A12 AD19 PCM_RESET AD20 PCM_IRQA_N AB21 PCM_OE_N AC15 PCM_IORD_N AA16 PCM_A10 AE16 PCM_CE_N AE17 PCM_WE_N AE19 PCM_A14 Y18 PCM_CD_N AB22 PCM_A13 AA18 PCM_REG_N AB19 PCM_NAND_ALE AE14 PCM_NAND_WPZ AC14 PCM_NAND_CEZ AA15 PCM_NAND_CLE AD15 PCM_NAND_REZ AA14 PCM_NAND_WEZ AD14 PCM_NAND_RBZ Y15 TGPIO1 AD3 R51 1M R51 1M R240 10K R240 10K R156 4.7K R156 4.7K C159 2.2uF C159 2.2uF R255 22R R255 22R R124 47 R124 47 C179 10uF C179 10uF R144 47 R144 47 R201 470 R201 470 R253 22R R253 22R C205 33pF C205 33pF C166 47nF C166 47nF C225 0.1uF C225 0.1uF C183 0.1uF C183 0.1uF C233 0.1uF C233 0.1uF R261 22R R261 22R R162 4.7K R162 4.7K C156 1nF C156 1nF R536 10K R536 10K C155 47nF C155 47nF R207 8.2K R207 8.2K C203 NC C203 NC R208 4.7K R208 4.7K C120 20pF C120 20pF C141 47nF C141 47nF C192 33pF C192 33pF R205 470 R205 470 R137 47 R137 47 R150 4.7K R150 4.7K R363 0 R363 0 C221 2.2uF C221 2.2uF C217 1uF C217 1uF C135 0.1uF C135 0.1uF R262 33R R262 33R R247 0 R247 0 L113 FB L113 FB R126 47 R126 47 C232 0.1uF C232 0.1uF C123 0.1uF C123 0.1uF R122 0 R122 0 C125 0.1uF C125 0.1uF C129 47nF C129 47nF CN3 IR_LED CN3 IR_LED 1 2 3 4 5 R135 47 R135 47 C189 47pF C189 47pF R361 10K R361 10K C134 0.1uF C134 0.1uF C212 0.1uF C212 0.1uF R510 0R R510 0R C211 0.1uF C211 0.1uF R152 4.7K R152 4.7K C153 10uF C153 10uF C197 220PF C197 220PF C220 2.2uF C220 2.2uF C151 47nF C151 47nF R172 100R R172 100R R527 0R R527 0R R213 4.7K R213 4.7K R203 100 R203 100 R251 49.9R/1% R251 49.9R/1% R94 47 R94 47 C237 2.2uF C237 2.2uF R191 100 R191 100 C162 2.2uF C162 2.2uF R171 100R R171 100R C185 10uF C185 10uF RGB CVBS PHY USB U100E MSD6i982BX RGB CVBS PHY USB U100E MSD6i982BX BIN0M L3 GIN0P M1 GIN0M M3 SOGIN0 M2 RIN0M N2 HSYNC0 L4 VSYNC0 L5 BIN1M P2 GIN1P R2 SOGIN1 P3 RIN1M T1 HSYNC1 T2 VSYNC1 T3 BIN2M U3 GIN2M V3 RIN2M W2 SOGIN2 V2 CVBS0P P4 CVBS1P P5 CVBS2P P6 CVBS3P T6 VCOM0 R6 CVBS_OUT2 T5 TP C2 PAD_GPIO20 C1 RN A2 TN B1 RP B2 PAD_GPIO19 C3 DM_P0 A4 DP_P0 B4 DM_P1 AD10 DP_P1 AE10 RIN0P N1 BIN0P L2 RIN1P R3 GIN1M R1 RIN2P W1 GIN2P V1 BIN2P U2 BIN1P N3 CVBS_OUT1 T4 R209 10K R209 10K R241 100K R241 100K R130 47 R130 47 C345 0.1uF C345 0.1uF R718 10K R718 10K C186 0.1uF C186 0.1uF C178 0.1uF C178 0.1uF C200 0.1uF C200 0.1uF R194 1K R194 1K C131 1nF C131 1nF R249 49.9R/1% R249 49.9R/1% R90 47 R90 47 C207 33pF C207 33pF R151 4.7K R151 4.7K R92 47 R92 47 R196 4.7K R196 4.7K Q24 3904 Q24 3904 U100F MSD6i982BX U100F MSD6i982BX AVDD_DDR0_D J17 AVDD_DDR1_D M18 AVDD_DVI M6 AVDD_AU33 N5 VDDC U22 VDDC R17 VDDC R18 VDDC T18 VDDC U19 DVDD P17 VDDC U20 VDDC T19 VDDC T20 VDDC T21 AVDD25_DADC AA7 AVDD_DVI M7 AVDD_LPLL N7 AVDD25_REF Y7 AVDD25_PGA AB7 AVDD_DDR0_D H17 AVDD_DDR1_D K18 AVDD25_ETH W8 AVDD_DDR0_D H16 AVDD_DDR1_D L17 AVDD_DDR0_D J16 AVDD_DDR1_D L18 AVDD11_ETH M15 AVDD_NODIE M5 AVDD_MOD W9 VDDP N4 GND H9 GND H10 GND H11 GND H12 GND H13 GND H14 GND H22 GND J7 GND D8 GND D9 GND J10 GND J11 GND J12 GND_FU J8 AVDD3P3_ADC_MPLL M4 GND D10 GND J13 GND J14 GND J15 AVDD_DMPLL M8 GND J22 GND K7 GND D13 GND D7 DVDD_NODIE L8 GND F13 DDR_GND A15 DDR_GND A12 DDR_GND A9 GND D11 AVDD_DDR0_C H15 AVDD_DDR1_C K17 DDR_GND L23 DDR_GND J25 PGA_VCOM AB6 GND E10 GND E11 GND E9 GND E12 GND E16 GND F9 GND K9 GND K10 GND K11 GND K12 GND K13 GND K14 GND K15 GND K16 GND K20 GND K21 GND K22 GND L9 GND L10 GND L11 GND L12 GND L14 GND L15 GND L16 GND L22 GND M10 GND M11 GND M12 GND M13 GND M14 GND W15 GND M17 GND N8 GND P10 GND P11 GND P12 GND F11 GND F12 GND N9 GND N10 GND N11 GND N12 GND N13 GND N14 GND V15 GND V16 GND N17 VSENSE T22 GND N19 GND P7 GND P8 GND P9 GND P13 GND P14 GND P15 GND W16 GND V17 GND P18 GND P19 GND R7 GND R8 GND R9 GND R10 GND R11 GND R12 GND R13 GND R14 GND R15 GND R16 GND W17 GND V18 GND R21 GND R20 GND T7 GND T8 GND T9 GND T10 GND T11 GND T12 VDDC U21 GND D14 GND E8 GND E15 DDR_GND F25 GND L13 GND M16 GND T13 GND T14 GND T15 GND T16 GND T17 GND W18 GND G18 GND V9 DDR_GND C25 GND D12 GND D15 GND D16 GND E13 GND E14 GND F10 GND F14 GND F15 GND G9 GND G10 GND G11 GND G12 GND F16 GND G13 GND G14 GND G15 GND G16 GND H8 GND H6 GND H7 GND G17 GND V19 GND V20 GND V21 GND N18 GND U7 GND U8 GND U9 GND U10 GND U11 GND U12 GND U13 GND U14 GND U15 GND U16 GND U17 GND U18 GND W19 GND W20 GND W21 GND V10 GND V11 GND V12 GND V13 GND V14 GND W4 GND W5 GND W6 GND W7 GND W10 GND W11 GND W12 GND W13 GND W14 GND W22 GND V5 GND V6 GND V7 GND V8 GND Y4 GND Y5 GND Y6 VDDC V22 AVDD1P1_ADC N16 AVDDL_MOD N15 AVDD25_REF Y8 GND F8 AVDDLV_USB P16 GND R22 DDR_GND F20 DDR_GND C21 DDR_GND D19 DDR_GND E19 DDR_GND F19 GND P25 GND R24 DDR_GND D22 DDR_GND E22 GND F22 GND G22 DDR_GND U25 AVDD_EAR33 N6 GND V4 GND A20 GND B19 GND B23 GND C7 VSENSE_VSS R19 GND AA6 GND J9 GND M9 C202 NC C202 NC R719 10K R719 10K D1 BAV99 D1 BAV99 1 2 3 R199 100 R199 100 C218 0.1uF C218 0.1uF R188 100 R188 100 R264 22R R264 22R R121 47 R121 47 HDMI Analog Audio I2S SPDIF U100C MSD6i982BX HDMI Analog Audio I2S SPDIF U100C MSD6i982BX LINE_OUT_0L AB3 LINE_OUT_0R AC2 LINE_OUT_2L AC3 LINE_OUT_2R AD1 HP_OUT_1L AB4 HP_OUT_1R AC4 LINE_IN_0L W3 LINE_IN_0R Y2 LINE_IN_1L Y3 LINE_IN_1R AA2 LINE_IN_2L AA1 LINE_IN_2R AA3 VRP AA4 VAG AB2 VRM AB1 SPDIF_IN/GPIO152 H4 SPDIF_OUT/GPIO153 U6 I2S_OUT_MCK/GPIO154 D4 I2S_OUT_WS/GPIO155 E5 A_RX0N J2 A_RX0P J1 A_RX1N J3 A_RX1P K1 A_RX2N K2 A_RX2P K3 A_RXCN H2 A_RXCP H3 DDCDA_CK/GPIO23 K6 DDCDA_DA/GPIO24 L7 HOTPLUGA/GPIO19 L6 C_RX0N AC8 C_RX0P AE8 C_RX1N AD8 C_RX1P AC9 C_RX2N AD9 C_RX2P AC10 C_RXCN AD7 C_RXCP AE7 DDCDC_CK/GPIO27 AA9 DDCDC_DA/GPIO28 AA8 HOTPLUGC/GPIO21 AB8 D_RX0N F2 D_RX0P F1 D_RX1N F3 D_RX1P G1 D_RX2N G2 D_RX2P G3 D_RXCN E2 D_RXCP E3 DDCDD_CK/GPIO29 J4 DDCDD_DA/GPIO30 J5 HOTPLUGD/GPIO22 K4 CEC/GPIO5 G5 I2S_OUT_BCK/GPIO156 D5 I2S_OUT_SD/GPIO157 E4 IRINT G4 RESET C4 XTALIN AE2 XTALOUT AE3 TESTPIN K8 PAD_ARC0 K5 LINE_IN_3L AA5 LINE_IN_3R AB5 I2S_IN_WS/GPIO149 U5 I2S_IN_BCK/GPIO150 U4 I2S_IN_SD/GPIO151 E7 R183 470 R183 470 R169 100R R169 100R C149 47nF C149 47nF Q23 3904 Q23 3904 C632 0.1uF C632 0.1uF C210 0.1uF C210 0.1uF R85 47 R85 47 R266 33R R266 33R R189 100 R189 100 R522 0R R522 0R C230 0.1uF C230 0.1uF C147 47nF C147 47nF C184 0.1uF C184 0.1uF C209 0.1uF C209 0.1uF C160 1nF C160 1nF R245 10K R245 10K R88 47 R88 47 C188 10pF C188 10pF C164 47nF C164 47nF C121 20pF C121 20pF R256 33R R256 33R C146 47nF C146 47nF R127 47 R127 47 R146 0 R146 0 C92 0.1uF C92 0.1uF R170 100R R170 100R C219 0.1uF C219 0.1uF R239 22R R239 22R R134 47 R134 47 C127 47nF C127 47nF R259 33R R259 33R C161 47nF C161 47nF R722 10K R722 10K CN15 Key CN15 Key 1 2 3 4 R424 NC/0 R424 NC/0 R1044 10K R1044 10K C169 2.2uF C169 2.2uF R187 4.7K R187 4.7K C204 NC C204 NC R610 10K R610 10K R155 4.7K R155 4.7K R267 22R R267 22R R535 10K R535 10K R131 47 R131 47 PWM SAR SPI GPIO LVDS U100D MSD6i982BX PWM SAR SPI GPIO LVDS U100D MSD6i982BX SAR0/GPIO31 E6 SAR1/GPIO32 F4 SAR2/GPIO33 F5 SAR3/GPIO34 F6 PWM0/GPIO66 Y21 PWM1/GPIO67 Y22 PWM2/GPIO68 AA22 PWM3/GPIO69 V24 PM_SPI_CK/GPIO1 C6 PM_SPI_CS1/GPIO12/PM6 A5 PM_SPI_DI/GPIO2 B6 PM_SPI_DO/GPIO3 B5 DDCA_CK/UART0_RX J6 DDCA_DA/UART0_TX H5 DDCR_CK/GPIO72 U24 DDCR_DA/GPIO71 U23 GPIO6/PM0/INT A3 GPIO7/PM1/PM_UART_TX B3 GPIO10/PM4 D3 GPIO11/PM5/PM_UART_RX/INT D2 PM_SPI_CS2/GPIO16/PM10 C5 PM_SPI_WP2/GPIO14/PM8/INT D1 LVB0N/ RLV6N W24 LVB0P/ RLV6P V23 LVB1N/ RLV7N W23 LVB1P/ RLV7P W25 LVB2N/ RLV8N Y24 LVB2P/ RLV8P Y25 LVBCKN/ LLVON AA24 LVBCKP/ LLVOP Y23 LVB3N/ LLV1N AB24 LVB3P/ LLV1P AA23 LVB4N/ LLV2N AB23 LVB4P/ LLV2P AB25 LVA0N/ LLV3N AC24 LVA0P/ LLV3P AC25 LVA1N/ LLV4N AD24 LVA1P/ LLV4P AD25 LVA2N/ LLV5N AC23 LVA2P/ LLV5P AE24 LVACKN/ LLV6N AD23 LVACKP/ LLV6P AE23 LVA3N/ LLV7N AD22 LVA3P/ LLV7P AE22 LVA4N/ LLV8N AD21 LVA4P/ LLV8P AC22 PAD_GPIO4/GPIO40 G8 PAD_GPIO3/GPIO39 F7 PWM_PM G6 PM_SPI_CZ D6 PAD_GPIO2/GPIO38 G7 R745 1K R745 1K R263 33R R263 33R C187 10pF C187 10pF R215 NC R215 NC C236 0.1uF C236 0.1uF C122 0.1uF C122 0.1uF C150 47nF C150 47nF C174 2.2uF C174 2.2uF R193 4.7k R193 4.7k R206 NC R206 NC C72 33p C72 33p R133 47 R133 47 R182 0R R182 0R R132 47 R132 47 R612 10K R612 10K R216 4.7K R216 4.7K R679 10K R679 10K R120 47 R120 47 R214 4.7K R214 4.7K R97 47 R97 47 R195 NC R195 NC D38 NC D38 NC 1 2 R212 10K R212 10K C148 47nF C148 47nF C235 0.1uF C235 0.1uF C293 0.1uF C293 0.1uF C216 0.1uF C216 0.1uF J2 SPDIF_V J2 SPDIF_V GND 3 VCC 2 IN 1 4 4 5 5 C201 220PF C201 220PF C226 2.2uF C226 2.2uF 5 4 3 2 1 D D C C B B A A PB-ADJUST PB-ON/OFF ADJ-PWM2 ON_PBACK PW-ON/OFF-INV PW_CTL PW_CTL PANEL_ON PW-ON/OFF-INV PB-ADJUST PB-ON/OFF BRT_CNTL_IN PW-ON/OFF-INV +1.5V_DDR 3 2.5V_Normal 3 3.3VStb 2,3 +5V_USB +5V 5Vstb +12V VCC-Panel +5V_USB +12V 3.3Vstb 5Vstb +5V +1.5V_DDR 2.5V_Normal +5V_USB VDDC VDDC1.20V 33V_Normal +5V_USB +12V +12V 5Vstb +5V_USB +12V +5V 5Vstb +5V_USB ADJ-PWM2 2 PW_CTL 2 ON_PBACK 2 ON_PANEL 2 BRT_CNTL_IN 11 BRT_CNTL_OUT 11 VCC_VSENSE 2 Title Size Document Number Rev Date: Sheet of SYSTEM POWER 1.0 MST6I981 A2 1 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of SYSTEM POWER 1.0 MST6I981 A2 1 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of SYSTEM POWER 1.0 MST6I981 A2 1 11 Monday, August 15, 2011 SOT223 TO263 SOT223 HOLE panel POWER SOT223 POWER INPUT Standby:L Normal: H MAX 600MA MAX 130MA 100MA MAX 300MA USB POWER 调光方式 限在3.3V Q17 3904 Q17 3904 1 2 3 L27 FB/3A L27 FB/3A R13 100K R13 100K R12 100 R12 100 R36 100 R36 100 C152 0.1uF C152 0.1uF D53 NC/1N4001 D53 NC/1N4001 U17 MP1484 U17 MP1484 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 shield 9 Q18 3904 Q18 3904 1 2 3 C101 0.1uF C101 0.1uF H15 PAD H15 PAD 1 2 3 4 5 6 7 8 9 Q45 3904 Q45 3904 1 2 3 R32 3K/1% R32 3K/1% C12 0.1uF C12 0.1uF U6 AMS1117-2.5V U6 AMS1117-2.5V VIN 3 GND 1 VOUT 2 Vout 4 C2 NC/0.1uF C2 NC/0.1uF C117 2.2uF C117 2.2uF R44 NC R44 NC R47 0 R47 0 Q46 3904 Q46 3904 R30 NC/100K R30 NC/100K R33 10K/1% R33 10K/1% C194 2.2uF C194 2.2uF R16 12K/1% R16 12K/1% R43 NC R43 NC R29 100K R29 100K R26 NC/4.7K R26 NC/4.7K Q54 AO3401A Q54 AO3401A + CA13 100uF/16V + CA13 100uF/16V Q2 NC/3904 Q2 NC/3904 1 2 3 R31 2.2K R31 2.2K R15 22K R15 22K R165 100K R165 100K C193 0.1uF C193 0.1uF R73 NC/0 R73 NC/0 L18 NC/FB/3A L18 NC/FB/3A R19 10K R19 10K U4 AP1084-ADJ U4 AP1084-ADJ VIN 3 GND 1 VOUT 2 Vout 4 R74 NC/0 R74 NC/0 R25 NC/4.7K R25 NC/4.7K R260 4.7K R260 4.7K R40 100 R40 100 C116 0.1uF C116 0.1uF + CA22 100uF/16V + CA22 100uF/16V R49 200/1% R49 200/1% L29 NC/FB/3A L29 NC/FB/3A U2 AMS1117-3.3V U2 AMS1117-3.3V VIN 3 GND 1 VOUT 2 Vout 4 R4 4.7K R4 4.7K U5 AMS1117-ADJ U5 AMS1117-ADJ VIN 3 GND 1 VOUT 2 Vout 4 C119 2.2uF C119 2.2uF C25 10nF C25 10nF C113 2.2uF C113 2.2uF H14 NC H14 NC 1 C93 0.1uF C93 0.1uF H9 NC H9 NC 1 L19 NC/FB/3A L19 NC/FB/3A C3 NC/0.1uF C3 NC/0.1uF H5 NC H5 NC 1 L42 15uH L42 15uH 1 2 L41 15uH L41 15uH 1 2 R8 4.7K R8 4.7K C167 NC/10uF C167 NC/10uF R3 NC/0 R3 NC/0 R17 6.8K R17 6.8K C112 0.1uF C112 0.1uF L22 FB/1A L22 FB/1A H11 NC H11 NC 1 C97 0.1uF C97 0.1uF H8 NC H8 NC 1 C114 2.2uF C114 2.2uF R18 2.7K/1% R18 2.7K/1% R333 100 R333 100 D52 NC/1N4001 D52 NC/1N4001 R14 1K R14 1K CN16 Power_Main CN16 Power_Main 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 Q4 3904 Q4 3904 1 2 3 C96 10nF C96 10nF + CA16 470uF/16V + CA16 470uF/16V R11 1K R11 1K R46 0R R46 0R R41 0R R41 0R R27 NC/100K R27 NC/100K R244 47K R244 47K R28 NC/4.7K R28 NC/4.7K R10 4.7K R10 4.7K Q48 NC/AO3401A Q48 NC/AO3401A Q1 NC/3904 Q1 NC/3904 1 2 3 C4 NC/0.1uF C4 NC/0.1uF C27 0.1uF C27 0.1uF C24 0.1uF C24 0.1uF + CA15 100uF/16V + CA15 100uF/16V C115 0.1uF C115 0.1uF C107 0.1uF C107 0.1uF H16 PAD H16 PAD 1 2 3 4 5 6 7 8 9 R23 4.7K R23 4.7K L23 FB/1A L23 FB/1A C177 2.2uF C177 2.2uF + CA19 100uF/16V + CA19 100uF/16V L44 NC/15uH L44 NC/15uH 1 2 R21 1K R21 1K H2 PAD H2 PAD 1 2 3 4 5 6 7 8 9 U1 MP1482 U1 MP1482 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 R45 120/1% R45 120/1% + CA21 100uF/16V + CA21 100uF/16V R39 2.2ohm R39 2.2ohm C26 0.1uF C26 0.1uF H6 NC H6 NC 1 C99 NC/0.22UF C99 NC/0.22UF H13 NC H13 NC 1 C94 2.2uF/NC C94 2.2uF/NC C7 0.1uF C7 0.1uF H12 PAD H12 PAD 1 2 3 4 5 6 7 8 9 C98 8.2nF C98 8.2nF H10 NC H10 NC 1 R24 2.43K/3.3V R24 2.43K/3.3V C111 2.2uF C111 2.2uF C118 0.1uF C118 0.1uF H1 PAD H1 PAD 1 2 3 4 5 6 7 8 9 C104 0.1uF C104 0.1uF C196 0.1uF C196 0.1uF R2 1K R2 1K C28 3.9nF C28 3.9nF R38 22R R38 22R 5 4 3 2 1 D D C C B B A A LOCAL_PWR DM1 HS_IND/CFG_SEL1 VBUS_DET RBIAS VDDA18PLL VDDA18CR OCS_n4 OCS_n3 OCS_n3 OCS_n2 OCS_n1 OCS_n1 RESETn XTAL1 DM1 DP1 VDP1 USB0_D0-_SUB USB0_DM USB0_DP USB0_D0+_SUB DM3 DP3 USB1_DM USB1_DP DP2 DM2 DP1 DM0 DP0 DM3 DP3 DM2 DP2 VDP1 USB1_DM XTAL2 3V3 +5V_USB +5V_USB 3V3 3V3 +5V_USB +5V_USB 33V_Normal 3V3 +5V_USB 3V3 3V3 +5V_USB USB0_DM USB0_DP USB1_DM USB1_DP Title Size Document Number Rev Date: Sheet of 6i981 A2 1 1 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of 6i981 A2 1 1 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of 6i981 A2 1 1 Monday, August 15, 2011 Close to DDR POWER PIN Close to DDR POWER PIN over 1.3G over 1.3G C307 0.1uF C307 0.1uF C325 0.1uF C325 0.1uF C315 2.2uF C315 2.2uF R313 56R R313 56R 7 5 3 1 8 6 4 2 RP300 22RX4 7 5 3 1 8 6 4 2 RP300 22RX4 R311 56R R311 56R C312 0.1uF C312 0.1uF C322 0.1uF C322 0.1uF C351 10nF C351 10nF R301 1K/1% R301 1K/1% 7 5 3 1 8 6 4 2 RP313 22RX4 7 5 3 1 8 6 4 2 RP313 22RX4 MIU0 MIU1 U100A MSD6i982BX MIU0 MIU1 U100A MSD6i982BX A_DDR3_A0/DDR2_A5 C11 A_DDR3_A1/DDR2_A13 B13 A_DDR3_A2/DDR2_A9 A10 A_DDR3_A3/DDR2_A10 C9 A_DDR3_A4/DDR2_A2 C15 A_DDR3_A5/DDR2_A3 A8 A_DDR3_A6/DDR2_A4 C14 A_DDR3_A7/DDR2_A7 C10 A_DDR3_A8/DDR2_A8 A13 A_DDR3_A9/DDR2_A14 B10 A_DDR3_A10/DDR2_RASZ B15 A_DDR3_A11/DDR2_A6 C13 A_DDR3_A12/DDR2_A0 A14 A_DDR3_A13/DDR2_A12 B9 A_DDR3_A14/DDR2_A11 B12 A_DDR3_CASZ/DDR2_BA0 A11 A_DDR3_RASZ/DDR2_BA1 B11 A_DDR3_WEZ/DDR2_A1 C12 A_DDR3_ODT/DDR2_WEZ B7 A_DDR3_BA0/DDR2_CKE A7 A_DDR3_BA1/DDR2_CASZ B14 A_DDR3_BA2/DDR2_BA2 C8 A_DDR3_RESETB B8 A_DDR3_CKE/DDR2_ODT C16 A_DDR3_DQL0/DDR2_DQ6 B22 A_DDR3_DQL1/DDR2_DQ0 C17 A_DDR3_DQL2/DDR2_DQ1 A22 A_DDR3_DQL3/DDR2_DQ7 B18 A_DDR3_DQL4/DDR2_DQ4 A23 A_DDR3_DQL5/DDR2_DQ2 B17 A_DDR3_DQL6/DDR2_DQ3 C22 A_DDR3_DQL7/DDR2_DQ5 A17 A_DDR3_DQU0/DDR2_DQ15 D17 A_DDR3_DQU1/DDR2_DMU E20 A_DDR3_DQU2/DDR2_DQ10 E17 A_DDR3_DQU3/DDR2_DQ9 C20 A_DDR3_DQU4/DDR2_DML F18 A_DDR3_DQU5/DDR2_DQ12 B20 A_DDR3_DQU6/DDR2_DQ8 F17 A_DDR3_DQU7/DDR2_DQ14 D20 A_DDR3_DML//DDR2_DQ13 C18 A_DDR3_DMU/DDR2_DQ11 B21 A_DDR3_MCLK/DDR2_MCLK A16 A_DDR3_MCLKZ/DDR2_MCLKZ B16 A_DDR3_DQSL/DDR2_DQS0 C19 A_DDR3_DQSLB/DDR2_DQSB0 A19 A_DDR3_DQSU/DDR2_DQS1 D18 A_DDR3_DQSUB/DDR2_DQSB1 E18 B_DDR3_A0/DDR2_A5 F23 B_DDR3_A1/DDR2_A13 H25 B_DDR3_A2/DDR2_A9 E24 B_DDR3_A3/DDR2_A10 C24 B_DDR3_A4/DDR2_A2 J23 B_DDR3_A5/DDR2_A3 D24 B_DDR3_A6/DDR2_A4 H23 B_DDR3_A7/DDR2_A7 C23 B_DDR3_A8/DDR2_A8 H24 B_DDR3_A9/DDR2_A14 E25 B_DDR3_A10/DDR2_RASZ K24 B_DDR3_A11/DDR2_A6 G23 B_DDR3_A12/DDR2_A0 J24 B_DDR3_A13/DDR2_A12 D23 B_DDR3_A14/DDR2_A11 G24 B_DDR3_CASZ/DDR2_BA0 F24 B_DDR3_RASZ/DDR2_BA1 G25 B_DDR3_WEZ/DDR2_A1 E23 B_DDR3_ODT/DDR2_WEZ A24 B_DDR3_BA0/DDR2_CKE B24 B_DDR3_BA1/DDR2_CASZ K25 B_DDR3_BA2/DDR2_BA2 B25 B_DDR3_RESETB D25 B_DDR3_CKE/DDR2_ODT K23 B_DDR3_DQL0/DDR2_DQ6 R23 B_DDR3_DQL1/DDR2_DQ0 N24 B_DDR3_DQL2/DDR2_DQ1 T24 B_DDR3_DQL3/DDR2_DQ7 N25 B_DDR3_DQL4/DDR2_DQ4 T23 B_DDR3_DQL5/DDR2_DQ2 M23 B_DDR3_DQL6/DDR2_DQ3 T25 B_DDR3_DQL7/DDR2_DQ5 M24 B_DDR3_DQU0/DDR2_DQ15 L21 B_DDR3_DQU1/DDR2_DMU M20 B_DDR3_DQU2/DDR2_DQ10 L20 B_DDR3_DQU3/DDR2_DQ9 P21 B_DDR3_DQU4/DDR2_DML M22 B_DDR3_DQU5/DDR2_DQ12 P22 B_DDR3_DQU6/DDR2_DQ8 M21 B_DDR3_DQU7/DDR2_DQ14 N20 B_DDR3_DML//DDR2_DQ13 N23 B_DDR3_DMU/DDR2_DQ11 P20 B_DDR3_MCLK/DDR2_MCLK L24 B_DDR3_MCLKZ/DDR2_MCLKZ L25 B_DDR3_DQSL/DDR2_DQS0 P23 B_DDR3_DQSLB/DDR2_DQSB0 P24 B_DDR3_DQSU/DDR2_DQS1 N21 B_DDR3_DQSUB/DDR2_DQSB1 N22 C334 0.1uF C334 0.1uF U300 H5TQ1G63DFR-H9C U300 H5TQ1G63DFR-H9C A0 N3 A1 P7 A2 P3 A3 N2 A4 P8 A5 P2 A6 R8 A7 R2 A8 T8 A9 R3 A10 L7 A11 R7 A12 N7 DQU0 D7 DQU1 C3 DQU2 C8 DQU3 C2 DQU4 A7 DQU5 A2 DQU6 B8 DQU7 A3 DQSU C7 /DQSU B7 DMU D3 DQL0 E3 DQL1 F7 DQL2 F2 DQL3 F8 DQL4 H3 DQL5 H8 DQL6 G2 DQL7 H7 DQSL F3 /DQSL G3 DML E7 BA0 M2 BA1 N8 BA2 M3 /CS L2 /RAS J3 /CAS K3 /WE L3 CK J7 /CK K7 CKE K9 ODT K1 /RESET T2 VREFCA M8 VREFDQ H1 ZQ L8 VDDQ A1 VDDQ A8 VDDQ C1 VDDQ C9 VDDQ D2 VDDQ E9 VDDQ F1 VDDQ H2 VDDQ H9 VSSQ B9 VSSQ B1 VSSQ D1 VSSQ D8 VSSQ E2 VSSQ E8 VSSQ F9 VSSQ G1 VSSQ G9 VDD B2 VDD D9 VDD G7 VDD K2 VDD K8 VDD N1 VDD N9 VDD R1 VDD R9 VSS A9 VSS E1 VSS G8 VSS J2 VSS J8 VSS M1 VSS M9 VSS P1 VSS P9 VSS T1 VSS T9 NC1 J1 NC2 J9 NC3 L1 NC4 L9 NC5 M7 A13 T3 NC7 T7 VSS B3 R310 56R R310 56R C335 0.1uF C335 0.1uF R315 22R R315 22R R302 1K/1% R302 1K/1% 7 5 3 1 8 6 4 2 RP306 22RX4 7 5 3 1 8 6 4 2 RP306 22RX4 7 5 3 1 8 6 4 2 RP314 22RX4 7 5 3 1 8 6 4 2 RP314 22RX4 C331 0.1uF C331 0.1uF C328 0.1uF C328 0.1uF R378 120R/1% R378 120R/1% C332 0.1uF C332 0.1uF C344 0.1uF C344 0.1uF 7 5 3 1 8 6 4 2 RP323 22RX4 7 5 3 1 8 6 4 2 RP323 22RX4 7 5 3 1 8 6 4 2 RP309 22RX4 7 5 3 1 8 6 4 2 RP309 22RX4 C340 0.1uF C340 0.1uF C316 0.1uF C316 0.1uF 7 5 3 1 8 6 4 2 RP308 22RX4 7 5 3 1 8 6 4 2 RP308 22RX4 C310 0.1uF C310 0.1uF C333 0.1uF C333 0.1uF R316 22R R316 22R R306 1K/1% R306 1K/1% C313 0.1uF C313 0.1uF C300 1nF C300 1nF 7 5 3 1 8 6 4 2 RP307 22RX4 7 5 3 1 8 6 4 2 RP307 22RX4 U301 H5TQ1G63DFR-H9C U301 H5TQ1G63DFR-H9C A0 N3 A1 P7 A2 P3 A3 N2 A4 P8 A5 P2 A6 R8 A7 R2 A8 T8 A9 R3 A10 L7 A11 R7 A12 N7 DQU0 D7 DQU1 C3 DQU2 C8 DQU3 C2 DQU4 A7 DQU5 A2 DQU6 B8 DQU7 A3 DQSU C7 /DQSU B7 DMU D3 DQL0 E3 DQL1 F7 DQL2 F2 DQL3 F8 DQL4 H3 DQL5 H8 DQL6 G2 DQL7 H7 DQSL F3 /DQSL G3 DML E7 BA0 M2 BA1 N8 BA2 M3 /CS L2 /RAS J3 /CAS K3 /WE L3 CK J7 /CK K7 CKE K9 ODT K1 /RESET T2 VREFCA M8 VREFDQ H1 ZQ L8 VDDQ A1 VDDQ A8 VDDQ C1 VDDQ C9 VDDQ D2 VDDQ E9 VDDQ F1 VDDQ H2 VDDQ H9 VSSQ B9 VSSQ B1 VSSQ D1 VSSQ D8 VSSQ E2 VSSQ E8 VSSQ F9 VSSQ G1 VSSQ G9 VDD B2 VDD D9 VDD G7 VDD K2 VDD K8 VDD N1 VDD N9 VDD R1 VDD R9 VSS A9 VSS E1 VSS G8 VSS J2 VSS J8 VSS M1 VSS M9 VSS P1 VSS P9 VSS T1 VSS T9 NC1 J1 NC2 J9 NC3 L1 NC4 L9 NC5 M7 A13 T3 NC7 T7 VSS B3 C304 0.1uF C304 0.1uF C318 0.1uF C318 0.1uF C348 0.1uF C348 0.1uF C326 0.1uF C326 0.1uF R379 120R/1% R379 120R/1% R305 1K/1% R305 1K/1% C324 0.1uF C324 0.1uF 7 5 3 1 8 6 4 2 RP317 22RX4 7 5 3 1 8 6 4 2 RP317 22RX4 C317 0.1uF C317 0.1uF R304 1K/1% R304 1K/1% C349 1nF C349 1nF 7 5 3 1 8 6 4 2 RP321 22RX4 7 5 3 1 8 6 4 2 RP321 22RX4 7 5 3 1 8 6 4 2 RP310 22RX4 7 5 3 1 8 6 4 2 RP310 22RX4 7 5 3 1 8 6 4 2 RP311 22RX4 7 5 3 1 8 6 4 2 RP311 22RX4 C330 0.1uF C330 0.1uF C339 0.1uF C339 0.1uF C343 0.1uF C343 0.1uF C319 0.1uF C319 0.1uF C308 0.1uF C308 0.1uF 7 5 3 1 8 6 4 2 RP316 22RX4 7 5 3 1 8 6 4 2 RP316 22RX4 7 5 3 1 8 6 4 2 RP302 22RX4 7 5 3 1 8 6 4 2 RP302 22RX4 7 5 3 1 8 6 4 2 RP318 22RX4 7 5 3 1 8 6 4 2 RP318 22RX4 R312 56R R312 56R C341 0.1uF C341 0.1uF R317 22R R317 22R R314 120R/1% R314 120R/1% C350 10nF C350 10nF C342 0.1uF C342 0.1uF C305 0.1uF C305 0.1uF C303 1nF C303 1nF C320 0.1uF C320 0.1uF 7 5 3 1 8 6 4 2 RP305 22RX4 7 5 3 1 8 6 4 2 RP305 22RX4 R308 1K/1% R308 1K/1% R307 120R/1% R307 120R/1% 7 5 3 1 8 6 4 2 RP301 22RX4 7 5 3 1 8 6 4 2 RP301 22RX4 C337 2.2uF C337 2.2uF R303 1K/1% R303 1K/1% 7 5 3 1 8 6 4 2 RP319 22RX4 7 5 3 1 8 6 4 2 RP319 22RX4 7 5 3 1 8 6 4 2 RP315 22RX4 7 5 3 1 8 6 4 2 RP315 22RX4 C311 0.1uF C311 0.1uF 7 5 3 1 8 6 4 2 RP304 22RX4 7 5 3 1 8 6 4 2 RP304 22RX4 7 5 3 1 8 6 4 2 RP312 22RX4 7 5 3 1 8 6 4 2 RP312 22RX4 7 5 3 1 8 6 4 2 RP303 22RX4 7 5 3 1 8 6 4 2 RP303 22RX4 R318 22R R318 22R C346 0.1uF C346 0.1uF 7 5 3 1 8 6 4 2 RP320 22RX4 7 5 3 1 8 6 4 2 RP320 22RX4 C302 1nF C302 1nF C338 0.1uF C338 0.1uF 7 5 3 1 8 6 4 2 RP322 22RX4 7 5 3 1 8 6 4 2 RP322 22RX4 R309 1K/1% R309 1K/1% C301 0.1uF C301 0.1uF C323 0.1uF C323 0.1uF C336 0.1uF C336 0.1uF 5 4 3 2 1 D D C C B B A A HDMI-CEC HDMI3_CEC HDMI3_SCL HDMI3_SCL HDMI3_SDA HDMI3_RX1+ HDMI3_RX2- HDMI3_RX1- HDMI3_RX0+ HDMI3_RX0- HDMI3_RXC+ HDMI3_RXC- HDMI3_RX2+ HDMI3_HPDIN HDMI3_RX1+ HDMI3_RX0+ HDMI3_RXC+ HDMI3_RXC- HDMI3_RX2+ HDMI3_CEC HDMI3_RX0- HDMI3_RX1- HDMI3_SDA HDMI3_RX2- HDMI2_SCL HDMI2_SCL HDMI2_SDA HDMI2_RX1+ HDMI2_RX2- HDMI2_RX1- HDMI2_RX0+ HDMI2_RX0- HDMI2_RXC+ HDMI2_RXC- HDMI2_RX2+ HDMI2_HPDIN HDMI2_RX1+ HDMI2_RX0+ HDMI2_RXC+ HDMI2_RXC- HDMI2_RX2+ HDMI2_CEC HDMI2_RX0- HDMI2_RX1- HDMI2_SDA HDMI2_RX2- HDMI2_CEC HDMI_ARC HDMI-ARC HDMI_ARC HDMI1_SCL HDMI1_SCL HDMI1_SDA HDMI1_RX1+ HDMI1_RX2- HDMI1_RX1- HDMI1_RX0+ HDMI1_RX0- HDMI1_RXC+ HDMI1_RXC- HDMI1_RX2+ HDMI1_HPDIN HDMI1_RX1+ HDMI1_RX0+ HDMI1_RXC+ HDMI1_RXC- HDMI1_RX2+ HDMI1_CEC HDMI1_RX0- HDMI1_RX1- HDMI1_SDA HDMI1_RX2- HDMI1_CEC HDMI3-5V HDMI3-5V HDMI2-5V HDMI2-5V HDMI2-5V HDMI2-5V HDMI1-RX0P 2 HDMI1-RX0N 2 HDMI1-RX1P 2 HDMI1-RX2P 2 HDMI1-RX1N 2 HDMI1-RX2N 2 HDMI1-CLKP 2 HDMI1-CLKN 2 HDMI-CEC 2 HDMI1-SCL 2 HDMI1-SDA 2 HDMI1-HPDIN 2 HDMI2-RX0P 2 HDMI2-RX0N 2 HDMI2-RX1P 2 HDMI2-RX2P 2 HDMI2-RX1N 2 HDMI2-RX2N 2 HDMI2-CLKP 2 HDMI2-CLKN 2 HDMI2-SCL 2 HDMI2-SDA 2 HDMI2-HPDIN 2 HDMI-ARC HDMI3-RX0P 2 HDMI3-RX0N 2 HDMI3-RX1P 2 HDMI3-RX2P 2 HDMI3-RX1N 2 HDMI3-RX2N 2 HDMI3-CLKP 2 HDMI3-CLKN 2 HDMI3-SCL 2 HDMI3-SDA 2 HDMI3-HPDIN 2 Title Size Document Number Rev Date: Sheet of HDMI 1.0 MST6I981 A3 4 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of HDMI 1.0 MST6I981 A3 4 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of HDMI 1.0 MST6I981 A3 4 11 Monday, August 15, 2011 To MST IC HDMI Connector HDMI Connector HDMI Connector D112 NC D112 NC 1 2 R348 100K R348 100K R296 10K R296 10K D110 NC D110 NC 1 2 CN33 HDMI_0 CN33 HDMI_0 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 R295 1K R295 1K R728 56R R728 56R R292 100 R292 100 R358 1K R358 1K R291 100 R291 100 D111 NC D111 NC 1 2 Q50 3904 Q50 39041 2 3 Q49 3904 Q49 39041 2 3 R355 10K R355 10K R690 NC R690 NC R330 1K R330 1K R328 1K R328 1K R281 10 R281 10 R359 10 R359 10 R354 10 R354 10 R285 10 R285 10 R327 10K R327 10K R352 10 R352 10 D103 NC D103 NC 1 2 R332 0 R332 0 D120 NC D120 NC 1 2 R286 10 R286 10 R277 10 R277 10 D127 NC D127 NC 1 2 D136 NC D136 NC 1 2 R347 10K R347 10K C245 0.1uF C245 0.1uF R279 10 R279 10 D140 NC D140 NC 1 2 C244 0.1uF C244 0.1uF D133 NC D133 NC 1 2 R298 1K R298 1K D116 NC D116 NC 1 2 D138 NC D138 NC 1 2 D131 NC D131 NC 1 2 R275 10 R275 10 D113 NC D113 NC 1 2 R284 10 R284 10 R688 NC R688 NC D104 NC D104 NC 1 2 R349 100 R349 100 R297 10K R297 10K D122 NC D122 NC 1 2 R299 100K R299 100K R689 NC R689 NC D100 NC D100 NC 1 2 R329 10K R329 10K R322 10K R322 10K D106 NC D106 NC 1 2 D128 NC D128 NC 1 2 D109 NC D109 NC 1 2 R280 10 R280 10 CN31 HDMI_3 CN31 HDMI_3 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND4 23 D101 NC D101 NC 1 2 R274 10 R274 10 R283 10 R283 10 D107 NC D107 NC 1 2 D134 NC D134 NC 1 2 R326 100K R326 100K D135 NC D135 NC 1 2 D118 NC D118 NC 1 2 R324 0 R324 0 R272 10 R272 10 R356 10 R356 10 CN32 HDMI_3 CN32 HDMI_3 DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 GND1 20 GND2 21 GND3 22 GND4 23 D102 NC D102 NC 1 2 R276 10 R276 10 D117 NC D117 NC 1 2 C248 0.1uF C248 0.1uF R353 10 R353 10 D121 NC D121 NC 1 2 Q44 3904 Q44 39041 2 3 R288 10 R288 10 R351 100 R351 100 R293 10 R293 10 R273 10 R273 10 R325 100 R325 100 R346 1K R346 1K D105 NC D105 NC 1 2 R294 10 R294 10 D115 NC D115 NC 1 2 D119 NC D119 NC 1 2 R289 100 R289 100 R282 10 R282 10 D139 NC D139 NC 1 2 D108 NC D108 NC 1 2 C700 2.2uF C700 2.2uF D132 NC D132 NC 1 2 D114 NC D114 NC 1 2 R287 10 R287 10 R290 100 R290 100 D137 NC D137 NC 1 2 R300 10K R300 10K R278 10 R278 10 R360 0 R360 0 R350 10K R350 10K D126 NC D126 NC 1 2 5 4 3 2 1 D D C C B B A A HD1-L HD1-R YPBPR2_RIN+ YPBPR2_BIN+ YPBPR2_GIN+ UART-TX UART-RX VGA-TX VGA-RX VGA-TX VGA-RX DDC_SCL_D DDC_SDA_D R VGA5V VGA_RIN+ VGA_BIN+ B G VGA_GIN+ YPBPR2_BIN+ YPBPR2_GIN+ YPBPR2_RIN+ YPBPR2_GIN+ VGA-LIN-IC VGA-RIN-IC VGA5V YPBPR2_GIN+ 2 YPBPR2_BIN+ 2 YPBPR2_RIN+ 2 COMP1_AUR1 2 COMP1_AUL1 2 VGA_RIN+ 2 VGA_GIN+ 2 VGA_BIN+ 2 VGA_HSYNC 2 VGA_VSYNC 2 UART-RX 2 UART-TX 2 CVBS0_RCA 2 VGA-RIN-IC 2 VGA-LIN-IC 2 Title Size Document Number Rev Date: Sheet of VGA&HDTV 1.0 MST6I981 A3 5 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of VGA&HDTV 1.0 MST6I981 A3 5 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of VGA&HDTV 1.0 MST6I981 A3 5 11 Monday, August 15, 2011 R415 12K R415 12K R341 10K R341 10K R339 NC/100 R339 NC/100 D125 NC D125 NC 1 2 D30 NC D30 NC 1 2 R9 0R R9 0R R L V CN6 RCA-AV3-H1 R L V CN6 RCA-AV3-H1 1 3 5 2 4 6 D130 NC D130 NC 1 2 R395 75 R395 75 C49 560pF C49 560pF C89 560pF C89 560pF R337 4.7K R337 4.7K C81 560pF C81 560pF R157 10K R157 10K R338 NC/100 R338 NC/100 D32 NC D32 NC 1 2 R323 75 R323 75 R342 NC/100 R342 NC/100 R163 12K R163 12K R320 4.7K R320 4.7K R416 12K R416 12K D29 NC D29 NC 1 2 R158 12K R158 12K R336 75 R336 75 D124 NC D124 NC 1 2 R343 10K R343 10K D31 NC D31 NC 1 2 D123 NC D123 NC 1 2 D129 NC D129 NC 1 2 R396 75 R396 75 HD_R HD_L T10 RCA-238H HD_R HD_L T10 RCA-238H 1 2 4 3 R394 75 R394 75 D150 NC D150 NC 1 2 R321 4.7K R321 4.7K R319 100 R319 100 CON3 VGA CON3 VGA 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 16 17 D148 NC D148 NC 1 2 D33 NC D33 NC 1 2 R340 NC/100 R340 NC/100 R344 4.7K R344 4.7K R334 75 R334 75 R161 10K R161 10K CN20 VGA-R/L CN20 VGA-R/L 1 1 2 2 3 3 4 4 5 5 6 6 7 7 C265 560pF C265 560pF R357 75 R357 75 R345 100 R345 100 5 4 3 2 1 D D C C B B A A LINEOUTR AVOUT-V LINEOUTL SC1-R LINEOUTR SC1-L LINEOUTL AV1-Rin AV1-L AV1-V AV1-Lin AV1-R CVBS1_RCA AV1-R AV1-L AV1-V VIDEO_TYPE1 VIDEO_TYPE1 DSMB_IR DSMB-R UART-TX2 VGA_B/PB DSMB_CVBSO VGA_H_SYNC DSMB-L UART-RX2 VIDEO_TYPE2 VGA_V_SYNC VGA_G/Y DSMB_COME_IN CVBS_DSMB LINEOUTL VGA_R/PR LINEOUTR DSMB_D_LINE_ON UART-RX2 VGA_H_SYNC VGA_V_SYNC VGA_R/PR VGA_B/PB VGA_G/Y UART-TX2 DSMB_IR IR-in DSMB-L DSMB-R DSMB_D_LINE_ON VIDEO_TYPE2 VIDEO_TYPE1 DSMB_COME_IN DSMB_GPO DSMB_WAKEUP AVOUT-V DSMB_CVBSO CVBS4_RCA CVBS_DSMB +12V OP_VCC OP_VCC +5V +5V 33V_Normal 33V_Normal 5V_out SC_CVBS_OUT 2 AV1-Rin 3 AV1-Lin 3 CVBS1_RCA 2 AV1-V AV1-L AV1-R AV1-L AV1-R AV1-V DSMB_STATUS 2 DSMB_HS 2 DSMB_VS 2 GPIO_IR 2 DSMB_WAKEUP 2 UART-RX2 2 HD2_RIN-IC2 HD2_LIN-IC 2 UART-TX2 2 DSMB-D-LINE-ON 2 VIDEO-TYPE1 2 VIDEO-TYPE22 DSMB_GPO 3 IR-in 5 YPBPR1_GIN+ 5 YPBPR1_BIN+ 5 YPBPR1_RIN+ 5 CVBS4_RCA 2 SC1-L 8 SC1-R 8 Title Size Document Number Rev Date: Sheet of AVIN&AVOUT 1.0 MST6I981 A3 6 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of AVIN&AVOUT 1.0 MST6I981 A3 6 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of AVIN&AVOUT 1.0 MST6I981 A3 6 11 Monday, August 15, 2011 AV INPUT VIDEO OUTPUT R373 100R R373 100R R410 4.7K R410 4.7K R84 0R R84 0R R374 100R R374 100R R78 75R R78 75R R696 47K R696 47K R712 10K R712 10K R77 330R R77 330R R331 100R R331 100R R665 1K R665 1K R517 10K R517 10K R398 75 R398 75 R704 8.2K R704 8.2K R476 10K R476 10K Q25 3904 Q25 3904 1 2 3 R697 10K R697 10K Q29 3904 Q29 3904 1 2 3 R362 100 R362 100 C277 560pF C277 560pF + CA90 100uF/16V + CA90 100uF/16V C822 0.1u C822 0.1u R383 12K R383 12K R265 75R R265 75R R480 75 R480 75 D147 NC D147 NC 1 2 R388 NC R388 NC R367 10K R367 10K C359 2.2u C359 2.2u R391 100R R391 100R DD36 NC DD36 NC R89 75R R89 75R Q28 3906 Q28 3906 1 3 2 R477 75 R477 75 R128 6.8K R128 6.8K D142 NC D142 NC 1 2 R48 1K R48 1K Q42 3904 Q42 3904 1 2 3 C260 560pF C260 560pF Q43 3904 Q43 3904 1 2 3 R83 100R R83 100R R76 0R R76 0R D143 NC D143 NC 1 2 R392 10K R392 10K R369 100 R369 100 R370 10K R370 10K D146 NC D146 NC 1 2 R516 10K R516 10K R366 12K R366 12K C360 2.2u C360 2.2u C213 2.2uF C213 2.2uF R L V CN8 RCA-AV3-H1 R L V CN8 RCA-AV3-H1 1 3 5 2 4 6 R700 47R R700 47R CN12 AV_OUT CN12 AV_OUT 1 1 2 2 3 3 4 4 5 5 6 6 7 7 R82 4.7K R82 4.7K DD35 NC DD35 NC R399 75 R399 75 R702 47K R702 47K R659 1K R659 1K R387 10K R387 10K Q37 3906 Q37 3906 1 3 2 + CA91 100uF/16V + CA91 100uF/16V R397 75 R397 75 R703 10K R703 10K V14 3904 V14 3904 1 2 3 R386 12K R386 12K R705 4.7K R705 4.7K C270 560pF C270 560pF R81 75R R81 75R R91 1K R91 1K CN26 DSMBCON-13*2 CN26 DSMBCON-13*2 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 27 27 29 29 28 28 30 30 R411 4.7K R411 4.7K R699 8.2K R699 8.2K C261 560pF C261 560pF D151 NC D151 NC 1 2 R79 100R R79 100R R390 1K R390 1K L24 FB L24 FB R695 47R R695 47R Q27 3904 Q27 3904 1 2 3 C821 0.1u C821 0.1u R372 10K R372 10K R698 4.7K R698 4.7K R75 75R R75 75R D141 NC D141 NC 1 2 R389 15K R389 15K R375 100R R375 100R R393 15K R393 15K R371 12K R371 12K D149 NC D149 NC 1 2 R368 10K R368 10K C214 2.2uF C214 2.2uF Q26 3904 Q26 3904 1 2 3 5 4 3 2 1 D D C C B B A A TUNER_SCL SDA_TV SCL_TV TUNER_SDA TUNER_RF_AGC RF_AGC SCL_TV SDA_TV SDA SCL VIFP VIFM IF_TV SDA SCL TUNER_RF_AGC IF_TV 5V_TUNER 5V_TUNER +5V_USB 5V_TUNER +12V 5V_TUNER +12V VIF_12V 5V_TUNER RF_AGC TUNER_SDA TUNER_SCL VIFP 2 VIFM 2 Title Size Document Number Rev Date: Sheet of Tuner 1.0 MST6I981 Custom 7 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of Tuner 1.0 MST6I981 Custom 7 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of Tuner 1.0 MST6I981 Custom 7 11 Monday, August 15, 2011 T2 HFT-98H-115HR T2 HFT-98H-115HR AGC 1 NC1 2 BT 3 SDA 4 SCL 5 +5V 6 IFout 7 GND3 8 GND2 9 GND1 11 GND4 10 Q35 2SC2216 Q35 2SC2216 3 1 2 C366 NC/0.1uF C366 NC/0.1uF R706 330 R706 330 L31 10uH L31 10uH R526 12/0603 R526 12/0603 R622 680 R622 680 R525 NC/75 R525 NC/75 C377 2.2uF C377 2.2uF C327 0.1uF C327 0.1uF C290 NC/0.1uF C290 NC/0.1uF R423 6.8K R423 6.8K R414 NC/2.2R/2W R414 NC/2.2R/2W C800 NC/22pF C800 NC/22pF R59 NC/100 R59 NC/100 C801 NC/22pF C801 NC/22pF ADJ OUT IN U26 NC/AP1084 ADJ OUT IN U26 NC/AP1084 3 2 1 4 L43 NC/2.2uH L43 NC/2.2uH L28 0.82uH L28 0.82uH + CA8 100uF/16V + CA8 100uF/16V C375 10nF C375 10nF R528 0 R528 0 R521 1K R521 1K R619 150R/0603 R619 150R/0603 R523 56 R523 56 C389 10nF C389 10nF C376 10nF C376 10nF R513 100 R513 100 C378 10nF C378 10nF + CA6 NC/100uF/16V + CA6 NC/100uF/16V R520 0 R520 0 R849 33 R849 33 SAW U29 N6274 SAW U29 N6274 ING 2 OUT1 4 GND 3 OUT2 5 IN 1 R848 33 R848 33 NC/R52 200 NC/R52 200 R623 39 R623 39 R663 10K R663 10K C288 0.1uF C288 0.1uF R515 0 R515 0 R667 10K R667 10K 5 4 3 2 1 D D C C B B A A REGOUT MDI_TN MDI_TP MDI_RP MDI_RN 2.5V_Normal MDI_RP 21 MDI_TP 21 MDI_TN 21 MDI_RN 21 Title Size Document Number Rev Date: Sheet of Ethernet PHY 1.0 MST6I981 A3 8 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of Ethernet PHY 1.0 MST6I981 A3 8 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of Ethernet PHY 1.0 MST6I981 A3 8 11 Monday, August 15, 2011 C357 1nF/2KV C357 1nF/2KV C306 10nF C306 10nF 1 8 P10 RJ45-LED 1 8 P10 RJ45-LED TX+ 3 TX- 6 RX+ 1 CMT1 4 CMT2 5 RX- 2 CMT3 7 CMT4 8 GND1 9 GND2 10 NC1 11 NC2 12 DATALED_N 16 DATALED_P 15 LINKLED_P 13 LINKLED_N 14 R455 75 R455 75 R691 75 R691 75 C309 10nF C309 10nF R681 0R R681 0R R451 75 R451 75 U8 HST-0041SAR U8 HST-0041SAR TD+ 1 TCT 2 TD- 3 NC1 4 NC2 5 RD+ 6 RCT 7 RD- 8 RX- 9 TCM- 10 RX+ 11 NC3 12 NC4 13 TX- 14 TCM 15 TX+ 16 R453 75 R453 75 5 4 3 2 1 D D C C B B A A PWD_MT HP_MUTE_AMP AMP-MUTE AMP-Rout+ AMP-Lout+ AMP-Lout- AMP-Rout- HP_MUTE_AMP AMP-Rout+ AMP-Rout- I2S_SD0 I2S_LRCLK RST_AMP I2S_MCLK I2S_SCLK AMP-Lout- AMP-Lout+ 33V_Normal +12V 5Vstb +5V +12V_amp 33V_Normal +12V 33V_Normal 33V_Normal AMP-MUTE 2 RST_AMP 2 I2S_MCLK 2 I2S_SCLK 2 I2S_LRCLK 2 I2S_SD0 2 I2C-SCL 2,5,11 I2C-SDA 2,5,11 Title Size Document Number Rev Date: Sheet of Audio Amp. Interface 1.0 MST6I981 A3 9 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of Audio Amp. Interface 1.0 MST6I981 A3 9 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of Audio Amp. Interface 1.0 MST6I981 A3 9 11 Monday, August 15, 2011 0: Normal 1：Mute MUTE Circuit EN=HIGH: OPERATING EN=LOW： MUTE R509 12K R509 12K C165 1uF/2.2uF/16V C165 1uF/2.2uF/16V C247 0.1uF/50V C247 0.1uF/50V R717 18K R717 18K C273 10uF C273 10uF C358 330NF C358 330NF R458 10 R458 10 C249 0.1uF/50V C249 0.1uF/50V R497 100 R497 100 CA40 100uF/16V CA40 100uF/16V R335 2.2 R335 2.2 C379 NC C379 NC R505 NC R505 NC L38 22uH L38 22uH 1 2 R504 100 R504 100 C246 0.1uF/50V C246 0.1uF/50V C279 0.1uF C279 0.1uF C297 330NF C297 330NF C222 0.1uF C222 0.1uF C356 100nF/25V C356 100nF/25V R501 0 R501 0 C353 330NF C353 330NF R511 10K R511 10K C257 100nF/25V C257 100nF/25V R495 1M R495 1M R489 47K R489 47K R491 2.2M R491 2.2M C364 0.01uF C364 0.01uF C254 47nF C254 47nF C321 4700pF C321 4700pF C361 2.2uF C361 2.2uF U38 TAS5707 U38 TAS5707 OUT_B 46 PGND_AB 47 PGND_AB 48 OUT_A 1 PVCC_A 2 PVCC_A 3 AVSS 9 PLL_FLTM 10 PLL_FLTP 11 VR_ANA 12 AVDD 13 FAULT 14 MCLK 15 OSC_RES 16 DVSSO 17 VR_DIG 18 PDN 19 LRCLK 20 SCLK 21 SDIN 22 SDA 23 SCL 24 RESET 25 STEST 26 DVDD 27 DVSS 28 PVCC_D 40 PVCC_D 41 PGND_CD 37 PGND_CD 38 OUT_D 36 OUT_C 39 PVCC_C 45 BST_C 42 VCLAMP_CD 32 BST_D 33 VREG 31 AGND 30 AVCC 34 BST_A 4 VCLAMP_AB 5 BST_B 43 PVCC_B 44 EPAD 49 PVCC 35 GND 29 OC_ADJ 7 NC 8 SSTIMER 6 C278 10uF C278 10uF R364 22 R364 22 CN28 Speaker CN28 Speaker 1 2 3 4 C284 330NF C284 330NF R478 100 R478 100 R484 NC R484 NC C258 0.1uF C258 0.1uF E B C SOT 23 Q52 3906 E B C SOT 23 Q52 3906 1 3 2 R381 22K1 R381 22K1 R499 22 R499 22 L37 22uH L37 22uH 1 2 R457 200R R457 200R CA41 100uF/16V CA41 100uF/16V C266 NC/2200pF C266 NC/2200pF C354 330NF C354 330NF L36 22uH L36 22uH 1 2 R382 22 R382 22 R385 10K R385 10K R512 22 R512 22 C352 NC C352 NC R508 NC R508 NC C229 0.1uF/50V C229 0.1uF/50V C296 100nF/25V C296 100nF/25V C362 NC C362 NC R365 470 R365 470 E B C SOT 23 Q33 3904 E B C SOT 23 Q33 3904 1 3 2 L39 22uH L39 22uH 1 2 C283 100nF/25V C283 100nF/25V R496 22K R496 22K C276 330NF C276 330NF C355 330NF C355 330NF R492 100 R492 100 C394 NC/2.2uF C394 NC/2.2uF R488 10K R488 10K C412 NC C412 NC D18 BAV99 D18 BAV99 3 1 2 C252 4.7uF C252 4.7uF C253 1uF/2.2uF/16V C253 1uF/2.2uF/16V C275 4700pF C275 4700pF R494 1K R494 1K R486 10K R486 10K E B C SOT 23 Q47 3904 E B C SOT 23 Q47 3904 1 3 2 C289 330NF C289 330NF C407 NC C407 NC L32 FB L32 FB C282 1uF/2.2uF/16V C282 1uF/2.2uF/16V CA42 100uF/16V CA42 100uF/16V R498 22 R498 22 R479 470 R479 470 C347 NC C347 NC C274 47nF C274 47nF C223 0.1uF C223 0.1uF R502 22 R502 22 5 4 3 2 1 D D C C B B A A AI Ursa_RXE4- Ursa_RXE1- Ursa_RXE3- Ursa_RXEC- Ursa_RXE0- Ursa_RXE2- Ursa_RXE4+ Ursa_RXE1+ Ursa_RXEC+ Ursa_RXE2+ Ursa_RXE3+ Ursa_RXE0+ PWM_IN LVDSSEL AI 3D_SYNC_OUT LVDSSEL Ursa_RXOC+ Ursa_RXO1+ Ursa_RXO3+ Ursa_RXO4+ Ursa_RXO2+ Ursa_RXO0+ Ursa_RXO2- Ursa_RXO1- Ursa_RXOC- Ursa_RXO3- Ursa_RXO4- Ursa_RXO0- G4_RXO4+ Ursa_RXO4+ G5_RXO4- Ursa_RXO4- G6_RXO3+ Ursa_RXO3+ G7_RXO3- Ursa_RXO3- R2_RXO2+ Ursa_RXO2+ R0_RXOC+ Ursa_RXOC+ R1_RXOC- Ursa_RXOC- R3_RXO2- Ursa_RXO2- R7_RXO0- Ursa_RXO0- R4_RXO1+ Ursa_RXO1+ R5_RXO1- Ursa_RXO1- R6_RXO0+ Ursa_RXO0+ B2_RXE3+ Ursa_RXE3+ B3_RXE3- Ursa_RXE3- B0_RXE4+ Ursa_RXE4+ B1_RXE4- Ursa_RXE4- B4_RXEC+ Ursa_RXEC+ B7_RXE2- Ursa_RXE2- B5_RXEC- Ursa_RXEC- B6_RXE2+ Ursa_RXE2+ G2_RXE0+ Ursa_RXE0+ G1_RXE1- Ursa_RXE1- G0_RXE1+ Ursa_RXE1+ G3_RXE0- Ursa_RXE0- OPC_OUT 3D_SYNC_OUT 3D_FLAG 3D_FLAG 33V_Normal VCC-Panel VCC-Panel I2C-SCL 2,9 BRT_CNTL_OUT 1 BRT_CNTL_IN 1 I2C-SDA 2,9 G4_RXO4+ 2 G5_RXO4- 2 G6_RXO3+ 2 G7_RXO3- 2 R0_RXOC+ 2 R1_RXOC- 2 R2_RXO2+ 2 R3_RXO2- 2 R5_RXO1- 2 R6_RXO0+ 2 R7_RXO0- 2 R4_RXO1+ 2 B4_RXEC+ 2 B5_RXEC- 2 B0_RXE4+ 2 B1_RXE4- 2 B2_RXE3+ 2 B3_RXE3- 2 G3_RXE0- 2 B7_RXE2- 2 G0_RXE1+ 2 G1_RXE1- 2 G2_RXE0+ 2 B6_RXE2+ 2 panel_s1 1 panel_s2 1 3D_SYNC_OUT 12 3D_FLAG 1 LVDSSEL 1 Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 MST6I981 A3 11 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 MST6I981 A3 11 11 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 MST6I981 A3 11 11 Monday, August 15, 2011 LVDS OUT2 R606 NC R606 NC R518 0R R518 0R R609 NC R609 NC + CA10 100uF/16V + CA10 100uF/16V R611 NC R611 NC R664 NC/10k R664 NC/10k CN2 LVDS_2 CN2 LVDS_2 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 R613 NC R613 NC R678 NC R678 NC Q53 NC/3904 Q53 NC/3904 1 2 3 R519 0R R519 0R CN5 LVDS_1 CN5 LVDS_1 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 R676 10k R676 10k R608 NC R608 NC R675 NC/10k R675 NC/10k Q51 NC/3904 Q51 NC/3904 1 2 3 R413 10k R413 10k R677 NC R677 NC C91 0.1uF C91 0.1uF R607 NC R607 NC 5 4 3 2 1 D D C C B B A A 3D_SYNC_OUT Ursa_RXO1- R5_RXO1- Ursa_RXO0- R7_RXO0- Ursa_RXO0+ R6_RXO0+ Ursa_RXO1+ R4_RXO1+ Ursa_RXO3+ G6_RXO3+ Ursa_RXOC+ R0_RXOC+ Ursa_RXOC- R1_RXOC- Ursa_RXO4+ G4_RXO4+ Ursa_RXO3- G7_RXO3- Ursa_RXO2- R3_RXO2- Ursa_RXO4- G5_RXO4- Ursa_RXE1+ G0_RXE1+ Ursa_RXE1- G1_RXE1- Ursa_RXE0- G3_RXE0- Ursa_RXE0+ G2_RXE0+ Ursa_RXE4+ B0_RXE4+ Ursa_RXEC+ B4_RXEC+ Ursa_RXE3+ B2_RXE3+ Ursa_RXEC- B5_RXEC- Ursa_RXE4- B1_RXE4- Ursa_RXE3- B3_RXE3- Ursa_RXE2- B7_RXE2- Ursa_RXE2+ B6_RXE2+ Ursa_RXO2+ R2_RXO2+ MCASZ MRASZ ODT CASZ RASZ MA13 A8 A13 A11 MA11 A6 SPI_DI A0 A4 A2 MA2 MA8 MA0 MA4 MA6 Ursa_A4M Ursa_A4P 3D_FLAG U_XTALO U_XTALI U_PWM0 U4_RESET DQS1 DQ15 DQ8 DQ10 DQ13 DQ11 DQ12 DQ9 DQ6 DQM0 DQS0 DQSB0 DQSB1 DQ1 DQ3 DQ4 DQM1 I2CS_SCL LVDSSEL Ursa_RXEC+ Ursa_RXE3- Ursa_RXE3+ Ursa_RXE4- Ursa_RXE0+ Ursa_RXE1- Ursa_RXE1+ Ursa_RXE2- Ursa_RXE2+ Ursa_RXEC- A6 A4 ODT RASZ A0 CASZ U_XTALO Ursa_RXO0- Ursa_RXO0+ Ursa_RXO1- Ursa_RXO1+ Ursa_RXO2- Ursa_RXO2+ Ursa_RXOC- Ursa_RXOC+ Ursa_RXO3- Ursa_RXO3+ Ursa_RXO4+ Ursa_RXO4- I2C-SDA I2C-SCL A8 TESTPIN GPIO8 BA2 Ursa_C1P Ursa_C1M Ursa_CCKP Ursa_CCKM Ursa_C2P Ursa_C2M Ursa_C3P Ursa_C0P Ursa_C0M GPIO1 Ursa_B1P Ursa_B1M Ursa_B0P Ursa_B0M Ursa_B2P Ursa_B2M Ursa_BCKP Ursa_BCKM Ursa_B4P Ursa_B4M Ursa_B3P Ursa_B3M WEZ CKE A9 A12 A7 A3 A5 A10 A1 BA1 BA0 GPIO10 U_XTALI Ursa_A1P Ursa_A1M Ursa_ACKP Ursa_ACKM Ursa_A2P Ursa_A2M Ursa_A3P Ursa_A3M Ursa_A0P Ursa_A0M 3D_SYNC_OUT Ursa_RXE0- GPIO1 A13 DQ14 SPI1_CK SPI1_DA GPIO8 A11 Ursa_D3P Ursa_D2P Ursa_D0P Ursa_DCKP Ursa_D1P Ursa_D4P Ursa_CCKP Ursa_C1P Ursa_C4P Ursa_C2P Ursa_C3P Ursa_B4P Ursa_B3P Ursa_B1P Ursa_BCKP Ursa_C0P Ursa_BCKM Ursa_B1M Ursa_B2M Ursa_B0P Ursa_B2P Ursa_B0M Ursa_B4M Ursa_B3M LR_SYCN 3D_flag Ursa_C4P Ursa_C4M Ursa_C3M Ursa_D1P Ursa_D1M Ursa_A1M Ursa_A4M Ursa_D0P Ursa_D0M BRT_CNTL_IN Ursa_A2M Ursa_A0M Ursa_ACKM Ursa_A3M Ursa_ACKP Ursa_A1P Ursa_A4P Ursa_A0P Ursa_A3P Ursa_A2P I2C-SDA BRT_CNTL_OUT I2C-SCL Ursa_D3M Ursa_D2M Ursa_D0M Ursa_DCKM Ursa_C2M Ursa_CCKM Ursa_D1M Ursa_C1M Ursa_D4M Ursa_C4M Ursa_C0M Ursa_C3M Ursa_D2P Ursa_D2M Ursa_DCKP Ursa_DCKM A3 BA2 MBA2 MA1 MA3 MA9 A9 A7 A12 MDQS0 MDQSB0 DQS0 DQSB0 MDQS1 MDQSB1 DQSB1 DQS1 A5 MDQM1 MDQM0 DQM1 DQM0 MA5 MA7 MA12 WEZ MWEZ MDQ3 DQ3 DQ1 DQ4 DQ6 MDQ6 MDQ1 MDQ4 MDQ12 DQ12 DQ9 DQ11 DQ14 MDQ14 MDQ9 MCLK MCLKZ MDQ11 MCLKZ CLKZ MCLK CLK MDQ8 DQ8 DQ10 DQ15 DQ13 MDQ13 MDQ10 MDQ15 MVREF MVREF MCKE MRASZ MDQ6 MDQ3 MDQ4 MDQ1 MBA1 SPI_CK SPI_DI MBA0 MA11 MA8 MWEZ MDQ7 MDQ0 SPI_CZ SPI_DO MDQ2 MDQ5 MDQS0 MDQSB0 MDQS1 MDQSB1 MDQ10 MDQ15 MDQ8 MDQ13 MDQ11 MDQ12 MDQ9 MDQ14 I2CS_SDA MA7 MA3 MA1 MA10 MA5 MA9 MA12 MCLK MCLKZ MCASZ MA0 MA6 MA2 MA4 MDQM0 MDQM1 MODT MBA2 MA13 CKE MCKE BA0 BA1 MBA0 MBA1 MDQ0 DQ0 DQ2 DQ7 DQ5 MDQ5 MDQ2 MDQ7 MA10 A10 A1 CLK Ursa_D4P Ursa_D4M Ursa_D3P Ursa_D3M GPIO10 I2CS_SDA I2CS_SCL U_PWM1 CLKZ DQ7 DQ0 A2 DQ5 DQ2 U_PWM0 Ursa_RXE4+ U4_RESET GPIO11 SPI_CZ SPI_DO SPI_CK MODT U_PWM1 GPIO11 3D_SYNC_OUT 3D_FLAG LR_SYCN BRI_ADJ-PWM1 BRI_ADJ-PWM1 AVDD_LVDS AVDD_MEMPLL AVDD_DDR VCC1.8V VDDC_Ursa DDR_1.8V VCC1.8V VDDP_Ursa AVDD_LVDS VCC3.3V VCC-Panel_1 VCC-Panel_1 VCC-Panel_1 AVDD VCC3.3V AVDD_MPLL_Ursa VCC3.3V VDDC_Ursa AVDD_MEMPLL VCC3.3V AVDD_LPLL_Ursa DDR_1.8V VCC3.3V DDR_1.8V VDDP_Ursa AVDD_DDR AVDD_MPLL_Ursa AVDD_LPLL_Ursa AVDD VCC3.3V VCC3.3V AVDD_LPLL_Ursa VCC3.3V VCC3.3V VCC3.3V VDDC_Ursa VDDC_Ursa VCC1.05V VCC3.3V VCC3.3V VCC3.3V VCC-Panel VCC-Panel_1 VCC3.3V G4_RXO4+ 2 G6_RXO3+ 2 G5_RXO4- 2 G7_RXO3- 2 R1_RXOC- 2 R0_RXOC+ 2 R3_RXO2- 2 R2_RXO2+ 2 R5_RXO1- 2 R7_RXO0- 2 R6_RXO0+ 2 R4_RXO1+ 2 B5_RXEC- 2 B4_RXEC+ 2 B1_RXE4- 2 B0_RXE4+ 2 B2_RXE3+ 2 G3_RXE0- 2 B3_RXE3- 2 B7_RXE2- 2 G1_RXE1- 2 G0_RXE1+ 2 B6_RXE2+ 2 G2_RXE0+ 2 3D_SYNC_OUT 3D_FLAG I2C-SDA I2C-SCL BRT_CNTL_OUT BRT_CNTL_IN LVDSSEL Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 6M30QSC Custom 11 11 Wednesday, June 22, 2011 Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 6M30QSC Custom 11 11 Wednesday, June 22, 2011 Title Size Document Number Rev Date: Sheet of MST6M30S 1.0 6M30QSC Custom 11 11 Wednesday, June 22, 2011 L/R_SYCN 是用来跟panel的背光开关左右场来同步的 panel POWER Close to 6M30 Close to 6M30 New modify! For Local dimming function, use 1M bit(128K byte)SPI flash VDDC VSS VDDP VSS VDDC AVDD_LVDS VDDP LVDS OUT GPIO1: two chip use H: Master L: Slave CHIP_CONF: {GPIO8, PWM1, PWM0} CHIP_CONF= 3ˇd5: 101 : boot from internal SRAM CHIP_CONF= 3ˇd6: 110 : boot from EEPROM CHIP_CONF= 3ˇd7: 111 : boot from SPI Flash New add to PIN69 New add to C105 VDDC HW RESET DDR2 : 1066Mbps,512Mbit VSS I2C ADD Debug : 0xB4, ISP : 0x94 Debug Port Chip Config Place Close to DRAM Reserve pwm0 for 3D vsycn control function Reserve GPIO0 For frame interlace 3D MODE L,R Flag control SG_SYCN 是用来做跟眼镜开关左右眼同步的 Reserve pwm1 control backlight function 3D_FLAG 是给frame packing信号，scaler转 为frame interleave 信号送给6M30,告诉6M30 哪张左，哪张右的控制信号 New add! C242 0.1uF C242 0.1uF Q55 AO3401A Q55 AO3401A R114 NC/10K R114 NC/10K C240 0.1uF C240 0.1uF + CA26 100uF/16V + CA26 100uF/16V CON39 4PIN/2.0MM CON39 4PIN/2.0MM 1 2 3 4 R118 NC/10K R118 NC/10K R66 10R R66 10R C110 0.1uF C110 0.1uF C8 0.1uF C8 0.1uF 7 5 3 1 8 6 4 2 RP59 RP/22R/0402 7 5 3 1 8 6 4 2 RP59 RP/22R/0402 R98 100 R98 100 R406 10K R406 10K R54 0 R54 0 7 5 3 1 8 6 4 2 RP46 RP/22R/0402 7 5 3 1 8 6 4 2 RP46 RP/22R/0402 R35 4.7K R35 4.7K L15 FB/60R/3A L15 FB/60R/3A R55 100K R55 100K R177 0 R177 0 C250 0.1uF C250 0.1uF 7 5 3 1 8 6 4 2 RP6 RP/22R/0402 7 5 3 1 8 6 4 2 RP6 RP/22R/0402 C272 10uF C272 10uF R99 NC/22R R99 NC/22R C262 0.1uF C262 0.1uF R67 10R R67 10R R626 100 R626 100 C44 0.1uF C44 0.1uF R119 10K R119 10K Q56 AO3401A Q56 AO3401A R420 0R R420 0R R101 NC/4.7K R101 NC/4.7K R407 82R R407 82R C53 0.1uF C53 0.1uF R56 0R R56 0R C47 0.1uF C47 0.1uF C140 0.1uF C140 0.1uF R639 NC R639 NC R102 NC/1K R102 NC/1K R50 100K R50 100K Q30 NC/3904 Q30 NC/3904 1 2 3 R112 NC/10K R112 NC/10K C108 0.1uF C108 0.1uF R418 4.7K R418 4.7K L25 FB/60R/3A L25 FB/60R/3A R618 100 R618 100 C281 2.2uF C281 2.2uF 7 5 3 1 8 6 4 2 RP9 RP/22R/0402 7 5 3 1 8 6 4 2 RP9 RP/22R/0402 R42 4.7K R42 4.7K CN13 LVDS_2 CN13 LVDS_2 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 R642 0R R642 0R C109 0.1uF C109 0.1uF C105 0.1uF C105 0.1uF C259 0.1uF C259 0.1uF R384 22R R384 22R C137 0.1uF C137 0.1uF L17 FB/60R/3A L17 FB/60R/3A R106 100 R106 100 C54 2.2uF C54 2.2uF C291 NC/10uF C291 NC/10uF C243 0.1uF C243 0.1uF R87 NC/220 R87 NC/220 Y2 24MHz/DIP Y2 24MHz/DIP TP59 TP59 R636 NC R636 NC MST6M30SL 2-CH LVDS in / 4-CH LVDS out DDR2-16 U10 MST6M30S MST6M30SL 2-CH LVDS in / 4-CH LVDS out DDR2-16 U10 MST6M30S C2P 163 AVDD_LVDS 164 C1M 165 C1P 166 C0M 167 C0P 168 B4M 169 B4P 170 B3M 171 B3P 172 BCKM 173 BCKP 174 B2M 175 B2P 176 AVDDL_MOD 177 AVDD_LVDS 178 MOD_GPIO1 179 MOD_GPIO0 180 B1M 181 B1P 182 B0M 183 B0P 184 A4M 185 A4P 186 A3M 187 A3P 188 ACKM 189 ACKP 190 AVDD_LVDS 191 A2M 192 A2P 193 A1M 194 A1P 195 A0M 196 A0P 197 AVDD_LPLL 198 VSS 199 LPLL_FBCLK 200 LPLL_REFIN 201 VSS 202 XTALI 203 XTALO 204 AVDD_MPLL 205 VDD 206 GPIO[5](LTD_CLK) 207 GPIO[6](LTD_DA0) 208 RESET 209 TESTPIN 210 S_M_PIF_DA1 211 S_M_PIF_DA0 212 S_M_PIF_CLK 213 S_M_PIF_FC 214 S_M_PIF_CS 215 GPIO[10] 55 GPIO[2] 56 GPIO[0] 57 VD33 58 SPI3_DI 59 SPI3_CK 60 SPI4_DI 61 SPI4_CK 62 SPI5_CZ 63 SPI5_DO 64 SPI5_DI 65 SPI5_CK 66 GPIO[4](LTD_DE) 67 GPIO[3](LTD_DA1) 68 VDD 69 DDR2_A12 70 DDR2_A9 71 DDR2_A7 72 DDR2_A5 73 DDR2_A3 74 DDR2_A10 75 AVDD_DDR 76 DDR2_A1 77 DDR2_BA2 78 DDR2_BA0 79 DDR2_BA1 80 DDR2_CKE 81 DDR2_WEZ 82 AVDD_DDR 83 DDR2_DQ[4] 84 DDR2_DQ[3] 85 DDR2_DQ[1] 86 DDR2_DQ[6] 87 DDR2_DQ[11] 88 DDR2_DQ[12] 89 AVDD_DDR 90 DDR2_DQ[9] 91 DDR2_DQ[14] 92 DDR2_DQM[1] 93 DDR2_DQM[0] 94 DVDD_DDR 95 VSS 96 DDR2_DQS[0] 97 DDR2_DQSB[0] 98 DDR2_DQS[1] 99 DDR2_DQSB[1] 100 AVDD_PLL 101 VSS 102 DDR2_DQ[15] 103 DDR2_DQ[8] 104 DDR2_DQ[10] 105 DDR2_DQ[13] 106 AVDD_DDR 107 AVDD_DDR 108 VD33 1 VD33 2 M_S_PIF_FC 3 M_S_PIF_CLK 4 M_S_PIF_DA0 5 M_S_PIF_DA1 6 I2CS_SDA 7 I2CS_SCL 8 AVDD 9 RO0P 11 RO1N 12 RO1P 13 RO2N 14 RO2P 15 ROCKN 16 ROCKP 17 RO3N 18 RO3P 19 RO4N 20 RO4P 21 AVDD 22 DVDD_HF 23 RE0N 24 RE0P 25 RE1N 26 RE1P 27 RE2N 28 RE2P 29 RECKN 30 RECKP 31 RE3N 32 RE3P 33 RE4N 34 RE4P 35 AVDD 36 VDD 37 VSS 38 VSYNC_Like 39 SPI2_DI 40 SPI2_CK 41 SPI1_DI 42 SPI1_CK 43 SPI_DI 44 SPI_CK 45 SPI_CZ 46 VSS 47 VD33 48 SPI_DO 49 GPIO[1] 50 GPIO[8] 51 PWM1 52 PWM0 53 GPIO[11] 54 D0P 154 C4M 155 AVDD_DDR 113 D4M 140 DCKP 145 D0M 153 I2CM_SDA 136 DCKM 144 DDR2_A8 125 DDR2_MCLKZ 115 DDR2_ODT 117 LPLL_OUTCLK 138 D3M 142 DDR2_DQ[2] 111 SOFT_RST_L 133 CCKP 161 D3P 143 DDR2_A11 126 DDR2_A13 127 SOFT_RST_R 132 DDR2_A0 120 DDR2_CASZ 119 DDR2_DQ[7] 109 C3M 158 D4P 141 D1M 151 DDR2_A2 121 AVDDL_MOD 157 DDR2_DQ[0] 110 CCKM 160 OP_SYNC_L 134 DDR2_RASZ 118 MOD_GPIO3 149 DDR2_DQ[5] 112 D2M 147 VSS 129 OP_SYNC_R 131 C4P 156 MOD_GPIO2 150 C3P 159 VD33 130 DDR2_A6 124 AVDD_DDR 122 AVDD_LPLL 137 AVDD_DDR 116 I2CM_SCL 135 D1P 152 AVDD_LVDS 146 VSS 139 C2M 162 D2P 148 DDR2_A4 123 VDD 128 RO0N 10 DDR2_MCLK 114 M_S_PIF_CS 216 EPAD 217 R164 NC/10K R164 NC/10K D59 BAV99 D59 BAV99 3 2 1 C84 0.1uF C84 0.1uF R57 100K R57 100K R637 NC R637 NC C263 0.1uF C263 0.1uF R640 NC R640 NC R594 100 R594 100 R627 100 R627 100 C267 0.1uF C267 0.1uF TP15 TP15 R95 NC/10K R95 NC/10K C271 0.1uF C271 0.1uF L26 FB L26 FB C65 NC/2.2uF C65 NC/2.2uF R60 1M R60 1M L20 NC/FB/3A L20 NC/FB/3A Q6 3904 Q6 3904 1 2 3 C195 10nF C0402 C195 10nF C0402 TP58 TP58 C64 2.2uF C64 2.2uF C42 0.1uF C42 0.1uF R569 100 R569 100 R70 0R R70 0R C67 0.1uF C67 0.1uF Q5 3904 Q5 3904 1 2 3 C138 0.1uF C138 0.1uF R63 0R R63 0R R638 NC R638 NC R431 4.7K R431 4.7K C175 1nF C175 1nF L13 FB/60R/3A L13 FB/60R/3A C241 0.1uF C241 0.1uF Q16 NC/3906 Q16 NC/3906 1 3 2 7 5 3 1 8 6 4 2 RP45 RP/22R/0402 7 5 3 1 8 6 4 2 RP45 RP/22R/0402 C100 0.1uF C100 0.1uF CN21 CN21 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 34 34 33 33 C269 0.1uF C269 0.1uF C190 0.1uF C190 0.1uF R61 10R R61 10R C280 0.1uF C280 0.1uF R176 NC/4.7K R176 NC/4.7K C40 0.1uF C40 0.1uF R417 82R R417 82R R561 100 R561 100 R65 4.7K R65 4.7K C102 0.1uF C102 0.1uF C139 20pF C139 20pF C43 0.1uF C43 0.1uF C268 0.1uF C268 0.1uF C136 10uF C136 10uF R616 100 R616 100 U9 EN25F16-100GIP/SOP8 U9 EN25F16-100GIP/SOP8 CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 R96 NC R96 NC C86 10uF C86 10uF R34 4.7K R34 4.7K C124 20pF C124 20pF C6 0.1uF C6 0.1uF R62 10R R62 10R R621 100 R621 100 7 5 3 1 8 6 4 2 RP7 RP/22R/0402 7 5 3 1 8 6 4 2 RP7 RP/22R/0402 R376 0R R376 0R 7 5 3 1 8 6 4 2 RP47 RP/22R/0402 7 5 3 1 8 6 4 2 RP47 RP/22R/0402 R178 4.7K R178 4.7K C48 0.1uF C48 0.1uF C239 0.1uF C239 0.1uF 7 5 3 1 8 6 4 2 RP61 RP/22R/0402 7 5 3 1 8 6 4 2 RP61 RP/22R/0402 R641 0R R641 0R + CA27 100uF/16V + CA27 100uF/16V R138 10K R138 10K R100 22K R100 22K R271 4.7K R271 4.7K 7 5 3 1 8 6 4 2 RP49 RP/22R/0402 7 5 3 1 8 6 4 2 RP49 RP/22R/0402 TP29 TP29 R419 22R R419 22R R412 22R R412 22R CA14 100uF/16V CA14 100uF/16V C83 0.1uF C83 0.1uF C80 0.1uF C80 0.1uF CN19 LVDS_1 CN19 LVDS_1 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 21 21 23 23 25 25 27 27 29 29 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 31 31 32 32 C264 0.1uF C264 0.1uF C256 0.1uF C256 0.1uF C103 0.1uF C103 0.1uF R113 10K R113 10K C208 0.1uF C208 0.1uF R53 4.7K R53 4.7K A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U11 K4T51163QI-HCF8 A B C D E F G H J K L M N P R 1 2 3 7 8 9 Vdd NC Vss DQ14 VssQ UDM VddQ DQ9 VddQ DQ12 VssQ DQ11 Vdd NC Vss DQ6 VssQ LDM VddQ DQ1 VddQ DQ4 VssQ DQ3 VddL Vref Vss CKE WE# RFU BA0 BA1 A10 A1 Vss A3 A5 A7 A9 Vdd A12 RFU VssQ UDQS# VddQ UDQS VssQ DQ15 VddQ DQ8 VddQ DQ10 VssQ DQ13 VssQ LDQS# VddQ LDQS VssQ DQ7 VddQ DQ0 VddQ DQ2 VssQ DQ5 VssDL CK Vdd RAS# CK# ODT CAS# CS# A2 A0 Vdd A6 A4 A11 A8 RFU NC Vss U11 K4T51163QI-HCF8 Vdd A1 NC A2 Vss A3 DQ14 B1 VssQ B2 UDM B3 A4 N8 A6 N7 Vdd M9 A0 M8 A2 M7 CS# L8 CAS# L7 ODT K9 CLK# K8 RAS# K7 Vdd J9 CLK J8 VssDL J7 DQ5 H9 VssQ H8 DQ2 H7 VddQ G9 DQ0 G8 VddQ G7 DQ7 F9 VssQ F8 LDQS F7 VddQ E9 LDQS# E8 VssQ E7 DQ13 D9 VssQ D8 DQ10 D7 VddQ C9 DQ8 C8 VddQ C7 A7 P2 A9 P3 Vdd R1 A12 R2 RFU R3 VssQ A7 UDQS# A8 VddQ A9 UDQS B7 VssQ B8 DQ15 B9 A10 M2 A1 M3 Vss N1 A3 N2 A5 N3 VddQ C1 DQ9 C2 VddQ C3 DQ12 D1 VssQ D2 DQ11 D3 Vdd E1 NC E2 Vss E3 DQ6 F1 VssQ F2 LDM F3 VddQ G1 DQ1 G2 VddQ G3 DQ4 H1 VssQ H2 DQ3 H3 VddL J1 Vref J2 Vss J3 CKE K2 WE# K3 RFU L1 BA0 L2 BA1 L3 RFU R7 A13 R8 Vss P9 A8 P8 A11 P7 7 5 3 1 8 6 4 2 RP48 RP/22R/0402 7 5 3 1 8 6 4 2 RP48 RP/22R/0402 R377 22R R377 22R R217 NC R217 NC 7 5 3 1 8 6 4 2 RP8 RP/22R/0402 7 5 3 1 8 6 4 2 RP8 RP/22R/0402 C82 0.1uF C82 0.1uF R643 0R R643 0R R111 NC R111 NC C126 0.1uF C126 0.1uF R408 10K R408 10K R625 100 R625 100 R140 10K R140 10K J4 NC/4PIN/2.0MM J4 NC/4PIN/2.0MM 1 2 3 4 C41 0.1uF C41 0.1uF R174 22K R174 22K C255 0.1uF C255 0.1uF C176 0.1uF C176 0.1uF C106 0.1uF C106 0.1uF R64 10K R64 10K 7 5 3 1 8 6 4 2 RP10 RP/22R/0402 7 5 3 1 8 6 4 2 RP10 RP/22R/0402 C251 0.1uF C251 0.1uF C90 0.1uF C90 0.1uF TP60 TP60 R617 100 R617 100 R545 100 R545 100 C5 0.1uF C5 0.1uF R620 100 R620 100 5 4 3 2 1 D D C C B B A A VCC3.3V VCC1.8V VCC-Panel VCC1.05V VCC-Panel VCC3.3V Title Size Document Number Rev Date: Sheet of MST6M30S_Power 1.0 6M30 B 12 13 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of MST6M30S_Power 1.0 6M30 B 12 13 Monday, August 15, 2011 Title Size Document Number Rev Date: Sheet of MST6M30S_Power 1.0 6M30 B 12 13 Monday, August 15, 2011 R2 CORE POWER 1.8V Power for DDR2 1.05=0.923(1+R101/R102) R103=4.7K R102=12K 1.05=0.923(1+R101/R102) R103=680 R102=4.7K R1 Vout=Vrefx(1+(R2/R1))+IadjxR2 =1.25x(1+(1k/2.4k))+55uAx1k=1.82V C299 2.2uF C299 2.2uF R149 1.2K 1% R149 1.2K 1% L33 15uH L33 15uH 1 2 C370 0.1uF C370 0.1uF C286 0.1uF C286 0.1uF C294 8.2nF C294 8.2nF C369 2.2uF C369 2.2uF R142 2.2K R142 2.2K + CA103 220uF/16V + CA103 220uF/16V C158 10uF C158 10uF C68 1uF C68 1uF R141 39K/1% R141 39K/1% R139 100K R139 100K C368 0.1uF C368 0.1uF R143 15K/1% R143 15K/1% C374 0.1uF C374 0.1uF R421 2.43K_1% R421 2.43K_1% U12 AMS1117-ADJ U12 AMS1117-ADJ VIN 3 GND 1 VOUT 2 Vout 4 L34 15uH L34 15uH 1 2 R167 100K R167 100K H18 PAD H18 PAD 1 2 3 4 5 6 7 8 9 C56 1uF C56 1uF + CA101 470uF/16V + CA101 470uF/16V + CA102 470uF/16V + CA102 470uF/16V H21 PAD H21 PAD 1 2 3 4 5 6 7 8 9 R148 2.67K 1% R148 2.67K 1% C371 10nF C371 10nF R422 1.1K_1% R422 1.1K_1% C285 10nF C285 10nF C373 8.2nF C373 8.2nF D152 nc/1N5822 D152 nc/1N5822 C298 0.1uF C298 0.1uF U20 MP1484 U20 MP1484 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 + CA100 220uF/16V + CA100 220uF/16V C372 0.1uF C372 0.1uF R166 2.2K R166 2.2K C157 10uF C157 10uF C287 0.1uF C287 0.1uF C367 0.1uF C367 0.1uF U22 MP1482 U22 MP1482 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 D153 nc/1N5822 D153 nc/1N5822 您正在使用 ZWCAD 2008i 试用版 详情请查阅WWW. ZWCAD. COM 格式（3） 描图 青岛海尔电子有限公司 1 幅面 3 1 A 阶段 媒体编号 国内所 接线图 序 号 名 称 专 用 号 规 格 单 耗 LVDS线 0090402937 2 1 3 1 1 1 背光线 0090402861E PH- 14P/600/PH- 14P 1 1 4 5 6 7 8 机芯供电线 0090402846B SMH200- 12C/400/SMH200 - 12C 音箱线 3D同步线 0090401752B TJ C3- 4P/500/SMP- 2Y/3 0090402974B A2008HOO- 6P/850/ J S- 1146- 6P 接线图 9 本控线 0090402849A 1 遥控线 1 0 0090402973 1 LE48A700K FI - RE51HL/600/A2006H00- 2*16P/3 A2008HOO- 3P/800/ J S- 1146- 3P A2008HOO- 5P/850/ J S- 1146- 5P W92JL-122---Q 1 1 1 LVDS线 0090402848A FI - RE41HL/700/A2006H00- 2*17P 电源线 0090402859 2000/D187T（0. 8) 旗形 电源转接线 0090402860 VH- 3P/550/D187T( 0. 8) 旗形 1 1 感光线 0090402553D CON1 P1 电源板 T-CON板 AC ~220V CN4 6 1 1 14 INVERTER 背光板 14 1 交流开 关 2 1 MST6I981 P1 本控板 31 4 遥控感光板 CNE3 音箱 L R 1 10 11 XPA2 9 8 6 1 6 7 5 3 电源线 音视频信号线 控制信号线 3D同步板 A2008HOO-4P/600/JS-1146-4P 10、机器具体控制、工作原理及参数 电视原理框图如上图 所示，主要由以下几个部分组成： 1）RF 电视射频信号处理模块，该模块与普通电视机中的电视信号处理部分功能相同， 其可接受多种输入信号格式，如PAL、NTSC、DTMB。 RF 电视射频信号的接收使用FS高 频头进行处理，处理后可输出38M的I F信号。I F信号经过声表输出伴音中频和图像中频直接 输给主芯片内置的中频解调模块。 2）CVBS处理模块， CVBS信号直接提供给6i 981主芯片的VD& Comb模块，经过对信号钳位 后，该模块把CVBS信号进行梳状滤波、分离，进入 VI DEO DECODER处理/数字信号转换模块， 转变为数字YUV信号及同步信号。 3）YPbPr输入处理模块，该模块把隔行/逐行模拟YPbPr信号进行钳位后，经过A/D转换， 转换为数字YUV及同步信号。 4）RGB信号转换模块。该模块主要用把PC 输出的标准模拟VGA 视频信号进行A/D转换， 转变成并行数字VGA 视频信号。 5）HDMI/DVI数字信号接收处理处理模块。这部分的功能主要由HDMI接收器来实现。 其接收HDMI输出的标准串行数字视频HDMI信号，然后将其转变为24 位（或48 位）并行 数字视频信号及伴音信号。 6）数字多媒体处理模块，USB HOST将读取的内容送到6i 981内置的H. 264、Real Medi a、 Mpeg2/4进行解码，输出相应并行数字YUV/RGB视频信号。 7）LED 图像处理模块 (SCALER、3D NR、ACE-5)。该模块的可对前端进来的多种格 式数字YUV视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式。其主要 功能有：数字色度亮度处理、彩色γ 校正、图像大小缩放、画质改善、运动补偿、边缘平滑 等。 8）声音输入处理及放大模块，模拟伴音经过A/D转换得到的数字音频，与HDMI 及其他数 字音频送入音频处理DSP，经过Pre- scal er 、AVC、Loudness、Bass、Trebl e、equal i zer 等系列处理，再将信号编码成 I 2S信号送入功放放大及进行D/A转换输出给耳机。 9）LVDS输出模块，该模块是将24BI T/30BI T的数字YUV信号进行色彩空间转换（CSC）得 到24BI T/30BI T的数字RGB信号，再编码成LVDS信号，输出给LVDS接口的屏或FRC处理芯片， FRC处理芯片将LVDS信号解码成数字RGB信号，经过CSC色彩空间转换后的数字YUV信号送入 MFC进行运动估算及运动补偿（MEMC）。 10）CPU 模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。 11）屏显示模块。该模块是LED-TV 的显示终端，其接收平板图像处理器输出的LVDS 平板图像显示数据，经内部时序控制电路转换后驱动LED 屏显示出正确的视频图像。 12）供电模块。对电源接口输入的5V、12V 直流电进行线形变压或DC/DC 转换后，提 供系统需要的各种不同电压。如主芯片CORE POWER 1. 26V 、DDR POWER 1. 8V、USBPOWER 5V 等 11、机器透视图与平面 12、各模块视图、接口定义 12. 1 屏接口定义： 12.1．机芯板视图 LVDS2 插座 LVDS1 插座 感光插座 本控插座 HDMI 模卡信号插座 遥控信号插座 模卡模拟信号及控制信号插座 3D 同步插座 机芯供电插座 扬声器接口插座 12.2 机芯接口定义： 扬声器插座( CN28) 1 2 3 4 L+ L - R- R+ 感光插座（CN7） 1 2 3 4 3. 3 AGND SCL SDA 3D同步接口（CN29） 1 2 3 4 5 6 5V- SB 3D- SYNC BODY- DET GND NC NC 遥控信号接口（CN3） 1 2 3 4 4 5V I R LED- R LED- B GND 本控信号接口（CN15） 1 2 3 GND KEY0 KEY1 机芯供电插座（CN16） 1 3 5 7 9 11 NC AGND 5V- STB AGND AGND 12V 2 4 6 8 10 12 VGA_R/PR PS ON/OFF PB ADJ AGND 12V 12V LVDS 插座（CN19/CN13） 1- 2 GND GND 1- 2 A0- A0+ 3- 4 B0- B0+ 3- 4 A1- A1+ 5- 6 B1- B1+ 5- 6 A2- A2+ 7- 8 GND GND 7- 8 GND CLK+ 9- 10 B2- B2+ 9- 10 CLK- GND 11- 12 BC- BC+ 11- 12 A3- A3+ 13- 14 GND GND 13- 14 A4- A4+ 15- 16 B3- B3+ 15- 16 NC NC 17- 18 GND GND 17- 18 19- 20 ODSEL2 ODSEL1 19- 20 21- 22 B4- B4+ 21- 22 23- 24 PNL_SDA PNL_CLK 23- 24 25- 26 GND GND 25- 26 27- 28 VCC VCC 27- 28 29- 30 VCC VCC 29- 30 31- 32 BRI _I N PB- ADJ UST 31- 32 LVDS 插座（CN21） 1- 2 C0- C0+ 19- 20 D1- D1+ 3- 4 C1- C1+ 21- 22 D2- D2+ 5- 6 C2- C2+ 23- 24 GND GND 7- 8 GND GND 25- 26 DLK- CLK+ 9- 10 CLK- CLK+ 27- 28 D3- D3+ 11- 12 C3- C3+ 29- 30 D4- D4+ 13- 14 C4- C4+ 31- 32 GND GND 15- 16 GND GND 33- 34 12V 12V 17- 18 D0- D0+ 模卡模拟信号及控制信号插座 CN26 1 3 5 7 9 11 AGND VGA_B/PB AGND AGND AGND DSMB- L 2 4 6 8 10 12 PB ON/OFF VGA_G/Y VGA_H_SYNC VGA_V_SYNC DSMB_CVBSI DSMB- R 13 15 17 19 21 23 AGND AGND LI NEOUTL AGND UART_TX2 AGND 14 16 18 20 22 24 AGND DSMB_CVBSO LI NEOUTR DSMB_I R UART_RX2 AGND 25 27 29 DSMB_STATUS DSMB__LI NE_ON VI DEO_TYPE1 26 28 30 NC DSMB_COME_I N VI DEO_TYPE2 模卡 HDMI 信号插座 CN33 1 3 5 7 9 11 HDMI _RX2+ HDMI _RX2- GND HDMI _RX0+ HDMI _RX0- GND 2 4 6 8 10 12 GND HDMI _RX1+ HDMI _RX1- GND HDMI _RXC+ HDMI _RXC- 13 15 17 19 HDMI _CEC HDMI _SCL GND HDMI _HPDI N 14 16 18 20 NC HDMI _SDA HDMI - 5V DSMB_I R 备注： 其他未注明接口在本机型属于调试接口，实际不使用 12.3 电源模块 1 电源模块视图 接口定义 Pin Name 1 2 CN1 火线 零线 机芯供电： Pin# Singnal 1 +12V 2 +12V（功放） 3 GND 4 +12V（功放） 5 GND(功放） 6 GND(功放） 7 +5VS 8 E-PWM 9 GND 10 PW-ON/OFF 11 NC 12 BL-ON/OFF LED 驱动接口： Pin# Singnal CN1: 220V输入 机芯供电 LED 驱动线 模卡供电线 1 +24V 2 +24V 3 +24V 4 +24V 5 +24V 6 GND 7 GND 8 GND 9 GND 10 GND 11 NC 12 VON/OFF 13 E-PWM 14 Status 12. 4 . 遥控板视图 感光信号插座(CN1） 1 2 3 4 3. 3V GND SCL SDA 遥控信号插座(CN2） 1 2 3 4 5 5V I R LED- R LED- B GND 遥控信号插座(CN3）（预留插座，该机型不使用） 1 2 LED- B GND 12. 5. 本控板视图 本控信号接口（CN15） 1 2 3 GND KEY0 KEY1 12.6 模卡模拟信号及控制信号插座 CON1（定义与机芯板接口 CN26 相同） 模卡 HDMI 信号插座 CON2（定义与机芯板接口 CN33 相同） 模卡供电接口 CON3 1 2 3 4 5 GND GND 12V 12V 12V 12.7 3D 同步小板 CON1 1 2 3 4 5 6 +5V_STB 3D SYNC OUT reset GND NC NC CON1 CON2 CON3 13、典型故障及解决措施、常见问题咨询 13.1 简 仅 级维 要故障判定（ 限于板 修） 屏不亮 电源指示灯 按 开 机 键 能 否 开 开 机 正 常 亮 能 屏的背光是否亮 检查主板到屏的 连接线是否插紧 检查电源输出给 屏背光的电压是 否是 24 伏 更换电源板 更换主板 不亮 不亮 亮 否 是 有图无声 扬声器是否 异常 更换扬声器 更换机芯板 是 否 不能 13.2 常见故障现象及排除 现象1：显示屏不能点亮。 可能原因： a. 主板电源是否插好。 b. 主板是否正常工作。 c. 背光电源（24V）插座是否插好。 d. 背光电源 24V 是否输出正常。 e. 主板上背光控制插座是否插好。 现象2：主板不正常工作 a. 主板上是否有虚焊或短路现象（主要 保证供电电路输出是正常）。 b. 主板上所有电源是否正常。 c. FLASH 芯片可能坏 d. 晶振是否起振，频率是否与晶振外壳标注相同 现象3：.显示屏没图象（无LOGO 画面） a. 主板电源是否正常 b. 主板是否工作 c. 主板 LVDS 插座的电源脚是否为 12 伏 现象4：有图象没声音 a.功放输入电源是否正常 b.扬声器是否插好 c.功放是否有虚焊或短路现象 d.是否在静音状态下 现象5：有声音没图象 a. 背光电源（24V）是否输出正常 b. 信号线是否插好 c. 信号线上的5V 是否正常 d. LVDS 芯片输出信号是否正常 现象6：无VGA 图象： a. VGA 插座是否正常 b. VGA 信号源是否正常（PC 是否开机） LE48A700K拆装图 1. 1 底座拆卸 1. 2 后盖拆卸 1. 3 机芯拆卸 1. 4 电源拆卸 6个ST4× 12自攻螺钉 4个M4× 12螺钉 1个ST3× 10自攻螺钉 10个M3× 6螺钉 6个M3× 8螺钉 5个M3× 6螺钉 1个M4× 8螺钉 2个ST3× 12螺钉 3个M3× 8沉头螺 钉 1. 5 音箱拆卸 1. 6 本控、遥控、3D小板拆卸 1. 7 屏拆卸 分别从卡槽内取出3D、遥控、本控小板 分别从喇叭支架上取下左、右音箱, 再拧开2 个ST4× 12自攻螺钉、取出喇叭支架 1. 拆压条螺钉: 图示共12处; 2. 取出压条( 掰开前框倒扣、分别从卡槽内滑动取出图示压条， 再从前壳内斜向上取出屏. 上压条( × 2) 侧压条 ( × 2) 侧压条 ( × 2) M3× 6螺钉, 所 有圆点所示. ( × 12) 客户型号 海尔厂内型号 整机号 出口国家 DH1PN000100 国内 特技单号 LE48A700K / 出口客户 商标 HAIER LE48A700K 批准 标准化 审核 编制 数量 规格 专用号 名称 参考号码 说明：爆炸图中未标示的线束、螺钉以及备损件请参照BOM 于鉴明 18 电源模块 17 电源绝缘片 16 按键面板 15 本控按键 14 本控板组件 13 侧压条 12 48" 底座连接件 11 48" SS LED屏 10 船型开关 9 右喇叭支架 8 3D板组件 7 3D导光柱 6 48" 装饰条 5 遥控导光柱 4 遥控板组件 3 左喇叭支架 2 27× 27 通用 音箱 1 48" 0090206205 前壳 1 2 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 1 30 29 28 27 26 25 24 23 22 21 20 19 1 1 1 1 10 1 2 3 4 5 6 9 8 7 11 12 13 14 15 16 17 22 21 18 19 23 24 26 27 28 29 30 33 34 彩色电视说明书 LE48A700K 32 33 32 31 0094002291 0090206107A 0091000537 0090206104 0090206206 0090206105 0091000538 0090206108A 0094001656 0094003154AA 0090103436 0090103438 0090722685 0090205809 0090206106 0090205572 0094002546 48" 48" 48" 20 25 31 模卡转接板组件 模卡托架 0090205294 0090726515 DSMB盖板组件 48" 后盖 0090206207 0090101891 电源线盖板 压线板 0090206110 0090206109 侧端子板 束线夹 0090204875 0090103439 主板组件 下端子板 0090103440 0090728936 过渡六角柱_高 48" 上压条 0090103437 0090102863 底座模块 过渡六角柱_矮 0090103411 0090804830 主遥控器 说明书 0090510338 0094002882 34 1 1 1 1 1 1 2 4 2 1 1 1 数量 规格 专用号 名称 参考号码 35 副遥控器 0094002808 1 A700K 通用 A700K 通用 A700K 通用 A700K 通用 通用件 通用件 通用件 A700K 通用 170× 271通用件 170× 271通用件 通用件 通用件 通用件 A700K 通用 A700K 通用 通用件 A700K 通用 A700K 通用 A700K 通用 通用件 A700K 通用 A700K 通用 36 3D眼镜模块 0090802642A 1 35 36 备注：长度、宽度空余部分大于15厘米的采用泡沫板填充。 编制: 于鉴明 审核: 批准: 40尺高 柜 （11960 *2350*2 650) 333 86. 95% 第一层: : : : 长度方向剩余尺寸: 15( cm) 第二层: : : : 宽度方向剩余尺寸: 13( cm) 高度方向剩余尺寸: 14( cm) 为避空, 顶层最里面少装0台 40尺普 柜 （11960 *2350*2 350) 222 65. 36% 第一层: : : : 长度方向剩余尺寸: 15( cm) 第二层: : : : 宽度方向剩余尺寸: 11( cm) 高度方向剩余尺寸: 68( cm) 为避空, 顶层最里面少装0台 20尺普 柜 （5980* 2350*23 50) 108 63. 60% 第一层: : : : 长度方向剩余尺寸: 13( cm) 第二层: : : : 宽度方向剩余尺寸: 1( cm) 高度方向剩余尺寸: 15 1( cm) 为避空, 顶层最里面少装0台 LE48A700K整机装箱图 集装箱 类型 文 件 编 号 装载货物尺寸 1370×170×830 装箱数量 ( 台) 利用率 16、结构规格书 LE48A700K 产品结构规格书 机芯： 6I981 屏：SS LTA480HW01 型号 规格 数据 尺寸图例 净重（带底座）kg 20 净重（不带底座）kg 19 毛重（带底座）kg 25 毛重（不带底座）kg / 净尺寸（带底座） mm 1098×706×258 净尺寸（不带底座） mm 1098×652×66 包装尺寸（含底座包 装）mm 1370×170×830 包装尺寸（不含底 座） / 整机 图一 底座型号 / 净重 kg 1.1 毛重 kg / 净尺寸(底座，高度 指至电视下沿距离） mm 54 底座 包装尺寸 mm / 图二 壁 挂 支架 壁挂 VESA 孔位尺寸（mm）： 400*400 壁挂型号：ZPB-BG12 装 箱 量 半柜（台）： 108 普柜： 222 高柜： 333 注：装箱图见设计文件 特 殊 附件 3D 眼镜 备注：1、若带分离音箱，应注明相应重量、尺寸信息。 2、若带机柜，应注明相应重量、尺寸信息。 编制： 于鉴明 审核： 曹文乐 批准： 刘超 17、各主要检测点的电压 基板检查方法： 1、将主机板与 48 寸工装机连接，连接公司调试信号。 2、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。 3、按遥控器“ 节目+”“ 节目– ” 键检查各节目号的图像和伴音信号，应有彩卡、方格、竖 卡、彩条、数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台， 请用自动搜索或手动搜索补齐此信号； 5、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度控制， 声音、画面应有变化。 6、电视制式检查：接收 PAL-D/K、PAL-I、PAL-B/G、SECAM-BG、NTSC-M 各制式的图像 和伴音信号，在搜台时可以自动识别图像制式和声音制式， 检查识别的图像和声音制式是 否正确。 7、外端子输入输出检查：按“ 电视/视频” 键，工装机上显示“ 信号源” 菜单，包括：ATV、 DTV、AV1 和 AV2、、YPbPr/YCbCr、VGA，HDMI1、2 和 3，示波器上应可观察到相应的音、 视频输入输出信号，工装机上图像和伴音信号应正常。 同时还需要检测 AV 输出信号是否正常。 LE48A700K 整机调试说明 绝缘、耐压、接地电阻测试： 机芯安装完后，通电检查正常，上机壳前；测试设备的插头连到电视的电源入口，开始 进行以下测试，高压注意操作安全。 1、 绝缘耐压：；测试电压：3.7kVDC；要求漏电流≤10mA。（交流电源线同地线） 2、 绝缘电阻：仪器：安规自动测试机；测试电压：0.5KVAC；测试时间：3 秒； 要求≥100MΩ 。（交流电源线同地线） 基本检查 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 整机调试结束。 1、 接通电源，打开电源开关，待机指示灯由亮白变为暗白。 2、 实验各本机按键功能正常，然后用遥控器进行搜台，直至需要的信号全部搜索完。 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 同外设协同工作检查及图像声音检查： 1、接收 TV 猫头信号，查看图象的行场重显率≥93%，并且无漏边现象,行场中心基本正确。 将声音达到最大，内置和外置扬声器听觉上无明显失真。 2、 接收 TV 彩条信号，彩色正常，交界处无失真。 3、 转到 AV 状态，接收活动画面，图象正常，声音的左右平衡正常，再转到 Y Pb/Cb Pr/Cr 输入，图象和声音正常。 4、 VGA，YPbPr 分别输入 64 灰阶信号，检查各灰阶，除最高和最低的各 3 个灰阶，其余基 本可以分开。 5、 VGA 状态下，对电视功能进行基本操作：开关，大小，位置，并且图象正常。 6、 检查耳机输出是否正常，PC 状态下检查声音输出是否正常。 图象检查二： 7、 TV 信号,三基色信号,画面没有烙痕(BURN IN)，图象无明显带状干扰物，不可有明显跳 动亮点出现。 8、 DVD 输入活动画面无明显拖尾现象。 9、 VGA 输入计算机信号检查 1024× 768/60Hz，显示正常。 基本功能检查： 静音，TV/AV，回看,静止，浏览等各本机按键功能正常。 以上功能检查完毕，合格，将图象、声音模式设定为标准，声音置于 20 左右，语言：汉语， 遥控关机。 18、机芯板主要元件功能 1. MST6I 981:主芯片，内含VI F Demodul at or、 Vi deo Decoder 、Audi o codec、ADC、Scal er、 Lvds t ransmi t t er，并有3D Combf i l t er，采用1.2V、1. 8V、2.5V 和3.3V 供电； 3. MP1482/1484：DC-DC类器件； 4. TAS5707：功放，I 2S音频输入，双路BTL输出； 5.LM7805：线性降压器件，5V输出； 6. LM1084、L1117- ADJ ：线性可调降压器件，根据反馈电压输出不同电压。 7. L1117- 2. 5：线性降压器件。2. 5V输出 8. 24C64：EEPROM； 9. EN25B32、PMC25VF040：6I 478和6M30的Fl ash程序存储器。 10. USB2514BQFN36: USB HUB, 3路USB选择开关 11. H5PS5162FFR、W9751G6I B: DDR，用作Frame Buf f er及程序运行。 19、产品主要模块专用号 序号 名称 型号/规格 模块组件号 1 屏 LTA480HW01 0094003154AA 2 电源 P280W245× 200C 0094002546 3 机芯板 MSD6I 981BX- TN 0094403385 5 DSMB组件 / 0090726515 6 本控板 标准机械本控 0090722685 7 遥控板 / 0090728937 8 3D同步板 / 0090728938 9 遥控器 HTR- D3E 0094002882A 20、机器软件升级调试说明 20.1、 进入/退出工厂模式的方法 进入工厂模式的方法：MENU- >8- >8- >9- >3； 退出工厂模式的方法：按退出键键退出工厂。 20.2、 工厂参数说明 20. 2. 1、在工厂模式下，按上下键上下 选择项，确认或者右键进入子菜单， 按 MENU键返回上一级菜单。 Factory Setting ADC ADJUST - > PICTURE MODE -> W/B ADJUST -> NONLINEAR -> SEPCTIAL SET -> Power On Mode -> Signal Preset -> Factory Reset -> EEP INIT -> 6M30 Update -> Mboot Update -> 6I981 Update -> SW: L_M6I981_SS48FHD_LED_DSMB_CHN 6M30 :V11 2011-8-1 14:21:41 20. 2. 2、各子项说明： A）ADC ADJUST：ADC 调整，此项只在 PC 和 YPbPr 下需要执行一下 ADC Auto 注： 1、模式 项显示当前调整的信号源，在 PC 时选择 RGB，YUV 时选择 YPbPr（HD），一般 选用 720p 信号校准。 2、R-GAIN，G-GAIN，B-GAIN 为调整当前信号源亮场的 ADC，此项工厂调试过程中不允 许改动。 3、R-OFFSET，G-OFFSET，B-OFFSET 为调整当前信号源暗场的 ADC，范围为 0~255。 此项工厂调试过程中不允许改动。 4、AUTO ADC 为自动调整 ADC，在 PC 下用 23291 中的 Pat.818 黑白窗口执行 ADC AUto， 在 YPbPr 下用 23291 中的 Pat.46 彩条执行 ADC AUTO。。 5、执行成功之后显示 SUCCESS B）PICTURE MODE ：图像模式调整 ADC Setting 模式 RGB R-GAIN 4626 G-GAIN 4522 B-GAIN 4626 R-OFFSET 2048 G-OFFSET 256 B-OFFSET 2048 AUTO ADC FAIL PICTURE MODE 模式 STANDARD BRIGHTNESS 128 CONTRAST 128 COLOR 50 SHARPNESS 50 TINT 50 COPY ALL 注： 1、Input Source 项显示当前调整的信号源，可调整。 2、Picture Mode 选中相应项（Standard/Bright/Soft/User/Eye Guard）后调整 Contrast、Brightness、 Sharpness、Chroma 的值可以改变菜单中显示的具体数值和效果 3、COPY ALL 项：调整完图像模式后需要执行一下 Save to EEPROM，防止通过其他通道退 出工厂菜单时调整的数值不保存。 C）W/B ADJUST ：ADC 调整，此项只在 PC 和 YPbPr 下需要执行一下 ADC Auto 注： 1、模式 用于选择通道；TEMPERATURE 用于选择色温 包括正常，冷色 1 和冷色 2，暖色 1，暖色 2。 2、R-GAIN，G-GAIN，B-GAIN 为调整当前 信号源亮场效果 3、R-OFFSET，G-OFFSET，B-OFFSET 为 调整当前信号源暗场的效果 D）NONLINEAR：亮度曲线，对比度曲线， 色度曲线，清晰度曲线，声音曲线调整项， 此项工厂调试过程中不允许改动。 NONLINEAR 模式 TV PITCTUER MODE 标准 Brighness Curve -> Contrast Curve -> Saturation Curve -> Hue Curve -> Sharpness Curve -> Volume Curve -> W/B ADJUST 模式 TV TEMPERATURE 正常 R-GAIN 133 G-GAIN 125 B-GAIN 136 R-OFFSET 1044 G-OFFSET 1024 B-OFFSET 1022 COPY ALL 1、亮度曲线调整 其中 0 代表实际亮度为 0 的情况，25 代表实际亮度为 25 的情况，50 代表实际亮度为 50 的 情况，75 代表实际亮度为 75 的情况，100 代表实际亮度为 100 的情况。 2、对比度曲线，色度曲线，清晰度曲线，声音曲线同亮度曲线一样都是均匀分布 E)SPECIAL SET:特殊设置 注： 1、2HOUR OFF，WDT（看门狗），WHITE PATTERN 用于开发调整，不用调整 2、SSC：展频，用于调整 LVDS 展频效果。 3、VI F1，VI F2, VI F3 用于调整非标信号。 Brightness CURVE 0 0 25 80 50 128 75 153 100 190 SPECIAL SET 2HOUR OFF On WDT On WHITE PATTERN OFF SSC -> VIF1 -> VIF2 -> VIF3 -> QMAP ADJUST OFF PEQ UART DEBUG -> OVERSCAN 4、QMAP ADJ UST：用于调整图像效果，一般不要调整 5、PEQ：用于调整声音效果，一般不要调整 6、UART DEBUG 用于选择串口调试的通道 7、OVERSCAN 用于微调重现率 F)Power On Mode:开机模式 选为开时，上电自动开机；选为关时，上电待机。 G)Signal Preset：信号预置 执行此项之后，TV 下的频道全部预置位工厂信号频点。 H)Factory Reset：出厂初始化 执行此项设置为出厂状态（即为用户状态，做的上电待机，清除频道等操作） J）6I981 Update(USB)：通过 USB 升级主芯片软件的操作项 将最新软件拷贝到 U 盘的根目录下，插上拷有最新软件的 U 盘开机,选中 6I981 Update，确 认后自动升级，升级完成后电视会自动待机重启。 注意：6i981 的主程序为 USB.bin 文件，升级请将该文件夹放在 U 盘根目录下 K）6M30 Update（USB）：通过 USB 升级 6M30 软件的操作项 1、将最新软件命名为 6M30.bin 后，拷贝到 U 盘的根目录下，，插上拷有最新软件的 U 盘， 进入工厂菜单中选中此项后按确认键执行 USB 升级，升级完成后电视会自动待机重启。 备注：只有 FULLHD 120HZ/240HZ 机型需升级 6M30，其他不需要。 L）Mboot Update：通过 USB 升级 mboot 程序的操作项 将命名为 mboot.bin 的文件，拷贝到 U 盘根目录，进入工厂彩电中选中此项后按确认键 进行 USB 升级，升级完成后电视自动重启。 M）软件版本号说明： 2011-8-1 14:21:41代表软件日期和时间，请以最终下发的软件日 期为准； L_M6I981_SS48FHD_LED_DSMB_CHN表示下发的软件版本号 地 址：中国·山东·青岛市海尔路 1 号海尔工业园 邮 编：266101 E-mail：http://www.haier.com
