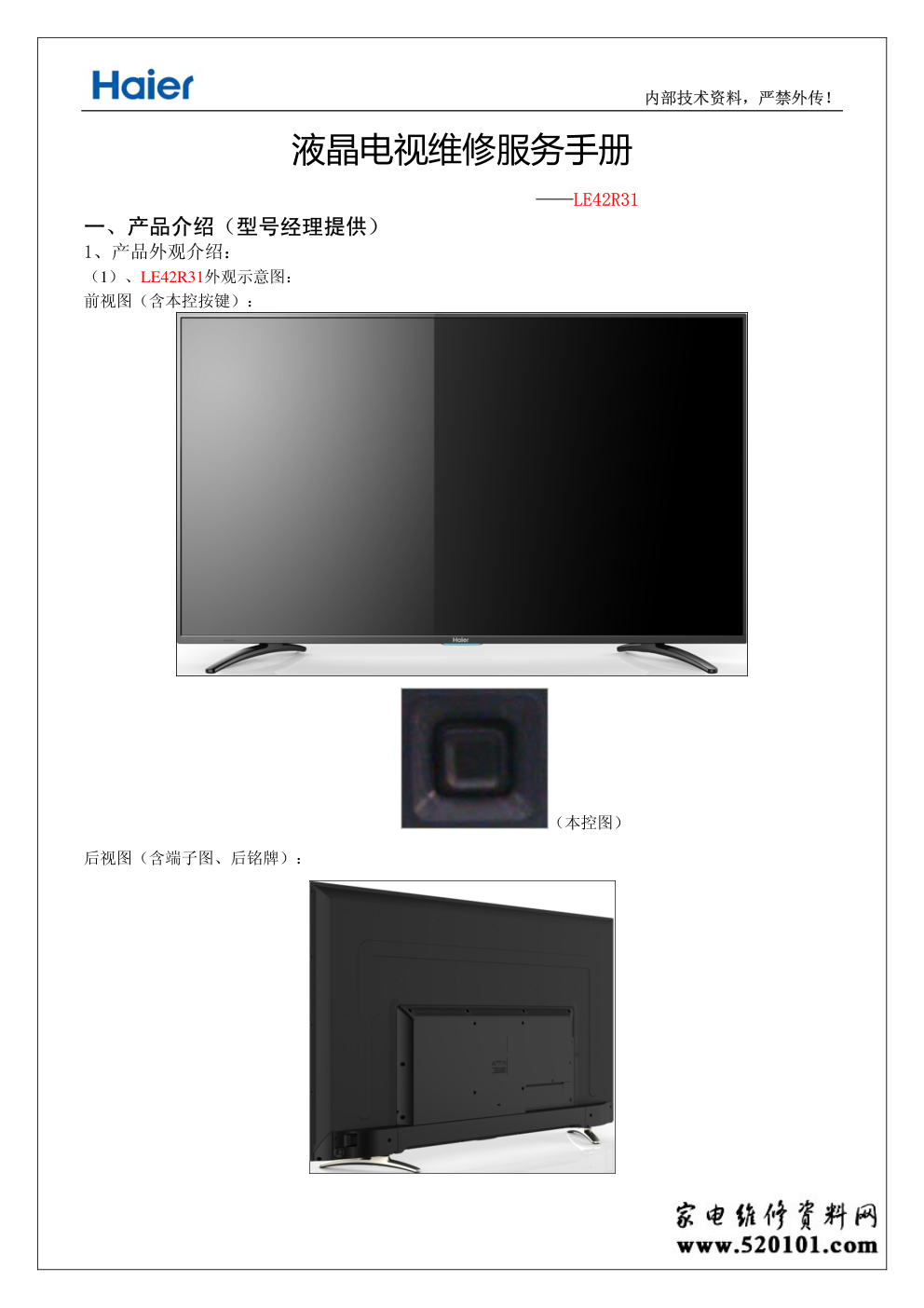

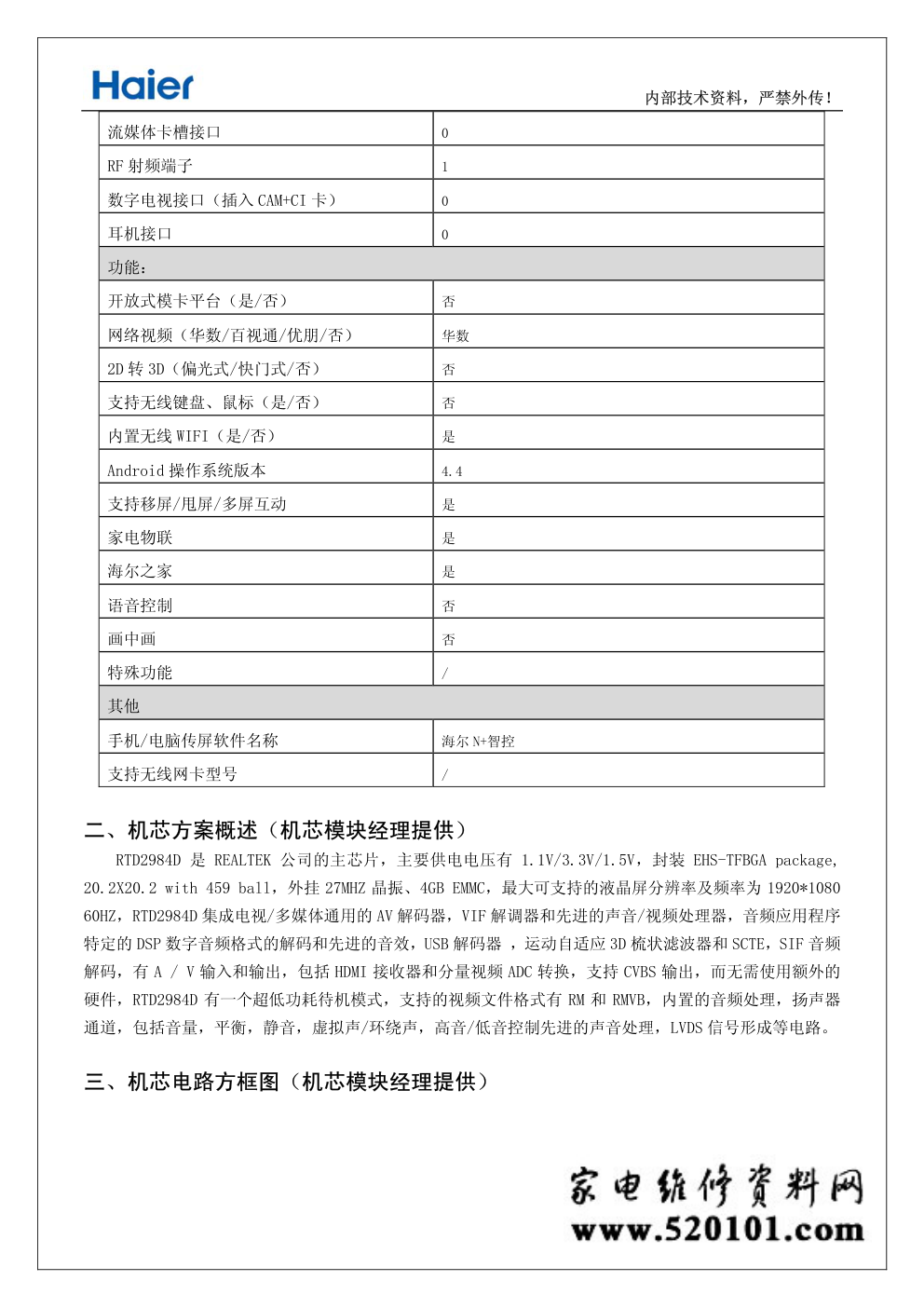

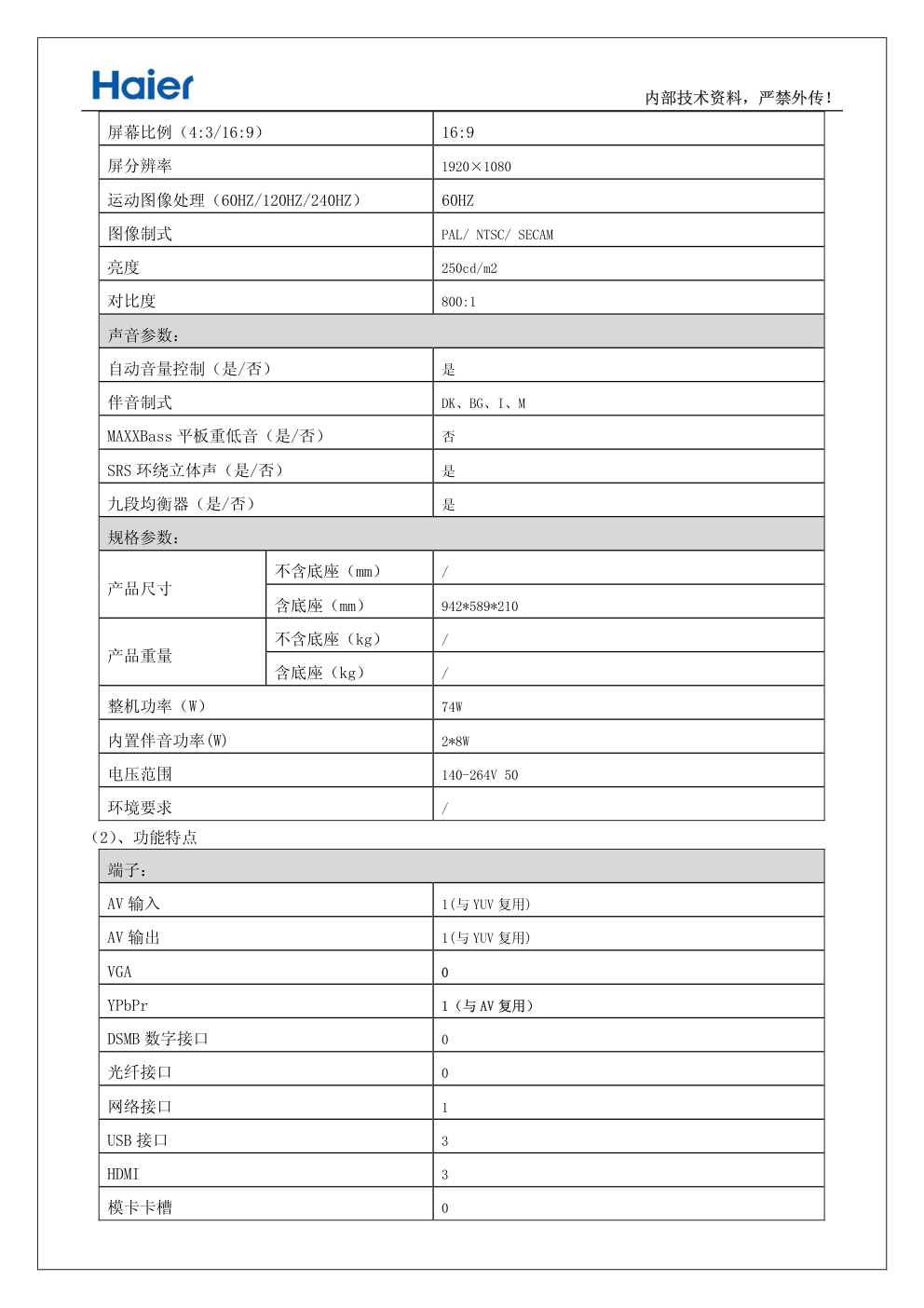

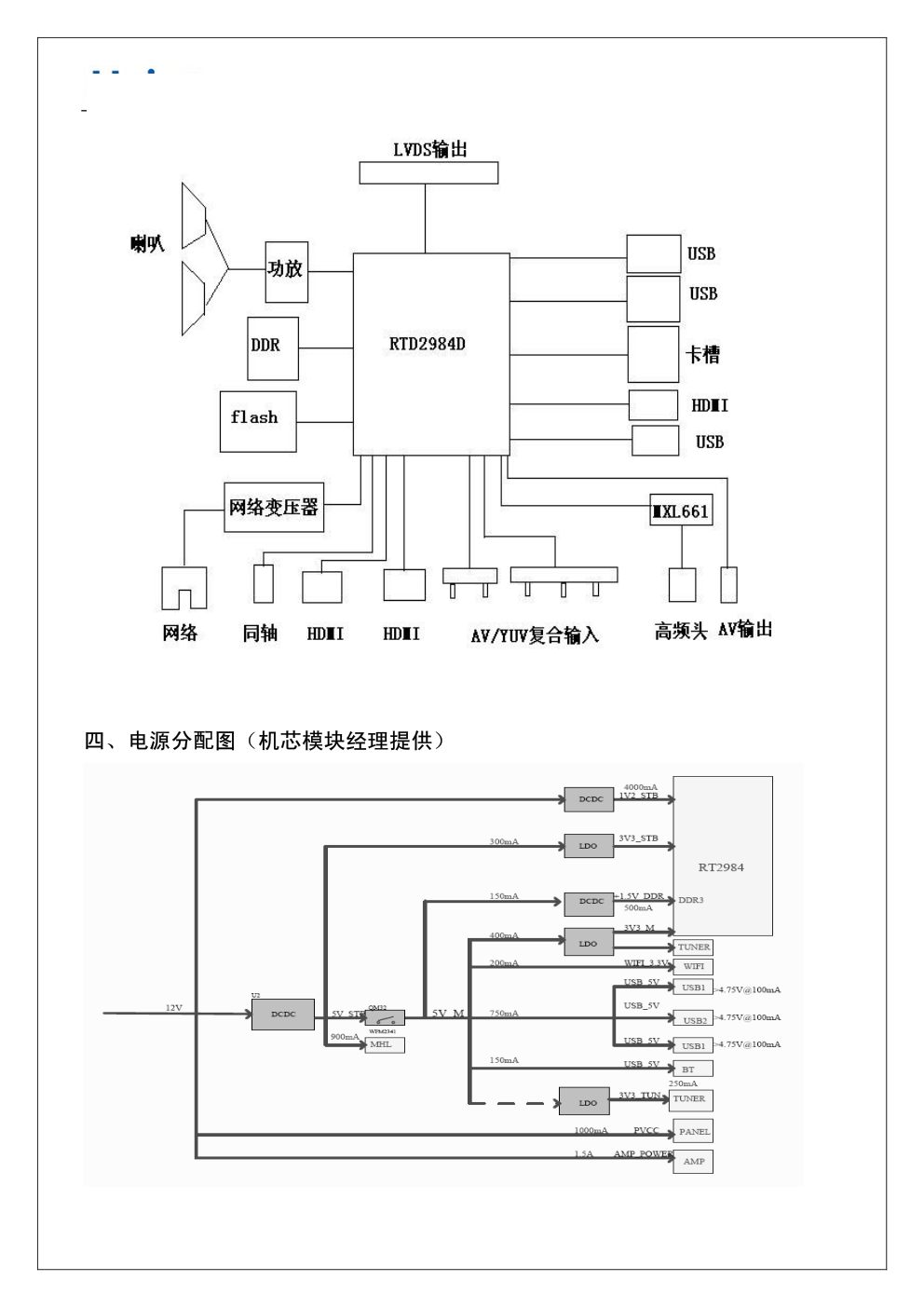

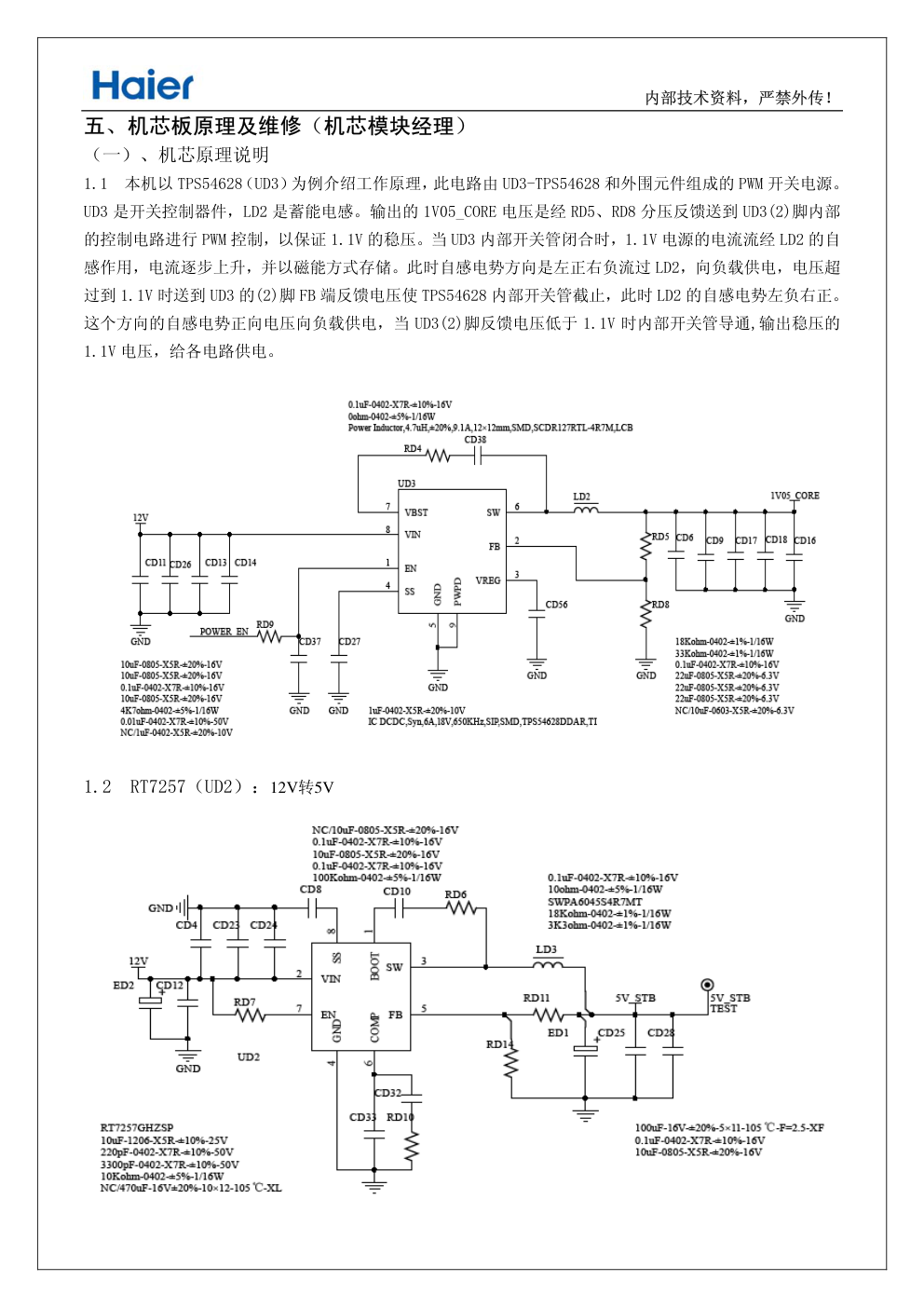

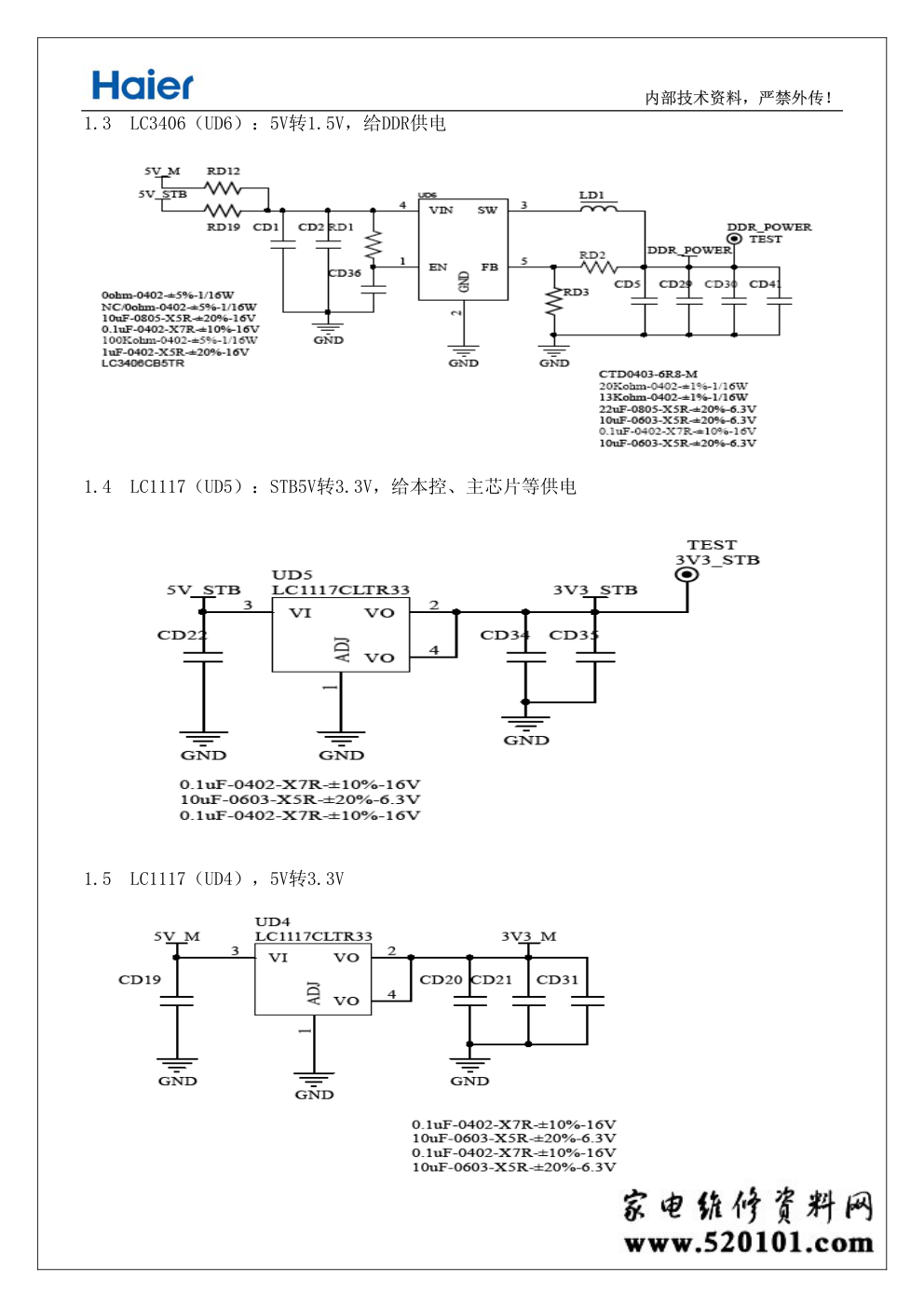

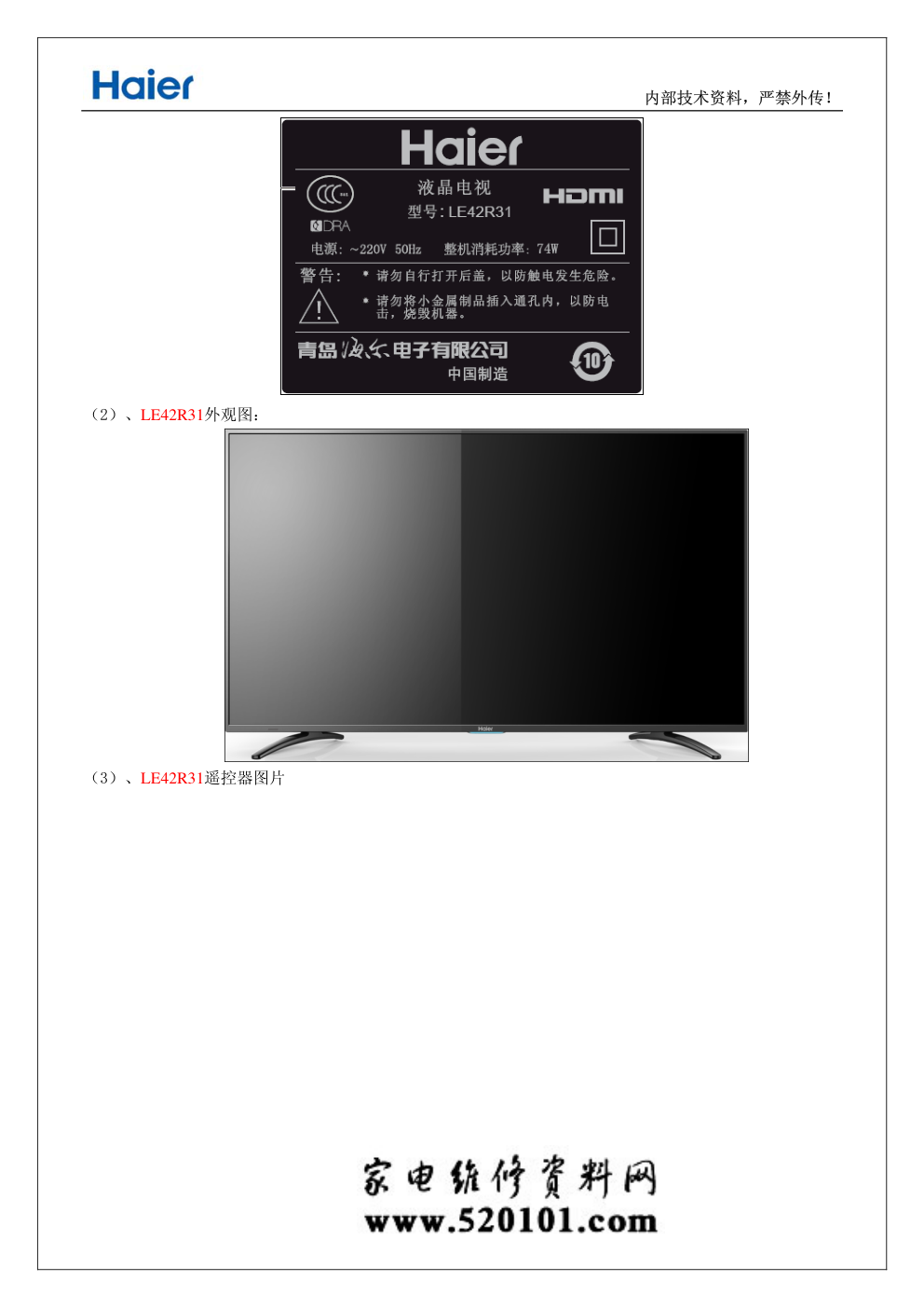

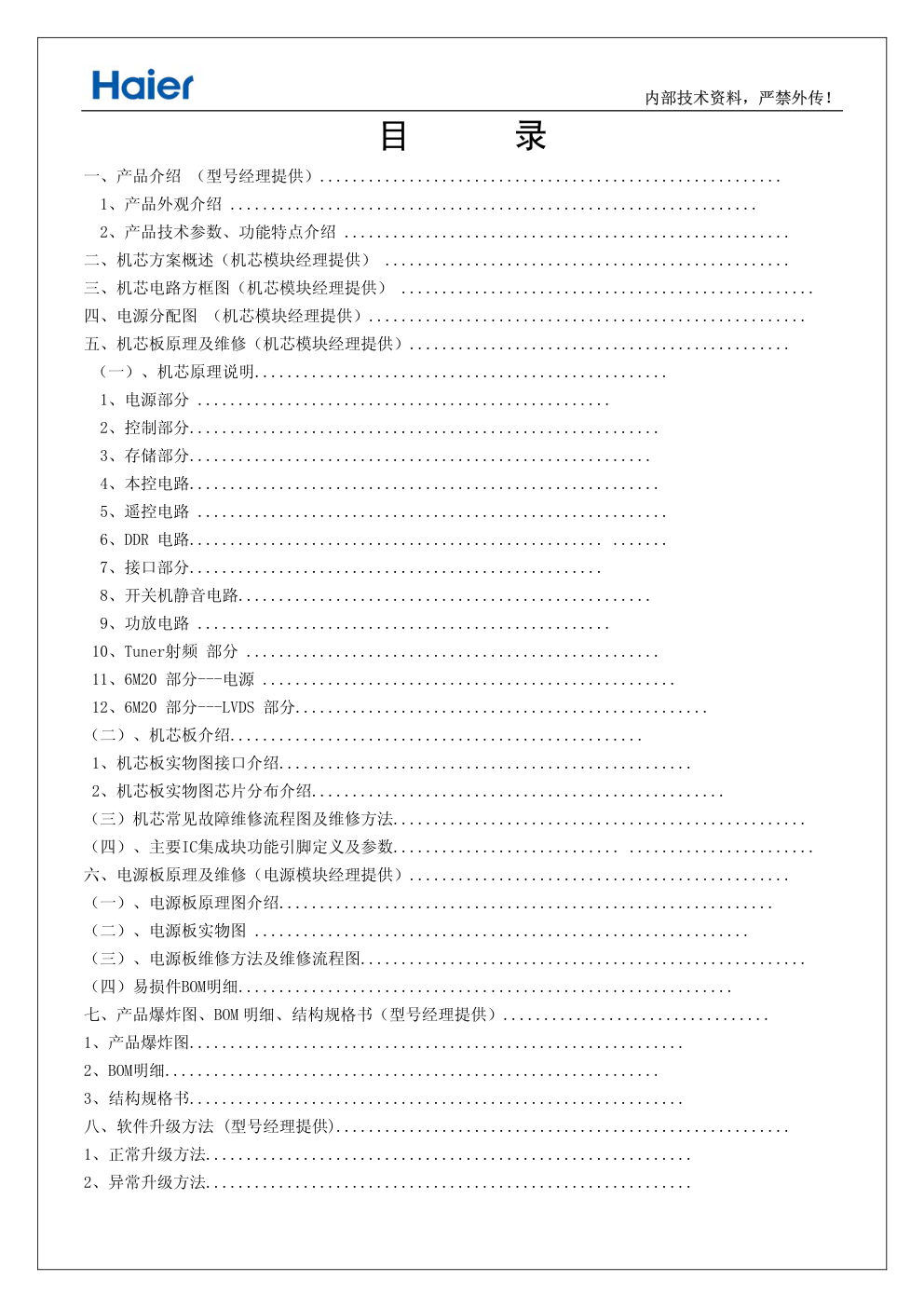

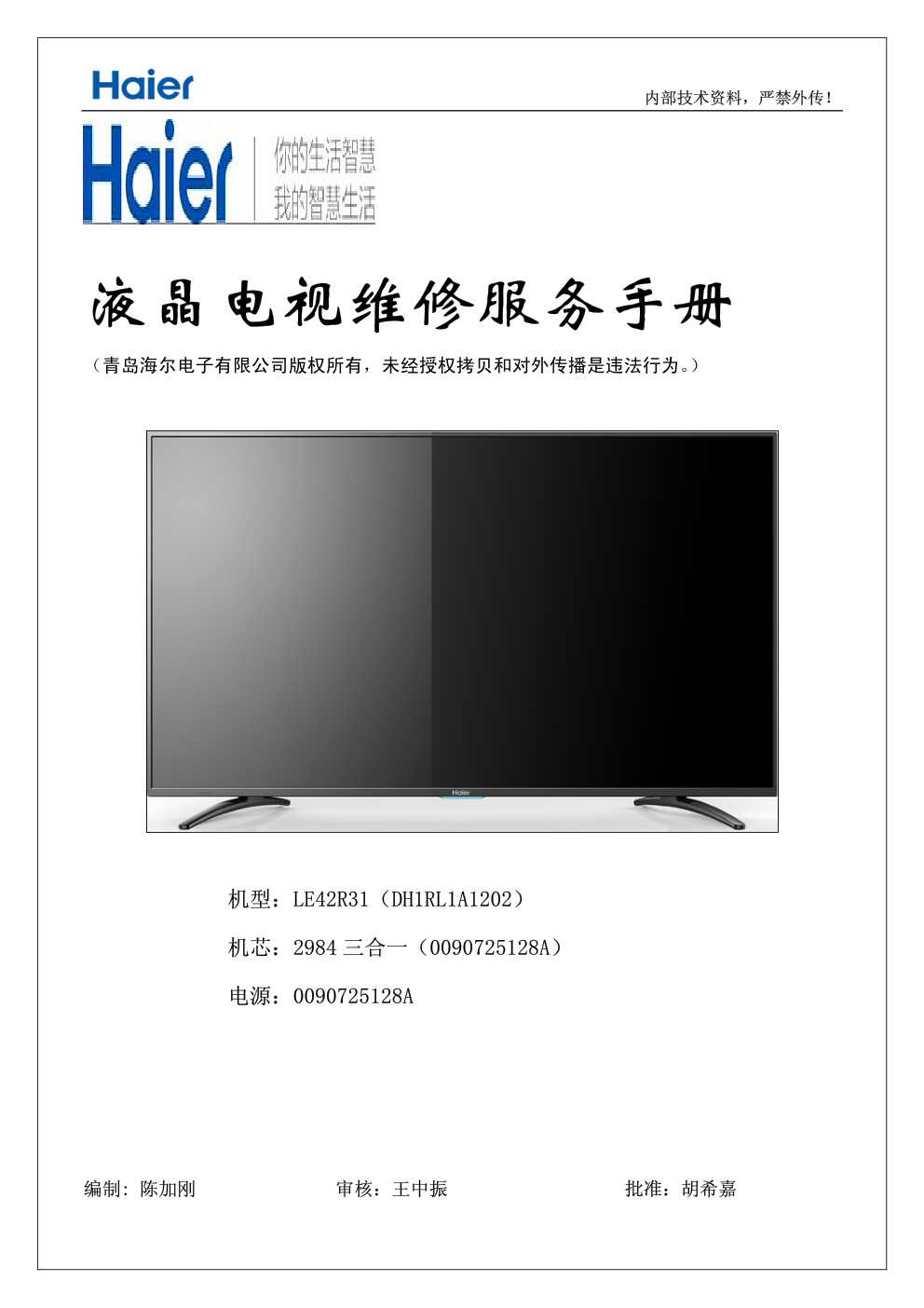

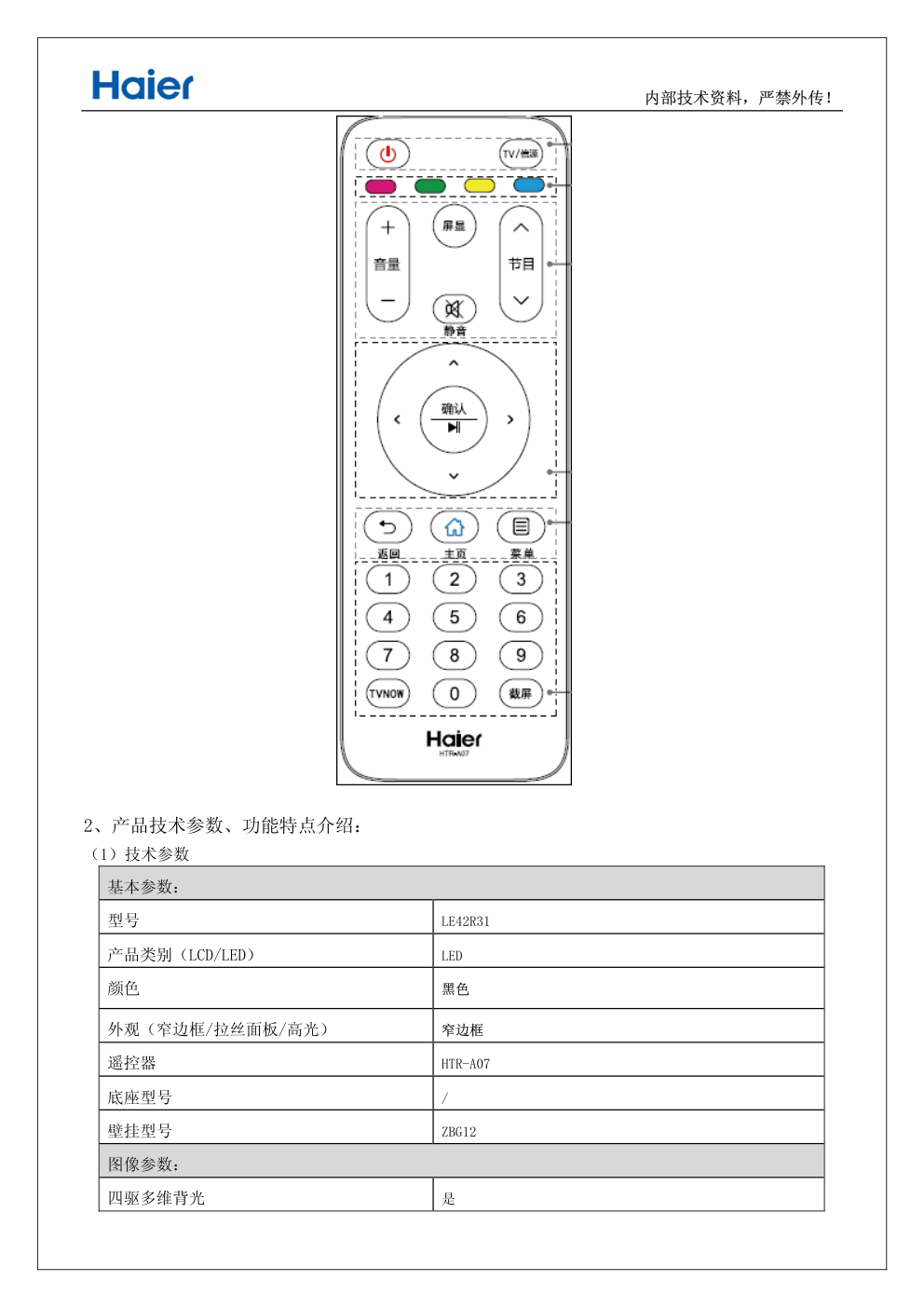

内部技术资料，严禁外传！ 液晶电视维修服务手册 （青岛海尔电子有限公司版权所有，未经授权拷贝和对外传播是违法行为。） 编制: 陈加刚 审核：王中振 批准：胡希嘉 机型：LE42R31（DH1RL1A1202） 机芯：2984 三合一（0090725128A） 电源：0090725128A 内部技术资料，严禁外传！ 目 录 一、产品介绍 （型号经理提供）......................................................... 1、产品外观介绍 ................................................................. 2、产品技术参数、功能特点介绍 ....................................................... 二、机芯方案概述（机芯模块经理提供） .................................................. 三、机芯电路方框图（机芯模块经理提供） ................................................... 四、电源分配图 （机芯模块经理提供）...................................................... 五、机芯板原理及维修（机芯模块经理提供）............................................... （一）、机芯原理说明................................................... 1、电源部分 ................................................... 2、控制部分.......................................................... 3、存储部分......................................................... 4、本控电路.......................................................... 5、遥控电路 .......................................................... 6、DDR 电路................................................... ....... 7、接口部分................................................... 8、开关机静音电路................................................... 9、功放电路 ................................................... 10、Tuner射频 部分 ................................................... 11、6M20 部分---电源 ................................................... 12、6M20 部分---LVDS 部分................................................... （二）、机芯板介绍................................................... 1、机芯板实物图接口介绍................................................... 2、机芯板实物图芯片分布介绍................................................... （三）机芯常见故障维修流程图及维修方法................................................... （四）、主要IC集成块功能引脚定义及参数............................ ....................... 六、电源板原理及维修（电源模块经理提供）............................................... （一）、电源板原理图介绍............................................................. （二）、电源板实物图 ............................................................. （三）、电源板维修方法及维修流程图....................................................... （四）易损件BOM明细............................................................. 七、产品爆炸图、BOM 明细、结构规格书（型号经理提供）................................. 1、产品爆炸图............................................................. 2、BOM明细............................................................. 3、结构规格书............................................................. 八、软件升级方法 (型号经理提供)........................................................ 1、正常升级方法............................................................ 2、异常升级方法............................................................ 内部技术资料，严禁外传！ 液晶电视维修服务手册 ——LE42R31 一、产品介绍（型号经理提供） 1、产品外观介绍： （1）、LE42R31外观示意图： 前视图（含本控按键）： （本控图） 后视图（含端子图、后铭牌）： 内部技术资料，严禁外传！ （2）、LE42R31外观图： （3）、LE42R31遥控器图片 内部技术资料，严禁外传！ 2、产品技术参数、功能特点介绍： （1）技术参数 基本参数： 型号 LE42R31 产品类别（LCD/LED） LED 颜色 黑色 外观（窄边框/拉丝面板/高光） 窄边框 遥控器 HTR-A07 底座型号 / 壁挂型号 ZBG12 图像参数： 四驱多维背光 是 内部技术资料，严禁外传！ 屏幕比例（4:3/16:9） 16:9 屏分辨率 1920×1080 运动图像处理（60HZ/120HZ/240HZ） 60HZ 图像制式 PAL/ NTSC/ SECAM 亮度 250cd/m2 对比度 800:1 声音参数： 自动音量控制（是/否） 是 伴音制式 DK、BG、I、M MAXXBass 平板重低音（是/否） 否 SRS 环绕立体声（是/否） 是 九段均衡器（是/否） 是 规格参数： 产品尺寸 不含底座（mm） / 含底座（mm） 942*589*210 产品重量 不含底座（kg） / 含底座（kg） / 整机功率（W） 74W 内置伴音功率(W) 2*8W 电压范围 140-264V 50 环境要求 / （2）、功能特点 端子： AV 输入 1(与 YUV 复用) AV 输出 1(与 YUV 复用) VGA 0 YPbPr 1（与 AV 复用） DSMB 数字接口 0 光纤接口 0 网络接口 1 USB 接口 3 HDMI 3 模卡卡槽 0 内部技术资料，严禁外传！ 流媒体卡槽接口 0 RF 射频端子 1 数字电视接口（插入 CAM+CI 卡） 0 耳机接口 0 功能： 开放式模卡平台（是/否） 否 网络视频（华数/百视通/优朋/否） 华数 2D 转 3D（偏光式/快门式/否） 否 支持无线键盘、鼠标（是/否） 否 内置无线 WIFI（是/否） 是 Android 操作系统版本 4.4 支持移屏/甩屏/多屏互动 是 家电物联 是 海尔之家 是 语音控制 否 画中画 否 特殊功能 / 其他 手机/电脑传屏软件名称 海尔 N+智控 支持无线网卡型号 / 二、机芯方案概述（机芯模块经理提供） RTD2984D 是 REALTEK 公司的主芯片，主要供电电压有 1.1V/3.3V/1.5V，封装 EHS-TFBGA package, 20.2X20.2 with 459 ball，外挂 27MHZ 晶振、4GB EMMC，最大可支持的液晶屏分辨率及频率为 1920*1080 60HZ，RTD2984D 集成电视/多媒体通用的 AV 解码器，VIF 解调器和先进的声音/视频处理器，音频应用程序 特定的 DSP 数字音频格式的解码和先进的音效，USB 解码器 ，运动自适应 3D 梳状滤波器和 SCTE，SIF 音频 解码，有 A / V 输入和输出，包括 HDMI 接收器和分量视频 ADC 转换，支持 CVBS 输出，而无需使用额外的 硬件，RTD2984D 有一个超低功耗待机模式，支持的视频文件格式有 RM 和 RMVB，内置的音频处理，扬声器 通道，包括音量，平衡，静音，虚拟声/环绕声，高音/低音控制先进的声音处理，LVDS 信号形成等电路。 三、机芯电路方框图（机芯模块经理提供） 内部技术资料，严禁外传！ 四、电源分配图（机芯模块经理提供） 内部技术资料，严禁外传！ 五、机芯板原理及维修（机芯模块经理） （一）、机芯原理说明 1.1 本机以 TPS54628（UD3）为例介绍工作原理，此电路由 UD3-TPS54628 和外围元件组成的 PWM 开关电源。 UD3 是开关控制器件，LD2 是蓄能电感。输出的 1V05_CORE 电压是经 RD5、RD8 分压反馈送到 UD3(2)脚内部 的控制电路进行 PWM 控制，以保证 1.1V 的稳压。当 UD3 内部开关管闭合时，1.1V 电源的电流流经 LD2 的自 感作用，电流逐步上升，并以磁能方式存储。此时自感电势方向是左正右负流过 LD2，向负载供电，电压超 过到 1.1V 时送到 UD3 的(2)脚 FB 端反馈电压使 TPS54628 内部开关管截止，此时 LD2 的自感电势左负右正。 这个方向的自感电势正向电压向负载供电，当 UD3(2)脚反馈电压低于 1.1V 时内部开关管导通,输出稳压的 1.1V 电压，给各电路供电。     1.2 RT7257（UD2）：12V转5V      内部技术资料，严禁外传！ 1.3 LC3406（UD6）：5V转1.5V，给DDR供电    1.4 LC1117（UD5）：STB5V转3.3V，给本控、主芯片等供电    1.5 LC1117（UD4），5V转3.3V             内部技术资料，严禁外传！ 2.控制部分 2.1 电源 ON/OFF 控制电路 当电视工作在待机状态时，U100（E9）脚输出的 POWER_EN 为低电平，QM4 截止，QM3 截止，5V_M 没有 输出，当电视正常开机时 U100（E9）脚输出的 POWER_EN 控制电压为高电平，QM4 导通，QM3 开启，5V_M 有 输出。 2.2 屏背光ON/OFF控制电路 开机时，U100（B9）脚 BL_EN/REF 输出低电平使 Q7 三极管截止，5V_STB 电压经 RG11，RG13 送到背光 驱动电路，启动背光驱动电路工作，为背光灯提供驱动脉冲信号，所以 Q7 及相关电路有故障会导致背光驱 动电路停止工作，出现无光栅，无图像，有伴音的故障。（注本机电路有 NC 标志的表示没有此元件）。 2.3背光亮度控制电路 内部技术资料，严禁外传！ 开机时，U100（F24）BL_ADJ 脚输出的亮度控制信号经 RG3，QG1 放大去电源组件上的背光亮度控 制电路。如测此电压为零，表明背光不能点亮的原因应在机芯板。 2.4到屏电压控制电路 电路中QM2为控制管，QM1为电子开关，开机时，主芯片U2（E25）脚输出PANEL_EN高电平电压使QM2饱和导 通，使QM1导通,12V电压经QM1源级和漏极，经LVDS插座送到屏上的控制板，作为控制板的工作电压。 内部技术资料，严禁外传！ 3、存储部分 本机 FLASH 块采用 TOSHIBA THGBMBG5D1KBAIT，具有写保护功能，能通过写保护作为软件保护模式。Mboot 和主程序都存储在该 flash 中。 4、本控电路 内部技术资料，严禁外传！ 5、遥控电路 当遥控接收头输出控制信号送到主芯片（C10）脚 CPU 接收到指令信号便开始工作由主芯片（C8）脚 输出低电平使指示灯闪烁开机。 内部技术资料，严禁外传！ 6、DDR 电路 RTD2984D主芯片内置512M DDR,同时外挂512M DDR（下图是外挂DDR电路图）。 7、接口部分 7.1 AV/YPbPr复合输入 内部技术资料，严禁外传！ 7.2 AV输出接口(黄色耳机端子，使用时需外接转接线) 内部技术资料，严禁外传！ 7.3 USB接口 本机 USB 端口是 2.0 版本，为正负差分信号，支持 RM，RMVB 视频格式，3 路 USB 信号，USB 因传输速 度较快，无法用万用表测量，可用示波器测试波形。 内部技术资料，严禁外传！ 7.4 HDMI接口 HDMI 端子 3 对数字信号和 1 对时钟信号，电压差分的 TDMS 格式的信号，图像信号与伴音信号均采用 此种数字编码方式传送，具有抗干扰强，传送速度快等特点，所有信号都输入主芯片，他们的对地电阻都 相同，如出现工作时测量对地电阻不相同，可判定是信号通道有问题。15 脚和 16 脚为 IIC 总线。 7.5 网络接口 内部技术资料，严禁外传！ 8、静音电路 主芯片的（D7）脚输出高电平，功放（19）脚由高电平转化为低电平，使功放静音，喇叭没有声音输 出。 9、功放电路 伴音功放采用的集成块是 TAS5707 该集成块是一个 20W+20W 高效率的音频放大器，不需要外部安装散 热片，内部设有静音电路，及过热，过载保护，当主芯片（F25）（AD1）(AD2)(E22)脚 输出的音频信号输 入到功放（15）（20）（21）（22）脚经内部音频放大，分别由（1）（46）（39）（36）输出经 LC 滤波由左右 声道喇叭发出声音。 内部技术资料，严禁外传！ 10、Tuner 射频部分 11、LVDS 部分 机芯板 CN13 采用 32 脚 LVDS 插座，CN14 为 16 脚插座，第二路通道，只有 CN13 可支持 1366*768 的屏， CN13 和 CN14 可支持 Full HD 屏。（27）、（28）、（29）、（30）脚是屏电源供电输入 12V，如以上脚没 有电压会导致无图像显示，如电压降低会导致光暗有干扰条纹， LVDS 输出，工作电压在 0.8V—1.5V 间抖 动，可以用示波器测量波形，不管有无电视信号输入主芯片，只要主芯片控制系统，DDR，LVDS 编码电路工 作，即可以测到波形，测 LVDS 信号判断图像信号是否有输出。其中，测试有无信号输出时，主要测试（9） 和（10）脚，这两脚为时钟信号，为大约 74MHz 的正弦信号。74MHz 为大约值，每个屏的这两个脚不是完全 一致的。 内部技术资料，严禁外传！ 内部技术资料，严禁外传！ （二）、机芯板介绍 1、机芯板实物图接口介绍 2、机芯板实物图芯片分布介绍 内部技术资料，严禁外传！ （三）机芯常见故障维修流程图及维修方法 � 1、先判定故障是在什么位置 � RTD2984D 板 12V 常供，若测得 12V 电压无输出，应当判定不开机故障在电源部分，若测得 12V 有输出， 则不开机故障在机芯方面。 � 2、对主板上的器件进行检查、 � 一是查看主板上 IC 外观颜色是否异常，表面有无裂痕点，二是查看磁片电容及电解电容脚是否脱落、 表面是否鼓包或开裂，三是查看 AV;HDMI;VGA 等端口防静电元件有无炸裂等，四是测量主芯片引脚对 地电阻以此判断 IC 是否击穿、 � 3、查主芯片的时钟振荡电路和复位电路、 � 复位电路是保证主芯片正常工作的必备条件，检查复位电路时,主要是在开机瞬间测量复位脚电压,能 否从高电平逐渐降到低电平,检查时钟振荡电路时主要是测量晶振两端的电压或波形,或对晶体进行代 换. � 4、检查不同集成块间是传输通道是否畅通、 � 液晶电视各集成块间传输通道必须畅通，特别是 FLASH 块和主芯片间的信息传输通道。 � 5、对 FLASH 块程序进行刷新 � FLASH 块内程序发生变化，也会引发不开机故障，对于 FLASH 块程序近行刷新可以排除因数据变化引起 的不开机、现在的平板电视大多数具有 USB 端口、基本上都开放的，用 USB 端口进入工厂菜单进行软 件升级，对于不能有正常待机过程的电视进行软件刷新的，那只能用工具给 FLASH 块写程序 � 6、更换芯片或主板 � 如果通过上述方法应不能排除故障时、不开机故障只有通过替换主芯片 FLASH 存储器和用户存储器或 主芯板排除故障。 （四）、主要 IC 集成块功能引脚定义及参数 1、功放 TAS5707: 当电视机无伴音时，首先排除喇叭问题后，检查是否为静音状态，检查功放(15)(20)(21)(22)是否有 输入。 TAS5707主要信号流程图： 内部技术资料，严禁外传！ 功放 TAS5707 引脚定义 内部技术资料，严禁外传！ 2、Flash TOSHIBA THGBMBG5D1KBAIT： 本机 FLASH 块采用 TOSHIBA THGBMBG5D1KBAIT。Mboot 和主程序都存储在该 flash 中。 Flash 的框图： Flash 引脚定义 内部技术资料，严禁外传！ 六：电源板原理及维修 （一）、电源板原理图介绍 1、电源参数 输入电压范围： 130Vac-264Vac 12V 供机芯： 12V/3A LED 输出参数： （32 寸 ）单通道 63V- 86.4V/350mA （40寸） 单通道 108V-144V/350mA 2、线路框图 由 FB1 保 险 丝 、 LCB1\2 电 感 、 DB1\2\3\4 整流管、 EB1\2 电解电容等器 件组成的滤波整流 线路 由 UB101 芯 片、QB101 开 关管、TB101 变 压 器 、 DB101 肖 特 基 等 器 件 组 成的 12V 输 出线路 由 PCB101 光 耦、UB102 运 放组成的 12V 反馈线路 由 UB301 芯 片、QB301 开 关管、TB301 变 压 器 、 DB301/302 肖 特 基 等 器 件 组 成 的 LED 驱动线路 由 PCB301 光 耦、UB30202 运 放 组 成 的 LED 反 馈 线 路 强 电 输入 12V 输出 LED 驱动 输出 内部技术资料，严禁外传！ 该电源共分三大模块功能，1. 交流输入及EMI 滤波；2. 12V及VBL电压输出线路；3. 背光驱动线 路。下面将三个部分分别进行原理叙述。 1. 交流输入及EMI 滤波：主要器件是保险丝、压敏电阻、X电容、Y电容、共模电感、整流 桥。 共模电感可以滤除共模干扰。X电容及共模电感的漏感、Y电容，组成LC滤波，可以滤除 差模干扰。经过滤除后的干净电力，经过整流桥整流后送到另外两个功能模块。 2. 12V及VBL电压输出线路：使用的是传统的反激式开关电源技术。电源输出12V用于机芯 供电，输出VBL用于LED驱动电力输入。这两路由变压器输出。12V输出电压通过反馈线路加工 处理后送入UB101第二脚。通过芯片内部处理，输出PWM信号驱动开关管，达到12V恒压输出。 3. 背光驱动线路：Vbri dge电压输入LED驱动模块后，经过降压压线路达到LED背光电压要 求。再通过LED电流检测线路，把LED电流信号通过光耦PCB301传输给芯片UB301。芯片内部经 过运算，控制变压器TB301的开关占空比，达到LED恒流输出。 3、原理图 见后附电源图纸（1） 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 D D C C B B A A TP.MS880.PB703 Model Name: CHK'D: APP'D: DATE: VERSION: DATE: DATE: DRAWN: 张碧原 2014-11-28 V1.0 Cannot open file ClipboardPicture2013/ 10/14 18:24:51 GD1 GD2 GD3 Mylar ML1 GD4 VCC1 SGND SGND SGND SGND Vbridge GND SGND RB116 GND CB113 ! ! GND 1 COMP 2 NC 3 CS 4 VCC 5 GATE 6 UB101 3 4 PCB101B CB103 CB102 RB109 GND 12V 12V ! 1 2 PCB101A RB132 RB135 RB133 CB109 CB110 RB134 CB118 RB131 RB105 RB114 SGND BRO GND 12V TP2 TP1 VCC2 SGND SGND SGND GND LED+ RB308 RB307 RB309 CB301 CB304 ! ! C B E QB302 Vbridge 3 4 PCB301B PWM_REF PWM_REF 3V3_STB 3V3_STB BL_ON BL_ON RB340 GND 1 COMP 2 NC 3 CS 4 VCC 5 GATE 6 UB301 LED+ CB305 5V_P 2 3 1 4 8 UB302A RB347 1 1 HS 2 2 HSB1 HS 3 1 5 6 9 7 8 10 11 TB101 OVP RB117 RB118 CB101 RB148 RB125 RB107 QB102 RB108 SGND CB303 HS 1 1 HS 2 2 HSB4 HS1 1 1 HS 2 2 HSB5 D G S QB101 RB103 COMP 3V3_STB RB124 RB337 RB338 RB339 CB356 LED_FB BL_ON VCC2 VCC1 CB327 RB385 ! ! QB305 1 2 PCB303A 3 4 PCB303B RB386 M OVP CB117 A K DB104 QB304 EB1底部 EB303底部 RB302 CB311 CB350 A K DB307 7 11 6 1 5 2 10 8 TB301 RB303 BL_ON PWM_REF 5V_M 5V_M + EB301 + EB302 DB312 A K DB310 RB317 RB318 Vovp=2.0V LED_FB LED+ 其他端子不准重叠 RB106 RB306 DB311 LED_FB SGND BRO CB111 RB143 RB341 RB388 C B E QB303 SGND SGND CB333 M COMP RB387 杨运横 RB384 RB358 CB114 CB306 BB301 BB303 RB101 RB102 1 2 CNB806 CB116 CB312 1 2 3 CNB802 RB362 D G S QB301 CB115 ! CB307 RB348 RB352 RB345 CB326 LED_FB 0.35V/R=LED output current ! 1 2 PCB301A 5V_STB 5V_P 6 5 7 UB302B PWM_REF OVP RB301 RB350 CB322 RB349 RB364 5V_P QB306 5V_M RB342 CB340 CB302 RB356 CB323 RB351 5V_STB 5V_STB 5V_STB RB104 RB304 RB141 RB142 RB115 RB326 A K DB301 DB302 RB360 RB361 CB328 RB363 RB355 RB354 RB357 A K DB106 A K DB306 RB305 RB310 EVA1 EVA2 EVA3 HS1 1 2 CNB2 K A R UB102 RB330 RB331 RB332 RB333 RB334 RB335 CB316 CYB3 CB324 BB101 SGND GND ! ! ! ! ! ! ! ! ! ! FB1 CYB1 CYB2 1 4 2 3 LCB1 RB1 ! NTCB1 CXB1 1 4 2 3 LCB2 Vbridge CXB2 ! MOVB1 ! ! L1 3 1 N L CNB1 RB2 RB3 RB4 NTCB2 ! ! + EB1 + EB2 1 3 2 DB101 12V + EB101 DB807 RB851 RB850 LED2 LED1 CB808 OCP 单路恒流时取消 E E B B C C QB802 LED1 LED2 LED_FB DB803 RB802 RB822 RB823 RB824 RB803 RB804 RB806 RB807 RB808 RB810 RB811 RB812 RB814 RB815 RB816 JB805 JB806 C B E QB805 C B E QB806 C B E QB807 C B E QB808 5V_M 单路恒流时取消 1 2 3 4 5 6 7 CNB801 LED+ LED1 LED2 海尔标准插座（专用） RB110 1 1 3 3 2 2 ZB101 DB105 + EB107 + EB106 HS HSB2 GND + EB303 用在DB101上 OCP + EB102 DB1 DB2 DB3 DB4 L1 L1 RB119 RB120 RB121 RB122 RB123 RB126 MB1 DB101和散热片之间 RB144 CYB4 SGND GND GND GND ! CB357 EB2底部 TB301位置 TB101位置 CNB1位置 NC NC T3.15AL 250V~ 电源图纸（1） 内部技术资料，严禁外传！ （二）电源板实物图 （红色区域为电源板部分） 内部技术资料，严禁外传！ （三）、电源板维修方法及维修流程图 因 12V 和 LED 驱动 采用的均是反激式工作模式，所以仅举例 12V 维修流 程作为参考。 12V 无输出 检查电源板元器 件，是否有损坏。 更换元器件 测试 EB1/2 正负 是否短路。测试 12V 输出端是否 短路。 查找短路的 器件并更换 测试 UB101 芯片 第 6PIN 是否有高 频方波输出 测试 UB101 芯片 第 5PIN 是否有 10V 左右电压。 UB101 芯片坏 否 是 是 否 否 是 RB101/102 电 阻 是否损坏以及和 此 PIN 脚相连的 线路是否断裂 否 是 检 查 光 耦 PCB101 、 运 放 UB102 是否损坏。 周围器件和 PCB 是否损坏 是 更换损坏器件 内部技术资料，严禁外传！ （四）、易损件 BOM 明细 序号 位号 名称 规格 常见故障现象 1 FB1 保险丝 3.15A/250V 开路 2 DB1/2/3/4 整流二极管 32 寸：4A /600V 40 寸：5A/800V 开路/短路 3 QB101 开关 MOS MMD70R600PRH MAGNACHIP 开路/短路 4 QB301 开关 MOS MMD70R600PRH MAGNACHIP 开路/短路 5 UB101/301 PWM 芯片 LD5530 RGL Leadtrend 失效 6 DB101 肖特基 MBR20100CTP,DIODES 短路 7 DB301/2 肖特基 MUR460,ON 短路 8 PCB101/3 01 光耦 LTV-817S 失效 9 UB102 三端稳压器 （运放） TL431 开路 10 内部技术资料，严禁外传！ 七、产品爆炸图、BOM 明细、结构规格书（型号经理提供） 1、产品爆炸图 内部技术资料，严禁外传！ 2、主要模块 BOM 0090807771 本控板组件 0090807352 遥控板模块 0090724846 主板模块 0090803166 包装模块 0090725122 线束模块 0090724716 机壳模块 0090724719 集成模块 0090808291 底座模块 0090724836NQBB 液晶屏 0094006142A 音箱 0090724846 整机电源模块 0094003499F 无线网卡模块 内部技术资料，严禁外传！ 八、软件升级方法 （型号经理提供） 1、正常升级方法： 一、升级 Mboot 与主程序一起，不用单独升级。 二、升级 6A638 1）将升级文件 Haier638Upgrade.bin 拷贝到 U 盘中，插到电视上。 2) 按电视 TV/信源键，弹出设计窗口（如图 2.1）。按依次按下遥控器“8893” 四个键，弹出工厂菜单（如 图 2.2）。 （图 2.1） （图 2.2） （3）、按遥控器操作焦点至“主程序升级”后，再按确定键。出现确定升级界面。 内部技术资料，严禁外传！ （4）、将焦点移至“确定”按钮，按遥控器确定键，等待升级完成。 2、异常升级方法： 升级方法:把主程序以及 Mboot 放到 U 盘根目录下,把 U 盘插到 TV 的 USB 端口,按住本控的中间按键,上电, 直到出现升级界面,松开菜单键,升级成功后 TV 待机。
