厦华K29180彩电原理图

分类:电子电工 日期: 点击:0

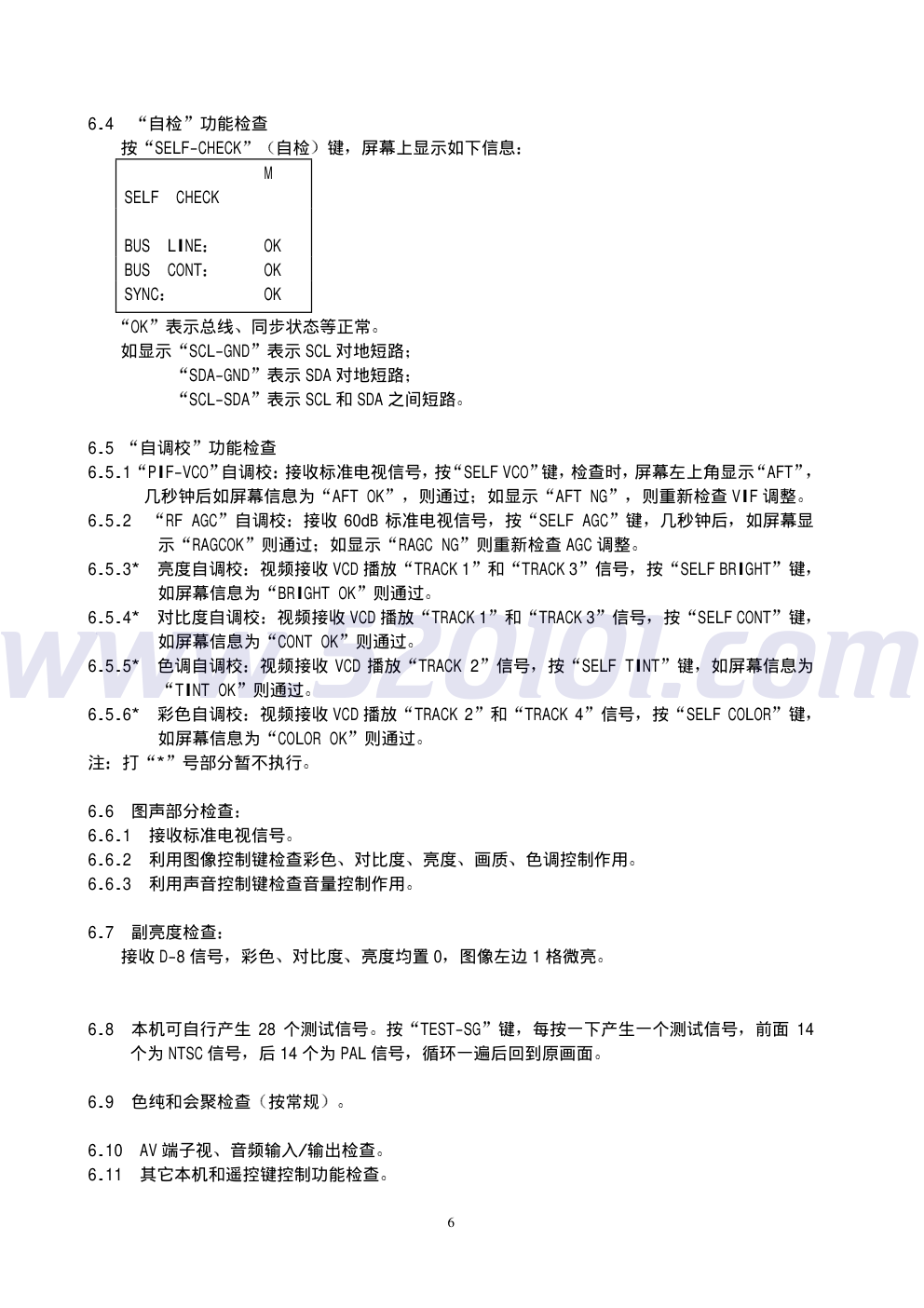

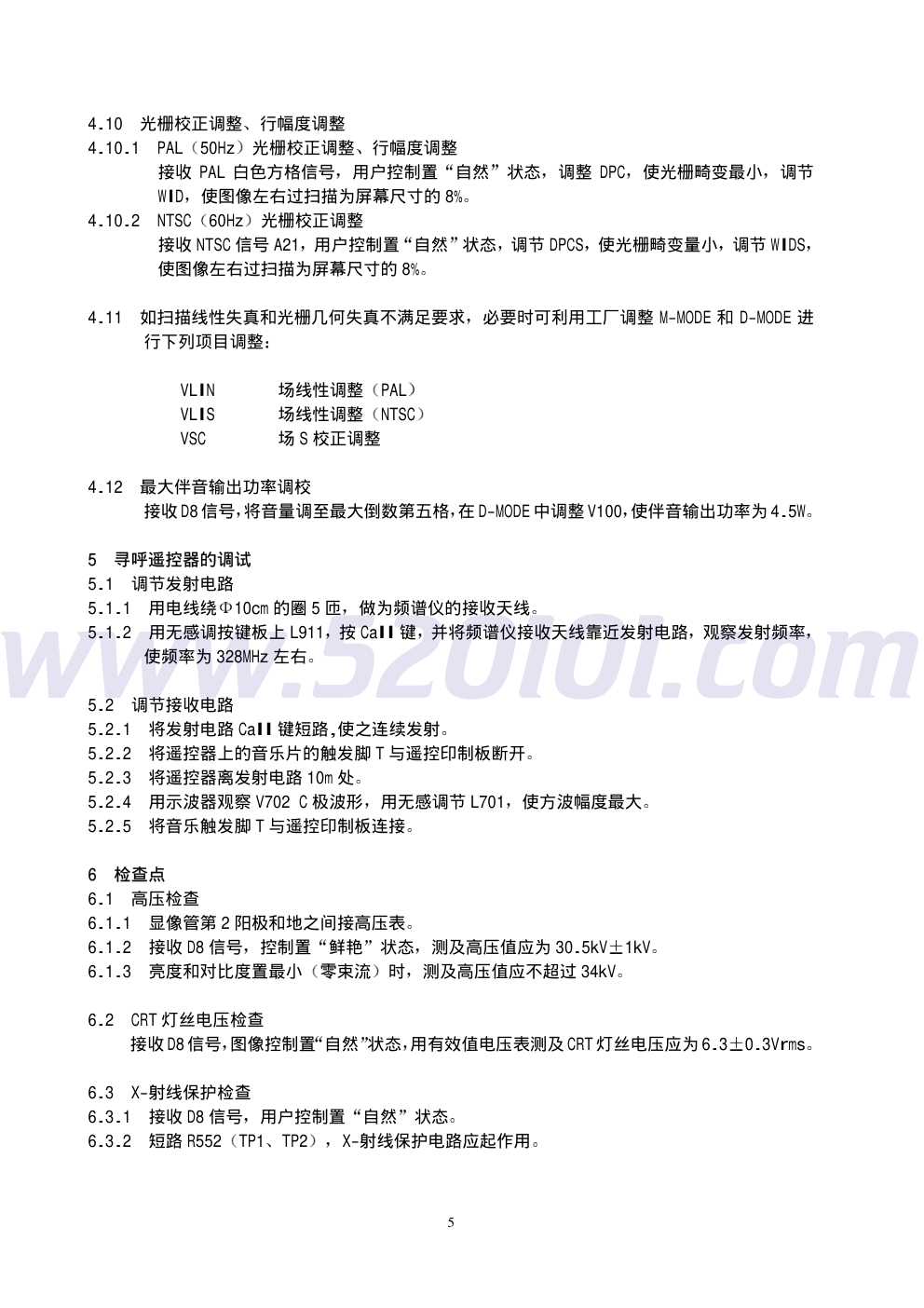

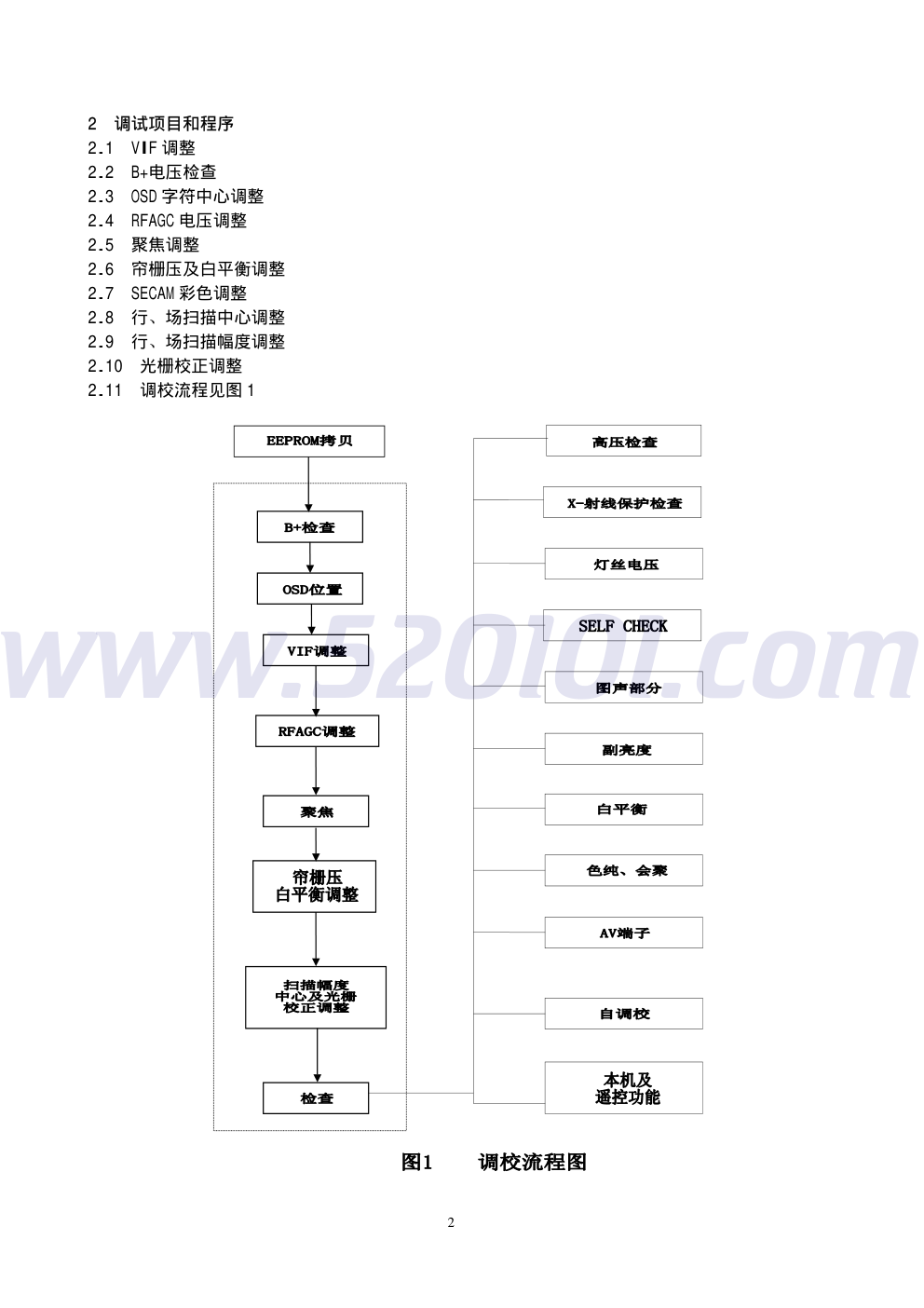

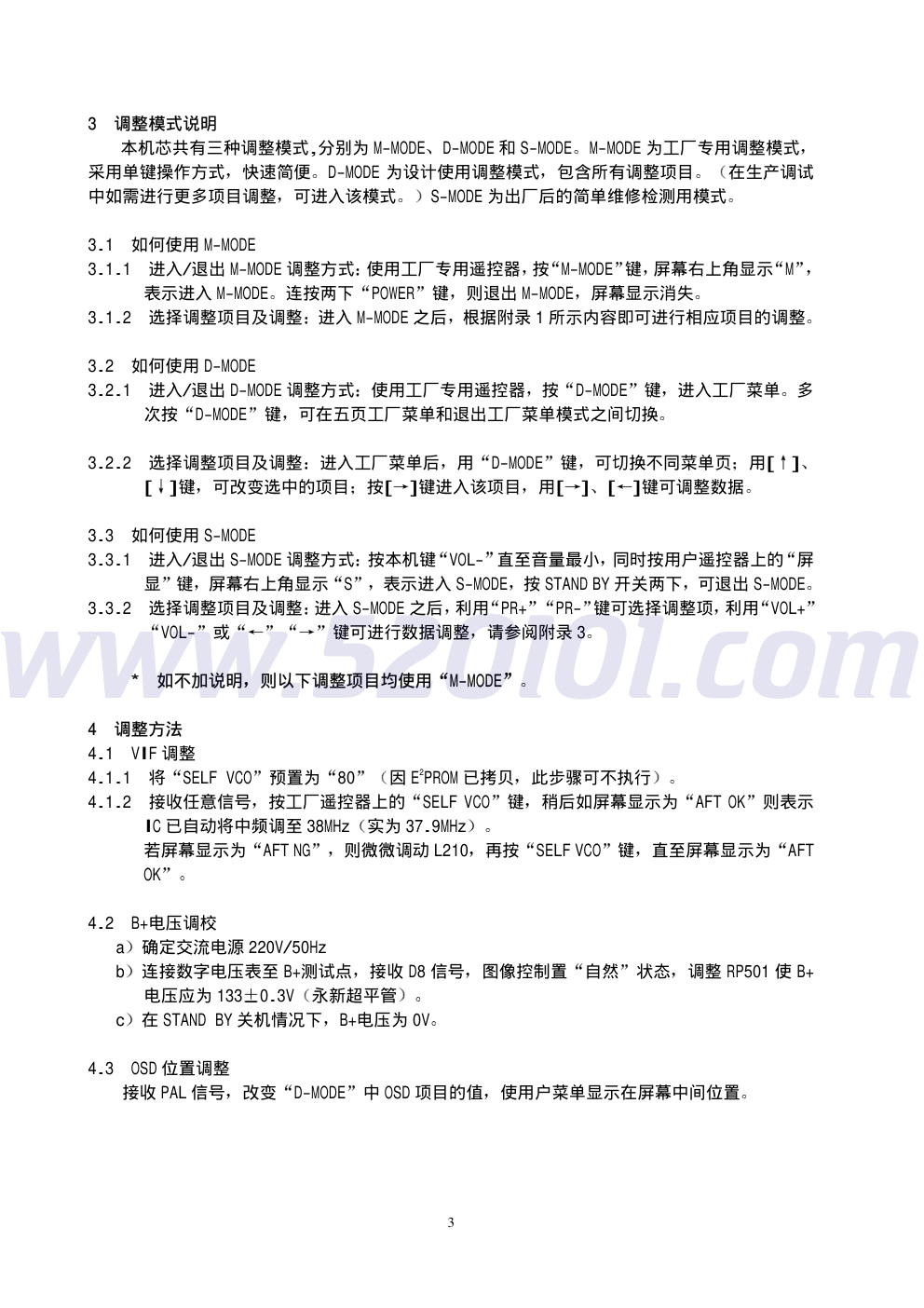

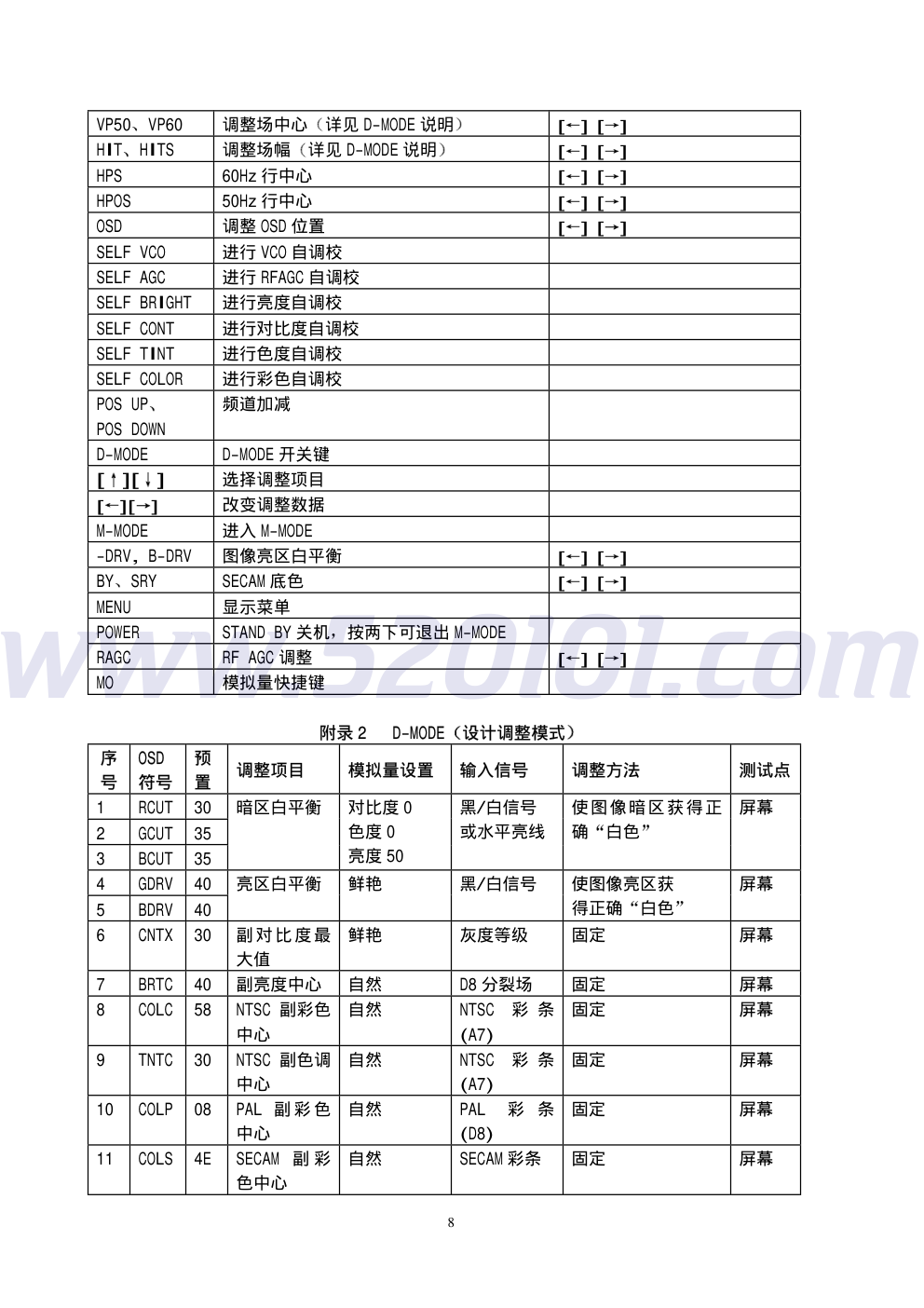

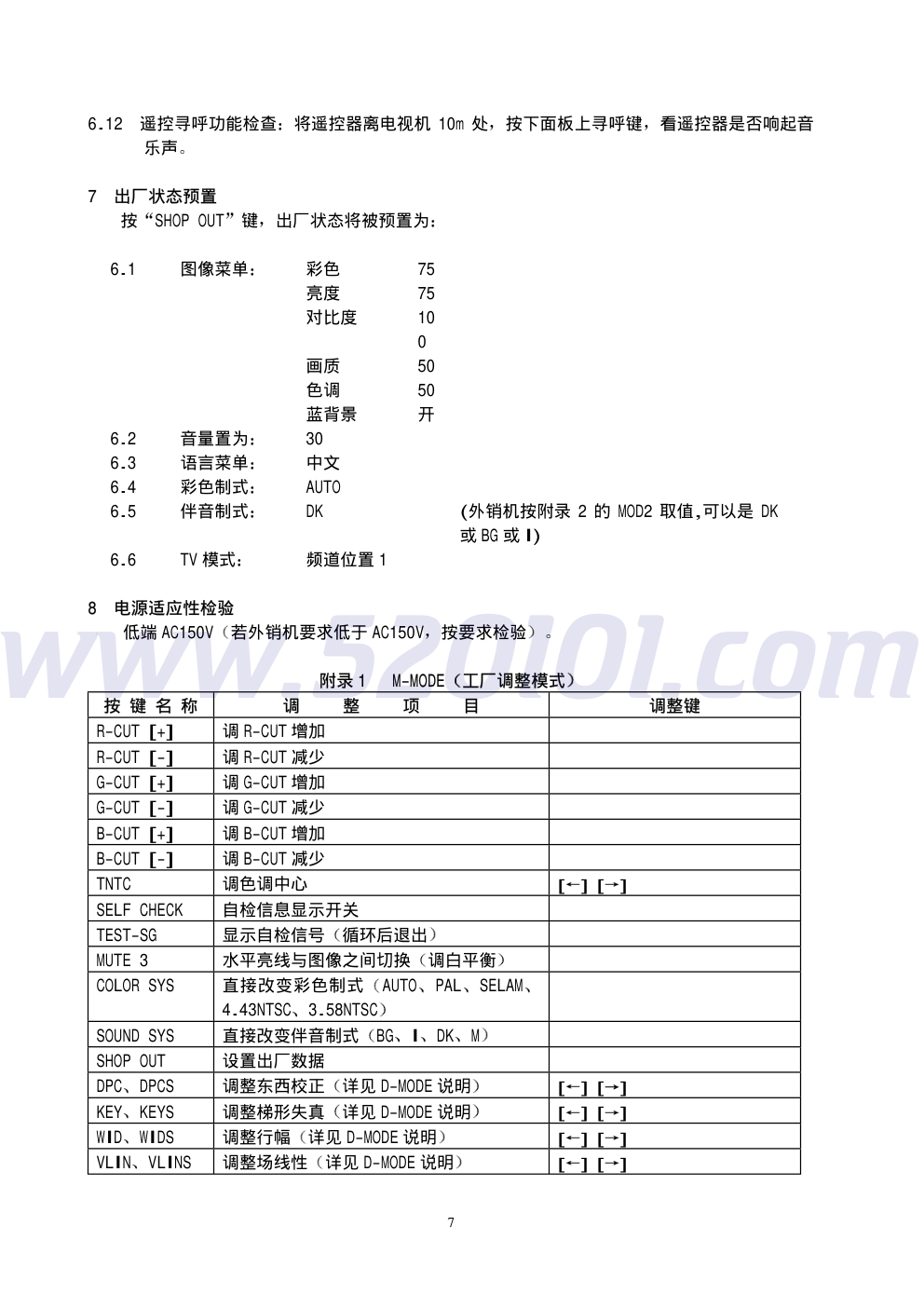

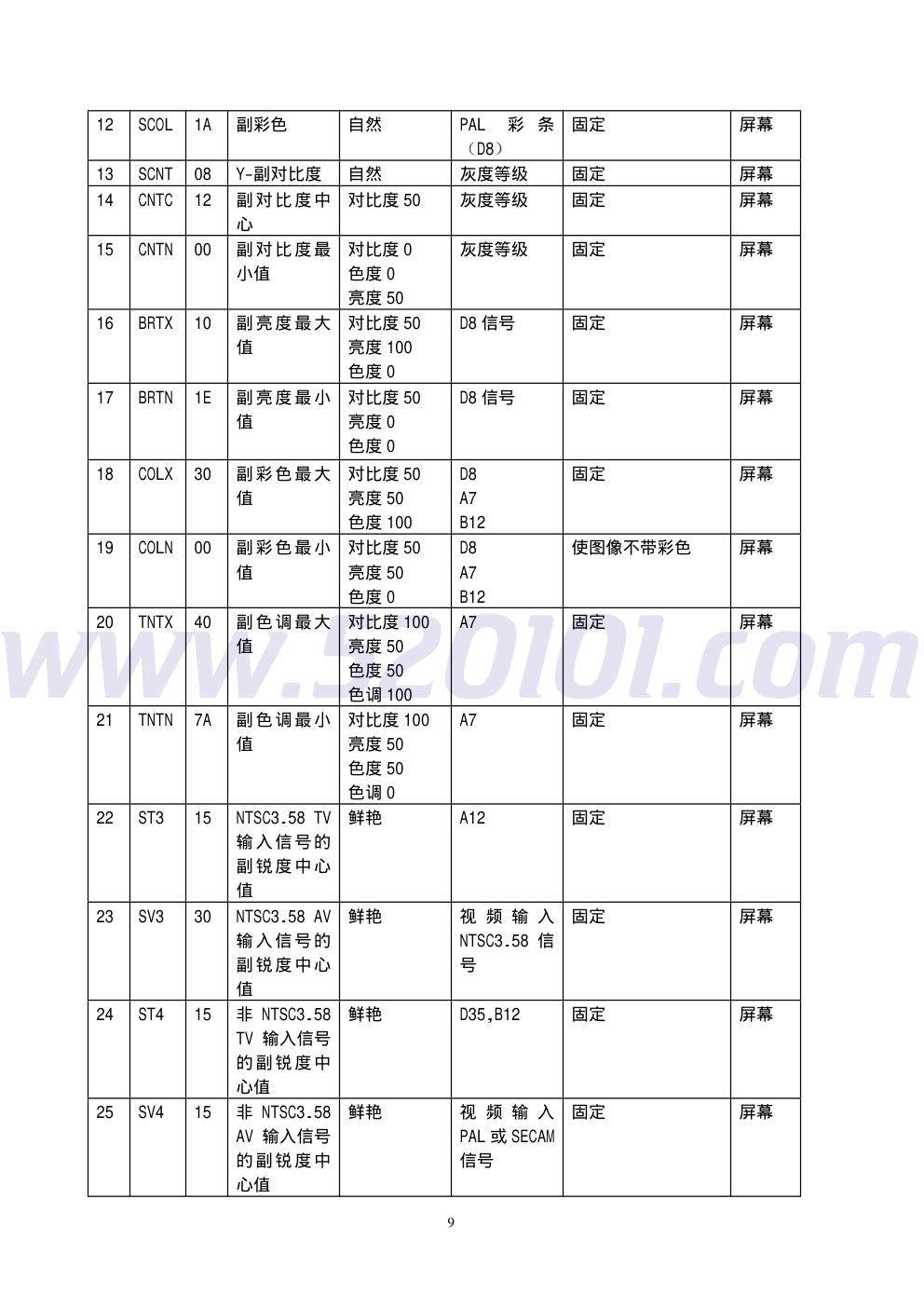

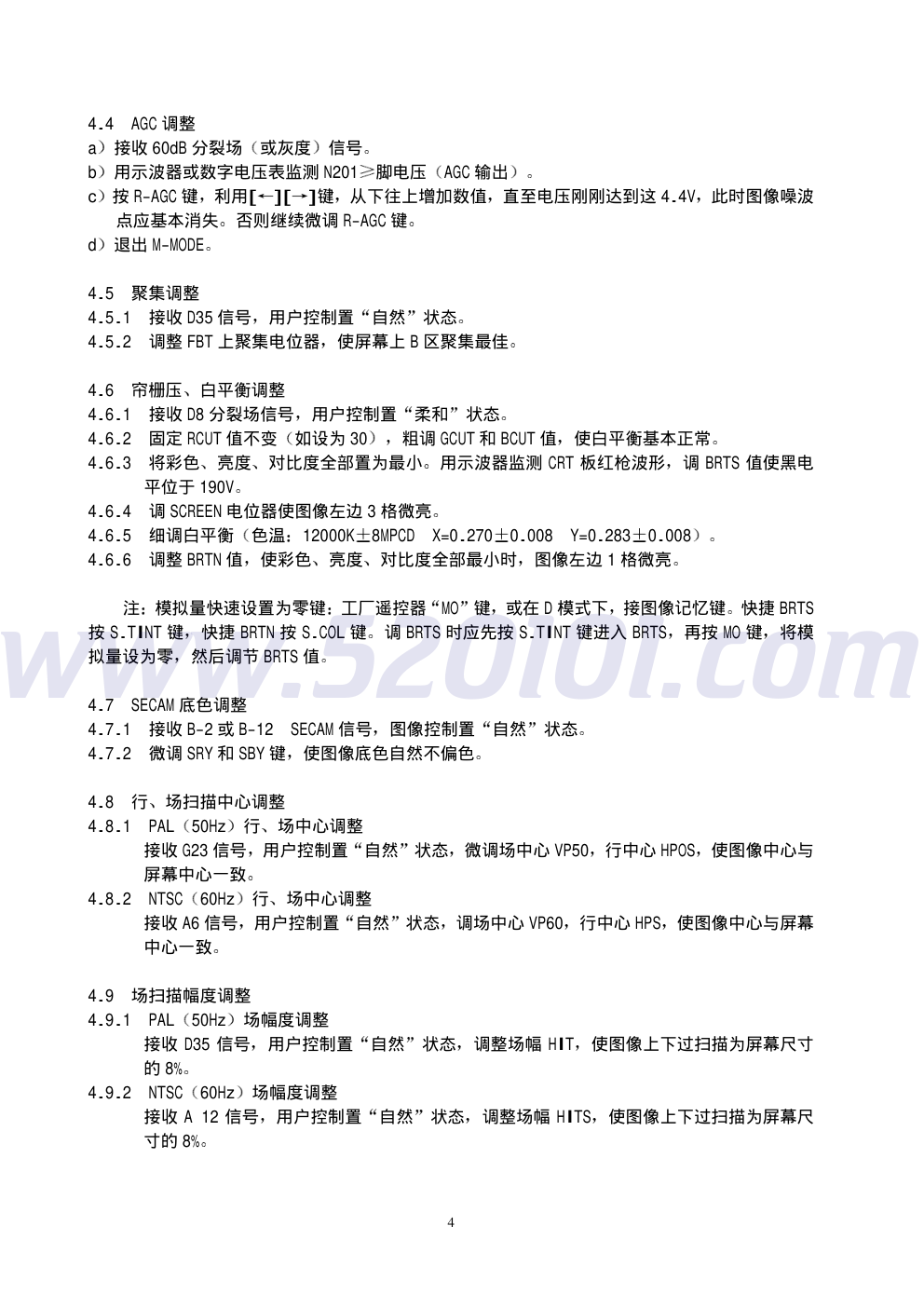

厦华K29180彩电原理图-0 厦华K29180彩电原理图-1 厦华K29180彩电原理图-2 厦华K29180彩电原理图-3 厦华K29180彩电原理图-4 厦华K29180彩电原理图-5 厦华K29180彩电原理图-6 厦华K29180彩电原理图-7 厦华K29180彩电原理图-8 厦华K29180彩电原理图-9

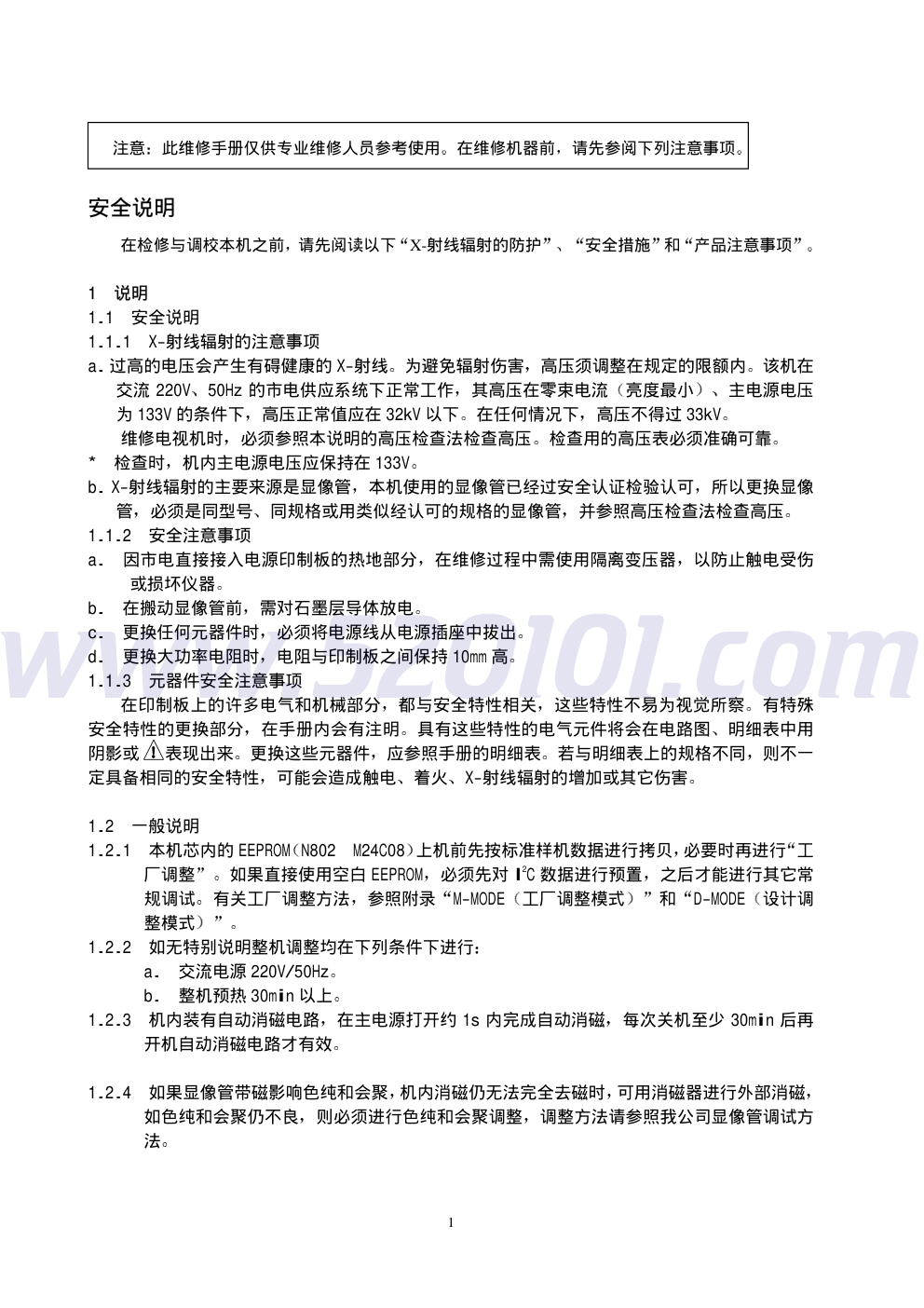

1 目 录 安全说明…………………………………………………………………………………………1 X-射线辐射的注意事项…………………………………………………………………..1 调试项目和程序………………………………………………………………………………….2 调校流程图………………………………………………………………………………………2 调整模式说明…………………………………………………………………………………..3 调整方法…………………………………………………………………………………………3 寻呼遥控器的调试……………………………………………………………………………..5 检查点…………………………………………………………………………………………..5 出厂状态预置………………………………………………………………………………..7 电源适应性检验………………………………………………………………………………..7 K2918 信号流程说明…………………………………………………………………………..15 电路方框图…………………………………………………………………………………….17 K2918/K2926 采用的微型开关电源 TNY253P……………………………………………..18 IC 引脚电压……………………………………………………………………………………..20 IC 内部方框图………………………………………………………………………………...21 接线图………………………………………………………………………………...25 印制板图………………………………………………………………………………………26 电路原理图…………………………………………………………………………………….30 电气主要元器件明细表………………………………………………………………………32 www.520101.co 1 注意 此维修手册仅供专业维修人员参考使用 在维修机器前 请先参阅下列注意事项 安全说明 在检修与调校本机之前 请先阅读以下 X-射线辐射的防护 安全措施 和 产品注意事项 1 说明 1.1 安全说明 1.1.1 X-射线辐射的注意事项 a. 过高的电压会产生有碍健康的 X-射线 为避免辐射伤害 高压须调整在规定的限额内 该机在 交流 220V 50Hz 的市电供应系统下正常工作 其高压在零束电流 亮度最小 主电源电压 为 133V 的条件下 高压正常值应在 32kV 以下 在任何情况下 高压不得过 33kV 维修电视机时 必须参照本说明的高压检查法检查高压 检查用的高压表必须准确可靠 * 检查时 机内主电源电压应保持在 133V b. X-射线辐射的主要来源是显像管 本机使用的显像管已经过安全认证检验认可 所以更换显像 管 必须是同型号 同规格或用类似经认可的规格的显像管 并参照高压检查法检查高压 1.1.2 安全注意事项 a. 因市电直接接入电源印制板的热地部分 在维修过程中需使用隔离变压器 以防止触电受伤 或损坏仪器 b. 在搬动显像管前 需对石墨层导体放电 c. 更换任何元器件时 必须将电源线从电源插座中拔出 d. 更换大功率电阻时 电阻与印制板之间保持 10mm 高 1.1.3 元器件安全注意事项 在印制板上的许多电气和机械部分 都与安全特性相关 这些特性不易为视觉所察 有特殊 安全特性的更换部分 在手册内会有注明 具有这些特性的电气元件将会在电路图 明细表中用 阴影或 表现出来 更换这些元器件 应参照手册的明细表 若与明细表上的规格不同 则不一 定具备相同的安全特性 可能会造成触电 着火 X-射线辐射的增加或其它伤害 1.2 一般说明 1.2.1 本机芯内的 EEPROM N802 M24C08 上机前先按标准样机数据进行拷贝 必要时再进行 工 厂调整 如果直接使用空白 EEPROM 必须先对 I 2C 数据进行预置 之后才能进行其它常 规调试 有关工厂调整方法 参照附录 M-MODE 工厂调整模式 和 D-MODE 设计调 整模式 1.2.2 如无特别说明整机调整均在下列条件下进行 a. 交流电源 220V/50Hz b. 整机预热 30min 以上 1.2.3 机内装有自动消磁电路 在主电源打开约 1s 内完成自动消磁 每次关机至少 30min 后再 开机自动消磁电路才有效 1.2.4 如果显像管带磁影响色纯和会聚 机内消磁仍无法完全去磁时 可用消磁器进行外部消磁 如色纯和会聚仍不良 则必须进行色纯和会聚调整 调整方法请参照我公司显像管调试方 法 www.520101.co 2 2 调试项目和程序 2.1 VIF 调整 2.2 B+电压检查 2.3 OSD 字符中心调整 2.4 RFAGC 电压调整 2.5 聚焦调整 2.6 帘栅压及白平衡调整 2.7 SECAM 彩色调整 2.8 行 场扫描中心调整 2.9 行 场扫描幅度调整 2.10 光栅校正调整 2.11 调校流程见图 1 www.520101.co 3 3 调整模式说明 本机芯共有三种调整模式,分别为 M-MODE D-MODE 和 S-MODE M-MODE 为工厂专用调整模式 采用单键操作方式 快速简便 D-MODE 为设计使用调整模式 包含所有调整项目 在生产调试 中如需进行更多项目调整 可进入该模式 S-MODE 为出厂后的简单维修检测用模式 3.1 如何使用 M-MODE 3.1.1 进入/退出 M-MODE 调整方式 使用工厂专用遥控器 按 M-MODE 键 屏幕右上角显示 M 表示进入 M-MODE 连按两下 POWER 键 则退出 M-MODE 屏幕显示消失 3.1.2 选择调整项目及调整 进入 M-MODE 之后 根据附录 1 所示内容即可进行相应项目的调整 3.2 如何使用 D-MODE 3.2.1 进入/退出 D-MODE 调整方式 使用工厂专用遥控器 按 D-MODE 键 进入工厂菜单 多 次按 D-MODE 键 可在五页工厂菜单和退出工厂菜单模式之间切换 3.2.2 选择调整项目及调整 进入工厂菜单后 用 D-MODE 键 可切换不同菜单页 用[ ] [ ]键 可改变选中的项目 按[ ]键进入该项目 用[ ] [ ]键可调整数据 3.3 如何使用 S-MODE 3.3.1 进入/退出 S-MODE 调整方式 按本机键 VOL- 直至音量最小 同时按用户遥控器上的 屏 显 键 屏幕右上角显示 S 表示进入 S-MODE 按 STAND BY 开关两下 可退出 S-MODE 3.3.2 选择调整项目及调整 进入 S-MODE 之后 利用 PR+ PR- 键可选择调整项 利用 VOL+ VOL- 或 键可进行数据调整 请参阅附录 3 * 如不加说明 则以下调整项目均使用 M-MODE 4 调整方法 4.1 VIF 调整 4.1.1 将 SELF VCO 预置为 80 因 E 2PROM 已拷贝 此步骤可不执行 4.1.2 接收任意信号 按工厂遥控器上的 SELF VCO 键 稍后如屏幕显示为 AFT OK 则表示 IC 已自动将中频调至 38MHz 实为 37.9MHz 若屏幕显示为 AFT NG 则微微调动 L210 再按 SELF VCO 键 直至屏幕显示为 AFT OK 4.2 B+电压调校 a 确定交流电源 220V/50Hz b 连接数字电压表至 B+测试点 接收 D8 信号 图像控制置 自然 状态 调整 RP501 使 B+ 电压应为 133 0.3V 永新超平管 c 在 STAND BY 关机情况下 B+电压为 0V 4.3 OSD 位置调整 接收 PAL 信号 改变 D-MODE 中 OSD 项目的值 使用户菜单显示在屏幕中间位置 www.520101.co 4 4.4 AGC 调整 a 接收 60dB 分裂场 或灰度 信号 b 用示波器或数字电压表监测 N201 脚电压 AGC 输出 c 按 R-AGC 键 利用[ ][ ]键 从下往上增加数值 直至电压刚刚达到这 4.4V 此时图像噪波 点应基本消失 否则继续微调 R-AGC 键 d 退出 M-MODE 4.5 聚集调整 4.5.1 接收 D35 信号 用户控制置 自然 状态 4.5.2 调整 FBT 上聚集电位器 使屏幕上 B 区聚集最佳 4.6 帘栅压 白平衡调整 4.6.1 接收 D8 分裂场信号 用户控制置 柔和 状态 4.6.2 固定 RCUT 值不变 如设为 30 粗调 GCUT 和 BCUT 值 使白平衡基本正常 4.6.3 将彩色 亮度 对比度全部置为最小 用示波器监测 CRT 板红枪波形 调 BRTS 值使黑电 平位于 190V 4.6.4 调 SCREEN 电位器使图像左边 3 格微亮 4.6.5 细调白平衡 色温 12000K 8MPCD X=0.270 0.008 Y=0.283 0.008 4.6.6 调整 BRTN 值 使彩色 亮度 对比度全部最小时 图像左边 1 格微亮 注 模拟量快速设置为零键 工厂遥控器 MO 键 或在 D 模式下 接图像记忆键 快捷 BRTS 按 S.TINT 键 快捷 BRTN 按 S.COL 键 调 BRTS 时应先按 S.TINT 键进入 BRTS 再按 MO 键 将模 拟量设为零 然后调节 BRTS 值 4.7 SECAM 底色调整 4.7.1 接收 B-2 或 B-12 SECAM 信号 图像控制置 自然 状态 4.7.2 微调 SRY 和 SBY 键 使图像底色自然不偏色 4.8 行 场扫描中心调整 4.8.1 PAL 50Hz 行 场中心调整 接收 G23 信号 用户控制置 自然 状态 微调场中心 VP50 行中心 HPOS 使图像中心与 屏幕中心一致 4.8.2 NTSC 60Hz 行 场中心调整 接收 A6 信号 用户控制置 自然 状态 调场中心 VP60 行中心 HPS 使图像中心与屏幕 中心一致 4.9 场扫描幅度调整 4.9.1 PAL 50Hz 场幅度调整 接收 D35 信号 用户控制置 自然 状态 调整场幅 HIT 使图像上下过扫描为屏幕尺寸 的 8% 4.9.2 NTSC 60Hz 场幅度调整 接收 A 12 信号 用户控制置 自然 状态 调整场幅 HITS 使图像上下过扫描为屏幕尺 寸的 8% www.520101.co 5 4.10 光栅校正调整 行幅度调整 4.10.1 PAL 50Hz 光栅校正调整 行幅度调整 接收 PAL 白色方格信号 用户控制置 自然 状态 调整 DPC 使光栅畸变最小 调节 WID 使图像左右过扫描为屏幕尺寸的 8% 4.10.2 NTSC 60Hz 光栅校正调整 接收 NTSC 信号 A21 用户控制置 自然 状态 调节 DPCS 使光栅畸变量小 调节 WIDS 使图像左右过扫描为屏幕尺寸的 8% 4.11 如扫描线性失真和光栅几何失真不满足要求 必要时可利用工厂调整 M-MODE 和 D-MODE 进 行下列项目调整 VLIN 场线性调整 PAL VLIS 场线性调整 NTSC VSC 场 S 校正调整 4.12 最大伴音输出功率调校 接收 D8 信号 将音量调至最大倒数第五格 在 D-MODE 中调整 V100 使伴音输出功率为 4.5W 5 寻呼遥控器的调试 5.1 调节发射电路 5.1.1 用电线绕 10cm 的圈 5 匝 做为频谱仪的接收天线 5.1.2 用无感调按键板上 L911 按 Call 键 并将频谱仪接收天线靠近发射电路 观察发射频率 使频率为 328MHz 左右 5.2 调节接收电路 5.2.1 将发射电路 Call 键短路,使之连续发射 5.2.2 将遥控器上的音乐片的触发脚 T 与遥控印制板断开 5.2.3 将遥控器离发射电路 10m 处 5.2.4 用示波器观察 V702 C 极波形 用无感调节 L701 使方波幅度最大 5.2.5 将音乐触发脚 T 与遥控印制板连接 6 检查点 6.1 高压检查 6.1.1 显像管第 2 阳极和地之间接高压表 6.1.2 接收 D8 信号 控制置 鲜艳 状态 测及高压值应为 30.5kV 1kV 6.1.3 亮度和对比度置最小 零束流 时 测及高压值应不超过 34kV 6.2 CRT 灯丝电压检查 接收 D8 信号 图像控制置 自然 状态 用有效值电压表测及 CRT 灯丝电压应为 6.3 0.3Vrms 6.3 X-射线保护检查 6.3.1 接收 D8 信号 用户控制置 自然 状态 6.3.2 短路 R552 TP1 TP2 X-射线保护电路应起作用 www.520101.co 6 6.4 自检 功能检查 按 SELF-CHECK 自检 键 屏幕上显示如下信息 SELF CHECK M BUS LINE OK BUS CONT OK SYNC OK OK 表示总线 同步状态等正常 如显示 SCL-GND 表示 SCL 对地短路 SDA-GND 表示 SDA 对地短路 SCL-SDA 表示 SCL 和 SDA 之间短路 6.5 自调校 功能检查 6.5.1 PIF-VCO 自调校 接收标准电视信号 按 SELF VCO 键 检查时 屏幕左上角显示 AFT 几秒钟后如屏幕信息为 AFT OK 则通过 如显示 AFT NG 则重新检查 VIF 调整 6.5.2 RF AGC 自调校 接收 60dB 标准电视信号 按 SELF AGC 键 几秒钟后 如屏幕显 示 RAGCOK 则通过 如显示 RAGC NG 则重新检查 AGC 调整 6.5.3* 亮度自调校 视频接收 VCD 播放 TRACK 1 和 TRACK 3 信号 按 SELF BRIGHT 键 如屏幕信息为 BRIGHT OK 则通过 6.5.4* 对比度自调校 视频接收 VCD 播放 TRACK 1 和 TRACK 3 信号 按 SELF CONT 键 如屏幕信息为 CONT OK 则通过 6.5.5* 色调自调校 视频接收 VCD 播放 TRACK 2 信号 按 SELF TINT 键 如屏幕信息为 TINT OK 则通过 6.5.6* 彩色自调校 视频接收 VCD 播放 TRACK 2 和 TRACK 4 信号 按 SELF COLOR 键 如屏幕信息为 COLOR OK 则通过 注 打 * 号部分暂不执行 6.6 图声部分检查 6.6.1 接收标准电视信号 6.6.2 利用图像控制键检查彩色 对比度 亮度 画质 色调控制作用 6.6.3 利用声音控制键检查音量控制作用 6.7 副亮度检查 接收 D-8 信号 彩色 对比度 亮度均置 0 图像左边 1 格微亮 6.8 本机可自行产生 28 个测试信号 按 TEST-SG 键 每按一下产生一个测试信号 前面 14 个为 NTSC 信号 后 14 个为 PAL 信号 循环一遍后回到原画面 6.9 色纯和会聚检查 按常规 6.10 AV 端子视 音频输入/输出检查 6.11 其它本机和遥控键控制功能检查 www.520101.co 7 6.12 遥控寻呼功能检查 将遥控器离电视机 10m 处 按下面板上寻呼键 看遥控器是否响起音 乐声 7 出厂状态预置 按 SHOP OUT 键 出厂状态将被预置为 6.1 图像菜单 彩色 75 亮度 75 对比度 10 0 画质 50 色调 50 蓝背景 开 6.2 音量置为 30 6.3 语言菜单 中文 6.4 彩色制式 AUTO 6.5 伴音制式 DK (外销机按附录 2 的 MOD2 取值,可以是 DK 或 BG 或 I) 6.6 TV 模式 频道位置 1 8 电源适应性检验 低端 AC150V 若外销机要求低于 AC150V 按要求检验 附录 1 M-MODE 工厂调整模式 按 键 名 称 调 整 项 目 调整键 R-CUT [+] 调 R-CUT 增加 R-CUT [-] 调 R-CUT 减少 G-CUT [+] 调 G-CUT 增加 G-CUT [-] 调 G-CUT 减少 B-CUT [+] 调 B-CUT 增加 B-CUT [-] 调 B-CUT 减少 TNTC 调色调中心 [ ] [ ] SELF CHECK 自检信息显示开关 TEST-SG 显示自检信号 循环后退出 MUTE 3 水平亮线与图像之间切换 调白平衡 COLOR SYS 直接改变彩色制式 AUTO PAL SELAM 4.43NTSC 3.58NTSC SOUND SYS 直接改变伴音制式 BG I DK M SHOP OUT 设置出厂数据 DPC DPCS 调整东西校正 详见 D-MODE 说明 [ ] [ ] KEY KEYS 调整梯形失真 详见 D-MODE 说明 [ ] [ ] WID WIDS 调整行幅 详见 D-MODE 说明 [ ] [ ] VLIN VLINS 调整场线性 详见 D-MODE 说明 [ ] [ ] www.520101.co 8 VP50 VP60 调整场中心 详见 D-MODE 说明 [ ] [ ] HIT HITS 调整场幅 详见 D-MODE 说明 [ ] [ ] HPS 60Hz 行中心 [ ] [ ] HPOS 50Hz 行中心 [ ] [ ] OSD 调整 OSD 位置 [ ] [ ] SELF VCO 进行 VCO 自调校 SELF AGC 进行 RFAGC 自调校 SELF BRIGHT 进行亮度自调校 SELF CONT 进行对比度自调校 SELF TINT 进行色度自调校 SELF COLOR 进行彩色自调校 POS UP POS DOWN 频道加减 D-MODE D-MODE 开关键 [ ][ ] 选择调整项目 [ ][ ] 改变调整数据 M-MODE 进入 M-MODE -DRV, B-DRV 图像亮区白平衡 [ ] [ ] BY SRY SECAM 底色 [ ] [ ] MENU 显示菜单 POWER STAND BY 关机 按两下可退出 M-MODE RAGC RF AGC 调整 [ ] [ ] MO 模拟量快捷键 附录 2 D-MODE 设计调整模式 序 号 OSD 符号 预 置 调整项目 模拟量设置 输入信号 调整方法 测试点 1 RCUT 30 2 GCUT 35 3 BCUT 35 暗区白平衡 对比度 0 色度 0 亮度 50 黑/白信号 或水平亮线 使图像暗区获得正 确 白色 屏幕 4 GDRV 40 5 BDRV 40 亮区白平衡 鲜艳 黑/白信号 使图像亮区获 得正确 白色 屏幕 6 CNTX 30 副对比度最 大值 鲜艳 灰度等级 固定 屏幕 7 BRTC 40 副亮度中心 自然 D8 分裂场 固定 屏幕 8 COLC 58 NTSC 副彩色 中心 自然 NTSC 彩 条 (A7) 固定 屏幕 9 TNTC 30 NTSC 副色调 中心 自然 NTSC 彩 条 (A7) 固定 屏幕 10 COLP 08 PAL 副 彩 色 中心 自然 PAL 彩 条 (D8) 固定 屏幕 11 COLS 4E SECAM 副 彩 色中心 自然 SECAM 彩条 固定 屏幕 www.520101.co 9 12 SCOL 1A 副彩色 自然 PAL 彩 条 D8 固定 屏幕 13 SCNT 08 Y-副对比度 自然 灰度等级 固定 屏幕 14 CNTC 12 副对比度中 心 对比度 50 灰度等级 固定 屏幕 15 CNTN 00 副对比度最 小值 对比度 0 色度 0 亮度 50 灰度等级 固定 屏幕 16 BRTX 10 副亮度最大 值 对比度 50 亮度 100 色度 0 D8 信号 固定 屏幕 17 BRTN 1E 副亮度最小 值 对比度 50 亮度 0 色度 0 D8 信号 固定 屏幕 18 COLX 30 副彩色最大 值 对比度 50 亮度 50 色度 100 D8 A7 B12 固定 屏幕 19 COLN 00 副彩色最小 值 对比度 50 亮度 50 色度 0 D8 A7 B12 使图像不带彩色 屏幕 20 TNTX 40 副色调最大 值 对比度 100 亮度 50 色度 50 色调 100 A7 固定 屏幕 21 TNTN 7A 副色调最小 值 对比度 100 亮度 50 色度 50 色调 0 A7 固定 屏幕 22 ST3 15 NTSC3.58 TV 输入信号的 副锐度中心 值 鲜艳 A12 固定 屏幕 23 SV3 30 NTSC3.58 AV 输入信号的 副锐度中心 值 鲜艳 视 频 输 入 NTSC3.58 信 号 固定 屏幕 24 ST4 15 非 NTSC3.58 TV 输入信号 的副锐度中 心值 鲜艳 D35,B12 固定 屏幕 25 SV4 15 非 NTSC3.58 AV 输入信号 的副锐度中 心值 鲜艳 视 频 输 入 PAL 或 SECAM 信号 固定 屏幕 www.520101.co 10 26 SHPX 15 副锐度最大 值 画质 100 D35 固定 屏幕 27 SHPN 25 副锐度最小 值 画质 0 D35 固定 屏幕 28 TXCX 2C OSD 字 符 对 比度(用户对 比度最大) 亮度 50 对比度 100 任意信号下 显示 MENU 使字符不散焦 屏幕 29 RGCN 2F OSD 字 符 对 比度(用户对 比度最小) 亮度 色度 对比度置 0 任意信号下 显示 MENU 使字符清晰可见 屏幕 30 ABL 2C 自动亮度限 制 鲜艳 D8 固定 屏幕 31 HPOS 0C 50Hz 行中心 自然 G23 32 VP50 05 50Hz 场中心 自然 G23 调整使图像垂直和 水平中心与CRT 中心 一致 屏幕 33 HIT 22 50Hz 场幅 自然 D35 使垂直幅度符合检 验标准 屏幕 34 HPS 12 60Hz 行中心 自然 A6 35 VP60 02 60Hz 场中心 自然 A6 调整使图像垂直和 水平中心与CRT 中心 一致 屏幕 36 HITS 1F 60Hz 场幅 自然 A12 使垂直幅度符合检 验标准 屏幕 37 VLIN 08 场线性 自然 方 格 信 号 (PAL) 调整使上部与下部 方格高度相等 屏幕 38 VSC 07 场 S 校正 自然 方 格 信 号 (PAL) 调整使上 中 下方 格高度相等 屏幕 39 VLIS 08 60Hz 场线性 微调 自然 方格信号 (NTSC) 调整使上部与下部 方格高度相等 屏幕 40 DPC 0F 50Hz 枕核 自然 D35 调整使水平扫描线 性符合要求 屏幕 41 DPCS 10 60Hz 枕核 自然 A12 调整使水平扫描线 性符合要求 屏幕 42 KEY 11 50Hz 梯形 自然 D35 调整使垂址线与 CRT 左右边缘等距离 屏幕 43 KEYS 12 60Hz 梯形 自然 A12 调整使垂直线与 CRT 左右边缘等距离 屏幕 44 WID 24 50Hz 行幅 自然 D35 调整使行幅符合标 准 屏幕 45 WIDS 21 60Hz 行幅 自然 A12 调整使行幅符合标 准 屏幕 46 CNR 08 四角校正 自然 方格信号 调整使屏幕四角的 竖线平直 屏幕 www.520101.co 11 47 VEHT 03 场补偿 自然 方格信号 48 HEHT 03 行补偿 自然 方格信号 调整使屏幕亮度由 暗变亮时,行幅不变 屏幕 49 SBY 06 SECAM B-Y 调 整 自然 B2 或 B12 50 SRY 08 SECAM R-Y 调 整 自然 B2 或 B12 调整使图像底色不 偏色 屏幕 51 RAGC 1A RFAGC 调整 自然 D8 详见调整方法 N201 脚 52 HAFC 00 1/2 AFC 数据 调整 固定 53 V25 15 25%音量输出 固定 54 V50 30 50%音量输出 固定 55 V75 68 75%音量输出 固定 56 V100 72 100% 音 量 输 出 喇叭 57 BRTS 08 副亮度 对比度 0 亮度 50 色度 0 D8 详见调整方法 58 VSM OF 59 VSM1 OF 60 VSM2 OF 61 VSM3 OF 不同模拟量 时速调的作 用强度 固定 62 MOD0 41 详见附录 3 固定 63 MOD1 96 详见附录 3 固定 64 MOD2 OF 详见附录 3 固定 65 SELF 00 TB1251 Pin(55)输出 选择 0:AFT 输出 1:B-输出 2:R-输出 3:1/2RFAGC 输出 固定 66 SELF VCO 80 AFT 电 压 预 置值 固定 67 SELF AGC 9E 1/2AGC 电压 预置 固定 68 SELF BRTC 黑电平与VSS 之 间电压预置值 固定 69 SELF CNTC 黑 白电平之间 电压预置值 固定 www.520101.co 12 70 SELF COL 红电平与品 红电平之间 电压预置值 固定 71 SELF TNTC 氰电平与品 红电平之间 电压预置值 固定 72 OSD 17 OSD 位置 任意信号上 显示 MENU 菜 单 调整使字符位于屏 幕中央 屏幕 73 OPT 07 可选项 固定 74 STNT OF Cb/Cr 输 入 时色调中心 对比度 0 色 度 50 色 调 50 N 制 YUV 输入 固定 屏幕 75 SCOX OF 彩色最大值 对比度 100 亮 度 50 色 度 100 D8 A7 B12 固定 屏幕 76 SCON OF 彩色最小值 对比度 100 亮 度 50 色 度 0 D8 A7 B12 固定 屏幕 77 STNX OF 色调最大值 对比度 100 亮 度 50 色 度 50 色 调 100 N 制 YUV 输入 A7 固定 屏幕 78 STNN OF 色调最小值 对比度 100 亮 度 50 色 度 50 色 调 0 N 制 YUV 输入 A7 固定 屏幕 79 RDRV 00 亮区白平衡 鲜艳 黑/白信号 使图像亮区获得正 确 白色 屏幕 80 ONTM 60 开机时 mute 时间 =16ms*DATA 固定 屏幕 81 OSDF 8F OSD 振 荡 频 率 固定 屏幕 82 RCOF FSET 0 83 GCOF FSET 0 84 BDOF FSET 0 YUV 输入时 暗区白平衡 对比度 0 色 度 0 亮 度 50 黑/白信号 使图像暗区获得正 确 白色 屏幕 85 GDOF FSET 0 86 BDOF FSET 0 YUV 输入时 亮区白平衡 鲜艳 黑/白信号 使图像亮区获得正 确 白色 www.520101.co 13 说明:上表中所得数据由永新 NF CRT 73S 707Y22-DC01 取得 仅供参考 最终数据以拷贝为准 附录 3 D-MODE 设计调整模式 其余调整项目 Bit7-4 不用 Bit3 PDSOFF 开关 0 开 1 关 COM1 0A Bit2-0 VENH 增益 Vertical enhancer gain Bit7-6 不用 Bit5-4 COR 电平 Vertical enhancer coring level COM2 36 Bit3-0 VNLR 点(Vertical enhancer non-liner point) Bit0 312/313 行模式 Bit1 不用 Bit2 场钜齿波发生电路的电源选择 0 外部电源 1 内部电源 DEF A9 Bit3-7 不用 AKB 00 自动白平衡模式 本机不用 当 YUV 模式且伴音音制式不是 M 制式时 起作用 Bit2-0 高度延迟时间 Bit4 3 N 相位 Bit5 彩色校正开关 0 关 1 开 Bit6 F-ID CLVO 25 Bit7 PAL/NTSC 制式识别灵敏 度 0 正常 1 低 CLVD 31 当 YUV 模式且伴音制式为 M 制式时起作用 数据意义与 CLVO 相同 Bit1 0 黑电平延升起点 Bit3 2 直流恢复量 Bit5 4 G 点 选择非线性 曲线 00 最亮 11 最暗 Bit6 核化开关 0 噪波小 1 噪波大 DCBS 09 Bit7 不用 CLTO 23 当 TV 模式 伴音制式不是 M 制式时起作用 数值意义与 CLVO 同 CLTM 24 当 TV 模式 伴音制式为 M 制式时起作用 数值意义与 CLVO 同 Bit0 S-ID MODE 0 高 1 H+V-SECAM 2D MODE Bit1 BELL FO 0 0kHz 1 35kHz Bit2 SECAM 灵敏度识别 0 正常 1 低 Bit3 4 SECAM-GP 相位 SECD 0A Bit5-7 不用 www.520101.co 14 Bit0 0 AFT NORMAL 1 高 Bit1 Q DET 增益 0 高 1 低 Bit2 过调制开关 0 OFF 1 ON Bit3 L-SECAM 极性 0 负极性(正常) 1 L-SECAM Bit4 SIF 6.5M 0 NORMAL 1 强制 6.5M 输出 Bit5 SIF 5.74M 0 NORMAL 1 5.74M Bit6 NYQUIST 蜂音 0 ON 1 OFF FLGO 15 Bit7 PIF VCO CENTER 0 NORMAL 1 CENTER Bit0 AKB(自动白平衡) 0 不用 AKB 1 使用 AKB Bit1 频道数 0 100 频道 1 256 频道 Bit2 有无 YUV 输入 0 有 1 无 Bit3 OSD 窗口功能 0 无 1 有 Bit4 AV 口数 0 二个 AV 口 1 三个 AV 口 Bit5 重低音开关 0 无 1 有 Bit6 不用 MOD1 96 Bit7 电源开机极性 0 正极性 1 负极性 00 无 Y/C 分离 IC 01 TC90A49 10 3.58 滤波器 Bit0 Bit1 Y/C 分离 IC 选择 11 无 Y/C 分离 IC Bit2 不用 Bit3 画中画 IC 选择 0 无画中画 1 TC90A67F 00 无 NICAM 01 MSP3415D 10 TC90A35F Bit4 Bit5 NICAM IC 选 择 11 无 NICAM 00 AUTO PAL,4.43NTSC,3.58NTSC 01 AUTO PAL SECAM,4.43NTSC,3.58NTSC 10 AUTO 4.43NTSC,3.58NTSC,N-PAL,M-PAL MODO 41 Bit6 Bit7 彩色制式选 择 11 AUTO SE CAM,4.43NTSC,3.58NTSC,N-PAL M-PAL Bit0 M 伴音制式 0 无 1 有 Bit1 I 伴音制式 0 无 1 有 Bit2 B/G 伴音制式 0 无 1 有 Bit3 D/K 伴音制式 0 无 1 有 MOD2 OF Bit4-7 不用 Bit0-3 换台时 图像 MUTE 时间=200ms+8ms*DATA 00 不用 01 I 10 B/G Bit4-5 出厂时 伴音制式设置 11 D/K Bit6 图像 MUTE 模式 0 Y-MUTE 1 RGB-MUTE MOD3 70 Bit7 不用 CPU 软件型号为 CT-875 的 S-MODE 维修模式 附录 3 www.520101.co 15 附录 4 S-MODE 维修模式 NO OSD 符号 预 置 调 整 项 目 1 RCUT 1F 2 GCUT 50 3 BCUT 20 暗区白平衡 4 GDRV 40 5 BDRV 40 亮区白平衡 6 BRTC 40 副亮度中心 7 COLC 36 副彩色中心 8 TNTC 30 副色调中心 9 COLS 4E SECAM 副彩色中心 10 SCNT 08 Y-副对比度 11 HPOS 15 50Hz 行中心 12 VP50 02 50Hz 场中心 13 HIT 1C 50Hz 场幅 14 VLIN 05 50Hz 场线性 15 SBY 05 16 SRY 07 SECAM 底色 17 RAGC 1F 调整 RF AGC K2918 信号流程说明 图像中频信号从高频头的 IF 端输出 经预中放电路放大后 进入全制式声表 K6264 滤波 K6264 的 PIN10 为零电平时是 PAL/SECAM PIN10 为高电平时是 NTSC 滤波后的信号从主 IC N201 TB1251CN 的 PIN6 PIN7 送入主 IC 内中放电路 经解调后 还原成视频信号和伴音中频信号 复合的全电视信号 从 N201 的 PIN54 输出 全电视信号经 V208 的射随后经四个滤波器四个陷波 器送入 N202 TC4052 切换 分别形成了视频信号和伴音中频信号 伴音中频经 V272 C276 被送回到 N201 PIN56 内进行伴音中频解调 解调后由 PIN49 输出 经去加重后形成音频信号 音频信号和视频信号做为一组 TV 信号 送入 AV 切换 IC NA01 TA1219AN 的 PIN3 4 和 PIN5 经 CPU 12C 总线控制 TA1219AN 从多组 AV 及电视信号中选出一组信号 PIN34 输出 VIDEO 信号 经 VA05 送到 AV 口的 VIDEO 输出 同 时 该 VIDEO 信 号 送 到 NC01 进 行 Y/C 分 离 分 离 后 的 Y/C 信 号 经 过 VC02,VC05,VC06,VC09,VC04,VC07 等外围电路组成的滤波电路后 被送到 NA01 的 PIN26 和 PIN28, 经过 NA01 内部的开关后 从 PIN32,30 输出 Y 和 C 信号 从 N201 的 PIN39,PIN43 送到 N201 当外部信号输入为 S 端子输入时 有 S 端子插头插入 S 端子开关接地 VA01 截止 C 信号从 NA01 的 PIN12 入 PIN30 出 然后送入 N201 的 PIN43 而 S 端子的 Y 信号则经过开关后 送到 N201 的 PIN39 插入 S 端子插座后 S 端子开关接地 且端子由 AV1 的 VIDEO 切向 S 端子的 Y NA01 的内部的逻辑电路 通过 I 2C 总线 向 CPU 反馈 OSD 指示为 S-VIDEO 同理当外部有 Y/U/V 输入时 AV2 的 OSD 变为 DVD www.520101.co 16 NA01-PIN31 PIN33 输出的 R L 信号 经过伴音处理 IC NV01(TA8776)进行高低音 平衡 音量的控制 之后再送给伴音功放 NV02(AN7582) 经放大后驱动喇叭 送入 N201 PIN43 的 C 信号被送入 IC 内部的色解码电路中 解码成 R-Y B-Y 信号 并送入矩 阵电路中 送入 NA01 PIN39 的 Y 信号 一路被送入同步分离电路中 产生行 场同频信号 另一路经 6dB 放大后 再经延时 平滑 黑电平延伸 延时 孔阑校下白峰值限制电路后 送入矩阵电路中 矩阵电路根据送来的 R-Y B-Y 和 Y 信号生成 RGB 信号 由 PIN16 PIN17 PIN18 送来的 OSD 的 RGB 信号和矩阵电路生成的 RGB 信号混合 生成最终的 RGB 信号由 N201 的 PIN20 PIN21 PIN22 送入视放板 经视频放大后形成了显像管阴极驱动信号 由 N201 PIN32 送出的行驱动信号 经行推动电路 行驱动电路后送入 CRT 的行偏转线圈 由 N201 的 PIN26 送出的场驱动信号 送 N301 TA8427 场功放电路 由 N301 PIN2 输出的信号送入 场偏转线圈 从 N201 PIN41 送出的抛物波信号 经 V320 ,V321 和 V322 放大后 叠加到行驱动 电路 进行东西枕形校正 MCU 通过 I2C 调整送出的抛物波信号的直流分量和幅度 从而调整行 幅及枕较的量 从 N201 PIN46 输出的 VM (速度调制信号) 被送到 VM 板进行速调信号的放大 最终驱动 CRT 上的 VM 线圈 起到速度调制作用 www.520101.co 17 电路方框图 www.520101.co 18 K2918/K2926 采用的微型开关电源 TNY253P TNY253P 是一个内部含有开关振荡控制电路和一个耐 700V 的 MOSFET 管 驱动管 的开关电 源集成电路 此电路特点是效率高 外围元器件少 在 STAND BY 状态下 功耗小于 1W 不包括消磁电 路的功耗 TNY253P 的引脚电压 P1 6.11V (内部 IC 供电) P2 P3 P6 P7 0V P4 1.15V 反馈脚 P5 驱动脚 MOSFET 管的漏极 D 波形为间歇式开关波形 见附图 方框 TNY253/254/255 R560 VD560 C561 组成 DRC 消尖峰电路 用于消除开关电源对信号通道的干扰 R560 C561 T560 VD561 SB540 C4 C5 1 4 5 4 D S 8 10 VD560 IN4937 TNY255P N561 R561 VD562 IN5229B LTV817 C560 C1 EN BP N560 150K 68 1W 4700 F 1KV 1KV 2700 F 220 F 0.1 F 0.01 F 6.3V 10V +5V RTN L1 10 H 微型开关 + - 旁路 欠压 欠压:L 振荡器 使能 源极 漏极 1 4 2,3,6,7,8 5 50 A 1.5V+VTH TNY253 44KHz CLOCK 5.5V 5.1V DCMAX 过热关断 前沿消隐 S R Q Q 稳压器 基准5.8V 5.8V V1LIMIT 700V www.520101.co 19 VEN CLOCK DCMAX IDRAIN VDRAIN VEN CLOCK DCMAX IDRAIN VDRAIN 图5.中载时的工作波形 图6.轻载时的工作波形 图4.重载时的工作波形 VEN CLOCK DCMAX IDRAIN VDRAIN TNY253/254/255 5# 5# 5# www.520101.co 20 IC 引脚电压 TB1251 电压 V P1 4.91 P29 6.76 P2 3.78 P30 1.04 P3 7.21 P31 8.88 P4 3.65 P32 1.74 P5 0 P33 0 P6 1.18 P34 3.0-3.5 P7 4.90 P35 3.0-3.5 P8 4.42 P36 2.62 P9 0 P37 3.18 P10 2.76 P38 2.33 P11 3.46 P39 2.24 P12 2.98 P40 2.27 P13 1.86 P41 3.75 P14 8.90 P42 4.74 P15 0 P43 2.06 P16 2.14 P44 2.29 P17 2.14 P45 2.29 P18 2.13 P46 1.71 P19 0 P47 2.51 P20 2.34 P48 2.71 P21 2.11 P49 4.58 P22 2.06 P50 3.96 P23 5.55 P51 3.95 P24 4.05 P52 3.95 P25 4.91 P53 3.37 P26 0.99 P54 3.37 P27 1.09 P55 3.51 P28 6.05 P56 2.92 TC90A49 各脚电压 V P1 4.94 P11 0 P2 1.38 P12 0 P3 3.12 P13 2.48 P4 2.21 P14 2.10 P5 1.83 P15 4.93 P6 4.91 P16 0 P7 0 P17 2.48 P8 4.95 P18 3.11 P9 3.0-3.5 P19 1.82 P10 3.0-3.5 P20 2.26 高频头波段电压: U/V H/L L 1 0 H 0 1 U 1 1 0: 0.25V 1: 5V www.520101.co 21 IC 内部方框图 AN7582 内部电路图 AN7582 引脚说明 P1 输入 1 P2 空脚 P3 参考电压滤波 P4 输入地 P5 输入 2 P6 空脚 P7 输出 2 P8 静音 P9 输出地 P10 电源 P11 空脚 P12 输出 1 TA90A49 方框图 www.520101.co 22 TDA16846 内部方框图 www.520101.co 23 P1 OTC 在此脚与地之间接入一个并联 RC 电路决定振铃抑制时间和 STANDBY 频率 P2 PCS 在此脚与地之间接入一个电容,并在此脚与初级电解电容正极之间接入一个电阻用以确定开关 电源的最大可能输出功率 P3 RZI 这是误差放大器输入端和过零信号输入端,在变压器控制绕组和地之间的分压器输出被连接到 这个输入端,如果 Pin3 上的脉冲超过 5V 阈值,那么 Pin4 上的控制电压将会降低 P4 SRC 此脚用于控制电压 在此脚与地之间接入一个电容,此电容的数值决定了软启动时间和对控制 的反应速度 P5 OCI 如果使用光耦合器作控制,光耦的输出必须连接到此脚和地之间,并要将 Pin3 上电压分压比改 变以便使 Pin3 的脉冲低于 5V P6 FC2 故障比较器 2:如果一个大于 1.2V 的电压加到此脚,开关电源将停止工作 P7 SYN 如果需要固定频率工作模式,则必须在此脚与地之间接入一个并联 RC 电路,RC 的数值决定了频 率 如果需要外部同步工作模式,则必须在此脚上输入同步脉冲 P8 空脚 P9 VRF 参考电压输出脚,接一电阻到地 P10 FC1 输出控制脚 电压高于 1V 输出停止 不用 接地 P11 PVC 待机控制脚 电压高于 1V 输出停止 CPU 通过光耦控制主电源关 P12 GND P13 OUT 输出 P14 VCC 供电电源 TB1251CN 内部方框图 www.520101.co 24 www.520101.co 25 接 线 图 www.520101.co 26 印制板图 主印制板顶视图 www.520101.co 27 主印制板底视图 www.520101.co 28 电源板顶视图 www.520101.co 29 电源底视图 www.520101.co 30 电路原理图 www.520101.co 31 www.520101.co 33 电气主要元器件明细表 主板 位 号 编 号 型 号 数 量 782-K2918-010 主印制板 晶体管 V101 343-23690-004 PH2369 1 Z201 329-54401-00 JA18 4.433619MHZ 1 V102 343-27170-00 2SC2717 1 薄膜容 C108,109,208 462-B0422-H02 CL21X-50V-0.22uF-J 3 C102 462-00310-H02 CL11-100V-0.01uF-J 1 C218 462-B0447-H0 CL21X-50V-0.47uF-J 1 C219 462-00215-H0 CL11-100V-1500PF-J 1 C220,207 462-10222-H0 CL12-100V-2200PF-J 2 C223 462-10282-H0 CL12-100V-8200PF-J 1 电解容 C818,880 464-6C747-M02 CD110-10V-470uF-M 2 C221,243,F01 464-6D622-M02 CD110-16V-22uF-M 3 C256,270,105,210,C02,C18,C29 464-6D710-M02 CD110-16V-100uF-M 7 C226,234,A15,A22 464-6D722-M02 CD110-16V-220uF-M 4 C201 464-6D810-M02 CD110-16V-1000uF-M 1 C216,241 464-60447-M02 CD110-50V-0.47uF-M 2 C206 464-60522-M02 CD110-50V-2.2uF-M 1 C120 464-60610-M02 CD110-50V-10uF-M 1 C101,802 464-6D547-M02 CD110-16V-4.7uF-M 2 CC08,C10,217,204,820,A04,A07 CA09,A12,A20,A21,A29,A30,A32 C229 464-6D610-M02 CD110-16V-10uF-M 15 C246,A18 464-6D647-M02 CD110-16V-47uF-M 2 C103,104,224,230,233,244,259 CA02,A03,A05,A06,A08,A10,A11 CA13,C05,F02 464-60510-M02 CD110-50V-1uF-M 17 注意: 在维修本机之前,请先参照本手册”X-射线辐射的注意事项”, “安全注意事项”和”元器件安全注意事项” 重要说明 1 在电路图和明细表中 或阴影部分的零件 其特性对电路的安全方面尤为重要 在更换时必须使用同型号 同规格的零件 更换前还请认真参阅第 1 页 元器件安 全注意事项 一节 不要使电视机的安全程度因不适当的维修而降低 2 下面开列了一些主要的电气元器件 供维修时核对使用 www.520101.co 34 位 号 编 号 型 号 数 量 色码电感 LA06,C01 471-2010K-003 SPT0305-100K-5 2 LC07 471-2039K-003 SPT0305-390K-5 1 L204,206,C02-C05 471-2068K-003 SPT0305-680K-5 6 L201,205,270 471-2068K-103 LGA0410-68uH-K 3 L102,103 471-2B56K-003 SPT0305-R56K-5 2 LA02-A05 471-2001K-003 SPT0305-1R0K-5 4 L215-218 471-2010K-003 SPT0305-100K-5 4 L271 471-2012K-A0 SP0203-12uH-K 1 LC06 471-2022K-A0 SP0203-22uH-K 1 LA01 471-2056K-A0 SP0203-56uH-K 1 L202 471-2068K-003 SPT0305-680K-5 1 L101 471-2068K-10 LGA0410-68uH-K 1 L801,802 471-2156K-10 LGA0410-560uH-K 2 二极管 VD20 340-00239-T0 BAS16 1 VD21,D80,DA0 340-00239-T0 BAS16 3 VD101 340-00170-00 MA859 1 稳压二极管 VD80 340-50392-00 BZV55-B3V9 1 VD20,D80 340-50912-00 BZV55-B9V1 2 贴片晶体管 V103,201,802,803,A02-A07,C04 VC05,270-272,F02,F03,811 V202,206,209,804,A01,C01-C03 VC06,C07,F01,208 342-08470-90 BC847AW 30 集成电路 N202 352-40520-80 HEF4052BT 1 N101 352-05740-00 uPC574 1 NA01 352-12190-90 TA1219AN 1 N201 352-12510-70 TB1251CN 1 N802 352-24080-50 M24C08BN6 1 N801 352-88380-80 TMP88PS38N 1 NC01 352-90490-40 TC90A49P 1 声表面滤波器 Z101 458-04010-00 K6264K 1 中周 L210 477-60085-00 7TR4001 陶瓷滤波器 Z208 475-15451-00 LT4.5MH 1 Z210 475-15551-00 LT5.5MH 1 www.520101.co 35 位 号 编 号 型 号 数 量 Z207 475-15601-00 LT6.0MH 1 Z209 475-15651-00 LT6.5MH 1 陶瓷陷波器 Z203 475-25451-00 XT4.5MB 1 Z206 475-25551-00 XT5.5MB 1 Z204 475-25601-00 XT6.0MB 1 Z205 475-25651-00 XT6.5MB 1 Z801 475-35803-00 ZTT8.0MT 1 金属阻 R261 467-2D127-H0 1/4W-270 -J 1 R210 467-2D256-F0 1/4W-5.6K-F 1 其它 消磁线圈(K2918) 477-12801-00 BD-205-3 ! 1 显像管(K2918) 335-2912L-00 73SX707Y22-DC01 ! 1 消磁线圈(K2926) 477-12801-00 BD-205-3 ! 1 显像管(K2926) 335-29327-00 A68LTF-356X01(Y)(UL) ! 1 扬声器 384-10012-00 SH12CU03P5 1 调谐器 590-30421-00 TDQ-3B9H/114XW ! 1 电源线 494-65410-0A CCEE ! 1 遥控发射印制板 位 号 编 号 型 号 数 量 782-K2918-070 遥控发射印制板 贴片晶体管 V702-704,706 342-08470-80 BC847AW 4 集成电路 N702 352-61340-70 D6134GS-696 (M) 1 二极管 VD70 340-00239-T0 BAS16 1 红外发射二极管 VD704 340-40005-20 HIR305C 1 晶体管 V707 343-21200-10 2SC2120-Y 1 V701 343-90180-90 S9018H 1 色码电感 L702 471-2001K-A0 SP0203-1uH-K 1 陶瓷谐振器 Z701 475-34462-00 CSB455EB 1 可调电感 L701 477-30024-00 XC-05-03 1 www.520101.co 36 CRT 印制板 位 号 编 号 型 号 数 量 782-29650-020 CRT 印制板 二极管 VD407-409,402,404,406 340-00001-00 1N4148 6 晶体管 V407 343-05622-10 2SA562TM-Y 1 V402,404,406 343-18150-11 2SC1815-Y 3 V408 343-21200-10 2SC2120-Y 1 V401,403,405 343-26880-60 2SC2688M 3 显像管插座 X404 364-58210-00 GZS10-2-102G ! 1 金属阻 R403,409,416 467-2G315-H0 2W-15k -JL 3 可熔阻 R427 467-4FA39-H0 1W-3.9 -JL 1 碳质阻 R408,410,411 467-8E227-H0A 1/2W-2.7K -J ! 3 色码电感 L401 471-1110H-00 EL0606SKI-101J 1 按键印制板 位 号 编 号 型 号 数 量 782-K2918-050 按键印制板 二极管 VD910,911 340-00001-00 1N4148 2 晶体管 V910,911 343-18150-11 2SC1815-Y 2 V913 343-12040-00 RN1204 1 V912 343-90180-90 S9018H 1 色码电感 L910 471-2010K-A0 SP0203-10uH-K 1 可调电感 C914 477-30024-00 XC-05-03 1 www.520101.co 37 指示灯印制板 位 号 编 号 型 号 数 量 782-K2918-140A 指示灯印制板 发光二极管 VD901 340-10103-60 HFT5010MBY 1 晶体管 V901,902 343-18150-11 2SC1815-Y 2 集成电路 U901 352-38060-60 HRM3806B (M) 1 伴音功放印制板 位 号 编 号 型 号 数 量 782-K29181-15 伴音功放印制板 集成电路 NV01 352-87760-90 TA8776N (D) 1 NV02 352-75820-10 AN7582 (M) 1 金属阻 RV24 467-2F068-H0 1W-68 -JL 1 色码电感 LV21 471-2010K-00 SPT0305-100K-5 1 二极管 VDV01 340-00001-00 1N4148 1 晶体管 VV01 343-10150-11 2SA1015Y 1 固定电感 LV03 477-40057-00 1735 1 保险丝座 FU501 364-77511-00 1 保险丝 FU501 569-14141-00 50T T4A 250V ! 1 电源滤波器 L501 477-20031-00 LCL-21 ! 1 碳质阻 R501 467-8E522-H0A 1/2W-2.2M-J ! 1 www.520101.co 38 电源印制板 位 号 编 号 型 号 数 量 782-K2918-200 电源印制板 二极管 VD561 340-00010-00 S5295G 1 VD532 340-00064-00 RGP15J 1 VD353 340-00072-00 ERC20M-04 1 VD530 340-00257-00 BYT56J 1 VD531 340-00284-00 TRU4YX 1 VD352 340-00297-00 ERD07-15 1 VD350,563,564,502-504,506, VD508 VD509,320-322 340-00001-003 1N4148 12 VD551,354 340-00010-003 S5295G 2 VD302,355,560,M01 340-00288-003 TFR155 4 VD505 340-00064-003 RGP15J 1 VD301 340-00086-003 TVR-1B 1 稳压二极管 VD562 340-50410-003 HZ4C1 1 VD507 340-50610-003 HZ6C2 1 VD357 340-50910-003 HZ9C1 1 VD533 340-51260-003 HZ12B1 1 VD550 340-51850-003 HZ18-3 1 晶体管 V502 343-00600-50 SPP11N60S5 1 V320 343-01170-10 2SK117-Y 1 V322 343-23440-30 2SC2344E 1 V350 343-23830-60 2SC2383-0 1 V351 343-25390-00 2SD2539 1 V550 343-00420-404 SFORIB42 1 V530 343-04000-304 2SD400 E/F 1 V301 343-05622-604 2SA562 TM-0 1 V321 343-10150-114 2SA1015Y Pr2.5 1 V505,560,501 343-18150-114 2SC1815-Y 3 V310,311 343-18150-604 2SC 1815-0 2 整流器 VD512 340-80010-00 RUIP 1 VD501 340-80019-00 T3SB60 1 瓷介容 www.520101.co 39 位 号 编 号 型 号 数 量 C517,518,513 459-B147M-20 ECK-DNS471MBX ! 3 C516 459-B222M-20 ECK-DNS222MEX ! 1 C503-506 459-B247R-00 DE0807F472ZAC250V ! 4 薄膜容 C501,509 462-2B410-M0V 250VAC-0.1uF-M ! 2 色码电感 L560,302 471-2068K-103 LGA0410-68uH-K 2 集成电路 N560 352-02540-40 TNY254P (M) 3 N501,502,561 352-06210-60 TLP621-GB (O) 3 N505 352-16846-00 TDA16846 (M) 1 N532 352-78050-00 KA7805 (M) 1 N531 352-78090-40 TA78M09P (D) 1 N301 352-84270-30 TA8427K (D) 继电器 Q501 457-12003-9G JQX-14FF-012-1HS ! 1 线绕阻 R314 467-AF001-H0 RX21F-1W-1 -JL 1 R358 467-B0A56-H0 RX25-5W-5.6 -J 1 金属阻 R304 467-2E001-H0 1/2W-1 -JL 1 R537 467-2E210-H0 1/2W-1k -JL 1 R518 467-2E347-H0 1/2W-47k -JL 1 R530 467-2F012-H0 1W-12 -JL 1 R540 467-2F015-H0 1W-15 -JL 1 R303 467-2F122-H0 1W-220 -JL 1 R359 467-2F210-H0 1W-1K -JL 1 RM03 467-2F351-H0 1W-51k -JL 1 R560 467-2F368-H0A 1W-68K-J 1 R521 467-2F382-H0 1W-82k -JL 1 R327 467-2GA56-H0 2W-5.6 -JL 1 R539 467-2GA68-H0 2W-6.8 -JL 1 R542 467-2G020-H0 2W-20 -JL 1 R529 467-2G282-H0 2W-8.2k -JL 1 R360 467-2G291-H0 2W-9.1k -JL 1 R535 467-2G320-H0 2W-20K-JL 1 R531 467-2G327-H0 2W-27K -JL 1 R353 467-20239-HB RYG2-5W-3.9K-J-A 1 www.520101.co 40 可熔阻 R553 467-4E001-H0 1/2W-1 -JL 1 R308 467-4FA56-H0 1W-5.6 -JL 1 位 号 编 号 型 号 数 量 R536 467-4FB33-H0 1W-0.33 -JL 1 R364 467-4F010-H0 1W-10 -JL 1 碳质阻 R519 467-8E415-H0A 1/2W-150k -J ! 1 R505 467-8E510-H0A 1/2W-1M -J ! 1 R510 467-8E539-H0A 1/2W-3.9M -J ! 1 R522 467-8E582-H0A 1/2W-8.2M -J ! 1 电位器 RP501 468-02101-00 WI02A-2-1KB 1 热敏阻 RT501 469-10007-00 PTH451C262BG200N270 1 RT502 469-40004-00 5D2-14LC 1 电源变压器 T560 470-00191-00 SRW16ES-X03V112 ! 1 开关变压器 T501 470-00236-00 SD4912 ! 1 行激励变压器 T301 472-10001-00 XR0961 1 行输出变压器 T302 472-2710Z-00 BSC29-3927B ! 1 行线性线圈 L351 477-00070-00 LX-044 1 电源滤波器 L502 477-20050-00 LCL-204TL 1 固定电感 L531 477-40057-00 1735 1 L320 477-40111-00 LH133 1 侧置 AV 印制板 位 号 编 号 型 号 数 量 782-K29181-29 侧置 AV 印制板 色码电感 LAA1,AA2 471-2001K-00 SPT0305-1R0K-5 2 www.520101.co 41 VM 印制板 位 号 编 号 型 号 数 量 782-K2918-6400 VM 印制板 二极管 VD605,604,621,620 340-00001-00 1N4148 4 VD606,607 340-00079-003 FR103 2 晶体管 V607 343-07520-10 2SC752GTM-Y 1 V610 343-10150-11 2SA1015Y 1 V605,606,609,619,620 343-18150-11 2SC1815-Y 5 V611 343-19640-30 2SA1964E 1 V612 343-52480-30 2SC5248E 1 金属阻 R641,642 467-2EA27-G0 1/2W-2.7 -GL 1 R630 467-2E010-H0 1/2W-10 -JL 1 R636,640 467-2E047-H0 1/2W-47 -JL 1 R614 467-2E068-H0 1/2W-68 -JL 1 R631 467-2E133-H0 1/2W-330 -JL 1 R622 467-2E147-H0 1/2W-470 -JL 1 R643 467-2F122-H0 1W-220 -JL 1 动态聚焦印制板 (用于 K2926) 位 号 编 号 型 号 数 量 782-29FA0-711B 动态聚焦印制板 瓷介容 CDF02 459-9118K-00 CT81-11C-Bn-3KV-181K 1 CDF01 459-D210M-00 MSC46-01A 1 动态聚焦变压器 TDF01 472-60001-00 EI28 1 可调电感 LDF01 477-30011-00 TLN2110 1 碳质阻 RDF0 467-8E227-H1A 1/2W-2.7K -J ! 1 www.520101.co
