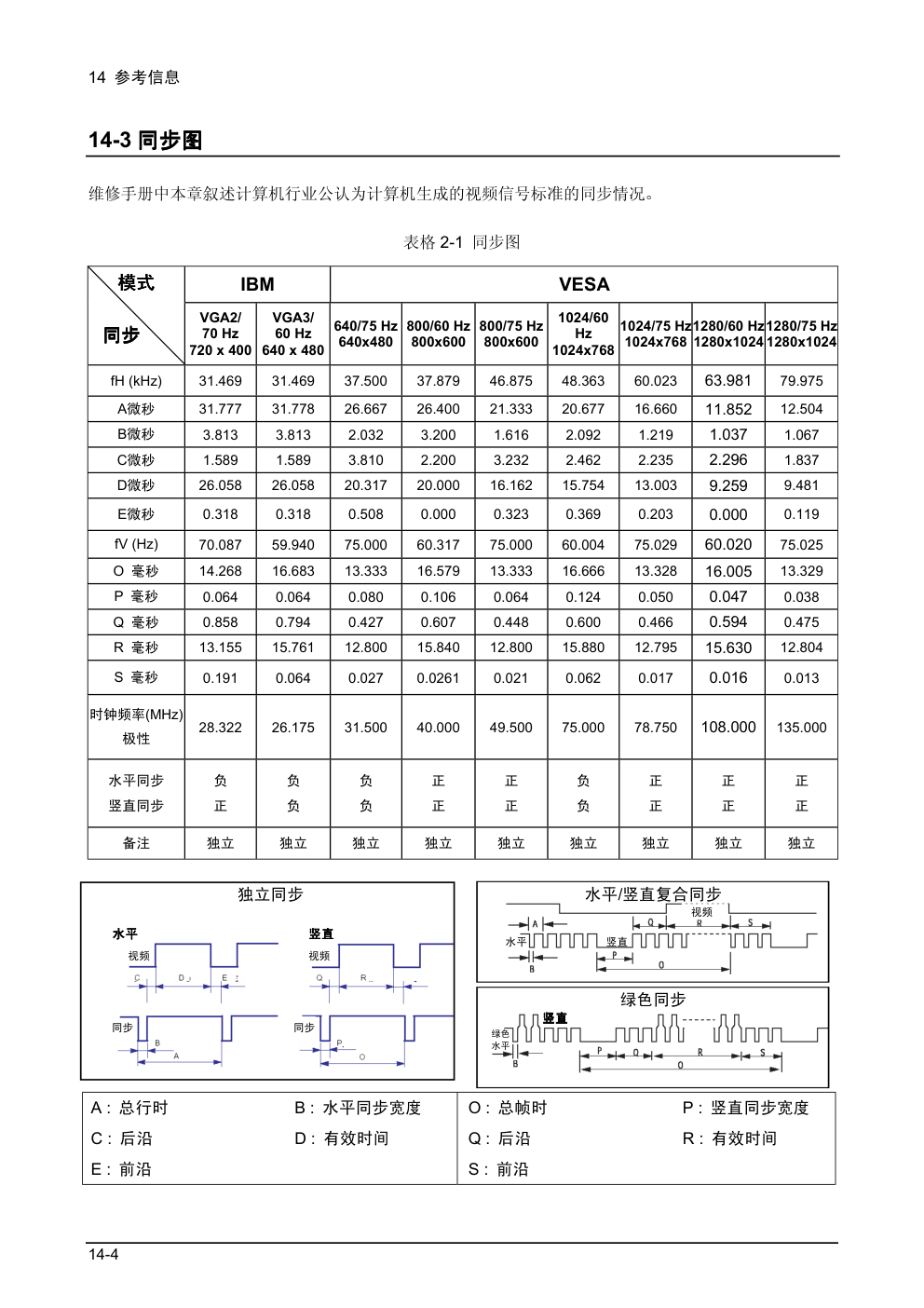

三星740T液晶显示器维修手册（不含原理图）

维 修 液晶显示器 时尚特点 -光亮/彩色外观（设计） -采用集成 UI -内置换算器同步分离器 -连接：模拟（15 针 Dsub）， 双重（24 针 DVI-D） -功耗：17” (34W), 19” (38W) -DPMS：1W 以下（230Vac） 液晶显示器 底板 型号 LS15HAA 540N LS15HAB 540B LS17HAA 740N LS17HAB 740B LS17HAT 740T LS19HAB 940B LS19HAT 940T 手 册 三星电子 本维修手册归三星电子有限公司所有。未经允许 擅自使用本手册，会受到适用的国际和/或国内法 律的惩罚。 © 三星电子有限公司 P/N：BN82-00133M-00 URL：http://itself.sec.samsung.co.kr 1 注意事项 1-1 1 注意事项 遵循这些安全、维修和ESD注意事项以防损坏并防止电击等隐患。 1-1 安全注意事项 （读数不应超过0.5毫安） 受试设备 测试所有外露的 金属表面 漏泄电流 测试仪 双芯线 将插头颠倒进行测 试（根据需要使用 AC适配器插头） 接地 1-1-1警告 1. 为了持续保持安全，不要企图修改电路板。 2. 在维修之前，断开交流电源和直流电源插口。 1-1-2 维修液晶显示器 1． 在维修液晶显示器时，从交流插座拔下交流电线 2． 维修技术人员配有在任何时候都可以使用的准 确电压表，这一点至关重要。定期检查电压表的 校准情况。 1-1-3 火灾和电击危险 在将显示器返还给用户之前，进行以下安全检查： 1．检查每根导线外皮，确信导线没有受到挤压且硬 件没有被置于显示器底板和其它金属部件之间。 2．检查所有保护装置，如非金属控制旋钮、绝缘材 料、机箱背面、调节和机箱盖或护罩、绝缘电阻 -电容器网络、机械隔离器等。 3．漏泄电流热检查（图1-1）： 警告：在测试期间，不要使用隔离变压器。 使用符合美国国家标准协会（ANSI C101.1，电 器漏泄电流）和保险商实验所（UL出版物 UL1410,59.7）的漏泄电流测试仪或计量系统。 图1-1 漏泄电流测试电路 4．在完全重新组装本机时，将交流电源线直接插 入到120V交流插座上。首先将本机的交流开 关置于打开的位置，然后置于关闭的位置，测 量已知接地点（金属水管、管道等）和所有外 露金属部件之间的电流，包括金属机箱、螺钉 头和控制轴。测量的电流不应超过0.5毫安。 把电源插头的插脚在交流插座中调换过来并 重复试验。 1-1-4 产品安全通知 一些电气和机械部件具有特殊的安全相关特性， 这些特性通常不太明显，不易通过目视检查察觉。 这些部件所提供的保护作用无法通过更换具有更 高电压、瓦数等额定值的部件获得。具有特殊安 全特性的部件在原理图和零件清单中通过 标 出。不具有与推荐的备件相同的安全特性的更换 件可能产生电击、火灾和/或其它危险。应持续审 查产品的安全并根据需要，发布新的指示。 1 注意事项 1-2 1-2 维修注意事项 警告：安装极性错误的电解电容器会发生爆炸。 小心：维修本维修手册中叙述的设备前，请阅读并遵循本手册中“ 安全注意事项” 一节。 注意：如果无法预见的情况在维修注意事项和安全注意事项之间造成冲突，要遵守安全注意事项。 1-2-1 通用维修注意事项 1 在准备进行以下操作之前，要将本机的交流电 源线从交流电源拔下来并断开直流电源插口 的连接： (a)拆除或重新安装任何部件或组件，(b)拔下 印刷电路板插头或连接器，（c）连接与电解 电容器并联的所有测试部件。 2 为了安全起见，一些部件被抬高，高过印刷电路 板。有时，使用绝缘管或胶带。有时，内部接线 被夹起来，目的是为了防止与致热部件接触。把 所有此类元件重新安装到其原来的位置。 3 在维修后，要检查螺钉、部件和接线是否正确 地重新安装。要保证维修过的部件周围区域没 有损坏。 4 检查交流插头的插片和易碰到的导电部件（如金 属盘、输入端子和耳机塞孔）之间的绝缘情况。 5 绝缘检查步骤：由交流电源断开电源线并把电源 开关转到打开的位置。将绝缘电阻表（500伏） 连接到交流插头的插片上。 交流插头的各插片和易碰到的导电部件之间的 绝缘电阻（见上面）应大于1兆欧。 6 在连接正极性导线之前，应把测试仪接地线接到 仪表底板上；始终最后拆除仪表的接地线。 1-3 静电注意事项 一些半导体（固态）设备很容易被静电损坏。此类部件一般被称为静电敏感器件（ESD）。典型的ESD器 件有集成电路和一些场效应晶体管。下列方法会减少静电造成的部件损坏事件的发生率。 1．在处理任何半导体部件或组件之前，要立即 通过接触已知的接地点，将静电从身体上放 掉。另外一种办法是，戴上放电的腕带装置。 为了避免电击的危险，在给显示器加电之前， 务必取下腕带。 2．在拆除配有ESD的组件后，将其放到导电平 面（如铝箔）以防积聚静电。 3．不要使用带有氟里昂的化学品。这会产生足 以破坏ESD的电荷。 4．仅使用接地的烙铁焊接或焊开ESD。 5．仅使用防静电除焊装置。一些不属于“ 防静 电” 类的除焊装置可能产生足以破坏ESD的 电荷。 6．在准备安装之前，不要将备用ESD由保护包装中 取出。绝大多数备用ESD均包装有导线，这些导 线通过导电泡沫、铝箔或其它导电材料短接。 7．即将由备用ESD导线上除去保护材料之前，应使 保护材料与安装器件的底板和电路组件接触。 注意：不要给底板或电路加电并遵守其它安全 注意事项。 8．在处理没有包装的备用ESD时，要尽量减少身 体的运动。一些运动如摩擦衣服或由铺地毯的 地板上抬起脚都会产生足以破坏ESD的静电。 1 注意事项 1-3 1-4 安装注意事项 1． 为了保障安全，搬运产品需要两人以上。 2． 让电源线远离散热设备，否则外壳熔化可能导 致起火或触电。 3． 不要将产品置于通风不良的区域，如书架或壁 橱。内部温度升高可能造成起火。 4． 当把外部天线接到产品上时，要弯曲内部天线。 该措施旨在防止天线受潮。否则，可能造成起 火或触电。 5． 必须保证在重新放置产品之前关闭电源并从插 座拔下电源线。如果天线或外部连接器未完全 插入，还应检查天线或外部连接器。天线损坏 可能造成起火或触电。 6． 让天线远离高压线，并将天线安装牢靠。与高 压线接触或天线掉下来可能造成起火或触电。 7． 当安装产品时，在产品和墙壁之间留下足够的 空间（10cm），以便通风。 产品内温度上升可能造成起火。 1 注意事项 1-4 备忘录 14 参考信息 14-1 14 参考信息 参考信息 参考信息 参考信息 14-1 技术术语 技术术语 技术术语 技术术语 -TFT-LCD 薄膜晶体管液晶显示器 薄膜晶体管液晶显示器 薄膜晶体管液晶显示器 薄膜晶体管液晶显示器 ADC 模/数变换器 该电路是将模拟信号转换为数字信号的电路 -PLL 锁相回路 锁相回路 锁相回路 锁相回路 在处理 ADC 的过程中 设备使时钟同步信号 HSYNC 与视频时钟脉冲同步 -变换器 变换器 变换器 变换器 向 液 晶 显 示 屏 灯 供 电 的 装 置 该 装 置 产 生 约 1,500~2,000V AC 适配器 适配器 适配器 适配器 将交流电 90V~240V 转换为直流电 +12V 或 14V 的装置 -SMPS 开关模式电源 开关模式电源 开关模式电源 开关模式电源 开关模式电源 本设计技术用于通过开/关来升高/ 降低输入电源 -FRC 帧 帧 帧 帧速控制器 速控制器 速控制器 速控制器 改变在屏幕上在一秒内显示的图像帧数量的技术 实际上 薄膜晶体管显示屏要求每秒显示 60 帧 所以 需要该技术将输入图像转换为 60 帧 与输入 帧数无关 -图像换算器 图像换算器 图像换算器 图像换算器 将 各 种 输 入 分 辨 率 转 换 为 其 他 分 辨 率 例 如 640*480 至 1024*768 的技术 -自动配置 自动配置 自动配置 自动配置 自动调节 自动调节 自动调节 自动调节 这是通过按下一键按最佳条件调节显示器的算法 -OSD 在屏显示 在屏显示 在屏显示 在屏显示 在屏显示 通过该项 客户可以轻松控制屏幕 -图像锁定 图像锁定 图像锁定 图像锁定 该项是指液晶显示器中的 精细调节 功能为 精 细 和 粗略 -精细 精细 精细 精细 精细 调节用于通过控制相差来调节可见度 -粗略 粗略 粗略 粗略 该项是通过调整视频时钟脉冲和 PLL 时钟脉冲来进 行调节 -DVI 数字可视接口 数字可视接口 数字可视接口 数字可视接口 该项为可视类型数据提供与显示技术无关的高速数 字连接 本接口主要侧重于在计算机和显示设备之 间提供连接 -L.V.D.S. 低压差分信令 低压差分信令 低压差分信令 低压差分信令 一种数字传输方法 从主印刷电路板组件至显示屏 可使用该方法 -DVI 数字可视接口 数字可视接口 数字可视接口 数字可视接口 该项为可视类型数据提供与显示技术无关的高速数 字连接 本接口主要侧重于在计算机和显示设备之 间提供连接 -T.M.D.S 过渡最小差分信令 过渡最小差分信令 过渡最小差分信令 过渡最小差分信令 一种数字传输方法 从视频卡至主印刷电路板组件 可使用该项 -DDC 显示数据通道 显示数据通道 显示数据通道 显示数据通道 该项是主机和相关设备之间的通信方法 在计算机和显示器之间可即插即用 -EDID 扩展显示识别数据计算机可以通过 DDC 线路与计 算机和显示器通信 从而将显示器信息识别为产品 数据 产品名称 显示模式 系列号和信号源等 14 参考信息 14-2 -点距 点距 点距 点距 显示器上的图像由红点 绿点和蓝点组成 点距越 近 分辨率越高 相同颜色的两点之间的距离称为 点距 单位 mm -竖直频率 竖直频率 竖直频率 竖直频率 为了产生和显示图像供用户观看 屏幕必须每秒重 画几次 每秒重复的频率称为竖直频率或刷新速度 单位 Hz 例如 如果相同的光每秒重复 60 次 则称之为 60Hz -水平频率 水平频率 水平频率 水平频率 连接屏幕右边和左边 水平扫描一行的时间称为水 平周期 水平周期的倒数称为水平频率 单位 kHz -隔行扫描和非隔行扫描方法 隔行扫描和非隔行扫描方法 隔行扫描和非隔行扫描方法 隔行扫描和非隔行扫描方法 从上至下依次显示屏幕水平行被称为非隔行扫描 而依次显示奇数行然后显示偶数行被称为隔行扫描 方法 大多数显示器采用非隔行扫描方法 以保证图像清 晰 隔行扫描方法与电视所用隔行扫描方法相同 -即插即用 即插即用 即插即用 即插即用 这是通过使计算机和显示器自动交换信息 来向用 户提供质量最佳的屏幕的功能 显示器遵循即插即 用功能国际标准 VESA DDC -分辨率 分辨率 分辨率 分辨率 用于组成屏幕图像的水平和竖直点数被称为 分辨 率 该数量表示显示屏准确度 高分辨率适用于执 行多项任务 因为屏幕上可以显示更多的图像信息 例如 例如 例如 例如 如果分辨率为 1280 104 这就表示屏幕由 1280 个水平点 水平分辨率 和 1024 个竖直行 竖 直分辨率 组成 14 参考信息 14-3 14-2 管脚配置 管脚配置 管脚配置 管脚配置 15 针信号电缆连接器 针信号电缆连接器 针信号电缆连接器 针信号电缆连接器 同步 同步 同步 同步 类型 类型 类型 类型 管脚 管脚 管脚 管脚 单独分开 单独分开 单独分开 单独分开 复合 复合 复合 复合 绿色同步 绿色同步 绿色同步 绿色同步 1 红色 红色 红色 2 绿色 绿色 绿色+H/V 同步 3 蓝色 蓝色 蓝色 4 GND GND GND 5 DDC 返回 GND DDC 返回 GND DDC 返回 GND 6 GND 红色 GND 红色 GND 红色 7 GND 绿色 GND 绿色 GND 绿色 8 GND 蓝色 GND 蓝色 GND 蓝色 9 DDC 电源输入 +5V DDC 电源输入 +5V DDC 电源输入 +5V 10 自动光栅 自动光栅 自动光栅 11 GND GND GND 12 Bi-Dr 数据 SDA Bi-Dr 数据 SDA Bi-Dr 数据 SDA 13 水平同步 水平/竖直同步 未用 14 竖直同步 未用 未用 15 DDC 时钟 SCL DDC 时钟 SCL DDC 时钟 SCL 同步 同步 同步 同步 类型 类型 类型 类型 管脚 管脚 管脚 管脚 24 针 针 针 针 DVI-D 1 Rx2- 13 未连接 2 Rx2+ 14 +5V_M 3 GND 15 自动光栅 4 未连接 16 +5V_M 5 未连接 17 Rx0- 6 DDC 时钟 SCL 18 Rx0+ 7 DDC 数据 SDA 19 NC 8 NC 20 未连接 9 Rx1- 21 未连接 10 Rx1+ 22 NC 11 NC 23 RxC+ 12 未连接 24 RxC- 14 参考信息 14-4 14-3 同步图 同步图 同步图 同步图 维修手册中本章叙述计算机行业公认为计算机生成的视频信号标准的同步情况 表格 2-1 同步图 IBM VESA 模式 模式 模式 模式 同步 同步 同步 同步 VGA2/ 70 Hz 720 x 400 VGA3/ 60 Hz 640 x 480 640/75 Hz 640x480 800/60 Hz 800x600 800/75 Hz 800x600 1024/60 Hz 1024x768 1024/75 Hz 1024x768 1280/60 Hz 1280x1024 1280/75 Hz 1280x1024 fH (kHz) 31.469 31.469 37.500 37.879 46.875 48.363 60.023 63.981 79.975 A微秒 31.777 31.778 26.667 26.400 21.333 20.677 16.660 11.852 12.504 B微秒 3.813 3.813 2.032 3.200 1.616 2.092 1.219 1.037 1.067 C微秒 1.589 1.589 3.810 2.200 3.232 2.462 2.235 2.296 1.837 D微秒 26.058 26.058 20.317 20.000 16.162 15.754 13.003 9.259 9.481 E微秒 0.318 0.318 0.508 0.000 0.323 0.369 0.203 0.000 0.119 fV (Hz) 70.087 59.940 75.000 60.317 75.000 60.004 75.029 60.020 75.025 O 毫秒 14.268 16.683 13.333 16.579 13.333 16.666 13.328 16.005 13.329 P 毫秒 0.064 0.064 0.080 0.106 0.064 0.124 0.050 0.047 0.038 Q 毫秒 0.858 0.794 0.427 0.607 0.448 0.600 0.466 0.594 0.475 R 毫秒 13.155 15.761 12.800 15.840 12.800 15.880 12.795 15.630 12.804 S 毫秒 0.191 0.064 0.027 0.0261 0.021 0.062 0.017 0.016 0.013 时钟频率(MHz) 极性 28.322 26.175 31.500 40.000 49.500 75.000 78.750 108.000 135.000 水平同步 竖直同步 负 正 负 负 负 负 正 正 正 正 负 负 正 正 正 正 正 正 备注 独立 独立 独立 独立 独立 独立 独立 独立 独立 独立同步 水平 水平 水平 水平 竖直 竖直 竖直 竖直 视频 视频 同步 同步 水平/竖直复合同步 视频 水平 竖直 绿色同步 竖直 竖直 竖直 竖直 绿色 水平 A : 总行时 B : 水平同步宽度 C : 后沿 D : 有效时间 E : 前沿 O : 总帧时 P : 竖直同步宽度 Q : 后沿 R : 有效时间 S : 前沿 14 参考信息 14-5 14-4 预设同步模式 预设同步模式 预设同步模式 预设同步模式 -如果从计算机传输的信号与下列预设同步模式相同 则自动调节屏幕 但是 如果信号不同 屏幕可能空 白 同时电源 LED 指示灯亮起 参照视频卡手册 并如下所述调节屏幕 表 1 预设同步 显示模式 显示模式 显示模式 显示模式 水平频率 水平频率 水平频率 水平频率 kHz 竖直频率 竖直频率 竖直频率 竖直频率 Hz 像素时钟 像素时钟 像素时钟 像素时钟 MHz 同步极性 同步极性 同步极性 同步极性 H/V MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC,1152 x870 68.681 75.062 100.000 -/- IBM, 640 x 350 31.469 70.086 25.175 +/- IBM, 640 x 480 31.469 59.940 25.175 -/- IBM, 720 x 400 31.469 70.087 28.322 -/+ VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +,-/+,- VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.00 +/+ VESA 1280 x 960 60.000 60.000 108.00 +/+ VESA, 1280 x 1024 63.981 60.020 108.00 +/+ VESA, 1280 x 1024 79.976 75.025 135.00 +/+ 水平频率 水平频率 水平频率 水平频率 连接屏幕右边和左边 水平扫描一行的时间称为水平周期 水平周期的倒数称为水平频率 单位 kHz 竖直频率 竖直频率 竖直频率 竖直频率 与荧光灯一样 屏幕必须每秒多次重复显示相同的图像 来向用户显示图像 该重复频率称为竖直频率或 刷新速度 单位 Hz 14 参考信息 14-6 14-5 面板说明 面板说明 面板说明 面板说明 制造商 制造商 制造商 制造商 供货商 供货商 供货商 供货商P/N 面板代码 面板代码 面板代码 面板代码 面板 面板 面板 面板 ABB 标签代码 标签代码 标签代码 标签代码 备注 备注 备注 备注 SEC LT140X1-002 BN07-00004A SA BN68-00239H - SEC LT150XS-L01 BN07-00009A SB - SEC LT150XS-L01-B BN07-00022A SC - SEC LTM150XS-L02 BN07-00005A SD - SEC LT181E2-132 BN07-00001A SE - SEC LT150XS-T01 BN07-00010A SF - SEC LTM181E3-132 BN07-00019A SG - SEC LT170E2-131 BN07-10001D SH - SEC LT181E2-131 BN07-10001E SJ - SEC LTM170E4-L01 BN07-00018A SK - SEC LTM240W1-L01 BN07-00015A SL - SEC LTM213U3-L01 BN07-00016A SM - SEC LTM150XH-L01 BN07-00026A SN - SEC LTM150XH-L03 BN07-00027A SP - SEC LTM150XS-L01 BN07-00032A SQ DELL(ZPD) SEC LTM181E4-L01 BN07-00034A SR PVA SEC LTM170EH-L01 BN07-00036A SS TN SEC LTM170E5-L01 BN07-00037A SU PVA SEC LTM150XH-L11 BN07-00041A SV - SEC LTM213U4-L01 BN07-00039A SW PVA SEC LTM150XH-L01(ZPD) BN07-00045A SX ZPD SEC LTM150XH-L04 BN07-00046A SY "New panel with high brightness" SEC LTM170W1-L01 BN07-00047A SZ Panel for TV SEC LTM150XH-L06 BN07-00053A EA Panel for TV/ High luminance for 450cd _ SONY&EOS Team Panel for TV SEC LTM153W1-L01 BN07-00054A EB Use NIKE MODEL SEC LTM170EH-L05 BN07-00055A EC Panel EOS proj. for high brightness of 17" EH-L05 SEC LTM170E5-L03 BN07-00056A ED Dell 1702FP pro. E4. EH mechanicalCompatible SEC LTM190E1-L01 BN07-00057A EE DELL 1900 FP SEC LTM181E5-L01 BN07-00061A EF 18" narrow bezel GH18PS SEC LTM150XP-L01 BN07-00065A EG AMLCD PVA PANEL SEC LTM240W1-L02 BN07-00062A EH Panel for 15" Wide TV SEC LTM170EU-L01 BN07-00071A EJ Slim design, TN SEC LTM170E5-L04 BN07-00072A EK E5-L04 6 bits FRC... for IBM SEC LTA220W1-L01 BN07-00074A EL Panel for 22" TV SEC LTM170E6-L02 BN07-00075A EM AMLCD Narrow & slim design 17" PVAmode SEC LTM170W1-L01 BN07-00082A EN LTM170W1-L01 ZPD panel SEC LTM170EH-L01 BN07-00080A EP LTM170EH-L01 ZPD panel SEC LTM170E5-L01 BN07-00081A EQ LTM170E5-L01 ZPD panel SEC LTM170EH-L05 BN07-00083A ER LTM170EH-L05 ZPD panel SEC LTM170E5-L03 BN07-00084A ES LTM170E5-L03 ZPD panel SEC LTM170EU-L01 BN07-00085A ET LTM170EU-L01 ZPD panel SEC LTM170E5-L04 BN07-00086A EU LTM170E5-L04 ZPD panel SEC LTM170E6-L02 BN07-00087A EV LTM170E6-L02 ZPD panel SEC LTM150XH-L06 BN07-00091A EW "Color coordinates change for LCD TV" SEC LTM153W1-L01 BN07-00092A EX AMLCD WIDE 15",9/10 SEC LTM170W1-L01 BN07-00100A EY "Color Coordinates change code management" SEC LTM170EH-L05 BN07-00097A EZ LTM170E5-L05 Color Coordinates Change Panel Code" SEC LTA400W1-L01 BN07-00109A S1 "PANEL of AMLCD 40"" TV" SEC LTM153W1-L01 BN07-00110A S2 "Color coordinates change 0.280/0.290, 10000k & ZPD Panel" SEC LTM150XH-L06 BN07-00111A S3 "Color coordinates change 0.280/0.290, 10000k & ZPD Panel" SEC LTM170W1-L01 BN07-00112A S4 "Color coordinates change 0.280/0.290, 10000k & ZPD Panel" SEC LTM170EH-L05 BN07-00113A S5 "Color coordinates change 0.280/0.290, 10000k & ZPD Panel" SEC LTM220W1-L01 BN07-00114A S6 "ZPD Panel for AMLCD 22"" TV" 14 参考信息 14-7 制造商 制造商 制造商 制造商 供货商 供货商 供货商 供货商P/N 面板 面板 面板 面板代码 代码 代码 代码 面板 面板 面板 面板ABB 标签代码 标签代码 标签代码 标签代码 备注 备注 备注 备注 SEC LTM150XH-L06 BN07-00117A S7 "ZPD Panel code" SEC LTM153W1-L01 BN07-00118A S8 "ZPD Panel code" SEC LTM170WP-L01 BN07-00119A S9 "PVA Panel for NIKE" SEC LTM213U4-L01 BN07-00039A E1 21.3" NARROW SEC LTA260W1-L01 BN07-00121A E2 VENUS SEC LTA220W1-L01 BN07-00074B E3 "Panel B-level panel code for 22"" TV Panel " SEC LTA320W1-L01 BN07-00108A E4 "Panel for AMLCD 32"" TV" SEC LTM213U4-L01 BN07-00124A E5 NARROW BEZEL 21 " PANEL SEC LTM170E6-L04 BN07-00129A E6 "HIGHLAND 17"" LOW PANEL (Panel only for TCO03)" SEC LTM190E1-L01 BN07-00088A E7 LTM190E1-L01 ZPD panel SEC M150X4-L06 BN07-00137A E8 15" Narrow & Slim panel SEC LTA170V1 BN07-00139A E9 "17"" Panel for Muse 4:3 VGA TV" SEC LTM190E1-L02 BN07-00128A E10 "New Panel from AMLCDl, Specification : 6bit Driver IC" SEC LTM170EX-L01 BN07-00143A E11 "Development new Panel from AMLCD" SEC LTM170E8-L01 BN07-00144A E12 "Development new Panel from AMLCD" SEC LTM170E6-L04 BN07-00129B E13 "ZPD panel for AMLCD (Panel only for TCO03)" SEC LTA320W1-L02 BN07-00108B E14 "Creat B-level Panel code for AMLCD 32"" TV" SEC LTM190E1-L03 BN07-00151A E15 Development new 19"" Panel form AMLCD (Panel only for TCO03)" SEC LTM240W1-L03 BN07-00134A E16 "AMLCD 24"" panel development" SEC LTM190E1-L02 BN07-00128B E17 "New Panel from AMLCD, Specification : 6bit Driver IC(ZPD)" SEC LTM190E4-L01 BN07-00145A E18 "AMLCD 24"" new panel development" SEC LTM170E8-L01 BN07-00158A E19 "ZPD code derivation" SEC LTM170EX-L01 BN07-00159A E20 "ZPD code derivation" SEC LTM190E1-L03 BN07-00151B E21 "Creat new panel code for AMLCD 19"" (Panel only for TCO03)" SEC LTA460H1-L01 BN07-00157A E22 "creat panel code for AMLCD 46"" TV " SEC LTM170EU-L11 BN07-00160A E23 "creat new panel code for AMLCD 17"" (Panel only for TCO03)" SEC LTM240W1-L03 BN07-00134B E24 "24"" panel ZPD code derivation" SEC LTM190E4-L01 BN07-00145B E25 "AMLCD 19"" ZPD Panel code derivation" SEC LTM240W1-L03 BN07-00134B E26 24" panel ZPD code derivation SEC LTM150XO-L01 BN07-00164A E27 AMLCD 15" XO-L01 new panel development SEC LTM150XO-L01 BN07-00164B E28 AMLCD 15" XO-L01 ZPD code derivation SEC LTM170EU-L11 BN07-00160B E29 AMLCD 17" NEW panel code derivation SEC LTA320W2-L01 BN07-00172A SPZ AMLCD 32" NEW panel SEC LTM213U4-L01 BN07-00124B SPZ 21.3" Narrow PANEL ZPD Panel derivation SEC LTM170EU-L11 BN07-00189A STH AMLCD EU-L11 Pb free panel code derivtion SEC LTM170EU-L11 BN07-00189B STZ AMLCD EU-L11 Pb free panel ZPD code derivation SEC LTM240W1-L04 BN07-00188A SPH 24" A-DCC new panel development SEC LTM190EX-L01 BN07-00191A STH AMLCD 19" TN new Panel SEC LTM190EX-L02 BN07-00191B STZ AMLCD 19" TN new Panel ZPD derivation SEC LTA230W1-L02 BN07-00184A SPZ AMLCD 23" 16:9 new Panel SEC LTA260W2-L01 BN07-00185A SPZ AMLCD 26" 16:9 new Panel SEC LTM240M1-L01 BN07-00195A SPH 24" panel with high brightness deveiopment SEC LTA400W2-L01 BN07-00186A SPZ AMLCD 40" 16:9 new Panel SEC LTM150XO-L01 BN07-00197A STH AMLCD 15" XO-L01 Pb free panel code SEC LTM150XO-L01 BN07-00197B STZ AMLCD 15" XO-L01 Pb free panel ZPD code SEC LTM170EU-L21 BN07-00202A STZ AMLCD EU-L21 ZPD new code derivation SEC LTA460W2-L03 BN07-00187A SPZ BEETOVEN 46"ZPD new Panel CLAA150XG09 BN07-00141A PA CPT 15" Monitor new panel development CPT CLAA170EA02 BN07-00148A PB 17" CPT NEW development panel CPT CLAA170EA02 BN07-00148B PC 17" CPT ZPD panel code derivation CPT CLAA150XG09 BN07-00141B PTZ "CPT 15"" panel ZPD code derivation (GOYA-PJT)" CPT CLAA150XP01 BN07-00173A PTH CPT 15" PSWG code derivation CPT CLAA150XP01 BN07-00173B PTZ CPT 15" PSWG panel ZPD code CPT LTM150XH-L06 BN07-00117A S7 "ZPD Panel code" 14 参考信息 14-8 制造商 制造商 制造商 制造商 供货商 供货商 供货商 供货商P/N 面板代码 面板代码 面板代码 面板代码 面板 面板 面板 面板ABB 标签代码 标签代码 标签代码 标签代码 备注 备注 备注 备注 CPT CLAA170EA07 BN07-00174A PTH "CPT 17"" PSWG panel code derivation? CPT CLAA170EA07 BN07-00174B PTZ CPT 17"""" PSWG type new Panel code""" CPT CLAA170EA07 BN07-00174B PTZ CPT 17" PSWG type new Panel code TOSHIBA LTM15C419(A) BN07-00002A TA - TOSHIBA LTM15C423(B) BN07-00006A TB - TOSHIBA LTM18C161 BN07-00008A TC - TOSHIBA LTM15C443 BN07-00031A TD - TOSHIBA LTM15C458 BN07-00043A TE - TOSHIBA LTM15C458S BN07-00077A TF "TSB 15"" high brightness Panel" TOSHIBA LTM15C458 BN07-00078A TG Toshiba ZPD panel TOSHIBA LTM15C458S BN07-00099A TH TSB LTM15C458S ( ZPD ) HANNSTAR HSD150MX41A(A) BN07-00020A NA "TTL type" HANNSTAR HSD150MX12 BN07-00030A NB "TTL type" HANNSTAR HSD170ME13 BN07-00180A NTH Hannstar 17" TN new panel development HANNSTAR HSD170ME13 BN07-00180B NTZ Hannstar 17" TN new panel development ZPD code derivation TORISAN TM150XG-22L03(A) BN07-00021A RA - TORISAN TM150XG-26L06 BN07-00042A RB - TORISAN TM181SX-76N01 BN07-00048A RC - TORISAN TM150XG-26L06 BN07-00059A RD 15" XGA TN MODE(ZPD) TORISAN TM290WX-71N31 BN07-00063A RE "RS24NS (TORISAN 29"" NEW PANEL)" TORISAN TM396WX-71N31 BN07-00064A RF "RS24NS (TORISAN 40"" NEW PANEL)" TORISAN TM150XG-26L09 BN07-00073A RG "Panel for 15"" TV" TORISAN TM150XG-26L10 BN07-00089A RH "L10(change except D/IC) ZPD" TORISAN TM150XG-26L10 BN07-00090A RJ L10 NORMAL TORISAN TM190SX-70N01 BN07-00098A RK Torisan 19" Panel TORISAN TM181SX-76N01 BN07-00106A RL ZPD Panel code TORISAN TM190SX-70N01 BN07-00107A RM ZPD Panel code TORISAN TM290WX-71N31 BN07-00115A RN "Color Coordinates change panel for TORISAN 29"" TV" TORISAN TM396WX-71N31 BN07-00116A RP,Q "Color Coordinates change panel for TORISAN 40"" TV" TORISAN TM22OWX-71N31 BN07-00125A RR "Development TORISAN 22"" TV PANEL (ZPD)" TORISAN TM22OWX-71N31 BN07-00127A RS "Development TORISAN 22"" TV PANEL (HPD)" TORISAN TM396WX-71N32A BN07-00150A RT 120V inverter Exclusive panel TORISAN TM190SX-70N02 BN07-00154A RMH Torisan 6bit panel code Derivation TORISAN TM190SX-70N02 BN07-00154B RMZ Torisan 6bit panel code Derivation SHARP LQ181E1DG11(A) BN07-10001C PA - SHARP LQ150X1LW71 BN07-00067A PB SHARP 15" PVA PANEL HITACHI TX38D12VC0CAA(A) BN07-00003A HA - HITACHI TX43DVCOCAB BN07-00060A HB 17" SXGA PVA MODE HITACHI TX43D15VC0CAB BN07-00101A HC ZPD Panel HITACHI TX51D11VC0CAB BN07-00122A HD 20.1" NARROW HITACHI TX54D11VC0CAB BN07-00123A HE 21.3" NARROW HITACHI TX80D12VC0CAB BN07-00169A HIZ "Development new panel for Hitachi 32"" TV (ZPD)" HITACHI TX54D11VC0CAB BN07-00123B HIZ Hitachi 21.3"ZPD panel IBM ITSX94S BN07-00017A IA - UNIPAC UM170E0 BN07-00028A UA Loaded by cisdba HYUNDAI HT15X13 BN07-00035A DA "CPT 17"" PSWG panel code derivation? 14 参考信息 14-9 制造商 制造商 制造商 制造商 供货商 供货商 供货商 供货商P/N 面板代码 面板代码 面板代码 面板代码 面板 面板 面板 面板ABB 标签代码 标签代码 标签代码 标签代码 备注 备注 备注 备注 HYUNDAI HT17E11-200 BN07-00049A DB TN MODE HYUNDAI HT17E11-300 BN07-00093A DC HT17E11-300 ZPD panel HYUNDAI HT17E11-400 BN07-00094A DD HT17E11-400 normal panel HYUNDAI HT17E11-400 BN07-00095A DE HT17E11-400 ZPD panel code HYUNDAI HT17E12 BN07-00096A DF HT17E12 ( Narow & slim Design ) HYUNDAI HT17E12 BN07-00105A DG ZPD Panel code HYUNDAI HT15X15-D00 BN07-00146A DH "Development for Ares 15"" Hydis TV" HYUNDAI HT15X15-D01 BN07-00146B DJ "Derivation panel HPD for Ares 15"" Hydis TV " HYUNDAI HT17E13-100 BN07-00167A DTH "PINEHURST-2(IBM) PJT 17"" HYDIS PANEL Derivation" HYUNDAI HT17E13-100 BN07-00167B DTZ "PINEHURST-2(IBM) Hydis 17"" ZPD code Derivation" ACER L170E3 BN07-00044A AA TN(ADT) ACER M170EN05 BN07-00076A AB AU 17" Panel (Narrow & slim design) ACER M170EN05 BN07-00102A AC ZPD Panel code ACER M190EN02 BN07-00170A AMH "AU Monitor 19"" new panel development (P19-1S)" ACER M190EN02 BN07-00170B AMZ "AU 19"" ZPD code derivation (ZPD)" ACER M170EN06 BN07-00171A ATH "AU Monitor 17"" New panel development" ACER T260XW01 BN07-00163A AMZ "AU 26"" new panel developm (NF26EO)" A201SN01 BN07-00177A ATZ "AU TV panel 20.1"" TN SVGA new panel development" ACER M170EN06 BN07-00171B ATZ "AU Monitor 17"" ZPD code Derivation ACER T315XW01 BN07-00194A AMZ AU 32" new ACER M170EG01 BN07-00192A ATH AU TN PSWG type new Panel code ACER M170EG01 BN07-00192B ATZ AU TN PSWG type NEW panel code derivation ACER M170E3-LO1 BN07-00050A CA TN PANEL CHIMEI M150X3-L01 BN07-00051A CB COMPATIBLE CHIMEI M170E4-L01 BN07-00052A CC MVA PANEL CHIMEI M150X2-L01 BN07-00066A CD CHIME 15"I PVA PANEL CHIMEI M150X3-L01 BN07-00079A CE Chimei ZPD panel CHIMEI M170E3-L01 BN07-00103A CF ZPD Panel code CHIMEI M170E4-L01 BN07-00104A CG ZPD Panel code CHIMEI V296W1-L01 BN07-00120A CH MVA CHIMEI M170E6-L02 BN07-00126A CJ HIGHLAND 17" LOW PANEL CHIMEI M190E2-L01 BN07-00131A CK GH19AS,BS CHIMEI PANEL CHIMEI M150X4-L06 BN07-00137A CL 15" Narrow & Slim panel CHIMEI M170E6-L01 BN07-00133A CM "2003-03-11 vendor change" CHIMEI M170E6-L01 BN07-00133B CN "ZPD derivation panel" CHIMEI V201V1-T01 BN07-00135A CP "CHIMEI 20.1"" panel development" CHIMEI M170E6-L02 BN07-00126B CQ "HIGHLAND 17"" LOW PANEL ZPD derivation panel" CHIMEI M170E6-L05 BN07-00152A CR "CMO 17"" new panel development code" CHIMEI M170E6-L05 BN07-00152B CS "CMO 17"" ZPD panel code derivation" CHIMEI M150X4-L06 BN07-00137B CT Chimei 15" Narrow & Slim panel ZPD derivation CHIMEI M170E5-L05 BN07-00165A CTH CMO 17" new panel development code (GOYA2-PJT) CHIMEI M170E5-L05 BN07-00165B CTZ CMO 17" ZPD panel(GOYA2-PJT) 14 参考信息 14-10 备忘录 备忘录 备忘录 备忘录
