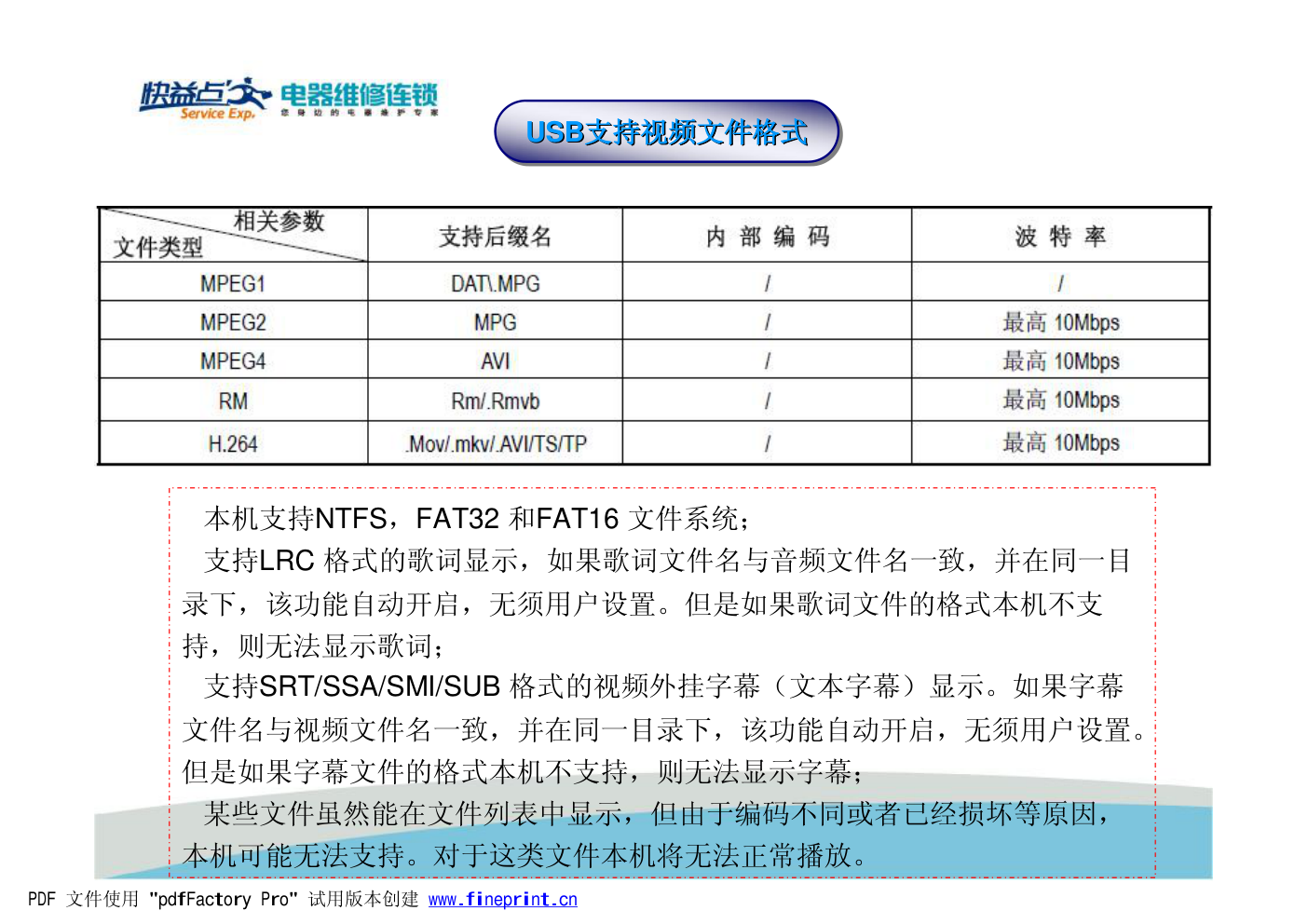

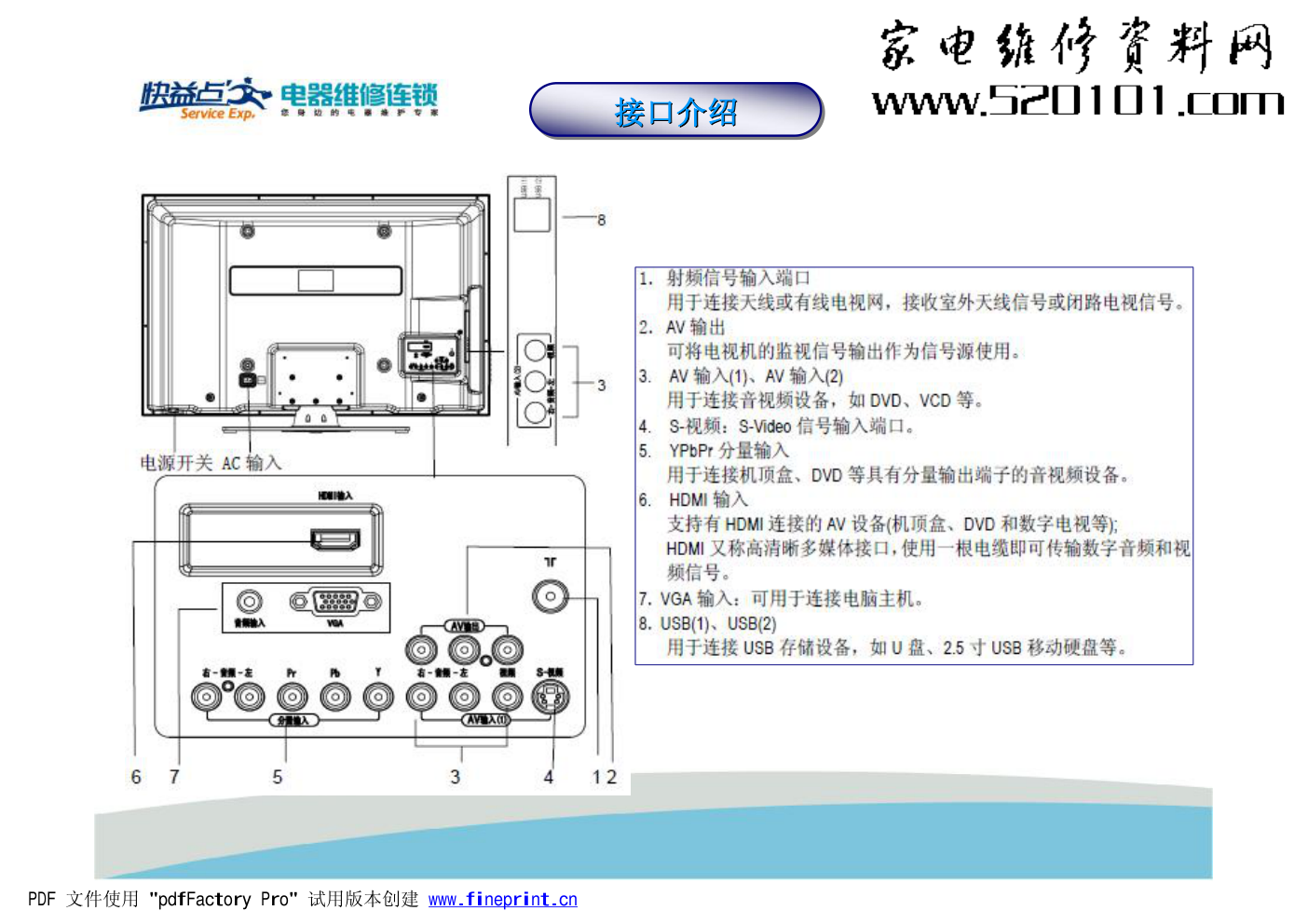

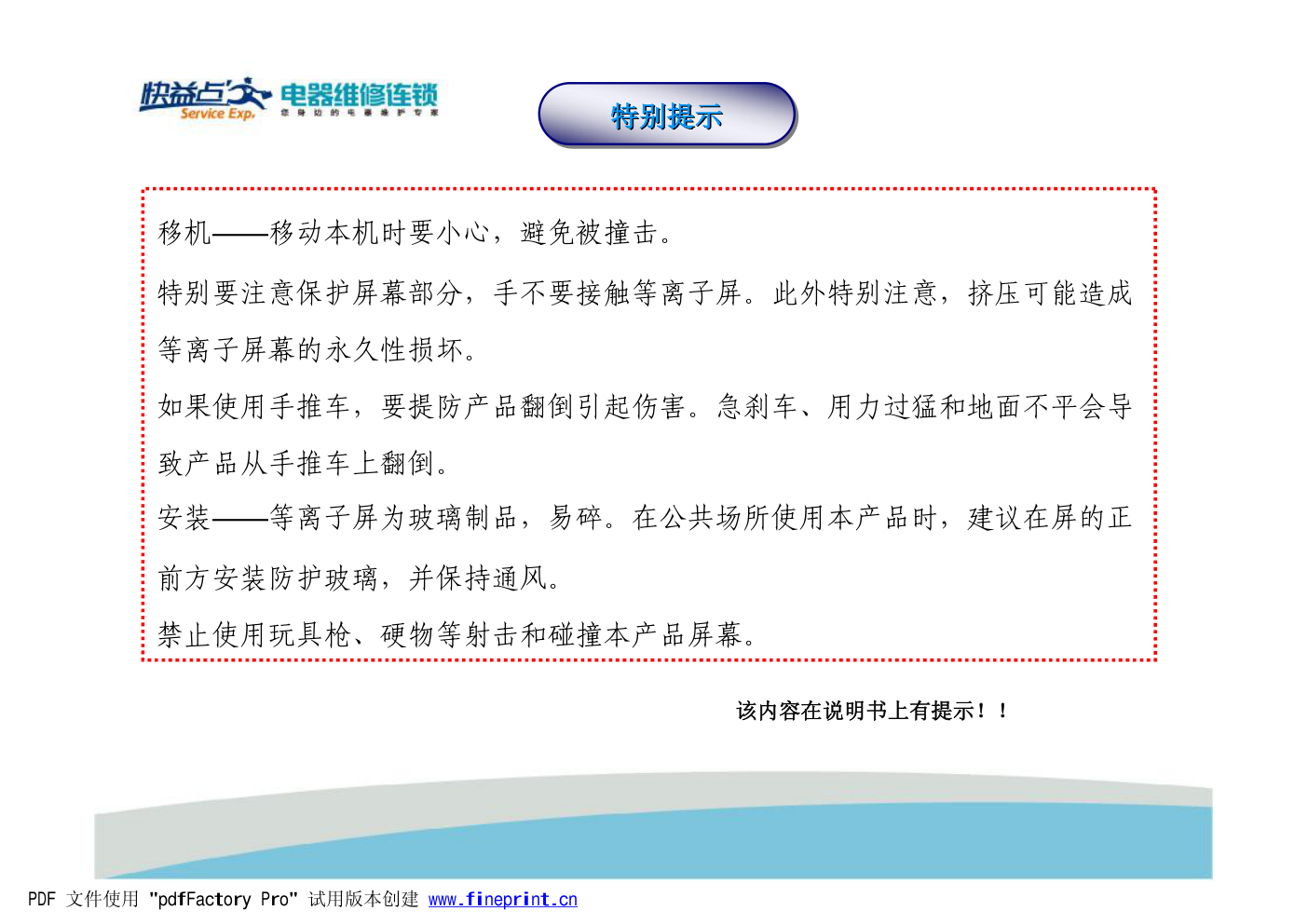

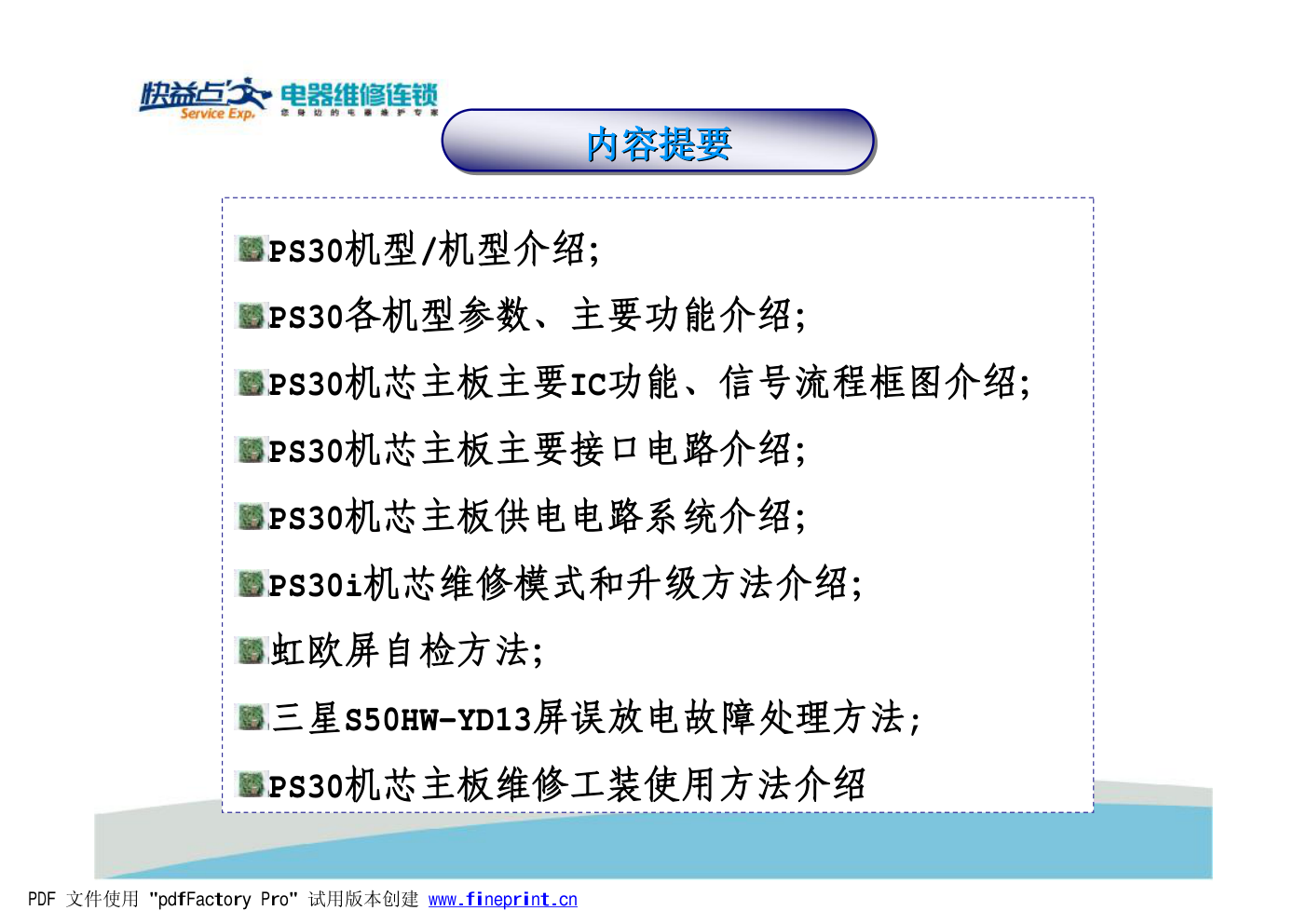

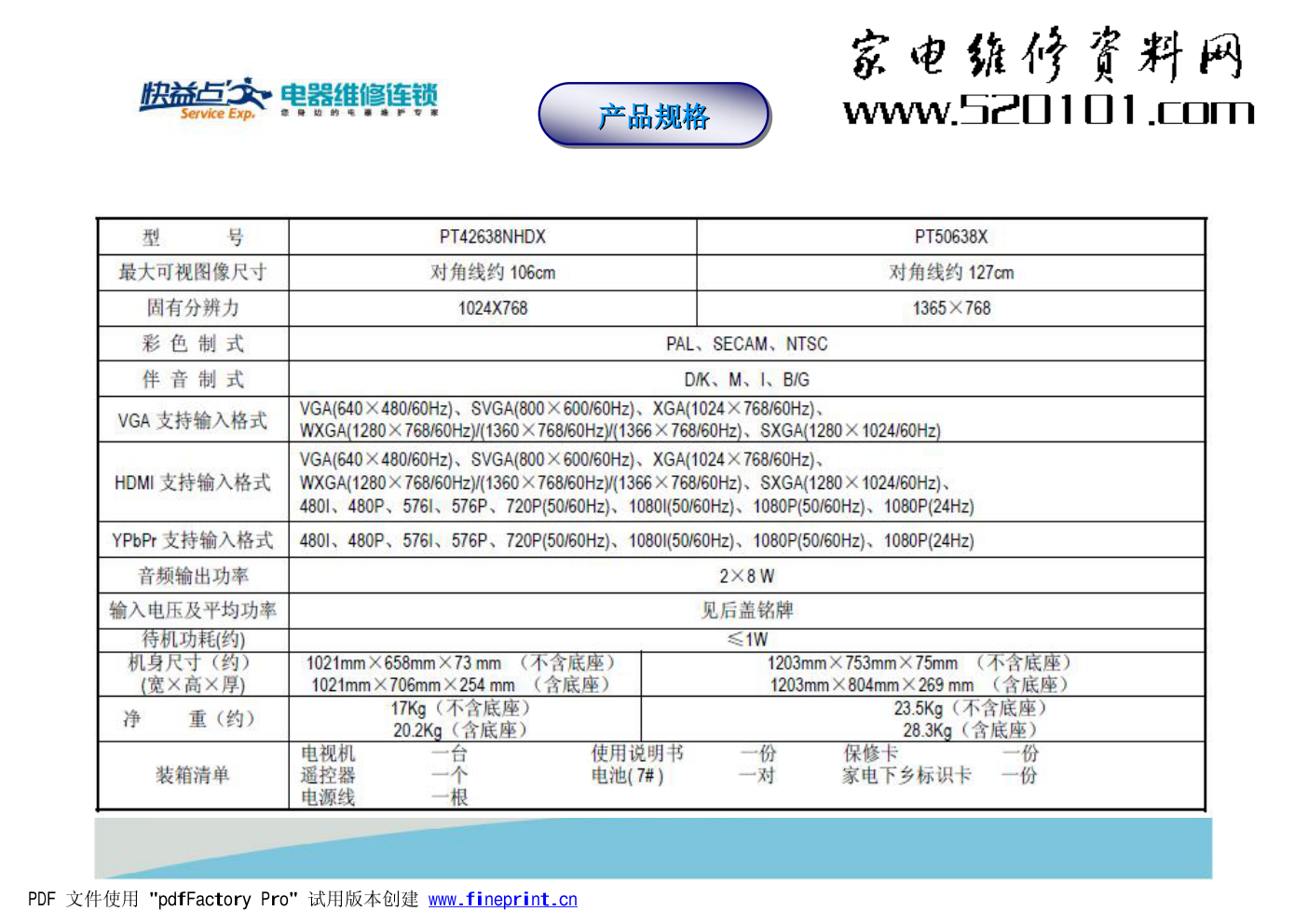

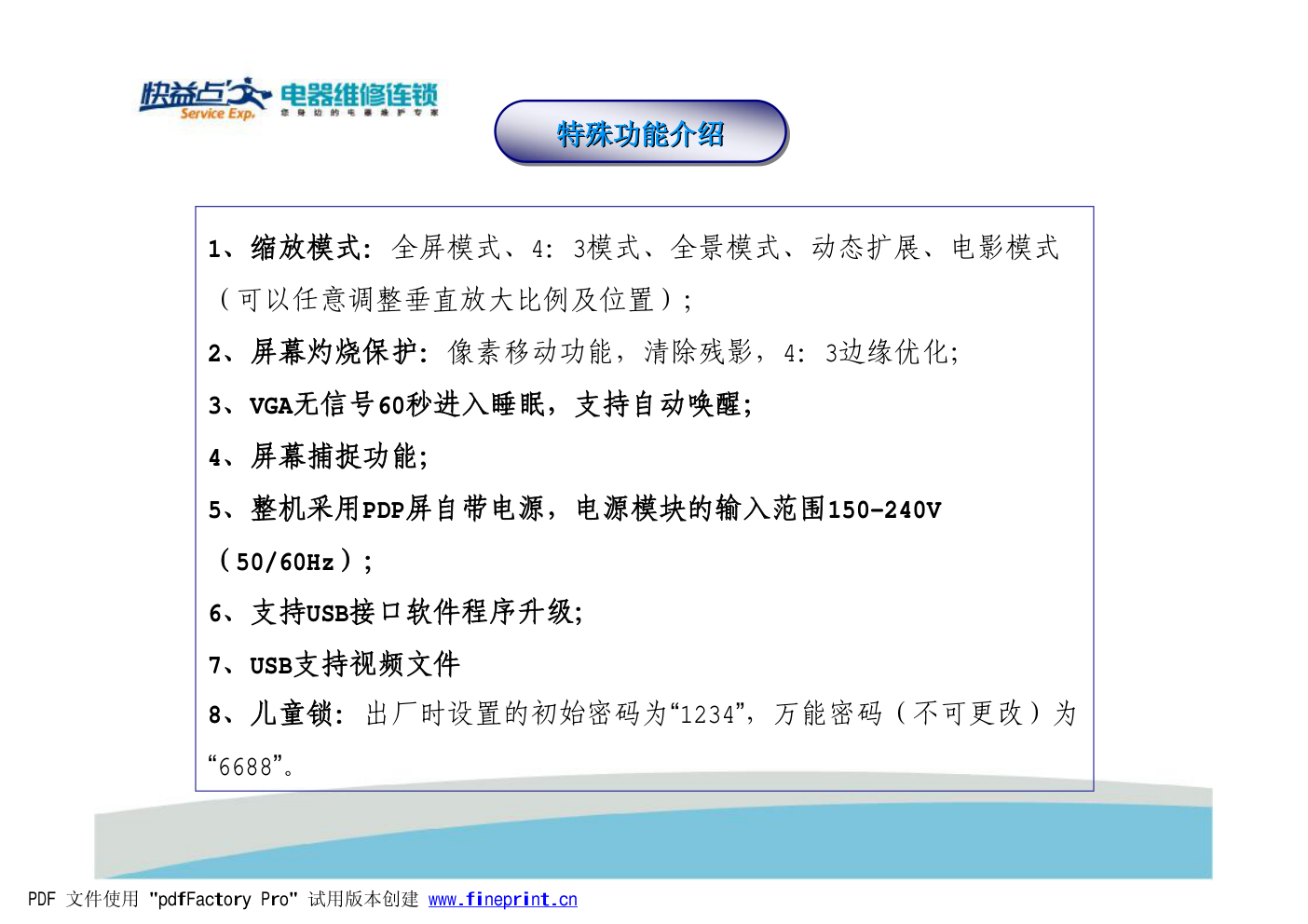

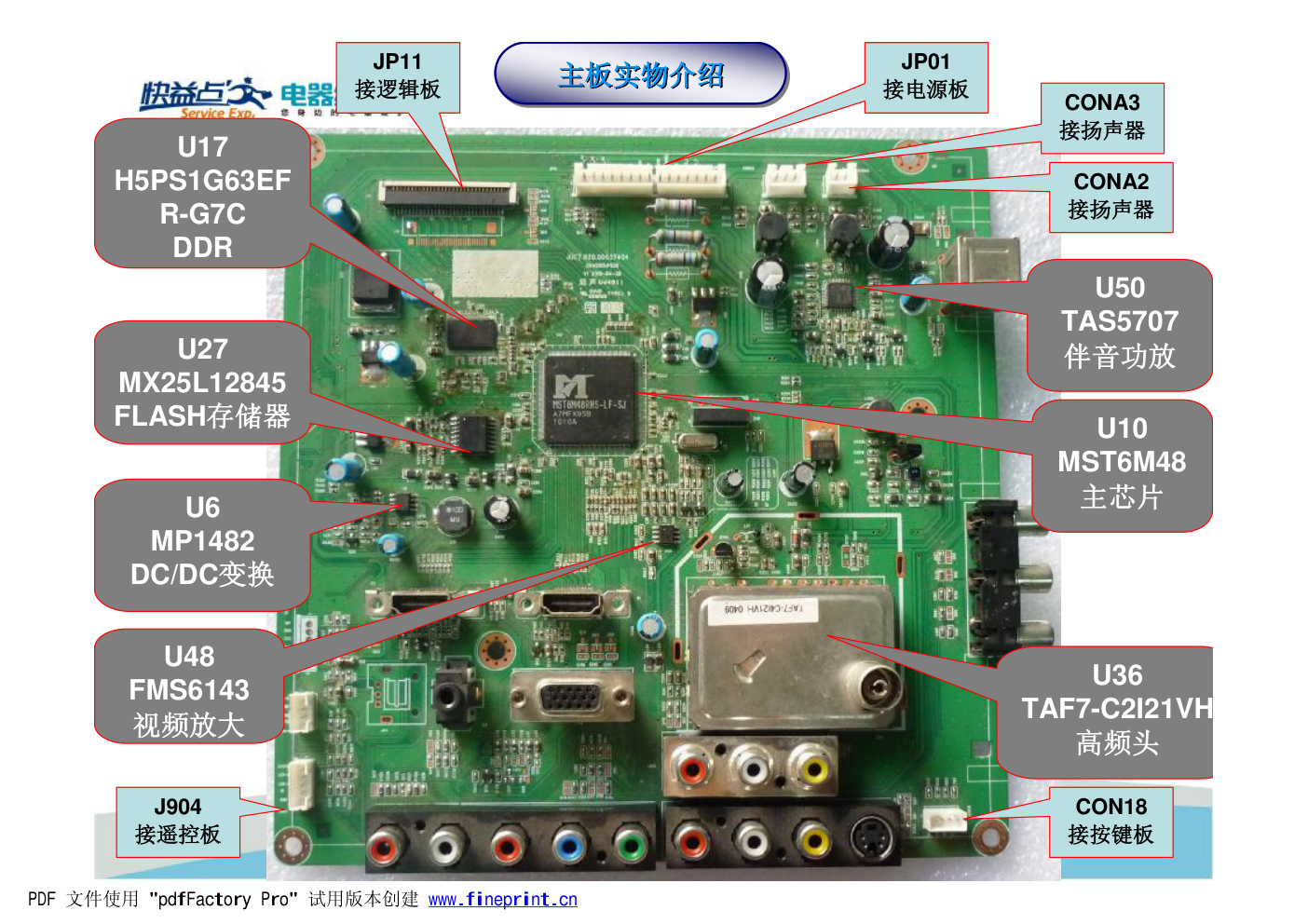

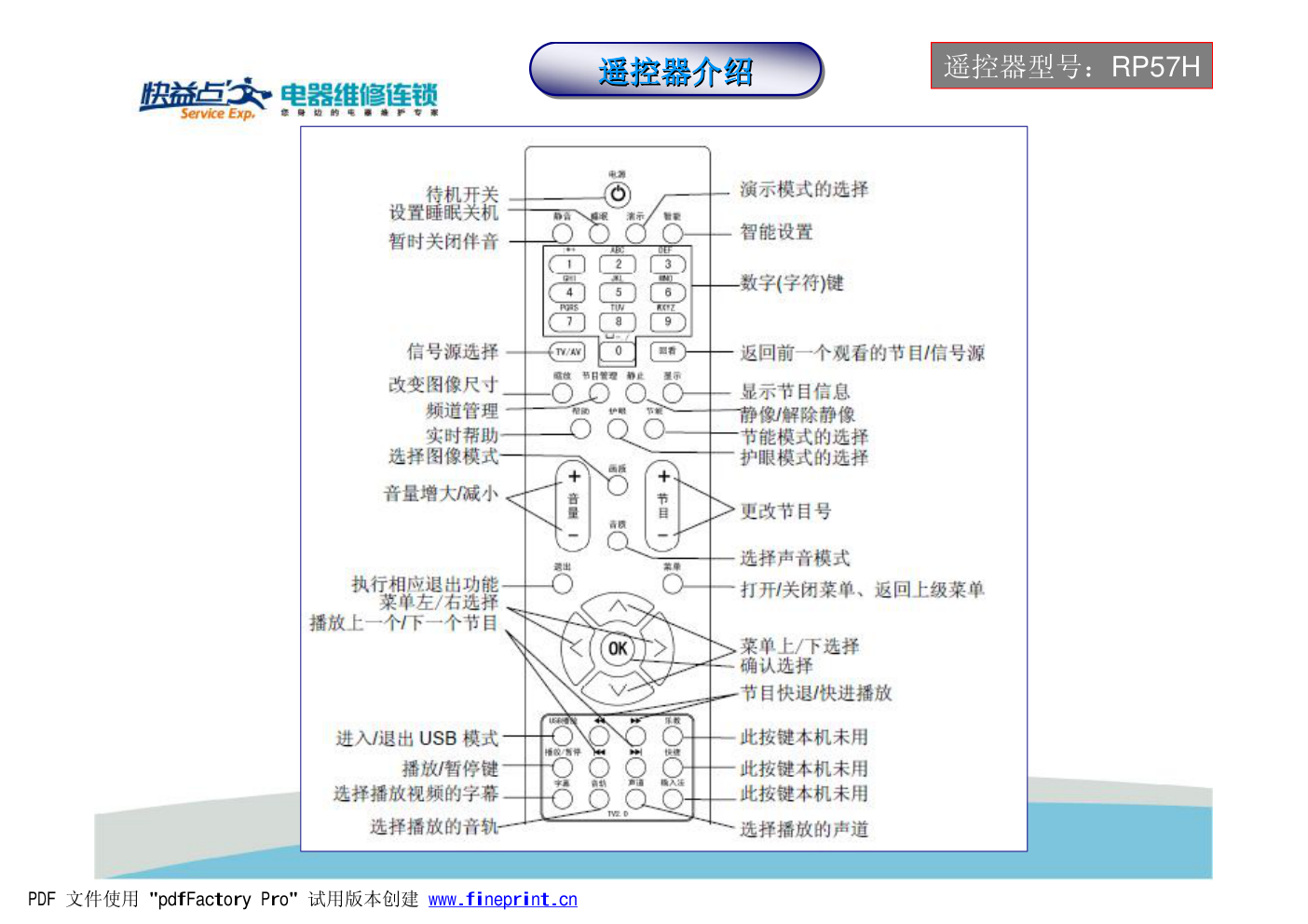

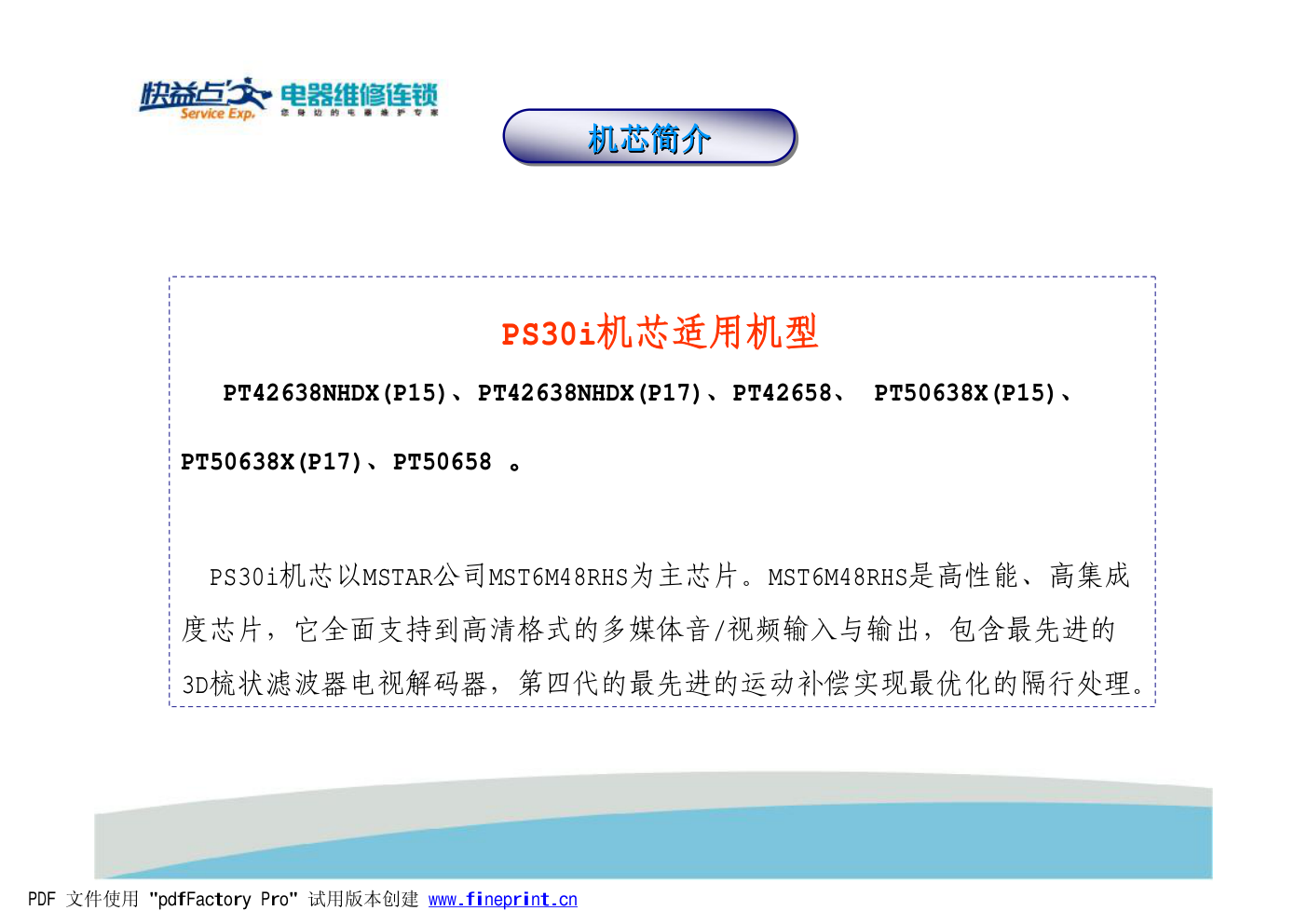

PS30机芯技术培训课件 技术支持组 张吉术 时间：2010年12月 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 内容提要 内容提要 内容提要 PS30机型/机型介绍； PS30各机型参数、主要功能介绍； PS30机芯主板主要IC功能、信号流程框图介绍； PS30机芯主板主要接口电路介绍； PS30机芯主板供电电路系统介绍； PS30i机芯维修模式和升级方法介绍； 虹欧屏自检方法； 三星S50HW-YD13屏误放电故障处理方法; PS30机芯主板维修工装使用方法介绍 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PS30i机芯适用机型 PT42638NHDX(P15)、PT42638NHDX(P17)、PT42658、 PT50638X(P15)、 PT50638X(P17)、PT50658 。 PS30i机芯以MSTAR公司MST6M48RHS为主芯片。MST6M48RHS是高性能、高集成 度芯片，它全面支持到高清格式的多媒体音/视频输入与输出，包含最先进的 3D梳状滤波器电视解码器，第四代的最先进的运动补偿实现最优化的隔行处理。 机芯简介 机芯简介 机芯简介 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 接口介绍 接口介绍 接口介绍 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 遥控器介绍 遥控器介绍 遥控器介绍 遥控器型号：RP57H PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 特殊功能介绍 特殊功能介绍 特殊功能介绍 1、缩放模式：全屏模式、4：3模式、全景模式、动态扩展、电影模式 （可以任意调整垂直放大比例及位置）； 2、屏幕灼烧保护：像素移动功能，清除残影，4：3边缘优化； 3、VGA无信号60秒进入睡眠，支持自动唤醒； 4、屏幕捕捉功能； 5、整机采用PDP屏自带电源，电源模块的输入范围150-240V （50/60Hz）； 6、支持USB接口软件程序升级； 7、USB支持视频文件 8、儿童锁：出厂时设置的初始密码为“1234”，万能密码（不可更改）为 “6688”。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn USB支持视频文件格式 USB USB支持视频文件格式 支持视频文件格式 �本机支持NTFS，FAT32 和FAT16 文件系统； �支持LRC 格式的歌词显示，如果歌词文件名与音频文件名一致，并在同一目 录下，该功能自动开启，无须用户设置。但是如果歌词文件的格式本机不支 持，则无法显示歌词； �支持SRT/SSA/SMI/SUB 格式的视频外挂字幕（文本字幕）显示。如果字幕 文件名与视频文件名一致，并在同一目录下，该功能自动开启，无须用户设置。 但是如果字幕文件的格式本机不支持，则无法显示字幕； �某些文件虽然能在文件列表中显示，但由于编码不同或者已经损坏等原因， 本机可能无法支持。对于这类文件本机将无法正常播放。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 特别提示 特别提示 特别提示 移机——移动本机时要小心，避免被撞击。 特别要注意保护屏幕部分，手不要接触等离子屏。此外特别注意，挤压可能造成 等离子屏幕的永久性损坏。 如果使用手推车，要提防产品翻倒引起伤害。急刹车、用力过猛和地面不平会导 致产品从手推车上翻倒。 安装——等离子屏为玻璃制品，易碎。在公共场所使用本产品时，建议在屏的正 前方安装防护玻璃，并保持通风。 禁止使用玩具枪、硬物等射击和碰撞本产品屏幕。 该内容在说明书上有提示！！ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 产品规格 产品规格 产品规格 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 主板实物介绍 主板实物介绍 主板实物介绍 U10 MST6M48 主芯片 U50 TAS5707 伴音功放 U36 TAF7-C2I21VH 高频头 U17 H5PS1G63EF R-G7C DDR U27 MX25L12845 FLASH存储器 U6 MP1482 DC/DC变换 U48 FMS6143 视频放大 J904 接遥控板 CON18 接按键板 CONA2 接扬声器 CONA3 接扬声器 JP01 接电源板 JP11 接逻辑板 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 主要集成电路介绍 主要集成电路介绍 主要集成电路介绍 AV OUT视频放大 FMS6143CSX U48 14 12V至5V_TUNER AS7805DTR-E1 U25 13 5VM至1.26V_CORE电压 MP1482DS-LF-Z U6 12 声表面滤波器 X6763M30 Z49 11 高频头 TAF7-C2I21VH U36 10 伴音功放 TAS5707PHPR U50 9 5VM至3.3V_Normal AP1084K33L-13 U37 8 5V_STB至3.3V_STB AZ1117H-3.3TRE1 U21 7 5VM至2.5V_Normal AZ1117H-ADJTRE1 U31 6 3.3V_Normal至1.8V_DDR2 AZ1117H-1.8TRE1 U41 5 FLASH（程序存储） MX25L12845EMI U27 4 EEPROM（保存用户控制信息） 24LC64-I/SN U33 3 DDR2 H5PS1G63EFR-G7C U17 2 视频解码、模数转换、MCU控制及格式变换 MST6M48RHS-LF U10 1 主要功能 型号 位号 序号 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn HDMI接口 P1 YPBPR接口 P6 USB接口 P11 AV输出端口 J906 接右声道喇叭 CONA3 AV1和S端子接口 J920 接左声道喇叭 CONA2 耳机接口 P4 侧置AV接口 J921 连接对象 位号 连接对象 位号 PC的RGB和同步信号，同时还 可利用升级工装进行软件升级 电脑VGA接口 P3 6 遥控指示灯控制接口 接遥控接收板 J904 5 按键控制接口 接按键板 CON18 4 用于软件调试 接DEBUG线 CON14 3 LVDS信号 接PDP屏 J11 2 +5VM,+15V,5VSTB,电源开关 控制 接PDP屏电源板 JP01 1 功能描述 连接对象 位号 序号 插座功能 插座功能 插座功能 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 主要插座介绍 主要插座介绍 主要插座介绍 待机：高电平（3.3V) 开机：低电平（0V) PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 信号流程框图 信号流程框图 信号流程框图 U10 MST6M48 主芯片 U33 24LC64 EEPROM U50 TAS5707(8W*2) 伴音功放 LVDS Out U27 MX25L12845 FLASH存储器 U17 H5PS1G63 DDR(1G) VGA HDMI IR KEY 扬声器 YPbPr AV Input 2 S-Video AV 输出 USB1 USB2 SWAF AV1-L/R AV2-L/R HD-L/R PC-L/R TAF7- C2I21VH 高频头 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 供电框图 供电框图 供电框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 维修M模式进入方法 维修 维修M M模式进入方法 模式进入方法 D模式进入方法： 首先将伴音减到0，然后按住遥控器上的“静音”键3秒钟以上，之后 同时按整机侧面的“菜单”键即可进入。 M模式进入方法： TV下无菜单状态时，按“菜单”键调出主菜单，依次按“0”“8”“1”“6”四 个数字键，即可进入M模式； PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 恢复出厂设置 右/ok 恢复出厂设置 出厂设置 9 进入设计模式 右/ok 直接进入D模式 进入D模式 8 将存储的数据初始化 右/ok 初始化EEPROM 初始化E2PROM 7 信号源为TV 右/ok 自动搜索节目 自动搜索 6 DK/I/BG/M 左右键 当前频道声音制式 伴音制式 5 AUTO/PAL/NTSC/SECAM 左右键 当前频道彩色制式 彩色制式 4 步长为10 左右键 音量大小 音量大小 3 调整的值-50，0，50 左右键 声音平衡 声音平衡 2 在分量，VGA下起作用 右/ok 自动彩色校正 ADC 自动 1 备注 操作键 项目含义 项目名称 索引号 Index 维修M模式调整项目 维修 维修M M模式调整项目 模式调整项目 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 维修D模式介绍 维修 维修DD模式介绍 模式介绍 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 将文件名改成 “CHPDP”，放在U盘根目 录下，蒋U盘插入USB接 口。 用户“菜单” → “设置” → “服务” → “软件升级” U盘升级方法 UU盘升级方法 盘升级方法 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn • 电源和逻辑板的链接 把电源板的CN802处用开关短接，逻辑板的自检开关1.2脚可以用螺钉短 接开机是全白场，在将第三脚上下链接就是自检的循环信号。 虹欧屏PM50H2000和PM50H2111自检方法 虹欧屏PM50H2000和PM50H2111自检方法 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 三星50U2P（S50HW-YD13）屏出现误放电故障处理方法 三星50U2P（S50HW-YD13）屏出现误放电故障处理方法 三星50U2P（S50HW-YD13）屏主要用在PT50638、 PT50638X、ITV50738、ITV50738X等机型上。 1、更换逻辑板； 2、将电源板上VS电压从213V调到202V（见下图）； 3、将Y板上Vscan 电压从-183V调到-178V。 注：更换逻辑板后务必按以上要求对电压进行准确调试 （逻辑板必须更换），VS和Vscan电压调试和测试点见 附件图片中的“电压调试点”，维修后严格按统计样表格 式作好记录，并于每月10号、25号将半月内处理的用 户信息按附表格式统计后发至蒋超 （jiangchao@changhong.com）邮箱 。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 等离子主板在液晶屏上维修工装使用方法 等离子主板在液晶屏上维修工装使用方法 因供电和上屏插座与PS27i机芯接口相同,维修时可直 接使用PS27i机芯的连接线在工装上直接维修。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn 谢谢！ 谢谢！ 谢谢！ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
