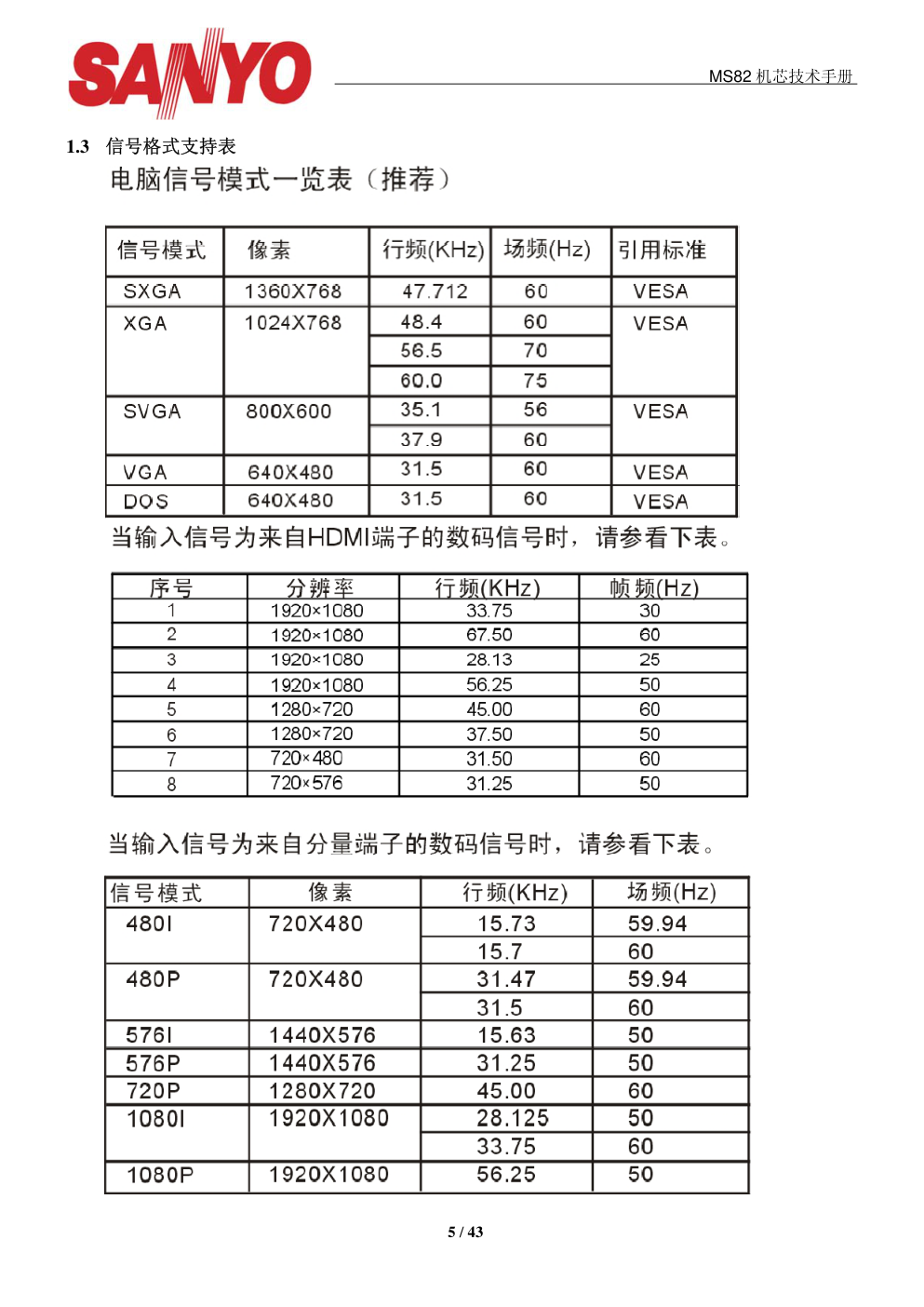

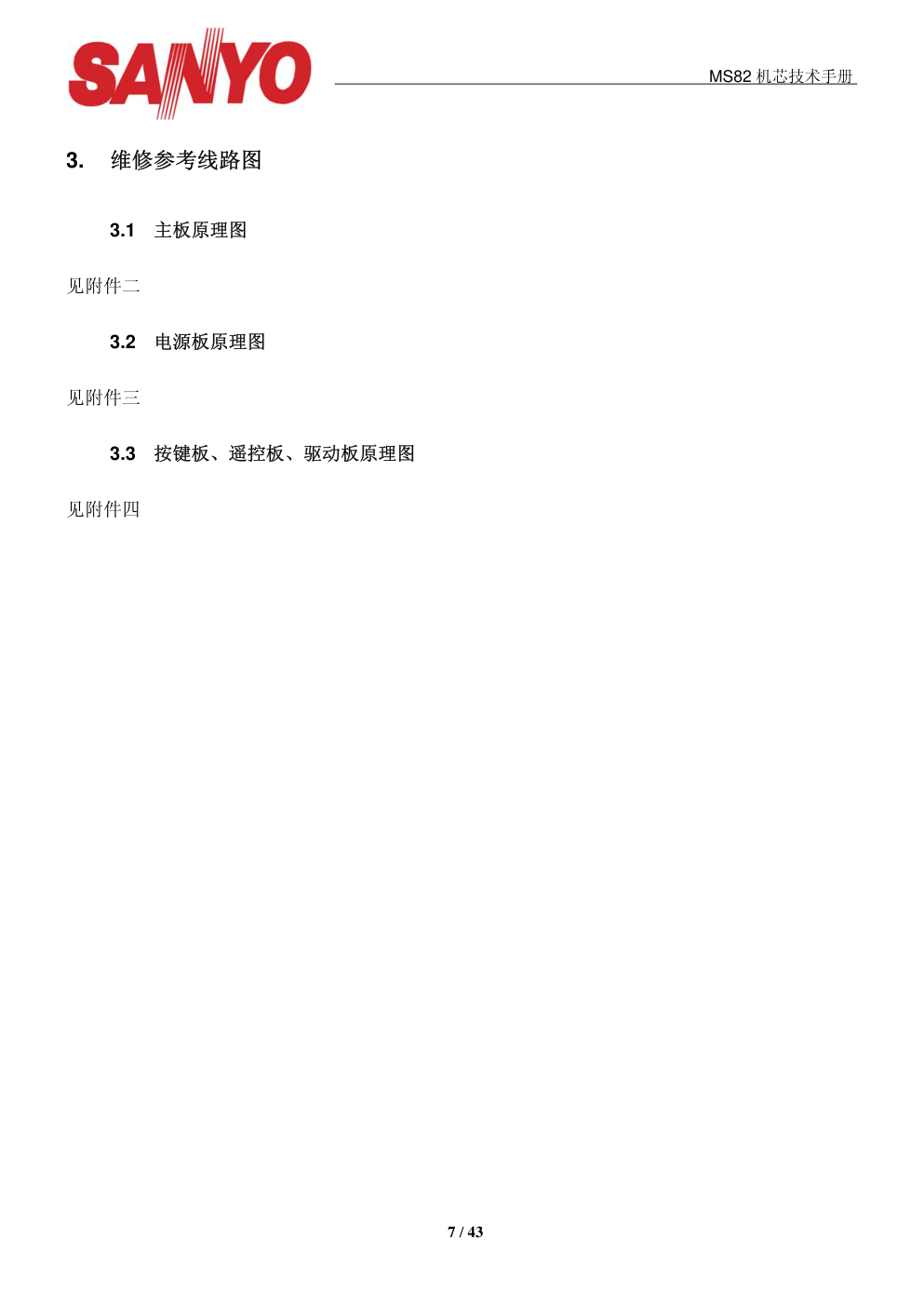

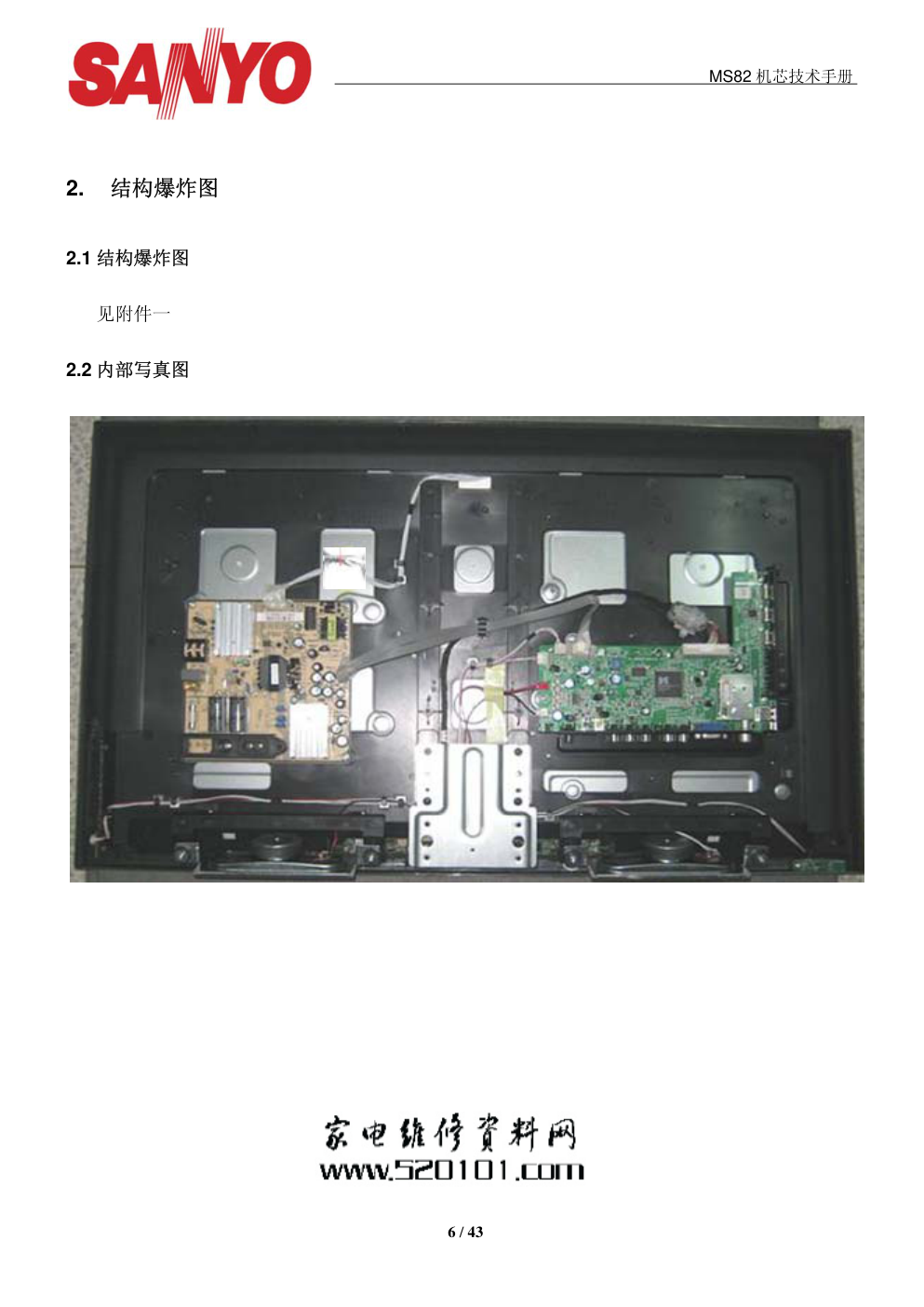

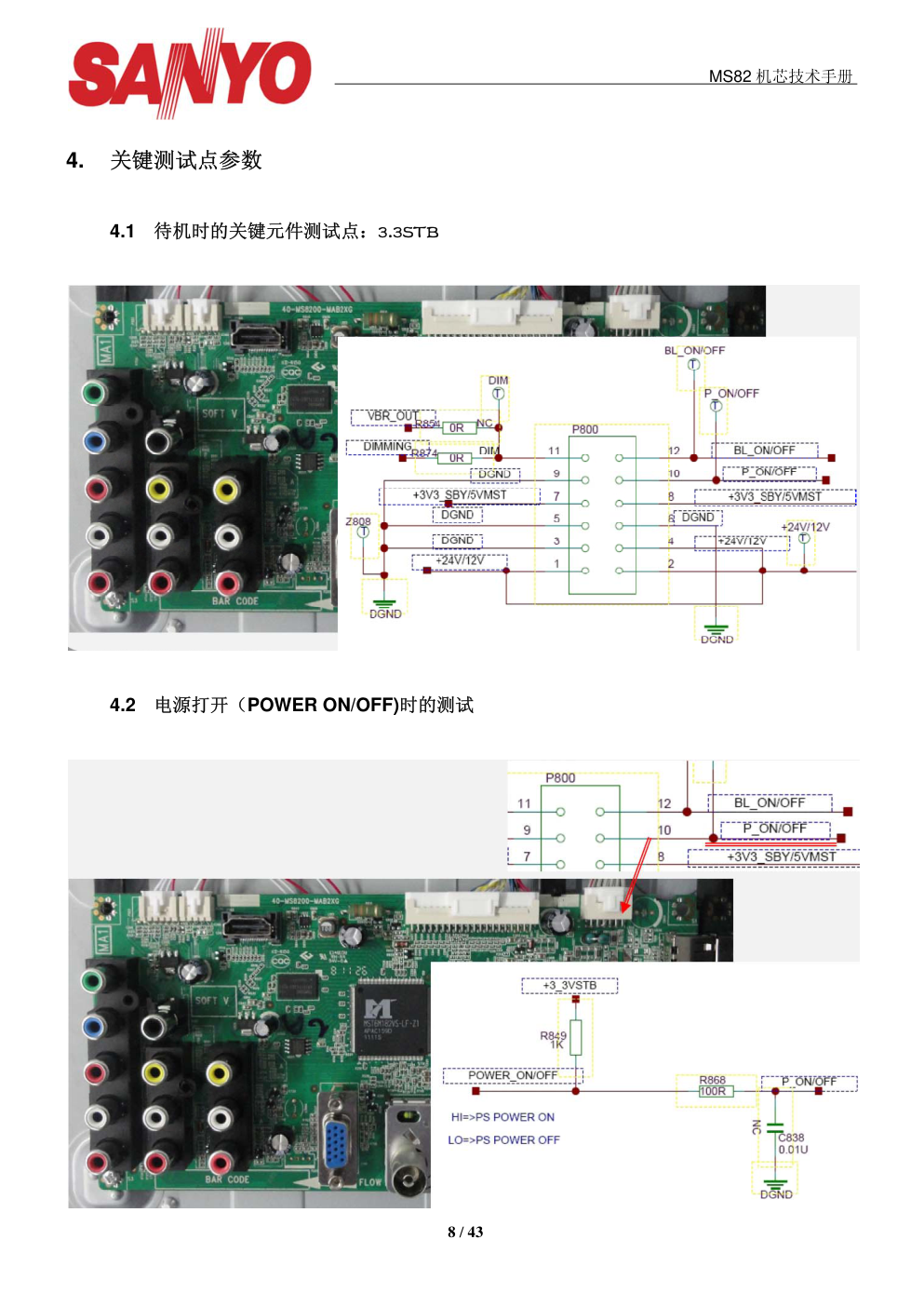

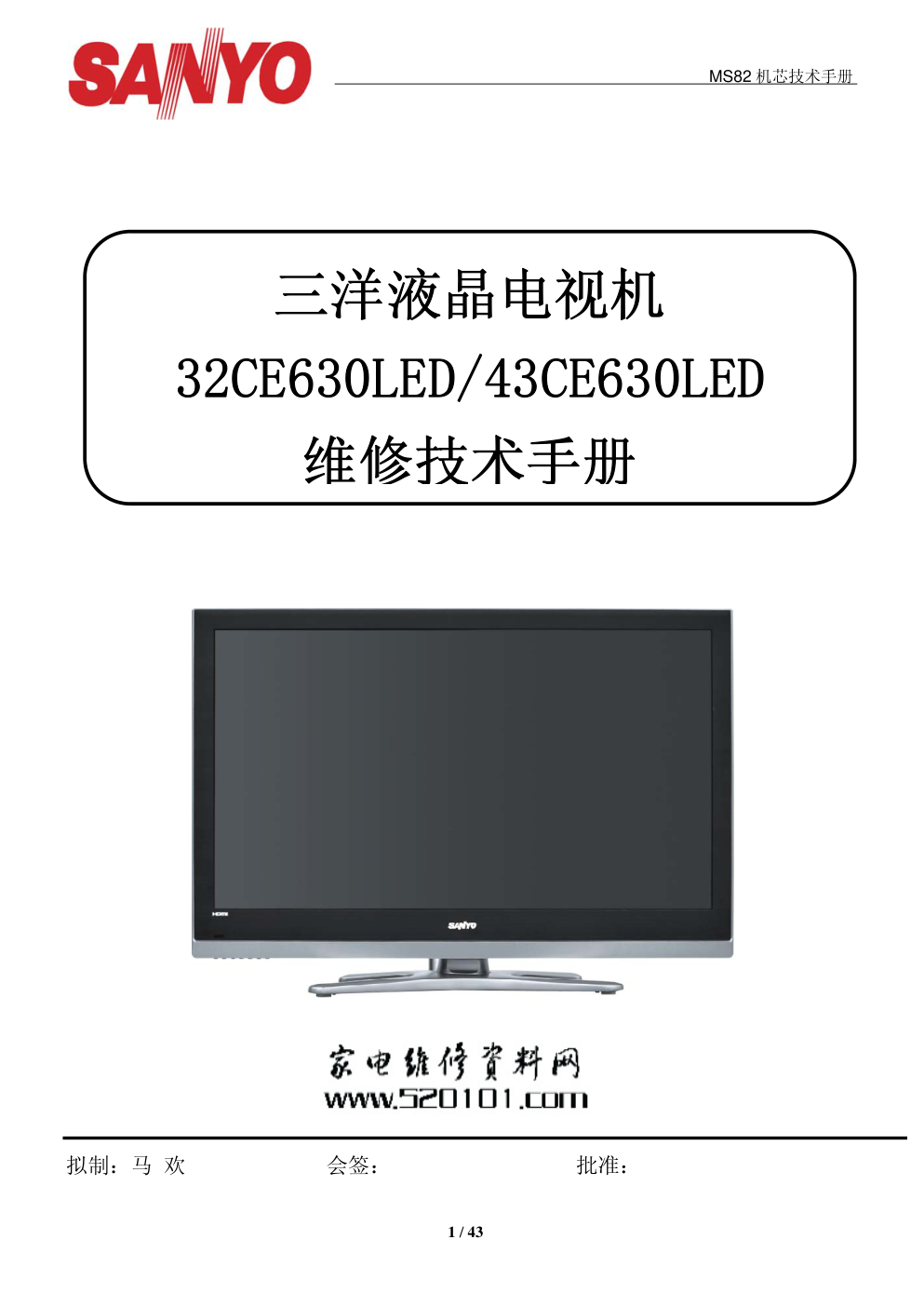

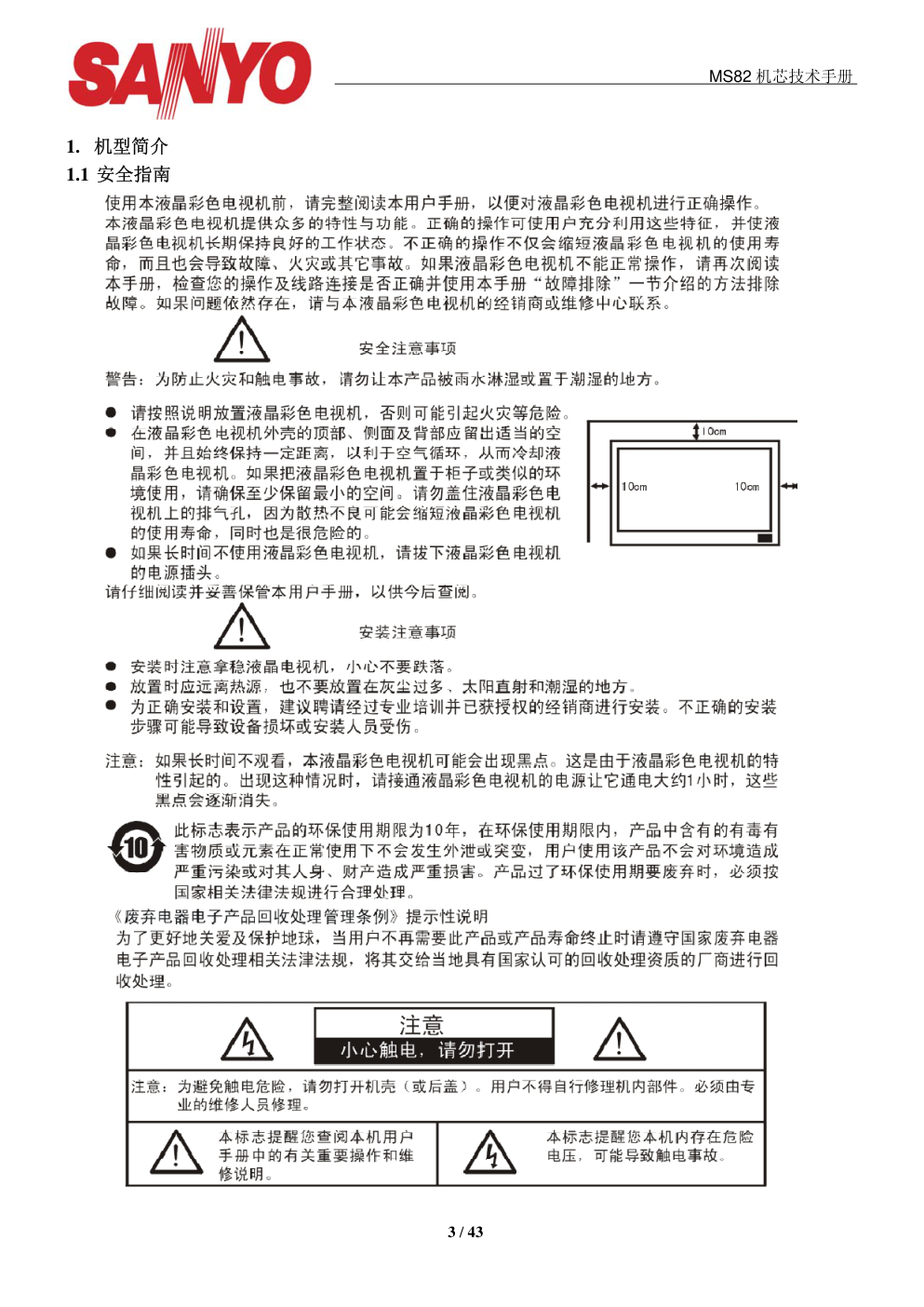

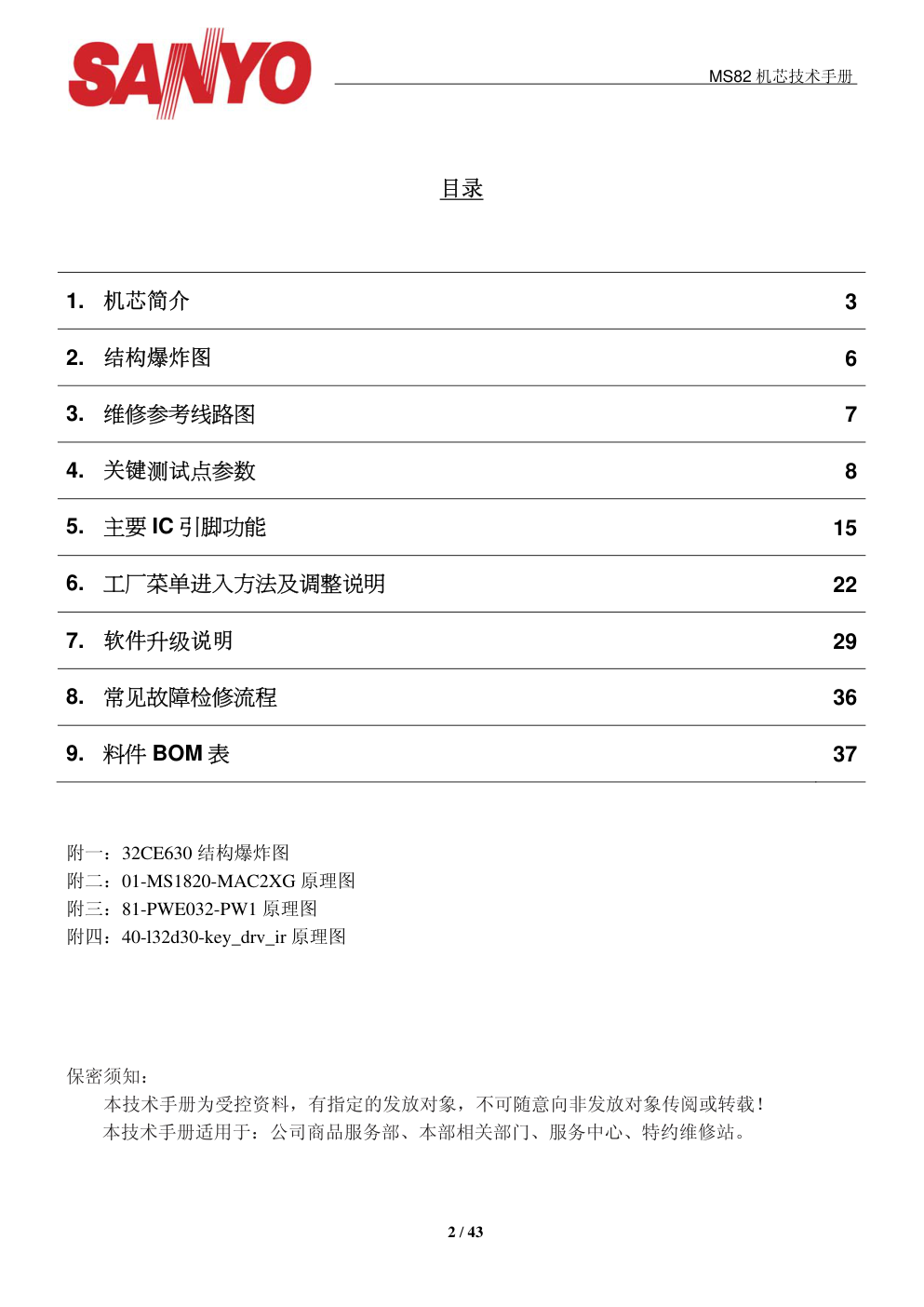

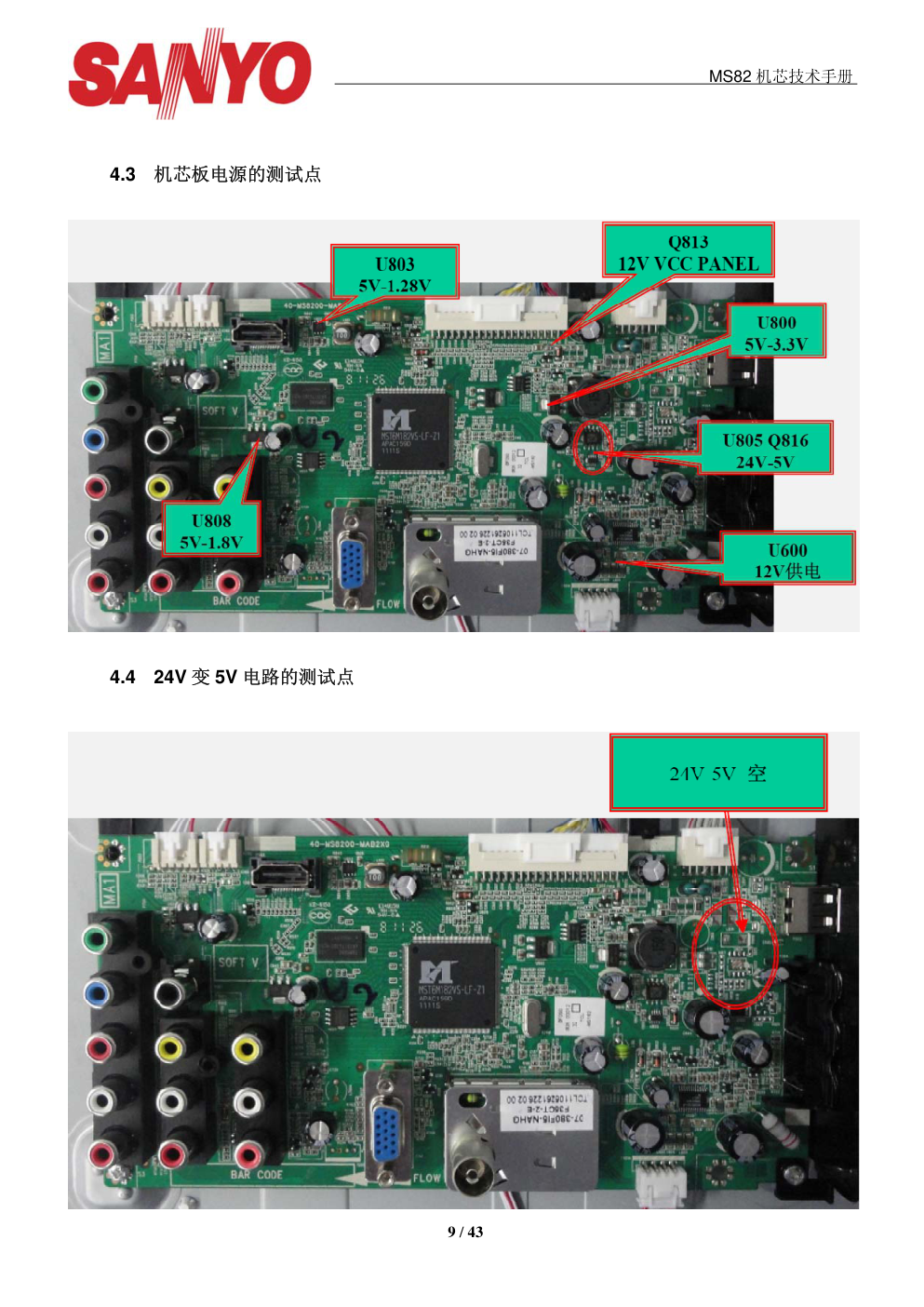

MS82 机芯技术手册 1 / 43 拟制：马 欢 会签： 批准： 三洋液晶电视机 32CE630LED/43CE630LED 维修技术手册 MS82 机芯技术手册 2 / 43 目录 1. 机芯简介 3 2. 结构爆炸图 6 3. 维修参考线路图 7 4. 关键测试点参数 8 5. 主要 IC 引脚功能 15 6. 工厂菜单进入方法及调整说明 22 7. 软件升级说明 29 8. 常见故障检修流程 36 9. 料件 BOM 表 37 附一：32CE630 结构爆炸图 附二：01-MS1820-MAC2XG 原理图 附三：81-PWE032-PW1 原理图 附四：40-l32d30-key_drv_ir 原理图 保密须知： 本技术手册为受控资料，有指定的发放对象，不可随意向非发放对象传阅或转载！ 本技术手册适用于：公司商品服务部、本部相关部门、服务中心、特约维修站。 MS82 机芯技术手册 3 / 43 1. 机型简介 1.1 安全指南 MS82 机芯技术手册 4 / 43 1.2 整机参考技术规格 MS82 机芯技术手册 5 / 43 1.3 信号格式支持表 MS82 机芯技术手册 6 / 43 2. 结构爆炸图 2.1 结构爆炸图 见附件一 2.2 内部写真图 MS82 机芯技术手册 7 / 43 3. 维修参考线路图 3.1 主板原理图 见附件二 3.2 电源板原理图 见附件三 3.3 按键板、遥控板、驱动板原理图 见附件四 MS82 机芯技术手册 8 / 43 4. 关键测试点参数 4.1 待机时的关键元件测试点：3.3STB 4.2 电源打开（POWER ON/OFF)时的测试 MS82 机芯技术手册 9 / 43 4.3 机芯板电源的测试点 4.4 24V 变 5V 电路的测试点 MS82 机芯技术手册 10 / 43 4.5 5V 变 1.8 V 电路的测试点 4.6 主芯片关键测试点（含复位电路和 EEPROM) MS82 机芯技术手册 11 / 43 4.7 背光 ON/OFF 的关键测试点 4.8 DIM 调整的关键测试点 MS82 机芯技术手册 12 / 43 4.9 T-CON 板的供电测试点 4.10 DDR IC 供电的关键测试点 MS82 机芯技术手册 13 / 43 4.11 TUNER 关键测试点 4.12 伴音功放关键测试点（含静音电路） MS82 机芯技术手册 14 / 43 4.13 AV 输出关键测试点 4.14 按键功能关键测试点、接收板关键测试点 MS82 机芯技术手册 15 / 43 4.15 电源板关键测试点 MS82 机芯技术手册 16 / 43 5. 主要 IC 引脚功能 5.1 U200(13-T6M182-VSB) MS82 机芯技术手册 17 / 43 5.2 U600(13-SH9010-LFB) MS82 机芯技术手册 18 / 43 5.3 U803(13-MP2127-DQB) MS82 机芯技术手册 19 / 43 5.4 U805(13-RT8110-B0B) MS82 机芯技术手册 20 / 43 5.5 U203(13-W25Q32-BVB) MS82 机芯技术手册 21 / 43 5.6 U204(13-M24C64-W6B) MS82 机芯技术手册 22 / 43 5.7 SDF MS82 机芯技术手册 23 / 43 6. 工厂菜单进入方法及调整说明 6.1 工厂菜单 方法一：TV 信源下，按遥控“菜单”键进入用户菜单，将光标停在对比度一项上，然后依次按 遥控数字键“6+3+0”。 方法二：工厂菜单中 FACTORY――FAC HOTKEY 为 ON 时，直接按回看键。 有些不影响当前生产的选项的功能软件尚未加入，请参照“功能OK”一项，OK代表可以使用，NG 代表此项功能尚不能使用或不正常 简单功能：FACTORY MENU 在上述表格的最底端显示液晶屏信息、电源信息、软件虚拟编码和 相应更新日期时间。 选项 MS82 缺 省值 功能说明 功能OK 1-FAC HOTKEY OFF 工厂快捷键开关（OFF ：关闭；ON：开启），生产 线调试完毕后请设置为OFF 状态 OK 2-WARM UP OFF OFF：正常模式，无信号15 分钟后会自动待机； O N： 老化模式，无信号保持雪花状态，不进入待机模式 工厂在生产线无信号老化时，将值设为ON,屏幕左下 将显示老化时间。交流关机开机则重新计时。 OK 3-ADC ADC 数据校正（下面将详细说明） OK 4-WHITE BALANCE 白平衡数据调整（下面将详细说明） OK 5-SHOP DO 出厂前复位。确认OK 后 清除所有的工厂信息，用 户不能进入工厂菜单 OK 6-NVM reset DO 系统初始化，回到初始值。 不清除白平衡和ADC 数 据，仅供研发和工厂做种子使用，请勿调整 OK MS82 机芯技术手册 24 / 43 7-SET FAC CH DO 设置工厂调试频道，以便工厂调试生产。 工厂调试 频道选择相应的生产工厂（HZ 惠州、WX 无锡、等） 后，按“OK” 键显示“DO” 直至“OK”，表示设置完成。 OK 8-POWER ON LAST ON: 交流上电后直接开机 STB：交流上电待机 LAST：交流上电后保持上次关机状态 OK 9-USB UPDATE USB 盘升级，（下面将详细说明） OK 复杂功能： ADC 功能：信号通道的参数调整。 选项 MS82 缺省值 功能说明 功能 OK Source 进入菜 单时的 信源 当前调试的信源 （VGA、HDTV需要调试，其他信源不需 要调试） OK R-OFFSET 128 R 通道偏移，手动可调，在自动调试后不得更 OK G-OFFSET 128 G 通道偏移，手动可调，在自动调试后不得更 OK B-OFFSET 128 B 通道偏移，手动可调，在自动调试后不得更 OK R-GAIN 128 R 通道增益，手动可调，在自动调试后不得更 OK G-GAIN 128 G 通道增益，手动可调，在自动调试后不得更 OK B-GAIN 128 B 通道增益，手动可调，在自动调试后不得更 OK AUTO ADC 校准前请按照菜单下方说明文字输入相应Pattern， 选 中AUTO ADC 一项后，按方向的右键，自动校准当前调试 源的ADC，并显示出校准后的参数。当校正成功时显示 “SUCCESS”，未校正/校正失败时显示“FAIL”。 OK WHITE BALANCE 功能： 色温调试（参考色标：X=280，Y=290） 选项 MS82 缺 省值 功能说明 功能 OK Source 进入菜单 时的信源 当前调试的信源 （HDMI,TV,AV1,AV2， HDTV、VGA 需 要调试，其他信源不需要调试） OK MS82 机芯技术手册 25 / 43 COLOR TEMP NORMAL 调试NORMAL/COOL/WARM OK R-GAIN 128 R 通道增益，手动可调，在自动调试后不得更 OK G-GAIN 128 G 通道增益，手动可调，在自动调试后不得更 OK B-GAIN 128 B 通道增益，手动可调，在自动调试后不得更 OK R-OFFSET 128 R 通道偏移，手动可调，在自动调试后不得更 OK G-OFFSET 128 G 通道偏移，手动可调，在自动调试后不得更 OK B-OFFSET 128 B 通道偏移，手动可调，在自动调试后不得更 OK 6.2 研发设计菜单 1、进入方法： 方法一：按遥控“菜单”键进入用户菜单，将光标停在对比度一项上，然后依次按遥控数字键“1+9+5+0”。 方法二：直接按回看键（设置菜单中DESIGN MENU――DESIGN KEY为ON时有效） 2、研发设计菜单内容说明 选项 MS82 省值 缺 功能说明 功能 OK 1-DESIGN HOTKEY OFF 工厂设置快捷键开关（OFF：关闭；ON：开启） OK 2-FACTORY MENU 进入工厂调试菜单 OK 3-SHOP INIT 出厂前设置菜单，设置一些出厂前的参数，仅供研发和 工厂做种子时使用，请勿调整 OK 4-OTHER 其它设置（具体描述见下面） OK 5-SERVICE MENU 产品信息显示，USB在线软件升级功能（具体描述见下面） OK 6-PARAM SETTING 参数设定（具体描述见下面） OK MS82 机芯技术手册 26 / 43 7-HOTEL MENU 酒店菜单 OK 8-LANGUAGE MENU 语言选择开关 OK 3-SHOP INIT 功能： 选项 /SHOP MENU MS82缺省 功能说明 功能 OK Volume 30 出厂前音量设置（音量0-100 可调） OK PIC MODE STANDARD 图像模式（标准、明亮、柔和、自设四种模式可选） OK SOUND MODE STEREO 音效（立体声、电影、新闻、音乐厅、自定义五种 音效可选） OK Channel 199 频道数量（0-199可调） OK Language English/ 文 中 语言（英，法，越，俄，阿，波，泰可选） OK COLOR SYS AUTO 电视制式（AUTO、PAL、 NTSC三种可选） OK SOUND SYS D/K 伴音制式（D/K、B/G、I、N/M四种可选） OK PRESET CH 1 初始频道（0-199可调） OK COLOR TEMP NORMAL 色温（NORMAL、WARM、COOL三种可选） OK 4-Other设置 选项 MS82 缺省值 功能说明 功能 OK VIF1 VIF 调整供研发调整，请勿随意调整 OK VIF2 VIF 调整供研发调整，请勿随意调整 OK VIF3 VIF 调整供研发调整，请勿随意调整 OK QMAP ADJUST PQ debug 用 供研发调整，请勿随意调整 OK SSC 展频参数 供研发调整，请勿随意调整 OK MS82 机芯技术手册 27 / 43 DBC ENABLE 动态背光开关 供研发调整，请勿随意调整 OK BP 动态背光参数 供研发调整，请勿随意调整 OK CP 动态背光参数 供研发调整，请勿随意调整 OK DBC MODE 动态背光模式 供研发调整，请勿随意调整 OK MIU0 DQS0 体现DDR DQPHASE,无法调整 OK MIU0 DQS1 体现DDR DQPHASE，无法调整 OK TELETEXT ON 图文开关 （MS82A 有此选项，MS82无） OK NICAM ON 丽音开关 （MS82A 有此选项，MS82无） OK 6-PARAM SET 设置 选项 MS82 缺 省值 功能说明 功能 OK Brightness Curve 亮度曲线调整，分五段独立调整 供研发调整，请勿 随意调整 OK Contrast Curve 对比度曲线调整，分五段独立调整 供研发调整，请 勿随意调整 OK Saturation Curve 饱和度曲线调整，分五段独立调整 供研发调整，请 勿随意调整 OK Hue Curve 色度曲线调整，分五段独立调整 供研发调整，请勿 随意调整 OK Sharpness Curve 锐度曲线调整，分五段独立调整 供研发调整，请勿 随意调整 OK Volume Curve 伴音曲线调整，分五段独立调整 供研发调整，请勿 随意调整 OK BlackLight Curve 背光亮度曲线调整，分五段独立调整 供研发调整， 请勿随意调整 OK OverScan 行扫描调整，使用设计值 OK 8-LANGUAGE MENU 设置 选项 MS82 缺 省值 功能说明 功能 OK 1-FRENCH ON 法语开关 OK 2-VIETNAMESE ON 越语开关 OK MS82 机芯技术手册 28 / 43 3-RUSSIAN ON 俄语开关 OK 4-ARABIC ON 阿语开关 OK 5-FARSI ON 波斯语开关 OK 6-THAI ON 泰语开关 OK 6.3 售后服务菜单 1、售后菜单的进入方法开机状态，按遥控“菜单”键进入用户菜单， 将光标停在对比度一项上，然后依次按遥控数字键“9+7+0+5”， 进入售后模式，屏幕显示售后主菜 菜单内容说明： Product info MS82 缺省 值 功能说明 功能 OK SW NO 主软件的虚拟物料编号 OK SW DATA 主软件软件版本的发出时间 OK PRODUCT 机名称 OK SIACP VERSION 工厂调试软件的版本 OK Chassis 机芯名称 OK PANEL 屏的号 OK PROJECT ID 项目选择 OK PWON_Music ON 开机音乐开关 OK USB UPDATE USB 升级 OK HOTEL ENABLE 酒店菜单开关 OK ERROR CODE OFF 错误代码OSD 提示开关 OK POWER_LOGO TCL 开机LOGO 选择(OFF/TCL/ROW/等) 0K LOGO_LIGHT ON P51 系列笑脸灯开关，默认为开（对其他系列MODEL 无影响） OK TCL_SHOW ON 中国区SANYO为ON OK MS82 机芯技术手册 29 / 43 7. 软件升级说明 7.1 直接通过 USB 端口升级软件 1，确认升级软体 BIN 文件与机型、屏型号相对应。 2，把该二进制的 BIN 文件拷贝到 U 盘的根目录下 3，重新命名此文件的名称为 MS82UP.BIN 然后存盘。 4，把 U 盘查到本机的 USB 端口。 5， 开始操作升级软件控器“菜单键”进入用户菜单 MS82 机芯技术手册 30 / 43 按▲/▼键选择图像设置——按  键进入图像设置子菜单——按▲/▼键选择“对比度”——在3  秒 之内依次按遥控器“6，  3，0 ”数字键，进入工厂调试菜单。 按▲/▼键选择USB_UPDATE——按 键进入升级菜单，见下图。 MS82 机芯技术手册 31 / 43 按 / 选择“是”按遥控器“OK”键确认升级软件。 当显示100%时，表示升级完成。机器自动关机，并重新启动。 升级完成后，按▲/▼键选择NVM RESET ——按遥控器 键，执行初始化，EEPROM数据重新复 位。 ——关机断掉电源，再开机，电视机进入正常工作状态，升级完成。 MS82 机芯技术手册 32 / 43 如果升级完成后，屏显示异常，或者图像倒立。请按照上面的操作方法，选择对比度，依次按 遥控器数字键“1,9,5,0”进入设计师菜单。 按遥控器▲/▼键选择 ＳＥＲＶＩＣＥ ＭＥ··．菜单。再按遥控器 键，进入该选项的子菜单。 按遥控器 键，选择正确的 Project ID，该机型选择数字“3”关机再开机，图像即可恢复正常。 MS82 机芯技术手册 33 / 43 7.2 通过 DEBUG TOOL 来升级软件 第二种升级方法，通过DEBUG TOOL 来升级软件，操作比较复杂，请售后专业人员来操作。 升级方 法： 1) 按照下图，先连接好电脑和电视 2）运行MSTAR 专用升级工具，ISP_TOOL MS82 机芯技术手册 34 / 43 3），运行成功后出现此界面 点击“CONNECT”，如果出现 请检查连接是否有问题。   4），连接正常后，点击LOAD装载程序，弹出文件夹。选择合适 的程序点击保存。   MS82 机芯技术手册 35 / 43   5） 点击AUTO 再点击“RUN”按钮，即可开始烧写程序。该工具烧写程序比较慢，大约5,6分钟，烧写时请耐心等 待。 烧写完成后会自动关机再开机，请按照第一种方法执行初始化，和选择好屏参。 关机，再开机，完成升级。升级过程中出现问题，请联系售后专业人员解决问题。 MS82 机芯技术手册 36 / 43 8. 常见故障检修流程 8.1 不开机检修流程图 8.2 有图无声检修流程图 MS82 机芯技术手册 37 / 43 8.3 TV 无像检修流程图 8.4 图像花屏检修流程图 MS82 机芯技术手册 38 / 43 9. 料件 BOM 表 9.1 32CE630LED/MS82/AU3/DS2/黑色/三洋 ROHS 的 BOM 表 枝号 位置 点位 名称/种类 三洋料号 供应商料号 描述 用量 包装 件 纸箱 76-725520-0AT01 CARTON BOX 1 泡沫(顶部) 75-735330/40-CC0 发泡胶 1 泡沫(底部) 75-735350/60-CC0 发泡胶 1 薄膜 包装袋 74-095075-3WDEM PACK WHOLE UNIT 1 结构 件 面壳组件 08-32CE637M-FC1W 前壳组件 1 面壳 55-725270-0HL01G FRONTPANEL 1 底座组件 08-32CE637M-BS1W 底座组件 1 注塑件 56-725310-0HA6RG 排钮支架 1 56-725320-0HC01G 透镜(塑胶件)紫黑色 1 56-937910-0HA6RG PUSH BUTTON 1 导光柱 后盖组件 08-32CE637M-RC1W 后壳组件 1 后壳 55-937890-0KL6RG REAR CABINET 1 底座 68-725460-00001EM 底座 1 MTG STAND TO NECK 螺丝 63-B4020T-BF5G M4X20 B 头 30°PT SCREW 4 MOUNT STAND BASE TO BC 螺丝 64-B40120-105G 球面圆柱头机制螺钉 M4X12 4 立柱(底座脖 子) 56-725450-0HA6RG 底座脖子 1 挂件连接件 66-725640-0E4 VESA 螺母 2 连接桥 支架 附件 贴纸 71-SANOYC-CER01 合格证贴纸 1 71-SANYOC-ENG01 能效贴纸 1 71-L32D30-PIN01 屏贴纸 1 条形码 71-SANYOC-BAR01 复合贴纸 1 遥控器 06-520W37-D000X RC200 遥控器 FOR MS82 中文丝 印 SANYO 1 电池 49-R03P80-BAT BATTERY 1.5V 1 MS82 机芯技术手册 39 / 43 撕毁保修 71-SANYOC-CAU01 易碎贴纸 1 说明书 72-HD31MS-E8201 OPERATION MANUAL 1 说明书包装袋 74-022032-6WEEM 胶袋 1 电气 喇叭 42-51316F-XX8G 32D30 喇叭 1 FROM IR BPARD P2 TO KEY BOARD P3 连接线 46-FF050T-03ZG 条形连接器 TCL3944 1 FROM POWER BOARD CN03 TO MAIN BOARD P800 46-LL045L-12X01G POWER SULLPY WIRE FOR MAIN BOARD 1 FROM IR BPARD P1 TO MAIN BOARD P204&P200 46-PF035T-06ZG UL1571#28 A2008H-04Y/05Y PH-6Y L=350MM 按键 1 LVDS FOR PANEL 46-ZZ130G-AU0HG FFC 连接线 1 MAIN BOARD P202 TO LVDS BOARD P2 46-AB250D-AU0HG MT82 配 AUO 屏的 LVDS 连接线 1 POWER BOARD C0N2 TO LVDS BOARD P3 46-ZZ020T-14WG INVERTER 线 1 电源线 51-GC0160-0HR0HG POWER CORD 1600MM DTI-2P-L/DTIII-2P-01 Y 1 液晶屏(屏模 组) 08-AU32DSL-LC2 AUO 玻璃+东山精密背光)屏模组 1 液晶屏 4A-LCD32O-AU3 AUO T320XW04 V3 OPEN CELL 1 背光 4D-LE3201-DS2 L32D30 背光 & 4A-LCD32O-AU3 1 处理器 主板 08-32D317M-MA1 主板(MS82 32D31 LED) 1 逆变器 电源板 81-PWE032-PW1 32"LED 电源板 1 遥控接收板 08-32D317M-IR1 遥控接收板 1 按键板 08-32C317M-KE1 按键板 1 驱动板+转接 板 08-32C317M-DR1 驱动板+转接板 1 电子 元器 件 U803 集成电路 13-MP2127-DQB IC RT26 DC-DC QFN6-3X3 QFN6-3X3 MP2127 1 U805 13-RT8110-B0B IC MS58 DC/DC 转换 IC 贴片编带 1 MS82 机芯技术手册 40 / 43 TSOT RT8110 U203 13-W25Q32-BVB IC THE COMPONENTS BE USED IN 32M-BIT FLA 1 U204 13-M24C64-W6B IC-EEPROM M24C64-WMN6T R=Y 1 U200 13-T6M182-VSB MS182 主芯片 1 U600 13-SH9010-LFB 功放 CLASS D 1 U202 13-W9751G-6JB DDR2 SDRAM 1 电感 电容 X24M 晶振 45-OSC24M-0Y2 晶振 24MHz 1 TU2 高频头 07-380FI5-NFHG 小型化高频头 1 排线 IR1 接收头 02-IRR002-XX2 红外接收头 1 变压器 三极管 保险丝 D1 二极管 14-LED03A-XX4 LED 1 K1-K7 按钮 48-TAC001-XX0 轻触开关 L=5mm 7 MS82 机芯技术手册 41 / 43 9.2 32CE630LED/MS82/CMO/黑色/三洋 ROHS 的 BOM 枝号 位置 点位 名称/种类 三洋料号 供应商料号 描述 用量 包装 件 纸箱 76-725520-0AT01 CARTON BOX 1 泡沫(顶部) 75-735330/40-CC0 发泡胶 1 泡沫(底部) 75-735350/60-CC0 发泡胶 1 薄膜 包装袋 74-095075-3WDEM PACK WHOLE UNIT 1 结构 件 面壳组件 08-32CE637M-FC2W 前壳组件 1 面壳 55-725270-0HL01G FRONTPANEL 1 底座组件 08-32CE637M-BS1W 底座组件 1 注塑件 56-725310-0HA6RG 排钮支架 1 56-725320-0HC01G 透镜(塑胶件)紫黑色 1 56-937910-0HA6RG PUSH BUTTON 1 导光柱 支架组件 后壳组件 08-32CE637M-RC2W 后壳组件 1 后壳 55-937890-0KL6RG REAR CABINET 1 底座 68-725460-00001EM 底座 1 MTG STAND TO NECK 螺丝 63-B4020T-BF5G M4X20 B 头 30°PT SCREW 4 MOUNT STAND BASE TO BC 螺丝 64-B40120-105G 球面圆柱头机制螺钉 M4X12 4 立柱(底座脖 子) 56-725450-0HA6RG 底座脖子 1 挂件连接件 66-725640-0E4 VESA 螺母 2 连接桥 支架 附件 贴纸 71-SANOYC-CER01 合格证贴纸 1 71-SANYOC-ENG01 能效贴纸 1 71-L32D30-PIN02 屏贴纸 1 条形码 71-SANYOC-BAR02 复合贴纸 1 遥控器 06-520W37-D000X RC200 遥控器 FOR 1 MS82 机芯技术手册 42 / 43 MS82 中文丝印 SANYO 电池 49-R03P80-BAT BATTERY 1.5V 1 撕毁保修 71-SANYOC-CAU01 易碎贴纸 1 说明书 72-HD31MS-E8201 OPERATION MANUAL 1 说明书包装 袋 74-022032-6WEEM 胶袋 1 电气 喇叭 42-51316F-XX8G 32D30 喇叭 2 FROM IR BPARD P2 TO KEY BOARD P3 连接线 46-FF050T-03ZG 条形连接器 TCL3944 1 FROM POWER BOARD CN03 TO MAIN BOARD P800 46-LL045L-12X01G POWER SULLPY WIRE FOR MAIN BOARD 1 FROM IR BPARD P1 TO MAIN BOARD P204&P200 46-PF035T-06ZG UL1571#28 A2008H-04Y/05Y PH-6Y L=350MM 按键 1 POWER BOARD C0N2 TO LVDS BOARD P3 46-ZZ020T-14WG INVERTER 线 1 MAIN BOARD P202 TO PANEL 46-AB400D-AUBH1G LVDS 连接线 1 电源线 51-GC0160-0HR0HG POWER CORD 1600MM DTI-2P-L/DTIII-2P-01 Y 1 液晶屏(屏模 组) 08-CM32DSL-LC1 CMO 玻璃+东山精密背 光)屏模组 1 液晶屏 4A-LCD32O-CM1 V320BJ2-P01 32 寸 OPEN CELL 1 背光 4D-LE3202-DS1 L32D30 背光 & 4A-LCD32O-CM1 1 处理器 主板 08-32D317M-MA2 主板(MS82 32D31 LED) 1 逆变器 电源板 81-PWE032-PW1 32"LED 电源板 1 遥控接收板 08-32D317M-IR1 遥控接收板 1 按键板 08-32C317M-KE1 按键板 1 驱动板+转接 板 08-32C317M-DR2 驱动板+转接板 FOR CMO 1 电子 元器 件 U803 集成电路 13-MP2127-DQB IC RT26 DC-DC QFN6-3X3 QFN6-3X3 MP2127 1 U805 13-RT8110-B0B IC MS58 DC/DC 转换 IC 1 MS82 机芯技术手册 43 / 43 贴片编带 TSOT RT8110 U203 13-W25Q32-BVB IC THE COMPONENTS BE USED IN 32M-BIT FLA 1 U204 13-M24C64-W6B IC-EEPROM M24C64-WMN6T R=Y 1 U200 13-T6M182-VSB MS182 主芯片 1 U600 13-SH9010-LFB 功放 CLASS D 1 U202 13-W9751G-6JB DDR2 SDRAM 1 电感 电容 X24M 晶振 45-OSC24M-0Y2 晶振 24MHz 1 TU2 高频头 07-380FI5-NFHG 小型化高频头 1 排线 IR1 接收头 02-IRR002-XX2 红外接收头 1 变压器 三极管 保险丝 D1 二极管 14-LED03A-XX4 LED 1 K1-K7 按钮 48-TAC001-XX0 轻触开关 L=5mm 7
