户户通三代机刷机宝典和谐普V1.0（改免定位教程）

分类：电子电工 日期： 点击：0
户户通三代机刷机宝典和谐普V1.0（改免定位教程）-0 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-1 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-2 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-3 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-4 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-5 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-6 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-7 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-8 户户通三代机刷机宝典和谐普V1.0（改免定位教程）-9

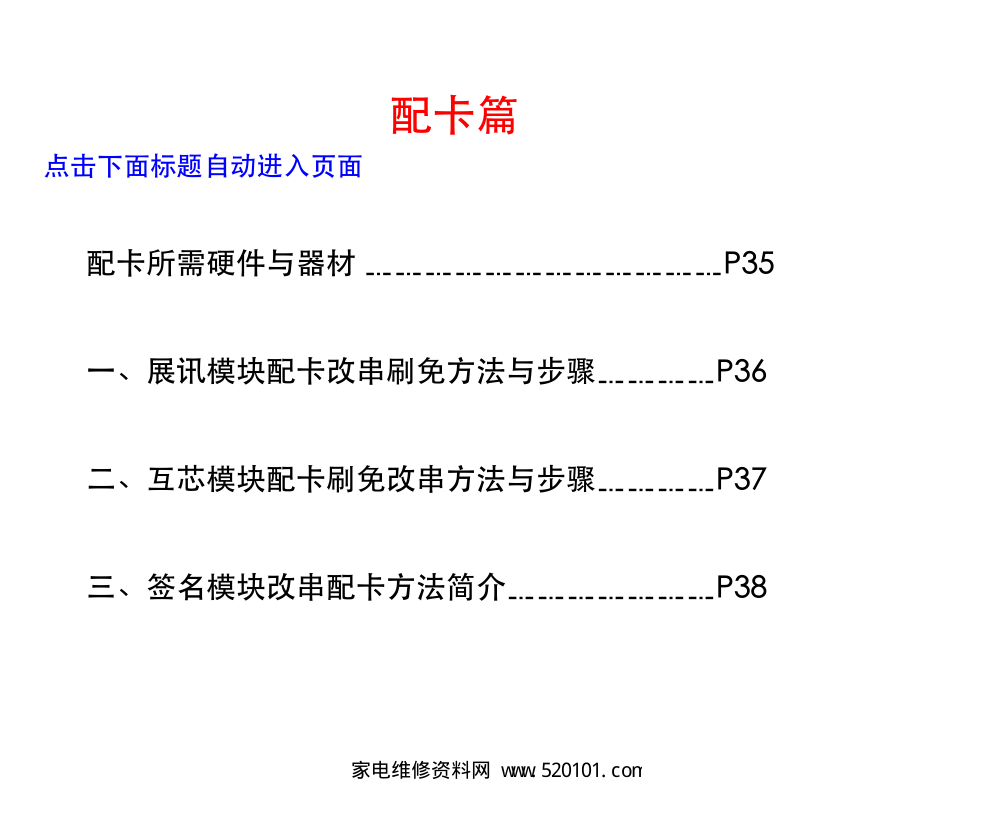

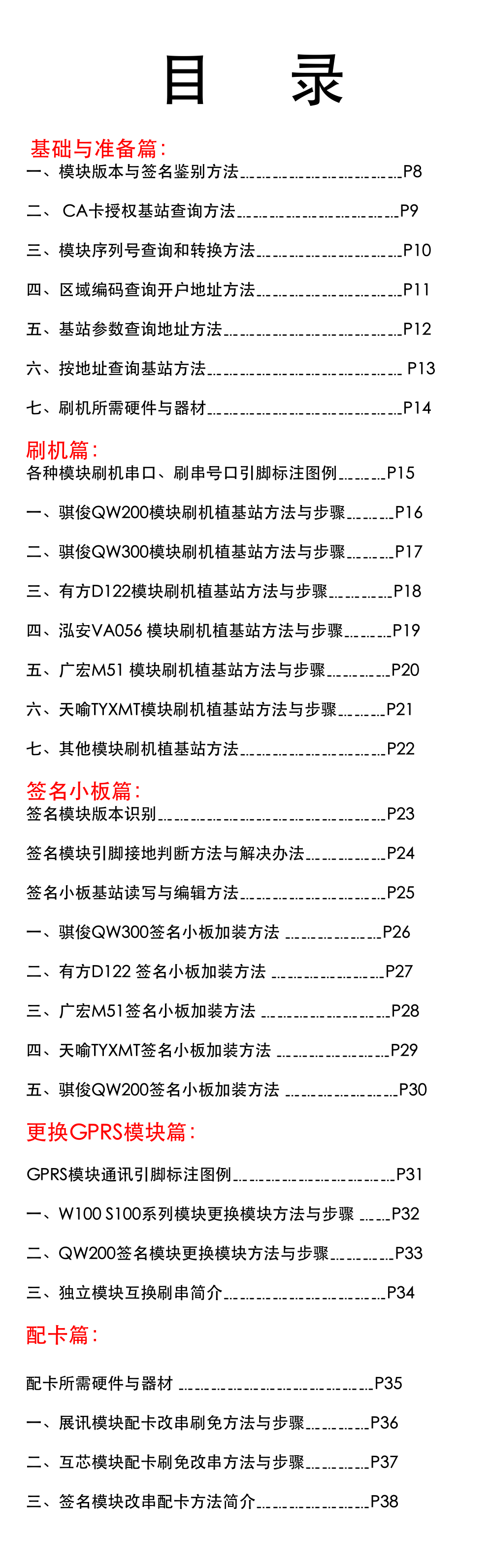

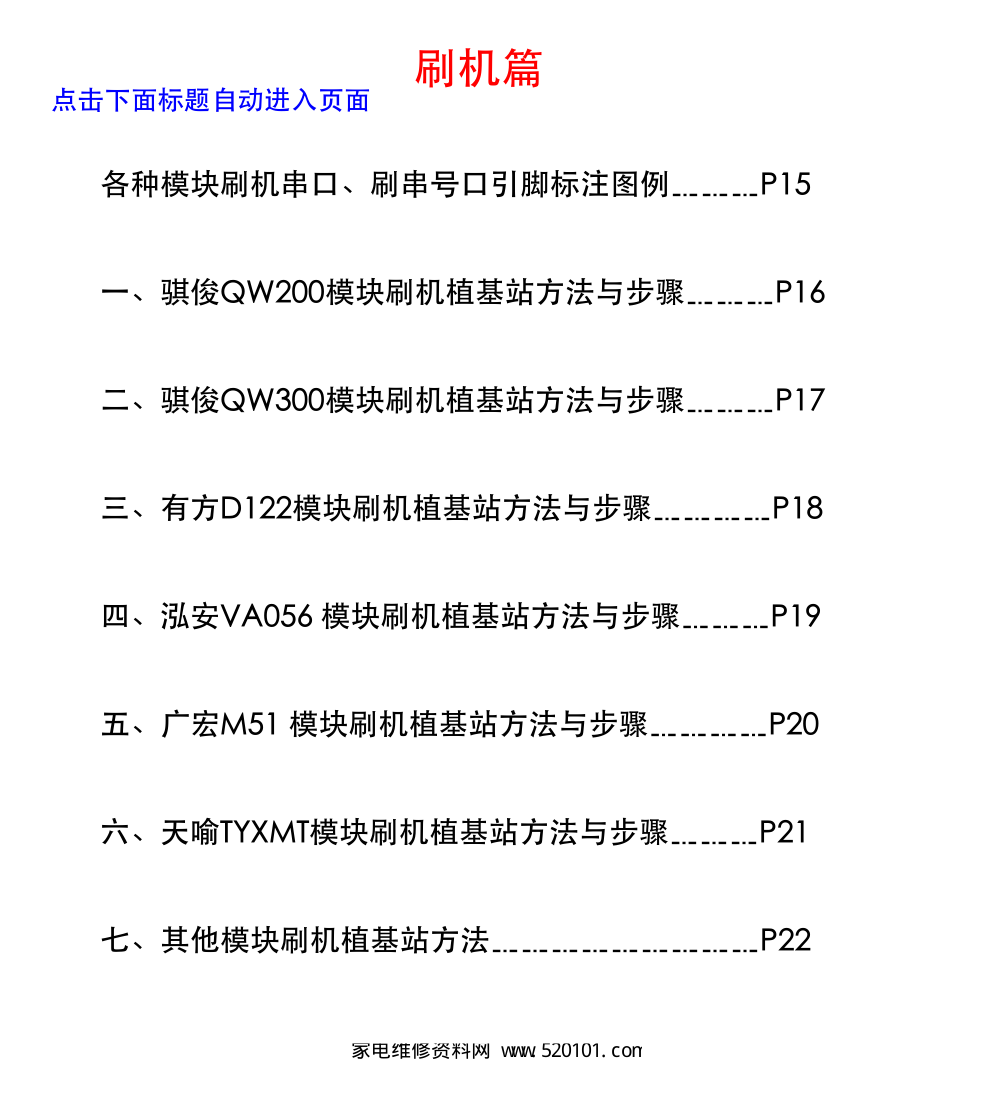

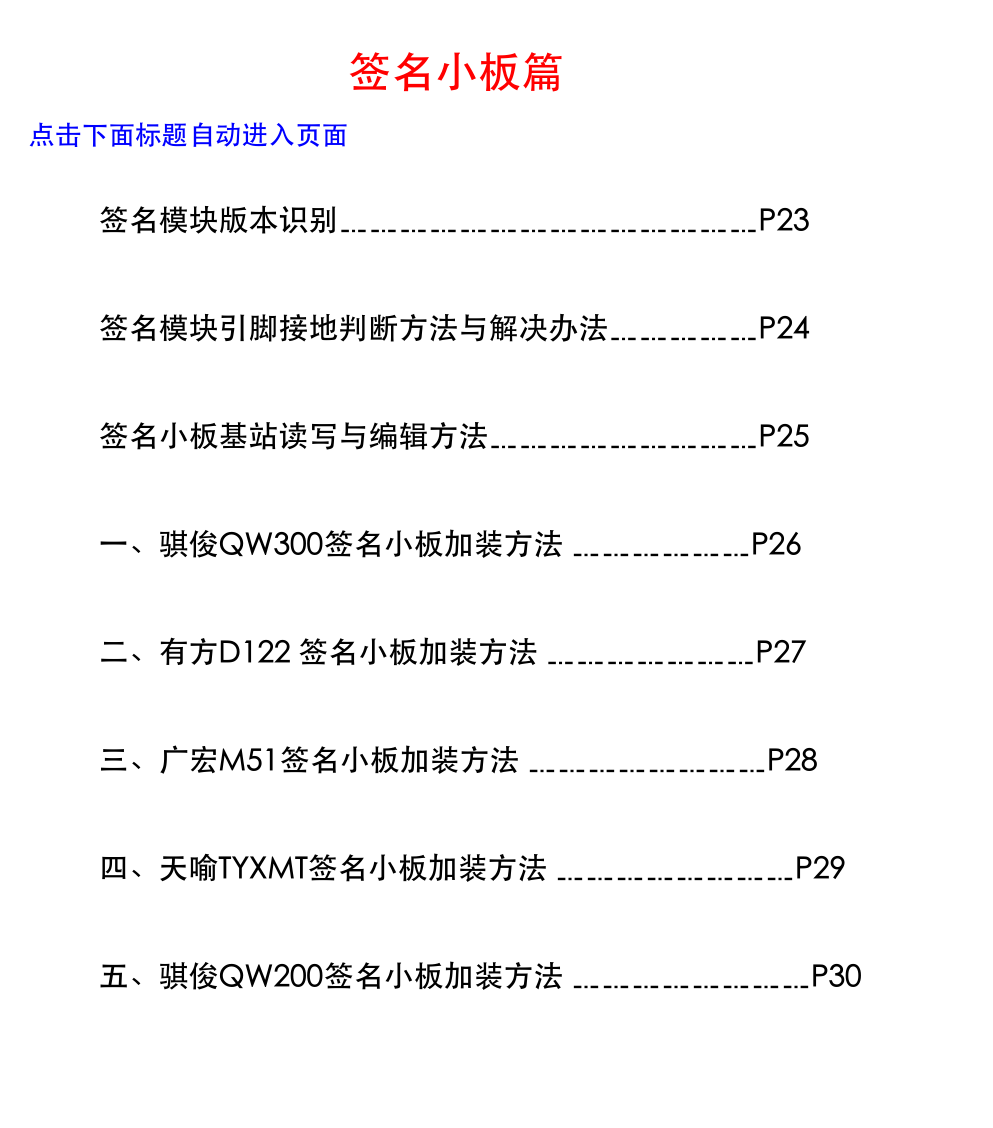

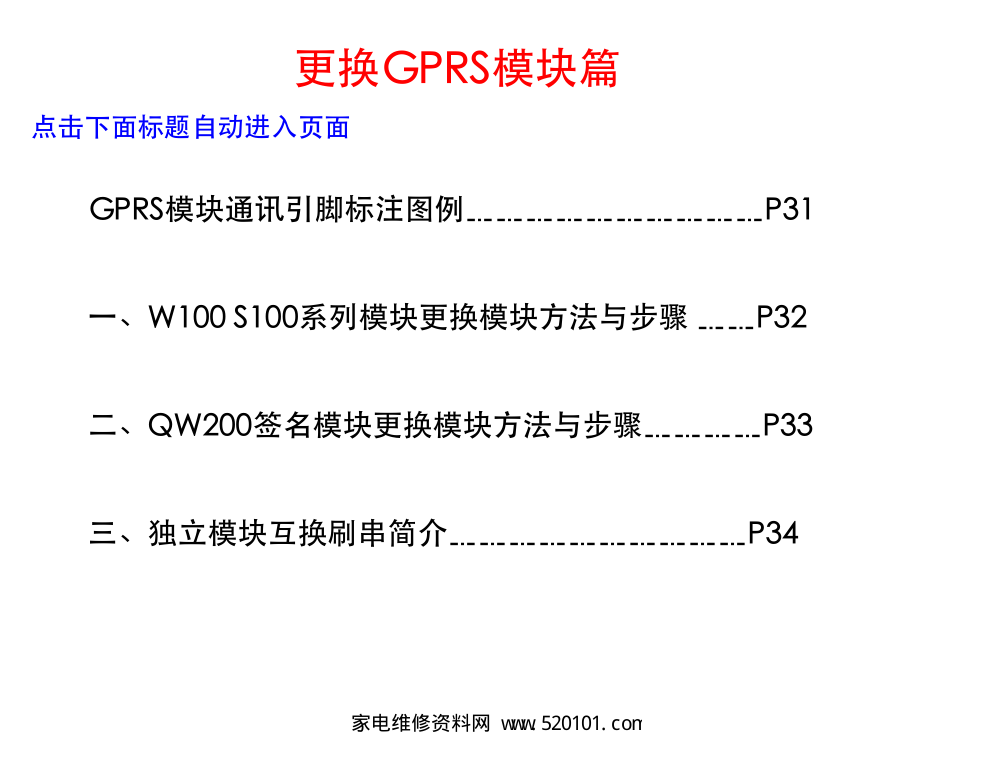

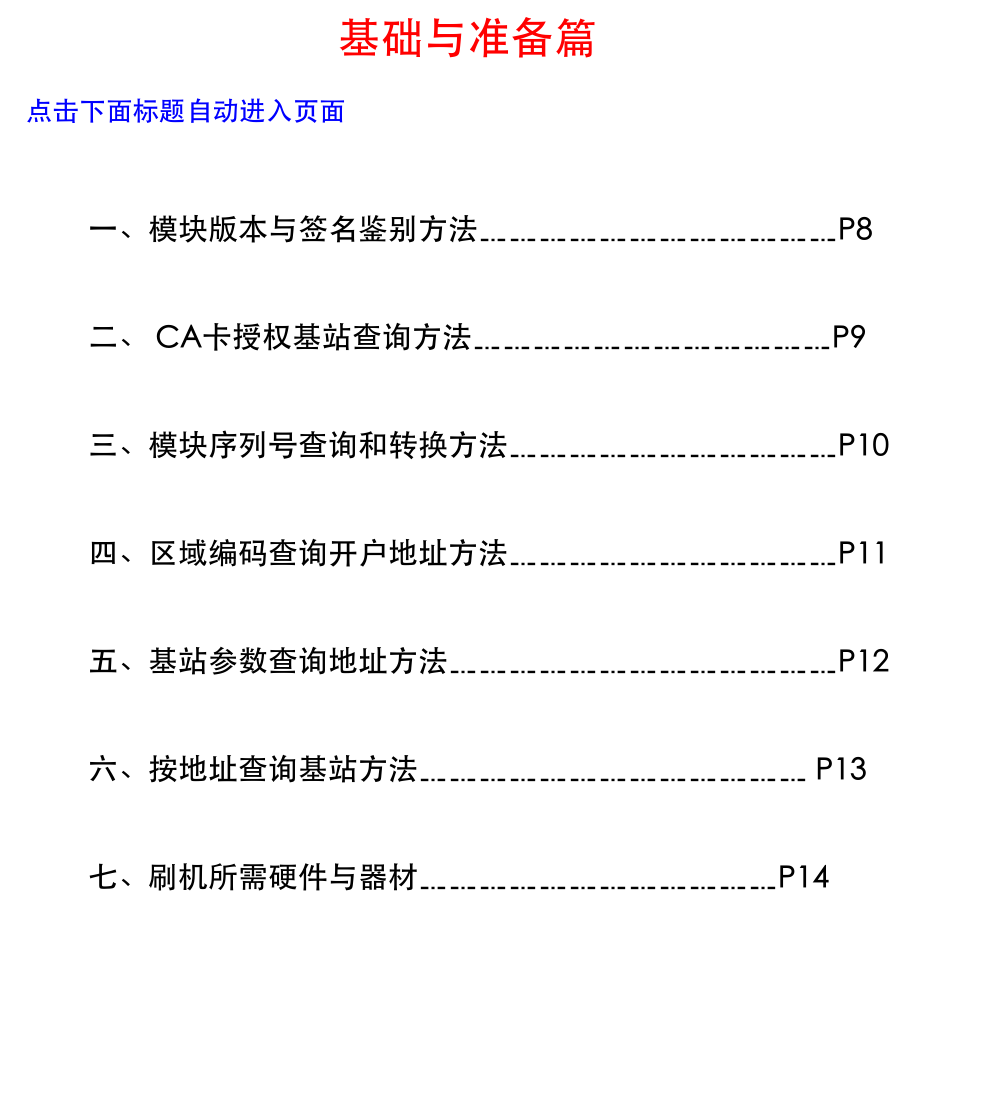

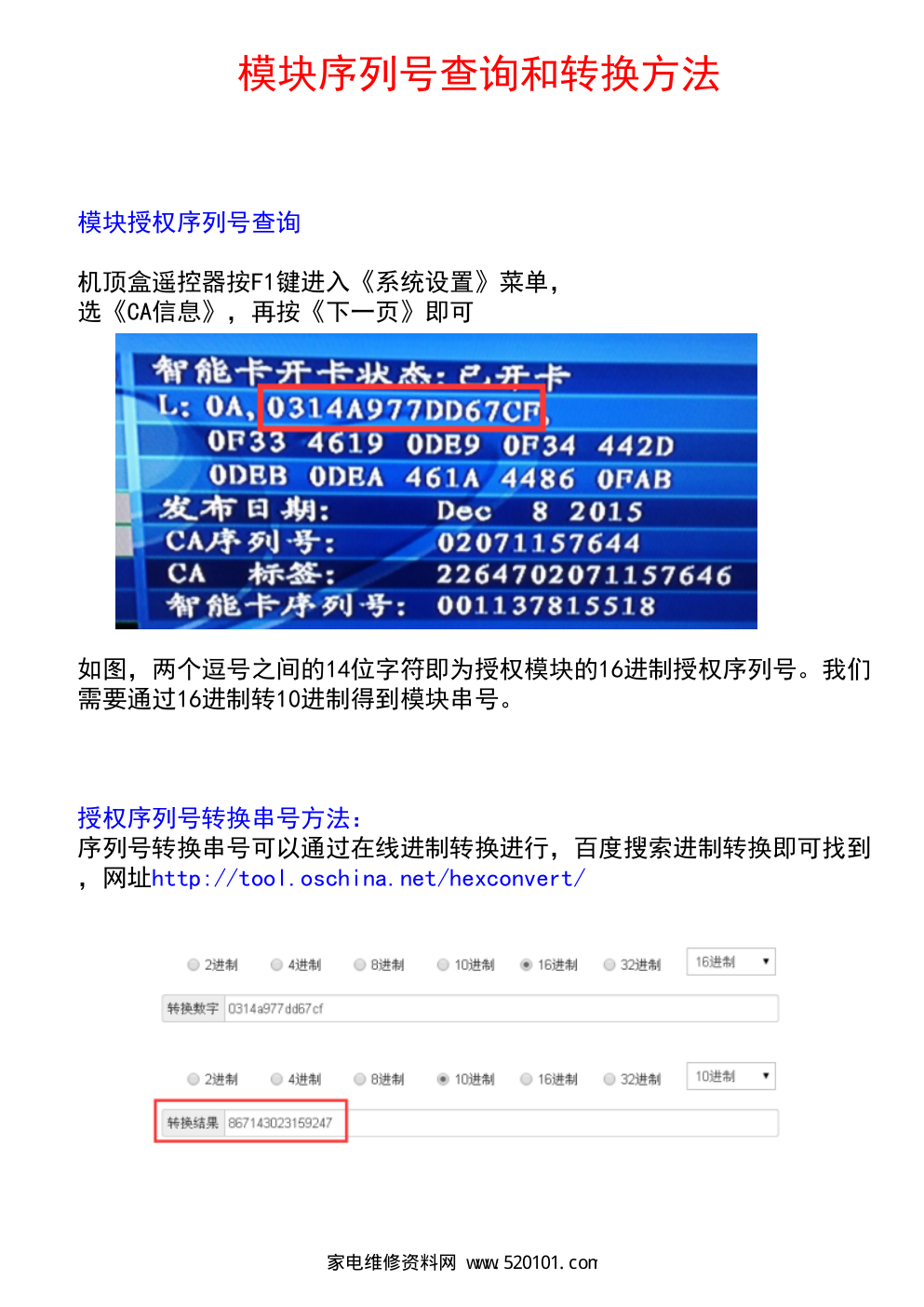

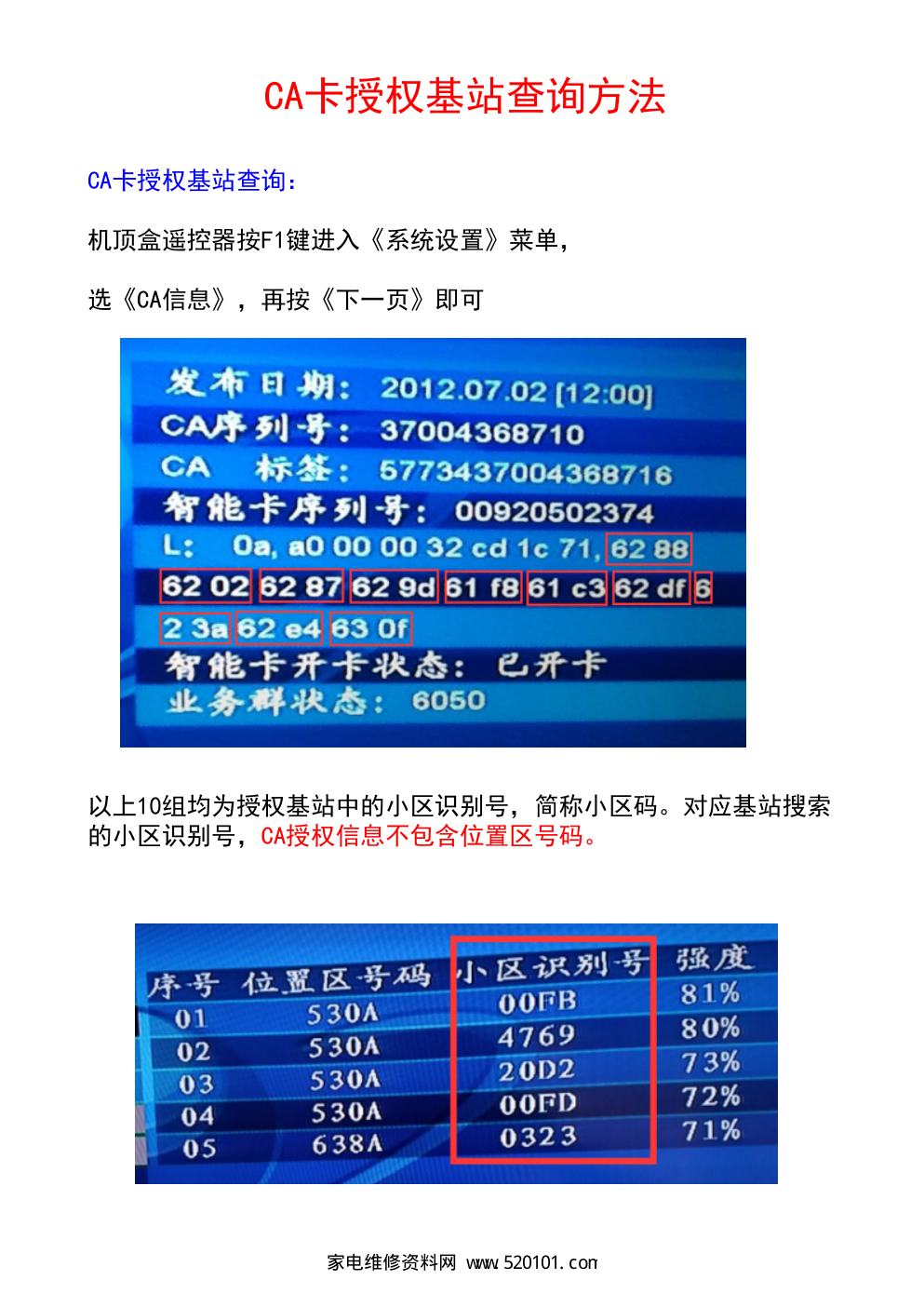

家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com 目 录 基础与准备篇： 一、模块版本与签名鉴别方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P8 二、 CA卡授权基站查询方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P9 三、模块序列号查询和转换方法﹎﹎﹎﹎﹎﹎﹎﹎﹎P10 四、区域编码查询开户地址方法﹎﹎﹎﹎﹎﹎﹎﹎﹎P11 五、基站参数查询地址方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P12 六、按地址查询基站方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎ P13 七、刷机所需硬件与器材﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P14 刷机篇： 各种模块刷机串口、刷串号口引脚标注图例﹎﹎﹎P15 一、骐俊QW200模块刷机植基站方法与步骤﹎﹎﹎P16 二、骐俊QW300模块刷机植基站方法与步骤﹎﹎﹎P17 三、有方D122模块刷机植基站方法与步骤﹎﹎﹎﹎P18 四、泓安VA056 模块刷机植基站方法与步骤﹎﹎﹎P19 五、广宏M51 模块刷机植基站方法与步骤﹎﹎﹎﹎P20 六、天喻TYXMT模块刷机植基站方法与步骤﹎﹎﹎P21 七、其他模块刷机植基站方法﹎﹎﹎﹎﹎﹎﹎﹎﹎P22 签名小板篇： 签名模块版本识别﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P23 签名模块引脚接地判断方法与解决办法﹎﹎﹎﹎﹎P24 签名小板基站读写与编辑方法﹎﹎﹎﹎﹎﹎﹎﹎﹎P25 一、骐俊QW300签名小板加装方法 ﹎﹎﹎﹎﹎﹎P26 二、有方D122 签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎P27 三、广宏M51签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎﹎P28 四、天喻TYXMT签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎P29 五、骐俊QW200签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎P30 更换GPRS模块篇： GPRS模块通讯引脚标注图例﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P31 一、W100 S100系列模块更换模块方法与步骤 ﹎﹎P32 二、QW200签名模块更换模块方法与步骤﹎﹎﹎﹎P33 三、独立模块互换刷串简介﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P34 配卡篇： 配卡所需硬件与器材 ﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P35 一、展讯模块配卡改串刷免方法与步骤﹎﹎﹎﹎P36 二、互芯模块配卡刷免改串方法与步骤﹎﹎﹎﹎P37 三、签名模块改串配卡方法简介﹎﹎﹎﹎﹎﹎﹎P38 家电维修资料网 www. 520101. com 基础与准备篇 一、模块版本与签名鉴别方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P8 二、 CA卡授权基站查询方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P9 三、模块序列号查询和转换方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P10 四、区域编码查询开户地址方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P11 五、基站参数查询地址方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P12 六、按地址查询基站方法﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎ P13 七、刷机所需硬件与器材﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P14 点击下面标题自动进入页面 家电维修资料网 www. 520101. com 刷机篇 各种模块刷机串口、刷串号口引脚标注图例﹎﹎﹎P15 一、骐俊QW200模块刷机植基站方法与步骤﹎﹎﹎P16 二、骐俊QW300模块刷机植基站方法与步骤﹎﹎﹎P17 三、有方D122模块刷机植基站方法与步骤﹎﹎﹎﹎P18 四、泓安VA056 模块刷机植基站方法与步骤﹎﹎﹎P19 五、广宏M51 模块刷机植基站方法与步骤﹎﹎﹎﹎P20 六、天喻TYXMT模块刷机植基站方法与步骤﹎﹎﹎P21 七、其他模块刷机植基站方法﹎﹎﹎﹎﹎﹎﹎﹎﹎P22 点击下面标题自动进入页面 家电维修资料网 www. 520101. com 签名小板篇 签名模块版本识别﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P23 签名模块引脚接地判断方法与解决办法﹎﹎﹎﹎﹎P24 签名小板基站读写与编辑方法﹎﹎﹎﹎﹎﹎﹎﹎﹎P25 一、骐俊QW300签名小板加装方法 ﹎﹎﹎﹎﹎﹎P26 二、有方D122 签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎P27 三、广宏M51签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎﹎P28 四、天喻TYXMT签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎﹎P29 五、骐俊QW200签名小板加装方法 ﹎﹎﹎﹎﹎﹎﹎﹎P30 点击下面标题自动进入页面 家电维修资料网 www. 520101. com 更换GPRS模块篇 GPRS模块通讯引脚标注图例﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P31 一、W100 S100系列模块更换模块方法与步骤 ﹎﹎P32 二、QW200签名模块更换模块方法与步骤﹎﹎﹎﹎P33 三、独立模块互换刷串简介﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P34 点击下面标题自动进入页面 家电维修资料网 www. 520101. com 配卡篇 配卡所需硬件与器材 ﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎P35 一、展讯模块配卡改串刷免方法与步骤﹎﹎﹎﹎P36 二、互芯模块配卡刷免改串方法与步骤﹎﹎﹎﹎P37 三、签名模块改串配卡方法简介﹎﹎﹎﹎﹎﹎﹎P38 点击下面标题自动进入页面 家电维修资料网 www. 520101. com 模块版本与签名鉴别方法 模块版本查看： 机顶盒遥控器按F1键进入《系统设置》菜单， 选《版本信息》，《位置锁定模块版本》就是。 普通模块签名模块识别：（红色为签名模块版本号） 骐俊QW200 模块版本：21010002 21010006 21010008 骐俊QW300 模块版本：21020003 21020004 21020006 有方 D122 模块版本：08200801 08200808 08200809 天喻TYXMT 模块版本：25010009 25010010 25010011 广宏 M51 模块版本：2206000B 2206000F 22060011 泓安VA056 模块版本：02620004 （已禁止 无签名模块） 以上模块版本蓝色可以刷基站，模块版本红色，RX脚未接地未熔 断可加签名小板。 家电维修资料网 www. 520101. com CA卡授权基站查询方法 CA卡授权基站查询： 机顶盒遥控器按F1键进入《系统设置》菜单， 选《CA信息》，再按《下一页》即可 以上10组均为授权基站中的小区识别号，简称小区码。对应基站搜索 的小区识别号，CA授权信息不包含位置区号码。 家电维修资料网 www. 520101. com 模块序列号查询和转换方法 模块授权序列号查询 机顶盒遥控器按F1键进入《系统设置》菜单， 选《CA信息》，再按《下一页》即可 如图，两个逗号之间的14位字符即为授权模块的16进制授权序列号。我们 需要通过16进制转10进制得到模块串号。 授权序列号转换串号方法： 序列号转换串号可以通过在线进制转换进行，百度搜索进制转换即可找到 ，网址http://tool.oschina.net/hexconvert/ 家电维修资料网 www. 520101. com 区域编码查询开户地址方法 8位区域编码查询 机顶盒遥控器按F1键进入《系统设置》菜单， 选《区域编码》即可， 旧机只能查6位，可以把卡插新机查看8位区域编码。 如图8位区域编码为42132109 查询开户地址需要用到基站区域编码查询.exe这个工 具 打开软件，输入编码即可查询开户地址 家电维修资料网 www. 520101. com 基站参数查询地址方法 已知基站参数查询具体地址 我们可以在线查询，网址http://www.gpsspg.com/bs.htm 选择16进制，输入上图位置码和小区码即可查询具体地址： 家电维修资料网 www. 520101. com 按地址信息查询基站方法 按开户地址信息查询对应基站 例如已知机器开户地址为湖北随县新街镇，而机器并不在湖北，无法 得知该地址的合法基站，那么我们需要用到一个地图查基站注册软件C ellMap基站查询系统cellmap.exe 来查找合法基站： 打开基站查询软件，移动地图光标到对应的地址，右键点选显示附近 移动基站 获得很多 个移动基站,需要挑选农村合法基站备用. 然后按显示的10进制或者16进制基站 信息进行在线查询,看是否是农村合法基站,查询显示为新街镇戴家岗村基站. 家电维修资料网 www. 520101. com 刷机所需硬件与器材 一.预装Windows XP或者Windows 7 32位操作系统的电脑一台 二.PL2303HX刷机线一条 三，850热风焊台 四，CH341A土豪金24/25编程器 五，SOP8在线烧录夹 六，USB2.0延长线 七，公母头串口线 八，RS232转TTL小板 九，BGA24烧录座 十，BGA专用助焊剂 十一，手机CPU维修专用工具，去除接地神器 家电维修资料网 www. 520101. com 各种模块刷机串口，刷串号口引脚标注图例 一，QW200四边 注：展讯模块红色箭头刷基站 绿色箭头刷串号或者基站 蓝色箭头为复位脚 红直线为供电脚黑直线为接地脚 为人民服务 为人民服务 家电维修资料网 www. 520101. com 一，骐俊QW200模块刷机植基站方法与步骤 查看CA卡授权基站信息的小区码： 如图，选取其中几个小区码，如0F33 0DE9 0F34备用，查看机器的模块版本信息，注意21010002 21010006分别对应QW200两个版本的刷机软件。如果用错版本刷机也能成 功，只是模块版本将开机升级变成02000121 06000121。 如上图是21010006的版本，我们打开QW200埋基站软件06版本里面的Upg radeDownload.ini基站配置文件里埋基站： 按上图修改速率，小区码和信号强度，保存。连接PL2303HX刷机小板3 根线到QW200模块图纸红色箭头标示的RX、TX和地线，PL2303HX刷 机小板插到电脑USB口，打开QW200埋基站软件的UpgradeDownloa d.exe 先点齿轮图标输入验证码1234，再点箭头图标开始，机顶盒开机，如果RX 、TX连接正确，机顶盒开机后，刷机软件就有进度条滚动了，大约82秒左 右，提示绿色PASS完成刷机。关机即可，一般无需清24C128。 如果开机收看几分钟后出现模块异常2，那么就需要使用CH341A土豪金编 程器和SOP8在线烧录夹读取机器主板24C128数据，先保存一份备用，然后 清空24C128。 编程器查空，显示芯片是空的之后，拔出原机CA卡，插入一张未开户的空 卡，连接信号开机，大约几秒以后屏幕出现模块准备成功，然后关机插回原 机CA卡即可正常收看了。 以上清24C128,插空白卡按步骤引导，作者称之为“一清二白” 家电维修资料网 www. 520101. com 二，骐俊QW300模块刷机植基站方法与步骤 QW300为RDA芯片模块，可刷版本为21020003 21020004， RDA芯片模块，我们需要用到的刷机软件为RDA刷机软件ProductLineTo olV8.00.04_20120718（包含写IMEI工具） 同样，我们还是要先查看机器的模块版本是否签名的，签名模块2102000 6不要误刷！ 接下来查看模块版本和CA卡授权基站信息的小区码： 如图，选取其中几个授权小区码，如0F33 0DE9 0F34备用， QW300需要用到一个5076K的LOD文件和一个5076K基站修改软 件。 打开5076K基站编辑工具，拖入5076KLOD文件： 运营商填00（移动）即可，位置码随便编写，小区码填前面查到的CA授权 小区码，信号强度16进制，尽量按数值高低排列。 模块版本号编辑为待刷模块版本号21020004，检查无误点保存即可。 连接PL2303HX刷机小板3根线到QW300模块图纸红色箭头标示的RX、TX 和地线，PL2303HX刷机小板插到电脑USB口，打开RDA刷机软件Product LineToolV8.00.04_20120718 点软件的设置按钮，输入密码 1234或者空，点开下载→程序文件→浏览，导入刚刚编辑好基站的5076K LOD文件。 导入LOD以后会看到芯片组选项灰色，其他设置不需要打钩。 回到RDA刷机软件主界面，勾选刷机小板的正确端口，点界面的全部开始 按钮，端口打开后进度框呈蓝色。 机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有黄色 进度条滚动了， 进度达到100%，显示绿色完成即完成了刷机，关机。 注意：RDA芯片的模块刷完以后必须清空主板的24C128，插空白卡即“ 一清二白”使模块初始化，准备成功。否则会开机显示模块异常2。 家电维修资料网 www. 520101. com 三，有方D122模块刷机植基站方法与步骤 有方D122为RDA芯片模块，可刷版本为08200801 08200808， RDA芯片模块，我们需要用到的刷机软件为RDA刷机软件ProductLineTo olV8.00.04_20120718（包含写IMEI工具） 同样，我们还是要先查看机器的模块版本是否签名的，签名模块0820080 9不要误刷！ 接下来查看模块版本和CA卡授权基站信息的小区码： 如图，选取其中几个授权小区码，如0F33 0DE9 0F34备用， 有方D122需要用到一个5076K的LOD文件和一个5076K基站修改软 件。 打开5076K基站编辑工具，拖入5076KLOD文件： 运营商填00（移动）即可，位置码随便编写，小区码填前面查到的CA授权 小区码，信号强度16进制，尽量按数值高低排列。 模块版本号编辑为待刷模块版本号08200801，检查无误点保存即可。 连接PL2303HX刷机小板3根线到QW300模块图纸红色箭头标示的RX、TX 和地线，PL2303HX刷机小板插到电脑USB口，打开RDA刷机软件Product LineToolV8.00.04_20120718 点软件的设置按钮，输入密码 1234或者空，点开下载→程序文件→浏览，导入刚刚编辑好基站的5076K LOD文件。 导入LOD以后会看到芯片组选项灰色，其他设置不需要打钩。 回到RDA刷机软件主界面，勾选刷机小板的正确端口，点界面的全部开始 按钮，端口打开后进度框呈蓝色。 机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有黄色 进度条滚动了， 进度达到100%，显示绿色完成即完成了刷机，关机。 注意：RDA芯片的模块刷完以后必须清空主板的24C128，插空白卡即“ 一清二白”使模块初始化，准备成功。否则会开机显示模块异常2。 家电维修资料网 www. 520101. com 四，泓安VA056 模块刷机植基站方法与步骤 泓安VA056为RDA芯片模块，可刷版本为02620004，该厂家的模块已于20 16年1月20日被广电禁止授权。RDA芯片模块，我们需要用到的刷机软件为 RDA刷机软件ProductLineToolV8.00.04_20120718（包含写IMEI工具） 因为泓安模块已经被禁止授权，因此市面上有一些贴着M51标签的泓安模块 ，模块软件版本是广宏重新刷的，硬件还是泓安的，因此还是按泓安的图纸 进行连接，注意天线口位置。 接下来查看模块版本和CA卡授权基站信息的小区码： 如图，选取其中几个授权小区码，如0F33 0DE9 0F34备用， VA056需要用到一个5086K的LOD文件和一个5086K基站修改软件。 打开5086K基站编辑工具，拖入5086K的LOD： 运营商填00（移动）即可，位置码随便编写，小区码填前面查到的CA授权小 区码，信号强度16进制，尽量按数值高低排列。检查无误点保存即可。 5086K LOD模块版本号不可修改，刷后统一显示为08200808，无需担心。 连接PL2303HX刷机小板3根线到VA056模块图纸红色箭头标示的RX、TX和地 线，PL2303HX刷机小板插到电脑USB口， 打开RDA刷机软件ProductLineToolV8.00.04_20120718 点软件的设置按钮，输入密码1234或者空，点开下载→程序文件→浏览，导 入刚刚编辑好基站的5086K LOD文件。 导入LOD以后会看到芯片组选项灰色，其他设置不需要打钩。 刷机如果不能100%成功，可以将上图擦除设置的《擦除整个FLASH》打钩后 再刷一次 回到RDA刷机软件主界面，勾选刷机小板的正确端口，点界面的全部开始 按钮，端口打开后进度框呈蓝色。 机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有黄色 进度条滚动了， 进度达到100%，显示绿色完成即完成了刷机，关机。 注意：泓安模块刷LOD以后，串号大部分会丢失，PL2303HX小板接线无 需改动，RDA刷模块串号用到的是RDA刷机软件里的wimei.exe。 准备工作如下：一般机器底部条码贴纸上面都有模块串号，有的机器模块 串号条码上面没有标注，就需要回到本机前面查看的CA卡授权信息，查 看模块的16进制授权码： 如上图两个逗号间的14位授权码，在线16进制转10进制就是模块15位串 号了： 867143023159247即为模块15位串号打开RDA刷机软件里的wimei.exe 点击设置按钮，密码1234或者空 如上图一样勾选，按确定保存配置。然后回到主界面输入待刷的15位串号 点击开始按钮后，机顶盒开机，几秒就可刷入。 注意：RDA芯片的模块刷完以后必须清空主板的24C128，插空白卡即“ 一清二白”使模块初始化，准备成功。否则会开机显示模块异常2。 家电维修资料网 www. 520101. com 五，广宏M51 模块刷机植基站方法与步骤 广宏M51为RDA芯片模块，可刷版本为2206000B，该厂收购了2016年1 月20日被广电禁止授权的泓安模块。因此贴白纸标签M51的是泓安模块， 注意分辨天线口找刷机脚。RDA芯片模块，我们需要用到的刷机软件为R DA刷机软件ProductLineToolV8.00.04_20120718（包含写IMEI工具） 同样，我们还是要先查看机器的模块版本是否签名的，签名模块2206000 F 22060011不要误刷！ 接下来查看模块版本和CA卡授权基站信息的小区码： 如图，选取其中几个授权小区码，如0F33 0DE9 0F34备用， 广宏M51需要用到一个5086K的LOD文件和一个5086K基站修改软件。 打开5086K基站编辑工具，拖入5086K的LOD： 运营商填00（移动）即可，位置码随便编写，小区码填前面查到的CA授 权小区码，信号强度16进制，尽量按数值高低排列。检查无误点保存即可 。 5086K LOD模块版本号不可修改，刷后统一显示为08200808，无需担心。 连接PL2303HX刷机小板3根线到M51模块图纸红色箭头标示的RXTX和地线 ，PL2303HX刷机小板插到电脑USB口， 打开RDA刷机软件ProductLineToolV8.00.04_20120718 点软件的设置按钮，输入密码1234或者空，点开下载→程序文件→浏览，导 入刚刚编辑好基站的5086K LOD文件。 导入LOD以后会看到芯片组选项灰色，其他设置不需要打钩。 刷机如果不能100%成功，可以将上图擦除设置的《擦除整个FLASH》打钩后 再刷一次 回到RDA刷机软件主界面，勾选刷机小板的正确端口，点界面的全部开始 按钮，端口打开后进度框呈蓝色。 机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有黄色 进度条滚动了， 进度达到100%，显示绿色完成即完成了刷机，关机。 注意：RDA芯片的模块刷完以后必须清空主板的24C128，插空白卡即“ 一清二白”使模块初始化，准备成功。否则会开机显示模块异常2。 家电维修资料网 www. 520101. com 六，天喻TYXMT模块刷机植基站方法与步骤 天喻TYXMT04为RDA芯片模块，可刷版本为25010009。RDA芯片模块， 我们需要用到的刷机软件为RDA刷机软件ProductLineToolV8.00.04_201 20718（包含写IMEI工具） 同样，我们还是要先查看机器的模块版本是否签名的，签名模块2501001 0 25010011不要误刷！ 接下来查看模块版本和CA卡授权基站信息的小区码： 如图，选取其中几个授权小区码，如0F33 0DE9 0F34备用， 天喻TYXMT04需要用到一个5086K的LOD文件和一个5086K基站修改软件。 打开5086K基站编辑工具，拖入5086K的LOD： 运营商填00（移动）即可，位置码随便编写，小区码填前面查到的CA授 权小区码，信号强度16进制，尽量按数值高低排列。检查无误点保存即可。 5086K LOD模块版本号不可修改，刷后统一显示为08200808，无需担心。 连接PL2303HX刷机小板3根线到TYXMT04模块图纸红色箭头标示的RX TX和地线，PL2303HX刷机小板插到电脑USB口， 打开RDA刷机软件ProductLineToolV8.00.04_20120718 点软件的设置按钮，输入密码1234或者空，点开下载→程序文件→浏览，导 入刚刚编辑好基站的5086K LOD文件。 导入LOD以后会看到芯片组选项灰色，其他设置不需要打钩。 刷机如果不能100%成功，可以将上图擦除设置的《擦除整个FLASH》打钩后 再刷一次 回到RDA刷机软件主界面，勾选刷机小板的正确端口，点界面的全部开始 按钮，端口打开后进度框呈蓝色。 机顶盒开机，如果RX、TX连接正确，机顶盒开机后，刷机软件就有黄色 进度条滚动了， 进度达到100%，显示绿色完成即完成了刷机，关机。 注意：RDA芯片的模块刷完以后必须清空主板的24C128，插空白卡即“ 一清二白”使模块初始化，准备成功。否则会开机显示模块异常2。 家电维修资料网 www. 520101. com 七，其他模块刷机植基站方法 一，展讯独立模块（其他独立模块插针定义统一的） 注：扩展接口5 6 8针分别接刷机小板RX TX 地用来刷基站，7脚可3.3- 4.2V单独供电（USB串一个二极管或者刷机小板取3.3V）；主板接口5 6针用来刷串号。刷机方法同QW200。 二，板载接口类型一 注：板载接口5 6 8针分别接刷机小板RX TX 地用来刷基站，7脚亦可3.3- 4.2V单独供电（USB串一个二极管或者刷机小板取3.3V）；QW200模 块引脚20 21黄色箭头标示用来刷串号。刷机方法同QW200。 三，板载接口类型二 注：板载接口378针分别接刷机小板RX TX 地用来刷基站，4脚亦可3.3- 4.2V单独供电（USB串一个二极管或者刷机小板取3.3V）；A500模块 引脚20 21用来刷串号。刷机方法同QW200 家电维修资料网 www. 520101. com 签名模块版本识别 签名模块识别：（红色为签名模块版本号）签名模块的IMEI通常为LLMI码， 简称L码，也有少数IMEI 86开头的普通模块升级的签名模块，请注意！ 骐俊QW200 模块版本：21010002 21010006 21010008 骐俊QW300 模块版本：21020003 21020004 21020006 有方D122 模块版本：08200801 08200808 08200809 天喻TYXMT 模块版本：25010009 25010010 25010011 广宏M51 模块版本：2206000B 2206000F 22060011 泓安VA056 模块版本：02620004（已禁止 无签名模块） 模块版本红色，RX脚未接地未熔断可加签名小板。 目前市场上常见的签名模块有4种 一，骐俊QW300K（后缀N P U K）签名模块版本21020006 二，有方D122-NV3（D122-N-3）签名模块版本08200809 三，广宏M51-01 （RD代表RX熔断）签名模块版本2006000F 四，天喻TYXMT04签名模块版本25010010 家电维修资料网 www. 520101. com 签名模块引脚接地判断方法与解决办法 通常我们可以从多方面判断模块RX引脚是否接地 一，看机器STBID条码 一般大于等于16年32周的产品都有可能接地，16年32周之前的产品通常都没有 接地 二，或者看机器版本信息里的机器序列号 三，万用表测模块RX引脚对地电阻万用表电阻蜂鸣档测量RX脚即可，接地会有 蜂鸣叫声。 模块RX引脚接地解决办法 我们用到一个手机CPU维修专用工具，笔者称之为如来神笔 操作方法类似于下图： 热风枪加热模块引脚至焊锡熔化，继续加热，取用两倍引脚宽度的 插片沿引脚与主板的缝隙缓缓摇摆着插入，即可断开引脚与主板的焊接。 广宏M51（科海板载M51)模块RX接地 科海板载M51签名模块RX脚接地解决办法： 如上图，科海板载RDA签名模块右下角的位置，仔细清理除胶后，RDA主芯 片右下角红框内贴片电阻焊盘出厂为焊锡拖焊短接，去除焊锡即可。 家电维修资料网 www. 520101. com 签名小板基站读写与编辑方法 签名小板外观 签名小板接线方法 红色线接主板1117三端稳压IC 3.3V输出端 黑色线接主板地（可焊接于模块铁壳屏蔽罩） 黄色线接签名模块的RX脚（无接地情况下有2.8-3.2V电压） 白色线不需要接，跳帽不可取掉。 签名小板读写工具为CH341A土豪金编程器和SOP8在线烧录夹，软件为 CH341A编程器自带软件 烧录夹只需要夹住小板24C128的5678四个脚即可读写 签名小板读取以后你会发现里面只有3个基站信息 00代表移动，01代表联通， 310D为位置区号（随意），5840为授权小区码。 将小板读取的3个小区信息5840 3E21 B3B3 更改为CA卡授权里的3个小区码就行了， 按《自动》按钮编程写入并且校验成功即可。 家电维修资料网 www. 520101. com 一，骐俊QW300签名小板加装方法 骐俊QW300K四边（后缀N P U K）签名模块版本21020006 小板红色线接主板1117三端稳压IC 3.3V输出端 小板黑色线接主板地（可焊接于模块铁壳屏蔽罩） 小板黄色线接签名模块的H_RXD34脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 骐俊QW300K两边（后缀N P U K）签名模块版本21020006 小板红色线接主板1117三端稳压IC 3.3V输出端 小板黑色线接主板地（可焊接于模块铁壳屏蔽罩） 小板黄色线接签名模块的H_RXD35脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 家电维修资料网 www. 520101. com 有方D122-N-2签名模块版本08200809 小板红色线接主板1117三端稳压IC 3.3V输出端 小板黑色线接主板地（可焊接于模块铁壳屏蔽罩） 小板黄色线接签名模块的H_RXD30脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 有方D122-NV3（D122-N-3）签名模块版本08200809 小板红色线接主板1117三端稳压IC 3.3V输出端 小板黑色线接主板地（可焊接于模块铁壳屏蔽罩） 小板黄色线接签名模块的H_RXD6脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 家电维修资料网 www. 520101. com 广宏M51-01（后缀RD代表RX熔断)签名模块版本2206000F 注意：其他贴纸M51由泓安模块改造，有多种不同类型，串口脚位有5 6脚，6 7脚，9 11脚，18 19脚，请仔细鉴别。 小板红色线接主板1117三端稳压IC 3.3V输出端 小板黑色线接主板地（可焊接于模块铁壳屏蔽罩） 小板黄色线接签名模块的D_RXD18脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 广宏M51（科海板载M51)签名模块版本2206000F 小板红色线接主板背面3.3V输出端 小板黑色线接主板地 小板黄色线接主板背面的HRXD脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 家电维修资料网 www. 520101. com 天喻TYXMT04签名模块版本25010010 小板红色线接主板1117三端稳压IC 3.3V输出端 小板黑色线接主板地（可焊接于模块铁壳屏蔽罩） 小板黄色线接签名模块的D_RXD18脚（正常有2.8-3V电压） 小板白色线不需要接，跳帽不可取掉。 家电维修资料网 www. 520101. com 五，骐俊QW200（后缀N P U K）签名模块版本21010008 第一种5线RDA模块（拆除QW200K 加装5线RDA模块） 此模块芯片为RDA 88X9CL签名模块 适合拆除改装QW200 四边引脚签名模块 从左至右排列：供电，接地，主板RX，主板TX，模块复位3.3V GND RXD2 TXD2 REST 此类模块目前需要提供串号和基站批量定制，局限性较大。 第二种 两边RDA签名模块 （拆除QW200K替换RDA模块） 此模块芯片为RDA 88X9CL签名模块 适合直接替换QW200 两边引脚模块 此类模块目前需要提供串号和基站批量定制，局限性较大。 家电维修资料网 www. 520101. com 更换GPRS模块篇 GPRS模块通讯引脚标注图例 一，QW200四边 更换模块只需接5条线， 供电 接地 主板RX 主板TX 复位 二，QW200两边 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 三，QW300四边 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 四，QW300两边 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 五，有方D122-M 四边 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 六，有方D122-N-2两边 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 七，有方D122-N-3 D122-NV3 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 更换模块只需对应5根针： 供电→ VBAT 1 2脚 接地→ GND 3 4脚 主板RX→ 主板接口RXD 6脚 主板TX→ 主板接口TXD 5脚 复位→ RESET 8脚 S100更换其他模块需要短接R7（或者加装插拔式跳线帽） 更换模块只需对应5根针： 供电→ VBAT 1 2脚 接地→ GND 3 4脚 主板RX→ 主板接口RXD 6脚 主板TX→ 主板接口TXD 5脚 复位→ RESET 8脚 十一，独立模块 十二，独立模块S100 更换模块只需对应5条线： 供电→ VBAT 接地→ GND 主板RX→ 绿色箭头RXD 主板TX→ 绿色箭头TXD 复位→ RESET 家电维修资料网 www. 520101. com 一，W100 S100ZBX100系列模块更换模块方法与步骤 S100模块如下 W100模块如下 ZBX100模块如下 A100模块如下 W100 S100 ZBX100 A100均为展讯芯片模块， 但由于与QW200模块芯片不同，因此不能使用QW200软件刷机。 目前只能采用替换QW200 四边模块或者其他模块后再刷机解决。 其中W100模块带引脚可以直接用QW200四边模块代换，代换后按QW200刷 机方法刷机和刷串号。 S100模块也可以直接用QW200四边模块代换，代换后需要短接R7空焊盘， 然后按QW200刷机方法刷机和刷串号。 W100模块不带引脚、ZBX100模块、A100模块可以采用5线法替换其他类型 的模块，然后再按对应模块的刷机方法刷机和刷串号。 家电维修资料网 www. 520101. com 二，QW200签名模块更换模块方法与步骤 QW200签名模块版本为21010008，不能直接刷基站，因此我们可以采取更换已 经由厂家代刷基站和串号的签名小板或者RDA签名模块解决。 第一种 5线RDA模块 （拆除QW200K 加装5线RDA模块） 此模块芯片为RDA 88X9CL签名模块 适合拆除原QW200 四边引脚签名模块后加装 从左至右排列：供电，接地，主板RX，主板TX，模块复位3.3V GND RXD2 TXD2 RESET 此类模块目前需要提供串号和基站批量定制，局限性较大。 家电维修资料网 www. 520101. com 三，独立模块互换刷串简介 独立模块互换原则是直接互换直插或者改装模块对应5线（VBAT GND RXD TXD RESET） 展讯芯片模块（如QW200 W100 S100等模块）刷串号工具 WRITEIMEI_R1.5.3001 展讯模块刷串需要更改PL2303HX刷机小板3根线到展讯独立模块主板接口插 针的RX、TX和地线，PL2303HX刷机小板插到电脑USB口，打开展讯刷串软 件WRITEIMEI_R1.5.3001 展讯刷串软件配置 互芯RDA芯片模块(如骐俊QW300 有方D122 天喻TYXMT 广宏M51等模块)刷串号工具 ProductLineToolV8.00.04_20120718文件夹的wimei.exe 互芯RDA模块刷串无需要更改PL2303HX刷机小板3根线，还是连接到独立模块 扩展插针刷机用的RX、TX和地线。 RDA刷串软件配置 家电维修资料网 www. 520101. com 配卡所需硬件与器材 配卡所需要的硬件设备除了以上教程提到的PL2303HX刷机小板、CH341A 编程器、SOP8烧录夹以外，还需要一张出图卡和一张新机空卡（开机出安 装的开户卡、解锁卡也都可以） 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com
