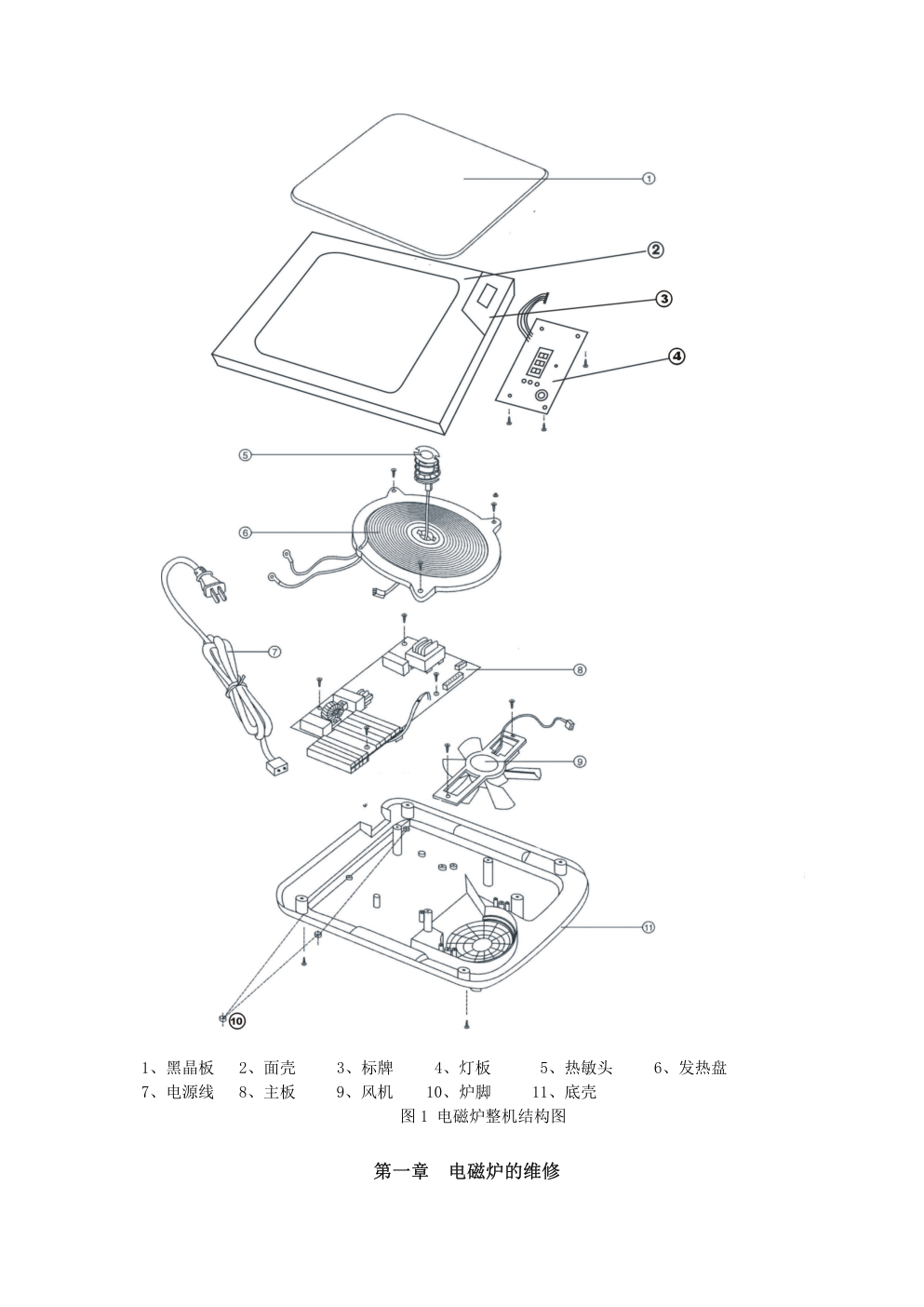

售后服务手册 (2008-2009 版本) 电磁炉简介 一、电磁炉的用途和种类 1、电磁炉的用途 通过相应铁质锅具加热食物的电磁炉,可用于人们吃火锅、烧水、煮饭、煲汤、炒菜等用途。它具有无明火, 不产生有害气体,高效节能、安全省时等优点。 2、电磁炉的种类 按加热单元数量分类,分为单头炉、双头炉、多头炉及商用电磁炉四种类型。 二、电磁炉的工作原理 首先，交流 220V 市电经过滤波电容滤波，整流桥整流这几个环节，得到约 220V 的直流电，220V 的直流电 再经过电容平波后，得到波形较为平稳的直流电。开机后，IGBT 由控制电路发出的信号控制。IGBT 导通时，通 过发热盘的电流迅速增加，这时线圈存储能量。当 IGBT 截止时，发热盘产生一个很高的反向电压，向谐振电容 充电，谐振电容两端的电压不断升高，电压检测模块检测到电压接近 1200V 时，CPU 即控制 IGBT 导通，使谐振 电容放电，防止 IGBT 因为高压击穿而损坏。这样，通过由 CPU 及其它元器件组成的控制和测量电路，不断地使 IGBT 导通和截止，在线圈内就产生了振荡的高频电流，电流通过发热盘时产生变化的磁场。放上锅具后，变化 的磁场在锅具的底部产生很强的涡流，使锅具迅速的发热，再加热锅内的食物。 三、电磁炉的的执行标准及主要指标 1、电磁炉的执行标准 电磁炉相关的安全标准为:GB 4706.1《家用和类似用途电器的安全标准》。 电磁炉的产品标准为:GB 4706.29《电磁炉的特殊要求》。 2、电磁炉的型号表示方法 例: C21Y1D 中“C”为代号；“21”表示最高输入功率为 2100W；“Y1D”表示电磁炉的货号。 3、电磁炉的主要安全指标 3.1 输入功率:不大于额定输入功率的 1.05 倍。 3.2 电气强度:施加 3750V～50Hz 的交流正弦波电压,历时 1min，不击穿,无闪烁现象。 3.3 泄漏电流:不大于 0.25mA。 4、电磁炉的主要性能指标 4.1 热效率:不小于 80%。 4.2 噪声:不大于 50dB(A)。 4.3 小物件不加热:对电磁炉面板上直径小于 80mm 的小件物品加热温度小于 50℃。 4.4卸载性能:锅体以10次/min的频率,离开面板的高度大于10cm,持续1min快速离开,电磁炉不会因此而损坏。 四、电磁炉的结构 电磁炉的结构主要由黑晶板,面壳,标牌,灯板,发热盘,主板,底壳以及风机等组成。 五、电磁炉的使用 1、电磁炉应水平放置,不可紧贴墙面或物件,周边间隙至少 10cm 以上，以有效散热。 2、电磁炉的电压适用范围为:105V～265V。请使用独立 15A 以上的插座。 3、请勿对空锅加热或加热过度。 4、切勿在浴室、煤气炉等受潮或靠近易燃易爆物品的地方使用电磁炉。 5、请勿将诸如刀、叉、调羹；锅盖与铝铂等金属物品放置在面板上或电磁炉底部,因为它们会加热。 6、请勿以纸张、布等物品垫在面板上间接加热,以免温度过高引起燃烧。 7、请勿在地毯、台布、薄膜以及报纸上使用电磁炉,以免阻塞吸气口或排气口,从而影响散热。 8、请避免碰撞面板,如面板表面出现裂纹,应立即关掉电源,并送往修理。 9、请勿加热罐头等密封容器盛装的食品,否则会因容器内受热膨胀而引起爆炸。 10、请勿在装有锅具等物品的情况下搬运电磁炉。 11、烹调结束后,锅具主生的高温热量会传导至电磁炉面板,请勿立即触摸该面板。 12、切勿将电磁炉放置在铝塑板等金属面板上使用,因磁力线作用会导致其发热而烧坏电磁炉炉底。 13、在使用电磁炉“爆炒”档功能并选择高于 150℃以上的温度档前,应确保锅具底部平坦,以免因锅底不平导 致实际温度过高,而造成锅内食物过温或起火。 14、如有电源线损坏,必须用专用电源线或从生产厂家或维修部买到的专用组件来更换。 15、电磁炉工作时,锅具会有感应电压,不影响使用,不影响人身安全。 16、电磁炉工作时会在炉体内产生磁场,对人体无影响,但人体内若装有金属物体则有可能产生不良反应(如心 脏助搏器)。 17、在火锅城等集中使用地区,要注意三相交流电的每相负载平衡。 六、电磁炉的维护和保养 1、保养前请先把电源线拔离插座。 2、面板脏时,请用湿布擦拭,也可用去污粉或洁而亮擦拭后,再用湿抹布擦拭,不能直接用水擦拭。 3、机体、控制面板以柔软的湿布擦拭。不易擦拭的油污,可用中性洗洁剂擦拭后,再以柔软的湿布擦拭。 4、切勿直接用水冲洗或浸入水中涮洗。 5、经常保持整个炉的清洁,以免蟑螂爬入机体内导致失灵。 6、储存电磁炉前,应彻底清洁干净,然后套上塑料袋,放在干燥的地方。 七、电磁炉常见用户问题解答 1、我们家里的锅具可不可以用在雅乐思电磁炉上? 因为电磁炉加热的原理比较特殊,是电磁感应加热,所以必须采用导磁性的材料,如铁,不锈钢等。最好使用 我们专门配送的锅具,如用其他的代替品,只要是能导磁的铁质平底锅具均可使用,但性能可能受到影响。 2、面板脏了,外壳脏了怎么清洗? 黑晶面板清洁起来很方便。如果是轻微的污垢,用柔软的湿抹布擦拭。如果是油污垢,用柔软的湿抹布沾少 量的牙膏或中性洗洁剂(草酸溶液)擦拭,然后再以柔软的湿抹布擦拭至不留残渣。外壳脏了用湿抹布沾上洗洁精 擦洗,然后再用干毛巾擦干就可以了。 3、黑晶面板怎么会起泡,怎么处理? 黑晶面板是不会起泡的,其上面的“起泡”是电磁炉在工作的过程中,锅具与面板之间的污垢受热以后吸附 在面板上所致,此时,可用锋利且没有缺口的刀片刮除,再用湿抹布加少量的中性洗洁剂擦拭即可。 4、如何清洗风扇? 对于风扇的网罩,用软毛刷擦洗即可,但无论是在什么情况下,其液体都不可流入电磁炉内部；对于风扇内部 的清洗涉及到拆机,您如果需要的话,建议送到我们的售后网点去,由我们的专业维修人员为您清洗；但最重要的 是要保持良好的使用环境。 八、电磁炉整机结构图 如图 1 所示 1、黑晶板 2、面壳 3、标牌 4、灯板 5、热敏头 6、发热盘 7、电源线 8、主板 9、风机 10、炉脚 11、底壳 图 1 电磁炉整机结构图 第一章 电磁炉的维修 第一节 电磁炉维修前的的准备工作 1、维修工具 数字万用表、电批带电源一套、电参数测量仪、稳压电源(20KVA)、调压器(0-300V)、介刀、电子胶枪、热 熔胶枪、一字螺丝刀、烙铁、剪钳、吸锡筒、尖咀镊子及各种配件与辅料。 2、关键元器件的检测方法 2.1 检测 IGBT 用万用表二极管档测量 IGBT 的“E”、“C”、“G” 三极间是否击穿。 2.1.1 “E”极与“G”极；“C”极与“G”极,正向、 反向测试均不导通为正常。 2.1.2 万用表红表笔接“E”极,黑表笔接“C”极 有 0.4V 左右的电压降为正常。 2.2 检测互感器是否断路 正常情况下,用万用表电阻档测量电流互感器:初极为 0Ω；次级电阻约为 75Ω。 2.3 检测整流桥(用万用表二极管档测试) 2.3.1 万用表红表笔接“-”,黑表笔接“+”有 0.9V 左右 的电压降,接反无显示。 2.3.2 万用表红表笔接“-”,黑表笔分别接两个输入端“～” 均有 0.5V 左右的电压降,接反无显示。 2.3.3 万用表黑表笔接“+”,红表笔分别接两个输入端“～” 均有 0.5V 左右的电压降,接反无显示。 2.4 检测保险管是否熔断 目视保险管外观是否爆裂。也可以用万用表的电阻档来测量,正常时其阻值应为 0Ω。 3、电磁炉安全检修提示 电磁炉维修时,当电路有短路或因存在的故障使 IGBT 处于打开状态时,此时如果直接插电检查便会将故障扩 大,所以维修时在未确定电路状态的情况下,如图 2 所示在电源输入端串接一个灯泡限流,可防止扩大故障,同时 通过观察灯泡的发亮情况,初步判断故障部位。 K 220V～电源 灯泡 电磁炉 图 2 3.1 先将开关“K”断开,再插入电磁炉检查,对电路作各点测试时,必须将开关“K”断开。 3.2 电磁炉在正常情况下插电时都会发出“B”一声响,灯泡不会亮(注意:闪亮一下也说明有故障),开机加热时, 灯泡会有规律的间歇闪亮,确认这种状态后,才可以将开关闭合试机。 3.3 上电灯泡亮,说明电磁炉回路有短路现象,若保险管良好,则重点检查主回路。 3.4 上电灯泡不亮,电磁炉发出“B”一声(上电正常),但一开始加热灯泡就长亮,说明开关控制电路或振荡电路 有故障。 4、主要部件更换 4.1 更换黑晶板: 用电批将底壳上的螺丝拆下,揭开面壳,将灯板连接在主板上的排线拔掉,再拆下灯板,戴好手套,用带柄的 C G E 介刀将面壳与黑晶板之间的硅硐胶割开,清洁干净残留在面壳上的硅硐胶,再用电子胶枪将硅硐胶均匀的打在原 来的位置密封一圈,再在面壳的四角靠近硅硐胶的地方打四处热熔胶,立即将黑晶板正压在面壳上,再组装好灯 板、底壳。 4.2 更换面壳 用电批将底壳上的螺丝拆下,揭开面壳,将灯板连接在主板上的排线拔掉,再拆下灯板,戴好手套,用带柄的 介刀将面壳与黑晶板之间的硅硐胶割开,拆掉面壳,再在新面壳上用电子胶枪将硅硐胶均匀的打在原来的位置密 封一圈, 在面壳的四角靠近硅硐胶的地方打四处热熔胶,立即将黑晶板正压在面壳上,再组装好灯板、底壳。 4.3 更换标牌 旧标牌撕掉后,用用酒精反贴标牌处洗干净(酒精不可渗入机内),再贴上新标牌,标牌一定要贴平整对应。 4.4 更换发热盘 用电批将底壳上的螺丝拆下,揭开面壳,把灯板连接在主板上的排线拔掉, 拔掉热敏头的插头拆掉发热盘, 将热敏头装在新的发热盘上插上热敏插头(注意热敏头的引线以不刮到风机的扇叶为准),再打紧新发热盘的 5 粒螺丝,注意将发热盘的引线固定在相应的接线柱上,不可接反,再组装好底壳。 4.5 更换主板 用电批将底壳上的螺丝拆下,揭开面壳,把灯板连接在主板上的排线拔掉,取下面壳,拆掉发热盘上的 5 粒螺 丝, 拔掉热敏头的插头,取下发热盘,拆掉主板上的所有螺丝,将主板取下后换为新的主板,再依次插上热敏插头 (注意热敏头的引线以不刮到风机的扇叶为准),组装发热盘,插好灯板排线,组装好面壳,底壳。 4.6 更换灯板 用电批将底壳上的螺丝拆下,揭开面壳,把灯板连接在主板上的排线拔掉,取下面壳,拆掉灯板上的所有螺丝, 换上新的灯板,再打紧原有螺丝,插好灯板的排线(注意排线的安装位置与方式必须与原来的排线一致,更不能搭 在发热盘上),组装好面壳,底壳。 4.7 更换风机 用电批将底壳上的螺丝拆下,揭开面壳,把灯板连接在主板上的排线拔掉,取下面壳,拔掉风机插头,拆掉风 机的 2 粒螺丝,换上新的风机后再打紧原有螺丝,再插上风机插头(注意新风机线的安装位置与方式必须与原来 的风机线一致,否则会刮住风机扇叶影响散热),组装好面壳,底壳。 4.8 更换电源线 用电批将底壳上的螺丝拆下,揭开面壳,把灯板连接在主板上的排线拔掉,取下面壳，将电源线换上并将电源 线的线夹插上主板的插片后,再插上灯板排线,合上面壳、底壳,打好底壳螺丝。 备注:更换配件以后,须详细检测电磁炉的各项功能以及灯板的按键手感、灵敏度、显示情况等,合格以后 才可以打底壳螺丝。 5、维修注意事项 5.1 主板上有高压电源部分,维修时必须先切断电源,避免带电作业,以免不小心触电伤到自己。 5.2 烙铁与静电带要确保接地良好,否则会影响电子元件的寿命。 5.3 电磁炉在拆底壳螺丝时,应放置在平坦且垫有纸皮或垫有台布的桌面上,且不应有硬物顶住,以免损坏黑晶 板。拆卸集成元件或功率管时,最好使用吸锡筒除尽焊锡,并且配带静电带和使用接地烙铁(确保接地可靠),若无 以上工具,焊接时断开烙铁电源,利用余热迅速焊上,在拆修过程中应注意拆卸顺序,不可强行拆卸,以免损坏元 件。 5.4 在更换电子元件时,要注意焊接方法,带有方向性的电子元件必须严格按照孔位以及相应标识插件,并认准 方向。 5.5 打开电磁炉时注意内部连线,预防拉断,拆开的面壳要小心轻放。 5.6 安装风扇后用手轻推扇叶应能转动数圈,且无碰刮的声音。 5.7 安装灯板时,螺丝不能过紧或过松,应使各按键操作灵活。 5.8 更换 IGBT 与整流桥时,需均匀的涂抹导热硅脂,并经过详细检查,确认无误后再通电。 5.9 机内高、低压主板上皆分布有危险电压区,带电测试时必须注意安全,组装前,热敏头要补充导热硅脂。 5.10 维修后的电磁炉要经过约 30 分钟的煮水老化测试，确认故障排除后再交还客户。 第二节 电磁炉电子线路各电路模块说明 1、 高压电源电路 6、 同步电路 2、 开关电源电路 7、 IGBT 驱动电路 3、 分压电路 8、 风机驱动电路 4、浪涌检测电路 9、 蜂鸣器报警电路 5、 功率调整电路 10、 IGBT 及炉面测温电路 1、高压电源电路 1 2 N L3 275uH 1 2 L C4 5uF/400DC FUSE1 15A/250VAC RJ 16mOhm C1 2uF/275AC AC 1 AC 2 + 3 - 4 BG1 D15SB80 图 3 如图 3 所示: 交流 220V 市电经过 15A/220V 的电流保险管、高压电容 C1 对市电进行滤波，然后经整流桥 BG1 整流得到含 交流成分的直流电源。然后此直流电源再经 L3/275uH 的扼流圈和 C4，就得到了波形较为平直的直流电源。 电流保险管的作用是电路中的某些元器件发生故障而引起短路时迅速熔断得以保护 220V 的交流电源。 整流桥 BG1 的作用是将交流电源变为直流电源。 电容 C1,C4 的作用是滤波，L3 的作用是隔交通直。 2、开关电源电路 2 1 FAN BZ 4K +5V R12 41K R3 1K R11 12K VDD D6 1N4007 Q5 SS8050 C19 4u7/450V C12 223 D8 BYV26C C20 1u/50V D7 UF4007 C23 100u/25V Vin 1 GND 2 Vout 3 U3 78L05 C22 220uF/10V C22 104 +5V C11 100u/25V 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 U2 VIPer-12A Z1 18V /0.5W +18V C28 100u/25V VDD 1 3 2 4 L4 200×86 D11 UF4007 R22 120R R30 22R 图 4 如图 4 所示：由电阻，稳压管，二极管，电容和电源芯片构成的开关电源电路向主板提供＋18V 和+5V 的 直流电压，风机、驱动电路使用+18V 电压，而 CPU、蜂鸣器、热敏电阻以及灯板使用+5V 电压。 3、分压电路 BZ 4K R12 41K R3 1K R29 820K/0.5W R26 820K/0.5W +18V C14 10u/50V 12 5/CO / C5 图 5 如图 5 所示：R26、R29 和 R12 构成了分压电路。电压信号取自电磁炉电源交流输入,交流信号经二极管 D1、 D2 整流的脉动电流电压通过 R29、R26 和 R12 分压,电解电容 C14 平滑后送到 CPU 的第 12 脚(AD 口)。工作时,CPU 时刻检测电压的变化,并根据检测到的电压及电流信号,自动调整 PWM 做功率恒定处理。若电压高于 270V 或低于 100V 时 CPU 则发出保护指令,停止加热。此电路主要是根据 R12 的分压值与 CPU 的设定分压值决定,前者比后者 低时，CPU 发出控制信号，电磁炉正常工作，相反则停止工作。 4、浪涌检测电路 R1 820K/0.5W R11 12K C7 221 C2 2J102J R33 250 D4 4148 +5V 图 6 如图 6 所示：R1、C2、C7、R11 构成浪涌检测电路。正常电压时,该电路不起作用,当瞬间电压高于 270V 时,CPU 第 1 脚便输出低电位,锁死输出停止加热,保护 IGBT 不会过压击穿。平时 2V、浪涌 3V。 5、功率调整电路 RJ 16mOhm C3 104 R2 1.3K VR1 500R 4 图 7 如图 7 所示：由 RJ、C3、R2、VR1 构成功率调整电路。可调节 VR1 的阻值决定实际输入功率。 6、同步电路 1 2 LIN 1 2 LOUT 1 2 C5 0.43uF/1200VDC IBGT1 FGA25N12 R6 10K R14 8K2 275uH C4 400DC R15 5K C9 101 PPG mOhm C3 104 R1 0R R24 39K R16 2K7 C8 221 R19 820K/1W R32 820K/1W R31 10K 图 8 如图 8 所示：由 R19、R32、R14、R31、C8、R24 等构成同步电路，由 R15、R16 构成蜂值保护电路，以及由 C5 与加热线圈构成振荡电路。 7、IGBT 驱动电路 IBGT1 FGA25N120 R7 10R R6 10K C9 C10 104 R9 2K R8 2K +18V PPG Q1 S8050 Q3 S8550 Q2 S8050 D13 4148 R17 2K C13 2J102J Q4 S8050 图 9 如图 9 所示：由 Q1、Q2、Q3、Q4 和电阻 Q7、R8、R9、R6、R17 和二极管 D13 构成驱动电路，Q1、Q3 组成 互补式对管驱动，能实现 IGBT 的快速导通和截止。 8、风机驱动电路 2 1 FAN R3 1K VDD Q5 SS8050 图 10 如图 10 所示：由 Q5、R20 组成风机的控制与驱动电路。当 CPU 第 10 脚输出电压为高时,Q5 导通,风机工作, 当 CPU 第 10 脚输出电压为低时,Q5 截止,风机停止工作。 9、蜂鸣器报警电路 BZ 4K +5V 平时2V 浪涌>3V R3 240R 图 11 如图 11 所示：由蜂鸣器 BZ 和 R3 组成发声电路，用于操作提示和报警。直接由 CPU 第 2 脚控制,实现报警 功能。 10、IGBT 与炉面测温电路 C25 104 R28 3K +5V PB3 C24 104 R27 22K +5V T RT1 25 -100K-B=3990 ℃ 1 2 3 HITE 104 图 12 如图 12 所示：由 R27、C24、RT1 构成 IGBT 测温电路，用于保护 IGBT 过热损坏。HITE、R28、C25 构成炉 面测温电路，用于测量炉面的温度，实现过热保护功能。 第三节 电磁炉维修指南 一、主要故障的快速排除方法 1、风扇不转  检查风扇电源，开关电源 18V 处电压是否正常；  检查风扇（FAN）接插件连接是否接触良好；  检查风扇扇叶是否卡死； 2、风扇有噪音或自转  风扇有噪音则更换风扇；  检查 CPU 的晶振焊接位置是否正确，焊盘是否有脱焊；  检查灯板排线是否架在线盘上（有干扰现象）；  检查热敏电阻接插件是否脱落、接触不良；  检查三极管是否击穿；  检查 CPU 是否损坏； 3、功率不可调  检查 CPU 能否工作正常（测量相关引脚的电压）；  检查主板上调节电流的电位器（VR）是否正常； 4、功率调不低  检查线盘与陶瓷板距离是否太近，引起加热功率太大，减去垫片，调节到适当距离； 5 、功率调不高（火力小）  检查线盘与锅底距离是否太远，加上垫片，调节到适当距离；  检查主板上功率调节电位器 VR（501）是否损坏。 6 、蜂鸣器长鸣；  检查 CPU 的电源电压是否为 DC5V；  检查 CPU 是否正常； 7 、不开机  检查 FUSE 是否熔断；  检查低压电源或开关电源能否正常工作，检查 CPU 的电源电压是否为 DC5V；  检查开机按键是否良好；  检查 CPU 是否正常； 8 、开机不加热  检查感温热敏电阻是否开短路；  检查电感 L3 是否虚焊或损坏；  检查主板上多个大功率电阻是否有损坏； 9、爆机（开机后 FUSE 熔断，IGBT 和整流桥击穿）  检查整流桥、驱动回路三极管等关键元器件的损坏情况；  检查主回路是否有短路现象；  检查 CPU 是否损坏，IO 口电压是否正常； 10、开机后显示错误代码并闪烁  错误代码说明：  E1：电源低压，电源电压在 1 分钟内恢复到正常则回到原来的加热状态，1 分钟后恢复到待机；  E2：电源高压，电源电压在 1 分钟内恢复到正常则回到原来的加热状态，1 分钟后恢复到待机；  E3：IGBT 温度传感器开短路，可恢复到待机；  E4：锅温度传感器故障，开机 6 分钟后检测到锅温度低于 40 度，按开/关键可恢复到待机；  E5：锅传感器开，短路，可恢复到待机（开机后 3 分钟检测）；  E6：散热片超温，可恢复到待机； 二、电磁炉修理方法及常见故障的检修方法 1、电磁炉的检查方法 使用对故障快速准确地定位及排除，是维修技术人员必须掌握的维修技巧。要做到这一点，就必须对维修 经验进行积累总结，并在维修电子板时要有快速判断故障成生的能力。对遇到的每一种故障，必须要知道如何 寻找故障的切入点，迅速地排除故障。中医有望，闻，切，问的治病之道，维修也有望，检，动的修理之道。 望是洞察故障的外在表现，零件的损坏部分可反映在外表上，如玻璃保险管（fuse）损坏后玻璃体是发黑的， 玻璃外面的塑料套管出现穿孔收缩等现象，玻璃体甚至是破裂等；大功率电阻表面的釉质爆裂；IC 塑料体爆裂 发黑等等。肉眼所见要比工具更快地找到原因。要确认故障下一步就是检了，检是使用工具，如万用表等对故 障进行确认。确认故障后，就是动了。动是使用电烙铁等工具更换元件，解决故障，使电子板能正常工作。 下面是检查的方法介绍： 1）观察法 拿到一块需要修理的主板或灯板后，首先观察主板或灯板上零部件是否有烧坏的迹象，特别注意电流保险 丝（玻璃管），开关电源部分 22 欧大功率电阻，电源芯片 Viper12A 等有无损坏和扼流磁环的引脚焊接处有无断 路，如都完好，则再观察主板的覆铜面，看铜箔是否完好，并且轻轻弯折 PCB，观察 PCB 有无断裂现象。如都 没这些现象则可进行下一步的检修。 2）使用维修工具 第一步的检查后，如发现电流保险丝的塑料套管穿孔或是玻璃管爆裂，则可断定 IGBT 也已经损坏，为更进 一步确定故障，用万用表检查 IGBT。万用表打至二极管测试档，红，黑表笔分别接 IGBT 的 G，E 极（IGBT 相隔 最远的两个引脚），若万用表鸣叫，则说明 IGBT 已损坏，反则说明 IGBT 是完好的。确定 IGBT 已经损坏后，再 检查整流桥是否也已损坏。万用表仍打至二极管档，红色表笔接整流桥－引脚，黑色表笔分别接 AC 引脚，观察 读数是否在 400－800 之间，是则表示整流桥是完好的，否则表示整流桥已损坏。 2、常见故障及解决方法  故障 1 现象：开机不加热或灯板没显示。 分析方法：CPU 是电路板的控制中心，如果 CPU 不能正常工作，则所有的电路模块均不能正常工作。所以 要特别留意 CPU 的工作情况。检查过程如下： 注意：如保险丝没有损坏，开机后不工作，再次触摸电路板时需先对开关电源的 C19 滤波电容做放电处理， 如果试机时没接线盘，也要对 C4 和 C5 高压电容作放电处理，否则有触电的危险。  故障 2 开机后检锅不成功，灯板数码管显示 4 条－并闪烁。 分析故障：检锅时，CPU 产生控制信号，每 3 秒导通 IGBT 一次，以检查炉面是否有锅的存在，如果有锅的 存在，电路无异常，电磁炉的加热功率为 2000W 时，通过康铜丝的电流约为 10A，康铜丝的电压降被 R21，R22 组成的电压放大电路放大后约为 3V，CPU 的 AD 端口检测到这个分压值后与便输出一个信号对功率进行调节。如 果电路存在故障，即使炉面上有锅的存在，CPU 也无法正确接收到正确的反馈信息，从而误以为炉面没有锅的 存在，经过 3 次的检锅后，便停止检锅，回到待机状态。 下面按流程对其存在的故障进行分析： 检查 IGBT 和整 流桥是否损坏 检 查 开 关 电 源 部 分二极管 IN4007、 UF4007、18V 稳压 管是否损坏 否 是 更换 IGBT，整 流桥和保险管 都损坏 更 换 IGBT 和保险管 只有 IGBT 损坏 开机，正常工作？ 是 否 更 换 电 源 IC， 并试机 更换元件，并 试机 检 查 保 险 管 是 损坏 正常工 作？ 是 否 正 常 工 作？ 元件损坏？ 清 洗 PCB，打 上维修日 期维修完 毕 是 检查扼流磁环引脚是 否断线？ 是 更换磁环 否 检查同步大功率电阻，高 低 压 电 压 检 测 是 否 损 坏？ 否 是 更换电阻 检查由三极管 8050， 8550 组成的驱动电路是 否正常？ 否 是 更 换 损 坏 的元器件 更换 CPU 开机调试 正常工作 清洗 PCB，盖上维修 日期，维修完毕  故障 3 故障：开机后灯板显示加热功率但无功率输出。 故障分析：灯板能显示加热功率则说明了开关电源模块电路完好，大功率加热模块也是完好的。导致这一 故障的原因可能是 CPU 的 IO 口已损坏， CPU 检测到错误的电压信号，误以为 IGBT 已达到了保护的温度，CPU 然后停止加热，从而产生有功率显示而无功率输出的现象。 解决流程：  故障 4 现象：开机后显示错误代码 E1 或 E2 故障分析：E01 和 E02 分别是低压和高压保护的错误代码。 解决方法： 检查 CPU14 脚对地阻 值是否约为 2.2K？ 否 检查 IGBT 热敏电阻是 否在 30K-100K 欧范围 内 是 更换 CPU 并上电 调试 正常工作？ 是 清洗 PCB，盖上维修 日期，维修完毕  故障 5 现象：开机后显示 E3 故障分析：E3 是 IGBT 的热敏电阻开短路故障代码，说明 IGBT 处的热敏电阻短路或开路。 解决方法： 检查电阻 R26 和 R29 的阻值是否为 820K 欧，R12 的阻值是否为 41K 否 更 换 损 坏 的 电 阻 并开机调试 正常工作？ 是 清洗 PCB，盖上维修 日期，维修完毕 断开 IGBT 处热敏电阻的接 线，然后测量其阻值是否在 30K-100K 之间？ 更换 CPU 后 开 机 调 试 否 是 更换热敏电阻并 开机调试 是否正常工作 是 清洗 PCB，盖上维 修日期，维修完毕 第四节 电压参数 一、AC 主板 1、U2：Viper12A 引脚序号 1 2 3 4 5 6 7 8 电压参数 19.1 19.1 20.2 38.1 304 304 304 304 2、U1：CED2.M 引脚序号 1 2 3 4 5 6 7 8 电压参数 0.98 5.04 0 0 0 0 5.04 2.13/2.32 引脚序号 9 10 11 12 13 14 15 16 电压参数 5.04 0 3.45 3.27 5.02 4.0 0.18 0.02 引脚序号 17 18 19 20 21 22 23 24 电压参数 5.04 5.04 0.02 0 0 0/0.92 2.8 0.01/2.64 备注：第 8、22、24 脚“/”后面的数字为主板接上发热盘后的电压值，其它不变。 3、其它电路电压参数 名称 同 步 J16 同 步 R32 分压 R29 输入 分压 R29 输出 分压 R26 输出 浪涌 R1 输出 78L05 输入 78L05 输出 电压参数 2.76 0/2.66 201 66.8 3.2 0.97 10.2 5.04 备注：“/”后面的数字为主板接上发热盘后的电压值，其它不变。 二、AA 主板 1、U1：Viper12A 引脚序号 1 2 3 4 5 6 7 8 电压参数 19.3 19.3 20.4 38.6 302 302 302 302 2、U3：ED1.1-M 引脚序号 1 2 3 4 5 6 7 8 电压参数 0.09/5.01 4.97 0 0 5.01 5.02 5.01 1.58 引脚序号 9 10 11 12 13 14 15 16 电压参数 3.44 1.92 0.77 4.95 1.59 0.18 0 0 引脚序号 17 18 19 20 电压参数 0 3.31 0.04 3.84 备注：第 1 脚“/”后面的数字为接上发热盘后的电压值，其它不变。 3、U2：LM339 引脚序号 1 2 3 4 5 6 7 电压参数 0 0 18.50 5.0 0 0/1.72 5.02 引脚序号 8 9 10 11 12 13 14 电压参数 2.83 0/2.86 0 0 0 0.05 0.09/5.01 备注：第 6、9、14 脚“/”后面的数字为接上发热盘后的电压值，其它不变。 4、其它电路参数 名称 同 步 R7 同 步 R11 分压 R1 输入 分压 R1 输出 分 压 R2 输出 浪涌 R4 输出 78L05 输入 78L05 输出 电压参数 2.78 0/2.86 201 66.8 3.28 0.76 10.18 5.02 备注：“/”后面的数字为接上发热盘后的电压值，其它不变。 三、B3.1 主板 1、U1：THX201 引脚序号 1 2 3 4 5 6 7 8 电压参数 38 21 19 18 18 19 18 28 2、U2：LM339 引脚序号 1 2 3 4 5 6 7 电压参数 0.01 0.01 18.03 5.07 0 2.27 5.09 引脚序号 8 9 10 11 12 13 14 电压参数 3.06 0/3.23 0/1.69 5.09 0 0 0.05/5.09 备注：第 9、10、14 脚“/”后面的数字为接上发热盘后的电压值，其它不变。 3、U3：EV2.1 引脚序号 1 2 3 4 5 6 7 8 电压参数 5.09 0.13 0 5.09 0.01 0 4.25 4.30 引脚序号 9 10 11 12 13 14 15 16 电压参数 4.25 4.28 4.20 4.98 2.12 0.05/5.09 0 0 引脚序号 17 18 19 20 电压参数 0.17 0 3.29 4.08 4、其它电路参数 名称 同 步 R7 同 步 R11 分压 R1 输入 分压 R1 输出 分 压 R2 输出 浪涌 R4 输出 78L05 输入 78L05 输出 电压参数 3.06 0/3.26 201 68 3.27 2.28 7.23 5.09 备注：“/”后面的数字为接上发热盘后的电压值，其它不变。 1 2 1 2 1 2 C5 0.33uF/1200VDC IBGT1 FGA25N120 R7 10R R6 10K R14 7K5 YLS-AC-820K 审核： 制图： 1 2 N L3 275uH 1 2 L C4 5uF/400DC FUSE1 15A/250VAC 2 1 FAN +5V BZ 4K +5V C14 10u/50V D1 1N4007 D2 1N4007 R12 41K R15 4K7 C9 101 C10 104 R9 2K R8 2K +18V C25 104 R28 3K +5V R3 1K PPG RJ 16mOhm C3 104 R2 1.2K R1 820K/0.5W R11 12K C7 221 C2 2J102J 平时2V 浪涌>3V C17 104 AC=270V时，4.0V VDD PB3 PB3 PPG BZDR/TCC/PA7 OSCI/PB4 OSCO/PB3 RESET/PC5 CO2/PB7/ADC7 VR1 500R C1 2uF/275AC R24 39K R16 2K5 C8 221 2008-07-07 1 2 3 4 5 6 7 8 9 COM9 C24 104 R27 22K +5V T RT1 25 -100K-B=3990 ℃ 1 2 3 HITE AC 1 AC 2 + 3 - 4 BG1 D15SB80 Q1 S8050 Q3 S8550 Q2 S8050 C27 104 R29 820K/0.5W D13 4148 D6 1N4007 R19 820K/1W R26 820K/0.5W R32 820K/1W Q5 SS8050 C26 103J C19 4u7/450V C12 223 D8 BYV26C C20 1u/50V D7 UF4007 C23 100u/25V Vin 1 G N D 2 Vout 3 U3 78L05 C22 220uF/10V C22 104 +5V C11 100u/25V 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 U2 VIPer-12A Z1 1 8V /0 .5 W +18V C28 100u/25V VDD 1 3 2 4 L4 200×86 D11 UF4007 R22 120R R30 22R C3N/PA5 1 C3P/PB2 2 PPWM/PA6 3 BZDR/TCC/PA7 4 VSS 5 OSCI/PB4 6 OSCO/PB3 7 RESET/PC5 8 CO2/PB7/ADC7 9 CO3/PB6/ADC5 10 PC3/ADC3/CAIN 13 PC2/ADC2 14 PC1/ADC1 15 PC0/ADC0 16 VDD 17 PB0/C4P/VREF 18 PA1/CO1 19 PB1/C1P 20 PA2/C1N 21 PA0/C4N 22 PB5/CO4/ADC5 11 PC4/INT/ADC4 12 C2N/PA3 23 C2P/PA4 24 EMC R21 33K +5V PB5/CO4/ADC5 PB5/CO4/ADC5 CO2/PB7/ADC7 RESET/PC5 OSCO/PB3 OSCI/PB4 BZDR/TCC/PA7 R4 9.2K R17 2K R3 240R 中山市雅乐思电器实业有限公司 杨汉明 冯健满 C13 2J102J Q4 S8050 R33 250R R25 1.2K D4 4148 +5V R31 10K 第五节 电子板的匹配 机型 前期主板 近期主板 CPU 货号 主板批号 匹配灯板 CPU 货号 主板批号 匹配灯板 C20M1D ED1 A1 702 ED1.1M AA CED2-M AC C21K5D ED1 A1 702 ED1.1M AA CED2-M AC C34S2A C20P2D C20P3D P2D H P2D EPC AA P2D-C/CA P2D-A H1 P2D-A CEPC AC P2D-B HA P2D-B P2D-C BC P2D-C C22A EL1 EC 705-A 配 705-B 套 705-C 用 C10A ESA S 721 C10C ES1 S 722 C10B HT46R12 O UIH-650 ES1 S UIH-650 排线反插 C21U2D ETO BA U1D/U2D ETA A1/AA U2D ET2 BC/B3 ETA.1 ET2.1 BC.1/B3.1 C21T2D EPB BA T2D EP1 A1/AA T2D EPA BC/B3 EPA.1 BC.1/B3.1 C21T3D EPB BA T3D EP1 A1/AA T3D-A EPA BC/B3 T3D-A EPA.1 BC.1/B3.1 C18N2D J2D/N2D H J2D/N2D EV1 A/01 N2D-B EVD B N2D-A EV1.1 A1/02/AA EVO B2 N2D-B EV1.2 EV2/EV2(A) B3 AC.4 AC EV2.1 B3.1 C18B-PCO C18B-PAO 红点 CPU H PCO/PAO A/A18/A20 H1/HA C20A-BA A20 H/HA BA C20A-BC 绿点 CPU H BC C/C20 H1/HA C/C20 H1/HA C18B-PEO B 型 PEO J1C/N1C 机型 前期主板 近期主板 CPU 货号 主板批号 匹配灯板 CPU 货号 主板批号 匹配灯板 C20M1F EV0 B1/B2 Y1D EV1.1 A1/02/AA Y1D EV2/EV2(A) B3 EV1.2 AA EV2.1 B3.1 AC.4 AC EV1 A/01 C20A EV1.2 02/AA 703 AC.4 AC C21Y1D Y1D-21 B Y1D EV1.1 A1/02/AA Y1D EV0 B1/B2 EV1.2 AA EV2/EV2(A) B3 AC.4 AC EV2.1 B3.1 EV1 A/01 C21K4D EV0 C K4D-A EV1.1 A1/02/AA K4D-B EV2/EV2(A) CA K4D-B EV1.2 AA EV2.1 CA.1 AC.4 AC C18N1C J1C/N1C H/H1/HA J1C/N1C EV1.1 A1/02/AA N1C-B EVC B N1C EV1.2 AA EV0 B2 N1C-A AC.4 AC EV2/EV2(A) B3 EV2.1 B3.1 N1C-B EV1 A/01 C19B EV2/EV2(A) CA 703 EV1.1 A1/02/AA 703 EV2.1 CA.1 EV1.2 AA AC.4 AC C19E EV2/EV2(A) B3 703 EV1.1 A1/02/AA 703 EV2.1 B3.1 EV1.2 AA EV1 A/01 AC.4 AC C20V2D EVD B V1D/V2D EV1.1 A1/02/AA V2D-B EV0 B2 V2D-A EV1.2 AA EV2/EV2(A) B3 V2D-B AC.4 AC EV2.1 B3.1 EV1 A/01 C21T1D ED1 A1 702 ED1.1M AA CED2-M AC C20V2C ED1 A1 702 ED1.1M AA CED2-M AC C18K1F K1F P1 K1F K1F-M
