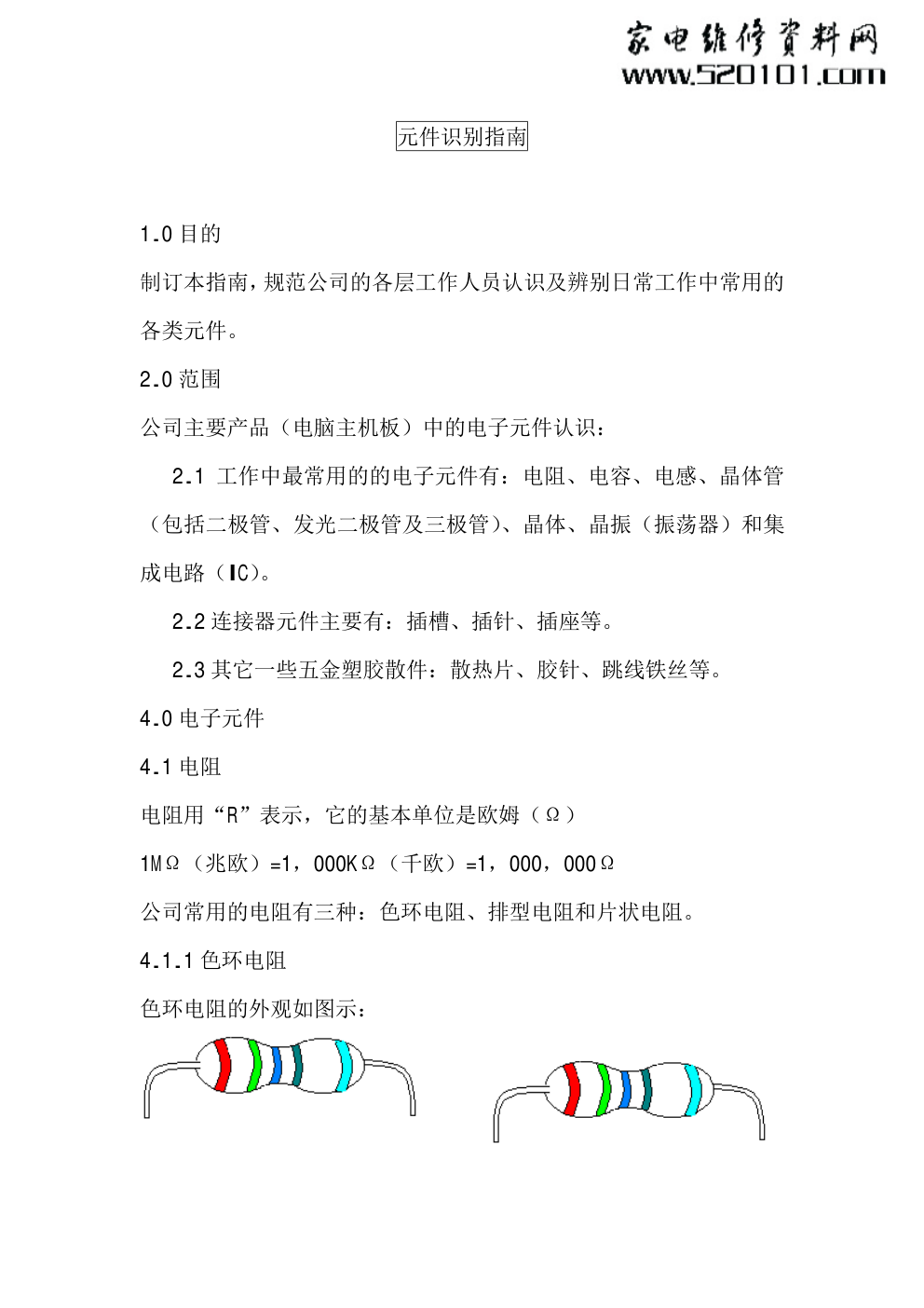

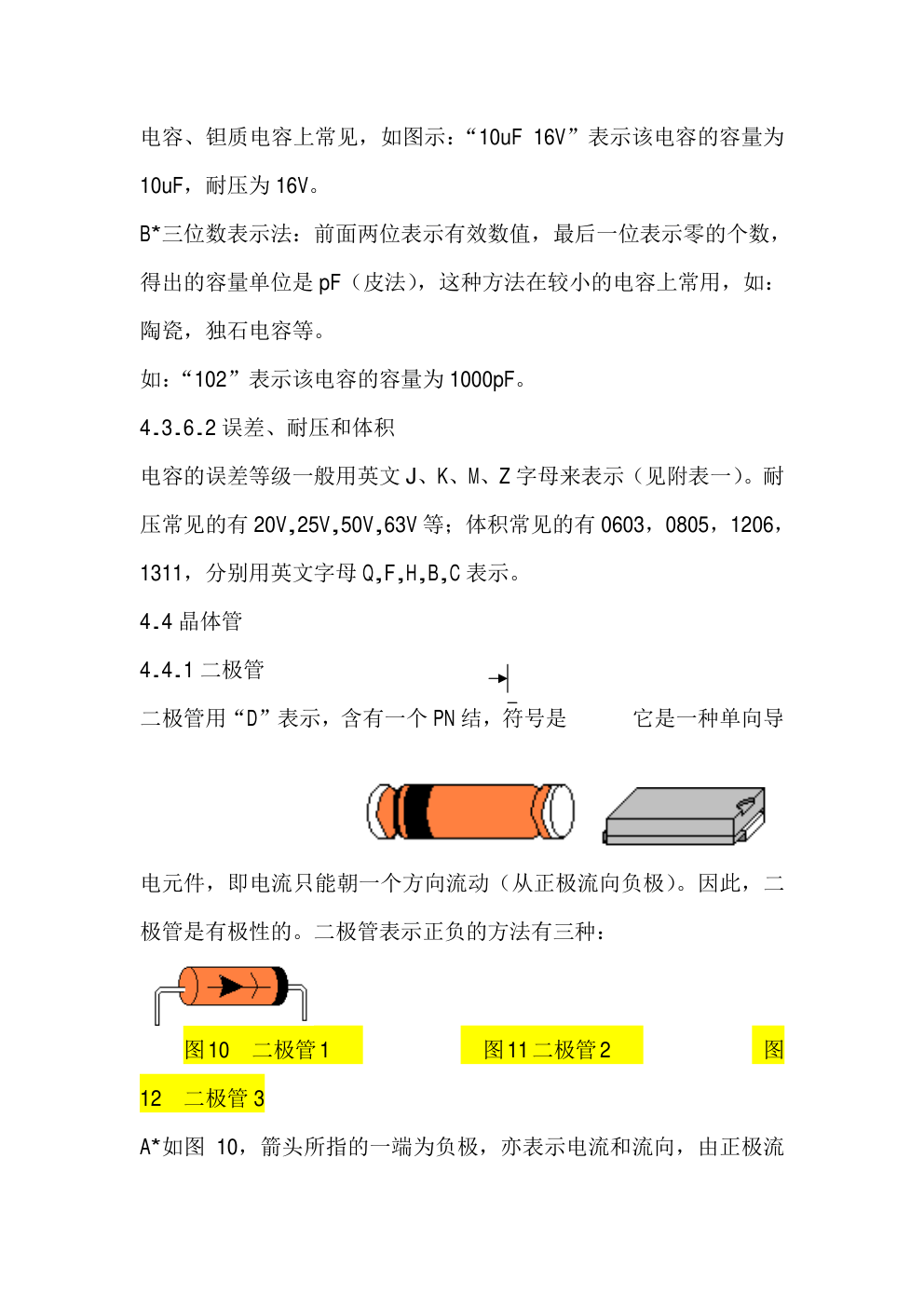

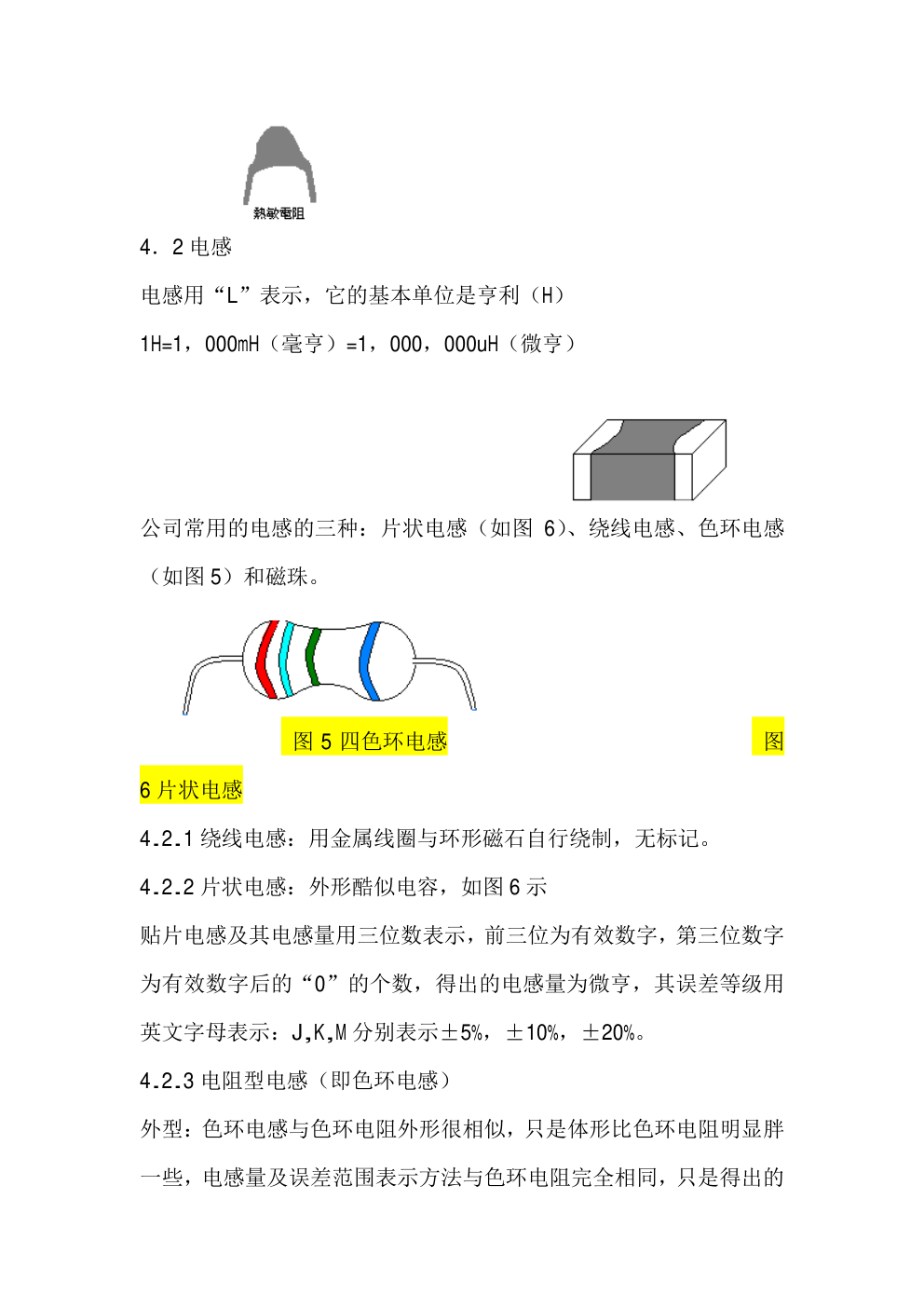

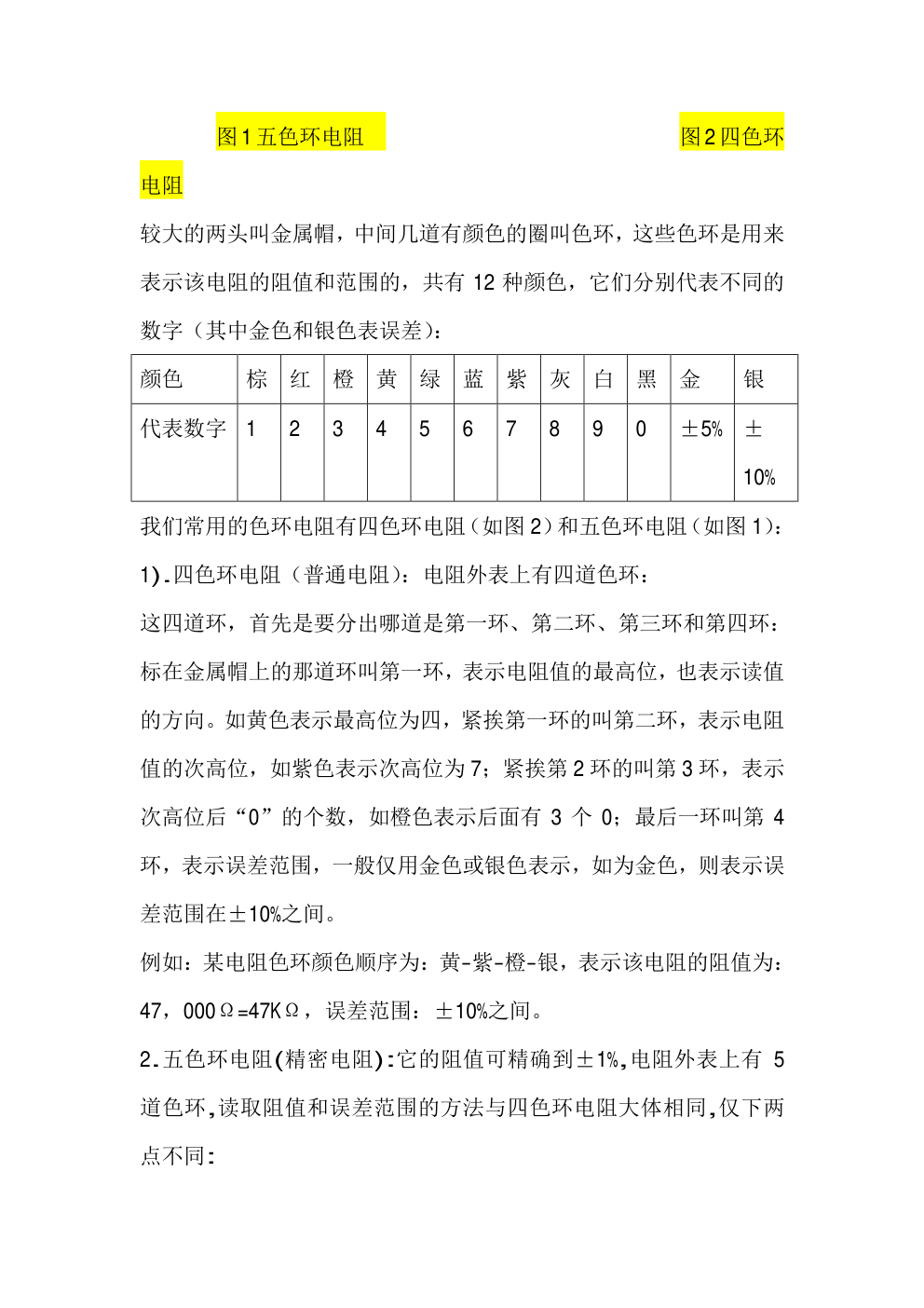

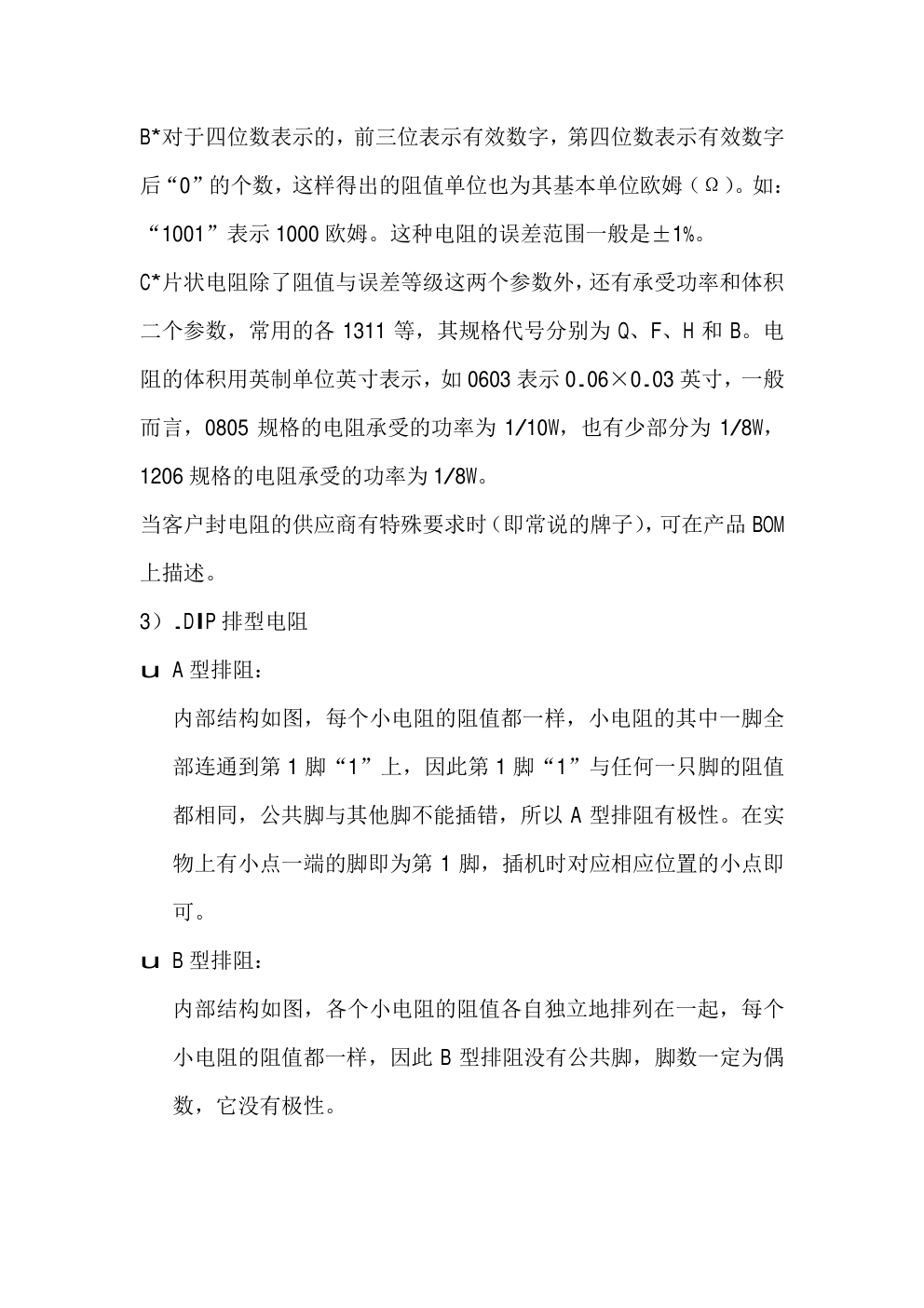

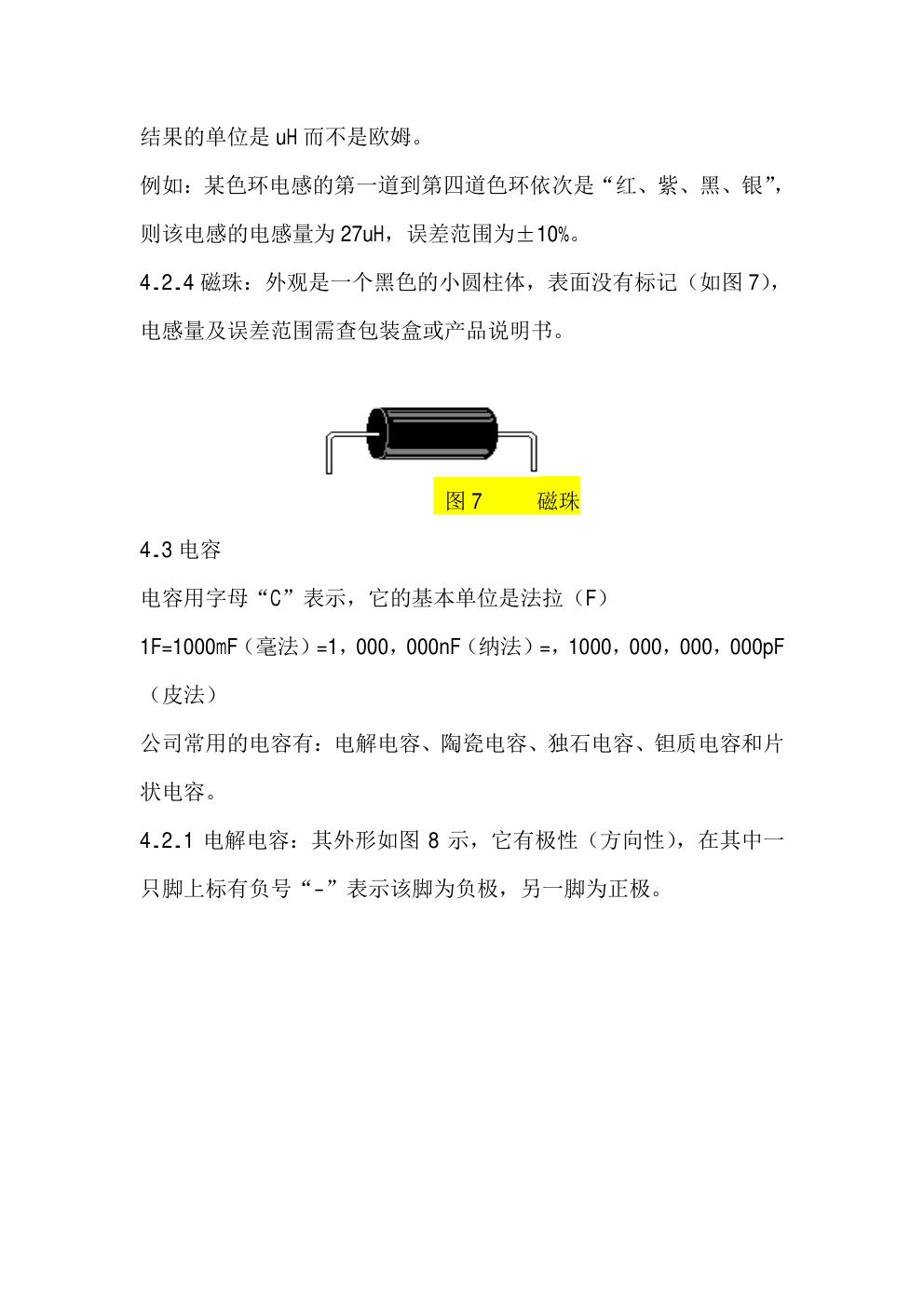

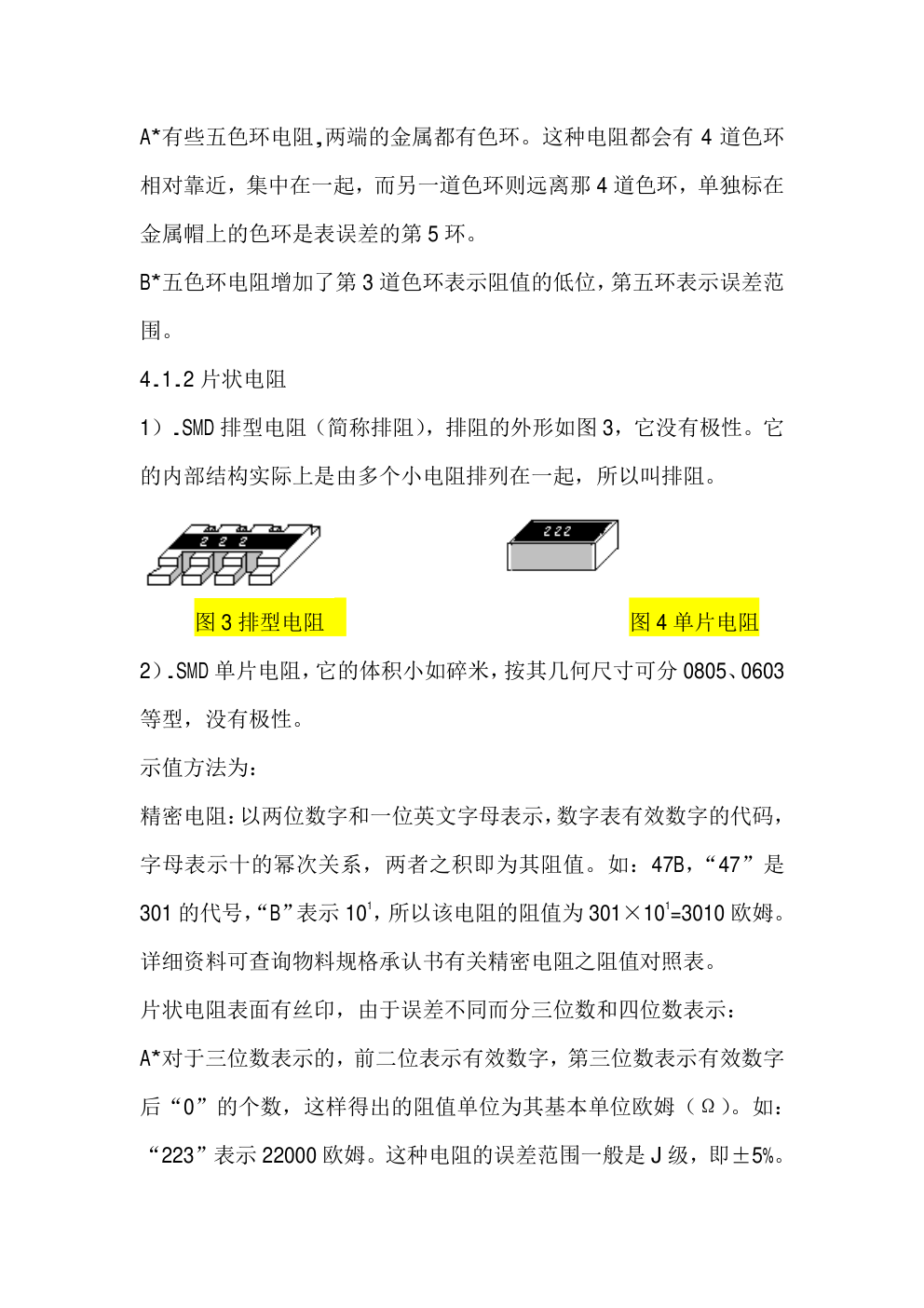

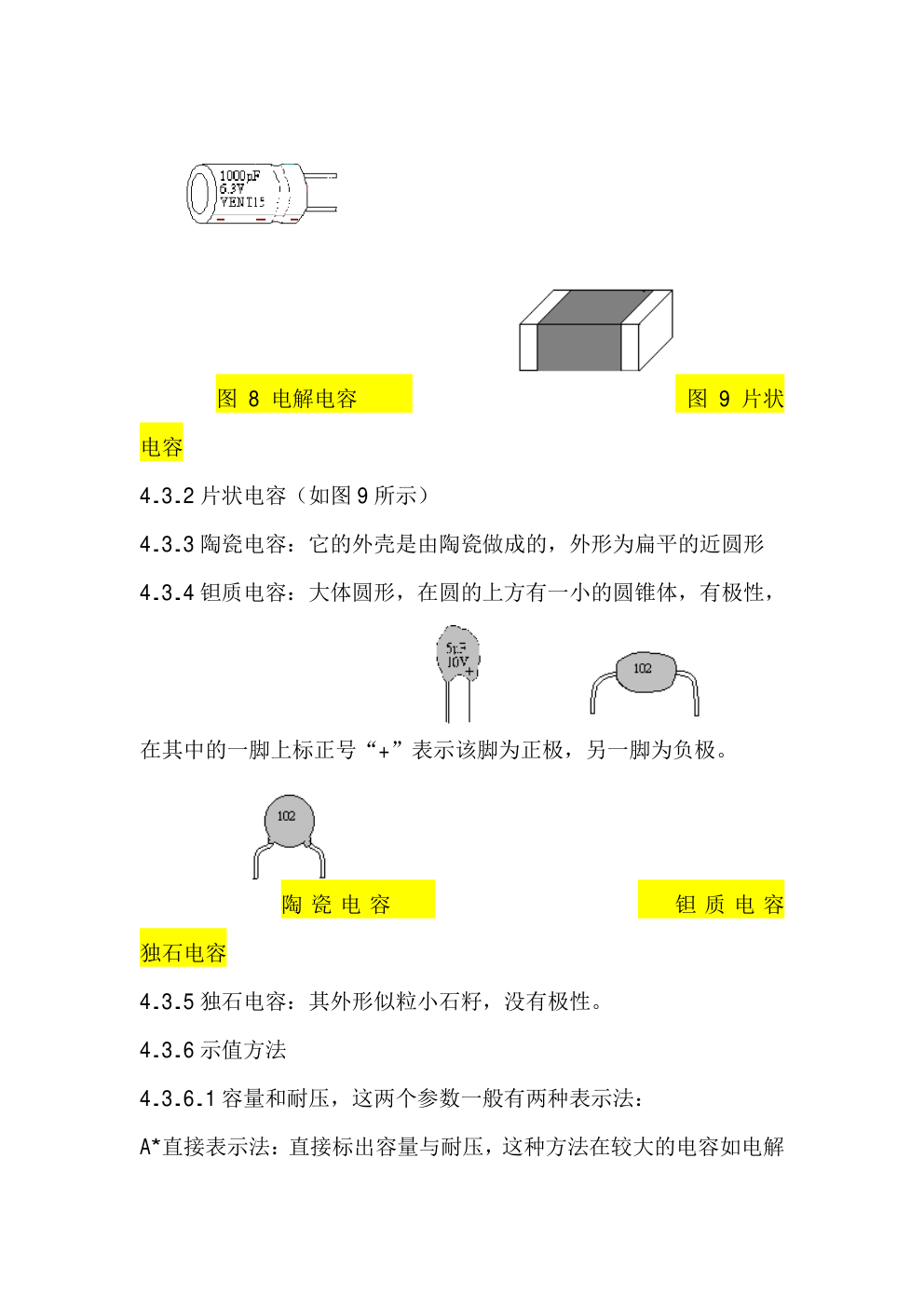

元件识别指南 1.0 目的 制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的 各类元件。 2.0 范围 公司主要产品（电脑主机板）中的电子元件认识： 2.1 工作中最常用的的电子元件有：电阻、电容、电感、晶体管 （包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集 成电路（IC）。 2.2 连接器元件主要有：插槽、插针、插座等。 2.3 其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。 4.0 电子元件 4.1 电阻 电阻用“R”表示，它的基本单位是欧姆（Ω） 1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω 公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。 4.1.1 色环电阻 色环电阻的外观如图示： 图 1 五色环电阻 图 2 四色环 电阻 较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来 表示该电阻的阻值和范围的，共有 12 种颜色，它们分别代表不同的 数字（其中金色和银色表误差）： 颜色 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银 代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ± 10% 我们常用的色环电阻有四色环电阻（如图 2）和五色环电阻（如图 1）： 1).四色环电阻（普通电阻）：电阻外表上有四道色环： 这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环： 标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值 的方向。如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻 值的次高位，如紫色表示次高位为 7；紧挨第 2 环的叫第 3 环，表示 次高位后“0”的个数，如橙色表示后面有 3 个 0；最后一环叫第 4 环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误 差范围在±10%之间。 例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为： 47，000Ω=47KΩ，误差范围：±10%之间。 2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有 5 道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两 点不同: A*有些五色环电阻,两端的金属都有色环。这种电阻都会有 4 道色环 相对靠近，集中在一起，而另一道色环则远离那 4 道色环，单独标在 金属帽上的色环是表误差的第 5 环。 B*五色环电阻增加了第 3 道色环表示阻值的低位，第五环表示误差范 围。 4.1.2 片状电阻 1）.SMD 排型电阻（简称排阻），排阻的外形如图 3，它没有极性。它 的内部结构实际上是由多个小电阻排列在一起，所以叫排阻。 图 3 排型电阻 图 4 单片电阻 2）.SMD 单片电阻，它的体积小如碎米，按其几何尺寸可分 0805、0603 等型，没有极性。 示值方法为： 精密电阻：以两位数字和一位英文字母表示，数字表有效数字的代码， 字母表示十的幂次关系，两者之积即为其阻值。如：47B，“47”是 301 的代号，“B”表示 10 1，所以该电阻的阻值为 301×10 1=3010 欧姆。 详细资料可查询物料规格承认书有关精密电阻之阻值对照表。 片状电阻表面有丝印，由于误差不同而分三位数和四位数表示： A*对于三位数表示的，前二位表示有效数字，第三位数表示有效数字 后“0”的个数，这样得出的阻值单位为其基本单位欧姆（Ω）。如： “223”表示 22000 欧姆。这种电阻的误差范围一般是 J 级，即±5%。 B*对于四位数表示的，前三位表示有效数字，第四位数表示有效数字 后“0”的个数，这样得出的阻值单位也为其基本单位欧姆（Ω）。如： “1001”表示 1000 欧姆。这种电阻的误差范围一般是±1%。 C*片状电阻除了阻值与误差等级这两个参数外，还有承受功率和体积 二个参数，常用的各 1311 等，其规格代号分别为 Q、F、H 和 B。电 阻的体积用英制单位英寸表示，如 0603 表示 0.06×0.03 英寸，一般 而言，0805 规格的电阻承受的功率为 1/10W，也有少部分为 1/8W， 1206 规格的电阻承受的功率为 1/8W。 当客户封电阻的供应商有特殊要求时（即常说的牌子），可在产品 BOM 上描述。 3）.DIP 排型电阻 u A 型排阻： 内部结构如图，每个小电阻的阻值都一样，小电阻的其中一脚全 部连通到第 1 脚“1”上，因此第 1 脚“1”与任何一只脚的阻值 都相同，公共脚与其他脚不能插错，所以 A 型排阻有极性。在实 物上有小点一端的脚即为第 1 脚，插机时对应相应位置的小点即 可。 u B 型排阻： 内部结构如图，各个小电阻的阻值各自独立地排列在一起，每个 小电阻的阻值都一样，因此 B 型排阻没有公共脚，脚数一定为偶 数，它没有极性。 1 2 3 4 5 6 A 型 排 阻 内 部 结 构 B 型 排 阻 内 部 结 构 A 型排阻 阻值的表示方法有以下四种： A． 三位数表示方法：前面二位数字表示该排阻的阻值的最高位和 次高位，第 3 从头再来表示“0”的个数。如：472T 表示该排阻的 阻值为 4700 欧姆，误差等级为 T 级。 B． “R”表示法：“R”表示小数点，如 3R2 表示该排阻的阻值为 3.2 欧姆。 C． “K”表示法：“K”表示千欧单位，如 4K7 表示该排阻的阻值 为 4700 欧姆。 D． 直接表示法：直接把阻值标出，如 90Ω 图示 A 型排阻丝印中，A10 表示它是有 10 个小电阻的 A 型排阻（图 仅作示意）；字母“SUP”表示商号、品牌；“212J”表示阻值 2100Ω， 误差等级为 J 级。 4.1.3 热敏电阻，如下图： 4．2 电感 电感用“L”表示，它的基本单位是亨利（H） 1H=1，000mH（毫亨）=1，000，000uH（微亨） 公司常用的电感的三种：片状电感（如图 6）、绕线电感、色环电感 （如图 5）和磁珠。 图 5 四色环电感 图 6 片状电感 4.2.1 绕线电感：用金属线圈与环形磁石自行绕制，无标记。 4.2.2 片状电感：外形酷似电容，如图 6 示 贴片电感及其电感量用三位数表示，前三位为有效数字，第三位数字 为有效数字后的“0”的个数，得出的电感量为微亨，其误差等级用 英文字母表示：J,K,M 分别表示±5%，±10%，±20%。 4.2.3 电阻型电感（即色环电感） 外型：色环电感与色环电阻外形很相似，只是体形比色环电阻明显胖 一些，电感量及误差范围表示方法与色环电阻完全相同，只是得出的 结果的单位是 uH 而不是欧姆。 例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”， 则该电感的电感量为 27uH，误差范围为±10%。 4.2.4 磁珠：外观是一个黑色的小圆柱体，表面没有标记（如图 7）， 电感量及误差范围需查包装盒或产品说明书。 图 7 磁珠 4.3 电容 电容用字母“C”表示，它的基本单位是法拉（F） 1F=1000mF（毫法）=1，000，000nF（纳法）=，1000，000，000，000pF （皮法） 公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片 状电容。 4.2.1 电解电容：其外形如图 8 示，它有极性（方向性），在其中一 只脚上标有负号“-”表示该脚为负极，另一脚为正极。 图 8 电解电容 图 9 片状 电容 4.3.2 片状电容（如图 9 所示） 4.3.3 陶瓷电容：它的外壳是由陶瓷做成的，外形为扁平的近圆形 4.3.4 钽质电容：大体圆形，在圆的上方有一小的圆锥体，有极性， 在其中的一脚上标正号“+”表示该脚为正极，另一脚为负极。 陶 瓷 电 容 钽 质 电 容 独石电容 4.3.5 独石电容：其外形似粒小石籽，没有极性。 4.3.6 示值方法 4.3.6.1 容量和耐压，这两个参数一般有两种表示法： A*直接表示法：直接标出容量与耐压，这种方法在较大的电容如电解 电容、钽质电容上常见，如图示：“10uF 16V”表示该电容的容量为 10uF，耐压为 16V。 B*三位数表示法：前面两位表示有效数值，最后一位表示零的个数， 得出的容量单位是 pF（皮法），这种方法在较小的电容上常用，如： 陶瓷，独石电容等。 如：“102”表示该电容的容量为 1000pF。 4.3.6.2 误差、耐压和体积 电容的误差等级一般用英文 J、K、M、Z 字母来表示（见附表一）。耐 压常见的有 20V,25V,50V,63V 等；体积常见的有 0603，0805，1206， 1311，分别用英文字母 Q,F,H,B,C 表示。 4.4 晶体管 4.4.1 二极管 二极管用“D”表示，含有一个 PN 结，符号是 它是一种单向导 电元件，即电流只能朝一个方向流动（从正极流向负极）。因此，二 极管是有极性的。二极管表示正负的方法有三种： 图10 二极管1 图11二极管2 图 12 二极管 3 A*如图 10，箭头所指的一端为负极，亦表示电流和流向，由正极流 向负极。 B*如圆示，涂黑的一头表示负极，外壳用玻璃或橡胶封装的小二极管 常用此法。二极管表面上的字母“INxxx”或“ISxxx”，都是二极管 的标识方法，表示该元件是二极管。 C*如图 12，缺口的一端为正极。 4.4.2LED（发光二极管） 常见的有红、黄、绿、紫、蓝、白等颜色，它们这些外观颜色即为发 光时的颜色。也是有极性的，插机时要留意极性，不能插错。其外形 如图： 图 13 发光二极管 它的极性分辨如下： 1）.金属脚嵌在玻璃里较小的一端为正极，较大的一极是负极。 2）.外壳下边切弧的一端为负极，对面为正极。 4.4.3 三极管（又称原子粒） 三极管用字母“Q”表示，它是一种能将电信号放大的元件，如图 16 的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体，有三 只脚，分别代表三极：基极（b）、集电极（c）和发射极（e）。三极 管有极性，三只脚不能弄错。 图 14 三极管 1 图 15 三极管 2 图 16 三极管 3 4.4.3.1 场效电晶体 如圆 14 示 4.4.3.2VR 如图 15 示 4.4.3.3 普通三极管 如图 16 示 4.5 晶体 晶体用字母“X”或“XY”表示，晶体内由一片晶片组成，它是振荡 电路的振源，没有极性，外形如圆： 图 17 圆柱形晶体 图 18 方形晶 体 有两个脚，外壳用金属封装，以保护里面的晶片，晶体的表面标记有： A*商号：用英文字母表示，如：“FIC” B*振荡频率：直接用数字标出，如“14.31818”表示振荡频率为 14.3818MHz（兆赫兹）、32768 表示振荡频率为 32.768KHz。 C*生产年份与月份：如“14.3A7”中 A 表示 1 月份，7 表 97 年。具 体表示因供应商不同而有变化。 4.6 晶振（又称振荡器） 晶振用字母“Y”表示，与晶体相比，晶振的内部除了晶片外，还有 电阻、电容等，它已构成一个振荡电路，因此有极性。其外形如图 19 示，像一塊方砖，有四个脚，外壳用金属封装。 图 19 晶振 晶体表面的标记： A* 商号，编号，用英文字母和数字表示，如：“DOC-70”。 B* 振荡频率：直接用数字表示，如 30.000MHZ“表示 30.000 兆 赫兹。 4.7 集成电路（又称 IC） 集成电路快用字母"U"示（常称 IC），它有极性，表面有小槽口或 圆点等表示方向，插错方向会使 IC 烧坏，使用时封装方向标志 对应路板相应位置的方向标志。IC 是集多种功能于一体的一种元 件，多采用双排列扁平封装，其引脚封称排列，外观多为有很多 脚的黑色方块，常见引脚数有 8、14、20、24、40 和 64 甚至 100 或更多。多用凹槽表示其极性，即凹槽左侧引脚 的第 1 脚为该 IC 的第 1 脚，然后按逆时针方向给其余脚按 1、2、3…自然数顺 序定义。在 IC 表面一般有厂标，厂名，以及以字母、数字表示 的芯片类型、温度范围、工作速度和生产期等。公司常用的有以 下几种系列及封装形式： 4.7.1 TTL 系列：是较为普通、常用的 IC，其体形小，双排脚封装， 如圆 19 示： 图 19 TTL 系列 IC 丝印 图 20 TTL 系列 IC 其表面标示的含义是： S 12 GD 75232 D 5).设计序号，为 D 系列。 4).容量； 3).IC 类型，为 GD； 2).系列代码，为 12 系列； 1).商号、名称，为 LGS； 这些表面标记中，2、3 和 4 这三个标记是最重要的，只有这三 个标记完全相同的 IC 才能代用。 4.7.2 RAM 系列﹕（中文称随机存储器）RAM 系列的外形极性 TTL 系 列 IC，如图 21 及图 22 所示，不同之处在于表面标记： LGS S12 GD75232D 图 21 RAM 系列 IC 丝印 图 22 RAM 系列 IC 外 观 KM 1256 A P -15 9942 6).年份（99）与生产周（42）。 5).存取速度； 4).封装型号，为 P； 3).设计序号，为 A； 2).储存容量； 1).商号，为 KM； 这些表面标记中以 2 和 5 最为重要，这两个参数不同的 RAM 系 列 IC 一定不能代用，而且，就算这两个参数相同，但生产厂家 不同，都要先经过测试合格后才能代用。 4.7.3 ROM 系列﹕（中文称只读存储器） 一般，ROM 输入资料后是不可以擦除的，可以将输入的资料擦 41256AP-15 KM 9942 除的 ROM 有两种：EPROM（中文称：此外线可擦除式可只读存储 器）和 EEROM（电可擦除式只读存储器）。 ROM 的外形与 RAM 相似，如图 23 所示，不同的是表面丝印，如 图 23 及图 24： 图 23 ROM 系列丝印 图 24 ROM 系列 MX 29F 002 NTPC -12 LA7771 6).版本号。 5).存取速度； 4).设计序号； 3).存储容量； 2).ROM 代号； 1).商号； 这些标记中以 2、3 和 4 是最重要的。 4.7.4 PAL 系列﹕（中文称可编程逻辑阵列 IC） 在我们公司较少用到，外形与前面学过的几种很相似，不同之 处在于其表面丝印： PAL 16 L 8 A 5).速度（如为 A"示传送延时为 25ns,如 为 B"表示传送延时为 15ns） MXJ993133 29F002NTPC-12 IA7771 TAIWAN 4).可输入数目 3).输出类型（分组合型：用“L”表示； 带锁存弄：用“R”表示；可改变型： 用“V”表示） 2).可输入数目； 1).商号； 这些标记中 2、3、4 和 5 都很重要，PAL 需要代用，必须 2、3、 4、5 项完全相同，如果 2、3、4 任何一项不相同则不可代用； 2、3、4 项相同而 5 项不同的 PAL，须以试验确认才可代用。 4.7.5 IC 的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA（球栅阵 列封装 IC）等，如下图图 25 BGA IC 5.0 连接器件 5.1 扩展槽（SLOT）：用以连接声卡、网卡、显示卡和边卡（内存条） 等等适配卡，有以下类型： 5.1.1 ISA 插槽：它有 98 个脚位，用于插 98PIN 的 ISA 适配卡。 5.1.3 AGP 插槽：它有 124 个脚位，用于插 124PIN 的 AGP 适配卡（如 图 26）。 5.1.3 PCI 插槽：它有 120 个脚位，用于插 120PIN 的 PCI 适配卡（如 图 27）。 图 26 AGP 插槽 图 27 PCI 插槽 5.1.4 DIMM 槽：动态内存插槽，168PIN，SDRAM（同步动态内存）即 插于此槽（如图 28）。 图 28 DIMM 插槽 5.1.5 SIMM 槽： 静态内存插槽，72PIN，SRAM（静态内存）即插于 此槽。 图29 USB头 图30 KB头 图31 GAME 头 5.2 外部输入/输出（I/O）接口 5.2.1 USB（系统/外围接驳口），如图 29。 5.2.2 KB（Keyboard and Mouse，键盘和鼠标接头），如图 30。 5.2.3 GAME（游戏或声卡接头），如图 31 5.2.4 PRT（Print，打印接头）。 5.2.5 COM1 和 COM2。 5.3 连接座 5.3.1 电源插座（火牛座） 5.3.2 FDC 和 FDD: 2*17-1PIN，用于连接软驱。 图 32 FDD 插座 5.3.3 IDE:2*20-1PIN﹐用于连接硬盘或光驱。其外形很像 FDC 插座。 5.4 插针与针耙 5.4.1 插针：以针脚数量不同可分 1*2、1*3、1*4、2*3、1*5、2*10-3PIN 不等（如图 33 及 34）。 5.4.2 针耙：依颜色可分黄、 黑、白、色等，如图 25 示。 图 33 防 呆 丝 插 针 图 34 2*3 插 针 图 35 针耙 6.0 HSK(散热片) 图 36 散热片 7.0 元件在印刷电路板（PCB）上的丝印： X1:晶体 R1:电阻 D1:二极管 IC1:集成电路块 C1:电容 L1:电感 Q2:三极管 JP1:插针、铁丝 BT:电池座 RN1:排阻 FDC:软驱 IC2:集成电路块 Y1:晶体 PCI1:PCI 槽 DIMM1:DIMM 槽 F1:保险丝、电感 IDE1:硬盘、光驱槽 8.0 作业过程中的注意事项 1).元件的外壳所用的材料大多数很脆，拿取、搬动时要轻拿轻 放，避免掉落损坏； 2).元件的表面标记要保护好，以免增加日后检修的困难； 3).元件借用时，需有施工单或工程变更通知单等指导文件的说 明。 4).有极性（方向性）的元件，必须按规定的方向插机与贴片， 否则会损坏元件；而无极性元件插反虽然不影响性能，但为 了整齐美观，亦需按规定的方向操作。 5).接触对静电敏感的元件，必须按《防静电及强电控制指南》 执行，以防损坏元件。 9.0 附表 附表一:常用误差等级表示法 等级代号 F G J K M Z 金色 银色 误差范围 +1% +2% +5% +10% +20% +80% 〜 – 20% +5% +10%
