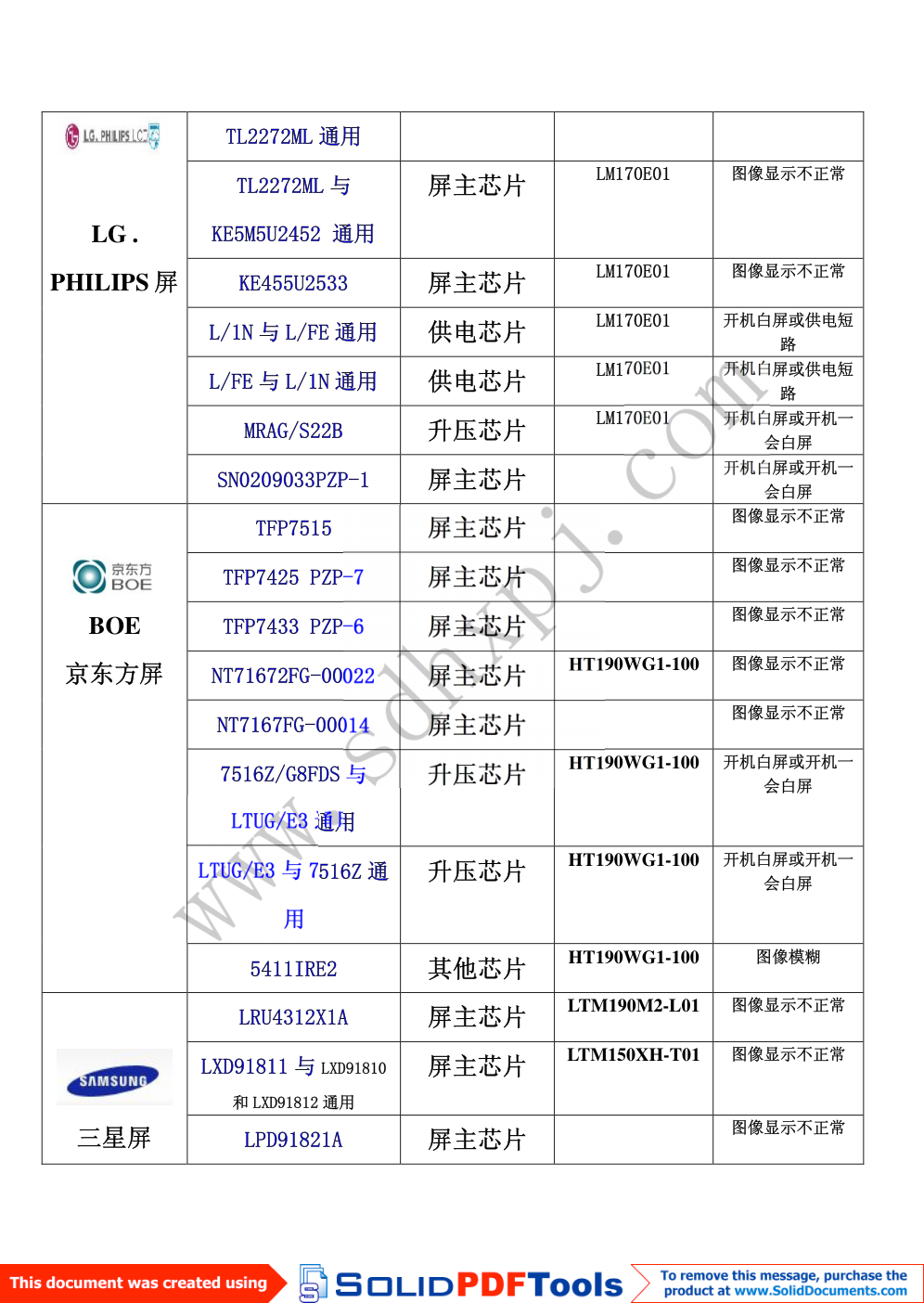

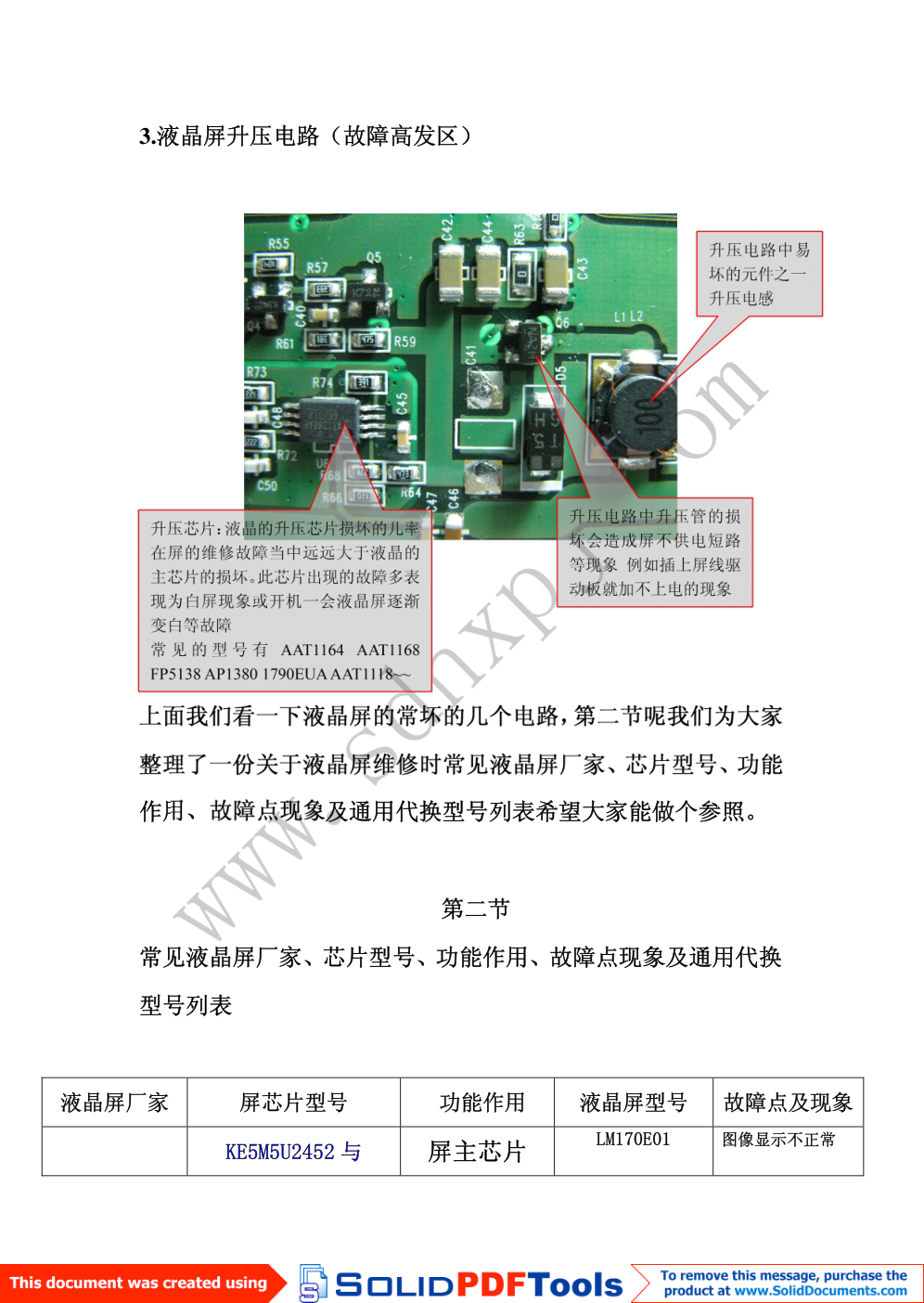

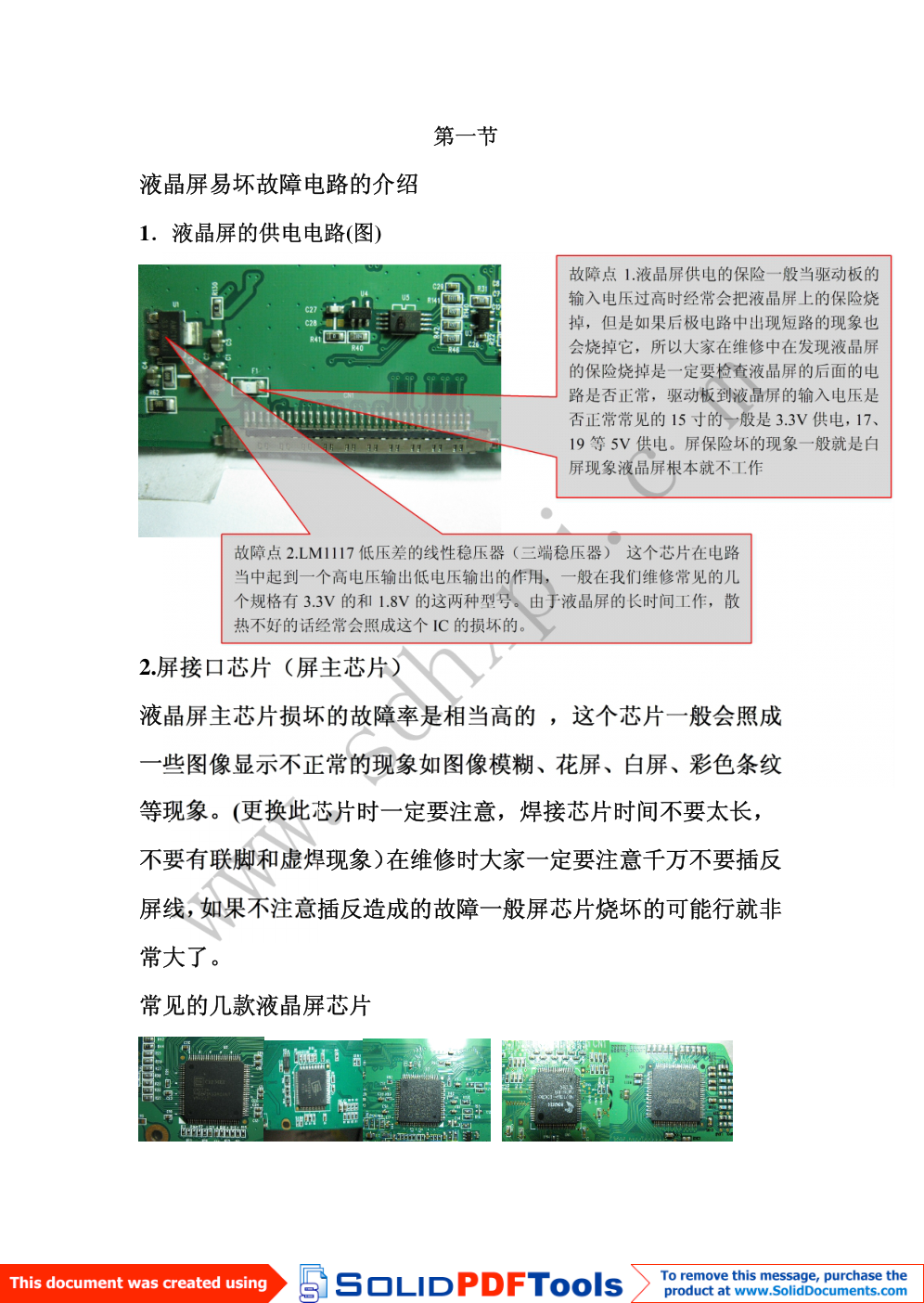

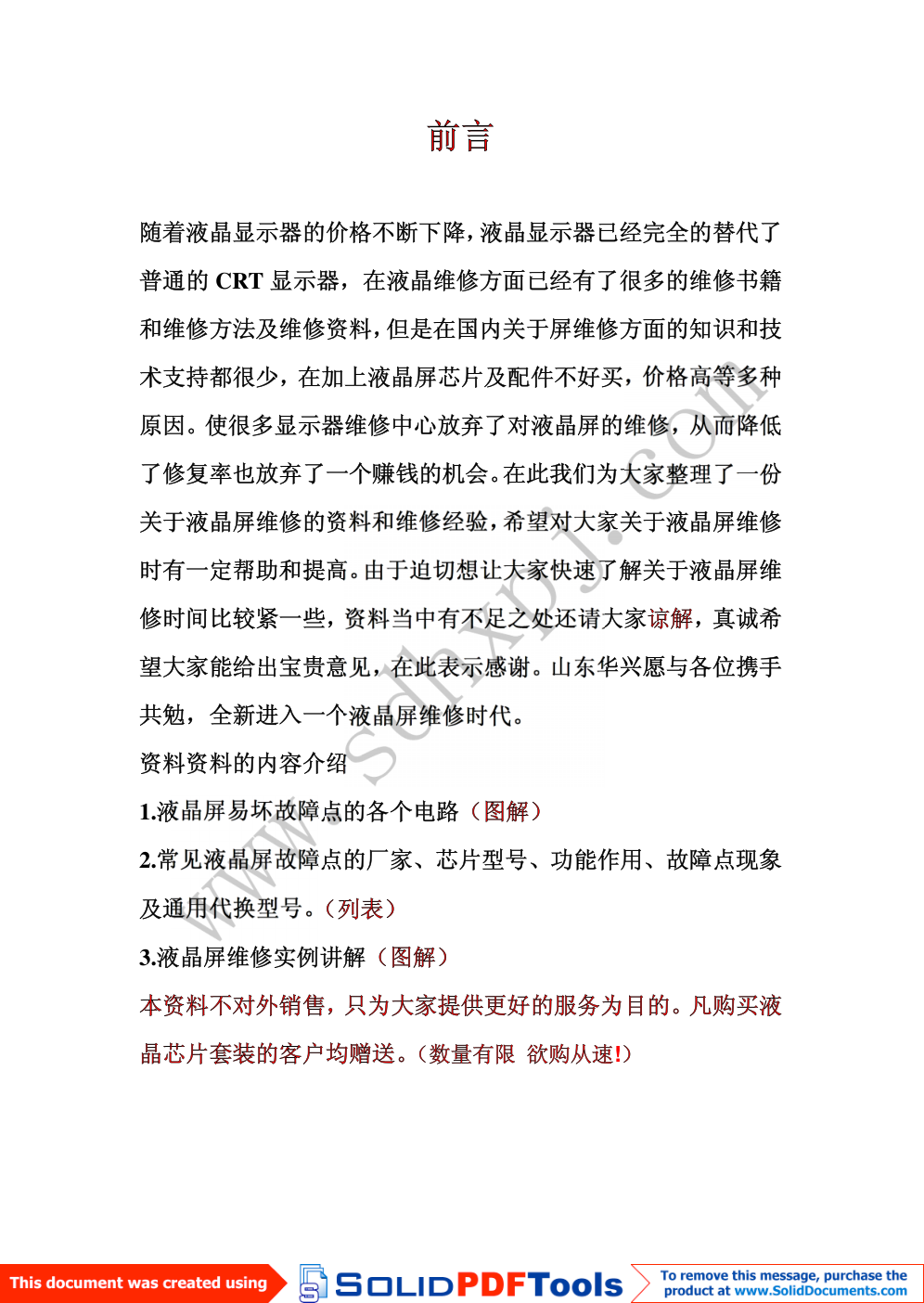

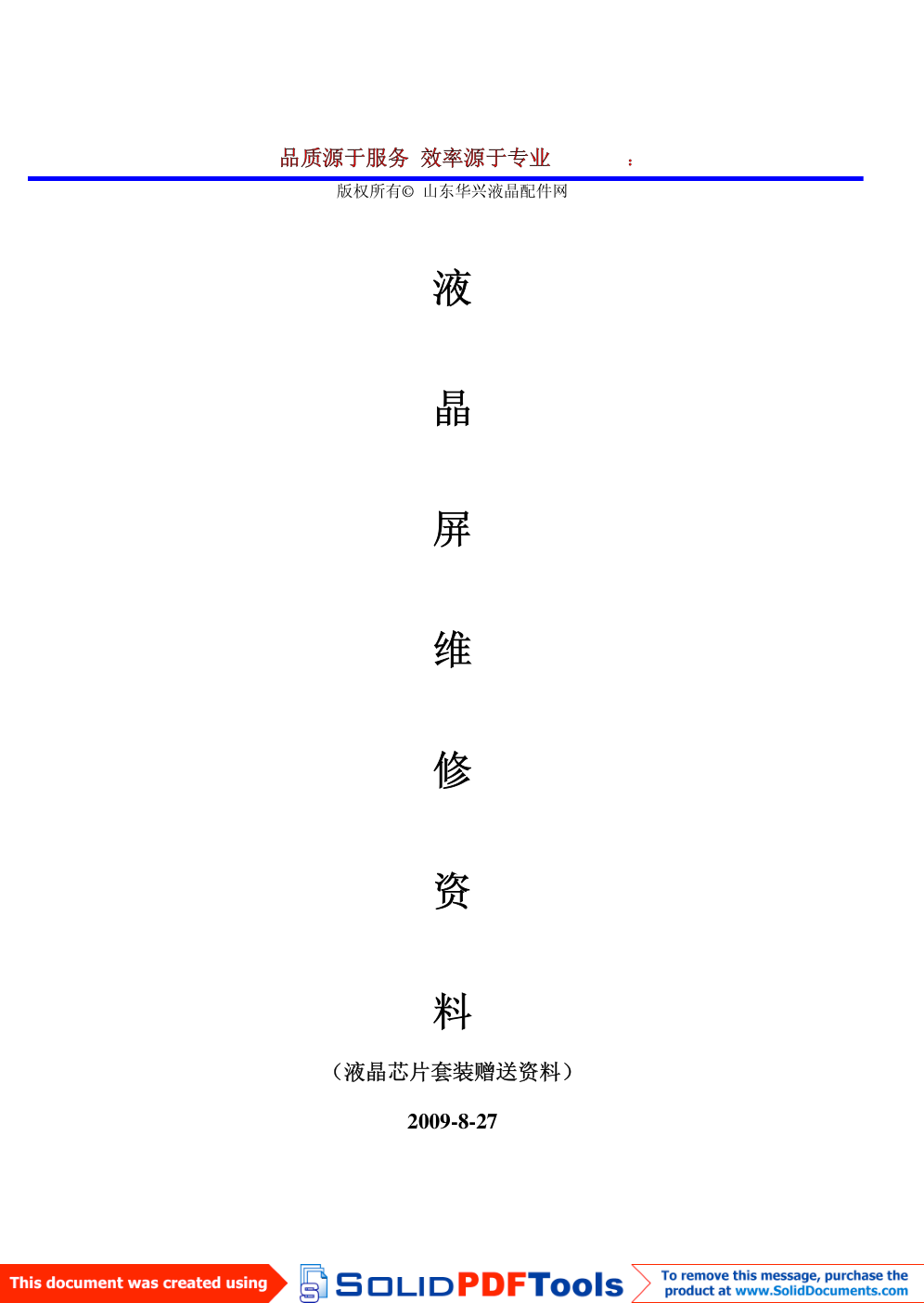

品质源于服务 效率源于专业 ： 版权所有© 山东华兴液晶配件网 液 晶 屏 维 修 资 料 （液晶芯片套装赠送资料） 2009-8-27 前言 随着液晶显示器的价格不断下降，液晶显示器已经完全的替代了 普通的 CRT 显示器，在液晶维修方面已经有了很多的维修书籍 和维修方法及维修资料，但是在国内关于屏维修方面的知识和技 术支持都很少，在加上液晶屏芯片及配件不好买，价格高等多种 原因。使很多显示器维修中心放弃了对液晶屏的维修，从而降低 了修复率也放弃了一个赚钱的机会。在此我们为大家整理了一份 关于液晶屏维修的资料和维修经验，希望对大家关于液晶屏维修 时有一定帮助和提高。由于迫切想让大家快速了解关于液晶屏维 修时间比较紧一些，资料当中有不足之处还请大家谅解，真诚希 望大家能给出宝贵意见，在此表示感谢。山东华兴愿与各位携手 共勉，全新进入一个液晶屏维修时代。 资料资料的内容介绍 1.液晶屏易坏故障点的各个电路（图解） 2.常见液晶屏故障点的厂家、芯片型号、功能作用、故障点现象 及通用代换型号。（列表） 3.液晶屏维修实例讲解（图解） 本资料不对外销售，只为大家提供更好的服务为目的。凡购买液 晶芯片套装的客户均赠送。（数量有限 欲购从速!） 第一节 液晶屏易坏故障电路的介绍 1．液晶屏的供电电路(图) 2.屏接口芯片（屏主芯片） 液晶屏主芯片损坏的故障率是相当高的 ，这个芯片一般会照成 一些图像显示不正常的现象如图像模糊、花屏、白屏、彩色条纹 等现象。(更换此芯片时一定要注意，焊接芯片时间不要太长， 不要有联脚和虚焊现象）在维修时大家一定要注意千万不要插反 屏线，如果不注意插反造成的故障一般屏芯片烧坏的可能行就非 常大了。 常见的几款液晶屏芯片 故障点 1.液晶屏供电的保险一般当驱动板的 输入电压过高时经常会把液晶屏上的保险烧 掉，但是如果后极电路中出现短路的现象也 会烧掉它，所以大家在维修中在发现液晶屏 的保险烧掉是一定要检查液晶屏的后面的电 路是否正常，驱动板到液晶屏的输入电压是 否正常常见的 15 寸的一般是 3.3V 供电，17、 19 等 5V 供电。屏保险坏的现象一般就是白 屏现象液晶屏根本就不工作 故障点 2.LM1117 低压差的线性稳压器（三端稳压器） 这个芯片在电路 当中起到一个高电压输出低电压输出的作用，一般在我们维修常见的几 个规格有 3.3V 的和 1.8V 的这两种型号。由于液晶屏的长时间工作，散 热不好的话经常会照成这个 IC 的损坏的。 3.液晶屏升压电路（故障高发区） 上面我们看一下液晶屏的常坏的几个电路，第二节呢我们为大家 整理了一份关于液晶屏维修时常见液晶屏厂家、芯片型号、功能 作用、故障点现象及通用代换型号列表希望大家能做个参照。 第二节 常见液晶屏厂家、芯片型号、功能作用、故障点现象及通用代换 型号列表 液晶屏厂家 屏芯片型号 功能作用 液晶屏型号 故障点及现象 KE5M5U2452 与 屏主芯片 LM170E01 图像显示不正常 升压电路中升压管的损 坏会造成屏不供电短路 等现象 例如插上屏线驱 动板就加不上电的现象 升压电路中易 坏的元件之一 升压电感 升压芯片：液晶的升压芯片损坏的几率 在屏的维修故障当中远远大于液晶的 主芯片的损坏。此芯片出现的故障多表 现为白屏现象或开机一会液晶屏逐渐 变白等故障 常 见 的 型 号 有 AAT1164 AAT1168 FP5138 AP1380 1790EUA AAT1118~~ TL2272ML 通用 TL2272ML 与 KE5M5U2452 通用 屏主芯片 LM170E01 图像显示不正常 KE455U2533 屏主芯片 LM170E01 图像显示不正常 L/1N 与 L/FE 通用 供电芯片 LM170E01 开机白屏或供电短 路 L/FE 与 L/1N 通用 供电芯片 LM170E01 开机白屏或供电短 路 MRAG/S22B 升压芯片 LM170E01 开机白屏或开机一 会白屏 LG . PHILIPS 屏 SN0209033PZP-1 屏主芯片 开机白屏或开机一 会白屏 TFP7515 屏主芯片 图像显示不正常 TFP7425 PZP-7 屏主芯片 图像显示不正常 TFP7433 PZP-6 屏主芯片 图像显示不正常 NT71672FG-00022 屏主芯片 HT190WG1-100 图像显示不正常 NT7167FG-00014 屏主芯片 图像显示不正常 7516Z/G8FDS 与 LTUG/E3 通用 升压芯片 HT190WG1-100 开机白屏或开机一 会白屏 LTUG/E3 与 7516Z 通 用 升压芯片 HT190WG1-100 开机白屏或开机一 会白屏 BOE 京东方屏 5411IRE2 其他芯片 HT190WG1-100 图像模糊 LRU4312X1A 屏主芯片 LTM190M2-L01 图像显示不正常 LXD91811 与 LXD91810 和 LXD91812 通用 屏主芯片 LTM150XH-T01 图像显示不正常 三星屏 LPD91821A 屏主芯片 图像显示不正常 LRE031212A 屏主芯片 LTM170EU-L21 图像显示不正常 1790EUA+与 BARAA/G6LV 通用 升压芯片 LTM190/LTM170 LTM150 开机白屏或开机一 会白屏 BARAA/G6LV 与 1790EUA+通用 升压芯片 LTM190/LTM170 LTM150 开机白屏或开机一 会白屏 I7514HS 其他芯片 LTM190/LTM170 LTM150 图像模糊 AUO-030 屏主芯片 M201EW02 图像显示不正常 AUO-003 屏主芯片 M190EN04 图像显示不正常 AUO-002 屏主芯片 M150XN07 图像显示不正常 AU30803 屏主芯片 图像显示不正常 AAT1164C 与 AAT1168 B 通用 升压芯片 M170EG01 开机白屏或开机一 会白屏 友达屏 AAT1168 B 与 AAT1164C 通用 升压芯片 开机白屏或开机一 会白屏 CM2706 A-KT 屏主芯片 图像显示不正常 CM2706 A-RT 屏主芯片 图像显示不正常 CM2709 （KE5M5U2406B） 屏主芯片 M170E5-P04 图像显示不正常 CM2709 （FPD87393AMCANT） 屏主芯片 M190A1-P02 图像显示不正常 奇美屏 AT1380AP 与 FP5138 通用 升压芯片 M190A1-P02 M170E5-P04 开机白屏或开机一 会白屏 奇美屏 FP5138 与 AT1380 通 用 升压芯片 M190A1-P02 M170E5-P04 开机白屏或开机一 会白屏 S5D2702X01-TO 屏主芯片 CLAA170EA 图像显示不正常 NT7168F-00010 屏主芯片 CLAA170EA07 图像显示不正常 中华屏 AAT1107 升压芯片 CLAA170EA07 开机白屏或开机一 会白屏 HannStar 1029-50020 屏主芯片 170ME13 图像显示不正常 MAMIM1997E 升压芯片 开机白屏或开机一 会白屏 瀚宇屏 A/TA 供电芯片 AAT1118 升压芯片 开机白屏或开机一 会白屏 升压芯片 MIXIM1518BE 与 AAT1164C 通用 升压芯片 开机白屏或开机一 会白屏 第三节液晶屏维修实例（图解） 下面我们以一款故障率极高奇美的液晶屏（M190-P02）为例为 为大家简单的介绍一下我们的维修过程 1；这款液晶客户送修时的信息是显示器不加电的故障，在我们 拆开后，检查电源板，驱动板均未发现异常现象。通过我们用通 用乐华 2025 点屏时发现在不接液晶屏线时驱动板和高压板工作 是正常的。指示灯一切正常，这时候就明确的把故障点锁定在了 液晶屏本身出现了短路故障，在接上屏线时液晶屏短路造成驱动 板不加电。 2.拆开液晶屏检查发现以下几个故障点 升压电路:芯片为 FP5138 接口电路屏主芯片 CM2709(FPD87393 AMCANT) 3 升压芯片有 明显烧伤现象 2 升压芯 片短路 1 液晶屏供电 保险已断路 其中一个贴片 电容击穿 3.在维修检查中没想到这个屏上坏了这么多的元件，一一更换后 加电试机---驱动板不在短路了—指示灯正常----图像显示一切 OK。就这样一台典型的液晶升压电路故障解决。这款屏的故障 率不少，希望这个介绍能给大家以帮助了 。
