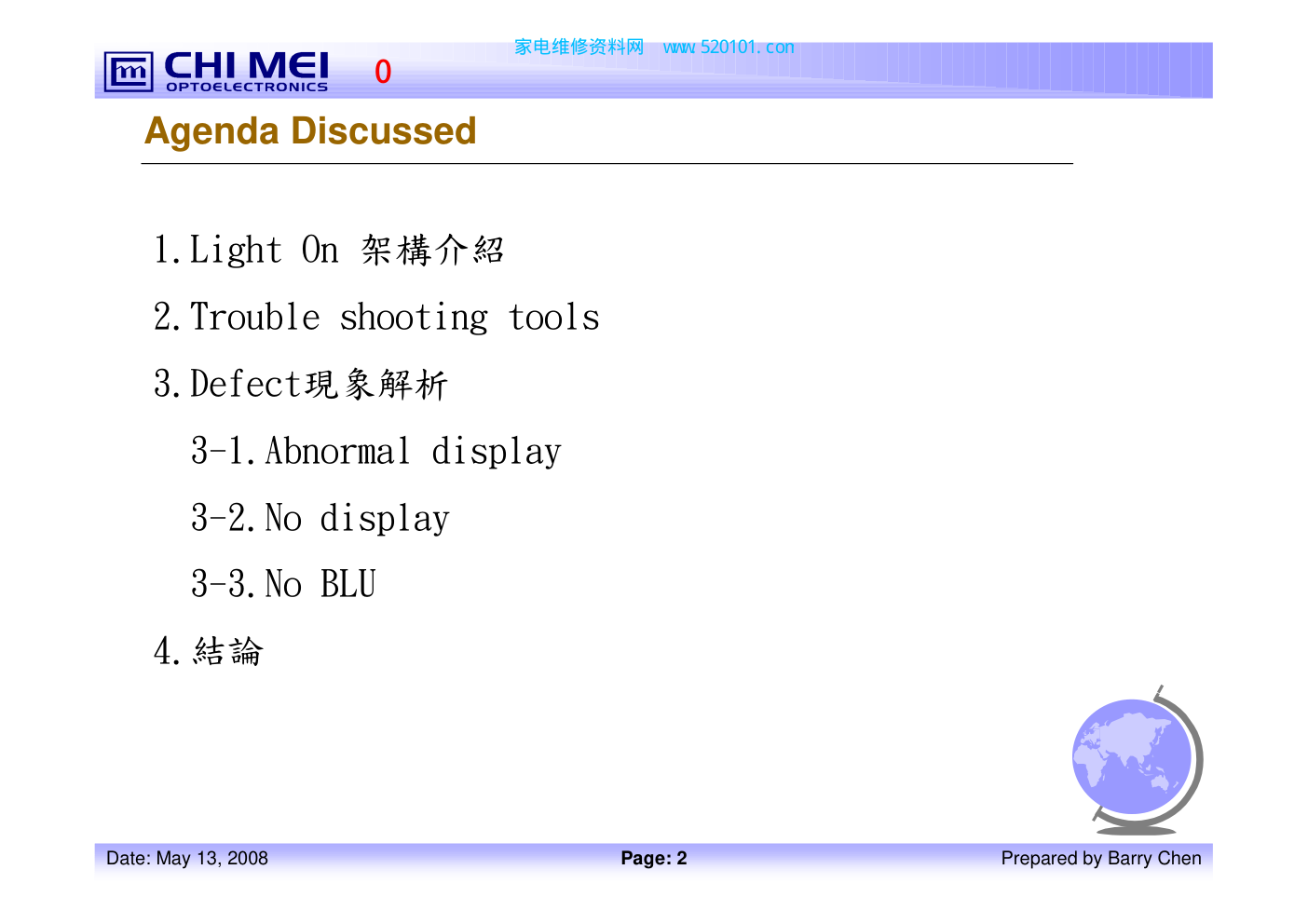

Page: 1 Prepared by Barry Chen Date: May 13, 2008 Global Service Global Service & & Support Division Support Division Presented By Presented By GSSD/TS GSSD/TS Barry_Chen ( Barry_Chen ( 陳伯欣 陳伯欣 陳伯欣 陳伯欣 陳伯欣 陳伯欣 陳伯欣 陳伯欣 )) 家电维修资料网 www. 520101. com Page: 2 Prepared by Barry Chen Date: May 13, 2008 Agenda Discussed 1.Light On 架構介紹 2.Trouble shooting tools 3.Defect現象解析 3-1.Abnormal display 3-2.No display 3-3.No BLU 4.結論 0 家电维修资料网 www. 520101. com Page: 3 Prepared by Barry Chen Date: May 13, 2008 1.Light On架構介紹 架構介紹 架構介紹 架構介紹 電源 Panel Inverter 訊號產生器 (P/G) (PC) PCB板(C/B) Cable(訊號線) B/L h0 家电维修资料网 www. 520101. com Page: 4 Prepared by Barry Chen Date: May 13, 2008 TFT Active Area Y Signal connector Timing Controller Power Module ( DC/DC ) Gamma Voltage R-tring Source Driver Gate Driver LVDS signal 1.Light On架構介紹 架構介紹 架構介紹 架構介紹 家电维修资料网 www. 520101. com Page: 5 Prepared by Barry Chen Date: May 13, 2008 2. Trouble shooting tools 螺絲起子(+字)：拆解鐵框螺絲用 螺絲起子(─字)：拆解鐵框卡榫用 工具鉗：掰開鐵框卡榫用 三用電表：量測電壓與電路之短路、斷路 家电维修资料网 www. 520101. com Page: 6 Prepared by Barry Chen Date: May 13, 2008 3.Defect 現象解析 現象解析 現象解析 現象解析 3-1 Abnormal display：訊號input OK, BLU OK,但畫面異常。 Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path TV 機種 OA 機種 DC/DC & drive voltage Data & control signals Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path White display Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path White display issue Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Overdriving function fail Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Gamma short issue 家电维修资料网 www. 520101. com Page: 7 Prepared by Barry Chen Date: May 13, 2008 Display Shut Down Flicker CNT/B Cable Change INV/B Change CNT/B Change X、 、 、 、Y Side/B Change Noise Check PCB Check Wire Ripple TEST Completed Next Step OK Abnormal Display Repair Repair NG INV/B Cable Change FFC/FPC Change Failure Mode Failure Mode Failure Analysis Failure Analysis Test Test 3.Defect 現象解析 現象解析 現象解析 現象解析 Abnormal display 解析方向： 家电维修资料网 www. 520101. com Page: 8 Prepared by Barry Chen Date: May 13, 2008 3.Defect 現象解析 現象解析 現象解析 現象解析 Abnormal display 解析方向(續)： 1. 檢查P/G解析度是否正確 2. 檢查訊號線是否異常(Pin是否有open或short) (P.S.:以上兩方法可再拿另一片panel點燈當對照) 3. 更換C/B→X/B之FFC 4. 更換X/B→Y/B之FFC 5. 更換C/B Gate 1 STVI X board Control board Y board DC/DC & drive voltage Data & control signals A path B path Overdriving function fail h 家电维修资料网 www. 520101. com Page: 9 Prepared by Barry Chen Date: May 13, 2008 3.Defect 現象解析 現象解析 現象解析 現象解析 3-2 No display：訊號input OK, BLU OK,但無畫面。 TN：Full White MVA：Full Black TN機種，在點燈時可看到BLU亮，為白畫面 MVA機種，在BLU亮時只能看到黑畫面，按壓玻璃可看到按壓處有漏光。 家电维修资料网 www. 520101. com Page: 10 Prepared by Barry Chen Date: May 13, 2008 X、 、 、 、Y Side/B Change CNT/B Change FFC/FPC Change No display Check Cell Cell Change Check PCB Check Wire TEST Completed Next Step OK No Display Repair Repair CNT/B Cable Change Failure Analysis Failure Analysis NG Power Change Check Power Failure Mode Failure Mode No Display 解析方向： 3.Defect 現象解析 現象解析 現象解析 現象解析 家电维修资料网 www. 520101. com Page: 11 Prepared by Barry Chen Date: May 13, 2008 3.Defect 現象解析 現象解析 現象解析 現象解析 No Display 解析方向(續)： 1. 檢查P/G解析度是否正確 2. 檢查訊號線是否異常(Pin是否有open或short) (P.S.:以上兩方法可再拿另一片panel點燈當對照) 3. 使用三用電表檢查C/B上FUSE(F1)是否Open─TV機種 4. 使用三用電表檢查X/B上FUSE(F1)是否Open─IT機種 5. 更換C/B 保險絲位置 家电维修资料网 www. 520101. com Page: 12 Prepared by Barry Chen Date: May 13, 2008 3-3 No BLU：訊號input OK, BLU沒亮,但可看到畫面。 3.Defect 現象解析 現象解析 現象解析 現象解析 在高對比畫面下，可看到該畫面。 家电维修资料网 www. 520101. com Page: 13 Prepared by Barry Chen Date: May 13, 2008 INV/B Change FFC/FPC Change No BLU Check PCB Check Wire TEST Completed Next Step OK No BLU Repair Repair Check B/L INV/B Cable Change B/L Change Failure Analysis Failure Analysis NG Power Change Check Power Failure Mode Failure Mode 3.Defect 現象解析 現象解析 現象解析 現象解析 No BLU 解析方向： 0 家电维修资料网 www. 520101. com Page: 14 Prepared by Barry Chen Date: May 13, 2008 3.Defect 現象解析 現象解析 現象解析 現象解析 No BLU 解析方向(續)： 應分兩分向解析 (i)BLU defect (ii)Inverter defect 1. 檢查燈管高壓線是否與Inverter的Connector接觸不良 2. 檢查燈管線或Connector是否有破損 3. 更換Inverter 4. 有下列狀況則需更換BLU→Lamp broken, Lamp Reddish TV機種有些dynamic BL由C/B控制, 可以拔開連接到C/B的FFC作確認 Lamp broken Lamp reddish h 家电维修资料网 www. 520101. com Page: 15 Prepared by Barry Chen Date: May 13, 2008 4.結論 結論 結論 結論 以上皆為簡單的故障排除，所以Abnormal display在更換C/B後還是有 一樣的Defect的話，則可能為Cell(X/B + Cell)之問題，常常發現為Driver IC function defect 或者是X/B內部電壓相互干擾導致Abnormal display， 這些則需更使用更高階的儀器解析。 若發現有Line Defect 、Band Defect則需送往維修中心做重新Bonding的 動作，但先要使用顯微鏡觀看是否有Lead corrosion，如果有Corrosion 則不必再重工了。 Vertical line Horizontal line Band defect h0 家电维修资料网 www. 520101. com Page: 16 Prepared by Barry Chen Date: May 13, 2008 Thank You Thank You 家电维修资料网 www. 520101. com
