奇美屏、中华屏、三星屏部分逻辑板维修方法

分类:电子电工 日期: 点击:0
奇美屏、中华屏、三星屏部分逻辑板维修方法-0 奇美屏、中华屏、三星屏部分逻辑板维修方法-1 奇美屏、中华屏、三星屏部分逻辑板维修方法-2 奇美屏、中华屏、三星屏部分逻辑板维修方法-3 奇美屏、中华屏、三星屏部分逻辑板维修方法-4 奇美屏、中华屏、三星屏部分逻辑板维修方法-5 奇美屏、中华屏、三星屏部分逻辑板维修方法-6 奇美屏、中华屏、三星屏部分逻辑板维修方法-7 奇美屏、中华屏、三星屏部分逻辑板维修方法-8 奇美屏、中华屏、三星屏部分逻辑板维修方法-9

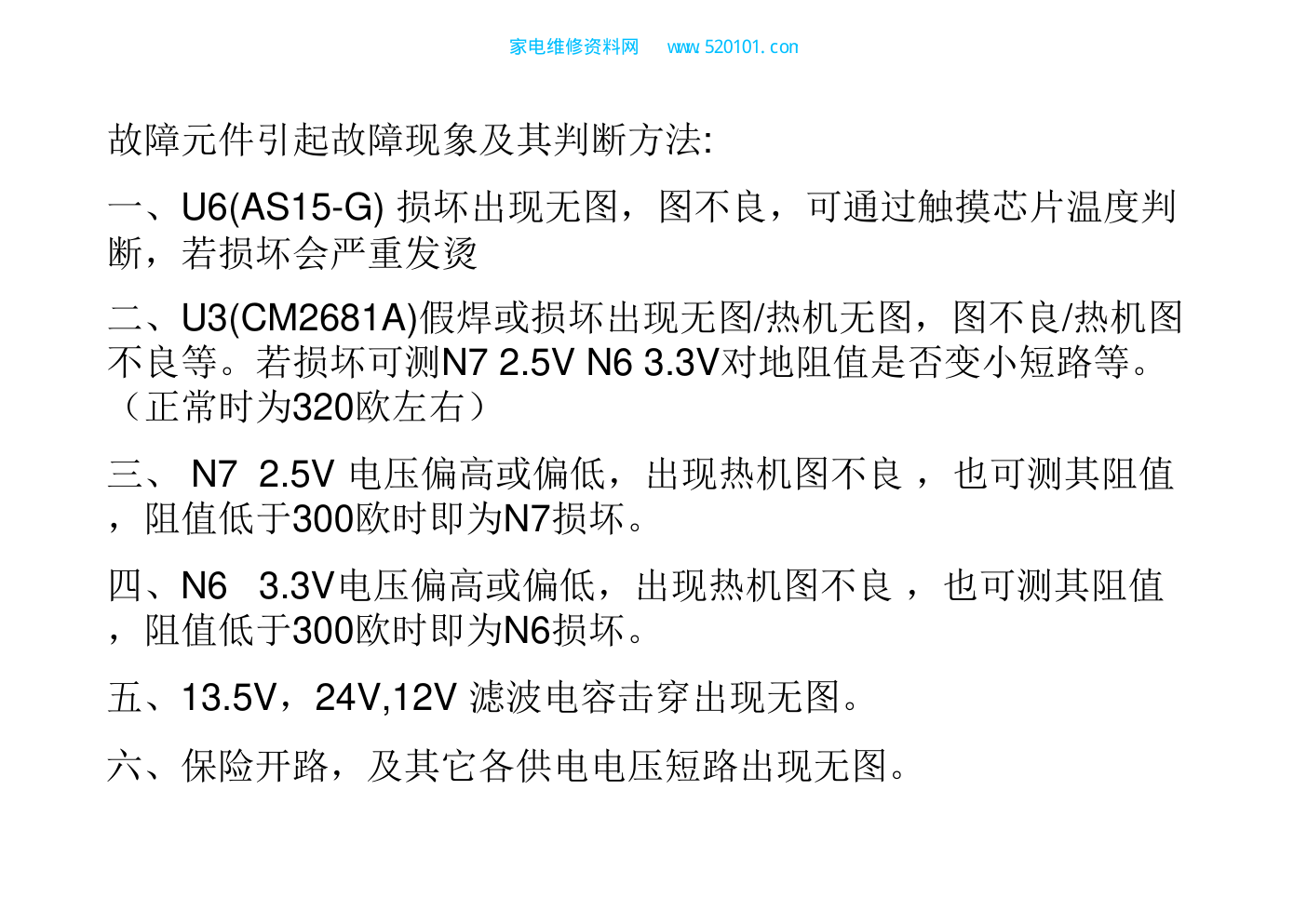

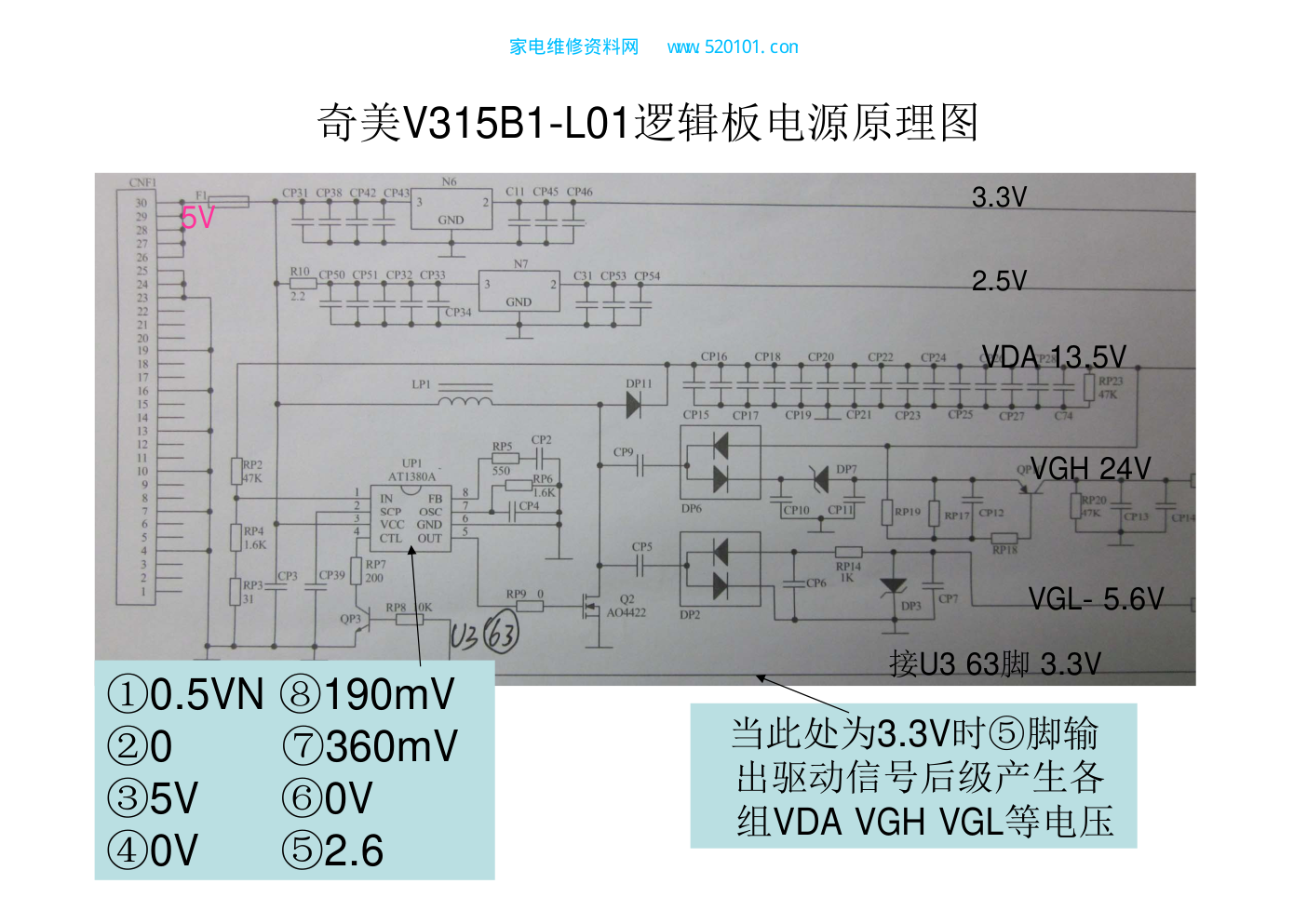

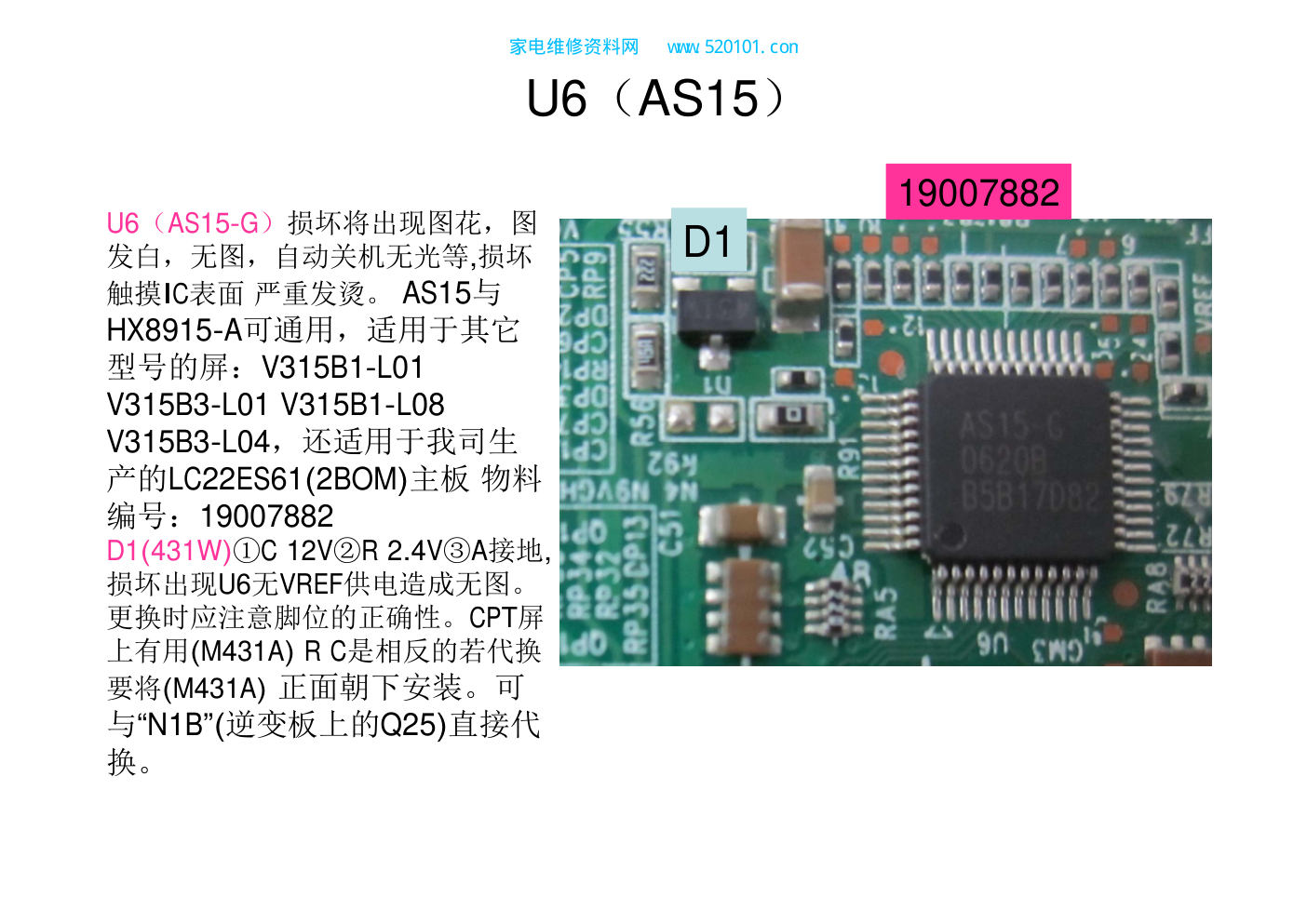

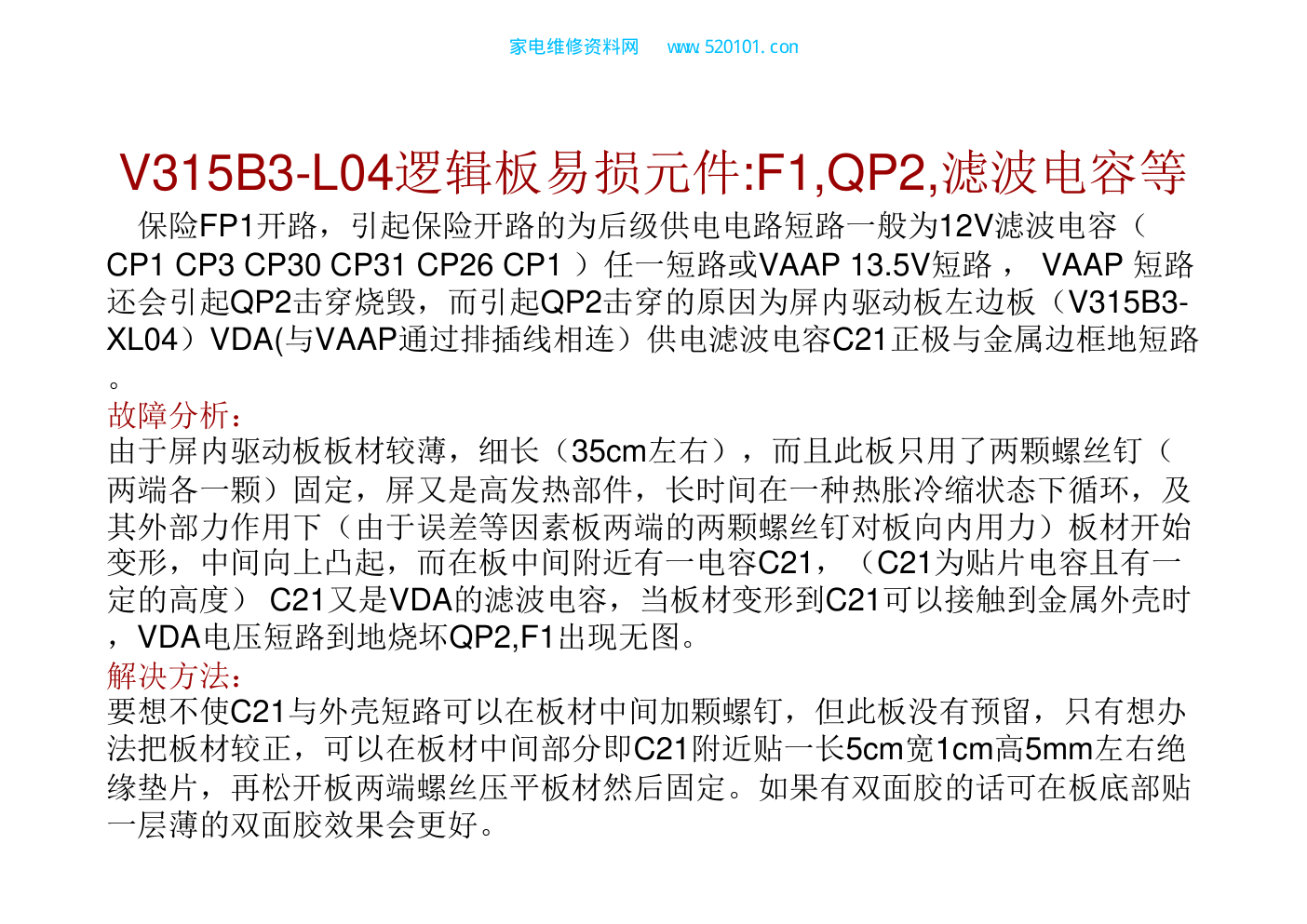

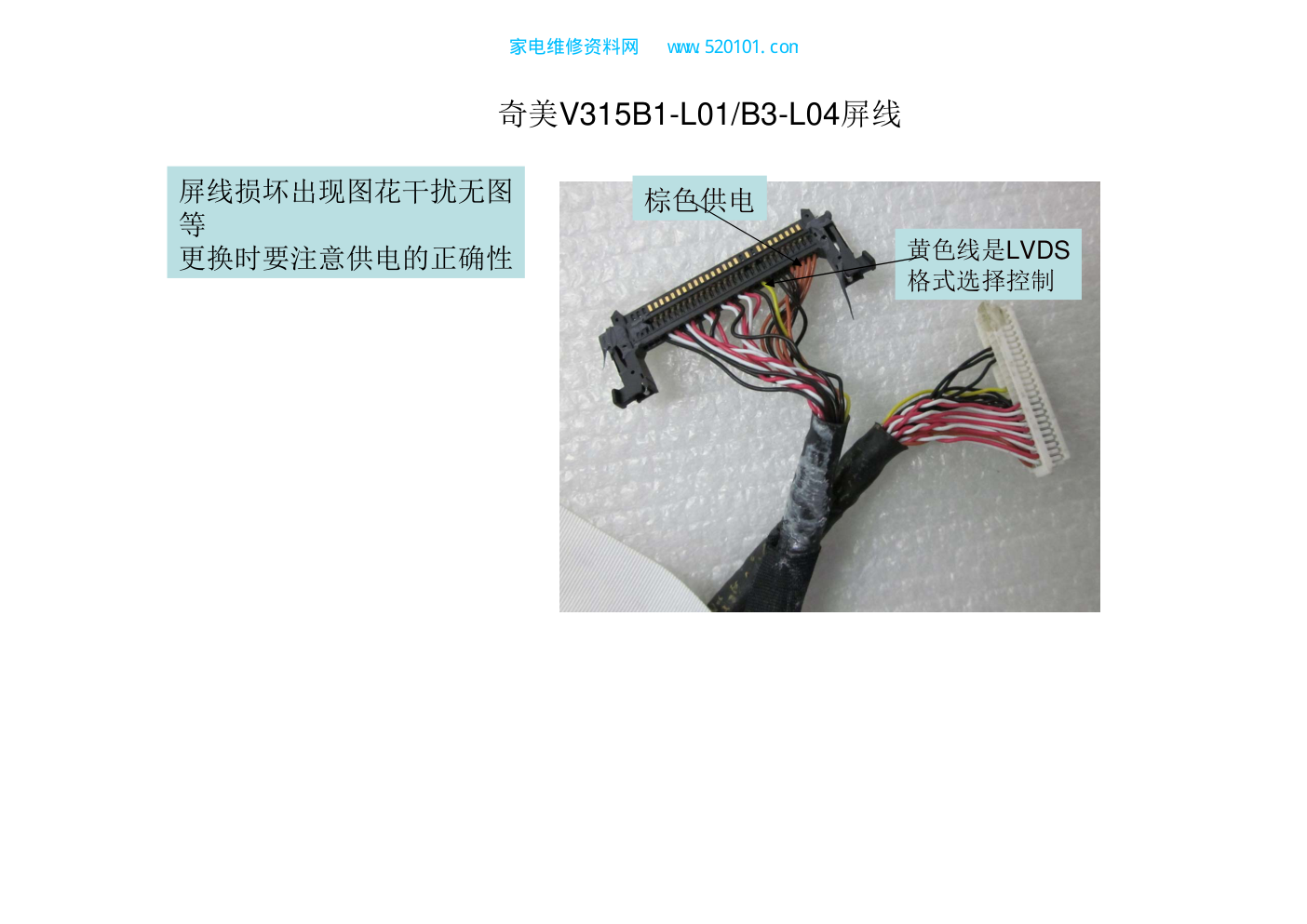

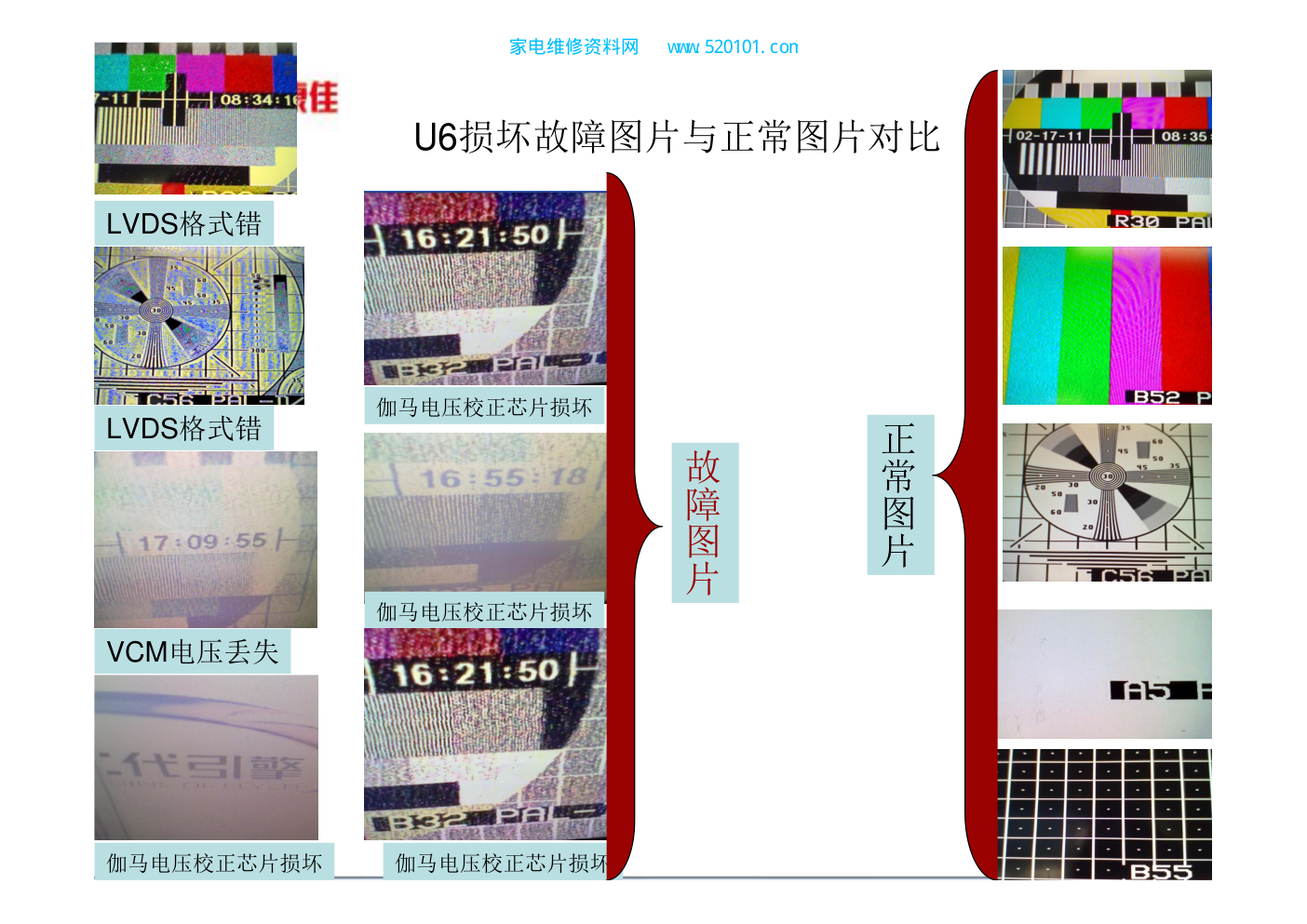

逻辑板部分 • 奇美逻辑板 “32”寸 “42”寸等 • 中华逻辑板 “32”寸 “37”寸 • 三星逻辑板 • 逻辑板维修总结 家电维修资料网 www. 520101. com 奇美V315B1-L01逻辑板元件识别图 2.5V 3.3V AS15 AT1380AP CM2681A 24LC128 4422 EM636165TS U3 39脚LVDS数据格式选择 14V VGL-5.6V VGH 19V VDA 13.5V VDD 3.3V U6 N7 N6 DP11 Q2 U1 U2 UP1 VGHP 24V AS15 47脚产生VCM5.9V 伽马电 压校正 5V VREF 12V D1 431W 5V 家电维修资料网 www. 520101. com 19007882 U6(AS15-G)损坏将出现图花,图 发白,无图,自动关机无光等,损坏 触摸IC表面 严重发烫。 AS15与 HX8915-A可通用,适用于其它 型号的屏:V315B1-L01 V315B3-L01 V315B1-L08 V315B3-L04,还适用于我司生 产的LC22ES61(2BOM)主板 物料 编号:19007882 D1(431W)①C 12V②R 2.4V③A接地, 损坏出现U6无VREF供电造成无图。 更换时应注意脚位的正确性。CPT屏 上有用(M431A) R C是相反的若代换 要将(M431A) 正面朝下安装。可 与“N1B”(逆变板上的Q25)直接代 换。 D1 U6(AS15) 家电维修资料网 www. 520101. com 5V 奇美V315B1-L01逻辑板电源原理图 3.3V 2.5V VDA 13.5V VGH 24V VGL- 5.6V 接U3 63脚 3.3V ①0.5VN ⑧190mV ②0 ⑦360mV ③5V ⑥0V ④0V ⑤2.6 当此处为3.3V时⑤脚输 出驱动信号后级产生各 组VDA VGH VGL等电压 家电维修资料网 www. 520101. com 故障元件引起故障现象及其判断方法: 一、U6(AS15-G) 损坏出现无图,图不良,可通过触摸芯片温度判 断,若损坏会严重发烫 二、U3(CM2681A)假焊或损坏出现无图/热机无图,图不良/热机图 不良等。若损坏可测N7 2.5V N6 3.3V对地阻值是否变小短路等。 (正常时为320欧左右) 三、 N7 2.5V 电压偏高或偏低,出现热机图不良 ,也可测其阻值 ,阻值低于300欧时即为N7损坏。 四、N6 3.3V电压偏高或偏低,出现热机图不良 ,也可测其阻值 ,阻值低于300欧时即为N6损坏。 五、13.5V,24V,12V 滤波电容击穿出现无图。 六、保险开路,及其它各供电电压短路出现无图。 家电维修资料网 www. 520101. com U3 CM1682A TPS65161 UP1 LP6 2.5V 12V输入 HX8915-A U6 UP5UP6 1.8V VDA 13.5V VGH 20V VGL-6.5V VAAP 13.5V VCM 3.3V V315B3-L04逻辑板元件识别图 23脚LVDS数据格式选择 32脚PWRON高电平3.3V 时控制UP1⑨脚UP1与外 部升压电路产生各组供电 12V 14V FP1 QP2 家电维修资料网 www. 520101. com V315B3-L04逻辑板易损元件:F1,QP2,滤波电容等 保险FP1开路,引起保险开路的为后级供电电路短路一般为12V滤波电容( CP1 CP3 CP30 CP31 CP26 CP1 )任一短路或VAAP 13.5V短路 , VAAP 短路 还会引起QP2击穿烧毁,而引起QP2击穿的原因为屏内驱动板左边板(V315B3- XL04)VDA(与VAAP通过排插线相连)供电滤波电容C21正极与金属边框地短路 。 故障分析: 由于屏内驱动板板材较薄,细长(35cm左右),而且此板只用了两颗螺丝钉( 两端各一颗)固定,屏又是高发热部件,长时间在一种热胀冷缩状态下循环,及 其外部力作用下(由于误差等因素板两端的两颗螺丝钉对板向内用力)板材开始 变形,中间向上凸起,而在板中间附近有一电容C21,(C21为贴片电容且有一 定的高度) C21又是VDA的滤波电容,当板材变形到C21可以接触到金属外壳时 ,VDA电压短路到地烧坏QP2,F1出现无图。 解决方法: 要想不使C21与外壳短路可以在板材中间加颗螺钉,但此板没有预留,只有想办 法把板材较正,可以在板材中间部分即C21附近贴一长5cm宽1cm高5mm左右绝 缘垫片,再松开板两端螺丝压平板材然后固定。如果有双面胶的话可在板底部贴 一层薄的双面胶效果会更好。 家电维修资料网 www. 520101. com C21位置 胶垫粘贴位置 金属外壳 V315B3-L04 屏内电路 解决烧QP2,F1 家电维修资料网 www. 520101. com 奇美V315B1-L01/B3-L04屏线 黄色线是LVDS 格式选择控制 棕色供电 屏线损坏出现图花干扰无图 等 更换时要注意供电的正确性 家电维修资料网 www. 520101. com 正常图片 U6损坏故障图片与正常图片对比 LVDS格式错 VCM电压丢失 LVDS格式错 伽马电压校正芯片损坏 伽马电压校正芯片损坏 伽马电压校正芯片损坏 伽马电压校正芯片损坏 故障图片 家电维修资料网 www. 520101. com U16 CM2679B/C/D EM638325TS EM638325TS U3 U4 U2 24LC128 UP8 2.5V LP2 3.3V U7 i7868A UP1 TPS65161 LP3 DP1 DP2 12V 13.7V VGHP 20V GVON:0V GVOFF:2.6V D1 N1B R83 VCOM 5.5V VDD 3.3V VDA VAA 13.7 VGH 18V VGL-5.5V QP1 9435 STB ON 3.3V 53脚 CM2679B CM2679C可以通用UP8供电为2.5V CM2679D UP8供电为1.8V(CM2679D)适用于奇美V420H1-L15和康佳屏 71000141 FP1 12V供电输入 U16用2679D时为1.8V 25003612 U5 I7822 ①②VST0.6V ③0.6V ④GND ⑤CNX1(80)脚5.8 ⑥⑦VCOM5.5V ⑧VDA13.7V LVDS信号输入对地阻值 (2679B/C)400 (2679D) 500 R149处阻值增大一般是U16坏 奇美V420H1-L07逻辑板元件识别图 家电维修资料网 www. 520101. com 奇美V420H1-L07逻辑板 U3 U4 EM638325TS U1 CM2679B/C/D 5.5V DP21 3.7V LP3 LP4 家电维修资料网 www. 520101. com TPS65161:⑨脚STB高电平3.3V有效 接CM2679B(53)脚,(20)(21) +12V输入,(27)脚为VAA13.7V供电 控制低电平有效。④⑤脚为13.7V 。③ ⑧⑩与外部电容CP16CP17CP18二极 管DDP5配合产生20V VGHP电压,⑾ 脚与外部CP22 DP8产生-5.5V VGL电 压。 MAX1858:①脚STB低电平有效⑤供电输入12V 家电维修资料网 www. 520101. com I7868A与AS19可以通用适用于 奇美“37”寸及“37”寸以上的高清 屏上适用,同样适用于LED上, 其型号是( HX8919-A ) 奇美V420H1-L07逻辑板 主要故障: 一、无图 ① U1(CM2679B)损坏直接烧黑,电源3.3V2.5V 短路等 ②供电丢失2.5V3.3V13.7V18V-5.5V12V任一丢失 都会造成无图 二、图像不良 ① U1(CM2679B)损坏假焊(测LVDS信号输入 对地阻值一样,不一样一般为U1坏) ② VCOM5.5V供电丢失出现图像发白 ③伽马电压较正芯片损坏出现图不良 ④各供电出现偏低偏高出现图不良热机图不良无图 等 家电维修资料网 www. 520101. com CM2677B U6 EM638325 U8 U11 U5 24LC128 FP1 12V输入 2.5V 2.5V 13.5V VGH 21V VGL-5.5V GVOFF2.6V GVON0V VGHP 23V UP3 MAX1858 U14 AS19 LP2 3.3V UP2 FPS138 U1 8902 ⑤脚输出 VCOM 5.5V VDDC 3.3V VDA 13.5V VREF12V D1 CP28,DP7,Q9等元件损坏造成无23V输出无图 主要故障:13.5V 23V滤波电容短路无电压输出无图 奇美V370H1-L0A逻辑板元件识别图 UP9 UP8 DP21 QP17 LP3 LP4 9V 家电维修资料网 www. 520101. com 奇美V370H1-L0A 适用机型:LC-TM3719 ,LC37BT19C, LC-TM4219, LC-TM4711等。 主要故障: 一,无图 一般为VDDC 3.3V, VREF12V, VDA 13.5V, VGH 21V, VGL-5.5V,UP9 UP8 2.5V任一丢失,将出现 无图。 二,图像不良 U6(CM2677B)假焊或损坏,U14(AS19)损坏, 花屏。 U1 8902损坏VCOM 5.5V丢失出现图像发 白。 注:AS19可与i7868A(奇美V420H1- L07/L11/L12/L13等)通用 家电维修资料网 www. 520101. com LC-TM3008A 奇美逻辑板 由于此机在正常工作过程中会严重发热芯片脚位又比较密集 芯片较厚本身也是发热元件所以假焊较多出出图花无图等 5V供电 家电维修资料网 www. 520101. com IC101 VTII8872 L502 3.3V IC201 E3A 相当于431 VREF12V IC202 ISL24003 IC103 EM636165TS IC102 IC501 ISL976 Q501 576RE ①②⑤⑥ 输出③控制 ④13.7V输入 IC105 25F512 F101 FU101 13.7V滤波电容 短路较多 CN101①②③④为12V供电(29)脚为 LVDS数据格式选择与IC101(118)脚相连 中华 CPT370WA03C 45脚 CNSL2 1脚 45脚 CNSR2 1脚 CNG1 CNSL/R2: ⑦⑧:-6.2V ⑨⑩:24V ⑾⑿:13.7V ⒀⒁:6.5V ⒂⒃:3.3V ⒄⒅:13.7V 家电维修资料网 www. 520101. com IC101 VE606RL FPDB7352CXAVV IC104 IS42S32200 IC306 2904 IC302 2902 IC304 2902 IC303 2902 IC305 2902 CNG1 45脚 CNSL2 1脚 45脚 CNSR2 1脚 中华 CPT320WA01C CN1①②脚12V供电输入(27)脚为LVDS数据格式选择 与IC101(153)脚相连此脚短路IC损坏较多出现图不良 U501 8728E IC301 M431A VREF12V D501 3.3V 13.7V产生电路 R545 -6.2V R528 13.7V C537 24V FU101损坏 CNSL/R2: ⑦⑧:-6.2V ⑨⑩:24V ⑾⑿:13.7V ⒀⒁:6.5V ⒂⒃:3.3V ⒄⒅:13.7V 损坏出现图像暗 家电维修资料网 www. 520101. com CPT320WA01C/370WAO2C屏线 中华 CPT370WA03C屏线 四针屏供电 两针屏供电 CPT320WA01C/370WAO2C/03C是可以通过 更改通用的: CPT320WA01C多一个排插 CNG1,370WA03C的12V供电是4针,而 320WA01C/370WAO2C则是2针的,其他接口 完全一样它们之间只需增加排插和更改屏线即 可通用. 中华屏一般为各供电电压屏排插CNSL/R2: ⑦⑧:-6.2V ⑨⑩:24V ⑾⑿:13.7V ⒀⒁:6.5V ⒂⒃:3.3V ⒄⒅:13.7V 丢失出现无图,而造成电压丢失的一般为一些控 制电路,如二极管三极管击穿开路.无图,主芯片 损坏出现图花(FPDB7352CXAVV损坏较多),无图 等. 30针 50针 家电维修资料网 www. 520101. com 三星 320AP05 三星 320AP02 DD3(A7)击穿,保险F2开路 D1(5.6V)击穿可能是供电电 压过高引起,此板供电为5V 12V供电 5V供电 32寸三星屏 家电维修资料网 www. 520101. com 逻辑板维修总结(检修思路) 一、外观检查 看主芯片 电源IC 滤波电容等易损元件是否存在明显 烧黑或颜色异常等 二、测电阻 测各供电测试点是否存在短路阻值变小,保险有无开路 三、测电压 测各供电测度点电压是否正常(①电源供电Vcc5V/12V, ②主芯片3.3V 2.5V1.8V,1.2V等,③VAA14V,VGH20V,VGL- 5.5V,④VREF13V,VCM 6V) 四、测IC信号线对地阻值 LVDS DDR与主芯片之间数据交换是否有 不良 五、检查各连接线排插 看屏线与逻辑板、逻辑板与屏之间排插是 否存在接触不良 家电维修资料网 www. 520101. com
