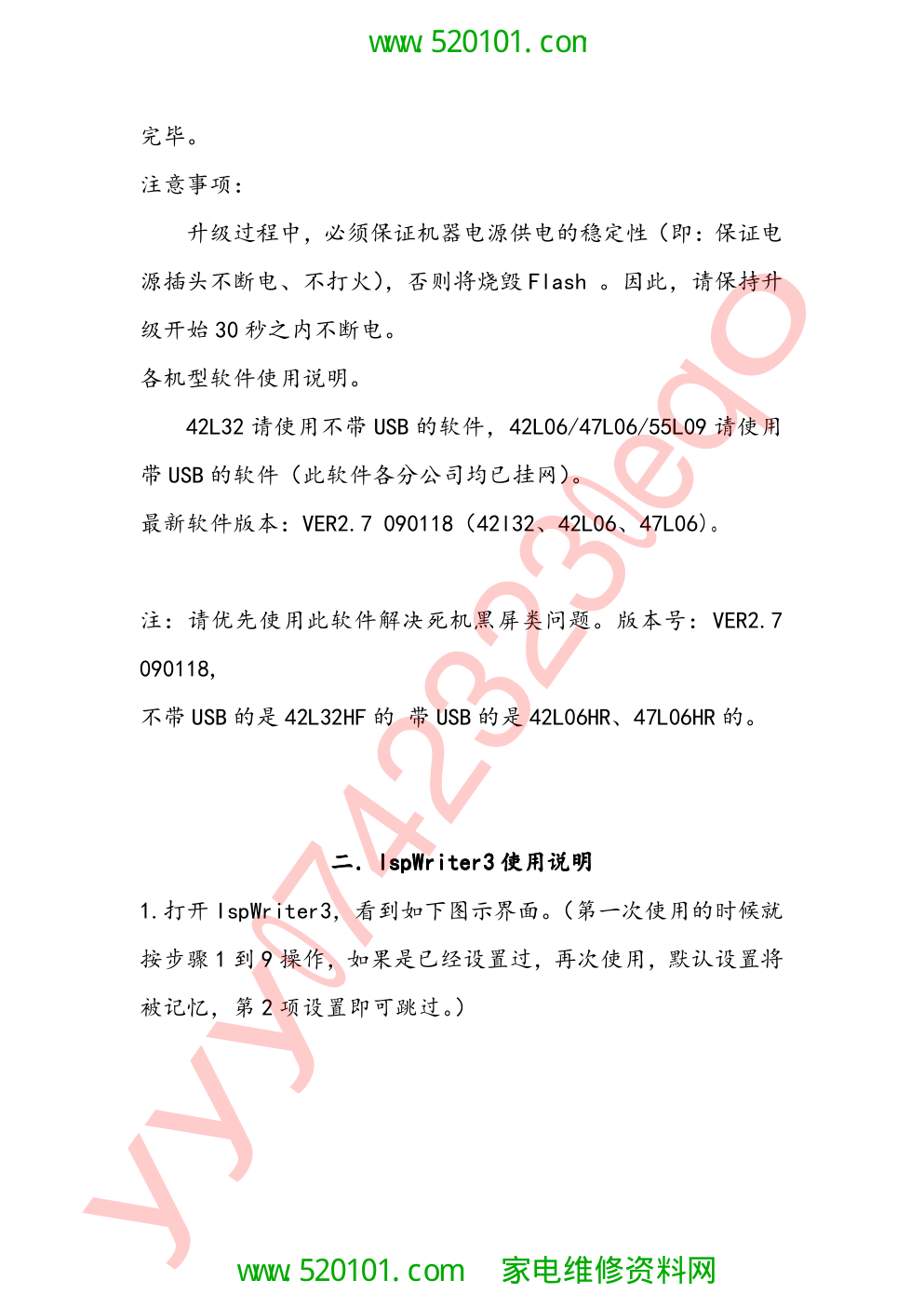

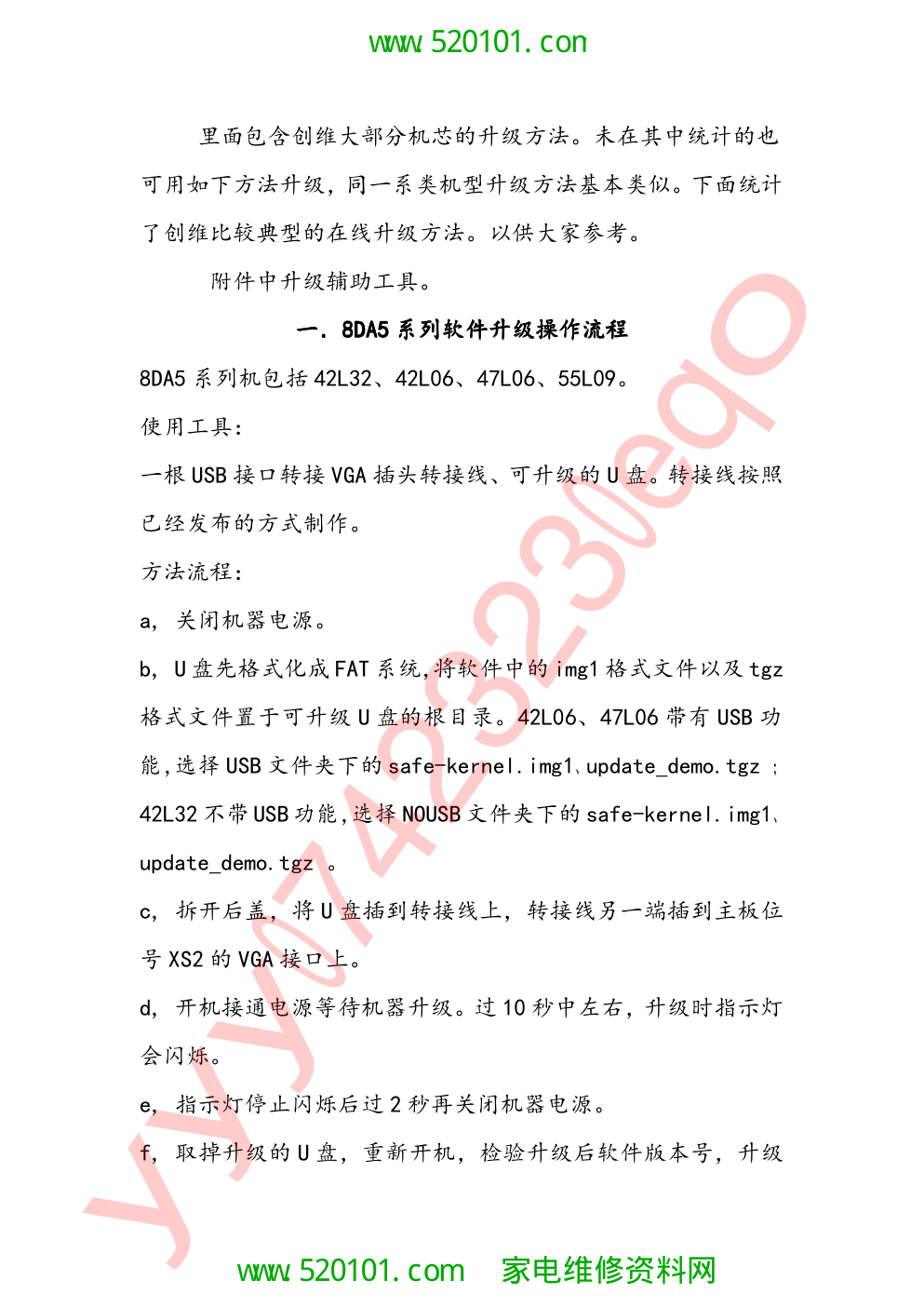

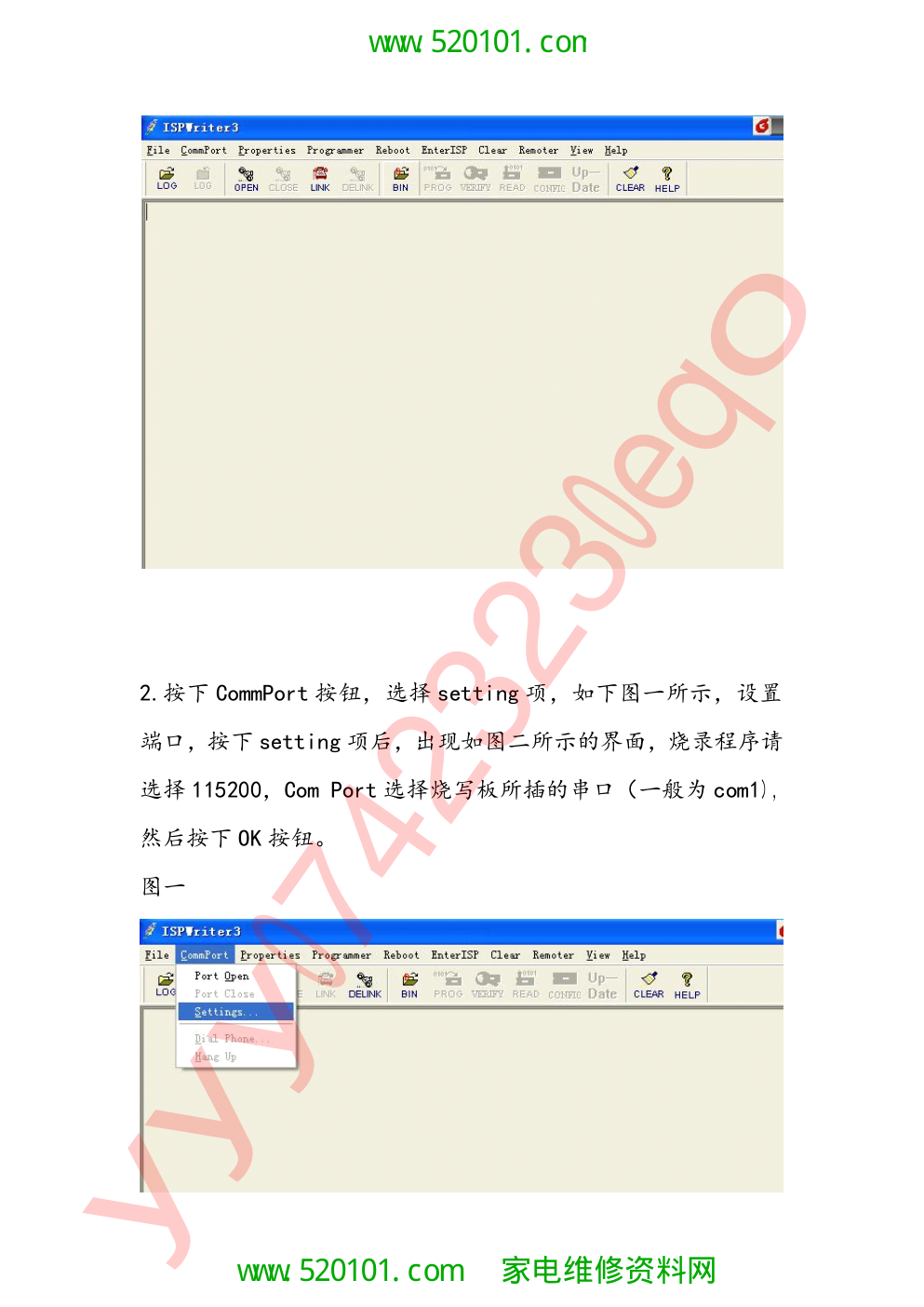

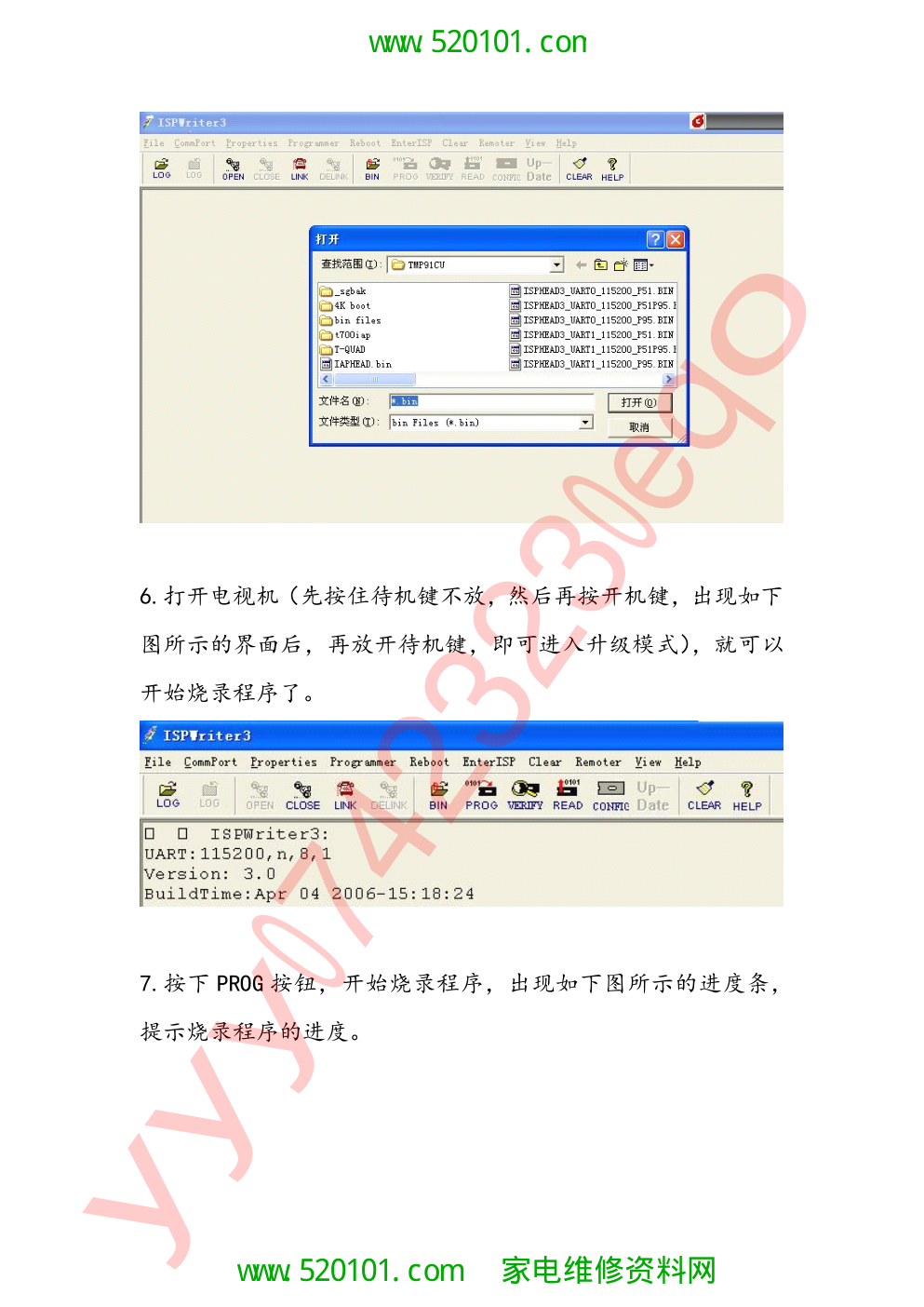

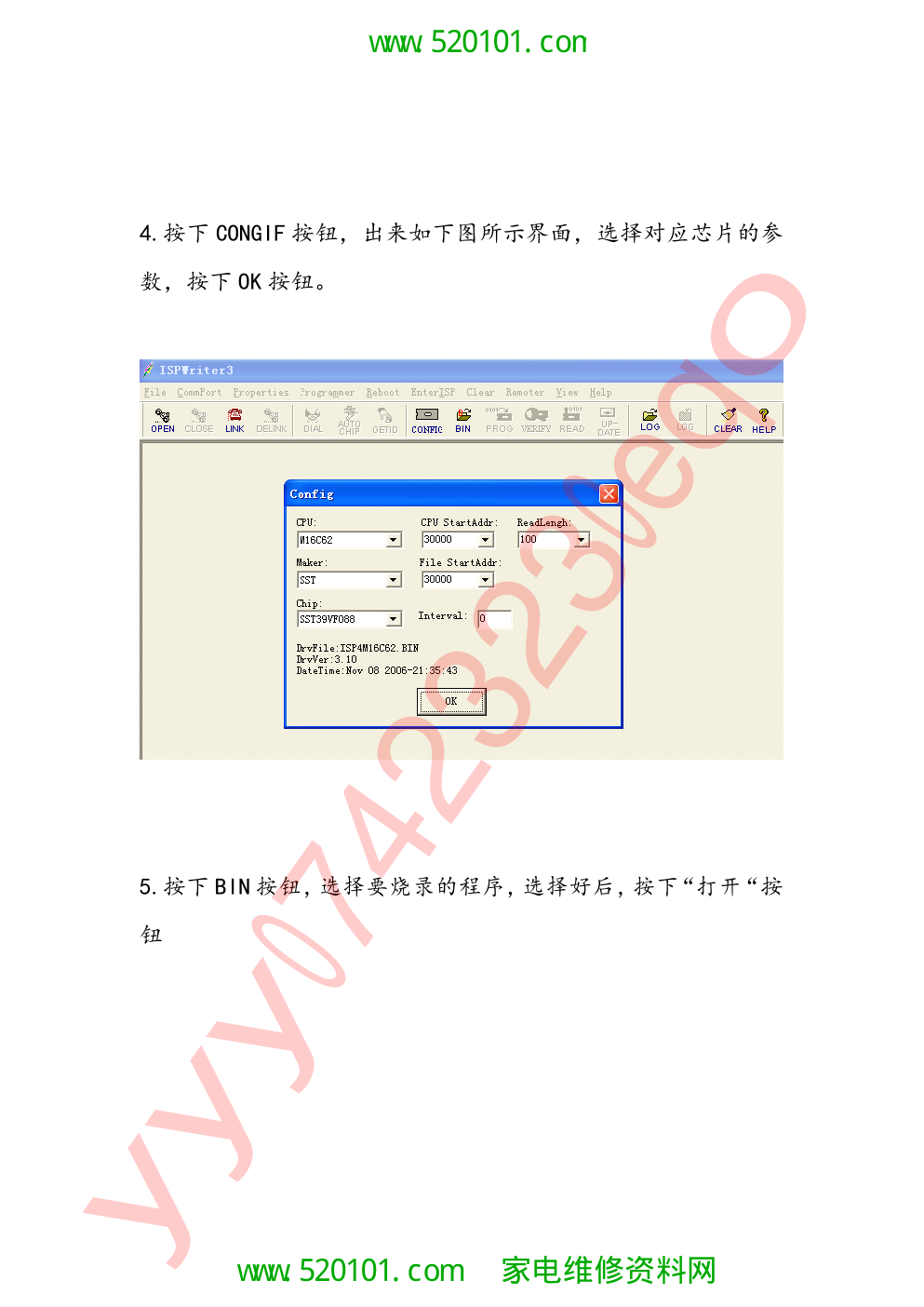

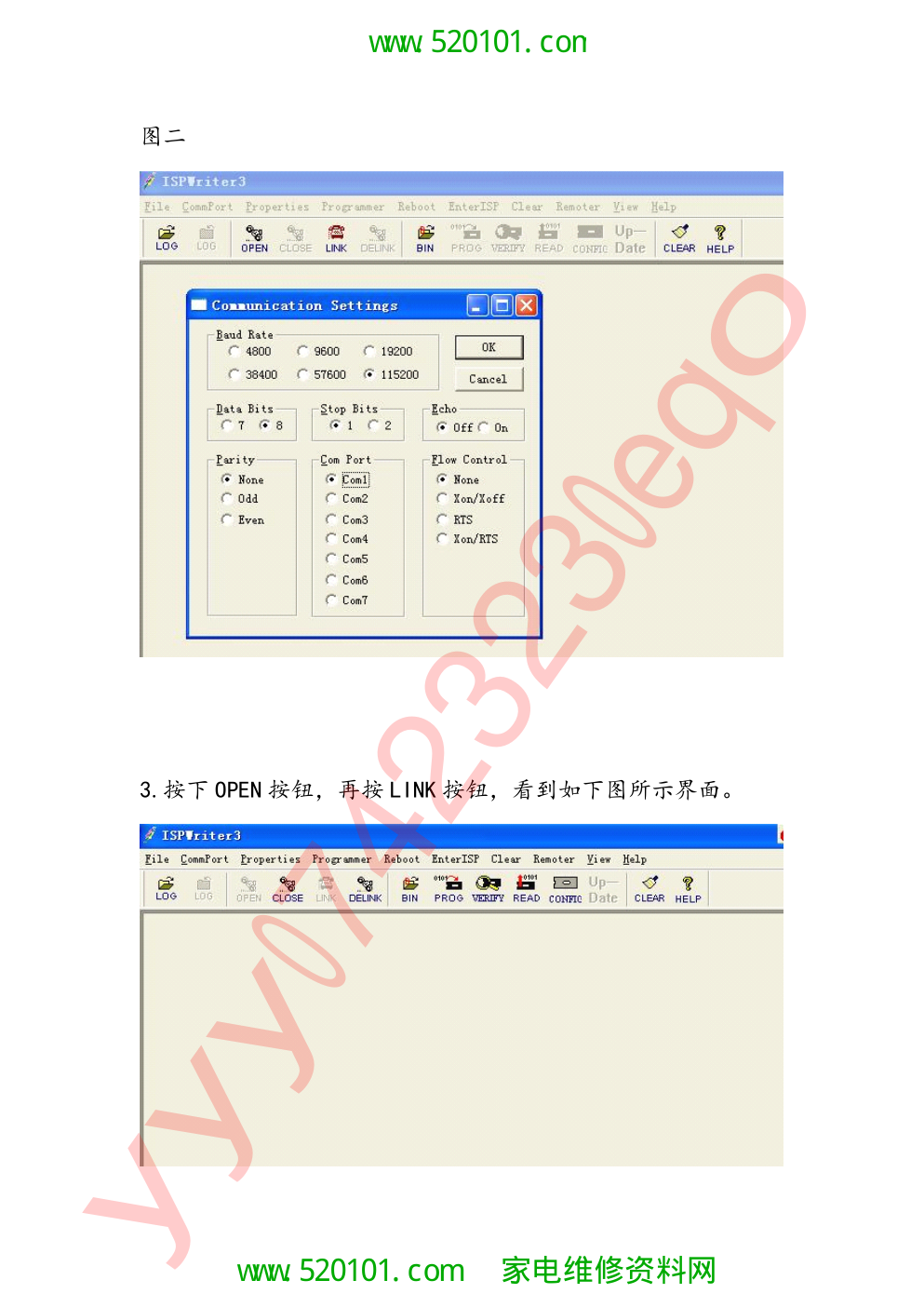

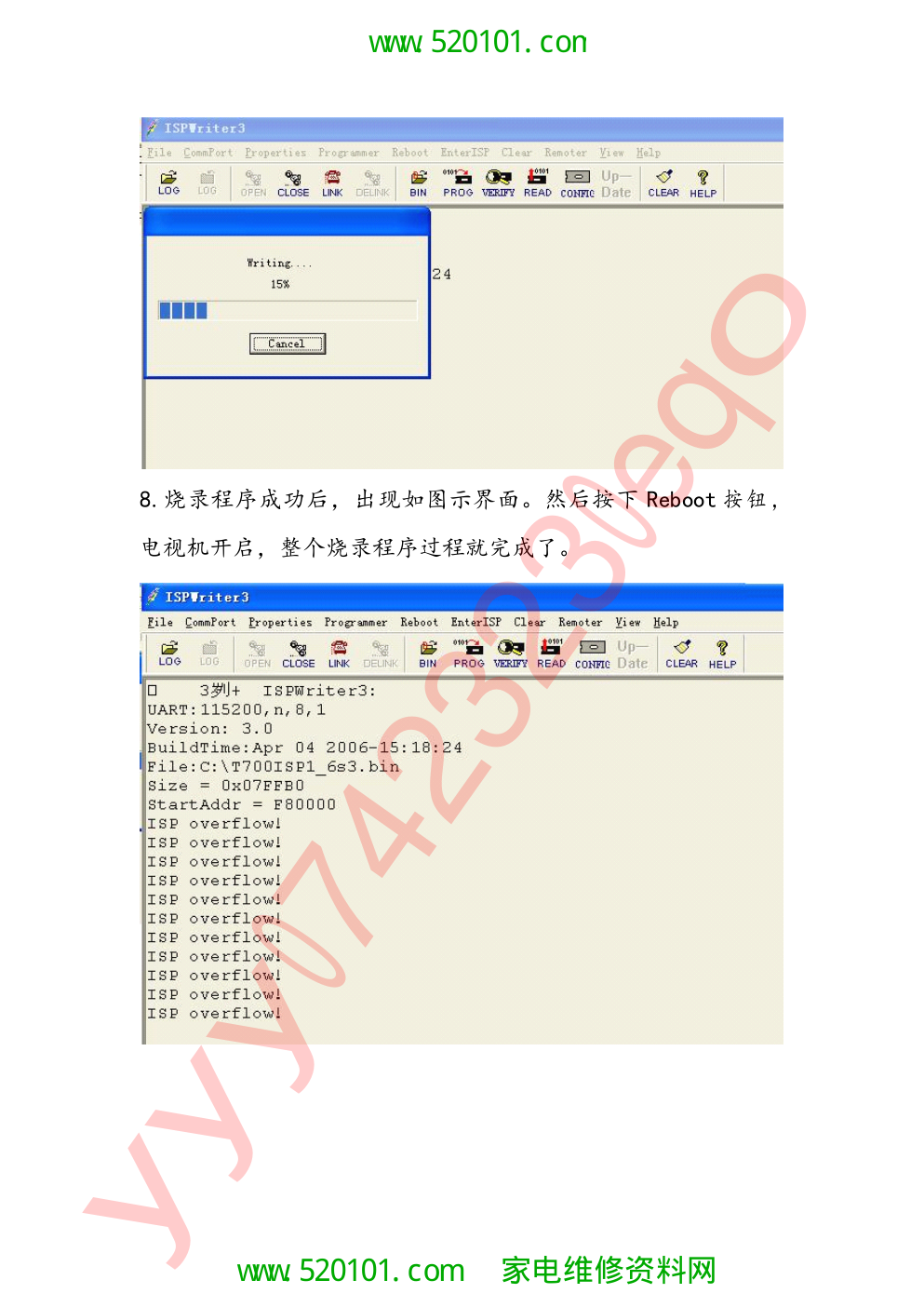

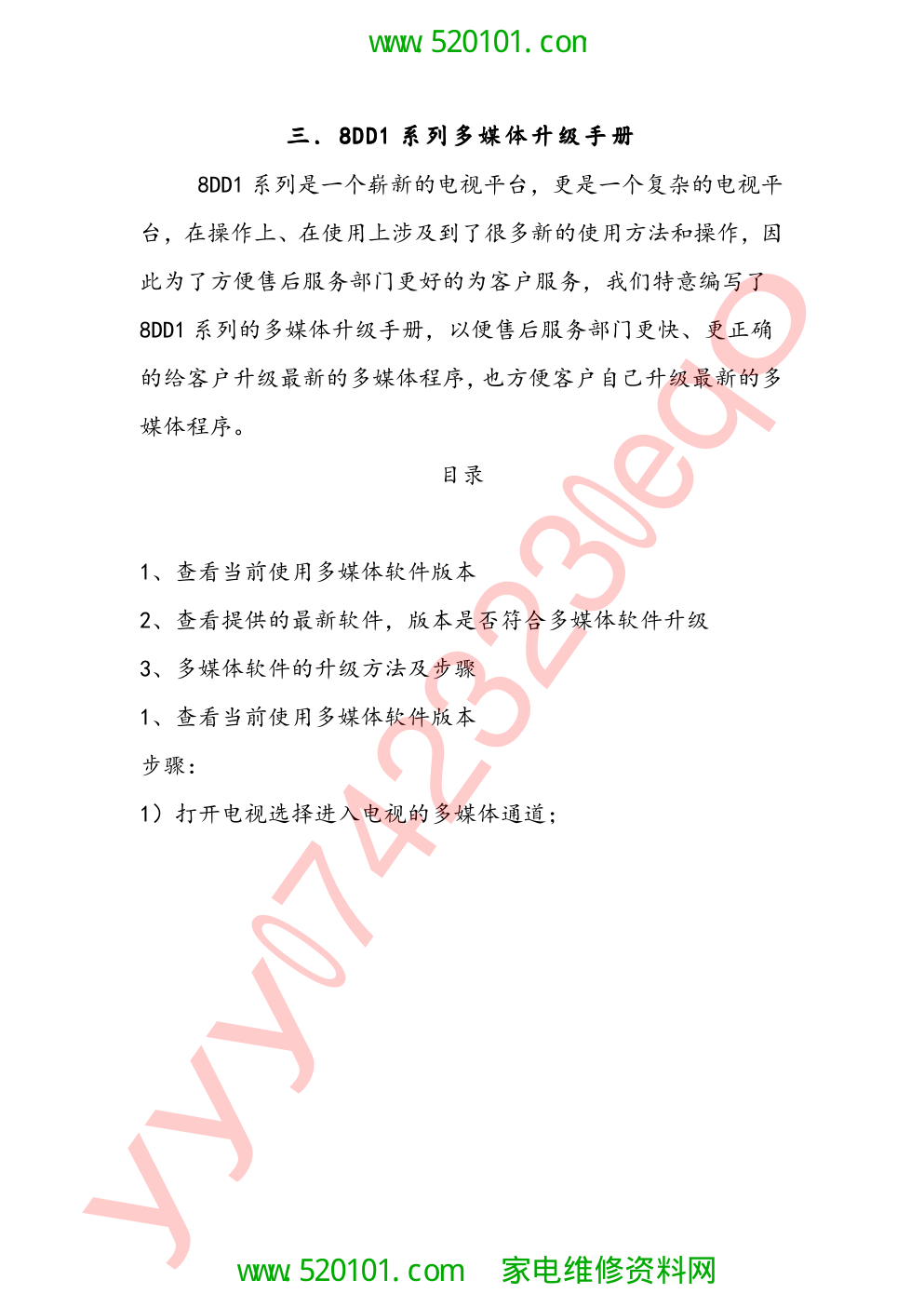

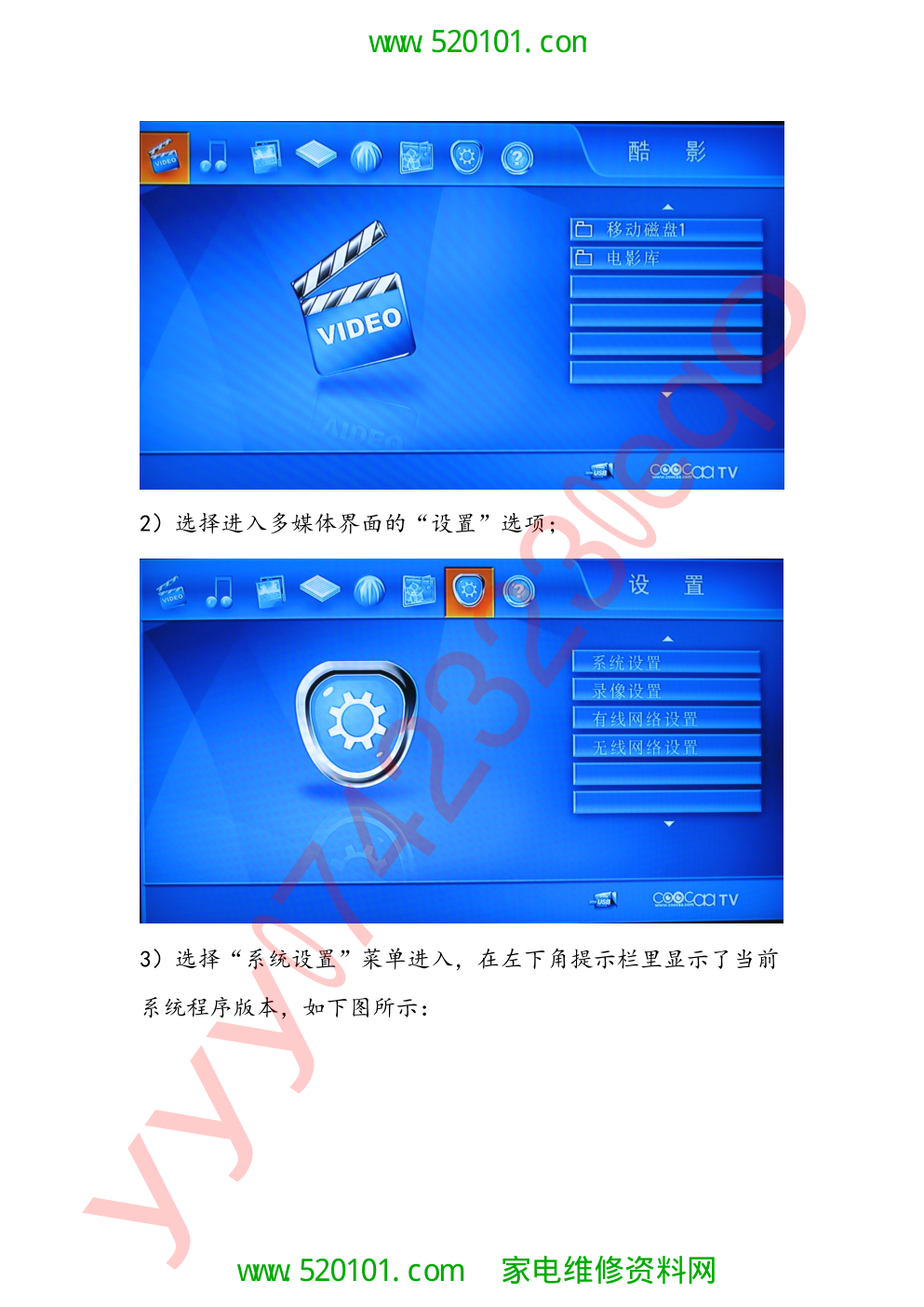

创维彩电升级软件汇总 创维彩电升级软件汇总 创维彩电升级软件汇总 创维彩电升级软件汇总 目录 目录 目录 目录 一.8DA5 系列软件升级操作流程 二．IspWriter3 使用说明 三．8DD1 系列多媒体升级手 册 四．8T1G,8G10 改 RM 方案 五．CooCaaOK 软件升级操作说明 六．创维 G 系类机芯升级软件 GPROBE 软件操作说明 七．8M10 升级说明 八．8R08 升级说明 九．8TR1 升级步骤 十．8R10 软件升级说明 十一．8D18 升级说明 十二．32P93MV、9G10 串扰升级说明 十三．8M19 机芯克隆升级说明 十四．8K23 升级说明 十五．8K80 升级说明 十六．8R07 升级说明 �������������� www. 520101. com www. 520101. com 家电维修资料网 里面包含创维大部分机芯的升级方法。未在其中统计的也 可用如下方法升级，同一系类机型升级方法基本类似。下面统计 了创维比较典型的在线升级方法。以供大家参考。 附件中升级辅助工具。 一． 一． 一． 一．8DA5 8DA5 8DA5 8DA5 系列软件升级操作流程 系列软件升级操作流程 系列软件升级操作流程 系列软件升级操作流程 8DA5 系列机包括 42L32、42L06、47L06、55L09。 使用工具： 一根 USB 接口转接 VGA 插头转接线、可升级的 U 盘。转接线按照 已经发布的方式制作。 方法流程： a, 关闭机器电源。 b, U 盘先格式化成 FAT 系统，将软件中的 img1 格式文件以及 tgz 格式文件置于可升级 U 盘的根目录。42L06、47L06 带有 USB 功 能，选择 USB 文件夹下的 safe-kernel.img1、update_demo.tgz ； 42L32 不带 USB 功能，选择 NOUSB 文件夹下的 safe-kernel.img1、 update_demo.tgz 。 c, 拆开后盖，将 U 盘插到转接线上，转接线另一端插到主板位 号 XS2 的 VGA 接口上。 d, 开机接通电源等待机器升级。过 10 秒中左右，升级时指示灯 会闪烁。 e, 指示灯停止闪烁后过 2 秒再关闭机器电源。 f, 取掉升级的 U 盘，重新开机，检验升级后软件版本号，升级 �������������� www. 520101. com www. 520101. com 家电维修资料网 完毕。 注意事项： 升级过程中，必须保证机器电源供电的稳定性（即：保证电 源插头不断电、不打火），否则将烧毁 Flash 。因此，请保持升 级开始 30 秒之内不断电。 各机型软件使用说明。 42L32 请使用不带 USB 的软件，42L06/47L06/55L09 请使用 带 USB 的软件（此软件各分公司均已挂网）。 最新软件版本：VER2.7 090118（42l32、42L06、47L06）。 注：请优先使用此软件解决死机黑屏类问题。版本号：VER2.7 090118, 不带 USB 的是 42L32HF 的 带 USB 的是 42L06HR、47L06HR 的。 二． 二． 二． 二．IspWriter3 IspWriter3 IspWriter3 IspWriter3 使用说明 使用说明 使用说明 使用说明 1.打开 IspWriter3，看到如下图示界面。（第一次使用的时候就 按步骤 1 到 9 操作，如果是已经设置过，再次使用，默认设置将 被记忆，第 2 项设置即可跳过。） �������������� www. 520101. com www. 520101. com 家电维修资料网 2.按下 CommPort 按钮，选择 setting 项，如下图一所示，设置 端口，按下 setting 项后，出现如图二所示的界面，烧录程序请 选择 115200，Com Port 选择烧写板所插的串口（一般为 com1）， 然后按下 OK 按钮。 图一 �������������� www. 520101. com www. 520101. com 家电维修资料网 图二 3.按下 OPEN 按钮，再按 LINK 按钮，看到如下图所示界面。 �������������� www. 520101. com www. 520101. com 家电维修资料网 4.按下 CONGIF 按钮，出来如下图所示界面，选择对应芯片的参 数，按下 OK 按钮。 5.按下 BIN 按钮，选择要烧录的程序，选择好后，按下“打开“按 钮 �������������� www. 520101. com www. 520101. com 家电维修资料网 6.打开电视机（先按住待机键不放，然后再按开机键，出现如下 图所示的界面后，再放开待机键，即可进入升级模式），就可以 开始烧录程序了。 7.按下 PROG 按钮，开始烧录程序，出现如下图所示的进度条， 提示烧录程序的进度。 �������������� www. 520101. com www. 520101. com 家电维修资料网 8.烧录程序成功后，出现如图示界面。然后按下 Reboot 按 钮 ， 电视机开启，整个烧录程序过程就完成了。 �������������� www. 520101. com www. 520101. com 家电维修资料网 三． 三． 三． 三．8DD1 8DD1 8DD1 8DD1 系列多媒体升级手 系列多媒体升级手 系列多媒体升级手 系列多媒体升级手册 册 册 册 8DD1 系列是一个崭新的电视平台，更是一个复杂的电视平 台，在操作上、在使用上涉及到了很多新的使用方法和操作，因 此为了方便售后服务部门更好的为客户服务，我们特意编写了 8DD1 系列的多媒体升级手册，以便售后服务部门更快、更正确 的给客户升级最新的多媒体程序，也方便客户自己升级最新的多 媒体程序。 目录 1、查看当前使用多媒体软件版本 2、查看提供的最新软件，版本是否符合多媒体软件升级 3、多媒体软件的升级方法及步骤 1、查看当前使用多媒体软件版本 步骤： 1）打开电视选择进入电视的多媒体通道； �������������� www. 520101. com www. 520101. com 家电维修资料网 2）选择进入多媒体界面的“设置”选项； 3）选择“系统设置”菜单进入，在左下角提示栏里显示了当前 系统程序版本，如下图所示： �������������� www. 520101. com www. 520101. com 家电维修资料网 如上图所示例如我们读取的版本号为：Ver1.6.1.2- 2008_04_05,版本号后 8 位数字表示版本日期即：2008_04_05。 2、查看最新软件版本是否符合多媒体软件升级 如果当前版本是 Ver1.6.1.2-2008_04_05 以后的版本，直接 升级最新的升级包。 判别方法：看版本时间是不是 2008_04_05 以后的就可以了。 3、多媒体软件的升级方法 （1）将最新的升级文件拷贝到根目录下（如果刚升完底层驱 动程序，将驱动程序升级包全部删除，再拷贝进来）， 当前软件版本号，版本日期为 2008 年 4 月 5 日 �������������� www. 520101. com www. 520101. com 家电维修资料网 （2）然后将 U 盘插入电视机的 USB 接口， （3）当看到多媒体界面右下角出现 USB 图标 （4）进入系统设置选择多媒体升级（注：方法如上） （5）升级过程中 OSD 显示的升级文件的版本号（以 2008 年 4 月 25 日的升级版本为例） （6）升级完多媒体，重启后进入多媒体通道后，进入设置选 项中的系统设置，查看当前版本号是否为最新的软件版本号 �������������� www. 520101. com www. 520101. com 家电维修资料网 （7）多媒体版本显示 注意：在升级时，不能拔出 USB 盘或待机或电源关机，待升级完 成，才能电源关开机或让系统自动重启,升级后显示的软件版本 号是 UPDATE_12_01A。 四． 四． 四． 四．8T1G,8G10 8T1G,8G10 8T1G,8G10 8T1G,8G10 机芯改 机芯改 机芯改 机芯改 RM RM RM RM 电路方案 电路方案 电路方案 电路方案 8T1G,8G10 改 RM 方案，只是在 3G-USB 的基础上增加可以播放 RM,RMVB 格式的电影功能，并不能实现酷 K 功能： 8T1G 改 RM: 当前升级软件版本号，版本日期为 2008 年 4 月 25 日 当前多媒体软件版本，版本日期为 2008 年 4 月 25 日 �������������� www. 520101. com www. 520101. com 家电维修资料网 1、在 USB 板上直接用 7228 替换 7218 2、将 USB 板上 R43、R57 由 10K 改为 22K 3、软件是 8T1G 附件中 8G10 改 RM: 1、在主板上直接用 7228 替换 7218 2、软件是 8G10 附件中 注：两个软件搞错了，会没有声音 Bin 文件是烧写器烧写软件，img 文件是 U 盘直接升级软件，升 级方法和 8G20 酷 K 电视 USB 升级方法一样，在升级成功后停留3- 5 秒后关机（以确保数据写入芯片） 五． 五． 五． 五．CooCaaOK CooCaaOK CooCaaOK CooCaaOK 软件升级操作说明 软件升级操作说明 软件升级操作说明 软件升级操作说明 因在9月份前，生产的100多台RM系列的产品（8G20机芯）， 据部分办事处反映，经常出现“初始化失败”、“酷K下有声无 图黑屏”，出现这种情况需作如下更改：一是要换掉里面的一个 小板，二是要进行软件升级。详见视频文件介绍； 更换小板的物料可通过物料系统申请，物料编号如下：两种 物料可通用，任选一种： 1、5390-422200-00（旅之星物料） �������������� www. 520101. com www. 520101. com 家电维修资料网 2、5300-422033-00（朗科物料） 注意换下后的物料尽量退回总部充帐！ CooCaaOK软 件升级操作说明： 1. 将8G20机芯升级文件中-《U盘升级文件》中的软件升级 文件“APP_ARES_0911G.IMG”拷贝到U盘中； 2. 在Uplayer功能下，插入U盘； 3. 进入播放\文本\ ；选外置U盘中的升级文件 “APP_ARES_0911G.IMG”；按遥控器的播放键即可自动运行升级 ； 升级完后，屏幕 显示“upgrade finish”表示升级成功。 4. 有些机器因软件版本间隔较多，进度条不能正常显示， 但不影响软件的正常升级。 特别提示：在进度条不能正常显示的情况下，必须保持2分 钟时间不进行任何操作、不能断电源。 5. 关闭电源，重新开机即可。 软件升级后，版本查询： 需更换的小板，只需焊下六个焊点 即可折下。此小板在机芯的背面。 �������������� www. 520101. com www. 520101. com 家电维修资料网 1. 在Uplayer功能下关机，重新开机。 2. 在显示“USB搜索中。。。”时，依次按遥控器USB部分 的下、右箭头即可，查看升级的版本，如果升级后的日期是2007 年9月11日，则表示升级成功，即可解决上面些问题。 3、如果升级失败，则需要将主板上的 U3 拆下来，将《烧写器升 级文件》中 “APP_ARES_0911G.bin” 的数据文件通过烧写器来 写了。没有烧写器的办事处将不能操作。一般情况下只要升级过 程不断电基本升级都会成功，则不需要此操作。 六．创维 六．创维 六．创维 六．创维 GGGG 系类机芯在线升级软件 系类机芯在线升级软件 系类机芯在线升级软件 系类机芯在线升级软件 GPROBE GPROBE GPROBE GPROBE 软件操作说明 软件操作说明 软件操作说明 软件操作说明 第一部分 文件的存放 请将所提供文件中的“8t1g”文件夹整个保存在 d 盘根目录 下，如下图所示，注意一定要保存在 d 盘根目录，否则烧写时会 报错。另外，不要修改其中的文件。 第二部分 安装 Gprobe 工具 �������������� www. 520101. com www. 520101. com 家电维修资料网 需要注意的是安装分为 gprobe 和 cgprobe 两部分，cgprobe 会 自动在 gprobe 安装过程中出现。 选择并双击.exe 安装文件 �������������� www. 520101. com www. 520101. com 家电维修资料网 双击后出现安装界面 选择接受协议 �������������� www. 520101. com www. 520101. com 家电维修资料网 一路点击 next，如下面三幅图显示： �������������� www. 520101. com www. 520101. com 家电维修资料网 这一步可以选择安装路径，推荐不作任何改变使用原有路径。 �������������� www. 520101. com www. 520101. com 家电维修资料网 这里会出现另一个安装界面－cgprobe： 选择接受协议 �������������� www. 520101. com www. 520101. com 家电维修资料网 继续一路 next，直至出现 finish，如下两图： �������������� www. 520101. com www. 520101. com 家电维修资料网 cgprobe 安装完成，在任务栏中选择，回到 gprobe 的安装画面。 �������������� www. 520101. com www. 520101. com 家电维修资料网 点击 finish，安装完成。完成后务必重新启动电脑。 第三部分 工具的设置 请在桌面上双击 Gprobe 5 的图标，启动 Gprobe。 点击设置按钮，如下图所示： �������������� www. 520101. com www. 520101. com 家电维修资料网 出现下图画面： �������������� www. 520101. com www. 520101. com 家电维修资料网 �������������� www. 520101. com www. 520101. com 家电维修资料网 选择端口为并口（parallel），如下图所示： �������������� www. 520101. com www. 520101. com 家电维修资料网 选择 Parallel 标签，这个是并口的设置页，如下图（图 1－1） 所示： �������������� www. 520101. com www. 520101. com 家电维修资料网 图 1－1 Speed 这个框中，Clock 选择 250000，Port 这个框表示了选择你 电脑中的哪一个并口，这个由烧写时器件插在哪个并口决定，一 般选择插在并口一时，Port 选项对应 0x378，即默认设置，下面 讲述一下这个值怎么确定（以 windows xp 为例）： 1． 在桌面上右键点击“我的电脑”，选择“属性”，如下图 �������������� www. 520101. com www. 520101. com 家电维修资料网 2.在属性中选择“硬件”标签中的“设备管理器”，注意其他操 作系统的设备管理器位置不同，请自己设法找到。 �������������� www. 520101. com www. 520101. com 家电维修资料网 3.打开设备管理器后请在“端口”中找到打印机口（或并口）， 右键点击并选择“属性”，如下图所示： 4.则出现下面界面，选择“资源”页，就可以看到“输入/输出 范围 0378－037f”其中前面的 0378 就是我们需要确定的值。 注意，不同的电脑以及不同的端口这个值可能会不同，每次换电 脑或换并口时请重新确认这个端口范围值。 �������������� www. 520101. com www. 520101. com 家电维修资料网 端口范围值确定后，回到图 1－1 位置，将 Port Selection 中的 Port 选择相同的值，点击确定，Gprobe 的设置就完成了。一般 来讲，同一台电脑在不改变所使用并口的情况下只需设定一次即 可，不需要每次烧写时重复设定。 第四部分 程序烧写 打开 gprobe 时，请先确认硬件连接已经接上，如出现下图情况， 即绿色按钮亮，红色按钮灰，说明现在硬件处于断开情况，请点 击绿色按钮，使之变为其他图片所示的绿色按钮为灰色，红色按 钮亮的样子。如果点击绿色按钮不能使红色按钮亮，请先检查硬 �������������� www. 520101. com www. 520101. com 家电维修资料网 件连接是否正确，再按前面设置检查设置是否正确。 gprobe 设置好以后，在 4 个标签中选择 Batch 这个标签，如下 图所示 如果是第一次烧写，请按照下面步骤进行： 1． 添加 batch 文件。在 batch 页灰色区域内点击右键，出现 下图情况： �������������� www. 520101. com www. 520101. com 家电维修资料网 2．选择 Add Shortcut Bar，出现下两图，这是在选择要烧入文 件所对应的 bat 文件所在路径，我们在 Driver 选项中选择 d:, 然后在 Folders 中选择 8t1g，点击 ok. �������������� www. 520101. com www. 520101. com 家电维修资料网 �������������� www. 520101. com www. 520101. com 家电维修资料网 出现下图： 这就表明文件烧写准备就绪了，上面所说的选择 bat 文件的选择 �������������� www. 520101. com www. 520101. com 家电维修资料网 只需要在第一次做就可以了，系统可以自动保存这个设置，以后 每次选择 batch 页面时都会出现这个界面。 现在只需要选择对应的机型，目前生产的 L16、L18 所配的都是LG 屏，所以分别只对应了一个软件程序，如果是 L16 就点击 8T1G_LG_L16.bat, 如果是 L18 就点击 8T1G_LG_L18.bat,注意这 里单击文件程序烧写就会开始，所以不要随便点击这两个文件， 每烧写一次就点击一下即可。每次点击都代表重新烧写，不用关 闭 gprobe 界面。出现下图所示文字，则表明烧写成功，可以烧 写下一台或重写一遍，注意：图中所示的文字是随着烧写程序逐 步显示出来的，有时可能十几秒都不出现下一步的文字，因为当 前步骤很长，一定要等待图中所示的全部文字出现才表示烧写完 成，中途不要随意点击烧写工具，也不要触碰硬件，一般完成一 次烧写需要 80 秒左右。 �������������� www. 520101. com www. 520101. com 家电维修资料网 烧写过程中如果出现其他的信息，提示烧写没有成功，这时 需要切断电源一次，再重新开机（看到的可能是黑屏状态，没关 系属于正常），重新点击相应的程序进行升级，直至烧写成功即 可。 �������������� www. 520101. com www. 520101. com 家电维修资料网 信息栏里的打印信息通过点击红圈圈住的按钮可以被清空，以便 观察，如下图： 一点小问题： gprobe 可以烧写以后，每次关闭再打开时，需要重新 navigate �������������� www. 520101. com www. 520101. com 家电维修资料网 一下，即在 batch 页的灰色区域右键点击，选择 navigate，这 个步骤如果不作的话烧写会出错，只需在打开 gprobe 时做一次 即可，不用每烧一遍做一次。如图： 备注： 1. 使用前，先要准备一根并口线来连接电脑，一块专用连接板， 一根 vga 端口线来连接电视（由于市场上很多 vga 线的端子不是 全部连通，购买时注意要求每一个端子都是连通的（可用万用表 测试端子两头来验证），不然在使用时就会出现前面介绍的连接 不成功的打印信息，就无法进行程序升级）。 2. 升级前，最好先确认原来所使用的软件版本（方法如下所示）， �������������� www. 520101. com www. 520101. com 家电维修资料网 以免使用错误的程序；升级完成后，要断电一次，重新接通电源 后，按住键控板的“音量减”键并将音量减至 0，再同时按下遥 控器的“屏显”键，进入工厂调试菜单，看最后三行的提示信息 中，CPU Version 是否为新的版本日期，Info 是否对应正确的机 型（目前，L16、L18 所配的都是 LG 屏，L16 机型对应的都是 42LG_L16；L18 机型对应的都是 42LG_L18）。确认已经正确完成 升级后，按遥控器“屏显键”退出工厂菜单或者断电即可。注意 不要修改其他项目的参数。 3. 如果有新的软件程序，只需要将新的程序文件（新的程序文 件也要使用与原文件相同的命名，否则无法烧写）覆盖 d 盘\8t1g 目录下对应的程序文件后进行升级即可。 七 七 七 七.8M10 .8M10 .8M10 .8M10 升级说明 升级说明 升级说明 升级说明 1． Cpu 升级软件有一个文件如下所示（由设计师提供） MST_Flash_512.bin 2． 连接标准 VGA 延长线。 3． 运行 ISP_Tool V4.0.5.exe 如图六所示： �������������� www. 520101. com www. 520101. com 家电维修资料网 图六 4. 单击 Connect 按钮，将弹出如图七所示对话框 图七 5.单击确定后，再单击 Read 按钮，将弹出如图八所示对话框 �������������� www. 520101. com www. 520101. com 家电维修资料网 图八 6、单击 ，选择 MST_Flash_512.bin 文件，这里假设 它存在桌面 061215 文件下的 MSTMCU_LCD_512 文件内。 �������������� www. 520101. com www. 520101. com 家电维修资料网 图九 选中后，再按打开按钮。将弹出如下对话框。 图十 单击 Auto 按钮 图十一 然后单击 Run 按钮即可。 11．升级成功后将显示：（见图十二） �������������� www. 520101. com www. 520101. com 家电维修资料网 图十二 12．升级完成后将连接到电视机上的端口取下，插入下一台机器 ， 重复上述操作。 注：8M10 断音解决方案 用 ISP_Tool V4.0.5 软件对 CPU 进行在线升级成功以后，还需要 对 EEPROM 里面数据作如下更改，具体操作如下： 1|、按音量减到 0，同时按下遥控器的“屏显”键进入工厂模式 。 2、进入第一页可以看到： DEVICE 24C64 BANK 00 地址选择 ADDRESS 00 地址选择 VALUE 00 寄存器的值 WRITE 》 写入操作 �������������� www. 520101. com www. 520101. com 家电维修资料网 DIRECT OFF 3、① 37/42L98SW 机器要作如下更改： 将 ADDRESS 0004 的 VALUE 值改为 59 DDRESS 0004 的 VALUE 值改为 00 ②40L98SW 机器除了以上更改外还要作如下更改： 将 ADDRESS 055B 的 VALUE 值改为 00 以上更改是改升级后菜单有点拉丝现象 如果是解决断音则须将 0005 的地址数据改成 00 即可 4、把光标下移到 WRITE 项，按“音量+”键。 5、关掉电源重开机即可。 八： 八： 八： 八：8R08 8R08 8R08 8R08 升级 升级 升级 升级说明 说明 说明 说明 步骤 1：交流关机 步骤 2：利用升级工具连接主板和 PC（升级所用工具为公司标准 化的 USB 接口的升级工具，如果之前未使用过此升级工具，则首 先需安装驱动，安装方法见驱动包里的详细说明）。 步骤 3：打开工具 RTICE.EXE，出现如图 1.01 所示界面。首先需 要进行串口的设置，点击 [File]->[Comm Settings],设置升级 �������������� www. 520101. com www. 520101. com 家电维修资料网 工具的端口号 图 1.01 步骤 4：所设置的端口号必须与电脑设备管理器里的设备号保持 一致。如下图所示， USB-SERIAL CH341A(COM3)。因此，在步 骤 1 中，应将端口号设置为 COM3。 �������������� www. 520101. com www. 520101. com 家电维修资料网 步骤 5：单击图 1.01 中红框所示按钮，将弹出如图 1.02 所示对 话框 图 6.02 注意图 6.02 中红框的按钮和选项： �������������� www. 520101. com www. 520101. com 家电维修资料网 对于选项 1，F 版本之前的芯片， 选“Dragon ROM code with CTRL+W”,G 版本的芯片选择“Dragon/Washington ROM code with CTRL+Q”； 具体可进入工厂菜单（进入方法下面有说明），查看 软件的版本日期，如果是 08 年 11 月份前的软件，大多为 F 版的 芯片，11 月份之后的大多为 G 版的芯片。 选项 2 选择文件路径，文件为 fw.spi。 选项 3 Burn to 选择“BootCode” ，随后点击选项 4“TV Firmware”然后交流开机，如果连接成功，会出现图 6.03 红圈 所示开始擦除芯片的提示。否则，会出现图 6.04 连接失败的提 示。出现连接失败的提示时，可以尝试重新设置图 6.02 的选项1， 如 果 之 前 选 择 “ Dragon ROM code with CTRL+W ”， 则 换 成 “Dragon/Washington ROM code with CTRL+Q”；反之亦然。重 新关机，点击“TV Firmware”然后交流开机。 图 6.03 �������������� www. 520101. com www. 520101. com 家电维修资料网 图 6.04 步骤 5：升级结束时，会弹出如图 6.05 所示对话框，单击确定 后，再单击“EXIT”按钮，退出进度条对话框。 图 6.05 步骤 6：交流开关机，升级结束。 �������������� www. 520101. com www. 520101. com 家电维修资料网 二、进工厂菜单的方法： 音量减到 0，按住键控板的音量-不放，同时按下遥控器的“屏 显”键进入，或者直接按工厂调试键（3FH）。 � 工厂菜单根目录下，按右键进入下一页，菜单返回上一层 � 退出工厂菜单：按“屏显” 键，退出工厂菜单。 三、工厂菜单的说明： 第一页：Soft Version PANEL 屏厂家编号 （奇美屏无此项显 示） Resolution 屏的物理分辨率 Refresh Rate 屏的刷新频率 Color depth： 屏的色深 Process： VII 引擎 CPU：8R08-VER1.0-081101 软件版本号，081101 表明改软件 的日期为 08 年 11 月 1 日 SVN Version SVN 号 第二页：ADC 只有在高清或者 VGA 通道下时，该页才显示（共 有分量标清、分量高清、VGA 三组值） R.Gain R 增益 �������������� www. 520101. com www. 520101. com 家电维修资料网 G.Gain G 增益 B.Gain B 增益 R.Offset R 偏移量 G.Offset G 偏移量 B.Offset B 偏移量 Auto Color 白平调整 第三页：Client Option（酒店菜单参数设置） PO.CH.CTL 开机频道开关，打开后开机频道的设 置才起作用 PO.Val.CTL 开机音量开关，打开后开机音量的 设置才起作用 PO.Get Def. 开机自动恢复，打开后开机各参数恢 复到标准状态 Keypad Lock 按键锁定，键控板锁定，等同于童 锁 Music CH.CTL 音乐频道开关，打开后，音乐频道 的设置才起作用 Max Val.CTL 最大音量开关，打开后，最大音量 的设置才起作用 PowerON CH. 开机频道，设置开机的频道 PowerON Val. 开机音量，设置开机的音量 �������������� www. 520101. com www. 520101. com 家电维修资料网 Max Val. 最大音量 Music CH.1 音乐频道 1 Music CH.2 音乐频道 2 Music CH.3 音乐频道 3 Tv c.s. SWITCH TV 支持的彩色制式，默认用 0 （0: ntsc pal、1: ntsc pal secam、2: ntsc pal secam 自 动） av c.s.switch AV 支持的彩色制式，默认用 0 （0: ntsc pal、自动；1: ntsc pal secam 自动） Srcsel mode 默认 mode3 ( 长压切换键如果 切换通道，mode1 所有通道间 循环，mode 2 tv、av1、av2 之间循环，mode3 关闭长按信源 键自动切 Source 的功能) CHcopy Read 克隆遥控器的读操作，用来将主 板上的频道等数据复制到克隆 遥控器（注意：数据拷贝过程指 示灯会闪烁，拷贝结束后进入待 机状态） CHcopy Write 克隆遥控器的写操作，用来将 �������������� www. 520101. com www. 520101. com 家电维修资料网 克隆遥控上的数据复制到主板。 复制过程指示灯仍会闪烁，拷贝 结束后进入待机状态。 Sleep Time 无操作自动待机功能，共有关、 120MIN、240MIN 三种选项。默 认为关，如果在选定的时间内， 用户无任何操作，电视机将进入 待机状态。 Channl Lock 频道锁定，打开此功能后将禁 止搜台，频道编辑等操作。默认 为关。 Power On 待机不记忆。 VGA Auto Switch 默认关，打开此功能后，当 有 VGA 信号输入时，无论当前为哪一通道都将自动切换到 VGA 通道， 同时禁止用户切换到其它通道。 九 九 九 九....8TR1 8TR1 8TR1 8TR1 升级说明 升级说明 升级说明 升级说明 升级前请确认要升级机器使用什么 屏，屏的信息在工厂 模式里能看到。 顺序按遥控器的键 “定时、屏显、菜单”可进入工厂模式， 如图 1 图 1 �������������� www. 520101. com www. 520101. com 家电维修资料网 Factory Menu Eeprom [060823 ] // Eeprom 软件版 本号 06 年 8 月 23 日 SOFT [060823 ] // 软件版本号 06 年 8 月 23 日 自动调整 ◆ // 高清、ＶＧＡ、视 频下较正白平衡用 LG32" SL05 1366 X 768 V1.00 XG // 机芯信 息，图示为：LG32 寸，SL05 型号， 1366*768 像素，V1.00 版本软件，旭光高频头 按住电视机键控板上的频道减键,打开电源(此过程不要 放开按键),约两秒即可进入升级准备状态。 1.请打开 8051IspWriter.EXE(见压缩文件), 2 select chip 请选择 CPU 型号 W79E632 见 2 3.Select File0 项请选择 RTD2620.H00 （此文件在所给升级 程序的文件夹内） 见 3 4.Select File1 项请选择 RTD2620.H01 （此文件在所给升级 程序的文件夹内） 见 4 5.在弹出的 File Format 中选择 Inte Hex 项,(非 Binary 项) 再点 OK 见 5 �������������� www. 520101. com www. 520101. com 家电维修资料网 6.点 8051IspWriter 上的 ConNect Next Chip 见 6 7.如果一切正常,则 Function 中的 Program All 变为可选, 此时单击 Program All,更新程式开始,进度条会有提示。 注意此时不要断开所有连接。 见 7 8 升级完成后自动跳出 升级烧写信息窗口 见 9 9.如果 6-->7 不能实现,则重新做一次,直至第 7 步骤实现。 B 使用 USB 升级板注意事项: 1.请先安装 PL-2303 Driver Installer.exe(可能在压缩文 档中,请留意),此文件为 USB 升级板的驱动程序. 2.安装成功后,请用 USB 线连接连接至 PC(电脑),此时板上的 两个红灯中的一个将会亮起,说明升级板与 PC(电脑)连接 正常。 3.在桌面单击我的电脑-->右键--属性-->硬件-->设备管理 器 4.在设备管理器中单击 端口(COM 和 LPT) 见 COM* 5.你会在所列出的端口中发现:Prolific USB-to-Serial Comm-Port(COM＊),说明升级板已经被识别到了,其中 COM* 可能为 COM2 COM3 COM4 等 见 COM* 6.打开 8051IspWriter.EXE,在 Port 右侧选择端口与５步骤 中所显示 COM*一至即可。 7.做完１-->６步骤后，就可以安照上面 A 段所说的步骤升级 程序了。 �������������� www. 520101. com www. 520101. com 家电维修资料网 8.如果升级板与 TV(TV 为上电状态)相连接且与 PC 相连接, 则升级板上的两个红灯都会亮起。 如果你更新程式之前是开机状态(非待机),则更新程式后电 视自动启动到打开状态. 升级解决的问题：地方性断音升级后就可以；地方性上部彩 条干扰，升级后对干扰台微调。 USB 升级板连接图 2：（ 大 、小 两 USB 插座其中一个都可以 ） 图 2 USB 小 VGA 直接对插 电 脑 大 8TR1 机芯板 VGA 端口 USB 升级小板 �������������� www. 520101. com www. 520101. com 家电维修资料网 �������������� www. 520101. com www. 520101. com 家电维修资料网 十． 十． 十． 十．8R10 8R10 8R10 8R10 软件烧录说明 软件烧录说明 软件烧录说明 软件烧录说明 主板位号：US5； IC：W25X16； 程序：fw.spi （软件工程师提供）; 烧录方式：产线工位上使用升级工具烧写。 步骤 1：交流关机 步骤 2：利用升级工具连接主板和 PC（升级所用工具为公司标准 化的 USB 接口的升级工具） �������������� www. 520101. com www. 520101. com 家电维修资料网 步骤 3：打开本调试资料包中的软件 RTICE.EXE，出现如图 6.01 所示界面。首先需要进行串口的设置，点击 [File]->[Comm Settings], 设 置 升 级 工 具 的 端 口 号 图 6.01 步骤 4：所设置的端口号必须与电脑设备管理器里的设备号保持 一致。如下图所示， USB-SERIAL CH341A(COM3)。因此，在步 骤 1 中，应将端口号设置为 COM3。 �������������� www. 520101. com www. 520101. com 家电维修资料网 步骤 5：单击图 6.01 中红框所示按钮，将弹出如图 6.02 所示对 话框 图 6.02 �������������� www. 520101. com www. 520101. com 家电维修资料网 注意图 6.02 中红框的按钮和选项：按图中标记随后点击选项 4 “TV Firmware”等出现连接进度条后交流开机，开始升级软件。 步骤 5：升级结束时，会出现下图所示的提示 。 图 6.03 步骤 6：升级完成后将连接到电视机上的端口取下，插入下一台 机器，重复点击“TV Firmware”然后交流开机。 十一． 十一． 十一． 十一．8888D18 D18 D18 D18 升级说明 升级说明 升级说明 升级说明 一：USB 板 IC 烧录 有两颗 IC 需要烧录：U26、U5 1，U26 （K9F1208U0B/C）烧录方法：用通用烧录器 BeeHive4+ 烧录。（注意，以前 8DD1 机芯用专用烧录器） 第一步：选择器件,单击器件—选择器件，选择相应的器件。 �������������� www. 520101. com www. 520101. com 家电维修资料网 第二步：擦除操作：单击擦除，选择存取方法，设置“坏块管理” 为“不使用”，设置“空白区域方法”为“用户数据”， “主题区域-区块编号”设置为：“00006”， 在保护主 体区域前面打沟，设置完单击 OK. �������������� www. 520101. com www. 520101. com 家电维修资料网 第三步：选择要烧写的文件:单击读取，在相应的目录下找到所 要选择的文件，单击打开。 第四步：烧写数据：单击烧录，选择存取方法，设置“坏块管理” 为“跳过 IB 坏块”，设置“空白区域方法”为“采用 IB 数据的用户数据”，“主题区域-区块编号”设置为： “00006”，在保护主体区域前面打沟，设置完单击 OK.。 �������������� www. 520101. com www. 520101. com 家电维修资料网 注：具体的操作按照相应的操作图片设置。 2，U5（24C02）烧录方法 用 BeeHive4+烧录，该位号烧录比较特殊，该位置为电视的 MAC 地址烧录，由于每台电视的 MAC 地址不能有相同现象，在烧 录时是每次自动加 1，设置如下图。移交到 SMT 的是一个设置好 的烧录工程，而且最好要在同一台电脑上烧录，下次烧录调用上 次烧录后保存的工程文件，包括所有 8D18 机器，在每一批机器 烧录过程中，希望工作人员对在烧录前进行仔细检查，烧录后进 行记录，用于下次烧录前的检查。 同时，请手工记录每次的烧录情况，包括 MAC 起始、结束地 �������������� www. 520101. com www. 520101. com 家电维修资料网 址。防治电脑的数据丢失。 另外，对于售后维修，此 IC 也不能随便更换。 在烧录正确的机器上，我们能查看到此烧录的 MAC 地址信息，如 下图，右下角上排即为此机器的 MAC 地址，每台机器应不同，在 生产时 QA 可以检查此信息和软件版本。 �������������� www. 520101. com www. 520101. com 家电维修资料网 二，主板 IC 烧录 需烧录 IC 有 U6，U8 使用通用烧录器烧录即可，无特殊要求、说明。 三：升级说明 共 3 个部分：USB（多媒体）升级；主板小 MCU 升级；主板 主程序升级。 1） USB（多媒体）升级 1,插入带有升级文件的 USB 盘（机器的多媒体 USB 接 口 ），进 入 USB �������������� www. 520101. com www. 520101. com 家电维修资料网 界面的“设置”，“系统设置”菜单，在左下角有当前的系统程序 版本，确定需升级进入“多媒体升级”菜单。线体 QA 可以检查 软件版本及 MAC 地址信息。 2,当系统找到升级文件后会提示是否升级，按“是”，进入升级 界面。 �������������� www. 520101. com www. 520101. com 家电维修资料网 3,在升级时，不能拔出 USB 盘或待机或电源关机，待升级完成， 才能电源关开机或让系统自动重启。 �������������� www. 520101. com www. 520101. com 家电维修资料网 2） 主板小 MCU 升级（同 8DA5 机芯） 在电脑的 USB 端口插入升级小板（专用），升级线接到主板 CON9， 开机，使用升级工具 Weltrend MCU ISP。 也可在不拆后盖的情况下使用 VGA 口升级，用公司通用升级 VGA 连接线，但连接线 I2C 插口端要插入专用升级小板，并连接正确 （SCL/SDA/GND），不能使用公司通用的升级小板。 �������������� www. 520101. com www. 520101. com 家电维修资料网 在 interface 选项中，设置如下（只需安装后设置一次，以后用 默认），点 EXIT&Save 保存退出。 打开并导入升级软件，完成后将显示软件信息和路径，需升级 IC 等信息。 �������������� www. 520101. com www. 520101. com 家电维修资料网 点击界面中 F 1（Auto），如连接正常将弹出进度条，并跑两遍（升 级和校验），升级完成后机器将自动重开机。 下图连接不正常的提示信息，请重新检查连接线或重插拔升级工 具。 �������������� www. 520101. com www. 520101. com 家电维修资料网 3） 主板主程序升级 关机，将带有升级文件的 U 盘插入主板 USB 升级口（升级主板专 用，在高频头接口旁边），电源开机，并同时按下面板上除待机 键外的任意键（按一下即可），稍后，指示灯将快速闪烁，提示 升级中，不要断电，约一分钟，指示灯不闪，升级完成，拔下 U 盘，重电源开机。 注：1，若不能升级，请更换升级 U 盘或格式化，只能有一个分 区。 2 ， 升 级 程 序 有 两 个 文 件 ： safe-kernel.img1 和 update_demo，请拷贝到 U 盘的根目录下。 十二． 十二． 十二． 十二．32P93MV 32P93MV 32P93MV 32P93MV、 、 、 、9G10 9G10 9G10 9G10 串扰升级说明 串扰升级说明 串扰升级说明 串扰升级说明 1. 所需要的硬件工具：升级用的小板(5800-I8T1G0-00)一块(由 硬件设计师提供)，HDMI 线一根，并口线一根。 软件升级夹(以 LCD LG26)：升级软件(GProbe5.exe),批处理 文 件 两 个 (8TAG_26L16HC.bat) ， 辅 助 文 件 (isp_spi_AT26DF081.hex) ， 电 视 升 级 文 件 一 个 (8TAG_26L16HC_080104.hex),共 4 个文件。 2. 升级前所做的工作：a.把升级文件夹解压缩到 C 盘根目录下， 确 保 C 盘下有 8TAG 目录。目录下有上述文 �������������� www. 520101. com www. 520101. com 家电维修资料网 件共 6 个。 b.安装 GProbe5.exe(如果电脑上已有 8T1G 或 8G10 或 8G11 等机芯的升级界面，可 以 不用安装该软件). 3. 对升级工具作的配置：启动 Genesis Ghprobe 5. 选中菜单中的 OPTIONS 中 Connection Setup ,Connection 页 面中 Device 选中 parallel,选中确定即可。 4. 验证是否连通：在右下方的长条窗口处输 0,按回车。如果连 通，右下方的窗口会出现 0=XX,否则出现”Timeout while waiting for response. Check connections and reset board.(Error Code:00000002)”. 5. 把目录加到存储文件夹：选中左边窗口下面 Batch 页面 ,在左上窗口里点击鼠标右键,在弹出的窗口上选择 Add ShortCutBar,在弹出的窗口选中 C:\8TAG 目录。这时左上窗口应 出现如下界面： . 6.进行升级,升级前确认当前机器的屏与升级的软件所对应,查 看屏的信息，进入工厂菜单可查看配屏信息。 a.确保电脑与电视是连通。 b.如果是升级 42 寸的，点击 8TAG_LG42.BAT,如果是升级 32 �������������� www. 520101. com www. 520101. com 家电维修资料网 寸的，点击 8TAG_LG32.BAT.这时右下窗口出现如下提示： DebugOn: Command Successful. SetBuffer: Command Successful. Reset: Command Successful. Delay: Command Successful. SetDelay: Command Successful. RAMWrite: Command Successful. Run: Command Successful. Delay: Command Successful. Erasing FLASH... 升级过程中，屏幕上会出现花屏，属于正常。 升级完后出现提示：Execution time: xx.xxs Batch: Command Successful. 说明升级成功。 交流断电再开机。进入工厂菜单检查软件版本与屏是否合适。 7.如果升级时出现如下提示： 在左上窗口点击右键，在弹出的窗口上选择 Navigate…,选择 C:\8TAG 即可。 �������������� www. 520101. com www. 520101. com 家电维修资料网 8TAG 软件升级方法(从串口) 1. 所需要的硬件工具：升级用的小板一块(由硬件设计师提供)， 小板到主板四芯连接线一根，串口线一根。四芯连接线插在 主板的 CN6 口(8TAG 接在 CN6,9G10 接在 CN6,8PG6 接在 CN7), 注意：注意电源与地不要插反，如果插反小板上的 IC 会发热 烧掉。 2 对升级工具作的配置：启动 Genesis Ghprobe 5. 选中菜单中的 OPTIONS 中 Connection Setup ,Connection 页 面中 Device 选中 Serial,选中确定即可。检查连通的方法看 前述。 3．其它的与并口的方法一致。 4.升级完后交流开机进入工厂菜单检查软件版本与屏是否合适。 不同版本的批处理文件变更: 在存储文件夹中的有 8TAG_LG42.bat 在 最 后 一 行 fastFlashWrite C:\8TAG\8TAG_LG42.hex , 8TAG_LG42.hex 是主程序的文件名，如果有新程序，新程序文件 名 是 8TAG_LG421.HEX ， 把 最 后 一 行 改 成 fastFlashWrite C:\8TAG\8TAG_LG421.hex ,再把新程序文件复制到该目录，再执 行烧录动作即可。 �������������� www. 520101. com www. 520101. com 家电维修资料网 5800-I8T1G0-00 升级小板示意图 工厂菜单的屏种类，软件版本说明。 �������������� www. 520101. com www. 520101. com 家电维修资料网 8TAG 批量配屏编号说明： LG32 7607-T32001-02 LG37_UP1 7607-T37001-03 LG37_UP2 7607-T37001-04 LG42 7607-T42002-00 SHARP32 7605-T31501-00 进工厂菜单的方法: 把音量减少到 0,按键控板上的音量减小键，同时按屏显键， 进入工厂菜单。 十三． 十三． 十三． 十三．8M19 8M19 8M19 8M19 机芯克隆方法 机芯克隆方法 机芯克隆方法 机芯克隆方法 1：如果不是特别订制的商用机要使用克隆功能必须在机芯板上 增加三个器件，才能实现克隆功能。 增加：4100-CA0000-T0 （0 欧姆电阻） L43 L44 增加：5900-B12224-00（导线） 连接 CON38 PIN1 到 JA3 PIN9 2：如果是特别订制的商用机可直接进行克隆。 方法：首先按住键控板音量减键至 0 不要放手，同时按一下遥控 器上的静音键。即进入 I2 BUS 状态（屏幕左上角会有显示）。然 后将克隆遥控器接入电视的 vga 接口，按一下遥控器上的读数据 �������������� www. 520101. com www. 520101. com 家电维修资料网 键即进入数据克隆状态（即；将样机的数据复制到遥控器中）， 大约 10-20 秒时间绿灯亮后即完成数据克隆。 进入 I2 BUS 状态（屏幕左上角会有显示）。然后将克隆遥 控器接入需要考入数据电视的 vga 接口，按一下遥控器上的写数 据键即进入数据克隆状态（即；将遥控器的数据复制到电视机 中），大约 10-20 秒时间绿灯亮后即完成数据克隆。 十四． 十四． 十四． 十四．8K23 8K23 8K23 8K23 升级说明 升级说明 升级说明 升级说明 一、升级方法： 把附件里面的文件解压后放入 U 盘的，插入电视的 USB 口（ 注 意不是酷 K 的 USB 口），进入 Uplayer，用遥控器进入“文本” 项，进入 U 盘，找到此升级文件，按确定键进行升级。如果出现 提示说“屏不同”，请取消升级，重新换一个正确的升级文件进 行升级。 二、EEPROM 在工厂菜单的修改方法（一定要先看此项，否则 EEPROM 调节无法实现） 在工厂菜单的第四行，新加入存储器修改功能，请按右键进 入此页，会显示下面内容： 存储器地址（高 8 位） 0x00 存储器地址（低 8 位） 0x00 存储器值 0x4B �������������� www. 520101. com www. 520101. com 家电维修资料网 保存 其中，前两行为需要修改的存储器的地址，分别为高 8 位和 低 8 位(例如:要修改 0xd14 这个地址，则第一行高 8 位要修改为 0x0d,第二行低 8 位要修改为 0x14)，而存储器值一开始显示的 是 EEPROM 里面的实际值，在手动修改后，并不会立即存储，需 要手动在“保存”这一行按一下右键进行保存的动作才会保存， 以确保数据的安全。保存之后，光标会自动跳到第一行去，表示 已经保存完毕。 例如：我们需要把 0xd14 的值由原来的 0xFF 改为 0xAA，请 在第一行把存储器地址（高 8 位）的值修改为 0x0d，在第二行 把存储器地址（低 8 位）的值修改为 0x14，此时第三行会自动 显示 EEPROM 里面原来的值（这里假设为 0xFF），把它修改为所 需要的值 0xAA，最后在第四行“保存”按一下右键进行保存。 三、此升级文件解决的问题： 1、USB 在非 Uplayer 通道不断电问题 请进入工厂菜单，将 EEPROM 地址 0xd00 里面的存储值改为 0x66,保存后断电再次开机生效 2、Uplayer 下无法进入单独听问题 请进入工厂菜单，将 EEPROM 地址 0xd14 里面的存储值改为 0xAA,保存后断电再次开机生效，进入 Uplayer 后 按“单画面” �������������� www. 520101. com www. 520101. com 家电维修资料网 这个键进入单独听功能 3、AV 下输入机顶盒，当机顶盒音量减小后，声音忽大忽小问题 请进入工厂菜单，将 EEPROM 地址 0xd12 里面的存储值改为 0x00,0xd13 里面的存储值改为 0x06,保存后断电再次开机生 效。（如果还不行，将 0xd13 里面的值继续减小，最小值为 0） 4、某些地方反馈 8K23 在音量小的时候声音比 8G29 的小 请进入工厂菜单，修改 EEPROM 里面存储的音量曲线，修改后 需要保存后断电再次才能开机生效。 注：8K23 的音量曲线设为如下几段： 0 到 10，在 0xd60 和 0xd61 两个字节存储音量 10 这个点 的值； 11 到 25，在 0xd62 和 0xd63 两个字节存储音量 25 这个点 的值； 26 到 50，在 0xd64 和 0xd65 两个字节存储音量 50 这个点 的值； 50 到 75，在 0xd66 和 0xd67 两个字节存储音量 75 这个点 的值； 76 到 100，在 0xd68 和 0xd69 两个字节存储音量 100 这个 点的值； 默认存储值为： 音量 10 25 50 75 100 32L02: 0x01a0,0x0560,0x0880,0x0c80,0x1a80 �������������� www. 520101. com www. 520101. com 家电维修资料网 37L02: 0x01a0,0x0560,0x0880,0x0a80,0x1a80 42/47L02: 0x01a0,0x0460,0x0700,0x0a80,0x1a80 每两个字节组成一个值，如：音量 10这个点的值为0x01a0， 则在 0xd60 里面存储的值为 0x01,0xd61 里面存储的为 0xa0，以此类推。注意：不要把两个字节组合后的值改为 0，这个会出现某一段无声的问题，同时，最大值 0x1a80 也不要改得超过 0x2000，以免声音过大）。 5、酷开下 8K23 输出给 5.1 功放，觉得声音小的解决方法： 请进入工厂菜单，修改 EEPROM 里面存储的酷开线输出幅度，修 改后需要保存后断电再次才能开机生效。（存储地址为：0xd6A 和 0xd6B 两个字节，默认为 0xd6A 为 0x40,0xd6B 为 0x00，0xd6A 的值为粗调用，0xd6B 的值为微调用，一般调整 0xd6A 里面存储 的值就可以，但要注意：如果输出幅度太大，则某些声音较大的 歌曲在输出时容易截止失真）。 十五． 十五． 十五． 十五．8K80 8K80 8K80 8K80 主板升级说明 主板升级说明 主板升级说明 主板升级说明 本机芯只支持从电脑端用升级工具进行升级。 下面是 MTK 提供的升级工具的使用说明： �������������� www. 520101. com www. 520101. com 家电维修资料网 图 5 MTK 的升级工具主界面 此工具用的是串口，而我们电视端用的是 VGA 口转换的，因此 请用公司发的 USB 标准串口转接线来进行升级（先要把串口小板 的拨动开关拨到串口（UART）这一边）。在打开升级工具之前， 请先把 USB 串口接好，再打开升级工具，否则会出现找不到串口 的问题。打开 MtkTool.exe 后出现上面的主界面，请确认如下设 置： 1. 把最左边的 IC 型号选择为 MT8226； 2. 把中间的串口选为实际接入的 USB 串口，并确认后面的速度 设为 115200 和 10ms； 3. 把中间的“！”按钮按一下，确认为绿色而不是红色，红色 表示关闭串口而绿色表示打开串口； �������������� www. 520101. com www. 520101. com 家电维修资料网 4. 按“Browse”按钮选择升级文件，我们的升级文件是 bin 文 件，再选择升级文件并打开； 图 6 查找升级文件 5. 在主界面点击“Upgrade”按钮开始升级，升级过程中请不 要断电。开始是擦除过程，此时无进度条显示，进度条为 0%， 擦除完成后开始写入，此时有进度条在变化，当进度条显示 为 100%时，升级完成，请断电再开机。 如果 HDMI 图像出不来或有图像无声音，怀疑是 HDMI key 有问 题时，也可以用此升级工具写入一个通用 KEY 进行校验，具体 方法如下： 1．打开 MTK 升级工具，点击上面中间的按钮（如红色圆圈所 示），出现图 7 的界面，同时请关闭再打开串口（用鼠标点击 �������������� www. 520101. com www. 520101. com 家电维修资料网 中间的感叹号的按钮）。 图 7 HDCP-1 2．用鼠标点击右边的“HDCP”按钮，出现如图 8 所示的界面 图 8 HDCP 写入工具界面 3．在图 8 中，请按“LoadValue”按钮选择一个我们提供的通 用 KEY 文件，如图 9 所示 �������������� www. 520101. com www. 520101. com 家电维修资料网 图 9 选择一个通用 KEY 文件 打开后，在图 8 的界面中按“Write”按钮进行写入的动作， 写入完成后会出现成功的提示“Verification Pass!”。完成 后请断电再开机，以便让 IC 重新初始化新的 KEY。 注意：8K80 个别台声音失真的升级软件及技改方案： 需要做下面两个更改 1.升级主板软件（把原来的伴音由模拟通道输入改为 SIF 通道 输入）： 需要用电脑升级工具对主板软件进行升级，升级方法请参考附 件里面的调试说明文件的第 6 页到第 7 页 升级工具用附件里面的 MTKTOOL（升级需要公司标准的 USB 转 VGA 小板，同时需要把升级小板上的拨动开关打到 UART 这一边 �������������� www. 520101. com www. 520101. com 家电维修资料网 2.硬件增加两个电容：C156 C102 (都是 10nF) ，这两个电容 在主板正面右下角，中放 IC 9885 的右边，原来是空的没有贴 片 注：如果没有更改硬件的请不要用此软件升级，否则 TV 会没 有声音 十六． 十六． 十六． 十六．8R07 8R07 8R07 8R07 升级调试说明 升级调试说明 升级调试说明 升级调试说明 一、在线升级软件 主板位号：US5； IC：W25X16； 程序：fw.spi （软件工程师提供）; 烧录方式：生产线工位上使用升级工具烧写。 步骤 1：交流关机 步骤 2：利用升级工具连接主板和 PC（升级所用工具为公司 标准化的 USB 接口的升级工具）。 步骤 3：打开本调试资料包中的软件 RTICE.EXE，出现如图 6.01 所示界面。首先需要进行串口的设置，点击 [File]->[Comm Settings],设置升级工具的端口号。 �������������� www. 520101. com www. 520101. com 家电维修资料网 图 6.01 步骤 4：所设置的端口号必须与电脑设备管理器里的设备号 保持一致。如下图所示，USB-SERIAL CH341A(COM3)。因此，在 步骤 1 中，应将端口号设置为 COM3。 �������������� www. 520101. com www. 520101. com 家电维修资料网 步骤 5：单击图 6.01 中红框所示按钮，将弹出如图 6.02 所 示对话框 图 6.02 �������������� www. 520101. com www. 520101. com 家电维修资料网 注意图 6.02 中红框的按钮和选项：按图中标记随后点击选 项 4“TV Firmware”等出现连接进度条后交流开机，开始升级 软件。 步骤 5：升级结束时，会出现下图所示的提示 。 图 6.03 步骤 6：升级完成后将连接到电视机上的端口取下，插入下 一台机器，重复点击“TV Firmware”然后交流开机。 二、工厂参数设置 1 工厂特殊菜单 � 工厂菜单：可以设置一些特殊参数、芯片寄存器的专业用 户设置菜单。 � 老化模式：产品在生产线时需保持的状态，目的是无信号 时不自动关机。 �������������� www. 520101. com www. 520101. com 家电维修资料网 2 进入方式 � 进入工厂菜单：按音量减到 0，同时按下遥控器的“屏显” 键进入，或者直接按工厂调试键（3FH）。 � 工厂菜单根目录下，按菜单键进入下一页。 � 退出工厂菜单：按“屏显” 键，退出工厂菜单。 � 进入防窜货菜单：按音量减到 0，同时按下遥控器的“静 音”键进入，或者直接按工厂遥控器的 22H 键。 � 退出防窜货菜单：按任意键退出防窜货菜单。 � 进入老化模式：音量减到 0，按住键控板的音量-不放，同 时按下遥控器的“交替”键或者直接按老化模式快捷键（39H）； � 退出老化模式：按遥控器上的“电源” 键，进入待机， 再按“电源”键开机，即可退出老化模式。 3 详细功能 工厂菜单各项功能： 音量减到 0，同时按“屏显”键进入工厂菜单或者直接按工 厂调试快捷键。 第一页：Soft Version PANEL 屏厂家编号 （奇美屏无此 项显示） Resolution 屏的物理分辨率 Refresh Rate 屏的刷新频率 �������������� www. 520101. com www. 520101. com 家电维修资料网 Color depth： 屏的色深 Process： VII 引擎 CPU：8R08-VER1.0-081101 软件版本号 081101 表明软件 的日期为 08 年 11 月 1 日 SVN Version SVN 号 第二页：Client Option（工程机参数设置） PO.CH.CTL 开机频道开关，打开后开机频道 的设置才起作用 PO.Val.CTL 开机音量开关，打开后开机音 量的设置才起作用 Keypad Lock 按键锁定，键控板锁定，等同 于童锁 Music CH.CTL 音乐频道开关，打开后，音乐 频道的设置才起作用 Max Val.CTL 最大音量开关，打开后，最大 音量的设置才起作用 PowerON CH. 开机频道，设置开机的频道 PowerON Val. 开机音量，设置开机的音量 Max Val. 最大音量 Music CH.1 音乐频道 1 Music CH.2 音乐频道 2 Music CH.3 音乐频道 3 �������������� www. 520101. com www. 520101. com 家电维修资料网 TV COLORSYS SW TV 支持的彩色制式，默认用 0（0: ntsc pal、1: ntsc pal secam、 2: ntsc pal secam 自动） AV COLORSYS SW AV 支持的彩色制式，默认用 0 （0: ntsc pal、自动；1: ntsc pal secam 自动） Srcsel mode 默认 mode3 ( 长压切换键如果 切换通道，mode1 所有通道间循 环，mode 2 tv、av1、av2 之间 循 环 ，mode3 关闭长按信源键自动 切 Source 的功能) CHcopy Read 克隆遥控器的读操作，用来将主 板上的频道等数据复制到克隆遥 控器 CHcopy Write 克隆遥控器的写操作，用来将克 隆遥控上的数据复制到主板 VGA Auto Switch 默认关，打开此功能后，当有 VGA 信号输入时，无论当前为哪一通 道都将自动切换到 VGA 通道， 同 时禁止用户切换到其它通道。 AGC 中频 AGC 设置 第三页：Image Adjust（重显率参数设置，每组通道：一组 �������������� www. 520101. com www. 520101. com 家电维修资料网 参数，调节参数后，3~4S 自动记忆） Hor.Pos. 画面行位置 Vert.Pos. 画面场位置 H.Size 画面行缩放 V.Size 画面场缩放 第四页：Flash Access（用户数据寄存器） Addess Byte3 不可选 Addess Byte2 不可选 Addess Byte1 地址选择 Addess Byte0 地址选择 Read 读寄存器 Write 写寄存器 Value 寄存器的值 RESET 复位设置 第五页：Color Temp（色温参数设置） VGA 通道无该页 （每组通道都有独立的一组值） R.Gain R 增益 G.Gain G 增益 B.Gain B 增益 R.Offset R 偏移量 G.Offset G 偏移量 �������������� www. 520101. com www. 520101. com 家电维修资料网 B.Offset B 偏移量 第六页：Spread Spectrum（展频参数设置） Pll Step-SS Pll Period-SS Pll Offset-SS Dclk Offset-SS Dclk range-SS Dclk FMDIV-SS 第七页：Register Access（RTD2672M 内部寄存器） Addess Byte3 地址选择 Addess Byte2 地址选择 Addess Byte1 地址选择 Addess Byte0 地址选择 Read 读寄存器 Write 写寄存器 Value 寄存器的值 第八页 User Data （声音曲线调节） Factory Hot Key 工厂调试单键模式开关，打开才能 响应工厂调试遥控器 AvVol 1 AvVol 10 �������������� www. 520101. com www. 520101. com 家电维修资料网 AvVol 25 AvVol 50 AvVol 75 AvVol 100 TvVol 1 TvVol 10 TvVol 25 TvVol 50 TvVol 75 TvVol 100 十七． 十七． 十七． 十七．8M81 8M81 8M81 8M81 升级说明 升级说明 升级说明 升级说明 主板位号：N10； IC：EON25B64； 程序：D1RJ-8M****.bin （软件工程师提供）; 烧录方式：生产线工位上使用升级工具烧写。 1、电脑连接好升级工具，打开本调试资料包中的软件 ISP_Tool V4.4.3.9.exe，出现如图六所示界面。运行 ISP_Tool V4.0.5.exe 如图六所示（如工具版本为 ISP_Tool V4.3.2.2、 ISP_Tool V4.4.3.9 ,其基本设置参照图六-1、图六-2，其他同 ISP_Tool V4.0.5.）： 注：ISP 软件是不断升级的，后期版本兼容前期版本，也许 �������������� www. 520101. com www. 520101. com 家电维修资料网 用户用到的工具的版本有差异，但设置和操作方法是一样的 图六 图六-1 �������������� www. 520101. com www. 520101. com 家电维修资料网 图六-2 2、单击 Connect 按钮，将弹出如图七所示对话框 �������������� www. 520101. com www. 520101. com 家电维修资料网 图七 3、单击确定后，再单击 Read 按钮，将弹出如图八所示对话 框 图八 �������������� www. 520101. com www. 520101. com 家电维修资料网 4、单击 ，选择 Merge.bin 文件，这里假设它存在 桌面 061215 文件下的 MSTMCU_LCD_512 文件内。 图九 选中后，再按打开按钮。将弹出如下对话框。 �������������� www. 520101. com www. 520101. com 家电维修资料网 图十 单击 Auto 按钮 图十一 然后单击 Run 按钮即可。 5、升级成功后将显示：（见图十二） �������������� www. 520101. com www. 520101. com 家电维修资料网 图十二 6、升级完成后将连接到电视机上的端口取下，插入下一台 机器，重复上述操作。 �������������� www. 520101. com www. 520101. com 家电维修资料网
