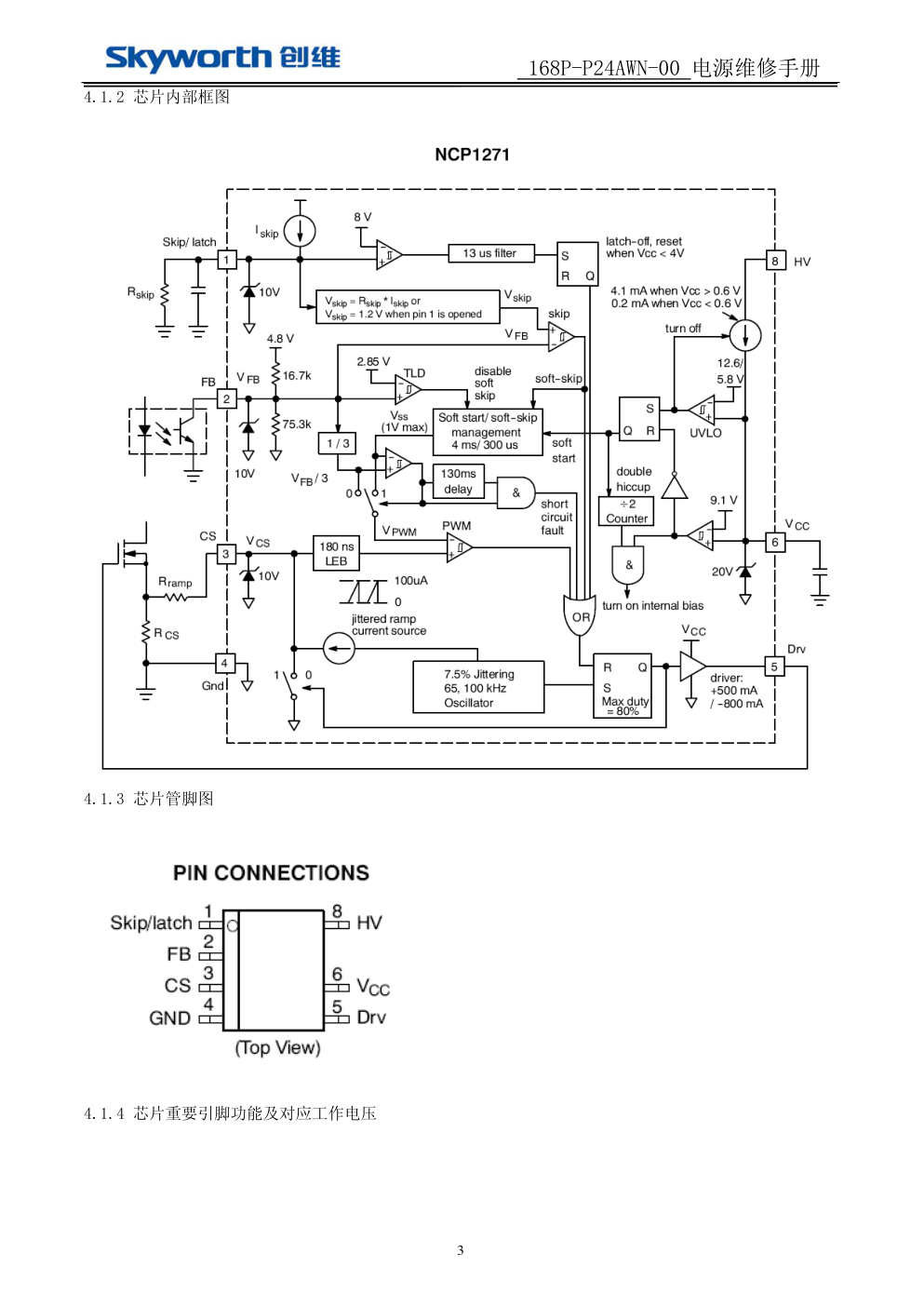

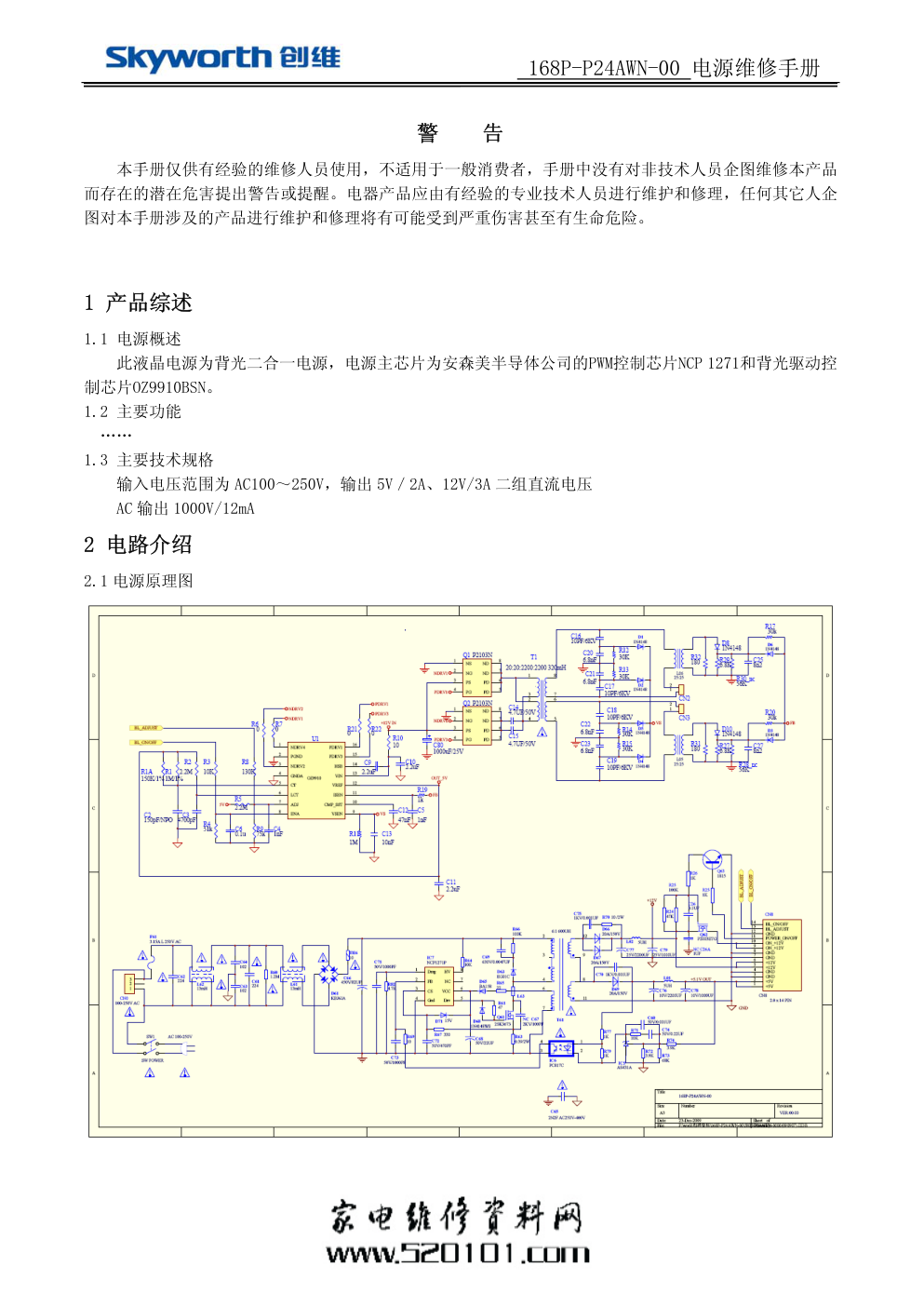

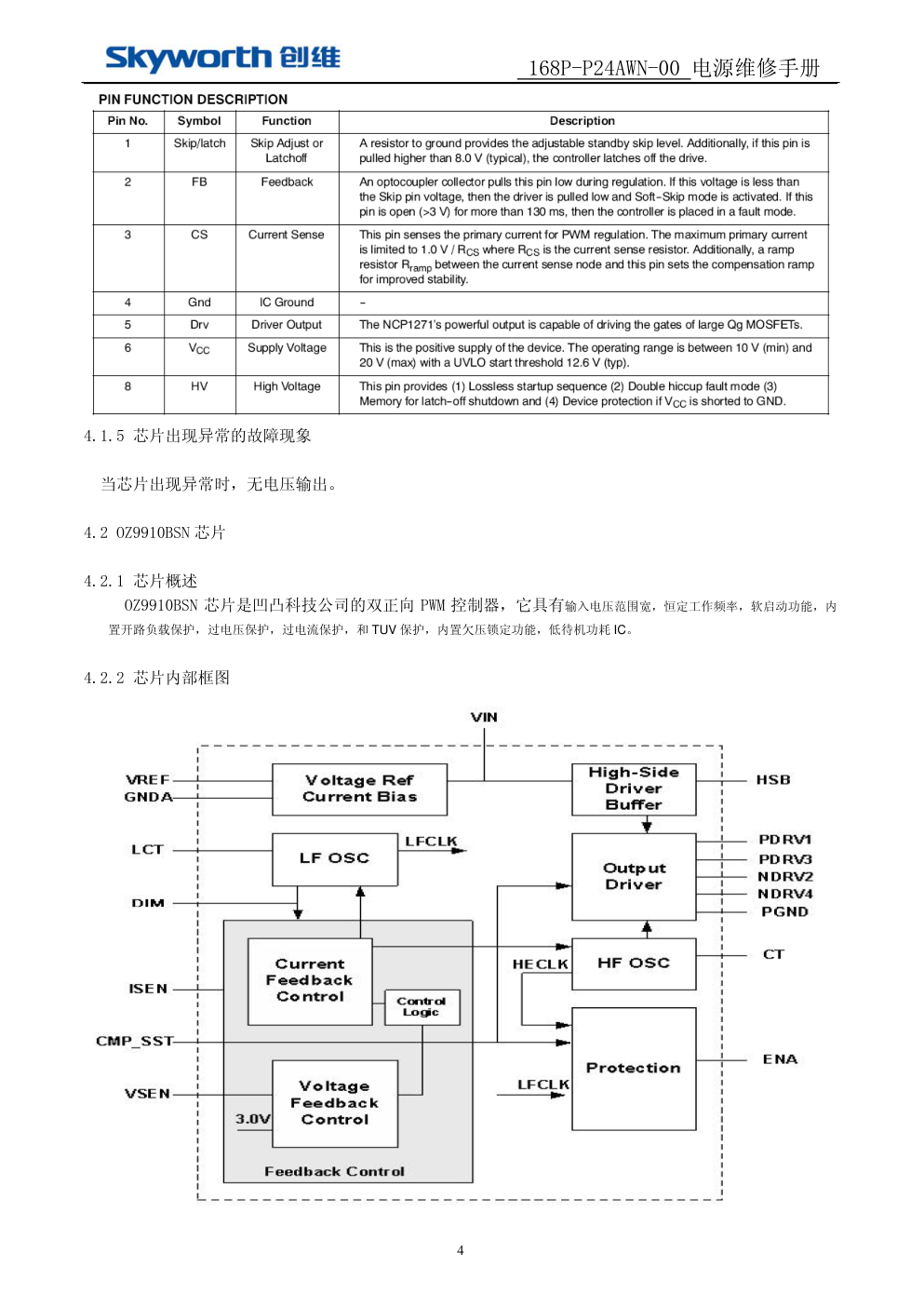

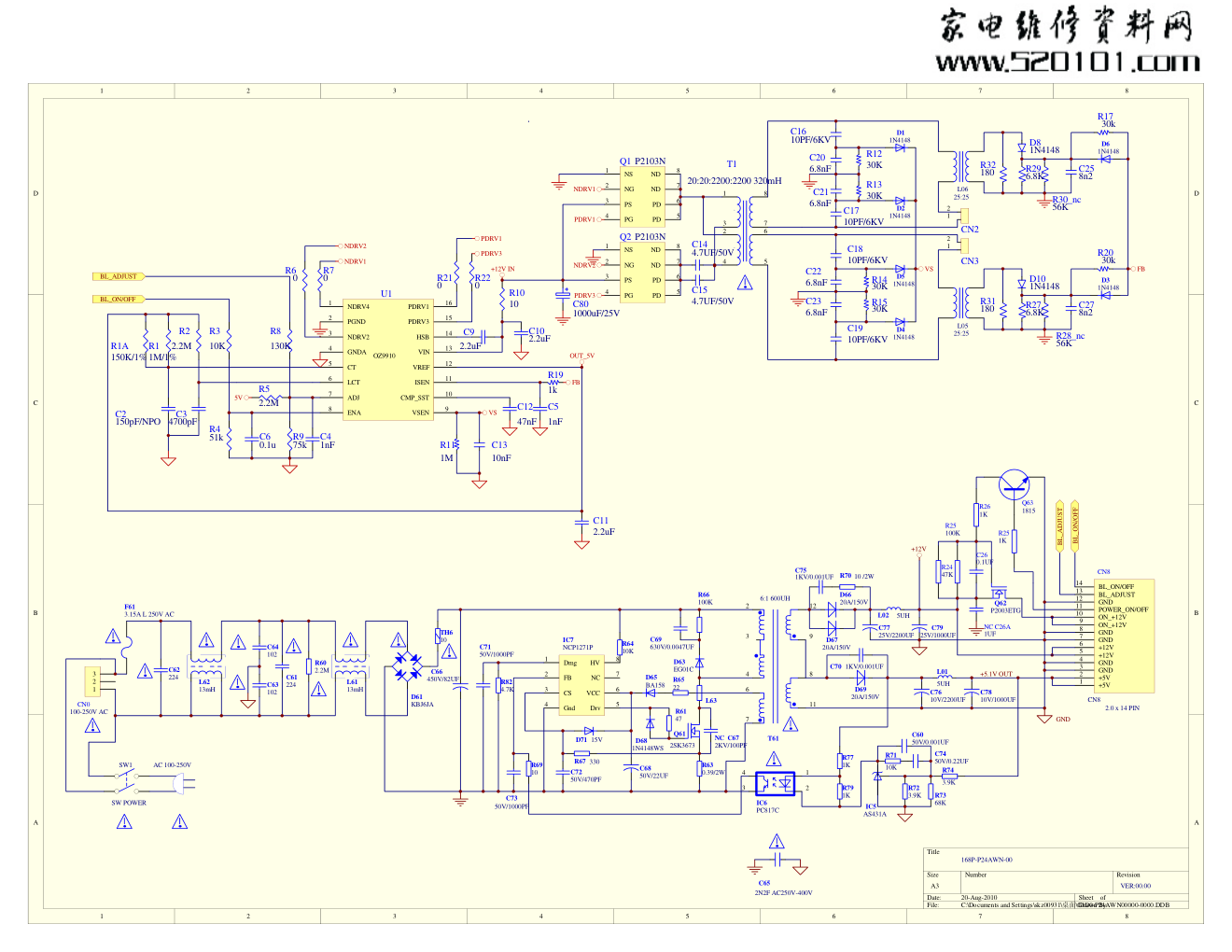

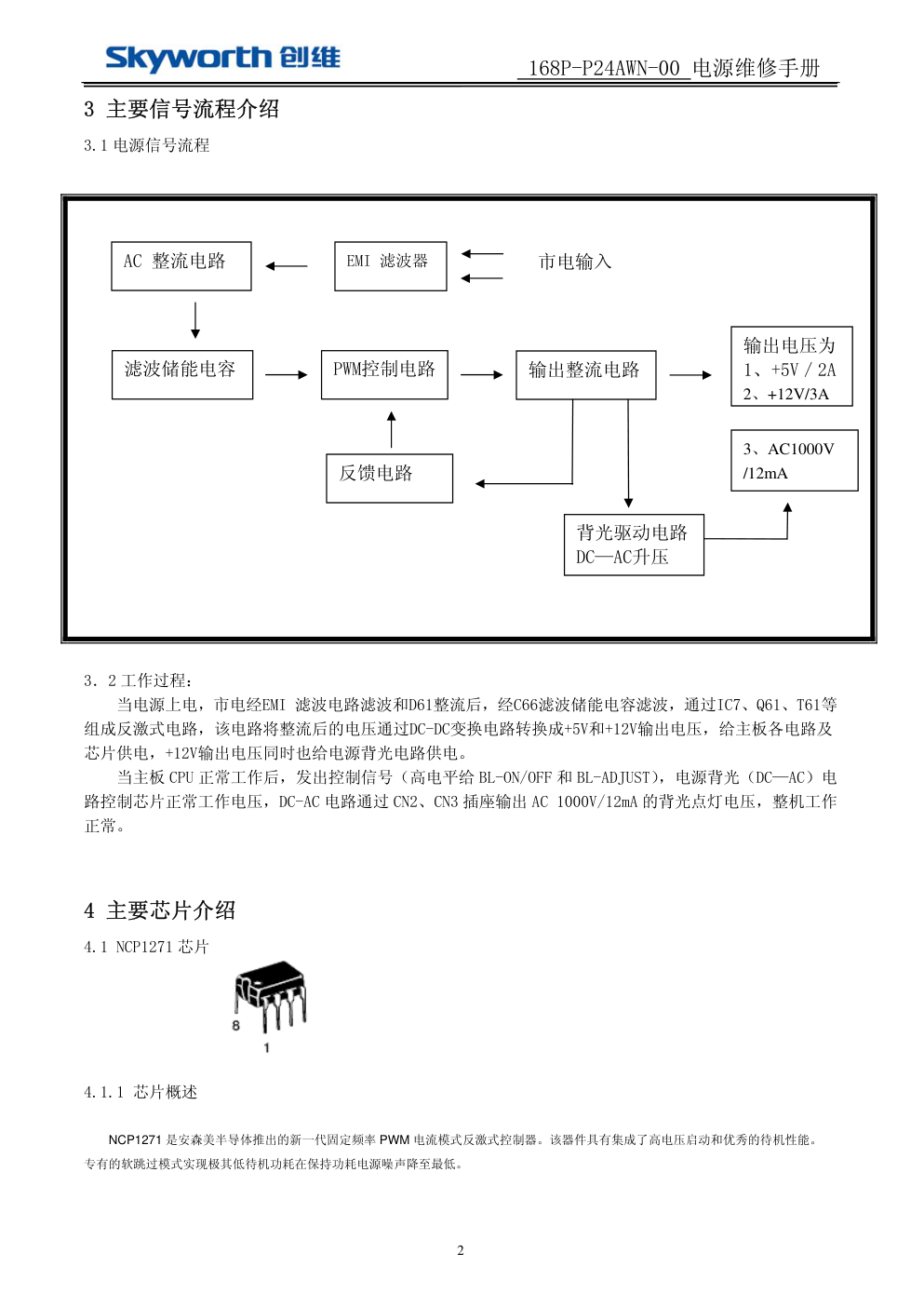

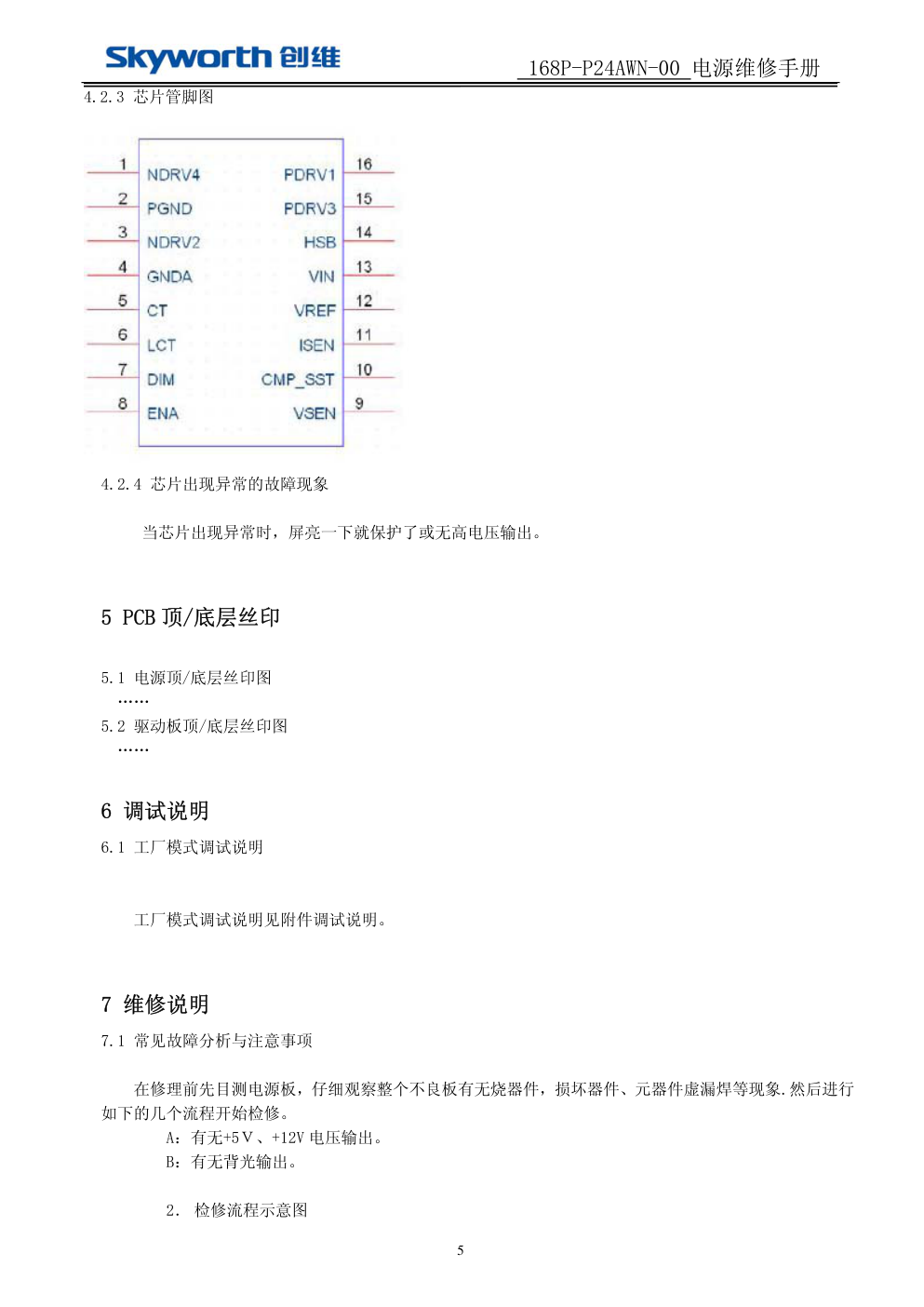

168P-P24AWN-00 电源维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 1.1 电源概述 此液晶电源为背光二合一电源，电源主芯片为安森美半导体公司的PWM控制芯片NCP 1271和背光驱动控 制芯片OZ9910BSN。 1.2 主要功能 …… 1.3 主要技术规格 输入电压范围为 AC100～250V，输出 5V／2A、12V/3A 二组直流电压 AC 输出 1000V/12mA 2 电路介绍 2.1 电源原理图 168P-P24AWN-00 电源维修手册 2 3 主要信号流程介绍 3.1 电源信号流程 3．2 工作过程： 当电源上电，市电经EMI 滤波电路滤波和D61整流后，经C66滤波储能电容滤波，通过IC7、Q61、T61等 组成反激式电路，该电路将整流后的电压通过DC-DC变换电路转换成+5V和+12V输出电压，给主板各电路及 芯片供电，+12V输出电压同时也给电源背光电路供电。 当主板 CPU 正常工作后，发出控制信号（高电平给 BL-ON/OFF 和 BL-ADJUST），电源背光（DC—AC）电 路控制芯片正常工作电压，DC-AC 电路通过 CN2、CN3 插座输出 AC 1000V/12mA 的背光点灯电压，整机工作 正常。 4 主要芯片介绍 4.1 NCP1271 芯片 4.1.1 芯片概述 NCP1271 是安森美半导体推出的新一代固定频率 PWM 电流模式反激式控制器。该器件具有集成了高电压启动和优秀的待机性能。 专有的软跳过模式实现极其低待机功耗在保持功耗电源噪声降至最低。 市电输入 EMI 滤波器 AC 整流电路 滤波储能电容 PWM控制电路 反馈电路 输出整流电路 背光驱动电路 DC—AC升压 输出电压为 1、+5V／2A 2、+12V/3A 3、AC1000V /12mA 168P-P24AWN-00 电源维修手册 3 4.1.2 芯片内部框图 4.1.3 芯片管脚图 4.1.4 芯片重要引脚功能及对应工作电压 168P-P24AWN-00 电源维修手册 4 4.1.5 芯片出现异常的故障现象 当芯片出现异常时，无电压输出。 4.2 OZ9910BSN 芯片 4.2.1 芯片概述 OZ9910BSN 芯片是凹凸科技公司的双正向 PWM 控制器，它具有输入电压范围宽，恒定工作频率，软启动功能，内 置开路负载保护，过电压保护，过电流保护，和 TUV 保护，内置欠压锁定功能，低待机功耗 IC。 4.2.2 芯片内部框图 168P-P24AWN-00 电源维修手册 5 4.2.3 芯片管脚图 4.2.4 芯片出现异常的故障现象 当芯片出现异常时，屏亮一下就保护了或无高电压输出。 5 PCB 顶/底层丝印 5.1 电源顶/底层丝印图 …… 5.2 驱动板顶/底层丝印图 …… 6 调试说明 6.1 工厂模式调试说明 工厂模式调试说明见附件调试说明。 7 维修说明 7.1 常见故障分析与注意事项 在修理前先目测电源板，仔细观察整个不良板有无烧器件，损坏器件、元器件虚漏焊等现象.然后进行 如下的几个流程开始检修。 A：有无+5Ｖ、+12V 电压输出。 B：有无背光输出。 2． 检修流程示意图 168P-P24AWN-00 电源维修手册 6 A：无+5Ｖ、+12V 电压输出 无 有 无 无 有 B：无背光输出 否 是 有 否 7.2 端口及连线定义 端口及连线定义见附件调试说明。 F61 熔断器是否损坏 F61 检查 AC 输入通道是否 正常熔断器是否损坏 无背光输出 无+5Ｖ、+12V 电压输出 检查 IC7 控制芯片 6 脚 VCC 以及外围的元器 件是否有短路，开路现象，虚焊情况 补焊以及更换损坏 元器件 检查光耦到芯片ＦＢ反馈回路 以及 IC5、R79、R77、R72、R73、 R74 是否有短路，开路现象， 虚焊情况 C66 滤波储能电容是否有 150 Ｖ-300Ｖ的直流电压 BL-ON/OFF 、BL-ADJ 是否无高电平 是否背光电路保护 补焊以及更换损坏 元器件 检查 CN2、CN3 是否连接好，IC1 驱动小板以及外围的元器件是否 有短路，开路现象，虚焊情况 检查主电路板是否 正常 168P-P24AWN-00 电源维修手册 7 7.3 关键元器件及维维修备件清单 序号 物料编号 物料型号 位号 名称/功能 /参数 代用物 料编号 备注 1 6000-315663-00 T3.15A250V F61 3.15A 250V 熔断器 2 5100-092200-0000 BCK-2242WH T1 4.1H +/-25% 逆变器 3 4734-P817C0-04 BPC-817* IC6 光电耦合器 4 5100-066001-0000 BCK-60 T61 600UH+/-10% 开关电源 变压器 5 4600-K36730-0000 2SK3673 Q61 700V/10A 开关管 6 471U-N12711-0070 NCP1271P65G IC7 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A3 Date: 20-Aug-2010 Sheet of File: C:\Documents and Settings\skz00931\桌面\G1D0-P24AWN00000-0000.DDB Drawn By: C65 2N2F AC250V-400V R77 1K R71 10K R79 1K C74 50V/0.22UF R72 3.9K IC5 AS431A L02 5UH D63 EG01C C68 50V/22UF R66 100K 1 2 4 3 IC6 PC817C R67 330 C72 50V/470PF C73 50V/1000PF FB 2 CS 3 HV 8 Drv 5 NC 7 VCC 6 Gnd 4 Dmg 1 IC7 NCP1271P R61 47 Q61 2SK3673 D68 1N4148WS C69 630V/0.0047UF NC C67 2KV/100PF R69 10 R82 4.7K C77 25V/2200UF C79 25V/1000UF 9 3 2 7 6 4 12 11 8 6:1 600UH T61 R63 0.39/2W C75 1KV/0.001UF D66 20A/150V C71 50V/1000PF F61 3.15A L 250V AC C62 224 L62 13mH TH6 10 C64 102 C63 102 C61 224 D61 KBJ6JA L61 13mH R60 2.2M C66 450V/82UF R74 3.9K D65 BA158 R64 10K R65 22 R73 68K L01 5UH C76 10V/2200UF C78 10V/1000UF C70 1KV/0.001UF D69 20A/150V CN8 Q62 P2003ETG 1 2 3 CN0 100-250V AC L63 R24 47K Q63 1815 NC C26A 1UF R25 1K R26 1K R25 100K C26 0.1UF BL_ON/OFF 14 BL_ADJUST 13 GND 12 POWER_ON/OFF 11 ON_+12V 10 ON_+12V 9 GND 8 GND 7 +12V 6 +12V 5 GND 4 GND 3 +5V 2 +5V 1 CN8 2.0 x 14 PIN GND C12 47nF C11 2.2uF C5 1nF C10 2.2uF C9 2.2uF C3 4700pF R2 2.2M C2 150pF/NPO R1 1M/1% R3 10K NDRV2 3 PDRV1 16 GNDA 4 PDRV3 15 HSB 14 CT 5 VIN 13 VREF 12 ISEN 11 LCT 6 CMP_SST 10 VSEN 9 ADJ 7 ENA 8 PGND 2 NDRV4 1 OZ9910 U1 R8 130K R5 2.2M R4 51k R9 75k C4 1nF R10 10 C6 0.1u R7 0 R60 5V OUT_5V NDRV1 NDRV2 1 2 CN2 R32 180 R30_nc 56K C25 8n2 C17 10PF/6KV C21 6.8nF R13 30K VS C16 10PF/6KV C20 6.8nF R12 30K C19 10PF/6KV C23 6.8nF R15 30K C18 10PF/6KV C22 6.8nF R14 30K R11 1M C13 10nF FB VS 8 5 3 2 1 4 . . 7 6 T1 20:20:2200:2200 320mH PDRV1 NDRV1 +12V IN NDRV2 PDRV3 C14 4.7UF/50V C15 4.7UF/50V PS 3 ND 8 PG 4 ND 7 PD 6 PD 5 NG 2 NS 1 Q1 P2103N PS 3 ND 8 PG 4 ND 7 PD 6 PD 5 NG 2 NS 1 Q2 P2103N C80 1000uF/25V PDRV1 PDRV3 R17 30k R1A 150K/1% +12V R22 0 R21 0 BL_ON/OFF BL_ADJUST BL_ON/OFF BL_ADJUST D1 1N4148 D2 1N4148 D5 1N4148 D4 1N4148 D6 1N4148 D67 20A/150V R70 10 /2W C60 50V/0.001UF +5.1V OUT 168P-P24AWN-00 VER:00.00 D71 15V SW1 SW POWER AC 100-250V 1 2 CN3 L06 25:25 L05 25:25 R29 6.8K D8 1N4148 R31 180 R28_nc 56K C27 8n2 FB R20 30k D3 1N4148 R27 6.8K D10 1N4148 R19 1k
