乐华RM3501B通用驱动板技术规格书

分类:电子电工 日期: 点击:0
乐华RM3501B通用驱动板技术规格书-0 乐华RM3501B通用驱动板技术规格书-1 乐华RM3501B通用驱动板技术规格书-2 乐华RM3501B通用驱动板技术规格书-3 乐华RM3501B通用驱动板技术规格书-4 乐华RM3501B通用驱动板技术规格书-5 乐华RM3501B通用驱动板技术规格书-6 乐华RM3501B通用驱动板技术规格书-7 乐华RM3501B通用驱动板技术规格书-8 乐华RM3501B通用驱动板技术规格书-9

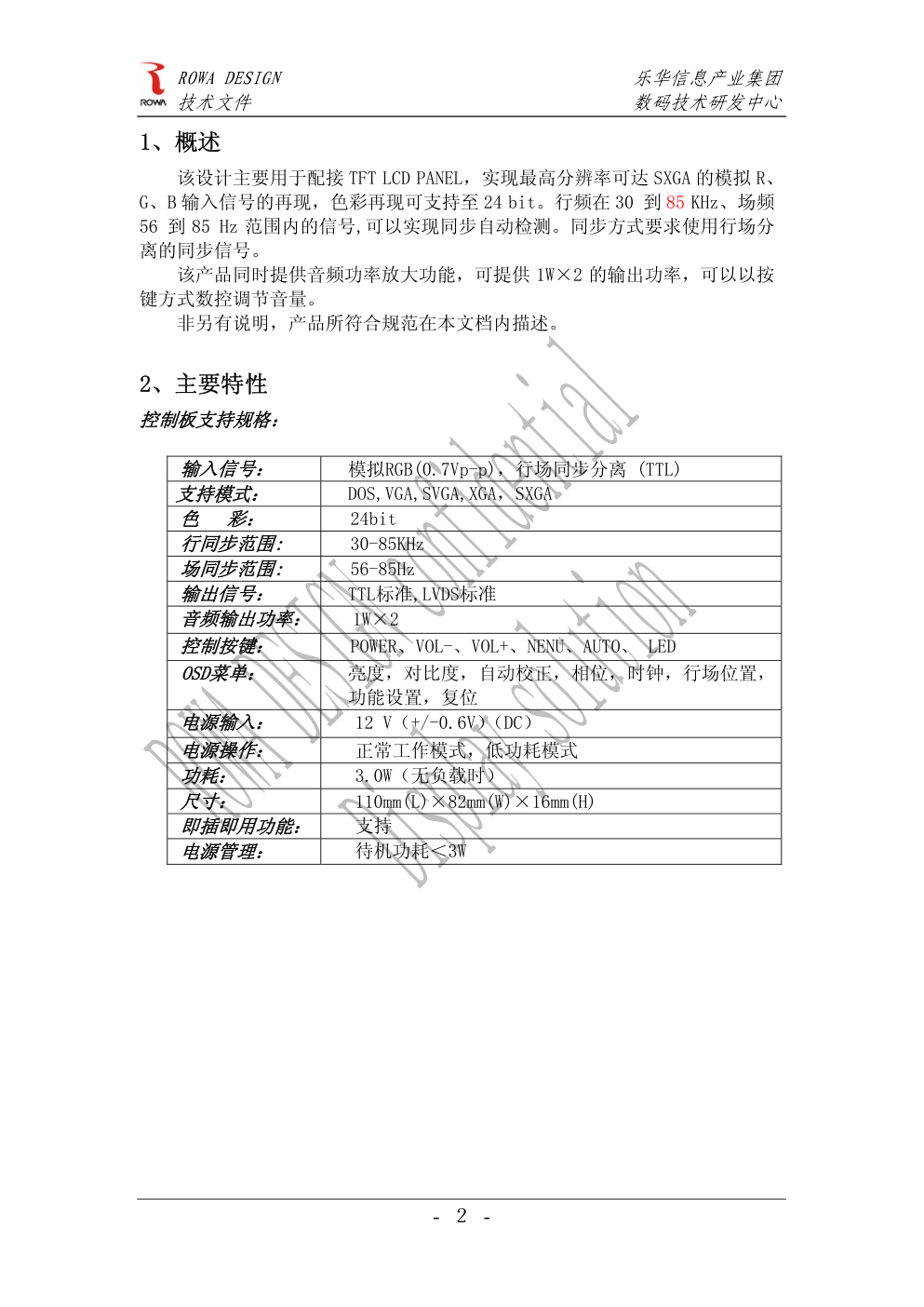

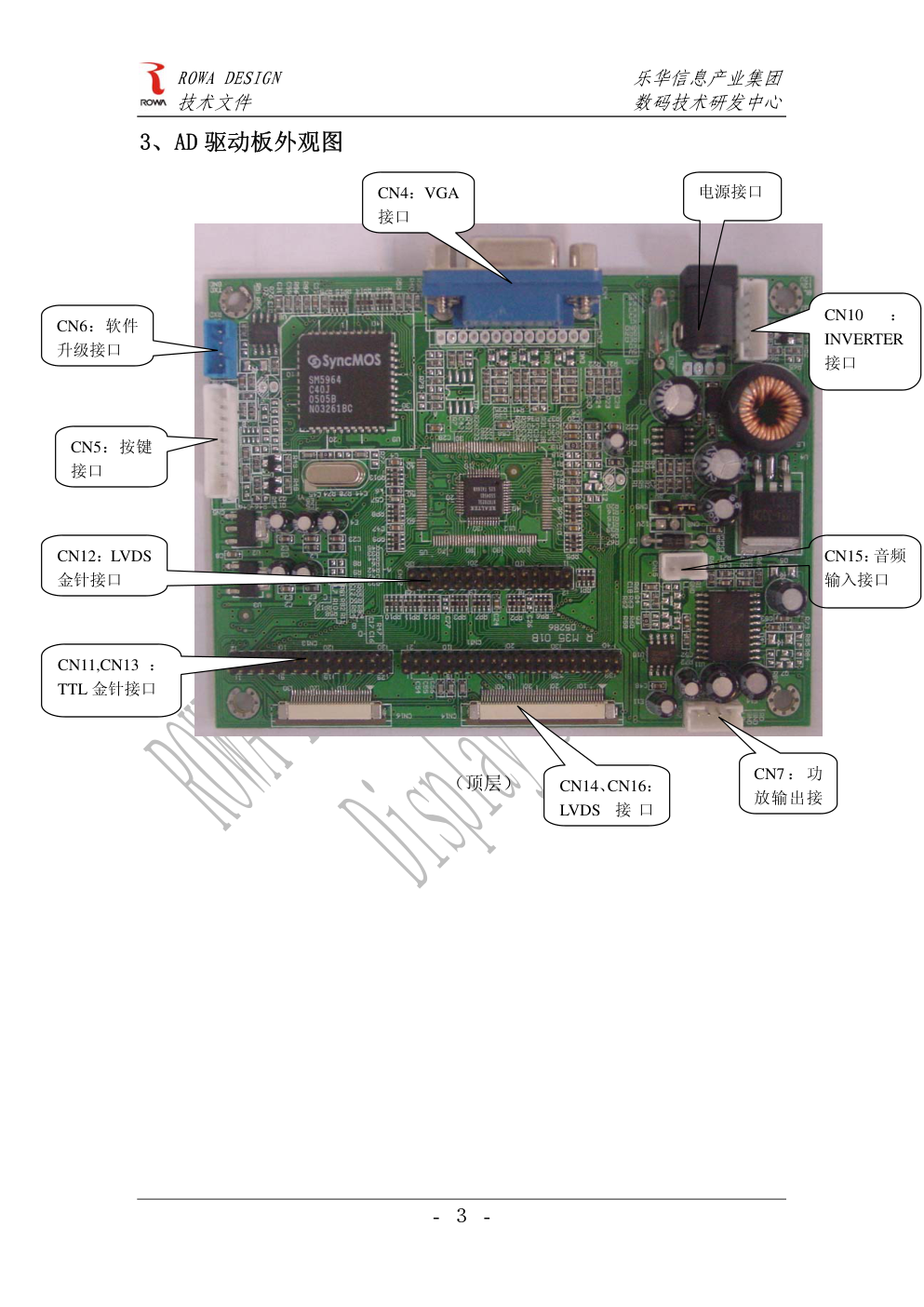

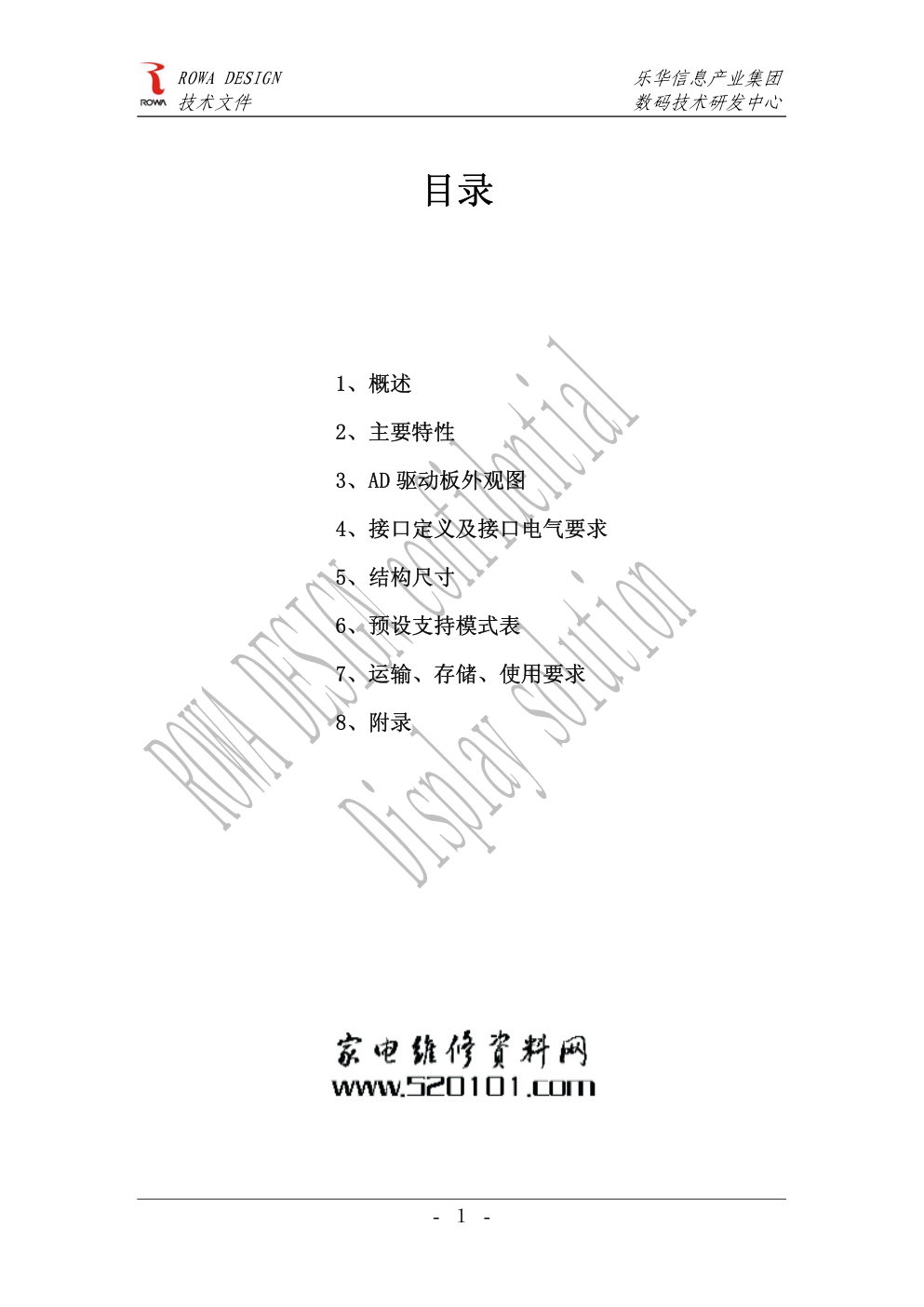

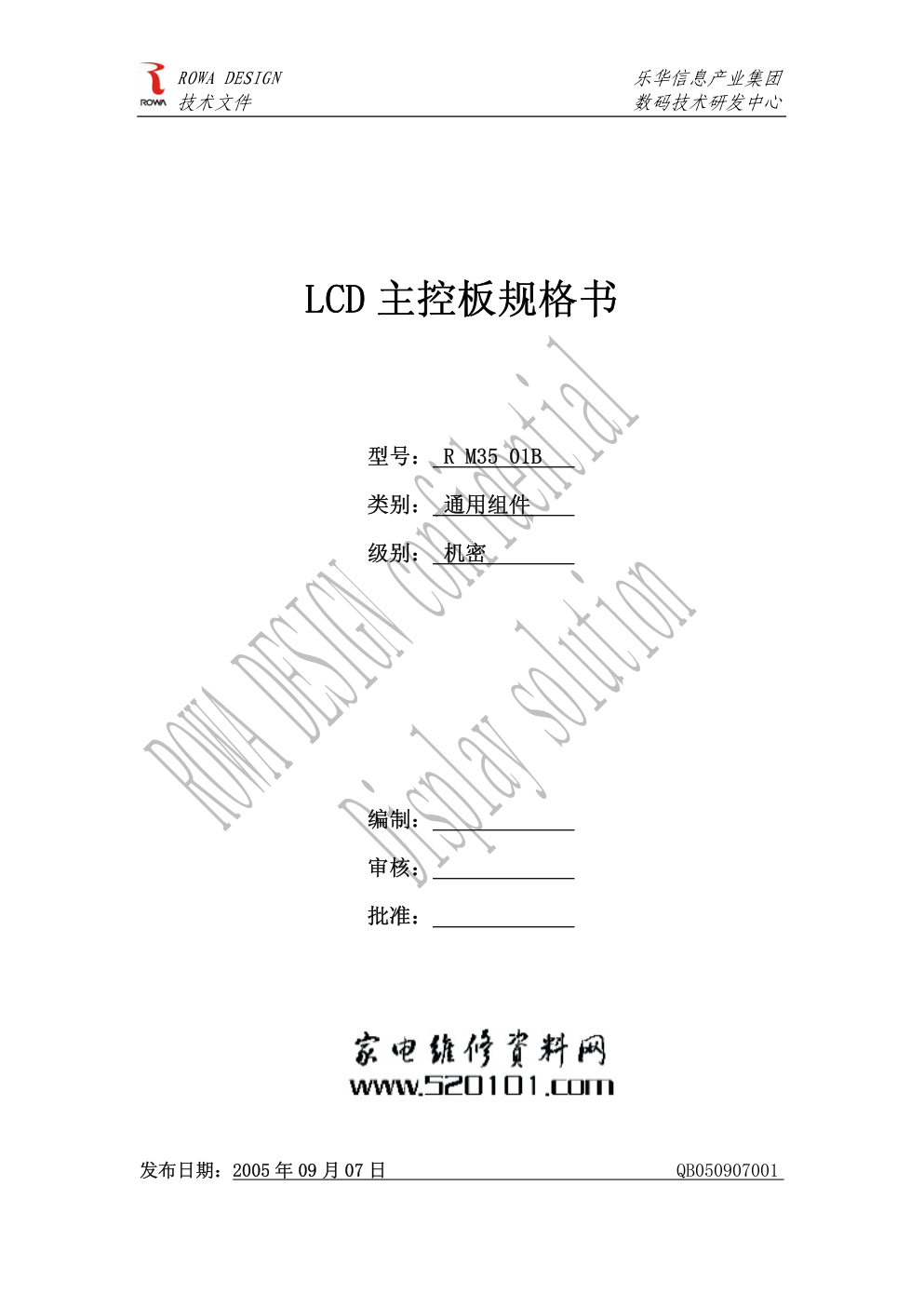

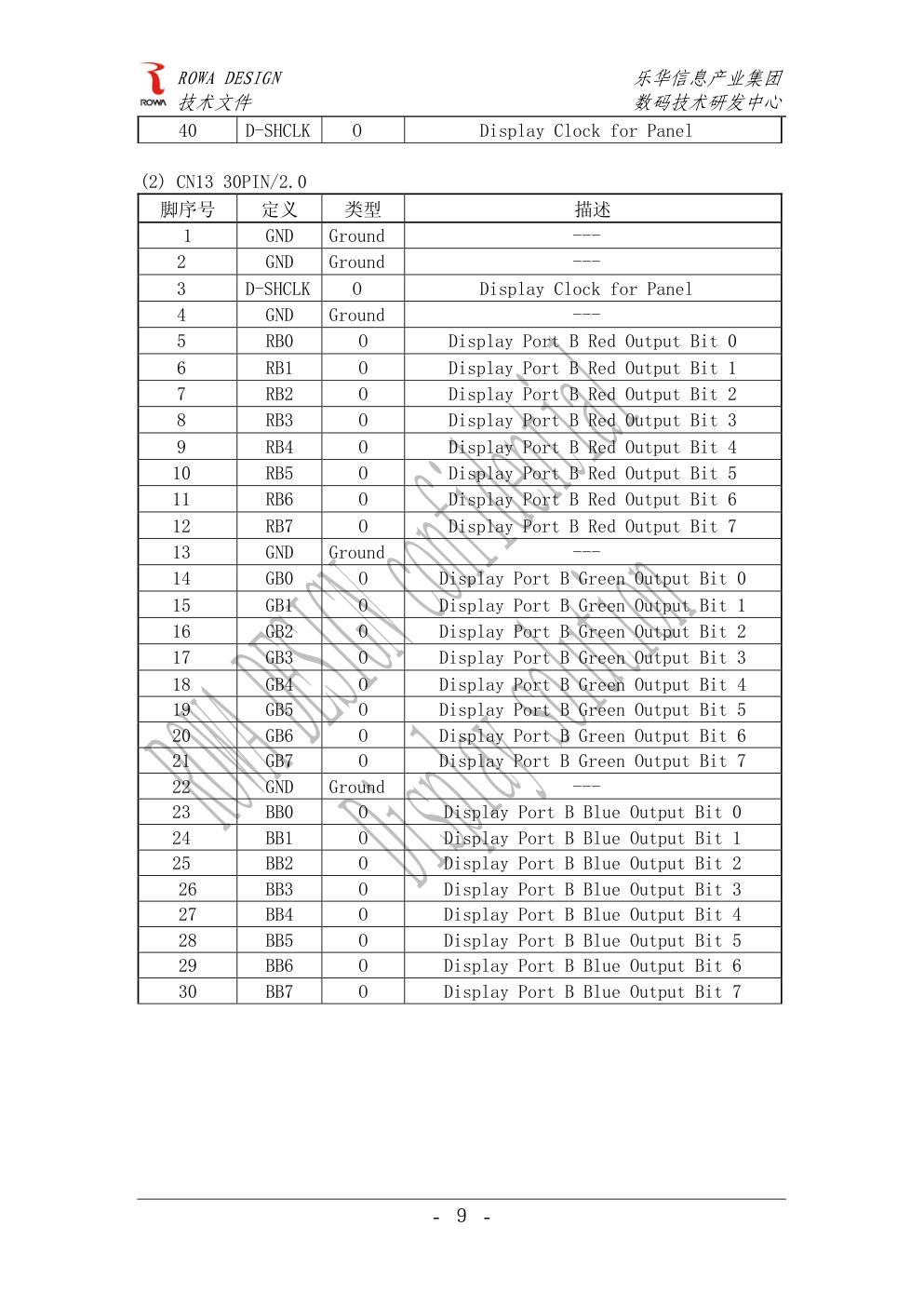

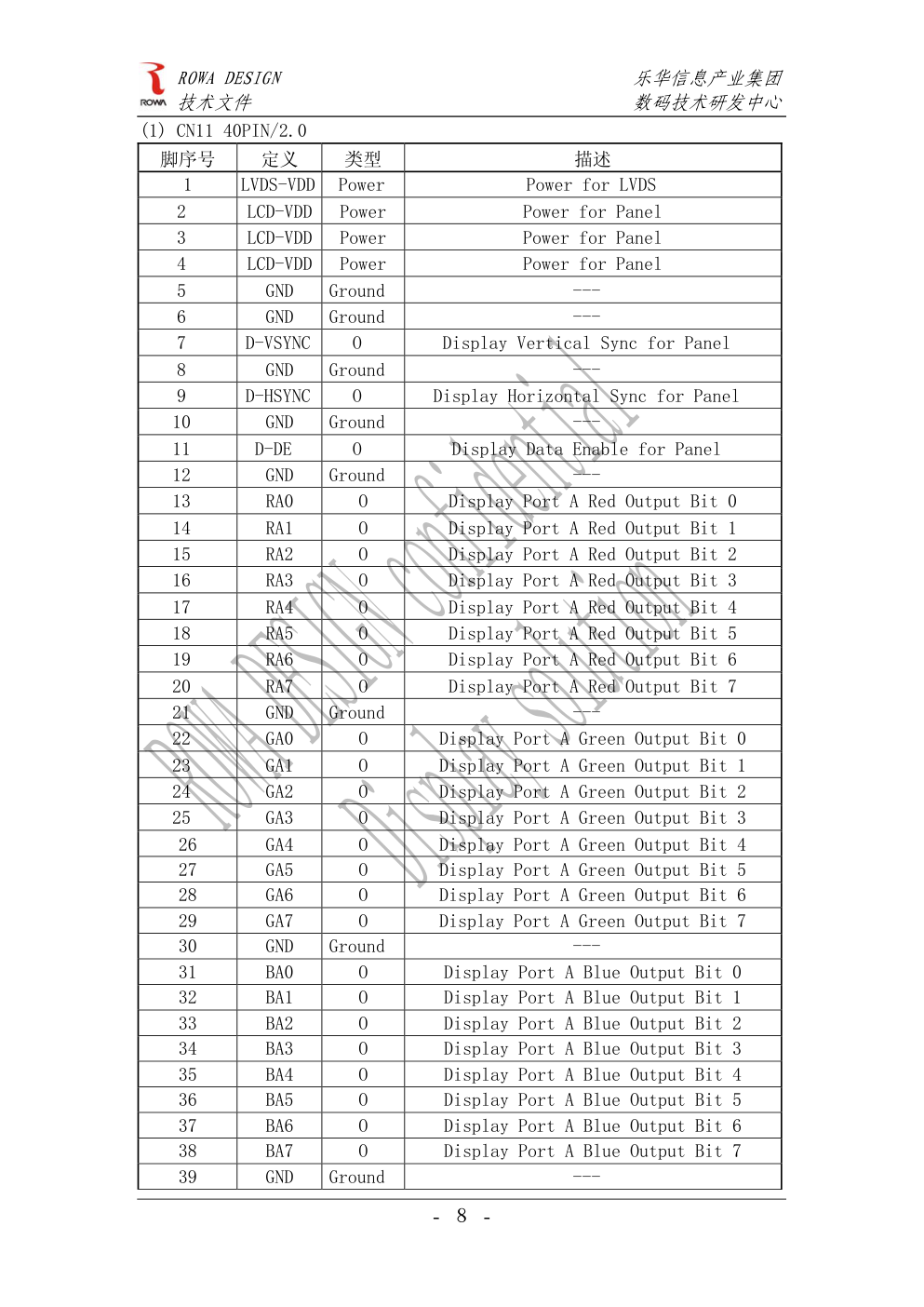

ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 LCD 主控板规格书 型号: R M35 01B 类别: 通用组件 级别: 机密 编制: 审核: 批准: 发布日期:2005 年 09 月 07 日 QB050907001 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 1 - 目录 1、概述 2、主要特性 3、AD 驱动板外观图 4、接口定义及接口电气要求 5、结构尺寸 6、预设支持模式表 7、运输、存储、使用要求 8、附录 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 2 - 1、概述 该设计主要用于配接 TFT LCD PANEL,实现最高分辨率可达 SXGA 的模拟 R、 G、B 输入信号的再现,色彩再现可支持至 24 bit。行频在 30 到 85 KHz、场频 56 到 85 Hz 范围内的信号,可以实现同步自动检测。同步方式要求使用行场分 离的同步信号。 该产品同时提供音频功率放大功能,可提供 1W×2 的输出功率,可以以按 键方式数控调节音量。 非另有说明,产品所符合规范在本文档内描述。 2、主要特性 控制板支持规格: 输入信号: 模拟RGB(0.7Vp-p),行场同步分离 (TTL) 支持模式: DOS,VGA,SVGA,XGA,SXGA 色 彩: 24bit 行同步范围: 30-85KHz 场同步范围: 56-85Hz 输出信号: TTL标准,LVDS标准 音频输出功率: 1W×2 控制按键: POWER、VOL-、VOL+、NENU、AUTO、 LED OSD菜单: 亮度,对比度,自动校正,相位,时钟,行场位置, 功能设置,复位 电源输入: 12 V(+/-0.6V)(DC) 电源操作: 正常工作模式,低功耗模式 功耗: 3.0W(无负载时) 尺寸: 110mm(L)×82mm(W)×16mm(H) 即插即用功能: 支持 电源管理: 待机功耗<3W ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 3 - 3、AD 驱动板外观图 (顶层) CN15:音频 输入接口 CN5:按键 接口 CN10 : INVERTER 接口 CN7 : 功 放输出接 CN6:软件 升级接口 CN4:VGA 接口 电源接口 CN11,CN13 : TTL 金针接口 CN12:LVDS 金针接口 CN14、CN16: LVDS 接 口 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 4 - (底层) 4、接口定义(见附录 1)及接口电气要求 1. 按键板操作接口:6 个独立式按键接口; 2. INVERTER 接口:背光开关控制; 5、结构尺寸(见附录 2) 控制板 PCB 相关尺寸、规格 (1) PCB 厚度+最高零件的高度=16.00 mm (2) PCB 长度= 110.00 mm (3) PCB 宽度= 82.00 mm 螺丝孔规格: 直径 3.5 mm 螺丝孔,孔位大小及坐标见结构图 6、 预设支持模式表 模式 行频 (KHz) 场频 (Hz) SXGA 1280*1024 63.5 85.0 60 85 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 5 - XGA 1024*768 48.4 56.5 60.0 60 70 75 SVGA 800*600 37.9 48.1 46.9 60 72 75 VGA 640*480 31.5 37.9 37.5 60 72 75 640*400 31.5 70 720*400 31.5 70 7、 运输,存储,使用要求 1. 勿受重压及弯折变形 2. 防静电 3. 相对湿度:≤80% 4. 存储温度:-10~+60℃ 5. 使用温度:0~+40℃ 8、附录 附录 1:接口定义表 CN4 (信号输入) DB15 端子 脚序号 定义 描述 1 RED 红色分量信号输入 2 GREEN 绿色分量信号输入 3 BLUE 蓝色分量信号输入 4 GND 地 5 GND 地 6 GND 地 7 GND 地 8 GND 地 9 5V 5V 电源输入 10 GND 地 11 NC 空 12 DDC_SDA DDC 数据 13 HSYNC 行同步 14 VSYNC 场同步 15 DDC_SCL DDC 时钟 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 6 - CN10 (INVERTER) 6PIN/2.0 脚序号 定义 描述 1 12V INVERTER 电源 2 12V INVERTER 电源 3 BL_ON INVERTER 开关控制(高电平有效) 4 ADJ 亮度调节(预置接地) 5 GND 地 6 GND 地 CN5 (按键) 脚序号 定义 描述 1 K0 按键接口 0 2 LED-R 红色指示灯 3 LED-G 绿色指示灯 4 GND 地 5 K1 按键接口 1 6 K2 按键接口 2 7 K3 按键接口 3 8 K4 按键接口 4 9 K5 按键接口 5 CN15 (音频输入) 3PIN/2.0 脚序号 定义 描述 1 L_IN 左声道输入 2 GND 地 3 R_IN 右声道输入 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 7 - CN12 ( PANEL 接口) 脚序号 定义 类型 描述 1 LCD-VDD Power Power for Panel (+5V/3.3V) 2 LCD-VDD Power Power for Panel (+5V/3.3V) 3 LCD-VDD Power Power for Panel (+5V/3.3V) 4 GND Ground --- 5 GND Ground --- 6 GND Ground --- 7 RXO0- O LVDS ODD 0 - Signal 8 RXO0+ 0 LVDS ODD 0 + Signal 9 RXO1- O LVDS ODD 1 - Signal 10 RXO1+ 0 LVDS ODD 1 + Signal 11 RXO2- O LVDS ODD 2 - Signal 12 RXO2+ 0 LVDS ODD 2 + Signal 13 GND Ground --- 14 GND Ground --- 15 RXOC- O LVDS ODD Clock - Signal 16 RXOC+ 0 LVDS ODD Clock + Signal 17 RXO3- O LVDS EVEN 3 - Signal 18 RXO3+ 0 LVDS EVEN 3 + Signal 19 RXE0- O LVDS EVEN 0 - Signal 20 RXE0+ 0 LVDS EVEN 0 + Signal 21 RXE1- O LVDS EVEN 1 - Signal 22 RXE1+ 0 LVDS EVEN 1 + Signal 23 RXE2- O LVDS EVEN 2 - Signal 24 RXE2+ 0 LVDS EVEN 2 + Signal 25 GND Ground --- 26 GND Ground --- 27 RXEC- O LVDS EVEN Clock - Signal 28 RXEC+ 0 LVDS EVEN Clock + Signal 29 RXE3- O LVDS EVEN 3 - Signal 30 RXE3+ 0 LVDS EVEN 3 + Signal CN11、CN13:(PANEL 接口) 金针插座接口引脚定义如下: (1) CN11 40PIN/2.0 (2) CN13 30PIN/2.0 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 8 - (1) CN11 40PIN/2.0 脚序号 定义 类型 描述 1 LVDS-VDD Power Power for LVDS 2 LCD-VDD Power Power for Panel 3 LCD-VDD Power Power for Panel 4 LCD-VDD Power Power for Panel 5 GND Ground --- 6 GND Ground --- 7 D-VSYNC O Display Vertical Sync for Panel 8 GND Ground --- 9 D-HSYNC O Display Horizontal Sync for Panel 10 GND Ground --- 11 D-DE O Display Data Enable for Panel 12 GND Ground --- 13 RA0 O Display Port A Red Output Bit 0 14 RA1 O Display Port A Red Output Bit 1 15 RA2 O Display Port A Red Output Bit 2 16 RA3 O Display Port A Red Output Bit 3 17 RA4 O Display Port A Red Output Bit 4 18 RA5 O Display Port A Red Output Bit 5 19 RA6 O Display Port A Red Output Bit 6 20 RA7 O Display Port A Red Output Bit 7 21 GND Ground --- 22 GA0 O Display Port A Green Output Bit 0 23 GA1 O Display Port A Green Output Bit 1 24 GA2 O Display Port A Green Output Bit 2 25 GA3 O Display Port A Green Output Bit 3 26 GA4 O Display Port A Green Output Bit 4 27 GA5 O Display Port A Green Output Bit 5 28 GA6 O Display Port A Green Output Bit 6 29 GA7 O Display Port A Green Output Bit 7 30 GND Ground --- 31 BA0 O Display Port A Blue Output Bit 0 32 BA1 O Display Port A Blue Output Bit 1 33 BA2 O Display Port A Blue Output Bit 2 34 BA3 O Display Port A Blue Output Bit 3 35 BA4 O Display Port A Blue Output Bit 4 36 BA5 O Display Port A Blue Output Bit 5 37 BA6 O Display Port A Blue Output Bit 6 38 BA7 O Display Port A Blue Output Bit 7 39 GND Ground --- ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 9 - 40 D-SHCLK O Display Clock for Panel (2) CN13 30PIN/2.0 脚序号 定义 类型 描述 1 GND Ground --- 2 GND Ground --- 3 D-SHCLK O Display Clock for Panel 4 GND Ground --- 5 RB0 O Display Port B Red Output Bit 0 6 RB1 O Display Port B Red Output Bit 1 7 RB2 O Display Port B Red Output Bit 2 8 RB3 O Display Port B Red Output Bit 3 9 RB4 O Display Port B Red Output Bit 4 10 RB5 O Display Port B Red Output Bit 5 11 RB6 O Display Port B Red Output Bit 6 12 RB7 O Display Port B Red Output Bit 7 13 GND Ground --- 14 GB0 O Display Port B Green Output Bit 0 15 GB1 O Display Port B Green Output Bit 1 16 GB2 O Display Port B Green Output Bit 2 17 GB3 O Display Port B Green Output Bit 3 18 GB4 O Display Port B Green Output Bit 4 19 GB5 O Display Port B Green Output Bit 5 20 GB6 O Display Port B Green Output Bit 6 21 GB7 O Display Port B Green Output Bit 7 22 GND Ground --- 23 BB0 O Display Port B Blue Output Bit 0 24 BB1 O Display Port B Blue Output Bit 1 25 BB2 O Display Port B Blue Output Bit 2 26 BB3 O Display Port B Blue Output Bit 3 27 BB4 O Display Port B Blue Output Bit 4 28 BB5 O Display Port B Blue Output Bit 5 29 BB6 O Display Port B Blue Output Bit 6 30 BB7 O Display Port B Blue Output Bit 7 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 10 - CN14、CN16:(PANEL 接口) FFC(Flexible Flat Cable)接口引脚定义如下: (1) CN14 BL112-45RL (2) CN15 BL112-30RL (1)CN14 BL112-45RL 脚序号 定义 类型 描述 1 GND Ground --- 2 D-SHCLK O Display Clock for Panel 3 GND Ground --- 4 D-DE O Display Data Enable for Panel 5 GND Ground --- 6 D-VSYNC O Display Vertical Sync for Panel 7 GND Ground --- 8 D-HSYNC O Display Horizontal Sync for Panel 9 GND Ground --- 10 NC -- Not Connect 11 GND Ground --- 12 BA7 O Display Port A Blue Output Bit 7 13 BA6 O Display Port A Blue Output Bit 6 14 BA5 O Display Port A Blue Output Bit 5 15 BA4 O Display Port A Blue Output Bit 4 16 GND Ground --- 17 BA3 O Display Port A Blue Output Bit 3 18 BA2 O Display Port A Blue Output Bit 2 19 BA1 O Display Port A Blue Output Bit 1 20 BA0 O Display Port A Blue Output Bit 0 21 GND Ground --- 22 GA7 O Display Port A Green Output Bit 7 23 GA6 O Display Port A Green Output Bit 6 24 GA5 O Display Port A Green Output Bit 5 25 GA4 O Display Port A Green Output Bit 4 CN7 (功放输出) 4PIN/2.0 脚序号 定义 描述 1 R_OUT 右声道输出 2 GND 地 3 GND 地 4 L_OUT 左声道输出 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 11 - 26 GND Ground --- 27 GA3 O Display Port A Green Output Bit 3 28 GA2 O Display Port A Green Output Bit 2 29 GA1 O Display Port A Green Output Bit 1 30 GA0 O Display Port A Green Output Bit 0 31 GND Ground --- 32 RA7 O Display Port A Red Output Bit 7 33 RA6 O Display Port A Red Output Bit 6 34 RA5 O Display Port A Red Output Bit 5 35 RA4 O Display Port A Red Output Bit 4 36 GND Ground --- 37 RA3 O Display Port A Red Output Bit 3 38 RA2 O Display Port A Red Output Bit 2 39 RA1 O Display Port A Red Output Bit 1 40 RA0 O Display Port A Red Output Bit 0 41 LCD-VDD Power Power for Panel (+3.3V) 42 LCD-VDD Power Power for Panel (+3.3V) 43 NC -- Not Connect 44 NC -- Not Connect 45 NC -- Not Connect (2)CN16 BL112-30RL 脚序号 定义 类型 描述 1 GND Ground --- 2 BB7 O Display Port B Blue Output Bit 7 3 BB6 O Display Port B Blue Output Bit 6 4 BB5 O Display Port B Blue Output Bit 5 5 BB4 O Display Port B Blue Output Bit 4 6 GND Ground --- 7 BB3 O Display Port B Blue Output Bit 3 8 BB2 O Display Port B Blue Output Bit 2 9 BB1 O Display Port B Blue Output Bit 1 10 BB0 O Display Port B Blue Output Bit 0 11 GND Ground --- 12 GB7 O Display Port B Green Output Bit 7 13 GB6 O Display Port B Green Output Bit 6 14 GB5 O Display Port B Green Output Bit 5 15 GB4 O Display Port B Green Output Bit 4 16 GND Ground --- 17 GB3 O Display Port B Green Output Bit 3 ROWA DESIGN 乐华信息产业集团 技术文件 数码技术研发中心 - 12 - 18 GB2 O Display Port B Green Output Bit 2 19 GB1 O Display Port B Green Output Bit 1 20 GB0 O Display Port B Green Output Bit 0 21 GND Ground --- 22 RB7 O Display Port B Red Output Bit 7 23 RB6 O Display Port B Red Output Bit 6 24 RB5 O Display Port B Red Output Bit 5 25 RB4 O Display Port B Red Output Bit 4 26 GND Ground --- 27 RB3 O Display Port B Red Output Bit 3 28 RB2 O Display Port B Red Output Bit 2 29 RB1 O Display Port B Red Output Bit 1 30 RB0 O Display Port B Red Output Bit 0 Unit:mm 附录 2:结构尺寸图
