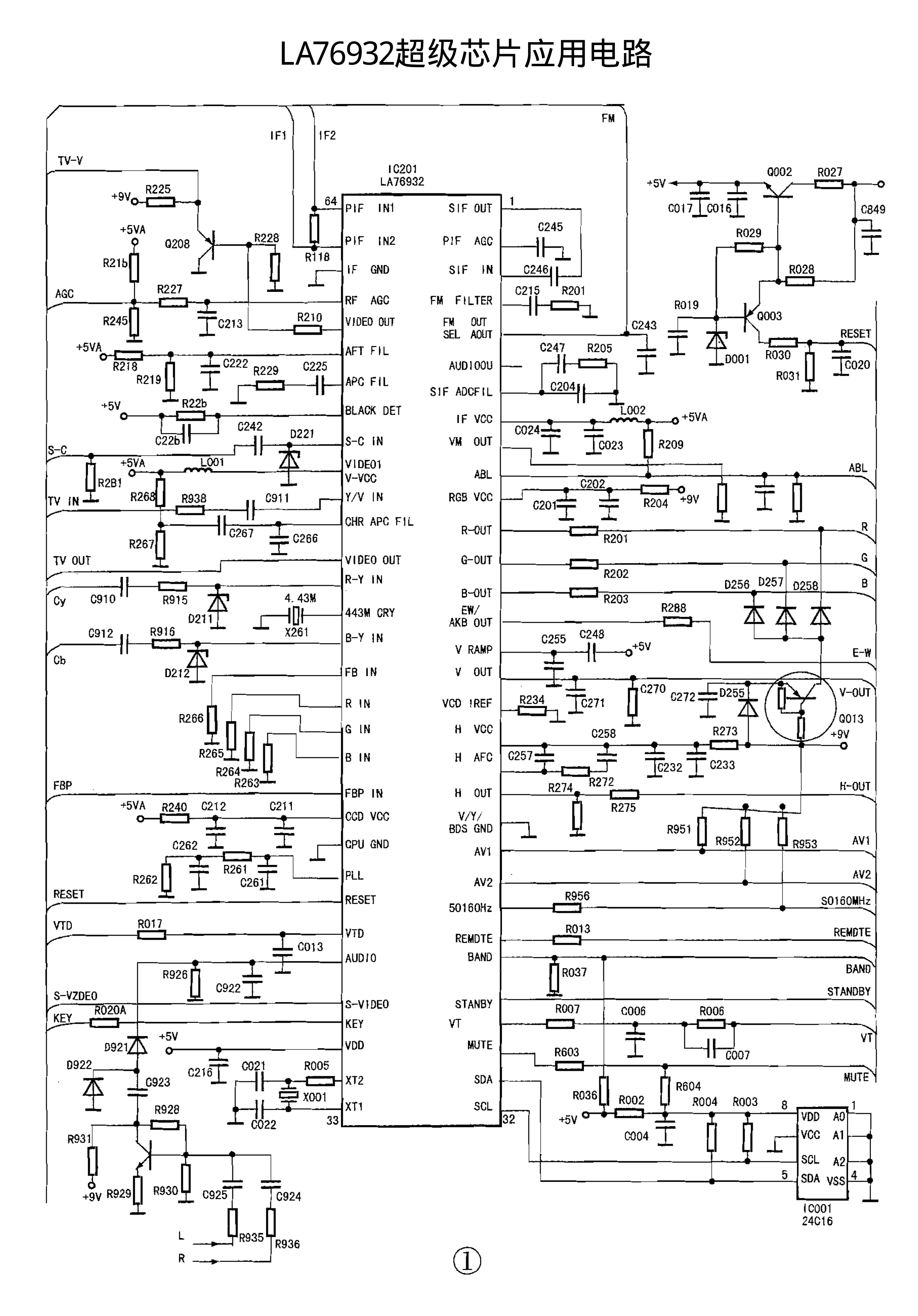

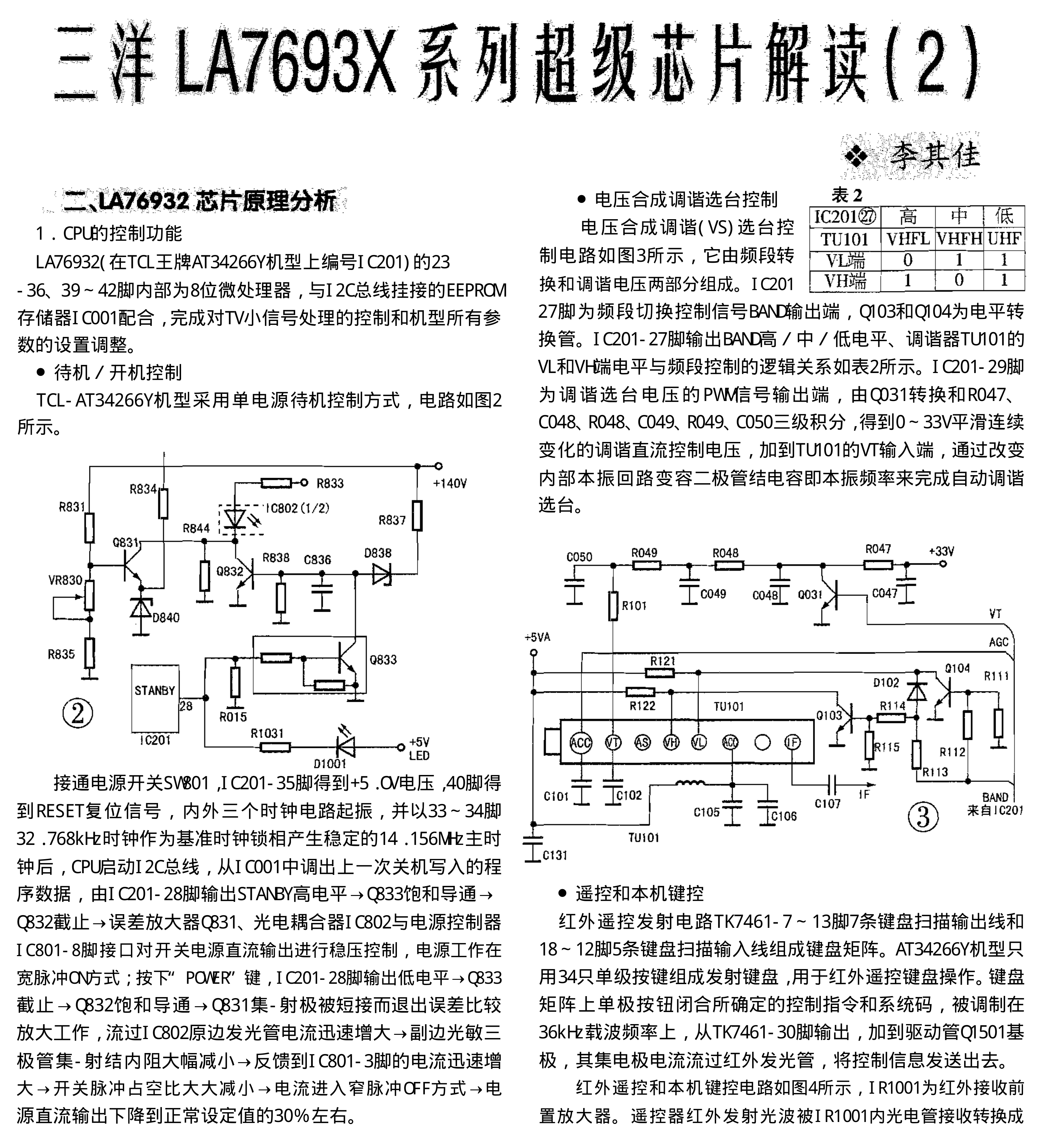

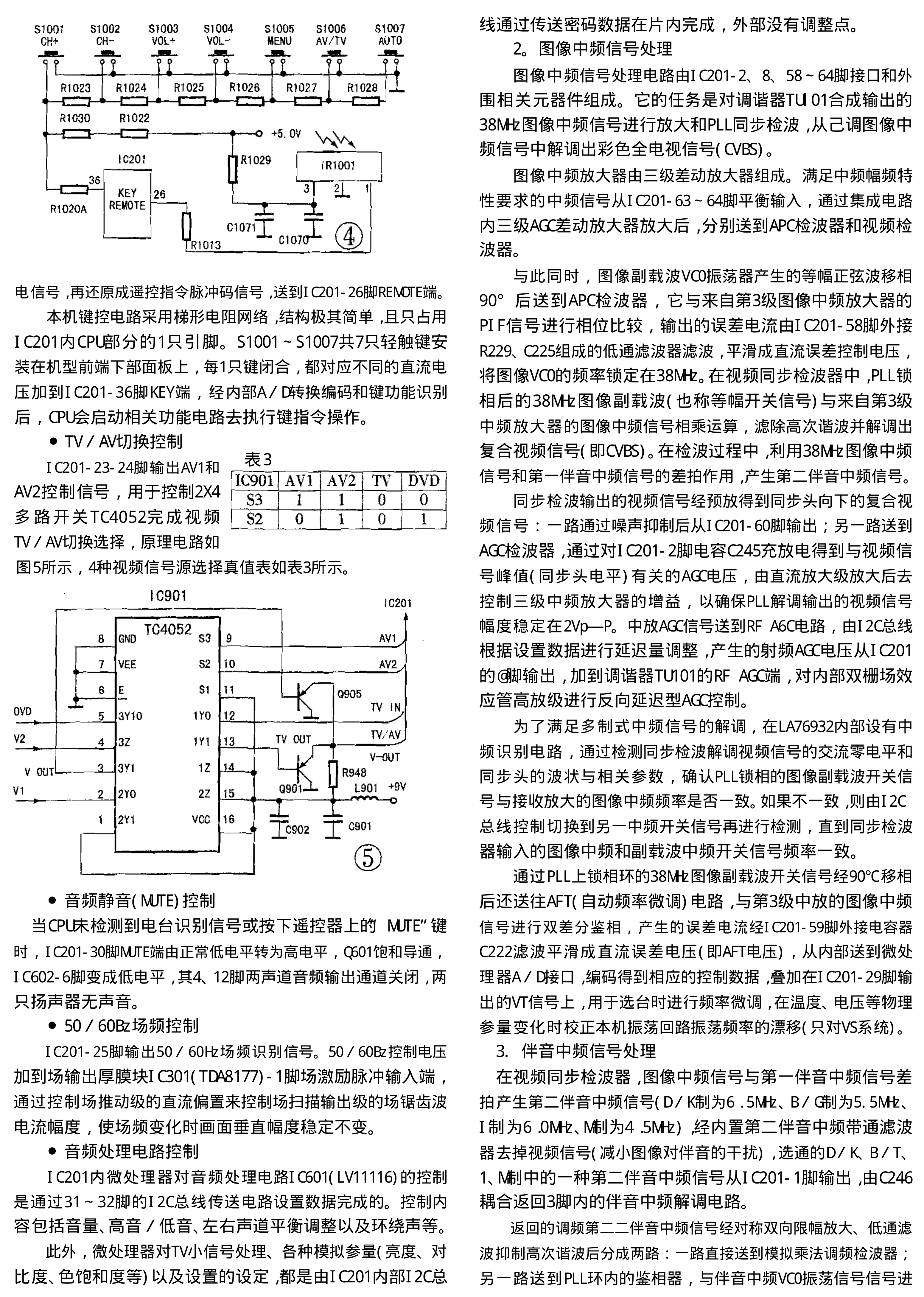

三洋LA7693X系列超级芯片实际上是将原单片电视小信号 处理器LA76820和微处理器LC85F4538集成在同一只芯片内， 它广泛应用在三洋CK14／CK21D／CK25D( 普平电视系列) 、 CK15F／CK21F／CK25F／CK29F( 纯平电视系列) 等普及型彩电机心 中。国内引进的三洋LA超级芯片主要有LA76930E和LA76932E 两种，它们的内部电路结构和引脚顺序相同，主要区别在CPU部 分ROM内存和用户RAM内存的容量不同。LA76930外接晶振频 率为32kHz，用于21英寸彩电机型；LA76932外接晶振频率 32．768kHz，用于25／29／34英寸大屏幕彩电。 本文以TCL- AT34266Y彩电( AT25266Y／AT29266Y以及 AT2516Y／AT2916Y等机型电路相同) 为例，介绍三洋超级芯片 LA76932的结构原理与维修方法。 成PAL／NTSC／SECAM三大彩色制式解码。 *内置1H基带延迟电路。 *内设自动动态平衡AKB系统，不但可以自动完成白平衡 调整，而且能够始终保持白平衡的正确性。 *行场扫描电路采用双重自动频率调整、50／60Hz自动识 别，无信号时场画面的大小保持一定。 2．微处理控制部分 *内置3种振荡器：RC振荡器用于系统时钟；VC0压控振荡 器用于系统时钟和OSD时钟；外部的晶体振荡器用于时基定时、 系统时钟及PLL锁相环控制基准时钟，频率为32．768kHz。 *CPU执行指令周期时间为0．848uS，总线周期时间为 0．424uS；编程ROM容量为32kB、CGROM容量为16kB、RAM容量 为512B、在屏显示( 0SD) RAM为352× 9位。 *内置5通道8位DAC，3通道7位PWM输出，2个16位定 时器／计数器，1个14位时基定时器，1个8位同步串行接口及 I 2C总线兼容接口；具有ROM校正功能，15个中断源和9个卡量 化中断系统，完全集成化的系统时钟发生器和显示时钟发生器， 晶体时钟采用PLL控制方式。 3．OSD显示特性 屏幕显示：36× 16点阵( 由软件设置) 、显示范围36点× 8 线、控制范围8点× 8线、最多显示字符252种、每种分成16× 7 点阵和8× 9点阵两部分，显示颜色16种、背景色彩16种、字符 边缘／阴影颜色16种，同时具有平滑、下划线以及斜体字符等 多种显示效果，可显示日文、中文和英文。 LA76932超级芯片采用64脚S- DI P( 双列直插式) 塑封形 式，各引脚功能与测试数据另表列出。( 本文中表格将全部排在 第2期资料栏) 超级芯片LA76932由TV信号处理器、微控制器和屏显OSD 三大部分组成，典型应用电路如图1所示( 见下页) 。 1．TV信号处理部分 *快速AGC控制的高增益中频放大器( 三级增益达65dB) 。 *采用无需调整的PLL锁相环同步检波器完成视频解调。 *PLL锁相环式伴音中频解调，以消除内载波接收产生的固 有蜂音干扰，改善伴音质量。 *内置视频和音频AV／TV切换选择开关。 *内置色度信号陷波器和带通滤波器、肤色校正电路。 *内置亮度延迟线、孔阑校正电路、核化降噪电路以及黑电 平延伸电路，使图像质量得到显著提高。 *采用单晶体完成PAL／NTSC制色信号解调，设有SECAM制 色差分量接口，配合免调试SECAM解码芯片( LA7642) ，可以完 LA76932超级芯片应用电路 1．CPU的控制功能 LA76932( 在TCL王牌AT34266Y机型上编号I C201) 的23 - 36、39～42脚内部为8位微处理器，与I 2C总线挂接的EEPROM 存储器I C001配合，完成对TV小信号处理的控制和机型所有参 数的设置调整。 ● 待机／开机控制 TCL- AT34266Y机型采用单电源待机控制方式，电路如图2 所示。 接通电源开关SW801，I C201- 35脚得到+5．OV电压，40脚得 到RESET复位信号，内外三个时钟电路起振，并以33～34脚 32．768kHz时钟作为基准时钟锁相产生稳定的14．156MHz主时 钟后，CPU启动I 2C总线，从I C001中调出上一次关机写入的程 序数据，由I C201- 28脚输出STANBY高电平→Q833饱和导通→ Q832截止→误差放大器Q831、光电耦合器I C802与电源控制器 I C801- 8脚接口对开关电源直流输出进行稳压控制，电源工作在 宽脉冲ON方式；按下“ POWER” 键，I C201- 28脚输出低电平→Q833 截止→Q832饱和导通→Q831集- 射极被短接而退出误差比较 放大工作，流过I C802原边发光管电流迅速增大→副边光敏三 极管集- 射结内阻大幅减小→反馈到I C801- 3脚的电流迅速增 大→开关脉冲占空比大大减小→电流进入窄脉冲OFF方式→电 源直流输出下降到正常设定值的30％左右。 ● 电压合成调谐选台控制 电压合成调谐( VS) 选台控 制电路如图3所示，它由频段转 换和调谐电压两部分组成。I C201 27脚为频段切换控制信号BAND输出端，Q103和Q104为电平转 换管。I C201- 27脚输出BAND高／中／低电平、调谐器TU101的 VL和VH端电平与频段控制的逻辑关系如表2所示。I C201- 29脚 为调谐选台电压的PWM信号输出端，由Q031转换和R047、 C048、R048、C049、R049、C050三级积分，得到0～33V平滑连续 变化的调谐直流控制电压，加到TU101的VT输入端，通过改变 内部本振回路变容二极管结电容即本振频率来完成自动调谐 选台。 ● 遥控和本机键控 红外遥控发射电路TK7461- 7～13脚7条键盘扫描输出线和 18～12脚5条键盘扫描输入线组成键盘矩阵。AT34266Y机型只 用34只单级按键组成发射键盘，用于红外遥控键盘操作。键盘 矩阵上单极按钮闭合所确定的控制指令和系统码，被调制在 36kHz载波频率上，从TK7461- 30脚输出，加到驱动管Q1501基 极，其集电极电流流过红外发光管，将控制信息发送出去。 红外遥控和本机键控电路如图4所示，I R1001为红外接收前 置放大器。遥控器红外发射光波被I R1001内光电管接收转换成 电信号，再还原成遥控指令脉冲码信号，送到I C201- 26脚REMOTE端。 本机键控电路采用梯形电阻网络，结构极其简单，且只占用 I C201内CPU部分的1只引脚。S1001～S1007共7只轻触键安 装在机型前端下部面板上，每1只键闭合，都对应不同的直流电 压加到I C201- 36脚KEY端，经内部A／D转换编码和键功能识别 后，CPU会启动相关功能电路去执行键指令操作。 ● TV／AV切换控制 I C201- 23- 24脚输出AV1和 AV2控制信号，用于控制2X4 多 路开关TC4052完成视频 TV／AV切换选择，原理电路如 表3 图5所示，4种视频信号源选择真值表如表3所示。 ● 音频静音( MUTE) 控制 当CPU未检测到电台识别信号或按下遥控器上的“ MUTE” 键 时，I C201- 30脚MUTE端由正常低电平转为高电平，Q601饱和导通， I C602- 6脚变成低电平，其4、12脚两声道音频输出通道关闭，两 只扬声器无声音。 ● 50／60Bz场频控制 I C201- 25脚输出50／60Hz场频识别信号。50／60Bz控制电压 加到场输出厚膜块I C301( TDA8177) - 1脚场激励脉冲输入端， 通过控制场推动级的直流偏置来控制场扫描输出级的场锯齿波 电流幅度，使场频变化时画面垂直幅度稳定不变。 ● 音频处理电路控制 I C201内微处理器对音频处理电路I C601( LV11116) 的控制 是通过31～32脚的I 2C总线传送电路设置数据完成的。控制内 容包括音量、高音／低音、左右声道平衡调整以及环绕声等。 此外，微处理器对TV小信号处理、各种模拟参量( 亮度、对 比度、色饱和度等) 以及设置的设定，都是由I C201内部I 2C总 线通过传送密码数据在片内完成，外部没有调整点。 2。图像中频信号处理 图像中频信号处理电路由I C201- 2、8、58～64脚接口和外 围相关元器件组成。它的任务是对调谐器TUl 01合成输出的 38MHz图像中频信号进行放大和PLL同步检波，从己调图像中 频信号中解调出彩色全电视信号( CVBS) 。 图像中频放大器由三级差动放大器组成。满足中频幅频特 性要求的中频信号从I C201- 63～64脚平衡输入，通过集成电路 内三级AGC差动放大器放大后，分别送到APC检波器和视频检 波器。 与此同时，图像副载波VC0振荡器产生的等幅正弦波移相 90° 后送到APC检波器，它与来自第3级图像中频放大器的 PI F信号进行相位比较，输出的误差电流由I C201- 58脚外接 R229、C225组成的低通滤波器滤波，平滑成直流误差控制电压， 将图像VC0的频率锁定在38MHz。在视频同步检波器中，PLL锁 相后的38MHz图像副载波( 也称等幅开关信号) 与来自第3级 中频放大器的图像中频信号相乘运算，滤除高次谐波并解调出 复合视频信号( 即CVBS) 。在检波过程中，利用38MHz图像中频 信号和第一伴音中频信号的差拍作用，产生第二伴音中频信号。 同步检波输出的视频信号经预放得到同步头向下的复合视 频信号：一路通过噪声抑制后从I C201- 60脚输出；另一路送到 AGC检波器，通过对I C201- 2脚电容C245充放电得到与视频信 号峰值( 同步头电平) 有关的AGC电压，由直流放大级放大后去 控制三级中频放大器的增益，以确保PLL解调输出的视频信号 幅度稳定在2Vp—P。中放AGC信号送到RF A6C电路，由I 2C总线 根据设置数据进行延迟量调整，产生的射频AGC电压从I C201 的@脚输出，加到调谐器TU101的RF AGC端，对内部双栅场效 应管高放级进行反向延迟型AGC控制。 为了满足多制式中频信号的解调，在LA76932内部设有中 频识别电路，通过检测同步检波解调视频信号的交流零电平和 同步头的波状与相关参数，确认PLL锁相的图像副载波开关信 号与接收放大的图像中频频率是否一致。如果不一致，则由I 2C 总线控制切换到另一中频开关信号再进行检测，直到同步检波 器输入的图像中频和副载波中频开关信号频率一致。 通过PLL上锁相环的38MHz图像副载波开关信号经90℃移相 后还送往AFT( 自动频率微调) 电路，与第3级中放的图像中频 信号进行双差分鉴相，产生的误差电流经I C201- 59脚外接电容器 C222滤波平滑成直流误差电压( 即AFT电压) ，从内部送到微处 理器A／D接口，编码得到相应的控制数据，叠加在I C201- 29脚输 出的VT信号上，用于选台时进行频率微调，在温度、电压等物理 参量变化时校正本机振荡回路振荡频率的漂移( 只对VS系统) 。 3. 伴音中频信号处理 在视频同步检波器，图像中频信号与第一伴音中频信号差 拍产生第二伴音中频信号( D／K制为6．5MHz、B／G制为5. 5MHz、 I 制为6．0MHz、M制为4．5MHz) ，经内置第二伴音中频带通滤波 器去掉视频信号( 减小图像对伴音的干扰) ，选通的D／K、B／T、 1、M制中的一种第二伴音中频信号从I C201- 1脚输出，由C246 耦合返回3脚内的伴音中频解调电路。 返回的调频第二二伴音中频信号经对称双向限幅放大、低通滤 波抑制高次谐波后分成两路：一路直接送到模拟乘法调频检波器； 另一路送到PLL环内的鉴相器，与伴音中频VC0振荡信号信号进 行相位比较，输出与两个信号相位差成正比的误差电流，由I C201 7脚外接C204、C247、R205环路滤波器平滑成直流误差控制电压， 锁定伴音中频VC0振荡频率与限幅放大第二伴音中频一致。 在FM检波器，PLL锁相第二伴音副载波对限幅放大的伴音 中频信号解调，得到的音频信号经内置RC积分电路进行去加重 处理、衰减高频分量、恢复原始音频信号频谱特性后，再通过 ATT衰减控制、音频负反馈前置放大，与I C201- 38脚输入的来自 I C601的L／R音频信号在芯片内进行切换选择，从超级芯片 I C201的5脚输出，由Q603缓冲放大，从I C601- 2、35脚进入内 部的高保真音频信号处理电路。 4．视频亮度信号处理 同步检波解调后的CVBS信号经黑白噪声抑制、预视放和第 二伴音中频陷波后从I C201- 60脚输出，由Q208缓冲放大后加到 视频TV／AV开关I C901- 12脚。在I C201- 23、24脚输出的AV1、AV2 信号控制下，对I C901- 2- 4- 5脚的V1、V2和DVD- V视频信号进 行四选一切换，其中选通的TV- V视频信号从I C901- 13脚输出， Av视频信号( V1／V2／DVD- V) 从I C901- 3脚输出，分别由Q901、 Q905缓冲放大，由C911耦合到I C201- 54脚。 从I C201@脚返回的视频信号( EXT- V或TV- V) 分成四路： 一路经钳位放大由I C201- 52脚输出，然后由Q912缓冲作为监视 器视频信号源；第二路进入同步分离电路，分离出行场同步脉 冲，用于H AFC1环锁相和场计数复位；第三路和第四路分别进 入亮度通道和色度通道，进行Y／C分离处理。 I C201内部亮度通道主要由色度陷波器、亮度延迟线、孔阑 校正补偿、核化( 挖心) 降噪和对比度／亮度控制等电路组成。 经水平轮廓校正和核化降噪后的亮度信号进入黑电平扩展 电路，由检测器检出Y信号中的“ 浅黑电平” 与消隐电平比较 后，将没有达到消隐电平的浅黑部分向“ 深黑” 方向延伸，以提 高画面对比度，消除背景图像的朦胧感。I C201- 57脚外接黑电平 检波电容C226、电阻R226，两只阻容元件的取值确定黑电平延 伸量大小。黑电平扩展后的Y信号进入图像平均电平检测器，检 出的亮度信号平均电平与直流钳位脉冲送到直流传输系数补偿 电路，根据偏离标准电平值来决定校正脉冲幅度，即根据图像平 均电平来自动恢复Y信号在黑电平扩展时失去的直流分量。 经黑电平扩展和直流分量恢复后的Y信号由I 2C总线控 制，进行对比度和亮度调整后送到RGB三色矩阵电路。 在I C201- 10脚还设有自动亮度限制ABL电路，如图6所示。 CRT管第二阳极电流I A由行回扫变压器T461高压整流电路正 端输出，通过共基极放大器Q416放大，在电阻R207上形成取样 电压，加到I C201- 10脚ABL端。当屏幕亮度正常时，Q416集电极 上电位较高→D201反偏截止，I C201- 10脚亮度控制电压不受显 像管第二阳极电流I A制约，即ABL电路在正常工作时不起作 用。当I A增大至设定值时，Q416集电极上电压降低，则二极管 D201正向导通，I C201- 10脚电压下降，且随Q416集电极电压变 化而变化，使CRT管亮度相应降低。这种负反馈作用可将显像管 第二阳极电流I A限制在安全工作范围内。 5．色度信号处理 彩色信号解码单元的功能包括：ACC放大、消色识别控制、 副载波恢复、P／N制色信号解调、1H基带延迟线、色差与基色矩 阵等电路。这部分涉及I C201- 41、43～51、53、12～14共14只引 脚，其中45～48脚图文／画中画接口通过4只电阻接地。 进入色度通道的复合视频信号由色度带通滤波器进入Y／C 分离电路，除去亮度信号、取出色度信号送到色度信号切换开 关，与来自s端子从I C201- 56脚输入的S- C信号进行切换选择， 然后通过ACC放大送往选通门，利用时间分离法从色度信号中 分离出色同步信号：其中一路送到消色识别电路，完成PAL／NTSC 彩色制式的识别；另一路送到APC1电路，用于锁定副载波频率。 三大彩色制式色度信号对应三种不同的编码结构，且调制 在不同的副载波频率上。P／N制采用正交平衡调幅方式，PAL制 中R—Y调制副载波逐行倒相，而NTSC制两个色差信号调制副载 波都不逐行倒相，这样检测色同步信号的相位和频率就可以完 成P／N制识别；SECAM制采用行轮换调频方式，因此通过检测色 差信号的调制方式( 幅度不变) 和1H时间内是否只有一种色差 信号，即可识别出SECAM制信号。 LA76932内CPU启用3位数据通过总线控制来完成彩色制 式的识别切换。当识别到色信号幅度太弱或无彩色信息时，激活 ACK电路工作，关闭色度通道中的第二级AGC放大器实行消色。 I C201- 50脚外接4．43MHz晶体振荡器，通过计数分频锁相可 以产生P／N制解调所需的4．43／3．58MHz基准副载波。 与飞利浦TDA93XX、东芝TMPA88XX、微科VCT380X三个系列 超级芯片不同，三洋LA7693X系列超级芯片内部色度通道都设 置有VC01、VC02和APE1、APC2两个压控振荡器与两个色相位控 制环路。首先由I C201- 50脚的VC01晶体振荡器产生4．43MHz或 3．58MHz时钟( 分频) 送到APC1，与来自色同步选通门分离的色 同步信号进行相位比较，产生的误差电流由I C201- 53脚外接 R268、R267、C267、C266组成的环路滤波器平滑成直流误差电 压，控制调整4．43MHz或3．58MHz振荡时钟与色同步信号同频 同相。锁相后的VC01时钟信号送到APE2，同时VC02振荡信号 也送到APE2，它与VC01参考时钟信号比较，得到与相位差成正 比的误差电流，由41脚外接R261、R262、C261、C262组成的环路 滤波器平滑成直流误差电压，锁定VC02振荡信号与VC01参考 时钟严格同步。 通过两个APC环锁相，与色同步信号完全同步的基准副载 波经色相位旋转( NTSC制) 和PAL开关逐行倒相( PAL制) 送到 两个并列的P／N制解调电路，对来自第二级ACC放大的色度信 号进行解调，分离出R- Y和B- Y色差信号。 解调后的P／N制两个色差信号经钳位后送到P／N／s色差开 关，与外部SECAM解码、从I C201- 51、49脚输入的R- Y和B- Y色 差信号进行切换选择，送往1H基带延迟线电路。埘基带延迟线 按照彩色传输制式要求进行工作：对于PAL制，对R- Y和B- Y色 差信号进行1H延迟后，再分别与未延迟直通R- Y、B- Y信号相加 平分，消除两个色差分量的串色干扰后送往色差和基色矩阵；对 于NSTC制，1H基带延迟线起梳状滤波器作用，消除色副载波干 扰后送往色差和基色矩阵；对于SECAM制，利用基带延迟线的行 存储作用，把两个轮行传送的色差信号，转换成每行同时传送的 R- Y、B- Y信号送到色差和基色矩阵。上述三种制式基带信号1H 延迟或存储控制所需的移位时钟，由锁相后的4．43MHz基准时 钟经分频后提供。 在I 2C总线控制下，经1H延迟处理的R- Y、B- Y色差信号进 行色饱和度控制调整后进入矩阵系数不同的P／S和N色差矩 阵，恢复发送端不传送的G- Y色差信号。R- Y、B- Y、G_Y信号同时 加到R、G、B矩阵，与亮度通道送来的Y信号进行矢量相加运算， 还原出R、G、B三基色信号。TV基色信号先与芯片内部CPU部分 送来的字符R、G、B信号进行切换，然后再与45～47脚输入的图 文／画中画R、G、B信号切换选择、再经白平衡调整后，从I C201 的12～1脚输出，送往末级视频放大器。 6．自动动态平衡( AKB) 电路 自动动态平衡( AKB) 是与自动连续阴极校正CCC相似的一 项视频新技术，其基本原理是利用黑白电平AKB对图像对比度 和鲜明度进行补偿。其中黑电平AKB自动补偿白平衡电平切割， 而白电平AKB自动校正视频驱动信号的幅度，使之与显像管的 调制特性曲线相吻合，提高普及型大屏幕彩电的画质。 在I C201内，CPU通过I 2C总线送来的设置数据控制自动动 平衡( AKB) 电路完成以下三项功能： ( 1) 控制调整R、G、B彩色温度 在LA76932内部设有R、G、B三枪色温D／A变换器，I 2C总线 传送来的三枪色温设置数据，被DAC转换成三路相应的模拟电 压，该电压作为三个基色驱动级的偏置电压，改变设置数据即改 变偏置电压来调整放大器增益，就可以改变彩色温度。 ( 2) 控制调整R、G、B偏置 该项功能相当白平衡调试时的三枪暗平衡调整。CPU通过 I 2C总线传送的设置数据，经三个D／A转换器译码，产生一个与 三枪阴极电流成正比的电流I k。，加到AKB电路内的比较器，与内 部带隙稳压源产生的3．33V基准电压比较，输出的误差电压分 别写入R、G、B状态锁存器。在场同步期间，CPU借助I 2C总线读 取每个锁存器的状态，根据状态数据值和方向( 正或负) 调节基 准脉冲的交流零电平大小，等效调整电子枪向左或向右移动截 止点。在三只电子枪基准脉冲中的交流零电平由偏置控制电路 调为一致时，CPU确认三枪暗平衡已调好。 ( 3) 控制调整R、G、B驱动器 驱动控制电路的调节则相当于白平衡调试中的亮平衡调 整。由I 2C总线送来的亮平衡调整设置数据，经三个D／A转换器 译码，产生正比于三枪阴极电流的控制电流I k，加到AKB电路比 较器与基准电平进行比较放大，把决定亮平衡调整差值和方向 的数据送到锁存器，CPU通过I 2C总线读取锁存器内三枪状态数 据，然后去调整三个驱动放大器的交流增益，使其输出的基准脉 冲幅度与色温设定时切割的基准脉冲幅度一致。CPU通过检测 三个驱动器输出的基准脉冲比例达到色温设置时的比例，确认 三枪亮平衡己调好。 利用黑电平AKB调整暗平衡和利用白电平AKB调整亮平 衡，是定时地按R：17线、G：18线、B：19线进入，并且与状态读出 的时序相同步，调整原理方框电路如图7所示。 7．行场扫描小信号处理 行／场扫描小信号处理单元由I C201- 15～21脚接口和相关 外围元件组成，主要包括行／场同步分离、集成4MHz晶体振荡 器、AFC1和AFC2双锁相环、行／场分频器、行／场激励输出缓 冲级以及50／60Hz识别和场抛物波形成电路等。其工作是为行 ／场输出级提供行频方波激励脉冲和场频锯齿波激励脉冲，推 动行／场输出级完成水平、垂直扫描。 ( 1) 同步分离电路 同步分离由行同步分离和场同步分离两部分组成。在同步 头向下的视频信号到来时，分离管Q导通，给内置电容C充电； 同步头过后，Q射极电位升高截止，这样Q集电极输出与同步头 宽度相同的负脉冲。 幅度分离后的负极性同步脉冲由比较放大器倒相输出正同 步信号，分成三路：一路作为参考信号送到行AFC1；第二路送到 积分电路，滤波分离出宽度较大的场同步信号；第三路送往行～ 致性检测电路，通过检测行同步脉冲与I C201- 44脚输入的行逆 程脉冲是否同时到达，确认行扫描电路是否真正处于同步状态。 ( 2) 行扫描电路 LA76932内部集成了一个振荡频率为4MHz的HVCO，省去外 部的定时元件，仅在18脚外接1只设定参考电流源的精密电阻。 在I C201- 19脚加上+9V电压，行压控振荡器产生4MHz振荡脉 冲，经256次分频后送到行计数器，在CPU通过I 2C总线送来的 设置数据控制下，将计数调整的行频f H脉冲送到行AFC1电路， 与来自比较器的行同步脉冲进行相位比较，得到与两信号相位 差成正比的误差电流，经I C201- 20脚外接R272、C257、C258组成 的环路滤波器平滑成直流误差控制电压，去控制HVC0的振荡频 率，使分频f H脉冲与行同步脉冲同频同相。 通过AFC1锁相，与行同步脉冲严格同步的行频脉冲～路送 往场分频电路；另一路送到行AFC2电路，与来自行输出级，从 I C201- 44脚输入的行逆程脉冲进行相位比较，产生与相位差成正 比的误差电流，由内置低通滤波器积分平滑成直流误差电压去 控制行频f H脉冲移相大小，从而调整f H方波脉冲的相位，以控 制行逆程脉冲的开始时间，使行输出管的正向导通时间与电流 峰值得到校正，调整图像在屏幕上的垂直中心位置。 由AFC1和AFC2锁相的行频方波激励脉冲通过行前置放大 器缓冲后，从I C201的21脚输出，送往行推动级进行推动放大， 驱动行输出级工作在开关状态，产生行频线性锯齿波电流，在行 1．控制系统故障检修 LA76932内CPU控制电路常见故障包括不能开机、不能预 置选台、某一频段无信号、无记忆功能、遥控和本机键控功能失 效、TV／AV选择功能失效等。 ( 1) 不能开机 不能开机故障涉及开关电源、CPU控制电路和ON／OFF方式 转换电路。检修方法是开机观察机前面板指示管是否发光?若发 光，说明开关电源已振荡供电：按遥控“ POWER” 键，若红色发光 管不熄( I C201- 28脚为低电平不变) ，说明CPU未进入工作。重点 检查I C201- 35脚VDD=5．0V电压、40脚RESET复位信号、33～34 脚32．768kHz基准时钟、31- 32脚I 2C总线电压和总线挂接的 EEPROM存储器I C001是否失效。 若红色管不发光，则测量开关电源二次回路直流供电：若全 为正常设定值的1／3左右，说明故障在ON／OFF方式转换电路。 重点检查Q633、Q632以及相关的偏置元件。因为I C201- 28脚的 STANBY同时控制ON／OFF方式转换和LED状态指示电路，在电 源处于OFF方式而LED管不发光前提下，说明I C201从28脚输 出STANBY高电平，执行了开机程序。 如果红色发光管在开机时出现熄灭一点亮( 监视I C201- 28 脚电压高→低突变) ，则表明CPU检测到39脚的PROT低电平， 撤去28脚STANBY高电平执行保护待机。 ( 2) 不能预置选台 TCL- AT34266Y机型采用电压合成调谐系统，若不能预置选 台，则测量TU101的VCC=5V电压、VT端的+33V调谐电压。若VT 端电压为0V，查+33V供电电路；若在预置选台时VT电压恒为 33V，查Q031、R006、R007等相关元件，如果这些元件良好，且 I C201- 29脚焊点接触良好，一般是29脚内部局部功能失效。 ( 3) 某一频段无信号 若三个频段仅某一频段( 或二个频段) 无信号，则故障出在 超级芯片I C201- 27脚BAND的频段切换控制电路。检修时先将电 视机设置在VHF- L／VHF- H／UHF频段，逐一测量I C201- 23、24脚电 压、TU101的VL、VH端电压，将测得值与表2( 见12页) 理论数据 对照，以确认故障在I C201、Q103或0104，还是在TU101内部。 ( 4) 无记忆功能 无记忆功能即自动搜索捕捉的台位数据不能存储。这类故 障可以分两种情况考虑：一是自动搜索过程中屏幕左上角的节 目号不翻转，始终为1；二是选台时频道号能够连续加1递增。 后者主要是EEPROM存储器性能不良，在更换I C001芯片后，先 进行初始化，再按照维修手册规定的项目进行调整。 自动搜索节目号不翻转时，可根据搜索画面有无瞬间停顿 感来确认故障原因：如果搜索的画面一闪而过，毫无停留感觉， 则是电台识别信号丢失。由于作为电台识别信号的复合同步信 号由内部送到CPU，因此解决方法只有更换超级芯片。如若搜索 的清晰画面似有停留感( 与前种情形比较) ，表明CPU已检测到 同步信号，但AFT信号不合格或丢失，在放慢扫描搜索速度之后 又继续高速向上搜索。这时重点检查I C201- 59脚外接AFT检波 滤波元件R218、R219、C222和该脚焊点接触是否良好。 ( 5) 遥控或本机键控功能失效 遥控功能全失效时，先分清是遥控发射电路，还是遥控接收 电路故障。可借助TCL通用遥控器( LA7693X超级芯片机心) 一 试；接收电路主要检查红外前置放大器I R1001- 3脚+5V电压是 否供电正常，在按下遥控器时监视I R1001- 1脚表头指针是否抖 动。若指针静止无反应，查I R1001模块内红外接收管和译码芯 片；若指针抖动，查I R1001- 1脚与I C201- 26脚之间的接插件 POOI A④- P004④脚接触是否良好，R013是否变质失效?若单键 和部分键失效，故障在遥控键或键盘矩阵的行线与列线。 在机前面板共设置有7只轻触按钮，若7只键都失效，查键 公共电路中的R1022+R1030、接插件P001A②- P004②脚、R020A 和I C201- 36脚焊点；若单只键失效，查相关的轻触按钮；若部分 键失效，查梯形电阻网络键入电路中公共电阻。7只按键键入电 路共设置有6只高精度电阻，其误差为± 1％，更换任一只电阻都 必须选用原规格标称值的，不能用普通碳膜电阻上机，否则加到 I C201- 36脚的电压与设定值有误差，CPU无法确认闭合键功能， 会作无键指令输入处理。 ( 6) TV／AV选择功能失效 TV／AV选择功能失效的故障局限在I C201- 23～24脚接口和 视频开关I C901组成的TV／AV控制切换电路。可以借助遥控器 依次将电视机设定在TV、AV1、AV2和DVD方式，测量I C901- 9 脚、10脚的电压，并将实测电压与表3给定真值对照，以确定故 障在I C901，还是I C201的AV1与AV2接口( 包括两脚与+5V电 压相接的上拉电阻R952和R951的引脚焊点) 。 2．图像伴音系统故障检修 图像伴音信号系统典型故障主要有：无图像无伴音；无图 像；无伴音；画面不着色等。 偏转线圈中激发垂直线性磁场，控制电子束从左至右进行水平 扫描。 ( 3) 场扫描电路 经AFC1锁相的行频脉冲作为计数脉冲送到场分频电路，由 积分滤波分离出的场同步脉冲作为计数复位脉冲也送到场分频 电路。场分频电路主要由10级双稳态触发器构成的异步计数分 频器、逻辑控制电路和50Hz／60Hz识别电路组成。在场同步脉冲 和50Hz／60Hz识别电路的控制下，由异步计数器对输入行频脉 冲进行计数分频，得到50Hz或60Hz场频脉冲。 计数分频产生的场频脉冲经缓冲作为触发脉冲控制单稳态 电路，得到与场频触发脉冲宽度无关的控制脉冲，控制I C201 ⑩脚内的恒流源对外接电容C255充电放电，形成的场频锯齿波 脉冲由前置放大器缓冲后从I C201- 17脚输出，再通过场输出厚 膜块I C301进行推动和功率放大，从I C301- 5脚输出场频线性 锯齿波电流，在场偏转线圈中激发水平线性磁场，控制电子束从 上至下进行垂直方向扫描。 场频锯齿波脉冲还送到抛物波形成电路，通过积分得到的场 频抛物波脉冲从I C201的9脚输出；与来自行回扫变压器T461- 9 脚，由Q416共基极放大和0432比较放大，反映高压变化的ABL 取样信号叠加，再通过Q412～Q413差动放大，0414倒相放大后加 到行输出级双阻尼二极管D411～D412中点，在完成水平枕形失 真校正的同时，也完成高压稳定补偿，维持画面幅度不变。 ( 1) 无图像无伴音 无图像无伴音( 俗称二无) 故障出在图像和伴音分离前的 公共通道，包括高频调谐器TU101、预中放Q101、声表面滤波器 Z101和超级芯片I C201内的图像中放PI F单元。 取消机型蓝背景功能后若屏幕出现噪波，用万用表两只表 笔碰触I C201- 64- 63脚，屏幕出现跃动水平干扰条，说明故障在 前级输入电路。接着用小改锥碰触Z101- 1脚和Q101基极。若触 及Z101- 1脚时屏幕光栅无反应，更换声表面滤波器；如果触及 Z101- 1脚时屏幕出现水平干扰条而触及Q101基极无反应，查 Q101基极、射极和集电极电压，若正常，换晶体管。对于TU101， 先测量VCC端+5V电压、AGC端静态RF AGC电压，然后选择几 个特定频道，测量、VL、VH端频段切换电压、VT端调谐电压。若上 述检测无异常，则应拆开调谐器进行检查。 取消蓝背景功能后若屏幕一片白光栅，表笔碰触I C201- 64- 63脚无反应，表明故障出在I C201内PI F或外围相关电路。 先测量I C201- 8脚I F部分+5V供电，2脚I F AGC电压( 该 脚电压高低反映内部三级中放增益，低于0．6V时会关闭中放通 道) ，58脚图像副载波锁相环滤波端电压( 电压偏移会引起 38MHz图像副载波频率偏移) ，59脚AFC滤波电压( 电压偏移引 起38MHz图像中频偏移) ；然后检查上述相关引脚( 包括62脚 I F- GND) 焊点接触是否良好?如果完成I C201外围检查仍找不 出破绽，可以考虑更换超级芯片。 ( 2) 无图像 有伴音表明故障( 1) 涉及的所有电路工作正常，问题出在 声图分离后的视频信号通道。检修方法是：在AV接口输入视频 信号，若屏幕出现图像，基本上排除视频开关I C901的嫌疑；在 TV方式测量I C901- 9、10脚控制端是否都为低电平，进而检查 TV- V缓冲管Q901；再用示波器检测I C201- 60脚的解调全电视信 号，若信号波形正常，查缓冲级Q208，若无信号，换I C201。 ( 3) 无伴音 在AV端口输入外部音频信号，若两只扬声器出现声音，说 明高保真音频处理和双声道功率放大器I C601与I C602工作正 常；然后用示波器检测音频缓冲级Q603基极调频解调音频信号 波形。若正常，查Q603及偏置件；若无信号，故障在I C201的 SI F单元。 对 于I C201的SI F单元，主要查7脚外接环路滤波器 C204、C247、R205，4脚鉴频调谐滤波件C215、R206，1～9脚第 二中频信号耦合电容C246，5脚外接音频耦合电阻R601。应注 意上述相关引脚焊点是否接触良好。 ( 4) 画面不着色 由于LA76932内置PAL／NTSC解码器，故与解调相关的外围 电路只有I C201- 50脚的4．43MHz晶体振荡器、53脚色相位APCI 环路滤波器和41脚的色相位APC2环路滤波器，解调后续1H基 带延迟线等功能电路无外围关连件。检修时可先从AV端口输入 DVD分量视频信号，如果画面出现彩色，说明故障出在1H基带 延迟线以前的色解调通道。重点查I C201- 50脚的4．43MHz晶体， 53脚外接R268、R267、C267、C266，41脚外接R261、C261、R262、 C262，还有44脚输入的行逆程脉冲。 如果输入DVD分量视频信号时屏幕画面也无彩色，在查得 其43脚CCD- VCC供电正常、焊点接触良好后，就得更换I C201。 3．行、场扫描系统故障检修 行、场扫描系统故障主要包括无光栅、同步不良、光栅几何 失真等。由于TCL- AT34266Y机型设置有场偏转异常保护功能， 场扫描电路工作异常时，I C201- 39脚检测到PROT信息，会撤去28 脚STAI NBY高电平而执行保护待机，以防出现水平一条亮线而灼 伤显像管表面的荧光层，因此不存在常见水平亮线故障。 ( 1) 无光栅 无光栅故障范围涉及行扫描系统和显像管供电电路，检查 时先测量I C201- 10脚ABL控制端电压。如果该脚上拉电阻R209 ( 接+5VA电源) 失效，C203、C452漏电击穿，使10脚电压下降到 0．6V以下，也会出现无光栅现象。然后观察CRT灯丝是否点亮： 若灯丝发光，说明显像管供电电路有故障( 主要是聚焦极打火 引起阳极高压和帘栅极电压大幅下降) ；若灯丝不亮，则故障在 行扫描前级、推动级或行输出级电路。 测量行输出管基极是否有0．15V负压：若有，查行输出级； 若无，测量行推动管基极有无0．3V正偏压；若有，查行推动级； 若无，故障在超级芯片I C201内的场扫描小信号电路。检查重点 是I C201- 19脚的+9V行电路启动供电、18脚的行VC0基准电流 设置电阻R234以及两只引脚焊点接触是否良好。 ( 2) 同步不良 同步不良的主要原因有两个：一是超级芯片I C201内部同 步分离电路工作异常；二是I C201- 20脚行AFC环路滤波器元件 失效、4MHz行振荡器失锁工作在自由振荡状态。因此在检查其 20脚外接R272、C257、C258良好之后，就得更换超级芯片。 ( 3) 光栅水平枕形失真 光栅出现水平枕形失真的原因是E- W校正信号丢失。检查 时改变光栅亮度，若光栅水平幅度随亮度变化而变化，表明高压 稳 定 功 能 也 失 效 ， 这 样 主 要 检查枕校与稳压公共通道 Q412- Q413，Q414等；若改变光栅亮度时水平幅度不变，查I C201 15脚外接信号耦合电阻R288及引脚焊点，若良好，故障在内部 E- W形成电路。 ( 4) 场偏转异常 在出现自动关机时，断开I C201- 39脚外接电阻RO17、关小亮 度后，若开机不再出现自动关机现象，说明场偏转电路异常。用 金属改锥敲击场输出厚膜块I C301- 1脚输入端，若水平亮线( 不 能太亮) 展宽且跃动，则故障在I C201内场扫描电路。 对于I C201内场扫描电路，只要查得其16脚电容5255、 C248良好，17脚的耦合元件R271、C304及R270、C271良好，这 两只引脚焊点无接触不良，就必须更换超级芯片I C201。 此外，I C201- 25脚输出50Hz／60Hz识别信号，用以控制场输 出厚膜块I C301- 1脚内前级推动电路的直流偏压，以控制场频 在50Hz／60Hz转换时，画面垂直幅度不变。如果R302、R953开路 失效，使I C301失去直流偏置，也会出现垂直偏转扫描工作停 止，CPU执行保护待机故障。( 全文完)
