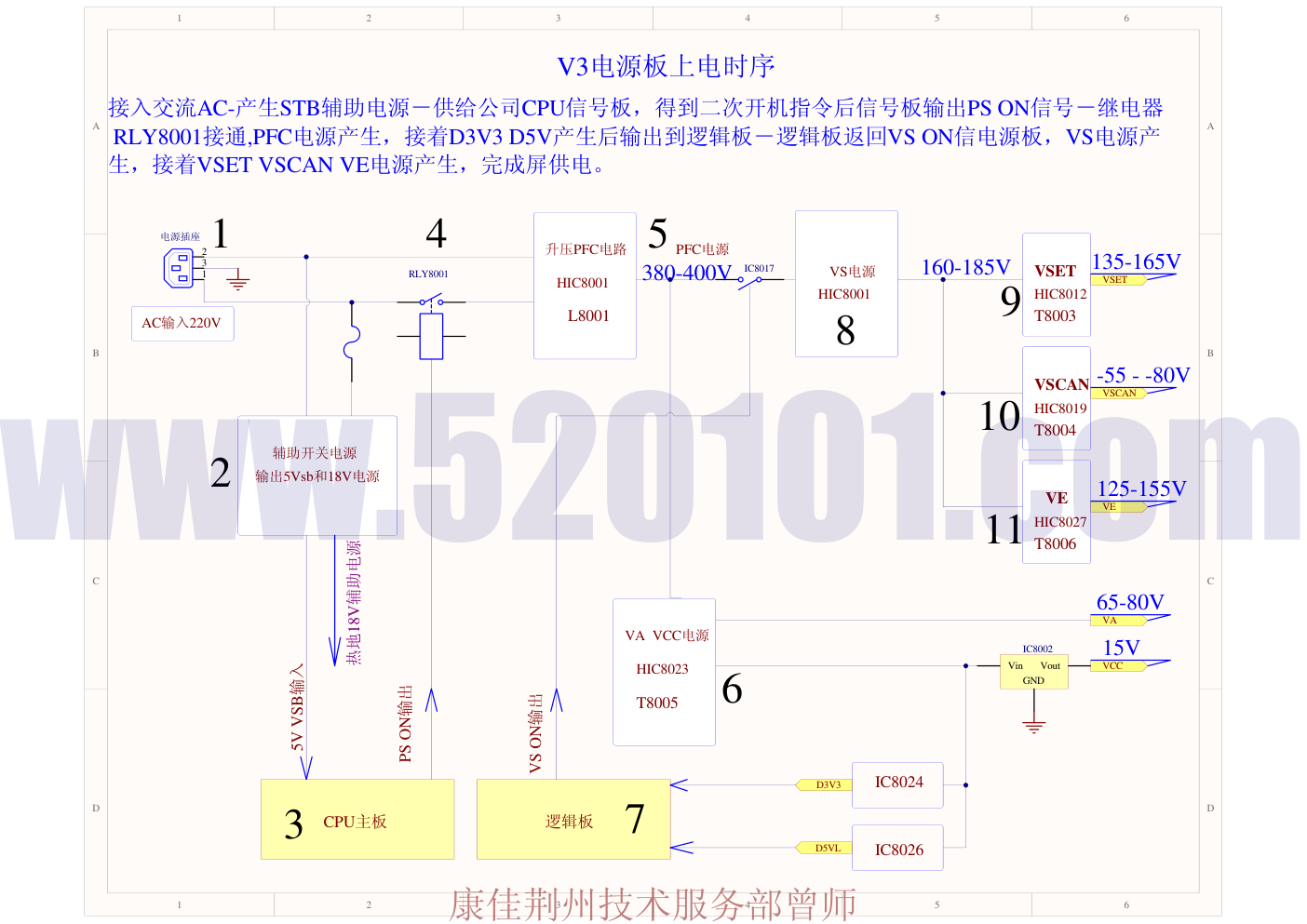

三星YD05(V3)等离子屏电源上电时序框图
1 1 2 2 3 3 4 4 5 5 6 6 D D C C B B A A AC输入220V 1 3 2 电源插座 RLY8001 辅助开关电源 输出5Vsb和18V电源 升压PFC电路 PFC电源 HIC8001 VS电源 HIC8001 L8001 VSET HIC8012 T8003 VSCAN HIC8019 T8004 VE HIC8027 T8006 VSET VSCAN VE VA VCC电源 HIC8023 T8005 VA Vin Vout GND IC8002 VCC IC8024 IC8026 D3V3 D5VL PS ON输出 5V VSB输入 VS ON输出 CPU主板 逻辑板 V3电源板上电时序 接入交流AC-产生STB辅助电源－供给公司CPU信号板，得到二次开机指令后信号板输出PS ON信号－继电器 RLY8001接通,PFC电源产生，接着D3V3 D5V产生后输出到逻辑板－逻辑板返回VS ON信电源板，VS电源产 生，接着VSET VSCAN VE电源产生，完成屏供电。 IC8017 65-80V 15V 125-155V -55 - -80V 135-165V 160-185V 380-400V 热地18V辅助电源 1 2 3 4 5 6 7 8 9 10 11 康佳荆州技术服务部曾师 www.520101.com
