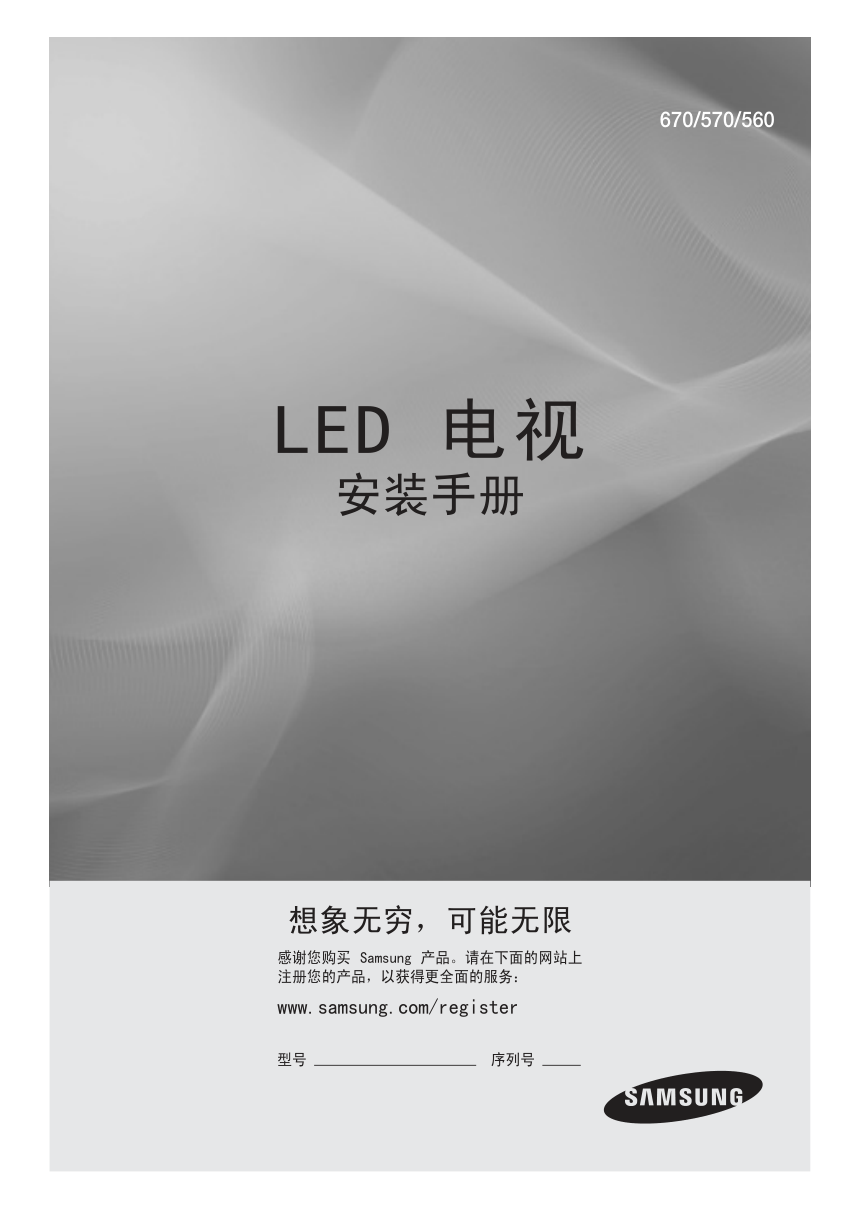

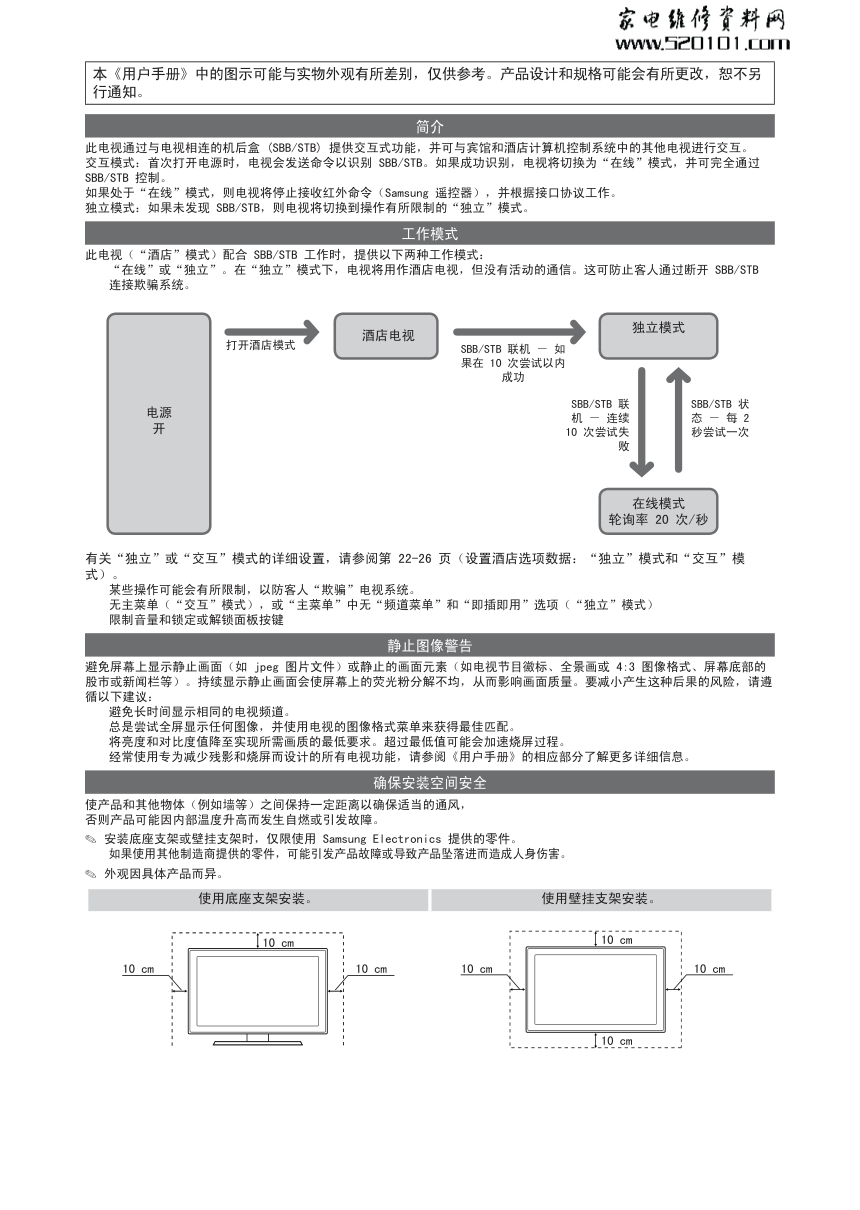

LED 电视 安装手册 想象无穷，可能无限 感谢您购买 Samsung 产品。请在下面的网站上 注册您的产品，以获得更全面的服务： www.samsung.com/register 型号 序列号 670/570/560 本《用户手册》中的图示可能与实物外观有所差别，仅供参考。产品设计和规格可能会有所更改，恕不另 行通知。 简介 此电视通过与电视相连的机后盒 (SBB/STB) 提供交互式功能，并可与宾馆和酒店计算机控制系统中的其他电视进行交互。 交互模式：首次打开电源时，电视会发送命令以识别 SBB/STB。如果成功识别，电视将切换为“在线”模式，并可完全通过 SBB/STB 控制。 如果处于“在线”模式，则电视将停止接收红外命令（Samsung 遥控器），并根据接口协议工作。 独立模式：如果未发现 SBB/STB，则电视将切换到操作有所限制的“独立”模式。 工作模式 此电视（“酒店”模式）配合 SBB/STB 工作时，提供以下两种工作模式： • “在线”或“独立”。在“独立”模式下，电视将用作酒店电视，但没有活动的通信。这可防止客人通过断开 SBB/STB 连接欺骗系统。 电源 开 酒店电视 在线模式 轮询率 20 次/秒 独立模式 打开酒店模式 SBB/STB 联机 － 如 果在 10 次尝试以内 成功 SBB/STB 联 机 － 连续 10 次尝试失 败 SBB/STB 状 态 － 每 2 秒尝试一次 有关“独立”或“交互”模式的详细设置，请参阅第 22-26 页（设置酒店选项数据：“独立”模式和“交互”模 式）。 • 某些操作可能会有所限制，以防客人“欺骗”电视系统。 • 无主菜单（“交互”模式），或“主菜单”中无“频道菜单”和“即插即用”选项（“独立”模式） • 限制音量和锁定或解锁面板按键 静止图像警告 避免屏幕上显示静止画面（如 jpeg 图片文件）或静止的画面元素（如电视节目徽标、全景画或 4:3 图像格式、屏幕底部的 股市或新闻栏等）。持续显示静止画面会使屏幕上的荧光粉分解不均，从而影响画面质量。要减小产生这种后果的风险，请遵 循以下建议： • 避免长时间显示相同的电视频道。 • 总是尝试全屏显示任何图像，并使用电视的图像格式菜单来获得最佳匹配。 • 将亮度和对比度值降至实现所需画质的最低要求。超过最低值可能会加速烧屏过程。 • 经常使用专为减少残影和烧屏而设计的所有电视功能，请参阅《用户手册》的相应部分了解更多详细信息。 确保安装空间安全 使产品和其他物体（例如墙等）之间保持一定距离以确保适当的通风， 否则产品可能因内部温度升高而发生自燃或引发故障。 ✎ 安装底座支架或壁挂支架时，仅限使用 Samsung Electronics 提供的零件。 • 如果使用其他制造商提供的零件，可能引发产品故障或导致产品坠落进而造成人身伤害。 ✎ 外观因具体产品而异。 使用底座支架安装。 使用壁挂支架安装。 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 3 目录 简体中文 简体中文 正确处置本产品（废弃的电气和电子设备） （适用于欧盟以及具有独立收集体制的其他欧洲国家或地区） 产品、配件或资料上的此标记表示，在产品及其电子配件（例如充电器、耳机和 USB 缆线）的 工作寿命终止时，不应将其与其他生活垃圾一起处置。为了防止随意处置垃圾可能对环境和人 类健康造成的危害，请将此类物品与其他类型的垃圾分离，并负责任地进行回收，以促进对物 质资源的可持续性重复使用。家庭用户应联系销售本产品的零售商或当地政府部门，了解关于 应在何处以何种方式回收此类物品的详细信息，以保护环境安全。企业用户应联系产品供应商 并查看采购合同的相关条款与条件。本产品及其电子配件不应与其他商业垃圾混在一起处置。 正确处置本产品的电池 （适用于欧盟以及具有独立电池回收体制的其他欧洲国家或地区。） 电池、手册或包装上的此标记表示，在本产品电池的工作寿命终止时，不应将其与其他生活垃 圾一起处置。标记中的化学符号 Hg、Cd 或 Pb 表示电池含有高于 EC 指令 2006/66 中参考水 平的汞、镉或铅。如果未正确处理电池，此类物质可能对人类健康或环境造成危害。为了保护 自然资源和促进材料再利用，请根据当地的独立电池回收机制将电池与其他类型的垃圾分离， 并进行回收。 y 简介 .......................................................................................2 y 工作模式 ...................................................................................2 y 静止图像警告 ...............................................................................2 y 确保安装空间安全 ...........................................................................2 y 配件 .......................................................................................4 y 安装 LED 电视支架 ..........................................................................4 y 组装旋转接头说明 ...........................................................................8 y 查看连接面板 ...............................................................................9 y 使用电视控制器 ............................................................................12 y 了解遥控器 ................................................................................13 y 将电视连接至 SBB ..........................................................................15 y 连接浴室扬声器 ............................................................................17 y 连接 MediaHub HD ..........................................................................19 y 连接 RJP（远程插孔组） ....................................................................20 y 设置酒店选项数据 ..........................................................................22 y 安装壁挂支架 ..............................................................................46 y 将电视固定到墙上 ..........................................................................47 y Kensington 防盗锁 .........................................................................47 y 规格 ......................................................................................48 4 简体中文 配件 ✎ 请确保 LED 电视包装箱中随附有下列物品。如果缺少任何物品，请与经销商联系。 ✎ 物品的颜色和形状可能因型号而异。 y 遥控器和电池（2 节 7 号电池） y 电源线 y 天线隔离器 y 线束固定架（560没有） y 快速安装指南/天线隔离器安装指南 y 电视安装服务工作单 y 酒店支架套件（仅HD670） y 产品三包凭证 安装 LED 电视支架 HD670 提供旋转支架。通过此支架，您可使电视向左/右旋转 20 度、60 度 或 90 度。 支架组件 安装支架时，请使用随附的组件和零件。 HG40AD670CJXXZ / HG48AD670CJXXZ C B (M4 X L12) x8 A HG43AD570SJXXZ / HG43AD560SJXXZ C B A (M4 X L12) x4 HG48AD570TJXXZ / HG48AD560TJXXZ (M4 X L14) x8 C A B 5 简体中文 HG40AD670CJXXZ / HG48AD670CJXXZ 1 2 C x4(M4 X L12) A B 注意 请勿使用 化学品 请勿使用 润滑脂 请勿使用 润滑油 俯视图 3 O X O O XX ✎ 在桌面上铺一块软布以保护电视，然后将 电视机的屏幕侧放置在软布上。 ✎ 将引导支架插入电视底部的插槽。 4 x4 (M4 X L12) 6 简体中文 HG3AD570SJXXZ / HG43AD560SJXXZ 1 2 3 (M4 X L12)x4 7 简体中文 HG48AD570TJXXZ / HG48AD560TJXXZ C (M4 X L14) x4 ! C (M4 X L14) x4 ! 3 1 2 8 简体中文 组装旋转接头说明 HD670 提供旋转支架。通过调整支架，您可使电视向左/右旋转 20 度,60度或 90 度。 20°旋转 60°旋转 90°旋转 ¦ 酒店支架套件 短螺栓(2EA) 长螺栓(2EA) 螺母(2EA) 垫片(2EA) 螺栓 + 螺母 顶端 底端 [ 将支架安装到梳妆台顶部、书桌顶部或电视柜等平整表面，如 图所示。 [ 警告：为了防止发生人身伤害，请务必根据安装说明将本装置牢固地安装到地面/桌面上。 9 简体中文 查看连接面板 - � - HDMI �� 2 (DVI) HDMI �� 1 (ARC) (5V 0.5A) / CLONING 6 7 1 3 4 2 8 0 9 ! @ # $ HP-ID RJP �� � � �� AV ���� ���� PC / DVI ���� ������ ������ PC �� ���� DATA 5 ANT �� ����� ����/ AV ���� �� �� HG**AD570 HG**AD560 HG**AD670 - � - HDMI �� 2 (DVI) HDMI �� 1 (ARC) (5V 0.5A) / CLONING 6 1 3 4 2 8 0 9 ! @ # $ HP-ID RJP AV �� �� � � �� ���� PC / DVI ���� ������ ������ PC �� ���� DATA 5 ANT �� ����� ✎ 每次将外部设备连接到电视时，请确保其电源已关闭。 ✎ 在连接外部设备时，请确保缆线颜色与连接端口的颜色相匹配。 1 DATA – 用于支持电视和 SBB 之间的数据通信。 – 使用 RJ-12 型电视插头连接。 2 耳机插孔：电视上的耳机插孔可用于连接耳机。 连接耳机后，内置扬声器会被禁用。 3 HP-ID： 将缆线同时连接至 HP-ID 插孔和耳机插孔，然后连接至独立的耳机盒。 参见第 25 页。将耳机 连接至耳机盒时，其功能与耳机相同。 10 简体中文 4 电子猫眼 5 RJP：该端口是 RJP（远程插孔组）通信端口。通过此端口，我们能够将不同的设备连接至附加模块，从 而提高设备的使用便利性。 6 AV 输入 1 7 分量 / AV 输入 2 – 连接分量视频/音频。 – 将分量视频线（选配件）的一端连接至电视背面的分量信号插孔（“PR”、“PB”、“Y”），另一端 连接至 DVD 上对应的分量视频输出插孔。 – 如果要同时连接机顶盒和 DVD 播放器，您应该将机顶盒连接至 DVD 播放器，然后将 DVD 播放器连接 至电视上的分量信号插孔（“PR”、“PB”、“Y”）。 – 分量设备 (DVD) 上的 PR、PB 和 Y 插孔有时会标记为 Y、B-Y 和 R-Y 或者 Y、Cb 和 Cr。 – 将 RCA 音频线（选配件）的一端连接至电视背面的 [R - AUDIO - L]，另一端连接至 DVD 播放器上对 应的音频输出插孔。 8 PC / DVI 音频输入：连接至放大器/家庭影院的音频输入插孔。 9 PC 输入：连接至电脑上的视频输出插孔。 0 可变音频输出 恒量音频输出：用于向浴室扬声器输出音频。 连接浴室壁盒与“可变音频输出”端口 (RCA)。 ! 声音控制：用于控制浴室扬声器的音量。 连接浴室壁盒与 VOLCTRL 端口。 @ HDMI 输入 1(ARC), 2(DVI)：连接至支持 HDMI 输出的设备的 HDMI 插孔。 ✎ 在进行 HDMI - HDMI 连接时无需额外提供音频连接。 HDMI 连接既可传输音频也可传输视频。 ✎ 可通过 HDMI IN (DVI) 插孔与外部设备进行 DVI 连接。 视频连接可使用 DVI 转 HDMI 缆线或 DVI-HDMI 适 配器（DVI 转 HDMI），音频连接则可使用 PC/DVI AUDIO IN 插孔。 # USB (5V 0.5A) / CLONING – 此端口用于软件升级和媒体播放等。 – 服务连接。 – USB 克隆仅支持 2.0 标准。 $ ANT 输入(有线/无线) – 要顺利观看电视频道，电视机必须从以下任一信号源接收信号： – 户外天线/有线电视系统 11 简体中文 显示模式 您还可以选择分辨率一栏中列出的任一标准分辨率。电视将自动调整为所选的分辨率。 将计算机连接到电视后，在计算机上设置电视的屏幕分辨率。最佳分辨率为 1920 x 1080 @ 60 Hz。如果设 置值不是下表中的任何值，电视可能不会显示任何内容。请参阅计算机或其显卡的用户指南，正确设置分辨 率。 建议使用表格中的分辨率。 ✎ 最佳分辨率为 1920 X 1080 @ 60 Hz。 模式 分辨率 行频 (KHz) 场频 (Hz) 像素时钟频率 (MHz) 同步信号极性 (H/V) IBM 720 x 400 31.469 70.087 28.322 -/+ MAC 640 x 480 832 x 624 1152 x 870 35.000 49.726 68.681 66.667 74.551 75.062 30.240 57.284 100.000 -/- -/- -/- VESA CVT 720 x 576 1152 x 864 1280 x 720 1280 x 960 35,910 53,783 56,456 75,231 59,950 59,959 74,777 74,857 32,750 81,750 95,750 130,000 -/+ -/+ -/+ -/+ VESA DMT 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 720 1280 x 800 1280 x 800 1360 x 768 1440 x 900 1440 x 900 1680 x 1050 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 45,000 49,702 62,795 47,712 55,935 70,635 65,290 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 75,000 60,020 75,025 60,000 59,810 74,934 60,015 59,887 74,984 59,954 25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 108,000 108,000 135,000 74,250 83,500 106,500 85,500 106,500 136,750 146,250 -/- -/- -/- +/+ +/+ +/+ -/- -/- +/+ +/+ +/+ +/+ +/+ -/+ -/+ +/+ -/+ -/+ -/+ VESA GTF 1280 x 720 1280 x 1024 52,500 74,620 70,000 70,000 89,040 128,943 -/+ -/- VESA DMT / DTV CEA 1920 x 1080p 67,500 60,000 148,500 +/+ ✎ 采用 HDMI/DVI 缆线连接时，必须使用 HDMI IN (DVI)（HDMI 输入 [DVI]）插孔。 ✎ 不支持交错模式。 ✎ 如果选择了非标准视频格式，电视机可能会工作不正常。 ✎ 支持“分离”和“复合”模式。不支持 SOG。 12 简体中文 使用电视控制器 电视控制器是一种类似于按钮的小型控制杆，位于电视右后方。通过它，您无需使用遥控器也可控制电视。 选择 Media Play 关机 选择节目源 选择菜单 功能菜单 电视控制器 本图像是面向电视 正面绘制的。 遥控传感器 ✎ 某些需要 PIN 码的功能可能不可用。 ✎ 产品的颜色和形状可能因型号而异。 ✎ 按住控制器 1 秒以上可退出菜单。 ✎ 通过向上/下/左/右移动控制器选择功能时，请勿按下控制器。按下后您将无法将它向上/下/左/右移动。 待机模式 关闭电视时，电视将进入待机模式，并会继续消耗少量电量。为安全以及减少能耗起见，请勿使电视长时间 处于待机模式（例如外出度假时）。最好将电源线拔出。 13 简体中文 了解遥控器 ✎ 此遥控器的 Power、Channel 和 Volume 按钮上均有盲文点字，可供视障人士使用。 安装电池（电池型号：7 号电池） 遥控器背面 ✎ 安装电池后，用螺丝刀拧紧螺丝，使电池盖牢牢合上。 ✎ 注意 y 请在距离电视 23 英尺以内使用遥控器。 y 强光可能会影响遥控器的性能。请勿在附近使用特 殊的荧光灯或霓虹灯。 y 遥控器的颜色和形状可能因电视型号而异。 y 目前不支持遥控器的“3D”按钮功能。按这些按钮 时，电视机不会有响应。 A B C D DUAL ALARM 返回 退出 工具 项目 主页 静音 频道 列表 显示 频道 节目源 回看 CH TOOLS MENU HOME CONTENT CLOCK CH LIST MUTE INFO EXIT RETURN PRE-CH 立体声切换 闹钟 打开和关闭电视。 显示和选择可用的视频源。 更换频道。 进入 Media Play。 退出菜单。 ALARM: 输入您想定时开机 的时间。 DUALf-g: 音效选择。 X: 打开或关闭 3D 图像。 (不支持) 暂时关闭声音。 切换至 HOME 屏幕。 返回上一个频道。 直接访问频道。 此键不适用。 调节音量。 在屏幕上显示频道列表。 快速选择常用功能。 返回上一级菜单。 频道列表、内容主页菜单等 功能中的按钮。 选择屏幕菜单项和更改菜单 的值。 显示屏幕主菜单。 在“内容主页”中使用这些 按钮。 按此按钮可在电视屏幕上显 示信息。 CLOCK：在待机模式下按 INFO 按钮，电视屏幕将显示 当前时间。 14 简体中文 ¦ 使用足球模式 足球模式 t O项目 m → 应用程序 → 足球模式 → ENTER E 该模式可优化体育比赛的观看效果。 y a（放大）：暂停播放，将画面分为 9 个部分。选择其中一个部分可将其放大。再次按该按钮可继续播放。 ✎ 足球模式开启时，图像和伴音模式将自动设置为体育场。 ✎ 如果在足球模式下观看时关闭电视，则足球模式将被禁用。 ✎ 使用数据服务时，放大功能将不可用。 15 简体中文 将电视连接至 SBB ETH MODEM HP-ID RJP �� � � �� AV ���� ���� PC / DVI ���� ������ ������ PC �� ���� ����/ AV ���� �� �� HP-ID RJP �� � � �� AV ���� ���� PC / DVI ���� ������ ������ PC �� ���� ���/ AV���� �� �� DATA 电视后面板 数据线 1. 使用数据线连接电视的 DATA（数据）插孔和 STB(SBB) 的 [ETH MODEM] 插孔。 ✎ 使用数据通信。 16 简体中文 ¦ 厂商与电视随附数据线的兼容性列表 y 确认您使用的数据线是否与厂商兼容。请参阅数据线上的代码标签。 17 简体中文 连接浴室扬声器 可通过以下方法连接浴室扬声器。 ¦ 通过可变音频输出端口（在没有外部放大器的情况下可用）进行连接 1. 将电视的 VARIABLE AUDIO OUT（可变音频输出）端口连接至酒店的壁挂式浴室扬声器。 扬声器 + 扬声器 - N/C 2. 将电视的 VOL-CTRL（音量控制）插孔连接至酒店浴室墙壁的音量控制盒开关端口。 ✎ 扬声器的最大输出为 4W、8Ω。 ✎ VARIABLE AUDIO OUT（可变音频输出）端口仅支持单声道。 y 配置音量控制 – 按图中指示配置音量控制盒，即可控制浴室扬声器的音量。 – 用于连接音量控制盒与电视的插孔是 3.5mm 普通耳机插孔。 – 音量控制盒开关属于轻触开关。 ✎ 设置子放大器模式 – 0：关闭子放大器功能（关闭 PWM）。 – 1：根据主音量控制确定子音量。即，子音量是根据“酒店模式”的“开机音量”、“最小音量”和“ 最大音量”值确定的。 – 2：根据浴室控制面板设置确定音量。 y 可变音频输出端口规格 – 扬声器缆线：扬声器缆线的长度不得超过 82 英尺（25 米）。 音量控制盒 音量 － 减 （白线 1） 音量 － 加 （黑线/红线 2） 接地 （屏蔽线 3） VOL + VOL - 1 2 3 PC �� �� PC �� �� VOL+ VOL- ���� ������ ������ 电视后面板 音量控制盒 扬声器 2 1 18 简体中文 ¦ HP-ID 可额外在床上或办公桌上安装一个耳机盒，以便使用。安装步骤如下。 y 耳机盒连接详图。 HP-ID A HP-ID A HP-ID HEADPHON BOX TV Headphones jack Whitewire (Audio-L) Shield Wire TV HP-ID jack Red wire + White wire Red Wire (Audio-R) Shield wire 电视后面板 耳机盒 <耳机盒> 19 简体中文 连接 MediaHub HD 用于输出酒店办公桌上 MediaHub HD 连接的所有外部信号源。 1. 将电视的 RJP 端口与 MediaHub HD 的 RS/232 端口相连。 2. 将电视的 HDMI IN（HDMI 输入）端口与 MediaHub HD 的 HDMI 端口相连。 y MediaHub HD – MediaHub HD 是一种硬件模块，具有不同的音频视频输入（A/V、Audio、PC、HDMI 和 USB）以及相应 的输出。相应的输出源将从 MediaHub 连接到电视。MediaHub 通过 RS232 接口与电视进行通信。酒店 客人可通过“酒店用即插即用”功能将外部信号源连接到 MediaHub。MediaHub 通过发送有关活动/非 活动信号源的消息与电视进行通信。电视将切换到活动的外部信号源。 – 您必须将 MediaHub 的 HDMI 连接至电视的 HDMI IN 端口。 – 在打开电视后的 10 秒内连接电视和 RJP。 y 特殊功能 – 画中画 – 自动检测 HDMI �� 2 (DVI) HDMI �� 1 (ARC) (5V 0.5A) / CLONING ANT �� ����� HDMI USB RS/232 HP-ID �� � � �� AV ���� ���� PC / DVI ���� ������ ������ PC �� ���� ����/ AV ���� �� �� DATA HDMI�� 2 (DVI) HDMI �� 1 (ARC) (5V 0.5A) / CLONING ANT �� ����� HP-ID �� � � �� AV ���� ���� PC / DVI ���� ������ ������ PC �� ���� ��� / AV ���� �� �� DATA RJP HDMI �� 2 (DVI) HDMI �� 1 (ARC) 电视后面板 MediaHub HD 背面 2 HDMI 缆线 1 RS-232 数据线 20 简体中文 连接 RJP（远程插孔组） 用于输出酒店办公桌上 RJP 连接的所有外部信号源。 VIDEO HDMI �� 2 (DVI) HDMI �� 1 (ARC) (5V 0.5A) / CLONING ANT �� ����� HP-ID ���� PC / DVI ���� ������ ������ ���� ����/ AV ���� �� �� DATA HDMI �� 2 (DVI) HDMI �� 1 (ARC) (5V 0.5A) / CLONING ANT �� ����� HP-ID ���� PC / DVI ���� ������ ������ ���� ����/ AV ���� �� �� DATA RJP HDMI �� 2 (DVI) HDMI �� 1 (ARC) �� � � �� AV ���� PC �� USB HDMI VIDEO AUDIO AUDIO/PC RS/232 电视后面板 RJP 背面 5 1 D-sub/PC 音频线 2 音频线 3 视频线 4 HDMI 缆线 1. 将电视的 PC IN / PC/DVI AUDIO IN（PC 输入/ PC/DVI 音频输入）端口与 RJP 的 PC/AUDIO 端口相连。 2. 将电视的 AV IN [VIDEO]/[L-AUDIO-R]（AV 输入 [视频]/[左-音频-右]）端口与 RJP 的 VIDEO 端口相 连。 3. 将电视的 AV IN [VIDEO]（AV 输入 [视频]）端口与 RJP 的 VIDEO 端口相连。 4. 将电视的 HDMI IN（HDMI 输入）端口与 RJP 的 HDMI 端口相连。 5. 将电视的 RJP 端口与 RJP 的 RS/232 端口相连。 ✎ 与 Samsung 电视兼容的 RJP（远程插孔组）有 TeleAdapt TA-7610、TA-7650 (HD) 和 TA-7660 (HD Plus)。 y RJP（远程插孔组）：RJP 是 Remote Jack Pack（远程插孔组）的缩写。RJP 是一种硬件模块，具有不同的音频视 频输入（A/V、Audio、PC 和 HDMI）以及相应的输出。相应的输出源从 RJP 连接至电视。RJP 通过 RS232 接口与 电视进行通信。酒店客人可通过“酒店用即插即用”功能将外部信号源连接到 RJP。RJP 通过发送有关活动/非活 动信号源的消息与电视进行通信。电视将根据用户设置的优先级切换到活动的外部信号源。 ✎ 在连接 RJP 时，您可以选择 HDMI IN（HDMI 输入）和 AV IN（AV 输入）。 ✎ 在打开电视后的 10 秒内连接电视和 RJP。 21 简体中文 y 同时按住 A/V 和 HDMI 按钮 10 秒钟，可将 RJP 恢复为出厂默认设置。所有 LED 闪烁 5 次表示操作已完成。 y 5 分钟后，RJP 将自动关闭所有 LED，以避免酒店房间内存在不必要的光污染。一旦酒店客人触摸按钮，熄灭的 LED 将再次亮起，5 分钟计时器也将重新启动。如果客人触摸其他信号源按钮，则电视将切换到选定的信号源，相 应的 LED 将亮起。 y 重置 RJP 或关闭再打开电视电源后，系统将需要 10 秒钟时间在电视和 RJP 之间建立通信。 y 下表显示了根据优先级别，系统大约需要多少秒才能从电视切换到输入信号源。 ✎ 情况 1：未连接任何输入信号源。 信号源 连接时间 AV 2 秒 PC 0.7 秒 HDMI 3.9 秒 ✎ 情况 2：连接了多个输入信号源，并将一个信号源断开连接然后又重新连接。 信号源 断开连接时间 连接时间 总时间 AV 4.5 秒 2 秒 6.5 秒 PC 0.7 秒 0.7 秒 1.4 秒 HDMI 3.9 秒 3.9 秒 7.8 秒 ✎ 例如，如果 RJP 连接了所有活动的 AV、PC 和 HDMI 信号源，则 AV 信号源的优先级别最高。如果 RJP 处于 HDMI 模式，客人断开并重新连接了 AV 信号源，则系统至少需要 6.5 秒的时间才能切换到 AV 信号源。 y 要连接音频（Ipod 或 Mp3），则应将“音乐”模式设置为“开”，并将“插孔识别”检测功能设置为“关”。 y 支持 A/V、PC 和 HDMI 输入信号源。 22 简体中文 设置酒店选项数据 要进入此模式：请依次按 MUTE → 1 → 1 → 9 → ENTERE 按钮。（在“酒店”模式下设置“独立”模式。） 要退出此菜单：先关闭电源，然后再打开。 编号 酒店电视功能 说明 类别 项目 初始值 1 Hospitality Mode Hospitality Mode Standalone y 选择“酒店”模式。 y 交互模式：电视配合 SI STB 或 SBB 工作。 y 独立模式：电视独立工作，没有 SI STB 或 SBB。 2 SI Vendor SI Vendor OFF y 交互模式：Samsung/2M/Locatel/VDA/VDA-S/Acentic/Sutrinerelone 模式：关/Movielink/Swisscom/Smoovie/SSCP 3 Power On Power On Channel Last Saved 设置开机时应用的默认值。 y 用户定义：允许您手动设置“开机频道”和“开机频道类型”。请参阅 下方的“开机频道编号”和“开机频道类型”。 y 上次保存的值：如果您选择此项，打开电视时将显示上次关闭时正在 播放的频道。 Power On Channel Num … 打开电视时将自动切换到该频道。 Power On Channel Type … y 选择频带：ATV（模拟无线频带）、DTV（数字无线频带）、CATV（模拟 有线频带）、CDTV（数字有线频带） Power On Volume Last Saved y 用户定义：允许您手动设置“开机音量”。请参阅下方的“开机音量 大小”。 y 上次保存的值：电视打开时，恢复上次关闭电源时设置的音量。 Power On Volume Num … 电视打开时将使用该音量级别。 Min Volume 0 在独立酒店模式下，用户可以设置的最小音量级别。 Max Volume 100 用户可以设置的最大音量级别。 Power On Source TV 选择打开电视时的信号来源。 Power On Option Last Option 确定电源故障恢复或拔下电源插头再重新插上后的电视状态。 y 上次选择：返回上次电源状态。如果上次处于“待机”模式，则返回“ 待机”状态。如果处于开启状态，则开启。 y 开机：电力恢复时，电视打开。 y 待机 电力恢复时，电视进入“待机”模式。 4 Channel Channel Setup … 立即直接访问用户“频道”菜单上的某些功能，例如“自动选台”、“手动 选台”、“天线设置”等。 Channel Editor … 通过“频道编辑器”，您可以编辑存储在电视内存中的频道。您可以使用“ 频道编辑器”执行以下操作： y 更改频道编号和名称，并按所需频道编号顺序对频道排序。 y 关闭所选频道的视频画面。关闭视频画面后将不显示频道的视频图像， 仅输出声音，同时在屏幕上显示扬声器图标。此外，您还可以轻松查看 每个频道的信息，而不需要直接显示每个频道。 Mixed Channel Map ON y 此功能可用于同时显示/浏览所有天线类型（无线/有线或卫星）频道。 y ON: 混合频道映射设置为“开”时，无论选择的是哪种天线类型，客 户都可以访问完整的频道映射。频道列表中也会显示所有无线和有线 类型的频道。 y OFF: 混合频道映射设置为“关”时，客户仅能访问与所选天线类型（ 无线/有线或卫星）对应的频道映射。频道列表/编辑器中也仅显示所选 天线类型的频道。 Dynamic SI OFF y ON: 将检查 DTV 节目频道编号。（不可访问 DTV 频道编辑器） y OFF: 不检查 DTV 节目频道编号。（可访问 DTV 频道编辑器，但不支 持其他频道节目编号更新） Channel Rescan Message ON 当频道映射中的数据与所传送的数据不匹配时，电视将自动对频道进行调 整，以恢复频道映射中的数据/参数。 y ON: 当“频道重新扫描消息”设置为“开”时，酒店客人将看到显示 有“正在重新扫描频道”消息的屏幕菜单。 y OFF: 若显示重新扫描消息的屏幕菜单不应为酒店客人看到，则酒店管 理员可将“频道重新扫描消息”调为“关”。 Pan Euro MHEG OFF y OFF: 若“泛欧 MHEG”设置为“关”，则 MHEG 将根据现有的产品规 格运行。 y ON: 若“泛欧 MHEG”设置为“开”，则无论产品规格或地区，MHEG 均 为“开”。 My Channel OFF 启用或禁用“我的频道”功能。 Genre Editor … 编辑频道的类型。（在“我的频道”设置为“开”时可用） 23 简体中文 编号 酒店电视功能 说明 类别 项目 初始值 4 Channel Subtitle Auto On OFF 此功能用于打开/关闭自动开启特定国家/地区语言字幕的功能， 仅适用于 可以接收向欧洲传输的 DVB 广播的酒店电视。此功能与法国的字幕规范有 关。其他国家/地区的字幕则根据相应的国家/地区规范显示，而与“自动开 启字幕”功能无关。 y ON: 当“自动开启字幕”功能设置为“开”时，字幕将按照法国的字 幕规范显示。 y OFF: 当“自动开启字幕”功能设置为“关”时，字幕将无需按照法国 的字幕规范显示。 TTX Widescreen Mode OFF y ON: TTX 信息宽屏显示。 y OFF: TTX 信息正常显示。 5 Menu OSD Picture Menu Lock OFF 启用或禁用图像菜单。 Menu Display ON y ON: 显示主菜单。 y OFF: 不显示主菜单。 Tools Display ON y ON: 显示工具菜单。 y OFF: 不显示工具菜单。 Channel Menu Display OFF y ON: 显示频道菜单。 y OFF: 不显示频道菜单。 Panel Button Lock Unlock 启用/禁用前面板（本地按键）操作。 y Unlock：解锁所有面板按键。 y Lock：锁定所有面板按键。 y OnlyPower：锁定除电源按键以外的所有面板按键。 y Menu/Source：锁定“菜单”和“节目源”面板按键。 Home Menu Display ON OFF: 不显示主页菜单。 ON: 显示主页菜单。 Home Menu Editor 编辑主页菜单。 Home Menu Auto Start ON ON: 主页菜单自动启动。 OFF: 主页菜单不自动启动。 6 Clock Clock Type OFF 选择时钟类型（关/软件时钟/外部时钟） y OFF: 酒店选项下的时钟选项将不运行。 y 软件时钟：仅软件时钟运行。 y 外部时钟：与 LED 时钟相关的项目用作“调光”/“时钟测试”/“时 间格式”。 Local Time Manual 选择更新时钟数据的方式。 电视处于独立模式时，使用 DTV 频道的时钟数据自动设置频道或手动进行 时钟设置。 Tiime Channel Type … 选择使用哪个 DTV 频道的时钟数据来设置时钟。 Time Channel Num … DTV 频道编号 7 Music Mode Music Mode AV OFF 用于从作为 AV 信号来源的 mp3/音频播放器中获取音乐输出。打开时，即使 没有视频信号，您也可以通过电视听到播放器的声音。但是，电视的背光将 保持开启， 并且添加视频信号后，它会正常显示。 Music Mode PC OFF 用于从作为 PC 信号来源的 mp3/音频播放器中获取音乐输出。打开时，即使 没有视频信号，您也可以通过电视听到播放器的声音。但是，电视的背光将 保持开启， 并且添加视频信号后，它会正常显示。 Music Mode Backlight OFF 音乐模式下的背光开/关选项，用于省电 24 简体中文 编号 酒店电视功能 说明 类别 项目 初始值 8 Remote Jack Pack Priority AV 1 如果设置了插孔优先级，则将插头插入插孔时会自动根据插孔优先级设置 相应信号源 Priority PC 2 如果设置了插孔优先级，则将插头插入插孔时会自动根据插孔优先级设置 相应信号源。 Priority HDMI 3 如果设置了插孔优先级，则将插头插入插孔时会自动根据插孔优先级设置 相应信号源。 AV Option AV 选择 RJP AV 信号源（信号源选项取决于型号）。 HDMI Option HDMI 1 选择电视的哪个 HDMI 源将连接到 RJP 插孔。(HDMI1/HDMI2/HDMI3) 9 External Source USB Pop-up Screen Default 当有 USB 设备连接到电视时： y 默认：将显示一个弹出窗口。 y 自动：自动打开 USB 内容菜单。 y 禁用：既不显示弹出窗口也不显示内容菜单。 External Source Banner ON 如果设置为“开”，当您将电视信号源更换为另一外部输入、按 Info 键或 打开电视时，电视将显示外部信号源显示栏（信息）。 y ON: 电视屏幕上将显示外部信号源信息。 y OFF: 电视屏幕上不会显示外部信号源信息。 Auto source OFF y ON: 在将外部信号来源连接到电视时，电视会识别信号来源，然后自动 切换至该信号来源。 y OFF: 关闭“自动信号源”功能。 Anynet+Return Source Power On Src 选择断开 Anynet+(HDMI-CEC) 连接后返回的电视节目源。（此功能对于 Guestlink RJP 特别有用。） 10 HP Management HP Mode OFF 有关具体情况，请参见下表。 Default HP Volume … Main Speaker ON 11 Bathroom Speaker Sub Amp Mode 2 确定子放大器的工作模式。 − 0：关闭子放大器功能（关闭 PWM）。 − 1：根据主音量控制确定子音量。即，子音量是根据“开机音量”、“ 最小音量”和“最大音量”值确定的。 − 2：根据浴室控制面板设置确定音量。 Sub Amp Volume 6 开机初始状态的子放大器音量级别。 12 Eco Solution Energy saving Off 调整电视亮度以降低能耗。 y Off: 关闭省电功能。 y Low：将电视设置为低省电模式。 y Medium：将电视设置为中等省电模式。 y High：将电视设置为高等省电模式。 13 Logo/Message Welcome Message OFF 打开电视时显示欢迎消息，时长 5 秒。 Edit Welcome Message 编辑欢迎消息。 Hospitality Logo OFF 开启或关闭酒店徽标功能，如果开启，打开电视时将在获取初始源信号前显 示徽标，持续时间为“徽标显示时间”中设置的时长。 Hospitality Logo DL … 下载酒店徽标。酒店徽标文件要求： y 仅限 BMP 或 AVI 文件。 y 最大文件大小：BMP － 960 X 540。AVI － 30MB。 y 文件只能命名为 samsung.bmp 或 samsung.avi。 Logo Display Time … 酒店徽标显示时间（3/5/7 秒）。 14 Cloning Clone TV to USB - 将当前电视选项克隆到 USB 存储设备。 Clone USB to TV - 将 USB 存储设备上保存的电视选项克隆到电视。 Setting Auto Intialize OFF 将“设置自动初始化”设置为“开”时，如果关闭后再打开电源或主电源， 则数据将恢复为克隆值。如果没有克隆值，则即使将“设置自动初始化”设 置为“开”，系统也会忽略此设置，操作将与“设置自动初始化”设置为“ 关”时一样。 25 简体中文 编号 酒店电视功能 说明 类别 项目 初始值 15 REACH Solution REACH 3.0 OFF y ON: 开启 REACH 3.0 y OFF: 关闭 REACH 3.0 REACH Channel … 选择 SIRCH 更新频道 Group ID … 选择 SIRCH 组 ID Ticker OFF y ON: 将显示“走马灯”内容。 y OFF: 不显示“走马灯”内容。 REACH Update Time … 选择 SIRCH 更新时间。在 SIRCH 更新时间里，您可选择在 12:00 AM/PM 或 在 2:00 AM/PM 时执行自动升级。您也可以选择每隔 1 小时或每隔 2 小时 执行升级。 REACH Update Immediate … y ON: 一旦电视进入“待机”模式，则执行 SIRCH 更新。 y OFF: 仅在所选的 SIRCH 更新时间执行 SIRCH 更新 Room Number … 编辑房间号 REACH Server Version 0000 显示当前在电视上更新的 SIRCH 克隆文件的版本。 16 Security Password Input … 输入密码 00000000。 Password Setting … 设置新密码。 Password Reset … 将密码重置为 00000000。 Security Mode … 将安全模式设置为“开”或“关”。 USB … 启用或禁用 USB。 HDMI … 启用或禁用 HDMI。 TTX Security … 启用或禁用 TTX 功能。 17 System Self Diagnosis for TV … 进入自诊断菜单。 y 图片测试：用于检查图片问题。如果测试图片中存在问题，请选择“ 是”并遵循屏幕上的指示。 y 声音测试：使用内置音乐旋律来检查声音问题。如果测试中出现问题， 请选择“是”并遵循屏幕上的指示。 Self Diagnosis for HTV … 用于检查可变音频输出的状态以及与 SI STB 或 SBB 之间的通信。若发现 可变音频输出功能存在任何问题或与 SI STB 或 SBB 之间的通信存在任何问 题，请启用此功能进行检查。 SW Update … 软件 USB 升级功能 Service Pattern OFF 显示服务模式。 Sound Bar Out OFF 可使用 Anynet 连接将 Samsung 条形音箱等外部设备与电视相连，这样，电 视声音便能通过条形音箱设备输出。若“酒店出厂菜单”中这一项设置为“ 关”，则此功能禁用。当“条形音箱”选项设置为“开”且通过 HDMI 连接 到扬声器时，电视的主扬声器将静音。 Contact Samsung … Samsung 联系信息 Standby LED ON y ON: 待机时红外功能打开。 y OFF: 待机时红外功能关闭。 TV reset … 恢复出厂设置 ✎ REACH（酒店用远程增强主动控制）是一种专业的交互式遥控器，它允许用户通过 RF DTV 将电视固件更新、克隆 数据、频道映射更改、S-LYNK REACH 内容和“走马灯”内容同时传输到数百台酒店电视中。REACH 功能仅在独立 模式下可用。REACH 服务器单独出售。更多有关如何操作 REACH 服务器的信息，请参阅随附在 REACH 服务器产品 中的 REACH 服务器手册。 26 简体中文 HP 模式 主扬声器 静音 开/关 电视操作 输出 备注 ON ON OFF Power ON 主扬声器声音 — 是（应用上次保存/用户定义的音量） HP 声音 — 不适用 ON ON OFF Volume up/down 主扬声器 — 音量根据音量 OSD 而变化 HP 声音 — 不适用 ON ON ON Mute 主扬声器 — 静音 HP 声音 — 是 — 根据酒店选项菜单中的 HP 音量应用音量。 ON ON ON volume up/down 主扬声器声音 — 否（静音） HP — 音量根据当前 HP 音量而增加/降低 ON ON OFF Unmute 主扬声器声音 — 是。 HP 声音 — 不适用 Greyed OFF OFF Power ON 主扬声器声音 — 否（静音） 即使实际未连接耳机，也与 正常工作相似，但强行连接 耳机的情况除外。 HP 声音 — 是（应用出厂时的 HP 音量） Greyed OFF OFF Volume up/down 主扬声器 — 静音 HP — 音量根据当前 HP 音量而增加/降低 Greyed OFF ON Mute 主扬声器 — 静音（无操作） HP — 更改为静音 Greyed OFF ON volume up/down keeping Mute state 主扬声器声音 — 否（静音） HP — 音量根据当前 HP 音量而增加/降低 Greyed OFF OFF Unmute 主扬声器声音 — 否（静音） HP — 是（根据当前 HP 音量应用音量） OFF ON OFF Power ON 如果 HP 管理关闭，则将主扬声器强行设置为关。 （如果 HP 管理关闭，工作与正常 HTV 工作相同。） 没有 HP 功能时与连接/断 开耳机的情况相同。 OFF ON OFF Volume up/down OFF ON ON Mute OFF ON ON volume up/down keeping Mute state OFF ON OFF Unmute 27 简体中文 ¦ 欢迎消息 欢迎消息是指每当客人打开酒店客房里的电视时即在电视上显示自定义消息的功能。 – 欢迎消息的设置位于“酒店选项菜单”中。 – 为确保电视在接通电源时显示自定义消息，欢迎消息功能应设置为“开”。 Hospitality Mode Standalone SI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution Security System Hospitality Mode SI Vendor Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source HP Management Bathroom Speaker Eco Solution Logo/Message Cloning REACH Solution Standalone OFF Door Eye System Security r Welcome Message ON ON Edit Welcome Message Hospitality Logo Hospitality Logo DL ... Logo Display Time ... <对于某些型号和地区，可能不存在某些菜单项> – 欢迎消息可在“酒店服务”菜单中进行编辑，但最多不能超过 25 个字符。 – 以下为欢迎消息支持的字符列表。 ✎ 仅允许使用从 A 到 Z 的大写字母。 – 可使用遥控器上的导航键、彩色键和 Enter 键在“编辑欢迎消息”屏幕菜单中编辑欢迎消息。 Move Enter Return _ Move to left Move to Right Leave Black Done A B C D E F G H I J K L M N O P Q R S T U V W X Y Z W E L C O M E Edit Welcome Message A B C D – 欢迎消息和酒店徽标不能同时启用。 28 简体中文 ¦ 酒店徽标 “酒店徽标”功能可在电视开机时显示酒店的徽标。 – “酒店徽标”设置位于“酒店”模式菜单下。 – 打开“酒店徽标”选项时，“徽标下载”和“徽标显示菜单”项将启用。 – 如果内存中存储有徽标图像并且“酒店徽标”选项已打开，则电视将在开机时显示酒店徽标。 – 如果“酒店徽标”选项关闭，那么徽标图像即便已经加载到电视也不会显示。 Hospitality Mode Standalone SI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution Security System Hospitality Mode SI Vendor Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source HP Management Bathroom Speaker Eco Solution Logo/Message Cloning REACH Solution Standalone OFF Door Eye System Security r Welcome Message OFF Edit Welcome Message Hospitality Logo BMP Hospitality Logo DL Logo Display Time 5 Second <对于某些型号和地区，可能不存在某些菜单项> y 酒店徽标 – 您可以通过此选项选择是否显示酒店徽标图像。 – 初始值为“关”。 – 可设置为“关”或“开”。 – 设置为“开”后，“徽标下载”和“徽标时间显示”菜单项将激活。 y 酒店徽标下载 – 您可以通过此选项将徽标图像从 USB 设备下载到电视的内存中。 – 将图像复制到电视时，屏幕会显示“等待”消息。 – 成功完成复制操作后，屏幕会显示“已完成”消息。 – 复制操作失败时，屏幕会显示“失败”消息。 – 未连接到任何 USB 设备时，屏幕会显示“无 USB”消息。 – USB 设备中没有可供复制的文件或文件格式错误（必须为 BMP 文件）时，屏幕会显示“没有文件”消 息。如果 USB 设备中有徽标文件而屏幕显示“没有文件”消息，请检查文件格式。 y 徽标文件格式 – 电视仅支持 BMP 和 AVI 格式的徽标文件。 – 文件名称必须为 samsung.bmp 或 samsung.avi。 – BMP 格式的最大分辨率为 1280 x 720。 – AVI 格式的最大文件大小为 30MB。 – 电视不会更改图像的尺寸或显示比例。 29 简体中文 ¦ 克隆 USB 克隆功能是指从一台电视中下载用户配置好的设置（图像、伴音、输入、频道、设置和酒店设置），然 后再将这些设置上传到其他电视中。 可将电视（主机）中用户定义的所有设置都复制到 USB 设备中。 – USB 克隆仅支持 2.0 标准。 y 从电视克隆到 USB：此操作是将电视 EEPROM 中特定区域的存储数据复制到 USB 设 备。 1. 将 USB 驱动器插入到电视机背面的 USB 端口中。 2. 依次按以下按钮进入“酒店选项”。 MUTE → 1 → 1 → 9 → ENTER 3. 按 ▲ 或 ▼ 按钮选择“从电视克隆到 USB”然后按 ENTER 按钮。 4. 将显示消息“从电视克隆到 USB”，然后按 ENTER 按钮。 5. 您可以确认 USB 克隆操作的状态。 y 进行中：正在复制数据到 USB 设备。 y 已完成：成功完成复制操作。 y 失败：复制操作失败。 y 无 USB：未连接任何 USB 设备。 y 从 USB 克隆到电视：此操作是将 USB 设备中的存储数据下载到电视中。 1. 将 USB 驱动器插入到电视机背面的 USB 端口中。 2. 依次按以下按钮进入“酒店选项”。 MUTE → 1 → 1 → 9 → ENTER 3. 按 ▲ 或 ▼ 按钮选择“从 USB 克隆到电视”，然后按 ENTER 按钮。 4. 将显示消息“从 USB 克隆到电视”，然后按 ENTER 按钮。 5. 您可以确认 USB 克隆操作的状态 y 进行中：正在复制数据到 USB 设备。 y 已完成：成功完成复制操作。 y 失败：复制操作失败。 y 无 USB：未连接任何 USB 设备。 y 没有文件：USB 设备中没有可以复制的文件。 ✎ 按住 ENTER 键 5 秒钟，执行从 USB 复制到电视的操作。 ✎ 克隆功能仅支持相同的型号系列。（不同型号系列之间无法进行克隆。） 要在安装过程中实现快速克隆， 请插入保存有第一台电视主要设置的 USB 驱动器，然后按住 Enter 键 5 秒钟。 (ARC) (5V 0.5A) / CLONING (ARC) ( ) (5V 0.5A) / CLONING (5V 0.5A) / CLONING Logo/Message Cloning d Clone TV to USB Clone USB to TV Setting Auto Initialize OFF Logo/Message Cloning d Clone TV to USB Clone USB to TV Setting Auto Initialize OFF 30 简体中文 ¦ 即插即用 “酒店用即插即用”功能可在电视首次开机时自动执行酒店模式选择、国家/地区设置、时钟设置和图像模 式设置。 – “酒店用即插即用”仅在首次打开电视时可用。 – 设置好第一台电视后，运行“从电视克隆到 USB”。 – 其他电视只需退出“酒店用即插即用”，然后连接 USB，运行“从 USB 克隆到电视”即可。 选择 “Standalone Only (单 机模式)”模式 选择“Interactive（交互 模式）”模式 交互酒店选项菜单 关闭电源 选择“Standalone Setup” 模式 单机模式已设置。 交互模式已设置 电视将进入 RF 模式。 关闭电源 设置时钟 Configure your TV Select your infomation in the categories below. Picture Mode Standard Select a picture mode that best suits your viewing environment. Auto Tuning To receive channels, configure the options below then select Scan. Aerial Terrestrial Channel Type Digital & Analogue Select the connected aerial that you want to use to get channels. Scan Local Set Current Localset : CHI_DTV Change Local Set if Located in North America, Latin America and Europe. In other regions, please press SKIP button move to the next step. Change Skip 选择语言 Hospitality Mode Standalone SI Vendor OFF Power On Security System Door Eye MAIN : Control, MODE : DTV, RES : NOTSUPPORT, Standalone Menu When complete, power down TV. Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution Channel Menu OSD Clock HP Management Bathroom Speaker E Select your Language Select your language to start the on screen setup. English ���� Press the arrow buttons to move aroun the screen. Press the enter button to select. c The Language Setting will be applied to Main Menu and not Plug and Play. 选择 skip Auto Tuning Auto Tuning completed. 0 channels are deleted. Digital 0 • TV 0 • Radio 0 • Data/Other 0 Analogue 0 Change Settings Scan Again Auto Tuning Auto Tuning is finding channels for you... Channel 27 7% Digital 0 • TV 0 • Radio 0 • Data/Other 0 Analogue 0 Stop Clock You can adjust your time to set DST, Time Zone and clock mode Clock Mode Auto Date -- / -- / ---- Time -- : -- -- Set current date and time -- : -- TV Setup Complete! Your TV is now ready to use. OK Easy Set Up Interactive (Hotel Menu) Standalone Setup (Continue Setup) Standalone Only (End Setup) c If you select this, the setup process will be completed and go to hotel menu. 31 简体中文 1. LocalSet – 查看当前本地设置。 – 如果您希望更改本地设置，请选择更改。 – 如果您选择了跳过，将出现开始屏幕。 2. Start - Easy Set Up – 如果您选择了单机模式，则电视将默认设置为“独立”酒店模式。 – 选择交互模式后，将出现“交互设置菜单”。关闭电源，退出“交互”菜单。 – 选择单机即插即用进入下一步。 3. Select the Language – 选择 OSD（屏幕菜单）语言。 – 显示时间：屏幕菜单超时时间和操作与 Samsung 家用电视型号相同。 4. Select the Country and Picture Mode – 选择适当的国家/地区和图像模式。 – 对于某些型号和地区，可能不存在某些国家/地区项。 5. Auto Tuning – 选择天线信号源和频道类型。配置好设置后，选择扫描。 – 自动选台操作开始搜索频道。 – 自动选台操作完成后，将显示频道信息。 6. Clock – 选择 DST（夏令时）和时区以正确设置时间。 7. TV Setup Complete 32 简体中文 ¦ 软件时钟 如果用户在待机模式下按遥控器上的 Info 键，则软件时钟将在屏幕上显示当前时间。 – 如果用户在电视处于待机模式时按 Info 键，则电视将开机，并在屏幕上显示当前时间 10 秒钟，然 后又恢复待机模式。 – 时间显示为正常横幅大小的数字时钟。具体是使用 12 小时还是 24 小时制，由信息格式决定。 – 如果用户在电视打开时按 Info 键，则将执行原来的 Info 键功能。 y 详细说明 – 软件时钟是否运行取决于工厂安装菜单中的开/关设置。 – 如果软件时钟开启，则会自动关闭“快速”徽标选项。（这种情况下，即使您再次打开“快速”徽标 选项，它也会在电视重新开机时自动关闭。） – 如果主电源关闭，只有具有备用电容器和 RTC 的机型才能保存时间设置。 – 当处于待机模式的电视显示当前时间时，电视将关闭视频画面并静音。 – 这种情况下，即使打开“酒店”徽标，也会跳过“酒店徽标”显示。 – 该功能仅在独立模式下有效。 – 运行软件时钟时的其他按键功能详细说明 – Info 键与电源键的作用一样。 – 运行软件时钟时按 Power 键或 Info 键，电视将进入待机模式。 – 运行软件时钟时按 Power 键和 Info 键之外的其他按键将不起作用。 – 这种情况下，开机定时器将无效。 – 关机定时器和睡眠定时器有效。 – 将“时间”菜单下的时钟模式设置为手动时，RTC 电路将保存 sub micom 的时间。 – 即使未配置当前时间，也会以与菜单显示时间的相同方式显示时间。(--:--) 33 简体中文 ¦ 多代码遥控器 多代码遥控器是一种特殊的传输器，能够通过一个遥控器控制多台电视。 此功能在配有多台电视的场所非常有用，如医院。“设置 ID”中的数字将显示在信号源屏幕菜单中。多代 码遥控器可支持多达 9 种不同的遥控器按键传输。 每台电视机的初始 ID 代码均为“0”。 在模拟 TV 模式或 PC 模式下，可以设置或重置 ID 代码。（在 TTX 频道或 DTV 频道中不可用） – ID 代码可以为 0 至 9 之间的数字。 – 按住 RETURN + MUTE 键 7 秒以上，然后按下您想设置的数字键。 – “设置 ID”屏幕菜单将显示在中间位置。 – 将显示以下文字：“遥控器代码设置为 x。如果要更改遥控器代码， 请输入您要更改的数字。” （x 表示数字）此屏幕菜单将持续显示，直到按下 Exit 键为止。 Remote control code is set to 0. If you want to change the Remote control code, enter the chosen digit. – 例如，如果用户按下数字 1，则电视和遥控器的 ID 代码将设置为数字 1。 – 将显示以下文字：“遥控器代码已更改为 1”。这样，电视便只能由具有相同 ID 代码的遥控器控 制。 – 如果遥控器和电视的 ID 代码不一致，将显示以下文字： “TV ID x”（x 即电视的 ID） – 按住 EXIT + MUTE 键 7 秒以上可复位 ID 代码。电视和遥控器的 ID 代码都将复位为“0”。将显 示“遥控器代码设置为 0。” – 不同遥控器设置或复位 ID 代码的方式可能不同。请参阅下表。 ¦ 设置时间 O项目 → 系统 → 时间 → 时钟 → 时钟设定 y 已输入时间 – 按遥控器按钮选择时钟，然后设置时间。 时间 时钟 睡眠定时器 ：关 唤醒定时器 y 设置交互模式的时间 – 如果酒店系统传输时间信息，则会自动设置时间。 – 如果酒店系统不传输时间信息，则不会显示时间。 时钟 y 时钟设定 时钟模式 ：手动 ✎ 时间设置完成后，前面板上将会显示时钟。 34 简体中文 ¦ 频道银行编辑器（仅适用于 Smoovie 电视） “频道银行编辑器”功能可使用 3 种不同频道银行选项编辑频道。 视频道银行卡提供酒店客户喜爱的特定频道。 在“独立”模式下设置“频道银行编辑器” 1. 按“MUTE+1+1+9+Enter”进入酒店独立菜单 2. 选择 SI 厂商：“Smoovie” 3. 将出现新的菜单选项“Channel Bank Editor” 4. 进入“Channel Bank Editor” Hospitality Mode Standalone System SI Vendor OFF d SI Vendor Smoovie d Channel d Channel Bank Editor <对于某些型号和地区，可能不存在某些菜单项> 5. 编辑频道银行，如下所示。 a. Bank1（免费频道）：选择遥控器中没有卡时使用的频道。 b. Bank2（家庭卡 － 绿色）：选择在遥控器中有绿卡时使用的频道。 c. Bank3（成人卡 － 红色）：选择在遥控器中有红卡时使用的频道。 n Move E Select/Deselect R Return Channel Bank Edit All Bank1 (4) Bank2 (6) Bank3 (36) 1 1futech c 1 BBC1 c c c 2 24ore.tv c c c 2 C3 c c 3 BBC World c c 3 C5 c c 4 Coming Soom c c c 4 S2 c SMOOVIE 遥控器的使用参考 1. 如果选择 SMOOVIE 作为 SI 厂商，则应该使用 SMOOVIE 遥控器。 2. 通过遥控器上的数字键，用户只能选择 Bank1 频道。 请记住，如果您希望在使用绿卡或红卡时更换频道，请使用频道上/下键。 3. 在频道指南或频道列表中，用户只能看到 Bank1 频道列表。 35 简体中文 ¦ 频道编辑器 “频道编辑器”可编辑频道编号和名称。 – 使用“频道编辑器”根据用户所需的频道编号对频道进行排序。 Hospitality Mode Standalone SI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution Security System Hospitality Mode SI Vendor Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source HP Management Bathroom Speaker Eco Solution Logo/Message Cloning REACH Solution Standalone OFF Door Eye System Security r Channel Editor <对于某些型号和地区，可能不存在某些菜单项> 独立模式下使用频道编辑器的简单步骤 步骤 概要 1 在“酒店选项菜单”中操作“频道自动储存” 2 进入“酒店选项菜单”中的“频道编辑器” 3 编译一个与您想要的最终频道列表相关的表格 4 使用 TOOLS 按钮按照所编译表格重新排列频道 5 按 EXIT 或 RETURN 按钮退出。 <为更好地理解，请参阅以下详细信息> 36 简体中文 ¦ 我的频道 确定酒店所提供的频道的国家/地区和类型。如果用户选择某一国家/地区和类型，则显示相应的频道。 y 您必须先选择国家/地区，否则无法设定类型。 y 如果您选择了类型但是没有添加任何频道，则频道列表将显示所有可用频道。 y “我的频道”仅在独立模式下有效。 y 独立模式下的 SI 厂商：如果选择了 Smoovie，则该功能不可用。 y 本功能位于“酒店菜单” -> “服务模式”下的“酒店选项”中，可以开启或关闭。 y 选项仅在将其设置为“开”时可用。 频道布局 [类型模式] 标准 类别 频道模式 天线模式激活 说明 无线/有线 酒店 类型 全部（默认） O 按各个国家/地区提供类型频道模式，这些类型模式在出厂模 式中进行管理。 新闻 O 广播 O 娱乐 O 体育 O 酒店 O My Channel Current status All Country / All } Keep Previous n Move E Enter Austria Belgium China Denmark Finland France All News Radio Entertainment Sports Hotel Country Genre OK Cancel * 有关列表显示的项目数量，请参见设计文档。 键盘指南 按钮 操作 导航 帮助 蓝色 返回屏幕。（类型设置：上次的国家/地区及类型） 保持先前设置 ENTER 选择一个项目。 确认 频道向上/向下 一页一页地移动高亮显示内容。 （无指南） 向上/向下 导航各个国家/地区及类型列表。（循环滚动。） 移动 右 选择高亮显示的项目，然后将高亮显示的内容移至类型区域。 RETURN 返回屏幕。（类型设置：上次的国家/地区及类型） （无指南） EXIT 返回屏幕。（类型设置：上次的国家/地区及类型） （无指南） 37 简体中文 ✎ 注意 y 本部分描述了电视开机时显示的前端用户界面的布局。（出厂模式 > 类型模式：启用） y 类型是各个国家/地区的子列表。 y 当前广播屏幕显示的是最近的记忆频道。 – 如果用户想保持先前的国家/地区和类型频道映射，请按遥控器上的“蓝色”、RETURN 和 EXIT 按钮关 闭前端用户界面。 ✎ 其他 y 默认高亮显示项：最近记忆项（国家/地区、类型） y 超时时间（60 秒） 项目 编号 名称 说明 1 背景屏幕 打开电视时显示最近记忆频道。 2 功能标题 功能的名称 3 当前状态 显示当前的国家/地区及类型设置。 4 国家/地区项 显示国家/地区列表的项目。 显示最近选择过的国家/地区。 5 类型项目 显示类型列表的项目。 按各个国家/地区显示可用的类型频道模式，这些类型模式在出厂模式中进行管理。（始终 提供“全部”项目） 显示最近选择过的类型。 6 突出显示 如果项目标题太长，在区域内显示不完全，则将启动“自动文本滚动”。 7 指示器 当有前一页或后一页时显示指示器。 8 导航 帮助 键盘指南为右对齐。 38 简体中文 突出显示交互 [国家/地区项] y 本页面仅用于提示可能的交互。 与实际屏幕可能存在差异。 ✎ 注意 y 用户可以通过按遥控器的向上向下键来导航各个国家/地区和类型列表中的项目。 y 支持循环导航。 向下 向下 x 5 向下 x N 向下 向下 向上 向上 x 5 向上 x N 向上 向上 结束 My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel 1 My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter Austria Belgium China Denmark Finland France All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter Belgium China Denmark Finland France Germany All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter South Korea Spain Sweden Turkey UK USA All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter South Korea Spain Sweden Turkey UK USA All News Radio Entertainment Sports Hotel Country Genre OK Cancel 39 简体中文 突出显示交互 [默认类型] y 本页面仅用于提示可能的交互。 与实际屏幕可能存在差异。 y 当前选择的国家/地区为高亮显示。 y 默认高亮显示项：当前选择的类型。 y 节目源好像发生错误。错误提示为：“国家/地区的其 他项为高亮显示。”。 请确认。 （示例： 法国） y 默认高亮显示项： 全部 ENTER/右 左 ENTER/右 左 My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter Austria Belgium China Denmark Finland France All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter Austria Belgium China Denmark Finland France All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel 40 简体中文 更改模式交互 1 (1/2) y 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。 ENTER/右 ENTER/右 6 向下 左 向上 向下 My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel y 当前类型模式：所有国家及地区/体育 ENTER y 选择国家/地区之后，将自动高亮显示 类型菜单。 41 简体中文 更改模式交互 1 (2/2) y 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。 ENTER/RETURN/超时时间 My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel Genre Mode changed to Aistria / News. My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel 5 6 1 y 将显示类型模式更改完成消息。 y 超时时间（5 秒） y 按向左按钮从类型菜单移至国家/地区菜单，高亮显示 当前选中的国家/地区项。 42 简体中文 更改模式交互 2 (1/2) y 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。 ENTER/右 蓝色 / RETURN / EXIT 5 向下 x 6 向上 x 6 y 当前类型模式：所有国家及地区/体育 y 当前类型模式：所有国家及地区/体育 y 选择国家/地区之后，将自动高亮显示类型 菜单。 1 My Channel Current status All Country / All } Keep Previous n Move E Enter All Country Austria Belgium China Denmark Finland All News Radio Entertainment Sports Hotel Country Genre OK Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter Austria Belgium China Denmark Finland France All News Radio Entertainment Sports Hotel Country Genre OK Cancel Genre Mode Keep All Country / All. My Channel Current status All Country / All } Keep Previous n Move E Enter Austria Belgium China Denmark Finland France All News Radio Entertainment Sports Hotel Country Genre OK Cancel 43 简体中文 开机情况 [最近记忆] y 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。 1 y 当前类型模式：奥地利/新闻 y 当前类型模式：奥地利/新闻 电源 电源 Genre Mode changed to Aistria / News. Genre Mode changed to Aistria / News. Power Of 44 简体中文 类型编辑器 y 国家/地区和类型选择可在频道列表菜单中完成。 y 按红色按钮可打开国家/地区子列表，用户可向下滚动列表并选择适当的国家/地区。 y 类型选择可通过向左/向右键完成，即水平滚动频道列表菜单。 y 此功能适用于用户在电视开启的状态下更改类型或国家/地区。 Registered News Radio Entertainment Sports Hotel 0 C67 1 C-- 2 C78 b Select All Items On Column { Deselect All Items On Column E Select R Return Channel Genre Edit y 可为每个酒店电视频道设置类型的编辑器。 y 用户可在类型编辑器菜单中将已存储的频道添加至特定类型。 y 每个频道可以设置多个类型。 y 可用的类型选项包括：新闻、广播、娱乐、体育和酒店。 y 类型选择既可以在“我的频道”前端用户界面中实现，亦可以在“频道列表”中实现。 y 此功能将在列表中对特定类型的频道进行排序。客人可选择某一类型，然后通过向下滚动已排序列表来选择频 道。 45 简体中文 ¦ 混合频道映射 “混合频道映射”功能可混合无线、有线和卫星频道 – 要混合无线、有线和卫星频道，“混合频道映射”功能应设置为“开”。 – 打开“酒店选项菜单”下的“混合频道映射”后，使用“频道编辑器”对频道进行排序 ¦ 条形音箱 y 2015 年推出的 Samsung 条形音箱和酒店电视 – Samsung 条形音箱和酒店电视支持 HDMI 1.4，因此使用一根 HDMI 缆线即可通过条形音箱收听电视声音。 – 支持的型号： y 条形音箱：HW-F350/F450/F550 y 通过条形音箱操作“酒店模式” – 电视的下列酒店选项应提前进行设置。 y 酒店选项 → 开机 → 开机音量 = “启用”/开机音量/最大音量 y 酒店选项 → 外部设备 → 条形音箱输出 =“开” – 将 HDMI 缆线从条形音箱的 HDMI OUT 端口连接到酒店电视的 HDMI1 端口。 – 在用 HDMI 缆线将条形音箱连接到 2015 酒店电视并打开电视后，条形音箱将自动检测电视并自行转换为“酒店模式”。 – 电视开机两次后，开机音量和最大音量将应用到相连的条形音箱。 y 条形音箱的“酒店模式”功能 – 与电视同步打开/关闭。 – 启用 HDMI_CEC。 – 仅可使用“HDMI OUT”端口。（其他输入源已禁用） – “开机”音量和“最大”音量与电视保持同步。（条形音箱的音量设置为电视音量的一半） – 可通过电视的酒店选项菜单调整“开机”音量和“最大”音量。（条形音箱音量 = 电视音量/2） 例如：如果电视的音量设置为“开机音量 = 20，最大音量 = 90”，那么条形音箱上使用的开机音量 = 10，最大音量 = 45。 *此功能可能因型号而异。 46 简体中文 安装壁挂支架 1. 安装 SAMSUNG 提供的带引导支架的壁挂支架套件时，请参阅“壁挂支架快速安装指南” 2. 安装其他壁挂支架，请参阅以下内容： 您可使用壁挂支架套件（单独销售）将电视安装在墙上。有关安装壁挂支架的详细信息，请参阅壁挂 支架随附的说明。安装壁挂支架时，请与技术人员联系以寻求帮助。同时建议您不要自行安装。 如果您选择自行安装电视，则对于由此造成的任何产品损坏或者对您自己或他人造成的伤害，Samsung Electronics 概不负责。 壁挂支架套件规格 (VESA) ✎ 壁挂支架套件未随附在产品中，需单独购买。 将壁挂支架安装到与地板垂直的实心墙上。如要安装到其他建筑材料上，请就近与您的经销商联系。如果安 装到天花板或倾斜的墙上，壁挂支架可能跌落并导致严重的人身伤害。 ✎ 注意 y 下表中列出了壁挂支架套件的标准尺寸。 y 购买壁挂支架套件时，我们会提供详细的安装手册和组装所需的所有零件。 y 请勿使用不符合 VESA 标准螺钉规格的螺钉。 y 请勿使用超出标准尺寸的螺钉，因为它们会造成电视内部损坏。 y 对于不符合 VESA 标准螺钉规格的壁挂支架，螺钉长度可能因其规格而异。 y 请勿过度拧紧螺钉。这可能会损坏产品或造成产品跌落，导致人身伤害。Samsung 对此类事故概不负责。 y 对因使用不符合 VESA 标准或非指定的壁挂支架或消费者未遵循本产品的安装说明而造成的产品损坏或人身伤 害，Samsung 概不负责。 y 此电视的安装倾斜度不得超过 15 度。 英寸 VESA 规格 (A * B) 标准螺钉 数量 40-43 200 X 200 M8 4 48-58 400 X 400 请勿在电视打开状态下安装壁挂支架套件。否则可能会导致触电，进而造成人身伤害。 47 简体中文 将电视固定到墙上 [ 注意事项：推拉或攀爬电视可能会造成电视跌落。请特别注意不要让儿童爬到电视上或摇晃电视；否则可能导致电视倾翻，造成严重 的人身伤害或安全事故。请遵循随附的《安全手册》中提供的所有安全注意事项。为加强稳固性，请按照如下所述安装防跌落装置以 确保安全。 为避免电视跌落 1. 将螺钉放入固定夹，并将它们牢牢地固定在墙上。请确认螺钉已牢固地钉在墙上。 ✎ 根据墙壁类型的不同，您可能还需要其他材料，如锚固螺钉。 ✎ 所需的固定夹、螺钉和绳子未随附在产品中，请自行购买。 2. 从电视的后壳中央取下螺钉，放入固定夹，然后再将螺钉和固定夹一起固定到电视上。 ✎ 本产品可能未随附螺钉。在这种情况下，请另行购买以下规格的螺钉。 3. 用一根结实的绳子将固定在电视上和墙上的固定夹连接起来，然后将绳子系紧。 ✎ 注意 y 将电视靠近墙壁安装，以防电视向后倒。 y 用绳子连接时，固定在墙上的固定夹应与固定在电视上的固定夹高度相同或略低，以确保安全。 y 移动电视前，请先解开绳子。 4. 请检查所有连接是否牢固。定期检查连接是否存在易导致故障的松动迹象。如果您对连接的安全性存在任 何疑问，请联系专业的安装人员。 Kensington 防盗锁 Samsung 不提供 Kensington 防盗锁。Kensington 防盗锁是一种用于防止 系统在公共场所使用时被盗的实用装置。由于制造商不同，其外观及锁定 方法可能会与图示有所不同。请参阅 Kensinton 防盗锁随附的手册了解更 多信息，以便正确使用该产品。 要锁定本产品，请执行以下步骤： 请在电视背面查找“K”图标。Kensington 插槽位于“K”标记旁 边。 1. 将 Kensington 防盗锁连接线绕在椅子或桌子等大件静止物体上。 1 <选配件> 2. 将装有防盗锁的缆线的一端穿过 Kensington 防盗锁缆线的环形末端。 3. 将防盗锁装置插入产品上的 Kensington 锁孔 (1) 中。 4. 锁定防盗锁。 ✎ 这些为一般性说明。相关详细信息，请参考锁定装置随附的《用户手册》。 ✎ 防盗锁装置需单独购买。 ✎ 由于型号不同，Kensington 防盗锁的位置可能会有所不同。 48 简体中文 规格 项目 规格 注释 电视制式 PAL,NTSC,DTMB 音频输出 扬声器输出 10W x 2 可变音频 4W（单声道）8 Ω SPK 耳机插孔输出 BTL 伴音输出 无源吸顶喇叭（不需要购买 有源喇叭） 输入 PC D-sub、音频左/右 A/V 音频视频插孔 分量 Y、Pb、Pr、Audio-L/R HDMI 与 HDMI 规格兼容 天线 75 Ω 不平衡式、Din 插孔 数据 DATA RJ-12 RJP RS232 工作温度 10°C ~ 40°C (50°F ~ 104°F) 工作湿度 10% ~ 80% 无凝结 存放温度 -20°C ~ 45°C (-4°F ~ 113°F) 存放湿度 5% ~ 95% 无凝结 执行标准 Q/12JD5965 平板电视技术规范 ✎ 设计和规格如有变更，恕不提前通知。 ✎ 有关电源和功耗的更多信息，请参阅贴在产品上的标签。 ✎ 上述规格可能会因型号而异。 49 简体中文 支持的视频格式 文件扩展名 容器 视频编解码器 分辨率 帧速率 (fps) 比特率 (Mbps) 音频编解码器 *.avi / *.mkv *.asf / *.wmv *.mp4 / *.3gp *.vro / *.mpg *.mpeg / *.ts *.tp / *.trp *.mov / *.flv *.vob / *.svi *.divx AVI MKV ASF MP4 3GP MOV FLV VRO VOB PS TS DivX 3.11/4.x/5.x/6.x 1920 x 1080 6~30 30 AC3 LPCM ADPCM （IMA、MS） AAC HE-AAC WMA DD+ MPEG (MP3) DTS (Core) G.711（A-Law、μ- Law） MPEG4 SP/ASP H.264 BP/MP/HP Motion JPEG 640 x 480 8 Window Media Video v9 1920 x 1080 30 MPEG2 MPEG1 *.webm WebM VP8 20 Vorbis ✎ 其他限制 y 如果内容或容器出错，视频内容将无法播放或无法正常播放。 y 如果内容的标准比特率/帧速率超过了表中所列的兼容帧速率，可能会出现没有声音或视频的情况。 y 如果索引表有误，则无法支持定位（跳转）功能。 y 一些 USB/数字摄像设备可能与播放器不兼容。 y 如果视频超过 10Mbps（比特率），菜单可能会延迟显示。 视频解码器 音频解码器 • 最高支持 H.264，4.1 级别（不支持 FMO/ASO/RS。） • 帧速率： − 低于 1280 x 720：最大 60 帧 − 高于 1280 x 720：最大 30 帧 • 不支持 VC1 AP L4。 • 不支持 GMC。 • WMA 10 Pro 最多支持 5.1 声道和 M2 配置。 • 不支持 WMA 无损音频。 • Vorbis 最多支持 2 声道。 • DD+ 最多支持 5.1 声道。 支持的照片格式 文件扩展名 类型 分辨率 *.jpg *.jpeg JPEG 15360 X 8640 *.bmp BMP 4096 X 4096 *.mpo MPO 15360 X 8640 支持的音乐格式 文件扩展名 类型 编解码器 备注 *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a *.mpa *.aac MPEG4 AAC *.flac FLAC FLAC 最多可支持 2 声道 *.ogg OGG Vorbis 最多可支持 2 声道 *.wma WMA WMA WMA 10 Pro 最多支持 5.1 声道和 M2 配置。（不支持 WMA 无损音频。） *.wav wav wav *.mid *.midi midi midi 不支持定位 支持的字幕格式 y 外部 名称 文件扩展名 MPEG-4 计时文本 .ttxt SAMI .smi SubRip .srt SubViewer .sub Micro DVD .sub 或 .txt SubStation Alpha .ssa Advanced SubStation Alpha .ass Powerdivx .psb y 内部 名称 容器 格式 Xsub AVI 图像格式 SubStation Alpha MKV 文本格式 Advanced SubStation Alpha MKV 文本格式 SubRip MKV 文本格式 MPEG-4 计时文本 MP4 文本格式 © 2015 Samsung Electronics Co., Ltd. 保留所有权利。 三星全球服务网 如果您对三星产品有任何咨询或建议, 请联系三星客服中心。 400-810-5858(收费） www.samsung.com/cn/support 生产企业(TSEC)：天津三星电子有限公司 地址(TSEC)：天津经济技术开发区西区江泰路20号 HD670_570_560-CHI-01
