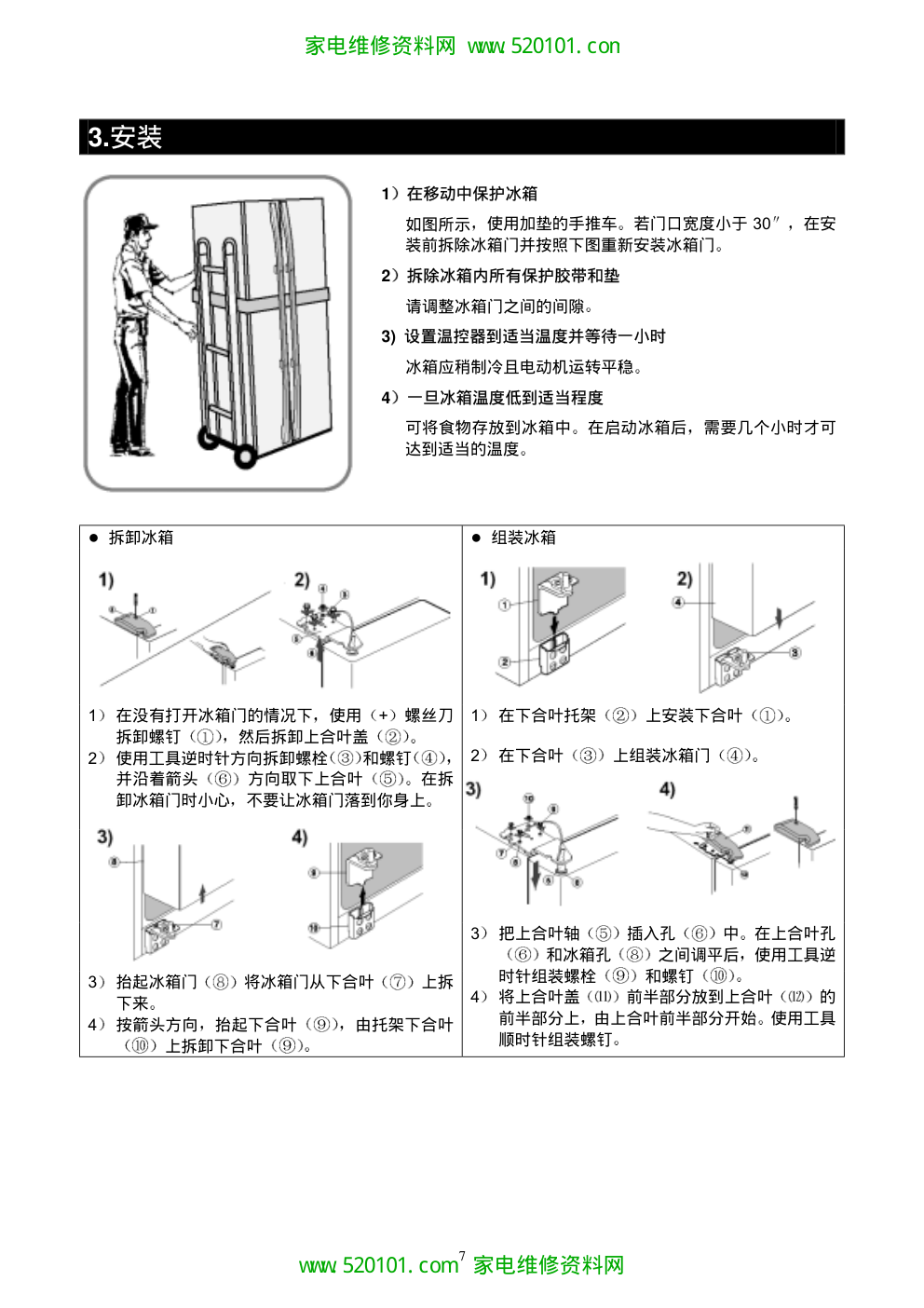

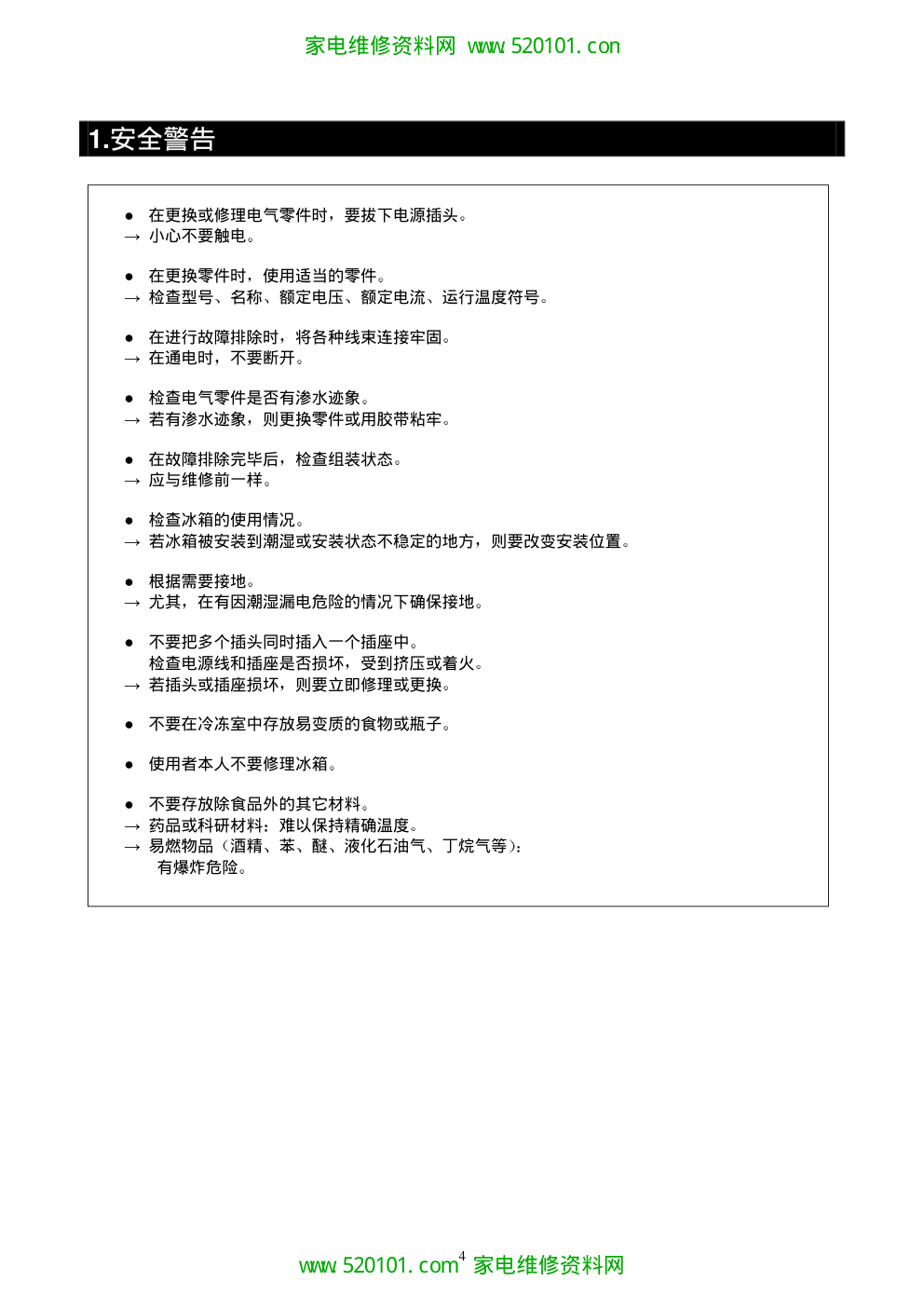

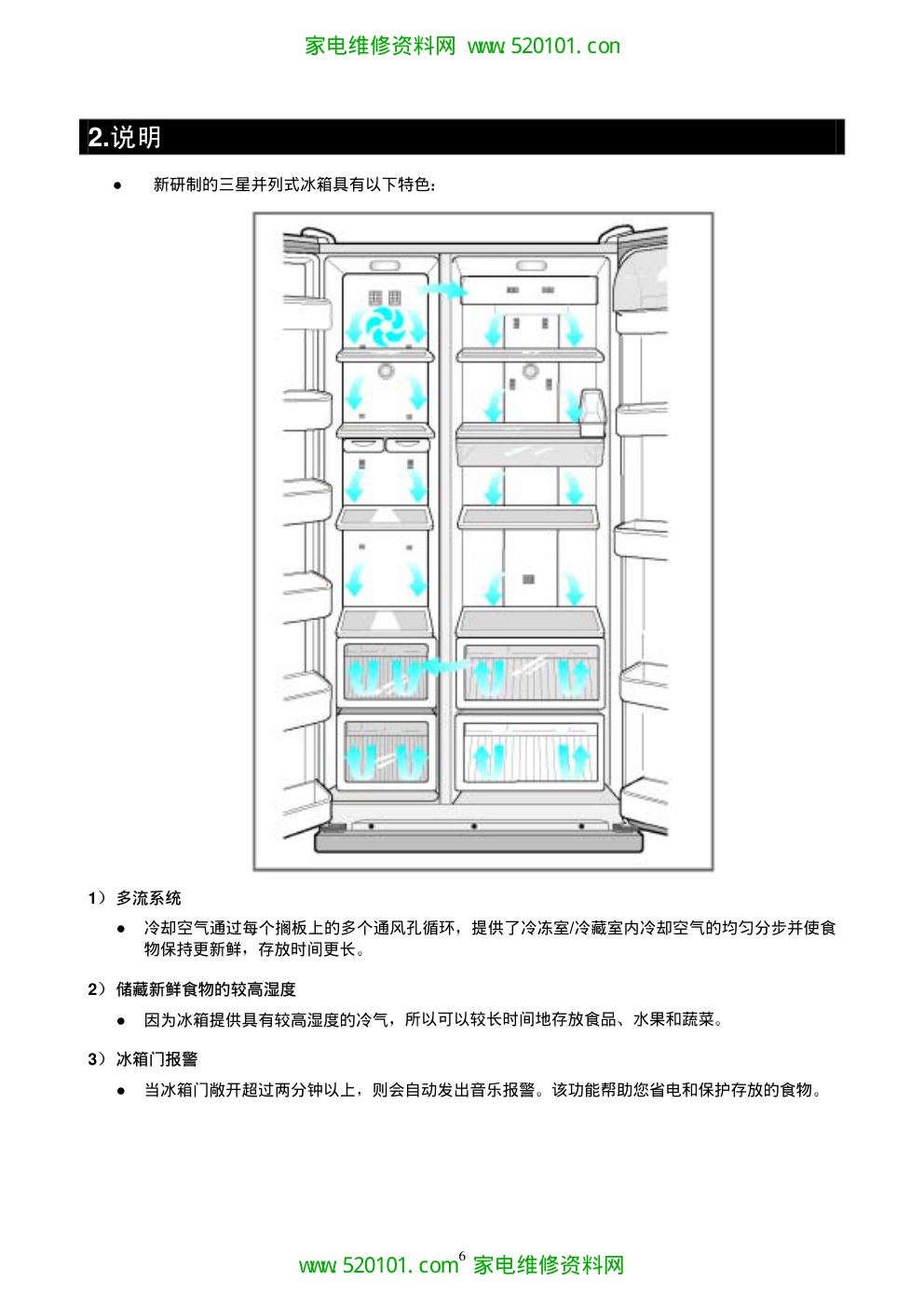

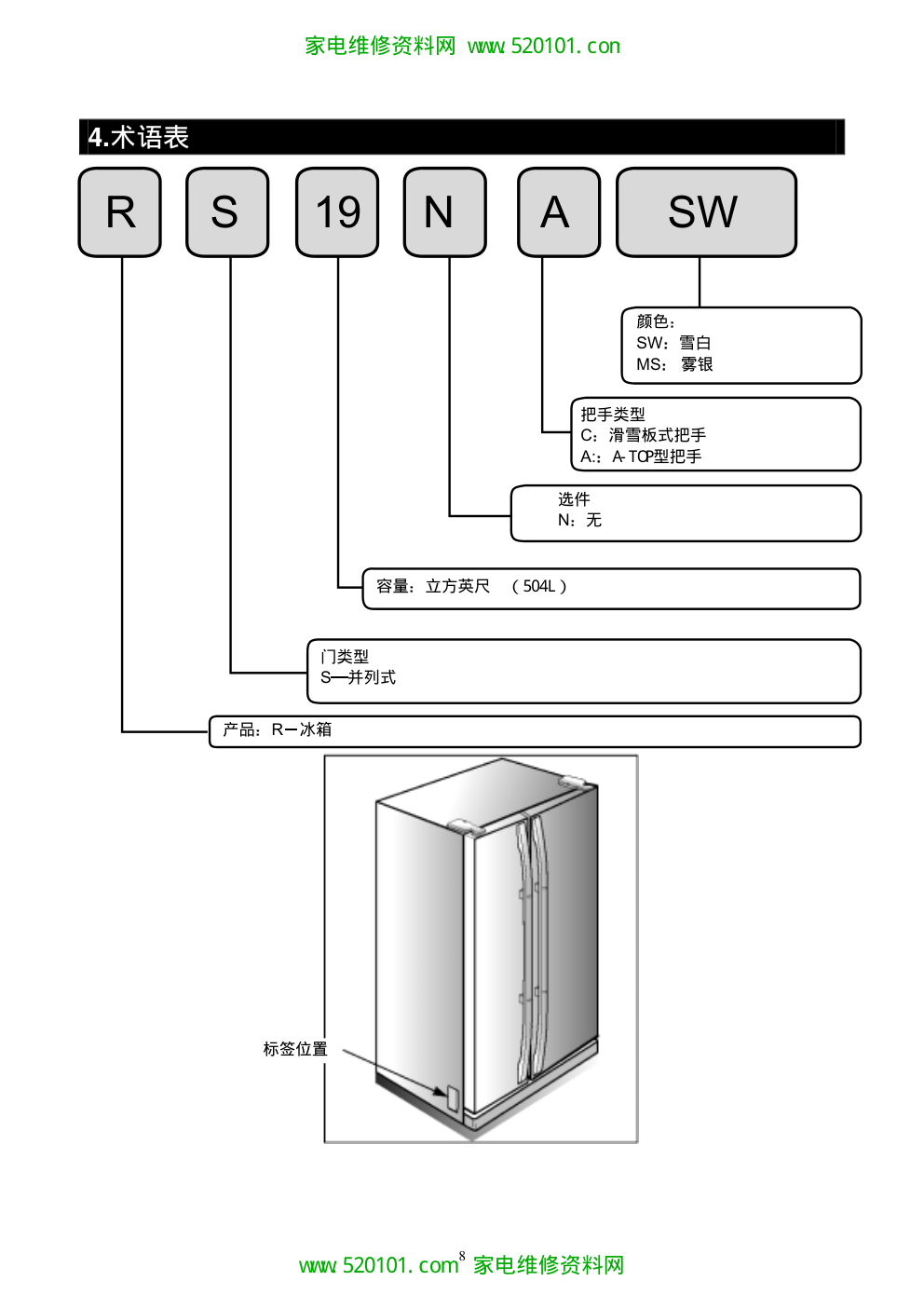

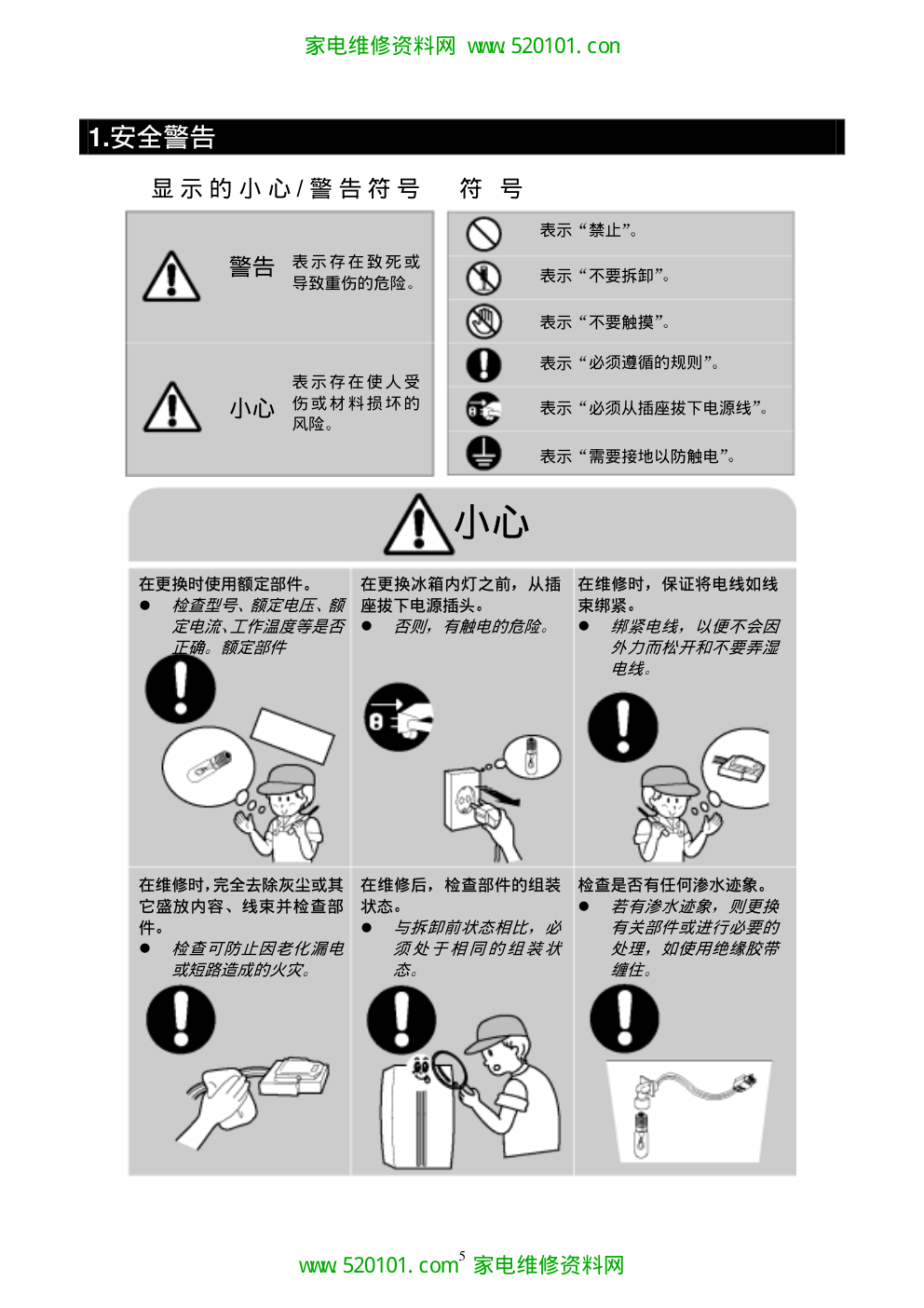

维 修 并列式冰箱 目 录 型号： RS19NASW RS19NCMS 手 册 1. 安全警告............................4 2. 说明................................6 3. 安装................................7 4. 术语表..............................8 5. 规格................................9 6. 内部视图和尺寸.....................12 7. 冷冻循环和冷却空气循环路线.........14 8. 机械拆卸...........................16 9. 功能和操作.........................22 10. 电路说明..........................27 11. 诊断和故障排除....................36 12. 图示零件目录......................42 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 2 警告 重要安全通知 本维修手册仅用于具有适当电气 电子和机械经验背景的维修人员使用 任何修理主要装置的尝试均可导 致人身伤害和财产损失 制造商或经销商不对本资料的解释负责 三星电子 技术维修手册 版权 2002 保留全部版权 未经三星电子公司书面批准 不得以任何形式全部或部分复制本维修手册 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 3 目 录 1.安全警告..........................4 2.说明..............................6 3.安装..............................7 4.术语表............................8 5.规格..............................9 5-1.型号规格......................9 5-2.电气零件规格.................10 6.内部视图和尺寸...................12 6-1.各部分名称...................12 6-2.装置尺寸.....................13 7.冷冻循环和冷气循环路线...........14 7-1.冷冻循环.....................14 7-2.冷却空气循环.................15 8.机械拆卸.........................16 8-1.AccessorIes..................16 8-2.冷却装置.....................18 8-3.机箱.........................21 9.功能和操作.......................22 9-1.面板显示.....................22 9-2.温度控制.....................22 9-3.报警.........................23 9-4.除霜.........................23 9-5.测试功能.....................23 9-6.自诊断.......................25 9-7.目前工作部件的显示功能.......26 9-8.按室外温度控制压缩机风扇.....26 10.电路说明.....................27 10-1.电源部分.................27 10-2.振荡电路部分.............27 10-3.复位电路部分.............27 10-4.门S/W检测电路............28 10-5.温度检测电路.............28 10-6. 10-7.BLDC电动机驱动电路.......30 10-8.负荷驱动部分电路.........31 10-9.风门电动机驱动部分.......32 10-10.OPTION选择..............33 10-11.温度有关选择............33 10-12.电路图..................35 11.诊断和故障排除...............36 11-1.电源断开.................36 11-2.压缩机故障...............37 11-3.除霜失效.................38 11-4.冷冻室风扇异常...........39 11-5.冷藏室风门故障...........40 11-6.内灯不亮.................41 11-7.电路维修材料清单.........41 12.分解零件目录.................42 12-1.冷冻室零件...............42 12-2.冷藏室零件...............44 12-3.冰箱零件.................46 12-4.冷冻室门零件.............48 12-5.冷藏室门零件.............50 * 附录 电路图...................52 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 4 1.安全警告 ● 在更换或修理电气零件时 要拔下电源插头 → 小心不要触电 ● 在更换零件时 使用适当的零件 → 检查型号 名称 额定电压 额定电流 运行温度符号 ● 在进行故障排除时 将各种线束连接牢固 → 在通电时 不要断开 ● 检查电气零件是否有渗水迹象 → 若有渗水迹象 则更换零件或用胶带粘牢 ● 在故障排除完毕后 检查组装状态 → 应与维修前一样 ● 检查冰箱的使用情况 → 若冰箱被安装到潮湿或安装状态不稳定的地方 则要改变安装位置 ● 根据需要接地 → 尤其 在有因潮湿漏电危险的情况下确保接地 ● 不要把多个插头同时插入一个插座中 检查电源线和插座是否损坏 受到挤压或着火 → 若插头或插座损坏 则要立即修理或更换 ● 不要在冷冻室中存放易变质的食物或瓶子 ● 使用者本人不要修理冰箱 ● 不要存放除食品外的其它材料 → 药品或科研材料 难以保持精确温度 → 易燃物品 酒精 苯 醚 液化石油气 丁烷气等 有爆炸危险 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 5 1.安全警告 显 示 的 小 心 / 警 告 符 号 符 号 表示 禁止 警告 表示存在致死或 导致重伤的危险 表示 不要拆卸 表示 不要触摸 表示 必须遵循的规则 小心 表示存在使人受 伤或材料损坏的 风险 表示 必须从插座拔下电源线 表示 需要接地以防触电 小心 在更换时使用额定部件 � 检查型号 额定电压 额 定电流 工作温度等是否 正确 额定部件 在更换冰箱内灯之前 从插 座拔下电源插头 � 否则 有触电的危险 在维修时 保证将电线如线 束绑紧 � 绑紧电线 以便不会因 外力而松开和不要弄湿 电线 在维修时 完全去除灰尘或其 它盛放内容 线束并检查部 件 � 检查可防止因老化漏电 或短路造成的火灾 在维修后 检查部件的组装 状态 � 与拆卸前状态相比 必 须 处 于 相 同 的 组 装 状 态 检查是否有任何渗水迹象 � 若有渗水迹象 则更换 有关部件或进行必要的 处理 如使用绝缘胶带 缠住 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 6 2.说明 ● 新研制的三星并列式冰箱具有以下特色 1 多流系统 ● 冷却空气通过每个搁板上的多个通风孔循环 提供了冷冻室/冷藏室内冷却空气的均匀分步并使食 物保持更新鲜 存放时间更长 2 储藏新鲜食物的较高湿度 ● 因为冰箱提供具有较高湿度的冷气 所以可以较长时间地存放食品 水果和蔬菜 3 冰箱门报警 ● 当冰箱门敞开超过两分钟以上 则会自动发出音乐报警 该功能帮助您省电和保护存放的食物 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 7 3.安装 1 在移动中保护冰箱 如图所示 使用加垫的手推车 若门口宽度小于 30 在安 装前拆除冰箱门并按照下图重新安装冰箱门 2 拆除冰箱内所有保护胶带和垫 请调整冰箱门之间的间隙 3) 设置温控器到适当温度并等待一小时 冰箱应稍制冷且电动机运转平稳 4 一旦冰箱温度低到适当程度 可将食物存放到冰箱中 在启动冰箱后 需要几个小时才可 达到适当的温度 ● 拆卸冰箱 ● 组装冰箱 1 在没有打开冰箱门的情况下 使用 + 螺丝刀 拆卸螺钉 然后拆卸上合叶盖 2 使用工具逆时针方向拆卸螺栓 和螺钉 并沿着箭头 方向取下上合叶 在拆 卸冰箱门时小心 不要让冰箱门落到你身上 1 在下合叶托架 上安装下合叶 2 在下合叶 上组装冰箱门 3 抬起冰箱门 将冰箱门从下合叶 上拆 下来 4 按箭头方向 抬起下合叶 由托架下合叶 上拆卸下合叶 3 把上合叶轴 插入孔 中 在上合叶孔 和冰箱孔 之间调平后 使用工具逆 时针组装螺栓 和螺钉 4 将上合叶盖 前半部分放到上合叶 的 前半部分上 由上合叶前半部分开始 使用工具 顺时针组装螺钉 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 8 颜色 SW 雪白 MS 雾银 把手类型 C 滑雪板式把手 A: A- TOP型把手 选件 N 无 容量 立方英尺 （504L） 门类型 S 并列式 产品 R 冰箱 4.术语表 标签位置 R S 19 N A SW 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 9 5.规格 5-1 型号规格 项目 规格 型号 RS19N*** 总容积 504L(17.5 立方英尺) 冷冻室容积 191L(6.6 立方英尺) 容量 冷藏室容积 313L(10.9 立方英尺) 外部尺寸(宽 深 高) 850mm 724mm 1722mm 额定频率 Hz 50 额定电压 V 220 压缩机额定消耗功率 W 150 电加热器额定消耗功率 W 343 电冰箱种类 无霜式 制冷剂 HFC-134a 制冷剂量 190gr 冷冻能力 产品重量 106kg 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 10 5-2 电气零件规格 项目 规格 型号 RS19N*** 冷冻室性能 220V/50Hz 类型 DK190KT2U 工作类型 R.S.C.R 压缩机 密封油 FREOL –15(ESTER) 冷却器 冷冻室 分片式 冷凝方法 强制和自然对流型 干燥剂 分子筛 XH-9 毛细管 0.82 3200 5.5kg/cm2 冷 冻 室 部 件 制冷剂 HFC-134a 类型 冷冻室 温度 开 关 较冷 -24.0 -26.0 一般 -19.0 -21.0 冷 冻 室 热敏电 阻 冷 冻室传 感器 502AT 冷 -15.0 -17.0 类型 冷藏室 温度 开 关 较冷 2.0 0.0 一般 4.0 2.0 室 温 传 感 器 部 件 冷 藏 室 热敏电 阻 冷 藏室传 感器 502AT 冷 7.0 5.0 初次除霜期 冷冻 室除霜 4小时 10分 冷冻室除霜期 6 11小时除霜 按使用条件而不同 除 霜 期 暂停时间 7 2分 类型 热敏电阻 PX41C 除 霜 传 感 器 冷冻 室除 霜传 感器 规格 25 5.0K 额定 AC 250V 10A 除 霜 有 关 部 件 热熔丝 工作温度 77 -5 +0 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 11 项目 规格 冷冻室除 霜加热器 冷冻室除霜 150W 冷冻室加 热器部件 冷冻室除霜 60W 冷冻室加 热器玻璃 冷冻室除霜 130W 冷藏室盖风门 3W 冷藏室电驱动风门 1 W 运行 350VAC,5 F 压缩冷凝 器 整体 启动 类型 J531Q34E220M3502 起动继电 器 动作 初始电阻 68 20% 室温 25 类型 4TM317SHBYY-53 开温度 130 5 过载继电 器 关温度 69 9 电 气 零 件 L.V.T 低压变压器 220V/50Hz 冷冻室压缩机风扇电动 机 DC 12V DREP3030LA 0.3A 压缩机风扇电动机 DC 12V DRCP3030LA 0.24A 冷冻室内灯 25W (220 230V) 冷藏室内灯 25W (220 230V) 冰箱门开关 AC 250V 0.5A 2E 电源线 按照当地标准 接地螺钉 BSBN 青铜螺钉 4EA 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 12 6. 内部视图和尺寸 6-1 各部分名称 冷冻室 冷藏室 乳品室 内灯 搁板 蛋托 保鲜容器 选件 食物挡板 蔬菜和水果抽屉 内灯 冰格 搁板 食物挡板 抽屉 支脚盖 乳品室 内灯 搁板 蛋托 保鲜容器 选件 食物挡板 蔬菜和水果抽屉 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 13 6-2 装置尺寸 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 14 7. 冷冻循环和冷气循环路线 7-1 冷冻循环 压缩机 冷凝器 管束 热管 干燥器 毛细管 蒸发器 蓄冷器 吸入管 压缩机 吸入管 蓄冷器 蒸发器 吸入管 冷凝器 干燥器 毛细管 压缩机 管束 热管 热管 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 15 7. 冷冻循环和冷气循环路线 7-2 冷却空气循环 冷冻室 冷藏室 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 16 8. 机械拆卸 8-1. Accessories…. 门封条 搁板 冰箱门封条被装到门衬套槽内 1 打开冰箱门 2 抓住门封条并将其从门衬套中取出 1 将搁板完全拉出 2 向上抬起 从冰箱中取出 冰格 灯开关 冰箱在冷冻室和冷藏室侧壁上有两个灯开关 1 使用小的一字型螺丝刀松开挂钩 将开关拉出 直到露出接线器 冰格位于冷冻室中间搁板的下面 1 将冰格滑出 抽屉 灯 冷冻室和冷藏室灯位于各自上部 1 拆除螺丝 2 松开挂钩 拆下灯 抽屉位于冷冻室和冷藏室底部 1 全拉出抽屉 2 稍微向上抬起 从冰箱中取出 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 17 冰箱中冷藏室下搁板 冷藏室托盘 可按以下顺序拆除冰箱的冷藏室下搁板 1 首先 拆除上抽屉 2 把搁板完全拉出 3 向上抬起 从冰箱中取出 托盘位于冷藏室搁板下边 1 将冷藏室托盘完全拉出 2 稍微向上抬起 从搁板下取出 食物挡板 1 向上抬起挡板 从冰箱衬套中取出 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 18 8-2 冷却装置 冷冻室前蒸发器盖 在拆卸盖之前 应拆除冷冻室所有附件 1 取下螺帽 4EA 2 拆除螺钉 4EA 3 抓住盖底边 并从冰箱上取下来 冷冻室中后管道盖 在拆卸盖之前 应首先拆除前管道盖 1 拆除螺钉 3EA 2 抓住盖底边 并从冰箱上取下来 3 断开接线器并从冰箱上取下盖 冷冻室前管道盖 风扇电动机 在拆卸盖之前 应拆除前蒸发器盖 1 2 抓住盖底边 并从冰箱上取下来 断开传感器接线器并由冰箱上取下盖 1 拆除风扇转子 1EA 2 由盖本体断开接线器 3 拆除螺钉 3EA 并分开风扇电动机壳 4 打开电动机壳并拆除风扇电动机 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 19 冷冻室内蒸发器 2 断开固定传感器的电缆夹 3 将传感器与蒸发器分开 *不要给蒸发器开焊以便只更换传感器 1 依次断开蒸发器前盖 前管道盖 和后管道盖 2 断开所有接线器 3 去除入口管和出口管焊接 4 拆除蒸发器 冷冻室内的传感器 传感器除霜 热熔丝 在拆卸热敏电阻前 应拆下前管道盖 1 拆除传感器盖 2 断开传感器 传感器 环境传感器 传感器位于上合叶盖内侧 它发送温度信号给微 处理器 热熔丝 热熔丝位于蒸发器顶部 1 断开热熔丝的接线器 2 切断固定熔丝的电缆夹 3 将熔丝与蒸发器断开 * 不要给蒸发器开焊以便只更换熔丝 除霜传感器 热熔丝位于蒸发器的盘管上 1 断开除霜传感器的接线器 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 20 印刷电路板 风门组件 风门用于控制冷气循环 � 在拆卸有头螺钉 后 拆卸螺钉 � 拆卸接线器 然后由冰箱取下风门盖 � 在由风门盖 拆卸螺钉 后 通过前拉风门盖 拆卸温控元件 � 由温控元件组件拆卸螺钉 并拆卸印刷电路板 � 按与拆卸相反顺序组装 冷藏室中的多用盖 冷藏室中的传感器 在拆卸盖之前 应拆除风门组件 1 取下螺帽 1EA 2 拆除螺钉 1EA 3 断开传感器的接线器 4 抓住盖底边 向下拉并拆除 在拆卸传感器前 应拆除多用盖 1 剥去组件后盖上的胶带 2 使多用盖绝缘与盖分开 3 拆除传感器 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 21 8-3 机箱 机箱和配电盒 冷凝器风扇 冷凝器风扇位于机箱的中间 用来冷却副冷凝器和 压缩机 1 断开风扇的接线器 2 拆除排水盒上的螺钉 1EA 3 取下冷凝器风扇组件 副冷凝器 副冷凝器位于机箱中 1 松开螺钉 6EA 断开压缩机盖 2 拆除固定配电盒的螺钉 并按下配电盒盖上抽 头 使用一字型螺丝刀取下配电盒盖 1 焊开压缩机并卸下副冷凝器出口 2 取出副冷凝器 焊开点 + 螺丝刀 - 螺丝刀 印刷电路板组件 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 22 9. 功能和操作 9-1 面板显示 ● 您设置的级别越高 则冰箱内温度越低 9-2 温度控制 控制表 冷冻室 温度 大约 冷藏室 参考 冷正 常 较冷 LED 情况 (亮起) (熄灭) (闪烁 1 冷冻室 � 可 1 级 冷 9 级 较冷 之间设置冷冻室温 度 � 反复按 FRE.TEMP 按钮直到达到所需级别 - 在各个级别 如表中所示 LED 灯将亮起或熄灭 2 冷藏室 � 可 1 级 冷 9 级 较冷 之间设置冷藏室温 度 � 反复按 REF.TEMP 按钮直到达到所需级别 - 在各个级别 如表中所示 LED 灯将亮起或熄灭 闪烁 3 秒后 LED 亮起 ● 为方便起见 在工厂已经预设好冷冻室/冷藏室的控制器 在第一次安装冷冻室/冷藏室时 冷 冻室/冷藏室控制应设置在正常 5 级 冷冻室温度按钮 若要设置冷冻室温度 反复按按钮 在 1 级 冷 9 级 较冷 之间进 行选择 冷藏室温度按钮 若要设置冷藏室温度 反复按按 钮 在 1 级 冷 9 级 较冷 之间进行选择 级别 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 23 9-3 报警 1 按钮接触声 叮咚 若面板按钮被按下 输入确认的 叮咚 声响起 若同时按下按钮或没有正确地按按钮 则不会出现这个声音 2 开门报警声 哔哔 若冷冻室/冷藏室门被打开并经过 2 分钟 则在 10 秒后会发生报警 若持续保持打开 在报警会每隔 1 分钟会持续 10 秒 在关闭冷冻室/冷藏室门门之后报警声立即停止 3 强制启动除霜的报警声 哔哔 若选择了强制启动或除霜 会听到 哔哔 报警声 若选择了强制启动 则报警会持续直到自动解除 在强制启动工作 24 小时后 或选择解除功能 同样 在强制启动时 报警声会持续到完成 包括暂停时间 或选择解除功能 9-4 除霜 1 按照 压缩机启动 的积分时间决定冷冻室除霜 2 在初次接通电源时 在 4 小时的 压缩机启动 的积分时间后 进行冷冻室除霜 3 之后 按照使用情况和环境温度 除霜期从 6 小时 到11小时不等。 4 除霜期由室外温度 冰箱门打开次数和时间决定 9-5 测试功能 1 选择测试功能 下面两个步骤是改变正常模式到测试模式的顺序 按 冷藏室键 和 冷冻室键 并保持按键 11 秒以上的时间 注 0 3 秒 没有现象 3 7 秒 面板显示器以 0.5 秒间隔闪烁 7 11 秒 面板显示器以 0.2 秒间隔闪烁 在经过 11 秒释放两个键后 按冷冻室键 然后 模式变成测试模式 在测试模式 冷冻室键是改变状态的主要键 注 一次 强制运行 两次 强制除霜 1 三次 强制除霜 2 四次 解除功能 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 24 2 测试功能灯显示变化 按 7 秒 在选择测试模式时 灯全部关闭 在选择强制运行时 8 个灯打开 在选择强制除霜 1 时 冷冻室控制 5 个灯打 开 在选择强制除霜 2 时 冷藏室控制 5 个灯打 开 在测试功能解除时 灯全部关闭 3 强制运行 在测试模式 再次按冷冻室键 选择强制运行 此时 蜂鸣器发出哔哔声报警 若选择了强制运行 压缩机立即工作 而没有 5 分钟延迟动作 若此时进行除霜 则除霜立即停止 若选择了强制运行 则压缩机和冷冻室风扇连续工作 24 小时，冷藏室通过设定温度控制。 强制运行持续执行 直到完成 24 小时 或变成另一模式 或解除 若选择了强制运行 则冷冻室被选择为 较冷 -25 和冷藏室 中冷 2 在完成强制运行 24 小时 后 进行除霜 与以前模式无关 若解除强制运行 强制运行期间的压缩机启动时间以加上除霜期的时间反映 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 25 4 强制除霜 在选择了测试时 若按冷冻室键两次 则选择了强制除霜 1 若按冷冻室键三次 则选择了强制除霜 2 但强制除霜 2 没有使用 在加热和静止期 哔哔声持续 风门 冷却空气切断 关闭 直到完成除霜期 9-6 自诊断 1 在初次接通电源时自诊断 当接通电源时 内部 MICOM 在 1 秒内确定是否有温度方面的故障 若发现传感器故障 则以 0.5 秒的间隔 有关显示 LED 打开和关闭 在 LED 处于传感器故障显示情况下 自测试功能键 冷冻室键+冷藏室键 11 秒 用于控制正常 温度显示 在出现错误时修理故障传感器 或按冷冻室键和冷藏室键 11 秒 则自动取消自测试功能并正常 启动 2 正常操作中自诊断 若在正常操作情况下按下 冷冻室+冷藏室 键 3 秒 温度设置显示以 0.5 秒时间间隔进行全部 打开/关闭约 4 秒的时间 若按下 冷冻室+冷藏室 键 7 秒 包括 4 秒打开/关闭时间 全部显 示以 0.2 秒时间间隔进行全部打开/关闭约 4 秒的时间 若按下 冷冻室+冷藏室 键 11 秒 包 括 4 秒 0.2 秒间隔的打开/关闭时间 所有显示全部打开和蜂鸣器响起 并开始自诊断 自诊断从 较冷 较冷 LED 关闭 在冷冻室冷藏室温度设置显示全部处于打开的状态下按顺 序进行 若检测到传感器故障 相应的显示灯保持打开 自诊断显示表 序号 项目 症状 故障备注 LED 比较第 2 页 1 冷藏室 传感器 传感器外壳分开 连接故障 动力电缆断开或短路 传感器故障 其它 显示故障 当传感器温 度检测超过 65 或低 于-50 冷藏室 中冷 冷藏室 LED 2 外部传 感器 传感器外壳分开 连接故障 动力电缆断开或短路 传感器故障 其它 显示故障 当传感器温 度检测超过 65 或低 于-50 冷冻室 冷 冷冻室 LED 3 冷冻室 传感器 传感器外壳分开 连接故障 动力电缆断开或短路 传感器故障 其它 显示故障 当传感器温 度检测超过 65 或低 于-50 冷冻室 中冷 冷冻室 LED 4 冷冻室 除霜器 传感器 传感器外壳分开 连接故障 动力电缆断开或短路 传感器故障 其它 显示故障 当传感器温 度检测超过 65 或低 于-50 冷冻室 中 冷冻室 LED 5 冷冻室 风扇故 障 只停 止 风扇外壳分开 连接故障 动力电缆断开或短路 风 扇本身故障 受到风扇翼板冻结的限制… 若没有检测到 BLDC 风扇电动机反馈信号 或检测到异常信号 冷冻室 中冷 冷冻室 LED 6 压缩机 风扇故 障 只停 止 风扇外壳分开 连接故障 动力电缆断开或短路 风 扇本身故障 受到风扇翼板冻结的限制… 若没有检测到 BLDC 风扇电动机反馈信号 或检测到异常信号 冷冻室 较冷 冷冻室 LED 若要试图检查风扇故障情况 应检查强制运行情况下的故障 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 26 9-7 目前工作部件的显示功能 1 若正常操作期间一道按下 冷冻室键 和 冷藏室键 3 秒 则 LED 显示器以 0.5 秒间隔显示 打开/关闭 4 秒 2 此时 若释放 冷冻室键 和 冷藏室键 并按下 冷藏室键 按钮 则变成目前工作部件显 示 3 该显示情况与实际操作无关 为 MICOM 控制的操作顺序显示参考 4 在错误信号亮起 30 秒后 系统返回正常操作 目前工作部件显示表 序号 内容 显示 LED 1 风门 冷藏室 冷 冷藏室 LED 2 在正常期间 冷藏室 中冷 冷藏室 LED 3 在过载情况下 超过 30 冷藏室 中 冷藏室 LED 4 压缩机风扇高 冷藏室 中 较冷 冷藏室 LED 5 压缩机风扇低 冷藏室 较冷 冷藏室 LED 6 压缩机 冷冻室 冷 冷冻室 LED 7 冷冻室风扇高 冷冻室 中冷 冷冻室 LED 8 冷冻室除霜加热器 冷冻室 中 冷冻室 LED 9 冷冻室风扇低 冷冻室 中 较冷 冷冻室 LED 10 在低温情况下 冷冻室 较冷 冷冻室 LED 9-8 按室外温度控制压缩机风扇 i. 按照环境温度 冷凝器风扇位于机箱内 工作在不同模式 环境温度范围 工作 18 以上 压缩机一启动压缩机风扇就启动 13 17 压缩机风扇比压缩机启动延迟 5 分钟 压缩机风扇延迟功能 12 以下 压缩机风扇不运行 不论压缩机是否工 作 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 27 10. 电路说明 10.1 电源部分 电源 使用的电路 Vcc DC 5V MICOM 和传感器检测部件周围电源 +2V(DC 12V) 继电器驱动部件 面板显示部件 BLDC DC 12V OP AMP TR 常压电路使用 BLDC 风扇 电动机传动 AC220V 输入电源间隔 LVT DC-TRANS 降低 该电源通过整流二极管变成直流电压 之后 DC 12V 经 1000 F/35V 电容器调平并经调节器 7812 稳压输出 用作继电器和面板印刷电路板传动电源 输入电 源和冰箱控制 另外辅助 LVT DC-trans 通过整流二极管和 1000 F/35V 电容器调平 并通过 OP 放大器 常压 TR 电 路控制到设置电压 然后提供稳压给 BLDC 电动机 10-2 振荡电路部分 端子 振荡频率 Xin( 30) 4MHz Xout( 31) 4MHz 振荡电路为 MICOM 内部元件发送/接收信息同步产生时钟和时间计算 若谐振器规格发生变化 则由于 MICOM 定时系统的改变无法执行正常功能 10-3 复位电路部分 端子 电压 端子 振荡频率 Xin( 30) 4MHz Xout( 31) 4MHz 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 28 若瞬时中断或电源输入给 MICOM 施加电压 则复位电路初始化许多 MICOM 的内部部件并使所有持续工 作在初始状态 复位终端电压变成与给 MICOM Vcc DC 5V 电压相比的 低电平 并在正常操作情况 下保持 高电平 Vcc 电压 10-4 门 S/W 检测电路 端子 门状态 MICOM 输 入 关闭 0V 低 冷冻 室 打开 5V 高 关闭 0V 低 冷藏 室 打开 5V 高 经过电阻 R401 10 CN30 与 GND 连接 提供给 Vcc DC 5V 通过给 MICOM 高 5V / 低 加电压 检测冷冻室门打开/关闭 经过电阻 R403 10 CN30 与 GND 连接 提供给 Vcc DC 5V 通过给 MICOM 高 5V /低 加电压 检测冷藏室门打开/关闭 若此时门 S/W 出现故障 则相应的风扇不工作或发出报警 检查门 S/W 是否异常 若门打开 内部相应风扇停止 这是因为 MICOM 停止了决定门打开的风扇 尽管在 S/W 接触点异常时门关闭 10-5 温度检测电路 MICOM 端子 电压 PIN#56 冷冻室传感器 PIN#57 冷冻室除霜传感 器 PIN#58 冷藏室传感器 PIN#59 气氛传感器 室外温 度 MICOM 端 子 电 压 随 温 度 变 化 传感器利用电阻值随温度升高而降低的特性 利用具有中间电阻温度系数的热敏电阻 较大的温度变低 R302 4 6 8 和 C301 2 3 5 与温度检测无关 因为它们用于噪声防护部件 对于冷冻室传感器 若 MICOM 输入电压为 Vf Vf=(Rth x Vcc)/(R301+Rth) 此时 Rth 为热敏电阻值 有关与温度对应的 MICOM 端子电压和传感器电阻/电压换算表 请参见附录 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 29 10-6 1 按键扫描和显示传动动作说明 对于下面每部分波形 利用 MICOM 5 6 7 三个端子每隔 6 毫秒发出 HIGH 输出 该信号经过 IC05 的输入端子 并显示到输出端子 此时 矩形波的峰值电压约为 12V 输出波形如下 2 按键扫描 当 GRID 3 波输出 经过面板 PCBR5 电阻 10 提供该信号给 SW1 此时 按 SW1 通过 R508 6.8k 和 R505 12k 使信号变小 并给 MICOM 加峰值 4.5V MICOM 确定 GRID 3 波为输入 并改 变对应 SW1 功能 同样 每个 GRID 波得到识别 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 30 10-7 BLDC 电动机驱动电路 � 移动说明 当冷冻室风扇被驱动为 LOW RPM 低转速 使 39 总与 R705 和 R707 并联复位 MICOM 40 此 时 电压在并联电阻值和 R706 之间分开 并加给 OP-AMP 使 Q1 打开 冷冻室风扇驱动 若冷冻 室风扇处于停止状态 则 MICOM#39 管脚被复位且冷冻室风扇停止 对于压缩机风扇 与冷冻室风扇 控制方法相同 但驱动电压不同 因为由于 RMP 差存在 E1 电压/E2 电压差 风扇电动机保护 若由于冷冻室风扇/压缩机风扇冻结或电源线连接部件故障风扇不运转 则不发生风扇信号 所以 MICOM 确定风扇异常 此时 进行三秒风扇打开 七秒关闭五次 若在风扇打开/关闭五次期间没有 信号 则在暂停 10 分钟后 重复三秒风扇打开 七秒关闭五次 若在三秒风扇打开 七秒关闭期间发生信号 则 MICOM 确定操作正常并解除所有电动机保护功能并 执行正常功能 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 31 10-8 负荷驱动部分电路 � 移动说明 当 HIGH 信号被加给 MICOM 管脚 15 的输入端子 IC 打开 此时 与压缩机继电器一端连接的 V12 DC 12V 经过 IC04 输出到地 继电器芯子产生磁场 并使触点接通 AC 输入电压 AC220V 被加 给压缩机负荷两端 压缩机动作 若 MICOM 管脚 15 信号为 LOW IC04 断开 电流不流到压缩机 继电器线圈 使继电器触点断开 压缩机停转 除压缩机外的负荷与压缩机动作原理相同或相似 参见上 面的电路图 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 32 10-9 风门电动机驱动部分 � 移动说明 风门为 2 次励磁型步进电动机 用于控制冷藏室温度 按照冷藏室槽口 在温度高 于设定温度时打开 低于设定温度时关闭 风门执行打开/关闭 不论冷藏室温度是否处于接通电源状态 并按照温度确定打开 /关闭状态 通过风门电动机 步进电动机 专用控制传动装置 IC IC8 TA7774P 打开/关 闭动作受到 MICOM#34 34 37 控制 当给冷藏室加电压时 风门加热器被提供了 DC12V 信号总发生在 MICOM 24 通过 IC3 DC12V 流向风门 注 对于上述风门加热器 因为印刷电路板无法检测打开/关闭状态 没有用于确定异常的自诊断 功能 在上图中 若 CN7 连接的 3 4 5 接线断开 则电动机照常运转 但通过稍微打开关 闭风门 冷藏室过度冷却 所以 按如下方法检查确定风门电动机连接部分是否异常 1 检查方法 在打开 CN72 外壳后 利用多用测试仪测量电阻值 并确定是否异常 2 电阻值规格 - 黑色 棕色 150 15 - 白色 蓝色 426 15 - 黄色 红色 426 15 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 33 10-10 选件 � 与上面电路图一样 利用主印刷电路板时的切换二极管 改变与温度有关部件 10 11 温度有关选件 � 冷冻室温度变化 单位 � 冷藏室温度变化 单位 变化 D601 D602 D603 变化 D604 D605 D606 标准 0 0 0 标准 0 0 0 -0.5 0 0 1 -0.5 0 0 1 -1.0 0 1 0 -1.0 0 1 0 -2.0 0 1 1 -2.0 0 1 1 -3.0 1 0 0 -3.0 1 0 0 =1.0 1 0 1 =1.0 1 0 1 =2.0 1 1 0 =2.0 1 1 0 =3.0 1 1 1 =3.0 1 1 1 � 冷冻室滞后 单位 � 冷藏室滞后 单位 变化 D608 D609 基本类型 变化 基本类型 标准 0 0 3.0 标准 0 2.0 0 1 2.5 1 1.0 1 0 3.5 1 1 4.0 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 34 附录 � 按温度和 MICOM 电压的传感器电阻值 温度 电阻 电压 V 温度 电阻 电压 V 温度 电阻 电压 V 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 35 10-12 电路图 BLU-蓝色 BRN-棕色 E-接地 GRY-灰色 ORG-橙色 PNK-粉色 PRP-紫色 RED-黑色 S/BLU-天蓝色 WHT-白色 YEL-黄色 BLK-黑色 W/BLK-白色/黑色 W/RED-白色/红色 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 36 11. 诊断和故障排除 11-1 电源断开 启动 是 电源线或保险丝是否断开 否 否 更换保险丝 是否加 DC trans 第一个电源 是 是 检查电源线连接 主印刷电路板上 DC 12V DC5V 是否运行 测量 REG 7812 7805 输出端 是 否 修理印刷电路板的电源部分 面板印刷电路板电源线是否正常 检查主印刷电路板外壳连接和 冷藏室面板连接部分 是 否 更换面板印刷电路板 复位 IC IC02 输出端子 DC 5V 是 更换/修理复位 IC 更换主印刷电路板组件 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 37 11-2 压缩机故障 Pre-inspection 1. 若因冷藏室温度压缩机关闭 则在最少五分钟内不会运转 2. 在除霜期间压缩机不运转 3. 若没有连接冷冻室传感器 则由于低温检测压缩机不运转 启动 否 在断开后经过 5 分钟 是 5 分钟后检查 压缩机是否运行在强制 启动模式 是 是否发生强制启 动报警 否 冷冻室/冷藏室温度检测 传感器是否正常 否 是否给主印刷电路板压缩 机继电器两端线圈 RY72 加 DC 12V 是 更换故障传感器 检查电源线连接 更换主印刷电路板 CN70 暗线和红线之间是 否加 AC220V 更换印刷电路板 上的压缩机继电器 是 检查主印刷电路板部分 和压缩机 OLP 周围 继 电器 RTC 线连接 是 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 38 11-3 除霜失效 确定条件 1. 对于除霜故障 一般在初次接通电源时运行正常 但 在数次除霜后和除霜时会发生 冷冻和冷藏故障 这属于除霜系统异常 参见下面 启动 通过自诊断冷冻室除 霜传感器是否正常 否 是 更换/修理相应传感器 冷冻室除霜加热器 是否正常 否 是 检查温度保险丝 加热器自断开 线接触 除霜传感器温度 是否低于-5 否 是 强制启动数次 进行强制除霜 否 除霜加热器是否运行 是 否 在加热一段时间后检查加热器是否关闭 主印刷电路板部分线连接 端子是否正常 是 修理连接端子 除霜继电器是否正常 是 否 更换/修理除 霜继电器 更换主印刷电路板 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 39 11-4 冷冻室风扇异常 BLDC-风扇修理 确定条件 1) 若冷冻室风扇异常 冷冻室和冷藏室发生弱冷 这是冷冻室风扇系统故障 参见下面 启动 否 压缩机是否关闭 是 强制启动 主印刷电路板部分 GND 和 CN73 管脚 1 之间是否为 DC 7V-DC12V 是 冷冻室风扇正常 主印刷电路板部分 CN30 1-2 冷冻室 和 5 6 冷 藏室 管脚之间是否为 DC 0V 是 在门关闭时测量 .冷冻室门打开 DC 5V .冷冻室门关闭 0V 修理门 S/W 连接部分 在电源关闭五分钟后加电 压 压缩机 O/L/保护 在加初次电源后 压缩机和 风扇持续运转 与温度无关 主印刷电路板部分 GND 和 CN73 管脚 1 之间是否重复 DC7V-DC12V 和低于 2V 否 是 若 MICOM 没有检测到通过 CN73 3 风扇的风扇脉冲信号 则风扇保护功 能运行 进行 3 秒打开 7 秒关闭五次 在 3 秒打开时为 DC-12V 在 7 秒关 闭时为低于 DC2V 检查和修理风扇电动机故障 接触线连接部分故障 更换/修理主印刷电 路板 参考 1) 冷藏室通过风门电动机而不是风扇电动机控制冷藏室温度 2) 因为冷凝器风扇电动机应用与冷冻室风扇相同的 BLDC 风扇 通过以上方法参考 电路图 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 40 11-5 冷藏室风门故障 确定条件 1 若冷藏室中的风门电动机失效 则可能发生弱冷和过冷 2 若在风门电动机打开状态下发生故障 则冷藏室过冷 在关闭状态下 冷藏室过冷 此时 为 冷藏室风门系统异常 参见下面 启动 拆卸冷藏室风门组件 外壳接线连接器保持组件 断开电源并再次接通 在接通电源时风门电动机 是否运行一段时间 是 在测量风门连接部分电阻值 后确定是否异常 否 在接通电源时 进行一次打 开/关闭运行 确认风门电动 机是否运转 在拆卸印刷电路板主 CN72 后测量 - - 黑色 棕色 150 15 - - 白色 蓝色 426 15 - - 黄色 红色 426 15 风门电动机连 接器连接部分 是否异常 否 是 修理连接器接线 主印刷电路板 CN72 连接 器接线是否异常 否 是 修理连接器接线 更换主印刷电路板组件或风门电 动机组件 参考 1 冷藏室风门电动机由步进电动机构成 2 因为 MICOM 无法检测风门电动机异常运行 所以没有自诊断功能 3. 在风门运行期间 按步 信号无法通过一般测试仪测量 所以 参考上述方法和电路图 通过肉眼确认接通电源时运行状态 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 41 11-6 内灯不亮 冷冻室 冷藏室 启动 是 内部灯丝是否断开 否 否 更换/修理内灯 门 S/W 接触器是否正常 是 更换/修理门 S/W 确认门 S/W 连接部分和内灯插座并修理 11-7 电路维修材料清单 序 号 代号 材料名称 规格 数 量 备注 1 DA41-00113B PBA MAIN ASS’Y RS20N 2 DA41-00114A PBA PANEL ASS’Y DC12V 1 DA26-00009G DC-TRANS 110V∼15V/60Hz 1 DA26-00009F DC-TRANS 230V∼240V/50Hz 1 DA26-00009A DC-TRANS 220V/50Hz 1 3 DA26-00009H DC -TRANS 127V/60Hz 1 4 DA32-10105V R-ROOM SENSOR PX41C(Blue) 1 5 DA32-10109U F-ROOM SENSOR PX41C(Yellow) 1 6 DA32-00006B F-EVA SENSOR PX41C(Yellow) 1 7 DA32-10109T EXIT SENSOR PX41C(White) 1 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 42 12. 分解零件目录 12-1 冷冻室零件 1 13 12 11 14 10 15 10-1 15-3 15-2 15-4 15-1 10-9 10-10 10-5 10-8 10-2 10-6 10-7 1-1 2-1 2-2 2-3 3-1 3-2 3-3 9-7 9-3 9-4 9-6 4-1 4-2 4-3 2-4 8-1 2-6 2-5 1-3 2 8 3 4 9 5 6 7 5-1 5-2 6-1 6-2 6-3 5-3 8-2 9-5 9-2 9-2 8-3 8-4 8-5 10-4 10-3 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 43 � 冷冻室零件清单 RS19N*** 序号 代号 零件名称 ASW 规格 1 DA97-00124B ASSY-SHELF FRE UP 1-1 DA64-00554A GLASS-SHELF FRE,UP 1-2 DA67-00644B SHELF-FRE UP 1-3 DA64-00090A TRIM-SHELF 2 DA97-00125B ASSY-SHELF FRE MID 2-1 DA64-00554B GLASS-SHELF FRE,MID 2-2 DA67-00645B SHELF-FRE MID 2-3 DA61-00519B RAIL-TRAY ICE 2-4 DA64-00090A TRIM-SHELF 2-5 DA63-01078B TRAY ICE 2-6 DA60-10130F TAPPING 3 DA97-01930B ASSY SHELF FRE , LOW 3-1 DA67-00177E GLASS SHELF FRE, LOW 3-2 DA67-00146A SHELF-FRE, LOW 3-3 DA64-00090A TRIM-SHELF 4 DA97-01932B ASSY SHELF FRE , LOW 4-2 DA67-00146B SHELF FRE, LOW 4-3 DA64-00090A TRIM-SHELF 5 DA97-00425A CASE-BASKET ASSY,UP 5-1 DA61-01785A CASE-BASKET UP 5-2 DA63-00174A COVER-FRONT 5-3 DA63-00170C COVER-FRONT,A(FRE) 6 DA97-00424A ASSYCASE-BASKET,LOW 6-1 DA61-01784A CASE-BASKET LOW(ET) 6-2 DA63-00174A COVER-FRONT 6-3 DA63-00170C COVER-FRONT,A(FRE) 7 DA67-30266K CAP SCREW 8 DA97-00128C ASSY-COVER DUCT FRONT,FRE 8-1 DA63-01085B COVER DUCT-FRE 8-2 DA62-00169A INS-DUCT FRONT,FRE , 8-3 DA32-10109U SENSOR ASSY 8-4 DA63-00798B COVER-SENSOR,A 8-5 DA63-00799A COVER-SENSOR,B 9 DA97-00153D ASSY-COVER EVAP FRONT 9-1 DA63-01061B COVER EVAP-FRONT 9-2 DA62-00164A INSULATION-COVER EVAP FRONT 9-3 DA61-00521A PLATE-INS EVAP 9-4 DA62-00259A SEAL-INS EVAP FRONT,LOW 9-5 DA61-00737A PLATE COVER EVAP FRONT 9-7 DA62-00260A SEAL INS EVAP FRONT UP 9-6 DA62-00182B SEAL INS EVAP FRONT SCREW DA67-00177E 4-1 CMS 10 DA97-00129B ASSY-COVER DUCT REAR,FRE 10-1 DA63-01086A COVER-DUCT REAR FRE 10-2 DA63-01809A COVER-MOTOR,BLDC 10-3 DA31-00020M MOTOR DC-BLDC 10-4 DA63-01146A GROMMET-MOTOR DC 12V 10-5 DA39-00227B W/HARNESS SUB 10-6 DA31-00052A FAN PROPELLER 10-7 DA61-20128A SPRING ETC-FAN 10-8 DA60-10130G SCREW TAPPING 10-9 DA62-00189A SEAL-DUCT REAR 10-10 DA63-40167A GROMMET-COVER CHIL 11 DA63-01075A COVER LAMP 12 DA61-00518C PLATE-REFLELTOR 13 4713-001147 LAMP-INCANDESCENT 240V,25W 220V 14 DA34-10120D SWITCH DOOR-F 15 DA96-00033 ASSY-EVAP,FRE 15-1 DA47-10148M ASSY-THERMO FUSE WM 15-2 DA32-10105V SENSOR TEMP 15-3 DA60-00042A SPACER EVAP FRE 15-4 DA62-00184A SEAL INS EVAP 16 6002-001341 SCREW-TAPPING 250V, 10A, 770C 英文名称 中文名称 冷冻室上玻璃搁架组件 冷冻室上搁架玻璃 冷冻室上搁架边框 玻璃搁架装饰件 冷冻室中玻璃搁架组件 冷冻室中搁架玻璃 冷冻室中搁架边框 冰盒导轨 玻璃搁架装饰件 冰盒 螺钉 冷冻室下玻璃搁架组件 冷冻室下搁架玻璃 冷冻室下搁架边框 玻璃搁架装饰件 冷冻室下玻璃搁架组件 冷冻室下搁架玻璃 冷冻室下搁架边框 玻璃搁架装饰件 冷冻室上抽屉组件 冷冻室上抽屉 抽屉面板 抽屉面板A 冷冻室下抽屉组件 冷冻室下抽屉 抽屉面板 抽屉面板A 螺钉盖 冷冻室风道盖板组件 冷冻室风道面板 冷冻室绝缘风道 感温头组件 感温头盖Ａ 感温头盖Ｂ 蒸发器盖板组件 蒸发器盖板 蒸发器绝缘盖板 蒸发器绝缘薄板 蒸发棋密封件 蒸发器盖板加强件 蒸发器密封件 蒸发器密封件 冷冻室风道后罩组件 冷冻室风道后罩 电机罩 直流电机 电机橡胶垫 导线 风扇 风扇弹簧 螺钉 风道密封件 防震橡胶垫 灯罩 放光片 灯 冷冻室门开关 冷冻室蒸发器组件 保险丝组件 感温头 蒸发器隔离块 蒸发器密封件 螺钉 GLASS SHELF FRE, LOW 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 44 12-2 冷藏室零件 1 1-1 2-1 2-2 1-2 1 3 5 4 6 3-1 3-2 4-2 4-1 5 7-1 8-1 12-6 7-2 7 8 20 8-2 8-3 9-4 9-1 9-2 9-3 11-1 11-2 11-3 11 18 12-3 12-6 12-7 12-7 12-2 12-1 12-4 12-8 13-6 13-7 13-4 13-5 12-5 12 13-3 13-2 13-1 13 9 22 10 10-1 10-2 10-3 10-4 15 14 14-2 14-1 17 16 19 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 45 � RS19N*** 规格 序号 代号 零件名称 ASW CMS 1 DA97-00126C ASSY-SHELF REF, UP 1-1 DA64-00554C GLASS-SHELF REF,UP 1-2 DA67-00646C SHELF-REF UP 2 DA97-00126C ASSY-SHELF REFUP 2-1 DA64-00554C GLASS-SHELF REF,UP 2-2 DA67-00646C SHELF-REF UP 3 DA97-01247B ASSY-RAIL-LOW L(ET) 3-1 DA61-60179B RAIL-LOW L 3-2 DA63-40256B GROMMET-RAIL 4 DA97-01248B ASSY-RAIL-LOW R(ET) 4-1 DA61-60180B RAIL-LOW R 4-2 DA63-40256B GROMMET-RAIL 5 6002-000215 SCREW-TAPPING 6 DA63-01074B TRAY-REF 7 DA97-00126C ASSY-SHELF REFUP 7-1 DA64-00554C GLASS-SHELF REF,UP 7-2 DA67-00646C SHELF-REF UP 8 DA97-00825D ASSY SHELF REF- LOW 8-1 DA64-00554E SHELF-GLASS REF,LOW 8-2 DA67-00768B SHELF-REF LOW 8-3 DA64-00672B TRIM-SHELF REF,LOW 9 DA97-00118B ASSY-CASE-VEG,UP 9-1 DA61-00507B CASE-VEG UP 9-2 DA63-01065A COVER-FRONT,B 9-3 DA63-01064B COVER-FRONT,A 9-4 DA64-00085B KNOB-MOIS CONT 10 DA97-00117B ASSY-CASE VEG LOW 10-1 DA61-00508B CASE-VEG LOW 10-2 DA63-01065A COVER-FRONT,B 10-3 DA63-01064B COVER-FRONT,A 10-4 DA64-00085B KNOB-MOIS CONT 11 DA97-00355D ASSY INS-DAMPER,REF 11-1 DA62-00166A INS-DAMPER UP 11-2 DA31-00043B MOTOR STEP-DAMPER 11-3 DA62-00167A INS-DAMPER LOW DA97-00154S 12 ASSY-COVER DAMPER DA47-00106C 12-1 DA63-01073B COVER DAMPER 110V/60Hz 12-2 HEATER-COVER DAMPER 220V 冷藏室零件清单 12-3 DA62-00227A INS-DAMPER REF,SUB 12-4 DA41-00114A PBA PANEL 12-5 DA64-00557C INLAY-PBA CONTROL 12-6 6002-000319 SCREW-TAPPING 12-7 6002-000213 SCREW-TAPPING 12-8 DA63-01076B COVER PBA CONTROL 13 DA97-00120E ASSY-COVER MULTI REF 13-1 DA63-01087B COVER-MULTI REF 13-2 DA62-00170A MULTI REF 13-3 DA97-00589A ASSY SEAL MULTI 13-4 DA97-00588A ASSY GUIDE MULTI 13-5 DA32-10105V SENSOR TEMP 13-6 DA63-00798B COVER-SENSOR,A 13-7 DA63-00799A COVER-SENSOR,B 14 DA97-00152B ASSY-COVER PURIFIER 14-1 DA02-00060A CATALYST-LTC 14-2 DA63-01077B COVER-PURIFIER 15 DA67-40250E TRAY-UTILITY 16 DA63-01075C COVER-LAMP 17 DA61-00518A PLATE-REFLECTOR 18 4713-001147 LAMP-INCANDESCENT 240V,25W 19 DA34-10110E SWITCH-DOOR,R 20 DA67-30266K CAP-SCREW 21 6002-001335 SCREW-TAPPING 22 DA63-01066B COVER VEG LOW 英文名称 中文名称 冷藏室上玻璃搁架组件 冷藏室上搁架玻璃 冷藏室上搁架边框 冷藏室上玻璃搁架组件 冷藏室上搁架玻璃 冷藏室上搁架边框 抽屉左导轨组件 左导轨 导轨衬套 抽屉左导轨组件 左导轨 导轨衬套 螺钉 冷藏室透明抽屉 冷藏室上玻璃搁架组件 冷藏室上搁架玻璃 冷藏室上搁架边框 冷藏室下玻璃搁架组件 冷藏室下搁架玻璃 冷藏室下搁架边框 隔架挡块 上果菜框组件 上果菜框 果菜框面板 果菜框边框 湿度调节钮 下果菜框组件 下果菜框 果菜框面板 果菜框边框 湿度调节钮 冷藏室风道组件 上风道 风门 下风道 冷藏室风道组件 风道罩 电加热器 冷藏室风道密封件 控制板 控制显示板 螺钉 螺钉 控制面板盖 冷藏风道罩组件 冷藏风道罩 冷藏室风道 风道密封组件 风道导向组件 感温头 感温头罩A 感温头罩B 除臭剂组件 除臭剂块 除臭剂罩 蛋盒 灯罩 反光片 灯 冷藏室门开关 螺钉盖 螺钉 果菜框盖 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 46 12-3 冰箱零件 1 3 2 2-1 2-2 4 14 16 20 21 34 22 23 24 25 31 27 29 28 30 36 35 34 32 38 33 39 13 9 7 13 12 9 10 7 6 6-1 6-2 8-2 8 8-1 37 26 22-1 22-2 36-1 36-7 36-8 36-2 36-3 36-4 36-5 37-2 37-1 36-9 36-6 15 19 17 18 5 3 5-1 5-2 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 冰箱零件清单 RS19N*** 规格 序号 代号 零件名称 ASW CMS 1 DA63-02231C COVER HINGE-UP,L - 2 DA97-02292B ASSY HINGE UP-L 2-1 DA61-01874B HINGE-UP,L 2-2 DA63-50192A SHIM-HINGE,UP 3 DA60-10004A SCREW TAP TITE 4 DA63-02232C COVER HINGE-UP,R 5 DA97-02293B ASSY HINGE UP,R 5-1 DA63-01875B HINGE UP,R 5-2 DA63-50192A SHIM-HINGE,UP 6 DA97-01760B HINGE-LOW L,ASSY 6-1 DA63-50207B SHIM-HINGE,LOW 6-2 DA61-01607B HINGE LOW,L 7 DA61-00317D BRACKET-HINGE,LOW 8 DA97-01763A HINGE-LOW R,ASSY 8-1 DA63-50207B SHIM-HINGE,LOW 8-2 DA61-01608A HINGE LOW,R 9 DA61-30102A FOOT FRONT 10 DA61-02514A ASSY CASTER FRONT 11 DA60-10122C SCREW TAP TITE 12 6009-00125S SCREW HEX 13 DA63-01062E COVER-LEG FRONT 14 DA61-00261A CASE PCB-PANEL 15 2501-001186 C-OIL 220V/50Hz,350VAC,5uF 16 DA41-00114A PBA MAIN 17 DA71-00208A FIXER-MAIN PCB 18 DA26-00009M TRANS POWER 19 DA63-00783A COVER PCB-PANEL 20 DA39-00335A CBF POWER 21 DA97-00136B ASSY-COVER COMP 22 DA97-00359A ASSY TUBE-DRAIN 22-1 DA62-20001R TUBE PVC 22-2 DA63-00951C GROMMET-DRAIN HOSE 23 DA63-40171B GROMMET-SUCT PIPE 24 DA60-20008A BOLT-HEX 25 DK190KT2U/SJ1 COMPRESSOR 220V/50Hz 26 DA63-02017A GROMMET-COMP 27 DA35-00008P RELAY PROTECTOR O/L 220V/50Hz 28 DA35-10013E RELAY-PTC 220V/50Hz 29 DA63-10352A COVER-RELAY 30 DA39-00084E WIRE HARNESS,COMP 31 DA73-30102B DRYER-ASSY 32 6002-000213 SCREW-TAPPING 33 DA60-10124A SCREW-TAP TITE 34 DA60-10143A SCREW-EARTH 35 DA39-20389E WIRE HARNESS-EARTH 36 DA97-01285C ASSY TRAY-DRAIN WATER 36-1 DA97-00259G ASSY PIPE-SPIRAL COND 36-2 DA63-00713A COVER-MOTOR 36-3 DA63-01146A GROMMET-MOTOR 36-4 DA31-00020H MOTOR DC-BLDC SENSOR DC12V 36-5 DA61-00415A SUPPORT-CIRCUITE MOTOR 36-6 DA66-00034A TRAY-DRAIN WATER 36-7 DA62-00440A SEAL-COND 36-8 6002-000227 SCREW-TAPPING 36-9 6002-000213 SCREW-TAPPING 37 DA31-00010D FAN-ASSY 37-1 DA31-00015C FAN-TURBO 37-2 DA61-20128A SPRING-ETC,FAN 38 DA97-00133C ASSY CHASSIS COMP 39 DA67-00642A DUCT-CABI,LOW 47 英文名称 中文名称 左上合页盖 左上合页组件 左上合页 上合页垫片 螺钉 右上合页盖 右上合页组件 右上合页 上合页垫片 左下合页组件 下合页垫片 左下合页 下合页底座 右下合页组件 右上合页底垫 右下合页 校正角 滚轮组件 螺钉 螺钉 下梁装饰盖 接线盒 电容 电路板 电路板垫片 变压器 接线盒盖 电源线 压缩机后罩组件 排水管组件 PVC 排水管 橡胶套 减振垫 螺钉 压缩机 压缩机底垫 过载保护器 继电器 继电器罩 压缩机导线 干燥过滤器 螺钉 螺钉 接地螺钉 接地线 接水盘组件 冷凝器 电机罩 电机底垫 直流电机 电机支架 接水盘 密封海绵 螺钉 螺钉 风扇组件 风扇 风扇弹簧 压缩机底板 下风道 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 48 12-4 冷冻室门零件 17 16-2 13 11 1 2 5 3 8 9 7 4 16-1 12 12 16 11-2 11-1 14 23 20 21 19 22 23 25 24 14-3 18 14-1 14-2 11-3 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 1 DA91-01516P - DA91-01516W - 2 DA97-01800E ASSY-GASKET DOOR,FRE 3 DA63-01311E GUARD-BOTTLE FRE,LOW 4 DA63-01311H GUARD-BOTTLE FRE,LOW 5 DA63-00213F GUARD-FRE-UPP 6 6002-000468 SCREW-TAPPING 7 6001-000716 SCREW-MACHINE 8 DA61-00776A STOPPER DOOR 9 DA66-90112C CAM HINGE-RISER,LOW 10 6001-000716 SCREW-MACHINE 11 DA97-00570B ASSY HANDLE MID - 11-1 DA64-00096G HANDLE BASE MID 11-2 DA71-00077A REINF HANDLE MID 11-3 6002-001183 SCREW TAPPING 12 6002-000468 SCREW TAPPING 13 DA64-00097G HANDLE BASE UPP 14 DA97-00654B ASSY HANDLE LOW 14-1 DA61-00511A REINF HANDLE LOW 14-2 6002-001183 SCREW TAPPING 14-3 DA64-00546B HANDLE BASE LOW 15 6002-000213 SCREW TAPPING 16 DA97-00568B ASSY TRIM HANDLE MID 16-1 DA64-00098G TRIM HANDLE MID 16-2 DA64-00196A TRIM HANDLE CONNECT MID 17 DA64-00100L TRIM HANDLE UPP 18 DA64-00543B TRIM HANDLE LOW 19 DA64-00414B HANDLE MID REAR 20 DA61-00309A REINF HANDLE ,MID 21 DA60-10130G SCREW TAPPING 22 DA64-00413F HANDLE FRONT 23 6002-001122 SCREW TAPPING 24 DA64-00418B TRIM-HANDLE UPP 25 DA64-00545B TRIM-HANDLE LOW 冷冻室零件清单 RS19N*** 规格 序号 代号 零件名称 NASW NCMS 49 英文名称 中文名称 ASSY DOOR FOAM FRE - - - - - - - - - - - - - - - - - SNOW-WHITE MIST-SILVER SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE 冷冻室发泡门体 冷冻室门封 冷冻室下瓶架 冷冻室下瓶架 冷冻室上瓶架 螺钉 螺钉 门止动块 自动合门器（下） 螺钉 手柄组件（中） 手柄座（中） 手柄加强件（中） 螺钉 螺钉 手柄座（上） 手柄组件（下） 手柄加强件（下） 螺钉 手柄座（下） 螺钉 手柄装饰组件（中） 手柄装饰条（中） 手柄装饰环（中） 手柄装饰件（上） 手柄装饰件（下） 手柄座（中） 手柄加强件（中） 螺钉 手柄盖（中） 螺钉 手柄装饰件（上） 手柄装饰件（下） - - - - - - - - - - - - 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 50 12-5 冷藏室门零件 2 1 15 13-3 13 18-2 18 18-1 14 16-2 13-2 13-1 19 4 3 5 6 7 10 11 12 26 24 22 25 25 21 16-3 16 17 16-1 20 27 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 1 DA91-01516P - DA91-01516Y - 2 DA97-01800F ASSY-GASKET DOOR,FRE 3 DA97-00732B ASSY-GUARD,DAIRY 4 DA63-01067B COVER-GUARD,DAIRY 5 DA63-01068B GUARD-DAIRY 6 DA63-01069C GUARD-REF,UP 7 DA63-10170C GUARD-REF,LOW 8 6002-000468 SCREW-TAPPING 9 6001-000716 SCREW-MACHINE 10 DA61-00776A STOPPER DOOR 11 DA66-90112C CAM HINGE-RISER,LOW 12 6001-000716 SCREW-MACHINE 13 DA97-00570B ASSY HANDLE MID - 13-1 DA64-00096G HANDLE BASE MID 13-2 DA71-00077A REINF HANDLE MID 13-3 6002-001183 SCREW TAPPING 14 6002-000468 SCREW TAPPING 15 DA64-00097G HANDLE BASE UPP 16 DA97-00654B ASSY HANDLE LOW 16-1 DA61-00511A REINF HANDLE LOW 16-2 6002-001183 SCREW TAPPING 16-3 DA64-00546B HANDLE BASE LOW 17 6002-000213 SCREW TAPPING 18 DA97-00568B ASSY TRIM HANDLE MID 18-1 DA64-00098G TRIM HANDLE MID 18-2 DA64-00196A TRIM HANDLE CONNECT MID 19 DA64-00100L TRIM HANDLE UPP 20 DA64-00543B TRIM HANDLE LOW 21 DA64-00414B HANDLE MID REAR 22 DA61-00309A REINF HANDLE ,MID 23 DA60-10130G SCREW TAPPING 24 DA64-00413F HANDLE FRONT 25 6002-001122 SCREW TAPPING 26 DA64-00418B TRIM-HANDLE UPP 27 DA64-00545B TRIM-HANDLE LOW 冷藏室零件清单 RS19N*** 规格 序号 代号 零件名称 NASW NCMS 51 英文名称 中文名称 ASSY DOOR FOAM REF - - - - - - - - - - - - - - - - - SNOW-WHITE MIST-SILVER SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE SKI BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE DELUXE BAR HANDLE 冷藏室发泡门体 冷藏室门封 奶酪盒组件 奶酪盒翻盖 奶酪盒 冷藏室上瓶架 冷藏室上瓶架 螺钉 螺钉 DELUXE BAR HANDLE 门止动块 自动合门器（下） 螺钉 手柄组件（中） 手柄座（中） 手柄加强件（中） 螺钉 螺钉 手柄座（上） 手柄组件（下） 手柄加强件（下） 螺钉 手柄座（下） 螺钉 手柄装饰组件（中） 手柄装饰条（中） 手柄装饰环（中） 手柄装饰件（上） 手柄装饰件（下） 手柄座（中） 手柄加强件（中） 螺钉 手柄盖（中） 螺钉 手柄装饰件（上） 手柄装饰件（下） - - - - 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 附录（RS19N***）电路图 52 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛 三星电子 : 501 0512-65329939 家电维修论坛 www. j dwx. i nf o www. j dwx. i nf o 家电维修论坛
