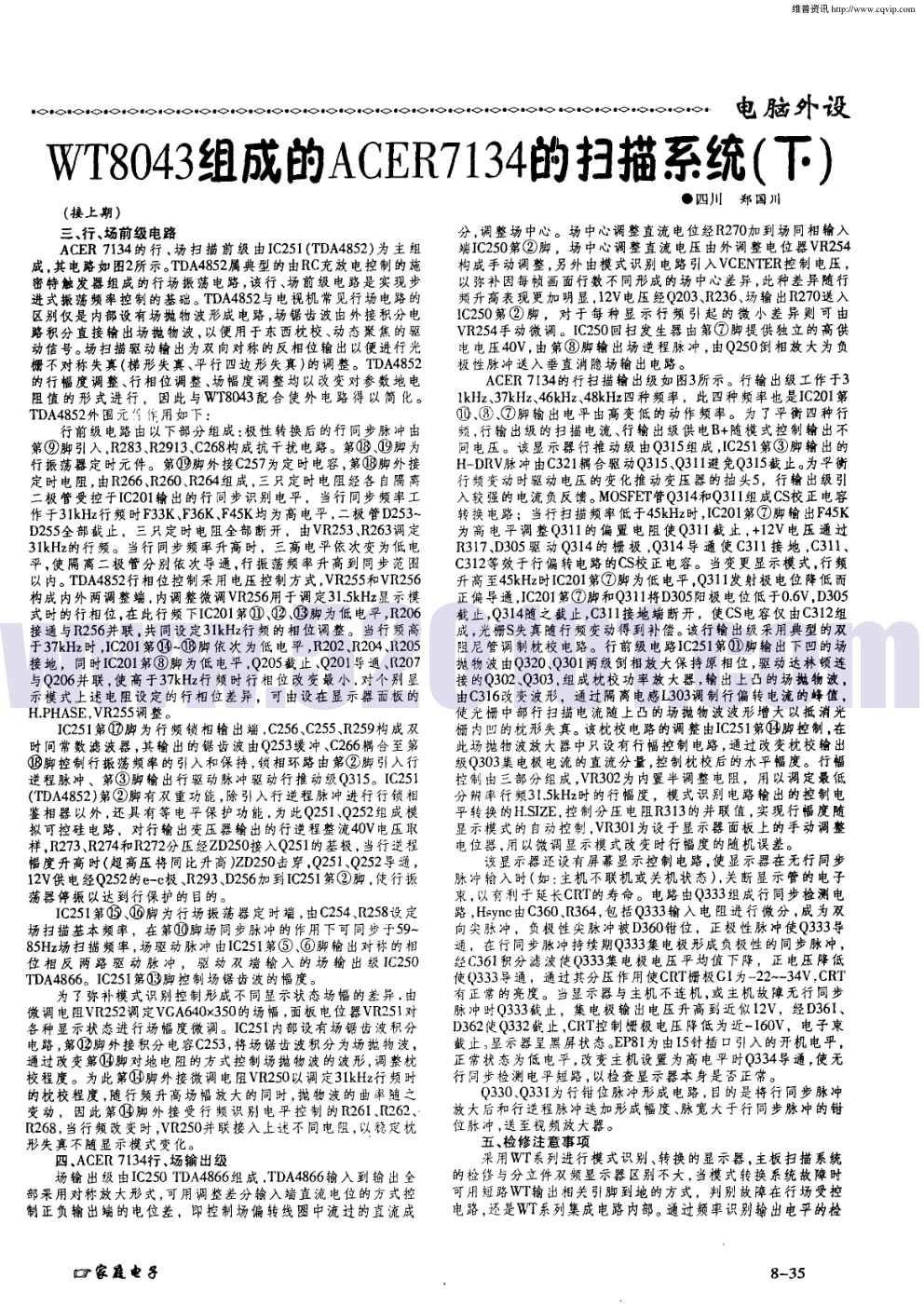

．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ．。 ． 电脑 夕卜设 WT8043~ 成的ACER7 1 34的扫描系统(下) ( 接 上期 ) 三 、行 、场 前级 电路 A CE R 7 134 的 行 、场 扫 描 前 级 由IC25 1( TDA4852 ) 为 主 组 成 。其 电路 如 图2所 示。T DA4852属 典 型的 由RC 充放 电控 制的施 密特 触发 器 组成 的行场 振 荡 电路 ，该 行 、场 前 级 电路 是 实 现 步 进 式振 荡 频率控 制 的基 础 。T DA4852 电视 机 常见行 场 电路 的 区别仅 是 内部 设 有场抛 物 波形成 电路 ，场锯 齿 波 由外 接 积分 电 路 积分 直 接 输 出场 抛 物波 ，以便 用于 东 西枕 校 、动 态 聚焦 的驱 动信号 。场扫 描驱 动输 出为双 向对称 的反 相位 输 出以便进 行 光 栅 不对 称 失真 ( 梯 形 失真 、平行 四边 形 失 真) 的调 整。TDA4852 的行 幅度 调 整 、行相 位调 整 、场 幅度 调整 均 以改 变对 参 数地 电 阻值 的 形 式 进 行 ， 因此 与WT 8o43配 合 使 外 电 路 得 以 简 化 。 T DA 4852 外 围 元 诈 用 如 下 ： 行前 级 电路 由 以下部分 组成 ：极性 转换 后 的行 同步脉 冲 由 第( 脚 引入 ，R283 、R29 13 、C268构成 抗 干扰 电路 。第@ 、⑩ 脚 为 行振荡器定时元件。第⑩脚外接C257为定时电容 ，第@ 脚外接 定 时 电阻 ，由R266、R260、R264组 成 ，三只 定 时 电阻经 各 自隔 离 二极 管 受控 于IC20 1输 出的行 同步 识别 电平 ， 当行 同步 频 率工 作 于31kHz行 频 时F 33K 、F 36K 、F45K 均为 高 电平 ，二极 管D253~ D255全 部 截止 ，三只定 时电 阻全 部 断开 ， 由V 112 53 、11263调 定 3l kHz的行 频 。 当行 同步频 率升高 时，三高 电平依 次变 为低 电 平 ，使 隔 离二 极 管分 别 依次 导 通 ，行 振 荡 频率 升 高 到 同步 范 围 以 内。TDA4852 行相 位 控制采 用 电压 控制方 式 ，V R255和V R 256 构 成 内外 两调整 端 ，内调 整微 调V11256用 于调定31．5k Hz显示模 式 时的行相 位 ，在 此行 频 下IC201第q 、 、@ 脚 为 低 电平 ，R 206 接 通 与R256 并联 ，共 同设 定3 1kHz行 频 的相 位 调整 。 当行 频 高 于37kHz 时 ，IC201第@ 一@ 脚 依 次 为 低 电平 ，11202、R204、R 205 接地，同时IC201第( 脚为低 电平 ，Q2o5截止 、Q2oI 导通 、11207 与Q2o6并联 ，使高于37kHz行频时行相位改变最小，对个别 显 示模 式上 述 电阻设 定 的行 相 位差 异 ，可 由设在 显 示器 面板 的 H．PHA SE ．V R 255 调 整 。 IC251第⑩ 脚 为行 频 锁 相 输 出端 ，C256、C255、R259构 成 双 时间常 数 滤波器 ，其 输 出的锯 齿 波 由Q253缓冲 、c266耦 合 至第 @ 脚控制行振荡频率的引入和保持，锁相环路由第② 脚 引入行 逆程脉 冲 、第( 脚 输 出行驱 动脉 冲 驱 动行 推动 级Q315。IC251 (T DA4852 ) 第② 脚 有双 重功 能 ，除 5l 入行 逆 程 脉冲 进 行 行锁 相 鉴相器 以外 ，还具有等电平保护功 能，为此Q251、Q252组成模 拟 可控硅 电路 ，对行 输 出变压 器 输 出的行逆 程整 流4ov 电压 取 样。R273、R274和R272分压经ZD250接) , Q251的基极，当行逆程 幅度升高 时( 超高压将同比升高) ZD250 击穿，Q251、Q252导通 ， 12v 供电经Qzsz 的e—c极 、11293、D256加到IC251第 脚 ，使行振 荡器停 振 以达 到行保 护 的 目的。 IC251第@ 、⑩ 脚 为 行 场振 荡 器 定 时端 ，由C254、R258设 定 场 扫描基 本 频率 ，在 第⑩ 脚 场 同步脉 冲 的 作用 下可 同步 于59- 85Hz场 扫 描频 率 ，场 驱 动脉 冲 由IC25 1第⑨ 、 脚 输 出对你 的相 位 相 反 两 路 驱 动 脉 冲 ， 驱 动 双 端 输 入 的 场 输 出 级 IC250 TDA4866。IC25 1第@ 脚 控制场 锯 齿 波的幅度 。 为 了弥补模 式识别 控制 形成 不 同 显示状 态场 幅 的差 异 ．由 微调 电阻V R 252调 定V GA640x350 的场幅 ，面板 电位 器V R 251对 各 种 显 示状 态进 行场 幅 度微 调 。IC251 内部 设有 场锯 齿 波积 分 电路 ，第⑥ 脚 外接 积分 电容C253 ，将场 锯 齿波 积分 为场 抛 物波 ， 通过 改变第@ 脚 对地 电阻 的方 式 控制 场抛 物波 的波形 ，调 整枕 校 程度 。 为此 第@ 脚 外接 微调 电阻V R250以调 定31kHz行 颊 时 的枕 校 程度 ，随行 频 升 高场 幅 放大 的同 时 ，抛 物 波 的 曲率 随之 变 动 ， 因 此 第⑩ 脚 外 接 受 行 频 识 别 电 平 控 制 的11261、R262、 R268 ，当行频 改 变 时 ，V R250 并联 接 入上 述不 同电 阻 ，以稳 定枕 形失 真不 随 显示模 式 变化 。 四 、A CE R 7 134行 、场输 出级 场 输 出级 由IC250 T DA4866 组 成 ，T DA4866 输 入 到 输 出全 部采 用对 称放 大 形式 ，可用 调 整差 分输 入端 直 流 电位 的方 式控 制正负输 出端的电位差 ，即控制场偏转线圈中流过的直流成 口 家庭电子 ● 四J II 郑 国) 分 ，调 整场 中心 。场 中心调整 直流 电位 经R270 加到 场 同相 输入 端IC250 第② 脚 ，场 中心 调整 直 流 电压 由外 调整 电位器 V 11254 构 成 手动调 整 ，另 外 由模 式 识别 电路 引入V CE NTE R 控 制 电压 ， 以弥补 因每 帧 画面行 数不 同形 成 的场 中心 差 异 ，此 种差 异 随行 频升高表 现 更加 明 显 ，12V 电压 经Q2o3、R 236、场 输 出R270送 入 IC250 第② 脚 ，对 于 每 种 显 示 行 频 引 起 的 微 小 差 异 则 可 由 V R254手 动微 调 。IC250 回扫发 生器 由第(2)脚 提 供 独 立 的高 供 电电压,I~0V ，由第⑧ 脚输 出场 逆程脉冲 ，由Q25o倒相放大为负 极 性脉冲 送入 垂直 消 隐场输 出电路 。 ACE R 7134 的行扫描 输 出级 如 图3所 示 。行输 出级 工作 于3 l kHz 、37kHz 、46kHz 、48kHz 四种 频率 ，此 四种频 率也是 IC20 1第 ⑩ 、⑧ 、( 2) 脚输 出电平 由高 变低的动作频率。为了平衡 四种行 频 ，行 输 出级 的 扫描 电流 、行 输 出级供 电B+ 随 模 式控 制 输 出不 同电压。该显示器行推 动级由Q315组成，IC251第⑨ 脚输 出的 H—DRV脉 冲 由C321耦合 驱 动Q315、Q3l 1避 免Q315截 止。为 平衡 行 频 变动 时驱 动 电压 的变化 推 动变压 器 的抽 头5 ，行 输 出级 引 入 较 强的 电流 负反馈 。MOSFET 管Q314和Q3l 1组 成CS校 正 电容 转换 电路 ： 当行 扫描 频率低 于45kHz 时，IC20 1第(2) 脚 输 出F45K 为高 电平调整Q3l 1的偏置 电阻使Q311截止 ，+12v 电压 通过 R317 、D305 驱 动 Q314 的 栅 极 ，Q314 导 通 使 C3l 1接 地 ，C3l 1、 C312等效 于行偏 转 电路 的CS校 正 电容 。 当变更 显示模 式，行 频 升 高 至45kHz时IC201第(2) 脚 为低 电平 ，Q3l 1发 射极 电位 降低 而 正 偏导通 ，IC201第(2)脚 和Q311将D305阳极 电位 低 于0．6V ，D305 截 止 ，Q3 14随 之截 止 ，C3 l 1接地 端 断开 ，使CS 电容 仅 由C312组 成 ，光 栅S失真 随行 频 变动得 到补 偿。该 行 输 出级 采用 典 型 的双 阻尼 管调制 枕校 电路 。行前 级 电路IC25 1第⑩ 脚输 出下 凹 的场 抛 物波 由Q320、Q3o] 两级倒 相放 大 保 持原 相 位 ，驱 动达 林 顿连 接的Q3o2、Q3o3 ，组成枕校功率放大器，输出上凸的场抛物 波， 由C3 16 改 变波形 ，通过 隔 离 电感L303调 制 行 偏转 电流 的 蜂值 ， 使 光 栅 中部 行 扫描 电流 随上 凸的场 抛 物波 波 形 增 大 以抵 消光 栅 内 凹的枕 形 失真 。该 枕校 电路 的调 整 由IC251第@ 脚 控 制 ，在 此场 抛物 波放大 器中只设 有 行幅控 制 电路 ，通过 改 变枕 校 输 出 级Q3o3集 电极 电流 的直流 分量 ，控 制枕 校 后的水 平 幅度 。行 幅 控 制 由 三部 分 组成 ，VR302为 内置 半调 整 电 阻 ，用 以调 定 最低 分 辨 率行 频3 1、5kHz 时的行 幅 度 ，模 式识 别 电路 输 出 的控 制 电 平 转 换 的H．SIZE ，控 制分 压 电阻R3 13 的 并联 值 ，实现 行 幅度 随 显示模 式 的 自动控 制 ，V R 30 1为设 于 显示器 面板 上 的 手动调 整 电位器 ，用 以微调 显 示模 式改 变 时行 幅度 的 随机 误差 。 该 显示器还 设 有屏幕 显 示控 制 电路 ，使 显 示器在 无 行 同步 脉冲输入时( 如 ：主机不联机或关机状态) ，关 断显示营的电子 柬，以有利于延长C RT 的寿命。电路 由Q333组成行同步检测 电 路 ，Hsync 由C360、R364 ，包括Q333输入 电阻进 行微分 ，成为双 向尖脉 冲 ，负极 性尖 脉 冲被D360钳 位 。正 极 性脉 冲 使Q333导 通 ，在 行 同步脉 冲持 续期Q333集 电极形 成 负极性 的 同步脉 冲 ， 经c361积分 滤 波使 ()333集 电极 电压 平均 值 下降 ，正 电压 降 低 使0 333导通 ，通过 其分 压作 用使c RT 栅极 G1为一22~- 34 V ．CRT 有正 常的 亮度。 当显 示器 与主机 不连 机 ，或 主 机 故障 无行 同步 脉 冲 时9 333截 止 ，集 电极输 出电压 升 高到 近似 12V ，经 D36 1、 D362使Q332截止 ，CIIT 控制 栅极 电压 降低 为近一160V ， 电子 束 截 止。显 示器呈 黑屏 状态 。EP81为 由15针插 口引入 的开机 电平 ， 正常状态为低 电平 ，改变主机设置为高电平 时Q334 导通，使无 行 同步检 测 电平短 路 ，以检查 显 示器本 身是 否正常 。 033o 、Q331为行钳位脉冲形成 电路 ，目的是将行 同步脉冲 放大 后和 行逆程 脉 )中迭加 形成 幅度 、脉 宽 大 干行 同步 脉 冲 的钳 位脉 冲 ，送 至视 频放 大器 。 五 、检 修注 意事项 采 用WT 系 列进行 模 式识 别 、转换 的显 示器 ，主板 扫描 系统 的检修 与分 立件双 频显 示器 区别 不大 ，当模 式 转换 系统 故 障 时 可用短 路WT 输 出相关 引脚 到地 的方 式 ，判 别 故障在 行 场 受控 电路，还是WT系列集成 电路内部。通过频率识别输 出电乎的检 8 —3 5 维普资讯 http://www.cqvip.com www.520101.co 电脑 夕卜设 ·。·。·。·。·。·。·。·。-_。·。·。·。·。·。·。·。·。·。·。·。·。·。·。·。·。‘。‘。。 。‘。‘。‘。’。‘。。。‘。‘。。 。‘ 8—36 家庭 电子 维普资讯 http://www.cqvip.com www.520101.co · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · 。 · ． 电 脑 外设 口 家庭 电子 8 — 3 7 g重 维普资讯 http://www.cqvip.com www.520101.co
