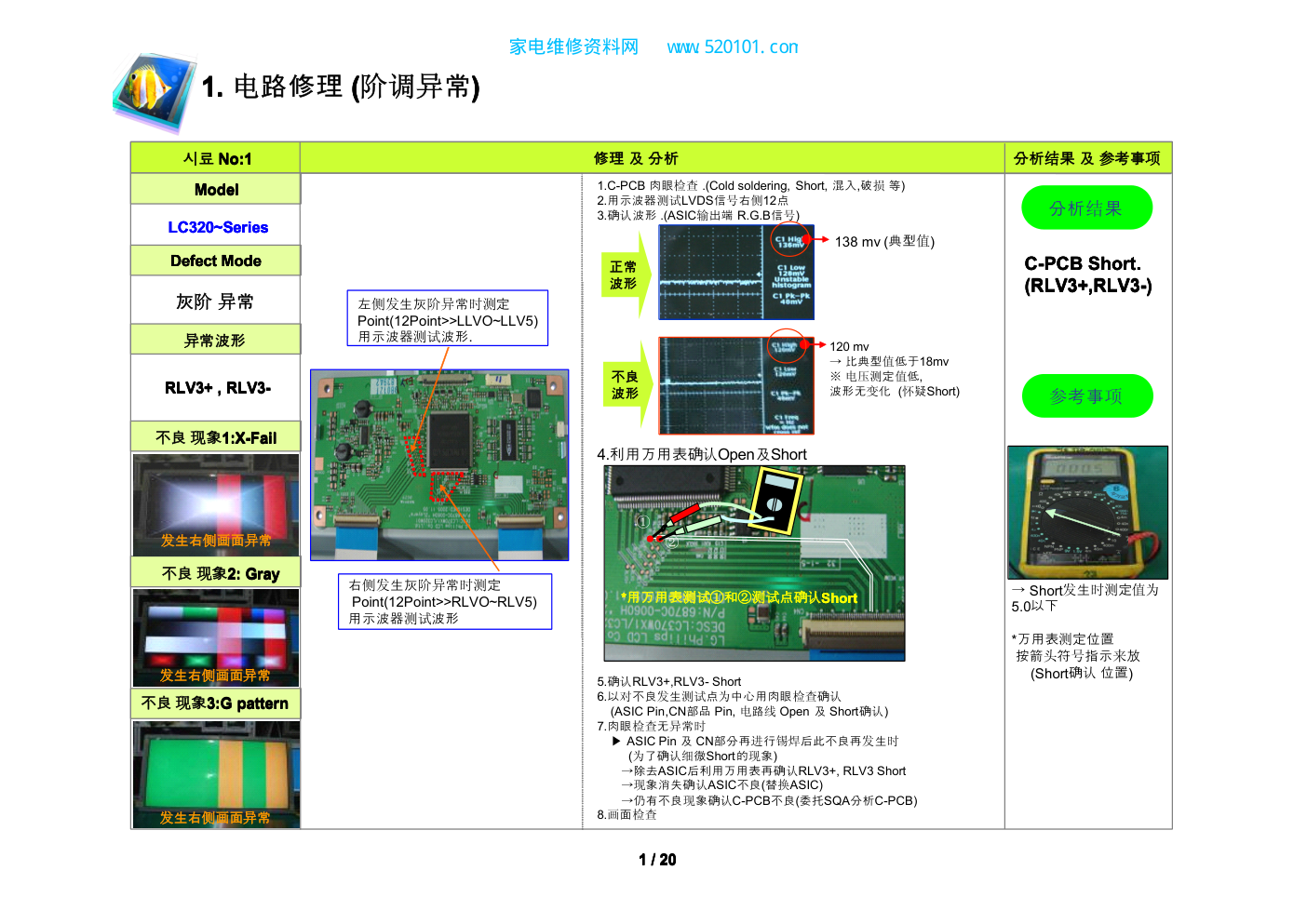

111. . . 电路修理 (((阶调异常))) 시료 No:1 No:1 No:1 Model Model Model Defect Mode Defect Mode Defect Mode 异常波形 不良 现象1:X-Fail 1:X-Fail 1:X-Fail 不良 现象2: 2: 2: Gray Gray Gray LC320~Series LC320~Series LC320~Series 灰阶 异常 RLV3+ , RLV3- RLV3+ , RLV3- RLV3+ , RLV3- 不良 现象3:G 3:G 3:G pattern pattern pattern 发生右侧画面异常 发生右侧画面异常 发生右侧画面异常 修理 及 分析 分析结果 及 参考事项 左侧发生灰阶异常时测定 Point(12Point>>LLVO~LLV5) 用示波器测试波形. 右侧发生灰阶异常时测定 Point(12Point>>RLVO~RLV5) 用示波器测试波形 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试LVDS信号右侧12点 3.确认波形 .(ASIC输出端 R.G.B信号) 4.利用万用表确认Open及Short 5.确认RLV3+,RLV3- Short 6.以对不良发生测试点为中心用肉眼检查确认 (ASIC Pin,CN部品 Pin, 电路线 Open 及 Short确认) 7.肉眼检查无异常时 ▶ ASIC Pin 及 CN部分再进行锡焊后此不良再发生时 (为了确认细微Short的现象) →除去ASIC后利用万用表再确认RLV3+, RLV3 Short →现象消失确认ASIC不良(替换ASIC) →仍有不良现象确认C-PCB不良(委托SQA分析C-PCB) 8.画面检查 138 mv (典型值) 120 mv → 比典型值低于18mv ※ 电压测定值低, 波形无变化 (怀疑Short) 正常 波形 不良 波形 ① ② ***用万用表测试①和②测试点确认Short Short Short → Short发生时测定值为 5.0以下 *万用表测定位置 按箭头符号指示来放 (Short确认 位置) C-PCB Short. C-PCB Short. C-PCB Short. (RLV3+,RLV3-) (RLV3+,RLV3-) (RLV3+,RLV3-) 分析结果 参考事项 111 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (阶调异常) 시료 No:2 No:2 No:2 Model Model Model Defect Mode Defect Mode Defect Mode 异常波形 不良 现象1:X-Fail 1:X-Fail 1:X-Fail 不良 现象2: 2: 2:Gray Gray Gray LC370~Series LC370~Series LC370~Series 灰阶 异常 RLV4+ ,RLV4- RLV4+ ,RLV4- RLV4+ ,RLV4- 不良 现象3:B 3:B 3:B pattern pattern pattern 修理 及 分析 分析结果 及 参考事项 右侧发生灰阶异常时测定 Point(12Point>>RLVO~RLV 5)用示波器测试波形 左侧发生灰阶异常时测定 Point(12Point>>LLVO~LLV 5)用示波器测试波形. 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试LVDS信号右侧12点 3.确认波形 .(ASIC输出端 R.G.B信号) 4.利用万能表确认发生不良的T.P点OPEN情况 5.确认RLV4+,RLV4 Open. 6.以对不良发生T.P点为中心用肉眼检查确认 (ASIC Pin,CN部品 Pin, 电路线 Open 及 Short确认) 7.肉眼检查无异常时▶ASIC핀 및 CN부분 재 땜 실시.(냉땜 확인) →ASIC变更后消失则是 ASIC不良. →现象依然存在则是 C-PCB不良.(委托SQA分析 C-PCB) 8.画面检查 正常 波形 不良 波形 当发生信号 Open时会像图片一 样其波形的上下幅度较大. - 不良波形 (RLV4+ RLV4) 信号 Open波形. - 测试发生不良点 T.P的 ①和②，确认 Open. - 测试①和 ②确认回路连线是否链接到CN测 如果正常发声则重新确认 ASIC Pin CN的 Open情况. 按箭头方向设置测试仪器的测试位置→ 设置于有Short可能性的测试点 C-PCB断线 右侧发生画面异常 右侧发生画面异常 右侧发生画面异常 分析结果 222 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (画面异常, 过电流) 시료 No:3 No:3 No:3 Model Model Model 不良名 波形异常 不良现象:X-Fail :X-Fail :X-Fail 不良 现象2: 2: 2:Gray Gray Gray LC370~Series LC370~Series LC370~Series 画面异常 过电流 VCOM_R, VCOM_L VCOM_R, VCOM_L VCOM_R, VCOM_L 不良 现象333:Flickering :Flickering :Flickering 修理 及 分析 分析结果 及 参考事项 发生画面流动 发生画面流动 - - - 发生过电流 (((良品对比100over) 100over) 100over) - - - 画面抖动 VCOM-L VR_VCOM VR_VCOM VR_VCOM VCOM-R VCOM-R VCOM-R VCOM-L VCOM-L VCOM-L 用示波器测3个T.P Point 波形. VCOM VCOM VCOM BLOCK BLOCK BLOCK 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.画面异常和过电流不良同时发生 →发生过电流时用手摸全部部品是否有发热部品 (注意烫手) 3.OP1部品热 4.用示波器测 VR_VCOM, VCOM_R, VCOM_L 信号 → 现象: 画面混浊, 因在Flicker Pattern抖动严重, 需测试V_COM 5.确认波形 6.VCOM_R, VCOM_L波形异常, 电压值比正常值低 (因电压低怀疑short) 7.OP1部品比电阻®热, 因此更换OP1 ▶更换OP1后现象还存在, 更换R201, R202 8.检查画面 正常 波形 不良 波形 VR_VCOM VR_VCOM VR_VCOM VCOM-R VCOM-R VCOM-R VCOM-L VCOM-L VCOM-L 688 688 688 688 688 688 512 512 512 512 512 512 VDD VDD VDD GND GND GND 异常 T.P Point 2处 → R201,R202,PO1 部品异常 ◈ 画面现象混浊, 在Flicker Pattern上抖动严重时 -因V_COM不良造成的因素多 -找到V_COM T.P Point后检查 ◈ 一般出现过电流一样的不良现象, 用手触摸部品时发现部品热, 此部品不良的几率高 良 品 V_COM不良发生时 OP1 OP1 OP1部品异常 →EOS / ESD EOS / ESD EOS / ESD 内部Damage Damage Damage 发生画面流动现象 分析结果 参考事项 333 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (过电流) 시료 No:4 No:4 No:4 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series 过电流 VDD, VCC VDD, VCC VDD, VCC 不良现象3:G 3:G 3:G阶调 修理 及 分析 分析结果及参考事项 发生过电流, , , 整个画面上发生闪烁 画面闪烁, , , 发生横线形状的条纹 画面闪烁 发生横线形状的条纹 Power Power Power Block Block Block 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.画面异常和过电流不良同时发生 →发生过电流时用手摸全部部品是否有发热部品 (注意烫手) 3.U4部品发热 4.发生过电流现象首先确认电源部 (用示波器测试VDD, VCC信号) 5.确认波形.(VDD,VCC 信号) 6.VDD, VCC信号不正常, 电压值比正常值低 (因电压值低怀疑short) 7.U4部品发热, 先更换与VDD, VCC信号最有关系的部品U4部品 ▶U4部品 8.检查画面 正常 波形 不良 波形 VCC(320mv) VCC(320mv) VCC(320mv) VDD(1.024mv) VDD(1.024mv) VDD(1.024mv) ◈ Power Block에서 과전류 발생 시 신호 파형 측정 후 타 부품보다 IC를 먼저 교체해서 확인하는 것이 더 유리 함. ※ 교체 순서:U4 IC→L1 또는L2→나머지 부품 ※ L(코일)부품 교체 시 코일 위에 열풍기를 사용하지 말것. →코일 피복 훼손 발생. (인두기로 필히 제거 할것) U4 U4 U4部品异常 分析 结果 参考 事项 444 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (Flicker Flicker Flicker) 시료 No:5 No:5 No:5 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series Flicker Flicker Flicker VCOM_R VCOM_R VCOM_R VCOM_L VCOM_L VCOM_L 不良现象3:Flicker 3:Flicker 3:Flicker 修理 及 分析 分析结果 及 参考事项 OP1 OP1 OP1部品 Pin3 Pin3 Pin3 Cold soldering Cold soldering Cold soldering 四角边细微抖动 无异常 画面严重抖动 VR_VCOM VR_VCOM VR_VCOM VCOM-R VCOM-R VCOM-R VCOM VCOM VCOM BLOCK BLOCK BLOCK 오실로 스코프로 3개 T.P Point의 파형 측정. VCOM-L VCOM-L VCOM-L 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试VR_VCOM, VCOM_R, VCOM_L信号 (画面现象:Flicker Pattern上抖动严重时测定V_COM) 3.确认波形 4.VCOM_R, VCOM_L波形异常, 电压值比正常值低, 发生异常波形 (电压值低怀疑短路) 5.更换OP1部品后再测试 ▶仍存在现象, 更换R201, R202 6.检查画面 VR_VCOM VR_VCOM VR_VCOM VCOM-R VCOM-R VCOM-R VCOM-L VCOM-L VCOM-L 688 688 688 688 688 688 520 520 520 520 520 520 VDD VDD VDD GND GND GND 异常T.P Point 2处 →R201,R202,PO1 部品异常 正常 波形 不良 波形 分析 结果 555 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (画面异常) 시료 No:6 No:6 No:6 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series 画面异常 ASIC ASIC ASIC 输出端 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC不良 四边发生画面异常 发生阶调不良 画面流动 Point(12Point>>RLVO~RLV5) 오실로 스코프로 파형 측정 Point(12Point>>LLVO~LLV5) 오실로 스코프로 파형 측정 1차 측정 Point 1차 측정 Point 2차 측정 Point 2차 측정 Point ASIC출력단 및 U6 IC 입력단 출력단 확인. OK OK OK 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试ASIC输出端 及 U6 IC输出入端信号 3.确认波形 4.比正常波形有变化 (推定不良: ASIC, U6 IC, AR, AC不良) 5.确认不良部品的方法 6.画面检查 AAA SSS III CCC 输 出 端 UUU 666 输 出 端 UUU 666 输 入 端 T.P점 4Point测试 无变化 (4Point (4Point (4Point同一))) 有变化 (4Point (4Point (4Point同一))) 正常 波形 不良 波形 U6 IC U6 IC U6 IC부품 제거 후 4Point 4Point 4Point측정... NG:ASIC NG:ASIC NG:ASIC 불량 OK:AC,AR,U6 IC OK:AC,AR,U6 IC OK:AC,AR,U6 IC 불량 →부품 교체 ◈ 发生阶调异常不良时 除去AR部品或AC部品后 测试输出端ASIC或输入端IC 判断两个中哪个是不良 ASIC AC AR T.P点 除去后前后 T.P点测试 ←ASIC ASIC ASIC除去后 4Point 4Point 4Point测试 分析 结果 参考 事项 666 / / / 20 20 20 家电维修资料网 www. 520101. com 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试LVDS信号左侧14point 3.确认波形 4.替换AR3部品(部品不良可能性大) →OK(委托SQA分析部品) →NG S-PCB(L)断线不良 5.S-2和S-3 TCP测试时没有声音, 两个之间发生断线不良 (不能用肉眼确认) ▶B/A TAB交接后SQA分析S-PCB 6.S-PCB替换 1. 电路修理 (阶调异常) 시료 No:7 No:7 No:7 Model Model Model 不良名 异常 波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC320~Series LC320~Series LC320~Series 阶调 异常 LV4+ LV4+ LV4+ 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 左侧阶调异常 左侧阶调异常 部分发生阶调异常 左侧发生阶调异常时测试 Point (14Point>>LVO+~LV5) 用示波器测试波形 正常 波形 不良 波形 LV4+ 信号 Open发生时 如图波形上下幅度大 ※查找不良发生Point ① 用肉眼沿LV4+Data Line确认断线 (使用放大镜) ② 用万用表 确认S-1TCP和 S-2TCP短路,确认S-2TCP和 S-3 TCP Short (用万用表测试区间) S-PCB(L) S-PCB(L) S-PCB(L) 内部断线 ◈ S-PCB断线不良 可利用万用表容易查出 大部分用肉眼确认断线的 应仔细观察查出 S-PCB(L) 分析结果 参考事项 777 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (阶调异常) 시료 No:8 No:8 No:8 Model Model Model 不良名 异常 波形 不良 现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC320~Series LC320~Series LC320~Series 阶调异常 RLVO+ RLVO+ RLVO+ 不良现象3:G 3:G 3:G阶调 修理 及 分析 分析结果 及 参考事项 右侧阶调异常 右侧阶调异常 右侧阶调异常 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试LVDS信号12point 3.确认波形 4.用万用表确认Open 5.Open发生时→检查ASIC Pin和CN部品Data Line (肉眼 及 放大镜检查) →육안 OK : 肉眼OK: 更换ASIC部品 →NG: 实施2次分析 →肉眼 NG : C-PCB SQA委托分析 6.检查画面 RLVO+信号发生Open时 如图波形上下幅度大 正常 波形 不良 波形 ASIC ASIC ASIC Cold soldering Cold soldering Cold soldering ◈ 修理电路前彻底进行 肉眼检查减少不必要的Loss 分析 结果 参考 事项 888 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (Noise Noise Noise) 시료 No:9 No:9 No:9 Model Model Model 불량명 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC320~Series LC320~Series LC320~Series Noise Noise Noise 无异常 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC不良 上半部分发生Noise Noise Noise 无异常 右侧发生 Noise Noise Noise 测试全部C-PCB T.P C-PCB T.P C-PCB T.P点 确认异常有无 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.全部测试C-PCB T.P点 3.确认波形 (确认异常有无) 4.测定后无异常 5.替换ASIC →OK : 检查画面 →NG : 委托电路设计分析 6.画面检查 ◈ 关于特定画面 发生的Noise → 外观上没有异常, 测试波形时无异常 因ASIC不良发生特定Noise多, 但更换ASIC后可修理的机率高 ※无法分析时 委托电路设计分析 分析 结果 参考 事项 999 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (画面异常) 시료 No:10 No:10 No:10 Model Model Model 不良名 异常波形 불량 현상1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series 画面异常 GSP, GSC GSP, GSC GSP, GSC 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC不良 或 C-PCB C-PCB C-PCB 内部 Short Short Short 整体画面异常 整体画面异常 整体画面异常 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2. 用示波器测试全部波形 3.确认波形 4.利用示波器测试时确认short 5.CN3 及 ASIC Pin 肉眼确认Short 6.无异常时除去ASIC后再测试short 7.除去ASIC后确认short的话C-PCB内部short →C-PCB 委托SQA分析 8.更换C-PCB后画面检查 GSC GSC GSC GSP GSP GSP 正常 波形 不良 波形 分析 结果 10 10 10 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (过电流) 시료 No:11 No:11 No:11 Model Model Model 불량명 이상 파형 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series 과전류 VCC VCC VCC, , , VDD VDD VDD, , , P12V P12V P12V 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 C-PCB C-PCB C-PCB 内部 Short. Short. Short. (P12V+Ground Short) (P12V+Ground Short) (P12V+Ground Short) →无法用肉眼确认 No display No display No display No display No display No display No display No display No display 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.因发生过电流先测定Power端 3.确认波形 4.VDD,VCC,P12V信号波形不正常, 电压值比正常值低 (电压值低怀疑short) 5.U4部品发热, VDD, VCC, P12V信号最有关联的部品是U4部品, 首先 更换U4 ▶更换U4部品 6. 现象存在时 → 与P12V信号Data Line连接的部品 (C55~57)除去后 再用万用表测试 7.仍存在不良时C-PCB不良 (P12V+GNTShort) → C-PCB 委托SQA分析 8.更换C-PCB后再检查画面 VCC VCC VCC 正常 波形 不良 波形 320 mV 320 mV 320 mV 84 mV 84 mV 84 mV ◈ 因GNT和P12V信号发生Short 与P12V信号关联的部品全部 除去后再用万用表测试是否是 部品问题还是C-PCB问题 分析 结果 参考 事项 11 11 11 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (Noise Noise Noise) 시료 No:12 No:12 No:12 Model Model Model 不良名 异常 波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series Noise Noise Noise U6 U6 U6输出信号异常 不良现象3:G 3:G 3:G阶调 修理 及分析 分析结果 及 参考事项 U6 IC U6 IC U6 IC不良 更换 现象存在ASIC ASIC ASIC不良 정상 파형 불량 파형 发生Noise Noise Noise Noise Noise Noise발생 无异常 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试全部波形 3.确认波形 4.U6 IC输入信号异常 5.更换U6 IC部品 (Noise现象是大部分以IC部品不良引起的, 且大部分不可测试 6.现象存在时更换ASIC 7.检查画面 U6 U6 U6출력 신호 T.P T.P T.P점 측정(4Point) (4Point) (4Point) ◈ 关于特定画面Noise → 测试T.P时可正常测试信号, 大部分是因IC不良引起Noise 信号正常时U4 IC→ ASIC → U6依次更换 分析 结果 参考 事项 12 12 12 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (阶调异常, , , 过电流) 시료 No:13 No:13 No:13 Model Model Model 不良名 异常 波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series 阶调异常, , , 过电流 U6 U6 U6输出入 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 U6 IC U6 IC U6 IC不良 阶调异常 无异常 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试全部波形 3.确认波形 4.因发生过电流, 用手摸U6时发烫 5.用万用表检测U6输入出端时与Ground发生Short 6.U6 IC部品发热, 不良可能性高首先替换 7.更换后检查画面 正常 波形 不良 波形 U6 U6 U6输出入端 无异常 分析 结果 13 13 13 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (阶调异常, 过电流) 시료 No:14 No:14 No:14 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series No display No display No display U6 U6 U6输出入 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 U6 IC U6 IC U6 IC不良 정상 파형 불량 파형 영상무감 영상무감 영상무감 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试全部波形 3.确认波形 4.用万用表测试U6输出入端时和Ground发生Short 5.更换U6 IC部品 6.更换后画面检查 U6 U6 U6输出入端 分析 结果 14 14 14 / / / 20 20 20 家电维修资料网 www. 520101. com 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.用示波器测试全部波形 3.确认波形 4.除去R134部品后检查ASIC输入端 5.仍存在现象时更换ASIC 6.更换后画面检查 1. 电路修理 (阶调异常, 过电流) 시료 No:15 No:15 No:15 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:阶调 LC370~Series LC370~Series LC370~Series 无画面 CLK CLK CLK信号不良 不良现象3:R 3:R 3:R阶调 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC不良 正常 波形 不良 波形 No display No display No display No display No display No display No display No display No display CLK CLK CLK 信号 分析 结果 15 15 15 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (Noise Noise Noise) 시료 No:16 No:16 No:16 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:灰阶 LC370~Series LC370~Series LC370~Series Noise Noise Noise 无异常 不良现象3:G 3:G 3:G 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC不良 1.用肉眼彻底检查C-PCB.(냉땜, Short, 파손, 혼입 등) 2.测试全部C-PCB T.P点. 3.波形确认.(确认有无异常) 4.测试后无异常. 5.ASIC更换. →OK : 检查画面 →NG : 依靠分析回路设计 6.画面检查. ◈有关在特定patten下发生 的noise →无外观异常, 测试波形结果无异常. 大部分是因为ASIC不良引 起特定noise，所以变更ASIC 后恢复正常的可能性很大 ※如果无法分析则需要依靠 分析回路设计来解决 上端出现 L/D L/D L/D形态的条 上端出现 L/D L/D L/D形态的条 이상무 分析结果 参考 事项 16 16 16 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (Noise Noise Noise) 시료 No:17 No:17 No:17 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:灰阶 LC370~Series LC370~Series LC370~Series Noise Noise Noise 无异常 不良现象3:Gray30 3:Gray30 3:Gray30 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC不良 无异常 当灰阶下到30 30 30时发生noise noise noise 无异常 ◈有关在特定patten下发生 的noise →无外观异常, 测试波形结果无异常. 大部分是因为ASIC不良引 起特定noise，所以变更ASIC 后恢复正常的可能性很大 ※如果无法分析则需要依靠 分析回路设计来解决 1.C-PCB 肉眼检查 .(Cold soldering, Short, 混入,破损 等) 2.测试全部C-PCB T.P点. 3.波形确认.(确认有无异常) 4.测试后无异常. 5.ASIC更换. →OK : 检查画面 →NG : 依靠分析回路设计 6.画面检查. 分析结果 参考 事项 17 17 17 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (画面异常) 시료 No:18 No:18 No:18 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:灰阶 LC370~Series LC370~Series LC370~Series 画面异常 不良现象3:B 3:B 3:B 修理 及 分析 分析结果 及 参考事项 C-PCB C-PCB C-PCB断线 (AR8) (AR8) (AR8) 除中部意外的其他部位较暗 无异常 흰색 선 보임 1.用肉眼彻底检查C-PCB (Cold soldering, Short, 混入,破损 等) 2.测试C-PCB T.P点，ASIC输出端及 U6输入/输出端. 3.波形确认.(确认有无异常) 4.用万用表确认断线 5.C-PCB更换.→不良交接给SQA 6.C-PCB更换后检查画面. U6 U6 U6输出端(AR8) (AR8) (AR8) 正常 波形 不良 波形 →无变化 U6 U6 U6输出信号异常 分析结果 18 18 18 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (特定 Noise Noise Noise) 시료 No:19 No:19 No:19 Model Model Model 不良名 异常波形 不良现象1:X-Fail 1:X-Fail 1:X-Fail 不良现象2: 2: 2:灰阶 LC370~Series LC370~Series LC370~Series 特定 Noise Noise Noise 不良现象333:R :R :R 修理 及 分析 分析结果 及 参考事项 ASIC ASIC ASIC Cold Soldering Cold Soldering Cold Soldering ASIC ASIC ASIC不良 无异常 无异常 只有在红场时发生中部 L/D L/D L/D形态的noise noise noise 无异常 1.用肉眼彻底检查C-PCB (Cold soldering, Short, 混入,破损 等) 2.测试全部C-PCB T.P点. 3.波形确认.(确认有无异常) 4.测试后无异常. 5.向下按ASIC上端，现象消失. 6.用肉眼确认不到的细微cold soldering可能性大 7.用烙铁重新焊接 ASIC. →OK : 检查画面 →NG : 变换ASIC 8.检查画面 ◈ 有关在特定patten下发生 的noise →无外观异常, 测试波形结果无异常. 大部分是因为ASIC不良引 起特定noise，所以变更ASIC 后恢复正常的可能性很大 ※如果无法分析则需要依靠 分析回路设计来解决 分析结果 参考 事项 19 19 19 / / / 20 20 20 家电维修资料网 www. 520101. com 1. 电路修理 (特定 Noise Noise Noise) 시료 No:20 No:20 No:20 Model Model Model 不良名 异常波形 不良现象1: 1: 1: X-Fail X-Fail X-Fail 不良现象2: 2: 2: 阶调 LC370~Series LC370~Series LC370~Series 画面 异常 不良现象3:B 3:B 3:B阶调 修理 及 分析 分析结果 及 参考事项 因AR5 AR5 AR5铅的Short Short Short 发生整个画面异常 部分发生画面异常 全画面发生浅色竖线 1.彻底对C-PCB进行肉眼检查 (焊接, 短路, 破损, 混料 等) 2.对C-PCB整个测试点进行测试 3.确认波形 (U6输出端 AR5部品 波形异常) 4.AR5 部品发生异常波形 5.措施项目:SMT F/B하여 선별 조치 실시. →SMT부품 실장 시 납 다량에 의해서 발생. 6.用烙铁重新焊接发生Short部位 7.进行画面检查. → 测试波形低 正常 波形 不良 波形 U6输出端 (AR5) (测试怀疑部分) U6 U6 U6输出信号 异常 分析结果 20 20 20 / / / 20 20 20 家电维修资料网 www. 520101. com
