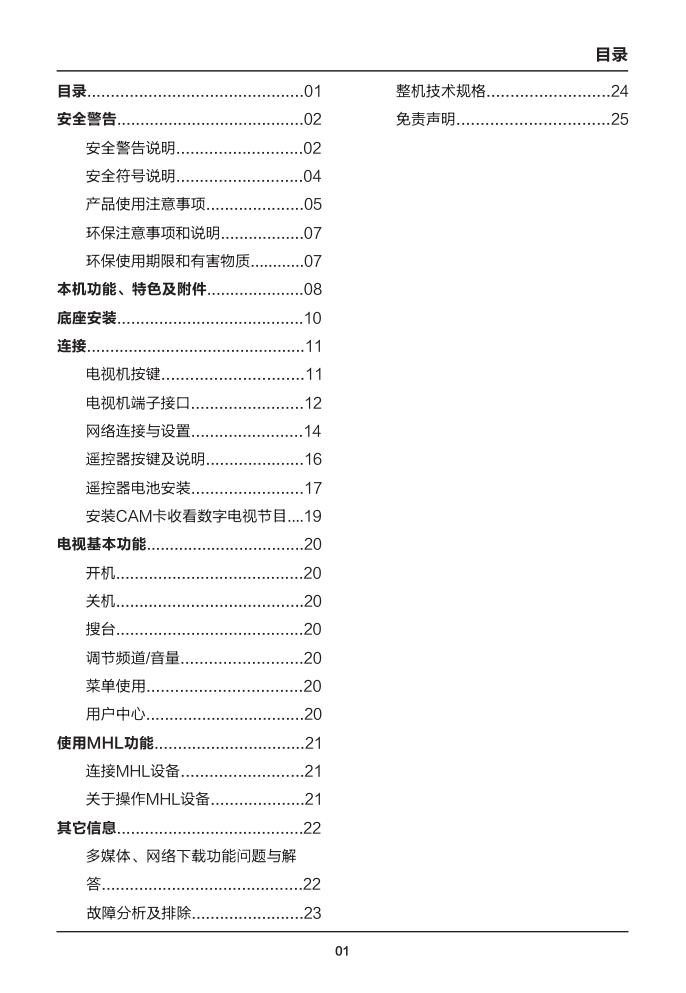

D55A571U 目录..............................................01 安全警告........................................02 安全警告说明...........................02 安全符号说明...........................04 产品使用注意事项.....................05 环保注意事项和说明..................07 环保使用期限和有害物质............07 本机功能、特色及附件.....................08 底座安装........................................10 连接...............................................11 电视机按键..............................11 电视机端子接口........................12 网络连接与设置........................14 遥控器按键及说明.....................16 遥控器电池安装........................17 安装CAM卡收看数字电视节目....19 电视基本功能..................................20 开机........................................20 关机........................................20 搜台........................................20 调节频道/音量..........................20 菜单使用.................................20 用户中心..................................20 使用MHL功能................................21 连接MHL设备..........................21 关于操作MHL设备....................21 其它信息........................................22 多媒体、网络下载功能问题与解 答...........................................22 故障分析及排除........................23 目录 01 整机技术规格..........................24 免责声明................................25 安全警告说明 安全警告 02 在使用本产品前请详细阅读、了解下列注意事项，并请妥善保存以备日后查询。 设备应放置在不妨碍良好通风的环境中。 ·通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。 ·设备上不要放置裸露的火焰源，如点燃的蜡烛。 设备不得遭受水滴或水溅，设备上不得放置诸如花瓶一类的装满液体的物品。 为预防设备倾倒带来的危险，请保证设备的任何边缘都在支撑物内，同时不要将设备 放置在不稳定的、承重不足的推车、架子或桌子上。 设备壁挂安装时必须由专业人员牢固固定在墙壁上。 I 类结构的设备（一般配有三芯电源线，需要接地）应当连接到带保护接地连接的电 网电源输出插座上。 对于包含 I 类（一般配有三芯电源线，需要接地）、 II 类（一般配二芯电源线，不需要 特别接地） 设备的多媒体系统，与电源的连接应确保 I 类设备的保护接地的可靠连接。多媒体系 统中需要与通信网络连接的设备、与有线网络连接的设备应分别满足与通信网络、有 线网络的隔离要求。电源插头是设备的断开装置，电源插头应当保持能方便地拔出。 标有 符号的端子是危险带电的，与这些端子连接的外部导线需要由经过指导的人员 来安装或使用现成的引线或软线。 电视机由低温区域移至温暖区域后，由于温差机内会产生水珠。为使机内水珠充分散 发干燥，应放置一段时间再通电开机。 电池(电池包或组合电池)不得暴露在诸如日照、火烤或类似过热环境中。 为保护环境，废旧电池应按所在地区执行的回收方式处理。如果设备装有可更换的锂电 池，应注意： 安全警告 03 安全警告说明 安全警告 04 如果设备上有以下安全符号，应注意： 安全符号说明 安全警告 05 移动电视机时，请确认插头从电源插座上 拔下并断开天线、音频/视频连接线及任何 固定线的连接。搬动电视机时，至少需要 两个人，务必直立搬动。勿平放电视机。 电视机长期不使用时（例如外出度假或旅 行），请从电源插座上拔下电源插头。即 使电视机处于待机状态，此时电视机并未 实现与电源完全断开连接，所以仍然会消 耗微量的电流。 请勿擅自维修、改装或拆卸电视机。 如有故障，请让维修技术人员检查和修理。 打雷或闪电时，请勿触摸天线、电源线或 其他已连接的电线电缆。 产品使用注意事项 安全警告 06 清洁前请拔掉电源插头。 请勿使用汽油或稀释剂等溶剂来清洁电 视机，这些溶剂可能会使外壳变形或漆 面受损。 如果橡胶或乙烯基制品与电视机长期接 触，可能会留下污迹。 如果外壳变脏，请用柔软干布擦拭。 清洁液晶显示屏的表面时，请用柔软的 干布轻轻擦拭液晶屏表面。 电视机发生故障、冒烟或发出异味时， 请立即关闭电视机，并从插座上拔下电 源插头。确认烟雾和异味已消失后，请 联系维修技术人员。联系电话：4008- 123456 请勿站在或攀爬到电视机上。 请有小孩的家庭特别注意勿让小孩攀爬 到电视机上。 请务必教育小孩，攀爬到放置台上触摸 电视机控制面板等行为是危险的。 如果电视机坠落或外壳损坏，请立即关 闭电视机，并从插座上拔下电源插头。 请联络维修技术人员进行检查和维修。 产品使用注意事项 安全警告 07 产品的回收和再利用 本产品采用有利于资源综合利用和无害化处理的设计方案，在现有技术情况下，尽可能 采用了无毒无害（或低毒低害）以及便于回收利用的材料。本公司保证提供符合标准、 满足环保要求的可更换部件，产品若需要维修或更换部件请与本公司售后服务部门联系。 产品废弃后，请不要随便丢弃，应送交国家认可有处理资格的企业进行回收处理。若需 要了解产品废弃后回收的相关信息请与本公司售后服务部门联系。 环保注意事项和说明 环保使用期限和有害物质 保护环境是每个社会成员的责任和义务。请您在使用本产品时，关注以下事宜。 节能：节能不仅是保护环境的需要，同时也可为您节省电费。 不观看电视时，请关闭电源开关（切断电源），以节约能源。 电视机在待机状态下同样会消耗电能，若较长时间不观看电视时，请尽可能关闭电源开 关，不要使电视机长时间处于待机状态。 通过降低显示屏的亮度可降低电视机使用过程中的能耗。建议您根据家庭收看环境选择 低能耗的工作模式。 如果您购买的电视机具有背光亮度调整功能，通过降低显示屏的背光亮度可有效降低电 视机的能耗。 产品及遥控器上的“环保使用期限”如图所示。本产品及遥控器的“环保使用期 限”为10年，电池等可更换部件环保使用期限可能与产品的环保使用期限不同。 只有在本使用说明书所述的正常环境下使用本产品时,“环保使用期限”才有效。 产品中有毒有害物质或元素名称及含量 本产品外壳阻燃性能等级低于2级。 有毒有害物质或元素 部件名称 机芯 铅（Pb） 汞（Hg） 镉（Cd） 多溴联苯 （PBB） 六价铬 Cr（VI） 多溴二苯醚 （ PBDE） 液晶屏 前壳 后壳 扬声器 金属结构件 附件 ○ ：表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T 26572-2011规定的限值要求以下。 × ：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572-2011规定的限值要求。 注1: 本产品应用环保设计理念，对有毒有害物质进行了有效控制，“×”表示的有毒有害物质或元素主要 因技术发展水平限制，无法实现有毒有害物质或元素的替代。 注2: 上述部件分类视具体产品有所不同，以实际产品为准。 本机功能、特色及附件 08 本机功能 电视机功能 ·全频道自动调谐 ·数字DVB-C、数字DTMB与模拟一体接收机 ·多种智能游戏 ·Android智能电视 ·智能音量 ·具有壁挂、桌面声音场景选择 ·单独的全搜索功能（基于本机内容和网络内容） ·多种声音效果模式 ·多媒体USB接口，具有电影、音乐、图片播放功能 ·提供SD卡接口用于下载和安装应用程序 ·ATV、DTV、AV1、AV2、YPBPR（分量）、PC（电脑）及数字HDMI ·支持SDTV、HDTV、UHDTV（480i/480p、576i/576p、720p、1080i/1080p、 3840x2160） 电脑显示器功能 ·提供大屏幕显示，高分辨率以及极好的彩色精确度 ·提供动态的显示区域，自动调整大小、自动居中，以及完美的几何图形 ·支持电脑音源接入 ·支持多种电脑显示格式，并有逐点显示功能 多媒体功能 ·智能化用户界面，操作简单 ·图片浏览、音乐播放、视频播放 ·支持SD卡、U盘、USB移动硬盘、MP3等存储设备 产品附件 ·遥控器一个 ·说明书、保修卡等 ·电源线一根 ·AV转接线两根 ·天线隔离器一个 请检查下列附件是否在包装箱内，如有缺失，请联系当地经销商。 本机功能、特色及附件 09 电视机特色 ·超高清4K2K ·Android智能系统 ·支持USB3.0 ·支持MHL ·自然光技术，更节能护眼 ·高清视频播放，支持1080P H.264/TS流/MPEG2及720P RM/RMVB格式的高清晰 视频文 件及AVI、MPEG4、MPEG1等视频格式 ·JPEG/BMP等图片文件及MP3/WMA等音乐文件播放 ·多种画质处理技术应用：3D亮色分离、动态对比度、彩色边缘改善，使画面更清晰亮 丽 ·天气预报、股票行情、新闻等 ·支持模拟电视PAL DK、I 制式 ·网络影院 ·支持USB接口的鼠标和键盘等外部设备 本机注意事项 ·为保障您的电视正常工作，请勿在开机状态下插拔SD卡。 ·摄像头可在TCL附件商城购买，使用摄像头时请揭开摄像头防尘贴纸。 ·本产品的性能在不断改进之中，所有产品的规格（包括外观和颜色等）以实物为准， 如有更改，恕不另行通知。 本机特色 底座安装 10 1、打开纸箱，取出电视机、零散配件和底座。 2、避免损伤液晶屏，在台面铺上超出电视机的软质垫布，将电视机液晶屏朝下置于软 质垫布上。 3、用螺钉把底座及铁片和电视机连接起来。 4、安装完成。 电视机底座安装说明 安装示意图 注：固定底座螺钉或相应塑胶件禁止接触油脂及有机溶剂。 底座组件 螺钉 主机 1 3 2 4 连接 11 电视机按键 （确认键） 菜单模式下，确认选项。 （主页键） 显示主菜单各选项供选择及切换。 - / + （音量键） 减/增调节音量。 / （频道键） 切换上一频道/下一频道。 （待机键） 待机/开机切换(待机键在机器右侧或右下位置，不同机型位置 有所区别)。 前视图 后视图 上一频道 下一频道 音量增加 音量减少 主页 确认 待机 连接 12 电视机端子接口 R R L L Y PB 视频/PR Y R L 视频 天线或有线电视 电视 网口 Y 笔记本电脑 (具D-SUB输出 端子的视听设备) 摄影机 电子游戏机 机顶盒 / DVD播放机 (具AV输出端子的视听设备) (具AV输入端 子的视听设备) 家庭音箱系统 (具数位声音讯号输 入端子的音响设备) 相同字符的接头和接口相连 相同字符的接头和接口相连 相同字符的接头和接口相连 与 信源共用一路音频 PB PR YPBPR 连接 13 摄影机 电子游戏机 机顶盒 / DVD播放机 (具AV输出端子的视听设备) R R L L V V 麦克风扩音设备 HDMI HDMI / DVI PC 机顶盒 / DVD播放机 (具HDMI输出端子的视听设备) (具HDMI / DVI输 出端子的视听设备) 支持MHL连接的移动设备 机顶盒 / DVD播放机 (具HDMI输出端子的视听设备) 或 USB储存设备 DVI与YPBPR共用一路音频 网络连接与设置 有线网络连接与设置 无线网络连接与设置 连接 14 连接 15 本机提供三种连接方式给用户选择，用户选择连接成功后，系统会自动记忆用户选择的连 接方式，以后每次使用网络都可自动连接，不需要反复设置(ADSL拨号上网除外)。选择 “系统设置->网络设置”，按“OK”键进入菜单详情。 WiFi网络设置 当使用WiFi连接无线网络时，可以通过调整该菜单完成网络连接。主页面选择“系统设 置->网络设置->WiFi网络设置->WiFi开关”。 有线网络设置 ·如果用户网络可动态获取IP地址，可选择“自动获取IP地址”进行网络连接。 ·如果需要输入静态IP，可以选择“手动设置IP地址”。进入手动输入IP地址界面后， 按“OK”键调出软键盘，按 / / / 键选择数字，按“OK”键确认输入，“删除” 按钮回删一个字符，即光标所在的前一个字符。每输完一组数字，请调整至下一输入 框开始输入，直到全部完成为止，选择“完成”自动退出软键盘，选择“确定”保存 输入并开始自动连接网络。 ADSL拨号上网 第一次进入ADSL设置时，用户名和密码为空，焦点在“用户名”输入框，按“OK”键 调出软键盘，输入用户名后，按返回键返回输入框，按下键移动到“密码”输入框，同 样方式完成密码输入后返回输入框。 网络连接向导 指导用户连接网络。 连接天线及电源 请将天线或有线电视插头与本机的天线插头连接，将电视机连接至交流电源插座。 注：部分机型外置天线隔离器，请将天线或有线电视插头通过本机附带的天线隔离器相 连后，再与本机的天线输入端连接。 连接 16 遥控器按键及说明 遥控器示意图 3D 节目导航键 连接 17 插入电池 （2节7号电池） 连接 18 ·用遥控器对电视进行操作时，请将遥控器对准前壳上的遥控接收窗。若主机与遥控器 之间有障碍物，遥控可能会失灵。 ·为确保遥控器良好的操作性能，如更换电池使用较长时间后，发现操作不正常， 请立 即更换电池。 ·不要将新、旧电池或不同型号的电池混合使用。 ·电池电力微弱时会发生泄漏电解液现象，这会损坏遥控器。一旦发现电力微弱或遥控 器无作用时请立即更换电池。 ·若长期不使用遥控器，请把电池取出，以免电池泄漏电解液。 ·遥控器不用时请放在阴凉干燥处，不要受太阳直射，不要受热，不要放在潮湿的地方。 遥控器的使用请特别注意以下事项： 连接 安装CAM卡收看数字电视节目 电视机背面 本产品是数字一体机，可以通过电视机上的“PCMCIA”扩展插槽，插上“CAM卡” （大卡）和“智能卡”（CI卡），接上有线电视线，就可以直接收看数字电视节目。 ·使用时，面朝电视机正面，将不贴供应商标识CAM卡的面，插入电视机的PCMCIA卡 插槽中，此时电视机会显示“CI卡插入”。 ·然后将不带金属片的正面智能卡插入CAM卡中，确认CAM卡和智能卡完全插入后，接 上有线电视线，搜台后，电视机可正常收看相应的数字节目。 注：由于数字电视卡是当地有线电视营运商采用的播放传输方式来确定的，如果当地 有线营运商没有提供单独使用数字卡功能业务，那就只能通过外置机顶盒来接收 信号，具体请咨询当地有线电视运营商；建议先插CAM卡（大卡），再插智能卡 （小卡），否则容易导致智能卡与CAM卡错位。 19 智能IC卡 电视基本功能 接AC220V电源，电视机进入待机状态，按遥控器或电视机上的 键，电视机开机。 开机 用户中心是TCL为用户打造的一项全新的科技体验服务。在用户中心，你可以注册、管 理多个用户，进行各种用户信息和消费记录的查询、修改，并提供在线的VIP级客户服务， 助您畅享丰富多彩的智能应用新生活。请您参照电视机里面的电子说明书尽快完成您的 注册 。 1、主页：按 键可进入或退出“我的主页”，主页中包含用户使用的所有选项。用户 可按 / / / 键切换，按“OK”键进入选项，按 键退出选项。 2、菜单：菜单键用于TV状态下的各项操作如搜台、信源选择等。 菜单使用 用户中心 在TV信源下，按遥控器的 / 键可切换频道，按音量 +/- 键可调节音量。 调节频道/音量 ·按遥控器上的 键开启屏幕子菜单。 ·在电视设置菜单下选择搜台项，按“OK”键进入（TV信源下有效）。 ·在搜台菜单中可以选择DVB-C或DTMB（仅数字电视信源下有效）。 ·进入搜台界面后，按遥控器的 / 键选择扫描方式，按“OK”键开始扫描。 ·若要退出搜台，按 键返回。 搜台 关机 电视机开机状态时，按遥控器或电视机上的 键，电视机进入待机状态。 （注：若是停电或长时间不使用，请及时将交流电源线插头拔出插座。） 20 使用MHL功能 21 可以使用遥控器在电视机上操作MHL设备。例如欣赏照片，按遥控器上的 / / / 键选择照片，再按OK键播放想要观看的照片。若出现无法操作MHL设备时，关闭电视 机并拔掉电源线，再插上电源后重新开机。或者重新打开MHL设备。 注意事项： ·当MHL设备与电视连接并使用时，请勿拔掉电源线。 ·当电视机处于待机模式下并与MHL设备连接时，请勿拔掉电源线。 ·当连接MHL设备时，对于操作不正确而引起失败的情况，公司将不提供任何保修，例 如： -没有画面或声音。 -用电视机遥控器无法操作某些功能。 ·MHL设备连接到电视时，如果按遥控器上的待机键将电视机关机后再开机，此时电视 不能自动识别MHL设备，需拔出MHL设备再重新插入。 ·在插上电视机电源之前，连接MHL设备时，可能会出现电视机无法显示MHL设备的 图像的问题。在这种情况下，请先插上电视机电源，再连接MHL设备。 ·若MHL设备不能正常使用，请联系此设备的制造商，咨询详细的使用方法。 ·请勿将MHL设备连接到电视机的其他HDMI端口。 ·对于某些非标准的MHL设备，可能出现无法识别的状况，请更换为标准设备。 连接MHL设备 Mobile High-Definition Link (MHL)是一种连接便携式消费电子装置的影音标准接口， MHL 仅使用一条信号电缆，通过标准 HDMI 输入接口即可呈现于高清电视上。 通过MHL线连接电视实现移动高清互联（MHL）功能，让手机内容在电视机上显示，并 可通过遥控器操作。 MHL连接线须另外购买，具体可联系当地经销商。 手机是否支持连接电视MHL功能，请咨询手机经销商。 支持MHL连接的移动设备 关于操作MHL设备 其它信息 多媒体、网络下载功能问题与解答 1、为什么我用移动硬盘（USB）播放电影没有声音？ 答：硬盘的电影的音频格式可能与本机不符。 2、为什么有的电影播放不了？ 答：可能是超出产品的支持范围了，尤其是很多数码像机拍摄的视频，使用的格式一 般有私有协议，我们的产品不能兼容，我们的产品支持的视频格式请参考多媒体格式。 3、多媒体功能下，播放电影时，没有播放完毕就停止了？ 答：可能电影在压缩、拷贝或下载的过程中会出错误，因此当播放到某一位置时，会 自动停止播放该文件。 4、设备序列号是什么？ 答：每台电视机都会自动生成一个唯一的设备序列号，此号是电视机的身份证明。 5、软件升级需要注意哪些事项？ 答：（1）升级过程中请不要断电；（2）升级过程中不要使用遥控器进行任何操作； （3）升级的过程可能需要较长时间（一般不超过5分钟），但是网络下载升级包的 过程受网络影响，无法准确估计，需要耐心等待。 6、软件升级后为什么没有明显变化？ 答：软件升级有时是增加新的功能，有时则是提升电视机的性能，所以每次升级的内 容不同，升级后可能增加了新的功能，界面上有明显的变化；也有可能升级后，界面 上无任何变化，功能也没有增加，只是提高了机器的性能。 7、升级过程中不小心碰到电源，终止升级了怎么办？ 答：具体处理方法：如果电视机上原来插着U盘，请不要拔下来，带着U盘重新开机， 应该可以重新升级；如果原来没有插着U盘开始的升级，也需要关机后重新开机，看 是否正常；如果仍然不能重新升级，请咨询TCL客服中心。 8、在接入U盘时，如果进入“USB多媒体”，提示没有检测到USB设备是什么原因？ 答：可能是因为移动硬盘出了故障或者供电不足导致。如果是移动硬盘故障时，需要 将移动硬盘接入到电脑中，对移动硬盘进行修复，具体操作：首先，在电脑上找到磁 盘，在需要修复的移动硬盘上点鼠标右键，在弹出框内选择“属性”，再选择“工具” 后即可开始修复选中的移动硬盘或U盘。其次，如果移动硬盘供电不足（移动硬盘会 有 " 喀嚓 " 声）时，会导致硬盘无法正常工作，USB设备需要电压5V，电流500MA- 700MA。如果供电不足会导致移动硬盘读写错误甚至无法识别。电视对该范围内的 USB使用没问题。如果出现了供电不足的情况，可以将USB线一端的两个插头同时 插到USB接口上，以加强供电。另外也可以使用外接电源（请注意选用适合的型号）， 请注意一定要先开电视机后，再插入U盘。 22 其它信息 23 无图像无伴音 家中保险丝、断路器不正常。电源插座开关没打开。电源线路接触不良。检查信号源。 遥控器不能操作 需要更换电池。电池的极性安装不正确。主机电源没接通。 图像正常，无伴音 可能音量没打开，按音量加键。有可能电视台出现故障。 无彩色 是否为黑白电视节目。电脑模式下黑屏（即做电脑显示器使用时）可能是由于电脑所设 置的分辨率无法识别，建议更改为最佳分辨率或其他Windows系统标准分辨率。 无图像，有伴音 调整亮度、对比度模拟量。有可能电视台出现故障。 图像有杂乱波纹 通常是由于当地干扰造成的。例如汽车、日光灯、电吹风等。调节天线使干扰减至最小。 火花干扰 出现黑色斑点、水平条纹或图像出现摇摆、飘动。这些现象通常是由来自汽车点火系统、 霓虹灯、电动钻或其它电子装置上的干扰所引起的。使天线远离干扰源。 重影干扰 重影是由经过双通路的电视信号引起的，一是直接通路；另一个是反射高楼、山脉或其 它物体的通路。改变天线的方向及位置可改进接收效果。 无线电频率干扰 此干扰产生移动波纹或斜纹，有时使图像失去对比度。例如:手机等,使机器远离干扰源。 有雪花点及干扰 若天线被搁置在电视信号微弱的边缘地带，图像上会布满斑点。 当信号特别微弱时，则需要架设特殊天线方可改进接收效果。 调节室内、室外天线。 检测天线连接处。 调节频道微调。 可能电视台出现故障。 故障分析及排除 其它信息 24 整机技术规格 型号 伴音输出 声压级 额定消 耗功率 可视图像 对角线尺寸 主机尺寸(带底座) (宽X高X厚mm) 主机质量（kg） (带底座) D55A571U ≥75dB 160W 约139cm 1235×760×290 约27 ·工作电压：220V~ 50Hz(请按后警告牌上的标注为准。) ·环境：工作温度：5℃—35℃ ·工作湿度：20%—80% ·储存温度：-15℃—45℃ ·储存湿度：10%—90% ·接收频道：全频道有线电视 ·适合制式：TV：PAL DK/I, AV：NTSC、PAL ·状态显示方式：屏幕显示 ·调整状态指示：屏幕视窗菜单 ·射频天线输入：75Ω 不平衡 ·AV视频接口（输入）：75Ω, 1.0Vp-p ·AV音频接口（输入）：10kΩ, 0.5Vrms ·AV视频接口（输出）：75Ω, 1.0Vp-p ·AV音频接口（输出）：10kΩ, 0.3Vrms ·网络接口：RJ45/10/100m.BASE 25 其它信息 尊敬的客户：如在使用中遇到问题，请拨打TCL全国统一用户服务热线 4008-123456咨询，公司维修服务部地址请咨询4008-123456。 产品执行标准号:Q/WP2046 版本：72-MS818A-K04 TCL集团股份有限公司 地址:广东省惠州市仲恺高新技术开发区十九号小区 服务热线:4008-123456 传真:0752-2636307 邮编:516006 www.tcl.com 杜比®数字+(Dolby®DigitaPlus)是杜比实验室在其久负盛名的杜比 数字技术的基础上开发的新一代音频编解码技术，通过优化声音质 量和编码效率，提供更丰富、更具震撼力的音频体验。具体表现在: ·提供可扩展的音频，优化音频质量，最高效地利用可用带宽。 ·最多提供 7.1声道的环绕声，创造更加引人入胜的听觉体验和戏剧特 效。 ·良好的兼容性，支持大量现有及新推出的家庭影院、广播、流媒体及 移动应用，并向下兼容数百万个家庭现有的杜比数字播放系统 。 ·本产品经过杜比实验室的许可而制造。杜比和双D符号是杜比实验室 的注册商标。
