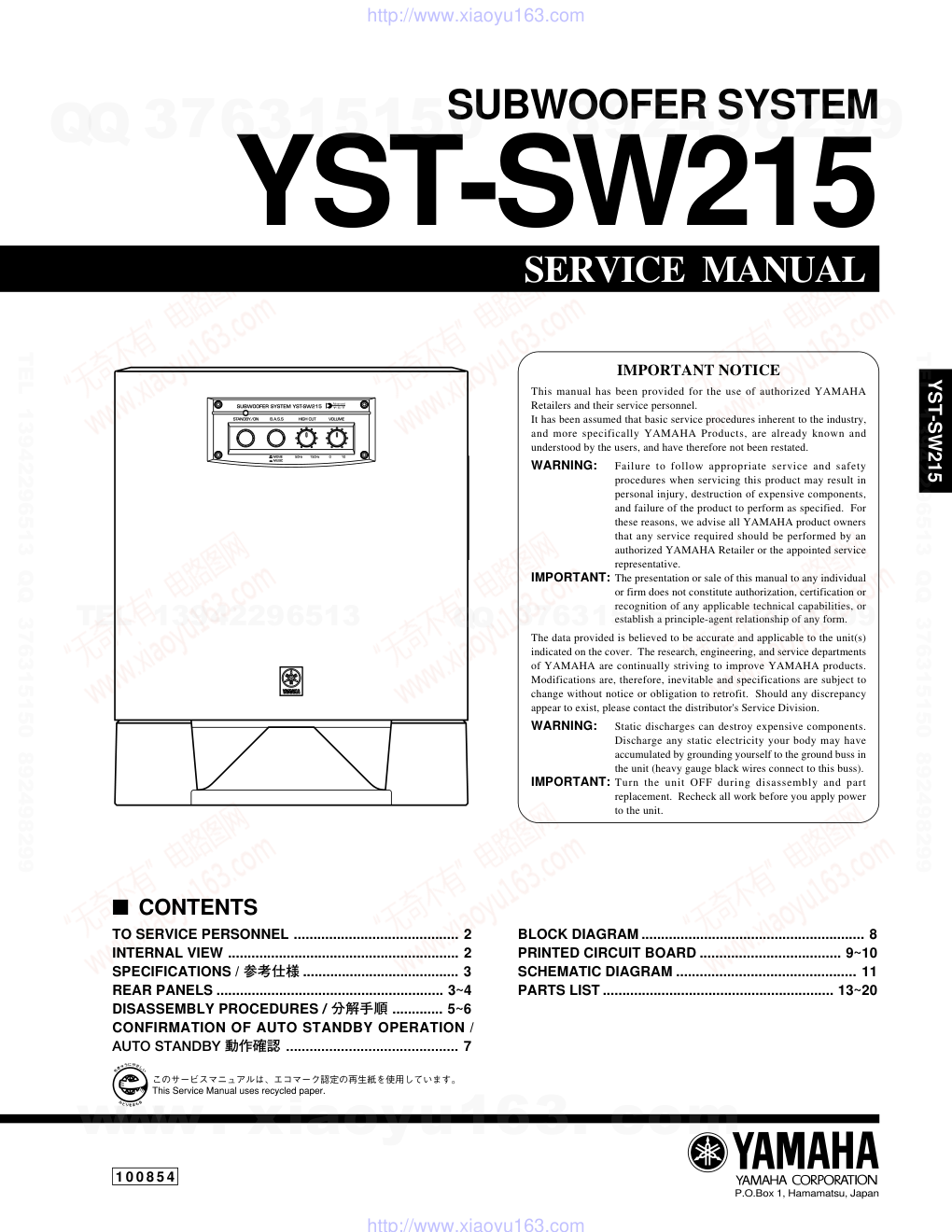

IMPORTANT NOTICE This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already known and understood by the users, and have therefore not been restated. WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons, we advise all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or the appointed service representative. IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division. WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss). IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit. I CONTENTS TO SERVICE PERSONNEL .......................................... 2 INTERNAL VIEW ........................................................... 2 SPECIFICATIONS / 参考仕様 ........................................ 3 REAR PANELS .......................................................... 3~4 DISASSEMBLY PROCEDURES / 分解手順 ............. 5~6 CONFIRMATION OF AUTO STANDBY OPERATION / AUTO STANDBY 動作確認 ............................................ 7 BLOCK DIAGRAM ......................................................... 8 PRINTED CIRCUIT BOARD .................................... 9~10 SCHEMATIC DIAGRAM .............................................. 11 PARTS LIST ........................................................... 13~20 YST-SW215 1 0 0 8 5 4 P.O.Box 1, Hamamatsu, Japan SERVICE MANUAL SUBWOOFER SYSTEM YST-SW215 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 2 YST-SW215 WALL OUTLET EQUIPMENT UNDER TEST AC LEAKAGE TESTER OR EQUIVALENT INSULATING TABLE I TO SERVICE PERSONNEL 1. Critical Components Information Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. 2. Leakage Current Measurement (For 120V Models Only) When service has been completed, it is imperative to verify that all exposed conductive surfaces are properly insulated from supply circuits. G Meter impedance should be equivalent to 1500 ohm shunted by 0.15µF. I INTERNAL VIEW “CAUTION” “F1: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 4A, 125V FUSE.” CAUTION F1: REPLACE WITH SAME TYPE 4A, 125V FUSE. ATTENTION F1: UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE DE 4A, 125V. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and /or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REA- SON WHATSOEVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. G Leakage current must not exceed 0.5mA. G Be sure to test for leakage with the AC plug in both polarities. 1 1 MAIN (8) P.C.B. 2 MAIN (4) P.C.B. 3 MAIN (1) P.C.B. 4 MAIN (3) P.C.B. 5 MAIN (2) P.C.B. 6 POWER TRANSFORMER 7 MAIN (7) P.C.B. 8 MAIN (6) P.C.B. 9 MAIN (5) P.C.B. 2 6 7 9 4 5 3 8 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 3 YST-SW215 I SPECIFICATIONS / 参考仕様 Type / 型式 ................. Advanced Yamaha Active Servo Technology Output Power / 出力 .................... 120 W (100 Hz, 5 Ω, 10% T.H.D.) Input Sensitivity / 入力感度 INPUT1 (SP) ............................... 1 V (50 Hz, 120 W / 5 Ω, L + R) INPUT2 (PJ) ...........................50 mV (50 Hz, 120 W / 5 Ω, L + R) Input Impedance / 入力インピーダンス INPUT1 (SP) ....................................................................... 2.2 kΩ INPUT2 (PJ) ......................................................................... 12 kΩ Frequency Response / 再生周波数帯域 .................28 Hz to 200 Hz Driver / スピーカーユニット ........ 8" (20 cm) cone, Magnetic Shielding Type Input Section / 入力部 INPUT1.............................................................. Speaker Terminal INPUT2.................................................................... RCA Pin Jack Operation Section / 操作部 Front Panel ....... STANDBY/ON Switch, B.A.S.S. Switch, Volume Control, High Cut Control, LED Indicator Rear Panel ....... Power Switch, Auto Standby Switch (HIGH / LOW / OFF), Phase Switch (NORM / REV), Voltage Selector (R, T, K models only) Power Supply / 電源 U, C models ........................................................AC 120 V, 60 Hz A model ...............................................................AC 240 V, 50 Hz B, G models ........................................................AC 230 V, 50 Hz R, T, K models ................... AC 240 / 220 / 120 / 110 V, 50/60 Hz J model .......................................................... AC 100 V, 50/60 Hz Power Consumption / 消費電力 U, C, A, B, G, R, T, K models ............................................... 95 W J model .................................................................................. 70 W Standby Power Consumption / 待機時消費電力 ................... 0.5 W Dimensions / 外形寸法 (W x H x D) ................. 290 x 360 x 322 mm (11-7/16" x 14-3/16" x 12-11/16") Weight / 質量 .................................................. 11.5 kg (25 lbs. 6 oz.) Finish Cherry Color ............................... U, C, A, B, G, R, T, K, J models Black Color ...................................... U, C, A, B, G, R, T, J models Accessories / 付属品 Subwoofer Cable (3 m) x 1 (J model), Speaker cable (4 m) x 2 (J model), Nonskid Pad x 4 * Specifications are subject to change without notice due to product improvements. ※ 参考仕様および外観は予告なく変更されることがあります。 U .......... U.S.A. model C ...... Canadian model A .......... Australian model B ...... British model G .......... European model R ...... General model T .......... Chinese model K ...... Korean model J........... Japanese model • DIMENSIONS / 寸法図 I REAR PANELS A model U, C models 290(11-7/16") 322(12-11/16") 295(11-5/8") 27 (1-1/16") 290(11-7/16") 70 (2-3/4") 360(14-3/16") www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 4 YST-SW215 B, G models T model J model K model R model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 5 YST-SW215 I DISASSEMBLY PROCEDURES / 分解手順 （番号順に部品を取り外してください。） AC電源コンセントから、電源コードを抜いてください。 1. スピーカーユニットの外し方 a. ①のネジ4本を外し、ベースを取り外します。（Fig. 1） b. ②のネジ4本を外し、スピーカーユニットを取り外しま す。（Fig. 1） c. スピーカーユニットの端子に接続されているコネクター を外します。（Fig. 1） (Remove parts in the order as numbered.) Disconnect the power cable from the AC outlet. 1. Removal of Driver a. Remove 4 screws (1) and then remove the Base. (Fig. 1) b. Remove 4 screws (2) and then remove the Driver. (Fig. 1) c. Disconnect the connector connected to the terminal of the Driver. (Fig. 1) Fig. 2 Fig. 1 2. フロントパネルAss'yの外し方 a. ③のネジ4本を外します。（Fig. 2） ※ 取り外しには六角レンチ（2.5mm）を使用します。 b. フロントパネルAss'yを引き出し、CB4を外します。 （Fig. 2） 2. Removal of Front Panel Ass'y a. Remove 4 screws (3). (Fig. 2) * Use an Allen wrench (2.5mm) to unscrew the Front Panel Ass'y. b. Pull out the front panel ass'y and remove CB4. (Fig. 2) Speaker Unit スピーカーユニット� 2 2 Base ベース� 1 1 Connector コネクター� CB4 Front panel Ass'y フロントパネルAss'y 3 3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 6 YST-SW215 Fig. 3 3. リアパネルAss'yの外し方 a. ④のネジ8本を外します。（Fig. 3） ※ 取り外す④のネジには矢印（ ）が印刷されています。 b. リアパネルAss'yを引き出します。（Fig. 3） c. ⑤のネジ2本を外します。（Fig. 3） ※ 取り外す⑤のネジには矢印（ ）が印刷されています。 d. リアカバーを外します。（Fig. 3） 3. Removal of Rear Panel Ass'y a. Remove 8 screws (4). (Fig. 3) * Screws (4) are identified with arrow marks ( ). b. Pull out the rear panel ass'y. (Fig. 3) a. Remove 2 screws (5). (Fig. 3) * Screws (5) are identified with arrow marks ( ). b. Remove the rear cover. (Fig. 3) When Checking the P.C.B.: • Connect all the connectors removed during disassembly back to the original positions. • Spread cloth first and place the rear panel ass'y on it. (Fig. 4) P.C.B.チェックをする場合には ・ 分解の際に外したコネクターをすべて元通りに接続 します。 ・ ゴムシートと布を敷き、その上にリアパネルAss'y を置いてチェックします。（Fig. 4） Fig. 4 4 5 5 4 Rear panel Ass'y� リヤパネル Ass'y Rear Cover� リヤカバー� Rubber sheet and cloth ゴムシートと布� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 7 YST-SW215 ●設定 1）リアパネルにある主電源スイッチをOFFにします。 2）動作確認時間を短縮するため、MAIN P.C.B. （3）にある R252の両端に10 kΩの抵抗を取り付けます。 3）信号発生器の出力信号を本機の入力2端子に接続しま す。 4）信号発生器を正弦波、100 Hz、8 mVに設定します。 5）リアパネルにある主電源スイッチをONにします。 ●確認 1）オートスタンバイ／感度スイッチを「低」に合わせます。 2）STANDBY/ONスイッチをONにします。 表示LEDが点灯（緑色）します。5～10秒後、表示LEDが 赤色に変わります。 3）STANDBY/ONスイッチをOFFにします。 表示LEDが消灯します。 4）オートスタンバイ／感度スイッチを「高」に合わせます。 5）STANDBY/ONスイッチをONにします。 表示LEDが点灯（緑色）します。時間が経過しても表示 LEDの色は変化しません。 6）STANDBY/ONスイッチをOFFにします。 表示LEDが消灯します。 ●確認終了後 1）リアパネルにある主電源スイッチをOFFにします。 2）R252両端に取り付けた抵抗を外します。 Setting 1) Turn off the power switch located on the rear panel. 2) In order to shorten the time required for operation check; connect a 10 kΩ resistor at both ends of R252 on the MAIN P.C.B. (3). 3) Connect the output signal from the signal generator to the L / MONO terminal of the unit. 4) Set the signal generator for the sine wave of 100 Hz, 8 mV. 5) Turn on the power switch located on the rear panel. Confirmation 1) Set the AUTO STANDBY switch to the LOW position. 2) Turn on the STANDBY/ON switch. The display LED lights up (green) and its color changes to red after 5 to 10 seconds. 3) Turn off the STANDBY/ON switch. The display LED goes off. 4) Set the AUTO STANDBY switch to the HIGH position. 5) Turn on the STANDBY/ON switch. The display LED lights up (green) and its color remains unchanged even after time have elapsed. 6) Turn off the STANDBY/ON switch. The display LED goes off. After Confirmation 1) Turn off the power switch located on the rear panel. 2) Disconnect the 10 kΩ resistor connected to both ends of R252. I CONFIRMATION OF AUTO STANDBY OPERATION / AUTO STANDBY動作確認 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 8 YST-SW215 I BLOCK DIAGRAM IC3 Q1, 2 REGULATOR POWER SUPPLY D1 SUB POWER SUPPLY D203 Q209 T1 T2 D202 D12 Q206 D9 +15 +B -15 -B Q9 Q10 RY2 F1 PROTECTION 0.1 DRIVER RY1 3 IC1 MUSIC SENSOR IC4 TIMER IC201 + 8 4 6 7 3 AUTO STANDBY SW2 H AUTO POWER ON/OFF CIRCUIT Q5, 6, 7, 8 D4, 5, 22, 23 Q205 R252 C227 POWER AMP 1 OFF L IC202 REGULATOR STANDBY/ON SW4 Q207, 208 D204 REGULATOR (R, T, K models only) POWER SW5 A.N.I.C IC2, Q16 L.P.F 6dB/oct 1 12 Q21, 22 D24 IC11A IC11B IC7A VR1 VOLUME L.P.F. 6dB/oct B.P.F. Q201—204 L.P.F. 12dB/oct 3 6 1 5 8 IC7B 4 2 2 HIGH CUT VR2 L R + – – + INPUT 1 L R INPUT 2 L R + – – + OUTPUT IC10A 7 8 7 6 SW1 PHASE SELECT IC10B L.P.F. 12dB/oct 4 2 BASS SELECT SW3 H.P.F. 12dB/oct + + + 6 LIMITER H OFF L www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 YST-SW215 9 PHASE REV NORM HIGH OFF LOW INPUT2 INPUT1/OUTPUT L R AUTO STANDBY VOLUME HIGH CUT B.A.S.S. STANDBY/ON MAIN (3) P.C.B. MAIN (1) P.C.B. MAIN (4) P.C.B. MAIN (8) P.C.B. DRIVER MAIN (2) P.C.B. VCC +V1 E TOVL E MAIN BASS +V2 +15 -15 PWS VCC +V1 PWS MA1 E TOVL BASS +15 -15 LIM MA2 +V1 PWS MA1 E TOVL BASS +15 -15 LIM MA2 + – LEDG E1 LEDR LEDG E1 LEDR RE RE BL MAIN (6) P.C.B. I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D1 J3 D2 I4 D3 J4 D4 F3 D5 F3 D6 H3 D7 F3 D9 H4 D12 I6 D19 H3 D20 G3 D21 G3 D22 F4 D23 F4 D24 J3 D202 H6 IC1 H2 IC2 H4 IC3 H4 IC4 D5 IC7 F6 IC10 C3 IC11 D5 IC201 D4 Q1 G3 Q2 G3 Q5 F4 Q6 F4 Q7 F3 Q8 G3 Q9 I4 Q10 J4 Q16 G4 Q21 H4 Q22 H4 Q201 D2 Q202 D3 Q203 D2 Q204 D2 Q205 C4 Q206 H6 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 YST-SW215 6 10 POWER VOLTAGE SELECTOR MAIN (2) P.C.B. MAIN (7) P.C.B. MAIN (7) P.C.B. MAIN (6) P.C.B. MAIN (6) P.C.B. MAIN (9) P.C.B. MAIN (5) P.C.B. MAIN (1) P.C.B. MAIN (1) P.C.B. J, U, C, A, B, G models R, T, K models AC VCC +V1 E OR WH WH BE BE RE RE BL BE WH RE RE BL BL YE YE BR BR GR GR BE BE OR GY GY MAIN (1) P.C.B. RE RE BL I PRINTED CIRCUIT BOARD (Foil side) • Semiconductor Location Ref. No. Location D203 B3 D204 A3 D205 B3 IC202 A2 Q207 A3 Q208 A3 Q209 A3 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J K L YST-SW215 11 SCHEMATIC DIAGRAM 1 2 3 4 5 6 7 8 9 8 7 6 5 4 3 2 1 OUT1 –Vcc +IN2 –IN2 OUT2 +Vcc +IN1 –IN1 IC11: NJM4558L Dual OP-Amp 1 8 IC2, 4, 7, 10: µPC4570HA Dual OP-Amp Vcc Vo1 -Vm1 +Vm1 VEE +Vm2 -Vm2 Vo2 Vcc 1�2 �3 �4 �5 �6 �7 �8 �9 + + - - 1 2 1 9 IC3 : TA7317P Protector 1 6 2 3 8 7 4 9 Muting circuit Constant voltage power supply circuit Schmidt circuit Power supply ON/OFF detecting circuit Discharging circuit 5 Substrate Overcurrent detecting circuit OR circuit ±Current voltage detecting circuit GND 1 9 Relay drive circuit IC201: LB8555D Timer 1 VCC 8 DISCHARGE 7 CONTROL VOLTAGE 5 THRESHOLD 6 + – TRIGGER GND 2 RESET 4 + – R S Q 1 4 8 OUTPUT 3 VIN VOUT GND OUT COM IN IC202 NJM78L08A Voltage Regulator PIN CONNECTION DIAGRAM OF TRANSISTORS, DIODES AND ICS. 2SB1642 2SK304 2SC4688 1SR139 1SS133 MTZJ12C MTZJ15C MTZJ24B S1NB20 2SA1015 2SA970 2SC1815 2SC2240 2SC2878 D3SBA20 NJM4558L NJM78L08A mPC4570HA TA7317P STK404-120 LB8555D Anode Cathode ~ + ~ – + – E C B B C E B C E S G D IC1: STK404-120 Power Amp. H�All voltages are measured with a 10M /V DC electric volt meter. H�Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. H�Schematic diagram is subject to change without notice. 1 12 0 0 0 1.4 0 0 0.1 0.7 0 0.1 -14.6 14.8 1.9 0 0 0 0 0 0 0 0 0 0 0 1.5 6.6 8.0 8.0 4.6 4.6 5.4 0 4.9 -14.6 0 0 0 0 0 0 0 0 0.1 0.1 0.1 3.9 6.8 6.7 8.0 3.9 14.8 -0.1 14.8 0 0 14.0 0.1 0.7 -14.6 10.7 10.7 10.7 10.0 0 -22.7 0 0 50.1 -5.2 6.2 6.1 13.3 0 0 0 0.7 0.1 13.2 -42.6 -14.6 -15.1 -15.1 0 0 15.3 15.3 41.9 14.8 6.0 24.2 1.1 6.6 -0.3 -0.3 0.2 0.6 0.7 0 8.0 0.1 13.2 -0.3 0 0 0 0 -0.7 1.1 1.4 3.1 0 0 0 0 0 0 0 0 0 0 0 0 -14.8 14.9 0 0 0.1 0.1 0.3 0.3 0 -49.6 -50.2 -1.1 14.8 1.2 1.2 50.1 0 0 0 0 50.0 50.3 -0.3 50.1 0 0 0 0 -0.2 14.8 0 0 0 -0.2 0 -0.2 -14.6 -1.8 0 AC 12.5 AC 73.9 L.P.F. B.P.F AUTO POWER ON / OFF CIRCUIT L.P.F H.P.F L.P.F LIMITER POWER AMP A.N.I.C. PROTECTION PROTECTION REGULATOR REGULATOR POWER SUPPLY SUB POWER SUPPLY w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 13 YST-SW215 I WARNING G Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. G Carbon resistors (1/6W or 1/4W) are not included in the ELECTRICAL PARTS List. For the parts No. of the carbon resistors, refer to last page. ●s印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用してください。 ●本機に使用しているカーボン抵抗は1/6Wまたは1/4Wです。このパーツリストには、記載しておりませんので、部品番号がHF45○○○○タイプまたは同 等品を使用してください。 ●部品価格ランクは、予告なく変更することがあります。 ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS: Note) Those parts marked with “#” are not included in the P.C.B. ass’y. PARTS LIST I ELECTRICAL PARTS C.A.EL.CHP : CHIP ALUMI.ELECTROLYTIC CAP C.CE : CERAMIC CAP C.CE.ARRAY : CERAMIC CAP ARRAY C.CE.CHP : CHIP CERAMIC CAP C.CE.ML : MULTILAYER CERAMIC CAP C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP C.CE.SAFTY : RECOGNIZED CERAMIC CAP C.CE.TUBLR : CERAMIC TUBULAR CAP C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP C.EL : ELECTROLYTIC CAP C.MICA : MICA CAP C.ML.FLM : MULTILAYER FILM CAP C.MP : METALLIZED PAPER CAP C.MYLAR : MYLAR FILM CAP C.MYLAR.ML : MULTILAYER MYLAR FILM CAP C.PAPER : PAPER CAPACITOR C.PLS : POLYSTYRENE FILM CAP C.POL : POLYESTER FILM CAP C.POLY : POLYETHYLENE FILM CAP C.PP : POLYPROPYLENE FILM CAP C.TNTL : TANTALUM CAP C.TNTL.CHP : CHIP TANTALUM CAP C.TRIM : TRIMMER CAP CN : CONNECTOR CN.BS.PIN : CONNECTOR,BASE PIN CN.CANNON : CONNECTOR,CANNON CN.DIN : CONNECTOR,DIN CN.FLAT : CONNECTOR,FLAT CABLE CN.POST : CONNECTOR,BASE POST COIL.MX.AM : COIL,AM MIX COIL.AT.FM : COIL,FM ANTENNA COIL.DT.FM : COIL,FM DETECT COIL.MX.FM : COIL,FM MIX COIL,OUTPT : OUTPUT COIL DIOD.ARRAY : DIODE ARRAY DIODE.BRG : DIODE BRIDGE DIODE.CHP : CHIP DIODE DIODE.VAR : VARACTOR DIODE DIOD.Z.CHP : CHIP ZENER DIODE DIODE.ZENR : ZENER DIODE DSCR.CE : CERAMIC DISCRIMINATOR FER.BEAD : FERRITE BEADS FER.CORE : FERRITE CORE FET.CHP : CHIP FET FL.DSPLY : FLUORESCENT DISPLAY FLTR.CE : CERAMIC FILTER FLTR.COMB : COMB FILTER MODULE FLTR.LC.RF : LC FILTER,EMI GND.MTL : GROUND PLATE GND.TERM : GROUND TERMINAL HOLDER.FUS : FUSE HOLDER IC.PRTCT : IC PROTECTOR JUMPER.CN : JUMPER CONNECTOR JUMPER.TST : JUMPER,TEST POINT L.DTCT : LIGHT DETECTING MODULE L.EMIT : LIGHT EMITTING MODULE LED.DSPLY : LED DISPLAY LED.INFRD : LED,INFRARED MODUL.RF : MODULATOR,RF PHOT.CPL : PHOTO COUPLER PHOT.INTR : PHOTO INTERRUPTER PHOT.RFLCT : PHOTO REFLECTOR PIN.TEST : PIN,TEST POINT PLST.RIVET : PLASTIC RIVET R.ARRAY : RESISTOR ARRAY R.CAR. : CARBON RESISTOR R.CAR.CHP : CHIP RESISTOR R.CAR.FP : FLAME PROOF CARBON RESISTOR R.FUS : FUSABLE RESISTOR R.MTL.CHP : CHIP METAL FILM RESISTOR R.MTL.FLM : METAL FILM RESISTOR R.MTL.OXD : METAL OXIDE FILM RESISTOR R.MTL.PLAT : METAL PLATE RESISTOR RSNR.CE : CERAMIC RESONATOR RSNR.CRYS : CRYSTAL RESONATOR R.TW.CEM : TWIN CEMENT FIXED RESISTOR R.WW : WIRE WOUND RESISTOR SCR.BND.HD : BIND HEAD B-TITE SCREW SCR.BW.HD : BW HEAD TAPPING SCREW SCR.CUP : CUP TITE SCREW SCR.TERM : SCREW TERMINAL SCR.TR : SCREW,TRANSISTOR SUPRT.PCB : SUPPORT,P.C.B. SURG.PRTCT : SURGE PROTECTOR SW.TACT : TACT SWITCH SW.LEAF : LEAF SWITCH SW.LEVER : LEVER SWITCH SW.MICRO : MICRO SWITCH SW.PUSH : PUSH SWITCH SW.RT.ENC : ROTARY ENCODER SW.RT.MTR : ROTARY SWITCH WITH MOTOR SW.RT : ROTARY SWITCH SW.SLIDE : SLIDE SWITCH TERM.SP : SPEAKER TERMINAL TERM.WRAP : WRAPPING TERMINAL THRMST.CHP : CHIP THERMISTOR TR.CHP : CHIP TRANSISTOR TR.DGT : DIGITAL TRANSISTOR TR.DGT.CHP : CHIP DIGITAL TRANSISTOR TRANS : TRANSFORMER TRANS.PULS : PULSE TRANSFORMER TRANS.PWR : POWER TRANSFORMER ASS’Y TUNER.AM : TUNER PACK,AM TUNER.FM : TUNER PACK,FM TUNER.PK : FRONT-ENDTUNER PACK VR : ROTARY POTENTIOMETER VR.MTR : POTENTIOMETER WITH MOTOR VR.SW : POTENTIOMETER WITH ROTARY SW VR.SLIDE : SLIDE POTENTIOMETER VR.TRIM : TRIMMER POTENTIOMETER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 14 YST-SW215 P.C.B. MAIN Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） * WB358000 P.C.B. MAIN J ＰＣＢ　ＭＡＩＮ * WB358100 P.C.B. MAIN UC ＰＣＢ　ＭＡＩＮ * WB358200 P.C.B. MAIN RTK ＰＣＢ　ＭＡＩＮ * WB358300 P.C.B. MAIN A ＰＣＢ　ＭＡＩＮ * WB358400 P.C.B. MAIN BG ＰＣＢ　ＭＡＩＮ CB1 VB389900 CN.BS.PIN 3P ベースピン 01 CB2 LB932020 CN.BS.PIN 2P ベースポスト 01 CB3 VB390600 CN.BS.PIN 10P コネクタベースポスト 01 CB4 VB858800 CN.BS.PIN 9P ベースピン 01 CB5 VP206500 HOLDER.FUS EYF-52BCT RTK ヒューズホルダー 01 CB6 VP206500 HOLDER.FUS EYF-52BCT RTK ヒューズホルダー 01 CB7 VP206500 HOLDER.FUS EYF-52BCT ヒューズホルダー 01 CB8 VP206500 HOLDER.FUS EYF-52BCT ヒューズホルダー 01 CB9 VB390500 CN.BS.PIN 9P コネクタベースポスト 03 C1 UA655100 C.MYLAR 0.1uF 50V マイラーコン 01 C9 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C10 UR877100 C.EL 10uF 63V ケミコン 01 C11 UR877100 C.EL 10uF 63V ケミコン 01 C12 UR867470 C.EL 47uF 50V ケミコン 01 C13 UA655100 C.MYLAR 0.1uF 50V マイラーコン 01 C14 UR868100 C.EL 100uF 50V ケミコン 01 C15 UR838100 C.EL 100uF 16V ケミコン 01 C18 UA654680 C.MYLAR 0.068uF 50V マイラーコン 02 C19 FG652100 C.CE 100pF 50V セラコン 01 C20 UR837470 C.EL 47uF 16V ケミコン 01 C21 UR837470 C.EL 47uF 16V ケミコン 01 C22 UR867220 C.EL 22uF 50V ケミコン 01 C23 UR865470 C.EL 0.47uF 50V ケミコン 01 C24 UR828220 C.EL 220uF 10V ケミコン 01 * C25 WB540200 C.POL.MTL 0.1uF ECQE2104KF3 メタライズドポリコン * C26 WB540200 C.POL.MTL 0.1uF ECQE2104KF3 メタライズドポリコン C29 UR867220 C.EL 22uF 50V ケミコン 01 C30 UR867220 C.EL 22uF 50V ケミコン 01 C31 UR867220 C.EL 22uF 50V ケミコン 01 C32 UR867220 C.EL 22uF 50V ケミコン 01 C33 UA655100 C.MYLAR 0.1uF 50V マイラーコン 01 C37 UA655470 C.MYLAR 0.47uF 50V マイラーコン 01 C38 UA653220 C.MYLAR 2200pF 50V マイラーコン 01 C41 UR867100 C.EL 10uF 50V ケミコン 01 C55 V7682500 C.CE.SAFTY 1500pF 250V 規格認定コンＫＨ 01 C57 UR868100 C.EL 100uF 50V ケミコン 01 C58 V7093400 C.EL 6800uF 63V ケミコン C59 V7093400 C.EL 6800uF 63V ケミコン C72 UR867100 C.EL 10uF 50V ケミコン 01 C201 UR867100 C.EL 10uF 50V ケミコン 01 C202 FG612220 C.CE 220pF 50V セラコン 01 C203 UA654220 C.MYLAR 0.022uF 50V マイラーコン 01 C204 UR838100 C.EL 100uF 16V ケミコン 01 C205 UR838100 C.EL 100uF 16V ケミコン 01 C206 UR867100 C.EL 10uF 50V ケミコン 01 C207 FG612220 C.CE 220pF 50V セラコン 01 C208 UR867100 C.EL 10uF 50V ケミコン 01 C209 UR867100 C.EL 10uF 50V ケミコン 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 15 YST-SW215 P.C.B. MAIN Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C211 UA655390 C.MYLAR 0.39uF 50V マイラーコン 01 C212 UA655220 C.MYLAR 0.22uF 50V マイラーコン 01 C213 UR837470 C.EL 47uF 16V ケミコン 01 C214 UA655470 C.MYLAR 0.47uF 50V マイラーコン 01 C218 UA654470 C.MYLAR 0.047uF 50V マイラーコン 01 C219 FG644100 C.CE 0.01uF 50V セラコン 01 C220 UR867100 C.EL 10uF 50V ケミコン 01 C221 FG652100 C.CE 100pF 50V セラコン 01 C222 FG613100 C.CE 1000pF 50V セラコン 01 C223 FG644100 C.CE 0.01uF 50V セラコン 01 C224 UA655100 C.MYLAR 0.1uF 50V マイラーコン 01 C225 UR866100 C.EL 1uF 50V ケミコン 01 C226 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C227 UR838330 C.EL 330uF 16V ケミコン 01 C228 UR848220 C.EL 220uF 25V ケミコン 01 C229 FG644100 C.CE 0.01uF 50V セラコン 01 C230 FG644220 C.CE 0.022uF 50V セラコン 01 C231 UR867100 C.EL 10uF 50V ケミコン 01 C232 VE326200 C.MYLAR.ML 0.15uF 50V 積層マイラーコン C233 VE326200 C.MYLAR.ML 0.15uF 50V 積層マイラーコン C234 UR867100 C.EL 10uF 50V ケミコン 01 C235 VE326200 C.MYLAR.ML 0.15uF 50V 積層マイラーコン C236 VE327100 C.MYLAR.ML 0.82uF 50V 積層マイラーコン 02 s C237 V6185300 C.CE.SAFTY 0.01uF 275V 規格認定コン * C238 UR778470 C.EL 470uF 63V RTK ケミコン C239 UR867100 C.EL 10uF 50V RTK ケミコン 01 C240 UR749100 C.EL 1000uF 25V JUCABG ケミコン 01 C241 UR867100 C.EL 10uF 50V ケミコン 01 s D1 VN011300 DIODE.BRG D3SBA20 4A 200V ダイオード 03 D2 VG440900 DIODE.ZENR MTZJ15C 15V ツェナーダイオード 01 D3 VG440900 DIODE.ZENR MTZJ15C 15V ツェナーダイオード 01 D4 VD631600 DIODE 1SS133,176 ダイオード 01 D5 VD631600 DIODE 1SS133,176 ダイオード 01 D6 VD631600 DIODE 1SS133,176 ダイオード 01 D7 VG442500 DIODE.ZENR MTZJ24B 24V ツェナーダイオード 01 D9 VD631600 DIODE 1SS133,176 ダイオード 01 D12 VS079300 LED SPR-39MVW ２色　ＬＥＤ 01 D19 VD631600 DIODE 1SS133,176 ダイオード 01 D20 VD631600 DIODE 1SS133,176 ダイオード 01 D21 VD631600 DIODE 1SS133,176 ダイオード 01 D22 VD631600 DIODE 1SS133,176 ダイオード 01 D23 VD631600 DIODE 1SS133,176 ダイオード 01 D24 VU264100 DIODE 1SR139-400 ダイオード 01 D202 VD631600 DIODE 1SS133,176 ダイオード 01 s D203 VR253700 DIODE.BRG S1NB20 1A 200V ＤＩブリッジ Ｘ４ 02 D204 VG440300 DIODE.ZENR MTZJ12C 12V RTK ツェナーダイオード 01 D205 VD631600 DIODE 1SS133,176 ダイオード 01 s F1 VS822900 FUSE T4A 125V JUC ヒユーズ 02 s F1 VS822700 FUSE T3A 125V RTK ヒユーズ 01 s F1 KB000680 FUSE 1.25A 250V ABG ヒューズ 02 F2 KB000680 FUSE 1.25A 250V RTK ヒューズ 02 G1 V7235100 CN.GND JG-11-T 接地端子 * IC1 X3830A00 IC STK404-120 120W アンプＩＣ　ＳＩＰ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 16 YST-SW215 P.C.B. MAIN Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） IC2 XB247A00 IC uPC4570HA ＩＣ 02 IC3 X3369A00 IC TA7317P ＩＣ 04 IC4 XB247A00 IC uPC4570HA ＩＣ 02 IC7 XB247A00 IC uPC4570HA ＩＣ 02 IC10 XB247A00 IC uPC4570HA ＩＣ 02 IC11 XM922A00 IC NJM4558L SINGLE IN LINE ＩＣ 01 IC201 X2020A00 IC LB8555D アンプＩＣ　ＳＩＬ 04 * IC202 X4472A00 IC NJM78L08A-T3 電源ＩＣ PJ1 V6415800 JACK.PIN 2P ピンジャック　２Ｐ　Ｇ 03 * PN1 WB543600 PIN WB54360 L=50 #18 スタイルピン Q1 iC224030 TR 2SC2240 GR,BL トランジスタ 01 Q2 iA097030 TR 2SA970 GR,BL トランジスタ 01 Q5 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q6 iA1015I0 TR 2SA1015 Y トランジスタ 01 Q7 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q8 iA1015I0 TR 2SA1015 Y トランジスタ 01 Q9 V6896700 TR 2SD2531 トランジスタ Q10 V6896500 TR 2SB1642 トランジスタ Q16 V3028000 FET 2SK304 E ＦＥＴ 01 Q21 iC224030 TR 2SC2240 GR,BL トランジスタ 01 Q22 iA097030 TR 2SA970 GR,BL トランジスタ 01 Q201 iA097030 TR 2SA970 GR,BL トランジスタ 01 Q202 iA097030 TR 2SA970 GR,BL トランジスタ 01 Q203 iC287820 TR 2SC2878 A,B トランジスタ 01 Q204 iC287820 TR 2SC2878 A,B トランジスタ 01 Q205 iC224030 TR 2SC2240 GR,BL トランジスタ 01 Q206 iC224030 TR 2SC2240 GR,BL トランジスタ 01 Q207 iC224030 TR 2SC2240 GR,BL RTK トランジスタ 01 Q208 VK801200 TR 2SC4688 R,O RTK トランジスタ 04 Q209 iC224030 TR 2SC2240 GR,BL トランジスタ 01 R1 HV756390 R.CAR.FP 3.9KΩ 1/4W 不燃化カーボン抵抗 01 R5 HV756120 R.CAR.FP 1.2KΩ 1/4W 不燃化カーボン抵抗 01 R27 HB027100 R.MTL.FLM 10KΩ 1/4W 金属被膜抵抗 R28 V6022600 R.WW 0.1Ω 3W セメント抵抗 R30 HV756100 R.CAR.FP 1KΩ 1/4W 不燃化カーボン抵抗 01 R31 HB027200 R.MTL.FLM 20KΩ 1/4W 金属被膜抵抗 R32 HV754820 R.CAR.FP 82Ω 1/4W 不燃化カーボン抵抗 01 R35 HB027100 R.MTL.FLM 10KΩ 1/4W 金属被膜抵抗 R36 HB027100 R.MTL.FLM 10KΩ 1/4W 金属被膜抵抗 * R39 VC761600 R.MTL.OXD 1.2KΩ 2W 酸化金属被膜抵抗 01 R45 HV755390 R.CAR.FP 390Ω 1/4W 不燃化カーボン抵抗 01 R46 HV755390 R.CAR.FP 390Ω 1/4W 不燃化カーボン抵抗 01 R47 VZ092500 R.MTL.OXD 0.22Ω 3W 酸化金属被膜抵抗 01 R48 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01 R66 HB026330 R.MTL.FLM 3.3KΩ 1/4W 金属被膜抵抗 R67 HB028100 R.MTL.FLM 100KΩ 1/4W 金属被膜抵抗 R71 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01 R72 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01 R95 HV755100 R.CAR.FP 100Ω 1/4W 不燃化カーボン抵抗 01 R96 VZ092500 R.MTL.OXD 0.22Ω 3W 酸化金属被膜抵抗 01 R121 HV755390 R.CAR.FP 390Ω 1/4W 不燃化カーボン抵抗 01 R123 HV756100 R.CAR.FP 1KΩ 1/4W 不燃化カーボン抵抗 01 R125 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 17 YST-SW215 P.C.B. MAIN Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） R203 HV756220 R.CAR.FP 2.2KΩ 1/4W 不燃化カーボン抵抗 01 R204 HV756220 R.CAR.FP 2.2KΩ 1/4W 不燃化カーボン抵抗 01 R205 HV756220 R.CAR.FP 2.2KΩ 1/4W 不燃化カーボン抵抗 01 R206 HV756220 R.CAR.FP 2.2KΩ 1/4W 不燃化カーボン抵抗 01 R210 HV756470 R.CAR.FP 4.7KΩ 1/4W 不燃化カーボン抵抗 01 R211 HV756470 R.CAR.FP 4.7KΩ 1/4W 不燃化カーボン抵抗 01 R265 HV755390 R.CAR.FP 390Ω 1/4W 不燃化カーボン抵抗 01 R267 HV753220 R.CAR.FP 2.2Ω 1/4W JUCABG 不燃化カーボン抵抗 01 s RY1 VU161600 RELAY DC OSA-SS-224DM3 リレー　２４Ｖ 05 s RY2 V2712300 RELAY DC SDT-S-112LMR リレー　１２Ｖ 05 ST1 V4040500 SCR.TERM M3 スクリュー／ターミナル 01 SW1 VL012000 SW.SLIDE SSSF12 スライドＳＷ 02 SW2 VD179500 SW.SLIDE SSSU12 スライドＳＷ 04 SW3 VS066500 SW.PUSH SPPH13-W プッシュスィッチ 03 SW4 VS066500 SW.PUSH SPPH13-W プッシュスィッチ 03 SW5 V8377400 SW.POWER SY16-52-4 　 パワースィッチ * s SW6 V7182300 VOLT.SELCT R8140213 RTK 電圧切替器 * s T1 X4335A00 TRANS J サブトランス * s T1 X4336A00 TRANS UC サブトランス * s T1 X4337A00 TRANS RTK サブトランス * s T1 X4338A00 TRANS ABG サブトランス TE1 VT658100 TERM.WRAP 352-TX119 ラッピング端子 01 TE2 VT658100 TERM.WRAP 352-TX119 ラッピング端子 01 * TE3 V9065900 TERM.SP MSP-108V-01 PBSN スピーカーターミナル * VR1 WB418800 VR A 5KΩ 二連ロータリーＶＲ * VR2 WB418900 VR S 10KΩ 二連ロータリーＶＲ V5995800 PLATE.GND アースプレート * WB419000 HOLDER.LED LDT-70G ＬＥＤホルダー www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 18 YST-SW215 10mm HJ35 1/4W Type 5mm HF85 1/6W Type HF45 1/4W Type Value 1/4W Type Part No. 1/6W Type Part No. 10 kΩ HF45 7100 HF45 7100 11 kΩ HF45 7110 HF45 7110 12 kΩ HJ35 7120 HF85 7120 13 kΩ HF45 7130 HF45 7130 15 kΩ HF45 7150 HF45 7150 18 kΩ HF45 7180 HF45 7180 22 kΩ HF45 7220 HF45 7220 24 kΩ HF45 7240 HF45 7240 27 kΩ HJ35 7270 HF85 7270 30 kΩ HF45 7300 HF45 7300 33 kΩ HF45 7330 HF45 7330 36 kΩ HF45 7360 HF45 7360 39 kΩ HF45 7390 HF45 7390 47 kΩ HF45 7470 HF45 7470 51 kΩ HF45 7510 HF45 7510 56 kΩ HF45 7560 HF45 7560 62 kΩ HF45 7620 HF45 7620 68 kΩ HF45 7680 HF45 7680 82 kΩ HF45 7820 HF45 7820 91 kΩ HF45 7910 HF45 7910 100 kΩ HF45 8100 HF45 8100 110 kΩ HF45 8110 HF45 8110 120 kΩ HF45 8120 HF45 8120 150 kΩ HF45 8150 HF45 8150 180 kΩ HF45 8180 HF45 8180 220 kΩ HJ35 8220 HF85 8220 270 kΩ HF45 8270 HF45 8270 300 kΩ HF45 8300 HF45 8300 330 kΩ HF45 8330 HF45 8330 390 kΩ HJ35 8390 HF85 8390 470 kΩ HF45 8470 HF45 8470 560 kΩ HJ35 8560 HF85 8560 680 kΩ HJ35 8680 HF85 8680 820 kΩ HJ35 8820 HF85 8820 1.0 MΩ HF45 9100 HF45 9100 1.2 MΩ HJ35 9120 ❊ 1.5 MΩ HJ35 9150 HF85 9150 1.8 MΩ HJ35 9180 HF85 9180 2.2 MΩ HJ35 9220 HF85 9220 3.3 MΩ HJ35 9330 HF85 9330 3.9 MΩ HJ35 9390 ❊ 4.7 MΩ HJ35 9470 HF85 9470 Value 1/4W Type Part No. 1/6W Type Part No. 1.0 Ω HJ35 3100 HF85 3100 1.8 Ω HJ35 3180 ❊ 2.2 Ω HJ35 3220 HF85 3220 3.3 Ω HJ35 3330 HF85 3330 4.7 Ω HJ35 3470 HF85 3470 5.6 Ω HJ35 3560 HF85 3560 10 Ω HF45 4100 HF45 4100 15 Ω HJ35 4150 HF85 4150 22 Ω HF45 4220 HF45 4220 27 Ω HJ35 4270 HF85 4270 33 Ω HF45 4330 HF45 4330 39 Ω HJ35 4470 HF85 4390 47 Ω HF45 4470 HF45 4470 56 Ω HF45 4560 HF45 4560 68 Ω HF45 4680 HF45 4680 75 Ω HF45 4750 HF45 4750 82 Ω HF45 4820 HF45 4820 91 Ω HF45 4910 HF45 4910 100 Ω HF45 5100 HF45 5100 110 Ω HJ35 5110 HF85 5110 120 Ω HF45 5120 HF45 5120 150 Ω HF45 5150 HF45 5150 160 Ω HJ35 5160 ❊ 180 Ω HF45 5180 HF45 5180 200 Ω HF45 5200 HF45 5200 220 Ω HF45 5220 HF45 5220 270 Ω HF45 5270 HF45 5270 330 Ω HF45 5330 HF45 5330 390 Ω HF45 5390 HF45 5390 430 Ω HF45 5430 HF45 5430 470 Ω HF45 5470 HF45 5470 510 Ω HF45 5510 HF45 5510 560 Ω HF45 5560 HF45 5560 680 Ω HF45 5680 HF45 5680 820 Ω HF45 5820 HF45 5820 910 Ω HF45 5910 HF45 5910 1.0 kΩ HF45 6100 HF45 6100 1.2 kΩ HF45 6120 HF45 6120 1.5 kΩ HF45 6150 HF45 6150 1.8 kΩ HF45 6180 HF45 6180 2.0 kΩ HJ35 6200 HF85 6200 2.2 kΩ HF45 6220 HF45 6220 2.4 kΩ HJ35 6240 HF85 6240 2.7 kΩ HF45 6270 HF45 6270 3.0 kΩ HF45 6300 HF45 6300 3.3 kΩ HF45 6330 HF45 6330 3.6 kΩ HJ35 6360 HF85 6360 3.9 kΩ HF45 6390 HF45 6390 4.7 kΩ HF45 6470 HF45 6470 5.1 kΩ HF45 6510 HF45 6510 5.6 kΩ HF45 6560 HF45 6560 6.8 kΩ HF45 6680 HF45 6680 8.2 kΩ HF45 6820 HF45 6820 9.1 kΩ HF45 6910 HF45 6910 Parts List for Carbon Resistors ❊ : Not available www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 YST-SW215 19 3-11 3-11 3-1 3-3 3-4 4-1 22 22 (4) 4-1 (8) 1 6 8 2 5 21 20 7 21 21 202 200 201 R, T, K version 4-1 (9) 4-1 (6) (1) 4-1 4-1 (5) 4-1 (7) 4-36 4-19 4-18 4-21 4-5 4-1 (2) 4-1 (3) 4-35 4-4 4-3 4-32 4-22 4-32 4-11 4-38 4-37 4-37 4-34 4-32 4-32 4-32 4-32 4-16 4-32 4-32 4-35 4-33 4-35 4-2 4-31 I EXPLODED VIEW I MECHANICAL PARTS ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank * 1 WB356100 CABINET ASS'Y BL キャビネットＡＳＳＹ 2 XZ951A00 DRIVER, WOOFER 20cm 6Ω JA2165 スピーカーユニット 14 * 3-1 WB276000 FRONT PANEL フロントパネル * 3-3 WB276500 SWITCH KNOB スイッチノブ * 3-4 WB276700 VOLUME KNOB ボリュームノブ 3-11 EP600280 BIND HEAD P-TITE SCREW 3x8 MFZN2Y バインドＰタイトネジ 01 * 4-1 WB358000 P.C.B. ASS'Y MAIN J ＰＣＢ　ＭＡＩＮ * 4-1 WB358100 P.C.B. ASS'Y MAIN UC ＰＣＢ　ＭＡＩＮ * 4-1 WB358200 P.C.B. ASS'Y MAIN RTK ＰＣＢ　ＭＡＩＮ * 4-1 WB358300 P.C.B. ASS'Y MAIN A ＰＣＢ　ＭＡＩＮ * 4-1 WB358400 P.C.B. ASS'Y MAIN BG ＰＣＢ　ＭＡＩＮ * s 4-2 X4330A00 POWER TRANSFORMER J 電源トランス * s 4-2 X4331A00 POWER TRANSFORMER UC 電源トランス * s 4-2 X4332A00 POWER TRANSFORMER RTK 電源トランス * s 4-2 X4333A00 POWER TRANSFORMER A 電源トランス * s 4-2 X4334A00 POWER TRANSFORMER BG 電源トランス s 4-3 V6893000 POWER CABLE 2m J 電源コード 06 s 4-3 V2689600 POWER CABLE 2m UC 電源コード 05 * s 4-3 WA507100 POWER CABLE 2m R 電源コード s 4-3 VZ555600 POWER CABLE 2m T 電源コード 05 * s 4-3 V8012900 POWER CABLE 2m K 電源コード * s 4-3 V6792800 POWER CABLE 2m A 電源コード * s 4-3 V6977100 POWER CABLE 2m B 電源コード * s 4-3 V6893100 POWER CABLE 2m G 電源コード 4-4 CB072750 CORD STOPPER SR-4N-4 コードストッパー 01 4-5 CB069250 BINDING TIE BK-1 束線止め 01 * 4-11 WB277800 REAR PANEL J リアパネル * 4-11 WB277900 REAR PANEL UC リアパネル * 4-11 WB278000 REAR PANEL RTK リアパネル * 4-11 WB278100 REAR PANEL A リアパネル * 4-11 WB278200 REAR PANEL BG リアパネル 4-16 WA217100 POWER KNOB CH パワーノブ 01 * 4-18 WB250000 COVER カバー * 4-19 WB365900 PACKING 36590 パッキン　３６５９０　　 4-21 V7324600 BUSH ブッシュ * 4-22 WB279400 REAR COVER リアカバー 4-31 V6655200 BIND HEAD S-TITE SCREW 4x8 MFZN2BL ＋バインドＳタイト 4-32 EP600190 BIND HEAD B-TITE SCREW 3x8 MFZN2BL バインドＢタイトネジ 01 * 4-33 WB090900 SCREW SP 3x18 MFZN2BL スクリュー・Ｔｒ 4-34 EP630660 BIND HEAD P-TITE SCREW 3x10 MFZN2BL バインドＰタイトネジ 01 4-35 VT669300 PW HEAD B-TITE SCREW 3x8-8 MFC2 ＰＷヘッドＢタイトネジ 01 4-36 VA295800 BIND HEAD SCREW 3x8 MFZN2BL RT バインド小ネジ 01 4-37 VA847600 BIND HEAD P-TITE SCREW 4x12 MFZN2BL バインドＰタイトネジ 01 4-38 VC082800 BIND HEAD BONDING SCREW 3x6 MFC2BL ボンディング小ネジ 01 * 5 WB258900 BASE ベース 6 V9467400 EMBLEM エンブレム 02 7 V7324600 BUSH ブッシュ 8 V5984800 PACKING パッキン 01 20 EP040070 BIND HEAD TAPPING SCREW 4x20 MFZN2BL バインドＴＰネジ 01 21 VF573000 BIND HEAD TAPPING SCREW 4x25 MFZN2BL バインドＴＰネジ 01 22 WA200300 HEXAGON SOCKET TAPPING SCREW 3x20 MFNI33 ６角穴付ＴＰ＃１ 01 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com YST-SW215 20 ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ACCESSORIES 付属品 200 VT704200 SPEAKER CABLE 4m 1pc スピーカーケーブル 04 201 V3262500 SUBWOOFER CABLE 1P 3m 1pc サブウーハーケーブル 04 * 202 WB365800 NON SKID PAD M32 t2 4pcs/set 滑止パッド YST-SW215 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
