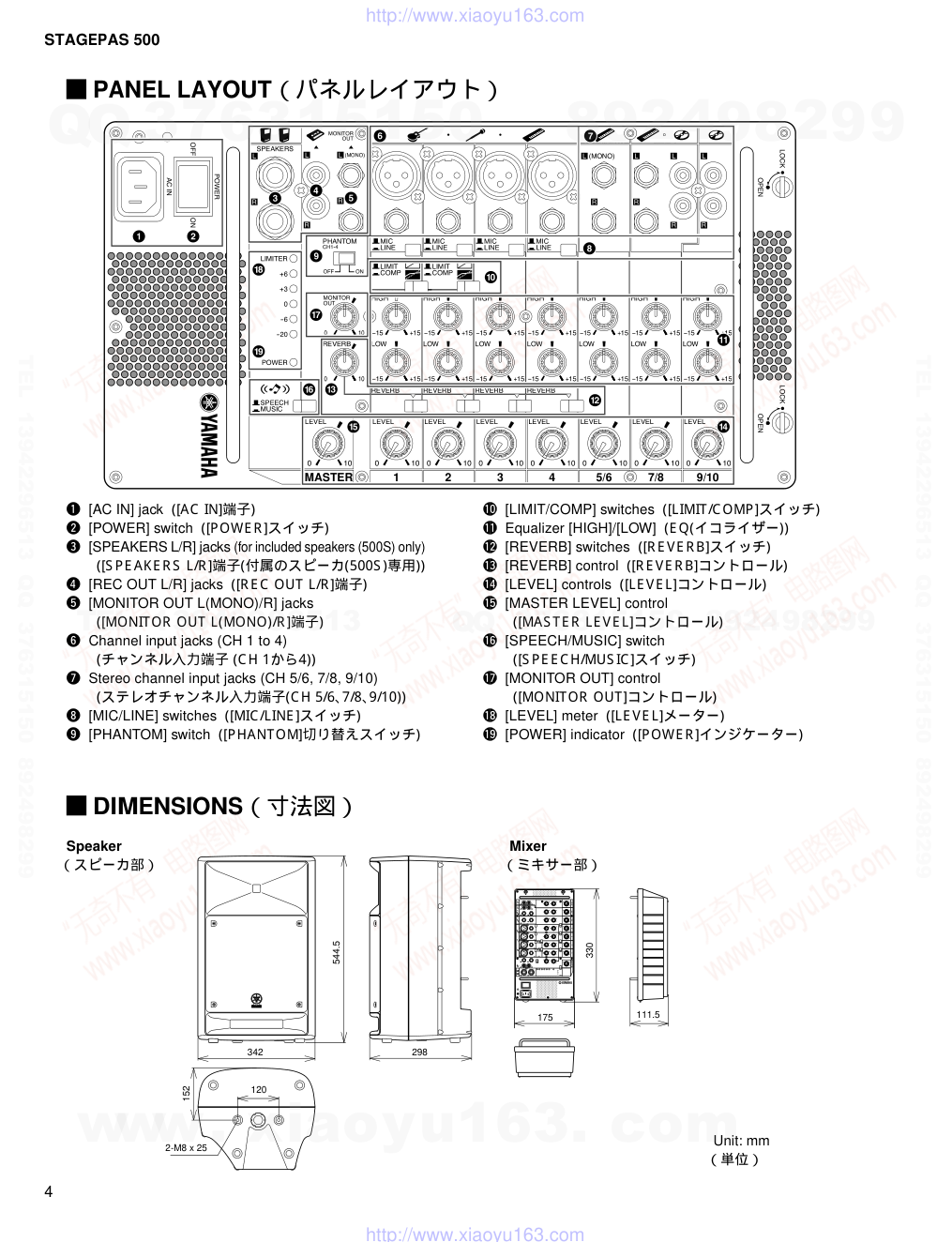

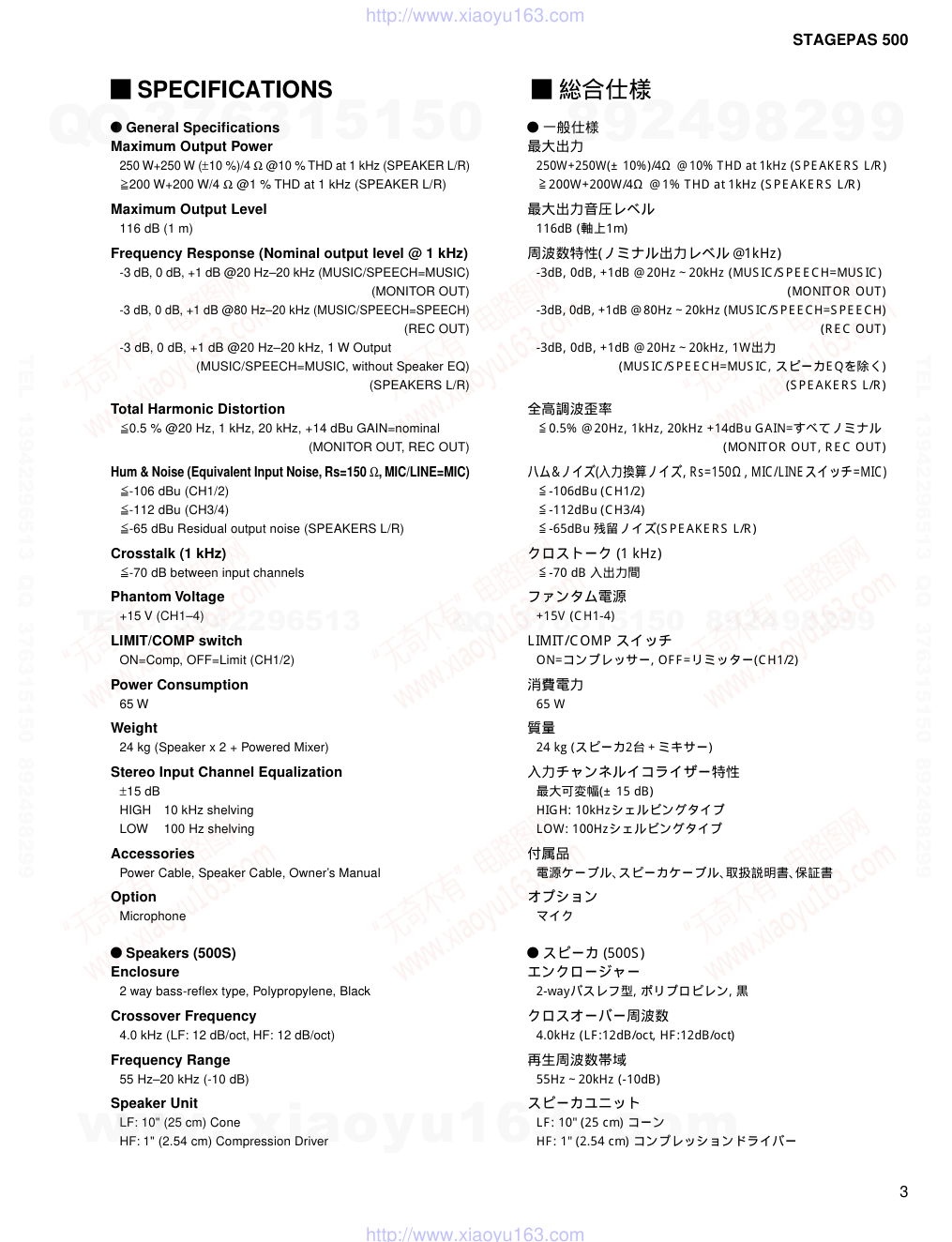

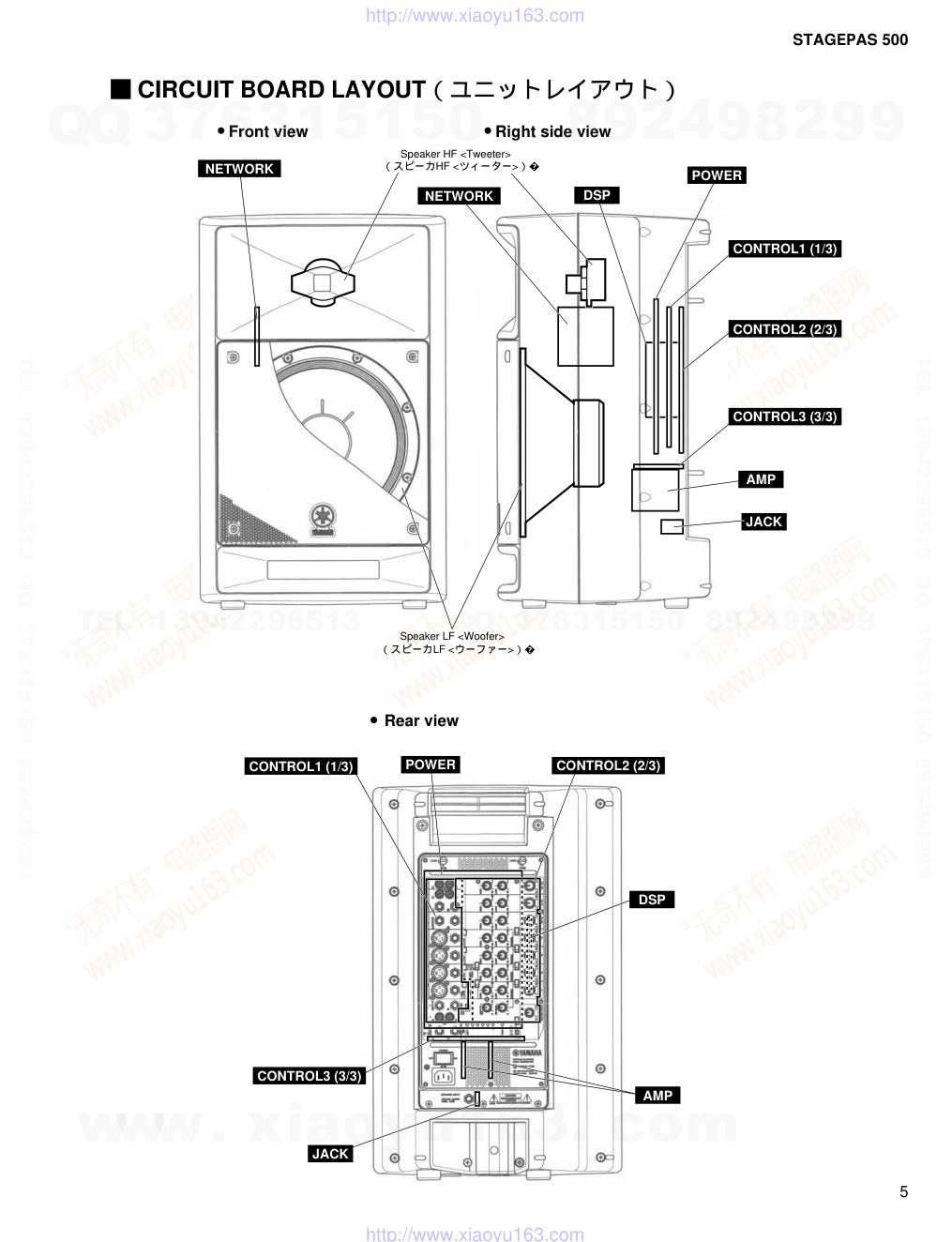

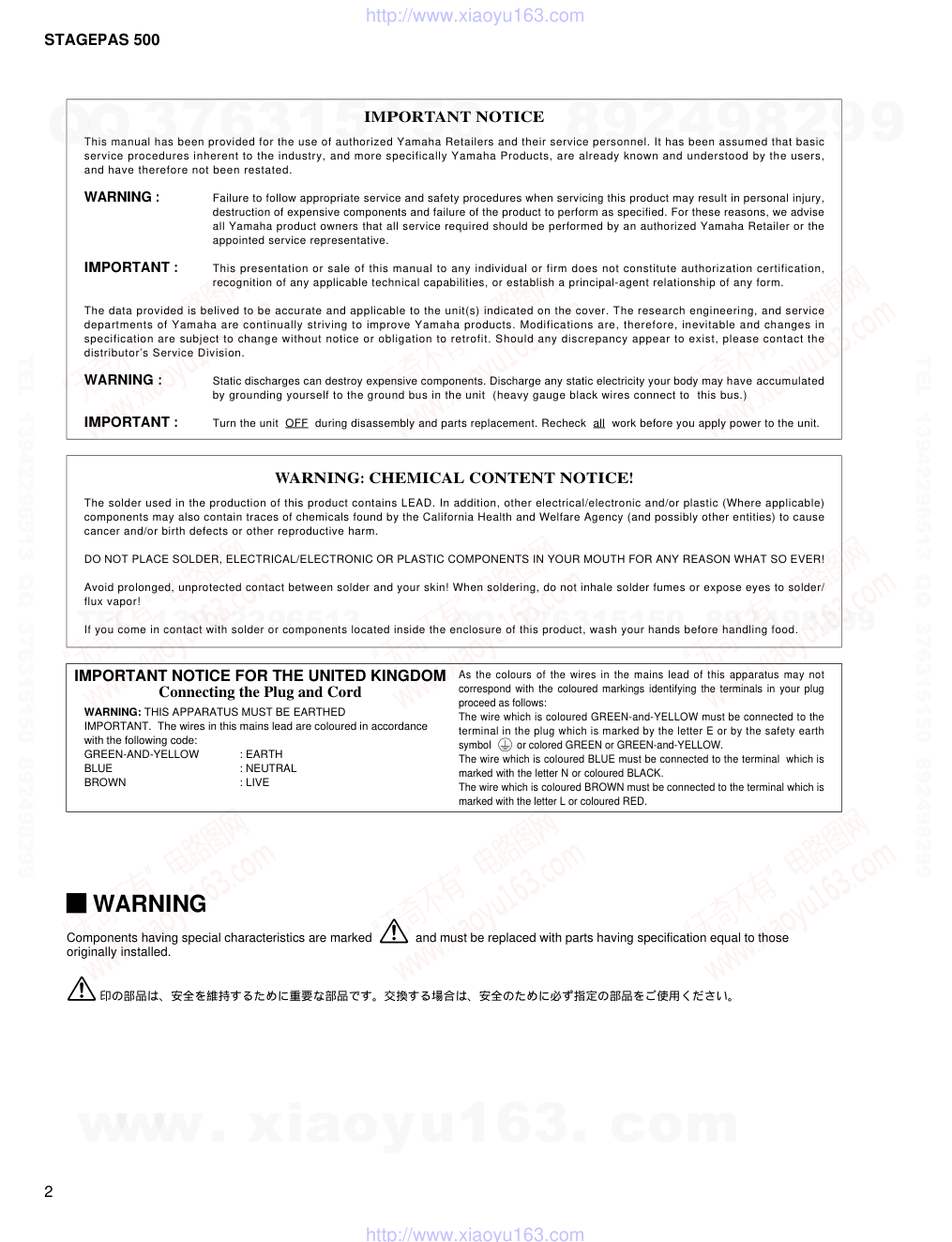

STAGEPAS 500 1 SERVICE MANUAL PA 011840 CONTENTS（目次） SPECIFICATIONS（総合仕様） ............................................... 3 PANEL LAYOUT（パネルレイアウト） .................................. 4 DIMENSIONS（寸法図）......................................................... 4 CIRCUIT BOARD LAYOUT（ユニットレイアウト） .............. 5 DISASSEMBLY PROCEDURE（分解手順） ........................... 6 LSI PIN DESCRIPTION（LSI端子機能表） ............................ 16 IC BLOCK DIAGRAM（ICブロック図）................................. 18 CIRCUIT BOARDS（シート基板図） ..................................... 19 INSPECTIONS（検査） ......................................................... 27 ADJUSTMENT OF AMPLIFIER UNIT （アンプユニットの調整） ..................................................... 30 FACTORY SETTING（出荷時の設定） .................................. 30 TROUBLE SHOOTING（トラブルシューティング） ............ 31 PARTS LIST BLOCK DIAGRAM（ブロックダイアグラム） CIRCUIT DIAGRAM（回路図） HAMAMATSU, JAPAN 200612-155400 Copyright (c) Yamaha Corporation. All rights reserved. PDF ’07.01 Speaker Speaker Mixer www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 500 2 WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance with the following code: GREEN-AND-YELLOW BLUE BROWN : EARTH : NEUTRAL : LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-and-YELLOW. The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 500 3 SPECIFICATIONS General Specifications Maximum Output Power 250 W+250 W (±10 %)/4 Ω @10 % THD at 1 kHz (SPEAKER L/R) 200 W+200 W/4 Ω @1 % THD at 1 kHz (SPEAKER L/R) Maximum Output Level 116 dB (1 m) Frequency Response (Nominal output level @ 1 kHz) -3 dB, 0 dB, +1 dB @20 Hz–20 kHz (MUSIC/SPEECH=MUSIC) (MONITOR OUT) -3 dB, 0 dB, +1 dB @80 Hz–20 kHz (MUSIC/SPEECH=SPEECH) (REC OUT) -3 dB, 0 dB, +1 dB @20 Hz–20 kHz, 1 W Output (MUSIC/SPEECH=MUSIC, without Speaker EQ) (SPEAKERS L/R) Total Harmonic Distortion 0.5 % @20 Hz, 1 kHz, 20 kHz, +14 dBu GAIN=nominal (MONITOR OUT, REC OUT) Hum & Noise (Equivalent Input Noise, Rs=150 Ω, MIC/LINE=MIC) -106 dBu (CH1/2) -112 dBu (CH3/4) -65 dBu Residual output noise (SPEAKERS L/R) Crosstalk (1 kHz) -70 dB between input channels Phantom Voltage +15 V (CH1–4) LIMIT/COMP switch ON=Comp, OFF=Limit (CH1/2) Power Consumption 65 W Weight 24 kg (Speaker x 2 + Powered Mixer) Stereo Input Channel Equalization ±15 dB HIGH 10 kHz shelving LOW 100 Hz shelving Accessories Power Cable, Speaker Cable, Owner’s Manual Option Microphone Speakers (500S) Enclosure 2 way bass-reflex type, Polypropylene, Black Crossover Frequency 4.0 kHz (LF: 12 dB/oct, HF: 12 dB/oct) Frequency Range 55 Hz–20 kHz (-10 dB) Speaker Unit LF: 10" (25 cm) Cone HF: 1" (2.54 cm) Compression Driver 一般仕様 最大出力 250W+250W(± 10%)/4Ω @ 10% THD at 1kHz (S PEAKERS L/R) ≧200W+200W/4Ω @ 1% THD at 1kHz (S PEAKERS L/R) 最大出力音圧レベル 116dB (軸上1m) 周波数特性(ノミナル出力レベル @1kHz) -3dB, 0dB, +1dB @ 20Hz～20kHz (MUS IC/S PEECH=MUS IC) (MONITOR OUT) -3dB, 0dB, +1dB @80Hz～20kHz (MUSIC/SPEECH=SPEECH) (REC OUT) -3dB, 0dB, +1dB @ 20Hz～20kHz, 1W出力 (MUS IC/S PEECH=MUS IC, スピーカEQを除く) (S PEAKERS L/R) 全高調波歪率 ≦0.5% @ 20Hz, 1kHz, 20kHz +14dBu GAIN=すべてノミナル (MONITOR OUT, REC OUT) ハム&ノイズ(入力換算ノイズ, Rs=150Ω , MIC/LINEスイッチ=MIC) ≦-106dBu (CH1/2) ≦-112dBu (CH3/4) ≦-65dBu 残留ノイズ(S PEAKERS L/R) クロストーク (1 kHz) ≦-70 dB 入出力間 ファンタム電源 +15V (CH1-4) LIMIT/COMP スイッチ ON=コンプレッサー, OFF=リミッター(CH1/2) 消費電力 65 W 質量 24 kg (スピーカ2台＋ミキサー) 入力チャンネルイコライザー特性 最大可変幅(± 15 dB) HIGH: 10kHzシェルビングタイプ LOW: 100Hzシェルビングタイプ 付属品 電源ケーブル、スピーカケーブル、取扱説明書、保証書 オプション マイク スピーカ (500S) エンクロージャー 2-wayバスレフ型, ポリプロピレン, 黒 クロスオーバー周波数 4.0kHz (LF:12dB/oct, HF:12dB/oct) 再生周波数帯域 55Hz～20kHz (-10dB) スピーカユニット LF: 10" (25 cm) コーン HF: 1" (2.54 cm) コンプレッションドライバー 総合仕様 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 500 4 PANEL LAYOUT（パネルレイアウト） DIMENSIONS（寸法図） Unit: mm （単位） Speaker （スピーカ部） Mixer （ミキサー部） q [AC IN] jack ([AC IN]端子) w [POWER] switch ([POWER]スイッチ) e [SPEAKERS L/R] jacks (for included speakers (500S) only) ([S PEAKERS L/R]端子(付属のスピーカ(500S )専用)) r [REC OUT L/R] jacks ([REC OUT L/R]端子) t [MONITOR OUT L(MONO)/R] jacks ([MONITOR OUT L(MONO)/R]端子) y Channel input jacks (CH 1 to 4) (チャンネル入力端子 (CH 1から4)) u Stereo channel input jacks (CH 5/6, 7/8, 9/10) (ステレオチャンネル入力端子(CH 5/6、7/8、9/10)) i [MIC/LINE] switches ([MIC/LINE]スイッチ) o [PHANTOM] switch ([PHANTOM]切り替えスイッチ) !0 [LIMIT/COMP] switches ([LIMIT/COMP]スイッチ) !1 Equalizer [HIGH]/[LOW] (EQ(イコライザー)) !2 [REVERB] switches ([REVERB]スイッチ) !3 [REVERB] control ([REVERB]コントロール) !4 [LEVEL] controls ([LEVEL]コントロール) !5 [MASTER LEVEL] control ([MAS TER LEVEL]コントロール) !6 [SPEECH/MUSIC] switch ([S PEECH/MUS IC]スイッチ) !7 [MONITOR OUT] control ([MONITOR OUT]コントロール) !8 [LEVEL] meter ([LEVEL]メーター) !9 [POWER] indicator ([POWER]インジケーター) 9/10 7/8 5/6 4 3 2 1 MASTER 9/10 7/8 5/6 4 3 2 1 MASTER 2-M8 x 25 152 544.5 330 120 342 298 175 111.5 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com STAGEPAS 500 5 CIRCUIT BOARD LAYOUT（ユニットレイアウト） NETWORK NETWORK POWER DSP JACK AMP CONTROL2 (2/3) CONTROL3 (3/3) CONTROL1 (1/3) Speaker LF （スピーカLF <ウーファー>）� Speaker HF （スピーカHF <ツィーター>）� Front view Right side view POWER DSP JACK AMP CONTROL2 (2/3) CONTROL3 (3/3) CONTROL1 (1/3) Rear view www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 STAGEPAS 500 DISASSEMBLY PROCEDURE 1. フロントグリル Ass'y（所要時間：約 1 分） 1-1 [190]のネジ4本を外して、フロントグリルAss'yを 外します。（図 1） 2. スピーカLF（ウーファー） （所要時間：約2分） 2-1 フロントグリル Ass'y を外します。（1 項参照） 2-2 [ 170A] のネジ 8 本を外して、スピーカ L F （ウー ファー）を外します。（図 1） 2-3 スピーカ LF（ウーファー）に取り付けられている 束線 LF（赤／黒）を外します。（写真 1） 3. フロントキャビネット部、リアキャビ ネット部（所要時間：約 2 分） 3-1 [150A]のネジ 14本を外して、フロントキャビネッ ト部、リアキャビネット部を別けます。（図1､図2） 3-2 スピーカ LF（ウーファー）に取り付けられている 束線 LF（赤／黒）を外します。（写真 1） 3-3 スピーカHF（ツィーター）に取り付けられている 束線 HF（黄／青）を外します。（写真 2） ※ フロントキャビネット部とリアキャビネット部を 開きすぎて、スピーカ LF（ウーファー）端子、ス ピーカ HF（ツィーター）端子を傷めないように注 意してください。 [170A]: Bind Head Tapping S crew-P（P タイト＋ BIND） 5.0X18 BL CR3 (WJ 559700) [190]: Bind Head Tapping S crew-P（P タイト＋ BIND） 4.0X12 NI-BL (WJ 329500) Fig.1 ( 図 1) Front grille assembly (フロントグリルAss'y) [190] [190] [190] [170A] [170A] [170A] [190] [170A] Speaker LF (Woofer) (スピーカLF (ウーファー)) Front cabinet unit (フロントキャビネット部) [150A] [150A] [150A] [150A] [150A] [150A] [150A] [150A] Rear cabinet unit (リアキャビネット部) [150A]: Bind Head Tapping S crew-A（A タイト＋ BIND） 5.0X45 NI-BL (WJ 329900) Fig.2 ( 図 2) 1. Front Grille Assembly (Time required: About 1 minute) 1-1 Remove the four (4) screws marked [190]. The front grille assembly can then be removed. (Fig. 1) 2. Speaker LF (Woofer) (Time required: About 2 minutes) 2-1 Remove the front grille assembly. (See procedure 1) 2-2 Remove the eight (8) screws marked [170A]. The speaker LF (woofer) can then be removed. (Fig. 1) 2-3 Remove the wire LF (red/black) attached to the speaker LF (woofer). (Photo 1) 3. Front Cabinet Unit, Rear Cabinet Unit (Time required: About 2 minutes) 3-1 Remove the fourteen (14) screws marked [150A]. The front cabinet unit and rear cabinet unit can then be separated. (Fig. 1, Fig. 2) 3-2 Remove the wire LF (red/black) attached to the speaker LF (woofer). (Photo 1) 3-3 Remove the wire HF (yellow/blue) attached to the speaker HF (tweeter). (Photo 2) * Take care not to open the front cabinet unit and rear cabinet unit too wide or the speaker LF (woofer) terminal and speaker HF (tweeter) terminal may be damaged. （分解手順） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 STAGEPAS 500 [140]: Bind Head Tapping S crew-B（B タイト＋ BIND） 4.0X20 NI-BL (WJ 329100) Photo 3 ( 写真 3) Photo 1 ( 写真 1) Photo 2 ( 写真 2) 4. スピーカHF（ツィーター） （所要時間：約3分） 4-1 フロントキャビネット部、リアキャビネット部を 別けます。（3 項参照） 4-2 [140]のネジ 2本を外して、フロントキャビネット部 からスピーカHF（ツィーター）を外します。（写真3） 5. ネットワーク Ass'y、NETWORK シート （所要時間：約 4 分） 5-1 フロントキャビネット部、リアキャビネット部を 別けます。（3 項参照） 5-2 ネットワーク Ass'y から SP 束線を外します。 （写真 4） 5-3 [30]のネジ4本を外して、リアキャビネット部から ネットワーク Ass'y を外します。（写真 4） 5-4 [N40]のネジ4本を外して、NETWORK シートを外 します。（写真 4-1） [N40]: Pan Head Tapping S crew-B（B タイト＋ PAN） 3.0X8 CR3 (WJ 329000) 4. Speaker HF (Tweeter) (Time required: About 3 minutes) 4-1 Separate the front cabinet unit and rear cabinet unit. (See procedure 3) 4-2 Remove the two (2) screws marked [140]. The speaker HF (tweeter) can then be removed from the front cabinet unit. (Photo 3) 5. Network Assembly, NETWORK Circuit Board (Time required: About 4 minutes) 5-1 Separate the front cabinet unit and rear cabinet unit. (See procedure 3) 5-2 Remove the SP connector assembly from the network assembly. (Photo 4) 5-3 Remove the four (4) screws marked [30]. The network assembly can then be removed from the rear cabinet unit. (Photo 4) 5-4 Remove the four (4) screws marked [N40]. The NETWORK circuit board can then be removed. (Photo 4-1) Wire LF (Red) (束線LF(赤)) Speaker LF (Woofer) (スピーカLF(ウーファー)) Wire LF (Black) (束線LF(黒)) Wire HF (Blue) (束線HF(青)) Wire HF (Yellow) (束線HF(黄)) Speaker HF (Tweeter) (スピーカHF(ツィーター)) Photo 4 ( 写真 4) [30]: Bind Head Tapping S crew-B（B タイト＋ BIND） 3.0X10 NI-BL (WJ 329200) Photo 4-1 ( 写真 4-1) [140] Front cabinet unit (フロントキャビネット部) Speaker HF (Tweeter) (スピーカHF (ツィーター)) [N40] [N40] NETWORK ● Network Assembly （ネットワークAss’ y） [30] [30] Network assembly (ネットワークAss'y) Rear cabinet unit (リアキャビネット部) SP connector assembly (SP束線) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 STAGEPAS 500 [50A]: Bind Head Tapping S crew-P（P タイト＋ BIND） 4.0X12 NI-BL (WJ 329500) 6. ミキサー Ass'y、カバーモールド Ass'y （所要時間：約 1 分） 6-1 コインドライバーまたはマイナスドライバーで、 フ ァ ス ナ ー ヘ ッ ド の マ イ ナ ス 形 溝 2 箇 所 を “ OPEN” の位置まで回して、ミキサーAss'yまたは カバーモールド Ass'y を外します。（写真 5） 7. J ACK シート（所要時間：約 1 分） 7-1 ミキサー Ass'y またはカバーモールド Ass'y を外し ます。（6 項参照） 7-2 [50A]のネジ 3 本を外して、JACK シートと共にマ ウントブラケット Ass'y を外します。（写真 6） 7-3 JACK シートから SP 束線を外します。（写真 6-1） 7-4 [210a]の特殊六角ナット1個を外して、マウントブ ラケット Ass'y から JACK シートを外します。 （写真 6-1） 6. Mixer Assembly, Cover Mold Assembly (Time required: About 1 minute) 6-1 Rotate the two (2) straight slots on the fastener heads with a coin driver or minus driver until each straight slot is in alignment with the “OPEN” position. The mixer assembly or cover mold assembly can then be removed. (Photo 5) 7. JACK Circuit Board (Time required: About 1 minute) 7-1 Remove the mixer assembly or cover mold assembly. (See procedure 6) 7-2 Remove the three (3) screws marked [50A]. The mount bracket assembly can then be removed together with the JACK circuit board. (Photo 6) 7-3 Remove the SP connector assembly from the JACK circuit board. (Photo 6-1) 7-4 Remove the hexagonal nut marked [210a]. The JACK circuit board can then be removed from the mount bracket assembly. (Photo 6-1) Cover mold assembly (カバーモールドAss'y) Fastner head (ファスナーヘッド) Fastner head (ファスナーヘッド) Mixer assembly (ミキサーAss'y) Fastner head (ファスナーヘッド) Fastner head (ファスナーヘッド) Fastner head (ファスナーヘッド) Coin driver or minus driver (コインドライバーまたは� マイナスドライバー) Photo 5 ( 写真 5) Photo 6 ( 写真 6) Mount bracket assembly (マウントブラケットAss'y) [50A] [210a]: Hexagonal Nut（特殊六角ナット）M15.0 BL Photo 6-1 ( 写真 6-1) Mount bracket assembly (マウントブラケットAss'y) [210a] JACK SP connector assembly (SP束線) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 STAGEPAS 500 8. リアケース（所要時間：約 2 分） 8-1 ミキサー Ass'y を外します。（6 項参照） 8-2 [400]のネジ8本を外して、ミキサーAss'yからリア ケースを外します。（写真 7） 9. シールドブラケット 2（所要時間：約 2 分） 9-1 ミキサー Ass'y を外します。（6 項参照） 9-2 リアケースを外します。（8 項参照） 9-3 [380]のネジ4本を外して、シールドブラケット2を 外します。（写真 8） 10. POWER シート（所要時間：約 3 分） 10-1 ミキサー Ass'y を外します。（6 項参照） 10-2 リアケースを外します。（8 項参照） 10-3 シールドブラケット 2 を外します。（9 項参照） 10-4 [290]のネジ 6 本を外して、POWER シートを外し ます。（写真 9） 8. Rear Case (Time required: About 2 minutes) 8-1 Remove the mixer assembly. (See procedure 6) 8-2 Remove the eight (8) screws marked [400]. The rear case can then be removed from the mixer assembly. (Photo 7) 9. Shield Bracket 2 (Time required: About 2 minutes) 9-1 Remove the mixer assembly. (See procedure 6) 9-2 Remove the rear case. (See procedure 8) 9-3 Remove the four (4) screws marked [380]. The shield bracket 2 can then be removed. (Photo 8) 10. POWER Circuit Board (Time required: About 3 minutes) 10-1 Remove the mixer assembly. (See procedure 6) 10-2 Remove the rear case. (See procedure 8) 10-3 Remove the shield bracket 2. (See procedure 9) 10-4 Remove the six (6) screws marked [290]. The POWER circuit board can then be removed. (Photo 9) Rear case (リアケース) [400] [400] ● Mixer Assembly （ミキサーAss’ y） Shield bracket 2 (シールドブラケット2) [380] [380] Photo 7 ( 写真 7) Photo 8 ( 写真 8) [400]: Hexagonal Tapping S crew-B（六角ネジ B タイト） 3.0X8 NI-BL (AAX62010) [380]: Bind Head Tapping S crew-B（B タイト＋ BIND） 3.0X8 CR3 (AAX61980) POWER [290] [290] Photo 9 ( 写真 9) [290]: Pan Head Tapping S crew-B（B タイト＋ PAN）3.0X8 CR3 (WJ 329000) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 STAGEPAS 500 11. DSP シート（所要時間：約 2 分） 11-1 ミキサー Ass'y を外します。（6 項参照） 11-2 リアケースを外します。（8 項参照） 11-3 シールドブラケット 2 を外します。（9 項参照） 11-4 CONTROL2 (2/ 3)シートのCN27とCN33のコネク ターから DSP シートを外します。（写真 10） 11. DSP Circuit Board (Time required: About 2 minutes) 11-1 Remove the mixer assembly. (See procedure 6) 11-2 Remove the rear case. (See procedure 8) 11-3 Remove the shield bracket 2. (See procedure 9) 11-4 Remove the DSP circuit board from the connectors CN27 and CN33 of the CONTROL2 (2/3) circuit board. (Photo 10) Photo 10 ( 写真 10) Panel assembly (パネルAss'y) [240aA] 12. AMP Circuit Board, CONTROL3 (3/3) Circuit Board (Time required: About 4 minutes) 12-1 Remove the mixer assembly. (See procedure 6) 12-2 Remove the rear case. (See procedure 8) 12-3 Remove the shield bracket 2. (See procedure 9) 12-4 Remove the two (2) hexagonal nuts marked [240aA] from the panel printing side. (Photo 11) 12-5 Remove the two (2) screws marked [270]. The phone bracket can then be removed together with the AMP circuit board and CONTROL3 (3/3) circuit board. (Photo 12) 12-6 Remove the two (2) screws marked [260A]. The AMP circuit board and CONTROL3 (3/3) circuit board can then be removed from the phone bracket. (Photo 13) 12-7 Remove the screw marked [260B]. The AMP circuit board A can then be removed from the CONTROL3 (3/3) circuit board. (Photo 13) 12-8 Remove the screw marked [260C]. The AMP circuit board B can then be removed from the CONTROL3 (3/3) circuit board. (Photo 13) CONTROL3 (3/3) AMP [270] [270] Phone bracket (ホーンブラケット) Photo 11 ( 写真 11) [240aA]: Hexagonal Nut（特殊六角ナット）M15.0 BL Photo 12 ( 写真 12) [270]: Bind Head Tapping S crew-B（B タイト＋ BIND） 3.0X8 CR3 (AAX61980) 12. AMP シート、CONTROL3 (3/3)シート （所要時間：約 4 分） 12-1 ミキサー Ass'y を外します。（6 項参照） 12-2 リアケースを外します。（8 項参照） 12-3 シールドブラケット 2 を外します。（9 項参照） 12-4 パネル印刷面から[240aA]の特殊六角ナット2個を 外します。（写真 11） 12-5 [ 2 7 0 ] のネジ 2 本を外して、A M P シート、 CONTROL3 (3/ 3)シートと共にホーンブラケット を外します。（写真 12） 12-6 [260A]のネジ2本を外して、ホーンブラケットから AMP シートと CONTROL3 (3/ 3)シートを外しま す。（写真 13） 12-7 [260B]のネジ1本を外して、CONTROL3 (3/ 3)シー トから AMP シート A を外します。（写真 13） 12-8 [260C]のネジ1本を外して、CONTROL3 (3/ 3)シー トから AMP シート B を外します。（写真 13） [CN32] [CN33] [CN27] [CN28] DSP CONTROL2 (2/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 STAGEPAS 500 13. シールドブラケット 1 Ass'y （所要時間：約 4 分） 13-1 ミキサー Ass'y を外します。（6 項参照） 13-2 リアケースを外します。（8 項参照） 13-3 [P30]のネジを 2 本づつ外して、ハンドルを 2 本外 します。（写真 14､写真 15､写真 16） 13-4 パネル印刷面から[170B]のネジ 6 本、[240aB]の特 殊六角ナット 2 個を外します。（写真 17） 13-5 シールドブラケット 2 を外します。（9 項参照） 13. Shield Bracket 1 Assembly (Time required: About 4 minutes) 13-1 Remove the mixer assembly. (See procedure 6) 13-2 Remove the rear case. (See procedure 8) 13-3 Remove the two (2) each screws marked [P30]. The two (2) handles can then be removed. (Photo 14, Photo15, Photo16) 13-4 Remove the six (6) screws marked [170B] and two (2) hexagonal nuts marked [240aB] from the panel printing side. (Photo 17) 13-5 Remove the shield bracket 2. (See procedure 9) Photo 13 ( 写真 13) [260A], [260B], [260C]: Bind Head Tapping S crew-B（B タイト＋ BIND）3.0X8 CR3 (AAX61980) [P30]: Bind Head S crew（小ネジ＋ BIND）M3.0X8 CR3 (AAX61910) Handle (ハンドル) Photo 14 ( 写真 14) Photo 15 ( 写真 15) Photo 16 ( 写真 16) [P30]: Bind Head S crew（小ネジ＋BIND）M3.0X8 CR3 (AAX61910) Photo 17 ( 写真 17) Panel assembly (パネルAss'y) [240aB] [170B] [170B] 1 2 3 4 5 6 [170B]: Bind Head Tapping S crew-B（B タイト＋ BIND） 3.0X10 NI-BL (WJ 329200) [240aB]: Hexagonal Nut（特殊六角ナット）M15.0 BL [P30] [P30] CONTROL3 (3/3) AMP AMP [260B] [260C] [260A] [260A] Phone bracket (ホーンブラケット) A B www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 STAGEPAS 500 13-6 POW E R シートの C N801、C N802、C N803 と CONTROL3 (3/ 3)シートの CN542のコネクターを 抜いて、シールドブラケット1 Ass'y（AMPシート、 CONTROL3 (3/ 3)シート、POWERシートを含みま す。）を外します。（写真 18） ※ シールドブラケット 1 Ass'y を取り付ける際は、 [170B]のネジを①→⑥の順に締めます。（写真 17） 13-6 Disconnect the connectors CN801, CN802 and CN803 of the POWER circuit board and the connector CN542 of the CONTROL3 (3/3) circuit board. The shield bracket 1 assembly (including AMP circuit board, CONTROL3 (3/3) circuit board and POWER circuit board) can then be removed. (Photo 18) * When installing the shield bracket 1 assembly, tighten the screws marked [170B] in numerical order ( ①→⑥ ). (Photo 17) 14. CONTROL1 (1/3)シート（所要時間：約 8 分） 14-1 ミキサー Ass'y を外します。（6 項参照） 14-2 リアケースを外します。（8 項参照） 14-3 シールドブラケット 2 を外します。（9 項参照） 14-4 シールドブラケット 1 Ass'y を外します。 （13 項参照） 14-5 パネル印刷面から[140a]の特殊六角ナット 10 個、 [140b]の特殊平座金 10 個、[150B]のネジ 10 本を外 します。（写真 19） 14. CONTROL1 (1/3) Circuit Board (Time required: About 8 minutes) 14-1 Remove the mixer assembly. (See procedure 6) 14-2 Remove the rear case. (See procedure 8) 14-3 Remove the shield bracket 2. (See procedure 9) 14-4 Remove the shield bracket 1 assembly. (See procedure 13) 14-5 Remove the ten (10) hexagonal nuts marked [140a], ten (10) flat washers marked [140b] and ten (10) screws marked [150B] from the panel printing side. (Photo 19) Photo 18 ( 写真 18) Panel assembly (パネルAss'y) [150B] [150B] [140a], [140b] [140a], [140b] [140a], [140b] [140a], [140b] Photo 19 ( 写真 19) [140a]: Hexagonal Nut（特殊六角ナット）M11.0 [140b]: Flat Washer（特殊平座金）M9.2 [150B]: Bind Head Tapping S crew-B（B タイト＋BIND）3.0X10 NI-BL (WJ 329200) CONTROL3 (3/3) AMP [CN801] [CN542] [CN802] [CN803] Shield bracket 1 (シールドブラケット1) POWER AMP CONTROL3 (3/3) POWER Shield bracket 1 (シールドブラケット1) ● Shield Bracket 1 Assembly （シールドブラケット1 Ass'y） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 STAGEPAS 500 14-6 CONTROL2 (2/ 3)シートのCN21、CN26のコネクター から CONTROL1 (1/ 3)シートを外します。（写真 20） ※ [120]のプッシュボタン 4 個と[130]のプッシュス ペーサ4個は、CONTROL1 (1/3)シートの構成部品 ではありません。CONTROL1 (1/3)シートを交換す る 際 に は 必 ず こ れ ら を 取 り 外 し 、 新 し い C ONTR OL1 (1/3)シートに取り付けてください。 （写真 21） 14-6 Remove the CONTROL1 (1/3) circuit board from the connectors CN21 and CN26 of the CONTROL2 (2/3) circuit board. (Photo 20) * The four (4) push buttons marked [120] and four (4) push spacers marked [130] are not parts of the CONTROL1 (1/3) circuit board. When replacing the CONTROL1 (1/3) circuit board, be sure to remove these parts and attach them to the new CONTROL1 (1/3) circuit board. (Photo 21) CONTROL1 (1/3) CONTROL2 (2/3) [CN21] [CN22] [CN25] [CN26] Photo 20 ( 写真 20) CONTROL1 (1/3) [120]: Push button (プッシュボタン) [130]: Push spacer (プッシュスペーサ) Photo 21 ( 写真 21) 15. CONTROL2 (2/3) Circuit Board (Time required: About 9 minutes) 15-1 Remove the mixer assembly. (See procedure 6) 15-2 Remove the rear case. (See procedure 8) 15-3 Remove the shield bracket 2. (See procedure 9) 15-4 Remove the DSP circuit board. (See procedure 11) 15-5 Remove the shield bracket 1 assembly. (See procedure 13) 15-6 Remove the CONTROL1 (1/3) circuit board. (See procedure 14) 15-7 Remove the seven (7) volume knobs (white) marked [80] and the volume knob (red) marked [90] from the panel printing side. (Photo 22) 15. CONTROL2 (2/3)シート（所要時間：約 9 分） 15-1 ミキサー Ass'y を外します。（6 項参照） 15-2 リアケースを外します。（8 項参照） 15-3 シールドブラケット 2 を外します。（9 項参照） 15-4 DSP シートを外します。（11 項参照） 15-5 シールドブラケット 1 Ass'y を外します。 （13 項参照） 15-6 CONTROL1 (1/ 3)シートを外します。（14 項参照） 15-7 パネル印刷面から[80]のノブ VR（白）7個、[90]の ノブ VR（赤）1 個を外します。（写真 22） Panel assembly (パネルAss'y) [90]: Volume knob (Red) (ノブVR(赤)) [80]: Volume knob (White) (ノブVR(白)) Photo 22 ( 写真 22) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 STAGEPAS 500 15-8 [110]のネジ 5 本を外して、CONTROL2 (2/ 3)シー トを外します。（写真 23） ※ 以下の各部品は、CONTROL2 (2/3)シートの構成部 品ではありません。CONTROL2 (2/3)シートを交換 す る 際 に は 必 ず こ れ ら を 取 り 外 し 、 新 し い C ONTR OL2 (2/3)シートに取り付けてください。 （写真 24） ・[40]: プッシュボタン 7 個 ・[50B]: ノブ VR（S）（白） 1 個 ・[60]: ノブ VR（S）（緑） 14 個 ・[70]: ノブ VR（S）（青） 1 個 15-8 Remove the five (5) screws marked [110]. The CONTROL2 (2/3) circuit board can then be removed. (Photo 23) * The following parts are not parts of the CONTROL2 (2/3) circuit board. When replacing the CONTROL2 (2/3) circuit board, be sure to remove these parts and attach them to the new CONTROL2 (2/3) circuit board. (Photo 24) • [40]: Push buttons 7 pcs. • [50B]: Volume knob (S) (white) 1 pc. • [60]: Volume knobs (S) (green) 14 pcs. • [70]: Volume knob (S) (blue) 1 pc. 16. Power Switch, AC Inlet (Time required: About 5 minutes) 16-1 Remove the mixer assembly. (See procedure 6) 16-2 Remove the rear case. (See procedure 8) 16-3 Remove the shield bracket 2. (See procedure 9) 16-4 Remove the shield bracket 1 assembly. (See procedure 13) 16-5 Remove the two (2) connector assemblies (connector assembly (1P) and connector assembly (2P)) and earth wire soldered to the power switch and AC inlet. (Fig. 3) 16-6 Remove the power switch by pressing its claws. (Fig. 4) 16-7 Remove the AC inlet by pressing its claws. (Fig. 5) 17. Fan (Time required: About 5 minutes) 17-1 Remove the mixer assembly. (See procedure 6) 17-2 Remove the rear case. (See procedure 8) 17-3 Remove the shield bracket 2. (See procedure 9) 17-4 Remove the shield bracket 1 assembly. (See procedure 13) 17-5 Remove the four (4) screws marked [210]. The fan can then be removed from the shield bracket 1 assembly. (Photo 25) * The fan is fixed with two-sided tape. Apply power little by little to remove the fan. 16. 電源スイッチ、ACインレット （所要時間：約5分） 16-1 ミキサー Ass'y を外します。（6 項参照） 16-2 リアケースを外します。（8 項参照） 16-3 シールドブラケット 2 を外します。（9 項参照） 16-4 シールドブラケット 1 Ass'y を外します。 （13 項参照） 16-5 電源スイッチとACインレットに半田付けされてい る束線2本（束線1P, 束線2P）とアース線を外しま す。（図 3） 16-6 電源スイッチのツメを押して外します。（図 4） 16-7 AC インレットのツメを押して外します。（図 5） 17. ファン（所要時間：約 5 分） 17-1 ミキサー Ass'y を外します。（6 項参照） 17-2 リアケースを外します。（8 項参照） 17-3 シールドブラケット 2 を外します。（9 項参照） 17-4 シールドブラケット 1 Ass'y を外します。 （13 項参照） 17-5 [210]のネジ 4 本を外して、シールドブラケット 1 Ass'y からファンを外します。（写真 25） ※ ファンは両面テープで固定されていますので、軽 く力を加えて外してください。 CONTROL2 (2/3) [110] [110] Photo 23 ( 写真 23) [110]: Bind Head S crew（小ネジ＋ BIND） M3.0X8 CR3 (AAX61910) [40]: Push button (プッシュボタン) [40]: Push button (プッシュボタン) [70]: Volume knob (S) (Blue) (ノブVR(S)(青)) [60]: Volume knob (S) (Green) (ノブVR(S)(緑)) [50B]: Volume knob (S) (White) (ノブVR(S)(白)) CONTROL2 (2/3) Photo 24 ( 写真 24) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 STAGEPAS 500 Shield bracket 1 assembly (シールドブラケット1 Ass'y) Fan (ファン) [210] [210] Photo 25 ( 写真 25) [210]: Bind Head Tapping S crew-B（B タイト＋ BIND）3.0X20 NI-BL (WK008800) Fig.3 ( 図 3) Fig.4 ( 図 4) Fig.5 ( 図 5) AC inlet (ACインレット) Connector assembly (1P) (brown) (束線 1P (茶)) Connector assembly (2P) (束線 2P) (brown) (茶) (blue) (青) Panel (パネル) Earth wire (green) (アース線 (緑)) Power switch (電源スイッチ) Soldering (半田付け) Soldering (半田付け) Power switch (電源スイッチ) Panel (パネル) Claw (ツメ) Claw (ツメ) AC inlet (ACインレット) Claw (ツメ) Panel (パネル) Claw (ツメ) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 STAGEPAS 500 LSI PIN DESCRIPTION PIN NO. I/O FUNCTION NAME PIN NO. I/O FUNCTION NAME 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 Vss TESTN PLLBPN PLLVDD CIN PLLVss TRSTN TMS TCK TDI TDO XI XO Vss VDD ICN ECSN EWRN/PD5 ERDN/PD4 EA3/PD3 EA2/PD2 EA1/PD1 EA0/PD0 IOVDD ED0/PC0 ED1/PC1 ED2/PC2 ED3/PC3 ED4/PC4 ED5/PC5 ED6/PC6 ED7/PC7 Vss IRQ0N/PH0 TxD0 RxD0 TxD1/PG2 RxD1/PH1 SCLK1/PH2 SDO SDI/PH3 BCLK WCLK/SYO SYSCLK/PG3 Vss VDD IOVDD PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7 Vss PB0 PB1 PB2 PB3 PB4 PB5 PB6 PB7/SYI - I I - - - I I I I O I O - - I I I I I I I I - I/O I/O I/O I/O I/O I/O I/O I/O - I O I O I I O I O O O - - - I/O I/O I/O I/O I/O I/O I/O I/O - I/O I/O I/O I/O I/O I/O I/O I/O Ground Input for TEST PLL bypass select PLL Power supply +2.5 V Capacitor terminal for PLL PLL Ground JTAG input JTAG output Crystal oscillator Crystal oscillator Ground Power supply +2.5 V Hardware reset CPU I/F chip select CPU I/F write enable / Port D CPU I/F read enable / Port D CPU I/F address bus / Port D Power supply +3.3 V CPU I/F data bus / Port C Ground Interrupt input / Port H Serial output Serial input Serial output / Port G Serial input / Port H External synchronization clock / Port H Serial output Serial input / Port H Bit clock output Word clock output Clock output / Port G Ground Power supply +2.5 V Power supply +3.3 V I/O port A Ground I/O port B 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 Vss IOVDD LBN/LWRN/PF6 UBN/UWRN/PF7 RDN/PF4 MD00 MD08 MD01 MD09 MD02 MD10 MD03 Vss MD11 MD04 MD12 MD05 MD13 MD06 MD14 MD07 MD15 WRN/PF5 Vss VDD IOVDD MA17 MA16 MA15 MA14 MA13 MA12 MA11 MA10 MA09 MA08 MA07 MA06 MA05 Vss MA04 MA03 MA02 MA01 CS0N/PG0 MA18 MA19 MA21/PF1 MA22/PF2 MA20 MA23/PF3 CSIN/PG1 MA00/PF0 Vss VDD IOVDD CS2N/PE0 CS3N/PE1 CS4N/CASN/PE2 CS5N/PE3 CS50RDN/PE4 CS51WRN/PE5 CS52WRN/PE6 CS53WRN/RASN/PE7 - - O O O I/O I/O I/O I/O I/O I/O I/O - I/O I/O I/O I/O I/O I/O I/O I/O I/O O - - - O O O O O O O O O O O O O - O O O O O O O O O O O O O - - - O O O O O O O O Ground Power supply +3.3 V External memory lower-byte enable / Port F External memory upper-byte enable / Port F External memory read enable / Port F External memory data bus Ground External memory data bus Ground Power supply +2.5 V Power supply +3.3 V External memory address bus Ground External memory address bus External memory chip select / Port G External memory address bus External memory address bus / Port F External memory address bus External memory address bus / Port F External memory chip select / Port G External memory address bus / Port F Ground Power supply +2.5 V Power supply +3.3 V External memory chip select / Port E YMW767-VTZ (X6055A00) CPU (SWL01B) DSP: IC1007 （LSI端子機能表） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 STAGEPAS 500 PIN NO. I/O FUNCTION NAME PIN NO. I/O FUNCTION NAME 1 2 3 4 5 6 7 8 AINR AINL CKS1 VCOM AGND VA VD DGND I I I O - - - - Rch Analog input pin Lch Analog input pin Mode select 1 pin Common voltage output pin Analog ground Analog power supply +5V Digital power supply +3.3V Digital ground 9 10 11 12 13 14 15 16 SDTO LRCK MCLK SCLK PDN DIF CKS2 CKS0 O I/O I I/O I I I I Audio serial data output pin Output channel clock pin Master clock input pin Audio serial data clock pin Power down mode pin Audio interface format pin Mode select 2 pin Mode select 0 pin DAC1A: IC401 AK5381VT (X8575A00) ADC (Analog to Digital Converter) DSP: IC1004 PIN NO. I/O FUNCTION NAME PIN NO. I/O FUNCTION NAME 1 2 3 4 5 6 7 8 BCK DATA LRCK DGND VDD Vcc VOUTL VOUTR I I I - - - O O Audio data bit clock input Audio data digital input L-channel and R-channel audio-data latch-enable input Digital ground Digital power supply +3.3V Analog power supply +5V Analog output for L-channel Analog output for R-channel 9 10 11 12 13 14 15 16 AGND VcoM ZEROR/ZEROA ZEROL/NA MD MC ML SCK - - O O I I I I Analog ground Common voltage decoupling Zero-flag output for R-channel/Zero-flag output for L-/R-channel Zero-flag output for L-channel/No assign Mode control data input Mode control clock input Mode control latch input System clock input DAC1A: IC401 PCM1742EK (X8574A00) DAC (Digital to Analog Converter) DSP: IC1008 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 STAGEPAS 500 IC BLOCK DIAGRAM NJM2068M-D TE1 (AAX62750) Dual Operational Amplifier CONTROL1 (1/3): CONTROL2 (2/3): CONTROL3 (3/3): DSP: 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - FA3641N (X8570A00) PWM Control POWER: IC803 IN -- IN + OUT GND Vref D7 R7 5.83 kΩ R6 4.12 kΩ R1 1 kΩ D6 -- + 12, 11, 10, 9 D1 Vcc Rch COM 1 -- + COM 6 -- + COM 7 LB1407-E LF (AAX68710) AC/DC Voltage Level Meter CONTROL2 (2/3): IC604 2 3 4 5 6 8 1 13 14 7 1 2 3 4 5 6 7 14 13 12 11 10 9 8 7 8 Vcc Rch Vref IN+ IN-- OUT GND D7 D6 D5 D4 D3 D2 D1 IC101, 201, 501, 701, 704 IC102, 104-106, 108, 202, 203, 205, 206, 302, 402, 502, 503, 702, 703, 901, 902 IC541, 542 IC103, 107, 204, 603, 1009, 1011 µPC494GS-T2-A (X8569A00) Switching Regulator POWER: IC802 ERROR AMP 2 REFERENCE REGULATOR OSCILLATOR 0.1V ERROR AMP 1 + – + – 1 2 3 4 5 6 7 8 16 15 14 13 12 11 10 9 Non-Inv. Input Non-Inv. Input Inv. Input Inv. Input Ref Out Feed- Back Output Control Dead- Time Control GND Vcc C2 C1 CT RT E2 E1 7 2 1 3 4 6 8 VCC CS OUT GND IS + RT FB REF OUTPUT ENB UVLO 16.5V/9V 0.8V 4V 3.0V Dmax 70% 0.24V FF PWM 5V REF 8.5V~7.9V 0.82V~0.68V 15.5V 15.5V 6.5 A 0.9mA + – + – + – + – + – + – + – 5 ––– + 5V VCC ENB R S QB Q OSC RM RT 1 2 3 4 8 7 6 5 RTRch FB IS(+)/IS(-) GND CS REF VCC OUT （ICブロック図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 STAGEPAS 500 AMP Circuit Board (4200-30) ...................................................................26 CONTROL1 (1/3) Circuit Board (6486-30) ...............................................24 CONTROL2 (2/3) Circuit Board (6486-30) ......................................... 22/23 CONTROL3 (3/3) Circuit Board (6486-30) ...............................................25 DSP Circuit Board (1043-40) ....................................................................19 JACK Circuit Board (5254B-30) ...............................................................25 NETWORK Circuit Board (5254A-30) ......................................................26 POWER Circuit Board (8146-40) ........................................................ 20/21 CIRCUIT BOARDS Note: See parts list for details of circuit board component parts. 注: シートの部品詳細はパーツリストをご参照ください。 444608 DSP Circuit Board Component side（部品側） Pattern side（パターン側） not installed to CONTROL2 (2/3)-CN33 to CONTROL2 (2/3)-CN27 * 1 * 2 C1012 + – * 1 C1013 * 2 （シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 STAGEPAS 500 POWER Circuit Board 444598 (J, U, C), 444744 (B, H, O) Component side（部品側） to CONTROL3 (3/3)-CN541 to FAN to POWER switch AC IN to CONTROL2 (2/3)-CN1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 STAGEPAS 500 POWER Circuit Board Pattern side（パターン側） 444598 (J, U, C), 444744 (B, H, O) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 STAGEPAS 500 CONTROL2 (2/3) Circuit Board 444603 Component side（部品側） LIMITER MONITOR OUT REVERB REVERB HIGH LOW REVERB HIGH LOW REVERB HIGH LOW REVERB HIGH LOW HIGH LOW LOW HIGH HIGH LOW +6 +3 0 -6 -20 POWER SPEECH MUSIC LEVEL MASTER LEVEL CH1 LEVEL CH2 LEVEL CH3 LEVEL CH4 LEVEL CH5/6 LEVEL LEVEL CH7/8 CH9/10 to DSP-CN32 to CONTROL1 (1/3)-CN22 to POWER-CN802 to CONTROL1 (1/3)-CN25 to DSP-CN28 to CONTROL3 (3/3)-CN542 LIMIT COMP LIMIT COMP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 STAGEPAS 500 CONTROL2 (2/3) Circuit Board 444603 Pattern side（パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 STAGEPAS 500 CONTROL1 (1/3) Circuit Board 444603 Component side（部品側） Pattern side（パターン側） to CONTROL2 (2/3)-CN26 to CONTROL2 (2/3)-CN21 L R R L(MONO) R R R R L(MONO) L L L REC OUT MONITOR OUT CH1 CH2 CH3 CH4 CH5/6 CH7/8 CH9/10 MIC LINE MIC LINE MIC LINE MIC LINE PHANTOM CH1-4 OFF ON www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 STAGEPAS 500 to AMP-1100 (R ch) to AMP-1101 (R ch) to AMP-1101 (L ch) to AMP-1100 (L ch) to CONTROL2 (2/3)-CN24 to POWER-CN804 L R SPEAKERS CONTROL3 (3/3) Circuit Board Component side（部品側） Pattern side（パターン側） CONTROL3 (3/3): 444603 JACK: 445546 JACK Circuit Board Component side（部品側） SPEAKER INPUT to NETWORK-CN8 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 STAGEPAS 500 AMP Circuit Board Component side（部品側） Pattern side（パターン側） NETWORK Circuit Board Component side（部品側） AMP: 444611 NETWORK: 445546 to CONTROL3 (3/3)-CN544 (L ch) CONTROL3 (3/3)-CN546 (R ch) to CONTROL3 (3/3)-CN543 (L ch) CONTROL3 (3/3)-CN545 (R ch) to JACK-CN15 to Speaker HF (TWEETER) to Speaker LF (WOOFER) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 STAGEPAS 500 INSPECTIONS 1. Test Conditions（試験条件） Measuring Voitage（測定電圧）: AC 100 V 50/60 Hz (J) AC 120 V 60 Hz (U, C) AC 230 V 50 Hz (B, H) AC 220 V 50 Hz (O) Load（負荷）: 4 Ω Input（入力）: 1 KHz MASTER LEVEL VR（マスターレベル VR）: MAX. Tone-control VR（トーンコントロール VR）: HIGH, LOW = All channel Center. REVERB SW（リバーブ S W）: All channel OFF. REVERB level（リバーブレベル VR）: MIN. SPEECH/MUSIC SW（スピーチ /ミュージック S W）: MUSIC LIMIT/COMP SW（リミット /コンプ S W）: LIMIT USE MEASUREMENT FILTER: DIN-Audio PHANTOM SW（ファンタム S W）: OFF NOTE: q Use a low pass filter (20 KHz) to measure noise at the SP jack (SPEAKERS). （S P 端子（S PEAKERS ）でノイズを測定する場合は、ローパスフィルター（20 KHz）を使用してください。） w The sleeve of the SPEAKERS Lch is the hot terminal. So, pay attention not to let it contact GND. （S PEAKERS Lch は、スリーブ側がホット端子となりますので、アースに接触しない 様注意してください。） 2. Electric Characteristic（電気特性） No. 1 2 ITEM （項目） OUTPUT POWER （定格出力） T. H. D. （歪率） INPUT CONDITIONS （入力条件） INPUT1-SW=LINE INPUT1-LEVEL=NOMINBAL INPUT1-SW=LINE INPUT1-LEVEL=MAX. INPUT1-SW=LINE INPUT1-LEVEL=MAX. OUTPUT CONDITIONS （出力条件） SP OUT: L, R 1 %THD OUTPUT （1 % 歪　出力） 20-20KHz FILTER SP OUT: L, R 50 W OUTPUT （50 W　出力） MONITOR OUT: L, R +14 dBu OUTPUT (Load: 10 kΩ) NOMINAL （標準値） 210 W 0.5 % 0.1 % LIMIT （限界値） >200 W <1 % <0.5 % Sleeve （スリーブ）� Tip （チップ）� （検査） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 STAGEPAS 500 No. 3 4 5 6 ITEM （項目） INPUT SENSITIVITY （入力感度） LIMIT/COMP SW （リミット/コンプスイッチ） FREQUENCY RESPONSE （周波数特性） TONE-CONTROL CHARACTERISTIC （トーンコントロール特性） INPUT CONDITIONS （入力条件） INPUT 1, 2, 3, 4 (Each) INPUT=XLR INPUT-SW=LINE INPUT-LEVEL=MAX. INPUT 1, 2, 3, 4 (Each) INPUT=XLR INPUT-SW=MIC INPUT-LEVEL=MAX. INPUT 1, 2, 3, 4 (Each) INPUT=PHONE INPUT-SW=LINE INPUT-LEVEL=MAX. INPUT 5 and 6, 7 and 8 (Each pair) INPUT=PHONE, RCA INPUT-LEVEL=MAX. INPUT 9 and 10 (Each) INPUT=RCA INPUT-LEVEL=MAX. INPUT 1, 2 INPUT=PHONE INPUT-SW=LINE INPUT-LEVEL=MAX. LIMIT/COMP SW=COMP INPUT: 60 Hz 1, 2, 3, 4 (Each) INPUT=XLR INPUT-SW=LINE 10 KHz INPUT-LEVEL=MAX. INPUT: 60 Hz 5 and 6, 7 and 8, 9 and 10 (Each pair) INPUT=PHONE, RCA 10 KHz INPUT-LEVEL=MAX. INPUT 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (Each) LOW=MIN. REF: 30 Hz, LOW VR CENTER INPUT 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (Each) LOW=MAX. REF: 30 Hz, LOW VR CENTER INPUT 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (Each) HIGH=MIN. REF: 30 KHz, HIGH VR CENTER INPUT 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (Each) HIGH=MAX. REF: 30 KHz, HIGH VR CENTER INPUT1 HIGH, LOW VR CENTER SPEECH/MUSIC=SPEECH REF: 80 Hz, MUSIC MODE OUTPUT CONDITIONS （出力条件） SP OUT: L, R REF: 200 W OUTPUT MONITOR OUT: L +4 dBu OUTPUT (Load: 10 kΩ) MONITOR OUT: L +4 dBu OUTPUT (Load: 10 kΩ) L L, R REC OUT: L, R -10 dBV OUTPUT (Load: 10 kΩ) MONITOR OUT: L +4 dBu OUTPUT (Load: 10 kΩ) SP OUT: L, R REF: 1 KHz, 1W OUTPUT （基準: 1 KHz, 1W 出力） SP OUT: L, R REF: 1 KHz, 1W OUTPUT （基準: 1 KHz, 1W 出力） REF: 300 mV RECOUT （基準: 300 mV RECOUT　出力） (Load: 10 kΩ) NOMINAL （標準値） -23 dBu -30 dBu -60 dBu -20 dBu -20 dBu -20 dBu -25 dBu +5.0 dB +1 dB +5.0 dB +1 dB -15.0 dB +15.0 dB -15.0 dB +15.0 dB -3.0 dB LIMIT （限界値） -23 dBu±2 dB -30 dBu±2 dB -60 dBu±2 dB -20 dBu±2 dB -20 dBu±2 dB -20 dBu±2 dB -24 dBu±2 dB +4.0±2 dB +1±2 dB +4.0±2 dB +1±2 dB -15.0±2 dB +15.0±2 dB -15.0±2 dB +15.0±2 dB -3.0±2 dB www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 STAGEPAS 500 (NOTE): 0 dBu=0.775 V 3. G Overload Protection（過負荷保護回路動作） The product shall be set to 25 W output on SP OUT. When + and - of SP OUT short-circuit, the product should stop the output and should blink POWER LED. * Cycle power (turn off and then on the POWER switch) to return to normal operation. （SP OUT に 25 W を出力させ、SP OUT の＋と－をショートさせた時、SP OUT の出力が無くなり、POWER 表示 LED が点滅することを確認します。） （※ POWER スイッチを OFF し、再度 ON にすれば正常動作へ復帰します。） G DC Detection Circuit Protection（DC 検出保護回路動作） When DC is detected in AMP output, the power latch circuit is activated to turn off the power. In this case, it is impossible to turn on the power until the power switch is turned off to discharge the capacitors C806 to C809. (It will take about 10 minutes to discharge.) （AMP 出力に DC を検出した場合は、電源のラッチ回路が動作し、電源を OFF します。この場合は、POWER スイッ チを OFF し、C806 ～ C809 のコンデンサーが放電されるまでは電源が入りません。（約 10 分位かかります。）） G Temperature Elevation Protection（温度上昇保護回路動作） When the temperature of the TH803 (temperature of the heat sink) is 70 ˚C or more, the protection circuit is activated to turn off the output. The output will be automatically turned on when the temperature comes down. （TH803 の温度（放熱板の温度）が 70 ℃以上になると、保護回路が働き、出力を OFF します。温度が下がると自動 復帰します。） No. 7 8 9 10 11 12 ITEM （項目） CROSSTALK （クロストーク） SIGNAL TO NOISE RATIO （信号雑音比） RESIDUAL NOISE （残留雑音） PHANTOM VOLTAGE （ファンタム電源） LEVEL METER INDICATION （レベルメーター表示） POWER CONSUMPTION （消費電力） INPUT CONDITIONS （入力条件） INPUT 1, 2, 3, 4, 5, 6, 7, 8 to Adjacent INPUT （隣接 CH 間） HIGH, LOW VR CENTER INPUT SHORT （入力短絡） INPUT-SW=LINE MASTER-LEVEL=MIN. SW-MIC INPUT=XLR INPUT IMPEDANCE=150 Ω PHANTOM SW=ON INPUT1 OUTPUT CONDITIONS （出力条件） SP OUT: REF: 1 KHz, 200 W OUTPUT （基準: 1 KHz, 200 W 出力） (MEASURE WITH 20 KHz LPF) SP OUT: SP OUT REF: 100 W OUTPUT MONITOR （基準: 100 W　出力） OUT SP OUT SP OUT (MEASURE WITH 20 KHz LPF AES17) CH1-4 XLR w-q e-q SP OUT: REF: LEVEL METER=“0” （LEVEL METER“ 0” が表示） SP OUT: REF: 25 W OUTPUT NOMINAL （標準値） 75 dB 53dB 95dB -54 dBu -70 dBu 15V 22 dBu 90 W LIMIT （限界値） >70 dB >50 dB >90 dB <-50 dBu <-65 dBu 15V±1V 22 dBu±2 dB <93 W ● POWER Circuit Board Part of the TH803 �（TH803 の部分） TH803 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 30 STAGEPAS 500 4. Limiter Indication（リミッタ－表示の確認） The product shall be set to 32 dBu output on SP OUT. Then, LIMITER LED(RED) should light on and all LEDs of LEVEL meter should light on. （SP OUT に 32 dBu を出力させた時、LIMITER 表示 LED（赤色）が点灯し（一瞬でも可）、LEVEL 表示 LED が全て 点灯することを確認します。） ● AMP Circuit Board Part of the trimmer potentiometer �（半固定ボリウムの部分） ADJUSTMENT OF AMPLIFIER UNIT（アンプユニットの調整） 1. Connect a 4 Ω of dummy resistor to the SPEAKERS jacks. 2. After turning on the power, wait more than 60 seconds until performance is stabilized. Then, adjust the trimmer potentiometer to make the voltage across the dummy resistor ±3 mV or less. 1. SPEAKERS端子に4 Ω のダミー抵抗を接続します。 2. 電源 ON 後、60 秒以上経過して動作が安定してか ら、ダミー抵抗の両端電圧が± 3 mV 以下となるよ うに、半固定ボリウムを調整します。 FACTORY SETTING（出荷時の設定） ･ POWER switch（POWER スイッチ）: OFF ･ MASTER LEVEL volume（MASTER LEVEL ボリューム）: MIN. ･ LEVEL CH 1-10 volume（LEVEL CH 1-10 ボリューム）: MIN. ･ SPEECH/MUSIC switch（SPEECH/MUSIC スイッチ）: MUSIC ･ REVERB switch（REVERB スイッチ）: OFF ･ LIMIT/COMP switch（LIMIT/COMP スイッチ）: LIMIT ･ REVERB volume（REVERB ボリューム）: MIN. ･ MONITOR OUT volume（MONITOR OUT ボリューム）: MIN. ･ Equalizer HIGH, LOW volume（イコライザー HIGH, LOW ボリューム）: CENTER ･ MIC/LINE switch（MIC/LINE スイッチ）: MIC ･ PHANTOM switch（PHANTOM スイッチ）: OFF www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 STAGEPAS 500 TROUBLE SHOOTING ∗∗∗∗∗ Points marked by “ A ” to “ L ” in the figure of circuit board are the points to be checked as indicated by the same marks in the flowchart on the next page or after. ※ 基板図の A ～ L は、次ページからのフローチャートにおけるチェックポイントを示しています。 POWER Circuit Board Component side（部品側） A B , C D , E , F to CONTROL2 (2/3)-CN1 AC IN I L K J J H G Component side（部品側） CONTROL3 (3/3) Circuit Board （トラブルシューティング） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 STAGEPAS 500 G Trouble Shooting (POWER circuit board) START F801 (Fuse) OPEN ? Yes No < Fuse: Primary > <+VB> about +44 V(DC) ? CN804: 1 pin Yes No CN804: 3 pin Yes No about +15 V (DC) ? CN802: 2 pin Yes No about +5 V (DC) ? CN802: 3 pin Yes No about -15 V (DC) ? CN802: 1 pin Yes No Yes No Check IC804,D816-819 and peripheral IC804,D816-819� 及び周辺の確認� Check IC806 and peripheral IC806及び周辺の確認� Check IC805,D816-819 and peripheral IC805,D816-819� 及び周辺の確認� Check Q556,D543,R594,R595 Q556,D543,R594,R595� の確認� about -35 V (DC) ? CN543: 3 pin No Check Q557,D544,R596,R597 Q557,D544,R596,R597� の確認� about -35 V (DC) ? CN545: 3 pin 1 2 Yes < Power Supply: +VB > < Power Supply: -VB > < Power Supply: +15 V > < Power Supply: -15 V > < Power Supply: +5 V > No Load < L ch: VDR > < R ch: VDR > A B C D E F G H Connect the circuit boards. ("CONTROL3 (3/3): CN804-CN541", "AMP (L ch)", "AMP (R ch)") "CONTROL3 (3/3)シート: CN804-CN541"、"AMP (L ch)シート"、"AMP (R ch)シート"を接続� <-VB> about -44 V(DC) ? [無負荷] < Power Circuit Board > < CONTROL3 (3/3) Circuit Board > Note: Check and repair must be done carefully, otherwise the electrical shock may be caused. [ 注意：感電するおそれがありますので、注意して作業を行ってください。] *Discharge [ 放電 ]: +VB,-VB *Disconnect AC plug from the wall outlet before discharging electricity. +VB (-VB) PGND 820 3W discharge 　 1 minute [1分間放電] [放電を行なう前にACプラグをコンセントから� 抜いてください。] GND: 2124 820/50V (+) GND: 2124 820/50V (+) [ AMPシート ] [ AMPシート ] www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 STAGEPAS 500 Power LED = ON ? Yes No Replace the AMP circuit boards. AMPシートを外す� 1 Remove the AMP circuit boards. Power LED = ON ? Yes AMPシートの交換� No Q548: Base = 0 V ? No Check R577–579, 584–587 Q550–553 C563, 564 Yes R577～579, 584～587� Q550～553� C563,564 の確認� � R563,567,570,571,574～576,535� Q546,547,558,559� C559,562,� D541,542 の確認� Check R563,567,570,571,574–576, 535 Q546,547,558,559 C559,562, D541,542 OUTPUT OK ? Yes No END Q545: Base = 0.6 V (DC) ? Yes No Replace the AMP circuit boards. AMPシートの交換� � Check R564–566, 568,569,572,573 R580–583, 598 Q541–545, 548 C561 R564～566,568,569,572,573� R580～583,598� Q541～545,548� C561 の確認� Replace the POWER circuit board. POWERシートの交換� � 2 "CONTROL1(1/3)シート"、"DSPシート"、"CONTROL2(2/3)シート:CN542-CN24" 及び FAN を接続� Connect the circuit boards("CONTROL1 (1/3)", "DSP", "CONTROL2 (2/3):CN542-CN24") and a fan. Q548:OFF Q548: ON ( Q545: ON ) ( Q545: OFF ) < Power LED > ( Q549: ON ) CN544: 11 pin (CN546: 11 pin) < Signal Path > < FAN > I J K L < CONTROL3 (3/3) Circuit Board > ( Q549: OFF ) < AMP:Operate Mode> � Power LED=BLINKING ? No Yes [点滅] [点灯] [点灯] POWER switch: OFF ON Power LED=BLINKING ? No [点滅] Yes www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST WARNING Components having special characteristics are marked and must be replaced with parts having specifi cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 Notes : DESTINATION ABBREVIATIONS A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品を ご使用ください。 CONTENTS（目次） OVERALL ASSEMBLY（総組立） ..................................... 2 MIXER ASSEMBLY（ミキサー Ass'y） ............................. 5 ELECTRICAL PARTS（電気部品） .............................. 8-26 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 120c 120b 120b 120c 120a 120d 120d 120e 110a 110b 110c 110d Front cabinet assembly （フロントキャビネットAss'y） Front cabinet unit （フロントキャビネット部） 120 130 100 250 240 260 110 160 170 140 190 180 180d 180e 180f 180c 180c 180c 180b 180a 180b Front grille assembly （フロントグリルAss'y） Mixer assembly: See page 5. [With mixer] （ミキサーAss'y） [Blank] Cover mold assembly （カバーモールドAss'y） M10 M20 210 230 150 210a F10 B10 F20 B20 F30 B30 F40 B40 Bracket fastner 1 assembly （ブラケットファスナー1 Ass'y） 60 70 90 Bracket fastner 2 assembly J,B,H,O models 250 J,B,H,O models U,C models only 250 U,C models 250 U,C models B,H models only 240 B,H models only （ブラケットファスナー2 Ass'y） 80 40 Mount bracket assembly （マウントブラケットAss'y） 50 R30 R70 R30 R40 R40 200 R50 R20 R10 130~140mm N30 N20 220 N40 20 Network assembly （ネットワークAss'y） 30 N10 N50 N60 Rear cabinet unit （リアキャビネット部） 10 Rear cabinet assembly （リアキャビネットAss'y） R60 ∗ ∗ Either mixer assembly or cover mold assembly is attached. ∗ ミキサー Ass’y またはカバーモールド Ass’y のどちらかが取り付けられています。 STAGEPAS 500 2 OVERALL ASSEMBLY（総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 3 STAGEPAS 500 OVERALL ASSEMBLY 総 組 立 STAGEPAS 500 -- Overall Assembly 総 組 立 J 440373 -- Overall Assembly 総 組 立 U,C 440374 -- Overall Assembly 総 組 立 B 440377 -- Overall Assembly 総 組 立 H 440378 -- Overall Assembly 総 組 立 O 440380 * 10 WJ326600 Rear Cabinet Assembly リアキャビネットＡｓｓ’ｙ 2 20 -- Network Assembly ネットワークＡｓｓ’ｙ 2 * 30 WJ329200 Bind Head Tapping Screw-B 3.0X10 NI-BL Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410798 8 40 -- Mount Bracket Assembly マウントＢ　Ａｓｓ’ｙ 2 * 50 WJ329500 Bind Head Tapping Screw-P 4.0X12 NI-BL Ｐ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 425629 6 * 60 WJ327500 Bracket Fastner 1 Assembly ブラケットＦ１　Ａｓｓ’ｙ 2 * 70 WJ329500 Bind Head Tapping Screw-P 4.0X12 NI-BL Ｐ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 425629 4 * 80 WJ327600 Bracket Fastner 2 Assembly ブラケットＦ２　Ａｓｓ’ｙ 2 * 90 WJ329500 Bind Head Tapping Screw-P 4.0X12 NI-BL Ｐ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 425629 4 100 -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ J 100 -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ U,C 100 -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ B,H 100 -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ O * 110 WJ365000 Cover Mold Assembly カバーモールドＡｓｓ’ｙ * 110a WJ362500 Cover Mold カ バ ー モ ー ル ド 442772 * 110b WJ492800 Fastner Head フ ァ ス ナ ー ヘ ッ ド 413462 2 * 110c WJ492600 Flat Washer D9.5 特 殊 平 座 金 411068 2 * 110d WJ492700 Ret-Ring E4 リ ン グ 411064 2 * 120 WJ325800 Front Cabinet Assembly フロントＣ　Ａｓｓ’ｙ 2 * 120a WJ325900 Front Cabinet フ ロ ン ト キ ャ ビ ネ ッ ト 441144 2 * 120b WJ326000 Cushion 7.0X540 ガ ス ケ ッ ト 446799 4 * 120c WJ326100 Cushion 7.0X345 ガ ス ケ ッ ト 446798 4 * 120d WJ326400 Damping Material C FELT SIDE 吸 音 材 Ｃ 446998 16 * 120e WJ326500 Damping Material D FELT TOP 吸 音 材 Ｄ 446999 2 * 130 X8440A00 Speaker HF ス ピ ー カ Ｈ Ｆ TWEETER 445977 2 * 140 WJ329100 Bind Head Tapping Screw-B 4.0X20 NI-BL Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410796 4 * 150 WJ329900 Bind Head Tapping Screw-A 5.0X45 NI-BL Ａ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 447892 28 * 160 X8439A00 Speaker LF ス ピ ー カ Ｌ Ｆ WOOFER 442206 2 * 170 WJ559700 Bind Head Tapping Screw-P 5.0X18 BL CR3 Ｐ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 448357 16 * 180 WJ325100 Front Grille Assembly フロントグリルＡｓｓ’ｙ 2 * 180a WJ325200 Front Grille フ ロ ン ト グ リ ル 441151 2 * 180b WJ325600 Cushion Grille A ク ッ シ ョ ン グ リ ル Ａ 446797 4 * 180c WJ559200 Cushion Grille B ク ッ シ ョ ン グ リ ル Ｂ 450793 8 * 180d WJ325400 Logo Badge ロ ゴ バ ッ ジ YAMAHA 441149 2 * 180e WJ325300 Cushion Badge ク ッ シ ョ ン　 バ ッ ジ 445103 2 * 180f WJ325500 Bush Nut ブ ッ シ ュ ナ ッ ト 031814 4 * 190 WJ329500 Bind Head Tapping Screw-P 4.0X12 NI-BL Ｐ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 425629 8 * 200 WJ327400 Cushion Bush 10X20X0.9 ク ッ シ ョ ン 331850 2 * 210 WJ328300 Circuit Board JACK Ｊ Ａ Ｃ Ｋ シ ー ト WITH NUT 445546 2 210a -- Hexagonal Nut M15.0 BL 特 殊 六 角 ナ ッ ト 2 220 -- Cushion 40X400X2 ク ッ シ ョ ン 429166 2 * 230 WJ339300 Wing Bolt M6.0X10 CR3 ち ょ う ボ ル ト 448348 2 240 -- Label, WEEE Ｗ Ｅ Ｅ Ｅ マ ー ク ラ ベ ル B,H 428263 3 250 -- Label, SERIAL ラ ベ ル J,B,H,O 082706 3 250 -- Label, SERIAL ラ ベ ル U,C 417569 3 260 -- Label, SERIAL ラ ベ ル U,C 450046 * WJ326600 Rear Cabinet Assembly リアキャビネットＡｓｓ’ｙ * R10 WJ326800 Rear Cabinet リ ア キ ャ ビ ネ ッ ト 441145 * R20 WJ326200 Damping Material A FELT REAR 吸 音 材 Ａ 446996 * R30 WJ326300 Damping Material B FELT SIDE 吸 音 材 Ｂ 446997 6 * R40 WJ326400 Damping Material C FELT SIDE 吸 音 材 Ｃ 446998 2 * R50 WJ286100 Misc Bolt 特 殊 ボ ル ト 410784 2 * R60 WJ285700 Flange Nut M12.0 CR3 フ ラ ン ジ ナ ッ ト Ｍ １ ２ 410781 2 * R70 WJ327300 Connector Assembly SP VH-VH 2P-550 Ｓ Ｐ 束 線 448139 -- Network Assembly ネットワークＡｓｓ’ｙ * N10 WJ329800 Circuit Board NETWORK Ｎ Ｅ Ｔ Ｗ Ｏ Ｒ Ｋ シ ー ト 445546 * N20 WJ328600 Holder C Network ネットワーク固定金具Ｃ 370892 * N30 WJ328700 Holder D Network ネットワーク固定金具Ｄ 370893 * N40 WJ329000 Pan Head Tapping Screw-B 3.0X8 CR3 Ｂ タ イ ト ＋ Ｐ Ａ Ｎ 410791 4 N50 -- Cushion 40X160X2 ク ッ シ ョ ン 404676 N60 -- Cushion 40X90X2 ク ッ シ ョ ン 431397 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only Label (J only) （ラベル (Jのみ)） 150±5 mm • AC Cord (J model) （電源ケーブル） 4 STAGEPAS 500 -- Mount Bracket Assembly マウントＢ　Ａｓｓ’ｙ * M10 WJ329600 Mount Bracket マ ウ ン ト ブ ラ ケ ッ ト 451344 * M20 WJ559600 Cushion 20X20X2 ク ッ シ ョ ン 450795 2 * WJ327500 Bracket Fastner 1 Assembly ブラケットＦ１　Ａｓｓ’ｙ * F10 WJ327700 Fastner 1 Bracket ファスナー１ブラケット 439681 * F20 WJ328000 Spring バ ネ 411059 * F30 WJ327900 Spacer ス ペ ー サ ー 416617 2 * F40 WJ328200 Flat Head Screw M3.0X8 NI-BL 小 ネ ジ ＋ Ｆ Ｌ Ａ Ｔ 415242 2 * WJ327600 Bracket Fastner 2 Assembly ブラケットＦ２　Ａｓｓ’ｙ * B10 WJ327800 Fastner 2 Bracket ファスナー２ブラケット 441147 * B20 WJ328000 Spring バ ネ 411059 * B30 WJ327900 Spacer ス ペ ー サ ー 416617 2 * B40 WJ328200 Flat Head Screw M3.0X8 NI-BL 小 ネ ジ ＋ Ｆ Ｌ Ａ Ｔ 415242 2 ACCESSORIES 付 属 品 WG261700 AC Cord J 電 源 ケ ー ブ ル J 414427 08 AAX69550 Label Caution ラ ベ ル J 415042 WG261800 AC Cord U 電 源 ケ ー ブ ル U,C 369532 08 WG262000 AC Cord E 電 源 ケ ー ブ ル H 417976 08 WH221600 AC Cord BS 電 源 ケ ー ブ ル B 417977 12 AAX69560 AC Cord O (CHN) 電 源 ケ ー ブ ル O 414426 12 * WJ329300 Speaker Cable ス ピ ー カ ー ケ ー ブ ル 416441 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com P90 P80 180 190 P70 210 350 160 161 161 200 P100 200a 200a P120 P110 P110 10 Panel assembly （パネルAss'y） P40 P50 P60 20 30 140a 140b AC-IN connector assembly （ACインレットAss'y） P15 P30 P14 P14 P10 P12 P20 P20 P14 P12 P11 P11 P13 P70a P70c P70d 240a P70e P70f P70b 100 110 300 270 290 320 310 310 280 361 363 362 362 410 430 420 350 250 420 330 340 140 120 132 260 260 380 365 369 368 367 366 364 365 364 440 365 410 430 364 364 360 390 220 450 240 131 130 150 400 170 40 60 80 90 70 50 370 AC-IN connector assembly (ACインレットAss'y) P70 Rear view P70b P70d P70a P70e P70c P70f STAGEPAS 500 5 MIXER ASSEMBLY（ミキサー Ass'y） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 6 STAGEPAS 500 MIXER ASSEMBLY ミ キ サ ー Ａ ｓ ｓ ’ ｙ STAGEPAS 500 -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ J -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ U,C -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ B,H -- Mixer Assembly ミ キ サ ー Ａ ｓ ｓ ’ ｙ O 10 -- Panel Assembly パ ネ ル Ａ ｓ ｓ ’ ｙ J,U,C 10 -- Panel Assembly パ ネ ル Ａ ｓ ｓ ’ ｙ B,H 10 -- Panel Assembly パ ネ ル Ａ ｓ ｓ ’ ｙ O 20 AAX61760 Spacer L16 ス ペ ー サ ー 411063 5 30 AAX61840 Hexagonal Screw M3.0X8 NI-BL 六 角 ネ ジ 411066 5 40 V9664700 Push Button Milky/D-Gray プ ッ シ ュ ボ タ ン SPEECH/MUSIC,LIMIT/COMP, 7 01 REVERB 410350 50 V9665200 Volume Knob White/Gray S ノ ブ Ｖ Ｒ（ Ｓ ） REVERB 410354 01 60 V9665300 Volume Knob Green/Gray S ノ ブ Ｖ Ｒ（ Ｓ ） HIGH,LOW 410355 14 01 70 V9665400 Volume Knob Blue/Gray S ノ ブ Ｖ Ｒ（ Ｓ ） MONITOR OUT 410356 01 80 WA009900 Volume Knob White/M-Gray ノ ブ Ｖ Ｒ LEVEL (CH1-4,5/6,7/8,9/10) 7 01 410358 90 WA010000 Volume Knob Red/M-Gray ノ ブ Ｖ Ｒ LEVEL (MASTER) 410359 01 * 100 WJ336600 Circuit Board CONTROL2 (2/3) ＣＯＮＴＲＯＬ２シート 444603 110 AAX61910 Bind Head Screw M3.0X8 CR3 小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ 410792 5 120 V9664800 Push Button White/D-Gray プ ッ シ ュ ボ タ ン MIC/LINE 410353 4 01 130 AAX61920 Push Spacer プ ッ シ ュ ス ペ ー サ 411147 4 131 -- Cushion, SW ク ッ シ ョ ン　 Ｓ Ｗ 450515 132 -- Deco Sheet デ コ シ ー ト 450517 * 140 WJ336500 Circuit Board CONTROL1 (1/3) ＣＯＮＴＲＯＬ１シート 444603 140a -- Hexagonal Nut M11.0 特 殊 六 角 ナ ッ ト 10 140b -- Flat Washer M9.2 特 殊 平 座 金 10 * 150 WJ329200 Bind Head Tapping Screw-B 3.0X10 NI-BL Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410798 10 160 -- Shield Bracket 1 シ ー ル ド ブ ラ ケ ッ ト １ 450622 161 -- Cushion 5X5XD3.2 ク ッ シ ョ ン 451406 2 * 170 WJ329200 Bind Head Tapping Screw-B 3.0X10 NI-BL Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410798 6 180 -- Shield Plate, POWER シールド板　ＰＯＷＥＲ 447998 190 -- Insulation Sheet, POWER 絶縁板シート　ＰＯＷＥＲ 449424 * 200 WJ344200 Fan 7015M12F ND4 LF フ ァ ン 445184 200a -- Cushion 6X55 ク ッ シ ョ ン 448356 4 * 210 WK008800 Bind Head Tapping Screw-B 3.0X20 NI-BL Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 448355 4 220 -- Phone Bracket ホ ー ン ブ ラ ケ ッ ト 439640 * 240 WJ336700 Circuit Board CONTROL3 (3/3) ＣＯＮＴＲＯＬ３シート WITH NUT 444603 240a -- Hexagonal Nut M15.0 BL 特 殊 六 角 ナ ッ ト 2 * 250 WJ337100 Circuit Board AMP Ａ Ｍ Ｐ シ ー ト 444611 2 260 AAX61980 Bind Head Tapping Screw-B 3.0X8 CR3 Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410797 4 270 AAX61980 Bind Head Tapping Screw-B 3.0X8 CR3 Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410797 2 * 280 WJ336200 Circuit Board POWER Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト J,U,C 444598 * 280 WJ336300 Circuit Board POWER Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト B,H,O 444744 * 290 WJ329000 Pan Head Tapping Screw-B 3.0X8 CR3 Ｂ タ イ ト ＋ Ｐ Ａ Ｎ 410791 6 * 300 WJ336900 Circuit Board DSP Ｄ Ｓ Ｐ シ ー ト 444608 310 -- Insulation Sheet, DSP 絶 縁 板 シ ー ト　 Ｄ Ｓ Ｐ 447994 2 320 -- Shield Bracket 3 シ ー ル ド ブ ラ ケ ッ ト ３ 447118 330 -- Ferrite Core TFCM-16-8-16 フ ェ ラ イ ト コ ア 353161 340 -- Insulator 絶 縁 材 391242 350 AAX63240 Cord Holder SKB-1M WH イ ン シ ュ ロ ッ ク タ イ 080558 3 360 -- Shield Bracket 2 シ ー ル ド ブ ラ ケ ッ ト ２ 450623 361 -- Mold Edge Guard L10 モ ー ル ド エ ッ ジ ガ ー ド 451340 362 -- Mold Edge Guard L20 モ ー ル ド エ ッ ジ ガ ー ド 371112 2 363 -- Cushion 5X58 ク ッ シ ョ ン 451405 2 364 -- Cushion 5X5XD3.2 ク ッ シ ョ ン 451406 4 365 -- Cushion 5X15 ク ッ シ ョ ン 448474 3 366 -- Cushion 5X10 ク ッ シ ョ ン 448475 367 -- Cushion 5X30 ク ッ シ ョ ン 448471 368 -- Cushion 5X110 ク ッ シ ョ ン 448473 369 -- Cushion 5X40 ク ッ シ ョ ン 448472 370 -- Insulation Sheet 50X100X0.5 絶 縁 板 シ ー ト 447966 3 380 AAX61980 Bind Head Tapping Screw-B 3.0X8 CR3 Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410797 4 * 390 WJ362300 Rear Case リ ア ケ ー ス J,B,H,O 439472 * 390 WJ362400 Rear Case リ ア ケ ー ス U,C 446640 400 AAX62010 Hexagonal Tapping Screw-B 3.0X8 NI-BL 六 角 ネ ジ Ｂ タ イ ト 411067 8 * 410 WJ586400 Connector Assembly EH 8P 80L 束 線 　 ８ Ｐ 446691 * 420 WJ586500 Connector Assembly PH 8P 80L 束 線 　 ８ Ｐ 446692 * 430 WJ586600 Connector Assembly VH 5P 145L 束 線 　 ５ Ｐ 446693 440 -- Cushion 40X90X2 ク ッ シ ョ ン 431397 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 7 STAGEPAS 500 450 -- Label CCC ラ ベ ル O 454780 -- Panel Assembly パ ネ ル Ａ ｓ ｓ ’ ｙ J,U,C -- Panel Assembly パ ネ ル Ａ ｓ ｓ ’ ｙ B,H -- Panel Assembly パ ネ ル Ａ ｓ ｓ ’ ｙ O * P10 WJ362600 Panel パ ネ ル J,U,C 449707 * P10 WJ362700 Panel パ ネ ル B,H 452823 * P10 WJ362800 Panel パ ネ ル O 452825 P11 -- Cushion 5X5XD3.2 ク ッ シ ョ ン 451406 6 P12 -- Cushion 5X10 ク ッ シ ョ ン 451475 2 P13 -- Cushion 5X58 ク ッ シ ョ ン 451405 2 P14 -- Cushion 5X30 ク ッ シ ョ ン 448471 3 P15 -- Cushion 5X40 ク ッ シ ョ ン 448472 * P20 WJ362900 Handle ハ ン ド ル 441152 2 P30 AAX61910 Bind Head Screw M3.0X8 CR3 小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ 410792 4 * P40 WJ492800 Fastner Head フ ァ ス ナ ー ヘ ッ ド 413462 2 * P50 WJ492600 Flat Washer D9.5 特 殊 平 座 金 411068 2 * P60 WJ492700 Ret-Ring E4 リ ン グ 411064 2 P70 -- AC-IN Connector Assembly ＡＣインレットＡｓｓ’ｙ * P70a WJ614300 AC Inlet SS-120-1.0A-4.0A Ａ Ｃ イ ン レ ッ ト AC IN 446340 P70b AAX61860 Switch JW-M12RKK シ ー ソ ー Ｓ Ｗ POWER ON/OFF 413658 12 * P70c WJ586700 Connector Assembly VH 2P3 175L 束 線 　 ２ Ｐ 446694 P70d -- Connector Assembly PRIx60L 束 線 　 １ Ｐ 407775 * P70e WJ586800 Earth Wire M4.0 55L ア ー ス 線 446695 P70f -- Ferrite Core HF70T18X6X10 LF フ ェ ラ イ ト コ ア 412809 P80 AAX61870 Screw M4.0X14 NI-BL Ｐ Ｉ Ｎ　 Ｔ Ｏ Ｒ Ｘ ネ ジ 410787 P90 AAX61880 Toothed Lock Washer B M4.0 CR3 歯 付 座 金 外 歯 形 410783 P100 AAX61890 Hexagonal Nut M4.0 CR3 フランジ付き六角ナット 410782 P110 AAX63240 Cord Holder SKB-1M WH イ ン シ ュ ロ ッ ク タ イ 080558 2 P120 -- Insulator Tube 絶 縁 チ ュ ー ブ 415131 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 8 STAGEPAS 500 ELECTRICAL PARTS（電気部品） ELECTRICAL PARTS 電 気 部 品 STAGEPAS 500 * WJ337100 Circuit Board AMP Ａ Ｍ Ｐ シ ー ト (4200-30) 444611 * WJ336500 Circuit Board CONTROL1 (1/3) ＣＯＮＴＲＯＬ１シート (6486-30) 444603 * WJ336600 Circuit Board CONTROL2 (2/3) ＣＯＮＴＲＯＬ２シート (6486-30) 444603 * WJ336700 Circuit Board CONTROL3 (3/3) ＣＯＮＴＲＯＬ３シート (6486-30) 444603 * WJ336900 Circuit Board DSP Ｄ Ｓ Ｐ シ ー ト (1043-40) 444608 * WJ328300 Circuit Board JACK Ｊ Ａ Ｃ Ｋ シ ー ト (5254B-30) 445546 * WJ329800 Circuit Board NETWORK Ｎ Ｅ Ｔ Ｗ Ｏ Ｒ Ｋ シ ー ト (5254A-30) 445546 * WJ336200 Circuit Board POWER Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト J,U,C (8146-40) 444598 * WJ336300 Circuit Board POWER Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト B,H,O (8146-40) 444744 * WJ337100 Circuit Board AMP Ａ Ｍ Ｐ シ ー ト (4200-30) 444611 AAX61980 Bind Head Tapping Screw-B 3.0X8 CR3 Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 410797 -- Plastic Washer M3.0 CR3 プラスチックワッシャー 417384 2 -- Flat Spring Washer M3.0 CR3 平 バ ネ 座 金 417385 2 -- Hexagonal Nut M3.0 六 角 ナ ッ ト 422987 2 -- Bind Head Screw M3.0X12 CR3 小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ 433391 2 -- Heat Sink ヒ ー ト シ ン ク 439634 * 1100 WJ593500 Connector Base Post 11P 52418-1110 LF コ ネ ク タ　 １ １ Ｐ 444628 * 1101 WJ593600 Connector Base Post 10P 52418-1010 LF コ ネ ク タ　 １ ０ Ｐ 444629 * 2100 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 * 2101 WJ589400 Electrolytic Cap. 820u/50V ケ ミ コ ン 444622 * 2102 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 2103 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * 2104 WJ284400 Electrolytic Cap. 22u/50V ケ ミ コ ン 422175 * 2105 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 * 2106 WJ591500 Ceramic Capacitor (chip) 100P J チ ッ プ セ ラ コ ン 442682 2107 AAX63020 Ceramic Capacitor (chip) 1000P K チ ッ プ セ ラ コ ン 065501 2108 AAX63500 Electrolytic Cap. 100u/16V ケ ミ コ ン 066700 01 * 2109 WJ592100 Ceramic Capacitor (chip) 0.47u K チ ッ プ セ ラ コ ン 334335 * 2110 WJ591300 Ceramic Capacitor (chip) 330P J チ ッ プ セ ラ コ ン 420810 * 2111 WJ591100 Ceramic Capacitor (chip) 3900P K チ ッ プ セ ラ コ ン 065562 * 2112 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 * 2113 WJ588100 Mylar Capacitor 1.25u 50V J マ イ ラ コ ン 056221 * 2114 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 2115 AAX63020 Ceramic Capacitor (chip) 1000P K チ ッ プ セ ラ コ ン 065501 * 2116 WJ591300 Ceramic Capacitor (chip) 330P J チ ッ プ セ ラ コ ン 420810 * 2117 WJ592100 Ceramic Capacitor (chip) 0.47u K チ ッ プ セ ラ コ ン 334335 * 2118 WJ591100 Ceramic Capacitor (chip) 3900P K チ ッ プ セ ラ コ ン 065562 * 2119 WJ591500 Ceramic Capacitor (chip) 100P J チ ッ プ セ ラ コ ン 442682 * 2120 WJ592100 Ceramic Capacitor (chip) 0.47u K チ ッ プ セ ラ コ ン 334335 * 2121 WJ284400 Electrolytic Cap. 22u/50V ケ ミ コ ン 422175 * 2122 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 2123 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * 2124 WJ589400 Electrolytic Cap. 820u/50V ケ ミ コ ン 444622 * 2125 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 * 2126 WJ592300 Ceramic Capacitor (chip) 0.1u Z チ ッ プ セ ラ コ ン 431122 3100 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * 3101 WJ607800 Carbon Resistor (chip) 0.047 J チ ッ プ 抵 抗 446650 3102 AAX62900 Carbon Resistor (chip) 470 J チ ッ プ 抵 抗 067544 3103 AAX63120 Carbon Resistor (chip) 1M J チ ッ プ 抵 抗 067500 3104 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 3105 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 3106 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 3107 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 * 3108 WJ600000 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067675 3109 AAX62890 Carbon Resistor (chip) 39K J チ ッ プ 抵 抗 067540 * 3110 WJ600100 Carbon Resistor (chip) 27 J チ ッ プ 抵 抗 085399 * 3111 WJ599700 Carbon Resistor (chip) 390 J チ ッ プ 抵 抗 067538 3112 AAX64070 Carbon Resistor (chip) 12K J チ ッ プ 抵 抗 067504 3113 AAX63800 Carbon Resistor (chip) 8.2K J チ ッ プ 抵 抗 067562 3114 AAX62900 Carbon Resistor (chip) 470 J チ ッ プ 抵 抗 067544 3115 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 3116 AAX63100 Carbon Resistor (chip) 1.8K J チ ッ プ 抵 抗 067514 3117 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 3118 AAX64070 Carbon Resistor (chip) 12K J チ ッ プ 抵 抗 067504 * 3119 WJ606700 Carbon Resistor (chip) 6.8K J チ ッ プ 抵 抗 067558 3120 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 * 3121 WJ611600 Positive Thermistor TFPT0805L3901KM T ポ ジ ス タ 432431 3122 AAX63100 Carbon Resistor (chip) 1.8K J チ ッ プ 抵 抗 067514 AMP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 9 STAGEPAS 500 3123 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 * 3124 WJ600000 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067675 * 3125 WJ600100 Carbon Resistor (chip) 27 J チ ッ プ 抵 抗 085399 * 3126 WJ599700 Carbon Resistor (chip) 390 J チ ッ プ 抵 抗 067538 3127 AAX62900 Carbon Resistor (chip) 470 J チ ッ プ 抵 抗 067544 3128 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 3129 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 3130 AAX64080 Carbon Resistor (chip) 680 J チ ッ プ 抵 抗 067557 3131 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 3132 AAX64080 Carbon Resistor (chip) 680 J チ ッ プ 抵 抗 067557 3133 AAX63120 Carbon Resistor (chip) 1M J チ ッ プ 抵 抗 067500 * 3134 WJ607800 Carbon Resistor (chip) 0.047 J チ ッ プ 抵 抗 446650 3135 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * 3136 WJ606900 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067709 * 3137 WJ613400 Trimmer Potentiometer RH063LC12R 100R T 半 固 定 可 変 抵 抗 器 432521 * 3138 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 * 3139 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 3140 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 3141 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 3142 AAX64060 Carbon Resistor (chip) 27K J チ ッ プ 抵 抗 067527 * 5100 WJ594100 Coil BLM41PG750SN1L T コ イ ル 432423 * 5101 WJ597800 Coil Y06013-2 LF 30uH コ イ ル 444627 * 5102 WJ594000 Coil BLM21PG221SN1D T コ イ ル 432422 * 5103 WJ594100 Coil BLM41PG750SN1L T コ イ ル 432423 * 6100 WJ595100 Diode BAS316 T LF ダ イ オ ー ド 432426 * 6101 WJ595100 Diode BAS316 T LF ダ イ オ ー ド 432426 * 6102 WJ595000 Diode 1PS76SB10 T LF ダ イ オ ー ド 432425 * 6103 WJ595200 Zener Diode PDZ-12B T LF ツ ェ ナ ー ダ イ オ ー ド 432427 * 6104 WJ595400 Diode 1SS370(TE85L F) T ダ イ オ ー ド 432574 * 6105 WJ595300 Zener Diode PDZ-3.3B T LF ツ ェ ナ ー ダ イ オ ー ド 432428 * 6106 WJ595400 Diode 1SS370(TE85L F) T ダ イ オ ー ド 432574 * 6107 WJ595000 Diode 1PS76SB10 T LF ダ イ オ ー ド 432425 * 6108 WJ595100 Diode BAS316 T LF ダ イ オ ー ド 432426 * 6109 WJ595000 Diode 1PS76SB10 T LF ダ イ オ ー ド 432425 * 6110 WJ595000 Diode 1PS76SB10 T LF ダ イ オ ー ド 432425 * 7100 WJ613100 Transistor BC856BW T LF ト ラ ン ジ ス タ 432438 * 7101 WJ612100 Transistor 2SA1587-GR(TE85L F) ト ラ ン ジ ス タ 432433 * 7102 WJ613100 Transistor BC856BW T LF ト ラ ン ジ ス タ 432438 * 7103 WJ596500 FET 2SK3607-01MR LF Ｆ Ｅ Ｔ 444643 * 7104 WJ613200 Transistor BC857CW T LF ト ラ ン ジ ス タ 432439 * 7105 WJ612200 Transistor 2SA1954-B(TE85L F) ト ラ ン ジ ス タ 432434 * 7107 WJ613100 Transistor BC856BW T LF ト ラ ン ジ ス タ 432438 * 7108 WJ613100 Transistor BC856BW T LF ト ラ ン ジ ス タ 432438 * 7109 WJ596500 FET 2SK3607-01MR LF Ｆ Ｅ Ｔ 444643 * 7110 WJ613200 Transistor BC857CW T LF ト ラ ン ジ ス タ 432439 * 7112 WJ612200 Transistor 2SA1954-B(TE85L F) ト ラ ン ジ ス タ 432434 * 7113 WJ613000 Transistor BC847CW T LF ト ラ ン ジ ス タ 432437 * 7114 WJ613000 Transistor BC847CW T LF ト ラ ン ジ ス タ 432437 * 7115 WJ612900 Transistor BC846BW T LF ト ラ ン ジ ス タ 432436 * 7116 WJ613000 Transistor BC847CW T LF ト ラ ン ジ ス タ 432437 * 7117 WJ613000 Transistor BC847CW T LF ト ラ ン ジ ス タ 432437 * 7119 WJ612700 Transistor 2SC2713-GR(T5L F T) ト ラ ン ジ ス タ 432435 * 7120 WJ612700 Transistor 2SC2713-GR(T5L F T) ト ラ ン ジ ス タ 432435 * WJ336500 Circuit Board CONTROL1 (1/3) ＣＯＮＴＲＯＬ１シート (6486-30) 444603 * WJ336600 Circuit Board CONTROL2 (2/3) ＣＯＮＴＲＯＬ２シート (6486-30) 444603 * WJ336700 Circuit Board CONTROL3 (3/3) ＣＯＮＴＲＯＬ３シート (6486-30) 444603 -- LED Holder Ｌ Ｅ Ｄ ホ ル ダ ー 440176 C101 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C102 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C103 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 -108 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 C109 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C110 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C111 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C112 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C113 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C114 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C115 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C116 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 AMP and CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 10 STAGEPAS 500 C117 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C118 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C119 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C122 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C123 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C127 AAX34520 Mylar Capacitor 0.1 50V J マ イ ラ コ ン 064908 03 C128 AAX34520 Mylar Capacitor 0.1 50V J マ イ ラ コ ン 064908 03 C129 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 C131 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C132 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C133 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C134 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C135 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 * C136 WJ590500 Electrolytic Cap. (chip) 47/35V チ ッ プ ケ ミ コ ン 426065 * C138 WJ588900 Electrolytic Cap. 47/35V ケ ミ コ ン 429112 * C139 WJ588900 Electrolytic Cap. 47/35V ケ ミ コ ン 429112 C141 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C146 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 * C147 WJ591200 Ceramic Capacitor (chip) 5P 50V C チ ッ プ セ ラ コ ン 368363 C148 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C149 AAX63010 Ceramic Capacitor (chip) 22P 50V チ ッ プ セ ラ コ ン 065483 C152 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C153 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 * C154 WJ588900 Electrolytic Cap. 47/35V ケ ミ コ ン 429112 * C156 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 C201 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C202 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C203 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 -208 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 C209 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C210 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C211 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C212 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C213 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C214 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C215 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C216 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C217 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C218 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C219 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C222 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C223 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C227 AAX34520 Mylar Capacitor 0.1 50V J マ イ ラ コ ン 064908 03 C228 AAX34520 Mylar Capacitor 0.1 50V J マ イ ラ コ ン 064908 03 C229 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 C231 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C232 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C233 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C234 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C235 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 * C236 WJ590500 Electrolytic Cap. (chip) 47/35V チ ッ プ ケ ミ コ ン 426065 * C238 WJ588900 Electrolytic Cap. 47/35V ケ ミ コ ン 429112 * C239 WJ588900 Electrolytic Cap. 47/35V ケ ミ コ ン 429112 C241 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C246 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 * C247 WJ591200 Ceramic Capacitor (chip) 5P 50V C チ ッ プ セ ラ コ ン 368363 C248 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C249 AAX63010 Ceramic Capacitor (chip) 22P 50V チ ッ プ セ ラ コ ン 065483 C252 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C253 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 * C254 WJ588900 Electrolytic Cap. 47/35V ケ ミ コ ン 429112 * C256 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 C301 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C302 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C303 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 -308 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 C309 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C310 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C311 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C312 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 11 STAGEPAS 500 C313 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C314 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C315 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C316 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C317 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C318 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C322 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C329 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 C334 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C335 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 * C336 WJ590500 Electrolytic Cap. (chip) 47/35V チ ッ プ ケ ミ コ ン 426065 C346 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C401 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C402 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C403 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 -408 AAX62940 Ceramic Capacitor (chip) 470P 50V J チ ッ プ セ ラ コ ン 378052 C409 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C410 AAX62960 Ceramic Capacitor (chip) 27P 50V J チ ッ プ セ ラ コ ン 368358 C411 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C412 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C413 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C414 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C415 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C416 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C417 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C418 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C422 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C429 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 C434 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 C435 AAX62930 Electrolytic Cap. (chip) 22/50V チ ッ プ ケ ミ コ ン 412427 * C436 WJ590500 Electrolytic Cap. (chip) 47/35V チ ッ プ ケ ミ コ ン 426065 C437 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C446 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C501 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C502 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C503 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C504 AAX63010 Ceramic Capacitor (chip) 22P 50V J チ ッ プ セ ラ コ ン 065483 C505 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C506 AAX69290 Ceramic Capacitor (chip) 2200P 50V K チ ッ プ セ ラ コ ン 065506 C507 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C508 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C509 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C510 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C511 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C512 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C513 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C514 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C515 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C516 AAX63010 Ceramic Capacitor (chip) 22P 50V J チ ッ プ セ ラ コ ン 065483 C517 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C518 AAX69290 Ceramic Capacitor (chip) 2200P 50V K チ ッ プ セ ラ コ ン 065506 C519 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C520 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C521 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C522 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C523 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C524 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C541 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C542 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C543 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 * C544 WJ587700 Mylar Capacitor 0.0012 50V J マ イ ラ コ ン 065014 C545 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C546 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * C547 WJ587800 Mylar Capacitor 0.0018 50V J マ イ ラ コ ン 065043 * C548 WJ587900 Mylar Capacitor 0.0027 50V J マ イ ラ コ ン 065070 * C549 WJ587800 Mylar Capacitor 0.0018 50V J マ イ ラ コ ン 065043 C550 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C551 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 * C552 WJ587700 Mylar Capacitor 0.0012 50V J マ イ ラ コ ン 065014 C553 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 12 STAGEPAS 500 C554 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * C555 WJ587800 Mylar Capacitor 0.0018 50V J マ イ ラ コ ン 065043 * C556 WJ587900 Mylar Capacitor 0.0027 50V J マ イ ラ コ ン 065070 * C557 WJ587800 Mylar Capacitor 0.0018 50V J マ イ ラ コ ン 065043 C558 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C559 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C561 AAX63500 Electrolytic Cap. 100/16V ケ ミ コ ン 066700 01 C562 AAX62710 Ceramic Capacitor (chip) 1u 10V K チ ッ プ セ ラ コ ン 374406 C563 AAX63400 Electrolytic Cap. 47/25V ケ ミ コ ン 066731 C564 AAX63400 Electrolytic Cap. 47/25V ケ ミ コ ン 066731 C565 AAX63500 Electrolytic Cap. 100/16V ケ ミ コ ン 066700 01 * C566 WJ588500 Electrolytic Cap. 10/50V ケ ミ コ ン 066773 * -569 WJ588500 Electrolytic Cap. 10/50V ケ ミ コ ン 066773 C570 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 -573 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C604 AAX62710 Ceramic Capacitor (chip) 1u 10V K チ ッ プ セ ラ コ ン 374406 C615 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C616 AAX63970 Electrolytic Cap. 4.7/50V ケ ミ コ ン 407788 C617 AAX63970 Electrolytic Cap. 4.7/50V ケ ミ コ ン 407788 C701 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C702 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C703 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C704 AAX63010 Ceramic Capacitor (chip) 22P 50V J チ ッ プ セ ラ コ ン 065483 C705 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C706 AAX69290 Ceramic Capacitor (chip) 2200P 50V K チ ッ プ セ ラ コ ン 065506 C707 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C708 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C709 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C710 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C711 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C712 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C713 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C714 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C715 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C716 AAX63010 Ceramic Capacitor (chip) 22P 50V J チ ッ プ セ ラ コ ン 065483 C717 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C718 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C719 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C720 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C721 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C722 AAX69290 Ceramic Capacitor (chip) 2200P 50V K チ ッ プ セ ラ コ ン 065506 C723 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C724 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C725 AAX63010 Ceramic Capacitor (chip) 22P 50V J チ ッ プ セ ラ コ ン 065483 C726 AAX63010 Ceramic Capacitor (chip) 22P 50V J チ ッ プ セ ラ コ ン 065483 C727 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C728 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C729 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C730 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C731 AAX69290 Ceramic Capacitor (chip) 2200P 50V K チ ッ プ セ ラ コ ン 065506 C732 AAX69290 Ceramic Capacitor (chip) 2200P 50V K チ ッ プ セ ラ コ ン 065506 C843 AAX62710 Ceramic Capacitor (chip) 1u 10V K チ ッ プ セ ラ コ ン 374406 C844 AAX62710 Ceramic Capacitor (chip) 1u 10V K チ ッ プ セ ラ コ ン 374406 C856 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C857 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C859 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C860 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C868 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C869 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C871 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C872 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C877 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C878 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C882 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C884 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 -886 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C888 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C890 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C892 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C895 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 13 STAGEPAS 500 C900 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C902 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C906 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C907 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C908 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C909 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C915 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C916 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C917 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C918 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C921 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 -924 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C931 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C932 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C935 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C936 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C943 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C944 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C945 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C946 AAX63950 Mylar Capacitor 0.039 50V J マ イ ラ コ ン 065104 C947 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C948 AAX63960 Mylar Capacitor 820P 50V J マ イ ラ コ ン 065144 C949 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C950 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C951 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 -954 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C955 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C956 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C957 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C958 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C959 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C960 AAX63030 Ceramic Capacitor (chip) 4.7/25V チ ッ プ セ ラ コ ン 402253 C963 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 -965 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C966 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C967 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 * CN1 WJ592800 Connector Base Post 8P B8B-EH コ ネ ク タ　　 ８ Ｐ 081541 CN21 AAX63980 Connector Base Post 10P SHD106-1002A06 コ ネ ク タ　 １ ０ Ｐ 411471 CN22 AAX63040 Connector Base Post 10PPHA102-1002A156 コ ネ ク タ　 １ ０ Ｐ 411472 * CN24 WJ593000 Connector Base Post 8P B08B-PH-K-S コ ネ ク タ　　 ８ Ｐ 081725 CN25 AAX63040 Connector Base Post 10PPHA102-1002A156 コ ネ ク タ　 １ ０ Ｐ 411472 CN26 AAX63980 Connector Base Post 10P SHD106-1002A06 コ ネ ク タ　 １ ０ Ｐ 411471 * CN27 WJ593300 Connector Base Post 9P 53290-0980 LF コ ネ ク タ　　 ９ Ｐ 434043 * CN33 WJ593200 Connector Base Post 8P 53290-0880 LF コ ネ ク タ　　 ８ Ｐ 433464 * CN541 WJ592900 Connector Base Post 5P B 5P-VH コ ネ ク タ　 ５ Ｐ 081672 * CN542 WJ593000 Connector Base Post 8P B08B-PH-K-S コ ネ ク タ　 ８ Ｐ 081725 * CN543 WJ593700 Connector Base Post 10P 53290-1080 LF コ ネ ク タ　 １ ０ Ｐ 444917 * CN544 WJ593800 Connector Base Post 11P 53290-1180 LF コ ネ ク タ　 １ １ Ｐ 444918 * CN545 WJ593700 Connector Base Post 10P 53290-1080 LF コ ネ ク タ　 １ ０ Ｐ 444917 * CN546 WJ593800 Connector Base Post 11P 53290-1180 LF コ ネ ク タ　 １ １ Ｐ 444918 D101 AAX64000 LED Green SEL6410E D LF Ｌ Ｅ Ｄ 　 緑 REVERB (CH 1) 412429 * D102 WJ598200 LED Orange SEL6910A D LF Ｌ Ｅ Ｄ 　 橙 SPEECH/MUSIC 446160 D103 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 -105 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 D107 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 * D108 WJ598200 LED Orange SEL6910A D LF Ｌ Ｅ Ｄ 　 橙 LIMIT/COMP (CH 1) 446160 D201 AAX64000 LED Green SEL6410E D LF Ｌ Ｅ Ｄ 　 緑 REVERB (CH 2) 412429 D203 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 -205 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 D207 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 * D208 WJ598200 LED Orange SEL6910A D LF Ｌ Ｅ Ｄ 　 橙 LIMIT/COMP (CH 2) 446160 D301 AAX64000 LED Green SEL6410E D LF Ｌ Ｅ Ｄ 　 緑 REVERB (CH 3) 412429 D402 AAX64000 LED Green SEL6410E D LF Ｌ Ｅ Ｄ 　 緑 REVERB (CH 4) 412429 D541 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 D542 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 D543 AAX63600 Zener Diode MTZJ10B T-77 ツ ェ ナ ー ダ イ オ ー ド 069158 D544 AAX63600 Zener Diode MTZJ10B T-77 ツ ェ ナ ー ダ イ オ ー ド 069158 D601 AAX64010 LED Red SEL6210R D LF Ｌ Ｅ Ｄ 　 赤 LIMITER 411467 D602 AAX64020 LED Yellow SEL6710Y D LF Ｌ Ｅ Ｄ 　 黄 +6 411468 D603 AAX64020 LED Yellow SEL6710Y D LF Ｌ Ｅ Ｄ 　 黄 +3 411468 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 14 STAGEPAS 500 D604 AAX64020 LED Yellow SEL6710Y D LF Ｌ Ｅ Ｄ 　 黄 0 411468 D605 AAX64030 LED Green SEL6410G D LF Ｌ Ｅ Ｄ 　 緑 -6 411466 D606 AAX64030 LED Green SEL6410G D LF Ｌ Ｅ Ｄ 　 緑 -20 411466 D607 AAX64030 LED Green SEL6410G D LF Ｌ Ｅ Ｄ 　 緑 POWER 411466 D902 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 D998 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 D999 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 EP510 XX698880 Lug Terminal MET37-0001 ラ グ 端 子 075878 02 IC101 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC102 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC104 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 -106 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC108 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC201 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC202 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC203 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC205 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC206 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC302 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC402 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC501 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 -503 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC541 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC542 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC604 AAX68710 IC LB1407-E LF Ｉ Ｃ Level Meter 407812 07 IC701 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 -704 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC901 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC902 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 JK101 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 1 407764 04 JK102 AAX63060 Cannon Connector XLR-301J-A LF キ ャ ノ ン ジ ャ ッ ク CH 1 407767 06 JK103 AAX63070 RCA Jack Nickel 2P MSP-532HV1-21LF Ｒ Ｃ Ａ ジ ャ ッ ク　 ２ Ｐ REC OUT L/R 407765 03 JK104 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク MONITOR OUT L(MONO) 407764 04 JK201 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 2 407764 04 JK202 AAX63060 Cannon Connector XLR-301J-A LF キ ャ ノ ン ジ ャ ッ ク CH 2 407767 06 JK204 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク MONITOR OUT R 407764 04 JK301 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 3 407764 04 JK302 AAX63060 Cannon Connector XLR-301J-A LF キ ャ ノ ン ジ ャ ッ ク CH 3 407767 06 JK401 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 4 407764 04 JK402 AAX63060 Cannon Connector XLR-301J-A LF キ ャ ノ ン ジ ャ ッ ク CH 4 407767 06 JK501 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 5/6 L(MONO) 407764 04 JK502 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 5/6 R 407764 04 JK503 AAX63080 RCA Jack Nickel 4P MSP-247H1-01 LF Ｒ Ｃ Ａ ジ ャ ッ ク　 ４ Ｐ CH 7/8,9/10 L/R 407766 04 JK504 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 7/8 L 407764 04 JK505 AAX63050 Phone Jack Black MSJ-064-20A LF ホ ー ン ジ ャ ッ ク CH 7/8 R 407764 04 JK541 AAX63220 Phone Jack 4P CK-6.35-29A ホ ー ン ジ ャ ッ ク SPEAKERS R 406710 03 JK542 AAX63220 Phone Jack 4P CK-6.35-29A ホ ー ン ジ ャ ッ ク SPEAKERS L 406710 03 * L101 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L102 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L111 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * -113 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L201 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L202 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L211 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * -213 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L301 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L302 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L401 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L402 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L501 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * L502 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 L541 AAX63230 Coil ACM1211-102-2PL LF コ イ ル 413260 L542 AAX63230 Coil ACM1211-102-2PL LF コ イ ル 413260 * L701 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 * -704 WJ594200 Coil MMZ1608A152ET T LF コ イ ル 436042 L807 -- Ferrite Core ZBF503M-00(TA)-TLF フ ェ ラ イ ト コ ア 413258 Q107 AAX64040 FET 2SK246 BL (-F) Ｆ Ｅ Ｔ 407813 03 Q207 AAX64040 FET 2SK246 BL (-F) Ｆ Ｅ Ｔ 407813 03 Q541 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 -543 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 15 STAGEPAS 500 Q544 AAX63710 Transistor (chip) 2SA1037AK QRS T146 ト ラ ン ジ ス タ 068590 01 Q545 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 Q546 AAX63710 Transistor (chip) 2SA1037AK QRS T146 ト ラ ン ジ ス タ 068590 01 Q547 AAX63710 Transistor (chip) 2SA1037AK QRS T146 ト ラ ン ジ ス タ 068590 01 Q548 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 * Q549 WJ614000 Digital Transistor DTC114EKA T146 デ ジ タ ル ト ラ ン ジ ス タ 069349 Q550 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 Q551 AAX63710 Transistor (chip) 2SA1037AK QRS T146 ト ラ ン ジ ス タ 068590 01 Q552 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 Q553 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 * Q554 WJ613900 Digital Transistor DTC144EKA T146 デ ジ タ ル ト ラ ン ジ ス タ 069311 Q555 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 * Q556 WJ612600 Transistor KTC2026 YGR ト ラ ン ジ ス タ 362783 * Q557 WJ612600 Transistor KTC2026 YGR ト ラ ン ジ ス タ 362783 * Q558 WJ614000 Digital Transistor DTC114EKA T146 デ ジ タ ル ト ラ ン ジ ス タ 069349 * Q559 WJ614000 Digital Transistor DTC114EKA T146 デ ジ タ ル ト ラ ン ジ ス タ 069349 Q601 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 R101 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R102 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R103 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 * R104 WJ598300 Carbon Resistor 100 1/4W J カ ー ボ ン 抵 抗 045603 R105 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 * R106 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 * R107 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 R108 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 * R109 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R110 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * R111 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R112 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R113 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R114 AAX62890 Carbon Resistor (chip) 39K J チ ッ プ 抵 抗 067540 R115 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * R116 WJ606800 Carbon Resistor (chip) 82K J チ ッ プ 抵 抗 067564 R117 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R118 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R119 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R120 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R121 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 * R122 WJ607100 Carbon Resistor (chip) 75K J チ ッ プ 抵 抗 330375 R123 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R124 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R125 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R126 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R127 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R128 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R129 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R130 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R131 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R132 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R133 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R134 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R135 AAX64050 Carbon Resistor (chip) 330 J チ ッ プ 抵 抗 067530 R137 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R138 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R139 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R142 AAX64050 Carbon Resistor (chip) 330 J チ ッ プ 抵 抗 067530 R143 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R156 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R157 AAX64060 Carbon Resistor (chip) 27K J チ ッ プ 抵 抗 067527 R163 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R164 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 R166 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 R167 AAX64070 Carbon Resistor (chip) 12K J チ ッ プ 抵 抗 067504 R168 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R169 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R170 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 R171 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R172 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R173 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R174 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 16 STAGEPAS 500 R175 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R176 AAX63160 Carbon Resistor (chip) 120K J チ ッ プ 抵 抗 067505 R177 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 * R178 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 R179 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R183 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R184 AAX63800 Carbon Resistor (chip) 8.2K J チ ッ プ 抵 抗 067562 R185 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R186 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R188 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R189 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R190 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R191 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R192 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 * R193 WJ606500 Carbon Resistor (chip) 2.7K J チ ッ プ 抵 抗 067526 R194 AAX62890 Carbon Resistor (chip) 39K J チ ッ プ 抵 抗 067540 R201 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R202 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R203 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 * R204 WJ598300 Carbon Resistor 100 1/4W J カ ー ボ ン 抵 抗 045603 R205 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 * R206 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 * R207 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 R208 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 * R209 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R210 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * R211 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R212 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R213 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R214 AAX62890 Carbon Resistor (chip) 39K J チ ッ プ 抵 抗 067540 R215 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * R216 WJ606800 Carbon Resistor (chip) 82K J チ ッ プ 抵 抗 067564 R217 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R218 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R219 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R220 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R221 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 * R222 WJ607100 Carbon Resistor (chip) 75K J チ ッ プ 抵 抗 330375 R223 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R224 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R225 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R226 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R227 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R228 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R229 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R230 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R231 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R232 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R233 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R234 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R235 AAX64050 Carbon Resistor (chip) 330 J チ ッ プ 抵 抗 067530 R237 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R239 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R243 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R256 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R257 AAX64060 Carbon Resistor (chip) 27K J チ ッ プ 抵 抗 067527 R263 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R264 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 R266 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 R267 AAX64070 Carbon Resistor (chip) 12K J チ ッ プ 抵 抗 067504 R268 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R269 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R270 AAX63170 Carbon Resistor (chip) 560 J チ ッ プ 抵 抗 067551 R271 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R272 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R274 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R275 AAX64100 Carbon Resistor (chip) 1.2K J チ ッ プ 抵 抗 067503 R276 AAX63160 Carbon Resistor (chip) 120K J チ ッ プ 抵 抗 067505 R277 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 * R278 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 17 STAGEPAS 500 R279 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R283 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R284 AAX63800 Carbon Resistor (chip) 8.2K J チ ッ プ 抵 抗 067562 R285 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R286 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R288 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R289 AAX63110 Carbon Resistor (chip) 3.3K J チ ッ プ 抵 抗 067531 R290 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R291 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R292 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 * R293 WJ606500 Carbon Resistor (chip) 2.7K J チ ッ プ 抵 抗 067526 R294 AAX62890 Carbon Resistor (chip) 39K J チ ッ プ 抵 抗 067540 R301 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R302 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R303 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 * R304 WJ598300 Carbon Resistor 100 1/4W J カ ー ボ ン 抵 抗 045603 R305 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 * R306 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 * R307 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 R308 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 * R309 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R310 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * R311 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R312 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R313 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R315 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 R317 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R318 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R319 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R320 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R324 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R325 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R326 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R327 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R328 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R329 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R330 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R331 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R332 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R333 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R334 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R335 AAX64050 Carbon Resistor (chip) 330 J チ ッ プ 抵 抗 067530 R372 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R401 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R402 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R403 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 * R404 WJ598300 Carbon Resistor 100 1/4W J カ ー ボ ン 抵 抗 045603 R405 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 * R406 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 * R407 WJ607300 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 361560 R408 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 * R409 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R410 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 * R411 WJ607700 Carbon Resistor (chip) 2.4K J チ ッ プ 抵 抗 447326 R412 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R413 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R415 AAX63150 Carbon Resistor (chip) 10 J チ ッ プ 抵 抗 067492 01 R417 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R418 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R419 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R420 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R424 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R425 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R426 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R427 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R428 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R429 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R430 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R431 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R432 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 18 STAGEPAS 500 R433 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R434 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R435 AAX64050 Carbon Resistor (chip) 330 J チ ッ プ 抵 抗 067530 R472 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R501 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R502 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R503 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R504 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R505 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R506 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R507 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R508 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R509 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R510 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R511 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R512 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R513 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R514 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R515 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R516 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R517 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R518 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R519 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R520 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R521 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R522 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R523 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R524 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R525 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R526 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R527 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R528 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 * R531 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 * R532 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 R535 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R541 AAX63860 Metal Oxide Film Resistor 2.2K 1W J サ ン キ ン 抵 抗 068006 * R542 WJ607500 Carbon Resistor (chip) 360K J チ ッ プ 抵 抗 448118 * R543 WJ607500 Carbon Resistor (chip) 360K J チ ッ プ 抵 抗 448118 * R544 WJ607000 Carbon Resistor (chip) 200K F チ ッ プ 抵 抗 068353 * R545 WJ600200 Carbon Resistor (chip) 51 J チ ッ プ 抵 抗 333377 R546 AAX62790 Carbon Resistor (chip) 1.5K J チ ッ プ 抵 抗 067508 * R547 WJ606600 Carbon Resistor (chip) 330K J チ ッ プ 抵 抗 067533 * R548 WJ606600 Carbon Resistor (chip) 330K J チ ッ プ 抵 抗 067533 * R549 WJ607000 Carbon Resistor (chip) 200K F チ ッ プ 抵 抗 068353 * R550 WJ600200 Carbon Resistor (chip) 51 J チ ッ プ 抵 抗 333377 R551 AAX62790 Carbon Resistor (chip) 1.5K J チ ッ プ 抵 抗 067508 * R552 WJ607500 Carbon Resistor (chip) 360K J チ ッ プ 抵 抗 448118 * R553 WJ607500 Carbon Resistor (chip) 360K J チ ッ プ 抵 抗 448118 * R554 WJ607000 Carbon Resistor (chip) 200K F チ ッ プ 抵 抗 068353 * R556 WJ600200 Carbon Resistor (chip) 51 J チ ッ プ 抵 抗 333377 R557 AAX62790 Carbon Resistor (chip) 1.5K J チ ッ プ 抵 抗 067508 * R558 WJ606600 Carbon Resistor (chip) 330K J チ ッ プ 抵 抗 067533 * R559 WJ606600 Carbon Resistor (chip) 330K J チ ッ プ 抵 抗 067533 * R560 WJ607000 Carbon Resistor (chip) 200K F チ ッ プ 抵 抗 068353 * R561 WJ600200 Carbon Resistor (chip) 51 J チ ッ プ 抵 抗 333377 R562 AAX62790 Carbon Resistor (chip) 1.5K J チ ッ プ 抵 抗 067508 R563 AAX63120 Carbon Resistor (chip) 1M J チ ッ プ 抵 抗 067500 R564 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 * R565 WJ606400 Carbon Resistor (chip) 150K J チ ッ プ 抵 抗 067510 R566 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R567 AAX63870 Carbon Resistor (chip) 560K J チ ッ プ 抵 抗 067555 R568 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R569 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R570 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R571 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R572 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R573 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R574 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R575 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R576 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 19 STAGEPAS 500 R577 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 -580 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R581 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R582 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R583 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R584 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R585 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R586 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R587 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R589 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R590 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R591 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R592 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R593 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 * R594 WJ598600 Carbon Resistor 10K 1/4W J カ ー ボ ン 抵 抗 067073 R595 AAX63840 Metal Oxide Film Resistor 560 1W J サ ン キ ン 抵 抗 068052 * R596 WJ598600 Carbon Resistor 10K 1/4W J カ ー ボ ン 抵 抗 067073 R597 AAX63840 Metal Oxide Film Resistor 560 1W J サ ン キ ン 抵 抗 068052 R598 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R599 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R612 AAX64080 Carbon Resistor (chip) 680 J チ ッ プ 抵 抗 067557 R623 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R624 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R626 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R629 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R630 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R632 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R633 AAX63160 Carbon Resistor (chip) 120K J チ ッ プ 抵 抗 067505 R634 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 -637 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R638 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R701 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R702 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R703 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R704 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R705 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R706 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R707 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R708 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R709 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R710 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R711 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R712 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R713 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R714 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R715 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R716 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R717 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R718 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R719 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R720 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R721 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R722 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R723 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R724 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R725 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R726 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R727 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R728 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R729 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R730 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R731 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R732 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R733 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R734 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R735 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R736 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R737 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R738 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R858 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 20 STAGEPAS 500 R862 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R880 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 R883 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 -887 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 * R890 WJ599900 Carbon Resistor (chip) 820 J チ ッ プ 抵 抗 067561 * R891 WJ599900 Carbon Resistor (chip) 820 J チ ッ プ 抵 抗 067561 R915 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R916 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R917 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R918 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R919 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R920 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R921 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R922 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R923 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R924 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R925 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R926 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R927 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R928 AAX63130 Carbon Resistor (chip) 3.9K J チ ッ プ 抵 抗 067539 R929 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R930 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R931 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R932 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R933 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 S101 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ MIC/LINE (CH 1) 407770 03 S102 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ REVERB (CH 1) 407770 03 S103 AAX64110 Push Switch PS-42E85L LF プ ッ シ ュ ス イ ッ チ SPEECH/MUSIC 407769 S104 AAX64110 Push Switch PS-42E85L LF プ ッ シ ュ ス イ ッ チ LIMIT/COMP (CH 1) 407769 S201 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ MIC/LINE (CH 2) 407770 03 S202 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ REVERB (CH 2) 407770 03 S204 AAX64110 Push Switch PS-42E85L LF プ ッ シ ュ ス イ ッ チ LIMIT/COMP (CH 2) 407769 S301 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ MIC/LINE (CH 3) 407770 03 S302 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ REVERB (CH 3) 407770 03 S401 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ MIC/LINE (CH 4) 407770 03 S402 AAX63180 Push Switch PS-22E85-L5.2 LF プ ッ シ ュ ス イ ッ チ REVERB (CH 4) 407770 03 * S901 WJ608000 Slide Switch SS001-P242BPC-PA14 ス ラ イ ド ス イ ッ チ PHANTOM OFF/ON 445006 VR101 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム LOW (CH 1) 407761 03 VR102 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム HIGH (CH 1) 407761 03 VR103 AAX64130 Rotary Variable Resistor 15A20K 20KA LF ボ リ ウ ム LEVEL (CH 1) 407760 03 VR104 AAX64140 Rotary Variable Resistor 1B50K 50KBx2 LF ボ リ ウ ム MONITOR OUT 408703 04 VR105 AAX64140 Rotary Variable Resistor 1B50K 50KBx2 LF ボ リ ウ ム LEVEL (MASTER) 408703 04 VR201 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム LOW (CH 2) 407761 03 VR202 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム HIGH (CH 2) 407761 03 VR203 AAX64130 Rotary Variable Resistor 15A20K 20KA LF ボ リ ウ ム LEVEL (CH 2) 407760 03 VR301 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム LOW (CH 3) 407761 03 VR302 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム HIGH (CH 3) 407761 03 VR303 AAX64130 Rotary Variable Resistor 15A20K 20KA LF ボ リ ウ ム LEVEL (CH 3) 407760 03 VR401 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム LOW (CH 4) 407761 03 VR402 AAX64120 Rotary Variable Resistor 1B50KCC 50KB LF ボ リ ウ ム HIGH (CH 4) 407761 03 VR403 AAX64130 Rotary Variable Resistor 15A20K 20KA LF ボ リ ウ ム LEVEL (CH 4) 407760 03 VR501 AAX64160 Rotary Variable Resistor 1B50KCC 50KBx2 LF ボ リ ウ ム LOW (CH 5/6) 407763 04 VR502 AAX64160 Rotary Variable Resistor 1B50KCC 50KBx2 LF ボ リ ウ ム HIGH (CH 5/6) 407763 04 VR503 AAX64150 Rotary Variable Resistor 15A20K 20KAx2 LF ボ リ ウ ム LEVEL (CH 5/6) 407762 04 * VR601 WJ613500 Rotary Variable Resistor 1B20K 20KBx2 LF ボ リ ウ ム REVERB (CH 1-4) 446653 VR701 AAX64160 Rotary Variable Resistor 1B50KCC 50KBx2 LF ボ リ ウ ム LOW (CH 7/8) 407763 04 VR702 AAX64160 Rotary Variable Resistor 1B50KCC 50KBx2 LF ボ リ ウ ム HIGH (CH 7/8) 407763 04 VR703 AAX64150 Rotary Variable Resistor 15A20K 20KAx2 LF ボ リ ウ ム LEVEL (CH 7/8) 407762 04 VR901 AAX64160 Rotary Variable Resistor 1B50KCC 50KBx2 LF ボ リ ウ ム LOW (CH 9/10) 407763 04 VR902 AAX64160 Rotary Variable Resistor 1B50KCC 50KBx2 LF ボ リ ウ ム HIGH (CH 9/10) 407763 04 VR903 AAX64150 Rotary Variable Resistor 15A20K 20KAx2 LF ボ リ ウ ム LEVEL (CH 9/10) 407762 04 ZN1 AAX63190 Varistor AVR-M1608C270KT2AB バ リ ス タ 374351 -14 AAX63190 Varistor AVR-M1608C270KT2AB バ リ ス タ 374351 * WJ336900 Circuit Board DSP Ｄ Ｓ Ｐ シ ー ト (1043-40) 444608 C120 AAX61820 Ceramic Capacitor (chip) 10P 50V J チ ッ プ セ ラ コ ン 065472 C121 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C124 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C125 AAX11160 Mylar Capacitor 0.15 50V J マ イ ラ コ ン（ Ｗ ＝ ６） 064914 C126 AAX11160 Mylar Capacitor 0.15 50V J マ イ ラ コ ン（ Ｗ ＝ ６） 064914 CONTROL1 (1/3)/CONTROL2 (2/3)/CONTROL3 (3/3) and DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 21 STAGEPAS 500 * C130 WJ588200 Mylar Capacitor 0.01 50V J マ イ ラ コ ン 064906 C150 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C151 AAX63010 Ceramic Capacitor (chip) 22P 50V チ ッ プ セ ラ コ ン 065483 C220 AAX61820 Ceramic Capacitor (chip) 10P 50V J チ ッ プ セ ラ コ ン 065472 C221 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C224 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C225 AAX11160 Mylar Capacitor 0.15 50V J マ イ ラ コ ン（ Ｗ ＝ ６） 064914 C226 AAX11160 Mylar Capacitor 0.15 50V J マ イ ラ コ ン（ Ｗ ＝ ６） 064914 * C230 WJ588200 Mylar Capacitor 0.01 50V J マ イ ラ コ ン 064906 C250 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C251 AAX63010 Ceramic Capacitor (chip) 22P 50V チ ッ プ セ ラ コ ン 065483 C602 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C619 AAX62720 Ceramic Capacitor (chip) 47P 50V J チ ッ プ セ ラ コ ン 065490 C898 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C899 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C904 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C905 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C933 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C934 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C940 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C941 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C1001 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 -1004 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * C1005 WJ590800 Ceramic Capacitor (chip) 150P 50V J チ ッ プ セ ラ コ ン 065478 C1006 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C1007 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C1008 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * C1009 WJ590600 Electrolytic Cap. (chip) 2.2/50V チ ッ プ ケ ミ コ ン 444621 C1010 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1011 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C1012 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C1013 -- Ceramic Capacitor 0.1 25V Z セ ラ コ ン 065955 C1014 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 C1015 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C1016 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 * C1017 WJ590400 Electrolytic Cap. (chip) 100/16V チ ッ プ ケ ミ コ ン 066076 C1018 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 -1021 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 * C1022 WJ590400 Electrolytic Cap. (chip) 100/16V チ ッ プ ケ ミ コ ン 066076 * C1023 WJ590400 Electrolytic Cap. (chip) 100/16V チ ッ プ ケ ミ コ ン 066076 C1024 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 -1026 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1027 AAX63000 Ceramic Capacitor (chip) 100P 50V J チ ッ プ セ ラ コ ン 065473 C1028 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1029 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 * C1030 WJ591400 Ceramic Capacitor (chip) 4700P J チ ッ プ セ ラ コ ン 423392 C1031 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 * C1032 WJ590400 Electrolytic Cap. (chip) 100/16V チ ッ プ ケ ミ コ ン 066076 C1033 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 -1038 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 * C1039 WJ590900 Ceramic Capacitor (chip) 180P 50V J チ ッ プ セ ラ コ ン 065481 C1040 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1041 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 * C1042 WJ591000 Ceramic Capacitor (chip) 1500P 50V K チ ッ プ セ ラ コ ン 065505 C1043 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C1044 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 -1046 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1047 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C1048 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 * C1049 WJ590900 Ceramic Capacitor (chip) 180P 50V J チ ッ プ セ ラ コ ン 065481 C1050 AAX62970 Electrolytic Cap. (chip) 47/25V チ ッ プ ケ ミ コ ン 412426 C1051 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1052 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1053 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C1054 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1055 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 -1057 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C1058 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1059 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 C1060 AAX62990 Electrolytic Cap. (chip) 10/35V チ ッ プ ケ ミ コ ン 412428 DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 22 STAGEPAS 500 C1061 AAX63450 Ceramic Capacitor (chip) 0.1 25V Z チ ッ プ セ ラ コ ン 065469 C1067 AAX61820 Ceramic Capacitor (chip) 10P 50V J チ ッ プ セ ラ コ ン 065472 * CN28 WJ593100 Connector Base Post 9P 52418-0910 LF コ ネ ク タ　　 ９ Ｐ 432421 * CN32 WJ593400 Connector Base Post 8P 52418-0810 LF コ ネ ク タ　　 ８ Ｐ 438405 D608 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 D609 XX698570 Diode (chip) 1SS355 TE-17 ダ イ オ ー ド 069444 01 * FB1001 WJ594300 Chip Inductance BK1608 HS601-T T チ ッ プ イ ン ダ ク タ 056654 * FB1002 WJ594300 Chip Inductance BK1608 HS601-T T チ ッ プ イ ン ダ ク タ 056654 IC103 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC107 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC204 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC603 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 * IC1003 X8573A00 IC PST596DNR LF Ｉ Ｃ SYSTEM RESET 444670 * IC1004 X8575A00 IC AK5381VT T LF Ｉ Ｃ ADC 444674 * IC1005 X8571A00 IC RH5RZ25CA-T1 T LF Ｉ Ｃ REGULATOR +2.5V 444672 * IC1006 X8572A00 IC UPC2933AT T LF Ｉ Ｃ REGULATOR +3.3V 444673 IC1007 X6055A00 IC YMW767-VTZ LF Ｉ Ｃ CPU (SWL01B) 444631 10 * IC1008 X8574A00 IC PCM1742EK T LF Ｉ Ｃ DAC 444671 IC1009 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 IC1010 X5922A00 IC MX23L8103TC-90 LF Ｉ Ｃ MASK ROM 8M 444632 06 IC1011 AAX62750 IC (chip) NJM2068M-D TE1 Ｉ Ｃ OP AMP 070170 04 * L1001 WJ595500 Coil NFE31PT222Z1E9L LF コ イ ル 444630 * -1005 WJ595500 Coil NFE31PT222Z1E9L LF コ イ ル 444630 Q105 AAX62770 Transistor (chip) KRA102S-RTK/P T LF ト ラ ン ジ ス タ 402267 01 Q106 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 Q108 AAX64040 FET 2SK246 BL (-F) Ｆ Ｅ Ｔ 407813 03 Q205 AAX62770 Transistor (chip) KRA102S-RTK/P T LF ト ラ ン ジ ス タ 402267 01 Q206 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 Q208 AAX64040 FET 2SK246 BL (-F) Ｆ Ｅ Ｔ 407813 03 * Q1001 WJ614000 Digital Transistor DTC114EKA T146 デ ジ タ ル ト ラ ン ジ ス タ 069349 * Q1002 WJ613800 Digital Transistor DTA114EKA T146 デ ジ タ ル ト ラ ン ジ ス タ 069258 * Q1003 WJ612800 Transistor 2SC3326-B(TE85L F) ト ラ ン ジ ス タ 068835 * Q1004 WJ612800 Transistor 2SC3326-B(TE85L F) ト ラ ン ジ ス タ 068835 R136 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R140 AAX62790 Carbon Resistor (chip) 1.5K J チ ッ プ 抵 抗 067508 R141 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R144 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R145 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R146 AAX62820 Carbon Resistor (chip) 270K J チ ッ プ 抵 抗 067528 R147 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 R148 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R149 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R150 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 * R151 WJ599600 Carbon Resistor (chip) 220 J チ ッ プ 抵 抗 067518 R152 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R154 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R155 AAX62860 Carbon Resistor (chip) 150K J チ ッ プ 抵 抗 067511 R159 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R161 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R180 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R181 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R182 AAX64060 Carbon Resistor (chip) 27K J チ ッ プ 抵 抗 067527 R196 AAX62860 Carbon Resistor (chip) 150K J チ ッ プ 抵 抗 067511 R236 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R240 AAX62790 Carbon Resistor (chip) 1.5K J チ ッ プ 抵 抗 067508 R241 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R244 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R245 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R246 AAX62820 Carbon Resistor (chip) 270K J チ ッ プ 抵 抗 067528 R247 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 R248 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R249 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R250 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 * R251 WJ599600 Carbon Resistor (chip) 220 J チ ッ プ 抵 抗 067518 R252 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R254 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R255 AAX62860 Carbon Resistor (chip) 150K J チ ッ プ 抵 抗 067511 R259 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R261 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R280 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 23 STAGEPAS 500 R281 AAX62840 Carbon Resistor (chip) 68K J チ ッ プ 抵 抗 067559 R282 AAX64060 Carbon Resistor (chip) 27K J チ ッ プ 抵 抗 067527 R296 AAX62860 Carbon Resistor (chip) 150K J チ ッ プ 抵 抗 067511 R336 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R436 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R601 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R607 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R610 AAX62900 Carbon Resistor (chip) 470 J チ ッ プ 抵 抗 067544 R611 AAX62900 Carbon Resistor (chip) 470 J チ ッ プ 抵 抗 067544 R1001 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 -1004 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R1005 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 -1008 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1009 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 * R1010 WJ607200 Carbon Resistor (chip) 36K J チ ッ プ 抵 抗 338927 R1011 AAX63790 Carbon Resistor (chip) 22K J チ ッ プ 抵 抗 067520 R1012 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 * R1013 WJ607200 Carbon Resistor (chip) 36K J チ ッ プ 抵 抗 338927 * R1014 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 * R1015 WJ599800 Carbon Resistor (chip) 47 J チ ッ プ 抵 抗 067543 R1016 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R1019 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 -1022 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1023 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R1024 AAX62900 Carbon Resistor (chip) 470 J チ ッ プ 抵 抗 067544 R1025 AAX63140 Carbon Resistor (chip) 220K J チ ッ プ 抵 抗 067521 R1028 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1029 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 * R1030 WJ607200 Carbon Resistor (chip) 36K J チ ッ プ 抵 抗 338927 R1031 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1032 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R1033 AAX63110 Carbon Resistor (chip) 3.3K J チ ッ プ 抵 抗 067531 R1034 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 * R1035 WJ607200 Carbon Resistor (chip) 36K J チ ッ プ 抵 抗 338927 R1039 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R1040 AAX63110 Carbon Resistor (chip) 3.3K J チ ッ プ 抵 抗 067531 R1041 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 * R1042 WJ599800 Carbon Resistor (chip) 47 J チ ッ プ 抵 抗 067543 * R1043 WJ599800 Carbon Resistor (chip) 47 J チ ッ プ 抵 抗 067543 R1045 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1048 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 * R1049 WJ599800 Carbon Resistor (chip) 47 J チ ッ プ 抵 抗 067543 * R1050 WJ599800 Carbon Resistor (chip) 47 J チ ッ プ 抵 抗 067543 R1051 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R1052 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R1053 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1054 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R1055 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R1056 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 * R1057 WJ599500 Carbon Resistor (chip) 100 J チ ッ プ 抵 抗 067493 R1058 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 R1059 AAX63880 Carbon Resistor (chip) 4.7K J チ ッ プ 抵 抗 067545 * X1001 WJ613700 Ceramic Resonator CSTCE16M9V53-R0 LF セ ラ ミ ッ ク 振 動 子 444636 * WJ328300 Circuit Board JACK Ｊ Ａ Ｃ Ｋ シ ー ト (5254B-30) 445546 CN15 AAX63210 Connector Base Post 2P S2P-VH コ ネ ク タ　 ２ Ｐ 048487 JK106 AAX63220 Phone Jack 4P CK-6.35-29A ホ ー ン ジ ャ ッ ク SPEAKER INPUT 406710 03 * WJ329800 Circuit Board NETWORK Ｎ Ｅ Ｔ Ｗ Ｏ Ｒ Ｋ シ ー ト (5254A-30) 445546 AAX63240 Cord Holder SKB-1M WH イ ン シ ュ ロ ッ ク タ イ L104 080558 AAX63250 Cord Holder SKB-2M WH イ ン シ ュ ロ ッ ク タ イ L103 080563 * C143 WJ589600 Electrolytic Cap. 4.7uF/100V Ｂ Ｐ ケ ミ コ ン 447891 * C144 WJ588300 Film Capacitor 1.5uF/250V フ ィ ル ム コ ン デ ン サ 447894 * C145 WJ588400 Film Capacitor 10uF/100V フ ィ ル ム コ ン デ ン サ 447899 CN8 AAX43690 Connector Base Post 2P B2P-VH コ ネ ク タ　 ２ Ｐ 081661 * L103 WJ598000 Coil 0.6mH コ イ ル 447889 * L104 WJ598100 Coil 0.17mH コ イ ル 447890 P3 -- Wire Red + LF SP-WF 205N 束 線 Ｌ Ｆ 　 赤 436034 P4 -- Wire Black - LF SP-WF 110N 束 線 Ｌ Ｆ 　 黒 436035 P5 -- Wire Yellow + HF SP-TW 205N 束 線 Ｈ Ｆ 　 黄 436036 DSP and JACK and NETWORK www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 24 STAGEPAS 500 P6 -- Wire Blue - HF SP-TW 110N 束 線 Ｈ Ｆ 　 青 436037 * P.SW WJ611800 Protector Switch RXEF065 LF ポ リ ス イ ッ チ 446830 * WJ336200 Circuit Board POWER Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト J,U,C (8146-40) 444598 * WJ336300 Circuit Board POWER Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト B,H,O (8146-40) 444744 -- Heat Sink 50X35 ヒ ー ト シ ン ク 393211 2 -- Heat Sink POWER SUPPLY ヒ ー ト シ ン ク 445542 2 -- Insulation Sheet HEAT SINK 絶 縁 板 シ ー ト 447995 AAX63350 Fuse Holder EYF-52BCY T ヒ ュ ー ズ ホ ル ダ 404188 2 * WK011000 Pan Head Screw M3.0X8 CR3 小 ネ ジ ＋ Ｐ Ａ Ｎ 417381 12 C801 AAX68720 Mylar Capacitor 0.47/275V マ イ ラ コ ン 396432 C802 AAX63440 Ceramic Capacitor 1000P/250V セ ラ コ ン 360686 C803 AAX63440 Ceramic Capacitor 1000P/250V セ ラ コ ン 360686 * C806 WJ589000 Electrolytic Cap. 560/200V ケ ミ コ ン J,U,C 444615 * -809 WJ589000 Electrolytic Cap. 560/200V ケ ミ コ ン J,U,C 444615 C806 AAX63390 Electrolytic Cap. 390/200V ケ ミ コ ン B,H,O 407823 -809 AAX63390 Electrolytic Cap. 390/200V ケ ミ コ ン B,H,O 407823 C810 AAX63400 Electrolytic Cap. 47/25V ケ ミ コ ン 066731 * C811 WJ588700 Electrolytic Cap. 100/50V ケ ミ コ ン 413044 * C812 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C813 WJ614200 Electrolytic Cap. 150/400V ケ ミ コ ン 420756 * C814 WJ614200 Electrolytic Cap. 150/400V ケ ミ コ ン 420756 C818 AAX63500 Electrolytic Cap. 100/16V ケ ミ コ ン 066700 01 * C819 WJ587600 Mylar Capacitor 560P 50V J マ イ ラ コ ン 055500 * C820 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C821 WJ588800 Electrolytic Cap. 2.2/50V ケ ミ コ ン 418846 * C822 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C823 WJ588600 Electrolytic Cap. 47/50V ケ ミ コ ン 407787 C824 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 C825 AAX62980 Ceramic Capacitor (chip) 220P 50V J チ ッ プ セ ラ コ ン 065484 * C826 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C827 WJ589500 Electrolytic Cap. 68/200V ケ ミ コ ン 446161 * C828 WJ589500 Electrolytic Cap. 68/200V ケ ミ コ ン 446161 C830 AAX63440 Ceramic Capacitor 1000P/250V セ ラ コ ン 360686 * C831 WJ589300 Electrolytic Cap. 220/25V ケ ミ コ ン 444619 * C832 WJ589300 Electrolytic Cap. 220/25V ケ ミ コ ン 444619 * C833 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C834 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 C835 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 -837 AAX63360 Electrolytic Cap. 10/50V ケ ミ コ ン 407785 C838 AAX63410 Electrolytic Cap. 1000/50V ケ ミ コ ン 407824 C839 AAX63410 Electrolytic Cap. 1000/50V ケ ミ コ ン 407824 * C840 WJ589100 Electrolytic Cap. 220/50V ケ ミ コ ン 444616 * C841 WJ589100 Electrolytic Cap. 220/50V ケ ミ コ ン 444616 * C842 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C843 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 C844 AAX63380 Electrolytic Cap. 220/25V ケ ミ コ ン 407821 * C845 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C847 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 * C848 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 C849 AAX62730 Ceramic Capacitor (chip) 0.01 50V K チ ッ プ セ ラ コ ン 368353 * C850 WJ588800 Electrolytic Cap. 2.2/50V ケ ミ コ ン 418846 C853 AAX63020 Ceramic Capacitor (chip) 1000P 50V K チ ッ プ セ ラ コ ン 065501 * C857 WJ592200 Ceramic Capacitor (chip) 0.1 25V K チ ッ プ セ ラ コ ン 374404 C858 AAX63800 Carbon Resistor (chip) 8.2K J チ ッ プ 抵 抗 067562 -861 AAX63800 Carbon Resistor (chip) 8.2K J チ ッ プ 抵 抗 067562 CN801 AAX10590 Connector Base Post 2P B2P3-VH コ ネ ク タ　 ２ Ｐ 081855 * CN802 WJ592800 Connector Base Post 8P B8B-EH コ ネ ク タ　 ８ Ｐ 081541 CN803 AAX42460 Connector Base Post 2P B2B-EH コ ネ ク タ　 ２ Ｐ 081439 01 * CN804 WJ592900 Connector Base Post 5P B 5P-VH コ ネ ク タ　 ５ Ｐ 081672 D801 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 * D802 WJ594700 Diode Stack RBV-604 ダ イ オ ー ド ス タ ッ ク 337903 D803 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 * D804 WJ596800 Zener Diode MTZJ5.6B T-77 ツ ェ ナ ー ダ イ オ ー ド 069099 * D805 WJ594900 Diode Stack 10GL2CZ47A ダ イ オ ー ド ス タ ッ ク 394247 D806 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 * D812 WJ594800 Diode AG01ZV0 T ダ イ オ ー ド 358078 * D813 WJ594800 Diode AG01ZV0 T ダ イ オ ー ド 358078 * D814 WJ594600 Diode AK04V0 T ダ イ オ ー ド 049037 * D815 WJ594600 Diode AK04V0 T ダ イ オ ー ド 049037 NETWORK and POWER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 25 STAGEPAS 500 * D816 WJ594800 Diode AG01ZV0 T ダ イ オ ー ド 358078 * -819 WJ594800 Diode AG01ZV0 T ダ イ オ ー ド 358078 D820 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 * D821 WJ597000 Zener Diode MTZJ33B T-77 ツ ェ ナ ー ダ イ オ ー ド 069237 * D822 WJ597000 Zener Diode MTZJ33B T-77 ツ ェ ナ ー ダ イ オ ー ド 069237 * D823 WJ596900 Zener Diode MTZJ24B T-77 ツ ェ ナ ー ダ イ オ ー ド 069220 D824 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 * D826 WJ594600 Diode AK04V0 T ダ イ オ ー ド 049037 D827 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 -831 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 D832 AAX63590 Zener Diode MTZJ18B T-77 ツ ェ ナ ー ダ イ オ ー ド 069208 D833 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 D834 AAX42550 Diode 1SS133 T-77 ダ イ オ ー ド 069460 01 D835 AAX63590 Zener Diode MTZJ18B T-77 ツ ェ ナ ー ダ イ オ ー ド 069208 EP801 XX698880 Lug Terminal MET37-0001 ラ グ 端 子 075878 02 EP802 XX698880 Lug Terminal MET37-0001 ラ グ 端 子 075878 02 * F801 WJ596600 Fuse T 6.3A 250V ヒ ュ ー ズ 451066 FB801 -- Ferrite Core ZBF503M-00(TA)-TLF フ ェ ラ イ ト コ ア 413258 FB802 -- Jumper Wire ジ ャ ン パ ー 線 FB803 -- Ferrite Core ZBF503M-00(TA)-TLF フ ェ ラ イ ト コ ア 413258 -805 -- Ferrite Core ZBF503M-00(TA)-TLF フ ェ ラ イ ト コ ア 413258 * IC802 X8569A00 IC UPC494GS-T2-A T Ｉ Ｃ SWITCHING REGULATOR 070475 * IC803 X8570A00 IC FA3641N T LF Ｉ Ｃ PWM Control 408516 IC804 AAX63640 IC KIA7815API-U/P Ｉ Ｃ REGULATOR +15V 407826 03 IC805 AAX63660 IC KIA7915PI-U/P Ｉ Ｃ REGULATOR -15V 407827 03 IC806 AAX63670 IC KIA78M05PI-U/P Ｉ Ｃ REGULATOR +5V 407828 04 IC807 AAX63700 PHC TLP421 (D4) Ｐ Ｈ Ｃ 337900 03 * IC809 WJ596700 PHC PC123GY2J00F T LF Ｐ Ｈ Ｃ 427399 IC810 AAX63700 PHC TLP421 (D4) Ｐ Ｈ Ｃ 337900 03 JP801 -- Jumper Wire 7.5mm ジ ャ ン パ ー 線 J,U,C 413568 JP802 -- Jumper Wire 7.5mm ジ ャ ン パ ー 線 B,H,O 413568 JP803 -- Jumper Wire 7.5mm ジ ャ ン パ ー 線 J,U,C 413568 L801 AAX69570 Coil TF3524B-702Y4R0-01 コ イ ル 417080 * L802 WJ597900 Coil TF3022H-A502Y6R0-0 コ イ ル 446651 * L803 WJ597500 Coil RCH8011 LF 100uH コ イ ル 444623 * -805 WJ597500 Coil RCH8011 LF 100uH コ イ ル 444623 * L806 WJ597400 Coil SM5F2JU21 2.6uH コ イ ル 393200 * L807 WJ597400 Coil SM5F2JU21 2.6uH コ イ ル 393200 * L808 WJ597700 Coil RCH108 2R7U LF 2.7uH コ イ ル 444625 * L809 WJ597600 Coil RCH8011 LF 10uH コ イ ル 444624 * Q801 WJ612400 Transistor KTC3198GR AT ト ラ ン ジ ス タ 051818 * Q804 WJ612500 Transistor KTC1027 OY AT ト ラ ン ジ ス タ 358032 * Q805 WJ612000 Transistor KTA1023 OY AT ト ラ ン ジ ス タ 358027 * Q806 WJ612500 Transistor KTC1027 OY AT ト ラ ン ジ ス タ 358032 * Q807 WJ612000 Transistor KTA1023 OY AT ト ラ ン ジ ス タ 358027 * Q808 WJ596200 FET 2SK2508(F) Ｆ Ｅ Ｔ 393203 * Q809 WJ596200 FET 2SK2508(F) Ｆ Ｅ Ｔ 393203 * Q810 WJ596400 FET IRFIB41N15DPBF LF Ｆ Ｅ Ｔ 444642 * -813 WJ596400 FET IRFIB41N15DPBF LF Ｆ Ｅ Ｔ 444642 Q815 AAX63710 Transistor (chip) 2SA1037AK QRS T146 ト ラ ン ジ ス タ 068590 01 Q816 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 * Q817 WJ596300 FET 2SK2842(Q) Ｆ Ｅ Ｔ 393205 Q818 AAX45980 Transistor (chip) 2SC2412K QRS T146 ト ラ ン ジ ス タ 068775 01 * R801 WJ599000 Carbon Resistor 680K 1/4W J カ ー ボ ン 抵 抗 079317 * R802 WJ598400 Carbon Resistor 10 1/4W J カ ー ボ ン 抵 抗 067060 * -804 WJ598400 Carbon Resistor 10 1/4W J カ ー ボ ン 抵 抗 067060 R805 AAX62880 Carbon Resistor (chip) 10K J チ ッ プ 抵 抗 067497 R806 AAX63750 Carbon Resistor 33 1/4W J カ ー ボ ン 抵 抗 067193 * R808 WJ600400 Carbon Resistor (chip) 6.8 J チ ッ プ 抵 抗 444634 * R810 WJ598400 Carbon Resistor 10 1/4W J カ ー ボ ン 抵 抗 067060 * R818 WJ598400 Carbon Resistor 10 1/4W J カ ー ボ ン 抵 抗 067060 R820 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R821 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R822 AAX64060 Carbon Resistor (chip) 27K J チ ッ プ 抵 抗 067527 * R823 WJ598400 Carbon Resistor 10 1/4W J カ ー ボ ン 抵 抗 067060 R824 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R825 AAX63100 Carbon Resistor (chip) 1.8K J チ ッ プ 抵 抗 067514 R826 AAX62910 Carbon Resistor (chip) 15K J チ ッ プ 抵 抗 067509 R827 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R828 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 POWER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only 26 STAGEPAS 500 * R829 WJ600300 Carbon Resistor (chip) 5.6 J チ ッ プ 抵 抗 444633 * R830 WJ600300 Carbon Resistor (chip) 5.6 J チ ッ プ 抵 抗 444633 * R831 WJ598800 Carbon Resistor 220K 1/4W J カ ー ボ ン 抵 抗 067163 * R832 WJ598900 Carbon Resistor 330K 1/4W J カ ー ボ ン 抵 抗 067211 * R833 WJ598800 Carbon Resistor 220K 1/4W J カ ー ボ ン 抵 抗 067163 * R834 WJ598800 Carbon Resistor 220K 1/4W J カ ー ボ ン 抵 抗 067163 * R835 WJ600300 Carbon Resistor (chip) 5.6 J チ ッ プ 抵 抗 444633 * -838 WJ600300 Carbon Resistor (chip) 5.6 J チ ッ プ 抵 抗 444633 * R839 WJ600400 Carbon Resistor (chip) 6.8 J チ ッ プ 抵 抗 444634 * R840 WJ606500 Carbon Resistor (chip) 2.7K J チ ッ プ 抵 抗 067526 R841 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 * R842 WJ598800 Carbon Resistor 220K 1/4W J カ ー ボ ン 抵 抗 067163 R843 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 R844 AAX62810 Carbon Resistor (chip) 1K J チ ッ プ 抵 抗 067495 * R846 WJ599100 Metal Oxide Film Resistor 150 2W J サ ン キ ン 抵 抗 446652 * R847 WJ606500 Carbon Resistor (chip) 2.7K J チ ッ プ 抵 抗 067526 R848 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 R849 AAX63100 Carbon Resistor (chip) 1.8K J チ ッ プ 抵 抗 067514 * R856 WJ598700 Carbon Resistor 100K 1/4W J カ ー ボ ン 抵 抗 067079 * R857 WJ598700 Carbon Resistor 100K 1/4W J カ ー ボ ン 抵 抗 067079 R858 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R859 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R860 AAX62920 Carbon Resistor (chip) 100K J チ ッ プ 抵 抗 067499 R861 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R862 AAX62800 Carbon Resistor (chip) 47K J チ ッ プ 抵 抗 067546 R865 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R866 AAX63100 Carbon Resistor (chip) 1.8K J チ ッ プ 抵 抗 067514 R867 AAX62780 Carbon Resistor (chip) 33K J チ ッ プ 抵 抗 067532 R868 AAX62870 Carbon Resistor (chip) 5.6K J チ ッ プ 抵 抗 067553 R869 AAX63800 Carbon Resistor (chip) 8.2K J チ ッ プ 抵 抗 067562 R871 AAX64080 Carbon Resistor (chip) 680 J チ ッ プ 抵 抗 067557 * R872 WJ607600 Carbon Resistor (chip) 18 J チ ッ プ 抵 抗 067513 R873 AAX62850 Carbon Resistor (chip) 2.2K J チ ッ プ 抵 抗 067519 * R874 WJ607800 Carbon Resistor (chip) 0.047 J チ ッ プ 抵 抗 446650 * R875 WJ607800 Carbon Resistor (chip) 0.047 J チ ッ プ 抵 抗 446650 * R876 WJ598900 Carbon Resistor 330K 1/4W J カ ー ボ ン 抵 抗 067211 * R877 WJ598900 Carbon Resistor 330K 1/4W J カ ー ボ ン 抵 抗 067211 R878 AAX63820 Carbon Resistor (chip) 56K J チ ッ プ 抵 抗 067554 R879 AAX64090 Carbon Resistor (chip) 0.00 J チ ッ プ 抵 抗 067491 * R881 WJ598900 Carbon Resistor 330K 1/4W J カ ー ボ ン 抵 抗 067211 * R882 WJ598900 Carbon Resistor 330K 1/4W J カ ー ボ ン 抵 抗 067211 * R WJ978600 Carbon Resistor 68K 1/4W J カ ー ボ ン 抵 抗 067297 * RY801 WJ607900 Relay SDT-S-112LMR リ レ ー 055473 * T801 X8579A00 Power Transformer POWER 電 源 ト ラ ン ス 444637 * T802 X8580A00 Power Transformer DRIVE 電 源 ト ラ ン ス 444639 * T803 X8582A00 Power Transformer MAIN 電 源 ト ラ ン ス 448931 * T804 X8581A00 Power Transformer OUT CONTROL 電 源 ト ラ ン ス 444640 * TH801 WJ611700 Positive Thermistor NTPAJ100LDKB0 LF ポ ジ ス タ 437021 * TH803 WJ611500 Positive Thermistor PTFM04BG471Q2N34B0 ポ ジ ス タ 068558 * X8440A00 Speaker HF ス ピ ー カ Ｈ Ｆ TWEETER 445977 2 * X8439A00 Speaker LF ス ピ ー カ Ｌ Ｆ WOOFER 442206 2 * WJ614300 AC Inlet SS-120-1.0A-4.0A Ａ Ｃ イ ン レ ッ ト AC IN 446340 AAX61860 Switch JW-M12RKK シ ー ソ ー Ｓ Ｗ POWER ON/OFF 413658 12 * WJ344200 Fan 7015M12F ND4 LF フ ァ ン 445184 POWER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com CONTENTS（目次） BLOCK DIAGRAM（ブロックダイアグラム） ............................ 3 CIRCUIT DIAGRAM（回路図） AMP ................................................................................... 11 CONTROL1 (1/3).................................................................. 6 CONTROL2 (2/3) 1/2............................................................ 7 CONTROL2 (2/3) 2/2............................................................ 8 CONTROL3 (3/3).................................................................. 5 DSP 1/2 ................................................................................ 9 DSP 2/2 .............................................................................. 10 JACK .................................................................................. 12 NETWORK ......................................................................... 12 POWER ................................................................................ 4 CIRCUIT DIAGRAM Circuit diagram notational explanations (Example) to POWER - CN804 (Page 4: G-4) 回路図表記上の注意 （例） to POWER - CN804 (Page 4 G-4) I WARNING Components having special characteristics are marked Z and must be re- placed with parts having specification equal to those originally installed. I 安全上の注意 Z 印の部品は、安全を維持するために重要な部品です。 交換する場合は、安全のために必ず指定の部品をご使用ください。 Note : See parts list for details of circuit board conponent parts. 注：シートの部品詳細は、パーツリストをご参照ください。 Page 4 are the page of a circuit diagram. G-4 is indicates the location of the counter inter-sheet connector. (The alphabet indicates horizontal direction and the number indicates vertical direction) Page 4 は回路図のページです。[4 ページ] G-4 は対応するシート間コネクタのあるロケーションを示します。 （アルファベットが水平方向、数字が垂直方向） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 3 I STAGEPAS 500 BLOCK DIAGRAM（ブロックダイアグラム） 28CA1-STAGEPAS500 I STAGEPAS 500 BLOCK DIAGRAM（ブロックダイアグラム） CONTROL1 (1/3) 1/2 CONTROL2 (2/3) DSP 1/2 DSP 2/2 CONTROL3 (3/3) AMP L ch AMP R ch POWER Gain Maximum: +18dB Minimum: -∞dB Boost Cut +/-15dB Lo: 100Hz (shelving) Hi: 10kHz (shelving) Boost Cut +/-15dB Lo: 100Hz (shelving) Hi: 10kHz (shelving) Boost Cut +/-15dB Lo: 100Hz (shelving) Hi: 10kHz (shelving) Boost Cut +/-15dB Lo: 100Hz (shelving) Hi: 10kHz (shelving) HA Gain 25dB 10dB down HA Gain 35dB (+20dBu) 10dB down Boost Cut +/-15dB Lo: 100Hz (shelving) Hi: 10kHz (shelving) Gain Maximum: +18dB Minimum: -∞dB Gain Maximum: +12dB Minimum: -∞dB Gain Maximum: +12dB Minimum: -∞dB Gain Maximum: +18dB Minimum: -∞dB Gain Maximum: +18dB Minimum: -∞dB Gain Maximum: +18dB Minimum: -∞dB DSP YMM757-VTZ CLOCK 16.9344MHz HALL 1 AMP Gain 13dB AMP Gain 13dB SP EQ +3.5dB/60Hz SP EQ +4.5dB/60Hz SP EQ -2dB/270Hz -2dB/550Hz SP EQ -2dB/270Hz -2dB/550Hz METER 5-POINT +6/+3/0/-6/-20dB 0dB:SP OUT 25W AMP Gain 3dB AMP Gain 17dB AMP Gain 17dB AMP Gain 3dB HPF SPEECH fc:80Hz HPF SPEECH fc:80Hz +40dBu +30dBu +20dBu +10dBu 0dBu -10dBu -20dBu -30dBu -40dBu +20dBu +10dBu 0dBu -10dBu -20dBu -30dBu -40dBu -50dBu -60dBu Hi-Z (PAD ON) [-21dBu] (CH1–CH4) Hi-Z (PAD OFF) [-51dBu] (CH1–CH4) Lo-Z (PAD ON) [-31dBu] (CH1–CH4) Lo-Z (PAD OFF) [-61dBu] (CH1–CH4) LINE [-21dBu] (CH5–CH10) EFFECT [-16dBu] MONITOR OUT [+4dBu] -50dBu -60dBu 200W [+31dBu] 50W [+25dBu] INPUT (CH1–2) INPUT (CH3–4) INPUT (CH5/6) INPUT (CH7/8) LOW HIGH BA EQ BA BA EQ EQ BA BA BA LEVEL LOW LOW LOW LOW HIGH HIGH HIGH HIGH LEVEL LEVEL LEVEL LEVEL L/L+R L LIMITER LIMITER [-8dBu] BA BA MONITOR OUT BA REVERB R L MONITOR OUT [+4dBu] R R L R BA BA HPF HPF DIGITAL EFFECT BA HA MUSIC LIMITER LEVEL METER MASTER LEVEL REC OUT [-10dBV] (-8dBu) 200W+200W/4ohms SPEECH SPEECH MUSIC MUSIC EFFECT L R PA PA -1 SP EQ SP EQ SP EQ SP EQ [+4dBu] [-8dBu] [+25dBu] [+12dBu] 30dB PUSH LINE [-61/+20dBu] [-51/+30dBu] L/MONO BA BA EQ EQ BA BA R [-21/+20dBu] LIMIT /COMP EQ BA [-8dBu] HA PHANTOM REVERB REVERB EQ EQ BA BA REC OUT [-8dBu] [-36dBu] [-26dBu] [-26dBu] [+4dBu] [-5dBu] [-5dBu] SPEAKER OUT BA BA [-8dBu] BA [-51/+31dBu] [-61/+20dBu] [-26dBu] OFF ON MIC LINE LIMIT COMP 30dB PUSH LINE MIC LINE L R [-21/+20dBu] INPUT (CH9/10) [-21/+20dBu] [-26dBu] [-26dBu] [-26dBu] [-26dBu] [-26dBu] [-8dBu] [-8dBu] [-8dBu] [-8dBu] [-8dBu] INV SUM DC (Q554, 555) POWER OVER CURRENT (Q546–553, 558, 559) ON/OFF MUTE (Q541–545) PROTECTION [+12dBu] [+25dBu] [-8dBu] [-8dBu] [-8dBu] [-8dBu] Lo-Z/Hi-Z (CH3/CH4) Lo-Z/Hi-Z (CH1/CH2) Normal phase Normal phase SUM SUM Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Normal phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase Reversed phase ERR ENABLE L (Rch) (Lch) (Rch) (Lch) R Speaker LF (WOOFER) Speaker HF (TWEETER) + + Speaker LF (WOOFER) Speaker HF (TWEETER) + + JK106 JK541 JK104 JK204 JK103 +15V -15V GND +15V -15V GND JK103 JK542 JK106 CN8(2P) CN8(2P) CN15(2P) CN15(2P) NETWORK NETWORK NETWORK NETWORK P6 P6 P5 P4 P3 BE YE BL RE P5 P4 P3 BE YE BL RE JK102, 202 JK302, 402 JK501 JK502 JK504 JK503 JK505 JK503 JK503 JK503 JK101, 201 JK301, 401 IC101 (8P) S901 S101 S201 S104 S204 D108 D208 S301 S401 IC201 (8P) IC501 1/2 (8P) IC501 2/2 (8P) IC701 1/2 (8P) IC701 2/2 (8P) IC704 1/2 (8P) IC704 2/2 (8P) IC541 2/2 (8P) IC542 2/2 (8P) IC541 1/2 (8P) IC542 1/2 (8P) CH1: IC104, 108 CH2: IC205, 206 (8P) CH1: IC102 1/2 CH2: IC202 1/2 (8P) VR101 VR201 VR301 VR401 VR501 VR701 VR901 VR502 VR702 VR902 VR503 VR703 VR903 VR102 VR202 VR302 VR402 VR103 VR203 VR303 VR403 S102 S202 S302 S402 D101 D201 D301 D402 CH3: IC302 1/2 CH4: IC402 1/2 (8P) CH5: IC502 1/2 (8P) CH6: IC503 1/2 (8P) CH7: IC702 1/2 (8P) CH8: IC703 1/2 (8P) CH9: IC901 1/2 (8P) IC603 1/2 (8P) CH10: IC902 1/2 (8P) CH5: IC502 2/2 (8P) CH6: IC503 2/2 (8P) CH7: IC702 2/2 (8P) CH8: IC703 2/2 (8P) CH9: IC901 2/2 (8P) CH10: IC902 2/2 (8P) IC203 2/2 (8P) IC106 2/2 (8P) IC105 2/2 (8P) IC203 1/2 (8P) IC107 2/2 (8P) VR105 VR104 S103 D102 VR601 IC103 2/2 (8P) IC604 (14P) IC204 2/2 (8P) IC204 1/2 (8P) IC103 1/2 (8P) D601 D602 D603 D604 D605 D606 D607 +VB, -VB, GND +VB, -VB, GND +5V +15V -15V GND +5V +15V -15V GND IC107 1/2 (8P) IC106 1/2 (8P) IC105 1/2 (8P) CH3: IC302 2/2 CH4: IC402 2/2 (8P) CH1: IC102 2/2 CH2: IC202 2/2 (8P) IC1004 (16P) IC1007 (128P) IC1008 (16P) IC1011 (8P) IC1009 (8P) POWER ON/OFF CN801(2P) AC IN CN803(2P) CN25 (10P) CN26 (10P) CN22 (10P) CN21 (10P) CN28 (9P) CN27 (9P) CN33 (8P) CN32 (8P) CN544 (11P) 1100 (11P) 1101 (10P) CN543 (10P) CN546 (11P) 1100 (11P) JACK JACK + FAN 【正相】� 【逆相】� :Normal phase :Reversed phase ON side: MUSIC (LED lighting) 【ON側がMUSIC(LED点灯)】� SPEAKERS OUT 安全上の注意� 印の部品は、安全を維持するために重要な部品です。� 交換する場合は、安全のため必ず指定の部品をご使用ください。� WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. F801 RY801 JP801, 803 (J, U, C) JP802 (B, H, O) CN804 (5P) CN541 (5P) +15V -15V GND +15V -15V GND +VB -VB GND +VB -VB GND +VB -VB GND +VB -VB GND ERR_LED ERR_LED ERR +15V -15V GND +15V -15V GND B+5V A-GND D-GND B+5V A-GND D-GND +15V +15V -15V IC101, 201, 501 IC701, 704 8 +3.3V IC1006 IC1005 +2.5V 1 2 3 2 1 3 4 +5V +3.3V +2.5V IC1009 IC603 IC102, 104–106, 108 IC202, 203, 205, 206 IC302, 402, 502, 503 IC702, 703, 901, 902 IC103, 107 IC204 +15V 1 4 IC541 IC542 ERR ENABLE ENABLE 1101 (10P) CN545 (10P) A B +15V POWER PROTECTOR POWER PROTECTOR POWER PROTECTOR A B , PS CN1 (8P) CN802 (8P) CN24 (8P) CN542 (8P) PC123 TH803 TEMPERATURE ELEVATION PROTECTION +15V -15V 8 4 +15V -15V 8 4 +15V -15V 8 4 +15V -15V 8 4 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 4 I STAGEPAS 500 CIRCUIT DIAGRAM 1/9 (POWER) I STAGEPAS 500 CIRCUIT DIAGRAM 1/9 (POWER) POWER + FAN to CONTROL3 (3/3)-CN541 (PAGE 5: A-2) to CONTROL2 (2/3)-CN1 (PAGE 8: G-3) POWER ON/OFF AC IN Power Transformer Primary Secondary Power Transformer Primary Secondary Power Transformer Primary Secondary Power Transformer Primary Secondary PWM CONTROL REGULATOR +15V REGULATOR -15V REGULATOR +5V SWITCHING REGULATOR from G-1 from B-3 from G-2 from G-2 to C-2 G-3 from F-2 to E-2 from D-4 to B-3 to B-2 to B-3 to B-3 from B-3 ZA1G3A00105 5 Destination AC Cord JP801, 803 JP802 C806-809 J WG261700 JUMPER N.M 560u/200V U, C WG261800 JUMPER N.M 560u/200V B WH221600 N.M JUMPER 390u/200V H WG262000 N.M JUMPER 390u/200V O AAX69560 N.M JUMPER 390u/200V N.M: not installed（未実装） JUMPER: Jumper Wire（ジャンパー線） N.M: not installed（未実装） REGULATOR +15V POWER: IC804 KIA7815API (AAX63640) 1 2 3 3: OUTPUT 2: COMMON 1: INPUT REGULATOR -15V POWER: IC805 KIA7915PI (AAX63660) 1 2 3 3: OUTPUT 2: COMMON 1: INPUT REGULATOR +5V POWER: IC806 KIA78M05PI (AAX63670) 1 2 3 3: OUTPUT 2: COMMON 1: INPUT RBV-604 (WJ594700) DIODE STACK 6.0A 400V POWER: D802 DIODE STACK 10A 400V POWER: D805 10GL2CZ47A (WJ594900) 1 3 2 1: ANODE 2: ANODE 3: CATHODE 1 2 3 2SC2412K(AAX45980) TRANSISTOR POWER: Q816, 818 2 2 1 1 3 3 1: BASE 2: EMITTER 3: COLLECTOR 2SA1037AK (AAX63710) TRANSISTOR POWER: Q815 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 KTA1023 (WJ612000) TRANSISTOR POWER: Q805, 807 1: EMITTER 2: COLLECTOR 3: BASE 3 2 1 1 2 3 TRANSISTOR POWER: Q801 KTC3198 (WJ612400) 3: BASE 2: COLLECTOR 1: EMITTER 2 1 3 1 2 3 KTC1027 (WJ612500) TRANSISTOR POWER: Q804, 806 1: EMITTER 2: COLLECTOR 3: BASE 3 2 1 1 2 3 2SK2508 (WJ596200) FET POWER: Q808, 809 1: GATE 2: DRAIN 3: SOURCE 3 2 1 1 2 3 2SK2842 (WJ596300) FET POWER: Q817 1: GATE 2: DRAIN 3: SOURCE 3 2 1 1 2 3 IRFIB41N15D (WJ596400) FET POWER: Q810-813 1: GATE 2: DRAIN 3: SOURCE 3 2 1 1 2 3 I WARNING Components having special characteristics are marked Z and must be re- placed with parts having specification equal to those originally installed. I 安全上の注意 Z 印の部品は、安全を維持するために重要な部品です。 交換する場合は、安全のために必ず指定の部品をご使用ください。 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 5 I STAGEPAS 500 CIRCUIT DIAGRAM 2/9 (CONTROL3 (3/3)) I STAGEPAS 500 CIRCUIT DIAGRAM 2/9 (CONTROL3 (3/3)) N.M: not installed（未実装） AMP (R ch) 1101 (Page 11: B-3) 1100 (Page 11: B-1) See Page 11. AMP (L ch) CONTROL3 (3/3) 1101 (Page 11: B-3) 1100 (Page 11: B-1) See Page 11. to POWER-CN804 (Page 4: G-4) to CONTROL2 (2/3)-CN24 (Page 8: C-4) to JACK-JK106 (R ch) (Page 12: B-2) to JACK-JK106 (L ch) (Page 12: B-4) SPEAKERS R L OP AMP OP AMP OP AMP 2/2 OP AMP 2/2 1/2 1/2 ZA1G3A00203 3 2SC2412K(AAX45980) TRANSISTOR CONTROL3 (3/3): Q541-543, 545, 548, 550, 552, 553, 555 2 2 1 1 3 3 1: BASE 2: EMITTER 3: COLLECTOR DTC144EKA (WJ613900) DIGITAL TRANSISTOR CONTROL3 (3/3): Q554 1: GND 2: IN 3: OUT 2 3 1 R1 R2 IN GND OUT IN GND OUT DTC114EKA (WJ614000) DIGITAL TRANSISTOR CONTROL3 (3/3): Q549, 558, 559 1: GND 2: IN 3: OUT 2 3 1 R1 R2 IN GND OUT IN GND OUT 2SA1037AK (AAX63710) TRANSISTOR CONTROL3 (3/3): Q544, 546, 547, 551 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 KTC2026 (WJ612600) TRANSISTOR CONTROL3 (3/3): Q556, 557 1: BASE 2: COLLECTOR 3: EMITTER 3 2 1 1 3 2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 6 I STAGEPAS 500 CIRCUIT DIAGRAM 3/9 (CONTROL1 (1/3)) I STAGEPAS 500 CIRCUIT DIAGRAM 3/9 (CONTROL1 (1/3)) N.M: not installed（未実装） 1SS355 TE-17 (XX698570) DIODE CONTROL1 (1/3): D902 1: ANODE 2: CATHODE 1 2 CONTROL1 (1/3) CH1 CH2 CH3 CH4 CH 5/6 CH 7/8 CH 9/10 REC OUT MONITOR OUT L (MONO) MONITOR OUT R L (MONO) R L L R L R R MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE MIC LINE OP AMP 1/2 OP AMP 2/2 OP AMP 1/2 OP AMP 2/2 to CONTROL2 (2/3)-CN26 (Page 7: A-3) to CONTROL2 (2/3)-CN21 (Page 8: G-1) ZA1G3A00303 3 OP AMP 2/2 OP AMP 1/2 OP AMP 2/2 OP AMP 1/2 OP AMP 2/2 OP AMP 1/2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 7 I STAGEPAS 500 CIRCUIT DIAGRAM 4/9 (CONTROL2 (2/3) 1/2) I STAGEPAS 500 CIRCUIT DIAGRAM 4/9 (CONTROL2 (2/3) 1/2) (MY): Mylar Capacitor（マイラーコンデンサー） N.M: not installed（未実装） LIMIT ORANGE ORANGE COMP LIMIT COMP CONTROL2 (2/3) 1/2 LOW HIGH LOW HIGH LOW HIGH LOW HIGH CH4 CH3 CH2 CH1 CH1 CH2 CH 5/6 CH 7/8 CH 9/10 LOW HIGH LOW HIGH LOW HIGH LOW HIGH LOW HIGH LOW HIGH LEVEL LEVEL LEVEL LEVEL ON OFF REVERB REVERB REVERB REVERB OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP 1/2 2/2 2/2 2/2 OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP 1/2 1/2 1/2 1/2 2/2 2/2 2/2 2/2 1/2 1/2 2/2 1/2 LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL OP AMP OP AMP 2/2 1/2 OP AMP OP AMP 2/2 1/2 OP AMP OP AMP 2/2 1/2 OP AMP OP AMP 2/2 1/2 OP AMP OP AMP 2/2 1/2 OP AMP OP AMP 2/2 1/2 OP AMP OP AMP 2/2 1/2 REVERB (CH1-4) REVERB (CH1-4) to CONTROL1 (1/3)-CN25 (Page 6: E-2 ) to DSP-CN28 (Page 9: A-4) to Page 8: A-2 to Page 8: A-2 ZA1G3A00403 3 1SS355 TE-17 (XX698570) DIODE CONTROL2 (2/3): D103-105, 107, 203-205, 207 1: ANODE 2: CATHODE 1 2 FET CONTROL2 (2/3): Q107, 207 2SK246 (AAX64040) 3: DRAIN 2: GATE 1: SOURCE 2 1 3 1 3 2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 8 I STAGEPAS 500 CIRCUIT DIAGRAM 5/9 (CONTROL2 (2/3) 2/2) I STAGEPAS 500 CIRCUIT DIAGRAM 5/9 (CONTROL2 (2/3) 2/2) (MY): Mylar Capacitor（マイラーコンデンサー） N.M: not installed（未実装） CONTROL2 (2/3) 2/2 to DSP-CN32 (Page 10: E-5) to CONTROL3 (3/3)-CN542 (Page 5: A-3 ) to CONTROL1 (1/3)-CN22 (Page 6: E-4 ) to POWER-CN802 (Page 4: G-2 ) from Page 7: G-4 from Page 7: G-4 OP AMP OP AMP 1/2 OP AMP OP AMP 1/2 2/2 2/2 SPEECH MUSIC MONITOR OUT LEVEL (MASTER) MONITOR OUT ORANGE LIMITER AC/DC VOLTAGE LEVEL METER ZA1G3A00504 4 2SC2412K(AAX45980) TRANSISTOR CONTROL2 (2/3): Q601 2 2 1 1 3 3 1: BASE 2: EMITTER 3: COLLECTOR w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 9 I STAGEPAS 500 CIRCUIT DIAGRAM 6/9 (DSP 1/2) I STAGEPAS 500 CIRCUIT DIAGRAM 6/9 (DSP 1/2) N.M: not installed（未実装） DSP 1/2 to Page 10: F-2 from Page 10: G-2 to Page 10: F-2 to Page 10: F-2 to Page 10: F-2 to CONTROL2 (2/3)-CN27 (Page 7: G-2 ) not installed not installed OP AMP SYSTEM RESET ADC DAC CPU (SWL01B) MASK ROM 8M OP AMP 1/2 2/2 OP AMP OP AMP 1/2 2/2 REGULATOR +3.3V REGULATOR +2.5V ZA1G3A00604 4 RH5RZ25CA-T1 (X8571A00) REGULATOR +2.5V DSP: IC1005 1 2 3 1. GND 2. INPUT 3. OUTPUT µPC2933AT (X8572A00) REGULATOR +3.3V DSP: IC1006 1: V in 2: GND 3: V out 1 2 3 DTA114EKA (WJ613800) DIGITAL TRANSISTOR DSP: Q1002 1 3 2 1: GND(+) 2: IN 3: OUT R1 R2 IN GND(+) OUT IN GND(+) OUT DTC114EKA (WJ614000) DIGITAL TRANSISTOR DSP: Q1001 1: GND 2: IN 3: OUT 2 3 1 R1 R2 IN GND OUT IN GND OUT 2SC3326 (WJ612800) TRANSISTOR DSP: Q1003, 1004 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 10 I STAGEPAS 500 CIRCUIT DIAGRAM 7/9 (DSP 2/2) I STAGEPAS 500 CIRCUIT DIAGRAM 7/9 (DSP 2/2) (MY): Mylar Capacitor（マイラーコンデンサー） N.M: not installed（未実装） DSP 2/2 ZA1G3A00702 2 OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP 2/2 1/2 1/2 2/2 2/2 1/2 1/2 2/2 from Page 9: A-4 from Page 9: A-4 from Page 9: A-4 from Page 9: A-4 to Page 9: B-3 to CONTROL2 (2/3)-CN33 (Page 8: B-3) 1SS355 TE-17 (XX698570) DIODE DSP: D608, 609 1: ANODE 2: CATHODE 1 2 2SC2412K(AAX45980) TRANSISTOR DSP: Q106, 206 2 2 1 1 3 3 1: BASE 2: EMITTER 3: COLLECTOR KRA102S (AAX62770) TRANSISTOR DSP: Q105, 205 1: COMMON (+) 2: IN 3: OUT 1 3 2 R1 R2 IN COMMON(+) OUT FET DSP: Q108, 208 2SK246 (AAX64040) 3: DRAIN 2: GATE 1: SOURCE 2 1 3 1 3 2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 11 I STAGEPAS 500 CIRCUIT DIAGRAM 8/9 (AMP) I STAGEPAS 500 CIRCUIT DIAGRAM 8/9 (AMP) AMP to CONTROL3 (3/3)- CN544 (L ch) (Page 5: D-1) CN546 (R ch) (Page 5: F-1) to CONTROL3 (3/3)- CN543 (L ch) (Page 5: C-1) CN545 (R ch) (Page 5: E-1) ZA1G3A00804 4 1PS76SB10 (WJ595000) DIODE AMP: 6102, 6107, 6109, 6110 1: CATHODE 2: ANODE 2 1 BAS316 (WJ595100) DIODE AMP: 6100, 6101, 6108 1: CATHODE 2: ANODE 2 1 1SS370 (WJ595400) DIODE AMP: 6104, 6106 1: ANODE 2: N.C. 3: CATHODE 2 3 1 2 1 3 PDZ-12B (WJ595200) ZENER DIODE AMP: 6103 1 2 1: ANODE 2: CATHODE PDZ-3.3B (WJ595300) ZENER DIODE AMP: 6105 1 2 1: ANODE 2: CATHODE 2SA1587 (WJ612100) TRANSISTOR AMP: 7101 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 2SA1954 (WJ612200) TRANSISTOR AMP: 7105, 7112 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 2SC2713 (WJ612700) TRANSISTOR AMP: 7119, 7120 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 BC846BW (WJ612900) TRANSISTOR AMP: 7115 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 BC847CW (WJ613000) TRANSISTOR AMP: 7113, 7114, 7116, 7117 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 BC856BW (WJ613100) TRANSISTOR AMP: 7100, 7102, 7107, 7108 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 BC857CW (WJ613200) TRANSISTOR AMP: 7104, 7110 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 2SK3607-01MR (WJ596500) FET AMP: 7103, 7109 1: GATE 2: DRAIN 3: SOURCE 3 2 1 1 2 3 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 STAGEPAS 500 12 I STAGEPAS 500 CIRCUIT DIAGRAM 9/9 (JACK, NETWORK) I STAGEPAS 500 CIRCUIT DIAGRAM 9/9 (JACK, NETWORK) JACK (R ch) NETWORK (R ch) NETWORK (L ch) JACK (L ch) S2P-VH B2P-VH B2P-VH S2P-VH CK-6.35-29A (4PIN) CK-6.35-29A (4PIN) SPEAKER INPUT to CONTROL3 (3/3)-JK541 (Page 5: G-4) SPEAKER INPUT to CONTROL3 (3/3)-JK542 (Page 5: G-4) RED BLACK YELLOW BLUE RED BLACK YELLOW BLUE Speaker LF (WOOFER) Speaker HF (TWEETER) R ch Speaker LF (WOOFER) Speaker HF (TWEETER) L ch ZA1G3A00904 4 ZA1G3A00904 4 ZA1G3A00904 4 ZA1G3A00904 4 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
