'11520'

'8'

'雅马哈YAMAHA SMM5000电路原理图'

'49857'

'马哈,雅马哈,YAMAHA, ,SMM5000,电路,原理,原理图'

''

'0'

'1'

'admin'

'9'

'/wenku/a11520.html'

'0'

'0'

'127.0.0.1'

'2023-03-30 03:43:24'

'2023-03-30 03:43:24'

'0'

'5'

NULL

'0'

'2'

'49856'

NULL

NULL

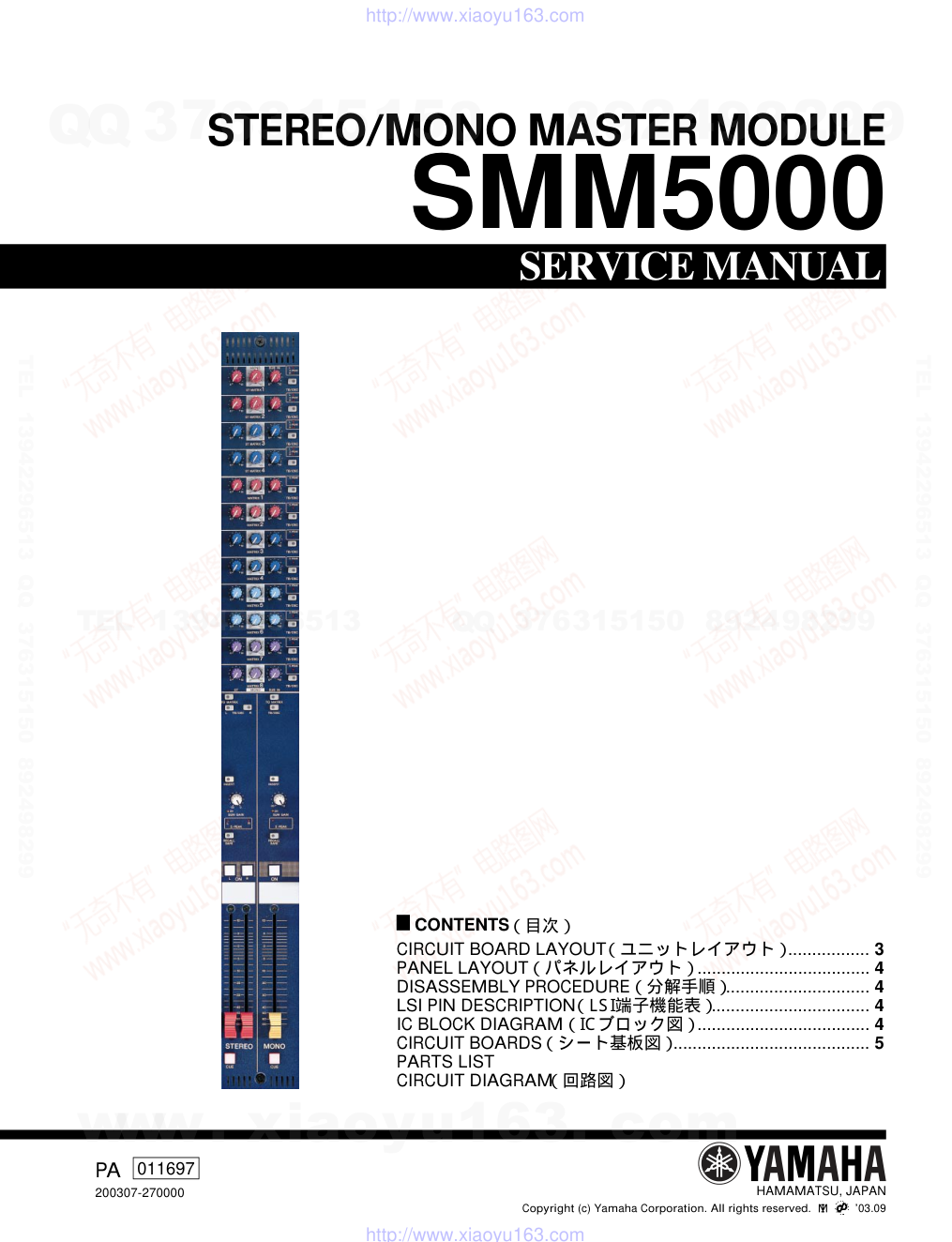

'SMM5000
1
SERVICE MANUAL
PA
011697
Copyright (c) Yamaha Corporation. All rights reserved.

  ’03.09
HAMAMATSU, JAPAN
STEREO/MONO MASTER MODULE
 CONTENTS
CIRCUIT BOARD LAYOUT
................. 3
PANEL LAYOUT
.................................... 4
DISASSEMBLY PROCEDURE
.............................. 4
LSI PIN DESCRIPTION
................................. 4
IC BLOCK DIAGRAM
.................................... 4
CIRCUIT BOARDS
......................................... 5
PARTS LIST
CIRCUIT DIAGRAM
SMM5000
200307-270000
（目次）
（ユニットレイアウト）
（パネルレイアウト）
（分解手順）
（LSI端子機能表）
（ICブロック図）
（シート基板図）
（回路図）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
2
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed
that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under-
stood by the users, and have therefore not been restated.
WARNING :
Failure to follow appropriate service and safety procedures when servicing this product may result in per-
sonal injury, destruction of expensive components and failure of the product to perform as specified. For
these reasons, we advise all Yamaha product owners that all service required should be performed by an
authorized Yamaha Retailer or the appointed service representative.
IMPORTANT :
This presentation or sale of this manual to any individual or firm does not constitute authorization certifi-
cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of
any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and
service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable
and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to
exist, please contact the distributor’s Service Division.
WARNING :
Static discharges can destroy expensive components. Discharge any static electricity your body may have
accumulated by grounding yourself to the ground bus in the unit  (heavy gauge black wires connect to
this bus.)
IMPORTANT :
Turn the unit  OFF  during disassembly and parts replacement. Recheck  all  work before you apply power
to the unit.
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where
applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly
other entities) to cause cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT
SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose
eyes to solder/flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling
food.
WARNING
Components having special characteristics are marked             and must be replaced with parts having specification equal to those
originally installed.
印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
3

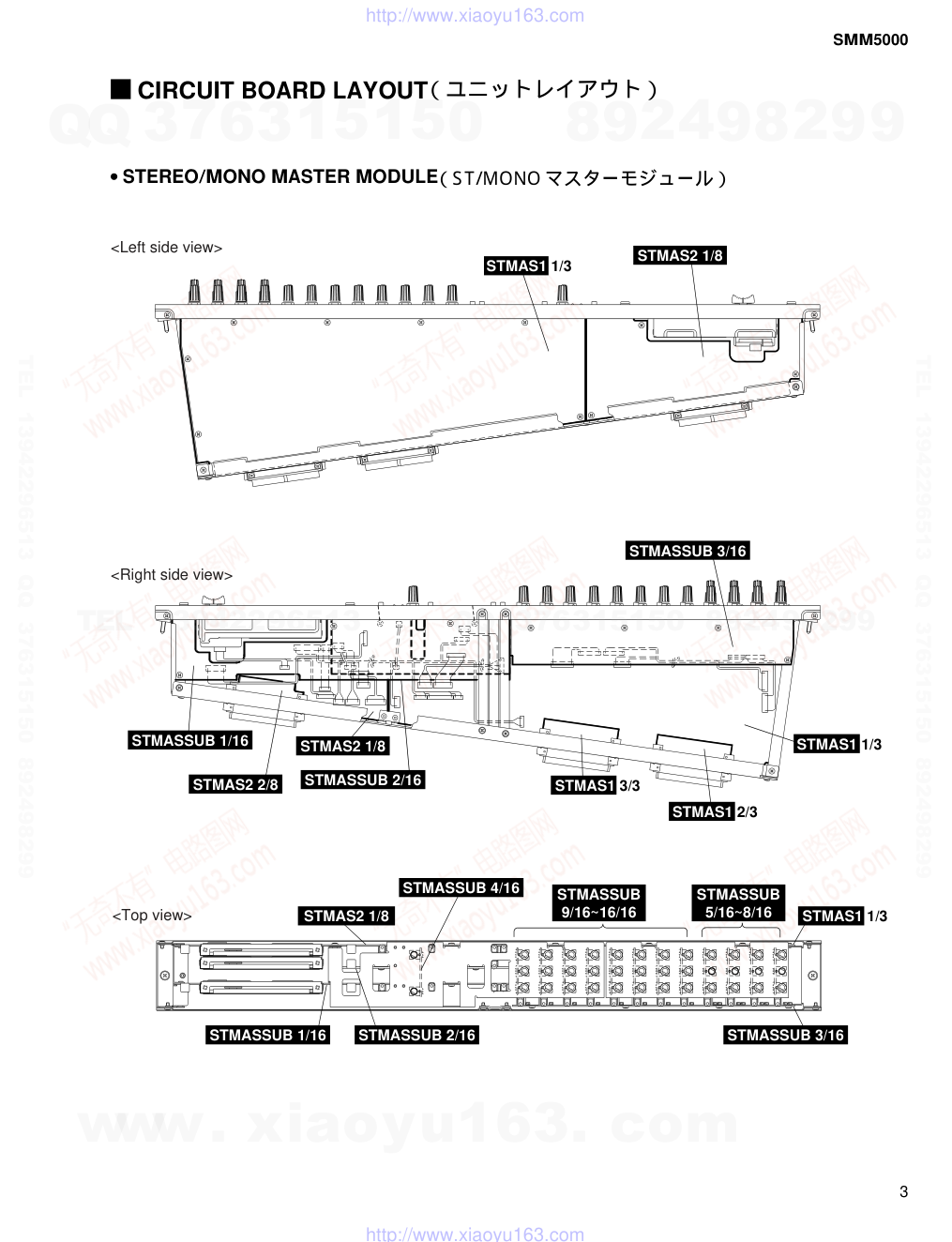

CIRCUIT BOARD LAYOUT（ユニットレイアウト）
 STEREO/MONO MASTER MODULE（ST/MONO マスターモジュール）
STMAS1 1/3
STMAS2 1/8
STMAS2 2/8
STMAS2 1/8
STMAS1 3/3
STMAS1 2/3
STMAS1 1/3
STMASSUB 3/16
STMASSUB 2/16
STMASSUB 1/16
<Left side view>
<Right side view>
STMASSUB 1/16
STMASSUB 2/16
STMASSUB 4/16
STMASSUB 3/16
STMAS2 1/8
STMAS1 1/3
<Top view>
STMASSUB
9/16~16/16
STMASSUB
5/16~8/16
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
4

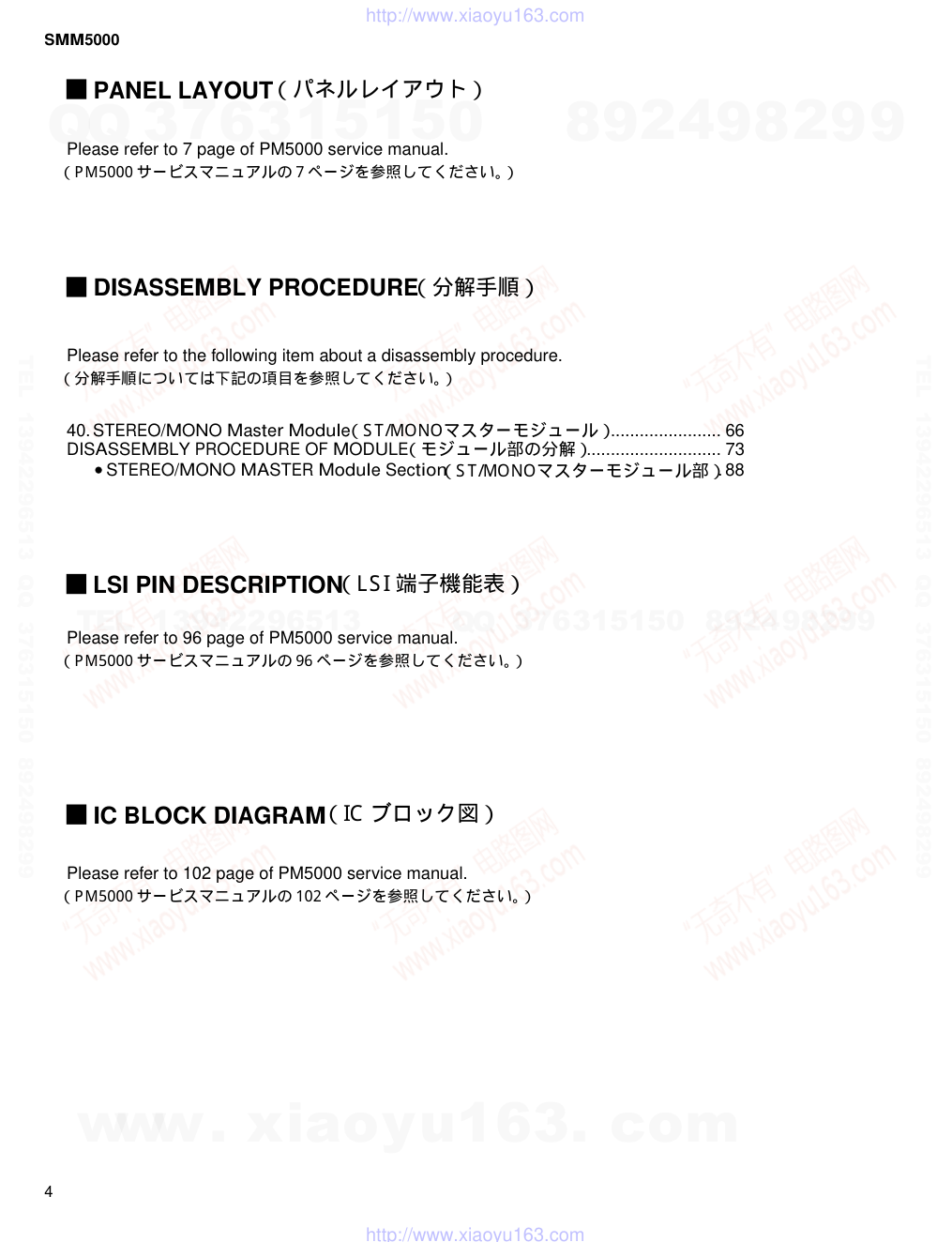

PANEL LAYOUT
40.STEREO/MONO Master Module
....................... 66
DISASSEMBLY PROCEDURE OF MODULE
............................ 73
STEREO/MONO MASTER Module Section
. 88
DISASSEMBLY PROCEDURE（分解手順）
（パネルレイアウト）
LSI PIN DESCRIPTION（LSI 端子機能表）
IC BLOCK DIAGRAM（IC ブロック図）
（PM5000 サービスマニュアルの 7 ページを参照してください。）
Please refer to 7 page of PM5000 service manual.
（PM5000 サービスマニュアルの 96 ページを参照してください。）
Please refer to 96 page of PM5000 service manual.
（PM5000 サービスマニュアルの 102 ページを参照してください。）
Please refer to 102 page of PM5000 service manual.
（分解手順については下記の項目を参照してください。）
Please refer to the following item about a disassembly procedure.
（S T/MONOマスターモジュール）
（モジュール部の分解）
（S T/MONOマスターモジュール部）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
5
STMAS1 1/3Circuit Board (X3046B0).................................................................. 232/234
STMAS1 2/3Circuit Board (X3046B0).................................................................. 232/234
STMAS1 3/3Circuit Board (X3046B0).................................................................. 232/234
STMAS1 1/3Circuit Board (X3046C0) ................................................................. 236/238
STMAS1 2/3Circuit Board (X3046C0) ................................................................. 236/238
STMAS1 3/3Circuit Board (X3046C0) ................................................................. 236/238
STMAS2 1/8 Circuit Board (X2925B0)................................................................. 160/161
STMAS2 2/8 Circuit Board (X2925B0)................................................................. 160/161
STMAS2 3/8 Circuit Board (X2925B0)........................................................................ 162
STMAS2 4/8 Circuit Board (X2925B0)........................................................................ 162
STMAS2 5/8 Circuit Board (X2925B0)........................................................................ 162
STMAS2 6/8 Circuit Board (X2925B0)........................................................................ 163
STMAS2 7/8 Circuit Board (X2925B0)........................................................................ 163
STMAS2 8/8 Circuit Board (X2925B0)........................................................................ 163
STMASSUB 1/16 Circuit Board (X3047B0) ......................................................... 240/241
STMASSUB 2/16 Circuit Board (X3047B0) ................................................................ 242
STMASSUB 3/16 Circuit Board (X3047B0) ......................................................... 243/244
STMASSUB 4/16 Circuit Board (X3047B0) ......................................................... 243/244
STMASSUB 5/16 Circuit Board (X3047B0) ................................................................ 245
STMASSUB 6/16 Circuit Board (X3047B0) ................................................................ 245
STMASSUB 7/16 Circuit Board (X3047B0) ................................................................ 245
STMASSUB 8/16 Circuit Board (X3047B0) ................................................................ 246
STMASSUB 9/16 Circuit Board (X3047B0) ................................................................ 246
STMASSUB 10/16 Circuit Board (X3047B0) .............................................................. 246
STMASSUB 11/16 Circuit Board (X3047B0) .............................................................. 247
STMASSUB 12/16 Circuit Board (X3047B0) .............................................................. 247
STMASSUB 13/16 Circuit Board (X3047B0) .............................................................. 247
STMASSUB 14/16 Circuit Board (X3047B0) .............................................................. 248
STMASSUB 15/16 Circuit Board (X3047B0) .............................................................. 248
STMASSUB 16/16 Circuit Board (X3047B0) .............................................................. 248

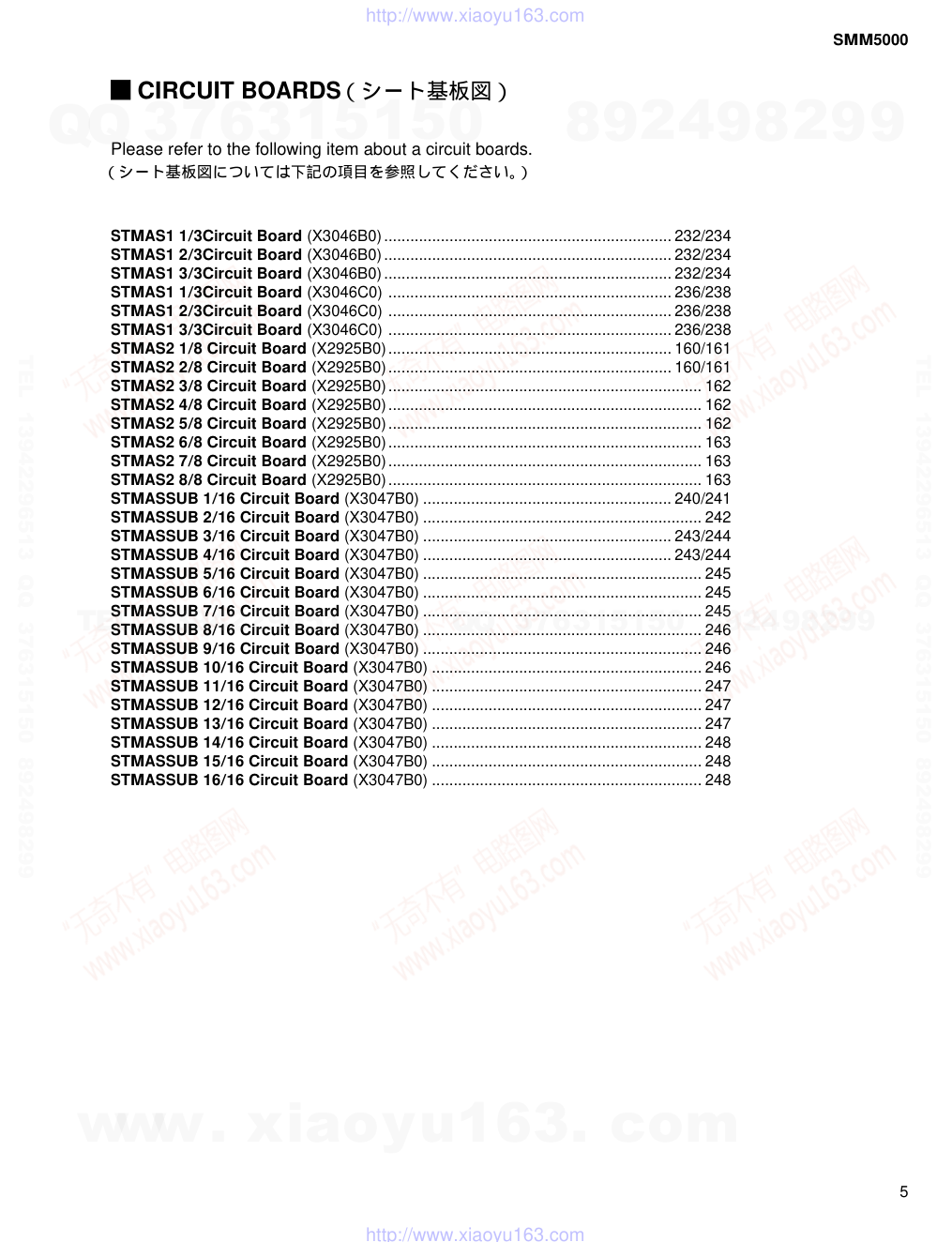

CIRCUIT BOARDS（シート基板図）
（シート基板図については下記の項目を参照してください。）
Please refer to the following item about a circuit boards.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com

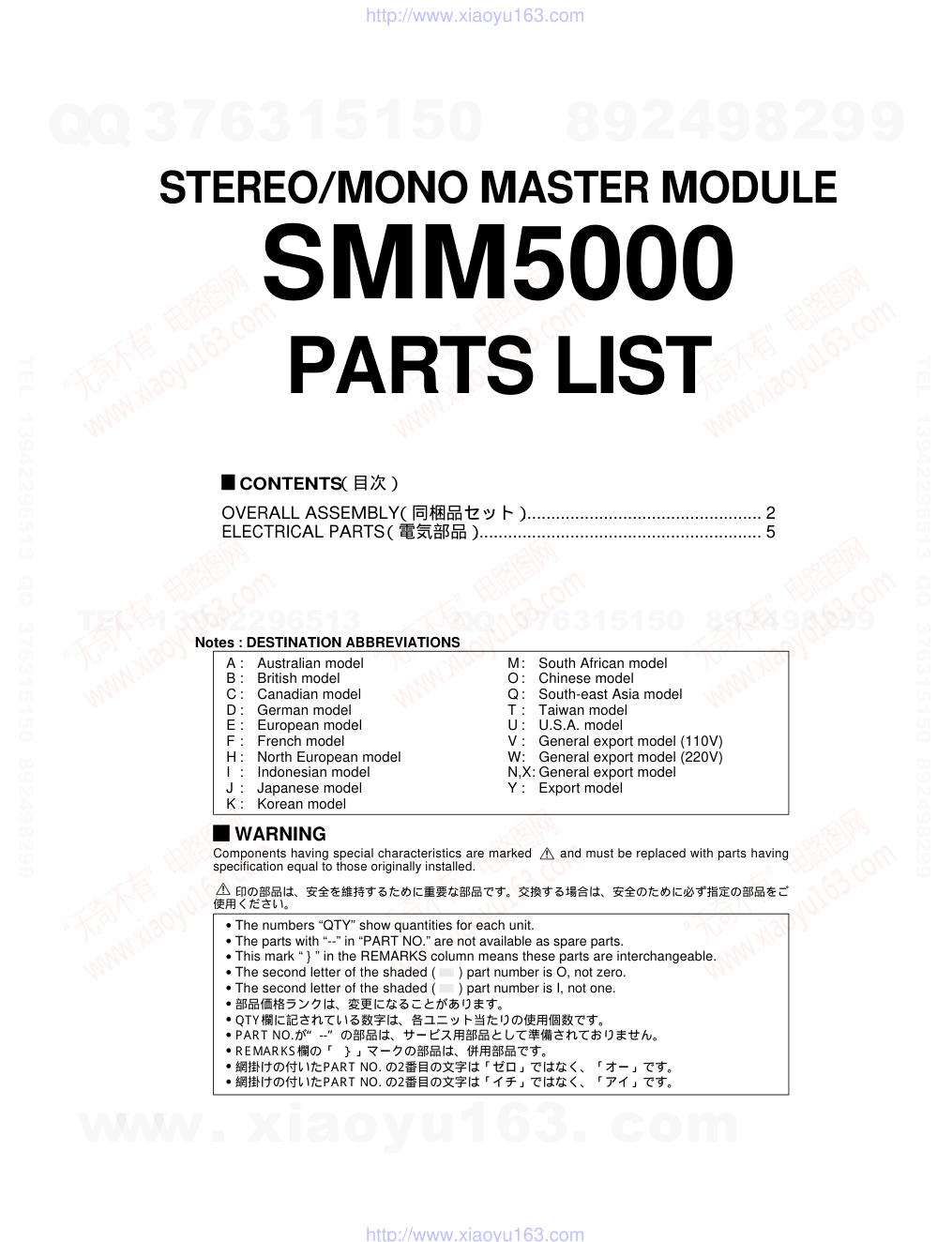

PARTS LIST
 CONTENTS
OVERALL ASSEMBLY
.................................................. 2

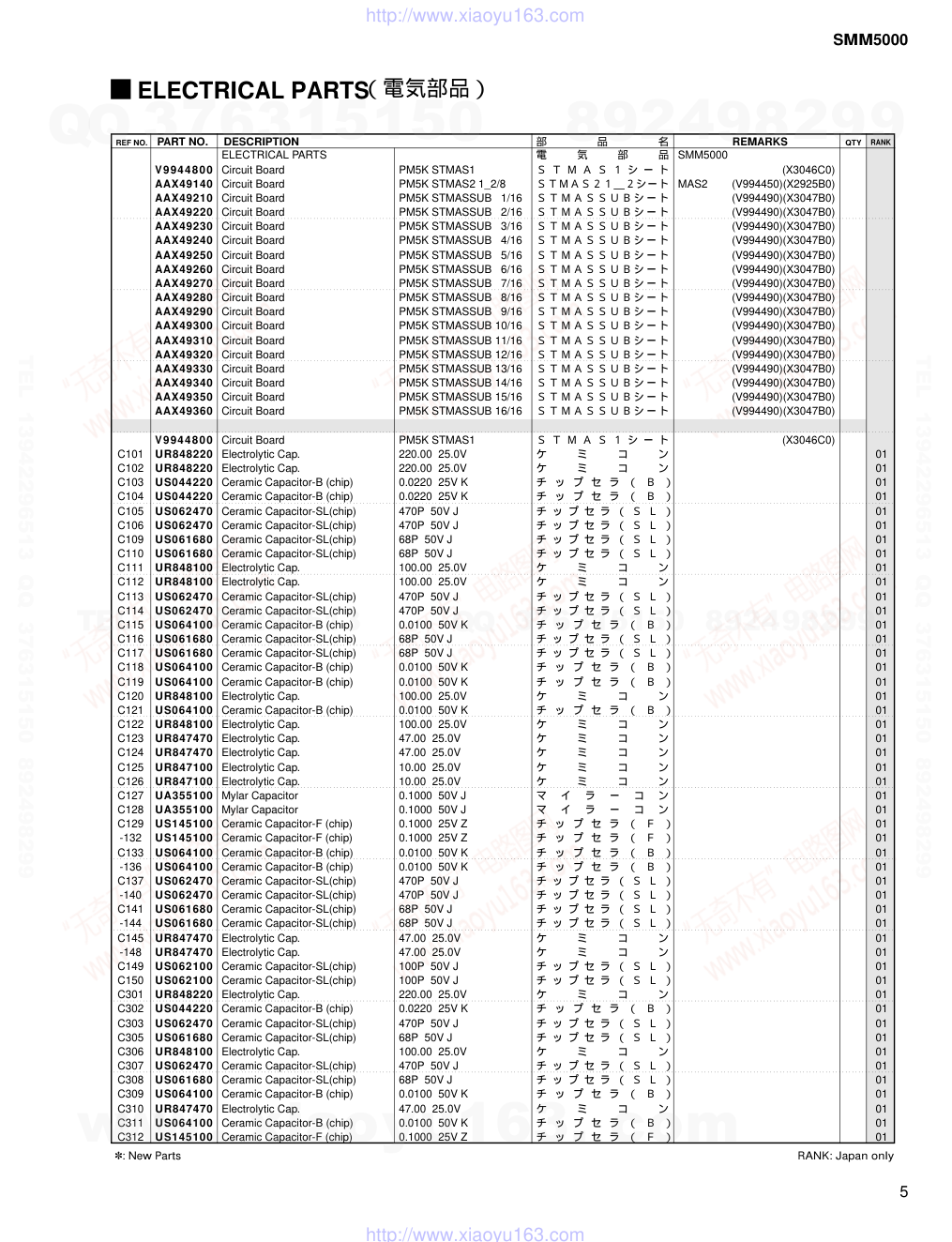

ELECTRICAL PARTS
............................................................ 5
 WARNING
Components having special characteristics are marked       and must be replaced with parts having
specification equal to those originally installed.
Notes : DESTINATION ABBREVIATIONS
The numbers “QTY” show quantities for each unit.
The parts with “--” in “PART NO.” are not available as spare parts.
This mark “ } ” in the REMARKS column means these parts are interchangeable.
The second letter of the shaded (
) part number is O, not zero.
The second letter of the shaded (
) part number is I, not one.
M:
South African model
O :
Chinese model
Q :
South-east Asia model
T :
Taiwan model
U :
U.S.A. model
V :
General export model (110V)
W:
General export model (220V)
N,X: General export model
Y :
Export model
A :
Australian model
B :
British model
C :
Canadian model
D :
German model
E :
European model
F :
French model
H :
North European model
I :
Indonesian model
J :
Japanese model
K :
Korean model
STEREO/MONO MASTER MODULE
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご
使用ください。
部品価格ランクは、変更になることがあります。
QTY欄に記されている数字は、各ユニット当たりの使用個数です。
PART NO.が“ --” の部品は、サービス用部品として準備されておりません。
REMARKS 欄の「  ｝」マークの部品は、併用部品です。
網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。
網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。
（同梱品セット）
（電気部品）
（目次）
SMM5000
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
2

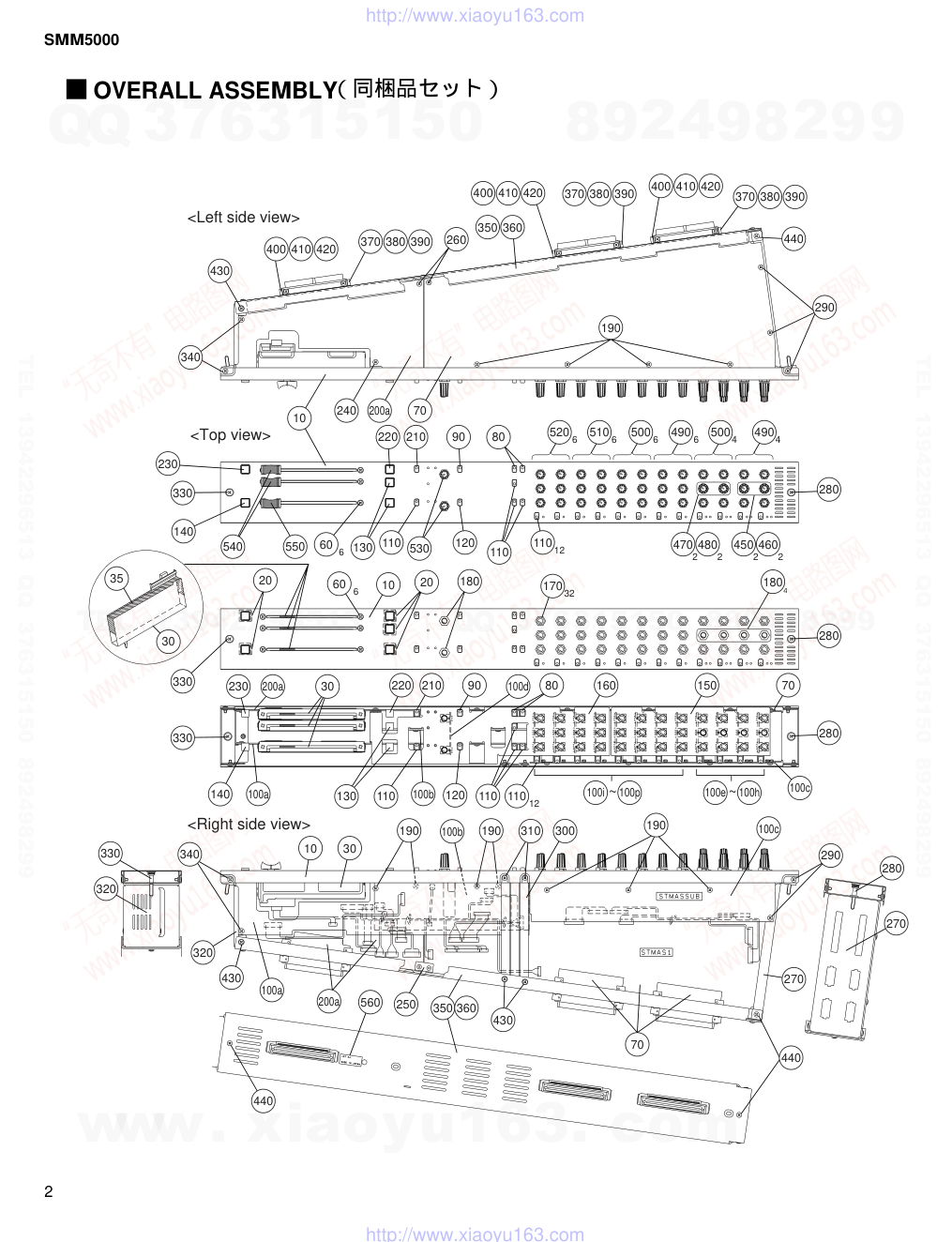

OVERALL ASSEMBLY
<Left side view>
<Top view>
<Right side view>
400
430
440
290
340
35
540
20
230
200a
140
330
330
140
330
330
340
190
190
440
560
200a
250
430
70
440
310
300
190
100c
290
280
270
430
320
130
110
100i
100p
~
110 12
6
110
120
220
210
90
160
150
70
280
280
280
10
230
20
180
550
530
470 480
450 460
520
510
500
500
180
490
490
240
200a
70
190
410 420
370 380 390
400 410 420
370 380 390
400 410 420
370 380 390
350 360
260
30
350 360
320
270
10
100b
30
10
100a
100a
100b
30
100e
100h
~
100c
80
100d
60
32
2
6
6
6
6
4
4
2
2
2
12
170
130 110
120
110
6
60
110
80
90
210
220
（同梱品セット）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
3
: New Parts

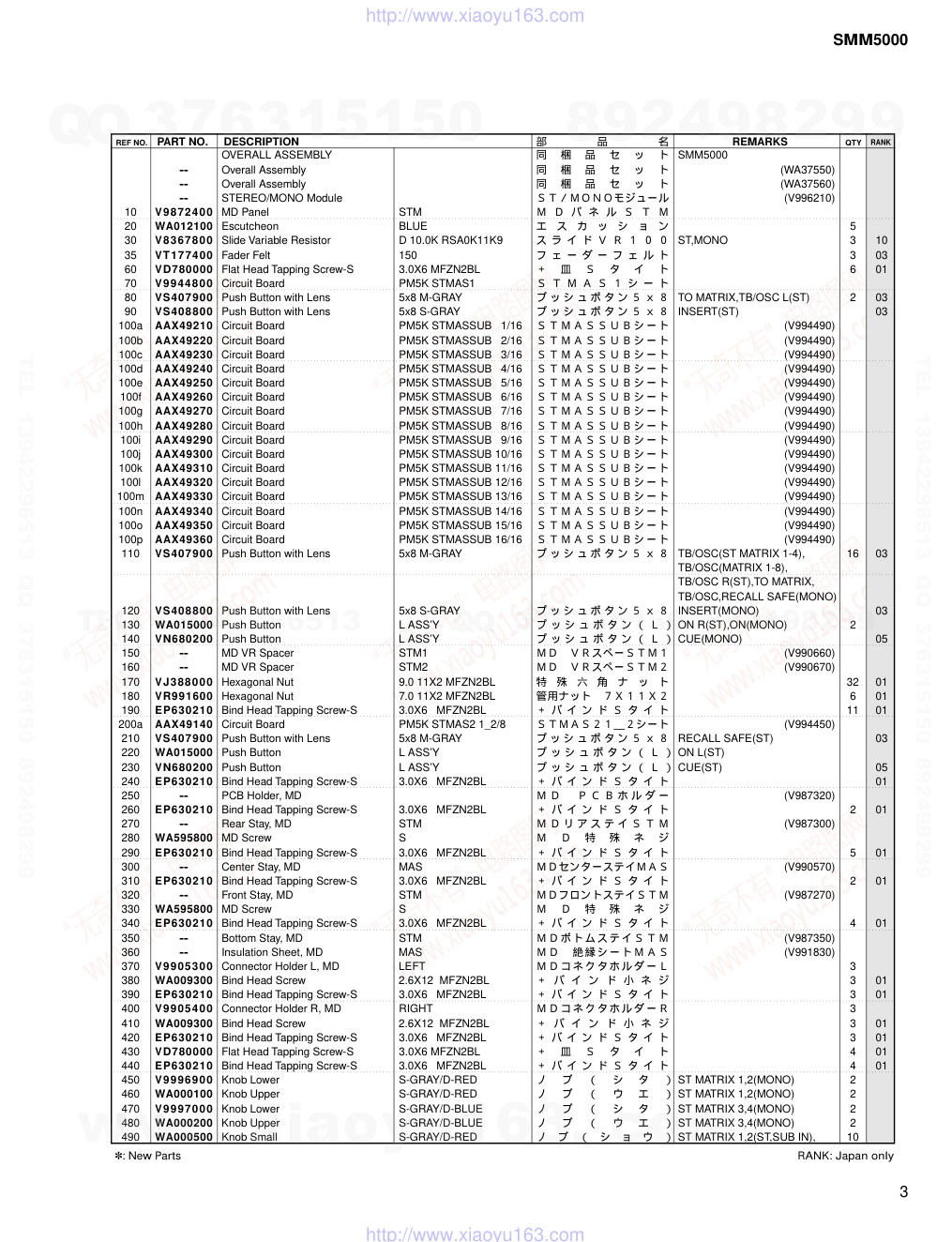

REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
OVERALL ASSEMBLY
SMM5000
Overall Assembly
(WA37550)
Overall Assembly
(WA37560)
STEREO/MONO Module
(V996210)
10
MD Panel
STM
20
Escutcheon
BLUE
5
30
Slide Variable Resistor
D 10.0K RSA0K11K9
ST,MONO
3
10
35
Fader Felt
150
3
03
60
Flat Head Tapping Screw-S
3.0X6 MFZN2BL
6
01
70
Circuit Board
PM5K STMAS1
80
Push Button with Lens
5x8 M-GRAY
TO MATRIX,TB/OSC L(ST)
2
03
90
Push Button with Lens
5x8 S-GRAY
INSERT(ST)
03
100a
Circuit Board
PM5K STMASSUB   1/16
(V994490)
100b
Circuit Board
PM5K STMASSUB   2/16
(V994490)
100c
Circuit Board
PM5K STMASSUB   3/16
(V994490)
100d
Circuit Board
PM5K STMASSUB   4/16
(V994490)
100e
Circuit Board
PM5K STMASSUB   5/16
(V994490)
100f
Circuit Board
PM5K STMASSUB   6/16
(V994490)
100g
Circuit Board
PM5K STMASSUB   7/16
(V994490)
100h
Circuit Board
PM5K STMASSUB   8/16
(V994490)
100i
Circuit Board
PM5K STMASSUB   9/16
(V994490)
100j
Circuit Board
PM5K STMASSUB 10/16
(V994490)
100k
Circuit Board
PM5K STMASSUB 11/16
(V994490)
100l
Circuit Board
PM5K STMASSUB 12/16
(V994490)
100m
Circuit Board
PM5K STMASSUB 13/16
(V994490)
100n
Circuit Board
PM5K STMASSUB 14/16
(V994490)
100o
Circuit Board
PM5K STMASSUB 15/16
(V994490)
100p
Circuit Board
PM5K STMASSUB 16/16
(V994490)
110
Push Button with Lens
5x8 M-GRAY
TB/OSC(ST MATRIX 1-4),
16
03
TB/OSC(MATRIX 1-8),
TB/OSC R(ST),TO MATRIX,
TB/OSC,RECALL SAFE(MONO)
120
Push Button with Lens
5x8 S-GRAY
INSERT(MONO)
03
130
Push Button
L ASS’Y
ON R(ST),ON(MONO)
2
140
Push Button
L ASS’Y
CUE(MONO)
05
150
MD VR Spacer
STM1
(V990660)
160
MD VR Spacer
STM2
(V990670)
170
Hexagonal Nut
9.0 11X2 MFZN2BL
32
01
180
Hexagonal Nut
7.0 11X2 MFZN2BL
6
01
190
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
11
01
200a
Circuit Board
PM5K STMAS2 1_2/8
(V994450)
210
Push Button with Lens
5x8 M-GRAY
RECALL SAFE(ST)
03
220
Push Button
L ASS’Y
ON L(ST)
230
Push Button
L ASS’Y
CUE(ST)
05
240
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
01
250
PCB Holder, MD
(V987320)
260
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
2
01
270
Rear Stay, MD
STM
(V987300)
280
MD Screw
S
290
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
5
01
300
Center Stay, MD
MAS
(V990570)
310
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
2
01
320
Front Stay, MD
STM
(V987270)
330
MD Screw
S
340
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
4
01
350
Bottom Stay, MD
STM
(V987350)
360
Insulation Sheet, MD
MAS
(V991830)
370
Connector Holder L, MD
LEFT
3
380
Bind Head Screw
2.6X12  MFZN2BL
3
01
390
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
3
01
400
Connector Holder R, MD
RIGHT
3
410
Bind Head Screw
2.6X12  MFZN2BL
3
01
420
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
3
01
430
Flat Head Tapping Screw-S
3.0X6 MFZN2BL
4
01
440
Bind Head Tapping Screw-S
3.0X6   MFZN2BL
4
01
450
Knob Lower
S-GRAY/D-RED
ST MATRIX 1,2(MONO)
2
460
Knob Upper
S-GRAY/D-RED
ST MATRIX 1,2(MONO)
2
470
Knob Lower
S-GRAY/D-BLUE
ST MATRIX 3,4(MONO)
2
480
Knob Upper
S-GRAY/D-BLUE
ST MATRIX 3,4(MONO)
2
490
Knob Small
S-GRAY/D-RED
ST MATRIX 1,2(ST,SUB IN),
10
--
--
--
V9872400
WA012100
V8367800
VT177400
VD780000
V9944800
VS407900
VS408800
AAX49210
AAX49220
AAX49230
AAX49240
AAX49250
AAX49260
AAX49270
AAX49280
AAX49290
AAX49300
AAX49310
AAX49320
AAX49330
AAX49340
AAX49350
AAX49360
VS407900
VS408800
WA015000
VN680200
--
--
VJ388000
VR991600
EP630210
AAX49140
VS407900
WA015000
VN680200
EP630210
--
EP630210
--
WA595800
EP630210
--
EP630210
--
WA595800
EP630210
--
--
V9905300
WA009300
EP630210
V9905400
WA009300
EP630210
VD780000
EP630210
V9996900
WA000100
V9997000
WA000200
WA000500
部
品
名
同
梱
品
セ
ッ
ト
同
梱
品
セ
ッ
ト
同
梱
品
セ
ッ
ト
ＳＴ／ＭＯＮＯモジュール
Ｍ Ｄ パ ネ ル Ｓ Ｔ Ｍ
エ
ス
カ
ッ
シ
ョ
ン
ス ラ イ ド Ｖ Ｒ １ ０ ０
フ ェ ー ダ ー フ ェ ル ト
＋
皿
Ｓ
タ
イ
ト
Ｓ Ｔ Ｍ Ａ Ｓ １ シ ー ト
プ ッ シ ュ ボ タ ン ５ ｘ ８
プ ッ シ ュ ボ タ ン ５ ｘ ８
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
プ ッ シ ュ ボ タ ン ５ ｘ ８
プ ッ シ ュ ボ タ ン ５ ｘ ８
プ ッ シ ュ ボ タ ン （ Ｌ ）
プ ッ シ ュ ボ タ ン （ Ｌ ）
ＭＤ　ＶＲスペーＳＴＭ１
ＭＤ　ＶＲスペーＳＴＭ２
特
殊
六
角
ナ
ッ
ト
管用ナット　７Ｘ１１Ｘ２
＋ バ イ ン ド Ｓ タ イ ト
ＳＴＭＡＳ２１＿２シート
プ ッ シ ュ ボ タ ン ５ ｘ ８
プ ッ シ ュ ボ タ ン （ Ｌ ）
プ ッ シ ュ ボ タ ン （ Ｌ ）
＋ バ イ ン ド Ｓ タ イ ト
Ｍ Ｄ 　 Ｐ Ｃ Ｂ ホ ル ダ ー
＋ バ イ ン ド Ｓ タ イ ト
Ｍ Ｄ リ ア ス テ イ Ｓ Ｔ Ｍ
Ｍ
Ｄ
特
殊
ネ
ジ
＋ バ イ ン ド Ｓ タ イ ト
ＭＤセンターステイＭＡＳ
＋ バ イ ン ド Ｓ タ イ ト
ＭＤフロントステイＳＴＭ
Ｍ
Ｄ
特
殊
ネ
ジ
＋ バ イ ン ド Ｓ タ イ ト
ＭＤボトムステイＳＴＭ
ＭＤ　絶縁シートＭＡＳ
ＭＤコネクタホルダーＬ
＋ バ イ ン ド 小 ネ ジ
＋ バ イ ン ド Ｓ タ イ ト
ＭＤコネクタホルダーＲ
＋ バ イ ン ド 小 ネ ジ
＋ バ イ ン ド Ｓ タ イ ト
＋
皿
Ｓ
タ
イ
ト
＋ バ イ ン ド Ｓ タ イ ト
ノ
ブ
（
シ
タ
）
ノ
ブ
（
ウ
エ
）
ノ
ブ
（
シ
タ
）
ノ
ブ
（
ウ
エ
）
ノ
ブ
（
シ
ョ
ウ
）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com

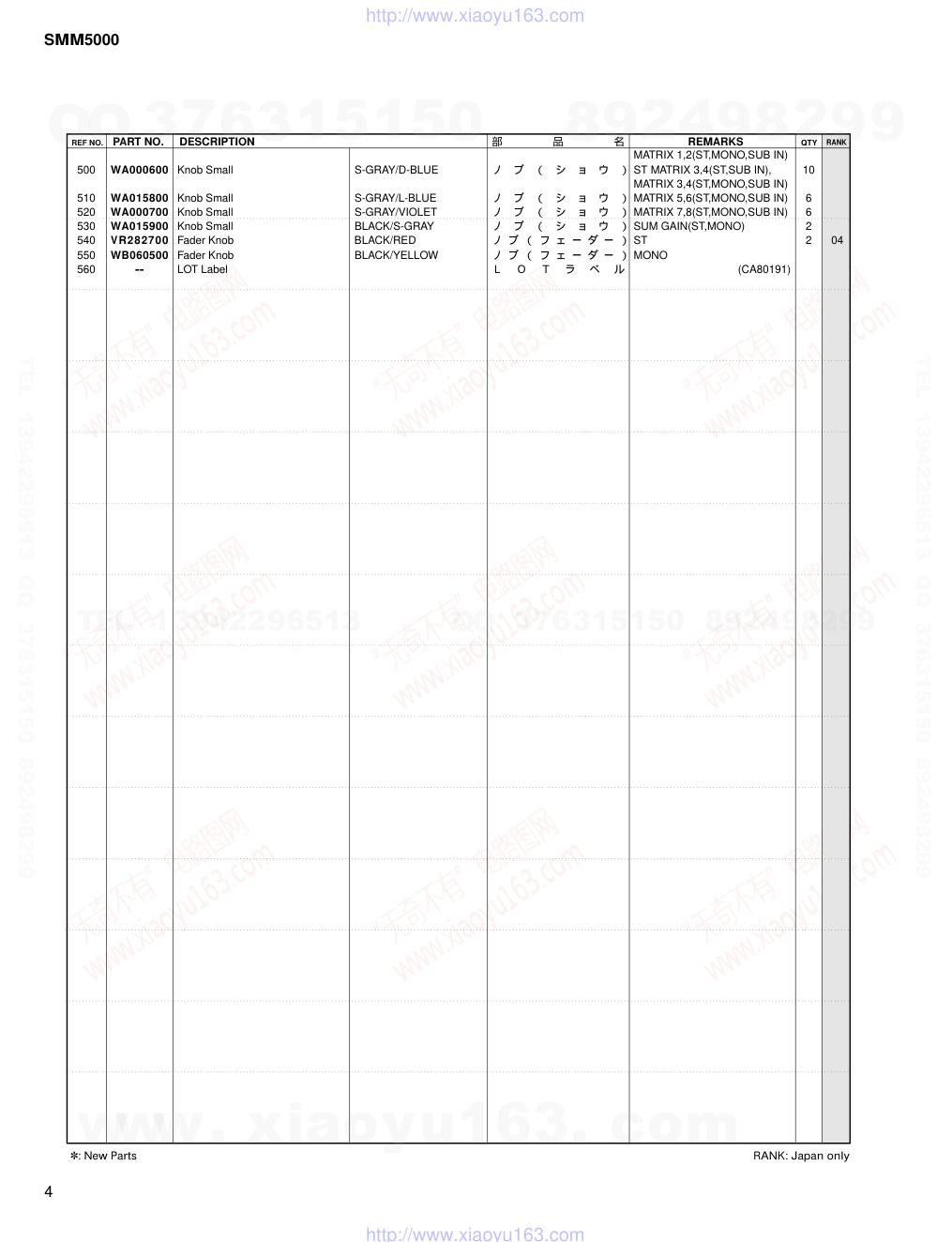

SMM5000
4
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
MATRIX 1,2(ST,MONO,SUB IN)
500
Knob Small
S-GRAY/D-BLUE
ST MATRIX 3,4(ST,SUB IN),
10
MATRIX 3,4(ST,MONO,SUB IN)
510
Knob Small
S-GRAY/L-BLUE
MATRIX 5,6(ST,MONO,SUB IN)
6
520
Knob Small
S-GRAY/VIOLET
MATRIX 7,8(ST,MONO,SUB IN)
6
530
Knob Small
BLACK/S-GRAY
SUM GAIN(ST,MONO)
2
540
Fader Knob
BLACK/RED
ST
2
04
550
Fader Knob
BLACK/YELLOW
MONO
560
LOT Label
(CA80191)
WA000600
WA015800
WA000700
WA015900
VR282700
WB060500
--
部
品
名
ノ
ブ
（
シ
ョ
ウ
）
ノ
ブ
（
シ
ョ
ウ
）
ノ
ブ
（
シ
ョ
ウ
）
ノ
ブ
（
シ
ョ
ウ
）
ノ ブ （ フ ェ ー ダ ー ）
ノ ブ （ フ ェ ー ダ ー ）
Ｌ
Ｏ
Ｔ
ラ
ベ
ル
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
5
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
ELECTRICAL PARTS
ELECTRICAL PARTS
SMM5000
Circuit Board
PM5K STMAS1
(X3046C0)
Circuit Board
PM5K STMAS2 1_2/8
MAS2
(V994450)(X2925B0)
Circuit Board
PM5K STMASSUB   1/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   2/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   3/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   4/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   5/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   6/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   7/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   8/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   9/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 10/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 11/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 12/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 13/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 14/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 15/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 16/16
(V994490)(X3047B0)
Circuit Board
PM5K STMAS1
(X3046C0)
C101
Electrolytic Cap.
220.00  25.0V
01
C102
Electrolytic Cap.
220.00  25.0V
01
C103
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C104
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C105
Ceramic Capacitor-SL(chip)
470P  50V J
01
C106
Ceramic Capacitor-SL(chip)
470P  50V J
01
C109
Ceramic Capacitor-SL(chip)
68P  50V J
01
C110
Ceramic Capacitor-SL(chip)
68P  50V J
01
C111
Electrolytic Cap.
100.00  25.0V
01
C112
Electrolytic Cap.
100.00  25.0V
01
C113
Ceramic Capacitor-SL(chip)
470P  50V J
01
C114
Ceramic Capacitor-SL(chip)
470P  50V J
01
C115
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C116
Ceramic Capacitor-SL(chip)
68P  50V J
01
C117
Ceramic Capacitor-SL(chip)
68P  50V J
01
C118
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C119
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C120
Electrolytic Cap.
100.00  25.0V
01
C121
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C122
Electrolytic Cap.
100.00  25.0V
01
C123
Electrolytic Cap.
47.00  25.0V
01
C124
Electrolytic Cap.
47.00  25.0V
01
C125
Electrolytic Cap.
10.00  25.0V
01
C126
Electrolytic Cap.
10.00  25.0V
01
C127
Mylar Capacitor
0.1000  50V J
01
C128
Mylar Capacitor
0.1000  50V J
01
C129
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
-132
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C133
Ceramic Capacitor-B (chip)
0.0100  50V K
01
-136
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C137
Ceramic Capacitor-SL(chip)
470P  50V J
01
-140
Ceramic Capacitor-SL(chip)
470P  50V J
01
C141
Ceramic Capacitor-SL(chip)
68P  50V J
01
-144
Ceramic Capacitor-SL(chip)
68P  50V J
01
C145
Electrolytic Cap.
47.00  25.0V
01
-148
Electrolytic Cap.
47.00  25.0V
01
C149
Ceramic Capacitor-SL(chip)
100P  50V J
01
C150
Ceramic Capacitor-SL(chip)
100P  50V J
01
C301
Electrolytic Cap.
220.00  25.0V
01
C302
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C303
Ceramic Capacitor-SL(chip)
470P  50V J
01
C305
Ceramic Capacitor-SL(chip)
68P  50V J
01
C306
Electrolytic Cap.
100.00  25.0V
01
C307
Ceramic Capacitor-SL(chip)
470P  50V J
01
C308
Ceramic Capacitor-SL(chip)
68P  50V J
01
C309
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C310
Electrolytic Cap.
47.00  25.0V
01
C311
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C312
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
V9944800
AAX49140
AAX49210
AAX49220
AAX49230
AAX49240
AAX49250
AAX49260
AAX49270
AAX49280
AAX49290
AAX49300
AAX49310
AAX49320
AAX49330
AAX49340
AAX49350
AAX49360
V9944800
UR848220
UR848220
US044220
US044220
US062470
US062470
US061680
US061680
UR848100
UR848100
US062470
US062470
US064100
US061680
US061680
US064100
US064100
UR848100
US064100
UR848100
UR847470
UR847470
UR847100
UR847100
UA355100
UA355100
US145100
US145100
US064100
US064100
US062470
US062470
US061680
US061680
UR847470
UR847470
US062100
US062100
UR848220
US044220
US062470
US061680
UR848100
US062470
US061680
US064100
UR847470
US064100
US145100
（電気部品）
部
品
名
電
気
部
品
Ｓ Ｔ Ｍ Ａ Ｓ １ シ ー ト
ＳＴＭＡＳ２１＿２シート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
Ｓ Ｔ Ｍ Ａ Ｓ １ シ ー ト
ケ
ミ
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
マ
イ
ラ
ー
コ
ン
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｆ ）
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
6
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
-314
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C315
Ceramic Capacitor-B (chip)
0.0100  50V K
01
-320
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C321
Ceramic Capacitor-SL(chip)
470P  50V J
01
-326
Ceramic Capacitor-SL(chip)
470P  50V J
01
C327
Ceramic Capacitor-SL(chip)
68P  50V J
01
-332
Ceramic Capacitor-SL(chip)
68P  50V J
01
C333
Electrolytic Cap.
47.00  25.0V
01
-338
Electrolytic Cap.
47.00  25.0V
01
C339
Ceramic Capacitor-SL(chip)
100P  50V J
01
C501
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
-503
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C701
Electrolytic Cap.
220.00  25.0V
01
C702
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C702
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C704
Ceramic Capacitor-CH(chip)
47P  50V J
01
C705
Electrolytic Cap.
47.00  25.0V
01
C706
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C707
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C708
Electrolytic Cap.
10.00  25.0V
01
C709
Mylar Capacitor
0.1000  50V J
01
C710
Electrolytic Cap.
220.00  25.0V
01
C711
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C711
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C713
Ceramic Capacitor-CH(chip)
47P  50V J
01
C714
Electrolytic Cap.
47.00  25.0V
01
C715
Electrolytic Cap.
10.00  25.0V
01
C716
Mylar Capacitor
0.1000  50V J
01
C717
Electrolytic Cap.
220.00  25.0V
01
C718
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C718
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C720
Ceramic Capacitor-CH(chip)
47P  50V J
01
C721
Electrolytic Cap.
47.00  25.0V
01
C722
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C723
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C724
Electrolytic Cap.
10.00  25.0V
01
C725
Mylar Capacitor
0.1000  50V J
01
C726
Electrolytic Cap.
220.00  25.0V
01
C727
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C727
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C729
Ceramic Capacitor-CH(chip)
47P  50V J
01
C730
Electrolytic Cap.
47.00  25.0V
01
C731
Electrolytic Cap.
10.00  25.0V
01
C732
Mylar Capacitor
0.1000  50V J
01
C733
Electrolytic Cap.
220.00  25.0V
01
C734
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C734
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C736
Ceramic Capacitor-CH(chip)
47P  50V J
01
C737
Electrolytic Cap.
47.00  25.0V
01
C738
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C739
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C740
Electrolytic Cap.
10.00  25.0V
01
C741
Mylar Capacitor
0.1000  50V J
01
C742
Electrolytic Cap.
220.00  25.0V
01
C743
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C743
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C745
Ceramic Capacitor-CH(chip)
47P  50V J
01
C746
Electrolytic Cap.
47.00  25.0V
01
C747
Electrolytic Cap.
10.00  25.0V
01
C748
Mylar Capacitor
0.1000  50V J
01
C749
Electrolytic Cap.
220.00  25.0V
01
C750
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C750
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C752
Ceramic Capacitor-CH(chip)
47P  50V J
01
C753
Electrolytic Cap.
47.00  25.0V
01
C754
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C755
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C756
Electrolytic Cap.
10.00  25.0V
01
C757
Mylar Capacitor
0.1000  50V J
01
C758
Electrolytic Cap.
220.00  25.0V
01
US145100
US064100
US064100
US062470
US062470
US061680
US061680
UR847470
UR847470
US062100
US145100
US145100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
部
品
名
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
7
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
C759
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C759
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C761
Ceramic Capacitor-CH(chip)
47P  50V J
01
C762
Electrolytic Cap.
47.00  25.0V
01
C763
Electrolytic Cap.
10.00  25.0V
01
C764
Mylar Capacitor
0.1000  50V J
01
C765
Electrolytic Cap.
220.00  25.0V
01
C766
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C766
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C768
Ceramic Capacitor-CH(chip)
47P  50V J
01
C769
Electrolytic Cap.
47.00  25.0V
01
C770
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C771
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C772
Electrolytic Cap.
10.00  25.0V
01
C773
Mylar Capacitor
0.1000  50V J
01
C774
Electrolytic Cap.
220.00  25.0V
01
C775
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C775
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C777
Ceramic Capacitor-CH(chip)
47P  50V J
01
C778
Electrolytic Cap.
47.00  25.0V
01
C779
Electrolytic Cap.
10.00  25.0V
01
C780
Mylar Capacitor
0.1000  50V J
01
C781
Electrolytic Cap.
220.00  25.0V
01
C782
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C782
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C784
Ceramic Capacitor-CH(chip)
47P  50V J
01
C785
Electrolytic Cap.
47.00  25.0V
01
C786
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C787
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C788
Electrolytic Cap.
10.00  25.0V
01
C789
Mylar Capacitor
0.1000  50V J
01
C790
Electrolytic Cap.
220.00  25.0V
01
C791
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C791
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C793
Ceramic Capacitor-CH(chip)
47P  50V J
01
C794
Electrolytic Cap.
47.00  25.0V
01
C795
Electrolytic Cap.
10.00  25.0V
01
C796
Mylar Capacitor
0.1000  50V J
01
C797
Electrolytic Cap.
220.00  25.0V
01
C798
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C798
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C800
Ceramic Capacitor-CH(chip)
47P  50V J
01
C801
Electrolytic Cap.
47.00  25.0V
01
C802
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C803
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C804
Electrolytic Cap.
10.00  25.0V
01
C805
Mylar Capacitor
0.1000  50V J
01
C806
Electrolytic Cap.
220.00  25.0V
01
C807
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C807
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C809
Ceramic Capacitor-CH(chip)
47P  50V J
01
C810
Electrolytic Cap.
47.00  25.0V
01
C811
Electrolytic Cap.
10.00  25.0V
01
C812
Mylar Capacitor
0.1000  50V J
01
C813
Electrolytic Cap.
220.00  25.0V
01
C814
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C814
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C816
Ceramic Capacitor-CH(chip)
47P  50V J
01
C817
Electrolytic Cap.
47.00  25.0V
01
C818
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C819
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C820
Electrolytic Cap.
10.00  25.0V
01
C821
Mylar Capacitor
0.1000  50V J
01
C822
Electrolytic Cap.
220.00  25.0V
01
C823
Ceramic Capacitor-B (chip)
1000P  50V K
First lot
01
C823
Ceramic Capacitor-B (chip)
0.0220  25V K
01
C825
Ceramic Capacitor-CH(chip)
47P  50V J
01
C826
Electrolytic Cap.
47.00  25.0V
01
C827
Electrolytic Cap.
10.00  25.0V
01
C828
Mylar Capacitor
0.1000  50V J
01
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
US064100
US064100
UR847100
UA355100
UR848220
US063100
US044220
US061470
UR847470
UR847100
UA355100
部
品
名
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
8
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
C829
Ceramic Capacitor-SL(chip)
100P  50V J
01
-844
Ceramic Capacitor-SL(chip)
100P  50V J
01
CN101
Flat Cable Assembly
MOD-BUS FLAT50
CN102
Flat Cable Assembly
MOD-BUS FLAT50
CN103
Connector
JE 13P TE
02
CN104
Connector Base Post
PH  2P TE
01
CN105
Connector Base Post
PH  5P TE
01
CN106
Connector Assembly
KR&DA  6P 160L
04
CN107
Connector Assembly
KR&DA  7P 200L
05
CN108
Connector Assembly
KR&DA 13P 200L
CN109
Connector Assembly
KR&DA  4P 180L
04
CN110
Connector Base Post
PH  5P TE
01
CN111
Connector Base Post
PH  9P TE
03
CN112
Connector Base Post
PH  7P TE
01
CN114
Connector Base Post
PH  8P TE
01
CN115
Connector Base Post
PH  9P TE
03
CN116
Connector Base Post
PH 11P TE
01
CN117
Connector Base Post
PH 10P TE
01
CN120
Connector Assembly
SAN&PH  5P 300L
CN501
Connector
JE 17P TE
02
-504
Connector
JE 17P TE
02
CN505
Connector
JE 15P TE
02
-512
Connector
JE 15P TE
02
CN901
Receptacle
PHEC100R-R210
CN903
Receptacle
PHEC100R-R210
DA101
Diode Array
DAN217 0.3A X2
01
DA102
Diode Array
DAN217 0.3A X2
01
DA301
Diode Array
DAN217 0.3A X2
01
DA701
Diode Array
DAN217 0.3A X2
01
-716
Diode Array
DAN217 0.3A X2
01
EM101
LC Filter
ZJSR5101-223TA
01
IC101
IC
NJM4580ED
OP AMP
02
-104
IC
NJM4580ED
OP AMP
02
IC105
IC
TC74HC4053AF(EL)
MULTIPLEXER
03
IC106
IC
TC74HC4053AF(EL)
MULTIPLEXER
03
IC107
IC
NJM78L05UA
REGULATOR +5V
02
IC301
IC
NJM4580ED
OP AMP
02
IC302
IC
NJM4580ED
OP AMP
02
IC303
IC
TC74HC4053AF(EL)
MULTIPLEXER
03
-305
IC
TC74HC4053AF(EL)
MULTIPLEXER
03
IC306
IC
NJM4580ED
OP AMP
02
IC307
IC
NJM4580ED
OP AMP
02
IC501
IC
TC74HC4053AF(EL)
MULTIPLEXER
03
-503
IC
TC74HC4053AF(EL)
MULTIPLEXER
03
IC701
IC
NJM4580ED
OP AMP
02
-708
IC
NJM4580ED
OP AMP
02
K701
Style Pin
IMSA-6024 L=35
01
LD101
LED Red
GL2PR6
∑•PEAK L
(ST)
01
LD102
LED Yellow
GL2HY6
SUM GAIN ON (ST)
01
LD103
LED Yellow
TLYU160
TB/OSC L
(ST)
01
LD104
LED Yellow
TLYU160
INSERT
(ST)
01
LD105
LED Yellow
TLYU160
TO MATRIX
(ST)
01
Q101
Transistor
2SA1312  BL
01
-103
Transistor
2SA1312  BL
01
Q104
Transistor
2SC2412K Q,R,S
01
Q105
Transistor
2SC2412K Q,R,S
01
Q106
Pair Transistor
IMT1A
01
Q107
Transistor
2SC2412K Q,R,S
01
Q108
Transistor
2SA1312  BL
01
-110
Transistor
2SA1312  BL
01
Q111
Transistor
2SC2412K Q,R,S
01
Q112
Transistor
2SC2412K Q,R,S
01
Q113
Pair Transistor
IMT1A
01
Q114
Transistor
2SC2412K Q,R,S
01
Q301
Transistor
2SA1312  BL
01
-303
Transistor
2SA1312  BL
01
Q701
Transistor
2SA1312  BL
01
-703
Transistor
2SA1312  BL
01
Q704
Transistor
2SC2412K Q,R,S
01
Q705
Transistor
2SC2412K Q,R,S
01
US062100
US062100
WB913700
WB913700
V8875600
VB389800
VB390100
WB049400
WB050000
WB829600
WB048200
VB390100
VB390500
VB390300
VB390400
VB390500
VB390700
VB390600
WB082800
V8875700
V8875700
VU446000
VU446000
WB413700
WB413700
VV556300
VV556300
VV556300
VV556300
VV556300
WA093400
XT157A00
XT157A00
XY879A00
XY879A00
XJ598A00
XT157A00
XT157A00
XY879A00
XY879A00
XT157A00
XT157A00
XY879A00
XY879A00
XT157A00
XT157A00
VB966900
VH325200
VJ471200
V9076400
V9076400
V9076400
V8603000
V8603000
VV556400
VV556400
VV010500
VV556400
V8603000
V8603000
VV556400
VV556400
VV010500
VV556400
V8603000
V8603000
V8603000
V8603000
VV556400
VV556400
*
*
*
*
*
部
品
名
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
束
線
束
線
Ｊ
Ｅ
コ
ネ
ク
タ
ー
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
束
線
　
＃
２
４
Ｊ
Ｅ
コ
ネ
ク
タ
ー
Ｊ
Ｅ
コ
ネ
ク
タ
ー
Ｊ
Ｅ
　
コ
ネ
ク
タ
Ｊ
Ｅ
　
コ
ネ
ク
タ
レ セ プ タ ク ル ベ ロ ー ズ
レ セ プ タ ク ル ベ ロ ー ズ
ダ イ オ ー ド ア レ イ
ダ イ オ ー ド ア レ イ
ダ イ オ ー ド ア レ イ
ダ イ オ ー ド ア レ イ
ダ イ オ ー ド ア レ イ
Ｌ Ｃ フ ィ ル タ ー Ｅ Ｍ Ｉ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
スタイルピン　Ｌ＝３５
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ペ ア ト ラ ン ジ ス タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ペ ア ト ラ ン ジ ス タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
9
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
Q706
Transistor
2SA1037AK Q,R,S
01
Q707
Transistor
2SA1312  BL
01
-709
Transistor
2SA1312  BL
01
Q710
Transistor
2SC2412K Q,R,S
01
Q711
Transistor
2SC2412K Q,R,S
01
Q712
Transistor
2SA1037AK Q,R,S
01
Q713
Transistor
2SA1312  BL
01
-715
Transistor
2SA1312  BL
01
Q716
Transistor
2SC2412K Q,R,S
01
Q717
Transistor
2SC2412K Q,R,S
01
Q718
Transistor
2SA1037AK Q,R,S
01
Q719
Transistor
2SA1312  BL
01
-721
Transistor
2SA1312  BL
01
Q722
Transistor
2SC2412K Q,R,S
01
Q723
Transistor
2SC2412K Q,R,S
01
Q724
Transistor
2SA1037AK Q,R,S
01
Q725
Transistor
2SA1312  BL
01
-727
Transistor
2SA1312  BL
01
Q728
Transistor
2SC2412K Q,R,S
01
Q729
Transistor
2SC2412K Q,R,S
01
Q730
Transistor
2SA1037AK Q,R,S
01
Q731
Transistor
2SA1312  BL
01
-733
Transistor
2SA1312  BL
01
Q734
Transistor
2SC2412K Q,R,S
01
Q735
Transistor
2SC2412K Q,R,S
01
Q736
Transistor
2SA1037AK Q,R,S
01
Q737
Transistor
2SA1312  BL
01
-739
Transistor
2SA1312  BL
01
Q740
Transistor
2SC2412K Q,R,S
01
Q741
Transistor
2SC2412K Q,R,S
01
Q742
Transistor
2SA1037AK Q,R,S
01
Q743
Transistor
2SA1312  BL
01
-745
Transistor
2SA1312  BL
01
Q746
Transistor
2SC2412K Q,R,S
01
Q747
Transistor
2SC2412K Q,R,S
01
Q748
Transistor
2SA1037AK Q,R,S
01
Q749
Transistor
2SA1312  BL
01
-751
Transistor
2SA1312  BL
01
Q752
Transistor
2SC2412K Q,R,S
01
Q753
Transistor
2SC2412K Q,R,S
01
Q754
Transistor
2SA1037AK Q,R,S
01
Q755
Transistor
2SA1312  BL
01
-757
Transistor
2SA1312  BL
01
Q758
Transistor
2SC2412K Q,R,S
01
Q759
Transistor
2SC2412K Q,R,S
01
Q760
Transistor
2SA1037AK Q,R,S
01
Q761
Transistor
2SA1312  BL
01
-763
Transistor
2SA1312  BL
01
Q764
Transistor
2SC2412K Q,R,S
01
Q765
Transistor
2SC2412K Q,R,S
01
Q766
Transistor
2SA1037AK Q,R,S
01
Q767
Transistor
2SA1312  BL
01
-769
Transistor
2SA1312  BL
01
Q770
Transistor
2SC2412K Q,R,S
01
Q771
Transistor
2SC2412K Q,R,S
01
Q772
Transistor
2SA1037AK Q,R,S
01
Q773
Transistor
2SA1312  BL
01
-775
Transistor
2SA1312  BL
01
Q776
Transistor
2SC2412K Q,R,S
01
Q777
Transistor
2SC2412K Q,R,S
01
Q778
Transistor
2SA1037AK Q,R,S
01
Q779
Transistor
2SA1312  BL
01
-781
Transistor
2SA1312  BL
01
Q782
Transistor
2SC2412K Q,R,S
01
Q783
Transistor
2SC2412K Q,R,S
01
Q784
Transistor
2SA1037AK Q,R,S
01
Q785
Transistor
2SA1312  BL
01
-787
Transistor
2SA1312  BL
01
Q788
Transistor
2SC2412K Q,R,S
01
Q789
Transistor
2SC2412K Q,R,S
01
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
V8603000
V8603000
VV556400
VV556400
部
品
名
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
10
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
Q790
Transistor
2SA1037AK Q,R,S
01
Q791
Transistor
2SA1312  BL
01
-793
Transistor
2SA1312  BL
01
Q794
Transistor
2SC2412K Q,R,S
01
Q795
Transistor
2SC2412K Q,R,S
01
Q796
Transistor
2SA1037AK Q,R,S
01
R000
Carbon Resistor (chip)
470.0 63M J
01
R001
Carbon Resistor (chip)
100.0K 63M J
01
R002
Metal Film Resistor (chip)
18.0K 1/10 D
01
R003
Metal Film Resistor (chip)
24.0K 1/10 D
01
R004
Carbon Resistor (chip)
100.0K 63M J
01
R101
Metal Film Resistor (chip)
12.0K 1/10 D
01
R102
Metal Film Resistor (chip)
12.0K 1/10 D
01
R103
Carbon Resistor (chip)
100.0K 63M J
01
R104
Carbon Resistor (chip)
100.0K 63M J
01
R105
Carbon Resistor (chip)
47.0K 63M J
01
R106
Carbon Resistor (chip)
47.0K 63M J
01
R107
Carbon Resistor (chip)
270.0 63M J
01
R108
Metal Film Resistor (chip)
470.0  1/10 D
01
R109
Carbon Resistor (chip)
270.0 63M J
01
R110
Metal Film Resistor (chip)
470.0  1/10 D
01
R111
Carbon Resistor (chip)
220.0 63M J
01
R112
Carbon Resistor (chip)
220.0 63M J
01
R113
Metal Film Resistor (chip)
1.2K 1/10 D
01
R114
Metal Film Resistor (chip)
1.2K 1/10 D
01
R115
Metal Film Resistor (chip)
470.0  1/10 D
01
R116
Metal Film Resistor (chip)
470.0  1/10 D
01
R117
Metal Film Resistor (chip)
8.2K 1/10 D
01
R118
Metal Film Resistor (chip)
8.2K 1/10 D
01
R119
Carbon Resistor (chip)
100.0 63M J
01
R120
Carbon Resistor (chip)
100.0 63M J
01
R121
Metal Film Resistor (chip)
10.0K 1/10 D
01
-124
Metal Film Resistor (chip)
10.0K 1/10 D
01
R125
Carbon Resistor (chip)
10.0 63M J
01
R126
Carbon Resistor (chip)
10.0 63M J
01
R127
Carbon Resistor (chip)
47.0K 63M J
01
R128
Carbon Resistor (chip)
47.0K 63M J
01
R129
Metal Film Resistor (chip)
100.0K 1/10 D
01
R130
Metal Film Resistor (chip)
36.0K 1/10 D
01
R131
Carbon Resistor (chip)
100.0K 63M J
01
R132
Metal Film Resistor (chip)
100.0K 1/10 D
01
R133
Carbon Resistor (chip)
220.0K 63M J
01
R134
Metal Film Resistor (chip)
36.0K 1/10 D
01
R135
Carbon Resistor (chip)
470.0 63M J
01
R136
Carbon Resistor (chip)
100.0K 63M J
01
R137
Carbon Resistor (chip)
220.0K 63M J
01
R138
Carbon Resistor (chip)
100.0K 63M J
01
R139
Carbon Resistor (chip)
470.0 63M J
01
R140
Metal Film Resistor (chip)
18.0K 1/10 D
01
R141
Metal Film Resistor (chip)
24.0K 1/10 D
01
R142
Carbon Resistor (chip)
100.0K 63M J
01
R143
Carbon Resistor (chip)
100.0K 63M J
01
R144
Metal Film Resistor (chip)
18.0K 1/10 D
01
R145
Metal Film Resistor (chip)
24.0K 1/10 D
01
R146
Carbon Resistor (chip)
68.0 63M J
01
R147
Carbon Resistor (chip)
470.0K 63M J
01
R148
Carbon Resistor (chip)
470.0K 63M J
01
R149
Carbon Resistor (chip)
100.0K 63M J
01
R150
Carbon Resistor (chip)
100.0 63M J
01
R151
Carbon Resistor (chip)
100.0 63M J
01
R152
Carbon Resistor (chip)
150.0 63M J
01
R153
Metal Film Resistor (chip)
12.0K 1/10 D
01
-158
Metal Film Resistor (chip)
12.0K 1/10 D
01
R159
Carbon Resistor (chip)
100.0K 63M J
01
R160
Carbon Resistor (chip)
100.0K 63M J
01
R161
Carbon Resistor (chip)
10.0K 63M J
01
-168
Carbon Resistor (chip)
10.0K 63M J
01
R169
Carbon Resistor (chip)
10.0 63M J
01
-172
Carbon Resistor (chip)
10.0 63M J
01
R301
Carbon Resistor (chip)
100.0K 63M J
01
VV556500
V8603000
V8603000
VV556400
VV556400
VV556500
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
WA026900
RD358100
RD358100
RD357470
RD357470
RD355270
WA025000
RD355270
WA025000
RD355220
RD355220
WA449400
WA449400
WA025000
WA025000
WA449500
WA449500
RD355100
RD355100
WA026700
WA026700
RD354100
RD354100
RD357470
RD357470
WA028200
WA027800
RD358100
WA028200
RD358220
WA027800
RD355470
RD358100
RD358220
RD358100
RD355470
WA027300
WA027600
RD358100
RD358100
WA027300
WA027600
RD354680
RD358470
RD358470
RD358100
RD355100
RD355100
RD355150
WA026900
WA026900
RD358100
RD358100
RD357100
RD357100
RD354100
RD354100
RD358100
部
品
名
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
11
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
R302
Carbon Resistor (chip)
47.0K 63M J
01
R303
Carbon Resistor (chip)
270.0 63M J
01
R304
Metal Film Resistor (chip)
470.0  1/10 D
01
R305
Carbon Resistor (chip)
220.0 63M J
01
R306
Metal Film Resistor (chip)
1.2K 1/10 D
01
R307
Metal Film Resistor (chip)
470.0  1/10 D
01
R308
Metal Film Resistor (chip)
8.2K 1/10 D
01
R309
Carbon Resistor (chip)
100.0 63M J
01
R310
Metal Film Resistor (chip)
10.0K 1/10 D
01
R311
Metal Film Resistor (chip)
12.0K 1/10 D
01
R312
Metal Film Resistor (chip)
10.0K 1/10 D
01
R313
Metal Film Resistor (chip)
12.0K 1/10 D
01
-321
Metal Film Resistor (chip)
12.0K 1/10 D
01
R322
Carbon Resistor (chip)
10.0 63M J
01
R323
Carbon Resistor (chip)
100.0K 63M J
01
-325
Carbon Resistor (chip)
100.0K 63M J
01
R326
Carbon Resistor (chip)
10.0K 63M J
01
-337
Carbon Resistor (chip)
10.0K 63M J
01
R338
Carbon Resistor (chip)
10.0 63M J
01
-343
Carbon Resistor (chip)
10.0 63M J
01
R501
Metal Film Resistor (chip)
12.0K 1/10 D
01
-540
Metal Film Resistor (chip)
12.0K 1/10 D
01
R553
Metal Film Resistor (chip)
18.0K 1/10 D
01
R554
Metal Film Resistor (chip)
18.0K 1/10 D
01
R555
Metal Film Resistor (chip)
12.0K 1/10 D
01
R556
Metal Film Resistor (chip)
18.0K 1/10 D
01
R557
Metal Film Resistor (chip)
18.0K 1/10 D
01
R558
Metal Film Resistor (chip)
36.0K 1/10 D
01
-561
Metal Film Resistor (chip)
36.0K 1/10 D
01
R562
Metal Film Resistor (chip)
18.0K 1/10 D
01
R563
Metal Film Resistor (chip)
18.0K 1/10 D
01
R564
Metal Film Resistor (chip)
12.0K 1/10 D
01
R565
Metal Film Resistor (chip)
18.0K 1/10 D
01
R566
Metal Film Resistor (chip)
18.0K 1/10 D
01
R567
Metal Film Resistor (chip)
36.0K 1/10 D
01
-570
Metal Film Resistor (chip)
36.0K 1/10 D
01
R571
Metal Film Resistor (chip)
18.0K 1/10 D
01
R572
Metal Film Resistor (chip)
18.0K 1/10 D
01
R573
Metal Film Resistor (chip)
12.0K 1/10 D
01
R574
Metal Film Resistor (chip)
18.0K 1/10 D
01
R575
Metal Film Resistor (chip)
18.0K 1/10 D
01
R576
Metal Film Resistor (chip)
36.0K 1/10 D
01
-579
Metal Film Resistor (chip)
36.0K 1/10 D
01
R580
Metal Film Resistor (chip)
18.0K 1/10 D
01
R581
Metal Film Resistor (chip)
18.0K 1/10 D
01
R582
Metal Film Resistor (chip)
12.0K 1/10 D
01
R583
Metal Film Resistor (chip)
18.0K 1/10 D
01
R584
Metal Film Resistor (chip)
18.0K 1/10 D
01
R585
Metal Film Resistor (chip)
36.0K 1/10 D
01
-588
Metal Film Resistor (chip)
36.0K 1/10 D
01
R589
Metal Film Resistor (chip)
18.0K 1/10 D
01
R590
Metal Film Resistor (chip)
18.0K 1/10 D
01
R591
Metal Film Resistor (chip)
12.0K 1/10 D
01
R592
Metal Film Resistor (chip)
18.0K 1/10 D
01
R593
Metal Film Resistor (chip)
18.0K 1/10 D
01
R594
Metal Film Resistor (chip)
36.0K 1/10 D
01
-597
Metal Film Resistor (chip)
36.0K 1/10 D
01
R598
Metal Film Resistor (chip)
18.0K 1/10 D
01
R599
Metal Film Resistor (chip)
18.0K 1/10 D
01
R600
Metal Film Resistor (chip)
12.0K 1/10 D
01
R601
Metal Film Resistor (chip)
18.0K 1/10 D
01
R602
Metal Film Resistor (chip)
18.0K 1/10 D
01
R603
Metal Film Resistor (chip)
36.0K 1/10 D
01
-606
Metal Film Resistor (chip)
36.0K 1/10 D
01
R607
Metal Film Resistor (chip)
18.0K 1/10 D
01
R608
Metal Film Resistor (chip)
18.0K 1/10 D
01
R609
Metal Film Resistor (chip)
12.0K 1/10 D
01
R610
Metal Film Resistor (chip)
18.0K 1/10 D
01
R611
Metal Film Resistor (chip)
18.0K 1/10 D
01
R612
Metal Film Resistor (chip)
36.0K 1/10 D
01
RD357470
RD355270
WA025000
RD355220
WA449400
WA025000
WA449500
RD355100
WA026700
WA026900
WA026700
WA026900
WA026900
RD354100
RD358100
RD358100
RD357100
RD357100
RD354100
RD354100
WA026900
WA026900
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
部
品
名
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
12
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
-615
Metal Film Resistor (chip)
36.0K 1/10 D
01
R616
Metal Film Resistor (chip)
18.0K 1/10 D
01
R617
Metal Film Resistor (chip)
18.0K 1/10 D
01
R618
Metal Film Resistor (chip)
12.0K 1/10 D
01
R619
Metal Film Resistor (chip)
18.0K 1/10 D
01
R620
Metal Film Resistor (chip)
18.0K 1/10 D
01
R621
Metal Film Resistor (chip)
36.0K 1/10 D
01
-624
Metal Film Resistor (chip)
36.0K 1/10 D
01
R701
Metal Film Resistor (chip)
12.0K 1/10 D
01
R702
Carbon Resistor (chip)
47.0K 63M J
01
R703
Carbon Resistor (chip)
150.0 63M J
First lot
01
R703
Carbon Resistor (chip)
270.0 63M J
01
R704
Metal Film Resistor (chip)
470.0  1/10 D
01
R705
Carbon Resistor (chip)
470.0 63M J
First lot
01
R705
Carbon Resistor (chip)
270.0 63M J
01
R706
Metal Film Resistor (chip)
470.0  1/10 D
01
R707
Metal Film Resistor (chip)
12.0K 1/10 D
01
R708
Carbon Resistor (chip)
100.0 63M J
01
R709
Carbon Resistor (chip)
10.0 63M J
01
R710
Carbon Resistor (chip)
47.0K 63M J
01
R711
Metal Film Resistor (chip)
100.0K 1/10 D
01
R712
Metal Film Resistor (chip)
36.0K 1/10 D
01
R713
Carbon Resistor (chip)
100.0K 63M J
01
R714
Carbon Resistor (chip)
220.0K 63M J
01
R715
Carbon Resistor (chip)
470.0 63M J
01
R716
Carbon Resistor (chip)
100.0K 63M J
01
R717
Metal Film Resistor (chip)
18.0K 1/10 D
01
R718
Metal Film Resistor (chip)
24.0K 1/10 D
01
R719
Carbon Resistor (chip)
100.0K 63M J
01
R720
Metal Film Resistor (chip)
12.0K 1/10 D
01
R721
Carbon Resistor (chip)
47.0K 63M J
01
R722
Carbon Resistor (chip)
150.0 63M J
First lot
01
R722
Carbon Resistor (chip)
270.0 63M J
01
R723
Metal Film Resistor (chip)
470.0  1/10 D
01
R724
Carbon Resistor (chip)
470.0 63M J
First lot
01
R724
Carbon Resistor (chip)
270.0 63M J
01
R725
Metal Film Resistor (chip)
470.0  1/10 D
01
R726
Metal Film Resistor (chip)
12.0K 1/10 D
01
R727
Carbon Resistor (chip)
100.0 63M J
01
R728
Carbon Resistor (chip)
10.0 63M J
01
R729
Carbon Resistor (chip)
47.0K 63M J
01
R730
Metal Film Resistor (chip)
100.0K 1/10 D
01
R731
Metal Film Resistor (chip)
36.0K 1/10 D
01
R732
Carbon Resistor (chip)
100.0K 63M J
01
R733
Carbon Resistor (chip)
220.0K 63M J
01
R734
Carbon Resistor (chip)
470.0 63M J
01
R735
Carbon Resistor (chip)
100.0K 63M J
01
R736
Metal Film Resistor (chip)
18.0K 1/10 D
01
R737
Metal Film Resistor (chip)
24.0K 1/10 D
01
R738
Carbon Resistor (chip)
100.0K 63M J
01
R739
Metal Film Resistor (chip)
12.0K 1/10 D
01
R740
Carbon Resistor (chip)
47.0K 63M J
01
R741
Carbon Resistor (chip)
150.0 63M J
First lot
01
R741
Carbon Resistor (chip)
270.0 63M J
01
R742
Metal Film Resistor (chip)
470.0  1/10 D
01
R743
Carbon Resistor (chip)
470.0 63M J
First lot
01
R743
Carbon Resistor (chip)
270.0 63M J
01
R744
Metal Film Resistor (chip)
470.0  1/10 D
01
R745
Metal Film Resistor (chip)
12.0K 1/10 D
01
R746
Carbon Resistor (chip)
100.0 63M J
01
R747
Carbon Resistor (chip)
10.0 63M J
01
R748
Carbon Resistor (chip)
47.0K 63M J
01
R749
Metal Film Resistor (chip)
100.0K 1/10 D
01
R750
Metal Film Resistor (chip)
36.0K 1/10 D
01
R751
Carbon Resistor (chip)
100.0K 63M J
01
R752
Carbon Resistor (chip)
220.0K 63M J
01
R753
Carbon Resistor (chip)
470.0 63M J
01
R754
Carbon Resistor (chip)
100.0K 63M J
01
R755
Metal Film Resistor (chip)
18.0K 1/10 D
01
R756
Metal Film Resistor (chip)
24.0K 1/10 D
01
WA027800
WA027300
WA027300
WA026900
WA027300
WA027300
WA027800
WA027800
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
部
品
名
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
13
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
R757
Carbon Resistor (chip)
100.0K 63M J
01
R758
Metal Film Resistor (chip)
12.0K 1/10 D
01
R759
Carbon Resistor (chip)
47.0K 63M J
01
R760
Carbon Resistor (chip)
150.0 63M J
First lot
01
R760
Carbon Resistor (chip)
270.0 63M J
01
R761
Metal Film Resistor (chip)
470.0  1/10 D
01
R762
Carbon Resistor (chip)
470.0 63M J
First lot
01
R762
Carbon Resistor (chip)
270.0 63M J
01
R763
Metal Film Resistor (chip)
470.0  1/10 D
01
R764
Metal Film Resistor (chip)
12.0K 1/10 D
01
R765
Carbon Resistor (chip)
100.0 63M J
01
R766
Carbon Resistor (chip)
10.0 63M J
01
R767
Carbon Resistor (chip)
47.0K 63M J
01
R768
Metal Film Resistor (chip)
100.0K 1/10 D
01
R769
Metal Film Resistor (chip)
36.0K 1/10 D
01
R770
Carbon Resistor (chip)
100.0K 63M J
01
R771
Carbon Resistor (chip)
220.0K 63M J
01
R772
Carbon Resistor (chip)
470.0 63M J
01
R773
Carbon Resistor (chip)
100.0K 63M J
01
R774
Metal Film Resistor (chip)
18.0K 1/10 D
01
R775
Metal Film Resistor (chip)
24.0K 1/10 D
01
R776
Carbon Resistor (chip)
100.0K 63M J
01
R777
Metal Film Resistor (chip)
12.0K 1/10 D
01
R778
Carbon Resistor (chip)
47.0K 63M J
01
R779
Carbon Resistor (chip)
150.0 63M J
First lot
01
R779
Carbon Resistor (chip)
270.0 63M J
01
R780
Metal Film Resistor (chip)
470.0  1/10 D
01
R781
Carbon Resistor (chip)
470.0 63M J
First lot
01
R781
Carbon Resistor (chip)
270.0 63M J
01
R782
Metal Film Resistor (chip)
470.0  1/10 D
01
R783
Metal Film Resistor (chip)
12.0K 1/10 D
01
R784
Carbon Resistor (chip)
100.0 63M J
01
R785
Carbon Resistor (chip)
10.0 63M J
01
R786
Carbon Resistor (chip)
47.0K 63M J
01
R787
Metal Film Resistor (chip)
100.0K 1/10 D
01
R788
Metal Film Resistor (chip)
36.0K 1/10 D
01
R789
Carbon Resistor (chip)
100.0K 63M J
01
R790
Carbon Resistor (chip)
220.0K 63M J
01
R791
Carbon Resistor (chip)
470.0 63M J
01
R792
Carbon Resistor (chip)
100.0K 63M J
01
R793
Metal Film Resistor (chip)
18.0K 1/10 D
01
R794
Metal Film Resistor (chip)
24.0K 1/10 D
01
R795
Carbon Resistor (chip)
100.0K 63M J
01
R796
Metal Film Resistor (chip)
12.0K 1/10 D
01
R797
Carbon Resistor (chip)
47.0K 63M J
01
R798
Carbon Resistor (chip)
150.0 63M J
First lot
01
R798
Carbon Resistor (chip)
270.0 63M J
01
R799
Metal Film Resistor (chip)
470.0  1/10 D
01
R800
Carbon Resistor (chip)
470.0 63M J
First lot
01
R800
Carbon Resistor (chip)
270.0 63M J
01
R801
Metal Film Resistor (chip)
470.0  1/10 D
01
R802
Metal Film Resistor (chip)
12.0K 1/10 D
01
R803
Carbon Resistor (chip)
100.0 63M J
01
R804
Carbon Resistor (chip)
10.0 63M J
01
R805
Carbon Resistor (chip)
47.0K 63M J
01
R806
Metal Film Resistor (chip)
100.0K 1/10 D
01
R807
Metal Film Resistor (chip)
36.0K 1/10 D
01
R808
Carbon Resistor (chip)
100.0K 63M J
01
R809
Carbon Resistor (chip)
220.0K 63M J
01
R810
Carbon Resistor (chip)
470.0 63M J
01
R811
Carbon Resistor (chip)
100.0K 63M J
01
R812
Metal Film Resistor (chip)
18.0K 1/10 D
01
R813
Metal Film Resistor (chip)
24.0K 1/10 D
01
R814
Carbon Resistor (chip)
100.0K 63M J
01
R815
Metal Film Resistor (chip)
12.0K 1/10 D
01
R816
Carbon Resistor (chip)
47.0K 63M J
01
R817
Carbon Resistor (chip)
150.0 63M J
First lot
01
R817
Carbon Resistor (chip)
270.0 63M J
01
R818
Metal Film Resistor (chip)
470.0  1/10 D
01
R819
Carbon Resistor (chip)
470.0 63M J
First lot
01
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
部
品
名
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
14
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
R819
Carbon Resistor (chip)
270.0 63M J
01
R820
Metal Film Resistor (chip)
470.0  1/10 D
01
R821
Metal Film Resistor (chip)
12.0K 1/10 D
01
R822
Carbon Resistor (chip)
100.0 63M J
01
R823
Carbon Resistor (chip)
10.0 63M J
01
R824
Carbon Resistor (chip)
47.0K 63M J
01
R825
Metal Film Resistor (chip)
100.0K 1/10 D
01
R826
Metal Film Resistor (chip)
36.0K 1/10 D
01
R827
Carbon Resistor (chip)
100.0K 63M J
01
R828
Carbon Resistor (chip)
220.0K 63M J
01
R829
Carbon Resistor (chip)
470.0 63M J
01
R830
Carbon Resistor (chip)
100.0K 63M J
01
R831
Metal Film Resistor (chip)
18.0K 1/10 D
01
R832
Metal Film Resistor (chip)
24.0K 1/10 D
01
R833
Carbon Resistor (chip)
100.0K 63M J
01
R834
Metal Film Resistor (chip)
12.0K 1/10 D
01
R835
Carbon Resistor (chip)
47.0K 63M J
01
R836
Carbon Resistor (chip)
150.0 63M J
First lot
01
R836
Carbon Resistor (chip)
270.0 63M J
01
R837
Metal Film Resistor (chip)
470.0  1/10 D
01
R838
Carbon Resistor (chip)
470.0 63M J
First lot
01
R838
Carbon Resistor (chip)
270.0 63M J
01
R839
Metal Film Resistor (chip)
470.0  1/10 D
01
R840
Metal Film Resistor (chip)
12.0K 1/10 D
01
R841
Carbon Resistor (chip)
100.0 63M J
01
R842
Carbon Resistor (chip)
10.0 63M J
01
R843
Carbon Resistor (chip)
47.0K 63M J
01
R844
Metal Film Resistor (chip)
100.0K 1/10 D
01
R845
Metal Film Resistor (chip)
36.0K 1/10 D
01
R846
Carbon Resistor (chip)
100.0K 63M J
01
R847
Carbon Resistor (chip)
220.0K 63M J
01
R848
Carbon Resistor (chip)
470.0 63M J
01
R849
Carbon Resistor (chip)
100.0K 63M J
01
R850
Metal Film Resistor (chip)
18.0K 1/10 D
01
R851
Metal Film Resistor (chip)
24.0K 1/10 D
01
R852
Carbon Resistor (chip)
100.0K 63M J
01
R853
Metal Film Resistor (chip)
12.0K 1/10 D
01
R854
Carbon Resistor (chip)
47.0K 63M J
01
R855
Carbon Resistor (chip)
150.0 63M J
First lot
01
R855
Carbon Resistor (chip)
270.0 63M J
01
R856
Metal Film Resistor (chip)
470.0  1/10 D
01
R857
Carbon Resistor (chip)
470.0 63M J
First lot
01
R857
Carbon Resistor (chip)
270.0 63M J
01
R858
Metal Film Resistor (chip)
470.0  1/10 D
01
R859
Metal Film Resistor (chip)
12.0K 1/10 D
01
R860
Carbon Resistor (chip)
100.0 63M J
01
R861
Carbon Resistor (chip)
10.0 63M J
01
R862
Carbon Resistor (chip)
47.0K 63M J
01
R863
Metal Film Resistor (chip)
100.0K 1/10 D
01
R864
Metal Film Resistor (chip)
36.0K 1/10 D
01
R865
Carbon Resistor (chip)
100.0K 63M J
01
R866
Carbon Resistor (chip)
220.0K 63M J
01
R867
Carbon Resistor (chip)
470.0 63M J
01
R868
Carbon Resistor (chip)
100.0K 63M J
01
R869
Metal Film Resistor (chip)
18.0K 1/10 D
01
R870
Metal Film Resistor (chip)
24.0K 1/10 D
01
R871
Carbon Resistor (chip)
100.0K 63M J
01
R872
Metal Film Resistor (chip)
12.0K 1/10 D
01
R873
Carbon Resistor (chip)
47.0K 63M J
01
R874
Carbon Resistor (chip)
150.0 63M J
First lot
01
R874
Carbon Resistor (chip)
270.0 63M J
01
R875
Metal Film Resistor (chip)
470.0  1/10 D
01
R876
Carbon Resistor (chip)
470.0 63M J
First lot
01
R876
Carbon Resistor (chip)
270.0 63M J
01
R877
Metal Film Resistor (chip)
470.0  1/10 D
01
R878
Metal Film Resistor (chip)
12.0K 1/10 D
01
R879
Carbon Resistor (chip)
100.0 63M J
01
R880
Carbon Resistor (chip)
10.0 63M J
01
R881
Carbon Resistor (chip)
47.0K 63M J
01
R882
Metal Film Resistor (chip)
100.0K 1/10 D
01
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
部
品
名
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
15
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
R883
Metal Film Resistor (chip)
36.0K 1/10 D
01
R884
Carbon Resistor (chip)
100.0K 63M J
01
R885
Carbon Resistor (chip)
220.0K 63M J
01
R886
Carbon Resistor (chip)
470.0 63M J
01
R887
Carbon Resistor (chip)
100.0K 63M J
01
R888
Metal Film Resistor (chip)
18.0K 1/10 D
01
R889
Metal Film Resistor (chip)
24.0K 1/10 D
01
R890
Carbon Resistor (chip)
100.0K 63M J
01
R891
Metal Film Resistor (chip)
12.0K 1/10 D
01
R892
Carbon Resistor (chip)
47.0K 63M J
01
R893
Carbon Resistor (chip)
150.0 63M J
First lot
01
R893
Carbon Resistor (chip)
270.0 63M J
01
R894
Metal Film Resistor (chip)
470.0  1/10 D
01
R895
Carbon Resistor (chip)
470.0 63M J
First lot
01
R895
Carbon Resistor (chip)
270.0 63M J
01
R896
Metal Film Resistor (chip)
470.0  1/10 D
01
R897
Metal Film Resistor (chip)
12.0K 1/10 D
01
R898
Carbon Resistor (chip)
100.0 63M J
01
R899
Carbon Resistor (chip)
10.0 63M J
01
R900
Carbon Resistor (chip)
47.0K 63M J
01
R901
Metal Film Resistor (chip)
100.0K 1/10 D
01
R902
Metal Film Resistor (chip)
36.0K 1/10 D
01
R903
Carbon Resistor (chip)
100.0K 63M J
01
R904
Carbon Resistor (chip)
220.0K 63M J
01
R905
Carbon Resistor (chip)
470.0 63M J
01
R906
Carbon Resistor (chip)
100.0K 63M J
01
R907
Metal Film Resistor (chip)
18.0K 1/10 D
01
R908
Metal Film Resistor (chip)
24.0K 1/10 D
01
R909
Carbon Resistor (chip)
100.0K 63M J
01
R910
Metal Film Resistor (chip)
12.0K 1/10 D
01
R911
Carbon Resistor (chip)
47.0K 63M J
01
R912
Carbon Resistor (chip)
150.0 63M J
First lot
01
R912
Carbon Resistor (chip)
270.0 63M J
01
R913
Metal Film Resistor (chip)
470.0  1/10 D
01
R914
Carbon Resistor (chip)
470.0 63M J
First lot
01
R914
Carbon Resistor (chip)
270.0 63M J
01
R915
Metal Film Resistor (chip)
470.0  1/10 D
01
R916
Metal Film Resistor (chip)
12.0K 1/10 D
01
R917
Carbon Resistor (chip)
100.0 63M J
01
R918
Carbon Resistor (chip)
10.0 63M J
01
R919
Carbon Resistor (chip)
47.0K 63M J
01
R920
Metal Film Resistor (chip)
100.0K 1/10 D
01
R921
Metal Film Resistor (chip)
36.0K 1/10 D
01
R922
Carbon Resistor (chip)
100.0K 63M J
01
R923
Carbon Resistor (chip)
220.0K 63M J
01
R924
Carbon Resistor (chip)
470.0 63M J
01
R925
Carbon Resistor (chip)
100.0K 63M J
01
R926
Metal Film Resistor (chip)
18.0K 1/10 D
01
R927
Metal Film Resistor (chip)
24.0K 1/10 D
01
R928
Carbon Resistor (chip)
100.0K 63M J
01
R929
Metal Film Resistor (chip)
12.0K 1/10 D
01
R930
Carbon Resistor (chip)
47.0K 63M J
01
R931
Carbon Resistor (chip)
150.0 63M J
First lot
01
R931
Carbon Resistor (chip)
270.0 63M J
01
R932
Metal Film Resistor (chip)
470.0  1/10 D
01
R933
Carbon Resistor (chip)
470.0 63M J
First lot
01
R933
Carbon Resistor (chip)
270.0 63M J
01
R934
Metal Film Resistor (chip)
470.0  1/10 D
01
R935
Metal Film Resistor (chip)
12.0K 1/10 D
01
R936
Carbon Resistor (chip)
100.0 63M J
01
R937
Carbon Resistor (chip)
10.0 63M J
01
R938
Carbon Resistor (chip)
47.0K 63M J
01
R939
Metal Film Resistor (chip)
100.0K 1/10 D
01
R940
Metal Film Resistor (chip)
36.0K 1/10 D
01
R941
Carbon Resistor (chip)
100.0K 63M J
01
R942
Carbon Resistor (chip)
220.0K 63M J
01
R943
Carbon Resistor (chip)
470.0 63M J
01
R944
Carbon Resistor (chip)
100.0K 63M J
01
R945
Metal Film Resistor (chip)
18.0K 1/10 D
01
R946
Metal Film Resistor (chip)
24.0K 1/10 D
01
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
部
品
名
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
16
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
R947
Carbon Resistor (chip)
100.0K 63M J
01
R948
Metal Film Resistor (chip)
12.0K 1/10 D
01
R949
Carbon Resistor (chip)
47.0K 63M J
01
R950
Carbon Resistor (chip)
150.0 63M J
First lot
01
R950
Carbon Resistor (chip)
270.0 63M J
01
R951
Metal Film Resistor (chip)
470.0  1/10 D
01
R952
Carbon Resistor (chip)
470.0 63M J
First lot
01
R952
Carbon Resistor (chip)
270.0 63M J
01
R953
Metal Film Resistor (chip)
470.0  1/10 D
01
R954
Metal Film Resistor (chip)
12.0K 1/10 D
01
R955
Carbon Resistor (chip)
100.0 63M J
01
R956
Carbon Resistor (chip)
10.0 63M J
01
R957
Carbon Resistor (chip)
47.0K 63M J
01
R958
Metal Film Resistor (chip)
100.0K 1/10 D
01
R959
Metal Film Resistor (chip)
36.0K 1/10 D
01
R960
Carbon Resistor (chip)
100.0K 63M J
01
R961
Carbon Resistor (chip)
220.0K 63M J
01
R962
Carbon Resistor (chip)
470.0 63M J
01
R963
Carbon Resistor (chip)
100.0K 63M J
01
R964
Metal Film Resistor (chip)
18.0K 1/10 D
01
R965
Metal Film Resistor (chip)
24.0K 1/10 D
01
R966
Carbon Resistor (chip)
100.0K 63M J
01
R967
Metal Film Resistor (chip)
12.0K 1/10 D
01
R968
Carbon Resistor (chip)
47.0K 63M J
01
R969
Carbon Resistor (chip)
150.0 63M J
First lot
01
R969
Carbon Resistor (chip)
270.0 63M J
01
R970
Metal Film Resistor (chip)
470.0  1/10 D
01
R971
Carbon Resistor (chip)
470.0 63M J
First lot
01
R971
Carbon Resistor (chip)
270.0 63M J
01
R972
Metal Film Resistor (chip)
470.0  1/10 D
01
R973
Metal Film Resistor (chip)
12.0K 1/10 D
01
R974
Carbon Resistor (chip)
100.0 63M J
01
R975
Carbon Resistor (chip)
10.0 63M J
01
R976
Carbon Resistor (chip)
47.0K 63M J
01
R977
Metal Film Resistor (chip)
100.0K 1/10 D
01
R978
Metal Film Resistor (chip)
36.0K 1/10 D
01
R979
Carbon Resistor (chip)
100.0K 63M J
01
R980
Carbon Resistor (chip)
220.0K 63M J
01
R981
Carbon Resistor (chip)
470.0 63M J
01
R982
Carbon Resistor (chip)
100.0K 63M J
01
R983
Metal Film Resistor (chip)
18.0K 1/10 D
01
R984
Metal Film Resistor (chip)
24.0K 1/10 D
01
R985
Carbon Resistor (chip)
100.0K 63M J
01
R986
Metal Film Resistor (chip)
12.0K 1/10 D
01
R987
Carbon Resistor (chip)
47.0K 63M J
01
R988
Carbon Resistor (chip)
150.0 63M J
First lot
01
R988
Carbon Resistor (chip)
270.0 63M J
01
R989
Metal Film Resistor (chip)
470.0  1/10 D
01
R990
Carbon Resistor (chip)
470.0 63M J
First lot
01
R990
Carbon Resistor (chip)
270.0 63M J
01
R991
Metal Film Resistor (chip)
470.0  1/10 D
01
R992
Metal Film Resistor (chip)
12.0K 1/10 D
01
R993
Carbon Resistor (chip)
100.0 63M J
01
R994
Carbon Resistor (chip)
10.0 63M J
01
R995
Carbon Resistor (chip)
47.0K 63M J
01
R996
Metal Film Resistor (chip)
100.0K 1/10 D
01
R997
Metal Film Resistor (chip)
36.0K 1/10 D
01
R998
Carbon Resistor (chip)
100.0K 63M J
01
R999
Carbon Resistor (chip)
220.0K 63M J
01
SW101
Push Switch Gold
SPUJ19C700 4/2
TO MATRIX (ST)
03
SW102
Push Switch Gold
SPUJ19C600 2/2
TB/OSC L   (ST)
03
SW103
Push Switch Gold
SPUJ19C700 4/2
INSERT       (ST)
03
VR101
Trimmer Potentiometer
B 10.0K 3P RHE
SUM GAIN TRIM ST-L
01
VR102
Trimmer Potentiometer
B 10.0K 3P RHE
SUM GAIN TRIM ST-R
01
VR301
Trimmer Potentiometer
B 10.0K 3P RHE
SUM GAIN TRIM MN/C
01
ZD101
Zener Diode
UDZS5.1BTE-17 5.1V
01
ZD102
Zener Diode
UDZS5.1BTE-17 5.1V
01
ZD301
Zener Diode
UDZS5.1BTE-17 5.1V
01
ZD701
Zener Diode
UDZS5.1BTE-17 5.1V
01
-716
Zener Diode
UDZS5.1BTE-17 5.1V
01
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA026900
RD357470
RD355150
RD355270
WA025000
RD355470
RD355270
WA025000
WA026900
RD355100
RD354100
RD357470
WA028200
WA027800
RD358100
RD358220
V8287000
V8286900
V8287000
VA788000
VA788000
VA788000
VU171900
VU171900
VU171900
VU171900
VU171900
部
品
名
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
半
固
定
Ｖ
Ｒ
半
固
定
Ｖ
Ｒ
半
固
定
Ｖ
Ｒ
ツ ェ ナ ー ダ イ オ ー ド
ツ ェ ナ ー ダ イ オ ー ド
ツ ェ ナ ー ダ イ オ ー ド
ツ ェ ナ ー ダ イ オ ー ド
ツ ェ ナ ー ダ イ オ ー ド
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
17
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
Circuit Board
PM5K STMAS2 1_2/8
MAS2
(V994450)(X2925B0)
40
LED Spacer
LA-5-3
2
01
C107
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C119
Electrolytic Cap.
10.00  25.0V
01
-121
Electrolytic Cap.
10.00  25.0V
01
C122
Electrolytic Cap.
100.00  25.0V
01
-124
Electrolytic Cap.
100.00  25.0V
01
C125
Electrolytic Cap.
10.00  25.0V
01
C126
Electrolytic Cap.
10.00  25.0V
01
C127
Ceramic Capacitor-CH(chip)
47P  50V J
01
C128
Ceramic Capacitor-CH(chip)
47P  50V J
01
C129
Ceramic Capacitor-SL(chip)
68P  50V J
01
C130
Ceramic Capacitor-SL(chip)
68P  50V J
01
C131
Ceramic Capacitor-SL(chip)
100P  50V J
01
C132
Ceramic Capacitor-SL(chip)
100P  50V J
01
C133
Electrolytic Cap.
47.00  25.0V
01
C134
Electrolytic Cap.
47.00  25.0V
01
C135
Ceramic Capacitor-B (chip)
1000P  50V K
01
C136
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C137
Ceramic Capacitor-B (chip)
1000P  50V K
01
C138
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C139
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C141
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C143
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C148
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
-151
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C152
Ceramic Capacitor-SL(chip)
100P  50V J
01
-155
Ceramic Capacitor-SL(chip)
100P  50V J
01
C158
Ceramic Capacitor-SL(chip)
100P  50V J
01
-166
Ceramic Capacitor-SL(chip)
100P  50V J
01
C168
Ceramic Capacitor-SL(chip)
100P  50V J
01
C170
Ceramic Capacitor-SL(chip)
100P  50V J
01
C172
Ceramic Capacitor-SL(chip)
100P  50V J
01
C174
Ceramic Capacitor-SL(chip)
100P  50V J
01
-176
Ceramic Capacitor-SL(chip)
100P  50V J
01
C177
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C180
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
-190
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
C191
Electrolytic Cap.
100.00  25.0V
01
C192
Ceramic Capacitor-SL(chip)
100P  50V J
01
CN101
Receptacle
PHEC100R-R210
CN103
Flat Cable Assembly
MOD-BUS FLAT40
CN104
Connector Assembly
KR&DA  5P 160L
04
CN105
Connector Base Post
PH  7P TE
01
CN106
Connector Base Post
PH 10P TE
01
CN108
Connector Assembly
STMASFAD-CP
06
CN109
Connector Base Post
PH  6P TE
01
CN112
Connector Base Post
PH  7P TE
01
CN113
Connector Base Post
PH  5P TE
01
CN116
Connector Base Post
PH 13P TE
01
CN117
Connector Base Post
PH  4P TE
01
CN120
Connector Base Post
PH  5P TE
01
CP101
IC Protector
ICP-N10 T104
2
01
-103
IC Protector
ICP-N10 T104
2
01
D101
Diode
D1F60
01
D102
Diode
D1F60
01
D103
Diode
1SS355 TE-17
01
-105
Diode
1SS355 TE-17
01
EM101
LC Filter
ZJSR5101-223TA
01
-104
LC Filter
ZJSR5101-223TA
01
IC101
IC
UPD65883GJ-Y01
GATE ARRAY
07
IC102
IC
NJM4580ED
OP AMP
02
IC103
IC
MM74HC4066SJX
ANALOG SWITCH
01
IC106
IC
MM74HC14SJX
INVERTER
01
IC107
IC
MM74HC14SJX
INVERTER
01
K101
Style Pin
IMSA-6024 L=35
01
L101
Chip Inductance
BLM18BD601SN1D
01
-111
Chip Inductance
BLM18BD601SN1D
01
L113
Chip Inductance
BLM18BD601SN1D
01
AAX49140
V9517400
US145100
UR847100
UR847100
UR848100
UR848100
UR847100
UR847100
US061470
US061470
US061680
US061680
US062100
US062100
UR847470
UR847470
US063100
US064100
US063100
US064100
US145100
US145100
US145100
US145100
US145100
US062100
US062100
US062100
US062100
US062100
US062100
US062100
US062100
US062100
US145100
US145100
US145100
UR848100
US062100
WB413700
WB913800
WB049100
VB390300
VB390600
WB083400
VB390200
VB390300
VB390100
VF283100
VB390000
VB390100
VS345300
VS345300
VS201100
VS201100
VT332900
VT332900
WA093400
WA093400
X3208A00
XT157A00
X4040A00
XW104A00
XW104A00
VB966900
V3063400
V3063400
V3063400
*
*
部
品
名
ＳＴＭＡＳ２１＿２シート
Ｌ Ｅ Ｄ ス ペ ー サ ー
チ ッ プ セ ラ （ Ｆ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｃ Ｈ ）
チ ッ プ セ ラ （ Ｃ Ｈ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
チ ッ プ セ ラ （ Ｆ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｓ Ｌ ）
レ セ プ タ ク ル ベ ロ ー ズ
束
線
束
線
＃
２
６
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
束
線
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
コ ネ ク タ ベ ー ス ポ ス ト
Ｉ Ｃ プ ロ テ ク タ ー
Ｉ Ｃ プ ロ テ ク タ ー
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
Ｌ Ｃ フ ィ ル タ ー Ｅ Ｍ Ｉ
Ｌ Ｃ フ ィ ル タ ー Ｅ Ｍ Ｉ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
Ｉ
Ｃ
スタイルピン　Ｌ＝３５
チ ッ プ イ ン ダ ク タ
チ ッ プ イ ン ダ ク タ
チ ッ プ イ ン ダ ク タ
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
18
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
*
*
-123
Chip Inductance
BLM18BD601SN1D
01
L125
Chip Inductance
BLM18BD601SN1D
01
LD101
LED Yellow
TLYU160
RECALL SAFE (ST)
01
LD104
LED Orange
TLOE263AP
ON L
(ST)
01
LD105
LED Orange
TLOE263AP
CUE
(ST)
01
Q101
Transistor
2SB1132 82-390
01
Q102
Transistor
2SD1664 82-390
01
Q103
Transistor
2SB1132 82-390
01
Q104
Transistor
2SC2412K Q,R,S
01
Q105
Transistor
2SA1037AK Q,R,S
01
Q106
Transistor
2SC2412K Q,R,S
01
-109
Transistor
2SC2412K Q,R,S
01
Q110
Transistor Array
IMH2A
01
Q111
Transistor
2SC2412K Q,R,S
01
Q113
Transistor Array
IMH2A
01
Q115
Transistor
2SC2412K Q,R,S
01
R101
Carbon Resistor (chip)
1.0K 63M J
01
R102
Carbon Resistor (chip)
1.0K 63M J
01
R103
Carbon Resistor (chip)
1.2K 63M J
01
R104
Carbon Resistor (chip)
20.0K 63M J
01
R105
Metal Film Resistor (chip)
47.0K 1/10 D
01
R106
Metal Film Resistor (chip)
47.0K 1/10 D
01
R107
Metal Film Resistor (chip)
4.7K 1/10 D
01
R108
Metal Film Resistor (chip)
4.7K 1/10 D
01
R109
Metal Film Resistor (chip)
10.0K 1/10 D
01
R110
Metal Film Resistor (chip)
10.0K 1/10 D
01
R111
Carbon Resistor (chip)
10.0 63M J
01
R112
Carbon Resistor (chip)
10.0 63M J
01
R113
Carbon Resistor (chip)
10.0K 63M J
01
R114
Carbon Resistor (chip)
10.0K 63M J
01
R115
Carbon Resistor (chip)
22.0K 63M J
01
R116
Carbon Resistor (chip)
22.0K 63M J
01
R117
Carbon Resistor (chip)
100.0K 63M J
01
R118
Carbon Resistor (chip)
100.0K 63M J
01
R119
Carbon Resistor (chip)
10.0K 63M J
01
R120
Carbon Resistor (chip)
22.0K 63M J
01
R122
Carbon Resistor (chip)
100.0K 63M J
01
R124
Carbon Resistor (chip)
47.0K 63M J
01
R129
Carbon Resistor (chip)
100.0K 63M J
01
R130
Carbon Resistor (chip)
100.0 63M J
01
R131
Carbon Resistor (chip)
68.0 63M J
01
R133
Carbon Resistor (chip)
0 63M J
01
RA101
Resistor Array
100KX4
01
RA102
Resistor Array
100KX4
01
RA103
Resistor Array
100X4
01
-110
Resistor Array
100X4
01
RA111
Resistor Array
10KX4
01
-113
Resistor Array
10KX4
01
RY101
Relay
DC NA-12W-K
04
-103
Relay
DC NA-12W-K
04
SW102
Slide Switch
SSSS2-22-01
TO MTRX POST/PRE FADER
02
SW103
Slide Switch
SSSS2-22-01
TO MTRX POST/PRE ON SW
02
SW105
Slide Switch
SSSS2-22-01
TO MTRX POST/PRE FADER
02
SW106
Slide Switch
SSSS2-22-01
TO MTRX POST/PRE ON SW
02
SW107
Push Switch
SPUJ191900 2/2
RECALL SAFE (ST)
02
SW108
Push Switch
SPUJ191900 2/2
ON L
(ST)
02
SW109
Push Switch
SPUJ191900 2/2
CUE
(ST)
02
Circuit Board
PM5K STMASSUB   1/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   2/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   3/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   4/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   5/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   6/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   7/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   8/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB   9/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 10/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 11/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 12/16
(V994490)(X3047B0)
V3063400
V3063400
V9076400
V9076600
V9076600
VG013300
VG013400
VG013300
VV556400
VV556500
VV556400
VV556400
V8851000
VV556400
V8851000
VV556400
RD356100
RD356100
RD356120
RD357200
WA028000
WA028000
WA026200
WA026200
WA026700
WA026700
RD354100
RD354100
RD357100
RD357100
RD357220
RD357220
RD358100
RD358100
RD357100
RD357220
RD358100
RD357470
RD358100
RD355100
RD354680
RD350000
RE048100
RE048100
RE045100
RE045100
RE047100
RE047100
WB170800
WB170800
VN316300
VN316300
VN316300
VN316300
V9075500
V9075500
V9075500
AAX49210
AAX49220
AAX49230
AAX49240
AAX49250
AAX49260
AAX49270
AAX49280
AAX49290
AAX49300
AAX49310
AAX49320
部
品
名
チ ッ プ イ ン ダ ク タ
チ ッ プ イ ン ダ ク タ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト ラ ン ジ ス タ ア レ イ
ト
ラ
ン
ジ
ス
タ
ト ラ ン ジ ス タ ア レ イ
ト
ラ
ン
ジ
ス
タ
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
リ
レ
ー
リ
レ
ー
ス
ラ
イ
ド
Ｓ
Ｗ
ス
ラ
イ
ド
Ｓ
Ｗ
ス
ラ
イ
ド
Ｓ
Ｗ
ス
ラ
イ
ド
Ｓ
Ｗ
プ
ッ
シ
ュ
Ｓ
Ｗ
プ
ッ
シ
ュ
Ｓ
Ｗ
プ
ッ
シ
ュ
Ｓ
Ｗ
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
19
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
AAX49330
AAX49340
AAX49350
AAX49360
--
V9517400
UR847100
UA355100
UR847100
US061470
US061680
UR847470
US064100
US064100
US063100
US145100
V8875300
WB192800
WB083300
WB051300
WB049900
WB050000
WB047800
WB048700
WB048900
WB050900
WB051400
WB050500
WB051600
V8875400
V8875400
VU443800
VU443800
XT157A00
X4040A00
VB966900
VB966900
VH325200
V9076400
VJ471200
V9076400
V9076400
V9076600
V9076600
V9076400
VH325200
V9076600
V9076400
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
VH325200
V9076400
V9076400
V9076400
V9076400
V9076400
V9076400
Circuit Board
PM5K STMASSUB 13/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 14/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 15/16
(V994490)(X3047B0)
Circuit Board
PM5K STMASSUB 16/16
(V994490)(X3047B0)
40
Jumper Wire
0.55
(VA07890)
50
LED Spacer
LA-5-3
3
01
C301
Electrolytic Cap.
10.00  25.0V
01
C302
Mylar Capacitor
0.1000  50V J
01
C303
Electrolytic Cap.
10.00  25.0V
01
C304
Ceramic Capacitor-CH(chip)
47P  50V J
01
C305
Ceramic Capacitor-SL(chip)
68P  50V J
01
C306
Electrolytic Cap.
47.00  25.0V
01
C307
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C308
Ceramic Capacitor-B (chip)
0.0100  50V K
01
C309
Ceramic Capacitor-B (chip)
1000P  50V K
01
C310
Ceramic Capacitor-F (chip)
0.1000  25V Z
01
CN101
Connector Plug
JE 13P SE
01
CN301
Connector Assembly
SAN&PH  9P 100L
CN303
Connector Assembly
MNMASFAD-CP
05
CN304
Connector Assembly
KR&DA 10P 120L
05
CN306
Connector Assembly
KR&DA  7P 140L
05
CN307
Connector Assembly
KR&DA  7P 200L
05
CN309
Connector Assembly
KR&DA  2P  80L
03
CN310
Connector Assembly
KR&DA  5P  60L
03
CN311
Connector Assembly
KR&DA  5P  80L
04
CN312
Connector Assembly
KR&DA  9P  80L
05
CN313
Connector Assembly
KR&DA 10P 200L
05
CN314
Connector Assembly
KR&DA  8P 180L
05
CN315
Connector Assembly
KR&DA 11P  80L
05
CN501
Connector Plug
JE 17P SE
02
-504
Connector Plug
JE 17P SE
02
CN505
Connector
JE 15P SE
01
-512
Connector
JE 15P SE
01
IC301
IC
NJM4580ED
OP AMP
02
IC302
IC
MM74HC4066SJX
ANALOG SWITCH
01
K301
Style Pin
IMSA-6024 L=35
01
-303
Style Pin
IMSA-6024 L=35
01
LD301
LED Red
GL2PR6
∑•PEAK
(MONO)
01
LD302
LED Yellow
TLYU160
INSERT
(MONO)
01
LD303
LED Yellow
GL2HY6
SUM GAIN ON (MONO)
01
LD304
LED Yellow
TLYU160
TO MATRIX
(MONO)
01
LD305
LED Yellow
TLYU160
TB/OSC
(MONO)
01
LD306
LED Orange
TLOE263AP
CUE
(MONO)
01
LD307
LED Orange
TLOE263AP
ON
(MONO)
01
LD308
LED Yellow
TLYU160
RECALL SAFE (MONO)
01
LD309
LED Red
GL2PR6
∑•PEAK R
(ST)
01
LD310
LED Orange
TLOE263AP
ON R
(ST)
01
LD311
LED Yellow
TLYU160
TB/OSC R
(ST)
01
LD701
LED Red
GL2PR6
∑•PEAK L (ST MATRIX 1)
01
LD702
LED Red
GL2PR6
∑•PEAK R (ST MATRIX 1)
01
LD703
LED Red
GL2PR6
∑•PEAK L (ST MATRIX 2)
01
LD704
LED Red
GL2PR6
∑•PEAK R (ST MATRIX 2)
01
LD705
LED Red
GL2PR6
∑•PEAK L (ST MATRIX 3)
01
LD706
LED Red
GL2PR6
∑•PEAK R (ST MATRIX 3)
01
LD707
LED Red
GL2PR6
∑•PEAK L (ST MATRIX 4)
01
LD708
LED Red
GL2PR6
∑•PEAK R (ST MATRIX 4)
01
LD709
LED Red
GL2PR6
∑•PEAK
(MATRIX 1)
01
LD710
LED Red
GL2PR6
∑•PEAK
(MATRIX 2)
01
LD711
LED Red
GL2PR6
∑•PEAK
(MATRIX 3)
01
LD712
LED Red
GL2PR6
∑•PEAK
(MATRIX 4)
01
LD713
LED Red
GL2PR6
∑•PEAK
(MATRIX 5)
01
LD714
LED Red
GL2PR6
∑•PEAK
(MATRIX 6)
01
LD715
LED Red
GL2PR6
∑•PEAK
(MATRIX 7)
01
LD716
LED Red
GL2PR6
∑•PEAK
(MATRIX 8)
01
LD717
LED Yellow
TLYU160
TB/OSC
(ST MATRIX 1)
01
LD718
LED Yellow
TLYU160
TB/OSC
(ST MATRIX 2)
01
LD719
LED Yellow
TLYU160
TB/OSC
(ST MATRIX 3)
01
LD720
LED Yellow
TLYU160
TB/OSC
(ST MATRIX 4)
01
LD721
LED Yellow
TLYU160
TB/OSC
(MATRIX 1)
01
LD722
LED Yellow
TLYU160
TB/OSC
(MATRIX 2)
01
部
品
名
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ＳＴＭＡＳＳＵＢシート
ジ
ャ
ン
パ
ー
線
Ｌ Ｅ Ｄ ス ペ ー サ ー
ケ
ミ
コ
ン
マ
イ
ラ
ー
コ
ン
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｃ Ｈ ）
チ ッ プ セ ラ （ Ｓ Ｌ ）
ケ
ミ
コ
ン
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｂ ）
チ ッ プ セ ラ （ Ｆ ）
Ｊ Ｅ コ ネ ク タ ー プ ラ グ
束
線
　
＃
２
４
束
線
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
束
線
＃
２
６
Ｊ Ｅ コ ネ ク タ ー プ ラ グ
Ｊ Ｅ コ ネ ク タ ー プ ラ グ
Ｊ
Ｅ
　
コ
ネ
ク
タ
Ｊ
Ｅ
　
コ
ネ
ク
タ
Ｉ
Ｃ
Ｉ
Ｃ
スタイルピン　Ｌ＝３５
スタイルピン　Ｌ＝３５
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
20
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
LD723
LED Yellow
TLYU160
TB/OSC    (MATRIX 3)
01
LD724
LED Yellow
TLYU160
TB/OSC    (MATRIX 4)
01
LD725
LED Yellow
TLYU160
TB/OSC    (MATRIX 5)
01
LD726
LED Yellow
TLYU160
TB/OSC    (MATRIX 6)
01
LD727
LED Yellow
TLYU160
TB/OSC    (MATRIX 7)
01
LD728
LED Yellow
TLYU160
TB/OSC    (MATRIX 8)
01
Q301
Transistor
2SC2412K Q,R,S
01
Q302
Transistor
2SC2412K Q,R,S
01
Q303
Pair Transistor
IMT1A
01
Q304
Transistor
2SC2412K Q,R,S
01
-306
Transistor
2SC2412K Q,R,S
01
Q307
Transistor Array
IMH2A
01
Q501
Transistor
2SA1037AK Q,R,S
01
-504
Transistor
2SA1037AK Q,R,S
01
Q505
Transistor
2SC2412K Q,R,S
01
Q506
Transistor
2SA1037AK Q,R,S
01
-509
Transistor
2SA1037AK Q,R,S
01
Q510
Transistor
2SC2412K Q,R,S
01
Q511
Transistor
2SA1037AK Q,R,S
01
-514
Transistor
2SA1037AK Q,R,S
01
Q515
Transistor
2SC2412K Q,R,S
01
Q516
Transistor
2SA1037AK Q,R,S
01
-519
Transistor
2SA1037AK Q,R,S
01
Q520
Transistor
2SC2412K Q,R,S
01
-523
Transistor
2SC2412K Q,R,S
01
R301
Carbon Resistor (chip)
470.0K 63M J
01
R302
Carbon Resistor (chip)
47.0K 63M J
01
R303
Metal Film Resistor (chip)
100.0K 1/10 D
01
R304
Metal Film Resistor (chip)
36.0K 1/10 D
01
R305
Carbon Resistor (chip)
100.0K 63M J
01
R306
Carbon Resistor (chip)
220.0K 63M J
01
R307
Carbon Resistor (chip)
470.0 63M J
01
R308
Carbon Resistor (chip)
100.0K 63M J
01
R309
Metal Film Resistor (chip)
18.0K 1/10 D
01
R310
Metal Film Resistor (chip)
24.0K 1/10 D
01
R311
Carbon Resistor (chip)
100.0K 63M J
01
R312
Metal Film Resistor (chip)
47.0K 1/10 D
01
R313
Metal Film Resistor (chip)
4.7K 1/10 D
01
R314
Metal Film Resistor (chip)
10.0K 1/10 D
01
R315
Carbon Resistor (chip)
10.0 63M J
01
R316
Carbon Resistor (chip)
100.0K 63M J
01
R317
Carbon Resistor (chip)
100.0 63M J
01
R318
Carbon Resistor (chip)
68.0 63M J
01
R319
Carbon Resistor (chip)
100.0K 63M J
01
-321
Carbon Resistor (chip)
100.0K 63M J
01
R322
Carbon Resistor (chip)
47.0K 63M J
01
R323
Carbon Resistor (chip)
100.0 63M J
01
R324
Carbon Resistor (chip)
150.0 63M J
01
R701
Carbon Resistor (chip)
100.0 63M J
01
R702
Carbon Resistor (chip)
100.0 63M J
01
R703
Carbon Resistor (chip)
68.0 63M J
01
R704
Carbon Resistor (chip)
68.0 63M J
01
R705
Carbon Resistor (chip)
100.0 63M J
01
R706
Carbon Resistor (chip)
100.0 63M J
01
R707
Carbon Resistor (chip)
68.0 63M J
01
R708
Carbon Resistor (chip)
68.0 63M J
01
R709
Carbon Resistor (chip)
100.0 63M J
01
R710
Carbon Resistor (chip)
150.0 63M J
01
R711
Carbon Resistor (chip)
100.0 63M J
01
R712
Carbon Resistor (chip)
100.0 63M J
01
R713
Carbon Resistor (chip)
150.0 63M J
01
R714
Carbon Resistor (chip)
150.0 63M J
01
SW301
Push Switch Gold
SPUJ19C600 2/2
TO MATRIX
(MONO)
03
SW302
Push Switch Gold
SPUJ19C600 2/2
TB/OSC
(MONO)
03
SW303
Push Switch Gold
SPUJ19C600 2/2
INSERT
(MONO)
03
SW304
Push Switch
SPUJ191900 2/2
RECALL SAFE (MONO)
02
SW305
Push Switch
SPUJ191900 2/2
ON
(MONO)
02
SW306
Push Switch
SPUJ191900 2/2
CUE
(MONO)
02
SW307
Push Switch
SPUJ191900 2/2
ON R
(ST)
02
SW308
Push Switch Gold
SPUJ19C600 2/2
TB/OSC R
(ST)
03
V9076400
V9076400
V9076400
V9076400
V9076400
V9076400
VV556400
VV556400
VV010500
VV556400
VV556400
V8851000
VV556500
VV556500
VV556400
VV556500
VV556500
VV556400
VV556500
VV556500
VV556400
VV556500
VV556500
VV556400
VV556400
RD358470
RD357470
WA028200
WA027800
RD358100
RD358220
RD355470
RD358100
WA027300
WA027600
RD358100
WA028000
WA026200
WA026700
RD354100
RD358100
RD355100
RD354680
RD358100
RD358100
RD357470
RD355100
RD355150
RD355100
RD355100
RD354680
RD354680
RD355100
RD355100
RD354680
RD354680
RD355100
RD355150
RD355100
RD355100
RD355150
RD355150
V8286900
V8286900
V8286900
V9075500
V9075500
V9075500
V9075500
V8286900
部
品
名
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
Ｌ
Ｅ
Ｄ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ペ ア ト ラ ン ジ ス タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト ラ ン ジ ス タ ア レ イ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
ト
ラ
ン
ジ
ス
タ
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
金
皮
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ
ッ
シ
ュ
Ｓ
Ｗ
プ
ッ
シ
ュ
Ｓ
Ｗ
プ
ッ
シ
ュ
Ｓ
Ｗ
プ
ッ
シ
ュ
Ｓ
Ｗ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
SMM5000
21
: New Parts
REF NO.
PART NO.
DESCRIPTION
REMARKS
QTY
RANK
RANK: Japan only
SW701
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (ST MATRIX 1)
03
SW702
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (ST MATRIX 2)
03
SW703
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (ST MATRIX 3)
03
SW704
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (ST MATRIX 4)
03
SW705
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 1)
03
SW706
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 2)
03
SW707
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 3)
03
SW708
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 4)
03
SW709
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 5)
03
SW710
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 6)
03
SW711
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 7)
03
SW712
Push Switch Gold
SPUJ19C600 2/2
TB/OSC (MATRIX 8)
03
VR101
Variable Resistor with SW
A50Kx2 RK097
SUM GAIN
(ST)
05
VR102
Variable Resistor with SW
A50Kx2 RK097
SUM GAIN
(MONO)
05
VR501
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 1 (ST)
03
VR502
Rotary Pot.
A10K AC20K RK097
ST MATRIX 1 (MONO)
06
VR503
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 1 (SUB IN)
03
VR504
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 2 (ST)
03
VR505
Rotary Pot.
A10K AC20K RK097
ST MATRIX 2 (MONO)
06
VR506
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 2 (SUB IN)
03
VR507
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 3 (ST)
03
VR508
Rotary Pot.
A10K AC20K RK097
ST MATRIX 3 (MONO)
06
VR509
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 3 (SUB IN)
03
VR510
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 4 (ST)
03
VR511
Rotary Pot.
A10K AC20K RK097
ST MATRIX 4 (MONO)
06
VR512
Rotary Variable Resistor
A20Kx2 RK09L
ST MATRIX 4 (SUB IN)
03
VR513
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 1
(ST)
03
VR514
Rotary Variable Resistor
20KA
MATRIX 1
(MONO)
04
VR515
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 1
(SUB IN)
03
VR516
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 2
(ST)
03
VR517
Rotary Variable Resistor
20KA
MATRIX 2
(MONO)
04
VR518
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 2
(SUB IN)
03
VR519
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 3
(ST)
03
VR520
Rotary Variable Resistor
20KA
MATRIX 3
(MONO)
04
VR521
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 3
(SUB IN)
03
VR522
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 4
(ST)
03
VR523
Rotary Variable Resistor
20KA
MATRIX 4
(MONO)
04
VR524
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 4
(SUB IN)
03
VR525
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 5
(ST)
03
VR526
Rotary Variable Resistor
20KA
MATRIX 5
(MONO)
04
VR527
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 5
(SUB IN)
03
VR528
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 6
(ST)
03
VR529
Rotary Variable Resistor
20KA
MATRIX 6
(MONO)
04
VR530
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 6
(SUB IN)
03
VR531
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 7
(ST)
03
VR532
Rotary Variable Resistor
20KA
MATRIX 7
(MONO)
04
VR533
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 7
(SUB IN)
03
VR534
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 8
(ST)
03
VR535
Rotary Variable Resistor
20KA
MATRIX 8
(MONO)
04
VR536
Rotary Variable Resistor
A20Kx2 RK09L
MATRIX 8
(SUB IN)
03
Slide Variable Resistor
D 10.0K RSA0K11K9
ST,MONO
3
10
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V8286900
V9270000
V9270000
V8529700
V8530000
V8529700
V8529700
V8530000
V8529700
V8529700
V8530000
V8529700
V8529700
V8530000
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8529700
VS768500
V8529700
V8367800
部
品
名
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
プ ッ シ ュ Ｓ Ｗ 金 メ ッ キ
Ｓ
Ｗ
付
Ｖ
Ｒ
Ｓ
Ｗ
付
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 軸 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 軸 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 軸 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 軸 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ロ
ー
タ
リ
ー
Ｖ
Ｒ
二 連 ロ ー タ リ ー Ｖ Ｒ
ス ラ イ ド Ｖ Ｒ １ ０ ０
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
CIRCUIT DIAGRAM
 CONTENTS
CIRCUIT DIAGRAM
Note: See parts list for details of circuit board component parts.
STMAS1 1/3 (002~006, 008, 009) ....................................................................... 3
STMAS1 2/3 (007)................................................................................................ 8
STMAS1 3/3 (007)................................................................................................ 8
STMAS2 1/8 (002, 003, 005, 006) ..................................................................... 11
STMAS2 2/8 (002).............................................................................................. 11
STMAS2 3/8 (003).............................................................................................. 12
STMAS2 4/8 (003).............................................................................................. 12
STMAS2 5/8 (004).............................................................................................. 13
STMAS2 6/8 (004).............................................................................................. 13
STMAS2 7/8 (004).............................................................................................. 13
STMAS2 8/8 (004).............................................................................................. 13
STMASSUB 1/16 (002) ...................................................................................... 16
STMASSUB 2/16 (002) ...................................................................................... 16
STMASSUB 3/16 (003) ...................................................................................... 17
STMASSUB 4/16 (003) ...................................................................................... 17
STMASSUB 5/16 (004) ...................................................................................... 18
STMASSUB 6/16 (004) ...................................................................................... 18
STMASSUB 7/16 (004) ...................................................................................... 18
STMASSUB 8/16 (004) ...................................................................................... 18
STMASSUB 9/16 (004) ...................................................................................... 18
STMASSUB 10/16 (004) .................................................................................... 18
STMASSUB 11/16 (005) .................................................................................... 19
STMASSUB 12/16 (005) .................................................................................... 19
STMASSUB 13/16 (005) .................................................................................... 19
STMASSUB 14/16 (005) .................................................................................... 19
STMASSUB 15/16 (005) .................................................................................... 19
STMASSUB 16/16 (005) .................................................................................... 19
STEREO/MONO MASTER MODULE
SMM5000
CUER
（シート間コネクタの読み方について）�
（3桁の数字は信号の行先ページ数を示します。）�
（回路図表記上の注意）�
Notation for Circuit Diagrams
1. How to identify inter-sheet connectors
The 3-digit number indicates the destination page.
対応するシート間のコネクタのあるロケーションを示します。�
（アルファベットが水平方向、数字が垂直方向）�
This indicates the location of the counter inter-sheet connector.
(The alphabet indicates horizontal direction and the number
indicates vertical direction)
003:K3
Signal name
（信号名）�
（回路図）
（目次）
注：シートの部品詳細はパーツリストをご参照下さい。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
 STMAS1 1/3 CIRCUIT DIAGRAM 002 (SMM5000)
 STMAS1 1/3 CIRCUIT DIAGRAM 002 (SMM5000)
SMM5000
28CC1-8828411-2
3
1
to MAS2 1/8-CN120
to STMAS1 3/3-CN904
to STMAS1 2/3-CN902
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
9
10
11
12
4
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
 STMAS1 1/3 CIRCUIT DIAGRAM 003 (SMM5000)
STMAS1 1/3 CIRCUIT DIAGRAM 003 (SMM5000)
SMM5000
28CC1-8828411-3
2
MULTIPLEXER
MULTIPLEXER
to MAS2 1/8-CN116
to MAS2 1/8-CN117
REGULATOR +5V
to MAS2 1/8-CN104
to MAS2 1/8
-CN109
to MAS2 1/8-CN105
OP AMP
OP AMP
OP AMP
OP AMP
: Mylar Capacitor (マイラーコンデンサー)
(マ)
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
NJM78L05UA(XJ598A00)
REGULATOR +5V
1: OUTPUT
2: COMMON
3: INPUT
1 2 3
OP AMP
OP AMP
OP AMP
OP AMP
to STMASSUB 4/16-CN101
to STMASSUB 2/3
-CN311
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
1
2
3
4
5
6
7
8
 STMAS1 1/3 CIRCUIT DIAGRAM 004 (SMM5000)
 STMAS1 1/3 CIRCUIT DIAGRAM 004 (SMM5000)
SMM5000
28CC1-8828411-4
5
2
MULTIPLEXER
MULTIPLEXER
MULTIPLEXER
OP AMP
OP AMP
to STMASSUB 1/16
-CN301
to STMASSUB 1/16
-CN306
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
6
A
B
C
D
E
F
G
H
I
J
K
L
 STMAS1 1/3 CIRCUIT DIAGRAM 005 (SMM5000)
STMAS1 1/3 CIRCUIT DIAGRAM 005 (SMM5000)
SMM5000
28CC1-8828411-5
1
MULTIPLEXER
MULTIPLEXER
MULTIPLEXER
to STMASSUB 5/16-CN501
to STMASSUB 6/16-CN502
to STMASSUB 7/16-CN503
to STMASSUB 8/16
-CN504
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
1
2
3
4
5
6
7
8
 STMAS1 1/3 CIRCUIT DIAGRAM 006 (SMM5000)
 STMAS1 1/3 CIRCUIT DIAGRAM 006 (SMM5000)
SMM5000
28CC1-8828411-6
7
1
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
to STMASSUB 9/16-CN505
to STMASSUB 10/16-CN506
to STMASSUB 11/16-CN507
to STMASSUB 12/16-CN508
to STMASSUB 13/16-CN509
to STMASSUB 14/16-CN510
to STMASSUB 15/16-CN511
to STMASSUB 16/16-CN512
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
8
A
B
C
D
E
F
G
H
I
J
K
L
 STMAS1 2/3, 3/3 CIRCUIT DIAGRAM 007 (SMM5000)
STMAS1 2/3, 3/3 CIRCUIT DIAGRAM 007 (SMM5000)
SMM5000
28CC1-8828411-7
1
STMAS1 2/3
STMAS1 3/3
to MASBUS1
-CN111
to MASBUS1
-CN111
to MASBUS2
-CN111
to MASBUS2
-CN111
to STMAS1 1/3
-CN101
to STMAS1 1/3
-CN102
BUS Connector Section
（BUSコネクタ部）�
BUS Connector Section
（BUSコネクタ部）�
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
1
2
3
4
5
6
7
8
9
10
11
12
 STMAS1 1/3 CIRCUIT DIAGRAM 008 (SMM5000)
 STMAS1 1/3 CIRCUIT DIAGRAM 008 (SMM5000)
SMM5000
28CC1-8828411-8
9
3
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
to STMASSUB 3/16
-CN312
to STMASSUB 3/16
-CN314
: Mylar Capacitor (マイラーコンデンサー)
(マ)
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
: not installed
未 実 装�
(実装しない)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
9
10
11
12
10
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
 STMAS1 1/3 CIRCUIT DIAGRAM 009 (SMM5000)
STMAS1 1/3 CIRCUIT DIAGRAM 009 (SMM5000)
SMM5000
28CC1-8828411-9
3
0.022u
0.022u
0.022u
0.022u
0.022u
0.022u
0.022u
0.022u
270
0.022u
270
: Mylar Capacitor (マイラーコンデンサー)
(マ)
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
to STMASSUB 3/16-CN315
to STMASSUB 3/16
-CN313
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
OP AMP
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
A
B
C
D
E
F
G
H
I
J
K
L
 STMAS2 1/8, 2/8 CIRCUIT DIAGRAM 002 (SMM5000)
STMAS2 1/8, 2/8 CIRCUIT DIAGRAM 002 (SMM5000)
28CC1-8828409-2
1
11
SMM5000
to MAS2 1/8
-CN103
to MAS2 2/8-CN102
to MAS1 1/3-CN105
to STMAS1 1/3-CN105
MAS2 2/8
MAS2 1/8
Parts differ as follows.
(Sign※ )
（以下のように部品が異なります。）�
MAS2 is common to SAMAS2, GAMAS2 and STMAS2.
（MAS2はSAMAS2, GAMAS2, STMAS2で共通です。）�
Inside of a dotted line: not installed (IC170 Except)（点線内：未実装（IC107を除く））�
Inside of a dotted line: not installed
（点線内：未実装）�
DIGITAL ･ POWER Section
（デジタル・電源部）�
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
Reference
SAMAS2
GAMAS2
L112, L124
L106, L113,
L118, L125
Mounting
Mounting
not installed
not installed
STMAS2
not installed
Mounting
GAMAS2:
to MASDMB
-CN121~CN124
SAMAS2:
to MASDMB
-CN111~CN116
STMAS2:
to MASDMB
-CN131
GAMAS2:
to MASDMB
-CN121~CN124
SAMAS2:
to MASDMB
-CN111~CN116
STMAS2:
to MASDMB
-CN131
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
1
2
3
4
5
6
7
8
9
10
11
12
 STMAS2 1/8, 3/8, 4/8 CIRCUIT DIAGRAM 003 (SMM5000)
 STMAS2 1/8, 3/8, 4/8 CIRCUIT DIAGRAM 003 (SMM5000)
28CC1-8828409-3
1
SMM5000
12
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
Inside of a dotted line: not installed (GAMAS2, STMAS2)
（点線内：未実装（GAMAS2, STMAS2））�
Inside of a dotted line: GAMAS2 not installed (IC102, R106, R110 Except)
（点線内：GAMAS2で未実装（IC102, R106, R110を除く））�
to MAS1 1/3-CN106
to STMAS1 1/3-CN106
to MAS1 1/3
-CN104
to MAS1 1/3
-CN103
to MAS1 1/3-CN107
to STMAS1 1/3-CN107
to MAS1 1/3-CN120
to STMAS1 1/3-CN120
to MASSUB 1/17
-CN304
to STMASSUB 1/16
-CN304
to MASSUB 1/17
-CN305
Inside of a dotted line: SAMAS2, STMAS2 not installed
（点線内：SAMAS2, STMAS2で未実装）�
Inside of a dotted line:  STMAS2 not installed
（点線内：STMAS2で未実装）�
MAS2 3/8
MAS2 4/8
OP AMP
OP AMP
Parts differ as follows.
(Sign※ )
（以下のように部品が異なります。）�
MAS2 is common to SAMAS2, GAMAS2 and STMAS2.
（MAS2はSAMAS2, GAMAS2, STMAS2で共通です。）�
Moreover, the signal names in (  ) differ as follows by SAMAS2, GAMAS2, and STMAS2.
（また、SAMAS2, GAMAS2とSTMAS2で（　）内の信号名が、以下のように異なります。）�
Reference
SW101, SW104
CN107
R132
R133, C132
R106
R110
R105
CN108
SAMAS2, GAMAS2
PREFDR-AL
PREFDR-AR
PREON-AL
PREON-AR
MTRX-AL
MTRX-AR
POSTFDR-BL
PREFDR-BL
MTRX-BL
COM-AL
COM-AR
STMAS2
PREFDR-STL
PREFDR-STR
PREON-STL
PREON-STR
MTRX-STL
MTRX-STR
POSTFDR-MN/C
PREFDR-MN/C
MTRX-MN/C
COM-STL
COMSTR
SAMAS2, GAMAS2
OUT-AL
OUT-AR
OUTG-A
OUT-BL
OUTG-B
STMAS2
OUT-STL
OUT-STR
OUTG-ST
OUT-MN/C
OUTG-MN/C
not installed
Mounting
Mounting
not installed
PH7PTE
SAN9PTE
47K Ω (D)
(CHIP2125)
47K Ω (D)
(CHIP2125)
0 Ω (D)
(CHIP2125)
10K Ω (D)
(CHIP2125)
10K Ω (D)
(CHIP2125)
0 Ω (D)
(CHIP2125)
Mounting
not installed
not installed
not installed
PH9PTE
SAN14PTE
not installed
not installed
not installed
Mounting
PH7PTE
SAN9PTE
SAMAS2
GAMAS2
STMAS2
Signal name correspondence table
（信号名対応表）�
Signal name correspondence table
（信号名対応表）�
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
A
B
C
D
E
F
G
H
I
J
K
L
 STMAS2 5/8-8/8 CIRCUIT DIAGRAM 004 (SMM5000)
STMAS2 5/8-8/8 CIRCUIT DIAGRAM 004 (SMM5000)
28CC1-8828409-4
1
13
SMM5000
MAS2 5/8
MAS2 6/8
MAS2 7/8
MAS2 8/8
to MAS1 1/3-CN501
to MAS1 1/3-CN502
to MAS1 1/3-CN503
to MAS1 1/3-CN504
Parts differ as follows.（以下のように部品が異なります。）�
MAS2 is common to SAMAS2, GAMAS2 and STMAS2.（MAS2はSAMAS2, GAMAS2, STMAS2で共通です。）�
Reference
SAMAS2
GAMAS2
J501-J504, J509-J512, J517-J520,
J525-J528, VR501-VR508
J505-J508, J513-J516, J521-J524,
J529-J532, VR551-VR558
not installed
not installed
Mounting
Mounting
STMAS2
not installed
not installed
CN501-CN504
Mounting
Mounting
not installed
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
1
2
3
4
5
6
7
8
9
10
11
12
 STMAS2 1/8 CIRCUIT DIAGRAM 005 (SMM5000)
STMAS2 1/8 CIRCUIT DIAGRAM 005 (SMM5000)
28CC1-8828409-5
1
SMM5000
14
to MASSUB 1/17-CN307
to STMASSUB 1/16-CN307
to MAS1 1/3
-CN109
to MAS1 1/3
-CN108
to STMAS1 1/3
-CN108
to MAS1 1/3
-CN114
to STMAS1 1/3
-CN109
to MASSUB 1/17-CN308
to STMASSUB 2/16-CN310
to MAS1 1/3
-CN110
Inside of a dotted line: SAMAS2, STMAS2 not installed
（点線内：SAMAS2, STMAS2で未実装）�
Inside of a dotted line: SAMAS2, STMAS2 not installed
（点線内：SAMAS2, STMAS2で未実装）�
Inside of a dotted line: GAMAS2 not installed
（点線内：GAMAS2で未実装）�
Inside of a dotted line:
SAMAS2, GAMAS2 not installed
(IC103 Except)
（点線内：SAMAS2, GAMAS2で未実装�
 （IC103を除く））�
Inside of a dotted line: SAMAS2, STMAS2 not installed
(Q113, R129 Except)
（点線内：SAMAS2, STMAS2で未実装（Q113, R129を除く））�
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
Parts differ as follows.
(Sign※ )
（以下のように部品が異なります。）�
MAS2 is common to SAMAS2, GAMAS2 and STMAS2.
（MAS2はSAMAS2, GAMAS2, STMAS2で共通です。）�
Moreover, the signal names in (  ) differ as follows by SAMAS2, GAMAS2, and STMAS2.
（また、SAMAS2, GAMAS2とSTMAS2で（　）内の信号名が、以下のように異なります。）�
Reference
CN113, C151, C154
SAMAS2, GAMAS2
PFL-AL
PFL-AR
PFL-AL
AFL-AR
PREON-CUE-AL
PREON-CUE-AR
PFL-BL
PFL-BR
AFL-BL
AFL-BR
PREON-CUE-BL
PREON-CUE-BR
STMAS2
PFL-STL
PFL-STR
AFL-STL
AFL-STR
PREON-CUE-STL
PREON-CUE-STR
PFL-MN/C
PFL-MN/C2
AFL-MN/C
AFL-MN/C2
PREON-CUE-MN/C
PREON-CUE-MN/C2
SAMAS2, GAMAS2
LED-SAFE-B
SW-SAFE-B
LED-ON-B
SW-ON-B
LED-CUE-B
SW-CUE-B
STMAS2
LED-SAFE-MN/C
SW-SAFE-MN/C
LED-ON-MN/C
SW-ON-MN/C
LED-CUE-MN/C
LED-CUE-MN/C
not installed
not installed
CN118, C145, C147,
C156, C157
not installed
Mounting
Mounting
not installed
SAMAS2
GAMAS2
STMAS2
Signal name correspondence table
（信号名対応表）�
Signal name correspondence table
（信号名対応表）�
IC103, IC104:
ANALOG SWITCH
NOR
NOR
NOR
NOR
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
A
B
C
D
E
F
G
H
I
J
K
L
 STMAS2 1/8 CIRCUIT DIAGRAM 006 (SMM5000)
STMAS2 1/8 CIRCUIT DIAGRAM 006 (SMM5000)
28CC1-8828409-6
1
15
SMM5000
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
GATE ARRAY
INVERTER
INVERTER
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
1
2
3
4
5
6
7
8
9
 STMASSUB 1/16, 2/16 CIRCUIT DIAGRAM 002 (SMM5000)
 STMASSUB 1/16, 2/16 CIRCUIT DIAGRAM 002 (SMM5000)
28CC1-8828412-2
1
SMM5000
16
: Ceramic Capacitor (セラミックコンデンサー)
(セ)
: Mylar Capacitor (マイラーコンデンサー)
(マ)
: Metal Film Resistor (chip) (チップ金属被膜抵抗)
(D )
to STMAS1 1/3-CN111
to MAS2 1/8-CN112
to FADER
to MAS2 1/8-CN106
to STMAS1 1/3-CN112
to STMAS1 1/3
-CN104
to MAS2 1/8
-CN113
to STMAS1 1/3
-CN110
ANALOG SWITCH
ANALOG SWITCH
ANALOG SWITCH
OP AMP
OP AMP
STMASSUB 1/16
STMASSUB 2/16
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
 STMASSUB 3/16, 4/16 CIRCUIT DIAGRAM 003 (SMM5000)
 STMASSUB 3/16, 4/16 CIRCUIT DIAGRAM 003 (SMM5000)
28CC1-8828412-3
1
SMM5000
17
STMASSUB 3/16
STMASSUB 4/16
to STMAS1 1/3-CN115
to STMAS1 1/3-CN117
to STMAS1 1/3-CN114
to STMAS1 1/3
-CN116
to STMAS1 1/3
-CN103
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
I
J
K
L
1
2
3
4
5
6
7
8
 STMASSUB 5/16-10/16 CIRCUIT DIAGRAM 004 (SMM5000)
 STMASSUB 5/16-10/16 CIRCUIT DIAGRAM 004 (SMM5000)
28CC1-8828412-4
1
SMM5000
18
STMASSUB 5/16
STMASSUB 6/16
STMASSUB 7/16
STMASSUB 8/16
STMASSUB 9/16
STMASSUB 10/16
to STMAS1 1/3-CN501
to STMAS1 1/3-CN502
to STMAS1 1/3-CN503
to STMAS1 1/3-CN504
to STMAS1 1/3-CN505
to STMAS1 1/3-CN506
: not installed
未 実 装�
(実装しない)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
1
2
3
4
5
6
7
8
A
B
C
D
E
F
G
H
I
J
K
L
 STMASSUB 11/16-16/16 CIRCUIT DIAGRAM 005 (SMM5000)
 STMASSUB 11/16-16/16 CIRCUIT DIAGRAM 005 (SMM5000)
28CC1-8828412-5
1
SMM5000
19
STMASSUB 11/16
STMASSUB 12/16
STMASSUB 13/16
STMASSUB 14/16
STMASSUB 15/16
STMASSUB 16/16
to STMAS1 1/3-CN507
to STMAS1 1/3-CN508
to STMAS1 1/3-CN509
to STMAS1 1/3-CN510
to STMAS1 1/3-CN511
to STMAS1 1/3-CN512
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL  13942296513  QQ  376315150  892498299
TEL  13942296513  QQ  376315150  892498299
http://www.xiaoyu163.com
'

array (
  0 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/3c849879ebbf088.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49857',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-0',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-0',
  ),
  1 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/b6addc4badbe274.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49858',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-1',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-1',
  ),
  2 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/5a6e787f0e7995f.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49859',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-2',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-2',
  ),
  3 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/0ba35a1e9168f15.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49860',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-3',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-3',
  ),
  4 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/7b460029ec2df.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49861',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-4',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-4',
  ),
  5 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/45117a3e22b1efa.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49862',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-5',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-5',
  ),
  6 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/34dbe300deb3c34.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49863',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-6',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-6',
  ),
  7 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/fff459abf572ef5.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49864',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-7',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-7',
  ),
  8 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/cdc77748223c0b1.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49865',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-8',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-8',
  ),
  9 =>
  array (
    'url' => 'http://file.wenhuiw.com/202303/821aa928b5660.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）',
    'file' => '49866',
    'title' => '雅马哈YAMAHA SMM5000电路原理图-9',
    'description' => '雅马哈YAMAHA SMM5000电路原理图-9',
  ),
)

'1680119004'

'1680119004'

'{"file":["49857","49858","49859","49860","49861","49862","49863","49864","49865","49866"],"title":["\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-0","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-1","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-2","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-3","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-4","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-5","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-6","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-7","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-8","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-9"],"description":["\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-0","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-1","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-2","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-3","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-4","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-5","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-6","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-7","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-8","\\u96c5\\u9a6c\\u54c8YAMAHA SMM5000\\u7535\\u8def\\u539f\\u7406\\u56fe-9"]}'

'马哈,雅马哈,YAMAHA, ,SMM5000,电路,原理,原理图'

array (
  '马哈' => '/index.php?s=wenku&c=search&keyword=%E9%A9%AC%E5%93%88',
  '雅马哈' => '/index.php?s=wenku&c=search&keyword=%E9%9B%85%E9%A9%AC%E5%93%88',
  'YAMAHA' => '/index.php?s=wenku&c=search&keyword=YAMAHA',
  'SMM5000' => '/index.php?s=wenku&c=search&keyword=SMM5000',
  '电路' => '/index.php?s=wenku&c=search&keyword=%E7%94%B5%E8%B7%AF',
  '原理' => '/index.php?s=wenku&c=search&keyword=%E5%8E%9F%E7%90%86',
  '原理图' => '/index.php?s=wenku&c=search&keyword=%E5%8E%9F%E7%90%86%E5%9B%BE',
)

array (
)

array (
  'id' => '11519',
  'catid' => '8',
  'title' => '雅马哈YAMAHA SLG-100S音响电路图',
  'thumb' => '49846',
  'keywords' => '马哈,雅马哈,YAMAHA, ,SLG,-,100S,音响,电路,电路图',
  'description' => '',
  'hits' => '2',
  'uid' => '1',
  'author' => 'admin',
  'status' => '9',
  'url' => '/wenku/a11519.html',
  'link_id' => '0',
  'tableid' => '0',
  'inputip' => '127.0.0.1',
  'inputtime' => '1680118970',
  'updatetime' => '1680118970',
  'displayorder' => '0',
  'xerhu_score' => '5',
  'xerhu_score_sku' => NULL,
  'xerhu_score_down_num' => '0',
  'xerhu_score_down_type' => '2',
  'xerhu_score_file' => '49845',
  'xerhu_score_pan' => NULL,
  'xerhu_score_tqm' => NULL,
)

array (
  'id' => '11521',
  'catid' => '8',
  'title' => '雅马哈YAMAHA SMS100电路原理图',
  'thumb' => '49468',
  'keywords' => '马哈,雅马哈,YAMAHA, ,SMS100,电路,原理,原理图',
  'description' => '',
  'hits' => '1',
  'uid' => '1',
  'author' => 'admin',
  'status' => '9',
  'url' => '/wenku/a11521.html',
  'link_id' => '0',
  'tableid' => '0',
  'inputip' => '127.0.0.1',
  'inputtime' => '1680119035',
  'updatetime' => '1680119035',
  'displayorder' => '0',
  'xerhu_score' => '5',
  'xerhu_score_sku' => NULL,
  'xerhu_score_down_num' => '0',
  'xerhu_score_down_type' => '2',
  'xerhu_score_file' => '49867',
  'xerhu_score_pan' => NULL,
  'xerhu_score_tqm' => NULL,
)

'雅马哈YAMAHA SMM5000电路原理图_电子电工_行业资料_文汇知识网'

'马哈,雅马哈,YAMAHA, ,SMM5000,电路,原理,原理图'

''

array (
  'id' => '8',
  'pid' => '5',
  'pids' => '0,5',
  'name' => '电子电工',
  'dirname' => 'dzdg',
  'pdirname' => 'hangye/',
  'child' => 0,
  'disabled' => '0',
  'ismain' => 1,
  'childids' => 8,
  'thumb' => '',
  'show' => '1',
  'setting' =>
  array (
    'disabled' => '0',
    'linkurl' => '',
    'getchild' => '0',
    'notedit' => '0',
    'seo' =>
    array (
    ),
    'template' =>
    array (
      'pagesize' => '20',
      'mpagesize' => '20',
      'list' => 'list.html',
      'category' => 'category.html',
      'search' => 'search.html',
      'show' => 'show.html',
    ),
    'cat_field' => NULL,
    'module_field' => NULL,
    'urlrule' => 4,
    'html' => 0,
    'chtml' => 0,
  ),
  'displayorder' => '0',
  'icon' => '',
  'index' => '2',
  'mid' => 'wenku',
  'pcatpost' => 0,
  'topid' => '5',
  'catids' =>
  array (
    0 => '8',
  ),
  'is_post' => 1,
  'tid' => 1,
  'url' => 'http://www.wenhuiw.com/wenku/dzdg',
  'total' => '请使用count标签查询',
  'field' =>
  array (
  ),
)

array (
  'id' => '5',
  'pid' => '0',
  'pids' => '0',
  'name' => '行业资料',
  'dirname' => 'hangye',
  'pdirname' => '',
  'child' => 1,
  'disabled' => '0',
  'ismain' => 1,
  'childids' => '5,8,12,13,14,15,16',
  'thumb' => '20',
  'show' => '1',
  'setting' =>
  array (
    'disabled' => '0',
    'linkurl' => '',
    'getchild' => '0',
    'notedit' => '0',
    'seo' =>
    array (
    ),
    'template' =>
    array (
      'pagesize' => '20',
      'mpagesize' => '20',
      'list' => 'list.html',
      'category' => 'category.html',
      'search' => 'search.html',
      'show' => 'show.html',
    ),
    'cat_field' => NULL,
    'module_field' => NULL,
    'urlrule' => 4,
    'html' => 0,
    'chtml' => 0,
  ),
  'displayorder' => '0',
  'icon' => 'fa fa-gears',
  'index' => '1',
  'mid' => 'wenku',
  'pcatpost' => 0,
  'topid' => '5',
  'catids' =>
  array (
    0 => '5',
    1 => '8',
    2 => '12',
    3 => '13',
    4 => '14',
    5 => '15',
    6 => '16',
  ),
  'is_post' => 0,
  'tid' => 1,
  'url' => 'http://www.wenhuiw.com/wenku/hangye',
  'total' => '请使用count标签查询',
  'field' =>
  array (
  ),
)

1

array (
  'catid' => '8',
)

array (
  'id' => '5',
  'pid' => '0',
  'pids' => '0',
  'name' => '行业资料',
  'dirname' => 'hangye',
  'pdirname' => '',
  'child' => 1,
  'disabled' => '0',
  'ismain' => 1,
  'childids' => '5,8,12,13,14,15,16',
  'thumb' => '20',
  'show' => '1',
  'setting' =>
  array (
    'disabled' => '0',
    'linkurl' => '',
    'getchild' => '0',
    'notedit' => '0',
    'seo' =>
    array (
    ),
    'template' =>
    array (
      'pagesize' => '20',
      'mpagesize' => '20',
      'list' => 'list.html',
      'category' => 'category.html',
      'search' => 'search.html',
      'show' => 'show.html',
    ),
    'cat_field' => NULL,
    'module_field' => NULL,
    'urlrule' => 4,
    'html' => 0,
    'chtml' => 0,
  ),
  'displayorder' => '0',
  'icon' => 'fa fa-gears',
  'index' => '1',
  'mid' => 'wenku',
  'pcatpost' => 0,
  'topid' => '5',
  'catids' =>
  array (
    0 => '5',
    1 => '8',
    2 => '12',
    3 => '13',
    4 => '14',
    5 => '15',
    6 => '16',
  ),
  'is_post' => 0,
  'tid' => 1,
  'url' => 'http://www.wenhuiw.com/wenku/hangye',
  'total' => '请使用count标签查询',
  'field' =>
  array (
  ),
)

array (
  8 =>
  array (
    'id' => '8',
    'pid' => '5',
    'pids' => '0,5',
    'name' => '电子电工',
    'dirname' => 'dzdg',
    'pdirname' => 'hangye/',
    'child' => 0,
    'disabled' => '0',
    'ismain' => 1,
    'childids' => 8,
    'thumb' => '',
    'show' => '1',
    'setting' =>
    array (
      'disabled' => '0',
      'linkurl' => '',
      'getchild' => '0',
      'notedit' => '0',
      'seo' =>
      array (
      ),
      'template' =>
      array (
        'pagesize' => '20',
        'mpagesize' => '20',
        'list' => 'list.html',
        'category' => 'category.html',
        'search' => 'search.html',
        'show' => 'show.html',
      ),
      'cat_field' => NULL,
      'module_field' => NULL,
      'urlrule' => 4,
      'html' => 0,
      'chtml' => 0,
    ),
    'displayorder' => '0',
    'icon' => '',
    'index' => '2',
    'mid' => 'wenku',
    'pcatpost' => 0,
    'topid' => '5',
    'catids' =>
    array (
      0 => '8',
    ),
    'is_post' => 1,
    'tid' => 1,
    'url' => 'http://www.wenhuiw.com/wenku/dzdg',
    'total' => '请使用count标签查询',
    'field' =>
    array (
    ),
  ),
  12 =>
  array (
    'id' => '12',
    'pid' => '5',
    'pids' => '0,5',
    'name' => '电脑手机',
    'dirname' => 'dnsj',
    'pdirname' => 'hangye/',
    'child' => 0,
    'disabled' => '0',
    'ismain' => 1,
    'childids' => 12,
    'thumb' => '',
    'show' => '1',
    'setting' =>
    array (
      'disabled' => '0',
      'linkurl' => '',
      'getchild' => '0',
      'notedit' => '0',
      'seo' =>
      array (
      ),
      'template' =>
      array (
        'pagesize' => '20',
        'mpagesize' => '20',
        'list' => 'list.html',
        'category' => 'category.html',
        'search' => 'search.html',
        'show' => 'show.html',
      ),
      'cat_field' => NULL,
      'module_field' => NULL,
      'urlrule' => 4,
      'html' => 0,
      'chtml' => 0,
    ),
    'displayorder' => '0',
    'icon' => '',
    'index' => '2',
    'mid' => 'wenku',
    'pcatpost' => 0,
    'topid' => '5',
    'catids' =>
    array (
      0 => '12',
    ),
    'is_post' => 1,
    'tid' => 1,
    'url' => 'http://www.wenhuiw.com/wenku/dnsj',
    'total' => '请使用count标签查询',
    'field' =>
    array (
    ),
  ),
  13 =>
  array (
    'id' => '13',
    'pid' => '5',
    'pids' => '0,5',
    'name' => '交通道路',
    'dirname' => 'jtdl',
    'pdirname' => 'hangye/',
    'child' => 0,
    'disabled' => '0',
    'ismain' => 1,
    'childids' => 13,
    'thumb' => '',
    'show' => '1',
    'setting' =>
    array (
      'disabled' => '0',
      'linkurl' => '',
      'getchild' => '0',
      'notedit' => '0',
      'seo' =>
      array (
      ),
      'template' =>
      array (
        'pagesize' => '20',
        'mpagesize' => '20',
        'list' => 'list.html',
        'category' => 'category.html',
        'search' => 'search.html',
        'show' => 'show.html',
      ),
      'cat_field' => NULL,
      'module_field' => NULL,
      'urlrule' => 4,
      'html' => 0,
      'chtml' => 0,
    ),
    'displayorder' => '0',
    'icon' => '',
    'index' => '2',
    'mid' => 'wenku',
    'pcatpost' => 0,
    'topid' => '5',
    'catids' =>
    array (
      0 => '13',
    ),
    'is_post' => 1,
    'tid' => 1,
    'url' => 'http://www.wenhuiw.com/wenku/jtdl',
    'total' => '请使用count标签查询',
    'field' =>
    array (
    ),
  ),
  14 =>
  array (
    'id' => '14',
    'pid' => '5',
    'pids' => '0,5',
    'name' => '机械设备',
    'dirname' => 'jixie',
    'pdirname' => 'hangye/',
    'child' => 0,
    'disabled' => '0',
    'ismain' => 1,
    'childids' => 14,
    'thumb' => '',
    'show' => '1',
    'setting' =>
    array (
      'disabled' => '0',
      'linkurl' => '',
      'getchild' => '0',
      'notedit' => '0',
      'seo' =>
      array (
      ),
      'template' =>
      array (
        'pagesize' => '20',
        'mpagesize' => '20',
        'list' => 'list.html',
        'category' => 'category.html',
        'search' => 'search.html',
        'show' => 'show.html',
      ),
      'cat_field' => NULL,
      'module_field' => NULL,
      'urlrule' => 4,
      'html' => 0,
      'chtml' => 0,
    ),
    'displayorder' => '0',
    'icon' => '',
    'index' => '2',
    'mid' => 'wenku',
    'pcatpost' => 0,
    'topid' => '5',
    'catids' =>
    array (
      0 => '14',
    ),
    'is_post' => 1,
    'tid' => 1,
    'url' => 'http://www.wenhuiw.com/wenku/jixie',
    'total' => '请使用count标签查询',
    'field' =>
    array (
    ),
  ),
  15 =>
  array (
    'id' => '15',
    'pid' => '5',
    'pids' => '0,5',
    'name' => '能源动力',
    'dirname' => 'nydl',
    'pdirname' => 'hangye/',
    'child' => 0,
    'disabled' => '0',
    'ismain' => 1,
    'childids' => 15,
    'thumb' => '',
    'show' => '1',
    'setting' =>
    array (
      'disabled' => '0',
      'linkurl' => '',
      'getchild' => '0',
      'notedit' => '0',
      'seo' =>
      array (
      ),
      'template' =>
      array (
        'pagesize' => '20',
        'mpagesize' => '20',
        'list' => 'list.html',
        'category' => 'category.html',
        'search' => 'search.html',
        'show' => 'show.html',
      ),
      'cat_field' => NULL,
      'module_field' => NULL,
      'urlrule' => 4,
      'html' => 0,
      'chtml' => 0,
    ),
    'displayorder' => '0',
    'icon' => '',
    'index' => '2',
    'mid' => 'wenku',
    'pcatpost' => 0,
    'topid' => '5',
    'catids' =>
    array (
      0 => '15',
    ),
    'is_post' => 1,
    'tid' => 1,
    'url' => 'http://www.wenhuiw.com/wenku/nydl',
    'total' => '请使用count标签查询',
    'field' =>
    array (
    ),
  ),
  16 =>
  array (
    'id' => '16',
    'pid' => '5',
    'pids' => '0,5',
    'name' => '电气工控',
    'dirname' => 'dqgk',
    'pdirname' => 'hangye/',
    'child' => 0,
    'disabled' => '0',
    'ismain' => 1,
    'childids' => 16,
    'thumb' => '',
    'show' => '1',
    'setting' =>
    array (
      'disabled' => '0',
      'linkurl' => '',
      'getchild' => '0',
      'notedit' => '0',
      'seo' =>
      array (
      ),
      'template' =>
      array (
        'pagesize' => '20',
        'mpagesize' => '20',
        'list' => 'list.html',
        'category' => 'category.html',
        'search' => 'search.html',
        'show' => 'show.html',
      ),
      'cat_field' => NULL,
      'module_field' => NULL,
      'urlrule' => 4,
      'html' => 0,
      'chtml' => 0,
    ),
    'displayorder' => '0',
    'icon' => '',
    'index' => '2',
    'mid' => 'wenku',
    'pcatpost' => 0,
    'topid' => '5',
    'catids' =>
    array (
      0 => '16',
    ),
    'is_post' => 1,
    'tid' => 1,
    'url' => 'http://www.wenhuiw.com/wenku/dqgk',
    'total' => '请使用count标签查询',
    'field' =>
    array (
    ),
  ),
)

'/index.php?s=wenku&c=show&id=11520&page=[page]'

''

'http://www.wenhuiw.com/wenku/a11520.html'

array (
  's' => 'wenku',
  'c' => 'show',
  'id' => '11520',
  'm' => 'index',
)
