雅马哈YAMAHA SLG-100S音响电路图

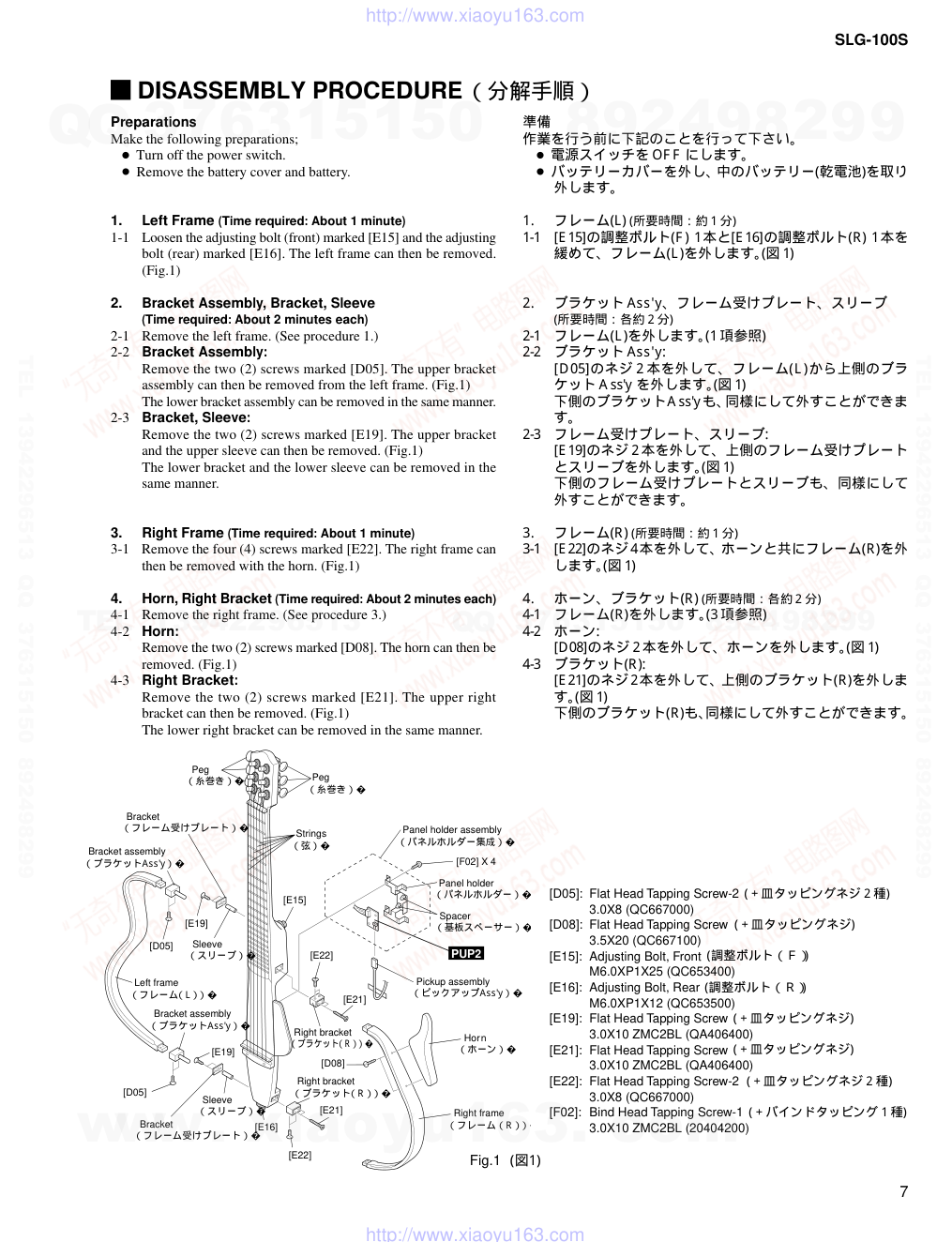

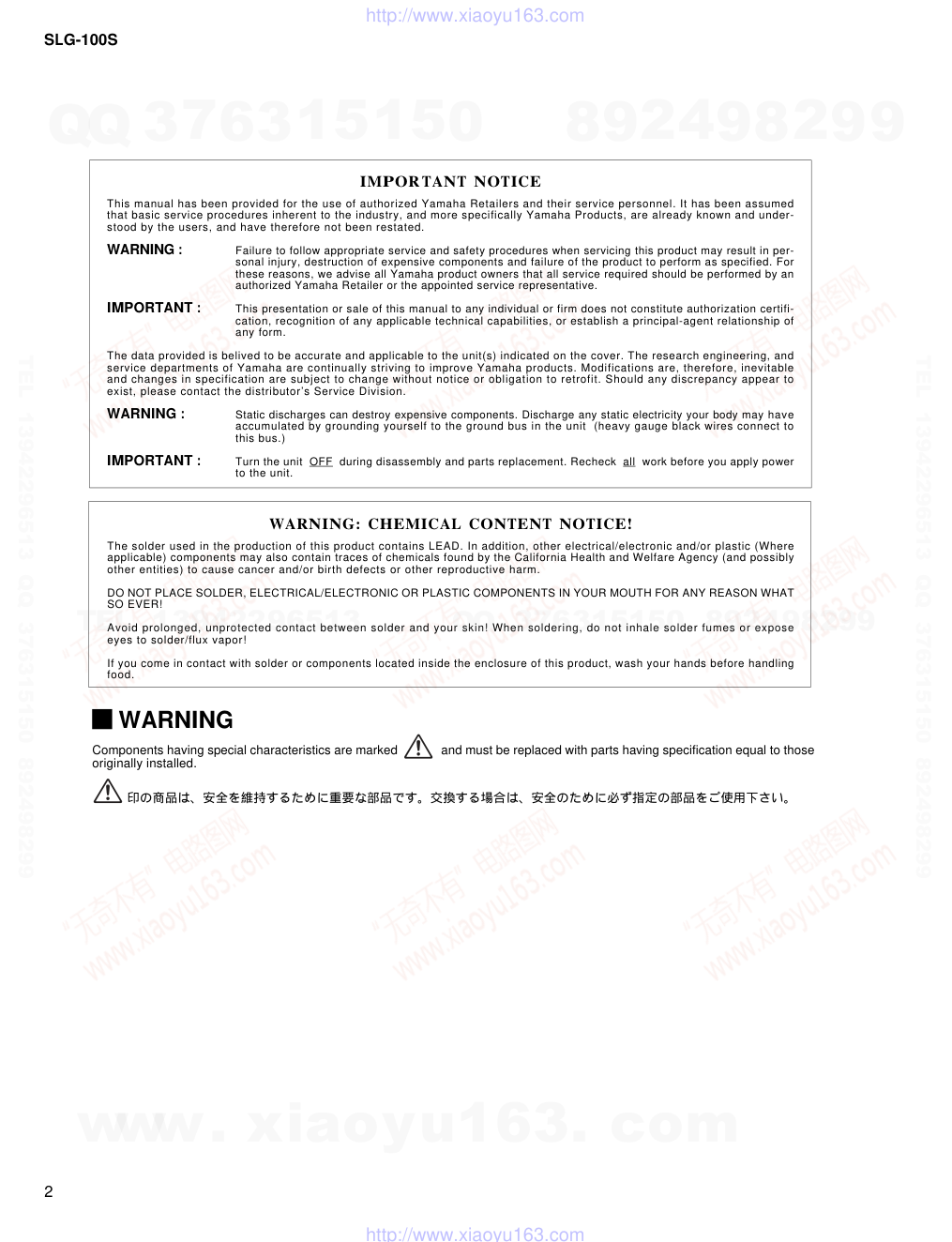

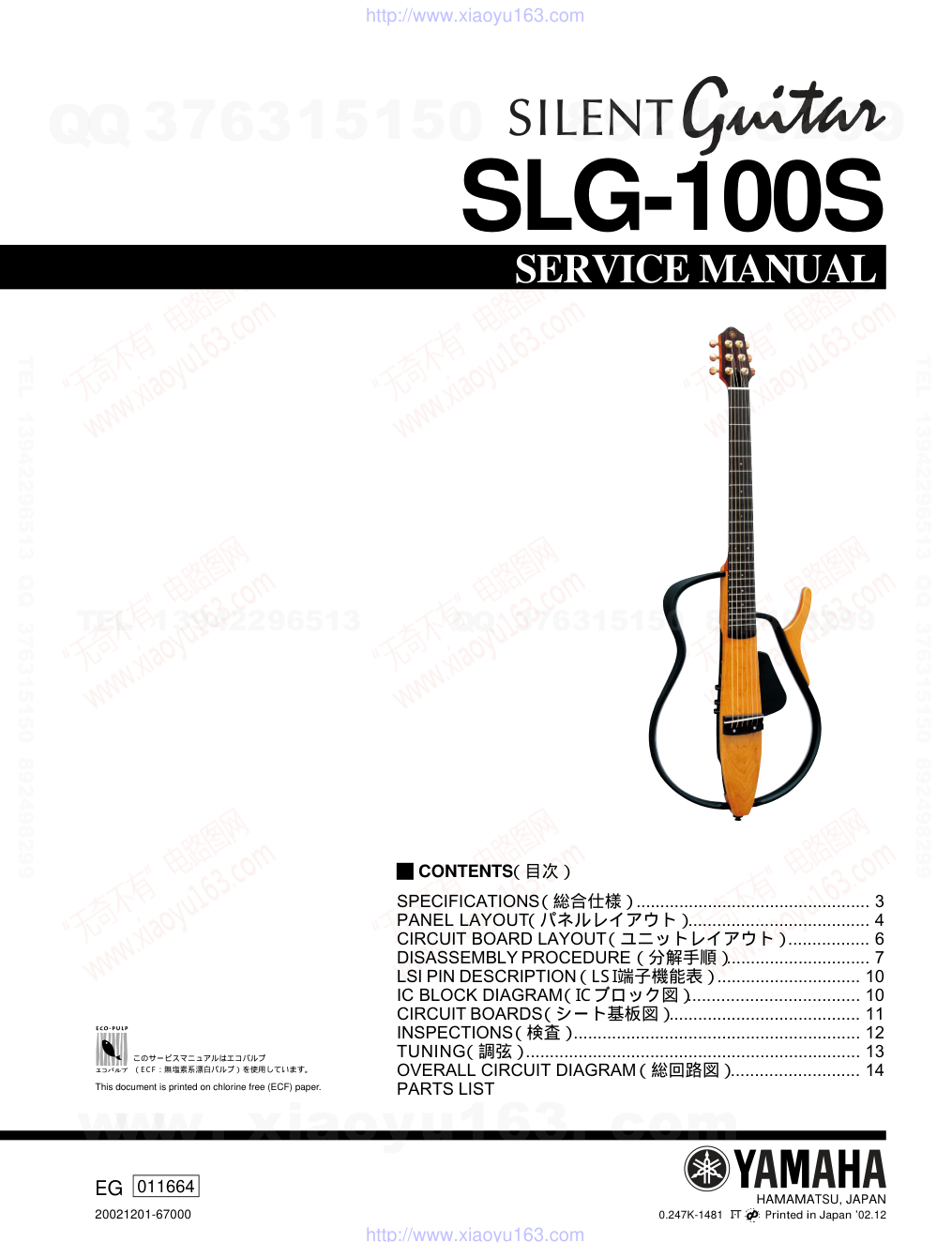

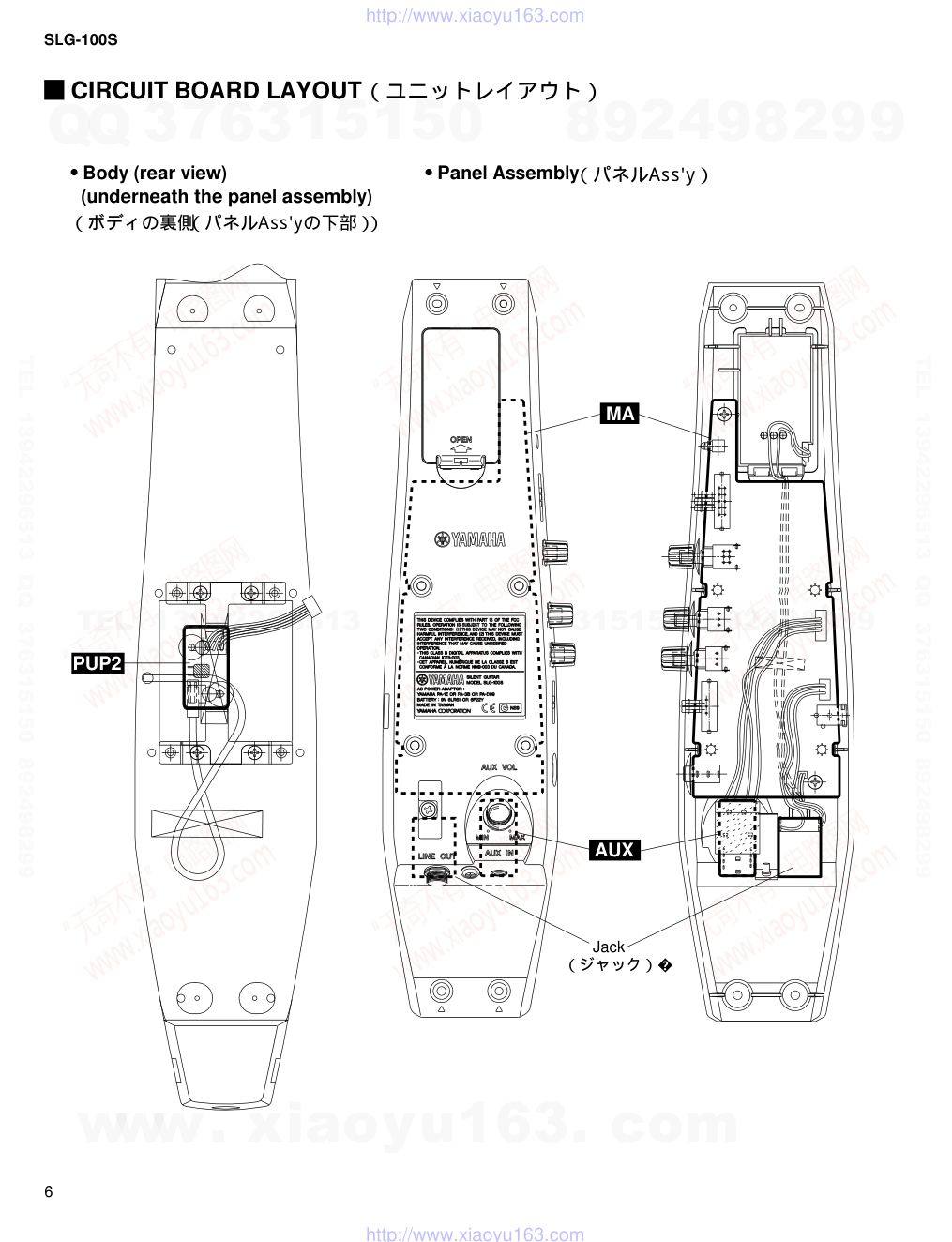

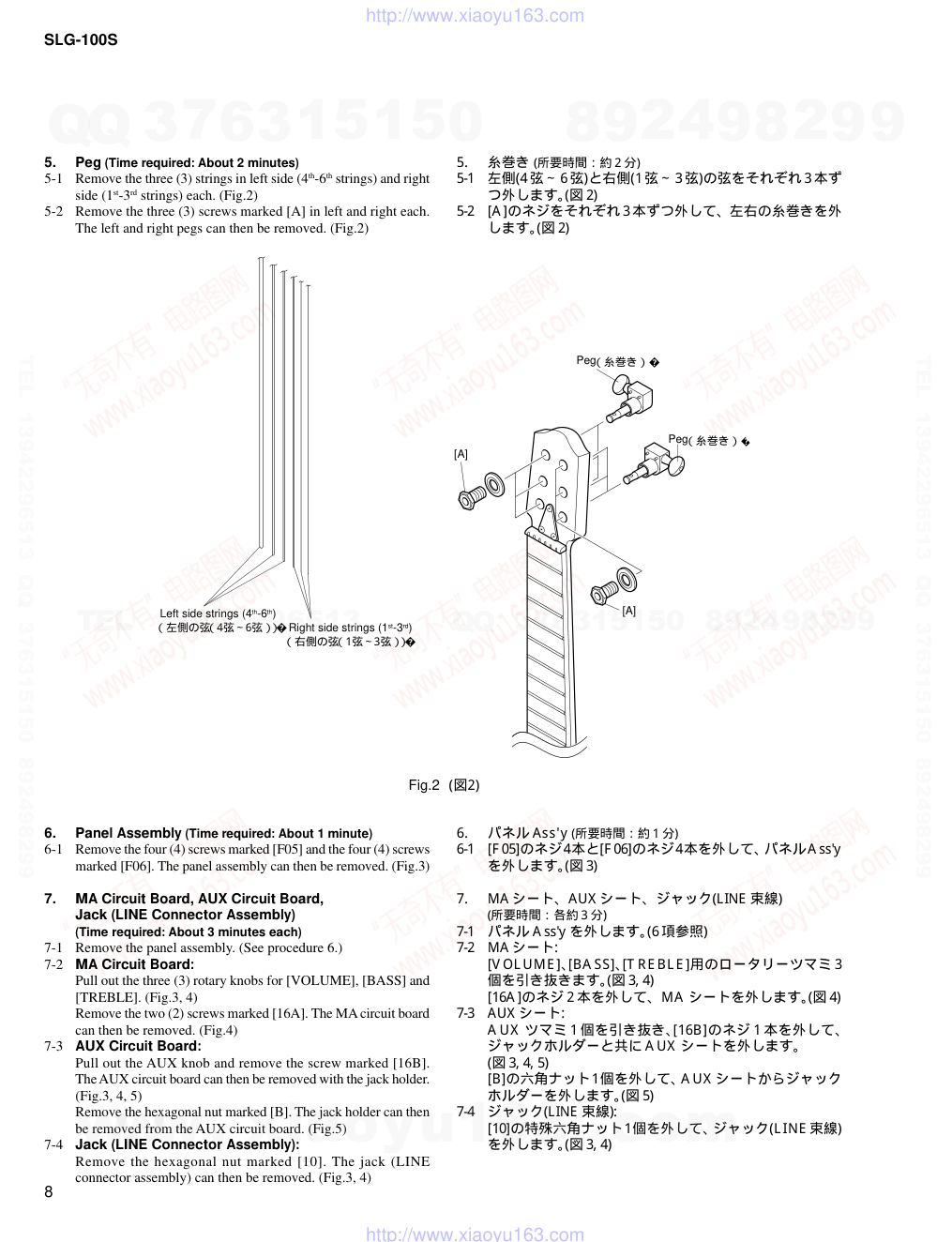

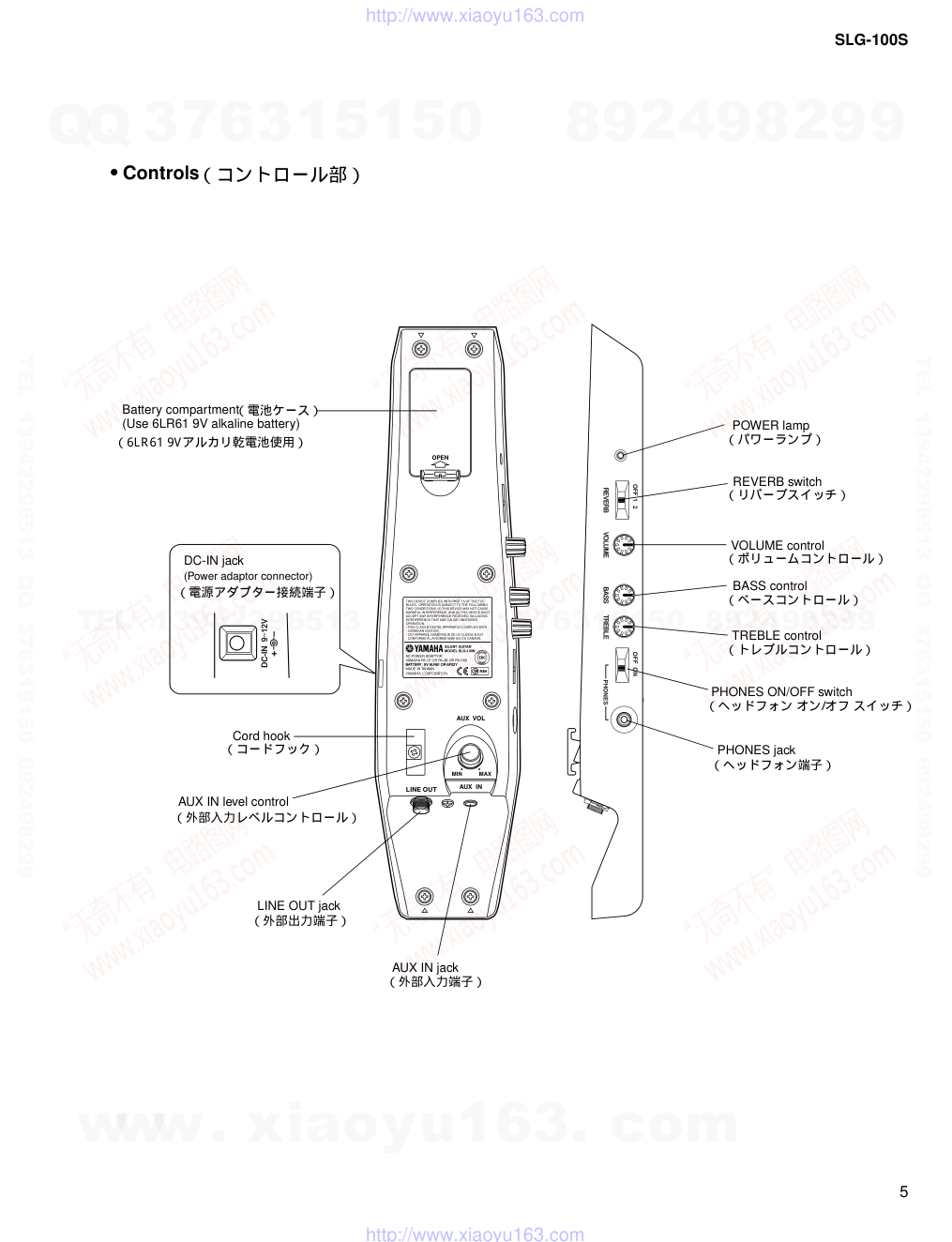

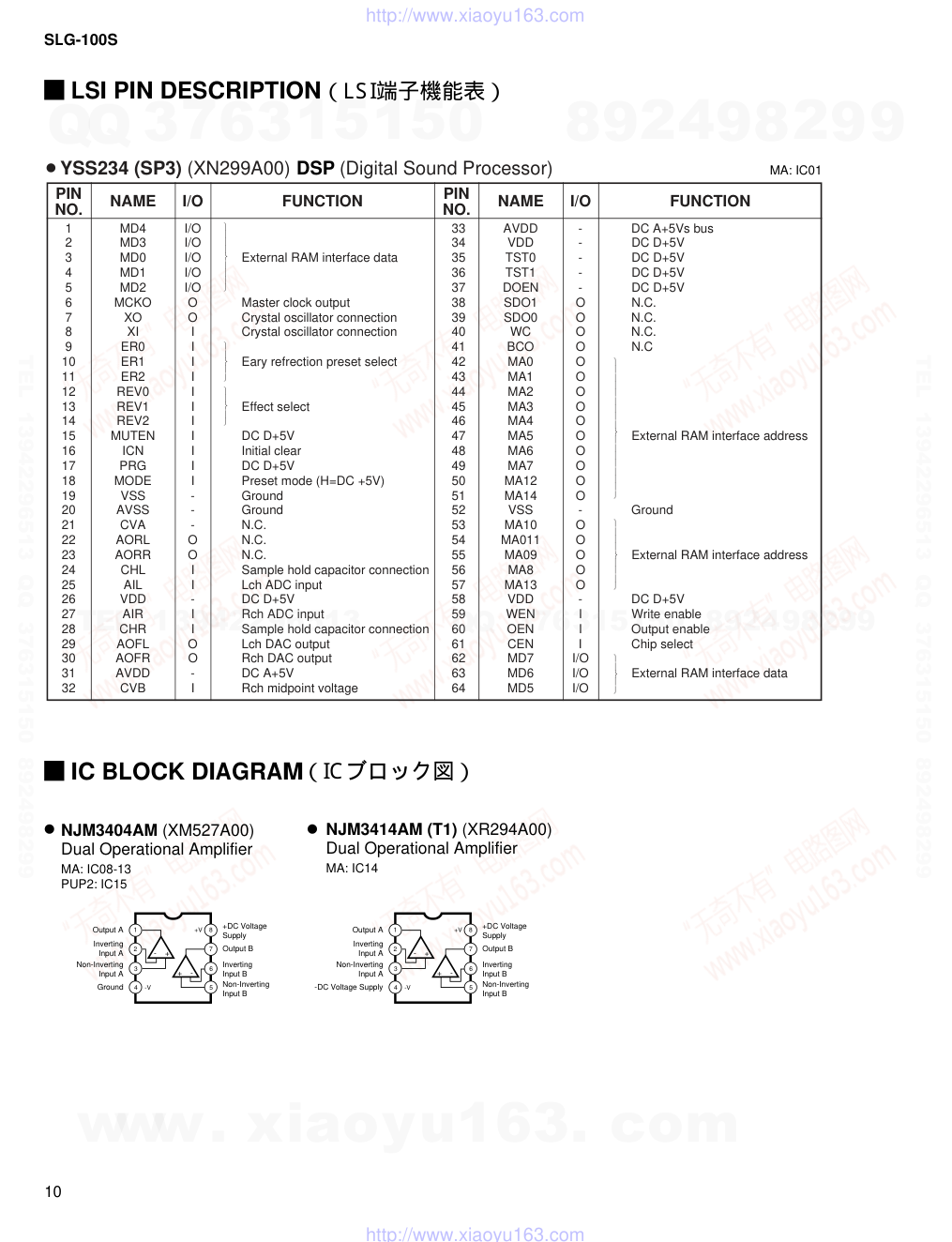

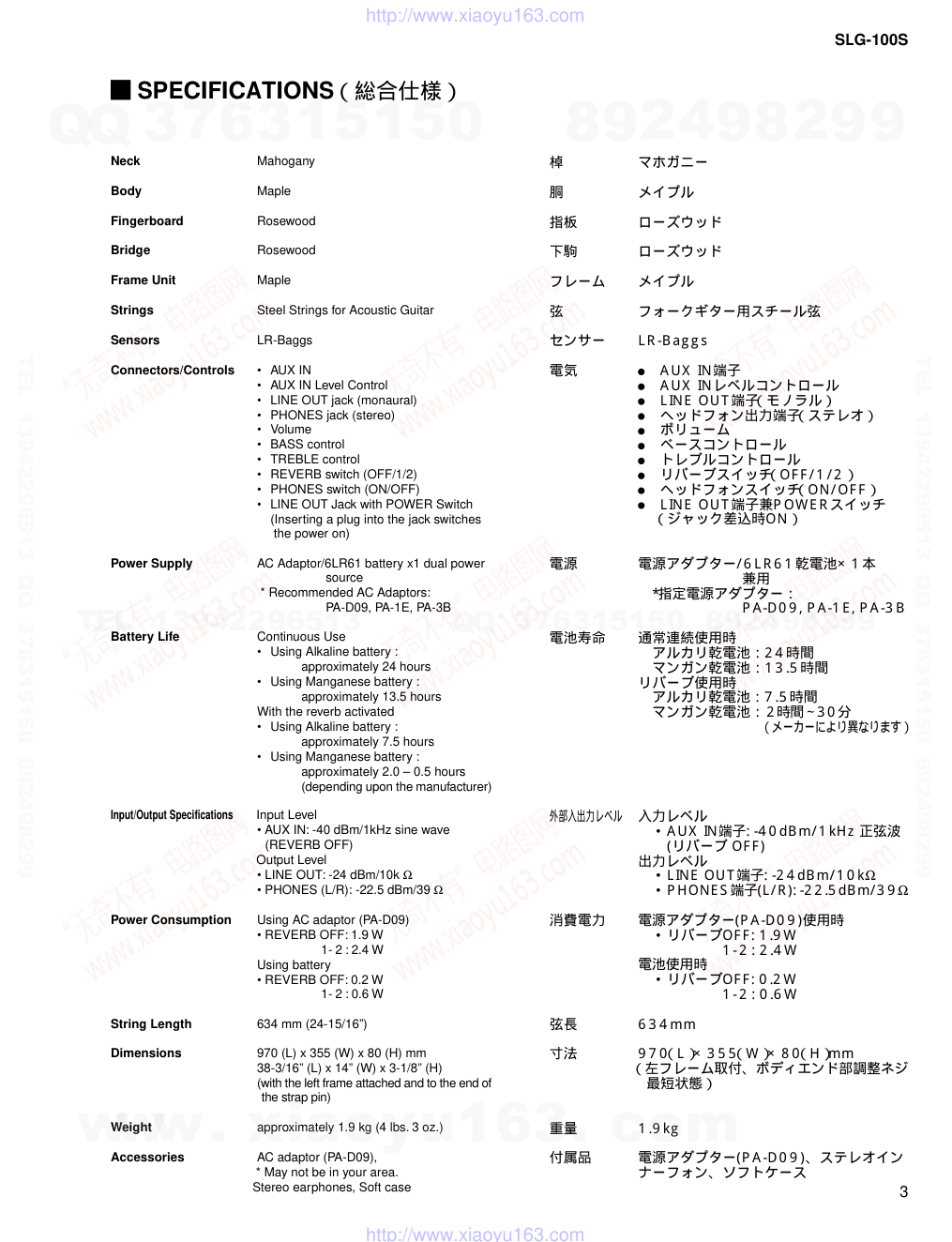

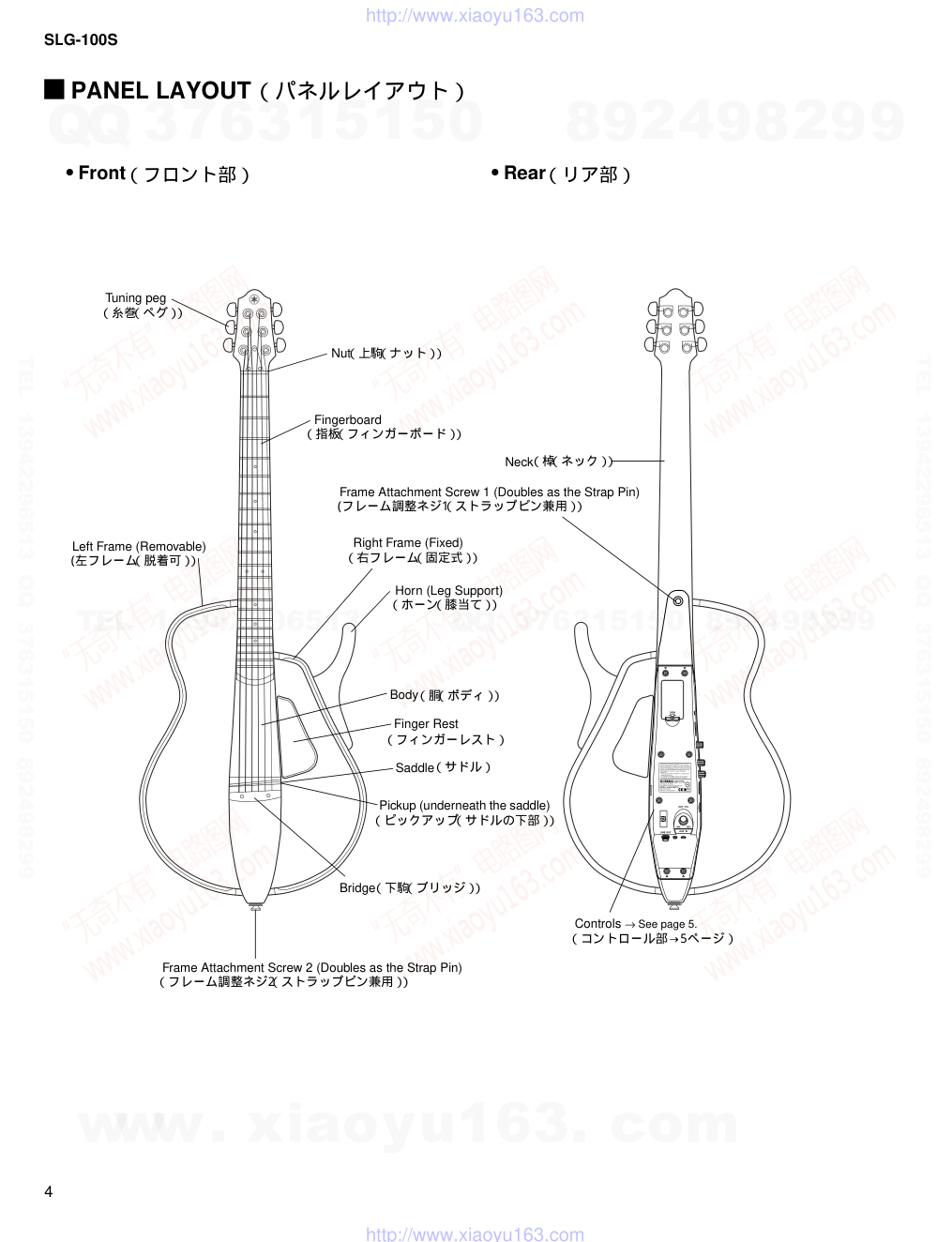

20021201-67000 SERVICE MANUAL EG 011664 HAMAMATSU, JAPAN CONTENTS SPECIFICATIONS ................................................. 3 PANEL LAYOUT ...................................... 4 CIRCUIT BOARD LAYOUT ................. 6 DISASSEMBLY PROCEDURE .............................. 7 LSI PIN DESCRIPTION .............................. 10 IC BLOCK DIAGRAM .................................... 10 CIRCUIT BOARDS ........................................ 11 INSPECTIONS ............................................................ 12 TUNING ...................................................................... 13 OVERALL CIRCUIT DIAGRAM ........................... 14 PARTS LIST SLG-100S This document is printed on chlorine free (ECF) paper. 0.247K-1481 Printed in Japan ’02.12 （目次） （総合仕様） （パネルレイアウト） （ユニットレイアウト） （分解手順） （LSI端子機能表） （ICブロック図） （シート基板図） （検査） （調弦） （総回路図） このサービスマニュアルはエコパルプ （ECF：無塩素系漂白パルプ）を使用しています。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under- stood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in per- sonal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certifi- cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用下さい。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 3 SPECIFICATIONS 棹 マホガニー 胴 メイプル 指板 ローズウッド 下駒 ローズウッド フレーム メイプル 弦 フォークギター用スチール弦 センサー LR -Bag g s 電気 AUX IN端子 AUX INレベルコントロール LINE OUT 端子（モノラル） ヘッドフォン出力端子（ステレオ） ボリューム ベースコントロール トレブルコントロール リバーブスイッチ（OFF/1 /2 ） ヘッドフォンスイッチ（ON/OFF） LINE OUT 端子兼P OWE R スイッチ （ジャック差込時ON） 電源 電源アダプター/6 LR 6 1 乾電池× 1 本 兼用 *指定電源アダプター： P A-D0 9 , P A-1 E, P A-3 B 電池寿命 通常連続使用時 アルカリ乾電池：2 4 時間 マンガン乾電池：1 3 .5 時間 リバーブ使用時 アルカリ乾電池：7 .5 時間 マンガン乾電池：2 時間～3 0 分 （メーカーにより異なります） 外部入出力レベル 入力レベル • AUX IN端子: -4 0 dBm/1 kHz 正弦波 (リバーブ OFF) 出力レベル • LINE OUT 端子: -2 4 dBm/1 0 kΩ • P HONES 端子(L/R): -2 2 .5 dBm/3 9 Ω 消費電力 電源アダプター(P A-D0 9 )使用時 • リバーブOFF: 1 .9 W 1 -2 : 2 .4 W 電池使用時 • リバーブOFF: 0 .2 W 1 -2 : 0 .6 W 弦長 6 3 4 mm 寸法 9 7 0（L）× 3 5 5（W）× 8 0（H）mm （左フレーム取付、ボディエンド部調整ネジ 最短状態） 重量 1 .9 kg 付属品 電源アダプター(P A-D0 9 )、ステレオイン ナーフォン、ソフトケース Neck Mahogany Body Maple Fingerboard Rosewood Bridge Rosewood Frame Unit Maple Strings Steel Strings for Acoustic Guitar Sensors LR-Baggs Connectors/Controls • AUX IN • AUX IN Level Control • LINE OUT jack (monaural) • PHONES jack (stereo) • Volume • BASS control • TREBLE control • REVERB switch (OFF/1/2) • PHONES switch (ON/OFF) • LINE OUT Jack with POWER Switch (Inserting a plug into the jack switches the power on) Power Supply AC Adaptor/6LR61 battery x1 dual power source * Recommended AC Adaptors: PA-D09, PA-1E, PA-3B Battery Life Continuous Use • Using Alkaline battery : approximately 24 hours • Using Manganese battery : approximately 13.5 hours With the reverb activated • Using Alkaline battery : approximately 7.5 hours • Using Manganese battery : approximately 2.0 – 0.5 hours (depending upon the manufacturer) Input/Output Specifications Input Level • AUX IN: -40 dBm/1kHz sine wave (REVERB OFF) Output Level • LINE OUT: -24 dBm/10k Ω • PHONES (L/R): -22.5 dBm/39 Ω Power Consumption Using AC adaptor (PA-D09) • REVERB OFF: 1.9 W 1- 2 : 2.4 W Using battery • REVERB OFF: 0.2 W 1- 2 : 0.6 W String Length 634 mm (24-15/16”) Dimensions 970 (L) x 355 (W) x 80 (H) mm 38-3/16” (L) x 14” (W) x 3-1/8” (H) (with the left frame attached and to the end of the strap pin) Weight approximately 1.9 kg (4 lbs. 3 oz.) Accessories AC adaptor (PA-D09), * May not be in your area. Stereo earphones, Soft case （総合仕様） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 4 THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDEITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION. • THIS CLASS B DIGITAL APPARATUS COMPLIES WITH CANADIAN ICES-003. • CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA. AC POWER ADAPTOR : YAMAHA PA-1E OR PA-3B OR PA-D09 BATTERY : 9V 6LR61 OR 6F22Y BATTERY : 9V 6LR61 OR 6F22Y MADE IN TAIWAN SILENT GUITAR MODEL SLG-100N OPEN LINE OUT AUX IN AUX VOL MIN MAX V E R I F I E D S E M K O EMC N89 Front Rear Neck Saddle Tuning peg Body Pickup (underneath the saddle) Controls → See page 5. Frame Attachment Screw 1 (Doubles as the Strap Pin) Left Frame (Removable) Right Frame (Fixed) Bridge Horn (Leg Support) Frame Attachment Screw 2 (Doubles as the Strap Pin) Nut Fingerboard Finger Rest （フィンガーレスト） PANEL LAYOUT（パネルレイアウト） （フロント部） （リア部） （糸巻（ペグ）） （上駒（ナット）） （指板（フィンガーボード）） (左フレーム（脱着可）） （右フレーム（固定式）） （棹（ネック）） （ホーン（膝当て）） （胴（ボディ）） （サドル） （ピックアップ（サドルの下部）） （下駒（ブリッジ）） （コントロール部→5ページ） （フレーム調整ネジ2（ストラップピン兼用）） (フレーム調整ネジ1（ストラップピン兼用）） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 5 THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDEITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION. • THIS CLASS B DIGITAL APPARATUS COMPLIES WITH CANADIAN ICES-003. • CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA. AC POWER ADAPTOR : YAMAHA PA-1E OR PA-3B OR PA-D09 BATTERY : 9V 6LR61 OR 6F22Y BATTERY : 9V 6LR61 OR 6F22Y MADE IN TAIWAN SILENT GUITAR MODEL SLG-100N OPEN LINE OUT AUX IN AUX VOL MIN MAX V E R I F I E D S E M K O EMC N89 Controls VOLUME control Battery compartment (Use 6LR61 9V alkaline battery) REVERB switch POWER lamp AUX IN jack AUX IN level control Cord hook LINE OUT jack DC-IN jack (Power adaptor connector) BASS control TREBLE control PHONES ON/OFF switch PHONES jack OFF 1 2 OFF ON PHONES REVERB VOLUME BASS TREBLE （コントロール部） （外部入力レベルコントロール） （6LR61 9Vアルカリ乾電池使用） （外部出力端子） （パワーランプ） （外部入力端子） （リバーブスイッチ） （ベースコントロール） （トレブルコントロール） （ヘッドフォン オン/オフ スイッチ） （ヘッドフォン端子） （ボリュームコントロール） （コードフック） （電源アダプター接続端子） DC-IN 9~12V + – （電池ケース） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 6 CIRCUIT BOARD LAYOUT Panel Assembly Body (rear view) (underneath the panel assembly) （ジャック）� MA AUX Jack PUP2 （ユニットレイアウト） （パネルAss'y） （ボディの裏側（パネルAss'yの下部）） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 7 DISASSEMBLY PROCEDURE Preparations Make the following preparations; Turn off the power switch. Remove the battery cover and battery. 1. Left Frame (Time required: About 1 minute) 1-1 Loosen the adjusting bolt (front) marked [E15] and the adjusting bolt (rear) marked [E16]. The left frame can then be removed. (Fig.1) 2. Bracket Assembly, Bracket, Sleeve (Time required: About 2 minutes each) 2-1 Remove the left frame. (See procedure 1.) 2-2 Bracket Assembly: Remove the two (2) screws marked [D05]. The upper bracket assembly can then be removed from the left frame. (Fig.1) The lower bracket assembly can be removed in the same manner. 2-3 Bracket, Sleeve: Remove the two (2) screws marked [E19]. The upper bracket and the upper sleeve can then be removed. (Fig.1) The lower bracket and the lower sleeve can be removed in the same manner. 3. Right Frame (Time required: About 1 minute) 3-1 Remove the four (4) screws marked [E22]. The right frame can then be removed with the horn. (Fig.1) 4. Horn, Right Bracket (Time required: About 2 minutes each) 4-1 Remove the right frame. (See procedure 3.) 4-2 Horn: Remove the two (2) screws marked [D08]. The horn can then be removed. (Fig.1) 4-3 Right Bracket: Remove the two (2) screws marked [E21]. The upper right bracket can then be removed. (Fig.1) The lower right bracket can be removed in the same manner. Peg Peg Strings Bracket assembly Bracket assembly Right bracket Right frame Pickup assembly Panel holder assembly Panel holder Spacer Horn Right bracket Bracket Bracket Sleeve Left frame [E19] [D05] Sleeve [E19] [E16] [D05] [E22] [E21] [D08] [E21] [E22] [F02] X 4 [E15] PUP2 （糸巻き）� （糸巻き）� （弦）� （ブラケットAss'y）� （ブラケットAss'y）� （ブラケット（R））� （フレーム（R））� （ピックアップAss'y）� （パネルホルダー集成）� （パネルホルダー）� （基板スペーサー）� （ホーン）� （ブラケット（R））� （フレーム受けプレート）� （フレーム受けプレート）� （スリーブ）� （スリーブ）� （フレーム（L））� [D05]: Flat Head Tapping Screw-2 3.0X8 (QC667000) [D08]: Flat Head Tapping Screw 3.5X20 (QC667100) [E15]: Adjusting Bolt, Front M6.0XP1X25 (QC653400) [E16]: Adjusting Bolt, Rear M6.0XP1X12 (QC653500) [E19]: Flat Head Tapping Screw 3.0X10 ZMC2BL (QA406400) [E21]: Flat Head Tapping Screw 3.0X10 ZMC2BL (QA406400) [E22]: Flat Head Tapping Screw-2 3.0X8 (QC667000) [F02]: Bind Head Tapping Screw-1 3.0X10 ZMC2BL (20404200) Fig.1 （分解手順） 準備 作業を行う前に下記のことを行って下さい。 電源スイッチを OF F にします。 バッテリーカバーを外し、中のバッテリー(乾電池)を取り 外します。 1. フレーム(L) (所要時間：約 1 分) 1-1 [E 15]の調整ボルト(F ) 1本と[E 16]の調整ボルト(R) 1本を 緩めて、フレーム(L)を外します。(図 1) 2. ブラケット Ass'y、フレーム受けプレート、スリーブ (所要時間：各約 2 分) 2-1 フレーム(L)を外します。(1項参照) 2-2 ブラケット Ass'y: [D05]のネジ 2 本を外して、フレーム(L )から上側のブラ ケット A ss'y を外します。(図 1) 下側のブラケットA ss'yも、同様にして外すことができま す。 2-3 フレーム受けプレート、スリーブ: [E 19]のネジ 2本を外して、上側のフレーム受けプレート とスリーブを外します。(図 1) 下側のフレーム受けプレートとスリーブも、同様にして 外すことができます。 3. フレーム(R) (所要時間：約 1 分) 3-1 [E 22]のネジ4本を外して、ホーンと共にフレーム(R)を外 します。(図 1) 4. ホーン、ブラケット(R) (所要時間：各約 2 分) 4-1 フレーム(R)を外します。(3項参照) 4-2 ホーン: [D08]のネジ 2本を外して、ホーンを外します。(図 1) 4-3 ブラケット(R): [E 21]のネジ2本を外して、上側のブラケット(R)を外しま す。(図 1) 下側のブラケット(R)も、同様にして外すことができます。 (＋皿タッピングネジ２種) (＋皿タッピングネジ) (調整ボルト（Ｆ）) (調整ボルト（Ｒ）) (＋皿タッピングネジ) (＋皿タッピングネジ) (＋皿タッピングネジ２種) (＋バインドタッピング１種) (図1) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 8 5. Peg (Time required: About 2 minutes) 5-1 Remove the three (3) strings in left side (4th-6th strings) and right side (1st-3rd strings) each. (Fig.2) 5-2 Remove the three (3) screws marked [A] in left and right each. The left and right pegs can then be removed. (Fig.2) Fig.2 （糸巻き）� （糸巻き）� [A] [A] Peg Peg Left side strings (4th-6th) Right side strings (1st-3rd) （左側の弦（4弦～6弦））� （右側の弦（1弦～3弦））� 6. Panel Assembly (Time required: About 1 minute) 6-1 Remove the four (4) screws marked [F05] and the four (4) screws marked [F06]. The panel assembly can then be removed. (Fig.3) 7. MA Circuit Board, AUX Circuit Board, Jack (LINE Connector Assembly) (Time required: About 3 minutes each) 7-1 Remove the panel assembly. (See procedure 6.) 7-2 MA Circuit Board: Pull out the three (3) rotary knobs for [VOLUME], [BASS] and [TREBLE]. (Fig.3, 4) Remove the two (2) screws marked [16A]. The MA circuit board can then be removed. (Fig.4) 7-3 AUX Circuit Board: Pull out the AUX knob and remove the screw marked [16B]. The AUX circuit board can then be removed with the jack holder. (Fig.3, 4, 5) Remove the hexagonal nut marked [B]. The jack holder can then be removed from the AUX circuit board. (Fig.5) 7-4 Jack (LINE Connector Assembly): Remove the hexagonal nut marked [10]. The jack (LINE connector assembly) can then be removed. (Fig.3, 4) 5. 糸巻き (所要時間：約 2 分) 5-1 左側(4弦～ 6弦)と右側(1弦～ 3弦)の弦をそれぞれ 3本ず つ外します。(図 2) 5-2 [A ]のネジをそれぞれ 3本ずつ外して、左右の糸巻きを外 します。(図 2) (図2) 6. パネル Ass'y (所要時間：約 1 分) 6-1 [F 05]のネジ4本と[F 06]のネジ4本を外して、パネルA ss'y を外します。(図 3) 7. MA シート、AUX シート、ジャック(LINE 束線) (所要時間：各約 3 分) 7-1 パネル A ss'y を外します。(6項参照) 7-2 MA シート: [V OLUME ]､[BA SS]､[T RE BLE ]用のロータリーツマミ 3 個を引き抜きます。(図 3, 4) [16A ]のネジ 2 本を外して、MA シートを外します。(図 4) 7-3 AUX シート: A UX ツマミ 1 個を引き抜き、[16B]のネジ 1 本を外して、 ジャックホルダーと共に A UX シートを外します。 (図 3, 4, 5) [B]の六角ナット1個を外して、A UX シートからジャック ホルダーを外します。(図 5) 7-4 ジャック(LINE 束線): [10]の特殊六角ナット1個を外して、ジャック(LINE 束線) を外します。(図 3, 4) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 9 [VOLUME] [BASS] [TREBLE] [F05] [F06] [16B] [10] Rotary knob [F05] Jack (LINE connector assembly) AUX knob （ロータリーツマミ）� （ジャック（LINE束線））� （AUXツマミ）� Jack (LINE connector assembly) Rotary knob [VOLUME] [BASS] [TREBLE] [16A] [16A] MA AUX （ジャック（LINE束線））� （ロータリーツマミ）� Fig.4 [F05]: Bind Head Tapping Screw-1 3.0X10 ZMC2BL (20404200) [F06]: Bind Head Tapping Screw-B 3.0X10 ZMC2BL (EP600140) [10]: Hexagonal Nut (AA820860) [16B]: Bind Head Tapping Screw-B 3.0X10 ZMC2BL (EP600140) Fig.3 [16A]: Bind Head Tapping Screw-B 3.0X10 ZMC2BL (EP600140) Fig.5 [B]: Hexagonal Nut Photo.1 Pickup Pickup assembly (下駒枕) (下駒) (ピックアップ ピックアップ) (ピックアップAss'y) (弦) Bridge saddle Strings Bridge [B] Jack holder AUX (ジャックホルダー) 8. PUP2 Circuit Board (Time required: About 3 minutes) 8-1 Remove the panel assembly. (See procedure 6.) 8-2 Remove the four (4) screws marked [F02]. The panel holder assembly can then be removed. (Fig.1) 8-3 Remove the PUP2 circuit board from the two (2) spacers. (Fig.1) 9. Pickup Assembly (Time required: About 2 minutes) 9-1 Remove the panel assembly. (See procedure 6.) 9-2 Turn each pegs and loosen the strings. (Fig.1, Photo.1) 9-3 Remove the bridge saddle. (Photo.1) 9-4 Remove the pickup assembly from the slot on the bridge. (Photo.1) 9-5 Disconnect the connector from the PUP2 circuit board. (Fig.1) Panel Assembly Panel Assembly (図4) (＋バインドタッピング１種) (＋バインドＢタイト) (特殊六角ナット) (＋バインドＢタイト) (図3) (＋バインドＢタイト) (六角ナット) (図5) (写真1) 8. PUP2 シート (所要時間：約 3 分) 8-1 パネル A ss'y を外します。(6項参照) 8-2 [F 02]のネジ 4本を外して、パネルホルダー集成を外しま す。(図 1) 8-3 基板スペーサー 2個から PUP2シートを外します。(図 1) 9. ピックアップ Ass’ y (所要時間：約 2 分) 9-1 パネル A ss'y を外します。(6項参照) 9-2 糸巻きを回して、弦を緩めます。(図 1, 写真 1) 9-3 下駒枕を横へすべらせる様にして外します。(写真 1) 9-4 下駒の溝からピックアップ A ss'y を外します。(写真 1) 9-5 PUP2シートからコネクターを抜きます。(図 1) （パネルAss’ y） （パネルAss’ y） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 10 LSI PIN DESCRIPTION 1 MD4 I/O 33 AVDD - DC A+5Vs bus 2 MD3 I/O 34 VDD - DC D+5V 3 MD0 I/O External RAM interface data 35 TST0 - DC D+5V 4 MD1 I/O 36 TST1 - DC D+5V 5 MD2 I/O 37 DOEN - DC D+5V 6 MCKO O Master clock output 38 SDO1 O N.C. 7 XO O Crystal oscillator connection 39 SDO0 O N.C. 8 XI I Crystal oscillator connection 40 WC O N.C. 9 ER0 I 41 BCO O N.C 10 ER1 I Eary refrection preset select 42 MA0 O 11 ER2 I 43 MA1 O 12 REV0 I 44 MA2 O 13 REV1 I Effect select 45 MA3 O 14 REV2 I 46 MA4 O 15 MUTEN I DC D+5V 47 MA5 O External RAM interface address 16 ICN I Initial clear 48 MA6 O 17 PRG I DC D+5V 49 MA7 O 18 MODE I Preset mode (H=DC +5V) 50 MA12 O 19 VSS - Ground 51 MA14 O 20 AVSS - Ground 52 VSS - Ground 21 CVA - N.C. 53 MA10 O 22 AORL O N.C. 54 MA011 O 23 AORR O N.C. 55 MA09 O External RAM interface address 24 CHL I Sample hold capacitor connection 56 MA8 O 25 AIL I Lch ADC input 57 MA13 O 26 VDD - DC D+5V 58 VDD - DC D+5V 27 AIR I Rch ADC input 59 WEN I Write enable 28 CHR I Sample hold capacitor connection 60 OEN I Output enable 29 AOFL O Lch DAC output 61 CEN I Chip select 30 AOFR O Rch DAC output 62 MD7 I/O 31 AVDD - DC A+5V 63 MD6 I/O External RAM interface data 32 CVB I Rch midpoint voltage 64 MD5 I/O PIN NAME I/O FUNCTION NO. PIN NAME I/O FUNCTION NO. YSS234 (SP3) MA: IC01 DSP (XN299A00) (Digital Sound Processor) IC BLOCK DIAGRAM NJM3404AM (XM527A00) Dual Operational Amplifier MA: IC08-13 PUP2: IC15 NJM3414AM (T1) (XR294A00) Dual Operational Amplifier MA: IC14 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A Ground +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - （LSI端子機能表） （ICブロック図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 11 REVERB OFF/1/2 VOLUME POWER Lamp BASS TREBLE ON/OFF to Battery terminal to LINE OUT Jack DC-IN 9~12V GR AUX IN AUX VOL MIN/MAX PHONES to Pickup (LR-Baggs) CIRCUIT BOARDS MA Circuit Board PUP2 Circuit Board AUX Circuit Board Component side Pattern side Component side Pattern side Component side Pattern side Note: See parts list for details of circuit board component parts. AUX, MA: ENA-V987840-1, 2 PUP2: ENA-WA41950-1 （シート基板図） （部品側） （パターン側） （部品側） （パターン側） （部品側） （パターン側） 注： シートの部品詳細はパーツリストをご参照下さい。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 12 INSPECTIONS 1. Required Equipment High-sensitivity AC voltmeter (level meter) Storage oscilloscope Dry battery (006P) or power supply adapter (PA-009) 2. Noise Level Measurement Load resistance [PHONES] jack: 39 Ω (one each right and left) [LINE OUT] jack:10k Ω (1) Turn on the power to the main unit, turn on the [PHONES] switch, and check that the power LED (green) lights up. (2) Connect the level meter to the [PHONES] jack. (3) Turn the [VOLUME], [BASS], and [TREBLE] control dials to the maximum (right-most) positions. (4) Stop the strings vibrating, measure the noise level, and check that the noise levels for both right and left channels are -60dBm or less. (5) Disconnect the level meter from the [PHONES] jack and connect it to the [LINE OUT] jack. (6) Stop the strings vibrating, measure the noise level, and check that the noise level is -60dBm or less. 3. Output Level Measurement (1) Connect the level meter to the [LINE OUT] jack, and turn the [VOLUME], [BASS] and [TREBLE] control dials to the maximum (right-most) positions. (2) Strongly pluck strings 1 to 6 on the main unit individually, observe the output waveform on the storage oscilloscope, and check that the peak voltage when each string is plucked is 1V or more. Check that the peak standard output voltage for each string is 2V, and that there is no major variation in output between strings. (3) Turn the [VOLUME] control dial to the minimum (left-most) position, and return the [BASS] and [TREBLE] control dials to the mid-positions (click position). (4) Disconnect the level meter from the [LINE OUT] jack. 4. Reverberation Inspection (1) Connect a pair of headphones to the [PHONES] jack, and turn the [VOLUME] control dial to the maximum (right-most) position. (2) Pluck a string on the main unit, turn the [REVERB] switch from ‘OFF’ to ‘1’ and then to ‘2’, and check that the following effect is present at the right and left headphone outputs. REVERB Mode (reverberation time) 1 HALL (1.0 sec) 2 HALL (3.0 sec) Observe the waveforms on the storage oscilloscope as necessary. (3) Turn the [REVERB] switch to 2, and turn the [VOLUME], [BASS], and [TREBLE] control dials to the maximum (right- most) positions. (4) Strongly pluck strings 1 to 6 on the main unit simultaneously, and check that there is no distortion in the output from the headphones. (5) Turn the [VOLUME] control dial to the minimum (left-most) position, return the [BASS] and [TREBLE] control dials to the mid- positions (click position), and turn the [REVERB] switch off. (6) Disconnect the headphones. （検査） 1. 治具 高感度交流電圧計（レベルメータ） ストレージオシロスコープ 乾電池（006P）または、電源アダプター（PA-D09） 2. ノイズレベルの測定 負荷抵抗 [PHONES]端子: 39Ω （左右それぞれ） [LINE OUT]端子:10k Ω (1)本体に電源を供給して[PHONES]スイッチをONにし、パ ワーランプ（緑）が点灯することを確認します。 (2)[PHONES]端子にレベルメータを接続します。 (3)[VOLUME]､[BASS]､[TREBLE]コントロールツマミを右 一杯（最大）に回します。 (4)弦の振動を止めてノイズレベルを測定し、左右とも － 60dBm以下であることを確認します。 (5)[PHONES]端子のレベルメータを外し、[LINE OUT]端子に 接続します。 (6)弦の振動を止めてノイズレベルを測定し、－60dBm以下 であることを確認します。 3. 出力レベルの測定 (1)[LINE OUT]端子にレベルメータを接続し、[VOLUME]、 [BASS]、[TREBLE]コントロールツマミを右一杯（最大） に回します。 (2)本体の1～6弦を各々強く弾いて、出力波形をストレージ オシロスコープで観測して、発弦時の最大電圧（ピーク 値）が各弦とも1V 以上であることを確認します。各弦の 標準的な出力電圧のピーク値は2V とし、各弦の出力に大 きなバラツキがないことを確認します。 (3)[VOLUME]コントロールツマミを左一杯（最小）に回し、 [BASS]及び[T RE BLE ] コントロールツマミを中央（ク リック位置）に戻します。 (4)[LINE OUT]端子のレベルメータを外します。 4. リバーブ検査 (1)[PHONES]端子にヘッドフォンを接続し、[VOLUME]コン トロールツマミを右一杯（最大）に回します。 (2)本体の弦を弾いて、[REVERB]スイッチをOFF から1及び 2へ切り替えて、ヘッドフォンの左右の出力に次の効果が かかることを確認します。 REVERB モード （残響時間） 1 HALL （1.0 秒） 2 HALL （3.0 秒） また必要に応じて、ストレージオシロスコープで波形を 観測します。 (3)[RE VE RB]スイッチを 2 にして、[VOLUME ]､[BASS]､ [TREBLE]コントロールツマミを全て右一杯（最大）に回 します。 (4)本体の1弦から6弦を同時に強く弾いて、ヘッドフォンの 出力に歪み等がないことを確認します。 (5)[VOLUME]コントロールツマミを左一杯（最小）に回し、 [BASS]コントロールツマミと[TREBLE]コントロールツ マミを中央（クリック位置）に戻して、[REVERB]スイッ チを OFF にします。 (6)ヘッドフォンを抜きます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 13 Open 1st String's Pitch: E Open 2nd String's Pitch: B Open 3rd String's Pitch: G Open 4th String's Pitch: D Open 5th String's Pitch: A Open 6th String's Pitch: E （1 弦開放：E（ミ））� （2 弦開放：B（シ））� （3 弦開放：G（ソ））� （4 弦開放：D（レ））� （5 弦開放：A（ラ））� （6 弦開放：E（ミ））� 1F 2F 3F 4F 5F Open 1st String's Pitch: E Open 2nd String's Pitch: B Open 3rd String's Pitch: G Open 4th String's Pitch: D Open 5th String's Pitch: A Open 6th String's Pitch: E （1 弦開放：E（ミ））� （2 弦開放：B（シ））� （3 弦開放：G（ソ））� （4 弦開放：D（レ））� （5 弦開放：A（ラ））� （6 弦開放：E（ミ））� TUNING Use a tuning meter, pitch pipe, tuning fork, piano, etc., and tune the open strings to the pitches shown below. • If the string’s pitch is high, loosen the string until the string’s pitch is slightly lower than the tuning pitch, then tune while raising the string’s pitch. Play the standard pitch “lah” (A3: 440Hz) on a tuning fork, etc., and tune the open 5th string to the same pitch. Play the pitch produced by pressing the 5th string at the 5th fret, and tune the open 4th string to the same pitch. Play the pitch produced by pressing the 4th string at the 5th fret, and tune the open 3rd string to the same pitch. Play the pitch produced by pressing the 3rd string at the 4th fret, and tune the open 2nd string to the same pitch. Play the pitch produced by pressing the 2nd string at the 5th fret, and tune the open 1st string to the same pitch. Play the pitch produced by pressing the 6th string at the 5th fret, and tune the pitch at the 5th fret of the 6th string to the pitch produced by the open 5th string. チューニングメーター、ピッチパイプ、音叉、ピアノなどを使って、 各弦の開放音を以下の音程にチューニングします。 ･ 音程が高い場合は、一度弦をゆるめて音程を少し下げた後で 上げながらチューニングをします。 音叉などの基準音（A 3 ：4 4 0 Hz）を用いて、次の手順でチューニン グをします。 音叉などの基準音ラ（A 3 ：4 4 0 Hz）を鳴らし、それと5 弦の 開放音が同じになるように、5 弦をチューニングします。 5 弦の5 フレットを押さえたときの音（レ）と4 弦の開放音が同 じになるように、4 弦をチューニングします。 4 弦の5 フレットを押さえたときの音（ソ）と3 弦の開放音が同 じになるように、3 弦をチューニングします。 3 弦の4 フレットを押さえたときの音（シ）と2 弦の開放音が同 じになるように、2 弦をチューニングします。 2 弦の5 フレットを押さえたときの音（ミ）と1 弦の開放音が同 じになるように、1 弦をチューニングします。 6 弦の5 フレットを押さえたときの音（ラ）と5 弦の開放音が同 じになるように、6 弦をチューニングします。 （調弦） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 14 PUP2 AUX MA CN5 MB2P-90H OP AMP SYSTEM RESET SYSTEM RESET DSP SRAM 256K OP AMP OP AMP OP AMP VOLUME AUX VOL DC-IN 9~12V REVERB OFF/1/2 OP AMP OP AMP REGULATOR +8V REGULATOR +5V SYSTEM RESET OP AMP OP AMP OP AMP OP AMP TREBLE BASS TONE CONTROL Note Note: D7 is not installed. to Pickup (LR-Baggs) STE-GA00P-05 LINE OUT AUX IN BATTERY (+9V) POWER Lamp Green (注) （注: D7は実装しません。）� （マイラーコンデンサー）� 注： シートの部品詳細はパーツリストをご参照下さい。� + – PHONES NJM78L08UA(XN000A00) REGULATOR +8V 1: OUTPUT 2: COMMON 3: INPUT 1 2 3 NJU7202U50(X0150A00) REGULATOR +5V 1: COMMON 2: INPUT 3: OUTPUT 1 2 3 : Mylar Capacitor Note : See parts list for details of circuit board component parts. TO SERVICE PERSONNEL Critical Components Information Components having special characteristics are marked and must be replaced with parts having specifications equal to those originally installed. 印の部品は、安全を維持するために重要な部品です。� 交換する場合は、安全のため必ず指定の部品をご使用下さい。� OVERALL CIRCUIT DIAGRAM（総回路図） www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 TE L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model CONTENTS OVERALL ASSEMBLY .............................................. 2 PANEL ASSEMBLY ......................................... 4 ELECTRICAL PARTS .......................................... 6-8 （目次） SLG-100S 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご 使用下さい。 部品価格ランクは、変更になることがあります。 QTY欄に記されている数字は、各ユニット当たりの使用個数です。 PART NO.が“ --” の部品は、サービス用部品として準備されておりません。 REMARKS 欄の「 ｝」マークの部品は、併用部品です。 網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。 網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。 （総組立） （パネルAss'y） （電気部品） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 2 OVERALL ASSEMBLY F05 F06 F04 Panel assembly: See page 4. （パネルAss'y）� F02 F03 F09 F07 F08 E21 E21 E20 E23 E25 E24 D09 E22 E16 E22 E20 E15 A01 D07 D06 D08 E05 E08 E06 E07 D02 D01 E26 E04 E01 E01 E27 D05 D05 D04 D04 E14 E13 E12 E11 E10 E09 D03 E19 E17 E18 E19 E17 E18 F01 F01a F01b F01e F01c F01d F01d Panel holder assembly （パネルホルダー集成）� （総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 3 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * * * * * * * * RANK Accessories H01 AC Adaptor H02 Stereo Earphones H04 Soft Case (ACアダプタ) (ステレオインナーフォン) (ソフトケース) OVERALL ASSEMBLY SLG-100S A01 Body D01 Nut S M6.0XP1 L=13 #0186130 01 D02 Nut S M6.0XP1 L=10 #0186100 D03 Left Frame 11 D04 Bracket Assembly 2 05 D05 Flat Head Tapping Screw-2 3.0X8 (Black Chrome) 4 01 D06 Right Frame 09 D07 Horn Maple 07 D08 Flat Head Tapping Screw 3.5X20 (Black Chrome) 2 01 D09 Nut C M4.0XP0.7 L=8 #0034080 for Finger Rest 2 E01 Tuning Machine Assembly Pingwell RM1273G-4B (Gold) 1set E04 Nut Urea 43mm (White) E05 Bridge Indian Rosewood E06 Oval Head Wood Screw 2.4X16 (Chrome) 2 01 E07 Cap M5.0 (White) 2 01 E08 Bridge Saddle Urea 81.3mm (White) E09 String 1 FS-50 1st E10 String 2 FS-50 2nd E11 String 3 FS-50 3rd E12 String 4 FS-50 4th E13 String 5 FS-50 5th E14 String 6 FS-50 6th E15 Adjusting Bolt, Front M6.0XP1X25 (Black) 05 E16 Adjusting Bolt, Rear M6.0XP1X12 (Black) 05 E17 Bracket (Black) 2 03 E18 Sleeve (Blue) 2 01 E19 Flat Head Tapping Screw 3.0X10 ZMC2BL (Black) 4 E20 Right Bracket (Black) 2 E21 Flat Head Tapping Screw 3.0X10 ZMC2BL (Black) 4 E22 Flat Head Tapping Screw-2 3.0X8 (Black Chrome) 4 01 E23 Finger Rest E24 Pan Head Screw 4.0X15 (Black) 2 E25 Spring Washer M4.0 (Black) 2 E26 Rod Cover (Black) E27 Oval Head Wood Screw 2.1X8 FCM-BL (Black) 3 F01 Panel Holder Assembly (QC73160) F01a Panel Holder F01b Circuit Board PUP2 (WA41950) F01c Spacer ACBS-2 (PINGOOD) 2 F01d Sponge 8X8 t=7 (QC68960) 2 F01e Connector Assembly PUP PHR-5P L=70 (QC66180) F02 Bind Head Tapping Screw-1 3.0X10 ZMC2BL (Black) 4 F03 Aluminum Sheet (QC66250) F04 Panel Assembly (QC72920) F05 Bind Head Tapping Screw-1 3.0X10 ZMC2BL (Black) 4 F06 Bind Head Tapping Screw-B 3.0X10 ZMC2BL (Black) 4 01 F07 Pickup Assembly LR-Baggs LRWF01 F08 Adhesive Tape 12X50 t=0.15 (QC66730) 2 F09 Cushion 8X12 t=1 ACCESSORIES H01 AC Adaptor PA-D09 J J 05 H01 AC Adaptor PA-D09 UL U,C 05 H01 AC Adaptor PA-D09 CE H 05 H02 Stereo Earphones 08 H03 Accessory Unit G-10 1set H03a Wrench #4 H04 Soft Case 18 -- 24173400 QC665900 QC653700 QC655100 QC667000 QC653600 QC655400 QC667100 QC729500 QC729000 VQ014600 QC728700 20454100 03377460 QC729100 -- -- -- -- -- -- QC653400 QC653500 QC693600 QC653300 QA406400 QC653100 QA406400 QC667000 QC729400 QC729600 QC729900 VQ011800 03706200 -- QC660000 AAX43870 QC662400 -- -- 20404200 -- -- 20404200 EP600140 QC752000 -- QC679000 V8285200 V8285300 V8285400 QC667400 QA406600 AA821010 QC666900 総 組 立 胴 棹 本 体 鬼 目 ナ ッ ト （ Ｓ タ イ プ ） 鬼 目 ナ ッ ト （ Ｓ タ イ プ ） フ レ ー ム （ Ｌ ） ブ ラ ケ ッ ト Ａ ｓ ｓ ’ ｙ ＋皿タッピングネジ２種 フ レ ー ム （ Ｒ ） ホ ー ン ＋ 皿 タ ッ ピ ン グ ネ ジ 鬼 目 ナ ッ ト （ Ｃ タ イ プ ） 糸 巻 Ａ ｓ ｓ ’ ｙ 上 駒 下 駒 ＋ 丸 皿 木 ネ ジ 下 駒 固 定 ネ ジ 目 隠 し 下 駒 枕 弦 （ １ 弦 ） 弦 （ ２ 弦 ） 弦 （ ３ 弦 ） 弦 （ ４ 弦 ） 弦 （ ５ 弦 ） 弦 （ ６ 弦 ） 調 整 ボ ル ト （ Ｆ ） 調 整 ボ ル ト （ Ｒ ） フ レ ー ム 受 け プ レ ー ト ス リ ー ブ ＋ 皿 タ ッ ピ ン グ ネ ジ ブ ラ ケ ッ ト （ Ｒ ） ＋ 皿 タ ッ ピ ン グ ネ ジ ＋皿タッピングネジ２種 フ ィ ン ガ ー レ ス ト ＋ ナ ベ 小 ネ ジ ス プ リ ン グ ワ ッ シ ャ ー ロ ッ ド カ バ ー ＋ 丸 皿 木 ネ ジ パ ネ ル ホ ル ダ ー 集 成 パ ネ ル ホ ル ダ ー Ｐ Ｕ Ｐ ２ シ ー ト 基 板 ス ペ ー サ ー ス ポ ン ジ Ｐ Ｕ Ｐ 束 線 ＋バインドタッピング１種 ア ル ミ シ ー ル ド パ ネ ル Ａ ｓ ｓ ’ ｙ ＋バインドタッピング１種 ＋ バ イ ン ド Ｂ タ イ ト ピックアップＡｓｓ’ ｙ 粘 着 テ ー プ ク ッ シ ョ ン シ ー ト 付 属 品 Ａ Ｃ ア ダ プ タ Ａ Ｃ ア ダ プ タ Ａ Ｃ ア ダ プ タ ステレオインナーフォン 付属品ユニット（Ｇ－１０） 六 角 レ ン チ ソ フ ト ケ ー ス 部 品 名 （付属品） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 4 PANEL ASSEMBLY 16 16 6 4 2 1 15 3 16 18 5 11 10 18 16 9a 9 8 7 19 17 13 12 14 （パネルAss'y） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 5 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * PANEL ASSEMBLY SLG-100S (QC72920) 1 Control Panel (Black) 06 2 Battery Cover (Black) 03 3 AUX Knob AUX VOL MIN/MAX 04 4 Rotary Knob VOLUME,BASS,TREBLE 3 05 5 DC Cord Column 02 6 Circuit Board MA 7 Circuit Board AUX 8 Jack Holder 9 Connector Assembly LINE PHR-3P (QC66160) 9a Jack JL2B X-G7639 LINE OUT 03 10 Hexagonal Nut (Black) 01 11 Flat Washer (Black) 01 12 Connector Assembly BT PHR-2P L=280 with Battery snap 01 13 Sponge 20X37 t=4 (Gray) (QC66190) 2 14 Adhesive Tape 12X50 t=0.15 (QC66730) 15 Name Plate Sticker (QC75190) 16 Bind Head Tapping Screw-B 3.0X10 ZMC2BL (Black) 4 01 17 Cushion 8X12 t=1 18 Flat Washer 3.0X8X0.5 ZMC2BL (Black) 2 19 Cushion 20X20X25 (Black) (QC70870) -- QC659900 QC660200 V2300100 QC187700 VC407100 WA105100 WA105200 QC660100 -- LB201120 AA820860 AA820850 QC661500 -- -- -- EP600140 QC679000 QC689700 -- RANK パ ネ ル Ａ ｓ ｓ ’ ｙ コ ン ト ロ ー ル パ ネ ル バ ッ テ リ ー カ バ ー Ａ Ｕ Ｘ ツ マ ミ ロ ー タ リ ー ツ マ ミ Ｄ Ｃ コ ー ド コ ラ ム Ｍ Ａ シ ー ト Ａ Ｕ Ｘ シ ー ト ジ ャ ッ ク ホ ル ダ ー Ｌ Ｉ Ｎ Ｅ 束 線 ジ ャ ッ ク 特 殊 六 角 ナ ッ ト 特 殊 平 座 金 Ｂ Ｔ 束 線 ス ポ ン ジ 粘 着 テ ー プ 銘 板 ス テ ッ カ ー ＋ バ イ ン ド Ｂ タ イ ト ク ッ シ ョ ン シ ー ト 平 座 金 防 振 ク ッ シ ョ ン 部 品 名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 6 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * RANK ELECTRICAL PARTS ELECTRICAL PARTS SLG-100S Circuit Board AUX (V987840)(X2450C0) Circuit Board MA (V987840)(X2450C0) Circuit Board PUP2 (WA41950)(X3702A0) Circuit Board AUX (V987840)(X2450C0) C61 Ceramic Capacitor-SL (chip) 100P 50V J 01 C62 Ceramic Capacitor-SL (chip) 100P 50V J 01 CN7 Connector Assembly AUX 4P L=100 to MA-CN4 (V875540) JK4 Jack ST. HSJ0912-01-040 AUX IN 02 VR4 Rotary Variable Resistor A10Kx2 RK14K12D0A6 AUX VOL MIN/MAX 03 Circuit Board MA (V987840)(X2450C0) Seal (WA03460) LED Holder LEH5-4.5T C01 Mylar Capacitor 0.1200u 50V J 01 C02 Mylar Capacitor 3300P 50V J 01 C03 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C04 Ceramic Capacitor-SL (chip) 150P 50V J 01 C05 Mylar Capacitor 0.0180u 50V J 01 C06 Mylar Capacitor 0.1000u 50V J 01 C07 Ceramic Capacitor-B (chip) 3300P 50V K 01 C08 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C09 Mylar Capacitor 4700P 50V J 01 C10 Mylar Capacitor 0.1000u 50V J 01 C11 Mylar Capacitor 0.0680u 50V J 02 C12 Ceramic Capacitor-CH (chip) 22P 50V J 01 C13 Ceramic Capacitor-CH (chip) 22P 50V J 01 C14 Ceramic Capacitor-SL (chip) 100P 50V J 01 C15 Mylar Capacitor 0.0100u 50V J 01 C16 Mylar Capacitor 0.0220u 50V J 01 C17 Mylar Capacitor 6800P 50V J 01 C18 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C19 Ceramic Capacitor-B (chip) 3300P 50V K 01 C20 Mylar Capacitor 0.0220u 50V J 01 C21 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C22 Mylar Capacitor 0.0220u 50V J 01 C23 Ceramic Capacitor-B (chip) 3300P 50V K 01 C24 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C25 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C26 Ceramic Capacitor-SL (chip) 100P 50V J 01 C27 Ceramic Capacitor-SL (chip) 100P 50V J 01 C28 Mylar Capacitor 0.0470u 50V J 01 C29 Mylar Capacitor 0.0470u 50V J 01 C30 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C31 Mylar Capacitor 0.0100u 50V J 01 C32 Mylar Capacitor 0.0100u 50V J 01 C33 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C34 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C35 Mylar Capacitor 0.0220u 50V J 01 C36 Mylar Capacitor 0.0220u 50V J 01 C37 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C38 Ceramic Capacitor-B (chip) 1500P 50V K 01 C39 Ceramic Capacitor-B (chip) 1500P 50V K 01 C40 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C41 Mylar Capacitor 0.0680u 50V J 02 C42 Mylar Capacitor 0.0680u 50V J 02 C43 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C44 Ceramic Capacitor-B (chip) 4700P 50V K 01 C45 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C46 Ceramic Capacitor-SL (chip) 330P 50V J 01 C47 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 C48 Ceramic Capacitor-SL (chip) 150P 50V J 01 -51 Ceramic Capacitor-SL (chip) 150P 50V J 01 C52 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 -55 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 CC01 Electrolytic Capacitor-KS 100.00u 6.3V 01 -03 Electrolytic Capacitor-KS 100.00u 6.3V 01 CC04 Electrolytic Capacitor 220.00u 10.0V 01 CC05 Electrolytic Capacitor 220.00u 10.0V 01 WA105200 WA105100 AAX43870 WA105200 US062100 US062100 -- VC310700 V3175800 WA105100 -- QC662200 UA655120 UA653330 US145100 US062150 UA654180 UA655100 US063330 US145100 UA653470 UA655100 UA654680 US061220 US061220 US062100 UA654100 UA654220 UA653680 US145100 US063330 UA654220 US145100 UA654220 US063330 US145100 US145100 US062100 US062100 UA654470 UA654470 US145100 UA654100 UA654100 US145100 US145100 UA654220 UA654220 US145100 US063150 US063150 US145100 UA654680 UA654680 US145100 US063470 US145100 US062330 US145100 US062150 US062150 US145100 US145100 UM388100 UM388100 VV020100 VV020100 電 気 部 品 Ａ Ｕ Ｘ シ ー ト Ｍ Ａ シ ー ト Ｐ Ｕ Ｐ ２ シ ー ト Ａ Ｕ Ｘ シ ー ト チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） Ａ Ｕ Ｘ 束 線 Ｓ Ｔ ミ ニ ジ ャ ッ ク 二 連 ロ ー タ リ ー Ｖ Ｒ Ｍ Ａ シ ー ト シ ー ト 製 番 シ ー ル Ｌ Ｅ Ｄ ホ ル ダ ー マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｂ ） チ ッ プ セ ラ コ ン （ Ｆ ） マ イ ラ ー コ ン マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｃ Ｈ ） チ ッ プ セ ラ コ ン （ Ｃ Ｈ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） マ イ ラ ー コ ン マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｂ ） マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｂ ） チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｆ ） マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｂ ） チ ッ プ セ ラ コ ン （ Ｂ ） チ ッ プ セ ラ コ ン （ Ｆ ） マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｂ ） チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） チ ッ プ セ ラ コ ン （ Ｆ ） チ ッ プ セ ラ コ ン （ Ｆ ） ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン ケ ミ コ ン （電気部品） 部 品 名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 7 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only RANK CC06 Electrolytic Capacitor-BP 0.47u 50.0V 01 CC07 Electrolytic Capacitor-KS 100.00u 16.0V 01 CC08 Electrolytic Capacitor-KS 10.00u 16.0V 01 CC09 Electrolytic Capacitor-KS 100.00u 16.0V 01 CC10 Electrolytic Capacitor-KS 4.70u 25.0V 01 CC11 Electrolytic Capacitor-KS 1.00u 50.0V 01 CC12 Electrolytic Capacitor-KS 1.00u 50.0V 01 CC13 Electrolytic Capacitor-KS 47.00u 16.0V 01 CC14 Electrolytic Capacitor-KS 47.00u 16.0V 01 CC15 Electrolytic Capacitor-FW 220.00u 25.0V 01 CC16 Electrolytic Capacitor 220.00u 10.0V 01 CC17 Electrolytic Capacitor 220.00u 10.0V 01 CC18 Electrolytic Capacitor-KS 100.00u 16.0V 01 CC19 Electrolytic Capacitor-KS 10.00u 16.0V 01 CN1 Connector Base Post 5P B5B-PH-K-S to PUP2-CN6 01 CN2 Connector Base Post 2P B2B-PH-K-S to Battery 9V 01 CN3 Connector Base Post 3P B3B-PH-K-S to LINE OUT 01 CN4 Connector Base Post 4P B4B-PH-K-S to AUX-CN7 01 D01 Diode 1SR154-400 (1A) 01 D02 Diode 1SR154-400 (1A) 01 D03 Diode RB160L-40 TE25 01 -05 Diode RB160L-40 TE25 01 D06 Diode 1SS355 TE-17 01 D08 Diode 1SS355 TE-17 01 -13 Diode 1SS355 TE-17 01 FT1 FET 2SK208-Y 01 -4 FET 2SK208-Y 01 IC01 IC YSS234 (SP3) DSP 11 IC02 IC UPD43256BGW-70LL-9 SRAM 256K 05 IC03 IC PST594C-MMP4P SYSTEM RESET 03 IC04 IC PST9242NR SYSTEM RESET 01 IC05 IC PST594E-MT SYSTEM RESET 03 IC06 IC NJU7202U50 REGULATOR +5V 03 IC07 IC NJM78L08UA REGULATOR +8V 01 IC08 IC NJM3404AM OP AMP 03 -13 IC NJM3404AM OP AMP 03 IC14 IC NJM3414AM(T1) OP AMP 02 JK1 Connector HEC0470-01-630 DC-IN 9-12V 02 JK2 ST Mini Jack JC-6 PHONES 01 LD1 LED Green GL3EG8 POWER Lamp 01 R01 Carbon Resistor (chip) 3.9K 63M J 01 R02 Carbon Resistor (chip) 1.8K 63M J 01 R03 Carbon Resistor (chip) 3.3K 63M J 01 R04 Carbon Resistor (chip) 1.8K 63M J 01 R05 Carbon Resistor (chip) 3.9K 63M J 01 R06 Carbon Resistor (chip) 10.0K 63M J 01 R07 Carbon Resistor (chip) 1.0K 63M J 01 R08 Carbon Resistor (chip) 100.0 63M J 01 R09 Carbon Resistor (chip) 22.0K 63M J 01 R10 Carbon Resistor (chip) 1.0K 63M J 01 R11 Carbon Resistor (chip) 2.2K 63M J 01 R12 Carbon Resistor (chip) 8.2K 63M J 01 R13 Carbon Resistor (chip) 100.0K 63M J 01 R14 Carbon Resistor (chip) 10.0K 63M J 01 R15 Carbon Resistor (chip) 10.0K 63M J 01 R16 Carbon Resistor (chip) 2.7K 63M J 01 R17 Carbon Resistor (chip) 100.0K 63M J 01 R18 Carbon Resistor (chip) 100.0K 63M J 01 R19 Carbon Resistor (chip) 10.0K 63M J 01 R20 Carbon Resistor (chip) 100.0K 63M J 01 R21 Carbon Resistor (chip) 2.2K 63M J 01 R22 Carbon Resistor (chip) 1.0M 63M J 01 R23 Carbon Resistor (chip) 4.7K 63M J 01 R24 Carbon Resistor (chip) 470.0 63M J 01 R25 Carbon Resistor (chip) 2.2K 63M J 01 R26 Carbon Resistor (chip) 27.0K 63M J 01 R27 Carbon Resistor (chip) 2.2K 63M J 01 R28 Carbon Resistor (chip) 0 63M J 01 R29 Carbon Resistor (chip) 47.0K 63M J 01 R30 Carbon Resistor (chip) 0 63M J 01 UN865470 UM398100 UM397100 UM398100 UM406470 UM416100 UM416100 UM397470 UM397470 UU148220 VV020100 VV020100 UM398100 UM397100 VB390100 VB389800 VB389900 VB390000 VT532500 VT532500 VS597600 VS597600 VT332900 VT332900 VT332900 VR043100 VR043100 XN299A00 X2200A00 XT627A00 XZ000A00 XT657A00 X0150A00 XN000A00 XM527A00 XM527A00 XR294A00 LB302260 VJ573000 VR043700 RD356390 RD356180 RD356330 RD356180 RD356390 RD357100 RD356100 RD355100 RD357220 RD356100 RD356220 RD356820 RD358100 RD357100 RD357100 RD356270 RD358100 RD358100 RD357100 RD358100 RD356220 RD359100 RD356470 RD355470 RD356220 RD357270 RD356220 RD350000 RD357470 RD350000 部 品 名 Ｂ Ｐ ケ ミ コ ン ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｆ Ｗ ケ ミ コ ン ケ ミ コ ン ケ ミ コ ン Ｋ Ｓ ケ ミ コ ン Ｋ Ｓ コ ネ ク タ ベ ー ス ポ ス ト コ ネ ク タ ベ ー ス ポ ス ト コ ネ ク タ ベ ー ス ポ ス ト コ ネ ク タ ベ ー ス ポ ス ト ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド Ｆ Ｅ Ｔ Ｆ Ｅ Ｔ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ 電 源 コ ネ ク タ Ｓ Ｔ ミ ニ ジ ャ ッ ク Ｌ Ｅ Ｄ チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SLG-100S 8 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * RANK R31 Carbon Resistor (chip) 0 63M J 01 R32 Carbon Resistor (chip) 47.0K 63M J 01 R33 Carbon Resistor (chip) 10.0K 63M J 01 -36 Carbon Resistor (chip) 10.0K 63M J 01 R37 Carbon Resistor (chip) 100.0K 63M J 01 R38 Carbon Resistor (chip) 100.0K 63M J 01 R39 Carbon Resistor (chip) 2.2K 63M J 01 -44 Carbon Resistor (chip) 2.2K 63M J 01 R45 Carbon Resistor (chip) 1.0M 63M J 01 R46 Carbon Resistor (chip) 2.2K 63M J 01 R47 Carbon Resistor (chip) 100.0K 63M J 01 -49 Carbon Resistor (chip) 100.0K 63M J 01 R50 Carbon Resistor (chip) 1.0K 63M J 01 R51 Carbon Resistor (chip) 22.0K 63M J 01 R52 Carbon Resistor (chip) 22.0K 63M J 01 R53 Carbon Resistor (chip) 3.3K 63M J 01 R54 Carbon Resistor (chip) 4.7K 63M J 01 R55 Carbon Resistor (chip) 18.0K 63M J 01 R56 Carbon Resistor (chip) 3.3K 63M J 01 R57 Carbon Resistor (chip) 4.7K 63M J 01 R58 Carbon Resistor (chip) 18.0K 63M J 01 R59 Carbon Resistor (chip) 15.0K 63M J 01 -61 Carbon Resistor (chip) 15.0K 63M J 01 R62 Carbon Resistor (chip) 47.0K 63M J 01 R63 Carbon Resistor (chip) 47.0K 63M J 01 R64 Carbon Resistor (chip) 22.0K 63M J 01 R65 Carbon Resistor (chip) 22.0K 63M J 01 R66 Carbon Resistor (chip) 1.0K 63M J 01 R67 Carbon Resistor (chip) 10.0K 63M J 01 R68 Carbon Resistor (chip) 47.0 1/4W J 01 R69 Carbon Resistor (chip) 47.0 1/4W J 01 R70 Carbon Resistor (chip) 10.0K 63M J 01 R71 Carbon Resistor (chip) 10.0K 63M J 01 R72 Carbon Resistor (chip) 47.0 1/4W J 01 R73 Carbon Resistor (chip) 1.0K 63M J 01 R74 Carbon Resistor (chip) 100.0K 63M J 01 R81 Carbon Resistor (chip) 10.0K 63M J 01 SW1 Slide Switch SSSU124900 REVERB(OFF/1/2) 02 SW2 Slide Switch SSSU141800 PHONES(OFF/ON) 03 TR1 Transistor 2SC4081 T106 01 VR1 Rotary Variable Resistor B100K RK09L1120 TREBLE VR2 Rotary Variable Resistor B10K RK09L1120 BASS 03 VR3 Rotary Variable Resistor A10Kx2 RK09L12B0 VOLUME 03 X1 Quartz Crystal Unit 12.288MHz SMD-49 03 Circuit Board PUP2 (WA41950)(X3702A0) C56 Mylar Capacitor 0.0100u 50V J 01 C57 Mylar Capacitor 0.0470u 50V J 01 C58 Ceramic Capacitor-SL (chip) 100P 50V J 01 C60 Ceramic Capacitor-F (chip) 0.1000u 25V Z 01 CN5 Connector Header 2P MB2P-90H to Pickup (LR-Baggs) CN6 Connector Base Post 5P S5B-PH-K-S to MA-CN1 01 FT5 FET 2SK208-Y 01 IC15 IC NJM3404AM OP AMP 03 R75 Carbon Resistor (chip) 0 63M J 01 R76 Carbon Resistor (chip) 10.0K 63M J 01 R77 Carbon Resistor (chip) 10.0M 63M J R78 Carbon Resistor (chip) 100.0K 63M J 01 R79 Carbon Resistor (chip) 22.0K 63M J 01 R80 Carbon Resistor (chip) 15.0K 63M J 01 R82 Carbon Resistor (chip) 10.0M 63M J -84 Carbon Resistor (chip) 10.0M 63M J Jack JL2B X-G7639 LINE OUT 03 Pickup Assembly LR-Baggs LRWF01 RD350000 RD357470 RD357100 RD357100 RD358100 RD358100 RD356220 RD356220 RD359100 RD356220 RD358100 RD358100 RD356100 RD357220 RD357220 RD356330 RD356470 RD357180 RD356330 RD356470 RD357180 RD357150 RD357150 RD357470 RD357470 RD357220 RD357220 RD356100 RD357100 RD154470 RD154470 RD357100 RD357100 RD154470 RD356100 RD358100 RD357100 V8350200 V8190000 VQ986700 WA231500 V8349900 V8349800 VY891500 AAX43870 UA654100 UA654470 US062100 US145100 V9083500 VB858400 VR043100 XM527A00 RD350000 RD357100 RD35A100 RD358100 RD357220 RD357150 RD35A100 RD35A100 LB201120 QC752000 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ト ラ ン ジ ス タ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ 二 連 ロ ー タ リ ー Ｖ Ｒ 水 晶 振 動 子 Ｐ Ｕ Ｐ ２ シ ー ト マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ コ ン （ Ｓ Ｌ ） チ ッ プ セ ラ コ ン （ Ｆ ） コ ネ ク タ ー ヘ ッ ダ ー コ ネ ク タ ベ ー ス ポ ス ト Ｆ Ｅ Ｔ Ｉ Ｃ チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 ジ ャ ッ ク ピックアップＡｓｓ ' ｙ 部 品 名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
