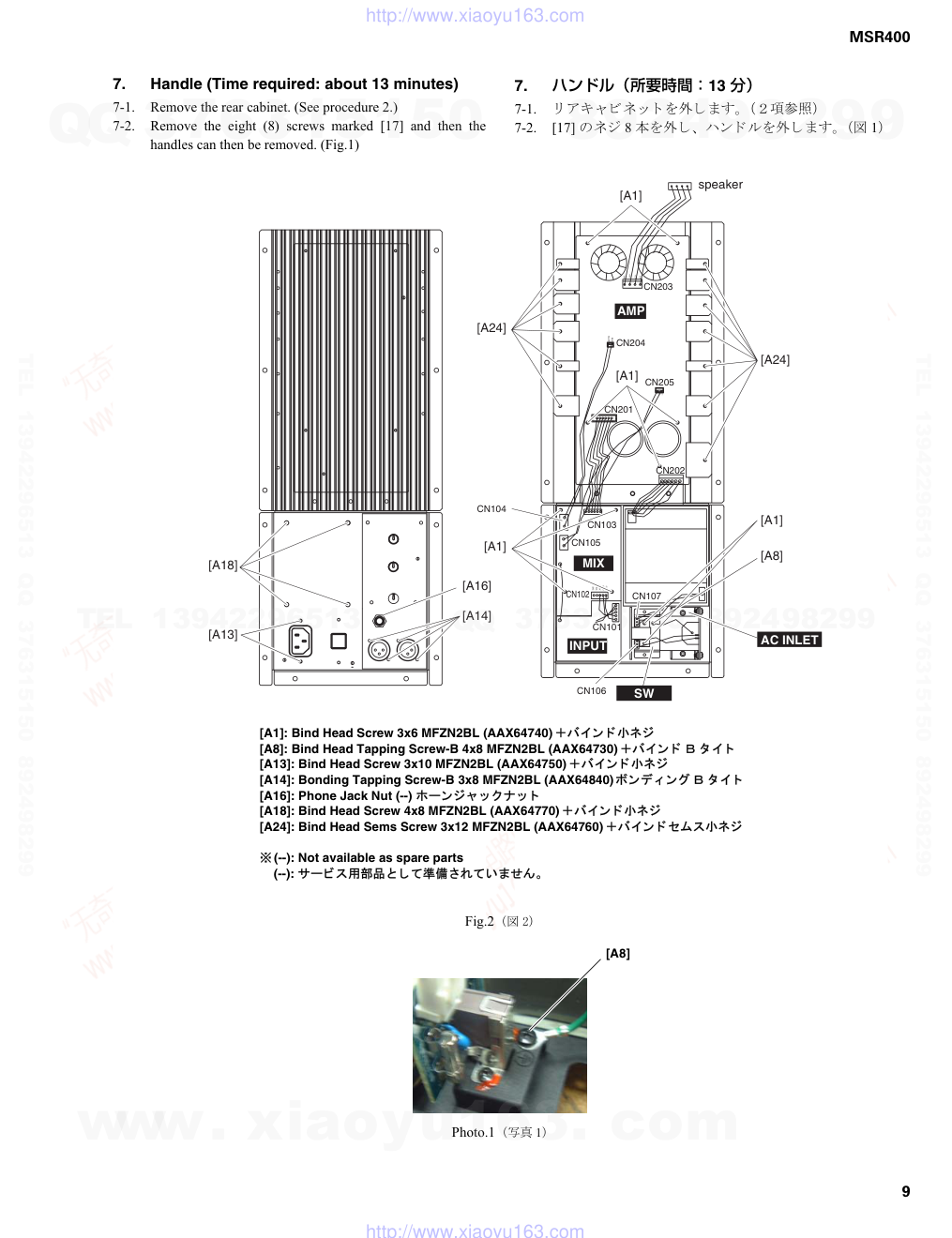

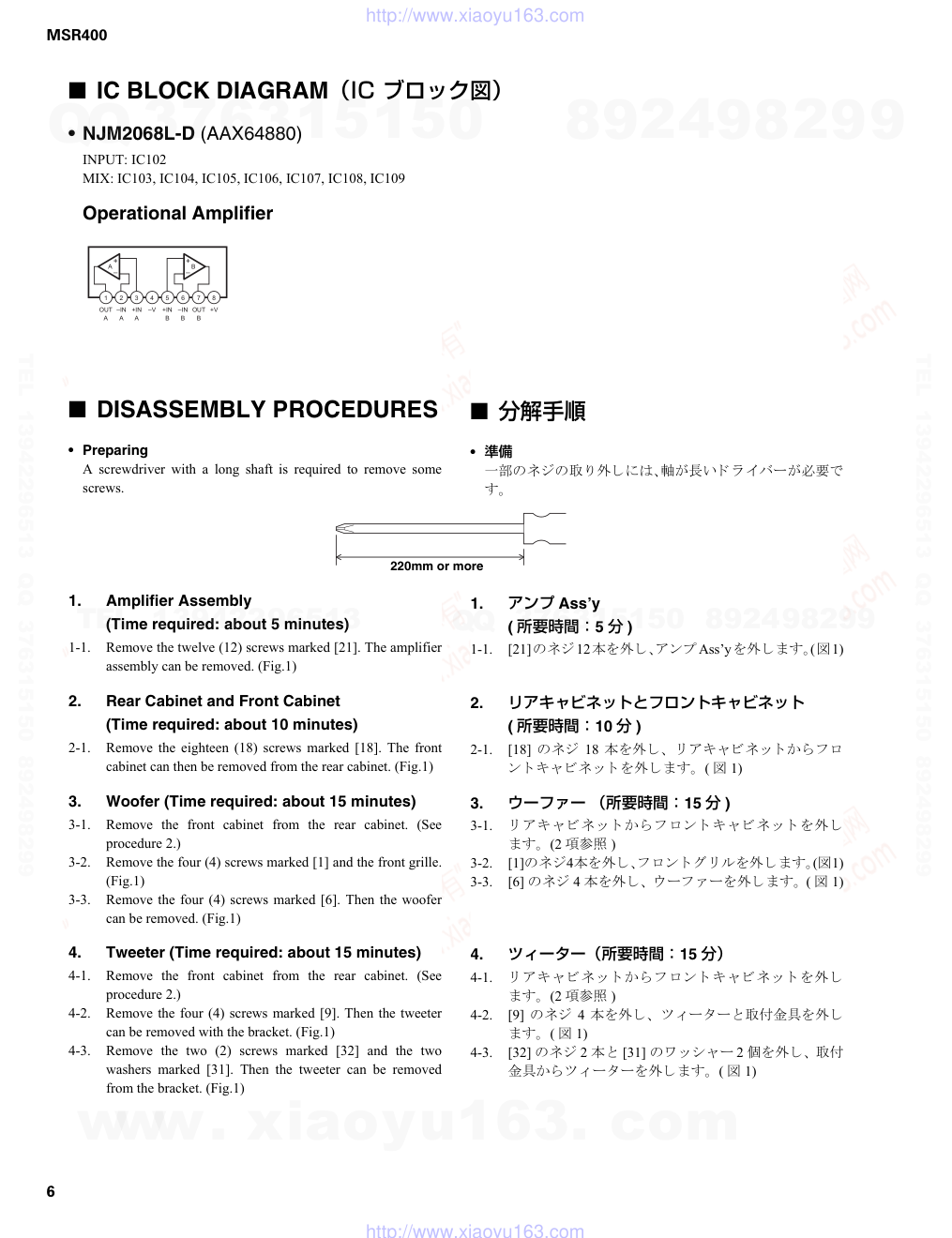

SERVICE MANUAL ■ CONTENTS（目次） SPECIFICATIONS（総合仕様）............................................................3 PERFORMANCE GRAPH（特性図）...................................................4 PANEL LAYOUT（パネルレイアウト）..................................................4 CIRCUIT BOARD LAYOUT（ユニットレイアウト）..............................5 DIMENSIONS（寸法図）......................................................................5 WIRING DIAGRAM（結線図）..............................................................5 IC BLOCK DIAGRAM（IC ブロック図）................................................6 DISASSEMBLY PROCEDURES（分解手順）......................................6 CIRCUIT BOARDS（シート基板図）...................................................10 INSPECTIONS（検査）......................................................................14 PARTS LIST BLOCK DIAGRAM（ブロックダイアグラム） OVERALL CIRCUIT DIAGRAM（回路図） POWERED SPEAKER MSR400 PA 011777 200505-86100 HAMAMATSU, JAPAN Copyright (c) Yamaha Corporation. All rights reserved. PDF-K185 ’05.05 このサービスマニュアルはエ コパルプ （ECF ： 無塩素系漂白パルプ） を使用し ています。 This document is printed on chlorine free (ECF) paper. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 2 ■ WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用 く だ さい。 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus). IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord IMPORTANT. The wires in this main lead are coloured in accordance with the following code: GREEN-AND-YELLOW: EARTH BLUE: NEUTRAL BROWN: LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows: The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-and-YELLOW. The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 3 ■ SPECIFICATIONS（総合仕様） • General specifications Type Bi-Amp 2-way bass reflex powered speaker Speaker unit LF: 30 cm cone HF: 4.4 cm voice coil compression driver Crossover frequency.............. 1.6 kHz (30 dB/oct.) Frequency range ....................50 Hz-20 kHz (–10 dB) Maximum output level .......... 121 dB (1 m on axis) Directional angle ...................90°(H)/40°(V) Dimensions (W x H x D)....... 406 x 652 x 351 mm Weight ...................................23 kg Tripod pole diameter .............35 mm Accessories............................Power cord (AC inlet type, 2.5 m) Owner’s manual Option....................................Stand TS-70B, TS-80(B)T and TS-90(B)T • Amp. unit Maximum output power LF: 225 W at 500 Hz, THD=1%, RL=4 Ω HF: 75 W at 5 kHz, THD=1%, RL=16 Ω Input sensitivity.....................MIC/LINE: 36 dB/+4 dB* Input impedance ....................MIC/LINE: 10 kΩ Controls LEVEL control EQ control .........................LOW: ± 3 dB at 55 Hz HIGH: ±3 dB (HF) POWER switch..................ON/OFF Connectors (all balanced) LINE input/output .............XLR-3-31, XLR-3-32, PHONE (They are all connected in parallel and can be used as line outputs.) MIC input .......................... XLR-3-31 Indicators POWER.............................Green LED PEAK/LIMIT ....................Red LED Power requirement U, T.................................... 120 V, 60 Hz H, B, K, O.......................... 230 V, 50 Hz A........................................240 V, 50 Hz Power consumption...............110 W * 0 dB=0.775 V • 一般仕様 形式 バイ アンプ 2 ウ ェ イバス レ フ型パワード ス ピーカー ス ピーカーユニ ッ ト LF ： 30cm コーン HF ： 4.4cm ボ イ ス コ イルコ ンプレ ッ シ ョ ン ド ラ イバー ク ロ スオーバー周波数........1.6kHz （30dB/oct.） 再生周波数帯域....................50Hz ～ 20kHz （－ 10dB） 最大出力音圧レベル............121dB （軸上1m） 指向角....................................90° （H） /40° （V） 最大外形寸法 （W×H×D）...406 ×652 × 351mm 重量........................................23kg 適合三脚ポール径................35mm 付属品................................電源コード（ACイ ンレ ッ ト 型、2.5m） 取扱説明書 オプシ ョ ン ......................ス ピーカース タ ン ド TS-70B、 TS-80(B)T、 TS-90(B)T • アンプユニット 定格最大出力 LF ： 225W at 500Hz、 THD=1%、 RL=4Ω HF ： 75W at 5kHz、 THD=1%、 RL=16Ω 入力感度................................MIC/LINE: 36dB/ ＋4dB* 入力イ ンピーダン ス............MIC/LINE: 10kΩ コ ン ト ロール LEVEL コ ン ト ロール EQ コ ン ト ロール..............LOW ： ± 3dB at 55Hz HIGH ： ± 3dB （HF） POWER ス イ ッチ.............ON/OFF コネ ク ター （すべてバラ ン ス型） LINE 入出力......................XLR-3-31、 XLR-3-32、 フ ォ ン （3 つの コ ネ ク ターはパ ラ レル接 続されていますので、出力コネ ク ターと し て も使用でき ます。） MIC 入力 ...........................XLR-3-31 イ ンジケーター POWER ........................緑色発光 LED PEAK/LIMIT .................赤色発光 LED 電源........................................AC100V、 50/60Hz 消費電力................................110W *0dB ＝ 0.775V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 4 ■ PERFORMANCE GRAPH（特性図） ■ PANEL LAYOUT（パネルレイアウト） • Rear Panel（リアパネル） 1 AC IN connector 2 POWER switch 3 INPUT/THRU connectors 4 LEVEL control 5 EQ control 6 PEAK/LIMIT indicator 7 POWER indicator 1 AC IN 端子 2 POWER スイッチ 3 INPUT/THRU 端子 4 LEVEL コントロール 5 EQ コントロール 6 PEAK/LIMIT インジケーター 7 POWER インジケーター 10k 1k 100 20 FREQUENCY (Hz) RESPONSE (dB) –30 –20 –10 0 +10 –40 +3 -3 0 +3 0 -3 1 2 3 7 4 5 6 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 5 ■ CIRCUIT BOARD LAYOUT （ユニットレイアウト） ■ DIMENSIONS（寸法図） ■ WIRING DIAGRAM（結線図） AMP MIX INPUT SW AC INLET 150 406 351 652 197 2-M8 depth 17 Unit: mm （単位） CN203 (4P) CN201 CN202 (6P) CN103 CN102 CN101 (5P) (5P) Power Transformer CN107 (3P) CN204 CN205 CN105 (6P) CN104 (6P) BLUE YELLOW RED BLACK TWEETER WOOFER 12 3 4 AC. IN CN106 (3P) L N YELLOW BROWN BLUE/BLK RED/BLK + _ LF+ LF- HF+ HF- + _ GND1 GND2 （ツイーター） （ウーファー） HUM GND AMP MIX INPUT INLET AC SW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 6 ■ 分解手順 • 準備 一部のネジの取 り 外しには、軸が長い ド ラ イバーが必要で す。 1. アンプ Ass’y ( 所要時間：5 分 ) 1-1. [21]のネジ 12本を外し、アンプAss’y を外し ます。(図1) 2. リアキャビネットとフロントキャビネット ( 所要時間：10 分 ) 2-1. [18] のネジ 18 本を外し、 リ アキ ャ ビネ ッ ト から フ ロ ン ト キ ャ ビネ ッ ト を外し ます。 ( 図 1) 3. ウーファー （所要時間：15 分 ) 3-1. リ アキ ャ ビ ネ ッ ト か ら フ ロ ン ト キ ャ ビ ネ ッ ト を外 し ます。 (2 項参照 ) 3-2. [1]のネジ4本を外し、フ ロ ン ト グ リ ルを外し ます。(図1) 3-3. [6] のネジ 4 本を外し、 ウーフ ァーを外し ます。 ( 図 1) 4. ツィーター（所要時間：15 分） 4-1. リ アキ ャ ビ ネ ッ ト か ら フ ロ ン ト キ ャ ビ ネ ッ ト を外 し ます。 (2 項参照 ) 4-2. [9] のネジ 4 本を外し、 ツ ィ ーター と取付金具を外し ます。 ( 図 1) 4-3. [32] のネジ 2 本 と [31] のワ ッ シ ャー 2 個を外し、 取付 金具から ツ ィ ーターを外し ます。 ( 図 1) ■ DISASSEMBLY PROCEDURES • Preparing A screwdriver with a long shaft is required to remove some screws. 1. Amplifier Assembly (Time required: about 5 minutes) 1-1. Remove the twelve (12) screws marked [21]. The amplifier assembly can be removed. (Fig.1) 2. Rear Cabinet and Front Cabinet (Time required: about 10 minutes) 2-1. Remove the eighteen (18) screws marked [18]. The front cabinet can then be removed from the rear cabinet. (Fig.1) 3. Woofer (Time required: about 15 minutes) 3-1. Remove the front cabinet from the rear cabinet. (See procedure 2.) 3-2. Remove the four (4) screws marked [1] and the front grille. (Fig.1) 3-3. Remove the four (4) screws marked [6]. Then the woofer can be removed. (Fig.1) 4. Tweeter (Time required: about 15 minutes) 4-1. Remove the front cabinet from the rear cabinet. (See procedure 2.) 4-2. Remove the four (4) screws marked [9]. Then the tweeter can be removed with the bracket. (Fig.1) 4-3. Remove the two (2) screws marked [32] and the two washers marked [31]. Then the tweeter can be removed from the bracket. (Fig.1) ■ IC BLOCK DIAGRAM（IC ブロック図） • NJM2068L-D (AAX64880) INPUT: IC102 MIX: IC103, IC104, IC105, IC106, IC107, IC108, IC109 Operational Amplifier A+ B + 1 2 3 4 5 6 7 8 OUT A –IN A +IN A –V +IN B –IN B OUT B +V 220mm or more www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 7 [1] [6] [18] [18] [18] [18] [18] [21] [21] [21] [21] [18] [31] [32] [9] [9] [31] [32] Tweeter （ツィーター） [17] [17] [17] [17] Fig.1 （図 1） [1]: Bind Head Tapping Screw-B 4x12 MFZN2BL (AAX64800) ＋バイ ン ド Ｂ タ イ ト [6]: Pan Head Screw 5x25 MFZN2BL (AAX66970) ＋ナベ小ネジ [9]: Bind Head Tapping Screw-B 5x25 MFZN2BL (AAX64820) ＋バイ ン ド Ｂ タ イ ト [17]: Bind Head Screw 5x20 MFZN2BL (AAX64790) ＋バイ ン ド 小ネジ [18]: Bind Head Tapping Screw-B 5x45 MFZN2BL (AAX64830) ＋バイ ン ド Ｂ タ イ ト [21]: Bind Head Tapping Screw-B 4x16 MFZN2BL (AAX64810)＋バイ ン ド Ｂ タ イ ト [31]: Spring Washer (AAX66990) スプ リ ングワ ッ シャー [32]: Bind Head Screw 6x12 MFZN2BL (AAX64780) ＋バイ ン ド 小ネジ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 8 5. AMP/INPUT/MIX/SW/AC INLET シート ( 所要時間：7 分 ) 5-1. アンプ Ass’y を外し ます。 (1 項参照 ) 5-2. 各シー ト は下記の手順で外し ます。 a) AMP シー ト ： 下表の各コ ネ ク ターの接続を外し て から、 ネジを外し ます。 ( 図 2) b) INPUT/MIX/SW/AC INLET シー ト ： ノ ブおよび下表のネジを外し てから、 各コネ ク ターの 接続を外し ます。 ( 図 2、 写真 1) 6. 電源トランス （所要時間：7 分） 6-1. アンプ Ass’y を外し ます。 （ １ 項参照） 6-2. [A18] の ４ 本を外し、電源 ト ラ ン ス を外し ます。（図 ２ ） 5. AMP/INPUT/MIX/SW/AC INLET Circuit Boards (Time required: about 7 minutes each) 5-1. Remove the amplifier assembly. (See procedure 1.) 5-2. Each circuit boards should be removed in proper order as follows: a) AMP circuit board: Disconnect the connectors, and then remove the screws mentioned in the table below. (Fig.2) b) INPUT/MIX/SW/AC INLET circuit boards: Remove the knobs and screws, and then disconnect the connectors mentioned in the table below. (Fig.2, Photo.1) 6. Power Transformer (Time required: about 7 minutes) 6-1. Remove the amplifier assembly. (See procedure 1.) 6-2. Remove the four (4) screws marked [A18]. The power transformer can then be removed. (Fig.2) PCB Name REF No. Description QTY AMP Circuit Board CN201/CN202/CN203/ CN204/CN205 Connector One for each (total 5) A24 Bind Head Sems Screw 3x12 MFZN2BL (AAX64760) ＋バイ ン ド セムス小ネジ 13 A1 Bind Head Screw 3x6 MFZN2BL (AAX64740) ＋バイ ン ド小ネジ 5 INPUT Circuit Board CN101 Connector 1 A16 Phone Jack Nut (--) ホーンジ ャ ッ クナ ッ ト 1 A14 Bonding Tapping Screw-B 3x8 MFZN2BL (AAX64840) ボンデ ィ ング Ｂ タ イ ト 4 MIX Circuit Board CN102/CN103/CN104/ CN105 Connector One for each (total 4) A1 Bind Head Screw 3x6 MFZN2BL (AAX64740) ＋バイ ン ド小ネジ 4 SW Circuit Board CN106/CN107 Connector One for each (total 2) A1 Bind Head Screw 3x6 MFZN2BL (AAX64740) ＋バイ ン ド小ネジ 2 AC INLET Circuit Board CN106 Connector 1 A1 Bind Head Screw 3x6 MFZN2BL (AAX64740) ＋バイ ン ド小ネジ 2 A8 Bind Head Tapping Screw-B 4x8 MFZN2BL (AAX64730) ＋バイ ン ド Ｂ タ イ ト 1 A13 Bind Head Screw 3x10 MFZN2BL (AAX64750) ＋バイ ン ド小ネジ 2 ※ There is a GND wire connected the MIX and INPUT circuit boards with solder. When removing the MIX or INPUT circuit boards, remove both of them simultaneously and remove solder on GND terminals. The MIX and INPUT circuit boards can then be separeted. ※ MIX シー ト と INPUT シー ト にはアース線がはんだ付けされています。 MIX シー ト または INPUT シー ト を取り外すと きは両方を同時に 外し、 アース端子に付いているはんだを外し ます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 9 7. ハンドル（所要時間：13 分） 7-1. リ アキ ャ ビネ ッ ト を外し ます。 （ ２ 項参照） 7-2. [17] のネジ 8 本を外し、 ハン ド ルを外し ます。 （図 1） 7. Handle (Time required: about 13 minutes) 7-1. Remove the rear cabinet. (See procedure 2.) 7-2. Remove the eight (8) screws marked [17] and then the handles can then be removed. (Fig.1) -1.5V +1.5V GND SG SIG RED BLK BLUE BLK -LF +LF +HF -HF CN101 [A13] CN106 AC INLET SW CN202 [A18] [A1] CN107 [A14] CN102 [A8] [A1] CN201 CN204 [A1] CN205 [A24] [A24] [A1] [A16] CN203 speaker INPUT MIX AMP CN103 CN105 CN104 Fig.2 （図 2） [A1]: Bind Head Screw 3x6 MFZN2BL (AAX64740) ＋バイ ン ド 小ネジ [A8]: Bind Head Tapping Screw-B 4x8 MFZN2BL (AAX64730) ＋バイ ン ド Ｂ タ イ ト [A13]: Bind Head Screw 3x10 MFZN2BL (AAX64750) ＋バイ ン ド 小ネジ [A14]: Bonding Tapping Screw-B 3x8 MFZN2BL (AAX64840) ボンデ ィ ング Ｂ タ イ ト [A16]: Phone Jack Nut (--) ホーンジャ ッ クナ ッ ト [A18]: Bind Head Screw 4x8 MFZN2BL (AAX64770) ＋バイ ン ド 小ネジ [A24]: Bind Head Sems Screw 3x12 MFZN2BL (AAX64760) ＋バイ ン ド セムス小ネジ ※ (--): Not available as spare parts (--): サービス用部品と し て準備されていません。 Photo.1 （写真 1） [A8] www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 10 ■ CIRCUIT BOARDS（シート基板図） • AMP Circuit Board to MIX-CN103 to MIX-CN104 to TWEETER (HF+/HF–) to WOOFER (LF+/LF–) IDLING ADJ. IDLING ADJ. to MIX-CN105 to TRANSFORMER Component side（部品側） www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 11 Pattern side（パターン側） www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 12 to AMP-CN201 to AMP-CN204 to AMP-CN205 EQ LEVEL HUM GND Wire PEAK/LIMIT POWER HIGH LOW LINE IN (PHONE) LINE OUT (XLR) LINE/MIC IN (XLR) Component side（部品側） Pattern side（パターン側） • MIX Circuit Board • INPUT Circuit Board Component side（部品側） Pattern side（パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 13 • SW Circuit Board • AC INLET Circuit Board to AC IN to TRANSFORMER POWER Component side（部品側） Pattern side（パターン側） AC IN Component side（部品側） Pattern side（パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 14 ■ INSPECTIONS 1. Measuring conditions 1-1. Measuring voltage: AC 120 V, 60 Hz (U) AC 230 V, 50 Hz (H, B) AC 240 V, 50 Hz (A) AC 220 V, 60 Hz (K) AC 110 V, 60 Hz (T) AC 220 V, 50 Hz (O) 1-2. Load resistance: LF: 4 Ω / Power capacity 500 W HF: 16 Ω / Power capacity 200 W 1-3. LEVEL control setting: Center click position (+4 dB) 1-4. EQ LOW control setting: Center click position (0) 1-5. EQ HIGH control setting: Center click position (0) 1-6. Room temperature: 24±4 ℃ 2. Inspections 2-1. Power on muting time: Check that the muting function is cancelled and the relay turns on in 3±1 seconds after the power switch is turned on. Also, check the POWER indicator lights up. 2-2. Idling current adjustment: Adjust VR201 and VR202 so that the voltage between pins 1 and 2 of CN206 and CN207 becomes 1±0.2 mV respectively. 2-3. General inspections: Measure the following items in condition given below, and check the following values are satisfied. 2-4. Protection circuit test: Apply DC+5 V (power supply output resistance = 10 kΩ) between pins 1 and 2 of the connector CN209 and check that the relay turns off within 1 second. Also, check that it returns automatically within 10 seconds when the DC+5 V is shut off. Items Conditions Values Input Output Typical Limited 1 Output power LF LEVEL: Max. 1% THD output 230 W 225 W HF LEVEL: Max. 80 W 75 W 2 Voltage gain LF –42 dB, 500 Hz input, LEVEL: Max. 26 dB 26±1.5 dB HF –34 dB, 5 kHz input, LEVEL: Max. 29 dB 29±1.5 dB 3 EQ characteristic LF EQ LOW: Min.(Ref.: 55 Hz, EQ LOW: Center) (Ref: The gain when the EQ LOW or HIGH is at the center click position as 0 dB) –3 dB –3±1 dB EQ LOW: Max.(Ref.: 55 Hz, EQ LOW: Center) +3 dB +3±1 dB HF EQ HIGH: Min.(Ref.: 15 kHz, EQ HIGH: Center) –3 dB –3±1 dB EQ HIGH: Max.(Ref.: 15 kHz, EQ HIGH: Center) +3 dB +3±1 dB 4 Frequency response characteristic LF 55 Hz input (Ref.: 500 Hz) (Ref.: 1 W output) +8 dB +8±1 dB 1 kHz input (Ref.: 500 Hz) +1 dB +1±1 dB 2 kHz input (Ref.: 500 Hz) –8 dB –8±2 dB HF 1 kHz input (Ref.: 5 kHz) (Ref.: 1 W output) –25 dB –25±2 dB 2 kHz input (Ref.: 5 kHz) –4.5 dB –4.5±1 dB 15 kHz input (Ref.: 5 kHz) +7.5 dB +7.5±2 dB 5 DC offset LF without signal input ±8 mV ±8±20 mV HF without signal input ±10 mV ±10±20 mV 6 S/N ratio (with A-weight filter) LF 500 Hz input, LEVEL: Max. 225W output 75 dB 70 dB HF 5 kHz input, LEVEL: Max. 85 W output 70 dB 65 dB 7 Gain/Efficiency (Primary side power consumption) LF 500 Hz input 30 W output 110 W 110+10/–30 W HF 5 kHz input 4 W output 25 W 25±10 W 8 Noise level (with 20 Hz-20kHz filter) LF LEVEL: Min., grounded with two 600Ω resistance 1 mV 1.7 mV HF LEVEL: Min., grounded with two 600Ω resistance 1 mV 1.2 mV www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 15 ■ 検査 1. 測定条件 1-1. 測定電圧 : AC100V、50/60Hz 1-2. 負荷抵抗 : LF：4Ω / 電力容量 500W HF：16Ω / 電力容量 200W 1-3. LEVEL コントロール : センタークリック位置（＋ 4dB） 1-4. EQ LOW コントロール : センタークリック位置（0） 1-5. EQ HIGH コントロール : センタークリック位置（0） 1-6. 室内温度 : 24 ± 4 ℃ 2. 検査 2-1. パワーオンミューティング時間 : パワース イ ッ チを ON 後、 3 ± 1 秒にて ミ ューテ ィ ングが解除され、 リ レーが ON する こ と を確認し ます。 また、 POWER イ ンジケーターが点灯する こ と を確認し ます。 2-2. アイドリング電流調整 : CN206、 CN207 の 1-2 ピン間の電圧がそれぞれ 1 ± 0.2mV にな る よ う に VR201、 VR202 を調整し ます。 2-3. 一般検査 : 以下の項目を下記条件下で測定し、 測定値が下記を満た し ているか確認し ます。 2-4. 保護回路テスト : CN209 の 1-2 ピン間に DC ＋ 5V （電源出力抵抗＝ 10kΩ） を印加し た と き、 1 秒以内に リ レーが OFF する こ と を確認 し ます。 また DC ＋ 5V を切った と き、 10 秒以内に自動復帰する こ と を確認し ます。 項目 条件 値 入力 出力 標準値 限界値 1 定格出力 LF LEVEL：最大 1％THD 出力 230W 225W HF LEVEL：最大 80W 75W 2 ボルテージゲイン LF － 42dB、500Hz 入力、LEVEL：最大 26dB 26 ± 1.5dB HF － 34dB、5kHz 入力、LEVEL：最大 29dB 29 ± 1.5dB 3 イコライザー特性 LF EQ LOW：最小（基準：55Hz、EQ LOW：センター） （基準：EQ LOW または HIGH がセ ンタークリック位 置のときのゲイン を 0dB とする） － 3dB － 3 ± 1dB EQ LOW：最大（基準：55Hz、EQ LOW：センター） ＋ 3dB ＋ 3 ± 1dB HF EQ HIGH：最小（基準：15kHz、EQ HIGH：センター） － 3dB － 3 ± 1dB EQ HIGH：最大（基準：15kHz、EQ HIGH：センター） ＋ 3dB ＋ 3 ± 1dB 4 周波数特性 LF 55Hz 入力（基準：500Hz） （基準：1W 出力） ＋ 8dB ＋ 8 ± 1dB 1kHz 入力（基準：500Hz） ＋ 1dB ＋ 1 ± 1dB 2kHz 入力（基準：500Hz） － 8dB － 8 ± 2dB HF 1kHz 入力（基準：5 kHz） （基準：1W 出力） － 25dB － 25 ± 2dB 2kHz 入力（基準：5 kHz） － 4.5dB － 4.5 ± 1dB 15kHz 入力（基準：5 kHz） ＋ 7.5dB ＋ 7.5 ± 2dB 5 DC オフセット LF 入力なし ± 8mV ± 8 ± 20mV HF 入力なし ± 10mV ± 10 ± 20mV 6 SN 比（A ウェイト フィルター使用） LF 500Hz 入力、LEVEL：最大 225W 出力 75dB 70dB HF 5kHz 入力、LEVEL：最大 85W 出力 70dB 65dB 7 利得 / 効率 （一次側消費電力） LF 500Hz 入力 30W 出力 110W 110 ＋ 10/ － 30W HF 5kHz 入力 4W 出力 25W 25 ± 10W 8 雑音レベル（20Hz- 20kHz フィルター使用） LF LEVEL：最小、600Ω 負荷× 2 で接地 1mV 1.7 mV HF LEVEL：最小、600Ω 負荷× 2 で接地 1mV 1.2 mV www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 ■ CONTENTS（目次） OVERALL ASSEMBLY（総組立）.......................................................................................2 AMPLIFIER ASSEMBLY（アンプ Ass’y）..........................................................................4 ELECTRICAL PARTS（電気部品）.....................................................................................6 Notes : DESTINATION ABBREVIATIONS ■ WARNING（注意） Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の部品は、 安全を維持する ために重要な部品です。 交換する場合は、 安全のために必ず指定の部品をご使用 く だ さ い。 A: Australian model B: British model C: Canadian model D: German model E European model F: French model H: North European model I: Indonesian model J: Japanese model K: Korean model M: South African model O: Chinese model Q: South-east Asia model T: Taiwan model U: U.S.A. model V: General export model (110V) W: General export model (220V) N,X: General export model Y: Export model • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. ･ 部品価格ランクは、 変更になることがあります。 ･ QTY 欄に記されている数字は、 各ユニット当たりの使用個数です。 ･ PART NO. が “--” の部品は、 サービス用部品として準備されておりません。 ･ REMARKS 欄の 「 ｝」 マークの部品は、 併用部品です。 ･ 網掛けの付いた PART NO. の 2 番目の文字は 「ゼロ」 ではなく、 「オー」 です。 ･ 網掛けの付いた PART NO. の 2 番目の文字は 「イチ」 ではなく、 「アイ」 です。 MSR400 PARTS LIST POWERED SPEAKER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 2 ■ OVERALL ASSEMBLY（総組立） Amplifier Assembly (See page 4) アンプAss’y (4ページ参照） 33 14b 14g 14i 14h 15 16 17 19 20 21 18 1 14a 14e 14f 15 1 14j 14d 14c 17 1 2a 2b 2c 2 2d 7 10d 10c 10a 10b 6 2e 8 32 31 30 9 29 27 Front Grille Assembly フロントグリルAss’y 10 Front Cabinet Assembly フロントC Ass’y 14 Rear Cabinet Assembly リアC Ass’y 14k EMI Core (Korea model only) Rear Cabinet リアキャビネット www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 3 REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK OVERALL ASSEMBLY 総 組 立 MSR400 -- Overall Assembly 総 組 立 J -- Overall Assembly 総 組 立 U -- Overall Assembly 総 組 立 H,B -- Overall Assembly 総 組 立 A -- Overall Assembly 総 組 立 K -- Overall Assembly 総 組 立 T -- Overall Assembly 総 組 立 O * 1 AAX64800 Bind Head Tapping Screw-B 4x12 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-4012-3000 8 * 2 AAX70770 Front Grille Assembly フ ロ ン ト グ リ ル Ａ ｓ ｓ ’ ｙ SVC-YA010C-GRILL 2a -- Logo Badge ロ ゴ バ ッ ジ YAMAHA(AAX66690) 2150-7031-0 2b -- Cushion Badge ク ッ シ ョ ン 　 バ ッ ジ (AAX65010) 4149-0671-0 2c -- Front Grille フ ロ ン ト グ リ ル (AAX66470) 4135-5131-0 2d -- Push Nut プ ッ シ ュ ナ ッ ト (AAX66480) 2610-4003-1207 2 2e -- Packing Grille パ ッ キ ン 　 グ リ ル (AAX66330) 4149-0691-0 4 * 6 AAX66970 Pan Head Screw 5x25 MFZN2BL ＋ ナ ベ 小 ネ ジ 2920-5025-3000 4 * 7 AAX65290 Speaker LF ス ピ ー カ Ｌ Ｆ WOOFER SVC-8900-6530-0 * 8 AAX66320 Packing Woofer パ ッ キ ン 　 ウ ー ハ ー 4149-0781-0 2 * 9 AAX64820 Bind Head Tapping Screw-B 5x25 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-5025-3000 4 * 10 AAX70780 Front Cabinet Assembly フ ロ ン ト Ｃ 　 Ａ ｓ ｓ ’ ｙ SVC-YA010C-FRONT 10a -- Front Cabinet フ ロ ン ト キ ャ ビ ネ ッ ト (AAX66460) 1466-9302-0 10b -- Packing Front Cabinet パ ッ キ ン 　 フ ロ ン ト Ｃ * 10c AAX65210 Rubber Foot ゴ ム 脚 4157-0771-0 2 * 10d AAX64820 Bind Head Tapping Screw-B 5x25 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-5025-3000 2 * 14 AAX70790 Rear Cabinet Assembly リ ア Ｃ 　 Ａ ｓ ｓ ’ ｙ J,U,H,B,A,T,O SVC-YA010C-REAR * 14 AAX70800 Rear Cabinet Assembly リ ア Ｃ 　 Ａ ｓ ｓ ’ ｙ K SVC-YA017C-REAR 14a -- Rear Cabinet リ ア キ ャ ビ ネ ッ ト (AAX66590) 1466-9402-0 * 14b AAX66450 Flange Nut M5 MFZN2Y フ ラ ン ジ ナ ッ ト 4135-5541-0 8 * 14c AAX65270 Screw Hanging 12x20 ス ク リ ュ ー ハ ン ギ ン グ 2A0Z-1220-0Z0Z 2 * 14d AAX66280 Hang Cover ハ ン グ カ バ ー 4155-0981-0 2 * 14e AAX66700 Washer Rectangle 角 ワ ッ シ ャ ー 4135-5141-0 2 * 14f AAX66440 Flange Nut M12 MFZN2Y フ ラ ン ジ ナ ッ ト 4135-5531-0 2 * 14g AAX65210 Rubber Foot ゴ ム 脚 4157-0771-0 2 * 14h AAX64820 Bind Head Tapping Screw-B 5x25 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-5025-3000 2 * 14i AAX65300 Speaker Wire 4P P=3.96 #18 L550 ス ピ ー カ ワ イ ヤ ー 7012-6970-0 14j -- Acoustic Wool ア コ ーステ ィ ッ ク ウール (AAX64970) 4153-0461-0 14k -- EMI Core GSRC-110-B Ｅ Ｍ Ｉ コ ア K SPKOUT 1808-0830-0 2 * 15 AAX66310 Handle Rubber ハ ン ド ル ラ バ ー 4157-0781-0 2 * 16 AAX66290 Handle Right ハ ン ド ル（右） 4155-0653-0 * 17 AAX64790 Bind Head Screw 5x20 MFZN2BL ＋ バ イ ン ド 小 ネ ジ 2904-5020-3000 8 * 18 AAX64830 Bind Head Tapping Screw-B 5x45 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-5045-3000 18 * 19 AAX64960 Eyebolt Shoulder ア イ ボ ル ト 4135-5161-0 * 20 AAX70120 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｊ J SVC-YA012C-AMPJ * 20 AAX70130 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｕ U SVC-YA010C-AMPU * 20 AAX70140 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｈ H,B SVC-YA011C-AMPH * 20 AAX70150 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ａ A SVC-YA014C-AMPA * 20 AAX70810 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｋ K SVC-YA017C-AMP * 20 AAX70820 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｔ T SVC-YA016C-AMP * 20 AAX70830 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｏ O SVC-YA018C-AMP * 21 AAX64810 Bind Head Tapping Screw-B 4x16 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-4016-3000 12 * 27 AAX66300 Handle Left ハ ン ド ル（左） 4155-0654-0 * 28 AAX64940 PE Form Baffle Ｐ Ｅ フ ォ ー ム バ ッ フ ル 4149-0701-0 4 * 29 AAX65280 Speaker HF ス ピ ー カ Ｈ Ｆ TWEETER SVC-8900-3680-0 * 30 AAX66490 Bracket Tweeter ブ ラ ケ ッ ト 4135-5101-0 * 31 AAX66990 Spring Washer ス プ リ ン グ ワ ッ シ ャ ー 2607-6212-1200 2 * 32 AAX64780 Bind Head Screw 6x12 MFZN2BL ＋ バ イ ン ド 小 ネ ジ 2904-6012-3000 2 * 33 AAX66340 Packing Horn パ ッ キ ン 　 ホ ー ン 4149-0681-0 ACCESSORIES 付 属 品 * AAX66800 AC Cord L=2.5m JAPAN VOLEX 電 源 コ ー ド J 7012-6979-0 * AAX66820 AC Cord L=2.5m US VOLEX 電 源 コ ー ド U,T 7012-6981-0 * AAX66810 AC Cord L=2.5m EU TINHOW 電 源 コ ー ド H,A 7012-6980-0 * AAX66790 AC Cord L=2.5m UK LONGWELL 電 源 コ ー ド B 7012-6978-0 * AAX66830 AC Cord L=2.5m KOREA 電 源 コ ー ド K 7012-6996-0 * AAX66780 AC Cord L=2.5m CCCLONGWELL 電 源 コ ー ド O 7012-6977-0 *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 4 ■ AMPLIFIER ASSEMBLY（アンプ Ass’y） A22 A1 A3 A2 A4 A5 A10 A1 A9 A8 A12 A13 A1 A11 A15 A14 A16 A18 A17 A19 A20 A23 A1 A24 A7 A6 A21 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 5 REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK AMPLIFIER ASSEMBLY ア ン プ Ａ ｓ ｓ ’ ｙ * AAX70120 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｊ J SVC-YA012C-AMPJ * AAX70130 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｕ U SVC-YA010C-AMPU * AAX70140 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｈ H,B SVC-YA011C-AMPH * AAX70150 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ａ A SVC-YA014C-AMPA * AAX70810 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 K K SVC-YA017C-AMP * AAX70820 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｔ T SVC-YA016C-AMP * AAX70830 Amplifier Assembly ア ン プ Ａ ｓ ｓ ’ ｙ 　 Ｏ O SVC-YA018C-AMP * A1 AAX64740 Bind Head Screw 3x6 MFZN2BL ＋ バ イ ン ド 小 ネ ジ 2904-3006-3000 13 * A2 AAX64930 PCB Cover Ｐ Ｃ Ｂ カ バ ー 1454-2400-0 * A3 AAX65250 Circuit Board MIX シ ー ト Ｍ Ｉ Ｘ SVC-YA010C-MIXER * A4 AAX67010 Fiber Paper 80x65 フ ァ イ バ ー 紙 3100-4541-0 * A5 AAX65240 Circuit Board INPUT シ ー ト Ｉ Ｎ Ｐ Ｕ Ｔ SVC-YA010C-INPUT * A6 AAX66860 Power Transformer 電 源 ト ラ ン ス 　 Ｊ J 1806-3847-0 * A6 AAX66870 Power Transformer 電 源 ト ラ ン ス 　 Ｕ U,T 1806-3846-0 * A6 AAX66850 Power Transformer 電 源 ト ラ ン ス 　 Ｈ H,B,K,O 1806-3848-0 * A6 AAX66840 Power Transformer 電 源 ト ラ ン ス 　 Ａ A 1806-3866-0 * A7 AAX67000 Transformer Cushion ト ラ ン ス ク ッ シ ョ ン 4149-0801-0 2 * A8 AAX64730 Bind Head Tapping Screw-B 4x8 MFZN2BL ＋ バ イ ン ド Ｂ タ イ ト 2954-4008-3000 * A9 AAX66500 Bracket Power ブ ラ ケ ッ ト パ ワ ー 4135-5121-0 * A10 AAX66350 Circuit Board AC Inlet シー ト Ａ Ｃ 　 Ｉ Ｎ Ｌ Ｅ Ｔ J SVC-YA012C-INLET * A10 AAX70740 Circuit Board AC Inlet シー ト Ａ Ｃ 　 Ｉ Ｎ Ｌ Ｅ Ｔ U,H,B,A,K,T,O SVC-YA010C-INLET * A11 AAX65260 Circuit Board SW シ ー ト Ｓ Ｗ SVC-YA012C-SW * A12 AAX66630 Rear Panel リ ア パ ネ ル 印 刷 品 　 Ｊ J 1405-4804-0 * A12 AAX66660 Rear Panel リ ア パ ネ ル 印 刷 品 　 Ｕ U 1405-4802-0 * A12 AAX66620 Rear Panel リ ア パ ネ ル 印 刷 品 　 Ｈ H,B 1405-4803-0 * A12 AAX66600 Rear Panel リ ア パ ネ ル 印 刷 品 　 Ａ A 1405-4805-0 * A12 AAX66650 Rear Panel リ ア パ ネ ル 印 刷 品 　 Ｋ K 1405-4808-0 * A12 AAX66640 Rear Panel リ アパネル印刷品 　 Ｔ Ｗ T 1405-4807-0 * A12 AAX66610 Rear Panel リ アパネル印刷品 　 Ｃ Ｈ Ｎ O 1405-4809-0 * A13 AAX64750 Bind Head Screw 3x10 MFZN2BL ＋ バ イ ン ド 小 ネ ジ 2904-3010-3000 2 * A14 AAX64840 Bonding Tapping Screw-B 3x8 MFZN2BL ボ ン デ ィ ン グ Ｂ タ イ ト 2A54-3008-3000 4 * A15 AAX64950 Power Switch　Knob Ｐ Ｓ Ｗ ノ ブ POWER ON/OFF 2447-0101-0 A16 -- Phone Jack Nut ホ ー ン ジ ャ ッ ク ナ ッ ト with Phone * A17 AAX66680 Knob Rotation ロ ー テ ー シ ョ ン ノ ブ EQ,LEVEL,INPUT 2447-0501-0 3 * A18 AAX64770 Bind Head Screw 4x8 MFZN2BL ＋ バ イ ン ド 小 ネ ジ 2904-4008-3000 4 A19 -- Heat Sink 放 熱 器 5400-9601-0 * A20 AAX64980 Amp Brass Pole ア ン プ ブ ラ ス ポ ー ル 4135-5181-0 5 * A21 AAX66910 Insulation Sheet T-400 25x20mm 放 熱 シ ー ト 3100-8050-0 8 * A22 AAX64850 Bonding Tapping Screw-B 4x8 MFZN2BL ボ ン デ ィ ン グ Ｂ タ イ ト 2A54-4008-3000 3 * A23 AAX65230 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ J SVC-YA012C-AMP * A23 AAX71030 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ U,T * A23 AAX71040 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ H,B,K,O * A23 AAX71050 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ A * A24 AAX64760 Bind Head Sems Screw 3x12 MFZN2BL ＋バイ ン ド セムス小ネジ 2904-3012-3030 13 *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 6 ■ ELECTRICAL PARTS（電気部品） REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK ELECTRICAL PARTS 電 気 部 品 MSR400 * AAX65240 Circuit Board INPUT シ ー ト Ｉ Ｎ Ｐ Ｕ Ｔ SVC-YA010C-INPUT * AAX65250 Circuit Board MIX シ ー ト Ｍ Ｉ Ｘ SVC-YA010C-MIXER * AAX65230 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ J SVC-YA012C-AMP * AAX71030 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ U,T * AAX71040 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ H,B,K,O * AAX71050 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ A * AAX66350 Circuit Board AC Inlet シー ト Ａ Ｃ 　 Ｉ Ｎ Ｌ Ｅ Ｔ J SVC-YA012C-INLET * AAX70740 Circuit Board AC Inlet シー ト Ａ Ｃ 　 Ｉ Ｎ Ｌ Ｅ Ｔ U,H,B,A,K,T,O SVC-YA010C-INLET * AAX65260 Circuit Board SW シ ー ト Ｓ Ｗ SVC-YA012C-SW * AAX65240 Circuit Board INPUT シ ー ト Ｉ Ｎ Ｐ Ｕ Ｔ SVC-YA010C-INP -- Wire 1P 線 材 HUM GND 1681-1000-A * C101 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C102 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C104 AAX65490 Ceramic Capacitor(chip) 220P 50V J チ ッ プ セ ラ 150F-221J-J-BD * C107 AAX65550 Ceramic Capacitor(chip) 47P 50V J チ ッ プ セ ラ 150F-470J-J-BD * C112 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C113 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C118 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C153 AAX65550 Ceramic Capacitor(chip) 47P 50V J チ ッ プ セ ラ 150F-470J-J-BD CN101 -- Connector Assembly 5P P=2.54 #28 L=50 束 線 7012-6969-0 * D101 AAX65340 Diode LL4148 SM ダ イ オ ー ド 4804-1480-3 * -104 AAX65340 Diode LL4148 SM ダ イ オ ー ド 4804-1480-3 * EM101 AAX64870 EMC Filter ZJSR5101-221 Ｅ Ｍ Ｃ フ ィ ル タ ー 2701-0810-0-2 * EM102 AAX64870 EMC Filter ZJSR5101-221 Ｅ Ｍ Ｃ フ ィ ル タ ー 2701-0810-0-2 FB1 -- Ferrite Bead Inductor BL01RN1A1F1J フ ェ ラ イ ト ビ ー ズ 1808-0680-0 FB2 -- Ferrite Bead Inductor BL01RN1A1F1J フ ェ ラ イ ト ビ ー ズ 1808-0680-0 FB3 -- Ferrite Bead Inductor BL01RN1A1F1J フ ェ ラ イ ト ビ ー ズ 1808-0680-0 * IC102 AAX64880 IC NJM2068L Ｉ Ｃ OP AMP 3131-8400-0 * JK102 AAX65000 XLR Connector XLR 3PM NEUTRIK キ ャ ノ ン コ ネ ク タ ー LINE OUT 2113-1698-0 * JK103 AAX64990 XLR Connector XLR NC3FAV1-0 キ ャ ノ ン コ ネ ク タ ー LINE/MIC IN 2113-1337-1 * JK104 AAX66510 Phone Jack LJ-0695-4R-A ホ ー ン ジ ャ ッ ク LINE IN 2113-3113-0 * R112 AAX65880 Carbon Resistor(chip) 3.9K 1/10W J チ ッ プ 抵 抗 4720-392J-J * R113 AAX65880 Carbon Resistor(chip) 3.9K 1/10W J チ ッ プ 抵 抗 4720-392J-J * R117 AAX65880 Carbon Resistor(chip) 3.9K 1/10W J チ ッ プ 抵 抗 4720-392J-J * R120 AAX65880 Carbon Resistor(chip) 3.9K 1/10W J チ ッ プ 抵 抗 4720-392J-J * AAX65250 Circuit Board MIX シ ー ト Ｍ Ｉ Ｘ SVC-YA010C-MIXER * AAX65220 Support Pole-LED サ ポ ー ト 4155-1051-0 2 * C103 AAX65040 Electrolytic Cap. 100 25V 20% ケ ミ コ ン 157E-107M-K-LUG * C114 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * -117 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C119 AAX65580 Ceramic Capacitor(chip) 0.68 50V K チ ッ プ セ ラ 150F-684K-J-BD * C120 AAX65570 Ceramic Capacitor(chip) 0.068 50V K チ ッ プ セ ラ 150F-683K-J-BD * C121 AAX65540 Ceramic Capacitor(chip) 0.039 50V K チ ッ プ セ ラ 150F-393K-J-BD * C122 AAX65570 Ceramic Capacitor(chip) 0.068 50V K チ ッ プ セ ラ 150F-683K-J-BD * C123 AAX65520 Ceramic Capacitor(chip) 2700P 50V K チ ッ プ セ ラ 150F-272K-J-BD * C124 AAX65460 Ceramic Capacitor(chip) 0.012 50V K チ ッ プ セ ラ 150F-123K-J-BD * C126 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C127 AAX66550 Mylar Capacitor 0.015 50V J マ イ ラ ー コ ン 150F-153M-J-BD * C128 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C129 AAX65450 Ceramic Capacitor(chip) 1.0 50V +80/-20% チ ッ プ セ ラ 150F-105Z-J-BD * C130 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C131 AAX65410 Ceramic Capacitor(chip) 100P 50V J チ ッ プ セ ラ 150F-101J-J-BD * C132 AAX65470 Ceramic Capacitor(chip) 0.15 50V K チ ッ プ セ ラ 150F-154K-J-BD * C133 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * -136 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C137 AAX65510 Ceramic Capacitor(chip) 0.22 50V K チ ッ プ セ ラ 150F-224K-J-BD * C138 AAX65460 Ceramic Capacitor(chip) 0.012 50V K チ ッ プ セ ラ 150F-123K-J-BD * C139 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C140 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C141 AAX65530 Ceramic Capacitor(chip) 0.033 50V K チ ッ プ セ ラ 150F-333K-J-BD * C142 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C143 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 7 * C144 AAX66550 Mylar Capacitor 0.015 50V J マ イ ラ ー コ ン 150F-153M-J-BD * C147 AAX65560 Ceramic Capacitor(chip) 0.47 50V 20% チ ッ プ セ ラ 150F-474M-J-BD * C148 AAX65480 Ceramic Capacitor(chip) 0.018 50V K チ ッ プ セ ラ 150F-183K-J-BD * C149 AAX65440 Ceramic Capacitor(chip) 0.1 50V K チ ッ プ セ ラ 150F-104K-J-BD * C301 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C302 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C303 AAX65410 Ceramic Capacitor(chip) 100P 50V J チ ッ プ セ ラ 150F-101J-J-BD * C304 AAX65550 Ceramic Capacitor(chip) 47P 50V J チ ッ プ セ ラ 150F-470J-J-BD * C305 AAX65550 Ceramic Capacitor(chip) 47P 50V J チ ッ プ セ ラ 150F-470J-J-BD * C306 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C308 AAX65410 Ceramic Capacitor(chip) 100P 50V J チ ッ プ セ ラ 150F-101J-J-BD * C309 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * CN102 AAX65200 Connector JM24182-5P コ ネ ク タ ー 2101-9190-0 CN103 -- Connector Assembly 6P P=2.54 #22 束 線 7012-6966-0 CN104 -- Connector Assembly 2P P=2.54 #22 束 線 7012-6968-0 CN105 -- Connector Assembly 2P P=2.54 #22 束 線 7012-6967-0 * D105 AAX65340 Diode LL4148 SM ダ イ オ ー ド 4804-1480-3 * D106 AAX65340 Diode LL4148 SM ダ イ オ ー ド 4804-1480-3 * IC103 AAX64880 IC NJM2068L Ｉ Ｃ OP AMP 3131-8400-0 * -109 AAX64880 IC NJM2068L Ｉ Ｃ OP AMP 3131-8400-0 * LED1 AAX64910 LED SC 3.1x3.8 L0.4RD Ｌ Ｅ Ｄ PEAK/LIMIT 3700-1530-R * LED2 AAX64920 LED SLR342-MG3F GN Ｌ Ｅ Ｄ POWER 3700-2570-G * Q105 AAX66240 Transistor DTA114EKA-T146 SM ト ラ ン ジ ス タ 4860-1180-3 * Q106 AAX66250 Transistor DTC114EK-T146 SM ト ラ ン ジ ス タ 4860-1350-3 * Q107 AAX66200 Transistor 2SK246 ト ラ ン ジ ス タ 485K-246G-K * Q111 AAX66240 Transistor DTA114EKA-T146 SM ト ラ ン ジ ス タ 4860-1180-3 * Q112 AAX66250 Transistor DTC114EK-T146 SM ト ラ ン ジ ス タ 4860-1350-3 * Q113 AAX66200 Transistor 2SK246 ト ラ ン ジ ス タ 485K-246G-K * R125 AAX65900 Carbon Resistor(chip) 4.7K 1/10W J チ ッ プ 抵 抗 4720-472J-J * R126 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R127 AAX65690 Carbon Resistor(chip) 1.2K 1/10W J チ ッ プ 抵 抗 4720-122J-J * R129 AAX65860 Carbon Resistor(chip) 33K 1/10W J チ ッ プ 抵 抗 4720-333J-J * R130 AAX65710 Carbon Resistor(chip) 120K 1/10W J チ ッ プ 抵 抗 4720-124J-J * R131 AAX65730 Carbon Resistor(chip) 15K 1/10W J チ ッ プ 抵 抗 4720-153J-J * R132 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R133 AAX65850 Carbon Resistor(chip) 3.3K 1/10W J チ ッ プ 抵 抗 4720-332J-J * R134 AAX65980 Carbon Resistor(chip) 6.8K 1/10W J チ ッ プ 抵 抗 4720-682J-J * R135 AAX65780 Carbon Resistor(chip) 20K　 1/10W J チ ッ プ 抵 抗 4720-203J-J * R136 AAX65650 Carbon Resistor(chip) 10K 1/10W J チ ッ プ 抵 抗 4720-103J-J * R137 AAX65720 Carbon Resistor(chip) 1.5K 1/10W J チ ッ プ 抵 抗 4720-152J-J * R138 AAX65760 Carbon Resistor(chip) 18K 　1/10W J チ ッ プ 抵 抗 4720-183J-J * R139 AAX65730 Carbon Resistor(chip) 15K 1/10W J チ ッ プ 抵 抗 4720-153J-J * R140 AAX65730 Carbon Resistor(chip) 15K 1/10W J チ ッ プ 抵 抗 4720-153J-J * R141 AAX65970 Carbon Resistor(chip) 680 1/10W J チ ッ プ 抵 抗 4720-681J-J * R142 AAX65710 Carbon Resistor(chip) 120K 1/10W J チ ッ プ 抵 抗 4720-124J-J * R143 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R144 AAX65870 Carbon Resistor(chip) 390 1/10W J チ ッ プ 抵 抗 4720-391J-J * R145 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R146 AAX65850 Carbon Resistor(chip) 3.3K 1/10W J チ ッ プ 抵 抗 4720-332J-J * R147 AAX65760 Carbon Resistor(chip) 18K 　1/10W J チ ッ プ 抵 抗 4720-183J-J * R148 AAX65930 Carbon Resistor(chip) 51K 1/10W J チ ッ プ 抵 抗 4720-513J-J * R149 AAX65690 Carbon Resistor(chip) 1.2K 1/10W J チ ッ プ 抵 抗 4720-122J-J * R150 AAX65670 Carbon Resistor(chip) 1.1K 1/10W J チ ッ プ 抵 抗 4720-112J-J * R151 AAX65980 Carbon Resistor(chip) 6.8K 1/10W J チ ッ プ 抵 抗 4720-682J-J * R152 AAX65670 Carbon Resistor(chip) 1.1K 1/10W J チ ッ プ 抵 抗 4720-112J-J * R153 AAX65750 Carbon Resistor(chip) 18 　 1/10W J チ ッ プ 抵 抗 4720-180J-J * R157 AAX65830 Carbon Resistor(chip) 27K 1/10W J チ ッ プ 抵 抗 4720-273J-J * R158 AAX65960 Carbon Resistor(chip) 56K 1/10W J チ ッ プ 抵 抗 4720-563J-J * R169 AAX65920 Carbon Resistor(chip) 470K 1/10W J チ ッ プ 抵 抗 4720-474J-J * R170 AAX65920 Carbon Resistor(chip) 470K 1/10W J チ ッ プ 抵 抗 4720-474J-J * R171 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R173 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R175 AAX65860 Carbon Resistor(chip) 33K 1/10W J チ ッ プ 抵 抗 4720-333J-J * R177 AAX65750 Carbon Resistor(chip) 18 　 1/10W J チ ッ プ 抵 抗 4720-180J-J * R179 AAX65930 Carbon Resistor(chip) 51K 1/10W J チ ッ プ 抵 抗 4720-513J-J * R181 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R183 AAX65890 Carbon Resistor(chip) 39K　 1/10W J チ ッ プ 抵 抗 4720-393J-J * R184 AAX65750 Carbon Resistor(chip) 18 　 1/10W J チ ッ プ 抵 抗 4720-180J-J * R185 AAX65720 Carbon Resistor(chip) 1.5K 1/10W J チ ッ プ 抵 抗 4720-152J-J * R186 AAX65720 Carbon Resistor(chip) 1.5K 1/10W J チ ッ プ 抵 抗 4720-152J-J REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 8 * R187 AAX65660 Carbon Resistor(chip) 100K 1/10W J チ ッ プ 抵 抗 4720-104J-J * R188 AAX65660 Carbon Resistor(chip) 100K 1/10W J チ ッ プ 抵 抗 4720-104J-J * R189 AAX65800 Carbon Resistor(chip) 2.2K 1/10W J チ ッ プ 抵 抗 4720-222J-J * -191 AAX65800 Carbon Resistor(chip) 2.2K 1/10W J チ ッ プ 抵 抗 4720-222J-J * VR103 AAX66530 Rotary Variable Resistor 10KC RK09D1130 ロ ー タ リ ー Ｖ Ｒ EQ LOW 4751-0996-0 * VR104 AAX66540 Rotary Variable Resistor 20KA RK09D1130 ロ ー タ リ ー Ｖ Ｒ LEVEL 4751-1066-0 * VR105 AAX66520 Rotary Variable Resistor 50KB RK09D01130 ロ ー タ リ ー Ｖ Ｒ EQ HIGH 4751-0986-0 * AAX65230 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ J SVC-YA012C-AMP * AAX71030 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ U,T * AAX71040 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ H,B,K,O * AAX71050 Circuit Board AMP シ ー ト Ａ Ｍ Ｐ A AAX66420 Fuse Holder ヒ ュ ー ズ ホ ル ダ 4132-1011-0 4 * C201 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * -204 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * C205 AAX65050 Electrolytic Cap. 22 25V 20% ケ ミ コ ン 157E-226M-K-IUG * C206 AAX65050 Electrolytic Cap. 22 25V 20% ケ ミ コ ン 157E-226M-K-IUG * C207 AAX66550 Mylar Capacitor 0.015 50V J マ イ ラ ー コ ン 150F-153M-J-BD * C208 AAX65410 Ceramic Capacitor(chip) 100P 50V J チ ッ プ セ ラ 150F-101J-J-BD * C209 AAX65040 Electrolytic Cap. 100 25V 20% ケ ミ コ ン 157E-107M-K-LUG * C210 AAX65040 Electrolytic Cap. 100 25V 20% ケ ミ コ ン 157E-107M-K-LUG * C211 AAX65610 Mica Capacitor 22P 500V J マ イ カ コ ン 150L-220J-K-OMNS * C212 AAX65630 Mica Capacitor 47P 500V J マ イ カ コ ン 150L-470J-K-QSNS * C213 AAX65500 Ceramic Capacitor(chip) 2200P 50V K チ ッ プ セ ラ 150F-222K-J-BD * C214 AAX65500 Ceramic Capacitor(chip) 2200P 50V K チ ッ プ セ ラ 150F-222K-J-BD * C215 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C216 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C217 AAX65610 Mica Capacitor 22P 500V J マ イ カ コ ン 150L-220J-K-OMNS * -220 AAX65610 Mica Capacitor 22P 500V J マ イ カ コ ン 150L-220J-K-OMNS * C221 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C222 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C223 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * -226 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * C227 AAX65590 Ceramic Capacitor 10P 500V J セ ラ コ ン 150L-100J-K-IG * -230 AAX65590 Ceramic Capacitor 10P 500V J セ ラ コ ン 150L-100J-K-IG * C231 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C232 AAX65420 Ceramic Capacitor(chip) 1000P 50V K チ ッ プ セ ラ 150F-102K-J-BD * C233 AAX65030 Electrolytic Cap. 470 10V 20% ケ ミ コ ン 157C-477M-K-OWG * C234 AAX65080 Electrolytic Cap. 47 50V 20% ケ ミ コ ン 157F-476M-K-LUG * C235 AAX65070 Electrolytic Cap. 4.7 50V 20% ケ ミ コ ン 157F-475M-K-IUG * C236 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C237 AAX65060 Electrolytic Cap. 10U 50V 20% ケ ミ コ ン 157F-106M-K-IUG * C238 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * C239 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * C240 AAX65080 Electrolytic Cap. 47 50V 20% ケ ミ コ ン 157F-476M-K-LUG * C241 AAX65080 Electrolytic Cap. 47 50V 20% ケ ミ コ ン 157F-476M-K-LUG * C242 AAX65600 Ceramic Capacitor 100P 500V K セ ラ コ ン 150L-101K-K-IG * C243 AAX65600 Ceramic Capacitor 100P 500V K セ ラ コ ン 150L-101K-K-IG * C244 AAX65120 Electrolytic Cap. 1000 35V 20% ケ ミ コ ン 157Q-108M-5-X9M * C245 AAX65120 Electrolytic Cap. 1000 35V 20% ケ ミ コ ン 157Q-108M-5-X9M * C246 AAX66560 Mylar Capacitor 0.1 100V K マ イ ラ ー コ ン 153H-104K-K-QUA * C247 AAX66560 Mylar Capacitor 0.1 100V K マ イ ラ ー コ ン 153H-104K-K-QUA * C250 AAX66560 Mylar Capacitor 0.1 100V K マ イ ラ ー コ ン 153H-104K-K-QUA * C251 AAX66560 Mylar Capacitor 0.1 100V K マ イ ラ ー コ ン 153H-104K-K-QUA * C252 AAX65110 Electrolytic Cap. 6800 100V 20% ケ ミ コ ン J 157H-688M-5-^^J * C252 AAX65020 Electrolytic Cap. 6800 80V 20% ケ ミ コ ン U,H,B,A,K,T 1511-688M-5-01J * C253 AAX65110 Electrolytic Cap. 6800 100V 20% ケ ミ コ ン J 157H-688M-5-^^J * C253 AAX65020 Electrolytic Cap. 6800 80V 20% ケ ミ コ ン U,H,B,A,K,T 1511-688M-5-01J * C254 AAX66580 Mylar Capacitor 3.3 250V K マ イ ラ ー コ ン 153R-335K-5-$7 * C255 AAX66580 Mylar Capacitor 3.3 250V K マ イ ラ ー コ ン 153R-335K-5-$7 * C256 AAX66560 Mylar Capacitor 0.1 100V K マ イ ラ ー コ ン 153H-104K-K-QUA * C257 AAX66560 Mylar Capacitor 0.1 100V K マ イ ラ ー コ ン 153H-104K-K-QUA * C260 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * C261 AAX65100 Electrolytic Cap. 4.7 100V 20% ケ ミ コ ン 157H-475M-K-IUG * C262 AAX66570 Mylar Capacitor 0.33 250V K マ イ ラ ー コ ン 153R-334K-5-WWH * C263 AAX66570 Mylar Capacitor 0.33 250V K マ イ ラ ー コ ン 153R-334K-5-WWH * C264 AAX65620 Ceramic Capacitor 2200P 500V 20% セ ラ コ ン 150L-222M-K-LG * C265 AAX65620 Ceramic Capacitor 2200P 500V 20% セ ラ コ ン 150L-222M-K-LG * C266 AAX65090 Electrolytic Cap. 100 100V 20% ケ ミ コ ン 157H-107M-K-S9G * C267 AAX65090 Electrolytic Cap. 100 100V 20% ケ ミ コ ン 157H-107M-K-S9G REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 9 * C270 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * C271 AAX65430 Ceramic Capacitor(chip) 0.01 50V K チ ッ プ セ ラ 150F-103K-J-BD * CN201 AAX65190 Connector JM24182-6P WAFER コ ネ ク タ ー 2101-9150-0 * CN202 AAX65150 Connector WAFER 6PIN P=3.96mm コ ネ ク タ ー 2101-3034-0 * CN203 AAX65160 Connector WAFER 4PIN P=3.96mm コ ネ ク タ ー 2101-3053-0 * CN204 AAX65180 Connector JM24182-2P WAFER コ ネ ク タ ー 2101-9120-0 * CN205 AAX65180 Connector JM24182-2P WAFER コ ネ ク タ ー 2101-9120-0 * CN206 AAX65140 Connector WAFER 2PIN P2.0 ST コ ネ ク タ ー 2101-3007-0 * CN207 AAX65140 Connector WAFER 2PIN P2.0 ST コ ネ ク タ ー 2101-3007-0 * CN209 AAX65140 Connector WAFER 2PIN P2.0 ST コ ネ ク タ ー 2101-3007-0 * D201 AAX65360 Diode RLS-73 ダ イ オ ー ド 4840-1080-3 * -204 AAX65360 Diode RLS-73 ダ イ オ ー ド 4840-1080-3 * D207 AAX65360 Diode RLS-73 ダ イ オ ー ド 4840-1080-3 * -210 AAX65360 Diode RLS-73 ダ イ オ ー ド 4840-1080-3 * D211 AAX65350 Diode HSK83 SMD ダ イ オ ー ド 480S-K830-3 * -214 AAX65350 Diode HSK83 SMD ダ イ オ ー ド 480S-K830-3 * D215 AAX65370 Diode D1FL20U 200V 1.1A ダ イ オ ー ド 4840-9190-3 * -218 AAX65370 Diode D1FL20U 200V 1.1A ダ イ オ ー ド 4840-9190-3 * D219 AAX65330 Diode IN4004 AT ダ イ オ ー ド 4804-0040-2 * -222 AAX65330 Diode IN4004 AT ダ イ オ ー ド 4804-0040-2 * D223 AAX65360 Diode RLS-73 ダ イ オ ー ド 4840-1080-3 * D224 AAX65330 Diode IN4004 AT ダ イ オ ー ド 4804-0040-2 * -233 AAX65330 Diode IN4004 AT ダ イ オ ー ド 4804-0040-2 * D234 AAX65390 Diode Stack FMU-22U 10A 200V ダ イ オ ー ド ス タ ッ ク 4840-9180-5 * D235 AAX65390 Diode Stack FMU-22U 10A 200V ダ イ オ ー ド ス タ ッ ク 4840-9180-5 * D236 AAX65380 Diode Stack FMG 22S ダ イ オ ー ド ス タ ッ ク 4840-8120-0 * D236 AAX66430 Ferrite Bead 43120203106 1-P044 フ ェ ラ イ ト ビ ー ズ 1808-9080-0 * D237 AAX65380 Diode Stack FMG 22S ダ イ オ ー ド ス タ ッ ク 4840-8120-0 * D237 AAX66430 Ferrite Bead 43120203106 1-P044 フ ェ ラ イ ト ビ ー ズ 1808-9080-0 * D238 AAX65400 Diode Bridge D10xB20 10A 200V ダ イ オ ー ド ブ リ ッ ジ 480X-B200-5 * F201 AAX66410 Fuse 1A 250V 5x20mm ヒ ュ ー ズ J,U,T 5120-1070-0 * F201 AAX66380 Fuse T1A 250V 5x20mm ヒ ュ ー ズ H,B,A,K,O 5100-1020-1B * F202 AAX66410 Fuse 1A 250V 5x20mm ヒ ュ ー ズ J,U,T 5120-1070-0 * F202 AAX66380 Fuse T1A 250V 5x20mm ヒ ュ ー ズ H,B,A,K,O 5100-1020-1B * IC201 AAX64890 IC NJM7815FA Ｉ Ｃ REGULATOR +15V 4860-8650-0 * IC202 AAX64900 IC NJM7915FA Ｉ Ｃ REGULATOR -15V 4860-8660-0 * L203 AAX65130 Coil 100uH 0.025 ohms コ イ ル 1806-3845-0 * L204 AAX65130 Coil 100uH 0.025 ohms コ イ ル 1806-3845-0 * L205 AAX66110 Choke Coil 4.7uH 20% チ ョ ー ク コ イ ル 1807-4R7M-S * L206 AAX66110 Choke Coil 4.7uH 20% チ ョ ー ク コ イ ル 1807-4R7M-S * Q201 AAX66220 Transistor 2SC1815 GR ト ラ ン ジ ス タ 4860-0700-K * Q202 AAX66220 Transistor 2SC1815 GR ト ラ ン ジ ス タ 4860-0700-K * Q203 AAX66210 Transistor 2SA970 GR ト ラ ン ジ ス タ 4860-0650-K * -208 AAX66210 Transistor 2SA970 GR ト ラ ン ジ ス タ 4860-0650-K * Q209 AAX66220 Transistor 2SC1815 GR ト ラ ン ジ ス タ 4860-0700-K * -212 AAX66220 Transistor 2SC1815 GR ト ラ ン ジ ス タ 4860-0700-K * Q213 AAX66130 Transistor 2SA1015 GR ト ラ ン ジ ス タ 4851-015G-K * Q214 AAX66130 Transistor 2SA1015 GR ト ラ ン ジ ス タ 4851-015G-K * Q215 AAX66230 Transistor 2SC4793 100-320 ト ラ ン ジ ス タ 4860-1060-5 * Q216 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * Q217 AAX66230 Transistor 2SC4793 100-320 ト ラ ン ジ ス タ 4860-1060-5 * Q218 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * Q219 AAX66140 Transistor 2SA1371 hfe100-200 ト ラ ン ジ ス タ 4851-371E-K * Q220 AAX66140 Transistor 2SA1371 hfe100-200 ト ラ ン ジ ス タ 4851-371E-K * Q221 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * Q222 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * Q223 AAX66140 Transistor 2SA1371 hfe100-200 ト ラ ン ジ ス タ 4851-371E-K * Q224 AAX66140 Transistor 2SA1371 hfe100-200 ト ラ ン ジ ス タ 4851-371E-K * Q225N AAX66190 Transistor 2SC4883A FM20 ト ラ ン ジ ス タ 4858-83A0-5 * Q225P AAX66180 Transistor 2SA1859A FM20 ト ラ ン ジ ス タ 4858-59A0-5 * Q226N AAX66190 Transistor 2SC4883A FM20 ト ラ ン ジ ス タ 4858-83A0-5 * Q226P AAX66180 Transistor 2SA1859A FM20 ト ラ ン ジ ス タ 4858-59A0-5 * Q227N AAX66260 Transistor 2SC5200 T0-3P (L) ト ラ ン ジ ス タ 4860-5050-5 * Q227P AAX66270 Transistor 2SA1943 T0-3P (L) ト ラ ン ジ ス タ 4860-5060-5 * Q229N AAX66260 Transistor 2SC5200 T0-3P (L) ト ラ ン ジ ス タ 4860-5050-5 * Q229P AAX66270 Transistor 2SA1943 T0-3P (L) ト ラ ン ジ ス タ 4860-5060-5 * Q230 AAX66170 Transistor 2SC5395 hfe250-500 ト ラ ン ジ ス タ 4855-395F-K * Q231 AAX66150 Transistor 2SA1993 hfe250-500 ト ラ ン ジ ス タ 4851-993F-K * Q232 AAX66170 Transistor 2SC5395 hfe250-500 ト ラ ン ジ ス タ 4855-395F-K * Q233 AAX66170 Transistor 2SC5395 hfe250-500 ト ラ ン ジ ス タ 4855-395F-K REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 10 * Q234 AAX66150 Transistor 2SA1993 hfe250-500 ト ラ ン ジ ス タ 4851-993F-K * Q235 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * Q236 AAX66140 Transistor 2SA1371 hfe100-200 ト ラ ン ジ ス タ 4851-371E-K * Q237N AAX66190 Transistor 2SC4883A FM20 ト ラ ン ジ ス タ 4858-83A0-5 * Q237P AAX66180 Transistor 2SA1859A FM20 ト ラ ン ジ ス タ 4858-59A0-5 * Q238N AAX66260 Transistor 2SC5200 T0-3P (L) ト ラ ン ジ ス タ 4860-5050-5 * Q238P AAX66270 Transistor 2SA1943 T0-3P (L) ト ラ ン ジ ス タ 4860-5060-5 * Q239N AAX66190 Transistor 2SC4883A FM20 ト ラ ン ジ ス タ 4858-83A0-5 * Q239P AAX66180 Transistor 2SA1859A FM20 ト ラ ン ジ ス タ 4858-59A0-5 * Q241N AAX66260 Transistor 2SC5200 T0-3P (L) ト ラ ン ジ ス タ 4860-5050-5 * Q241P AAX66270 Transistor 2SA1943 T0-3P (L) ト ラ ン ジ ス タ 4860-5060-5 * Q242 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * Q243 AAX66160 Transistor 2SC3468 hfe100-200 ト ラ ン ジ ス タ 4853-468E-K * R201 AAX65670 Carbon Resistor(chip) 1.1K 1/10W J チ ッ プ 抵 抗 4720-112J-J * R202 AAX65640 Carbon Resistor(chip) 1K 1/10W J チ ッ プ 抵 抗 4720-102J-J * R203 AAX65810 Carbon Resistor(chip) 22K 1/10W J チ ッ プ 抵 抗 4720-223J-J * R204 AAX65940 Carbon Resistor(chip) 560 1/10W J チ ッ プ 抵 抗 4720-561J-J * R205 AAX65810 Carbon Resistor(chip) 22K 1/10W J チ ッ プ 抵 抗 4720-223J-J * R206 AAX65990 Carbon Resistor(chip) 750 1/10W J チ ッ プ 抵 抗 4720-751J-J * R207 AAX65940 Carbon Resistor(chip) 560 1/10W J チ ッ プ 抵 抗 4720-561J-J * -209 AAX65940 Carbon Resistor(chip) 560 1/10W J チ ッ プ 抵 抗 4720-561J-J * R210 AAX65650 Carbon Resistor(chip) 10K 1/10W J チ ッ プ 抵 抗 4720-103J-J * R211 AAX65940 Carbon Resistor(chip) 560 1/10W J チ ッ プ 抵 抗 4720-561J-J * R212 AAX65650 Carbon Resistor(chip) 10K 1/10W J チ ッ プ 抵 抗 4720-103J-J * R213 AAX65940 Carbon Resistor(chip) 560 1/10W J チ ッ プ 抵 抗 4720-561J-J * R214 AAX65940 Carbon Resistor(chip) 560 1/10W J チ ッ プ 抵 抗 4720-561J-J * R215 AAX65700 Carbon Resistor(chip) 12K 1/10W J チ ッ プ 抵 抗 4720-123J-J * R216 AAX65700 Carbon Resistor(chip) 12K 1/10W J チ ッ プ 抵 抗 4720-123J-J * R217 AAX65680 Carbon Resistor(chip) 11K 1/10W F チ ッ プ 抵 抗 4720-113A-J * R218 AAX65680 Carbon Resistor(chip) 11K 1/10W F チ ッ プ 抵 抗 4720-113A-J * R219 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * -222 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R223 AAX65770 Carbon Resistor(chip) 200 1/10W J チ ッ プ 抵 抗 4720-201J-J * R224 AAX65770 Carbon Resistor(chip) 200 1/10W J チ ッ プ 抵 抗 4720-201J-J * R225 AAX65790 Carbon Resistor(chip) 220 1/10W J チ ッ プ 抵 抗 4720-221J-J * R226 AAX65790 Carbon Resistor(chip) 220 1/10W J チ ッ プ 抵 抗 4720-221J-J * R227 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * -234 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R235 AAX65840 Carbon Resistor(chip) 330 1/10W J チ ッ プ 抵 抗 4720-331J-J * -238 AAX65840 Carbon Resistor(chip) 330 1/10W J チ ッ プ 抵 抗 4720-331J-J * R239 AAX65800 Carbon Resistor(chip) 2.2K 1/10W J チ ッ プ 抵 抗 4720-222J-J * R240 AAX65840 Carbon Resistor(chip) 330 1/10W J チ ッ プ 抵 抗 4720-331J-J * R241 AAX65800 Carbon Resistor(chip) 2.2K 1/10W J チ ッ プ 抵 抗 4720-222J-J * R242 AAX65840 Carbon Resistor(chip) 330 1/10W J チ ッ プ 抵 抗 4720-331J-J * R243 AAX65820 Carbon Resistor(chip) 270 1/10W J チ ッ プ 抵 抗 4720-271J-J * R244 AAX65820 Carbon Resistor(chip) 270 1/10W J チ ッ プ 抵 抗 4720-271J-J * R245 AAX66040 Carbon Resistor(chip) 220 1/8W J チ ッ プ 抵 抗 4721-221J-6 * -248 AAX66040 Carbon Resistor(chip) 220 1/8W J チ ッ プ 抵 抗 4721-221J-6 * R249 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * -256 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R257 AAX66070 Carbon Resistor(chip) 330 1/8W J チ ッ プ 抵 抗 4721-331J-6 * -260 AAX66070 Carbon Resistor(chip) 330 1/8W J チ ッ プ 抵 抗 4721-331J-6 * R261 AAX66000 Carbon Resistor(chip) 100R 1/8W F チ ッ プ 抵 抗 4721-101A-6 * -268 AAX66000 Carbon Resistor(chip) 100R 1/8W F チ ッ プ 抵 抗 4721-101A-6 * R269 AAX66080 Carbon Resistor(chip) 4.7 1/8W F チ ッ プ 抵 抗 4721-4R7A-6 * -272 AAX66080 Carbon Resistor(chip) 4.7 1/8W F チ ッ プ 抵 抗 4721-4R7A-6 * R273 AAX65310 Wire Wound Resistor 0.1 5W K セ メ ン ト 抵 抗 474B-0R1K-5 * -276 AAX65310 Wire Wound Resistor 0.1 5W K セ メ ン ト 抵 抗 474B-0R1K-5 * R281 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R282 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R283 AAX65650 Carbon Resistor(chip) 10K 1/10W J チ ッ プ 抵 抗 4720-103J-J * R284 AAX65810 Carbon Resistor(chip) 22K 1/10W J チ ッ プ 抵 抗 4720-223J-J * R285 AAX65910 Carbon Resistor(chip) 47K 1/10W J チ ッ プ 抵 抗 4720-473J-J * R286 AAX65740 Carbon Resistor(chip) 150K 1/10W J チ ッ プ 抵 抗 4720-154J-J * R287 AAX65650 Carbon Resistor(chip) 10K 1/10W J チ ッ プ 抵 抗 4720-103J-J * R288 AAX65960 Carbon Resistor(chip) 56K 1/10W J チ ッ プ 抵 抗 4720-563J-J * R289 AAX65730 Carbon Resistor(chip) 15K 1/10W J チ ッ プ 抵 抗 4720-153J-J * R290 AAX66020 Carbon Resistor(chip) 150K 1/8W J チ ッ プ 抵 抗 4721-154J-6 * R291 AAX66020 Carbon Resistor(chip) 150K 1/8W J チ ッ プ 抵 抗 4721-154J-6 * R292 AAX65950 Carbon Resistor(chip) 5.6K 1/10W J チ ッ プ 抵 抗 4720-562J-J REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MSR400 11 * R293 AAX65950 Carbon Resistor(chip) 5.6K 1/10W J チ ッ プ 抵 抗 4720-562J-J * R294 AAX66030 Carbon Resistor(chip) 22 1/8W J チ ッ プ 抵 抗 4721-220J-6 * R295 AAX66030 Carbon Resistor(chip) 22 1/8W J チ ッ プ 抵 抗 4721-220J-6 * R296 AAX66050 Carbon Resistor(chip) 2.2K 1/8W J チ ッ プ 抵 抗 4721-222J-6 * R297 AAX66050 Carbon Resistor(chip) 2.2K 1/8W J チ ッ プ 抵 抗 4721-222J-6 * R298 AAX66010 Carbon Resistor(chip) 150R 1/8W J チ ッ プ 抵 抗 4721-151J-6 * R299 AAX66010 Carbon Resistor(chip) 150R 1/8W J チ ッ プ 抵 抗 4721-151J-6 * R300 AAX66060 Carbon Resistor(chip) 2.2 1/8W F チ ッ プ 抵 抗 4721-2R2A-6 * -303 AAX66060 Carbon Resistor(chip) 2.2 1/8W F チ ッ プ 抵 抗 4721-2R2A-6 * R304 AAX66720 Metal Oxide Film Resistor 4.7 2W J 酸 化 金 属 被 膜 抵 抗 4719-4R7J-1 * R307 AAX66720 Metal Oxide Film Resistor 4.7 2W J 酸 化 金 属 被 膜 抵 抗 4719-4R7J-1 * R310 AAX66080 Carbon Resistor(chip) 4.7 1/8W F チ ッ プ 抵 抗 4721-4R7A-6 * -313 AAX66080 Carbon Resistor(chip) 4.7 1/8W F チ ッ プ 抵 抗 4721-4R7A-6 * R316 AAX66060 Carbon Resistor(chip) 2.2 1/8W F チ ッ プ 抵 抗 4721-2R2A-6 * R317 AAX66060 Carbon Resistor(chip) 2.2 1/8W F チ ッ プ 抵 抗 4721-2R2A-6 * R318 AAX66090 Carbon Resistor(chip) 680 1/8W J チ ッ プ 抵 抗 4721-681J-6 * R319 AAX66090 Carbon Resistor(chip) 680 1/8W J チ ッ プ 抵 抗 4721-681J-6 * R320 AAX66080 Carbon Resistor(chip) 4.7 1/8W F チ ッ プ 抵 抗 4721-4R7A-6 * R321 AAX66080 Carbon Resistor(chip) 4.7 1/8W F チ ッ プ 抵 抗 4721-4R7A-6 * RY201 AAX66670 Relay 24VDC OSASH224D リ レ ー 4500-0660-0 * VR201 AAX66890 Trimmer Potentiometer B1K H3 6.4x6 03 半 固 定 Ｖ Ｒ IDLING ADJ. 4756-1026-3-03 * VR202 AAX66890 Trimmer Potentiometer B1K H3 6.4x6 03 半 固 定 Ｖ Ｒ IDLING ADJ. 4756-1026-3-03 * ZD201 AAX66120 Zener Diode 6.8V 1/2W J ツ ェ ナ ー ダ イ オ ー ド 4840-9110-0 * -204 AAX66120 Zener Diode 6.8V 1/2W J ツ ェ ナ ー ダ イ オ ー ド 4840-9110-0 * AAX66350 Circuit Board AC Inlet シー ト Ａ Ｃ 　 Ｉ Ｎ Ｌ Ｅ Ｔ J SVC-YA012C-INLET * AAX70740 Circuit Board AC Inlet シー ト Ａ Ｃ 　 Ｉ Ｎ Ｌ Ｅ Ｔ U,H,B,A,K,T,O SVC-YA010C-INLET -- Connector Assembly 3P P=3.96 #18 L=100 束 線 7012-6971-0 -- Tube ID=4mm UL 熱 収 縮 チ ュ ー ブ GND 1660-0870-0 * JK105 AAX64860 AC Inlet HF-301(L) Ａ Ｃ イ ン レ ッ ト AC IN 2113-3110-0 * L101 AAX66100 Choke Coil EI41 2.2mH チ ョ ー ク コ イ ル J 1806-3857-0 JP101 -- Jumper Wire ジ ャ ン パ ー 線 U,H,B,A,K,T,O JP102 -- Jumper Wire ジ ャ ン パ ー 線 U,H,B,A,K,T,O * AAX65260 Circuit Board SW シ ー ト Ｓ Ｗ SVC-YA012C-SW AAX66420 Fuse Holder ヒ ュ ー ズ ホ ル ダ 4132-1011-0 2 * C105 AAX66710 Capacitor 1000P 400V 20% 規 格 認 定 コ ン 150T-102M-5-RO * CN106 AAX65170 Connector WAFER 2PIN P=7.92 コ ネ ク タ ー 2101-3062-0 * CN107 AAX65170 Connector WAFER 2PIN P=7.92 コ ネ ク タ ー 2101-3062-0 * F101 AAX66400 Fuse T5A 　125V 5x20mm ヒ ュ ー ズ J,U,T 5120-0200-0-L * F101 AAX66390 Fuse T2.5A 250V 5x20mm ヒ ュ ー ズ H,B,A,K,O 5120-0078-0 * SW101 AAX65320 Switch TV-5 M3x0.5 ス イ ッ チ POWER 5200-4867-0-01 TH101 -- Jumper Wire ジ ャ ン パ ー 線 TH102 -- Jumper Wire ジ ャ ン パ ー 線 * AAX65290 Speaker LF ス ピ ー カ Ｌ Ｆ WOOFER SVC-8900-6530-0 * AAX65280 Speaker HF ス ピ ー カ Ｈ Ｆ TWEETER SVC-8900-3680-0 * AAX66860 Power Transformer 電 源 ト ラ ン ス　Ｊ J 1806-3847-0 * AAX66870 Power Transformer 電 源 ト ラ ン ス　Ｕ U,T 1806-3846-0 * AAX66850 Power Transformer 電 源 ト ラ ン ス　Ｈ H,B,K,O 1806-3848-0 * AAX66840 Power Transformer 電 源 ト ラ ン ス　Ａ A 1806-3866-0 * AAX66800 AC Cord L=2.5m JAPAN VOLEX 電 源 コ ー ド J 7012-6979-0 * AAX66820 AC Cord L=2.5m US VOLEX 電 源 コ ー ド U,T 7012-6981-0 * AAX66810 AC Cord L=2.5m EU TINHOW 電 源 コ ー ド H,A 7012-6980-0 * AAX66790 AC Cord L=2.5m UK LOGWELL 電 源 コ ー ド B 7012-6978-0 * AAX66830 AC Cord L=2.5m KOREA 電 源 コ ー ド K 7012-6996-0 * AAX66780 AC Cord L=2.5m CCC LONGWELL 電 源 コ ー ド O 7012-6977-0 REF NO. PART NO. DESCRIPTION 部 品 名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 I H G F E D C B A 2 3 4 5 6 MSR400 1 MSR400 MSR400 ■ BLOCK DIAGRAM（ブロックダイアグラム） TWEETER IC109B HPF Freq. response compensation HIGH EQ LOW EQ P.AMP P.AMP WOOFER IC107A IC108 IC107B IC104A IC105A IC106A IC104B IC105B LOW CUT LPF IC109A LINE OUT JK102 2 3 INPUT MIX SW AC INLET AMP + – +15V –15V 1 LINE/MIC IN 2 JK103 2 3 1 2 3 1 2 + +15V –15V +15V –15V POWER –15V PEAK/ LIMIT GND1 GND2 HUM GND 7 5 + 7 5 IC102A LEVEL VR104 VR105 VR103 IC103B IC106B COMPRESSOR Q111,Q113 COMPRESSOR LED DRIVE Q105,Q107 Q106, Q112 PEAK DETECT Q243 PEAK DETECT Q242 DC DETECT PROTECTION RY201 YE (+) EMI CORE (Korea model only) BL (–) RE (+) EMI CORE (Korea model only) BK (–) +Vcc –Vcc +Vcc –Vcc +VRY RY201 Q231 Q230,Q232~234 D238 RE BK RE OR GY YE(J) WH(U,T) BK(H,B,K,O) BL(A) WH OR –Vcc +Vcc +VRY F202 F201 D228 ~230 –15V +15V +15V –15V JP102 JP101 U,H,B,A,K,T,O L101 J IC201 IC202 D226 T101 TRANSFORMER SW101 F101 L(YE) N(BR) LINE IN (PHONE) JK104 CN101-5P CN105-2P CN205-2P CN103-6P CN201-6P CN202-6P CN107-2P(3P) CN106-2P(3P) CN203-4P CN102-5P +15V –15V CN104-2P CN204-2P w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 A B C D E F G H I 2 3 4 5 6 MSR400 2 MSR400 MSR400 ■ MSR400 OVERALL CIRCUIT DIAGRAM 1/3 (INPUT, MIX) C129 1u R135 20K R132 1K C107 47P R127 1K2 C132 0.15u R125 4K7 5 6 7 IC102B NJM2068L-D R130 120K R143 1K R148 51K R138 18K C112 0.01u C122 68N C120 68N C137 0.22u R133 3K3 D101 1N4148 D102 1N4148 -15V +15V C123 2700P R158 56K R131 15K R126 1K C144 0.015u C119 0.68u R145 1K C141 0.033u R157 27K R153 18 R129 33K R142 120K C121 0.039u R113 3K9 C153 47P R120 3K9 R117 3K9 R137 1K5 1 3 2 JK103 - NC3FAV1 0 C101 10u/50V C102 10u/50V R112 3K9 C118 10u/25V 3 2 1 8 4 IC102A NJM2068L-D 5 6 7 IC103B NJM2068L-D D104 1N4148 D103 1N4148 C113 0.01u SIG SIG-G +15V +/-15V-G -15V 1 2 3 4 5 CN101 P10176 1 2 3 4 5 CN102 M241855 C114 0.01u +15V -15V 3 2 1 8 4 IC103A NJM2068L-D C117 0.01u C131 100P C126 0.01u +15V -15V 3 2 1 8 4 IC104A NJM2068L-D C128 0.01u R140 15K 5 6 7 IC105B NJM2068L-D R141 680 5 6 7 IC104B NJM2068L-D C130 0.01u +15V -15V 3 2 1 8 4 IC105A NJM2068L-D C133 0.01u R150 1K1 C147 0.47u R152 1K1 C148 0.018u C134 0.01u +15V -15V 3 2 1 8 4 IC106A NJM2068L-D C136 0.01u 5 6 7 IC107B NJM2068L-D R139 15K C127 0.015u C124 0.012u R136 10K C139 0.01u +15V -15V 3 2 1 8 4 IC107A NJM2068L-D C140 0.01u C135 0.01u C138 0.012u R147 18K R146 3K3 5 6 7 IC108B NJM2068L-D R151 6K8 C142 0.01u +15V -15V 3 2 1 8 4 IC108A NJM2068L-D C143 0.01u 5 6 7 IC106B NJM2068L-D +15V -15V +15V -15V -15V +15V +15V -15V LINE OUT LINE/ MIC IN EM101 EM102 1 3 2 E C B R1 R2 Q111 DTA114EKA 1 3 2 R1 R2 E B C Q112 DTC114EKA Q113 2SK246 R169 470K R179 51K R181 1K R184 18 C308 100P R183 39K R186 1.5K R190 2.2K R188 100K LED 1 PEAK/ LIMIT 1 3 2 E C B R1 R2 Q105 DTA114EKA 1 3 2 R1 R2 E B C Q106 DTC114EKA Q107 2SK246 R170 470K R171 47K R173 1K R177 18R C303 100P R175 33K R185 1.5K R189 2.2K R187 100K -15V +15V C301 10u/25V C309 10u/25V 1 2 3 4 5 6 LF SIG-G HF +15V -15V GND CN103 +15V -15V R144 390R C103 100u/25V C304 47P D105 1N4148 D106 4148 -15V +15V C115 0.01u +15V -15V 3 2 1 8 4 IC109A NJM2068L-D C116 0.01u 5 6 7 IC109B NJM2068L-D C305 47P 1 2 CN105 M241852 1 2 CN104 M241852 LF HF R149 1K2 C149 0.1u LED2 POWER R191 2.2K VR103 C10K VR104 A20K VR105 B50K LEVEL JK104 CK3-6, 35-14 1 3 2 JK102 NC3MAV C302 10u/25V C306 10u/25V C104 220P R134 6K8 4 FB2 BEAD FB1 BEAD FB3 BEAD LINE IN (PHONE) INPUT MIX EQ HIGH EQ LOW from AMP 1/2-CN204 from AMP 1/2-CN201 from AMP 2/2-CN205 OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP Note: See parts list for details of circuit board component parts. 注：シートの部品詳細はパーツリストをご参照ください。 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 I H G F E D C B A 2 3 4 5 6 MSR400 3 MSR400 MSR400 ■ MSR400 OVERALL CIRCUIT DIAGRAM 2/3 (AMP 1/2) AMP 1/2 C264 2200P C243 100P C260 4u7/100V 1 2 3 4 5 6 CN201 PIN6 R300 2R2 R296 2K2 R294 22 R292 5K6 R299 150R C266 100uF/100V C261 4u7/100V C267 100uF/100V C238 4u7/100V C239 4u7/100V C242 100P C254 3u3/250V R295 22 R312 4R7 C255 3u3/250V R293 5K6 Q235 2SC3468 R297 2K2 R317 2R2 Q237N C4883A R298 150R R303 2R2 Q238N 2SC5200 R316 2R2 R318 680 Q239P A1859A R313 4R7 Q241P 2SA1943 R302 2R2 Q236 2SA1371 Q241N 2SC5200 R301 2R2 Q237P A1859A Q239N C4883A Q238P 2SA1943 D232 IN4004L D235 FMU-22U D231 IN4004L D234 FMU-22U D236 FMG-22S L205 4u7 C265 2200P R319 680R D237 FMG-22S L206 4u7 +Vcc -Vcc LF AMP HF-1 HF-2 HF-B HF-A LF SIG-G HF +15V +/-15V-G -15V +/-Vcc-G C227 10P R253 47K C223 4u7/100V R203 22K R204 560 R201 1K1 R210 10K R209 560 R239 2K2 Q203 2SA970 R250 47K R236 330 C218 22P C213 2200P C207 0.015u R249 47K 1 2 CN206 C209 100uF/25V C205 22u/25V C201 4u7/100V Q205 2SA970 Q207 2SA970 D203 1SS133/175 D201 1SS133/175 Q215 2SC4793 Q211 2SC1815 Q209 2SC1815 Q201 2SC1815 Q219 2SA1371 C202 4u7/100V C211 22P R215 12K R223 200 R225 220 R216 12K R213 560 R207 560 D208 1SS133/176 D207 1SS133/176 R219 47K R220 47K R269 4R7 R227 47K R228 47K R258 330 R254 47K R270 4R7 R273 0.1R/5W R262 100 R265 100 R235 330 R240 330 R243 270 R246 220 R274 0.1R/5W R261 100 R257 330 R245 220 R266 100 Q227P 2SA1943 C215 0.01u D212 HSSB2 C217 22P D214 HSSB2 D219 IN4004L D215 D1NL20U Q216 2SC3468 Q221 2SC3468 Q225N C4883A Q227N 2SC5200 Q225P A1859A Q223 2SA1371 Q213 2SA1015 C224 4u7/100V C221 10u/25V VR201 1K ZD201 MTZJ6.8C ZD202 MTZJ6.8C C228 10P D217 D1NL20U D220 IN4004L R230 47K R229 47K R310 4R7 R311 4R7 RL0807-4R7M/E911 RL0807-4R7M/E911 L203 100u L204 100u -15V +15V HF Q242 2SC3468 1 2 CN204 to MIX -CN104 to MIX - CN103 N.C. (LF) to AMP 2/2 B2 (P.4) from AMP 2/2 F1 (P.4) IDLING ADJ. to AMP 2/2 F2 (P.4) to AMP 2/2 F3 (P.4) from AMP 2/2 F3 (P.4) from AMP 2/2 F4 (P.4) Note: See parts list for details of circuit board component parts. 注：シートの部品詳細はパーツリストをご参照ください。 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 A B C D E F G H I 2 3 4 5 6 MSR400 4 MSR400 MSR400 ■ MSR400 OVERALL CIRCUIT DIAGRAM 2/3 (AMP 2/2, AC INLET, SW) IDLING ADJ. C229 10P R255 47K C225 4u7/100V R205 22K R206 750 R202 1K R212 10K R211 560 R241 2K2 Q204 2SA970 R252 47K R238 330 C220 22P C214 2200P C208 100PF R251 47K 1 2 CN207 C210 100uF/25V C206 22u/25V C203 4u7/100V Q206 2SA970 Q208 2SA970 D204 1SS133/176 D202 1SS133/176 Q217 2SC4793 Q212 2SC1815 Q210 2SC1815 Q202 2SC1815 Q220 2SA1371 C204 4u7/100V C212 47P R217 11K R224 200 R226 220 R218 11K R214 560 R208 560 D210 1SS133/176 D209 1SS133/176 R221 47K R222 47K R271 4R7 R231 47K R232 47K R260 330 R256 47K R272 4R7 R275 0.1R/5W R264 100 R267 100 R237 330 R242 330 R244 270 R248 220 R276 0.1R/5W R263 100 R259 330 R247 220 R268 100 Q229P 2SA1943 C216 0.01u D211 HSSB2 C219 22P D213 HSSB2 D221 IN4004L D216 D1NL20U Q218 2SC3468 Q222 2SC3468 Q226N C4883A Q229N 2SC5200 Q226P A1859A Q224 2SA1371 Q214 2SA1015 C226 4u7/100V C222 10u/25V VR202 1K ZD203 MTZJ6.8C ZD204 MTZJ6.8C C230 10P D218 D1NL20U D222 IN4004L R234 47K R233 47K HF-1 HF-2 HF-B HF-A C246 0.1u C247 0.1u C232 1000P C270 0.01u C271 0.01u R290 150K R291 150K R304 4R7/2W R281 47K R286 150K R285 47K R284 22K R283 10K R288 56K D226 IN4004L RY201 OSA-SH-224DM3M C256 0.1u C257 0.1u R307 4R7/2W CN203 VH4P 1 2 3 4 5 6 CN202 RE C234 47uF/25V BL C233 470uF/100V RE C231 10u/25V OR C235 4u7/50V WH OR -Vcc D238 D10XB20 C263 0.33u C262 0.33u +Vcc C251 0.1u 1 2 CN209 Q230 2SC5395 C250 0.1u Q234 2SA1993 C252 ※1 C253 ※1 C245 1000uF/35V C244 1000uF/35V Q232 2SC5395 -Vcc +Vcc F201 Q233 2SC5395 F202 Vin GND -15V IC202 NJM7915FA Vin GND +15V IC201 NJM7815FA C241 47uF/50V C240 47uF/50V D223 1SS133/176 C237 10u/50V C236 10u/50V D224 IN4004L D225 IN4004L -15V +15V R289 15K R282 47K D233 IN4004L R320 4R7 R321 4R7 Q231 2SA1993 HF+ HF EMI core (Korea model only) - LF- LF+ R287 10K HF from AMP 1/2 A2 (P.3) Q243 2SC3468 1 2 CN205 To MIX -CN105 N.C. LF AMP TWEETER WOOFER 1 3 F101 SW101 SFDLB11R7U-YL T101 1 2 3 CN107 C105 1000P 1 2 3 4 1N4004Lx4 D230 D228 D229 D227 4 3 2 1 L N N.C. (HF) AMP 2/2 to AMP 1/2 E1 (P.3) to AMP 1/2 F2 (P.3) to AMP 2/2 F4 (P.3) to AMP 1/2 E5 (P.3) from AMP 1/2 F3 (P.3) ※1 ※1 ※1 L101 ※2 ※2 JK105 CN106 SW AC INLET REGULATOR –15V TRANSFORMER AC IN REGULATOR +15V POWER JP102 JP101 U/H/B/A/K/T/O J Note: See parts list for details of circuit board component parts. 注：シートの部品詳細はパーツリストをご参照ください。 • D10XB20 (AAX65400) DIODE STACK AMP: D238 • NJM7815FA(AAX64890) REGULATOR +15V AMP: IC201 • NJM7915FA(AAX64900) REGULATOR -15V AMP: IC202 1 2 3 1: OUTPUT 2: COMMON 3: INPUT 1 2 3 1: OUTPUT 2: INPUT 3: COMMON ※ 1 The parts for the element with this notification vary depending on the destination. Refer to the table below for the parts to be used. 注記の素子は仕向により使用部品が異なります。使用部品については下表を参照してください。 ※ 2 The element in the dotted area is attached to the destination indicated in this area. 破線内の素子は、破線内部に記載された仕向にのみ取り付けられます。 C252 C253 F101 F201 F202 J 6800u/100V 6800u/100V 5A125V 1A250V 1A250V U, T 6800u/80V 6800u/80V 5A125V 1A250V 1A250V H, B, A, K, O 6800u/80V 6800u/80V T2.5AL T1AL T1AL w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
