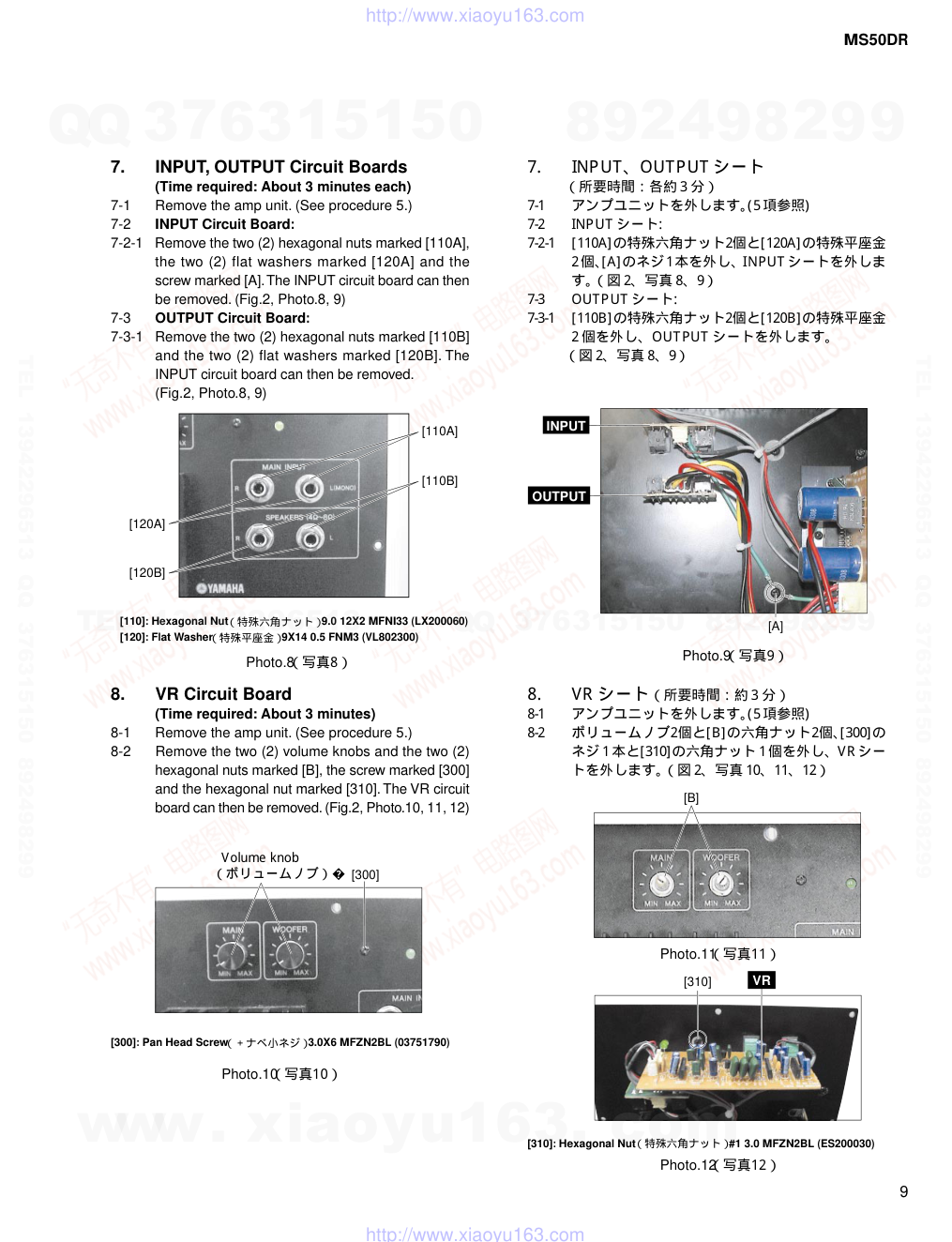

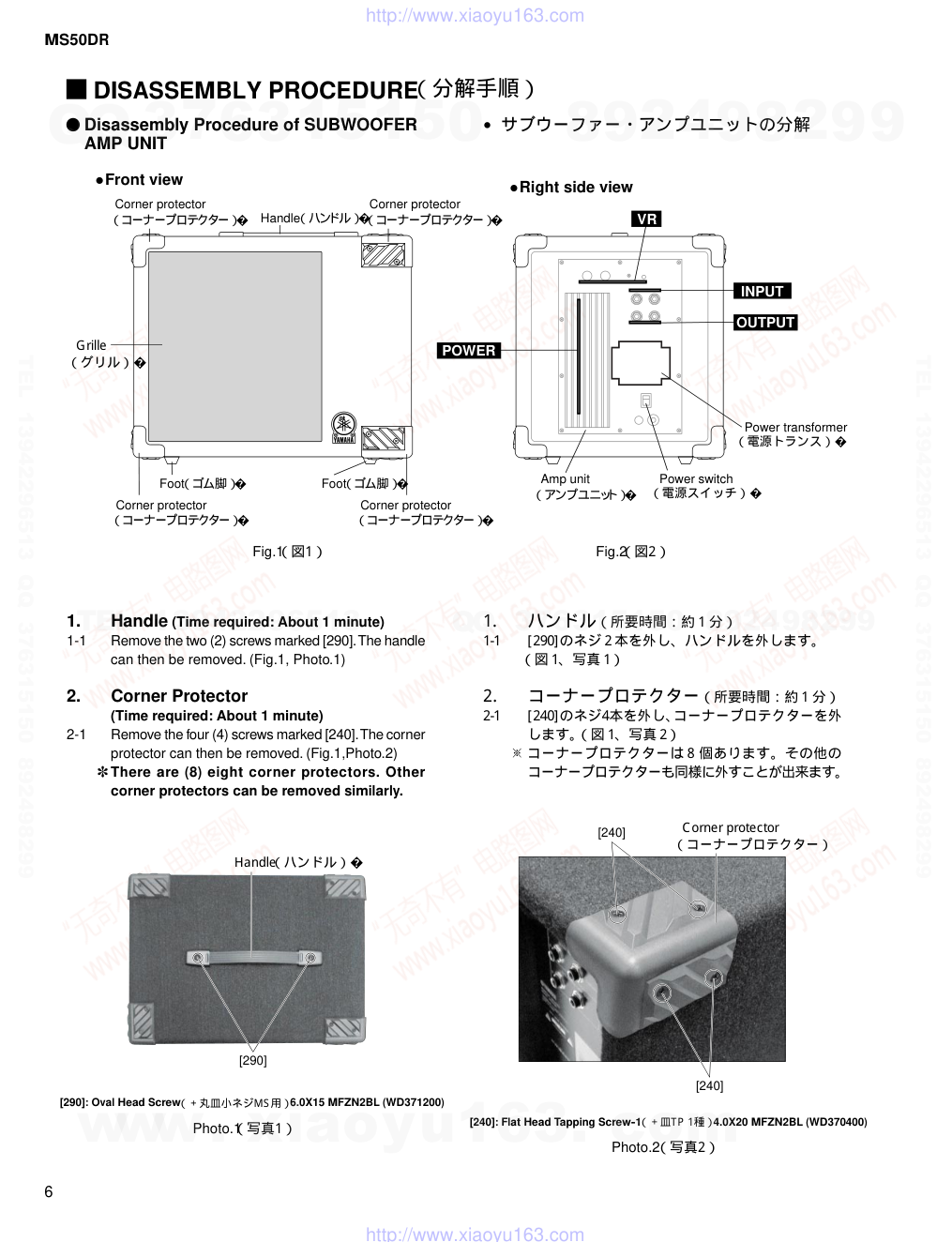

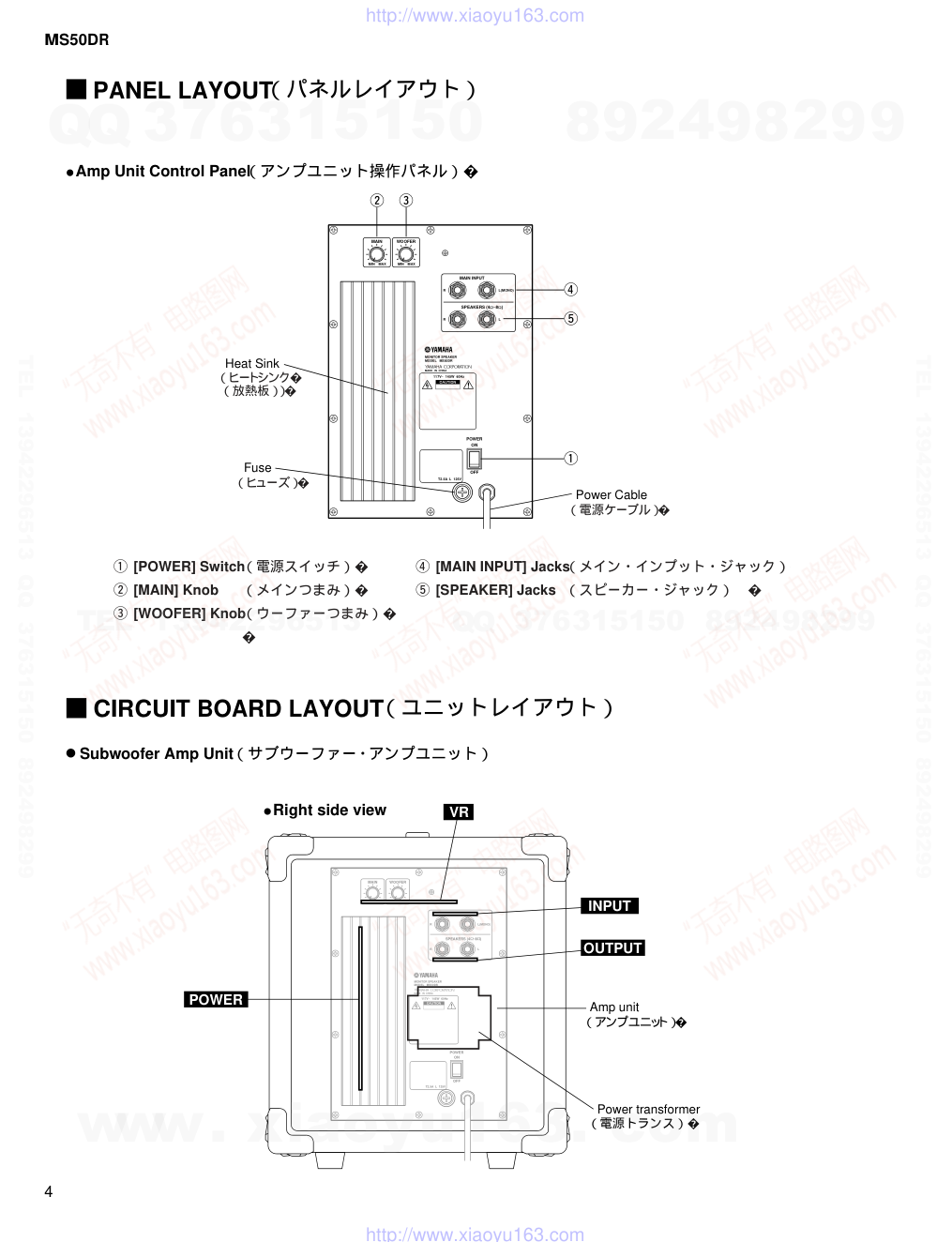

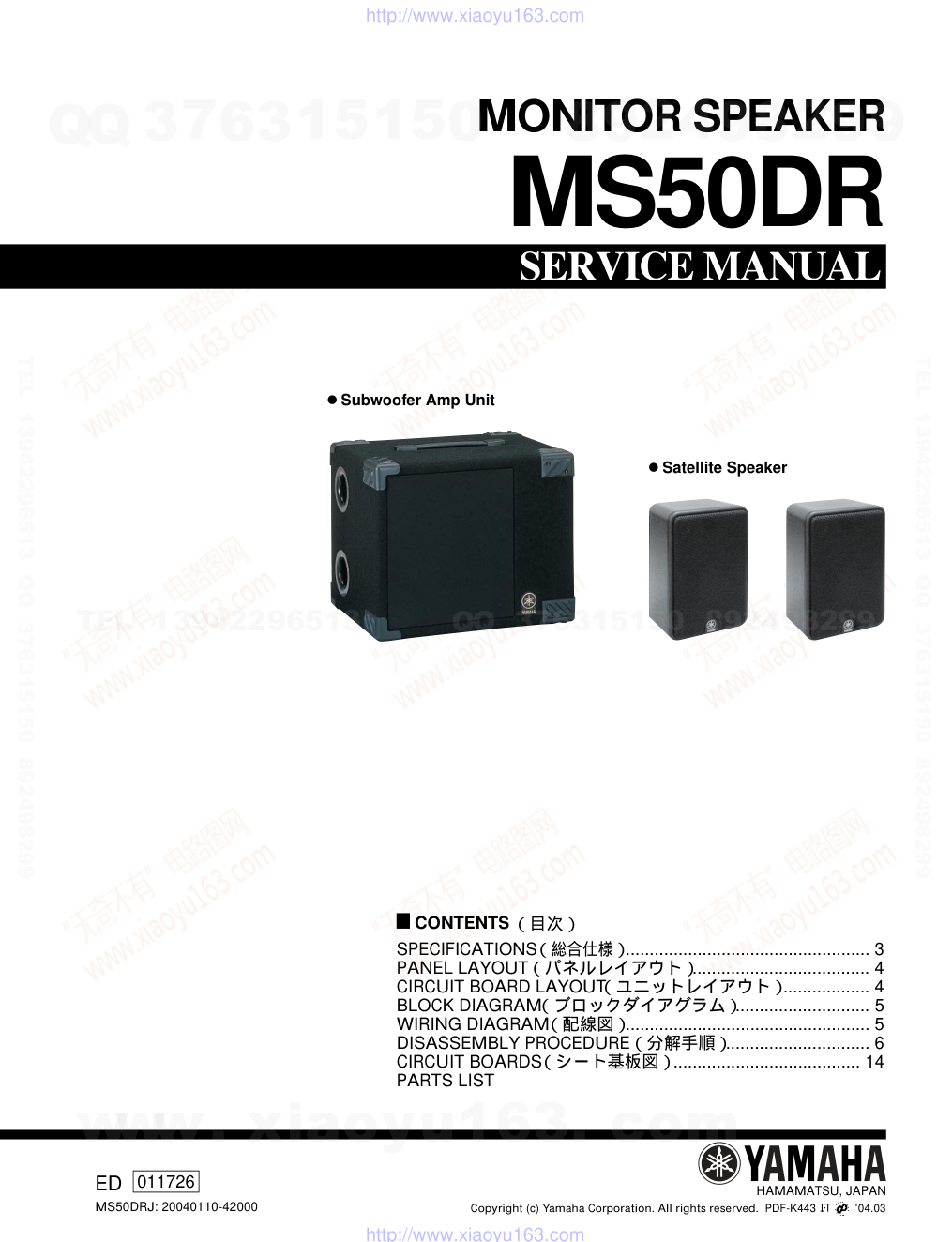

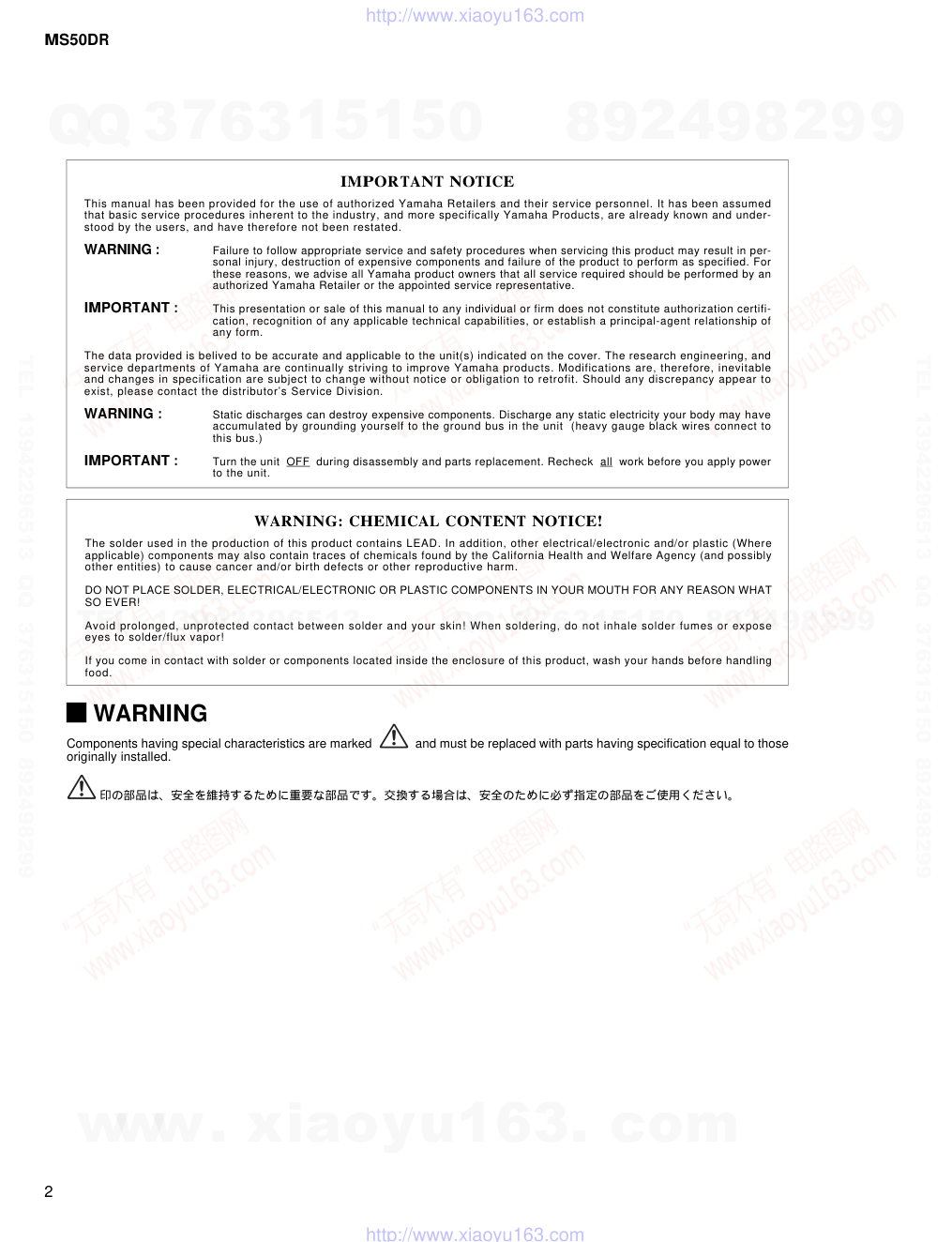

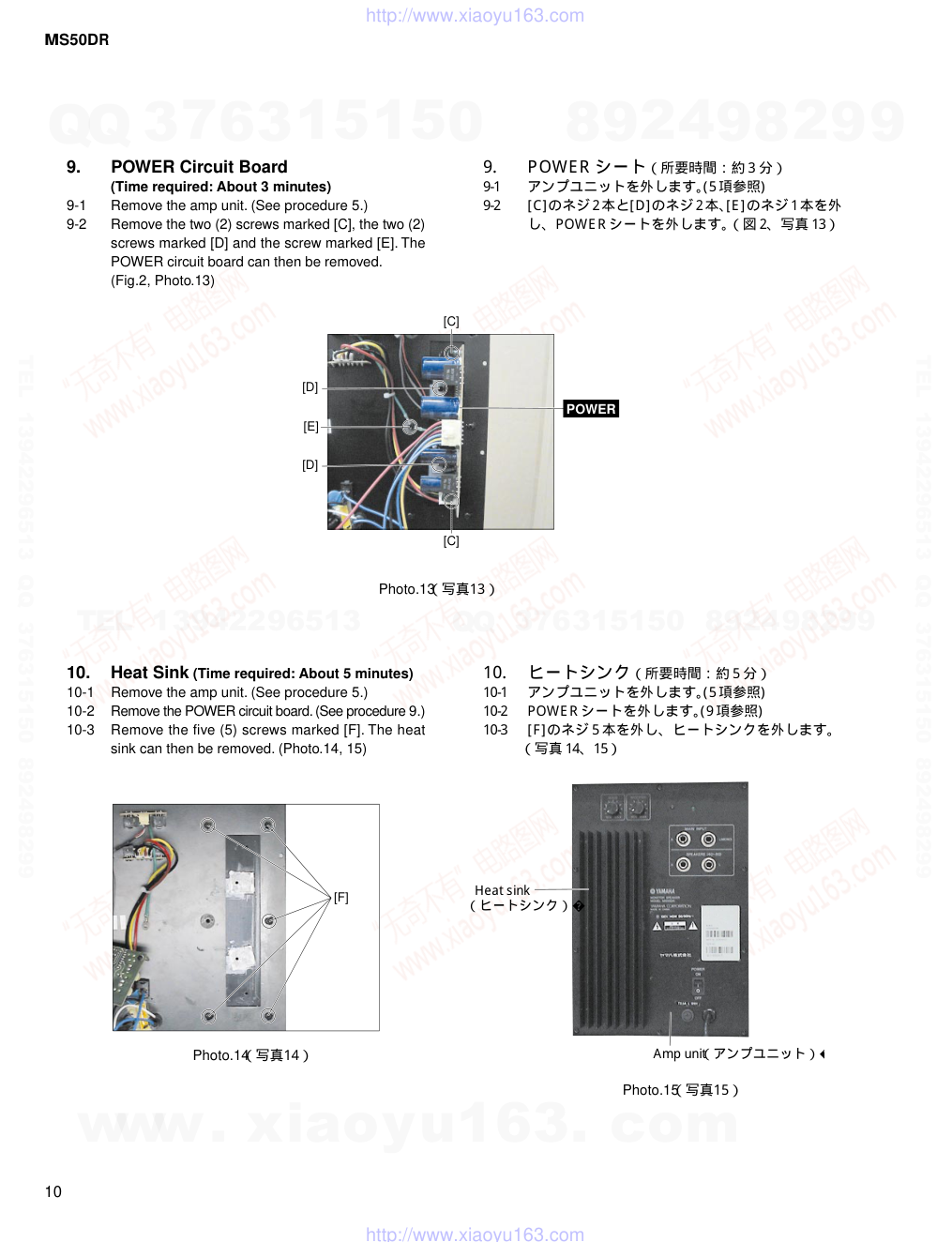

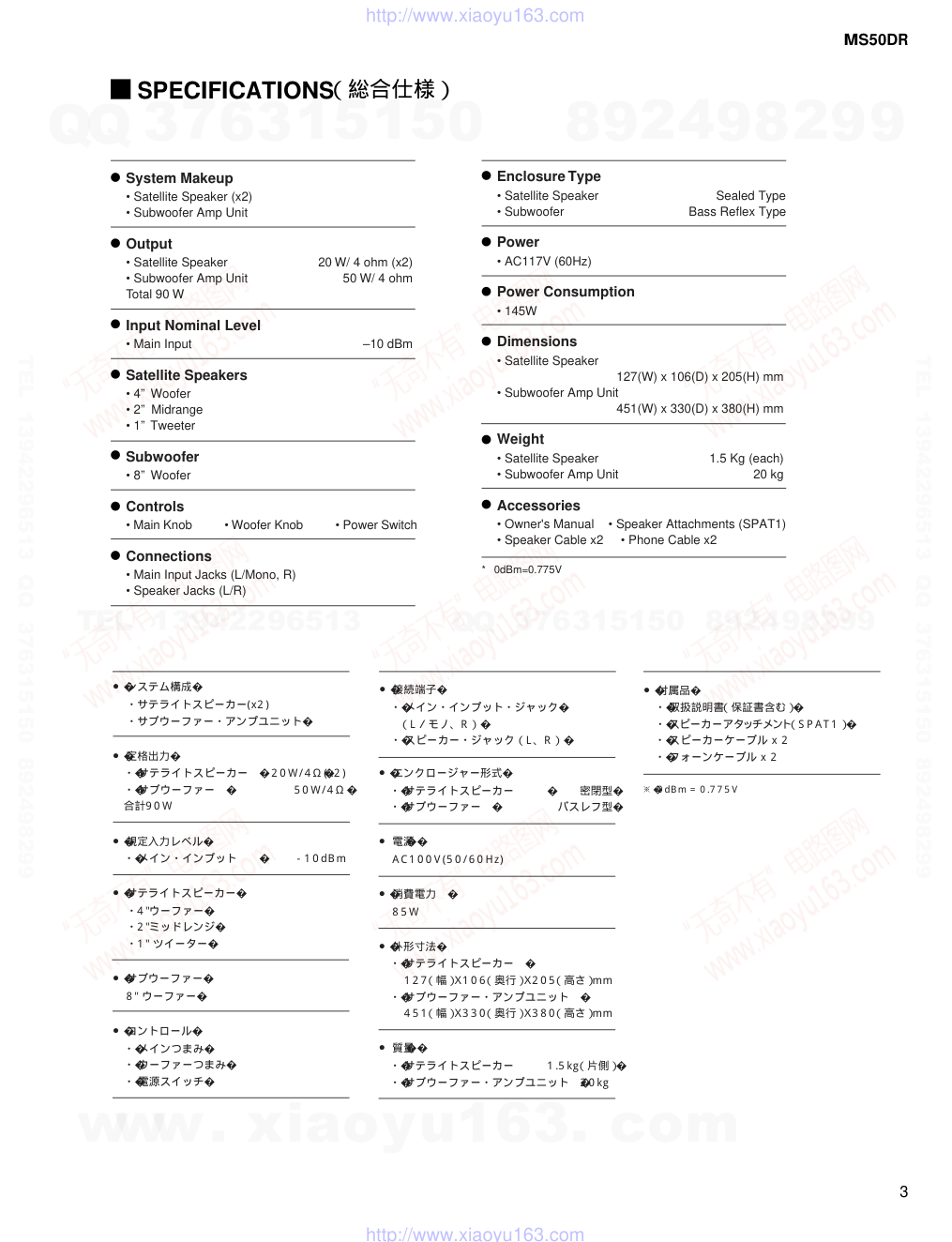

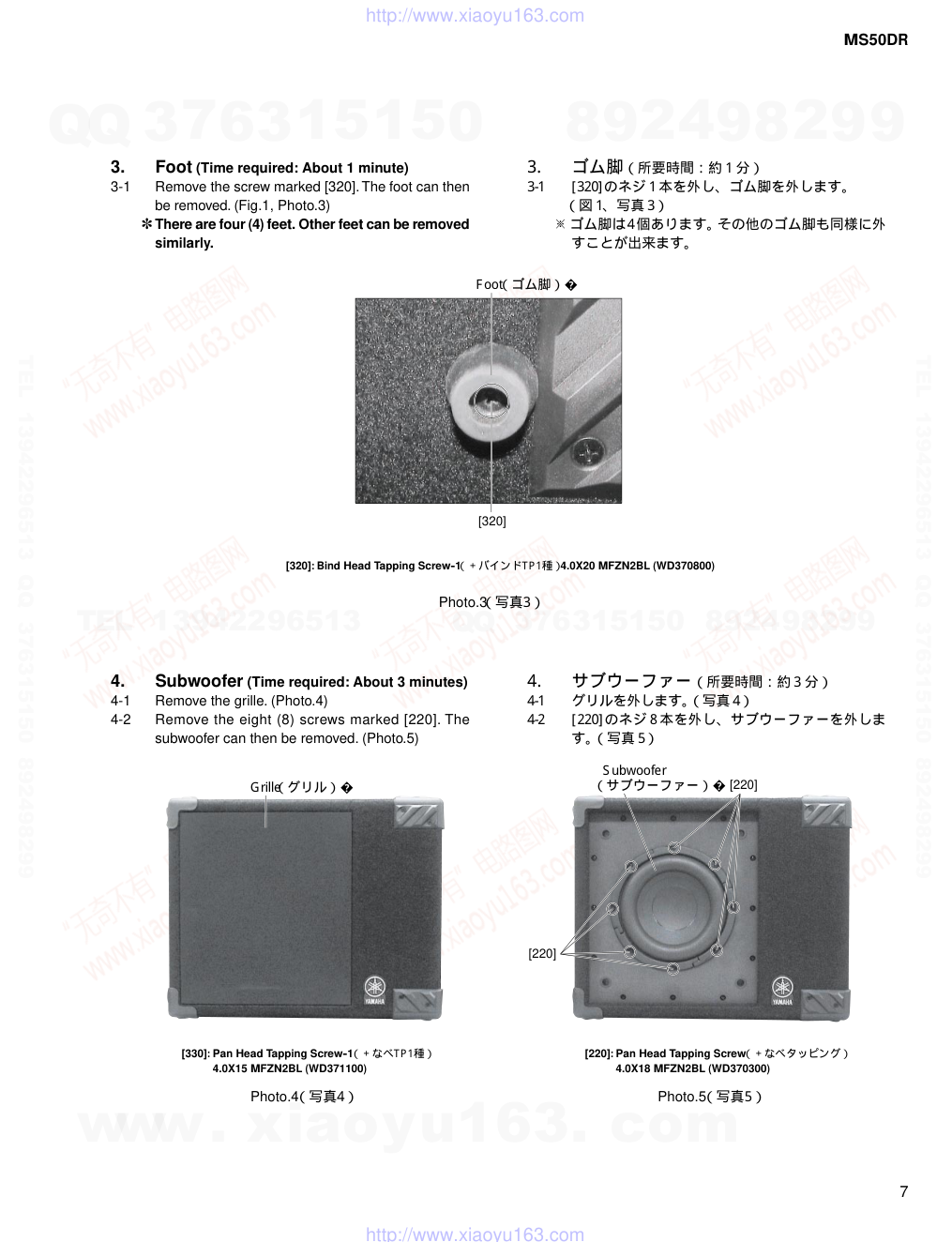

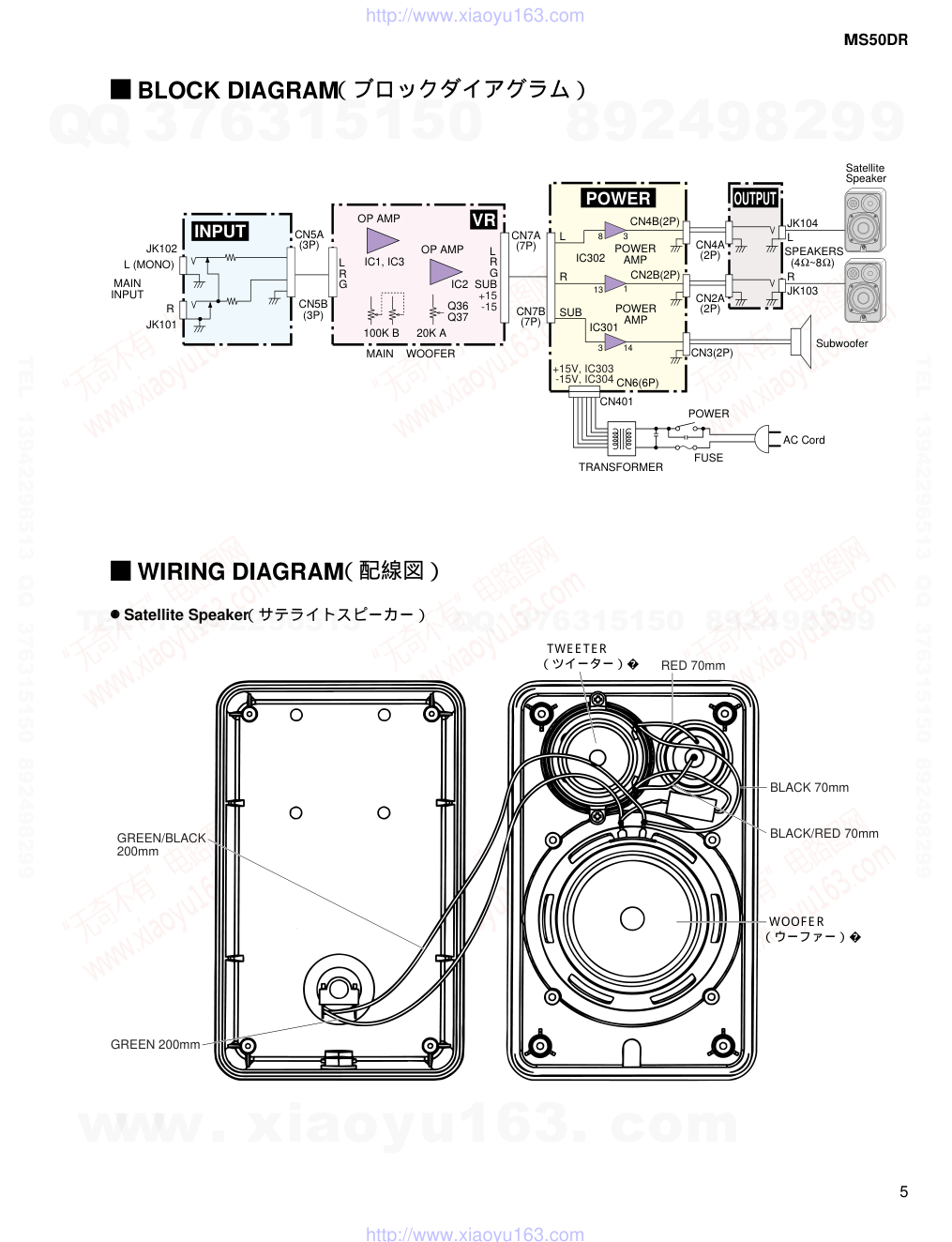

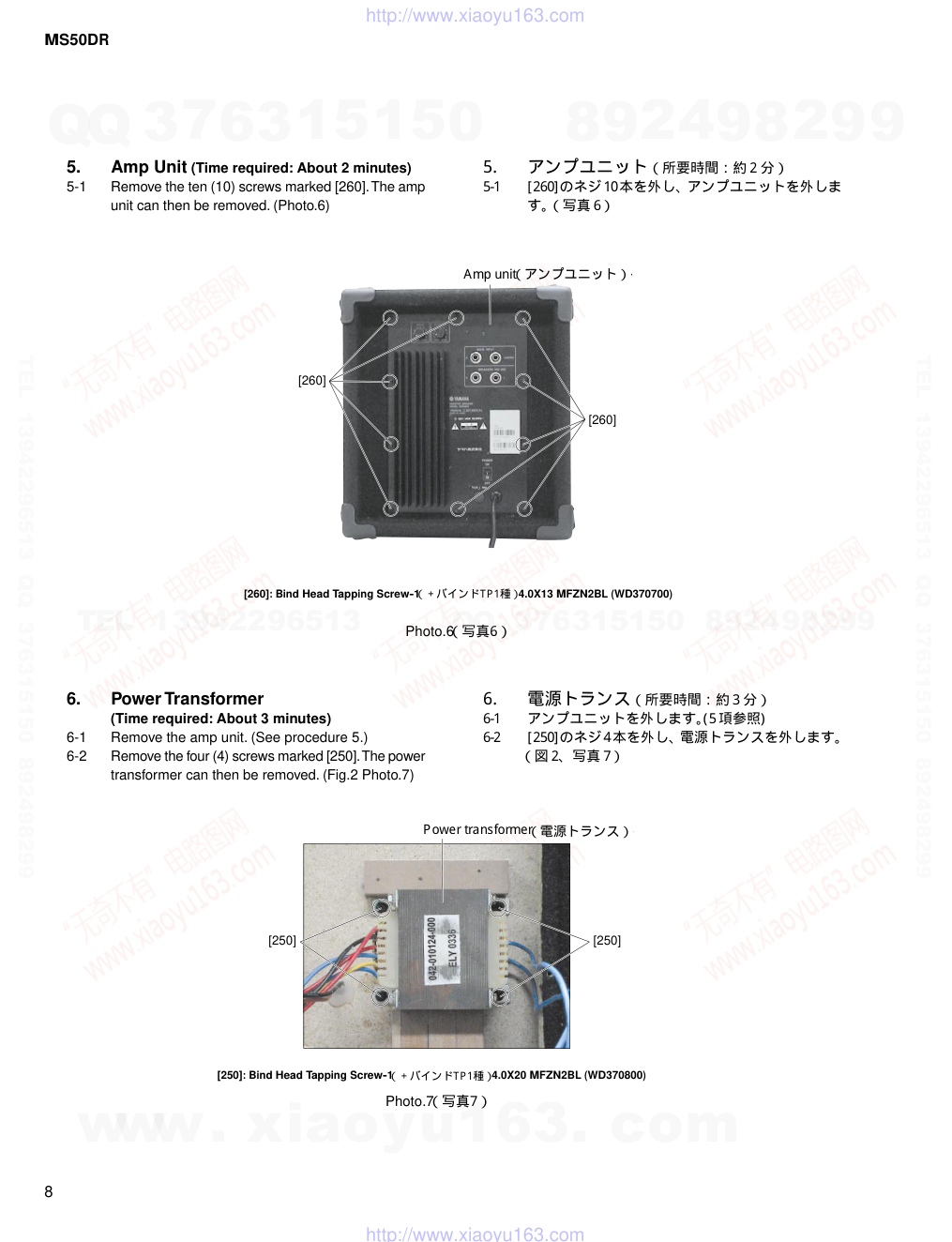

MS50DR 1 SERVICE MANUAL ED 011726 MS50DRJ: 20040110-42000 Copyright (c) Yamaha Corporation. All rights reserved. PDF-K443 ’04.03 HAMAMATSU, JAPAN CONTENTS SPECIFICATIONS ................................................... 3 PANEL LAYOUT ..................................... 4 CIRCUIT BOARD LAYOUT .................. 4 BLOCK DIAGRAM ............................ 5 WIRING DIAGRAM ................................................... 5 DISASSEMBLY PROCEDURE .............................. 6 CIRCUIT BOARDS ....................................... 14 PARTS LIST （目次） MS50DR MONITOR SPEAKER Subwoofer Amp Unit Satellite Speaker （総合仕様） （パネルレイアウト） （ユニットレイアウト） （ブロックダイアグラム） （配線図） （分解手順） （シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under- stood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in per- sonal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certifi- cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 3 System Makeup • Satellite Speaker (x2) • Subwoofer Amp Unit Output • Satellite Speaker 20 W/ 4 ohm (x2) • Subwoofer Amp Unit 50 W/ 4 ohm Total 90 W Input Nominal Level • Main Input –10 dBm Satellite Speakers • 4” Woofer • 2” Midrange • 1” Tweeter Subwoofer • 8” Woofer Controls • Main Knob • Woofer Knob • Power Switch Connections • Main Input Jacks (L/Mono, R) • Speaker Jacks (L/R) Enclosure Type • Satellite Speaker Sealed Type • Subwoofer Bass Reflex Type Power • AC117V (60Hz) Power Consumption • 145W Dimensions • Satellite Speaker 127(W) x 106(D) x 205(H) mm • Subwoofer Amp Unit 451(W) x 330(D) x 380(H) mm Weight • Satellite Speaker 1.5 Kg (each) • Subwoofer Amp Unit 20 kg Accessories • Speaker Attachments (SPAT1) • Owner's Manual • Speaker Cable x2 • Phone Cable x2 * 0dBm=0.775V ● �システム構成� ・サテライトスピーカー(x2 ) ・サブウーファー・アンプユニット� ● �定格出力� 　・�サテライトスピーカー　�2 0 W/4 Ω � (x2 ) 　・�サブウーファー　� 5 0 W/4 Ω � 　合計9 0 W ● �規定入力レベル� 　・�メイン・インプット　　� －1 0 dBm ● �サテライトスピーカー� ・4 "ウーファー� ・2 "ミッドレンジ� ・1 " ツイーター� ● �サブウーファー� 8 " ウーファー� ● �コントロール� 　・�メインつまみ� 　・�ウーファーつまみ� 　・�電源スイッチ� ● �接続端子� 　・�メイン・インプット・ジャック� （L／モノ、R ）� 　・�スピーカー・ジャック（L、R ）� ● �エンクロージャー形式� 　・�サテライトスピーカー　　　� 密閉型� 　・�サブウーファー　� バスレフ型� ● 電 � 源 � AC 1 0 0 V (5 0 /6 0 Hz) ● �消費電力　� 8 5 W ● �外形寸法� 　・�サテライトスピーカー　� 1 2 7（幅）Ｘ1 0 6（奥行）Ｘ2 0 5（高さ）mm 　・�サブウーファー・アンプユニット　� 4 5 1（幅）Ｘ3 3 0（奥行）Ｘ3 8 0（高さ）mm ● 質 � 量 � 　・�サテライトスピーカー　　　1 .5 kg（片側）� 　・�サブウーファー・アンプユニット　� 2 0 kg ● �付属品� 　・�スピーカーアタッチメント（S P AT 1 ）� 　・�取扱説明書（保証書含む）� 　・�スピーカーケーブル x 2 　・�フォーンケーブル x 2 ※ �0 dBm = 0 .7 7 5 V SPECIFICATIONS（総合仕様） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 4 CIRCUIT BOARD LAYOUT（ユニットレイアウト） Subwoofer Amp Unit（サブウーファー・アンプユニット） PANEL LAYOUT（パネルレイアウト） w e r t q （電源スイッチ）� （メインつまみ）� （ウーファーつまみ）� � q� w� e [POWER] Switch [MAIN] Knob [WOOFER] Knob MAIN MIN MAX WOOFER MIN MAX MAIN INPUT L(MONO) R SPEAKERS (4 ~8 ) L R T2.5A L 125V ON OFF POWER MONITOR SPEAKER MODEL MS50DR MADE IN CHINA 117V~ 145W 60Hz Heat Sink Fuse Power Cable r� t [MAIN INPUT] Jacks [SPEAKER] Jacks （メイン・インプット・ジャック）� （スピーカー・ジャック）　� Amp Unit Control Panel （アンプユニット操作パネル）� （ヒートシンク� （放熱板））� （ヒューズ）� （電源ケーブル）� MAIN MIN MAX WOOFER MIN MAX MAIN INPUT L(MONO) R SPEAKERS (4 ~8 ) L R T2.5A L 125V ON OFF POWER MONITOR SPEAKER MODEL MS50DR MADE IN CHINA 117V~ 145W 60Hz POWER INPUT OUTPUT Amp unit （アンプユニット）� Power transformer （電源トランス）� VR Right side view www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 5 GREEN/BLACK 200mm GREEN 200mm RED 70mm BLACK 70mm BLACK/RED 70mm WOOFER （ウーファー）� TWEETER （ツイーター）� WIRING DIAGRAM Satellite Speaker BLOCK DIAGRAM（ブロックダイアグラム） L R G MAIN WOOFER IC1, IC3 Q36 Q37 IC2 100K B OP AMP OP AMP 20K A SUB +15 -15 Satellite Speaker L (MONO) MAIN INPUT JK102 JK101 R L JK104 JK103 SPEAKERS (4 ~8 ) R CN5A (3P) CN5B (3P) CN2A (2P) CN4A (2P) CN2B(2P) CN7B (7P) CN7A (7P) IC302 IC301 CN3(2P) CN401 CN6(6P) CN4B(2P) 3 1 14 3 13 8 POWER AMP POWER AMP Subwoofer AC Cord POWER FUSE TRANSFORMER INPUT VR OUTPUT POWER +15V, IC303 -15V, IC304 L R G L R SUB （配線図） （サテライトスピーカー） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 6 Photo.1 [290]: Oval Head Screw 6.0X15 MFZN2BL (WD371200) Photo.2 [240]: Flat Head Tapping Screw-1 4.0X20 MFZN2BL (WD370400) （写真2） DISASSEMBLY PROCEDURE（分解手順） Fig.1（図1） Fig.2（図2） ● サブウーファー・アンプユニットの分解 Disassembly Procedure of SUBWOOFER AMP UNIT Front view Right side view Handle（ハンドル）� Corner protector （コーナープロテクター）� Corner protector （コーナープロテクター）� Corner protector （コーナープロテクター）� Foot（ゴム脚）� Foot（ゴム脚）� Corner protector （コーナープロテクター）� Grille （グリル）� Power switch （電源スイッチ）� POWER INPUT OUTPUT Amp unit （アンプユニット）� Power transformer （電源トランス）� VR 1. ハンドル（所要時間：約 1 分） 1-1 [290]のネジ 2 本を外し、ハンドルを外します。 （図 1、写真 1） 2. コーナープロテクター（所要時間：約 1 分） 2-1 [240]のネジ4本を外し、コーナープロテクターを外 します。（図 1、写真 2） 　　※ コーナープロテクターは 8 個あります。その他の コーナープロテクターも同様に外すことが出来ます。 1. Handle (Time required: About 1 minute) 1-1 Remove the two (2) screws marked [290]. The handle can then be removed. (Fig.1, Photo.1) 2. Corner Protector (Time required: About 1 minute) 2-1 Remove the four (4) screws marked [240]. The corner protector can then be removed. (Fig.1,Photo.2) There are (8) eight corner protectors. Other corner protectors can be removed similarly. [290] Handle（ハンドル）� [240] Corner protector （コーナープロテクター）� [240] （写真1） （＋丸皿小ネジMS用） （＋皿TP 1種） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 7 3. Foot (Time required: About 1 minute) 3-1 Remove the screw marked [320]. The foot can then be removed. (Fig.1, Photo.3) There are four (4) feet. Other feet can be removed similarly. 3. ゴム脚（所要時間：約 1 分） 3-1 [320]のネジ 1 本を外し、ゴム脚を外します。 （図 1、写真 3） 　　※ ゴム脚は4個あります。その他のゴム脚も同様に外 すことが出来ます。 Photo.3 [320]: Bind Head Tapping Screw-1 4.0X20 MFZN2BL (WD370800) （写真3） （＋バインドTP1種） 4. サブウーファー（所要時間：約 3 分） 4-1 グリルを外します。（写真 4） 4-2 [220]のネジ 8 本を外し、サブウーファーを外しま す。（写真 5） 4. Subwoofer (Time required: About 3 minutes) 4-1 Remove the grille. (Photo.4) 4-2 Remove the eight (8) screws marked [220]. The subwoofer can then be removed. (Photo.5) Photo.4 [330]: Pan Head Tapping Screw-1 4.0X15 MFZN2BL (WD371100) Photo.5 [220]: Pan Head Tapping Screw 4.0X18 MFZN2BL (WD370300) Foot（ゴム脚）� [320] Grille（グリル）� Subwoofer （サブウーファー）� [220] [220] （写真4） （＋なべTP1種） （写真5） （＋なべタッピング） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 8 6. 電源トランス（所要時間：約 3 分） 6-1 アンプユニットを外します。(5項参照) 6-2 [250]のネジ4本を外し、電源トランスを外します。 （図 2、写真 7） 6. Power Transformer (Time required: About 3 minutes) 6-1 Remove the amp unit. (See procedure 5.) 6-2 Remove the four (4) screws marked [250]. The power transformer can then be removed. (Fig.2 Photo.7) Photo.7 [250]: Bind Head Tapping Screw-1 4.0X20 MFZN2BL (WD370800) Photo.6 [260]: Bind Head Tapping Screw-1 4.0X13 MFZN2BL (WD370700) 5. アンプユニット（所要時間：約 2 分） 5-1 [260]のネジ10本を外し、アンプユニットを外しま す。（写真 6） 5. Amp Unit (Time required: About 2 minutes) 5-1 Remove the ten (10) screws marked [260]. The amp unit can then be removed. (Photo.6) Amp unit（アンプユニット）� [260] [260] Power transformer（電源トランス）� [250] [250] （写真7） （＋バインドTP1種） （写真6） （＋バインドTP1種） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 9 7. INPUT、OUTPUT シート （所要時間：各約 3 分） 7-1 アンプユニットを外します。(5項参照) 7-2 INPUT シート: 7-2-1 [110A]の特殊六角ナット2個と[120A]の特殊平座金 2個、[A]のネジ1本を外し、INPUT シートを外しま す。（図 2、写真 8、9） 7-3 OUTPUT シート: 7-3-1 [110B]の特殊六角ナット2個と[120B]の特殊平座金 2 個を外し、OUTPUT シートを外します。 （図 2、写真 8、9） 7. INPUT, OUTPUT Circuit Boards (Time required: About 3 minutes each) 7-1 Remove the amp unit. (See procedure 5.) 7-2 INPUT Circuit Board: 7-2-1 Remove the two (2) hexagonal nuts marked [110A], the two (2) flat washers marked [120A] and the screw marked [A]. The INPUT circuit board can then be removed. (Fig.2, Photo.8, 9) 7-3 OUTPUT Circuit Board: 7-3-1 Remove the two (2) hexagonal nuts marked [110B] and the two (2) flat washers marked [120B]. The INPUT circuit board can then be removed. (Fig.2, Photo.8, 9) Photo.8 [110]: Hexagonal Nut 9.0 12X2 MFNI33 (LX200060) [120]: Flat Washer 9X14 0.5 FNM3 (VL802300) Photo.9 （特殊六角ナット） （特殊平座金） （写真8） （写真9） 8. VR シート（所要時間：約 3 分） 8-1 アンプユニットを外します。(5項参照) 8-2 ボリュームノブ2個と[B]の六角ナット2個、[300]の ネジ 1本と[310]の六角ナット 1個を外し、VR シー トを外します。（図 2、写真 10、11、12） 8. VR Circuit Board (Time required: About 3 minutes) 8-1 Remove the amp unit. (See procedure 5.) 8-2 Remove the two (2) volume knobs and the two (2) hexagonal nuts marked [B], the screw marked [300] and the hexagonal nut marked [310]. The VR circuit board can then be removed. (Fig.2, Photo.10, 11, 12) Photo.10 [300]: Pan Head Screw 3.0X6 MFZN2BL (03751790) Photo.11 Photo.12 [310]: Hexagonal Nut #1 3.0 MFZN2BL (ES200030) （写真10） （＋ナベ小ネジ） （写真11） （写真12） （特殊六角ナット） [110A] [120A] [110B] [120B] [A] INPUT OUTPUT [300] Volume knob （ボリュームノブ）� [B] [310] VR www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 10 [F] Amp unit（アンプユニット）� Heat sink （ヒートシンク）� Photo.14 Photo.15 9. POWER シート（所要時間：約 3 分） 9-1 アンプユニットを外します。(5項参照) 9-2 [C]のネジ2本と[D]のネジ2本、[E]のネジ1本を外 し、POWER シートを外します。（図 2、写真 13） 9. POWER Circuit Board (Time required: About 3 minutes) 9-1 Remove the amp unit. (See procedure 5.) 9-2 Remove the two (2) screws marked [C], the two (2) screws marked [D] and the screw marked [E]. The POWER circuit board can then be removed. (Fig.2, Photo.13) 10. ヒートシンク（所要時間：約 5 分） 10-1 アンプユニットを外します。(5項参照) 10-2 POWER シートを外します。(9 項参照) 10-3 [F]のネジ 5 本を外し、ヒートシンクを外します。 （写真 14、15） 10. Heat Sink (Time required: About 5 minutes) 10-1 Remove the amp unit. (See procedure 5.) 10-2 Remove the POWER circuit board. (See procedure 9.) 10-3 Remove the five (5) screws marked [F]. The heat sink can then be removed. (Photo.14, 15) [E] POWER [C] [C] [D] [D] （写真14） （写真15） Photo.13（写真13） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 11 （ツメ）� Power switch（電源スイッチ）� Claw Photo.16（写真16） 11. 電源スイッチ（所要時間：約 2 分） 11-1 アンプユニットを外します。(5項参照) 11-2 ツメを押さえながら、電源スイッチを外します。 （図 2、写真 16） 11. Power Switch (Time required: About 2 minutes) 11-1 Remove the amp unit. (See procedure 5.) 11-2 Power switch is removed pressing down claw. (Fig.2, Photo.16) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 12 Grille （グリル）� ● サテライトスピーカーの分解 1. ウーファー（所要時間：約 1 分） 1-1 グリルを外します。（写真 1） 1-2 [100]のネジ 4 本を外し、ウーファーを外します。 （写真 2） 2. ツイーター、圧電素子（所要時間：約 2 分） 2-1 グリルを外します。（写真 1） 2-2 [110]のネジ 4 本を外し、バッフルを外します。 （写真 2） 2-3 [120]のネジ2本を外し、ツイーターと圧電素子を外 します。（写真 2、3） [100] [100] [100] Woofer （ウーファー）� Tweeter （ツイーター）� [110] [110] [110] [110] Baffle （バッフル）� Piezoelectric element（圧電素子）� Tweeter （ツイーター）� [120] [120] Piezoelectric element（圧電素子）� Baffle （バッフル）� Disassembly Procedure of SATELLITE SPEAKER 1. Woofer (Time required: About 1 minute) 1-1 Remove the grille. (Photo.1) 1-2 Remove the four (4) screws marked [100]. The woofer can then be removed. (Photo.2) 2. Tweeter, Piezoelectric Element (Time required: About 2 minutes) 2-1 Remove the grille. (Photo.1) 2-2 Remove the four (4) screws marked [110]. The baffle can then be removed. (Photo.2) 2-3 Remove the ftwo (2) screws marked [120]. The tweeter and poezoelectric element can then be removed. (Photo.2, 3) Photo.2 Photo.1 [100]: Truss Head Tapping Screw-P 4.0X10 MFZN2BL (WD370100) [110]: Bind Head Tapping Screw-B 3.0X15 MFZN2BL (WD370000) Photo.3 [120]: Bind Head Tapping Screw-P 2.5X6 MFZN2BL (WD370200) （写真3） （写真2） （＋トラスPタイト） （＋バインドBタイト） （写真1） （＋バインドPタイト） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 13 3. ホーンコネクタ（所要時間：約 1 分） 3-1 グリルを外します。（写真 1） 3-2 バッフルを外します。(2-2項参照) 3-3 [90]のナット1個を外し、ホーンコネクタを外しま す。（写真 4、5） Phone jack （ホーンコネクタ）� [90] 3. Phone Jack (Time required: About 1 minute) 3-1 Remove the grille. (Photo.1) 3-2 Remove the baffle. (See procedure 2-2.) 3-3 Remove the nut marked [90]. The phone jack can then be removed. (Photo.4, 5) Photo.4 [90]: Nut M12 (WD180800) Photo.5 Phone jack（ホーンコネクタ）� （写真4） （写真5） （ナット(SAT)） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 14 CN7B: to VR-CN7A CN6: to Power Transformer CN2B, CN4B: to OUTPUT-CN2A, CN4A CN3: to Speaker (Woofer) CN5A: to VR-CN5B L (MONO) MAIN INPUT R CN2A, CN4A: to POWER-CN2B, CN4B R SPEAKERS (4Ω~8Ω) L INPUT Circuit Board OUTPUT Circuit Board POWER Circuit Board Pattern side Component side （パターン側） （部品側） Component side（部品側） Pattern side（パターン側） Component side（部品側） Pattern side（パターン側） CIRCUIT BOARDS（シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 15 CN7A: to POWER-CN7B CN5B: to INPUT-CN5A WOOFER MIN/MAX MAIN MIN/MAX VR Circuit Board Pattern side Component side （パターン側） （部品側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model CONTENTS COMPLETE ASSEMBLY ................................ 2 OVERALL ASSEMBLY (SATELLITE SPEAKER) .......................................... 3 OVERALL ASSEMBLY (SUBWOOFER AMP UNIT) ........................ 4 （目次） MS50DR MONITOR SPEAKER 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご 使用ください。 部品価格ランクは、変更になることがあります。 QTY欄に記されている数字は、各ユニット当たりの使用個数です。 PART NO.が“ --” の部品は、サービス用部品として準備されておりません。 REMARKS 欄の「 ｝」マークの部品は、併用部品です。 網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。 網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。 （同梱品セット） （総組立（サテライトスピーカー）） （総組立（サブウーファー・アンプユニット）） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 2 10 B A C • Subwoofer Amp Unit （サブウーファー・アンプユニット）� • Satellite Speaker （サテライトスピーカー）� See page 4.（4ページ参照）� See page 3. （3ページ参照）� 20 22 24 26 COMPLETE ASSEMBLY REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only : New Parts * * * * COMPLETE ASSEMBLY MS50DR 10 Overall Assembly SATELLITE 2 20 Overall Assembly SUBWOOFER J (WD18270) 22 Overall Assembly SUBWOOFER U,C (WD25630) 24 Overall Assembly SUBWOOFER H (WD25640) 26 Overall Assembly SUBWOOFER B (WD25660) ACCESSORIES A Speaker Cable 2 B Phone Cable 2 C Speaker Attachment SPAT1 1set L/R units WD180900 -- -- -- -- WD389900 WD390000 WA526800 （同梱品セット） 部 品 名 同 梱 品 セ ッ ト 総 組 立 サ テ ラ イ ト 総 組 立 Ｊ 　 Ｓ ウ ー フ ァ 総 組 立 Ｕ Ｃ Ｓ ウ ー フ ァ 総 組 立 Ｈ 　 Ｓ ウ ー フ ァ 総 組 立 Ｂ 　 Ｓ ウ ー フ ァ 付 属 品 ス ピ ー カ ー ケ ー ブ ル フ ォ ー ン ケ ー ブ ル スピーカーアタッチメント www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 3 OVERALL ASSEMBLY REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only : New Parts * * * * * * * * * * * * * OVERALL ASSEMBLY MS50DR Overall Assembly SATELLITE 10 Grille 20 Baffle 30 O Ring 40 Cabinet 50 Piezoelectric Element SAT TW 60 Speaker TW(SAT) TWEETER 70 Speaker WF(SAT) WOOFER 80 Phone Jack SAT INPUT 90 Nut M12 100 Truss Head Tapping Screw-P 4.0X10 MFZN2BL 4 110 Bind Head Tapping Screw-B 3.0X15 MFZN2BL 4 120 Bind Head Tapping Screw-P 2.5X6 MFZN2BL 2 WD180900 WD180300 WD180400 WD180500 WD180600 WD271600 X5552A00 X5554A00 WD271400 WD180800 WD370100 WD370000 WD370200 10 100 100 110 110 70 50 60 80 20 30 90 40 120 Satellite Speaker（サテライトスピーカー） 部 品 名 総 組 立 総 組 立 サ テ ラ イ ト グ リ ル （ Ｓ Ａ Ｔ ） バ ッ フ ル 塗 装 ・ 印 刷 品 Ｏ リ ン グ （ Ｓ Ａ Ｔ ） キ ャ ビ ネ ッ ト 塗 装 品 圧 電 素 子 　 Ｍ Ｓ ス ピ ー カ ー 　 Ｍ Ｓ ５ ０ ス ピ ー カ ー Ｍ Ｓ ホ ー ン コ ネ ク タ 　 Ｍ Ｓ ナ ッ ト （ Ｓ Ａ Ｔ ） ＋ ト ラ ス Ｐ タ イ ト ＋ バ イ ン ド Ｂ タ イ ト ＋ バ イ ン ド Ｐ タ イ ト （総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 4 170 190 160 220 280 270 220 230 230 230 180 180 140 140 240 140 50 52 54 40 20 22 24 26 240 320 320 200 202 204 10 12 14 10 12 14 10 12 14 250 250 260 140 240 240 140 240 140 240 290 290 150 70 260 Amp unit（アンプユニット）� AC cord（電源コード）� Fuse（ヒューズ）� Switch（ロッカSW）� 80 90 100 210 130 110 300 120 310 60 30 62 OVERALL ASSEMBLY Subwoofer Amp Unit（サブウーファー・アンプユニット） （総組立） www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 TE L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS50DR 5 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * RANK OVERALL ASSEMBLY MS50DR Overall Assembly SUBWOOFER J (WD18270) Overall Assembly SUBWOOFER U,C (WD25630) Overall Assembly SUBWOOFER H (WD25640) Overall Assembly SUBWOOFER B (WD25660) 10 Steel Panel Sub Assembly J 12 Steel Panel Sub Assembly U,C 14 Steel Panel Sub Assembly H,B 20 AC Cord J J 22 AC Cord UC U,C 24 AC Cord H H 26 AC Cord BS B 30 Cord Strain Relief 6N-4 40 Fuse Holder OP520 50 Fuse 091-000304-000B J 52 Fuse UC SIC/5X20 U,C 54 Fuse H,BS H,B 60 Switch JW-M11RKK UCS TV-5 J: POWER ON/OFF 06 62 Switch U,C,H,B: POWER ON/OFF 70 Heat Sink 80 Circuit Board INPUT 90 Circuit Board OUTPUT 100 Circuit Board VR 110 Hexagonal Nut 9.0 12X2 MFNI33 4 01 120 Flat Washer 9X14 0.5 FNM3 4 01 130 Volume Knob Black MAIN,WOOFER 2 140 Corner Protector PENN C1568 8 150 Handle PENN H1010K 160 Logo Badge YAMAHA 170 Grille Assembly 180 Foot 4 190 Speaker RM-WB0800A35PF-319 SUBWOOFER 200 Power Transformer J J 202 Power Transformer U C U,C 204 Power Transformer H BS H,B 210 Circuit Board POWER 220 Pan Head Tapping Screw 4.0X18 MFZN2BL 8 230 Bind Head Tapping Screw-1 4.5X35 MFZN2BL 12 240 Flat Head Tapping Screw-1 4.0X20 MFZN2BL 32 250 Bind Head Tapping Screw-1 4.0X20 MFZN2BL 4 260 Bind Head Tapping Screw-1 4.0X13 MFZN2BL 10 270 Flat Head Tapping Screw-1 3.0X15 MFZN2BL 280 Bind Head Tapping Screw-1 3.0X13 MFZN2BL 2 290 Oval Head Screw 6.0X15 MFZN2BL 2 300 Pan Head Screw 3.0X6 MFZN2BL 01 310 Hexagonal Nut #1 3.0 MFZN2BL 01 320 Bind Head Tapping Screw-1 4.0X20 MFZN2BL 4 -- -- -- -- WD182800 WD256500 WD256700 WD289200 WD289400 WD289600 WD289700 WD345800 WD288900 WD271700 WD299200 WD299300 V5520700 WD289000 WD183700 WD288100 WD288200 WD288400 LX200060 VL802300 WD182900 WC944500 WD023200 WD183000 WD183100 WD183600 X5558A00 X5564A00 X5560A00 X5561A00 WD288300 WD370300 WD370900 WD370400 WD370800 WD370700 WD370500 WD370600 WD371200 03751790 ES200030 WD370800 総 組 立 総 組 立 Ｊ 　 Ｓ ウ ー フ ァ 総 組 立 Ｕ Ｃ Ｓ ウ ー フ ァ 総 組 立 Ｈ 　 Ｓ ウ ー フ ァ 総 組 立 Ｂ 　 Ｓ ウ ー フ ァ ＳパネルＪサブＡｓｓ’ ｙ ＳパネルＣＵサブＡｓｓｙ ＳパネルＨＢサブＡｓｓｙ 電 源 コ ー ド 　 Ｍ Ｓ 　 Ｊ 電 源 コ ー ド Ｍ Ｓ 　 Ｕ Ｃ 電 源 コ ー ド 　 Ｍ Ｓ 　 Ｈ 電 源 コ ー ド Ｍ Ｓ 　 Ｂ Ｓ コ ー ド ス ト ッ パ ー ヒ ュ ー ズ ホ ル ダ Ｍ Ｓ ヒ ュ ー ズ ヒ ュ ー ズ ヒ ュ ー ズ ロ ッ カ Ｓ Ｗ ロ ッ カ Ｓ Ｗ 　 Ｍ Ｓ 海 外 ヒ ー ト シ ン ク Ｉ Ｎ Ｐ Ｕ Ｔ シ ー ト Ｏ Ｕ Ｔ Ｐ Ｕ Ｔ シ ー ト Ｖ Ｒ シ ー ト 特 殊 六 角 ナ ッ ト 特 殊 平 座 金 ボ リ ュ ー ム ノ ブ コ ー ナ ー プ ロ テ ク タ ー ハ ン ド ル ロ ゴ バ ッ ヂ Ｈ Ｓ 品 グ リ ル Ａ ｓ ｓ ’ ｙ ゴ ム 脚 ス ピ ー カ ー Ｍ Ｓ ５ ０ 電 源 ト ラ ン ス Ｊ 電 源 ト ラ ン ス Ｕ ， Ｃ 電 源 ト ラ ン ス Ｈ ， Ｂ Ｓ Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト ＋ な べ タ ッ ピ ン グ ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ 皿 Ｔ Ｐ 　 １ 種 ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ 皿 Ｔ Ｐ 　 １ 種 ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ 丸 皿 小 ネ ジ Ｍ Ｓ 用 ＋ ナ ベ 小 ネ ジ 六 角 ナ ッ ト ＋ バ イ ン ド Ｔ Ｐ １ 種 部 品 名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
