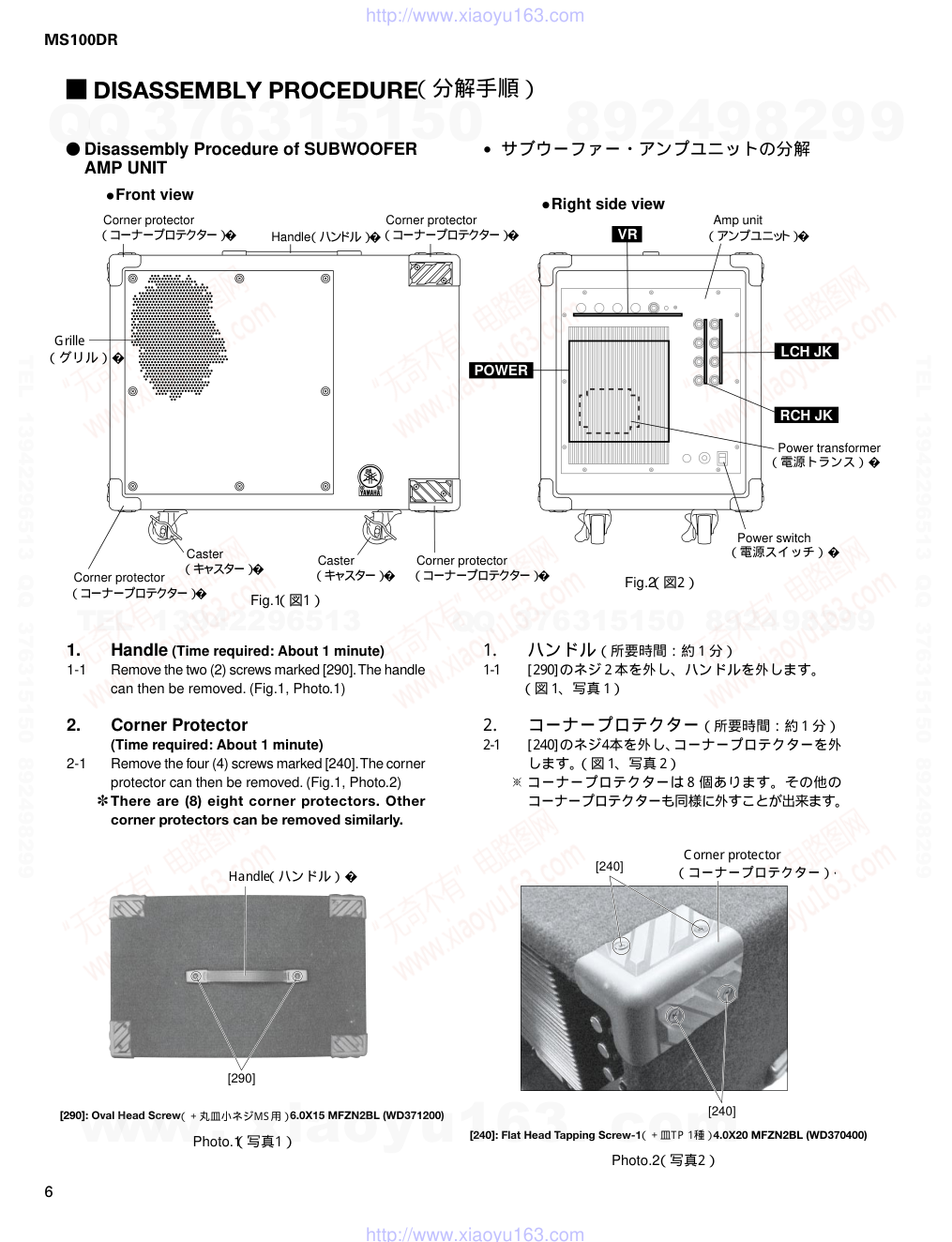

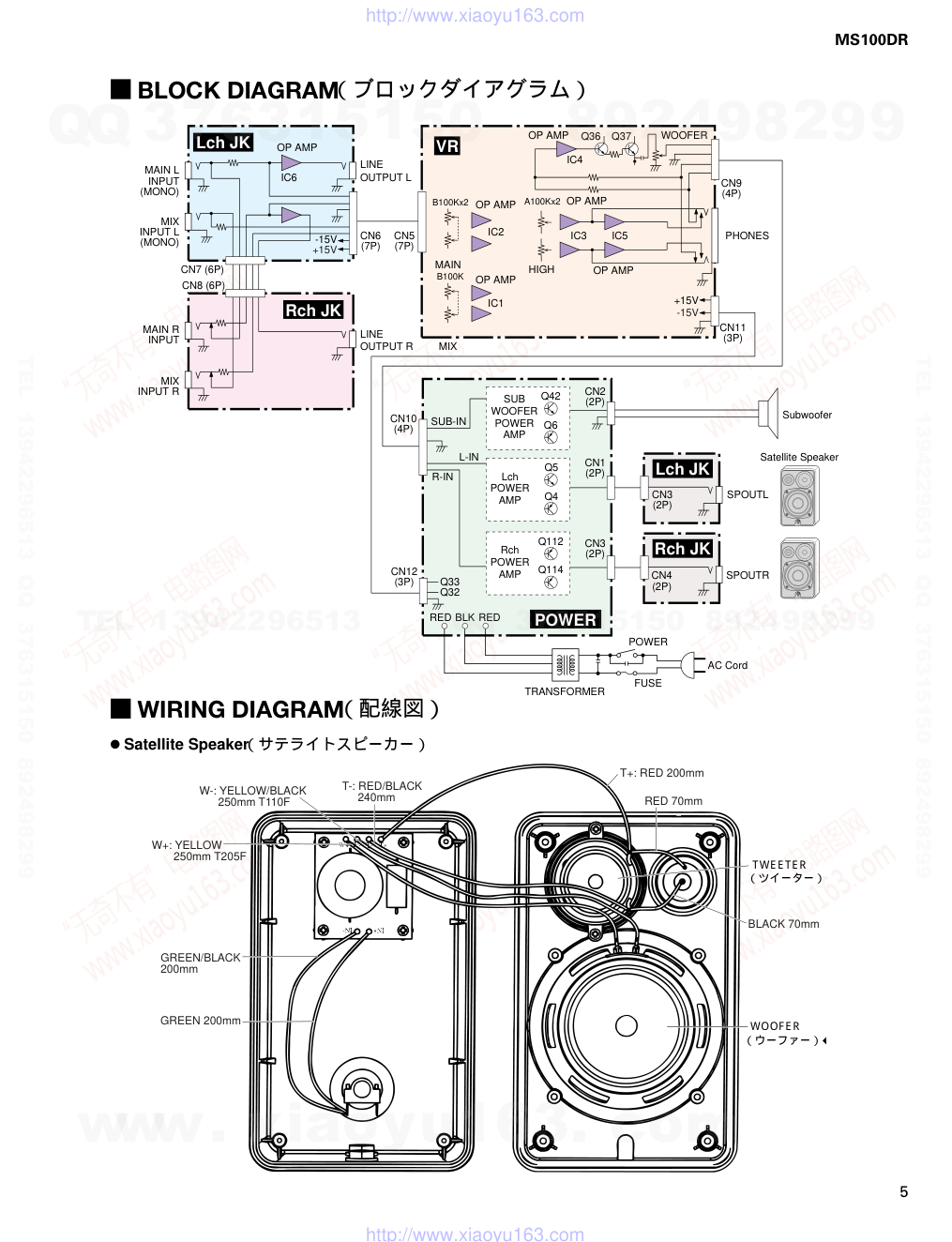

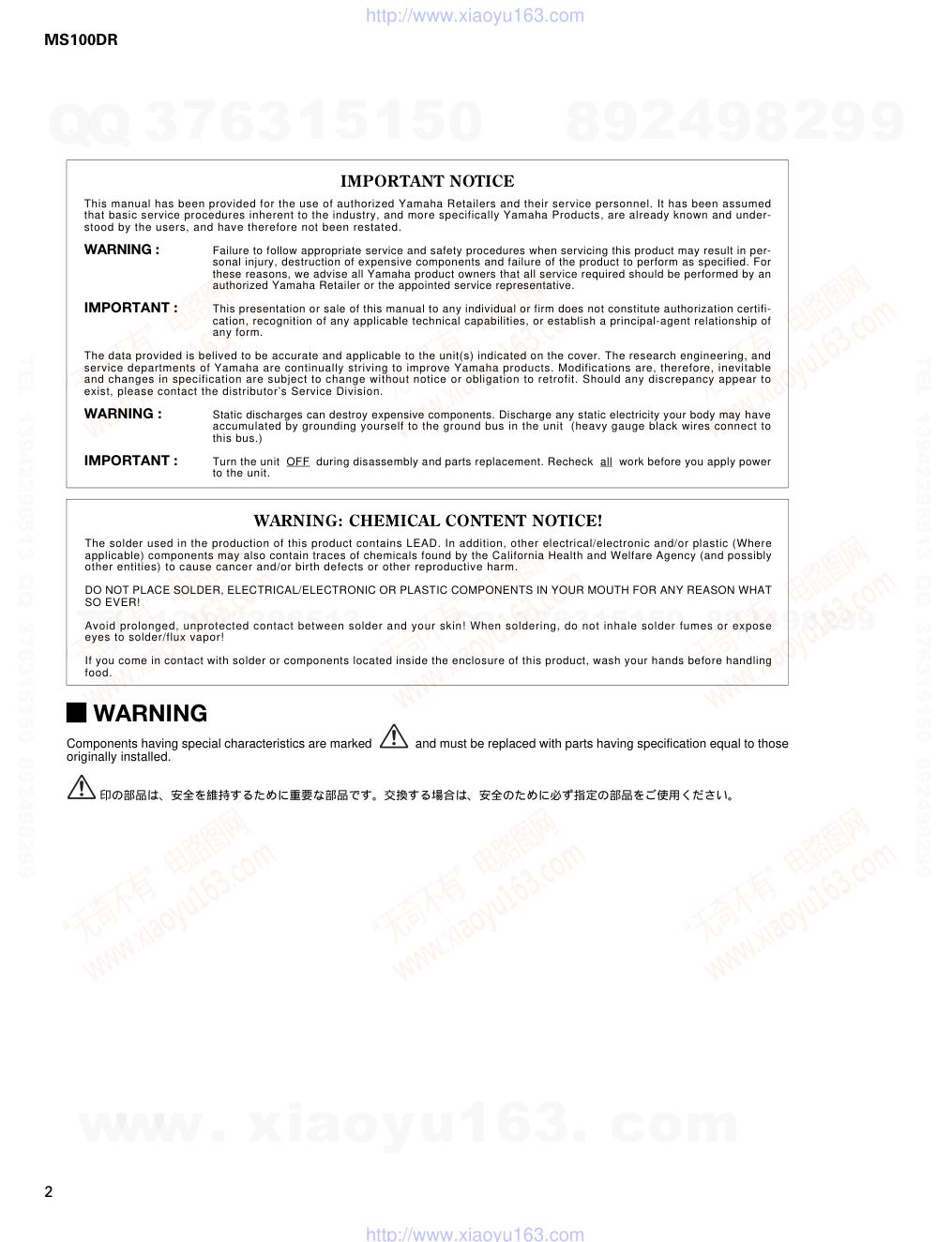

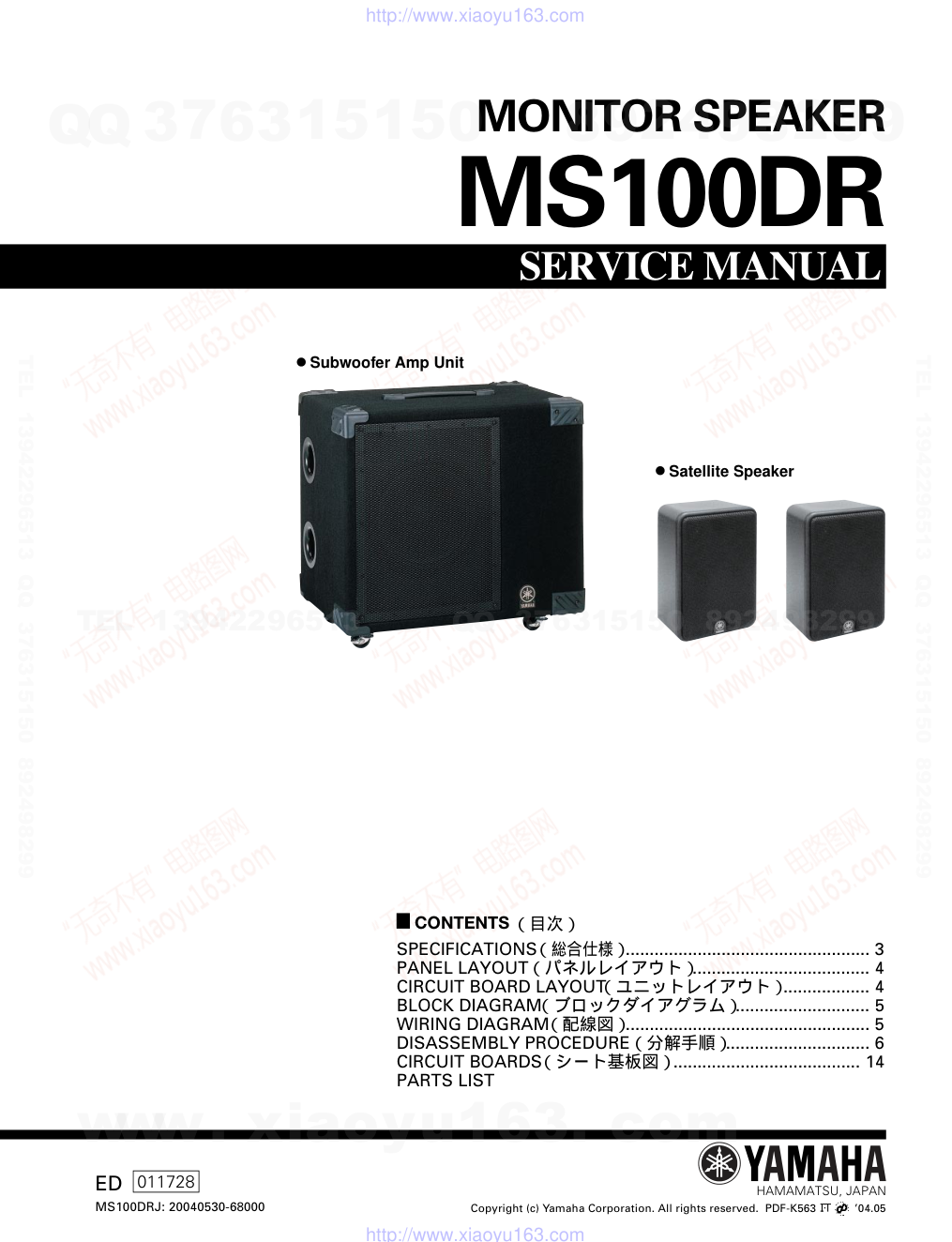

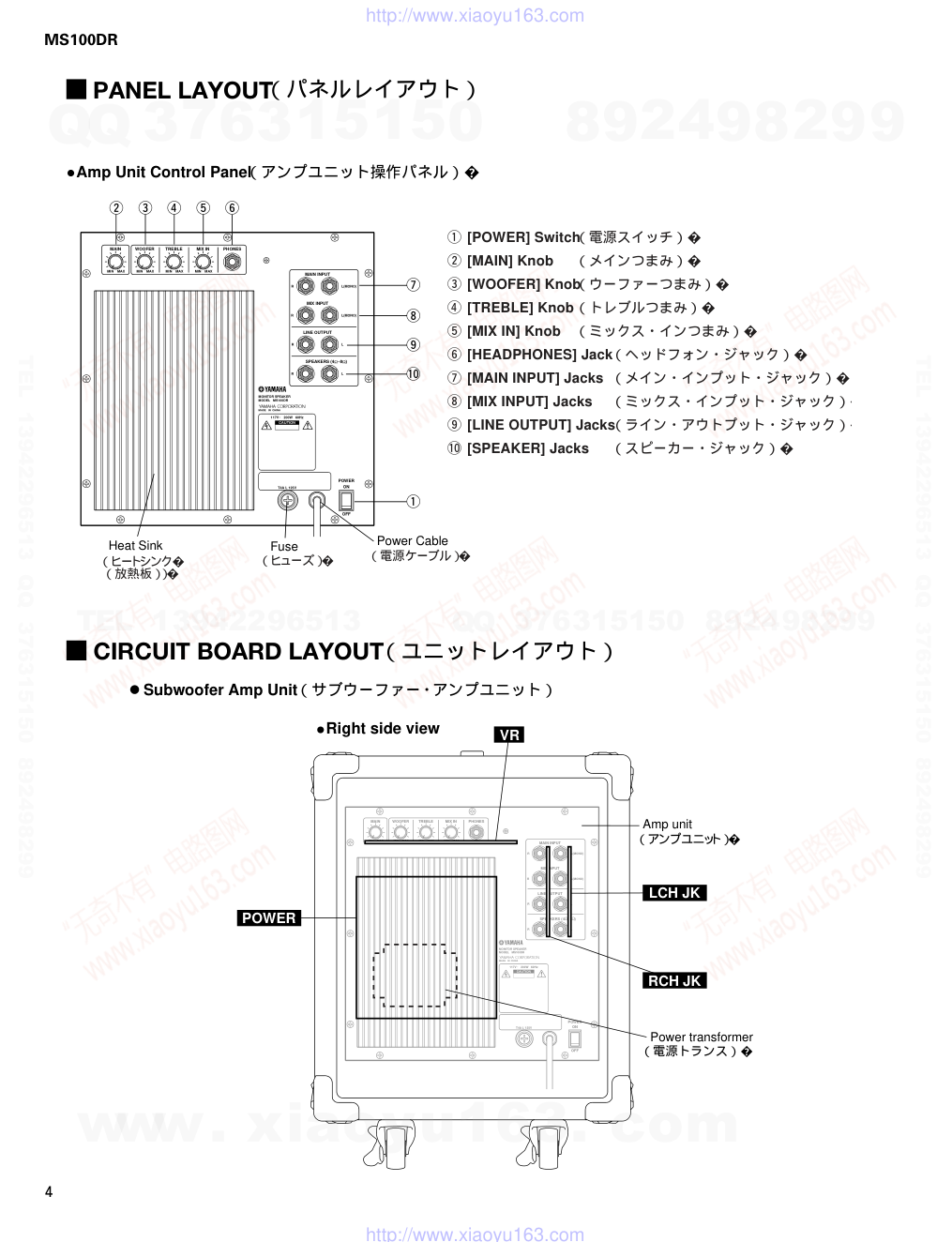

MS100DR 1 SERVICE MANUAL ED 011728 MS100DRJ: 20040530-68000 Copyright (c) Yamaha Corporation. All rights reserved. PDF-K563 ’04.05 HAMAMATSU, JAPAN MS100DR MONITOR SPEAKER Subwoofer Amp Unit Satellite Speaker CONTENTS SPECIFICATIONS ................................................... 3 PANEL LAYOUT ..................................... 4 CIRCUIT BOARD LAYOUT .................. 4 BLOCK DIAGRAM ............................ 5 WIRING DIAGRAM ................................................... 5 DISASSEMBLY PROCEDURE .............................. 6 CIRCUIT BOARDS ....................................... 14 PARTS LIST （目次） （総合仕様） （パネルレイアウト） （ユニットレイアウト） （ブロックダイアグラム） （配線図） （分解手順） （シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under- stood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in per- sonal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certifi- cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 3 System Makeup • Satellite Speaker (x2) • Subwoofer Amp Unit Output • Satellite Speaker 40 W/ 4 ohm (x2) • Subwoofer Amp Unit 100 W/ 4 ohm Total 180 W Input Nominal Level • Main Input –10 dBm • Mix Input –10 dBm Output Nominal Level • Line Output –10 dBm Satellite Speakers • 4” Woofer • 2” Midrange • 1” Tweeter Subwoofer • 10” Woofer Controls • Main Knob • Woofer Knob • Treble Knob • Mix In Knob • Power Switch Connections • Main Input Jacks (L/Mono, R) • Mix Input Jacks (L/Mono, R) • Line Output Jacks (L/R) • Speaker Jacks (L/R) • Headphones Jack Enclosure Type • Satellite Speaker Sealed Type • Subwoofer Bass Reflex Type Power • AC117V (60Hz) Power Consumption • 200W Dimensions • Satellite Speaker 127(W) x 106(D) x 205(H) mm • Subwoofer Amp Unit 540(W) x 350(D) x 505(H) mm Weight • Satellite Speaker 1.5 Kg (each) • Subwoofer Amp Unit 30 kg Accessories • Speaker Attachments (SPAT1) • Speaker Cable x2 • Phone Cable x2 * 0dBm=0.775V • Owner's Manual SPECIFICATIONS（総合仕様） ● �システム構成� ・サテライトスピーカー(x2 ) ・サブウーファー・アンプユニット� ● �定格出力� 　・�サテライトスピーカー　�4 0 W/4 Ω (x2 ) 　・�サブウーファー　� 1 0 0 W/4 Ω � 　合計1 8 0 W ● �規定入力レベル� 　・�メイン・インプット　　� －� 1 0 dBm 　・�ミックス・インプット　� －� 1 0 dBm ● �規定出力レベル� ライン・アウトプット　　� －� 1 0 dBm ● �サテライトスピーカー� ・� 4 "ウーファー� ・� 2 "ミッドレンジ� ・� 1 " ツイーター� ● �サブウーファー� 1 0 " ウーファー� ● �コントロール� 　・�メインつまみ� 　・�ウーファーつまみ� 　・�トレブルつまみ� 　・�ミックス・インつまみ� 　・�電源スイッチ� ● �接続端子� 　・�メイン・インプット・ジャック� （L／モノ、R ）� 　・�ミックス・インプット・ジャック� （L／モノ、R ）� 　・�ライン・アウトプット・ジャック（L、R ）� 　・�スピーカー・ジャック（L、R ）� 　・�ヘッドフォン・ジャック� ● �エンクロージャー形式� 　・�サテライトスピーカー　　　� 密閉型� 　・�サブウーファー　� バスレフ型� 　� ● 電 � 源 � AC 1 0 0 V (5 0 /6 0 Hz) ● �消費電力　� 1 5 0 W ● �外形寸法� 　・�サテライトスピーカー　� 1 2 7（幅）Ｘ1 0 6（奥行）Ｘ2 0 5（高さ）mm 　・�サブウーファー・アンプユニット　� 5 4 0（幅）Ｘ3 5 0（奥行）Ｘ5 0 5（高さ）mm ● 質 � 量 � 　・�サテライトスピーカー　　　� 1 .5 kg（片側）� 　・�サブウーファー・アンプユニット　� 3 0 kg ● �付属品� 　・�スピーカーアタッチメント（S P AT 1 ）� 　・�取扱説明書（保証書含む）� 　・�スピーカーケーブル x 2 　・�フォーンケーブル x 2 ※ �0 dBm = 0 .7 7 5 V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 4 PANEL LAYOUT（パネルレイアウト） Amp Unit Control Panel （アンプユニット操作パネル）� w PHONES MIX IN TREBLE WOOFER MAIN MIN MAX MIN MAX MIN MAX MIN MAX MAIN INPUT MIX INPUT LINE OUTPUT SPEAKERS (4 ~8 ) L(MONO) R L(MONO) R L R L R T4A L 125V MONITOR SPEAKER MODEL MS100DR MADE IN CHINA ON OFF POWER 117V~ 200W 60Hz � Heat Sink Fuse Power Cable e r t y u i o !0 q q� w� e� r� t [POWER] Switch [MAIN] Knob [WOOFER] Knob [TREBLE] Knob [MIX IN] Knob （電源スイッチ）� （メインつまみ）� （ウーファーつまみ）� （トレブルつまみ）� （ミックス・インつまみ）� y� u� i� o� !0 [HEADPHONES] Jack [MAIN INPUT] Jacks [MIX INPUT] Jacks [LINE OUTPUT] Jacks [SPEAKER] Jacks （ヘッドフォン・ジャック）� （メイン・インプット・ジャック）� （ミックス・インプット・ジャック）� （ライン・アウトプット・ジャック）� （スピーカー・ジャック）� （ヒートシンク� （放熱板））� （ヒューズ）� （電源ケーブル）� CIRCUIT BOARD LAYOUT（ユニットレイアウト） PHONES MIX IN TREBLE WOOFER MAIN MIN MAX MIN MAX MIN MAX MIN MAX MAIN INPUT MIX INPUT LINE OUTPUT SPEAKERS (4 ~8 ) L(MONO) R L(MONO) R L R L R T4A L 125V MONITOR SPEAKER MODEL MS100DR MADE IN CHINA ON OFF POWER 117V~ 200W 60Hz VR POWER LCH JK RCH JK Power transformer （電源トランス）� Amp unit （アンプユニット）� Right side view Subwoofer Amp Unit（サブウーファー・アンプユニット） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 5 Subwoofer SPOUTL SPOUTR IC2 IC3 IC5 IC4 IC1 IC6 Q36 Q37 OP AMP OP AMP WOOFER OP AMP OP AMP OP AMP OP AMP MAIN MIX HIGH -15V +15V Satellite Speaker CN7 (6P) CN8 (6P) CN5 (7P) CN6 (7P) CN9 (4P) CN10 (4P) CN11 (3P) CN12 (3P) CN1 (2P) CN3 (2P) CN2 (2P) CN3 (2P) CN4 (2P) LINE OUTPUT L PHONES LINE OUTPUT R VR POWER MAIN L INPUT (MONO) MIX INPUT L (MONO) MAIN R INPUT MIX INPUT R Lch JK Lch JK Rch JK A100Kx2 B100Kx2 AC Cord POWER FUSE TRANSFORMER +15V -15V Q33 Q32 L-IN SUB-IN R-IN Q112 Q114 RED RED BLK B100K Rch POWER AMP Q5 Q4 Lch POWER AMP Q42 Q6 SUB WOOFER POWER AMP Rch JK W+: YELLOW 250mm T205F GREEN/BLACK 200mm GREEN 200mm W-: YELLOW/BLACK 250mm T110F T-: RED/BLACK 240mm T+: RED 200mm RED 70mm BLACK 70mm WOOFER （ウーファー）� TWEETER （ツイーター）� WIRING DIAGRAM Satellite Speaker BLOCK DIAGRAM（ブロックダイアグラム） （配線図） （サテライトスピーカー） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 6 DISASSEMBLY PROCEDURE（分解手順） Right side view Front view Handle（ハンドル）� Corner protector （コーナープロテクター）� Corner protector （コーナープロテクター）� Corner protector （コーナープロテクター）� Caster （キャスター）� Corner protector （コーナープロテクター）� Caster （キャスター）� Grille （グリル）� Power transformer （電源トランス）� Power switch （電源スイッチ）� POWER LCH JK RCH JK VR Amp unit （アンプユニット）� Fig.1（図1） Fig.2（図2） ● サブウーファー・アンプユニットの分解 Disassembly Procedure of SUBWOOFER AMP UNIT [290] Handle（ハンドル）� [240] Corner protector （コーナープロテクター）� [240] Photo.1 [290]: Oval Head Screw 6.0X15 MFZN2BL (WD371200) Photo.2 [240]: Flat Head Tapping Screw-1 4.0X20 MFZN2BL (WD370400) （写真2） 1. ハンドル（所要時間：約 1 分） 1-1 [290]のネジ 2 本を外し、ハンドルを外します。 （図 1、写真 1） 2. コーナープロテクター（所要時間：約 1 分） 2-1 [240]のネジ4本を外し、コーナープロテクターを外 します。（図 1、写真 2） 　　※ コーナープロテクターは 8 個あります。その他の コーナープロテクターも同様に外すことが出来ます。 1. Handle (Time required: About 1 minute) 1-1 Remove the two (2) screws marked [290]. The handle can then be removed. (Fig.1, Photo.1) 2. Corner Protector (Time required: About 1 minute) 2-1 Remove the four (4) screws marked [240]. The corner protector can then be removed. (Fig.1, Photo.2) There are (8) eight corner protectors. Other corner protectors can be removed similarly. （写真1） （＋丸皿小ネジMS用） （＋皿TP 1種） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 7 3. Caster (Time required: About 1 minute) 3-1 Remove the four (4) screws marked [320A]. The caster can then be removed. (Fig.1, Photo.3) There are four (4) casters. Other casters can be removed similarly. 3. キャスター（所要時間：約 1 分） 3-1 [320A]のネジ 4本を外し、キャスターを外します。 （図 1、写真 3） 　　※ キャスターは4個あります。その他のキャスターも 同様に外すことが出来ます。 Caster（キャスター）� [320A] [320A] Photo.3 [320]: Bind Head Tapping Screw-1 4.0X20 MFZN2BL (WD370800) Grille（グリル）� [330] [330] Subwoofer （サブウーファー）� [220] [220] Photo.4 [330]: Pan Head Tapping Screw-1 4.0X15 MFZN2BL (WD371100) Photo.5 [220]: Pan Head Tapping Screw 4.0X18 MFZN2BL (WD370300) 4. サブウーファー（所要時間：約 3 分） 4-1 [330]のネジ8本を外し、グリルを外します。 （写真4） 4-2 [220]のネジ 8 本を外し、サブウーファーを外しま す。（写真 5） 4. Subwoofer (Time required: About 3 minutes) 4-1 Remove the eight (8) screws marked [330]. The grille can then be removed. (Photo.4) 4-2 Remove the eight (8) screws marked [220]. The subwoofer can then be removed. (Photo.5) (MS100DR) （写真3） （＋バインドTP1種） （写真4） （＋なべTP1種） （写真5） （＋なべタッピング） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 8 6. 電源トランス（所要時間：約 3 分） 6-1 アンプユニットを外します。(5項参照) 6-2 [250]のネジ4本を外し、電源トランスを外します。 （図 2、写真 7） Power transformer（電源トランス）� [250] [250] 6. Power Transformer (Time required: About 3 minutes) 6-1 Remove the amp unit. (See procedure 5.) 6-2 Remove the four (4) screws marked [250]. The power transformer can then be removed. (Fig.2, Photo.7) Photo.7 [250]: Bind Head Tapping Screw-1 4.0X20 MFZN2BL (WD370800) Amp unit（アンプユニット）� [260] [260] [260] Photo.6 [260]: Bind Head Tapping Screw-1 4.0X13 MFZN2BL (WD370700) 5. アンプユニット（所要時間：約 2 分） 5-1 [260]のネジ12本を外し、アンプユニットを外しま す。（写真 6） 5. Amp Unit (Time required: About 2 minutes) 5-1 Remove the twelve (12) screws marked [260]. The amp unit can then be removed. (Photo.6) （写真7） （＋バインドTP1種） （写真6） （＋バインドTP1種） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 9 [A] RCH JK LCH JK [120B] [110B] [120B] [110B] [120B] [110B] [120B] [110B] [120A] [110A] [120A] [110A] [120A] [110A] [120A] [110A] Photo.8 [110]: Hexagonal Nut 9.0 12X2 MFNI33 (LX200060) [120]: Flat Washer 9X14 0.5 FNM3 (VL802300) Photo.9 7. LCH J K、RCH J K シート （所要時間：各約 3 分） 7-1 アンプユニットを外します。(5項参照) 7-2 LCH J K シート: 7-2-1 [110A]の特殊六角ナット4個と[120A]の特殊平座金 4個、[A]のネジ1本を外し、LCH JK シートを外しま す。（図 2、写真 8、9） 7-3 RCH J K シート: 7-3-1 [110B]の特殊六角ナット4個と[120B]の特殊平座金 4個、[A]のネジ1本を外し、RCH JK シートを外しま す。（図 2、写真 8、9） 7. LCH JK, RCH JK Circuit Boards (Time required: About 3 minutes each) 7-1 Remove the amp unit. (See procedure 5.) 7-2 LCH JK Circuit Board: 7-2-1 Remove the four (4) hexagonal nuts marked [110A], the four (4) flat washers marked [120A] and the screw marked [A]. The LCH JK circuit board can then be removed. (Fig.2, Photo.8, 9) 7-3 RCH JK Circuit Board: 7-3-1 Remove the four (4) hexagonal nuts marked [110B], the four (4) flat washers marked [120B] and the screw marked [A]. The RCH JK circuit board can then be removed. (Fig.2, Photo.8, 9) 8. VR シート（所要時間：約 3 分） 8-1 アンプユニットを外します。(5項参照) 8-2 [110C]の特殊六角ナット1個と[120C]の特殊平座金 1個、ボリュームノブ 4個と[B]の六角ナット 4個、 [300]のネジ 1 本と[310]の六角ナット 1 個を外し、 VR シートを外します。（図 2、写真 10、11、12） 8. VR Circuit Board (Time required: About 3 minutes) 8-1 Remove the amp unit. (See procedure 5.) 8-2 Remove the hexagonal nut marked [110C] and the flat washer marked [120C], the four (4) volume knobs and the four (4) hexagonal nuts marked [B], the screw marked [300] and the hexagonal nut marked [310]. The VR circuit board can then be removed. (Fig.2, Photo.10, 11, 12) （特殊六角ナット） （特殊平座金） （写真8） （写真9） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 10 [D] [C] POWER Photo.13 Photo.14 9. POWER シート（所要時間：約 4 分） 9-1 アンプユニットを外します。(5項参照) 9-2 [C]のネジ5本と[D]のネジ6本を外し、POWERシー トを外します。（図 2、写真 13、14） 9. POWER Circuit Board (Time required: About 4 minutes) 9-1 Remove the amp unit. (See procedure 5.) 9-2 Remove the five (5) screws marked [C] and the six (6) screws marked [D]. The POWER circuit board can then be removed. (Fig.2, Photo.13, 14) [300] [110C] Volume knob （ボリュームノブ）� [120C] [B] [310] VR Photo.10 [110]: Hexagonal Nut 9.0 12X2 MFNI33 (LX200060) [120]: Flat Washer 9X14 0.5 FNM3 (VL802300) [300]: Pan Head Screw 3.0X6 MFZN2BL (03751790) Photo.11 Photo.12 [310]: Hexagonal Nut #1 3.0 MFZN2BL (ES200030) （写真13） （写真14） （写真10） （特殊六角ナット） （特殊平座金） （＋ナベ小ネジ） （写真11） （写真12） （特殊六角ナット） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 11 [E] [E] Amp unit（アンプユニット）� Heat sink （ヒートシンク）� Photo.15 Photo.16 10. ヒートシンク（所要時間：約 5 分） 10-1 アンプユニットを外します。(5項参照) 10-2 POWER シートを外します。(9項参照) 10-3 [E]のネジ 9 本を外し、ヒートシンクを外します。 （写真 15、16） 10. Heat Sink (Time required: About 5 minutes) 10-1 Remove the amp unit. (See procedure 5.) 10-2 Remove the POWER circuit board. (See procedure 9.) 10-3 Remove the nine (9) screws marked [E]. The heat sink can then be removed. (Photo.15, 16) Claw（ツメ）� Power switch（電源スイッチ）� Photo.17（写真17） 11. 電源スイッチ（所要時間：約 2 分） 11-1 アンプユニットを外します。(5項参照) 11-2 ツメを押さえながら、電源スイッチを外します。 （図 2、写真 17） 11. Power Switch (Time required: About 2 minutes) 11-1 Remove the amp unit. (See procedure 5.) 11-2 Power switch is removed pressing down claw. (Fig.2, Photo.17) （写真15） （写真16） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 12 Grille （グリル）� ● サテライトスピーカーの分解 1. ウーファー（所要時間：約 1 分） 1-1 グリルを外します。（写真 1） 1-2 [100]のネジ 4 本を外し、ウーファーを外します。 （写真 2） 2. ツイーター、圧電素子（所要時間：各約 2 分） 2-1 グリルを外します。（写真 1） 2-2 [110]のネジ4本を外し、バッフルを外して、圧電素 子を外します。（写真 2、3） 2-3 [120]のネジ 2 本を外し、ツイーターを外します。 （写真 2、3） [100] [100] [100] Woofer （ウーファー）� Tweeter （ツイーター）� [110] [110] [110] [110] Baffle （バッフル）� Piezoelectric element（圧電素子）� Tweeter （ツイーター）� [120] [120] Piezoelectric element（圧電素子）� Baffle （バッフル）� Disassembly Procedure of SATELLITE SPEAKER 1. Woofer (Time required: About 1 minute) 1-1 Remove the grille. (Photo.1) 1-2 Remove the four (4) screws marked [100]. The woofer can then be removed. (Photo.2) 2. Tweeter, Piezoelectric Element (Time required: About 2 minutes each) 2-1 Remove the grille. (Photo.1) 2-2 Remove the four (4) screws marked [110]. The baffle and the poezoelectric element can then be removed. (Photo.2, 3) 2-3 Remove the two (2) screws marked [120]. The tweeter can then be removed. (Photo.2, 3) Photo.2 Photo.1 [100]: Truss Head Tapping Screw-P 4.0X10 MFZN2BL (WD370100) [110]: Bind Head Tapping Screw-B 3.0X15 MFZN2BL (WD370000) Photo.3 [120]: Bind Head Tapping Screw-P 2.5X6 MFZN2BL (WD370200) （写真3） （写真2） （＋トラスPタイト） （＋バインドBタイト） （写真1） （＋バインドPタイト） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 13 3. ネットワーク（所要時間：約 2 分） 3-1 グリルを外します。（図 1） 3-2 バッフルを外します。(2-2項参照) 3-3 [130]のネジ4本を外し、ネットワークを外します。 （写真 4） 4. ホーンコネクタ（所要時間：約 1 分） 4-1 グリルを外します。（写真 1） 4-2 バッフルを外します。(2-2項参照) 4-3 [90]のナット1個を外し、ホーンコネクタを外しま す。（写真 5、6） Network （ネットワーク）� [130] [130] Phone jack （ホーンコネクタ）� [90] 3. Network (Time required: About 2 minutes) 3-1 Remove the grille. (Photo.1) 3-2 Remove the baffle. (See procedure 2-2.) 3-3 Remove the four (4) screws marked [130]. The network can then be removed. (Photo.4) 4. Phone Jack (Time required: About 1 minute) 4-1 Remove the grille. (Photo.1) 4-2 Remove the baffle. (See procedure 2-2.) 4-3 Remove the nut marked [90]. The phone jack can then be removed. (Photo.5, 6) Photo.4 [130]: Pan Head Tapping Screw-P 3.0X10 MFZN2BL (EP630160) （写真4） Photo.5 [90]: Nut M12 (WD180800) Photo.6 Phone jack（ホーンコネクタ）� （＋ナベPタイト） （写真5） （写真6） （ナット(SAT)） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 14 R OUT: to POWER-CN3 CN8: to LCH JK-CN7 MAIN INPUT R MIX INPUT R LINE OUTPUT R SPEAKERS (4Ω~8Ω) R RCH JK Circuit Board LCH JK Circuit Board Pattern side Component side （パターン側） （部品側） Pattern side Component side （パターン側） （部品側） L OUT: to POWER-CN1 CN7: to RCH JK-CN8 CN6: to VR-CN5 MAIN INPUT L (MONO) MIX INPUT L (MONO) LINE OUTPUT L SPEAKERS (4Ω~8Ω) L CIRCUIT BOARDS（シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 15 CN10: to VR-CN9 CN1: to LCH JK-CN3 CN3: to RCH JK-CN4 CN2: to Speaker (Subwoofer) CN12: to VR-CN11 POWER Circuit Board Pattern side Component side （パターン側） （部品側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 16 CN9: to POWER-CN10 CN11: to POWER-CN12 CN5: to LCH JK-CN6 PHONES MIX IN MIN/MAX TREBLE MIN/MAX WOOFER MIN/MAX MAIN MIN/MAX VR Circuit Board Pattern side Component side （パターン側） （部品側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model MS100DR MONITOR SPEAKER 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご 使用ください。 部品価格ランクは、変更になることがあります。 QTY欄に記されている数字は、各ユニット当たりの使用個数です。 PART NO.が“ --” の部品は、サービス用部品として準備されておりません。 REMARKS 欄の「 ｝」マークの部品は、併用部品です。 網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。 網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。 CONTENTS COMPLETE ASSEMBLY ................................ 2 OVERALL ASSEMBLY (SATELLITE SPEAKER) .......................................... 3 OVERALL ASSEMBLY (SUBWOOFER AMP UNIT) ........................ 4 （目次） （同梱品セット） （総組立（サテライトスピーカー）） （総組立（サブウーファー・アンプユニット）） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 2 10 B A 20 22 24 26 C • Subwoofer Amp Unit （サブウーファー・アンプユニット）� See page 4.（4ページ参照）� See page 3. （3ページ参照）� • Satellite Speaker （サテライトスピーカー）� COMPLETE ASSEMBLY REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only : New Parts * * * * * COMPLETE ASSEMBLY MS100DR 10 Overall Assembly SATELLITE J 2 10 Overall Assembly SATELLITE U,C,H,B 2 20 Overall Assembly SUBWOOFER J (WD35310) 22 Overall Assembly SUBWOOFER U,C (WD35400) 24 Overall Assembly SUBWOOFER H (WD35420) 26 Overall Assembly SUBWOOFER B (WD35440) ACCESSORIES A Speaker Cable 2 B Phone Cable 2 C Speaker Attachment SPAT1 1set L/R units WD843000 WD181000 -- -- -- -- WD389900 WD390000 WA526800 （同梱品セット） 部 品 名 同 梱 品 セ ッ ト 総 組 立 サ テ ラ イ ト （ J ） 総 組 立 サ テ ラ イ ト 総 組 立 Ｊ 　 Ｓ ウ ー フ ァ 総 組 立 Ｕ Ｃ Ｓ ウ ー フ ァ 総 組 立 Ｈ 　 Ｓ ウ ー フ ァ 総 組 立 Ｂ 　 Ｓ ウ ー フ ァ 付 属 品 ス ピ ー カ ー ケ ー ブ ル フ ォ ー ン ケ ー ブ ル スピーカーアタッチメント www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 3 10 100 100 110 110 70 50 60 80 90 40 120 130 130 20 30 Network（ネットワーク）� REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only : New Parts * * * * * * * * * * * * * * * * OVERALL ASSEMBLY MS100DR Overall Assembly SATELLITE J Overall Assembly SATELLITE U,C,H,B 10 Grille 20 Baffle 30 O Ring 40 Cabinet 50 Piezoelectric Element SAT TW 60 Speaker 8ohm TW(SAT) J: TWEETER 60 Speaker 4ohm TW(SAT) U,C,H,B: TWEETER 70 Speaker 8ohm WF(SAT) J: WOOFER 70 Speaker 4ohm WF(SAT) U,C,H,B: WOOFER 80 Phone Jack SAT INPUT 90 Nut M12 100 Truss Head Tapping Screw-P 4.0X10 MFZN2BL 4 110 Bind Head Tapping Screw-B 3.0X15 MFZN2BL 4 120 Bind Head Tapping Screw-P 2.5X6 MFZN2BL 2 130 Pan Head Tapping Screw-P 3.0X10 MFZN2BL 4 01 WD843000 WD181000 WD180300 WD180400 WD180500 WD180700 WD271600 X5973A00 X5553A00 X5974A00 X5555A00 WD271400 WD180800 WD370100 WD370000 WD370200 EP630160 Satellite Speaker（サテライトスピーカー） OVERALL ASSEMBLY（総組立） 部 品 名 総 組 立 総 組 立 サ テ ラ イ ト （ J ） 総 組 立 サ テ ラ イ ト グ リ ル （ Ｓ Ａ Ｔ ） バ ッ フ ル 塗 装 ・ 印 刷 品 Ｏ リ ン グ （ Ｓ Ａ Ｔ ） キ ャ ビ ネ ッ ト 塗 装 Ｈ Ｓ 圧 電 素 子 　 Ｍ Ｓ ス ピ ー カ ー ス ピ ー カ ー Ｍ Ｓ ス ピ ー カ ー ス ピ ー カ ー Ｍ Ｓ ホ ー ン コ ネ ク タ 　 Ｍ Ｓ ナ ッ ト （ Ｓ Ａ Ｔ ） ＋ ト ラ ス Ｐ タ イ ト ＋ バ イ ン ド Ｂ タ イ ト ＋ バ イ ン ド Ｐ タ イ ト ＋ ナ ベ Ｐ タ イ ト www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 4 170 330 190 160 180 220 280 270 320 220 140 140 140 140 140 290 290 150 240 240 240 140 240 250 250 240 240 200 202 204 Amp unit（アンプユニット）� AC cord Fuse（ヒューズ）� Switch（ロッカSW）� 80 90 100 300 130 110 110 120 120 210 310 10 12 14 10 12 14 10 12 14 70 50 40 54 52 20 22 24 26 60 30 62 260 260 260 230 230 230 330 Subwoofer Amp Unit（サブウーファー・アンプユニット） OVERALL ASSEMBLY（総組立） www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 TE L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MS100DR 5 REF NO. PART NO. DESCRIPTION REMARKS QTY : New Parts RANK: Japan only * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * RANK OVERALL ASSEMBLY MS100DR Overall Assembly SUBWOOFER J (WD35310) Overall Assembly SUBWOOFER U,C (WD35400) Overall Assembly SUBWOOFER H (WD35420) Overall Assembly SUBWOOFER B (WD35440) 10 Steel Panel Sub Assembly J 12 Steel Panel Sub Assembly U,C 14 Steel Panel Sub Assembly H,B 20 AC Cord J J 22 AC Cord UC U,C 24 AC Cord H H 26 AC Cord BS B 30 Cord Strain Relief 6N-4 40 Fuse Holder OP520 50 Fuse J J 52 Fuse UC SIC/5X20 U,C 54 Fuse H,BS H,B 60 Switch JW-M11RKK UCS TV-5 J: POWER ON/OFF 06 62 Switch U,C,H,B: POWER ON/OFF 70 Heat Sink 80 Circuit Board LCH JK 90 Circuit Board RCH JK 100 Circuit Board VR 110 Hexagonal Nut 9.0 12X2 MFNI33 9 01 120 Flat Washer 9X14 0.5 FNM3 9 01 130 Volume Knob Black MAIN,WOOFER,TREBLE,MIX IN 4 140 Corner Protector PENN C1568 8 150 Handle PENN H1010K 160 Logo Badge YAMAHA 170 Grille 180 Caster 4 190 Speaker RM-WB1000K50PF SUBWOOFER 200 Power Transformer J J 202 Power Transformer U C U,C 204 Power Transformer H BS H,B 210 Circuit Board POWER 220 Pan Head Tapping Screw 4.0X18 MFZN2BL 8 230 Bind Head Tapping Screw-1 4.5X35 MFZN2BL 12 240 Flat Head Tapping Screw-1 4.0X20 MFZN2BL 32 250 Bind Head Tapping Screw-1 4.0X20 MFZN2BL 4 260 Bind Head Tapping Screw-1 4.0X13 MFZN2BL 12 270 Flat Head Tapping Screw-1 3.0X15 MFZN2BL 280 Bind Head Tapping Screw-1 3.0X13 MFZN2BL 2 290 Oval Head Screw 6.0X15 MFZN2BL 2 300 Pan Head Screw 3.0X6 MFZN2BL 01 310 Hexagonal Nut #1 3.0 MFZN2BL 01 320 Bind Head Tapping Screw-1 4.0X20 MFZN2BL 16 330 Pan Head Tapping Screw-1 4.0X15 MFZN2BL 8 -- -- -- -- WD352800 WD353700 WD354100 WD289200 WD289400 WD289600 WD289700 WD345800 WD288900 WD345500 WD299500 WD299600 V5520700 WD289000 WD352900 WD288500 WD288600 WD288800 LX200060 VL802300 WD182900 WC944500 WD023200 WD183000 WD353000 WD355100 X5559A00 X5565A00 X5562A00 X5563A00 WD288700 WD370300 WD370900 WD370400 WD370800 WD370700 WD370500 WD370600 WD371200 03751790 ES200030 WD370800 WD371100 総 組 立 総 組 立 Ｊ 　 Ｓ ウ ー フ ァ 総 組 立 Ｕ Ｃ Ｓ ウ ー フ ァ 総 組 立 Ｈ 　 Ｓ ウ ー フ ァ 総 組 立 Ｂ 　 Ｓ ウ ー フ ァ ＳパネルＪサブＡｓｓ’ ｙ ＳパネルＵＣサブＡｓｓｙ ＳパネルＨＢサブＡｓｓｙ 電 源 コ ー ド 　 Ｍ Ｓ 　 Ｊ 電 源 コ ー ド Ｍ Ｓ 　 Ｕ Ｃ 電 源 コ ー ド 　 Ｍ Ｓ 　 Ｈ 電 源 コ ー ド Ｍ Ｓ 　 Ｂ Ｓ コ ー ド ス ト ッ パ ー ヒ ュ ー ズ ホ ル ダ Ｍ Ｓ ヒ ュ ー ズ ヒ ュ ー ズ ヒ ュ ー ズ ロ ッ カ Ｓ Ｗ ロ ッ カ Ｓ Ｗ 　 Ｍ Ｓ 海 外 ヒ ー ト シ ン ク Ｌ Ｃ Ｈ 　 Ｊ Ｋ シ ー ト Ｒ Ｃ Ｈ 　 Ｊ Ｋ シ ー ト Ｖ Ｒ シ ー ト 特 殊 六 角 ナ ッ ト 特 殊 平 座 金 ボ リ ュ ー ム ノ ブ コ ー ナ ー プ ロ テ ク タ ー ハ ン ド ル ロ ゴ バ ッ ヂ Ｈ Ｓ 品 グ リ ル 塗 装 品 キ ャ ス タ ー ス ピ ー カ ー Ｍ Ｓ １ ０ ０ 電 源 ト ラ ン ス 　 Ｊ 電 源 ト ラ ン ス Ｕ ， Ｃ 電 源 ト ラ ン ス Ｈ ， Ｂ Ｓ Ｐ Ｏ Ｗ Ｅ Ｒ シ ー ト ＋ な べ タ ッ ピ ン グ ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ 皿 Ｔ Ｐ 　 １ 種 ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ 皿 Ｔ Ｐ 　 １ 種 ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ 丸 皿 小 ネ ジ Ｍ Ｓ 用 ＋ ナ ベ 小 ネ ジ 六 角 ナ ッ ト ＋ バ イ ン ド Ｔ Ｐ １ 種 ＋ な べ Ｔ Ｐ １ 種 部 品 名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
