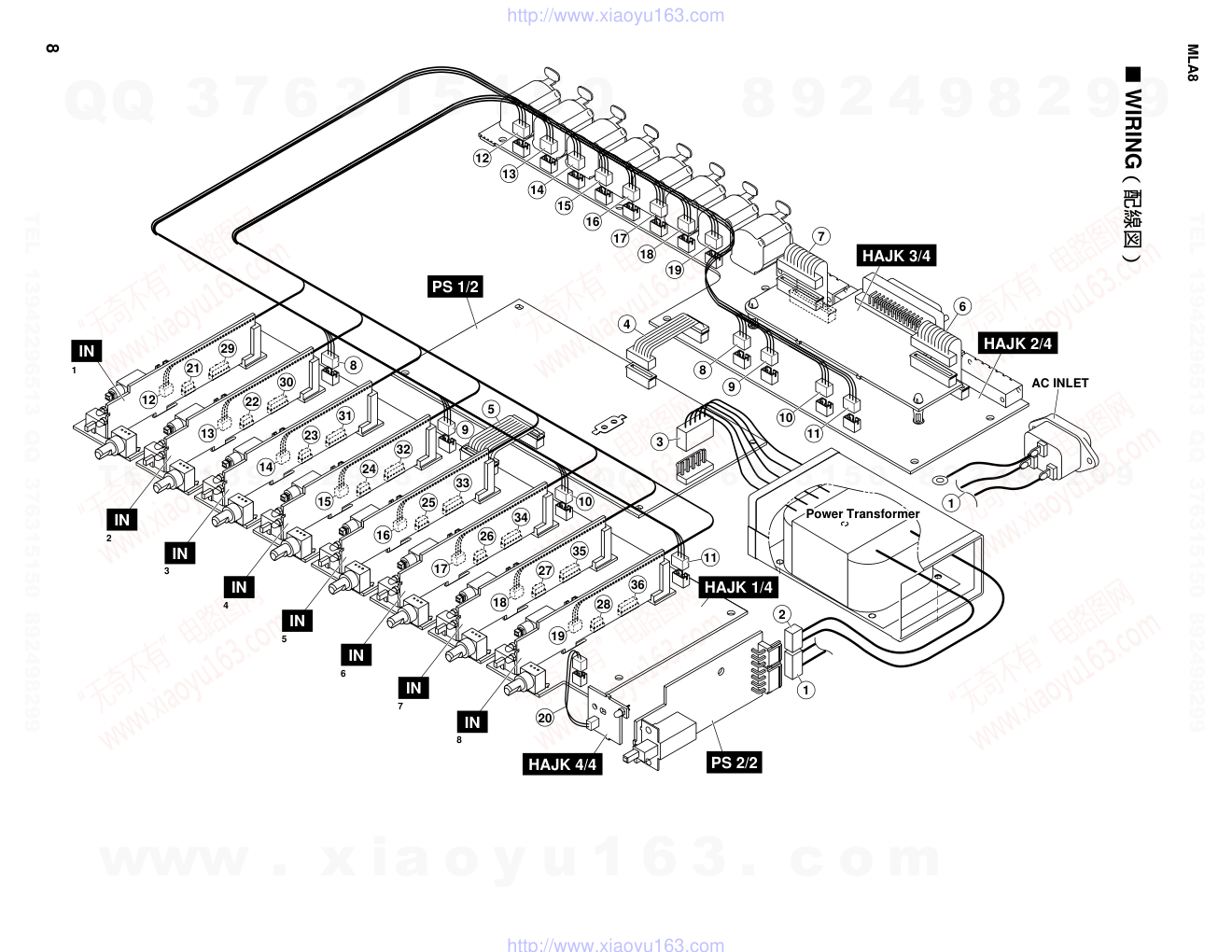

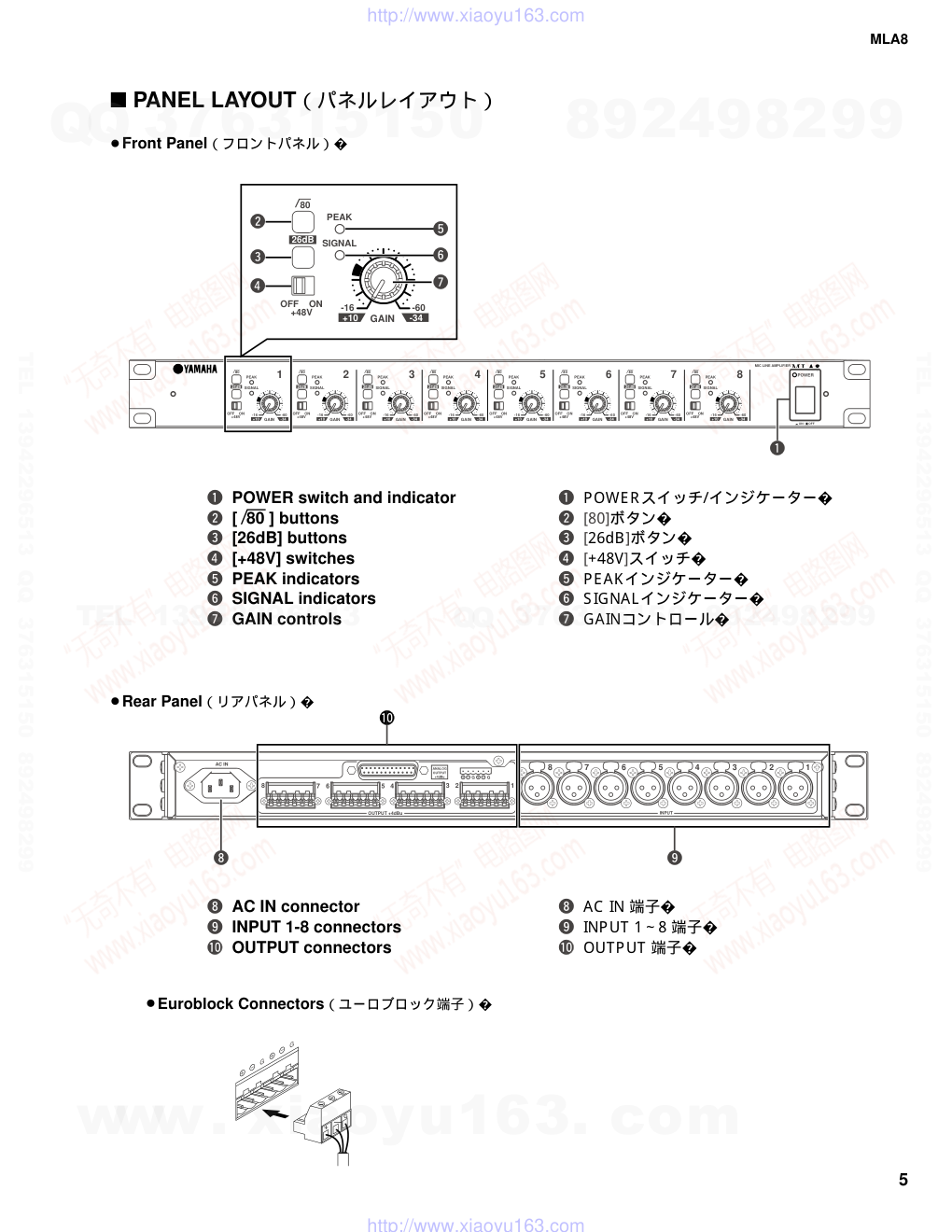

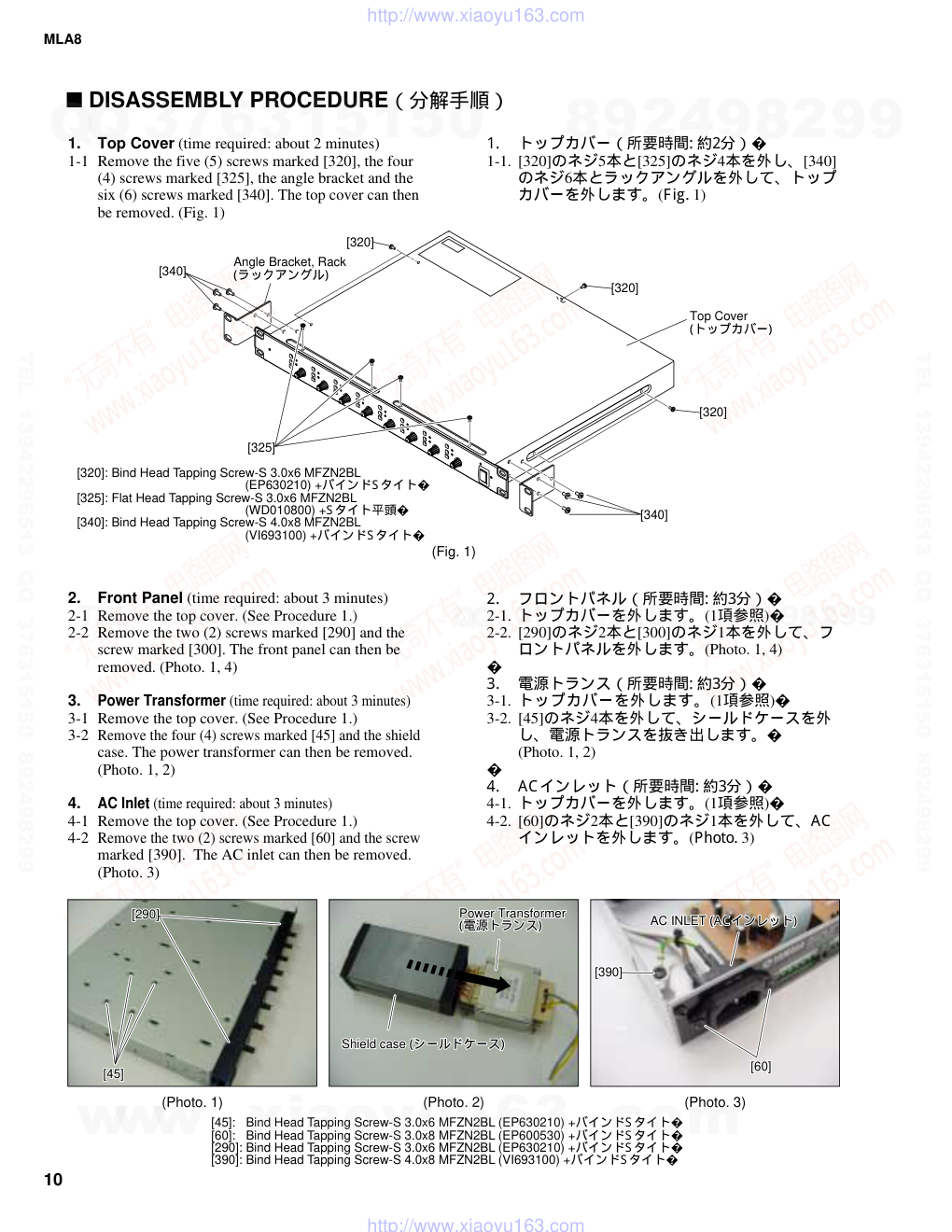

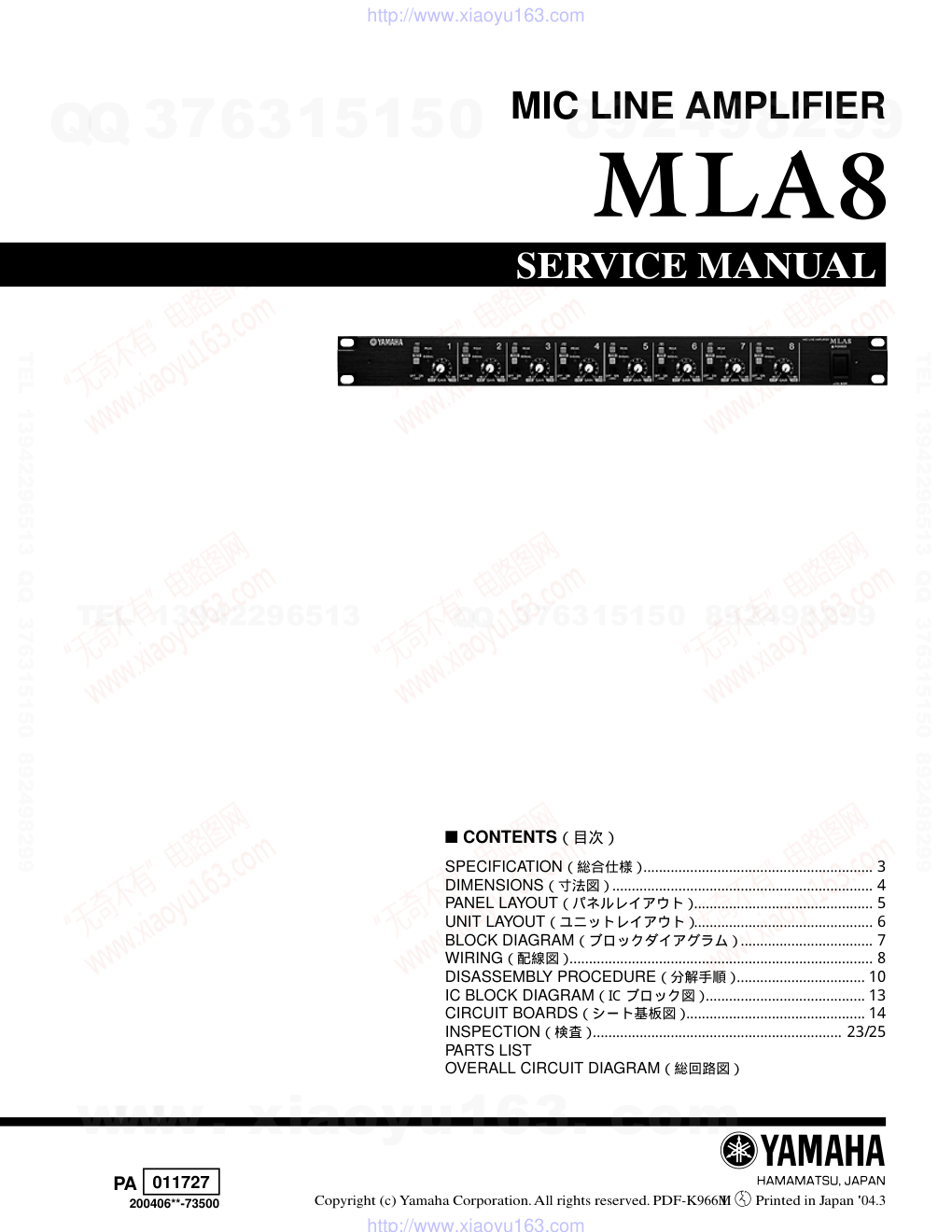

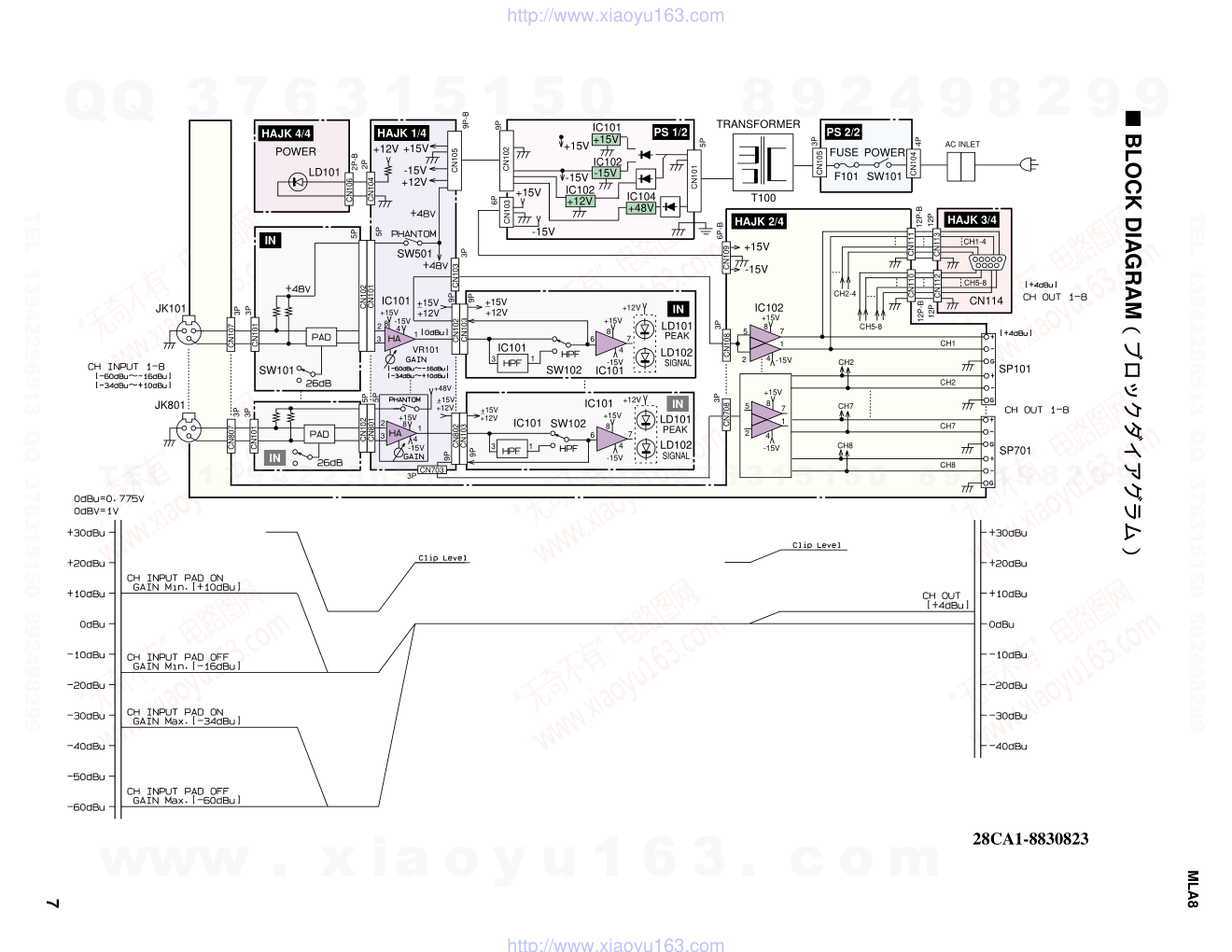

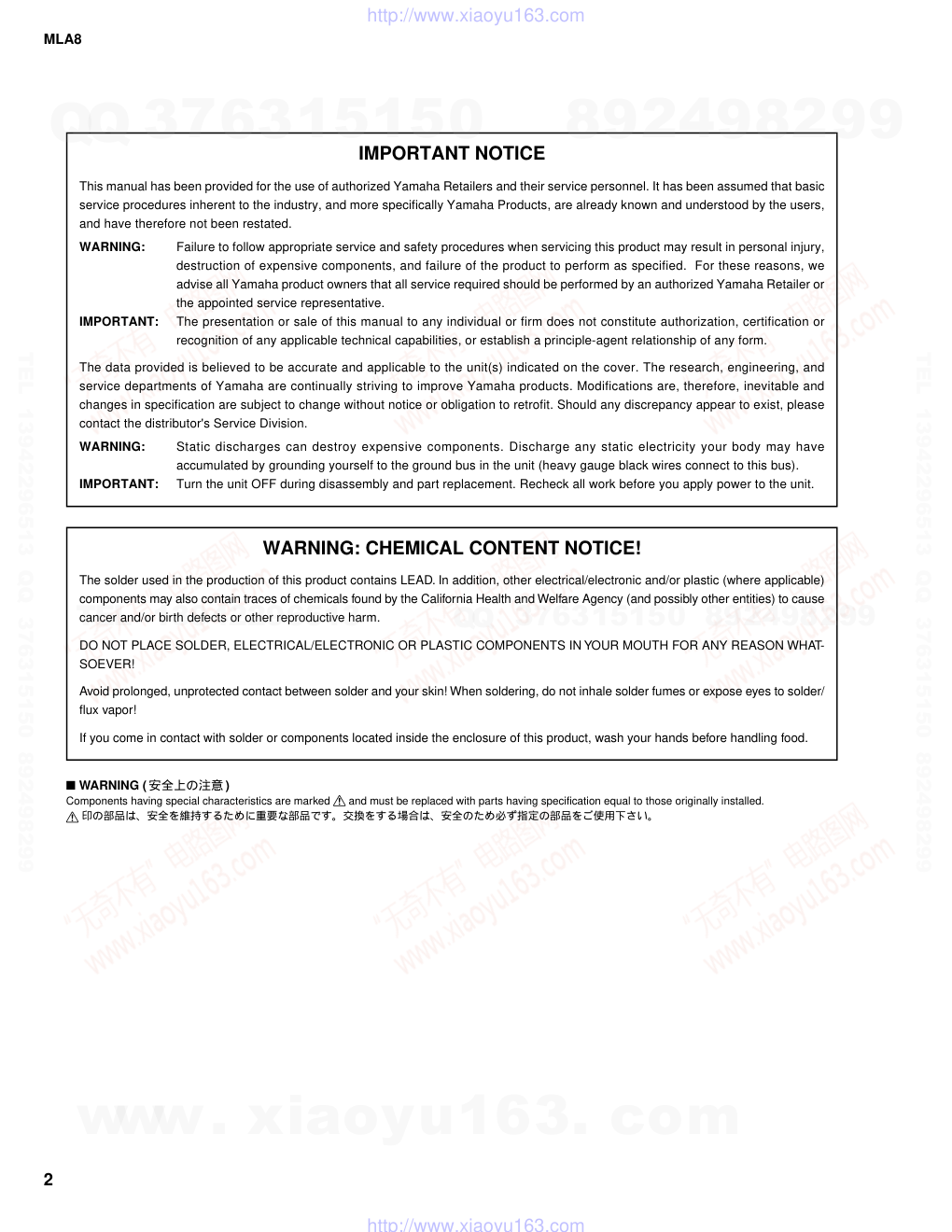

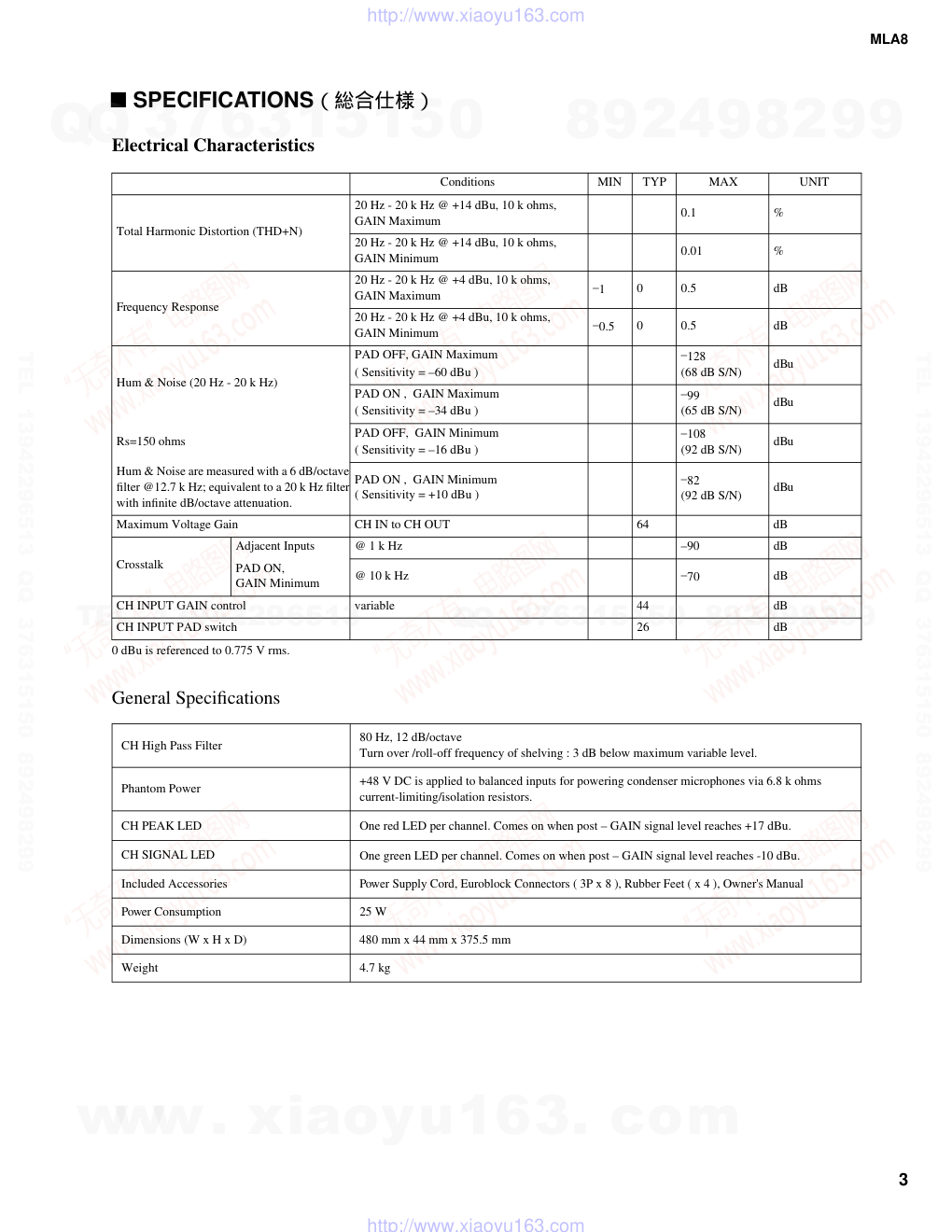

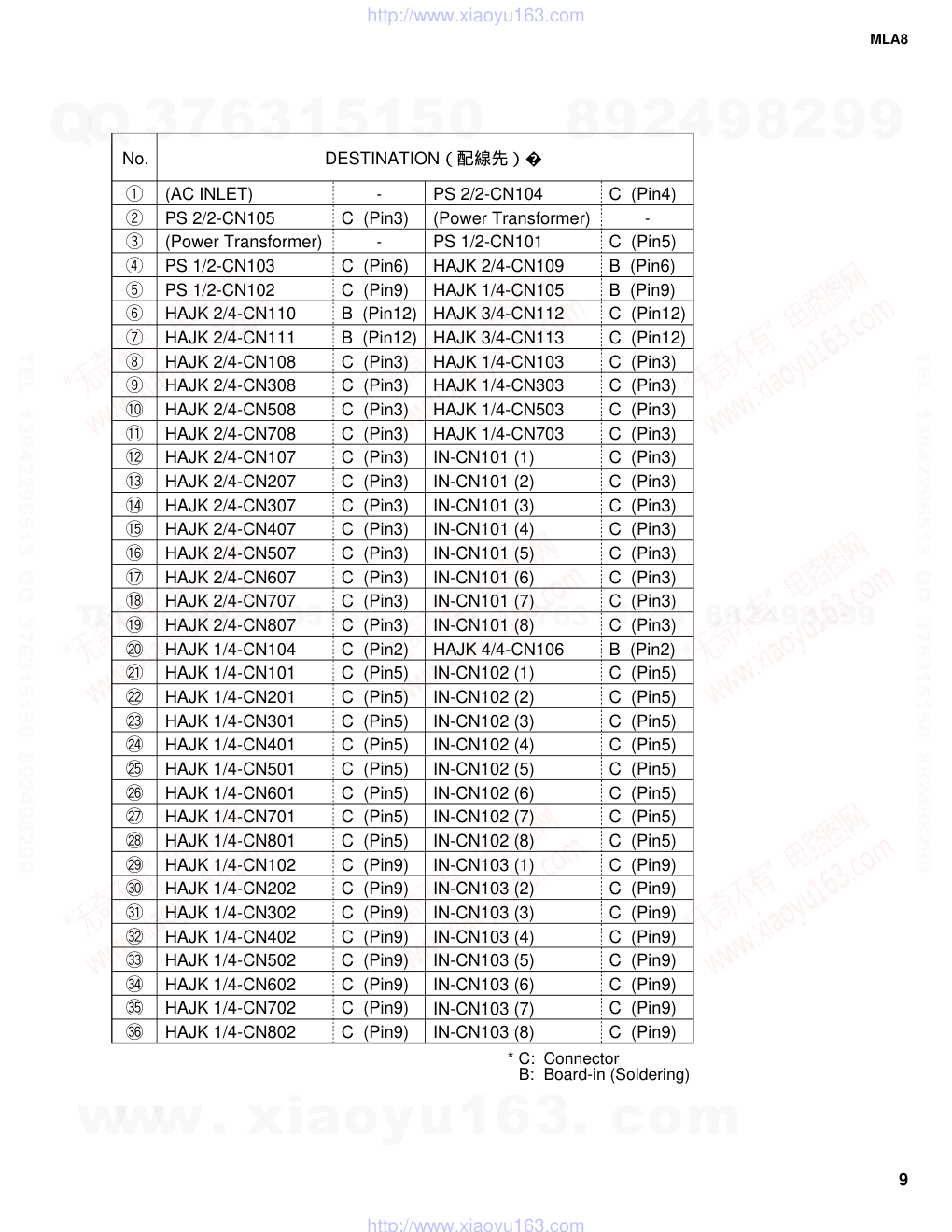

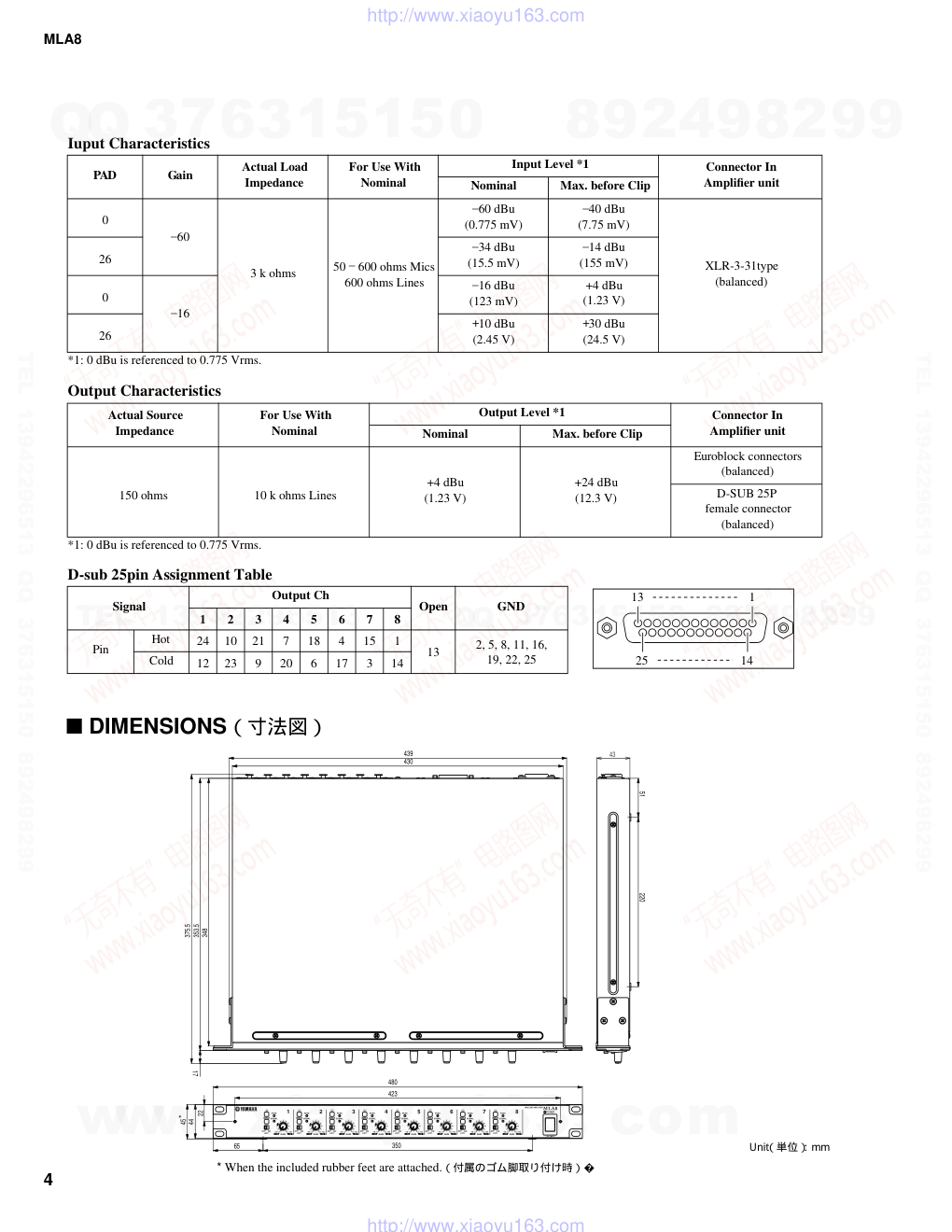

SERVICE MANUAL PA 011727 Copyright (c) Yamaha Corporation. All rights reserved. PDF-K966 IM Printed in Japan '04.3 200406**-73500 I CONTENTS（目次） SPECIFICATION（総合仕様）........................................................... 3 DIMENSIONS（寸法図）................................................................... 4 PANEL LAYOUT（パネルレイアウト）.............................................. 5 UNIT LAYOUT（ユニットレイアウト）.............................................. 6 BLOCK DIAGRAM（ブロックダイアグラム）.................................. 7 WIRING（配線図）.............................................................................. 8 DISASSEMBLY PROCEDURE（分解手順）................................. 10 IC BLOCK DIAGRAM（IC ブロック図）......................................... 13 CIRCUIT BOARDS（シート基板図）.............................................. 14 INSPECTION（検査）................................................................ 23/25 PARTS LIST OVERALL CIRCUIT DIAGRAM（総回路図） MIC LINE AMPLIFIER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division. WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus). IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT- SOEVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. I WARNING ( 安全上の注意 ) Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の部品は、安全を維持するために重要な部品です。交換をする場合は、安全のため必ず指定の部品をご使用下さい。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 MLA8 I SPECIFICATIONS（総合仕様） Electrical Characteristics 0 dBu is referenced to 0.775 V rms. General Specifications Conditions MIN TYP MAX UNIT Total Harmonic Distortion (THD+N) 20 Hz - 20 k Hz @ +14 dBu, 10 k ohms, GAIN Maximum 0.1 % 20 Hz - 20 k Hz @ +14 dBu, 10 k ohms, GAIN Minimum 0.01 % Frequency Response 20 Hz - 20 k Hz @ +4 dBu, 10 k ohms, GAIN Maximum –1 0 0.5 dB 20 Hz - 20 k Hz @ +4 dBu, 10 k ohms, GAIN Minimum –0.5 0 0.5 dB Hum & Noise (20 Hz - 20 k Hz) PAD OFF, GAIN Maximum ( Sensitivity = –60 dBu ) –128 (68 dB S/N) dBu PAD ON , GAIN Maximum ( Sensitivity = –34 dBu ) –99 (65 dB S/N) dBu Rs=150 ohms PAD OFF, GAIN Minimum ( Sensitivity = –16 dBu ) –108 (92 dB S/N) dBu Hum & Noise are measured with a 6 dB/octave filter @12.7 k Hz; equivalent to a 20 k Hz filter with infinite dB/octave attenuation. PAD ON , GAIN Minimum ( Sensitivity = +10 dBu ) –82 (92 dB S/N) dBu Maximum Voltage Gain CH IN to CH OUT 64 dB Crosstalk Adjacent Inputs @ 1 k Hz –90 dB PAD ON, GAIN Minimum @ 10 k Hz –70 dB CH INPUT GAIN control variable 44 dB CH INPUT PAD switch 26 dB CH High Pass Filter 80 Hz, 12 dB/octave Turn over /roll-off frequency of shelving : 3 dB below maximum variable level. Phantom Power +48 V DC is applied to balanced inputs for powering condenser microphones via 6.8 k ohms current-limiting/isolation resistors. CH PEAK LED One red LED per channel. Comes on when post – GAIN signal level reaches +17 dBu. CH SIGNAL LED One green LED per channel. Comes on when post – GAIN signal level reaches -10 dBu. Included Accessories Power Supply Cord, Euroblock Connectors ( 3P x 8 ), Rubber Feet ( x 4 ), Owner's Manual Power Consumption 25 W Dimensions (W x H x D) 480 mm x 44 mm x 375.5 mm Weight 4.7 kg www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 4 Iuput Characteristics *1: 0 dBu is referenced to 0.775 Vrms. Output Characteristics *1: 0 dBu is referenced to 0.775 Vrms. D-sub 25pin Assignment Table PAD Gain Actual Load Impedance For Use With Nominal Input Level *1 Connector In Amplifier unit Nominal Max. before Clip 0 –60 3 k ohms 50 – 600 ohms Mics 600 ohms Lines –60 dBu (0.775 mV) –40 dBu (7.75 mV) XLR-3-31type (balanced) 26 –34 dBu (15.5 mV) –14 dBu (155 mV) 0 –16 –16 dBu (123 mV) +4 dBu (1.23 V) 26 +10 dBu (2.45 V) +30 dBu (24.5 V) Actual Source Impedance For Use With Nominal Output Level *1 Connector In Amplifier unit Nominal Max. before Clip 150 ohms 10 k ohms Lines +4 dBu (1.23 V) +24 dBu (12.3 V) Euroblock connectors (balanced) D-SUB 25P female connector (balanced) Signal Output Ch Open GND 1 2 3 4 5 6 7 8 Pin Hot 24 10 21 7 18 4 15 1 2, 5, 8, 11, 16, 19, 22, 25 12 23 9 20 6 17 3 14 13 Cold 25 14 13 1 439 430 375.5 353.5 17 348 43 51 220 65 350 480 44 45 22 423 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 1 MIC LINE AMPLIFIER POWER ON / OFF 26dB * Unit（単位） ：mm -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 2 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 3 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 4 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 5 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 6 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 7 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 8 26dB * When the included rubber feet are attached.（付属のゴム脚取り付け時）� I DIMENSIONS（寸法図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 MLA8 I PANEL LAYOUT（パネルレイアウト） q w e r t y u POWERスイッチ/インジケーター� [80]ボタン� [26dB]ボタン� [+48V]スイッチ� PEAKインジケーター� SIGNALインジケーター� GAINコントロール� q w e r t y u POWER switch and indicator [ 80 ] buttons [26dB] buttons [+48V] switches PEAK indicators SIGNAL indicators GAIN controls i o !0 AC IN connector INPUT 1-8 connectors OUTPUT connectors i o !0 AC IN 端子� INPUT 1～8 端子� OUTPUT 端子� -16 +10 -34 -60 GAIN -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V SIGNAL PEAK OFF ON +48V 80 80 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 1 2 3 4 5 6 7 8 MIC LINE AMPLIFIER POWER ON / OFF 26dB 26dB 26dB 26dB 26dB 26dB 26dB 26dB -16 +10 -34 -60 GAIN SIGNAL PEAK OFF ON +48V 80 26dB q w e r t y u 1 2 3 4 5 6 7 8 INPUT 1 2 3 4 5 6 7 8 G G ANALOG OUTPUT +4dBu OUTPUT +4dBu AC IN !0 o i + — G Front Panel（フロントパネル）� Rear Panel（リアパネル）� Euroblock Connectors（ユーロブロック端子）� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 6 I UNIT LAYOUT（ユニットレイアウト） Top View（上側より）� Front panel (フロントパネル) Power Transformer (電源トランス) AC INLET (ACインレット) AC INLET (ACインレット) Power Transformer (電源トランス) Front panel (フロントパネル) HAJK 1/4 HAJK 3/4 HAJK 2/4 IN PS 2/2 PS 1/2 HAJK 4/4 Bottom Shassis Assembly (ボトムシャーシAss'y) Bottom Shassis Assembly (ボトムシャーシAss'y) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 MLA8 I BLOCK DIAGRAM（ブロックダイアグラム） IN IN 28CA1-8830823 IC101 IC101 SW102 IC102 SP101 CN114 LD101 PEAK SIGNAL LD102 VR101 SW101 SW501 JK101 CN102 CN101 3P 9P 9P 3P 7 1 5 1 2 5P 5P CN107 CN101 CN102 CN103 CN108 CN112 CN110 CN113 CN111 HAJK 3/4 CH1-4 CH5-8 CH2-4 CH5-8 CH2 CH1 CH2 CH8 CH7 AC INLET CN104 SW101 POWER F101 FUSE CN105 3P 4P TRANSFORMER CN101 PS 2/2 T100 PS 1/2 CN102 CN103 IC101 +15V -15V IC102 +12V IC102 +15V -15V +15V IC104 +48V -15V HAJK 2/4 HAJK 1/4 CN109 CN105 3P CN807 CN101 CN801 CN802 CN103 IN CN102 PEAK SIGNAL 7 5 1 3P IC101 CN103 +15V 9P-B -15V +12V +15V +12V +15V +12V +15V +12V +48V +15V +12V CN703 CN708 IN HAJK 4/4 CN106 CN104 +12V LD101 POWER SP701 JK801 3P 3P 3P 9P 9P 3P +15V -15V CH7 CH8 12P 12P-B 12P 12P-B 6P-B 6P 9P 2P-B 2P 5P 5P 2 8 +15V -15V 4 +15V 8 -15V 4 8 +15V -15V 4 3 1 6 7 6 7 8 +15V IC101 -15V 4 IC101 SW102 3 1 LD101 LD102 8 +15V 4 -15V 8 +15V 4 -15V 2 3 1 2 3 +12V +12V 5P www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 8 I WIRING（配線図） Power Transformer PS 1/2 PS 2/2 HAJK 2/4 HAJK 3/4 HAJK 1/4 HAJK 4/4 IN IN Power Transformer 8 10 11 9 5 4 3 7 6 20 2 1 8 9 10 11 12 12 13 14 15 16 17 18 19 2 IN 3 IN 4 IN 5 IN 6 IN 7 IN 8 1 21 AC INLET 1 13 14 15 16 17 18 19 29 22 30 23 31 24 32 25 33 26 34 27 35 28 36 www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 MLA8 q w e r t y u i o !0 !1 !2 !3 !4 !5 !6 !7 !8 !9 @0 @1 @2 @3 @4 @5 @6 @7 @8 @9 #0 #1 #2 #3 #4 #5 #6 (AC INLET) PS 2/2-CN105 (Power Transformer) PS 1/2-CN103 PS 1/2-CN102 HAJK 2/4-CN110 HAJK 2/4-CN111 HAJK 2/4-CN108 HAJK 2/4-CN308 HAJK 2/4-CN508 HAJK 2/4-CN708 HAJK 2/4-CN107 HAJK 2/4-CN207 HAJK 2/4-CN307 HAJK 2/4-CN407 HAJK 2/4-CN507 HAJK 2/4-CN607 HAJK 2/4-CN707 HAJK 2/4-CN807 HAJK 1/4-CN104 HAJK 1/4-CN101 HAJK 1/4-CN201 HAJK 1/4-CN301 HAJK 1/4-CN401 HAJK 1/4-CN501 HAJK 1/4-CN601 HAJK 1/4-CN701 HAJK 1/4-CN801 HAJK 1/4-CN102 HAJK 1/4-CN202 HAJK 1/4-CN302 HAJK 1/4-CN402 HAJK 1/4-CN502 HAJK 1/4-CN602 HAJK 1/4-CN702 HAJK 1/4-CN802 PS 2/2-CN104 (Power Transformer) PS 1/2-CN101 HAJK 2/4-CN109 HAJK 1/4-CN105 HAJK 3/4-CN112 HAJK 3/4-CN113 HAJK 1/4-CN103 HAJK 1/4-CN303 HAJK 1/4-CN503 HAJK 1/4-CN703 IN-CN101 (1) IN-CN101 (2) IN-CN101 (3) IN-CN101 (4) IN-CN101 (5) IN-CN101 (6) IN-CN101 (7) IN-CN101 (8) HAJK 4/4-CN106 IN-CN102 (1) IN-CN102 (2) IN-CN102 (3) IN-CN102 (4) IN-CN102 (5) IN-CN102 (6) IN-CN102 (7) IN-CN102 (8) IN-CN103 (1) IN-CN103 (2) IN-CN103 (3) IN-CN103 (4) IN-CN103 (5) IN-CN103 (6) IN-CN103 (7) IN-CN103 (8) DESTINATION（配線先）� C (Pin3) C (Pin6) C (Pin9) B (Pin12) B (Pin12) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin2) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin4) C (Pin5) B (Pin6) B (Pin9) C (Pin12) C (Pin12) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) C (Pin3) B (Pin2) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin5) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) C (Pin9) No. - - - * C: Connector B: Board-in (Soldering) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 10 I DISASSEMBLY PROCEDURE（分解手順） 1. トップカバー（所要時間: 約2分）� 1-1. [320]のネジ5本と[325]のネジ4本を外し、[340] のネジ6本とラックアングルを外して、トップ カバーを外します。(Fig. 1) 1. Top Cover (time required: about 2 minutes) 1-1 Remove the five (5) screws marked [320], the four (4) screws marked [325], the angle bracket and the six (6) screws marked [340]. The top cover can then be removed. (Fig. 1) [320]: Bind Head Tapping Screw-S 3.0x6 MFZN2BL (EP630210) +バインドSタイト� [325]: Flat Head Tapping Screw-S 3.0x6 MFZN2BL (WD010800) +Sタイト平頭� [340]: Bind Head Tapping Screw-S 4.0x8 MFZN2BL (VI693100) +バインドSタイト� (Fig. 1) Top Cover (トップカバー) Angle Bracket, Rack (ラックアングル) [340] [340] [320] [320] [320] [325] 2. フロントパネル（所要時間: 約3分）� 2-1. トップカバーを外します。(1項参照)� 2-2. [290]のネジ2本と[300]のネジ1本を外して、フ ロントパネルを外します。(Photo. 1, 4) � 3. 電源トランス（所要時間: 約3分）� 3-1. トップカバーを外します。(1項参照)� 3-2. [45]のネジ4本を外して、シールドケースを外 し、電源トランスを抜き出します。� (Photo. 1, 2) � 4. ACインレット（所要時間: 約3分）� 4-1. トップカバーを外します。(1項参照)� 4-2. [60]のネジ2本と[390]のネジ1本を外して、AC インレットを外します。(Photo. 3) 2. Front Panel (time required: about 3 minutes) 2-1 Remove the top cover. (See Procedure 1.) 2-2 Remove the two (2) screws marked [290] and the screw marked [300]. The front panel can then be removed. (Photo. 1, 4) 3. Power Transformer (time required: about 3 minutes) 3-1 Remove the top cover. (See Procedure 1.) 3-2 Remove the four (4) screws marked [45] and the shield case. The power transformer can then be removed. (Photo. 1, 2) 4. AC Inlet (time required: about 3 minutes) 4-1 Remove the top cover. (See Procedure 1.) 4-2 Remove the two (2) screws marked [60] and the screw marked [390]. The AC inlet can then be removed. (Photo. 3) [45]: Bind Head Tapping Screw-S 3.0x6 MFZN2BL (EP630210) +バインドSタイト� [60]: Bind Head Tapping Screw-S 3.0x8 MFZN2BL (EP600530) +バインドSタイト� [290]: Bind Head Tapping Screw-S 3.0x6 MFZN2BL (EP630210) +バインドSタイト� [390]: Bind Head Tapping Screw-S 4.0x8 MFZN2BL (VI693100) +バインドSタイト� (Photo. 1) (Photo. 3) Power Transformer (電源トランス) [45] Shield case (シールドケース) Shield case (シールドケース) Power Transformer (電源トランス) (Photo. 2) AC INLET (ACインレット) AC INLET (ACインレット) [45] [290] [290] [390] [390] [60] [60] www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 MLA8 5. PS 1/2シート（所要時間: 約3分）� 5-1. トップカバーを外します。(1項参照)� 5-2. [140]のネジ6本を外して、PS 1/ 2シートを外し ます。(Photo. 4) 5. PS 1/2 Circuit Board (time required: about 3 minutes) 5-1 Remove the top cover. (See Procedure 1.) 5-2 Remove the six (6) screws marked [140]. The PS 1/2 circuit board can then be removed. (Photo. 4) Front panel (フロントパネル) Power Transformer (電源トランス) [110], [140], [200]: Bind Head Tapping Screw-B 3.0x6 MFZN2BL (EP630210) +バインドSタイト [300]: Flat Head Tapping Screw-S 3.0x6 MFZN2BL (WD010800) Sタイト平頭� (Photo. 4) [140] [110] [200] [200] [300] AC INLET (ACインレット) [200] AC INLET (ACインレット) Power Transformer (電源トランス) Front panel (フロントパネル) HAJK 1/4 PS 1/2 HAJK 3/4 HAJK 2/4 [110] [110] [110] IN PS 2/2 [200] [300] 6. HAJ K 1/4シート（所要時間: 約4分）� 6-1. トップカバーを外します。(1項参照)� 6-2. フロントパネルを外します。(2項参照)� 6-3. [210]のツマミ8個と[350]のノブ8個外して、 [A]の六角ナット8個を外し、[200]のネジ4本を 外して、HAJK 1/ 4シートを外します。� (Photo. 4, 5) 7. INシート（所要時間: 約4分）� 7-1. トップカバーを外します。(1項参照)� 7-2. フロントパネルを外します。(2項参照) 7-3. HAJK 1/ 4シートを外します。(6項参照) 7-4. カードホルダのフックを引きながら、INシー トを取り外します。(Photo. 6, 7) 6. HAJK 1/4 Circuit Board (time required: about 4 minutes) 6-1. Remove the top cover. (See Procedure 1.) 6-2. Remove the front panel. (See Procedure 2.) 6-3. Remove the eight (8) knobs marked [210], the eight (8) knobs marked [350], the eight (8) hexgonal nut marked [A] and the (4) four screws marked [200]. The HAJK 1/4 circuit board can then be removed. (Photo. 4, 5) 7. IN circuit board (time required: about 4 minutes) 7-1. Remove the top cover. (See Procedure 1.) 7-2. Remove the front panel. (See Procedure 2.) 7-3. Remove the HAJK 1/4 circuit board. (See Procedure 6.) 7-4. Remove the IN circuit board pulling the hook of the card holder. (Photo. 6, 7) Locking card spacer (ロッキングカードスペーサ) Locking card spacer (ロッキングカードスペーサ) [140] www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 12 [100]: Bonding Tapping Screw-B 3.0x8 MFZN2BL (VN413300) +ボンディングBタイト� [120]: Hex. Locking Screw JFS-2.6S-BIW (VS604900) 6角ロックネジ� [125]: Pan Head Screw 2.6x6 MFZN2BL (VC990500) +ナベ小ネジ� [210]: Knob (VJ859500) スライドツマミ� [350]: Knob (WC583800) ノブD12 (Photo. 8) (Photo. 9) 8. HAJ K 3/4シート（所要時間: 約3分）� 8-1. トップカバーを外します。(1項参照)� 8-2. [120]の六角ロックネジ2本とロッキングカード スペーサ2本を外して、HAJK 3/ 4シートを外 します。(Photo. 4, 8) 9. HAJ K 2/4シート（所要時間: 約4分）� 9-1. トップカバーを外します。(1項参照)� 9-2. HAJK 3/ 4シートを外します。(8項参照)� 9-3. [100]のネジ16本と[125]のネジ8本を外し、[110] のネジ6本を外して、HAJK 2/ 4シートを外し ます。(Photo. 4, 9) 8. HAJK 3/4 Circuit Board (time required: about 3 minutes) 8-1 Remove the top cover. (See Procedure 1.) 8-2 Remove the two (2) hexagonal locking screws marked [120] and the two (2) locking card spacer. The HAJK 3/4 circuit board can then be removed. (Photo. 4, 8) 9. HAJK 2/4 Circuit Board (time required: about 4 minutes) 9-1 Remove the top cover. (See Procedure 1.) 9-2 Remove the HKJK 3/4 circuit board. (See Procedure 8.) 9-3 Remove the sixteen (16) screws marked [100], the eight (8) screws marked [125] and the six (6) screws marked [110]. The HAJK 2/4 circuit board can then be removed. (Photo. 4, 9) HAJK 3/4 [120] [120] [125] [125] [125] [125] [100] [100] [100] [100] [100] [100] [100] [100] (Photo. 5) (Photo. 6) [Photo. 7] [Photo. 7] (Photo. 7) IN [A] [A] [210] [210] [350] [350] Card holder (カードホルダ) Card holder (カードホルダ) Hook (フック) Hook (フック) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 MLA8 (Photo. 10) (Photo. 11) [170], [250]: Bind Head Tapping Screw-S 3.0x6 MFZN2BL (EP630210) +バインドSタイト� 10. HAJ K 4/4シート（所要時間: 約3分）� 10-1. トップカバーを外します。(1項参照)� 10-2. フロントパネルを外します。(2項参照)� 10-3. [250]のネジ1本を外して、HAJK 4/ 4シートを 外します。(Photo. 10) 11. PS 2/2シート（所要時間: 約3分）� 11-1. トップカバーを外します。(1項参照)� 11-2. フロントパネルを外します。(2項参照) 11-3. ボタンPSWを外し、[170]のネジ2本とロッキ ングカードスペーサを外して、PS 2/ 2シート を外します。(Photo. 10, 11) 10. HAJK 4/4 Circuit Board (time required: about 3 minutes) 10-1.Remove the top cover. (See Procedure 1.) 10-2.Remove the front panel. (See Procedure 2.) 10-3.Remove the screw marked [250]. The HAJK 4/4 circuit board can then be removed. (Photo. 10) 11. PS 2/2 circuit board (time required: about 3 minutes) 11-1.Remove the top cover. (See Procedure 1.) 11-2.Remove the front panel. (See Procedure 2.) 11-3.Remove the PSW button, the two (2) screws marked [170] and the locking card spacer. The PS 2/2 circuit board can then be removed. (Photo. 10, 11) Button, PSW (ボタンPSW) Button, PSW (ボタンPSW) HAJK 4/4 PS 2/2 [170] [170] [250] [250] Locking card spacer (ロッキングカードスペーサ) Locking card spacer (ロッキングカードスペーサ) NJM4580M-D (TE2) (X5025A00) Dual Operational Amplifier HAJK: IC101, 102, 201, 202, 301, 302, 401,402, 501, 502, 601, 602, 701, 703, 801, 802 NJM2068MD-TE2 (X3505A00) Dual Operational Amplifier IN: IC101 1 2 3 4 8 7 6 5 Output A Non-Inverting Input A -DC Voltage Supply (GND) +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - A B 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - I IC BLOCK DIAGRAM（IC ブロック図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 14 GAIN 1 ON +48V OFF GAIN 2 ON +48V OFF GAIN 3 ON +48V OFF GAIN 4 ON +48V OFF ON +48V OFF A A’ G HAJK 1/4 Circuit Board（HAJ K 1/4シート）� to HAJK 2/4-CN108 to IN-CN102 to IN-CN103 to HAJK 2/4-CN308 to IN-CN102 to IN-CN102 to IN-CN103 to IN-CN103 to IN-CN102 to IN-CN103 I CIRCUIT BOARDS（シート基板図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 MLA8 GAIN 5 ON +48V OFF GAIN 6 ON +48V OFF GAIN 7 ON +48V OFF GAIN 8 ON +48V POWER OFF A A’ to HAJK 2/4-CN508 to HAJK 2/4-CN708 to IN-CN102 to IN-CN103 to IN-CN102 to IN-CN103 to IN-CN102 to IN-CN103 to IN-CN102 to IN-CN103 Components side (部品側) 2NA-WC13360 2 Components side (部品側) G HAJK 4/4 Circuit Board （HAJ K 4/4シート）� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 16 G HAJK 1/4 Circuit Board（HAJ K 1/4シート）� G HAJK 4/4 Circuit Board（HAJ K 4/4シート）� B B’ Pattern side (パターン側) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 MLA8 2NA-WC13360 2 B B’ Pattern side (パターン側) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 18 8 to PS-CN103 to HAJK 1/4-CN103 to HAJK 1/4-CN303 to HAJK 1/4-CN503 to HAJK 1/4-CN703 7 6 5 4 3 2 1 8 C C’ G HAJK 2/4 Circuit Board（HAJ K 2/4シート）� OUTPUT +4dBu Components side (部品側) G HAJK 3/4 Circuit Board（HAJ K 3/4シート）� OUTPUT www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 MLA8 Components side (部品側) 2NA-WC13340 1 2NA-WC13360 2 8 7 6 5 4 3 2 1 INPUT Components side (部品側) (PEAK, SIGNAL 1): to HAJK 1/4-CN101 (PEAK, SIGNAL 2): to HAJK 1/4-CN201 (PEAK, SIGNAL 3): to HAJK 1/4-CN301 (PEAK, SIGNAL 4): to HAJK 1/4-CN401 (PEAK, SIGNAL 5): to HAJK 1/4-CN501 (PEAK, SIGNAL 6): to HAJK 1/4-CN601 (PEAK, SIGNAL 7): to HAJK 1/4-CN701 (PEAK, SIGNAL 8): to HAJK 1/4-CN801 (PEAK, SIGNAL 1): to HAJK 1/4-CN102 (PEAK, SIGNAL 2): to HAJK 1/4-CN202 (PEAK, SIGNAL 3): to HAJK 1/4-CN302 (PEAK, SIGNAL 4): to HAJK 1/4-CN402 (PEAK, SIGNAL 5): to HAJK 1/4-CN502 (PEAK, SIGNAL 6): to HAJK 1/4-CN602 (PEAK, SIGNAL 7): to HAJK 1/4-CN702 (PEAK, SIGNAL 8): to HAJK 1/4-CN802 (PEAK, SIGNAL 1): to HAJK 2/4-CN107 (PEAK, SIGNAL 2): to HAJK 2/4-CN207 (PEAK, SIGNAL 3): to HAJK 2/4-CN307 (PEAK, SIGNAL 4): to HAJK 2/4-CN407 (PEAK, SIGNAL 5): to HAJK 2/4-CN507 (PEAK, SIGNAL 6): to HAJK 2/4-CN607 (PEAK, SIGNAL 7): to HAJK 2/4-CN707 (PEAK, SIGNAL 8): to HAJK 2/4-CN807 G IN Circuit Boards x8（INシート x8）� 80 26 dB PEAK SIGNAL IN: CN103 IN: CN102 IN: CN101 C C’ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 20 G HAJK 2/4 Circuit Board（HAJ K 2/4シート）� G IN Circuit Board（INシート）� Pattern side (パターン側) D D’ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 MLA8 G HAJK 3/4 Circuit Board（HAJ K 3/4シート）� 2NA-WC13360 2 Pattern side (パターン側) D D’ Pattern side (パターン側) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 22 Components side (部品側) to HAJK 2/4-CN109 2NA-WC13370 1 G PS 1/2 Circuit Board（PS 1/2シート）� to HAJK 1/4-CN105 to POWER TRANSFORMER (SECONDARY) Components side (部品側) to POWER TRANSFORMER (PRIMARY) POWER (ON/OFF) to AC IN G PS 2/2 Circuit Board（PS 2/2シート）� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 MLA8 I INSPECTION 1. Measurement conditions 1) Power source U, C, V, T: 120V H, B, W, K: 230V 2) Instruments: Low-frequency oscillator, Analog waveform-measuring instrument 2. Electrical characteristic 2-1. Preparation The load resistances for each output terminals are as follows. Output: 10 kΩ � 2-2. Unless otherwise specified, the operation elements shall be set as follows. GAIN control: MAX (-60 dBu) 80 switch: OFF 26 dB switch: OFF +48 V (PHANTOM) switch: OFF 2-3. Unless otherwise specified, the input signal shall be 1 kHz sine wave. 2-4. The input signal impedance shall be 150Ω . 2-5. POWER Indicator Inspection 2-6. Gain The output levels shall be within the range specified in the Table 2-6. Table 2-6 CH INPUT (1-8) *The difference in the level between input channels shall be 2 dB or less. 2-7. Frequency Characteristics In the state of the Tabele 2-6qw, the 20 Hz and 20 kHz frequency response of each output shall be within the rage of 0 dB q +0.5/-2.0 dB, w +0.5/-1.0 dB compared to the 1 kHz (0 dB). 2-8. 80 In the state of the Tabele 2-6w, feeding 80 Hz signal, the OUTPUT level obtained when the 80 switch is set to ON shall be within the rage of -3 ± 1.5 dB compared to the level obtained when the switch is set to OFF. 2-9. Crosstalk All CH setup is made into the of 2-6e. The input terminal of Contiguity CH is short-circuited by 150 Ω . When the output level of CH which input a signal is set to 10 kHz +18 dBu, the output level of Contiguity CH is a thing -52 dBu or less. "22 kHz Low path filter use" 2-10. PEAK and SIGNAL LED light-up level In the state of the Table 2-6q, Input level is -70 ± 3 dBu and it is SIGNAL LED, PEAK LED shall light up by -43 ± 2 dBu. 2-11. Distortion Factor In the state of the Table 2-6w, the distortion shall be less than 00.1 % when the output signal level is +14 dBu. 2-12. Maximum Output (@1 kHz) In the state of the Table 2-6w, the distortion factor shall be less than 0.1 % when the output level is +24 dBu at output terminal. q w e Max� Min� Min -60 dBu� -16 dBu� +10 dBu OFF� OFF� ON +4.0 ± 1.5 dBu� +4.0 ± 1.5 dBu� +4.0 ± 1.5 dBu Gain 26 dB (PAD) Output Level Input Level www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 24 2-13. Equivalent input Noise An input terminal is short-circuited by 150 Ω . In the state of the Table 2-6q, The noise level obtained with an output terminal shall be less than -64 dBu. (equivalent input noise -128 dBu). In the state of the Table 2-6w, The noise level obtained with an output terminal shall be less than -88 dBu. (equivalent input noise -108 dBu). "12.7 kHz Low path filter is used when carrying out noise measurement". 2-14. Phase In the state 2-1 from 2-5, the phase of the input signal and the output signal shall be the same. INPUT Pin 1: GND Pin 2: + (HOT) Pin 3: - (COLD) OUTPUT D-sub 25-pin connectors Euroblock connectors 2-15. +48 V (PHANTOM) Connect a 10 kΩ load resistance between the pin 1 and 2 of the INPUT and short-circuit between the pin 2 and 3. Turn on the +48 V switch and the voltage between pin 1 and 2 shall be within +35 ± 3 V. 2-16. Stability Shunt the output terminal with the capacitance of 10 pF ~ 0. 1 F respectively. Then, the unit shall not oscillate. C G NC H CH1 C G H CH2 C G H CH3 C G H C G H CH4 CH5 C G H CH6 C G H CH7 C G H CH8 - + H CH2 CH4 CH6 CH8 - + H CH1 CH3 CH5 CH7 G: GND C: COLD H: HOT !3 @5 !2 @4 !1 @3 u !9 i @0 o @1 !0 @2 w q !4 e !5 r !6 t !7 y !8 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 MLA8 I 検査 1. 測定条件 1) 電源電圧：100 V � 2) 測定器：低周波発振器、アナログ波形測定器、交流電圧計� （測定器の入力インピーダンスは1 MΩ 以上） � 2. 電気的特性 2-1. 準備 出力端子の負荷抵抗は下記に従ってください。� Output: 10 kΩ � 2-2. 特に指定のない場合、ツマミ類は以下のように設定します。� � GAIN control: MAX (-60 dBu)� 80 switch: OFF� 26 dB switch: OFF� +48 V (PHANTOM) switch: OFF� � 2-3. 特に指定のない場合、入力信号は1 kHzサイン波とします。� 2-4. 信号インピーダンスは150Ω とします。� 2-5. パワーインジケータの検査� 電源ONの時、POWER Indicatorが点灯することを確認します。 2-6. GAIN（利得）� 2-1～2-4の状態で各出力端子には[Table 2-6]の範囲内の出力レベルが得られることを確認します。� � Table 2-6 CH INPUT (1-8)� � � � � � *入力チャンネル間のレベル差は 2 dB以下とします。� � 2-7. 周波数特性� 2-6qwの状態で、印加信号周波数を 20 Hzと20 kHzとした時、各出力端子の出力レベルは1 kHzを基準として、� q +0.5/-2.0 dB、w +0.5/-1.0 dBの範囲内にあることを確認します。� � 2-8. 80（ハイパスフィルター）� 2-6wの状態で入力周波数を80 Hzとし、80 switchをONしたとき、出力レベルはOFF時を基準として-3 ± 1.5 dBの範囲内 であることを確認します。� � 2-9. チャンネルセパレーション� 全CHの設定は2-6eとします。隣接CHの出力端子を150 Ω で短絡します。� 信号を印加するCHの出力レベルを10 kHz+18 dBuとしたとき、隣接CHの出力レベルは-52 dBu以下とします。� （22 kHz L・P・F使用）� � 2-10. PEAKとSIGNALのLED点灯レベル� 2-6qの状態でInput levelが-70 ± 3 dBuでSIGNAL LED、-43± 2 dBuでPEAK LEDが点灯することを確認します。� � 2-11. 歪み� 2-6wの状態で出力端子に+14 dBuのレベルが得られた時の歪率は0.01 %以下とします。� � 2-12. 最大出力� 2-6wの状態で出力端子に出力レベル+24 dBu、歪率0.1 %以下の出力が得られることを確認します。� � 2-13. 入力換算雑音� 入力端子を150 Ω で短絡します。� 2-6qの状態で出力端子で得られるノイズレベルは-64 dBu（入力換算雑音 -128 dBu）以下とします。� 2-6wの状態で出力端子で得られるノイズレベルは-88 dBu（入力換算雑音 -108 dBu）以下とします。� （ノイズ測定時は、12.7 kHzローパスフィルタを使用して下さい。）� � � q w e Max� Min� Min -60 dBu� -16 dBu� +10 dBu OFF� OFF� ON +4.0 ± 1.5 dBu� +4.0 ± 1.5 dBu� +4.0 ± 1.5 dBu Gain 26 dB (PAD) Output Level Input Level www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 26 2-14. 位相� 2-1～2-5の状態で各入力端子に印加された信号と各出力端子で得られる信号は同相であることを確認します。� INPUT� Pin 1: GND� Pin 2: + (HOT)� Pin 3: - (COLD)� � OUTPUT� D-sub 25-pin connectors� � � � � � � � � � ユーロブロック端子� � C G NC H CH1 C G H CH2 C G H CH3 C G H C G H CH4 CH5 C G H CH6 C G H CH7 C G H CH8 - + H CH2 CH4 CH6 CH8 - + H CH1 CH3 CH5 CH7 G: GND C: COLD H: HOT !3 @5 !2 @4 !1 @3 u !9 i @0 o @1 !0 @2 w q !4 e !5 r !6 t !7 y !8 2-15. +48 V (PHANTOM)� MIC入力コネクタのピン1-2間に負荷抵抗10 kΩ （1 W以上）を接続し、ピン2-3間を短絡します。� +48 V スイッチをONした時、負荷抵抗両端に+35 ± 3 V の電圧が得られることを確認します。� � 2-16. 安定度� 各出力端子において負荷抵抗と並列に 10pF～0.1 uFのコンデンサを接続した場合にも発振などの異常がないことを確認します。� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST I CONTENTS（目次） OVERALL ASSEMBLY（総組立）............................................... 2 ELECTRICAL PARTS（電気部品）............................................. 4 I WARNING ( 安全上の注意 ) Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の部品は、安全を維持するために重要な部品です。交換をする場合は、安全のため必ず指定の部 品をご使用下さい。 A: Australian model B: British model C: Canadian model D: German model E: European model F: French model H: North European model I: Indonesian model J: Japanese model K: Korean model Notes: DESTINATION ABBREVIATIONS M: South African model O: Chinese model Q: South-east Asia model T: Taiwan model U: U.S.A. model V: General export model (110V) W: General export model (220V) N,X: General export model Y: Export model • The numbers in “QTY” show quantities for each unit. • The parts with “--” in “Parts No.” are not available as spare parts. • The mark “ } ” in the remarks column indicates that these parts are interchangeable. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、使用個数です。 • PART NO. が“ --” の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の“ ” 部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 } MIC LINE AMPLIFIER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 2 I OVERALL ASSEMBLY（総組立） Red 10 71 131 140 140 140 140 140 132 72 73 74 250 20 30 260 310 330 340 340 320 370 320 320 330 320 320 270 290 290 30 30 30 30 30 40 45 180 41 50 390 60 80 100 125 110 110 110 110 120 170 190 200 200 210 350 360 280 300 240 220 230 325 325 340 Hexagonal Nuts (Accessories of Rotary VR.) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 3 01 01 01 01 01 01 01 01 01 01 01 01 01 05 01 01 01 01 09 01 01 03 01 01 01 4 8 4 2 2 16 6 2 8 6 2 8 4 8 8 8 8 17 2 5 4 2 6 8 MLA8 J (WC09860) U, V (WC26860) H, B, W (WC26870) K (WC26880) T (WC28630) (WC09870) (WC09820) J U, V, T H, B, W, K (WC40830) AC IN (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13370)(X4900B0) (WC13370)(X4900B0) (WC17280) +48 dB ON/OFF (WC13340)(X4898B0) 80 26 dB PEAK, SIGNAL GAIN POWER ON/OFF J (WC53910) U (WC53890) H (WC53930) K (WC53940) T (WC53950) J U, V, T H, W, K B 総 組 立 総 組 立 総 組 立 総 組 立 総 組 立 総 組 立 束 線 ボトムシャシＡｓｓ’ ｙ ボトムシャーシ印刷上がり + バ イ ン ド Ｓ タ イ ト ア ン グ ル Ｖ Ｒ + バ イ ン ド Ｓ タ イ ト 電 源 ト ラ ン ス 電 源 ト ラ ン ス 電 源 ト ラ ン ス シ ー ル ド ケ ー ス + バ イ ン ド Ｓ タ イ ト ＡＣインレットＡｓｓｙ + バ イ ン ド Ｓ タ イ ト シートＨＡ・ＪＫ　１／４ シートＨＡ・ＪＫ　２／４ シートＨＡ・ＪＫ　３／４ シートＨＡ・ＪＫ　４／４ ロッキングカードスペーサ ボンディングＢタイト + バ イ ン ド Ｓ タ イ ト ６ 角 ロ ッ ク ネ ジ + ナ ベ 小 ネ ジ シ ー ト Ｐ Ｓ 　 １ ／ ２ シ ー ト Ｐ Ｓ 　 ２ ／ ２ + バ イ ン ド Ｓ タ イ ト + バ イ ン ド Ｓ タ イ ト ロッキングカードスペーサ カ ー ド ホ ル ダ ー + バ イ ン ド Ｓ タ イ ト ス ラ イ ド ツ マ ミ シ ー ト Ｉ Ｎ プッシュボタン５ｘ５ プッシュボタン５ｘ５ + バ イ ン ド Ｓ タ イ ト フロントパネル印刷上がり ボ タ ン ガ イ ド Ｐ Ｓ Ｗ レ ン ズ Ｌ Ｅ Ｄ + バ イ ン ド Ｓ タ イ ト Ｓ タ イ ト 平 頭 トップカバープレス品 + バ イ ン ド Ｓ タ イ ト Ｓ タ イ ト 平 頭 ラ ッ ク ア ン グ ル + バ イ ン ド Ｓ タ イ ト ノ ブ Ｄ １ ２ ボ タ ン Ｐ Ｓ Ｗ ラ ベ ル 規 格 ラ ベ ル 規 格 ラ ベ ル 規 格 ラ ベ ル 規 格 ラ ベ ル 規 格 イ ン シ ュ ロ ッ ク タ イ + バ イ ン ド Ｓ タ イ ト 付 属 品 電 源 コ ー ド 電 源 コ ー ド 電 源 コ ー ド 電 源 コ ー ド ゴ ム 脚 Ａ ｓ ｓ ’ ｙ 端 子 台 Ａ ｓ ｓ ’ ｙ SHIELD IN-OUT 3.0X6 MFZN2BL VR 3.0X6 MFZN2BL UL CSA CEE 3.0X6 MFZN2BL AC INLET 3.0X8 MFZN2BL HAJK 1/4 MLA8 HAJK 2/4 MLA8 HAJK 3/4 MLA8 HAJK 4/4 MLA8 KGLS-16RT 3.0X12 MFZN2BL 3.0X6 MFZN2BL JFS-2.6S-BIW 2.6X6 MFZN2BL PS 1/2 MLA8 PS 2/2 MLA8 3.0X6 MFZN2BL 3.0X6 MFZN2BL KGLS-18RT KGCH-20-0 3.0X6 MFZN2BL IN MLA8 D Green/S Gray M Gray/S Gray 3.0X6 MFZN2BL LED 3.0X6 MFZN2BL 3X6 MFZN2BL 3.0X6 MFZN2BL 3X6 MFZN2BL 4.0X8 MFZN2BL S Gray/Black J UL H K T T18R 4.0X8 MFZN2BL J VCTF 0.75X3 UC SJT#18X3 E H05VV-FX3 0.75 B H05VV-FX3 0.75 4PC/SET 8PC/SET OVERALL ASSEMBLY Overall Assembly Overall Assembly Overall Assembly Overall Assembly Overall Assembly Connector Assembly Bottom Shassis Assembly Bottom Shassis Bind Head Tapping Screw-S Angle Bind Head Tapping Screw-S Power Transformer Power Transformer Power Transformer Shield Case Bind Head Tapping Screw-S Connector Assembly Bind Head Tapping Screw-S Circuit Board Circuit Board Circuit Board Circuit Board Locking Card Spacer Bonding Tapping Screw-B Bind Head Tapping Screw-S Hex. Locking Screw Pan Head Screw Circuit Board Circuit Board Bind Head Tapping Screw-S Bind Head Tapping Screw-S Locking Card Spacer Card Holder Bind Head Tapping Screw-S Knob Red Circuit Board Push Button Push Button Bind Head Tapping Screw-S Front Panel Escutcheon, PSW Lens Bind Head Tapping Screw-S Flat Head Tapping Scrwe-S Top Cover Bind Head Tapping Screw-S Flat Head Tapping Scrwe-S Angle Bracket, Rack Bind Head Tapping Screw-S Knob Button, PSW Label Label Label Label Label Cord Holder Bind Head Tapping Screw-S ACCESSORIES AC Cord AC Cord AC Cord AC Cord Leg Assembly Jack Assembly -- -- -- -- -- WD358800 WC269200 -- EP630210 -- EP630210 X4925A00 X4926A00 X4927A00 -- EP630210 WC278400 EP600530 AAX54520 AAX54530 AAX54540 AAX54550 WA857600 VR145000 EP630210 VS604900 VC990500 AAX54560 AAX54570 EP630210 EP630210 WB401700 -- EP630210 VJ859500 AAX54580 WC539800 WC539900 EP630210 WC098900 WB426500 WC098500 EP630210 WD010800 WB424400 EP630210 WD010800 WB424500 VI693100 WC583800 WB426600 -- -- -- -- -- V3272800 VI693100 WD176200 WC249500 WC249600 WC249700 WC518900 WC541500 10 10a 10b 20 30 40 40 40 41 45 50 60 71 72 73 74 80 100 110 120 125 131 132 140 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 325 330 340 350 360 370 370 370 370 370 380 390 ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 4 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 MLA8 (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13370)(X4900B0) (WC13370)(X4900B0) (WX13340)(X4898B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (WC13360)(X4899B0) (VD04170) 電 気 部 品 シートＨＡ・ＪＫ　１／４ シートＨＡ・ＪＫ　２／４ シートＨＡ・ＪＫ　３／４ シートＨＡ・ＪＫ　４／４ シ ー ト Ｐ Ｓ 　 １ ／ ２ シ ー ト Ｐ Ｓ 　 ２ ／ ２ シ ー ト Ｉ Ｎ シートＨＡ・ＪＫ　１／４ シートＨＡ・ＪＫ　２／４ シートＨＡ・ＪＫ　３／４ シートＨＡ・ＪＫ　４／４ ジ ャ ン パ ー 線 ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） HAJK 1/4 MLA8 HAJK 2/4 MLA8 HAJK 3/4 MLA8 HAJK 4/4 MLA8 PS 1/2 MLA8 PS 2/2 MLA8 IN MLA8 HAJK 1/4 MLA8 HAJK 2/4 MLA8 HAJK 3/4 MLA8 HAJK 4/4 MLA8 0.55 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 1000P 50V K 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K ELECTRICAL PARTS Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Circuit Board Jumper Wire Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) AAX54520 AAX54530 AAX54540 AAX54550 AAX54560 AAX54570 AAX54580 AAX54520 AAX54530 AAX54540 AAX54550 -- UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US063100 US062220 US062220 UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US062220 US062220 UR877470 UR848100 US064100 US064100 C101 C102 C103 C104 C105 C106 C107 C108 -110 C111 C112 C113 C114 C115 C116 C117 C118 C121 C122 C123 C124 C125 C126 C129 C130 C131 C133 C134 C135 C201 C202 C203 C204 C205 C206 C207 C208 -210 C211 C212 C213 C214 C215 C216 C217 C218 C221 C222 C223 C224 C225 C226 C229 C230 C231 C234 C235 C301 C302 C303 C304 ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only I ELECTRICAL PARTS（電気部品） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 5 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US062220 US062220 UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US062220 US062220 UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 C305 C306 C307 C308 -310 C311 C312 C313 C314 C315 C316 C317 C318 C321 C322 C323 C324 C325 C326 C329 C330 C331 C334 C335 C401 C402 C403 C404 C405 C406 C407 C408 -410 C411 C413 C414 C415 C416 C417 C418 C421 C422 C423 C424 C425 C426 C429 C430 C431 C434 C435 C501 C502 C503 C504 C505 C506 C507 C508 C509 C510 C511 C512 C513 C514 C515 C516 C517 C518 C521 C522 C523 C524 C525 C526 DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 6 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン 　 Ｋ Ｌ ケ ミ コ ン 　 Ｋ Ｌ チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J 47.00 63.0V 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 10.00 50.0V 10.00 50.0V 470P 50V J 470P 50V J 1000 6.3V 470P 50V J 10P 50V D 10P 50V D 220P 50V J Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap.-KL Electrolytic Cap.-KL Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Ceramic Capacitor-SL(chip) US061330 UR848100 UR848100 US062220 US062220 UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US062220 US062220 UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US062220 US062220 UR877470 UR848100 US064100 US064100 UR848100 VJ097400 VJ097400 US062470 US062470 UR819100 US062470 US061100 US061100 US062220 C529 C530 C531 C534 C535 C601 C602 C603 C604 C605 C606 C607 C608 -610 C611 C612 C613 C614 C615 C616 C617 C618 C621 C622 C623 C624 C625 C626 C629 C630 C631 C634 C635 C701 C702 C703 C704 C705 C706 C707 C708 -710 C711 C712 C713 C714 C715 C716 C717 C718 C721 C722 C723 C724 C725 C726 C729 C730 C731 C734 C735 C801 C802 C803 C804 C805 C806 C807 C808 -810 C811 C812 C813 C814 C815 DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 7 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 02 01 01 01 01 01 01 01 01 01 01 05 01 02 01 01 02 01 01 01 01 02 01 01 02 01 01 01 01 02 01 01 02 01 01 01 01 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 04 04 04 04 (W101) (W102) (W103) (W104) OUTPUT OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP INPUT 1 INPUT 2 INPUT 3 INPUT 4 チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） ケ ミ コ ン ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト コネクタベースポスト ケ ー ブ ル ホ ル ダ ー 束 線 　 ＃ ２ ８ コネクタベースポスト コネクタベースポスト ケ ー ブ ル ホ ル ダ ー ケ ー ブ ル ホ ル ダ ー ケ ー ブ ル ホ ル ダ ー ワ イ ヤ － ト ラ ッ プ ワ イ ヤ － ト ラ ッ プ Ｄ サ ブ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト コネクタベースポスト コネクタベースポスト Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト コネクタベースポスト コネクタベースポスト Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト コネクタベースポスト コネクタベースポスト Ｊ Ｅ コ ネ ク タ ー Ｊ Ｅ コ ネ ク タ ー コネクタベースポスト Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ キ ャ ノ ン コ ネ ク タ キ ャ ノ ン コ ネ ク タ キ ャ ノ ン コ ネ ク タ キ ャ ノ ン コ ネ ク タ 33P 50V J 47.00 25.0V 1000P 50V K 100.00 25.0V 0.0100 50V K 0.0100 50V K 100.00 25.0V 47.00 25.0V 33P 50V J 33P 50V J 100.00 25.0V 100.00 25.0V 220P 50V J 220P 50V J JE- 5P TE JE- 5P TE PH- 3P TE PH- 2P TE 51048 9P TE B&C 2P L55 PH- 3P TE PH- 3P TE 51048 6P TE 51048 12P TE 51048 12P TE 52147 12P TE 52147 12P TE JBY 25P SE JE- 5P TE JE- 9P TE PH- 3P TE JE- 5P TE JE- 9P TE PH- 3P TE PH- 3P TE PH- 3P TE JE- 5P TE JE- 9P TE PH- 3P TE JE- 5P TE JE- 9P TE PH- 3P TE PH- 3P TE PH- 3P TE JE- 5P TE JE- 9P TE PH- 3P TE JE- 5P TE JE- 9P TE PH- 3P TE PH- 3P TE PH- 3P TE JE- 5P TE JE- 9P TE PH- 3P TE NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NJM4580M-D(TE2) NC3FAH1 NC3FAH1 NC3FAH1 NC3FAH1 Ceramic Capacitor-CH(chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Electrolytic Cap. Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-CH(chip) Ceramic Capacitor-CH(chip) Electrolytic Cap. Electrolytic Cap. Ceramic Capacitor-SL(chip) Ceramic Capacitor-SL(chip) JE Connector JE Connector Connector Base Post Blue Connector Base Post Cable Holder Connector Assembly Connector Base Post Red Connector Base Post Blue Cable Holder Cable Holder Cable Holder Wire Trap Wire Trap D-sub Connector JE Connector JE Connector Connector Base Post Yellow JE Connector JE Connector Connector Base Post Red Connector Base Post Gray Connector Base Post Red JE Connector JE Connector Connector Base Post Blue JE Connector JE Connector Connector Base Post Yellow Connector Base Post Connector Base Post Yellow JE Connector JE Connector Connector Base Post Red JE Connector JE Connector Connector Base Post Connector Base Post Yellow Connector Base Post JE Connector JE Connector Connector Base Post Gray IC IC IC IC IC IC IC IC IC IC IC IC IC IC IC IC XLM Connector XLM Connector XLM Connector XLM Connector US061330 UR847470 US063100 UR848100 US064100 US064100 UR848100 UR847470 US061330 US061330 UR848100 UR848100 US062220 US062220 V8810100 V8810200 VB389900 VB389800 VI878700 WC148400 VB389900 VB389900 VI878400 VI879000 VI879000 VK025600 VK025600 VR147400 V8810100 V8810200 VB389900 V8810100 V8810200 VB389900 VB389900 VB389900 V8810100 V8810200 VB389900 V8810100 V8810200 VB389900 VB389900 VB389900 V8810100 V8810200 VB389900 V8810100 V8810200 VB389900 VB389900 VB389900 V8810100 V8810200 VB389900 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 X5025A00 VT838100 VT838100 VT838100 VT838100 C816 C817 C818 C821 C822 C823 C824 C825 C826 C829 C830 C831 C834 C835 CN101 CN102 CN103 CN104 CN105 CN106 CN107 CN108 CN109 CN110 CN111 CN112 CN113 CN114 CN201 CN202 CN207 CN301 CN302 CN303 CN307 CN308 CN401 CN402 CN407 CN501 CN502 CN503 CN507 CN508 CN601 CN602 CN607 CN701 CN702 CN703 CN707 CN708 CN801 CN802 CN807 IC101 IC102 IC201 IC202 IC301 IC302 IC401 IC402 IC501 IC502 IC601 IC602 IC701 IC702 IC801 IC802 JK101 JK201 JK301 JK401 ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 8 04 04 04 04 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 INPUT 5 INPUT 6 INPUT 7 INPUT 8 キ ャ ノ ン コ ネ ク タ キ ャ ノ ン コ ネ ク タ キ ャ ノ ン コ ネ ク タ キ ャ ノ ン コ ネ ク タ スタイルピン　Ｌ＝３５ スタイルピン　Ｌ＝３５ スタイルピン　Ｌ＝３５ スタイルピン　Ｌ＝３５ スタイルピン　Ｌ＝３５ スタイルピン　Ｌ＝３５ Ｌ Ｅ Ｄ ＿ Ｂ Ｕ Ｌ Ｋ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 NC3FAH1 NC3FAH1 NC3FAH1 NC3FAH1 IMSA-6024 IMSA-6024 IMSA-6024 IMSA-6024 IMSA-6024 IMSA-6024 SLP-3G89C-51 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 2SC3324 GR,BL TE85 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 4.7K D 1608 2.2K 1/4 J 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 XLM Connector XLM Connector XLM Connector XLM Connector Style Pin Style Pin Style Pin Style Pin Style Pin Style Pin LED Green Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Transistor Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) VT838100 VT838100 VT838100 VT838100 VB966900 VB966900 VB966900 VB966900 VB966900 VB966900 WC284300 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 V7421700 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 RF356470 HF456220 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 JK501 JK601 JK701 JK801 K1 K2 K5 K7 K13 -16 LD101 Q101 Q102 Q201 Q202 Q301 Q302 Q401 Q402 Q501 Q502 Q601 Q602 Q701 Q702 Q801 Q802 R101 R102 R103 R104 R105 R106 R107 R108 R109 R110 R111 R112 R113 R114 R115 R116 R117 R118 R120 R121 R122 R123 R124 R125 R126 R127 R128 R129 R130 R131 R132 R201 R202 R203 R204 R205 R206 R207 R208 R209 R210 R211 R212 R213 R214 R215 R216 R217 ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 9 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 R218 R221 R222 R223 R224 R225 R226 R227 R228 R229 R230 R231 R232 R301 R302 R303 R304 R305 R306 R307 R308 R309 R310 R311 R312 R313 R314 R315 R316 R317 R318 R321 R322 R323 R324 R325 R326 R327 R328 R329 R330 R331 R332 R401 R402 R403 R404 R405 R406 R407 R408 R409 R410 R411 R412 R413 R414 R415 R416 R417 R418 R421 R422 R423 R424 R425 R426 R427 R428 R429 R430 R431 R432 R501 R502 ∗ ∗ ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 10 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 R503 R504 R505 R506 R507 R508 R509 R510 R511 R512 R513 R514 R515 R516 R517 R518 R521 R522 R523 R524 R525 R526 R527 R528 R529 R530 R531 R532 R601 R602 R603 R604 R605 R606 R607 R608 R609 R610 R611 R612 R613 R614 R615 R616 R617 R618 R621 R622 R623 R624 R625 R626 R627 R628 R629 R630 R631 R632 R701 R702 R703 R704 R705 R706 R707 R708 R709 R710 R711 R712 R713 R714 R715 R716 R717 ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 11 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 06 06 06 06 02 02 02 02 02 02 02 02 01 01 01 01 04 OUTPUT +4 dBu +48 ON/OFF (1) +48 ON/OFF (2) +48 ON/OFF (3) +48 ON/OFF (4) +48 ON/OFF (5) +48 ON/OFF (6) +48 ON/OFF (7) +48 ON/OFF (8) GAIN (1) GAIN (2) GAIN (3) GAIN (4) GAIN (5) GAIN (6) GAIN (7) GAIN (8) (WC13370)(X4900B0) (WC13370)(X4900B0) (VD04170) チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 不 燃 化 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 ミ ニ 　 端 子 台 　 ６ Ｐ ミ ニ 　 端 子 台 　 ６ Ｐ ミ ニ 　 端 子 台 　 ６ Ｐ ミ ニ 　 端 子 台 　 ６ Ｐ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ス ラ イ ド Ｓ Ｗ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ロ ー タ リ ー Ｖ Ｒ ジ ャ ン パ ー リ ー ド ジ ャ ン パ ー リ ー ド ジ ャ ン パ ー リ ー ド ジ ャ ン パ ー リ ー ド シ ー ト Ｐ Ｓ 　 １ ／ ２ シ ー ト Ｐ Ｓ 　 ２ ／ ２ ＋ バ イ ン ド 小 ネ ジ ジ ャ ン パ ー 線 セ ラ コ ン Ｅ セ ラ コ ン Ｅ ケ ミ コ ン 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J 100.0K 63M J 390.0 1/4 J 4.7K D 1608 10.0 D 1608 10.0 D 1608 100.0K D 1608 100.0K D 1608 10.0 D 1608 2.2K D 1608 2.2K D 1608 20.0 D 1608 10.0 D 1608 24.0K D 1608 8.2K D 1608 8.2K D 1608 24.0K D 1608 4.7K D 1608 4.7K D 1608 10.0K D 1608 10.0K D 1608 16.0K D 1608 18.0K D 1608 75.0 63M J 10.0K D 1608 11.0K D 1608 18.0K D 1608 16.0K D 1608 75.0 63M J 100.0K 63M J 100.0K 63M J ME050-50806 ME050-50806 ME050-50806 ME050-50806 SSSF112-S06N1 SSSF112-S06N1 SSSF112-S06N1 SSSF112-S06N1 SSSF112-S06N1 SSSF112-S06N1 SSSF112-S06N1 SSSF112-S06N1 RD 5.0K RK09L1120 RD 5.0K RK09L1120 RD 5.0K RK09L1120 RD 5.0K RK09L1120 RD 5.0K RK09L1120 RD 5.0K RK09L1120 RD 5.0K RK09L1120 RD 5.0K RK09L1120 SMV2J P=2.0 9-60 SMV2J P=2.0 6-60 SMV2J P=2.0 12-60 SMV2J P=2.0 12-60 PS 1/2 MLA8 PS 2/2 MLA8 3.0X10 MFZN2BL 0.55 4700P 500V M 4700P 500V M 220.00 35.0V Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Flame Proof C. Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Jack Jack Jack Jack Slide Switch Slide Switch Slide Switch Slide Switch Slide Switch Slide Switch Slide Switch Slide Switch Rotary Variable Resistor Rotary Variable Resistor Rotary Variable Resistor Rotary Variable Resistor Rotary Variable Resistor Rotary Variable Resistor Rotary Variable Resistor Rotary Variable Resistor Jumper Reed Jumper Reed Jumper Reed Jumper Reed Circuit Board Circuit Board Bind Head Screw Jumper Wire Ceramic Capacitor-E Ceramic Capacitor-E Electrolytic Cap. RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 RD358100 HV755390 RF356470 RF354100 RF354100 RF358100 RF358100 RF354100 RF356220 RF356220 RF354200 RF354100 RF357240 RF356820 RF356820 RF357240 RF356470 RF356470 RF357100 RF357100 RF357160 RF357180 RD354750 RF357100 RF357110 RF357180 RF357160 RD354750 RD358100 RD358100 V8918400 V8918400 V8918400 V8918400 VR365100 VR365100 VR365100 VR365100 VR365100 VR365100 VR365100 VR365100 WC159600 WC159600 WC159600 WC159600 WC159600 WC159600 WC159600 WC159600 WC284500 WC284400 WC284600 WC284600 AAX54560 AAX54570 EG330380 -- VS589000 VS589000 UR858220 R718 R721 R722 R723 R724 R725 R726 R727 R728 R729 R730 R731 R732 R801 R802 R803 R804 R805 R806 R807 R808 R809 R810 R811 R812 R813 R814 R815 R816 R817 R818 R821 R822 R823 R824 R825 R826 R827 R828 R829 R830 R831 R832 SP101 SP301 SP501 SP701 SW101 SW201 SW301 SW401 SW501 SW601 SW701 SW801 VR101 VR201 VR301 VR401 VR501 VR601 VR701 VR801 W101 W102 W103 W104 C101 -104 C105 ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only } www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 12 02 02 01 01 01 02 01 01 01 01 02 02 01 01 01 01 01 01 01 01 01 02 01 02 02 03 01 01 01 01 02 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 02 01 01 01 01 REGULATOR +15V REGULATOR -15V REGULATOR +12V REGULATOR +5V POWER ON/OFF (WC13340)(X4898B0) (VD04170) Ch1 Red, Ch2 Yellow, Ch3 Gray, Ch4 Blue, Ch5 White, Ch6 Red, Ch7 Yellow, Ch8 Gray OP AMP ケ ミ コ ン 積 層 セ ラ コ ン 積 層 セ ラ コ ン ケ ミ コ ン ケ ミ コ ン ケ ミ コ ン 積 層 セ ラ コ ン ケ ミ コ ン セ ラ コ ン Ｅ セ ラ コ ン Ｅ ケ ミ コ ン ケ ミ コ ン 積 層 セ ラ コ ン 積 層 セ ラ コ ン ケ ミ コ ン 規 格 認 定 コ ン 　 Ｋ Ｈ ベ ー ス ポ ス ト ワ イ ヤ － ト ラ ッ プ ワ イ ヤ ー ト ラ ッ プ ベ ー ス ポ ス ト ベ ー ス ポ ス ト ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ヒ ュ ー ズ ヒ ュ ー ズ ク リ ッ プ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ プ レ ー ト Ｇ Ｎ Ｄ ヒ ー ト シ ン ク ヒ ー ト シ ン ク 放 熱 器 放 熱 器 ト ラ ン ジ ス タ カ ー ボ ン 抵 抗 カ ー ボ ン 抵 抗 カ ー ボ ン 抵 抗 カ ー ボ ン 抵 抗 プ ッ シ ュ Ｓ Ｗ ツ ェ ナ ー ダ イ オ ー ド ツ ェ ナ ー ダ イ オ ー ド ツ ェ ナ ー ダ イ オ ー ド ツ ェ ナ ー ダ イ オ ー ド ツ ェ ナ ー ダ イ オ ー ド シ ー ト Ｉ Ｎ ジ ャ ン パ ー 線 チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） マ イ ラ ー コ ン マ イ ラ ー コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） ケ ミ コ ン ケ ミ コ ン ケ ミ コ ン コネクタベースポスト ＪＥコネクタープラグ ＪＥコネクタープラグ ダ イ オ ー ド ダ イ オ ー ド Ｉ Ｃ スタイルピン　Ｌ＝３５ Ｌ Ｅ Ｄ ＿ Ｂ Ｕ Ｌ Ｋ Ｌ Ｅ Ｄ ＿ Ｂ Ｕ Ｌ Ｋ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ 金 属 被 膜 抵 抗 2200 35.0V 0.100 50V Z 0.100 50V Z 47.00 25.0V 47.00 25.0V 220.00 35.0V 0.100 50V Z 100.00 25.0V 4700P 500V M 4700P 500V M 470.0 100.0V 4.7 100.0V 0.100 50V Z 0.100 50V Z 47.00 63.0V 0.010 VA1 J.U.C.S VH- 5P TE 52147 9P TE 52147 6P TE VH- 4P SE VH- 3P SE 1N4004 1N4004 D1NS4 D1NS4 1N4004 1N4004 T 500mm AL/250V S EYF52BCY KIA7815API KIA7915PI KIA7812API KIA7805API GND 0SH-3030-MP 0SH-3030-MP 2SC4793 (HFE) 10.0K 1/4 J 10.0K 1/4 J 15.0K 1/4 J 22.0K 1/4 J ESB92S23B J.U.C.S MTZ J 27.0B 27.0V MTZ J 33.0B 33.0V MTZ J 16.0B 16.0V MTZ J 27.0B 27.0V MTZ J 8.2B 8.2V IN MLA8 0.55 0.0100 50V K 0.0100 50V K 0.0820 50V J 0.0820 50V J 100P 50V J 47.00 25.0V 4.70 50.0V 4.70 50.0V PH- 3P SE JE- 5P SE JE- 9P SE 1SS355 TE-17 1SS355 TE-17 NJM2068MD-TE2 IMSA-6024 SLP-1G89C-51 SLP-3G89C-51 2SA1037AK Q,R,S KTA1504S Y,GR 2SC2412K Q,R,S KTC3875S Y,GR 6.8K 1/4 F Electrolytic Cap. Monolithic Ceramic Cap. Monolithic Ceramic Cap. Electrolytic Cap. Electrolytic Cap. Electrolytic Cap. Monolithic Ceramic Cap. Electrolytic Cap. Ceramic Capacitor-E Ceramic Capacitor-E Electrolytic Cap. Electrolytic Cap. Monolithic Ceramic Cap. Monolithic Ceramic Cap. Electrolytic Cap. Capacitor-KC Base Post Connector Wire Trap Wire Trap Base Post Connector Base Post Connector Diode Diode Diode Diode Diode Diode Fuse Fuse Clip IC IC IC IC Plate Heat Sink Heat Sink Heat Sink Heat Sink Transistor Carbon Resistor Carbon Resistor Carbon Resistor Carbon Resistor Push Switch Zener Diode Zener Diode Zener Diode Zener Diode Zener Diode Circuit Board Jumper Wire Ceramic Capacitor-B (chip) Ceramic Capacitor-B (chip) Mylar Capacitor Mylar Capacitor Ceramic Capacitor-SL(chip) Electrolytic Cap. Electrolytic Cap. Electrolytic Cap. Connector Base Post JE Connector Plug JE Connector Plug Diode Diode IC Style Pin LED Red LED Green Transistor Transistor Transistor Transistor Metal Film Resistor UR859220 VF611200 VF611200 UR847470 UR847470 UR858220 VF611200 UR848100 VS589000 VS589000 UR898470 UR896470 VF611200 VF611200 UR877470 V7682800 LB932050 VK025300 VF728300 LB933040 LB933030 WC707800 WC707800 VN771700 VN771700 WC707800 WC707800 KB000710 WC050700 X4930A00 X4931A00 X4153A00 X4928A00 WC533400 WC543100 WC543100 VF336100 VF336100 VQ547300 HF457100 HF457100 HF457150 HF457220 V3127000 VG442900 VG443700 VG441100 VG442900 VG438900 AAX54580 -- US064100 US064100 UA654820 UA654820 US062100 UR847470 UR866470 UR866470 VB858200 V8809700 V8809800 VT332900 VT332900 X3505A00 VB966900 WC284200 WC284300 VV556500 WC529500 VV556400 WC529400 HB026680 -107 C108 C109 C110 C111 C112 C113 C114 C115 -118 C119 C120 C121 C122 C123 C124 CN101 CN102 CN103 CN104 CN105 D101 -104 D105 D106 D107 -113 FUSE F101 IC101 IC102 IC103 IC104 K1 K2 K3 K4 K5 Q101 R101 -103 R104 R105 SW101 Z101 Z102 Z103 Z104 Z107 C103 C104 C106 C107 C108 C109 C110 C111 CN101 CN102 CN103 D101 D102 IC101 K1 LD101 LD102 Q101 Q101 Q102 Q102 R101 ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 13 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 02 02 01 26 dB 80 J U, V, T H, B, W, K AC IN 金 属 被 膜 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 カ ー ボ ン 抵 抗 チ ッ プ 抵 抗 プ ッ シ ュ Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ ツ ェ ナ ー ダ イ オ ー ド 電 源 ト ラ ン ス 電 源 ト ラ ン ス 電 源 ト ラ ン ス ＡＣインレットＡｓｓ’ ｙ 6.8K 1/4 F 2.2K D 1608 2.2K 63M J 220.0 D 1608 220.0K 63M J 16.0K 63M J 33.0K 63M J 220.0K 63M J 220.0K 63M J 56.0K 63M J 33.0K 63M J 220.0K 63M J 220.0 63M J 12.0K 63M J 3.3K 63M J 33.0K 63M J 100.0K 63M J 2.2K 1/4 J 10.0 D 1608 SUJ SUJ UDZS4.7BTE-17 4.7V UL CSA CEE AC INLET Metal Film Resistor Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor (chip) Carbon Resistor Carbon Resistor (chip) Push Switch Push Switch Zener Diode Power Transformer Power Transformer Power Transformer Connector Assembly HB026680 RF356220 RD356220 RF355220 RD358220 RD357160 RD357330 RD358220 RD358220 RD357560 RD357330 RD358220 RD355220 RD357120 RD356330 RD357330 RD358100 HF456220 RF354100 VA025500 VA025500 VU171800 X4925A00 X4926A00 X4927A00 WC278400 R102 R103 R104 R105 R106 R107 R108 R109 R110 R111 R112 R113 R114 R115 R116 R117 R118 R119 R120 SW101 SW102 Z101 ∗ ∗ ∗ ∗ DESCRIPTION REF NO. PART NO. 部 品 名 REMARKS QTY RANK ∗: New parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 B A C D E F G H I J K L M N O P Q R S T U V W X 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 28CC1-8830825 1 I HAJK 1/4, 4/4 CIRCUIT DIAGRAM 1/4 (MLA8) I HAJK 1/4, 4/4 CIRCUIT DIAGRAM 1/4 (MLA8) HAJK 1/4 HAJK 4/4 to IN-CN103 (1) GAIN GAIN GAIN GAIN +48V (PHANTOM) OFF ON to IN-CN103 (2) to HAJK 2/4-CN108 POWER to HAJK 2/4-CN308 to PS 1/2-CN102 to IN-CN102 (1) to IN-CN103 (3) to IN-CN103 (4) to IN-CN102 (4) to IN-CN102 (3) to IN-CN102 (2) OP AMP : Monolithic Ceramic Capacitor Note : See parts list for details of circuit board component parts. 1/4: K2 1/4: U3 +48V (PHANTOM) OFF ON +48V (PHANTOM) OFF ON +48V (PHANTOM) OFF ON w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 I HAJK 1/4 CIRCUIT DIAGRAM 2/4 (MLA8) I HAJK 1/4 CIRCUIT DIAGRAM 2/4 (MLA8) B A C D E F G H I J K L M N O P Q R S T U V W X 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 HAJK 1/4 to IN-CN103 (5) GAIN GAIN GAIN GAIN to IN-CN103 (6) to HAJK 2/4-CN508 to HAJK 2/4-CN708 to IN-CN102 (5) to IN-CN103 (7) to IN-CN103 (8) to IN-CN102 (8) to IN-CN102 (7) to IN-CN102 (6) OP AMP : Monolithic Ceramic Capacitor Note : See parts list for details of circuit board component parts. 2/4: K7 2/4: T16 +48V (PHANTOM) OFF ON +48V (PHANTOM) OFF ON +48V (PHANTOM) OFF ON +48V (PHANTOM) OFF ON 28CC1-8830825 1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 I HAJK 2/4, 3/4 CIRCUIT DIAGRAM 3/4 (MLA8) I HAJK 2/4, 3/4 CIRCUIT DIAGRAM 3/4 (MLA8) B A C D E F G H I J K L M N O P Q R S T U V W X 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 HAJK 2/4 HAJK 2/4 HAJK 3/4 to PS 1/2-CN103 OUTPUT 1 — 8 to IN-CN101 (1) to IN-CN101 (5) to IN-CN101 (3) to IN-CN101 (2) to IN-CN101 (4) to IN-CN101 (7) to IN-CN101 (8) to IN-CN101 (6) to HAJK 1/4-CN103 INPUT 1 INPUT 2 INPUT 3 INPUT 5 INPUT 7 INPUT 8 INPUT 6 INPUT 4 to HAJK 1/4-CN303 to HAJK 1/4-CN503 to HAJK 1/4-CN703 OUTPUT 1 2 3 4 6 5 8 7 OP AMP : Monolithic Ceramic Capacitor Note : See parts list for details of circuit board component parts. 28CC1-8830825 1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MLA8 I IN, PS1/2, PS2/2 CIRCUIT DIAGRAM 4/4 (MLA8) I IN, PS1/2, PS2/2 CIRCUIT DIAGRAM 4/4 (MLA8) B A C D E F G H I J K L M N O P Q R S T U V W X 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 IN: 28CC1-8830824 1 PS: 28CC1-8830825 1 IN PS 2/2 PS 1/2 (PEAK, SIGNAL 1): to HAJK 1/4-CN101 (PEAK, SIGNAL 2): to HAJK 1/4-CN201 (PEAK, SIGNAL 3): to HAJK 1/4-CN301 (PEAK, SIGNAL 4): to HAJK 1/4-CN401 (PEAK, SIGNAL 5): to HAJK 1/4-CN501 (PEAK, SIGNAL 6): to HAJK 1/4-CN601 (PEAK, SIGNAL 7): to HAJK 1/4-CN701 (PEAK, SIGNAL 8): to HAJK 1/4-CN801 (PEAK, SIGNAL 1): to HAJK 1/4-CN102 (PEAK, SIGNAL 2): to HAJK 1/4-CN202 (PEAK, SIGNAL 3): to HAJK 1/4-CN302 (PEAK, SIGNAL 4): to HAJK 1/4-CN402 (PEAK, SIGNAL 5): to HAJK 1/4-CN502 (PEAK, SIGNAL 6): to HAJK 1/4-CN602 (PEAK, SIGNAL 7): to HAJK 1/4-CN702 (PEAK, SIGNAL 8): to HAJK 1/4-CN802 to HAJK 2/4-CN109 to HAJK 1/4-CN105 (PEAK, SIGNAL 1): to HAJK 2/4-CN107 (PEAK, SIGNAL 2): to HAJK 2/4-CN207 (PEAK, SIGNAL 3): to HAJK 2/4-CN307 (PEAK, SIGNAL 4): to HAJK 2/4-CN407 (PEAK, SIGNAL 5): to HAJK 2/4-CN507 (PEAK, SIGNAL 6): to HAJK 2/4-CN607 (PEAK, SIGNAL 7): to HAJK 2/4-CN707 (PEAK, SIGNAL 8): to HAJK 2/4-CN807 80 (HPF) OP AMP REGULATOR +15V REGULATOR -15V REGULATOR +5V REGULATOR +12V PEAK SIGNAL AC IN AC Cord POWER TRANSFORMAR POWER ON/OFF KIA7805API (X4928A00) REGULATOR+5V KIA7812API (X4153A00) REGULATOR +12V KIA7815API (X4930A00) REGULATOR+15V 12 3 1: INPUT 2: COMMON 3: OUTPUT KIA7915API (X4931A00) REGULATOR-15V 1: COMMON 2: INPUT 3: OUTPUT : Monolithic Ceramic Capacitor Note : See parts list for details of circuit board component parts. IN: CN103 IN: CN102 IN: CN101 12 3 J X4925 U/C/V/T X4926 H/B/W/K X4927 0 dB -26 dB (OFF) (ON) OFF ON 26dB (PAD) To SERVICE PERSONNEL Circuit Components Information Components having special characteristics are marked and must be replaced with parts having specifications equal to those originally installed. 安全上の注意� 　印の部品は、安全を維持するために重要な部品です。� 交換をする場合は、安全のため必ず指定の部品をご使用下さい。� w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
