雅马哈YAMAHA MG12-4FX电路原理图

分类：电子电工日期：2023-03-30 点击：0

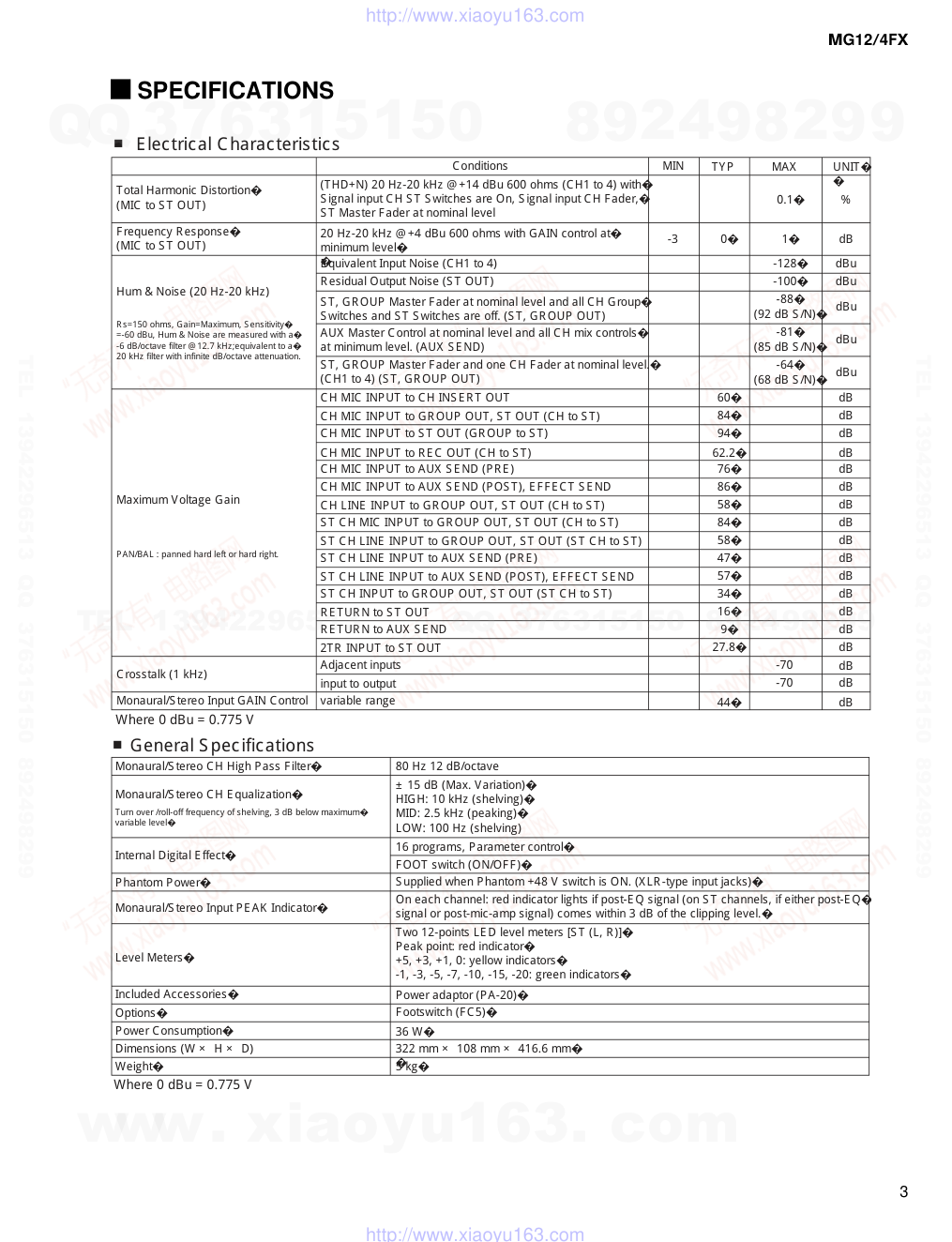

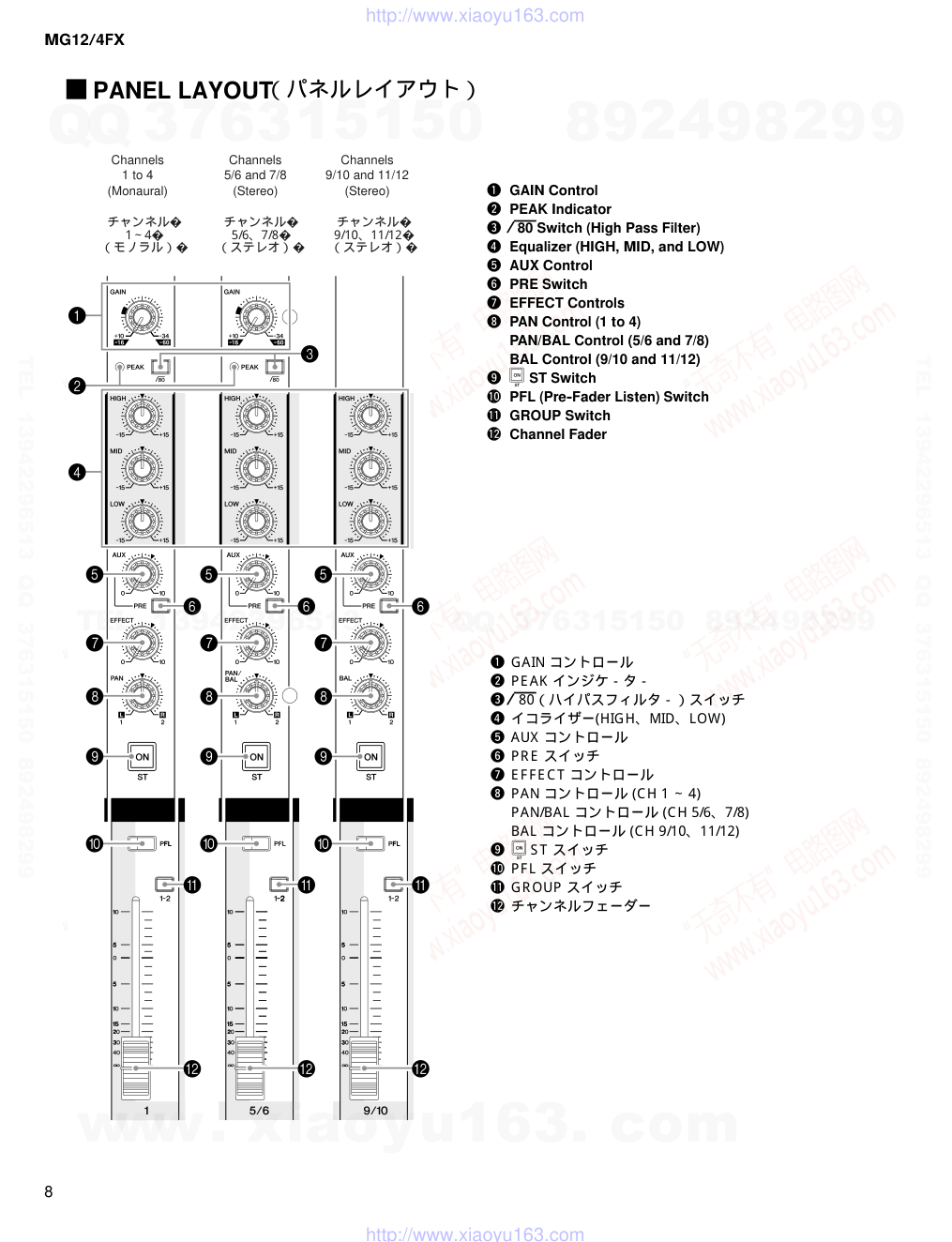

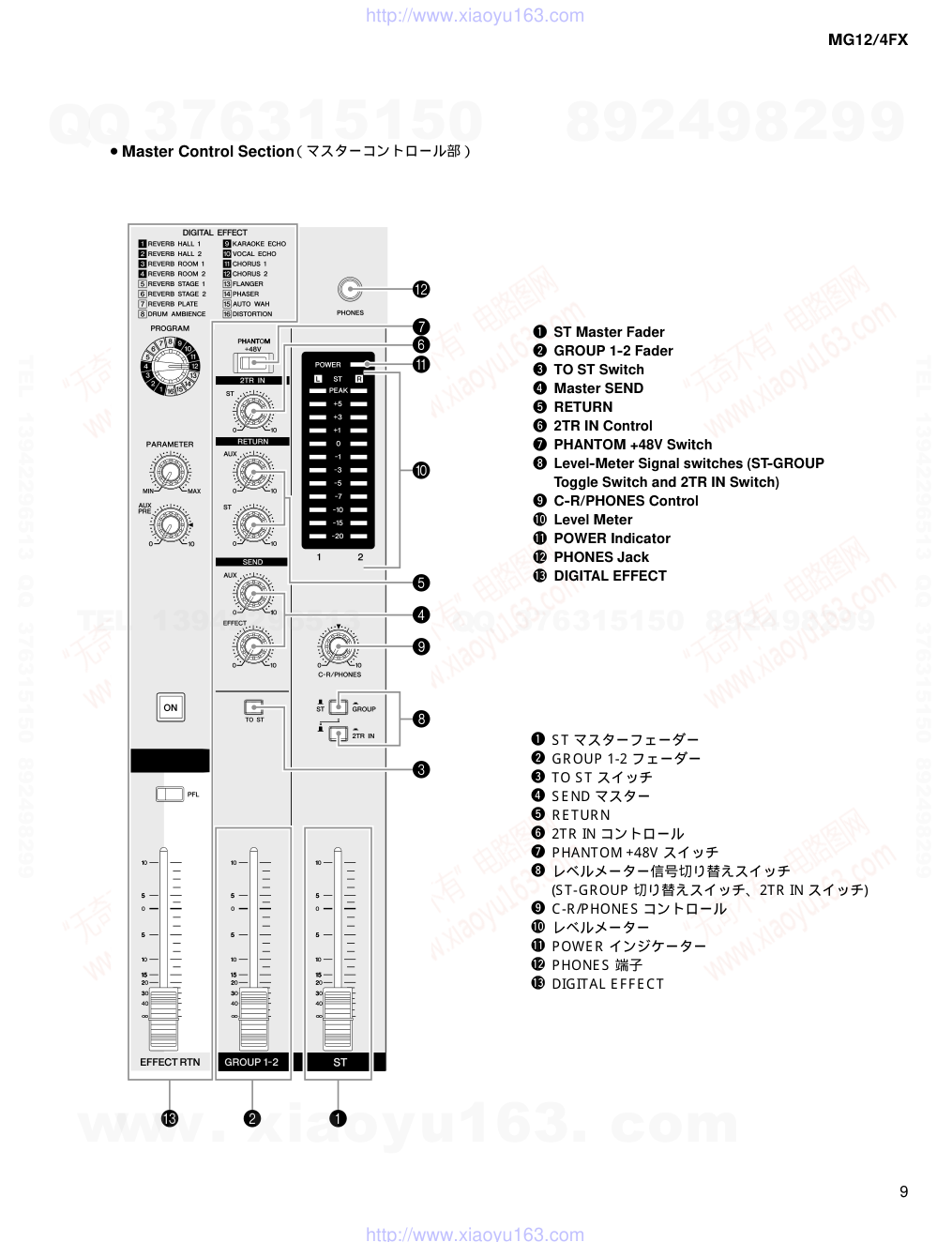

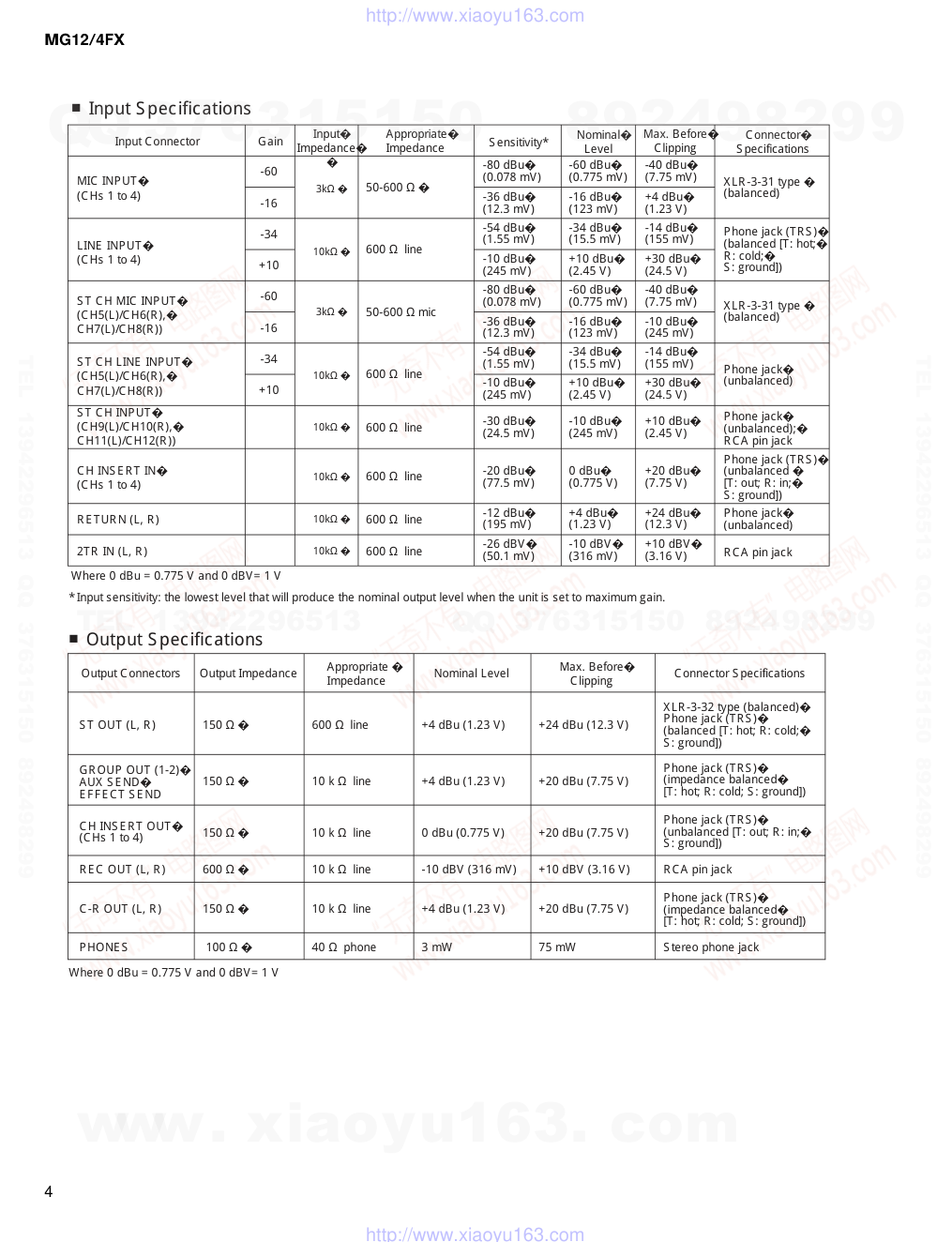

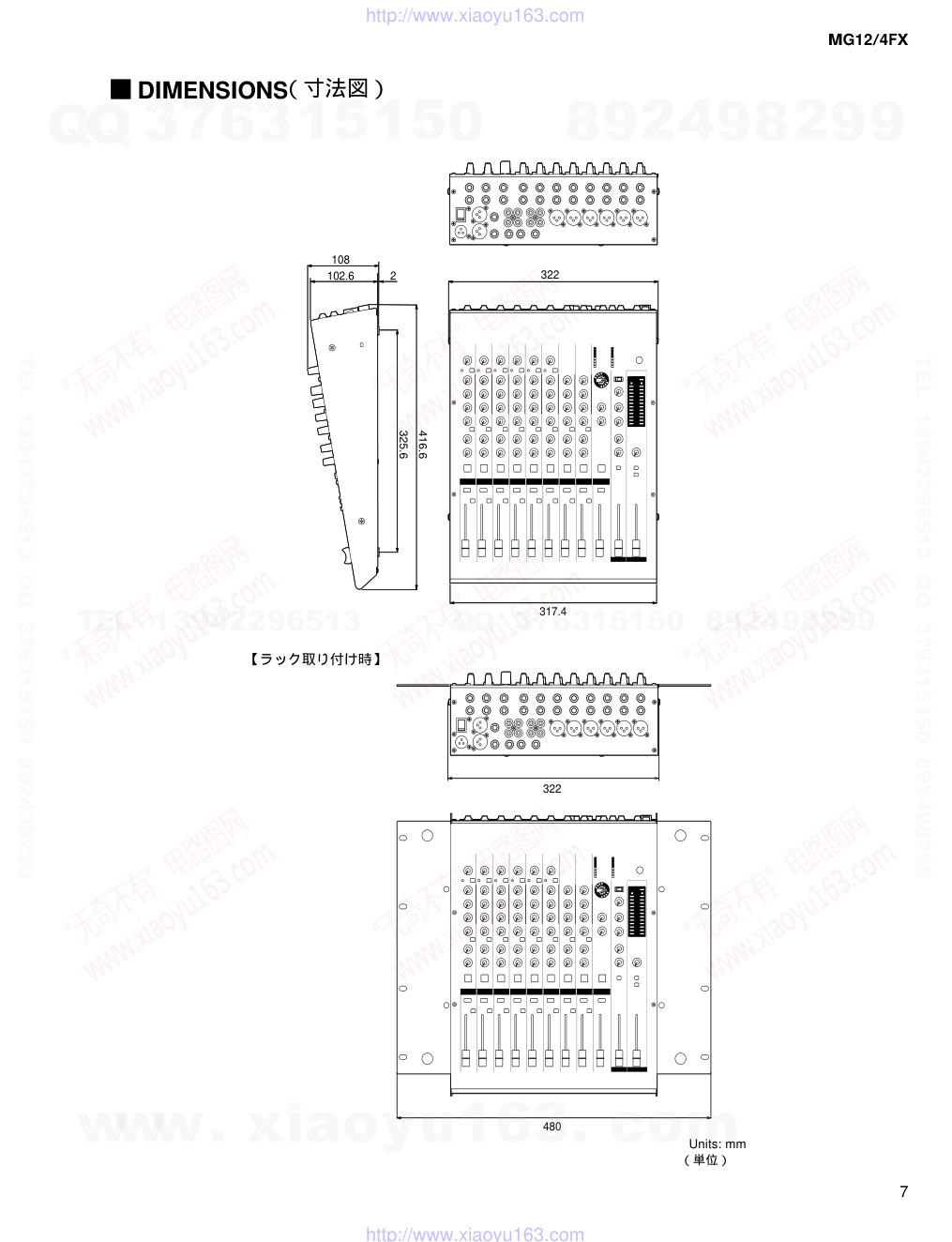

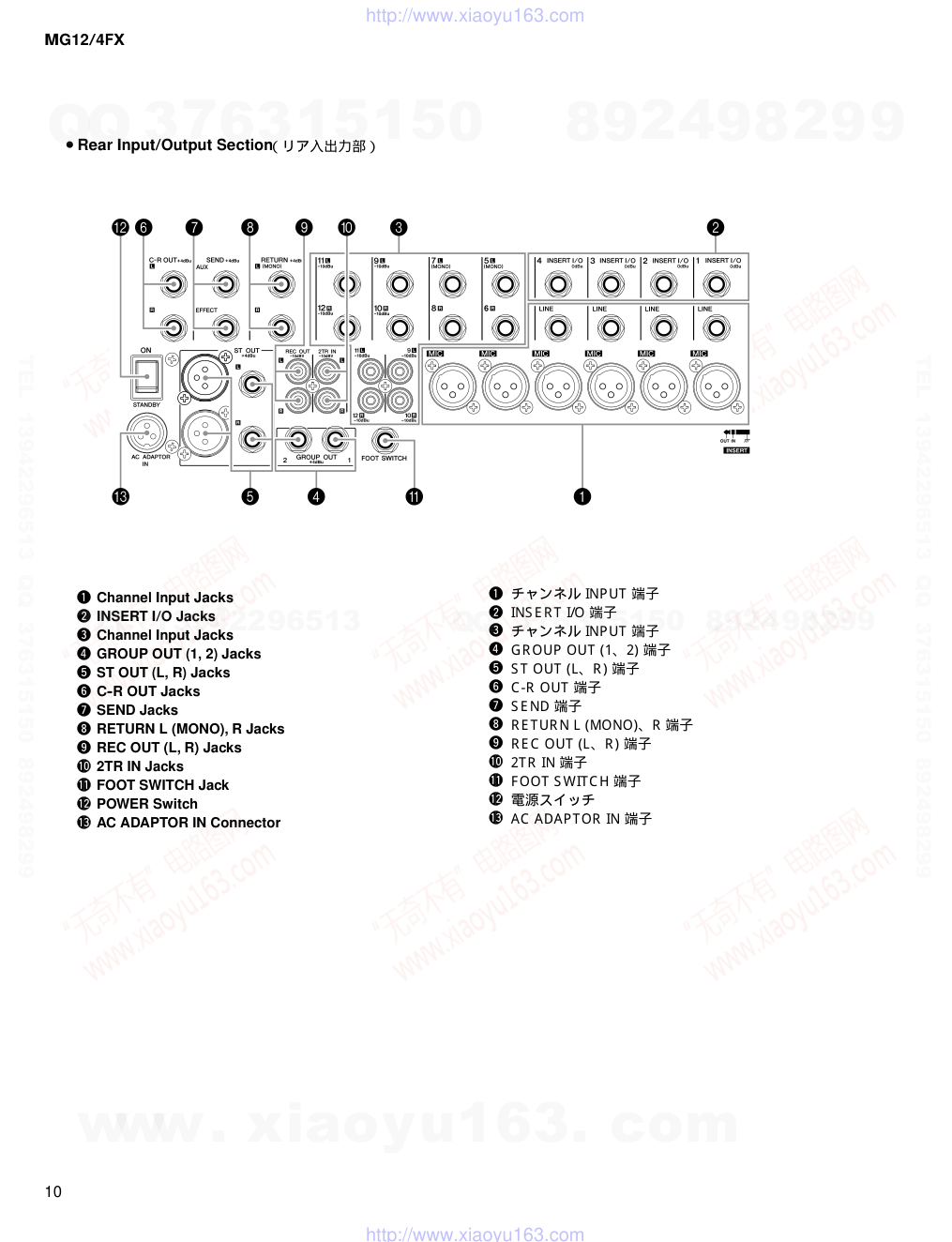

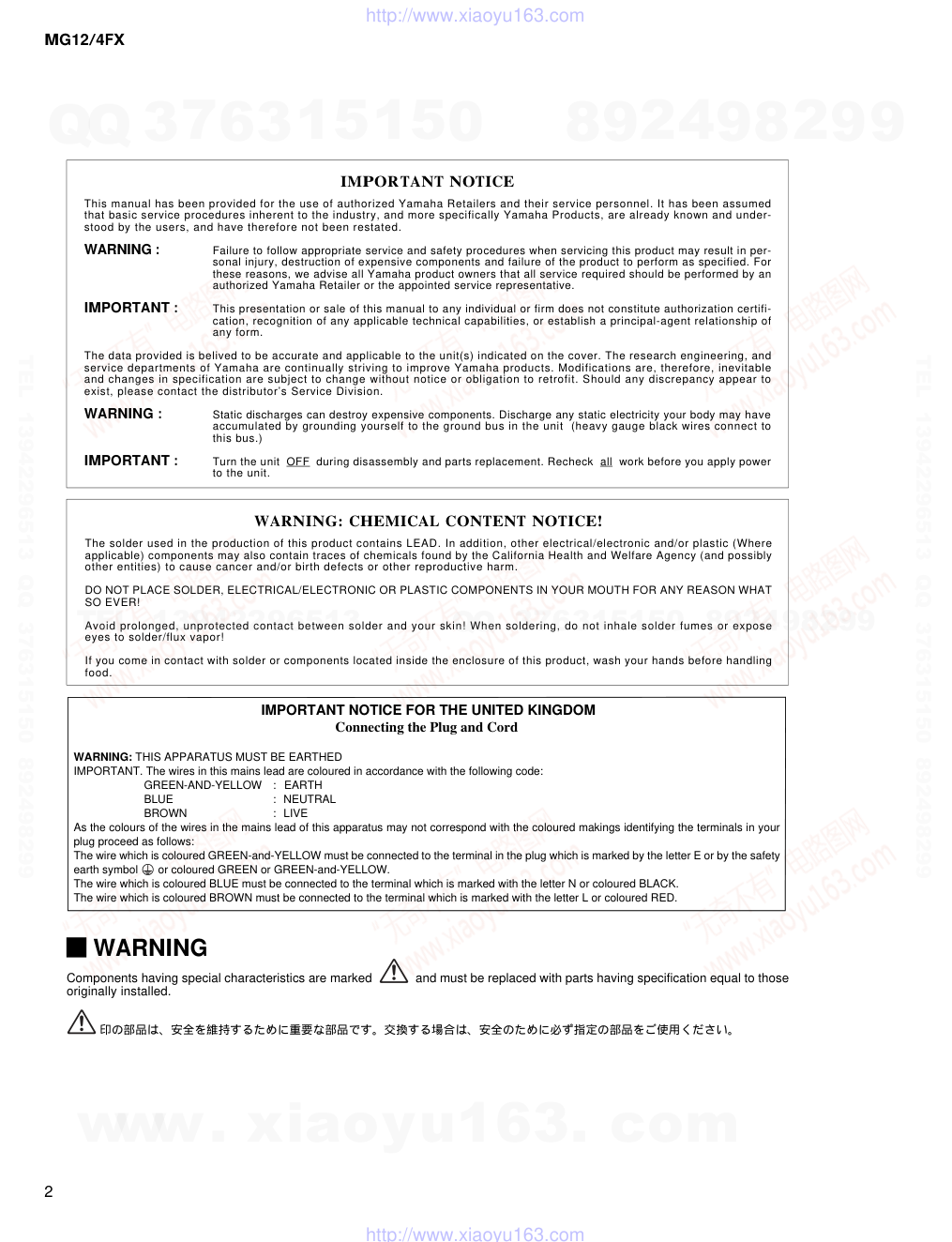

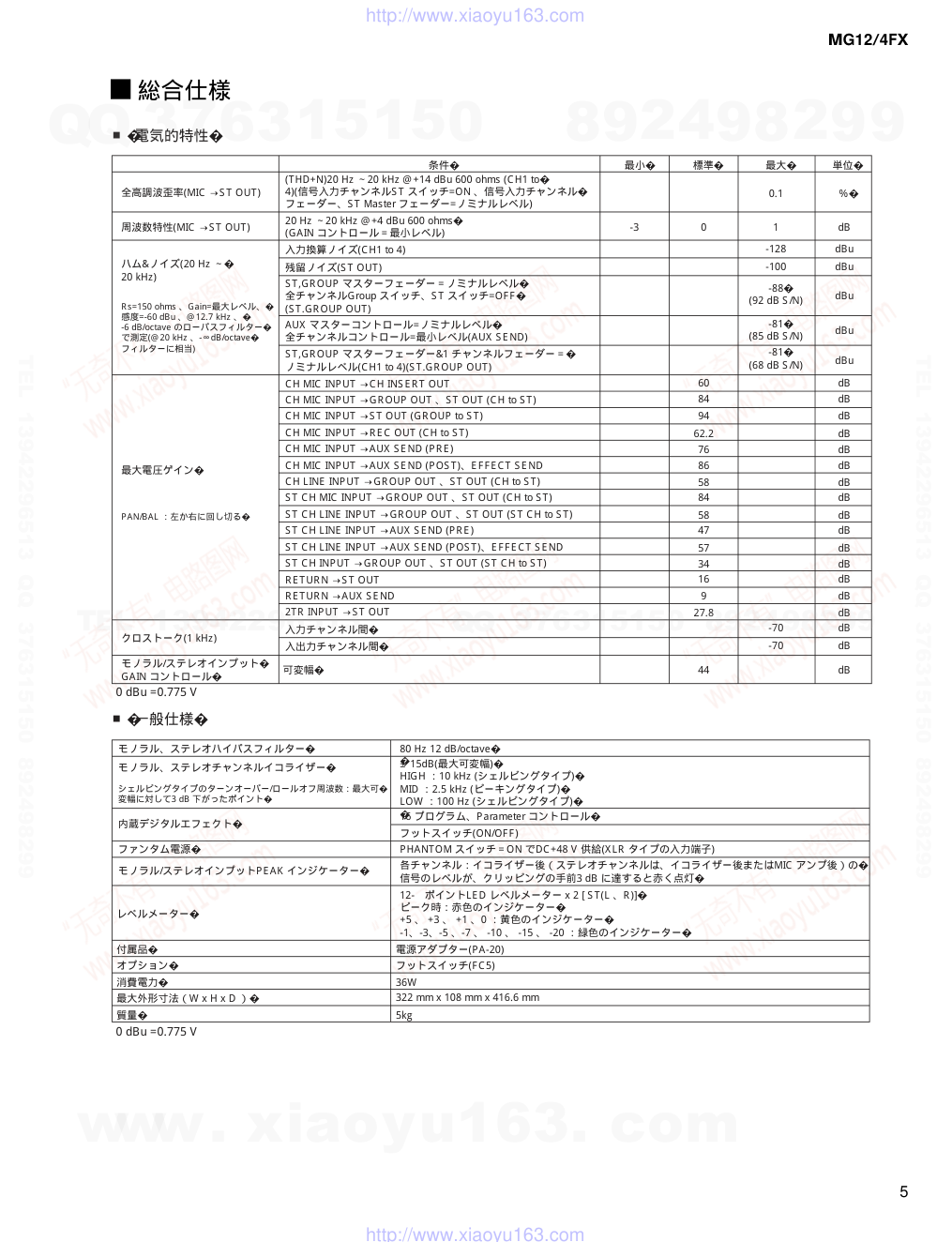

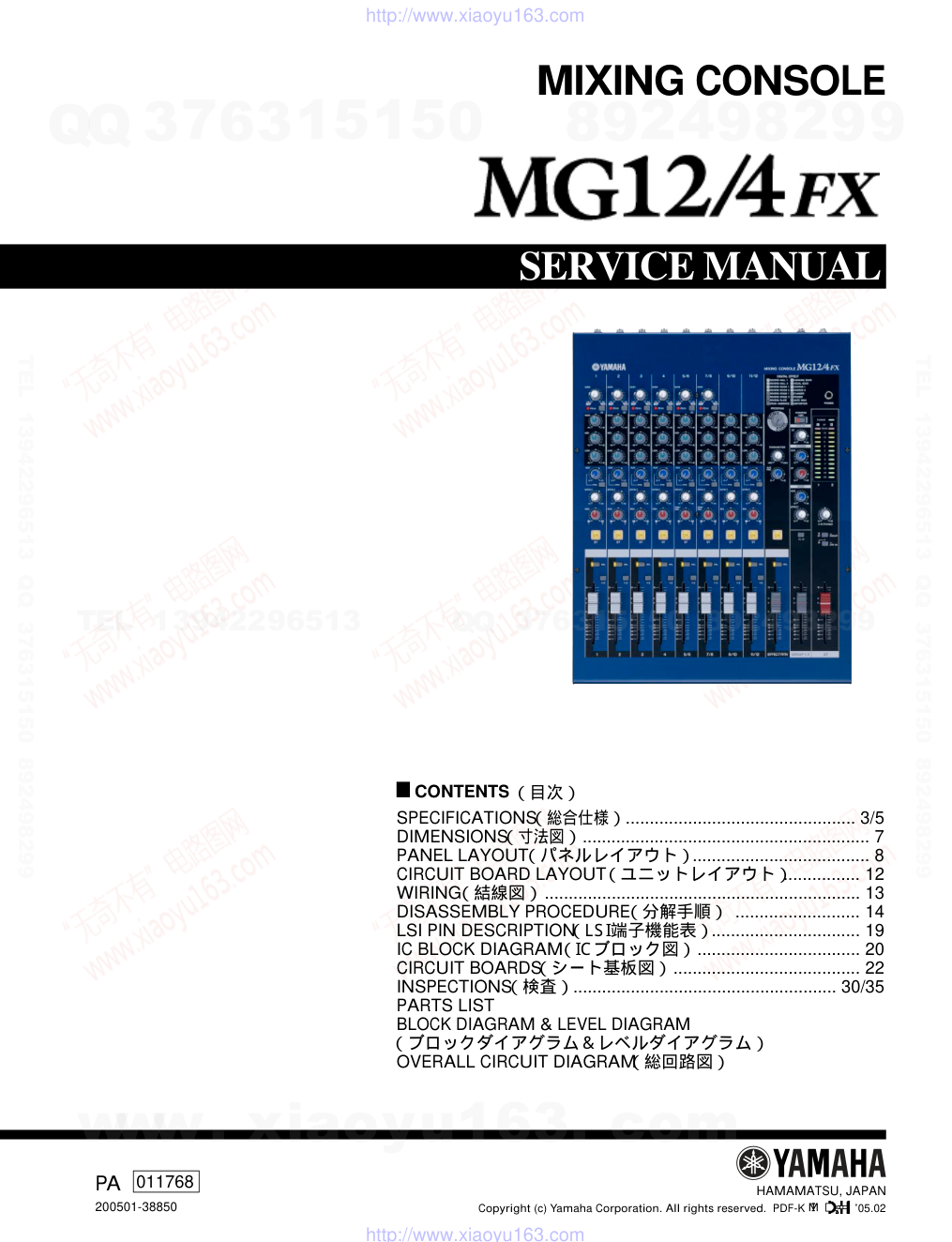

1 MG12/4FX SERVICE MANUAL PA 011768 200501-38850 Copyright (c) Yamaha Corporation. All rights reserved. PDF-K ’05.02 HAMAMATSU, JAPAN CONTENTS SPECIFICATIONS ................................................ 3/5 DIMENSIONS ............................................................ 7 PANEL LAYOUT ..................................... 8 CIRCUIT BOARD LAYOUT ................ 12 WIRING .................................................................. 13 DISASSEMBLY PROCEDURE .......................... 14 LSI PIN DESCRIPTION ............................... 19 IC BLOCK DIAGRAM .................................. 20 CIRCUIT BOARDS ....................................... 22 INSPECTIONS ....................................................... 30/35 PARTS LIST BLOCK DIAGRAM & LEVEL DIAGRAM OVERALL CIRCUIT DIAGRAM （目次） MIXING CONSOLE （総合仕様）（寸法図）（パネルレイアウト）（ユニットレイアウト）（結線図）（分解手順）（LSI端子機能表）（ICブロック図）（シート基板図）（検査）（ブロックダイアグラム＆レベルダイアグラム）（総回路図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under- stood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in per- sonal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certifi- cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance with the following code: GREEN-AND-YELLOW : EARTH BLUE NEUTRAL BROWN : LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured makings identifying the terminals in your plug proceed as follows: The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or coloured GREEN or GREEN-and-YELLOW. The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. : WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 MG12/4FX SPECIFICATIONS ■ Electrical Characteristics 0.1� % dB -128� dBu -100� dBu -88� (92 dB S/N)� dBu -81� (85 dB S/N)� dBu -64� (68 dB S/N)� dBu 60� dB 84� dB 94� dB 62.2� dB 76� 86� dB dB 58� dB 84� dB 58� dB 47� dB 57� dB 34� dB 16� dB 9� dB 27.8� dB dB dB -70 -70 44� dB Conditions MIN TYP MAX UNIT� � Total Harmonic Distortion� (MIC to ST OUT) Where 0 dBu = 0.775 V ■ General Specifications Where 0 dBu = 0.775 V (THD+N) 20 Hz-20 kHz @+14 dBu 600 ohms (CH1 to 4) with� Signal input CH ST Switches are On, Signal input CH Fader,� ST Master Fader at nominal level Frequency Response� (MIC to ST OUT) 20 Hz-20 kHz @+4 dBu 600 ohms with GAIN control at� minimum level� � -3 0� 1� Rs=150 ohms, Gain=Maximum, Sensitivity� =-60 dBu, Hum & Noise are measured with a� -6 dB/octave filter @12.7 kHz;equivalent to a� 20 kHz filter with infinite dB/octave attenuation. Hum & Noise (20 Hz-20 kHz) Equivalent Input Noise (CH1 to 4) Residual Output Noise (ST OUT) ST, GROUP Master Fader at nominal level and all CH Group� Switches and ST Switches are off. (ST, GROUP OUT) AUX Master Control at nominal level and all CH mix controls� at minimum level. (AUX SEND) ST, GROUP Master Fader and one CH Fader at nominal level.� (CH1 to 4) (ST, GROUP OUT) Maximum Voltage Gain PAN/BAL : panned hard left or hard right. CH MIC INPUT to CH INSERT OUT CH MIC INPUT to GROUP OUT, ST OUT (CH to ST) CH MIC INPUT to ST OUT (GROUP to ST) CH MIC INPUT to REC OUT (CH to ST) CH MIC INPUT to AUX SEND (PRE) CH MIC INPUT to AUX SEND (POST), EFFECT SEND CH LINE INPUT to GROUP OUT, ST OUT (CH to ST) ST CH MIC INPUT to GROUP OUT, ST OUT (CH to ST) ST CH LINE INPUT to GROUP OUT, ST OUT (ST CH to ST) ST CH LINE INPUT to AUX SEND (PRE) ST CH LINE INPUT to AUX SEND (POST), EFFECT SEND ST CH INPUT to GROUP OUT, ST OUT (ST CH to ST) RETURN to ST OUT RETURN to AUX SEND 2TR INPUT to ST OUT Crosstalk (1 kHz) Adjacent inputs input to output Monaural/Stereo Input GAIN Control variable range Monaural/Stereo CH High Pass Filter� 80 Hz 12 dB/octave Monaural/Stereo CH Equalization� Turn over /roll-off frequency of shelving, 3 dB below maximum� variable level� ± 15 dB (Max. Variation)� HIGH: 10 kHz (shelving)� MID: 2.5 kHz (peaking)� LOW: 100 Hz (shelving) 16 programs, Parameter control� Internal Digital Effect� FOOT switch (ON/OFF)� Phantom Power� Supplied when Phantom +48 V switch is ON. (XLR-type input jacks)� Monaural/Stereo Input PEAK Indicator� On each channel: red indicator lights if post-EQ signal (on ST channels, if either post-EQ� signal or post-mic-amp signal) comes within 3 dB of the clipping level.� Level Meters� Two 12-points LED level meters [ST (L, R)]� Peak point: red indicator� +5, +3, +1, 0: yellow indicators� -1, -3, -5, -7, -10, -15, -20: green indicators� Included Accessories� Power adaptor (PA-20)� Options� Footswitch (FC5)� Power Consumption� 36 W� Dimensions (W × H × D) 322 mm × 108 mm × 416.6 mm� � Weight� 5 kg� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 4 -60 3kΩ � 3kΩ � XLR-3-31 type � (balanced) Phone jack (TRS)� (balanced [T: hot;� R: cold;� S: ground]) XLR-3-31 type � (balanced) Phone jack� (unbalanced) Phone jack� (unbalanced) Phone jack� (unbalanced);� RCA pin jack Phone jack (TRS)� (unbalanced � [T: out; R: in;� S: ground]) RCA pin jack -16 -34 +10 -60 -16 -34 +10 ■ Input Specifications Where 0 dBu = 0.775 V and 0 dBV= 1 V * Input sensitivity: the lowest level that will produce the nominal output level when the unit is set to maximum gain. Where 0 dBu = 0.775 V and 0 dBV= 1 V ■ Output Specifications 10kΩ � 10kΩ � 10kΩ � 10kΩ � 10kΩ � 10kΩ � Input Connector Gain Input� Impedance� � Appropriate� Impedance Sensitivity* Nominal� Level Max. Before� Clipping Connector� Specifications MIC INPUT� (CHs 1 to 4) LINE INPUT� (CHs 1 to 4) ST CH MIC INPUT� (CH5(L)/CH6(R),� CH7(L)/CH8(R)) ST CH LINE INPUT� (CH5(L)/CH6(R),� CH7(L)/CH8(R)) ST CH INPUT� (CH9(L)/CH10(R),� CH11(L)/CH12(R)) CH INSERT IN� (CHs 1 to 4) RETURN (L, R) 2TR IN (L, R) 50-600 Ω � 600 Ω line 50-600 Ω mic 600 Ω line 600 Ω line 600 Ω line 600 Ω line 600 Ω line -80 dBu� (0.078 mV) -36 dBu� (12.3 mV) -54 dBu� (1.55 mV) -10 dBu� (245 mV) -80 dBu� (0.078 mV) -36 dBu� (12.3 mV) -54 dBu� (1.55 mV) -10 dBu� (245 mV) -30 dBu� (24.5 mV) -20 dBu� (77.5 mV) -12 dBu� (195 mV) -26 dBV� (50.1 mV) -60 dBu� (0.775 mV) -16 dBu� (123 mV) -34 dBu� (15.5 mV) +10 dBu� (2.45 V) -60 dBu� (0.775 mV) -16 dBu� (123 mV) -34 dBu� (15.5 mV) +10 dBu� (2.45 V) -10 dBu� (245 mV) 0 dBu� (0.775 V) +4 dBu� (1.23 V) -10 dBV� (316 mV) -40 dBu� (7.75 mV) +4 dBu� (1.23 V) -14 dBu� (155 mV) +30 dBu� (24.5 V) -40 dBu� (7.75 mV) -10 dBu� (245 mV) -14 dBu� (155 mV) +30 dBu� (24.5 V) +10 dBu� (2.45 V) +20 dBu� (7.75 V) +24 dBu� (12.3 V) +10 dBV� (3.16 V) Output Connectors Output Impedance Appropriate � Impedance Nominal Level Max. Before� Clipping Connector Specifications ST OUT (L, R) 150 Ω � +24 dBu (12.3 V) XLR-3-32 type (balanced)� Phone jack (TRS)� (balanced [T: hot; R: cold;� S: ground]) 600 Ω line +4 dBu (1.23 V) GROUP OUT (1-2)� AUX SEND� EFFECT SEND 150 Ω � +20 dBu (7.75 V) Phone jack (TRS)� (impedance balanced� [T: hot; R: cold; S: ground]) 10 k Ω line +4 dBu (1.23 V) CH INSERT OUT� (CHs 1 to 4) 150 Ω � +20 dBu (7.75 V) Phone jack (TRS)� (unbalanced [T: out; R: in;� S: ground]) 10 k Ω line 0 dBu (0.775 V) REC OUT (L, R) 600 Ω � +10 dBV (3.16 V) RCA pin jack 10 k Ω line -10 dBV (316 mV) C-R OUT (L, R) 150 Ω � +20 dBu (7.75 V) Phone jack (TRS)� (impedance balanced� [T: hot; R: cold; S: ground]) 10 k Ω line +4 dBu (1.23 V) PHONES 100 Ω � 75 mW Stereo phone jack 40 Ω phone 3 mW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 MG12/4FX 総合仕様 ■ �電気的特性� ■ �一般仕様� 条件� 最小� 標準� 最大� 単位� 0.1 ％� 可変幅� レベルメーター� 付属品� 電源アダプター(PA-20) オプション� フットスイッチ(FC5) 消費電力� 36W 質量� 5kg 全高調波歪率(MIC →ST OUT) 周波数特性(MIC →ST OUT) ハム&ノイズ(20 Hz ～� 20 kHz) Rs=150 ohms 、Gain=最大レベル、� 感度=-60 dBu 、@12.7 kHz 、� -6 dB/octave のローパスフィルター� で測定(@20 kHz 、-∞dB/octave� フィルターに相当) 最大電圧ゲイン� PAN/BAL ：左か右に回し切る� クロストーク(1 kHz) モノラル/ステレオインプット� GAIN コントロール� 0 dBu =0.775 V (THD+N)20 Hz ～20 kHz @+14 dBu 600 ohms (CH1 to� 4)(信号入力チャンネルST スイッチ=ON 、信号入力チャンネル� フェーダー、ST Master フェーダー=ノミナルレベル) 20 Hz ～20 kHz @+4 dBu 600 ohms� (GAIN コントロール＝最小レベル) 入力換算ノイズ(CH1 to 4) 残留ノイズ(ST OUT) ST,GROUP マスターフェーダー＝ノミナルレベル� 全チャンネルGroup スイッチ、ST スイッチ=OFF� (ST.GROUP OUT) AUX マスターコントロール=ノミナルレベル� 全チャンネルコントロール=最小レベル(AUX SEND) ST,GROUP マスターフェーダー&1 チャンネルフェーダー＝� ノミナルレベル(CH1 to 4)(ST.GROUP OUT) CH MIC INPUT →CH INSERT OUT CH MIC INPUT →GROUP OUT 、ST OUT (CH to ST) CH MIC INPUT →ST OUT (GROUP to ST) CH MIC INPUT →REC OUT (CH to ST) CH MIC INPUT →AUX SEND (PRE) CH MIC INPUT →AUX SEND (POST)、EFFECT SEND CH LINE INPUT →GROUP OUT 、ST OUT (CH to ST) ST CH MIC INPUT →GROUP OUT 、ST OUT (CH to ST) ST CH LINE INPUT →GROUP OUT 、ST OUT (ST CH to ST) ST CH LINE INPUT →AUX SEND (PRE) ST CH LINE INPUT →AUX SEND (POST)、EFFECT SEND ST CH INPUT →GROUP OUT 、ST OUT (ST CH to ST) RETURN →ST OUT RETURN →AUX SEND 2TR INPUT →ST OUT 入力チャンネル間� 入出力チャンネル間� -3 0 60 84 94 62.2 76 86 58 84 58 47 57 34 16 9 27.8 44 -70 -70 1 -128 -100 -88� (92 dB S/N) -81� (85 dB S/N) -81� (68 dB S/N) dB dBu dBu dBu dBu dBu dB dB dB dB dB dB dB dB dB dB dB dB dB dB dB dB dB dB 各チャンネル：イコライザー後（ステレオチャンネルは、イコライザー後またはMIC アンプ後）の� 信号のレベルが、クリッピングの手前3 dB に達すると赤く点灯� モノラル、ステレオハイパスフィルター� モノラル、ステレオチャンネルイコライザー� シェルビングタイプのターンオーバー/ロールオフ周波数：最大可� 変幅に対して3 dB 下がったポイント� 内蔵デジタルエフェクト� ファンタム電源� モノラル/ステレオインプットPEAK インジケーター� 80 Hz 12 dB/octave� � ± 15dB(最大可変幅)� HIGH ：10 kHz (シェルビングタイプ)� MID ：2.5 kHz (ピーキングタイプ)� LOW ：100 Hz (シェルビングタイプ)� � 16 プログラム、Parameter コントロール� フットスイッチ(ON/OFF) PHANTOM スイッチ＝ON でDC+48 V 供給(XLR タイプの入力端子) 最大外形寸法（W x H x D ）� 12‐ ポイントLED レベルメーター x 2 [ ST(L 、R)]� ピーク時：赤色のインジケーター� +5 、 +3 、 +1 、0 ：黄色のインジケーター� -1、-3、-5 、-7 、 -10 、 -15 、 -20 ：緑色のインジケーター� 322 mm x 108 mm x 416.6 mm 0 dBu =0.775 V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 6 ■ �入力仕様� ■ �出力仕様� ＊0dBu=0.775 V 、0 dBV=1 V とする� *1 入力感度：最大ゲイン測定時に定格出力が得られる最小レベル� � ＊0dBu=0.775 V 、0 dBV=1 V とする� 入力端子名称� ゲイン� 入力イン� ピーダンス� 適合インピーダンス� 感度*1 ノミナルレベル� 最大ノンク� リップレベル� 端子仕様� � MIC INPUT� (CH1 ～4) LINE INPUT� (CH1 ～4) ST CH MIC INPUT� (CH5(L)/CH6(R)、� CH7(L)/CH8(R)) ST CH LINE INPUT� (CH5(L)/CH6(R)、� CH7(L)/CH8(R)) ST CH INPUT� (CH9(L)/CH10(R)、� CH11(L)/CH12(R)) CH INSERT IN� (CH1 ～4) RETURN (L 、R) 2TR IN (L 、R) -60 -16 -34 +10 -60 -16 -34 +10 3kΩ � 10kΩ � 3kΩ � 10kΩ � 10kΩ � 10kΩ � 10kΩ � 10kΩ � 50 ～600 Ω マイク� � 600 Ω ライン� 50 ～600 Ω マイク� 600 Ω ライン� 600 Ω ライン� 600 Ω ライン� 600 Ω ライン� 600 Ω ライン� -80 dBu� （0.078 mV ）� -36 dBu� （12.3 mV ）� -54 dBu� （1.55 mV ）� -10 dBu� （245 mV ）� -80 dBu� （0.078 mV ）� -36 dBu� （12.3 mV ）� -54 dBu� （1.55 mV ）� -10 dBu� （245 mV ）� -30 dBu� （24.5 mV ）� -20 dBu� （77.5 mV ）� -12 dBu� （195 mV ）� -26 dBV� （50.1 mV ）� -60 dBu� （0.775 mV ）� -16 dBu� （123 mV ）� -34 dBu� （15.5 mV ）� +10 dBu� （2.45 V ）� -60 dBu� （0.775 mV ）� -16 dBu� （123 mV ）� -34 dBu� （15.5 mV ）� +10 dBu� （2.45 V ）� -10 dBu� （245 mV ）� 0 dBu� （0.775 V ）� +4 dBu� （1.23 V ）� -10 dBV� （316 mV ）� -40 dBu� （7.75 mV ）� +4 dBu� （1.23 V ）� -14 dBu� （155 mV ）� +30 dBu� （24.5 V ）� -40 dBu� （7.75 mV ）� -10 dBu� （245 mV ）� -14 dBu� （155 mV ）� +30 dBu� （24.5 V ）� +10 dBu� （2.45 V ）� +20 dBu� （7.75 V ）� +24 dBu� （12.3 V ）� +10 dBV� （3.16 V ）� XLR‐ 3‐ 31 タイプ� （バランス型）� フォーンジャック� （TRS ）（バランス型� ［T ：ホット、� R ：コールド、� S ：グラウンド］）� XLR‐ 3‐ 31 タイプ� （バランス型）� フォーンジャック� （アンバランス型）� フォーンジャック� （アンバランス型）、� RCA ピンジャック� フォーンジャック� （TRS ）� （アンバランス型� ［T ：アウト、R ：イン、� S ：グラウンド］）� フォーンジャック� （アンバランス型）� RCA ピンジャック� 出力端子名称� 出力インピーダンス� 適合インピーダンス� ノミナルレベル� 最大ノンクリップレベル� 端子仕様� ST OUT (L 、R) 150 Ω � 600 Ω ライン� +4 dBu （1.23 V ）� +24 dBu （12.3 V ）� XLR‐ 3‐ 32 タイプ（バランス型）� フォーンジャック（TRS ）� （バランス型［T ：ホット、� R ：コールド、S ：グラウンド］）� GROUP OUT (1‐ 2)� AUX SEND� EFFECT SEND 150 Ω � 10 k Ω ライン� +4 dBu （1.23 V ）� +20 dBu （7.75 V ）� フォーンジャック（TRS ）� （インピーダンスバランス型� ［T ：ホット、R ：コールド、� S ：グラウンド］）� CH INSERT OUT� (CH1 ～4) 150 Ω � 10 k Ω ライン� 0 dBu （0.775 V ）� +20 dBu （7.75 V ）� フォーンジャック（TRS ）� （アンバランス型［T ：アウト、� R ：イン、S ：グラウンド］）� REC OUT (L 、R) 600 Ω � 10 k Ω ライン� -10 dBV （316 mV ）� +10 dBV （3.16 V ）� RCA ピンジャック� C-R OUT (L 、R) 150 Ω � 10 k Ω ライン� +4 dBu （1.23 V ）� +20 dBu （7.75 V ）� フォーンジャック（TRS ）� （インピーダンスバランス型� ［T ：ホット、R ：コールド、� S ：グラウンド］）� PHONES� 100 Ω � 40 Ω フォーン� 3mW� 75 mW � ステレオフォーンジャック� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 MG12/4FX DIMENSIONS Units: mm （単位）（寸法図） 317.4 416.6 325.6 102.6 2 108 322 480 322 【ラック取り付け時】 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 8 PANEL LAYOUT q w e r t y u i o !0 !1 !2 GAIN Control PEAK Indicator 80 Switch (High Pass Filter) Equalizer (HIGH, MID, and LOW) AUX Control PRE Switch EFFECT Controls PAN Control (1 to 4) PAN/BAL Control (5/6 and 7/8) BAL Control (9/10 and 11/12) ST Switch PFL (Pre-Fader Listen) Switch GROUP Switch Channel Fader q w e r t y u i o !0 !1 !2 GAIN コントロール PEAK インジケ－タ－ 80（ハイパスフィルタ－）スイッチイコライザー(HIGH、MID、LOW) AUX コントロール PRE スイッチ EFFECT コントロール PAN コントロール (CH 1 ～ 4) PAN/BAL コントロール (CH 5/6、7/8) BAL コントロール (CH 9/10、11/12) ST スイッチ PFL スイッチ GROUP スイッチチャンネルフェーダー（パネルレイアウト） 1 6 A B 7 9 0 5 8 3 4 2 6 A B 7 9 0 5 8 6 A B 7 9 0 5 8 Channels 1 to 4 (Monaural) Channels 5/6 and 7/8 (Stereo) Channels 9/10 and 11/12 (Stereo) チャンネル� 1～4� （モノラル）� チャンネル� 5/6、7/8� （ステレオ）� チャンネル� 9/10、11/12� （ステレオ）� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 MG12/4FX ST Master Fader GROUP 1-2 Fader TO ST Switch Master SEND RETURN 2TR IN Control PHANTOM +48V Switch Level-Meter Signal switches (ST-GROUP Toggle Switch and 2TR IN Switch) C-R/PHONES Control Level Meter POWER Indicator PHONES Jack DIGITAL EFFECT ST マスターフェーダー GROUP 1-2 フェーダー TO ST スイッチ SEND マスター RETURN 2TR IN コントロール PHANTOM +48V スイッチレベルメーター信号切り替えスイッチ (ST-GROUP 切り替えスイッチ、2TR IN スイッチ) C-R/PHONES コントロールレベルメーター POWER インジケーター PHONES 端子 DIGITAL EFFECT Master Control Section（マスターコントロール部） 1 2 C B A 9 4 5 0 8 3 7 6 q w e r t y u i o !0 !1 !2 !3 q w e r t y u i o !0 !1 !2 !3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 10 Channel Input Jacks INSERT I/O Jacks Channel Input Jacks GROUP OUT (1, 2) Jacks ST OUT (L, R) Jacks C-R OUT Jacks SEND Jacks RETURN L (MONO), R Jacks REC OUT (L, R) Jacks 2TR IN Jacks FOOT SWITCH Jack POWER Switch AC ADAPTOR IN Connector チャンネル INPUT 端子 INSERT I/O 端子チャンネル INPUT 端子 GROUP OUT (1、2) 端子 ST OUT (L、R) 端子 C-R OUT 端子 SEND 端子 RETURN L (MONO)、R 端子 REC OUT (L、R) 端子 2TR IN 端子 FOOT SWITCH 端子電源スイッチ AC ADAPTOR IN 端子 Rear Input/Output Section（リア入出力部） A 1 6 B 3 C 2 7 8 5 4 9 0 q w e r t y u i o !0 !1 !2 !3 q w e r t y u i o !0 !1 !2 !3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 MG12/4FX Connector Polarities * These jacks will also accept connection to monaural phone plugs. If you use monaural plugs, the connection will be unbalanced. MIC INPUT, ST OUT Pin 1: Ground Pin 2: Hot (+) Pin 3: Cold (-) LINE INPUT (monaural channels), GROUP OUT, ST OUT, C-R OUT AUX, EFFECT * Tip: Hot (+) Ring: Cold (-) Sleeve: Ground INSERT I/O Tip: Output Ring: Input Sleeve: Ground PHONES Tip: L Ring: R Sleeve: Ground RETURN LINE INPUT (stereo channels) Tip: Hot Sleeve: Ground INPUT OUTPUT Sleeve Tip Ring Sleeve Tip ＊�これらの端子に、モノラルタイプのフォーン端子を使用することもできます。その場合は、アンバランスになります。� MIC INPUT 、ST OUT ピン1 ：グラウンド� ピン2 ：ホット（＋）� ピン3 ：コールド（ー）� LINE INPUT （モノラルチャンネル）、� GROUP OUT 、ST OUT 、C‐ R OUT� AUX 、EFFECT ＊� チップ：ホット（＋）� リング：コールド（ー）� スリーブ：グラウンド� INSERT I/O� � チップ：Output� リング：Input� スリーブ：グラウンド� PHONES チップ：L� リング：R� スリーブ：グラウンド� RETURN� LINE INPUT （ステレオチャンネル）� チップ：ホット� スリーブ：グラウンド� INPUT OUTPUT スリーブ� チップ� リング� スリーブ� チップ� 端子接続の極性� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 12 CIRCUIT BOARD LAYOUT（ユニットレイアウト） JACK JACK MAIN(1/2) MAIN(2/2) MAIN(2/2) PS DSP DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 MG12/4FX To circuit board J ack To circuit board Main WC703300 10± 1mm 15± 1mm ジャック基板へ� メイン基板へ� 1. J umper wire bending in the dimension of figure.� ジャンパーワイヤーを図の寸法に曲げます。� 2.Before attaching circuit board MAIN & J ACK to panel, insert wiring � ass'y to each connector.� MAINとJ ACKシートをパネルに取り付ける前に束線をコネクタへ差し込みます。� 鷺斎� 削魂� 座察� NFUFS貢� 焚酷� 設杭� 抗国� 4. 2/If jhiu pg MFE :* +Mpdbujpot;MEI12 MEI36< WC703300(× 7) CN102 CNF01 WC712200 WC711900 CN571 --- CN501 CN771 --- CN701� CN971 --- CN901 CNA71 --- CNA01� CND71 --- CND01 CNE71 --- CNE01� CNG71 --- CNG01 WD350100 WC712200 CN03 CN02 WC711900 CN01 3.J umper wires are bend as shown in figure.� ジャンパーワイヤーを図の様に曲げます。� 5.Wires binding with WIRE HARNESS TIE.� インシュロックタイで束線を結束します。� 6.After attaching PS to side panel.(bottom view)� PSシートをサイドパネルに取り付けた後(ボトムから見た図) 4.Connect WD350100,WC712200 & WC711900 with PS circuit board.� WD350100とWC712200とWC711900をPSシートへ接続します。� V3172800 WIRING（結線図） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 14 DISASSEMBLY PROCEDURE [420]: Bind Head Screw 4.0X8 MFZN2BL (EG340360) 1. ラックアングル（所要時間：各約 1 分） 1-1 [420]のネジ2本を外し、ラックアングルL を外します。（写真 1） 1-2 [440]のネジ 2 本を外し、ラックアングル R を外します。（写真 2） 2. ボトムカバー（所要時間：約 2 分） 2-1 [390A]のネジ8本と[400]のネジ2本を外し、ボトムカバーを外します。（写真 3） [390]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) [400]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) Photo.3 (写真3) 1. Rack Mount Angle (Time required: About 1 minute each) 1-1 Remove the two (2) screws marked [420]. Then, remove the Rack Mount Angle L. (Photo.1) 1-2 Remove the two (2) screws marked [440]. Then, remove the Rack Mount Angle R. (Photo.2) 2. Bottom Cover (Time required: About 2 minutes) 2-1 Remove the eight (8) screws marked [390A] and the two (2) screws marked [400]. Then, remove the bottom cover. (Photo.3) Photo.1 Photo.2 Rack Mount Angle R� （ラックアングルR）� [440] Rack Mount Angle L� （ラックアングルL）� [420] [390A] [390B] [390C] [400] Bottom Cover� （ボトムカバー）� [400] [390A] [440]: Bind Head Screw 4.0X8 MFZN2BL (EG340360) ボトムに負荷がかからないように台に置くなどして、注意して作業してください。 Take care to avoid excess load to the bottom by putting the unit on a table or the like. （分解手順）（＋バインド小ネジ）（＋バインド小ネジ） (写真1) (写真2) （＋バインドSタイト）（＋バインドBタイト） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 MG12/4FX 3. サイドカバー、シート PS （所要時間：各約 6 分） 3-1 ボトムカバーを外します。（2項参照） 3-2 サイドカバー L: 3-2-1 ラックアングル L を外します。（1 項参照） 3-2-2 [250A]の六角穴付きネジ 2 本、[260A]のネジ 2 本、 [220]のネジ3本と[390B]のネジ1本を外し、サイドカバー L を外します。（写真 3、4、5） 3-3 サイドカバー R、シート PS: 3-3-1 ラックアングル R を外します。（1 項参照） 3-3-2 [250B]の六角穴付きネジ 2 本、[260B]のネジ 2 本、 [220]のネジ3本と[390C]のネジ1本を外し、サイドカバー R（シート PS 付）を外します。（写真 3、6、7） 3-3-3 [360]のネジ 2 本を外し、サイドカバー R とシート PS を外します。（図 1） 3-3-4 [A]のネジ3本、[B]のネジ6本を外し、シートPS の IC01-05, Q01 各端子の半田を外して、シート PS とヒートシンクを分離します。（図 2） [250]: Hex. Socket Set Screw 3.0X6 MFZN2BL (WD252600) [220]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) Photo.6 [260]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) Photo.5 [260]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) Photo.7 3. Side Cover (Time required: About 6 minutes each) 3-1 Remove the bottom cover. (See procedure 2.) 3-2 Side Cover L: 3-2-1 Remove the Rack Mount Angle L. (See procedure 1.) 3-2-2 Remove the two (2) hex socket set screws marked [250A], two (2) screws marked [260A], three (3) screws marked [220] and screw marked [390B]. The side cover L can then be removed. (Photos 3, 4, 5) 3-3 Side Cover R, PS Circuit Board 3-3-1 Remove the Rack Mount Angle R. (See procedure 1.) 3-3-2 Remove the two (2) hex socket set screws marked [250B], two (2) screws marked [260B], three (3) screws marked [220] and screw marked [390C]. The side cover R (with the PS circuit board) can then be removed. (Photos. 3, 6, 7) 3-3-3 Remove the two (2) screws marked [360]. The side cover R and the PS circuit board can then be removed. (Fig. 1) 3-3-4 Remove the three (3) screws marked [A], six (6) screws marked [B], and each soldered terminal of the IC01-05 and Q01 of the PS circuit board. The heat sink can then be removed from the PS circuit board. (Fig. 2) Photo.4 [250A] [220] Side Cover L（サイドカバ－L）� [260A] [250B] [220] Side Cover R（サイドカバ－R）� [260B] [250]: Hex. Socket Set Screw 3.0X6 MFZN2BL (WD252600) [220]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) （＋バインドSタイト）（＋バインドSタイト）（六角穴付きSタイト） (写真6) (写真7) (写真4) (写真5) （＋バインドSタイト）（＋バインドSタイト）（六角穴付きSタイト） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 16 Heat Sink [B] [A] [A] （ヒートシンク）� PS IC01 IC02 IC03 IC04 IC05 Q01 IC01 IC02 IC03 IC04 IC05 Q01 Fig.2 4. シート DSP、シールド DSP12 （所要時間：約 7 分） 4-1 ボトムカバーを外します。（2 項参照） 4-2 サイドカバーR、シートPSを外します。（3-3項参照） 4-3 [326]のネジ 2 本を外し、カバー DSP を外します。（図 3） 4-4 [320]のネジ 4本を外し、シールド DSP12からシート DSP を外します。（写真 9） 4-5 [290]のネジ2本と[300]のリベット2本を外し、シールド DSP12を外します。（写真 9） [290] [320] [300] [300] DSP MAIN(1/2) Shield DSP12� （シールドDSP12）� Photo.9 (写真9) Fig.3 [300]: Plastic Rivet NRP-345 (CB815740) [326]: Bind Head Tapping Screw-S 2.6X4 MFZN2Y (VU757900) [320]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) [360] Side Cover R（サイドカバ－R）� Power Supply Unit（シートPS）� Fig.1 [360]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) [290]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) Cover DSP� （カバーDSP）� [326] Shield DSP12� （シールドDSP12）� DSP MAIN1/2 4. DSP Circuit Board, Shield DSP 12 (Time required: About 7 minutes) 4-1 Remove the bottom cover. (See procedure 2) 4-2 Remove the side cover R and PS circuit board. (See procedure 3-3) 4-3 Remove the two (2) screws marked [326]. The cover DSP can then be removed. (Fig. 3) 4-4 Remove the four (4) screws marked [320]. The DSP circuit board can then be removed from the shield DSP12. (Photo. 9) 4-5 Remove the two (2) screws marked [290] and two (2) rivets marked [300]. The shield DSP12 can then be removed. (Photo. 9) (図2) (図1) （＋バインドBタイト）（プラスチックリベット）（＋バインドSタイト）（＋バインドSタイト） (図3) （＋バインドSタイト） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 MG12/4FX 6. シート J ACK、シート MAIN（1/2、2/2）（所要時間：約 13 分） 6-1 ボトムカバーを外します。（2項参照） 6-2 サイドカバー、シートPSを外します。（3-3項参照） 6-3 [270]のネジ 18 本と[A]の六角ナットと平ワッシャ各 27個を外します。（写真 11） 6-4 ノブ(FADER) 11個とノブ（PROGRAM）を外します。（写真 12） 6-5 [ 200] の六角穴付き S タイト 2 本を外し、シート JACK、シート MAIN（1/ 2、2/ 2）を外します。（写真 12） 6-6 シート J ACK 6-6-1 コネクタ 7 箇所を外し、シート JACK を外します。（写真 13） 6-7 シート MAIN（2/2） 6-7-1 [B]の六角ナットを外し、シートMAIN（2/ 2）を外します。（図 3） 6-8 シート MAIN（1/2） 6-8-1 [60]のネジ3本を外し、サポートMIX2を外します。（写真 14） 6-8-2 [C]のノブ 16個を外します。（写真 13） 6-8-3 シートMAIN（1/ 2）を固定しているフック12箇所をまっすぐになるようにひねります。(基板の穴と同じ向き)（写真 14） 6-8-4 サポートMIX1を2個と、MAIN シート（1/ 2）が分離できます。（写真 13） Photo.10 5. 電源 SW と AC コネクタ（所要時間：約 6 分） 5-1 ボトムカバーを外します。（2項参照） 5-2 サイドカバーR、シートPSを外します。（3-3項参照） 5-3 [165]のネジ 3 本を外して、トップカバーから束線 Ass’ y を外します。（図 4） 5-4 電源 SW のツメを押して、電源 SW を外します。（写真 10） 5-5 六角ナットとワッシャーを外してACコネクタを外します。（写真 10） * AC コネクタは、接続されている線材を外さないとサポート AC とは分離できません。 Fig.4 [165] [165] [165] Power Switch� （電源SW）� AC Connector� （ACコネクタ）� Top Cover� （トップカバー）� [165]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) Claw� （ツメ）� Claw� （ツメ）� Connector Assembly （束線Ass'y）� Power Switch� （電源SW）� Support� （サポ－トAC）� AC Connector� （ACコネクタ）� Hexagonal nut & Washer� （六角ナット、ワッシャー）� 5. Power Switch and AC Connector (Time required: About 6 minutes) 5-1 Remove the bottom cover. (See procedure 2) 5-2 Remove the side cover R and PS circuit board. (See procedure 3-3) 5-3 Remove the three (3) screws marked [165]. The connector assembly can then be removed from the top cover. (Fig.4) 5-4 Push the claws of the power switch to remove it. (Photo. 10) 5-5 Remove the hexagonal nut and washer. The AC connector can then be removed. (Photo. 10) * The AC connector cannot be separated from the support AC without removing the solder on the parts. 6. JACK Circuit Board, MAIN Circuit Board (1/2, 2/2) (Time required: About 13 minutes) 6-1 Remove the bottom cover. (See procedure 2) 6-2 Remove the side cover and PS circuit board. (See procedure 3-3) 6-3 Remove the eighteen (18) screws marked [270], and 27 pieces each of hexagonal nuts marked [A] and plain washers. (Photo.11) 6-4 Remove the eleven (11) knobs (FADER) and knob (PROGRAM). (Photo. 12) 6-5 Remove the two (2) hex socket set screws marked [200]. The JACK circuit board and MAIN circuit board (1/2, 2/2) can then be removed. (Photos. 3, 4, 5) 6-6 JACK Circuit Board 6-6-1 Remove the seven (7) connectors. The JACK circuit board can then be removed. (Photo. 13) 6-7 MAIN Circuit Board (2/2) 6-7-1 Remove the hexagonal nut marked [B]. The MAIN circuit board (2/2)can then be removed. (Fig. 3) 6-8 MAIN Circuit Board (1/2) 6-8-1 Remove the three (3) screws marked [60]. The support MIX2 can then be removed. (Photo. 14) 6-8-2 Remove the sixteen (16) knobs marked [C]. (Photo. 13) 6-8-3 Turn the twelve (12) hooks fixing the MAIN circuit board (1/2) to be aligned parallel to each other. (In the direction of openings in the circuit board) (Photo. 14) 6-8-4 The two (2) supports MIX1 and MAIN circuit board (1/2) can then be removed. (Photos. 13) (写真10) (図4) （＋バインドSタイト） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 18 Connector（コネクタ）� J ACK [C] [C] [40] Photo.14 (写真14) Photo.13 (写真13) [60] Support MIX2� （サポートMIX2）� Hooks（フック）� MAIN1/2 [270] [270] [270] [270] [A] [A] [A] [A] [A] Knob(FADER)� （ノブ（フェーダー））� Knob(PROGRAM)� （ノブ（PROGRAM））� [200] Photo.12 (写真12) Photo.11 (写真11) [270]: Bonding Tapping Screw-B 3.0X10 MFZN2BL (VQ049800) （ボンディングBタイト） [200]: Hex.Socket Set Screw 3.0X6 MFZN2BL (WD252600) （六角穴付きSタイト） [60]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) （＋バインドSタイト） [40]: Bind Head Tapping Screw-S 3.0X6 MFZN2BL (EP630210) （＋バインドSタイト） Fig.3(図3) Support MIX1� （サポートMIX1）� [B] MAIN(2/2) MAIN(1/2) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 MG12/4FX LSI PIN DESCRIPTION（LSI 端子機能表） Pin Pin No. NAME I/O FUNCTION No. NAME I/O FUNCTION 1 VSS - VSS 65 VSS - VSS 2 TESTN I Input for TEST 66 IOVDD - IOVDD +3.3V 3 PLLBPN I PLL bypass select 67 LBN/LWRN/PF6 O External memory lower-byte enable 4 PLLVDD - PLLVDD +2.5V 68 UBN/UWRN/PF7 O External memory upper-byte enable 5 CIN - Capacitor terminal for PLL 69 RDN/PF4 O External memory read enable 6 PLLVSS - PLLVSS 70 MD00 I/O 7 TRSTN I 71 MD08 I/O 8 TMS I 72 MD01 I/O 9 TCK I JTAG input 73 MD09 I/O External memory data bus 10 TDI I 74 MD02 I/O 11 TD0 O JTAG output 75 MD10 I/O 12 XI I Crystal oscillator 76 MD03 I/O 13 XO O Crystal oscillator 77 VSS - VSS 14 VSS - VSS 78 MD11 I/O 15 VDD - VDD +2.5V 79 MD04 I/O 16 ICN I Hardware reset 80 MD12 I/O 17 ECSN I CPU I/F chip select 81 MD05 I/O 18 EWRN/PD5 I CPU I/F write enable 82 MD13 I/O External memory data bus 19 ERDN/PD4 I CPU I/F read enable 83 MD06 I/O 20 EA3/PD3 I CPU I/F address bus 84 MD14 I/O 21 EA2/PD2 I 85 MD07 I/O 22 EA1/PD1 I 86 MD15 I/O 23 EA0/PD0 I 87 WRN/PF5 O External memory write enable 24 IOVDD - IOVDD +3.3V 88 VSS - VSS 25 ED0/PC0 I/O CPU I/F data bus 89 VDD - VDD +2.5V 26 ED1/PC1 I/O 90 IOVDD - IOVDD +3.3V 27 ED2/PC2 I/O 91 MA17 O 28 ED3/PC3 I/O 92 MA16 O 29 ED4/PC4 I/O 93 MA15 O 30 ED5/PC5 I/O 94 MA14 O 31 ED6/PC6 I/O 95 MA13 O 32 ED7/PC7 I/O 96 MA12 O 33 VSS - VSS 97 MA11 O External memory address bus 34 IRQ0N/PH0 I Interrupt input 98 MA10 O 35 TxD0 O Serial output 99 MA09 O 36 RxD0 I serial input 100 MA08 O 37 TxD1/PG2 O Serial output 101 MA07 O 38 RxD1/PH1 I serial input 102 MA06 O 39 SCLK1/PH2 I External synchronization clock 103 MA05 O 40 SD0 O Serial output 104 VSS - VSS 41 SDI/PH3 I serial input 105 MA04 O 42 BCLK O Bit clock output 106 MA03 O External memory address bus 43 WCLK/SY0 O Word clock output 107 MA02 O 44 SYSCLK/PG3 O Clock output 108 MA01 O 45 VSS - VSS 109 CS0N/PG0 O External memory chip select 46 VDD - VDD +2.5V 110 MA18 O 47 IOVDD - IOVDD +3.3V 111 MA19 O External memory address bus External memory address bus 48 PA0 I/O I/O port 112 MA21/PF1 O 49 PA1 I/O 113 MA22/PF2 O 50 PA2 I/O 114 MA20 O 51 PA3 I/O 115 MA23/PF3 O 52 PA4 I/O 116 CS1N/PG1 O External memory chip select 53 PA5 I/O 117 MA00/PF0 O 54 PA6 I/O 118 VSS - VSS 55 PA7 I/O 119 VDD - VDD +2.5V 56 VSS - VSS 120 IOVDD - IOVDD +3.3V 57 PB0 I/O I/O port 121 CS2N/PE0 O 58 PB1 I/O 122 CS3N/PE1 O 59 PB2 I/O 123 CS4N/CASN/PE2 O 60 PB3 I/O 124 CS5N/PE3 O 61 PB4 I/O 125 CS50RDN/PE4 O External memory chip select 62 PB5 I/O 126 CS51WRN/PE5 O 63 PB6 I/O 127 CS52WRN/PE6 O 64 PB7/SYI I/O 128 CS53WRN/RASN/PE7 O YMW767-V (X3271A00) CPU DSP: ICM07 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 20 IC BLOCK DIAGRAM（IC ブロック図） (X5219A00) AK5381VT-E2 DSP: ICM04 A/D Converter PCM1742KEG/2K (X3538A00) DSP: ICM08 Digital to Analog Converter 1 2 3 4 5 6 7 16 15 14 13 12 11 SCK ML MC MD ZEROL/NA ZEROR/ZEROA VCOM 8 9 10 AGND BCK DATA LRCK DGND VDD VCC VOUTL VOUTR Pin No. Pin Name 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 I/O I I I - - - O O - - O O I I I I BCK DATA LRCK DGND VDD VCC VOUTL VOUTR AGND VCOM ZEROR/ZEROA ZEROL/NA MD MC ML SCK Function Audio Data Bit Clock Input (1) Audio Data Digital Input (1) L-Channel and R-Channel Audio Data Latch Enable Input (1) Digital Ground Digital Power Supply, +3.3V Analog Power Supply, +5V Analog Output for L-Channel Analog Output for R-Channel Analog Ground Common Voltage Decoupling Zero Flag Output for R-Channel/Zero Flag Output for L/R-Channel Zero Flag Output for L-Channel/No Assign Mode Control Data Input (2) Mode Control Clock Input (2) Mode Control Latch Input (2) System Clock Input Notes: (1) Schmitt-trigger input, 5V tolerant. (2) Schmitt-trigger with internal pull-down, 5V tolerant. Audio Serial Port Output Amp and Low-Pass Filter DAC 4x/8x Oversampling Digital Filter with Function Controller Enhanced Multilevel Delta-Sigma Modulator Output Amp and Low-Pass Filter DAC BCK LRCK DATA ML MC MD Serial Control Port System Clock Manager Zero Detect Power Supply V OUT L V COM V OUTR V DD DGND ZEROL ZEROR SCK System Clock VCC AGND 5 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 16 15 14 13 12 11 CKS0 CKS2 DIF PDN SCLK MCLK LRCK 8 9 10 SDTO AINR AINL CKS1 VCOM AGND VA VD DGND Pin No. Pin Name 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 I/O I I I O - - - - O I/O I I/O I I I I AINR AINL CKS1 VCOM AGND VA VD DGND SDTO LRCK MCLK SCLK PDN DIF CKS2 CKS0 Function Rch Analog Input Pin Lch Analog input Pin Mode Select 1 Pin Common Voltage Output Pin, VA/2 Bias voltage of ADC input. Analog Ground Pin Analog Power Supply Pin, 4.5 ~ 5.5V Digital Power Supply Pin, 2.7 ~ 5.5V(Fs=4K ~ 48kHz), 3.0 ~ 5.5V(Fs=48k ~ 96kHz) Digital Ground Pin Audio Serial Data Output Pin "L" Output at Power-down mode. Output Channel Clock Pin "L" Output in Master Mode at Power-down mode. Master Clock Input Pin Audio Serial Data Clock Pin "L" Output in Master Mode at Power-down mode. Power Down mode Pin "H":Power up, "L":Power down Audio Interface Format Pin "H":24bit I2S Compatible, "L":24bit MSB justified Mode Select 2 Pin Mode Select 0 Pin Note: All input pins should not be left floating. 2 11 1 3 16 10 13 12 9 7 8 4 15 6 5 14 AINL CKS2 MCLK VA AGND VD DGND CKS1 LRCK CKS0 SCLK SDTO AINR VCOM DIF PDN Voltage Reference Clock Divider Serial I/O Interface Decimation Filter Decimation Filter Modulator Modulator www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 MG12/4FX NJM4580M-D (TE2) (X5025A00) JACK: ICG06, 07 MAIN(1/2) : IC501,601,701,801,901,A01,E02,F02 Dual Operational Amplifier NJM2068MD-TE2 (X3505A00) DSP: ICM09, ICM11 MAIN(1/2) : IC103, 502,503,702,703,902-904,A02-A04, B01-B03,C01-C03,D01-D03,E01,E03,F01, G01-G05 NJM4556AL (XP844A00) MAIN(1/2) : ICH03 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - 13 10 9 8 16 7 6 5 4 3 2 23 22 21 20 19 18 17 14 15 12 11 + - + - + - + - + - + - + - + - + - + - + - + - + - + - OSC CURENT DRIVER CURENT DRIVER VZ OUT2 RESET OSC ILED D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 IN2 OUT1 IN1 VCC GND R S Q R S Q Q R S Q Q R S Q Q R S Q Q LB1412M-TE-R (X5838A00) MAIN(1/2) : ICH01,H02 LED Driver 1 NC 2 3 4 5 7 D8 D9 D10 D11 D12 IN1 OUT1 IN2 OUT2 RESET GND 18 19 20 21 22 23 24 NC D7 D6 D5 D4 D3 D2 D1 VCC I LED OSC VZ 6 8 9 10 11 13 14 15 16 17 12 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 22 DSP Circuit Board CIRCUIT BOARDS Note: See parts list for details of circuit board component parts. DSP Circuit Board (X5022C0) ....................................................... 22 PS Circuit Board (X5235B0) .......................................................... 23 JACK Circuit Board (X5403C0) ..................................................... 24 MAIN(1/2, 2/2) Circuit Board (X5024C0) ...................................... 28 注：シートの部品詳細はパーツリストをご参照ください。 Component side Scale : 100/100 Pattern side（パターン側）（シート基板図）（部品側） to MAIN(1/2)-CN101 N.C www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 23 PS Circuit Board Scale : 90/100 to MAIN(1/2)-CN102 to MAIN(1/2)-CNF01 to SW01 Pattern side Component side（部品側）（パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 24 JACK Circuit Board A' A to MAIN(1/2)-CN501 to MAIN(1/2)-CN501 to MAIN(1/2)-CN701 to MAIN(1/2)-CN701 to MAIN(1/2)-CN901 to MAIN(1/2)-CN901 to MAIN(1/2)-CNA01 to MAIN(1/2)-CNA01 A' A to MAIN(1/2)-CN501 to MAIN(1/2)-CN501 to MAIN(1/2)-CN701 to MAIN(1/2)-CN701 to MAIN(1/2)-CN901 to MAIN(1/2)-CN901 to MAIN(1/2)-CNA01 to MAIN(1/2)-CNA01 A' A to MAIN(1/2)-CN501 to MAIN(1/2)-CN701 to MAIN(1/2)-CN901 to MAIN(1/2)-CNA01 A' A to MAIN(1/2)-CN501 to MAIN(1/2)-CN701 to MAIN(1/2)-CN901 to MAIN(1/2)-CNA01 B バージョン：C バージョンに比べて部品取付穴径のみ異なります。 B version: compared to C version, only the part mounting hole diameter is different. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 25 Component side（部品側） Scale : 100/100 A' A /2)-CN901 /2)-CN901 to MAIN(1/2)-CNA01 to MAIN(1/2)-CNA01 to MAIN(1/2)-CND01 to MAIN(1/2)-CND01 to MAIN(1/2)-CNE01 to MAIN(1/2)-CNE01 to MAIN(1/2)-CNG01 to MAIN(1/2)-CNG01 A' A /2)-CN901 /2)-CN901 to MAIN(1/2)-CNA01 to MAIN(1/2)-CNA01 to MAIN(1/2)-CND01 to MAIN(1/2)-CND01 to MAIN(1/2)-CNE01 to MAIN(1/2)-CNE01 to MAIN(1/2)-CNG01 to MAIN(1/2)-CNG01 A' A /2)-CN901 to MAIN(1/2)-CNA01 to MAIN(1/2)-CND01 to MAIN(1/2)-CNE01 to MAIN(1/2)-CNG01 A' A /2)-CN901 to MAIN(1/2)-CNA01 to MAIN(1/2)-CND01 to MAIN(1/2)-CNE01 to MAIN(1/2)-CNG01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 26 A' B' B www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 27 Scale : 100/100 Pattern side A' B' B （パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 28 MAIN Circuit Board Scale : 50/100 Component side to PS-CN03 to JACK-CN571 to JACK-CN771 to JACK-CN971 to JACK-CNA71 to JACK-CND71 to JACK-CNE71 to JACK-CNG71 to PS-CN02 B バージョン：C バージョンに比べて若干パターンのみ異なります。 B version: compared to C version, only some patterns are different. （部品側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 29 Pattern side to DSP-CNM02 （パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 30 INSPECTIONS 1. Scope This inspection specification is applied to the mixer MG12/4FX. 2. Power Source The voltage is within ±10%. AC Adaptor shall be used. 3.1 Preparation Unless otherwise stated, the input signal should be sine wave at 1 kHz. The signal source impedance should be 150Ω. The load resistance for each output terminals are as follows, PHONES (L,R): 40 ohms ST OUT : 600 ohms Others : 10 kohms Unless otherwise specified, the operation elements shall be set as follows, •CH INPUT GAIN Control : MAX(-60dBu) 80 switch : OFF HI, MID, LO EQ Gain control : CENTER AUX level control : MAX AUX PRE switch : OFF (POST) EFFECT level control : MAX PAN control : L ON switch : ON (LED shall light) when taking measurement only/ OFF otherwise PFL switch : ON (LED shall light) when taking measurement only/ OFF otherwise 1-2 switch : ON when taking measurement only/ OFF otherwise Fader : MAX •ST CH (5/6, 7/8) GAIN Control : MIC : MAX(-60dBu) 80 switch : OFF HI, MID, LO EQ Gain control : CENTER AUX level control : MAX AUX PRE switch : OFF (POST) EFFECT level control : MAX PAN/BAL control : L ON switch : ON (LED shall light) when taking measurement only/ OFF otherwise PFL switch : ON (LED shall light) when taking measurement only/ OFF otherwise 1-2 switch : ON when taking measurement only/ OFF otherwise Fader : MAX •ST CH (9/10, 11/12) HI, MID, LO EQ Gain control : CENTER AUX level control : MAX Destination Voltage AC Adaptor J � 100V WC70400 U, V � 120V WC70410 O � 220V WC71110 K � 220V WC70440 B � 230V WC70430 H, W � 230V WC70420 A � 240V WC70450 ＊＊ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 MG12/4FX AUX PRE switch : OFF (POST) EFFECT level control : MAX BAL control : L ON switch : ON (LED shall light) when taking measurement only/ OFF otherwise PFL switch : ON (LED shall light) when taking measurement only/ OFF otherwise 1-2 switch : ON when taking measurement only/ OFF otherwise Fader : MAX • DIGITAL EFFECT PROGRAM select switch : 1 PARAMETER control : MIN AUX level control : MAX when taking measurement only/ MIN otherwise ON switch : ON (LED shall light) when taking measurement only / OFF otherwise PFL switch : ON when taking measurement only / OFF otherwise EFFECT RTN fader : MAX when taking measurement only/ MIN otherwise • MASTER control GROUP1-2 Master Fader (60mm) : MAX GROUP1-2 TO ST assign switch : OFF STEREO Master Fader (Stereo 60mm) : MAX AUX, EFFECT SEND Master Level control : MAX RETURN to AUX, ST Level control : MAX C-R/PHONES Level control : MAX C-R OUT source select switches : ST • Others PHANTOM switch : OFF 3.2 Indicator Inspection Check if the POWER indicator and the DIGITAL EFFECT ON LED will light when the power is turned on. 3.3 Gain In the state 3.1, the output levels shall be within the range specified in the Table 3.3-1 - 3.3-6. Measure with the PAN control set at the center position. For others, turn the PAN control counterclockwise fully for the ST L and the odd number of GROUP OUT and turn it clockwise fully for the ST R and the even number of GROUP OUT. PFL switch to ON. Set the 1-2 switch to ON and the C-R/PHONES Output and Meter Select switch to GROUP. Measure only the case of CH1. Measure only the case of CH1. ＊ 1 ＊ 2 ＊ 3 ＊ 4 Table 3.3-1 CH INPUT(1-4) [dBu] AUX INPUT INPUT� Level Gain S T L OUT S T R OUT GROUP 1～2 PRE OFF PRE ON EFFECT C-R OUT ＊2 C-R OUT ＊3 +1 ± 2 ＊1 +1 ± 2 ＊1 +4 ± 2 +6 ± 2 -4 ± 2 +6 ± 2 +0 ± 2 +20 ± 2 GROUP TO ST, 1-2 SW ON -80 Max +14 ± 2 ＊4 +14 ± 2 ＊4 ー� ー� ー� ー� ー� ー� Mic -36 Min +1 ± 2 ＊1 ー� ー� ー� ー� ー� ー� ー� Line -54 Max +1 ± 2 ＊1 ー� ー� ー� ー� ー� ー� ー� q DIGITAL � EFFECT � ON LED POWER� Indicator www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 32 3.4 Frequency Characteristics In the signal routes of the Table 3.3-1 to 3.3-6 indicated with q to !0, the 20Hz and 20kHz frequency response of each output shall be within the range of 0 dB +1/-2.5 dB compared to the 1kHz (0dB). The 20Hz level when the GAIN volume is Max shall be within the range of 0 dB +1.0/-4.5 dB compared to the 1kHz (0dB). In the route q, check every OUT when the signal is fed to CH1, and check only the ST L OUT when the signal is fed to CH2 and other channels. In the route r, check only the ST L OUT and the ST R OUT. 3.5 HPF In the state of the Table 3.3-1 and 3.3-2, feeding 80 Hz -36dBu signal, and setting the GAIN to MIN, the STEREO L OUT level obtained when the 80 switch is set to ON shall be within the range of -3dB +2/-2 dB compared to the level obtained when the switch is set to OFF. 3.6 Channel Equalizer Characteristics In the state checked in 3-2 above, check the output level obtained at GROUP 1 OUT in the case of CH INPUT and ST CH INPUT L and at GROUP 2 OUT in the case of ST CH INPUT R when LO, HI and MID of INPUT are moved respectively. Its level of each frequency shall be within the range specified in the table 3.6-1 compared to the output level obtained when the EQ gain control is center click position. If it is without the range, search the frequency, within the range of ±20%, of that the level is within the range of Table 3.6-1. ＊ In measuring the C-R OUT L/R and PHONES L/R level, set the C-R/PHONES Output and Meter Select switch to 2TR IN. Table 3.3-2 [dBu] INSERT OUT INPUT INPUT Level Gain 1-4 REC OUT L REC OUT R Mic 1-4 -80 Max -20 ± 2 ー� ー� CH INSERT IN 1 0 Unspecified Unspecified ー� +2.2 ± 2 +2.2 ± 2 CH INS ERT IN 2-4 0 ー� +2.2 ± 2 ー� Table 3.3-3 Input Terminal STEREO IN [dBu] AUX INPUT INPUT CH INPUT� Level Gain S T L OUT S T R OUT GROUP1 GROUP2 PRE OFF PRE ON EFFECT C-R OUT ＊2 -80 Max 0 ± 2 ＊1 0 ± 2 ＊1 +3 ± 2 +3 ± 2 +8 ± 2 -2 ± 2 +8 ± 2 -1 ± 2 Mic 5/6, 7/8 -36 Min +1 ± 2 ＊1 ー� ー� ー� ー� ー� ー� 5L, 7L +3 ± 2 ー� ー� ー� ー� ー� ー� PHONE J ACK 6R, 8R -54 Max ー� +3 ± 2 ー� ー� ー� ー� ー� e r w Table 3.3-4 Input Terminal STEREO IN [dBu] AUX INPUT INPUT CH INPUT� Level S T L OUT S T R OUT GROUP1 GROUP2 PRE OFF PRE ON EFFECT�C-R OUT ＊2 9L, 11L +4 ± 2 ー� +4 ± 2 ー� +3 ± 2 -7 ± 2 +3 ± 2 0 ± 2 PHONE J ACK 10R, 12R ー� +4 ± 2 ー� +4 ± 2 +3 ± 2 -7 ± 2 +3 ± 2 ー� 9L, 11L +4 ± 2 ー� ー� ー� ー� ー� ー� ー� PIN J ACK 10R, 12R -30 ー� +4 ± 2 ー� ー� ー� ー� ー� ー� y t Table 3.3-5 Input Terminal RETURN L,R [dBu] INPUT INPUT Level S T L OUT S T R OUT AUX OUT L/MONO +16 ± 2 +16 ± 2 +15 ± 2 R 0 ー� +16 ± 2 +9 ± 2 i u Table 3.3-6 Input Terminal 2TR IN L,R [dBu] INPUT INPUT Level S T L OUT S T R OUT C-R OUT L C-R OUT R PHONES L PHONES R L 0 ± 2 ー� 0 ± 2 ー� -11.5 ± 2 ー� R -27.8 ー� 0 ± 2 ー� 0 ± 2 ー� -11.5 ± 2 o !0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 MG12/4FX 3.7 Crosstalk Setting the fader to the nominal position and each input channel ON switch to ON, and turning the PAN control shall be -50dBu or (BAL control in the case of ST CH INPUT) counterclockwise fully, the level of the leakage to ST R OUT less when the output level of ST OUT is +20dBu. Also turning the PAN control clockwise fully, the level of the leakage to ST L OUT shall be -50dBu or less when the output level of ST R OUT is +20dBu. 3.8 PEAK LED light-up level In the state 3.1, each LED shall light-up when a signal specified as below is fed to the MIC input. 3.9 Meter LED lighting check PEAK LEDs lights up, when ST output level reachs +17.5 ±2dBu. 0 LED lights up, when ST output level reachs +4 ±2dBu. Operate the fader and check that LED light up in order from “-20” to “PEAK”. 3.10 Distortion Factor In the signal routes of the Table 3.3-1 to 3.3-6 indicated with q to !0 (expect er), set the VR and Fader of INPUT and MASTER to the Nominal Position, and set the GAIN to the position specified in the Table (except PHONES). Then, feeding each 20Hz, 1kHz and 20kHz signal, the distortion shall be less than 0.1 % when the output signal level is +14dBu. At the C-R OUT (L/R), setting the Level Control to the 12 o'clock position, feeding each 20Hz, 1kHz and 20kHz signal, the distortion shall be less than 0.2% when the output signal level is +3dBu. In the route q, check every OUT when the signal is fed to CH1, and check only the ST L OUT when the signal is fed to CH2 and other channels. In the route w, turning the PAN/BAL control to L fully, the distortion shall be less 0.1%, when the ST L OUT signal level is +4dBu. In the route e, check only the ST L OUT and the ST R OUT. 3.11 Maximum Output In the state 3.1, the distortion factor shall be less than 1% when the output level is +24dBu at ST L OUT and ST R OUT, and +20dBu at GROUP1/2 OUT, AUX SEND, EFFECT SEND and C-R OUT. The distortion factor shall be less than 1% when the output level is +7.5dBu at PHONES (L/R). In measuring the ST L OUT, the ST R OUT and the GROUP1/2 OUT, set the PAN or BAL Control to L or R fully respectively. 3.12 Equivalent Input Noise In the state 3.1, connect between the CH INPUT MIC terminals (2pin-Hot and 3pin-Cold) with 150 ohms, the noise level obtained at ST L OUT shall be less than -43.5dBu. If it is over than -43.5dBu, calculate the input converted noise level (= noise level - channel gain) and it shall be less than - 127.5dBu. Connect between the ST INPUT MIC terminals (2pin-Hot and 3pin-Cold) with 150 ohms, the noise level obtained at ST L OUT shall be less than -39.5dBu. If it is over than -39.5dBu, calculate the input converted noise level (= noise level - channel gain) and it shall be less than - 123.5dBu. (Use a 12.7 kHz, -6 dB/octave low pass filter when measuring noise.) ＊＊＊ Table 3.6-1 [dB] EQ control EQ GAIN Applied frequency Variaion width MAX +12 ± 2 HI MIN 10kHz -12 ± 2 MAX +15 ± 2 MID MIN 2.5kHz -15 ± 2 MAX +12 ± 2 LO MIN 100Hz -12 ± 2 Table 3.8-1 [dBu] INPUT PEAK LED MIC -43 ± 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 34 3.13 Residual Noise In the state 3.1, set the all Fader and Level Control of all input CH to MIN and set the all Assign switch to OFF. Then, the noise level shall be less than the level specified in the Table 3.13-1. ＊ In measuring the C-R OUT and the PHONES, set the ST Fader to MIN. ＊ Set the ST fader at MIN when measuring C-R OUT and PHONES. (Use a 12.7 kHz, -6 dB/octave low pass filter when measuring noise.) 3.14 PHANTOM Connect a 10k ohms load resistance between the pin 1 and 2 of the MIC and short-circuit between the pin 2 and 3. Turn on the PHANTOM switch (LED shall light) and the voltage between pin 1 and 2 shall be within +35 ±3V. 3.15 DIGITAL EFFECT Set the CH1 and MASTER as follows and feed -40dBu signal to CH1 MIC. When setting EFFECT RTN fader and EFFECT RTN AUX VR to MAX, the output level shall be within the range specified the Table 3.15-1. ＊＊＊ CH1 ＊＊＊ GAIN VR, AUX VR: MIN Fader, EFFECT VR: MAX ON, PFL switch: OFF Feed no signal and set the CH EFFECT level control and CH LEVEL VR to MIN. The noise level of “ST OUT L/R” shall be less than -50dBu. Feed music source and check the DIGITAL EFFECT by listening to it. 4.16 Preparation of delivery EQ Gain control : CENTER PAN, BAL, PAN/BAL control : CENTER Other VR control : MIN FADER : MIN Lock-PUSH switch : OFF ON/STANDBY switch : STANDBY Table 3.13-1 [dBu] Fader /VR S TEREO OUT GROUP OUT AUX S END EFFECT S END C-R OUT MAX -78.0 -80.0 -75.0 -75.0 -72.0 MIN -100.0 -100.0 -100.0 -100.0 -87.0 Table 3.15-1 [dBu] OUTPUT EFFECT RTN PFL S T fader� AUX send VR� C-R/PHONES VR PROGRAM select� switch PARAMETER OUTPUT level S T L OUT S T R OUT over 0 dB� AUX OFF over - 4 dB� C-R L C-R R ON MAX 1 MIN over -10 dB� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 35 MG12/4FX 検査 1. 適用範囲ミキサー MG12/ 4FX について規定します。 2. 電源電圧仕向地電源電圧の± 10%以内 AC アダプターを使用します。 3.1 準備＊特に指定の無い限り、入力信号は 1KHz の正弦波を使用します。また、信号源インピーダンスは 150 Ω とします。＊各出力端子の負荷抵抗は下記の通りです。･PHONES(L,R) ：40 Ω ･ST OUT ：600 Ω ･その他出力：10k Ω 特に指定の無い場合、ツマミ類は以下のように設定してください。 •CH INPUT GAIN Control : MAX(-60dBu) 80 switch : OFF HI, MID, LO EQ Gain control : CENTER AUX level control : MAX AUX PRE switch : OFF (POST) EFFECT level control : MAX PAN control : L ON switch : 測定時のみ ON（LED 点灯）／それ以外は OFF PFL switch : 測定時のみ ON（LED 点灯）／それ以外は OFF 1-2 switch : 測定時のみ ON ／それ以外は OFF Fader : MAX •ST CH (5/6, 7/8) GAIN Control : MIC : MAX(-60dBu) 80 switch : OFF HI, MID, LO EQ Gain control : CENTER AUX level control : MAX AUX PRE switch : OFF (POST) EFFECT level control : MAX PAN/BAL control : L ON switch : 測定時のみ ON（LED 点灯）／それ以外は OFF PFL switch : 測定時のみ ON（LED 点灯）／それ以外は OFF 1-2 switch : 測定時のみ ON ／それ以外は OFF Fader : MAX 仕向� 電圧� AC Adaptor J 100V WC70400 U, V 120V WC70410 O 220V WC71110 K 220V WC70440 B 230V WC70430 H, W 230V WC70420 A 240V WC70450 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 36 •ST CH (9/10, 11/12) HI, MID, LO EQ Gain control : CENTER AUX level control : MAX AUX PRE switch : OFF (POST) EFFECT level control : MAX BAL control : L ON switch : 測定時のみ ON（LED 点灯）／それ以外は OFF PFL switch : 測定時のみ ON（LED 点灯）／それ以外は OFF 1-2 switch : 測定時のみ ON ／それ以外は OFF Fader : MAX • DIGITAL EFFECT PROGRAM select switch : 1 PARAMETER control : MIN AUX level control : 測定時のみ MAX ／それ以外は MIN ON switch : 測定時のみ ON（LED 点灯）／それ以外は OFF PFL switch : 測定時のみ ON ／それ以外は OFF EFFECT RTN fader : 測定時のみ MAX ／それ以外は MIN • MASTER control GROUP1-2 Master Fader (60mm) : MAX GROUP1-2 TO ST assign switch : OFF STEREO Master Fader (Stereo 60mm) : MAX AUX, EFFECT SEND Master Level control : MAX RETURN to AUX, ST Level control : MAX C-R/PHONES Level control : MAX C-R OUT source select switches : ST • Others PHANTOM switch : OFF 3.2 インジケータの検査電源投入時、POWER インジケータと DIGITAL EFFECT ON LED が点灯することを確認します。 3.3 利得 3.1の状態で各出力端子には［表 3.3-1 ～ 3.3-6］の範囲内の出力レベルが得られることを確認します。＊ 1 注記のみ PAN control をセンターで測定します。それ以外はL 及びGROUP 奇数 OUT の場合は PAN control をL へ、R 及びGROUP 偶数 R 及び GROUP 偶数 OUT の場合は PAN control を R へ回しきってください。＊ 2 PFL switch ON。＊ 3 1-2 assign switch ON, C-R/ PHONES Output and Meter Select switch GROUP ON。 CH1 のみで可です。＊ 4 CH1 のみで可です。表 3.3-1 CH INPUT(1-4) [dBu] AUX INPUT INPUT� Level Gain S T L OUT S T R OUT�GROUP 1～2 PRE OFF PRE ON�EFFECT C-R OUT ＊2 C-R OUT ＊3 +1 ± 2 ＊1 +1 ± 2 ＊1 +4 ± 2 +6 ± 2 -4 ± 2 +6 ± 2 +0 ± 2 +20 ± 2 GROUP TO ST, 1-2 SW ON -80 Max +14 ± 2 ＊4 +14 ± 2 ＊4 ー� ー� ー� ー� ー� ー� Mic -36 Min +1 ± 2 ＊1 ー� ー� ー� ー� ー� ー� ー� Line -54 Max +1 ± 2 ＊1 ー� ー� ー� ー� ー� ー� ー� q DIGITAL � EFFECT � ON LED POWER� インジケータ� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 37 MG12/4FX 3.4 周波数特性表3.3-1～6のq～!0のついた系統において、印加信号周波数を20Hz,20kHzとした時、各出力端子の出力レベルは1kHz を基準として、+1.0dB，-2.5dB の範囲内にあることを確認します。ただし GAIN VR MAX の時の 20Hz のみ +1.0dB、-4.5dB とします。 ※ q の系統は、CH1 のみ全部の OUT で確認し、CH2 以降は ST L OUT のみの確認で代用できます。 ※ r の系統は、ST L OUT, ST R OUT のみ確認します。 3.5 HPF 表 3.3-1、表 3.3-2の状態で入力レベル -36dBu、Gain を MIN として入力信号を 80Hz とし、 80 switch を ON したとき、 STEREO L OUT の出力レベルは OFF 時のレベルを基準として -3 ± 2dB の範囲内であることを確認します。 3.6 チャンネル EQ 変化特性 3-2 の状態で、INPUT の LO，MID，HI をそれぞれ動かした時、CH INPUT 及び ST CH INPUT L は GROUP1 OUT に、 ST CH INPUT R は GROUP2 OUT に得られる各周波数における出力レベルは EQ gain control センタークリック位置の出力レベルを基準として［表 3.6-1］の範囲内であることを確認します。指定周波数において範囲内の出力レベルが得られない場合は、印加周波数を指定周波数の± 20%の範囲で変化させ、［表 3.6-1］の変化幅が得られることを確認します。＊ C-R OUT L/ R および PHONES L/ R の測定時は、2TR IN を ON に選択してください。表 3.3-2 [dBu] INSERT OUT INPUT INPUT Level Gain 1-4 REC OUT L REC OUT R Mic 1-4 -80 Max -20 ± 2 ーー CH INSERT IN 1 0 Unspecified Unspecified ー� +2.2 ± 2 +2.2 ± 2 CH INS ERT IN 2-4 0 ー� +2.2 ± 2 ー� 表 3.3-3 Input Terminal STEREO IN [dBu] AUX INPUT INPUT CH INPUT� Level Gain S T L OUT S T R OUT GROUP1 GROUP2 PRE OFF PRE ON EFFECT C-R OUT ＊2 -80 Max 0 ± 2 ＊1 0 ± 2 ＊1 +3 ± 2 +3 ± 2 +8 ± 2 -2 ± 2 +8 ± 2 -1 ± 2 Mic 5/6, 7/8 -36 Min +1 ± 2 ＊1 ー� ー� ー� ー� ー� ー� 5L, 7L +3 ± 2 ー� ー� ー� ー� ー� ー� PHONE J ACK 6R, 8R -54 Max ー� +3 ± 2 ー� ー� ー� ー� ー� e r w 表 3.3-4 Input Terminal STEREO IN [dBu] AUX INPUT INPUT CH INPUT� Level S T L OUT S T R OUT GROUP1 GROUP2 PRE OFF PRE ON EFFECT C-R OUT ＊2 9L, 11L +4 ± 2 ー� +4 ± 2 ー� +3 ± 2 -7 ± 2 +3 ± 2 0 ± 2 PHONE J ACK 10R, 12R ー� +4 ± 2 ー� +4 ± 2 +3 ± 2 -7 ± 2 +3 ± 2 ー� 9L, 11L +4 ± 2 ー� ー� ー� ー� ー� ー� ー� PIN J ACK 10R, 12R -30 ー� +4 ± 2 ー� ー� ー� ー� ー� ー� y t 表 3.3-5 Input Terminal RETURN L,R [dBu] INPUT INPUT Level S T L OUT S T R OUT AUX OUT L/MONO +16 ± 2 +16 ± 2 +15 ± 2 R 0 ー� +16 ± 2 +9 ± 2 i u 表 3.3-6 Input Terminal 2TR IN L,R [dBu] INPUT INPUT Level S T L OUT S T R OUT C-R OUT L C-R OUT R PHONES L PHONES R L 0 ± 2 ー� 0 ± 2 ー� -11.5 ± 2 ー� R -27.8 ー� 0 ± 2 ー� 0 ± 2 ー� -11.5 ± 2 o !0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 38 3.7 チャンネルセパレーション Fader はNominal Position（0位置）にし、INPUT の各チャンネルでON スイッチをON し、PAN control (ST CH INPUT では BAL control) を反時計方向にまわしきり、ST L OUT の出力レベルを +20dBu とした時、ST R OUT への漏れレベルは -50dBu 以下であることを確認します。また、PAN control を時計方向にまわしきり、ST R OUT の出力レベルを +20dBu とした時、ST L OUT への漏れレベルは -50dBu 以下であることを確認します。 3.8 PEAK LED 点灯レベル 3.1の状態で CH INPUT、ST INPUT の MIC へ信号を印加した時、LED が点灯するレベルは［表 3.8-1］の範囲内であることを確認します。 3.9 メーター LED 点灯確認 ST OUT が +17.5± 2dBu の時、LED Meter の Peak が点灯します。 ST OUT が +4 ± 2dBu の時 LED METER の 0 が点灯します。 Fader 操作により LED METER の -20から Peak まで順に点灯することを確認します。 3.10 歪み表3.3-1～6のq～!0(erを除く）印のついた系統において、20Hz, 1kHz, 20kHzの入力に対してINPUT 及びMASTER の各 VR, Fader を Nominal Position とし、Gain は表に従い設定し（PHONES を除く）、各出力端子に +14dBu の出力が得られた時の歪率は 0.1%以下であること確認します。また、C-R OUT(L, R)は Level Control つまみ 12 時の方向を Nominal Position とし、この状態で +3dBu の出力が得られた時の歪率は 0.2%以下であること確認します。＊ q の系統は、CH1 のみ全部の OUT で確認し、CH2 以降は ST L OUT のみの確認で代用できます。＊ w の系統は、PAN/ BAL Control を L に回しきり、ST L OUT に +4dBu の出力が得られた時の歪率は 0.1%以下であることを確認します。＊ r の系統は、ST L OUT, ST R OUT のみで可です。 3.11 最大出力 3.1の状態で、ST L OUT, ST R OUT に +24dBu、GROUP1, 2 OUT、AUX SEND、EFFECT SEND、C-R OUT に +20dBu 歪率 1％以下の出力が得られることを確認します。 PHONES (L/ R)に +7.5dBu 歪率 1%以下の出力が得られることを確認します。。尚、ST L OUT, ST R OUT, GROUP1, 2 OUT 測定時は PAN または BAL control をそれぞれ L, R に回しきってください。 3.12 入力換算雑音 3.1の状態で、CH INPUT MIC 入力端子(2pin-Hot と 3pin-Cold 間)を 150 Ω で接続した時、ST L OUT で得られるノイズレベルは -43.5dBu 以下であることを確認します。ノイズレベルが-43.5dBu以上の場合は、入力換算でのノイズレベルを求めそれが-127.5dBu以下であれば問題ありません。 ST INPUT MIC 入力端子(2pin-Hotと3pin-Cold間)を150Ω で接続した時、ST L OUT で得られるノイズレベルは-39.5dBu 以下であることを確認します。ノイズレベルが-39.5dBu以上の場合は、入力換算でのノイズレベルを求めそれが-123.5dBu以下であれば問題ありません。（ノイズ測定時は、12.7KHz、-6dB/ octave ローパスフィルタを使用してください。）表 3.6-1 [dB] EQ control EQ GAIN Applied frequency Variaion width MAX +12 ± 2 HI MIN 10kHz -12 ± 2 MAX +15 ± 2 MID MIN 2.5kHz -15 ± 2 MAX +12 ± 2 LO MIN 100Hz -12 ± 2 表 3.8-1 [dBu] INPUT PEAK LED MIC -43 ± 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 39 MG12/4FX 3.13 残留雑音 3.1の状態で全ての INPUT 部の FADER、Level control を MIN にし、assign switch を OFF にします。この時、MASTER 部の FADER、VR を最大・最小にした時のノイズレベルは［表 3.13-1］のレベル以下であることを確認します。＊ C-R OUT および PHONES を測定する時は、ST FADER を MIN にしてください。　（ノイズ測定時は、12.7KHz、-6dB/ octave ローパスフィルタを使用してください。） 3.14 PHANTOM MIC 入力コネクタのピン q-w 間に負荷抵抗 10k Ω （1W 以上）を接続し、ピン w-e 間を短絡します。 PHANTOM switch を ON にした時、LED が点灯し負荷抵抗両端に +35 ± 3V の電圧が得られることを確認します。 3.15 DIGITAL EFFECT CH1 を次のように設定し、CH1 MIC に -40dBu の信号を入力します。 EFFECT RTN FADER と EFFECT RTN AUX VR を MAX にしたとき、表 3.15-1 の出力レベルが得られるか確認します。＊＊＊ CH1 ＊＊＊ GAIN VR, AUX VR : MIN Fader, EFFECT VR : MAX ON, PFL switch : OFF 入力信号を無くし、CH EFFECT level control と CH LEVEL VR を MIN にした場合、ST L OUT, ST R OUT のノイズレベルは -50dBu 以下であることを確認します。また、音楽ソースを入力して、DIGITAL EFFECT の効果を聴感で確認します。 3.16 出荷設定工場セッティング・EQ Gain control : CENTER ・PAN, BAL, PAN/ BAL control : CENTER ・Other VR control : MIN ・FADER : MIN ・Lock-PUSH switch : OFF ・ON/ STANDBY switch : STANDBY 表 3.13-1 [dBu] Fader /VR S TEREO OUT GROUP OUT AUX S END EFFECT S END C-R OUT MAX -78.0 -80.0 -75.0 -75.0 -72.0 MIN -100.0 -100.0 -100.0 -100.0 -87.0 表 3.15-1 [dBu] OUTPUT EFFECT RTN PFL S T fader� AUX send VR� C-R/PHONES VR PROGRAM select� switch PARAMETER OUTPUT level S T L OUT S T R OUT over 0 dB AUX OFF over - 4 dB C-R L C-R R ON MAX 1 MIN over -10 dB www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。部品価格ランクは、変更になることがあります。 QTY欄に記されている数字は、各ユニット当たりの使用個数です。 PART NO.が“ --” の部分は、サービス用部品として準備されておりません。 REMARKS 欄の「｝」マークの部品は、併用部品です。網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。（目次） CONTENTS OVERALL ASSEMBLY ............................................. 2 ELECTRICAL PARTS ........................................ 5-28 （総組立）（電気部品） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 2 OVERALL ASSEMBLY MG12/4FX 220 210 530 90 100 110 530 40 40 20 20 90 150 180 10 1/2 70 50 60 30 290 290 320 280 390 160 165 270 250 120 500 510 480 200 250 520 450 470 510 480 500 490 480 480 460 540 550 260 260 165 260 270 270 240 360 230 300 310 330 440 430 410 420 390 390 400 390 370 380 530 10 80 80 530 270 270 323 326 Hexagon nut & Washer 六角ナット,ワッシャー� Accessories of Phone J ack � ホーンジャックの付属品� 2/2 160d 160e 160f 160a 160c 160b （総組立） www . x ia o y u 1 6 3 . c o m QQ 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 TE L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 3 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only * * * * OVERALL ASSEMBLY MG12/4FX (WC29750) 10 Circuit Board MAIN 20 Support, MIX 1 2 30 Spacer L=18.5 M3 2 40 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 2 01 50 Support, MIX 2 60 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 3 01 70 Circuit Board JACK J 80 Jumper Wire SMV2J P=2.0 13-40 7 90 Push Button Milky/D-Gray PFL PFL,PHANTOM +48V 10 01 100 Sleeve ON Button 9 110 Push Button ON 9 120 Top Cover 150 Connector Assembly C&C 5P #28 160 Connector Assembly AC12 160a Switch SDDJE3-A-2 U C S ON/STANDBY 07 160b Connector 3P SCMI405MOS3N000 AC ADAPTER IN 03 160c Support AC12 (WD22700) 160d Wire Brown AWG20 1015 TEW (VA15910) 160e Wire Black AWG20 1015 TEW (VA16030) 160f Wire Red AWG20 1015 TEW (VA15920) 160g Connector Housing VH 3P 01 160h Connector Pin SVH-21T-P1.1 3 01 160i Tube Black 600V 5.0 165 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 3 01 180 Connector Assembly C&C 7 150 #28 200 Hex. Socket Set Screw 3.0X6 MFZN2BL 2 210 Side Cover L LEFT 220 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 3 01 230 Side Cover R RIGHT 240 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 3 01 250 Hex. Socket Set Screw 3.0X6 MFZN2BL 4 260 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 4 01 270 Bonding Tapping Screw-B 3.0X10 MFZN2BL 18 01 280 Shield DSP12 DSP12 290 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 2 01 300 Plastic Rivet NRP-345 2 01 310 Circuit Board DSP J 320 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 4 01 323 Cover DSP 326 Bind Head Tapping Screw-S 2.6X4 MFZN2Y 2 01 330 Power Supply Unit PS J 360 Bind Head Tapping Screw-B 3.0X8 MFZN2BL 2 01 370 Bottom Cover 380 Foot 4 390 Bind Head Tapping Screw-S 3.0X6 MFZN2BL 10 01 400 Bind Head Tapping Screw-B 3.0X8 MFZN2BL 2 01 410 Rack Mount Angle L LEFT 420 Bind Head Screw 4.0X8 MFZN2BL 2 01 430 Rack Mount Angle R RIGHT 440 Bind Head Screw 4.0X8 MFZN2BL 2 01 450 Fader Knob Black/L-Gray 1,2,3,4,5/6,7/8,9/10, 8 01 11/12 460 Fader Knob Red/D-Gray EFFECT RTN,GROUP 1-2 2 01 470 Fader Knob White/Red ST 01 480 Volume Knob White/M-Gray GAIN,EFFECT,PARAMETER, 18 01 2TR IN,SEND EFFECT, C-R/PHONES 490 Volume Knob Green/M-Gray S HIGH,MID,LOW 24 01 500 Volume Knob Blue/M-Gray S AUX,AUX PRE,RETURN AUX, 11 01 SEND AUX 510 Volume Knob Red/M-Gray S PAN,PAN/BAL,BAL,RETURN ST 9 01 520 Select Knob Black PROGRAM 530 Push Button D-Gray/White HPF 80,PRE,1-2,TO ST, 25 01 ST/GROUP,2TR IN 540 Switch Guard PFL 550 Meter Cover 560 Cord Holder T18R -- WC281200 WC711600 WD233500 EP630210 WD233600 EP630210 WD001500 WC703300 V9664700 WD233700 WD233800 WC297600 WC712200 WD350100 V2422400 WA595400 -- -- -- -- LB015030 LB101710 WB071100 EP630210 WC711900 WD252600 WD234300 EP630210 WD234400 EP630210 WD252600 EP630210 VQ049800 WC414000 EP630210 CB815740 WC281000 EP630210 WC316600 VU757900 WC694200 EP600190 WC711700 WD232900 EP630210 EP600190 WD234800 EG340360 WD234600 EG340360 V9664900 V9665000 V9665100 V9665200 V9665300 V9665400 V9665500 WD233000 V9664800 WD233200 WD233300 V3272800 部品名総組立シートＭＡＩＮサポートＭＩＸ１六角スペーサーＭ３＋バインドＳタイトサポートＭＩＸ２＋バインドＳタイトシートＪＡＣＫジャンパーリードボタンＰＦＬスリーブＯＮボタンボタンＯＮＡｓｓ ' ｙトップカバー印刷上り束線　＃２８束線Ａｓｓ ' ｙ電源ＳＷコネクタサポートＡＣ１２ビニール線．チャビニール線．クロビニール線．アカハウジング圧着端子熱収縮チューブ＋バインドＳタイト束線　＃２８六角穴付きＳタイトサイドカバーＬ＋バインドＳタイトサイドカバーＲ＋バインドＳタイト六角穴付きＳタイト＋バインドＳタイトボンディングＢタイトシールドＤＳＰ１２＋バインドＳタイトプラスチックリベットシートＤＳＰ＋バインドＳタイトカバーＤＳＰ＋バインドＳタイトシートＰＳ＋バインドＢタイトボトムカバーレッグ＋バインドＳタイト＋バインドＢタイトラックアングルＬ塗装＋バインド小ネジラックアングルＲ塗装＋バインド小ネジノブＦＡＤＥＲノブＦＡＤＥＲノブＦＡＤＥＲノブＶＲ＿小ノブＶＲ（Ｓ）ノブＶＲ（Ｓ）ノブＶＲ（Ｓ）ノブＳＥＬＥＣＴ色上ボタンＨＰＦガードＰＦＬウインドＭＥＴＥＲ印インシュロックタイ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 4 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only ACCESSORIES AC Adapter PA-20 J J AC Adapter PA-20 U U,V AC Adapter PA-20 H H,W AC Adapter PA-20 B B AC Adapter PA-20 K K AC Adapter PA-20 A A AC Adapter PA-20 CHN O WC704000 WC704100 WC704200 WC704300 WC704400 WC704500 WC711100 部品名付属品ＡＣアダプターＡＣアダプターＡＣアダプターＡＣアダプターＡＣアダプターＡＣアダプターＡＣアダプター www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 5 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only ELECTRICAL PARTS ELECTRICAL PARTS MG12/4FX Circuit Board DSP J (WD80120)(X5022C0) Circuit Board JACK J (WC95530)(X5403B0/C0) Circuit Board MAIN (X5024B0/C0) Circuit Board PS J (WD80130)(X5235B0) Circuit Board DSP J (WD80120)(X5022C0) CM01 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM04 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -07 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CM08 Electrolytic Cap. (chip) 10 16V 01 CM09 Electrolytic Cap. (chip) 100 10V 01 CM11 Ceramic Capacitor-B (chip) 0.1000 16V K 01 -13 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM14 Electrolytic Cap. (chip) 2.2 50V 01 CM15 Electrolytic Cap. (chip) 10 16V 01 CM16 Electrolytic Cap. (chip) 10 16V 01 CM17 Ceramic Capacitor-B (chip) 0.1000 16V K 01 -20 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM21 Ceramic Capacitor-SL(chip) 100P 50V J 01 CM22 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM23 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM24 Electrolytic Cap. (chip) 100 10V 01 CM25 Electrolytic Cap. (chip) 100 10V 01 CM26 Ceramic Capacitor-B (chip) 4700P 50V K 01 CM27 Ceramic Capacitor-SL(chip) 220P 50V J 01 CM28 Electrolytic Cap. (chip) 100 10V 01 CM29 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM31 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM32 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM34 Electrolytic Cap. (chip) 10 16V 01 CM35 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM36 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM37 Electrolytic Cap. (chip) 10 16V 01 CM38 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM40 Ceramic Capacitor-B (chip) 0.1000 16V K 01 -42 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM43 Electrolytic Cap. (chip) 10 16V 01 CM45 Electrolytic Cap. (chip) 10 16V 01 CM47 Electrolytic Cap. (chip) 10 16V 01 CM48 Electrolytic Cap. (chip) 10 16V 01 CM50 Mylar Capacitor 1500P 50V J 01 CM51 Mylar Capacitor 1500P 50V J 01 CM52 Electrolytic Cap. (chip) 10 16V 01 CM53 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CM54 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM55 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM56 Ceramic Capacitor-SL(chip) 180P 50V J 01 CM57 Ceramic Capacitor-SL(chip) 180P 50V J 01 CM58 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM60 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CM61 Electrolytic Cap. (chip) 10 16V 01 CM62 Electrolytic Cap. (chip) 47 16V 01 CM63 Electrolytic Cap. (chip) 47 16V 01 CM64 Ceramic Capacitor-SL(chip) 100P 50V J 01 CM65 Ceramic Capacitor-SL(chip) 100P 50V J 01 CM70 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM72 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM73 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CM74 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CM75 Ceramic Capacitor-SL(chip) 100P 50V J 01 CM76 Ceramic Capacitor-SL(chip) 150P 50V J 01 CM79 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -81 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CM82 Ceramic Capacitor-B (chip) 0.1000 16V K 01 -85 Ceramic Capacitor-B (chip) 0.1000 16V K 01 CNM02 Pin Header PHA201-A01 20P TE 01 CNM03 Connector Base Post PH 4P SE 01 EMM01 LC Filter ZJSR5101-223TA 01 -05 LC Filter ZJSR5101-223TA 01 WC281000 WD001500 WC281200 WC694200 WC281000 US035100 US064100 US064100 UF037100 UF028100 US035100 US035100 UF066220 UF037100 UF037100 US035100 US035100 US062100 US035100 US035100 UF028100 UF028100 US063470 US062220 UF028100 US035100 US035100 US035100 UF037100 US035100 US035100 UF037100 US035100 US035100 US035100 UF037100 UF037100 UF037100 UF037100 UA653150 UA653150 UF037100 US064100 US035100 US035100 US062180 US062180 US035100 US064100 UF037100 UF037470 UF037470 US062100 US062100 US035100 US035100 US035100 US064100 US062100 US062150 US064100 US064100 US035100 US035100 WB285900 VB858300 WA093400 WA093400 （電気部品）部品名電気部品シートＤＳＰシートＪＡＣＫシートＭＡＩＮシートＰＳシートＤＳＰチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップケミコンチップケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップケミコンチップセラ（Ｂ）チップセラ（ＳＬ）チップケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップケミコンチップケミコンチップケミコンマイラーコンマイラーコンチップケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップケミコンチップケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）ピンヘッダーコネクタベースポストＬＣフィルターＥＭＩＬＣフィルターＥＭＩ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 6 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only ICM03 IC PST596DNR SYSTEM RESET 02 ICM04 IC AK5381VT-E2 A/D CONVERTER 05 ICM05 IC RH5RZ25CA-T1 REGULATOR +2.5V 03 ICM06 IC UPC2933AT-E1 REGULATOR +3.3V 03 ICM07 IC YMW767-V CPU 32 ICM07 IC YMW767-VTZ 32 ICM08 IC PCM1742KEG/2K DAC 05 ICM09 IC NJM2068MD-TE2 OP AMP 02 ICM10 IC MX23L8103TC-90G MASK-ROM ICM11 IC NJM2068MD-TE2 OP AMP 02 LM03 Chip Inductance 600 BK1608HM601 01 LM04 Chip Inductance 600 BK1608HM601 01 QM01 Digital Transistor DTC114EKA TP 01 QM02 Digital Transistor DTA114EKA TP 01 QM04 Transistor 2SC3326 A,B TE85R 01 QM05 Transistor 2SC3326 A,B TE85R 01 RMA2 Carbon Resistor (chip) 10.0K 63M J 01 RMA3 Carbon Resistor (chip) 10.0K 63M J 01 RM01 Carbon Resistor (chip) 10.0K 63M J 01 RM03 Carbon Resistor (chip) 1.0K 63M J 01 RM04 Carbon Resistor (chip) 100.0 63M J 01 RM05 Carbon Resistor (chip) 1.0K 63M J 01 -08 Carbon Resistor (chip) 1.0K 63M J 01 RM13 Carbon Resistor (chip) 10.0K 63M J 01 RM14 Carbon Resistor (chip) 100.0 63M J 01 RM17 Carbon Resistor (chip) 10.0K 63M J 01 -20 Carbon Resistor (chip) 10.0K 63M J 01 RM21 Carbon Resistor (chip) 4.7K 63M J 01 RM22 Carbon Resistor (chip) 47.0 63M J 01 RM23 Carbon Resistor (chip) 470.0 63M J 01 RM24 Carbon Resistor (chip) 1.0K 63M J 01 RM25 Carbon Resistor (chip) 1.0M 63M J 01 RM28 Carbon Resistor (chip) 5.6K 63M J 01 RM33 Carbon Resistor (chip) 47.0 63M J 01 -36 Carbon Resistor (chip) 47.0 63M J 01 RM37 Carbon Resistor (chip) 1.0K 63M J 01 RM38 Carbon Resistor (chip) 5.6K 63M J 01 RM39 Carbon Resistor (chip) 5.6K 63M J 01 RM40 Carbon Resistor (chip) 3.3K 63M J 01 RM41 Carbon Resistor (chip) 3.3K 63M J 01 RM42 Carbon Resistor (chip) 36.0K 63M J 01 RM43 Carbon Resistor (chip) 36.0K 63M J 01 RM60 Carbon Resistor (chip) 10.0K 63M J 01 RM61 Carbon Resistor (chip) 10.0K 63M J 01 RM62 Carbon Resistor (chip) 1.0K 63M J 01 RM63 Carbon Resistor (chip) 1.0K 63M J 01 RM64 Carbon Resistor (chip) 100.0K 63M J 01 RM65 Carbon Resistor (chip) 100.0K 63M J 01 RM80 Carbon Resistor (chip) 1.0K 63M J 01 RM81 Carbon Resistor (chip) 10.0K 63M J 01 RM82 Carbon Resistor (chip) 36.0K 63M J 01 RM83 Carbon Resistor (chip) 5.6K 63M J 01 RM84 Carbon Resistor (chip) 36.0K D 1608 RM85 Carbon Resistor (chip) 22.0K D 1608 01 RM86 Carbon Resistor (chip) 10.0K 63M J 01 RM88 Carbon Resistor (chip) 10.0K 63M J 01 -92 Carbon Resistor (chip) 10.0K 63M J 01 XM01 Ceramic Resonator 16.9344M CSTCE16M9 02 Circuit Board JACK J (WC95530)(X5403B0/C0) Jumper Wire 0.55 C571 Electrolytic Cap. 100.00 63.0V 01 C572 Electrolytic Cap.-KL 10.00 50.0V 01 C573 Electrolytic Cap.-KL 10.00 50.0V 01 C574 Electrolytic Cap. 10.00 25.0V 01 C575 Electrolytic Cap. 10.00 25.0V 01 C671 Electrolytic Cap.-KL 10.00 50.0V 01 C672 Electrolytic Cap.-KL 10.00 50.0V 01 C673 Electrolytic Cap. 10.00 25.0V 01 C674 Electrolytic Cap. 10.00 25.0V 01 X0165A00 X5219A00 X3679A00 X0638A00 X3271A00 X6055A00 X3538A00 X3505A00 X5922A00 X3505A00 VY657200 VY657200 VV655400 VV655000 VD303700 VD303700 RD357100 RD357100 RD357100 RD356100 RD355100 RD356100 RD356100 RD357100 RD355100 RD357100 RD357100 RD356470 RD354470 RD355470 RD356100 RD359100 RD356560 RD354470 RD354470 RD356100 RD356560 RD356560 RD356330 RD356330 RD357360 RD357360 RD357100 RD357100 RD356100 RD356100 RD358100 RD358100 RD356100 RD357100 RD357360 RD356560 RF357360 RF357220 RD357100 RD357100 RD357100 WA321100 WD001500 VA078900 UR878100 VJ097400 VJ097400 UR847100 UR847100 VJ097400 VJ097400 UR847100 UR847100 *    部品名ＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣチップインダクタチップインダクタデジタルトランジスタデジタルトランジスタトランジスタトランジスタチップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗セラミック振動子シートＪＡＣＫジャンパー線ケミコンケミコン　ＫＬケミコン　ＫＬケミコンケミコンケミコン　ＫＬケミコン　ＫＬケミコンケミコン www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 7 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only C771 Electrolytic Cap.-KL 10.00 50.0V 01 C772 Electrolytic Cap.-KL 10.00 50.0V 01 C773 Electrolytic Cap. 10.00 25.0V 01 C774 Electrolytic Cap. 10.00 25.0V 01 C871 Electrolytic Cap.-KL 10.00 50.0V 01 C872 Electrolytic Cap.-KL 10.00 50.0V 01 C873 Electrolytic Cap. 10.00 25.0V 01 C874 Electrolytic Cap. 10.00 25.0V 01 C971 Electrolytic Cap. 100.00 63.0V 01 C972 Electrolytic Cap.-KL 10.00 50.0V 01 C973 Electrolytic Cap.-KL 10.00 50.0V 01 CA71 Electrolytic Cap.-KL 10.00 50.0V 01 CA72 Electrolytic Cap.-KL 10.00 50.0V 01 CC71 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC72 Ceramic Capacitor-SL(chip) 100P 50V J 01 CD69 Electrolytic Cap. 10.00 25.0V 01 CD70 Electrolytic Cap. 10.00 25.0V 01 CD71 Ceramic Capacitor-SL(chip) 100P 50V J 01 CD72 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG36 Electrolytic Cap. 10.00 25.0V 01 CG37 Electrolytic Cap. 10.00 25.0V 01 CG38 Ceramic Capacitor-CH(chip) 33P 50V J 01 CG39 Ceramic Capacitor-CH(chip) 33P 50V J 01 CG44 Ceramic Capacitor-CH(chip) 33P 50V J 01 CG45 Ceramic Capacitor-CH(chip) 33P 50V J 01 CG46 Electrolytic Cap. 100.00 25.0V 01 -49 Electrolytic Cap. 100.00 25.0V 01 CG58 Electrolytic Cap. 100.00 16.0V 01 CG59 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG60 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG61 Electrolytic Cap. 100.00 16.0V 01 CG62 Electrolytic Cap. 100.00 16.0V 01 CG63 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG64 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG65 Electrolytic Cap. 100.00 16.0V 01 CN571 Wire Trap 52147 13P TE 01 CN771 Wire Trap 52147 13P TE 01 CN971 Wire Trap 52147 13P TE 01 CNA71 Wire Trap 52147 13P TE 01 CND71 Wire Trap 52147 13P TE 01 CNE71 Wire Trap 52147 13P TE 01 CNG71 Wire Trap 52147 13P TE 01 EM101 LC Filter ZJSR5101-223TA 01 ICG06 IC NJM4580M-D(TE2) OP AMP 01 ICG07 IC NJM4580M-D(TE2) OP AMP 01 JK101 Phone Jack ST MSJ-064-20B B FOOT SWITCH 01 JK571 Cannon Connector XLR-301J-A CH1 MIC 03 JK572 Phone Jack ST MSJ-064-20B B CH1 LINE 01 JK573 Phone Jack ST MSJ-064-20B B CH1 INSERT I/O 01 JK671 Cannon Connector XLR-301J-A CH2 MIC 03 JK672 Phone Jack ST MSJ-064-20B B CH2 LINE 01 JK673 Phone Jack ST MSJ-064-20B B CH2 INSERT I/O 01 JK771 Cannon Connector XLR-301J-A CH3 MIC 03 JK772 Phone Jack ST MSJ-064-20B B CH3 LINE 01 JK773 Phone Jack ST MSJ-064-20B B CH3 INSERT I/O 01 JK871 Cannon Connector XLR-301J-A CH4 MIC 03 JK872 Phone Jack ST MSJ-064-20B B CH4 LINE 01 JK873 Phone Jack ST MSJ-064-20B B CH4 INSERT I/O 01 JK971 Cannon Connector XLR-301J-A CH5/6 MIC 03 JK972 Phone Jack ST MSJ-064-20B B CH5 L/MONO 01 JK973 Phone Jack ST MSJ-064-20B B CH6 R 01 JKA71 Cannon Connector XLR-301J-A CH7/8 MIC 03 JKA72 Phone Jack ST MSJ-064-20B B CH7 L/MONO 01 JKA73 Phone Jack ST MSJ-064-20B B CH8 R 01 JKB71 Phone Jack ST MSJ-064-20B B CH9 L 01 JKB72 Phone Jack ST MSJ-064-20B B CH10 R 01 JKB73 Pin Connector MSP-247H1-01 NI L/R 02 JKC71 Phone Jack ST MSJ-064-20B B CH11 L 01 JKC72 Phone Jack ST MSJ-064-20B B CH12 R 01 JKC73 Pin Connector MSP-247H1-01 NI STR IN L/R,REC OUT L/R 02 VJ097400 VJ097400 UR847100 UR847100 VJ097400 VJ097400 UR847100 UR847100 UR878100 VJ097400 VJ097400 VJ097400 VJ097400 US062100 US062100 UR847100 UR847100 US062100 US062100 UR847100 UR847100 US061330 US061330 US061330 US061330 UR848100 UR848100 UR838100 US064100 US064100 UR838100 UR838100 US064100 US064100 UR838100 VK025700 VK025700 VK025700 VK025700 VK025700 VK025700 VK025700 WA093400 X5025A00 X5025A00 V9812600 V9812900 V9812600 V9812600 V9812900 V9812600 V9812600 V9812900 V9812600 V9812600 V9812900 V9812600 V9812600 V9812900 V9812600 V9812600 V9812900 V9812600 V9812600 V9812600 V9812600 V9812800 V9812600 V9812600 V9812800 部品名ケミコン　ＫＬケミコン　ＫＬケミコンケミコンケミコン　ＫＬケミコン　ＫＬケミコンケミコンケミコンケミコン　ＫＬケミコン　ＫＬケミコン　ＫＬケミコン　ＫＬチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（ＣＨ）チップセラ（ＣＨ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンワイヤートラップワイヤートラップワイヤートラップワイヤートラップワイヤートラップワイヤートラップワイヤートラップＬＣフィルターＥＭＩＩＣＩＣホーンコネクタキャノンコネクタホーンコネクタホーンコネクタキャノンコネクタホーンコネクタホーンコネクタキャノンコネクタホーンコネクタホーンコネクタキャノンコネクタホーンコネクタホーンコネクタキャノンコネクタホーンコネクタホーンコネクタキャノンコネクタホーンコネクタホーンコネクタホーンコネクタホーンコネクタピンコネクタ　４Ｐホーンコネクタホーンコネクタピンコネクタ　４Ｐ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 8 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only JKD71 Phone Jack ST MSJ-064-20B B RETURN L/MONO 01 JKD72 Phone Jack ST MSJ-064-20B B RETURN R 01 JKE71 Phone Jack ST MSJ-064-20B B GROUP OUT 1 01 JKE72 Phone Jack ST MSJ-064-20B B GROUP OUT 2 01 JKF71 Phone Jack ST MSJ-064-20B B SEND AUX 01 JKF72 Phone Jack ST MSJ-064-20B B SEND EFFECT 01 JKG71 Cannon Connector XLR-301P-A ST OUT L 03 JKG72 Phone Jack ST MSJ-064-20B B ST OUT L 01 JKG73 Cannon Connector XLR-301P-A ST OUT R 03 JKG74 Phone Jack ST MSJ-064-20B B ST OUT R 01 JKG75 Phone Jack ST MSJ-064-20B B C-R OUT L 01 JKG76 Phone Jack ST MSJ-064-20B B C-R OUT R 01 R571 Carbon Resistor (chip) 100.0K 63M J 01 R572 Carbon Resistor (chip) 330.0 63M J 01 R573 Metal Film Resistor 6.8K 1/4 F 01 R574 Carbon Resistor (chip) 100.0K 63M J 01 R575 Metal Film Resistor 6.8K 1/4 F 01 R576 Carbon Resistor (chip) 100.0K 63M J 01 R577 Carbon Resistor (chip) 33.0K D 1608 01 R578 Carbon Resistor (chip) 33.0K D 1608 01 R579 Flame Proof C. Resistor 100.0 1/4 J 01 R580 Carbon Resistor (chip) 4.7K D 1608 01 R671 Carbon Resistor (chip) 330.0 63M J 01 R672 Metal Film Resistor 6.8K 1/4 F 01 R673 Carbon Resistor (chip) 100.0K 63M J 01 R674 Metal Film Resistor 6.8K 1/4 F 01 R675 Carbon Resistor (chip) 100.0K 63M J 01 R676 Carbon Resistor (chip) 33.0K D 1608 01 R677 Carbon Resistor (chip) 33.0K D 1608 01 R678 Carbon Resistor (chip) 4.7K D 1608 01 R771 Carbon Resistor (chip) 330.0 63M J 01 R772 Metal Film Resistor 6.8K 1/4 F 01 R773 Carbon Resistor (chip) 100.0K 63M J 01 R774 Metal Film Resistor 6.8K 1/4 F 01 R775 Carbon Resistor (chip) 100.0K 63M J 01 R776 Carbon Resistor (chip) 33.0K D 1608 01 R777 Carbon Resistor (chip) 33.0K D 1608 01 R778 Carbon Resistor (chip) 4.7K D 1608 01 R871 Carbon Resistor (chip) 330.0 63M J 01 R872 Metal Film Resistor 6.8K 1/4 F 01 R873 Carbon Resistor (chip) 100.0K 63M J 01 R874 Metal Film Resistor 6.8K 1/4 F 01 R875 Carbon Resistor (chip) 100.0K 63M J 01 R876 Carbon Resistor (chip) 33.0K D 1608 01 R877 Carbon Resistor (chip) 33.0K D 1608 01 R878 Carbon Resistor (chip) 4.7K D 1608 01 R981 Carbon Resistor (chip) 3.9K 63M J 01 R991 Carbon Resistor (chip) 100.0K 63M J 01 R992 Flame Proof C. Resistor 100.0 1/4 J 01 R993 Metal Film Resistor 6.8K 1/4 F 01 R994 Metal Film Resistor 6.8K 1/4 F 01 R995 Carbon Resistor (chip) 10.0 63M J 01 R996 Carbon Resistor (chip) 10.0 63M J 01 R997 Carbon Resistor (chip) 47.0K D 1608 01 R998 Carbon Resistor (chip) 47.0K D 1608 01 RA81 Carbon Resistor (chip) 3.9K 63M J 01 RA91 Metal Film Resistor 6.8K 1/4 F 01 RA92 Metal Film Resistor 6.8K 1/4 F 01 RA93 Carbon Resistor (chip) 10.0 63M J 01 RA94 Carbon Resistor (chip) 10.0 63M J 01 RA95 Carbon Resistor (chip) 47.0K D 1608 01 RA96 Carbon Resistor (chip) 47.0K D 1608 01 RC71 Carbon Resistor (chip) 220.0 63M J 01 RC72 Carbon Resistor (chip) 220.0 63M J 01 RD67 Carbon Resistor (chip) 120.0K 63M J 01 RD68 Carbon Resistor (chip) 120.0K 63M J 01 RD69 Carbon Resistor (chip) 12.0K 63M J 01 RD70 Carbon Resistor (chip) 12.0K 63M J 01 RD71 Carbon Resistor (chip) 220.0 63M J 01 RD72 Carbon Resistor (chip) 220.0 63M J 01 V9812600 V9812600 V9812600 V9812600 V9812600 V9812600 V9813000 V9812600 V9813000 V9812600 V9812600 V9812600 RD358100 RD355330 HB026680 RD358100 HB026680 RD358100 RF357330 RF357330 HV755100 RF356470 RD355330 HB026680 RD358100 HB026680 RD358100 RF357330 RF357330 RF356470 RD355330 HB026680 RD358100 HB026680 RD358100 RF357330 RF357330 RF356470 RD355330 HB026680 RD358100 HB026680 RD358100 RF357330 RF357330 RF356470 RD356390 RD358100 HV755100 HB026680 HB026680 RD354100 RD354100 RF357470 RF357470 RD356390 HB026680 HB026680 RD354100 RD354100 RF357470 RF357470 RD355220 RD355220 RD358120 RD358120 RD357120 RD357120 RD355220 RD355220 部品名ホーンコネクタホーンコネクタホーンコネクタホーンコネクタホーンコネクタホーンコネクタキャノンコネクタホーンコネクタキャノンコネクタホーンコネクタホーンコネクタホーンコネクタチップ抵抗チップ抵抗金属被膜抵抗チップ抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗不燃化カーボン抵抗チップ抵抗チップ抵抗金属被膜抵抗チップ抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗金属被膜抵抗チップ抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗金属被膜抵抗チップ抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗不燃化カーボン抵抗金属被膜抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗金属被膜抵抗金属被膜抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 9 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only RE71 Carbon Resistor (chip) 75.0 63M J 01 -74 Carbon Resistor (chip) 75.0 63M J 01 RF71 Carbon Resistor (chip) 75.0 63M J 01 -74 Carbon Resistor (chip) 75.0 63M J 01 RG34 Carbon Resistor (chip) 220.0K 63M J 01 RG35 Carbon Resistor (chip) 220.0K 63M J 01 RG36 Carbon Resistor (chip) 10.0K D 1608 01 RG37 Carbon Resistor (chip) 11.0K D 1608 01 RG38 Carbon Resistor (chip) 10.0K D 1608 01 RG39 Carbon Resistor (chip) 11.0K D 1608 01 RG40 Carbon Resistor (chip) 10.0K D 1608 01 -43 Carbon Resistor (chip) 10.0K D 1608 01 RG44 Carbon Resistor (chip) 18.0K D 1608 RG45 Carbon Resistor (chip) 18.0K D 1608 RG46 Carbon Resistor (chip) 20.0K D 1608 01 -49 Carbon Resistor (chip) 20.0K D 1608 01 RG50 Carbon Resistor (chip) 18.0K D 1608 RG51 Carbon Resistor (chip) 18.0K D 1608 RG52 Carbon Resistor (chip) 75.0 63M J 01 -55 Carbon Resistor (chip) 75.0 63M J 01 RG56 Carbon Resistor (chip) 100.0K 63M J 01 -59 Carbon Resistor (chip) 100.0K 63M J 01 RG71 Carbon Resistor (chip) 75.0 63M J 01 RG72 Carbon Resistor (chip) 75.0 63M J 01 Circuit Board MAIN (X5024B0/C0) 50 Meter Reflector 300 LED Spacer 6 C108 Electrolytic Cap. 47.00 25.0V 01 C109 Electrolytic Cap. 47.00 25.0V 01 C110 Ceramic Capacitor-SL(chip) 100P 50V J 01 C111 Ceramic Capacitor-SL(chip) 100P 50V J 01 C112 Ceramic Capacitor-SL(chip) 68P 50V J 01 C113 Ceramic Capacitor-SL(chip) 68P 50V J 01 C114 Ceramic Capacitor-SL(chip) 100P 50V J 01 C115 Ceramic Capacitor-SL(chip) 100P 50V J 01 C116 Electrolytic Cap. 47.00 25.0V 01 C117 Electrolytic Cap. 47.00 25.0V 01 C118 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C119 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C501 Ceramic Capacitor-SL(chip) 470P 50V J 01 -503 Ceramic Capacitor-SL(chip) 470P 50V J 01 C504 Electrolytic Cap. 470.00 6.3V 01 C505 Ceramic Capacitor-SL(chip) 470P 50V J 01 C506 Ceramic Capacitor-CH(chip) 33P 50V J 01 C507 Ceramic Capacitor-SL(chip) 100P 50V J 01 C508 Ceramic Capacitor-CH(chip) 33P 50V J 01 C509 Electrolytic Cap. 10.00 25.0V 01 C510 Mylar Capacitor 0.0820 50V J 01 C511 Mylar Capacitor 0.0820 50V J 01 C512 Ceramic Capacitor-SL(chip) 100P 50V J 01 C513 Electrolytic Cap. 10.00 25.0V 01 C514 Electrolytic Cap. 10.00 25.0V 01 C515 Mylar Capacitor 0.0150 50V J 01 C516 Mylar Capacitor 0.0100 50V J 01 C517 Mylar Capacitor 0.0120 50V J 01 C518 Mylar Capacitor 3900P 50V J 01 C519 Ceramic Capacitor-CH(chip) 27P 50V J 01 C520 Ceramic Capacitor-SL(chip) 100P 50V J 01 C521 Electrolytic Cap. 4.70 50.0V 01 C522 Electrolytic Cap. 47.00 25.0V 01 C523 Ceramic Capacitor-B (chip) 1000P 50V K 01 C524 Electrolytic Cap. 47.00 25.0V 01 C526 Mylar Capacitor 0.0470 50V J 01 C529 Electrolytic Cap. 10.00 25.0V 01 C530 Ceramic Capacitor-SL(chip) 100P 50V J 01 C531 Ceramic Capacitor-SL(chip) 68P 50V J 01 C532 Electrolytic Cap. 47.00 25.0V 01 C533 Electrolytic Cap. 100.00 16.0V 01 C534 Ceramic Capacitor-B (chip) 0.0100 50V K 01 RD354750 RD354750 RD354750 RD354750 RD358220 RD358220 RF357100 RF357110 RF357100 RF357110 RF357100 RF357100 RF357180 RF357180 RF357200 RF357200 RF357180 RF357180 RD354750 RD354750 RD358100 RD358100 RD354750 RD354750 WC281200 WD232600 WD232700 UR847470 UR847470 US062100 US062100 US061680 US061680 US062100 US062100 UR847470 UR847470 US064100 US064100 US062470 US062470 UR818470 US062470 US061330 US062100 US061330 UR847100 UA654820 UA654820 US062100 UR847100 UR847100 UA654150 UA654100 UA654120 UA653390 US061270 US062100 UR866470 UR847470 US063100 UR847470 UA654470 UR847100 US062100 US061680 UR847470 UR838100 US064100 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗シートＭＡＩＮリフレクタＭＥＴＥＲスペーサＬＥＤケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）ケミコンマイラーコンマイラーコンチップセラ（ＳＬ）ケミコンケミコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）ケミコンマイラーコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 10 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only C535 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C536 Electrolytic Cap. 100.00 16.0V 01 C537 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -540 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C541 Ceramic Capacitor-SL(chip) 100P 50V J 01 C601 Ceramic Capacitor-SL(chip) 470P 50V J 01 -603 Ceramic Capacitor-SL(chip) 470P 50V J 01 C604 Electrolytic Cap. 470.00 6.3V 01 C605 Ceramic Capacitor-SL(chip) 470P 50V J 01 C606 Ceramic Capacitor-CH(chip) 33P 50V J 01 C607 Ceramic Capacitor-SL(chip) 100P 50V J 01 C608 Ceramic Capacitor-CH(chip) 33P 50V J 01 C609 Electrolytic Cap. 10.00 25.0V 01 C610 Mylar Capacitor 0.0820 50V J 01 C611 Mylar Capacitor 0.0820 50V J 01 C612 Ceramic Capacitor-SL(chip) 100P 50V J 01 C613 Electrolytic Cap. 10.00 25.0V 01 C614 Electrolytic Cap. 10.00 25.0V 01 C615 Mylar Capacitor 0.0150 50V J 01 C616 Mylar Capacitor 0.0100 50V J 01 C617 Mylar Capacitor 0.0120 50V J 01 C618 Mylar Capacitor 3900P 50V J 01 C619 Ceramic Capacitor-CH(chip) 27P 50V J 01 C620 Ceramic Capacitor-SL(chip) 100P 50V J 01 C621 Electrolytic Cap. 4.70 50.0V 01 C622 Electrolytic Cap. 47.00 25.0V 01 C623 Ceramic Capacitor-B (chip) 1000P 50V K 01 C624 Electrolytic Cap. 47.00 25.0V 01 C626 Mylar Capacitor 0.0470 50V J 01 C629 Electrolytic Cap. 10.00 25.0V 01 C630 Ceramic Capacitor-SL(chip) 100P 50V J 01 C631 Ceramic Capacitor-SL(chip) 68P 50V J 01 C632 Electrolytic Cap. 47.00 25.0V 01 C633 Electrolytic Cap. 100.00 16.0V 01 C634 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C635 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C636 Electrolytic Cap. 100.00 16.0V 01 C641 Ceramic Capacitor-SL(chip) 100P 50V J 01 C701 Ceramic Capacitor-SL(chip) 470P 50V J 01 -703 Ceramic Capacitor-SL(chip) 470P 50V J 01 C704 Electrolytic Cap. 470.00 6.3V 01 C705 Ceramic Capacitor-SL(chip) 470P 50V J 01 C706 Ceramic Capacitor-CH(chip) 33P 50V J 01 C707 Ceramic Capacitor-SL(chip) 100P 50V J 01 C708 Ceramic Capacitor-CH(chip) 33P 50V J 01 C709 Electrolytic Cap. 10.00 25.0V 01 C710 Mylar Capacitor 0.0820 50V J 01 C711 Mylar Capacitor 0.0820 50V J 01 C712 Ceramic Capacitor-SL(chip) 100P 50V J 01 C713 Electrolytic Cap. 10.00 25.0V 01 C714 Electrolytic Cap. 10.00 25.0V 01 C715 Mylar Capacitor 0.0150 50V J 01 C716 Mylar Capacitor 0.0100 50V J 01 C717 Mylar Capacitor 0.0120 50V J 01 C718 Mylar Capacitor 3900P 50V J 01 C719 Ceramic Capacitor-CH(chip) 27P 50V J 01 C720 Ceramic Capacitor-SL(chip) 100P 50V J 01 C721 Electrolytic Cap. 4.70 50.0V 01 C722 Electrolytic Cap. 47.00 25.0V 01 C723 Ceramic Capacitor-B (chip) 1000P 50V K 01 C724 Electrolytic Cap. 47.00 25.0V 01 C726 Mylar Capacitor 0.0470 50V J 01 C729 Electrolytic Cap. 10.00 25.0V 01 C730 Ceramic Capacitor-SL(chip) 100P 50V J 01 C731 Ceramic Capacitor-SL(chip) 68P 50V J 01 C732 Electrolytic Cap. 47.00 25.0V 01 C733 Electrolytic Cap. 100.00 16.0V 01 C734 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C735 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C736 Electrolytic Cap. 100.00 16.0V 01 US064100 UR838100 US064100 US064100 US062100 US062470 US062470 UR818470 US062470 US061330 US062100 US061330 UR847100 UA654820 UA654820 US062100 UR847100 UR847100 UA654150 UA654100 UA654120 UA653390 US061270 US062100 UR866470 UR847470 US063100 UR847470 UA654470 UR847100 US062100 US061680 UR847470 UR838100 US064100 US064100 UR838100 US062100 US062470 US062470 UR818470 US062470 US061330 US062100 US061330 UR847100 UA654820 UA654820 US062100 UR847100 UR847100 UA654150 UA654100 UA654120 UA653390 US061270 US062100 UR866470 UR847470 US063100 UR847470 UA654470 UR847100 US062100 US061680 UR847470 UR838100 US064100 US064100 UR838100 部品名チップセラ（Ｂ）ケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）ケミコンマイラーコンマイラーコンチップセラ（ＳＬ）ケミコンケミコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）ケミコンマイラーコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）ケミコンマイラーコンマイラーコンチップセラ（ＳＬ）ケミコンケミコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）ケミコンマイラーコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコン www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 11 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only C737 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -740 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C741 Ceramic Capacitor-SL(chip) 100P 50V J 01 C801 Ceramic Capacitor-SL(chip) 470P 50V J 01 -803 Ceramic Capacitor-SL(chip) 470P 50V J 01 C804 Electrolytic Cap. 470.00 6.3V 01 C805 Ceramic Capacitor-SL(chip) 470P 50V J 01 C806 Ceramic Capacitor-CH(chip) 33P 50V J 01 C807 Ceramic Capacitor-SL(chip) 100P 50V J 01 C808 Ceramic Capacitor-CH(chip) 33P 50V J 01 C809 Electrolytic Cap. 10.00 25.0V 01 C810 Mylar Capacitor 0.0820 50V J 01 C811 Mylar Capacitor 0.0820 50V J 01 C812 Ceramic Capacitor-SL(chip) 100P 50V J 01 C813 Electrolytic Cap. 10.00 25.0V 01 C814 Electrolytic Cap. 10.00 25.0V 01 C815 Mylar Capacitor 0.0150 50V J 01 C816 Mylar Capacitor 0.0100 50V J 01 C817 Mylar Capacitor 0.0120 50V J 01 C818 Mylar Capacitor 3900P 50V J 01 C819 Ceramic Capacitor-CH(chip) 27P 50V J 01 C820 Ceramic Capacitor-SL(chip) 100P 50V J 01 C821 Electrolytic Cap. 4.70 50.0V 01 C822 Electrolytic Cap. 47.00 25.0V 01 C823 Ceramic Capacitor-B (chip) 1000P 50V K 01 C824 Electrolytic Cap. 47.00 25.0V 01 C826 Mylar Capacitor 0.0470 50V J 01 C829 Electrolytic Cap. 10.00 25.0V 01 C830 Ceramic Capacitor-SL(chip) 100P 50V J 01 C831 Ceramic Capacitor-SL(chip) 68P 50V J 01 C832 Electrolytic Cap. 47.00 25.0V 01 C833 Electrolytic Cap. 100.00 16.0V 01 C834 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C835 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C836 Electrolytic Cap. 100.00 16.0V 01 C841 Ceramic Capacitor-SL(chip) 100P 50V J 01 C901 Ceramic Capacitor-SL(chip) 470P 50V J 01 -903 Ceramic Capacitor-SL(chip) 470P 50V J 01 C904 Electrolytic Cap. 10.00 25.0V 01 C905 Electrolytic Cap. 10.00 25.0V 01 C906 Electrolytic Cap. 47.00 25.0V 01 C907 Ceramic Capacitor-SL(chip) 470P 50V J 01 C908 Ceramic Capacitor-SL(chip) 100P 50V J 01 C909 Ceramic Capacitor-SL(chip) 100P 50V J 01 C910 Electrolytic Cap. 470.00 6.3V 01 C911 Ceramic Capacitor-SL(chip) 100P 50V J 01 -913 Ceramic Capacitor-SL(chip) 100P 50V J 01 C914 Electrolytic Cap. 470.00 6.3V 01 C915 Ceramic Capacitor-SL(chip) 100P 50V J 01 C916 Ceramic Capacitor-SL(chip) 100P 50V J 01 C917 Electrolytic Cap. 10.00 25.0V 01 C918 Ceramic Capacitor-CH(chip) 47P 50V J 01 C919 Ceramic Capacitor-CH(chip) 47P 50V J 01 C920 Mylar Capacitor 0.0820 50V J 01 C921 Mylar Capacitor 0.0820 50V J 01 C922 Electrolytic Cap. 10.00 25.0V 01 C923 Electrolytic Cap. 10.00 25.0V 01 C924 Ceramic Capacitor-SL(chip) 100P 50V J 01 C925 Electrolytic Cap. 10.00 25.0V 01 C927 Mylar Capacitor 0.0150 50V J 01 C928 Mylar Capacitor 0.0100 50V J 01 C929 Mylar Capacitor 0.0120 50V J 01 C930 Mylar Capacitor 3900P 50V J 01 C931 Mylar Capacitor 0.0150 50V J 01 C932 Mylar Capacitor 0.0100 50V J 01 C933 Mylar Capacitor 0.0120 50V J 01 C934 Mylar Capacitor 3900P 50V J 01 C935 Ceramic Capacitor-CH(chip) 27P 50V J 01 C936 Ceramic Capacitor-SL(chip) 100P 50V J 01 C937 Ceramic Capacitor-CH(chip) 27P 50V J 01 US064100 US064100 US062100 US062470 US062470 UR818470 US062470 US061330 US062100 US061330 UR847100 UA654820 UA654820 US062100 UR847100 UR847100 UA654150 UA654100 UA654120 UA653390 US061270 US062100 UR866470 UR847470 US063100 UR847470 UA654470 UR847100 US062100 US061680 UR847470 UR838100 US064100 US064100 UR838100 US062100 US062470 US062470 UR847100 UR847100 UR847470 US062470 US062100 US062100 UR818470 US062100 US062100 UR818470 US062100 US062100 UR847100 US061470 US061470 UA654820 UA654820 UR847100 UR847100 US062100 UR847100 UA654150 UA654100 UA654120 UA653390 UA654150 UA654100 UA654120 UA653390 US061270 US062100 US061270 部品名チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）ケミコンマイラーコンマイラーコンチップセラ（ＳＬ）ケミコンケミコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）ケミコンマイラーコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＣＨ）チップセラ（ＣＨ）マイラーコンマイラーコンケミコンケミコンチップセラ（ＳＬ）ケミコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 12 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only C938 Ceramic Capacitor-SL(chip) 100P 50V J 01 C939 Ceramic Capacitor-B (chip) 1000P 50V K 01 C941 Electrolytic Cap. 47.00 25.0V 01 C942 Electrolytic Cap. 47.00 25.0V 01 C943 Electrolytic Cap. 10.00 25.0V 01 C944 Electrolytic Cap. 10.00 25.0V 01 C945 Mylar Capacitor 0.0470 50V J 01 C946 Ceramic Capacitor-SL(chip) 100P 50V J 01 C947 Ceramic Capacitor-SL(chip) 100P 50V J 01 C948 Ceramic Capacitor-SL(chip) 68P 50V J 01 C949 Ceramic Capacitor-SL(chip) 68P 50V J 01 C950 Electrolytic Cap. 47.00 25.0V 01 C951 Electrolytic Cap. 47.00 25.0V 01 C952 Electrolytic Cap. 100.00 16.0V 01 C953 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C954 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C955 Electrolytic Cap. 100.00 16.0V 01 C956 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -961 Ceramic Capacitor-B (chip) 0.0100 50V K 01 C962 Ceramic Capacitor-SL(chip) 100P 50V J 01 C966 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA01 Ceramic Capacitor-SL(chip) 470P 50V J 01 -03 Ceramic Capacitor-SL(chip) 470P 50V J 01 CA04 Electrolytic Cap. 10.00 25.0V 01 CA05 Electrolytic Cap. 10.00 25.0V 01 CA06 Electrolytic Cap. 47.00 25.0V 01 CA07 Ceramic Capacitor-SL(chip) 470P 50V J 01 CA08 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA09 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA10 Electrolytic Cap. 470.00 6.3V 01 CA11 Ceramic Capacitor-SL(chip) 100P 50V J 01 -13 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA14 Electrolytic Cap. 470.00 6.3V 01 CA15 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA16 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA17 Electrolytic Cap. 10.00 25.0V 01 CA18 Ceramic Capacitor-CH(chip) 47P 50V J 01 CA19 Ceramic Capacitor-CH(chip) 47P 50V J 01 CA20 Mylar Capacitor 0.0820 50V J 01 CA21 Mylar Capacitor 0.0820 50V J 01 CA22 Electrolytic Cap. 10.00 25.0V 01 CA23 Electrolytic Cap. 10.00 25.0V 01 CA24 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA25 Electrolytic Cap. 10.00 25.0V 01 CA27 Mylar Capacitor 0.0150 50V J 01 CA28 Mylar Capacitor 0.0100 50V J 01 CA29 Mylar Capacitor 0.0120 50V J 01 CA30 Mylar Capacitor 3900P 50V J 01 CA31 Mylar Capacitor 0.0150 50V J 01 CA32 Mylar Capacitor 0.0100 50V J 01 CA33 Mylar Capacitor 0.0120 50V J 01 CA34 Mylar Capacitor 3900P 50V J 01 CA35 Ceramic Capacitor-CH(chip) 27P 50V J 01 CA36 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA37 Ceramic Capacitor-CH(chip) 27P 50V J 01 CA38 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA39 Ceramic Capacitor-B (chip) 1000P 50V K 01 CA41 Electrolytic Cap. 47.00 25.0V 01 CA42 Electrolytic Cap. 47.00 25.0V 01 CA43 Electrolytic Cap. 10.00 25.0V 01 CA44 Electrolytic Cap. 10.00 25.0V 01 CA45 Mylar Capacitor 0.0470 50V J 01 CA46 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA47 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA48 Ceramic Capacitor-SL(chip) 68P 50V J 01 CA49 Ceramic Capacitor-SL(chip) 68P 50V J 01 CA50 Electrolytic Cap. 47.00 25.0V 01 CA51 Electrolytic Cap. 47.00 25.0V 01 CA52 Electrolytic Cap. 100.00 16.0V 01 CA53 Ceramic Capacitor-B (chip) 0.0100 50V K 01 US062100 US063100 UR847470 UR847470 UR847100 UR847100 UA654470 US062100 US062100 US061680 US061680 UR847470 UR847470 UR838100 US064100 US064100 UR838100 US064100 US064100 US062100 US062100 US062470 US062470 UR847100 UR847100 UR847470 US062470 US062100 US062100 UR818470 US062100 US062100 UR818470 US062100 US062100 UR847100 US061470 US061470 UA654820 UA654820 UR847100 UR847100 US062100 UR847100 UA654150 UA654100 UA654120 UA653390 UA654150 UA654100 UA654120 UA653390 US061270 US062100 US061270 US062100 US063100 UR847470 UR847470 UR847100 UR847100 UA654470 US062100 US062100 US061680 US061680 UR847470 UR847470 UR838100 US064100 部品名チップセラ（ＳＬ）チップセラ（Ｂ）ケミコンケミコンケミコンケミコンマイラーコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（ＣＨ）チップセラ（ＣＨ）マイラーコンマイラーコンケミコンケミコンチップセラ（ＳＬ）ケミコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（Ｂ）ケミコンケミコンケミコンケミコンマイラーコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンケミコンチップセラ（Ｂ） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 13 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only CA54 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CA55 Electrolytic Cap. 100.00 16.0V 01 CA56 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -61 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CA62 Ceramic Capacitor-SL(chip) 100P 50V J 01 CA66 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB01 Electrolytic Cap. 10.00 25.0V 01 CB02 Electrolytic Cap. 10.00 25.0V 01 CB03 Ceramic Capacitor-SL(chip) 100P 50V J 01 -06 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB07 Ceramic Capacitor-CH(chip) 47P 50V J 01 CB08 Ceramic Capacitor-CH(chip) 47P 50V J 01 CB09 Electrolytic Cap. 10.00 25.0V 01 CB10 Electrolytic Cap. 10.00 25.0V 01 CB11 Mylar Capacitor 0.0150 50V J 01 CB12 Mylar Capacitor 0.0100 50V J 01 CB13 Mylar Capacitor 0.0120 50V J 01 CB14 Mylar Capacitor 3900P 50V J 01 CB15 Mylar Capacitor 0.0150 50V J 01 CB16 Mylar Capacitor 0.0100 50V J 01 CB17 Mylar Capacitor 0.0120 50V J 01 CB18 Mylar Capacitor 3900P 50V J 01 CB19 Ceramic Capacitor-CH(chip) 27P 50V J 01 CB20 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB21 Ceramic Capacitor-CH(chip) 27P 50V J 01 CB22 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB23 Ceramic Capacitor-B (chip) 1000P 50V K 01 CB25 Electrolytic Cap. 47.00 25.0V 01 CB26 Electrolytic Cap. 47.00 25.0V 01 CB27 Electrolytic Cap. 10.00 25.0V 01 CB28 Electrolytic Cap. 10.00 25.0V 01 CB29 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB30 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB31 Ceramic Capacitor-SL(chip) 68P 50V J 01 CB32 Ceramic Capacitor-SL(chip) 68P 50V J 01 CB33 Electrolytic Cap. 47.00 25.0V 01 CB34 Electrolytic Cap. 47.00 25.0V 01 CB35 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -40 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CB41 Ceramic Capacitor-SL(chip) 100P 50V J 01 CB42 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC01 Electrolytic Cap. 10.00 25.0V 01 CC02 Electrolytic Cap. 10.00 25.0V 01 CC03 Ceramic Capacitor-SL(chip) 100P 50V J 01 -06 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC07 Ceramic Capacitor-CH(chip) 47P 50V J 01 CC08 Ceramic Capacitor-CH(chip) 47P 50V J 01 CC09 Electrolytic Cap. 10.00 25.0V 01 CC10 Electrolytic Cap. 10.00 25.0V 01 CC11 Mylar Capacitor 0.0150 50V J 01 CC12 Mylar Capacitor 0.0100 50V J 01 CC13 Mylar Capacitor 0.0120 50V J 01 CC14 Mylar Capacitor 3900P 50V J 01 CC15 Mylar Capacitor 0.0150 50V J 01 CC16 Mylar Capacitor 0.0100 50V J 01 CC17 Mylar Capacitor 0.0120 50V J 01 CC18 Mylar Capacitor 3900P 50V J 01 CC19 Ceramic Capacitor-CH(chip) 27P 50V J 01 CC20 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC21 Ceramic Capacitor-CH(chip) 27P 50V J 01 CC22 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC23 Ceramic Capacitor-B (chip) 1000P 50V K 01 CC25 Electrolytic Cap. 47.00 25.0V 01 CC26 Electrolytic Cap. 47.00 25.0V 01 CC27 Electrolytic Cap. 10.00 25.0V 01 CC28 Electrolytic Cap. 10.00 25.0V 01 CC29 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC30 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC31 Ceramic Capacitor-SL(chip) 68P 50V J 01 CC32 Ceramic Capacitor-SL(chip) 68P 50V J 01 US064100 UR838100 US064100 US064100 US062100 US062100 UR847100 UR847100 US062100 US062100 US061470 US061470 UR847100 UR847100 UA654150 UA654100 UA654120 UA653390 UA654150 UA654100 UA654120 UA653390 US061270 US062100 US061270 US062100 US063100 UR847470 UR847470 UR847100 UR847100 US062100 US062100 US061680 US061680 UR847470 UR847470 US064100 US064100 US062100 US062100 UR847100 UR847100 US062100 US062100 US061470 US061470 UR847100 UR847100 UA654150 UA654100 UA654120 UA653390 UA654150 UA654100 UA654120 UA653390 US061270 US062100 US061270 US062100 US063100 UR847470 UR847470 UR847100 UR847100 US062100 US062100 US061680 US061680 部品名チップセラ（Ｂ）ケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンケミコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（Ｂ）ケミコンケミコンケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンケミコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンマイラーコンチップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（Ｂ）ケミコンケミコンケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 14 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only CC33 Electrolytic Cap. 47.00 25.0V 01 CC34 Electrolytic Cap. 47.00 25.0V 01 CC35 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -40 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CC41 Ceramic Capacitor-SL(chip) 100P 50V J 01 CC42 Ceramic Capacitor-SL(chip) 100P 50V J 01 CD01 Electrolytic Cap. 10.00 25.0V 01 -04 Electrolytic Cap. 10.00 25.0V 01 CD05 Ceramic Capacitor-SL(chip) 220P 50V J 01 CD06 Ceramic Capacitor-SL(chip) 220P 50V J 01 CD07 Ceramic Capacitor-SL(chip) 68P 50V J 01 CD08 Ceramic Capacitor-SL(chip) 68P 50V J 01 CD09 Ceramic Capacitor-SL(chip) 220P 50V J 01 -12 Ceramic Capacitor-SL(chip) 220P 50V J 01 CD13 Ceramic Capacitor-SL(chip) 68P 50V J 01 CD14 Ceramic Capacitor-SL(chip) 68P 50V J 01 CD15 Ceramic Capacitor-SL(chip) 100P 50V J 01 CD16 Ceramic Capacitor-SL(chip) 100P 50V J 01 CD17 Electrolytic Cap. 10.00 25.0V 01 CD18 Ceramic Capacitor-B (chip) 1000P 50V K 01 CD19 Electrolytic Cap. 10.00 25.0V 01 CD21 Electrolytic Cap. 47.00 25.0V 01 CD23 Electrolytic Cap. 47.00 25.0V 01 CD25 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -30 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CE01 Ceramic Capacitor-SL(chip) 220P 50V J 01 CE02 Ceramic Capacitor-SL(chip) 220P 50V J 01 CE03 Ceramic Capacitor-CH(chip) 47P 50V J 01 CE04 Ceramic Capacitor-CH(chip) 47P 50V J 01 CE05 Electrolytic Cap. 10.00 25.0V 01 CE06 Ceramic Capacitor-B (chip) 1000P 50V K 01 CE07 Electrolytic Cap. 10.00 25.0V 01 -09 Electrolytic Cap. 10.00 25.0V 01 CE10 Ceramic Capacitor-SL(chip) 100P 50V J 01 -13 Ceramic Capacitor-SL(chip) 100P 50V J 01 CE14 Ceramic Capacitor-SL(chip) 68P 50V J 01 CE15 Ceramic Capacitor-SL(chip) 68P 50V J 01 CE16 Electrolytic Cap. 100.00 16.0V 01 CE17 Electrolytic Cap. 100.00 16.0V 01 CE18 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -21 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CE23 Ceramic Capacitor-CH(chip) 47P 50V J 01 CE24 Ceramic Capacitor-CH(chip) 47P 50V J 01 CE25 Ceramic Capacitor-SL(chip) 220P 50V J 01 CE26 Ceramic Capacitor-SL(chip) 220P 50V J 01 CE29 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CE30 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CF01 Ceramic Capacitor-SL(chip) 220P 50V J 01 CF02 Ceramic Capacitor-SL(chip) 220P 50V J 01 CF03 Ceramic Capacitor-CH(chip) 10P 50V D 01 CF04 Ceramic Capacitor-CH(chip) 10P 50V D 01 CF05 Electrolytic Cap. 10.00 25.0V 01 CF06 Ceramic Capacitor-B (chip) 1000P 50V K 01 CF07 Electrolytic Cap. 10.00 25.0V 01 -09 Electrolytic Cap. 10.00 25.0V 01 CF10 Ceramic Capacitor-SL(chip) 100P 50V J 01 -13 Ceramic Capacitor-SL(chip) 100P 50V J 01 CF14 Ceramic Capacitor-SL(chip) 68P 50V J 01 CF15 Ceramic Capacitor-SL(chip) 68P 50V J 01 CF16 Electrolytic Cap. 100.00 16.0V 01 CF17 Electrolytic Cap. 100.00 16.0V 01 CF18 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -21 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG01 Ceramic Capacitor-SL(chip) 220P 50V J 01 -04 Ceramic Capacitor-SL(chip) 220P 50V J 01 CG05 Ceramic Capacitor-CH(chip) 47P 50V J 01 -08 Ceramic Capacitor-CH(chip) 47P 50V J 01 CG09 Electrolytic Cap. 47.00 25.0V 01 CG10 Ceramic Capacitor-B (chip) 1000P 50V K 01 CG11 Electrolytic Cap. 47.00 25.0V 01 UR847470 UR847470 US064100 US064100 US062100 US062100 UR847100 UR847100 US062220 US062220 US061680 US061680 US062220 US062220 US061680 US061680 US062100 US062100 UR847100 US063100 UR847100 UR847470 UR847470 US064100 US064100 US062220 US062220 US061470 US061470 UR847100 US063100 UR847100 UR847100 US062100 US062100 US061680 US061680 UR838100 UR838100 US064100 US064100 US061470 US061470 US062220 US062220 US064100 US064100 US062220 US062220 US061100 US061100 UR847100 US063100 UR847100 UR847100 US062100 US062100 US061680 US061680 UR838100 UR838100 US064100 US064100 US062220 US062220 US061470 US061470 UR847470 US063100 UR847470 部品名ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンチップセラ（Ｂ）ケミコンケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンチップセラ（Ｂ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＣＨ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンチップセラ（Ｂ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンチップセラ（Ｂ）ケミコン www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 15 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only CG13 Electrolytic Cap. 47.00 25.0V 01 CG14 Electrolytic Cap. 47.00 25.0V 01 CG15 Electrolytic Cap. 47.00 50.0V 01 CG16 Electrolytic Cap. 47.00 50.0V 01 CG17 Electrolytic Cap. 10.00 25.0V 01 CG18 Electrolytic Cap. 10.00 25.0V 01 CG19 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG20 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG21 Ceramic Capacitor-SL(chip) 220P 50V J 01 CG22 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG23 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG24 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG25 Ceramic Capacitor-CH(chip) 22P 50V J 01 CG26 Ceramic Capacitor-CH(chip) 22P 50V J 01 CG27 Ceramic Capacitor-SL(chip) 220P 50V J 01 CG28 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG29 Ceramic Capacitor-SL(chip) 100P 50V J 01 CG30 Electrolytic Cap. 47.00 25.0V 01 CG31 Electrolytic Cap. 47.00 25.0V 01 CG32 Ceramic Capacitor-SL(chip) 68P 50V J 01 CG33 Ceramic Capacitor-SL(chip) 68P 50V J 01 CG34 Electrolytic Cap. 47.00 25.0V 01 CG35 Electrolytic Cap. 47.00 25.0V 01 CG50 Ceramic Capacitor-B (chip) 0.0100 50V K 01 -57 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG66 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CG67 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CH01 Electrolytic Cap. 4.70 50.0V 01 CH02 Mylar Capacitor 0.0470 50V J 01 CH03 Electrolytic Cap. 4.70 50.0V 01 CH04 Electrolytic Cap. 1.00 50.0V 01 CH05 Electrolytic Cap. 4.70 50.0V 01 CH06 Electrolytic Cap. 4.70 50.0V 01 CH07 Mylar Capacitor 0.0470 50V J 01 CH08 Electrolytic Cap. 4.70 50.0V 01 CH09 Electrolytic Cap. 10.00 25.0V 01 CH10 Electrolytic Cap. 10.00 25.0V 01 CH11 Electrolytic Cap. 1.00 50.0V 01 CH12 Ceramic Capacitor-SL(chip) 100P 50V J 01 CH13 Ceramic Capacitor-SL(chip) 100P 50V J 01 CH14 Ceramic Capacitor-CH(chip) 6P 50V D CH15 Ceramic Capacitor-CH(chip) 6P 50V D CH16 Electrolytic Cap. 100.00 16.0V 01 -19 Electrolytic Cap. 100.00 16.0V 01 CH20 Electrolytic Cap. 4.70 50.0V 01 CH21 Ceramic Capacitor-B (chip) 1000P 50V K 01 CH22 Ceramic Capacitor-B (chip) 1000P 50V K 01 CH23 Electrolytic Cap. 100.00 16.0V 01 CH24 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CH25 Ceramic Capacitor-B (chip) 0.0100 50V K 01 CH26 Electrolytic Cap. 100.00 16.0V 01 CN101 Fermale Header SHA201-A01 20P TE 02 CN102 Connector Base Post PH 5P TE 01 CN501 Wire Trap 52147 13P TE 01 CN701 Wire Trap 52147 13P TE 01 CN901 Wire Trap 52147 13P TE 01 CNA01 Wire Trap 52147 13P TE 01 CND01 Wire Trap 52147 13P TE 01 CNE01 Wire Trap 52147 13P TE 01 CNF01 Connector Base Post PH 7P TE 01 CNG01 Wire Trap 52147 13P TE 01 CNH01 Connector Assembly B&B 3P 40L #28 D102 Diode 1SS355 TE-17 01 D801 Diode 1SS355 TE-17 01 D901 Diode 1SS355 TE-17 01 -903 Diode 1SS355 TE-17 01 DA01 Diode 1SS355 TE-17 01 -03 Diode 1SS355 TE-17 01 DG01 Diode 1SS355 TE-17 01 EC01 Encoder SDB161PVB 06 UR847470 UR847470 UR867470 UR867470 UR847100 UR847100 US062100 US062100 US062220 US064100 US062100 US062100 US061220 US061220 US062220 US062100 US062100 UR847470 UR847470 US061680 US061680 UR847470 UR847470 US064100 US064100 US064100 US064100 UR866470 UA654470 UR866470 UR866100 UR866470 UR866470 UA654470 UR866470 UR847100 UR847100 UR866100 US062100 US062100 US060600 US060600 UR838100 UR838100 UR866470 US063100 US063100 UR838100 US064100 US064100 UR838100 WB285800 VB390100 VK025700 VK025700 VK025700 VK025700 VK025700 VK025700 VB390300 VK025700 WC711800 VT332900 VT332900 VT332900 VT332900 VT332900 VT332900 VT332900 WB349400 部品名ケミコンケミコンケミコンケミコンケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）ケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）ケミコンマイラーコンケミコンケミコンケミコンケミコンマイラーコンケミコンケミコンケミコンケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（ＣＨ）チップセラ（ＣＨ）ケミコンケミコンケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンチップセラ（Ｂ）チップセラ（Ｂ）ケミコンメスヘッダーコネクタベースポストワイヤートラップワイヤートラップワイヤートラップワイヤートラップワイヤートラップワイヤートラップコネクタベースポストワイヤートラップ束線　＃２８ダイオードダイオードダイオードダイオードダイオードダイオードダイオードエンコーダナット無し www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 16 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only EMH01 LC Filter ZJSR5101-223TA 01 EMH02 LC Filter ZJSR5101-223TA 01 IC103 IC NJM2068MD-TE2 OP AMP 02 IC501 IC NJM4580M-D(TE2) OP AMP 01 IC502 IC NJM2068MD-TE2 OP AMP 02 IC503 IC NJM2068MD-TE2 OP AMP 02 IC601 IC NJM4580M-D(TE2) OP AMP 01 IC701 IC NJM4580M-D(TE2) OP AMP 01 IC702 IC NJM2068MD-TE2 OP AMP 02 IC703 IC NJM2068MD-TE2 OP AMP 02 IC801 IC NJM4580M-D(TE2) OP AMP 01 IC901 IC NJM4580M-D(TE2) OP AMP 01 IC902 IC NJM2068MD-TE2 OP AMP 02 -904 IC NJM2068MD-TE2 OP AMP 02 ICA01 IC NJM4580M-D(TE2) OP AMP 01 ICA02 IC NJM2068MD-TE2 OP AMP 02 -04 IC NJM2068MD-TE2 OP AMP 02 ICB01 IC NJM2068MD-TE2 OP AMP 02 -03 IC NJM2068MD-TE2 OP AMP 02 ICC01 IC NJM2068MD-TE2 OP AMP 02 -03 IC NJM2068MD-TE2 OP AMP 02 ICD01 IC NJM2068MD-TE2 OP AMP 02 -03 IC NJM2068MD-TE2 OP AMP 02 ICE01 IC NJM2068MD-TE2 OP AMP 02 ICE02 IC NJM4580M-D(TE2) OP AMP 01 ICE03 IC NJM2068MD-TE2 OP AMP 02 ICF01 IC NJM2068MD-TE2 OP AMP 02 ICF02 IC NJM4580M-D(TE2) OP AMP 01 ICG01 IC NJM2068MD-TE2 OP AMP 02 -05 IC NJM2068MD-TE2 OP AMP 02 ICH01 IC LB1412M-TE-R LED DRIVER ICH02 IC LB1412M-TE-R LED DRIVER ICH03 IC NJM4556AL OP AMP 02 JKH01 Phone Jack ST MSJ-064-20B B PHONES 01 LD101 LED HFY803037P-50-0 EFFECT RTN ON 01 LD102 LED HFY803037P-50-0 EFFECT RTN PFL 01 LD501 LED Red HFR203PJ-3-00 CH1 PEAK 01 LD502 LED Yellow HFY803037P-50-0 CH1 ST 01 LD503 LED Yellow HFY803037P-50-0 CH1 PFL 01 LD504 LED Red HFR203TP-1-00 PHANTOM +48V 01 LD601 LED Red HFR203PJ-3-00 CH2 PEAK 01 LD602 LED Yellow HFY803037P-50-0 CH2 ST 01 LD603 LED Yellow HFY803037P-50-0 CH2 PFL 01 LD701 LED Red HFR203PJ-3-00 CH3 PEAK 01 LD702 LED Yellow HFY803037P-50-0 CH3 ST 01 LD703 LED Yellow HFY803037P-50-0 CH3 PFL 01 LD801 LED Red HFR203PJ-3-00 CH4 PEAK 01 LD802 LED Yellow HFY803037P-50-0 CH4 ST 01 LD803 LED Yellow HFY803037P-50-0 CH4 PFL 01 LD901 LED Red HFR203PJ-3-00 CH5/6 PEAK 01 LD902 LED Yellow HFY803037P-50-0 CH5/6 ST 01 LD903 LED Yellow HFY803037P-50-0 CH5/6 PFL 01 LDA01 LED Red HFR203PJ-3-00 CH7/8 PEAK 01 LDA02 LED Yellow HFY803037P-50-0 CH7/8 ST 01 LDA03 LED Yellow HFY803037P-50-0 CH7/8 PFL 01 LDB01 LED Yellow HFY803037P-50-0 CH9/10 ST 01 LDB02 LED Yellow HFY803037P-50-0 CH9/10 PFL 01 LDC01 LED Yellow HFY803037P-50-0 CH11/12 ST 01 LDC02 LED Yellow HFY803037P-50-0 CH11/12 PFL 01 LDH01 LED Red HFR203TP-1-00 L PEAK 01 LDH02 LED Yellow HFY103TP-1-00 L +5 01 LDH03 LED Yellow HFY103TP-1-00 L +3 01 LDH04 LED Yellow HFY103TP-1-00 L +1 01 LDH05 LED Yellow HFY103TP-1-00 L 0 01 LDH06 LED Green HFG203TP-1-00 L -1 01 LDH07 LED Green HFG203TP-1-00 L -3 01 LDH08 LED Green HFG203TP-1-00 L -5 01 LDH09 LED Green HFG203TP-1-00 L -7 01 LDH10 LED Green HFG203TP-1-00 L -10 01 LDH11 LED Green HFG203TP-1-00 L -15 01 WA093400 WA093400 X3505A00 X5025A00 X3505A00 X3505A00 X5025A00 X5025A00 X3505A00 X3505A00 X5025A00 X5025A00 X3505A00 X3505A00 X5025A00 X3505A00 X3505A00 X3505A00 X3505A00 X3505A00 X3505A00 X3505A00 X3505A00 X3505A00 X5025A00 X3505A00 X3505A00 X5025A00 X3505A00 X3505A00 X5838A00 X5838A00 XP844A00 V9812600 V9854500 V9854500 V9790400 V9854500 V9854500 V9790600 V9790400 V9854500 V9854500 V9790400 V9854500 V9854500 V9790400 V9854500 V9854500 V9790400 V9854500 V9854500 V9790400 V9854500 V9854500 V9854500 V9854500 V9854500 V9854500 V9790600 V9790800 V9790800 V9790800 V9790800 V9790900 V9790900 V9790900 V9790900 V9790900 V9790900 部品名ＬＣフィルターＥＭＩＬＣフィルターＥＭＩＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣホーンコネクタＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 17 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only LDH12 LED Green HFG203TP-1-00 L -20 01 LDH13 LED Red HFR203TP-1-00 R PEAK 01 LDH14 LED Yellow HFY103TP-1-00 R +5 01 LDH15 LED Yellow HFY103TP-1-00 R +3 01 LDH16 LED Yellow HFY103TP-1-00 R +1 01 LDH17 LED Yellow HFY103TP-1-00 R 0 01 LDH18 LED Green HFG203TP-1-00 R -1 01 LDH19 LED Green HFG203TP-1-00 R -3 01 LDH20 LED Green HFG203TP-1-00 R -5 01 LDH21 LED Green HFG203TP-1-00 R -7 01 LDH22 LED Green HFG203TP-1-00 R -10 01 LDH23 LED Green HFG203TP-1-00 R -15 01 LDH24 LED Green HFG203TP-1-00 R -20 01 LDH25 LED Green HFG203TP-1-00 POWER 01 Q101 Transistor 2SCKTC3875S Y,GR Q102 Transistor 2SCKTC3875S Y,GR Q103 Transistor 2SCKTA1504S Y,GR Q501 Transistor 2SC3324 GR,BL TE85 01 Q502 Transistor 2SCKTC3875S Y,GR Q503 Transistor 2SC3324 GR,BL TE85 01 Q504 Transistor 2SCKTC3875S Y,GR Q505 Transistor 2SCKTC3875S Y,GR Q506 Transistor 2SCKTA1504S Y,GR Q601 Transistor 2SC3324 GR,BL TE85 01 Q602 Transistor 2SCKTC3875S Y,GR Q603 Transistor 2SC3324 GR,BL TE85 01 Q604 Transistor 2SCKTC3875S Y,GR Q605 Transistor 2SCKTC3875S Y,GR Q606 Transistor 2SCKTA1504S Y,GR Q701 Transistor 2SC3324 GR,BL TE85 01 Q702 Transistor 2SCKTC3875S Y,GR Q703 Transistor 2SC3324 GR,BL TE85 01 Q704 Transistor 2SCKTC3875S Y,GR Q705 Transistor 2SCKTC3875S Y,GR Q706 Transistor 2SCKTA1504S Y,GR Q801 Transistor 2SC3324 GR,BL TE85 01 Q802 Transistor 2SCKTC3875S Y,GR Q803 Transistor 2SC3324 GR,BL TE85 01 Q804 Transistor 2SCKTC3875S Y,GR Q805 Transistor 2SCKTC3875S Y,GR Q806 Transistor 2SCKTA1504S Y,GR Q807 Transistor 2SCKTC3875S Y,GR Q808 Transistor 2SCKTC3875S Y,GR Q809 Transistor 2SCKTA1504S Y,GR Q901 Transistor 2SC3324 GR,BL TE85 01 Q902 Transistor 2SCKTC3875S Y,GR Q903 Transistor 2SC3324 GR,BL TE85 01 Q904 Transistor 2SCKTC3875S Y,GR Q905 Transistor 2SCKTC3875S Y,GR Q906 Transistor 2SCKTA1504S Y,GR QA01 Transistor 2SC3324 GR,BL TE85 01 QA02 Transistor 2SCKTC3875S Y,GR QA03 Transistor 2SC3324 GR,BL TE85 01 QA04 Transistor 2SCKTC3875S Y,GR QA05 Transistor 2SCKTC3875S Y,GR QA06 Transistor 2SCKTA1504S Y,GR QC01 Transistor 2SCKTC3875S Y,GR QG01 Transistor 2SC3326 A,B TE85R 01 QG02 Transistor 2SC3326 A,B TE85R 01 QH01 Transistor 2SCKTC3875S Y,GR QH02 Transistor 2SCKTA1504S Y,GR QH03 Transistor 2SCKTC3875S Y,GR QH04 Transistor 2SCKTA1504S Y,GR R107 Carbon Resistor (chip) 47.0K 63M J 01 R108 Carbon Resistor (chip) 1.0K 63M J 01 R109 Carbon Resistor (chip) 220.0K 63M J 01 R110 Carbon Resistor (chip) 220.0K 63M J 01 R111 Carbon Resistor (chip) 18.0K 63M J 01 R112 Carbon Resistor (chip) 18.0K 63M J 01 R113 Carbon Resistor (chip) 4.7K 63M J 01 V9790900 V9790600 V9790800 V9790800 V9790800 V9790800 V9790900 V9790900 V9790900 V9790900 V9790900 V9790900 V9790900 V9790900 WC529400 WC529400 WC529500 V7421700 WC529400 V7421700 WC529400 WC529400 WC529500 V7421700 WC529400 V7421700 WC529400 WC529400 WC529500 V7421700 WC529400 V7421700 WC529400 WC529400 WC529500 V7421700 WC529400 V7421700 WC529400 WC529400 WC529500 WC529400 WC529400 WC529500 V7421700 WC529400 V7421700 WC529400 WC529400 WC529500 V7421700 WC529400 V7421700 WC529400 WC529400 WC529500 WC529400 VD303700 VD303700 WC529400 WC529500 WC529400 WC529500 RD357470 RD356100 RD358220 RD358220 RD357180 RD357180 RD356470 部品名ＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤＬＥＤトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタチップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 18 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only R114 Carbon Resistor (chip) 4.7K 63M J 01 R115 Carbon Resistor (chip) 22.0K 63M J 01 R116 Carbon Resistor (chip) 18.0K 63M J 01 R117 Carbon Resistor (chip) 18.0K 63M J 01 R118 Carbon Resistor (chip) 12.0K 63M J 01 R119 Carbon Resistor (chip) 1.5K 63M J 01 R120 Carbon Resistor 100.0 1/4 J 01 R121 Carbon Resistor (chip) 47.0K 63M J 01 R122 Carbon Resistor (chip) 47.0K 63M J 01 R123 Carbon Resistor (chip) 220.0 63M J 01 -126 Carbon Resistor (chip) 220.0 63M J 01 R127 Carbon Resistor (chip) 36.0K 63M J 01 R128 Carbon Resistor (chip) 36.0K 63M J 01 R129 Carbon Resistor (chip) 6.8K 63M J 01 R130 Carbon Resistor (chip) 6.8K 63M J 01 R131 Carbon Resistor (chip) 15.0K 63M J 01 R132 Carbon Resistor (chip) 15.0K 63M J 01 R501 Carbon Resistor (chip) 10.0 63M J 01 R502 Carbon Resistor (chip) 10.0 63M J 01 R503 Carbon Resistor (chip) 47.0K D 1608 01 R504 Carbon Resistor (chip) 47.0K D 1608 01 R505 Carbon Resistor (chip) 10.0 63M J 01 R506 Carbon Resistor (chip) 2.2K D 1608 01 R507 Carbon Resistor (chip) 3.9K D 1608 01 R508 Carbon Resistor (chip) 10.0K D 1608 01 R509 Carbon Resistor (chip) 10.0K D 1608 01 R510 Carbon Resistor (chip) 27.0 D 1608 01 R511 Carbon Resistor (chip) 2.2K D 1608 01 R512 Carbon Resistor (chip) 3.9K D 1608 01 R513 Carbon Resistor (chip) 10.0 63M J 01 R514 Carbon Resistor (chip) 33.0K D 1608 01 R515 Carbon Resistor (chip) 33.0K D 1608 01 R516 Carbon Resistor (chip) 220.0K 63M J 01 R517 Carbon Resistor (chip) 16.0K 63M J 01 R518 Carbon Resistor (chip) 33.0K 63M J 01 R520 Carbon Resistor (chip) 220.0K 63M J 01 R521 Carbon Resistor (chip) 220.0K 63M J 01 R522 Carbon Resistor (chip) 10.0K 63M J 01 R523 Carbon Resistor (chip) 680.0 63M J 01 R524 Carbon Resistor (chip) 2.7K 63M J 01 R525 Carbon Resistor (chip) 10.0K 63M J 01 R526 Carbon Resistor (chip) 10.0K 63M J 01 R527 Carbon Resistor (chip) 680.0 63M J 01 R528 Carbon Resistor (chip) 2.7K 63M J 01 R529 Carbon Resistor (chip) 2.7K 63M J 01 R530 Carbon Resistor (chip) 47.0K 63M J 01 R532 Carbon Resistor (chip) 100.0K 63M J 01 R533 Carbon Resistor (chip) 8.2K 63M J 01 R535 Carbon Resistor (chip) 100.0K 63M J 01 R536 Carbon Resistor (chip) 4.7K 63M J 01 R537 Carbon Resistor 3.3K 1/4 J 01 R539 Carbon Resistor (chip) 100.0K 63M J 01 R540 Carbon Resistor (chip) 36.0K 63M J 01 R541 Carbon Resistor (chip) 220.0 63M J 01 R542 Carbon Resistor (chip) 6.8K 63M J 01 R543 Carbon Resistor (chip) 15.0K 63M J 01 R545 Carbon Resistor (chip) 18.0K 63M J 01 -548 Carbon Resistor (chip) 18.0K 63M J 01 R549 Carbon Resistor (chip) 36.0K 63M J 01 R550 Carbon Resistor (chip) 36.0K 63M J 01 R551 Carbon Resistor (chip) 18.0K 63M J 01 R552 Carbon Resistor (chip) 18.0K 63M J 01 R553 Carbon Resistor 2.7K 1/4 J 01 R561 Carbon Resistor (chip) 220.0 63M J 01 R601 Carbon Resistor (chip) 10.0 63M J 01 R602 Carbon Resistor (chip) 10.0 63M J 01 R603 Carbon Resistor (chip) 47.0K D 1608 01 R604 Carbon Resistor (chip) 47.0K D 1608 01 R605 Carbon Resistor (chip) 10.0 63M J 01 R606 Carbon Resistor (chip) 2.2K D 1608 01 RD356470 RD357220 RD357180 RD357180 RD357120 RD356150 HF455100 RD357470 RD357470 RD355220 RD355220 RD357360 RD357360 RD356680 RD356680 RD357150 RD357150 RD354100 RD354100 RF357470 RF357470 RD354100 RF356220 RF356390 RF357100 RF357100 RF354270 RF356220 RF356390 RD354100 RF357330 RF357330 RD358220 RD357160 RD357330 RD358220 RD358220 RD357100 RD355680 RD356270 RD357100 RD357100 RD355680 RD356270 RD356270 RD357470 RD358100 RD356820 RD358100 RD356470 HF456330 RD358100 RD357360 RD355220 RD356680 RD357150 RD357180 RD357180 RD357360 RD357360 RD357180 RD357180 HF456270 RD355220 RD354100 RD354100 RF357470 RF357470 RD354100 RF356220 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 19 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only R607 Carbon Resistor (chip) 3.9K D 1608 01 R608 Carbon Resistor (chip) 10.0K D 1608 01 R609 Carbon Resistor (chip) 10.0K D 1608 01 R610 Carbon Resistor (chip) 27.0 D 1608 01 R611 Carbon Resistor (chip) 2.2K D 1608 01 R612 Carbon Resistor (chip) 3.9K D 1608 01 R613 Carbon Resistor (chip) 10.0 63M J 01 R614 Carbon Resistor (chip) 33.0K D 1608 01 R615 Carbon Resistor (chip) 33.0K D 1608 01 R616 Carbon Resistor (chip) 220.0K 63M J 01 R617 Carbon Resistor (chip) 16.0K 63M J 01 R618 Carbon Resistor (chip) 33.0K 63M J 01 R620 Carbon Resistor (chip) 220.0K 63M J 01 R621 Carbon Resistor (chip) 220.0K 63M J 01 R622 Carbon Resistor (chip) 10.0K 63M J 01 R623 Carbon Resistor (chip) 680.0 63M J 01 R624 Carbon Resistor (chip) 2.7K 63M J 01 R625 Carbon Resistor (chip) 10.0K 63M J 01 R626 Carbon Resistor (chip) 10.0K 63M J 01 R627 Carbon Resistor (chip) 680.0 63M J 01 R628 Carbon Resistor (chip) 2.7K 63M J 01 R629 Carbon Resistor (chip) 2.7K 63M J 01 R630 Carbon Resistor (chip) 47.0K 63M J 01 R632 Carbon Resistor (chip) 100.0K 63M J 01 R633 Carbon Resistor (chip) 8.2K 63M J 01 R635 Carbon Resistor (chip) 100.0K 63M J 01 R636 Carbon Resistor (chip) 4.7K 63M J 01 R637 Carbon Resistor 3.3K 1/4 J 01 R639 Carbon Resistor (chip) 100.0K 63M J 01 R640 Carbon Resistor (chip) 36.0K 63M J 01 R641 Carbon Resistor (chip) 220.0 63M J 01 R642 Carbon Resistor (chip) 6.8K 63M J 01 R643 Carbon Resistor (chip) 15.0K 63M J 01 R645 Carbon Resistor (chip) 18.0K 63M J 01 R648 Carbon Resistor (chip) 18.0K 63M J 01 R649 Carbon Resistor (chip) 36.0K 63M J 01 R650 Carbon Resistor (chip) 36.0K 63M J 01 R651 Carbon Resistor (chip) 18.0K 63M J 01 R652 Carbon Resistor (chip) 18.0K 63M J 01 R661 Carbon Resistor (chip) 220.0 63M J 01 R701 Carbon Resistor (chip) 10.0 63M J 01 R702 Carbon Resistor (chip) 10.0 63M J 01 R703 Carbon Resistor (chip) 47.0K D 1608 01 R704 Carbon Resistor (chip) 47.0K D 1608 01 R705 Carbon Resistor (chip) 10.0 63M J 01 R706 Carbon Resistor (chip) 2.2K D 1608 01 R707 Carbon Resistor (chip) 3.9K D 1608 01 R708 Carbon Resistor (chip) 10.0K D 1608 01 R709 Carbon Resistor (chip) 10.0K D 1608 01 R710 Carbon Resistor (chip) 27.0 D 1608 01 R711 Carbon Resistor (chip) 2.2K D 1608 01 R712 Carbon Resistor (chip) 3.9K D 1608 01 R713 Carbon Resistor (chip) 10.0 63M J 01 R714 Carbon Resistor (chip) 33.0K D 1608 01 R715 Carbon Resistor (chip) 33.0K D 1608 01 R716 Carbon Resistor (chip) 220.0K 63M J 01 R717 Carbon Resistor (chip) 16.0K 63M J 01 R718 Carbon Resistor (chip) 33.0K 63M J 01 R720 Carbon Resistor (chip) 220.0K 63M J 01 R721 Carbon Resistor (chip) 220.0K 63M J 01 R722 Carbon Resistor (chip) 10.0K 63M J 01 R723 Carbon Resistor (chip) 680.0 63M J 01 R724 Carbon Resistor (chip) 2.7K 63M J 01 R725 Carbon Resistor (chip) 10.0K 63M J 01 R726 Carbon Resistor (chip) 10.0K 63M J 01 R727 Carbon Resistor (chip) 680.0 63M J 01 R728 Carbon Resistor (chip) 2.7K 63M J 01 R729 Carbon Resistor (chip) 2.7K 63M J 01 R730 Carbon Resistor (chip) 47.0K 63M J 01 R732 Carbon Resistor (chip) 100.0K 63M J 01 RF356390 RF357100 RF357100 RF354270 RF356220 RF356390 RD354100 RF357330 RF357330 RD358220 RD357160 RD357330 RD358220 RD358220 RD357100 RD355680 RD356270 RD357100 RD357100 RD355680 RD356270 RD356270 RD357470 RD358100 RD356820 RD358100 RD356470 HF456330 RD358100 RD357360 RD355220 RD356680 RD357150 RD357180 RD357180 RD357360 RD357360 RD357180 RD357180 RD355220 RD354100 RD354100 RF357470 RF357470 RD354100 RF356220 RF356390 RF357100 RF357100 RF354270 RF356220 RF356390 RD354100 RF357330 RF357330 RD358220 RD357160 RD357330 RD358220 RD358220 RD357100 RD355680 RD356270 RD357100 RD357100 RD355680 RD356270 RD356270 RD357470 RD358100 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 20 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only R733 Carbon Resistor (chip) 8.2K 63M J 01 R735 Carbon Resistor (chip) 100.0K 63M J 01 R736 Carbon Resistor (chip) 4.7K 63M J 01 R737 Carbon Resistor 3.3K 1/4 J 01 R739 Carbon Resistor (chip) 100.0K 63M J 01 R740 Carbon Resistor (chip) 36.0K 63M J 01 R741 Carbon Resistor (chip) 220.0 63M J 01 R742 Carbon Resistor (chip) 6.8K 63M J 01 R743 Carbon Resistor (chip) 15.0K 63M J 01 R745 Carbon Resistor (chip) 18.0K 63M J 01 -748 Carbon Resistor (chip) 18.0K 63M J 01 R749 Carbon Resistor (chip) 36.0K 63M J 01 R750 Carbon Resistor (chip) 36.0K 63M J 01 R751 Carbon Resistor (chip) 18.0K 63M J 01 R752 Carbon Resistor (chip) 18.0K 63M J 01 R761 Carbon Resistor (chip) 220.0 63M J 01 R801 Carbon Resistor (chip) 10.0 63M J 01 R802 Carbon Resistor (chip) 10.0 63M J 01 R803 Carbon Resistor (chip) 47.0K D 1608 01 R804 Carbon Resistor (chip) 47.0K D 1608 01 R805 Carbon Resistor (chip) 10.0 63M J 01 R806 Carbon Resistor (chip) 2.2K D 1608 01 R807 Carbon Resistor (chip) 3.9K D 1608 01 R808 Carbon Resistor (chip) 10.0K D 1608 01 R809 Carbon Resistor (chip) 10.0K D 1608 01 R810 Carbon Resistor (chip) 27.0 D 1608 01 R811 Carbon Resistor (chip) 2.2K D 1608 01 R812 Carbon Resistor (chip) 3.9K D 1608 01 R813 Carbon Resistor (chip) 10.0 63M J 01 R814 Carbon Resistor (chip) 33.0K D 1608 01 R815 Carbon Resistor (chip) 33.0K D 1608 01 R816 Carbon Resistor (chip) 220.0K 63M J 01 R817 Carbon Resistor (chip) 16.0K 63M J 01 R818 Carbon Resistor (chip) 33.0K 63M J 01 R820 Carbon Resistor (chip) 220.0K 63M J 01 R821 Carbon Resistor (chip) 220.0K 63M J 01 R822 Carbon Resistor (chip) 10.0K 63M J 01 R823 Carbon Resistor (chip) 680.0 63M J 01 R824 Carbon Resistor (chip) 2.7K 63M J 01 R825 Carbon Resistor (chip) 10.0K 63M J 01 R826 Carbon Resistor (chip) 10.0K 63M J 01 R827 Carbon Resistor (chip) 680.0 63M J 01 R828 Carbon Resistor (chip) 2.7K 63M J 01 R829 Carbon Resistor (chip) 2.7K 63M J 01 R830 Carbon Resistor (chip) 47.0K 63M J 01 R832 Carbon Resistor (chip) 100.0K 63M J 01 R833 Carbon Resistor (chip) 8.2K 63M J 01 R835 Carbon Resistor (chip) 100.0K 63M J 01 R836 Carbon Resistor (chip) 4.7K 63M J 01 R837 Carbon Resistor 3.3K 1/4 J 01 R839 Carbon Resistor (chip) 100.0K 63M J 01 R840 Carbon Resistor (chip) 36.0K 63M J 01 R841 Carbon Resistor (chip) 220.0 63M J 01 R842 Carbon Resistor (chip) 6.8K 63M J 01 R843 Carbon Resistor (chip) 15.0K 63M J 01 R845 Carbon Resistor (chip) 12.0K 63M J 01 R846 Carbon Resistor (chip) 1.5K 63M J 01 R847 Carbon Resistor 100.0 1/4 J 01 R848 Carbon Resistor (chip) 12.0K 63M J 01 R849 Carbon Resistor (chip) 1.5K 63M J 01 R850 Carbon Resistor 100.0 1/4 J 01 R851 Carbon Resistor (chip) 18.0K 63M J 01 -854 Carbon Resistor (chip) 18.0K 63M J 01 R855 Carbon Resistor (chip) 36.0K 63M J 01 R856 Carbon Resistor (chip) 36.0K 63M J 01 R857 Carbon Resistor (chip) 18.0K 63M J 01 R858 Carbon Resistor (chip) 18.0K 63M J 01 R859 Carbon Resistor (chip) 47.0K 63M J 01 R860 Carbon Resistor (chip) 47.0K 63M J 01 R861 Carbon Resistor (chip) 220.0 63M J 01 RD356820 RD358100 RD356470 HF456330 RD358100 RD357360 RD355220 RD356680 RD357150 RD357180 RD357180 RD357360 RD357360 RD357180 RD357180 RD355220 RD354100 RD354100 RF357470 RF357470 RD354100 RF356220 RF356390 RF357100 RF357100 RF354270 RF356220 RF356390 RD354100 RF357330 RF357330 RD358220 RD357160 RD357330 RD358220 RD358220 RD357100 RD355680 RD356270 RD357100 RD357100 RD355680 RD356270 RD356270 RD357470 RD358100 RD356820 RD358100 RD356470 HF456330 RD358100 RD357360 RD355220 RD356680 RD357150 RD357120 RD356150 HF455100 RD357120 RD356150 HF455100 RD357180 RD357180 RD357360 RD357360 RD357180 RD357180 RD357470 RD357470 RD355220 部品名チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 21 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only R901 Carbon Resistor (chip) 10.0 63M J 01 R902 Carbon Resistor (chip) 2.2K D 1608 01 R903 Carbon Resistor (chip) 3.9K D 1608 01 R905 Carbon Resistor (chip) 10.0K 63M J 01 R906 Carbon Resistor (chip) 10.0K 63M J 01 R907 Carbon Resistor (chip) 360.0 D 1608 R908 Carbon Resistor (chip) 10.0K D 1608 01 R909 Carbon Resistor (chip) 10.0K D 1608 01 R910 Carbon Resistor (chip) 2.2K 63M J 01 R911 Carbon Resistor (chip) 2.2K 63M J 01 R912 Carbon Resistor (chip) 2.2K D 1608 01 R913 Carbon Resistor (chip) 3.9K D 1608 01 R914 Carbon Resistor (chip) 220.0 63M J 01 R915 Carbon Resistor (chip) 220.0 63M J 01 R916 Carbon Resistor (chip) 10.0 63M J 01 R917 Carbon Resistor (chip) 6.2K D 1608 R918 Carbon Resistor (chip) 6.2K D 1608 R919 Carbon Resistor (chip) 47.0 63M J 01 R920 Carbon Resistor (chip) 47.0 63M J 01 R921 Carbon Resistor (chip) 15.0K 63M J 01 R922 Carbon Resistor (chip) 15.0K 63M J 01 R923 Carbon Resistor (chip) 220.0K 63M J 01 R924 Carbon Resistor (chip) 16.0K 63M J 01 R925 Carbon Resistor (chip) 33.0K 63M J 01 R926 Carbon Resistor (chip) 10.0K 63M J 01 R927 Carbon Resistor (chip) 680.0 63M J 01 R928 Carbon Resistor (chip) 2.7K 63M J 01 R929 Carbon Resistor (chip) 10.0K 63M J 01 R930 Carbon Resistor (chip) 680.0 63M J 01 R931 Carbon Resistor (chip) 2.7K 63M J 01 R933 Carbon Resistor (chip) 220.0K 63M J 01 R934 Carbon Resistor (chip) 220.0K 63M J 01 R935 Carbon Resistor (chip) 10.0K 63M J 01 -937 Carbon Resistor (chip) 10.0K 63M J 01 R938 Carbon Resistor (chip) 680.0 63M J 01 R939 Carbon Resistor (chip) 2.7K 63M J 01 R940 Carbon Resistor (chip) 2.7K 63M J 01 R941 Carbon Resistor (chip) 10.0K 63M J 01 R942 Carbon Resistor (chip) 680.0 63M J 01 R943 Carbon Resistor (chip) 2.7K 63M J 01 R944 Carbon Resistor (chip) 2.7K 63M J 01 R945 Carbon Resistor (chip) 220.0 63M J 01 R946 Carbon Resistor (chip) 220.0 63M J 01 R949 Carbon Resistor (chip) 100.0K 63M J 01 R950 Carbon Resistor (chip) 10.0K 63M J 01 R951 Carbon Resistor (chip) 100.0K 63M J 01 R952 Carbon Resistor (chip) 4.7K 63M J 01 R953 Carbon Resistor 3.3K 1/4 J 01 R954 Carbon Resistor (chip) 100.0K 63M J 01 R955 Carbon Resistor (chip) 36.0K 63M J 01 R956 Carbon Resistor (chip) 36.0K 63M J 01 R957 Carbon Resistor (chip) 220.0 63M J 01 R958 Carbon Resistor (chip) 220.0 63M J 01 R959 Carbon Resistor (chip) 6.8K 63M J 01 R960 Carbon Resistor (chip) 6.8K 63M J 01 R961 Carbon Resistor (chip) 15.0K 63M J 01 R962 Carbon Resistor (chip) 15.0K 63M J 01 R965 Carbon Resistor (chip) 4.7K 63M J 01 -968 Carbon Resistor (chip) 4.7K 63M J 01 R969 Carbon Resistor (chip) 22.0K 63M J 01 R970 Carbon Resistor (chip) 22.0K 63M J 01 R971 Carbon Resistor (chip) 18.0K 63M J 01 -976 Carbon Resistor (chip) 18.0K 63M J 01 RA01 Carbon Resistor (chip) 10.0 63M J 01 RA02 Carbon Resistor (chip) 2.2K D 1608 01 RA03 Carbon Resistor (chip) 3.9K D 1608 01 RA05 Carbon Resistor (chip) 10.0K 63M J 01 RA06 Carbon Resistor (chip) 10.0K 63M J 01 RA07 Carbon Resistor (chip) 360.0 D 1608 RA08 Carbon Resistor (chip) 10.0K D 1608 01 RD354100 RF356220 RF356390 RD357100 RD357100 RF355360 RF357100 RF357100 RD356220 RD356220 RF356220 RF356390 RD355220 RD355220 RD354100 RF356620 RF356620 RD354470 RD354470 RD357150 RD357150 RD358220 RD357160 RD357330 RD357100 RD355680 RD356270 RD357100 RD355680 RD356270 RD358220 RD358220 RD357100 RD357100 RD355680 RD356270 RD356270 RD357100 RD355680 RD356270 RD356270 RD355220 RD355220 RD358100 RD357100 RD358100 RD356470 HF456330 RD358100 RD357360 RD357360 RD355220 RD355220 RD356680 RD356680 RD357150 RD357150 RD356470 RD356470 RD357220 RD357220 RD357180 RD357180 RD354100 RF356220 RF356390 RD357100 RD357100 RF355360 RF357100 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 22 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only RA09 Carbon Resistor (chip) 10.0K D 1608 01 RA10 Carbon Resistor (chip) 2.2K 63M J 01 RA11 Carbon Resistor (chip) 2.2K 63M J 01 RA12 Carbon Resistor (chip) 2.2K D 1608 01 RA13 Carbon Resistor (chip) 3.9K D 1608 01 RA14 Carbon Resistor (chip) 220.0 63M J 01 RA15 Carbon Resistor (chip) 220.0 63M J 01 RA16 Carbon Resistor (chip) 10.0 63M J 01 RA17 Carbon Resistor (chip) 6.2K D 1608 RA18 Carbon Resistor (chip) 6.2K D 1608 RA19 Carbon Resistor (chip) 47.0 63M J 01 RA20 Carbon Resistor (chip) 47.0 63M J 01 RA21 Carbon Resistor (chip) 15.0K 63M J 01 RA22 Carbon Resistor (chip) 15.0K 63M J 01 RA23 Carbon Resistor (chip) 220.0K 63M J 01 RA24 Carbon Resistor (chip) 16.0K 63M J 01 RA25 Carbon Resistor (chip) 33.0K 63M J 01 RA26 Carbon Resistor (chip) 10.0K 63M J 01 RA27 Carbon Resistor (chip) 680.0 63M J 01 RA28 Carbon Resistor (chip) 2.7K 63M J 01 RA29 Carbon Resistor (chip) 10.0K 63M J 01 RA30 Carbon Resistor (chip) 680.0 63M J 01 RA31 Carbon Resistor (chip) 2.7K 63M J 01 RA33 Carbon Resistor (chip) 220.0K 63M J 01 RA34 Carbon Resistor (chip) 220.0K 63M J 01 RA35 Carbon Resistor (chip) 10.0K 63M J 01 -37 Carbon Resistor (chip) 10.0K 63M J 01 RA38 Carbon Resistor (chip) 680.0 63M J 01 RA39 Carbon Resistor (chip) 2.7K 63M J 01 RA40 Carbon Resistor (chip) 2.7K 63M J 01 RA41 Carbon Resistor (chip) 10.0K 63M J 01 RA42 Carbon Resistor (chip) 680.0 63M J 01 RA43 Carbon Resistor (chip) 2.7K 63M J 01 RA44 Carbon Resistor (chip) 2.7K 63M J 01 RA45 Carbon Resistor (chip) 220.0 63M J 01 RA46 Carbon Resistor (chip) 220.0 63M J 01 RA49 Carbon Resistor (chip) 100.0K 63M J 01 RA50 Carbon Resistor (chip) 10.0K 63M J 01 RA51 Carbon Resistor (chip) 100.0K 63M J 01 RA52 Carbon Resistor (chip) 4.7K 63M J 01 RA53 Carbon Resistor 3.3K 1/4 J 01 RA54 Carbon Resistor (chip) 100.0K 63M J 01 RA55 Carbon Resistor (chip) 36.0K 63M J 01 RA56 Carbon Resistor (chip) 36.0K 63M J 01 RA57 Carbon Resistor (chip) 220.0 63M J 01 RA58 Carbon Resistor (chip) 220.0 63M J 01 RA59 Carbon Resistor (chip) 6.8K 63M J 01 RA60 Carbon Resistor (chip) 6.8K 63M J 01 RA61 Carbon Resistor (chip) 15.0K 63M J 01 RA62 Carbon Resistor (chip) 15.0K 63M J 01 RA65 Carbon Resistor (chip) 4.7K 63M J 01 -68 Carbon Resistor (chip) 4.7K 63M J 01 RA69 Carbon Resistor (chip) 22.0K 63M J 01 RA70 Carbon Resistor (chip) 22.0K 63M J 01 RA71 Carbon Resistor (chip) 18.0K 63M J 01 -76 Carbon Resistor (chip) 18.0K 63M J 01 RB01 Carbon Resistor (chip) 220.0 63M J 01 RB02 Carbon Resistor (chip) 220.0 63M J 01 RB03 Carbon Resistor (chip) 18.0K 63M J 01 RB04 Carbon Resistor (chip) 18.0K 63M J 01 RB05 Carbon Resistor (chip) 220.0 63M J 01 RB06 Carbon Resistor (chip) 220.0 63M J 01 RB07 Carbon Resistor (chip) 8.2K 63M J 01 RB08 Carbon Resistor (chip) 8.2K 63M J 01 RB09 Carbon Resistor (chip) 18.0K 63M J 01 RB10 Carbon Resistor (chip) 18.0K 63M J 01 RB11 Carbon Resistor (chip) 10.0K 63M J 01 RB12 Carbon Resistor (chip) 680.0 63M J 01 RB13 Carbon Resistor (chip) 2.7K 63M J 01 RB14 Carbon Resistor (chip) 10.0K 63M J 01 RF357100 RD356220 RD356220 RF356220 RF356390 RD355220 RD355220 RD354100 RF356620 RF356620 RD354470 RD354470 RD357150 RD357150 RD358220 RD357160 RD357330 RD357100 RD355680 RD356270 RD357100 RD355680 RD356270 RD358220 RD358220 RD357100 RD357100 RD355680 RD356270 RD356270 RD357100 RD355680 RD356270 RD356270 RD355220 RD355220 RD358100 RD357100 RD358100 RD356470 HF456330 RD358100 RD357360 RD357360 RD355220 RD355220 RD356680 RD356680 RD357150 RD357150 RD356470 RD356470 RD357220 RD357220 RD357180 RD357180 RD355220 RD355220 RD357180 RD357180 RD355220 RD355220 RD356820 RD356820 RD357180 RD357180 RD357100 RD355680 RD356270 RD357100 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 23 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only RB15 Carbon Resistor (chip) 680.0 63M J 01 RB16 Carbon Resistor (chip) 2.7K 63M J 01 RB17 Carbon Resistor (chip) 10.0K 63M J 01 -19 Carbon Resistor (chip) 10.0K 63M J 01 RB20 Carbon Resistor (chip) 680.0 63M J 01 RB21 Carbon Resistor (chip) 2.7K 63M J 01 RB22 Carbon Resistor (chip) 2.7K 63M J 01 RB23 Carbon Resistor (chip) 10.0K 63M J 01 RB24 Carbon Resistor (chip) 680.0 63M J 01 RB25 Carbon Resistor (chip) 2.7K 63M J 01 RB26 Carbon Resistor (chip) 2.7K 63M J 01 RB27 Carbon Resistor (chip) 220.0 63M J 01 RB28 Carbon Resistor (chip) 220.0 63M J 01 RB29 Carbon Resistor (chip) 36.0K 63M J 01 RB30 Carbon Resistor (chip) 36.0K 63M J 01 RB31 Carbon Resistor (chip) 220.0 63M J 01 RB32 Carbon Resistor (chip) 220.0 63M J 01 RB33 Carbon Resistor (chip) 6.8K 63M J 01 RB34 Carbon Resistor (chip) 6.8K 63M J 01 RB35 Carbon Resistor (chip) 15.0K 63M J 01 RB36 Carbon Resistor (chip) 15.0K 63M J 01 RB39 Carbon Resistor (chip) 4.7K 63M J 01 -42 Carbon Resistor (chip) 4.7K 63M J 01 RB43 Carbon Resistor (chip) 22.0K 63M J 01 RB44 Carbon Resistor (chip) 22.0K 63M J 01 RB45 Carbon Resistor (chip) 18.0K 63M J 01 -50 Carbon Resistor (chip) 18.0K 63M J 01 RB51 Carbon Resistor (chip) 220.0K 63M J 01 RB52 Carbon Resistor (chip) 220.0K 63M J 01 RC01 Carbon Resistor (chip) 220.0 63M J 01 RC02 Carbon Resistor (chip) 220.0 63M J 01 RC03 Carbon Resistor (chip) 18.0K 63M J 01 RC04 Carbon Resistor (chip) 18.0K 63M J 01 RC05 Carbon Resistor (chip) 220.0 63M J 01 RC06 Carbon Resistor (chip) 220.0 63M J 01 RC07 Carbon Resistor (chip) 8.2K 63M J 01 RC08 Carbon Resistor (chip) 8.2K 63M J 01 RC09 Carbon Resistor (chip) 18.0K 63M J 01 RC10 Carbon Resistor (chip) 18.0K 63M J 01 RC11 Carbon Resistor (chip) 10.0K 63M J 01 RC12 Carbon Resistor (chip) 680.0 63M J 01 RC13 Carbon Resistor (chip) 2.7K 63M J 01 RC14 Carbon Resistor (chip) 10.0K 63M J 01 RC15 Carbon Resistor (chip) 680.0 63M J 01 RC16 Carbon Resistor (chip) 2.7K 63M J 01 RC17 Carbon Resistor (chip) 10.0K 63M J 01 -19 Carbon Resistor (chip) 10.0K 63M J 01 RC20 Carbon Resistor (chip) 680.0 63M J 01 RC21 Carbon Resistor (chip) 2.7K 63M J 01 RC22 Carbon Resistor (chip) 2.7K 63M J 01 RC23 Carbon Resistor (chip) 10.0K 63M J 01 RC24 Carbon Resistor (chip) 680.0 63M J 01 RC25 Carbon Resistor (chip) 2.7K 63M J 01 RC26 Carbon Resistor (chip) 2.7K 63M J 01 RC27 Carbon Resistor (chip) 220.0 63M J 01 RC28 Carbon Resistor (chip) 220.0 63M J 01 RC29 Carbon Resistor (chip) 36.0K 63M J 01 RC30 Carbon Resistor (chip) 36.0K 63M J 01 RC31 Carbon Resistor (chip) 220.0 63M J 01 RC32 Carbon Resistor (chip) 220.0 63M J 01 RC33 Carbon Resistor (chip) 6.8K 63M J 01 RC34 Carbon Resistor (chip) 6.8K 63M J 01 RC35 Carbon Resistor (chip) 15.0K 63M J 01 RC36 Carbon Resistor (chip) 15.0K 63M J 01 RC39 Carbon Resistor (chip) 4.7K 63M J 01 -42 Carbon Resistor (chip) 4.7K 63M J 01 RC43 Carbon Resistor (chip) 22.0K 63M J 01 RC44 Carbon Resistor (chip) 22.0K 63M J 01 RC45 Carbon Resistor (chip) 12.0K 63M J 01 RC46 Carbon Resistor (chip) 1.5K 63M J 01 RD355680 RD356270 RD357100 RD357100 RD355680 RD356270 RD356270 RD357100 RD355680 RD356270 RD356270 RD355220 RD355220 RD357360 RD357360 RD355220 RD355220 RD356680 RD356680 RD357150 RD357150 RD356470 RD356470 RD357220 RD357220 RD357180 RD357180 RD358220 RD358220 RD355220 RD355220 RD357180 RD357180 RD355220 RD355220 RD356820 RD356820 RD357180 RD357180 RD357100 RD355680 RD356270 RD357100 RD355680 RD356270 RD357100 RD357100 RD355680 RD356270 RD356270 RD357100 RD355680 RD356270 RD356270 RD355220 RD355220 RD357360 RD357360 RD355220 RD355220 RD356680 RD356680 RD357150 RD357150 RD356470 RD356470 RD357220 RD357220 RD357120 RD356150 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 24 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only HF455100 RD357180 RD357180 RD358220 RD358220 RD358220 RD358220 RD357100 RD357100 RD357130 RD357130 RD357100 RD357100 RD356820 RD356820 RD356470 RD356470 RD356910 RD356910 RD357220 RD355220 RD355220 RD356680 RD356680 RD357100 RD357100 RD357180 RD357180 RD355220 RD355220 RD357360 RD357360 RD355220 RD355220 RD356240 RD356240 RD357100 RD357100 RD358100 RD358100 RD357180 RD357180 RD357300 RD357300 RD357750 RD357750 RD355220 RD355220 RD357180 RD357180 RD355220 RD355220 RD356470 RD356470 RD354100 RD357100 RD357100 RD358100 RD358100 RD357180 RD357180 RD356150 RD356150 RD357100 RD357100 RD356120 RD356120 RD357180 RD357180 RD357360 RC47 Carbon Resistor 100.0 1/4 J 01 RC52 Carbon Resistor (chip) 18.0K 63M J 01 -57 Carbon Resistor (chip) 18.0K 63M J 01 RC59 Carbon Resistor (chip) 220.0K 63M J 01 RC60 Carbon Resistor (chip) 220.0K 63M J 01 RD01 Carbon Resistor (chip) 220.0K 63M J 01 RD02 Carbon Resistor (chip) 220.0K 63M J 01 RD11 Carbon Resistor (chip) 10.0K 63M J 01 RD12 Carbon Resistor (chip) 10.0K 63M J 01 RD13 Carbon Resistor (chip) 13.0K 63M J 01 RD14 Carbon Resistor (chip) 13.0K 63M J 01 RD15 Carbon Resistor (chip) 10.0K 63M J 01 RD16 Carbon Resistor (chip) 10.0K 63M J 01 RD17 Carbon Resistor (chip) 8.2K 63M J 01 RD18 Carbon Resistor (chip) 8.2K 63M J 01 RD19 Carbon Resistor (chip) 4.7K 63M J 01 RD20 Carbon Resistor (chip) 4.7K 63M J 01 RD23 Carbon Resistor (chip) 9.1K 63M J 01 -26 Carbon Resistor (chip) 9.1K 63M J 01 RD27 Carbon Resistor (chip) 22.0K 63M J 01 RD31 Carbon Resistor (chip) 220.0 63M J 01 RD32 Carbon Resistor (chip) 220.0 63M J 01 RD33 Carbon Resistor (chip) 6.8K 63M J 01 RD34 Carbon Resistor (chip) 6.8K 63M J 01 RD35 Carbon Resistor (chip) 10.0K 63M J 01 RD36 Carbon Resistor (chip) 10.0K 63M J 01 RE01 Carbon Resistor (chip) 18.0K 63M J 01 -04 Carbon Resistor (chip) 18.0K 63M J 01 RE05 Carbon Resistor (chip) 220.0 63M J 01 RE06 Carbon Resistor (chip) 220.0 63M J 01 RE07 Carbon Resistor (chip) 36.0K 63M J 01 RE08 Carbon Resistor (chip) 36.0K 63M J 01 RE09 Carbon Resistor (chip) 220.0 63M J 01 RE10 Carbon Resistor (chip) 220.0 63M J 01 RE11 Carbon Resistor (chip) 2.4K 63M J 01 RE12 Carbon Resistor (chip) 2.4K 63M J 01 RE13 Carbon Resistor (chip) 10.0K 63M J 01 RE14 Carbon Resistor (chip) 10.0K 63M J 01 RE15 Carbon Resistor (chip) 100.0K 63M J 01 RE16 Carbon Resistor (chip) 100.0K 63M J 01 RE17 Carbon Resistor (chip) 18.0K 63M J 01 RE18 Carbon Resistor (chip) 18.0K 63M J 01 RE19 Carbon Resistor (chip) 30.0K 63M J 01 RE20 Carbon Resistor (chip) 30.0K 63M J 01 RF01 Carbon Resistor (chip) 75.0K 63M J 01 RF02 Carbon Resistor (chip) 75.0K 63M J 01 RF03 Carbon Resistor (chip) 220.0 63M J 01 RF04 Carbon Resistor (chip) 220.0 63M J 01 RF05 Carbon Resistor (chip) 18.0K 63M J 01 RF06 Carbon Resistor (chip) 18.0K 63M J 01 RF07 Carbon Resistor (chip) 220.0 63M J 01 RF08 Carbon Resistor (chip) 220.0 63M J 01 RF09 Carbon Resistor (chip) 4.7K 63M J 01 RF10 Carbon Resistor (chip) 4.7K 63M J 01 RF11 Carbon Resistor (chip) 10.0 63M J 01 RF12 Carbon Resistor (chip) 10.0K 63M J 01 RF13 Carbon Resistor (chip) 10.0K 63M J 01 RF14 Carbon Resistor (chip) 100.0K 63M J 01 RF15 Carbon Resistor (chip) 100.0K 63M J 01 RG01 Carbon Resistor (chip) 18.0K 63M J 01 -04 Carbon Resistor (chip) 18.0K 63M J 01 RG05 Carbon Resistor (chip) 1.5K 63M J 01 RG06 Carbon Resistor (chip) 1.5K 63M J 01 RG07 Carbon Resistor (chip) 10.0K 63M J 01 RG08 Carbon Resistor (chip) 10.0K 63M J 01 RG09 Carbon Resistor (chip) 1.2K 63M J 01 RG10 Carbon Resistor (chip) 1.2K 63M J 01 RG11 Carbon Resistor (chip) 18.0K 63M J 01 RG12 Carbon Resistor (chip) 18.0K 63M J 01 RG13 Carbon Resistor (chip) 36.0K 63M J 01 部品名カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 25 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only RD357360 RD357180 RD357180 RD355220 RD355220 RD357220 RD357360 RD357360 RD355220 RD355220 RD357150 RD357100 RD356470 RD356470 RD358220 RD357100 RD357100 RD357200 RD357220 RD357220 RD358100 RD357680 RD356820 RD356470 RD357680 RD358100 HF456150 RD357330 RD356470 HF456150 HF456150 RD358100 RD357680 RD356820 RD356470 RD357680 RD358100 HF456150 RD357330 RD357180 RD357180 RD358180 RD358180 RD354750 RD358100 RD358100 RD354750 RD356470 RD358100 RD358100 HF456150 HF456150 HF455220 HF455220 HF456220 HV754100 HV754100 WA387900 V9683900 V9683600 V9683600 V9683900 V9683600 V9683600 V9683600 V9683600 V9683600 V9683900 V9683600 V9683600 RG14 Carbon Resistor (chip) 36.0K 63M J 01 RG15 Carbon Resistor (chip) 18.0K 63M J 01 RG16 Carbon Resistor (chip) 18.0K 63M J 01 RG17 Carbon Resistor (chip) 220.0 63M J 01 RG18 Carbon Resistor (chip) 220.0 63M J 01 RG19 Carbon Resistor (chip) 22.0K 63M J 01 RG20 Carbon Resistor (chip) 36.0K 63M J 01 -23 Carbon Resistor (chip) 36.0K 63M J 01 RG24 Carbon Resistor (chip) 220.0 63M J 01 RG25 Carbon Resistor (chip) 220.0 63M J 01 RG26 Carbon Resistor (chip) 15.0K 63M J 01 RG27 Carbon Resistor (chip) 10.0K 63M J 01 RG28 Carbon Resistor (chip) 4.7K 63M J 01 RG29 Carbon Resistor (chip) 4.7K 63M J 01 RG30 Carbon Resistor (chip) 220.0K 63M J 01 RG31 Carbon Resistor (chip) 10.0K 63M J 01 RG32 Carbon Resistor (chip) 10.0K 63M J 01 RG33 Carbon Resistor (chip) 20.0K 63M J 01 RG62 Carbon Resistor (chip) 22.0K 63M J 01 RG63 Carbon Resistor (chip) 22.0K 63M J 01 RH01 Carbon Resistor (chip) 100.0K 63M J 01 RH02 Carbon Resistor (chip) 68.0K 63M J 01 RH03 Carbon Resistor (chip) 8.2K 63M J 01 RH04 Carbon Resistor (chip) 4.7K 63M J 01 RH05 Carbon Resistor (chip) 68.0K 63M J 01 RH06 Carbon Resistor (chip) 100.0K 63M J 01 RH08 Carbon Resistor 1.5K 1/4 J 01 RH09 Carbon Resistor (chip) 33.0K 63M J 01 RH10 Carbon Resistor (chip) 4.7K 63M J 01 RH11 Carbon Resistor 1.5K 1/4 J 01 -14 Carbon Resistor 1.5K 1/4 J 01 RH15 Carbon Resistor (chip) 100.0K 63M J 01 RH16 Carbon Resistor (chip) 68.0K 63M J 01 RH17 Carbon Resistor (chip) 8.2K 63M J 01 RH18 Carbon Resistor (chip) 4.7K 63M J 01 RH19 Carbon Resistor (chip) 68.0K 63M J 01 RH20 Carbon Resistor (chip) 100.0K 63M J 01 RH22 Carbon Resistor 1.5K 1/4 J 01 RH23 Carbon Resistor (chip) 33.0K 63M J 01 RH24 Carbon Resistor (chip) 18.0K 63M J 01 RH25 Carbon Resistor (chip) 18.0K 63M J 01 RH26 Carbon Resistor (chip) 180.0K 63M J 01 RH27 Carbon Resistor (chip) 180.0K 63M J 01 RH28 Carbon Resistor (chip) 75.0 63M J 01 RH29 Carbon Resistor (chip) 100.0K 63M J 01 RH30 Carbon Resistor (chip) 100.0K 63M J 01 RH31 Carbon Resistor (chip) 75.0 63M J 01 RH32 Carbon Resistor (chip) 4.7K 63M J 01 RH33 Carbon Resistor (chip) 100.0K 63M J 01 RH34 Carbon Resistor (chip) 100.0K 63M J 01 RH35 Carbon Resistor 1.5K 1/4 J 01 -38 Carbon Resistor 1.5K 1/4 J 01 RH39 Carbon Resistor 220.0 1/4 J 01 -42 Carbon Resistor 220.0 1/4 J 01 RH43 Carbon Resistor 2.2K 1/4 J 01 RH44 Flame Proof C. Resistor 10.0 1/4 J 01 RH45 Flame Proof C. Resistor 10.0 1/4 J 01 SW101 Push Switch PS-22E85NL 3.3X3.3 EFFECT RTN ON 01 SW102 Push Switch PS-42E85L(3.3X3.3) EFFECT RTN PFL 01 SW501 Push Switch PS-22E85L52 CH1 HPF 01 SW502 Push Switch PS-22E85L52 CH1 PRE 01 SW503 Push Switch PS-42E85L(3.3X3.3) CH1 ST 01 SW504 Push Switch PS-22E85L52 CH1 1-2 01 SW505 Push Switch PS-22E85L52 CH1 PFL 01 SW506 Push Switch PS-22E85L52 PHANTOM 01 SW601 Push Switch PS-22E85L52 CH2 HPF 01 SW602 Push Switch PS-22E85L52 CH2 PRE 01 SW603 Push Switch PS-42E85L(3.3X3.3) CH2 ST 01 SW604 Push Switch PS-22E85L52 CH2 1-2 01 SW605 Push Switch PS-22E85L52 CH2 PFL 01 部品名チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗カーボン抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗不燃化カーボン抵抗不燃化カーボン抵抗プッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 26 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only V9683600 V9683600 V9683900 V9683600 V9683600 V9683600 V9683600 V9683900 V9683600 V9683600 V9683600 V9683600 V9683600 V9683900 V9683900 V9683600 V9683600 V9683600 V9683900 V9683900 V9683600 V9683900 V9683900 V9683600 V9683600 V9683900 V9683900 V9683600 V9683600 V9683600 V9683600 V8264800 WA507600 V8264600 V9790500 V8264700 V8264700 V8264700 WA507500 V9886100 V9791000 V9791000 V9790500 V8264700 V8264700 V8264700 WA507500 V9886100 V9791000 V9791000 V9790500 V8264700 V8264700 V8264700 WA507500 V9886100 V9791000 V9791000 V9790500 V8264700 V8264700 V8264700 WA507500 V9886100 V9791000 V9791000 V9791100 V9791200 V9791200 V9791200 SW701 Push Switch PS-22E85L52 CH3 HPF 01 SW702 Push Switch PS-22E85L52 CH3 PRE 01 SW703 Push Switch PS-42E85L(3.3X3.3) CH3 ST 01 SW704 Push Switch PS-22E85L52 CH3 1-2 01 SW705 Push Switch PS-22E85L52 CH3 PFL 01 SW801 Push Switch PS-22E85L52 CH4 HPF 01 SW802 Push Switch PS-22E85L52 CH4 PRE 01 SW803 Push Switch PS-42E85L(3.3X3.3) CH4 ST 01 SW804 Push Switch PS-22E85L52 CH4 1-2 01 SW805 Push Switch PS-22E85L52 CH4 PFL 01 SW901 Push Switch PS-22E85L52 CH5/6 HPF 01 SW902 Push Switch PS-22E85L52 CH5/6 PRE 01 SW903 Push Switch PS-22E85L52 CH5/6 1-2 01 SW904 Push Switch PS-42E85L(3.3X3.3) CH5/6 PFL 01 SW905 Push Switch PS-42E85L(3.3X3.3) CH5/6 ST 01 SWA01 Push Switch PS-22E85L52 CH7/8 HPF 01 SWA02 Push Switch PS-22E85L52 CH7/8 PRE 01 SWA03 Push Switch PS-22E85L52 CH7/8 1-2 01 SWA04 Push Switch PS-42E85L(3.3X3.3) CH7/8 PFL 01 SWA05 Push Switch PS-42E85L(3.3X3.3) CH7/8 ST 01 SWB01 Push Switch PS-22E85L52 CH9/10 PRE 01 SWB02 Push Switch PS-42E85L(3.3X3.3) CH9/10 PFL 01 SWB03 Push Switch PS-42E85L(3.3X3.3) CH9/10 ST 01 SWB04 Push Switch PS-22E85L52 CH9/10 1-2 01 SWC01 Push Switch PS-22E85L52 CH11/12 PRE 01 SWC02 Push Switch PS-42E85L(3.3X3.3) CH11/12 PFL 01 SWC03 Push Switch PS-42E85L(3.3X3.3) CH11/12 ST 01 SWC04 Push Switch PS-22E85L52 CH11/12 1-2 01 SWE01 Push Switch PS-22E85L52 TO ST 01 SWG01 Push Switch PS-22E85L52 ST/GROUP 01 SWG02 Push Switch PS-22E85L52 2TR IN 01 VR101 Rotary Variable Resistor B 10.0K XV09213P PARAMETER 03 VR102 Slide Variable Resistor RS6011DY6009 EFFECT RTN FADER 05 VR103 Rotary Variable Resistor A 20.0K XV09213P AUX PRE 03 VR501 Rotary Variable Resistor RD 10.0K XV09213Y CH1 GAIN 03 VR502 Rotary Variable Resistor B 50.0K XV09213P CH1 LOW 03 VR503 Rotary Variable Resistor B 50.0K XV09213P CH1 MID 03 VR504 Rotary Variable Resistor B 50.0K XV09213P CH1 HIGH 03 VR505 Slide Variable Resistor RS6011SY6008 CH1 FADER 04 VR506 Rotary Variable Resistor XV012313Y15A15C20K CH1 PAN 04 VR507 Rotary Variable Resistor B 20.0K XV09213Y CH1 AUX 03 VR508 Rotary Variable Resistor B 20.0K XV09213Y CH1 EFFECT 03 VR601 Rotary Variable Resistor RD 10.0K XV09213Y CH2 GAIN 03 VR602 Rotary Variable Resistor B 50.0K XV09213P CH2 LOW 03 VR603 Rotary Variable Resistor B 50.0K XV09213P CH2 MID 03 VR604 Rotary Variable Resistor B 50.0K XV09213P CH2 HIGH 03 VR605 Slide Variable Resistor RS6011SY6008 CH2 FADER 04 VR606 Rotary Variable Resistor XV012313Y15A15C20K CH2 PAN 04 VR607 Rotary Variable Resistor B 20.0K XV09213Y CH2 AUX 03 VR608 Rotary Variable Resistor B 20.0K XV09213Y CH2 EFFECT 03 VR701 Rotary Variable Resistor RD 10.0K XV09213Y CH3 GAIN 03 VR702 Rotary Variable Resistor B 50.0K XV09213P CH3 LOW 03 VR703 Rotary Variable Resistor B 50.0K XV09213P CH3 MID 03 VR704 Rotary Variable Resistor B 50.0K XV09213P CH3 HIGH 03 VR705 Slide Variable Resistor RS6011SY6008 CH3 FADER 04 VR706 Rotary Variable Resistor XV012313Y15A15C20K CH3 PAN 04 VR707 Rotary Variable Resistor B 20.0K XV09213Y CH3 AUX 03 VR708 Rotary Variable Resistor B 20.0K XV09213Y CH3 EFFECT 03 VR801 Rotary Variable Resistor RD 10.0K XV09213Y CH4 GAIN 03 VR802 Rotary Variable Resistor B 50.0K XV09213P CH4 LOW 03 VR803 Rotary Variable Resistor B 50.0K XV09213P CH4 MID 03 VR804 Rotary Variable Resistor B 50.0K XV09213P CH4 HIGH 03 VR805 Slide Variable Resistor RS6011SY6008 CH4 FADER 04 VR806 Rotary Variable Resistor XV012313Y15A15C20K CH4 PAN 04 VR807 Rotary Variable Resistor B 20.0K XV09213Y CH4 AUX 03 VR808 Rotary Variable Resistor B 20.0K XV09213Y CH4 EFFECT 03 VR901 Rotary Variable Resistor C 20.0K XV012313 CH5/6 GAIN 04 VR902 Rotary Variable Resistor XV012313YGPV 1B50K CH5/6 LOW 04 VR903 Rotary Variable Resistor XV012313YGPV 1B50K CH5/6 MID 04 VR904 Rotary Variable Resistor XV012313YGPV 1B50K CH5/6 HIGH 04 部品名プッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷプッシュＳＷロータリーＶＲ二連スライドＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲスライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲスライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲスライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲロータリーＶＲスライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 27 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only WA507600 V9886100 V9791000 V9791000 V9791100 V9791200 V9791200 V9791200 WA507600 V9886100 V9791000 V9791000 V9791200 V9791200 V9791200 WA507600 V9886100 V9791000 V9791000 V9791200 V9791200 V9791200 WA507600 V9886100 V9791000 V9791000 V8265100 V8265100 V8264600 WA507600 V8264600 V8264600 WA507600 V8265100 WC694200 VA078900 WD234500 EP600190 EP600190 VA798100 UR898100 UR898100 VS589000 VS589000 UR659220 UR659220 UR659100 WD399600 VF611200 VF611200 UR896470 UR847470 UR847470 UR838100 VF611200 VF611200 UR847100 UR877470 UR858470 WD399600 UR898100 LB933030 VB390300 VB390100 WD543900 WD543900 VN771700 VN771700 WD543900 * * VR905 Slide Variable Resistor RS6011DY6009 CH5/6 FADER 05 VR906 Rotary Variable Resistor XV012313Y15A15C20K CH5/6 PAN 04 VR907 Rotary Variable Resistor B 20.0K XV09213Y CH5/6 AUX 03 VR908 Rotary Variable Resistor B 20.0K XV09213Y CH5/6 EFFECT 03 VRA01 Rotary Variable Resistor C 20.0K XV012313 CH7/8 GAIN 04 VRA02 Rotary Variable Resistor XV012313YGPV 1B50K CH7/8 LOW 04 VRA03 Rotary Variable Resistor XV012313YGPV 1B50K CH7/8 MID 04 VRA04 Rotary Variable Resistor XV012313YGPV 1B50K CH7/8 HIGH 04 VRA05 Slide Variable Resistor RS6011DY6009 CH7/8 FADER 05 VRA06 Rotary Variable Resistor XV012313Y15A15C20K CH7/8 PAN 04 VRA07 Rotary Variable Resistor B 20.0K XV09213Y CH7/8 AUX 03 VRA08 Rotary Variable Resistor B 20.0K XV09213Y CH7/8 EFFECT 03 VRB01 Rotary Variable Resistor XV012313YGPV 1B50K CH9/10 LOW 04 VRB02 Rotary Variable Resistor XV012313YGPV 1B50K CH9/10 MID 04 VRB03 Rotary Variable Resistor XV012313YGPV 1B50K CH9/10 HIGH 04 VRB04 Slide Variable Resistor RS6011DY6009 CH9/10 FADER 05 VRB05 Rotary Variable Resistor XV012313Y15A15C20K CH9/10 PAN 04 VRB06 Rotary Variable Resistor B 20.0K XV09213Y CH9/10 AUX 03 VRB07 Rotary Variable Resistor B 20.0K XV09213Y CH9/10 EFFECT 03 VRC01 Rotary Variable Resistor XV012313YGPV 1B50K CH11/12 LOW 04 VRC02 Rotary Variable Resistor XV012313YGPV 1B50K CH11/12 MID 04 VRC03 Rotary Variable Resistor XV012313YGPV 1B50K CH11/12 HIGH 04 VRC04 Slide Variable Resistor RS6011DY6009 CH11/12 FADER 05 VRC05 Rotary Variable Resistor XV012313Y15A15C20K CH11/12 PAN 04 VRC06 Rotary Variable Resistor B 20.0K XV09213Y CH11/12 AUX 03 VRC07 Rotary Variable Resistor B 20.0K XV09213Y CH11/12 EFFECT 03 VRD01 Rotary Variable Resistor A 20.0K XV012313 2TR IN ST 04 VRD02 Rotary Variable Resistor A 20.0K XV012313 RETURN ST 04 VRD03 Rotary Variable Resistor A 20.0K XV09213P RETURN AUX 03 VRE01 Slide Variable Resistor RS6011DY6009 GROUP 1-2 FADER 05 VRF01 Rotary Variable Resistor A 20.0K XV09213P AUX 03 VRF02 Rotary Variable Resistor A 20.0K XV09213P EFFECT 03 VRG01 Slide Variable Resistor RS6011DY6009 ST FADER 05 VRH01 Rotary Variable Resistor A 20.0K XV012313 C-R/PHONES 04 Circuit Board PS J (WD80130)(X5235B0) Jumper Wire 0.55 50 Heat Sink MG12/4FX 60 Bind Head Tapping Screw-B 3.0X8 MFZN2BL 3 01 65 Bind Head Tapping Screw-B 3.0X8 MFZN2BL 6 01 70 Silicon Grease X-113A G746 C01 Electrolytic Cap. 100.0 100.0V C02 Electrolytic Cap. 100.0 100.0V C03 Ceramic Capacitor-E 4700P 500V M 01 C04 Ceramic Capacitor-E 4700P 500V M 01 C05 Electrolytic Cap. 2200 35.0V 02 -08 Electrolytic Cap. 2200 35.0V 02 C09 Electrolytic Cap. 1000 35.0V 01 C10 Electrolytic Cap. 100.00 160.0V C11 Monolithic Ceramic Cap. 0.100 50V Z 02 -13 Monolithic Ceramic Cap. 0.100 50V Z 02 C14 Electrolytic Cap. 4.7 100.0V 01 C15 Electrolytic Cap. 47.00 25.0V 01 C16 Electrolytic Cap. 47.00 25.0V 01 C17 Electrolytic Cap. 100.00 16.0V 01 C18 Monolithic Ceramic Cap. 0.100 50V Z 02 -21 Monolithic Ceramic Cap. 0.100 50V Z 02 C22 Electrolytic Cap. 10.00 25.0V 01 C23 Electrolytic Cap. 47.00 63.0V 01 C24 Electrolytic Cap. 470.00 35.0V 01 C25 Electrolytic Cap. 100.00 160.0V C26 Electrolytic Cap. 100.0 100.0V CN01 Base Post Connector VH 3P SE 01 CN02 Connector Base Post PH 7P TE 01 CN03 Connector Base Post PH 5P TE 01 D01 Diode 1N4004 DO-41 -10 Diode 1N4004 DO-41 D11 Diode D1NS4 01 D12 Diode D1NS4 01 D13 Diode 1N4004 DO-41 部品名二連スライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ二連スライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ二連スライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲ二連スライドＶＲ２連ロータリーＶＲロータリーＶＲロータリーＶＲ２連ロータリーＶＲ２連ロータリーＶＲロータリーＶＲ二連スライドＶＲロータリーＶＲロータリーＶＲ二連スライドＶＲ２連ロータリーＶＲシートＰＳジャンパー線ヒートシンク＋バインドＢタイト＋バインドＢタイトシリコングリスケミコンケミコンセラコンＥセラコンＥケミコンケミコンケミコンケミコン積層セラコン積層セラコンケミコンケミコンケミコンケミコン積層セラコン積層セラコンケミコンケミコンケミコンケミコンケミコンベースポストコネクタベースポストコネクタベースポストダイオードダイオードダイオードダイオードダイオード www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MG12/4FX 28 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only WD543900 WC050700 WC050700 KB000750 KB000750 X4930A00 X4931A00 X4153A00 X4928A00 X4928A00 WC533400 VQ547300 HF457150 HF457100 HF457100 HF457220 HF457150 HF457150 VG442900 VG443700 VG441100 VG442900 VG438900 V2422400 WA595400 D14 Diode 1N4004 DO-41 F01 Fuse Clip EYF52BCY 01 F02 Fuse Clip EYF52BCY 01 F1 Fuse T 2.00AL/250V 01 F2 Fuse T 2.00AL/250V 01 IC01 IC KIA7815API REGULATOR +15V 02 IC02 IC KIA7915PI REGULATOR -15V 02 IC03 IC KIA7812API REGULATOR +12V IC04 IC KIA7805API/P REGULATOR +5V 02 IC05 IC KIA7805API/P REGULATOR +5V 02 K01 GND Plate MLA8 Q01 Transistor 2SC4793 (HFE) 03 R01 Carbon Resistor 15.0K 1/4 J 01 R02 Carbon Resistor 10.0K 1/4 J 01 R03 Carbon Resistor 10.0K 1/4 J 01 R04 Carbon Resistor 22.0K 1/4 J 01 R05 Carbon Resistor 15.0K 1/4 J 01 R06 Carbon Resistor 15.0K 1/4 J 01 ZD01 Zener Diode MTZ J 27.0B 27.0V 01 ZD02 Zener Diode MTZ J 33.0B 33.0V 01 ZD03 Zener Diode MTZ J 16.0B 16.0V 01 ZD04 Zener Diode MTZ J 27.0B 27.0V 01 ZD07 Zener Diode MTZ J 8.2B 8.2V 01 Switch SDDJE3-A-2 U C S ON/STANDBY 07 Connector 3P SCMI405MOS3N000 AC ADAPTER IN 03 部品名ダイオードヒューズクリップヒューズクリップヒューズヒューズＩＣＩＣＩＣＩＣＩＣプレートＧＮＤトランジスタカーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗ツェナーダイオードツェナーダイオードツェナーダイオードツェナーダイオードツェナーダイオード電源ＳＷコネクタ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com CIRCUIT DIAGRAM CONTENTS BLOCK DIAGRAM .................... 3 OVERALL CIRCUIT DIAGRAM MIXING CONSOLE Note: See parts list for details of circuit board component parts. DSP .................................................................................. 4 JACK ................................................................................ 5 MAIN ..........................................................................6-11 PS................................................................................... 12 ONLED （シート間コネクタの読み方について）� （ページNo.は信号の行先ページを示します。）� （回路図表記上の注意）� Notation for Circuit Diagrams 1. How to identify inter-sheet connectors The page number indicates the destination page. 対応するシート間のコネクタのあるロケーションを示します。� （アルファベットが水平方向、数字が垂直方向）� This indicates the location of the counter inter-sheet connector. (The alphabet indicates horizontal direction and the number indicates vertical direction) to page 8: N7 Signal name （信号名）� & LEVEL DIAGRAM （ブロックダイアグラム＆レベルダイアグラム）（総回路図）（目次）注：シートの部品詳細はパーツリストをご参照ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 A B C D E F G H R992 from CNA71 (PHANTOM) LPF D/A A/D A/D +15V -15V IC04 IC01 IC02 +15V -15V +12V +48V IC03 Q01 DZ01,02 IC05 DZ03,04 D03,04,07,14 F01 F02 D05 D09 D10 D06 D02 D01 1 3 2 BL AC ADAPTOR 130°C 2A 250V AC100V 50/60Hz 3 2 1 130°C 2A 250V 130°C 2A 250V AC120V 60Hz 3 2 1 +15V +15V -15V -15V (PHANTOM) (HPF) (ON/STANDBY) 130°C 2A 250V 115°C 2A 250V 115°C 2A 250V AC230V 50Hz 3 2 1 130°C 2A 250V 130°C 2A 250V AC230V 50Hz 3 2 1 130°C 2A 250V AC220V 60Hz 3 2 1 115°C 2A 250V AC240V 50Hz 3 2 1 115°C 2A 250V AC220V 50Hz 3 2 1 CN971,A71(13P) CN901,A01(13P) CND71(13P) CNH02(3P-B) CNH01(3P-B) CNG71 CNG01 CN102(5P) CN02(7P) CNF01(7P) CN03(5P) CNE71(13P) CNE01(13P) CNG71(13P) CNG01(13P) CN01(3P) BLOCK DIAGRAM & LEVEL DIAGRAM 3 28CA1-8833026 1 MG12/4FX JACK （ブロックダイアグラム＆レベルダイアグラム）� DSP JACK JACK MAIN(1/2) JK571,671,771,871 CN971,A71(13P) CND01(13P) JK572,672,772,872 JK971,A71 JK972,A72 JK973,A73 JKB71,C71 JKB72,C72 JKB73 JKB73 JKD71 JKD72 JKC73 JK101 CNE71 CNM02(20P) CN101(20P) MAIN(2/2) IC902(8P) IC904(8P) ICB01(8P) ICC01(8P) ICB03(8P) ICD02(8P) ICD03(8P) ICD01(8P) IC103(8P) ICE01(8P) ICE02(8P) ICE03(8P) JKE71 JKE72 ICG01(8P) ICG03(8P) ICG03(8P) JACK JKC73 CNE71 JKG71 JKG73 JKG72 JKG74 JKG75 JKG76 JKH01 JKF71 JKF72 ICH01(24P) ICH02(24P) ICH03(8P) ICG04(8P) ICG02(8P) ICF01(8P) ICF02(8P) ICF01(8P) ICF02(8P) R579 from CNA71 (PHANTOM) CN571,771(13P) CN501,701(13P) CNE01 ICM05 ICM06 +2.5V +3.3V +5V +5V +15V +15V -15V -15V ICM09 LPF -15V 1 2 4 +15V 8 7 6 7 8 ICM08 6 +5V 5 +3.3V PC0-3 ICM11 ICM07,10 6 7 1 ICM04 2 1 ICM11 2 CNE01 PC7 LD101 PC5 +5V PS POWER SW AC19~22V x 2 (OPEN) +12V +12V +2.5V Q501-504,IC501(8P) Q601-604,IC601(8P) Q701-704,IC701(8P) Q801-804,IC801(8P) 1 VR501 VR601 VR701 VR801 5 6 7 OFF (HPF) ON IC501(8P) IC601(8P) IC701(8P) IC801(8P) SW501 SW601 SW701 SW801 IC502 IC702 6 7 (2) (1) LD501 LD601 LD701 LD801 CN571,771 CN501,701 JK573,673,773,873 JACK VR505 VR605 VR705 VR805 IC503(8P) IC703(8P) 5 7 (1) (3) VR506,606 VR706,806 SW503,603 SW703,803 SW504,604 ,704,804 SW502 SW602 SW702 SW802 VR507,607,707,807 VR508,608 ,708,808 SW505,605,705,805 Q901-904 QA01-A04 1 5 7 IC901(8P) ICA01(8P) ICA01(8P) 6 SW901 SWA01 3 1 IC903(8P) 1 2 5 ICA02(8P) ICA03(8P) 7 7 6 LDA01 VR905 VRA05 3 1 VR906 ICA04(8P) VRA06 5 7 SW905 SWA05 SW903 ,A03 SW902 SWA02 VR907,A07 VR908,A08 SW904 ,A04 3 1 ICB02(8P) 2 1 VRB04 1 3 VRB05 SWB03,C03 ICC02(8P) VRC04 ICC03(8P) 5 7 6 7 5 7 SWB01 SWC01 VRC05 SWB04,C04 VRB06,C06 VRB07,C07 SWB02,C02 2 1 6 7 VRD03 VRD02 3 1 1 2 5 7 6 7 VRD01 7 5 VRE01 1 2 1 3 7 6 SWE01 2 1 6 7 1 2 7 6 VRG01 3 1 SWG01 SWG02 2 1 6 7 7 6 1 2 QG01 QG02 8 8 VRH01 2 1 6 7 7 5 1 2 ICG06(8P) 7 1 5 2 ICG07(8P) 1 3 VRF02 7 6 7 5 VRF01 1 2 VR102 VR103 1 3 7 5 SW102 J (WC704000) U, V (WC704100) H, W (WC704200) B (WC704300) K (WC704400) A (WC704500) O (WC711100) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RH5RZ25CA-T1 A B C D E F G H I J K L M N O P Q R S T U V W X Y 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 4 OVERALL CIRCUIT DIAGRAM 1/9 (DSP) MG12/4FX （総回路図）� to MAIN -CN101 (to Page 11) 28CC1-8831139-1 2 : Ceramic Capacitor (セラミックコンデンサー) : Mylar Capacitor (マイラーコンデンサー) SYSTEM RESET A/D CONVERTER REGULATOR +3.3V REGULATOR +2.5V CPU DAC OP AMP OP AMP MASK-ROM µPC2933AT-E1 (X0638A00) REGULATOR +3.3V 1: V in 2: GND 3: V out 1 2 3 RH5RZ25CA-T1(X3679A00) REGULATOR +2.5V 1: GND 2: VDD 3: VOUT 1 2 3 not installed not installed RM42 36K RM43 36K RM38 5. 6K RM39 5. 6K 180P CM56 180P CM57 +3. 3D RM23 XM01 16. 9344M CSTCE 16M9V53-R0 470 RM15 RM16 not installed w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com to MAIN -CN901 (to Page 7) to MAIN -CNA01 (to Page 7) to MAIN -CND01 (to Page 8) to MAIN -CNG01 (to Page 10) to MAIN -CNE01 (to Page 9) to MAIN -CN701 (to Page 6) 28CC1-8831867-1 : Ceramic Capacitor (セラミックコンデンサー) to MAIN -CN501 (to Page 6) [CH1] MIC LINE INSERT I/O [CH2] MIC LINE INSERT I/O [CH3] MIC LINE INSERT I/O [CH4] MIC LINE INSERT I/O OP AMP OP AMP [CH5/6] MIC L/MONO R [CH7/8] MIC L/MONO R [CH9/10] L R [CH11/12] L R L R [2TR IN] [REC OUT] L R [RETURN] L/MONO R [ST L] [ST R] [C-R L] [C-R R] [FOOT SW] [GROUP-1] [GROUP-2] [AUX] [EFFECT] 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q R 5 OVERALL CIRCUIT DIAGRAM 2/9 (JACK) MG12/4FX （総回路図）� w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 OVERALL CIRCUIT DIAGRAM 3/9 (MAIN) MG12/4FX （総回路図）� A B C D E F G H I J K L M N O P Q R S T U V W X Y 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 to JACK-CN771 (to Page 5) to JACK-CN571 (to Page 5) 28CC1-8831143-1 : Ceramic Capacitor (セラミックコンデンサー) : Mylar Capacitor (マイラーコンデンサー) OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP to page 7:P8 to page 7:B3,8:B2,9:K11 ,10:V15,11:A4 to page 7:B4,8:B2,9:J11 ,10:T15,11:A6 to page 7:B4,8:B3,9:O11 to page 7:B4,8:B3,9:M11 to page 7:B4,8:B4,9:I11 ,11:E7 to page 7:B4,8:B4,9:G11 to page 7:B5,8:B5 ,10:Q15,11:E8 to page 7:B5,8:B5 ,10:P15,11:E10 to page 10:N15,11:A10 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com to JACK-CN971 (to Page 5) to JACK-CNA71 (to Page 5) 7 OVERALL CIRCUIT DIAGRAM 4/9 (MAIN) MG12/4FX （総回路図）� 28CC1-8831143-2 : Ceramic Capacitor (セラミックコンデンサー) : Mylar Capacitor (マイラーコンデンサー) OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP to page 6:W2 to page 6:B2,8:B2,9:K11 10:V15,11:A4 to page 6:B2,8:B2,9:J11 10:T15,11:A6 to page 6:B3,8:B3,9:O11 to page 6:B3,8:B3,9:M11 to page 6:B3,8:B4,9:I11,11:E7 to page 6:B3,8:B4,9:G11 to page 6:B4,8:B5 ,10:Q15,11:E8 to page 6:B4,8:B5 ,10:P15,11:E10 to page 8:B1 to page 8:B2 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q R w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J K L M N O P Q R S T U V W X Y 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 8 OVERALL CIRCUIT DIAGRAM 5/9 (MAIN) MG12/4FX （総回路図）� 28CC1-8831143-3 : Ceramic Capacitor (セラミックコンデンサー) : Mylar Capacitor (マイラーコンデンサー) to JACK-CND71 (to Page 5) OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP to page 7:C11 to page 7:C11 to page 6:B2,7:B3,9:K11 ,10:V15,11:A4 to page 6:B2,7:B4,9:J11 ,10:T15,11:A6 to page 6:B3,7:B4,9:O11 to page 6:B3,7:B4,9:M11 to page 6:B3,7:B4 ,9:I11,11:E7 to page 6:B3,7:B4,9:G11 to page 6:B4,7:B5 ,10:Q15,11:E8 to page 6:B4,7:B5 ,10:P15,11:E10 to page 11:E8 to page 10:K15 to page 10:K15 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q R 9 OVERALL CIRCUIT DIAGRAM 6/9 (MAIN) MG12/4FX （総回路図）� 28CC1-8831143-4 : Ceramic Capacitor (セラミックコンデンサー) to JACK-CNE71 (to Page 5) OP AMP OP AMP OP AMP OP AMP OP AMP to PS-CN02 (to Page 12) to page 11:Q8 to page 10:L15 to page 10:W12 to page 10:W12 to page 10:L15 to page 10:T4 to page 10:T4 to page 6:B3,7:B4,8:B3 to page 6:B3,7:B4,8:B3 to page 6:B2,7:B3,8:B2 ,10:V15,11:A4 to page 6:B2,7:B4,8:B2 ,10:T15,11:A6 to page 6:B3,7:B4 ,8:B4,11:E7 to page 6:B3,7:B4,8:B4 to page 11:Q9 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28CC1-8831143-5 : Ceramic Capacitor (セラミックコンデンサー) : Mylar Capacitor : Flame Proof Carbon Resistor (マイラーコンデンサー) (不燃化カーボン抵抗) to JACK-CNG71 (to Page 5) OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP LED DRIVER LED DRIVER to page 6:B2,7:B3,8:B2 ,9:K11,11:A4 to page 6:B2,7:B4,8:B2 ,9:J11,11:A6 to page 6:B4,7:B5,8:B5,11:E8 to page 6:B4,7:B5,8:B5,11:E10 to page 6:B5,11:A10 to page 9:O3 to page 9:M3 to page 8:O11 to page 8:O12 to page 9:N2 to page 9:N2 to page 9:I3 to page 9:G3 A B C D E F G H I J K L M N O P Q R S T U V W X Y 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 10 OVERALL CIRCUIT DIAGRAM 7/9 (MAIN) MG12/4FX （総回路図）� w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q R 11 OVERALL CIRCUIT DIAGRAM 8/9 (MAIN) MG12/4FX （総回路図）� 28CC1-8831143-6 to DSP-CNM02 (to Page 4) OP AMP : Ceramic Capacitor (セラミックコンデンサー) to page 9:O2 to page 9:F11 to PS-CN03 (to Page 12) to page 6:B2,7:B3,8:B2 ,9:K11,10:V15 to page 6:B2,7:B4,8:B2 ,9:J11,10:T15 to page 6:B3,7:B4 ,8:B4,9:I11 to page 6:B4,7:B5 ,8:B5,10:Q15 to page 8:B9 to page 6:B4,7:B5 ,8:B5,10:P15 to page 6:B5,10:N15 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J K L M N O P Q R S T U V W X Y 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 12 OVERALL CIRCUIT DIAGRAM 9/9 (PS) MG12/4FX （総回路図）� 28CC1-8831868-1 : Ceramic Capacitor (セラミックコンデンサー) to MAIN-CNF01 (to Page 9) to MAIN-CN102 (to Page 11) REGULATOR +15V REGULATOR -15V REGULATOR +12V REGULATOR +5V REGULATOR +5V (ON/STANDBY) POWER SW AC ADAPTER KIA7812API(X4153A00) REGULATOR +12V 3: OUTPUT 1: INPUT 2: COMMON(CASE) 3 2 1 KIA7805API/P(X4928A00) REGULATOR +5V 3: OUTPUT 1: INPUT 2: COMMON(CASE) 3 2 1 KIA7815API(X4930A00) REGULATOR +15V 3: OUTPUT 1: INPUT 2: COMMON(CASE) 3 2 1 KIA7915PI(X4931A00) REGULATOR -15V 3: OUTPUT 1: GND 2: INPUT 3 2 1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
