SERVICE MANUAL
1 0 0 8 9 2
SERVICE MANUAL
DISTRIBUTED AUDIO CONTROLLER/AMPLIFIER
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel.
It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already
known and understood by the users, and have therefore not been restated.
WARNING:
Failure to follow appropriate service and safety procedures when servicing this product may result in personal
injury, destruction of expensive components, and failure of the product to perform as specified. For these
reasons, we advise all YAMAHA product owners that any service required should be performed by an
authorized YAMAHA Retailer or the appointed service representative.
IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification
or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any
form.
The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and
service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevita-
ble and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please
contact the distributor's Service Division.
WARNING:
Static discharges can destroy expensive components. Discharge any static electricity your body may have
accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this
buss).
IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the
unit.
IMPORTANT NOTICE
●
MC X -C 1 5
お客様所有のMC X -1000との組み合わせで動作し
ない場合、お客様所有のアップデートC D-R OMを
使ってアップデートを行ってください。
●
MC X -C A 1 5
モードスイッチの設定位置が修理前と異なってい
る可能性がありますので、ご使用前に用途に合っ
た適切な位置に設定してください。
修理済品返却時に以下のことをお客様に伝えてください。
Please be sure to inform the user of the following when re-
turning the repaired product to him/her.
G MCX-C15
When the unit used in combination with MCX-1000
does not operate, execute updating by using the
Upgrade CD-ROM owned by the user.
GMCX-CA15
The setting position of the Mode Switch may be dif-
ferent from its position before the repair. Check and
set the switch to the suitable position for the use
purpose before using the unit.
’04.07
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
2
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I TO SERVICE PERSONNEL
1. Critical Components Information
Components having special characteristics are marked Z
and must be replaced with parts having specifications equal
to those originally installed.
2. Leakage Current Measurement (For 120V Models Only)
When service has been completed, it is imperative to verify
that all exposed conductive surfaces are properly insulated
from supply circuits.
G
Meter impedance should be equivalent to 1500 ohm shunted
by 0.15µF.
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic
(where applicable) components may also contain traces of chemicals found by the California Health and Welfare
Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY
REASON WHATSOEVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or
expose eyes to solder/flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands
before handling food.
MCX-C15 UPDATING FIRMWARE /
ファームウエアのアップデート . . . . . . . . . . . . . . . . 15–17
MCX-C15 ENTERING SYSTEM ID /
システムIDの書き込み . . . . . . . . . . . . . . . . . . . . . . 18–20
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . 21–24
TEST MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25–28
MCX-CA15 IC DATA . . . . . . . . . . . . . . . . . . . . . . 29–30
MCX-C15 BLOCK DIAGRAM . . . . . . . . . . . . . . . . . . 31
MCX-CA15 BLOCK DIAGRAM . . . . . . . . . . . . . . . . . 32
PRINTED CIRCUIT BOARD . . . . . . . . . . . . . . . . 33–36
PIN CONNECTION DIAGRAM . . . . . . . . . . . . . . . . . 36
MCX-C15 SCHEMATIC DIAGRAM . . . . . . . . . . . 37–41
MCX-CA15 SCHEMATIC DIAGRAM . . . . . . . . . . . . . 42
PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43–51
REMOTE CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . 52
I CONTENTS
TO SERVICE PERSONNEL . . . . . . . . . . . . . . . . . . . . 2
FRONT PANELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
REMOTE CONTROL PANEL . . . . . . . . . . . . . . . . . . . 4
TOP CASES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
REAR PANELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
BOTTOM CASES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
I/O BOX (MCX-IB15) . . . . . . . . . . . . . . . . . . . . . . . . . . 6
SPECIFICATIONS / 参考仕様 . . . . . . . . . . . . . . . . . . . . 7
INTERNAL VIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
MCX-C15 DISASSEMBLY PROCEDURES /
分解手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9–11
MCX-CA15 DISASSEMBLY PROCEDURES /
分解手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–13
SERVICE HINTS / サービスヒント . . . . . . . . . . . . . . . . . 14
MCX-C15 RECOVERY AFTER REPLACING MAIN P.C.B. /
MA IN P .C .B.交換後のリカバリー . . . . . . . . . . . . . . 14–15
AC LEAKAGE
TESTER OR
EQUIVALENT
EQUIPMENT
UNDER TEST
INSULATING
TABLE
WALL
OUTLET
G
Leakage current must not exceed 0.5mA.
G
Be sure to test for leakage with the AC plug in both
polarities.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
3
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
WARNING: Lithium batteries are dangerous because
they can be exploded by improper handling. Observe the
following precautions when handling or replacing lithium
batteries.
• Leave lithium battery replacement to qualified service
personnel.
• Always replace with batteries of the same type.
• When installing on the PC board by soldering, solder us-
ing the connection terminals provided on the battery cells.
Never solder directly to the cells. Perform the soldering
as quickly as possible.
• Never reverse the battery polarities when installing.
• Do not short the batteries.
• Do not attempt to recharge these batteries.
• Do not disassemble the batteries.
• Never heat batteries or throw them into fire.
ADVARSEL!
Lithiumbatteri —Eksplosionsfare ved fejlagtig håndtering.
Udskiftning må kun ske med batteri af samme fabrikat og
type. Levér det brugte batteri tilbage til leverandøren.
VARNING
Explosionsfara vid felaktigt batteribyte. Använd samma
batterityp eller an ekvivalent typ som rekommenderas av
apparattillverkaren. Kassera använt batteri enligt
fabrikantens instruktion.
VAROITUS
Paristo voi räjähtää, jos se on virheellisesti asennettu.
Vaihda paristo ainoastaan laitevalmistajan suosittelemaan
tyyppiin. Hävitä käytetty peristo valmistajan ohjeiden
mukaisesti.
無鉛ハンダについて
本機に搭載されている基板のハンダ付けに使用されている
ハンダは下記の通りです。

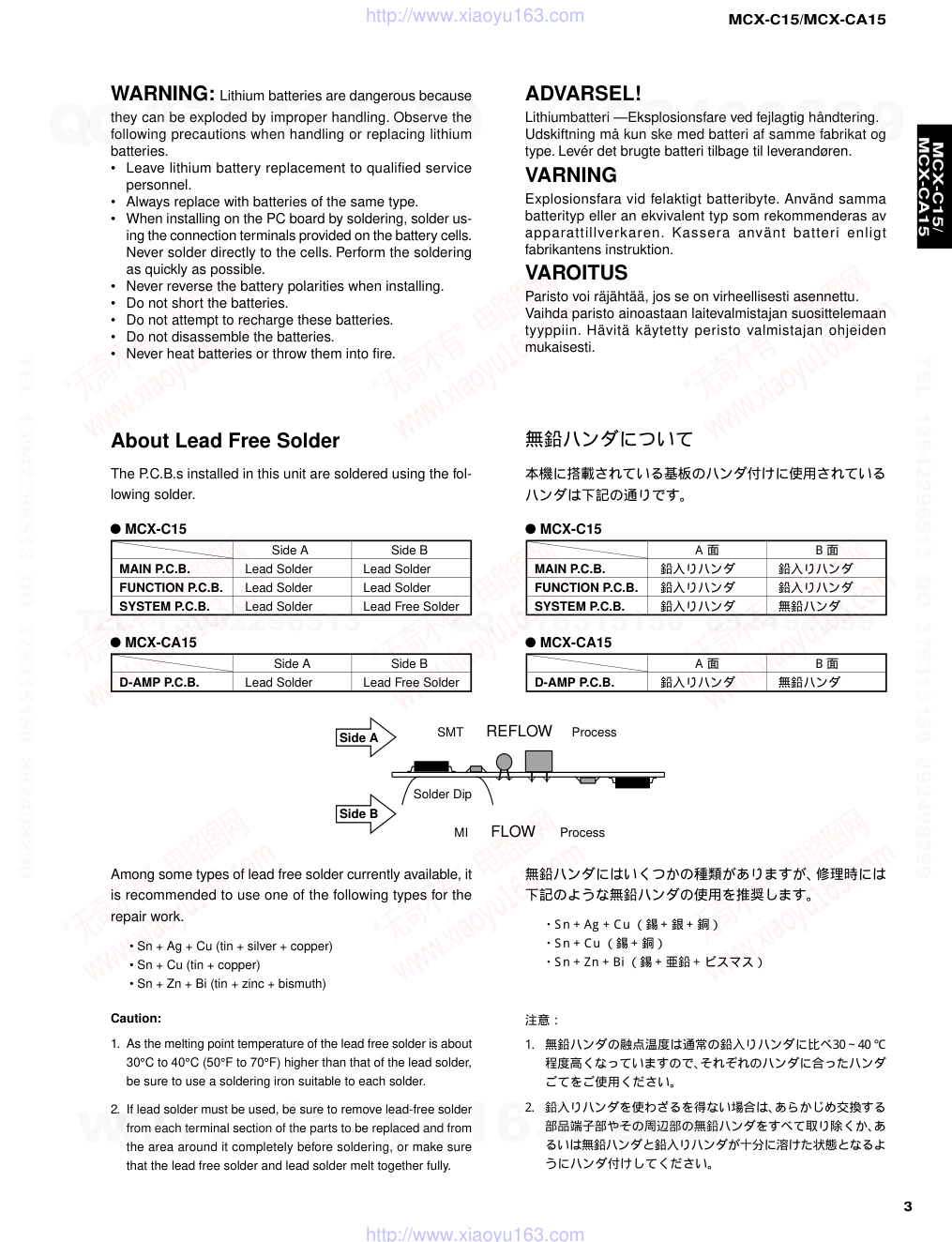

About Lead Free Solder
The P.C.B.s installed in this unit are soldered using the fol-
lowing solder.
Side A
Side B
MAIN P.C.B.
Lead Solder
Lead Solder
FUNCTION P.C.B.
Lead Solder
Lead Solder
SYSTEM P.C.B.
Lead Solder
Lead Free Solder
G MCX-C15
Among some types of lead free solder currently available, it
is recommended to use one of the following types for the
repair work.
• Sn + Ag + Cu (tin + silver + copper)
• Sn + Cu (tin + copper)
• Sn + Zn + Bi (tin + zinc + bismuth)
Caution:
1. As the melting point temperature of the lead free solder is about
30°C to 40°C (50°F to 70°F) higher than that of the lead solder,
be sure to use a soldering iron suitable to each solder.
2. If lead solder must be used, be sure to remove lead-free solder
from each terminal section of the parts to be replaced and from
the area around it completely before soldering, or make sure
that the lead free solder and lead solder melt together fully.
Side A
Side B
D-AMP P.C.B.
Lead Solder
Lead Free Solder
G MCX-CA15
A 面
B 面
MAIN P.C.B.
鉛入りハンダ
鉛入りハンダ
FUNCTION P.C.B.
鉛入りハンダ
鉛入りハンダ
SYSTEM P.C.B.
鉛入りハンダ
無鉛ハンダ
G MCX-C15
A 面
B 面
D-AMP P.C.B.
鉛入りハンダ
無鉛ハンダ
G MCX-CA15
無鉛ハンダにはいくつかの種類がありますが、修理時には
下記のような無鉛ハンダの使用を推奨します。
・Sn + Ag + Cu （錫 + 銀 + 銅）
・Sn + Cu （錫 + 銅）
・Sn + Zn + Bi （錫 + 亜鉛 + ビスマス）
注意：
1.
無鉛ハンダの融点温度は通常の鉛入りハンダに比べ30～40 ℃
程度高くなっていますので、それぞれのハンダに合ったハンダ
ごてをご使用ください。
2.
鉛入りハンダを使わざるを得ない場合は、あらかじめ交換する
部品端子部やその周辺部の無鉛ハンダをすべて取り除くか、あ
るいは無鉛ハンダと鉛入りハンダが十分に溶けた状態となるよ
うにハンダ付けしてください。
Side A
Side B
SMT REFLOW Process
MI FLOW Process
Solder Dip
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I FRONT PANELS
M MCX-C15
M MCX-CA15
I REMOTE CONTROL PANEL
M MCX-CA15 (Inside Front Panel)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I TOP CASES
M MCX-C15 (J model)
M MCX-C15 (U, C models)
M MCX-C15 (A model)
M MCX-C15 (B, G models)
M MCX-CA15 (U, C models)
M MCX-CA15 (A model)
M MCX-CA15 (B, G models)
M MCX-CA15 (J model)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I BOTTOM CASES
I REAR PANELS
M MCX-C15
M MCX-CA15
I I/O BOX (MCX-IB15)
M MCX-C15
M MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Unit : mm (inch)
G DIMENSIONS / 寸法図
M MCX-C15
I SPECIFICATIONS / 参考仕様
G MCX-C15
G MCX-CA15
I AUDIO PERFORMANCE / オーディオ性能
Output Level / 出力レベル
2.0Vrms (1kHz 0dB VOL 0dB)
Frequency Characteristics / 周波数特性
20Hz to 20kHz, ±0.5dB (EIAJ)
Signal to Noise Ratio / S N比
100dB (EIAJ)
Dynamic Range / 再生ダイナミックレンジ
98dB (EIAJ)
THD + Noise / 歪率＋ノイズ
0.008% (EIAJ)
* Values in the “AUDIO PERFORMANCE” section are measured with
the I/O Box (MCX-IB15) connected.
* オーディオ性能の各数値は、I/Oボックス(MCX-IB15)を接続して測定し
たものです。
I GENERAL / 一般
Playback Data Format / 再生データフォーマット
MP3 (all clients), Liner PCM (selected one client)
Power Supply / 電源電圧
AC 100V to 240V, 50/60Hz
Power Consumption / 消費電力
5W
Operating Temperature / 動作温度
+5°C to +35°C
Weight (without AC adapter) / 質量
0.6 kg (1 lbs 5 oz)
Max. Dimensions (W x H x D) / 最大寸法
120 x 120 x 106 mm
(4-3/4" x 4-3/4" x 4-1/8")
Panel Color / パネル色
White
Accessory / 付属品
I/O Box (MCX-IB15)
Remote Control x1, Lithium Battery x1
AC Adaptor x1, Power Cable x1
CAT-5 Straight Cable (2 m) x1
DC Power Cable (2 m) x2
Spacers x4
Upgrade CD-ROM x1
Owner’s Manual CD-ROM x1
I AUDIO PERFORMANCE / オーディオ性能
Audio Out Level/Impedance /
Audio Out レベル /インピーダンス
1.0Vrms /1kΩ
Frequency Characteristics / 周波数特性
20Hz to 20kHz, ±1.0dB (EIAJ)
Signal to Noise Ratio / S N比
98dB (EIAJ)
Dynamic Range / 再生ダイナミックレンジ
98dB (EIAJ)
THD + Noise / 歪率＋ノイズ
0.008% (EIAJ)
Sub Woofer Out Level/Impedance /
Sub Woofer Out レベル /インピーダンス 1.0Vrms /2.1kΩ (EIAJ )
■ POWER AMPLIFIER PERFORMANCE / パワーアンプ性能
Minimum RMS Output Power / 定格出力
13W + 13W (1kHz, 1% THD)
Minimum Power / 実用最大出力
17W + 17W or 18W (1ch) (1kHz, 10% THD, EIAJ )
Input Sensitivity/Impedance / 入力感度 /インピーダンス
220mV/3kΩ (MODE A, B)
780mV/3kΩ (MODE C) (1kHz, 1% THD)
I GENERAL / 一般
Power Supply / 電源電圧
AC 100V to 240V, 50/60Hz
Power Consumption / 消費電力
40W
Operating Temperature / 動作温度
+5°C to +35°C
Weight (without AC adapter) / 質量
0.6 kg (1 lbs 5 oz)
Max. Dimensions (W x H x D) / 最大寸法
120 x 120 x 105 mm
(4-3/4" x 4-3/4" x 4-1/8")
Panel Color / パネル色
White
Accessory / 付属品
PIN/MINI PLUG Cable (1m) x1
Spacers x4
* Specifications subject to change without prior notice.
* 仕様及び外観は、改良のため予告なく変更することがあります。
120 (4-3/4")
120 (4-3/4")
106 (4-1/8")
U ....... USA model
C ....... Canadian model
A ....... Australian model
B ....... British model
G ....... European model
J
....... Japanese model
M I/O Box (MCX-IB15)
91.2 (3-9/16")
116 (4-9/16")
96 (3-3/4")
30.6
(1-3/16")
M MCX-CA15
120 (4-3/4")
120 (4-3/4")
105 (4-1/8")
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
8
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
q MAIN P.C.B.
w FUNCTION (1) P.C.B.
e SYSTEM (2) P.C.B.
r LCD
t FRONT COVER UNIT
y FUNCTION (2) P.C.B.

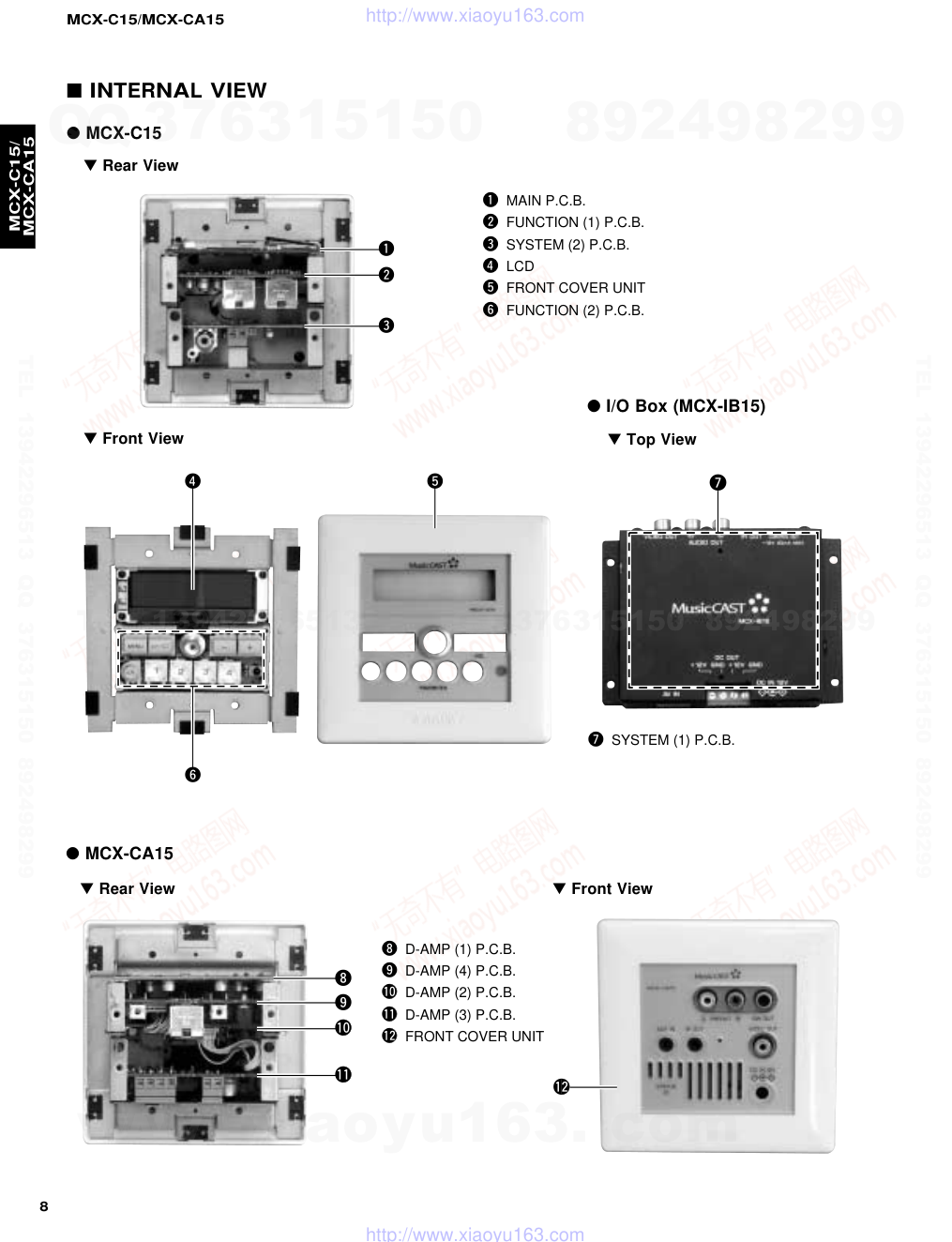

I INTERNAL VIEW
M Front View
M Rear View
G MCX-C15
G MCX-CA15
q
w
e
r
t
y
i
o
!0
!1
u
M Top View
i D-AMP (1) P.C.B.
o D-AMP (4) P.C.B.
!0 D-AMP (2) P.C.B.
!1 D-AMP (3) P.C.B.
!2 FRONT COVER UNIT
M Rear View
G I/O Box (MCX-IB15)
u SYSTEM (1) P.C.B.
M Front View
!2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
9
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Fig. 2
Fig. 1
I MCX-C15 DISASSEMBLY PROCEDURES／分解手順
(Remove parts in the order as numbered.)
* Be sure to disconnect the power cable from the AC outlet.
(番号順に部品を取り外してください。）
※ A C 電源コンセントから、電源ケーブルを抜いてください。
1 . トップケースの外し方
a) qのネジ4本、wのネジ2本、eのネジ1本を外します。
（Fig.1）
b) トップケースを後方へスライドさせ、取り外します。
（Fig.1）
2 . リアパネルA、Bの外し方
a) rのネジ2本、tのネジ1本を外します。（Fig.2）
b) リアパネルBを取り外します。（Fig.2）
c) yのネジ2本を外します。（Fig.2）
d) リアパネルA を下方へスライドさせ、取り外します。
（Fig.2）
1. Removal of Top Case.
a) Remove 4 screws marked [q], 2 screws marked [w]
and 1 screw marked [e]. (Fig. 1)
b) Remove the Top Case by sliding it rearward. (Fig. 1)
2. Removal of Rear Panels A and B
a) Remove 2 screws marked [r] and 1 screw marked [t].
(Fig. 2)
b) Remove the Rear Panel B. (Fig. 2)
c) Remove 2 screws marked [y]. (Fig. 2)
d) Remove the Rear Panel A by sliding it downward.
(Fig. 2)
q
e
w
Top Case
トップケース�
q
y
r
t
Rear Panel A
リアパネルA
Rear Panel B
リアパネルB
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
10
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Fig. 3
3 . MAIN P .C .B.の外し方
a) CB202、CB203を外します。（Fig.3）
b) uのネジ4本を外します。（Fig.3）
c) CB204を外し、MAIN P.C.B.を取り外します。（Fig.3）
4 . FUNC T ION（1 ）、S Y S T E M（2 ）P .C .B.の外し方
a) iのネジ4本を外します。（Fig.3）
b）FUNCTION（1）P.C.B.を持ち上げます。
c) oのネジ2本を外します。（Fig.3）
d) FUNCTION（1）P.C.B.とSY STEM（2）P.C.B.を取り外ま
す。（Fig.3）
e) CB602を外します。（Fig.3）
5 . フロントユニットの外し方
a) フロントカバーユニットを外します。（Fig.3）
b）!0のネジ2本、!1のネジ1本を外します。（Fig.3）
c) フロントユニットを外します。（Fig.3）

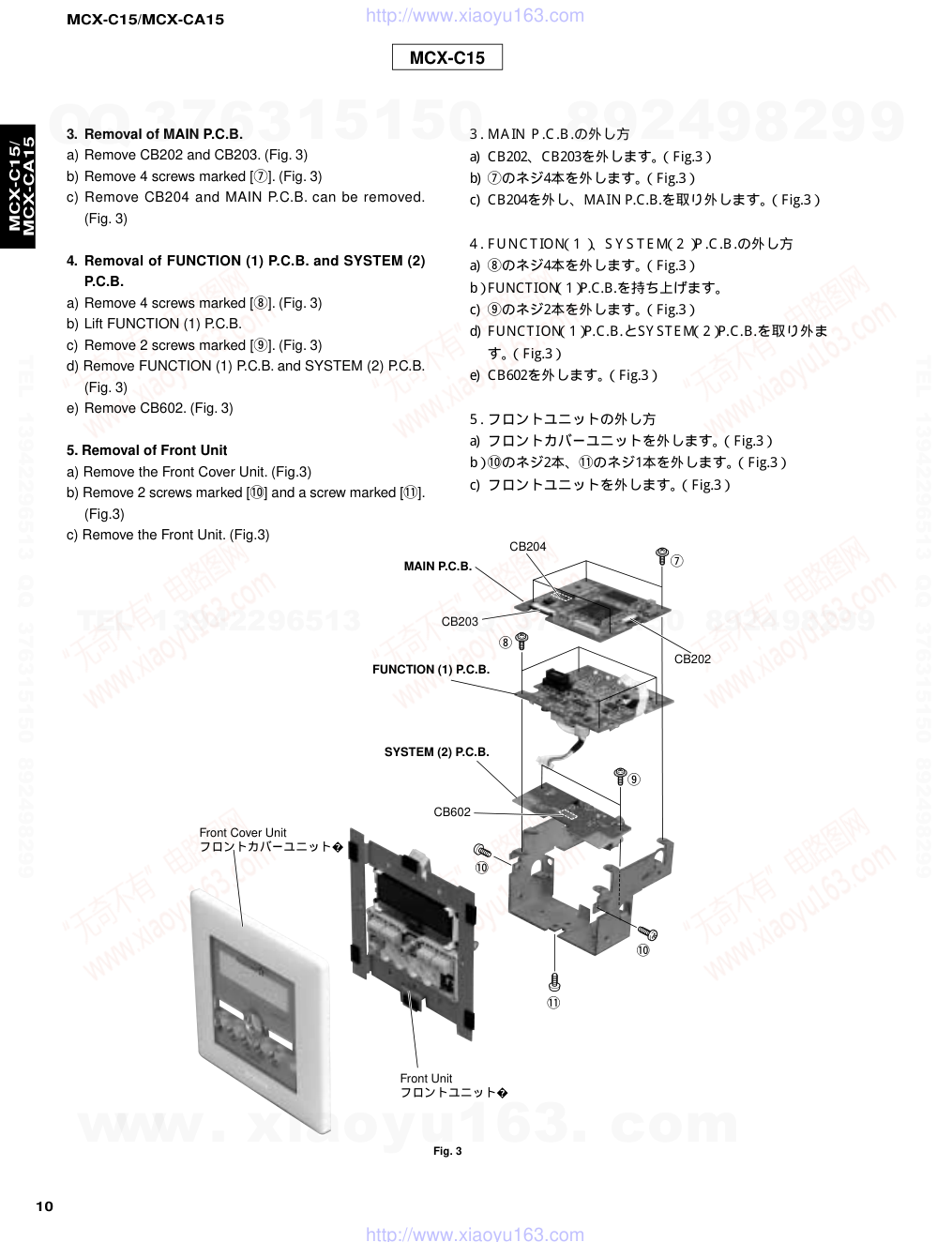

3. Removal of MAIN P.C.B.
a) Remove CB202 and CB203. (Fig. 3)
b) Remove 4 screws marked [u]. (Fig. 3)
c) Remove CB204 and MAIN P.C.B. can be removed.
(Fig. 3)
4. Removal of FUNCTION (1) P.C.B. and SYSTEM (2)
P.C.B.
a) Remove 4 screws marked [i]. (Fig. 3)
b) Lift FUNCTION (1) P.C.B.
c) Remove 2 screws marked [o]. (Fig. 3)
d) Remove FUNCTION (1) P.C.B. and SYSTEM (2) P.C.B.
(Fig. 3)
e) Remove CB602. (Fig. 3)
5. Removal of Front Unit
a) Remove the Front Cover Unit. (Fig.3)
b) Remove 2 screws marked [!0] and a screw marked [!1].
(Fig.3)
c) Remove the Front Unit. (Fig.3)
MCX-C15
CB202
MAIN P.C.B.
CB204
CB203
CB602
FUNCTION (1) P.C.B.
SYSTEM (2) P.C.B.
Front Cover Unit
フロントカバーユニット�
Front Unit
フロントユニット�
u
i
o
!0
!0
!1
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
11
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Fig. 5
Fig. 6
6 . FUNC T ION（2 ）P .C .B.の外し方
a) !2のネジ2本を外します。（Fig.4）
b) !3のネジを外し、ホルダーとボタンAss’ yを取り外しま
す。（Fig.5）
c) CB801、CB802、CB803を外しFUNCTION（2）P.C.B.を
取り外します。（Fig.5）
G I/Oボックス (MC X -IB1 5 )
1 . カバーの外し方
a）!4のネジ2本、!5のネジ2本を外します。（Fig.6）
b）カバーを後方へスライドさせ、取り外します。（Fig.6）
2 . S Y S T E M（1 ）P .C .B.の外し方
a）!6のネジ2本を外します。（Fig.6）
b）!7のネジ4本を外します。（Fig.6）
c）SY STEM (1) P.C.B.を後方へスライドさせ、取り外しま
す。（Fig.6）
6. Removal of FUNCTION (2) P.C.B.
a) Remove 2 screws marked [!2]. (Fig. 4)
b) Remove 1 screw marked [!3] to remove the Holder and
Button Ass’y. (Fig. 5)
c) Remove CB801, CB802 and CB803 and FUNCTION (2)
P.C.B. can be removed. (Fig. 5)
G I/O Box (MCX-IB15)
1. Removal of Cover
a) Remove 2 screws marked [!4] and 2 screws marked [!5].
(Fig. 6)
b) Remove the Cover by sliding it rearward. (Fig. 6)
2. Removal of SYSTEM (1) P.C.B.
a) Remove 2 screws marked [!6]. (Fig. 6)
b) Remove 4 screws marked [!7]. (Fig. 6)
c) Remove SYSTEM (1) P.C.B. by sliding it rearward.
(Fig. 6)
!3
!3
LCD
Button Ass'y�
ボタンAss'y
Holder�
ホルダー�
FUNCTION (2) P.C.B.
CB802
CB801
CB803
!7
!4
!5
!6
!5
!4
SYSTEM (1) P.C.B.
Fig. 4
!2
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
12
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I MCX-CA15 DISASSEMBLY PROCEDURES／分解手順
(Remove parts in the order as numbered.)
* Be sure to disconnect the power cable from the AC outlet.
* Check the position of the Mode Switch and write it down.
• Be sure to set the mode switch back to the original posi-
tion after servicing.
(番号順に部品を取り外してください。）
※ A C 電源コンセントから、電源ケーブルを抜いてください。
※ モードスイッチの位置を確認、メモしてください。
・作業完了後にモードスイッチの位置を元に戻してください。
1 . トップケースの外し方
a) qのネジ4本、wのネジ2本を外します。（Fig.1）
b) トップケースを後方へスライドさせ、取り外します。
（Fig.1）
Fig. 2
2 . リアパネルC ，Dの外し方
a）eのネジ2本を外します。（Fig.2）
b）リアパネルDを取り外します。（Fig.2）
c) rのネジ4本を外します。（Fig.2）
d）リアパネルCを下方へスライドさせ、取り外します。
（Fig.2）
Fig. 1
1. Removal of Top Case.
a) Remove 4 screws marked [q] and 2 screws marked [w].
(Fig. 1)
b) Remove the Top Case by sliding it rearward. (Fig. 1)
2. Removal of Rear Panels C and D
a) Remove 2 screws marked [e]. (Fig. 2)
b) Remove the Rear Panel D. (Fig. 2)
c) Remove 4 screws marked [r]. (Fig. 2)
d) Remove the Rear Panel C by sliding it downward.
(Fig. 2)
q
w
Top Case
トップケース�
q
e
Rear Panel C
リアパネルC
Rear Panel D
リアパネルD
r
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
13
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
3 .D-AMP（1 ）、（2 ）、（3 ）、（4 ）P .C .B.の外し方
a) フロントカバーユニットを外します。（Fig.3）
b) tのネジ2本、yのネジ4本を外します。（Fig.3）
c）D-AMP（1）P.C.B.を持ち上げます。
d）CB101を外します。（Fig.3）
e）uのネジ4本を外します。（Fig.3）
f）D-AMP（2）、（4）P.C.B.を持ち上げます。
g）CB201を外します。（Fig.3）
h）D-AMP（2）、（4）P.C.B.を取り外します。（Fig.3）
i) iのネジ4本を外します。（Fig.3）
j）D-AMP（1）、（3）P.C.B.を取り外します。（Fig.3）
Fig. 3
3. Removal of D-AMP (1), (2), (3) and (4) P.C.B.
a) Remove the Front Cover Unit. (Fig. 3)
b) Remove 2 screws marked [t] and 4 screws marked [y].
(Fig. 3)
c) Lift D-AMP (1) P.C.B.
d) Remove CB101. (Fig. 3)
e) Remove 4 screws marked [u]. (Fig. 3)
f) Lift D-AMP (2) P.C.B. and D-AMP (4) P.C.B.
g) Remove the CB201. (Fig. 3)
h) Remove the D-AMP (2) and (4) P.C.B. (Fig. 3)
i) Remove 4 screws marked [i]. (Fig. 3)
j) Remove D-AMP (1) P.C.B. and D-AMP (3) P.C.B. (Fig. 3)
D-AMP (1) P.C.B.
D-AMP (3) P.C.B.
D-AMP (4) P.C.B.
D-AMP (2) P.C.B.
Front Cover Unit
フロントカバーユニット�
CB101
CB201
y
u
i
t
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
14
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I MCX-C15 RECOVERY AFTER REPLACING MAIN P. C. B. ／MA IN P .C .B.交換後のリカバリー
MAIN P.C.B.を交換した場合、下記の手順でリカバリーを
行います。
1）システムIDの書き込みを行います。
詳しくは「システムIDの書き込み」を参照してください。
2）ファームウエアのアップデートを行います。
MAIN P.C.B.交換前に必ずファームウエアのバージョンを
確認し、メモします。MAIN P.C.B.交換後、メモに従って
ファームウエアを修理前のバージョンに戻します。
注： 故障のためにMAIN P.C .B.交換前にファームウエアの
バージョンを確認できない場合、最新のファームウエア
を書き込みます。
操作の詳細は「ファームウエアのアップデート」を参照して
ください。
3）システムリセットを行います。
a. 電源ケーブルを接続します。
b.“ STANDBY /ON”キーを押します。
TOP MENUが表示されます。
c.“ コントローラー”キーを使ってメニューを下記のよ
うに選択します。
Setup → System → System Reset
After replacing the MAIN P.C.B. , perform the recovery pro-
cedure as follows.
1) Enter the system ID.
For the details, refer to ENTERING SYSTEM ID.
2) Update Firmware.
Make sure to check the version of the firmware before
replacing the MAIN P.C.B. and write it down. After re-
placing the MAIN P.C.B., restore the version of the firm-
ware before replacement according to the note.
Note: When it is not possible to check the version of the firm
ware before replacing the MAIN P.C.B. because of a fail-
ure, write the latest firmware.
For the details of the operation, refer to UPDATING FIRM-
WARE".
3) Reset the system as follows.
a. Connect the power cable.
b. Press the "STANDBY/ON" key. Then the TOP MENU
is displayed.
c. Using the “CONTROLLER” key, select the menu items
as follows.
Setup → System → System reset
MCX-C15
I SERVICE HINTS ／サービスヒント
● MC X -C 1 5
1) サービスパーツ供給
基板Ass’ yの搭載部品は、コネクターやスイッチ類のみ
を供給します。これらの部品以外の故障の場合、各基
板を交換します。
2) ファームウエアのバージョン管理
修理でMA IN P.C.B.を交換する場合、交換前に必ず
ファームウエアのバージョンを確認し、メモします。
MAIN P.C.B.交換後、メモに従ってファームウエアを修
理前のバージョンに戻します。
注：故障のためにMAIN P.C .B.交換前にファームウエアの
バージョンを確認できない場合、最新のファームウエア
を書き込みます。
● MC X -C A 1 5
1) モードスイッチの設定
修理前に必ずモードスイッチの設定位置を確認し、メ
モします。修理後、メモに従ってモードスイッチを修
理前の設定位置に戻します。
2) 計測器取り扱い上の注意
MCX -CA15のスピーカー出力はB.T.L接続となっていま
すのでスピーカー端子に接続する計測器のアース側
は、フローティングが必要です。
G MCX-C15
1) Supply of spare parts for servicing
Among the parts installed to the P.C.B. assembly, only
connectors and switches are supplied. When any other
part is defective, replace each P.C.B.
2) Maintaining the firmware version
When replacing the MAIN P.C.B., be sure to check the
version of the firmware before replacing and write it
down. After replacing the MAIN P.C.B., restore the ver-
sion of the firmware before replacement according to
the note.
Note: When it is not possible to check the version of the firm
ware before replacing the MAIN P.C.B. because of a
failure, write the latest firmware.
G MCX-CA15
1) Setting of Mode Switch
Be sure to check the setting position of the Mode Switch
and write it down before the repair work. After the re-
pair, set the Mode Switch to the setting position before
the repair work according to the note.
2) Precaution for handling measuring instrument
As the speaker output of MCX-CA15 is B.T.L. con-
nected, it is necessary to make the ground side of the
measuring instrument to be connected to the speaker
terminal loose.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
15
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
MCX-C15
I MCX-C15 UPDATING FIRMWARE／ファームウエアのアップデート
ファームウエアのアップデートはアップデートCD-ROMを
使用し、MCX -1000からネットワークを経由して行います。
なお、アップデートCD-ROMの供給に関する詳細は、サー
ビスニュースでお知らせします。
用意するもの
MCX -C15（本体及び付属品）
アップデートCD-ROM
MCX -1000
Ethernet Hub
CAT-5 ストレートケーブル… 2本
TV モニター
ビデオケーブル
準備
あらかじめMCX -1000をアップデートします。
詳しくはMCX -1000サービスマニュアル 100851 の
「ファームウエアのアップデート」を参照してください。
接続
図のように接続します。
For updating the firmware, use the Upgrade CD-ROM for
MCX-C15 and execute it via the network from MCX-1000.
The detailed information regarding supply of the Upgrade
CD-ROM will be provided in Service News.
Items required
MCX-C15 (Main unit and Accessories)
Upgrade CD-ROM
MCX-1000
Ethernet Hub
CAT-5 Straight Cable, 2 pcs
TV Monitor
Video Cable
Preparation
Execute updating of MCX-1000 in advance.
For the details, refer to UPDATING FIRMWARE in the
MCX-1000 Service Manual 100851 .
d. The System Reset screen appears.
e. Press the “PLAY/STOP” key.
This resets MCX-C15 and restores the factory set-
ting of parameters. The power to MCX-C15 is turned
OFF/ON automatically.
f. Press the "STANDBY/ON" key to turn off the power.
g. Disconnect the power cable.
d. System Reset画面が表示されます。
e.“ PLAY /STOP”キーを押します。
MCX -C15はリセットされ工場出荷時のパラメータに
戻ります。MCX -C15は自動的に電源がOFF/ONされ
ます。
f. “ STANDBY /ON”キーを押し、電源を切ります。
g. 電源ケーブルを外します。
DIGITAL AUDIO SERVER MCX-1000
STANDBY/ON
TOP MENU
MENU
PLAY INFO.
TIMER
CLIENT STATUS
LAN
STANDBY
ENCODING
BACK
CD AUTO STORE
SUB MENU
PAGE
PUSH
SELECT
1
2
3
4
5
Hub
MCX-1000
MCX-C15
I/O Box (MCX-IB15)
TV monitor
Video Cable
CAT-5 Straight Cable
DC Power Cable
Power Cable
AC Adapter
Connection
Make connections as shown below.
操作
MCX -1000はT V モニター画面を見ながら本体キーを
使って操作します。
MCX -C15は本体の表示画面を見ながら本体キーを使っ
て操作します。
Operation
To operate MCX-1000, use the keys of the main unit
while watching the TV monitor screen.
To operate MCX-C15, use the keys of the main unit while
watching the screen of the main unit
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
16
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
1) MCX -1000とTV モニターの電源を入れます。
2) MCX -1000をリセットします。
a.“ TOP MENU”キーを押します。
TOP MENUが表示されます
b.“ コントローラー”キーを使ってメニューを下記のよ
うに選択します。
System Setup → System Utility → System Reset
c.“ コントローラー”キーを使って“ Y es”に合わせ“ コン
トローラー”キーを押します。
d. リセット後、System Utility画面に戻ります。
e. MCX -1000の電源をOFF/ONします。
3) MCX -C15をリセットします。
a.“ STANDBY /ON”キーを押します。
TOP MENUが表示されます。
b.“ コントローラー”キーを使ってメニューを下記のよ
うに選択します。
Setup → System → System Reset
c.“ PLAY /STOP”キーを押します。
リセット後、自動的に電源がOFF/ONされます。
4) MCX -1000とMCX -C15をネットワークで接続します。
G MCX-1000の操作
a.“ TOP MENU”キーを押します。
TOP MENU画面が表示されます
b.“ コントローラー”キーを使ってメニューを下記のよ
うに選択します。
System Setup → Network → Auto Configuration
注意メッセージが表示されます。
c.“ コントローラー”キーを押します。
これによりMCX -1000はAuto Configurationモードに
入ります。
G MCX-C15の操作
d.“ MENU”キーを押します。
TOP MENUが表示されます
e.“ コントローラー”キーを使ってメニューを下記のよ
うに選択します。
Setup → Network → Auto Configuration
次のメッセージが表示されます。
Auto Configuration
Press PLAY to execute
auto configuration.
f. “ PLAY /STOP”キーを押します。次のメッセージが表
示されます。
例
[CL-B04AB]
Connecting ･･･..
Press < to cancel.
1) Turn on the power to MCX-1000 and MCX-C15.
2) Reset MCX-1000.
a. Press the “TOP MENU” key. Then the TOP MENU is
displayed.
b. Using the “CONTROLLER” key, select the menu items
as follows.
System Setup → System Utility → System Reset
c. Using the “CONTROLLER” key, select the cursor to
“Yes” and press the “CONTROLLER” key.
d. After resetting, the System Utility screen appears
again.
e. Turn the power to MCX-1000 OFF/ON.
3) Reset MCX-C15.
a. Press the “STANDBY/ON” key. Then the TOP MENU
is displayed.
b. Using the “CONTROLLER” key, select the menu items
as follows.
Setup → System → System Reset
c. Press the “PLAY/STOP” key.
After resetting, the power is turned OFF/ON automati-
cally.
4) Connect MCX-1000 and MCX-C15 as a network.
G Operation of MCX-1000
a. Press the “TOP MENU” key.
The TOP MENU screen appears.
b. Using the “CONTROLLER” key, select the menu items
as follows.
System Setup → Network → Auto Configuration
Then, cautionary message is displayed.
c. Press the “CONTROLLER” key.
This sets MCX-1000 in the Auto Configuration mode.
G Operation of MCX-C15
d. Press the “MENU” key.
e. Using the “CONTROLLER” key, select the menu items
as follows.
Setup → Network → Auto Configuration
Then the message as shown below appears.
f.
Press the “PLAY/STOP” key, and the message as
shown below appears.
Auto Configuration
Press PLAY to execute
auto configuration.
MCX-C15
[CL-B04AB]
Connecting •••..
Press < to cancel.
Example
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
17
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
G MCX-1000の操作
g. 接続しようとしているMCX -C15のIDが表示されま
す。
h.“ コントローラー”キーを使って“ OK ”に合わせ“ コン
トローラー”キーを押します。
MCX -1000とMCX -C15がネットワークで接続されま
す。
5）MCX -C15のファームウエアのアップデートを行いま
す。
Step 1
アップデート前に現ファームウエアバージョンを確認、メ
モします。
a.“ コントローラー”キーを使ってメニューを下記のよ
うに選択します。
Setup → System → Information
Information画面が表示されます。
V ersionナンバーをメモします。
b.“ コントローラー”キーの “ ＜” を使ってSystem画面
に戻します。
Step 2
アップデートを行います。
a.“ コントローラー” キーを使ってカーソルをSystem
Updateに合わせ“ コントローラー”キーを押します。
System Update画面が表示されます。
b.“ PLAY /STOP”キーを押します。
アップデート後、自動的に電源がOFF/ONされます。
Step 3
アップデート後にファームウエアバージョンを確認します。
操作はStep 1 と同様です。
G Operation of MCX-1000
g. The ID of MCX-A10 to be connected is displayed.
h. Using the “CONTROLLER” key, set the cursor to “OK”
and press the “CONTROLLER” key. This completes
connection of MCX-1000 and MCX-C15 as a network.
5) Update the MCX-C15 firmware according to the follow-
ing procedure.
Step 1
Before updating, check the existing version of the firmware
and write it down.
a. Using the “CONTROLLER” key, select the menu items
as follows.
Setup → System → Information.
The information screen as shown below appears.
Write down the version number.
b. Using “＜” of the “CONTROLLER” key, restore the Sys-
tem screen.
Step 2
Perform the following updating procedure.
a. Using the “CONTROLLER” key, set the cursor to Sys-
tem Update and press the “CONTROLLER” key. The
System Update screen appears.
b. Press the “PLAY/STOP” key. After updating, the power
is turned OFF/ON automatically.
Step 3
After updating, check the version of the firmware as de-
scribed in Step 1.
例
Information
Version : 1. 2. 3 [000]
Date
: 2004/04/23 13:00:00
Example
Information
Version : 1. 2. 3 [000]
Date
: 2004/04/23 13:00:00
Example
Information
Version : 1. 2. 0 [000]
Date
: 2004/04/23 12:00:00
MCX-C15
例
Information
Version : 1. 2. 0 [000]
Date
: 2004/04/23 12:00:00
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
18
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I MCX-C15 ENTERING SYSTEM ID／システムIDの書き込み
MAIN P.C.B.を交換した場合、システムIDを書き込む必要
があります。
準備 : 作業の前に必ず静電気対策を実施してください。
用意するもの :
MCX -C15 (本体及び付属品)
IC書き込み治具(基板＋2Pケーブル) : WA045500
フラットケーブル 30P 250mm : WC028700
DC安定化電源
ハンダゴテ
線材 50cm 2本
CB1
0
1
S0
S1
S2
S3
S4
S5
DIP0
DIP1
CB2
CB4
CB3
GND
+
CB5
IC3
+5
+3.3
NC
GND
I/O SEL
SW1
NC
GND
+14-30V
TE1
Set to +3.3V�
+3.3Vに設定�
DC Stabilized Power Supply�
DC安定化電源�
0
1
S0
S1
S2
S3
S4
S5
DIP0
DIP1
SW1
J ig P.C.B. / 治具P.C.B.
CB203
CB202
CB1
MAIN P.C.B.
Fix with solder to the terminal on the solder face.�
ハンダ面側の端子に半田付けします�
Flat Cable 30P�
フラットケーブル30P
MCX-C15
Power Cable
DC Power Cable
AC Adapter
I/O Box (MCX-IB15)
Fig. A
注）この2Pケーブルは使用しません
After replacing the MAIN P.C.B. , the system ID must be
entered.
Preparation: Take the measure against static electricity be-
fore the work.
Items required:
MCX-C15 (Main unit and Accessories)
IC Writing Jig (P. C. B. + 2P cable) : WA045500
Flat Cable 30P 250mm : WC028700
DC Stabilized Power Supply
Soldering Iron
Wire (50cm), 2 pcs
Note) This 2P cable is not used.
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
19
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
G 治具の設定及び接続
1) 電源ケーブルを外します。
2) トップケースを外します。(分解手順を参照)
3) 治具P.C.B.のI/Oセレクター(CB4)を+3.3V に設定しま
す。(Fig. A)
注意:+5V に設定した場合、故障の原因になります。
4) 治具P.C.B.のディップスイッチ(SW1)を設定します。
(Fig. A)
5) 治具P.C.B.のTE1とMAIN P.C.B.のCB1をフラットケー
ブル(30P)で接続します。(Fig. A)
6) 治具P.C.B.のCB3の+14-30V 端子とDC安定化電源の
＋出力端子を線材で接続します。(Fig. A)
7) 治具P.C.B.のCB3のGND端子とDC安定化電源のGND端
子を線材で接続します。(Fig. A)
G 操作手順
本体キーを使って操作します。
1) 電源ケーブルを接続すると、電源が入ります。
2) DC安定化電源の電源を入れ、出力電圧を＋15V に設定
します。
3) システムIDマニュアルインプット画面が表示されま
す。(Fig. B)
システムIDマニュアルインプット画面が表示されない場
合は、「治具の設定及び接続」を最初からやり直します。
4) 現在選択している桁の下に“ ＿”が表示されます。
“ コントローラー”キーを使いトップケースに表示されて
いるシリアルナンバーの英数字（11桁）を入力します。
(Fig. F)
注：この時、Bと8、Gと6を間違えないように注意してくださ
い。
G 入力方法
“ コントローラー”キーの∧/∨で値の増減、＜ / ＞で桁
の移動が行えるので、
1桁ずつ入力したい番号にあわせます。
注： シリアルナンバーはリアパネルにも表示してありま
す。（Fig. Ｇ）
5）“ V OL +”キーを使い「J, U, A, G, B, C」の中から1つを選
択します。
6）入力が終了した後、“ PLAY ／STOP”キーを押します。
書き込みが行われます。
Fig. B
Example / 例
MANUAL INPUT
Number :
[Yxxxxx4RT]
DEST
:
U
G Setting and connecting jig
1) Disconnect the power cable.
2) Remove the Top Case. (Refer to DISASSEMBLY PRO-
CEDURES.)
3) Set the IO Selector (CB4) of the Jig P.C.B. to +3.3V. (Fig. A)
Caution: Note that setting to +5V will damage the unit.
4) Set the DIP Switch (SW1) of the Jig P.C.B. (Fig. A)
5) Connect TE1 of the Jig P.C.B. and CB1 of the MAIN P.C.
B. with a flat cable (30P). (Fig. A)
6) Connect the +14-30V terminal of CB3 on the Jig P.C.B.
and the + output terminal of the DC stabilized power
supply with a wire. (Fig. A)
7) Connect the GND terminal of CB3 on the Jig P.C.B. and
the GND terminal of the DC stabilized power supply with
a wire. (Fig. A)
G Operation Procedure
Use the keys of the main unit for operation.
1) Connect the power cable and the power will turn on.
2) Turn on the DC stabilized power supply and set the out-
put voltage to +15V.
3) The system ID manual input screen appears. (Fig. B)
When the system ID MANUAL INPUT screen does not
appear, repeat the procedure of "Setting and Connec-
tion of Jigs" all over.
4) "__" appears under the currently selected digit.
Using the "CONTROLLER" key, enter alphanumeric
characters (11 digits) of the serial number indicated on
the Top Case. (Fig.F)
Caution: At this time, use care not to mix B and 8 or G and 6.
G How to enter characters:
Using B/ N of the “CONTROLLER” key to increase /
decrease the value and < / M to shift the place, select the
character to enter one by one.
Note: The serial numbers are also displayed on the rear panel.
(Fig. G)
5) Using “VOL +” key, select one from [J, U, A, G, B and C].
6) After entering characters, press the “PLAY / STOP” key
and writing is executed.
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
20
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Fig. F
Fig. C
Example / 例
MANUAL INPUT
Write OK
Fig. D
Example / 例
MANUAL INPUT
Number NG
Fig. E
Example / 例
MANUAL INPUT
Write failed
7）a. 書き込みが正常に行われた後、以下の画面が表示さ
れます。（Fig. C）
b. 入力されたシリアルナンバーに誤りがある場合、以
下の画面が表示されます。（Fig. D）
この場合は“ PLAY ／STOP”キーを押すと、再び入
力画面に戻ります。
シリアルナンバーを再確認し、間違いがあれば再入
力します。
c. 書き込みに失敗した場合、以下の画面が表示されま
す。（Fig. E）
この場合は電源を切り、「治具の設定および接続」を最
初からやり直した後、「操作手順」を1)からやり直します。
8）書き込み終了後、電源ケーブルを外します。
9）冶具基板及びフラットケーブルを外します。
10）トップケースを取り付けます。
注意 : システムIDを書き換えできる回数は15回までです。
Top Case
トップケース
Fig. G
Bottom plate
ボトム面
SER Label
SER ラベル�
SER Label
SER ラベル�
7) a. The screen shown below appears when writ-
ing has been executed properly. (Fig. C)
b. The screen shown below appears when there is an
error with the input serial number. (Fig. D)
In such case, press the “PLAY / STOP” key and the
input screen appears again. Check the serial num-
ber again and re-enter characters, if incorrect.
c. The screen shown below appears when writing has
not been executed properly. (Fig. E)
In such case, turn off the power, perform the proce-
dure of “Setting and connecting Jig” all over again
and then re-start from Step 1) of “Operation Proce-
dure”.
8)
When writing is completed, disconnect the power cable.
9)
Remove the Jig P.C.B. and disconnect the flat cable.
10) Install the Top Case.
Caution: The System ID can be rewritten up to 15 times.
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
21
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
● 電源がONにできない場合
● “ T OP ME NU”と表示されない場合
I TROUBLESHOOTING
G When the power can’t be turned on.
G When “TOP MENU” can’t be displayed.
N MCX-C15
Check all the cable
connections
Check the power supply
Does the
LCD light?
Good condition
OK
OK
NG
NG
NO
YES
(1) +12V for System is OK?
(2) +3.3/5V for System is OK?
Reconnect cables
and check again
Check the fault in
the power supply
section
Trouble of CPU
circuit in MAIN
Board
ケーブルの接続を�
全部チェックする�
�
電源をチェックする�
LCDが点灯�
するか?
良好状態�
�
OK
OK
NG
NG
NO
YES
ステップ１�
ステップ2
ステップ3
(1) システムの+12VはOKか?�
(2) システムの+3.3/5VはOKか?
ケーブルを接続し
直して再度チェッ
クする�
電源部に不具合が
ないかチェックす
る�
メインボード内の
CPU回路の故障�
Check all the cable
connections
Check the power supply
Is “TOP MENU”
displayed?
Good condition
OK
OK
YES
NG
NG
Reconnect cables
and check again
NG
Check the fault in
the power supply
section
• Trouble of LCD
Module
• Trouble of LCD
I / F c i r c u i t i n
FUNCTION(2)
Board
• Trouble of CPU
circuit in MAIN
Board
(1) Connect CB802 in FUNCTION(2) Board
to LCD Module is OK?
(2) Connect CB801 in FUNCTION(2) Board
to CB203 in MAIN Board is OK?
(1) +3.3/5V for System is OK?
(2) Connect CB803 in FUNCTION(2) Board
to LCD Module is OK?
ケーブルの接続を�
全部チェックする�
電源をチェックする�
“ TOP MENU” と表示�
するか?
良好状態�
OK
OK
NG
NG
NO
YES
ステップ1
ステップ2
ステップ3
�
ケーブルを接続し
直して再度チェッ
クする�
電源部に不具合が
ないかチェックす
る�
･ LC Dモジュール
の故障�
･ ファンクション
(2 )内のLCD I/F回
路の故障�
･ メインボード内の
CPU回路の故障�
(1) ファンクション(2 )ボード内のCB802と
LC Dモジュールの接続はOKか?�
(2) ファンクション(2 )ボード内のCB801と
メインボード内のCB203の接続はOKか?
(1) システムの+3.3/5VはOKか?�
(2) ファンクション(2 )ボード内のCB803
とLC Dモジュールの接続はOKか?
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
22
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
G When the unit is uncontrollable with the con-
troller and buttons.
G When the unit is uncontrollable with the remote
control.
● コントローラーでもボタンでも操作できない場合
● リモコンで操作できない場合
ケーブルの接続を�
全部チェックする�
電源をチェックする�
コントローラーと�
ボタンで操作できるか?
良好状態�
�
OK
OK
YES
ステップ１�
ステップ2
ステップ3
システムの+3.3/5VはOKか?
NG
NG
NG
ケーブルを接続し
直して再度チェッ
クする�
電源部に不具合がな
いかチェックする�
･ ファンクションボー
ド(2 )の故障�
･ メインボード内の
CPU回路の故障�
ファンクション(2 )ボード内のCB801とメイン
ボード内のCB203の接続はOKか?
Check all the cable
connections
Check the power supply
Is the unit
controllable with the
controller and
buttons?
Good condition
OK
OK
YES
+3.3/5V for System is OK?
NG
NG
Reconnect cables
and check again
NG
Check the fault in
the power supply
section
• Trouble of
FUNCTION(2)
Board
• Trouble of CPU
circuit in MAIN
Board
Connect CB801 in FUNCTION(2) Board to
CB203 in MAIN Board is OK?
Check all the cable
connections
Check the power supply
Is the unit
controllable with the
remote control?
Good condition
OK
OK
YES
+3.3/5V for System is OK?
NG
Reconnect cables
and check again
NG
Check the fault in
the power supply
section
NG
• Trouble of
FUNCTION(2)
Board
• Trouble of CPU
circuit in MAIN
Board
• Trouble of
remote control
Connect CB801 in FUNCTION(2) Board to
CB203 in MAIN Board is OK?
ケーブルの接続を�
全部チェックする�
電源をチェックする�
リモコンで�
操作できるか?
良好状態�
OK
OK
YES
ステップ１�
ステップ2
ステップ3
システムの+3.3/5VはOKか?
NG
ケーブルを接続し
直して再度チェッ
クする�
NG
電源部に不具合がな
いかチェックする�
�
NG
･ ファンクション
(2 )ボードの故障�
･ メインボード内の
CPU回路の故障�
･ リモコンの故障�
ファンクション(2 )ボード内のCB801とメイン
ボード内のCB203の接続はOKか?
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
23
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
● S T A T US LE Dが点灯しない場合
● 音がでない場合
G When the STATUS LED does not light up
G When no sound is produced
N MCX-CA15
ケーブルの接続を�
全部チェックする�
�
電源をチェックする�
STATUS LEDが点灯�
するか?�
�
良好状態�
�
OK
OK
NG
NG
NO
YES
ステップ１�
ステップ2
ステップ3
(1) システムの+12/+10VはOKか?�
(2) システムの+3.3/5VはOKか?�
�
ケーブルを接続し
直して再度チェッ
クする�
電源部に不具合が
ないかチェックす
る�
D-A MP (2 )ボード
内のCPU回路の故障�
ケーブルの接続を�
全部チェックする�
電源をチェックする�
音が出るか?
良好状態�
OK
OK
NG
NG
NO
YES
ステップ１�
ステップ2
ステップ3
�
ケーブルを接続し
直して再度チェッ
クする�
電源部に不具合がな
いかチェックする�
･ D-A MP (1 )ボード内
のアンプ回路の故障�
･ D-A MP (2 )ボード内
のCPU回路の故障�
(1) D-A MP (1 )ボード内のCB101D-A MP (2 )
ボード内のW201の接続はOKか?�
(2) D-A MP (2 )ボード内のCB201D-A MP (3 )
ボード内のW302の接続はOKか?
(2) システムの+3.3/5VはOKか?
(1) システムの+12/+10VはOKか?
Check all the cable
connections
Check the power supply
Is the sound
produced?
Good condition
OK
OK
YES
NG
NG
Reconnect cables
and check again
NG
Check the fault in
the power supply
section
• Trouble of AMP
circuit in D-AMP(1)
Board
• Trouble of CPU
circuit in D-AMP(2)
Board
(1) Connect CB101 in D-AMP(1) Board to
to W201 in D-AMP(2) Board is OK?
(2) Connect CB201 in D-AMP(2) Board to
to W302 in D-AMP(3) Board is OK?
(2) +3.3/5V for System is OK?
(1) +12/+10V for System is OK?
Check all the cable
connections
Check the power supply
Does the
STATUS LED light?
Good condition
OK
OK
NG
NG
NO
YES
(1) +12V/+10V for System is OK?
(2) +3.3/5V for System is OK?
Reconnect cables
and check again
Check the fault in
the power supply
section
Trouble of CPU
circuit in D-AMP (2)
Board
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
24
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
● D-A MP (2 )内のC P Uが故障の場合
G In case of CPU trouble on D-AMP (2) Board
RESET信号を�
チェックする�
CPUクロックを�
チェックする�
OK
OK
ステップ１�
ステップ2
�
C PUは作動良好かもし
れない�
NG
リセット回路が故
障している�
NG
クリスタルが故障
している�
CPU [D-A MP (2 )ボ－ド内の
IC201]の18ピンはOKか?
CPU [D-A MP (2 )ボ－ド内のIC201]
の14ピンと15ピンはOKか?
Check the RESET signal
Check CPU clock
OK
OK
CPU may work well
NG
Reset circuit is
defective
NG
X’tal is defective
18pin of CPU [IC201 in D-AMP(2) Board ] is
OK?
14pin and 15pin of CPU [IC201 in D-AMP(2)
Board ] is OK?
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
25
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I TEST MODE
G Items required
• MCX-C15 (Main unit and Accessories)
• Oscilloscope
• Level meter
• Distortion meter
G Connection
1) Connect the DC Power Cable.
2) Connect the CAT-5 cable.
3) Connect the measuring instruments.
／テストモード
N MCX-C15
G 用意するもの
・MCX-C15 （本体及び付属品）
・オシロスコープ
・レベルメーター
・歪率計
G 接続方法
1）DC電源ケーブルを接続します。
2）CAT-5ケーブルを接続します。
3）測定機器を接続します。
Osiloscope
Level meter
Distortion meter
LAN
VIDEO OUT
Power Cable
CAT-5 Staight Cable
AC Adapter
VIDEO OUT
AUDIO OUT
IR OUT
CONTROL
OUT
CB2
AV IN
AV OUT
DC IN 12V
DC OUT
DC IN
MCX-C15
I/O Box (MCX-IB15)
DC Power Cable
Fig. A
CONTROLLER
VOL–/VOL+
MENU
FAVORITES (1~4)
G 操作手順
本体キーを使って操作します。
＜テストプログラムの起動＞
1）
“ MENU”キーと“ FAV ORITES 1”キーを押しながら、電
源ケーブルを接続します。
2）テストプログラムが起動し、“ Ass’ y Test : C15”が表示
されます。
Connection diagram/接続図
G Operation Procedure
Use the keys of the main unit for operation.
1) While pressing both ‘MENU’ key and “FAVORITES 1” key,
connect the power cable. (Fig. A)
2) The test program starts up and then “Ass’y Test : C15”
appears.
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
26
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
＜テスト＞
“ V OL +”キーを押すと、“ Test Standby”が表示されます。
もう一度“ V OL +”キーを押すと、“ Sine 1kHz/0dB”が表示さ
れ、MCX -C15に内蔵の信号発生器からの信号が出力されま
す。“ VOL +”キーと“ コントローラー ∨”キーを使って表示
及び出力信号を切り替え、下記の項目を測定します。
Test Standby
Sine 1kHz/0dB
S/N ratio
Sine 7kHz/0dB
C15 Mute
I/O BOX Mute
Press the "VOL+" key and "Test Standby" appears on the
screen. When the "VOL+" key is pressed again, "Sine 1
kHz/0 dB" appears and signals are output from the signal
generator. Change the on-screen display and output sig-
nal, using the "VOL+" key and "CONTROLLER N" key and
measure following items.
MCX-C15
＜テストプログラムの解除＞
電源ケーブルをコンセントから抜きます。
Check item / 確認事項
• Output level /
出力レベル
• THD + Noise /
歪率＋ノイズ
• S/N ratio /
S/N比
• Frequency response /
周波数特性
Measure the level difference between
"Sine 1 kHz/0 dB" and "Sine 7 kHz/0 dB". /
“ Sine 1kHz/0dB”と“ Sine 7kHz/0dB”とのレベル
差を測定します。
• MUTE function (C15 Mute) /
ミュート動作（C15 ミュート）
• MUTE function (I/O box Mute) /
ミュート動作（I/O BOX ミュート）
Specification for reference /
参考スペック
1.9 ± 0.2Vrms
≦ 0.008%
≧ 95dB
–0.5 ± 1.0dB
Output of MCX-C15 is muted. /
MCX -C15の出力がミュートされます。
Output of I/O box is muted. /
I/O BOX の出力がミューとされます。
Disconnect the power cable from the wall outlet.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
27
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
N MCX-CA15
G Items required
• MCX-CA15
• Power cable and AC adapter as accessories of
MCX-C15
• Signal generator
• Oscilloscope
• Level meter
• Distortion meter
• Multi-meter
• Flatblade screwdriver
G Connection
Connect the measuring instruments.
G 用意するもの
・MCX-CA15
・MCX-C15に付属している電源ケーブルとACアダプター
・信号発生器
・オシロスコープ
・レベルメーター
・歪率計
・マルチメーター
・ －ドライバー
G 接続方法
測定機器を接続します。
G 操作手順
1）フロントパネルを外します。
2）モードスイッチの位置を確認し、メモします。（テス
ト終了後、メモに従って元の位置に戻します。）
3）モードスイッチを”B”に合わせます。（Fig. C）
4）電源ケーブルを接続すると、電源が入ります。
5）約8秒間、STATUS LEDが点滅した後点灯します。
（Fig. C）
Connection diagram / 接続図
SW OUT
INPUT
SENSE
DC IN
AUDIO OUT
(L, R)
MODE
SWITCH
AUDIO IN
IR OUT
STATUS
LED
VIDEO
OUT
L R
CONTROL
OUT
Sub Panel / サブパネル
Bottom Case / ボトムケース
Fig. C
Fig. D
G Operation Procedure
1) Remove the Front Panel.
2) Check the Mode Switch position and write it down.
(After the test, set the switch to the original position
according to the note.)
3) Set the mode switch to “B”. (Fig. C)
4) Connect the power cable and the power is turned on.
5) The STATUS LED flashes for 8 seconds and then re-
mains on. (Fig. C)
MCX-CA15
Osiloscope, Level meter
Distortion meter
Multi-meter
DC Volt Range
Signal
Generator
Power Cable
AC Adapter
AUDIO OUT
CONTROL OUT
SW OUT
SPEAKER OUT
VIDEO OUT
DC IN 12V
AUDIO IN
IR/CTRL
AV IN
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
28
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
6) CONTROL出力の確認をします。
a. －ドライバーを使ってINPUT SENSEを右いっぱいに
回します。(Fig. C)
b. AUDIO IN端子から、1kHz, 220mV を入力します。
(Fig. C)
c. マルチメーターを使ってCONTROL出力が、0± 0.5V
であることを確認します。(Fig. D)
d. －ドライバーを使ってINPUT SENSEを左いっぱいに
回します。(Fig. C)
e. マルチメーターを使ってCONTROL出力が、4.3±
0.3V であることを確認します。(Fig. D)
7) 計測器を使用し、以下の項目を確認します。
6) Check Control Output
a. Using a flatblade screwdriver, turn INPUT SENSE
clock wise fully. (Fig.C)
b. Input 1 kHz, 220 mV through the AUDIO IN terminal.
(Fig.C)
c. Using the Multi-meter, check that the CONTROL out-
put is 0 ± 0.5 V. (Fig.D)
d. Using a flatblade screwdriver, turn INPUT SENSE
counterclockwise fully. (Fig.C)
e. Using the Multi-meter, check that the CONTROL out-
put is 4.3 ± 0.3 V. (Fig.D)
7) Check following items using the measuring instruments.
MCX-CA15
Check Items / 確認事項
1) AUDIO OUT
• Output level (when 1kHz, 220mV is input) /
出力レベル （1kHz, 220mV 入力時）
• THD + Noise (when 1kHz, 220mV is input) /
歪率 + ノイズ （1kHz, 220mV 入力時）
• S/N ratio (when 1kHz, 220mV is input) / S/N比 （1kHz, 220mV 入力時）
• Frequency response (when 20Hz, 220mV or 20kHz, 220mV is input) /
周波数特性 （20Hz, 220mV 20kHz, 220mV 入力時）
2) SW OUT
• Output level (when 50Hz, 220mV is input) /
出力レベル （50Hz, 220mV 入力時）
Specifications for reference / 参考スペック
1.1 ± 0.2Vrms
≦0.02%
≧85dB
–0.5 ± 1.0dB
1.0 ± 0.2Vrms
8) Disconnect the power cable.
9) Set the Mode Switch back to the original position.
* Before returning the unit to the user, set the Mode
Switch to the same position as when it was brought in
for repair.
10) Install the Front Panel.
8)
電源ケーブルを外します。
9)
モードスイッチを元に戻します。
※ モードスイッチは必ず、お客様からお預かりした時の設定
に戻してから返却してください。
10) フロントパネルを取り付けます。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
29
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
I MCX-CA15 IC DATA
IC201 : µPD789022GB
CPU
1
2
3
4
5
6
7
8
9
10
11
33
32
31
30
29
28
27
26
25
24
23
P12
P11
P10
P47/KR7
P46/KR6
P45/KR5
P44/KR4
P43/KR3
P42/KR2
P41/KR1
P40/KR0
NC
IC (VPP)
X2
X1
VSS0
VDD0
RESET
P53
P52
P51/TO2
P50/TI0/TO0
12
13
14
15
16
17
18
19
20
21
22
44
43
42
41
40
39
38
37
36
35
34
P03
P04
P05
P06
P07
P20/ASCK/SCK0
P21/TxD/SO0
P22/RxD/SI0
P30/INTP0
P31/INTP1
P32/INTP2/CPT2
P13
P14
P15
P16
P17
VSS1
VDD1
NC
P00
P01
P02
78K/0S
CPU
CORE
ROM
RAM
VDD0
VDD1
VSS0
VSS1
IC
(VPP)
TI0/TO0/P50
8-bit TIMER
EVENT/COUNTER 00
TO2/P51
CPT2/INTP2/P32
16-bit TIMER 20
SO0/TxD/P21
SERIAL
INTERFACE 00
SI0/RxD/P22
SCK0/ASCK/P20
INTERRUPT
CONTROL
SYSTEM
CONTROL
INTP0/P30-INTP2/
CPT2/P32
KR0/P40-KR7/P47
WATCHDOG
TIMER
RESET
X1
X2
PORT0
PORT1
PORT2
PORT3
PORT4
PORT5
P50-P53
P40-P47
P30-P32
P20-P22
P10-P17
P00-P07
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
30
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Pin Name
P12
P11
P10
P47
P46
P45/KR5
P44
P43/KR3
P42/KR2
P41/KR1
P40/KR0
NC
IC (Vpp)
X2
X1
Vss0
Vdd0
/RESET
P53
P52
P51/TO2
TO0
INTP2/P32/CPT2
INTP1/P31
INTP0
SI0
SO0
/SCK0
P07
P06
P05
P04
P03
P02
P01
P00
NC
Vdd1
Vss1
P17
P16
P15
P14
P13
I/O
I
I
I
O
I
O
O
O
O
O
O
–
I
–
I
–
–
I
I
O
O
O
O
O
I
I
O
I
O
O
O
O
O
O
O
O
–
–
–
O
O
I
I
I
Function
Operation Mode discrimination
Operation Mode discrimination
CONTROL input signal (rear jack)
CONTROL output signal
Audio input signal detection
–
For through output of P46 signal (for inspection)
–
–
–
–
–
Power supply for rewriting FLASH
For connection of main system clock
For connection of main system clock
Ground for port section
Power supply for port section
For resetting system
AUX_IN detect signal (H: AUDIO_IN, L: AV_IN)
–
–
IR career output (30k to 100kHz)
–
–
Remote control / command input signal from C15
FLASH writer serial data
FLASH writer serial data
FLASH writer serial clock
ACK signal to CONTROL_UNIT
Electronic volume chip select
Electronic volume serial data
Electronic volume serial clock
AUDIO_OUT output MUTE signal (H: MUTE ON, L: MUTE OFF)
Sub_Woofer and D_AMP output MUTE signal (H: MUTE ON, L: MUTE OFF)
YDA-135 SLEEP control signal (H: SLEEP ON, L: SLEEP OFF)
Speaker relay control signal (H: Relay ON, L: Relay OFF)
–
Power supply for other than port section
Ground for other than port section
LED control signal for power supply (H: LED_ON, L: LED_OFF)
LED dim control signal for power supply (H: Normal, L: Dim)
D_AMP protection signal (H: Protection detect, L: Normal state)
Product identify signal (H: CA15, L: I/O box)
Manual reset discrimination when an abnormality has occurred (H: Normal, L: Manual reset)
G Operation Mode Setting
Signal Name
MODE 1
MODE 2
SENSE_IN
N_CTRL_IN
N_CTRL_OUT
IR_CARRIER
MODE A
H
L
OFF
OFF
H/L
H/L
MODE B
H
H
H/L
OFF
H/L
OFF
IC201 : µPD789022GB
CPU
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
31
I MCX-C15 BLOCK DIAGRAM
MCX-C15
CPU
SH7706
IC1
100MHz
DSP
TMS320DA105
IC201
160MHz
Ethernet
LAN91C113
IC202
25MHz
CPLD
LC4032V
IC9
SDRAM
128Mbit x 1
K4S281632F
IC2
FLASH-ROM
16Mbit x 1
MBM29LV160BE70T
IC3
Bus-Transceiver
74LVCH245
IC204
EEPROM
4kbit x 1
BR24L04FVM
IC10
DAC
AK4382AVT
IC403
IC407
Bus-Transceiver
74VHCT245
IC401
VOLUME
YAC520-EE2
IC408
IC409, 410
IC409, 410
Q402, 404
OSD
LC74782JM
IC406
Pulse Transformer
TLA6T118-T
L401
Keys
IR Receiver
GP1UE261XK
U801
LCD MODULE
/CS, /BS, /RD,
/WE, /WAIT
Address,Data Bus
16bit, 33MHz
/DS, RDWR
/WAIT
/RD, /WE
/WAIT
VCXO
XL2
22.5792MHz
IR DATA
11.2896MHz
BCLK,
LRCLK_DATA
SUB CPU
µPD789022GB
IC901
IR CARRIER
AUDIO -
AUDIO +
VIDEO OUT
IR OUT
18
39
TRG OUT
CLK CNT
Serial Data
Serial Data
Serial Data
LAN
CB404
AV IN
CB901
+
–
+10A
+10A
+10A
SH
CPU MUTE
SH
IR OUT
IR ACK
IR
VIDEO OUT
AUDIO OUT –
AUDIO OUT +
AV OUT
CB405
VIDEO OUT
AUDIO
OUT
L/R
VIDEO
OUT
CONTROL OUT
JK902
IR OUT
JK902
PJ601
PJ901
-6dB ATT.
MCLK (11.2896MHz)
+10A
IC411
• See page 40 → SCHEMATIC DIAGRAM
FUNCTION (2)
• See page 39 → SCHEMATIC DIAGRAM
FUNCTION (1)
• See page 40 → SCHEMATIC DIAGRAM
SYSTEM (2)
• See page 41 → SCHEMATIC DIAGRAM
I/O BOX (MCX-IB15)
SYSTEM (1)
• See page 37, 38 → SCHEMATIC DIAGRAM
MAIN
+
–
Q403, 405
IC906
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
32
I MCX-CA15 BLOCK DIAGRAM
MCX-CA15
Volume
&
Tone
Selecter
Digital AMP
CPU
IC201
Audio Sensing
Circuit
L.P.F.
Power
Circuit
CH1
CH2
IR Bus
uPD789022GB
LC75342
YDA-135
AV IN
(CAT-5)
AUDIO IN
Audio IN(2)
SPEAKER OUT
INPUT SENSE
Reset SW
Mode SW
Audio IN(1)
IR Data IN
Video IN
Sensing
Control
D-AMP Reset
Mode Select
DC IN
DC +12V
VIDEO OUT
AUDIO IN Detect
Audio Detect
AUDIO OUT
SUB WOOFER OUT
CONTROL IN/OUT
CONTROL OUT(MODE A/B)
CONTROL IN(MODE C)
STATUS LED
IR/CTRL
IR OUT(MODE A)
CONTROL IN(MODE C)
DC IN/OUT
Video OUT
IR OUT
LED Control
Power Control IN/OUT
MUTE Control
DC +12V IN/OUT
IR Carrier
Serial CLK, DATA
MUTE &
SLEEP Control
Relay Control
MUTE Control
PCB D-AMP (4)
PCB D-AMP (3)
PCB D-AMP (3)
PCB D-AMP (4)
PCB D-AMP (3)
PCB D-AMP (2)
PCB D-AMP (1)
PCB D-AMP (3)
PCB D-AMP (1)
IC202
IC304
2
1
3
44
19
14,17
9,22
5
1, 2
22
IC205
40,41
IC105
10,21
14,47
33
36
34
3,4
RY101
• See page 42 → SCHEMATIC DIAGRAM
IC203
Q101, 102
Q103
L.P.F.
VR301
SW201
SW101
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
33
I PRINTED CIRCUIT BOARD (Foil side)
MCX-C15
FUNCTION (2)
CB801
Refer to "ENTERING SYSTEM ID" on page 18 to 20.
「システムIDの書き込み」（18～20ページ）参照�
FUNCTION (1)
CB402
1
2
3
CH2
3
CH1
FUNCTION (1)
CB403
4
AV OUT
LAN
MAIN CB202
SYSTEM (2) CB602
MAIN CB204
5
NOTE)
The FUNCTION P.C.B. actually has a four-layer pattern structure (part face pattern,
internal pattern 1, internal pattern 2 and solder face pattern) but it is shown as "part face
pattern + solder face pattern" in this diagram.
NOTE)
F UNC T ION P .C .B .は、4 層パターン構造（部品面パターン、内層1 パターン、内層2 パターン、
ハンダ面パターン）ですが、本図のF UNC T ION P .C .B .は、部品面パターン＋ハンダ面パターン
を表記しております。
MAIN P.C.B.
(Side A) Lead Solder Used
MAIN P.C.B.
(Side B) Lead Solder Used
Point 1
(Pin 131 of IC1)
V: 1V/div, H: 100nsec/div
DC, 1 : 1 probe
0V
Point 2
(Pin 1 of IC6)
V: 2V/div, H: 40nsec/div
DC, 1 : 1 probe
0V
Point 3
CH1: Pin 5 of IC5
CH2: Base of Q1
V: 2V/div, H: 4.0sec/div
DC, 1 : 1 probe
CH1
CH2
AC POWER ON
(Connect the power cable)
AC POWER OFF
(Disconnect the power cable)
FUNCTION (1) P.C.B.
FUNCTION (1) P.C.B.
Point 4
(Pin 128 of IC202)
V: 1V/div, H: 40nsec/div
DC, 1 : 1 probe
0V
NOTE)
The MAIN P.C.B. actually has a six-layer pattern structure (part face pattern, internal
pattern 1, internal pattern 2, internal pattern 3, internal pattern 4 and solder face pattern)
but it is shown as "part face pattern + solder face pattern" in this diagram.
NOTE)
MA IN P .C .B .は、6 層パターン構造（部品面パターン、内層1 パターン、内層2 パターン、内層3
パターン、内層4 パターン、ハンダ面パターン）ですが、本図のMA IN P .C .B .は、部品面パター
ン＋ハンダ面パターンを表記しております。
Point 5
(Pin 2 of IC406)
V: 2V/div, H: 40nsec/div
DC, 1 : 1 probe
0V
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
(Side A) Lead Solder Used
(Side B) Lead Solder Used
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
34
I PRINTED CIRCUIT BOARD (Foil side)
MCX-C15
NOTE)
The FUNCTION P.C.B. actually has a four-layer pattern structure (part
face pattern, internal pattern 1, internal pattern 2 and solder face
pattern) but it is shown as "part face pattern + solder face pattern"
in this diagram.
NOTE)
F UNC T ION P .C .B .は、4 層パターン構造（部品面パターン、内層1 パター
ン、内層2 パターン、ハンダ面パターン）ですが、本図のF U N C T IO N
P .C .B .は、部品面パターン＋ハンダ面パターンを表記しております。
STANDBY/
ON
MENU
TIMER
PLAY/STOP
CONTROLLER
VOL -
VOL +
FAVORITES
1
2
3
4
LCD
LCD
MAIN
CB203
VIDEO
AUDIO OUT
IR OUT
CONTROL
OUT
L
R
1
3
5
4
AV IN
DC OUT
DC IN
6
7
CH1
7
CH2
1
3
5
4
VIDEO OUT
DC IN
FUNCTION (1)
W401
FUNCTION (2) P.C.B.
FUNCTION (2) P.C.B.
SYSTEM (1) P.C.B.
SYSTEM (1) P.C.B.
SYSTEM (2) P.C.B.
SYSTEM (2) P.C.B.
Point 6
(Pin 3 of IC901)
V: 2V/div, H: 200nsec/div
DC, 1 : 1 probe
0V
Point 7
CH1: Pin 2 of IC902
CH2: Pin 1 of IC902
V: 5V/div, H: 4.0sec/div
DC, 1 : 1 probe
CH1
AC POWER ON
(Connect the power cable)
AC POWER OFF
(Disconnect the power cable)
CH2
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
(Side A) Lead Solder Used
(Side A) Lead Solder Used
(Side A) Lead Solder Used
(Side B) Lead Free Solder Used
(Side B) Lead Free Solder Used
(Side B) Lead Solder Used
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
35
I PRINTED CIRCUIT BOARD (Foil side)
L
R
SW OUT
AUDIO OUT
MODE
D-AMP (3)
W101B
D-AMP (2)
W201
VIDEO
OUT
IR/CTRL
AUDIO IN
RESET
D-AMP (1)
CB101
D-AMP (4)
W202B
D-AMP (3)
W302
8
9
CH1
9
CH2
D-AMP (1) P.C.B.
(Side A) Lead Solder Used
D-AMP (1) P.C.B.
(Side B) Lead Free Solder Used
D-AMP (2) P.C.B.
(Side A) Lead Solder Used
D-AMP (2) P.C.B.
(Side B) Lead Free Solder Used
Point 8
(Pin 14 of IC201)
V: 2V/div, H: 200nsec/div
DC, 1 : 1 probe
0V
Point 9
CH1: Pin 2 of IC206
CH2: Pin 1 of IC206
V: 5V/div, H: 4.0sec/div
DC, 1 : 1 probe
CH1
AC POWER ON
(Connect the power cable)
AC POWER OFF
(Disconnect the power cable)
CH2
AV IN
CONTROL
IN/OUT
D-AMP (2)
W202A
PN401
D-AMP (4) P.C.B.
(Side B) Lead Free Solder Used
D-AMP (4) P.C.B.
(Side A) Lead Solder Used
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
MCX-CA15
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
36
I PRINTED CIRCUIT BOARD (Foil side)
MCX-CA15
I PIN CONNECTION DIAGRAM
LC74782-9866-TLM
1
24
12
74LCX14MTCX
14
7
1
8
AK4382AVT
16
8
1
9
BA178M05FP
TMS320DA105PGE160
PQ070XZ5MZP
ISS355
MA732
MA2S30400L
RB500V-40
RB081L-20
2SA1037AK (Q, R, S)
2SC2412K (Q, R, S)
2SD2674 (S)
2SD2704K (K)
DTA144EKA
DTC114EKA
C
E
B
ISR154-400
YAC520-EZE2
74VHCT245AMTCX
SN74LVCH245APW
20
10
1
11
LM2642MTCX
28
15
14
1
K4S281632F-TC75
BA10393F-E2
BR24L04FVM-WTR
FW332-TL
NJM4580V-TE2
SI4830DY-T1
SN74AHC2GU04HDCTR
SN74LVC3G06DCUR
8
4
1
5
HD6417706F133
89
88
45
132
133
176
44
1
LC4032V-75TN48C
YDA135-VZ
24
13
12
1
25
36
37
48
BD4830FVE-TR
BD4845G
BD4860FVE
SN74AHC1G00DCKR
SN74AHC1G08DCKR
SN74LVC1G17DCKR
LC75342M-TLM
LAN91C113-NU
Anode
Cathode
Anode
Cathode
5
3
1
4
5
1
1: VIN
2: VC
3: VO
4: NC
5: GND
54
27
1
28
73
72
37
108
109
144
36
1
65
64
33
96
97
128
32
1
30
15
1
16
UDZS3.3BTE-17
UDZS5.1BTE-17
UDZS10BTE-17
UDZS11BTE-17
2SD1468 (Q, R, S)
E
B
C
MBM29LV160BE70T
48
24
1
25
3
1
2
1: VIN
2: GND
3: VOUT
µPD78F9026A
22
12
11
1
23
33
34
44
DC IN 12V
INPUT SENSE
STATUS
D-AMP (1)
W101A
D-AMP (2)
CB201
SPEAKER OUT
DC IN/OUT
D-AMP (3) P.C.B.
(Side B) Lead Free Solder Used
D-AMP (3) P.C.B.
(Side A) Lead Solder Used
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
I
J
K
7
8
MCX-C15/MCX-CA15
37
I MCX-C15 SCHEMATIC DIAGRAM 1/5 (MAIN 1/2)
* All voltages are measured with a 10MΩ/V DC electronic volt meter.
* Components having special characteristics are marked Z and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
*
電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。
*
Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
*
本回路図は、標準回路図です。改良のため予告なく変更することがございます。
MCX-C15
RESET
VCXO
CPU
CPLD
FLASH ROM 16M
SDRAM 128M
EEPROM
REGULATOR
3.3
3.3
0.1
3.3
3.3
3.3
3.3
0
3.3
3.3
0.1
3.3
0.1
3.3
0.1
0.1
3.3
0.1
3.3
0.1
0
0
3.3
0.1
3.3
3.3
3.3
3.3
0
0
0
0
1.6
3.3
0
3.0
3.3
0
0
0
0
3.3
3.3
0
0
3.3
0
3.3
0.1
0.1
3.3
3.3
3.3
3.3
3.3
0
0
0
3.3
0
3.3
3.3
~
~
3.3
3.3
3.3
3.3
3.3
~
~
0
~
3.3
~
~
~
~
~
1.9
1.9
1.9
3.3
0
0
3.3
3.3
3.3
1.9
0
3.3
3.3
0
3.3
3.3
0
0
0
0
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
2.4
3.3
3.3
3.3
1.6
1.7
1.9
1.9
1.9
0
0
0
0
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
0
0
3.3
0
0
0
0
0
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
3.3
0
0
3.3
0.9
1.0
3.3
3.3
3.3
3.3
3.3
3.3
3.3
~
~
~
~
1.9
3.3
0
3.3
3.3
0
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
~
3.3
0
~
3.3
3.3
1.3
0
3.3
1.9
0
0
0
0
1.6
1.7
1.6
1.6
1.6
0
0
3.3
1.6
0
3.3
3.3
3.3
0.2
0
1.6
3.3
3.3
0
0
3.3
~
3.3
~
~
0
~
~
3.3
~
~
0
~
3.3
3.3
3.3
3.3
3.3
3.3
~
~
~
~
~
~
~
3.3
0
3.3
0
~
~
3.3
3.3
3.3
0
3.3
3.3
3.3
3.3
0
3.3
1.6
3.3
~
~
~
~
~
~
~
0
~
~
~
~
~
~
~
~
~
3.3
3.3
~
~
~
~
~
~
~
~
~
0
0
0
0
3.3
0
3.3
3.3
~
3.3
0
3.3
~
~
~
~
~
3.3
~
3.3
3.3
~
3.3
~
3.3
~
3.3
~
3.3
0
3.3
~
0.1
3.3
3.3
0
3.2
1.6
0
3.3
3.3
3.3
0
3.3
3.0
3.3
3.3
3.3
1.6
3.3
0
1.6
0
3.3
3.3
3.3
3.3
3.3
3.3
0
3.3
3.3
3.3
3.3
3.3
0
3.3
1
2
3 CH1
3 CH2
1000P
1000P
Point 1
(Pin 131 of IC1)
V: 1V/div, H: 100nsec/div
DC, 1 : 1 probe
Point 2
(Pin 1 of IC6)
V: 2V/div, H: 40nsec/div
DC, 1 : 1 probe
0V
0V
Point 3
CH1: Pin 5 of IC5
CH2: Base of Q1
V: 2V/div, H: 4.0sec/div
DC, 1 : 1 probe
CH1
CH2
AC POWER ON
(Connect the power cable)
AC POWER OFF
(Disconnect the power cable)
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
I
J
K
L
7
8
MCX-C15/MCX-CA15
38
I MCX-C15 SCHEMATIC DIAGRAM 2/5 (MAIN 2/2)
* All voltages are measured with a 10MΩ/V DC electronic volt meter.
* Components having special characteristics are marked Z and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
*
電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。
*
Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
*
本回路図は、標準回路図です。改良のため予告なく変更することがございます。
MCX-C15
DSP
ETHERNET
BUS
TRANSCEIVER
REGULATOR
3.3
3.3
1.6
1.3
0
0
3.3
~
~
3.3
3.3
3.3
3.3
3.3
0
~
~
3.3
0
1.6
0
3.3
0
3.3
3.3
~
~
~
~
~
~
~
~
~
~
1.6
0
0
3.3
~
~
3.3
0
3.3
3.3
3.3
3.3
3.3
~
~
~
0
0
0
0
3.3
0
0
0
0
0
0
0
0
0
3.3
3.3
3.3
3.3
~
~
~
~
0
~
~
~
~
0
3.3
1.5
3.3
0
1.9
3.3
0
0
1.6
3.3
3.3
3.3
0
3.3
0
3.3
3.3
3.3
3.3
3.3
0.1
3.3
3.3
3.3
3.3
3.3
3.3
0
0
0
0
3.3
3.3
0
0.8
0.8
3.3
3.2
3.2
0
1.4
0
3.3
3.3
0
~
~
~
~
~
~
~
3.3
1.6
0
3.3
0
3.3
1.6
0
3.3
3.3
0
3.3
0.1
3.3
3.3
3.3
0
3.3
0
0
3.3
3.3
0
0
0
3.3
1.6
3.3
3.3
3.3
3.3
3.3
1.1
2.1
0
3.3
3.3
3.3
1.6
1.6
3.3
0
0
1.7
3.3
3.3
3.3
3.3
3.3
3.3
0
0
0
~
3.3
0
0
3.3
~
~
~
~
~
1.6
3.3
0
0
1.6
3.3
3.3
3.3
3.3
3.3
0
3.3
0
0
0
~
~
~
~
~
~
~
~
3.3
0
0
0
0
0
0
0
0
0
3.3
3.3
4
Page 39 A1 TO PCB FUNCTION (1) CB402
Page 40 D2 TO PCB FUNCTION (2) CB801
Page 39 H6 TO PCB FUNCTION (1) CB403
Point 4
(Pin 128 of IC202)
V: 1V/div, H: 40nsec/div
DC, 1 : 1 probe
0V
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
I
J
K
7
8
MCX-C15/MCX-CA15
39
I MCX-C15 SCHEMATIC DIAGRAM 3/5 (FUNCTION (1))
* All voltages are measured with a 10MΩ/V DC electronic volt meter.
* Components having special characteristics are marked Z and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
*
電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。
*
Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
*
本回路図は、標準回路図です。改良のため予告なく変更することがございます。
MCX-C15
5.1
0
0
0
5.1
3.3
0
3.3
5.1
0
5.1
3.3
0
0.1
0
0.1
5.1
1.7
0
2.7
0
1.7
0
1.1
5.1
0
2.7
3.3
2.7
3.3
2.7
1.7
0
4.0
10.4
0
5.4
4.0
4.0
5.4
4.0
2.6
0
2.6
2.6
2.6
5.1
0
0
5.1
0
2.6
0
2.6
2.6
5.1
5.1
5.1
0
0
0
3.3
0
5
3
5.1
10.4
0
10.4
0
5.1
5.1
5.1
5.1
5.1
5.1
5.1
5.1
5.1
5.1
5.1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
2.6
2.6
0.4
0.4
2.5
2.5
5.1
5.1
5.1
0
0.2
5.1
5.1
5.1
2.1
5.1
1.9
1.9
0
2.6
11.3
0
5.6
0
3.4
4.8
0
3.4
11.3
11.3
3.4
3.4
5.2
7.3
0
2.6
11.3
11.3
5.2
5.2
3.4
11.3
11.3
0.8
0.7
1.3
1.3
5.4
5.4
5.0
5.6
0
0
11.1
11.1
5.0
0
2.6
11.3
3.4
5.2
5.2
9.8
7.3
5.0
8.1
4.8
8.1
5
DC–DC
CONVETER
BUS
TRANSCEIVER
DAC
VOLUME
OSD
PULSE
TRANSFORMER
Page 38 D8 TO PCB MAIN CB202
Page 40 F8 TO PCB SYSTEM (2) CB602
Page 38 K4 TO PCB MAIN CB204
FUNCTION (1) [FUNCTION]
Point 5
(Pin 2 of IC406)
V: 2V/div, H: 40nsec/div
DC, 1 : 1 probe
0V
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
I
J
K
L
7
8
MCX-C15/MCX-CA15
40
I MCX-C15 SCHEMATIC DIAGRAM 4/5 (FUNCTION (2) & SYSTEM (2))
* All voltages are measured with a 10MΩ/V DC electronic volt meter.
* Components having special characteristics are marked Z and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
*
電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。
*
Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
*
本回路図は、標準回路図です。改良のため予告なく変更することがございます。
MCX-C15
Page 38 G8 TO PCB MAIN CB203
FUNCTION (2) [OPE]
0.2
0.8
5.1
3.7
3.7
0
0
3.7
0
0
0
3.3
3.2
0.1
0.1
0.1
3.3
0
0
0.7
0
Page 39 A4 TO PCB FUNCTION (1) W401
SYSTEM (2) [TERMINAL]
12.1
11.3
10.4
11.3
11.0
11.1
0
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
G Key Input(A-D) Pull-Up Resistance 10k-Ohms
Ω
V
KEY0
AN(0), 171pin
KEY1
AN(1), 172pin
KEY2
AN(2), 173pin
0
~ 0.25
FAVORITES
1
MENU
CONTROLLER
CENTER
+1.8k
~ 0.80
FAVORITES
2
PLAY/STOP
CONTROLLER
RIGHT
+6.8k
~ 2.15
FAVORITES
4
VOL+
CONTROLLER
LEFT
+18.0k
~ 2.80
–
–
CONTROLLER
DOWN
+3.3k
~ 1.45
FAVORITES
3
VOL-
CONTROLLER
UP
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
I
J
K
7
8
MCX-C15/MCX-CA15
41
I MCX-C15SCHEMATIC DIAGRAM 5/5 (SYSTEM (1))
* All voltages are measured with a 10MΩ/V DC electronic volt meter.
* Components having special characteristics are marked Z and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
*
電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。
*
Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
*
本回路図は、標準回路図です。改良のため予告なく変更することがございます。
MCX-C15
REGULATOR
RESET
3.4
0
SYSTEM (1) [I/O BOX]
470
IC901
UPD789022GB
MASK ROM
470
3300P
180
180
Point 6
(Pin 3 of IC901)
V: 2V/div, H: 200nsec/div
DC, 1 : 1 probe
0V
Point 7
CH1: Pin 2 of IC902
CH2: Pin 1 of IC902
V: 5V/div, H: 4.0sec/div
DC, 1 : 1 probe
CH1
AC POWER ON
(Connect the power cable)
AC POWER OFF
(Disconnect the power cable)
CH2
4.7
4.7
9.5
4.7
4.7
4.7
0
4.7
2.8
5.2
0
2.8
11.3
5.2
0
10.6
5.2
4.9
0.1
4.5
0.1
0.1
0
4.5
5.0
5.0
0
4.5
4.9
0.1
5.2
4.9
4.9
0
0.1
12.2
11.4
11.3
5.0
11.3
5.0
0
11.3
10.1
10.1
0
9.5
0.1
5.0
0.1
0
0.1
0
5.0
0
0.1
0
0
5.0
0
0.4
0
5.0
0
5.0
0
0.1
0
0.1
5.0
0
0
0
5.0
0
5.0
0
5.0
5.0
0
2.9
2.4
0
5.0
5.0
5.0
0
0
0
5.0
5.0
0
5.0
0
0
3.4
0
3.4
0
0
0
0
0
0
0
0
0
0
11.3
11.3
0
10.8
11.1
0
10.8
5.0
3.2
0
0
0
0.7
0.7
0
6
7 CH2
7 CH1
When any part not included in the Parts List has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
I
J
K
L
7
8
MCX-C15/MCX-CA15
42
Point 8
(Pin 14 of IC201)
V: 2V/div, H: 200nsec/div
DC, 1 : 1 probe
0V
Point 9
CH1: Pin 2 of IC206
CH2: Pin 1 of IC206
V: 5V/div, H: 4.0sec/div
DC, 1 : 1 probe
CH1
AC POWER ON
(Connect the power cable)
AC POWER OFF
(Disconnect the power cable)
CH2
0
-0.1
0
0
0
5.0
5.0
5.0
0
0.1
0
0
0.1
0.1
0
0
0
0.1
0.1
0
4.8
4.8
9.6
4.8
0
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
4.8
0
9.6
0
4.8
4.8
4.8
4.8
4.8
4.8
0
0
0
0
0
0
0
0
0
5.0
5.0
5.0
0
-0.1
5.0
5.0
5.0
5.0
5.0
5.0
5.0
0
0
0
5.0
5.0
0.1
0
0
0
0
5.0
5.0
5.0
0.1
0.1
0.2
5.0
5.0
0
0
0
0
0
0
5.0
5.0
0
5.0
5.0
5.0
5.0
0.1
0.1
0
0.1
2.9
0
2.4
0
5.0
0
0
0
4.4
5.0
0
0.1
0
0
0
0
5.0
0
3.4
0
3.4
0
5.0
0.1
0
4.9
11.9
0
0
0
0
0
0
0
0
0
6.0
6.0
6.0
6.0
0
5.9
12.0
6.2
6.0
6.0
6.0
6.0
0
5.9
12.0
6.2
6.0
6.0
6.0
6.0
0
5.8
12.0
6.2
6.0
6.0
6.0
6.0
0
5.8
12.0
6.2
0
2.9
0.1
0
0
2.9
0
0
2.9
0
6.2
6.2
6.2
6.2
0
5.9
5.9
5.8
5.8
2.5
0
0
0
2.5
0.1
0.1
0
0.4
2.5
2.6
2.6
2.5
12.0
2.5
5.0
0
12.0
2.5
2.5
2.6
2.5
2.5
12.0
2.5
5.0
0
12.0
2.5
12.2
12.0
11.2
12.0
-0.1
4.9
-0.1
4.9
5.1
4.9
5.1
0
5.1
4.9
0
-0.1
0
0
0
0
0
2.7
2.7
5.5
0
0
5.0
5.0
0
0
2.3
5.0
4.8
4.8
4.8
4.8
4.8
3.0
0
9.6
0
4.9
5.9
4.8
5.0
3.0
5.5
0
0
0
9.6
0
0
4.8
5.0
9.6
11.9
12.2
12.0
0
0
5.0
12.0
5.0
12.0
9 CH1
9 CH2
8
AV IN
CONTROL IN/OUT
IR/CTRL
AUDIO IN
VIDEO OUT
PN401
D-AMP (4) [LAN]
470
AUDIO
OUT
SW OUT
DC IN/OUT
SPEAKER OUT
(4 – 16 Ω)
D-AMP (3) [POWER]
D-AMP (1) [D-AMP]
D-AMP (2) [CPU]
120
120
3.3K
3.3K
1000P
1000P
C283
C282
330P
330P
330P
330P
3300P
470
IC201
UPD789022GB
MASK ROM
6.8K
BA10393F-E2
BA10393F-E2
R333
820K
YKC21-4716N
5.6K
5.6K
5.6K
5.6K
5.6K
5.6K
J112
0.0
J111
0.0
YKC-3913N
I MCX-CA15 SCHEMATIC DIAGRAM (D-AMP)
* All voltages are measured with a 10MΩ/V DC electronic volt meter.
* Components having special characteristics are marked Z and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
*
電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。
*
Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
*
本回路図は、標準回路図です。改良のため予告なく変更することがございます。
IC203, 302 : NJM4580V-TE2
IC304 : BA10393F-E2
Dual OP-Amp
–
+
OUT1
–IN1
–VCC
+VCC
OUT2
1
2
3
4
5
+IN1
–IN2
+IN2
– +
6
7
8
IC105 : YDA135-VZ
Stereo 5W-20W Digital Audio Power Amplifier
Controller
46
41
42
20
19
45
34
33
31
32
44
39
37
22
24
8
4
5
6
9
16
27
28
30
29
17
47
2
38
36
48
3
13
10
23
25
11
14
15
CDIL
BALANCED
PULSE WIDTH
MODULATION
UNIT
(L CH)
BALANCED
PULSE WIDTH
MODULATION
UNIT
(R CH)
CDOL
CDIR
CDOR
INL
NFINL
NFPL
NFNL
TPP
MUTE
SLEEP
PORT
TEST
SENSEPL
SENSENL
SENSEPR
SENSENR
HP_L
HN_L
LP_L
LN_L
NFPR
NFNR
HP_R
HN_R
LP_R
LN_R
VREFL
PVDDL
PVSSL
VDDL
VSSL
VDDR
VSSR
PVDDR
PVSSR
VREFR
INR
NFINR
POWER
SUPPLY
VOLTAGE
DETECTION
OVERHEAT
DETECTION
OVER
CURRENT
DETECTION
CONTROL
BLOCK
+
+
–
–
+
+
–
–
28
27
29
30
1
2
3
4
14
13
12
11
15
16
5
7
9
10
21
17
18
19
20
8
6
26
23
25
24
22
CCB
INTERFACE
CONTROL
CIRCUIT
CONTROL
CIRCUIT
CONTROL
CIRCUIT
LVREF
RVREF
+
–
–
+
+
–
+
–
+
–
–
+
+
–
+
–
+
–
+
–
LOUT
LBASS2
LBASS1
LTRE
LIN
LSELO
ROUT
TEST
VSS
CE
DI
CL
VDD
VREF
NC
RBASS2
RBASS1
RTRE
RIN
RSELO
L4
L3
L2
L1
NC
NC
R1
R2
R3
R4
IC202 : LC75342M-TLM
Input Selector & Electric Controlled Volume
IC101–104 : FW332-TL
FET
1
2
3
4
8
7
6
5
S1
G1
S2
G2
D1
D1
D2
D2
MCX-CA15
IC204 : SN74LVC1G17DCKR
Single Schmitt-Trigger Buffer
5
4
1
2
3
Vcc
Y
NC
A
GND
IC205 : SN74AHCT1G00DCK
Single 2-Input Positive-NAND Gate
5
4
1
2
3
Vcc
Y
A
B
GND
IC206, 303 : BD4845G
Reset
Vref
1
3
VOUT
VDD
GND
2
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
43
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS :
C.A.EL.CHP
: CHIP ALUMI. ELECTROLYTIC CAP
C.CE
: CERAMIC CAP
C.CE.ARRAY
: CERAMIC CAP ARRAY
C.CE.CHP
: CHIP CERAMIC CAP
C.CE.ML
: MULTILAYER CERAMIC CAP
C.CE.M.CHP
: CHIP MULTILAYER CERAMIC CAP
C.CE.SAFTY
: RECOGNIZED CERAMIC CAP
C.CE.TUBLR
: CERAMIC TUBULAR CAP
C.CE.SMI
: SEMI CONDUCTIVE CERAMIC CAP
C.EL
: ELECTROLYTIC CAP
C.MICA
: MICA CAP
C.ML.FLM
: MULTILAYER FILM CAP
C.MP
: METALLIZED PAPER CAP
C.MYLAR
: MYLAR FILM CAP
C.MYLAR.ML
: MULTILAYER MYLAR FILM CAP
C.PAPER
: PAPER CAPACITOR
C.PLS
: POLYSTYRENE FILM CAP
C.POL
: POLYESTER FILM CAP
C.POLY
: POLYETHYLENE FILM CAP
C.PP
: POLYPROPYLENE FILM CAP
C.TNTL
: TANTALUM CAP
C.TNTL.CHP
: CHIP TANTALUM CAP
C.TRIM
: TRIMMER CAP
CN
: CONNECTOR
CN.BS.PIN
: CONNECTOR, BASE PIN
CN.CANNON
: CONNECTOR, CANNON
CN.DIN
: CONNECTOR, DIN
CN.FLAT
: CONNECTOR, FLAT CABLE
CN.POST
: CONNECTOR, BASE POST
COIL.MX.AM
: COIL, AM MIX
COIL.AT.FM
: COIL, FM ANTENNA
COIL.DT.FM
: COIL, FM DETECT
COIL.MX.FM
: COIL, FM MIX
COIL.OUTPT
: OUTPUT COIL
DIOD.ARRAY
: DIODE ARRAY
DIODE.BRG
: DIODE BRIDGE
DIODE.CHP
: CHIP DIODE
DIODE.SHOT
: SCHOTTKY BARRIER DIODE
DIODE.VAR
: VARACTOR DIODE
DIOD.Z.CHP
: CHIP ZENER DIODE
DIODE.ZENR
: ZENER DIODE
DSCR.CE
: CERAMIC DISCRIMINATOR
FER.BEAD
: FERRITE BEADS
FER.CORE
: FERRITE CORE
FET.CHP
: CHIP FET
FL.DSPLY
: FLUORESCENT DISPLAY
FLTR.CE
: CERAMIC FILTER
FLTR.COMB
: COMB FILTER MODULE
FLTR.LC.RF
: LC FILTER ,EMI
GND.MTL
: GROUND PLATE
GND.TERM
: GROUND TERMINAL
HOLDER.FUS : FUSE HOLDER
IC.PRTCT
: IC PROTECTOR
JUMPER.CN
: JUMPER CONNECTOR
JUMPER.TST
: JUMPER, TEST POINT
L.DTCT
: LIGHT DETECTING MODULE
L.EMIT
: LIGHT EMITTING MODULE
LED.DSPLY
: LED DISPLAY
LED.INFRD
: LED, INFRARED
MODUL.RF
: MODULATOR, RF
PHOT.CPL
: PHOTO COUPLER
PHOT.INTR
: PHOTO INTERRUPTER
PHOT.RFLCT
: PHOTO REFLECTOR
PIN.TEST
: PIN, TEST POINT
PLST.RIVET
: PLASTIC RIVET
R.ARRAY
: RESISTOR ARRAY
R.CAR
: CARBON RESISTOR
R.CAR.CHP
: CHIP RESISTOR
R.CAR.FP
: FLAME PROOF CARBON RESISTOR
R.FUS
: FUSABLE RESISTOR
R.MTL.CHP
: CHIP METAL FILM RESISTOR
R.MTL.FLM
: METAL FILM RESISTOR
R.MTL.OXD
: METAL OXIDE FILM RESISTOR
R.MTL.PLAT
: METAL PLATE RESISTOR
RSNR.CE
: CERAMIC RESONATOR
RSNR.CRYS
: CRYSTAL RESONATOR
R.TW.CEM
: TWIN CEMENT FIXED RESISTOR
R.WW
: WIRE WOUND RESISTOR
SCR.BND.HD
: BIND HEAD B-TITE SCREW
SCR.BW.HD
: BW HEAD TAPPING SCREW
SCR.CUP
: CUP TITE SCREW
SCR.TERM
: SCREW TERMINAL
SCR.TR
: SCREW, TRANSISTOR
SUPRT.PCB
: SUPPORT, P.C.B.
SURG.PRTCT : SURGE PROTECTOR
SW.TACT
: TACT SWITCH
SW.LEAF
: LEAF SWITCH
SW.LEVER
: LEVER SWITCH
SW.MICRO
: MICRO SWITCH
SW.PUSH
: PUSH SWITCH
SW.RT.ENC
: ROTARY ENCODER
SW.RT.MTR
: ROTARY SWITCH WITH MOTOR
SW.RT
: ROTARY SWITCH
SW.SLIDE
: SLIDE SWITCH
TERM.SP
: SPEAKER TERMINAL
TERM.WRAP
: WRAPPING TERMINAL
THRMST.CHP : CHIP THERMISTOR
TR.CHP
: CHIP TRANSISTOR
TR.DGT
: DIGITAL TRANSISTOR
TR.DGT.CHP
: CHIP DIGITAL TRANSISTOR
TRANS
: TRANSFORMER
TRANS.PULS
: PULSE TRANSFORMER
TRANS.PWR
: POWER TRANSFORMER ASS’y
TUNER.AM
: TUNER PACK, AM
TUNER.FM
: TUNER PACK, FM
TUNER.PK
: FRONT-END TUNER PACK
VR
: ROTARY POTENTIOMETER
VR.MTR
: POTENTIOMETER WITH MOTOR
VR.SW
: POTENTIOMETER WITH ROTARY SW
VR.SLIDE
: SLIDE POTENTIOMETER
VR.TRIM
: TRIMMER POTENTIOMETER
I ELECTRICAL PARTS
PARTS LIST
I WARNING
G Components having special characteristics are marked Z and must be
replaced with parts having specifications equal to those originally installed.
G For the capacitor not found in the list, refer to the schematic diagram.
● Z印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
● リストに記載されていないコンデンサは、回路図を参照してください。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
44
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Ref.
No.
PART NO.
Descri pti on
Remarks
Markets
部品名
Rank
New Parts (新規部品)
*
MCX-C15
*
WD211200 P. C. B.
FUNCTION
J UC
ＰＣＢ ファンクション
*
WD211300 P. C. B.
FUNCTION
ABG
ＰＣＢ ファンクション
* CB402
V9890500 CN
52745 16P SE
ＦＦＣＦＰＣコネクター
* CB403
WD272600 CN. PLUG
9855B 10P TE
Ｂ ＴＯ Ｂ プラグ
* CB404
WC883300 CN
8P TM21R- 3C- 88
モジュラーコネクター
* CB405
WC883300 CN
8P TM21R- 3C- 88
モジュラーコネクター
* CB801
WA534900 CN. BS. PIN 54132 30P SE
ＦＦＣコネクター
* CB802
WA503200 CN
52435 21P SE
ＦＦＣＦＰＣコネクター
CB803
VQ992300 CN
53261- 0290 2PIN
コネクタ－ Ｐ＝１．２５
01
* SW801
V9979400 SW. PUSH
SKQUCAA010 5
プッシュＳＷ
* SW802
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW803
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW804
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW805
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW806
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW807
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW808
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW809
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* SW810
WD166000 SW. TACT
SKQYPAE010
タクト ＳＷ
* U801
WD257000 L. DTCT
GP1UE261XK
リモコン受光ユニット
*
WD211100 P. C. B.
MAIN
ＰＣＢ メイン
* CB1
WB182500 CN. BS. PIN 52559 30P TE
ＦＦＣコネクター
* CB202
V9890500 CN
52745 16P SE
ＦＦＣＦＰＣコネクター
CB203
V9887300 CN
30P TE
ＦＦＣＦＰＣコネクタ 02
* CB204
WD272700 CN. SOCKET
9855S 10P TE
Ｂ ＴＯ Ｂソケット
*
WD211500 P. C. B.
SYSTEM
ＰＣＢ システム
* CB601
WC869900 TERM. MINI
2P XW4E- 02C1- V1
小型端子台
CB602
VB858400 CN. BS. PIN 5P
ベースピン
01
* CB901
WD260500 J ACK
8P AJ - 068SH- 8- F- L3
モジュラージャック
* CB902
WC870000 TERM. MINI
4P XW4E- 04C1- V1
小型端子台
* CB903
VT333200 CN. BS. PIN 7P
ウェハー 02
J K901
V9856700 J ACK
LGP6531- 0700
ＤＣ電源ジャック 01
* J K902
WD166100 J ACK. MNI
YKB21- 5289N
ミニ ジャック
* J K903
WD166100 J ACK. MNI
YKB21- 5289N
ミニ ジャック
PJ 601
V9643000 J ACK. PIN
1P YE YKC21- 3893
ピンジャック
01
* PJ 901
WD063300 J ACK. PIN
3P YKC21- 4648N
ピンジャック ３Ｐ
When any part not included in the Parts List below has failed, replace the P.C.B.
パーツリストに記載されていないパーツの故障の場合、P.C.B.を交換してください。
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
45
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Ref.
No.
PART NO.
Descri pti on
Remarks
Markets
部品名
Rank
New Parts (新規部品)
*
*
WD213800 P. C. B.
D- AMP
ＰＣＢ Ｄ－ＡＭＰ
CB101
WA029300 CN
11P TE
ＦＦＣコネクタ－ 02
* CB201
V5669600 CN. BS. PIN 53398 8P TE
ウェハー
* CB202
VT333200 CN. BS. PIN 7P
ウェハー 02
* CB301
WC870000 TERM. MINI
4P XW4E- 04C1- V1
小型端子台
* CB302
WC869900 TERM. MINI
2P XW4E- 02C1- V1
小型端子台
* CB401
WC883300 CN
8P TM21R- 3C- 88
モジュラーコネクター
* C137
WC955000 C. EL
1000pF 16V
ケミコン
* C138
WC955000 C. EL
1000pF 16V
ケミコン
C147
UA655560 C. MYLAR
0. 56uF 50V
マイラーコン 01
C148
UA655560 C. MYLAR
0. 56uF 50V
マイラーコン 01
D102
VT332900 DIODE
1SS355
ダイオード 01
* D201
VU171400 DIODE. ZENR UDZS3. 3BTE- 17 3. 3V
ツェナーダイオード
D202
VT332900 DIODE
1SS355
ダイオード 01
D203
VT332900 DIODE
1SS355
ダイオード 01
D204
VT332900 DIODE
1SS355
ダイオード 01
D205
VT332900 DIODE
1SS355
ダイオード 01
D206
VT332900 DIODE
1SS355
ダイオード 01
* D207
VU171400 DIODE. ZENR UDZS3. 3BTE- 17 3. 3V
ツェナーダイオード
* D208
VU171400 DIODE. ZENR UDZS3. 3BTE- 17 3. 3V
ツェナーダイオード
D209
VT332900 DIODE
1SS355
ダイオード 01
* D210
VU171400 DIODE. ZENR UDZS3. 3BTE- 17 3. 3V
ツェナーダイオード
D301
VT332900 DIODE
1SS355
ダイオード 01
D302
VT332900 DIODE
1SS355
ダイオード 01
D303
VT332900 DIODE
1SS355
ダイオード 01
D304
VU172600 DIODE. ZENR UDZS10B 10V
ツェナーダイオード 01
D305
VU171900 DIODE. ZENR UDZ5. 1B 5. 1V
ツェナーダイオード 01
D306
VT332900 DIODE
1SS355
ダイオード 01
* D307
V9224500 DIODE
RB081L- 20 TE25
ダイオード 02
* D308
WD279200 LED
SLR343EBT
ＬＥＤ
D309
VT332900 DIODE
1SS355
ダイオード 01
D310
VT332900 DIODE
1SS355
ダイオード 01
D311
VT332900 DIODE
1SS355
ダイオード 01
D312
VT332900 DIODE
1SS355
ダイオード 01
IC101
WA809100 FET
FW332
ＦＥＴ 02
IC102
WA809100 FET
FW332
ＦＥＴ 02
IC103
WA809100 FET
FW332
ＦＥＴ 02
IC104
WA809100 FET
FW332
ＦＥＴ 02
IC105
X3947A00 IC
YDA135- V 20W 2CH
アンプ ＱＦＰ 05
* IC201
X5419A00 IC. CPU
UPD789022GB- xxx
MASK ROM
ＣＰＵ／周辺ＩＣ
IC202
XY935A00 IC
LC75342M- TLM
ＩＣ ＳＯＰ 05
IC203
X2474A00 IC
NJ M4580V- TE2
アンプＩＣ 01
IC204
X4453A00 IC
SN74LVC1G17DCKR
ロジックＩＣ 01
* IC205
X5408A00 IC
SN74AHCT1G00DCK
ロジックＩＣ
* IC206
X5548A00 IC
BD4845G IC
ＩＣ
* IC301
XS504A00 IC
BA178M05FP 5V
電源ＩＣ ＳＩＰ 02
IC302
X2474A00 IC
NJ M4580V- TE2
アンプＩＣ 01
* IC303
X5548A00 IC
BD4845G IC
ＩＣ
* IC304
X5549A00 IC
BA10393F- E2
アンプＩＣ
* J K201
VB230400 J ACK. PHONE
ホーンコネクター 03
* J K202
WD166100 J ACK. MNI
YKB21- 5289N
ミニ ジャック
J K301
V9856700 J ACK
LGP6531- 0700
ＤＣ電源ジャック 01
* J K401
WD166200 J ACK. MNI
YKB21- 5205N
ミニ ジャック
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
46
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Ref.
No.
PART NO.
Descri pti on
Remarks
Markets
部品名
Rank
New Parts (新規部品)
*
MCX-CA15
* L104
WD122300 COIL. CHP
10U 7G09B- 100M
チップインダクタ
* L105
WD122300 COIL. CHP
10U 7G09B- 100M
チップインダクタ
* PJ 101
WD531700 J ACK. PIN
YKC21- 4716N
ピンジャック ３Ｐ
* PJ 201
WD531600 J ACK. PIN
YKC21- 3913N
ピンジャック １Ｐ
* Q101
WC883400 TR
2SC2704 K
トランジスタ
* Q102
WC883400 TR
2SC2704 K
トランジスタ
* Q103
WC883400 TR
2SC2704 K
トランジスタ
Q104
VV655600 TR. DGT
DKC143EKA
デジタルトランジスタ 01
Q105
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q106
VV655400 TR. DGT
DTC114EKA
デジタルトランジスタ 01
Q107
VV655400 TR. DGT
DTC114EKA
デジタルトランジスタ 01
Q201
VV655300 TR. DGT
DTA144EKA
デジタルトランジスタ 01
Q202
VV655300 TR. DGT
DTA144EKA
デジタルトランジスタ 01
Q203
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q204
VV655200 TR. DGT
DKA143EKA
デジタルトランジスタ 01
Q205
VV655300 TR. DGT
DTA144EKA
デジタルトランジスタ 01
Q206
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q207
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q208
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q209
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q301
VV556500 TR
2SA1037K Q, R, S
トランジスタ 01
Q302
VA710000 TR
2SD1468
トランジスタ 01
Q303
VV655400 TR. DGT
DTC114EKA
デジタルトランジスタ 01
Q304
VV655400 TR. DGT
DTC114EKA
デジタルトランジスタ 01
Q305
VV655400 TR. DGT
DTC114EKA
デジタルトランジスタ 01
Q306
VV556400 TR
2SC2412K Q, R, S
トランジスタ 01
Q307
VV655300 TR. DGT
DTA144EKA
デジタルトランジスタ 01
R120
HV753220 R. CAR. FP
2. 2Ω 1/4W
不燃化カーボン抵抗 01
R157
VP939500 R. MTL. FLM 1Ω 1W
金属被膜抵抗 01
R158
VP939500 R. MTL. FLM 1Ω 1W
金属被膜抵抗 01
* RY101
WC942200 RELAY
DC G2RL- 2A DC12
リレー １２Ｖ
ST401
V4040500 SCR. TERM
M3
スクリュー／ターミナル 01
ST402
V4040500 SCR. TERM
M3
スクリュー／ターミナル 01
* SW101
WD207700 SW. SLIDE
SSAA110600
スライドＳＷ
* SW201
VQ751500 SW. TACT
SKHHLMA010
タクトＳＷ 01
TH101
WB965500 THRMST. CHP PRF18BE471QB1RB
チップサーミスタ 01
TH102
WB965500 THRMST. CHP PRF18BE471QB1RB
チップサーミスタ 01
* TH301
VZ428500 SW. POLY
MINISMD020- 2 SMD
ポリスイッチ 02
* VR301
WD401200 VR. TRIM
B 47KΩ 3P
半固定ＶＲ
* XL201
WD046100 RSNR. CRYS
5. 00M SMD- 49
水晶振動子
*
WD235300 C. EL. CHP
47uF 6. 3V
チップケミコン ＵＡ
*
WD235700 C. EL. CHP
470uF 6. 3V
チップケミコン ＵＡ
*
WD236600 C. EL. CHP
10uF 16V
チップケミコン ＵＡ
*
WD236700 C. EL. CHP
22uF 16V
チップケミコン ＵＡ
*
WD236800 C. EL. CHP
33uF 16V
チップケミコン ＵＡ
*
WD236900 C. EL. CHP
47uF 16V
チップケミコン ＵＡ
*
WD237000 C. EL. CHP
100uF 16V
チップケミコン ＵＡ
*
WD237100 C. EL. CHP
220uF 16V
チップケミコン ＵＡ
UB446100 C. CE. CHP
1uF 16V
チップセラコン
01
US061270 C. CE. M. CHP 27pF 50V
チップセラコン
01
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
MCX-C15/MCX-CA15
47
Ref.
No.
PART NO.
Descri pti on
Remarks
Markets
部品名
Rank
New Parts (新規部品)
*
MCX-CA15
US061470 C. CE. M. CHP 47pF 50V
チップセラコン
01
US062100 C. CE. M. CHP 100pF 50V
チップセラコン
01
US062180 C. CE. CHP
180P 50V
チップセラコン
01
US062220 C. CE. CHP
220pF 50V
チップセラコン
01
US062390 C. CE. CHP
390P 50V
チップセラ（ＳＬ） 01
US063100 C. CE. M. CHP 1000pF 50V
チップセラコン
01
US063330 C. CE. M. CHP 3300pF 50V
チップセラ（Ｂ） 01
US063470 C. CE. CHP
4700pF 50V
チップセラコン 01
US064100 C. CE. M. CHP 0. 01uF 50V
チップセラコン
01
US135100 C. CE. CHP
0. 1uF 16V
チップセラコン
01
US035100 C. CE. CHP
0. 1uF 16V
チップセラコン
01
US135330 C. CE. CHP
0. 33uF 16V
チップセラ（Ｆ） 01
V4771700 C. CE. CHP
1. 0uF 10V
チップセラコン
01
*
V9074200 C. MYLA. CHP 0. 15uF 50V
チップマイラー
*
VR330500 C. MYLA. CHP 0. 015uF 50V
チップマイラー 01
RD254100 R. CHP
10Ω 1/10W
チップ抵抗 01
RD255330 R. CHP
330Ω 1/10W
チップ抵抗 01
RD255680 R. CHP
680Ω 1/10W
チップ抵抗 01
RD350000 R. CHP
0Ω 1/16W
チップ抵抗 01
RD354100 R. CHP
10Ω 1/16W
チップ抵抗 01
RD355100 R. CHP
100Ω 1/16W
チップ抵抗 01
RD355330 R. CHP
330Ω 1/16W
チップ抵抗 01
RD355390 R. CHP
390Ω 1/16W
チップ抵抗 01
RD355510 R. CHP
510Ω 1/16W
チップ抵抗 01
RD356100 R. CHP
1KΩ 1/16W
チップ抵抗 01
RD356150 R. CHP
1. 5KΩ 1/16W
チップ抵抗 01
RD356220 R. CHP
2. 2KΩ 1/16W
チップ抵抗 01
RD356470 R. CHP
4. 7KΩ 1/16W
チップ抵抗 01
RD356560 R. CHP
5. 6KΩ 1/16W
チップ抵抗 01
RD356680 R. CHP
6. 8KΩ 1/16W
チップ抵抗 01
RD357100 R. CHP
10KΩ 1/16W
チップ抵抗 01
RD357120 R. CHP
12KΩ 1/16W
チップ抵抗 01
RD357150 R. CHP
15KΩ 1/16W
チップ抵抗 01
RD357220 R. CHP
22KΩ 1/16W
チップ抵抗 01
RD357270 R. CHP
27KΩ 1/16W
チップ抵抗 01
RD357470 R. CHP
47KΩ 1/16W
チップ抵抗 01
RD357680 R. CHP
68KΩ 1/16W
チップ抵抗 01
RD357820 R. CHP
82KΩ 1/16W
チップ抵抗 01
RD358100 R. CHP
100KΩ 1/16W
チップ抵抗 01
RD358220 R. CHP
220KΩ 1/16W
チップ抵抗 01
RD358330 R. CHP
330KΩ 1/16W
チップ抵抗 01
*
RD358820 R. CAR. CHP
820KΩ 1/16W
チップ抵抗
RF456100 R. CHP
1. 0KΩ 1/16W
チップ抵抗
RF456240 R. CHP
2. 4KΩ 1/16W
チップ抵抗 01
RF456330 R. CHP
3. 3KΩ 1/16W
チップ抵抗
RF456470 R. CHP
4. 7KΩ 1/16W
チップ抵抗
RF456820 R. CHP
8. 2KΩ 1/16W
チップ抵抗
*
RF456910 R. CAR. CHP
9. 1KΩ 1/16W
チップ抵抗 01
RF457100 R. CHP
10KΩ 1/16W
チップ抵抗
*
WD268300 R. CAR. CHP
0. 05Ω 1W
チップ抵抗
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
F
G
H
1
2
3
4
5
6
MCX-C15/MCX-CA15
48
I MCX-C15 EXPLODED VIEW
1
7
10
14
15
11
13
16
17
21
22
30
30
30
30
30
31
31
31
31
32
32
34
34
33
33
35
32
32
35
32
32
32
32
32
30
19
18
2
3
5
8
(1)
(2)
3 (1)
2 (2)
18
18
18
200
202
203
204
204
205
206
207
209
208
200-1
209-1
209-2
MCX-C15
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
49
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Ref.
No.
PART NO.
Descri pti on
Remarks
Markets
部品名
Rank
New Parts (新規部品)
*
I MCX-C15 MECHANICAL PARTS
* 1
WD211100
P. C. B. ASS' Y
MAIN
ＰＣＢ メイン
* 2
WD211200
P. C. B. ASS' Y
FUNCTION
J UC
ＰＣＢ ファンクション
* 2
WD211300
P. C. B. ASS' Y
FUNCTION
ABG
ＰＣＢ ファンクション
* 3
WD211500
P. C. B. ASS' Y
SYSTEM
ＰＣＢ システム
* 5
WD265900
LCD
UMNH-7487ED-1F
液晶ディスプレイ
* 7
WD257200
FLEXIBLE FLAT CABLE
16P 40mm P=0. 5
カード電線 Ｃ＆Ｃ
* 8
WD259500
FLEXIBLE FLAT CABLE
30P 70mm L=14/6M
カード電線 Ｃ＆Ｃ
* 10
WC967400
TOP CASE
トップケース
* 11
WC967500
BOTTOM CASE
ボトムケース
* 13
WC967700
FRAME MOUNT
フレーム マウント
* 14
WC967800
REAR COVER A
リヤカバー Ａ
* 15
WC967900
REAR COVER B
リヤカバー Ｂ
* 16
WC968000
FRONT COVER
フロントカバー
* 17
WC968600
BUTTON STICK
ボタン／スティク
* 18
WC968800
STOPPER
ストッパー／Ｐ
* 19
WD010300
LENS LED
レンズ
* 21
WD112100
BUTTON ASS' Y
ボタンＡＳＳＹ
* 22
WD112200
WINDOW ASS' Y
ウインドウＡＳＳＹ
30
VH365800
PW HEAD B-TIGHT SCREW
3x6-8 MFC2
ＰＷヘッドＢタイトネジ
01
31
VN413300
BIND HEAD BONDING B-T SCREW
3x8 MFZN2BL
ボンディングＢタイトネジ 01
32
VE190700
BIND HEAD BONDING B-T SCREW
3x6 MFC2BL
ボンディングＢタイトネジ 01
33
VF617600
PAN HEAD P-TIGHT SCREW
2. 6x8 MFC2BL
鉄ナベＰタイトネジ
01
* 34
EG320290
BIND HEAD SCREW
2x5 MFZN2BL
バインド小ネジ 01
35
WC521500
BIND HEAD BONDING B-T SCREW
3x6 MFC2
ボンディングＢタイトネジ 01
ACCESSORIES
付属品
* 200
WD014400
REMOTE CONTROL
MCX-3
YMA203N6803097
リモコン
200-1
AAX51930
BATTERY HOLDER
CG-4335
CG-4335
電池ホルダー
Z* 202
WD103300
AC ADAPTOR
LSE0215C1240
ＡＣアダプター
Z* 203
WD278700
POWER CABLE
1. 6m
J
電源ケーブル
Z* 203
WD278800
POWER CABLE
1. 6m
UC
電源ケーブル
Z* 203
WD278900
POWER CABLE
1. 6m
A
電源ケーブル
Z* 203
WD279000
POWER CABLE
1. 6m
B
電源ケーブル
Z* 203
WD279100
POWER CABLE
1. 6m
G
電源ケーブル
Z* 204
WD282700
DC POWER CABLE
2m 1pc
ＤＣ電源ケーブル
* 205
WD282900
CAT-5 STRAIGHT CABLE
8P 2m
ＣＡＴ－５ストレートケーブル
* 206
WD241300
SPACER
t1. 2 4pcs/set
スペーサー
* 207
X5616B00
UPGRADE CD-ROM
アップデート ＣＤ
* 208
WD285000
OWNER' S MANUAL CD-ROM
取説 ＣＤ－ＲＯＭ
* 209
WD210000
IO BOX UNIT
MCX-IB15
ＩＯボックスユニット
* 209-1
WD197300
COVER UP
カバー ＵＰ
* 209-2
WD197400
COVER DN
カバー ＤＮ
LITHIUM BATTERY
1pc CR2025
リチウム電池
MCX-C15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
1
2
3
4
5
6
7
MCX-C15/MCX-CA15
50
I MCX-CA15 EXPLODED VIEW
10
11
12
17
19
18
13
14
1
(1)
1 (4)
1 (2)
1 (3)
202
203
18
18
18
20
21
22
30
30
30
30
30
30
30
32
32
32
32
33
34
37
34
32
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
51
MCX-C15/MCX-CA15
MCX-C15/
MCX-CA15
Ref.
No.
PART NO.
Descri pti on
Remarks
Markets
部品名
Rank
New Parts (新規部品)
*
I MCX-CA15 MECHANICAL PARTS
* 1
WD213800
PCB ASS' Y
D-AMP
ＰＣＢ Ｄ－ＡＭＰ
* 10
WC968900
TOP CASE
トップケース
* 11
WC969000
BOTTOM CASE
ボトムケース
* 12
WC969100
FRAME MOUNT
フレーム／マウント
* 13
WC969200
REAR COVER C
リヤカバー Ｃ
* 14
WC969300
REAR COVER D
リヤカバー Ｄ
* 17
WC968000
FRONT COVER
フロントカバー
* 18
WC968800
STOPPER
ストッパー／Ｐ
* 19
WC969600
WINDOW PANEL LID
ウインドウ
* 20
WD010400
LENS LED
レンズ
* 21
WD262500
SHEET 1P
シート １Ｐ
* 22
WD262600
SHEET 3P
シート ３Ｐ
30
VH365800
PW HEAD B-TIGHT SCREW
3x6-8 MFC2
ＰＷヘッドＢタイトネジ
01
32
VE190700
BIND HEAD BONDING B-T SCREW
3x6 MFC2BL
ボンディングＢタイトネジ 01
* 33
03786010
BIND HEAD SCREW
2. 6x5 MFC2BL
バインド小ネジ
34
VC298900
BIND HEAD B-TIGHT SCREW
2. 6x6 MFC2BL
バインドＢタイトネジ
01
* 37
WD495300
SHEET BLIND
シート／ブラインド
ACCESSORIES
付属品
* 202
WD393400
PIN/MINI PLUG CABLE
2P 1m
ピン／ミニ変換ケーブル
* 203
WD241300
SPACER
t1. 2 4pcs/set
スペーサー
MCX-CA15
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
A
B
C
D
E
1
2
3
4
5
6
7
MCX-C15/MCX-CA15
52
REMOTE CONTROL
I SCHEMATIC DIAGRAM
R2
47Ω
R3
100Ω
R4
56kΩ
R1
1Ω
Q1
1
2
3
4
5
6
7
8
9
10
20
19
18
17
15
16
14
13
12
11
IC1 µPD67BMC–707
X1
+3V
47µF
C1
D1
4.00MHz
K9
K13
K32
K31
K14
K12
K11
K10
K8
K22
K4
K2
K5
K1
K3
K6
K7
K21
K25
K17
K20
K16
K15
K19
K26
K29
K28
K24
K30
K27
K23
3
1
2
K18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Key
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Key Name
LIBRARY
POWER
MUTE
VOL –
VOL +
PRESET 1
PRESET 2
PRESET 3
PRESET 4
UP
LEFT
SELECT
RIGHT
DOWN
MENU
PLAY INFO.
INPUT
BOOKMARK
SKIP –
PAUSE
SKIP +
RANDOM
SCAN –
STOP
SCAN +
REPEAT
GROUP –
PLAY
GROUP +
RECALL
OFF TIMER
ON TIMER
Format
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
016
Custom
Code
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
80 37
Data
Code
BD
80
9D
9E
9F
8C
8D
8E
8F
B2
B4
B6
B5
B3
B1
AE
98
91
88
83
89
92
86
85
87
93
8A
82
8B
–
BE
BF
Note : K30 + K19 : A0 K30 + K24 : A4 K30 + K31 : A8
K30 + K20 : A1 K30 + K25 : A5 K30 + K32 : A9
K30 + K21 : A2 K30 + K27 : A6 K30 + K29 : AA
K30 + K23 : A3 K30 + K28 : A7
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
