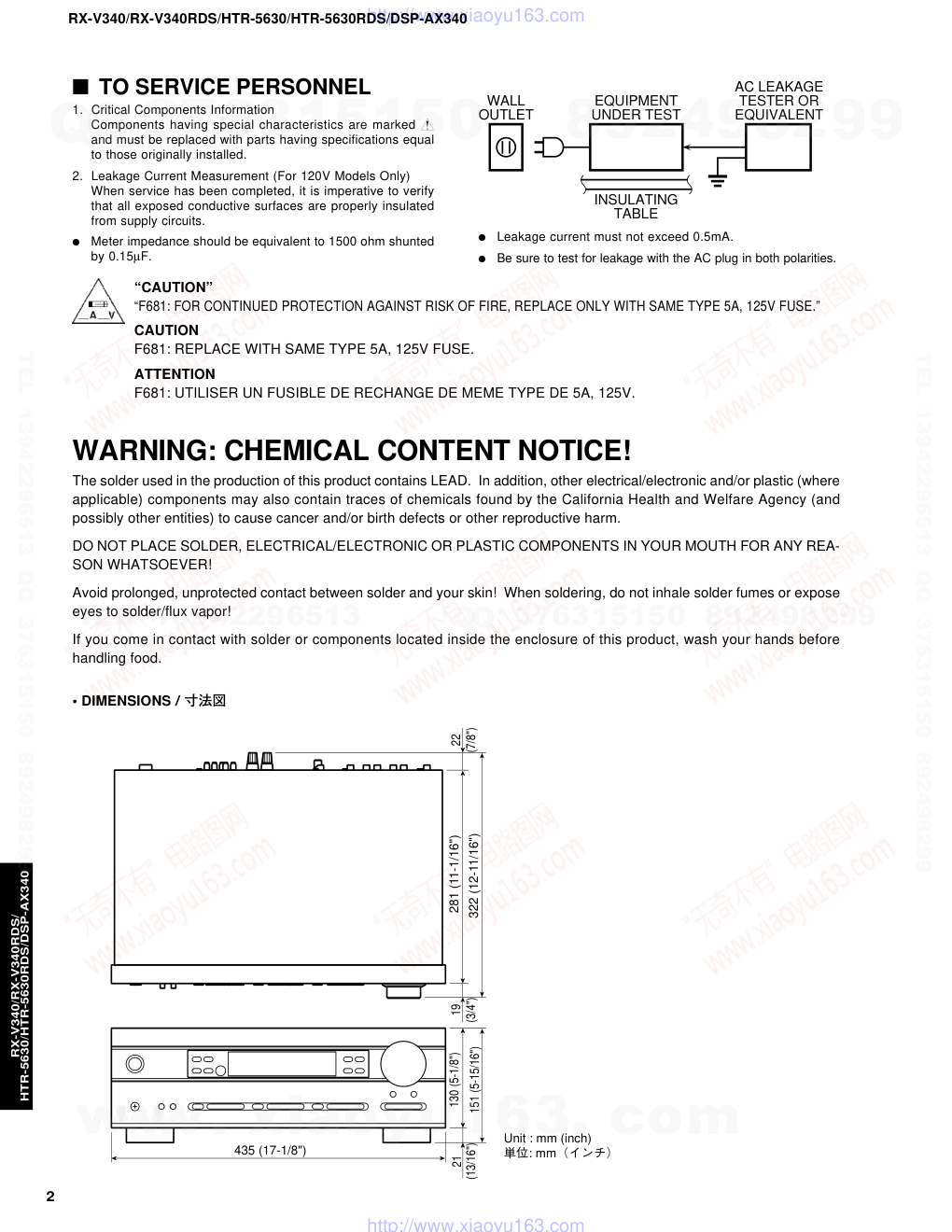

SERVICE MANUAL 1 0 0 8 4 8 IMPORTANT NOTICE This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already known and understood by the users, and have therefore not been restated. WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons, we advise all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or the appointed service representative. IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division. WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss). IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit. P.O.Box 1, Hamamatsu, Japan I CONTENTS TO SERVICE PERSONNEL .......................................... 2 FRONT PANELS ........................................................ 3~4 REAR PANELS .......................................................... 4~7 REMOTE CONTROL PANELS ...................................... 7 SPECIFICATIONS / 参考仕様 .................................. 8~11 INTERNAL VIEW ......................................................... 11 DISASSEMBLY PROCEDURES / 分解手順 ......... 12~14 SELF DIAGNOSIS FUNCTION (DIAG) / 自己診断機能（ダイアグ）..................................... 15~35 CONFIRMATION OF IDLING CURRENT / アイドリング電流の確認 .............................................. 36 DISPLAY DATA ..................................................... 37~38 IC DATA ................................................................. 39~44 PRINTED CIRCUIT BOARD .................................. 45~53 PIN CONNECTION DIAGRAM .................................... 54 BLOCK DIAGRAM ....................................................... 55 SCHEMATIC DIAGRAM ........................................ 56~60 PARTS LIST ........................................................... 61~79 REMOTE CONTROL.............................................. 80~81 AV RECEIVER/AV AMPLIFIER RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 2 151 (5-15/16") 130 (5-1/8") 281 (11-1/16") 21 (13/16") 19 (3/4") 22 (7/8") 322 (12-11/16") 435 (17-1/8") Unit : mm (inch) 単位: mm（インチ）� WALL OUTLET EQUIPMENT UNDER TEST AC LEAKAGE TESTER OR EQUIVALENT INSULATING TABLE WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REA- SON WHATSOEVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. I TO SERVICE PERSONNEL 1. Critical Components Information Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. 2. Leakage Current Measurement (For 120V Models Only) When service has been completed, it is imperative to verify that all exposed conductive surfaces are properly insulated from supply circuits. G Meter impedance should be equivalent to 1500 ohm shunted by 0.15µF. “CAUTION” “F681: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 5A, 125V FUSE.” CAUTION F681: REPLACE WITH SAME TYPE 5A, 125V FUSE. ATTENTION F681: UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE DE 5A, 125V. G Leakage current must not exceed 0.5mA. G Be sure to test for leakage with the AC plug in both polarities. • DIMENSIONS / 寸法図 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 3 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 I FRONT PANELS RX-V340 (C, L, R, T models) RX-V340RDS (B, G models) HTR-5630 (U, C, A, R, T, K models) HTR-5630RDS (B, G models) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 4 DSP-AX340 (J model) I REAR PANELS RX-V340 (L model) RX-V340 (R model) RX-V340 (C model) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 5 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340 (T model) RX-V340RDS (B, G models) HTR-5630 (U, C models) HTR-5630 (A model) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 6 HTR-5630 (T model) HTR-5630 (K model) HTR-5630 (R model) HTR-5630 (L model) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 7 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 HTR-5630RDS (B, G model) DSP-AX340 (J model) I REMOTE CONTROL PANELS RX-V340 (C, L, R, T models) HTR-5630 (U, C, A, L, R, T, K models) DSP-AX340 (J model) RX-V340RDS (B, G models) HTR-5630RDS (B, G models) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 8 I SPECIFICATIONS / 参考仕様 I Audio Section / オーディオ部 Minimum RMS Output Power (Power Amp. Section) / 定格出力 (パワーアンプ部) (1 kHz, 0.1 % THD, 6 ohms) MAIN L/R U, C, J models .................................................. 70 W + 70 W A, B, G, L, R, T, K models ................................ 60 W + 60 W CENTER U, C, J models .............................................................. 70 W A, B, G, L, R, T, K models ............................................ 60 W REAR L/R U, C, J models .................................................. 70 W + 70 W A, B, G, L, R, T, K models ................................ 60 W + 60 W (1 kHz, 0.7 % THD, 6 ohms) MAIN L/R U, C models ...................................................... 75 W + 75 W A, B, G, T, K models ......................................... 65 W + 65 W CENTER U, C models .................................................................. 75 W A, B, G, T, K models ..................................................... 65 W REAR L/R U, C models ...................................................... 75 W + 75 W A, B, G, T, K models ......................................... 65 W + 65 W Maximum Power / 実用最大出力 (EIAJ, 1 kHz, 10 % THD, 6 ohms) MAIN L/R R, T, K models .................................................. 80 W + 80 W J model.............................................................. 90 W + 90 W CENTER R, T, K models .............................................................. 80 W J model.......................................................................... 90 W REAR L/R R, T, K models .................................................. 80 W + 80 W J model.............................................................. 90 W + 90 W DIN Standard Output Power Per Channel / DINパワー [B, G, L models] (1 kHz, 0.7 % THD, 4 ohms) MAIN L/R ................................................................. 75 W + 75 W CENTER .............................................................................. 75 W REAR L/R ................................................................ 75 W + 75 W IEC Power / IECパワー [B, G, L models] 1 kHz, 0.1 % THD, 6 ohms ...................................... 60 W + 60 W Dynamic Power Per Channel / ダイナミックパワー (IHF) U, C, J models (6/4/2 ohms) ................................. 85/100/115 W A, B, G, L, R, T, K models (6/4/2 ohms) ................. 75/95/105 W Dynamic Headroom /ダイナミックヘッドルーム [U, C models] 6 ohms ............................................................................. 0.84 dB Input Sensitivity / Input Impedance (入力感度 / 入力インピーダンス) CD, etc. ........................................................ 150 mV / 47 k-ohms EXT. DECODER MAIN L/R, CENTER, SURROUND L/R, SUB WOOFER .............................................................. 150 mV / 47 k-ohms Maximum Input Signal Level / 最大許容入力 (1 kHz, 0.5 % THD, Effect On) CD, etc. ................................................................... 2.0 V or more Output Level / Output Impedance (出力電圧/出力インピーダンス) REC OUT .................................................... 150 mV / 1.2 k-ohms SUB WOOFER (MAIN SP: Small) .................... 4 V / 1.2 k-ohms Headphone Jack Rated Output / Impedance (ヘッドフォン出力/ 出力インピーダンス) CD, etc. (1 kHz, 150 mV, 8 ohms) ................... 0.3 V / 470 ohms Frequency Response / 周波数特性 CD, etc. to MAIN L/R (10 Hz to 100 kHz) ................... 0 / -3.0 dB Total Harmonic Distortion / 全高調波歪率 (1 kHz, 30 W, 6 ohms) CD, etc. (Effect Off) to MAIN L/R SP OUT ........... 0.06 % or less Signal to Noise Ratio / 信号対雑音比 (IHF-A network) CD, etc. (Input shorted, EFFECT OFF) to MAIN L/R SP OUT 250mV ...........................................................100 dB or more Residual Noise / 残留ノイズ (IHF-A network) MAIN L/R SP OUT ................................................ 150 µV or less Channel Separation / チャンネルセパレーション (Vol -30 dB, Effect Off) CD, etc. (Input 5.1 k-ohms shorted, 1 kHz / 10 kHz) .................................................... 60 dB or more / 45 dB or more Tone Control Characteristics / トーンコントロール特性 BASS Boost/Cut ..................................................... ±10 dB (100Hz) TREBLE Boost/Cut .................................................... ±10 dB (20 kHz) Filter Characteristics / フィルター特性 MAIN, REAR L/R SP Small (H.P.F.) ............... 90 Hz / 12 dB oct. SUBWOOFER (L.P.F.) .................................... 90 Hz / 18 dB oct. I Video Section / ビデオ部 Video Signal Type / ビデオ信号方式 U, C, R, T, K, J models ....................................................... NTSC A, B, G, L models .................................................................. PAL Video Signal Level / ビデオ信号 .......................................................................... 1 Vp-p / 75 ohms Maximum Input Level / 最大許容入力 ........................................................................................ 1.5 Vp-p Signal to Noise Ratio / 信号対雑音比 ............................................................................... 50 dB or more Monitor Out Frequency Response / モニターアウト周波数帯域 Video Signal Level .................................... 5 Hz to 10 MHz, -3 dB I FM Section / FM部 Tuning Range U, C models .................................................... 87.5 to 107.9 MHz A, B, G, L, T, K models ............................... 87.50 to 108.00 MHz R model .............................. 87.5 to 108.0 / 87.50 to 108.00 MHz J model ............................................................. 76.0 to 90.0 MHz 50dB Quieting Sensitivity / 50dB SN感度 (IHF) (1 kHz, 100 % Mod.) Mono ................................................................. 2.0 µV (17.3 dBf) Stereo ................................................................ 25 µV (39.2 dBf) Usable Sensitivity / 実用感度 (IHF) Mono ................................................................. 1.0 µV (11.2 dBf) Selectivity / 選択度 at 400 kHz ........................................................................... 70 dB Signal to Noise Ratio / 信号対雑音比 (IHF) Mono / Stereo .........................................................76 dB / 70 dB Harmonic Distortion / 歪率 (1 kHz) Mono/Stereo ........................................................... 0.2 % / 0.3 % Stereo Separation / ステレオセパレーション 1 kHz ................................................................................... 42 dB Frequency Response / 周波数特性 20 Hz to 15 kHz ......................................................... +0.5 / -2 dB Antenna Input / アンテナ入力 .................................................................... 75 ohms unbalanced www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 9 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 I AM Section / AM部 Tuning Range / 受信周波数範囲 U, C models ...................................................... 530 to 1,710 kHz A, B, G, L, T, K, J models ................................. 531 to 1,611 kHz R model ..................................... 530 to 1,710 / 531 to 1,611 kHz Usable Sensitivity / 実用感度 ...................................................................................... 300 µV/m Antenna / アンテナ入力 ............................................................................... Loop Antenna I General / 総合 Power Supply / 電源電圧 U, C models .......................................................AC 120 V, 60 Hz A model ..............................................................AC 240 V, 50 Hz B, G, L models ...................................................AC 230 V, 50 Hz R model ...................................AC 110-120/220-240 V, 50/60 Hz T model ..............................................................AC 220 V, 50 Hz K model ..............................................................AC 220 V, 60 Hz J model ......................................................... AC 100V, 50/60 Hz Power Consumption / 消費電力 U, C models ........................................................ 210 W / 280 VA A, B, G, L, R, T, K models ................................................. 210 W J model .............................................................................. 160 W Standby Power Consumption (reference data) / 待機電力(参考値) ............................................................................................ 0.8 W Maximum Power Consumption [R model] 5ch Drive, 10 % THD ......................................................... 500 W Dimensions / 寸法 (W x H x D) ................ 435 x 151 x 322 mm (17-1/8" x 5-15/16" x 12-11/16") Weight / 重量 .................................................................. 8.0 kg (17 lbs. 10 oz.) Finish / 仕上げ RX-V340 ................................ Gold color (L, T) models Silver color (C, L, R) models RX-V340RDS ........................... Silver color (B, G) models Black color (B, G) models HTR-5630 .............................. Gold color (T) models Silver color (U, C, A, R, T, K) models Black color (U, C, A, R) models HTR-5630RDS ...................... Silver color (B, G) models Black color (B, G) models DSP-AX340 ........................... Gold color (J) model Silver color (J) model Accessories / 付属品 Remote Control, Batteries (Manganese Dry), Indoor FM Antenna, AM Loop Antenna * Specifications are subject to change without notice due to product improvements. ※ 参考仕様および外観は予告なく変更されることがあります。 U .......... U.S.A. model C ...... Canadian model A .......... Australian model B ...... British model G .......... European model L ....... Singapore model R .......... General model T ....... Chinese model K .......... Korean model J ....... Japanese model Manufactured under license from Dolby Laboratories. “Dolby”, “Pro Logic” and the double-D symbol are trademarks of Dolby Laboratories. “DTS” and “DTS Digital Surround” are registered trademarks of Digital Theater Systems, Inc. AACロゴマーク はドルビーラボラトリーズの商標です。 "SILENT CINEMA" is a trademark of YAMAHA CORPORATION. 「サイレントシアター／SILENT THEATER」はヤマハ株式会社の 登録商標です。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 10 Category No. MAIN MENU SUB MENU VALUE [INITIAL] 1 SETUP ROOM： S >M L S/[M]/L SUBWOOFER YES [YES]/NONE SPEAKERS 5spk 2/3/4/[5] >SET CANCEL [SET]/CANCEL Check：Test Tone BASIC Check OK? Yes [Yes]/No 2 SP　LEVEL L -----¦¦------- R [Center] ±10step C -----¦¦------- [Center] ±10step RL -----¦¦------- [Center] ±10step RR -----¦¦------- [Center] ±10step SWFR ------------¦ [0dB] -40step 1 SPEAKER SET 1A CENTER SML LRG/[SML]/NON 1B MAIN LARGE [LARGE]/SMALL 1C REAR LR SML LRG/[SML]/NON 1D BASS BOTH MAIN/[BOTH] 2 SP DISTANCE UNIT meters(m)/feet(ft) MAIN L/R 3.00m 0.3 to 24m [3.00m]/0.1m step CENTER 3.00m 0.3 to 24m [3.00m]/0.1m step (Effective distance difference 1.5m) REAR LR 3.00m 0.3 to 24m [3.00m]/0.1m step MAIN L/R 10.0 1 to 80feet [10.0feet]/0.5feet step CENTER 10.0 1 to 80feet [10.0feet]/0.5feet step SOUND (Effective distance difference 5feet) REAR LR 10.0 1 to 80feet [10.0feet]/0.5feet step 3 LFE LEVEL SP LFE 0 -20dB to [0dB]/1dB step HP LFE 0 -20dB to [0dB]/1dB step 4 D. RANGE SP D.R > MAX MIN/STD/[MAX] HP D.R > MAX MIN/STD/[MAX] 5 CENTER GEQ 100Hz -¦¦- 0 -6dB to +6dB [0dB]/1dB step 300Hz -¦¦- 0 -6dB to +6dB [0dB]/1dB step 1kHz -¦¦- 0 -6dB to +6dB [0dB]/1dB step 3kHz -¦¦- 0 -6dB to +6dB [0dB]/1dB step 10kHz -¦¦- 0 -6dB to +6dB [0dB]/1dB step 6 HP TONE CTRL HP BASS 0 -6dB to +3dB [0dB]/1dB step HP TRBL 0 -6dB to +3dB [0dB]/1dB step 1 I/O ASSIGN 1A (1) DVD [DVD], MD/CD-R, CD, VCR, V-AUX, D-TV/CBL INPUT 1A (2) CD [CD], VCR, V-AUX, D-TV/CBL, DVD, MD/CD-R 2 INPUT MODE 2 >AUTO LAST [AUTO]/LAST 1 DISPLAY SET 1 DIMMER 0 -4 to [0]/1 step OPTION 2 MEMORY GUARD 2 M GUARD OFF [OFF]/ON 3 AUDIO MUTE 3 MUTE: MUTE [MUTE]/-50dB/-20dB 4 DUAL MONO (J Only) [MAIN]/SUB/ALL • Set Menu Table / セットメニュー The inside of [ ] shows initialization. [ ]内は初期設定を示します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 11 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 1 2 3 A 0 D F B E 7 1 MAIN (2) P.C.B. 2 FUNCTION (7) P.C.B. (R model only) 3 MAIN (4) P.C.B. 4 Tuner 5 MAIN (3) P.C.B. 6 FUNCTION (3) P.C.B. 7 FUNCTION (6) P.C.B. 8 FUNCTION (1) P.C.B. 9 DSP P.C.B. 0 FUNCTION (2) P.C.B. A MAIN (1) P.C.B. B FUNCTION (4) P.C.B. C FUNCTION (8) P.C.B. D Power Transformer E MAIN (5) P.C.B. F FUNCTION (5) P.C.B. 4 5 6 8 9 C I INTERNAL VIEW 5ch Stereo Parameter Unit CT LEVEL 0/100/1 % RL LEVEL 0/100/1 % RR LEVEL 0/100/1 % • The variable range of the parameter (Min/Max/Step) / パラメーターの可変範囲（最小/最大/ステップ） Unit DSP LEVEL -6/+3/1 dB DELAY 1/99/1 ms Pro Logic II Music Parameter Unit PANORAMA OFF/ON DIMENSIONS -3/+3/1 CT WIDTH 0/7/1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 12 1 5 DSP P.C.B. Support / DSP サポート / DSP Note: When assembling the DSP P.C.B., be careful not to bend the pin of the connector (CB475). 注意：� DSP P.C.B.を取り付けるとき、CB475のピン� を曲げないように注意してください。� CB803 CB475 CB475 CB475 Top Cover トップカバー� Hook / フック� Front Panel Unit フロントパネルユニット� 1 1 2 3 3 3 4 MAIN (5) P.C.B. CB472 CB654 I DISASSEMBLY PROCEDURES / 分解手順 Fig. 1 (Remove parts in the order as numbered.) Disconnect the power cable from the AC outlet. 1. Removal of Top Cover a. Remove 4 screws (1) and 4 screws (2). (Fig. 1) b. Slide the Top Cover rearward to remove it. (Fig. 1) 2. Removal of Front Panel Unit a. Loosen the harness fixture fixing the cable. b. Remove CB472 and CB654. (Fig. 1) c. Remove 5 screws (3). d. Release a hook on right side of the Front Panel Unit, then slide the Front Panel Unit forward. (Fig. 1) e. Remove 3 screws (4). f. Remove the MAIN (5) P.C.B. and then remove the Front Panel Unit. (Fig. 1) （番号順に部品を取り外してください。） AC電源コンセントから、電源コードを抜いてください。 1. トップカバーの外し方 a. 1のネジ4本、2のネジ4本を外します。（Fig. 1） b. トップカバーを後方へスライドさせ、取り外します。 （Fig. 1） 2. フロントパネルユニットの外し方 a. ケーブルを固定している束線止めをゆるめます。 b. CB472、CB654を外します。（Fig. 1） c. 3のネジ5本を外します。 d. 右側のフックをはずし、フロントパネルユニットを前方 へ引き出します。（Fig. 1） e. 4のネジ3本を外します。 f. MAIN（5）を外し、フロントパネルユニットを取り外し ます。（Fig. 1） Fig. 2 3. DSP P.C.B.の外し方 a. 5のネジ1本を外します。（Fig. 2） b. 6のネジ2本を外します。（Fig. 3） c. CB803を外します。（Fig. 2） d. DSP P.C.B.をサポート/DSPと共に取り外します。 （Fig. 2） 3. Removal of DSP P.C.B. a. Remove 1 screw (5). (Fig. 2) b. Remove 2 screws (6). (Fig. 3) c. Remove CB803. (Fig. 2) d. Remove the DSP P.C.B. with the Support/DSP. (Fig. 2) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 13 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 FUNCTION (6) P.C.B. MAIN (3) P.C.B. CB281 CB471 MAIN (4) P.C.B. TUNER FUNCTION (3) P.C.B. 6 7 8 Fig. 3 4. MAIN (3)、MAIN (4)、FUNCTION （3）、 FUNCTION （6）、TUNERの外し方 a. CB281、CB471を外します。（Fig. 4） b. 7のネジ16本を外します。（Fig. 3） c. MAIN (3)、MAIN (4)、FUNCTION （3）、FUNCTION （6）、TUNERを取り外します。（Fig. 4） 4. Removal of MAIN (3), MAIN (4), FUNCTION (3), FUNCTION (6) P.C.B.s and Tuner a. Remove CB281 and CB471. (Fig. 4) b. Remove 16 screws (7). (Fig. 3) c. Remove MAIN (3), MAIN (4), FUNCTION (3), FUNCTION (6) P.C.B.s. and the Tuner. (Fig. 4) Fig. 4 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 14 G471 G302 Cloth� 布� Cloth� 布� MAIN (1) P.C.B. FUNCTION (8) P.C.B. CB303 CB304 FUNCTION (1) P.C.B. 9 9 9 9 9 5. MAIN （1）、FUNCTION （1）、FUNCTION （8） P.C.B.の外し方 a. CB303、CB304を外します。（Fig. 5） b. 8のネジ2本を外します。（Fig. 3） c. 9のネジ7本を外します。（Fig. 5） d. MAIN （1）、FUNCTION （1）、FUNCTION （8） P.C.B.を 取り外します。（Fig. 5） 5. Removal of MAIN (1), FUNCTION (1) and FUNCTION (8) P.C.B.s a. Remove CB303 and CB304. (Fig. 5) b. Remove 2 screws (8). (Fig. 3) c. Remove 7 screws (9). (Fig. 5) d. Remove MAIN (1), FUNCTION (1) and FUNCTION (8) P.C.B.s.. (Fig. 5) P.C.B.チェックをする場合には ・ 外したケーブル（コネクター）をすべて接続してくだ さい。 ・ フラットケーブルを接続する際、極性に注意してく ださい。 ・ MAIN（1）P.C.B.のアース2箇所（G302、G471）を リード線等でシャーシまたはリアパネルに接続して ください。 ・ リアパネルから外したP.C.B.はアースが浮いて動作 しませんので、各P.C.B.のアースをリード線等で シャーシまたはGNDに接続してください。 ・ FUNCTION P.C.B.およびMAIN P.C.B.はDSP P.C.B.を外した状態でも動作します。 When checking the P.C.B.: • Reconnect all cables (connectors) that have been disconnected. • When connecting the flat cable, use care for the polarity. • The MAIN (1) P.C.B. removed from the rear panel does not work because its grounding is loose. Be sure to connect the ground (G302 and G471) of MAIN (1) P.C.B. to the chassis or Rear Panel with a jumper wire or the like. • The P.C.B. removed from the rear panel does not work because its grounding is loose. Be sure to connect the ground of each P.C.B. to the chassis or GND with a jumper wire or the like. • FUNCTION P.C.B. and MAIN P.C.B. works even with the DSP P.C.B. removed. Fig. 6 Fig. 5 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 15 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 I SELF DIAGNOSIS FUNCTION (DIAG)／自己診断機能（ダイアグ） No DIAG menu sub-menu 1 DSP THROUGH 1. ANALOG BYPASS 2. YSS 0dB 3. YSS Front 0dB 4. YSS FULL BIT 5. YSS FULL BIT F 2 RAM THROUGH RAM 0dB 3 PRO LOGIC / 1. PRO LOGIC I NEO6 2. PRO LOGIC II 3. Neo:6 (Not applied to these models / このモデルには適用されません) 4 SPEAKERS SET 1. MAIN: SMALL 0dB 2. CENTER: NONE 3. LFE/BASS: MAIN 4. Front Mix: 5ch 5. Rear Center power (Not applied to these models / このモデルには適用されません) 6. Tone Control Flat 7. Tone Control +10dB 8. Tone Control -10dB 5 MARGIN CHECK 1. MAIN 12 dB margin 2. MAIN 15 dB margin 6 OTHER INPUT EXTERNAL DECODER 7 DISPLAY CHECK 1. VFD CHECK (Initial display / 初期表示) 2. VFD DISP OFF (All segments OFF / 全セグメント消灯) 3. VFD DISP ALL (All segments ON 100% / 全セグメント点灯100%) 4. VFD DIMMER (All segments ON 50% / 全セグメント点灯50%) 5. CHECKED PATTERN (ON in lattice / 格子状点灯) 8 MANUAL TEST 1. TEST ALL 2. TEST MAIN L 3. TEST CENTER 4. TEST MAIN R 5. TEST REAR R 6. TEST REAR CENTER (Not applied to these models / このモデルには適用されません) 7. TEST REAR L 8. TEST LFE 9 FACTORY PRESET 1. PRESET INHIBITED (memory initialization inhibited / メモリーの初期化禁止) 2. PRESET RESERVED (memory initialized / メモリーの初期化) 10 AD DATA CHECK 1. DC/PS (protection) /FAN TEST 2. THM/Fan (Not applied to these models / このモデルには適用されません) 3. REC-OUT (Not applied to these models / このモデルには適用されません) 4. IMP SW/POWER LIMIT 5. K0/K1 (panel key) 6. FAN DRIVE TEST: HIGH (Not applied to these models / このモデルには適用されません) 7. FAN DRIVE TEST: MID (Not applied to these models / このモデルには適用されません) 8. FAN DRIVE TEST: LOW (Not applied to these models / このモデルには適用されません) There are 15 DIAG menu items, each of which has sub- menu items. Listed in the table below are menu items and sub-menu items. Note that not all menu items listed will apply to the models covered in this service manual. 本機には、検査、測定、不良個所の発見を目的にした自己 診断機能（ダイアグ）があります。 ダイアグメニューは15個あり、そのそれぞれにサブメ ニューがあります。（ダイアグのメニュー操作は本体で行 います。）　下表はメニュー一覧です。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 16 No DIAG menu sub-menu 11 IF STATUS 1. INSIDE STATUS 1 (5 Byte) 2. INSIDE STATUS 2 (3 Byte) 3. CHANNEL STATUS 1 (5 Byte) 4. CHANNEL STATUS 2 (5 Byte) 5. CHANNEL STATUS 3 (5 Byte) 6. CHANNEL STATUS 4 (5 Byte) 7. CHANNEL STATUS 5 (4 Byte) 8. BSI (YSS) 1 (5 Byte) 9. BSI (YSS) 2 (5 Byte) 10. BSI (YSS) 3 (5 Byte) 11. BSI (YSS) 4 (4 Byte) 12. BSI (CS) 1 (5 Byte) 13. BSI (CS) 2 (5 Byte) 14. BSI (CS) 3 (5 Byte) 15. BSI (CS) 4 (5 Byte) 16. BSI (CS) 5 (1 Byte) 17. YSS938-1 (5 Byte) 18. YSS938-2 (5 Byte) 19. YSS938-3 (4 Byte) 20. SECOND DECODER (3 Byte) 21. Mute Trigger (5 Byte) 12 DSP RAM CHECK 1. YSS938 BUS CHECK 2. PLD/SRAM BUS CHECK 13 SD DL CODE 1. ROM DATA Version 2. TOC Area 0 3. TOC Area 1 4. TOC Area 2 5. TOC Area 3 6. TOC Area 4 7. TOC Area 5 8. Sum check Area 0 9. Sum check Area 1 10. Sum check Area 2 11. Sum check Area 3 12. Sum check Area 4 13. Sum check Area 5 14 SOFT SWITCH 1. SW MODE 2. MODEL SETTING 3. TUNER DESTINATION 4. RDS EXIST 5. ZONE 2 EXIST 6. VIDEO FORMAT 15 ROM VERSION/CHECK SUM/ 1. VERSION PORT 2. CHECK SUM ALL/PROGRAM 3. PORT 4. AAC PORT www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 17 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Keys of main unit / 本体キー� Turn on the power while pressing these keys. これらのキーを同時に押しながら、パワーオンする。� • Starting DIAG Press the “STANDBY/ON” key while simultaneously pressing those two keys of the main unit as indicated in the figure below. ● ダイアグの起動 本体の下図に示すキーを同時に押しながら“STANDBY/ ON”キーを押すと、ダイアグが起動します。 • Starting DIAG in the protection cancel mode If the protection function works and causes hindrance to trouble diagnosis, cancel the protection function as described below, and it will be possible to enter the DIAG mode. (The protection functions other than the excess current detect function will be disabled.) Press the “STANDBY/ON” key while simultaneously pressing those two keys indicated in the figure above. At this time, keep pressing those two keys for 3 seconds or longer. In this mode, the “SLEEP” segment of the FL display of the main unit flashes to indicate that the mode is DIAG mode with the protection functions disabled. ● プロテクション解除モードでの起動 プロテクションが動作することにより、故障箇所の診断に 支障をきたすような場合は、次の方法によりプロテクショ ンを解除した状態でダイアグモードに入ることができま す。（過電流検出以外のプロテクション動作を解除する） 上図のキーを同時に押しながら“STANDBY/ON”キーを押 します。このとき、上図のキーを3秒以上押し続けてくだ さい。 このモードでは本体FLの“SLEEP”セグメントが点滅し、 プロテクションを解除した状態でのダイアグモードである ことを知らせます。 CAUTION! Using this product with the protection function disabled may cause damage to itself. Use special care for this point when using this mode. • Canceling DIAG [1] Before canceling DIAG, execute setting for PRESET of DIAG menu No.9 (Memory initialization inhibited or Memory initialized). * In order to keep the user memory stored, be sure to select PRESET INHIBITED (Memory initialization inhibited). [2] Turn off the power by pressing the “STANDBY/ON” key of the main unit. 注意！ プロテクションを解除した状態でのダイアグモードは、 危険な状態でもプロテクションが作動しないため、動作 させると、機器を破壊することがあります。このモード を使用する場合は十分注意してください。 ● ダイアグの解除 ① ダイアグを解除する前に、ダイアグメニューNo.9の FACTORY PRESET （メモリーの初期化禁止/またはメ モリーの初期化）の設定をします。 ※ ユーザーメモリーを保持したい場合は、必PRESET INHIBITED（メモリー初期化禁止）を選択してくださ い。 ② 本体の“STANDBY/ON”キーを押し、パワーオフにします。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 18 Cause: The voltage in the power supply section is abnormal. Supplementary information: The abnormal voltage is displayed in % based on 5V as 100%. Turning on the power without correcting the abnormality will cause the protection function to work 1 second later and the power supply will be shut off. When there is a history of protection function due to an abnormal voltage in the power supply section 電源部の電圧異常によるプロテク� ション履歴がある場合� Version (1 alphabet) バージョン（英1文字） Voltage display in % 電圧の%表示� 原因：電源部の電圧が異常。 補足：異常時の電圧の状態を、5Vを100%とした値で%表 示します。 異常状態のままパワーオンすると、1秒後にプロテクショ ンがかかり、電源が切れます。 Opening message / � オープニング表示� DIAG menu display / � ダイアグメニュー表示� After a few seconds 数秒後� Version (1 alphabet) バージョン（英1文字）� When there is no history of protection function プロテクション履歴がない場合� When there is a history of protection function: When there is a history of protection function due to excess current 過電流によるプロテクション� 履歴がある場合� Version (1 alphabet) バージョン（英1文字）� プロテクション履歴がある場合: • Display provided when DIAG started The FL display of the main unit displays the protection function history data and the version (1 alphabet) and the DIAG menu [sub-menu (ANALOG BYPASS) of DIAG menu No.1 DSP THROUGH] a few seconds later. When there is no history of protection function: ● ダイアグ起動時の表示 本体のFLディスプレイにプロテクション履歴情報とバー ジョン（英1文字）が表示され、数秒後にダイアグメニュー （No.1 DSP THROUGHのサブメニューANALOG BYPASS）になります。 プロテクション履歴がない場合: Cause: An excessive current flowed through the power amplifier. Supplementary information: As current through the power transistor is detected, the abnormal channel can be identified by checking the current detect transistor. Turning on the power without correcting the abnormality will cause the protection function to work immediately and the power supply will instantly be shut off. Note) • Applying the power to a unit without correcting the abnormality can be dangerous and cause additional circuit damage. • The output transistors in each amplifier channel should be checked for damage before applying any power. • Amplifier current should be monitored by measuring across the emitter resistors for each channel. 原因：パワーアンプに過電流が流れた。 補足：パワートランジスタの電流を検出していますので、 電流検出トランジスタをチェックすれば異常チャン ネルが特定できます。 異常状態のままパワーオンすると、瞬時にプロテクション がかかり、すぐに電源が切れます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 19 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 When there is a history of protection function due to abnormal DC output DC出力異常によるプロテクション� 履歴がある場合� Version (1 alphabet) バージョン（英1文字） When there is a history of protection function due to excessive heat sink temperature 放熱器の異常温度によるプロテク� ション履歴がある場合� Version (1 alphabet) バージョン（英1文字） Voltage display in % 電圧の%表示� Cause: DC output of the power amplifier is abnormal. Turning on the power without correcting the abnormality will cause the protection function to work 3 seconds later and the power supply will be shut off. Cause: The temperature of the heat sink is excessive. Supplementary information: The abnormal voltage is displayed in % based on 5V as 500%. Turning on the power without correcting the abnormality will cause the protection function to work 1 second later and the power supply will be shut off. 原因：パワーアンプのDC出力が異常。 異常状態のままパワーオンすると、3秒後にプロテクショ ンがかかり、電源が切れます。 原因：放熱器の温度が異常。 補足：異常時の電圧の状態を、5Vを500%とした値で%表 示します。 異常状態のままパワーオンすると、1秒後にプロテクショ ンがかかり、電源が切れます。 * Additional causes of protection can be due to loose connections, associated components, CPU, etc. * For the protection voltage value, refer to DIAG menu No.10 described later. ※ 前記の異常原因の他に、コネクターのはずれやCPU周 辺などに原因がある場合があります。 ※ プロテクションの電圧値に関しては、後述のダイアグメ ニューNo.10を参照してください。 • Display during menu operation During the DIAG operation, the function at work is indicated on the FL indicator. The contents displayed during the function operation are described in the later section on details of functions. • History of protection function When the protection function has worked, its history is stored in memory with a backup. Even if no abnormality is noted while servicing the unit, an abnormality which has occurred previously can be defined as long as the backup data has been stored. The history of the protection function is cleared when DIAG is cancelled by selecting PRESET RESERVED (Memory initialized) of DIAG menu No.9 or when the backup data is erased. ● プロテクションの履歴 プロテクションが働いた場合、履歴をバックアップして 記憶しています。サービスのときに異常が認められなく ても、バックアップが残っていれば、お客様のところで 起きた異常を区別できます。 プロテクションの履歴は、ダイアグメニューNo.9で PRESET RESERVED（メモリーの初期化）を選んでダイ アグを解除した場合や、バックアップが消えたときには クリアされます。 ● メニュー動作中の表示 ダイアグ中、本体のFLディスプレイに動作中の機能が表示 されます。機能動作中の表示内容については、後述の機能 詳細で記述します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 20 • Functions in DIAG mode In addition to the DIAG menu items, functions as listed below are available. • Input selection, 6CH input • Center/Rear/Sub-woofer level adjustment • Muting • Power on/off • Master volume * Functions related to the tuner and the set menu are not available. * It is possible to confirm Menu No.11 IF STATUS while keeping the signal process (operation status) of each DIAG menu by using the input mode key of the main unit. • Initial settings used to start DIAG The following initial settings are used when starting DIAG. When DIAG is canceled, these settings are restored to those before starting DIAG. • Master volume: -40dB • Input: DVD (6CH INPUT OFF) • Effect level: 0dB • Audio mute: OFF • Speaker setting: LARGE / BASS OUT = BOTH • DIAG menu: DSP THROUGH (1. ANALOG BYPASS) ● ダイアグ中の機能 ダイアグメニューの他に、以下の機能が動作します。 ・ インプット切り換え、6CHインプット ・ センター、リア、サブウーファーレベル調整 ・ ミューティング ・ パワーオン/オフ ・ マスターボリューム ※ チューナー関連、セットメニュー関連は機能しませ ん。 ※ 本体のINPUT MODEキーにより、各ダイアグメニュー の信号処理（動作状態）を維持したままメニューNo.11 “IF STATUS”の確認ができます。 ● ダイアグ開始時の初期設定 ダイアグ開始時に以下のような設定になります。ダイア グ解除時にはダイアグ開始前の状態に戻ります。 ・ マスターボリューム：-40dB ・ インプット：DVD （6CH INPUT オフ） ・ エフェクトレベル：0dB ・ オーディオミュート：オフ ・ スピーカー設定：LARGE / BASS OUT = BOTH ・ ダイアグメニュー：DSP THROUGH (1. ANALOG BYPASS) • Operation procedure of DIAG menu and SUB-MENU There are 15 MENU items, each of which has some SUB- MENU items. DIAG menu selection Main unit: Select the menu using (Forward) and (Reverse) keys of PRESET/TUNING. SUB-MENU selection Main unit: Select the sub-menu using (Forward) and (Reverse) keys of PROGRAM. ● ダイアグメニューとサブメニューの操作 ダイアグにはNo.1～15のメニューがあり、そのそれぞれに サブメニューがあります。 ダイアグメニューの選択 本体キーでの操作： PRESET/TUNING （順送り）, （逆送り）キーで選択します。 サブメニューの選択 本体キーでの操作： PROGRAM （順送り）, （逆送り） キーで選択します。 DIAG menu selection ダイアグメニューの選択� SUB-MENU selection サブメニューの選択� Keys of main unit / 本体キー� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 21 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 YSS Front 0dB • The front CH signal including the head margin is output at the main CH. Head margin: Main L/R: 0dBFS, Center: -6dBFS, RL/RR: -12dBFS, SWFR: Add L/R signal at -20dBFS. Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz YSS Front 0dB ・ ヘッドマージンを含んで、フロントCHがメインCHに出 力されます。 ヘッドマージン： Main L/R: 0dBFS、Center: -6dBFS、 RL/RR: -12dBFS、 SWFR: L/Rを-20dBfsにて加算 • Details of DIAG menu With full-bit output specified in some modes, it is possible to execute 0dBFS output without head margin in each channel. 1. DSP THROUGH Main DSP of YSS938 is selected for MAIN L/R output. ANALOG BYPASS • The signal for L/R is output as it is without passing through the DSP section. Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz ● ダイアグメニュー詳細 一部のモードでフルビット指定することで、各チャンネル のヘッドマージンを廃して0dBFS出力することが可能で す。 1. DSP THROUGH MAIN L/R出力にはYSS938のMain DSPが選択されま す。 ANALOG BYPASS ・ L/Rは、DSP部を通らずにそのまま出力されます。 YSS 0dB • The signal is output including the head margin. Head margin: Main L/R: 0dBFS, Center: -6dBFS, RL/RR: -12dBFS, SWFR: Add L/R signal at -20dBFS. Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz YSS 0dB ・ ヘッドマージンを含んで出力されます。 ヘッドマージン： Main L/R: 0dBFS、Center: -6dBFS、 RL/RR: -12dBFS、 SWFR: L/Rを-20dBfsにて加算 Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ - ∞ Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +10.8 dBm +10.8 dBm +10.4 dBm +0.8 dBm Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +17.0 dBm - ∞ - ∞ - ∞ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 22 YSS FULL BIT • The signal is output in digital full bit without including the head margin. The SWFR signal is output but not in digital full bit. Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz YSS FULL BIT F • The front CH signal is output in digital full bit at the main CH. Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz YSS FULL BIT ・ ヘッドマージンを含まず、デジタルフルビットで出力さ れます。SWFRは出力されますが、デジタルフルビット ではありません。 YSS FULL BIT F ・ フロントCHがメインCHに、デジタルフルビットで出力 されます CS49329 ( Digital Audio Data / PCM ) RC/- C/LFE LS/RS L/R CS L/R A/D DIR Main DSP Sub DSP AD or CS L/R L/R LS/RS C/LFE C/SW L/R Virtual or HP L/R YSS L/R CS L/R C(L) LFE (R) L/R FL/FR (L/R) RL/RR (L/R) Sp Config DIR L/R YSS L/R FL/FR Digital Analog RL/RR DSP THROUGH ~ YSS (Analog) (Shaded items not used in this example) Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +10.8 dBm +10.8 dBm +10.4 dBm +0.8 dBm Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ - ∞ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 23 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RC/- C/LFE LS/RS L/R ( Digital Audio Data / PCM ) A/D DIR Main DSP Sub DSP AD or CS L/R L/R LS/RS C/LFE C/SW CS49329 CS L/R YSS L/R Same as DSP Through "YSS" (automatic selection) 4Mbit DRAM Digital Analog * Each signal except the SW signal passes through the external DRAM. * The basic passage is the same as DSP Through "YSS" (automatic selection) L/R Virtual or HP L/R YSS L/R CS L/R DIR L/R FL/FR RL/RR RAM THROUGH ~ (Auto) 2. RAM THROUGH This function is for YSS938 only. Only the CT signal is output through the Sub DSP – DRAM. RAM 0dB 2. RAM THROUGH YSS938のみの動作です。 CTのみがSub DSP － DRAM経由で出力されます。 RAM 0dB Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz (Shaded items not used in this example) Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB - ∞ +5.0 dBm - ∞ - ∞ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 24 3. PRO LOGIC PRO LOGIC II Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz 3. PRO LOGIC PRO LOGIC II PRO LOGIC I PRO LOGIC I RC/- C/LFE LS/RS DIR L/R Virtual or HP L/R A/D DIR Main DSP Sub DSP AD or CS L/R L/R LS/RS C/- C/SW RL/RR FL/FR CS49329 ( Digital Audio Data / PCM ) YSS L/R CS L/R L/R YSS L/R dts/AAC decode DPL/PLII decode C RL/RR L/R Sp Config 4Mbit DRAM L/R CS L/R Digital Analog Dolby Pro Logic (Auto) (Shaded items not used in this example) The L/C/R/RL/RR signals undergo the Pro-Logic processing and C/RL/RR signals are output through Sub DSP-DRAM. Main DSP is selected for MAIN L/R output. Using the sub-menu, it is possible to select PRO LOGIC I, II (Movie). The Auto Input Balance function is always off. When the Dolby Digital Multi input is used, the function is the same as in the Dolby Digital Normal mode. The LFE signal is not output when decoding in the PRO LOGIC I, II mode. L/C/R/RL/RRはYSS938によりプロロジック処理され、C/ RL/RRはSub DSP-DRAM経由で出力されます。MAIN L/R 出力にはMain DSPが選択されます。 サブメニューでPRO LOGIC I、II（Movie）を選択可能で す。常時Auto Input Balance offです。 AAC入力時はCS49329でデコード後、L/Rはプロロジッ ク処理されます。（J modelのみ） Dolby Digital Multi入力時は、通常のDolby Digital Normal と同じ動作をします。 PRO LOGIC I、IIデコード時は、LFEは出力されません。 Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Each ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ -9.2 dBm Both ch, -20 dBm -10 dB - ∞ +13.8 dBm - ∞ - ∞ Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Each ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ -9.2 dBm Both ch, -20 dBm -10 dB - ∞ +13.8 dBm - ∞ - ∞ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 25 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Sub-menu CENTER SP REAR SP MAIN SP MAIN LEVEL LFE/BASS 1 MAIN: SMALL 0dB LARGE LARGE SMALL 0dB SWFR 2 CENTER: NONE NONE LARGE LARGE 0dB BOTH 3 LFE/BASS: MAIN SMALL SMALL LARGE 0dB MAIN 4 FRONT MIX: 5CH LARGE LARGE LARGE 0dB BOTH 5 REAR CENTER: POWER LARGE LARGE LARGE 0dB BOTH (Not applied to these models. / このモデルには適用されません。) 4. SPEAKERS SET The input signal is automatically identified and switched in the priority order of dts → DOLBY DIGITAL → AAC → PCM AUDIO → Analog (A/D) according to the signal detection. The signals output from the DSP block are the same as 1. DSP THROUGH: YSS 0dB. LARGE: This mode is used with a speaker with high bass reproduction performance (a large unit). Full bandwidth signals are output. SMALL: This mode is used with a speaker with low bass reproduction performance (a small unit). The signals of 90Hz or less are mixed into the channel specified by LFE/BASS. NONE: This mode is used with no center speaker. The center content is reduced by 3dB and distributed to MAIN L/R. The analog switch settings for each sub-menu are as shown in the table below. MAIN: SMALL 0dB CENTER: NONE LFE/BASS: MAIN Front Mix: 5ch Rear Center power Tone Control Flat Tone Control +10dB Tone Control –10dB Not applied to these models. このモデルには適用されません。� 4. SPEAKERS SET 入力は信号検出によって、dts → DOLBY DIGITAL → AAC → PCM AUDIO → アナログ（A/D）の優先順で自動判別切 り換えされます。 DSP部からは、No.1 DSP THROUGHのYSS 0dBと同様の 信号が出力されます。 LARGE： 低音再生能力の高い（ユニットの大きい）ス ピーカーを使用するモードです。全帯域が出 力されます。 SMALL： 低音再生能力の低い（ユニットの小さい）ス ピーカーを使用するモードです。90Hz以下 がLFE/BASSで指定したチャンネルにミック スされます。 NONE： スピーカーを使用しないモードです。セン ター成分は-3dBされて、MAIN L/R に振り分 けられます。 各サブメニューにおけるアナログスイッチの設定は以下 の通りです。　 Sub-menu Treble Bass 6 Tone Control Flat 0 dB 0 dB 7 Tone Control +10dB +10 dB +10 dB 8 Tone Control –10dB –10 dB –10 dB Neo:6 (Not applied to these models.) Neo:6 （このモデルには適用されません。） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 26 5. MARGIN CHECK The signal is output including the head margin. MAIN 12dB MARGIN 5. MARGIN CHECK ヘッドマージンを含んで出力されます。 MAIN 12dB MARGIN Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz MAIN 18dB MARGIN MAIN 18dB MARGIN Reference data INPUT: DVD ANALOG SWFR: 50Hz, Others: 1kHz RC/- C/LFE LS/RS ( Digital Audio Data / PCM ) DIR L/R A/D DIR Main DSP Sub DSP AD or CS L/R L/R LS/RS C/LFE C/SW RL/RR FL/FR CS49329 L/R CS L/R YSS L/R CS L/R L/R YSS L/R Virtual or HP L/R Digital Analog Same as "1. YSS" (automatic selection) Same as "1. YSS" (automatic selection) Reference data INPUT: DVD ANALOG (Both ch) Sub-menu Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) 1 MAIN: SMALL 0dB 1kHz Both ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ - ∞ 2 CENTER: NONE 1kHz Both ch, -20 dBm -10 dB +8.0 dBm +10.8 dBm - ∞ - ∞ 3 LFE/BASS: MAIN 50Hz Both ch, -20 dBm -10 dB - ∞ - ∞ - ∞ +7.8 dBm 4 Front Mix: 5ch 1kHz Both ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ - ∞ 5 Rear Center Power 1kHz Both ch, -20 dBm -10 dB - ∞ - ∞ - ∞ - ∞ (Not applied to these models. /このモデルには適用されません。 ) 6 Tone Control Flat 1kHz Both ch, -20 dBm -10 dB +10.8 dBm +10.8 dBm +10.4 dBm +0.8 dBm 7 Tone Control +10dB 1kHz Both ch, -20 dBm -10 dB +13.0 dBm +10.8 dBm +10.4 dBm +0.8 dBm 8 Tone Control -10dB 1kHz Both ch, -20 dBm -10 dB +8.8 dBm +10.8 dBm +10.4 dBm +0.8 dBm (Shaded items not used in this example) Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +10.8 dBm - ∞ - ∞ - ∞ Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +13.8 dBm - ∞ - ∞ - ∞ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 27 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 6. OTHER INPUT The signal input through the 6CH INPUT terminals is output. EXTERNAL DECODER 6. OTHER INPUT 6CH入力した信号が出力されます。 EXTERNAL DECODER Reference data INPUT: 6CH INPUT SWFR: 50Hz, Others: 1kHz Initial display / 初期表示� All segments OFF / 全セグメント消灯� All segments ON (dimmer 100%) / 全セグメント点灯（ディマー100%）� All segments ON (dimmer 50%) / 全セグメント点灯（ディマー50%）� Lighting of segments in lattice / セグメント格子状点灯� Lighting in lattice / 格子状点灯� Normal / 正常� Short / ショート� 全セグメント消灯・全セグメント点灯によりFLドライ バー、FL管のセグメントの不良を確認します。 次に、ディマーコントロールによってFLドライバーの動作 チェックを行います。 さらに全セグメントを交互（格子状）に点灯/消灯すること で、隣り合うセグメントのショートをチェックします。 7. DISPLAY CHECK FL表示部のチェックプログラムです。サブメニュー操作に より、表示状態が以下のように変わります。 信号処理はEFFECT OFF （ANALOG MAIN BYPASSでL/R を出力）です。 マイコン制御による映像信号の内部/外部同期切替は、初期 表示とFL 全点灯時に内部同期となり、それ以外は強制外 部同期となります。 また、初期表示以外で映像出力にOSDドライバ確認用128 文字表示が出ます。 Segment conditions of the FL driver and the FL tube are checked by turning ON and OFF all segments. Next, the operation of the FL driver is checked by using the dimmer control. Then a short between segments next to each other is checked by turning ON and OFF all segments alternately (in lattice). (In the above example, the segments in the second row from the top are shorted.) 7. DISPLAY CHECK This program is used to check the FL display section. The display condition varies as shown below according to the sub-menu operation. The signals are processed using EFFECT OFF (The L/R signal is output using ANALOG MAIN BYPASS.) Regarding internal/external synchronization selection of the image signals by the microprocessor control, the internal synchronization is selected when the initial display is provided and when all FL's light up and the external synchronization at any other time. Also, except when the initial display is provided, 128 characters for confirmation of the OSD driver are displayed as the image output. Input level Volume SPEAKER OUTPUT (1kHz) SUBWOOFER MAIN L/R CENTER RL/RR OUTPUT (50Hz) Both ch, -20 dBm -10 dB +10.8 dBm +10.8 dBm +10.8 dBm -9.2 dBm www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 28 8. MANUAL TEST The noise generator built into the DSP outputs the test noise through the channels specified by the sub-menu. The noise frequency for LFE is 35 to 250 Hz. Other than that, the center frequency is 800Hz. TEST ALL TEST MAIN L TEST CENTER TEST MAIN R TEST REAR R TEST REAR CENTER TEST REAR L Noise is output from all channels. 全チャンネルからノイズを出力� Noise is output from the MAIN L channel. MAIN Lチャンネルからノイズを出力� Noise is output from the CENTER channel. CENTERチャンネルからノイズを出力� Noise is output from the MAIN R channel. MAIN Rチャンネルからノイズを出力� Noise is output from the REAR L channel. REAR Lチャンネルからノイズを出力� TEST LFE Noise is output from the SUB WOOFER channel. SUB WOOFERチャンネルからノイズを出力� Noise is output from the REAR R channel. REAR Rチャンネルからノイズを出力� Not applied to these models. このモデルには適用されません。� 8. MANUAL TEST DSP内蔵のノイズ発生回路によって、サブメニューで指定 したチャンネルへテストノイズを出力します。 LFE用のノイズ周波数は35～250Hz、それ以外は中心周波 数800Hzとなります。 9. FACTORY PRESET This menu is used to reserve and inhibit initialization of the back-up RAM. The signals are processed using EFFECT OFF. (The L/R signal is output using ANALOG MAIN BYPASS.) PRESET INHIBIT (Initialization inhibited) / PRESET INHIBIT（初期化禁止） RAM initialization is not executed. Select this sub-menu to protect the values set by the user. RAMの初期化は行われません。ユーザーの設定値を保護するときは、こちらを選択してください。 PRESET RESERVED (Initialization reserved) / PRESET RESERVED（初期化予約） Initialization of the back-up RAM is reserved. (Actually, initialization is executed the next time that the power is turned on.) Select this sub-menu to reset to the original factory settings or to reset the RAM. バックアップRAMの初期化が予約されます。（実際に初期化されるのは、次回の電源投入時で す。） 工場出荷時やRAMをリセットしたいときは、こちらを選択してください。 CAUTION: Before setting to the PRESET RESERVED, write down the existing preset memory content of the Tuner in a table as shown below. (This is because setting to the PRESET RESERVED will cause the user memory content to be erased.) Preset group P1 P2 P3 P4 P5 P6 P7 P8 A B C D E 注意：PRESET RESERVEDを選んで初期化をする前に、 チューナーのユーザーメモリー内容を下表に書き写 してください。（初期化をすると、ユーザーメモ リーの内容は消えてしまいます。） 9. FACTORY PRESET バックアップ用RAM （音場プログラムのパラメーターや セットメニュー内容等）の初期化を予約/禁止します。 信号処理はEFFECT OFFと同じです（ANALOG MAIN BYPASSで、L/Rを出力）。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 29 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 THM/Fan (temperature detection/fan drive level) THM: 500% display of the voltage based on the temperature detected value. Reference voltage : 5V (Normal value: 30 to 147) Fan: Current fan drive level on the left and the past fan drive history on the right. (Not applied to these models.) THM/Fan （温度検出/ファン駆動レベル） THM: 温度検出値で電圧の500％表示、基準電圧は5V （正 常値30～147） Fan: 左側は現在のファン駆動レベル、右側は過去のファ ン駆動履歴 （このモデルには適用されません。） 10. AD DATA CHECK/FAN TEST This menu is used to display the A/D conversion value of the terminals which detects panel keys of the main unit and protection functions in % using the sub-menu. During signal processing, the condition before execution is maintained. When K0/K1 menu is selected, keys become non- operable due to detection of the values of all keys. However, it is possible to advance to the next sub-menu by turning the VOLUME of the main unit. When using this function, note that turning the VOLUME more than 2 clicks will cause the volume value to change. * The figures in the diagram are given as reference only. STATION FM FACTORY PRESET DATA (MHz) PAGE NO. U, C R, T, K, A, B, G, L J 1 87.5 87.5 76.0 2 90.1 90.1 83.0 3 95.1 95.1 84.0 A/C/E 4 98.1 98.1 86.0 5 107.9 108.0 90.0 6 88.1 88.1 78.0 7 106.1 106.1 88.0 8 107.9 108.0 82.1 STATION AM FACTORY PRESET DATA (kHz) PAGE NO. U, C, R, T, K A, B, G, L J 1 630 630 630 2 1080 1080 1080 3 1440 1440 1440 B/D 4 530 531 531 5 1710 1611 1611 6 900 900 900 7 1350 1350 1350 8 1400 1404 1404 • PRESET STATIONS / プリセット局 10. AD DATA CHECK/FAN TEST 本体パネルキー、プロテクションなどを検出している端子 のA/D変換の値を、サブメニューで%表示します。信号処 理は実行前の状態を維持します。 K0/K1のメニューにすると、全キーの値を検出するため キー操作はできなくなりますが、本体のVOLUMEを回すこ とにより、次のサブメニューに進めることができます。こ のとき2クリック以上回すと、ボリューム値が変化するの で注意してください。 ※図中の数値は参考例です。 DC/PS （プロテクションの検出） DC: DCプロテクションの値（正常値7～100） DCは正常値を外れるとプロテクションが働き、電源 オフされます。 PS: 電源電圧プロテクションの値（正常値28～47） PSは正常値を外れるとプロテクションが働き、電源 オフされます。 DC/PS (protection detection) DC: DC protection value (Normal value: 7 to 100) If DC is out of the normal value range, the protection function works to turn off the power. PS: Power supply voltage protection value (Normal value: 28 to 47) If PS is out of the normal value range, the protection function works to turn off the power. REC-OUT Not applied to these models. REC-OUT このモデルには適用されません。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 30 IMP SW/POWER LIMIT (Impedance/power limiter detection) IMP: 8 or 4 ohm impedance switch setting (Not applied to these models.) PL: Power limiter detection value The voltage value of pin No. 91 of IC472 is displayed, using 5V/256 as standard. The port output is controlled by using the input voltage value of pin No. 91 of IC472. When higher than VthH, the port output is changed from H to L. When lower than VthL, the port output is changed from L to H. Note: Vth = Threshold voltage IMP SW/POWER LIMIT （インピーダンス/パワーリミッ ターの検出） IMP: インピーダンスSW検出の値 （このモデルには適用されません。） PL: パワーリミッター検出の値 IC472 91ピンの電圧値を5V/256を基準にして表示し ます。 IC472 91ピンの入力電圧値により、ポート出力を制御 します。 VthHを越えた場合、ポート出力をHからLにします。 VthLを下回った場合、ポート出力をLからHにします。 PORT VthL VthH No.87 2.48V 3.08V U, C, J models 2.70V 3.30V A, B, G, R, T, K models Display (%) K0 K1 0 - 6 INPUT SELECT LEFT INPUT MODE 7 - 13 INPUT SELECT RIGHT 6CH INPUT 14 - 21 STEREO EDIT PRESET 22 - 31 PROGRAM FM/AM 32 - 41 PROGRAM TUNING MODE 42 - 53 PRESET PAGE MEMORY 54 - 63 PRESET/TUNING PTY SEEK MODE 64 - 72 PRESET/TUNING PTY SEEK START 73 - 80 TONE SELECT EON 81 - 88 TONE DOWN RDS MODE 89 - 95 TONE UP – [Table 1] K0/K1 (Panel key of main unit) A/D of the key fails to function properly when the standard value is deviated. In this case, check the constant of partial pressure resistor, solder condition, etc. Refer to table 1. K0/K1 （本体パネルキー） キーのA/Dは基準値から外れると、正常な動きをしませ ん。Table 1をご覧になり、各キーの分圧抵抗の定数、ハン ダ不良等の確認をしてください。 FAN DRIVE TEST (For models so equipped) HIGH (Not applied to these models.) FAN DRIVE TEST (For models so equipped) LOW (Not applied to these models.) FAN DRIVE TEST （ファン駆動テスト） HIGH：ファン駆動強（このモデルには適用されません。） FAN DRIVE TEST (For models so equipped) MID (Not applied to these models.) FAN DRIVE TEST （ファン駆動テスト） MID：ファン駆動中（このモデルには適用されません。） FAN DRIVE TEST （ファン駆動テスト） LOW：ファン駆動弱（このモデルには適用されません。） なお、出力が無い状態ではIC472 91ピンの入力電圧は 約4.9Vです。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 31 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 11. IF STATUS (Input function status) Using the sub-menu, the status data is displayed one after another in the hexadecimal notation. During signal processing, the status before execution of this menu is maintained. * Numeric values in the figure example are for reference. <1st byte> Digital input/output setting value Upper 4 bits: REC OUT selected / lower 4 bits: INPUT selected Display 00 01 02 03 04 05 06 0A 0B 0C 0D Fs (kHz) Analog 32 44.1 48 64 88.2 96 Unknown NRM Unknown DBL Unknown QUAD Not defined Value Choice Preset name 0 NONE 1 OPTA V-AUX 2 OPTB MD/CD-R 3 OPTC DVD 4 OPTD D-TV/CBL 8 COAXA CD <4th byte> Format information of reproduction signal *1: Analog processing used for digital reproduction is not possible because of a commercial bit or 4-ch audio reason. <2nd byte> Fs information of reproduction signal <3rd byte> Audio code mode information of reproduction signal Display 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D Audio Code 1+1 1/0 2/0 3/0 2/1 3/1 2/2 3/2 2/3 3/3 OVER 6.1 MULTI MONO MULTI PCE Unknown Display Signal format 00 Analog (Unlock) 01 Incorrect digital (*1) 10 PCM Audio 20 Digital Data 21 IEC1937 Data 22 None PCM 23 Unknown 50 dts 51 Red dts 54 dts-ES MATRIX 58 dts-ES DISCRETE 5C dts-ES (Both flag) 60 AAC C0 Dolby Digital C1 D.D. Karaoke C4 D.D.6.1 (D.D.EX) IS1, 2 (Internal status): Indicates the status information of the microprocessor. 11. IF STATUS サブメニュー操作により、以下のステータス情報を順次16 進数で表示します。信号処理は、本メニュー実行前の状態 を維持します。 ※図中の数値は参考例です。 IS 1, 2 （内部ステータス）: マイコンのステータス情報を表示します。 1st byte 5th byte 4th byte 3rd byte 2nd byte 1st byte 3rd byte 2nd byte ＜第2バイト＞再生信号のFs情報 ＜第1バイト＞デジタル入出力設定値 上位4bit REC OUT選択 / 下位4bit INPUT選択 ＜第3バイト＞再生信号のオーディオコードモード情報 ＜第4バイト＞再生信号のフォーマット情報 *1: 業務用ビットや4chオーディオなどの理由で、デジタ ル再生できずアナログ処理されます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 32 <5th byte> Signal processing status information *2: With digital signals other than 32kHz, 44.1kHz and 48kHz, through processing method is used for reproducible signals. bit7 MUTE request bit3 – bit6 Red dts flashing bit2 Through & bypass (*2) bit5 6.1/EX processing bit1 – bit4 FULL MUTE (ON: 1) bit0 dts analog mute ＜第5バイト＞信号処理ステータス情報 *2: 32kHz、44.1kHz、48kHz以外のデジタル信号の場 合、再生可能な信号についてはスルー処理されます。 YS1-3: Indicates device status information of YSS938 (IC601). * The numeric value in the figure is an example for reference. Byte No. Function 1 YSS MUTE Reg 2 YSS MODE Reg 3 YSS IPORT BIT 7-0 4 YSS IPORT BIT 14-8 5 YSS OPORT Byte No. Function 1 IEC 1937 Preamble Pc 2 Data Stream Reg 3 Status Reg 4 YSS ZERO Reg 5 MIREG Byte No. Function 1 DIR Status 2 DIR fs 3 DIR fs count 4 YSS ZEROBF CS1-5: Indicates channel status information of the input signal (IEC60958). BY1-4: Indicates information of the bit stream included in the DOLBY DIGITAL signal. BS1-5: Indicates information of the bit stream included in the dts signal. SD: CS49329 Unsolicited Messages (AUTODETECT_RESPONSE) MTT: Mute Trigger Byte No. Function 1 Mute condition 2 Factor of the last mute 3 Error count of YSS938-FSCNT 4 Mute count by YSS938-FSCNT 5 Error factor of down load of CS49329 CS 1-5: 入力信号のIEC60958チャンネルステータス情報を 表示します。 BY1-4: DOLBY DIGITAL信号に含まれるビットストリーム インフォメーション情報を表示します。 BS1-5: dts信号に含まれるビットストリームインフォメー ション情報を表示します。 YS1-3: YSS938 （IC601）のデバイスステータス情報を表示 します　 ※ 図中数値は参考例です。 SD: CS49329 Unsolicited Messages (AUTODETECT_RESPONSE) MTT: Mute Trigger www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 33 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Display Description WAIT Bus is being checked. NoEr No error detected. DATA Data bus shorted or open. RSCS /RAS or /CAS shorted, or open. ADDR Address bus shorted or open. 12. DSP RAM CHECK This menu is used to self-diagnose whether or not the bus connection for the YSS938 and the external RAM is made properly. During signal processing, the status before execution of this menu is maintained. The address bus and the data bus are checked and the connection condition is displayed. When no error is detected, "NoEr" appears on display. YSS938 Bus Check 12. DSP RAM CHECK YSS938と外付けRAMとのバス接続の正否を自己診断しま す。 信号処理は、このメニューを実行する前の状態を維持しま す。 アドレスバス、データバスのチェックを行い、接続正否を 表示します。 エラーが検出されなかった場合は、“NoEr”と表示されま す。 YSS938 BUS CHECK PLD/SRAM BUS CHECK Display Description WAIT Bus is being checked. None No error detected. EDxx Data bus shorted or open. (XX: 00-07) EAxx Address bus shorted or open. (XX: 00-0E) PLD/SRAM BUS CHECK 13. SD DL CODE This menu is used to display the data version of the FLASH ROM, TOC information and sum calculated value for the second decoder. TA 0-5 Displays the TOC information. SA 0-5 Displays the sum calculated value. 13. SD DL CODE 2ndデコーダ用FLASH ROMのデータバージョン、TOC 情報およびサム算出値を表示します。 TA 0-5 TOC情報を表示します。 SA 0-5 サム算出値を表示します。 RDV Displays the data version. RDV データバージョンを表示します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 34 14. SOFT SW This menu is used to switch the function settings on P.C.B. through the software so as to activate the product. The protection function follows the P.C.B. settings. When connected to AC or in the maker preset state, the unit is initialized to the P.C. B. setting. Display of each function after initialization varies depending on settings on P.C.B. The operation mode can be changed by selecting the sub- menu and then using the EFFECT key. With SOF selected for the SW mode, the settings become effective. MODEL SETTING: V340 or V340T can be selected. TUNER DESTINATION: J, UC, ALG or R can be selected. 14. SOFT SW P.C.B.上の機能設定をソフト的に切り替えて、製品を動作 させる機能です。 プロテクション機能は、P.C.B.の設定に従います。AC接 続またはメーカープリセットで、P.C.B.の設定に初期化さ れます。初期化後の各機能の表示は、P.C.B.上の設定によ ります。操作は、サブメニューを選んだ後、EFFECTキー で切り替えます。SWモードをSOFTにすると、設定が有 効になります。 SW MODE: PCB or SOFT can be selected. SW MODE：PCBまたはSOFTを選択できます。 MODEL SETTING：V340、V340Tのいずれかを選択でき ます。 TUNER DESTINATION：J、UC、ALG、Rのいずれかを選 択できます。 ZONE2: NOT or EXIST can be selected. RDS: NOT or EXIST can be selected. VIDEO FORMAT: NTSC or PAL can be selected. (J model only) ZONE2：NOTまたはEXISTを選択できます。 RDS：NOTまたはEXISTを選択できます。 VIDEO FORMAT：NTSCまたはPALを選択できます。 （Jモデルのみに適用） TUNER: NOT or EXIST can be selected. TUNER：NOTまたはEXISTを選択できます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 35 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 “PORT:0 0 0 0 0 0 0 0” bit 7 6 5 4 3 2 1 0 Tuner mode 0 (*1) Tuner mode 1 (*1) Tuner with (1) / without (0) RDS with (1) / without (0) VIDEO format: PAL (1) / NTSC (0) (J model only) 15. MICROPROCESSOR INFORMATION The version, checksum and the port specified by the microprocessor are displayed. The signal is processed using EFFECT OFF. The checksum is obtained by adding the data at every 8 bits for each program area and expressing the result as a 4-figure hexadecimal data. *1 Version / バージョン情報 Release 1 digit / Main version 2 digit / DSP version 2 digit Checksum / チェックサム表示 A: All area Check of port setting for judging microprocessor function マイコンの機能判定用ポート設定確認 Display of AAC function detection port state AAC機能検出ポート状態表示 15. マイコン情報 サブメニューは4つあります。 プログラムのバージョン、チェックサム、マイコンの指定 ポートを表示します。 信号はエフェクトOFFです。チェックサムは、プログラム エリア別にデータを8ビットごとに加算していき、4桁の16 進データで現したものです。 Type Tuner mode Port 3 Frequency range 1 0 (type 2) FM AM 0 0 0 – 76.0-90.0MHz / 100kHz 531-1611kHz / 9kHz 1 1 0 – 87.5-108.0MHz / 50kHz 531-1611kHz / 9kHz 2 0 1 – 87.5-107.9MHz / 200kHz 530-1710kHz / 10kHz 3 1 1 Low 87.5-108.0MHz / 100kHz 530-1710kHz / 10kHz High 87.5-108.0MHz / 50kHz 531-1611kHz / 9kHz www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 36 0.1mV ~ 10.0mV (DC) R359 (MAIN Lch) R360 (MAIN Rch) R350 (CENTER) R358 (REAR Lch) R361 (REAR Rch) I CONFIRMATION OF IDLING CURRENT / アイドリング電流の確認 Confirmation of Idling Current of Main (1) P. C. B. • Right after power is turned on, confirm that the voltage across the terminals of R359 (Main Lch), R360 (Main Rch), R350 (Center), R358 (Rear Lch), R361 (Rear Rch) are between 0.1mV and 10.0mV. メイン（1）基板のアイドリング電流の確認 ● 電源投入直後、R359（MAIN Lch）、R360（MAIN Rch）、 R350（CENTER）、R358（REAR Lch）、R361（REAR Rch）の端子間電圧を測定し、0.1mVから10.0mVの間で あることを確認してください。 注意： 確認の前にFUNCTION（4）P.C.B.を取り外し、FUNCTION （4） P.C.B.のG651とシャーシをリード線等で接続してくだ さい。 Note: Before the confirmation, remove the FUNCTION (4) P.C.B. and connect the G651 of the FUNCTION (4) P.C.B. to the chassis with a jumper wire or the like. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 37 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 I DISPLAY DATA G V581 : HNA-16MM43 (WA531200) G PIN CONNECTION G GRID ASSIGNMENT Pin No. Connection Pin No. 69 F2 68 F2 67 NP 66 NP 65 P1 64 P2 63 P3 62 P4 61 P5 60 P6 59 P7 58 P8 57 P9 56 P10 55 P11 54 P12 53 P13 52 P14 51 P15 50 P16 49 P17 48 P18 47 P19 46 P20 45 P21 44 P22 43 P23 42 P24 41 P25 40 P26 39 P27 38 P28 37 P29 34 P32 33 P33 32 P34 31 P35 30 P36 29 P37 28 P38 27 NX 26 NX 25 NX 24 NX 23 NX 22 NX 21 NX 20 16G 19 15G 18 14G 17 13G 16 12G 15 11G 14 10G 13 9G 12 8G 11 7G 10 6G 9 5G 8 4G 7 3G 6 2G 5 1G 4 NP 3 NP 36 P30 35 P31 2 F1 1 F1 Connection Note : 1) F1, F2 ..... Filament 2) NP ..... No pin 3) G1 ~ 16 ..... Grid 4) NX ..... No extened 5) P1 ~ 38 ..... Anode (1G~14G) (15G) (16G) 1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1 2-2 2-3 2-4 2-5 2-6 2-7 3-1 3-2 3-3 3-4 3-5 3-6 3-7 4-1 4-2 4-3 4-4 4-5 4-6 4-7 5-1 5-2 5-3 5-4 5-5 5-6 5-7 PATTERN AREA 16G 2G 1G S1 S2 3G 4G 5G 6G 7G 11G 10G 9G 8G 12G 13G 14G 15G T1 V1 V2 } 1 V3 V4 V5 V6 V7 V8 V9 V10 R2 R5 R1 R4 R3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 38 16G 15G 14G 13G~2G 1G P1 S2 1-1 1-1 1-1 P2 2-1 2-1 2-1 P3 (MD/CD-R) 3-1 3-1 3-1 P4 (TUNER) 4-1 4-1 4-1 P5 (CD) 5-1 5-1 5-1 P6 (PHONO) 1-2 1-2 1-2 P7 2-2 2-2 2-2 P8 3-2 3-2 3-2 P9 4-2 4-2 4-2 P10 5-2 5-2 5-2 P11 1-3 1-3 1-3 P12 2-3 2-3 2-3 P13 3-3 3-3 3-3 P14 4-3 4-3 4-3 P15 5-3 5-3 5-3 P16 1-4 1-4 1-4 P17 2-4 2-4 2-4 P18 3-4 3-4 3-4 P19 4-4 4-4 4-4 P20 V1 5-4 5-4 5-4 P21 R1 V2 1-5 1-5 1-5 P22 R2 V3 2-5 2-5 2-5 P23 R3 V4 3-5 3-5 3-5 P24 R4 V5 4-5 4-5 4-5 P25 R5 V6 5-5 5-5 5-5 P26 S1 V7 1-6 1-6 1-6 P27 V8 2-6 2-6 2-6 P28 (VCR) V9 3-6 3-6 3-6 P29 (VCR2/DVR) V10 4-6 4-6 4-6 P30 (VCR1) 5-6 5-6 5-6 P31 (V-AUX) 1-7 1-7 1-7 P32 (D-TV/CBL) 2-7 2-7 2-7 P33 (DVD) 3-7 3-7 3-7 P34 4-7 4-7 4-7 P35 – 5-7 5-7 5-7 P36 – – T1 P37 – – – P38 – – – G ANODE CONNECTION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 39 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 P07/D7 P06/D6 P05/D5 P04/D4 P03/D3 P02/D2 P01/D1 P00/D0 P107/AN7 P106/AN6 P105/AN5 P104/AN4 P103/AN3 P102/AN2 P101/AN1 AVSS P100/AN0 VREF AVCC P97/ADTRG/SIN4 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 32 31 P10/D8 P11/D9 P12/D10 P13/D11 P14/D12 P15/D13/INT3 P16/D14/INT4 P17/D15/INT5 P20/A0 P21/A1 P22/A2 P23/A3 P24/A4 P25/A5 P26/A6 P27/A7 VSS P30/A8 VCC P31/A9 P32/A10 P33/A11 P34/A12 P35/A13 P36/A14 P37/A15 P40/A16 P41/A17 P42/A18 P43/A19 P44/CS0 P45/CS1 P46/CS2 P47/CS3 P50/WRL/WR P51/WRH/BHE P52/RD P53/BCLK P54/HLDA P55/HOLD P56/ALE P57/RDY/CLKOUT P60/CTS0/RTS0 P61/CLK0 P62/RXD0 P63/TXD0 P64/CTS1/RTS1/CTS0/CLKS1 P65/CLK1 P66/RXD1 P67/TXD1 P96/ANEX1/SOUT4 P95/ANEX0/CLK4 P94/DA1/TB4IN P93/DA0/TB3IN P92/TB2IN/SOUT3 P91/TB1IN/SIN3 P90/TB0IN/CLK3 BYTE CNVSS P87/XCIN P86/XCOUT RESET XOUT VSS XIN VCC P85/NMI P84/INT2 P83/INT1 P82/INT0 P81/TA4IN/U P80/TA4OUT/U P77/TA3IN P76/TA3OUT P75/TA2IN/W P74/TA2OUT/W P73/CTS2/RTS2/TA1IN/V P72/CLK2/TA1OUT/V P71/RXD2/SCL/TA0IN/TB5IN P70/TXD2/SDA/TA0OUT I IC DATA IC472: M3062VMGP (MAIN P.C.B.) 16bit µ-COM (Main CPU) No. Port No. Function name I/O Detail of function 1 SOUT4 DTFD SO FL Driver TxD 2 CLK4 CKFD SCK FL Driver CLOCK 3 P94 /BLK O FL Driver OFF 4 P93 O Open 5 SOUT3 SDM SO YSS938 TxD 6 SIN3 SDD SI YSS938 RxD 7 CLK3 YSSCK SCK YSS938 CLOCK 8 BYTE BYTE VSS Vss: when single chip mode is used 9 CNVss CNVss Vss/Vcc Vss: when single chip mode is used, Vcc: when flash writing is used 10 P87 CSY O YSS938 CE 11 P86 /ICD O YSS938/DA/AD/CODEC/DEM 12 RESET RESET I Reset 13 Xout Xout Oscillator Out 14 Vss Vss Vss µ-COM Ground 15 Xin Xin 16MHz Oscillator in 16 Vcc Vcc Vcc (BU) µ-COM power supply, +5V 17 NMI NMI Vcc (BU) Connect to Vcc because it is unused. 18 INT2 INT938 INT YSS928 IPINT/MUTE/DIR 19 INT1 PSW INT Standby SW Input 20 INT0 REM1 INT Remote Control Input 21 P81 O Open 22 P80 O Open 23 P77 /HP I (IPU) Headphone Detect 24 P76 VRA I (IPU) Volume Rotary A 25 P75 VRB I (IPU) Volume Rotary B 26 P74 CSN O Chip Select for DAC 27 P73 /ICCDK O CODEC Reset 28 CLK2 SCK Open 29 P71 O (External PU) Open 30 TXD2 SO (External PU) Open 31 TXD1 TXDF FLASH Flash ROM Serial Write Data Transmission 32 RXD1 RXDF FLASH Flash ROM Serial Write Data Reception 33 CLK1 CLKF FLASH Flash ROM Serial Clock 34 P64 BSY FLASH Flash BUSY Signal Output 35 TXD0 CSR SO CS493x RxD 36 RXD0 CST SI CS493x TxD 37 CLK0 CSC CLK CS493x Clock 38 P60 /CEEEP O EEPROM CE 39 P57 SDTR O RDS/OSD TxD 40 P56 SDRR SI/I (IPU) RDS RxD / Frequency SW (Dest R) 41 /EMP GND For Flash Writing (LO) 42 P54 SCKR SCK RDS/OSD Clock 43 P53 /CSCS O CS493x CS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 40 No. Port No. Function name I/O Detail of function 44 P52 /ICCS O CS493x Reset 45 P51 /CSPLD O Digital External Control IC CE 46 /CE I For Flash Writing (HI) 47 P47 CSINT I/O CS-DSP INT/ABOOT 48 P46 /FMT O Mute Main/Rear 49 P45 /CMT O Mute Center 50 P44 O Open 51 P43 /MTSW O Mute LFE 52 P42 /SWMIX O SW Mix 53 P41 /CTMIX O CT Mix 54 P40 O Open 55 P37 O/I Open 56 P36 HPF O HPF 57 P35 O Open 58 P34 CKBD O Clock Line for BD38xx System Control 59 P33 DTBD O Data Line for BD38xx System Control 60 P32 VIA O Video Selector A 61 P31 VIB O Video Selector B 62 Vcc Vcc Vcc (BU) µ-COM Power Supply, +5V 63 P30 O Open 64 Vss Vss Vss µ-COM Ground 65 P27 /VR1 O Video Rec Out Selector 1 66 P26 O Open 67 P25 O Open 68 P24 O Open 69 P23 O Open 70 P22 O/I Open 71 P21 O Open 72 P20 RDSE O/I RDS Enble, RDS Present/Absent 73 P17 CEP/TUN1 O/I PLL IC Enable/Destination Discriminate 1 74 INT4 PDET INT Power Down Detect INT 75 INT3 INT Open 76 P14 SCKP/TUN0 O/I PLL IC Clock/Destination Discriminate 0 77 P13 SDTP O PLL IC TxD 78 P12 SDRP I (IPU) PLL IC RxD 79 P11 TUNED I (IPU) Tuned 80 P10 /ST I (IPU) Tuner/ST 81 P07 TMT O Tuner Mute 82 P06 PRY O Power Relay Output 83 P05 ERY O Effect SP Relay Output 84 P04 O Open 85 P03 MARY O Main A SP Relay Output 86 P02 PRI I Protection Excess Current Detect 87 P01 LIMA O Power Limiter A 88 P00 O Open 89 AN7 MODEL AD Connection Discriminate 90 AN6 PRD AD Protection DC Detect 91 AN5 PREMT AD Power Limiter Detect 92 AN4 THM AD Temperature Detect 93 AN3 AD Open 94 AN2 ADKEY0 AD Key AD Input 0 95 AN1 ADKEY1 AD Key AD Input 1 96 Avss Avss Vss AD Ground 97 AN0 PRV AD Protection Power Supply Voltage Detect 98 Vref Vref (+5v) AD Reference 99 Avcc Avcc Vcc (BU) AD Power Supply 100 P97 CEFD O FL Driver CE IC472: M3062VMGP (MAIN P.C.B.) 16bit µ-COM (Main CPU) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 41 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 120 119 118 117 116 115 114 113 112 111 110 109 108 107 106 105 104 103 102 101 100 99 98 97 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 RAMA9 RAMA3 RAMA4 SELI9 SELI10 SELI11 SELI12 SELI13 RAMA2 RAMA5 RAMA1 RAMA6 RAMA0 RAMA7 RAMA8 VDD1 VSS RASN RAMOEN RAMWEN CASN RAMD15 RAMD14 RAMD13 RAMD12 RAMD11 RAMD10 RAMD9 RAMD8 VDD1 VSS RAMD7 RAMD6 RAMD5 RAMD4 ZEROBF0L ZEROBF0R ZEROBF1L ZEROBF1R RAMD3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 XO XI SELI1 SELI0 SELOA SELOB TESTMS TESTXEN IPORT0 IPORT1 IPORT2 IPORT3 IPORT4 DDIN0 DDIN1 DDIN2 DDIN3 VSS CPO AVDD DIRPCO DIRPRO AVSS TESTBRK TESTR1 TESTR2 VDD1 SDWCKI0 SDBCKI0 /SDBCKO IPORT8 IPORT9 IPORT10 IPORT11 SDIA SDOA2 SDOA1 SDOA2 SDIB3 SDIB2 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 160 159 158 157 156 155 154 153 152 151 150 149 148 147 146 145 144 143 142 141 140 139 138 137 136 135 134 133 132 131 130 129 128 127 126 125 124 123 122 121 VDD2 TESTXO TESTXI SELI2 SELI3 VSS SELI4 IPINT /IC SCK SI SO /CS DIRINT /LOCK CRC SURENC VDD1 KARAOKE MUTE AC3DATA DTSDATA NONPCM VSS ZEROFLG OVFB/END RAMA17 RAMA16 RAMA15 RAMA14 RAMA13 RAMA12 SELI5 SELI6 SELI7 SELI8 VDD2 VSS RAMA11 RAMA10 SDIB1 SDIB0 VSS VDD2 IPORT12 IPORT13 IPORT14 DIRSDO DIRWCK DIRBCK DIRMCK ERR/BS SYNC/U FS128/C DBL/V SDWCKI1 SDBCKI1 VSS SDOB3 SDOB2 SDOB1 SDOB0 VDD1 ZEROBF3R ZEROBF3L ZEROBF2R ZEROBF2L OPORT0 OPORT1 OPORT2 OPORT3 OPORT4 OPORT5 OPORT6 OPORT7 VSS VDD2 RAMD0 RAMD1 RAMD2 YSS938 Main DSP (AC-3/ProLogic/DTS Decoder) DIRSDO SDIB Interface SDOB Interface Sub DSP SDIASEL DIRBCK SDDA Interface SDIA Interface DIRO Interface PLL PLL VMOD SDIA DIRPCO CRC SURNEC KARAOKE MUTE CRC AC3DATA DTSDATA NONPCM ZEROFLG SDIB0 SDIB1 SDIB2 SDIB3 SDOA0 SDOA1 SDOA2 DIRPRO XO XI CPO RAMOEN RAMA0-17 OVFB/END RASN RAMWEN RAMD0-15 CASN /LOCK V 5 IPORT5-7 6 7 DBL DIR DBL/V ERR BS BSMOD SYNC U UMOD FS128 C CMOD ERR/BS SYNC/U FS128/C DIRINT DDINSEL DDIN3 DDIN2 DDIN1 DDIN0 Clock at DIR (25 MHz) DSP Clock (30 MHz) L, R LS, RS C, LFE DIRMCK SDWCKI0 /SDBCKO IPORT0-4 DIRWCK IPORT8-14 IPINT SCK SI /cs So OPORT0-7 SELI0-13 SDBCKI0 SDIACKSEL Control Register µ-COM Interface Coefficient, Program RAM Control Signals SDIBCKSEL SDIBSEL SDOBCKSEL MPLOAD SELA SELB External Memory Interface ZEROBF3R-0L OVFSEL SDOB2 SDOB3 SDOB1 SDOB0 SDWCKI1 SDBCKI1 SELOA SELOB OVFB END IC803 : YSS938 (DSP P.C.B.) DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 42 No. Name I/O Function 1 XO O Crystal oscillator connecting terminal 2 XI I Crystal oscillator connecting terminal (24.576MHz) 3 SELI1 I+ Built-in selector input 1 (AXD) 4 SELI0 I+ Built-in selector input 0 (GND) 5 SELOA O+ Built-in selector output A (ISEL) 6 SELOB O+ Built-in selector output B (RSEL) 7 TESTMS I+ Test terminal (unconnected) 8 TESTXEN I+ Test terminal (unconnected) 9 IPORT0 I+ General purpose input terminal (CXDTA) 10 IPORT1 I+ General purpose input terminal (CXDTB) 11 IPORT2 I+ General purpose input terminal 12 IPORT3 I+ General purpose input terminal 13 IPORT4 I+ General purpose input terminal 14 DDIN0 Is DIR: Digital audio interface data input terminal 0 (ISEL) 15 DDIN1 Is DIR: Digital audio interface data input terminal 1/General purpose input terminal (Pull down) 16 DDIN2 Is DIR: Digital audio interface data input terminal 2/General purpose input terminal (Pull down) 17 DDIN3 Is DIR: Digital audio interface data input terminal 3/General purpose input terminal (Pull down) 18 VSS Ground terminal 19 CPO A PLL filter connecting terminal 20 AVDD +3.3V power terminal (for DIR) 21 DIRPCO A DIR: PLL filter connecting terminal 22 DIRPRO A DIR: PLL filter connecting terminal 23 AVSS Ground terminal (for DIR) 24 TESTBRK I+ Test terminal (unconnected) 25 TESTR1 I+ PLL initialization signal input terminal for DSP (/ICD) 26 TESTR2 I+ Test terminal (unconnected) 27 VDD1 +3.3V power terminal (for terminal section) 28 SDWCKI0 I+ Word clock input terminal for SDIA, SDOA, SDIB, SDOB interface (WCKG) 29 SDBCKI0 I+ Bit clock input terminal for SDIA, SDOA, SDIB, SDOB interface (BCKG) 30 /SDBCK0 O DIRBCK or SDBCKI0 invert clock output terminal (Unconnected) 31 IPORT8 I+ IPINT general purpose input terminal 32 IPORT9 I+ IPINT general purpose input terminal (NONPCM) 33 IPORT10 I+ IPINT general purpose input terminal (NONPCM) 34 IPORT11 I+ IPINT general purpose input terminal (MUTE) 35 SDIA I AC-3/DTS bit stream (or PCM) data input terminal to Main DSP (SDIA) 36 SDOA2 O PCM output terminal from Main DSP (C/LFE output) 37 SDOA1 O PCM output terminal from Main DSP (LS/RS output) 38 SDOA0 O PCM output terminal from Main DSP (L/R output) 39 SDIB3 I+ PCM input terminal 3 to Sub DSP 40 SDIB2 I+ PCM input terminal 2 to Sub DSP 41 SDIB1 I+ PCM input terminal 1 to Sub DSP 42 SDIB0 I+ PCM input terminal 0 to Sub DSP 43 VSS Ground terminal 44 VDD2 +2.5V power terminal (for internal circuit) 45 IPORT12 I+ IPINT general purpose input terminal (DIRINT) 46 IPORT13 I+ IPINT general purpose input terminal (DBL) 47 IPORT14 I+ IPINT general purpose input terminal (DBL) 48 DIRSDO O AC-3/DTS bit stream (or PCM) data output terminal from DIR 49 DIRWCK O DIR: Serial data word clock (fs) output terminal (WCK) 50 DIRBCK O DIR: Serial data bit clock (64fs) output terminal (BCK) 51 DIRMCK O DIR: Serial data master clock (256fs or 128fs) output terminal (MCK) 52 ERR/BS O DIR: Data error detect output/block start output terminal (Unconnected) 53 SYNC/U O DIR: Serial data synchronous timing output/user data output terminal (Unconnected) 54 FS128/C O DIR: Serial data master clock 128fs output/channel status output terminal (FS128) 55 DBL/V O DIR: Double rate clock output/validity flag output terminal (DBL) IC803 : YSS938 (DSP P.C.B.) DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 43 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 No. Name I/O Function 56 SDWCKI1 I+ Word clock input terminal for SDIB, SDOB interface (WCKG) 57 SDBCKI1 I+ Bit clock input terminal for SDIB, SDOB interface (BCKG) 58 VSS Ground terminal 59 SDOB3 O PCM output terminal from Sub DSP 60 SDOB2 O PCM output terminal from Sub DSP 61 SDOB1 O PCM output terminal from Sub DSP 62 SDOB0 O PCM output terminal from Sub DSP 63 VDD1 +3.3V power terminal (for terminal section) 64 ZEROBF3R O+ SDOB3 Rch zero flag output terminal (ZF3R) 65 ZEROBF3L O+ SDOB3 Lch zero flag output terminal (ZF3L) 66 ZEROBF2R O+ SDOB2 Rch zero flag output terminal (ZF2R) 67 ZEROBF2L O+ SDOB2 Lch zero flag output terminal (ZF2L) 68 OPORT0 O General purpose output terminal (/RINH1) 69 OPORT1 O General purpose output terminal (/RINH2) 70 OPORT2 O General purpose output terminal (/ICDA) 71 OPORT3 O General purpose output terminal (/ICAD) 72 OPORT4 O General purpose output terminal (DPS) 73 OPORT5 O General purpose output terminal (RST) 74 OPORT6 O General purpose output terminal (ERROR) 75 OPORT7 O General purpose output terminal (/PRST) 76 VSS Ground terminal 77 VDD2 +2.5V power terminal (for internal circuit) 78 RAMD0 I+/O Sub DSP: External memory data terminal 0 79 RAMD1 I+/O Sub DSP: External memory data terminal 1 80 RAMD2 I+/O Sub DSP: External memory data terminal 2 81 RAMD3 I+/O Sub DSP: External memory data terminal 3 82 ZEROBF1R O+ SDOB1 Rch zero flag output terminal (ZF1R) 83 ZEROBF1L O+ SDOB1 Lch zero flag output terminal (ZF1L) 84 ZEROBF0R O+ SDOB0 Rch zero flag output terminal (ZF0R) 85 ZEROBF0L O+ SDOB0 Lch zero flag output terminal (ZF0L) 86 RAMD4 I+/O Sub DSP: External memory data terminal 4 87 RAMD5 I+/O Sub DSP: External memory data terminal 5 88 RAMD6 I+/O Sub DSP: External memory data terminal 6 89 RAMD7 I+/O Sub DSP: External memory data terminal 7 90 VSS Ground terminal 91 VDD1 +3.3V power terminal (for terminal section) 92 RAMD8 I+/O Sub DSP: External memory data terminal 8 93 RAMD9 I+/O Sub DSP: External memory data terminal 9 94 RAMD10 I+/O Sub DSP: External memory data terminal 10 95 RAMD11 I+/O Sub DSP: External memory data terminal 11 96 RAMD12 I+/O Sub DSP: External memory data terminal 12 97 RAMD13 I+/O Sub DSP: External memory data terminal 13 98 RAMD14 I+/O Sub DSP: External memory data terminal 14 99 RAMD15 I+/O Sub DSP: External memory data terminal 15 100 CASN O Sub DSP: Column address strobe output terminal for external DRAM 101 RAMWEN O Sub DSP: Write enable terminal for external memory 102 RAMOEN O Sub DSP: Output enable terminal for external memory 103 RASN O Sub DSP: Low address strobe output terminal for external DRAM 104 VSS Ground terminal 105 VDD1 +3.3V power terminal (for terminal section) 106 RAMA8 O Sub DSP: External memory address terminal 8 107 RAMA7 O Sub DSP: External memory address terminal 7 108 RAMA0 O Sub DSP: External memory address terminal 0 109 RAMA6 O Sub DSP: External memory address terminal 6 110 RAMA1 O Sub DSP: External memory address terminal 1 IC803 : YSS938 (DSP P.C.B.) DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 44 Is: Schmidt trigger input terminal I+: Input terminal with pull-up resistor O: Digital output terminal Ot: 3-state digital output terminal A: Analog terminal No. Name I/O Function 111 RAMA5 O Sub DSP: External memory address terminal 5 112 RAMA2 O Sub DSP: External memory address terminal 2 113 SELI13 I+ Built-in selector input 13 (Unconnected) 114 SELI12 I+ Built-in selector input 12 115 SELI11 I+ Built-in selector input 11 (Unconnected) 116 SELI10 I+ Built-in selector input 10 (Unconnected) 117 SELI9 I+ Built-in selector input 9 (CXB) 118 RAMA4 O Sub DSP: External memory address terminal 4 119 RAMA3 O Sub DSP: External memory address terminal 3 120 RAMA9 O Sub DSP: External memory address terminal 9 (Unconnected) 121 RAMA10 O Sub DSP: External memory address terminal 10 (Unconnected) 122 RAMA11 O Sub DSP: External memory address terminal 11 (Unconnected) 123 VSS Ground terminal 124 VDD2 +2.5V power terminal (for internal circuit) 125 SELI8 I+ Built-in selector input 8 (CXA) 126 SELI7 I+ Built-in selector input 7 (GND) 127 SELI6 I+ Built-in selector input 6 (OPTF) 128 SELI5 I+ Built-in selector input 5 (Unconnected) 129 RAMA12 O Sub DSP: External memory address terminal 12 (Unconnected) 130 RAMA13 O Sub DSP: External memory address terminal 13 (Unconnected) 131 RAMA14 O Sub DSP: External memory address terminal 14 (Unconnected) 132 RAMA15 O Sub DSP: External memory address terminal 15 (Unconnected) 133 RAMA16 O Sub DSP: External memory address terminal 16 (Unconnected) 134 RAMA17 O Sub DSP: External memory address terminal 17 (Unconnected) 135 OVFB/END O Sub DSP: Overflow/program end detect terminal (Unconnected) 136 ZEROFLG O Main DSP: Zero flag output terminal (Unconnected) 137 VSS Ground terminal 138 NONPCM O Main DSP: Non-PCM data detect terminal 139 DTSDATA O Main DSP: DTS data detect terminal (Unconnected) 140 AC3DATA O Main DSP: AC3 data detect terminal (Unconnected) 141 MUTE O Main DSP: Auto mute detect terminal 142 KARAOKE O Main DSP: AC3 KARAOKE data detect terminal (Unconnected) 143 VDD1 +3.3V power terminal (for terminal section) 144 SURENC O Main DSP: AC-3 2/0 mode Dolby surround encode input detect terminal (Unconnected) 145 CRC O Main DSP: AC3 CRC error detect terminal (Unconnected) 146 /LOCK O DIR: PLL lock detect terminal (Unconnected) 147 DIRINT O DIR: Interrupt output terminal 148 /CS Is Microprocessor interface chip select input terminal (/CSY) 149 SO Ot Microprocessor interface data output terminal (SDDY) 150 SI Is Microprocessor interface data input terminal (SDMYB) 151 SCK Is Microprocessor interface clock input terminal (SCKYB) 152 /IC Is Initial clear input terminal (/ICYP) 153 IPINT O+ Interrupt output terminal by IPORT 8-14 154 SELI4 I+ Built-in selector input 4 (OPTD) 155 VSS Ground terminal 156 SELI3 I+ Built-in selector input 3 (OPTC) 157 SELI2 I+ Built-in selector input 2 (OPTB) 158 TESTXI I Test terminal (should be always connected to VSS) 159 TESTXO O Test terminal (Unconnected) 160 VDD2 +2.5V power terminal (for internal circuit) IC803 : YSS938 (DSP P.C.B.) DSP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J K L RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 55 BLOCK DIAGRAM 1 2 3 4 5 6 7 8 9 CD L/R MD/CD-R L/R DVD L/R D-TV/CBL VCR L/R V-AUX L/R INPUT SELECTOR /RECOUT SELECTOR IC101 MD/CD-R L/R VCR L/R SURROUND L/R SUB WOOFER MAIN L/R 6CH INPUT CENTER IC104 IC104 Power Amp. Power Amp. RL/RR SW C THM MAIN L/R MAIN L/R A C RL/RR SW PHONES FM/AM TUNER (12) 7.2MHz IR REMOTE U581 STANDBY/ON SW603 FL DRIVER IC581 FL DISPLAY V581 KEY SW582~602 VOLUME SW581 POWER RELAY SPEAKER RELAY MUTE CONTROL POWER LIMIT DETECT RESET +5M SPEAKER RELAY MICRO COMPUTER IC472 XL472 16MHz DSP VOLUME SELECTOR TUNER SERIAL CONTROL C252 MAIN L/R B BASSOUT:MAIN CENTER:NONE Power Amp. C356 6ch SELECTOR Tone Control Bass/Treble MAIN RL/RR C SW 6ch INPUT GAIN CONTROL 6ch VOLUME IC102 BD3815KS AUDIO SOUND PROCESSOR 2 1 IC106 - 1/7 3/5 IC105 + - 2/6 IC106 SW 5 7 A/D DTS-ES DECODER CS493292 IC805 PLD IC802 MEMORY IC813 J model only AK4529VQ IC806 1/2 4M DRAM IC801 DOLBY PROLOGIC II / DOLBY DIGITAL / DTS DECODER SOUND FIELD PROCESSING / SPEAKER CONFIGURATION / VIRTUAL PROCESSING / HEADPHONE PROCESSING D/A ML/MR D/A RL/RR IC806 2/2 AK4529VQ INPUT SELECTOR LEVEL CONVERT & SIGNAL DETECT DVD 156 9 1 2 27,28 21,22 23,24 52~55 50,51 29,31 23,25 21 27 43~48 CD DSP IC803 YSS938 DIR MAIN u-COM XL801 24.576MHz D/A C/SW DAL/DAR ADL/ADR SELL/SELR 90Hz HPF IC104 C772,773 C889,895 C890,896 C888,894 +5FL SW771 LEVEL SHIFT Q479 LEVEL SHIFT Q477 LEVEL SHIFT Q478 MUTE CONTROL Lch IC302 Rch IC303 Lch IC302 Rch IC303 IC301 DETECT Q312-317 I PROTECT DETECT Q322 POWER DETECT RY302 RY301 RY303 RELAY DRIVE Q480,319 RELAY DRIVE Q481,320,321 DRIVE TR Q581,582,585, 586,588,591 IC810 IC809 IC811 I PROTECT DC PROTECT SPEAKER RELAY SPEAKER RELAY POWER LIMIT MUTE Q251,252 MUTE Q304 MUTE Q303,305 R L MUTE Q301,302 L R DVD D-TV/CBL VCR V-AUX INPUT SELECTOR IC281 MONITOR VCR VIDEO INPUT VIDEO REC OUT RY681 D327 +B -B -30 G -VP D651 +12 -12 Q318 IC652 IC653 +12 -12 G D652 +5 IC654 +5D2 FL1 FL2 D683,684,686,687 Q681 Power Detector /Reset Q472,475 +5M Q471 +5M MG POWER DETECT RESET POWER RELAY F681 C663 C668 C684 C685 +5D1 Q281-283 C664 C665 C666 T681 +5FL Q473 +5FL C686 Q682-685 C357 C358 C349 C350 Q306,307 +BV Q309-311 -BV PowerLIMIT Q101 +7 Q102 -7 Q474 +5B C660 C661 +3.3 +2.5 +3.3 +2.5 IC804 IC812 R655 R654 +RY -RY C659 DSP • See page 56 → SCHEMATIC DIAGRAM FUNCTION • See page 58 → SCHEMATIC DIAGRAM FUNCTION • See page 58 → SCHEMATIC DIAGRAM FUNCTION • See page 57 → SCHEMATIC DIAGRAM MAIN • See page 60 → SCHEMATIC DIAGRAM MAIN • See page 60 → SCHEMATIC DIAGRAM MAIN • See page 59 → SCHEMATIC DIAGRAM 20 97 92 PRV THM 19 24,25 13 15 82 87 91 12 86 90 16,62 83,85 48,49,51 94,95 1,2,3,100 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 45 OPTICAL DVD COAXIAL CD DIGITAL INPUT DSP P. C. B. (Lead Type Device) DSP P. C. B. (Surface Mount Device) FUNCTION (1) MAIN (1) RR SW E E E ADL +12 RL C DAR DAL ADR -12 +5D1 +5D2 CSINT /CSPLD /ICCS /CSCS CSC CSR CST /ICCDC CSN INT938 /ICD CSY YSSCK SDD SDM I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D801 D3 D802 E3 D803 B4 D804 B5 D805 G5 D806 G5 D807 B3 D808 B3 D809 B3 D810 B3 IC801 D3 IC802 C5 • Semiconductor Location Ref. No. Location IC803 C3 IC804 B5 IC805 D5 IC806 B3 IC807 E3 IC808 D4 IC809 A4 IC810 A3 IC811 A4 IC812 B5 IC813 H4 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 6 46 VOLUME INPUT MODE 6CH INPUT FM/AM PRESET/TUNING MEMORY TUNING MODE EON RDS MODE/FREQ START PTY SEEK MODE MAN'L/AUTO FM AUTO/MAN'L MONO INPUT + – BASS/TREBLE + – SET MENU NEXT CONTROL A/B/C/D/E EFFECT STEREO STANDBY/ON PRESET/TUNING PROGRAM FUNCTION (2) P.C.B. FUNCTION (5) P.C.B. FUNCTION (4) P.C.B. +5M +5FL PSW +5M +5FL PSW AC4 NC AC4 AC4 NC AC4 AC2 E AC2 AC3 AC3 AC4 AC4 +5M VP ADKEY0 CEFD CKFD PSW VRA MG +5FL ADKEY1 DTFD /BLK REM1 VRB +5D1 +5D2 +12 12E -12 +RY -RY PRV POWER TRANSFORMER MAIN (1) P.C.B. MAIN (1) P.C.B. (Lead Type Device) (Lead Type Device) (Lead Type Device) B, G models only I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D651 F6 D652 F6 IC652 E7 IC653 D7 IC654 E7 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 47 FUNCTION (2) P.C.B. FUNCTION (5) P.C.B. FUNCTION (4) P.C.B. (Surface Mount Device) (Surface Mount Device) (Surface Mount Device) B, G models only I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D581 I2 IC581 F3 Q581 E2 Q582 E2 Q585 G2 Q586 F2 Q588 F2 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 6 48 CD IN (PLAY) MD/CD-R OUT (REC) MAIN SURROUND VOLTAGE SELECTOR DVD D-TV/CBL V-AUX IN OUT VCR SUB WOOFER 220V-240V 110V-120V SUB WOOFER CENTER FUNCTION (6) P.C.B. FUNCTION (3) P.C.B. FUNCTION (7) P.C.B. FUNCTION (8) P.C.B. FUNCTION (1) P.C.B. DARR DASW E E E ADL +12 VI YE RE OR L E R E C E RL E RR TUL TUR +12 -12 SWMT CKLC DTLC CELC DTBD CKBD DARL DAC DAR DAL ADR -12 POWER TRANSFORMER DSP P.C.B. MAIN (1) P.C.B. MAIN (1) P.C.B. (Lead Type Device) (Lead Type Device) (Lead Type Device) (Lead Type Device) (Lead Type Device) R model only I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location IC104 E5 Q101 G6 Q102 G6 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 49 FUNCTION (3) P.C.B. FUNCTION (1) P.C.B. (Surface Mount Device) (Surface Mount Device) I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D101 F6 D102 G6 IC101 F5 IC102 F6 IC105 D6 IC106 C5 Q251 E4 Q252 D4 Q591 G2 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 6 50 REAR (SURROUND) CENTER R L MAIN (1) P.C.B. +5M VP ADKEY0 CEFD CKFD PSW VRA MG +5FL ADKEY1 DTFD /BLK REM1 VRB FUNCTION (2) P.C.B. MAIN (3) P.C.B. MAIN (4) P.C.B. MAIN (2) P.C.B. POWER TRANSFORMER ROM WRITER FUNCTION (4) P.C.B. TUNER FUNCTION (1) P.C.B. FUNCTION (1) P.C.B. DSP P.C.B. RR E RL E C E R E L CKBD DTBD CELC DTLC CKLC SWMT -12 +12 TUR TUL DEST VR1 VIB VIA +12 RE BL NC RE MG SR PRY +5D1 +5D2 +12 12E -12 +RY -RY PRV E E E E L L R R /MP SDM SDD YSSCK CSY /ICD INT938 CSN /ICCDC CST CSR CSC /CSCS /ICCS /CSPLD CSINT +5D2 +5D1 (Lead Type Device) I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D302 I6 D303 I6 D304 H6 D305 I6 D307 E5 D308 E5 D309 E5 D310 G5 D311 F5 D312 D5 D313 C5 D314 G4 D315 H3 D316 G4 D317 I3 D321 G4 D322 G4 D323 H2 D324 H2 • Semiconductor Location Ref. No. Location D326 G2 D327 I4 IC301 E6 IC302 G6 IC303 D6 IC471 E3 Q306 I6 Q307 I6 Q308 E6 Q309 I6 Q310 H6 Q311 H6 Q312 E5 Q313 H5 Q314 F5 Q315 D5 Q316 C5 Q317 F6 Q318 I3 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 51 MAIN (1) P.C.B. (Surface Mount Device) I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D471 E4 D472 E4 D473 E4 D474 F3 D475 E4 D476 E3 D477 F3 D478 F3 D479 E4 D480 D3 D481 D3 D482 D3 D483 F4 D484 D3 D485 G3 D486 D3 D487 D2 IC472 C3 Q301 B5 Q302 B5 Q303 B5 Q304 B5 Q305 B5 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 6 52 R L A A/B ON/OFF DVD D-TV/CBL V-AUX IN VCR OUT MONITOR OUT FREQUENCY STEP SPEAKERS SPEAKERS SILENT PHONES B R L MAIN (2) P.C.B. MAIN (4) P.C.B. MAIN (3) P.C.B. MAIN (5) P.C.B. MAIN (1) P.C.B. MAIN (1) P.C.B. MAIN (1) P.C.B. POWER TRANSFORMER PRY S12 MG E /HP AR AR R R BR AL AL L L BL E /HP AR AR R R BR AL AL L L BL +12V VIA VIB VRI DEST GY BE E E E E L L R R /MP (Lead Type Device) (Lead Type Device) (Lead Type Device) (Lead Type Device) R model only I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D681 C2 D682 D3 D683 D3 D684 D3 D685 D3 D686 D3 D687 D3 IC281 G2 Q281 G3 Q282 G3 Q283 G3 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J 1 2 3 4 5 6 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 53 MAIN (2) P.C.B. MAIN (3) P.C.B. MAIN (5) P.C.B. (Surface Mount Device) (Surface Mount Device) (Surface Mount Device) I PRINTED CIRCUIT BOARD (Foil side) Ref. No. Location D771 B6 D772 C5 D773 C5 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 54 • Diodes • Transistors 1SS133 1SS270A 1T2 MTZJ20B MTZJ22A MTZJ4.7A MTZJ30A Anode Cathode 1SS355 MA8075-H RLZ6.2B UDZ5.1B UDZ6.8B UDZS5.6BTE-17 UDZS6.2B UDZS9.1B TS6P03G Anode Anode Cathode Cathode KBP103G SB01-05Q + – – + ~ ~ 2SA893A 2SA1015 2SB949 2SC1815 2SC1890A 2SC2705 E C B 2SA1037K 2SC2412K 2SC3326 DTA144EKA B E C 2SA1708 2SC4488 E C B BCE 2SB1274 2SD1913 2SC1740S DTC114ES E C B TC74HC4053AF 1 14 28 AK4529VQ LA7956 1 9 KIA7805PI5V KIA7812PI 5 1 1: OUT 3: IN OUT COM 2: COM IN KIA7912PI OUT GND IN 1 12 24 PQ025EZ5MZP µPC29M33T-E1 MM74HCU04 TC74HCT08AF MSM514260E-60JS 1 20 40 1 4 8 1 7 14 BD3841FS CY62556LL LC72722 NJM2068MD LC75712E BD3815KS CS493292-CLR 32 16 1 17 1 16 17 32 33 48 49 64 1 25 26 50 51 75 76 100 M3062VMGP-070FP 1 40 41 80 81 120 121 160 YSS938 XC9572XL-10TQ100C 1 14 15 28 29 42 43 56 1 15 30 1 22 33 34 11 23 12 44 40 44 1 6 7 17 18 28 29 39 1 30 31 50 51 80 81 100 STK404-120 STK402-120Y 1 12 1 15 I PIN CONNECTION DIAGRAM • ICs w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H I J K L RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 59 SCHEMATIC DIAGRAM (MAIN 1/2) 1 2 3 4 5 6 7 8 9 # All voltages are measured with a 10MΩ/V DC electronic voltmeter. # Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. # Schematic diagram is subject to change without notice. IC301: STK404-120 1ch Audio Power IC IC302, 303: STK402-120Y 2ch Audio Power IC 4 1 2 5 12 7 6 9 8 10 11 14 15 13 -11.8 0 -0.1 -0.1 40.7 -39.3 0 42.1 -41.9 -40.6 -0.1 -0.1 0 0 0 0 0 -11.8 0 0 -11.8 0 0 -11.8 0 0 -0.1 0.1 -0.1 40.7 -41.9 -39.3 0 0 0 0 0 42.1 -40.6 -0.1 -11.8 0 0 0.5 0.1 0.1 -40.6 12.0 1.2 -1.1 -41.9 42.1 0 0 0.1 0 0 42.1 42.0 0 0 41.9 0 41.8 40.7 40.7 41.3 41.3 22.3 22.3 0 0 0 0 0 41.9 0 41.9 0 0 0 0 0 0 0 0 0 0 4.9 0 0 0 0 0 0 4.9 0 0 0 0 0 40.7 40.1 40.2 1.1 39.6 39.6 0 0.1 0.1 0.1 41.9 0 0 0 0 -41.8 -41.8 -41.8 -41.8 -41.3 -41.3 -40.6 0 0 0 0 41.9 10.7 10.4 10.7 10.6 10.6 10.7 10.4 10.4 10.4 0.1 0.1 0 -10.6 -10.6 -10.6 -40.6 -30.5 -30.5 -29.8 0 14.1 0.1 0.1 42.1 0 0 -41.8 0 0.8 AC 62.1 AC 13.7 6.5 6.5 0 6.6 6.6 14.1 14.1 0 L CH POWER AMP. R CH POWER AMP. CENTER POWER AMP. MUTE MUTE MUTE DETECT SPEAKER RELAY POWER SUPPLY POWER RELAY x: NOT USED O: USED / APPLICABLE Page 57 to FUNCTION (1) K4 Page 60 D1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 A 1 2 3 4 5 6 7 8 9 B C D E F G H I J K L 60 SCHEMATIC DIAGRAM (MAIN 2/2) # All voltages are measured with a 10MΩ/V DC electronic voltmeter. # Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. # Schematic diagram is subject to change without notice. Point 2 Pin 12 of IC471 Point 3 Pin 13 of IC472 Point 4 Emitter of Q472 and collector of Q475 POWER ON (Connect the power cable) POWER OFF (Disconnect the power cable) A B IC281: LA7956 Video Switch 1 2 3 4 5 6 7 8 9 VIDEO OUT A B VIN1 GND VIN2 VCC VIN3 VIN4 DRIVER 6dB AMP CONTROL 4 INPUT 1 OUTPUT VIDEO SWITCH IC471: LC72722 RDS Decoder + REFERENCE VOLTAGE 57kHz bpf (SCF) CCB TEST PLL (57kHz) ANTIALIASING FILTER SMOOTHING FILTER RAM (24 BLOCK DATA) ERROR CORRECTION (SOFT DECISION) SYNC/EC CONTROLLER SYNC DETECT-1 DATA DECODER CLOCK RECOVERY (1187.5Hz) MEMORY CONTROL OSC/DIVIDER VREF CLK(4.332MHz) SYNC DETECT-2 VDDA VSSD VDDD RDS-ID SYNC SYR VSSA MPX IN DO CL DI CE T1 T2 T3 T4 T5 T6 T7 X IN VREF FL OUT C IN X OUT 3 14 15 19 18 24 1 5 6 4 2 20 21 22 23 7 8 9 10 11 16 17 13 12 3.9 3.9 3.9 0 3.9 4.9 4.9 6.2 12.0 6.3 6.3 6.3 6.9 7.3 0 0 12.0 5.6 4.9 4.9 -11.8 4.9 4.9 -11.8 4.9 4.9 -11.8 4.9 5.6 5.6 0 0 0 0 4.9 4.9 14.0 14.0 13.4 6.9 7.4 0 0 0 0 0 4.9 4.9 4.9 4.9 4.9 0.4 4.9 4.9 0 0 0 0 0.9 4.9 4.9 4.9 4.9 4.9 0 0 0.3 0 0.8 4.9 4.9 4.9 4.9 0 0 0 0.8 4.9 0.8 1.2 0.5 1.2 0 0.5 0 0.5 0 0 4 6.2 4.9 5.6 5.6 4.9 6.2 0 5.6 4.9 4.9 4.9 1.2 1.2 1.2 0 0 0 0 0 0 0 12.1 12.1 2.2 2.2 0.1 0.1 0.1 0.1 4.9 2.2 2.2 1.9 1.8 0 0 4.4 0 0 0 0 14.1 0.8 0.1 0 0 0 4.9 0 0 0 0 0 0 0 0 12.0 -11.9 -11.8 -29.8 5.8 5.2 0 4.9 4.9 4.9 4.9 4.9 0 0 0 0 0 0 0 0 0 0 0 4.9 4.9 5.0 5.0 5.1 4.9 4.9 4.9 4.9 4.9 4.9 4.9 4.9 0.5 2.4 0 2.3 5.0 5.0 0 0 0 0.1 0 0.9 5.0 2 A B 3 POWER DETECTOR /RESET SPEAKER RELAY DRIVE MICRO COMPUTER LEVEL SHIFT INPUT SELECTOR x: NOT USED O: USED / APPLICABLE Page 57 to FUNCTION (1) F1 Page 59 A6 Page 58 to FUNCTION (4) G6 Page 56 to DSP E1 Page 58 to FUNCTION (2) C8 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 61 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 I WARNING G Components having special characteristics are marked s and must be replaced with parts having specifications equal to those originally installed. ●s印のある部分は、安全確保部品を示しています。部品の交換が必要な場合、パーツリストに記載されている部品を使用してください。 ●部品価格ランクは、予告なく変更することがあります。 ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS: Note) Those parts marked with “#” are not included in the P.C.B. ass’y. PARTS LIST I ELECTRICAL PARTS C.A.EL.CHP : CHIP ALUMI.ELECTROLYTIC CAP C.CE : CERAMIC CAP C.CE.ARRAY : CERAMIC CAP ARRAY C.CE.CHP : CHIP CERAMIC CAP C.CE.ML : MULTILAYER CERAMIC CAP C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP C.CE.SAFTY : RECOGNIZED CERAMIC CAP C.CE.TUBLR : CERAMIC TUBULAR CAP C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP C.EL : ELECTROLYTIC CAP C.MICA : MICA CAP C.ML.FLM : MULTILAYER FILM CAP C.MP : METALLIZED PAPER CAP C.MYLAR : MYLAR FILM CAP C.MYLAR.ML : MULTILAYER MYLAR FILM CAP C.PAPER : PAPER CAPACITOR C.PLS : POLYSTYRENE FILM CAP C.POL : POLYESTER FILM CAP C.POLY : POLYETHYLENE FILM CAP C.PP : POLYPROPYLENE FILM CAP C.TNTL : TANTALUM CAP C.TNTL.CHP : CHIP TANTALUM CAP C.TRIM : TRIMMER CAP CN : CONNECTOR CN.BS.PIN : CONNECTOR,BASE PIN CN.CANNON : CONNECTOR,CANNON CN.DIN : CONNECTOR,DIN CN.FLAT : CONNECTOR,FLAT CABLE CN.POST : CONNECTOR,BASE POST COIL.MX.AM : COIL,AM MIX COIL.AT.FM : COIL,FM ANTENNA COIL.DT.FM : COIL,FM DETECT COIL.MX.FM : COIL,FM MIX COIL,OUTPT : OUTPUT COIL DIOD.ARRAY : DIODE ARRAY DIODE.BRG : DIODE BRIDGE DIODE.CHP : CHIP DIODE DIODE.VAR : VARACTOR DIODE DIOD.Z.CHP : CHIP ZENER DIODE DIODE.ZENR : ZENER DIODE DSCR.CE : CERAMIC DISCRIMINATOR FER.BEAD : FERRITE BEADS FER.CORE : FERRITE CORE FET.CHP : CHIP FET FL.DSPLY : FLUORESCENT DISPLAY FLTR.CE : CERAMIC FILTER FLTR.COMB : COMB FILTER MODULE FLTR.LC.RF : LC FILTER,EMI GND.MTL : GROUND PLATE GND.TERM : GROUND TERMINAL HOLDER.FUS : FUSE HOLDER IC.PRTCT : IC PROTECTOR JUMPER.CN : JUMPER CONNECTOR JUMPER.TST : JUMPER,TEST POINT L.DTCT : LIGHT DETECTING MODULE L.EMIT : LIGHT EMITTING MODULE LED.DSPLY : LED DISPLAY LED.INFRD : LED,INFRARED MODUL.RF : MODULATOR,RF PHOT.CPL : PHOTO COUPLER PHOT.INTR : PHOTO INTERRUPTER PHOT.RFLCT : PHOTO REFLECTOR PIN.TEST : PIN,TEST POINT PLST.RIVET : PLASTIC RIVET R.ARRAY : RESISTOR ARRAY R.CAR. : CARBON RESISTOR R.CAR.CHP : CHIP RESISTOR R.CAR.FP : FLAME PROOF CARBON RESISTOR R.FUS : FUSABLE RESISTOR R.MTL.CHP : CHIP METAL FILM RESISTOR R.MTL.FLM : METAL FILM RESISTOR R.MTL.OXD : METAL OXIDE FILM RESISTOR R.MTL.PLAT : METAL PLATE RESISTOR RSNR.CE : CERAMIC RESONATOR RSNR.CRYS : CRYSTAL RESONATOR R.TW.CEM : TWIN CEMENT FIXED RESISTOR R.WW : WIRE WOUND RESISTOR SCR.BND.HD : BIND HEAD B-TITE SCREW SCR.BW.HD : BW HEAD TAPPING SCREW SCR.CUP : CUP TITE SCREW SCR.TERM : SCREW TERMINAL SCR.TR : SCREW,TRANSISTOR SUPRT.PCB : SUPPORT,P.C.B. SURG.PRTCT : SURGE PROTECTOR SW.TACT : TACT SWITCH SW.LEAF : LEAF SWITCH SW.LEVER : LEVER SWITCH SW.MICRO : MICRO SWITCH SW.PUSH : PUSH SWITCH SW.RT.ENC : ROTARY ENCODER SW.RT.MTR : ROTARY SWITCH WITH MOTOR SW.RT : ROTARY SWITCH SW.SLIDE : SLIDE SWITCH TERM.SP : SPEAKER TERMINAL TERM.WRAP : WRAPPING TERMINAL THRMST.CHP : CHIP THERMISTOR TR.CHP : CHIP TRANSISTOR TR.DGT : DIGITAL TRANSISTOR TR.DGT.CHP : CHIP DIGITAL TRANSISTOR TRANS : TRANSFORMER TRANS.PULS : PULSE TRANSFORMER TRANS.PWR : POWER TRANSFORMER ASS’Y TUNER.AM : TUNER PACK,AM TUNER.FM : TUNER PACK,FM TUNER.PK : FRONT-ENDTUNER PACK VR : ROTARY POTENTIOMETER VR.MTR : POTENTIOMETER WITH MOTOR VR.SW : POTENTIOMETER WITH ROTARY SW VR.SLIDE : SLIDE POTENTIOMETER VR.TRIM : TRIMMER POTENTIOMETER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 62 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. DSP Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） * WB139200 P.C.B. DSP J ＰＣＢ　ＤＳＰ * WB139300 P.C.B. DSP UCRTKABGL ＰＣＢ　ＤＳＰ CB802 VQ962000 CN.BS.PIN 17P ハウジング CB803 VQ044600 CN.BS.PIN 13P ＦＦＣコネクター C801 US061220 C.CE.M.CHP 22pF 50V チップセラコン C802 US135100 C.CE.CHP 0.1uF 16V チップセラコン C803 US135100 C.CE.CHP 0.1uF 16V チップセラコン C804 UR847220 C.EL 22uF 25V ケミコン C805 US061100 C.CE.M.CHP 10pF 50V チップセラコン C806 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C807 UR818100 C.EL 100uF 6.3V J ケミコン 01 C808 US062220 C.CE.CHP 220pF 50V チップセラコン C809 US063100 C.CE.M.CHP 1000pF 50V チップセラコン C810 UR818100 C.EL 100uF 6.3V J ケミコン 01 C811 UR818100 C.EL 100uF 6.3V J ケミコン 01 C812 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C813 US062100 C.CE.M.CHP 100pF 50V J チップセラコン C814 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C815 UR819100 C.EL 1000uF 6.3V ケミコン 01 C816 US135100 C.CE.CHP 0.1uF 16V チップセラコン C817 US135100 C.CE.CHP 0.1uF 16V チップセラコン C818 US135100 C.CE.CHP 0.1uF 16V チップセラコン C819 US135100 C.CE.CHP 0.1uF 16V チップセラコン C820 US135100 C.CE.CHP 0.1uF 16V チップセラコン C821 UR829100 C.EL 1000uF 10V ケミコン C822 UR818100 C.EL 100uF 6.3V J ケミコン 01 C823 UR819100 C.EL 1000uF 6.3V ケミコン 01 C824 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C825 US135100 C.CE.CHP 0.1uF 16V チップセラコン C826 UR818100 C.EL 100uF 6.3V ケミコン 01 C827 UR819100 C.EL 1000uF 6.3V ケミコン 01 C828 US135100 C.CE.CHP 0.1uF 16V チップセラコン C829 US135100 C.CE.CHP 0.1uF 16V チップセラコン C830 US135100 C.CE.CHP 0.1uF 16V チップセラコン C831 US135100 C.CE.CHP 0.1uF 16V チップセラコン C832 UR818470 C.EL 470uF 6.3V ケミコン C833 UR818100 C.EL 100uF 6.3V ケミコン 01 C834 US135100 C.CE.CHP 0.1uF 16V チップセラコン C835 US061180 C.CE.CHP 18pF 50V チップセラコン C836 US135100 C.CE.CHP 0.1uF 16V チップセラコン C837 US061180 C.CE.CHP 18pF 50V チップセラコン C838 US135100 C.CE.CHP 0.1uF 16V チップセラコン C839 UR818470 C.EL 470uF 6.3V ケミコン C840 US062470 C.CE.M.CHP 470pF 50V チップセラコン C841 US135100 C.CE.CHP 0.1uF 16V チップセラコン C842 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C843 UR818100 C.EL 100uF 6.3V J ケミコン 01 C844 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C845 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C846 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C847 US061470 C.CE.M.CHP 47pF 50V チップセラコン C848 US135100 C.CE.CHP 0.1uF 16V チップセラコン C849 US135100 C.CE.CHP 0.1uF 16V J チップセラコン www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 63 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. DSP Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C850 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C851 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C852 US061470 C.CE.M.CHP 47pF 50V チップセラコン C853 UR818100 C.EL 100uF 6.3V ケミコン 01 C854 US135100 C.CE.CHP 0.1uF 16V チップセラコン C855 US135100 C.CE.CHP 0.1uF 16V チップセラコン C856 US063470 C.CE.CHP 4700pF 50V チップセラコン C857 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C858 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C859 UR818100 C.EL 100uF 6.3V J ケミコン 01 C860 US135100 C.CE.CHP 0.1uF 16V チップセラコン C861 UR818100 C.EL 100uF 6.3V J ケミコン 01 C862 UR818100 C.EL 100uF 6.3V J ケミコン 01 C863 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C864 US063470 C.CE.CHP 4700pF 50V チップセラコン C865 UR818100 C.EL 100uF 6.3V ケミコン 01 C866 US135100 C.CE.CHP 0.1uF 16V チップセラコン C867 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C868 US135100 C.CE.CHP 0.1uF 16V チップセラコン C869 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C870 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C871 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C872 UR817470 C.EL 47uF 6.3V J ケミコン C873 UR866220 C.EL 2.2uF 50V J ケミコン C874 UR818100 C.EL 100uF 6.3V J ケミコン 01 C875 UR818100 C.EL 100uF 6.3V J ケミコン 01 C876 UR818100 C.EL 100uF 6.3V ケミコン 01 C877 US135100 C.CE.CHP 0.1uF 16V チップセラコン C878 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C879 UR819100 C.EL 1000uF 6.3V ケミコン 01 C880 US135100 C.CE.CHP 0.1uF 16V チップセラコン C881 US064100 C.CE.M.CHP 0.01uF 50V J チップセラコン C882 US062470 C.CE.M.CHP 470pF 50V J チップセラコン C883 US135100 C.CE.CHP 0.1uF 16V チップセラコン C884 UR819100 C.EL 1000uF 6.3V ケミコン 01 C885 US135100 C.CE.CHP 0.1uF 16V J チップセラコン C886 UR818100 C.EL 100uF 6.3V J ケミコン 01 C887 US135100 C.CE.CHP 0.1uF 16V チップセラコン C888 US061470 C.CE.M.CHP 47pF 50V チップセラコン C889 US061470 C.CE.M.CHP 47pF 50V チップセラコン C890 US061470 C.CE.M.CHP 47pF 50V チップセラコン C891 US061470 C.CE.M.CHP 47pF 50V チップセラコン C892 US135100 C.CE.CHP 0.1uF 16V チップセラコン C893 US135100 C.CE.CHP 0.1uF 16V チップセラコン C894 US061470 C.CE.M.CHP 47pF 50V チップセラコン C895 US061470 C.CE.M.CHP 47pF 50V チップセラコン C896 US061470 C.CE.M.CHP 47pF 50V チップセラコン C897 US061470 C.CE.M.CHP 47pF 50V チップセラコン C898 US135100 C.CE.CHP 0.1uF 16V チップセラコン C900 US135100 C.CE.CHP 0.1uF 16V チップセラコン C901 US135100 C.CE.CHP 0.1uF 16V チップセラコン C902 US135100 C.CE.CHP 0.1uF 16V チップセラコン C903 UR818100 C.EL 100uF 6.3V ケミコン 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 64 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. DSP Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C904 UR818100 C.EL 100uF 6.3V ケミコン 01 C905 US135100 C.CE.CHP 0.1uF 16V チップセラコン C906 US135100 C.CE.CHP 0.1uF 16V チップセラコン C907 UR828100 C.EL 100uF 10V ケミコン 01 C908 US135100 C.CE.CHP 0.1uF 16V チップセラコン C909 UR866220 C.EL 2.2uF 50V ケミコン C910 UR877100 C.EL 10uF 63V ケミコン C911 UR877100 C.EL 10uF 63V ケミコン C912 UR847100 C.EL 10uF 25V ケミコン C913 UR877100 C.EL 10uF 63V ケミコン C914 UR877100 C.EL 10uF 63V ケミコン C915 UR877100 C.EL 10uF 63V ケミコン C916 UR877100 C.EL 10uF 63V ケミコン C917 UR847100 C.EL 10uF 25V ケミコン C918 UA652470 C.MYLAR 470pF 50V マイラーコン 01 C919 UA652470 C.MYLAR 470pF 50V マイラーコン 01 C920 UA652470 C.MYLAR 470pF 50V マイラーコン 01 C921 UA653390 C.MYLAR 3900pF 50V マイラーコン C922 UA652470 C.MYLAR 470pF 50V マイラーコン 01 C923 UA652470 C.MYLAR 470pF 50V マイラーコン 01 C924 UR877100 C.EL 10uF 63V ケミコン C925 UR877100 C.EL 10uF 63V ケミコン C926 UR877100 C.EL 10uF 63V ケミコン C927 UR877100 C.EL 10uF 63V ケミコン C928 UR877100 C.EL 10uF 63V ケミコン C929 UR877100 C.EL 10uF 63V ケミコン C930 UR858100 C.EL 100uF 35V ケミコン C931 UR858100 C.EL 100uF 35V ケミコン C932 UR858100 C.EL 100uF 35V ケミコン C933 UR858100 C.EL 100uF 35V ケミコン C934 UR858100 C.EL 100uF 35V ケミコン C935 UR858100 C.EL 100uF 35V ケミコン C936 US135100 C.CE.CHP 0.1uF 16V チップセラコン C937 US135100 C.CE.CHP 0.1uF 16V チップセラコン C938 US135100 C.CE.CHP 0.1uF 16V チップセラコン C939 US135100 C.CE.CHP 0.1uF 16V チップセラコン C940 US135100 C.CE.CHP 0.1uF 16V チップセラコン C941 US135100 C.CE.CHP 0.1uF 16V チップセラコン C942 US061470 C.CE.M.CHP 47pF 50V J チップセラコン C943 US061470 C.CE.M.CHP 47pF 50V チップセラコン C944 US061470 C.CE.M.CHP 47pF 50V チップセラコン C945 US061470 C.CE.M.CHP 47pF 50V チップセラコン C946 US061470 C.CE.M.CHP 47pF 50V チップセラコン C947 UA654470 C.MYLAR 0.047uF 50V マイラーコン 01 C948 US061100 C.CE.M.CHP 10pF 50V J チップセラコン D801 VT332900 DIODE 1SS355 ダイオード D802 VT332900 DIODE 1SS355 ダイオード D803 VT332900 DIODE 1SS355 ダイオード D804 VT332900 DIODE 1SS355 ダイオード D805 VT332900 DIODE 1SS355 ダイオード D806 VT332900 DIODE 1SS355 ダイオード * D807 WB081800 DIODE SB01-05Q ショットキダイオード * D808 WB081800 DIODE SB01-05Q ショットキダイオード www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 65 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. DSP & P.C.B. FUNCTION Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） * D809 WB081800 DIODE SB01-05Q ショットキダイオード * D810 WB081800 DIODE SB01-05Q ショットキダイオード IC801 XV077B00 IC MSM514260E-60JS メモリＩＣ　４Ｍ IC802 X4075A00 IC XC9572XL-10Q100C J ＩＣ IC803 X0238B00 IC YSS938 ＩＣ IC804 XU965A00 IC uPC29M33T-E1 3.3V 電源ＩＣ IC805 X3473A00 IC CS493292-CLR J ＩＣ IC806 X3820A00 IC AK4529VQ ＩＣ IC807 XY070A00 IC MM74HCU04SJX INVER ロジックＩＣ　ＳＯＰ IC808 XZ012A00 IC TC74HCT08AF(EL) ロジックＩＣ　ＳＯＰ 01 IC809 X3505A00 IC NJM2068MD-TE2 アンプＩＣ　ＳＯＰ IC810 X3505A00 IC NJM2068MD-TE2 アンプＩＣ　ＳＯＰ IC811 X3505A00 IC NJM2068MD-TE2 アンプＩＣ　ＳＯＰ IC812 XZ003A00 IC PQ025EZ5MZP 2.5V 電源ＩＣ　ＱＦＰ IC813 X4318A00 IC CY62556LL70SNCT J メモリＩＣ　２５６Ｋ L801 V2726500 COIL 68uH コイル L802 V4769500 FER.BEAD RH03506BT-B-1B UCRTKABGL フェライトビーズ L802 V4769500 FER.BEAD RH03506BT-B-1B フェライトビーズ L803 V4769500 FER.BEAD RH03506BT-B-1B フェライトビーズ L803 V4769500 FER.BEAD RH03506BT-B-1B UCRTKABGL フェライトビーズ PJ801 V4483900 JACK.PIN YKC21-3895 ピンジャック　１Ｐ R806 HV753220 R.CAR.FP 2.2Ω 1/4W J 不燃化カーボン抵抗 01 R807 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R866 HV753220 R.CAR.FP 2.2Ω 1/4W J 不燃化カーボン抵抗 01 R890 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R900 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 R901 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 R906 VU224000 R.MTL.FLM 0.22Ω 1W 金属被膜抵抗 R907 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R910 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 U801 V5478200 CN.PHOT.SN 1P GP1FA551RZ 光ファイバ受信器 XL801 V3625700 RSNR.CRYS 24.576MHz 水晶振動子 * WB138900 P.C.B. FUNCTION JUCTKAL ＰＣＢファンクション * WB139000 P.C.B. FUNCTION R ＰＣＢファンクション * WB139100 P.C.B. FUNCTION BG ＰＣＢファンクション CB101 VQ961800 CN.BS.PIN 15P ハウジング CB102 VQ961300 CN.BS.PIN 10P ハウジング CB103 VM923600 CN.BS.PIN 13P ＦＦＣコネクター 01 CB104 VQ961200 CN.BS.PIN 9P ハウジング CB251 VQ961800 CN.BS.PIN 15P ハウジング CB252 VQ963600 CN.BS.PIN 15P ウエハー CB253 VQ963600 CN.BS.PIN 15P ウエハー CB581 VF982200 CN.BS.PIN 14P コネクター CB582 Vi878100 CN.BS.PIN 3P ケーブルホルダー 01 CB583 Vi878100 CN.BS.PIN 3P ケーブルホルダー 01 CB584 Vi878100 CN.BS.PIN 3P ケーブルホルダー 01 CB651 Vi878600 CN.BS.PIN 8P ケーブルホルダー 04 * CB653 LB919090 CN.BS.PIN 9P ベースツキポスト CB654 VK024700 CN.BS.PIN 3P ワイヤートラップ 01 CB770 V9377900 CN.BS.PIN 4P SE VHSERIES R ベース付ポスト www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 66 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. FUNCTION Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C101 US062220 C.CE.CHP 220pF 50V チップセラコン C102 US062220 C.CE.CHP 220pF 50V チップセラコン C103 US062220 C.CE.CHP 220pF 50V チップセラコン C104 US062220 C.CE.CHP 220pF 50V チップセラコン C105 US062220 C.CE.CHP 220pF 50V チップセラコン C106 US062220 C.CE.CHP 220pF 50V チップセラコン C107 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C108 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C109 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C110 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C111 FG651470 C.CE 47pF 50V セラコン 01 C112 FG651470 C.CE 47pF 50V セラコン 01 C113 UR837100 C.EL 10uF 16V ケミコン 01 C114 UR837100 C.EL 10uF 16V ケミコン 01 C115 UR837100 C.EL 10uF 16V ケミコン 01 C116 UR837100 C.EL 10uF 16V ケミコン 01 C117 UR837100 C.EL 10uF 16V ケミコン 01 C118 UR837100 C.EL 10uF 16V ケミコン 01 C119 UA653470 C.MYLAR 4700pF 50V マイラーコン 01 C120 UA653470 C.MYLAR 4700pF 50V マイラーコン 01 C121 UR837100 C.EL 10uF 16V ケミコン 01 C122 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C123 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C124 UR837100 C.EL 10uF 16V ケミコン 01 C125 US135100 C.CE.CHP 0.1uF 16V チップセラコン C127 UR837100 C.EL 10uF 16V ケミコン 01 C128 UR837100 C.EL 10uF 16V ケミコン 01 C130 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C131 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C132 US135100 C.CE.CHP 0.1uF 16V チップセラコン C133 US135100 C.CE.CHP 0.1uF 16V チップセラコン C134 US135100 C.CE.CHP 0.1uF 16V チップセラコン C135 UR838100 C.EL 100uF 16V ケミコン 01 C136 UR838100 C.EL 100uF 16V ケミコン 01 C137 UR847470 C.EL 47uF 25V ケミコン C138 UR847470 C.EL 47uF 25V ケミコン C139 UR837100 C.EL 10uF 16V ケミコン 01 C140 UR837100 C.EL 10uF 16V ケミコン 01 C141 UR837100 C.EL 10uF 16V ケミコン 01 C142 UR837100 C.EL 10uF 16V ケミコン 01 C143 UR866220 C.EL 2.2uF 50V ケミコン C144 UR837100 C.EL 10uF 16V ケミコン 01 C145 UR837100 C.EL 10uF 16V ケミコン 01 C146 UR837100 C.EL 10uF 16V ケミコン 01 C151 UR866330 C.EL 3.3uF 50V ケミコン C152 UR877220 C.EL 22uF 63V ケミコン C153 UR837100 C.EL 10uF 16V ケミコン 01 C154 UR837100 C.EL 10uF 16V ケミコン 01 C155 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C156 UR837100 C.EL 10uF 16V ケミコン 01 C159 UA654270 C.MYLAR 0.027uF 50V マイラーコン 01 C160 UA654270 C.MYLAR 0.027uF 50V マイラーコン 01 C161 UR837100 C.EL 10uF 16V ケミコン 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 67 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. FUNCTION Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C162 UR837100 C.EL 10uF 16V ケミコン 01 C163 UA654270 C.MYLAR 0.027uF 50V マイラーコン 01 C164 UA654270 C.MYLAR 0.027uF 50V マイラーコン 01 C167 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C170 UR847470 C.EL 47uF 25V ケミコン C171 UR847470 C.EL 47uF 25V ケミコン C174 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C175 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C180 UR837100 C.EL 10uF 16V ケミコン 01 C181 UR837100 C.EL 10uF 16V ケミコン 01 C182 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C183 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C188 UR838100 C.EL 100uF 16V ケミコン 01 C189 UR838100 C.EL 100uF 16V ケミコン 01 C251 US064100 C.CE.M.CHP 0.01uF 50V チップセラコン C252 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C253 US064100 C.CE.M.CHP 0.01uF 50V チップセラコン C254 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C255 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C256 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C257 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C258 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C259 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C260 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C261 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C262 FG651470 C.CE 47pF 50V セラコン 01 C263 FG651470 C.CE 47pF 50V セラコン 01 C264 UR837100 C.EL 10uF 16V ケミコン 01 C265 UR837100 C.EL 10uF 16V ケミコン 01 C581 US135100 C.CE.CHP 0.1uF 16V チップセラコン C582 US063100 C.CE.M.CHP 1000pF 50V チップセラコン C583 US063100 C.CE.M.CHP 1000pF 50V チップセラコン C584 UR837100 C.EL 10uF 16V ケミコン 01 C585 US064100 C.CE.M.CHP 0.01uF 50V チップセラコン C586 US135100 C.CE.CHP 0.1uF 16V チップセラコン C587 US061330 C.CE.M.CHP 33pF 50V チップセラコン C588 UR818330 C.EL 330uF 6.3V ケミコン 01 C589 US135100 C.CE.CHP 0.1uF 16V チップセラコン C594 US135100 C.CE.CHP 0.1uF 16V チップセラコン C596 US135100 C.CE.CHP 0.1uF 16V チップセラコン C597 US064100 C.CE.M.CHP 0.01uF 50V チップセラコン C652 UR838100 C.EL 100uF 16V ケミコン 01 C653 UR838100 C.EL 100uF 16V ケミコン 01 C655 UR867100 C.EL 10uF 50V ケミコン C656 UR867100 C.EL 10uF 50V ケミコン C657 UR838100 C.EL 100uF 16V ケミコン 01 C658 UR867100 C.EL 10uF 50V ケミコン s C659 UR73A100 C.EL 10000uF 16V ケミコン * s C660 UR759220 C.EL 2200uF 35V ケミコン s C661 UR759100 C.EL 1000uF 35V ケミコン 02 C663 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C664 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C665 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 68 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. FUNCTION Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C666 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C668 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C670 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 D101 VU994300 DIODE.ZENR MA8075-H 7.7V ツェナーダイオード D102 VU994300 DIODE.ZENR MA8075-H 7.7V ツェナーダイオード D581 VV658700 DIODE.ZENR RLZ6.2B 6.2V ツェナーダイオード s D651 WA653100 DIODE.BRG KBP103G 1.0A 200V ダイオ－ドブリツジ s D652 WA653100 DIODE.BRG KBP103G 1.0A 200V ダイオ－ドブリツジ G584 VR463400 TERM.GND D3.5 アース端子 01 G651 VR463400 TERM.GND D3.5 アース端子 01 IC101 X3547A00 IC BD3841FS ＩＣ IC102 X3546A00 IC BD3815KS ＩＣ IC104 XP896A00 IC LC78213 ＩＣ IC105 XJ553A00 IC NJM2068MD ＩＣ 02 IC106 XJ553A00 IC NJM2068MD ＩＣ 02 IC581 XV160A00 IC LC75712E FLD ロジックＩＣフラット * s IC652 X4153A00 IC KIA7812PI 電源ＩＣ * s IC653 X4154A00 IC KIA7912PI 電源ＩＣ s IC654 XN169A00 IC KIA7805PI 5V 電源ＩＣ PJ101 V7190400 JACK.PIN 6P ピンジャック　６Ｐ PJ102 V7046800 JACK.PIN MSP-246V1-01NI ピンジャック　６Ｐ PJ251 V7046800 JACK.PIN MSP-246V1-01NI ピンジャック　６Ｐ PJ252 V7046700 JACK.PIN MSP-244V1-01NI ピンジャック　４Ｐ PJ253 V7189700 JACK.PIN 1P ピンジャック　１Ｐ * PN101 WB213200 PIN L=70 WB21320 スタイルピン * PN251 WB213200 PIN L=70 WB21320 スタイルピン * PN252 WB213200 PIN L=70 WB21320 スタイルピン * PN651 WB213200 PIN L=70 WB21320 スタイルピン Q101 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q102 iA1015I0 TR 2SA1015 Y トランジスタ 01 Q251 VD303700 TR 2SC3326 A,B トランジスタ 01 Q252 VD303700 TR 2SC3326 A,B トランジスタ 01 Q581 VV556400 TR 2SC2412K Q,R,S トランジスタ Q582 VV556400 TR 2SC2412K Q,R,S トランジスタ Q585 VV556400 TR 2SC2412K Q,R,S トランジスタ Q586 VV556400 TR 2SC2412K Q,R,S トランジスタ Q588 VV556400 TR 2SC2412K Q,R,S トランジスタ Q591 VV556400 TR 2SC2412K Q,R,S トランジスタ R200 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R201 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R622 HV755100 R.CAR.FP 100Ω 1/4W 不燃化カーボン抵抗 01 R624 HV755100 R.CAR.FP 100Ω 1/4W 不燃化カーボン抵抗 01 R651 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 R652 HV753100 R.CAR.FP 1Ω 1/4W 不燃化カーボン抵抗 R654 HV754330 R.CAR.FP 33Ω 1/4W 不燃化カーボン抵抗 01 R655 HV754330 R.CAR.FP 33Ω 1/4W 不燃化カーボン抵抗 01 R656 VP939500 R.MTL.FLM 1Ω 1W 金属被膜抵抗 ST102 V4040500 SCR.TERM M3 スクリューターミナル SW581 V9281300 SW.RT.ENC EVEKD2F3024B ロータリーエンコーダ SW582 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW583 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW584 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW585 VV020300 SW.TACT SKQNAA タクトＳＷ 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 69 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 P.C.B. FUNCTION & P.C.B. MAIN Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） SW586 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW587 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW588 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW589 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW590 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW591 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW592 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW593 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW594 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW595 VV020300 SW.TACT SKQNAA BG タクトＳＷ 01 SW597 VV020300 SW.TACT SKQNAA BG タクトＳＷ 01 SW598 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW599 VV020300 SW.TACT SKQNAA BG タクトＳＷ 01 SW600 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW601 VV020300 SW.TACT SKQNAA BG タクトＳＷ 01 SW602 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW603 VV020300 SW.TACT SKQNAA タクトＳＷ 01 SW770 VZ075500 SW.SLIDE SL14-22AM5F R スライドＳＷ U581 V8444900 L.DTCT GP1UM271XK リモコン受光ユニット V581 WA531200 FL.DSPLY HNA-16MM43 螢光表示管 V6880300 SHEET シート／ＦＬ * V6071000 SPACER 4.6/10/32 スペーサ　ＦＬ * WB138200 P.C.B. MAIN J ＰＣＢ　メイン * WB138300 P.C.B. MAIN UC ＰＣＢ　メイン * WB138400 P.C.B. MAIN R ＰＣＢ　メイン * WB138500 P.C.B. MAIN T ＰＣＢ　メイン * WB138600 P.C.B. MAIN KL ＰＣＢ　メイン * WB138700 P.C.B. MAIN A ＰＣＢ　メイン * WB138800 P.C.B. MAIN BG ＰＣＢ　メイン CB281 VK026400 CN.BS.PIN 5P ワイヤートラップ CB301 VQ963000 CN.BS.PIN 9P ウエハー CB302 VQ585100 CN.BS.PIN 9P ケーブルホルダー CB303 VK024700 CN.BS.PIN 3P ワイヤートラップ 01 CB304 LB932040 CN.BS.PIN 4P ベースポスト 01 CB471 VM859600 CN.BS.PIN 15P ＦＦＣコネクター 01 CB472 VN394900 CN.BS.PIN 14P ＦＦＣコネクター CB473 VQ963100 CN.BS.PIN 10P ウエハー CB474 VK025200 CN.BS.PIN 8P ワイヤートラップ CB475 VQ963800 CN.BS.PIN 17P ウエハー CB476 VQ044400 CN.BS.PIN 9P ＦＦＣコネクター CB477 Vi878300 CN.BS.PIN 5P ケーブルホルダー CB681 Vi878100 CN.BS.PIN 3P ケーブルホルダー 01 CB682 VP206500 HOLDER.FUS EYF-52BCT ヒューズホルダー 01 CB683 VP206500 HOLDER.FUS EYF-52BCT ヒューズホルダー 01 CB684 VG879900 CN.BS.PIN 2P ベースピン 01 CB685 VG879900 CN.BS.PIN 2P ベースピン 01 CB731 VQ585100 CN.BS.PIN 9P ケーブルホルダー CB732 VQ585400 CN.BS.PIN 12P TE ケーブルホルダー CB771 VQ585400 CN.BS.PIN 12P TE ケーブルホルダー C281 US062100 C.CE.M.CHP 100pF 50V チップセラコン www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 70 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C282 US062100 C.CE.M.CHP 100pF 50V チップセラコン C283 UR877100 C.EL 10uF 63V ケミコン C284 UR877100 C.EL 10uF 63V ケミコン C285 UR877100 C.EL 10uF 63V ケミコン C286 UR877100 C.EL 10uF 63V ケミコン C287 UR829100 C.EL 1000uF 10V ケミコン C288 UR829100 C.EL 1000uF 10V ケミコン C289 US063100 C.CE.M.CHP 1000pF 50V チップセラコン C290 US063100 C.CE.M.CHP 1000pF 50V チップセラコン C291 UR838100 C.EL 100uF 16V ケミコン 01 C301 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C302 UR877100 C.EL 10uF 63V ケミコン C303 UR877100 C.EL 10uF 63V ケミコン C304 UR877100 C.EL 10uF 63V ケミコン C305 UR867100 C.EL 10uF 50V ケミコン C306 UR867100 C.EL 10uF 50V ケミコン C307 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C308 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C309 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C310 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C311 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C312 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C313 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C314 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C315 UR867330 C.EL 33uF 50V ケミコン C316 UR867330 C.EL 33uF 50V ケミコン C317 UR867330 C.EL 33uF 50V ケミコン C318 UR877220 C.EL 22uF 63V ケミコン C319 UR877220 C.EL 22uF 63V ケミコン C320 UR877100 C.EL 10uF 63V ケミコン C321 UA652100 C.MYLAR 100pF 50V マイラーコン 01 C322 UR877100 C.EL 10uF 63V ケミコン C323 UR877100 C.EL 10uF 63V ケミコン C324 FG650300 C.CE 3pF 50V セラコン 01 C325 UR877100 C.EL 10uF 63V ケミコン C326 UR877100 C.EL 10uF 63V ケミコン C327 UR877100 C.EL 10uF 63V ケミコン C328 UR877100 C.EL 10uF 63V ケミコン C329 UR867330 C.EL 33uF 50V ケミコン C330 UR867330 C.EL 33uF 50V ケミコン C331 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C332 UR877220 C.EL 22uF 63V ケミコン C333 UA652220 C.MYLAR 220pF 50V マイラーコン 01 C334 UR876470 C.EL 4.7uF 63V ケミコン C335 FG650300 C.CE 3pF 50V セラコン 01 C336 FG650300 C.CE 3pF 50V セラコン 01 C337 FG650300 C.CE 3pF 50V セラコン 01 C338 FG650300 C.CE 3pF 50V セラコン 01 C339 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C340 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C341 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C342 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 C343 VE326000 C.MYLAR.ML 0.1uF 50V 積層マイラーコン 01 P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 71 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C344 UR866470 C.EL 4.7uF 50V ケミコン 01 C345 UR828100 C.EL 100uF 10V ケミコン 01 C346 UR866470 C.EL 4.7uF 50V ケミコン 01 C347 UR868100 C.EL 100uF 50V ケミコン 01 * C349 WB121500 C.EL 6800uF 56V UCRTKAL ケミコン * C349 WB228900 C.EL 6800uF 56V JBG ケミコン * C350 WB121500 C.EL 6800uF 56V UCRTKAL ケミコン * C350 WB228900 C.EL 6800uF 56V JBG ケミコン C351 UA654100 C.MYLAR 0.01uF 50V RTKABGL マイラーコン 01 C352 UA654100 C.MYLAR 0.01uF 50V RTKABGL マイラーコン 01 C354 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C355 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C356 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C357 VT898000 C.MYLAR 0.1uF 100V マイラーコン 01 C358 VT898000 C.MYLAR 0.1uF 100V マイラーコン 01 C359 UR858100 C.EL 100uF 35V ケミコン C471 US064100 C.CE.M.CHP 0.01uF 50V チップセラコン C472 US062100 C.CE.M.CHP 100pF 50V チップセラコン C473 US063100 C.CE.M.CHP 1000pF 50V チップセラコン C474 US062100 C.CE.M.CHP 100pF 50V チップセラコン C475 US135100 C.CE.CHP 0.1uF 16V チップセラコン C476 US062100 C.CE.M.CHP 100pF 50V チップセラコン C477 US062100 C.CE.M.CHP 100pF 50V チップセラコン C478 UR857470 C.EL 47uF 35V ケミコン C480 UR877100 C.EL 10uF 63V ケミコン C482 UR877100 C.EL 10uF 63V R ケミコン C483 UR847470 C.EL 47uF 25V ケミコン C484 UR866100 C.EL 1uF 50V ケミコン 01 C485 WB165500 C.EL 0.33F 5.5V ゴールドキャパシタ C486 UR818220 C.EL 220uF 6.3V ケミコン C487 UR847470 C.EL 47uF 25V ケミコン C488 UR819100 C.EL 1000uF 6.3V ケミコン 01 C489 UR877100 C.EL 10uF 63V ケミコン C490 UR819100 C.EL 1000uF 6.3V ケミコン 01 C491 US135100 C.CE.CHP 0.1uF 16V BG チップセラコン C492 US135100 C.CE.CHP 0.1uF 16V チップセラコン C493 US135100 C.CE.CHP 0.1uF 16V チップセラコン C494 US062330 C.CE.M.CHP 330pF 50V BG チップセラコン C495 US062330 C.CE.M.CHP 330pF 50V BG チップセラコン C496 UR847470 C.EL 47uF 25V BG ケミコン C497 UR847470 C.EL 47uF 25V BG ケミコン C498 US062560 C.CE.CHP 560pF 50V BG チップセラ（ＳＬ） C499 VA761100 C.CE 27pF 50V BG セラコン 01 C500 US135100 C.CE.CHP 0.1uF 16V BG チップセラコン C501 VA761100 C.CE 27pF 50V BG セラコン 01 C502 UR847470 C.EL 47uF 25V BG ケミコン C503 US135100 C.CE.CHP 0.1uF 16V チップセラコン C504 US135100 C.CE.CHP 0.1uF 16V チップセラコン C505 UR866220 C.EL 2.2uF 50V ケミコン C506 UR866220 C.EL 2.2uF 50V ケミコン C507 UR866220 C.EL 2.2uF 50V ケミコン C508 US062100 C.CE.M.CHP 100pF 50V チップセラコン C509 US135100 C.CE.CHP 0.1uF 16V チップセラコン P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 72 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） C510 US135100 C.CE.CHP 0.1uF 16V チップセラコン C511 UR837330 C.EL 33uF 16V ケミコン 01 C512 US135100 C.CE.CHP 0.1uF 16V チップセラコン C513 US135220 C.CE.CHP 0.22uF 16V チップセラ（Ｆ） C514 US135220 C.CE.CHP 0.22uF 16V チップセラ（Ｆ） * C681 UR658470 C.EL 470uF 35V ケミコン C682 UR867100 C.EL 10uF 50V R ケミコン C683 UA654100 C.MYLAR 0.01uF 50V JUCTKABGL マイラーコン 01 C684 UA654100 C.MYLAR 0.01uF 50V R マイラーコン 01 C685 UA654100 C.MYLAR 0.01uF 50V R マイラーコン 01 * s C686 WB121400 C.CE.SAFTY 0.01uF 295V 規格認定コン C687 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C731 UA654100 C.MYLAR 0.01uF 50V T マイラーコン 01 C731 UA654100 C.MYLAR 0.01uF 50V RTKABGL マイラーコン 01 C732 UA654100 C.MYLAR 0.01uF 50V RTKABGL マイラーコン 01 C733 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C734 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C735 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C736 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C772 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C773 UA654100 C.MYLAR 0.01uF 50V ABG マイラーコン 01 C773 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C774 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 C775 UA654100 C.MYLAR 0.01uF 50V マイラーコン 01 s D302 VD631600 DIODE 1SS133,176 ダイオード 01 D303 VD631600 DIODE 1SS133,176 ダイオード 01 D304 VD631600 DIODE 1SS133,176 ダイオード 01 D305 VG441700 DIODE.ZENR MTZJ20B 20V RTKABGL ツェナーダイオード D305 VG442000 DIODE.ZENR MTZJ22A 22V JUC ツェナーダイオード 03 D307 VD631600 DIODE 1SS133,176 ダイオード 01 D308 VD631600 DIODE 1SS133,176 ダイオード 01 D309 VN008700 DIODE 1SS270A ダイオード 01 D310 VN008700 DIODE 1SS270A ダイオード 01 D311 VN008700 DIODE 1SS270A ダイオード 01 D312 VN008700 DIODE 1SS270A ダイオード 01 D313 VN008700 DIODE 1SS270A ダイオード 01 D314 VD631600 DIODE 1SS133,176 ダイオード 01 D315 VD631600 DIODE 1SS133,176 ダイオード 01 D316 VD631600 DIODE 1SS133,176 ダイオード 01 s D317 VG443200 DIODE.ZENR MTZJ30A 30V ツェナーダイオード D321 VN008700 DIODE 1SS270A ダイオード 01 D322 VN008700 DIODE 1SS270A ダイオード 01 D323 VN008700 DIODE 1SS270A ダイオード 01 D324 VN008700 DIODE 1SS270A ダイオード 01 D326 VN008700 DIODE 1SS270A ダイオード 01 s D327 WA653200 DIODE.BRG TS6P03G 6.0A 200V ダイオ－ドブリツジ D471 VT332900 DIODE 1SS355 ダイオード D472 VT332900 DIODE 1SS355 ダイオード D473 VU172200 DIODE.ZENR UDZ6.8B 6.8V ツェナーダイオード D474 VU172100 DIODE.ZENR UDZS6.2B 6.2V ツェナーダイオード D475 VT332900 DIODE 1SS355 ダイオード D476 VT332900 DIODE 1SS355 ダイオード D477 VU172000 DIODE.ZENR UDZS5.6BTE-17 5.6V ツェナーダイオード 01 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 73 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） D478 VT332900 DIODE 1SS355 ダイオード D479 VT332900 DIODE 1SS355 ダイオード D480 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D481 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D482 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D483 VT332900 DIODE 1SS355 R ダイオード D484 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D485 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D486 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D487 VU171900 DIODE.ZENR UDZ5.1B 5.1V ツェナーダイオード 01 D681 VD631600 DIODE 1SS133,176 ダイオード 01 D682 VG437000 DIODE.ZENR MTZJ4.7A 4.7V R ツェナーダイオード 01 s D683 VS997800 DIODE 1T2 ダイオード s D684 VS997800 DIODE 1T2 ダイオード s D685 VS997800 DIODE 1T2 R ダイオード s D686 VS997800 DIODE 1T2 ダイオード s D687 VS997800 DIODE 1T2 ダイオード D771 VU172500 DIODE.ZENR UDZS9.1B ツェナーダイオード D772 VT332900 DIODE 1SS355 ダイオード D773 VT332900 DIODE 1SS355 ダイオード * s F681 VV071600 FUSE 2.5A 250V TKABGL ヒユーズ２５０Ｖ * s F681 WB221100 FUSE 5.0A 125V JUCR ヒユーズ　１２５Ｖ　　　 G302 VR463400 TERM.GND D3.5 アース端子 01 G303 VR463400 TERM.GND D3.5 アース端子 01 G304 VR463400 TERM.GND D3.5 アース端子 01 G471 VR463400 TERM.GND D3.5 アース端子 01 IC281 XH436A00 IC LA7956 ＩＣ 03 * s IC301 X3830A00 IC STK404-120 120W アンプＩＣ　ＳＩＰ * s IC302 X3829A00 IC STK402-120Y 120W アンプＩＣ　ＳＩＬ * s IC303 X3829A00 IC STK402-120Y 120W アンプＩＣ　ＳＩＬ IC471 XY534A00 IC LC72722 BG ＲＤＳデコーダＩＣ * IC472 X4660A00 IC,CPU M3062VMGP-070FP MASK ROM ＩＣ、ＣＰＵ JK771 V9408200 JACK.PHONE MSJ-064-05B GR ホーンジャック * L301 WB121000 COIL LSSYM02C-001 空芯コイル * L302 WB121000 COIL LSSYM02C-001 空芯コイル * L303 WB121000 COIL LSSYM02C-001 空芯コイル * L304 WB121000 COIL LSSYM02C-001 空芯コイル * L305 WB121000 COIL LSSYM02C-001 空芯コイル L471 VU889500 COIL 220uH BG 円筒形固定コイル PJ281 V7190000 JACK.PIN 2P ピンジャック　２Ｐ PJ282 V7190000 JACK.PIN 2P ピンジャック　２Ｐ PJ283 V7190000 JACK.PIN 2P ピンジャック　２Ｐ * PN731 WB213200 PIN L=70 WB21320 スタイルピン * PN732 WB213200 PIN L=70 WB21320 スタイルピン Q281 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q282 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q283 iC174020 TR 2SC1740S R,S トランジスタ 01 s Q301 VD303700 TR 2SC3326 A,B トランジスタ 01 s Q302 VD303700 TR 2SC3326 A,B トランジスタ 01 s Q303 VD303700 TR 2SC3326 A,B トランジスタ 01 s Q304 VD303700 TR 2SC3326 A,B トランジスタ 01 s Q305 VD303700 TR 2SC3326 A,B トランジスタ 01 Q306 VP883100 TR 2SC1890A D,E トランジスタ 01 P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 74 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） s Q307 VC407900 TR 2SD1913 R,S トランジスタ 01 Q308 V3966800 TR 2SB949 O,Y トランジスタ s Q309 VC614000 TR 2SB1274 Q,R,S トランジスタ 02 Q310 VP883000 TR 2SA893A D,E トランジスタ s Q311 VP883000 TR 2SA893A D,E トランジスタ Q312 VP883100 TR 2SC1890A D,E トランジスタ 01 Q313 VP883100 TR 2SC1890A D,E トランジスタ 01 Q314 VP883100 TR 2SC1890A D,E トランジスタ 01 Q315 VP883100 TR 2SC1890A D,E トランジスタ 01 Q316 VP883100 TR 2SC1890A D,E トランジスタ 01 Q317 VP883000 TR 2SA893A D,E トランジスタ Q318 iA1015I0 TR 2SA1015 Y トランジスタ 01 Q319 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01 Q320 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01 Q321 VV655300 TR.DGT DTA144EKA デジタルトランジスタ 01 Q322 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q471 VP872700 TR 2SC4488 S,T トランジスタ Q472 VV556500 TR 2SA1037K Q,R,S トランジスタ Q473 VP872700 TR 2SC4488 S,T R トランジスタ Q474 iC1815I0 TR 2SC1815 Y トランジスタ 01 Q475 VV556400 TR 2SC2412K Q,R,S トランジスタ Q476 iC174020 TR 2SC1740S R,S BG トランジスタ 01 Q477 VV556500 TR 2SA1037K Q,R,S トランジスタ Q478 VV556500 TR 2SA1037K Q,R,S トランジスタ Q479 VV556500 TR 2SA1037K Q,R,S トランジスタ Q480 VV655700 TR.DGT DTC144EKA デジタルトランジスタ 01 Q481 VV655700 TR.DGT DTC144EKA デジタルトランジスタ 01 Q681 VE198800 TR 2SC2705 O,Y トランジスタ 01 Q682 iA1015I0 TR 2SA1015 Y R トランジスタ 01 Q683 VP872600 TR 2SA1708 S,T R トランジスタ Q684 iA1015I0 TR 2SA1015 Y R トランジスタ 01 Q685 VD678700 TR.DGT DTC114ES R デジタルトランジスタ 03 R289 HV755270 R.CAR.FP 270Ω 1/4W 不燃化カーボン抵抗 01 R294 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R330 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R331 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R333 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R335 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R336 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 R337 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 s R338 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01 s R345 HV756470 R.CAR.FP 4.7KΩ 1/4W 不燃化カーボン抵抗 01 s R346 HV754100 R.CAR.FP 10Ω 1/4W 不燃化カーボン抵抗 01 R350 WB279900 R.WW RGC55C 0.22+0.22 セメント抵抗 R358 WB279900 R.WW RGC55C 0.22+0.22 セメント抵抗 R359 WB279900 R.WW RGC55C 0.22+0.22 セメント抵抗 R360 WB279900 R.WW RGC55C 0.22+0.22 セメント抵抗 R361 WB279900 R.WW RGC55C 0.22+0.22 セメント抵抗 R368 HV753470 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 01 s R373 VP939700 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗 01 R379 HV753470 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 01 R381 HV753470 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 01 R383 HV753470 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 01 P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 75 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） R385 HV753470 R.CAR.FP 4.7Ω 1/4W 不燃化カーボン抵抗 01 s R390 VP939700 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗 01 s R391 VP939700 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗 01 s R392 VP939700 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗 01 s R393 VP939700 R.MTL.FLM 4.7Ω 1W 金属被膜抵抗 01 R397 HV756330 R.CAR.FP 3.3KΩ 1/4W 不燃化カーボン抵抗 01 R401 HV755330 R.CAR.FP 330Ω 1/4W 不燃化カーボン抵抗 01 R418 HV753220 R.CAR.FP 2.2Ω 1/4W RTKABGL 不燃化カーボン抵抗 01 R419 HV753220 R.CAR.FP 2.2Ω 1/4W RTKABGL 不燃化カーボン抵抗 01 R421 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 s R424 HV754470 R.CAR.FP 47Ω 1/4W 不燃化カーボン抵抗 01 R472 HV753220 R.CAR.FP 2.2Ω 1/4W 不燃化カーボン抵抗 01 * R683 RD354150 R.CAR.CHP 15Ω 1/16W R チップ抵抗 R688 V6730000 R.CAR. 2.2MΩ 1/2W UC 放電抵抗 R689 VC757900 R.MTL.OXD 47Ω 2W R 酸化金属被膜抵抗 01 R731 HV753220 R.CAR.FP 2.2Ω 1/4W RTKABGL 不燃化カーボン抵抗 01 R732 HV753220 R.CAR.FP 2.2Ω 1/4W RTKABGL 不燃化カーボン抵抗 01 R771 VP940800 R.MTL.OXD 470Ω 1W 酸化金属被膜抵抗 01 R772 VP940800 R.MTL.OXD 470Ω 1W 酸化金属被膜抵抗 01 RY301 V5966300 RELAY DS24D2-OS(M) リレー　２４Ｖ RY302 V5966300 RELAY DS24D2-OS(M) リレー　２４Ｖ * RY303 V5178900 RELAY DC DQ24D1-OS(M) リレー　２４Ｖ s RY681 V2712300 RELAY DC SDT-S-112LMR リレー　１２Ｖ ST681 V4040500 TERM M3 スクリューターミナル ST771 V4040500 TERM M3 スクリューターミナル SW281 V3624300 SW.SLIDE SS029-P022MJB-PA6 R スライドＳＷ SW771 VV523900 SW.PUSH PBS-YM-001 プッシュＳＷ s T681 XW605A00 TRANS.PWR J 電源トランス s T681 XW606A00 TRANS.PWR UC 電源トランス s T681 XW608A00 TRANS.PWR TKABGL 電源トランス s T681 XW974A00 TRANS.PWR R 電源トランス * TE301 WB054000 TERM.SP YKD21-5002N スピーカターミナル TE731 VY696300 TERM.SP 4P JUCRTA スピーカターミナル TE731 VY696400 TERM.SP 4P KBGL スピーカターミナル 06 * TE732 WB054100 TERM.SP YKD21-5004N スピーカターミナル XL471 V3930900 RSNR.CRYS 4.332MHz BG 水晶振動子 * XL472 WB213000 RSNR.CE 16.0MHz セラミック振動子 EP600140 SCR.BND.HD 3x10 MFZN2BL バインドＢタイトネジ 01 P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 76 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） RD350000 R.CHP 0Ω 1/16W チップ抵抗 01 RD353220 R.CHP 2.2Ω 1/16W チップ抵抗 01 RD354470 R.CHP 47Ω 1/16W チップ抵抗 01 RD354750 R.CHP 75Ω 1/16W チップ抵抗 01 RD354820 R.CHP 82Ω 1/16W チップ抵抗 01 RD355100 R.CHP 100Ω 1/16W チップ抵抗 01 RD355220 R.CHP 220Ω 1/16W チップ抵抗 01 RD355270 R.CHP 270Ω 1/16W チップ抵抗 01 RD355470 R.CHP 470Ω 1/16W チップ抵抗 01 RD355560 R.CHP 560Ω 1/16W チップ抵抗 01 RD355680 R.CHP 680Ω 1/16W チップ抵抗 01 RD356100 R.CHP 1KΩ 1/16W チップ抵抗 01 RD356120 R.CHP 1.2KΩ 1/16W チップ抵抗 01 RD356150 R.CHP 1.5KΩ 1/16W チップ抵抗 01 RD356180 R.CHP 1.8KΩ 1/16W チップ抵抗 01 RD356200 R.CHP 2KΩ 1/16W チップ抵抗 01 RD356220 R.CHP 2.2KΩ 1/16W チップ抵抗 01 RD356240 R.CHP 2.4KΩ 1/16W チップ抵抗 01 RD356270 R.CHP 2.7KΩ 1/16W チップ抵抗 01 RD356330 R.CHP 3.3KΩ 1/16W チップ抵抗 01 RD356390 R.CHP 3.9KΩ 1/16W チップ抵抗 01 RD356470 R.CHP 4.7KΩ 1/16W チップ抵抗 01 RD356510 R.CHP 5.1KΩ 1/16W チップ抵抗 01 RD356560 R.CHP 5.6KΩ 1/16W チップ抵抗 01 RD356680 R.CHP 6.8KΩ 1/16W チップ抵抗 01 RD356820 R.CHP 8.2KΩ 1/16W チップ抵抗 01 RD357100 R.CHP 10KΩ 1/16W チップ抵抗 01 RD357150 R.CHP 15KΩ 1/16W チップ抵抗 01 RD357180 R.CHP 18KΩ 1/16W チップ抵抗 01 RD357220 R.CHP 22KΩ 1/16W チップ抵抗 01 RD357330 R.CHP 33KΩ 1/16W チップ抵抗 01 RD357390 R.CHP 39KΩ 1/16W チップ抵抗 01 RD357470 R.CHP 47KΩ 1/16W チップ抵抗 01 RD357680 R.CHP 68KΩ 1/16W チップ抵抗 01 RD358100 R.CHP 100KΩ 1/16W チップ抵抗 01 RD358220 R.CHP 220KΩ 1/16W チップ抵抗 01 RD359100 R.CHP 1MΩ 1/16W チップ抵抗 01 Chip Resistors www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 77 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 10mm HJ35 1/4W Type 5mm HF85 1/6W Type HF45 1/4W Type Value 1/4W Type Part No. 1/6W Type Part No. 10 kΩ HF45 7100 HF45 7100 11 kΩ HF45 7110 HF45 7110 12 kΩ HJ35 7120 HF85 7120 13 kΩ HF45 7130 HF45 7130 15 kΩ HF45 7150 HF45 7150 18 kΩ HF45 7180 HF45 7180 22 kΩ HF45 7220 HF45 7220 24 kΩ HF45 7240 HF45 7240 27 kΩ HJ35 7270 HF85 7270 30 kΩ HF45 7300 HF45 7300 33 kΩ HF45 7330 HF45 7330 36 kΩ HF45 7360 HF45 7360 39 kΩ HF45 7390 HF45 7390 47 kΩ HF45 7470 HF45 7470 51 kΩ HF45 7510 HF45 7510 56 kΩ HF45 7560 HF45 7560 62 kΩ HF45 7620 HF45 7620 68 kΩ HF45 7680 HF45 7680 82 kΩ HF45 7820 HF45 7820 91 kΩ HF45 7910 HF45 7910 100 kΩ HF45 8100 HF45 8100 110 kΩ HF45 8110 HF45 8110 120 kΩ HF45 8120 HF45 8120 150 kΩ HF45 8150 HF45 8150 180 kΩ HF45 8180 HF45 8180 220 kΩ HJ35 8220 HF85 8220 270 kΩ HF45 8270 HF45 8270 300 kΩ HF45 8300 HF45 8300 330 kΩ HF45 8330 HF45 8330 390 kΩ HJ35 8390 HF85 8390 470 kΩ HF45 8470 HF45 8470 560 kΩ HJ35 8560 HF85 8560 680 kΩ HJ35 8680 HF85 8680 820 kΩ HJ35 8820 HF85 8820 1.0 MΩ HF45 9100 HF45 9100 1.2 MΩ HJ35 9120 ❊ 1.5 MΩ HJ35 9150 HF85 9150 1.8 MΩ HJ35 9180 HF85 9180 2.2 MΩ HJ35 9220 HF85 9220 3.3 MΩ HJ35 9330 HF85 9330 3.9 MΩ HJ35 9390 ❊ 4.7 MΩ HJ35 9470 HF85 9470 Value 1/4W Type Part No. 1/6W Type Part No. 1.0 Ω HJ35 3100 HF85 3100 1.8 Ω HJ35 3180 ❊ 2.2 Ω HJ35 3220 HF85 3220 3.3 Ω HJ35 3330 HF85 3330 4.7 Ω HJ35 3470 HF85 3470 5.6 Ω HJ35 3560 HF85 3560 10 Ω HF45 4100 HF45 4100 15 Ω HJ35 4150 HF85 4150 22 Ω HF45 4220 HF45 4220 27 Ω HJ35 4270 HF85 4270 33 Ω HF45 4330 HF45 4330 39 Ω HJ35 4470 HF85 4390 47 Ω HF45 4470 HF45 4470 56 Ω HF45 4560 HF45 4560 68 Ω HF45 4680 HF45 4680 75 Ω HF45 4750 HF45 4750 82 Ω HF45 4820 HF45 4820 91 Ω HF45 4910 HF45 4910 100 Ω HF45 5100 HF45 5100 110 Ω HJ35 5110 HF85 5110 120 Ω HF45 5120 HF45 5120 150 Ω HF45 5150 HF45 5150 160 Ω HJ35 5160 ❊ 180 Ω HF45 5180 HF45 5180 200 Ω HF45 5200 HF45 5200 220 Ω HF45 5220 HF45 5220 270 Ω HF45 5270 HF45 5270 330 Ω HF45 5330 HF45 5330 390 Ω HF45 5390 HF45 5390 430 Ω HF45 5430 HF45 5430 470 Ω HF45 5470 HF45 5470 510 Ω HF45 5510 HF45 5510 560 Ω HF45 5560 HF45 5560 680 Ω HF45 5680 HF45 5680 820 Ω HF45 5820 HF45 5820 910 Ω HF45 5910 HF45 5910 1.0 kΩ HF45 6100 HF45 6100 1.2 kΩ HF45 6120 HF45 6120 1.5 kΩ HF45 6150 HF45 6150 1.8 kΩ HF45 6180 HF45 6180 2.0 kΩ HJ35 6200 HF85 6200 2.2 kΩ HF45 6220 HF45 6220 2.4 kΩ HJ35 6240 HF85 6240 2.7 kΩ HF45 6270 HF45 6270 3.0 kΩ HF45 6300 HF45 6300 3.3 kΩ HF45 6330 HF45 6330 3.6 kΩ HJ35 6360 HF85 6360 3.9 kΩ HF45 6390 HF45 6390 4.7 kΩ HF45 6470 HF45 6470 5.1 kΩ HF45 6510 HF45 6510 5.6 kΩ HF45 6560 HF45 6560 6.8 kΩ HF45 6680 HF45 6680 8.2 kΩ HF45 6820 HF45 6820 9.1 kΩ HF45 6910 HF45 6910 Parts List for Carbon Resistors ❊ : Not available www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E 1 2 3 4 5 6 7 78 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 J, U, C, R, T, K, A, L models B, G models 2-103 2-104 1-25 1-5 1-4 1-6 1-25 1-2 1-25 2-104 2-104 2-7 2-1 201-1 201 200-1 200 168 163 163 171 103 160 160 160 160 17 16 160 164 6 103 171 101 163 165 164 122 168 167 167 109 167 167 168 170 170 15 151 120 120 163 163 160 152 167 5 6 (8) 5 (4) (4) 5 23 12 (1) 5 (2) 5 (3) 6 (3) 6 (2) 6 (5) 5 (5) 6 (1) 6 (6) 121 150 (7) 203 202 1-10 1-13 R model I EXPLODED VIEW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 79 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 I MECHANICAL PARTS 1-2 MF114160 FLEXIBLE FLAT CABLE 14P 160mm P=1.25 カード電線　Ｃ＆Ｃ * 1-4 WA799000 FRONT PANEL AX340GD J フロントパネル * 1-4 WA797700 FRONT PANEL V340GD T フロントパネル * 1-4 WA798000 FRONT PANEL V340RDSBL BG フロントパネル * 1-4 WA799100 FRONT PANEL AX340SI J フロントパネル * 1-4 WA797900 FRONT PANEL V340SI CRL フロントパネル * 1-4 WA798200 FRONT PANEL V340RDSSI BG フロントパネル * 1-4 WA798400 FRONT PANEL 5630GD T フロントパネル * 1-4 WA798300 FRONT PANEL 5630BL UCAR フロントパネル * 1-4 WA798600 FRONT PANEL 5630RDSBL BG フロントパネル * 1-4 WA798500 FRONT PANEL 5630SI UCTKAR フロントパネル * 1-4 WA798900 FRONT PANEL 5630RDSSI BG フロントパネル * 1-5 WA799400 BUTTONCASE 340 V340GD,5630GD ボタンケース３４０ * 1-5 WA799300 BUTTONCASE 340 V340BL ボタンケース３４０ * 1-5 WA799700 BUTTONCASE 340 V340SI,5630SI ボタンケース３４０ * 1-5 WA799800 BUTTONCASE 340 5630RDSBL ボタンケース３４０ * 1-6 WA799900 BUTTON/RDS 340 V340/5630RDSBL ボタン／ＲＤＳ３４０ * 1-6 WA802500 BUTTON/RDS 340 V340/5630RDSSI BG ボタン／ＲＤＳ３４０ * 1-10 WA794800 ESCUTCHEON/VOL V340/5630GD エスカッションＶＯＬ * 1-10 WA794700 ESCUTCHEON/VOL V340/5630BL エスカッションＶＯＬ * 1-10 WA795000 ESCUTCHEON/VOL V340/5630SI エスカッションＶＯＬ * 1-13 WA290500 SHEET, WINDOW V340GD/SI,5630GD JCRL シート／ウインドウ * 1-13 WA796300 SHEET, WINDOW V340RDSBL/SI,5630GD BG シート／ウインドウ * 1-13 WA796400 SHEET, WINDOW 5630BL UCAR シート／ウインドウ * 1-13 WA796500 SHEET, WINDOW 5630RDSBL BG シート／ウインドウ 1-25 EP630220 BIND HEAD P-TITE SCREW 3x8 MFZN2BL バインドＰタイトネジ * 2-1 WB139200 P.C.B. ASS'Y DSP J ＰＣＢ　ＤＳＰ * 2-1 WB139300 P.C.B. ASS'Y DSP UCRTKABGL ＰＣＢ　ＤＳＰ * 2-7 MF113070 FLEXIBLE FLAT CABLE 13P 70mm P=1.25 カード電線　Ｃ＆Ｃ 2-103 VK865300 HEX. HEAD TAP. SCREW WITH WS 3x18 MFC2BL 座金付六角タッピングネジ 2-104 VT669300 PW HEAD B-TITE SCREW 3x8-8 MFC2 ＰＷヘッドＢタイトネジ * 5 WB138200 P.C.B. ASS'Y MAIN J ＰＣＢ　メイン * 5 WB138300 P.C.B. ASS'Y MAIN UC ＰＣＢ　メイン * 5 WB138400 P.C.B. ASS'Y MAIN R ＰＣＢ　メイン * 5 WB138500 P.C.B. ASS'Y MAIN T ＰＣＢ　メイン * 5 WB138600 P.C.B. ASS'Y MAIN K ＰＣＢ　メイン * 5 WB138700 P.C.B. ASS'Y MAIN A ＰＣＢ　メイン * 5 WB138800 P.C.B. ASS'Y MAIN BG ＰＣＢ　メイン * 6 WB138900 P.C.B. ASS'Y FUNCTION JUCTKAL ＰＣＢファンクション * 6 WB139000 P.C.B. ASS'Y FUNCTION R ＰＣＢファンクション * 6 WB139100 P.C.B. ASS'Y FUNCTION BG ＰＣＢファンクション 12 V6782200 AM/FM TUNER TFCE1J117A J ＡＭ／ＦＭ　チューナ 12 V6782300 AM/FM TUNER TFCE1U115A UCRTK ＡＭ／ＦＭ　チューナ 12 V6782400 AM/FM TUNER TFCE1E317A ABGL ＡＭ／ＦＭ　チューナ * s 15 X4203A00 POWER TRANSFORMER J 電源トランス * s 15 X4236A00 POWER TRANSFORMER UC 電源トランス * s 15 X4205A00 POWER TRANSFORMER R 電源トランス * s 15 X4206C00 POWER TRANSFORMER TK 電源トランス * s 15 X4207A00 POWER TRANSFORMER A 電源トランス * s 15 X4237A00 POWER TRANSFORMER BGL 電源トランス * s 16 WB211800 POWER CABLE 2m J パワーコードＡＳＳＹ * s 16 WB120700 POWER CABLE 2m UC パワーコードＡＳＳＹ * s 16 WB211900 POWER CABLE 2m R パワーコードＡＳＳＹ * s 16 WB120600 POWER CABLE 2m T パワーコードＡＳＳＹ ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank ✻ New Parts　＊ 新規部品（マーク#の部品は、基板に含まれません） Schm Ref. PART NO. Description Remarks Markets 部　品　名 Rank * s 16 WB212000 POWER CABLE 2m K パワーコードＡＳＳＹ * s 16 WB212100 POWER CABLE 2m A パワーコードＡＳＳＹ * s 16 WB212200 POWER CABLE 2m B パワーコードＡＳＳＹ * s 16 WB212300 POWER CABLE 2m GL パワーコードＡＳＳＹ 17 V2438700 CORD STOPPER 10P1 コードストッパー 23 MF115140 FLEXIBLE FLAT CABLE 15P 140mm P=1.25 カード電線　Ｃ＆Ｃ * 101 WB872800 TOP COVER GD トップカバー * 101 WA791900 TOP COVER BL トップカバー * 101 WB873000 TOP COVER SI トップカバー * 103 WA794500 REAR PANEL AX340 J リアパネル * 103 WA793200 REAR PANEL V340 C リアパネル * 103 WA793100 REAR PANEL V340 R リアパネル * 103 WA793300 REAR PANEL V340 T リアパネル * 103 WA793500 REAR PANEL V340 L リアパネル * 103 WA793600 REAR PANEL V340RDS BG リアパネル * 103 WA793800 REAR PANEL 5630 UC リアパネル * 103 WB031100 REAR PANEL 5630 R リアパネル * 103 WA794000 REAR PANEL 5630 TK リアパネル * 103 WA794100 REAR PANEL 5630 A リアパネル * 103 WA794300 REAR PANEL 5630 BG リアパネル * 109 WA796100 SUPPORT, PCB サポート／ＰＣＢ * 120 V0042500 LEG D60/H21 V340/5630GD レッグ　（ＧＤ） * 120 VS025000 LEG (HS) D60/H21 V340BL/SI,5630SI レッグ　（ＨＳ） * 120 VV544300 LEG (BL) D60/H21 5630BL レッグ　（ＢＬ） * 121 WA795400 KNOB D44 GD ノブ　Ｄ４４ * 121 WA795300 KNOB D44 BL ノブ　Ｄ４４ * 121 WA795600 KNOB D44 SI ノブ　Ｄ４４ * 122 WA795800 BUTTON/D6 GD ボタン／Ｄ６ * 122 WA795700 BUTTON/D6 BL ボタン／Ｄ６ * 122 WA796000 BUTTON/D6 SI ボタン／Ｄ６ * 150 VU590000 BINDING TIE CBTD001B インシュロックタイ * 151 WB870100 DAMPER ダンパー／サイド * 152 V7616600 DAMPER SCREW MASK ダンパー 160 VN413300 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2BL ボンディングＢタイトネジ 01 163 EP600250 BIND HEAD B-TITE SCREW 3x8 MFZN2Y バインドＢタイトネジ 01 164 EG330030 BIND HEAD SCREW 3x6 MFC2BL バインド小ネジ 01 165 EP630220 BIND HEAD P-TITE SCREW 3x8 MFZN2BL バインドＰタイトネジ 167 VT669300 PW HEAD B-TITE SCREW 3x8-8 MFC2 ＰＷヘッドＢタイトネジ 168 VT669400 PW HEAD B-TITE SCREW 3x15-8 MFC2 ＰＷヘッドＢタイトネジ 170 21991500 PW HEAD S-TITE SCREW 4x8-10 MFC2BL ＰＷヘッドＳタイトネジ 01 171 VD069600 PW HEAD S-TITE SCREW 4x8-10 MFNI33 GD,SI ＰＷヘッドＳタイトネジ 01 171 21991500 PW HEAD S-TITE SCREW 4x8-10 MFC2BL BL ＰＷヘッドＳタイトネジ 01 ACCESSORIES 付属品 200 WA220300 REMOTE CONTROL RAV300 RRC4001-1001LC JUCRTKAL リモコン 200-1 AAX46580 BATTERY COVER 103RRC-244-01G 103RRC-244-01G 電池蓋 * 201 WA617700 REMOTE CONTROL RAV16 RC1112921/00 BG リモコン 201-1 AAX49660 BATTERY COVER 3139 224 22451 電池蓋 * 202 WB212500 ANTENNA, FM 1P 1.4m JUCRTK ＦＭアンテナコード * 202 WB212400 ANTENNA, FM 1P 1.4m ABG ＦＭアンテナコード 202 VY972200 ANTENNA, FM 1P 1.4m L ＦＭアンテナコード * 203 WB212600 ANTENNA, AM LOOP 1P 1.0m JUCRTKABG ＡＭループアンテナ 203 VR248500 ANTENNA, AM LOOP 1P 1.0m L ＡＭループアンテナ BATTERY, MANGANESE 2PC R6CP マンガン電池 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 A B C D E F G H I J 1 3 4 5 7 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 6 80 Key No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Function TV POWER REW CODE SET AV POWER STANDBY SYSTEM POWER CD MD/CD-R TUNER SLEEP DVD D-TV/CBL VCR V-AUX REC, DISC SKIP PAUSE AUDIO 6CH INPUT SKIP - PLAY SKIP + CODE 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 STOP 8 FF AMP TV VOL + TV VOL – TV MUTE TV CH + TV CH – TV INPUT VOLUME + VOLUME – MUTE 1 2 3 4 5 6 7 42 43 44 45 46 47 48 49 50 51 52 53 54 9 0 +10 ENTER TITLE > MENU < SELECT > RETURN < DISPLAY – – – – – – – – – – – – 7A-4F 7A-09 – – 7A-0B 7A-08 7A-0A – CD 7A-0D 7A-09 7A-0C – – – – – – – – – – 79-11 79-12 79-13 79-14 79-15 79-16 79-17 79-18 – – – – – – – – – – – – 79-AF 79-A9 – – 79-AB 79-A8 79-AE – MD 79-AC 79-AA 79-AD – – – – – – – – – – 79-85 79-86 79-87 79-88 79-89 79-8A 79-8B 79-8C – 7F-80 – – – – – – – – – – – 7F-83 – – 7F-86 7F-82 7F-87 – CD-R 7F-88 7F-84 7F-89 – – – – – – – – – – 7F-91 7F-92 7F-93 7F-94 7F-95 7F-96 7F-97 7F-98 – – – – – – – – – – – – – – – – – – – – TUNER – – – – – – – – – – – – – 7A-E5 7A-E6 7A-E7 7A-E8 7A-E9 7A-EA 7A-EB 7A-EC – A5-AA – – – – – – – – – – 55-56 AA-5A 95-A6 – 6A-9A A5-9A AA-9A – DVD (P) 69-9A 6A-5A A9-9A – – – – – – – – – – 6A-AA 9A-AA 5A-AA A6-AA 66-AA 96-AA 56-AA A9-AA – 7C-80 – – – – – – – – – – 7C-8B 7C-83 7C-AD – 7CB9 7C-82 7C-BA – DVD (Y) 7C-86 7C-85 7C-87 – – – – – – – – – – 7C-94 7C-95 7C-96 7C-97 7C-98 7C-99 7C-9A 7C-9B – 3D-8D – – – – – – – – – – – 06-B6 33-83 – 49-F9 0A-BA 4A-FA – DVD (M) 04-B4 00-B0 05-B5 – – – – – – – – – – 10-A0 11-A1 12-A2 13-A3 14-A4 15-A5 16-A6 17-A7 – A5-AA – – – – – – – – – – 56-5A AA-5A 95-A6 – 6A-9A A5-9A AA-9A – DVD-R (P) 69-9A 6A-5A A9-9A – – – – – – – – – – 6A-AA 9A-AA 5A-AA A6-AA 66-AA 96-AA 56-AA A9-AA 79-19 79-10 79-1A 79-0B – – – – – – – – 79-0A 79-8D 79-8E 79-8F – – – – – – – – – 79-A5 7F-99 7F-90 7F-9A 7F-8A – – – – – – – – 7F-9E – – – – – 7A-10 7A-12 – – – – 7A-11 – 69-AA AA-AA A9-56 A9-A5 6A-56 A9-66 A6-66 99-66 A5-66 59-66 5A-A9 69-66 55-AA 7C-9C 7C-93 7C-9D 7C-9E 7C-B1 7C-B4 7C-B2 7C-B5 7C-B8 7C-B6 7C-B7 7C-B3 7C-A6 18-A8 19-A9 89-39 – 9B-2B 85-35 80-30 87-37 82-32 88-38 81-31 86-36 92-22 69-AA AA-AA A9-56 A9-A5 6A-56 A9-66 A6-66 99-66 A5-66 59-66 5A-A9 69-66 55-AA – – 7A-1E 7A-1D 7A-15 7A-C9 7A-16 7A-57 7A-C1 7A-54 7A-0F 7A-55 – – – 7A-87 – – – – AMP – – – – – – – – – – 7A-1A 7A-1B 7A-1C 7A-88 7A-89 7A-8A 7A-8B 7A-8C 7A-8D 7A-8E 7A-8F 7A-90 7A-95 7A-97 7A-56 7A-86 7A-98 7A-9C 7A-53 – 7A-52 7A-85 7A-99 – 15 TUNER AUDIO FF VOLUME + 8 SLEEP 6CH INPUT AMP VOLUME - 7 CD REC REW CH - 4 MD/CD-R PAUSE STOP INPUT 5 STANDBY VCR SKIP + MUTE 2 SYSTEM POWER V-AUX CODE SET CH + 3 IC1: µPD17242MC-114 P0E2 P0E3 REM VDD XOUT XIN GND RESETPU P0D2 P0D3 P1B/INT P0E0 P0E1 P1A0 P1A1 P0C1 P0C0 P0B3 P0B2 P0B1 P0B0 P0A3 P1A2 P0D1 P0D0 P0C3 P0C2 P0A2 P0A1 P0A0 6 7 JP1 JP2 8 9 10 11 1 2 3 4 5 12 13 14 25 24 23 22 21 20 19 18 17 16 TV POWER DVD SKIP- VOL + MUTE AV POWER D-TV/CBL PLAY VOL - 1 > MENU ENTER TITLE 0 +10 8 9 < DISPLAY > RETURN < SELECT 29 28 27 26 30 R1 2Ω (1/4W) D1 SID303C-01 Q1 2SC3265-Y T2 T1 C4 0.1µF NOT MOUNTED 3 2 1 R2 22Ω C3 0.1µF R4 100kΩ D3 RLS-73 2.1V IC2 X1 4MHz OPEN C1 47µF 3.0V + C2 220µF + R3 0Ω I REMOTE CONTROL RAV300 (RX-V340 / HTR-5630 / DSP-AX340) G SCHEMATIC DIAGRAM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E 1 2 3 4 5 6 7 81 RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340 RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 Key No. 1 DVD C1 2 D-TV/CBL 54 3 VCR 0F 4 POWER 1F 5 CD 15 6 MD/CD-R C9 7 V-AUX 55 8 6CH INPUT 87 9 TUNER 16 10 A/B/C/D/E 12 11 PRESET – 11 12 PRESET + 10 13 / DTS 90 14 6.1 / 5.1 97 15 NIGHT 95 16 SLEEP 57 17 TEST 85 18 VOLUME + 1A 19 STEREO 56 20 PROG – 59 21 MUTE 1C 22 PROG + 58 23 LEVEL 86 24 VOLUME – 1B 25 SET MENU 9C 26 98 27 ——— ——— 28 ——— ——— 29 ——— ——— 30 99 31 – 53 32 + 52 33 ——— ——— Key Name Data Code Key No. Key Name Data Code CUSTOM CODE: 7A I REMOTE CONTROL RAV16 (RX-V340RDS / HTR-5630RDS) The schematic diagram is not available. 回路図は非公開です。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RX-V340/RX-V340RDS/ HTR-5630/HTR-5630RDS/DSP-AX340 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
