雅马哈YAMAHA DG60FX-112电路原理图

分类:电子电工 日期: 点击:0
雅马哈YAMAHA DG60FX-112电路原理图-0 雅马哈YAMAHA DG60FX-112电路原理图-1 雅马哈YAMAHA DG60FX-112电路原理图-2 雅马哈YAMAHA DG60FX-112电路原理图-3 雅马哈YAMAHA DG60FX-112电路原理图-4 雅马哈YAMAHA DG60FX-112电路原理图-5 雅马哈YAMAHA DG60FX-112电路原理图-6 雅马哈YAMAHA DG60FX-112电路原理图-7 雅马哈YAMAHA DG60FX-112电路原理图-8 雅马哈YAMAHA DG60FX-112电路原理图-9

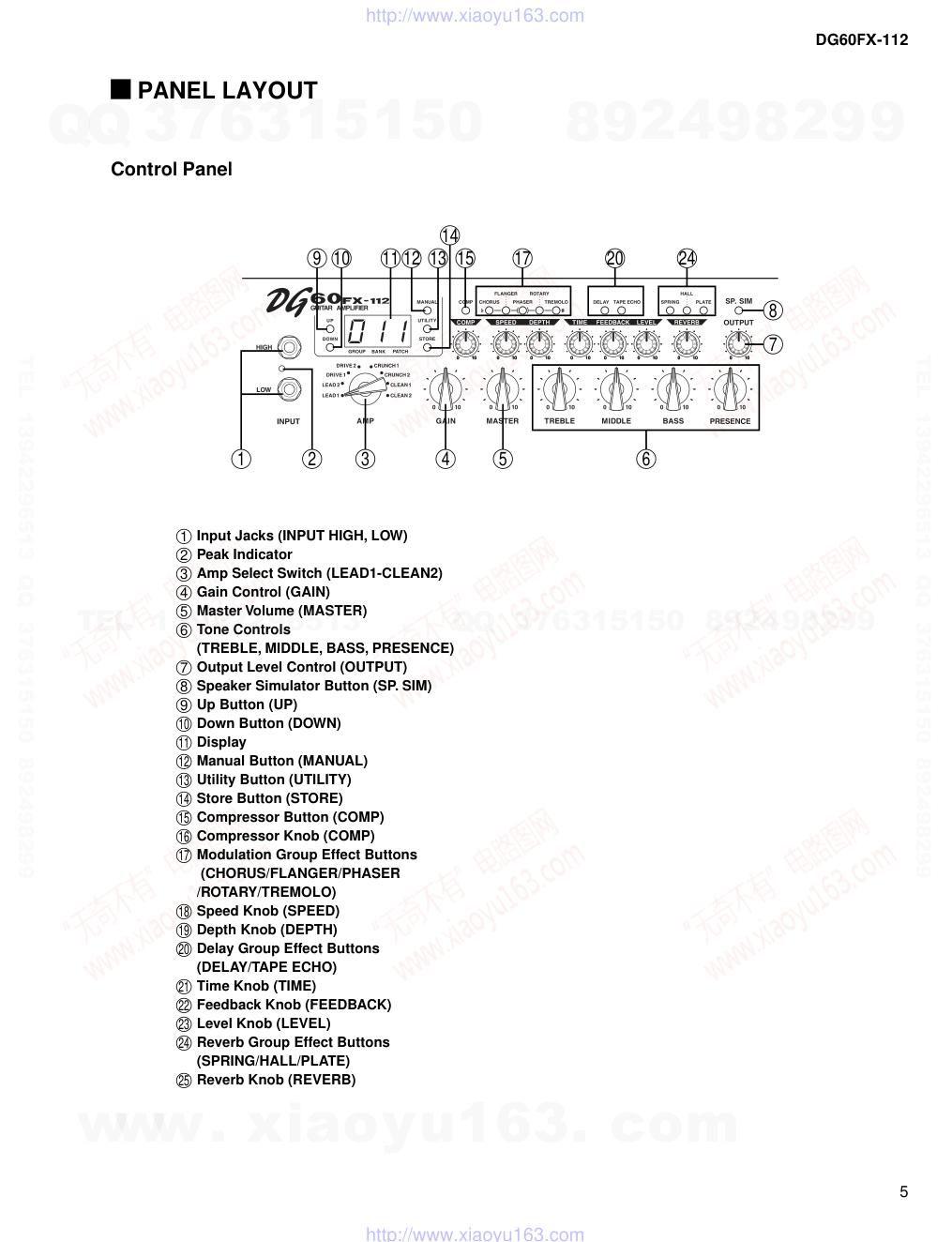

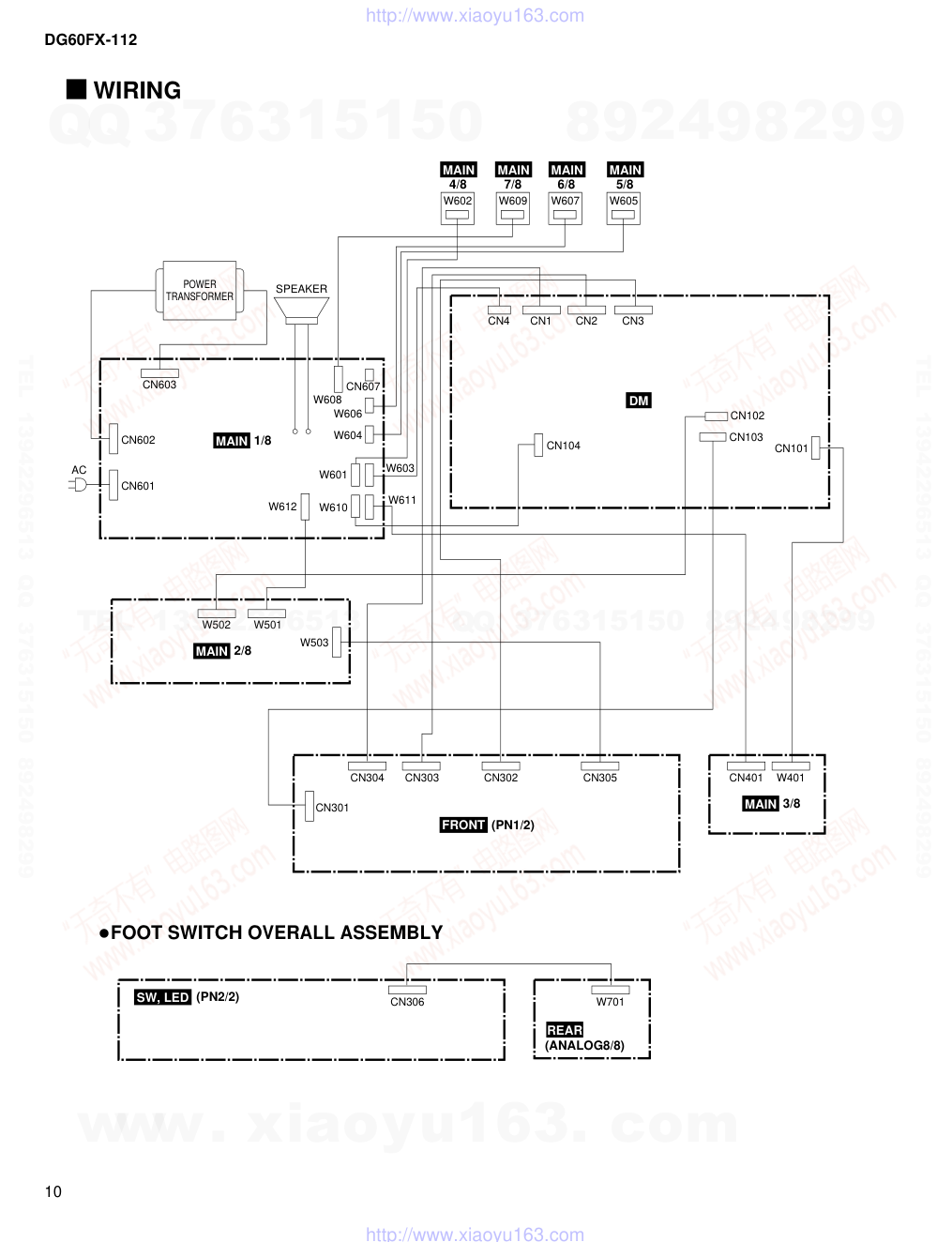

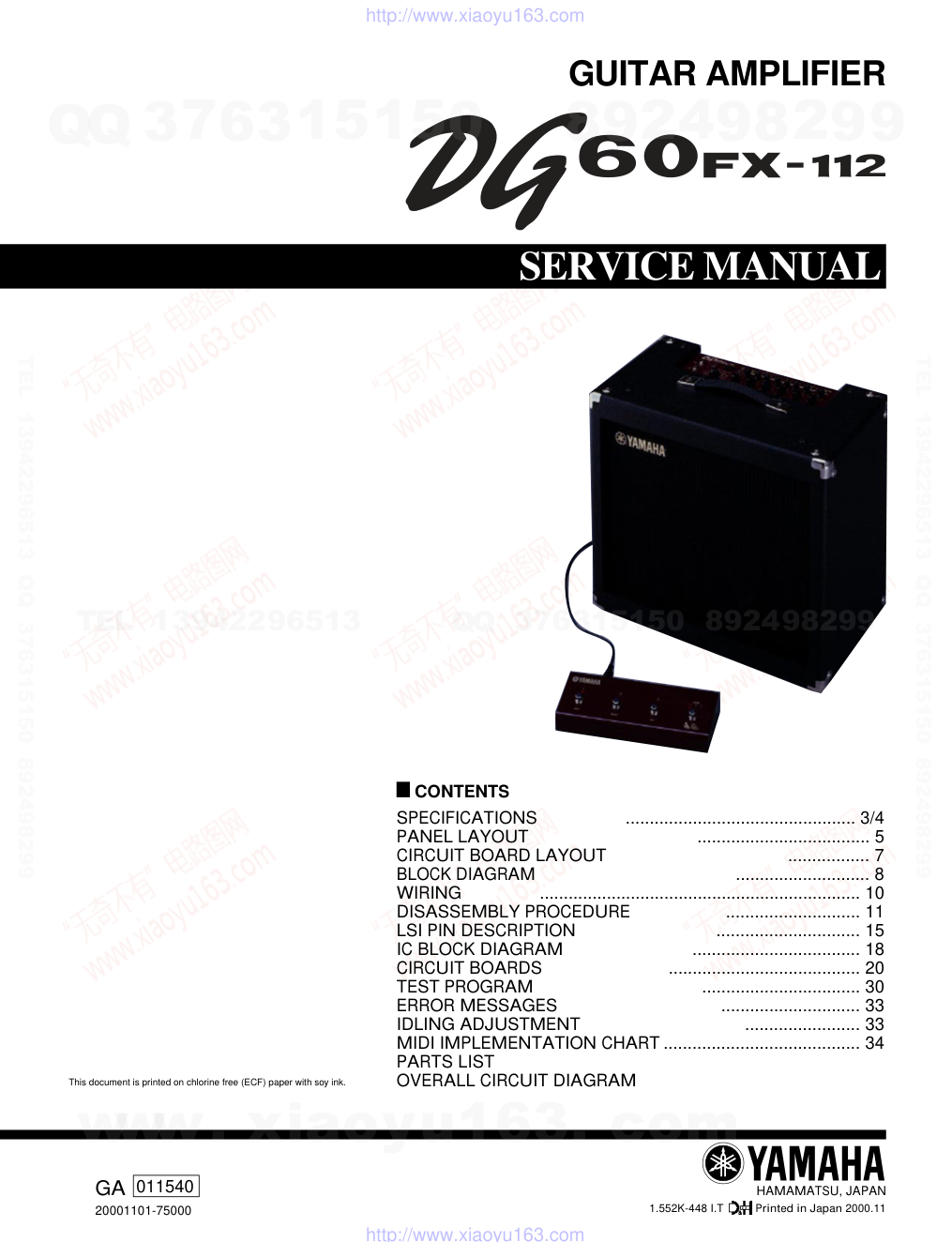

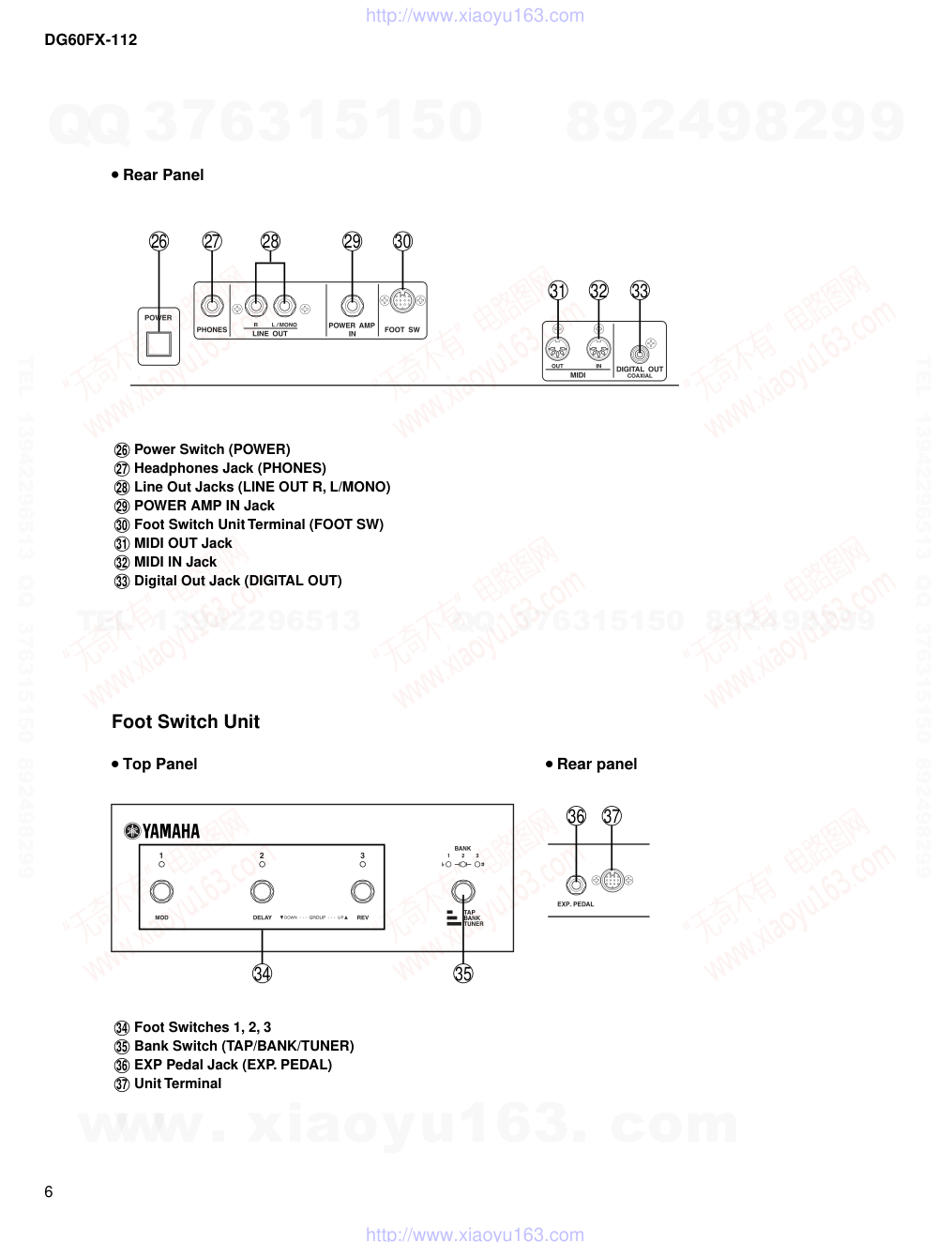

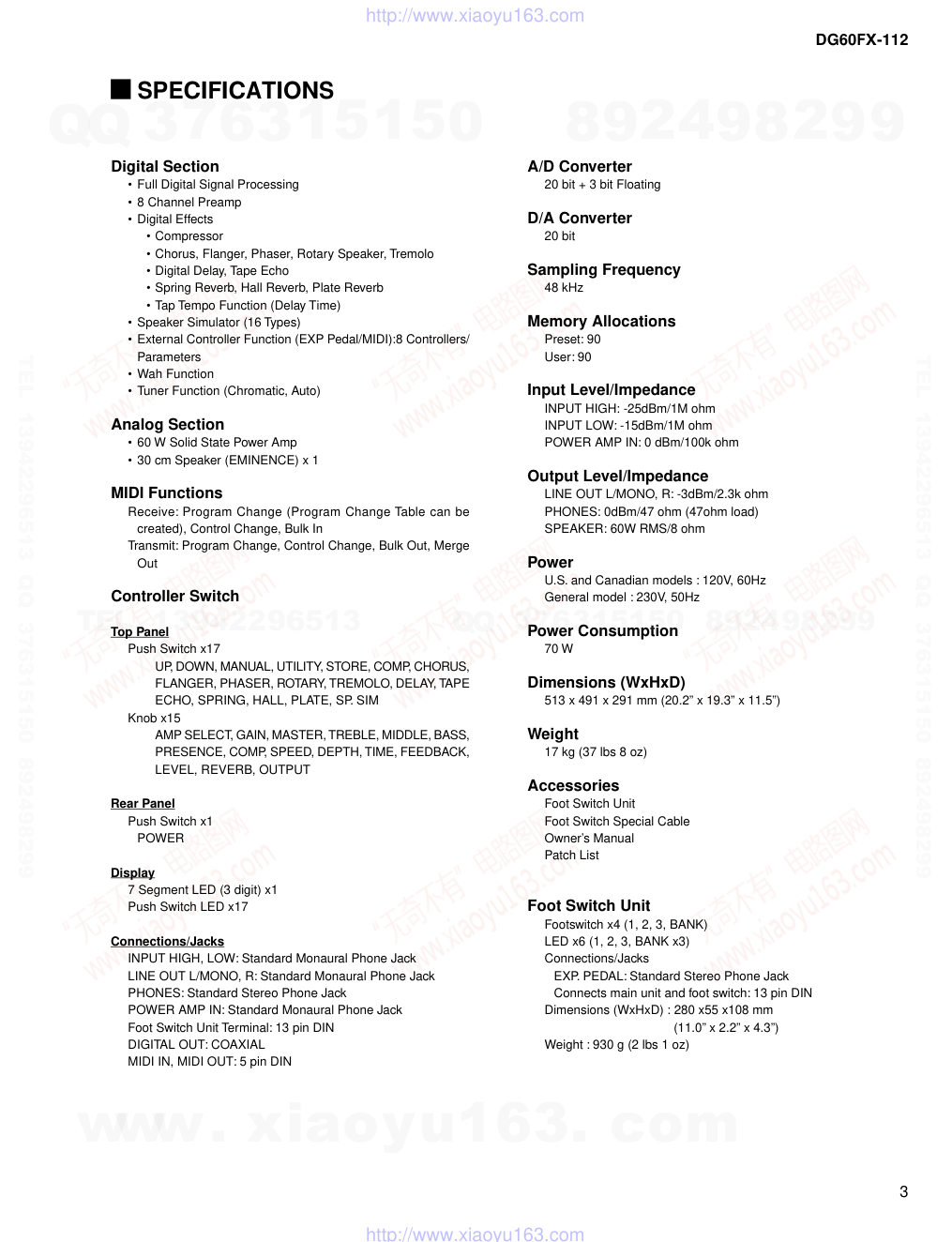

DG60FX-112 1 SERVICE MANUAL GA 011540 20001101-75000 1.552K-448 I.T Printed in Japan 2000.11 HAMAMATSU, JAPAN GUITAR AMPLIFIER CONTENTS SPECIFICATIONS ................................................ 3/4 PANEL LAYOUT .................................... 5 CIRCUIT BOARD LAYOUT ................. 7 BLOCK DIAGRAM ............................ 8 WIRING ................................................................... 10 DISASSEMBLY PROCEDURE ............................ 11 LSI PIN DESCRIPTION .............................. 15 IC BLOCK DIAGRAM ................................... 18 CIRCUIT BOARDS ........................................ 20 TEST PROGRAM ................................. 30 ERROR MESSAGES ............................. 33 IDLING ADJUSTMENT ........................ 33 MIDI IMPLEMENTATION CHART ......................................... 34 PARTS LIST OVERALL CIRCUIT DIAGRAM This document is printed on chlorine free (ECF) paper with soy ink. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 2 IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under- stood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in per- sonal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certifi- cation, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. LITHIUM BATTERY HANDLING This product uses a lithium battery for memory back-up. WARNING : Lithium batteries are dangerous because they can be exploded by improper handling. Observe the following pre- cautions when handling or replacing lithium batteries. Leave lithium battery replacement to qualified service personnel. Always replace with batteries of the same type. When installing on the PC board by soldering, solder using the connection terminals provided on the battery cells. Never solder directly to the cells. Perform the soldering as quickly as possible. Never reverse the battery polarities when installing. Do not short the batteries. Do not attempt to recharge these batteries. Do not disasemble the batteries. Never heat batteries or throw them into fire. ADVARSEL! Lithiumbatteri-Eksplosionsfare ved fejlagtig handtering. Udskiftning ma kun ske med batteri af samme fabrikat og type. lever det brugte batteri tilbage til leverandren. VARNING Explosionsfara vid felaktigt batteribyte. Anvand samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera anvant batteri enligt fabrikantens instruktion. VAROITUS Paristo voi rajahtaa, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiiin. Havita kaytetty paristo valmistajan ohjeiden mukaisesti. The following information complies with Dutch official Gazette 1995. 45; ESSENTIALS OF ORDER ON THE COLLECTION OF BATTERIES. • Please refer to the diassembly procedure for the removal of Back-up Battery. • Leest u voor het verwijderen van de backup batterij deze beschrijving. 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 3 SPECIFICATIONS Digital Section • Full Digital Signal Processing • 8 Channel Preamp • Digital Effects • Compressor • Chorus, Flanger, Phaser, Rotary Speaker, Tremolo • Digital Delay, Tape Echo • Spring Reverb, Hall Reverb, Plate Reverb • Tap Tempo Function (Delay Time) • Speaker Simulator (16 Types) • External Controller Function (EXP Pedal/MIDI):8 Controllers/ Parameters • Wah Function • Tuner Function (Chromatic, Auto) Analog Section • 60 W Solid State Power Amp • 30 cm Speaker (EMINENCE) x 1 MIDI Functions Receive: Program Change (Program Change Table can be created), Control Change, Bulk In Transmit: Program Change, Control Change, Bulk Out, Merge Out Controller Switch Top Panel Push Switch x17 UP, DOWN, MANUAL, UTILITY, STORE, COMP, CHORUS, FLANGER, PHASER, ROTARY, TREMOLO, DELAY, TAPE ECHO, SPRING, HALL, PLATE, SP. SIM Knob x15 AMP SELECT, GAIN, MASTER, TREBLE, MIDDLE, BASS, PRESENCE, COMP, SPEED, DEPTH, TIME, FEEDBACK, LEVEL, REVERB, OUTPUT Rear Panel Push Switch x1 POWER Display 7 Segment LED (3 digit) x1 Push Switch LED x17 Connections/Jacks INPUT HIGH, LOW: Standard Monaural Phone Jack LINE OUT L/MONO, R: Standard Monaural Phone Jack PHONES: Standard Stereo Phone Jack POWER AMP IN: Standard Monaural Phone Jack Foot Switch Unit Terminal: 13 pin DIN DIGITAL OUT: COAXIAL MIDI IN, MIDI OUT: 5 pin DIN A/D Converter 20 bit + 3 bit Floating D/A Converter 20 bit Sampling Frequency 48 kHz Memory Allocations Preset: 90 User: 90 Input Level/Impedance INPUT HIGH: -25dBm/1M ohm INPUT LOW: -15dBm/1M ohm POWER AMP IN: 0 dBm/100k ohm Output Level/Impedance LINE OUT L/MONO, R: -3dBm/2.3k ohm PHONES: 0dBm/47 ohm (47ohm load) SPEAKER: 60W RMS/8 ohm Power U.S. and Canadian models : 120V, 60Hz General model : 230V, 50Hz Power Consumption 70 W Dimensions (WxHxD) 513 x 491 x 291 mm (20.2” x 19.3” x 11.5”) Weight 17 kg (37 lbs 8 oz) Accessories Foot Switch Unit Foot Switch Special Cable Owner’s Manual Patch List Foot Switch Unit Footswitch x4 (1, 2, 3, BANK) LED x6 (1, 2, 3, BANK x3) Connections/Jacks EXP. PEDAL: Standard Stereo Phone Jack Connects main unit and foot switch: 13 pin DIN Dimensions (WxHxD) : 280 x55 x108 mm (11.0” x 2.2” x 4.3”) Weight : 930 g (2 lbs 1 oz) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 4 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 PANEL LAYOUT Input Jacks (INPUT HIGH, LOW) Peak Indicator Amp Select Switch (LEAD1-CLEAN2) Gain Control (GAIN) Master Volume (MASTER) Tone Controls (TREBLE, MIDDLE, BASS, PRESENCE) Output Level Control (OUTPUT) Speaker Simulator Button (SP. SIM) Up Button (UP) Down Button (DOWN) Display Manual Button (MANUAL) Utility Button (UTILITY) Store Button (STORE) Compressor Button (COMP) Compressor Knob (COMP) Modulation Group Effect Buttons (CHORUS/FLANGER/PHASER /ROTARY/TREMOLO) Speed Knob (SPEED) Depth Knob (DEPTH) Delay Group Effect Buttons (DELAY/TAPE ECHO) Time Knob (TIME) Feedback Knob (FEEDBACK) Level Knob (LEVEL) Reverb Group Effect Buttons (SPRING/HALL/PLATE) Reverb Knob (REVERB) Control Panel 1 2 4 3 7 5 6 8 24 20 17 11 12 9 15 13 10 14 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 6 34 35 36 37 26 27 28 29 30 31 32 33 Power Switch (POWER) Headphones Jack (PHONES) Line Out Jacks (LINE OUT R, L/MONO) POWER AMP IN Jack Foot Switch Unit Terminal (FOOT SW) MIDI OUT Jack MIDI IN Jack Digital Out Jack (DIGITAL OUT) Foot Switches 1, 2, 3 Bank Switch (TAP/BANK/TUNER) EXP Pedal Jack (EXP. PEDAL) Unit Terminal Rear Panel Top Panel Rear panel 26 27 29 28 30 31 32 33 34 35 36 37 Foot Switch Unit www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 7 CIRCUIT BOARD LAYOUT 4/8 7/8 6/8 5/8 1/8 2/8 3/8 (PN1/2) MAIN MAIN MAIN MAIN MAIN DM MAIN MAIN FRONT (ANALOG8/8) REAR (PN2/2) SW, LED Foot Switch www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 8 BLOCK DIAGRAM (PN1/2) 3/8 IC1 IC12 (DM-CN1) (FRONT-CN304) (DM-CN2) (FRONT-CN303) IC2,IC3 IC9 IC8 IC10,IC11 IC401 IC402 W401 CN101 IC401 + + 5 7 5 7 1 3 IC102 - - 2 1 IC103 1 - 2 IC102 - 6 7 IC103 6 - 7 IC104 CN103 CN103 CN102 FRONT MAIN DM FRONT A A' www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 9 KEC-54207 (DM-CN3) (FRONT-CN302) W701 CN306 C10,IC11 CN103 W502 CN102 IC501 + 7 5 IC501 + 3 1 IC502 + 1 3 IC502 + 5 7 REAR (1/8, 2/8, 4/8~7/8) MAIN FRONT SW, LED A A' www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 10 WIRING SPEAKER CN603 CN602 CN301 CN601 AC TRANSFORMER POWER W502 W501 CN304 CN303 CN302 CN305 W701 CN306 CN401 W401 CN4 W503 CN1 CN2 CN3 CN103 CN104 W612 W608 CN607 W606 W604 W601 W603 W611 W610 W602 4/8 7/8 W609 6/8 W607 5/8 W605 1/8 2/8 3/8 (PN1/2) CN102 CN101 MAIN MAIN MAIN MAIN DM MAIN MAIN (ANALOG8/8) REAR MAIN (PN2/2) SW, LED FRONT FOOT SWITCH OVERALL ASSEMBLY www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 11 DISASSEMBLY PROCEDURE Fig.1 A. External components 1. Handle Assembly 1-1. Remove the two (2) screws marked [70]. The handle assembly can then be removed. (Fig. 1) 2. Corner fitting 2-1. Remove the two (2) screws marked [50]. The corner fitting can then be removed. (Fig. 1) 3. Leg 3-1. Remove the screw marked [110]. The leg can then be removed. (Fig. 1) [50]: Oval Head Tapping Screw 3.5X16 MFNI33 (V383360) [70]: Oval Head Screw 0X25 FNM3-2B (V374370) [110]: Truss Head Tapping Screw-1 4.0X20 MFZN2BL (O374729) [110] [70] [50] [50] www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 12 Fig.2 4. Removal of stereo amplifier unit 4-1. Remove the four (4) screws marked [80] and the four (4) washers marked [90] from the back plate and then remove the back plate. (Fig. 2) 4-2. Remove the six (6) screws marked [30] and the six (6) washers marked [40] from the top of the main unit. The pre main unit can then be removed. (Fig. 2) 5. Removal of speaker 5-1. Remove the pre main unit. (See Procedure 4.) 5-2. Remove the four (4) screws marked [70]. The speaker can then be removed. (Fig. 2) [30]: Oval Head Screw 5.0X35 MFC2BL (V374938) [40]: Washer 5S MFC2BL (EW30002) [70]: Hexagonal Nut 4.0 MFZN2Y (O376090) [80]: Oval Head Tapping Screw 4.0X30 MFC2BL (V374940) [90]: Washer 4S MFC2BL (V389020) B. Pre main unit 6. FRONT circuit board (PN 1/2), MAIN circuit board (3/8) 6-1. Remove the pre main unit. (See Procedure 4.) 6-2. Remove the five (5) screws marked [110] and then remove the panel. (Fig. 3) 6-3. Remove the seven (7) screws marked [290], eight (8) knobs marked [310], fifteen (15) hexagonal nuts, three (3) screws marked [50]. The FRONT circuit board (PN 1/2) can then be removed. (Fig. 3) 6-4. Remove the two (2) hexagonal nuts marked [210] and the two (2) flat washers marked [220]. The MAIN circuit board (3/8) can then be removed. (Fig. 3) [30] [40] [30] [40] [70] [80] [90] [90] [80] [70] www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 13 7. DM, MAIN circuit boards (1/8, 2/8, 4/8, 5/8, 6/8, 7/8), heat sink 7-1. Remove the pre main unit. (See Procedure 4.) 7-2. Remove the panel. (See Step 6-2.) 7-3. Remove the four (4) hexagonal nuts marked [140] and four (4) screws marked [50A]. The MAIN circuit board (2/8) can then be removed. (Fig. 4) 7-4. Remove the five (5) screws marked [50B] and the three (3) screws marked [55] from the rear panel. The DM circuit board can then be removed. (Fig. 4) 7-5. Remove the four (4) screws marked [50C]. The MAIN circuit board (1/8) can then be removed. (Fig. 4) 7-6. Remove the four (4) screws marked [130]. The MAIN circuit boards (4/8, 5/8, 6/8, 7/8) can then be removed. (Fig. 4) 7-7. Remove the four (4) screws marked [110A]. The heat sink can then be removed. (Fig. 4) Fig.3 [50]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) [110]: Bind Head Tapping Screw-C A4.0X8 MFZN2BL (VC688900) [210]: Hexagonal Nut 9.0 12X2 MFNI33 (LX200060) [220]: Flat Washer 9X14 0.5 FNM3 (VL802300) [110] 4/8 7/8 6/8 5/8 1/8 [110] [210] [220] [290] [310] [290] [290] MAIN 3/8 FRONT (PN1/2) [50] MAIN MAIN MAIN MAIN MAIN DM www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 14 Battery VN103500 VN103600(Battery holder for VN103500) • Notice for back-up battery removal Push the battery as shows in figure, then the battery will pop up. Fig.4 [50]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) [55]: Bind Head Tapping Screw-P 3.0X12 MFZN2BL (VC161100) [110]: Bind Head Tapping Screw-C A4.0X8 MFZN2BL (VC688900) [130]: Bind Head Screw SP 3.0X12 MFZN2Y (VB763800) [140]: Hexagonal Nut 12.0 14X2 MFC2BL (VD794100) 8. Power transformer 8-1. Remove the pre main unit. (See Procedure 4.) 8-2. Remove the panel. (See Step 6-2.) 8-3. Remove the four (4) screws marked [110B]. The transformer can then be removed. (Fig. 4) [140] [140] [50A] [50A] [55] [50B] [50B] [50C] [50C] [50C] [110B] [110A] [50B] [130] [110A] [130] [110A] [130] [110A] [130] DM MAIN 1/8 MAIN 2/8 Power Transformer Rear panel www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 15 C. Foot switch 9. Foot switch 9-1. Remove the six (6) screws marked [110A] and then remove the bottom plate. (Fig. 5) 9-2. Remove the two (2) screws marked [110B] and hexagonal nuts marked [90] and then remove the REAR circuit board (MAIN 8/8). (Fig. 5) 9-3. Remove the four (4) hexagonal nuts from the foot switch. The SW, LED circuit board (PN2/2) can then be removed. (Fig. 5) Fig.5 [90]: Hexagonal Nut 9.0 12X2 MFNI33 (LX200060) [110]: Bind Head Tapping Screw-B 3.0X8 MFZN2BL (EP600190) [110A] [110A] [110A] [110A] [90] [110B] Hexagonal nut Hexagonal nut Foot switch REAR (MAIN 8/8) SW, LED (PN2/2) View A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 16 LSI PIN DESCRIPTION PIN NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 I/O O O I I I I I I I I O O O I I O I I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O O O O O O O O O O O O O PA6 PA7 VCC PB0 PB1 PB2 PB3 PB4 PB5 PB6//DREQ0 PB7//DREQ1 /RESO VSS P90/TXD0 P91/TXD1 P92/RXD0 P93/RXD1 P94/SCK0 P95/SCK1 P40/D0 P41/D1 P42/D2 P43/D3 VSS P44/D4 P45/D5 P46/D6 P47/D7 D8 D9 D10 D11 D12 D13 D14 D15 VCC A0 A1 A2 A3 A4 A5 A6 A7 VSS A8 A9 A10 A11 NAME Port A Address bus Power supply Port B Reset Ground Transmit data (MIDI OUT) KSN-ACK Receive data (MIDI IN) KSN-RX Port 9 Port 9 (Ground) Data bus Power supply Address bus (Ground) FUNCTION PIN NO. 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 I/O O O O O O O O O I I I O I I I I O O O O O I I I I I I I I I I I I O O O O O I I I O O O A12 A13 A14 A15 A16 A17 A18 A19 VSS P60//WAIT P61//BREQ P62//BACK Ø /STBY /RES NMI VSS EXTAL XTAL VCC /AS /RD /HWR /LWR MD0 MD1 MD2 AVCC VREF P70/AN0 P71/AN1 P72/AN2 P73/AN3 P74/AN4 P75/AN5 P76/AN6 P77/AN7 AVSS P80 P81//CS3 P82//CS2 P83//CS1 P84//CS0 VSS PA0 PA1 PA2 PA3 PA4 PA5 NAME Address bus Ground Port 6 Øout Stand-by mode signal Reset Non-maskable interrupt Ground Clock Clock Power supply Address strobe Read strobe Write strobe (High) Write strobe (Low) Mode select Analog power supply Reference voltage Analog data input (EQ) Analog input (EQ) Analog data input Analog input (CS) Analog data input (BEND) Analog input (MOD) Analog input (FC) Analog input (BAT) Analog ground Port 8 Chip select Ground Port A FUNCTION HD6413002FP16 (XQ375A00) CPU DM: IC12 PIN NO. I/O FUNCTION NAME PIN NO. I/O FUNCTION NAME 1 2 3 4 5 6 7 8 Vss MCLK DM0 DM1 RES WCIN DIN VDD I I I I I I Ground Master clock input DIN/BCLK/WCLK format select DM1,DM0=0,0 DSP,LDSP (64 bit,LSB first) DM1,DM0=0,1stereo,DSP (64 bit,MSB first) DM1,DM0=1,0 DSP2 (128 bit,MSB first) DM1,DM0=1,1 BB (64 bit,MSB first) System reset Word clock input Digital audio serial data input Power supply (+5 V) 9 10 11 12 13 14 15 16 MUTE VFL CCK CIN CLD CNTR CSM DOUT I I I I I I I O Mute Validity flag C,U bit clock input/C bit data input C,U bit data input/U bit data input End of C,U bit input/16,20 bit/24 bit select 32 bit counter reset/Top of block Channel status input mode select CSM=0 Asynchronous mode CSM=1 Synchronous mode Digital interface formatted data output YM3437C-F (XM530A00) DIT2 (Digital Format Interface Transmitter) DM: IC17 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 17 PIN NO. I/O FUNCTION NAME PIN NO. I/O FUNCTION NAME 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 Vdd Vss XI XO Vdd /SYNCI /SYNCO Vdd CKI CKO CKSEL Vss MCKS /SSYNC /IC /TEST BTYP /IRQ TRIG Vdd Vss /CS /WR /RD CA7 CA6 CA5 CA4 CA3 CA2 CA1 Vss Vdd CD15 CD14 CD13 CD12 CD11 CD10 CD09 CD08 CD07 CD06 Vss Vdd Vdd CD05 CD04 CD03 CD02 CD01 CD00 /WAIT Vss SI0 SI1 SI2 SI3 SI4 SI5 SI6 SI7 Vss Vdd SO0 SO1 SO2 SO3 SO4 SO5 SO6 SO7 Vss DB00 DB01 DB02 DB03 DB04 DB05 DB06 DB07 DB08 DB09 DB10 DB11 DB12 Vdd Vdd I O I O I O I I I I I I O I/O I I I I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O O I I I I I I I I O O O O O O O O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O Power supply (3.3 V) Ground System master clock input (60 MHz or 30 MHz) System master clock output (High or 30 MHz) Power supply (5 V) Sync. signal input Sync. signal output Power supply (5 V) System clock input (30 MHz) System clock output (30 MHz) System master clock select (0: 60 MHz, 1: 30 MHz) Ground Serial I/O master clock input (128 x Fs) Serial I/O Sync. signal output Initial clear Test mode setting (0: Test, 1: Normal) Data bus type select (0: 8 bit, 1: 16 bit) IRQ output Trigger signal input/output Power supply (5 V) Ground chip select signal input Write signal input Read signal input Address bus of internal register Ground Power supply (3.3 V) Data bus of internal register Ground Power supply (3.3 V) Power supply (5 V) Data bus of internal register WAIT output Ground Serial data input Ground Power supply (5 V) Serial data output Ground Parallel data bus Power supply (5 V) Power supply (3.3 V) 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 Vss DB13 DB14 DB15 DB16 DB17 DB18 DB19 DB20 DB21 DB22 Vss Vdd DB23 DB24 DB25 DB26 DB27 DB28 DB29 DB30 DB31 TIMO/DBOB Vss Vdd DA00 DA01 DA02 DA03 DA04 DA05 DA06 DA07 Vss DA08 DA09 DA10 DA11 DA12 DA13 DA14 DA15 Vss Vdd (n.c) Vdd DA16 DA17 DA18 DA19 DA20 DA21 DA22 DA23 Vss DA24 DA25 DA26 DA27 DA28 DA29 DA30 DA31 Vdd Vss A00 A01 A02 A03 A04 A05 A06 A07 A08 A09 Vss Vdd A10 A11 A12 A13 A14 A15/RAS A16/CAS A17/CE /WE /OE Vdd I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O O O O O O O O O O O O O O O O O O O O O Ground Parallel data bus Ground Power supply (3.3 V) Parallel data bus Timing signal output/ Parallel data bus output/ input Ground Power supply (5 V) Memory data bus Ground Memory data bus Ground Power supply (3.3 V) Not used Power supply (5 V) Memory data bus Ground Memory data bus Power supply (5 V) Ground Memory address (SRAM, PSRAM, DRAM) Ground Power supply (3.3 V) Memory address (SRAM, PSRAM, DRAM) Memory address (SRAM, PSRAM) Memory address (SRAM, PSRAM), /RAS (DRAM) Memory address (SRAM, PSRAM), /CAS (DRAM) Memory address (SRAM), /CE (PSRAM) Memory write enable signal Memory output enable signal Power supply (5 V) YSS910-S (XV988A00) DSP6 (Digital Signal Processor) DM: IC8, IC9 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 18 IC BLOCK DIAGRAM PIN NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 I/O I I I I I I - - I I I I I O VREFH VREFL AINR+ AINR- AINL+ AINL- VA AGND DIF0 DIF1 LRCK SCLK SDTI SDTO NAME Positive Voltage Reference Input, VA Negative Voltage Reference Input, AGND Rch Analog Positive Input Rch analog Negative Input Lch Analog Positive Input Lch analog Negative Input Analog Power Supply Analog Ground Audio Data Interface Format Audio Data Interface Format Input/Output Channel Clock Audio Serial Data Clock Audio Serial Data Input Audio Serial Data Output FUNCTION PIN NO. 15 16 17 18 19 20 21 22 23 24 25 26 27 28 I/O I I I I/O I/O I - - I I I O O O MCLK DEM0 DEM1 TST3 TST2 TST1 VD DGND /PWDA /PWAD CMODE AOUTL AOUTR VCOM NAME Master Clock Input De-emphasis Frequency Select De-emphasis Frequency Select Test Pins (Pull Down Pins) Digital Power Supply Digital Ground DAC power-Down Mode ADC power-Down Mode Master Clock Select (“H”:384 fs,“L”:256 fs) Lch Analog Output Rch Analog Output Common Voltage Output, VA/2 FUNCTION AK4520A-VF-E2 (XT802A00) DAC & ADC DM: IC104 1 1A 2 3 4 5 6 7 1B 1Y 2A 2B 2Y GND 8 9 10 11 12 13 14 VCC 4B 4A 4Y 3B 3A 3Y 74AHC32DT(XZ103A00) DM: IC5, IC6 OR 74HC08DT(XZ108A00) DM: IC7 AND 74HC244DT(XZ109A00) DM: IC14, IC15, IC16 Bus Buffer 74HC164DT(XZ112A00) DM: IC109 SHIFT REGISTANT NJM072M(XC458A00) DM: IC101 OP AMP 1 2 3 4 5 6 7 13 12 11 10 9 8 14 1A 1B 1Y 2Y 2A 2B Vss VDD 4B 4A 4Y 3Y 3A 3B 74HC175DT(XZ113A00) DM: IC110 D-FF Output A Inverting Input A Non-Inverting Input A –DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B 1 2 3 4 8 7 6 5 – + – + –V 1G 1A1 2Y4 1A2 2Y3 1A3 2Y2 1A4 2Y1 1 20 2 19 3 18 4 17 5 16 6 15 7 14 8 13 9 12 10 11 VDD(Vcc) 2G 1Y1 2A4 1Y2 2A3 1Y3 2A2 1Y4 2A1 (GND)Vss 1 2 3 4 5 6 7 15 14 13 12 11 10 16 CL 1Q 1Q 1D 2D 2Q 2Q VDD 4Q 4Q 4Q 3D 3Q 3Q 8 9 Vss CK Q Q D CK CL D Q CK C LQ Q CK CK CL Q CL Q D Q D 1 2 3 A QA QA 4 QB QB 5 QC QC 6 QD QD 7 GND B B 14 13 12 VCC QG QG 11 QF QF 10 QE QE 9 CLEAR CLEAR 8 CLOCK QH CK QH OUTPUTS OUTPUTS SIRIAL INPUT A A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 19 TC74HC4040F(XR684A00) DM: IC108 B. COUNTER TC74HC4040DT(XZ111A00) DM: IC108 12-Stage Binary Ripple Counter 74HC374DT(XZ102A00) DM: IC301~IC307 D-FF 74HC4052DT(XZ101A00) DM: IC308, IC309 Multiplexer CK 1 2 3 4 5 6 7 Q12 Q12 Q6 Q6 Q5 Q5 Q7 Q7 Q4 Q4 Q3 Q3 Q2 Q2 16 15 14 13 12 11 10 VDD Q11 Q11 Q10 Q10 Q8 Q8 Q9 Q9 CLR CL 8 Vss 9 Q1 Q1 Input Pulses ( ) Q D Q D Q D Q D CK OE OE OE OE OE OE OE OE Q D Q D Q D Q D CK CK CK CK CK CK CK 1 OUT PUT CONTROL 2 3 4 5 6 7 8 9 10 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND 11 12 13 14 15 16 17 18 19 20 VCC 8Q 8D 7D 7Q 6Q 6D 5D 5Q CLOCK 1 2 3 4 5 6 7 OY 2Y Y-COM 3Y 1Y INH VEE 16 15 14 13 12 11 10 VDD 2X 1X X-COM OX 3X A 2Y Y-COM 3Y 1Y INH 2X 0Y B 1X X-COM 0X 3X A 8 VSS 9 B 74HCU04DT (XZ110A00) DM: IC107 INVERTER 1 1A 2 3 4 5 6 7 1Y 2A 2Y 3A 3Y VSS 8 9 10 11 12 13 14 VDD 6A 6Y 5A 5Y 4A 4Y NJM5532M (XC011A00) DM: IC102, IC103, IC106 OP AMP NE5532P (IG102500) DM: IC502 OP AMP NJM4556AMT1 (XQ138A00) DM: IC105 OP AMP 1 2 3 4 8 7 6 5 A OUT A+IN V+ B OUT B+IN A IN V B IN NJM4556AD (XQ824A00) MAIN: IC501 OP AMP 1 2 3 4 -V +V 8 7 6 5 Output A Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - MB3790PF(XR967A00) DM: IC4 ASSP N.C. V BAT1 V OUT V OUT V BAT2 ALARM1 GND CONTROL N.C. V IN V IN V SENSE C T RESET RESET ALARM1 1 2 3 4 5 6 7 8 10 9 13 12 11 16 15 14 2 3 4 5 6 7 8 9 10 11 12 16 14 13 C T V BAT2 V BAT1 ALARM2 RESET RESET ALARM1 V OUT V OUT V IN V IN V SENSE CONTROL GND 590kΩ 240kΩ 1.24V Reference Voltage Power Supply Circuit S Q R R CN 0.5Ω 100Ω SBD 2.65V 2.37V 500Ω V IN V IN V OUT V OUT 3µA V th:3V V th:1.5V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 20 CIRCUIT BOARDS DM Circuit Board to PN A A' CN101: to MAIN3/8-W401 CN103: to PN1/2-CN301 CN102: to MAIN2/8-W502 Battery VN103500 VN103600(Battery holder for VN103500) • Notice for back-up battery removal Push the battery as shows in figure, then the battery will pop up. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 DG60FX-112 to MAIN1/8-W603 CN104: to MAIN1/8-W601 to PN1/2-CN304 to PN1/2-CN303 to PN1/2-CN302 A A' Component side DM: CNA-V620530 0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 22 A A' DM Circuit Board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 DG60FX-112 A A' Pattern side www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 24 to MAIN2/8-W503 to DM-CN3 A A' A A' FRONT (PN1/2) SW, LED (PN2/2) PN: CNA-V620230 1 LD302, LD303, LD304 and LD306 installation Anode www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 DG60FX-112 to DM-CN2 to DM-CN1 to DM-CN103 A A' A A' Component side Component side www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 26 to Push Switch to Push Switch A A' A A' FRONT (PN1/2) SW, LED (PN2/2) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 DG60FX-112 to MAIN8/8-W701 to Push Switch to Push Switch SW A A' A A' Pattern side Pattern side PN: CNA-V620230 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 28 to POWER TRANSFORMER to POWER TRANSFORMER W608: to MAIN 7/8-W609 CN607: N.C W606: to MAIN6/8-W607 W604: to MAIN5/8-W605 W601: to MAIN4/8-W602 W603: to DM-CN4 W610: to DM-CN104 W611: to MAIN3/8-CN401 W612: to MAIN2/8-W501 to POWER CORD MAIN (ANALOG)1/8 Circuit Board Component side MAIN Circuit Board No. V610580 V610590 J, U, C H, B, S 2A 250V T1A L 250V 2A 250V T2A L 250V 1A 250V T1A L 250V FZ601 FZ602 FZ603 FZ604 DESTINATION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 DG60FX-112 to MIAN1/8-W601 to MIAN1/8-W604 to MIAN1/8-W606 to MIAN1/8-W608 to DM-CN101 to DM-CN102 to MAIN1/8-W611 to MAIN1/8-W612 to PN1/2-CN305 to PN2/2-CN306 MAIN (ANALOG)2/8 Circuit Board Component side MAIN (ANALOG)3/8 Circuit Board Component side REAR (ANALOG)8/8 Circuit Board Component side Component side MAIN (ANALOG)6/8 Circuit Board Component side Component side MAIN (ANALOG)7/8 Circuit Board Component side MAIN (ANALOG)4/8 Circuit Board MAIN (ANALOG)5/8 Circuit Board MAIN(ANALOG): CNA-V610580 (J, U, C) : CNA-V610590 (H, B, S) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 30 TEST PROGRAM A. PREPARATION • EXP. PEDAL Connect the B50KVR. • DIGITAL OUT Connect the DA converter. • MIDI IN Connect IN and OUT, using the DIN • MIDI IN 5P cable. • The input signal is a 1kHz sine wave. • Set all rotary VR’s and switches near their center position. • Set the OUTPUT VR to the MAX position. • Set the input impedance of the measuring instrument to 1Mohm or more. B. CONTENTS OF TEST PROGRAM 0: LED Check 1: SW Check 2: VR Check 3: Battery Check 4: MIDI Check 5: SRAM Check 6: DSP Check C. STARTING THE TEST PROGRAM While pressing the MANUAL, STORE and HALL switches, turn on the POWER switch. The TEST program will then be started. D. SELECTING THE TEST NUMBER Using the UP and DOWN switches, select the test number and press the STORE switch to confirm selection. E. TEST PROCEDURE 0: LED Check • Using the UP and DOWN switches, select “0” and then press the STORE switch. • LED segments light up one after another starting with “UP”. When “SP.SIM” is reached, “BANK3”, “BANK2”, “BANK1”,”3", “2” and “1” light up followed by 7 segments in the following order from the left end. After that, all LED segments light up and go out. 1 1 2 3 7 8 4 2 3 6 5 1: SW Check • Using the UP and DOWN switches, select “1” and then press the STORE switch. • Starting with the UP switch, press the switches whose LED lights up one after another. After “SP.SIM”, “BANK”, “3”, “2” and “1”, all LED segments light up and then go out. • Numbers (0 to 20) are indicated at the right end of the 7 segment LED. • If “E” representing an error appears at the left end, press the UTILITY switch for resetting. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 DG60FX-112 2: VR Check • Using the UP and DOWN switches, select “2” and then press the STORE switch. • Press switches in the order of “AMP SELECT”, “GAIN” until “PRESENCE, then from “COMP” to “REVERB” and finally until “EXP.PEDAL” is reached. • Turn the control fully in the direction toward the left 7 segment LED which is turned on. If the test result is OK, the right 7 segment LED lights up. Then turn the control to that direction. If the test result is OK, proceed to the next VR. After completing this check, return the control to the center position. • If an error exists outside of the control being checked, “E” meaning an error appears at the left end OF LED. In such case, press the UTILITY switch for resetting. • At the end of all VR checks, all LED segments light up and go out. Then checking advances to the next step. 3: Battery Check • Using the UP and DOWN switches, select “3” and then press the STORE switch. • If the check result is OK, all LED segments light up and go out. Then checking advances to the next step. • In case of an error, “E” is indicated by LED. 4: MIDI Check • Using the UP and DOWN switches, select “4” and then press the STORE switch. • If the check result is OK, all LED segments light up and go out. Then checking advances to the next step. • In case of an error, “E” is indicated by LED. • The numeric figure at the right end of LEF represents, 0: transmission and 1: reception. 5: SRAM Check • Using the UP and DOWN switches, select “5” and then press the STORE switch. • If the check result is OK, all LED segments light up and go out. Then checking advances to the next step. • The numeric figure at the right end of LEF represents, 0: IC2 and 1: IC3. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 32 1. INPUT sensitivity 2. INPUT sensitivity 3. INPUT sensitivity 4. INPUT sensitivity 5. INPUT sensitivity 6. INPUT sensitivity 7. INPUT sensitivity ITEM INPUT OUTPUT CN101(INPUT) -20dBm(1kHz) CN101(INPUT) -20dBm(10kHz) CN101(INPUT) -20dBm(100Hz) CN101(INPUT) -20dBm(100Hz) CN101(INPUT) -20dBm(10kHz) CN101(INPUT) -20dBm(1kHz) CN101(INPUT) -20dBm(1kHz) CN102 1pin(OUT R) -6.0dBm+/-3dB CN102 1pin(OUT R) -6.0dBm+/-3dB CN102 1pin(OUT R) -6.0dBm+/-3dB CN102 3pin(OUT L) -24.0dBm+/-3dB CN102 3pin(OUT L) -24.0dBm+/-3dB CN102 3pin(OUT L) -24.0dBm+/-3dB JK2(Digital out) Lch -18dBm+/-3dB Rch 0dBm+/-3dB 6: DSP Electric Characteristic • Using the UP and DOWN switches, select “6” and then press the STORE switch. The same output level is obtained when No. at the right end is “0” and when it is “1”. • To check the output level, noise level and distortion factor, enter the signal to be measured (short the input with GND for the noise level check). • Initial setting: HIGH/LOW SW(SW101) ••• OFF(LOW), VR ••• Center, OUTPUT VR ••• MAX www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 DG60FX-112 ERROR MESSAGES IDLING ADJUSTMENT If an error occurs during operation, one of the following error message numbers will appear on the display. E1:MIDI Receive Buffer Full CAUSE: Too much MIDI data is being received by the DG amplifier at one time. SOLUTION: Try reducing the amount of data being sent or, break the data into smaller blocks. E2:Communication Error. CAUSE: An abnormality is detected during MIDI communications. SOLUTION: Check all connections, etc. and try again. E3:Bulk Receive Check Sum Error. CAUSE: The check sum does not match the received MIDI bulk data. SOLUTION: Check all connections and data, and try again. E4:Bulk Receive Data Abnormality. CAUSE: An abnormality is detected in the received MIDI bulk data. SOLUTION: Check all connections and data, and try again. E5:Backup Battery Error. CAUSE: Backup battery power is depleted. SOLUTION: Continued use of the device will result in the loss of data. Return the device to the music dealer where you purchased it or, the nearest Yamaha Service center and have the battery replaced. 1. Turn the idling adjustment volume (VR601) counterclockwise fully. 2. Adjust the VR601 so that the DC voltage between the terminals of the CN607 is 3mV. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 34 YAMAHA [ Guitar Amplifier] Date:30-Jun-2000 Model DG60FX-112 MIDI Implementation Chart Version : 1.0 +----------------------------------------------------------------------+ : : Transmitted : Recognized : Remarks : : Function ... : : : : :-------------------+----------------+----------------+----------------: :Basic Default : 1 - 16 : 1 - 16, off : memorized : :Channel Changed : 1 - 16 : 1 - 16, off : : :-------------------+----------------+----------------+----------------: : Default : 1,3 : 1,3 : memorized : :Mode Messages : x : x : : : Altered : ************** : x : : :-------------------+----------------+----------------+----------------: :Note : x : x : : :Number : True voice: ************** : x : : :-------------------+----------------+----------------+----------------: :Velocity Note ON : x : x : : : Note OFF : x : x : : :-------------------+----------------+----------------+----------------: :After Key's : x : x : : :Touch Ch's : x : x : : :-------------------+----------------+----------------+----------------: :Pitch Bender : x : x : : :-------------------+----------------+----------------+----------------: : 0 : x : x : : : 1 - 31 : o : o : : : 32 - 63 : x : x : : : 64 - 95 : o : o : : : Control 95 -127 : x : x : : : : : : : : Change : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :-------------------+----------------+----------------+----------------: :Prog : o 0 - 127 : o 0 - 127 : : :Change : True # : ************** : : : :-------------------+----------------+----------------+----------------: :System Exclusive : o : o : Bulk Dump : :-------------------+----------------+----------------+----------------: :System : Song Pos. : x : x : : : : Song Sel. : x : x : : :common : Tune : x : x : : :-------------------+----------------+----------------+----------------: :System :Clock : x : x : : :Real Time :Commands: x : x : : :-------------------+----------------+----------------+----------------: :Aux :All Sound OFF: x : x : : : :Reset All Cntrls : x : x : : : :Local ON/OFF : x : x : : : :All Notes OFF: x : x : : :Mes- :Active Sense : o : x : : :sages:Reset : x : x : : :-------------------+----------------+----------------+----------------: : : : : +-------------------+----------------+----------------+----------------+ Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO o : Yes Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO x : No www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS The numbers “QTY” show quantities for each unit. The parts with “--” in “PART NO.” are not available as spare parts. This mark “ } ” in the REMARKS column means these parts are interchangeable. The second letter of the shaded ( ) part number is O, not zero. The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220) N,X : General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model GUITAR AMPLIFIER PARTS LIST CONTENTS OVERALL ASSEMBLY .............................................. 2 PRE MAIN UNIT .................................. 4 FOOT SWITCH ............................................ 6 ELECTRICAL PARTS ............................................. 7 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 2 OVERALL ASSEMBLY 130 70 50 20 30 80 90 G90 G50 G40 G30 G20 G10 G70 G60 110 100 40 10 150 140 G80 G100 G120 G110 Pre main unit (See page4) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 3 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only * * * * OVERALL ASSEMBLY DG60FX Overall Assembly J (V632160) Overall Assembly C, U (V632170) Overall Assembly H (V632180) Overall Assembly B, S (V632190) 10 Pre Main Unit J (V632220) 10 Pre Main Unit C, U (V632230) 10 Pre Main Unit H (V632240) 10 Pre Main Unit B, S (V632250) 20 Overall Assembly (V611080) G10 Cabinet Assembly (V612620) G20 Vinyl Leather PVC#507 (V369430) G30 Saran Net #1059 (V369860) G40 Corner Protector 8 03 G50 Oval Head Tapping Screw-1 3.5X16 MFNI33 16 01 G60 Handle Assembly 06 G70 Oval Head Screw 5.0X25 FNM3-2B 2 01 G80 Screw 4.0X40 MFC2BL 4 G90 Truss Head Tapping Screw-1 4.0X25 MFZN2Y 6 01 G100 Leg 4 01 G110 Truss Head Tapping Screw-1 4.0X20 MFZN2BL 4 01 30 Oval Head Screw 5.0X35 MFC2BL 6 40 Washer 5S MFC2BL 6 01 50 Speaker JA3253 EMINENCE 19 70 Hexagonal Nut 4.0 MFZN2Y 4 01 80 Oval Head Tapping Screw-1 4.0X30 MFC2BL 8 90 Washer 4S MFC2BL 8 01 100 Name Plate GA/BA 110 Truss Head Tapping Screw-1 3.0X10 FCM3-BL 2 130 Connector Assembly CUL #18CSA (V374010) 140 Bind Head Tapping Screw-C A4.0X8 MFZN2BL 01 150 Toothed Lock Washer-B 4.0 MFZN2BL 2 01 ACCESORIES DIN Cable -- -- -- -- -- -- -- -- -- -- -- -- V3694400 V3833600 V3630300 V3743700 V3749500 03747250 VV085600 03747290 V3749300 EW300020 XW018A00 03760900 V3749400 VB890200 V3624100 V3623800 -- VC688900 ET900050 V6177400 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 4 310 290 180 210 220 230 20 (3) 300 260 250 240 270 50 160 110 280 20 (1) 60 40 20 (2) 50 55 50 30 110 100 130 120 50 10 10 150 155 75 50 80 90 70 76 140 190 170 110 200 130 PRE MAIN UNIT www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 5 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK * * * * * * * * * * * * * Pre Main Unit J (V632220) Pre Main Unit C, U (V632230) Pre Main Unit H (V632240) Pre Main Unit B, S (V632250) 10 Chassis J 10 Chassis C, U 10 Chassis H, B 20 Circuit Board Main J, U 20 Circuit Board Main E 30 Circuit Board DM 40 Lithium Battery CR2450 03 50 Bind Head Tapping Screw-B 3.0X8 MFZN2BL 18 01 55 Bind Head Tapping Screw-P 3.0X12 MFZN2BL 3 01 60 Power Transformer J 60 Power Transformer UC 60 Power Transformer H,BS 70 AC Cord E H05VV-F3X0.75 6A E 06 70 AC Cord BS H05VV-F3X0.75 B, S 08 70 AC Cord UC SJT 3X#18 10A U, C 06 70 AC Cord J VCTF 2X0.75 7A J 05 75 Pan Head Screw SP 4.0X8 MFZN2Y 01 76 Toothed Lock Washer-B 4.0 MFZN2BL 01 80 Cord Strain Relief SR-5R1 01 90 Cord Strain Relief SR-4N-4 01 95 Glass Tube J (V704260) 100 Heat Sink (V612570) 110 Bind Head Tapping Screw-C A4.0X8 MFZN2BL 13 01 120 Insulation Sheet UNISHEET T=0.15 2 130 Bind Head Screw SP 3.0X12 MFZN2Y 4 01 140 Hexagonal Nut 12.0 14X2 MFC2BL 4 01 150 Insulation Sheet 155 Insulation Sheet (S) 160 Power Switch Knob 01 170 Panel 180 Meter Cover 190 Circuit Board Front 200 Button 17 210 Hexagonal Nut 9.0 12X2 MFNI33 2 01 220 Flat Washer 9X14 0.5 FNM3 2 01 230 Toothed Lock Washer-A 9.0 MFZN2Y 2 01 240 Connector Assembly C&C #28 12P L200 (V621630) 250 Connector Assembly C&C #28 11P L200 (V621640) 260 Connector Assembly C&C #28 9P L200 (V621650) 270 Connector Assembly C&C #28 6P L400 (V621660) 280 Cord Holder 6 01 290 Knob (CH) 7 02 300 Spacer 310 Knob (FX) 8 -- -- -- -- V6125400 V6125500 V6125600 V6105800 V6105900 V6205300 VS246400 EP600190 VC161100 XZ082A00 XZ083A00 XZ084A00 VV058200 VV058300 VV205600 VZ461100 EL200020 ET900050 VV103000 CB072750 -- -- VC688900 V3637600 VB763800 VD794100 V6206500 V4491100 VU859000 V6125100 V5734500 V6337500 V5852100 LX200060 VL802300 ET800150 -- -- -- -- VV104600 V3694100 V5851800 V5852300 RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 6 100 110 90 10 80 20 120 130 110 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only Foot SW Overall Assembly J, U (V632200) Foot SW Overall Assembly H (V632210) 10 SW Top Cover 20 LED Sheet 80 Rear Sheet Assembly J, U 80 Rear Sheet Assembly H 90 Hexagonal Nut 9.0 12X2 MFNI33 01 100 Flat Washer 9X14 0.5 FNM3 01 110 Bind Head Tapping Screw-B 3.0X8 MFZN2BL 8 01 120 SW Bottom Case 130 Leg 4 01 -- -- V6145800 V6337600 V6337700 V6337800 LX200060 VL802300 EP600190 V6145900 VU859300 FOOT SWITCH OVERALL ASSEMBLY * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 7 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only * * * * * * * * * * * * ELECTRICAL PARTS ELECTRICAL PARTS Circuit Board DM Circuit Board MAIN(1/8-7/8) J, U Circuit Board MAIN(1/8-7/8) H Circuit Board REAR MAIN(8/8) J, U Circuit Board REAR MAIN(8/8) H Circuit Board FRONT PN 1/2 Circuit Board SW,LED PN 2/2 Circuit Board DM IC Socket DICF-42CS-E 03 BT1 Battery Holder CR2450BH 03 C1 Ceramic Cap. (chip) 0.1000 25V Z -9 Ceramic Cap. (chip) 0.1000 25V Z C10 Electrolytic Cap. 100.00 16.0V 01 C11 Ceramic Cap. (chip) 0.1000 25V Z -18 Ceramic Cap. (chip) 0.1000 25V Z C19 Electrolytic Cap. 100.00 16.0V 01 C20 Ceramic Cap. (chip) 0.1000 25V Z -29 Ceramic Cap. (chip) 0.1000 25V Z C30 Electrolytic Cap. 10.00 35.0V 01 C31 Ceramic Cap. (chip) 0.1000 25V Z C32 Ceramic Cap. (chip) 0.1000 25V Z C33 Electrolytic Cap. 10.00 35.0V 01 C34 Ceramic Cap. (chip) 0.1000 25V Z C35 Ceramic Cap. (chip) 12P 50V J C36 Ceramic Cap. (chip) 12P 50V J C37 Electrolytic Cap. 100.00 16.0V 01 C38 Ceramic Cap. (chip) 0.1000 25V Z -47 Ceramic Cap. (chip) 0.1000 25V Z C48 Electrolytic Cap. 100.00 16.0V 01 C49 Ceramic Cap. (chip) 0.1000 25V Z -56 Ceramic Cap. (chip) 0.1000 25V Z C57 Ceramic Cap. (chip) 0.0100 50V K C58 Ceramic Cap. (chip) 0.0100 50V K C59 Ceramic Cap. (chip) 0.1000 25V Z -71 Ceramic Cap. (chip) 0.1000 25V Z C72 Electrolytic Cap. 220.00 25.0V 01 C73 Ceramic Cap. (chip) 0.1000 25V Z C74 Ceramic Cap. (chip) 220P 50V J C75 Ceramic Cap. (chip) 0.0100 50V K C76 Ceramic Cap. (chip) 0.0100 50V K C77 Ceramic Cap. (chip) 0.1000 25V Z C78 Ceramic Cap. (chip) 0.1000 25V Z C79 Ceramic Cap. (chip) 0.0100 50V K C105 Electrolytic Cap.-BP 10.00 35.0V C106 Ceramic Cap. (chip) 10P 50V D C107 Ceramic Cap. (chip) 0.1000 25V Z C108 Ceramic Cap. (chip) 0.1000 25V Z C109 Ceramic Cap. (chip) 22P 50V J C110 Ceramic Cap. (chip) 1000P 50V K C111 Electrolytic Cap.-BP 10.00 35.0V C112 Ceramic Cap. (chip) 68P 50V J C113 Ceramic Cap. (chip) 22P 50V J C114 Ceramic Cap. (chip) 1000P 50V K C115 Electrolytic Cap. 10.00 35.0V 01 C116 Ceramic Cap. (chip) 0.1000 25V Z C119 Electrolytic Cap. 10.00 35.0V 01 -122 Electrolytic Cap. 10.00 35.0V 01 C123 Ceramic Cap. (chip) 0.1000 25V Z C124 Ceramic Cap. (chip) 0.1000 25V Z C125 Electrolytic Cap. 10.00 35.0V 01 C126 Electrolytic Cap. 10.00 35.0V 01 C127 Ceramic Cap. (chip) 0.1000 25V Z C128 Ceramic Cap. (chip) 0.1000 25V Z C129 Electrolytic Cap. 10.00 35.0V 01 C130 Electrolytic Cap.-BP 10.00 35.0V C131 Electrolytic Cap.-BP 10.00 35.0V C156 Electrolytic Cap. 100.00 25.0V 01 C157 Ceramic Cap. (chip) 0.1000 25V Z V6205300 V6105800 V6105900 V6337700 V6337800 V6337500 V6337600 V6205300 VK863100 VS246300 UX145100 UX145100 UR838100 UX145100 UX145100 UR838100 UX145100 UX145100 UR857100 UX145100 UX145100 UR857100 UX145100 UX061120 UX061120 UR838100 UX145100 UX145100 UR838100 UX145100 UX145100 UX064100 UX064100 UX145100 UX145100 UR848220 UX145100 UX062220 UX064100 UX064100 UX145100 UX145100 UX064100 V6197100 UX061100 UX145100 UX145100 UX061220 UX063100 V6197100 UX061680 UX061220 UX063100 UR857100 UX145100 UR857100 UR857100 UX145100 UX145100 UR857100 UR857100 UX145100 UX145100 UR857100 V6197100 V6197100 UR848100 UX145100 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 8 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only C158 Ceramic Cap. (chip) 0.1000 25V Z C159 Electrolytic Cap. 100.00 25.0V 01 C160 Ceramic Cap. (chip) 0.1000 25V Z -188 Ceramic Cap. (chip) 0.1000 25V Z C189 Electrolytic Cap. 100.00 25.0V 01 C190 Electrolytic Cap. 100.00 25.0V 01 C191 Ceramic Cap. (chip) 5P 50V C C192 Ceramic Cap. (chip) 5P 50V C C193 Ceramic Cap. (chip) 0.1000 25V Z -197 Ceramic Cap. (chip) 0.1000 25V Z C200 Ceramic Cap. (chip) 0.1000 25V Z -209 Ceramic Cap. (chip) 0.1000 25V Z CN1 Connector Base Post M2426XX 12P TE 01 CN2 Connector Base Post M2426XX 11P TE 01 CN3 Connector Base Post M2426XX 9P TE 01 CN4 Connector Base Post M24185XX 4P TE CN101 Connector Base Post M2426XX 2P TE 01 CN102 Connector Base Post M2426XX 3P TE 01 CN103 Connector Base Post M2426XX 6P TE 01 CN104 Connector Base Post M24185XX 3P TE D1 Diode 1SS355 TE-17 01 D103 Diode 1SS355 TE-17 01 D104 Diode 1SS355 TE-17 01 IC1 IC MX23C8100PC-10 8M ROM IC2 IC W24258S-70LE-EL10 256K 07 IC2 IC CY62256LL-70SNCT 256K 05 IC3 IC W24258S-70LE-EL10 256K 07 IC3 IC CY62256LL-70SNCT 256K 05 IC4 IC MB3790PF ASSP 05 IC5 IC 74AHC32DT OR IC6 IC 74AHC32DT OR IC7 IC 74HC08DT AND IC8 IC YSS910-S DSP6 10 IC9 IC YSS910-S DSP6 10 IC10 IC MSM514260C-60JS 4M 07 IC10 IC SDM4260CLU-6S 4M 08 IC11 IC MSM514260C-60JS 4M 07 IC11 IC SDM4260CLU-6S 4M 08 IC12 IC HD6413002FP16 CPU 09 IC13 Photo Coupler PC410T 04 IC13 Photo Coupler HCPL-M600 04 IC14 IC 74HC244DT BUS BUF -16 IC 74HC244DT BUS BUF IC17 IC YM3437C-F DIT2 07 IC18 IC UPC29M33T-E1 3.3V 03 IC102 IC NJM5532M OP AMP 03 IC103 IC NJM5532M OP AMP 03 IC104 IC AK4520A-VF-E2 ADC & DAC 07 IC107 IC 74HCU04DT INVERTOR IC108 IC TC74HC4040F B. COUNTER 03 IC109 IC 74HC164DT SHIFT RESIST IC110 IC 74HC175DT D-FF IC111 IC NJM78M05DLA 5.0V REGULATOR JK1 DIN Connector 5P3 HDC-052A JK2 Pin Connector HSP-241V1B J1 Jumper Wire 0.55 (VA07890) J2 Jumper Wire 0.55 (VA07890) J3 Jumper Wire 0.55 (VA07890) L1 Chip Inductance BLM21B751S 03 -4 Chip Inductance BLM21B751S 03 L7 Pulse Transformer TC-1019-06 04 L8 Noise Filter ZJYS51R5-2PT L9 Chip Inductance BLM21B751S 03 R1 Carbon Resistor (chip) 10K 0.1 J R2 Carbon Resistor (chip) 100 0.1 J -8 Carbon Resistor (chip) 100 0.1 J R9 Carbon Resistor (chip) 270 0.1 J R10 Carbon Resistor (chip) 10K 0.1 J R11 Carbon Resistor (chip) 10K 0.1 J R12 Carbon Resistor (chip) 1.0K 0.1 J UX145100 UR848100 UX145100 UX145100 UR848100 UR848100 UX060500 UX060500 UX145100 UX145100 UX145100 UX145100 VV067200 VV067100 VV066900 V3764200 VV066200 VV066300 VV066600 V3764100 VT332900 VT332900 VT332900 XZ198100 XV411A00 XW433A00 XV411A00 XW433A00 XR967A00 XZ103A00 XZ103A00 XZ108A00 XV988A00 XV988A00 XV077A00 XV839A00 XV077A00 XV839A00 XQ375A00 VN686000 VR903700 XZ109A00 XZ109A00 XM530A00 XU965A00 XC011A00 XC011A00 XT802A00 XZ110A00 XR684A00 XZ112A00 XZ113A00 XZ162A00 V6177500 V6178000 -- -- -- VS740100 VS740100 VC548200 V6178900 VS740100 RG007100 RG005100 RG005100 RG005270 RG007100 RG007100 RG006100 * * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 9 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only R13 Carbon Resistor (chip) 220 0.1 J R14 Carbon Resistor (chip) 10K 0.1 J -16 Carbon Resistor (chip) 10K 0.1 J R17 Carbon Resistor (chip) 2.2K 0.1 J R18 Carbon Resistor (chip) 220 0.1 J R19 Carbon Resistor (chip) 220 0.1 J R22 Carbon Resistor (chip) 1.0M 0.1 J R23 Carbon Resistor (chip) 47 0.1 J R24 Carbon Resistor (chip) 75 0.1 J R26 Carbon Resistor (chip) 10K 0.1 J R27 Carbon Resistor (chip) 0 0.1 J R29 Carbon Resistor (chip) 1.0K 0.1 J R107 Carbon Resistor (chip) 100K 0.1 J R108 Carbon Resistor (chip) 10K 0.1 F R109 Carbon Resistor (chip) 22K 0.1 F R110 Carbon Resistor (chip) 3.3K 0.1 F R111 Carbon Resistor (chip) 10K 0.1 J R112 Carbon Resistor (chip) 10K 0.1 J R113 Carbon Resistor (chip) 5.6K 0.1 J R114 Carbon Resistor (chip) 5.6K 0.1 J R115 Carbon Resistor (chip) 470 0.1 J R116 Carbon Resistor (chip) 470 0.1 J R117 Carbon Resistor (chip) 10K 0.1 F R118 Carbon Resistor (chip) 470 0.1 F R119 Carbon Resistor (chip) 2.7K 0.1 F R120 Carbon Resistor (chip) 5.6K 0.1 J R121 Carbon Resistor (chip) 5.6K 0.1 J R122 Carbon Resistor (chip) 470 0.1 J R123 Carbon Resistor (chip) 470 0.1 J R124 Carbon Resistor (chip) 4.7K 0.1 J R125 Carbon Resistor (chip) 33 0.1 J R126 Carbon Resistor (chip) 4.7K 0.1 J R127 Carbon Resistor (chip) 4.7 1/4 J R128 Carbon Resistor (chip) 1.0K 0.1 J R130 Carbon Resistor (chip) 1.0K 0.1 J R163 Carbon Resistor (chip) 1.0M 0.1 J R164 Carbon Resistor (chip) 680 0.1 J R165 Carbon Resistor (chip) 220 0.1 J RA1 Resistor Array 10KX4 -18 Resistor Array 10KX4 TR1 Transistor 2SC2412K Q,R,S 01 TR2 Transistor 2SC2412K Q,R,S 01 X1 Quartz Crystal Unit 30.00M HZ DOC-49S2 06 X2 Quartz Crystal Unit AT-49/12.0000MHZ 03 X101 Quartz Crystal Unit 24.576M AF3817CQA 03 ZD101 Zener Diode UDZ 2.0BTE-17 2.0V ZD102 Zener Diode UDZ 2.0BTE-17 2.0V Circuit Board ANALOG J, U (V633730) Circuit Board ANALOG E (V633740) Circuit Board MAIN(1/8-7/8) J, U Circuit Board MAIN(1/8-7/8) H Circuit Board REAR MAIN8/8 J, U Circuit Board REAR MAIN8/8 H Jumper Wire 0.60 (VV29140) 20 01 Fuse Holder CQ-05CT 8 01 BT601 Connector Assembly #18 2P L 300 C401 Monolithic Mylar Capacitor 0.22 50V J 01 C402 Ceramic Capacitor-SL 100P 50V J 01 C403 Electrolytic Cap. 10.00 25.0V 01 C404 Monolithic Mylar Capacitor 0.22 50V J 01 C406 Ceramic Capacitor-SL 100P 50V J 01 C407 Electrolytic Cap. 10.00 25.0V 01 C408 Electrolytic Cap. 10.00 25.0V 01 C409 Ceramic Capacitor-SL 100P 50V J 01 C410 Electrolytic Cap. 4.70 50.0V 01 C411 Mylar Capacitor 0.1 50V J 01 C412 Electrolytic Cap. 10.00 25.0V 01 C413 Electrolytic Cap. 10.00 25.0V 01 C501 Electrolytic Cap. 10.00 25.0V 01 RG005220 RG007100 RG007100 RG006220 RG005220 RG005220 RG009100 RG004470 RG004750 RG007100 RG000000 RG006100 RG008100 RG107100 RG107220 RG106330 RG007100 RG007100 RG006560 RG006560 RG005470 RG005470 RG107100 RG105470 RG106270 RG006560 RG006560 RG005470 RG005470 RG006470 RG004330 RG006470 RG203470 RG006100 RG006100 RG009100 RG005680 RG005220 RH047100 RH047100 VV556400 VV556400 VU682100 VE463500 VN277000 VU170900 VU170900 -- -- V6105800 V6105900 V6337700 V6337800 -- VV319600 V3632400 VV321100 VZ353500 UR847100 VV321100 VZ353500 UR847100 UR847100 VZ353500 UR866470 VV062800 UR847100 UR847100 UR847100 * * * * * * * * * * * * * * * * * * * * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 10 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only C502 Electrolytic Cap. 10.00 25.0V 01 C503 Ceramic Capacitor-SL 100P 50V J 01 C504 Electrolytic Cap. 47.00 25.0V 01 C505 Electrolytic Cap. 10.00 25.0V 01 C506 Electrolytic Cap. 10.00 25.0V 01 C507 Ceramic Capacitor-SL 100P 50V J 01 C508 Electrolytic Cap. 47.00 25.0V 01 C509 Ceramic Cap.-B 1000P 50V K 01 C510 Electrolytic Cap. 10.00 25.0V 01 -512 Electrolytic Cap. 10.00 25.0V 01 C513 Ceramic Cap.-B 1000P 50V K 01 C514 Electrolytic Cap. 10.00 25.0V 01 -516 Electrolytic Cap. 10.00 25.0V 01 C517 Ceramic Capacitor-SL 100P 50V J 01 C518 Electrolytic Cap. 10.00 25.0V 01 C519 Electrolytic Cap. 10.00 25.0V 01 C520 Monolithic Ceramic Cap. 0.10 50V Z 01 -525 Monolithic Ceramic Cap. 0.10 50V Z 01 C601 Capacitor 0.01 400V J.U.C.S 02 C602 Electrolytic Cap. 1.00 50.0V 01 C603 Electrolytic Cap. 4.70 50.0V 01 C604 Polypropylene Capacitor 0.022U/250V C605 Polypropylene Capacitor 0.022U/250V C606 Electrolytic Cap. -LP 3300U 50V SNAP IN C607 Electrolytic Cap. -LP 3300U 50V SNAP IN C608 Electrolytic Cap. 10.00 25.0V 01 C609 Electrolytic Cap. 10.00 25.0V 01 C610 Ceramic Capacitor-F 0.0100 50V Z 01 C611 Ceramic Capacitor-F 0.0100 50V Z 01 C612 Monolithic Ceramic Cap. 0.10 50V Z 01 C613 Electrolytic Cap. 2200 16.0V C614 Electrolytic Cap. 2200 16.0V C615 Ceramic Capacitor-F 0.0100 50V Z 01 C616 Ceramic Capacitor-F 0.0100 50V Z 01 C617 Electrolytic Cap. 10.00 25.0V 01 C618 Electrolytic Cap. 1.00 50.0V 01 C619 Ceramic Cap.-B 1000P 50V K 01 C620 Electrolytic Cap. 47.00 50.0V 01 -622 Electrolytic Cap. 47.00 50.0V 01 C623 Ceramic Capacitor-SL 100P 50V J 01 C624 Ceramic Cap.-B 220P 50V K 01 C625 Ceramic Cap.-B 220P 50V K 01 C626 Electrolytic Cap. 100.00 35.0V 01 C627 Mylar Capacitor 0.1 50V J 01 C628 Mylar Capacitor 0.1 50V J 01 C629 Monolithic Ceramic Cap. 0.10 50V Z 01 C630 Monolithic Ceramic Cap. 0.10 50V Z 01 C701 Monolithic Ceramic Cap. 0.10 50V Z 01 C702 Monolithic Ceramic Cap. 0.10 50V Z 01 CN401 Connector Base Post M24185XX 3P TE CN601 Base Post Connector VA- 2P TE 01 CN602 Base Post Connector VH- 4P TE 01 CN603 Base Post Connector VH- 5P TE 01 CN607 Connector Base Post M2426XX 2P TE 01 D401 Diode 1SS133,176,HSS104 01 -405 Diode 1SS133,176,HSS104 01 D601 Diode 1SS82TD 01 D602 Diode 1SS133,176,HSS104 01 DB601 Diode Stack PBU403 4.0A 200V 03 DB602 Diode Stack S1VB20 1.0A 200V 02 FT601 FET 2SK30ATM Y 03 FZ601 Fuse TDS 2A 250V J/U/C 01 -603 Fuse TDS 2A 250V J/U/C 01 FZ604 Fuse TDS 1A 250V J/U/C 01 IC401 IC NJM072D OP AMP 04 IC402 IC NJM072D OP AMP 04 IC501 IC NJM4556AD OP AMP 02 IC502 IC NE5532P OP AMP 06 IC601 IC NJM7805FA 5V REGULATOR 02 JK401 Phone Jack HTJ-064-12I UR847100 VZ353500 UR847470 UR847100 UR847100 VZ353500 UR847470 VZ353900 UR847100 UR847100 VZ353900 UR847100 UR847100 VZ353500 UR847100 UR847100 VZ354600 VZ354600 VV520600 UR866100 UR866470 V3632700 V3632700 V3632800 V3632800 UR847100 UR847100 VZ354000 VZ354000 VZ354600 UR639220 UR639220 VZ354000 VZ354000 UR847100 UR866100 VZ353900 UR867470 UR867470 VZ353500 VZ353600 VZ353600 UR858100 VV062800 VV062800 VZ354600 VZ354600 VZ354600 VZ354600 V3764100 VG879900 LB932040 LB932050 VV066200 VD631600 VD631600 IF005560 VD631600 VV518200 VQ379300 IE000010 VV070600 VV070600 VV070300 IG107000 IG107000 XQ824A00 IG102500 XJ607A00 V3633400 * * * * * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 11 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only JK402 Phone Jack HTJ-064-12I JK501 Phone Jack HTJ-064 02 -503 Phone Jack HTJ-064 02 JK504 Phone Jack HTJ-064-05B JK505 DIN Connector TCS5094-10-4151 04 JK701 Phone Jack STEREO HTJ-064-12D JK702 DIN Connector TCS5094-10-4151 04 K501 Terminal Plate 01 K502 Terminal Plate 01 LD401 LED RED LT311G-41-C13 01 R401 Carbon Resistor 10.0K 1/4 J 01 R402 Carbon Resistor 1.0M 1/4 J 01 R403 Carbon Resistor 4.7K 1/4 J 01 R404 Carbon Resistor 27.0K 1/4 J 01 R405 Carbon Resistor 10.0K 1/4 J 01 R406 Carbon Resistor 10.0K 1/4 J 01 R407 Carbon Resistor 1.0M 1/4 J 01 R408 Carbon Resistor 4.7K 1/4 J 01 R409 Carbon Resistor 4.7K 1/4 J 01 R410 Carbon Resistor 10.0K 1/4 J 01 R411 Carbon Resistor 10.0K 1/4 J 01 R412 Carbon Resistor 4.7K 1/4 J 01 R413 Carbon Resistor 100.0 1/4 J 01 R414 Carbon Resistor 1.0K 1/4 J 01 R415 Carbon Resistor 10.0K 1/4 J 01 -418 Carbon Resistor 10.0K 1/4 J 01 R419 Carbon Resistor 1.2K 1/4 J 01 R420 Carbon Resistor 100.0K 1/4 J 01 R421 Carbon Resistor 1.0K 1/4 J 01 R501 Carbon Resistor 1.0K 1/4 J 01 R502 Carbon Resistor 1.0K 1/4 J 01 R503 Carbon Resistor 220.0K 1/4 J 01 R504 Carbon Resistor 1.0K 1/4 J 01 R505 Carbon Resistor 10.0K 1/4 J 01 R506 Carbon Resistor 4.7K 1/4 J 01 R507 Carbon Resistor 4.7K 1/4 J 01 R508 Carbon Resistor 100.0K 1/4 J 01 R509 Carbon Resistor 1.0K 1/4 J 01 R510 Carbon Resistor 10.0K 1/4 J 01 R511 Carbon Resistor 4.7K 1/4 J 01 R512 Carbon Resistor 4.7K 1/4 J 01 R513 Carbon Resistor 100.0 1/4 J 01 R514 Carbon Resistor 100.0 1/4 J 01 -516 Carbon Resistor 10.0K 1/4 J 01 R517 Carbon Resistor 220.0K 1/4 J 01 R518 Carbon Resistor 6.8K 1/4 J 01 R519 Carbon Resistor 22.0K 1/4 J 01 R520 Carbon Resistor 100.0 1/4 J 01 R521 Carbon Resistor 100.0 1/4 J 01 R522 Carbon Resistor 100.0K 1/4 J 01 R523 Carbon Resistor 2.2K 1/4 J 01 R524 Carbon Resistor 100.0K 1/4 J 01 R525 Carbon Resistor 100.0 1/4 J 01 R526 Carbon Resistor 10.0K 1/4 J 01 R527 Carbon Resistor 100.0K 1/4 J 01 R601 Carbon Resistor 10.0K 1/4 J 01 R602 Carbon Resistor 100.0K 1/4 J 01 R603 Carbon Resistor 22.0K 1/4 J 01 R604 Carbon Resistor 100.0K 1/4 J 01 R605 Carbon Resistor 2.2K 1/4 J 01 R606 Carbon Resistor 100.0K 1/4 J 01 R607 Carbon Resistor 100.0K 1/4 J 01 R608 Carbon Resistor 4.7K 1/4 J 01 R609 Carbon Resistor 4.7K 1/4 J 01 R610 Metal Oxide Film Resistor 2.2K 3W J R611 Metal Oxide Film Resistor 180 5W J -614 Metal Oxide Film Resistor 180 5W J R615 Carbon Resistor 2.2K 1/4 J 01 R616 Carbon Resistor 10.0K 1/4 J 01 R617 Carbon Resistor 56.0K 1/4 J 01 V3633400 VV278300 VV278300 V6176500 VR309600 V6177700 VR309600 VV075700 VV075700 VV620800 HF457100 HF459100 HF456470 HF457270 HF457100 HF457100 HF459100 HF456470 HF456470 HF457100 HF457100 HF456470 HF455100 HF456100 HF457100 HF457100 HF456120 HF458100 HF456100 HF456100 HF456100 HF458220 HF456100 HF457100 HF456470 HF456470 HF458100 HF456100 HF457100 HF456470 HF456470 HF455100 HF455100 HF457100 HF458220 HF456680 HF457220 HF455100 HF455100 HF458100 HF456220 HF458100 HF455100 HF457100 HF458100 HF457100 HF458100 HF457220 HF458100 HF456220 HF458100 HF458100 HF456470 HF456470 V3633200 V3751900 V3751900 HF456220 HF457100 HF457560 * www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 12 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only * * * * * * R618 Carbon Resistor 470.0 1/4 J 01 R619 Carbon Resistor 12.0K 1/4 J 01 R620 Carbon Resistor 1.0K 1/4 J 01 R621 Carbon Resistor 1.5K 1/4 J 01 R622 Carbon Resistor 56.0K 1/4 J 01 R623 Carbon Resistor 1.0K 1/4 J 01 R624 Carbon Resistor 3.3K 1/4 J 01 R625 Carbon Resistor 5.6K 1/4 J 01 R626 Carbon Resistor 3.3K 1/4 J 01 R627 Carbon Resistor 1.0K 1/4 J 01 R628 Carbon Resistor 2.2K 1/4 J 01 -630 Carbon Resistor 220.0 1/4 J 01 R631 Carbon Resistor 330.0 1/4 J 01 R632 Carbon Resistor 330.0 1/4 J 01 R633 Flame Proof C. Resistor 100 1/4 J 01 R634 Wire Wound Resistor 0.33 5W J R635 Wire Wound Resistor 0.33 5W J R636 Metal Oxide Film Resistor 4.7 1W J R637 Wire Wound Resistor 0.33 5W J R701 Carbon Resistor 1.0K 1/4 J 01 SW601 Push Switch SDDLB11874-YL 03 TR401 Transistor 2SC1815 Y,GR 01 TR501 Transistor 2SC2878 A,B 01 TR502 Transistor 2SC2878 A,B 01 TR601 Transistor 2SC1815 Y,GR 01 TR602 Transistor 2SA1015 O,Y 01 TR603 Transistor 2SC2878 A,B 01 TR604 Transistor 2SA970 GR,BL 01 TR605 Transistor 2SA970 GR,BL 01 TR606 Transistor 2SC2705 O,Y 01 TR607 Transistor 2SC3421 O,Y 02 TR608 Transistor 2SA1358 O,Y 02 TR609 Pair Transistor A1492(Z)/C3856(Z) TR610 Transistor 2SC3421 O,Y 02 VR601 Trimmer Potentiometer B 1K TB655MC W401 Connector Assembly B&C #28 2P L 150 (V620350) W501 Connector Assembly B&B #24 5P L 150 (V620380) W502 Connector Assembly B&C #26 3P L 350 (V620340) W503 Connector Assembly B&C #28 14P L 200 (V621760) W601 Connector Assembly B&B #24 3P L 200 (V363250) W603 Connector Assembly B&C #24 4P L 150 (V620370) W604 Connector Assembly B&B #24 3P L 200 (V363250) W606 Connector Assembly B&B #26 3P L 150 (V620410) W608 Connector Assembly B&B #24 3P L 200 (V363250) W610 Connector Assembly B&C #24 3P L 130 (V363210) W611 Connector Assembly B&C #24 3P L 300 (V620360) W701 Connector Assembly B&C #28 14P L 100 (V620390) ZD601 Zener Diode MTZ J 15.0B 15.0V 01 ZD602 Zener Diode MTZ J 15.0B 15.0V 01 ZD603 Zener Diode 3Z15 15V 3W ZD604 Zener Diode 3Z15 15V 3W Circuit Board PN (V620230) Circuit Board FRONT PN 1/2 Circuit Board SW,LED PN 2/2 SW Spacer 8 LED Holder LED3-1A 6 Connector Assembly #24 2P L60 (V654510) 4 Push Switch ADS-003-A10 4 C301 Ceramic Cap. (chip) 0.1000 25V Z -315 Ceramic Cap. (chip) 0.1000 25V Z CN301 Connector Base Post M2426XXR 6P SE 01 CN302 Connector Base Post M2426XXR 9P SE 01 CN303 Connector Base Post M2426XXR 11P SE CN304 Connector Base Post M2426XXR 12P SE 01 CN305 Connector Base Post M2426XXR 14P SE 01 CN306 Connector Base Post M2426XX 14P TE CN307 Connector Base Post M2426XX 2P TE 01 -310 Connector Base Post M2426XX 2P TE 01 D301 Diode 1SS355 TE-17 01 HF455470 HF457120 HF456100 HF456150 HF457560 HF456100 HF456330 HF456560 HF456330 HF456100 HF456220 HF455220 HF455330 HF455330 VV276800 V4480100 V4480100 V3632900 V4480100 HF456100 VV059400 IC1815M0 IC287820 IC287820 IC1815M0 IA101590 IC287820 IA097030 IA097030 VE198800 IC342100 IA135800 VV597200 IC342100 V3633500 -- -- -- -- -- -- -- -- -- -- -- -- VG440800 VG440800 V3752000 V3752000 -- V6337500 V6337600 V6220800 V6624600 -- V6124500 UX145100 UX145100 VV068000 VV068300 VV068500 VV068600 VV068800 VV067400 VV066200 VV066200 VT332900 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DG60FX-112 13 : New Parts REF NO. PART NO. DESCRIPTION REMARKS QTY RANK RANK: Japan only -322 Diode 1SS355 TE-17 01 IC301 IC 74HC374DT D-FF -307 IC 74HC374DT D-FF IC308 IC 74HC4052DT MULTIPLEXER IC309 IC 74HC4052DT MULTIPLEXER LD301 LED Display LTC-5836E LD302 LED RED LT311G-41-C13 01 -307 LED RED LT311G-41-C13 01 L301 Chip Inductance BLM21B751S 03 -312 Chip Inductance BLM21B751S 03 R301 Carbon Resistor (chip) 10K 0.1 J -304 Carbon Resistor (chip) 10K 0.1 J R305 Carbon Resistor (chip) 560 0.1 J -321 Carbon Resistor (chip) 560 0.1 J R322 Carbon Resistor (chip) 820 0.1 J -345 Carbon Resistor (chip) 820 0.1 J R346 Carbon Resistor (chip) 10K 0.1 J -360 Carbon Resistor (chip) 10K 0.1 J R361 Carbon Resistor (chip) 1.0K 0.1 J -367 Carbon Resistor (chip) 1.0K 0.1 J R368 Carbon Resistor (chip) 10K 0.1 J R369 Carbon Resistor (chip) 10K 0.1 J R370 Carbon Resistor (chip) 560 0.1 J -375 Carbon Resistor (chip) 560 0.1 J SW301 Push Switch SKHQFN GREEN 02 -317 Push Switch SKHQFN GREEN 02 SW318 Rotary Switch SRBV18 1C-8S 07 VR301 Rotary Variable Resistor RK09L1140 10KB -313 Rotary Variable Resistor RK09L1140 10KB VR314 Rotary Variable Resistor RK09L12D0 20KA X2 VT332900 XZ102A00 XZ102A00 XZ101A00 XZ101A00 V5801000 VV620800 VV620800 VS740100 VS740100 RG007100 RG007100 RG005560 RG005560 RG005820 RG005820 RG007100 RG007100 RG006100 RG006100 RG007100 RG007100 RG005560 RG005560 VK701100 VK701100 V3633800 V5264800 V5264800 V5265100 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com L K J I H G F E D C B A 1 2 3 4 5 6 7 8 9 10 11 12 DG60FX-112 M N O P Q 1 2 3 4 5 6 7 8 9 10 11 12 Q P O N M L K J I H G F E D C B A DG60FX-112 DG60FX-112 Note : See parts list for details of circuit board component parts. KEC-54205 2 DG60FX-112 OVERALL CIRCUIT DIAGRAM 1/2(DM) KEC-54205 : Mylar Capacitor : Ceramic Capacitor : Flame Proof C. to MAIN 2/8 -W502 to FRONT-CN301 -CN304 -CN303 to FRONT to FRONT to FRONT -CN302 -W603 to MAIN 1/8 8M ROM 256K RAM 256K RAM OR OR OR OR OR ASSP AND OR OR AND to MAIN 1/8-W610 CPU DSP6 DSP6 PHOTO COUPLER BUFFER BUFFER BUFFER PULSE TRANSFORMER INVERTER 4M DRAM 4M DRAM DIT2 3.3V REGULATOR ADC & DAC to MAIN 3/8 -W401 5.0V REGULATOR B. COUNTER SHIFT REGIST D-FF INVERTER OP AMP OP AMP OP AMP OP AMP REGULATOR +3.3V UPC29M33T-E1 (XU965A00) 1 DM: IC18 3 3 2: GND 1: V IN 3: OUTPUT 2: GND 1: INPUT 3: OUTPUT NJM78M05DLA REGULATOR +5V DM: IC111 2 (XZ162A00) 1 2 3 2: GND 1: INPUT 3: OUTPUT NJM7805FA (XJ607A00) REGULATOR +5V 2 1 DM: IC112 MX23C8100PC-10 DIGITAL OUT : Metal Oxide Film Resistor : Wire Wound Resistor DM w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com L K J I H G F E D C B A 1 2 3 4 5 6 7 8 9 10 11 12 DG60FX-112 M N O P Q 1 2 3 4 5 6 7 8 9 10 11 12 Q P O N M L K J I H G F E D C B A DG60FX-112 DG60FX-112 DG60FX-112 OVERALL CIRCUIT DIAGRAM 2/2(FRONT, MAIN 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8, REAR) KEC-54204 1 D-FF D-FF D-FF D-FF D-FF D-FF D-FF to DM-CN103 MULTIPLEXER to DM-CN3 MULTIPLEXER to DM-CN1 to DM-CN2 3/8 POWER TRANSFORMER POWER CODE CODE BUSH to DM-CN101 OP AMP OP AMP OP AMP OP AMP 1/8 to DM-CN104 DIODE STACK to DM-CN4 DIODE BRIDGE POWER TRANSFORMER 4/8 5V REGULATOR 7/8 SPEAKER N.C 6/8 5/8 OP AMP to PN1/2 -CN305 to DM -CN102 OP AMP OP AMP OP AMP 2/8 to SW, LED -CN306 FOOT SW1 FOOT SW2 FOOT SW3 FOOT SW BANK to MAIN2/8-W503 AMP SELECT GAIN MASTER TREBLE REVERB SPEED PRESENCE MIDDLE BASS COMP DEPTH TIME FEEDBACK LEVEL DELAY TREMOLO ROTARY PHASER SP. SIM SPRING TAPE ECHO PLATE HALL CHORUS STORE COMP UP DOWN FLANGER MANUAL UTILITY (PN 1/2) (ANALOG 8/8) KEC-54206 1 KEC-54206 1 KEC-54206 1 KEC-54206 1 KEC-54206 1 EXP. PEDAL (PN 2/2) KEC-54206 1 DESTINATION DESTINATION KEC-54206 1 W611 W610 W501 W612 W502 W503 1 KEC-54206 BL WH BL WH GR BR BU GR/YE BR BU GR/YE 100 100K HTJ-064-05B Foot Switch Unit C520 C521 C523 C522 C525 C524 to REAR-W701 22K 6.8K FRONT MAIN MAIN MAIN MAIN MAIN MAIN MAIN REAR SW, LED w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
