雅马哈YAMAHA AX-397电路原理图

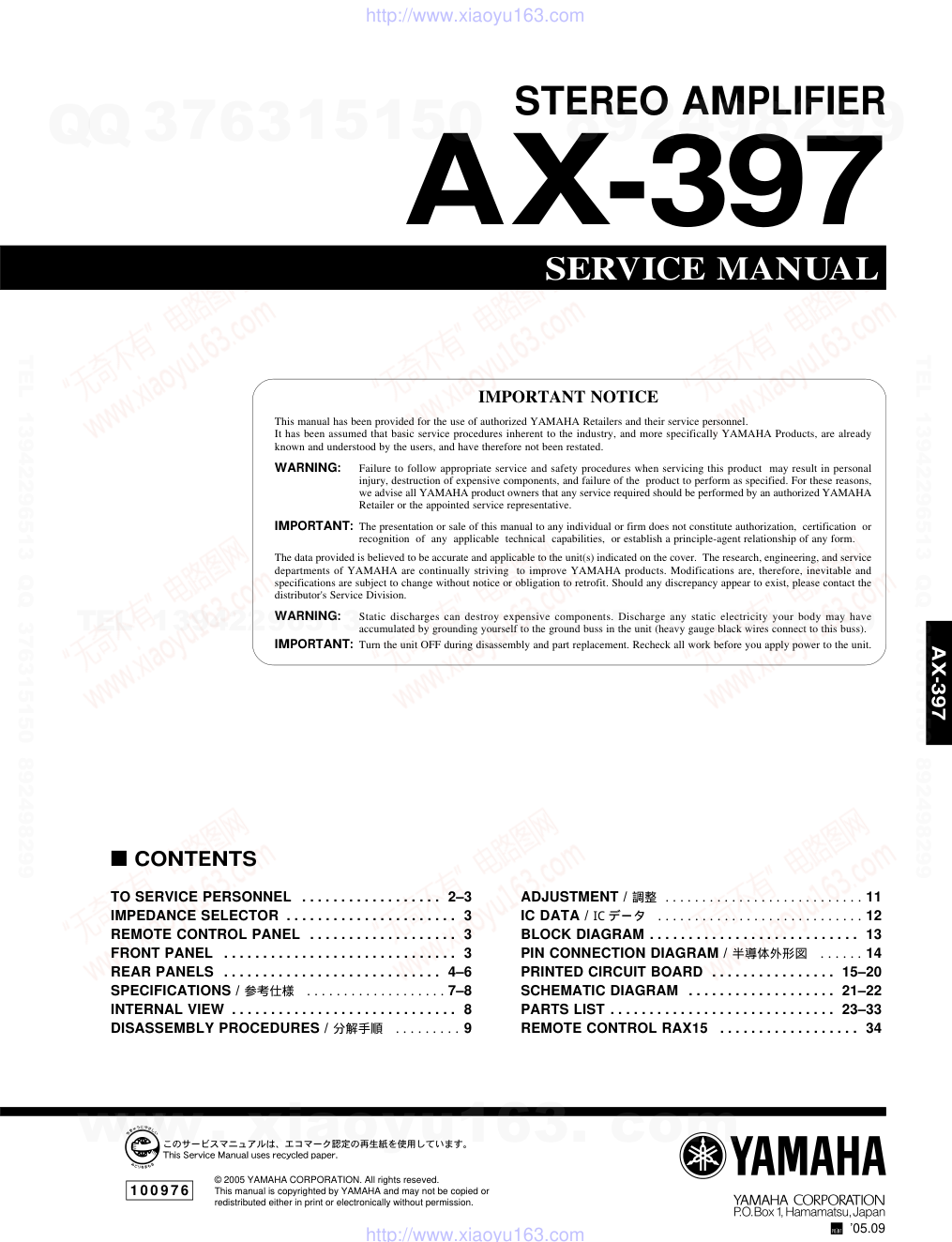

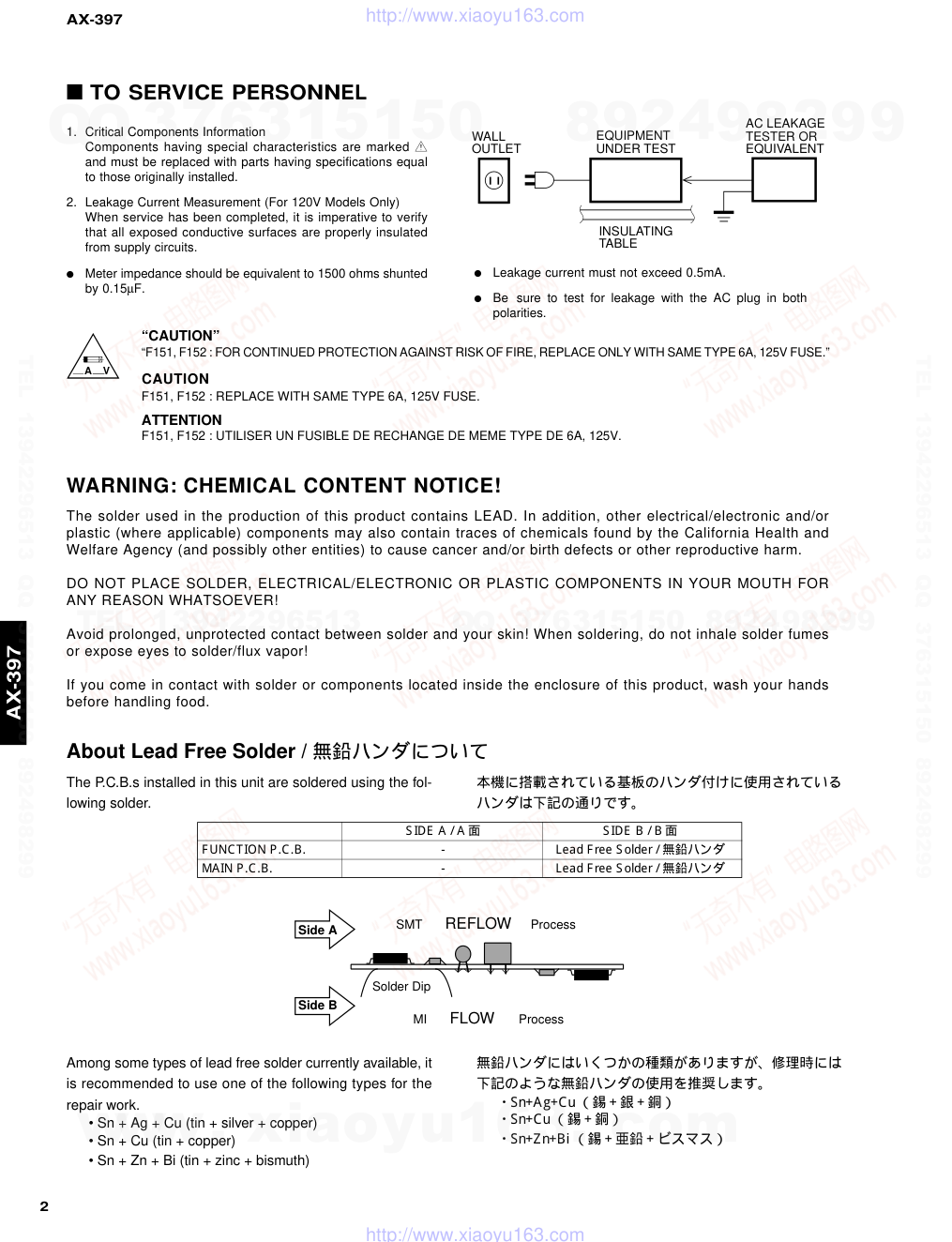

SERVICE MANUAL This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically YAMAHA Products, are already known and understood by the users, and have therefore not been restated. WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components, and failure of the product to perform as specified. For these reasons, we advise all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or the appointed service representative. IMPORTANT: The presentation or sale of this manual to any individual or firm does not constitute authorization, certification or recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and specifications are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division. WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss). IMPORTANT: Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit. IMPORTANT NOTICE 1 0 0 9 7 6 SERVICE MANUAL STEREO AMPLIFIER ADJUSTMENT / 調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 IC DATA / IC データ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 BLOCK DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 PIN CONNECTION DIAGRAM / 半導体外形図 . . . . . . 14 PRINTED CIRCUIT BOARD . . . . . . . . . . . . . . . . 15–20 SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . 21–22 PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23–33 REMOTE CONTROL RAX15 . . . . . . . . . . . . . . . . . . 34 I CONTENTS TO SERVICE PERSONNEL . . . . . . . . . . . . . . . . . . 2–3 IMPEDANCE SELECTOR . . . . . . . . . . . . . . . . . . . . . . 3 REMOTE CONTROL PANEL . . . . . . . . . . . . . . . . . . . 3 FRONT PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 REAR PANELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–6 SPECIFICATIONS / 参考仕様 . . . . . . . . . . . . . . . . . . . 7–8 INTERNAL VIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 DISASSEMBLY PROCEDURES / 分解手順 . . . . . . . . . 9 AX-397 © 2005 YAMAHA CORPORATION. All rights reseved. This manual is copyrighted by YAMAHA and may not be copied or redistributed either in print or electronically without permission. ’05.09 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 AX-397 AX-397 I TO SERVICE PERSONNEL 1. Critical Components Information Components having special characteristics are marked Z and must be replaced with parts having specifications equal to those originally installed. 2. Leakage Current Measurement (For 120V Models Only) When service has been completed, it is imperative to verify that all exposed conductive surfaces are properly insulated from supply circuits. G Meter impedance should be equivalent to 1500 ohms shunted by 0.15µF. AC LEAKAGE TESTER OR EQUIVALENT EQUIPMENT UNDER TEST INSULATING TABLE WALL OUTLET G Leakage current must not exceed 0.5mA. G Be sure to test for leakage with the AC plug in both polarities. WARNING: CHEMICAL CONTENT NOTICE! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHATSOEVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. About Lead Free Solder / 無鉛ハンダについて The P.C.B.s installed in this unit are soldered using the fol- lowing solder. 本機に搭載されている基板のハンダ付けに使用されている ハンダは下記の通りです。 “CAUTION” “F151, F152 : FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 6A, 125V FUSE.” CAUTION F151, F152 : REPLACE WITH SAME TYPE 6A, 125V FUSE. ATTENTION F151, F152 : UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE DE 6A, 125V. A V SIDE A / A 面 SIDE B / B 面 FUNCTION P.C.B. － Lead Free Solder / 無鉛ハンダ MAIN P.C.B. － Lead Free Solder / 無鉛ハンダ Side A Side B SMT REFLOW Process MI FLOW Process Solder Dip Among some types of lead free solder currently available, it is recommended to use one of the following types for the repair work. • Sn + Ag + Cu (tin + silver + copper) • Sn + Cu (tin + copper) • Sn + Zn + Bi (tin + zinc + bismuth) 無鉛ハンダにはいくつかの種類がありますが、修理時には 下記のような無鉛ハンダの使用を推奨します。 ・Sn+Ag+Cu （錫 + 銀 + 銅） ・Sn+Cu （錫 + 銅） ・Sn+Zn+Bi （錫 + 亜鉛 + ビスマス） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 AX-397 I IMPEDANCE SELECTOR Caution: 1. As the melting point temperature of the lead free solder is about 30°C to 40°C (50°F to 70°F) higher than that of the lead solder, be sure to use a soldering iron suitable to each solder. 2. If lead solder must be used, be sure to remove lead free solder from each terminal section of the parts to be replaced and from the area around it completely before soldering, or make sure that the lead free solder and lead solder melt together fully. 注意： 1. 無鉛ハンダの融点温度は通常の鉛入りハンダに比べ30～ 40 ℃程度高くなっていますので、それぞれのハンダに 合ったハンダごてをご使用ください。 2. 鉛入りハンダを使わざるを得ない場合は、あらかじめ交 換する部品端子部やその周辺部の無鉛ハンダをすべて取 り除くか、あるいは無鉛ハンダと鉛入りハンダが十分に 溶けた状態となるようにハンダ付けしてください。 WARNING: Do not change the setting of the IMPEDANCE SELECTOR switch when the unit power is switched on, as doing so may damage the unit. ご注意 インピーダンスセレクターの切り換えは、必ず電源を切ってか ら行ってください。 電源を入れたまま行うと、故障の原因となります。 IMPEDANCE SELECTOR I FRONT PANEL I REMOTE CONTROL PANEL www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 AX-397 AX-397 I REAR PANELS M C models M R model M T model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 AX-397 M A model M B model M G, E models www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 AX-397 AX-397 M L model M J model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 AX-397 GENERAL / 総合 Power Supply / 電源電圧 C model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AC 120 V, 60 Hz R model . . . . . . . . . . . . . AC 110/120/220/230-240 V, 50/60 Hz T model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AC 220 V, 50 Hz A model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AC 240 V, 50 Hz B, G, E models . . . . . . . . . . . . . . . . . . . . . . . . AC 230 V, 50 Hz L model . . . . . . . . . . . . . . . . . . . . AC 220/230-240 V, 50/60 Hz J model . . . . . . . . . . . . . . . . . . . . . . . . . . . AC 100 V, 50/60 Hz Power Consumption / 消費電力 . . . . . . . . . . . . . . . . . . . 170 W Standby Power Consumption / 待機時消費電力 C, T, A, B, G, E, J models . . . . . . . . . . . . . . . . . . . . . . . . 1.1 W R model (AC 110/120 V) . . . . . . . . . . . . . . . . . . . . . . . . . 1.1 W R, L models (AC 220/230-240 V) . . . . . . . . . . . . . . . . . . . 2.7 W Maximum Power Consumption R model (1 kHz, 6 ohms, 10% THD) . . . . . . . . . . . . . . . 400 W AC Outlet / ACアウトレット 3 Switched Outlet R, J models . . . . . . . . . . . . . . . . . . . . . . . . . . 50 W Max. total C, T, G, E, L models . . . . . . . . . . . . . . . . . . 100 W Max. total 1 Switched Outlet A, B models . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 W Max. Dimensions (W x H x D) / 寸法（幅× 高さ× 奥行き） . . . . . . . . . . . . . . . . . . . . . . . . . 435 x 151 x 390 mm (17-1/8" x 5-15/16" x 15-3/8") Weight / 質量 . . . . . . . . . . . . . . . . . . . . . . . . . 8.3 kg (18 lbs 5 oz) Finish / 仕上げ . . . . . . . . Black color (C, R, A, B, G, E, L models) Titanium color (R, B, G, E, L models) Gold color (J, T, L models) Accessories / 付属品 . . . . . . . . . . . . . . . . . Remote Control x 1 Battery (Manganese Dry) x 2 * Specifications subject to change without notice. C ........ Canadian model R ........ General model T ........ Chinese model A ........ Australian model B ........ British model G ........ European model E ........ South European model L ........ Singapore model J ........ Japanese model I SPECIFICATIONS / 参考仕様 AUDIO SECTION / オーディオ部 Minimum RMS Output Power (Power Amp. Section) / 定格出力 L/R, 20 Hz to 20 kHz C, R, T, A, B, G, E, L, J models (0.019% THD, 8 ohms) . . . . . . 60 W + 60 W C, R, T, A, B, G, E, J models (0.038% THD, 6 ohms) . . . . . . . . 70 W + 70 W Dynamic Power Per Channel (IHF) / ダイナミックパワー 8/6/4/2 ohms . . . . . . . . . . . . . . . . . . . . . . . 100/120/140/150 W Maximum Power Per Channel (B, G, E models) 1 kHz, 0.7 % THD, 4 ohms . . . . . . . . . . . . . . . . . . . . . . . . . 95 W IEC Power (B, G, E models) 1 kHz, 0.019% THD, 8 ohms . . . . . . . . . . . . . . . . . . . . . . . 75 W Power Band Width / パワーバンド L/R, 0.04% THD, 30 W, 8 ohms . . . . . . . . . . . . 10 Hz to 50 kHz Damping Factor / ダンピングファクタ 20 Hz to 20 kHz, SPEAKER-A, 8 ohms . . . . . . . . . 240 or more Maximum Power (EIAJ) / 実用最大出力 1 kHz, 10 % THD R, T, L, J models (8 ohms) . . . . . . . . . . . . . . . . . . . . . . . . 100 W R, T, J models (6 ohms) . . . . . . . . . . . . . . . . . . . . . . . . . . 110 W Input Sensitivity/Input Impedance / 入力感度/入力インピーダンス PHONO MM . . . . . . . . . . . . . . . . . . . . . . . . . 2.5 mV/47 k-ohms CD, etc. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 mV/47 k-ohms Maximum Input Signal / 最大許容入力 PHONO MM, 1kHz, 0.003 % THD . . . . . . . . . . . . . . . . . 115 mV CD, etc., 1kHz, 0.5 % THD . . . . . . . . . . . . . . . . . . . . . . . . 2.2 V Output Level/Output Impedance / 出力電圧/出力インピーダンス REC OUT . . . . . . . . . . . . . . . . . . . . . . . . . . 165 mV/1.6 k-ohms Headphone Jack Rated Output/Output Impedance / ヘッドホン出力/出力インピーダンス CD, etc. 1 kHz, 150 mV, 8 ohms, 0.019% THD . . . . . . . . 250 mV/680 ohms Frequency Response / 周波数特性 CD, etc. 20 Hz to 20 kHz . . . . . . . . . . . . . . . . . . . . . . 0 ± 0.5 dB CD/DVD DIRECT AMP ON, 10 Hz to 100 kHz . . . . . 0 ± 1.0 dB RIAA Equalization Deviation / RIAA偏差 PHONO MM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 ± 0.3 dB Total Harmonic Distortion (20 Hz to 20 kHz) / 全高調波歪率 PHONO MM to REC OUT (3 V) . . . . . . . . . . . . . . . . 0.003 % or less CD, etc. to SP OUT (42.5 W/8 ohms) . . . . . . . 0.009 % or less Signal to Noise Ratio (IHF-A Network) / S/N比 PHONO MM (Input shorted, 5 mV) . . . . . . . . . . 88 dB or more CD (CD DIRECT AMP ON, Input shorted, 165mV) . . . . . . 110 dB or more Residual Noise (IHF-A Network) / 残留ノイズ CD DIRECT AMP ON . . . . . . . . . . . . . . . . . . . . . 35 µV or less CD DIRECT AMP OFF . . . . . . . . . . . . . . . . . . . 100 µV or less Channel Separation / チャンネルセパレーション CD, etc. (Input 5.1 k-ohms shorted) 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 dB or more 10 kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 dB or more Tone Control Characteristics / トーンコントロール特性 BASS Boost/Cut (20 Hz) . . . . . . . . . . . . . +10 dB/-10 dB Turnover Frequency . . . . . . . . . . . . . . . . . 350 Hz TREBLE Boost/Cut (20 kHz) . . . . . . . . . . . . +10 dB/-10 dB Turnover Frequency . . . . . . . . . . . . . . . . . 3.5 kHz Continuous Loudness Control / コンティニュアスラウドネスコントロール Attenuation (1 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 dB Gain Tracking Error / ゲイントラッキングエラー 0 to -60 dB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 dB or less www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 AX-397 AX-397 DIMENSIONS / 寸法図 I INTERNAL VIEW q MAIN (2) P.C.B. w MAIN (4) P.C.B. (R, L models) e MAIN (5) P.C.B. r MAIN (1) P.C.B. t MAIN (6) P.C.B. y MAIN (3) P.C.B. u FUNCTION (4) P.C.B. i FUNCTION (5) P.C.B. o FUNCTION (12) P.C.B. !0 FUNCTION (7) P.C.B. !1 FUNCTION (6) P.C.B. !2 FUNCTION (1) P.C.B. !3 FUNCTION (10) P.C.B. !4 FUNCTION (8) P.C.B. !5 FUNCTION (11) P.C.B. !6 FUNCTION (2) P.C.B. !7 FUNCTION (9) P.C.B. !8 FUNCTION (3) P.C.B. Unit : mm (inch) 435 (17-1/8") 151 (5-15/16") 130 (5-1/8") 350 (13-3/4") 21 (13/16") 18.5 (3/4") 21.5 (7/8") 390 (15-3/8") y w e r t i o !6 o !7 q !0 !1 !8 !0 !1 !2 !3 !4 !5 !2 u www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 AX-397 I DISASSEMBLY PROCEDURES / 分解手順 ･ 番号順に部品を取り外してださい。 ･ AC電源コンセントから、電源コードを抜いてください。 1 . トップカバーの外し方 a. qのネジ4本、wのネジ1本、eのネジ4本を外します。 （Fig. 1） b. トップカバーを後方へスライドさせ取り外します。 （Fig. 1） 2 . フロントパネルユニットの外し方 a. INPUTツマミを取り外します。 b. r のネジ1本を外し、サポートトップを取り外します。 （Fig. 1） c. tのネジ7本を外し、フロントパネルユニットを取り外し ます。 （Fig. 1） 3 . プレートサイドの外し方 yのプッシュリベット2本を外し、プレートサイドL/Rを 取り外します。 （Fig. 1） 4 . サブシャーシユニットの外し方 a. uのプッシュリベット1本を外します。 （Fig. 1） b. iのネジ2本を外し、サブシャーシユニットを前方へ引き 出します。 （Fig. 1） c. ケーブルを固定している束線止めをゆるめます。 d. コネクターCB221、CB226、CB302、CB306、CB532、CB581、 CB681を外し、サブシャーシユニットを取り外します。 （Fig. 1） 1. Removal of Top Cover a. Remove 4 screws ( q ), 1 screw ( w ) and 4 screws ( e ). (Fig. 1) b. Slide the Top Cover rearward to remove it. (Fig. 1) 2. Removal of Front Panel Unit a. Remove the INPUT knob. b. Remove 1 screw ( r ) and then remove the Support Top. (Fig. 1) c. Remove 7 screws ( t ) and then remove the Front Panel Unit. (Fig. 1) 3. Removal of Plate Side Remove 2 push rivets ( y ) and then remove the Plate Side L/R. (Fig. 1) 4. Removal of Sub Chassis Unit a. Remove 1 push rivet ( u ). (Fig. 1) b. Remove 2 screws ( i ) and then slide the Sub Chassis Unit forward. (Fig. 1) c. Loosen the harness fixture fixing the cable. d. Remove connectors CB221, CB226, CB302, CB306, CB532, CB581 and CB681 and then remove the Sub Chassis Unit. (Fig. 1) • Remove parts in disassembly order as numbered. • Disconnect the power cable from the AC outlet. Top Cover トップカバー� Front Panel Unit フロントパネルユニット� Knob ツマミ� Sub Chassis Unit サブシャーシユニット� Support Top サポートトップ� Plate Side L プレートサイド L Plate Side R プレートサイド R CB306 CB302 CB532 CB581 CB681 CB221 CB226 r i i u e y y t t q q e w Fig. 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 AX-397 AX-397 5 . アンプユニットの外し方 a. インピーダンスセレクターを止めているoのネジ1本を 外します。 （Fig. 2） b. スピーカーターミナルを止めている!0のネジ2本を外し ます。 （Fig. 2） c. !1のネジ2本を外し、MAIN (4) P. C.B.を取り外します。 （Fig. 2） （R, L仕向けのみ） d. !2のネジ2本と!3のネジ2本を外します。 （Fig. 2） e. コネクターCB3とCB151を外します。 (Fig. 2) f. アンプユニットを取り外します。 （Fig. 2） 5. Removal of Amp Unit a. Remove 1 screw ( o ) attaching the Impedance Selector. (Fig. 2) b. Remove 2 screws ( !0 ) attaching the Speaker Termnal. (Fig. 2) c. Remove 2 screws ( !1 ) and then remove the MAIN (4) P.C.B. (Fig. 2) (R, L models only) d. Remove 2 screws ( !2 ) and 2 screws ( !3 ). (Fig. 2) e. Remove connectors CB3 and CB151. (Fig. 2) f. Remove the Amp Unit. (Fig. 2) Fig. 2 !0 o !1 !3 !3 !2 Amp Unit アンプユニット� MAIN (4) P.C.B. CB3 CB151 Speaker Terminal スピーカーターミナル� Impedance Selector インピーダンスセレクター� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 AX-397 I ADJUSTMENT / 調整 G アイドリング電流の確認 1. 電源投入直後、R64 (L ch)/R65 (R ch)の端子間の電圧を測 定し、0.1mV から 10.0mV の間であることを確認してく ださい。 2. 電圧が10mV を越えている場合は、R51 (L ch)/R52 (R ch) の抵抗をカットし、電圧を再確認してください。 3. 60分後、電圧が0.25mV ～30.0mV であることを確認して ください。 G CONFIRMATION OF IDLING CURRENT R64 R51 R52 R65 R64 (L ch) R65 (R ch) Cut R51 (L ch) R52 (R ch) 0.1mV–10mV 1. Right after the power is turned on, confirm that the volt- age across the terminals of R64 (L ch) and R65 (R ch) are between 0.1mV to 10.0mV. 2. If the measured voltage exceeds 10.0mV, open (cut off) R51 (L ch), R52 (R ch) and reconfirm the voltage. 3. Confirm that the voltage is between 0.25mV and 30.0mV after 60 minutes. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 AX-397 AX-397 IC301 : M38503G4A-101FP (FUNCTION (1) P.C.B.) 8-bit Microprocessor I IC DATA / IC データ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 VCC VREF AVSS P44/INT3/PWM P43/INT2/SCMP2 P42/INT1 P41/INT0 P40/CNTR1 P27/CNTR0//SRDY1 P26/SCLK1 P25/TXD P24/RXD P23 P22 CNVSS P21/XCIN P20/XCOUT /RESET XIN XOUT VSS P17/(LED7) P16/(LED6) P15/(LED5) P14/(LED4) P13/(LED3) P12/(LED2) P11/(LED1) P10/(LED0) P07(AN8) P06(AN7) P05(AN6) P04(AN5) P03//SRDY2 P02/SCLK2 P01/SOUT2 P00/SIN2 P34/AN4 P33/AN3 P32/AN2 P31/AN1 P30/AN0 MCU MCU MCU I I I I I O O O O/I O O MCU I O MCU MCU MCU MCU O O O O O O O O O I I O I I O O I I I I I Power Supply, +5V AD Reference AD Ground Power Down Detect Tape Monitor /Pure Direct SW SYSTEM Power SW Remote Control (Wake up) Release the Protection Chip Enable (INPUT SEL) Clock Data Tape Monitor (397)/Destination Distinction (497) Motor Volume (UP) Motor Volume (DOWN) Vss: when single chip mode is used, Vcc: when flash writing is used AX-497/397 Detect CD Direct Mute Reset Oscillator In Oscillator Out Ground LED (AUX) LED (TAPE) LED (MD) LED (CD) LED (TUNER) LED (PHONO) LED (POWER) LED (CD DIRECT) LED (TAPE MONITOR/PURE DIRECT) Rotary Encoder (Left) Rotary Encoder (Right) Mute CD Direct SW Protection (Overload) Speaker Relay Power Relay Protection (DC) Protection (Power Supply) Protection (Temperature Detection) Protection (Temperature Detection) Rec Out Selector Detect No. Port I/O Function PD TPM/PD PS REM PRINH CEI CK DATA TMO/DEST VRUP VRDN CNVSS D43 CDM LEDA LEDTP LEDM LEDC LEDT LEDP LSBY LEDCDD LEDTM/PD ENL ENR MUTE CDD PRI RYSP RYPS PRDC PRPS THMR THML REC Name 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 VCC AVSS P44/INT3/PWM P43/INT2/SCMP2 P42/INT1 P41/INT0 P40/CNTR1 P27/CNTR0/SRDY1 P26/SCLK1 P25/TXD P24/RXD P23 P22 CNVSS P21/XCIN P20/XCOUT RESET XIN XOUT VSS VREF P30/AN0 P31/AN1 P32/AN2 P33/AN3 P34/AN4 P00/SIN2 P01/SOUT2 P02/SCLK2 P03/SRDY2 P04/(AN5) P05/(AN6) P06/(AN7) P07/(AN8) P10/(LED0) P11/(LED1) P12/(LED2) P13/(LED3) P15/(LED5) P16/(LED6) P17/(LED7) P14/(LED4) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 AX-397 I BLOCK DIAGRAM 10dB PHONO CD/DVD SP A SP B PHONES TUNER AUX TAPE IN TAPE OUT MD IN MD OUT CD/DVD DIRECT AMP INPUT SELECTOR PHONO EQ AMP CD/DVD DIRECT AMP MOTOR DRIVER ON ON OFF OFF 31.8dB M Main VR 10dB RYPS LOUDNESS BALANCE TONE CONTROL TAPE MONITOR MAIN MUTE CD-D MUTE A B POWER AMP RYSP LB 15 –15 B –B LB 12S + + + + + + IC502 IC501 IC452 Q451,452 SW301 SW302 SW581 SW4 T151 D15–18 D153–156 D20 D19 Q3 Q4 Q151 RY2 RY151 SW681 RY3 RY1 Q1,2 Q26 Q27 Q25 Q5—30 VR421 VR531–534 IC302 IC531,532 IC421 IC452 IC453 IC456 TAPE CDD POWER –10dB TAPE MONITOR INH MAIN MUTE STANDBY /ON RYPS (Power ON/OFF) Remote Control SERIAL DATA (Input Select) Input Select Tape Monitor Main VR Protection TAPE CDD RYSP Microprocessor SW621 U631 IC301 SW622 Q305 CD-D MUTE Q303 XL301 4MHz 19 20 11 6 7 31,32 37 13,14 5 34 17 33 36 35,38–41 12 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 AX-397 AX-397 I PIN CONNECTION DIAGRAM / 半導体外形図 LM61CIZ 1: +Vs 2: Vout 3: GND G ICs NJU7312AM 30 15 1 16 8 4 1 5 NJM2068MD-TE2 M38503G4A-101FP 42 21 1 22 LB1641 1 10 1SS133 1SS139 1SS140 1SS176 1SS270A HZS12B2TD HZS162TD G Diodes 1SS355 MA8039-L MA8047-L MA8051-M MA8062-M MA8068-L MA8091-H 2SA933AS (R, S) 2SD1915F (S, T) 2SC1704S (Q, R, S) G Transistors E B C B C E 2SC4488 (S, T) 2SB1274 (Q, R, S) 2SD1913 (R, S) Anode Cathode 2SA1358 (O, Y) 2SC3421 (O, Y) B C E 2SA970 (GR, BL) 2SA1015 (Y) 2SA1145 (O, Y) 2SC1815 (Y) 2SC2705 (O, Y) 2SC2N5551C-AT 2SA2N5401C-AT C E B 2SA1037K (Q, R, S) DTC114EKA DTC144EKA S4VB20 2SA1095 (O, P, Y) 2SC4468 (O, P, Y) 2SC4466 (O, P, Y) BC E ECB BCE Anode Cathode TC4053BP 1 8 16 8 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 AX-397 15 1 10 VOLUME FUNCTION (2) P.C.B. (Side A) FUNCTION (3) P.C.B. (Side A) FUNCTION (3) P.C.B. (Side B) Lead Free Solder Used I PRINTED CIRCUIT BOARD (Foil side) FUNCTION (1) P.C.B. (Side A) FUNCTION (1) P.C.B. (Side B) Lead Free Solder Used TAPE MONITOR CD/DVD DIRECT AMP FUNCTION (11) CB641 MAIN (3) CB201 FUNCTION (8) CB601 FUNCTION (4) W451 MAIN (5) CB221 MAIN (6) CB226 FUNCTION (6) CB531 1 4 5 8 1 21 42 22 1 2 CH1 2 CH2 Point w CH 1 : Emitter of Q309 CH 2 : Collector of Q304 ↑ AC POWER ON (Connect the power cable) ↑ AC POWER OFF (Disconnect the power cable) ↑ AC POWER ON (Connect the power cable) Point q (Pin 20 of IC301) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 AX-397 16 I PRINTED CIRCUIT BOARD (Foil side) TUNER IN OUT IN OUT AUX MD TAPE FUNCTION (1) CB302 1 8 9 16 1 15 30 16 PHONO CD/DVD 1 4 8 5 1 4 8 5 FUNCTION (5) P.C.B. (Side A) FUNCTION (5) P.C.B. (Side B) Lead Free Solder Used FUNCTION (4) P.C.B. (Side A) FUNCTION (4) P.C.B. (Side B) Lead Free Solder Used w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 AX-397 17 I PRINTED CIRCUIT BOARD (Foil side) FUNCTION (6) P.C.B. (Side A) FUNCTION (7) P.C.B. (Side A) BALANCE LOUDNESS TREBLE BASS MAIN (1) W2 FUNCTION (1) CB304 1 4 8 5 1 4 8 5 FUNCTION (6) P.C.B. (Side B) Lead Free Solder Used PHONES SPEAKERS A B MAIN (1) CB1 PHONO TUNER CD/DVD TAPE MD AUX FUNCTION (1) CB305 FUNCTION (10) CB631 FUNCTION (8) P.C.B. (Side A) FUNCTION (8) P.C.B. (Side B) Lead Free Solder Used w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 AX-397 18 I PRINTED CIRCUIT BOARD (Foil side) FUNCTION (10) P.C.B. (Side A) FUNCTION (10) P.C.B. (Side B) Lead Free Solder Used FUNCTION (11) P.C.B. (Side A) CD/DVD DIRECT AMP TAPE MONITOR FUNCTION (1) CB303 POWER MAIN (2) W151 FUNCTION (12) P.C.B. (Side A) FUNCTION (9) P.C.B. (Side A) FUNCTION (9) P.C.B. (Side B) Lead Free Solder Used INPUT STANDBY /ON STANDBY FUNCTION (8) CB603 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 AX-397 19 I PRINTED CIRCUIT BOARD (Foil side) Lead Free Solder Used Q23A Q23C Q24A Q24C SPEAKERS IMPEDANCE SELECTOR R B A L FUNCTION (1) CB306 FUNCTION (6) CB532 FUNCTION (7) CB581 POWER TRANSFORMER MAIN (2) CB151 MAIN (3) P.C.B. (Side A) MAIN (1) P.C.B. (Side A) Circuit No. C48–55 R98, 99 R, T, A, B, G, E, L O O C, J X X X: NOT USED O: USED/APPLICABLE MAIN (1) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 AX-397 20 I PRINTED CIRCUIT BOARD (Foil side) Lead Free Solder Used MAIN (2) P.C.B. (Side A) MAIN (4) P.C.B. (Side A) R, L models POWER TRANSFORMER (C, T, A, B, G, E, J) or MAIN (4) W211 (R, L) POWER CABLE MAIN (1) CB2 AC OUTLETS FUNCTION (12) CB681 POWER TRANSFORMER MAIN (2) CB154 VOLTAGE SELECTOR 240V 220V 110V 120V 1－2/5－6 2－3/6－7 3－4/7－8 4－5/8－1 SW211 MAIN (5) P.C.B. (Side A) MAIN (6) P.C.B. (Side A) FUNCTION (1) W301 FUNCTION (1) W301 Circuit No. F211 CB213, 214 J211–213 J214 X: NOT USED O: USED/APPLICABLE L X X O O R O O O X MAIN (4) Circuit No. F151 R152, 153 C151, 152 Q152, 153 D152 CB152, 153 J151 J152 J X X X X X X O O X: NOT USED O: USED/APPLICABLE C O X X X X O O X R X O O O O X X O T X X X X X X O O A X X X X X X O O B X X X X X X O O G, E O X X X X O O X L X X X X X X O O MAIN (2) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 I J K 7 8 AX-397 21 I SCHEMATIC DIAGRAM (FUNCTION) * All voltages are measured with a 10MΩ/V DC electronic volt meter. * Components having special characteristics are marked Z and must be replaced with parts having specifications equal to those originally installed. * Schematic diagram is subject to change without notice. * 電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。 * Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、 パーツリストに記載されている部品を使用してください。 * 本回路図は、標準回路図です。改良のため予告なく変更することがございます。 IC302, 501, 502, 531, 532: NJM2068MD-TE Dual OP-Amp – + OUT1 –IN1 –VCC +VCC OUT2 1 2 3 4 5 +IN1 –IN2 +IN2 – + 6 7 8 IC453: TC4053BP Triple 2 Channel Analog Multiplexers/Demultiplexers IC452: NJU7312AM Analog Function Switch 2 3 4 5 6 7 8 9 10 11 12 14 30 1 29 28 27 25 24 23 22 21 20 19 17 15 CONTROL LEVEL SHIFTER LATCH LEVEL SHIFTER LATCH L1 L2 L3 L4 L-COM1 L5 L6 L-COM2 L7 L8 L-COM3 ST VDD VEE 13 NC R1 R2 R3 R4 R-COM1 R5 R6 R-COM2 R7 R8 R-COM3 DATA CK VSS 18 NC 16 26 CD/DVD DIRECT AMP ON CD/DVD DIRECT AMP OFF CD/DVD DIRECT AMP ON CD/DVD DIRECT AMP OFF TO MAIN (1) W2 Page 22 B-6 TO MAIN (2) W151 Page 22 I-1 TO MAIN (3) CB201 Page 22 A-4 TO MAIN (1) CB1 Page 22 B-3 TO MAIN (5) CB221 Page 22 A-1 TO MAIN (6) CB226 Page 22 A-2 15.0 0 0 0 14.0 14.1 14.1 14.0 0.1 0.1 0 0 15.5 15.5 0 0.1 -14.7 -13.2 13.5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0.6 0.8 0.8 0.6 0.4 0.4 0 1.4 1.4 15.2 15.2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 15.6 -15.7 0 9.6 9.6 9.6 9.6 9.6 -9.5 -9.5 0 0 0.7 0.7 0 0 0 0 2.1 5.1 2.1 5.1 2.1 0.2 2.1 5.1 2.1 5.1 2.1 5.1 5.0 5.0 5.0 5.0 0 0 0 0 0 0 6.9 0 0 0 0 0 0.2 0.2 0.1 0.1 1.0 1.0 1.7 5.0 5.0 0 5.0 5.0 5.0 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.0 0 0 0 0 0 0 1.7 1.7 0.1 0 5.0 5.0 5.0 2.2 2.4 0 5.0 5.0 4.9 0 5.0 0.1 0.1 0.1 0 0 0 0 0 0 0 0 -14.5 0 0.2 0.2 -14.5 14.8 14.8 0.1 0.1 14.7 0.1 0.1 -14.2 5.0 5.0 5.0 -6.9 4.3 1.7 0.7 6.3 6.3 6.3 5.7 5.7 5.1 6.9 12.1 12.1 12.1 11.4 7.3 5.0 5.0 5.0 1 2 CH1 2 CH2 IC421: LB1641 Motor Driver 2 3 P1 5 IN 1 1 GND 4 VZ 6 IN 2 OUT 1 8 VCC 2 10 OUT 2 9 P2 INPUT LOGIC PRE DRIVER 7 VCC 1 16 VDD LOGIC LEVEL CONVERTER 12 OX 7 VEE 6 INH OUT C IN 13 IX OUT C IN 2 OY OUT C IN 1 IY OUT C IN 5 OZ OUT C IN 3 IZ OUT C IN 4 Z-COMMON 15 14 X-COMMON Y-COMMON 9 C 10 B 11 A 8 VSS INHIBIT (Pin 6) L L L L L L L L H CONTROL INPUTS “ON” CHANNEL 0X (Pin 12), 0Y (Pin 2), 0Z (Pin 5) 1X (Pin 13), 1Y (Pin 1), 1Z (Pin 3) 0X, 0Y, 0Z 1X, 0Y, 0Z 0X, 1Y, 0Z 1X, 1Y, 0Z 0X, 0Y, 1Z 1X, 0Y, 1Z 0X, 1Y, 1Z 1X, 1Y, 1Z NOTE C (Pin 9) L L L L H H H H * B (Pin 10) L L H H L L H H * A (Pin 11) L H L H L H L H * * Don’t Care Point w CH 1 : Emitter of Q309 CH 2 : Collector of Q304 ↑ AC POWER ON (Connect the power cable) ↑ AC POWER OFF (Disconnect the power cable) ↑ AC POWER ON (Connect the power cable) Point q (Pin 20 of IC301) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 I J K L 7 8 AX-397 22 I SCHEMATIC DIAGRAM (MAIN) * All voltages are measured with a 10MΩ/V DC electronic volt meter. * Components having special characteristics are marked Z and must be replaced with parts having specifications equal to those originally installed. * Schematic diagram is subject to change without notice. * 電圧は、内部抵抗1 0 MΩ の電圧計で測定したものです。 * Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、 パーツリストに記載されている部品を使用してください。 * 本回路図は、標準回路図です。改良のため予告なく変更することがございます。 TO FUNCTION (1) W301 Page 21 J-4 TO FUNCTION (1) CB306 Page 21 J-4 TO FUNCTION (6) CB532 Page 21 I-1 TO FUNCTION (12) CB681 Page 21 G-6 TO FUNCTION (1) CB306 Page 21 J-4 SPEAKERS 1.0 6.3 0 1.0 6.3 0 15.7 16.2 16.2 -15.9 -15.9 -15.3 -21.8 0 0 0 0 0 0 0 0 0 0 0 0 0 0 32.5 35.4 0.6 0.7 0.4 0.5 0.7 0.1 0.1 12.1 12.1 48.6 48.6 AC43.7 AC74.3 AC61.7 22.9 22.9 12.5 13.1 13.1 0.4 0.5 26.9 50.5 50.5 50.5 50.5 50.5 50.2 -50.5 -50.5 50.0 1.2 1.2 -0.5 -1.1 -1.1 -1.1 -1.1 -1.1 -1.1 0.5 0.6 0.6 -0.5 -0.5 0 0 0 1.2 1.2 1.2 49.4 49.4 49.9 50.5 50.5 50.5 50.2 -50.5 -50.5 49.9 -49.1 -49.1 -49.1 -49.1 -49.1 -49.1 -48.5 -48.5 -49.1 -49.1 -49.1 -49.1 -49.1 -49.7 -49.7 -49.7 -49.7 -49.1 -49.2 -49.2 -49.2 -49.2 -49.2 -49.2 0.1 -4.1 -4.1 0 0 0 0 0.4 0.1 0.1 0.7 0.7 -49.1 -49.2 0.1 0.1 0.7 0.7 -48.5 -48.5 1.2 0.5 0.5 0.1 -0.5 -0.5 0 0 0 0 0 0 0 0.1 0.1 49.9 49.4 49.4 26.7 40.7 40.7 50.5 (42.0) -50.5 (-42.0) 40.7 40.7 -30.8 Vout +Vs GND IC221, 226 : LM61CIZ Temperature Sensor w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 AX-397 ABBREVIATIONS IN THIS LIST ARE AS FOLLOWS : C.A.EL.CHP : CHIP ALUMI. ELECTROLYTIC CAP C.CE : CERAMIC CAP C.CE.ARRAY : CERAMIC CAP ARRAY C.CE.CHP : CHIP CERAMIC CAP C.CE.ML : MULTILAYER CERAMIC CAP C.CE.M.CHP : CHIP MULTILAYER CERAMIC CAP C.CE.SAFTY : RECOGNIZED CERAMIC CAP C.CE.TUBLR : CERAMIC TUBULAR CAP C.CE.SMI : SEMI CONDUCTIVE CERAMIC CAP C.EL : ELECTROLYTIC CAP C.MICA : MICA CAP C.ML.FLM : MULTILAYER FILM CAP C.MP : METALLIZED PAPER CAP C.MYLAR : MYLAR FILM CAP C.MYLAR.ML : MULTILAYER MYLAR FILM CAP C.PAPER : PAPER CAPACITOR C.PLS : POLYSTYRENE FILM CAP C.POL : POLYESTER FILM CAP C.POLY : POLYETHYLENE FILM CAP C.PP : POLYPROPYLENE FILM CAP C.TNTL : TANTALUM CAP C.TNTL.CHP : CHIP TANTALUM CAP C.TRIM : TRIMMER CAP CN : CONNECTOR CN.BS.PIN : CONNECTOR, BASE PIN CN.CANNON : CONNECTOR, CANNON CN.DIN : CONNECTOR, DIN CN.FLAT : CONNECTOR, FLAT CABLE CN.POST : CONNECTOR, BASE POST COIL.MX.AM : COIL, AM MIX COIL.AT.FM : COIL, FM ANTENNA COIL.DT.FM : COIL, FM DETECT COIL.MX.FM : COIL, FM MIX COIL.OUTPT : OUTPUT COIL DIOD.ARRAY : DIODE ARRAY DIODE.BRG : DIODE BRIDGE DIODE.CHP : CHIP DIODE DIODE.SHOT : SCHOTTKY BARRIER DIODE DIODE.VAR : VARACTOR DIODE DIOD.Z.CHP : CHIP ZENER DIODE DIODE.ZENR : ZENER DIODE DSCR.CE : CERAMIC DISCRIMINATOR FER.BEAD : FERRITE BEADS FER.CORE : FERRITE CORE FET.CHP : CHIP FET FL.DSPLY : FLUORESCENT DISPLAY FLTR.CE : CERAMIC FILTER FLTR.COMB : COMB FILTER MODULE FLTR.LC.RF : LC FILTER ,EMI GND.MTL : GROUND PLATE GND.TERM : GROUND TERMINAL HOLDER.FUS : FUSE HOLDER IC.PRTCT : IC PROTECTOR JUMPER.CN : JUMPER CONNECTOR JUMPER.TST : JUMPER, TEST POINT L.DTCT : LIGHT DETECTING MODULE L.EMIT : LIGHT EMITTING MODULE LED.DSPLY : LED DISPLAY LED.INFRD : LED, INFRARED MODUL.RF : MODULATOR, RF PHOT.CPL : PHOTO COUPLER PHOT.INTR : PHOTO INTERRUPTER PHOT.RFLCT : PHOTO REFLECTOR PIN.TEST : PIN, TEST POINT PLST.RIVET : PLASTIC RIVET R.ARRAY : RESISTOR ARRAY R.CAR : CARBON RESISTOR R.CAR.CHP : CHIP RESISTOR R.CAR.FP : FLAME PROOF CARBON RESISTOR R.CEMENT : CEMENT RESISTOR R.FUS : FUSABLE RESISTOR R.MTL.CHP : CHIP METAL FILM RESISTOR R.MTL.FLM : METAL FILM RESISTOR R.MTL.OXD : METAL OXIDE FILM RESISTOR R.MTL.PLAT : METAL PLATE RESISTOR RSNR.CE : CERAMIC RESONATOR RSNR.CRYS : CRYSTAL RESONATOR R.TW.CEM : TWIN CEMENT FIXED RESISTOR SCR.BND.HD : BIND HEAD B-TITE SCREW SCR.BW.HD : BW HEAD TAPPING SCREW SCR.CUP : CUP TITE SCREW SCR.TERM : SCREW TERMINAL SCR.TR : SCREW, TRANSISTOR SUPRT.PCB : SUPPORT, P.C.B. SURG.PRTCT : SURGE PROTECTOR SW.TACT : TACT SWITCH SW.LEAF : LEAF SWITCH SW.LEVER : LEVER SWITCH SW.MICRO : MICRO SWITCH SW.PUSH : PUSH SWITCH SW.RT.ENC : ROTARY ENCODER SW.RT.MTR : ROTARY SWITCH WITH MOTOR SW.RT : ROTARY SWITCH SW.SLIDE : SLIDE SWITCH TERM.SP : SPEAKER TERMINAL TERM.WRAP : WRAPPING TERMINAL THRMST.CHP : CHIP THERMISTOR TR.CHP : CHIP TRANSISTOR TR.DGT : DIGITAL TRANSISTOR TR.DGT.CHP : CHIP DIGITAL TRANSISTOR TRANS : TRANSFORMER TRANS.PULS : PULSE TRANSFORMER TRANS.PWR : POWER TRANSFORMER ASS’y TUNER.AM : TUNER PACK, AM TUNER.FM : TUNER PACK, FM TUNER.PK : FRONT-END TUNER PACK VR : ROTARY POTENTIOMETER VR.MTR : POTENTIOMETER WITH MOTOR VR.SW : POTENTIOMETER WITH ROTARY SW VR.SLIDE : SLIDE POTENTIOMETER VR.TRIM : TRIMMER POTENTIOMETER I ELECTRICAL PARTS PARTS LIST I WARNING G Components having special characteristics are marked Z and must be replaced with parts having specifications equal to those originally installed. G Z印のある部分は、安全確保部品を示しています。部品の交換が必 要な場合、パーツリストに記載されている部品を使用してください。 G 部品価格ランクは、予告なく変更することがあります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 AX-397 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） * WG030100 P. C. B. FUNCTION ＰＣＢ ファンクション CB301 V7827600 SOCKET 9P SE TUC SERIES コネクターソケット CB302 VK015400 CN. BS. PIN 13P コネクタベースポスト 01 CB303 VK024800 CN. BS. PIN 4P ワイヤートラップ 01 CB304 VK027300 CN. BS. PIN 14P ワイヤ－トラップ 01 CB305 VK025700 CN. BS. PIN 13P ワイヤートラップ 01 CB306 VK027000 CN. BS. PIN 11P ワイヤートラップ 02 CB411-412 V7825900 CN 9P TE TUC SERIES コネクタープラグ CB421 V7827600 SOCKET 9P SE TUC SERIES コネクターソケット CB451 VK026700 CN. BS. PIN 8P ワイヤートラップ 01 CB532 VB858600 CN. BS. PIN 7P ベースピン 01 CB581 VF728300 CN 6P コネクター 01 * CB681 VP245700 CN. BS. PIN VA 2P SE ベースツキポスト 01 C301-302 UA653220 C. MYLAR 2200pF 50V J マイラーコン 01 C303 UR866220 C. EL 2. 2uF 50V ケミコン 01 C304-305 FG644100 C. CE 0. 01uF 50V セラコン 01 C306-307 WE100400 C. PP 47pF 630V ＰＰコン * C308-309 UU366470 C. EL 4. 7uF 50V ケミコン ＲＡ３ C310 US034470 C. CE. CHP 0. 047uF 16V B チップセラコン 01 * C311-312 UU318470 C. EL 470uF 6. 3V ケミコン ＲＡ３ C313-314 UA652330 C. MYLAR 330pF 50V J マイラーコン 01 * C315-316 UU366470 C. EL 4. 7uF 50V ケミコン ＲＡ３ C317-318 UA653220 C. MYLAR 2200pF 50V J マイラーコン 01 C319-320 UU338100 C. EL 100uF 16V ケミコン ＲＡ３ 01 C321 UR818100 C. EL 100uF 6. 3V ケミコン 01 C322 UR817470 C. EL 47uF 6. 3V ケミコン 01 C323 UR866100 C. EL 1uF 50V ケミコン 01 C324 WD292000 C. EL 0. 047F 5. 5V ダイナキャパシタ 05 C325 UR818220 C. EL 220uF 6. 3V ケミコン 01 C326 UR866220 C. EL 2. 2uF 50V ケミコン 01 C327-328 FG644100 C. CE 0. 01uF 50V セラコン 01 C329 UR866220 C. EL 2. 2uF 50V ケミコン 01 C330 US035100 C. CE. CHP 0. 1uF 16V B チップセラコン 01 C421 US065100 C. CE. CHP 0. 1uF 50V B チップセラコン C422 UR848470 C. EL 470uF 25V ケミコン 01 C423 UN866100 C. EL 1uF 50V ＢＰケミコン 01 C451-452 VQ645600 C. MYLAR 100pF 50V マイラーコン 01 C453-454 US062100 C. CE. CHP 100pF 50V B チップセラコン 01 C455-456 WE100400 C. PP 47pF 630V ＰＰコン C457-458 US062100 C. CE. CHP 100pF 50V B チップセラコン 01 C459-460 WE100400 C. PP 47pF 630V ＰＰコン C461-462 US062100 C. CE. CHP 100pF 50V B チップセラコン 01 C465-466 UR838100 C. EL 100uF 16V ケミコン 01 C467-468 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 C469 UA655100 C. MYLAR 0. 1uF 50V J マイラーコン 01 C470-471 UR837470 C. EL 47uF 16V ケミコン 01 C472 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 C473-474 US064100 C. CE. CHP 0. 01uF 50V B チップセラコン 01 C501-502 WE100500 C. PP 100pF 630V ＰＰコン C503-504 VQ462600 C. MYLAR 220pF 50V マイラーコン 01 C505-506 UU337100 C. EL 10uF 16V ケミコン ＲＡ３ 01 * C507-508 UU318220 C. EL 220uF 6. 3V ケミコン ＲＡ３ C509-510 UA654330 C. MYLAR 0. 033uF 50V J マイラーコン 01 P.C.B. FUNCTION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） C511-512 UA652100 C. MYLAR 100pF 50V J マイラーコン 01 C513-514 UA653910 C. MYLAR 9100pF 50V J マイラーコン 01 C515-516 UU337100 C. EL 10uF 16V ケミコン ＲＡ３ 01 C517-518 UU338100 C. EL 100uF 16V ケミコン ＲＡ３ 01 C519-520 Vi 715900 C. MYLAR 2200pF 50V マイラーコン 01 C521-522 UU338100 C. EL 100uF 16V ケミコン ＲＡ３ 01 * C523-524 UU338330 C. EL 330uF 16V ケミコン ＲＡ３ C525 US064100 C. CE. CHP 0. 01uF 50V B チップセラコン 01 C531-532 UA654560 C. MYLAR 0. 056uF 50V J マイラーコン C533-534 US062680 C. CE. CHP 680pF 50V B チップセラコン 01 C535-536 US062220 C. CE. CHP 220pF 50V B チップセラコン 01 * C537-538 UU365470 C. EL 0. 47uF 50V ケミコン ＲＡ３ * C539-540 UU366470 C. EL 4. 7uF 50V ケミコン ＲＡ３ C541-542 US061470 C. CE. CHP 47pF 50V B チップセラコン 01 C543-544 UU337470 C. EL 47uF 16V ケミコン ＲＡ３ 01 C545-548 VR168400 C. MYLAR 0. 12uF 50V マイラーコン 01 C549-550 UA654330 C. MYLAR 0. 033uF 50V J マイラーコン 01 C551-552 UU338100 C. EL 100uF 16V ケミコン ＲＡ３ 01 C553-554 UU337470 C. EL 47uF 16V ケミコン ＲＡ３ 01 * C555-556 UU318220 C. EL 220uF 6. 3V ケミコン ＲＡ３ C557-558 US063470 C. CE. CHP 4700pF 50V B チップセラコン 01 C581-583 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 C631 UM397100 C. EL 10uF 16V ケミコン 01 C681 V6185300 C. CE. SAFTY 0. 01uF 275V 規格認定コン D301 VU991400 DIODE. ZENR MA8039- L 3. 8V ツェナーダイオード 01 * D302-303 VU992100 DIODE. ZENR MA8047- L 4. 6V ツェナーダイオード D305-309 VT332900 DIODE 1SS355 ダイオード 01 D310 VU993400 DIODE. ZENR MA8062- M 6. 2V ツェナーダイオード 01 D311 VU993700 DIODE. ZENR MA8068- L 6. 6V ツェナーダイオード D312 VU993400 DIODE. ZENR MA8062- M 6. 2V ツェナーダイオード 01 D421 VU992600 DIODE. ZENR MA8051- M 5. 1V ツェナーダイオード 01 D451-452 VU995100 DIODE. ZENR MA8091- H 9. 4V ツェナーダイオード 01 D601-606 VR711500 LED( or) SLR- 325DC ＬＥＤ 01 D631 VS132300 LED( re) SLR- 325VCT31 ＬＥＤ 01 D641-642 VR711500 LED( or) SLR- 325DC ＬＥＤ 01 * IC301 X7087A00 IC M38503G4A- 101FP MASK ROM ＣＰＵ／周辺ＩＣ IC302 X3505A00 IC NJ M2068MD- TE2 アンプＩＣ ＳＯＰ 02 IC421 XF494A00 IC LB1641 ＩＣ 03 IC452 X5045A00 IC NJ U7312AM アナログＩＣ IC453 i G055100 IC TC4053BP ＩＣ 02 IC501-502 X3505A00 IC NJ M2068MD- TE2 アンプＩＣ ＳＯＰ 02 IC531-532 X3505A00 IC NJ M2068MD- TE2 アンプＩＣ ＳＯＰ 02 J K581 V4478300 J ACK. PHONE J Y- 6317Y- 03- 030 ホーンジャック 01 * PJ 451-453 WD195200 J ACK. PIN 4P ピンジャック ４Ｐ PJ 501-502 VY862900 J ACK. PIN 2P ピンジャック 03 PN301-302 V9637500 PIN L=70 #18 スタイルピン PN501 V9637500 PIN L=70 #18 スタイルピン PN531-532 V9637500 PIN L=70 #18 スタイルピン Q301-302 VV655400 TR. DGT DTC114EKA デジタルトランジスタ 01 Q303 VV556500 TR 2SA1037K Q, R, S トランジスタ 01 Q304 VV655700 TR. DGT DTC144EKA デジタルトランジスタ 01 Q305 VV556500 TR 2SA1037K Q, R, S トランジスタ 01 Q308 VP872700 TR 2SC4488 S, T トランジスタ 01 P.C.B. FUNCTION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 AX-397 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） * Q309 VV912400 TR 2SA933AS R. S トランジスタ 01 Q451-452 VK432900 TR 2SD1915F S, T トランジスタ 01 Q453 i C1815I0 TR 2SC1815 Y トランジスタ 01 R423 HV754100 R. CAR. FP 10Ω 1/4W 不燃化カーボン抵抗 01 R475-476 HV754470 R. CAR. FP 47Ω 1/4W 不燃化カーボン抵抗 01 R482-483 HV756120 R. CAR. FP 1. 2KΩ 1/4W 不燃化カーボン抵抗 01 R529-530 VP940800 R. MTL. OXD 470Ω 1W 酸化金属被膜抵抗 01 R531-532 VP940400 R. MTL. OXD 100Ω 1W 酸化金属被膜抵抗 01 ST581 V4040500 SCR. TERM M3 スクリュー／ターミナル 01 SW301 VV399800 SW. PUSH SPUN12 プッシュＳＷ 05 * SW302 V3573100 SW. PUSH SPUN120200 プッシュＳＷ SW303 WD483100 SW. TACT SKRGAAD010 タクト ＳＷ 01 SW581 VV523900 SW. PUSH PBS- YM- 001 プッシュＳＷ 03 SW621 WD483100 SW. TACT SKRGAAD010 タクト ＳＷ 01 SW622 V9266400 SW. RT. ENC XREB12105PVB25F ロータリーエンコーダ 02 SW681 V4466400 SW. PUSH SDKLA1- AP1 TV- 5 プッシュＳＷ 03 U631 V8210200 L. DTCT GP1UD271XK リモコン受光ユニット 03 VR421 VR710500 VR. MTR A100KΩ モーターツキＶＲ 08 * VR531 WF774500 VR A100K 二連ロータリーＶＲ VR532 VP742000 VR MN100KΩ 二連ロータリーＶＲ 02 VR533 VP741800 VR B20KΩ 二連ロータリーＶＲ 02 VR534 VP741900 VR G25KΩ 二連ロータリーＶＲ 02 * XL301 WG084100 RSNR. CE 4. 0MHz セラミック振動子 * WG029000 P. C. B. MAIN J ＰＣＢ メイン * WG029100 P. C. B. MAIN C ＰＣＢ メイン * WG029200 P. C. B. MAIN R ＰＣＢ メイン * WG029300 P. C. B. MAIN T ＰＣＢ メイン * WG029400 P. C. B. MAIN A ＰＣＢ メイン * WG029500 P. C. B. MAIN B ＰＣＢ メイン * WG029600 P. C. B. MAIN GE ＰＣＢ メイン * WG029700 P. C. B. MAIN L ＰＣＢ メイン CB3 LB932050 CN. BS. PIN 5P ベースポスト 01 CB151 VK024700 CN. BS. PIN 3P ワイヤートラップ 01 CB152-153 WC050700 CLIP. FUSE EYF- 52BCY CGE ヒューズクリップ 01 Z CB154 VG879900 CN. BS. PIN 2P ベースピン 01 CB155-156 WC050700 CLIP. FUSE EYF- 52BCY ヒューズクリップ 01 Z CB157 VG879900 CN. BS. PIN 2P ベースピン 01 Z* CB211 V9377900 CN. BS. PIN 4P SE VHSERIES RL ベース付ポスト Z* CB212 V9377800 CN. BS. PIN 3P SE VHSERIES RL ベース付ポスト CB213-214 WC050700 CLIP. FUSE EYF- 52BCY R ヒューズクリップ 01 CB221 VB858200 CN. BS. PIN 3P ベースピン 01 CB226 VB858200 CN. BS. PIN 3P ベースピン 01 C1 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 C2- 3 UR848100 C. EL 100uF 25V ケミコン 01 C4 UA654470 C. MYLAR 0. 047uF 50V J マイラーコン 01 C5- 6 UR848220 C. EL 220uF 25V ケミコン 01 C7 UU338100 C. EL 100uF 16V ケミコン ＲＡ３ 01 C8- 9 UU337100 C. EL 10uF 16V ケミコン ＲＡ３ 01 C10 UR868470 C. EL 470uF 50V ケミコン 01 C11 UR868330 C. EL 330uF 50V ケミコン 01 P.C.B. FUNCTION & MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） C12 UA652100 C. MYLAR 100pF 50V J マイラーコン 01 C13 WE100900 C. PP 220pF 630V ＰＰコン C14- 16 UA652100 C. MYLAR 100pF 50V J マイラーコン 01 C17- 18 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 C19- 20 UU368220 C. EL 220uF 50V ケミコン ＲＡ３ 01 C21- 22 UA653100 C. MYLAR 1000pF 50V J マイラーコン 03 C23- 24 WE100100 C. PP 15pF 630V ＰＰコン C25- 26 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 * C27 UU378470 C. EL 470uF 63V ケミコン ＲＡ３ C28 UA652100 C. MYLAR 100pF 50V J マイラーコン 01 C29 UU337100 C. EL 10uF 16V ケミコン ＲＡ３ 01 C30- 31 UA652100 C. MYLAR 100pF 50V J マイラーコン 01 C32 UU337100 C. EL 10uF 16V ケミコン ＲＡ３ 01 C33 UA652100 C. MYLAR 100pF 50V J マイラーコン 01 C34- 37 Vi 550600 C. MYLAR 0. 1uF 50V マイラーコン 01 C38- 39 UA654680 C. MYLAR 0. 068uF 50V J マイラーコン 02 C40 UR866470 C. EL 4. 7uF 50V ケミコン 01 C41 UR868330 C. EL 330uF 50V ケミコン 01 C42 VR324900 C. MYLAR 0. 1uF 100V マイラーコン 01 C43 UR818100 C. EL 100uF 6. 3V ケミコン 01 Z* C44- 45 WG416200 C. EL 6800uF 56V ケミコン C46- 47 VR324900 C. MYLAR 0. 1uF 100V マイラーコン 01 C48- 55 UA654100 C. MYLAR 0. 01uF 50V J RTABGEL マイラーコン 01 C151 UR838100 C. EL 100uF 16V R ケミコン 01 C152 UR837100 C. EL 10uF 16V R ケミコン 01 C153 UR848330 C. EL 330uF 25V J CTABGEL ケミコン 01 * C153 UR878220 C. EL 220uF 63V R ケミコン C154-155 UA654100 C. MYLAR 0. 01uF 50V J マイラーコン 01 Z C156 V6185300 C. CE. SAFTY 0. 01uF 275V 規格認定コン C221 VJ 599100 C. CE. TUBLR 0. 1uF 50V 円筒セラコン 01 C226 VJ 599100 C. CE. TUBLR 0. 1uF 50V 円筒セラコン 01 D1- 10 VD631600 DIODE 1SS133, 176 ダイオード 01 D11- 12 VN008700 DIODE 1SS270A ダイオード 01 D13- 14 VM975900 DIODE. ZENR HZS162TD 16V ツェナーダイオード 01 Z D15- 19 VU264100 DIODE 1SR139, 400 ダイオード 01 Z D20 i H001090 DIODE. BRG S4VB20 2. 6A 200V ダイオード 05 D151 VD631600 DIODE 1SS133, 176 ダイオード 01 D152 VM975600 DIODE. ZENR HZS12B2TD 12V R ツェナーダイオード 01 D153-156 VU264100 DIODE 1SR139, 400 ダイオード 01 Z* F151 WG410500 FUSE 6A 125V C ヒユーズ Z F151 VT942900 FUSE T2. 5A 250V GE ヒューズ 01 Z* F152 WG410500 FUSE 6A 125V J CR ヒユーズ Z F152 KB000690 FUSE T2. 5A 250V TABGEL ヒューズ 01 Z F211 KB000690 FUSE T2. 5A 250V R ヒューズ 01 G1 V5995800 PLATE. GND アースプレート IC221 X0515A00 IC LM61CIZ THERMAL 電源ＩＣ 03 IC226 X0515A00 IC LM61CIZ THERMAL 電源ＩＣ 03 PN1- 2 V9637500 PIN L=70 #18 スタイルピン PN151 V9637500 PIN L=70 #18 スタイルピン Q1- 2 VK432900 TR 2SD1915F S, T トランジスタ 01 Z Q3 VC407900 TR 2SD1913 R, S トランジスタ 01 Z Q4 VC614000 TR 2SB1274 Q, R, S トランジスタ 02 Q5- 6 i A097030 TR 2SA970 GR, BL トランジスタ 01 P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 AX-397 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） Q7- 10 i C1815I0 TR 2SC1815 Y トランジスタ 01 Q11- 12 i A097030 TR 2SA970 GR, BL トランジスタ 01 Q13- 14 i A1015I0 TR 2SA1015 Y トランジスタ 01 Z Q15 VE198700 TR 2SA1145 O, Y トランジスタ 01 Z Q16- 17 VE198800 TR 2SC2705 O, Y トランジスタ 01 Z Q18 VE198700 TR 2SA1145 O, Y トランジスタ 01 Z Q19- 20 VK432900 TR 2SD1915F S, T トランジスタ 01 Z* Q21A-22A WG408800 TR 2SA2168 S, T トランジスタ Z* Q21C-22C WG408900 TR 2SC5291 S, T トランジスタ Z# Q23A i X630850 TR 2SA1695 O, P, Y トランジスタ 05 Z# Q23C i X630860 TR 2SC4468 O, P, Y トランジスタ 05 Z# Q24A i X630850 TR 2SA1695 O, P, Y トランジスタ 05 Z# Q24C i X630860 TR 2SC4468 O, P, Y トランジスタ 05 Z Q25- 29 WC398400 TR 2SC2N5551C- AT トランジスタ Q30 WC397700 TR 2SA2N5401C- AT トランジスタ Q151 i C174020 TR 2SC1740S QRS トランジスタ 01 Q152 VP768300 TR 2SC4466 O, P, Y R トランジスタ 04 Q153 i C1815I0 TR 2SC1815 Y R トランジスタ 01 R1 VS267200 R. MTL. OXD 82Ω 1W 酸化金属被膜抵抗 01 * R16 WA621400 R. MTL. OXD 82Ω 1W J 酸化金属被膜抵抗 * R17 V8071200 R. MTL. OXD 330Ω 1W J 酸化金属被膜抵抗 R34- 35 VP941000 R. MTL. OXD 680Ω 1W 酸化金属被膜抵抗 01 Z R40- 43 VP940400 R. MTL. OXD 100Ω 1W 酸化金属被膜抵抗 01 Z R44 HV756270 R. CAR. FP 2. 7KΩ 1/4W 不燃化カーボン抵抗 01 Z R46- 47 HV755820 R. CAR. FP 820Ω 1/4W 不燃化カーボン抵抗 01 Z R49 HV756270 R. CAR. FP 2. 7KΩ 1/4W 不燃化カーボン抵抗 01 R50 VP940200 R. MTL. OXD 47Ω 1W 酸化金属被膜抵抗 01 Z R51- 52 HV755680 R. CAR. FP 680Ω 1/4W 不燃化カーボン抵抗 01 Z R55- 56 HV755220 R. CAR. FP 220Ω 1/4W 不燃化カーボン抵抗 01 Z R57 VP941000 R. MTL. OXD 680Ω 1W 酸化金属被膜抵抗 01 Z R58- 61 VP939700 R. MTL. OXD 4. 7Ω 1W 酸化金属被膜抵抗 01 Z R64- 65 V3873200 R. CEMENT 0. 22Ω 3W セメント抵抗 02 Z R69 VP941000 R. MTL. OXD 680Ω 1W 酸化金属被膜抵抗 01 Z R77- 78 VP939800 R. MTL. OXD 10Ω 1W 酸化金属被膜抵抗 01 Z R81 VP941000 R. MTL. OXD 680Ω 1W 酸化金属被膜抵抗 01 R84 HV754100 R. CAR. FP 10Ω 1/4W 不燃化カーボン抵抗 01 R87 HV754100 R. CAR. FP 10Ω 1/4W 不燃化カーボン抵抗 01 Z R90 HV753100 R. CAR. FP 1Ω 1/4W 不燃化カーボン抵抗 01 Z R98- 99 VP939700 R. MTL. OXD 4. 7Ω 1W RTABGEL 酸化金属被膜抵抗 01 Z RY1 V5966300 RELAY DS24D2- OS( M) リレー ２４Ｖ 05 Z RY2- 3 V6322600 RELAY DC DH24D2- OT( M) - SL リレー ２４Ｖ 04 Z RY151 WE513800 RELAY DC HRM3H- DC12V リレー１２Ｖ 03 ST1- 3 V4040500 SCR. TERM M3 スクリュー／ターミナル 01 Z SW4 V4104200 SW. SLIDE SL13B- 022- AMCS スライドＳＷ 03 Z* SW211 WB493700 VOLT. SELCT R8140246 R 電圧切替器 Z* SW211 WD073700 VOLT. SELCT R8140254 L 電圧切替器 Z T151 XW605A00 TRANS. PWR J 電源トランス 04 Z* T151 XW606A00 TRANS. PWR C 電源トランス Z* T151 X7303A00 TRANS. PWR R 電源トランス Z* T151 XW608A00 TRANS. PWR TABGEL 電源トランス TE1 VC313700 TERM. SP 8P J CRTA スピーカー端子 06 TE1 V4811400 TERM. SP 8P BGEL スピーカーターミナル 06 Z TE151 WG436400 OUTLET. AC 3P J ＡＣアウトレット P.C.B. MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） Z TE151 VV118800 OUTLET. AC 3P C ＡＣアウトレット 05 Z TE151 V4746500 OUTLET. AC 3P R ＡＣアウトレット 04 Z* TE151 V5867900 OUTLET. AC 3P AC- 183- GB- 11V T ＡＣアウトレット ３Ｐ Z TE151 VT915000 OUTLET. AC 1P A ＡＣアウトレット 06 Z TE151 VU543300 OUTLET. AC 1P B ＡＣアウトレット 05 Z* TE151 V4466700 OUTLET. AC S2- 763T- 206 GEL ＡＣアウトレット ３連 WE774300 SCR. BND. HD 3x8 MFZN2W3 バインドＢタイトネジ 01 WE998100 SCR. BND. HD 3x12 MFZN2B3 バインドＢタイトネジ 01 R. CHP 0Ω 1/16W J 0816 チップ抵抗 01 R. CHP 2. 2Ω 1/16W J 0816 チップ抵抗 01 R. CHP 100Ω 1/16W J 0816 チップ抵抗 01 R. CHP 180Ω 1/16W J 0816 チップ抵抗 01 R. CHP 390Ω 1/16W J 0816 チップ抵抗 01 R. CHP 470Ω 1/16W J 0816 チップ抵抗 01 R. CHP 1KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 1. 5KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 1. 8KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 2. 2KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 2. 7KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 3. 3KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 4. 7KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 5. 6KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 8. 2KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 10KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 22KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 27KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 33KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 47KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 100KΩ 1/16W J 0816 チップ抵抗 01 R. CHP 1MΩ 1/16W J 0816 チップ抵抗 01 P.C.B. MAIN & CHIP RESISTORS I NOTE G The chip resistor is not supplied as a replacement part. G When a chip resistor is necessary, use the following part. AAX60720: CHIP RESISTOR SAMPLE BOOK G チップ抵抗はサービス部品として供給しません。 G チップ抵抗が必要な場合は、下記の部品をご利用ください。 A A X 6 0 7 2 0 : C HIP R E S IS T OR S A MP LE BOOK www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E 1 2 3 4 5 6 7 AX-397 30 I EXPLODED VIEW 101 157 120 132 158 158 158 157 155 106 172 157 110 114 8 116 158 158 158 168 168 161 161 130 160 133 132 108 108 158 158 158 160 158 158 145 142 142 133 132 112 158 170 200 170 200-1 171 6 (12) 6 (10) 6 (7) 6 (9) 6 (6) 6 (8) 6 (11) 6 (3) 5 (1) 5 (2) 6 (4) 6 (5) 5 (4) 5 18 10 12 (5)or(6) 5 (5)or(6) 6 (2) 6 (1) 3-40 3-40 3-40 3-12 3-41 3-44 3-16 3-1-4 3-40 3-41 3-41 3-11 3-1-10 3-1-5 3-1-10 3-2-10 3-1-6 3-1-3 3-1-3 3-1-2 3-2-3 3-2-1 2-1-6 2-1-6 2-1-5 2-1-5 2-1-5 2-1-5 2-1-7 2-1-7 2-1-1-A 2-1-1-A 2-1-1-C 2-1-1-C 3-2-2 3-2-5 1-2 1-3 1-4 1-2 1-5 1-2 1-3 1-4 2-40 2-42 2-42 2-40 2-40 2-40 2-40 2-41 2-40 1-5 1-6 3-2-10 3-1-1 3-40 3-42 3-13 1-1 5 (3) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） I MECHANICAL PARTS * 1-1 WF479400 FRONT PANEL GD フロントパネル * 1-1 WF479300 FRONT PANEL BL フロントパネル * 1-1 WF479500 FRONT PANEL TI フロントパネル * 1-2 WF629000 ESCUTCHEON GD エスカッション * 1-2 WF628900 ESCUTCHEON BL エスカッション * 1-2 WF629100 ESCUTCHEON TI エスカッション * 1-3 WF628700 ESCUTCHEON A GD エスカッション Ａ * 1-3 WF628600 ESCUTCHEON A BL エスカッション Ａ * 1-3 WF628800 ESCUTCHEON A TI エスカッション Ａ * 1-4 WF487500 LENS, LED GD, TI レンズ * 1-4 WG261400 LENS, LED BL レンズ 1-5 V4598900 LENS, 1P レンズ／１Ｐ 1-6 V6034200 EMBLEM GD エンブレム 03 1-6 V6034100 EMBLEM BL, TI エンブレム 03 Z# 2-1-1A i X630850 TRANSISTOR 2SA1695 O, P, Y Q23A, Q24A トランジスタ 05 Z# 2-1-1C i X630860 TRANSISTOR 2SC4468 O, P, Y Q23C, Q24C トランジスタ 05 2-1-5 VV849300 RADIATION SHEET 19x24 シート／放熱 01 2-1-6 VP922500 DAMPER 2x10x170 ダンパー 01 2-1-7 VK173200 SCREW, TRANSISTOR 3x15 SP MFC2 スクリューＴＲ 01 2-40 VB770200 PW HEAD P-TIGHT SCREW 3x10-8 MFC2 ＰＷヘッドＰタイトネジ 01 2-41 WE774000 BIND HEAD SCREW 3x6 MFZN2W3 バインド小ネジ 2-42 VT669300 PW HEAD B-TIGHT SCREW 3x8-8 MFC2 ＰＷヘッドＢタイトネジ 01 * 3-1-1 WF484500 SUBPANEL CASE A GD サブパネルケース Ａ * 3-1-1 WF484400 SUBPANEL CASE A BL サブパネルケース Ａ * 3-1-1 WF484600 SUBPANEL CASE A TI サブパネルケース Ａ * 3-1-2 WF488900 PLATE SP GD プレート ＳＰ * 3-1-2 WF488800 PLATE SP BL プレート ＳＰ * 3-1-2 WF489000 PLATE SP TI プレート ＳＰ 3-1-3 VY940400 CUSHION, LID T=0. 8 クッション／ＬＩＤ 01 3-1-4 VS699700 DAMPER SIDE ダンパー 01 3-1-5 V4593300 SPRING, LID スプリング／リッド * 3-1-6 WG399400 DAMPER, GEAR ダンパー／ギヤ 3-1-10 VH365800 PW HEAD B-TIGHT SCREW 3x6-8 MFC2 ＰＷヘッドＢタイトネジ 01 * 3-2-1 WF480300 PANEL LID GD パネルリッド * 3-2-1 WF480200 PANEL LID BL パネルリッド * 3-2-1 WF480400 PANEL LID TI パネルリッド 3-2-2 V6005100 HINGE, L GD ヒンジ Ｌ 01 3-2-2 V6005000 HINGE, L BL ヒンジ Ｌ * 3-2-2 V6005200 HINGE, L TI ヒンジ Ｌ 3-2-3 V6005400 HINGE, R GD ヒンジ Ｒ 01 3-2-3 V6005300 HINGE, R BL ヒンジ Ｒ * 3-2-3 V6005500 HINGE, R TI ヒンジ Ｒ 3-2-5 WC308000 SPACER/HINGE スペーサ／ヒンジ 01 3-2-10 WE973700 BIND HEAD P-TIGHT SCREW 2. 6x6 MFZN2W3 バインドＰイトネジ 01 * 3-11 WF486600 ESCUTCHEON VOL GD エスカッションＶＯＬ * 3-11 WF486500 ESCUTCHEON VOL BL エスカッションＶＯＬ * 3-11 WF486700 ESCUTCHEON VOL TI エスカッションＶＯＬ * 3-12 WF485400 BUTTON STANDBY GD ボタン スタンバイ * 3-12 WF485300 BUTTON STANDBY BL ボタン スタンバイ * 3-12 WF485500 BUTTON STANDBY TI ボタン スタンバイ 3-13 V6876200 BUTTON/D5 GD ボタン／Ｄ５ * 3-13 V6876100 BUTTON/D5 BL ボタン／Ｄ５ * 3-13 V8540300 BUTTON/D5 TI ボタン／Ｄ５ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 AX-397 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） 3-16 V9126500 SHAFT シャフト 01 3-40 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 バインドＢタイトネジ 01 3-41 WE774400 BIND HEAD SCREW 3x8 MFZN2W3 バインド小ネジ 01 3-42 WE774800 BIND HEAD P-TIGHT SCREW 3x8 MFZN2W3 バインドＰタイトネジ 01 3-44 WE774600 SCREW IC 3x18 MFZN2W3 スクリュー ＩＣ 01 * 5 WG029000 P. C. B. ASS' Y MAIN J ＰＣＢ メイン * 5 WG029100 P. C. B. ASS' Y MAIN C ＰＣＢ メイン * 5 WG029200 P. C. B. ASS' Y MAIN R ＰＣＢ メイン * 5 WG029300 P. C. B. ASS' Y MAIN T ＰＣＢ メイン * 5 WG029400 P. C. B. ASS' Y MAIN A ＰＣＢ メイン * 5 WG029500 P. C. B. ASS' Y MAIN B ＰＣＢ メイン * 5 WG029600 P. C. B. ASS' Y MAIN GE ＰＣＢ メイン * 5 WG029700 P. C. B. ASS' Y MAIN L ＰＣＢ メイン * 6 WG030100 P. C. B. ASS' Y FUNCTION ＰＣＢ ファンクション Z* 8 X7049A00 POWER TRANSFORMER J 電源トランス Z* 8 X7050B00 POWER TRANSFORMER C 電源トランス Z* 8 X7051A00 POWER TRANSFORMER L 電源トランス Z* 8 X7052A00 POWER TRANSFORMER T 電源トランス Z* 8 X7053A00 POWER TRANSFORMER A 電源トランス Z* 8 X7054A00 POWER TRANSFORMER BGE 電源トランス 10 V2438700 CORD STOPPER 10P1 コードストッパー 02 Z* 12 WF884600 POWER CABLE 2m J 電源コード Z* 12 V2727500 POWER CABLE 2m C 電源コード Z* 12 WC992700 POWER CABLE 2m R 電源コード Z* 12 WB120600 POWER CABLE 2m T 電源コード Z* 12 WC743700 POWER CABLE 2m A 電源コード Z* 12 WF723100 POWER CABLE 2m B 電源コード Z* 12 VN363600 POWER CABLE 2m GEL 電源コード 18 VU590000 BINDING TIE CBTD001B インシュロックタイ 01 * 101 WF480800 TOP COVER BL トップカバー * 101 WF480900 TOP COVER GD トップカバー * 101 WF481000 TOP COVER TI トップカバー * 106 WF650700 REAR PANEL J リヤパネル * 106 WF489400 REAR PANEL C リヤパネル * 106 WF489500 REAR PANEL R リヤパネル * 106 WF489600 REAR PANEL T リヤパネル * 106 WF489800 REAR PANEL A リヤパネル * 106 WF490000 REAR PANEL B リヤパネル * 106 WF490100 REAR PANEL GE リヤパネル * 106 WF489900 REAR PANEL L リヤパネル 108 V0042500 LEG D60xH21 GD レッグ 03 108 VS025000 LEG D60xH21 BL, TI レッグ 02 * 110 WF817500 KNOB D48 GD ノブ Ｄ４８ * 110 WF817400 KNOB D48 BL ノブ Ｄ４８ * 110 WF817600 KNOB D48 TI ノブ Ｄ４８ 112 WC560600 KNOB D23 GD ノブ Ｄ２３ 01 * 112 WC560500 KNOB D23 BL ノブ Ｄ２３ * 112 WC560700 KNOB D23 TI ノブ Ｄ２３ * 114 WF838500 KNOB D12 PL GD ノブ Ｄ１２ ＰＬ 114 VS757400 KNOB D12 PL BL ノブ Ｄ１２ ＰＬ 01 * 114 WG277100 KNOB D12 PL TI ノブ Ｄ１２ ＰＬ 116 V4728900 KNOB D12 GD ノブ Ｄ１２ 03 * 116 V4728700 KNOB D12 BL ノブ Ｄ１２ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 AX-397 Ref. No. Part No. Descri pti on Remarks Markets 部品名 Rank New Parts (新規部品) * Note) Those parts marked with “#” are not included in the P.C.B. ass'y.（マーク＃の部品は、基板に含まれません） * 116 WG277200 KNOB D12 TI ノブ Ｄ１２ 120 V6876200 BUTTON/D5 GD ボタン／Ｄ５ * 120 V6876100 BUTTON/D5 BL ボタン／Ｄ５ * 120 V8540300 BUTTON/D5 TI ボタン／Ｄ５ 130 VQ861500 CUSHION/SHEET クッション／シート 01 132 VQ368600 PUSH RIVET P3555-B プッシュリベット 01 * 133 WF487700 PLATE SIDE GD プレートサイド * 133 WF487600 PLATE SIDE BL プレートサイド * 133 WF487800 PLATE SIDE TI プレートサイド 142 VU984400 RING D14 リング 01 145 V5247600 DAMPER ダンパー 155 AA627310 GROUND TERMINAL ＧＮＤターミナル 01 157 WE774100 BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3 ボンディングＢタイトネジ 01 158 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 バインドＢタイトネジ 01 160 VT669300 PW HEAD B-TIGHT SCREW 3x8-8 MFC2 ＰＷヘッドＢタイトネジ 01 161 VT669400 PW HEAD B-TIGHT SCREW 3x15-8 MFC2 ＰＷヘッドＢタイトネジ 01 * 168 WF821300 BIND HEAD S-TIGHT SCREW 4x7 MFZN2W3 バインドＳタイトネジ 170 VD069600 PW HEAD S-TIGHT SCREW 4x8-10 MFNI33 GD, TI ＰＷヘッドＳタイトネジ 01 170 VH313200 PW HEAD S-TIGHT SCREW 4x8-10 MFNI3BL BL ＰＷヘッドＳタイトネジ 01 171 WE200400 DISH HEAD B-TIGHT SCREW 3x6 MFNI33 GD, TI ＤＩＳＨ Ｂタイトネジ 01 171 WE200500 DISH HEAD B-TIGHT SCREW 3x6 MFNI3BL BL ＤＩＳＨ Ｂタイトネジ 01 172 VY731200 BONDING HEAD TAPPING SCREW 3x10 MFNI33 ボンディングＢタイトネジ 01 ACCESSORIES 付属品 * 200 WF676200 REMOTE CONTROL RAX15 リモコン 200-1 AAX70730 BATTERY COVER CG-8912 電池蓋 BATTERY, MANGANESE DRY UM-4NE ( 2pcs) マンガン電池 ４ＰＣＳ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E 1 2 3 4 5 6 7 AX-397 34 REMOTE CONTROL RAX15 I SCHEMATIC DIAGRAM R2 47Ω R1 1Ω Q1 1 2 3 4 5 6 7 8 9 10 20 19 18 17 15 16 14 13 12 11 U1 µPD67AMC–311 X1 +3V 47µF C1 D1 4.00MHz K15 K7 K25 K21 K29 K6 K16 K9 K26 K23 K27 K4 K19 K17 K22 K18 K3 K24 K28 K2 K5 K8 ID2 ID1 SW1 KI/O6 KI/O5 KI/O4 KI/O3 KI/O2 KI/O1 KI/O0 KI3 KI2 KI1 KI0 KI/O7 S0 S1/LED REM VDD XOUT XIN GND S2 J1 2 3 4 5 7 8 9 15 16 17 18 21 22 23 24 25 26 27 28 29 31 19 6 Key No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Key Name (no key) POWER CD/DVD PHONO TUNER STANDBY MD TAPE AUX (no key) (no key) (no key) (no key) (no key) PRESET (+) VOLUME (+) PRESET (-) VOLUME (-) A/B/C/D/E (no key) Device Device Device Device Device Device Device Device Device (no sw) CD/TAPE Format NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC NEC Code (ID1) DEVICE (no code) 7A-1D 7A-15 7A-14 7A-16 7A-1E 7A-C9 7A-18 7A-55 (no code) (no code) (no code) (no code) (no code) 7A-10 7A-1A 7A-11 7A-1B 7A-12 (no code) REW PAUSE FF DISPLAY SKIP (-) STOP SKIP (+) DISC SKIP PLAY REW A/B FF DIR A STOP DIR B REC PLAY 7A-0D 7A-09 7A-0C 7A-0A 7A-0B 7A-09 7A-0A 7A-4F 7A-08 7A-01 7A-06 7A-02 (no code) 7A-07 7A-03 7A-40 7A-04 7A-00 CD TAPE KEY NO. LAYOUT YAMAHA RAX15 IR CODE TABLE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Parts List for Carbon Resistors 1/6W Type Part No. HF45 7100 HF45 7110 HF85 7120 HF45 7130 HF45 7150 HF45 7180 HF45 7220 HF45 7240 HF85 7270 HF45 7300 HF45 7330 HF45 7360 HF45 7390 HF45 7470 HF45 7510 HF45 7560 HF45 7620 HF45 7680 HF45 7820 HF45 7910 HF45 8100 HF45 8110 HF45 8120 HF45 8150 HF45 8180 HF85 8220 HF45 8270 HF45 8300 HF45 8330 HF85 8390 HF45 8470 HF85 8560 HF85 8680 HF85 8820 HF45 9100 ❊ HF85 9150 HF85 9180 HF85 9220 HF85 9330 ❊ HF85 9470 1/4W Type Part No. HF45 7100 HF45 7110 HJ35 7120 HF45 7130 HF45 7150 HF45 7180 HF45 7220 HF45 7240 HJ35 7270 HF45 7300 HF45 7330 HF45 7360 HF45 7390 HF45 7470 HF45 7510 HF45 7560 HF45 7620 HF45 7680 HF45 7820 HF45 7910 HF45 8100 HF45 8110 HF45 8120 HF45 8150 HF45 8180 HJ35 8220 HF45 8270 HF45 8300 HF45 8330 HJ35 8390 HF45 8470 HJ35 8560 HJ35 8680 HJ35 8820 HF45 9100 HJ35 9120 HJ35 9150 HJ35 9180 HJ35 9220 HJ35 9330 HJ35 9390 HJ35 9470 Value 10 kΩ 11 kΩ 12 kΩ 13 kΩ 15 kΩ 18 kΩ 22 kΩ 24 kΩ 27 kΩ 30 kΩ 33 kΩ 36 kΩ 39 kΩ 47 kΩ 51 kΩ 56 kΩ 62 kΩ 68 kΩ 82 kΩ 91 kΩ 100 kΩ 110 kΩ 120 kΩ 150 kΩ 180 kΩ 220 kΩ 270 kΩ 300 kΩ 330 kΩ 390 kΩ 470 kΩ 560 kΩ 680 kΩ 820 kΩ 1.0 MΩ 1.2 MΩ 1.5 MΩ 1.8 MΩ 2.2 MΩ 3.3 MΩ 3.9 MΩ 4.7 MΩ 1/6W Type Part No. HF85 3100 ❊ HF85 3220 HF85 3330 HF85 3470 HF85 3560 HF45 4100 HF85 4150 HF45 4220 HF85 4270 HF45 4330 HF85 4390 HF45 4470 HF45 4560 HF45 4680 HF45 4750 HF45 4820 HF45 4910 HF45 5100 HF85 5110 HF45 5120 HF45 5150 ❊ HF45 5180 HF45 5200 HF45 5220 HF45 5270 HF45 5330 HF45 5390 HF45 5430 HF45 5470 HF45 5510 HF45 5560 HF45 5680 HF45 5820 HF45 5910 HF45 6100 HF45 6120 HF45 6150 HF45 6180 HF85 6200 HF45 6220 HF85 6240 HF45 6270 HF45 6300 HF45 6330 HF85 6360 HF45 6390 HF45 6470 HF45 6510 HF45 6560 HF45 6680 HF45 6820 HF45 6910 1/4W Type Part No. HJ35 3100 HJ35 3180 HJ35 3220 HJ35 3330 HJ35 3470 HJ35 3560 HF45 4100 HJ35 4150 HF45 4220 HJ35 4270 HF45 4330 HJ35 4470 HF45 4470 HF45 4560 HF45 4680 HF45 4750 HF45 4820 HF45 4910 HF45 5100 HJ35 5110 HF45 5120 HF45 5150 HJ35 5160 HF45 5180 HF45 5200 HF45 5220 HF45 5270 HF45 5330 HF45 5390 HF45 5430 HF45 5470 HF45 5510 HF45 5560 HF45 5680 HF45 5820 HF45 5910 HF45 6100 HF45 6120 HF45 6150 HF45 6180 HJ35 6200 HF45 6220 HJ35 6240 HF45 6270 HF45 6300 HF45 6330 HJ35 6360 HF45 6390 HF45 6470 HF45 6510 HF45 6560 HF45 6680 HF45 6820 HF45 6910 Value 1.0 Ω 1.8 Ω 2.2 Ω 3.3 Ω 4.7 Ω 5.6 Ω 10 Ω 15 Ω 22 Ω 27 Ω 33 Ω 39 Ω 47 Ω 56 Ω 68 Ω 75 Ω 82 Ω 91 Ω 100 Ω 110 Ω 120 Ω 150 Ω 160 Ω 180 Ω 200 Ω 220 Ω 270 Ω 330 Ω 390 Ω 430 Ω 470 Ω 510 Ω 560 Ω 680 Ω 820 Ω 910 Ω 1.0 kΩ 1.2 kΩ 1.5 kΩ 1.8 kΩ 2.0 kΩ 2.2 kΩ 2.4 kΩ 2.7 kΩ 3.0 kΩ 3.3 kΩ 3.6 kΩ 3.9 kΩ 4.7 kΩ 5.1 kΩ 5.6 kΩ 6.8 kΩ 8.2 kΩ 9.1 kΩ 1992 1/4W Type HF45 1/6W Type HF85 1/4W Type HJ35 10mm 5mm 35 AX-397 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com AX-397 AX-397 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
