雅马哈YAMAHA 120SD电路原理图

分类：电子电工日期：2023-03-30 点击：0

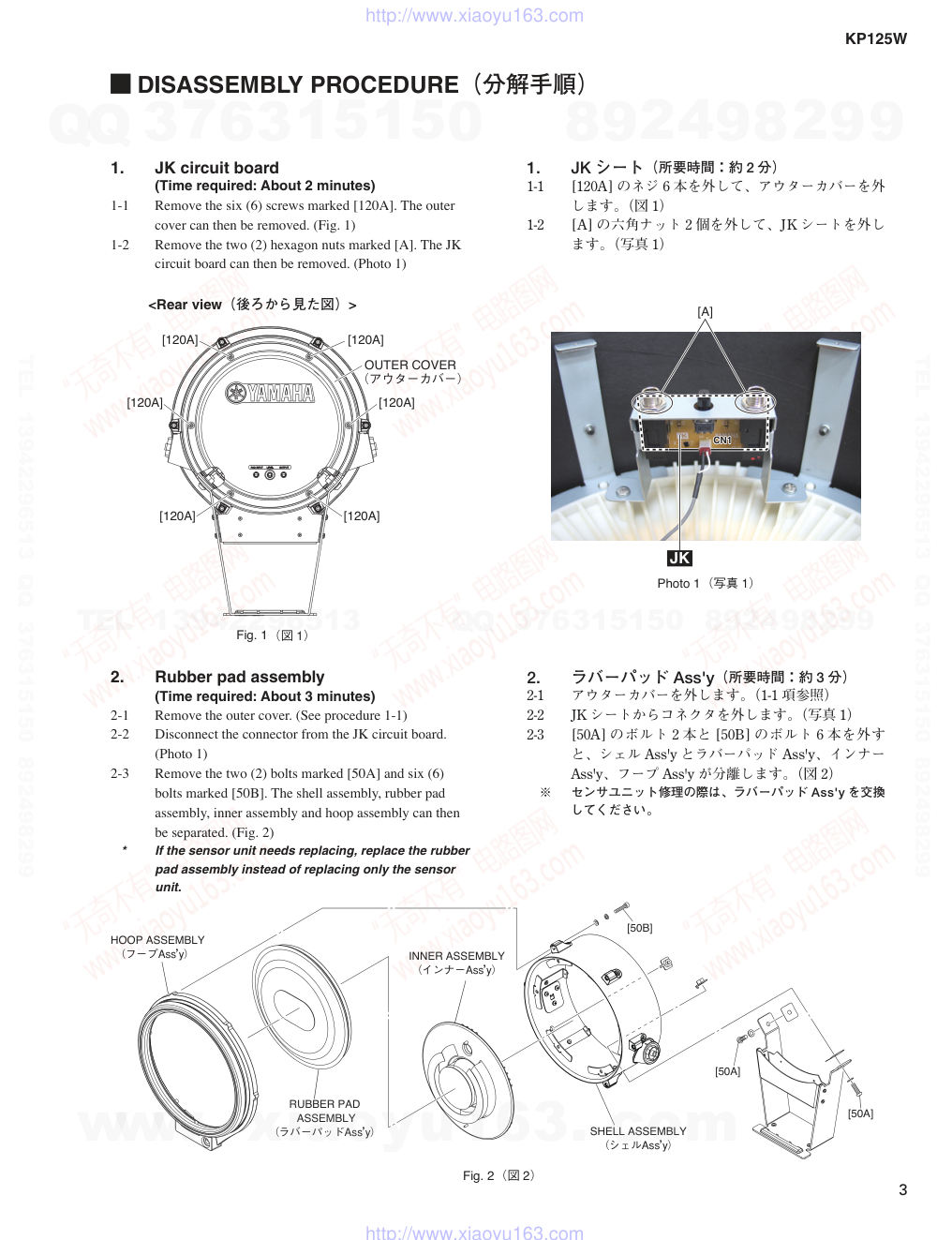

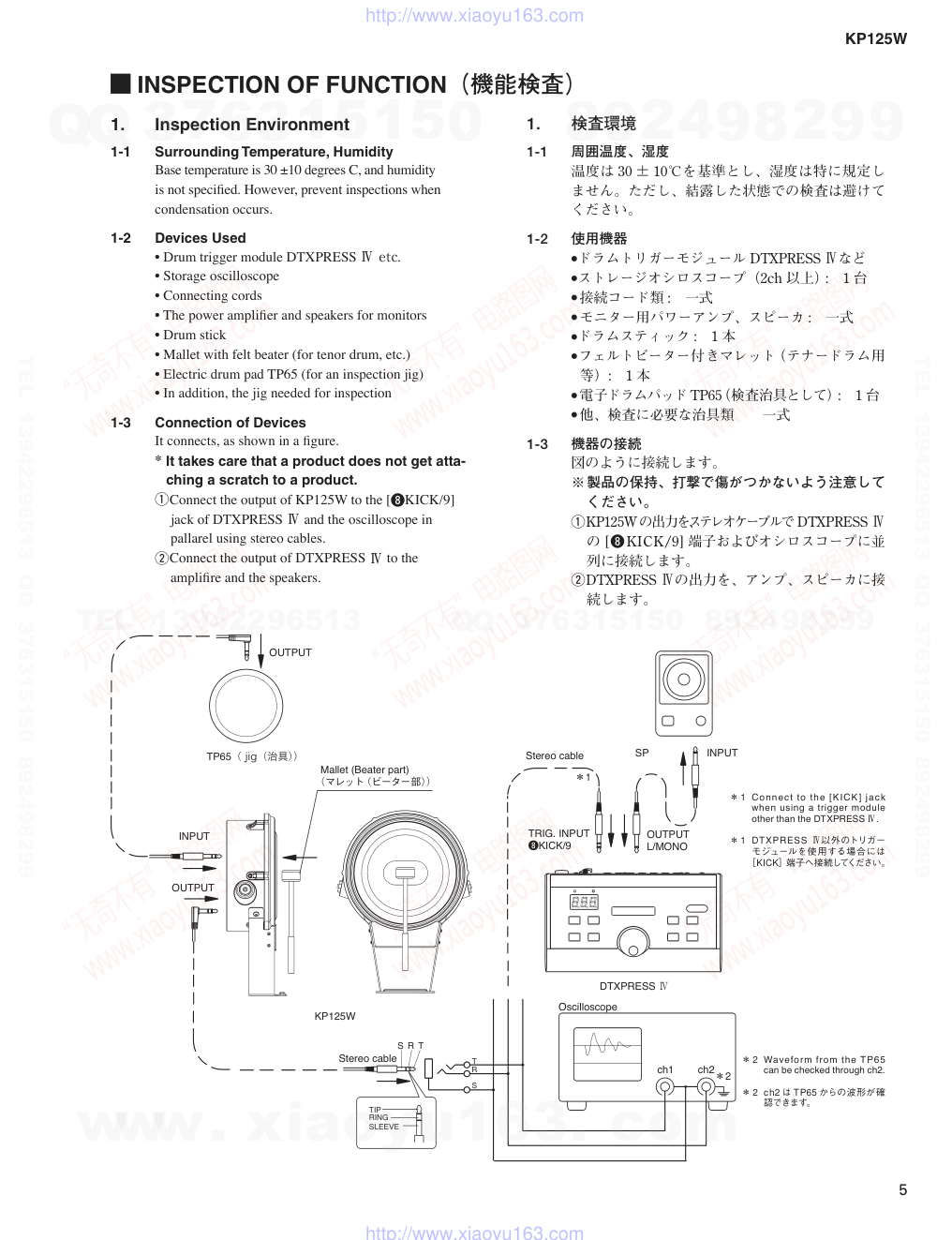

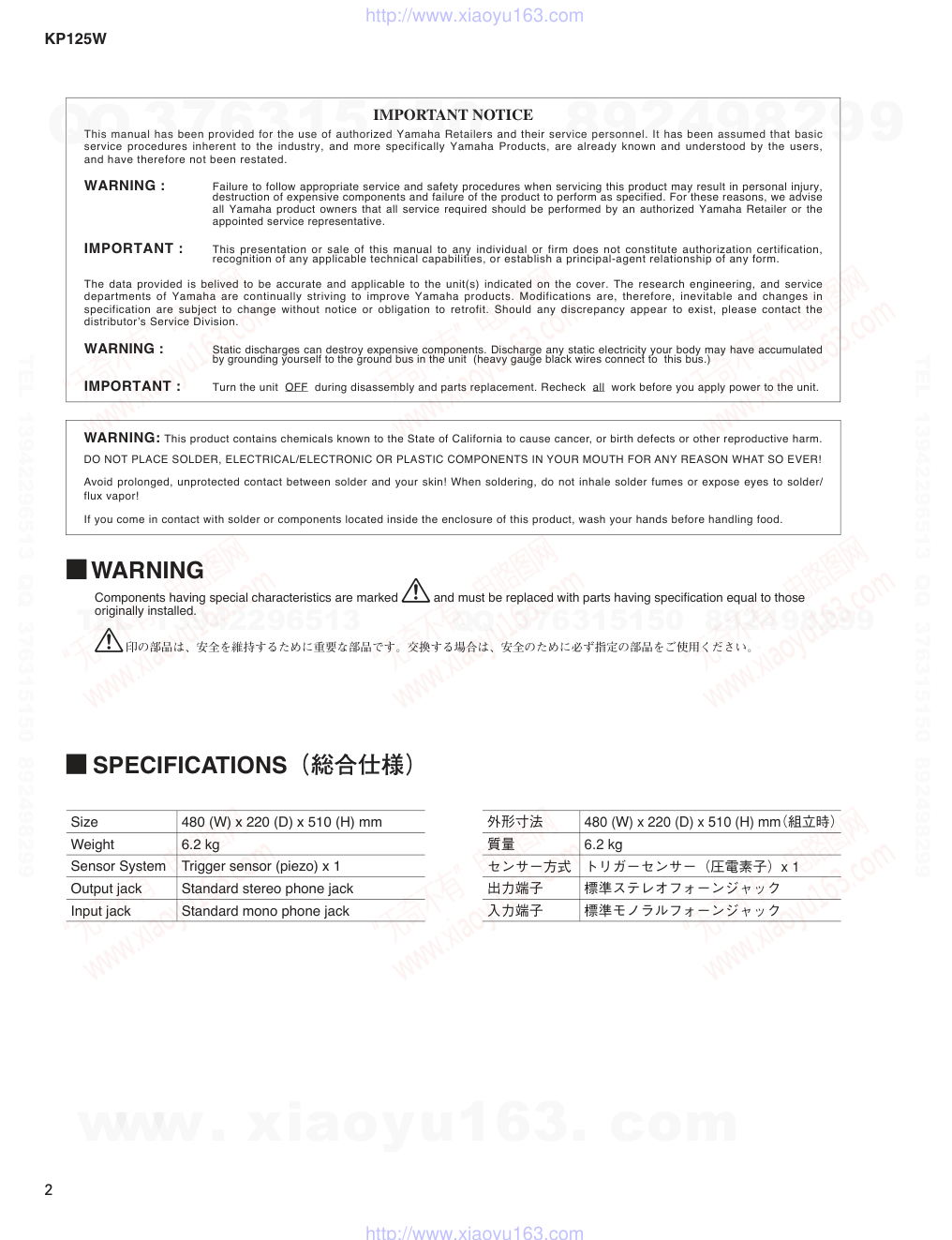

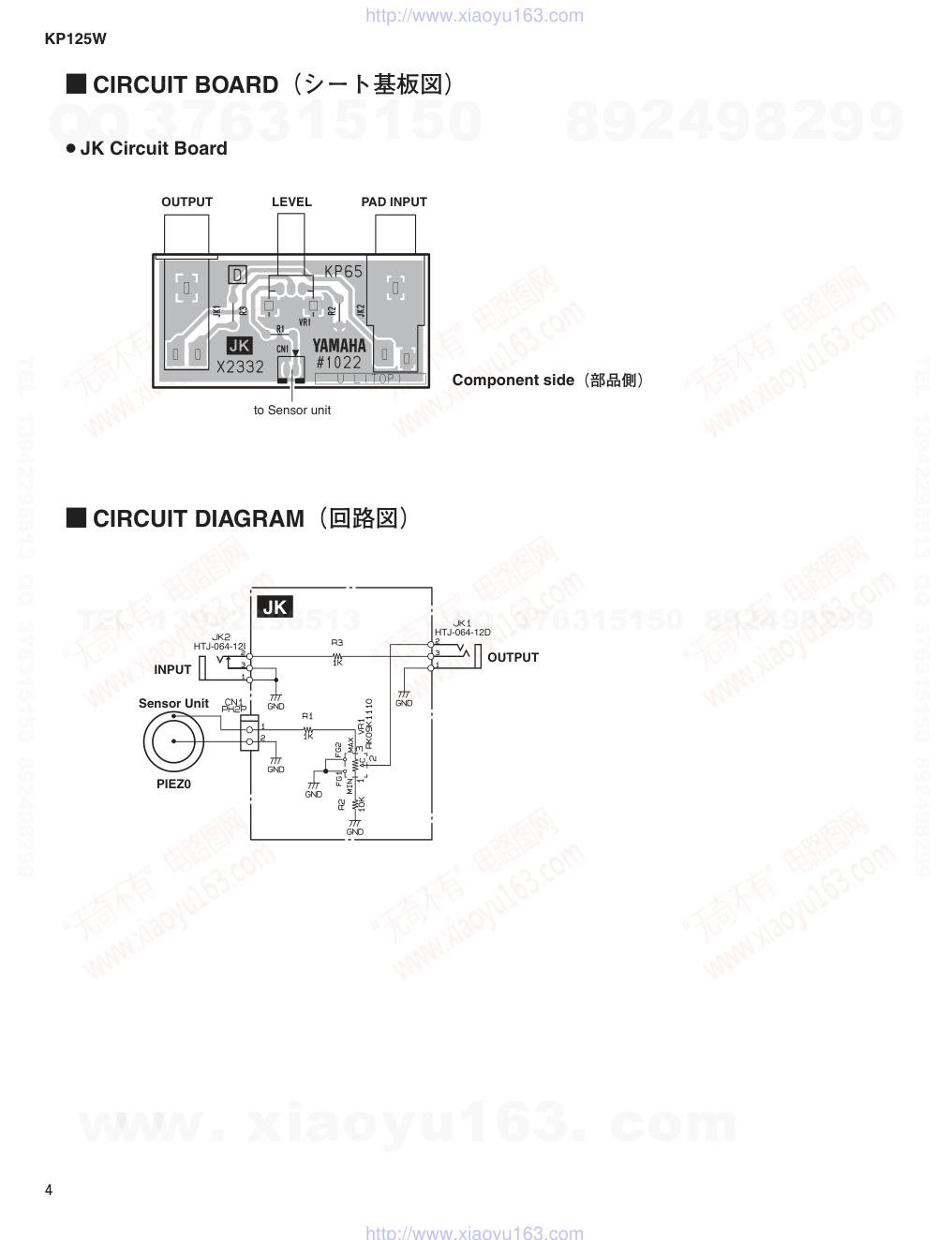

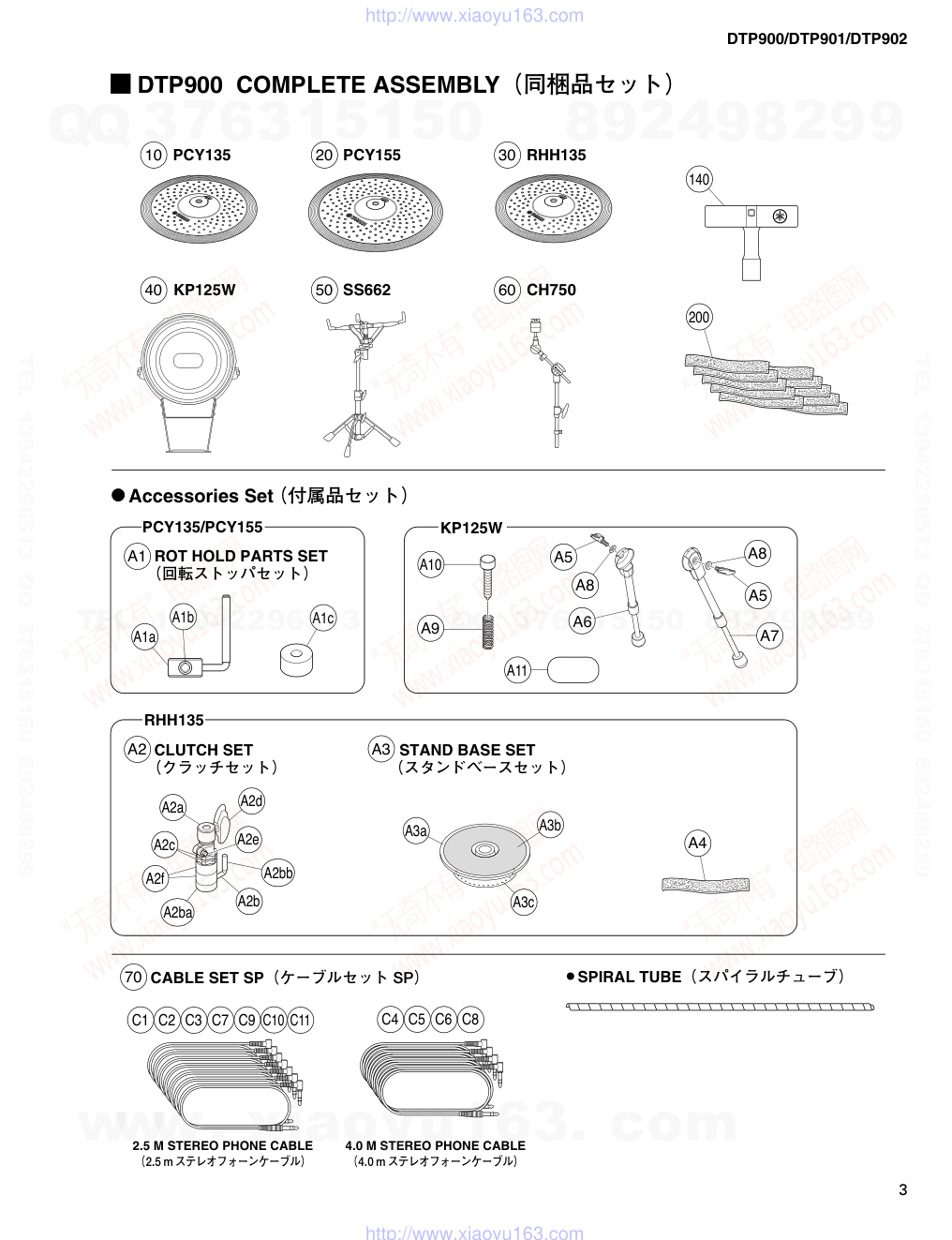

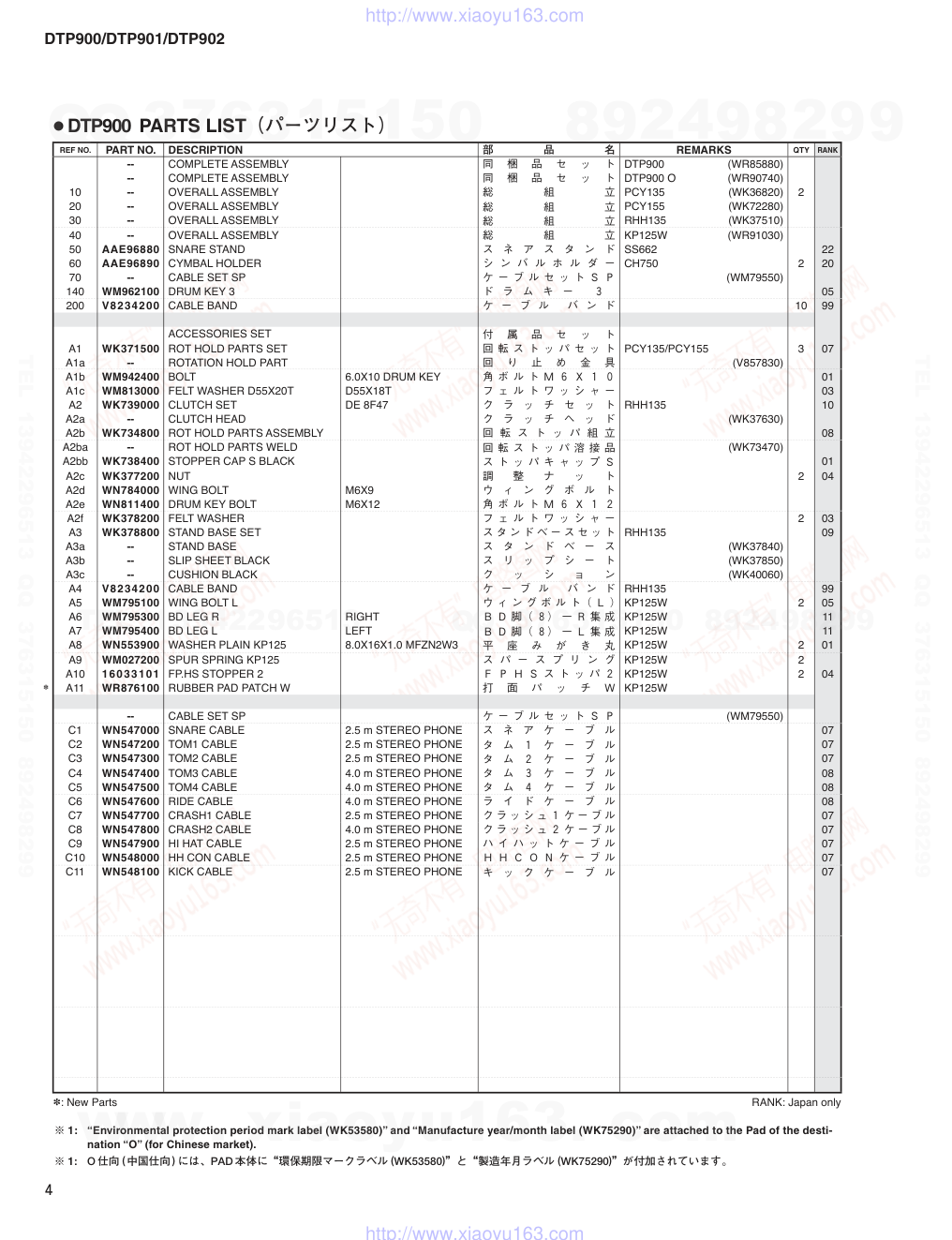

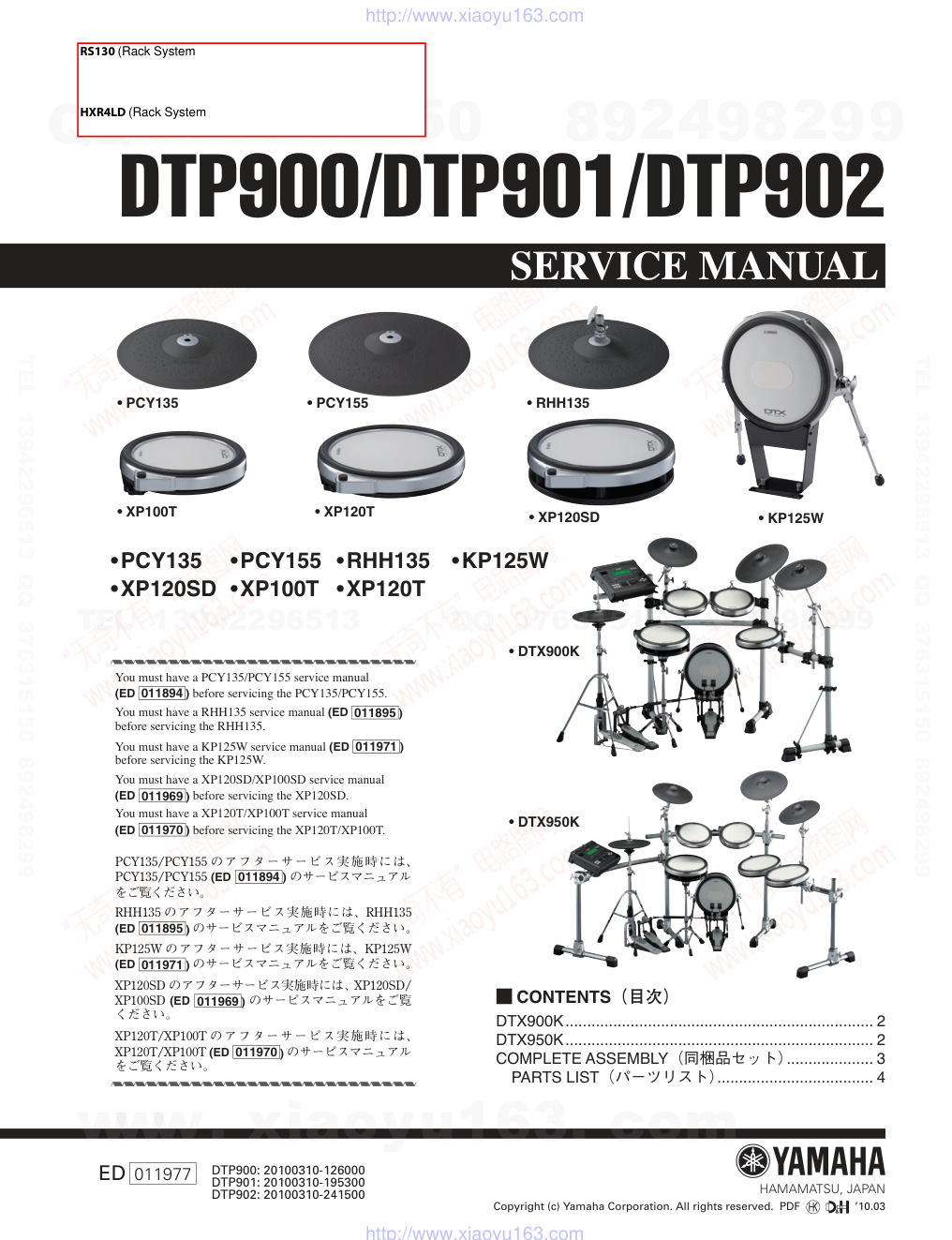

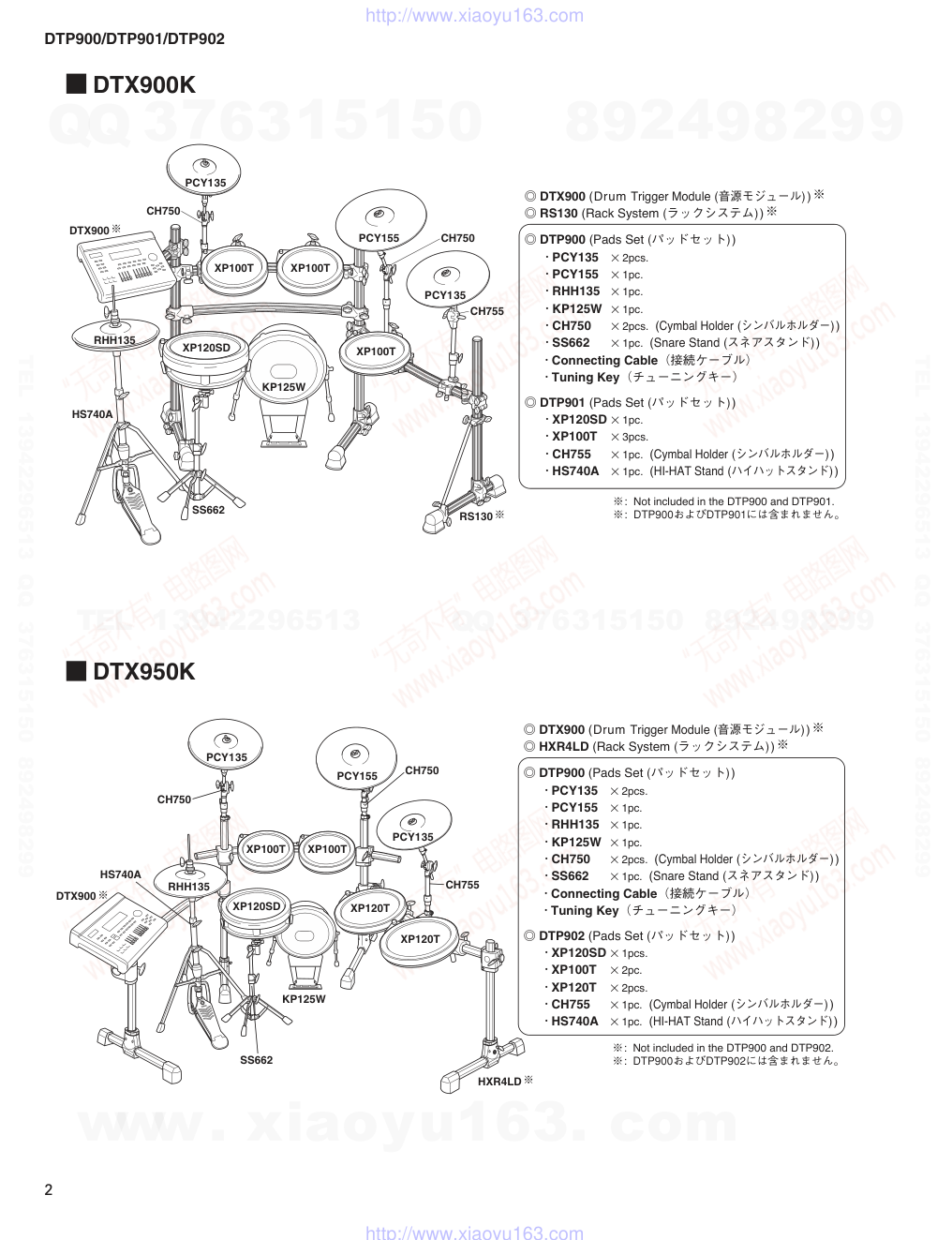

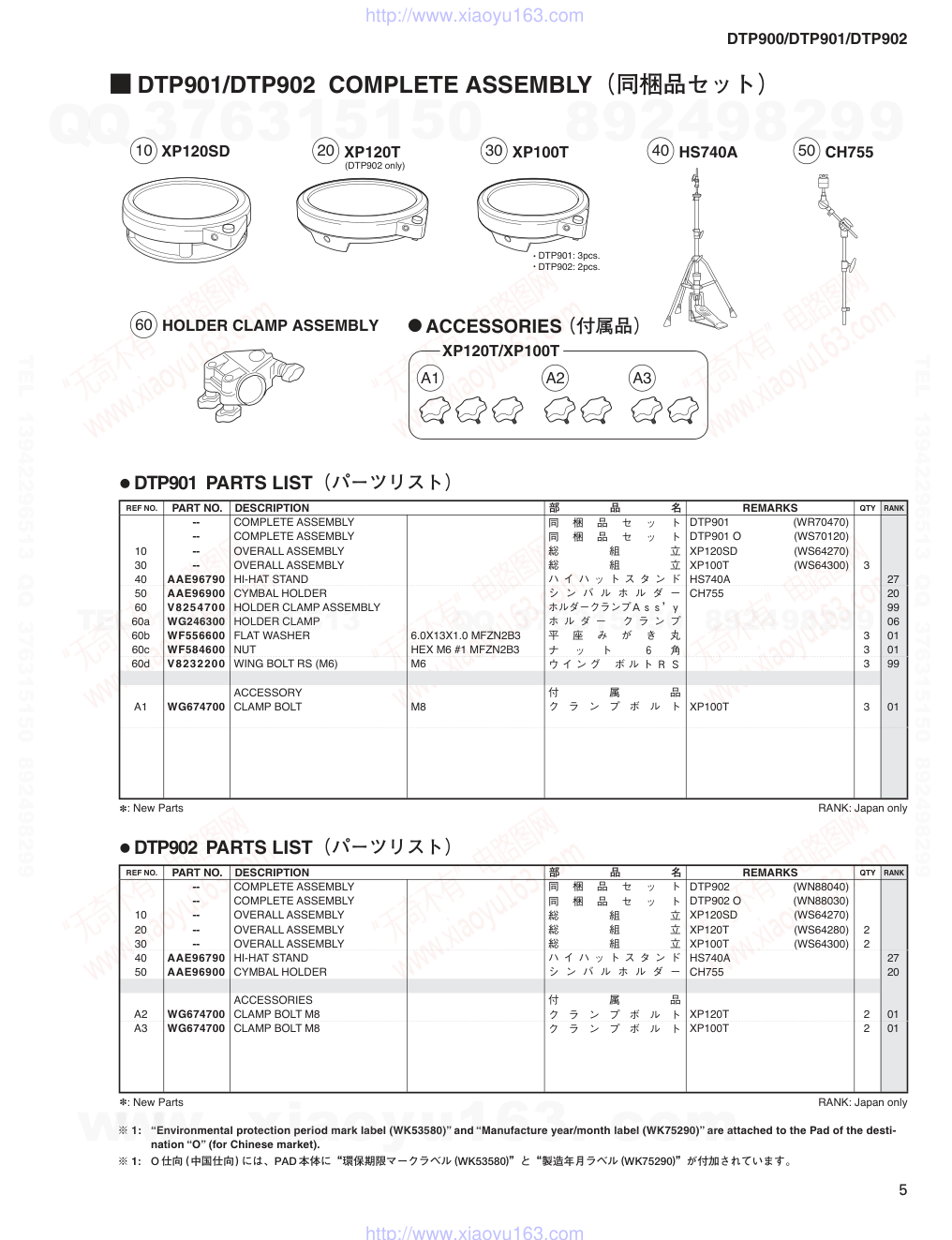

SERVICE MANUAL HAMAMATSU, JAPAN DTP900: 20100310-126000 DTP901: 20100310-195300 DTP902: 20100310-241500 ED 011977 You must have a PCY135/PCY155 service manual (ED 011894 ) before servicing the PCY135/PCY155. You must have a RHH135 service manual (ED 011895 ) before servicing the RHH135. You must have a KP125W service manual (ED 011971 ) before servicing the KP125W. You must have a XP120SD/XP100SD service manual (ED 011969 ) before servicing the XP120SD. You must have a XP120T/XP100T service manual (ED 011970 ) before servicing the XP120T/XP100T. Copyright (c) Yamaha Corporation. All rights reserved. PDF & ’10.03 DTX900K ....................................................................... 2 DTX950K ....................................................................... 2 COMPLETE ASSEMBLY（同梱品セット） .................... 3 PARTS LIST（パーツリスト） .................................... 4 CONTENTS（目次） PCY135/PCY155 のアフターサービス実施時には、 PCY135/PCY155 (ED 011894 ) のサービスマニュアルをご覧ください。 RHH135 のアフターサービス実施時には、RHH135 (ED 011895 ) のサービスマニュアルをご覧ください。 KP125W のアフターサービス実施時には、KP125W (ED 011971 ) のサービスマニュアルをご覧ください。 XP120SD のアフターサービス実施時には、XP120SD/ XP100SD (ED 011969 ) のサービスマニュアルをご覧ください。 XP120T/XP100T のアフターサービス実施時には、 XP120T/XP100T (ED 011970 ) のサービスマニュアルをご覧ください。 DTP900/DTP901/DTP902 • PCY135 • PCY155 • KP125W • RHH135 • XP100T • XP120T • XP120SD ● PCY135 ● PCY155 ● RHH135 ● KP125W ● XP120SD ● XP100T ● XP120T • DTX900K • DTX950K www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RS130 (Rack System HXR4LD (Rack System DTP900/DTP901/DTP902 2 DTX900K DTX950K PCY155 PCY135 XP100T XP100T PCY135 XP100T KP125W XP120SD RHH135 HS740A SS662 CH755 DTX900※ CH750 CH750 RS130※ ◎ DTX900 (Drum Trigger Module (音源モジュール))※ ◎ RS130 (Rack System (ラックシステム))※ ◎ DTP900 (Pads Set (パッドセット)) ・PCY135 × 2pcs. ・PCY155 × 1pc. ・RHH135 × 1pc. ・KP125W × 1pc. ・CH750 × 2pcs. (Cymbal Holder (シンバルホルダー)) ・SS662 × 1pc. (Snare Stand (スネアスタンド)) ・Connecting Cable（接続ケーブル）・Tuning Key（チューニングキー） ◎ DTP901 (Pads Set (パッドセット)) ・XP120SD × 1pc. ・XP100T × 3pcs. ・CH755 × 1pc. (Cymbal Holder (シンバルホルダー)) ・HS740A × 1pc. (HI-HAT Stand (ハイハットスタンド)) ※: Not included in the DTP900 and DTP901. ※: DTP900およびDTP901には含まれません。 PCY155 PCY135 PCY135 XP100T XP100T XP120T XP120T KP125W RHH135 CH755 CH750 CH750 SS662 XP120SD HS740A HXR4LD※ DTX900※ ◎ DTX900 (Drum Trigger Module (音源モジュール))※ ◎ HXR4LD (Rack System (ラックシステム))※ ◎ DTP900 (Pads Set (パッドセット)) ・PCY135 × 2pcs. ・PCY155 × 1pc. ・RHH135 × 1pc. ・KP125W × 1pc. ・CH750 × 2pcs. (Cymbal Holder (シンバルホルダー)) ・SS662 × 1pc. (Snare Stand (スネアスタンド)) ・Connecting Cable（接続ケーブル）・Tuning Key（チューニングキー） ◎ DTP902 (Pads Set (パッドセット)) ・XP120SD × 1pcs. ・XP100T × 2pc. ・XP120T × 2pcs. ・CH755 × 1pc. (Cymbal Holder (シンバルホルダー)) ・HS740A × 1pc. (HI-HAT Stand (ハイハットスタンド)) ※: Not included in the DTP900 and DTP902. ※: DTP900およびDTP902には含まれません。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 DTP900/DTP901/DTP902 DTP900 COMPLETE ASSEMBLY（同梱品セット） PCY135 PCY155 RHH135 KP125W SS662 CH750 A1 10 20 30 40 50 60 ROT HOLD PARTS SET （回転ストッパセット） ● Accessories Set （付属品セット） A2 CLUTCH SET （クラッチセット） A2c A2b A2a A2f A2d A2e A2ba A2bb A3 STAND BASE SET （スタンドベースセット） A3c A3b A3a A9 A8 A10 A11 A5 A5 A6 A7 140 70 CABLE SET SP（ケーブルセット SP） PCY135/PCY155 RHH135 KP125W C1 C2 C3 C7 C9 C10 C11 C4 C5 C6 C8 2.5 M STEREO PHONE CABLE （2.5 m ステレオフォーンケーブル） 4.0 M STEREO PHONE CABLE （4.0 m ステレオフォーンケーブル） 200 ● SPIRAL TUBE（スパイラルチューブ） A4 A1a A1b A1c A8 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTP900/DTP901/DTP902 4 DTP900 PARTS LIST（パーツリスト） ※ 1: “Environmental protection period mark label (WK53580)” and “Manufacture year/month label (WK75290)” are attached to the Pad of the desti- nation “O” (for Chinese market). ※ 1: O 仕向 ( 中国仕向) には、PAD 本体に“環保期限マークラベル (WK53580)”と“製造年月ラベル (WK75290)”が付加されています。 -- COMPLETE ASSEMBLY 同梱品セット DTP900 (WR85880) -- COMPLETE ASSEMBLY 同梱品セット DTP900 O (WR90740) 10 -- OVERALL ASSEMBLY 総組立 PCY135 (WK36820) 2 20 -- OVERALL ASSEMBLY 総組立 PCY155 (WK72280) 30 -- OVERALL ASSEMBLY 総組立 RHH135 (WK37510) 40 -- OVERALL ASSEMBLY 総組立 KP125W (WR91030) 50 AAE96880 SNARE STAND スネアスタンド SS662 22 60 AAE96890 CYMBAL HOLDER シンバルホルダー CH750 2 20 70 -- CABLE SET SP ケーブルセットＳＰ (WM79550) 140 WM962100 DRUM KEY 3 ドラムキー　３　 05 200 V8234200 CABLE BAND ケーブル　バンド 10 99 ACCESSORIES SET 付属品セット A1 WK371500 ROT HOLD PARTS SET 回転ストッパセット PCY135/PCY155 3 07 A1a -- ROTATION HOLD PART 回り止め金具 (V857830) A1b WM942400 BOLT 6.0X10 DRUM KEY 角ボルトＭ６Ｘ１０ 01 A1c WM813000 FELT WASHER D55X20T D55X18T フェルトワッシャー 03 A2 WK739000 CLUTCH SET DE 8F47 クラッチセット RHH135 10 A2a -- CLUTCH HEAD クラッチヘッド (WK37630) A2b WK734800 ROT HOLD PARTS ASSEMBLY 回転ストッパ組立 08 A2ba -- ROT HOLD PARTS WELD 回転ストッパ溶接品 (WK73470) A2bb WK738400 STOPPER CAP S BLACK ストッパキャップＳ 01 A2c WK377200 NUT 調整ナット 2 04 A2d WN784000 WING BOLT M6X9 ウィングボルト A2e WN811400 DRUM KEY BOLT M6X12 角ボルトＭ６Ｘ１２ A2f WK378200 FELT WASHER フェルトワッシャー 2 03 A3 WK378800 STAND BASE SET スタンドベースセット RHH135 09 A3a -- STAND BASE スタンドベース (WK37840) A3b -- SLIP SHEET BLACK スリップシート (WK37850) A3c -- CUSHION BLACK クッション (WK40060) A4 V8234200 CABLE BAND ケーブル　バンド RHH135 99 A5 WM795100 WING BOLT L ウィングボルト（Ｌ） KP125W 2 05 A6 WM795300 BD LEG R RIGHT ＢＤ脚（８）－Ｒ集成 KP125W 11 A7 WM795400 BD LEG L LEFT ＢＤ脚（８）－Ｌ集成 KP125W 11 A8 WN553900 WASHER PLAIN KP125 8.0X16X1.0 MFZN2W3 平座みがき丸 KP125W 2 01 A9 WM027200 SPUR SPRING KP125 スパースプリング KP125W 2 A10 16033101 FP.HS STOPPER 2 ＦＰＨＳストッパ２ KP125W 2 04 * A11 WR876100 RUBBER PAD PATCH W 打面パッチＷ KP125W -- CABLE SET SP ケーブルセットＳＰ (WM79550) C1 WN547000 SNARE CABLE 2.5 m STEREO PHONE スネアケーブル 07 C2 WN547200 TOM1 CABLE 2.5 m STEREO PHONE タム１ケーブル 07 C3 WN547300 TOM2 CABLE 2.5 m STEREO PHONE タム２ケーブル 07 C4 WN547400 TOM3 CABLE 4.0 m STEREO PHONE タム３ケーブル 08 C5 WN547500 TOM4 CABLE 4.0 m STEREO PHONE タム４ケーブル 08 C6 WN547600 RIDE CABLE 4.0 m STEREO PHONE ライドケーブル 08 C7 WN547700 CRASH1 CABLE 2.5 m STEREO PHONE クラッシュ１ケーブル 07 C8 WN547800 CRASH2 CABLE 4.0 m STEREO PHONE クラッシュ２ケーブル 07 C9 WN547900 HI HAT CABLE 2.5 m STEREO PHONE ハイハットケーブル 07 C10 WN548000 HH CON CABLE 2.5 m STEREO PHONE ＨＨＣＯＮケーブル 07 C11 WN548100 KICK CABLE 2.5 m STEREO PHONE キックケーブル 07 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 DTP900/DTP901/DTP902 10 20 XP120SD XP120T 60 A1 HOLDER CLAMP ASSEMBLY 30 XP100T 40 HS740A 50 CH755 ・DTP901: 3pcs. ・DTP902: 2pcs. (DTP902 only) A2 A3 ● ACCESSORIES（付属品） XP120T/XP100T DTP901 PARTS LIST（パーツリスト） DTP902 PARTS LIST（パーツリスト） ※ 1: “Environmental protection period mark label (WK53580)” and “Manufacture year/month label (WK75290)” are attached to the Pad of the desti- nation “O” (for Chinese market). ※ 1: O 仕向 ( 中国仕向 ) には、PAD 本体に“環保期限マークラベル (WK53580)”と“製造年月ラベル (WK75290)”が付加されています。 DTP901/DTP902 COMPLETE ASSEMBLY（同梱品セット） -- COMPLETE ASSEMBLY 同梱品セット DTP901 (WR70470) -- COMPLETE ASSEMBLY 同梱品セット DTP901 O (WS70120) 10 -- OVERALL ASSEMBLY 総組立 XP120SD (WS64270) 30 -- OVERALL ASSEMBLY 総組立 XP100T (WS64300) 3 40 AAE96790 HI-HAT STAND ハイハットスタンド HS740A 27 50 AAE96900 CYMBAL HOLDER シンバルホルダー CH755 20 60 V8254700 HOLDER CLAMP ASSEMBLY ホルダークランプＡｓｓ’ｙ 99 60a WG246300 HOLDER CLAMP ホルダー　クランプ 06 60b WF556600 FLAT WASHER 6.0X13X1.0 MFZN2B3 平座みがき丸 3 01 60c WF584600 NUT HEX M6 #1 MFZN2B3 ナット　６角 3 01 60d V8232200 WING BOLT RS (M6) M6 ウイング　ボルトＲＳ 3 99 ACCESSORY 付属品 A1 WG674700 CLAMP BOLT M8 クランプボルト XP100T 3 01 -- COMPLETE ASSEMBLY 同梱品セット DTP902 (WN88040) -- COMPLETE ASSEMBLY 同梱品セット DTP902 O (WN88030) 10 -- OVERALL ASSEMBLY 総組立 XP120SD (WS64270) 20 -- OVERALL ASSEMBLY 総組立 XP120T (WS64280) 2 30 -- OVERALL ASSEMBLY 総組立 XP100T (WS64300) 2 40 AAE96790 HI-HAT STAND ハイハットスタンド HS740A 27 50 AAE96900 CYMBAL HOLDER シンバルホルダー CH755 20 ACCESSORIES 付属品 A2 WG674700 CLAMP BOLT M8 クランプボルト XP120T 2 01 A3 WG674700 CLAMP BOLT M8 クランプボルト XP100T 2 01 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL 20080401-36750 ED 011971 20100310-39900 Copyright (c) Yamaha Corporation. All rights reserved. PDF & ’10.02 SPECIFICATIONS（総合仕様） ......................................2 DISASSEMBLY PROCEDURE（分解手順） ...................3 CIRCUIT BOARD（シート基板図） ................................4 CIRCUIT DIAGRAM（回路図） .......................................4 INSPECTION OF FUNCTION（機能検査） ....................5 PARTS LIST CONTENTS（目次） KP125W ELECTRONIC DRUM PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com KP125W 2 WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. SPECIFICATIONS（総合仕様） Size 480 (W) x 220 (D) x 510 (H) mm Weight 6.2 kg Sensor System Trigger sensor (piezo) x 1 Output jack Standard stereo phone jack Input jack Standard mono phone jack 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。外形寸法 480 (W) x 220 (D) x 510 (H) mm（組立時）質量 6.2 kg センサー方式トリガーセンサー（圧電素子）x 1 出力端子標準ステレオフォーンジャック入力端子標準モノラルフォーンジャック www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 KP125W CN1 CN1 [A] JK Photo 1 （写真 1） [120A] [120A] [120A] [120A] [120A] [120A] OUTER COVER （アウターカバー） Fig. 1 （図 1） Fig. 2 （図 2） �� （ラバーパッドAss’y） �� （フープAss’y） �� （インナーAss’y） �� （シェルAss’y） �� DISASSEMBLY PROCEDURE（分解手順） 1. JK circuit board (Time required: About 2 minutes) 1-1 Remove the six (6) screws marked [120A]. The outer cover can then be removed. (Fig. 1) 1-2 Remove the two (2) hexagon nuts marked [A]. The JK circuit board can then be removed. (Photo 1) 2. Rubber pad assembly (Time required: About 3 minutes) 2-1 Remove the outer cover. (See procedure 1-1) 2-2 Disconnect the connector from the JK circuit board. (Photo 1) 2-3 Remove the two (2) bolts marked [50A] and six (6) bolts marked [50B]. The shell assembly, rubber pad assembly, inner assembly and hoop assembly can then be separated. (Fig. 2) * If the sensor unit needs replacing, replace the rubber pad assembly instead of replacing only the sensor unit. 1. JK シート（所要時間：約 2 分） 1-1 [120A] のネジ 6 本を外して、アウターカバーを外します。（図 1） 1-2 [A] の六角ナット 2 個を外して、JK シートを外します。（写真 1） 2. ラバーパッド Ass'y（所要時間：約 3 分） 2-1 アウターカバーを外します。（1-1 項参照） 2-2 JK シートからコネクタを外します。（写真 1） 2-3 [50A] のボルト 2 本と [50B] のボルト 6 本を外すと、シェル Ass'y とラバーパッド Ass'y、インナー Ass'y、フープ Ass'y が分離します。（図 2）　※ センサユニット修理の際は、ラバーパッド Ass'y を交換してください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com KP125W 4 CIRCUIT BOARD（シート基板図） CIRCUIT DIAGRAM（回路図） LEVEL OUTPUT PAD INPUT to Sensor unit Component side（部品側） JK Circuit Board JK INPUT OUTPUT Sensor Unit PIEZ0 HTJ-064-12I HTJ-064-12D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 KP125W INSPECTION OF FUNCTION（機能検査） 1. Inspection Environment 1-1 Surrounding Temperature, Humidity Base temperature is 30 ±10 degrees C, and humidity is not speciﬁ ed. However, prevent inspections when condensation occurs. 1-2 Devices Used • Drum trigger module DTXPRESS Ⅳ etc. • Storage oscilloscope • Connecting cords • The power ampliﬁ er and speakers for monitors • Drum stick • Mallet with felt beater (for tenor drum, etc.) • Electric drum pad TP65 (for an inspection jig) • In addition, the jig needed for inspection 1-3 Connection of Devices It connects, as shown in a ﬁ gure. * It takes care that a product does not get atta- ching a scratch to a product. qConnect the output of KP125W to the [iKICK/9] jack of DTXPRESS Ⅳ and the oscilloscope in pallarel using stereo cables. wConnect the output of DTXPRESS Ⅳ to the ampliﬁ re and the speakers. OUTPUT TP65（ jig（治具）） OUTPUT INPUT KP125W Stereo cable S S R R T T Stereo cable SP ＊1 ＊2 TRIG. INPUT �KICK/9 OUTPUT L/MONO INPUT DTXPRESS Ⅳ Oscilloscope ch1 ch2 Mallet (Beater part) （マレット（ビーター部）） TIP RING SLEEVE ＊ 1 Connect to the [KICK] jack when using a trigger module other than the DTXPRESS Ⅳ. ＊ 1 DTXPRESS Ⅳ以外のトリガーモジュールを使用する場合には［KICK］端子へ接続してください。＊ 2 Waveform from the TP65 can be checked through ch2. ＊ 2 ch2 は TP65 からの波形が確認できます。 1. 検査環境 1-1 周囲温度、湿度温度は 30 ± 10℃を基準とし、湿度は特に規定しません。ただし、結露した状態での検査は避けてください。 1-2 使用機器 ●ドラムトリガーモジュール DTXPRESS Ⅳなど ●ストレージオシロスコープ（2ch 以上）:　1 台 ● 接続コード類 :　一式 ● モニター用パワーアンプ、スピーカ :　一式 ●ドラムスティック :　1 本 ●フェルトビーター付きマレット（テナードラム用等）:　1 本 ● 電子ドラムパッド TP65（検査治具として）:　1 台 ● 他、検査に必要な治具類　　一式 1-3 機器の接続図のように接続します。 ※製品の保持、打撃で傷がつかないよう注意してください。 qKP125Wの出力を、ステレオケーブルで DTXPRESS Ⅳ の [iKICK/9] 端子およびオシロスコープに並列に接続します。 wDTXPRESS Ⅳの出力を、アンプ、スピーカに接続します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com KP125W 6 1-4 Setting of Devices qSet the output level adjustment knob ([LEVEL] knob) of KP125W to the maximum. wDisplay the Pad Gain (％) on DTXPRESS Ⅳ . ・DTXPRESS Ⅳ : Press [TRIG] button while pressing [SHIFT] button and press [PAGE#] button one time. eSet the oscilloscope to the storage mode trigg-ered by the pad signal (ch 1). ・Measurement range (one division) Vertical axis: 5 V Horizontal axis: 25 mSEC. (Adjust appropriately.) 2. Conﬁ rming Attachment The stereo phone cable is to be plugged in to the [OUTPUT] jack smooth and tight. 3. Conﬁ rming Operationality Level adjustment knob ([LEVEL] knob) turns smoothly. * Set the level adjustment knob to the maximum. 4. Conﬁ rming the Pad Sensor Function qStrike the center of the pad with a mallet lightly and conﬁ rm that the ﬁ rst waveform is minus. (See below.) * A mallet should be hit along the same track drawn by a beater of a kick pedal. wHit soft and hard several times on the several pad section randomly, and check if the sound level changes smoothly according to hitting strength. eConﬁ rm that the output level changes between 20 - 99 ％ smoothly according to hitting strength. (Conﬁ rm 99 ％ at ff < fortissimo>.) 5. Conﬁ rming the External Input Function Check whether the sound assigned to INPUT [9] of DTXPRESS Ⅳ is played back with enough volume when the pad area of TP65 connected to [INPUT] jack is struck. First waveform （第1波形） First waveform （第1波形） OUTPUT (V) ＋ ‒ NG Time (t) OK Time (t) OK Time (t) OUTPUT (V) ＋ ‒ OUTPUT (V) ＋ ‒ Within 0.6V: OK （0.6V以内はOK） ch1: Signal waveform of pad （ch1：パッド部信号波形） ch1: Signal waveform of pad （ch1：パッド部信号波形） ch1: NG examples of signal waveform of pad （ch1：パッド部信号波形NG例） 1-4 機器の設定 q KP125W の出力レベル調整ツマミ（[LEVEL] ツマミ）を最大にします。 w DTXPRESS Ⅳは PadGain(％) を表示させておきます。・DTXPRESS Ⅳ : [SHIFT] ボタンを押しながら [TRIG] ボタンを押し、[PAGE#] ボタンを 1 回押します。 e オシロスコープはパッド信号 (ch1) でトリガーをかけたストレージモードにします。・測定レンジ（一目盛り）縦軸 : 5V 横軸 : 25mSEC.（適宜調整してください） 2. 装着確認 [OUTPUT] 端子に、ステレオフォーンケーブルのプラグをスムーズにかつ確実に装着できることを確認します。 3. 操作性確認レベル調節ツマミ（[LEVEL] ツマミ）がスムーズに回転することを確認します。 ※レベル調整ツマミは最大にしておきます。 4. パッドセンサ動作確認 q パッド中央部をマレットで軽めに叩き、波形の第 1 波がマイナスに出ることを確認します。（下図） ※マレットは、キックペダルのビーターが動く軌跡と同様の軌跡を描くように叩きます。 w パッド部の数箇所を強弱をおりまぜてランダムに数回叩き、叩く力に応じて音量がスムーズに変化することを確認します。 e 叩く力に応じて出力レベルが 20 ～ 99％まで（ff 〈フォルテシモ〉で 99％）スムーズに変化することを確認します。 5. 外部入力機能確認 [INPUT] 端子に接続した TP65 のパッド部を叩いた際、DTXPRESS Ⅳの入力端子 [9] に割り当てられた音が十分な音量で発音することを確認します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 Notes : DESTINATION ABBREVIATIONS A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） OVERALL ASSEMBLY（総組立） ...............................................2 MAIN ASSEMBLY（メイン Ass'y） .............................................4 ELECTRICAL PARTS（電気部品） .............................................6 PARTS LIST KP125W ELECTRONIC DRUM PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com KP125W 2 OVERALL ASSEMBLY（総組立） ● ACCESSORIES (付属品) ● ACCESSORIES (付属品) ● ACCESSORIES (付属品) ● ACCESSORIES (付属品) STEREO CABLE (ステレオケーブル) WING BOLT L (ウイングボルト(L)) STOPPER (FPHSストッパ2) SPUR SPRING (スパースプリング) FLAT WASHER (平座金みがき丸) BD LEG R (BD脚(8)ーR集成) WING BOLT L (ウイングボルト(L)) BD LEG L (BD脚(8)ーL集成) FLAT WASHER (平座金みがき丸) 100 160 140 80 20 80 120 50 90 120 140 60 10 70 130 90 140 30 120 110 30 110 70 40 50 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 KP125W OVERALL ASSEMBLY 総組立 KP125W -- OVERALL ASSEMBLY 総組立 (WR91030) 10 -- MAIN ASSEMBLY メインＡｓｓ ’ ｙ (WR91040) 20 WK704000 RISER ライザー塗装品 10 30 -- PROTECTION SHEET 0.5 保護シート (WK70660) 2 40 WK704200 HOOP COVER フープカバー塗装品 07 50 WM305000 HEXAGON SOCKET HEAD BOLT 8.0X25 MFZN2B3 六角穴付ボタンボルト 2 03 * 60 WU824100 OUTER COVER 2 アウターカバー 70 WE980400 BIND HEAD SCREW 4.0X10 MFZN2B3 小ネジ＋ＢＩＮＤ 4 01 80 WF556300 SPRING WASHER 4.0 MFZN2B3 バネ座金 4 01 90 WK704600 RISER MOUNT 2.0 L ライザーマウント 2 03 100 -- BRAND LABEL YAMAHA ブランド表示ラベル (WR91150) 110 WK711200 SPRING WASHER #2 8.0 MFZN2B3 バネ座金 2 01 120 WF304400 BIND HEAD SCREW 3.0X10 MFZN2B3 小ネジ＋ＢＩＮＤ 10 01 * 130 WV190000 FLAT WASHER 3.0X10X1.0 MFZN2B3 平座みがき丸 6 140 WF628100 SPRING WASHER #2 3.0 MFZN2B3 バネ座金 10 01 160 -- TERMINAL NAME LABEL 端子名ラベル (WT53500) ACCESSORIES 付属品 WC158000 STEREO CABLE PHONE 4.0m ST L-S ステレオケーブル 07 WM795100 WING BOLT L ウィングボルト（Ｌ） 2 05 WM795300 BD LEG R RIGHT ＢＤ脚（８）－Ｒ集成 11 WM795400 BD LEG L LEFT ＢＤ脚（８）－Ｌ集成 11 WN553900 FLAT WASHER 8.0X16X1.0 MFZN2W3 平座みがき丸 2 01 WM027200 SPUR SPRING スパースプリング 2 16033101 FP.HS STOPPER 2 ＦＰＨＳストッパ２ 2 04 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com KP125W 4 MAIN ASSEMBLY（メイン Ass'y） R30a R30b S10c S10c S10f S10f S10e 30 80 50 70 60 R30 R50 R10 R60 S70 S60 S20 S60 S50 S40 S10b S10d S40 S40 S50 S60 S60 S20 S70 S50 S60 S60 S20 S70 S10 I70 I10 I40 I100 I30 I60 I90 I80 H10 H20 I20 I50 R20 R40 I20b I20a HOOP ASSEMBLY シェルSUB Ass SENSOR UNIT (センサユニット) フープAss ( 'y) 20 RUBBER PAD ASSEMBLY ラバーパッドAss ( 'y) ( JACK ASSEMBLY ジャックAss'y) 40 INNER ASSEMBLY インナーAss ( 'y) SHELL SUB ASSEMBLY ( 'y) 10 SHELL ASSEMBLY シェルAss ( 'y) S30 S30 S30 S30 S30 S70 S60 S20 S20 S70 S70 S20 S60 S50 S40 S60 S60 S60 S40 S50 S40 S50 S60 S30 S10b S10a S10d www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 KP125W MAIN ASSEMBLY メインＡｓｓ ’ ｙ KP125W -- MAIN ASSEMBLY メインＡｓｓ ’ ｙ (WR91040) 10 -- SHELL ASSEMBLY シェルＡｓｓ ’ ｙ (WR91050) 20 WR910600 RUBBER PAD ASSEMBLY ラバーパッドＡｓｓ’ｙ 30 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WR91070) * 40 WR910800 INNER ASSEMBLY インナーＡｓｓ ’ ｙ 50 WG644700 BOLT 5.0X25 MFZN2B3 ボルト６ＳＯＣＫ 6 01 60 WF513400 SPRING WASHER #2 5.0 MFZN2B3 バネ座金 6 01 70 WG634300 FLAT WASHER 5.0X10X1.0 MFZN2B3 平座みがき丸 6 01 80 -- FILAMENT TAPE 18X25 粘着テープ (V651600) -- SHELL ASSEMBLY シェルＡｓｓ ’ ｙ (WR91050) * S10 WR910900 SHELL SUB ASSEMBLY シェルＳＵＢ　Ａｓｓ’ｙ S10a -- SHELL KP シェルＫＰ (WR90120) S10b WK747700 BD LEG BRACKET B ＢＤ脚台座（７）－Ｂ 2 07 S10c WK702800 LEG MOUNT 1.6 レッグマウント 2 03 S10d WK706700 LEG ADAPTER BLACK レッグアダプタ 2 01 S10e WM854500 BIND HEAD SCREW 5.0X20 MFZN2W3 小ネジ＋ＢＩＮＤ 6 01 S10f WF677600 SPRING WASHER 5.0 MFZN2W3 バネ座金 6 01 S20 WK702300 ANGLE BRACKET, LUG ラグ 6 02 S30 WK702000 LUG MOUNT 2.0 C ラグマウント 6 04 S40 WM732800 BOLT 5.0X14 MFZN2B3 ボルト６ＳＯＣＫ 6 02 S50 WF513400 SPRING WASHER #2 5.0 MFZN2B3 バネ座金 6 01 S60 WG634300 FLAT WASHER 5.0X10X1.0 MFZN2B3 平座みがき丸 12 01 S70 WP237900 RUBBER ゴムワッシャー 6 WR910600 RUBBER PAD ASSEMBLY ラバーパッドＡｓｓ’ｙ R10 -- RUBBER SUB ASSEMBLY ラバーサブＡｓｓ ’ ｙ (WR91100) R20 -- PAD TABLE パッドテーブル (WR85830) R30 -- SENSOR UNIT センサユニット (WR88060) R30a WA839000 PIEZO ELEMENT 7BB-35-3F 圧電素子 R30b -- CONNECTOR ASSEMBLY PAD PH 2P ＰＡＤ束線 (WR88070) R40 WK703200 SENSOR BASE センサベース 03 * R50 WR876200 PAD COVER PRINTED 打面カバー印刷品 * R60 WR876100 RUBBER PAD PATCH W 打面パッチＷ -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WR91070) * H10 WR883600 HOOP フープ H20 WB972000 RIM COVER 12 リムカバー（１２） -- INNER ASSEMBLY インナーＡｓｓ ’ ｙ (WR91080) I10 WK702500 INNER CASE インナーケース 07 I20 WK748400 JACK ASSEMBLY ジャックＡｓｓ ’ ｙ I20a WF764600 CIRCUIT BOARD JK ＪＫシート 08 I20b WK703800 HOLDER, JACK 1.0 ＪＫアングル I30 WK702700 RING CUSHION リングクッション 2 06 I40 WK703300 NONSKID SHEET 0.5 滑り止めシート 06 I50 WE97450R BIND HEAD TAPPING SCREW-B 4.0X10 MFZN2W3 Ｂタイト＋ＢＩＮＤ 2 01 I60 WM725300 MUTE PLATE ミュートプレート 05 I70 -- BUTYL RUBBER TAPE BLACK ブチルゴムテープ (WM72560) I80 -- CORE CUSHION 1 EON 中央クッション１ (WR85840) I90 -- CORE CUSHION 2 中央クッション２ (WR85850) I100 -- PC PLATE ＰＣ板 (WN70080) REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 KP125W ELECTRICAL PARTS（電気部品） JK ELECTRICAL PARTS 電気部品 KP125W WF764600 CIRCUIT BOARD JK ＪＫシート (WF82030)(X2332D0) 08 WF764600 CIRCUIT BOARD JK ＪＫシート (WF82030)(X2332D0) 08 R1 HF75610R CARBON RESISTOR 1.0K 1/4 J AX TP カーボン抵抗 01 R2 HF75710R CARBON RESISTOR 10.0K 1/4 J AX TP カーボン抵抗 01 R3 HF75610R CARBON RESISTOR 1.0K 1/4 J AX TP カーボン抵抗 01 JK1 V6177700 CONNECTOR ST. HTJ-064-12D ホーンジャック 03 JK2 V3633400 CONNECTOR HTJ-064-12I ホーンジャック 01 CN1 VB38980R CONNECTOR PH 2P TE ベースポスト 01 VR1 VZ33850R ROTARY VARIABLE RESISTOR B 250K RK09K1110 ロータリーＶＲ 01 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL XP120T: 20100310-46200 XP100T: 20100310-44100 ED 011970 Copyright (c) Yamaha Corporation. All rights reserved. PDF & ’10.03 SPECIFICATIONS（総合仕様） ......................................2 DISASSEMBLY PROCEDURE（分解手順） ...................3 CIRCUIT BOARD（シート基板図） ................................5 CIRCUIT DIAGRAM（回路図） .......................................5 INSPECTION OF FUNCTION（機能検査） ....................6 PARTS LIST CONTENTS（目次） XP120T/XP100T ELECTRONIC DRUM PAD • XP120T • XP100T www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120T/XP100T 2 XP120T タムパッド XP100T タムパッド外形寸法 φ 340 x 82 (H) mm φ 290 x 80 (H) mm 質量 3.0 kg 2.3 kg センサー方式トリガーセンサー（圧電素子）× 1、リムスイッチ（2 ゾーン）× 1 出力端子標準ステレオフォーンジャック付属品クランプボルト× 1、ステレオフォーンケーブル× 1 XP120T Tom Pad (12") XP100T Tom Pad (10") Size 340 x 82 (H) mm (Control knob and clamp bolt not included.) 290 x 80 (H) mm (Control knob and clamp bolt not included.) Weight 3.0 kg 2.3 kg Sensor System Trigger sensor (piezo) x 1, rim switch (2 zones) x 1 Output jack Standard stereo phone jack Accessories Clamp bolt x 1, Stereo phone cable x 1 WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. SPECIFICATIONS（総合仕様）印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 XP120T/XP100T [150] [150] [150] [150] [150] [150] 1 4 6 2 3 5 BOTTOM CASE ASSEMBLY （下ケースAss’y） ENCODER KNOB （エンコーダつまみ） Fig. 1 （図 1） [160] [160] COVER （カバー） Fig. 2 （図 2） DISASSEMBLY PROCEDURE（分解手順） 1. JK circuit board (Time required: About 2 minutes) 1-1 Remove the six (6) hexagon socket head bolts marked [150]. The bottom case assembly can then be removed. (Fig. 1) * There is a rubber washer in the threaded hole of the lower case assembly. Do not lose the rubber washer, which may fall out of the threaded hole when the removed lower case assembly is turned upside down. * Tighten the screws in the sequence shown in Fig. 1 to install the lower case assembly. 1-2 Remove the three (3) screws marked [160]. The cover can then be removed. (Fig. 2) 1-3 Disconnect the connector CN201 of the JK circuit board and separate the pad sensor assembly and hoop assembly. (Fig. 3) 1. センサAss'y、JKシート、シートスイッチ（所要時間：各約 2 分） 1-1 [150] の六角穴付ボタンボルト 6 本を外して、下ケース Ass'y を外します。（図 1）　※ 下ケース Ass'y のネジ穴にはゴムワッシャーが入っています。外した下ケース Ass'y を裏返すと、ネジ穴からゴムワッシャーがこぼれ落ちるので、紛失しないように注意してください。　※ 下ケース Ass'y を取り付ける際は、図 1 のネジ締め順序に従ってネジを締めてください。 1-2 [160] のネジ 3 本を外して、カバーを外します。（図 2） 1-3 JK シートのコネクタ CN201 を外して、パッドセンサ Ass'y とフープ Ass'y を分離します。（図 3） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120T/XP100T 4 PAD SENSOR ASSEMBLY （パッドセンサAss’y） SENSOR ASSEMBLY （センサAss’y） ADHESIVE TAPE （フィラメントテープ） PROOF CUSHION （防振クッション） HOOP ASSEMBLY （フープAss’y） CN201 CN201 JK HOOP SUB ASSEMBLY （フープサブAss’y） RIM COVER （リムカバー） JK [H30] [H30] Fig. 3 （図 3） Fig. 4 （図 4） 1-4 Sensor assembly 1-4-1 Remove the sensor assembly. (Fig. 3) * Remove the sensor sponge and adhesive tape for attaching the PIEZO connector assembly and wipe off old adhesive and oily residue on the attachment surface before installing the sensor assembly when replacing the sensor assembly in Fig. 3. * After installing the sensor assembly, press it lightly to make sure that it is secured with the adhesive tape ﬁ rmly. * Attach a new adhesive tape for attaching the PIEZO connector assembly, not the old adhesive tape, after wiping off old adhesive and oily residue on the attachment surface. 1-5 JK circuit board, Sheet switch 1-5-1 Remove the encoder knob. (Fig. 1) 1-5-2 Remove the three (3) screws marked [H30] and separate the JK circuit board and hoop sub assembly. (Fig. 4) * If the sheet switch needs replacing, replace the hoop sub assembly instead of replacing only the sheet switch. * Do not remove the rim cover. (Fig. 4) 1-4 センサ Ass'y 1-4-1 センサ Ass'y を外します。（図 3）　※ 図 3 のセンサ Ass'y を交換する際は、センサースポンジとピエゾ束線固定のフィラメントテープを取り外し、接着面の接着剤残り、油性汚れをクリーニングしてから取り付けてください。　※ 取り付け後は、センサ Ass'y を軽く押さえて、粘着テープでしっかりと固定されていることを確認してください。　※ ピエゾ束線固定のフィラメントテープは、新しいテープを接着面の接着剤残り、油性汚れをクリーニングしてから取り付けてください。 1-5 JK シート、シートスイッチ 1-5-1 エンコーダつまみを外します。（図 1） 1-5-2 [H30] のネジ 3 本を外して、JK シートとフープサブ Ass'y を分離します。（図 4）　※ シートスイッチ修理の際は、フープサブ Ass'y を交換してください。　※ リムカバーは外さないでください。（図 4） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 XP120T/XP100T CIRCUIT BOARD（シート基板図） CIRCUIT DIAGRAM（回路図） Component side（部品側） JK Circuit Board to Sensor assembly to Sheet switch Pattern side（パターン側） Circuit board number （シート番号） Sheet switch Output Pad controller knob PIEZO : Not installed（未実装） 28CC1-2001056631-1 2 Output voltage when connected to DTXT3/DTX900 When connected to the SNARE/TOM1/TOM2/TOM3/TOM4 （DTXT3/DTX900に接続した場合の出力電圧）（SNARE/TOM1/TOM2/TOM3/TOM4に接続した場合） When connected to the RIDE/CRASH1/CRASH2/HI-HAT/�/��/��/�� (No effect of the encoder) （RIDE/CRASH1/CRASH2/HI-HAT/⑫/⑬/⑭/⑮に接続した場合（エンコーダの効果なし）） Output voltage of the RING (Rch) （RING (Rch)の出力電圧） Output voltage of the RING (Rch) （RING (Rch)の出力電圧） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120T/XP100T 6 INSPECTION OF FUNCTION（機能検査） OUTPUT Stereo cable Stereo cable Monaural cable TRIG. INPUT � (SNARE) OUTPUT L/MONO INPUT Speaker Oscilloscope ch1 TIP RING SLEEVE XP120T/XP100T （DTX900またはDTX900のファームをロードしたDTXT3） DTX900 or DTXT3 loaded with firmware of DTX900 S S R R T T 1. Inspection Environment 1-1 Devices to be used • DTX900 (or DTXT3 loaded with ﬁ rmware of DTX900) 1 pc. * The following descriptions are for using DTX900. • Storage oscilloscope (1 ch or more) 1 pc. • Powered speaker for monitoring 1 pc. • Stereo cable 1 pc. • Monaural cable 1 pc. • Dedicated stereo cable to allow parallel connection to DTX900 and oscilloscope 1 pc. • Drum stick 1 pc. • Clamp rod for inspection 1 pc. • Clamp bolt for inspection 1 pc. 1-2 Connection of devices Connect devices as shown in the following ﬁ gure. • Use the clamp rod for inspection to install the device for checking. • Connect the output of the tested device to the INPUT1 (SNARE) of DTX900 and oscilloscope with a stereo cable in parallel. • Connect the output of DTX900 to the powered speaker with a monaural cable. 1. 検査環境 1-1 使用機器 • DTX900（または DTX900 のファームをロードした DTXT3） 1 台 ※以下 DTX900 を使用するものとして記述します。 • ストレージオシロスコープ（1ch 以上） 1 台 • モニター用パワードスピーカ 1 式 • ステレオケーブル 1 本 • モノラルケーブル 1 本 • DTX900 とオシロスコープに並列に接続できる専用ステレオケーブル 1 本 • ドラムスティック 1 本 • 検査用クランプロッド 1 台 • 検査用クランプボルト 1 本 1-2 機器の接続下図のように接続を行います。 • 検査用クランプロッドを使用して、披検査品を装着します。 • 被検査品の出力をステレオケーブルで、DTX900 の INPUT1 (SNARE) およびオシロスコープに並列に接続します。 • DTX900 の出力をモノラルケーブルでパワードスピーカに接続します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 XP120T/XP100T 15 15 （この領域はスイッチがONになっても可）（荷重200gf） Load of 200 gf The switch can be turned on in this range Fig. A （図 A） Fig. B （図 B） 1-3 Setting of devices • Sound generator DTX900 Turn on the power, press the [TRIGGER] button and check that [TRIGGER snare (Lv1= *** Ve1=***)] is shown in the upper part of LCD. Check that the master slider in the front panel is at the MAX position. • Oscilloscope Set to the storage mode triggered by the pad signal (ch 1). Scale: Set the horizontal axis to 4msec/DIV and set the vertical axis to 2V/DIV. Trigger level: Set the level so that 2 divisions in the negative direction from the trigger position is visible with the rising of approximately 0.5 to 1.0 V. (Refer to the reference waveform) • Powered speaker Set the volume so that different tones can be distinguished. 2. Measurement of rim switch sensitivity Conduct the measurement of rim switch sensitivity to check that correct parts are installed correctly. 2-1 Measuring method Press the cylinder of φ50 mm onto the whole circumference of the rim at the load of 200 ± 5 gf (including the weight of the cylinder itself). (Fig. A) 2-2 Judgment criteria The rim sheet switch should not be turned on. However, the judgment is acceptable even if the switch is turned on when the cylinder is within the range of ± 15 mm from the rim sheet switch tail portion. (Fig. B) 1-3 機器の設定 • 音源 DTX900 電源を入れて [TRIGGER] ボタンを押し、LCD 上部に [TRIGGER snare (Lv1= *** Ve1=***)] と表示されることを確認します。パネル正面のマスタースライダが最大になっていることを確認します。 • オシロスコープパッド信号（ch1）でトリガーをかけたストレージモードにします。スケール：横軸 4msec/DIV 縦軸 2V/DIV に設定しておきます。トリガレベル： 0.5 ～ 1.0V 程度立ち上がりトリガ位置よりマイナス側 2DIV 分が表示されるようにします。（参考波形を参照） • パワードスピーカ音色が聞き分けられる大きさにします。 2. リムスイッチ感度測定リムスイッチ感度測定により、正しい部品、正しい組立が行われていることを確認します。 2-1 測定方法 φ 50mm の円柱を 200 ± 5gf の荷重（円柱の自重も含む）でリム全周に押し当てます。（図 A） 2-2 判定基準リムシートスイッチが ON しないことを確認します。ただし、リムシートスイッチテール部 ± 15mm の領域はスイッチが ON になっても可とします。（図 B） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120T/XP100T 8 Level adjustment knob （レベル調整つまみ） + – + – OK NG Time [S] Time [S] OUTPUT [V] OUTPUT [V] （第一波がマイナス側に出る）（波形の判定基準） Judgment criteria of waveform （第一波がプラス側に出る） The first waveform is negative. The first waveform is positive. （参考波形） Reference waveform XP120T [2V/DIV, 4msec/DIV] [2V/DIV, 4msec/DIV] XP100T Fig. C （図 C） 3. Check of installation • Check that XP120T/XP100T can be installed to the clamp rod smoothly and securely. • Check that the stereo phone cable can be plugged in to the [OUTPUT] jack smoothly and securely. 4. Check of pad function 4-1 Check of level adjustment knob operation Turn the level adjustment knob clockwise and counterclockwise while hitting the center of the pad repeatedly with the same strength and check that output level changes as the knob is turned. (Fig. C) • Counterclockwise when seen from the rear side: Output decreases. • Clockwise when seen from the rear side: Output increases. 4-2 Check of pad sensor function Set the level adjustment knob to the center position. Hit the center of the and check that the ﬁ rst waveform is negative. (Refer to the Judgment criteria of waveform) Hit repeatedly while changing force and check that output level changes according to the change of hitting force. 3. 装着確認 • クランプロッドにスムーズにかつ確実に装着できることを確認します。 • OUTPUT 端子にステレオフォンケーブルのプラグがスムーズにかつ確実に装着できることを確認します。 4. パッド動作確認 4-1 レベル調整つまみ動作確認パッド中心を同じ強さで叩きながらレベル調整つまみを左右に回転させた時、出力レベルが変化することを確認します。（図 C）・裏面から見て反時計回り：出力が小さくなります・裏面から見て時計回り：出力が大きくなります 4-2 パッドセンサ動作確認レベル調節つまみを中点にします。パッド中心を叩き、波形の第一波がマイナスに出ることを確認します。（波形の判定基準を参照）叩く力に応じて出力レベルが変化することを確認します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 XP120T/XP100T Pad controller knob （コントローラーつまみ） B rim area （Bリム部） A rim area （Aリム部） Fig. D （図 D） 4-3 Check of rim switch function Hit the rim part A and check that open rim shot sound is produced. (Fig. D) Hit the rim part B and check that closed rim shot sound is produced. (Fig. D) 4-4 Check of controller function Hit repeatedly while turning the controller knob and check that tone is changed as the knob is turned. (Fig. D) • Counterclockwise when seen from above: Snare wire is loosened resulting in decrease of snare wire sound. • Clockwise when seen from above: Snare wire is tightened resulting in less sustained sound. 4-3 リムスイッチ動作確認リム部Ａを打撃した時、オープンリムショットの音がすることを確認します。（図 D）リム部 B を打撃した時、クローズリムショットの音がすることを確認します。（図 D） 4-4 コントローラ動作確認コントローラつまみを回転させながら打撃を行い、音色が変わることを確認します。（図 D）・上面から見て反時計回り：スナッピーがゆるくなります（スナッピーの音がなくなります）・上面から見て時計回り：スナッピーがきつくなります（音が伸びなくなります） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 Notes : DESTINATION ABBREVIATIONS A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） OVERALL ASSEMBLY（総組立） ...............................................2 ELECTRICAL PARTS（電気部品） .............................................5 PARTS LIST XP120T/XP100T ELECTRONIC DRUM PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120T/XP100T 2 OVERALL ASSEMBLY（総組立） �� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 XP120T/XP100T OVERALL ASSEMBLY 総組立 XP120T -- OVERALL ASSEMBLY 総組立 (WS64280) 10 WS643200 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ 20 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64360) 30 -- BOTTOM CASE ASSEMBLY 下ケースＡｓｓ ’ ｙ (WS64390) 40 VG01660R COLUMN, DC CORD WT11 ＤＣコードコラム 01 50 WT621800 COVER 12 PRINTED カバー１２印刷品 05 60 -- PROOF CUSHION 防振クッション (WR64140) 70 WR636700 FLANGED COLLAR S ツバ付きカラーＳ 6 02 80 WR636900 DUMPING RUBBER 防振ゴム 6 01 90 WR637600 RUBBER WASHER ゴムワッシャ 6 03 100 WR637100 ENCODER KNOB エンコーダーつまみ 03 110 -- BRAND LABEL 12 YAMAHA ブランドラベル１２ (WR58990) 120 -- PRODUCT NAME PLATE 銘板 (WR59170) 130 WF513400 SPRING WASHER #2 5.0 MFZN2B3 バネ座金 6 01 140 WS495700 WASHER 5X12X0.8 MFZN2B3 ワッシャ 6 01 150 WS646100 HEXAGON SOCKET HEAD BOLT 5.0X25 MFZN2B3 六角穴付ボタンボルト 6 01 160 WS646000 PAN HEAD SCREW 3.0X10 MFZN2B3 SW 小ネジ＋ＰＡＮ 3 01 170 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3 Ｓタイト＋ＢＩＮＤ 01 WS643200 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ P10 -- PAD12TOM パッド１２ＴＯＭ (WS66850) P10a -- PAD SHEET12S PAINTED 表面材１２ＳＤ印刷品 (WR63790) P10b -- CLOTH SHEET12 裏面不織布１２ (WR63870) P10c -- UPPER PLATE 12 上板１２ (WR58360) P20 -- MIDDLE PALATE 12 中板１２ (WR58400) P30 -- BTMPLATE SENSOR ASSEMBLY 下板センサＡｓｓ ’ ｙ (WU93940) P30a -- BTM PLATE 12 PAINTED 下板１２塗装品 (WR58770) P30b WS644700 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 P30c 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64360) * H10 -- HOOP SUB ASSEMBLY フープサブＡｓｓ ’ ｙ (WS64510) H10a WR566600 HOOP 12 フープ１２ H10b WR567600 RIM COVER 12 リムカバー１２ H10c WR567700 SHEET SWITCH 12 シートスイッチ１２ H20 WS068400 CIRCUIT BOARD JK ＪＫシート 07 H30 WE969700 PAN HEAD SCREW 3.0X12 MFZN2W3 SP 小ネジ＋ＰＡＮ 3 01 -- BOTTOM CASE ASSEMBLY 下ケースＡｓｓ ’ ｙ (WS64390) B10 WR588700 BOTTOM CASE 12TOM 下ケース１２ＴＯＭ 09 B20 WB967500 ROD HOLDER ASSEMBLY ロッドホルダＡｓｓ’ｙ 03 B20a WB967600 ROD HOLDER ロッドホルダ B20b V8419900 NYLON HOLDER PLATE ナイロンホルダーＰ B30 WB967410 BLOCK ブロック B50 WT859700 PAN HEAD TAPPING SCREW-B 6.0X20 MFZN2B3 Ｂタイト＋ＰＡＮ 4 01 * B60 WU737600 H COVER 12T PAINTED Ｈカバー１２Ｔ塗装品 * B70 WU637600 RF PLATE12 PAINTED 補強板金１２塗装品 * B80 WU889900 SCREW MACHINE +BIND PW4X10MFZN2B3LOCK 小ネジ＋ＢＩＮＤ 4 B100 VE36300R ADHESIVE TAPE NITTO #500 W=10 粘着テープ 07 WS644700 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 S10 WS650600 PIEZO WIRE ASSEMBLY ピエゾ束線Ａｓｓ ’ ｙ 04 S10a WA839000 PIEZO ELEMENT 7BB-35-3F 圧電素子 S10b -- CONNECTOR ASSEMBLY PIEZO 12 PH 2P ピエゾ束線１２ (WR63740) S10c -- ADHESIVE SHEET 粘着シート (WS65100) S20 -- SENSOR SPONGE センサースポンジ (WR63720) 2 S30 -- SENSOR BOARD センサボード (WR63730) S40 -- SENSOR WEIGHT 12 センサウェイト１２ (WT57390) S50 -- ADHESIVE SHEET 粘着シート (WS65090) S60 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 ACCESSORIES 付属品 WC158000 STEREO CABLE PHONE 4.0M ST L-S ステレオケーブル 07 WG674700 CLAMP BOLT HEX 8.0X35 MFZN2B3 クランプボルト 01 • XP120T REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 XP120T/XP100T OVERALL ASSEMBLY 総組立 XP100T -- OVERALL ASSEMBLY 総組立 (WS64300) 10 WS643400 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ 20 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64380) 30 -- BOTTOM CASE ASSEMBLY 下ケースＡｓｓ ’ ｙ (WS64410) 40 VG01660R COLUMN, DC CORD WT11 ＤＣコードコラム 01 50 WT621900 COVER 10 PRINTED カバー１０印刷品 05 60 -- PROOF CUSHION 防振クッション (WR64140) 70 WR636700 FLANGED COLLAR S ツバ付きカラーＳ 6 02 80 WR636900 DUMPING RUBBER 防振ゴム 6 01 90 WR637600 RUBBER WASHER ゴムワッシャ 6 03 100 WR637100 ENCODER KNOB エンコーダーつまみ 03 110 -- BRAND LABEL 10 YAMAHA ブランドラベル１０ (WR63350) 120 -- PRODUCT NAME PLATE 銘板 (WR63370) 130 WF513400 SPRING WASHER #2 5.0 MFZN2B3 バネ座金 6 01 140 WS495700 WASHER 5X12X0.8 MFZN2B3 ワッシャ 6 01 150 WS646100 HEXAGON SOCKET HEAD BOLT 5.0X25 MFZN2B3 六角穴付ボタンボルト 6 01 160 WS646000 PAN HEAD SCREW 3.0X10 MFZN2B3 SW 小ネジ＋ＰＡＮ 3 01 170 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3 Ｓタイト＋ＢＩＮＤ 01 WS643400 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ P10 -- PAD10TOM パッド１０ＴＯＭ (WS66860) P10a -- PAD SHEET10S PAINTED 表面材１０ＳＤ印刷品 (WR63830) P10b -- CLOTH SHEET10 裏面不織布１０ (WR63880) P10c -- UPPER PLATE 10 上板１０ (WR63230) P20 -- MIDDLE PALATE 10 中板１０ (WR63240) P30 -- BTMPLATE SENSOR ASSEMBLY 下板センサＡｓｓ ’ ｙ (WU93970) P30a -- BTM PLATE 10 PAINTED 下板１ 0 塗装品 (WR63250) P30b WS644900 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 P30c 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64380) H10 -- HOOP SUB ASSEMBLY フープサブＡｓｓ ’ ｙ (WS64530) H10a WR631800 HOOP 10 フープ１０ 19 H10b WR631900 RIM COVER 10 リムカバー１０ 10 H10c WR632100 SHEET SWITCH 10 シートスイッチ１０ 07 H20 WS068400 CIRCUIT BOARD JK ＪＫシート 07 H30 WE969700 PAN HEAD SCREW 3.0X12 MFZN2W3 SP 小ネジ＋ＰＡＮ 3 01 -- BOTTOM CASE ASSEMBLY 下ケースＡｓｓ ’ ｙ (WS64410) B10 WR633000 BOTTOM CASE 10TOM 下ケース１０ＴＯＭ 09 B20 WB967500 ROD HOLDER ASSEMBLY ロッドホルダＡｓｓ’ｙ 03 B20a WB967600 ROD HOLDER ロッドホルダ B20b V8419900 NYLON HOLDER PLATE ナイロンホルダーＰ B30 WB967410 BLOCK ブロック B50 WT859700 PAN HEAD TAPPING SCREW-B 6.0X20 MFZN2B3 Ｂタイト＋ＰＡＮ 4 01 * B60 WU737700 H COVER 10T PAINTED Ｈカバー１０Ｔ塗装品 * B70 WU637500 RF PLATE10 PAINTED 補強板金１０塗装品 * B80 WU889900 SCREW MACHINE +BIND PW4X10MFZN2B3LOCK 小ネジ＋ＢＩＮＤ 4 B100 VE36300R ADHESIVE TAPE NITTO #500 W=10 粘着テープ 07 WS644900 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 S10 WS650700 PIEZO WIRE ASSEMBLY ピエゾ束線Ａｓｓ ’ ｙ 04 S10a WA839000 PIEZO ELEMENT 7BB-35-3F 圧電素子 S10b -- CONNECTOR ASSEMBLY PIEZO 10 PH 2P ピエゾ束線１０ (WS06420) S10c -- ADHESIVE SHEET 粘着シート (WS65100) S20 -- SENSOR SPONGE センサースポンジ (WR63720) 2 S30 -- SENSOR BOARD センサボード (WR63730) S40 -- SENSOR WEIGHT 12 センサウェイト１２ (WT57390) S50 -- ADHESIVE SHEET 粘着シート (WS65090) S60 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 ACCESSORIES 付属品 WC158000 STEREO CABLE PHONE 4.0M ST L-S ステレオケーブル 07 WG674700 CLAMP BOLT HEX 8.0X35 MFZN2B3 クランプボルト 01 • XP100T REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 XP120T/XP100T ELECTRICAL PARTS（電気部品） JK ELECTRICAL PARTS 電気部品 XP120T/XP100T WS068400 CIRCUIT BOARD JK ＪＫシート (WS06800)(YA949C0) 07 WS068400 CIRCUIT BOARD JK ＪＫシート (WS06800)(YA949C0) 07 C201 UA353470 POLYESTER FILM CAPACITOR 4700P 50V J RX TP マイラーコン 01 CN101 VU55210R CONNECTOR FPC 5597 8P TE ＦＰＣコネクタ 01 CN201 VB858100 CONNECTOR PH 2P SE ベースポスト 01 EC101 WD53630R ROTARY ENCODER EC12E2420802 ロータリーエンコーダ 03 JK301 VE382300 CONNECTOR JACK YKB21-5010 ホーンコネクタ 01 VR201 WS065100 VR ROTARY B 200.0K RK09K1130 ロータリーＶＲ 01 D201 VD631600 DIODE 1SS133,176,HSS104 ダイオード 01 D202 VD631600 DIODE 1SS133,176,HSS104 ダイオード 01 R101 HF45710R CARBON RESISTOR 10.0K 1/4 J AX TP カーボン抵抗 01 R102 HF458100 CARBON RESISTOR 100.0K 1/4 J AX TP カーボン抵抗 01 R103 HF45727R CARBON RESISTOR 27.0K 1/4 J AX TP カーボン抵抗 01 R201 HF45710R CARBON RESISTOR 10.0K 1/4 J AX TP カーボン抵抗 01 R202 HF45710R CARBON RESISTOR 10.0K 1/4 J AX TP カーボン抵抗 01 R203 HF459100 CARBON RESISTOR 1.0M 1/4 J AX TP カーボン抵抗 01 R204 HF45718R CARBON RESISTOR 18.0K 1/4 J AX TP カーボン抵抗 01 ZD201 VG437700 ZENER DIODE MTZ J 5.6B 5.6V TP ツェナーダイオード 01 ZD202 VG437700 ZENER DIODE MTZ J 5.6B 5.6V TP ツェナーダイオード 01 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL XP120SD: 20100310-47250 XP100SD: 20100310-45150 ED 011969 Copyright (c) Yamaha Corporation. All rights reserved. PDF & ’10.03 SPECIFICATIONS（総合仕様） ......................................2 DISASSEMBLY PROCEDURE（分解手順） ...................3 CIRCUIT BOARD（シート基板図） ................................5 CIRCUIT DIAGRAM（回路図） .......................................5 INSPECTION OF FUNCTION（機能検査） ....................6 PARTS LIST CONTENTS（目次） XP120SD/XP100SD ELECTRONIC DRUM PAD • XP120SD • XP100SD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120SD/XP100SD 2 XP120SD スネアパッド XP100SD スネアパッド外形寸法 φ 340 x 85 (H) mm φ 290 x 85 (H) mm 質量 3.1 kg 2.4 kg センサー方式トリガーセンサー（圧電素子）× 1、リムスイッチ（2 ゾーン）× 1 出力端子標準ステレオフォーンジャック付属品クランプボルト× 1（XP100SD のみ）、ステレオフォーンケーブル× 1 XP120SD Snare Pad (12") XP100SD Snare Pad (10") Size 340 x 85 (H) mm (Control knob and clamp bolt not included.) 290 x 85 (H) mm (Control knob and clamp bolt not included.) Weight 3.1 kg 2.4 kg Sensor System Trigger sensor (piezo) x 1, rim switch (2 zones) x 1 Output jack Standard stereo phone jack Accessories Clamp bolt x 1 (XP100SD only), Stereo phone cable x 1 WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. SPECIFICATIONS（総合仕様）印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 XP120SD/XP100SD [150] [150] [150] [150] [150] [150] 1 4 6 2 3 5 BOTTOM CASE ASSEMBLY （下ケースAss’y） ENCODER KNOB （エンコーダつまみ） Fig. 1 （図 1） [160] [160] COVER （カバー） Fig. 2 （図 2） DISASSEMBLY PROCEDURE（分解手順） 1. JK circuit board (Time required: About 2 minutes) 1-1 Remove the six (6) hexagon socket head bolts marked [150]. The bottom case assembly can then be removed. (Fig. 1) * There is a rubber washer in the threaded hole of the lower case assembly. Do not lose the rubber washer, which may fall out of the threaded hole when the removed lower case assembly is turned upside down. * Tighten the screws in the sequence shown in Fig. 1 to install the lower case assembly. 1-2 Remove the three (3) screws marked [160]. The cover can then be removed. (Fig. 2) 1-3 Disconnect the connector CN201 of the JK circuit board and separate the pad sensor assembly and hoop assembly. (Fig. 3) 1. センサAss'y、JKシート、シートスイッチ（所要時間：各約 2 分） 1-1 [150] の六角穴付ボタンボルト 6 本を外して、下ケース Ass'y を外します。（図 1）　※ 下ケース Ass'y のネジ穴にはゴムワッシャーが入っています。外した下ケース Ass'y を裏返すと、ネジ穴からゴムワッシャーがこぼれ落ちるので、紛失しないように注意してください。　※ 下ケース Ass'y を取り付ける際は、図 1 のネジ締め順序に従ってネジを締めてください。 1-2 [160] のネジ 3 本を外して、カバーを外します。（図 2） 1-3 JK シートのコネクタ CN201 を外して、パッドセンサ Ass'y とフープ Ass'y を分離します。（図 3） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120SD/XP100SD 4 PAD SENSOR ASSEMBLY （パッドセンサAss’y） SENSOR ASSEMBLY （センサAss’y） ADHESIVE TAPE （フィラメントテープ） PROOF CUSHION （防振クッション） HOOP ASSEMBLY （フープAss’y） CN201 CN201 JK HOOP SUB ASSEMBLY （フープサブAss’y） RIM COVER （リムカバー） JK [H30] [H30] Fig. 3 （図 3） Fig. 4 （図 4） 1-4 Sensor assembly 1-4-1 Remove the sensor assembly. (Fig. 3) * Remove the sensor sponge and adhesive tape for attaching the PIEZO connector assembly and wipe off old adhesive and oily residue on the attachment surface before installing the sensor assembly when replacing the sensor assembly in Fig. 3. * After installing the sensor assembly, press it lightly to make sure that it is secured with the adhesive tape ﬁ rmly. * Attach a new adhesive tape for attaching the PIEZO connector assembly, not the old adhesive tape, after wiping off old adhesive and oily residue on the attachment surface. 1-5 JK circuit board, Sheet switch 1-5-1 Remove the encoder knob. (Fig. 1) 1-5-2 Remove the three (3) screws marked [H30] and separate the JK circuit board and hoop sub assembly. (Fig. 4) * If the sheet switch needs replacing, replace the hoop sub assembly instead of replacing only the sheet switch. * Do not remove the rim cover. (Fig. 4) 1-4 センサ Ass'y 1-4-1 センサ Ass'y を外します。（図 3）　※ 図 3 のセンサ Ass'y を交換する際は、センサースポンジとピエゾ束線固定のフィラメントテープを取り外し、接着面の接着剤残り、油性汚れをクリーニングしてから取り付けてください。　※ 取り付け後は、センサ Ass'y を軽く押さえて、粘着テープでしっかりと固定されていることを確認してください。　※ ピエゾ束線固定のフィラメントテープは、新しいテープを接着面の接着剤残り、油性汚れをクリーニングしてから取り付けてください。 1-5 JK シート、シートスイッチ 1-5-1 エンコーダつまみを外します。（図 1） 1-5-2 [H30] のネジ 3 本を外して、JK シートとフープサブ Ass'y を分離します。（図 4）　※ シートスイッチ修理の際は、フープサブ Ass'y を交換してください。　※ リムカバーは外さないでください。（図 4） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 XP120SD/XP100SD CIRCUIT BOARD（シート基板図） CIRCUIT DIAGRAM（回路図） Component side（部品側） JK Circuit Board to Sensor assembly to Sheet switch Pattern side（パターン側） Model （モデル名称） Circuit board number （シート番号） Sheet switch Output Pad controller knob PIEZO : Not installed（未実装） 28CC1-2001056631-1 2 Output voltage when connected to DTXT3/DTX900 When connected to the SNARE/TOM1/TOM2/TOM3/TOM4 （DTXT3/DTX900に接続した場合の出力電圧）（SNARE/TOM1/TOM2/TOM3/TOM4に接続した場合） When connected to the RIDE/CRASH1/CRASH2/HI-HAT/�/��/��/�� (No effect of the encoder) （RIDE/CRASH1/CRASH2/HI-HAT/⑫/⑬/⑭/⑮に接続した場合（エンコーダの効果なし）） Output voltage of the RING (Rch) （RING (Rch)の出力電圧） Output voltage of the RING (Rch) （RING (Rch)の出力電圧） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120SD/XP100SD 6 INSPECTION OF FUNCTION（機能検査） OUTPUT Stereo cable Stereo cable Monaural cable TRIG. INPUT � (SNARE) OUTPUT L/MONO INPUT Speaker Oscilloscope ch1 TIP RING SLEEVE XP120SD/XP100SD （DTX900またはDTX900のファームをロードしたDTXT3） DTX900 or DTXT3 loaded with firmware of DTX900 S S R R T T 1. Inspection Environment 1-1 Devices to be used • DTX900 (or DTXT3 loaded with ﬁ rmware of DTX900) 1 pc. * The following descriptions are for using DTX900. • Storage oscilloscope (1 ch or more) 1 pc. • Powered speaker for monitoring 1 pc. • Stereo cable 1 pc. • Monaural cable 1 pc. • Dedicated stereo cable to allow parallel connection to DTX900 and oscilloscope 1 pc. • Drum stick 1 pc. • Clamp rod for inspection 1 pc. • Clamp bolt for inspection 1 pc. 1-2 Connection of devices Connect devices as shown in the following ﬁ gure. • Check XP120 SD on the inspection table. • In case of XP100SD, use the clamp rod for inspection to install the device for checking. • Connect the output of the tested device to the INPUT1 (SNARE) of DTX900 and oscilloscope with a stereo cable in parallel. • Connect the output of DTX900 to the powered speaker with a monaural cable. 1. 検査環境 1-1 使用機器 • DTX900（または DTX900 のファームをロードした DTXT3） 1 台 ※以下 DTX900 を使用するものとして記述します。 • ストレージオシロスコープ（1ch 以上） 1 台 • モニター用パワードスピーカ 1 式 • ステレオケーブル 1 本 • モノラルケーブル 1 本 • DTX900 とオシロスコープに並列に接続できる専用ステレオケーブル 1 本 • ドラムスティック 1 本 • 検査用クランプロッド 1 台 • 検査用クランプボルト 1 本 1-2 機器の接続下図のように接続を行います。 • XP120SD は検査台の上で検査を行います。 • XP100SD は検査用クランプロッドを使用して、披検査品を装着します。 • 被検査品の出力をステレオケーブルで、DTX900 の INPUT1 (SNARE) およびオシロスコープに並列に接続します。 • DTX900 の出力をモノラルケーブルでパワードスピーカに接続します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 XP120SD/XP100SD 15 15 （この領域はスイッチがONになっても可）（荷重200gf） Load of 200 gf The switch can be turned on in this range Fig. A （図 A） Fig. B （図 B） 1-3 Setting of devices • Sound generator DTX900 Turn on the power, press the [TRIGGER] button and check that [TRIGGER snare (Lv1= *** Ve1=***)] is shown in the upper part of LCD. Check that the master slider in the front panel is at the MAX position. • Oscilloscope Set to the storage mode triggered by the pad signal (ch 1). Scale: Set the horizontal axis to 4msec/DIV and set the vertical axis to 2V/DIV. Trigger level: Set the level so that 2 divisions in the negative direction from the trigger position is visible with the rising of approximately 0.5 to 1.0 V. (Refer to the reference waveform) • Powered speaker Set the volume so that different tones can be distinguished. 2. Measurement of rim switch sensitivity Conduct the measurement of rim switch sensitivity to check that correct parts are installed correctly. 2-1 Measuring method Press the cylinder of φ50 mm onto the whole circumference of the rim at the load of 200 ± 5 gf (including the weight of the cylinder itself). (Fig. A) 2-2 Judgment criteria The rim sheet switch should not be turned on. However, the judgment is acceptable even if the switch is turned on when the cylinder is within the range of ± 15 mm from the rim sheet switch tail portion. (Fig. B) 1-3 機器の設定 • 音源 DTX900 電源を入れて [TRIGGER] ボタンを押し、LCD 上部に [TRIGGER snare (Lv1= *** Ve1=***)] と表示されることを確認します。パネル正面のマスタースライダが最大になっていることを確認します。 • オシロスコープパッド信号（ch1）でトリガーをかけたストレージモードにします。スケール：横軸 4msec/DIV 縦軸 2V/DIV に設定しておきます。トリガレベル： 0.5 ～ 1.0V 程度立ち上がりトリガ位置よりマイナス側 2DIV 分が表示されるようにします。（参考波形を参照） • パワードスピーカ音色が聞き分けられる大きさにします。 2. リムスイッチ感度測定リムスイッチ感度測定により、正しい部品、正しい組立が行われていることを確認します。 2-1 測定方法 φ 50mm の円柱を 200 ± 5gf の荷重（円柱の自重も含む）でリム全周に押し当てます。（図 A） 2-2 判定基準リムシートスイッチが ON しないことを確認します。ただし、リムシートスイッチテール部 ± 15mm の領域はスイッチが ON になっても可とします。（図 B） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120SD/XP100SD 8 Level adjustment knob （レベル調整つまみ） + – + – OK NG Time [S] Time [S] OUTPUT [V] OUTPUT [V] （第一波がマイナス側に出る）（波形の判定基準） Judgment criteria of waveform （第一波がプラス側に出る） The first waveform is negative. The first waveform is positive. （参考波形） Reference waveform XP120SD [2V/DIV, 4msec/DIV] [2V/DIV, 4msec/DIV] XP100SD Fig. C （図 C） 3. Check of installation • Check that XP100SD can be installed to the clamp rod smoothly and securely. • Check that the stereo phone cable can be plugged in to the [OUTPUT] jack smoothly and securely. 4. Check of pad function 4-1 Check of level adjustment knob operation Turn the level adjustment knob clockwise and counterclockwise while hitting the center of the pad repeatedly with the same strength and check that output level changes as the knob is turned. (Fig. C) • Counterclockwise when seen from the rear side: Output decreases. • Clockwise when seen from the rear side: Output increases. 4-2 Check of pad sensor function Set the level adjustment knob to the center position. Hit the center of the and check that the ﬁ rst waveform is negative. (Refer to the Judgment criteria of waveform) Hit repeatedly while changing force and check that output level changes according to the change of hitting force. 3. 装着確認 • XP100SD はクランプロッドにスムーズにかつ確実に装着できることを確認します。 • OUTPUT 端子にステレオフォンケーブルのプラグがスムーズにかつ確実に装着できることを確認します。 4. パッド動作確認 4-1 レベル調整つまみ動作確認パッド中心を同じ強さで叩きながらレベル調整つまみを左右に回転させた時、出力レベルが変化することを確認します。（図 C）・裏面から見て反時計回り：出力が小さくなります・裏面から見て時計回り：出力が大きくなります 4-2 パッドセンサ動作確認レベル調節つまみを中点にします。パッド中心を叩き、波形の第一波がマイナスに出ることを確認します。（波形の判定基準を参照）叩く力に応じて出力レベルが変化することを確認します。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 XP120SD/XP100SD Pad controller knob （コントローラーつまみ） B rim area （Bリム部） A rim area （Aリム部） Fig. D （図 D） 4-3 Check of rim switch function Hit the rim part A and check that open rim shot sound is produced. (Fig. D) Hit the rim part B and check that closed rim shot sound is produced. (Fig. D) 4-4 Check of controller function Hit repeatedly while turning the controller knob and check that tone is changed as the knob is turned. (Fig. D) • Counterclockwise when seen from above: Snare wire is loosened resulting in decrease of snare wire sound. • Clockwise when seen from above: Snare wire is tightened resulting in less sustained sound. 4-3 リムスイッチ動作確認リム部Ａを打撃した時、オープンリムショットの音がすることを確認します。（図 D）リム部 B を打撃した時、クローズリムショットの音がすることを確認します。（図 D） 4-4 コントローラ動作確認コントローラつまみを回転させながら打撃を行い、音色が変わることを確認します。（図 D）・上面から見て反時計回り：スナッピーがゆるくなります（スナッピーの音がなくなります）・上面から見て時計回り：スナッピーがきつくなります（音が伸びなくなります） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 Notes : DESTINATION ABBREVIATIONS A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） OVERALL ASSEMBLY（総組立） ...............................................2 ELECTRICAL PARTS（電気部品） .............................................5 PARTS LIST XP120SD/XP100SD ELECTRONIC DRUM PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com XP120SD/XP100SD 2 OVERALL ASSEMBLY（総組立） �� This ﬁ gure shows the XP100SD. （この図は XP100SD です。） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 XP120SD/XP100SD OVERALL ASSEMBLY 総組立 XP120SD -- OVERALL ASSEMBLY 総組立 (WS64270) 10 WS643100 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ 20 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64350) 30 WS588600 BOTTOM CASE 12SD 下ケースＡｓｓ ’ ｙ 08 40 VG01660R COLUMN, DC CORD WT11 ＤＣコードコラム 01 50 WT621800 COVER 12 PRINTED カバー１２印刷品 05 60 -- PROOF CUSHION 防振クッション (WR64140) 70 WR856300 FLANGED COLLAR L ツバ付きカラーＬ 6 02 80 WR636900 DUMPING RUBBER 防振ゴム 6 03 90 WR637600 RUBBER WASHER ゴムワッシャ 6 01 100 WR637100 ENCODER KNOB エンコーダーつまみ 03 110 -- BRAND LABEL 12 YAMAHA ブランドラベル１２ (WR58990) 120 -- PRODUCT NAME PLATE 銘板 (WR59160) 130 WF513400 SPRING WASHER #2 5.0 MFZN2B3 バネ座金 6 01 140 WS495700 WASHER 5X12X0.8 MFZN2B3 ワッシャ 6 01 150 WS646200 HEXAGON SOCKET HEAD BOLT 5.0X45 MFZN2B3 六角穴付ボタンボルト 6 01 160 WS646000 PAN HEAD SCREW 3.0X10 MFZN2B3 SW 小ネジ＋ＰＡＮ 3 01 170 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3 Ｓタイト＋ＢＩＮＤ 01 WS643100 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ P10 -- PAD12SD パッド１２ＳＤ (WS27740) P10a -- PAD SHEET12S PAINTED 表面材１２ＳＤ印刷品 (WR63790) P10b -- CLOTH SHEET12 裏面不織布１２ (WR63870) P10c -- UPPER PLATE 12 上板１２ (WR58360) P20 -- MIDDLE PALATE 12 中板１２ (WR58400) P30 -- BTMPLATE SENSOR ASSEMBLY 下板センサＡｓｓ ’ ｙ (WU93920) P30a -- BTM PLATE 12 PAINTED 下板１２塗装品 (WR58770) P30b WS644700 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 P30c 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64350) H10 -- HOOP SUB ASSEMBLY フープサブＡｓｓ ’ ｙ (WS64510) H10a WR566600 HOOP 12 フープ１２ 20 H10b WR567600 RIM COVER 12 リムカバー１２ 10 H10c WR567700 SHEET SWITCH 12 シートスイッチ１２ 08 H20 WS068200 CIRCUIT BOARD JK ＪＫシート 07 H30 WE969700 PAN HEAD SCREW 3.0X12 MFZN2W3 SP 小ネジ＋ＰＡＮ 3 01 WS644700 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 S10 WS650600 PIEZO WIRE ASSEMBLY ピエゾ束線Ａｓｓ ’ ｙ 04 S10a WA839000 PIEZO ELEMENT 7BB-35-3F 圧電素子 S10b -- CONNECTOR ASSEMBLY PIEZO 12 PH 2P ピエゾ束線１２ (WR63740) S10c -- ADHESIVE SHEET 粘着シート (WS65100) S20 -- SENSOR SPONGE センサースポンジ (WR63720) 2 S30 -- SENSOR BOARD センサボード (WR63730) S40 -- SENSOR WEIGHT 12 センサウェイト１２ (WT57390) S50 -- ADHESIVE SHEET 粘着シート (WS65090) S60 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 ACCESSORIES 付属品 WC158000 STEREO CABLE PHONE 4.0M ST L-S ステレオケーブル 07 • XP120SD REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 XP120SD/XP100SD OVERALL ASSEMBLY 総組立 XP100SD -- OVERALL ASSEMBLY 総組立 (WS64290) 10 WS643300 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ 20 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64370) 30 -- BOTTOM CASE ASSEMBLY 下ケースＡｓｓ ’ ｙ (WS64400) 40 VG01660R COLUMN, DC CORD WT11 ＤＣコードコラム 01 50 WT621900 COVER 10 PRINTED カバー１０印刷品 05 60 -- PROOF CUSHION 防振クッション (WR64140) 70 WR856300 FLANGED COLLAR L ツバ付きカラーＬ 6 02 80 WR636900 DUMPING RUBBER 防振ゴム 6 03 90 WR637600 RUBBER WASHER ゴムワッシャ 6 01 100 WR637100 ENCODER KNOB エンコーダーつまみ 03 110 -- BRAND LABEL 10 YAMAHA ブランドラベル１０ (WR63350) 120 -- PRODUCT NAME PLATE 銘板 (WR63360) 130 WF513400 SPRING WASHER #2 5.0 MFZN2B3 バネ座金 6 01 * 140 WS495700 WASHER 5X12X0.8 MFZN2B3 ワッシャ 6 * 150 WS646200 HEXAGON SOCKET HEAD BOLT 5.0X45 MFZN2B3 六角穴付ボタンボルト 6 * 160 WS646000 PAN HEAD SCREW 3.0X10 MFZN2B3 SW 小ネジ＋ＰＡＮ 3 170 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3 Ｓタイト＋ＢＩＮＤ 01 WS643300 PAD SENSOR ASSEMBLY パッドセンサＡｓｓ’ｙ P10 -- PAD10SD パッド１０ＳＤ (WS27750) P10a -- PAD SHEET10S PAINTED 表面材１０ＳＤ印刷品 (WR63830) P10b -- CLOTH SHEET10 裏面不織布１０ (WR63880) P10c -- UPPER PLATE 10 上板１０ (WR63230) P20 -- MIDDLE PALATE 10 中板１０ (WR63240) P30 -- BTMPLATE SENSOR ASSEMBLY 下板センサＡｓｓ ’ ｙ (WU93960) P30a -- BTM PLATE 10 PAINTED 下板１ 0 塗装品 (WR63250) P30b WS644900 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 P30c 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 -- HOOP ASSEMBLY フープＡｓｓ ’ ｙ (WS64370) H10 -- HOOP SUB ASSEMBLY フープサブＡｓｓ ’ ｙ (WS64530) H10a WR631800 HOOP 10 フープ１０ H10b WR631900 RIM COVER 10 リムカバー１０ H10c WR632100 SHEET SWITCH 10 シートスイッチ１０ H20 WS068300 CIRCUIT BOARD JK ＪＫシート 07 H30 WE969700 PAN HEAD SCREW 3.0X12 MFZN2W3 SP 小ネジ＋ＰＡＮ 3 01 -- BOTTOM CASE ASSEMBLY 下ケースＡｓｓ ’ ｙ (WS64400) B10 WR632900 BOTTOM CASE 10SD 下ケース１０ＳＤ 09 B20 WB967500 ROD HOLDER ASSEMBLY ロッドホルダＡｓｓ’ｙ 03 B20a WB967600 ROD HOLDER ロッドホルダ B20b V8419900 NYLON HOLDER PLATE ナイロンホルダーＰ B30 WB967410 BLOCK ブロック B40 WR633200 HC 10SD PAINTED ＨＣ１０ＳＤ塗装品 05 B50 WT859700 PAN HEAD TAPPING SCREW-B 6.0X20 MFZN2B3 Ｂタイト＋ＰＡＮ 6 01 WS644900 SENSOR ASSEMBLY センサＡｓｓ ’ ｙ 07 S10 WS650700 PIEZO WIRE ASSEMBLY ピエゾ束線Ａｓｓ ’ ｙ 04 S10a WA839000 PIEZO ELEMENT 7BB-35-3F 圧電素子 S10b -- CONNECTOR ASSEMBLY PIEZO 10 PH 2P ピエゾ束線１０ (WS06420) S10c -- ADHESIVE SHEET 粘着シート (WS65100) S20 -- SENSOR SPONGE センサースポンジ (WR63720) 2 S30 -- SENSOR BOARD センサボード (WR63730) S40 -- SENSOR WEIGHT 12 センサウェイト１２ (WT57390) S50 -- ADHESIVE SHEET 粘着シート (WS65090) S60 21545000 ADHESIVE TAPE 12X50m フィラメントテープ 08 ACCESSORIES 付属品 WC158000 STEREO CABLE PHONE 4.0M ST L-S ステレオケーブル 07 WG674700 CLAMP BOLT HEX 8.0X35 MFZN2B3 クランプボルト 01 • XP100SD REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 XP120SD/XP100SD ELECTRICAL PARTS（電気部品） JK ELECTRICAL PARTS 電気部品 XP120SD/XP100SD WS068200 CIRCUIT BOARD JK ＪＫシート XP120SD (WS06780)(YA949C0) 07 WS068300 CIRCUIT BOARD JK ＪＫシート XP100SD (WS06790)(YA949C0) 07 WS068200 CIRCUIT BOARD JK ＪＫシート XP120SD (WS06780)(YA949C0) 07 WS068300 CIRCUIT BOARD JK ＪＫシート XP100SD (WS06790)(YA949C0) 07 C201 UA353470 POLYESTER FILM CAPACITOR 4700P 50V J RX TP マイラーコン 01 CN101 VU55210R CONNECTOR FPC 5597 8P TE ＦＰＣコネクタ 01 CN201 VB858100 CONNECTOR PH 2P SE ベースポスト 01 EC101 WD53630R ROTARY ENCODER EC12E2420802 ロータリーエンコーダ 03 JK301 VE382300 CONNECTOR JACK YKB21-5010 ホーンコネクタ 01 VR201 WS065100 VR ROTARY B 200.0K RK09K1130 ロータリーＶＲ 01 D201 VD631600 DIODE 1SS133,176,HSS104 ダイオード 01 D202 VD631600 DIODE 1SS133,176,HSS104 ダイオード 01 R101 HF45710R CARBON RESISTOR 10.0K 1/4 J AX TP カーボン抵抗 01 R102 HF458100 CARBON RESISTOR 100.0K 1/4 J AX TP カーボン抵抗 01 R103 HF45727R CARBON RESISTOR 27.0K 1/4 J AX TP カーボン抵抗 01 R201 HF45710R CARBON RESISTOR 10.0K 1/4 J AX TP カーボン抵抗 01 R202 HF457470 CARBON RESISTOR 47.0K 1/4 J AX TP カーボン抵抗 XP120SD 01 R202 HF457330 CARBON RESISTOR 33.0K 1/4 J AX TP カーボン抵抗 XP100SD 01 R203 HF459100 CARBON RESISTOR 1.0M 1/4 J AX TP カーボン抵抗 01 R204 HF45718R CARBON RESISTOR 18.0K 1/4 J AX TP カーボン抵抗 01 ZD201 VG437700 ZENER DIODE MTZ J 5.6B 5.6V TP ツェナーダイオード 01 ZD202 VG437700 ZENER DIODE MTZ J 5.6B 5.6V TP ツェナーダイオード 01 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL 20080401-27300 ED 011895 Copyright (c) Yamaha Corporation. All rights reserved. PDF ’08.03 SPECIFICATIONS（総合仕様） ......................................2 DISASSEMBLY PROCEDURE（分解手順） ...................3 CIRCUIT BOARDS（シート基板図） ..............................7 CIRCUIT DIAGRAM（回路図） .......................................7 OUTPUT CHECK（出力確認） .......................................8 PARTS LIST CONTENTS（目次） RHH135 REAL HI-HAT PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RHH135 2 WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. SPECIFICATIONS（総合仕様） Size ø329 x 61 (H) mm (hi-hat clutch not included) Weight 1.4 kg (hi-hat clutch included) Sensor System Trigger sensor (piezo) x 1, switch x 1 (edge) Controller Type Multi-step Switch Output jack Standard stereo phone jack x 2 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。外形寸法 φ329 X 61 (H) mm （ハイハットクラッチ部分を除く）質量 1.4 kg（ハイハットクラッチを含む）センサー方式トリガーセンサー（圧電素子）x 1、スイッチ（エッジ）x 1 コントローラー方式多段スイッチ出力端子標準ステレオフォーンジャック x 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 RHH135 Fig.1 （図 1） [100]: PW Head Tapping Screw-B（Bタイト＋PWH） 3.0X12 MFZN2B3 (WM788200) Fig.2 （図 2） [110]: Bind Head Tapping Screw-B（Bタイト＋BIND） 3.0X8 MFZN2W3 (WE774300) [100] Rear cover （リアカバー） [100] [100] [110B] JK2 JK1 [110A] JK2 JK1 [A] [C] [D] [B] Jack holder （ジャックホルダー） Jack holder （ジャックホルダー） Photo 1 （写真 1） DISASSEMBLY PROCEDURE（分解手順） 1. JK1 Circuit Board, JK2 Circuit Board (Time required: About 1 minute) 1-1 Remove the following screws and remove the rear cover. (Fig. 1) [100]: 6 pcs. 1. JK1 シート、JK2 シート（所要時間：約 1 分） 1-1 下記のネジを外してリアカバーを外します。（図 1） [100]: 6 本 1-2 下記のネジを外して JK1 シートを外します。（図 2） [110A]:1 本 ※ ジャックホルダーは JK1 シートの構成部品ではありません。JK1 シートを交換する際は、[A] のナット 1 個と [C] のワッシャー 1 枚を外してジャックホルダーを取り外し、新しい JK1 シートに取り付けてください。（写真 1） 1-3 下記のネジを外して JK2 シートを外します。（図 2） [110B]:1 本 ※ ジャックホルダーは JK2 シートの構成部品ではありません。JK2 シートを交換する際は、[B] のナット 1 個と [D] のワッシャー 1 枚を外してジャックホルダーを取り外し、新しい JK2 シートに取り付けてください。（写真 1） 1-2 Remove the following screw and remove the JK1 circuit board. (Fig. 2) [110A]: 1 pc. * The jack holder is not part of the JK1 circuit board. When replacing the JK1 circuit board, remove the nut marked [A] and washer marked [C] to remove the jack holder, and install it on the new JK1 circuit board. (Photo 1) 1-3 Remove the following screw and remove the JK2 circuit board. (Fig. 2) [110B]: 1 pc. * The jack holder is not part of the JK2 circuit board. When replacing the JK2 circuit board, remove the nut marked [B] and washer marked [D] to remove the jack holder, and install it on the new JK2 circuit board. (Photo 1) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RHH135 4 JK2 CN5 CN5 Photo 2 （写真 2） Photo 3 （写真 3） Fig.3 （図 3） [120]: PW Head Tapping Screw-B（Bタイト＋PWH） 3.0X12 MFZN2B3 (WM788200) （RHH アクチュエータ） RHH actuator [120] [120] Sensor board （センサーボード） 2. RHH Sheet Switch (Time required: About 2 minutes) 2-1 Remove the rear cover. (See procedure 1-1) 2-2 Disconnect the connector of the JK2 circuit board. (Photo 2) 2-3 Remove the RHH actuator. (Photo 3) 2-4 Remove the following screws and remove the sensor board. (Fig. 3) [120]: 4 pcs. 2. RHH シートスイッチ（所要時間：約 2 分） 2-1 リアカバーを外します。（1-1 項参照） 2-2 JK2 シートのコネクタを外します。（写真 2） 2-3 RHH アクチュエータを外します。（写真 3） 2-4 下記のネジを外してセンサーボードを外します。（図 3） [120]: 4 本 * The appearance of the JK1 circuit board is slightly different from that in the picture. ※ 写真の JK1 シートは、生産品とは若干異なります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 RHH135 （RHH シートスイッチ） RHH sheet switch （センサーボード） Sensor board Photo 4 （写真 4） Photo 5 （写真 5）（センサテープ） Sensor tape （センサユニット） Sensor unit 2-5 Remove the RHH sheet switch from the sensor board. (Photo 4) 3. Sensor Unit (Time required: About 3 minutes) 3-1 Remove the rear cover. (See procedure 1-1) 3-2 Remove the sensor board. (See procedure 2-4) 3-3 Remove the sensor unit. (Photo 5) * The sensor unit is secured with the sensor tape. * After installing the sensor unit, press it lightly to make sure that it is secured with the sensor tape ﬁ rmly. 2-5 センサーボードから RHH シートスイッチを外します。（写真 4） 3. センサユニット（所要時間：約 3 分） 3-1 リアカバーを外します。（1-1 項参照） 3-2 センサーボードを外します。（2-4 項参照） 3-3 センサユニットを外します。（写真 5） ※ センサユニットはセンサテープで固定されています。 ※ 取り付け後は、センサユニットを軽く押さえて、センサテープでしっかり固定されていることを確認してください。 * The appearance of the JK1 circuit board is slightly different from that in the picture. ※ 写真の JK1 シートは、生産品とは若干異なります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RHH135 6 JK1 CN2 CN2 CN4 CN4 Photo 6 （写真 6）（ラバーパッド） Rubber pad Photo 7 （写真 7）（フロントリムシートスイッチ） RIM sheet switch F （リアリムシートスイッチ） RIM sheet switch R （パッドテープ 13R） Pad tape R （パッドテープ 13F） Pad tape F Photo 8 （写真 8） 4. RIM Sheet Switch F, RIM Sheet Switch R (Time required: About 3 minutes) 4-1 Remove the rear cover. (See procedure 1-1) 4-2 Disconnect the connector of the JK1 circuit board. (Photo 6) RIM Sheet Switch F: CN2 RIM Sheet Switch R: CN4 4-3 Remove the rubber pad by stretching edge portion of the rubber pad with ﬁ ngers. (Photo 7) * When installing the rubber pad, be sure to replace the pad tape 13F (WK370400) and pad tape 13R (WK370500) with new ones. (Photo 8) 4-4 Remove the RIM sheet switch F and RIM sheet switch R. (Photo 8) 4. フロントリムシートスイッチ、リアリムシートスイッチ（所要時間：約 3 分） 4-1 リアカバーを外します。（1-1 項参照） 4-2 JK1 シートのコネクターを外します。（写真 6）フロントリムシートスイッチ : CN2 リアリムシートスイッチ : CN4 4-3 ラバーパッドの縁を指で広げて、ラバーパッドを外します。（写真 7） ※ ラバーパッドの取り付け時には、パッドテープ 13F (WK370400) とパッドテープ13R (WK370500) を必ず新しいテープに貼り替えてください。（写真8） 4-4 フロントリムシートスイッチ、リアリムシートスイッチを外します。（写真 8） * The appearance of the JK1 circuit board is slightly different from that in the picture. ※ 写真の JK1 シートは、生産品とは若干異なります。 * The appearance of the JK1 circuit board is slightly different from that in the picture. ※ 写真の JK1 シートは、生産品とは若干異なります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 RHH135 CIRCUIT BOARDS（シート基板図） CIRCUIT DIAGRAM（回路図） JK1 Circuit Board to RIM sheet switch R to Sensor unit not installed PAD to RIM sheet switch F to RHH sheet switch HI-HAT CONTROL JK2 Circuit Board Component side（部品側） Component side（部品側）（＊1）（＊1） Voltage value differs depending on models. Refer to page 9. （＊1）モデルによって電圧値が異なります。 9ページを参照してください。 JK2 HI-HAT CONTROL to RHH sheet switch JK1 not installed PAD to RIM sheet switch R to Sensor unit to RIM sheet switch F not installed www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RHH135 8 OUTPUT CHECK（出力確認） Stereo cable PAD output jack (PAD出力端子) Cymbal is fitted. (シンバルスタンド装着) Oscilloscope (オシロスコ－プ) Check the pad. (パッドの確認) Tester (ohm meter) (テスタ(抵抗計)) Check the rim switch. (リムスイッチの確認) ch1 TIP RING SLEEVE PAD * Take care to avoid damage while holding the product or by giving it a shock. 製品の保持、打撃で、傷が付かないよう注意します。 TIP RING SLEEVE Pad area (パッド部) [F] Rim area (リム部) [R] Rim area (リム部) 1. Checking Pad Area For Output Check for phase (polarity) by tapping the pad area. (Check for the change in the crest value according to whether the output is high or low) 2. Checking Rim Area for Output ([F] and [R]) Check that the tester (ohm meter) points to approxi- mately 10 Ω when the rim area is lightly picked up. 1. パッド部出力の確認パッド部を叩いて位相 ( 極性 ) の確認を行います。（強弱で波高値の変化を確認してください） 2. リム部出力の確認（[F] および [R]）リム部を軽くつまんだ時、テスタ（抵抗計）が約 10 Ωとなることを確認します。 NG OK B A Output V （出力 V） Output V （出力 V） Probe 10 : 1 0.2 V/DIV, 5 mS 0.2 V/DIV, 5 mS ch1: Signal waveform of pad. （ch1：パッド部信号波形） ch1: Signal waveform of pad. （ch1：パッド部信号波形） 1st wave（第 1 波） 1st wave（第 1 波） Time t （時間 t） Time t （時間 t） Preparations • Oscilloscope • Tester • Connect cable • Drum stick 準備するもの・オシロスコープ・テスタ（抵抗レンジ）・接続ケーブル・ドラムスティック Note: Be sure to tap the YAMAHA logo for checking waveform. 注）波形チェックは必ず YAMAHA ロゴ上を叩いてください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 RHH135 3. Checking HI-HAT Control Pushing the clutch head downward turns on the switch. The force (F) used then brings about the change in the ON atatus of the switches (A to E). [Checking Single RHH135] Connect the stereo phone cable to the HI-HAT Con- trol terminal. Pusing the clutch head downward brings about a change in the resistance between RINGS and SLEEVE. 3. HI-HAT CONTROL の確認クラッチヘッドを下方に押すとスイッチが入ります。加える力（F）によって ON となるスイッチ（A ～ E）の状態が変化します。 [RHH135 単体で確認する場合 ] ステレオホーンケーブルを HI-HAT CONTROL 端子に接続します。クラッチヘッドを下方に押すと RING- SELEEVE 間の抵抗値が変化します。 Clutch head （クラッチヘッド） Tester (ohm meter) （テスタ（抵抗レンジ）） HI-HAT CONTROL TIP RING SLEEVE B: ON (64.6 – 71.4 KΩ) A: ON (207.1 – 228.9 KΩ) C: ON (19.95 – 22.05 KΩ) D: ON (10.45 – 11.55 KΩ) E: ON (0.95 – 1.05 KΩ) F 70 KΩ 220 KΩ 20 KΩ 10 KΩ 1 KΩ OPEN (Switch: OFF) RESISTANCE Switch: OFF Switch （スイッチ） Switch: ON F HI-HAT CONTROL [Checking by Connecting with Trigger Module] Connecting with the trigger module supplies the volt- age Vcc from the TIP, causing variations in the RING voltage according to the status of the switches A to E. In case of DTXTREME III, the following voltage value is as follows. (Voltage value differs depending on mod- els.) ［トリガーモジュールと接続して確認する場合］トリガーモジュールと接続した場合は、TIP から電圧 Vcc が供給されスイッチ A ～ E の状態により RING での電圧が変化します。DTXTREME III の場合は下図の電圧値となります。（モデルによって電圧値は異なります。） 2 TIP 1 SLEEVE 3 RING A: ON 2.32 – 2.86 V 1.52 – 1.98 V 0.70 – 0.96 V 0.40 – 0.56 V 0 – 0.04 V C: ON D: ON E: ON B: ON B 150 K R5 C 47 K R6 D 10 K R7 E 10 K R8 A 150 K R4 R3 1 K HI-HAT CONTROL Vcc=3.3 V or Vcc=5.0 V Vcc=3.3 V • DTXPRESS II • DTXPRESS • DTXPRESS III • DTXPLORER • DTXTREME III etc. F Vcc=5.0 V • DTXTREME • DTXTREME IIS etc. • DTXPRESS IV （参考） (Reference) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RHH135 10 A B C D E www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 Notes : DESTINATION ABBREVIATIONS A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） OVERALL ASSEMBLY（総組立） ...............................................2 ELECTRICAL PARTS（電気部品） .............................................4 PARTS LIST RHH135 REAL HI-HAT PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 RHH135 OVERALL ASSEMBLY（総組立） 1 ● ACCESSORIES (付属品) Stereo cable (ステレオケーブル) Cable band (ケーブルバンド) Clutch set (クラッチセット) 2 Stand base set (スタンドベースセット) 1d 2b 2c 2a 1e 1c 1bb 50b P20 P40 P60 P50 P10 60 80 70 90 100 120 30 110 20a 40a 40b 110 50a 1a 1f 1ba Pad assembly (パッド組立) 10 Jack assembly 1 (ジャック組立 1) 40 Jack assembly 2 (ジャック組立 2) 50 Sensor unit (センサーユニット) 20 P30 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 RHH135 OVERALL ASSEMBLY 総組立 RHH135 -- Overall Assembly 総組立 (WK37510) 10 -- Pad Assembly パッド組立 (WK37520) * 20 WN281300 Sensor Unit センサユニット 20a -- Connector Assembly PAD KR 2P ＰＡＤ束線 (WK37070) * 30 WK400700 Sensor Tape Black センサテープ 40 -- Jack Assembly 1 ジャック組立１ (WK37530) * 40a WK375500 Circuit Board JK1 ＪＫシート１ * 40b WK371100 Holder, Jack ジャックホルダー 50 -- Jack Assembly 2 ジャック組立２ (WK37560) * 50a WK375800 Circuit Board JK2 ＪＫシート２ * 50b WK371100 Holder, Jack ジャックホルダー * 60 WK375900 Sensor Board Black センサーボード * 70 WK376000 RHH Actuator Black ＲＨＨアクチュエータ * 80 WK376100 RHH Sheet Switch ＲＨＨシートＳＷ * 90 WK379800 Rear Cover Black リアカバー * 100 WM788200 PW Head Tapping Screw-B 3.0X12 MFZN2B3 Ｂタイト＋ＰＷＨ 6 110 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 Ｂタイト＋ＢＩＮＤ 2 01 * 120 WM788200 PW Head Tapping Screw-B 3.0X12 MFZN2B3 Ｂタイト＋ＰＷＨ 4 -- Pad Assembly パッド組立 (WK37520) * P10 WK368500 Body Gray ボディ１３ * P20 WK368700 Rubber Pad Dark Gray ラバーパッド１３ * P30 WN578500 RIM Sheet Switch F FRONT リムシートＳＷ１３Ｆ * P40 WN578600 RIM Sheet Switch R REAR リムシートＳＷ１３Ｒ * P50 WK370400 Pad Tape F FRONT パッドテープ１３Ｆ * P60 WK370500 Pad Tape R REAR パッドテープ１３Ｒ ACCESSORIES 付属品 * 1 WK739000 Clutch Set クラッチセット 1a -- Clutch Head クラッチヘッド (WK37630) * 1b WK734800 Rot Hold Parts Assembly 回転ストッパ組立 1ba -- Rot Hold Parts 回転ストッパ溶接品 (WK73470) * 1bb WK738400 Stopper Cap S Black ストッパキャップＳ * 1c WK377200 Nut 調整ナット 2 * 1d WN784000 Wing Bolt M6X9 ウィングボルト 1e WN811400 Bolt M6X12 角ボルトＭ６Ｘ１２ 03 * 1f WK378200 Felt Washer フェルトワッシャー 2 * 2 WK378800 Stand Base Set スタンドベースセット 2a -- Stand Base スタンドベース (WK37840) 2b -- Slip Sheet Black スリップシート (WK37850) 2c -- Cushion Black クッション (WK40060) WC158000 Stereo Cable PHONE 4.0m ST L-S ステレオケーブル 2 07 V8234200 Cable Band ケーブル　バンド REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 RHH135 ELECTRICAL PARTS（電気部品） JK1 and JK2 ELECTORICAL PARTS 電気部品 RHH135 * WK375500 Circuit Board JK1 ＪＫシート１ (WK37540)(X8919C0) * WK375800 Circuit Board JK2 ＪＫシート２ (WK37570)(X8920A0) * WK375500 Circuit Board JK1 ＪＫシート１ (WK37540)(X8919C0) CN1 VB389800 Base Post Connector PH 2P TE ベースポスト 01 CN2 VU552200 Connector, FPC 5597 8P SE ＦＰＣコネクタ 01 CN4 VU552200 Connector, FPC 5597 8P SE ＦＰＣコネクタ 01 JK1 V6177700 Phone Jack ST. HTJ-064-12D ホーンジャック PAD 03 R1 HF757680 Carbon Resistor 68.0K 1/4 J AX TP カーボン抵抗 01 R2 -- Jumper Wire 0.55 ジャンパー線 (VA07890) R3 -- Jumper Wire 0.55 ジャンパー線 (VA07890) R4 HF757680 Carbon Resistor 68.0K 1/4 J AX TP カーボン抵抗 01 R5 HF757510 Carbon Resistor 51.0K 1/4 J AX TP カーボン抵抗 01 * WK375800 Circuit Board JK2 ＪＫシート２ (WK37570)(X8920A0) C2 VD930900 Semiconductive Cera. Cap. 0.1000 25V M RX TP 半導体セラコン 01 CN5 V9639200 Connector, FPC FPC 17P SE ＦＰＣ用コネクター JK2 V6177700 Phone Jack ST. HTJ-064-12D ホーンジャック HI-HAT CONTROL 03 R3 HF756100 Carbon Resistor 1.0K 1/4 J AX TP カーボン抵抗 01 R4 HF758150 Carbon Resistor 150.0K 1/4 J AX TP カーボン抵抗 01 R5 HF758150 Carbon Resistor 150.0K 1/4 J AX TP カーボン抵抗 01 R6 HF757470 Carbon Resistor 47.0K 1/4 J AX TP カーボン抵抗 01 R7 HF757100 Carbon Resistor 10.0K 1/4 J AX TP カーボン抵抗 01 R8 HF757100 Carbon Resistor 10.0K 1/4 J AX TP カーボン抵抗 01 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL PCY135: 20080401-13650 PCY155: 20080401-15750 ED 011894 Copyright (c) Yamaha Corporation. All rights reserved. PDF ’08.03 SPECIFICATIONS（総合仕様） ......................................2 DISASSEMBLY PROCEDURE（分解手順） ...................3 CIRCUIT BOARD（シート基板図） ................................6 CIRCUIT DIAGRAM（回路図） .......................................6 OUTPUT CHECK（出力確認） .......................................7 PARTS LIST CONTENTS（目次） CYMBAL PAD PCY135/PCY155 • PCY135 • PCY155 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PCY135/PCY155 2 • PCY135 • PCY155 WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.) IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. SPECIFICATIONS（総合仕様） Size ø380 x 51 (H) mm Weight 1.3 kg Sensor System Trigger sensor (piezo) x 1, switch x 2 (edge, cup) Output jack Standard stereo phone jack Size ø329 x 51 (H) mm Weight 1.0 kg Sensor System Trigger sensor (piezo) x 1, switch x 2 (edge, cup) Output jack Standard stereo phone jack 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。外形寸法 φ380 x 51 (H) mm 質量 1.3 kg センサー方式トリガーセンサー（圧電素子）x 1、スイッチ x 2（エッジ、カップ）出力端子標準ステレオフォーンジャック外形寸法 φ329 x 51 (H) mm 質量 1.0 kg センサー方式トリガーセンサー（圧電素子）x 1、スイッチ x 2（エッジ、カップ）出力端子標準ステレオフォーンジャック www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 PCY135/PCY155 Fig.1 （図 1） [60]: PW Head Tapping Screw-B（Bタイト＋PWH） 3.0X12 MFZN2B3 (WM788200) [60] Rear cover （リアカバー） [60] [60] JK [70] [A] [B] Jack holder （ジャックホルダー） JK Fig.2 （図 2） [70]: Bind Head Tapping Screw-B（Bタイト＋BIND） 3.0X8 MFZN2W3 (WE774300) Photo 1 （写真 1） ※分解手順のイラスト及び写真は PCY155 を使用しています。 DISASSEMBLY PROCEDURE（分解手順） 1. JK シート（所要時間：約 2 分） 1-1 下記のネジを外してリアカバーを外します。（図 1） [60]: 9 本 1-2 下記のネジを外して JK シートを外します。（図 2） [70]: 1 本 ※ ジャックホルダーは JK シートの構成部品ではありません。JK シートを交換する際は、[A] のナット 1 個と [B] のワッシャー 1 枚を外してジャックホルダーを取り外し、新しい JK シートに取り付けてください。（写真 1） 1. JK Circuit Board (Time required: About 2 minutes) 1-1 Remove the following screws and remove the rear cover. (Fig. 1) [60]: 9 pcs. 1-2 Remove the following screw and remove the JK circuit board. (Fig. 2) [70]: 1 pc. * The jack holder is not part of the JK circuit board. When replacing the JK circuit board, remove the nut marked [A] and washer marked [B] to remove the jack holder, and install it on the new JK circuit board. (Photo 1) * Figures and photos in the DISASSEMBLY PROCEDURE section show PCY155. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PCY135/PCY155 4 （センサテープ） Sensor tape （センサユニット） Sensor unit Photo 2 （写真 2） CN2 CN2 CN3 CN3 CN4 CN4 JK Photo 3 （写真 3） 2. Sensor Unit (Time required: About 3 minutes) 2-1 Remove the rear cover. (See procedure 1-1) 2-2 Remove the sensor unit. (Photo 2) * The sensor unit is secured with the sensor tape. * After installing the sensor unit, press it lightly to make sure that it is secured with the sensor tape ﬁ rmly. 3. RIM Sheet Switch F, RIM Sheet Switch R, CUP Sheet Switch (Time required: About 3 minutes) 3-1 Remove the rear cover. (See procedure 1-1) 3-2 Disconnect the connector of the JK circuit board. (Photo 3) RIM Sheet Switch F: CN2 RIM Sheet Switch R: CN4 CUP Sheet Switch: CN3 3. フロントリムシートスイッチ、リアリムシートスイッチカップシートスイッチ（所要時間：約 3 分） 3-1 リアカバーを外します。（1-1 項参照） 3-2 JK シートのコネクターを外します。（写真 3）フロントリムシートスイッチ : CN2 リアリムシートスイッチ : CN4 カップシートスイッチ : CN3 2. センサユニット（所要時間：約 3 分） 2-1 リアカバーを外します。（1-1 項参照） 2-2 センサユニットを外します。（写真 2） ※ センサユニットはセンサテープで固定されています。 ※ 取り付け後は、センサユニットを軽く押さえて、センサテープでしっかり固定されていることを確認してください。 * The appearance of the JK circuit board is slightly different from that in the picture. ※ 写真の JK シートは、生産品とは若干異なります。 * The appearance of the JK circuit board is slightly different from that in the picture. ※ 写真の JK シートは、生産品とは若干異なります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 PCY135/PCY155 （フロントリムシートスイッチ） RIM sheet switch F （CUP アクチュエータ） CUP actuator （リアリムシートスイッチ） RIM sheet switch R Photo 5 （写真 5）（ラバーパッド） Rubber pad Photo 4 （写真 4）（カップシートスイッチ） CUP sheet switch （パッドテープ 13R） Pad tape R （パッドテープ 13F） Pad tape F Photo 6 （写真 6） 3-3 Remove the rubber pad by stretching edge portion of the rubber pad with ﬁ ngers. (Photo 4) * When installing the rubber pad, be sure to replace the pad tape 13F (WK370400) and pad tape 13R (WK370500) with new ones. (Photo 6) 3-4 Remove the RIM sheet switch F and RIM sheet switch R. (Photo 5) 3-5 Remove the CUP actuator. (Photo 5) 3-6 Remove the CUP sheet switch. (Photo 6) 3-3 ラバーパッドの縁を指で広げて、ラバーパッドを外します。（写真 4） ※ ラバーパッドの取り付け時には、パッドテープ 13F (WK370400) とパッドテープ13R (WK370500) を必ず新しいテープに貼り替えてください。（写真6） 3-4 フロントリムシートスイッチ、リアリムシートスイッチを外します。（写真 5） 3-5 CUP アクチュエーターを外します。（写真 5） 3-6 カップシートスイッチを外します。（写真 6） * The appearance of the JK circuit board is slightly different from that in the picture. ※ 写真の JK シートは、生産品とは若干異なります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PCY135/PCY155 6 CIRCUIT BOARD（シート基板図） CIRCUIT DIAGRAM（回路図） Component side（部品側） JK Circuit Board to RIM sheet switch R to CUP sheet switch OUTPUT LEVEL to RIM sheet switch F to Sensor unit JK OUTPUT to RIM sheet switch R to Sensor unit to RIM sheet switch F not installed to CPU sheet switch 2NA1-WK37100 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 PCY135/PCY155 OUTPUT CHECK（出力確認） Level adjustment screw (レベル調節ツマミ) NG ＋－ 1st wave (第1波) Time t (時間 t) OK ＋－ ch1: Signal waveform of pad. (ch1：パッド部信号波形) B A * Take care to avoid damage while holding the product or by giving it a shock. 製品の保持、打撃で、傷が付かないよう注意します。 [F] Rim area (リム部) Pad area (パッド部) Stereo cable OUTPUT Oscilloscope （オシロスコ－プ） ch1 ＋－ Preparations Oscilloscope Tester Connect cable Drum stick Cymbal is fitted.（シンバルスタンド装着） Check the rim switch. (リムスイッチの確認) Time t (時間 t) Output V (出力V) Output V (出力V) 1st wave (第1波) ch1: Signal waveform of pad. (ch1：パッド部信号波形) Tester (ohm meter) テスタ（抵抗計） Check the pad. (パッドの確認) 0.2 V/DIV, 5 mS 0.2 V/DIV, 5 mS Probe 10 : 1 2 TIP 1 SLEEVE 3 RING 準備するもの・オシロスコープ・テスタ（抵抗レンジ）・接続ケーブル・ドラムスティック 1. パッド部出力の確認レベル調節ツマミでレベルを最大にします。パッド部を叩いて位相(極性)の確認を行います。（強弱で波高値の変化を確認してください）テスト終了後は、レベル調節ツマミを中央に戻してください。 2. リム部出力の確認（[F] および[R]）リム部を軽くつまんだ時、テスタ（抵抗計）が約10 kΩとなることを確認します。 3. カップ部出力の確認カップ部を軽く押さえた時、テスタ（抵抗計）が約20 Ωとなることを確認します。 1. Checking Pad Area For Output Using the level adjusting volume, increase the level to a maximum. Check for phase (polarity) by tapping the pad area. (Check for the change in the crest value according to whether the output is high or low) After the test, put back the level adjusting switch in the middle position. 2. Checking Rim Area for Output ([F] and [R]) Check that the tester (ohm meter) points to approximately 10 kΩ when the rim area is lightly picked up. 3. Checking Cup Area for Output Check that the tester (ohm meter) points to approximately 20 Ω when the cup area is pushed. Probe 10 : 1 Cup area (カップ部) [R] Rim area (リム部) Note: Be sure to tap the YAMAHA logo for checking waveform. 注）波形チェックは必ずYAMAHAロゴ上を叩いてください。 TIP RING SLEEVE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。 Notes : DESTINATION ABBREVIATIONS A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） PCY135 OVERALL ASSEMBLY（PCY135 総組立） ..................2 PCY155 OVERALL ASSEMBLY（PCY155 総組立） ..................4 ELECTRICAL PARTS（電気部品） .............................................6 PARTS LIST PCY135/PCY155 CYMBAL PAD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 PCY135/PCY155 P20 P30 P40 P50 10 Pad assembly (パッド組立) P60 P10 Jack assembly (ジャック組立) 50 70 40 40a 40b 20a 30 20 Sensor unit (センサーユニット) 60 1 1a 1c ● ACCESSORIES (付属品) Stereo cable (ステレオケーブル) Rot hold parts set (回転ストッパセット) P70 P80 1b PCY135 OVERALL ASSEMBLY（PCY135 総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 PCY135/PCY155 OVERALL ASSEMBLY 総組立 PCY135 -- Overall Assembly 総組立 (WK36820) 10 -- Pad Assembly パッド組立 (WK36830) * 20 WN281300 Sensor Unit センサユニット with connector assembly 20a -- Connector Assembly PAD KR-2P ＰＡＤ束線 (WK37070) * 30 WK400700 Sensor Tape Black センサテープ 40 -- Jack Assembly ジャック組立 (WK37080) * 40a WK371000 Circuit Board JK ＪＫシート * 40b WK371100 Holder, Jack ジャックホルダー * 50 WK371200 Rear Cover Black リアカバー * 60 WM788200 PW Head Tapping Screw-B 3.0X12 MFZN2B3 Ｂタイト＋ＰＷＨ 9 70 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 Ｂタイト＋ＢＩＮＤ 01 -- Pad Assembly パッド組立 (WK36830) * P10 WK368500 Body Gray ボディ１３ * P20 WK368700 Rubber Pad Dark Gray ラバーパッド１３ * P30 WK370000 CUP Actuator Black ＣＵＰアクチュエータ * P40 WK370100 CUP Sheet Switch カップシートスイッチ * P50 WN578500 RIM Sheet Switch F FRONT リムシートＳＷ１３Ｆ * P60 WN578600 RIM Sheet Switch R REAR リムシートＳＷ１３Ｒ * P70 WK370400 Pad Tape F FRONT パッドテープ１３Ｆ * P80 WK370500 Pad Tape R REAR パッドテープ１３Ｒ ACCESSORIES 付属品 * 1 WK371500 Rot Hold Parts Set 回転ストッパセット 1a -- Rotation Hold Parts 回り止め金具 (V857830) * 1b WM942400 Bolt 6.0X10 DRUM KEY 角ボルトＭ６Ｘ１０ * 1c WM813000 Felt Washer D55X18T フェルトワッシャー WC158000 Stereo Cable PHONE 4.0m ST L-S ステレオケーブル 07 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 PCY135/PCY155 40a 40b 20c 20b 20a 20d P20 P30 P40 P50 P80 P10 40 Jack assembly (ジャック組立) 1 1c 20 Sensor unit (センサーユニット) 10 Pad assembly (パッド組立) 50 70 30 60 P70 P60 ● ACCESSORIES (付属品) Stereo cable (ステレオケーブル) Rot hold parts set (回転ストッパセット) 1a 1b PCY155 OVERALL ASSEMBLY（PCY155 総組立） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 PCY135/PCY155 OVERALL ASSEMBLY 総組立 PCY155 -- Overall Assembly 総組立 (WK72280) 10 -- Pad Assembly パッド組立 (WK74090) * 20 WK370600 Sensor Unit センサユニット 20a -- Piezoelectric Element 7BB-35-3F 圧電素子 (WA83900) 20b -- Tube C 3.0 スミチューブＣ無色 (CH00352) 20c -- Connector Assembly PAD KR 2P ＰＡＤ束線 (WK37070) 20d -- Sensor Weight センサウエイト (WD05710) * 30 WK400700 Sensor Tape Black センサテープ 40 -- Jack Assembly ジャック組立 (WK37080) * 40a WK371000 Circuit Board JK ＪＫシート * 40b WK371100 Holder, Jack ジャックホルダー * 50 WK371200 Rear Cover Black リアカバー * 60 WM788200 PW Head Tapping Screw-B 3.0X12 MFZN2B3 Ｂタイト＋ＰＷＨ 9 70 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 Ｂタイト＋ＢＩＮＤ 01 -- Pad Assembly パッド組立 (WK74090) * P10 WK368600 Body Gray ボディ１５ * P20 WK619600 Rubber Pad Dark Gray ラバーパッド１５ * P30 WK370000 CUP Actuator Black ＣＵＰアクチュエータ * P40 WK370100 CUP Sheet Switch カップシートスイッチ * P50 WN578700 RIM Sheet Switch F FRONT リムシートＳＷ１５Ｆ * P60 WN578800 RIM Sheet Switch R REAR リムシートＳＷ１５Ｒ * P70 WK722000 Pad Tape F FRONT パッドテープ１５Ｆ * P80 WK722100 Pad Tape R REAR パッドテープ１５Ｒ ACCESSORIES 付属品 * 1 WK371500 Rot Hold Parts Set 回転ストッパセット 1a -- Rotation Hold Parts 回り止め金具 (V857830) * 1b WM942400 Bolt 6.0X10 DRUM KEY 角ボルトＭ６Ｘ１０ * 1c WM813000 Felt Washer D55X18T フェルトワッシャー WC158000 Stereo Cable PHONE 4.0m ST L-S ステレオケーブル 07 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 PCY135/PCY155 ELECTRICAL PARTS（電気部品） JK ELECTORICAL PARTS 電気部品 PCY135/PCY155 * WK371000 Circuit Board JK ＪＫシート (WK37090)(X8919C0) * WK371000 Circuit Board JK ＪＫシート (WK37090)(X8919C0) CN1 VB389800 Base Post Connector PH 2P TE ベースポスト 01 CN2 VU552200 Connector, FPC 5597 8P SE ＦＰＣコネクタ 01 CN3 VU552200 Connector, FPC 5597 8P SE ＦＰＣコネクタ 01 CN4 VU552200 Connector, FPC 5597 8P SE ＦＰＣコネクタ 01 JK1 V6177700 Phone Jack ST. HTJ-064-12D ホーンジャック OUTPUT 03 R1 HF757100 Carbon Resistor 10.0K 1/4 J AX TP カーボン抵抗 01 R2 HF757100 Carbon Resistor 10.0K 1/4 J AX TP カーボン抵抗 01 R5 HF757510 Carbon Resistor 51.0K 1/4 J AX TP カーボン抵抗 01 VR1 VE463700 Trimmer Potentiometer B 200.0K FUSE 3P E 半固定ＶＲ LEVEL 01 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL 20080401- オープンプライス ED 011922 Copyright (c) Yamaha Corporation. All rights reserved. PDF ’08.08 SET UP EXAMPLE（セットアップ例） ..........................2 COMPLETE ASSEMBLY（同梱品セット） ....................3 PARTS LIST CONTENTS（目次） HXR4LD ELECTRONIC DRUM RACK SYSTEM www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HXR4LD 2 SET UP EXAMPLE（セットアップ例） PCY135 PCY135 DTXTREMEⅢ PCY155 KP125 TP120SD RHH135 TP100 TP100 TP100 TP100 to HI-HAT CONTROL to �HI-HAT to �CRASH1 to �TOM1 to �TOM2 to �RIDE to �CRASH2 to �TOM3 to �TOM4 to ��KICK/�� to �SNARE * Foot pedal is not included in the Special Set. * フットペダルはスペシャルセットには含まれません。 CH750 x 2 HXR4LD HS740A SS662 Foot Pedal CH755 Holder (モジュールホルダー) (included (付属品) ) Wing Bolt (ちょうボルト) x 4 (included (付属品) ) DTXTREMEⅢ Attaching the holder Attach the included holder to the DTXTREMEⅢ using the wing bolts. * Be sure to use the included screws. DTXTREMEⅢの取り付け DTXTREMEⅢに付属のモジュールホルダーとちょうボルトを使って、左図のように取り付けます。 * 必ず付属の止めネジを使用してください。 ● DTXTREMEⅢ Special Set（スペシャルセット） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 HXR4LD COMPLETE ASSEMBLY（同梱品セット） � � � � � � � � � q Pillar (CL) x 1 w Pillar (CR) x 1 e Pillar (L) x 1 r Pillar (R) x 1 t Center pipe (L) x 1 y Center pipe (C) x 1 u Center pipe (R) x 1 i Clamp rod x 4 o Drum key x 1 q ピラー (CL) × 1 w ピラー (CR) × 1 e ピラー (L) × 1 r ピラー (R) × 1 t センターパイプ (L) × 1 y センターパイプ (C) × 1 u センターパイプ (R) × 1 i クランプロッド × 4 o ドラムキー × 1 * The pillar (CL) and the pillar (CR) have an open clamp in a different position, as do the pillars (L) and (R). ※ q ピラー（CL）と w ピラー（CR）、e ピラー（L）と r ピラー（R）はオープンクランプの位置が違います。イラストを参照して左右をご確認ください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） SERVICE PARTS KIT（サービスパーツキット） ...................................... 2 CROSS CLAMP BODY ASSEMBLY（クロスクランプボディ Ass’y） ..... 3 MEMORY ASSEMBLY L（メモリ Ass’y L） .............................................. 3 DRUM ARM CLAMP ASSEMBLY（ドラムアームクランプ Ass’y） .......... 4 DRUM ARM ASSEMBLY（ドラムアーム Ass’y） ..................................... 4 MEMORY ASSEMBLY S（メモリ Ass’y S） ............................................. 5 T-CLAMP ASSEMBLY（T クランプ Ass’y） .............................................. 5 PARTS LIST HXR4LD ELECTRONIC DRUM RACK SYSTEM A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model Notes : DESTINATION ABBREVIATIONS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HXR4LD SERVICE PARTS KIT（サービスパーツキット） 30 10 100 10 30 40 180 110 40 90 40 10 100 30 10 20 70 120 130 150 140 150 140 130 170 160 20 60 120 140 150 130 170 160 20 70 120 130 140 150 10 40 20 120 30 130 CROSS CLAMP BODY ASSEMBLY: See page 3. （クロスクランプボディAss’y） MEMORY ASSEMBLY L: See page 3. （メモリAss’y L） DRUM ARM CLAMP ASSEMBLY: See page 4. （ドラムアームクランプAss’y） DRUM ARM ASSEMBLY: See page 4. （ドラムアームAss’y） MEMORY ASSEMBLY S: See page 5. （メモリAss’y S） T-CLAMP ASSEMBLY: See page 5. （TクランプAss’y） SERVICE PARTS KIT サービスパーツキット HXR4LD -- SERVICE PARTS KIT サービスパーツキット (WQ40710) * 10 WQ388700 CROSS CLAMP BODY ASSEMBLY クロスクランプボディＡｓｓ’ｙ 6 20 -- MEMORY ASSEMBLY L LONG メモリＡｓｓ ’ ｙ　Ｌ 6 30 -- DRUM ARM CLAMP ASSEMBLY ドラムアームクランプＡｓｓ’ｙ 6 40 -- DRUM ARM ASSEMBLY ドラムアームＡｓｓ’ｙ 4 * 60 WQ389600 LEG TUBE ASSEMBLY LONG 33 inch 脚チューブＡｓｓ ’ ｙ 2 * 70 WQ389800 LEG TUBE NO-HOLE ASSEMBLY SHORT 23 inch 脚チューブ穴無Ａｓｓ’ｙ 2 * 90 WQ389900 TIER TUBE HEX ASSEMBLY CURVED 44 inch ティアーチューブＡｓｓ’ｙ * 100 WQ390000 TIER TUBE HEX ASSEMBLY CURVED 36 inch ティアーチューブＡｓｓ’ｙ 2 * 110 WQ390100 NAME PLATE YAMAHA 銘板 120 -- MEMORY ASSEMBLY S SHORT メモリＡｓｓ ’ ｙ　Ｓ 4 * 130 WQ390300 T-CLAMP ASSEMBLY ＴクランプＡｓｓ ’ ｙ 4 * 140 WQ390900 FOOT TUBE 25 inch 足チューブ２５インチ 4 * 150 WQ391000 FOOT CAP BLACK 足キャップ 8 * 160 WQ389300 WING SCREW M8X16 ウイングネジ 2 * 170 WQ389400 END PLUG 7/8 inchx27mm エンドプラグ 2 180 WM962100 DRUM KEY 3 ドラムキー　３ REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 HXR4LD CROSS CLAMP BODY ASSEMBLY（クロスクランプボディ Ass’y） 10 10a 10a CROSS CLAMP BODY ASSEMBLY （クロスクランプボディAss’y） CROSS CLAMP BODY ASSEMBLY クロスクランプボディＡｓｓ’ｙ HXR4LD * 10 WQ388700 CROSS CLAMP BODY ASSEMBLY クロスクランプボディＡｓｓ’ｙ * 10a WQ388800 WING NUT SET SET1 ウイングナットセット 2 20a 20 10 MEMORY CLAMP ASSEMBLY （メモリクランプAss’y） MEMORY ASSEMBLY L（メモリ Ass’y　L） MEMORY ASSEMBLY L LONG メモリＡｓｓ ’ ｙ　Ｌ HXR4LD -- MEMORY ASSEMBLY L LONG メモリＡｓｓ ’ ｙ　Ｌ * 10 WQ388900 MEMORY SLEEVE L LONG メモリースリーブＬ * 20 WQ389000 MEMORY CLAMP ASSEMBLY メモリクランプＡｓｓ’ｙ * 20a WQ389100 SQUARE DRV SCREW SET M5X25 四角押込ネジセット REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 HXR4LD DRUM ARM CLAMP ASSEMBLY（ドラムアームクランプ Ass’y） DRUM ARM CLAMP ASSEMBLY ドラムアームクランプＡｓｓ’ｙ HXR4LD -- DRUM ARM CLAMP ASSEMBLY ドラムアームクランプＡｓｓ’ｙ * 10 WQ389200 B DRUM ARM CLAMP ASSEMBLY BALL ＢＤＡクランプＡｓｓ’ｙ * 10a WQ389300 WING SCREW M8X16 ウイングネジ * 10b WQ389400 END PLUG 7/8 inchx27mm エンドプラグ * 10c WQ388800 WING NUT SET SET1 ウイングナットセット * 20 WQ389500 BALL ASSEMBLY ボールＡｓｓ ’ ｙ 10c 10b 10a 20 10 B DRUM ARM CLAMP ASSEMBLY （BDAクランプAss’y） 10 10a DRUM ARM ASSEMBLY （ドラムアームAss’y） MEMORY CLAMP ASSEMBLY S （メモリクランプAss’y S） DRUM ARM ASSEMBLY（ドラムアーム Ass’y） DRUM ARM ASSEMBLY ドラムアームＡｓｓ’ｙ HXR4LD -- DRUM ARM ASSEMBLY ドラムアームＡｓｓ’ｙ * 10 WQ391500 MEMORY CLAMP ASSEMBLY S SMALL 7/8 inch メモリクランプＡｓｓ’ｙ　Ｓ * 10a WQ391600 SQUARE DRV SCREW SET M6X20 四角押込ネジセット REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 HXR4LD MEMORY ASSEMBLY S（メモリ Ass’y S） MEMORY CLAMP ASSEMBLY （メモリクランプAss’y） 10 20a 20 MEMORY ASSEMBLY S SHORT メモリＡｓｓ ’ ｙ　Ｓ HXR4LD -- MEMORY ASSEMBLY S SHORT メモリＡｓｓ ’ ｙ　Ｓ * 10 WQ390200 MEMORY SLEEVE SHORT S メモリスリーブ　短 * 20 WQ389000 MEMORY CLAMP ASSEMBLY メモリクランプＡｓｓ’ｙ * 20a WQ389100 SQUARE DRV SCREW SET M5X25 四角押込ネジセット T-CLAMP ASSEMBLY（Ｔクランプ Ass’y） 40 10 30 20 50 x 3 T-CLAMP ASSEMBLY ＴクランプＡｓｓ ’ ｙ HXR4LD * WQ390300 T-CLAMP ASSEMBLY ＴクランプＡｓｓ ’ ｙ * 10 WQ390400 T-CLAMP SCREW SIDE Ｔクランプ　ネジ側 * 20 WQ390500 T-CLAMP NUT SIDE Ｔクランプ　ナット側 * 30 WQ390600 GUARD SLEEVE 保護スリーブ * 40 WQ390700 WING NUT SET SET2 ウイングナットセット * 50 WQ390800 SQUARE DRV SCREW SET M6X30 四角押込ネジセット 3 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL HAMAMATSU, JAPAN SERVICE MANUAL 20080401- オープンプライス ED 011897 Copyright (c) Yamaha Corporation. All rights reserved. PDF ’08.03 SET UP EXAMPLE（セットアップ例） ..........................2 PARTS LIST CONTENTS（目次） RS130 ELECTRONIC DRUM RACK SYSTEM www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com RS130 2 SET UP EXAMPLE（セットアップ例） PCY135 DTXTREMEⅢ PCY155 KP125 TP120SD RHH135 TP100 TP100 TP100 to �TOM1 to HI-HAT CONTROL * Foot pedal is not included in the Standard Set. * フットペダルはスタンダードセットには含まれません。 to �TOM2 to �CRASH to �RIDE to �TOM3 to �KICK/� to �SNARE to �HI-HAT ● DTXTREMEⅢ Standard Set（スタンダードセット） Module stand (included) (モジュールホルダー (付属品) ) Module stand fastening screws (モジュールホルダー止めネジ) x 4 (included (付属品) ) DTXTREMEⅢ Attaching the module stand Attach the included module stand to the DTXTREMEⅢ using the module stand fastening screws. * Be sure to use the included screws. DTXTREMEⅢの取り付け DTXTREMEⅢに付属のモジュールホルダーとモジュールホルダー止めネジを使って、左図のように取り付けます。 * 必ず付属の止めネジを使用してください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com WARNING Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed. • The numbers “QTY” show quantities for each unit. • The parts with “--” in “PART NO.” are not available as spare parts. • This mark “ } ” in the REMARKS column means these parts are interchangeable. • The second letter of the shaded ( ) part number is O, not zero. • The second letter of the shaded ( ) part number is I, not one. • 部品価格ランクは、変更になることがあります。 • QTY 欄に記されている数字は、各ユニット当たりの使用個数です。 • PART NO. が“--”の部品は、サービス用部品として準備されておりません。 • REMARKS 欄の「 } 」マークの部品は、併用部品です。 • 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。 • 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 CONTENTS（目次） OVERALL ASSEMBLY（総組立） ...............................................2 PILLAR C ASSEMBLY（ピラー C Ass'y） ..................................3 PILLAR L ASSEMBLY（ピラー L Ass'y） ....................................4 PILLAR R ASSEMBLY（ピラー R Ass'y） ..................................5 CENTER PIPE A（センターパイプ A） ......................................6 CENTER PIPE B（センターパイプ B） ......................................6 CENTER PIPE C（センターパイプ C） ......................................7 MODULE ARM（モジュールアーム） .........................................7 TUBE CLAMP ASSEMBLY（チューブクランプ Ass'y） .............8 HOLDER CLAMP ASSEMBLY（ホルダークランプ Ass'y） ........8 LEG CONNECTOR ASSEMBLY（レッグコネクター Ass'y） .....9 TOM HOLDER ASSEMBLY 2（タムホルダー Ass'y2） ..............9 PARTS LIST RS130 ELECTRONIC DRUM RACK SYSTEM A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model Notes : DESTINATION ABBREVIATIONS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 RS130 OVERALL ASSEMBLY（総組立） OVERALL ASSEMBLY 総組立 RS130 -- Overall Assembly 総組立 (WH06370) 10 -- Pillar C Assembly CENTER ピラーＣ　Ａｓｓ ’ ｙ (WM98700) 20 -- Pillar L Assembly LEFT ピラーＬ　Ａｓｓ ’ ｙ (WM98720) 30 -- Pillar R Assembly RIGHT ピラーＲ　Ａｓｓ ’ ｙ (WM98730) 40 -- Center Pipe A センターパイプＡ (WM98810) 50 -- Center Pipe B センターパイプＢ (WM98820) 60 -- Center Pipe C センターパイプＣ (WM99360) 70 -- Module Arm モジュールアーム (WM98840) * 80 AAE96910 Clamp CL940B クランプ 3 30 10 60 50 20 40 70 80 80 80 Center pipe C （センターパイプC） : See page 7. Pillar L assembly: See page 4. （ピラーL Ass’y） Center pipe A: See page 6. （センターパイプA） Pillar C assembly （ピラーC Ass’y） : See page 3. Pillar R assembly （ピラーR Ass’y） : See page 5. Center pipe B （センターパイプB） : See page 6. Module arm （モジュールアーム） : See page 7. REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 RS130 PILLAR C ASSEMBLY ピラーＣ　Ａｓｓ ’ ｙ RS130 -- Pillar C Assembly CENTER ピラーＣ　Ａｓｓ ’ ｙ (WM98700) 10 WA046500 Pipe Silver L=900mm パイプ　アルマイト品 20 WA046300 Pipe Silver L=400mm パイプ　アルマイト品 30 V8232500 Rubber Foot ラバー　フット 2 40 V8254400 Tube Clamp Assembly チューブクランプＡｓｓ’ｙ 3 50 V8347700 Tom Holder Assembly 2 タムホルダーＡｓｓ’ｙ２ 60 V8232100 Pipe Cap パイプ　キャップ PILLAR C ASSEMBLY（ピラー C Ass'y） 30 10 60 50 20 40 30 40 Tube clamp assembly: See page 8. （チューブクランプAss’y） Tube clamp assembly （チューブクランプAss’y） : See page 8. Tube clamp assembly （チューブクランプAss’y） : See page 8. Tom holder assembly 2 （タムホルダーAss’y2） : See page 9. 40 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 RS130 PILLAR L ASSEMBLY ピラーＬ　Ａｓｓ ’ ｙ RS130 -- Pillar L Assembly LEFT ピラーＬ　Ａｓｓ ’ ｙ (WM98720) 10 WA046500 Pipe Silver L=900mm パイプ　アルマイト品 20 WA046300 Pipe Silver L=400mm パイプ　アルマイト品 30 V8232500 Rubber Foot ラバー　フット 2 40 V8254400 Tube Clamp Assembly チューブクランプＡｓｓ’ｙ 2 50 V8347700 Tom Holder Assembly 2 タムホルダーＡｓｓ’ｙ２ 60 V8254800 Leg Connector Assembly レッグコネクターＡｓｓ’ｙ 2 70 WA048700 Cross Pipe Silver L=380mm クロスパイプ塗装品 80 V8232200 Wing Bolt RS 6.0X55 MFZN2B3 ウイング　ボルトＲＳ 2 90 WF584600 Hexagonal Nut M6 #1 MFZN2B3 ナット　６角 2 01 100 V8233300 Collar カラー 2 110 V8232100 Pipe Cap パイプ　キャップ PILLAR L ASSEMBLY（ピラー L Ass'y） 30 10 110 50 20 40 30 40 60 60 70 80 80 90 90 100 100 Leg connector assembly: See page 9. （レッグコネクターAss’y） Tube clamp assembly （チューブクランプAss’y） : See page 8. Tube clamp assembly （チューブクランプAss’y） : See page 8. Tom holder assembly 2 （タムホルダーAss’y2） : See page 9. Leg connector assembly （レッグコネクターAss’y） :See page 9. REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 RS130 PILLAR R ASSEMBLY ピラーＲ　Ａｓｓ ’ ｙ RS130 -- Pillar R Assembly RIGHT ピラーＲ　Ａｓｓ ’ ｙ (WM98730) 10 WA046500 Pipe Silver L=900mm パイプ　アルマイト品 20 WA046300 Pipe Silver L=400mm パイプ　アルマイト品 30 V8232500 Rubber Foot ラバー　フット 2 40 V8254400 Tube Clamp Assembly チューブクランプＡｓｓ’ｙ 2 50 V8254800 Leg Connector Assembly レッグコネクターＡｓｓ’ｙ 2 60 WA048700 Cross Pipe Silver L=380mm クロスパイプ塗装品 70 V8232200 Wing Bolt RS 6.0X55 MFZN2B3 ウイング　ボルトＲＳ 2 80 WF584600 Hexagonal Nut M6 #1 MFZN2B3 ナット　６角 2 01 90 V8233300 Collar カラー 2 100 V8232100 Pipe Cap パイプ　キャップ PILLAR R ASSEMBLY（ピラー R Ass'y） 30 10 100 70 20 40 30 40 50 60 70 80 80 90 90 Leg connector assembly: See page 9. （レッグコネクターAss’y） Tube clamp assembly （チューブクランプAss’y） : See page 8. Tube clamp assembly （チューブクランプAss’y） : See page 8. Leg connector assembly （レッグコネクターAss’y） :See page 9. 50 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 RS130 CENTER PIPE A センターパイプＡ RS130 -- Center Pipe A センターパイプＡ (WM98810) 10 WC386300 Curve Pipe Silver カーブパイプＡＮＺ品 20 V8254700 Holder Clamp Assembly ホルダークランプＡｓｓ’ｙ 3 30 -- Label ARROW 矢印ラベル (WM96620) 2 2 CENTER PIPE A（センターパイプ A） CENTER PIPE B センターパイプＢ RS130 -- Center Pipe B センターパイプＢ (WM98820) 10 WC386300 Curve Pipe Silver カーブパイプＡＮＺ品 20 V8254700 Holder Clamp Assembly ホルダークランプＡｓｓ’ｙ 2 30 -- Label ARROW 矢印ラベル (WM96620) 2 CENTER PIPE B（センターパイプ B） 30 10 20 30 20 Holder clamp assembly: See page 8. （ホルダークランプAss’y） Holder clamp assembly （ホルダークランプAss’y） : See page 8. 30 10 30 20 Holder clamp assembly: See page 8. （ホルダークランプAss’y） REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 RS130 CENTER PIPE C センターパイプＣ RS130 -- Center Pipe C センターパイプＣ (WM99360) 10 WC386300 Curve Pipe Silver カーブパイプＡＮＺ品 20 -- Label ARROW 矢印ラベル (WM96620) 2 30 -- Name Plate 銘板 (WM99420) 40 -- Label YAMAHA ブランド表示ラベル (WM99430) MODULE ARM モジュールアーム RS130 -- Module Arm モジュールアーム (WM98840) 10 WA046300 Pipe Silver L=400mm パイプ　アルマイト品 20 V8254400 Tube Clamp Assembly チューブクランプＡｓｓ’ｙ 30 V8254700 Holder Clamp Assembly ホルダークランプＡｓｓ’ｙ 40 V8232100 Pipe Cap パイプ　キャップ CENTER PIPE C（センターパイプ C） MODULE ARM（モジュールアーム） 40 10 20 30 20 30 10 20 40 Holder clamp assembly: See page 8. （ホルダークランプAss’y） Tube clamp assembly: See page 8. （チューブクランプAss’y） REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 RS130 TUBE CLAMP ASSEMBLY チューブクランプＡｓｓ’ｙ RS130 V8254400 Tube Clamp Assembly チューブクランプＡｓｓ’ｙ 10 V8231400 Tube Clamp チューブ　クランプ 20 WF556600 Flat Washer 6.0X13X1.0 MFZN2B3 平座みがき丸 3 01 30 WF584600 Hexagonal Nut M6 #1 MFZN2B3 ナット　６角 3 01 40 V8232200 Wing Bolt RS 6.0X55 MFZN2B3 ウイング　ボルトＲＳ 3 HOLDER CLAMP ASSEMBLY ホルダークランプＡｓｓ’ｙ RS130 V8254700 Holder Clamp Assembly ホルダークランプＡｓｓ’ｙ 10 WG246300 Holder Clamp ホルダー　クランプ 06 20 WF556600 Flat Washer 6.0X13X1.0 MFZN2B3 平座みがき丸 3 01 30 WF584600 Hexagonal Nut M6 #1 MFZN2B3 ナット　６角 3 01 40 V8232200 Wing Bolt RS 6.0X55 MFZN2B3 ウイング　ボルトＲＳ 3 TUBE CLAMP ASSEMBLY（チューブクランプ Ass'y） HOLDER CLAMP ASSEMBLY（ホルダークランプ Ass'y） 40 20 20 40 10 30 40 10 20 30 40 30 20 REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 RS130 LEG CONNECTOR ASSEMBLY レッグコネクターＡｓｓ’ｙ RS130 V8254800 Leg Connector Assembly レッグコネクターＡｓｓ’ｙ 10 V8231900 Leg Connector レッグ　コネクター 20 WF556600 Flat Washer 6.0X13X1.0 MFZN2B3 平座みがき丸 01 30 WF584600 Hexagonal Nut M6 #1 MFZN2B3 ナット　６角 01 40 V8232200 Wing Bolt RS 6.0X55 MFZN2B3 ウイング　ボルトＲＳ TOM HOLDER ASSEMBLY 2 タムホルダーＡｓｓ’ｙ２ RS130 V8347700 Tom Holder Assembly 2 タムホルダーＡｓｓ’ｙ２ 10 V8231500 Tom Holder タム　ホルダー 20 WF556600 Flat Washer 6.0X13X1.0 MFZN2B3 平座みがき丸 2 01 30 WF584600 Hexagonal Nut M6 #1 MFZN2B3 ナット　６角 2 01 40 V8232200 Wing Bolt RS 6.0X55 MFZN2B3 ウイング　ボルトＲＳ 2 30 20 10 40 30 10 20 40 20 40 LEG CONNECTOR ASSEMBLY（レッグコネクター Ass'y） TOM HOLDER ASSEMBLY 2（タムホルダー Ass'y2） REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK *: New Parts RANK: Japan only www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
