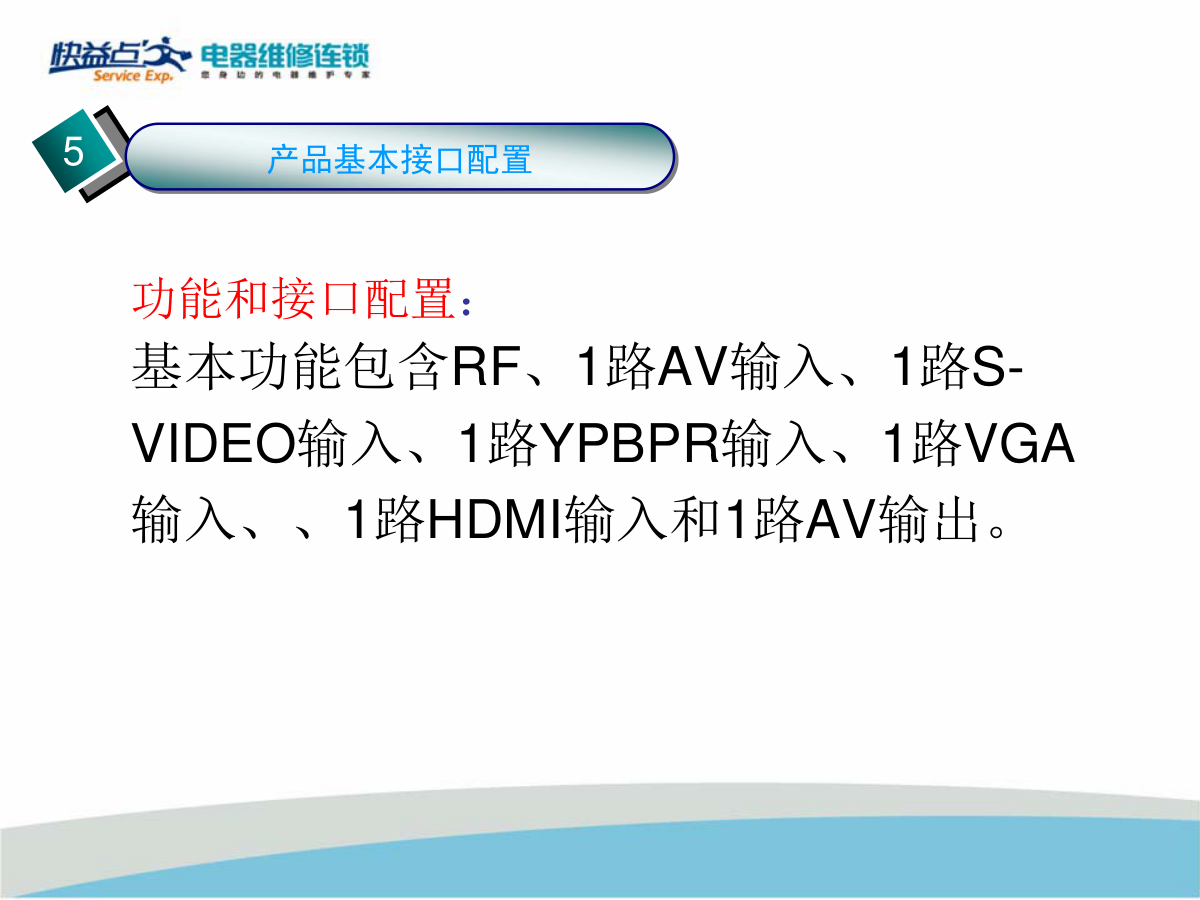

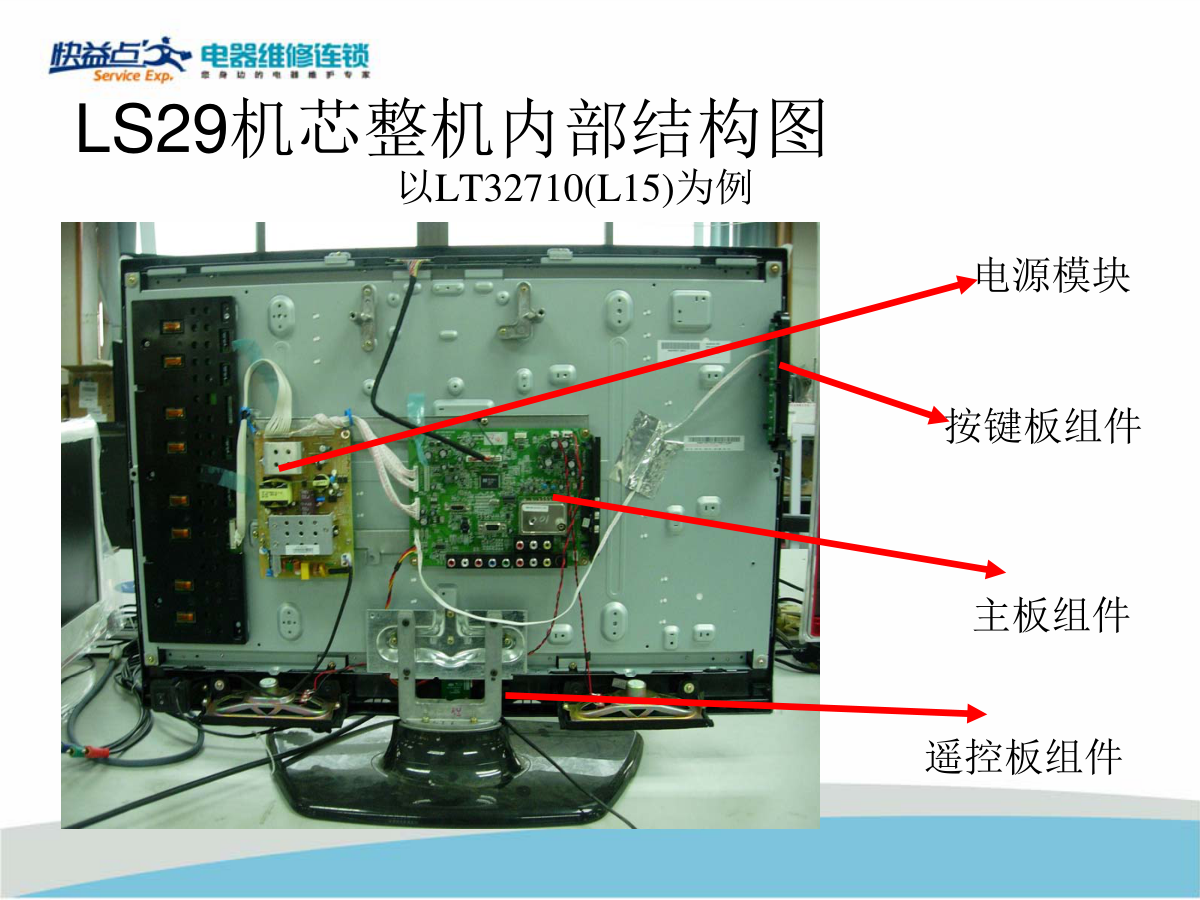

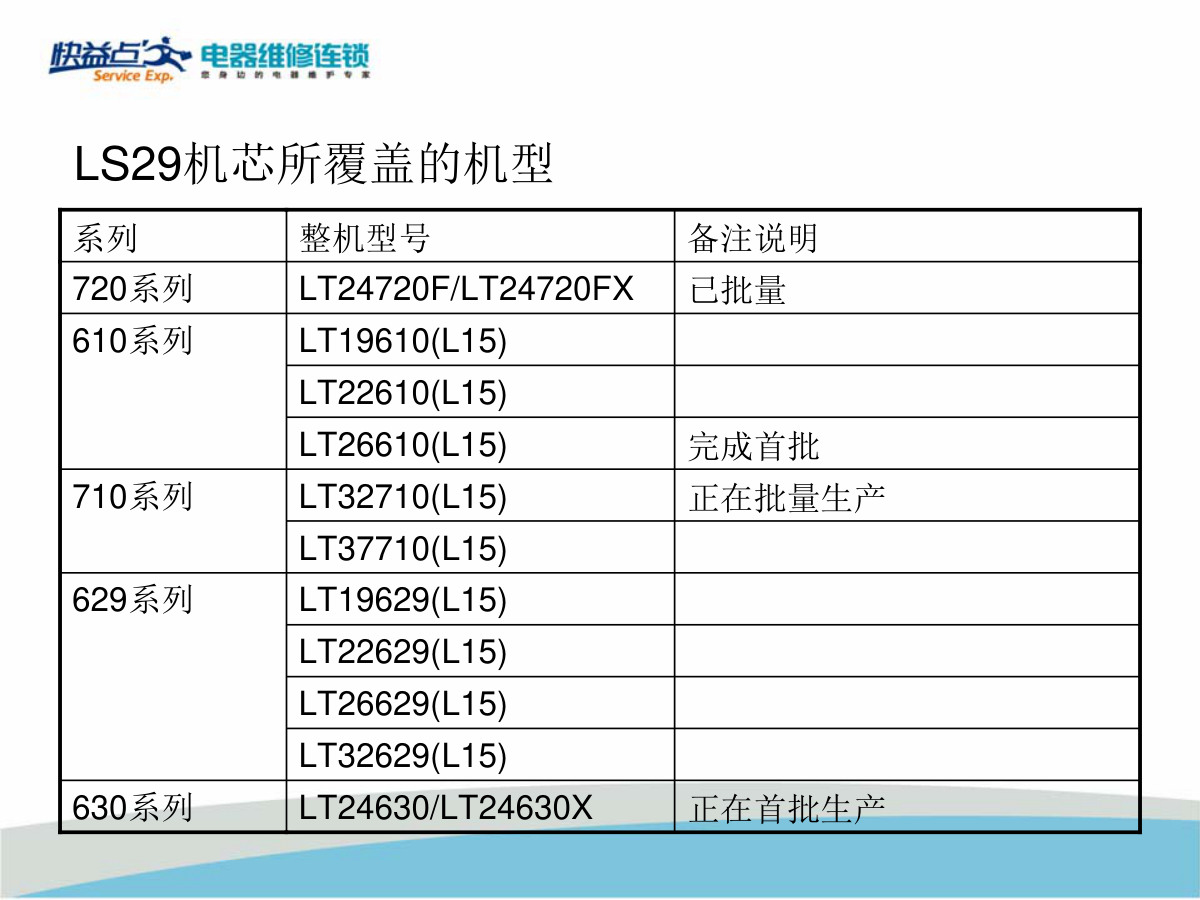

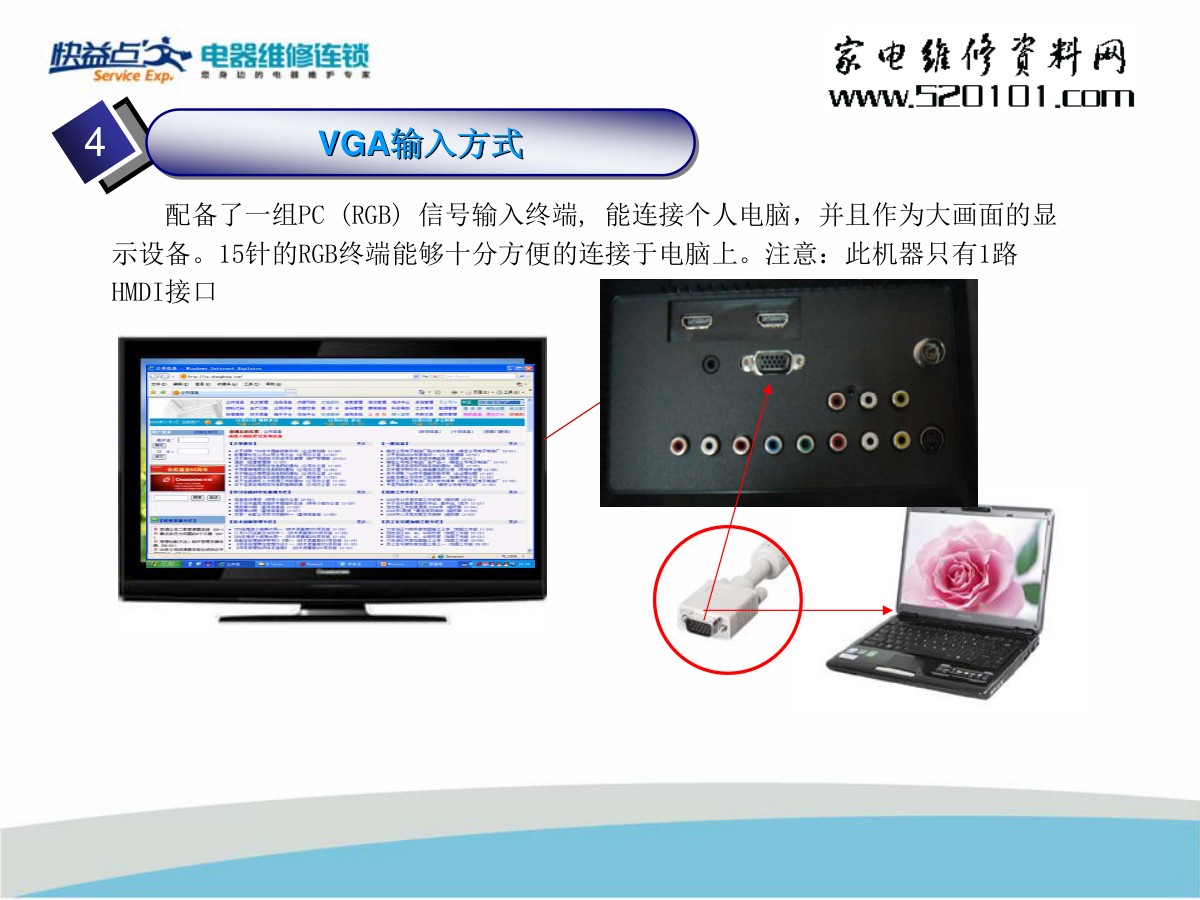

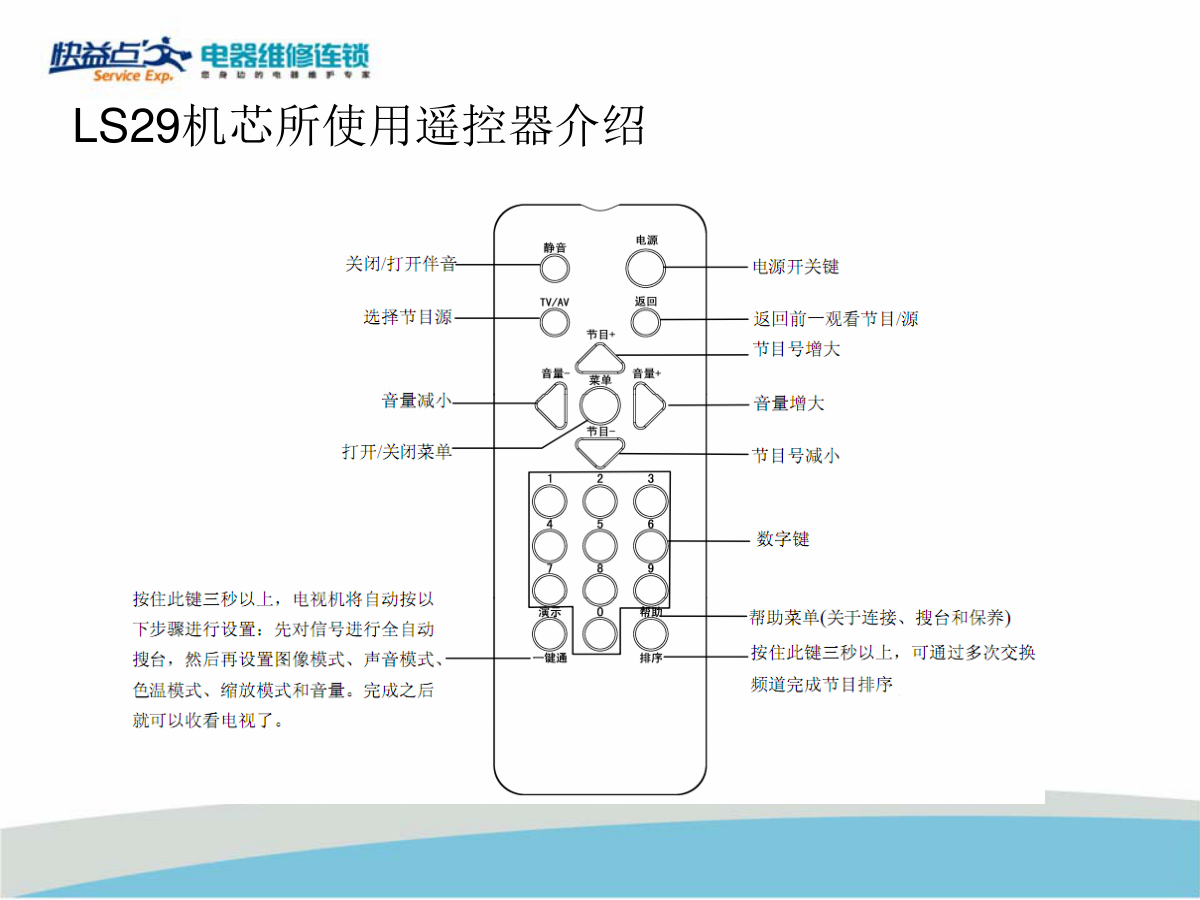

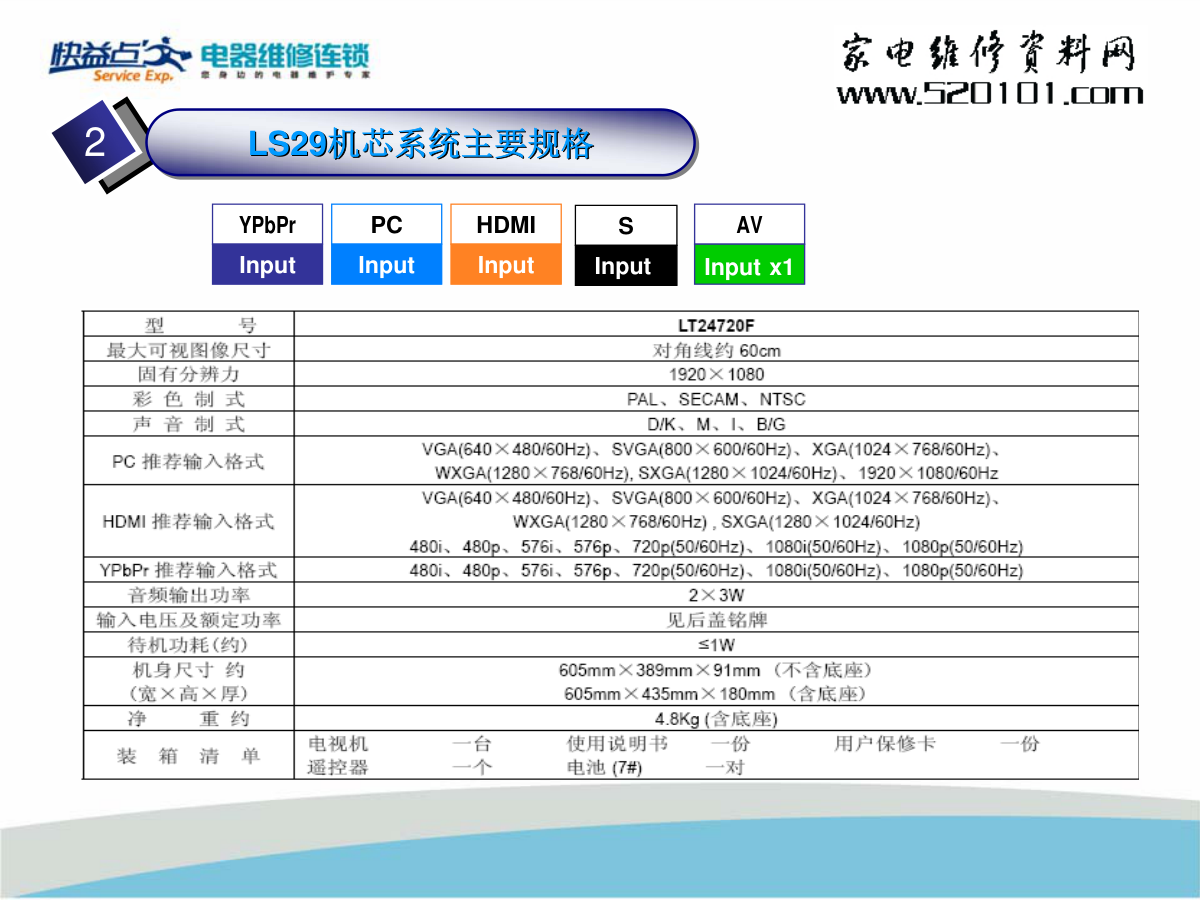

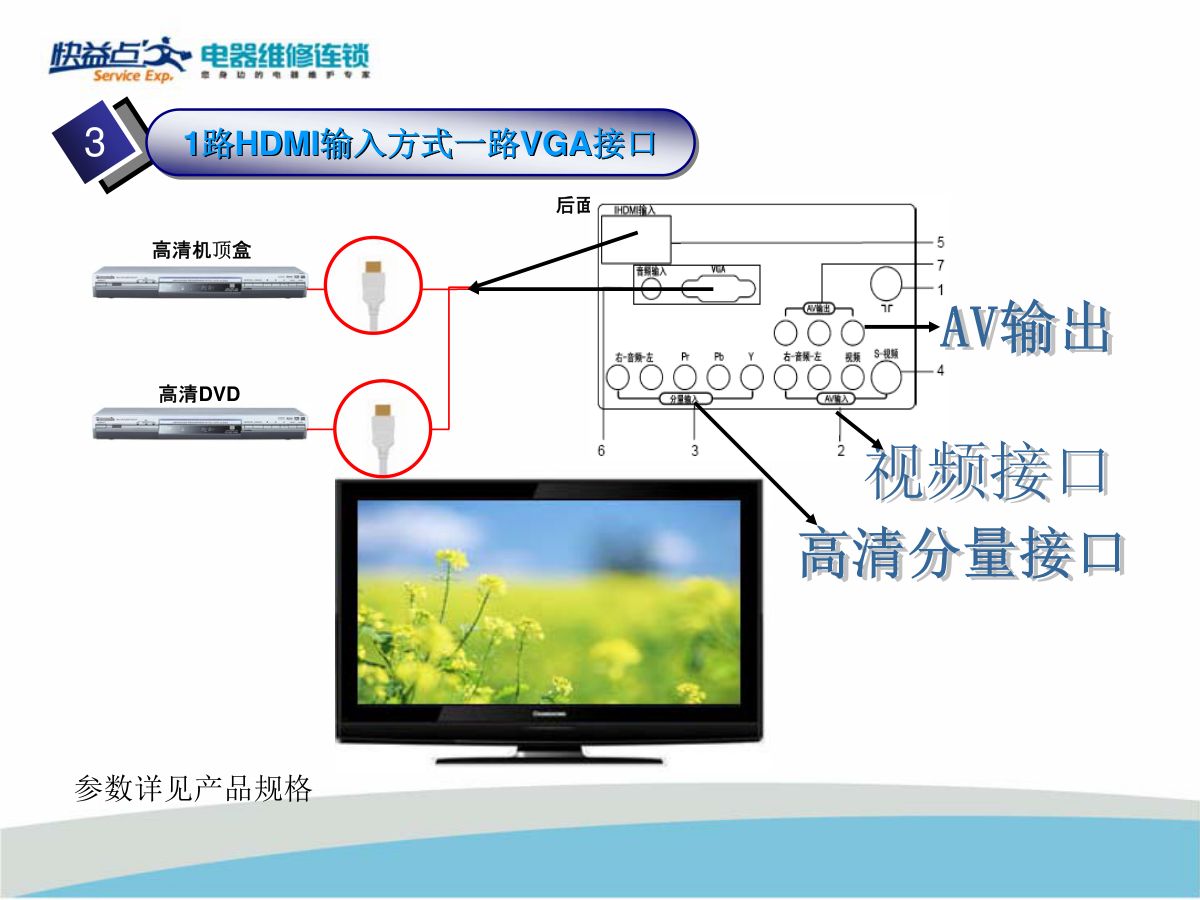

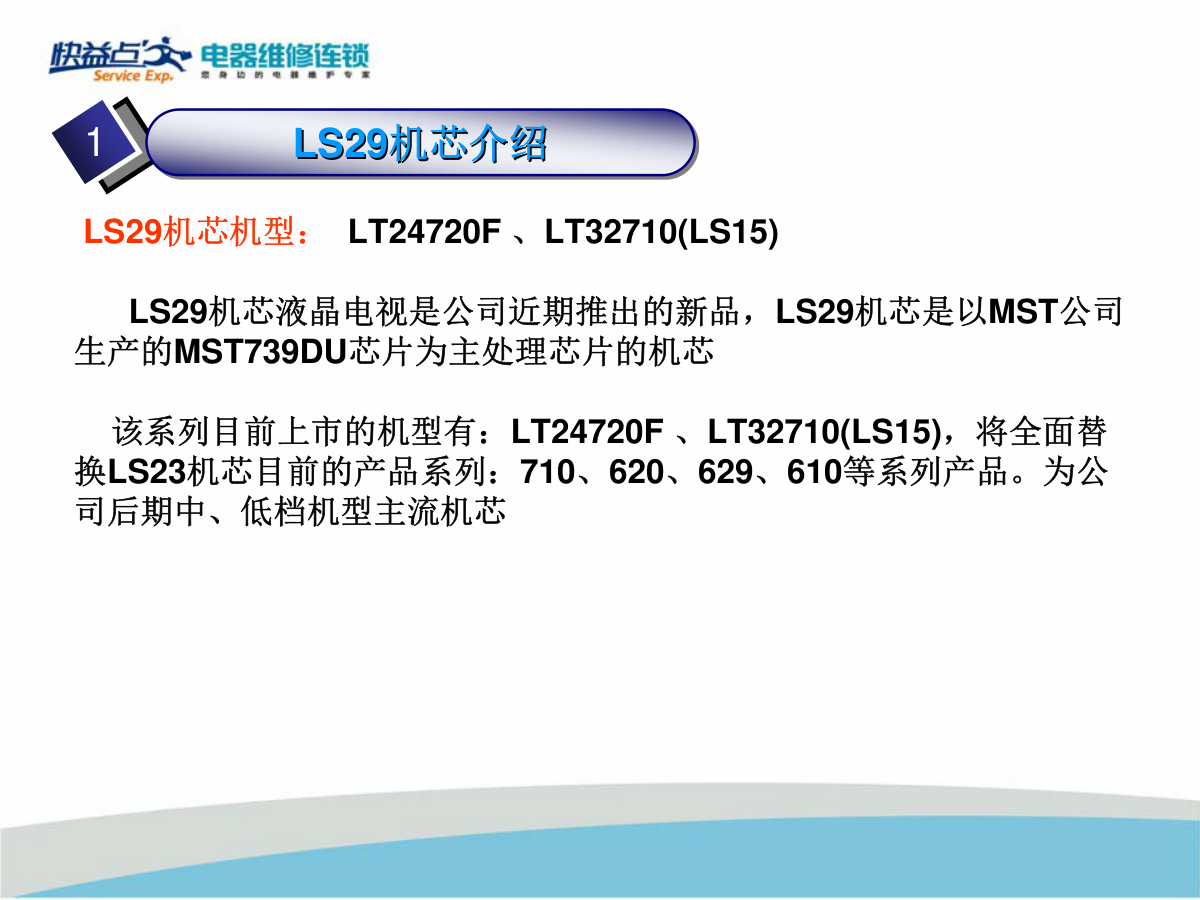

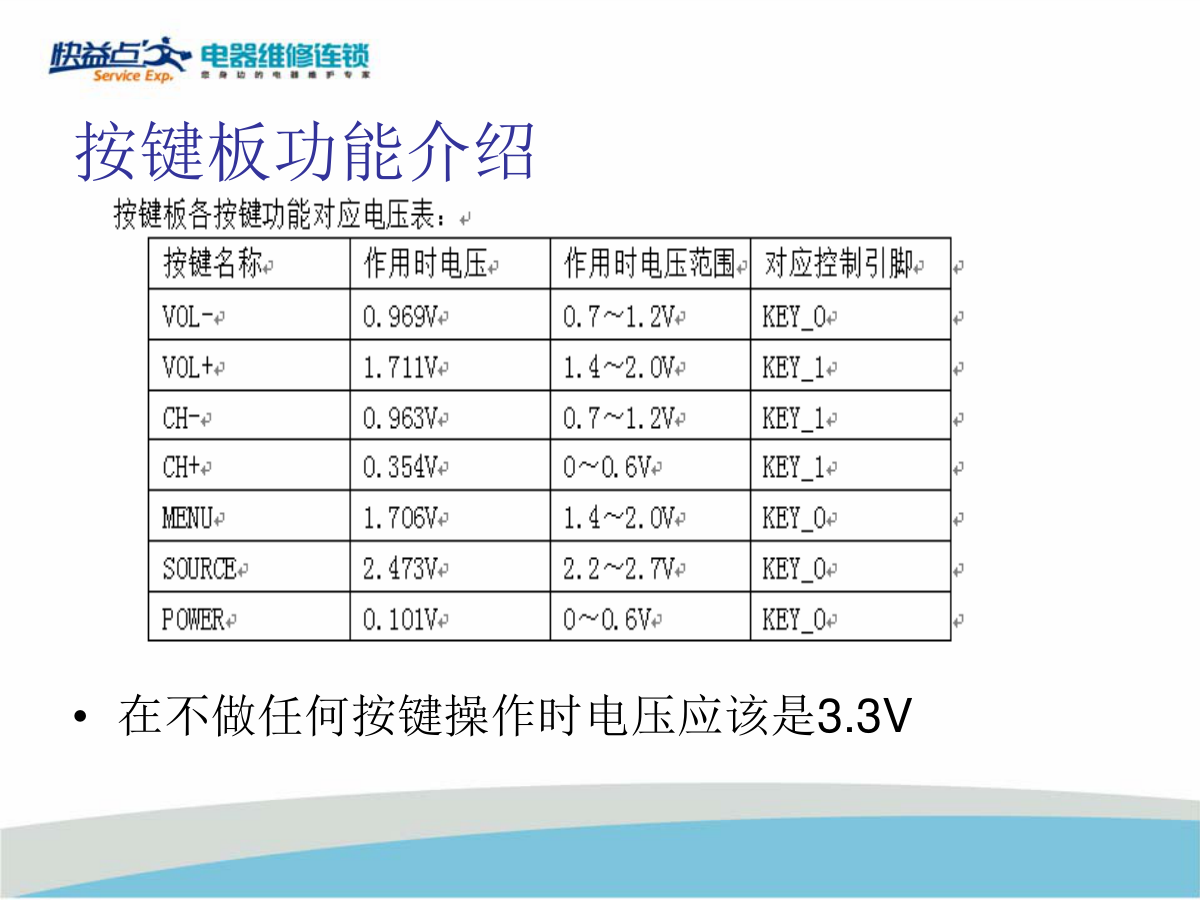

LS29机芯新品技术培训 技术支持处 许志军 时间：2010年4月 LS29机芯机型： LT24720F 、LT32710(LS15) LS29机芯液晶电视是公司近期推出的新品，LS29机芯是以MST公司 生产的MST739DU芯片为主处理芯片的机芯 该系列目前上市的机型有：LT24720F 、LT32710(LS15)，将全面替 换LS23机芯目前的产品系列：710、620、629、610等系列产品。为公 司后期中、低档机型主流机芯 1 LS29机芯介绍 LS29 LS29机芯介绍 机芯介绍 YPbPr Input HDMI Input PC Input S Input AV Input x1 2 LS29机芯系统主要规格 LS29 LS29机芯系统主要规格 机芯系统主要规格 后面板 高清DVD 高清机顶盒 3 1路HDMI输入方式一路VGA接口 11路 路HDMI HDMI输入方式一路 输入方式一路VGA VGA接口 接口 参数详见产品规格 配备了一组PC (RGB) 信号输入终端, 能连接个人电脑，并且作为大画面的显 示设备。15针的RGB终端能够十分方便的连接于电脑上。注意：此机器只有1路 HMDI接口 4 VGA输入方式 VGA VGA输入方式 输入方式 产品基本接口配置 产品基本接口配置 5 功能和接口配置： 基本功能包含RF、1路AV输入、1路S- VIDEO输入、1路YPBPR输入、1路VGA 输入、、1路HDMI输入和1路AV输出。 系列 整机型号 备注说明 720系列 LT24720F/LT24720FX 已批量 610系列 LT19610(L15) LT22610(L15) LT26610(L15) 完成首批 710系列 LT32710(L15) 正在批量生产 LT37710(L15) 629系列 LT19629(L15) LT22629(L15) LT26629(L15) LT32629(L15) 630系列 LT24630/LT24630X 正在首批生产 LS29机芯所覆盖的机型 LS29机芯整机内部结构图 主板组件 按键板组件 遥控板组件 电源模块 以LT32710(L15)为例 按键板功能介绍 • 在不做任何按键操作时电压应该是3.3V LS29机芯所使用遥控器介绍 主板接口电路 CON7 与 右边扬声 器相连 CON2 与电源 模块相连， +5V和+12V， BL控制 J4 HDMI数字 视频和音频输 入端子 CON5 与 按键板相 连 CON3 与 遥控接收 板相连 TV 射频 信号输入 端子 J2 YPBPR 的视频和 音频输入 CON4 软 件升级插 座，预留 J1 AV和S 端子的视 频和音频 J6 PC的视 频和同步 信号输入 J6 PC的 耳机输入 端口 CON1 与电 源模块相 连，预留 CON9 上 屏插座 JP1 上屏 插座， 预 留 CON6 HDMI KEY 写入插座 CON8 与 左边扬声 器相连 J3 AV视 频和音频 输出端子 主板主要接口功能介绍 序号 位号 连接对象 功能 1 CON12 电源板 1-2脚GND、3（ON/OFF）、4（ADJ)、5-6脚 12V、7-8脚5VSTB、9-10脚GND 2 CON5 按键板 1（SARO)键控脚、2（GND)、3(SAR1)键控脚 3 CON3 遥控接收板 1(GND)、2（IR)遥控接收信号、3（GND)、 4(LED)指示灯控制信号、5（5VSTB)供电 4 CON7 扬声器 扬声器伴音功率放大输出 5 CON8 扬声器 扬声器伴音功率放大输出 6 CON16 KEY写入工装 1(WP)、2(SDA)、3（SCL)、4(GND)、5VKEY 7 CON9 上屏插座、33-36脚VCC供电、（1、2、15、 16、29、30、31、32）接地、其余的未LVDS信 号输入 主板主要IC功能介绍 U6 视频放 大集成电 路 U1 LDO稳 压源， 3.3V_STB U2 MOS管， 低待机功耗 +5V_STB的开 关 U12 高频 头的5V产 生稳压管 33V升压 电路 U15 存储器， 存储用户数据 和HDMI KEY U16运放集成 电路，放大 音频 U18 MOS管，上 屏电压和+12V的 开关 U14 FLASH存储 器，存储软件程 序和DDC数据 U4 DC/DC转 换电路，+5V 转+1.26V Q10 TV预 中放，三 极管放大 U5 运放集 成电路， 放大音频 U17 伴音 功放集成 电路 Z1/Z2声表 面波滤波 器 X1 晶振， 12MHz U3 LDO稳 压源，3.3V 产生电路 主板主要器件 U13 主芯 片MST739 主板IC功能介绍 序号 型号 位号 功能 1 MST739KU- LF U13 主处理芯片，对各接口信号进行如ADC、Video Decoder、 Scaler、Audio ADC、Audio DSP、3D梳状滤波、多媒体解码、 LVDS 等处理后送到屏和伴音功放。主芯片也包括了OSD显示、 MCU控制功能。 2 AO4083A U18 上屏电压控制MOS管 3 AO4083A U2 低待机控制MOS管 4 FMS6143 U6 视频输出放大芯片 5 LM358CN U5 音频输出放大芯片 6 LM358CN U16 音频信号放大芯片 7 24LC32A U15 用户存储器、内部写入HDMI的KEY数据，更换存储器需要写入 数据，否则导致HDMI无法使用 8 EN25F40- 100GCP FLASH Flash存储器 9 TDA1517P U15 伴音功放芯片 整机电源供电系统 CON2的7、 8脚是5V U1的散热器 端产生 3.3V_STB U3的散热器 端产生 3.3V_2 L18：5V L17：12V U2的5、6、 7、8脚是 5V_ALL 3.3V为U14 供电 3.3V,经过L5为U13的 30、31、39脚供电；经 过L2为U13的10、18、 153、80、74、69、 110、124、146脚供电 L1，3.3V给 U13的26和 132供电 1.26V,经过L7 为U13的67和 148脚供电 U18的7、8脚 给屏供电 U4产生 1.26V 5V,经过D51 为U15供电 5V供电系统分析 稳压IC功能介绍 序号 型号 位号 功能 1 MP2357 U4 DC/DC转换器，由+5V_ALL转换为+1.26V 2 AMS1117-3.3 U1 LDO稳压源，由+5V_STB转换为3.3V_STB 3 AMS1117-3.3 U3 LDO稳压源，由+5V_ALL转换为+3.3V_2 4 AMS1117-5.0 U12 LDO稳压源，由+12V_ALL转换为5V-IF U5（MP2357）1.26V电压产生芯片 引脚功能介绍机器实物图片 引脚 符号 功能 1 BST 自举 2 GND 接地 3 FB 反馈 4 EN 芯片开启控 制脚、1.2V 打开芯片控 制 5 VCC 5V供电 6 OUT 1.26V电压 输出 1.26V电压产生控制芯片、给主 芯片67、148脚提供电压 1.26V电压产生电路 U1(AMS1117-3.3) 12V电压供电系统 CON2的5、 6脚是12V U11的6、7 脚是5V U11的8脚是 33V 经过R47为 U5供电 经过R132/R133 为U12供电产 生5V_IF U18的7、8脚 给屏供电 经过L8为 U6的4脚供 电 经过R120为 U17供电 L13、L15是 5V 经过R96为 U16供电 单元分析电路 搜台过程的IIC总线波形 1、TV信号流程分析-1 TV信号流程分析-2 1、TV信号流程分析-3 （倍压电路） TV信号流程分析-4 2、AV/S端子信号流程分析 YPBPR信号流程分析 AV输出信号流程分析（视频） AV输出输出电路（音频） HDMI输入电路 VGA信号流程(视频） VGA信号流程(音频） 伴音信号流程分析 伴音信号流程分析-2 伴音电路实物图片 控制电路 控制电路图解 PW_CTL：Q21和Q22组 成+12V的供电控制，正 常工作时Q22的基级是低 电平，U18的4脚是低电 平，5、6脚是12V ON_PANEL：Q19和Q20 组成上屏电压的控制，正 常工作时Q20的基级是低 电平，U18的2脚是低电 平，7、8脚是5V ON_PBACK：Q4是背 灯开关的控制，正常工 作时Q4的基级是低电 平，CON2的3脚是高电 平 WAKEUP：低待机功耗 控制，由Q2、Q1和Q23组 成+5V的供电控制，正常 工作时Q2的基级是高电 平3.3V，U2的2、4脚是低 电平，5、6、7、8脚是 5V HPLUG：HDMI的热插 拔控制，Q6 LED_CTL：指示灯亮 和熄灭的控制，Q14 VIF_CTL：伴 音制式控制 晶振 电路 EEPRO M FLASH 存储器 D45和 Q13组成 上电复位 电路 屏状态检测： R141=R146=10 K CON12插座接口电路 STANDBY开机控制信号 低功耗待机控制电路 上屏电压控制电路 工厂模式进入方法 • 1、在TV模式下通过遥控器，按如下顺序输入： 静音-菜单-数字键7-数字键2-数字键1-数字键7即 可进入工厂模式菜单。 • 2、工厂菜单显示样式如下图： • Ver：LSC29-MXX-V0.10-WP（软件版本） • Nov 02 2009 • 09:56:22 （软件生成日期） 工厂菜单主菜单及各项定义 System子菜单下各项参数及其含义 白平衡子菜单下各项参数及定义 选择屏参方法: • 进入工厂菜单,在SYSTEM下进行屏参的选 择。 • 按PANEL TYPE进行切换选择 故障维修实例 • 故障1：冷机能开机，开机后遥控关机不能再开机 • 检修分析：此 故障经分析是主板Q1漏装，导致遥控关机后无法将电源切换到 待机状态（电源一直处于工作状态），致使主板无法复位，而导致无法二次 开机故障，重新装上Q1故障排除。 Q1故障实物图片如下： Q1(2N3904) 漏装位置 正常贴装Q1的图 片位置 • 故障2：不开机（指示灯开机即为红色，正常通电情况下 通电后指示灯闪烁由黄变红处于待机状态） • 分析检修：此故障一般是程序没有运行导致的问题，检测通讯， U13(MST739KU) 、U14 FLASH芯片、U15 用户存储器，发现用户 存储器的波形很小，对存储器数据进行清空（清空后出现HDMI信号 源下无图或是无音，如要使用HDMI需要写入数据，此机器的HDMI的 KEY数据是写入在用户存储器中），写入数据后，故障排除。 • 故障点图片如下： U15 AT23CL32A 故障芯片 • 故障3：冷机能开机，开机后遥控关机不能再开机 • 分析及检修：此机关机后无法遥控再开机，检查各组 电压，发现CPU只关闭了上屏控制信号、背光控制、等相 关信号，没有关闭电源，电源板一直处于开机状态，经查 STANDBY信号已处于低电平，Q23处于截止状态，证明 U13输出的STANDBY是正常的，检查后级 U2(AO4083A)，发现输入和输出短路，导致U2不受控 制，致使5V STB通过U2直接将电压加在后级，导致U13 芯片的复位电路一直处于工作状态而无法复位，致使无法 二次开机。更换后故障排除 • 故障图片如下： • 故障部位电路 • 故障部位图片 故障部位 故障芯片实物图 • 故障4：TV无图 • 分析及检修：TV无图、AV正常，基本可判断 故障在中放电路机器高频头、供电电路、以及 U13芯片本身故障。首先对高频头的工作条件进 行检测，32V调谐电压、5V电压、I2C总线、 AGC等进行检测，发现无32V调谐电压，据电路 分析，本机采用LC振荡电路，对有 D53(BAV99)、Q36(2SC1815)组成的电路进行检 查，Q36无法产生振荡，分析可能是U12、U14的 电感量下降导致，代换2个电感后，电路恢复正 常。 • 故障电路如下： • 故障部位电路图： • 故障实物图片： 故障器件位 号及其实物 位置
