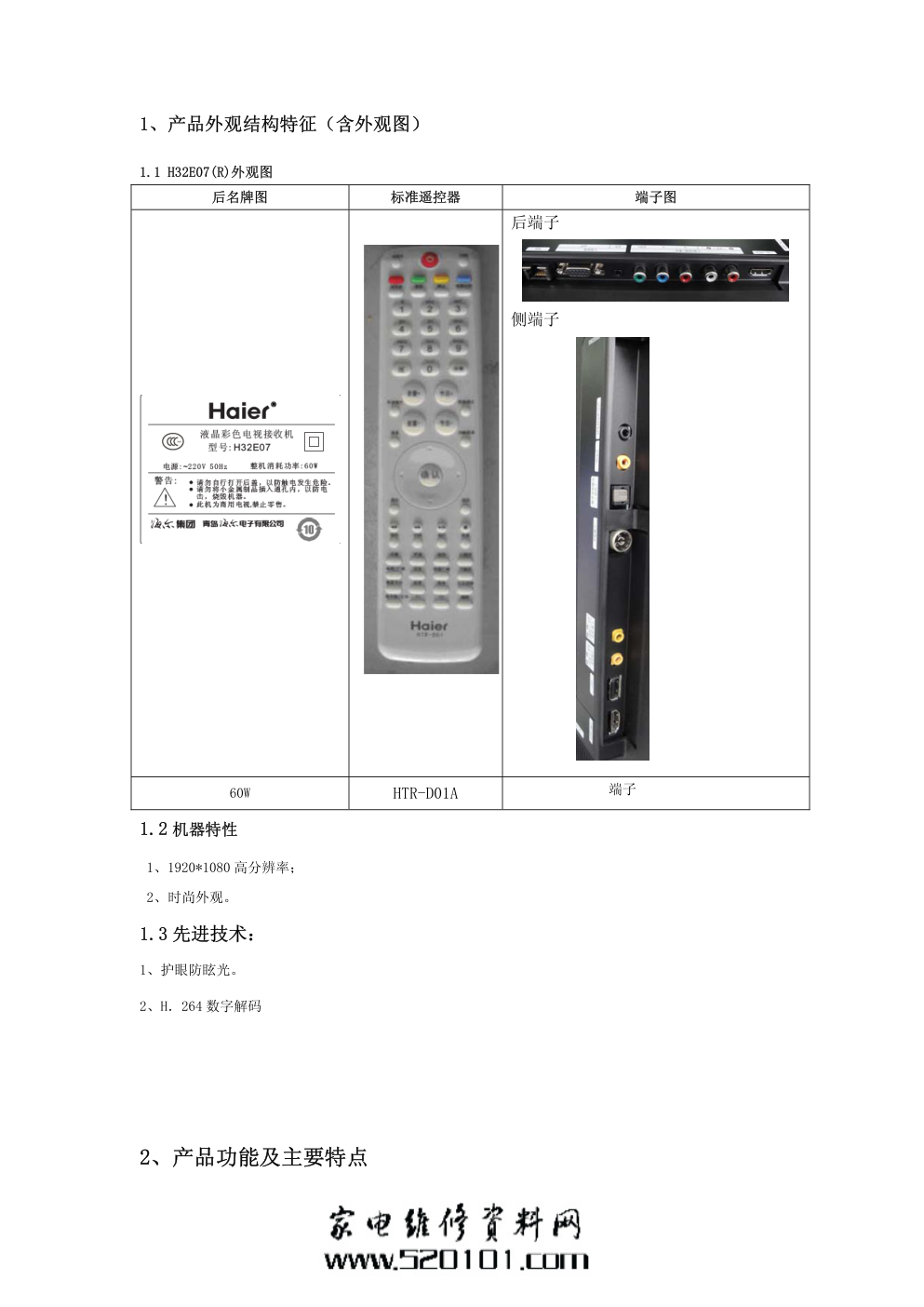

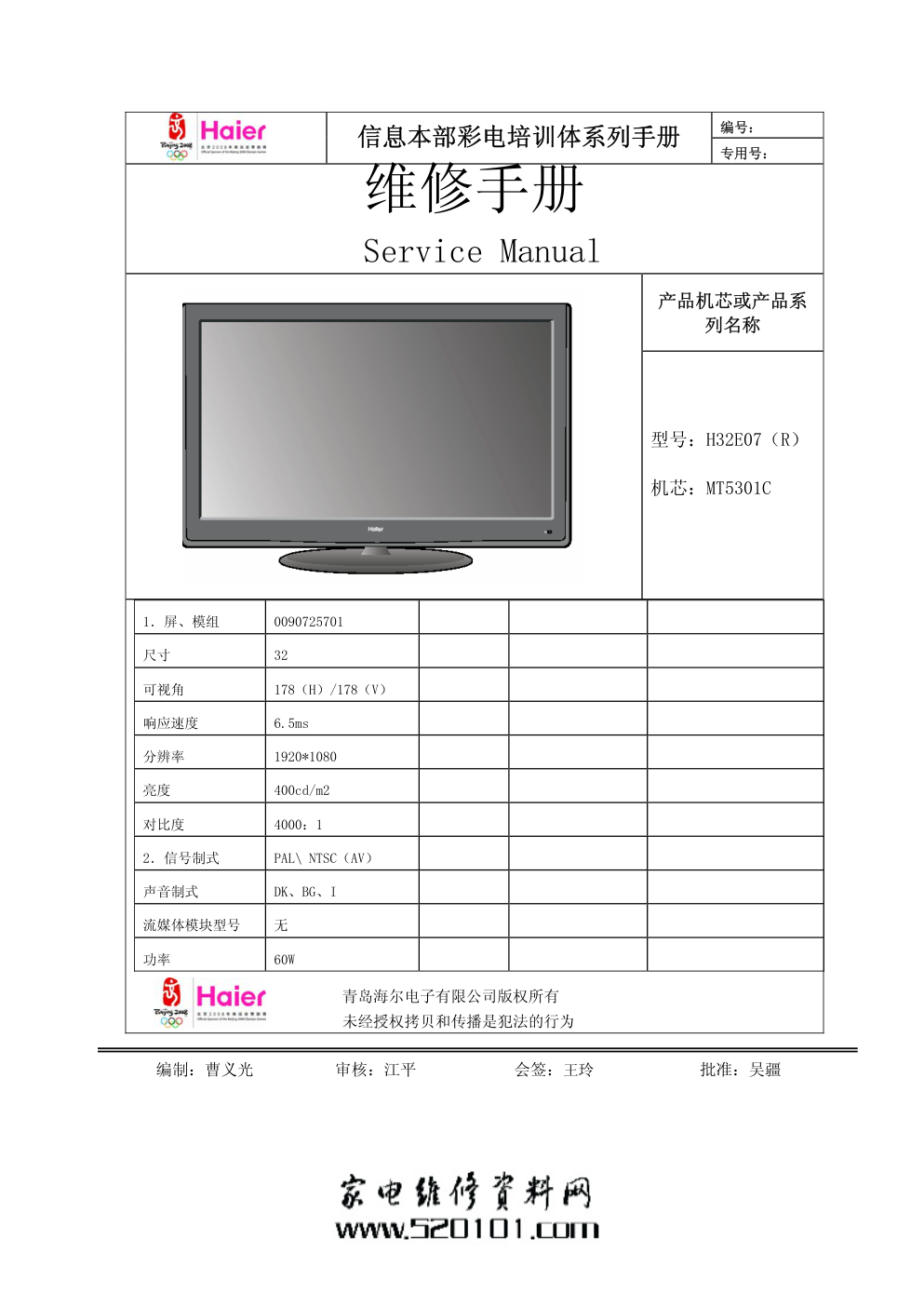

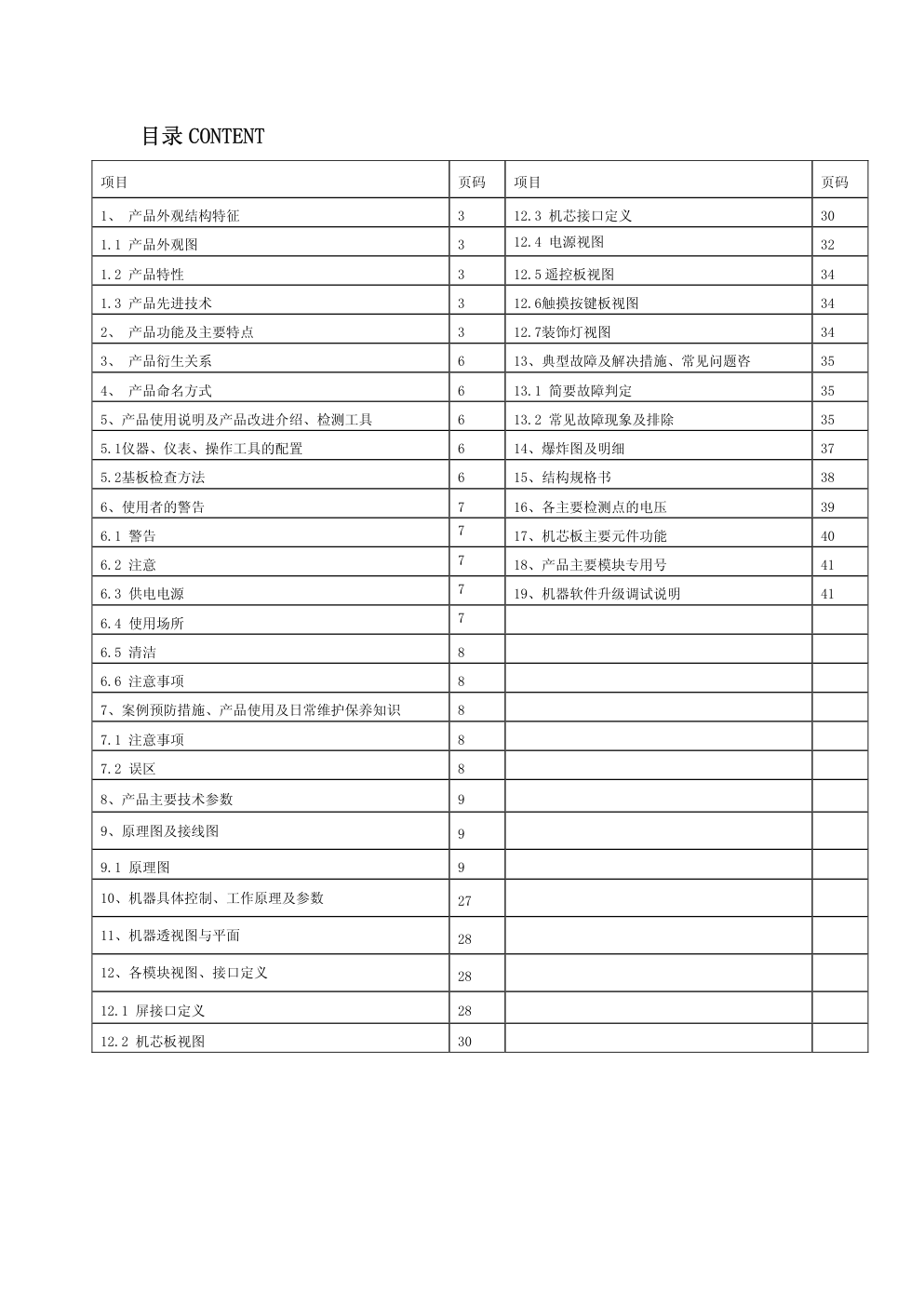

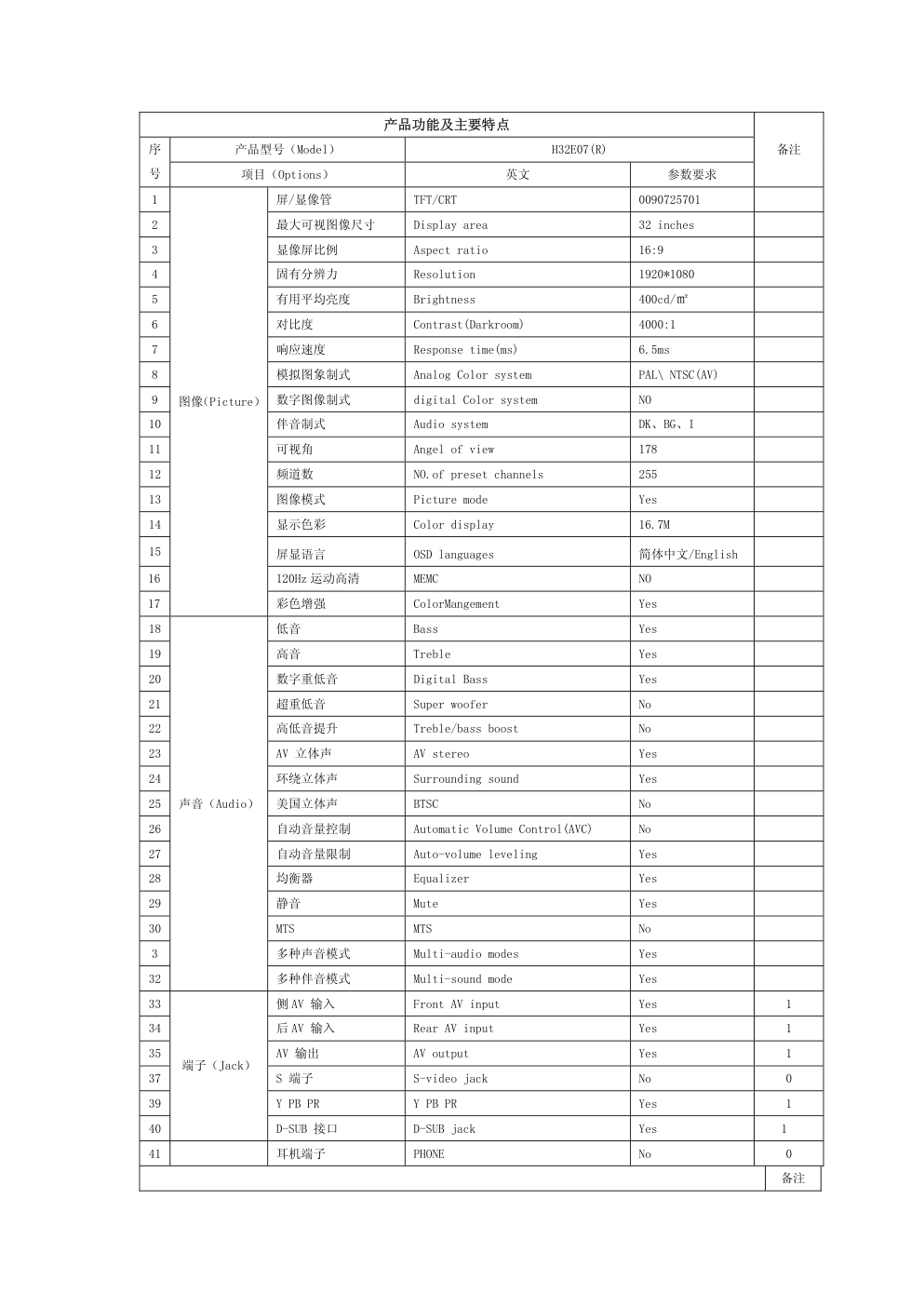

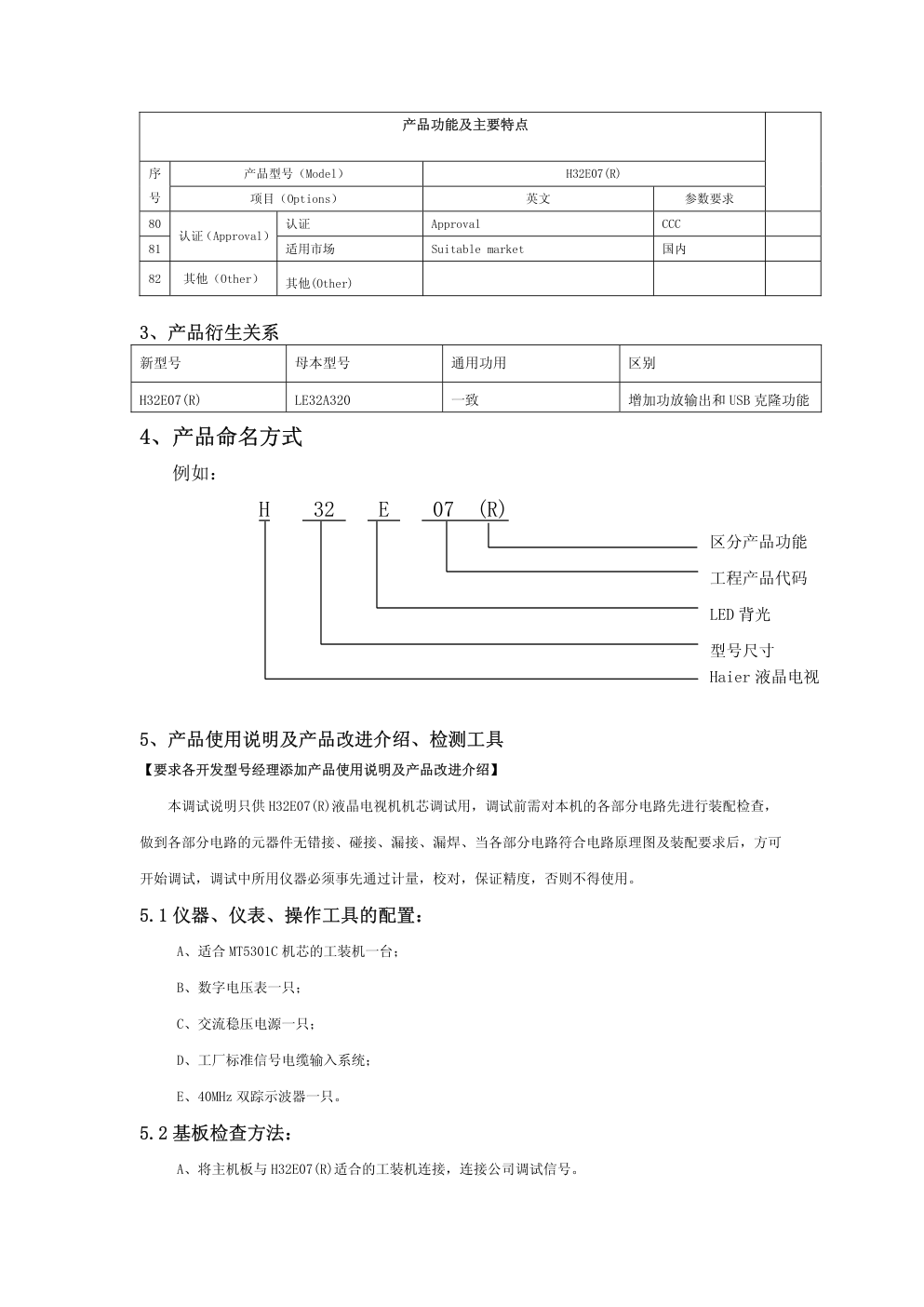

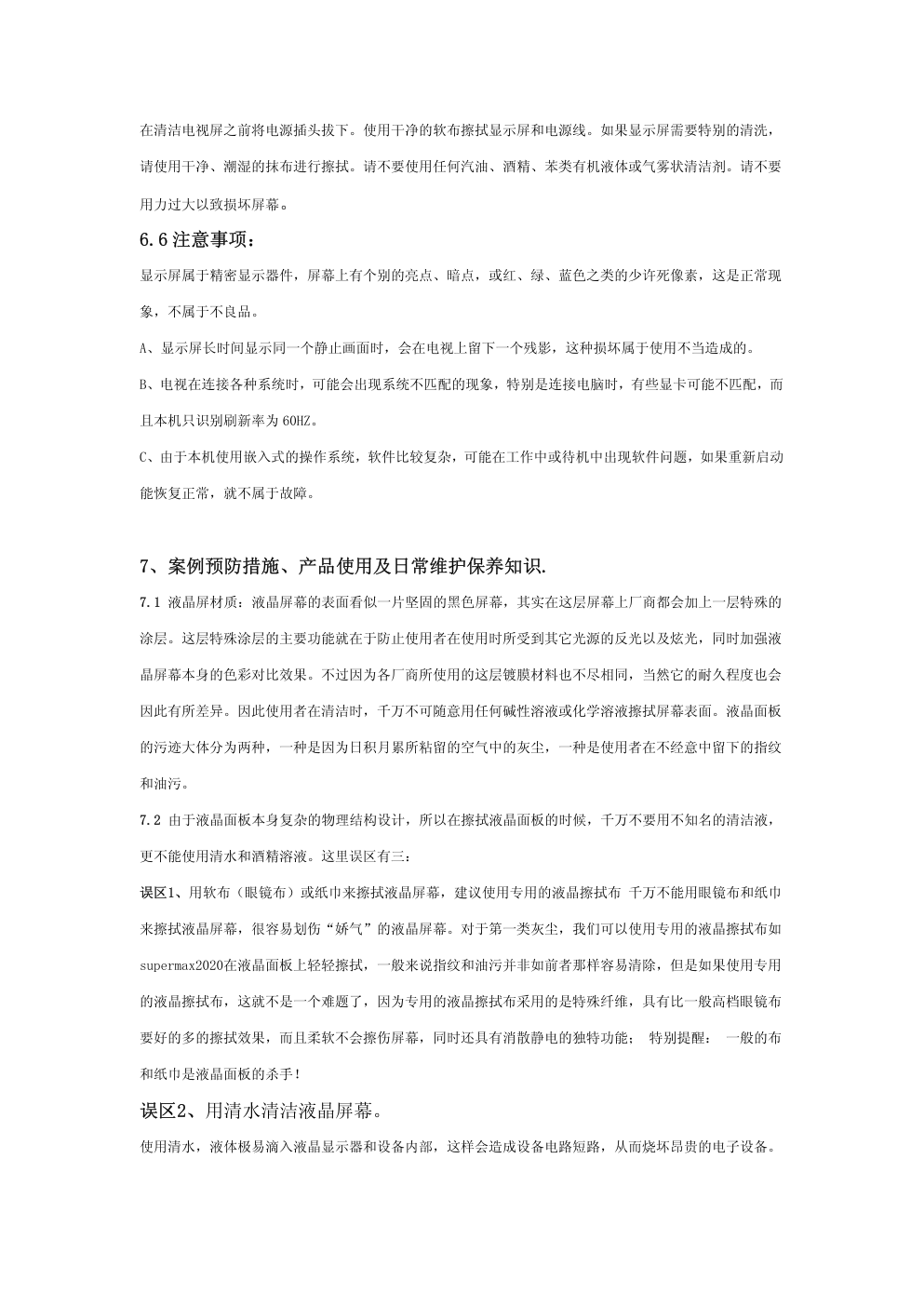

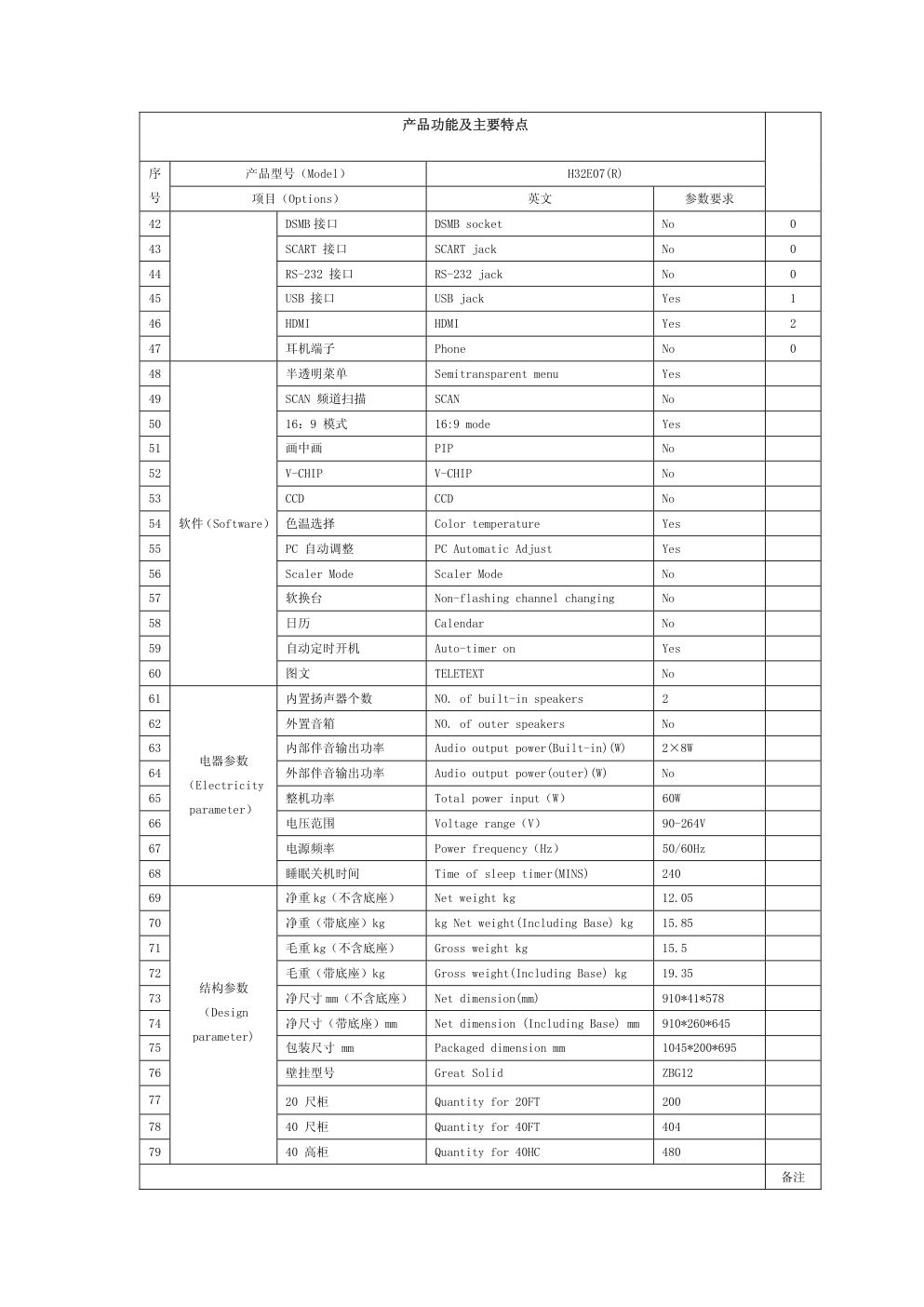

编号： 信息本部彩电培训体系列手册 专用号： 维修手册 Service Manual 产品机芯或产品系 列名称 型号：H32E07（R） 机芯：MT5301C 1．屏、模组 0090725701 尺寸 32 可视角 178（H）/178（V） 响应速度 6.5ms 分辨率 1920*1080 亮度 400cd/m2 对比度 4000：1 2．信号制式 PAL\ NTSC（AV） 声音制式 DK、BG、I 流媒体模块型号 无 功率 60W 青岛海尔电子有限公司版权所有 未经授权拷贝和传播是犯法的行为 编制：曹义光 审核：江平 会签：王玲 批准：吴疆 目录 CONTENT 项目 页码 项目 页码 1、 产品外观结构特征 3 12.3 机芯接口定义 30 1.1 产品外观图 3 12.4 电源视图 32 1.2 产品特性 3 12.5 遥控板视图 34 1.3 产品先进技术 3 12.6触摸按键板视图 34 2、 产品功能及主要特点 3 12.7装饰灯视图 34 3、 产品衍生关系 6 13、典型故障及解决措施、常见问题咨 35 4、 产品命名方式 6 13.1 简要故障判定 35 5、产品使用说明及产品改进介绍、检测工具 6 13.2 常见故障现象及排除 35 5.1仪器、仪表、操作工具的配置 6 14、爆炸图及明细 37 5.2基板检查方法 6 15、结构规格书 38 6、使用者的警告 7 16、各主要检测点的电压 39 6.1 警告 7 17、机芯板主要元件功能 40 6.2 注意 7 18、产品主要模块专用号 41 6.3 供电电源 7 19、机器软件升级调试说明 41 6.4 使用场所 7 6.5 清洁 8 6.6 注意事项 8 7、案例预防措施、产品使用及日常维护保养知识 8 7.1 注意事项 8 7.2 误区 8 8、产品主要技术参数 9 9、原理图及接线图 9 9.1 原理图 9 10、机器具体控制、工作原理及参数 27 11、机器透视图与平面 28 12、各模块视图、接口定义 28 12.1 屏接口定义 28 12.2 机芯板视图 30 1、产品外观结构特征（含外观图） 1.1 H32E07(R)外观图 后名牌图 标准遥控器 端子图 后端子 侧端子 60W HTR-D01A 端子 1.2 机器特性 1、1920*1080 高分辨率； 2、时尚外观。 1.3 先进技术： 1、护眼防眩光。 2、H．264 数字解码 2、产品功能及主要特点 产品功能及主要特点 产品型号（Model） H32E07(R) 序 号 项目（Options） 英文 参数要求 备注 1 屏/显像管 TFT/CRT 0090725701 2 最大可视图像尺寸 Display area 32 inches 3 显像屏比例 Aspect ratio 16:9 4 固有分辨力 Resolution 1920*1080 5 有用平均亮度 Brightness 400cd/㎡ 6 对比度 Contrast(Darkroom) 4000:1 7 响应速度 Response time(ms) 6.5ms 8 模拟图象制式 Analog Color system PAL\ NTSC(AV) 9 数字图像制式 digital Color system NO 10 伴音制式 Audio system DK、BG、I 11 可视角 Angel of view 178 12 频道数 NO.of preset channels 255 13 图像模式 Picture mode Yes 14 显示色彩 Color display 16.7M 15 屏显语言 OSD languages 简体中文/English 16 120Hz 运动高清 MEMC NO 17 图像（Picture） 彩色增强 ColorMangement Yes 18 低音 Bass Yes 19 高音 Treble Yes 20 数字重低音 Digital Bass Yes 21 超重低音 Super woofer No 22 高低音提升 Treble/bass boost No 23 AV 立体声 AV stereo Yes 24 环绕立体声 Surrounding sound Yes 25 美国立体声 BTSC No 26 自动音量控制 Automatic Volume Control(AVC) No 27 自动音量限制 Auto-volume leveling Yes 28 均衡器 Equalizer Yes 29 静音 Mute Yes 30 MTS MTS No 3 多种声音模式 Multi-audio modes Yes 32 声音（Audio） 多种伴音模式 Multi-sound mode Yes 33 侧 AV 输入 Front AV input Yes 1 34 后 AV 输入 Rear AV input Yes 1 35 AV 输出 AV output Yes 1 37 S 端子 S-video jack No 0 39 Y PB PR Y PB PR Yes 1 40 端子（Jack） D-SUB 接口 D-SUB jack Yes 1 41 耳机端子 PHONE No 0 备注 产品功能及主要特点 产品型号（Model） H32E07(R) 序 号 项目（Options） 英文 参数要求 42 DSMB 接口 DSMB socket No 0 43 SCART 接口 SCART jack No 0 44 RS-232 接口 RS-232 jack No 0 45 USB 接口 USB jack Yes 1 46 HDMI HDMI Yes 2 47 耳机端子 Phone No 0 48 半透明菜单 Semitransparent menu Yes 49 SCAN 频道扫描 SCAN No 50 16：9 模式 16:9 mode Yes 51 画中画 PIP No 52 V-CHIP V-CHIP No 53 CCD CCD No 54 色温选择 Color temperature Yes 55 PC 自动调整 PC Automatic Adjust Yes 56 Scaler Mode Scaler Mode No 57 软换台 Non-flashing channel changing No 58 日历 Calendar No 59 自动定时开机 Auto-timer on Yes 60 软件（Software） 图文 TELETEXT No 61 内置扬声器个数 NO. of built-in speakers 2 62 外置音箱 NO. of outer speakers No 63 内部伴音输出功率 Audio output power(Built-in)(W) 2×8W 64 外部伴音输出功率 Audio output power(outer)(W) No 65 整机功率 Total power input（W） 60W 66 电压范围 Voltage range（V） 90-264V 67 电源频率 Power frequency（Hz） 50/60Hz 68 电器参数 （Electricity parameter） 睡眠关机时间 Time of sleep timer(MINS) 240 69 净重 kg（不含底座） Net weight kg 12.05 70 净重（带底座）kg kg Net weight(Including Base) kg 15.85 71 毛重 kg（不含底座） Gross weight kg 15.5 72 毛重（带底座）kg Gross weight(Including Base) kg 19.35 73 净尺寸 mm（不含底座） Net dimension(mm) 910*41*578 74 净尺寸（带底座）mm Net dimension (Including Base) mm 910*260*645 75 包装尺寸 mm Packaged dimension mm 1045*200*695 76 壁挂型号 Great Solid ZBG12 77 20 尺柜 Quantity for 20FT 200 78 40 尺柜 Quantity for 40FT 404 79 结构参数 （Design parameter) 40 高柜 Quantity for 40HC 480 备注 产品功能及主要特点 产品型号（Model） H32E07(R) 序 号 项目（Options） 英文 参数要求 80 认证 Approval CCC 81 认证（Approval） 适用市场 Suitable market 国内 82 其他（Other） 其他(Other) 3、产品衍生关系 新型号 母本型号 通用功用 区别 H32E07(R) LE32A320 一致 增加功放输出和 USB 克隆功能 4、产品命名方式 例如： H 32 E 07 (R) 5、产品使用说明及产品改进介绍、检测工具 【要求各开发型号经理添加产品使用说明及产品改进介绍】 本调试说明只供 H32E07(R)液晶电视机机芯调试用，调试前需对本机的各部分电路先进行装配检查， 做到各部分电路的元器件无错接、碰接、漏接、漏焊、当各部分电路符合电路原理图及装配要求后，方可 开始调试，调试中所用仪器必须事先通过计量，校对，保证精度，否则不得使用。 5.1 仪器、仪表、操作工具的配置： A、适合 MT5301C 机芯的工装机一台； B、数字电压表一只； C、交流稳压电源一只； D、工厂标准信号电缆输入系统； E、40MHz 双踪示波器一只。 5.2 基板检查方法： A、将主机板与 H32E07(R)适合的工装机连接，连接公司调试信号。 型号尺寸 LED 背光 Haier 液晶电视 工程产品代码 区分产品功能 B、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。 C、按遥控器“节目+”“节目–”键检查各节目号的图像和伴音信号，应有彩卡、方格、竖卡、彩条、 数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台，请用自动搜索或手 动搜索补齐此信号； D、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度控制，声音、画 面应有变化。 D、电视制式检查：接收 PAL-D/K 制式的图像和伴音信号，在搜台时可以自动识别图像制式和声音制 式， 检查识别的图像和声音制式是否正确。 F、外端子输入输出检查：按“电视/视频”键，工装机上显示“信号源”菜单，包括：TV、AV、YPbPr/YCbCr、 VGA，USB,网络，光纤，示波器上应可观察到相应的音、视频输入输出信号，工装机上图像和伴音信 号应正常。同时还需要检测 AV 输出信号是否正常。 6、使用者的警告 ！ Warning 6.1 警告： 为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造成刮伤、毁坏的硬 物体磨擦或敲击显示屏。 6.2 注意： 禁止在未经授权的情况下以任何方式私自更改本产品。 6.3 供电电源： 本产品直接用交流电供电，供电电压值见电视后盖标牌上的说明。将交流电源线一端按照电视后端子标牌 标注位置插入电源端口，另一端接在电源插座即可完成电源连接。 在有雷电或交流供电断电的时候，请拔掉电源插头和天线插头。电源线不允许有任何其它东西帖靠或缠绕 在上面，也不要将电源线置于可能受到毁坏的地方。 6.4 使用场所： 避免电视的屏幕直接对着外界的强光或阳光。避免电视受到不必要的任何振动，不要将电视置于过湿、过 热或多灰尘的地方。保证电视有良好的空气对流，不要将任何物体覆盖在后盖的通风口上。 6.5 清洁： 在清洁电视屏之前将电源插头拔下。使用干净的软布擦拭显示屏和电源线。如果显示屏需要特别的清洗， 请使用干净、潮湿的抹布进行擦拭。请不要使用任何汽油、酒精、苯类有机液体或气雾状清洁剂。请不要 用力过大以致损坏屏幕。 6.6 注意事项： 显示屏属于精密显示器件，屏幕上有个别的亮点、暗点，或红、绿、蓝色之类的少许死像素，这是正常现 象，不属于不良品。 A、显示屏长时间显示同一个静止画面时，会在电视上留下一个残影，这种损坏属于使用不当造成的。 B、电视在连接各种系统时，可能会出现系统不匹配的现象，特别是连接电脑时，有些显卡可能不匹配，而 且本机只识别刷新率为 60HZ。 C、由于本机使用嵌入式的操作系统，软件比较复杂，可能在工作中或待机中出现软件问题，如果重新启动 能恢复正常，就不属于故障。 7、案例预防措施、产品使用及日常维护保养知识. 7.1 液晶屏材质：液晶屏幕的表面看似一片坚固的黑色屏幕，其实在这层屏幕上厂商都会加上一层特殊的 涂层。这层特殊涂层的主要功能就在于防止使用者在使用时所受到其它光源的反光以及炫光，同时加强液 晶屏幕本身的色彩对比效果。不过因为各厂商所使用的这层镀膜材料也不尽相同，当然它的耐久程度也会 因此有所差异。因此使用者在清洁时，千万不可随意用任何碱性溶液或化学溶液擦拭屏幕表面。液晶面板 的污迹大体分为两种，一种是因为日积月累所粘留的空气中的灰尘，一种是使用者在不经意中留下的指纹 和油污。 7.2 由于液晶面板本身复杂的物理结构设计，所以在擦拭液晶面板的时候，千万不要用不知名的清洁液， 更不能使用清水和酒精溶液。这里误区有三： 误区1、用软布（眼镜布）或纸巾来擦拭液晶屏幕，建议使用专用的液晶擦拭布 千万不能用眼镜布和纸巾 来擦拭液晶屏幕，很容易划伤“娇气”的液晶屏幕。对于第一类灰尘，我们可以使用专用的液晶擦拭布如 supermax2020在液晶面板上轻轻擦拭，一般来说指纹和油污并非如前者那样容易清除，但是如果使用专用 的液晶擦拭布，这就不是一个难题了，因为专用的液晶擦拭布采用的是特殊纤维，具有比一般高档眼镜布 要好的多的擦拭效果，而且柔软不会擦伤屏幕，同时还具有消散静电的独特功能； 特别提醒： 一般的布 和纸巾是液晶面板的杀手！ 误区2、用清水清洁液晶屏幕。 使用清水，液体极易滴入液晶显示器和设备内部，这样会造成设备电路短路，从而烧坏昂贵的电子设备。 对于指纹和油污，清水照样无能为力。 误区3、用酒精和其它一些化学溶剂清洁液晶屏幕。 一般来说，酒精是一种常用的有机溶剂，可以溶解一些不容易擦去的污垢，如果只是用来清洁显示器外壳， 也没什么不良影响。但一定不要用酒精来清洁液晶屏幕，因为现在的液晶屏幕，都在屏幕上涂有特殊的涂 层，使屏幕具有更好的显示效果，一旦使用酒精擦拭显示器屏幕，就会溶解这层特殊的涂层， 对显示效果 造成不良影响。 用化学溶剂就更不可取，这种化学制剂对“骄气”的液晶面板简直就是毁灭性的打击。 如果您的屏幕不小心沾上了果汁、口水或者咖啡等不易清楚的污渍，千万不要用纸巾或者眼镜布之类的来 使劲擦拭，因为这样很容易在擦掉污渍的同时也擦伤液晶屏幕；您可以用液晶专用擦拭布如supermax2020 喷加适量无离子水，使supermax2020略具潮湿感，然后再去擦拭，就可以既让污渍无踪迹也不会擦伤您的 液晶屏幕。 8、产品主要技术参数（含所用机芯、屏、电源的规格） 1、液晶屏：CMO-V315B6 LCM 屏模块 规格：0090725701 2、电源：0094001839A 3、机芯板：MT5301C 4、遥控板：0090801053B 9、原理图及接线图 9.1 原理图： 5 4 3 2 1 D D C C B B A A Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 1 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 1 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 1 17 MT5301C (128M*8bit DDR3) VERSION V1.0 Block Diagram / GPIO List Frank Chi (4) AV/YPBPR/VGA audio line add 10K/5.1K divider res and bias pull high res change to 5v Suggest Audio switch change to 4052 wi 5V Power V0.05 (2) Change UA10 and UA11 to be TI-SN74LV4052A_5V (1) Use 5V to be reference power of 4052 (3) Remove RA198/R203 Must Cost down and release GPIO Rev Action Reason History V0.01 INITIAL VERSION Must Change RM4 to 4.7K ohm Change to correct value (2) remove RW47/RW48/RW49/RW51 (3) Connect C50M_O to RMIIPHY_REF_CLK and ETTXCLK through 0 ohm directly. (1) remove UW4 and CW22 (4) Remove RW35, Change RW33 as 4.7K ohms Add CW22 = 2.2uF 5 4 3 2 1 D D C C B B A A Dimming DIMMING_OUT BL_Control Dimming BL_ON/OFF SW_POWER BL_Control SW_POWER BL_DIMMING OPWRSB BL_PWM OPWRSB DIMMING_OUT BL_DIMMING BL_ON/OFF +5V +12V DVDD3V3 DVDD3V3 5V_SW 5V_SW 3V3SB +12V +12V +5VSB 3V3SB +5VSB 5V_SW +5V +12V VCCK +12V AVDD1V2 AVDD3V3 +5VSB 3V3SB +5V AVDD3V3 DVDD3V3 ADAC_LDO ADAC_PWR 5V_SW AVDD3V3 GND 3,4,5,6,7,8,9,10,11,12,13,14,17,19 DIMMING_OUT 9 BL_DIMMING 3,9 BL_ON/OFF 3 OPWRSB 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 2 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 2 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 2 17 System Power 5V MAIN POWER 0.925 x (1+Rup/Rdn) = 5.04V/3A LO = > POWER_ON HI = > POWER_OFF HI = > POWER_OFF LO = > POWER_ON MAIN POWER shielding of 20-mil GND 2A 0.925 x (1+Rup/Rdn) = 1.12V CORE POWER ANALOG POWER AVDD1V2 Vout=Fixed 1.2V 1.25 x (1+180/110) = 3.3V 1.25 x (1+180/110) = 3.3V <1.8A DIGITAL POWER DVDD3V3 ANALOG POWER for PWMDAC 3.3V Modfiy 2010_09_13 RP6 4.7K R0402/SMD RP6 4.7K R0402/SMD + CEP6 100uF/16V C100UF/16V/SMD + CEP6 100uF/16V C100UF/16V/SMD C22 0.1uF C0402/SMD C22 0.1uF C0402/SMD + SPC14 47uF/16v C100UF/16V/SMD + SPC14 47uF/16v C100UF/16V/SMD R7 2.7K_1% R0603/SMD R7 2.7K_1% R0603/SMD L5 15uH/3A LCB1212 L5 15uH/3A LCB1212 1 2 LP3 FB/3A BEAD/SMD/0805 LP3 FB/3A BEAD/SMD/0805 UP6 AP1122 SOT223/SMD UP6 AP1122 SOT223/SMD GND 1 OUT 2 IN 3 T27 TEST_NEW T27 TEST_NEW RL28 10K R0402/SMD RL28 10K R0402/SMD SPR6 180_1% R0603/SMD SPR6 180_1% R0603/SMD C23 10nF C0402/SMD C23 10nF C0402/SMD CPC39 0.1uF C0402/SMD CPC39 0.1uF C0402/SMD T26 TEST_NEW T26 TEST_NEW H6 HOLE/GND/NC H6 HOLE/GND/NC 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 R11 27K_1% R0603/SMD R11 27K_1% R0603/SMD R4 12K_1% R0603/SMD R4 12K_1% R0603/SMD UP8 NS/G1117-33 SOT223/SMD UP8 NS/G1117-33 SOT223/SMD ADJ/GND 1 OUT 2 IN 3 L3 15uH/3A LCB1212 L3 15uH/3A LCB1212 1 2 UP4 AP1084-ADJ TO-263-3/SMD UP4 AP1084-ADJ TO-263-3/SMD IN 3 ADJ/GND 1 OUT 2 RL23 10K R0402/SMD RL23 10K R0402/SMD H4 HOLE/GND MTH157 H4 HOLE/GND MTH157 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 CE4 10uF/10V/X5R C0805/SMD CE4 10uF/10V/X5R C0805/SMD RP32 0 R0603/SMD RP32 0 R0603/SMD CPC29 0.1uF C0402/SMD CPC29 0.1uF C0402/SMD R89 100K R0402/SMD R89 100K R0402/SMD + CPC40 470uF/16v C470UF16V/D8H12.5W + CPC40 470uF/16v C470UF16V/D8H12.5W LP6 FB/3A BEAD/SMD/0805 LP6 FB/3A BEAD/SMD/0805 C17 0.1uF C0402/SMD C17 0.1uF C0402/SMD R6 6.19K_1% R0603/SMD R6 6.19K_1% R0603/SMD CL4 1uF/NC C0402/SMD CL4 1uF/NC C0402/SMD R8 2.2K R0402/SMD R8 2.2K R0402/SMD XR21 10k R0402/SMD XR21 10k R0402/SMD + SPC15 100uF/16v C100UF/16V/SMD + SPC15 100uF/16v C100UF/16V/SMD TP50 SHIELD_PAD TP50 SHIELD_PAD CPC28 1uF C0402/SMD CPC28 1uF C0402/SMD H1 HOLE/GND MTH157 H1 HOLE/GND MTH157 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 + CEP3 100uF/16V C100UF/16V/SMD + CEP3 100uF/16V C100UF/16V/SMD C6 10nF C0402/SMD C6 10nF C0402/SMD QL4 2N3904 SOT23/SMD QL4 2N3904 SOT23/SMD 1 3 2 CPC42 1uF C0402/SMD CPC42 1uF C0402/SMD C13 0.1uF C0402/SMD C13 0.1uF C0402/SMD CM57 NS/10pF/16V/X5R C0402/SMD CM57 NS/10pF/16V/X5R C0402/SMD + CEP16 100uF/16V/D5H11 C100UF/16V/SMD + CEP16 100uF/16V/D5H11 C100UF/16V/SMD CPC30 10nF C0402/SMD CPC30 10nF C0402/SMD C4 10nF C0402/SMD C4 10nF C0402/SMD R12 2.2K R0402/SMD R12 2.2K R0402/SMD QL5 2N3904 SOT23/SMD QL5 2N3904 SOT23/SMD 1 3 2 + SPC17 47uF/16v C100UF/16V/SMD + SPC17 47uF/16v C100UF/16V/SMD H5 HOLE/GND MTH157 H5 HOLE/GND MTH157 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 TP51 SHIELD_PAD TP51 SHIELD_PAD + CEP2 100uF/16V C100UF/16V/SMD + CEP2 100uF/16V C100UF/16V/SMD CNA1 CON6X2-H LVDS-6X2-P2.0-H CNA1 CON6X2-H LVDS-6X2-P2.0-H 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 + XC14 100uF/16v C100UF/16V/SMD + XC14 100uF/16v C100UF/16V/SMD + CPC31 470UF/16V C470UF16V/D8H12.5W + CPC31 470UF/16V C470UF16V/D8H12.5W H7 HOLE/GND/NC H7 HOLE/GND/NC 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 T10 TEST_NEW T10 TEST_NEW RP10 47K R0402/SMD RP10 47K R0402/SMD RL24 4.7K R0402/SMD RL24 4.7K R0402/SMD CPC43 10nF C0402/SMD CPC43 10nF C0402/SMD TP52 SHIELD_PAD TP52 SHIELD_PAD RL22 10K/NC R0402/SMD RL22 10K/NC R0402/SMD T11 TEST_NEW T11 TEST_NEW + CE649 100uF/16V C100UF/16V/SMD + CE649 100uF/16V C100UF/16V/SMD T12 TEST_NEW T12 TEST_NEW RL25 1K R0402/SMD RL25 1K R0402/SMD QP1 2N3904 SOT23/SMD QP1 2N3904 SOT23/SMD 1 3 2 SPR3 180_1% R0603/SMD SPR3 180_1% R0603/SMD SPR5 110_1% R0402/SMD SPR5 110_1% R0402/SMD UP11 MP1482 MP1484 UP11 MP1482 MP1484 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 C14 0.1uF C0402/SMD C14 0.1uF C0402/SMD T13 TEST_NEW T13 TEST_NEW + CEP14 100uF/16V C100UF/16V/SMD + CEP14 100uF/16V C100UF/16V/SMD UP9 MP1484 MP1484 UP9 MP1484 MP1484 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 LP5 FB/3A BEAD/SMD/0805 LP5 FB/3A BEAD/SMD/0805 RL26 4.7K R0402/SMD RL26 4.7K R0402/SMD RP2 1K R0402/SMD RP2 1K R0402/SMD CP10 10uF C0805/SMD CP10 10uF C0805/SMD SPR1 110_1% R0402/SMD SPR1 110_1% R0402/SMD AEMC2 EMC/NC SHIELD-HAIER AEMC2 EMC/NC SHIELD-HAIER 2 4 1 3 R88 100K R0402/SMD R88 100K R0402/SMD H3 HOLE/GND MTH157 H3 HOLE/GND MTH157 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 C19 0.1uF C0402/SMD C19 0.1uF C0402/SMD UP2 AP1117-ADJ SOT223/SMD UP2 AP1117-ADJ SOT223/SMD ADJ/GND 1 OUT 2 IN 3 RL27 0R R0402/SMD RL27 0R R0402/SMD RL29 1K/NC R0402/SMD RL29 1K/NC R0402/SMD CP9 10uF C0805/SMD CP9 10uF C0805/SMD H2 HOLE/GND MTH157 H2 HOLE/GND MTH157 2 2 3 3 4 4 5 5 9 9 8 8 7 7 6 6 1 1 LP4 100 ohm@100MHz BEAD/SMD/0805 LP4 100 ohm@100MHz BEAD/SMD/0805 C15 0.1uF C0402/SMD C15 0.1uF C0402/SMD SPC11 0.1uF C0402/SMD SPC11 0.1uF C0402/SMD TP53 SHIELD_PAD TP53 SHIELD_PAD C20 10nF C0402/SMD C20 10nF C0402/SMD 5 4 3 2 1 D D C C B B A A MONITOR_OUT AVDD12_RGB SOY1 Y1P COM1 PR1P PB1P VDAC_FS AVDD33_VDAC GP SOG VGACOM BP RP VSYNC HSYNC AVDD33_DEMOD AVDD33_IFPGA AVDD12_DEMOD CVBS_COM CVBS1P AVDD33_CVBS AL0O AR0O AVDD33_AADC VMID_AADC TX_AE1P TX_AE1N TX_AE0P TX_AO4P TX_AO4N TX_AO3P TX_AO3N TX_AOCKN TX_AOCKP TX_AO2P TX_AO2N TX_AO1P TX_AO1N TX_AO0P TX_AO0N TX_AE4P TX_AE0N TX_AE4N TX_AE3P TX_AE3N TX_AECKP TX_AECKN TX_AE2P TX_AE2N TP_AVDD12_VPLL USB_VRT AVDD33_USB_2P RDQ2 RDQ6 RDQ0 RDQ4 RDQ14 RDQ8 RDQ12 RDQ10 RDQS1# RDQS0# RDQS0 RDQS1 RDQM1 RDQM0 RCLK0 RCLK0# 1_CKE 1_A0 1_BA1 1_RAS# 1_CAS# 1_ODT 1_CS# 1_WE# 1_A2 1_A3 1_A4 1_A5 1_A6 1_A7 1_A8 1_A9 1_A10 1_A11 1_A12 1_A13 1_BA2 1_BA0 1_A1 1_RST# AVDD12_MEMPLL DDRV AVDD33_HDMI AVDD12_HDMI PWR5V_1 M_RX1_1B M_RX1_C M_RX1_CB M_RX1_0 M_RX1_0B M_RX1_1 M_RX1_2 M_RX1_2B HDMI_CEC HDMI_HPD1 HDMI_SCL HDMI_SDA U0RX U0TX OPWRSB OIRI JTRST# AVDD10_LDO AVDD33_XTAL_STB JTCK JTDI JTDO JTMS OXTALO OXTALI AVDD33_REG_STB OPWM0 BL_DIMMING AVDD33_LVDSTX OPCTRL4 OPCTRL5 VCCK AVDD33_PDM_STB AVDD33_XTAL_STB AVDD33_REG_STB AVDD33_PDM_STB OPWRSB SOG GP HSYNC VSYNC RP BP VGACOM VGASCL VGASDA MONITOR_OUT FAT_IN+ FAT_IN- JTRST# JTCK JTDI JTDO JTMS OXTALO OXTALI ORESET# U0TX U0RX OIRI OSDA0 OSCL0 PACLE PAALE POCE1# PARB# POOE# POWE# PDD0 PDD2 PDD3 PDD4 PDD6 PDD7 PDD1 PDD5 POCE0# OPCTRL0 CVBS1P CVBS_COM DVDD3V3 VCCK VCCK VCCK VCCK VCCK VCCK VCCK DDRV DDRV DDRV DDRV DDRV DDRV DDRV SOY1 Y1P COM1 PR1P PB1P TX_AE1P TX_AE1N TX_AE0P TX_AO4P TX_AO4N TX_AO3P TX_AO3N TX_AOCKN TX_AOCKP TX_AO2P TX_AO2N TX_AO1P TX_AO1N TX_AO0P TX_AO0N TX_AE0N TX_AE4P TX_AE4N TX_AE3P TX_AE3N TX_AECKP TX_AECKN TX_AE2P TX_AE2N OPCTRL1 PWR5V_1 HDMI_CEC HDMI_HPD1 HDMI_SCL HDMI_SDA M_RX1_1B M_RX1_C M_RX1_CB M_RX1_0 M_RX1_0B M_RX1_1 M_RX1_2 M_RX1_2B USB_DP0 USB_DM0 1_A10 1_A12 1_A9 1_A11 1_A13 RDQS1# RDQS0# RDQS0 RDQS1 RDQ1 RDQ2 RDQ3 RDQ7 RDQ6 RDQ5 RDQ0 RDQ4 RDQ15 RDQ14 RDQ9 RDQ13 RDQ8 RDQ12 RDQ11 RDQ10 RDQM1 RDQM0 1_A2 1_CS# 1_A0 1_BA2 1_BA0 1_CKE 1_RAS# 1_BA1 1_A1 1_CAS# 1_ODT 1_WE# 1_RST# 1_A4 1_A3 1_A6 1_A5 1_A8 1_A7 GPIO_6 GPIO_10 GPIO_4 GPIO_7 GPIO_13 GPIO_3 GPIO_11 GPIO_12 GPIO_0 GPIO_1 GPIO_2 AOMCLK AOLRCK AOBCLK AOSDATA1 AOSDATA0 AL0O AR0O RCLK0 RCLK0# RVREF5 AIN0_L_AADC AIN0_R_AADC RF_AGCT SYS_EEPROM_WP BL_DIMMING SPDIF_OUT PHYRST# AVDD12_RGB AVDD12_DEMOD AVDD33_CVBS AVDD33_DEMOD AVDD33_IFPGA AVDD33_VDAC AVDD12_PLL AVDD33_USB_2P AVDD12_HDMI AVDD33_HDMI AVDD12_VPLL AVDD12_MEMPLL AVDD33_DAC AVDD33_AADC AVDD33_LVDSTX TP_IO3V3 GPIO_14 GPIO_14 SYS_EEPROM_WP TP_IO3V3 DVDD3V3 AIN0_L_AADC AIN0_R_AADC DVDD3V3 RF_AGC PDD0 PDD2 DVDD3V3 PDD3 PDD4 PDD6 PDD7 PDD1 PDD5 DVDD3V3 VCCK VCCK GPIO_6 GPIO_7 GPIO_10 GPIO_4 GPIO_3 GPIO_11 GPIO_12 GPIO_13 GPIO_2 GPIO_0 GPIO_1 OSDA0 OSCL0 PACLE PAALE POCE1# PARB# POOE# POWE# POCE0# SPDIF_OUT AOSDATA1 VCCK TP_AVDD12_VPLL AVDD12_VPLL IF_AGC RF_AGC AVDD33_DAC VGASDA U0RX U0TX OPWRSB OSDA0 OSCL0 VGASCL IF_AGCT AIN_CTL0 JTMS MUTE_CTL LVDS_PWR_EN BL_ON/OFF AIN_CTL1 JTCK ADC1_Key ADIN0 ADC1_Key_in ADC0_Key_in LVDS_PWR_EN BL_ON/OFF MUTE_CTL PHYRST# RDQ1 RDQ3 RDQ7 RDQ5 RDQ9 RDQ11 RDQ13 RDQ15 AVDD12_PLL DSMB_CVBS DSMB_CVBS OPCTRL1 OPCTRL0 OPCTRL2 OPCTRL3 OPCTRL2 OPCTRL3 OPCTRL5 OPCTRL4 ADC3_Key ADIN2 ADIN2 3V3SB ADC0_Key_in ADC0_Key_in ADC1_Key_in RST_AMP RST_AMP ADC3_Key ADC1_Key FAT_IN- FAT_IN+ ORESET# VGASCL VGASDA CVBS2P CVBS2P USB_DM0 USB_DP0 AOLRCK AOSDATA0 AOMCLK AOBCLK DDRV RF_AGCT DDRV VCCK 3V3SB 3V3SB 3V3SB DDRV DVDD3V3 AVDD3V3 AVDD3V3 AVDD3V3 AVDD1V2 AVDD1V2 AVDD1V2 AVDD3V3 AVDD3V3 AVDD1V2 AVDD1V2 AVDD1V2 AVDD3V3 AVDD3V3 AVDD3V3 ADAC_PWR 3V3SB 3V3SB 3V3SB 3V3SB VCCK OPWRSB 2 HSYNC 10 VSYNC 10 RP 10 GP 10 SOG 10 VGACOM 10 BP 10 VGASDA 10 VGASCL 10 MONITOR_OUT 8 FAT_IN+ 14 FAT_IN- 14 OXTALI 4 OXTALO 4 OPCTRL0 17 OIRI 4,17,19 U0RX 4,10,17,18 U0TX 4,10,17,18 ORESET# 4 JTDO 4 JTCK 4,5 JTMS 4,5 JTDI 4,17 JTRST# 4,17 OSDA0 4,6,9,13,14,17,18 POWE# 4 OSCL0 4,6,9,13,14,17,18 POCE0# 4 PAALE 4 PACLE 4 POCE1# 4 POOE# 4 PARB# 4 PDD7 4 PDD6 4 PDD5 4 PDD4 4 PDD3 4 PDD2 4 PDD1 4 PDD0 4 CVBS1P 7 CVBS_COM 7 SOY1 7 Y1P 7 COM1 7 PB1P 7 PR1P 7 TX_AE0P 9 TX_AE0N 9 TX_AE1P 9 TX_AE1N 9 TX_AE2P 9 TX_AE2N 9 TX_AECKP 9 TX_AECKN 9 TX_AE3P 9 TX_AE3N 9 TX_AE4P 9 TX_AE4N 9 TX_AO3P 9 TX_AO3N 9 TX_AO4P 9 TX_AO4N 9 TX_AO0P 9 TX_AO0N 9 TX_AO1P 9 TX_AO1N 9 TX_AO2P 9 TX_AO2N 9 TX_AOCKP 9 TX_AOCKN 9 OPCTRL1 17 HDMI_CEC 13 HDMI_SDA 13 HDMI_SCL 13 HDMI_HPD1 13 PWR5V_1 13 M_RX1_CB 13 M_RX1_C 13 M_RX1_0B 13 M_RX1_0 13 M_RX1_1B 13 M_RX1_1 13 M_RX1_2B 13 M_RX1_2 13 USB_DM0 4 USB_DP0 4 RDQ0 11 RDQ1 11 RDQ2 11 RDQ3 11 RDQ4 11 RDQ5 11 RDQ6 11 RDQ7 11 RDQ8 11 RDQ9 11 RDQ10 11 RDQ11 11 RDQ12 11 RDQ13 11 RDQ14 11 RDQ15 11 1_A0 11 1_A1 11 1_A2 11 1_A3 11 1_A4 11 1_A5 11 1_A6 11 1_A7 11 1_A8 11 1_A9 11 1_A10 11 1_A11 11 1_A12 11 1_A13 11 1_BA0 11 1_BA1 11 1_BA2 11 RCLK0 11 RCLK0# 11 1_WE# 11 1_ODT 11 1_CAS# 11 1_RAS# 11 1_CKE 11 1_CS# 11 1_RST# 11 GPIO_7 12 GPIO_0 12 GPIO_10 12 GPIO_1 12 GPIO_12 12 GPIO_2 12 GPIO_13 12 GPIO_3 12 GPIO_4 12 GPIO_11 12 GPIO_6 12 AOSDATA1 4,6 AOSDATA0 6 AOLRCK 6 AOBCLK 6 AOMCLK 6 AR0O 5 AL0O 5 RDQS1 11 RDQS1# 11 RDQS0 11 RDQS0# 11 RDQM1 11 RDQM0 11 RF_AGCT 14 BL_DIMMING 2,9 SYS_EEPROM_WP 4 SPDIF_OUT 5 GND 2,4,5,6,7,8,9,10,11,1 PHYRST# 12 AIN0_R_AADC 5 AIN0_L_AADC 5 AIN_CTL0 4,5 MUTE_CTL 6 LVDS_PWR_EN 9 BL_ON/OFF 2 AIN_CTL1 4,5 DSMB_CVBS 17 OPCTRL2 10 OPCTRL3 4 OPCTRL5 4 OPCTRL4 4 ADIN2 10 RST_AMP 6 CVBS2P 7 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 3 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 3 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 3 17 DRAM IO Power ( Close to MT5310 ) E-Fuse 3.3V IO Power ( Close to MT5310 ) Core Power ( Close to MT53101C) Standby Power Analog Normal Power VGA in Demod IF YPbPr LVDS out DRAM USB HDMI System IO RMII Interface I2S & SPDIF Out Stand by GPIO NAND/Serial Flash JTAG ADAC MT5301C-QFP256 Frank Chi AADC Mux in Close to MT5301C Near IC ,reserve for ESD 0~2.0V Active for ADCIN0/ADCIN1 pin mux for 8x DRAM layout JTAG Can use for GPO RM61 和RM60 值需调试， 另外这两个AD 口输入电压不能大于2V 对于四个按键那组 ，按键电压取值为 0V 、 0.5V 、1.0V 、1.5v Modfiy 2010_11_27 Modfiy 2010_09_13 根据EMI测试结果 确定这几个电阻的阻值 RM63、RM64、RM65 、RM66 Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_12_01 CT20 NS/47nF/25V/X5R C0402/SMD CT20 NS/47nF/25V/X5R C0402/SMD RM47 0 R0603/SMD RM47 0 R0603/SMD RM37 0 R0603/SMD RM37 0 R0603/SMD RM32 47 R0603/SMD RM32 47 R0603/SMD CM13 NS/4.7uF/16V/X5R C0603/SMD CM13 NS/4.7uF/16V/X5R C0603/SMD CM17 0.1uF/16V/X7R C0402/SMD CM17 0.1uF/16V/X7R C0402/SMD RM68 10k R0402/SMD RM68 10k R0402/SMD CM42 0.1uF/16V/X7R C0402/SMD CM42 0.1uF/16V/X7R C0402/SMD RM33 4.7K R0402/SMD RM33 4.7K R0402/SMD + CEM2 10uF/16V C0805/SMD + CEM2 10uF/16V C0805/SMD CM23 0.1uF/16V/X7R C0402/SMD CM23 0.1uF/16V/X7R C0402/SMD CM62 10pF/50V/NPO C0402/SMD CM62 10pF/50V/NPO C0402/SMD CM24 0.1uF/16V/X7R C0402/SMD CM24 0.1uF/16V/X7R C0402/SMD TPL3 TP/SMD/D0.6 TPL3 TP/SMD/D0.6 RM58 100OHM R0402/SMD RM58 100OHM R0402/SMD CM37 0.1uF/16V/X7R C0402/SMD CM37 0.1uF/16V/X7R C0402/SMD C2 NS/0.1uF/16V/X7R C0402/SMD C2 NS/0.1uF/16V/X7R C0402/SMD CM6 NS/4.7uF/16V/X5R C0603/SMD CM6 NS/4.7uF/16V/X5R C0603/SMD CM45 0.1uF/16V/X7R C0402/SMD CM45 0.1uF/16V/X7R C0402/SMD CM44 0.1uF/16V/X7R C0402/SMD CM44 0.1uF/16V/X7R C0402/SMD CM56 0.1uF/16V/X7R C0402/SMD CM56 0.1uF/16V/X7R C0402/SMD RM67 10k R0402/SMD RM67 10k R0402/SMD RM70 0.1uF R0402/SMD RM70 0.1uF R0402/SMD CM15 0.1uF/16V/X7R C0402/SMD CM15 0.1uF/16V/X7R C0402/SMD + CEM3 470uF/10v C470UF16V/D8H12.5W + CEM3 470uF/10v C470UF16V/D8H12.5W RM40 0 R0603/SMD RM40 0 R0603/SMD T7 TEST_NEW T7 TEST_NEW RT52 10K R0402/SMD RT52 10K R0402/SMD CM26 0.1uF/16V/X7R C0402/SMD CM26 0.1uF/16V/X7R C0402/SMD CM8 0.1uF/16V/X7R C0402/SMD CM8 0.1uF/16V/X7R C0402/SMD RM64 0R RM64 0R CM35 0.1uF/16V/X7R C0402/SMD CM35 0.1uF/16V/X7R C0402/SMD CM40 0.1uF/16V/X7R C0402/SMD CM40 0.1uF/16V/X7R C0402/SMD CM33 0.1uF/16V/X7R C0402/SMD CM33 0.1uF/16V/X7R C0402/SMD CM67 NS/10pF C0402/SMD CM67 NS/10pF C0402/SMD RT55 51 R0402/SMDRT55 51 R0402/SMD CM43 0.1uF/16V/X7R C0402/SMD CM43 0.1uF/16V/X7R C0402/SMD CM59 2.2uF/10V/Y5V C0603/SMD CM59 2.2uF/10V/Y5V C0603/SMD RM57 100OHM R0402/SMD RM57 100OHM R0402/SMD CM18 0.1uF/16V/X7R C0402/SMD CM18 0.1uF/16V/X7R C0402/SMD CM49 0.1uF/16V/X7R C0402/SMD CM49 0.1uF/16V/X7R C0402/SMD C79 10pF/NC C0402/SMD C79 10pF/NC C0402/SMD CM46 0.1uF/16V/X7R C0402/SMD CM46 0.1uF/16V/X7R C0402/SMD CM10 NS/0.1uF/16V/X7R C0402/SMD CM10 NS/0.1uF/16V/X7R C0402/SMD CM12 0.1uF/16V/X7R C0402/SMD CM12 0.1uF/16V/X7R C0402/SMD CM39 0.1uF/16V/X7R C0402/SMD CM39 0.1uF/16V/X7R C0402/SMD RM60 NC/15K 1% R0603/SMD RM60 NC/15K 1% R0603/SMD RM52 0 R0603/SMD RM52 0 R0603/SMD CM38 0.1uF/16V/X7R C0402/SMD CM38 0.1uF/16V/X7R C0402/SMD CM27 0.1uF/16V/X7R C0402/SMD CM27 0.1uF/16V/X7R C0402/SMD CM63 10pF/50V/NPO C0402/SMD CM63 10pF/50V/NPO C0402/SMD RM28 100 R0402/SMD RM28 100 R0402/SMD RM61 NC15K 1% R0603/SMD RM61 NC15K 1% R0603/SMD RM65 0R RM65 0R RM49 1K 1% R0402/SMD RM49 1K 1% R0402/SMD CM21 0.1uF/16V/X7R C0402/SMD CM21 0.1uF/16V/X7R C0402/SMD CM58 2.2uF/10V/Y5V C0603/SMD CM58 2.2uF/10V/Y5V C0603/SMD CM7 0.1uF/16V/X7R C0402/SMD CM7 0.1uF/16V/X7R C0402/SMD RM53 5.1K 1% R0603/SMD RM53 5.1K 1% R0603/SMD + CEM6 470uF/16V_LowESR C470UF16V/D8H12.5W + CEM6 470uF/16V_LowESR C470UF16V/D8H12.5W C80 10pF/NC C0402/SMD C80 10pF/NC C0402/SMD RM51 0 R0603/SMD RM51 0 R0603/SMD CM11 0.1uF/16V/X7R C0402/SMD CM11 0.1uF/16V/X7R C0402/SMD CM16 0.1uF/16V/X7R C0402/SMD CM16 0.1uF/16V/X7R C0402/SMD CM68 NS/10pF C0402/SMD CM68 NS/10pF C0402/SMD RM27 0 R0603/SMD RM27 0 R0603/SMD CM32 0.1uF/16V/X7R C0402/SMD CM32 0.1uF/16V/X7R C0402/SMD RM56 10K 1% R0402/SMD RM56 10K 1% R0402/SMD RT54 51 R0402/SMDRT54 51 R0402/SMD RM59 1k R0402/SMD RM59 1k R0402/SMD RM29 100 R0402/SMD RM29 100 R0402/SMD RM48 1K 1% R0402/SMD RM48 1K 1% R0402/SMD CM36 10uF/10V/X5R C0805/SMD CM36 10uF/10V/X5R C0805/SMD MT5301C UM1 MT5365/LQFP256/SMD/P0.4/28X28_NINE_EARTH MT5301C UM1 MT5365/LQFP256/SMD/P0.4/28X28_NINE_EARTH FSRC_WR 1 VCC3IO 3 GPIO14 2 AVDD12_VPLL 4 AE5P 5 AE5N 6 AE4P 7 AE4N 8 AE3P 9 AE3N 10 AECKP 11 AECKN 12 AE2P 13 AE2N 14 AE1P 15 AE1N 16 AE0P 17 AE0N 18 AVDD33_LVDSA 19 AVDD33_LVDSA 20 AO5P 21 AO5N 22 AO4P 23 AO4N 24 AO3P 25 AO3N 26 AOCKP 27 AOCKN 28 AO2P 29 AO2N 30 AO1P 31 AO1N 32 AO0P 33 AO0N 34 VCCK 35 VCCK 36 VCCK 37 AVDD12_MEMPLL 38 AVSS12_MEMPLL 39 RODT//RCKE 40 RA8//RA10 41 RA13//RBA1 42 RA11//RA4 43 RA4//RA1 44 RA6//RA6 45 RA0//RA8 46 RA2//RA11 47 RCAS_//RA12 48 RCS_//RRAS_ 49 RRAS_//RCAS_ 50 RA9//RWE_ 51 VCC2IO 52 RA12//RA0 53 RA7//RA13 54 RA5//RA9 55 NC//RRESET_ 56 RA3//RA7 57 RA1//RA2 58 RA10//RA5 59 RBA1//RA3 60 RBA0//RBA2 61 RBA2//RBA0 62 RWE_//RCS_ 63 RCKE//RODT 64 AVDD33_XTAL_STB 192 XTALI 191 XTALO 190 AVDD33_DEMOD 189 AVSS33_DEMOD 188 AVSS12_DEMOD 187 AVDD33_IFPGA 186 ADCINN_DEMOD 185 ADCINP_DEMOD 184 AVDD12_DEMOD 183 AVDD33_CVBS 182 CVBS0P 181 CVBS_COM 180 CVBS1P 179 SY0 178 SC0 177 SY1 176 SC1 175 AVDD12_PLL 174 VCCK 173 FS_VDAC 172 AVDD33_VDAC 171 VDAC_OUT1 170 VDAC_OUT2 169 AVSS12_RGB 168 AVDD12_RGB 167 PR0P 166 PB0P 165 COM0 164 Y0P 163 SOY0 162 PR1P 161 PB1P 160 COM1 159 Y1P 158 SOY1 157 RP 156 COM 155 GP 154 SOG 153 BP 152 HSYNC 151 VSYNC 150 AVDD33_VGA_STB 149 AVDD10_LDO 148 ADIN4_SRV 147 ADIN3_SRV 146 ADIN2_SRV 145 ADIN1_SRV 144 ADIN0_SRV 143 VCCK 142 VGA_SCL 141 VGA_SDA 140 OPWRSB 139 OPCTRL1 138 OPCTRL0 137 OIRI 136 U0TX 135 U0RX 134 AVDD33_PDM_STB 133 OPCTRL2 132 OPCTRL4 131 OPCTRL3 130 OPCTRL5 129 GPIO4 256 GPIO8 255 GPIO7 254 GPIO12 253 GPIO6 252 GPIO11 251 GPIO3 250 GPIO10 249 GPIO2 248 GPIO1 247 GPIO0 246 VCC3IO 245 VCCK 244 GPIO13 243 POWE_ 242 PAALE 241 PACLE 240 POCE1_ 239 PARB_ 238 POOE_ 237 POCE0_ 236 PDD7 235 VCC3IO 234 PDD6 233 PDD5 232 PDD4 231 PDD3 230 PDD2 229 PDD1 228 PDD0 227 CI_INT 226 SPI_CLE 225 SPI_DATA 224 SPI_CLK 223 VCCK 222 VCC3IO 221 DEMOD_TSDATA0 220 DEMOD_TSSYNC 219 DEMOD_TSVAL 218 DEMOD_TSCLK 217 OSDA2 216 OSCL2 215 DEMOD_RST 214 RF_AGC 213 IF_AGC 212 AOLRCK 211 AOSDATA0 210 AOMCLK 209 AOBCK 208 AOSDATA1 207 ASPDIF 206 VCCK 205 VCCK 204 AR1_ADAC 203 AR0_ADAC 202 AL1_ADAC 201 AL0_ADAC 200 AVSS33_DAC 199 AVDD33_DAC 198 AVDD33_AADC 197 AIN0_L_AADC 196 VMID_AADC 195 AIN0_R_AADC 194 LOUTP 193 VCCK 65 RVREF 66 RDQ4//RDQ4 67 RDQ3//RDQ6 68 VCC2IO 69 RDQ1//RDQ2 70 RDQ6//RDQ0 71 RDQ12//RDQ11 72 RDQ9//RDQ9 73 VCC2IO 74 RDQ14//RDQ13 75 RDQ11//RDQ15 76 RDQM1//RDQM1 77 VCCK 78 RDQS0//RDQS0 79 RDQS0_//RDQS0_ 80 RDQM0//RDQM0 81 VCC2IO 82 RDQS1//RDQS1 83 RDQS1_//RDQS1_ 84 RDQ15//RDQ12 85 RDQ8//RDQ14 86 VCC2IO 87 RDQ10//RDQ10 88 RDQ13//RDQ8 89 RDQ7//RDQ1 90 RDQ0//RDQ3 91 VCC2IO 92 RDQ2//RDQ7 93 RDQ5//RDQ5 94 VCC2IO 95 RCLK0//RCLK0 96 RCLK0_//RCLK0_ 97 VCCK 98 JTDO 99 JTCK 100 JTMS 101 JTDI 102 JTRST_ 103 OPWM0 104 VCC3IO 105 VCCK 106 USB_2P_DM1 107 USB_2P_DP1 108 USB_2P_DM0 109 USB_2P_DP0 110 AVDD33_USB_2P 111 USB_2P_VRT 112 AVDD33_HDMI 113 RX_CB 114 RX_C 115 RX_0B 116 RX_0 117 RX_1B 118 RX_1 119 RX_2B 120 RX_2 121 AVDD12_HDMI 122 HDMI_CEC 123 HDMI_SDA 124 HDMI_SCL 125 HDMI_HPD 126 PWR5V 127 ORESET_ 128 EPAD_GND 257 EPAD_GND 258 EPAD_GND 259 EPAD_GND 260 EPAD_GND 261 EPAD_GND 262 EPAD_GND 263 EPAD_GND 264 EPAD_GND 265 RM66 0R RM66 0R CM29 0.1uF/16V/X7R C0402/SMD CM29 0.1uF/16V/X7R C0402/SMD RM43 10K R0402/SMD RM43 10K R0402/SMD CM19 0.1uF/16V/X7R C0402/SMD CM19 0.1uF/16V/X7R C0402/SMD CM9 0.1uF/16V/X7R C0402/SMD CM9 0.1uF/16V/X7R C0402/SMD J4 4x1 W/HOUSING SIP-4P-2.0/HAIER_W J4 4x1 W/HOUSING SIP-4P-2.0/HAIER_W 1 2 3 4 CM69 NS/10pF C0402/SMD CM69 NS/10pF C0402/SMD CM41 0.1uF/16V/X7R C0402/SMD CM41 0.1uF/16V/X7R C0402/SMD RM25 0 R0402/SMD RM25 0 R0402/SMD RM72 0.1uF R0402/SMD RM72 0.1uF R0402/SMD CM54 NS/0.1uF/16V/X7R C0402/SMD CM54 NS/0.1uF/16V/X7R C0402/SMD RM41 560 1% R0603/SMD RM41 560 1% R0603/SMD RM71 0.1uF R0402/SMD RM71 0.1uF R0402/SMD T9 TEST_NEW T9 TEST_NEW CM28 0.1uF/16V/X7R C0402/SMD CM28 0.1uF/16V/X7R C0402/SMD RM55 22K 1% R0603/SMD RM55 22K 1% R0603/SMD RM63 0R RM63 0R CM30 0.1uF/16V/X7R C0402/SMD CM30 0.1uF/16V/X7R C0402/SMD CM20 0.1uF/16V/X7R C0402/SMD CM20 0.1uF/16V/X7R C0402/SMD CM70 10pF/50V/NPO C0402/SMD CM70 10pF/50V/NPO C0402/SMD CM22 4.7uF/10V/Y5V C0603/SMDCM22 4.7uF/10V/Y5V C0603/SMD CM48 0.1uF/16V/X7R C0402/SMD CM48 0.1uF/16V/X7R C0402/SMD RM62 1k R0402/SMD RM62 1k R0402/SMD CT19 47nF/25V/X5R C0402/SMD CT19 47nF/25V/X5R C0402/SMD CM34 0.1uF/16V/X7R C0402/SMD CM34 0.1uF/16V/X7R C0402/SMD T1 TEST_NEW T1 TEST_NEW RM35 0 R0603/SMD RM35 0 R0603/SMD CM31 0.1uF/16V/X7R C0402/SMD CM31 0.1uF/16V/X7R C0402/SMD RM69 1.3k R0402/SMD RM69 1.3k R0402/SMD RT53 0OHM/10K R0402/SMD RT53 0OHM/10K R0402/SMD RM34 0 R0603/SMD RM34 0 R0603/SMD RM26 0 R0402/SMD RM26 0 R0402/SMD CM14 0.1uF/16V/X7R C0402/SMD CM14 0.1uF/16V/X7R C0402/SMD T5 TEST_NEW T5 TEST_NEW CM50 0.1uF/16V/X7R C0402/SMD CM50 0.1uF/16V/X7R C0402/SMD CM71 10pF/50V/NPO C0402/SMD CM71 10pF/50V/NPO C0402/SMD CM25 1uF/16V/Y5V C0603/SMD CM25 1uF/16V/Y5V C0603/SMD 5 4 3 2 1 D D C C B B A A OPCTRL4 OPCTRL5 AOSDATA1 SYS_EEPROM_WP JTRST# JTCK JTDI JTDO JTMS OXTALO OXTALI ORESET# U0TX U0RX OIRI PACLE PAALE POCE1# PARB# POOE# POWE# PDD0 PDD2 PDD3 PDD4 PDD6 PDD7 PDD1 PDD5 POCE0# PDD6 POOE# OXTALI OXTALO U0TX U0RX OPCTRL4 AOSDATA1 OPCTRL5 PACLE PAALE PDD0 PDD2 PDD3 PDD4 PDD6 PDD7 PARB# NAND_CS# Flash_WP# PDD1 POOE# POWE# Flash_WP# NOR_CS# NOR_CS# Flash_WP# PDD7 POOE# PDD6 PDD7 PDD5 OSCL0 JTCK JTDI JTRST# JTDO JTAG_DBGRQ TVTREF#1 JTMS SYS_EEPROM_WP OSDA0 OSDA0 OSCL0 POCE1# POCE0# ORESET# OIRI LED_GRE# LED_RED# USB_DM0 USB_DP0 USB_DP0 USB_DM0 OPCTRL3 JTAG_DBGACK OSDA0 OSCL0 SDA SCL 3V3SB GND LED_RED# LED_GRE# OPCTRL3 3V3SB GND SCL SDA DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 3V3SB 3V3SB 3V3SB 3V3SB 3V3SB 3V3SB DVDD3V3 DVDD3V3 3V3SB DVDD3V3 DVDD3V3 +5VSB +5VSB +5V_USB +5VSB 3V3SB +5V OPCTRL4 3 OPCTRL5 3 AOSDATA1 3,6 SYS_EEPROM_WP 3 GND 2,3,5,6,7,8,9,10,11,12,13,14,17 OSDA0 3,6,9,13,14,17,18 OSCL0 3,6,9,13,14,17,18 JTDO 3 JTCK 3,5 JTMS 3,5 JTDI 3,17 POWE# 3 POCE0# 3 PAALE 3 PACLE 3 POCE1# 3 POOE# 3 PARB# 3 OIRI 3,17,19 OXTALI 3 OXTALO 3 U0TX 3,10,17,18 U0RX 3,10,17,18 ORESET# 3 JTRST# 3,17 PDD0 3 PDD1 3 PDD2 3 PDD3 3 PDD4 3 PDD5 3 PDD6 3 PDD7 3 USB_DM0 3 USB_DP0 3 OPCTRL3 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 4 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 4 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 4 17 Peripheral Frank Chi RESET Circuit 27MHz CRYSTAL Serial Flash ( Co-Layout ) NAND Flash UART0 STRAPPING JTAG Port SYSTEM EEPROM I2C ADDRESS "A0" L = > WRITE H = > Write Protect IR Receiver & LED Near Connector EQUAL LENGTH and DIFFERENTIAL IMPEDANCE 90ohm Modfiy 2010_09_13 LED CONTROL Modfiy 2010_09_13 UM3 NAND01GW3B2DN6 TSOP48/SMD UM3 NAND01GW3B2DN6 TSOP48/SMD R/B 7 RE 8 CE 9 VCC 12 VSS 13 CLE 16 ALE 17 WE 18 WP 19 GND 6 I/O0 29 I/O1 30 I/O2 31 I/O3 32 VSS 36 VCC 37 I/O4 41 I/O5 42 I/O6 43 I/O7 44 RW4 10K R0402/SMD RW4 10K R0402/SMD RM36 100 R0402/SMD RM36 100 R0402/SMD CU10 10uF/10V/Y5V C0805/SMD CU10 10uF/10V/Y5V C0805/SMD RM9 NS/1K R0402/SMD RM9 NS/1K R0402/SMD RM22 100OHM R0402/SMD RM22 100OHM R0402/SMD UM2 NC/MX25L6405DMI SO16W/SMD/MX25L6405 UM2 NC/MX25L6405DMI SO16W/SMD/MX25L6405 HOLD# 1 VCC 2 NC 3 PO2 4 PO1 5 PO0 6 CS# 7 SO/PO7 8 WP#/ACC 9 GND 10 PO3 11 PO4 12 PO5 13 PO6 14 SI 15 SCLK 16 RM1 NC/4.7K R0402/SMD RM1 NC/4.7K R0402/SMD R1780 NC/4.7K R0402/SMD R1780 NC/4.7K R0402/SMD RP11 100 R0402/SMD RP11 100 R0402/SMD R1776 NC/4.7K R1776 NC/4.7K DU5 NS/VPORT/5P-0603 C0402/SMD DU5 NS/VPORT/5P-0603 C0402/SMD 1 2 RM13 4.7K R0402/SMD RM13 4.7K R0402/SMD RM38 100 R0402/SMD RM38 100 R0402/SMD CM5 NS/1nF/16V/X5R C0402/SMD CM5 NS/1nF/16V/X5R C0402/SMD RM24 4.7K R0402/SMD RM24 4.7K R0402/SMD T36 TEST_NEW T36 TEST_NEW TP11 TP/SMD/D0.6 TP11 TP/SMD/D0.6 RM19 7.5K R0402/SMD RM19 7.5K R0402/SMD CM47 100pF C0402/SMD CM47 100pF C0402/SMD RNM1 NS/10K RN0402/SMD RNM1 NS/10K RN0402/SMD 1 2 3 4 5 6 7 8 DU6 NS/VPORT/5P-0603 C0402/SMD DU6 NS/VPORT/5P-0603 C0402/SMD 1 2 + CEM1 47uF/10V/D5H11 C100UF/16V/SMD + CEM1 47uF/10V/D5H11 C100UF/16V/SMD TP17 TP/SMD/D0.6 TP17 TP/SMD/D0.6 RW5 10K R0402/SMD RW5 10K R0402/SMD J3 4x1 W/HOUSING DIP4/W/H/P2.0 J3 4x1 W/HOUSING DIP4/W/H/P2.0 1 2 3 4 RM4 4.7k R0402/SMD RM4 4.7k R0402/SMD RM10 NS/33 R0402/SMD RM10 NS/33 R0402/SMD RM8 NS/10K R0402/SMD RM8 NS/10K R0402/SMD UM5 M24C32-W SOP8/SMD UM5 M24C32-W SOP8/SMD NC 1 NC 2 NC 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 TP14 TP/SMD/D0.6 TP14 TP/SMD/D0.6 TP10 TP/SMD/D0.6 TP10 TP/SMD/D0.6 CN16 TJC2004-5AW SIP-5P-2.0/HAIER_W CN16 TJC2004-5AW SIP-5P-2.0/HAIER_W 1 2 3 4 5 QM2 2N3904 SOT23/SMD QM2 2N3904 SOT23/SMD 1 3 2 1:GND 2:D+ 3:D- 4:VCC 1 3 2 4 PU3 USB TYPEA USB_DIP_SINGLE 1:GND 2:D+ 3:D- 4:VCC 1 3 2 4 PU3 USB TYPEA USB_DIP_SINGLE 2 3 4 1 5 6 CM52 0.1uF/25V/Y5V C0402/SMD CM52 0.1uF/25V/Y5V C0402/SMD R1779 300 R0603/SMD R1779 300 R0603/SMD RM12 NS/10K R0402/SMD RM12 NS/10K R0402/SMD RW6 NS/10K R0402/SMD RW6 NS/10K R0402/SMD J5 P4/2.0MM SIP-4P-2.0/HAIER_W J5 P4/2.0MM SIP-4P-2.0/HAIER_W 1 2 3 4 D3 ESD_0402_10pF C0402/SMD D3 ESD_0402_10pF C0402/SMD 1 2 CM51 0.1uF/25V/Y5V C0402/SMD CM51 0.1uF/25V/Y5V C0402/SMD RM16 10K R0402/SMD RM16 10K R0402/SMD T37 TEST_NEW T37 TEST_NEW RM18 12K R0402/SMD RM18 12K R0402/SMD RM23 4.7K R0402/SMD RM23 4.7K R0402/SMD R1777 10k R0402/SMD R1777 10k R0402/SMD CU9 10uF/10V/Y5V C0805/SMD CU9 10uF/10V/Y5V C0805/SMD TP12 TP/SMD/D0.6 TP12 TP/SMD/D0.6 RM21 100OHM R0402/SMD RM21 100OHM R0402/SMD T6 TEST_NEW T6 TEST_NEW RM20 3.9K R0402/SMD RM20 3.9K R0402/SMD UM4 NS/MX25L6445EM2I-10G CASON8/SMD_MOD UM4 NS/MX25L6445EM2I-10G CASON8/SMD_MOD CS# 1 DOUT 2 WP#/VPP 3 VSS 4 DIN 5 CLK 6 HOLD# 7 VCC 8 T40 TEST_NEW T40 TEST_NEW YM1 27MHz XTAL-27MHZ-HAIER YM1 27MHz XTAL-27MHZ-HAIER 3 CM55 0.1uF/25V/Y5V C0402/SMD CM55 0.1uF/25V/Y5V C0402/SMD Q68 NC/2N3904 SOT23/SMD Q68 NC/2N3904 SOT23/SMD 1 3 2 RM5 4.7K R0402/SMD RM5 4.7K R0402/SMD TP15 TP/SMD/D0.6 TP15 TP/SMD/D0.6 CM4 27pF/16V/X5R C0402/SMD CM4 27pF/16V/X5R C0402/SMD RW1 NS/10K R0402/SMD RW1 NS/10K R0402/SMD TP9 TP/SMD/D0.6 TP9 TP/SMD/D0.6 T34 TEST_NEW T34 TEST_NEW T41 TEST_NEW T41 TEST_NEW R90 NC/1k R90 NC/1k T35 TEST_NEW T35 TEST_NEW RM15 4.7K R0402/SMD RM15 4.7K R0402/SMD Q51 2N3904 SOT23/SMD Q51 2N3904 SOT23/SMD 1 3 2 RM14 4.7K R0402/SMD RM14 4.7K R0402/SMD CM3 27pF/16V/X5R C0402/SMD CM3 27pF/16V/X5R C0402/SMD RW3 NS/10K R0402/SMD RW3 NS/10K R0402/SMD + CEU8 100uF/16V/D5H11 C100UF/16V/SMD + CEU8 100uF/16V/D5H11 C100UF/16V/SMD QM1 2N3904 SOT23/SMD QM1 2N3904 SOT23/SMD 1 3 2 TP16 TP/SMD/D0.6 TP16 TP/SMD/D0.6 T42 TEST_NEW T42 TEST_NEW CM53 NC/0.1uF/25V/Y5V C0402/SMD CM53 NC/0.1uF/25V/Y5V C0402/SMD CMR24 0.1uF C0402/SMD CMR24 0.1uF C0402/SMD RM84 NC/0 R0402/SMD RM84 NC/0 R0402/SMD FU2 FU R1206/SMD FU2 FU R1206/SMD R1778 4.7K R1778 4.7K LM1 NS/820nH BEAD/SMD/0603 LM1 NS/820nH BEAD/SMD/0603 RW2 NS/10K R0402/SMD RW2 NS/10K R0402/SMD TP13 TP/SMD/D0.6 TP13 TP/SMD/D0.6 T43 TEST_NEW T43 TEST_NEW RM11 NS/10K R0402/SMD RM11 NS/10K R0402/SMD RM3 4.7K R0402/SMD RM3 4.7K R0402/SMD 5 4 3 2 1 D D C C B B A A SCART2R_PA SCART2L_PA AV1_R_In AV1_L_In YPbPr_R_In1 YPbPr_L_In1 VGA_L_In VGA_R_In AR0O AL0O AIN0_L_AADC AUD_LOUT AMUX_5V AIN_CTL1 MUX_CTLA MUX_CTLB MUX_CTLA MUX_CTLB AIN_CTL0 AUD_ROUT AIN0_R_AADC SCART2L_PA LO1_L AL0O AR0O LO1_R OPA2VREF AIN0_L_AADC AIN0_R_AADC SPDIF_OUT AIN_CTL0 AIN_CTL1 AV1_L_In AV1_R_In SCART2R_PA VGA_L_In VGA_R_In YPbPr_L_In1 YPbPr_R_In1 DSMB_L DSMB_R DSMB_L DSMB_R SPDIF_OUT AMUX_5V AMUX_5V 5V_SW OPA2VREF OPA2VREF OPAV120 OPAV120 +12V OPAV120 OPA2VREF 5V_SW SCART2R_PA 8 SCART2L_PA 8 AV1_R_In 7 AV1_L_In 7 YPbPr_R_In1 7 YPbPr_L_In1 7 VGA_R_In 10 VGA_L_In 10 GND 2,3,4,6,7,8,9,10,11,12,13,14,17,19 AL0O 3 AR0O 3 AIN0_R_AADC 3 AIN0_L_AADC 3 SPDIF_OUT 3 AIN_CTL0 3,4 AIN_CTL1 3,4 DSMB_L 17 DSMB_R 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 5 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 5 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 5 17 SPDIF OUT Audio A-in/Line-out Frank Chi Audio MUX Input Audio MUX CTRL PWMDAC to Line out Close to MT5310 OPTICAL + CEA2 10uF/25V/D4H5 C0805/SMD + CEA2 10uF/25V/D4H5 C0805/SMD CA2 22pF/25V/Y5V C0402/SMD CA2 22pF/25V/Y5V C0402/SMD CA8 10uF/16V/Y5V C0805/SMD CA8 10uF/16V/Y5V C0805/SMD UA10 TI-SN74LV4052A_5V SOP16/SMD UA10 TI-SN74LV4052A_5V SOP16/SMD Y2 2 Y0 1 VEE 7 INH 6 CTL_B 9 CTL_A 10 Yout 3 X0 12 X3 11 VSS 8 Y3 4 Xout 13 X1 14 VDD 16 X2 15 Y1 5 RA4 47K R0402/SMD RA4 47K R0402/SMD RA195 10K R0402/SMD RA195 10K R0402/SMD RA1 27K R0603/SMD RA1 27K R0603/SMD CA10 NS/0.1uF/16V/Y5V C0402/SMD CA10 NS/0.1uF/16V/Y5V C0402/SMD CA235 10uF/16V/Y5V C0805/SMD CA235 10uF/16V/Y5V C0805/SMD + - UA8B NJM4558 OPA SOP8/SMD + - UA8B NJM4558 OPA SOP8/SMD 5 6 7 8 4 + - UA8A NJM4558 OPA SOP8/SMD + - UA8A NJM4558 OPA SOP8/SMD 3 2 1 8 4 RA17 NS/100K R0402/SMD RA17 NS/100K R0402/SMD + CEA30 10uF/16V/D5H11 C0805/SMD + CEA30 10uF/16V/D5H11 C0805/SMD + CEA1 470uF/16V/D8H9 C220UF/16V/SMD + CEA1 470uF/16V/D8H9 C220UF/16V/SMD RA194 10K R0402/SMD RA194 10K R0402/SMD RA13 47K R0402/SMD RA13 47K R0402/SMD PA1 GQ-05_H PA1 GQ-05_H GND 3 VCC 2 IN 1 5 5 4 4 7 7 6 6 RA5 0 R0402/SMD RA5 0 R0402/SMD RA2 10 R0603/SMD RA2 10 R0603/SMD RA7 47K R0402/SMD RA7 47K R0402/SMD QA25 2N3904 SOT23/SMD QA25 2N3904 SOT23/SMD 1 3 2 RA12 47K R0402/SMD RA12 47K R0402/SMD CA5 10uF/16V/Y5V C0805/SMD CA5 10uF/16V/Y5V C0805/SMD RA16 47K R0402/SMD RA16 47K R0402/SMD CA3 33 CA3 33 + CEA32 10uF/16V/D5H11 C0805/SMD + CEA32 10uF/16V/D5H11 C0805/SMD RA6 15K R0603/SMD RA6 15K R0603/SMD CA9 330pF/16V/Y5V C0402/SMD CA9 330pF/16V/Y5V C0402/SMD CA4 0.1uF CA4 0.1uF RA197 10K R0402/SMD RA197 10K R0402/SMD RA11 27K R0603/SMD RA11 27K R0603/SMD CA236 10uF/16V/Y5V C0805/SMD CA236 10uF/16V/Y5V C0805/SMD CA1 1uF/16V/Y5V C0603/SMD CA1 1uF/16V/Y5V C0603/SMD QA24 2N3904 SOT23/SMD QA24 2N3904 SOT23/SMD 1 3 2 RA9 NS/100K R0402/SMD RA9 NS/100K R0402/SMD RA3 47K R0402/SMD RA3 47K R0402/SMD RA15 15K R0603/SMD RA15 15K R0603/SMD + CEA33 10uF/16V/D5H11 C0805/SMD + CEA33 10uF/16V/D5H11 C0805/SMD CA7 22pF/25V/Y5V C0402/SMD CA7 22pF/25V/Y5V C0402/SMD RA196 10K R0402/SMD RA196 10K R0402/SMD CA6 330pF/16V/Y5V C0402/SMD CA6 330pF/16V/Y5V C0402/SMD RA14 0 R0402/SMD RA14 0 R0402/SMD CA205 0.1uF/16V/X7R C0402/SMD CA205 0.1uF/16V/X7R C0402/SMD 5 4 3 2 1 D D C C B B A A HP_MUTE_AMP HP_MUTE_AMP AMP-Lout- OSCL0 OSDA0 AMP-Rout- AMP-Lout+ AMP-Rout+ AOSDATA0 AOLRCK RST_AMP AOBCLK Woofer- Woofer+ RST_AMP AMP-Lout+ AMP-Lout- AMP-Rout- OSDA0 OSCL0 MUTE_CTL AOLRCK AOBCLK AOMCLK AOSDATA0 RST_AMP HP_MUTE_AMP OSCL0 OSDA0 PWD_MT AMP-Rout+ MUTE_CTL AOMCLK AOBCLK AOLRCK AOSDATA1 AOSDATA1 Woofer+ Woofer- AOMCLK +12V +12V +12V +5VSB +5V DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 3V3SB MUTE_CTL 3 AOMCLK 3 AOBCLK 3 AOLRCK 3 AOSDATA0 3 OSDA0 3,4,9,13,14,17,18 OSCL0 3,4,9,13,14,17,18 GND 2,3,4,5,7,8,9,10,11,12,13,14,17,19 RST_AMP 3 AOSDATA1 3,4 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 6 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 6 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 6 17 0: Normal 1：Mute EN=HIGH: OPERATING EN=LOW： MUTE MUTE Circuit Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_09_13 Modfiy 2010_09_13 增加插座 lc 110107 U39 NC/TAS5707A HTQFP48 U39 NC/TAS5707A HTQFP48 OUT_B 46 PGND_AB 47 PGND_AB 48 OUT_A 1 PVCC_A 2 PVCC_A 3 AVSS 9 PLL_FLTM 10 PLL_FLTP 11 VR_ANA 12 AVDD 13 FAULT 14 MCLK 15 OSC_RES 16 DVSSO 17 VR_DIG 18 PDN 19 LRCLK 20 SCLK 21 SDIN 22 SDA 23 SCL 24 RESET 25 STEST 26 DVDD 27 DVSS 28 PVCC_D 40 PVCC_D 41 PGND_CD 37 PGND_CD 38 OUT_D 36 OUT_C 39 PVCC_C 45 BST_C 42 VCLAMP_CD 32 BST_D 33 VREG 31 AGND 30 AVCC 34 BST_A 4 VCLAMP_AB 5 BST_B 43 PVCC_B 44 EPAD 49 PVCC 35 GND 29 OC_ADJ 7 NC 8 SSTIMER 6 VIA 50 VIA 51 VIA 52 VIA 53 VIA 54 VIA 55 VIA 56 VIA 57 VIA 58 VIA 59 VIA 60 VIA 61 VIA 62 VIA 63 VIA 64 VIA 65 R18590R R18590R C306 NC/10nF C0603/SMD C306 NC/10nF C0603/SMD R1846 22 R0402/SMD R1846 22 R0402/SMD R1852 22 R1852 22 R527 0 R0603/SMD R527 0 R0603/SMD C294 NC/10nF C0603/SMD C294 NC/10nF C0603/SMD C279 NC C0805/SMD C279 NC C0805/SMD R356 NC R0402/SMD R356 NC R0402/SMD C192 0.1uF C192 0.1uF R1848 100 R0402/SMD R1848 100 R0402/SMD C627 0.1uF/50V C627 0.1uF/50V R404 NC/3R3 R404 NC/3R3 R351 22 R0402/SMD R351 22 R0402/SMD R269 18K R269 18K C301 0.33uF/50V/X7R C301 0.33uF/50V/X7R CA41 100uF/16V C100UF/16V/SMD CA41 100uF/16V C100UF/16V/SMD R523 0 R0603/SMD R523 0 R0603/SMD C407 5pF C0402/SMD C407 5pF C0402/SMD R531 0 R0603/SMD R531 0 R0603/SMD R355 NC R0402/SMD R355 NC R0402/SMD C146 1uF/16V C0603/SMD C146 1uF/16V C0603/SMD R524 1k R0402/SMD R524 1k R0402/SMD R365 15K R365 15K R268 2.2 C0603/SMD R268 2.2 C0603/SMD C363 5pF C0402/SMD C363 5pF C0402/SMD C262 NC/2200pF C0402/SMD C262 NC/2200pF C0402/SMD C292 10uF C292 10uF C198 47nF C198 47nF R521 0 R0402/SMD R521 0 R0402/SMD C298 0.33uF/50V/X7R C298 0.33uF/50V/X7R R18610R R18610R C218 0.1uF/50V C0402/SMD C218 0.1uF/50V C0402/SMD R1849 22 R1849 22 C275 0.33uF/50V/X7R C0805/SMD C275 0.33uF/50V/X7R C0805/SMD R1851 22 R1851 22 C364 NC C364 NC R265 18K R0603/SMD R265 18K R0603/SMD R484 10K R0402/SMD R484 10K R0402/SMD R478 100 R0402/SMD R478 100 R0402/SMD L34 22uH L-POWER-2 L34 22uH L-POWER-2 1 2 C168 0.1uF/50V C0402/SMD C168 0.1uF/50V C0402/SMD C274 0.33uF/50V/X7R C0805/SMD C274 0.33uF/50V/X7R C0805/SMD R480 NC R0402/SMD R480 NC R0402/SMD R1863 10K R1863 10K R532 NC/0R0603/SMD R532 NC/0R0603/SMD C175 47nF C0402/SMD C175 47nF C0402/SMD C272 4.7uF C272 4.7uF R1850 22 R1850 22 R359 18K R0603/SMD R359 18K R0603/SMD C307 NC/10nF C307 NC/10nF R1854 NC R1854 NC C409 NC C409 NC R499 22K R0402/SMD R499 22K R0402/SMD VP3 AUDIO_OUT VP3 AUDIO_OUT 1 1 GND 2 NC 3 NC 4 5 5 6 6 7 7 C253 0.1uF/16V C0603/SMD C253 0.1uF/16V C0603/SMD L39 22uH L39 22uH 1 2 R401 NC/3R3 C0805/SMD R401 NC/3R3 C0805/SMD R18580R R18580R C268 0.1uF/50V/X7R C0603/SMD C268 0.1uF/50V/X7R C0603/SMD C255 1nF C0603/SMD C255 1nF C0603/SMD R529 0 R0603/SMD R529 0 R0603/SMD C285 NC C0805/SMD C285 NC C0805/SMD C278 0.33uF/50V/X7R C0805/SMD C278 0.33uF/50V/X7R C0805/SMD C303 NC/10nF C0603/SMD C303 NC/10nF C0603/SMD C300 0.33uF/50V/X7R C300 0.33uF/50V/X7R C284 0.33uF/50V/X7R C0805/SMD C284 0.33uF/50V/X7R C0805/SMD L32 FB/3A BEAD/SMD/0805 L32 FB/3A BEAD/SMD/0805 R267 2.2 C0603/SMD R267 2.2 C0603/SMD R272 200R R0402/SMD R272 200R R0402/SMD R1853 22 R1853 22 R360 15K R0402/SMD R360 15K R0402/SMD R526 0 R0603/SMD R526 0 R0603/SMD R375 470 R375 470 C308 NC/10nF C308 NC/10nF C167 0.1uF C0402/SMD C167 0.1uF C0402/SMD CA46 100uF/16V C100UF/16V/SMD CA46 100uF/16V C100UF/16V/SMD R270 10 R270 10 C318 2.2uF/16v C318 2.2uF/16v C263 0.33uF/50V/X7R C0805/SMD C263 0.33uF/50V/X7R C0805/SMD R1862 10K R1862 10K C286 0.01uF C0402/SMDC286 0.01uF C0402/SMD C276 0.1uF/50V/X7R C0603/SMD C276 0.1uF/50V/X7R C0603/SMD R522 NC/0 R0603/SMD R522 NC/0 R0603/SMD R485 47K R0402/SMD R485 47K R0402/SMD C288 4700pF C288 4700pF C404 NC/2.2uF C0603/SMD C404 NC/2.2uF C0603/SMD R397 NC/3R3 C0805/SMD R397 NC/3R3 C0805/SMD L37 22uH L-POWER-2 L37 22uH L-POWER-2 1 2 CA43 100uF/16V CA43 100uF/16V C297 0.33uF/50V/X7R C297 0.33uF/50V/X7R C267 NC/2200pF C267 NC/2200pF R341 22 R0402/SMD R341 22 R0402/SMD CA47 100uF/16V CA47 100uF/16V L35 22uH L-POWER-2 L35 22uH L-POWER-2 1 2 C169 0.1uF/50V C0402/SMD C169 0.1uF/50V C0402/SMD R1845 22 R0402/SMD R1845 22 R0402/SMD R273 200R R273 200R C281 1nF C281 1nF C287 47nF C287 47nF R378 10K R378 10K R1847 470 R0402/SMD R1847 470 R0402/SMD C325 5pF C0402/SMD C325 5pF C0402/SMD R18600R R18600R C326 NC C326 NC C217 0.1uF/50V C0402/SMD C217 0.1uF/50V C0402/SMD R266 10 C0603/SMD R266 10 C0603/SMD CN27 Speaker CN4-25B CN27 Speaker CN4-25B 1 2 3 4 C290 0.01uF C290 0.01uF R357 NC R357 NC D110 BAV99 BAV99 D110 BAV99 BAV99 3 1 2 R345 470 R0402/SMDR345 470 R0402/SMD C408 5pF C0402/SMD C408 5pF C0402/SMD R343 10K R0402/SMD R343 10K R0402/SMD R486 10K R0402/SMD R486 10K R0402/SMD C259 0.33uF/50V/X7R C0805/SMD C259 0.33uF/50V/X7R C0805/SMD Q53 2N3904 SOT23/SMD Q53 2N3904 SOT23/SMD 1 3 2 Q16 2N3906 SOT23/SMD Q16 2N3906 SOT23/SMD 1 3 2 C252 4.7uF C0805/SMD C252 4.7uF C0805/SMD R528 NC/0R0603/SMD R528 NC/0R0603/SMD R497 1K R0402/SMD R497 1K R0402/SMD R405 NC/3R3 R405 NC/3R3 C230 0.1uF/50V C230 0.1uF/50V C270 0.33uF/50V/X7R C0805/SMD C270 0.33uF/50V/X7R C0805/SMD C260 10uF C0805/SMD C260 10uF C0805/SMD R374 22K1 R374 22K1 R483 10K R0402/SMD R483 10K R0402/SMD C293 0.1uF C293 0.1uF T31 TEST_NEW T31 TEST_NEW C299 0.1uF/50V/X7R C299 0.1uF/50V/X7R C229 0.1uF/50V C229 0.1uF/50V R525 0 R0603/SMD R525 0 R0603/SMD R395 NC/3R3 C0805/SMD R395 NC/3R3 C0805/SMD R389 22 R389 22 R496 100 R0402/SMD R496 100 R0402/SMD C228 0.1uF/50V C228 0.1uF/50V C269 10uF C269 10uF R379 470 R379 470 R399 NC/3R3 C0805/SMD R399 NC/3R3 C0805/SMD C291 NC/10nF C0603/SMD C291 NC/10nF C0603/SMD C283 0.1uF/50V/X7R C0603/SMD C283 0.1uF/50V/X7R C0603/SMD CA40 22uF/16V C100UF/16V/SMD CA40 22uF/16V C100UF/16V/SMD L36 22uH L-POWER-2 L36 22uH L-POWER-2 1 2 C261 0.1uF C0402/SMD C261 0.1uF C0402/SMD C190 0.1uF C190 0.1uF C410 NC C410 NC U38 TAS5707 HTQFP48 U38 TAS5707 HTQFP48 OUT_B 46 PGND_AB 47 PGND_AB 48 OUT_A 1 PVCC_A 2 PVCC_A 3 AVSS 9 PLL_FLTM 10 PLL_FLTP 11 VR_ANA 12 AVDD 13 FAULT 14 MCLK 15 OSC_RES 16 DVSSO 17 VR_DIG 18 PDN 19 LRCLK 20 SCLK 21 SDIN 22 SDA 23 SCL 24 RESET 25 STEST 26 DVDD 27 DVSS 28 PVCC_D 40 PVCC_D 41 PGND_CD 37 PGND_CD 38 OUT_D 36 OUT_C 39 PVCC_C 45 BST_C 42 VCLAMP_CD 32 BST_D 33 VREG 31 AGND 30 AVCC 34 BST_A 4 VCLAMP_AB 5 BST_B 43 PVCC_B 44 EPAD 49 PVCC 35 GND 29 OC_ADJ 7 NC 8 SSTIMER 6 VIA 50 VIA 51 VIA 52 VIA 53 VIA 54 VIA 55 VIA 56 VIA 57 VIA 58 VIA 59 VIA 60 VIA 61 VIA 62 VIA 63 VIA 64 VIA 65 C266 1uF/16V C0603/SMD C266 1uF/16V C0603/SMD C280 0.33uF/50V/X7R C0805/SMD C280 0.33uF/50V/X7R C0805/SMD L1 FB/3A BEAD/SMD/0805 L1 FB/3A BEAD/SMD/0805 CA237 100uF/16V CA237 100uF/16V R352 22 R0402/SMD R352 22 R0402/SMD C296 0.1uF/50V/X7R C296 0.1uF/50V/X7R R361 18K R361 18K L40 22uH L40 22uH 1 2 R330 22 R0402/SMD R330 22 R0402/SMD R533 NC/0R0603/SMD R533 NC/0R0603/SMD C628 0.1uF/50V C628 0.1uF/50V C302 NC C302 NC C273 0.1uF/16V C273 0.1uF/16V C277 0.1uF/50V/X7R C277 0.1uF/50V/X7R R373 22K1 R0402/SMD R373 22K1 R0402/SMD C254 0.1uF/50V/X7R C0603/SMD C254 0.1uF/50V/X7R C0603/SMD C227 0.1uF/50V C0402/SMD C227 0.1uF/50V C0402/SMD C257 4700pF C0603/SMD C257 4700pF C0603/SMD R385 100 R385 100 R498 1M R0402/SMD R498 1M R0402/SMD C256 47nF C0402/SMD C256 47nF C0402/SMD R530 0 R0603/SMD R530 0 R0603/SMD CA39 100uF/16V C100UF/16V/SMD CA39 100uF/16V C100UF/16V/SMD L33 FB/3A L33 FB/3A Q33 2N3904 SOT23/SMD Q33 2N3904 SOT23/SMD 1 3 2 C295 1uF/16V C295 1uF/16V C305 0.1uF/50V/X7R C305 0.1uF/50V/X7R C264 10uF C0805/SMD C264 10uF C0805/SMD C186 0.1uF C0402/SMD C186 0.1uF C0402/SMD C191 1uF/16V C191 1uF/16V C304 4700pF C304 4700pF C626 4700pF C0603/SMD C626 4700pF C0603/SMD 5 4 3 2 1 D D C C B B A A AV1_R_In AV1_L_In YPbPr_R_In1 YPbPr_L_In1 CVBS1P CVBS_COM SOY1 Y1P COM1 PR1P PB1P SOY_1 SOY1 Y1P COM1 PB1 PR1P PR1 PR_IN_1 Y_IN_1 PB1P Y1 COM1X CVBS_1 CVBS1P CVBS_COM AV1_IN PB_IN_1 YBRR_IN1 YBRL_IN1 YPbPr_R_In1 YPbPr_L_In1 AV1_R_In AV1_L_In AV1R_IN AV1L_IN PB_IN_1 PR_IN_1 Y_IN_1 YBRR_IN1 YBRL_IN1 CVBS2P Y_IN_1 CVBS2P AV1_IN AV1L_IN AV1R_IN AMUX_5V AMUX_5V AV1_R_In 5 AV1_L_In 5 YPbPr_R_In1 5 YPbPr_L_In1 5 GND 2,3,4,5,6,8,9,10,11,12,13,14,17,19 CVBS1P 3 CVBS_COM 3 SOY1 3 Y1P 3 COM1 3 PB1P 3 PR1P 3 CVBS2P 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 7 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 7 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 7 17 Video interface/YPbPr/CVBS Frank Chi Close to IC Close to CONN. YPbPr1 Video Input AV1 Video Input Close to CONN. YPbPr1 Audio Input Close to CONN. AV1 Audio Input Close to MUX Close to CONN. Close to MUX Close to CONN. Modfiy 2010_09_13 AV座更改封装。 LC110106 RA105 470KR0402/SMD RA105 470KR0402/SMD DV7 NS/EZJZ0V800AA C0402/SMD DV7 NS/EZJZ0V800AA C0402/SMD 1 2 CV1 1.5nF/25V/Y5V C0402/SMD CV1 1.5nF/25V/Y5V C0402/SMD RA163 5.6k R0402/SMD RA163 5.6k R0402/SMD RV17 100 R0402/SMD RV17 100 R0402/SMD RV26 75 R0402/SMD RV26 75 R0402/SMD CV2 10nF/16V/X5R C0402/SMD CV2 10nF/16V/X5R C0402/SMD RA107 470K R0402/SMD RA107 470K R0402/SMD DV14 NS/EZJZ0V800AA C0402/SMD DV14 NS/EZJZ0V800AA C0402/SMD 1 2 DV13 NS/EZJZ0V800AA C0402/SMD DV13 NS/EZJZ0V800AA C0402/SMD 1 2 CV5 10nF/16V/X5R C0402/SMD CV5 10nF/16V/X5R C0402/SMD RA108 470K R0402/SMD RA108 470K R0402/SMD DV15 NS/EZJZ0V800AA C0402/SMD DV15 NS/EZJZ0V800AA C0402/SMD 1 2 RV2 18 R0603/SMD RV2 18 R0603/SMD RA165 10k R0402/SMD RA165 10k R0402/SMD RV4 56 R0402/SMD RV4 56 R0402/SMD CV7 47pF/50V/NPO C0402/SMD CV7 47pF/50V/NPO C0402/SMD RA166 5.6k R0402/SMD RA166 5.6k R0402/SMD HD_R HD_L BP2 RCA-238H HD_R HD_L BP2 RCA-238H 4 2 1 3 5 6 CV10 10nF/16V/X5R C0402/SMD CV10 10nF/16V/X5R C0402/SMD RA106 470KR0402/SMD RA106 470KR0402/SMD CV17 1uF/16V/X7R C0402/SMD CV17 1uF/16V/X7R C0402/SMD RV14 56 R0402/SMD RV14 56 R0402/SMD + CEA17 10uF/10V/D4H5 C0805/SMD + CEA17 10uF/10V/D4H5 C0805/SMD BP8 AV_IN BP8 AV_IN 1 1 GND 2 NC 3 NC 4 5 5 6 6 7 7 DV1 NS/EZJZ0V800AA C0402/SMD DV1 NS/EZJZ0V800AA C0402/SMD 1 2 + CEA22 10uF/10V/D4H5 C0805/SMD + CEA22 10uF/10V/D4H5 C0805/SMD RV3 100 R0402/SMD RV3 100 R0402/SMD DV2 NS/EZJZ0V800AA C0402/SMD DV2 NS/EZJZ0V800AA C0402/SMD 1 2 + CEA19 10uF/10V/D4H5 C0805/SMD + CEA19 10uF/10V/D4H5 C0805/SMD + CEA23 10uF/10V/D4H5 C0805/SMD + CEA23 10uF/10V/D4H5 C0805/SMD RV16 18 R0603/SMD RV16 18 R0603/SMD CV9 47pF/50V/NPO C0402/SMD CV9 47pF/50V/NPO C0402/SMD CV19 47nF/16V/Y5V C0402/SMD CV19 47nF/16V/Y5V C0402/SMD RA151 5.6k R0402/SMD RA151 5.6k R0402/SMD RA135 470K R0402/SMD RA135 470K R0402/SMD RA146 10k R0402/SMD RA146 10k R0402/SMD RV12 56 R0402/SMD RV12 56 R0402/SMD DV4 NS/EZJZ0V800AA C0402/SMD DV4 NS/EZJZ0V800AA C0402/SMD 1 2 RA111 470KR0402/SMD RA111 470KR0402/SMD DV8 NS/EZJZ0V800AA C0402/SMD DV8 NS/EZJZ0V800AA C0402/SMD 1 2 Pb Pr Y BP1 RCA3X1_YUV Pb Pr Y BP1 RCA3X1_YUV 2 5 6 1 3 4 CV16 47pF/50V/NPO C0402/SMD CV16 47pF/50V/NPO C0402/SMD RA147 5.6k R0402/SMD RA147 5.6k R0402/SMD RV25 100 R0402/SMD RV25 100 R0402/SMD CV3 47pF/50V/NPO C0402/SMD CV3 47pF/50V/NPO C0402/SMD RA110 470KR0402/SMD RA110 470KR0402/SMD CV15 47nF/16V/Y5V C0402/SMD CV15 47nF/16V/Y5V C0402/SMD RV8 18 R0603/SMD RV8 18 R0603/SMD RA134 470KR0402/SMD RA134 470KR0402/SMD RV6 100 R0402/SMD RV6 100 R0402/SMD CV4 10nF/16V/X5R C0402/SMD CV4 10nF/16V/X5R C0402/SMD RA109 10k R0402/SMD RA109 10k R0402/SMD RV24 100 R0402/SMD RV24 100 R0402/SMD RV9 100 R0402/SMD RV9 100 R0402/SMD RA164 10k R0402/SMD RA164 10k R0402/SMD 5 4 3 2 1 D D C C B B A A SCART2R_PA SCART2L_PA MONITOR_OUT SCT2_AV_OUT SCART2R_PA SCART2L_PA SCT2_AUL_OUT SCT2_AUR_OUT MONITOR_OUT SCT2_AV_OUT Line_OUT SCT2_AUL_OUT Line_out_L SCT2_AUR_OUT Line_out_R Line_out_L Line_out_R Line_OUT SCT2_AV_OUT SCT2_AUR_OUT SCT2_AUL_OUT SCART2R_PA 5 SCART2L_PA 5 GND 2,3,4,5,6,7,9,10,11,12,13,14,17,19 MONITOR_OUT 3 Line_out_L 17 Line_out_R 17 Line_OUT 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 8 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 8 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 8 17 SCART Frank Chi Close to CONNECTOR Close to IC Audio Output NEARLY IC NEARLY CONNECTOR MONITOR SCART CVBS BYPASS Modfiy 2010_09_13 L89 1.8uH_0.05A BEAD/SMD/0805 L89 1.8uH_0.05A BEAD/SMD/0805 DA9 EZJZ0V800AA C0402/SMD DA9 EZJZ0V800AA C0402/SMD 1 2 PA8 AUDIO_L/R PA8 AUDIO_L/R 1 1 GND 2 NC 3 NC 4 5 5 6 6 7 7 CA53 470PF/50V/X7R C0402/SMD CA53 470PF/50V/X7R C0402/SMD C623 4.7pF/50V/NPO C0402/SMD C623 4.7pF/50V/NPO C0402/SMD CA52 470PF/50V/X7R C0402/SMD CA52 470PF/50V/X7R C0402/SMD C622 47pF/50V/NPO C0402/SMD C622 47pF/50V/NPO C0402/SMD RA122 0 R0402/SMD RA122 0 R0402/SMD RV59 0 R0402/SMD RV59 0 R0402/SMD C621 47pF/50V/NPO C0402/SMD C621 47pF/50V/NPO C0402/SMD RA120 0 R0402/SMD RA120 0 R0402/SMD R1838 75 R0402/SMD R1838 75 R0402/SMD DV26 EZJZ0V800AA C0402/SMD DV26 EZJZ0V800AA C0402/SMD 1 2 DA8 EZJZ0V800AA C0402/SMD DA8 EZJZ0V800AA C0402/SMD 1 2 5 4 3 2 1 D D C C B B A A A5N_E0N A6N_E1N A7N_E2N A5P_E0P ACK2N_ECKN A8P_E3P A7P_E2P A6P_E1P A8N_E3N A9P_E4P A9N_E4N A0N_O0N A1N_O1N ACK1N_OCKN A2N_O2N OSDA0 A3N_O3N LVDSVDD LVDSVDD ACK1P_OCKP A0P_O0P A2P_O2P A1P_O1P A3P_O3P OSCL0 LVDSVDD LVDSVDD A4N_O4N A4P_O4P ACK2P_ECKP BL_DIMMING DIMMING_OUT ODSEL2 ODSEL1 LVDSVDD LVDSVDD LVDS_PWR_EN A5N_E0N A5P_E0P A6P_E1P A6N_E1N TX_AE1P TX_AE1N TX_AE0P TX_AE0N A7N_E2N A7P_E2P ACK2P_ECKP ACK2N_ECKN TX_AECKP TX_AECKN TX_AE2P TX_AE2N A8N_E3N A8P_E3P A9P_E4P A9N_E4N TX_AE4P TX_AE4N TX_AE3P TX_AE3N A2N_O2N A2P_O2P ACK1P_OCKP ACK1N_OCKN TX_AOCKP TX_AOCKN TX_AO2P TX_AO2N A3N_O3N A3P_O3P A4P_O4P A4N_O4N TX_AO4P TX_AO4N TX_AO3P TX_AO3N A0N_O0N A0P_O0P A1P_O1P A1N_O1N TX_AO1P TX_AO1N TX_AO0P TX_AO0N TX_AE1P TX_AE1N TX_AE0P TX_AO4P TX_AO4N TX_AO3P TX_AO3N TX_AOCKN TX_AOCKP TX_AO2P TX_AO2N TX_AO1P TX_AO1N TX_AO0P TX_AO0N TX_AE0N TX_AE4P TX_AE4N TX_AE3P TX_AE3N TX_AECKP TX_AECKN TX_AE2P TX_AE2N LVDS_PWR_EN OSCL0 OSDA0 DIMMING_OUT BL_DIMMING BRI_IN BRI_OUT DVDD3V3 +5V_VCC +12V DVDD3V3 +5V_VCC +12V +5V_USB GND 2,3,4,5,6,7,8,10,11,12,13,14,17,19 TX_AE3P 3 TX_AE3N 3 TX_AE4P 3 TX_AE4N 3 TX_AO3P 3 TX_AO3N 3 TX_AO4P 3 TX_AO4N 3 TX_AO0P 3 TX_AO0N 3 TX_AO1P 3 TX_AO1N 3 TX_AO2P 3 TX_AO2N 3 TX_AOCKP 3 TX_AOCKN 3 TX_AE0P 3 TX_AE0N 3 TX_AE1P 3 TX_AE1N 3 LVDS_PWR_EN 3 TX_AE2P 3 TX_AE2N 3 TX_AECKP 3 TX_AECKN 3 OSCL0 3,4,6,13,14,17,18 OSDA0 3,4,6,13,14,17,18 DIMMING_OUT 2 BL_DIMMING 2,3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 9 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 9 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 9 17 LVDS interface LVDS POWER Control LO = > LVDS POWER OFF HI = > LVDS POWER ON LVDS out(From MT5301B) 需要更改I/O 5V 0.925 x (1+Rup/Rdn) = 5.04V/3A Modfiy 2010_11_29 LVDS_RN4 47x4 RN0402/SMD LVDS_RN4 47x4 RN0402/SMD 1 2 3 4 5 6 7 8 C196 0.1uF C0402/SMD C196 0.1uF C0402/SMD L4 15uH/3A LCB1212 L4 15uH/3A LCB1212 1 2 R299 NC R0402/SMD R299 NC R0402/SMD R309 0/NC R0402/SMD R309 0/NC R0402/SMD LVDS_RN1 47x4 RN0402/SMD LVDS_RN1 47x4 RN0402/SMD 1 2 3 4 5 6 7 8 T30 TEST_NEW T30 TEST_NEW R47 12K_1% R0603/SMD R47 12K_1% R0603/SMD R307 10K/NC R0402/SMD R307 10K/NC R0402/SMD R390 10K R0402/SMD R390 10K R0402/SMD CPC32 0.1uF C0402/SMD CPC32 0.1uF C0402/SMD L19 FB/3A BEAD/SMD/0805 L19 FB/3A BEAD/SMD/0805 LP8 FB/3A BEAD/SMD/0805 LP8 FB/3A BEAD/SMD/0805 R91 100K R0402/SMD R91 100K R0402/SMD CPC33 1uF C0402/SMD CPC33 1uF C0402/SMD R48 2.2K R0402/SMD R48 2.2K R0402/SMD R293 1K R0402/SMD R293 1K R0402/SMD T28 TEST_NEW T28 TEST_NEW C99 1uF C0402/SMD C99 1uF C0402/SMD Q20 2N3904 SOT23/SMD Q20 2N3904 SOT23/SMD 1 3 2 CPC34 10nF C0402/SMD CPC34 10nF C0402/SMD C16 0.1uF C0402/SMD C16 0.1uF C0402/SMD C5 10nF C0402/SMD C5 10nF C0402/SMD CND2 DIP16x2/2.0MM LVDS-16X2-P2.0_H CND2 DIP16x2/2.0MM LVDS-16X2-P2.0_H 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 LVDS_RN5 47x4 RN0402/SMD LVDS_RN5 47x4 RN0402/SMD 1 2 3 4 5 6 7 8 + CPC35 470UF/16V C470UF16V/D8H12.5W + CPC35 470UF/16V C470UF16V/D8H12.5W R292 22K R0402/SMD R292 22K R0402/SMD + CE651 100uF/16V C100UF/16V/SMD + CE651 100uF/16V C100UF/16V/SMD R306 NC/0 R0402/SMD R306 NC/0 R0402/SMD R387 0/NC R0402/SMD R387 0/NC R0402/SMD L18 NC/FB/3A BEAD/SMD/0805 L18 NC/FB/3A BEAD/SMD/0805 T29 TEST_NEW T29 TEST_NEW LVDS_RN2 47x4 RN0402/SMD LVDS_RN2 47x4 RN0402/SMD 1 2 3 4 5 6 7 8 C18 0.1uF C0402/SMD C18 0.1uF C0402/SMD UP10 MP1484 MP1484 UP10 MP1484 MP1484 EN 7 FB 5 VCC 2 OUT 3 BST 1 GND 4 SS 8 COMP 6 GND 9 CB33 1uF C0603/SMD CB33 1uF C0603/SMD R332 10K R0402/SMD R332 10K R0402/SMD + CE35 220uF/16V C220UF/16V/SMD + CE35 220uF/16V C220UF/16V/SMD C45 0.1uF C0402/SMD C45 0.1uF C0402/SMD R391 0/NC R0402/SMD R391 0/NC R0402/SMD Q19 AO3401 SOT23/SMD Q19 AO3401 SOT23/SMD 1 2 3 CP11 10uF C0805/SMD CP11 10uF C0805/SMD CND1 DIP8x2/2.0MM LVDS-8X2-P2.0_H CND1 DIP8x2/2.0MM LVDS-8X2-P2.0_H 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 C46 10nF C0402/SMD C46 10nF C0402/SMD T8 TEST_NEW T8 TEST_NEW C197 1uF C0603/SMD C197 1uF C0603/SMD LVDS_RN0 47x4 RN0402/SMD LVDS_RN0 47x4 RN0402/SMD 1 2 3 4 5 6 7 8 R295 1M R0402/SMD R295 1M R0402/SMD R46 2.7K_1% R0603/SMD R46 2.7K_1% R0603/SMD R294 220K R0402/SMD R294 220K R0402/SMD LVDS_RN3 47x4 RN0402/SMD LVDS_RN3 47x4 RN0402/SMD 1 2 3 4 5 6 7 8 LP7 FB/3A BEAD/SMD/0805 LP7 FB/3A BEAD/SMD/0805 5 4 3 2 1 D D C C B B A A VGA_L_In VGA_R_In GP SOG VGACOM BP RP VSYNC HSYNC VGASDA VGASCL VSYNC## HSYNC# HSYNC PCRXDIN RED2 GRN2 BLU1 RED GRN1 GP VGACOM SOG BP RP SOG2 BLU GRN RED1 BLU2 VSYNC RED10 DSMB_Y_3 DVD_PB# DSMB_PB_3 RED1 DSMB_PR_3 DVD_Y# BLU10 DVD_PR# GRN1 BLU1 GRN10 SOG10 GRN1 DVD_SOY_1 DVD_SOY DVD_SOY_1 DSMB_PB_3 DSMB_Y_3 DSMB_PR_3 ADIN2 VGASDA ADIN2 VSYNC## HSYNC## DSMB_V_1 DSMB_H_1 VSYNC HSYNC RED2 SOG2 BLU2 GRN2 BLU10 GRN10 RED10 SOG10 VGASDA HSYNC## RED GRN BLU VSYNC# HSYNC# VGASCL VGASDA VGASCL VGASDA VSYNC# VGASCL VGASCL VGA_L_In VGA_R_In VGA_Audio_R_In VGA_Audio_L_In ADIN2 U0RX U0TX DSMB_H_1 DSMB_V_1 DVD_PB# DVD_Y# DVD_SOY DVD_PR# PCTXDIN VGA_Audio_R_In VGA_Audio_L_In PCTXDIN OPCTRL2 PCRXDIN U0RX OPCTRL2 U0TX AV33 AV33 AV33 AV33 AV33 AV33 AV33 AV33 AV33 DVDD3V3 DVDD3V3 +5V +5V +5VSB AMUX_5V +5VSB +5VSB VGA_L_In 5 VGA_R_In 5 VSYNC 3 HSYNC 3 GP 3 RP 3 VGACOM 3 BP 3 VGASDA 3 SOG 3 VGASCL 3 GND 2,3,4,5,6,7,8,9,11,12,13,14,17,19 ADIN2 3 U0RX 3,4,17,18 U0TX 3,4,17,18 DSMB_H_1 17 DSMB_V_1 17 DVD_PB# 17 DVD_Y# 17 DVD_SOY 17 DVD_PR# 17 OPCTRL2 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 10 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 10 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 10 17 VGA Input Close to MT5301B Close to VGA CONN. VGA SYNC SLICER LO=> YPBPR0 HI = > DSMB VGA Input MT5301 support Embedded EDID SRAM VGA Audio Input Close to CONN. Close to MUX UPDATA LEVEL SHIFTER Modfiy 2010_11_27 CV56 10pF/25V/NPO C0402/SMD CV56 10pF/25V/NPO C0402/SMD R177 NS/10K R0402/SMD R177 NS/10K R0402/SMD R105 NC/10K R0402/SMD R105 NC/10K R0402/SMD C57 NS/10uF C0805/SMD C57 NS/10uF C0805/SMD DV3 NS/EZJZ0V800AA C0402/SMD DV3 NS/EZJZ0V800AA C0402/SMD 1 2 R219 NC/10K R0402/SMD R219 NC/10K R0402/SMD R366 NC/100R R0402/SMD R366 NC/100R R0402/SMD RA175 5.6k R0402/SMD RA175 5.6k R0402/SMD R102 NS/10K R0402/SMD R102 NS/10K R0402/SMD DA13 NS/EZJZ0V800AA C0402/SMD DA13 NS/EZJZ0V800AA C0402/SMD 1 2 RM90 0 R0402/SMD RM90 0 R0402/SMD R174 NC/10K R0402/SMD R174 NC/10K R0402/SMD R179 NS/1K R0402/SMD R179 NS/1K R0402/SMD DV37 NS/EZJZ0V800AA C0402/SMD DV37 NS/EZJZ0V800AA C0402/SMD 1 2 R178 NC/10K R0402/SMD R178 NC/10K R0402/SMD RV90 0 R0402/SMD RV90 0 R0402/SMD RV78 75 R0402/SMD RV78 75 R0402/SMD PV10 D-SUB15 FEMALE VGA_NEW PV10 D-SUB15 FEMALE VGA_NEW 16 17 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 RA176 10k R0402/SMD RA176 10k R0402/SMD R166 NS/10K R0402/SMD R166 NS/10K R0402/SMD CV53 1.5nF/50V/NPO C0402/SMD CV53 1.5nF/50V/NPO C0402/SMD + CEA29 10uF/10V/D4H5 C0805/SMD + CEA29 10uF/10V/D4H5 C0805/SMD RV82 0 R0402/SMD RV82 0 R0402/SMD CE26 NS/10uF/10V C0805/SMD CE26 NS/10uF/10V C0805/SMD CB27 NS/0.1uF C0402/SMD CB27 NS/0.1uF C0402/SMD Q11 NS/2N3904 SOT23/SMD Q11 NS/2N3904 SOT23/SMD 1 3 2 RA177 10k R0402/SMD RA177 10k R0402/SMD R167 NS/10K R0402/SMD R167 NS/10K R0402/SMD DV47 NS/EZJZ0V800AA C0402/SMD DV47 NS/EZJZ0V800AA C0402/SMD 1 2 DA12 NS/EZJZ0V800AA C0402/SMD DA12 NS/EZJZ0V800AA C0402/SMD 1 2 RM91 0 R0402/SMD RM91 0 R0402/SMD RV72 0 R0402/SMD RV72 0 R0402/SMD RV74 100 R0402/SMD RV74 100 R0402/SMD CV58 5pF C0402/SMD CV58 5pF C0402/SMD RV75 2K R0402/SMD RV75 2K R0402/SMD RV79 75 R0402/SMD RV79 75 R0402/SMD R168 NS/10K R0402/SMD R168 NS/10K R0402/SMD DV48 NS/EZJZ0V800AA C0402/SMD DV48 NS/EZJZ0V800AA C0402/SMD 1 2 R180 NS/10K R0402/SMD R180 NS/10K R0402/SMD RV73 100 R0402/SMD RV73 100 R0402/SMD + CEA28 10uF/10V/D4H5 C0805/SMD + CEA28 10uF/10V/D4H5 C0805/SMD RV83 0 R0402/SMD RV83 0 R0402/SMD QF8 NC/2N7002LT1 SOT23/SMD QF8 NC/2N7002LT1 SOT23/SMD 1 3 2 PA7 AUDIO_L/R PA7 AUDIO_L/R 1 1 GND 2 NC 3 NC 4 5 5 6 6 7 7 R169 NC/10K R0402/SMD R169 NC/10K R0402/SMD CB31 NS/0.1uF C0402/SMD CB31 NS/0.1uF C0402/SMD DV41 NS/EZJZ0V800AA C0402/SMD DV41 NS/EZJZ0V800AA C0402/SMD 1 2 CV50 10nF/50V/X7R C0402/SMD CV50 10nF/50V/X7R C0402/SMD RA178 5.6k R0402/SMD RA178 5.6k R0402/SMD CV49 47pF/25V/NPO C0402/SMD CV49 47pF/25V/NPO C0402/SMD R2703 NC/10K R0402/SMD R2703 NC/10K R0402/SMD RV88 10K R0402/SMD RV88 10K R0402/SMD CV54 10nF/50V/X7R C0402/SMD CV54 10nF/50V/X7R C0402/SMD CE21 NC/10uF/10V C0805/SMD CE21 NC/10uF/10V C0805/SMD RA129 470K R0402/SMD RA129 470K R0402/SMD RV85 2K R0402/SMD RV85 2K R0402/SMD DV5 NS/EZJZ0V800AA C0402/SMD DV5 NS/EZJZ0V800AA C0402/SMD 1 2 RV84 0 R0402/SMD RV84 0 R0402/SMD U14 NS/PI5V330 TSSOP16/SMD/HAIER U14 NS/PI5V330 TSSOP16/SMD/HAIER I1B 6 I0A 2 I1A 3 S 1 YA 4 I0B 5 YB 7 GND 8 I0D 14 E# 15 I1D 13 I0C 11 YD 12 VCC 16 I1C 10 YC 9 R2701 NC/10K R0402/SMD R2701 NC/10K R0402/SMD CE27 NC/10uF/10V C0805/SMD CE27 NC/10uF/10V C0805/SMD R170 NC/10K R0402/SMD R170 NC/10K R0402/SMD RM92 0 R0402/SMD RM92 0 R0402/SMD CE22 NS/10uF/10V C0805/SMD CE22 NS/10uF/10V C0805/SMD R181 NS/10K R0402/SMD R181 NS/10K R0402/SMD RV86 470 R0402/SMD RV86 470 R0402/SMD R371 NS/47 R0603/SMD R371 NS/47 R0603/SMD R372 NS/47 R0603/SMD R372 NS/47 R0603/SMD Q1829 NC/2N3904 Q1829 NC/2N3904 1 3 2 RV80 100 R0402/SMD RV80 100 R0402/SMD DV43 NS/EZJZ0V800AA C0402/SMD DV43 NS/EZJZ0V800AA C0402/SMD 1 2 RA128 470K R0402/SMD RA128 470K R0402/SMD RV89 10K R0402/SMD RV89 10K R0402/SMD R171 NC/10K R0402/SMD R171 NC/10K R0402/SMD CV55 10nF/50V/X7R C0402/SMD CV55 10nF/50V/X7R C0402/SMD RV70 0 R0402/SMD RV70 0 R0402/SMD CV59 10pF/25V/NPO C0402/SMD CV59 10pF/25V/NPO C0402/SMD CE23 NC/10uF/10V C0805/SMD CE23 NC/10uF/10V C0805/SMD CE28 NS/10uF/10V C0805/SMD CE28 NS/10uF/10V C0805/SMD R104 NS/1K R0402/SMD R104 NS/1K R0402/SMD DV44 NS/EZJZ0V800AA C0402/SMD DV44 NS/EZJZ0V800AA C0402/SMD 1 2 RA137 470K R0402/SMD RA137 470K R0402/SMD QF7 NC/2N7002LT1 SOT23/SMD QF7 NC/2N7002LT1 SOT23/SMD 1 3 2 RV87 470 R0402/SMD RV87 470 R0402/SMD R172 NC/10K R0402/SMD R172 NC/10K R0402/SMD CV57 47pF/25V/NPO C0402/SMD CV57 47pF/25V/NPO C0402/SMD R2702 NC/10K R0402/SMD R2702 NC/10K R0402/SMD CE24 NS/10uF/10V C0805/SMD CE24 NS/10uF/10V C0805/SMD R175 NC/10K R0402/SMD R175 NC/10K R0402/SMD RV69 100 R0402/SMD RV69 100 R0402/SMD CV5110nF/50V/X7R C0402/SMD CV5110nF/50V/X7R C0402/SMD R367 NC/100R R0402/SMD R367 NC/100R R0402/SMD Q8 NS/2N3904 SOT23/SMD Q8 NS/2N3904 SOT23/SMD 1 3 2 R163 NS/10K R0402/SMD R163 NS/10K R0402/SMD RA136 470K R0402/SMD RA136 470K R0402/SMD CE25 NC/10uF/10V C0805/SMD CE25 NC/10uF/10V C0805/SMD R173 NS/10K R0402/SMD R173 NS/10K R0402/SMD CV60 5pF C0402/SMD CV60 5pF C0402/SMD R176 NS/10K R0402/SMD R176 NS/10K R0402/SMD RV81 75 R0402/SMD RV81 75 R0402/SMD U13 NS/PI5V330 TSSOP16/SMD/HAIER U13 NS/PI5V330 TSSOP16/SMD/HAIER I1B 6 I0A 2 I1A 3 S 1 YA 4 I0B 5 YB 7 GND 8 I0D 14 E# 15 I1D 13 I0C 11 YD 12 VCC 16 I1C 10 YC 9 CV52 47pF/25V/NPO C0402/SMD CV52 47pF/25V/NPO C0402/SMD R164 NS/10K R0402/SMD R164 NS/10K R0402/SMD R106 NS/10K R0402/SMD R106 NS/10K R0402/SMD DV42 NS/EZJZ0V800AA C0402/SMD DV42 NS/EZJZ0V800AA C0402/SMD 1 2 5 4 3 2 1 D D C C B B A A RDQ1 1_A11 1_A9 1_A12 1_A10 1_A13 A_CKE 1_CKE RDQ3 R_RDQM1 CLK0 CLK0# RDQ15 R_RDQ12 RDQ13 RDQS1# RDQS1 B_WE# RDQ8 R_RDQ14 RDQ9 R_RDQ10 RDQ11 B_A2 B_A3 B_A1 B_CS# B_ODT B_A9 B_A4 B_A6 B_A7 B_A5 B_A0 B_A12 B_A13 B_A8 B_A10 B_A11 B_RAS# B_CAS# B_BA0 B_BA1 B_BA2 R_RDQ12 RDQ10 RDQ14 RDQ12 R_RDQ10 R_RDQ14 B_CKE ZQ2 RVREF4 RVREF3 B_RST# A_WE# 2_DDRV_K1 A_CS# A_ODT A_A3 A_A1 A_A7 A_A5 A_A2 A_A6 A_A8 A_A10 A_A11 A_A9 A_A4 A_A0 A_A12 A_A13 A_RST# A_BA1 A_BA2 A_CKE ZQ1 RVREF2 A_BA0 CLK0 CLK0# A_CAS# A_RAS# RVREF1 RDQ0 RDQ4 R_RDQ5 RDQ6 R_RDQM0 R_RDQ3 R_RDQ7 RDQ2 R_RDQ1 RDQS0# RDQS0 1_DDRV_M1 R_RDQ7 RCLK0# RCLK0 RDQM0 R_RDQ5 RDQ1 RDQS1 RDQS0 RDQS0# RDQS1# RDQ5 RDQ6 RDQ7 RDQ3 RDQ2 RDQ9 RDQ14 RDQ15 RDQ4 RDQ0 RDQ10 RDQ11 RDQ12 RDQ8 RDQ13 RDQM0 RDQM1 R_RDQM0 RDQM1 R_RDQ3 R_RDQ1 1_A2 1_A0 1_CS# 1_RAS# 1_CKE 1_BA0 1_BA2 1_CAS# 1_A1 1_BA1 1_RST# 1_WE# 1_ODT R_RDQM1 RDQ7 1_A3 1_A4 B_BA0 B_A7 B_A2 B_A5 B_CS# B_A3 B_A9 B_A13 B_CAS# B_RAS# B_ODT B_BA2 B_A0 B_A12 B_A6 B_A1 B_A8 B_WE# B_RST# B_A11 B_A4 B_BA1 B_A10 A_A7 A_BA0 A_A2 A_A5 A_A9 A_A13 B_CKE A_BA2 A_A0 A_CS# A_A3 A_RAS# A_ODT A_A8 A_WE# A_CAS# A_A1 A_A4 A_BA1 A_A10 A_A12 A_A6 A_A11 1_A5 1_BA0 1_A7 A_RST# 1_A13 1_A2 1_A0 1_CS# 1_A3 1_A9 1_WE# 1_CAS# 1_RAS# 1_ODT 1_BA2 1_A10 1_A12 1_A6 1_A1 1_A8 1_RST# 1_A11 1_A4 1_BA1 RDQ5 1_A8 1_A5 1_A6 1_A7 CLK0 CLK0# RCLK0# RCLK0 DDRV DDRV 2_DDRV_M1 DDRV DDRV DDRV DDRV DDRV DDRV DDRV DVDD3V3 1_DDRV_M1 DDRV DDRV 2_DDRV_M1 DDRV 1_A7 3 RDQ2 3 1_A8 3 RDQ3 3 1_A9 3 RDQ4 3 GND 2,3,4,5,6,7,8,9,10,12,13,1 1_A10 3 RDQ5 3 1_A11 3 RDQ6 3 RDQ7 3 1_A13 3 RDQ8 3 1_A0 3 1_ODT 3 1_WE# 3 RDQ9 3 1_A12 3 1_CAS# 3 1_RAS# 3 1_BA1 3 RDQ10 3 RDQ11 3 RCLK0 3 RDQ12 3 RCLK0# 3 RDQ13 3 RDQ14 3 1_A1 3 RDQ15 3 1_A2 3 1_A3 3 RDQS1 3 1_CS# 3 RDQS1# 3 1_RST# 3 1_A4 3 RDQS0 3 1_CKE 3 RDQS0# 3 1_BA0 3 1_A5 3 RDQM1 3 RDQ0 3 1_BA2 3 RDQM0 3 1_A6 3 RDQ1 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 11 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 11 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 11 17 DRAM Interface Frank Chi CAPs for DRAM IO Power ( Close to DRAM2 ) CAPs for DRAM IO Power ( Close to DRAM1 ) DDR3 X8 #2 DDR3 X8 #1 1.25 x (1+22/110) = 1.5V LDO for DRAM Power for x8 DRAM layout Damping for ADDRESS/CMD Termination for CLK RD20 put at center of DRAM 1/2 Modfiy 2010_09_13 Modfiy 2010_12_01 RD32 0 R0603/SMD RD32 0 R0603/SMD RD4 0 R0402/SMD RD4 0 R0402/SMD CD25 0.1uF/16V/X7R C0402/SMD CD25 0.1uF/16V/X7R C0402/SMD R9 0 R0603/SMD R9 0 R0603/SMD CD28 0.1uF/16V/X7R C0402/SMD CD28 0.1uF/16V/X7R C0402/SMD CD17 0.1uF/16V/X7R C0402/SMD CD17 0.1uF/16V/X7R C0402/SMD RNF10 150Rx4 RN0402/SMD/DTV RNF10 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 RNF1 0Rx4 RN0603/SMD RNF1 0Rx4 RN0603/SMD 1 2 3 4 5 6 7 8 FBGA78/SMD/P0.8/K4B1G0846E UD2 FBGA78/SMD/P0.8/K4B1G0846E FBGA78/SMD/P0.8/K4B1G0846E UD2 FBGA78/SMD/P0.8/K4B1G0846E DQ0 B3 DQ1 C7 DQ2 C2 DQ3 C8 DQ4 E3 DQ5 E8 DQ6 D2 DQ7 E7 DQS C3 DQS# D3 VDD_0 A2 VDD_1 A9 VDD_2 D7 VDD_3 G2 VDD_4 G8 VDD_5 K1 VDD_6 K9 VDD_7 M1 VDD_8 M9 VDDQ_0 B9 VDDQ_1 C1 VDDQ_2 E2 VDDQ_3 E9 BA0 J2 BA1 K8 BA2 J3 RAS# F3 CAS# G3 NU/TODS# A7 DM/TDQS B7 ODT G1 CS# H2 WE# H3 ZQ H8 RESET# N2 CKE G9 CK F7 CK# G7 VREFDQ E1 A0 K3 A1 L7 A2 L3 A3 K2 A4 L8 A5 L2 A6 M8 A7 M2 A8 N8 A9 M3 A10/AP H7 A11 M7 A12/BC# K7 A13 N3 VSSQ_0 B2 VSSQ_1 B8 VSSQ_2 C9 VSSQ_3 D1 VSSQ_4 D9 VSS_0 A1 VSS_1 A8 VSS_2 B1 VSS_3 D8 VSS_4 F2 VSS_5 F8 VSS_6 J1 VSS_7 J9 VSS_8 L1 VSS_9 L9 VSS_10 N1 VSS_11 N9 NC_6 A3 NC_5 F1 NC_4 F9 NC_3 H1 NC_2 H9 NC_1 J7 NC_0 N7 VRECA J8 RD35 150 R0402/SMD RD35 150 R0402/SMD CD1 0.1uF/16V/X7R C0402/SMD CD1 0.1uF/16V/X7R C0402/SMD CD32 10uF/10V/X5R C0805/SMD CD32 10uF/10V/X5R C0805/SMD CD18 0.1uF/16V/X7R C0402/SMD CD18 0.1uF/16V/X7R C0402/SMD RNF11 150Rx4 RN0402/SMD/DTV RNF11 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 CD31 10uF/10V/X5R C0805/SMD CD31 10uF/10V/X5R C0805/SMD RD5 0 R0603/SMD RD5 0 R0603/SMD CD30 10uF/10V/X5R C0805/SMD CD30 10uF/10V/X5R C0805/SMD RNF8 150Rx4 RN0402/SMD/DTV RNF8 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 RD16 1K 1% R0402/SMD RD16 1K 1% R0402/SMD RNF6 150Rx4 RN0402/SMD/DTV RNF6 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 RD33 56 R0402/SMD RD33 56 R0402/SMD RNF4 150Rx4 RN0402/SMD/DTV RNF4 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 CD26 0.1uF/16V/X7R C0402/SMD CD26 0.1uF/16V/X7R C0402/SMD RD26 0 R0805/SMD RD26 0 R0805/SMD RNF5 150Rx4 RN0402/SMD/DTV RNF5 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 RNF9 150Rx4 RN0402/SMD/DTV RNF9 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 CD19 0.1uF/16V/X7R C0402/SMD CD19 0.1uF/16V/X7R C0402/SMD RD20 100 R0402/SMD RD20 100 R0402/SMD R42 NC/0R0603/SMD R42 NC/0R0603/SMD RD21 150 R0402/SMD RD21 150 R0402/SMD RD2 1K 1% R0402/SMD RD2 1K 1% R0402/SMD RD13 1K 1% R0402/SMD RD13 1K 1% R0402/SMD RD14 1K 1% R0402/SMD RD14 1K 1% R0402/SMD RD36 56 R0402/SMD RD36 56 R0402/SMD CD22 0.1uF/16V/X7R C0402/SMD CD22 0.1uF/16V/X7R C0402/SMD CD16 0.1uF/16V/X7R C0402/SMD CD16 0.1uF/16V/X7R C0402/SMD R41 0 R0603/SMD R41 0 R0603/SMD UD4 LT1084 TO-263-3 TO-263-3/SMD UD4 LT1084 TO-263-3 TO-263-3/SMD IN 3 ADJ/GND 1 OUT 2 RD1 1K 1% R0402/SMD RD1 1K 1% R0402/SMD RD15 240 R0603/SMD RD15 240 R0603/SMD RD27 0 R0805/SMD RD27 0 R0805/SMD CE3 10uF/10V/X5R C0805/SMD CE3 10uF/10V/X5R C0805/SMD CD12 0.1uF/16V/X7R C0402/SMD CD12 0.1uF/16V/X7R C0402/SMD CD20 0.1uF/16V/X7R C0402/SMD CD20 0.1uF/16V/X7R C0402/SMD RD17 240 R0603/SMD RD17 240 R0603/SMD RD38 150 R0402/SMD RD38 150 R0402/SMD CD14 0.1uF/16V/X7R C0402/SMD CD14 0.1uF/16V/X7R C0402/SMD CD13 0.1uF/16V/X7R C0402/SMD CD13 0.1uF/16V/X7R C0402/SMD R36 0 R0603/SMD R36 0 R0603/SMD CD2 0.1uF/16V/X7R C0402/SMD CD2 0.1uF/16V/X7R C0402/SMD RD12 1K 1% R0402/SMD RD12 1K 1% R0402/SMD CD9 0.1uF/25V/Y5V C0402/SMD CD9 0.1uF/25V/Y5V C0402/SMD RD30 0 R0402/SMD RD30 0 R0402/SMD RD37 150 R0402/SMD RD37 150 R0402/SMD RD18 1K 1% R0402/SMD RD18 1K 1% R0402/SMD R29 NC/0R0603/SMD R29 NC/0R0603/SMD CD21 0.1uF/16V/X7R C0402/SMD CD21 0.1uF/16V/X7R C0402/SMD RD34 150 R0402/SMD RD34 150 R0402/SMD + CED2 100uF/10V/D5H11 C100UF/16V/SMD + CED2 100uF/10V/D5H11 C100UF/16V/SMD R3 NC/0R0603/SMD R3 NC/0R0603/SMD RNF7 150Rx4 RN0402/SMD/DTV RNF7 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 + CEM5 100uF/10V/D6H12 C100UF/16V/SMD + CEM5 100uF/10V/D6H12 C100UF/16V/SMD CD27 0.1uF/16V/X7R C0402/SMD CD27 0.1uF/16V/X7R C0402/SMD RNF12 150Rx4 RN0402/SMD/DTV RNF12 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 RD25 150 R0402/SMD RD25 150 R0402/SMD RD7 110 1% R0402/SMD RD7 110 1% R0402/SMD CD29 0.1uF/16V/X7R C0402/SMD CD29 0.1uF/16V/X7R C0402/SMD RNF3 150Rx4 RN0402/SMD/DTV RNF3 150Rx4 RN0402/SMD/DTV 1 2 3 4 5 6 7 8 CD23 0.1uF/16V/X7R C0402/SMD CD23 0.1uF/16V/X7R C0402/SMD CD8 0.1uF/25V/Y5V C0402/SMD CD8 0.1uF/25V/Y5V C0402/SMD FBGA78/SMD/P0.8/K4B1G0846E UD1 FBGA78/SMD/P0.8/K4B1G0846E FBGA78/SMD/P0.8/K4B1G0846E UD1 FBGA78/SMD/P0.8/K4B1G0846E DQ0 B3 DQ1 C7 DQ2 C2 DQ3 C8 DQ4 E3 DQ5 E8 DQ6 D2 DQ7 E7 DQS C3 DQS# D3 VDD_0 A2 VDD_1 A9 VDD_2 D7 VDD_3 G2 VDD_4 G8 VDD_5 K1 VDD_6 K9 VDD_7 M1 VDD_8 M9 VDDQ_0 B9 VDDQ_1 C1 VDDQ_2 E2 VDDQ_3 E9 BA0 J2 BA1 K8 BA2 J3 RAS# F3 CAS# G3 NU/TODS# A7 DM/TDQS B7 ODT G1 CS# H2 WE# H3 ZQ H8 RESET# N2 CKE G9 CK F7 CK# G7 VREFDQ E1 A0 K3 A1 L7 A2 L3 A3 K2 A4 L8 A5 L2 A6 M8 A7 M2 A8 N8 A9 M3 A10/AP H7 A11 M7 A12/BC# K7 A13 N3 VSSQ_0 B2 VSSQ_1 B8 VSSQ_2 C9 VSSQ_3 D1 VSSQ_4 D9 VSS_0 A1 VSS_1 A8 VSS_2 B1 VSS_3 D8 VSS_4 F2 VSS_5 F8 VSS_6 J1 VSS_7 J9 VSS_8 L1 VSS_9 L9 VSS_10 N1 VSS_11 N9 NC_6 A3 NC_5 F1 NC_4 F9 NC_3 H1 NC_2 H9 NC_1 J7 NC_0 N7 VRECA J8 CD15 0.1uF/16V/X7R C0402/SMD CD15 0.1uF/16V/X7R C0402/SMD RNF0 0Rx4 RN0603/SMD RNF0 0Rx4 RN0603/SMD 1 2 3 4 5 6 7 8 RD19 1K 1% R0402/SMD RD19 1K 1% R0402/SMD RD28 0 R0603/SMD RD28 0 R0603/SMD R25 0 R0603/SMD R25 0 R0603/SMD CD24 0.1uF/16V/X7R C0402/SMD CD24 0.1uF/16V/X7R C0402/SMD RD3 0 R0402/SMD RD3 0 R0402/SMD RD11 22 1% R0603/SMD RD11 22 1% R0603/SMD RD29 0 R0603/SMD RD29 0 R0603/SMD 5 4 3 2 1 D D C C B B A A REGOUT GPIO_6 GPIO_10 GPIO_4 PHY_REFCLK GPIO_7 ETTXEN GPIO_13 ETMDIO GPIO_11 ETTXCLK GPIO_12 GPIO_0 ETMDC GPIO_1 ETRXDV GPIO_2 LED1/PHYAD1 LED2/PHYAD2 LED3/PHYAD3 LED0/PHYAD0 LED4/PHYAD4 LED2/PHYAD2 LED3/PHYAD3 PHY_REFCLK PHY_RST# REGOUT DPLX ETCRS MDI_TN MDI_RN MDI_RP REGOUT MII_XTAL_IN SPD REGIN MII_SNIB LED0/PHYAD0 MII_XTAL_OUT LED1/PHYAD1 ETMDIO LED2/PHYAD2 ISOL REGOUT LED3/PHYAD3 AN_ENA LED4/PHYAD4 AVDD3V3_MII ETTXEN RMIIPHY_REF_CLK ETRXDV ETRXD3 ETRXD0 ETRXD2 ETRXD1 ETMDC ETTXD0 ETTXD1 ETTXD2 ETTXD3 ETRXER RPTR C50M_O APS MDI_TP RMIIPHY_REF_CLK ETTXCLK GPIO_6 GPIO_12 GPIO_2 GPIO_10 GPIO_3 ETRXCLK PHY_RST# C50M_O PHYRST# DVDD3V3_MII DVDD3V3_MII DVDD3V3 DVDD3V3_MII DVDD3V3_MII DVDD3V3_MII DVDD3V3_MII DVDD3V3_MII GND 2,3,4,5,6,7,8,9,10,11,13,14,17,19 GPIO_0 3 GPIO_1 3 GPIO_2 3 GPIO_4 3 GPIO_6 3 GPIO_7 3 GPIO_10 3 GPIO_12 3 GPIO_13 3 GPIO_11 3 GPIO_3 3 PHYRST# 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 12 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 12 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 12 17 RMII/GPIO Frank Chi SET PHY ADDRESS 00001 LINKED IN 10BT/ACT(BLINKING) LINKED IN 100BT/ACT(BLINKING) ETHERNET PHY RMII Mode 25MHz REF_CLK from MT5310 Close to RJ45 Bandgap Resistor 6.19K 1% for RMII Close to PHY TRANSFORMER Close to SEPARATE GROUND COL=1 , RMII COL=0 , MII Release for GPIO Modfiy 2010_11_29 CW15 1000pF/2KV L6-3-5 CW15 1000pF/2KV L6-3-5 RW30 0 R0402/SMD RW30 0 R0402/SMD + CW17 NS/10uF/16V/D5H11 C100UF/16V/SMD + CW17 NS/10uF/16V/D5H11 C100UF/16V/SMD FBW4 FB_80_3A BEAD/SMD/0603 FBW4 FB_80_3A BEAD/SMD/0603 RW24 6.19K 1% R0603/SMD RW24 6.19K 1% R0603/SMD RW44 NS/0R0402/SMD RW44 NS/0R0402/SMD RW50 0 R0402/SMD RW50 0 R0402/SMD RW21 49.9 1% R0402/SMD RW21 49.9 1% R0402/SMD RW53 0 R0402/SMD RW53 0 R0402/SMD CW2 0.1uF/16V/X5R C0402/SMD CW2 0.1uF/16V/X5R C0402/SMD FBW3 NC/FB_80_3A BEAD/SMD/0805 FBW3 NC/FB_80_3A BEAD/SMD/0805 RW13 5.1K R0603/SMD RW13 5.1K R0603/SMD RW22 0 R0402/SMD RW22 0 R0402/SMD RW45 NS/0R0402/SMD RW45 NS/0R0402/SMD UW1 TDK TLA-6T118LF TRANSFORMER/16P/TLA-6T118LF UW1 TDK TLA-6T118LF TRANSFORMER/16P/TLA-6T118LF RD+ 6 TD- 3 NC 4 TDCT 2 NC 5 TD+ 1 RX- 9 NC 12 RX+ 11 TX- 14 NC 13 TX+ 16 RDCT 7 RD- 8 TXCT 15 RXCT 10 TPL2 TP/SMD/D0.6 TPL2 TP/SMD/D0.6 FBW2 NC/FB_80_3A BEAD/SMD/0805 FBW2 NC/FB_80_3A BEAD/SMD/0805 RW33 NS/200K R0402/SMD RW33 NS/200K R0402/SMD RW17 330 R0603/SMD RW17 330 R0603/SMD CW1 0.1uF/16V/X5R C0402/SMD CW1 0.1uF/16V/X5R C0402/SMD RW20 49.9 1% R0402/SMD RW20 49.9 1% R0402/SMD RW23 0 R0402/SMD RW23 0 R0402/SMD CW13 0.1uF/16V/X5R C0402/SMD CW13 0.1uF/16V/X5R C0402/SMD RW52 0 R0402/SMD RW52 0 R0402/SMD IP101A UW2 IP101A LQFP48/SMD IP101A UW2 IP101A LQFP48/SMD COL/RMII 1 TX_EN 2 TXD3 3 TXD2 4 TXD1 5 TXD0 6 TX_CLK/REF_CLK 7 REGIN 8 LED0/PHYAD0 9 LED1/PHYAD1 10 DGND 11 LED2/PHYAD2 12 LED3/PHYAD3 13 DVDD33 14 LED4/PHYAD4 15 RX_CLK/C50M_O 16 DGND 17 RXD3 18 RXD2 19 RXD1 20 RXD0 21 RX_DV/CRS_DV 22 CRS/LEDMOD 23 RX_ER/FIBMOD 24 MDC 25 MDIO 26 TEST_ON 27 RTSET 28 AGND 29 MDI_RN 30 MDI_RP 31 REGOUT 32 MDI_TN 33 MDI_TP 34 AGND 35 AVDD33 36 AN_ENA 37 DPLX 38 SPD 39 RPTR 40 APS 41 RESET_N 42 ISOL 43 MII_SNIB 44 DGND 45 X1 46 X2 47 INTR/FIB_DIS 48 RW54 0 R0402/SMD RW54 0 R0402/SMD DW1 GREEN BEAD/SMD/0805 DW1 GREEN BEAD/SMD/0805 CW10 0.1uF/16V/X5R C0402/SMD CW10 0.1uF/16V/X5R C0402/SMD RW37 4.7K R0402/SMD RW37 4.7K R0402/SMD RW18 5.1K R0603/SMD RW18 5.1K R0603/SMD RW29 0 R0603/SMD RW29 0 R0603/SMD RW34 4.7K R0402/SMD RW34 4.7K R0402/SMD CW19 0.1uF/16V/X5R C0402/SMD CW19 0.1uF/16V/X5R C0402/SMD + CEW1 22uF/16V/Y5V C100UF/16V/SMD + CEW1 22uF/16V/Y5V C100UF/16V/SMD RW28 75 R0402/SMD RW28 75 R0402/SMD DW2 RED BEAD/SMD/0805 DW2 RED BEAD/SMD/0805 RW41 0 R0603/SMD RW41 0 R0603/SMD RW12 49.9 1% R0402/SMD RW12 49.9 1% R0402/SMD RW46 4.7K R0402/SMD RW46 4.7K R0402/SMD RW25 75 R0402/SMD RW25 75 R0402/SMD CW20 10nF/16V/X5R C0402/SMD CW20 10nF/16V/X5R C0402/SMD CW6 NS/27pF C0402/SMD CW6 NS/27pF C0402/SMD RW36 4.7K R0402/SMD RW36 4.7K R0402/SMD CW4 5pF/25V/NPO C0402/SMD CW4 5pF/25V/NPO C0402/SMD RW10 5.1K R0603/SMD RW10 5.1K R0603/SMD CW18 1000pF/2KV L6-3-5 CW18 1000pF/2KV L6-3-5 RW42 NS/0R0402/SMD RW42 NS/0R0402/SMD RW19 330 R0603/SMD RW19 330 R0603/SMD RW27 75 R0402/SMD RW27 75 R0402/SMD RW40 NS/0 R0402/SMD RW40 NS/0 R0402/SMD YW1 NS/25MHz CRYS/DIP/P4.88 YW1 NS/25MHz CRYS/DIP/P4.88 CW16 0.1uF/16V/X7R C0402/SMD CW16 0.1uF/16V/X7R C0402/SMD RW9 49.9 1% R0402/SMD RW9 49.9 1% R0402/SMD CW3 5pF/25V/NPO C0402/SMD CW3 5pF/25V/NPO C0402/SMD CW7 5pF/25V/NPO C0402/SMD CW7 5pF/25V/NPO C0402/SMD RW31 NS/4.7K R0402/SMD RW31 NS/4.7K R0402/SMD RW55 0 R0402/SMD RW55 0 R0402/SMD RW14 5.1K R0603/SMD RW14 5.1K R0603/SMD RW38 4.7K R0402/SMD RW38 4.7K R0402/SMD RW47 0 R0402/SMD RW47 0 R0402/SMD RW11 0 R0603/SMD RW11 0 R0603/SMD 1 8 UW3 RJ45-LED 1 8 UW3 RJ45-LED TX+ 3 TX- 6 RX+ 1 CMT1 4 CMT2 5 RX- 2 CMT3 7 CMT4 8 GND1 9 GND2 10 NC1 11 NC2 12 DATALED_N 16 DATALED_P 15 LINKLED_P 13 LINKLED_N 14 CW5 NS/27pF C0402/SMD CW5 NS/27pF C0402/SMD RW16 5.1K R0603/SMD RW16 5.1K R0603/SMD RW15 5.1K R0603/SMD RW15 5.1K R0603/SMD RW39 4.7K R0402/SMD RW39 4.7K R0402/SMD RW32 4.7K R0402/SMD RW32 4.7K R0402/SMD CW9 1000pF/2KV L6-3-5 CW9 1000pF/2KV L6-3-5 CW12 10nF/16V/X5R C0402/SMD CW12 10nF/16V/X5R C0402/SMD RW35 0 R0402/SMD RW35 0 R0402/SMD CW21 0.1uF/16V/X5R C0402/SMD CW21 0.1uF/16V/X5R C0402/SMD RW7 5.1K R0603/SMD RW7 5.1K R0603/SMD CW8 5pF/25V/NPO C0402/SMD CW8 5pF/25V/NPO C0402/SMD RW43 NS/0R0402/SMD RW43 NS/0R0402/SMD RW56 0R0402/SMD RW56 0R0402/SMD RW26 75 R0402/SMD RW26 75 R0402/SMD CW11 0.1uF/16V/X5R C0402/SMD CW11 0.1uF/16V/X5R C0402/SMD CW14 10nF/16V/X5R C0402/SMD CW14 10nF/16V/X5R C0402/SMD RW8 5.1K R0603/SMD RW8 5.1K R0603/SMD CW22 NS/2.2uF/6.3V C0603/SMD CW22 NS/2.2uF/6.3V C0603/SMD 5 4 3 2 1 D D C C B B A A HOTPLUG3 CEC POWER3 CEC CEC POWER1 RX3B2P RX2B2P RX3B2N DDC1BSDA DDC1BSCL RX2B0P HDMI_HP3 RX2BCLKP RX2B1N RX2B1P HDMI3BSCL RX2B2N RX2B0N HDMI3BSDA RX2BCLKN RX3BCLKN RX3B1N RX3B0P RX3B1P RX3BCLKP RX3B0N HDMI_HP1 I2C_CTL_ADDRESS POWER1 POWER3 POWERDOWN RX2B2N RX2B2P RX2B1P RX2B1N RX2B0N RX2BCLKN RX2B0P RX2BCLKP DDC1BSCL DDC1BSDA RX2B2N RX2B1P RX2B1N HOTPLUG1 RX2BCLKP RX2B0P RX2B0N RX2B2P RX2BCLKN RX3B1P RX3B1N RX3BCLKP RX3B0P RX3B0N RX3B2P RX3B2N RX3BCLKN RX3B2N RX3B2P RX3B0P RX3B1N RX3B1P RX3BCLKP RX3B0N RX3BCLKN HOTPLUG3 DDC3BSDA DDC3BSCL M_RX1_CB M_RX1_C M_RX1_0B M_RX1_0 M_RX1_1B M_RX1_1 M_RX1_2B M_RX1_2 OSCL0 OSDA0 OSDA0 OSCL0 M_RX1_1B M_RX1_C M_RX1_CB M_RX1_0 M_RX1_0B M_RX1_1 M_RX1_2 M_RX1_2B HDMI_Sink_SCL HDMI_Sink_SDA HDMI_CEC HDMI_SCL HDMI_SDA HDMI_SCL HDMI_SDA HDMI_Sink_SCL HDMI_Sink_SDA PWR5V_1 HDMI_HPD1 HDMI_HPD1 PWR5V_1 I2C_CTL_ADDRESS POWERDOWN HDMI_CEC CEC HDMI3BSCL HDMI_HP3 HDMI3BSDA HOTPLUG3 HDMI3/5V HDMI_HP1 HDMI1/5V HOTPLUG1 HDMI1/5V HOTPLUG1 HDMI3/5V M_RX1_C M_RX1_CB M_RX1_0B M_RX1_0 M_RX1_1 M_RX1_1B M_RX1_2 M_RX1_2B 5VHDMI1 HDMI3/5V HDMI1/5V HDMI_3V3 HDMI_3V3 HDMI_3V3 HDMI_3V3 DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 3V3SB HDMI3/5V HDMI3/5V HDMI1/5V HDMI_3V3 HDMI_3V3 GND 2,3,4,5,6,7,8,9,10,11,12,14,17,19 OSDA0 3,4,6,9,14,17,18 OSCL0 3,4,6,9,14,17,18 M_RX1_CB 3 M_RX1_C 3 M_RX1_0B 3 M_RX1_0 3 M_RX1_1B 3 M_RX1_1 3 M_RX1_2B 3 M_RX1_2 3 HDMI_CEC 3 HDMI_SDA 3 HDMI_SCL 3 PWR5V_1 3 HDMI_HPD1 3 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 13 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 13 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301C 13 17 HDMI Internal EDID,Sink_HPD_True of CDF File Select "Power On" Modfiy 2010_11_29 Modfiy 2010_11_29 Modfiy 2010_11_29 Modfiy 2010_11_29 Modfiy 2010_11_29 HDMI CN10删除。 LC110106 R101 10k/NC R0402/SMD R101 10k/NC R0402/SMD C420 0.1uF C0402/SMD C420 0.1uF C0402/SMD DD46 NC/INPAQ-Vport C0402/SMD DD46 NC/INPAQ-Vport C0402/SMD 100/NCR635R0402/SMD 100/NCR635R0402/SMD 100 R631 R0402/SMD 100 R631 R0402/SMD C620 2.2uF C0603/SMD C620 2.2uF C0603/SMD R185 NC/10K R0402/SMD R185 NC/10K R0402/SMD DD66 NC/INPAQ-Vport C0402/SMD DD66 NC/INPAQ-Vport C0402/SMD R236 47K R0402/SMD R236 47K R0402/SMD DD61 NC/INPAQ-Vport C0402/SMD DD61 NC/INPAQ-Vport C0402/SMD DD67 NC/INPAQ-Vport C0402/SMD DD67 NC/INPAQ-Vport C0402/SMD R194 NC/1K R0402/SMD R194 NC/1K R0402/SMD CN3 HDMI HDMI19P-HAIER CN3 HDMI HDMI19P-HAIER DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 20 20 21 21 23 23 22 22 R187 NC/10K R0402/SMD R187 NC/10K R0402/SMD R186 1K R0402/SMD R186 1K R0402/SMD 100/NCR634R0402/SMD 100/NCR634R0402/SMD DD84 100K C0402/SMD DD84 100K C0402/SMD U601 PS331 PS331 U601 PS331 PS331 HPD2 1 SDA2 2 SCL2 3 B21 4 A21 5 POW2 6 B22 7 A22 8 GND 9 B23 10 A23 11 VCC 12 B24 13 A24 14 POW1 15 HPD1 16 POW_SINK 49 HPD3 50 SDA3 51 SCL3 52 B31 53 A31 54 POW3 55 B32 56 A32 57 GND 58 B33 59 A33 60 VCC 61 B34 62 A34 63 CEXT 64 I2C-RST 17 SDA1 18 SCL1 19 B11 20 A11 21 VCC 22 B12 23 A12 24 GND 25 B13 26 A13 27 NC 28 B14 29 A14 30 REXT 31 POWDN 32 SDA-CTL 33 SCL-CTL 34 I2C-ADDRE 35 Y4 36 Z4 37 VCC 38 Y3 39 Z3 40 GND 41 Y2 42 Z2 43 HPD-SINK 44 Y1 45 Z1 46 SCL-SINK 47 SDA-SINK 48 R196 NC/1K R0402/SMD R196 NC/1K R0402/SMD LP10 FB/2A BEAD/SMD/0603 LP10 FB/2A BEAD/SMD/0603 DD87 100K C0402/SMD DD87 100K C0402/SMD 10K R640 R0402/SMD 10K R640 R0402/SMD R195 47K R0402/SMD R195 47K R0402/SMD DD80 NC/INPAQ-Vport C0402/SMD DD80 NC/INPAQ-Vport C0402/SMD NC/4.7k R621 R0402/SMD NC/4.7k R621 R0402/SMD Q31 NC/3904 SOT23/SMD Q31 NC/3904 SOT23/SMD 1 3 2 DD74 NC/INPAQ-Vport C0402/SMD DD74 NC/INPAQ-Vport C0402/SMD 10K R638 R0402/SMD 10K R638 R0402/SMD DD62 NC/INPAQ-Vport C0402/SMD DD62 NC/INPAQ-Vport C0402/SMD R188 1K R0402/SMD R188 1K R0402/SMD Q30 NC/3904 SOT23/SMD Q30 NC/3904 SOT23/SMD 1 3 2 RH21 27K R0402/SMD RH21 27K R0402/SMD 100 R625 R0402/SMD 100 R625 R0402/SMD DD73 NC/INPAQ-Vport C0402/SMD DD73 NC/INPAQ-Vport C0402/SMD R241 22K R0402/SMD R241 22K R0402/SMD DD68 NC/INPAQ-Vport C0402/SMD DD68 NC/INPAQ-Vport C0402/SMD 100/NCR626R0402/SMD 100/NCR626R0402/SMD 10K R639 R0402/SMD 10K R639 R0402/SMD DD69 NC/INPAQ-Vport C0402/SMD DD69 NC/INPAQ-Vport C0402/SMD 100/NCR633R0402/SMD 100/NCR633R0402/SMD DD79 NC/INPAQ-Vport C0402/SMD DD79 NC/INPAQ-Vport C0402/SMD DD78 NC/INPAQ-Vport C0402/SMD DD78 NC/INPAQ-Vport C0402/SMD R240 47K R0402/SMD R240 47K R0402/SMD DH15 RB520S-30 1N4148/SMD DH15 RB520S-30 1N4148/SMD 2 1 100 R630 R0402/SMD 100 R630 R0402/SMD R114 NC/10K R0402/SMD R114 NC/10K R0402/SMD C415 0.1uF C0402/SMD C415 0.1uF C0402/SMD 1K/1% R613 R0402/SMD 1K/1% R613 R0402/SMD NC/100 R624 R0402/SMD NC/100 R624 R0402/SMD R112 NC/10K R0402/SMD R112 NC/10K R0402/SMD 100 R628 R0402/SMD 100 R628 R0402/SMD DD64 NC/INPAQ-Vport C0402/SMD DD64 NC/INPAQ-Vport C0402/SMD CN2 HDMI HDMI19P-HAIER CN2 HDMI HDMI19P-HAIER DATA2+ 1 DATA2 SHIELD 2 DATA2- 3 DATA1+ 4 DATA1 SHIELD 5 DAT1A- 6 DATA0+ 7 DATA0 SHIELD 8 DATA0- 9 CLK+ 10 CLK SHIELD 11 CLK- 12 CEC 13 NC 14 SCL 15 SDA 16 DDC/CEC GND 17 +5V POWER 18 HOT PLUG 19 20 20 21 21 23 23 22 22 100 R627 R0402/SMD 100 R627 R0402/SMD R237 47K R0402/SMD R237 47K R0402/SMD DD70 NC/INPAQ-Vport C0402/SMD DD70 NC/INPAQ-Vport C0402/SMD NC/100 R629 R0402/SMD NC/100 R629 R0402/SMD DD71 NC/INPAQ-Vport C0402/SMD DD71 NC/INPAQ-Vport C0402/SMD RH9 1K R0402/SMD RH9 1K R0402/SMD C399 0.1uF C0402/SMD C399 0.1uF C0402/SMD R95 100 R0402/SMD R95 100 R0402/SMD DD85 NC/INPAQ-Vport C0402/SMD DD85 NC/INPAQ-Vport C0402/SMD DD59 NC/INPAQ-Vport C0402/SMD DD59 NC/INPAQ-Vport C0402/SMD DD47 NC/INPAQ-Vport C0402/SMD DD47 NC/INPAQ-Vport C0402/SMD DD76 NC/INPAQ-Vport C0402/SMD DD76 NC/INPAQ-Vport C0402/SMD R113 100 R0402/SMD R113 100 R0402/SMD DD86 NC/INPAQ-Vport C0402/SMD DD86 NC/INPAQ-Vport C0402/SMD DD77 NC/INPAQ-Vport C0402/SMD DD77 NC/INPAQ-Vport C0402/SMD DD63 NC/INPAQ-Vport C0402/SMD DD63 NC/INPAQ-Vport C0402/SMD C393 2.2uF C0603/SMD C393 2.2uF C0603/SMD C394 0.1uF C0402/SMD C394 0.1uF C0402/SMD 1K/1% R607 R0402/SMD 1K/1% R607 R0402/SMD R15 100 R0402/SMD R15 100 R0402/SMD DD75 NC/INPAQ-Vport C0402/SMD DD75 NC/INPAQ-Vport C0402/SMD C47 10uF/10v/NC C0805/SMD C47 10uF/10v/NC C0805/SMD R44 100 R0402/SMD R44 100 R0402/SMD R239 22K R0402/SMD R239 22K R0402/SMD 1k R632 R0402/SMD 1k R632 R0402/SMD 100 R641 R0402/SMD 100 R641 R0402/SMD 5 4 3 2 1 D D C C B B A A FAT_IN+ FAT_IN- RF_AGCT OSCL0 OSDA0 ATVT_SCL ATVT_SCL ATVT_SDA OSCL0 OSDA0 TUN_INP ATVT_SDA ATVT_SCL AS RF_AGC_T RF_AGCT FAT_IN- TUN_INP+ TUN_INN- FAT_IN+ TUN_INP+ TUN_INN- +5V_VCC TUN_INN ANT_PWR +12V +5V_Tuner GND_Tuner +5V_Tuner DVDD3V3 DVDD3V3 ANT_PWR GND 2,3,4,5,6,7,8,9,10,11,12,13,17,19 FAT_IN+ 3 FAT_IN- 3 RF_AGCT 3 OSDA0 3,4,6,9,13,17,18 OSCL0 3,4,6,9,13,17,18 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn ATV 14 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn ATV 14 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn ATV 14 17 SCART Uniformly distributed around tuner, First top layer,then Second layer. Near to tuner Tuner TUNER POWER +5V_TUNER IF BPF Different signal ,keep the same trace width ,space and gnd shielding on top layer Nearly IC Nearly IF Path 如果是DTMB Tuner,不需要衰减信号,Bypass即可以了 如果是DTMB Tuner, 不需要上件CT53/CT54/RT106/RT107 Modfiy 2010_09_13 Modfiy 2010_09_13 CT125 NC C0402/SMD CT125 NC C0402/SMD RT62 0 R0402/SMD RT62 0 R0402/SMD RT107 0R R0402/SMD RT107 0R R0402/SMD RT81 NS R0402/SMD RT81 NS R0402/SMD LT128 0 BEAD/SMD/0603 LT128 0 BEAD/SMD/0603 + CET12 47uF/10V C100UF/16V/SMD + CET12 47uF/10V C100UF/16V/SMD QFT3 2N7002 SOT23/SMD QFT3 2N7002 SOT23/SMD 1 3 2 LT123 0 BEAD/SMD/0603 LT123 0 BEAD/SMD/0603 RT96 4.7K R0402/SMD RT96 4.7K R0402/SMD CT53 56pF C0402/SMD CT53 56pF C0402/SMD CT59 12pF C0402/SMD CT59 12pF C0402/SMD LT6 FB BEAD/SMD/0805 LT6 FB BEAD/SMD/0805 LT31 NC BEAD/SMD/0603 LT31 NC BEAD/SMD/0603 LT25 R/0 BEAD/SMD/0603 LT25 R/0 BEAD/SMD/0603 CT111 220pF C0402/SMD CT111 220pF C0402/SMD CT121 NC C0402/SMD CT121 NC C0402/SMD LT5 FB BEAD/SMD/0805 LT5 FB BEAD/SMD/0805 FBT3 0 BEAD/SMD/0603 FBT3 0 BEAD/SMD/0603 UT2 7805 TO-263-3/SMD UT2 7805 TO-263-3/SMD IN 1 GND 2 OUT 3 LT23 R/0 BEAD/SMD/0603 LT23 R/0 BEAD/SMD/0603 RT103 R/27 R0603/SMD RT103 R/27 R0603/SMD LT32 R/0 BEAD/SMD/0603 LT32 R/0 BEAD/SMD/0603 LT119 0 BEAD/SMD/0603 LT119 0 BEAD/SMD/0603 CT58 4.7uF/X5R C0805/SMD CT58 4.7uF/X5R C0805/SMD CT31 0.1uF C0402/SMD CT31 0.1uF C0402/SMD RT100 R/27 R0603/SMD RT100 R/27 R0603/SMD CT119 10nF C0402/SMD CT119 10nF C0402/SMD FBT4 0 BEAD/SMD/0603 FBT4 0 BEAD/SMD/0603 LT127 0 BEAD/SMD/0603 LT127 0 BEAD/SMD/0603 UT26 HFT2-8C/V116H HFT2_8CH_V116HR UT26 HFT2-8C/V116H HFT2_8CH_V116HR RF_AGC 1 VT 2 AS 3 SDA 4 SCL 5 MB(+5V) 6 BT(NC) 7 IF_OUT2 8 G 10 G 11 G 12 G 13 IF_OUT1 9 QFT4 2N7002 SOT23/SMD QFT4 2N7002 SOT23/SMD 1 3 2 RT95 4.7K R0402/SMD RT95 4.7K R0402/SMD CT112 220pF C0402/SMD CT112 220pF C0402/SMD RT63 0 R0402/SMD RT63 0 R0402/SMD + CET13 100uF/10v C100UF/16V/SMD + CET13 100uF/10v C100UF/16V/SMD CT54 56pF C0402/SMD CT54 56pF C0402/SMD RT99 R/27 R0603/SMD RT99 R/27 R0603/SMD CT55 NC/12pF C0402/SMD CT55 NC/12pF C0402/SMD RT102 R/100 R0402/SMD RT102 R/100 R0402/SMD RT97 100 R0402/SMD RT97 100 R0402/SMD RT104 R/27 R0603/SMD RT104 R/27 R0603/SMD CT30 0.1uF C0402/SMD CT30 0.1uF C0402/SMD CT29 1uF C0402/SMD CT29 1uF C0402/SMD LT125 0 BEAD/SMD/0603 LT125 0 BEAD/SMD/0603 RT159 10K R0402/SMD RT159 10K R0402/SMD LT33 R/0 BEAD/SMD/0603 LT33 R/0 BEAD/SMD/0603 CT56 NC/12pF C0402/SMD CT56 NC/12pF C0402/SMD CT57 0.1uF C0402/SMD CT57 0.1uF C0402/SMD CT120 220pF C0402/SMD CT120 220pF C0402/SMD RT101 R/51 R0402/SMD RT101 R/51 R0402/SMD LT26 100nH BEAD/SMD/0603 LT26 100nH BEAD/SMD/0603 CT122 10nF C0402/SMD CT122 10nF C0402/SMD CT118 NC C0402/SMD CT118 NC C0402/SMD CT117 NC/39p C0402/SMD CT117 NC/39p C0402/SMD RT98 100 R0402/SMD RT98 100 R0402/SMD LT124 0 BEAD/SMD/0603 LT124 0 BEAD/SMD/0603 LT129 0 BEAD/SMD/0603 LT129 0 BEAD/SMD/0603 RT106 0R R0402/SMD RT106 0R R0402/SMD CT140 47nF C0402/SMD CT140 47nF C0402/SMD LT126 0 BEAD/SMD/0603 LT126 0 BEAD/SMD/0603 CT126 NC/39p C0402/SMD CT126 NC/39p C0402/SMD RT105 R/51 R0402/SMD RT105 R/51 R0402/SMD 5 4 3 2 1 D D C C B B A A Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5303G_P3V1 15 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5303G_P3V1 15 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5303G_P3V1 15 17 5 4 3 2 1 D D C C B B A A Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 16 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 16 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 16 17 The system is configured to use TSDATA7 in default. Serial TS to MT5301B 5 4 3 2 1 D D C C B B A A OSCL0 DSMB_D_LINE_ON1 VIDEO_TYPE2 OSDA0 OSCL0 DSMB_IR UART_RXD DSMB_CVBS_IN VIDEO_TYPE2 GND DSMB_D_LINE_ON1 DSMB_C_A_IN_R GND DSMB_COME_IN1 GND DSMB_C_A_IN_L GND GND DSMB_PB GND GND UART_TXD GND GND DSMB_C_A_OUT_L GND DSMB_PR DSMB_C_A_OUT_R DSMB_Y VIDEO_TYPE1 DSMB_CVBS AV1_IN_GND GND DSMB_IR OIRI# OIRI DSMB_CVBS_IN DSMB_H OSDA0 DSMB_V DSMB_CVBS Line_out_L Line_out_R Line_OUT Line_OUT DSMB_C_A_OUT_L DSMB_C_A_OUT_R Line_out_R Line_out_L DSMB_Y DSMB_V DSMB_H DSMB_H_1 DSMB_V_1 DSMB_PB DSMB_PR DVD_SOY DVD_Y# DVD_PB# DVD_PR# DSMB_L DSMB_R DSMB_H_1 DSMB_V_1 DVD_PB# DVD_Y# DVD_SOY DVD_PR# VIDEO_TYPE1 JTDI DSMB_D_LINE_ON1 OPCTRL1 VIDEO_TYPE2 JTRST# OPCTRL0 DSMB_COME_IN1 OIRI DSMB_CVBS_OUT DSMB_L DSMB_R DSMB_C_A_IN_R DSMB_C_A_IN_L U0TX U0RX OPCTRL0 JTDI OPCTRL1 U0TX U0TX# UART_TXD UART_RXD U0RX U0RX# JTRST# +5V DVDD3V3 DVDD3V3 DVDD3V3 DVDD3V3 AMUX_5V DVDD3V3 DVDD3V3 OSDA0 3,4,6,9,13,14,18 OSCL0 3,4,6,9,13,14,18 GND 2,3,4,5,6,7,8,9,10,11,12,13,14,19 OIRI 3,4,19 DSMB_CVBS 3 Line_out_L 8 Line_out_R 8 Line_OUT 8 DSMB_L 5 DSMB_R 5 DSMB_H_1 10 DSMB_V_1 10 DVD_PB# 10 DVD_Y# 10 DVD_SOY 10 DVD_PR# 10 U0RX 3,4,10,18 U0TX 3,4,10,18 OPCTRL0 3 JTDI 3,4 OPCTRL1 3 JTRST# 3,4 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 17 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 17 17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 17 17 pin27: DSMB模块提供给主机芯的高低电平，用来监测DSMB是否插入 pin28：机芯提供给DSMB模块的高低电平，信号源切换到DSMB状态下，机芯提供DSMB一个电平，使之DSMB开始工作 pin29和pin30是DSMB给机芯高低电平，表示DSMB模块输出的是那种视频信号格式 DSMB YPBPR/RGB Input DSMB CVBS Input DSMB Audio Input DSMB Audio Output DSMB CVBS Output Close to CONN. Close to MUX D101 NC/EZJZ0V800AA C0402/SMD D101 NC/EZJZ0V800AA C0402/SMD 1 2 T24 TEST_NEW T24 TEST_NEW R368 NC/100 R0402/SMD R368 NC/100 R0402/SMD C624 NC/47pF/25V/NPO C0402/SMD C624 NC/47pF/25V/NPO C0402/SMD D107 NC/EZJZ0V800AA C0402/SMD D107 NC/EZJZ0V800AA C0402/SMD 1 2 + CEA34 NC/10uF/10V C0805/SMD + CEA34 NC/10uF/10V C0805/SMD R1844 NS/56 R0402/SMD R1844 NS/56 R0402/SMD CV36 NC/47pF/25V/NPO C0402/SMD CV36 NC/47pF/25V/NPO C0402/SMD T17 TEST_NEW T17 TEST_NEW DV38 NS/EZJZ0V800AA C0402/SMD DV38 NS/EZJZ0V800AA C0402/SMD 1 2 C625 NS/5pF C0402/SMD C625 NS/5pF C0402/SMD R1841 NS/56 R0402/SMD R1841 NS/56 R0402/SMD R322 NC/1K R0402/SMD R322 NC/1K R0402/SMD C202 NC/470pF C0402/SMD C202 NC/470pF C0402/SMD 1 2 R327 NC/22K R0402/SMD R327 NC/22K R0402/SMD T3 TEST_NEW T3 TEST_NEW T4 TEST_NEW T4 TEST_NEW RV54 NS/2K R0402/SMD RV54 NS/2K R0402/SMD RV55 NS/0 R0402/SMD RV55 NS/0 R0402/SMD RA131 470K/NS R0402/SMD RA131 470K/NS R0402/SMD RV52 NS/18 R0603/SMD RV52 NS/18 R0603/SMD DA17 NS/EZJZ0V800AA C0402/SMD DA17 NS/EZJZ0V800AA C0402/SMD 1 2 R358 NC/0 R0402/SMD R358 NC/0 R0402/SMD T19 TEST_NEW T19 TEST_NEW T25 TEST_NEW T25 TEST_NEW + CEA31 NC/10uF/10V C0805/SMD + CEA31 NC/10uF/10V C0805/SMD R1842 100 R0402/SMD R1842 100 R0402/SMD T20 TEST_NEW T20 TEST_NEW R331 NC/470R R0402/SMD R331 NC/470R R0402/SMD R1839 NC/22K R0402/SMD R1839 NC/22K R0402/SMD R328 NC/1K R0402/SMD R328 NC/1K R0402/SMD R323 NC/22K R0402/SMD R323 NC/22K R0402/SMD R339 NC/10K R0402/SMD R339 NC/10K R0402/SMD R369 NC/100 R0402/SMD R369 NC/100 R0402/SMD RA179 5.1k/NS R0402/SMD RA179 5.1k/NS R0402/SMD R342 NC/100 R0402/SMD R342 NC/100 R0402/SMD Q27 NC/MMBT3906 SOT23/SMD Q27 NC/MMBT3906 SOT23/SMD 1 3 2 D108 NC/EZJZ0V800AA C0402/SMD D108 NC/EZJZ0V800AA C0402/SMD 1 2 CV34 NS/5pF C0402/SMD CV34 NS/5pF C0402/SMD R319 NC/1K R0402/SMD R319 NC/1K R0402/SMD D104 NC/EZJZ0V800AA C0402/SMD D104 NC/EZJZ0V800AA C0402/SMD 1 2 C203 NC/470pF C0402/SMD C203 NC/470pF C0402/SMD 1 2 LV11 NS/0 R0402/SMD LV11 NS/0 R0402/SMD RV56 NS/2K R0402/SMD RV56 NS/2K R0402/SMD R318 NC/22K R0402/SMD R318 NC/22K R0402/SMD R344 NC/10K R0402/SMD R344 NC/10K R0402/SMD T15 TEST_NEW T15 TEST_NEW C205 NC/2.2nF C0402/SMD C205 NC/2.2nF C0402/SMD T21 TEST_NEW T21 TEST_NEW CV48 NC/47pF/25V/NPO C0402/SMD CV48 NC/47pF/25V/NPO C0402/SMD R1843 NS/56 R0402/SMD R1843 NS/56 R0402/SMD RV57 NS/0 R0402/SMD RV57 NS/0 R0402/SMD LV10 NS/0 R0402/SMD LV10 NS/0 R0402/SMD CNF1 NC/LVDS/15X2/P2.0 LVDS/15X2/P2.0 CNF1 NC/LVDS/15X2/P2.0 LVDS/15X2/P2.0 1 3 5 7 9 11 13 15 17 19 21 23 25 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 27 29 R316 NC/75 R0402/SMD R316 NC/75 R0402/SMD T14 TEST_NEW T14 TEST_NEW T2 TEST_NEW T2 TEST_NEW T16 TEST_NEW T16 TEST_NEW T23 TEST_NEW T23 TEST_NEW R1840 NS/18 R0603/SMD R1840 NS/18 R0603/SMD D109 NC/EZJZ0V800AA C0402/SMD D109 NC/EZJZ0V800AA C0402/SMD 1 2 DV24 NS/EZJZ0V800AA C0402/SMD DV24 NS/EZJZ0V800AA C0402/SMD 1 2 RA182 5.1k/NS R0402/SMD RA182 5.1k/NS R0402/SMD R315 NC/100 R0402/SMD R315 NC/100 R0402/SMD RA138 470K/NS R0402/SMD RA138 470K/NS R0402/SMD Q23 NC/2N3904 SOT23/SMD Q23 NC/2N3904 SOT23/SMD 1 3 2 DV39 NS/EZJZ0V800AA C0402/SMD DV39 NS/EZJZ0V800AA C0402/SMD 1 2 DA18 NS/EZJZ0V800AA C0402/SMD DA18 NS/EZJZ0V800AA C0402/SMD 1 2 T18 TEST_NEW T18 TEST_NEW C200 NC/47pF C0402/SMD C200 NC/47pF C0402/SMD RA181 10k/NS R0402/SMD RA181 10k/NS R0402/SMD C201 NC/470pF C0402/SMD C201 NC/470pF C0402/SMD 1 2 R14 NC/100 R0402/SMD R14 NC/100 R0402/SMD R324 NC/1K R0402/SMD R324 NC/1K R0402/SMD C207 NC/2.2nF C0402/SMD C207 NC/2.2nF C0402/SMD T22 TEST_NEW T22 TEST_NEW Q24 NC/MMBT3906 SOT23/SMD Q24 NC/MMBT3906 SOT23/SMD 1 3 2 R320 NC/10K R0402/SMD R320 NC/10K R0402/SMD RA130 470K/NS R0402/SMD RA130 470K/NS R0402/SMD RA139 470K/NS R0402/SMD RA139 470K/NS R0402/SMD RA180 10k/NS R0402/SMD RA180 10k/NS R0402/SMD DV40 NS/EZJZ0V800AA C0402/SMD DV40 NS/EZJZ0V800AA C0402/SMD 1 2 C199 NC/47nF C0402/SMD C199 NC/47nF C0402/SMD R334 NC/470R R0402/SMD R334 NC/470R R0402/SMD Q26 NC/MMBT3906 SOT23/SMD Q26 NC/MMBT3906 SOT23/SMD 1 3 2 R340 NC/100 R0402/SMD R340 NC/100 R0402/SMD RV51 NS/18 R0603/SMD RV51 NS/18 R0603/SMD R317 NC/4.7K R0402/SMD R317 NC/4.7K R0402/SMD DV36 NS/EZJZ0V800AA C0402/SMD DV36 NS/EZJZ0V800AA C0402/SMD 1 2 R45 NC/100 R0402/SMD R45 NC/100 R0402/SMD 5 4 3 2 1 D D C C B B A A UART_RX U0RX U0TX UART_TX U0TX U0RX OSCL0 OSDA0 SCL_A SDA_A OSCL0 OSDA0 OSDA0 OSCL0 +5VSB +5VSB U0TX 3,4,10,17 U0RX 3,4,10,17 OSCL0 3,4,6,9,13,14,17 OSDA0 3,4,6,9,13,14,17 OSDA0 3,4,6,9,13,14,17 OSCL0 3,4,6,9,13,14,17 GND 2,3,4,5,6,7,8,9,10,11,12,13,14,17,1 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 18 18 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 18 18 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 18 18 C09 1U C09 1U R08 22 R08 22 C10 1U C10 1U VD1 5.1V/NC VD1 5.1V/NC R06 100 R06 100 R53 22 R53 22 C06 0.1U C06 0.1U R51 100 R51 100 R09 22 R09 22 R07 100 R07 100 C07 1U C07 1U C02 10pF/NC C02 10pF/NC DA14 NS/EZJZ0V800AA DA14 NS/EZJZ0V800AA 1 2 C08 1U C08 1U R43 22 R43 22 C7 10pF/NC C7 10pF/NC U2 ISL1208 U2 ISL1208 IRQ/FOUT 7 SDA 5 OSCO 2 VBAT 3 OSCI 1 GND 4 VDD 8 SCL 6 DA15 NS/EZJZ0V800AA DA15 NS/EZJZ0V800AA 1 2 C01 10pF/NC C01 10pF/NC Y2 32.768K Y2 32.768K 1 2 3 CON1 COM Port Male CON1 COM Port Male 5 9 4 8 3 7 2 6 1 C3 10pF/NC C3 10pF/NC R52 100 R52 100 C03 0.1uF C03 0.1uF BATTERY BT1 BATTERY BT1 2 1 U5 MAX232 U5 MAX232 RX1 13 TX1 14 TX2 7 RX2 8 T1in 11 R1out 12 T2in 10 R2out 9 C1+ 1 C2+ 4 C1- 3 C2- 5 VCC 16 GND 15 V+ 2 V- 6 C05 0.1uF C05 0.1uF C04 2.2uF C04 2.2uF 5 4 3 2 1 D D C C B B A A IR_IN OIRI OIRI IR_IN +5VSB DVDD3V3 +5VSB OIRI 3,4,17 GND 2,3,4,5,6,7,8,9,10,11,12,13,17 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 19 19 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 19 19 Title Size Document Number Rev Date: Sheet of MediaTek Inc. TEL:(03)567-0766 FAX:(03)578-7610 No.1-2, Innovation Rd 1, SBIP, Hsin-Chu City 300 Drawn MT5301B_P3V1 19 19 RT160 10K RT160 10K RT163 NC/10K RT163 NC/10K RT161 NC/0R RT161 NC/0R PA9 IR PA9 IR 1 1 GND 2 NC 3 NC 4 5 5 6 6 7 7 D4 ESD_0402_10pF C0402/SMD D4 ESD_0402_10pF C0402/SMD 1 2 RT164 NC/0R RT164 NC/0R RT162 10K RT162 10K Q17 2N3906 Q17 2N3906 1 3 2 10、机器具体控制、工作原理及参数 电视主要由以下几个部分组成： 1）RF 电视射频信号处理模块，该模块与普通电视机中的电视信号处理部分功能相同，其可接受多种 输入信号格式，如PAL、NTSC、SECAM。 RF 电视射频信号的接收使用FS高频头进行处理，处理后可输出38M 的IF信号。IF信号经过声表输出伴音中频和图像中频直接输给主芯片内置的中频解调模块。 2）CVBS处理模块， CVBS信号直接提供给MT5301C主芯片的VD& Comb模块，经过对信号钳位后，该模块 把CVBS信号进行梳状滤波、分离，进入 VIDEO DECODER处理/数字信号转换模块，转变为数字YUV信号及同 步信号。 3）YPbPr输入处理模块，该模块把隔行/逐行模拟YPbPr信号进行钳位后，经过A/D转换，转换为数字YUV 及同步信号。 4）RGB信号转换模块。该模块主要用把PC 输出的标准模拟VGA 视频信号进行A/D转换，转变成并行数 字VGA 视频信号。 5）HDMI/DVI数字信号接收处理处理模块。这部分的功能主要由HDMI接收器来实现。其接收HDMI输出的 标准串行数字视频HDMI信号，然后将其转变为24 位（或48 位）并行数字视频信号及伴音信号。 6）数字多媒体处理模块，USB HOST将读取的内容送到6M68内置的H.264、RealMedia、Mpeg2/4进行解 码，输出相应并行数字YUV/RGB视频信号。 7）LED 图像处理模块 (SCALER、3D NR、ACE-5)。该模块的可对前端进来的多种格式数字YUV视频信号 进行处理，输出平板显示模块可接受的平板图像显示数据格式。其主要功能有：数字色度亮度处理、彩色 γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等。 8）声音输入处理及放大模块，模拟伴音经过A/D转换得到的数字音频，与HDMI及其他数字音频送入音 频处理DSP，经过Pre-scaler 、AVC、Loudness、Bass、Treble、equalizer等系列处理，再将信号编码成 I2S 信号送入功放放大及进行D/A转换输出给耳机。 9）LVDS输出模块，该模块是将24BIT/30BIT的数字YUV信号进行色彩空间转换（CSC）得到24BIT/30BIT 的数字RGB信号，再编码成LVDS信号，输出给LVDS接口的屏或FRC处理芯片，FRC处理芯片将LVDS信号解码成 数字RGB信号，经过CSC色彩空间转换后的数字YUV信号送入MFC进行运动估算及运动补偿（MEMC）。 10）CPU 模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。 11）屏显示模块。该模块是LCD-TV 的显示终端，其接收平板图像处理器输出的LVDS平板图像显示数据， 经内部时序控制电路转换后驱动LCD 屏显示出正确的视频图像。 12）供电模块。对电源接口输入的5V、12V 直流电进行线形变压或DC/DC 转换后，提供系统需要的各 种不同电压。如主芯片CORE POWER 1.26V 、DDR POWER 1.8V、USBPOWER 5V等 11、机器透视图与平面 12、各模块视图、接口定义 12.1 屏接口定义： 12.2．机芯板视图 H32E07(R)机芯端口定义 备注：1. SPDIF 为光纤接口 2.高清接口同时为 AV2 输入接口 12.3 机芯接口定义： 扬声器插座(CN17) 1 2 3 4 L+ L- R- R+ 感光信号插座（J5） 1 2 3 4 3.3V GND SCL SDA 电脑接口和伴音接口 高清接口和伴音 视频 2 和伴音 HDMI 1 接口 HDMI 2 接口 USB 接口 视频输入 天线接口 数字光纤 视频输出 喇叭线接口 机芯线接口 LVDS 线接口 LVDS 线接口做高清屏用 感光线接口 遥控接口 调试工具接口 本控线接口 网络接口 外接伴音接口 红外接口 遥控信号接口（CN16） 1 2 3 4 5 5V IR LEDR LEDB GND 本控信号接口（J4） 1 2 3 4 3.3V KEY1 KEY2 GND 机芯供电插座（CNA1） 1 3 5 7 9 11 NC AGND 5V-STB AGND AGND 12V 2 4 6 8 10 12 PB ON/OFF PS ON/OFF PB ADJ AGND 12V 12V LVDS 插座（CND2 CND1） 1-2 GND GND 1-2 A0- A0+ 3-4 B0- B0+ 3-4 A1- A1+ 5-6 B1- B1+ 5-6 A2- A2+ 7-8 GND GND 7-8 GND CLK+ 9-10 B2- B2+ 9-10 CLK- GND 11-12 BC- BC+ 11-12 A3- A3+ 13-14 GND GND 13-14 A4- A4+ 15-16 B3- B3+ 15-16 NC NC 17-18 GND GND 17-18 19-20 ODSEL2 ODSEL1 19-20 21-22 B4- B4+ 21-22 23-24 PNL_SDA PNL_CLK 23-24 25-26 GND GND 25-26 27-28 VCC VCC 27-28 29-30 VCC VCC 29-30 31-32 BRI_IN PB-ADJUST 31-32 备注： 其他未注明接口在本机型属于调试接口，实际不使用 12.4 电源模块 电源模块视图 CN1:220V输入 机芯供电 LED 驱动线 接口定义 Pin Name 1 2 CN1 火线 零线 机芯供电：CN2 Pin# Singnal 1 +12V 2 +12V（功放） 3 GND 4 +12V（功放） 5 GND(功放） 6 GND(功放） 7 +5VS 8 PWM-DIMMING 9 GND 10 PW-ON/OFF 11 STATUS 12 BL-ON/OFF LED 驱动接口：CN100 Pin# Singnal 1 VLED 2 NC 3 LED5 4 LED6 5 NC 6 VLED 7 VLED 8 VLED 9 NC 10 LED8 11 LED7 12 NC 13 VLED 12.5 .遥控板视图 遥控信号接口（CNE2） 1 2 3 4 5 5V IR LED-R LED-B GND 12.5.本控板视图 12.6 触摸按键板视图 接口定义 1 2 3 4 GND KEY0 KEY1 3.3V 12.7 装饰灯视图 接口定义 1 2 GND 5V 感光信号接口（CNE1） 1 2 3 4 3.3V GND SCL SDA 13、典型故障及解决措施、常见问题咨询 13.1 简要故障判定（仅限于板级维修） 13.2 常见故障现象及排除 现象1：显示屏不能点亮。 可能原因： a. 主板电源是否插好。 有图无声 扬声器是否异常 更换扬声器 更换机芯板 是 否 电源指示灯 按开机键能否开机 更换机芯板 红色 能 液晶屏否有背光 检查主板到屏的 LVDS 线是否插紧 检查模组电源输 出给机芯的电压 检查模组是否不良 更换机芯板 不亮 否 否 是 正常 线确定 插紧 更换机芯 不开机 b. 主板是否正常工作。 c. 背光电源（24V）插座是否插好。 d. 背光电源 24V 是否输出正常。 e. 主板上背光控制插座是否插好。 现象2：主板不正常工作 a. 主板上是否有虚焊或短路现象（主要 保证供电电路输出是正常）。 b. 主板上所有电源是否正常。 c. FLASH 芯片可能坏 d. 晶振是否起振，频率是否与晶振外壳标注相同 现象3：.显示屏没图象（无LOGO 画面） a. 主板电源是否正常 b. 主板是否工作 c. 主板 LVDS 插座的电源脚是否为 12 伏 现象4：有图象没声音 a.功放Ti5707输入电源是否正常 b.扬声器是否插好 c.功放Ti5707是否有虚焊或短路现象 d.是否在静音状态下 现象5：有声音没图象 a. 背光电源（24V）是否输出正常 b. 信号线是否插好 c. 信号线上的5V 是否正常 d. LVDS 芯片输出信号是否正常 现象6：无VGA 图象： a. VGA 插座是否正常 b. VGA 信号源是否正常（PC 是否开机） 14、爆炸图及明细 15、结构规格书 H32E07(R)产品结构规格书（平板） 机芯：MT5301C 屏：CMO LCM 编号：00000336485 型号 规格 数据 尺寸图例 净重（带底座）kg 11.5 净重（不带底座）kg 9.15 毛重（带底座）kg 14.5 毛重（不带底座）kg 12.15 净尺寸（带底座）mm 788.4*210*559.3 整机 净尺寸（不带底座） mm 788.4*42*507.8 包装尺寸（含底座包 装）mm 1063*225*630 包装尺寸（不含底 座）mm / 底座型号 / 净重 kg 2.35 毛重 kg / 净尺寸(底座，高度 指至电视下沿距离） mm 400*210*51.6 底座 包装尺寸 mm / 见图一 图二 前壳 黑色 整体高光 后壳 黑色 皮纹 底座 黑色 玻璃底座 颜色 其他 / / 商标 银色 Haier，长度 45mm 居中 按键 银色 TV/AV MENU + VOL - < CH > 左上 / / 左下/右下 / 左下角 SRS，右下角 丝印 其他 无 / 壁 挂 支 架 壁挂 VESA 孔位尺寸 mm：200×200 壁挂型号：ZPB-BG12 装 箱 量 半柜（台）： 200 普柜： 408 高柜：440 注：装箱图见设计文件 特 殊 附 件 无 备注：1、若带分离音箱，应注明相应重量、尺寸信息。 2、若带机柜，应注明相应重量、尺寸信息。 3、带星号数据为较前版更改。 16、各主要检测点的电压 基板检查方法： 1、将主机板与 32 寸工装机连接，连接公司调试信号。 2、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。 3、按遥控器“节目+”“节目–”键检查各节目号的图像和伴音信号，应有彩卡、方格、竖卡、彩条、数码 照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台，请用自动搜索或手动搜索补齐 此信号； 5、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度、锐度控制，声音、画面应有 变化。 6、电视制式检查：接收 PAL-D/K、PAL-I、PAL-B/G、SECAM-BG、NTSC-M 各制式的图像和伴音信号，在搜台 时可以自动识别图像制式和声音制式， 检查识别的图像和声音制式是否正确。 7、外端子输入输出检查：按“信号源”键，工装机上显示“信号源”菜单，包括：TV、AV、YPbPr/YCbCr、 VGA，USB,网络，光纤，示波器上应可观察到相应的音、视频输入输出信号，工装机上图像和伴音信号应正 常。 同时还需要检测 AV 输出信号是否正常。 H32E07(R)整机调试说明 绝缘、耐压、接地电阻测试： 机芯安装完后，通电检查正常，上机壳前；测试设备的插头连到电视的电源入口，开始进行以下测试， 高压注意操作安全。 1、 绝缘耐压：；测试电压：3.7kVDC；要求漏电流≤10mA。（交流电源线同地线） 2、 绝缘电阻：仪器：安规自动测试机；测试电压：0.5KVDC；测试时间：3 秒；要求≥100MΩ。 （交流电源线同地线） 基本检查 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 整机调试结束。 1、 接通电源，打开电源开关，待机指示灯由亮白变为暗白。 2、 实验各本机按键功能正常，然后用遥控器进行搜台，直至需要的信号全部搜索完。 整机装配完成后,经过常温老化工作后,进入稳定工作状态,进行以下调试 同外设协同工作检查及图像声音检查： 1、接收 TV 猫头信号，查看图象的行场重显率≥93%，并且无漏边现象,行场中心基本正确。将声音达到最 大，内置和外置扬声器听觉上无明显失真。 2、 接收 TV 彩条信号，彩色正常，交界处无失真。 3、 转到 AV 状态，接收活动画面，图象正常，声音的左右平衡正常，再转到 Y Pb/Cb Pr/Cr 输入，图象和 声音正常。 4、 VGA，YPbPr 分别输入 64 灰阶信号，检查各灰阶，除最高和最低的各 3 个灰阶，其余基本可以分开。 5、 VGA 状态下，对电视功能进行基本操作：开关，大小，位置，并且图象正常。 6、 检查耳机输出是否正常，PC 状态下检查声音输出是否正常。 图象检查二： 7、 TV 信号,三基色信号,画面没有烙痕(BURN IN)，图象无明显带状干扰物，不可有明显跳动亮点出现。 8、 DVD 输入活动画面无明显拖尾现象。 9、 VGA 输入计算机信号检查 1024×768/60Hz，显示正常。 基本功能检查： 静音，TV/AV，回看,静止，浏览等各本机按键功能正常。 以上功能检查完毕，合格，将图象、声音模式设定为标准，声音置于 20 左右，语言：汉语，遥控关机。 17、机芯板主要元件功能 1. MT5301C:主芯片，内含VIF Demodulator、 Video Decoder 、Audio codec、ADC、Scaler、Lvds transmitter ，并有3D Combfilter，采用1.12V、1.8V、2.5V 和3.3V 供电； 2. MP1482/1484：DC-DC类器件； 3. Ti5707：功放，I2S音频输入，双路BTL输出； 4.LM7805：线性降压器件，5V输出； 5.LM1084、L1117-ADJ：线性可调降压器件，根据反馈电压输出不同电压。 6.L1117-2.5：线性降压器件。2.5V输出 7.24C32：EEPROM； 8. K9F1G08U0C/三星的NAND Flash程序存储器。 9.PS331:HDMI Switch,2路HDMI信号选择开关 10.PIV330:Video Switch，用作YPbPr和VGA选择输入。 11. H5TQ1G83BFR-H9C/78FBGA/Hynix:DDR，用作Frame Buffer及程序运行。 18、产品主要模块专用号 序号 名称 型号/规格 模块组件号 1 屏 CMO-V315B6 屏模块 0090725701 2 电源 220V/110V/60Hz PS137W185.5×213C 0094001839A 3 机芯板 MT5301C 0090804663 4 本控板 0090723117 5 遥控板 0090801053B / / 19、机器软件升级调试说明 19.1、 进入/退出工厂模式的方法 进入工厂模式的方法：MENU->8->8->9->3； 退出工厂模式的方法：按退出键键退出工厂。 19.2、 工厂参数说明 20.2.1、在工厂模式下，按上下键上下选择项，确认或者右键进入子菜单，按 MENU 键返回上一级菜 单。 19.2.2、：在工厂模式下，按上下键上下选择项，确认或者右键进入子菜单，按 MENU 键返 回上一级菜单。 A）色温 Factory menu1 信号源 TV - > 工作模式 关 -> Power On Mode 关 -> Signal Preset -> Factory Reset -> EEProm INIT -> 5301C Update（USB） -> L_5301C-CMO-LCM V1.0 2010-11-27;13:53:25 MAC 地址烧录 -> Factory menu2 信号源 TV - > 色温 标准 -> R-GAIN 0 G-GAIN 0 B-GAIN 0 R-0FFSET 0 注： 1、模式 项显示当前调整的信号源，在 PC 时选择 RGB，YUV 时选择 YPbPr（HD），一般选用 720p 信号校准。 2、R-GAIN，G-GAIN，B-GAIN 为调整当前信号源亮场的 ADC，此项工厂调试过程中不允许改动。 3、R-OFFSET，G-OFFSET，B-OFFSET 为调整当前信号源暗场的 ADC，范围为 0~255。 此项工厂调试过程中不允许改动。 B）图像模式曲线 ： 图像模式调整 注： 1、Picture Mode 选中相应项（Standard/Bright/Soft/User/Eye Guard）后调整 Contrast、Brightness、 Sharpness、Chroma 的值可以改变菜单中显示的具体数值和效果 2、下选为亮度曲线，对比度曲线，色度曲线，清晰度曲线 C）声音 ： Factory menu3 信号源 TV - > Contras0 0 Contras1 250 Contras2 492 Contras3 750 Contras4 1000 Brightness0 0 Factory menu4 数字音质 标准 - > MAXXBass 1 高音 2 Bass min 1 Bass max 1 注： 1、亮度曲线调整 其中 0 代表实际亮度为 0 的情况，25 代表实际亮度为 25 的情况，50 代表实际亮度为 50 的情况，75 代表 实际亮度为 75 的情况，100 代表实际亮度为 100 的情况。 2、对比度曲线，色度曲线，清晰度曲线，声音曲线同亮度曲线一样都是均匀分布 注： A)Power On Mode:开机模式 选为开时，上电自动开机；选为关时，上电待机。 B)Signal Preset：信号预置 执行此项之后，TV 下的频道全部预置位工厂信号频点。 C)Factory Reset：出厂初始化 执行此项设置为出厂状态（即为用户状态，做的上电待机，清除频道等操作） D）EEP INIT：E2 内容初始化的操作项 执行此项设置为软件的初始状态，清楚用户的所有操作； E）MT5301C Update(USB) ：通过 USB 升级 MT5301C 软件的操作项 1、将最新软件命名为 MERGE.Bin 后，拷贝到 U 盘的根目录下，，插上拷有最新软件的 U 盘，进入工厂菜 单中选中此项后按确认键或右键执行 USB 升级，升级完成后电视会自动待机重启。 2、软件版本号说明： 2010-11-27 13:53:35 代表软件日期和时间，请以最终下发的软件日期为准； L_ MT5301C _CMO_LCM_ V1.0 表示下发的软件版本号. 地 址：中国·山东·青岛市海尔路 1 号海尔工业园 邮 编：266101 E-mail：http://www.haier.com
