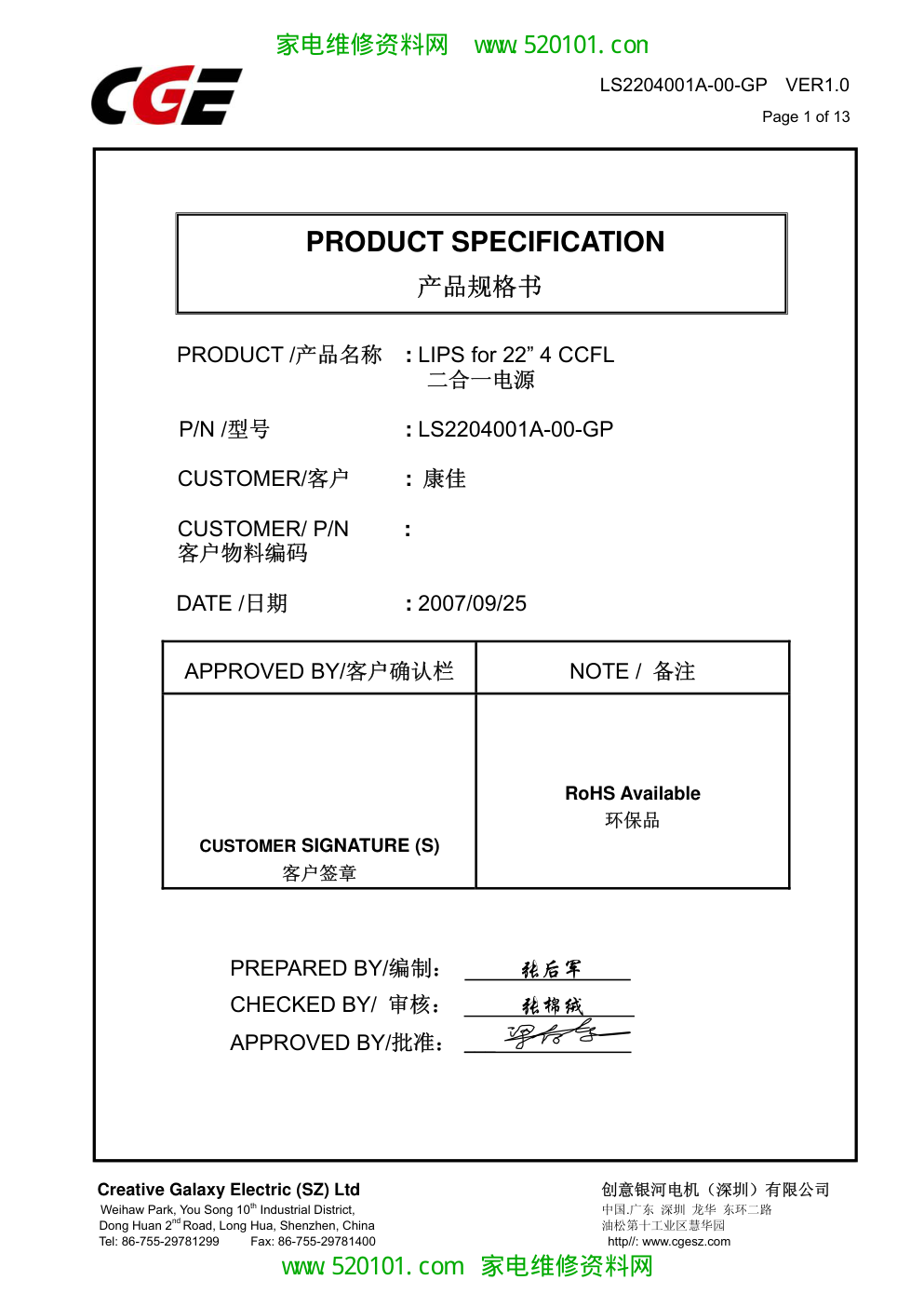

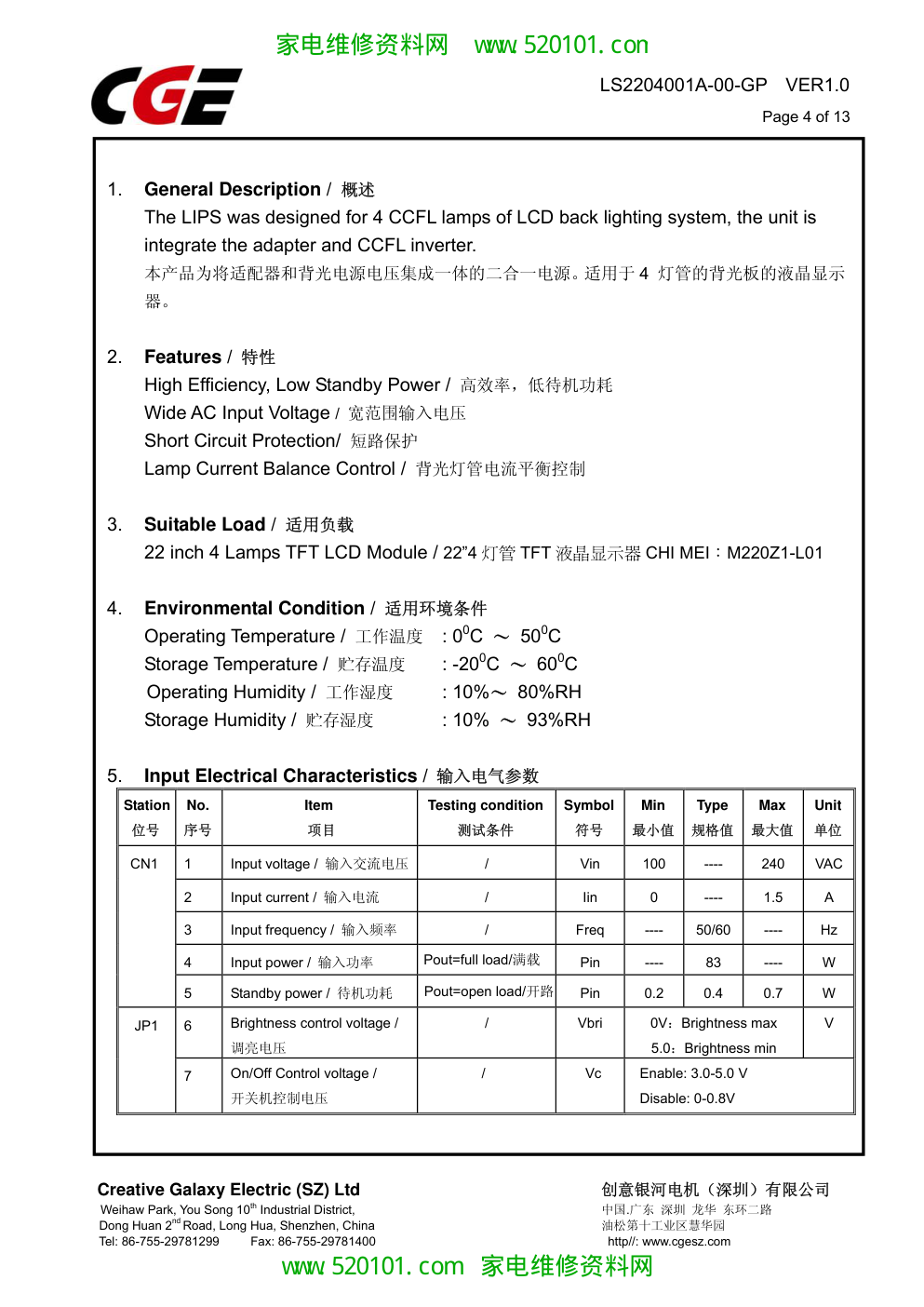

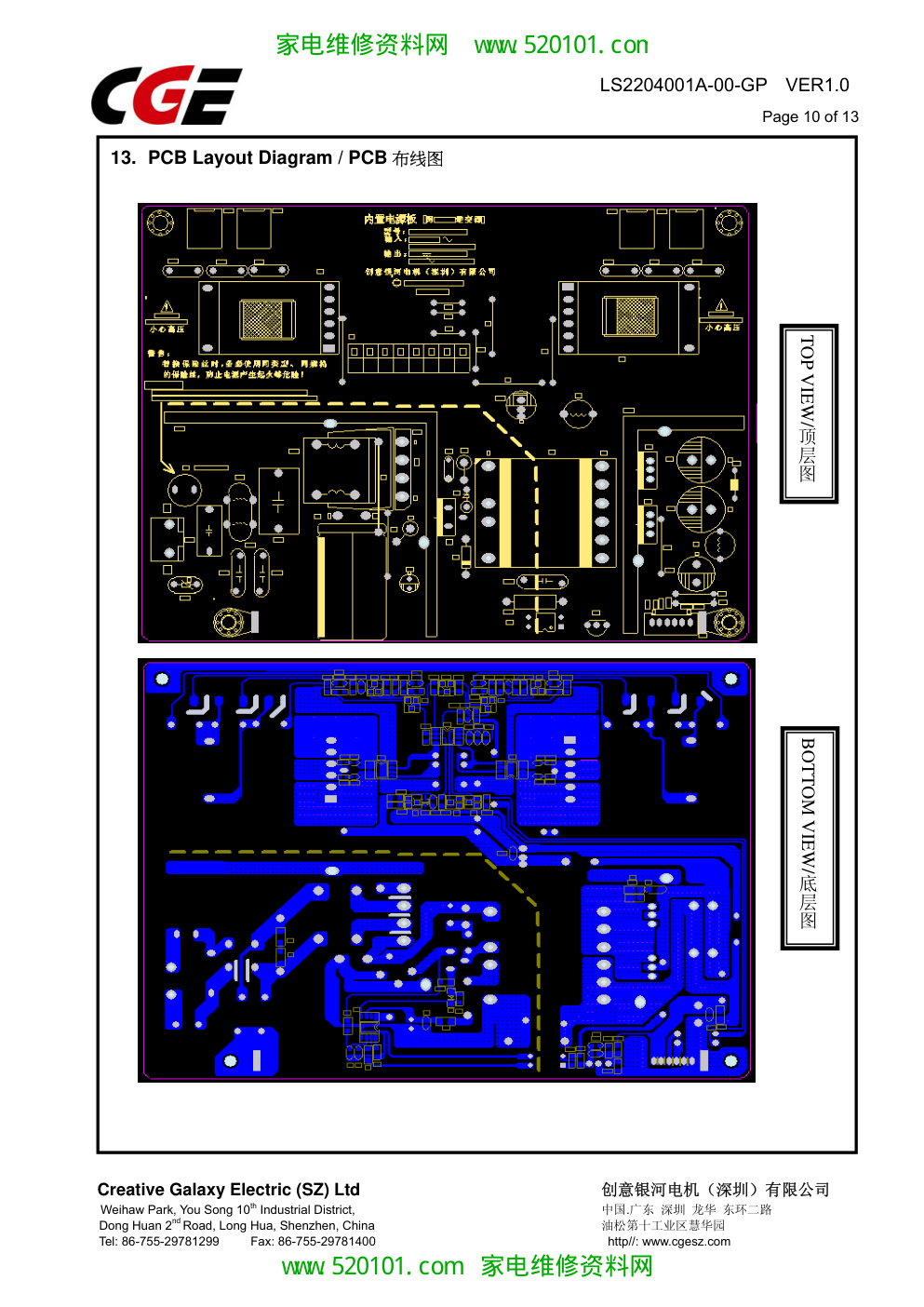

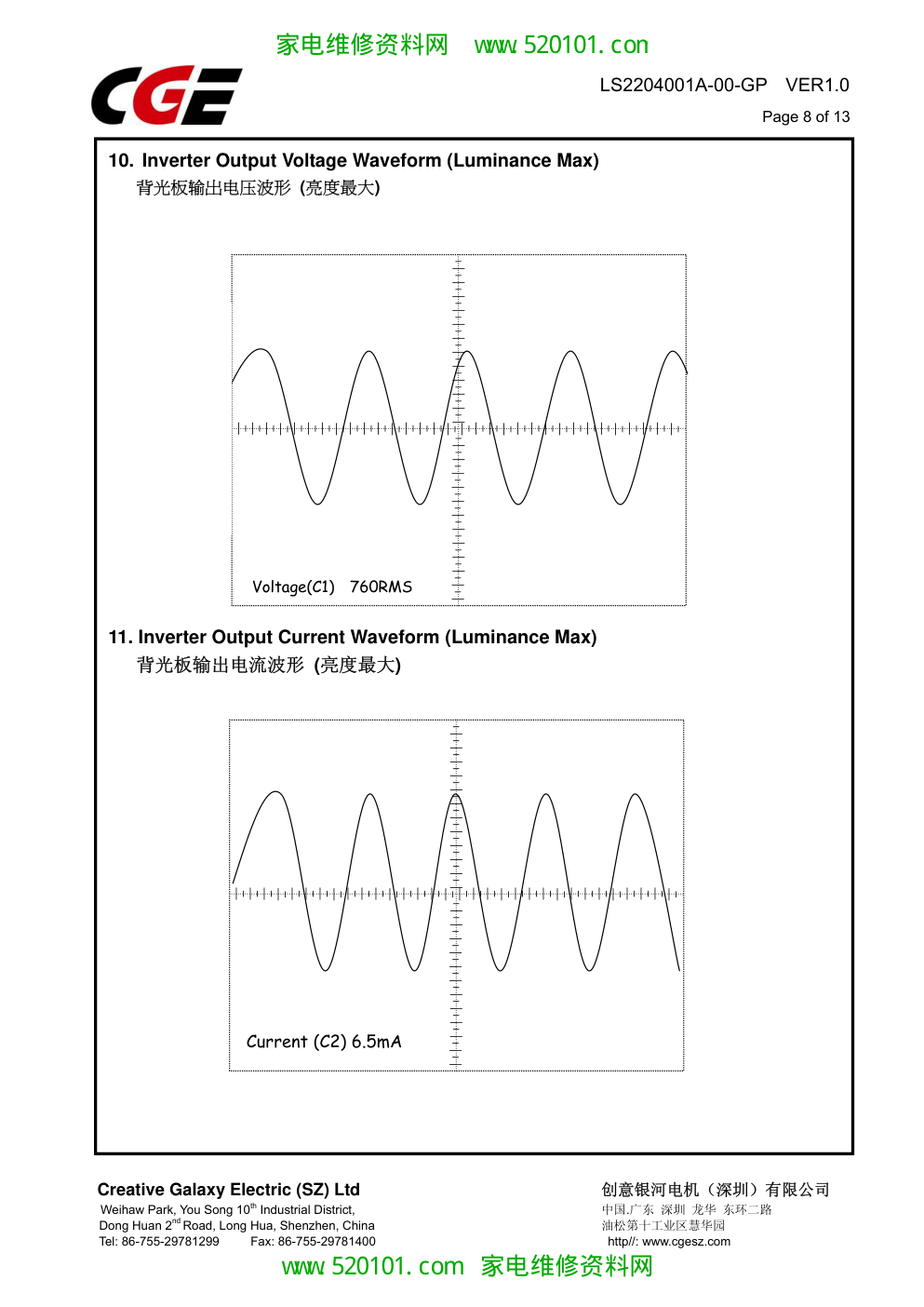

LS2204001A-00-GP VER1.0 Page 1 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com PRODUCT SPECIFICATION 产品规格书 PRODUCT /产品名称 : LIPS for 22” 4 CCFL 二合一电源 P/N /型号 : LS2204001A-00-GP CUSTOMER/客户 : 康佳 CUSTOMER/ P/N : 客户物料编码 DATE /日期 : 2007/09/25 APPROVED BY/客户确认栏 NOTE / 备注 CUSTOMER SIGNATURE (S) 客户签章 RoHS Available 环保品 PREPARED BY/编制： 张后军 CHECKED BY/ 审核： 张棉绒 APPROVED BY/批准： ___ 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 2 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com CONTENT / 目录 Revision Record /变更记录表 P.3 1. General Description / 概述 P.4 2. Features / 特性 P.4 3. Suitable Load / 适用负载 P.4 4. Environmental Condition / 适用环境条件 P.4 5. Input Electrical Characteristic / 输入参数 P.4 6. Output Electrical Characteristic / 输出电气参数 P.5 7. Pin Assignments / 插座引脚定义 P.6 8. Testing Circuit Diagram / 测试回路示意图 P.6 9. Mechanical Dimension / 结构示意图 P.7 10. Output Voltage Waveform / 背光部分输出电压波形图 P.8 11. Output Current Waveform / 背光部分输出电流波形图 P.8 12. Schematic Diagram /工作原理图 P.9 13. PCB Layout Diagram / 线路板印制图 P.10 14. Efficiency / 效率 P.11 15. Safety / 安全要求 P.11 16. Protection / 保护功能 P.11 17. Abnormal Condition Testing / 非正常工作条件 P.11 18. Reference Standards / 参照标准 P.12 19. Notice/ 注意事项 P.13 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 3 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com Revision record 变更记录表 No. 序号 Date 变更日期 Version 版本 Reason of revision 变更原因 Content of revision 变更内容 Prepared by 变更人 Approved by 确认人 This document is carefully checked and believed to be reliable. Creative Galaxy reserves the right to make changes in product or specification at any time and without further notice. 此文件经过仔细检查和核对，内容真实，创意银河有权根据需要，在不另行通知 情况下，改进产品或规格书。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 4 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 1. General Description / 概述 The LIPS was designed for 4 CCFL lamps of LCD back lighting system, the unit is integrate the adapter and CCFL inverter. 本产品为将适配器和背光电源电压集成一体的二合一电源。适用于 4 灯管的背光板的液晶显示 器。 2. Features / 特性 High Efficiency, Low Standby Power / 高效率，低待机功耗 Wide AC Input Voltage / 宽范围输入电压 Short Circuit Protection/ 短路保护 Lamp Current Balance Control / 背光灯管电流平衡控制 3. Suitable Load / 适用负载 22 inch 4 Lamps TFT LCD Module / 22”4 灯管 TFT 液晶显示器 CHI MEI：M220Z1-L01 4. Environmental Condition / 适用环境条件 Operating Temperature / 工作温度 : 00C ～ 500C Storage Temperature / 贮存温度 : -200C ～ 600C Operating Humidity / 工作湿度 : 10%～ 80%RH Storage Humidity / 贮存湿度 : 10% ～ 93%RH 5. Input Electrical Characteristics / 输入电气参数 Station 位号 No. 序号 Item 项目 Testing condition 测试条件 Symbol 符号 Min 最小值 Type 规格值 Max 最大值 Unit 单位 1 Input voltage / 输入交流电压 / Vin 100 ---- 240 VAC CN1 2 Input current / 输入电流 / Iin 0 ---- 1.5 A 3 Input frequency / 输入频率 / Freq ---- 50/60 ---- Hz Pout=full load/满载 4 Input power / 输入功率 Pin ---- 83 ---- W Pout=open load/开路 5 Standby power / 待机功耗 Pin 0.2 0.4 0.7 W Brightness control voltage / / Vbri 0V：Brightness max V 6 调亮电压 5.0：Brightness min JP1 On/Off Control voltage / / Vc Enable: 3.0-5.0 V 7 开关机控制电压 Disable: 0-0.8V 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 5 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 6. Output Electrical Characteristics / 输出电气参数 Station Item Symbol Test Conditions Min Type Max Unit 位号 项目 符号 测试条件 最小值 规格值 最大值 单位 Output Power/ Pout:12V --- 66 --- W 输出功率 1: Vin=100~240VAC Output Voltage/ 输出电压 Vout: 12V 11.4 12 12.6 VDC 2: Iout (+12V)=5.5A Max JP1 (Including the loading of inverter / Ripple & Noise 包括背光板部分) Vp-p(+12V) --- --- 120 mV 纹波和噪声 Vin=12V Iout1 Von=3.0~5.0V 5.5 6.5 8.0 mA Vbrit=0V Output Current of Inverter Vin=12V 背光板输出电流 Iout2 Von=3.0~5.0V 3.0 3.5 4.5 mA Vbrit=5V Output Voltage Vout --- 760 --- Vrms 背光板输出电压 Ignition Voltage 启动电压 Vig1 1700 --- --- Vrms Output Frequency 输出频率(Fo) Fpwm 50 55 80 KHz Ignition Frequency 启动频率(Fs) Fpwm 65 71.5 80 KHz JP3~JP6 Vin=12V Von=3.0~5.0V Vbrit=0V T0=25℃ Protection time (Output opening) 开路保护时间 T 1 2 5 S Remark / 备注: 1) Measurements shall be conducted with an oscilloscope with 20MHz bandwidth. 测量使用的示波器的带宽为 20MHz 2）Ripple and noise are measured at the connectors with a 0.1uF ceramic capacitor and a 10uF electrolytic capacitor to simulate system loading. 测试每组输出电压的纹波和噪声时，输出模拟负载端并联一个 0.1uF 的瓷片电容和一个 10uF 的 电解电容。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 6 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 7. Pin Assignments / 插座引脚定义 Connector: JP1 Pin 引脚 Symbol 符号 Description 描述 Parameter (参数) 1.2 Vout Voltage output: /输出电压 +12VDC ( 11.4~12.6 VDC) 3 Von/off 开关机控制电压 Inverter standby/operation 背光板开待机控制 On=3.0~5.0V Off=0~0.8V 4 Vbrit 调亮电压 Dimming control/ 亮度控制 5V=Brightness Min. 0V=Brightness Max. 5,6 Gnd/地 Ground / 接地 0V Output Connector : JP3, JP4, JP5, JP6 Pin 引脚 Symbol 符号 Description 描述 Parameter (参数) 1 H-V/ 高压 High voltage/背光板输出高压 Vout 2 L-V/ 低压 Low voltage/背光板输出地 Gnd 8. Test Circuit Diagram / 测试回路示意图 22” 4 LAMP 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 7 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 9. Mechanical Dimension / 机械尺寸 Dimension of PCB/ PCB 尺寸 Unit/单位 : mm Tolerance/公差 : ±0.5mm (>5.0mm); ±0.25mm (<5.0mm) L=160 A=150 F=5 W=120 B=110 Φ3.5mm*4 E=5 C=23 D=132 H=26 G=1.6 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 8 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 10. Inverter Output Voltage Waveform (Luminance Max) 背光板输出电压波形 (亮度最大) 11. Inverter Output Current Waveform (Luminance Max) 背光板输出电流波形 (亮度最大) Voltage(C1) 760RMS Current (C2) 6.5mA 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 9 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 12. Schematic Diagram / 原理示意图 R24 10K ZD1 5.6V Q1 3904 R26 82K Q3 3904 Q2 3904 R23 47K ENA_SST_CMP 1 RT 2 GNDA 3 DRV2 4 DRV1 5 VDDA 6 DIM 7 ISEN 8 U3 OZ9932 C22 330PF 1 2 JP3 HEADER-2 D7 BAV99 R49 1M VDD VDD C24 104 R32 33R R33 33R 1 2 3 4 5 6 7 8 U4 6930A T2 BCK-19149WH C28 102 C29 102 C37 10PF/3KV C35 5P/3KV C36 331 C27 105 R25 10R 1 2 JP4 HEADER-2 D6 BAV99 R39 470R C43 473 C33 5P/3KV C34 331 R22 27K R30 820K C23 NC C19 474 R40 470R C32 10PF/3KV C42 473 R36 10K C25 1000UF/25V + C1 100UF/400V R747R + C4 22UF/50V R5 683/2W C6 472/1KV R6 10R CY3 222/250VAC R9101 C8 102/1KV + C10 1500UF/25V + C12 1000UF/16V L1 5.5uH +12V GND R13 2K R14 511 IC1 TL431 R21 12K R20 4.7K C5 104 C18 105 C2 104 BD1 GBU406 CY2 152/250VAC CY1 152/250VAC F1 3.15A/250V CX2 684/275VAC C3 271 R4 220R R8 0.33R 2W R10101 LF2 LCL-1658WH R1 684 R3 1003 D4 D5 U2 PC817 D1 NC D2 FR104 D3 1N4007 Q4 8N60C R34 33R R35 33R 1 2 3 4 5 6 7 8 U5 6930A T3 BCK-19149WH C30 102 C31 102 1 2 JP5 HEADER-2 1 2 JP6 HEADER-2 C40 5P/3KV C41 331 C38 5P/3KV C39 331 D9 BAV70 D8 BAV70 RT 1 COMP 2 CS 3 GND 4 OUT 5 VCC 6 NC 7 HV 8 U1 LD7575 C26 103 R37 10K LF1 TC-140800-152 R18 18K C11 1500UF/25V C17NC R42 10K R41 100K R43 100K R45 10K R44 10K R47 100K R46 100K R48 10K 1 2 3 4 5 6 JP1 HEADPIN D10 ISS181 C13 104 R15 1.2K R2 684 MBR20150CT*2 +12V L2 5.5uH TH1 SCR054 CX1 104/275VAC R38 10K 6 4 2 1 9 10 T1 R168.2M/1W R111K R12 1K R171K R191K Sheet: Designed by: Total: Checked by: Approved by: 创意银河 Data: ÄÚ²¿×ÊÁÏ£¬¶ÔÍâÃÜ£¡ R e v i s i o n : T i t l e : Error : ͼÐÎ2.bmp file not found. 4.0 GPLS2204001 2007.09.15 1 1 1 2 CN1 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 10 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 13. PCB Layout Diagram / PCB 布线图 TOP VIEW/ 顶层图 BOTTOM VIEW/ 底层图 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 11 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 14. Efficiency / 效率 80% minimum at 220VAC input voltage and full load. 在 220VAC 输入电压、满载条件下，电源的效率大于 80%。 15. Safety / 安全要求 15.1 Touch Current / 接触电流： < 0.75mA （Vin=230VAC / 50Hz） 15.2 Dielectric Strength / 抗电强度： The unit is disconnection from the supply voltage，withstand 3000VAC / 50Hz/10mA at 1 minutes tested for primary to secondary. The unit will not be breakdown. 在不通电条件下,初级对次级施加 AC3000V/50Hz/10mA，持续 1 分钟,无击穿 15.3 Insulation Resistance / 绝缘电阻: The unit is disconnection from the supply voltage, the insulation resistance between Primary and Secondary is morn than 5MΩ / 500VDC. 在不通电条件下,初级与次级之间的绝缘电阻大于 5MΩ / 500VDC. 16. Protection / 保护功能 16.1 Short Circuit Protection / 输出短路保护 The unit shall be protected from damage of accidentally shorting output for a period of up to 20S. Removal of output short conditions shall automatic recovery of the output voltage. 本产品具有输出短路保护功能，当输出产生短路时，具有约 20S 的断续保护功能，当短路 条件消除后，本机可自动恢复到正常输出。 16.2 Open Lamp Protected / 灯管开路保护. The unit shall be protected when one of the CCFL lamp is open. Removal of open conditions and restart the unit, the unit shall automatic recovery of the output voltage. 当其中一个或者全部的 CCFL 灯管开路时，该产品背光板部分将产生保护，停止工作，当 开路条件消除后，重新开机，本机可自动恢复到正常输出。 17. Abnormal Condition Testing / 非 常 规 工 作 测 试 Damage to the device must not occur such as fire, smoke, break, and molten metal in equipment. 非正常工作条件下，不可出现起火、高温、击穿、出现熔出金属等现象。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 12 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 18． Reference Standards / 参 照 标 准 18.1 EMI Standards / EMI 参照标准 Conductive & Radiation limits: CISPR 22 Class B 传导,幅射的设计标准依据：CISPR 22 Class B 18.2 EMS Standards / EMS 参照标准 a) Electrostatic Discharge Immunity Test: IEC-1000-4-2，Criteria B 防静电测试标准：IEC-61000-4-2，Criteria B b) EFT/Burst Immunity Test: IEC-61000-4-4，Lever 3. 快速脉冲群测试标准：IEC-61000-4-4, Lever 3. c) Surge Immunity Test: IEC-61000-4-5 , Lever 3. 防雷击测试标准：IEC-61000-4-5, Lever 3. d) Voltage Dips, Short Interruptions and Voltage Variations Immunity Test. IEC-61000-4-11，Criteria B 电压跌落、短时中断和电压变化测试标准：IEC-61000-4-11，Criteria B 18.3 Safety Compliance / 安规参照标准 IEC60950 IEC60065. 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 LS2204001A-00-GP VER1.0 Page 13 of 13 Creative Galaxy Electric (SZ) Ltd 创意银河电机（深圳）有限公司 Weihaw Park, You Song 10 th Industrial District, 中国.广东 深圳 龙华 东环二路 Dong Huan 2 nd Road, Long Hua, Shenzhen, China 油松第十工业区慧华园 Tel: 86-755-29781299 Fax: 86-755-29781400 http//: www.cgesz.com 19. Notice/注 意 事 项 A. For continued protection against risk of electrical and fire. Please replace the same type and rating of AC fuse only. 为防止产生电气危险及着火等危险，如需要替换 AC 保险丝，请务必使用相同类型及规 格的保险丝进行替换。 B. Products are not intended for use in systems in which failures of product could result in personal injury. 请勿将本产品使用在非适用范围的产品上，以免造成意外伤害。 C. Do not attach a conducting tape to lamp connecting wire, if the lamp wire attach to conductive tape, TFT-LCD module have a low luminance and the inverter has abnormal action because leakage current occurs between lamp wire and conducting tape. If the display arrangement is less friendly such as the asymmetrical wiring forces unequal losses and the lamps receive imbalanced current. Even with identical lamps, illumination may not be balance. 请勿试图在灯管的连接线上连接导线等物品，这样可能会造成灯管的电流不平衡， TFT-LCD 模组的亮度会变暗，对相同的灯管，亮度也会产生不平衡现象。本产品也可能由 于灯管的连接线上连接了类似导线等物品产生漏电流，而造成其它非正常动作。 D. For safety issue, please keep 4.0mm at least from the metal parts of the system to the inverter. Or put a suitable insulator between the inverter and the metal parts to avoid the situation of breakdown or arcing etc. 基于安全问题,请在组装本产品时,确保本产品和整机中的金属材料间保持至少 4mm 以上 的距离, 或者使用足够绝缘等级的绝缘材料进行隔离,避免高压放电而产生危险。 E. Don’t twist, deform, drop or knock the unit during assembly. 请在组装本产品时,避免扭曲,弯折,大力碰撞及跌落产生损害。 F. Due to the unit is usually designed without the enclosure. Please take care about ESD at anytime. 因为该产品无外壳保护, 请务必随时注意防静电措施。 All mentioned trademarks are registered by CGE. 此份文件中所涉及到的商标属创意银河电机（深圳）有限公司注册商标。 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网
